Армирование проемов в монолитной стене: Армирование дверных проемов. Обрамление проемов в монолитных стенах – Армирование монолитных стен СНИП

Содержание

Армирование дверных проемов. Обрамление проемов в монолитных стенах

Например, ошибки проектантов, нарушения технологии кладки. Или же независящие от строителей оседание почвы или повышенная сейсмичность местности.

Преимущества и недостатки монолитно-каркасной технологии

Необходимость укрепления стен зависит от многих факторов — типа кладки, нагрузок, вида грунта, сейсмичности и даже качества стройматериалов. Распространённые случаи, когда использовать кладочную армирующую сетку или арматуру для стен необходимо: при строительстве здания на пучинистых и просадочных грунтах есть вероятность возникновения трещин в стенах ; здание возводится в сейсмоопасной зоне; планируются большие нагрузки на возводимые стены учитывайте этажность здания, плиты перекрытий, вес стеновых материалов, нагрузку крыши и снеговые нагрузки ; сложные формы кладки и обустройство арок; если кирпич или стеновой блок, а также цементно-песчаный раствор низкого качества.

Читайте также! Через сколько рядов армировать стены сеткой? Содержание: Какие места необходимо армировать Арматура или сетка Вертикальное армирование стен Армирование монолитных стен Армирование блочных и кирпичных стен Виды арматурных сеток Сейсмопояс Армирование под штукатурку.

Армированные монолитные конструкции впервые в России использовали в году при постройке Царскосельского дворца. Материалом служили металлические стрежни.

Нет времени читать всю статью? Сохраните её в социальных сетях или отправьте себе в мессенджер!

Подготовка проёма для установки стальной двери

Какие места необходимо армировать? В общих случаях, армируются следующие зоны здания: первый ряд кладки; каждый ряд; армопояс между этажами под плиты перекрытия и мауэрлат; места опирания оконных и дверных перемычек по 90 см в каждую сторону от проёма ; места под оконными проёмами плюс по 90 см в каждую сторону от окон ; длинные стены, которые подвергаются боковым нагрузкам к примеру, это может быть ветер или давление грунта для стен подвала или заглубленных стен ; верхние обрезы кладки на фронтоне; деформационные швы на участках между отапливаемой и неотапливаемой частью здания например, между основной частью здания и гаражом.

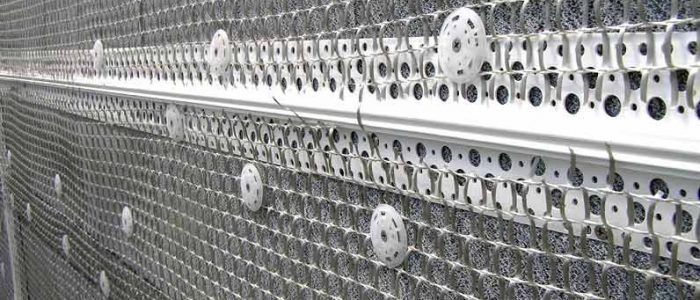

Армировать стены лучше арматурой или сеткой? Чтобы ответить для себя на этот вопрос, прежде всего ориентируйтесь на альбомы технических решений, которые предоставляет производитель выбранного вами стенового стройматериала.

Обычно там прописывают как армирующий материал, так и технологию его монтажа. Также выбор будет зависеть от используемого материала.

армирование дверных проемов

К примеру, если вы планируете делать кладку с использованием специального клея вместо раствора, то есть с тонким швом, то вряд ли у вас получится использовать арматуру, а вот сетка диаметром 2 мм вполне подойдёт. Либо, как поступают с газобетоном, можно штрабить выемки для арматуры прямо в блоке. Необходимо ли вертикальное армирование стен? Вертикальное армирование применяется для соединения фундамента с армопоясом либо кровельным поясом.

Соединение происходит арматурными стержнями, расположенными в специальных штробах, заполненных бетоном марки не ниже М При вертикальном укреплении стен, нагрузки на себя принимает именно этот армирующий каркас.

А стеновой материал выполняет теплоизолирующую функцию. Такой тип армирования используют в некоторых случаях: при строительстве в сейсмически опасных районах; если по проекту в стене заложены крупногабаритные проемы; для повышения несущей способности

порядок выполнения работ, определение размера опалубки и ее монтаж, советы профессионалов

Армированные монолитные конструкции впервые в России использовали в 1802 году при постройке Царскосельского дворца. Материалом служили металлические стрежни. Монолитные железобетонные конструкции позволяют возводить здания с разным уровнем сложности и конфигурации. Часто такую технологию используют при строительстве резервуаров, фундаментов, перекрытий, стен.

Преимущества и недостатки монолитно-каркасной технологии

Монолитные армированные стены имеют такие преимущества:

  • цельная конструкция без швов прочная и надежная, ее не продувает, не образуются температурные мосты;
  • гладкая ровная поверхность позволяет приступить к отделочным работам без предварительной подготовки;
  • сооружения здания в короткие сроки;
  • монолитные дома имеют свободную планировку;
  • повышенный срок службы железобетонных сооружений;
  • сложные архитектурные криволинейные элементы и арки выполняются достаточно легко.

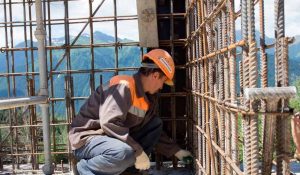

армирование монолитной стены

Недостатки монолитных стен:

  • низкая звукоизоляция;
  • обязательное утепление стен;
  • способность бетона проводить вибрации.

В чем необходимость армирования?

Для того чтобы повысить прочность бетона и сократить его количество, используют арматуру. В теории, в роли арматуры может выступать любой материал. Но на практике чаще всего используют сталь и композит.

Композит - это комплекс материалов. Основой могут служить базальтовые или углеродные волокна, которые заливают полимером. Такая арматура обладает небольшим весом и не подвержена коррозии.

Сталь, по сравнению с композитом, имеет гораздо большую прочность и относительно невысокую стоимость. В процессе армирования монолитных стен используют швеллеры, уголки, двутавровые балки, рифленые и гладкие прутья. В случае создания сложных строительных конструкций для армирования применяют металлические сетки.

Арматура бывает разной формы. Но чаще всего в продаже можно встретить стержневую. При строительстве малоэтажных зданий обычно используют рифленые прутья. Они имеют низкую цену и отличное сцепление с бетоном, что делает их очень популярными среди покупателей. Стальные стержни, которые используют при строительстве монолитных конструкций, обычно имеют диаметр в диапазоне 12-16 мм.

Нюансы армирования

При самостоятельном армировании монолитных стен следует учесть такие факторы:

  • При создании арматурной сетки лучше всего применить новые стальные стержни, потому что они могут выдержать большие нагрузки.
  • В случае обнаружения ржавчины на новых стрежнях не следует ее удалять. Это может привести к ухудшению сцепки бетона и прутьев.
  • Чтобы разрезать стержни, лучше всего применить болгарку. Если стрежень нужно согнуть, то место сгиба предварительно прогревают непосредственно перед самой манипуляцией. Но это делать крайне не рекомендуется. Как в случае со сваркой, материал теряет прочность.
  • Если уже бетон был залит в опалубку, то арматуру ставить нельзя. В случае если порядок работ не соблюден, то весь процесс нужно начинать сначала.
  • Наращивать арматурную сетку по длине или высоте также не рекомендуется, так как при сильных нагрузках в местах наращивания могут образоваться разрывы. Если же таких нагрузок не предвидится, то нужно выполнить эти работы максимально качественно.
первые слои бетона

На стены помещений, расположенных ниже уровня грунта, будет сильная нагрузка. Поэтому для монтажа сетки нужно выбрать качественную арматуру стандартных размеров, а узлы армирования монолитных стен стоит выполнять из специальной проволоки.

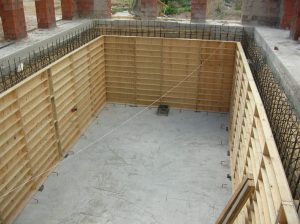

Опалубка и ее монтаж

Возведение монолитных стен происходит с помощью опалубки. По своей сути - это форма для заливки бетонной смеси. Делится конструкция на два вида:

  • съемная - удаляется после застывания бетонной смеси;
  • несъемная - является частью стены, придавая ей дополнительные качества.

Чаще всего применяют опалубки из вспененного полистирола. Он выпускается в виде блоков, которые соединены замками. Пенополистирол утепляет слой бетона и увеличивает звукоизоляцию.

опалубка для заливки бетона

Монтаж несъемной опалубки достаточно прост:

  • На гидроизоляционный слой фундамента укладывают блоки опалубки. Это нужно сделать таким образом, чтобы сквозь них проходила арматура, скрепленная с фундаментом. В процессе укладки первого ряда блоков оформляются откосы для дверей и отводы внутренних стен.
  • Второй ряд блоков должен перерыть все вертикальные швы первого ряда. То есть способ укладки очень похож на кладку кирпича. Замки, находящиеся внизу и вверху кромок, должны соединяться без зазоров.
  • Третий ряд - самый важный. Именно по нему выравниваются все слои блоков.

На количество необходимого материала влияет площадь, которую будут заливать бетонной смесью, и толщина стенок. Чем больше будет бетона, тем больше нужно опорных стенок.

По сути, процесс расчета опалубочной системы не сложен. Размер конструкции вычисляют способом деления на высоту и ширину доски. К примеру, среднее количество досок для монтажа 1 м3 опалубки - 40-43 шт.

Типичные размеры блоков из пенополистирола:

  • длина - 1,2 м;
  • ширина - 25 или 30 см;
  • высота - 25, 30 или 40 см;
  • толщина внутренней стенки - 5 см;
  • толщина наружной стенки - 5 или 10 см.

Армирование монолитных стен и простенков

Процент армирования от сечения стены около 10 %. Для этого процесса применяют армирующие сетки из стали или каркас (для повышенной прочности).

Укрепление арматурой чаще всего выполняют по горизонтали и вертикали. Для этого используют прутья диаметром 6-8 мм. Располагают их симметрично у боковых стен. Горизонтальные стержни с вертикальными у противоположных боковых стен соединяют поперечными связями. Нужны такие соединения для того, чтобы предотвратить выпучивание вертикальной арматуры. Армирование углов монолитной стены выполняется обязательно. Для этого желательно использовать П-образные хомуты. Они дают необходимое скрепление концов горизонтальных стержней и защищают вертикальные от выпучивания.

армирование стены подвала

Простенок - это часть стены между двумя проемами (окна, двери). Армирование маленьких простенков в монолитных стенах происходит с помощью плоских сеток, монтируемых с двух сторон. В случае если перекрытия сборные, то используют сборный каркас. Плоские стенки первого простенка нужно объединить пространственными каркасами соединив стержни.

Типовая последовательность по армированию стен подвала

Укрепление стен подвала необходимо в любом случае и независимо от их толщины. Армирование монолитных стен подвала проходит следующим образом:

  • Покупка проволоки диаметром 3 мм. Сетку для армирования можно купить в виде рулонов (наиболее распространенный вариант). Именно ее чаще всего применяют для стяжки пола или армирования стен.
  • Подготовка инструмента. Обычно достаточно проволоки и кусачек. Но ускорит процесс вязки сетки пистолет для вязки арматуры. Он обладает электродвигателем, запускающим протяжку проволоки.
  • Производятся нужные расчеты. Обязательно берется во внимание уровень залегания подземных вод при расчете толщины стен. Если армирование монолитной стены подвального помещения нужно провести ниже уровня грунтовых вод, то плита основания должна быть толщиной от 20 см и выходить за стены на 40 см. При условии, когда подземные воды далеки от основания, то требования следующие: толщина стен подвала с глубиной размещения 1,5-2,5 м может быть от 20 до 40 см, а нижняя стена может быть несиловая, и допускается выступ за контур постройки на 10 см.
  • Очищение опалубки. По факту, это удаление строительной пыли и грязи из конструкции.
монолитные стены
  • Изготовление армирующей сетки. На этом моменте важно правильно определить размер ячейки. Для стен подвала он может быть в диапазоне 25-35 см. Соответственно, чем меньше звено, тем прочнее и надежнее сетка. Но ячейки менее 5 см не допускаются, так как возможно возникновение пустот при заливке бетонной смеси.
  • Прокладка арматурной сетки в опалубку. Необходимую прочность монолитной стене придаст армирование сеткой в два слоя. Важно, чтобы диаметр проволоки был не меньше 12 мм, а шаг и по горизонтали и по вертикали не больше 40 см. Оба слоя сетки нужно соединить в шахматном порядке через каждые две ячейки. Для соединения используют проволоку такого же диаметра. Кроме того, арматура и ее элементы не должны соприкасаться со стенками опалубки.
  • Проверка правильности монтажа армирующей сетки. Арматура должна быть размещена строго вертикально. Допустимое отклонение 1-2 мм. Причина этого - давление почвы на стены подвала. Правильность расположения можно проверить строительным или лазерным уровнем.
  • Заливка бетона и засыпание почвы возле стен. Чтобы обеспечить антикоррозийную защиту арматуры, в бетон добавляют специальные растворы.

Усиление проемов

Любой проем является слабым местом конструкции. Поэтому периметры оконных и дверных проемов обязательно укрепляют дополнительно. Если это сделать неправильно, то конструкция растрескивается и деформируется.

Размеры и тип металлоконструкций для усиления проемов подбирается согласно точным расчетам. Нужно учитывать все параметры, которые влияют на целостность конструкции здания: материал стен, этажность, размер проема, тип основания, вес кровли.

подвальное помещение

Существует несколько способов армирования проемов в монолитной стене:

  • Армирование в один ряд с использованием швеллеров. Это стандартный способ, который заключается в анкерном креплении к стене металлической рамы. Ширина швеллера должна немного больше ширины стены.
  • Двухрядное армирование. Суть заключается в накладке двух швеллеров на стену, которые потом дополнительно крепятся и привариваются к металлическим пластинам.
  • Усиление с помощью уголков. К краям проема крепятся металлические элементы. Их внутренняя часть соединяется с помощью полосы, которая зафиксирована в стене. Стойки в таких случаях стягивают шпильками или сваривают.
  • Коробковое усиление. Швеллеры приваривают параллельно и вертикально. В качестве верхнего элемента служит силовой двутавр.
  • Армирование из уголка. Применяют, когда необходимо усиление нестандартных проемов и отверстий.
  • Комбинирование способов. Зависит от конструктивных особенностей проемов.

Армирование отверстий в монолитной стене — довольно сложный и ответственный процесс, тем более когда проем необходимо сделать в несущей стене. Неправильно выполненное устройство проема может привести к значительному снижению надежности здания. Поэтому такие процессы лучше производить с помощью специалиста.

Краткий алгоритм усиления проемов:

  • Разметка будущего отверстия и армирования.
  • Установка временных подпорок.
  • Непосредственное усиление с использованием металлических профилей.
  • Резка.

Армирование цокольного этажа

Нулевой этаж чаще всего имеет высоту от 1,5 до 2,5 м. Армирование монолитной стены цокольного этажа проходит следующим образом:

  • Устанавливают несъемную опалубку из пластика. Она одновременно служит и утеплителем для стен.
  • При установке опалубки прокладываются проемы для окон и дверей, а также гильзы из металла для прокладки коммуникаций.
  • Армировать нужно в продольном направлении стен. При этом металлические стержни связываются с уже установленными вертикальными прутьями. Сечение стержня не менее 10 мм.
  • При наличии необходимой техники и материалов бетон лучше заливать сразу же. Если возможности такой нет, то бетонную смесь заливают слоями. При втором варианте каждый последующий слой заливается через трое суток после предыдущего. Набор требуемой твердости происходит в течение 28 суток.
  • После окончательного затвердения можно приступать к дальнейшим строительным работам.
армирование монолитных стен подвала

Полезное видео по теме и выводы

В дополнение полезное видео по теме армирования.

армирование монолитных стен подвала

В заключение стоит сказать, что сам процесс армирования монолитных стен не сильно сложен. Но требуется правильный расчет, точность выполнения работ и качественный материал.

Армирование монолитных стен СНИП - Клуб Мастеров

14.Допуски и отклонения, контроль качества. Опалубка

Допускаемые отклонения положения и размеров установленной опалубки и поддерживающих лесов от проекта не должны превышать следующих значений, мм:

Отклонение расстояния между опорами опалубки изгибаемых элементов и расстояния между связями вертикальных поддерживающих конструкций от проектных размеров:

на 1 м длины. +25

на весь пролет, не более. +75

Отклонение от вертикали или проектного наклона плоскостей опалубки и их пересечения:

на 1 м высоты. ±5

на всю высоту фундаментов. +20

то же стен и колонн до 5 м. +10

— « — стен и колонн более 5м. +15

Смещение осей опалубки от проектного положения:

стен и колонн. +8

балок, прогонов, арок. +10

фундаментов под стальные конструкции. 1,1 L (L-длина пролета или шага конструкции, м)

Смещение осей перемещаемой или переставляемой опалубки относительно осей сооружения. +10

Отклонение внутренних размеров опалубки балок, колонн и расстояний между внутренними поверхностями опалубки стен + 3

Местные неровности опалубки при проверке двухметровой рейкой. +3

Армирование.

Перед началом бетонирования проверяют точность установки и качество закрепления арматурных стержней, сеток или каркасов, а также соответствие обеспеченной толщины защитных слоев нормам и техническим условиям. Необходимо проследить за сухостью и чистотой стержней арматуры, чтобы не снижалось их сцепление с бетоном. Допустимые отклонения при установке арматуры составляют, мм:

в расстояниях между отдельно установленными рабочими стержнями:

для колонн, балок и арок. +10

— « — плит, стен и фундаментов под каркас конструкции + 20

—«— массивных конструкций. +30

в расстояниях между рядами арматуры при армировании в несколько рядов по высоте:

в конструкциях толщиной более 1 м и фундаментах под конструкции и технологическое оборудование. +20

в балках, арках и плитах толщиной более 100 мм . +5

в плитах толщиной до 100 мм при проектной толщине защитного слоя до 10 мм. +3

в расстояниях между хомутами балок и колонн и между связями арматурных каркасов. +10

от вертикали или горизонтали хомутов (за исключением, когда наклонные хомуты предусмотрены проектом) . 10

в положении осей стержней в торцах сварных каркасов, стыкуемых на месте с другими каркасами при диаметре:

40 мм и более. ±10

в расположении стыков стержней по длине элемента:

в каркасах и тонкостенных конструкциях. +25

в массивных конструкциях. +50

в положении элементов арматуры массивных конструкций (каркасов, балок, ферм) от проектных:

Бетонирование.

Приемку законченных бетонных и железобетонных конструкций начинают с внешнего осмотра и проверки соответствия размеров и формы конструкции проекту. Для этого производят контрольные замеры, используя контрольно-измерительные приборы — металлические линейки, складные метры или рулетки, отвесы, уровни, деревянные остроганные рейки, нивелир. При приемке законченных бетонных и железобетонных конструкций проверяют:

соответствие конструкций рабочим чертежам и правильность их расположения в плане и по высоте;

качество бетона по прочности, а в необходимых случаях по морозостойкости, водонепроницаемости и другим показателям, обусловленным проектом;

наличие и соответствие проекту отверстий, каналов, деформационных швов, а также закладных деталей, патрубков и т.п.;

качество примененных в конструкции материалов, полуфабрикатов и изделий.

Отклонения в размерах и положении выполненных железобетонных монолитных конструкций (если допуски специально не оговорены в проекте производства работ) составляют, мм:

Вертикальность плоскостей и линий их пересечений или соответствие их проектному наклону на всю высоту конструкции:

для фундаментов. +20

« стен и колонн, поддерживающих монолитные покрытия и перекрытия. ±15

« стен и колонн, поддерживающих сборные балочные

Горизонтальность плоскостей на всю длину выверяемого

Местные неровности поверхности бетона при проверке рейкой

длиной 2 м (кроме опорных поверхностей). ±5

Длина или пролет элементов. ±20

Размеры поперечного сечения элементов. +6; -3

Отметки поверхностей и закладных частей, служащих опорами для металлических или сборных железобетонных колонн и других сборных элементов -5

Расположение анкерных болтов:

в плане внутри контура опоры. 5

в плане вне контура опоры. 10

Разница отметок по высоте на стыке (использовался комплект изоляции стыка) двух смежных поверхностей . 3

Приемку законченных бетонных или железобетонных конструкций или частей сооружения оформляют актом освидетельствования скрытых работ или актом на приемку ответственных конструкций. В процессе бетонирования обязательно ведут журнал бетонных работ, в котором отмечают все особенности производства работ, условия внешней среды, а также фамилии исполнителей и даты укладки бетона.

Допускаемые отклонения для монолитных бетонных и железобетонных конструкций и сооружений

Отклонения в размерах и положении выполненных монолитных бетонных и железобетонных конструкций и сооружений от проектных не должны превышать допускаемых отклонений, указанных в таблице ниже.

Допускаемые отклонения для монолитных бетонных и железобетонных конструкций и сооружений

Отклонения Величина допускаемых отклонений, мм
Отклонения плоскостей и линий их пересечения от вертикали или от проектного наклона на всю высоту конструкции:
для фундаментов 20
для стен, возведенных в неподвижной опалубке, и для колонн, поддерживающих монолитные перекрытия 15
для колонн каркаса, связанных подкрановыми и обвязочными балками 10
для сооружений, возведенных в скользящей опалубке 1/500 высоты сооружения, но не более 100 мм
для зданий, возведенных в скользящей опалубке 1/1000 высоты здания, но не более 50 мм
Отклонения горизонтальных плоскостей от горизонтали:
на 1 м плоскости в любом направлении 5
на всю плоскость выверяемого участка 20
Местные отклонения верхней поверхности бетона от проектной при проверке конструкций рейкой длиной 2 му кроме опорных поверхностей 8
Отклонения в длине или пролете элементов ±20
Отклонения в размерах поперечного сечения элементов ±8
Отклонения в отметках поверхностей и закладных частей, служащих опорами для металлических или сборных железобетонных колонн и других сборных элементов ±5
Отклонения от проектных размеров в отдельных местах при устройстве дорожных покрытий:
отметка верха покрытий (на пикет) ±50
поперечный уклон ±0,25%; —0,5 %
ширина покрытия ± 50
толщина плиты ±5%
Отклонения от проектных размеров пазов, шахт и других аналогичных устройств в гидротехническом строительстве:
местоположение ±10
расстояние между осями ±15
поперечные размеры ±10
Отклонения в расположении анкерных болтов:
в плане при расположении внутри контура опоры 5
то же, вне контура опоры 10
по высоте ±20
Отклонения при разбивке осей оснований, фундаментов и других опор под металлические конструкции с нефрезерованными торцами 1,1 vL (L-величина пролета шага конструкции)

Нормы расхода лесоматериалов с учетом оборачиваемости и потерь. При определении расхода лесоматериалов на устройство опалубки и лесов следует Норму расхода, исчисленную на первоначальное их устройство, умножать на приведенный в таблице ниже коэффициент (К.).

Коэффициент К, учитывающий оборачиваемость и потери лесоматериалов

Число оборотов Потери лесоматериалов при каждом обороте, проц.
5 10 15 20
1 0,59 0,612 0,693 0,655
2 0,32 0,356 0,392 0,428
3 0,23 0,271 0,311 0,352
4 0,185 0,288 0,27 0,314
5 0,158 0,202 0,247 0,291
6 0,14 0,185 0,231 0,276
7 0,127 0,174 0,219 0,265
8 0,118 0,165 0,21 0,257
9 0,11 0,157 0,203 0,251
10 0,104 0,151 0,198 0,246

Потери лесоматериалов при каждом обороте и число оборотов принимаются по данным наблюдений за фактическим использованием опалубки.

Их значения не должны превышать:

  • для фундаментов под конструкции и оборудование объемом до 10 м 3 — 0,352 и более 10 м 3 – 0,291;
  • для подпорных стен подвалов, стен зданий и перегородок — 0,243, для прочих конструкций — 0,246.

Пример. При установке опалубки колонны определилась ее оборачиваемость 5 раз, потери при каждом обороте 15% досок.

Норма расхода досок IV сорта толщиной 40 мм на первоначальное устройство 10 м 2 опалубки прямоугольных столбов фундаментов — 0,11 м 3 .

С учетом коэффициента К норма расхода досок на каждые 10 опалубки: 0,11 X 0,247 — 0,027 м 3 . Эта норма принимается для учета за расход материалов, так как она не превышает допускаемую норму.

«Справочник строителя», М.С.Екельчик

Группа Коэффициент значимости, К3 Наименование конструктивных частей (видов работ) зданий и сооружений Жилые и культурно-бытовые здания 1 1,5 Фундаменты, стены, перекрытия, перегородки, крыша, полы 2 0,5 Штукатурные работы, малярные работы, наружная отделка, окна, двери, благоустройство 3 1 Отопление, водоснабжение, канализация, вентиляция, электрооборудование, газификация Промышленные одноэтажные здания 1 1,5 Фундаменты, каркас, покрытие, заполнение степ, кровля 2…

При одновременной работе нескольких строительных организаций на строящемся объекте генеральный подрядчик обязан с участием субподрядных организаций разработать и по. согласованию с ними утвердить график производства совмещенных работ и мероприятия по технике безопасности и производственной санитарии, обязательные для всех организаций, участвующих в строительстве. Контроль за выполнением этих мероприятий возлагается на генерального подрядчика; ответственность за безопасное ведение…

Правовые нормы охраны труда установлены статьями 153—173 КЗоТ УССР и 160—172 КЗоТ РСФСР. Основным законодательным документом, в котором изложены требования безопасности в строительстве, является глава СНиП III-A.11—70, введенная в действие с 1 января 1971 г., взамен СНиП III-A.11—62. Она распространяется на строительно-монтажные работы независимо от ведомственной подчиненности выполняющих их организаций. Кроме указанной главы СНиП, необходимо…

Проектные организации несут ответственность: наряду со строительно-монтажными организациями за качество строительства, по которому осуществляется авторский надзор; за тщательное осуществление авторского надзора и своевременное предъявление требований по устранению выявленных недостатков. Проектные организации, осуществляющие авторский надзор, вправе требовать от строительно-монтажных организаций приостановления в необходимых случаях строительно-монтажных работ (при неудовлетворительном их качестве, отступлении от проекта, нарушении установленной технологической…

Затраты, связанные с осуществлением авторского надзора, производятся за счет средств, выделяемых на строительство объектов, и включаются в сводную смету, а порядок расчетов определяется в договорах на авторский надзор, заключаемых проектными организациями, заказчиками. Работники проектных организаций, осуществляющие авторский надзор за строительством предприятий, зданий и сооружений и за комплексной застройкой микрорайонов и жилых кварталов, премируются за успешное…

Армирование железобетонных конструкций: минимальный и максимальный процент усиления. Защитный слой бетона

Самостоятельное строительство уже давно перестало быть чем-то из ряда вон выходящим: при наличии необходимых знаний, навыков и помощников – это вполне осуществимо. Строительные работы редко обходятся без заливки бетона, который в большинстве своем, должен содержать в себе определенное количество армирующих элементов. Надежность и долговечность бетонного объекта может гарантировать только армирование железобетонных конструкций по ГОСТу.

Конечно, самостоятельная заливка железобетонных объектов под строительство многоэтажного дома или другого подобного сооружения не представляется возможным, так как такие масштабы требуют промышленного подхода. В данном случае мы рассмотрим лишь случаи, которые могут возникнуть в частной практике, где вы вполне можно обойтись своими силами.

Усиление фундамента под силу выполнить своими руками

В данной статье будут приведены правила армирования железобетонных конструкций, которые применяются в частном строительстве.

Армирование бетона

Заливка монолитной плиты с усилительным каркасом: фото

Армирование необходимо для повышения прочностного потенциала бетона – железобетон во много раз превосходит обыкновенный аналог по прочности на излом. Повышенную надежность обеспечивает металлический каркас, сваренный из арматуры, который располагается в толще бетона. Он играет роль скелета, который многократно усиливает выносливость объекта (узнайте здесь, как происходит армирование газобетона).

В современном строительстве применение железобетона является стандартом де-факто, несмотря на то, что его цена на порядок выше обычного аналога. Однако наличие арматуры не превращают бетон в железобетон. Иногда в опалубку просто погружаются сваренный наугад каркас, который затем заливается раствором – некоторые строители по ошибке могут назвать это железобетоном, но это заявление ошибочно.

Минимальный процент усиления

Чтобы превратить обычный бетон в железобетон, недостаточно просто заложить в него металлический каркас. Существует такое понятие как минимальный процент армирования железобетонных конструкций, посредством которого определяется степень перехода одного состояния в другое. Если процент вхождения металлических элементов окажется меньше необходимого, то данное изделие относится к бетонным наименованиям.

Обратите внимание! Данный раздел основывается на пункте 5.16 СНиП 2.03.01-84 “Бетонные и железобетонные конструкции”

Готовый каркас и металлического прута

Если количество металлических составляющих будет меньше необходимого, то такой тип усиления считается конструкционным укреплением – при этом изделие не становится железобетоном.

Минимальный процент усиления объекта продольной арматурой рассчитывается исходя из площади сечения бетонного элемента.

  • Во внецентренно растянутых и изгибаемых объектах, в том случае если продольная сила располагается вне пределов рабочей высоты сечения, усиление должно составлять не менее 0,05% (арматура S) от площади сечения бетонного элемента;
  • Во внецентренно растянутых объектах, где продольная сила располагается между арматурами S и S”, усиление должно составлять не менее 0,06% (арматура S и S”) от площади сечения бетонного элемента;
  • Во внецентренно сжатых объектах минимальный процент вхождения металлических элементов составляет от 0,1 до 0,25% (арматура S и S”).

Обратите внимание! Если продольное усиление располагается по контуру сечения (равномерно), то площадь сечения арматуры должна составлять вдвое больше указанных величин. Это также относится к центрально-растянутым объектам.

Максимальный процент усиления

Сборка каркаса перед заливкой

В бетонных работах инструкция – «чем больше, тем лучше» – неуместна.

Чрезмерное количество металлических составляющих существенно ухудшит технические характеристики изделия.

Как и в предыдущем случае, здесь также имеются нормативы.

  • Независимо от класса бетона и усилительных элементов, наибольший процент вхождения арматуры в сечение изделия не должен превышать 5% в случае с колоннами и 4% во всех остальных случаях. При этом бетонный раствор должен эффективно просачиваться между деталями усилительного каркаса;

Обратите внимание! В обоих случаях, в качестве усилительных элементов подразумевается горячекатаная сталь для армирования железобетонных конструкций.

Защитный слой бетона

Схема Ж/б в разрезе

Усилительный каркас должен покрываться защитным слоем бетона, который обеспечивает совместную работу бетона и металлического скелета. Также он защищает металл от коррозии и воздействия окружающей среды (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).

Толщина слоя над металлическим каркасом составляющими должна составлять.

В стенках и плитах (толщиной мм) не менее:

  • Свыше 100 мм – 15 мм;
  • До 100 мм и включительно – 10 мм;

В ребрах и балках:

  • Свыше 250 мм – 20 мм;
  • До 250 и включительно – 15 мм;

В фундаментных балках:

Обратите внимание! Если защитный слой будет иметь большее значение, то для дополнительного укрепления используется проволока для армирования железобетонных конструкций, которая перекроет излишек.

Укрепление лестничного пролета

  • Монолитных с цементной подушкой – 35 мм;
  • Сборных – 30 мм
  • Монолитных без цементной подушки – 70 мм;

Обратите внимание! Данный раздел составлен в соответствии с пунктом 5.5 СНиП 2.03.01-84 “Бетонные и железобетонные конструкции”

Также следует отметить, что алмазное бурение отверстий в бетоне или резка железобетона алмазными кругами должна учитывать расположение и структуру усилительного каркаса. Отделение частей или сквозные отверстия могут существенно снизить потенциал прочности объекта. Если же речь идет о полном демонтаже объекта, то данное обстоятельство учитывать нет необходимости.

Соблюдение норм и стандартов будет надежной гарантией долговечности и надежности железобетонных конструкций. Более подробную информацию по данной теме вы можете получить посредством просмотра видео в этой статье (узнайте также как осуществляется прогрев бетона сварочным аппаратом).

Общие правила армирования монолитных конструкций.

9.1 При конструировании основных несущих элементов конструктивной системы (колонн, стен, плит перекрытий и покрытий, фундаментных плит) следует соблюдать общие требования по конструированию железобетонных конструкций согласно СП 52-103, а также рекомендации раздела 7 настоящего СП.

9.2 Колонны армируют продольной, как правило, симметричной арматурой, расположенной по контуру поперечного сечения и, в необходимых случаях, внутри поперечного сечения, и поперечной арматурой по высоте колонны, охватывающей все продольные стержни и расположенной по контуру и внутри поперечного сечения.

Конструкцию поперечной арматуры в пределах поперечного сечения и максимальные расстояния между хомутами и связями по высоте колонны следует принимать такими, чтобы предотвратить выпучивание сжатых продольных стержней и обеспечить равномерное восприятие поперечных сил по высоте колонны.

9.3 Стены рекомендуется армировать, как правило, вертикальной и горизонтальной арматурой, расположенной симметрично у боковых сторон стены, и поперечными связями, соединяющими вертикальную и горизонтальную арматуру, расположенную у противоположных боковых сторон стены.

Максимальное расстояние между вертикальными и горизонтальными стержнями, а также максимальное расстояние между поперечными связями следует принимать такими, чтобы предотвратить выпучивание вертикальных сжатых стержней и обеспечить равномерное восприятие усилий, действующих в стене.

9.4 На торцевых участках стены по ее высоте следует устанавливать поперечную арматуру в виде П-образных или замкнутых хомутов, создающих требуемую анкеровку концевых участков горизонтальных стержней и предохраняющих от выпучивания торцевые сжатые вертикальные стержни стен.

9.5 Сопряжения стен в местах их пересечения следует армировать по всей высоте стен пересекающимися П-образными или гнутыми хомутами, обеспечивающими восприятие концентрированных горизонтальных усилий в сопряжениях стен, а также предохраняющими вертикальные сжатые стержни в сопряжениях от выпучивания и обеспечивающими анкеровку концевых участков горизонтальных стержней.

9.6 Армирование пилонов, занимающих по своим геометрическим характеристикам промежуточное положение между стенами и колоннами, производят как для колонн или как для стен в зависимости от соотношения длины и ширины поперечного сечения пилонов.

9.8 Армирование плоских плит следует осуществлять продольной арматурой в двух направлениях, располагаемой у нижней и верхней граней плиты, а в необходимых случаях (согласно расчету) и поперечной арматурой, располагаемой у колонн, стен и по площади плиты.

9.9 На концевых участках плоских плит следует устанавливать поперечную арматуру в виде П-образных хомутов, расположенных по краю плиты, обеспечивающих восприятие крутящих моментов у края плиты и необходимую анкеровку концевых участков продольной арматуры.

9.10 Количество верхней и нижней продольной арматуры в плите перекрытий (покрытия) следует устанавливать в соответствии с действующими усилиями. При этом рекомендуется для нерегулярных конструктивных систем с целью упрощения армирования устанавливать: нижнюю арматуру одинаковой по всей площади рассматриваемой конструкции в соответствии с максимальными значениями усилий в пролете плиты; основную верхнюю арматуру принимать такой же, как и нижнюю, а у колонн и стен устанавливать дополнительную верхнюю арматуру, которая в сумме с основной должна воспринимать опорные усилия в плите. Для регулярных конструктивных систем продольную арматуру рекомендуется устанавливать по надколонным и межколонным полосам в двух взаимно перпендикулярных направлениях в соответствии с действующими в этих полосах усилиями.

Для сокращения расхода арматуры можно также рекомендовать установку по всей площади плиты нижней и верхней арматуры, отвечающей минимальному проценту армирования, а на участках, где действующие усилия превышают усилия, воспринимаемые этой арматурой, устанавливать дополнительную арматуру, в сумме с вышеуказанной арматурой, воспринимающей действующие на этих участках усилия. Такой подход приводит к более сложному армированию перекрытий, требующему более тщательного контроля арматурных работ.

Армирование фундаментных плит следует производить аналогичным образом.

9.11 В толстых фундаментных плитах помимо продольной арматуры, устанавливаемой у верхней и нижней граней плиты, следует предусматривать продольную арматуру, располагаемую в средней зоне по толщине плиты.

Для предотвращения продавливания плиты возле колонн и стен в плиты рекомендуется дополнительно укладывать в качестве одного из возможных способов сталефибробетон по СП 52-104.

9.12 Для сталебетонных конструкций в качестве жесткой арматуры следует применять прокатные стальные профили и другие элементы, марки стали которых принимать согласно СниП II-23.

9.13 Для снижения расхода стали и облегчения бетонирования в колоннах, балках и фундаментных плитах вместо стыковки стержневой арматуры диаметром 20 мм и более путем перепуска рекомендуется ее стыковать в торец с помощью ванной сварки или обжимных муфт.

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим.

Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций.

Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ — конструкции, предназначен­ные для поддерживания проводов на необходимой высоте над землей, водой.

Монолитные стены

Архив рассылки "Непрошеные советы" для начинающих проектировщиков. Выпуск № 30.

Здравствуйте!

В тридцатом выпуске непрошеных советов я хочу написать о монолитных стенах (кроме, стен подвалов – это отдельная тема для разговора).

Какими должны быть надежные монолитные стены, и что нужно знать при их проектировании?

Прежде всего, толщина стен. Если стена – несущая, и имеет двойное армирование, то ее толщина не должна быть меньше 200 мм. Даже если расчет позволяет меньшую толщину. Дело в том, что качественно выполнить армирование и бетонирование высоких стен (а высота у них в разы превышает толщину) очень сложно при толщине менее 200 мм. А если работу выполнить сложно, то качество гарантировать невозможно. Поэтому следует запомнить это ограничение, чтобы не выходить за его пределы в целях экономии.

Следующий момент – это проемы в стенах. Всегда желательно обрамлять их арматурой по следующему принципу: охватывая открытыми хомутами рабочую арматуру стены так, как показано на рисунке (такие хомуты конструктивно устанавливаются по всему периметру проема с шагом 200-300 мм).

Если от верха проема до низа перекрытия осталось небольшое расстояние, и стена больше напоминает в этом месте перемычку, то и армировать ее следует как перемычку. Ведь, по крайней мере, на период бетонирования перекрытия эта перемычка будет испытывать определенную нагрузку, которую нужно определить и заложить в расчет. Если же от верха проема до верха стены далеко (значение не уточняю, т.к. нужно учитывать ширину проема, нагрузки на верх стены), то проем можно обрамлять хомутами по описанному выше принципу. Для примера все-таки приведу: при проеме шириной 1 м без значительных нагрузок от перекрытия об армировании перемычки можно задумываться при высоте сечения 300 мм и меньше.

Насчет армирования, оптимальная арматура сеток – диаметр 12 мм с шагом 200х200 мм. Чаще всего по расчету получается значительно меньше – разве что у основания стен и в районе отверстий доходит до 12 мм. Но здесь нужно учитывать, что сетки из арматуры меньшего диаметра, особенно выпуски на следующий этаж, ведут себя очень капризно – гнутся, деформируются и в ходе работы, и даже при сильном ветре. Поэтому диаметр арматуры меньше 12 мм допустимо применять только в небольших частных домах с малыми объемами арматурных работ.

Хочется еще обратить ваше внимание: если стены лестнично-лифтовой клетки являются ядром жесткости, в них следует предусматривать конструктивное армирование – по углам клетки устанавливаются гнутые Г-образные стержни, связывающие путем нахлестки наружную арматуру стен в единый в плане прямоугольник. Длина таких стержней должна равняться двум длинам нахлестки для данного диаметра арматуры (по одной длине нахлестки в каждую сторону). В принципе, такое дополнительное армирование не будет лишним в любых углах монолитных несущих стен.

И напоследок совсем небольшой список литературы (из одной книги): в пособии Тихонов «Армирование элементов монолитных железобетонных зданий» можно найти примеры армирования стен (в конце книги), за что автору большая благодарность.

На самом деле, стены – это самая простая и нудная часть проектирования железобетонного каркаса здания. Простое армирование, простая опалубка, но нужно показать все отметки, все проемы, штрабы и т.д. Советую при разработке чертежей не пренебрегать видами и развертками, с ними строителям гораздо проще работать, чем с планами и разрезами по планам.

С уважением, Ирина.

class="eliadunit">
Добавить комментарий

Устройство монолитных стен для частного дома

Устройство монолитных стен для частного дома. Технология возведения своими руками

Монолитные стены – ограждающая конструкция в системе монолитно-каркасной технологии. Сочетание бетона и металлической арматуры даёт хорошие эксплуатационные качества при невысокой стоимости.

Преимущества и недостатки

Монолитно-каркасная технология имеет следующие преимущества:

  • здания возводятся в сжатые сроки,
  • единая конструкция без швов прочна и надёжна, непродуваема, мостиков холода не образуется,
  • помещения монолитных домов имеют свободную планировку,
  • легко выполняются сложные архитектурные арочные, криволинейные элементы,
  • повышенный срок эксплуатации монолитных железобетонных строений,
  • ровная гладкая поверхность стен отделывается без подготовительных работ.

К недостаткам монолитных стен относят низкую звукоизоляцию, обязательное утепление стены, способность бетона проводить вибрацию.

Минимальная толщина

Основная задача стены, как ограждающей конструкции – сохранять тепло.

Толщина наружной стены регулируется теплотехническим расчётом, принимается от расчётных значений температур климатического района, зависит от выбранных материалов утепления и отделки.

Размер всегда задан проектом, отступать от него не рекомендуется. Толщина монолитной бетонной стены варьируется от 250 до 450 мм, при расчётной температуре климатического района от -20 до -40 град. Внутренние стены проектируют однослойными.

Толщина стены из монолитного железобетона всегда меньше стены из кирпичной кладки, что увеличивает площадь помещений при прочих равных значениях.

Устройство своими руками

Технология возведения монолитных стен не требует специальных навыков и умений. С составом работ по силам справиться звену из 2-3 человек. Домашний мастер с помощником сэкономит на оплате рабочим.

Монолитные стены возводятся с помощью опалубки – строительной конструкции, представляющей собой форму для заливки бетонной смеси.

Опалубка бывает двух видов: съёмная и несъёмная. Съёмная опалубка переставляется в процессе заливки, удаляется после набора прочности бетоном.

Несъёмная форма остаётся частью стены, дополняя бетон нужными качествами. Самые распространённые опалубки из вспененного полистирола выполнены в виде блоков. Блоки соединяются замками. Пенополистирол с бетоном образует трёхслойный пирог, утепляет бетонный слой, звукоизолирует конструкцию.

Армирование

Армирующий каркас устанавливается в переставную опалубку сразу после сборки. В несъемной опалубке арматура просчитана и установлена производителем.

На монолитную стену действуют сжимающая и изгибающая нагрузки. На сжатие работает бетон, деформацию изгиба воспринимает арматура.

Каркас монолитной стены двойной. В малоэтажном строительстве допустимо применять сетки из арматуры сечением 8 мм.

Рифлёное сечение прутов хорошо сцепляется с бетонной смесью, гладкие пруты анкерятся загибами на концах.

Выход арматуры на поверхность не допускается. Максимальный шаг продольной арматуры в сетке 25 см.

Поперечный шаг ограничен расстоянием 35 см. Длины стержней продольной арматуры подбирают на всю высоту конструкции.

Если по каким-то условиям обойтись без стыка невозможно, арматуру соединяют внахлёст, без применения сварки. Длина нахлеста зависит от диаметра арматуры и указана в архитектурном проекте дома. Сварные стыки ломаются при вибрации, вызванной уплотнением бетона.

Усиление проёма

Любой проём ослабляет сечение конструкции, становится уязвимым местом. Периметр оконных, дверных проёмов дополнительно укрепляется.

Толщина и количество арматурных прутов будут зависеть от ширины проёма, приложенной нагрузки и принимаются согласно проектного значения. Армируются горизонтальные и вертикальные плоскости. При укладывании бетонной смеси опалубку подпирают до достижения необходимого отвердения.

Самостоятельные работы по возведению стены начинаются со сборки опалубки. В собранную из щитов форму устанавливается каркас из арматурных стержней, затем заливается бетонная смесь.

Очерёдность заливки стен зависит от типа опалубки:

  • несъёмную опалубку заполняют от пространства под оконными проёмами по направлению к углам здания,
  • съёмную форму заливают рядами, на высоту не более 50 см за раз (для лучшего уплотнения бетонной смеси).

В обоих случаях тщательно наполняются и вибрируются углы. При подаче бетона механизированным способом скорость движения смеси снижают для качественной заливки, уменьшая сечение рукава.

Бетон уплотняется вибратором, в зависимости от времени года осуществляется уход. Зимой раствор прогревается, летом, в жаркую погоду, железобетон поливают водой, предотвращая растрескивание. От осадков открытая часть формы закрывается полиэтиленовой плёнкой.

Применение

Каркасно-монолитная технология одинаково успешно применяется во всех сферах строительства. Монолитные стены встречаются в многоэтажной застройке, частном секторе, общественных зданиях.

  • при точечной застройке внутри квартала,
  • недостатке места для разработки грунта под котлован,
  • невозможности подъезда крупной строительной техники, башенных кранов,
  • в районах с повышенной сейсмической активностью.

В индивидуальном домостроении применение монолитных стен экономит затраты на перевозку и хранение конструкций, погрузочно-разгрузочные работы.

Подробно и понятным языком объясняется весь процесс устройства монолитных стен в своем доме:

Устройство монолитных стен для частного дома
Как устроить монолитную стену при строительстве частного дома. Технология: монтаж опалубки, армирование стены, в том числе усиление проемов, заливка бетона с уплотнением, уход и проверка прочности, демонтаж опалубки.

Источник: domavlad.ru

Монолитные стены

Архив рассылки “Непрошеные советы” для начинающих проектировщиков. Выпуск № 30.

В тридцатом выпуске непрошеных советов я хочу написать о монолитных стенах (кроме, стен подвалов – это отдельная тема для разговора).

Какими должны быть надежные монолитные стены, и что нужно знать при их проектировании?

Прежде всего, толщина стен. Если стена – несущая, и имеет двойное армирование, то ее толщина не должна быть меньше 200 мм. Даже если расчет позволяет меньшую толщину. Дело в том, что качественно выполнить армирование и бетонирование высоких стен (а высота у них в разы превышает толщину) очень сложно при толщине менее 200 мм. А если работу выполнить сложно, то качество гарантировать невозможно. Поэтому следует запомнить это ограничение, чтобы не выходить за его пределы в целях экономии.

Следующий момент – это проемы в стенах. Всегда желательно обрамлять их арматурой по следующему принципу: охватывая открытыми хомутами рабочую арматуру стены так, как показано на рисунке (такие хомуты конструктивно устанавливаются по всему периметру проема с шагом 200-300 мм).

Если от верха проема до низа перекрытия осталось небольшое расстояние, и стена больше напоминает в этом месте перемычку, то и армировать ее следует как перемычку. Ведь, по крайней мере, на период бетонирования перекрытия эта перемычка будет испытывать определенную нагрузку, которую нужно определить и заложить в расчет. Если же от верха проема до верха стены далеко (значение не уточняю, т.к. нужно учитывать ширину проема, нагрузки на верх стены), то проем можно обрамлять хомутами по описанному выше принципу. Для примера все-таки приведу: при проеме шириной 1 м без значительных нагрузок от перекрытия об армировании перемычки можно задумываться при высоте сечения 300 мм и меньше.

Насчет армирования, оптимальная арматура сеток – диаметр 12 мм с шагом 200х200 мм. Чаще всего по расчету получается значительно меньше – разве что у основания стен и в районе отверстий доходит до 12 мм. Но здесь нужно учитывать, что сетки из арматуры меньшего диаметра, особенно выпуски на следующий этаж, ведут себя очень капризно – гнутся, деформируются и в ходе работы, и даже при сильном ветре. Поэтому диаметр арматуры меньше 12 мм допустимо применять только в небольших частных домах с малыми объемами арматурных работ.

Хочется еще обратить ваше внимание: если стены лестнично-лифтовой клетки являются ядром жесткости, в них следует предусматривать конструктивное армирование – по углам клетки устанавливаются гнутые Г-образные стержни, связывающие путем нахлестки наружную арматуру стен в единый в плане прямоугольник. Длина таких стержней должна равняться двум длинам нахлестки для данного диаметра арматуры (по одной длине нахлестки в каждую сторону). В принципе, такое дополнительное армирование не будет лишним в любых углах монолитных несущих стен.

И напоследок совсем небольшой список литературы (из одной книги): в пособии Тихонов «Армирование элементов монолитных железобетонных зданий» можно найти примеры армирования стен (в конце книги), за что автору большая благодарность.

На самом деле, стены – это самая простая и нудная часть проектирования железобетонного каркаса здания. Простое армирование, простая опалубка, но нужно показать все отметки, все проемы, штрабы и т.д. Советую при разработке чертежей не пренебрегать видами и развертками, с ними строителям гораздо проще работать, чем с планами и разрезами по планам.

С уважением, Ирина.

Последняя статья на сайте

Об анкеровке разными способами – что работает, а что – не очень

Очень часто при строительстве и при реконструкции нужно присоединить одну конструкцию к другой. Причем присоединить надежно, чтобы не было разрушения. Все узлы сопряжения очень важны, их целостность обеспечивает проектное положение конструкции, а значит – ее целостность. Мне в свое время хорошо запомнилась яркая аналогия главного конструктора Владимира Борисовича, который ввел меня в мир проектирования. Мне кажется, я ее уже приводила, но повторить будет не лишним. Он говорил мне: “Я представляю себе любую конструкцию так, будто она – это я. И анализирую, надежные ли опоры выбраны для каждой части. И когда я так делаю, то иногда вижу, что инженер вместо того, чтобы опереться на руку, на плечо или на туловище, прицепился к уху или к носу – повесил на них то, что они явно не выдержат”. Вот иногда при помощи таких ушей, носов и даже ресничек мы пытаемся связать массивные, тяжелые конструкции, требующие под собой надежную опору. Особенно часто это случается при применении всевозможных анкеров, которые связывают одно с другим в единое целое.

Давайте рассмотрим ситуации с анкеровкой на живых ситуациях.

Новые статьи

Новое в блоге

Изменение по ходу проекта – чем аукается?

Ох уж эти переделки… Иногда выучишь наизусть и содержимое чертежей, и ход их выполнения, пока десять раз переделаешь.

А знаете, чем чревато? Ошибками. Переделка – это всегда незамеченные замыленным глазом, не отловленные ошибки. Причем и проверщик не поможет: у проверщика тоже глаз замыливается…

Как у Бога за пазухой

Интересное дело. Конструктор чаще всего получает работу от архитектора, ну или от человека, выполняющего роль ГИПа – координатора между заказчиком и всеми исполнителями проекта. Напрямую от заказчика работа поступает редко и мимолетно – это обычно те люди, которые строят без проекта, но особо ответственные конструкции сами “проектировать” не рискуют.

Что стоит за одним маленьким чертежом?

Я снова об айсбергах. Заказчик получает результаты труда проектировщика в виде чертежей. Можно ли их сопоставить с объемом проделанной работы? Нет. Да по сути и не нужно. Проектировщик знает, что спрятано за каждой линией, за каждым габаритом, за каждым размером.

Монолитные стены
Какими должны быть надежные монолитные стены, и что нужно знать при их проектировании?

Источник: svoydom.net.ua

Армирование железобетонных стен

Армирование строительных конструкций является неотъемлемой частью создания железобетонных конструктивов, выдерживающие значительные нагрузки. Арматура внутри бетонного массива создаёт своеобразный скелет, повышающий несущую способность железобетона.

Армирование железобетонных стен позволяет сократить расход бетона и одновременно повысить прочность, не увеличивая толщину ограждающих конструкций. Чтобы не возводить ограждения подвала из сборных железобетонных блоков, делают армирование монолитных стен подвалов домов.

Формирование арматурных каркасов

Строение каркасов, диаметр стержней периодического профиля и гладкой арматуры определяют на основании специальных расчётов, которые учитывают нагрузку на конструкции. Существует множество методик расчётов, которые снабжены таблицами.

Зная нагрузку на конструкции подвала, по таблице можно определить форму каркаса, количество и диаметр несущих стальных стержней арматуры или проволоки.

Конструкции коробчатой формы

В опалубку монолита помещают металлические каркасы коробчатой формы. При возведении опалубки важно, чтобы стенки её не прикасались к откосам грунта. Металлический каркас не должен касаться внутренних поверхностей опалубки. Минимальный зазор между опалубкой и каркасом должен составлять не менее 20 мм.

Сегодня можно встретить многочисленные советы об устройстве гидроизоляционного покрытия арматуры. Спешим разочаровать сторонников таких методик. Защитный слой бетона полностью перекрывает доступ кислорода к металлу армированного каркаса.Тем самым исключается возникновение каких-либо коррозионных процессов. Коррозия арматуры может возникнуть только в одном случае – в результате разрушения бетона. Тогда потребуется демонтаж всей негодной конструкции.

Гидроизоляция арматуры ничего кроме лишних финансовых и трудовых затрат не принесёт.

Бетонный монолит стен подвала

Армирование бетонной стены делают с помощью коробчатых каркасов. Массив железобетонных стен подвальных помещений является одновременно фундаментом дома, поэтому расчёт в потребности арматуры производится на основе показателей нагрузки на фундамент всего здания.

Металлические стержни соединяют в узлах сопряжения электросваркой или вязальной проволокой. Электросварку применяют в особо нагруженных участках подвальных ограждений.

Электросварочные работы значительно повышают затраты на строительство, поэтому самый распространённый метод крепления это соединение несущих стержней вязальной проволокой.

Вяжут арматуру вручную, используя пассатижи. При больших объёмах работ по армированию применяют специальный ручной механизм. Пистолет обхватывает проволочной петлёй узел сопряжения металлических стержней и затягивает жилу прочным узлом.

Чтобы не тратится на приобретение такого прибора, можно взять пистолет в аренду.

Кирпичная кладка

Укрепление кирпичной кладки происходит по-другому. Для этого готовят металлические сетки. Сетки в ширину не должны превышать толщину кирпичной кладки. В основном для кирпича металлические решётки не сваривают, а вяжут.

Профиль и диаметр стержней определяют расчётами, учитывающих проектную нагрузку на стены подвала. Для малоэтажных домов ограждения подвалов армируют проволочными сетками.

Решётку кладут на горизонтальную поверхность кладки и покрывают слоем цемента для следующего ряда кирпичей. Обычно сетки в кладке располагают между 3-4 рядами кирпича.

Ввиду слабой влагостойкости кирпич редко применяют для возведения подвальных помещений.

Другие материалы для армирования бетонных стен

Монолитный бетон укрепляют другим сырьем. Самые распространённые неметаллические материалы для армирования бетонных стен это фиброволокно и полимерные решётки:

Фиброволокно

Известно, что армирование монолита бетона стальными сетками и решётками значительно влияют на увеличение веса конструкции. Для конструкций подвала это не имеет значения.

Если пренебречь таким правилом, то можно получить такую картину:

Фиброконструкции более пластичны

Технология получения фибробетона довольна проста. Основывается на том, что он готовится из сухой цементной смеси с добавлением фибры (полимерной, стальной и стеклопластиковой).

Чтобы вязкая масса получилась более эластичной, в неё добавляют различные пластификаторы. Для стен в основном применяют фибру из стекловолокна.

Монолит стены, укреплённый фиброволокном, обойдётся застройщику дешевле, чем армирование сталью.

Композитные полимерные сетки

Последнее время всё большую популярность приобретают пластиковые решётки для укрепления стен. Полимерная арматура намного легче стальных стержней. Применение пластика в монолите несущих стен должно подтверждаться расчётами проектных организаций, потому что ограждающие конструкции с таким видом усиления строго ограничены лимитом нагрузки.

Пластиковые сетки готовят путем прессования под большим давлением и высокой температурой поливинилхлорида.

В качестве несущих конструкций с пластиковым усилением стены возводят на строительстве одно- и двухэтажных строений.

Композитная полимерная арматура применяется как для усиления бетонного монолита, так и для кирпичной кладки стен.

Полимерные стержни выпускают в основном диаметром от 6 до 12 мм и больше. Пластиковый материал очень гибкий, что немаловажно для формирования арматурного каркаса стен сложной геометрической формы (арочные конструкции, овальные полуколонны).

В продажу композитная арматура поступает в виде длинномерных стержней от 6 до 12 м. Некоторые производители поставляют пластиковую продукцию в скатках.

Армирование железобетонных стен
Армирование стен позволяет сократить расход бетона и одновременно повысить прочность, не увеличивая толщину ограждающих конструкций.

Источник: moyastena.ru

Монолитный подвал. Толщина стен и армирование

Вопрос задал: 33dollars

Здравствуйте! Подскажите по железобетонному подвалу высотой 3 метра (заглубление 2,6). Достаточна толщина и армирование? Если не достаточно, порекомендуйте свой вариант.

1. В основании ЖБ плита толщиной 20 см b25 с двумя слоями А12 с ячейкой 200×200.

2. Наружные стены 25 см b25 без армирования.

3. Внутренние несущие 12 см b25 без армирования.

Сверху кирпичный дом с монолитными перекрытиями. Толщина кирпичных стен 25 см. Высота первого этажа 3 метра. Высота стен мансарды 1.5 метра. Крыша черепичная (глина или ЦПЧ) 180 м².

Грунты – супесь коричневая пластичная, грунтовые воды по геологии – 3,2 метра ( сезонные колебания +/- 0.8 метра), район строительства – Киев.

Комментарии

Бетонные стены подвала тоже нужно армировать. Обязательно.

Подробно по схеме армирования ответ будет в понедельник-вторник, 29-30 октября.

Спасибо! Жду ответа. По-поводу обязательности армирования. Думаю что это зависит от толщины. Хочу понять какой минимум толщины с армированием и какой без.

Нужно армировать независимо от толщины. Связано это с тем, что бетон работает только на сжатие, а вот на растяжение работает как раз арматура. Именно поэтому, все элементы, которые в процессе эксплуатации кроме сжатия подвергаются еще и растягивающим нагрузкам, следует обязательно армировать. Стены подвала, в процессе эксплуатации, будут воспринимать нагрузки на сжатие (от веса дома, жильцов, мебели, снега и т.д.), а также нагрузки на растяжение от давления грунта на наружную боковую поверхность стены. Поэтому не армированный бетон в таких условиях применять нельзя. Тем более, у Вас ведь весь дом будет стоять на этих стенках подвала.

Начну снизу. Фундаментная плита. Толщину нужно увеличить до 30 см, армирование хорошее. Сетки нужно будет поперечно связать между собой каждые две ячейки в шахматном порядке арматурой того же диаметра.

Наружные и внутренние несущие стены. Я распишу два варианта. Первый – на тот случай, если Вы передумаете и внутренняя несущая стена будет одна, а не две. Просто у Вас же монолитное перекрытие, не плиты, и если планировка позволяет, то и одной внутренней несущей стены будет достаточно. Второй вариант, если внутренних нусущих стен будет две, как на плане в Вашем первом сообщении. Итак.

Одна внутренняя несущая стена. Её толщину нужно увеличить с 12 см до толщины наружной несущей стены, т.е. до 25 см. Армирование, в таком случае, у всех несущих стен будет одинаковое: 2 сетки из арматуры диаметром 12 мм с ячейкой 300х300 мм. Поперечно соединенные через каждые две ячейки в шахматном порядке арматурой того же диаметра.

Две внутренние несущие стенки. Толщину внутренних несущих стен нужно увеличить с 12 см до 20 см. Армирование внутренних: 1 сетка из арматуры диаметром 10 мм с ячейкой 300х300 мм. Армирование наружных: 2 сетки из арматуры диаметром 10 мм с ячейкой 300х300 мм. Поперечно соединенные через каждые две ячейки в шахматном порядке арматурой того же диаметра.

В фундаментной плите и всех несущих стенах подвала отступ арматуры от края бетона 5-7 см.

Не забудьте про гидроизоляцию плиты и всех наружных стенок подвала. Так как при сезонном поднятии УГВ у Вас плита и стенки подвала будут на 20 см стоять в воде.

По поводу того, можно ли вообще не армировать бетонные стены подвала. Так не делают, выше я уже описала причины. Но можно использовать для несущих стен подвала готовые фундаментные блоки толщиной 40 см. Тогда с арматурой в стенах подвала не придется иметь дело.

Гидроизоляцию планирую внутреннюю, пенетроном. Этого будет достаточно?

Монолитный подвал
Здравствуйте! Подскажите по железобетонному подвалу высотой 3 метра (заглубление 2,6). Достаточна толщина и армирование? Если не достаточно, порекомендуйте

Источник: www.builderclub.com

Армирование монолитных стен подвала

Posted by Admin 981 days ago
Category: Стены

Армирование монолитных стен подвала

При возникновении необходимости армировать подвальные стены не нужно сразу вызывать бригаду строителей, так как справиться с подобной задачей можно своими силами. Для этого необходимо лишь ознакомиться с особенностями технологии армирования, которая предполагает добавление металлической арматуры в конструкции для увеличения ее прочности, долговечности и улучшения эксплуатационных характеристик.

Добавляя арматуру в бетонный раствор, создается прочная и надежная железобетонная конструкция. Как правило, ее используют для возведения несущих стен с высокими показателями технических характеристик. Строить стену из чистого бетона дорого и нерационально, а применение арматуры значительно удешевляет процесс. Помимо этого армирование используют при создании конструкций, которые должны выдерживать высокую механическую нагрузку.

Армирование подвальных стен

При обустройстве подвала в частном доме необходимо обязательно прибегать к использованию армирования стен, потому что конструкция здания и грунт будут оказывать на них огромное давления. Стены в небольшом подвале можно армировать самостоятельно, без привлечения квалифицированных строителей.

Подвальная стена создается при помощи арматурной сетки, которой свойственно одно немаловажное качество – упругость. Эксперты рекомендуют пользоваться вязкой, а не сваркой, потому что в случае смещения фундамента сооружения вследствие осадки или других обстоятельств, вязаная арматура сохранит свою целостность, в то время как сварная может не выдержать значительной осадки.

Укладка арматуры: особенности и правила

Армировать монолитные бетонные стены подвала своими руками без необходимых знаний и опыта очень сложно. На подвальные стены будет оказываться огромная нагрузка, поэтому нужно позаботиться о том, чтобы сетка выдержала давления и не разрушилась во время эксплуатации.

Специалисты выделяют следующие правила укладки арматурной сетки:

  1. Нужно укладывать арматуру таким образом, чтобы она не соприкасалась с опалубкой и была расположена на определенном от нее расстоянии. При несоблюдении этого правила во время съема опалубки вы можете случайно зацепить выступающий конец арматуры и тем самым нарушить всю конструкцию. Даже если опалубка будет снята аккуратно или вовсе не будет демонтироваться, то на выступающие концы будут оказывать воздействие различные атмосферные осадки, из-за которых арматура начнет покрываться коррозией.
  2. Каждая ячейка арматурной сетки должны иметь определенный размер. Подвальные стены оптимально возводить из ячеек, шириной от 25 до 35 см.
  3. Чтобы повысить надежность и прочность всей конструкции, получаемой после армирований монолитной стены, рекомендовано делать ячейки небольших размеров, предусмотрев давление, которое окажет перекрытие, при условии, что оно тоже будет бетонным. Вместе с этим, ячейка не должна быть менее 5 см в ширину, в противном случае после бетонирования могут образоваться пустоты, которые могут привести в дальнейшем к разрушению стен в ходе эксплуатации.
  4. Нужно обеспечить дополнительную защиту арматурной сетки от воздействия коррозии. Здесь можно воспользоваться специальными добавками при создании бетонного раствора. Кроме того следует удостовериться, что поверхность стены и арматура отделены друг от друга 20-милимитровым бетонным слоем. При этом неважно кто занимается армированием, вы или наемные работники – каждый процесс должен быть проконтролирован.
  5. Проследите за установкой арматурных стержней – они должны стоять прямо и не отклоняться в стороны. При наличии серьезного отклонения из-за давления почвы могут возникнуть негативные последствия.

Армирование монолитных стен подвала
Армирование монолитных стен подвала При возникновении необходимости армировать подвальные стены не нужно сразу вызывать бригаду строителей, так как справит

Источник: postroy-prosto.ru

Армирование стены из бетона: материалы, этапы работ

Для усиления несущих характеристик выполняется армирование бетонной стены. Материал после застывания и вызревания набирает значительную прочность. Конструкции из такого средства хрупкие при изгибе. В строительной практике применяются разные методики для укрепления монолитных изделий, которые отличаются технологией исполнения и видами применяемого армирующего материала для создания усиливающего каркаса.

Инструменты и материалы

Чтобы выполнить армирование монолитных стен, следует подготовить:

  • Раствор для заливки несущих конструкций. Применяется бетон высокого качества, приготовленный самостоятельно или купленный в специализированной организации по производству и реализации строительных материалов.
  • Арматура. Для создания усиливающего каркаса выбираются стальные прутья, композитные элементы, фиброволокно.
  • Инструменты и материалы для соединения фрагментов каркаса. Сварочный аппарат, вязальная проволока, плоскогубцы с кусачками, вязальный пистолет.
  • Опалубка. Это доска, брус, щиты, элементы.
  • Инструменты для трамбования раствора. Промышленный вибратор, подручные средства.

Главная функция армировочного каркаса — обеспечение прочности и усиление тех частей сооружения, которые подвергаются наибольшим нагрузкам.

Чем армируют?

НаименованиеХарактеристика
Элементы из сталиВыполнены в виде гладких или рифленных прутьев, сеток вязанных и сварных, швеллеров, двутавровых балок, уголков
Имеют различные размеры и параметры прочности
Каркас из металла балансирует внутренние нагрузки и предохраняет конструкции из бетона от растрескивания
Композитные средстваЕсть большой ассортимент: волокна из стекла, базальта, углерода которые погружаются в полимерный материал
Арматура имеет низкий вес и антикоррозийную природу
Применяются при строительстве 1 или 2-х этажных зданий
Фиброволоконная арматураФибра из волокон: стальных, базальтовых, полипропиленовых, стеклянных
Конструкция имеет низкий вес
Строение с таким каркасом обладает низкой несущей способностью

Необходимые расчеты

Минимальная толщина бетонных стен определяется уровнем нахождения почвенных вод:

  • При низком расположении. Нижнюю часть стены можно не усиливать. Она должна на 100 мм выходить за контуры сооружения. Мощность цокольных конструкции при высоте нулевого этажа в 150—250 см находится в диапазоне 200—400 мм.
  • При высоком расположении. Фундаментная плита усиливается арматурным каркасом, ее мощность — в пределах 200 мм. Должна быть вынесена за контур несущей стены на 0,4 м.

Другим параметром, который влияет на толщину монолитных стен, есть расчетная температура климатического пояса. Если сооружение находится на территориях, где минусовые температуры колеблются в зимний период в пределах от -20 С до — 40 С, то рекомендуемая мощность несущих стен составляет 25—45 см. Из этого следует, что бетонные стены имеют меньшую толщину, чем кирпичные.

Этапы работ

Армирование бетонных стен выполняется несколькими методами:

Одним из методов армирования является монолитный способ, при котором каркас монтируется в несколько уровней.
  • Монолитный способ. При такой технологии металлические или композитные арматурины связываются или привариваются в секции из нескольких уровней, монтируются в в опалубке и заливаются бетонным раствором. Такой «скелет» статичный и прочный. Метод распространенный в малом строительстве при сооружении фундамента, несущей стены и элементов перекрытия.
  • Сеточный способ. Метод простой и удобный. Конструкция выполняется из металлических или композитных проволок. Сетка монтируется в «карты» длиной в 200 см, при этом ширина армирующего элемента и величина клеток может подбираться произвольно.
  • Волоконный метод. Укрепление монолита фиброволоконным материалом называют дисперсная армация. Фибра добавляется в состав бетона при его приготовлении, добиваясь равномерного распределения волокна по объему раствора. Так усиливают тонкую заливку или укрепляют сооружения с высокой нагрузкой на несущую конструкцию.

Правило формирования арматурного каркаса — при соединении 2-х прутов в одну линию нахлест элементов должен равняться 40-ка диаметрам металлических стержнев. Связываются арматурины в 3-х местах.

Опалубка для стен

Опалубку сооружают из досок, рассчитывая конструкцию так, чтобы она выдержала тяжесть залитого бетона.

Для сооружения стен из монолитного бетона собирается опалубка. Это временная или постоянная (несъемная) вспомогательная конструкция предает залитому раствору необходимую форму. Съемный вариант строится из доски, фанерных или пластиковых щитов, усиленных брусом и распорками. При построении опалубки на начальном этапе выделяют проемы под окна и двери, а также под места прохождения коммуникационной инфраструктуры дома. После созревания бетона конструкция демонтируется. Можно применить несъемный вариант вспомогательного сооружения — листы пенополистирола. В результате получится 3-слойный стеновой «сендвич», который обеспечит хорошую тепло- и звукоизоляцию дому.

Армирование

Секция из арматурного материала устанавливается в построенную опалубку. Если выполняется строительство малоэтажной усадьбы, то можно воспользоваться металлической сеткой из прутов диаметром 0,8 см. Стержни с рельефной поверхностью хорошо сцепляются с раствором, а на концах гладких выполняются загибы. Чтобы металлический каркас не разрушался коррозией, его не выводят на поверхность монолита. Элементы укрепления конструкции укладывают в поперечном положении на расстоянии 350 мм друг от друга, в продольном — 250 мм. Стыки увязываются проволокой или укладываются внахлест. Проводится дополнительное укрепление проемов.

Заливка раствора

Заполнить бетонным раствором за один раз опалубку не получиться, поэтому выполняется заливка слоями в 500 мм. Монолиту не дают схватиться, сразу заливают следующий слой. Особое внимание придают заполнению углов строения. Выполняют уплотнение бетона вибратором или подручными средствами. Если строительство проходит зимой, то смесь прогревают. В жаркую погоду во избежание растрескивания монолита проводят увлажнение водой.

толщина, опалубка, армирование, усиление проемов, как сделать своими руками

Монолитные стены  – ограждающая конструкция в системе монолитно-каркасной технологии. Сочетание бетона и металлической арматуры даёт хорошие эксплуатационные качества при невысокой стоимости.

foto 1

foto 1

Преимущества и недостатки

Монолитно-каркасная технология имеет следующие преимущества:

  • здания возводятся в сжатые сроки;
  • единая конструкция без швов прочна и надёжна, непродуваема, мостиков холода не образуется;
  • помещения монолитных домов имеют свободную планировку;
  • легко выполняются сложные архитектурные арочные, криволинейные элементы;
  • повышенный срок эксплуатации монолитных железобетонных строений;
  • ровная гладкая поверхность стен отделывается без подготовительных работ.

К недостаткам монолитных стен относят низкую звукоизоляцию, обязательное утепление стены, способность бетона проводить вибрацию.

Минимальная толщина

Основная задача стены, как ограждающей конструкции – сохранять тепло.

Толщина наружной стены регулируется теплотехническим расчётом, принимается от расчётных значений температур климатического района, зависит от выбранных материалов утепления и отделки.

Размер всегда задан проектом, отступать от него не рекомендуется.  Толщина монолитной бетонной стены варьируется от 250 до 450 мм, при расчётной температуре климатического района от -20 до -40 град. Внутренние стены проектируют однослойными.

Толщина стены из монолитного железобетона всегда меньше стены из кирпичной кладки, что увеличивает площадь помещений при прочих равных значениях.

foto 2

foto 2

Устройство своими руками

Технология возведения монолитных стен не требует специальных навыков и умений. С составом работ по силам справиться звену из 2-3 человек. Домашний мастер с помощником сэкономит на оплате рабочим.

Опалубка

Монолитные стены возводятся с помощью опалубки – строительной конструкции, представляющей собой форму для заливки бетонной смеси.

Опалубка бывает двух видов: съёмная и несъёмная. Съёмная опалубка переставляется в процессе заливки, удаляется после набора прочности бетоном.

Несъёмная форма остаётся частью стены, дополняя бетон нужными качествами.  Самые распространённые опалубки из вспененного полистирола выполнены в виде блоков. Блоки соединяются замками. Пенополистирол с бетоном образует трёхслойный пирог, утепляет бетонный слой, звукоизолирует конструкцию.

Армирование

Армирующий каркас устанавливается в переставную опалубку сразу после сборки. В несъемной опалубке арматура просчитана и установлена производителем.

На монолитную стену действуют сжимающая и изгибающая нагрузки. На сжатие работает бетон, деформацию изгиба воспринимает арматура.

foto 3

foto 3Каркас монолитной стены двойной. В малоэтажном строительстве допустимо применять сетки из арматуры сечением 8 мм.

Рифлёное сечение прутов хорошо сцепляется с бетонной смесью, гладкие пруты анкерятся загибами на концах.

Выход арматуры на поверхность не допускается. Максимальный шаг продольной арматуры в сетке 25 см.

Поперечный шаг ограничен расстоянием 35 см. Длины стержней продольной арматуры подбирают на всю высоту конструкции.

Если по каким-то условиям обойтись без стыка невозможно, арматуру соединяют внахлёст, без применения сварки. Длина нахлеста зависит от диаметра арматуры и указана в архитектурном проекте дома. Сварные стыки ломаются при вибрации, вызванной уплотнением бетона.

Усиление проёма

Любой проём ослабляет сечение конструкции, становится уязвимым местом. Периметр оконных, дверных проёмов дополнительно укрепляется.

foto 3foto 3

Важно! Неверное армирование проёмов приводит к растрескиванию и деформации монолитной конструкции.

Толщина и количество арматурных прутов будут зависеть от ширины проёма, приложенной нагрузки и принимаются согласно проектного значения. Армируются горизонтальные и вертикальные плоскости. При укладывании бетонной смеси опалубку подпирают до достижения необходимого отвердения.

Заливка

Самостоятельные работы по возведению стены начинаются со сборки опалубки. В собранную из щитов форму устанавливается каркас из арматурных стержней, затем заливается бетонная смесь.

Очерёдность заливки стен зависит от типа опалубки:

  • несъёмную опалубку заполняют от пространства под оконными проёмами по направлению к углам здания;
  • съёмную форму заливают рядами, на высоту не более 50 см за раз (для лучшего уплотнения бетонной смеси).
foto 3foto 3Важно!

В переставной опалубке залитому бетону не дают полностью схватиться для того, чтобы получить монолитную конструкцию без швов.

foto 4

foto 4

В обоих случаях тщательно наполняются и вибрируются углы. При подаче бетона механизированным способом скорость движения смеси снижают для качественной заливки, уменьшая сечение рукава.

Бетон уплотняется вибратором, в зависимости от времени года осуществляется уход. Зимой раствор прогревается, летом, в жаркую погоду, железобетон поливают водой, предотвращая растрескивание. От осадков открытая часть формы закрывается полиэтиленовой плёнкой.

foto 4foto 4Обратите внимание

После окончания бетонных работ необходимо в обязательном порядке произвести проверку прочности бетона.

Применение

Каркасно-монолитная технология одинаково успешно применяется во всех сферах строительства. Монолитные стены встречаются в многоэтажной застройке, частном секторе, общественных зданиях.

Технология востребована:

  • при точечной застройке внутри квартала;
  • недостатке места для разработки грунта под котлован;
  • невозможности подъезда крупной строительной техники, башенных кранов;
  • в районах с повышенной сейсмической активностью.

В индивидуальном домостроении применение монолитных стен экономит затраты на перевозку и хранение конструкций, погрузочно-разгрузочные работы.

Полезные видео

Подробно и понятным языком объясняется весь процесс устройства монолитных стен в своем доме:


Сборно-монолитная стена, подробности в видео ниже:

Посмотрите процесс заливки бетона в опалубку при устройстве стен, используется автомиксер с насосом:

Монолитные стены из железобетона – новое, весомое слово в современном строительстве.

Отправить ответ

avatar
  Подписаться
Уведомление о
