Армирование ленточного фундамента шириной 60 см: Как производится армирование ленточного фундамента своими руками – Армирование ленточного фундамента чертежи — с особым упором на сложные участки каркаса

Содержание

его углы и расчет ширины арматуры

Армирование – это строительный процесс, который используется с целью усиления стойкости конструкции и повышения периода ее эксплуатации. Он представляет собой формирование сборного скелета, выступающего как защитный компонент, который противостоит воздействию почвы на стенки конструкции.

Чтобы добиться максимального результата следует четко рассчитать, сколько необходимо арматуры, а также точно провести армирование фундамента здания.

Правильное армирование ленточного фундамента своими руками

В основании фундамента первостепенным компонентом выступает бетонная смесь, сформированная из цемента, просеянного песка и чистой воды. Поскольку этот раствор не обладает достаточными физическими характеристиками, способными предоставить гарантию на отсутствие разнотипных деформаций в фундаменте конструкции, дополнительно используют металл.

Он позволяет увеличить степень противостояния сдвигам основания, резким изменениям температур и иным отрицательно воздействующим факторам. Сам по себе металл пластичен, но он способен обеспечить достойную фиксацию, поэтому армирование – важный и необходимый процесс во всем комплексе строительства.

Армирование следует проводить лишь в местах, где существует большая степень уязвимости к растяжениям. Чаще всего оно встречается на поверхности, поэтому следует в обязательном порядке армировать верхний уровень основания. В целях избежания коррозии материала, следует его защитить слоем бетонного раствора.

Допустимый показатель расстояния арматурного пояса от поверхности должен составлять около 5 см.

Зоны возможной деформации:

  • нижняя часть, когда наблюдается прогибание его середины вниз;
  • верхняя часть – выгибание каркаса вверх.

Для среднего уровня основания армирование проводить необязательно, поскольку в этой зоне практически не существует растягивания.

Учитывая возможные варианты деформации, следует обязательно выполнить армирование низа и верха, используя арматуру с ребристой поверхностью и диаметром в пределах 10–12 мм. В подобном варианте наблюдается наиболее тесный контакт с бетонным раствором. Иные элементы скелета могут быть небольшого диаметра и иметь сглаженную поверхность.

Если проводится армирование фундамента с шириной до 40 см, используются 4 прута арматуры диаметром 10–16 мм, которые соединены в каркас с диаметром 8 мм.

Ленточный тип основания большой длины имеет сравнительно незначительную ширину, из-за чего в нем могут присутствовать только продольные растяжения без поперечных. Поэтому в данной ситуации лучше всего использовать гладкие и тонкие прутья для формирования каркаса, а не для принятия на основание больших нагрузок.

Больше всего следует уделять внимание при армировании углов, поскольку во многих случаях деформации происходят именно в этой части конструкции. Армирование углов конструкции необходимо проводить так, чтобы один из концов согнутого металла уходил в одну стену, а другой – в иную. Поскольку не каждый материал арматуры поддается сварке, скреплять элементы между собой лучше, используя проволоку.

Правила верного армирования фундамента ленточного типа:

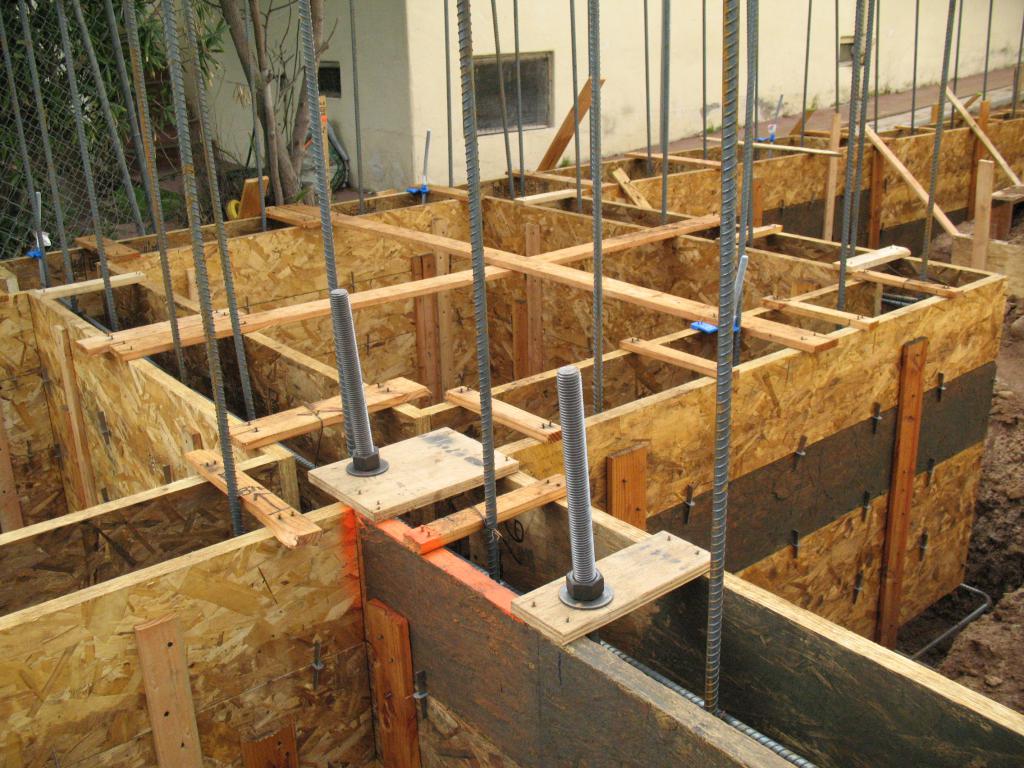

  1. Работа начинается с установления опалубки, которая с внутренней стороны обкладывается пергаментом. Данная процедура в дальнейшем позволяет быстрее разобрать созданную конструкцию.

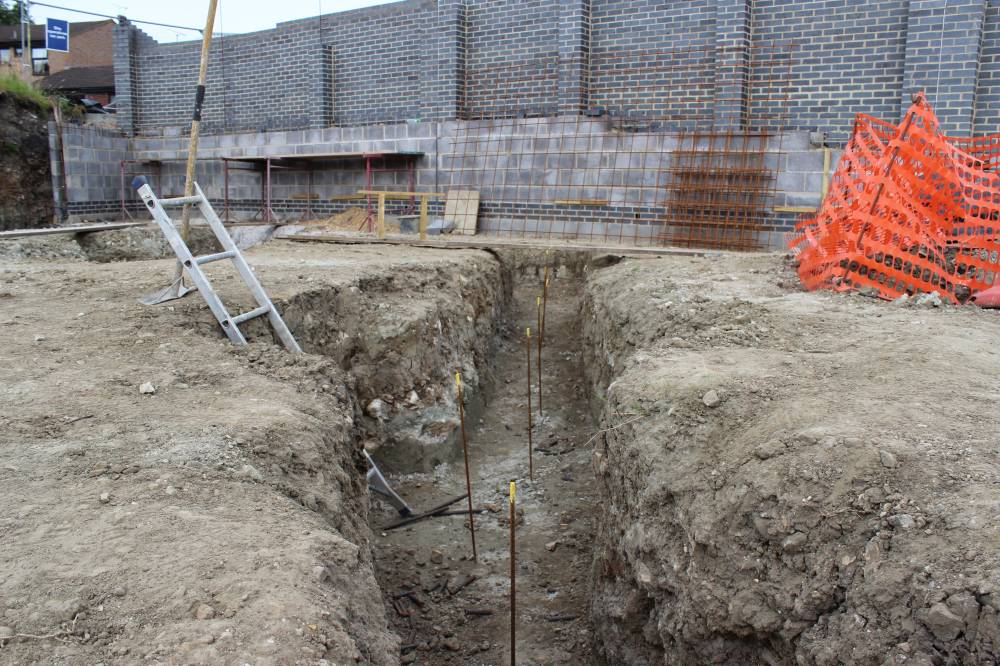

  2. Затем следует вбить арматурные прутья в грунт траншеи на расстоянии 5 см от опалубки и с шагом в 40–60 см. Длина прутьев должна быть равной глубине фундамента.
  3. На дно траншеи укладывается подставка размером в 8–10 см, а поверх нее формируется 2 или 3 нитки ряда арматуры. Как подставку можно применить обыкновенный кирпич, уложенный на ребро.
  4. Верхний и нижний пояс из арматуры с поперечными соединениями прикрепляется к вертикальным стержням.
  5. В местах, где происходит пересечение элементов, необходимо проводить крепление проволокой или сваркой.

Обязательно соблюдайте расстояние до будущей поверхности фундамента, для этого можно использовать кирпичи.

  1. Установив арматуру, следует сделать вентиляционные отверстия и провести заливку бетона.

Наличие вентиляционных дыр и отверстий увеличивает амортизационные показатели и предотвращает возникновение гнили.

Идеальным вариантом считается использование схемы для ленточного фундамента, состоящей из примитивных геометрических фигур, таких как квадрат или прямоугольник, тогда каркас проще смонтировать правильно, а фундамент в результате получается более надежным и крепким.

Основные ошибки армирования ленточного фундамента

Самые известные и часто допускаемые ошибки:

  1. Углы. Главная проблема и ошибка уложить стержни угла крест-накрест. Из-за подобной укладки в фундаменте очень часто возникают трещины.
  2. Гидроизоляционный материал. Очень часто при создании опалубки забывают об использовании гидроизоляции, вследствие чего вода вымывает цемент и делает бетон менее устойчивым и прочным. Также это способствует возникновению усадочных трещин. Слой гидроизоляции следует очень хорошо и тщательно прикрепить к опалубке, чтобы устранить формирование нежелательных складок и впадин в фундаменте.
  3. Заливка бетона. Заполнение ленточного фундамента бетонной смесью по высоте очень часто не доходит до краев, а долив, проводят лишь через пару дней. Технология подобного типа уже не являет собой конструкцию из монолита, она похожа на две обыкновенные балки с однослойным армированием, которые объединяет между собой скрепление слоев бетонной смеси и поперечной арматуры. Заливка бетона при создании фундамента должна быть беспрерывной, а максимально допустимый интервал для перерыва должен быть не более двух часов.
  4. Вентиляция. Огромную ошибку совершают при установке и в процессе эксплуатации продухов необходимых для вентиляции холодного подполья. Они выполняются из труб диаметром 10 см. Самая минимальная площадь, требуемая для продуха, должна быть около 0,05 м
    2
    (приблизительно 20х25 см).

Запрещается закрывать продухи на зиму, поскольку это приводит к отсутствию вентиляции и загниванию конструкции.

Зачем нужна арматура в ленточном фундаменте?

Со временем у любого дома возникает просадка, поскольку грунт, находящийся под подошвой основания, поддается давлению сверху и уплотняется. Чем больше давления на него оказывают, тем сильнее и быстрее он уплотняется. Если возникающий напор распределен равномерно по всей площади ленточного фундамента, то в этом нет особой проблемы.

Как правило, в реальных условиях давление на основание не симметрично из-за чего здание оседает неравномерно. Чтобы избежать подобной проблемы в фундаменте применяются ленты различной ширины, но даже этот прием не всегда способствует устранению и уравнению давления на фундамент.

Неравномерному осадку фундамента способствует:

  1. Разнообразные включения грунтовой почвы.
  2. Неравномерная и непостоянная влажность.
  3. Различные достройки и пристройки.
  4. Протечка водонесущих коммуникаций.
  5. Отсутствие с какой-либо стороны отмостки и т. п.

Под влиянием указанных причин осадки, поверхность грунта под фундаментом становится кривой относительно вертикального направления здания. Больше всего подвержены воздействию углы конструкции и места с большими перепадами нагрузки.

В подобной ситуации в фундаментной ленте возникает внутренне напряжение, которое способствует возникновению изгибающихся моментов и трещин. Чтобы устранить нежелательное давление на основание, снизить количество трещин и изгибов внутрь фундамента добавляют арматуру.

Какая арматура нужна для фундамента?

Существует два варианта, используемой в строительстве арматуры:

  1. Стальная, которая подразделяется на:
    • стержневую;
    • проволочную.
  2. Композитная арматура. Она применяется сравнительно редко из-за характерных для нее минусов.

Чтобы армировать фундамент ленточного типа используют стержневую арматуру в качестве основного (рабочего) материала и гладкую как дополнительного.

Главное свойство для рабочей арматуры способность быстро и хорошо сцепляться с бетоном. Подобный тип арматуры производят с периодическим профилем, подразделяя его по показателям прочности на классы.

Согласно ГОСТу, существовавшему в период СССР, для частного типа строительства применяется арматура класса А-ΙΙΙ или аналог А400 (по современному ГОСТу). Для поперечной арматуры используется гладкий стержень класса А-Ι или А240 (современный ГОСТ).

Между арматурой старого и современного образца существует отличие в виде измененного профиля серповидной формы, в остальных аспектах отличия отсутствуют.

Чтобы правильно выбрать арматуру для фундамента в магазине следует просто обратить внимание на обозначения:

  • Индекс С указывает на то, что арматурный прокат свариваемый;
  • Индекс К свидетельствует о том, что арматура обладает стойкостью к процессам коррозийного растрескивания, возникающих в связи с давлением на фундамент.

Если эти индексы отсутствуют на упаковке лучше не покупать такой подобный материал.

Конструктивные требования к ленточным фундаментам и их армированию

В связи с отсутствием возможности провести точный расчет диаметра для ленточного фундамента были разработаны специальные конструктивные требования к его армированию:

  1. У рабочих стержней должен быть диаметр минимум 12 мм.
  2. Количество продольных прутьев должно быть минимум 4, а лучше 6.
  3. Продольные прутья соединяются между собой в пространственный каркас при помощи вязания проволоки или сваривания.
  4. Шаг для поперечного армирования должен быть 20–60 см, а диаметр арматуры 6–8 мм.
  5. Места с наиболее высоким уровнем возможной осадки, а также Т-образные пересечения требуют усиленного армирования с помощью арматурных лапок или вутов с диаметром равным тому, который используется для продольных стержней.
  6. Толщина ленточного типа основания, как правило, составляет около 30 см.

Сколько нужно арматуры для ленточного фундамента?

Для фундамента используется арматура с небольшим диаметром, например, для малоэтажного строительства употребляется арматура с диаметром 10–12 мм, несколько реже – 14 мм.

В независимости от высоты основания для армирования понадобится сделать два пояса из ребристой арматуры класса А3 на расстоянии 5 см от нижней и верхней части фундамента. Поперечные и вертикальные прутья могут быть выполнены из гладкого типа арматуры класса А1.

Для ширины фундамента около 40 см достаточно применить 4 продольных стержня арматуры, из которых два находится внизу и два вверху. Если ширина фундамента больше 40 см или строительство ведется на подвижных грунтах, следует применить больше стержней приблизительно 3 – 4 для верхнего и столько же для нижнего пояса.

Чтобы провести расчет количества необходимой арматуры существует два метода:

Самостоятельный подсчет
Пример. Длина фундамента под здание 6 на 10 м с двумя стенами будет равна 48 метрам (6+10+6+10+6+10=48м).

Если ширина основания 60 см, а армирование состоит из 6 продольных прутьев, то их длина составит 288 метров (6*48=248м).

Шаг между поперечными и вертикальными стержнями соблюдается в 0,5 м, ширина фундамента – 60 см, высота – 1,9 м, отступы стержней от каркаса по 5 см.

В этом случае длина гладкой арматуры с диаметром 6 мм на каждое соединение составляет 640 см или 6,4 м. ((60-5-5)*2+(190-5-5)*3=640 см), а соединений будет 97 штук (48/0,5+1=97 шт.), на них потребуется 620,8 метров арматуры (97*6,4=620,8м).

Для каждого соединения необходимо 6 пересечений для вязки арматуры и приблизительно 12 частей вязальной проволоки. На одну связку требуется 30 см проволоки. Исходя из этих данных, общий расход проволоки составит 349,2 м (0,3*12*97=349,2 м).

Использование коэффициента армирования

Для зданий с небольшой этажностью существует уже выведенный строителями показатель количества арматуры, который составляет 80 кг/м3

Пример. Если для фундамента необходимо 20 м3 бетонного раствора, значит, арматуры понадобится 20*80=1600 кг. Подсчет бетона делать несложно, необходимо лишь знать периметр дома, длину внутренних стен, задать высоту ленты 30 см и помножить ее на ширину.

Чтобы расчет был более экономным лучше всего сделать более точный подсчет необходимого количества арматуры, нарисовав схему армирования. А затем, просчитав погонаж на продольную и поперечную арматуру, вут, а также добавив к этому приблизительно 10 %, которые уйдут на обрезки, умножить полученный результат на вес погонного метра для каждого из используемых диаметров арматуры.

Армирование ленточного фундамента — вязать или варить?

Прутья из металла можно соединять между собой в каркас с помощью вязания или сваривания. Каждый вариант обладает своими положительными и отрицательными качествами.

Главным недостатком сваривания выступает, отсутствие возможности провести качественное поперечное соединение, используя ручной электрод. На заводах каркасы и сетки соединяют, применяя контактный, а не дуговой тип сварки.

В связи с этим очень часто наблюдаются недостаточно прочные соединения (непровар) или ослабление продольного стержня (подрез). Также большим недостатком сваривания является то, что не все материалы поддаются сварке, например, арматура класс А3 делается из стали марки 35ГС, которая не сваривается.

Также если учесть, что для сваривания необходим сам аппарат, наличие знаний, умение им пользоваться, а также расход электричества, то больше преимущества в строительстве отдают вязанию.

Вязание проводится с использованием проволоки диаметром 0,8–3 мм, а в качестве инструмента выступает специальный вязальный крючок. Единственным недостатком такого варианта соединения является высокая трудоемкость.

Какие материалы применяются для армирования?

Для армирования необходимы следующие материалы:

  1. Стальная либо композитная арматура, стержни которой выполненные из стеклопластика или металла.
  2. Зажимной инструмент (вязальный крючок).
  3. Стальная проволока (стяжные хомуты) для вязки. Для металла с индексом С, можно использовать сварку. В этом случае необходим сварочный аппарат.
  4. Ножовка по металлу и т. д.

Правильное армирование ленточного фундамента на долгие годы укрепит здание, снизит количество трещин в основании и на стенах, а также убережет конструкцию от осадки.

Армирование ленточного фундамента — схема монтажа

Фундамент – это основа любой постройки. Именно от хорошего фундамента будет зависеть качество эксплуатации дома и его долговечность. Фундамент, как правило, состоит из затвердевшей бетонной смеси. Для придания жесткости бетонной основе, ее необходимо армировать специальными стальными прутьями по определенным правилам.

Существует схема армирования ленточного фундамента, следуя которой строитель заложит крепкую и долговечную основу для дома.

Что такое ленточный фундамент и зачем его армировать

Ленточный фундамент – это один из самых распространенных бетонных оснований. Он представляет собой ленточную конструкцию, выполненную по периметру и дома, а также в местах перегородок.

Ленточный фундамент имеет такие преимущества:

  • выдерживает большие нагрузки различных строений, выполненных из кирпича, камня, блоков;
  • предусматривает обустройство подвального помещения;
  • подходит для неоднородных грунтов, где существует риск проседания и вспучивания.

Таким образом, фундамент испытывает двойную нагрузку: сверху давят тяжелые стены, а снизу действует растяжение грунта. Последний факт особенно актуален для любой постройки. Ведь в результате зимнего промерзания, влажный грунт увеличивается в объеме. Если фундамент не достаточно жесткий, то его целостность может нарушиться, что приведет к появлению трещин на стенах и риску разрушения дома.

Но бетон сам по себе хорошо справляется с этими нагрузками. Так зачем надо еще дополнительно закладывать стальные прутья?

Это связано с тем, что нагрузка в разных точках фундамента – разная. Ведь состояние грунта неодинаково в различных местах, как и давление дома, то и нагрузка на фундамент будет отличаться.

Чтобы уравнять этот физический показатель, в бетонное основание закладывают стальные прутья, которые обеспечивают равномерное распределение нагрузки по всей площади фундамента.

к содержанию ↑

Тип и количество арматуры для укрепления фундамента

Армирующие прутья бывают 2 видов: стальные и композитные. Металлическая арматура применяется чаще, так как ее эффективность проверена годами.

Применение стеклопластика используется для тех строений, где повышены требования к ограничению радиопомех, магнитного поля, химического воздействия.

Металлическая арматура бывает стержневая и проволочная. Для ленточного фундамента берут стержневую арматуру периодического профиля класса А-3 или по ГОСТу А400. Этот стройматериал имеет хорошую адгезию с бетоном и из него вяжут нижнюю и верхнюю часть каркаса.

Из гладких прутьев, сечением до 1 см изготавливают вертикальную и поперечную часть каркаса. Гладкие прутья называют монтажными. Поперечную арматуру следует выбирать класса А-1 или по ГОСТу А240.

Чтобы рассчитать количество необходимых материалов, необходимо знать геометрические параметры фундамента и требования к каркасу.

Обычно каркас-сетку выполняют в 2-3 ряда. Шаг между вертикальными прутьями: 40-70 см, а горизонтальными – 30-60 см. Если заглубленный фундамент имеет высоту менее 1 м, то для него понадобиться 2-3 продольных уровня.

Для примера рассмотрим фундамент высотой 60 см, а шириной – 30 см. Данная основа заложена под строение, длина и ширина которого по 5 м.

В этом случае выполняют двухъярусную сетку с шагом 0,5 м. Для 4 продольных линий по 20 м, потребуется 80 погонных метров рабочей арматуры. Расчет монтажных вертикальных прутьев берут с учетом отступов от поверхности в 5 см. Если количество пересечений = 51, то получаем общую длину прутьев: 1,4 м * 51 = 71,4 м. Рекомендуется покупать материал с запасом в 10%.

Таким образом, путем сложения чисел, получаем общее количество необходимой арматуры: 80 + 71,4 + 10% ~ 170 погонных метров.

Видео о том как правильно армировать пространственный каркас мелкозаглубленного ленточного фундамента:

к содержанию ↑

Правила закладки стальных прутьев в бетонную основу

Перед выполнением металлического каркаса, железные прутья следует очистить и проверить их качество.

Технология армирования ленточной основы выполняют по такому алгоритму:

  1. В вырытую траншею засыпают песчано-щебневую подушку, толщиной 5 см. Это надо для предупреждения коррозии железных прутков.
  2. Выполняют опалубку и заливают тонкий бетонный слой.
  3. Сверху укладывают поперечные прутья с шагом 80 см.
  4. Формируя каркас, укладывают продольные прутки, перпендикулярно предыдущим стержням, в 2 ряда. Места пересечений связывают. Нижний уровень каркаса готов.
  5. В местах стыков устанавливают вертикальные гладкие прутки. Важно соблюдать при этом перпендикулярность.
  6. К вертикальным прутьям крепят верхний ярус каркаса. Он представляет собой рамку, прутья в которой закреплены с интервалом 20 см.
  7. Верхний ярус комплектуют продольными прутками, которые скрепляются с остальными прутьями хомутами или проволокой.
  8. Арматурный скелет жестко закрепляют к опалубке. Зазор между железной конструкцией и опалубкой должен составлять 3-5 см.
  9. Контролируют качество креплений и убирают лишний мусор.

Самое важное при выполнении каркаса – это надежно закрепить прутья между собой, особенно в углах фундамента. Здесь важно соблюдать ровные углы и перпендикулярность. Существует 2 способа объединения стержней: сварка и вязание проволокой.

Сварка в частном строительстве нежелательна, так как данный метод не обеспечивает должного качества перпендикулярной конструкции. Строители часто пренебрегают требованиями норм и варят вручную контактной сваркой, а не дуговой.

Предпочтительным методом соединения стержней является вязание проволокой, диаметром 0,8-3 мм. Это осуществляется с помощью вязального крючка. Качество такого соединения гораздо выше, чем в предыдущем варианте. Недостатками метода являются: большая трудоемкость процесса и малая жесткость по сравнению со сварной конструкцией.

к содержанию ↑

Схема армирования ленточного фундамента

На рисунке 1 изображена схема усиления фундамента под одноэтажный дом, размером 10х6 м.

Рисунок 1. Схема армирования ленточного фундамента

В качестве продольных прутков берут стержни класса А-3, диаметром 12 мм; поперечными прутками выступает арматура, диаметром 8 мм, класса А-1.

Шаг перекрытий составляет 0,6 м, а в области углов – 0,2 м. Углы и Т-образные пересечения усиливают вутами – арматурой класса А-3, диаметром 12 мм. В области примыканий вуты кладут внахлест, который равен: 50*d, где d – диаметр прутка.

Армирование углов и Т-образных стыков можно выполнить с использованием специальных лапок. Они представляют собой своеобразные уголки, с длиной полочек, равных: 50*d, где d — диаметр арматуры. Например, если диаметра арматура 10 мм, то загиб лапок равен 500 мм. Пример такого крепления показан на рисунке 2.

Рисунок 2. Схема армирования угла лапками

Подведя итог, можно выделить основные правила армирования фундамента:

  1. Диаметр рабочих прутков должен быть не менее 12 мм.
  2. Продольные (рабочие) прутья в совокупности с поперечной арматурой образуют каркас, элементы которого сваривают или связывают.
  3. Для средней величины фундамента, необходимо 3-4 продольных прутка.
  4. Диаметр поперечных стержней равен 6-8 см, которые укладывают с шагом 200-600 мм.
  5. Толщина ленточной основы принимают не менее 300 мм.
  6. Углы и Т-образные пересечения усиливают специальными вутами или лапками. Диаметр этих креплений должен быть равен диаметру рабочих прутков.

Металлический каркас в конструкции фундамента – залог крепкого дома и комфортного проживания в нем.

Как французы делают ленточный фундамент:

Армирование ленточного фундамента: схема углов, арматура

Ленточный фундамент наиболее распространен при строительстве частных, малоэтажных домов. Прост в исполнении, не требуется привлечение спецтехники, сложного оборудования. Все работы можно провести самостоятельно. Самое главное и сложное: правильно выполнить армирование ленточного фундамента шириной 40 см. Что это, как влияет на срок эксплуатации здания, рассмотрим ниже более подробно.

Ленточный фундамент — основа здания. От его прочности зависит срок эксплуатации, необходимость в ремонте или дополнительном укреплении. Чтобы через год-два-пять не обнаружить перекосы в стенах, не смотреть, как «растут» трещины под окнами, не следует пренебрегать армированием. Как это сделать правильно, какие требования нужно соблюсти, расскажет эта статья.

Чем выполняется армирование

Прежде чем приступать к строительству, необходимо ознакомиться с требованиями СНиП 2.03.01-84. В нем содержится прямое указание на то, что ленточный фундамент под жилой дом не может быть без армирования. Ширина и высота основания и здания значения не имеют.

В основании выделяют две составляющие:

  • бетон. Устойчив к нагрузкам на сжатие. Но при повышении изгибающего или растягивающего момента происходит разрушение ленточного фундамента;
  • арматурный каркас. Снижает нагрузку, приходящуюся на бетонную массу под воздействием изгибающей или растягивающей силы. Состоит из продольных ярусов, связанных в единую конструкцию перемычками: поперечными и вертикальными.

Количество ярусов или поясов напрямую зависит от высоты ленточного фундамента:

  • для мелкозаглубленного высотой до 1-го метра достаточно 2-х;
  • если высота превышает 120 см, добавляется промежуточный пояс армирования.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Ширина основания при этом не учитывается. На нее можно не смотреть.

Для продольных поясов и перемычек оптимальный материал — рифленая арматура диаметром 12-16 мм. Гладкая, диаметром 8-10 мм, рекомендована только в качестве перемычек, если обустраивается ленточный фундамент

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Для перевязки применяется специальная вязальная проволока диаметром 1-2 мм. Сварка не рекомендована: металл сильно нагревается, и в местах соединений появляются «слабые» места, за которыми нужно особенно тщательно смотреть в процессе заливки бетона. При повреждении армирование не будет выполнять своей функции. В то же время, перевязка проволокой — сложный и продолжительный процесс, требующий особых навыков. Сварка выполняется значительно быстрее.

армирование ленточного фундамента

Конфигурация армирующего каркаса

При расчете арматуры обязательно учитываются требования СНиП 2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения»:

  • элементы продольного каркаса ленточного основания располагаются на расстоянии 10 см и менее;
  • между ярусами каркаса — 50 см и менее;
  • поперечные вертикальные перемычки располагаются на расстоянии 30 см и менее;
  • от перемычек, контура каркаса до опалубки — не менее 5 см. В противном случае возможно разрушение бетонного пояса и выход арматуры на поверхность ленточного фундамента;
  • нижний пояс не должен лежать на земле. Если предварительно не выполнена подсыпка из песка и щебня, под ярус кладется одинарный кирпич или специальные пластиковые подставки, смотря по состоянию грунта, его однородности.

Расчет арматуры для армирования ленточного фундамента шириной 40 см

Рассчитать нужные объемы лучше до начала работ, чтобы не останавливаться, не искать, где срочно докупить несколько прутков или моток проволоки. В приведенном расчете за основу взят условный ленточный фундамент с параметрами: высота 70 см, ширина 40 см. Периметр здания — 50 метров.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Для основания высотой 70 см достаточно двух армирующих поясов.

В каждом ярусе 3 прута. Для соединения используется арматура диаметром 12 мм, шаг — 30 см.

Расчеты количества:

  1. на прокладку 3-х прутьев в 2 яруса потребуется 300 метров;
  2. на весь дом запланировано 167 перемычек, размещаемых с шагом 30 см;
  3. для вертикальной перемычки длина равна 60 см, для поперечной — 30 см. На каждый стык требуется 2 вертикальных и 2 горизонтальных перемычки.

Итого: на перемычки вертикального типа придется закупить 200,4 метра арматуры, на горизонтальные — 100,2 метра. Всего на здание необходимо не менее 600,6 метров арматурных прутов диаметром 12 мм. Это количество не окончательно. При оформлении заказа предусмотрите запас на случай брака и усиления углов. Учитывайте и такие параметры, как длина и ширина фасада, количество метров в одном пруте. Если есть возможность, приобретайте прутья с предварительной порезкой в нужный размер, чтобы сократить количество отходов.

Как выполняется армирование

Для прямых участков важно выбирать целые прутья. Чем меньше стыков и соединений, тем прочнее ленточный фундамент. При формировании углов не допускается перехлест элементов, расположенных перпендикулярно. Арматура должна быть согнута буквой «П» или «Г».

Сборку каркаса можно производить как непосредственно на месте, в котловане, так и за его пределами. Первое может быть не слишком удобно из-за небольшого пространства. Во втором случае важно точно соблюсти все размеры, чтобы впоследствии не заниматься переделками каркаса для ленточного фундамента.

Согнуть арматуру под нужными углами в домашних условиях сложно, но возможно. Для этого понадобится отрезок швеллера, в котором вырезаются отверстия болгаркой строго на одной линии. В канавки укладывается прут арматуры. На длинный конец надевается стальная труба, используемая как рычаг. Сгибание требует больших усилий, но позволяет обойтись без покупки листогиба. Перевязка прутьев выполняется проволокой.

Подготовленные для армирования прутья укладываются в траншею в соответствии с описанными выше требованиями после установки опалубки. Ярусы — строго горизонтальны к земле. На следующем этапе, когда установлены и перевязаны все пояса, можно переходить к заливке бетона. Важно следить за тем, чтобы арматура оставалась на своих местах и не сдвигалась. Для частного малоэтажного дома оптимальная марка бетона — М200. После выдержки в соответствии с нормами строительных регламентов ленточный фундамент наберет прочность и будет готов к дальнейшему использованию. Бетон на 28 дней следует закрыть непрозрачной пленкой, беречь от прямых солнечных лучей и периодически смачивать водой.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд

Задать вопрос

Чтобы избежать проблем, связанных с пучением грунта, до армирования в траншею на дно засыпаются слоями песка и щебня не менее 10 см. каждый. В противном случае ленточный фундамент не выдержит многочисленных циклов промерзания/оттаивания.

Видео о армировании ленточного фундамента



Армирование фундамента дома. Расчет армирования :: SYL.ru

В статье будет рассказано о том, как осуществляется армирование фундамента арматурой. Под любой дом нужно делать основание, способное выдержать нагрузку строения. Кроме того, это основание не позволит просесть дому в грунт. Арматура, используемая при изготовлении фундамента, должна укладываться правильно. Это влияет на стойкость к механическим нагрузкам. В статье вы узнаете, как сделать правильно армирование различных типов фундамента.

Армирование плитного фундамента

Это один из видов оснований, который применяется исключительно в тех случаях, когда уровень грунтовых вод находится близко к поверхности почвы. Толщина плиты 10-30 см — все зависит от размеров дома и нагрузки, которую он создает на почву. При использовании плитного фундамента здание не перекосится, так как все нагрузки распределяются максимально равномерно. От того, насколько правильно выполнено армирование фундамента дома, зависит долговечность строения.

Чтобы увеличить прочность основания, делают армирование. Стоит отметить, что бетонный состав под нагрузкой начинает покрываться трещинами. Благодаря армированию удается избавиться от таких недостатков. Если правильно укрепить плиту, вы получите основание, которое прослужит свыше сотни лет. Армирование плитного фундамента – это установка на основании решетки из стали.

Армирование свайного фундамента

Эта решетка должна соединять нижнюю и верхнюю части фундаментной плиты. Иногда используют отдельные прутья, но такой метод слишком трудоемкий. Арматура имеет ребристую поверхность, что позволяет значительно улучшить прочность. У ребристой поверхности адгезия с основанием плиты намного лучше.

Способы армирования плитного фундамента

От того, какая суммарная нагрузка оказывается, зависит число и размер арматуры. Прежде чем начинать работы, нужно произвести подсчет количества арматуры и проволоки. Всего можно выделить два способа армирования плитного фундамента:

  • вертикальный;
  • горизонтальный.

Эти два способа при армировании используются одновременно. Число прутьев, устанавливаемых вертикально и горизонтально, нужно определять исходя из данных о нагрузке, которую создает здание. Если не будет поперечной арматуры, то строение спустя короткий промежуток времени разрушится.

Чтобы бетонное основание не покрывалось трещинами, специалисты рекомендуют использовать оба варианта армирования. Обратите внимание на то, что перед началом проведения работ по укладке фундамента нужно смонтировать все коммуникации.

Преимущества укрепления

Можно выделить такие плюсы армирования фундамента арматурой:

  1. Это сказывается положительно на прочности и стойкости к высоким нагрузкам.
  2. При помощи арматуры получается равномерно распределять усадку всего здания.
  3. Если не будет армирования, то фундамент начнет трескаться.
  4. Прутья арматуры повышают стойкость к низким температурам, резким перепадам и т. д.
  5. Можно отметить и улучшение звукоизоляционных характеристик основания.
  6. Почва под домом не будет проседать.

Особенности армирования

Чтобы выполнить армирование, нужно внимательно ознакомиться со всеми требованиями и рекомендациями. Сначала подготавливается арматура, производится расчет армирования фундамента. Нужно высчитать, какое количество материала вам понадобится для работы. Обязательно смотрите на то, какое внешнее состояние у прутьев. Не допускается наличие коррозии и царапин. Также стоит учесть, что армирование нужно выполнять двумя слоями. Первый нужно устанавливать примерно в 0,5 м от грунта, а второй – на 5 см ниже верхней кромки опалубки.

Армирование монолитного фундамента

Вязание нужно делать только при помощи специального крюка или пистолета. Использовать сварочные аппараты не рекомендуется, так как места швов окажутся самыми слабыми и постепенно разрушатся. Прутья должны пересекаться только под углом 90 градусов.

Что понадобится для работы?

Комплект инструментов и материалов не очень большой. Для работ достаточно таких, как:

  1. Стальная арматура (рекомендуется использовать ребристую).
  2. Крюк для вязки арматуры.
  3. Крепежные элементы.
  4. Металлическая проволока.

Краткая инструкция по армированию (пошагово)

От того, правильно ли выполнены все действия, зависит то, как долго прослужит основание. В целом процесс укладки арматуры не очень сложный:

  1. Нарезаете на куски проволоку — зависит от методики проведения армирования и размера прутьев.
  2. Устанавливаете прутья на плитном фундаменте так, как они будут расположены впоследствии после связки.
  3. Сначала фиксируете первые прутья ниткой. Не допускается касание прутьев почвы. Аналогичным образом фиксируете следующие прутья.
  4. При помощи крюка связываете прутки друг с другом. У вас должен получиться узелок в форме цифры «8». Детали должны соединиться надежно и прочно.
  5. Чтобы зафиксировать два ряда, нужно ставить перемычки. Расстояние между ними 10-15 см.
  6. После выполнения армирования можно заливать бетонный раствор.

Обратите внимание на то, что армирование фундамента стеклопластиковой арматурой и стальной выполняется в 2 ряда. В этом случае получится увеличить прочность и избежать деформации конструкции. Чем больше расстояние между рядами, тем более высокое качество у плиты.

На что обратить внимание

Иногда производится выпуск прутьев из плиты примерно на 0,3 м. Благодаря этому плитный фундамент прочно соединяется с цоколем здания. А для выравнивания каркасной части арматуры нужно воспользоваться прямоугольной или квадратной формой. Важный момент – процесс соединения прутьев проволокой. Если это сделать некачественно, то плита не сможет полноценно выполнять функции, возложенные на нее.

Армирование плиты фундамента

Давайте рассмотрим основные ошибки, возникающие при проведении армирования:

  1. Прежде чем приступать к проведению работ, нужно сделать проект. Именно по нему выполняете расчеты и определяете нагрузку на фундамент, диаметр и длину арматуры. Далеко не все делают расчеты.
  2. При монтаже опалубки не допускается образование щелей, так как при заливке бетон начнет через них вытекать, что существенно снизит прочность всей конструкции.
  3. Обязательно на грунте нужно монтировать гидроизоляцию. Если этого не сделать, то качество плиты ухудшится.
  4. Не допускайте контакт прутьев с грунтом, иначе коррозия начнет разъедать металл.
  5. Расстояние между соседними прутьями – 0,2-0,4 м.
  6. На концах прутьев обязательно устанавливайте защитные элементы, иначе металл быстро покроется ржавчиной.

Теперь вы знаете, как проводится армирование плиты фундамента своими руками. Ничего сложного в этом нет, нужно только соблюдать все рекомендации и не допускать ошибок.

Фундамент ленточного типа

А теперь давайте рассмотрим, как осуществляется армирование ленточного фундамента шириной не менее 50 см. Прочность зависит напрямую от того, какой металл используется. На ленточном фундаменте можно возвести постройку практически любой формы. Это главное отличие от предыдущего типа основания, на котором можно соорудить дом прямоугольной или квадратной формы.

Арматура – это материал, который применяется при армировании чаще всего. Сначала обустраивается траншея, после чего в нее помещаются прутья. Чтобы стены были максимально ровными, необходимо устанавливать опалубку. Каркасную арматуру нужно ставить после того, как будет сооружена опалубка. После можно выполнить заливку бетоном, сделать гидроизоляцию.

Особенности монтажа

Основная часть любого фундамента – это бетонный раствор. Но без дополнительного усиления он не может предотвратить усадку и деформацию сооружения. Чтобы увеличить способность противостоять деформации, нужно сделать армирование. Материалы, используемы при этом, имеют высокую степень пластичности, поэтому способны взять на себя большую часть нагрузки, создаваемой зданием.

Армирование фундамента стеклопластиковой арматурой

Армирование монолитного фундамента и ленточного нужно проводить в любом случае. А особенно это важно делать на тех участках, которые больше других подвержены растяжению. Чтобы металлические элементы не разрушились от влаги, необходимо устанавливать дополнительно гидроизоляцию. В некоторых случаях делается дренаж. Особое внимание нужно уделить армированию углов фундамента и верхних частей опалубки. Располагать прутья арматуры нужно на расстоянии 5 см от грунта и верхней части.

Что касается нижних и верхних участков, то их нужно делать только из ребристой арматуры – у нее адгезия с бетоном выше. А горизонтальные и вертикальные участки допускается делать из гладкой арматуры. Если ширина ленточного фундамента более 40 см, то придется укладывать 4 прутка при выполнении армирования. Оптимальное расстояния между горизонтальными прутьями – 300 мм.

Что нужно учесть

Ленточный фундамент имеет склонность к растяжению по ширине. По этой причине устранить продольные растяжения получается только при помощи армирования. Прутки, которые устанавливаются поперек, должны быть гладкими, так как на них нагрузки почти нет, они лишь позволяют создать каркас. Особое внимание уделяйте армированию углов. Правильность проведения работ зависит именно от этого момента.

Армирование фундамента своими руками

Одна половина арматуры должна устанавливаться в первую часть стенки, вторая – в другую. Чтобы соединить прутья арматуры, нужно использовать проволоку. Как и в прошлом случае, сваривание арматуры запрещено, так как швы подвергаются существенному разрушению.

Процедура армирования ленточного типа фундамента

Процесс армирования ленточных фундаментов своими руками:

  1. Устанавливаете в почве прутья – их длина должна быть такой же, как и общая глубина у траншеи.
  2. Расстояние от опалубки до конечной части прута – 5 см. Расстояние между арматурой – 40 см.
  3. Устанавливаете на специальные подставки на дне траншеи первые ряды прутьев. В качестве подставки можно использовать уложенные на ребро кирпичи.
  4. Фиксируете по вертикали два ряда прутьев при помощи перемычек. Вязку производите в местах пересечения. Сварочным аппаратом пользоваться не рекомендуется.

Обязательно соблюдайте расстояние между арматурой и наружной поверхностью основания. Используйте кирпич в качестве ориентира. Конструкция из стальной арматуры не должна ставиться сразу на дно траншеи, в этом случае увеличивается риск появления коррозии. И самое главное – делайте вентиляционные отверстия, они позволят повысить амортизационные качества, защитят бетон от появления плесени и грибков.

Разновидности арматуры

Процессу выбора основного материала (арматуры) нужно уделить много внимания. Смотрите на маркировку – если имеется в ней буква «С», то такую арматуру допускается сваривать. Если имеется символ «К», то коррозия такой арматуре не страшна. В том случае, если на материале нет маркировки, использовать ее при строительстве нельзя. Первым делом нужно произвести сварку каркасной части.

Расчет армирования фундамента

Чтобы материал не испортился под действием влаги, перепадов температуры или коррозии, на нем имеется защитный слой. Арматура должна устанавливаться в фундамент таким образом, чтобы прутья не входили в грунт. С таким же условием выполняется и армирование столбчатого фундамента. Если в основании использовано мало арматуры, то фундамент очень быстро придет в негодность, начнет трескаться.

Можно выделить несколько типов арматуры из стали – рифленые и гладкие. Первые позволяют обеспечить наилучшее сцепление бетона с решеткой. Гладкая же арматура не принимает никакую нагрузку на себя. Она позволяет только обеспечить соединение решетки. Прежде чем начинать проводить армирование свайного фундамента (или любого другого), нужно убедиться в том, что на материале нет коррозии или грязи.

После того как будет обустроен котлован или траншея, нужно на дне насыпать слой песка, а поверх него гравия. Эта подушка выполнит амортизационные функции, позволит передать массу всего сооружения на землю. После засыпки подушки производится установка арматуры. Особое внимание нужно уделить углам. В этих местах арматуру нужно связывать хомутами намного чаще, чем на остальных участках. Это позволит обеспечить максимальную прочность основания.

Столбчатые и свайные фундаменты

При наличии всех необходимых материалов и инструментов вы сможете выполнить армирование фундамента своими руками. Но главное в этом деле – точно следовать технологии. Столбчатые основания используются довольно часто на участках, на которых большие перепады высот. При помощи столбов или свай получается нивелировать высоту.

Технология строительства фундамента на сваях почти такая же, как и в случае использования ленточного. Только не траншеи копать нужно, а делать скважины. На дно укладывается подушка, сверху которой ставится решетка из арматуры. В итоге получается железобетонный столб, способный выдержать большие нагрузки. Сваи или столбы должны устанавливаться в углах здания и на стыках стен. Обязательно нужно учесть одну особенность – расстояние между соседними не менее 2 м.

Пример расчета армирования ленты фундамента

И в завершение приведем пример расчета армирования фундамента, если имеются исходные данные:

  1. По плану размер основания 10 х 10 м, а одна из внутренних стен несущая.
  2. Лента имеет ширину 400 мм.
  3. Высота ленты — 1000 мм.
  4. Защитный слой бетона имеет толщину 50 мм.
  5. Арматура применяется диаметром 12 мм.

Чтобы вычислить рабочую высоту сечения ленты, нужно из ее высоты вычесть произведение половины диаметра арматуры на величину защитного слоя бетона. В нашем случае получится значение 944 мм.

Армирование фундамента арматурой

Чтобы найти площадь сечения арматуры для нижнего пояса, потребуется произведение рабочей высоты сечения ленты умножить на ее ширину и на коэффициент 0,001. В итоге получим значение 378 кв. мм.

Итак, в нашем примере понадобится 4 прута арматуры, диаметр которой 12 мм, а площадь сечения 452 кв. мм. И это для одного пояса, для второго расчет производится аналогичным образом. Итог расчетов:

  1. Для нижнего пояса необходимо 4 стержня. Для верхнего пояса нужно тоже 4 стержня. Всего для армирования нужно 8 продольных рабочих стержня.
  2. Суммарное сечение продольной арматуры на всю ленту будет равно 905 кв. мм.
  3. Длина всей ленты будет равна сумме трех длин фундамента и значения ширины, умноженного на 2. Это примерно 50 м.
  4. Суммарная длина прутьев — 381 м.
  5. Масса всей арматуры, используемой в фундаменте, около 340 кг.

Армирование ленточного фундамента: схемы армирования, ошибки



Ленточный фундамент можно назвать одним из самых распространенных типов оснований под возведение малоэтажных зданий и сооружений: частных и дачных домов, бань, беседок, заборов, складских помещений, гаражей, сараев, мастерских и времянок.

СодержаниеСвернуть

схема армирования фундамента

Учитывая высокие механические нагрузки на бетонную конструкцию фундамента зданий и сооружений, зачастую очень важно выполнять правильное армирование ленточного фундамента, которое эффективно защищает основание сооружения от воздействия разрушающих продольных и изгибающих механических напряжений.

Армирование под ленточный фундамент

Ленточный фундамент представляет собой замкнутую бетонную конструкцию, заливаемую в предварительно подготовленную траншею. В общем случае, на строительном участке, при помощи колышков и бечевки, в соответствии с имеющимся проектом, размечаются наружные и внутренние «обводы» будущего сооружения.

При этом имеющийся рабочий проект здания регламентирует ширину, глубину заделки и схему армирования ленточного фундамента конкретного здания или сооружения. Если здание возводится без проекта, правильное армирование ленточного фундамента будет рассмотрено дальше по тексту публикации.

Итак, габариты будущего фундамента и глубина его заделки известны по проекту либо по сведениям, полученным от заказчика. Далее следует операция рытья траншеи под конструкцию фундамента, и если по условиям строительства, фундамент возвышается над «нулевым уровнем» необходима установка опалубки. В том случае, если планируемая высота фундамента не выходит за габариты «нулевой» точки (уровня почвы), функцию опалубки выполняют стенки траншеи.

Стоит отметить, что практика возведения одноэтажных жилых домов позволяет использовать прямую заливку ленточного фундамента тяжелым бетоном марки М200-М250, без дополнительных затрат на армирование. В этом варианте дополнительное армирование ленточного фундамента арматурой можно назвать полезной, но не жизненно необходимой и более того – весьма затратной операцией.

Армирование ленточного фундамента - как избежать ошибоксхема армирования ленточного фундамента

Несмотря на многочисленные публикации в интернете рекомендующие производить арматурное усиление основание основы здания, одноэтажные частные дома, возведенные из кирпича, самана, пеноблока, массива древесины, тяжелого бетона и СИП панелей строятся на ленточных фундаментах без необходимости обустройства арматурного пояса в толще фундамента.

Правильное армирование углов ленточного фундамента

Частные здания выше одного этажа характеризуются значительной массой, давящей на основание сооружения. Многоэтажные частные дома и сооружения нуждаются в усиленном фундаменте. Под понятием «усиленный фундамент» имеется ввиду фундамент усиленный поясом стального армирования.

Пояс армирования фундамента частного дома проектируется и монтируется в соответствии с конкретными условиями эксплуатации и этажностью конструкции. При этом существуют эмпирические зависимости проверенные годами эксплуатации частных зданий.

В общем случае, в углах строящегося фундамента двух-трех этажного здания, количество вертикальных армирующих стержней увеличивается в два или три раза. К примеру, если «трассовое» армирование ленточного фундамента шириной 500 миллиметров предусматривает количество вертикальных стержней 2 единицы на 70-80 см протяженности фундамента в продольном направлении, то в углах конструкции должно быть не менее 6-ти равномерно расположенных вертикальных стержней, к которым привязываются четыре продольных стержня.

Армирование ленточного фундамента - как избежать ошибок

Дело в том, что углы здания воспринимают значительные разнонаправленные механические нагрузки. Поэтому их усиливают не только армированием фундамента, но и в том числе специальной усиленной кладкой основных строительных материалов.

Если не сделать усиленное армирование углов ленточного фундамента, можно получить просадку углов дома, которую невозможно исправить. Указанная выше схема армирования углов ленточного фундамента перекрывает 90% конструкций возводимых малоэтажных зданий высотой два-три этажа.

Армирование ленточного фундамента своими руками

Вне всякого сомнения, частные застройщики, привыкшие все, что только возможно делать своими руками, задают вопрос: «Как сделать армирование ленточного фундамента без привлечения наемных работников?».

Чтобы не ошибиться, в расчете, необходимо взять листок бумаги и сделать нехитрый чертеж схемы армирования ленточного фундамента используя конкретные габариты конструкции.

На листке бумаги следует обозначить наружные и внутренние обводы будущего сооружения.

Далее, реперными точками обозначают вертикальные стержни армирования в углах и «трассе» стен в соответствии со стандартными расстояниями: два перпендикулярно расположенных стержня на трассе 80 см между стержнями, и не менее 6-ти равномерно расположенных арматуры в каждом углу возводимого здания.

Как показывает практика возведения малоэтажных зданий, оптимальный вариант арматуры, для усиления фундамента, являются стальные горячекатаные стержни диаметром 8 мм по ГОСТ 5781-82.

При наличии у застройщика стальных стержней общепромышленного направления указанного диаметра, допускается использование любого металла способного придать бетонному фундаменту прочность соответствующую нагрузке о т стен, кровли и других конструкций.

Армирование ленточного фундамента - как избежать ошибок

В общем, случае традиционная схема армирования заглубленного ленточного фундамента выполненная собственными силами, предусматривает забивку вертикальных стрежней в грунт. Отступив от наружной стенки траншеи фундамента на расстояние 70-80 мм, с помощью кувалды забивается первый вертикальный стержень армпояса.

Второй стержень забивается напротив первого стержня, отступив 70-80 мм от внутренней стенки траншеи фундамента. Забивка стержней ведется на глубину до 400 мм.

Последующие вертикальные стержни забиваются с шагом 80-100 мм периметру будущего фундамента. Как уже было сказано, в углах будущей конструкции количество вертикально-забитых стержней увеличивают до 6 на каждый угол. Только так можно гарантировать прочный поперечный и продольный результат.

Итак, вертикальные армирующие стержни забиты в грунт на определенную надежную глубину. Следующая операция, это перевязка вертикальных стержней продольной арматурой диаметром 6-8 мм. Суть технологии заключается в следующем.

Отступив от дна траншеи фундамента на 150-200 вверх, к стержням забитым в землю, по всему периметру траншеи фундамента, с помощью отожженной проволоки привязываются продольные арматурные стержни диметром 8-12 мм.

Второй пояс продольной арматуры привязывается, отступив от нулевой точки фундамента на расстояние 400-450 мм. Монтаж продольной арматуры второго пояса также ведется с помощью отожженной стальной вязальной проволоки.

Заключение

Армирование фундамента малоэтажного здания можно назвать «желательной» но не жизненно необходимой операцией. Тяжелый бетон, используемый в качестве основного строительного материала для возведения фундаментов способен выдерживать значительные статические и динамические нагрузки без дополнительного армирования.

Поэтому в каждом конкретном случае возведения здания и сооружения следует руководствоваться инженерными расчетами армирования и других фактор возведения сооружения.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
