диаметр, какую арматуру использовать, через сколько рядов.
При адекватной стоимости газобетонные блоки обладают отменными теплоизоляционными свойствами, легко монтируются и поддаются ручной обработке. Однако из достоинств поризованного бетона проистекают и недостатки. В частности, это слабая устойчивость к изгибающим нагрузкам, из-за которой в результате естественной осадки фундамента на кладке стен появляются трещины. Армирование газобетона арматурой помогает избежать этого — а отнюдь не компенсирует низкую прочность, как ошибочно думают многие.
Рассмотрим все нюансы усиления кладки и разберёмся, какую арматуру использовать для газобетонных блоков.

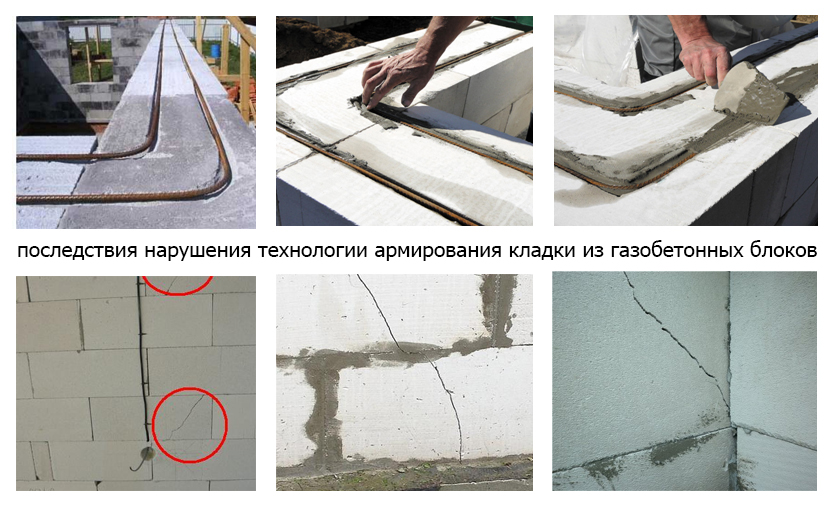

Армирование газоблока арматурой сводит к минимуму риск образования в кладке трещин — и это главная причина, по которой оно применяется. Такая операция не является обязательной и одинаковой для всех объектов, целесообразность её выполнения оценивается в каждом конкретном случае.
- Чаще всего проекты предусматривают усиление зон, на которые опираются перемычки, перекрытия и стропильная система.
- Для опоры стропил и плитных перекрытий обычно устраивается кольцевая монолитная балка с внутренним каркасом. Она охватывает все стены по периметру, включая и фронтоны, поэтому конструкцию и называют поясом.
- Дополнительного усиления требуют и подоконные зоны – здесь укладка арматуры в газобетонные блоки производится в нарезанные заранее в горизонтальной поверхности кладки штрабы.
- Армирование остальных зон стены может быть необязательной, а целесообразность его применения должна быть доказанной.
Виталий Кудряшов
строитель, начинающий автор
На заметку: В некоторых случаях выполняется вертикальное армирование – например, когда строительство ведётся в сейсмически неустойчивом регионе.
Расчет арматуры для армирования газобетона выполняется на основании размера сечения кладки. Минимальная площадь применяемых стержней составляет 0,02% от площади рабочей поверхности кладки.
Например, армировка газоблока 300 мм производится арматурой сечением 7,5 мм². Обеспечить это могут два продольно уложенных стержня диаметром 8 (класс АIII). Когда нет возможности осуществления двухрядного армирования, усиление можно сделать в один ряд. Просто диаметр арматуры для армирования газобетона в этом случае должен быть больше – 10АIII.
В монолитных поясах под перекрытием, особенно при строительстве на слабых грунтах, нужно использовать арматуру 12АIII. Там, где опираются ж/б плиты, она закладывается в бетонную подушку. В ненесущих стенах пруты периодического профиля просто укладывают в прорезанные штрабы.
Именно для того и существует проект, чтобы застройщику ничего не приходилось додумывать. В нём указываются все места, в которых конструктивное армирование необходимо. Однако случается и такое, что в проекте информация об армировке отсутствует – ошибки ведь не исключены. К тому же многие частные застройщики возводят свои дома и вовсе без проекта.
В любом случае необходимо знать, где конструктивное армирование обязательно:
- Армирование первого ряда газобетона арматурой — по всей ширине пролёта стены.
- Уровень опирания перекрытий и кровли – здесь сооружается обвязочный пояс по периметрам всех стен.
- Подоконные зоны. Важно чтобы пруты были заведены в толщу простенков не меньше чем на 60 см от вертикального обреза кладки.
- Точки опоры перемычек: армировка газоблока арматурой производится в швах под последним рядом, на ширину не менее 50 см с каждой стороны проёма.
- Над проёмом, если он устроен без перемычек. Это допустимо, когда расстояние от верха проёма до перекрытия составляет менее 2/3 ширины проёма. В этом случае, армирование газобетонной кладки арматурой производится в двух последующих за проёмом рядах.
- Все случаи, когда высота кладки между перекрытиями составляет больше 3-х метров.
- Когда длина стены превышает 6 метров, её усиление производится в каждом четвёртом ряду.
Теперь более подробно рассмотрим, какую арматуру использовать для армирования газоблока.
До сих пор мы вели речь только про армирование газобетонных блоков стальной стержневой арматурой. Тем не менее, для этой цели могут использоваться и другие материалы – например, сетка из той же стали или базальтопластика, металлическая перфолента, стеклопластиковые стержни. Они также обладают рядом преимуществ, поэтому предлагаем для ознакомления краткий экскурс по каждому варианту отдельно.

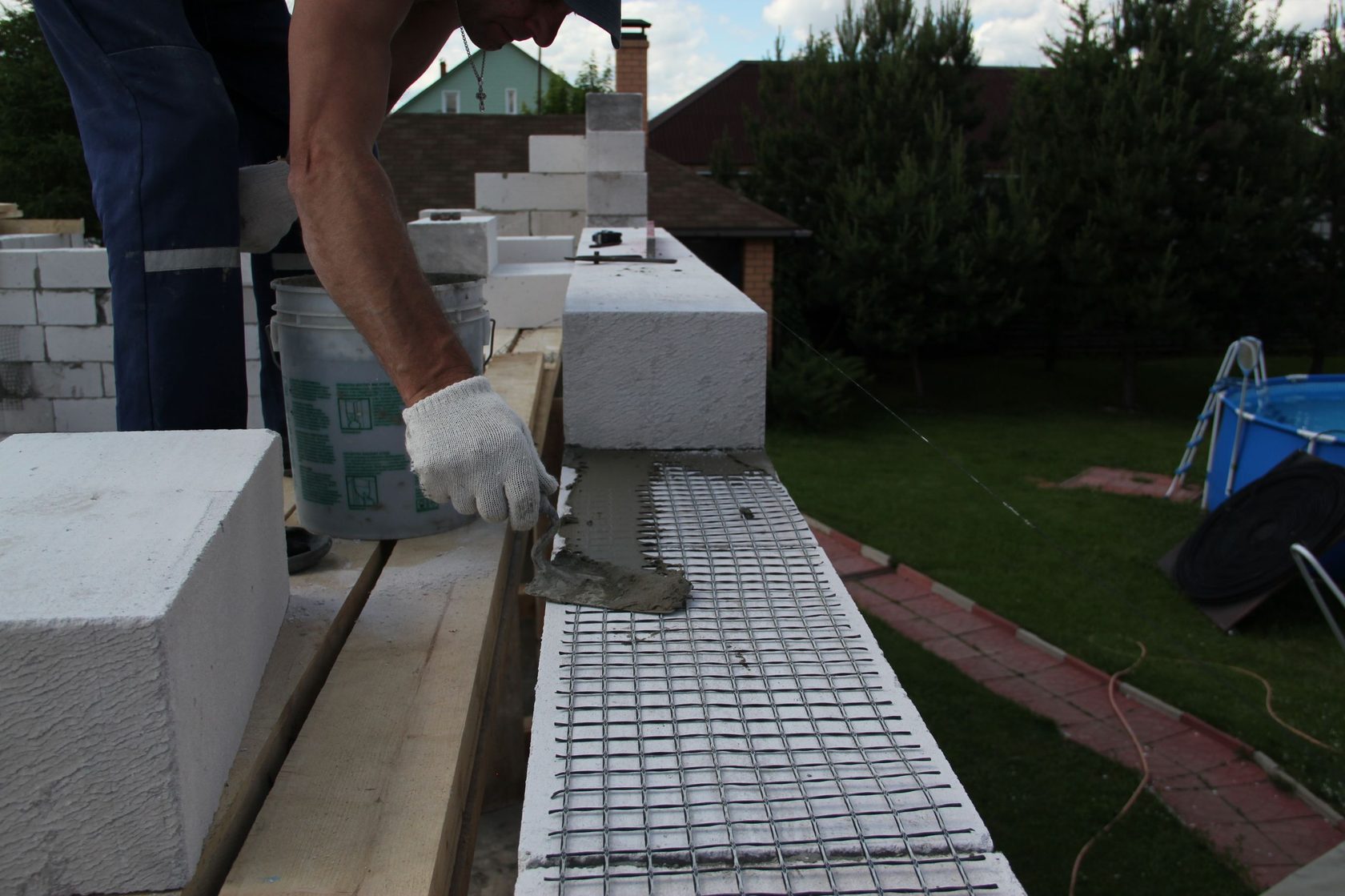

Все виды сеток, используемых для армирования газобетонных блоков и других видов каменных материалов, изготавливаются по российскому стандарту Р 57265 — он же европейский EN 846. Сетки применяются только для усиления горизонтальных швов, а так же при нанесении штукатурного слоя при отделке. Сетки могут применяться и в качестве связи с облицовочной кирпичной стенкой.
Стальную сетку классифицируют по диаметру используемой для сваривания проволоки или стержней. Сетчатая арматура для газобетонных блоков может изготавливаться не только из стальной оцинкованной проволоки, но и из предварительно покрытой цинком стальной полосы либо листа.
Мнение экспертаВиталий Кудряшов
строитель, начинающий автор
Примечание: Выпускаются и более дорогие и долговечные виды сеток, в производстве которых используют аустенитную нержавеющую сталь — сплавы хрома и никеля, иногда с добавкой молибдена.
Перед тем, как армировать газобетонную кладку, необходимо определиться с вариантом арматуры. Если это стальная сетка, то берут вариант с прямоугольными ячейками размером 50*50 мм, диаметр проволоки не более 3 мм – чтобы не увеличивать толщину шва.
Виталий Кудряшов
строитель, начинающий автор
Внимание: При покупке сетки убедитесь, что она предназначена для усиления кладочных швов, а не для штукатурки.
Композитные сетки изготавливают по тому же ГОСТу, который упоминался выше. Их классифицируют по типу наполнителя (базальтовых, стеклянных, угольных или арамидовых волокон). Для армирования предназначены только базальтовые стеки, которые соответствуют показателям, обозначенным стандартом. Это:
- поверхностная плотность не менее 100 г/м²;
- разрывная нагрузка на продольные и поперечные нити минимум 20 кН/м;
- удлинение при разрыве – не более 4%;
- потеря прочности при замораживании-оттаивании не более 10%.
Размеры ячеек у базальтовых сеток варьируются в пределах 4-200 мм.
Рассказывая, какой арматурой армировать газобетон, нельзя не упомянуть про стальную перфоленту. У неё множество сфер применения, и одна из них – это усиление кладки без необходимости её штрабления. При монтаже она крепится саморезами или гвоздями к поверхности бетона, а при необходимости может применяться и для связи с кирпичной облицовкой. Главное – высокая прочность перфорированной полосы на растяжение, которая составляет не менее 100 МПа.
В её производстве используется низкоуглеродистая сталь, поверх которой термодиффузионным способом наносят цинковое покрытие. Полоса выпускается в разных типоразмерах и с различными типами перфорации.
Армирование стен из газобетонных блоков можно выполнить и стеклопластиковой арматурой с периодическим профилем, специально предназначенной для усиления бетонных конструкций. Её изготавливают по стандарту 31938, впервые введённому в 2012 году.
- В составе стеклопластика полимерная матрица, состоящая из отверждённой смолы и армирующего наполнителя, роль которого в данном случае исполняют гибкие стеклянные волокна. Как и в случае с сетками, профильная арматура может изготавливаться на основе разных наполнителей.
- Кроме стекловолокна это базальт, уголь, арамид и комбинированные композиции. У стеклопластика и базальта одинаковый предел прочности на растяжение (не менее 800 Мпа) и модуль упругости (50 ГПа). Остальные виды композитов отличаются более высокими характеристиками, а потому и стоят дороже.
- Диаметр арматуры для армирования газоблоков подбирают, исходя из свойств материала. У композита в 7 раз меньше, чем у стали, коэффициент удлинения, и выше предел прочности на растяжение. Коэффициент линейного растяжения, наоборот, ниже.
- Поэтому там, где металлические пруты по расчёту должны иметь диаметр 10 мм, толщина стеклопластиковой арматуры для армирования газобетонных блоков составит всего 7-8 мм. Цена 1 м/п стеклопластика выше, но так как полимерный композит намного легче стали, в тонне арматуры будет раз в десять больше.
Из достоинств материала можно ещё отметить высокую коррозионную стойкость и полное отсутствие электропроводности. Длина стержней не ограничена, благодаря чему можно делать меньше соединений, когда пролёт стены превышает 12 м. Процесс усиления кладки так же связан с предварительной нарезкой штроб.
Какой арматурой армировать газобетонную кладку, решать заказчику – важно только делать это по технологии.
Какие зоны необходимо усиливать арматурой — через сколько рядов и в каких зонах закладывать, рассказывалось выше. Теперь рассмотим, как это правильно делать.
- Чтобы уложить в горизонтальный шов прут диаметров 8 или 10 см, приходится предварительно нарезать пазы. Делается это с помощью инструмента, называемого «штроборез». Борозда должна получиться достаточно глубокой, чтобы стержень в неё погрузился полностью.
- Когда производится однорядное армирование дома из газобетона, пазы нарезают по оси стены (по центру кладки). Чаще это перегородки. При двухрядном усилении (оно выполняется, когда толщина стены превышает 200 мм) важно соблюсти расстояние 6 см от фронтальной грани блока до борозды, чтобы избежать откалывания бетона.
- Для улучшения адгезии закладываемого в швы раствора, пыль, образовавшаяся в штрабах в результате пиления, обязательно должна удаляться. Использовать пылесос было бы очень удобно, но чаще всего каменщики просто сметают мусор щёткой.
Поверх уложенных стержней наливается кладочный раствор. Очень важно, чтобы находящаяся в пазах арматура была полностью в нём утоплена, а не выпирала над плоскостью блоков.
Перед тем, как армировать кладку из газобетона арматурой, необходимо выполнить несложный расчет. Формула довольно проста: R = 2LH/4h.
Значения расшифровываются так:
- L — длина стены;
- H – высота стены;
- 2 – двухрядное армирование;
- 4 – порядковый номер ряда, в который закладывается арматура;
- h – высота ряда (блока).
В итоге получаете количество стержней, необходимых для армирования данной стены. Все значения вводятся в единой единице измерения.
Чтобы определить, сколько арматуры уйдёт на усиление проёмов, их количество просто умножается на число пазов, в которые она должна закладываться. К итоговой цифре добавляется на каждый элемент по 10 см для нахлёста.
Для удобства обработки блоков и выполнения кладочных работ, необходимо иметь такой перечень инструментов:
Вид инструмента | Назначение |
Кельма для газобетона | Инструмент может представлять собой каретку или ковш с удобной ручкой и зубцами на рабочей кромке.![]() |
Рубанок | Приспособление изготавливается на металлической или деревянной основе, на которой укреплены полотна пилы с мелким зубом. Посредством использования рубанка, по форме похожего на полутёрок, очень удобно срезать с поверхности наплывы раствора или бугры. |
Штроборез | Именно этот инструмент и нужен для того, чтобы нарезать борозды для укладки арматуры в горизонтальных швах кладки. Штроборез может быть как ручным, так и работать от сети. Если учесть, что на объектах не всегда подведено электричество, каменщики чаще пользуются ручным. Он не создаёт шума, немного весит и вполне удобен для работы. |
Ножовка по газобетону или пила | Ячеистый бетон хорошо поддаётся пилению, но для этого нужен специальный инструмент. Ручная ножовка для газобетона отличается от плотницких моделей увеличенной длиной и толщиной полотна.![]() |
Киянка | Молоток с резиновым бойком используется для корректировки блока в кладке. Обычный металлический вариант может нарушить целостность блока. |
Чтобы добиться хорошего качества любых строительных работ, необходимо неукоснительно следовать технологиям, разработанным производителем материала, и прописанным в СНиПах и типовых технологических картах. Но не менее важно соблюдать технику безопасности, ведь охрана труда – одна из главных задач для любого подрядчика.
Комплекс мер, направленных на организацию производства безаварийных работ, выглядит так:
- Заказчик должен выдать подрядчику разрешение на выполнение работ и проектную документацию.
В том числе, на кладку из газобетонных блоков составляется проект производства работ.
- Должны быть назначены люди (бригадир или прораб), отвечающие за безопасность, и контролирующие качество производимых операций. Ответственное лицо производит инструктаж каждого рабочего по технике безопасности.
- Инструменты хранят в отведённых для этого подсобно-бытовых помещениях. Оборудование и механизмы должны быть в исправном состоянии, подготовлены к работе и заранее опробованы.
- Члены бригады должны быть обеспечены не только инструментами и спецодеждой, но и индивидуальными средствами защиты – рукавицами, касками, очками, предохранительными поясами (для работы на высоте).
- Для безопасного перемещения из одной рабочей зоны в другую, необходимо устроить удобные переходные мостки или натянуть страховочные канаты.
- На стройплощадке обязательно наличие средств сигнализации и связи, инвентаря для борьбы с возгораниями. Объект должен быть ограждён и качественно освещён.
- Для складирования материалов следует отвести специальную площадку. Качество перемычек и газоблоков, клеевой смеси и арматуры для них должно подтверждаться сертификатами соответствия и паспортами.
Выполнив все эти условия, остаётся только устроить временное освещение, установить подмости, подать на место инструменты и материалы, разбить фронт работ на захватки — и можно приступать к возведению стен из газобетона.
Армирование газобетонной кладки: схема армирующего каркаса
Армирование газобетонной кладки является необходимым этапом, который предотвращает возникновение температурно-усадочных трещин. Для армирования рядов обычно применяют металлическую или стеклопластиковую арматуру диаметром от 8мм.
Стоит отметить, что армирование кладки не повышает несущую способность самого газобетона, ведь арматура работает на растяжение, а для несущей способности нужна работа на сжатие.
Теперь рассмотрим, что именно нужно армировать в доме из газобетона.
- первый ряд кладки;
- каждый четвертый ряд на стенах длиной более 6 м;
- места опирания перемычек, по 90 см от краев проемов;
- зоны под оконными проемами;
- армопояс под перекрытия и под стропильную систему;
- прочие участки стены с повышенной нагрузкой.

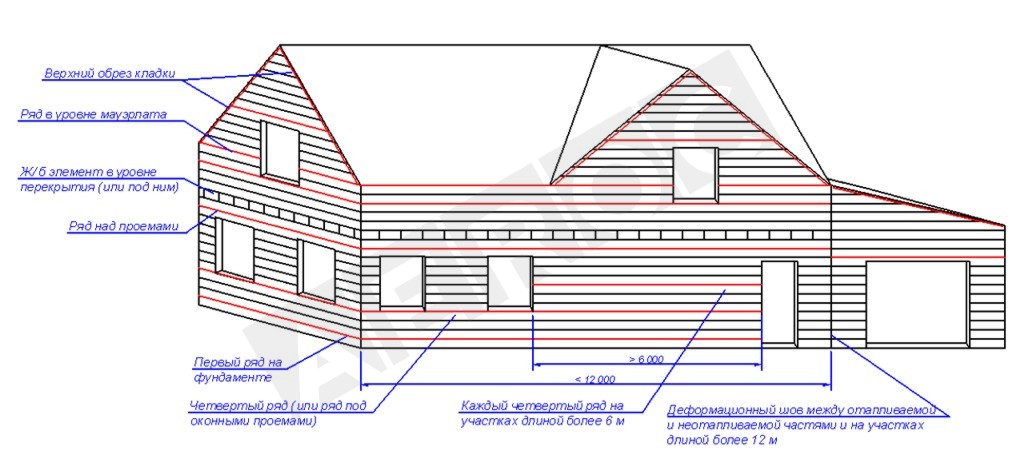

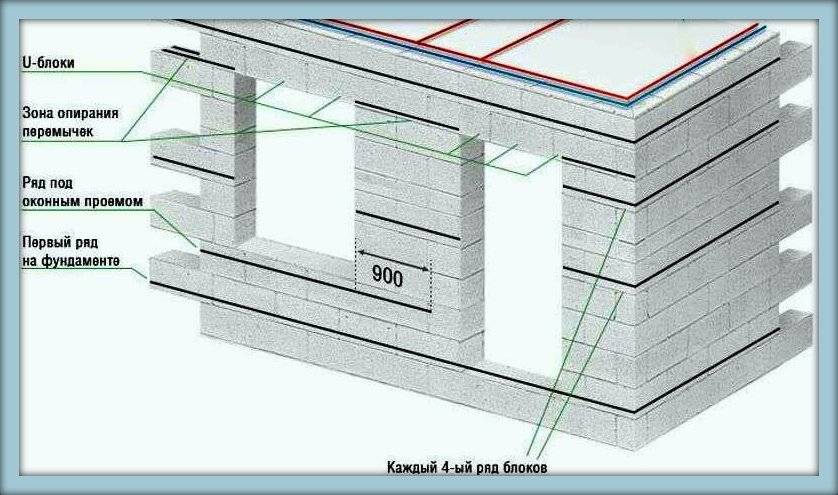

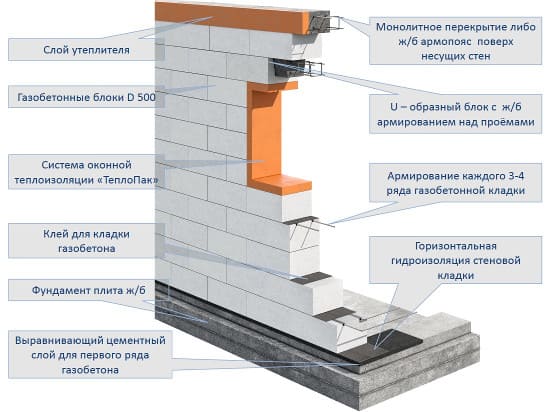

Для большей наглядности, смотрите схему армирования газобетона.
Армирование рядов газобетона

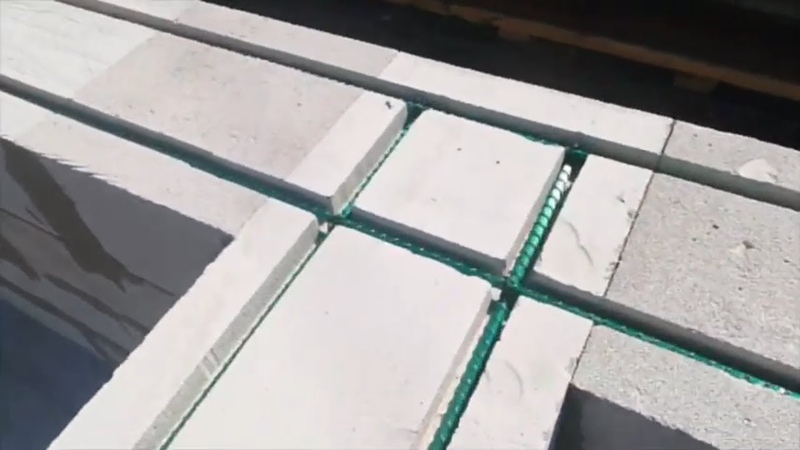

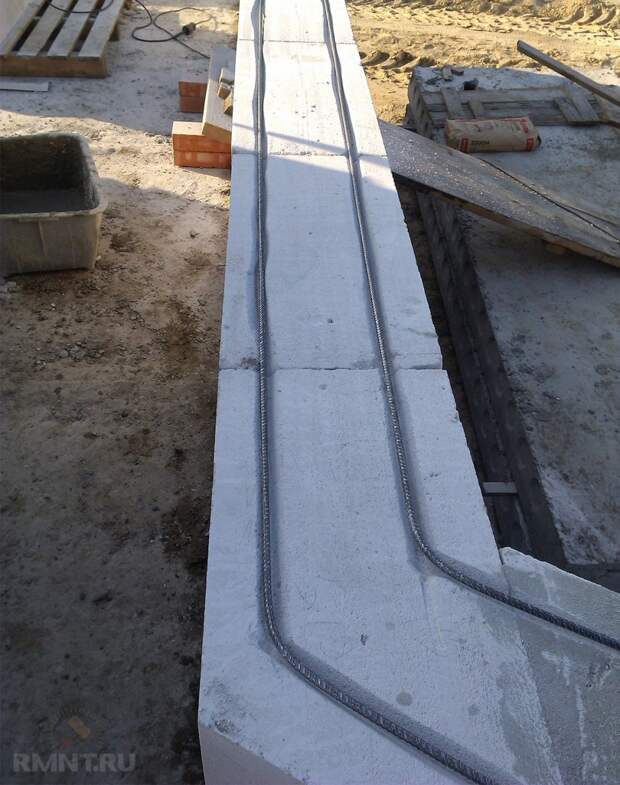

Чтобы заложить арматуру в ряд газоблока, необходимо проделать две штробы, глубиной и шириной по 20-30 мм. Расстояние от штроб до края блоков должно составлять минимум 60 мм. Для более ровной штробы можно прибить деревянный брусок, который будет выступать как направляющая.
Для штробления применяют специальные ручные штроборезы.
Далее необходимо:
- Очистить канавки от пыли щеткой;
- заполнить их клеем по газобетону;
- утопить арматуру в середину штробы;
- выровнять шпатылем плоскость блоков.
Важно: нахлест арматуры должен составлять минимум 200 мм, а на углах обязательно должен быть загиб арматуры.

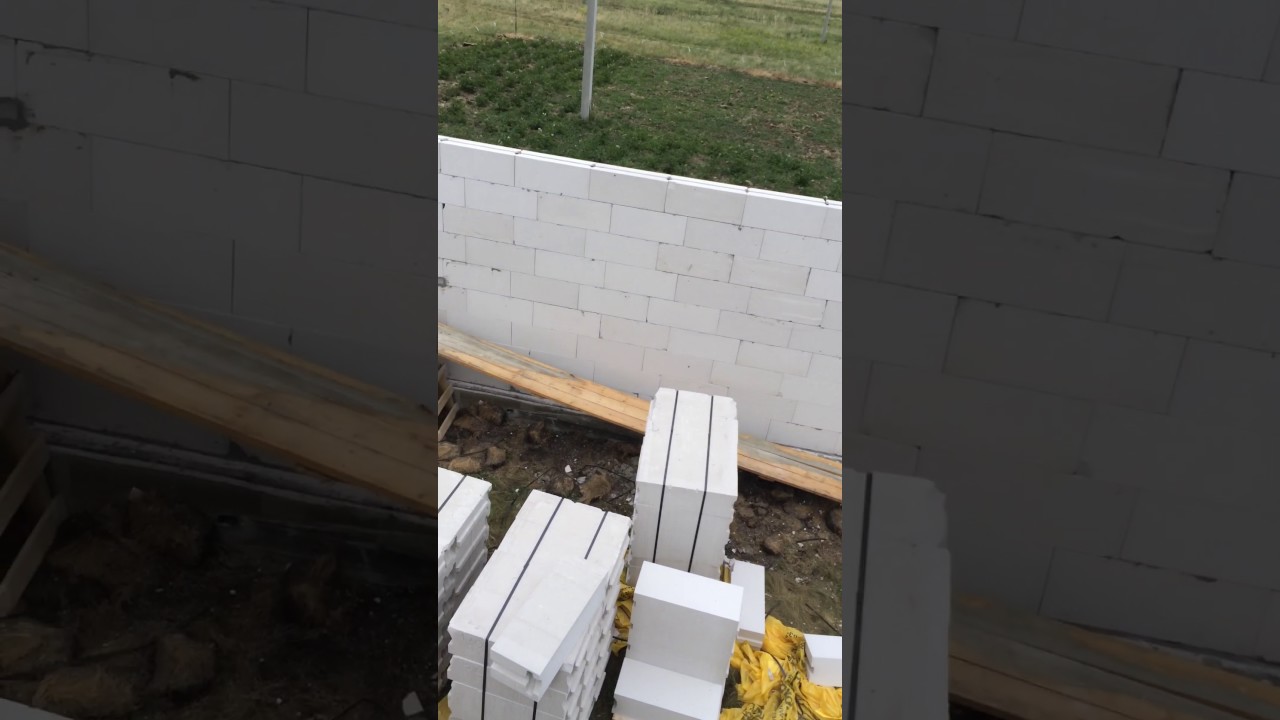

Технология армирования газобетона (видео)
Армирование газобетонных перегородок
Для перегородок выпускаются специальные газобетонные блоки меньшей толщины. Стандартная толщина таких блоков 100-150 мм, но есть и 75 мм. Для армирования рядов применяются арматурные прутки диаметром 8 мм, или плоская перфополоса.
Обычно, армируется каждый четвертый ряд кладки, но в зонах с повышенной сейсмической активностью, армируется каждый второй ряд.
Зазор между перегородкой и потолком должен составлять 15-20 мм., а заполняться он должен демпфирующими материалами, к примеру, пеной или пенополистиролом.

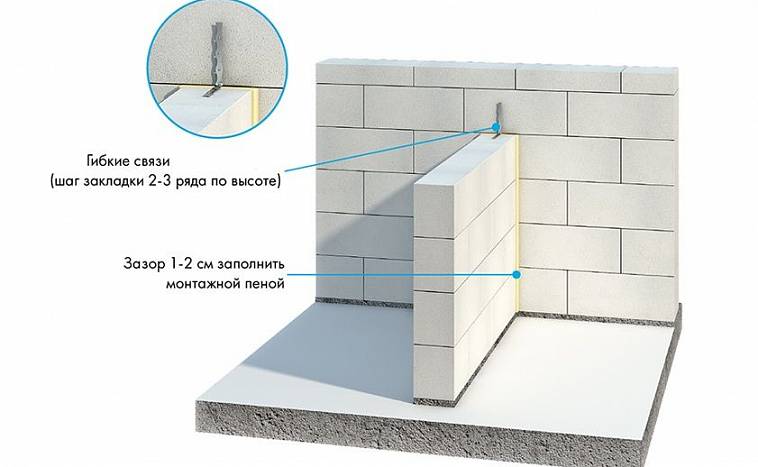

Для связи перегородки с примыкающими стенами, применяют гибкие металлические связи или Т-образные анкера, которые крепят в каждом 3-м ряду кладки.

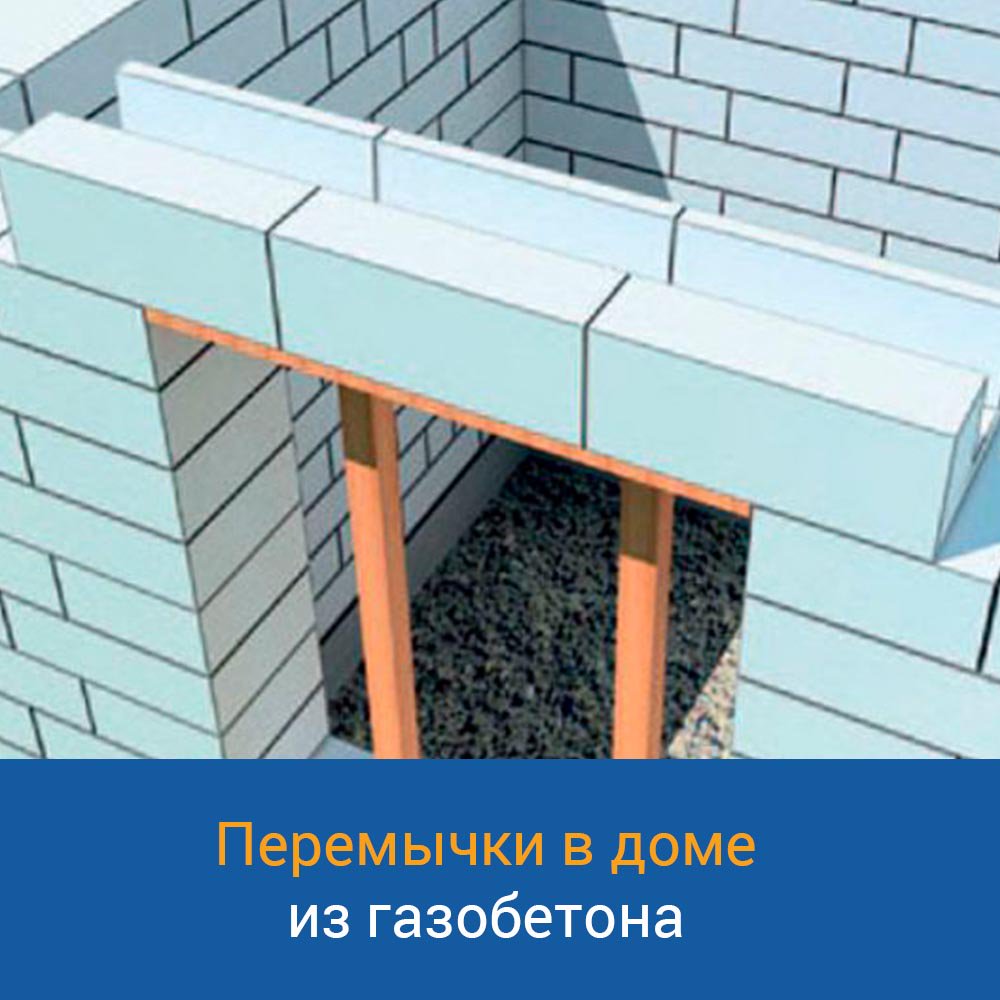

Армирование оконных и дверных перемычек
Перемычки также являются неотъемлемой частью технологии. Задача перемычек – выдерживать нагрузки, которые передаются от вышестоящих элементов стены.
Обычно, для создания перемычки применяют U-образные блоки, в которые устанавливают армирование и заполняют прочным бетоном марки М300. Арматура в перемычках применяется диаметром 8-12 мм. А сам каркас состоит из четырех-шести прутков, соединенных в форме квадрата.
U-блоки должны опираться на прочную опалубку, которая не должна прогнуться под весом бетона перемычки. Перемычка должна опираться на стену минимум по 300 мм с каждой стороны. Через неделю, после заливки бетона, опалубку можно демонтировать.
Блоки следует устанавливать утолщенной стороной наружу. И еще лучше утеплить перемычку пенополистиролом толщиной 30мм.
Газоблоки, на которые будут опираться перемычки, также нужно армировать на 900 миллиметров с обеих сторон.
Отметим, что в продаже можно найти уже готовые перемычки из газобетона, такие изделия предоставляет компания Aeroc.
Армирование армопояса
Обязательно условие армопояса – он должен быть неразрывным, ведь его задача – значительное повышение сопротивляемости стен нагрузкам и предотвращение трещин.
Есть два вида армопояса, первый из которых — межэтажный, второй — подкрышный. Межэтажный укрепляет стены и распределить нагрузку от перекрытий.
Подкрышный пояс распределяет нагрузки от всей крыши по коробке дома, а также позволяет выровнять плоскость и закрепить мауэрлат.

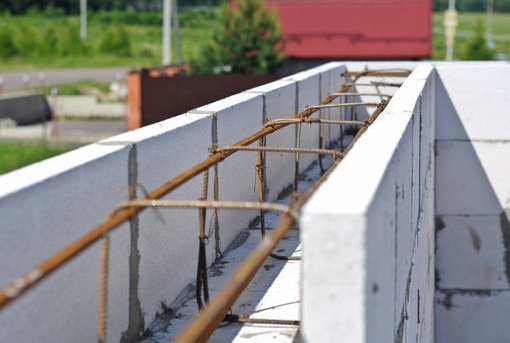

Схема армирования армопояся состоит из четырех рабочих стержней металлической арматуры диаметром 10-12 мм. Рабочая арматура фиксируется квадратом конструкционной арматуры. Шаг установки квадрата должен составлять 300 мм.
Не забывайте, что арматурный каркас должен иметь защитный слой из бетона минимум 40 мм. Нахлест прутьев арматуры должен быть минимум 50 см. Обязателен загиб арматуры на углах. Также помните про утепление армопояса пенополистиролом. Для армопояса рекомендуется использовать бетон марки М300, который должен заливаться за один раз.
Подробный процесс армирования армопояса со всеми картинками и схемами мы описали в нашей предыдущей статье – армопояс для газобетона.
Инструменты для армирования газобетона
- Щетка-сметка;
- кисть;
- штроборез;
- каретка или ковш;
- молоток;
- болгарка;
- шнурка;
- опалубка;
- измерительная рулетка;
- строительный уровень.
Как армировать газобетон — зоны армирования
Газобетон является теплым, но довольно хрупким материалом, который обладает низкой прочностью на изгиб, а это стает причиной трещин. Правильное армирование усиливает кладку, добавляя стенам жесткости и стойкости к возникновению трещин.
В данной статье мы полностью рассмотрим все этапы армирования газобетонного дома, начиная от первого ряда, и заканчивая армированием фронтона.
Этапы строительства с применением арматуры:
- Армирование первого и каждого четвертого ряда газобетона.
- Армирование подоконных рядов.
- Армирование блоков под перемычками
- Армирование самих перемычек.
- Армопояс под перекрытия.
- Армирование под мауэрлат.
- Армирование фронтона.
- Армирование перегородок.
Армирование первого и последующих рядов газобетона
Предварительно, на фундамент уложена гидроизоляция, первый ряд газоблока уложен на раствор, а плоскость блоков выравнена теркой.
Далее необходимо сделать следующее:
- Сделать в ряде блоков две штробы.
- Очистить ряд от газобетонной крошки и пыли.
- Выгнуть арматуру под штробы.
- Заполнить штробы цементным клеем по газобетону.
- Уложить в штробы арматуру и загладить плоскость блоков.
Для армирования рядов кладки обычно используют арматуру диаметром 8мм. На углах обязателен загиб арматуры. Нахлест арматуры должен составлять минимум 300 мм. Рациональней будет применять более длинные прутки арматуры, ведь так получится меньше нахлестов и более экономный расход арматуры.
Армирование подоконных рядов газобетона
Процесс армирования под оконными проемами аналогичен тому, что мы написали выше. Отличие лишь в том, что армирование под окнами должно заходить минимум на 900 мм от краев проема.
Армирование блоков под перемычками
Перемычки должны опираться на блоки минимум на 250 мм с каждой стороны. Так как перемычка собирает на себе вес от вышестоящих блоков, то повышенная нагрузка от перемычки передается на те блоки, на которых она стоит.
Потому эти блоки нужно армировать двумя прутками арматуры по 8 мм. Длина армирования должна составлять 900 мм, но для перестраховки можно и больше.
Армирование перемычек
Перемычки можно залить самостоятельно, а можно купить в готовом виде. Готовые газобетонные перемычки продаются различных размеров, как по длине, ширине и высоте. Более подробно про перемычки смотрите в нашей предыдущей статье, там полный обзор.
Рассмотрим варианты самостоятельного возведения перемычек с армированием. Самым популярным и простым способом создания перемычки является заливка бетона в готовые U-блоки.
Процесс выглядит следующим образом:
- Выставляется деревянная подпорка под перемычку.
- Укладываются на клей U-блоки.
- С внешней стороны перемычки вкладывается утеплитель.
- Устанавливается арматурный каркас из 4-6 прутков арматуры.
- Заливается бетоном М300-М350.
- Перемычка должна опираться на блоки минимум на 250 мм.
- Продольная арматура диаметром 8-10 мм.
- Поперечная арматура(рамка) – 6 мм.
- Шаг между рамками – 250 мм.
- Основную нагрузку воспринимает нижняя арматуры.
- Для арматурного каркаса защитный слой бетона минимум 40мм.
Армирование армопояса под перекрытия
Армопояс является обязательным элементом дома из газобетона. Задача армопояса – создать по всему периметру стен жесткую неразрывную конструкцию, а также равномерно распределить нагрузку от перекрытий и вышестоящих блоков.
Арматуру в армопоясе применяют диаметром от 10 до 12 мм. Для обычных двухэтажных домов, применяют схему армирования с четырьмя или шестью прутками продольной арматуры. Рамку делают из 6мм арматуры, расстояние между рамками около 250-300 мм.
На углах армопояса применяются специальные хомуты для усиления арматуры, смотрите схему снизу.
Нахлест арматуры минимум 300 мм. Ширина армопояса должна быть как у стены. Высота армопояса – 200-300 мм. Не забывайте про утеплитель с внешней стороны – 50 мм ЭППС.
Схемы армирования армопояса на углах
Армопояс под мауэрлат
Армопояс под мауэрлат является менее нагруженным, от чего и требования к нему меньше чем к армопоясу под перекрытия. Обычно применяется квадратная схема армирования с 10 мм арматурой. В качестве опалубки применяют U-блоки.
- Шпильки должны быть 12 диаметра.
- Расстояние между шпильками около 100 см.
- Шпилька фиксируется проволокой к армокаркасу строго вертикально.
- Перед заливкой бетона, обмотайте шпильки пленкой или изолентой, чтобы бетон на попал на резьбу.
Армирование газобетонного фронтона
На фронтоне нужно армировать:
- Подоконный ряд.
- Ряд над окном.
- Армирование ряда под мауэрлат(армопояс).
- Верхний обрез кладки.
Армирование перегородок
Про перегородки мы написали большую подробную статью – перегородки из газобетона, там вы узнаете про армирование, анкеровку со стенами и прочие нюансы.
нужно ли армировать кладку и как правильно это сделать
Возведение стен из блоков ячеистого бетона наиболее выгодный и экономичный вариант строительства. Такие блоки обладают повышенной пористостью, что обеспечивает хорошую теплоизоляцию и вывод водяных паров из помещения наружу. Удобство укладки больших по размеру блоков позволяет гораздо быстрее производить монтаж стеновых элементов. Но есть и один существенный минус – газобетонные блоки слабо устойчивы к изгибающим деформациям.
Как повысить устойчивость газобетонной конструкции к изгибу?
Для того чтобы обезопасить стены и перегородки от появления трещин, вызываемых просадкой подошвенного грунта или температурными перепадами, в некоторых случаях используется армирование газобетонных блоков. Металлические стержни принимают на себя растягивающие нагрузки и предохраняют газобетонные блоки от трещинообразования. Усиление арматурой не увеличивает его несущую способность, но минимизирует последствия хрупкого разрушения газобетонных элементов.
Примерная схема. Участки армирования для конкретного строения определяются проектировщиком.Климатический, сейсмический и ветровой район непосредственно влияют на необходимость армирования стен. Еще на этапе проектирования выясняется необходимость усиления стен с помощью арматуры, а также указывается тип применяемого армирования и место его расположения.
Важно!
Закладка арматуры по всему периметру каждого стенового ряда не обязательна. Достаточно будет расположить металлическое усиление в наиболее опасных элементах стеновой конструкции.Места обязательного армирования газобетонной стены:
- Первый ряд блоков, укладывающийся на фундамент;
- При длине стены превышающей 6 метров, производится дополнительная горизонтальная закладка арматуры в каждом четвертом кладочном ряду для компенсирования ветровой нагрузки;
- Примыкания перекрытий и стропил к стеновым конструкциям. В этом случае выполняется армопояс), где армирующие стержни закладываются в U-образные блоки;
- Проемы в стенах: опорная часть под перемычками, а также нижняя часть оконного проема на всю ширину с добавлением напуска по 0,9 метра в каждую сторону от него;
- В газосиликатные колонны закладывается вертикальная арматура;
- Места потенциального возникновения нагрузки, превышающей нормативную.
У застройщиков часто возникают вопросы и споры, нужно ли армировать стены в каждом четвертом ряду блоков. Необходимость определяет проектировщик, исходя из конструктивных особенностей и протяженности стен будущего строения, сейсмической зоны местности, силы и розы ветров в данной местности, особенностей грунта в зоне застройки и типа фундамента, а также характеристик материала стен. Здесь выясняется, хватит ли прочности у применяемого при строительстве газосиликата выдерживать возникающие нагрузки и не давать микротрещин.
Если вы экономите на проекте, то производите расчеты самостоятельно. Либо армируйте и спите спокойно, так как хуже точно не будет, но несите затраты по покупке арматуры и клея.
Если концы отдельных арматурных стержней не обвязаны в один контур, то их необходимо загнуть под прямым углом и заглубить в штробы для обеспечения надежной анкеровки в стене здания.
Исполнение
Первый ряд
Армирование первого ряда кладки, равно как и каждого четвертого при необходимости, осуществляют следующим образом.
Выполняют усиление конструкции стальными прутками диаметром 8 мм марки А III. Для стены толщиной 200 мм достаточно уложить один пруток арматуры ровно по середине ряда.
Для более толстых стен используют 2 прутка. Их укладывают параллельно друг другу. Для этого делают 2 параллельных штробы с помощью штробореза. Расстояние от внутреннего и внешнего края стены до штробы должно быть не менее 6 см. В углах здания штробы закругляются по радиусу.
Из готовых канавок щёткой выметают пыль, заполняют клеевым составом, укладывают арматуру и удаляют излишки клея с помощью шпателя.
Важно!
В углах арматура не должна прерываться. Её закругляют, чтобы она повторяла радиус штробы.Поэтому перехлест арматуры делайте примерно посередине стены, фиксируя с помощью вязальной проволоки.
Армирование под оконным проемом
Укладка арматуры в газобетонные блоки необходима под оконным проёмом. Закладку производят в последнем ряду блоков перед сооружаемым окном. Для этого на поверхности кладки вымеряется и помечается его планируемая длина (стержни арматуры должны быть на 0,5 метра больше длины окна). Далее в кладочном ряду на расстоянии по 60 мм с наружной и внутренней стороны стены при помощи ручного штробореза производится штробление газобетона. А именно вырезаются 2 паза, минимальное сечение каждого – 2,5х2,5 см.
Совет
Для обеспечения ровности штробы можно прибить на нужный ряд блоков деревянную доску, которая будет выполнять роль правила при вырезании выемки.Из пазов с помощью щётки необходимо удалить пыль и крошки газобетона, образовавшиеся в процессе их вырезания. Перед укладкой арматурных стержней и замоноличиванием раствором, вырезанные штробы увлажняются водой. Делается это для наилучшего скрепления клеевого раствора с армированным газобетоном.
На следующем этапе паз на половину высоты заполняется раствором для тонкошовной блочной кладки, затем укладывается профилированная стальная арматура диаметром не менее 6 миллиметров. Паз до конца заполняют раствором, при необходимости удаляя все его излишки и выравнивая шов мастерком.
Следующий кладочный ряд можно монтировать сразу же после усиления подоконного участка.
Вертикальное армирование стен
К такому виду прибегают крайне редко в следующих случаях:
- Армирование стены, на которую возможно сильное воздействие боковых нагрузок. В этом случае необходимо осуществлять и горизонтальное армирование.
- При использовании газобетона низкого качества с минимальным показателем плотности.
- В местах опирания на конструкцию стен тяжеловесных элементов (металлические балки и др.).
- Угловая перевязка стыкования смежных стен.
- Усиление малых простенков и дверных и оконных проемов.
- Возведение колонны из блоков газобетона.
- При использовании крупногабаритных стеновых панелей.
Используемые материалы
Помимо классического варианта (использование арматуры) для армирования кладки из блоков могут применяться другие материалы:
Металлическая оцинкованная сетка
Состоит из сваренных во взаимно перпендикулярном положении стальных стержней.
Из всех используемых видов сеток, металлическая – самая прочная. Но у нее есть один большой минус: специальный клеевой состав для соединения стеновых блоков способствует развитию коррозии, что приводит к достаточно быстрой потере всех положительных свойств такого армирования. Также поперечные прутки выступают мостиками холода в зимний период. Этот вид усиления я не рекомендую.
Базальтовая сетка
Изготавливается из базальтоволоконных стержней, которые располагаются перпендикулярно друг другу. В стыковых узлах стержни фиксируются при помощи проволоки, хомутов или специализированного клея. Такое скрепление обеспечивает правильную и ровную геометрическую форму ячеек.
Базальтовая сетка может выдерживать сильное воздействие разрывных нагрузок – около 50 кН/м. Ее вес в несколько раз меньше, чем у металлической сетки, что обеспечивает простоту работ по армированию.
Сетки на основе базальта устойчивы к негативному влиянию коррозии, не реагирует на изменение температурных условий. Обладают очень низкой теплопроводностью, что обеспечивает отсутствие мостика холода, возникающего при армировании сеткой из стали.
Справка
Базальтовая сетка стоит не мало, поэтому данное решение является самым дорогим из предложенных.Металлическая монтажная перфорированная лента
Это оцинкованная полоса стали с отверстиями, выполненными по всей ее длине.
Достаточно приобрести ленту с размерами 16х1 мм. Армирование кладки осуществляется без штробления газобетона путем закрепления на саморезы. В остальном принцип такой же, как и при использовании арматуры. Для увеличения прочности возможно попарное скрепление полос при помощи стальной проволоки. Обладает меньшей прочностью на изгиб в сравнении с профилированной арматурой.
Внимание!
В сетевых строительных магазинах и на рынках распространена перфолента толщиной 0,5-0,6 мм. Она не подходит для армирования. Ищите перфоленту толщиной 1 мм в специализированных магазинах или заказывайте в Интернете заранее.
Плюсы использования этого материала по сравнению с традиционной арматурой я вижу в следующем:
- экономия на доставке в силу компактности ленты;
- не нужно делать штробы (экономия на работе и монтажном клее).
Стеклопластиковая арматура
Основной материал арматуры – стеклопластик, на котором спиралевидно намотана нить для обеспечения лучшего сцепления с бетоном.
Значительно легче по весу, нежели металлический аналог. Низкая теплопроводность позволит избежать мостика холода в газобетонной кладке. Удобство монтажа обеспечивается минимальным количеством стыков, так как такая арматура продается упаковками в бухтах.
Внимание!
Арматура из стеклопластика обладает существенным минусом – не выдерживает больших нагрузок на излом, а это и является основной задачей армирования кладки из газобетонных блоков с повышенным изгибающим воздействием.Из этого материала невозможно соорудить жесткий каркас, поэтому такое армирование не рекомендуется в сейсмически опасных районах строительства. Наш вердикт — не использовать.
Польза армирования стеновых конструкций очевидна. Поэтому стоит поступиться малыми дополнительными денежными затратами и временем при монтаже, чтобы возводимое здание прослужило вам верой и правдой в течение долгих лет.
Полезное видео

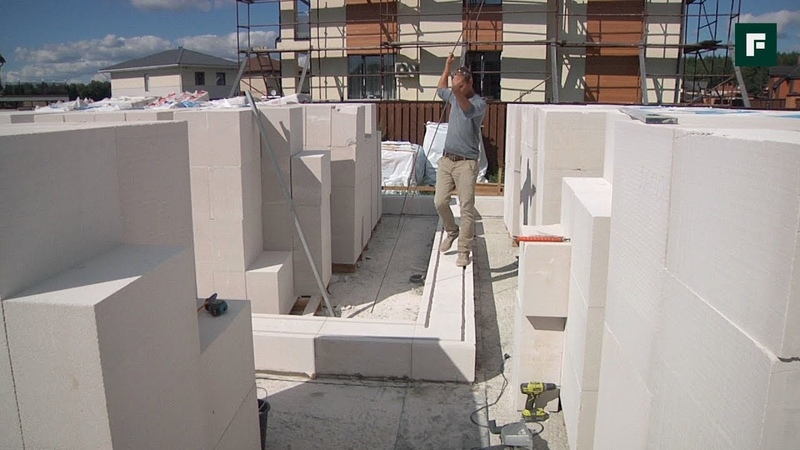

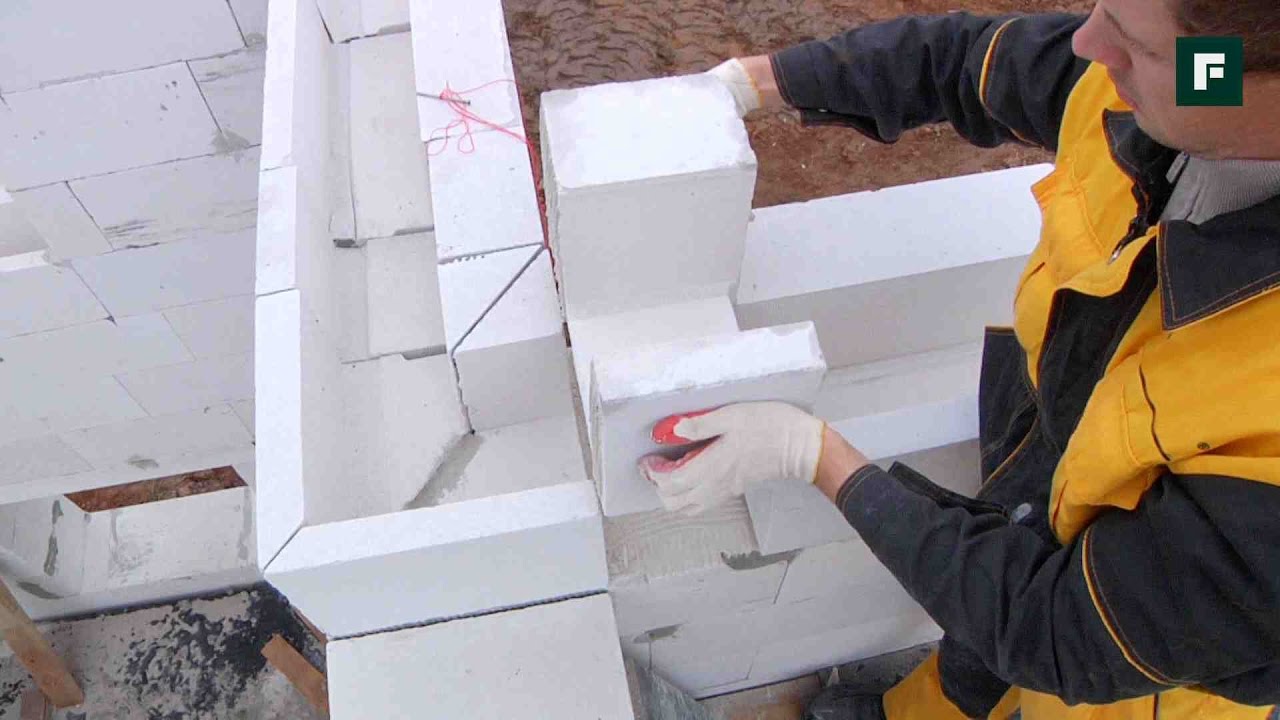

В видео-сюжете наглядно и подробно показано армирование первого ряда. А именно штробление блоков, укладка арматуры с загибанием в углах, заполнение клеем.
Мы старались написать лучшую статью. Если понравилось — пожалуйста, поделитесь ею с друзьями или оставьте ниже свой комментарий. Спасибо!Отличная статья 59
Как выполняется армирование стен из газобетона
Процесс армирования
Конструкционно-теплоизоляционные газобетонные блоки с плотностью Ø500 — Ø 900 и конструкционные — с плотностью Ø1000 – Ø 1200 не являются пластичным материалом, соответственно, стена из газоблока не работает на изгиб, и при незначительной ее деформации образуют трещины.
Мы рассмотрим общие вопросы армирования стен из газобетонных блоков, которые вызвали споры на отдельных сайтах у тех, кто строит дом своими руками. Инструкция для строителей – это не советы со стороны, а требования к монтажу, изложенные в строительных нормах и технологических решениях заводов-изготовителей блоков. Фото и видео в этой статье наглядно представляет отдельные технологические процессы.
Содержание статьи
Армирование перегородок и стен
Для предотвращения образования трещин необходимо не отступать от рекомендуемой технологии монтажа стен, в том числе:
- обязательно оборудовать армированный ленточный фундамент в соответствии со строительными нормами и глубиной заложения ниже уровня промерзания грунта;
- строго выдержать горизонтальность рядов стен из блоков газобетонных,
- армировать (усиливать) кладку каждые два-три ряда по высоте;
- оборудовать монолитные железобетонные перемычки над проемами,
- грамотно выполнить монолитный железобетонный пояс по всем несущим стенам под плитами перекрытия и покрытия.
Согласно технологической карте на строительство и армирование газоблочных стен из изделий марки Ø 500 — Ø 600, усиление рекомендуется выполнять через каждые три ряда по высоте (для блоков h 250).

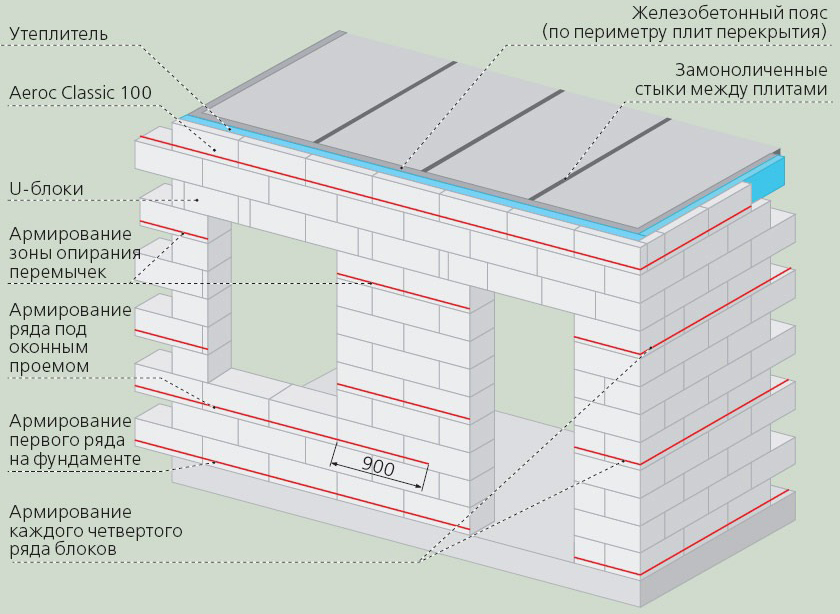

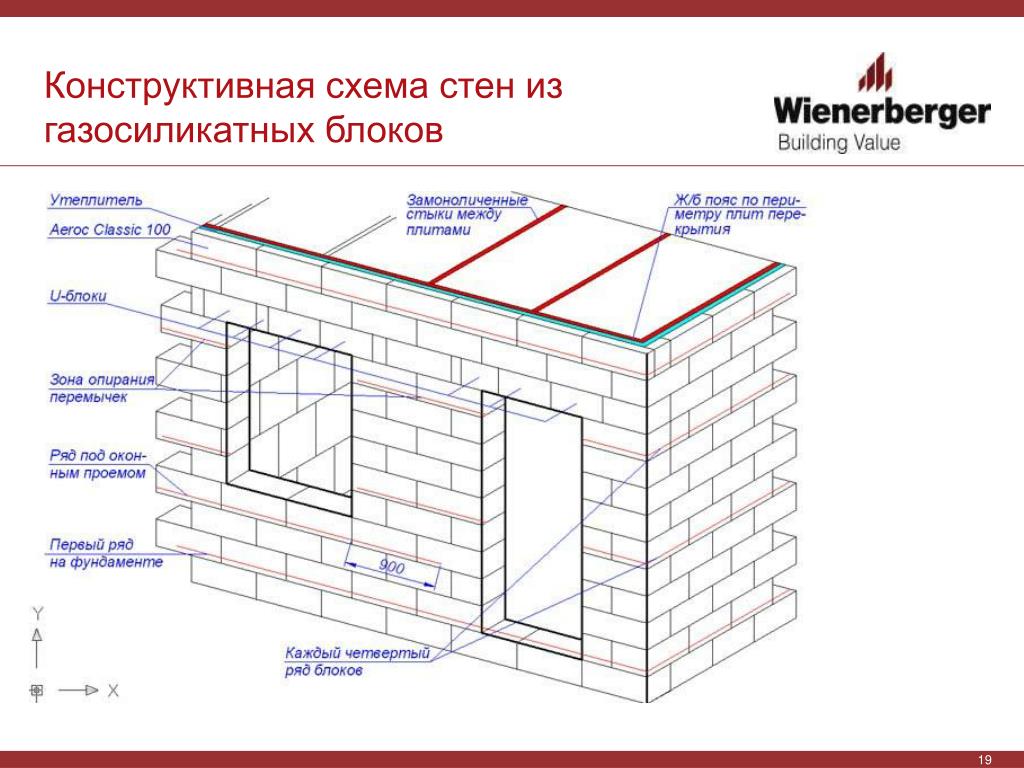

Рекомендуемая схема армирования
Армирование стержнями
Технология армирования конструкций стен из газоблока отличается от изложенной в СНиП 3.03.01-87 и обусловлена тем, что толщина клеевого шва для газобетона должна составлять не более 3 мм. В то время как для кладки из камней правильной формы толщина горизонтального шва составляет не более 12 мм (при армировании кладки – не более 16).

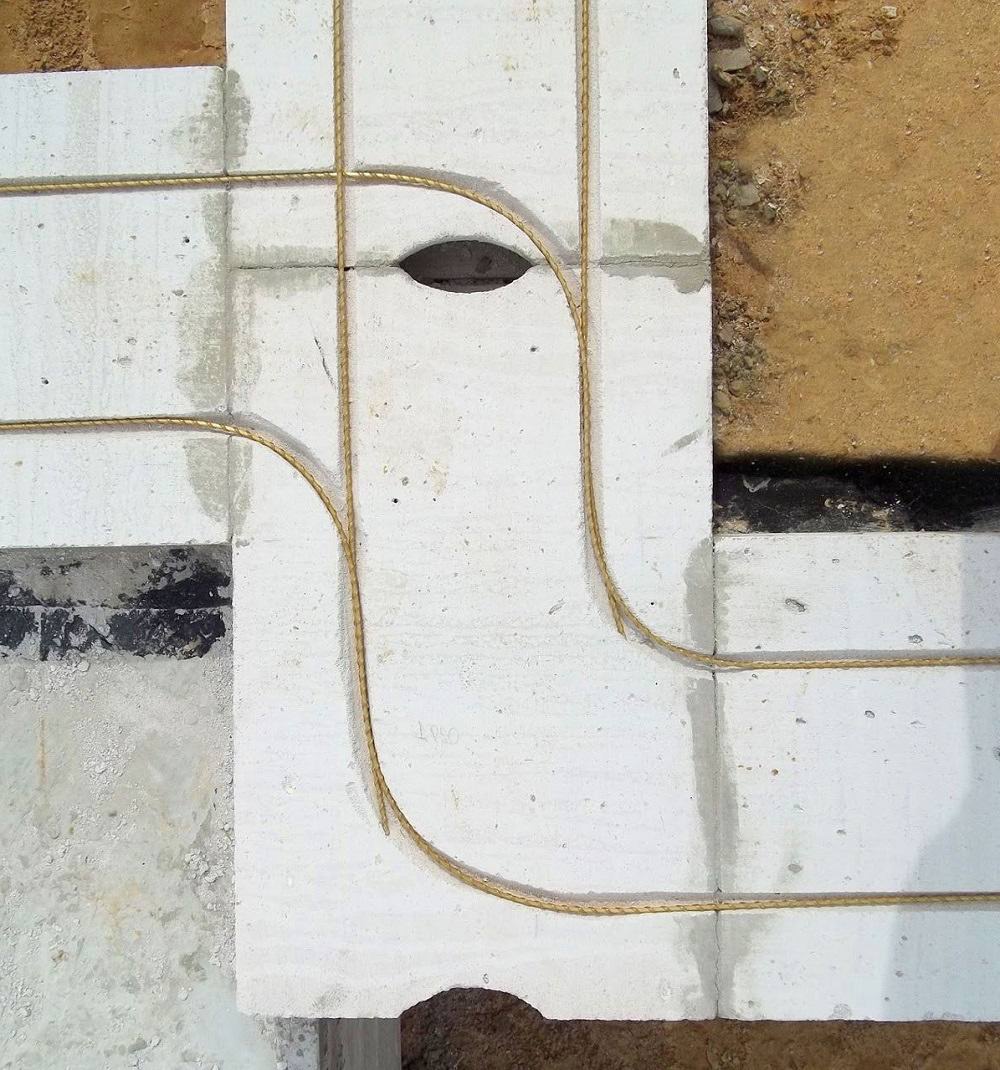

Закругление арматуры Ø 8 в углах
Для укладки стержней в стенах толщиной более 200 мм, отступив от краев блока — 60, с помощью штрабореза делают две штрабы 25х25. Отличие от армирования конструкций из других штучных материалов – допускается не использовать поперечные стержни: на углах штробы нарезают с закруглением, арматура Ø8 в закруглениях гнется по месту.
Нахлест арматуры в узлах сопряжения.
Перед укладкой арматуры, борозды очищают от пыли, увлажняют, заполняют клеем, который должен закрывать арматуру полностью – это обязательное условие для предотвращения коррозии металла. Перед укладкой следующего ряда все неровности предыдущего должны быть зачищены и зашлифованы.
Упрощенный вариант армирования узлов сопряжения
Перед укладкой арматуры, борозды очищают от пыли, увлажняют, заполняют клеем, который должен закрывать арматуру полностью – это обязательное условие для предотвращения коррозии металла. Перед укладкой следующего ряда все неровности предыдущего должны быть зачищены и зашлифованы.

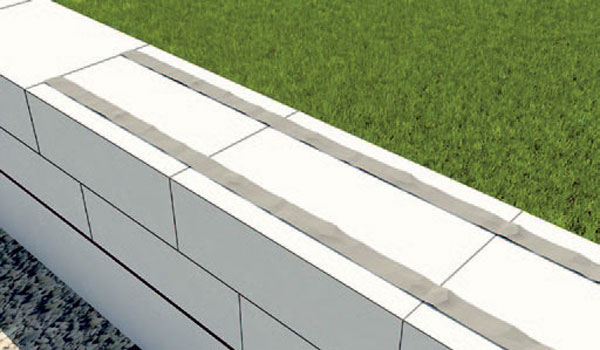

Заполнение борозд клеем
В технических решениях рекомендуют армировать кладку под оконными проемами арматурой класса АIII Ø 6-8 мм, заводя ее на 50 см за пределы оконного проема. Армирование производится вышеуказанным способом: стержни укладываются в штрабы, заполненные клеем.
Выполнение стыков арматуры в соответствии с СНиП 3.03.01-87
Совет! Выполняя армирование кладки, следует учитывать требования СНиП 3.
03.01-87:
- при продольном армировании стержни по длине между собой соединяются сваркой;
- стыки гладкой арматуры устраивают без сварки, концы стержней перехлестывают на 20 диаметров, заканчивают крюками и связывают проволокой (для арматуры Ø 8 перехлест составит 160 мм).
Видео: Армирование стен из газобетона:
Армирование сеткой
Есть мнение, что усиление может выполняться армировочной сеткой. Обязательным условием для подбора сетки является ограничение толщины клеевого шва, необходимость защиты металла от коррозии и обеспечение хорошей теплоизоляции вдоль поперечной арматуры (отсутствие «мостиков холода»).
Предлагается применять сетку из арматурной проволоки с ячейками 5х5 см или стеклопластиковую армировочную сетку. Укладывать ее рекомендуют на расстоянии 5 см от внешней грани наружной стены.
Следует учесть, что диаметр стержней армировочной сетки 3 мм и выше повлечет увеличение толщины горизонтальных швов: сетка укладывается на слой клея, сверху наносится еще один слой, затем монтируются блоки.
Усиление стен арматурной сеткой. Не предусмотрено в альбомах технических решений для армирования.
Обратите внимание! Согласно СНиП 3.03.01-87, для поперечного армирования из мелких блоков сетки укладывают так, чтобы на внутреннюю поверхность простенка выступало на 2-3 мм два и более арматурных стержней.
Анкеровка в местах соединения стен, перегородок
При соединении продольных и поперечных газоблочных стен встык необходимо выполнять фиксацию кладки Т-образными, Г-образными анкерами, накладками из полосовой стали δ 3 мм или металлическими скобами Ø 4-6 мм. Связи закладываются в швы через каждые два-три ряда кладки, но не менее 2х элементов на этаж.
Для крепления перегородок и стен допускается применять Т-образные анкеры или металлические скобы, которые закладываются в горизонтальные швы.
Узлы стен:
Узел 1. Крепление кладки металлическими полосовыми элементами
Узел 2. Крепление кладки стен с помощью нагелей
Требование для строительства стен из блоков! Закладные элементы изготавливаются из нержавеющей стали либо из обычной стали с антикоррозийным покрытием.
Устройство перемычек
Устройство перемычек в газобетонных строениях предполагает несколько вариантов исполнения, которые обусловлены расчетными нагрузками, применяемыми материалами и конструкциями.
- Для устройства монолитных участков предусмотрены газобетонные блоки U-образной формы с пустотой внутри, которые выполняют функцию несъемной опалубки. Устанавливаются так, чтобы широкая полка располагалась с наружной стороны. Газобетонный блок для наружных стен шириной 30 см и более рассчитан на устройство несущей перемычки.
Типоразмеры U-образных блоков
Длина U-образных блоков различной ширины составляют 60 см, поэтому для устройства перемычек над проемом устанавливают временную опалубку, поддерживающую блоки.
Общее требование строительных норм: опирание несущей перемычки на простенки для проемов шириной до 1800 мм должно составлять не менее 25 см, т.е. общая длина U-образных блоков для перемычки и, соответственно, длина монолитного участка составят как минимум: ширина проема + 250 мм х 2.
Временная опалубка для поддержания U-образных блоков.
Узел 3. Устройство перемычки в U-образных блоках
- В зависимости от технических решений, предлагаемых заводами-изготовителями газобетонных блоков, рекомендации по оборудованию монолитных перемычек по съемной опалубке могут незначительно отличаться. Так для самонесущих стен рекомендуют оборудовать рядовые перемычки с армированием стержнями класса АIII Ø 10-12 мм, уложенных с шагом 5 — 7 см и заведенными в простенки на 300…350 мм.
Узел 4. Устройство рядовой перемычки с помощью опалубки
Для сравнения, в кирпичных стенах армокирпичные перемычки выполняются по опалубке, установленной под нижним рядом кирпичей проема. Стержни (количество принимается по проекту, но не менее трех) укладываются в раствор.
Гладкая арматура (диаметром не менее 6 мм) на концах отгибаются крюками и заделываются в простенки на 25 см. Стержни периодического профиля закладываются в стены ровными без отгибов.
Устройство наружных стен из газобетона не допускает расположение металла на наружной поверхности.
Согласно требованиям ГОСТ 948-84 «Перемычки», для продольной арматуры перемычек следует применять горячекатанную сталь класса А-III, арматурную проволоку класса Вр-І; для поперечной — горячекатанную сталь класса А-III, А-I или арматурную проволоку класса Вр-І. Диаметр арматурных стержней принимают согласно проекту или расчету.
Для примера: в железобетонных перемычках длиной до 2000 мм может быть применена продольная арматура Ø 10…12 по 2 прута снизу и сверху, проволока Ø 6. Верхнюю часть допускается армировать прутами меньшего сечения, чем нижнюю.
Видео: Как вязать арматуру:
Устройство монолитных поясов
Монолитные железобетонные пояса выполняют замкнутым контуром по всем несущим стенам на каждом этаже под торцами плит перекрытия. Для их устройства используют либо вышеуказанные U-образные блоки, либо — рядовые блоки и опалубку.
Для выбора геометрических размеров, схемы армирования и технологии выполнения железобетонного пояса, кроме выполненных расчетов, следует учитывать конструктивные требования, изложенные в СП 63.13330.2012, основными из которых являются следующие:
- геометрические размеры армопояса должны обеспечивать размещения арматуры, удобство анкеровки и совместную работу металлоконструкций с бетоном;
- состав бетона принимается в соответствии с ГОСТ 27006 и ГОСТ 26633;
- толщина защитного слоя бетона должна обеспечить прочность связи с арматурой и служить для неё защитным слоем – арматура не должна соприкасаться с опалубкой;
- вне зависимости от расчетов, толщина защитного слоя бетона принимается не менее диаметра стержня при диаметре арматуры больше 10 мм и не менее 10 мм при диаметре меньше 10 мм;
- расстояние между арматурой должно быть не меньше:
- 2,5 см – для нижней горизонтальных или наклонных стержней;
- 3,5 см – для горизонтальных верхних;
- 5 см – для нижней арматуры, расположенной более чем в 2 ряда;
- для стыков ненапрягаемой арматуры применяются: нахлесты без сварки, сварные и механические соединения.
- диаметр поперечной арматуры принимается 0,25 наибольшего диаметра продольной арматуры, но не менее 6 мм — для каркасов без сварки;
- анкеровка арматуры (закрепление концов стержней в бетоне) может быть прямой, с загибом на конце, с приваркой или монтажом поперечных стержней, с установкой анкеров на конце стержня.
Изложенные выше требования позволяют определиться с геометрическими размерами сечения монолитного пояса.
- Если позволяет толщина стены в качестве несъемной опалубки применяют U-образные блоки, устанавливая их узкой полкой с внутренней стороны стены.
Арматурный каркас монтируется в лоток блока, заливается бетоном и уплотняется штыкованием. Готовая бетонная поверхность должна быть в одной плоскости с верхней гранью блока.
- В случае, когда расчетное сечение армопояса превышает сечение пустоты внутри U-образного блока, с наружной стороны стены устанавливают газобетонные блоки расчетной толщины, а вдоль внутренней стороны монтируют съемные щиты опалубки.
Монтаж ж.б. пояса
Монтаж железобетонного пояса с устройством опалубки из досок с внутренней стороны стен
Щиты следует располагать в створке с вертикальной плоскостью стены. Процесс производства работ — аналогичный устройству армопояса в U-образных блоках. Объем и цена трудозатрат опалубочного способа будут выше, чем в предыдущем – с использованием готовых блоков.
Итак, здесь рассмотрены варианты армирования газобетонных стен как применяемые на практике некоторые домашние «нанотехнологии», так и рекомендуемые нормативной документацией. Будьте профи!
Армирование кладки из газобетона
Армирование стен из газобетона выполняется не с целью повышения несущей способности кладки. Главная цель армирования – снижение риска появления трещин, которые могут образовываться от возникающих напряжений. Под воздействием влаги и температуры, в результате попеременных процессов усадки и набухания блоков, в газобетонной кладке возникают растягивающие деформации. Нагрузка, возникающая в местах дверных и оконных проемов, вызывает стягивающие деформации в углах, и растягивающие деформации под и над проемами. Поскольку газобетон имеет низкую прочность на растяжение, растягивающие деформационные нагрузки могут вызывать образование трещин. Армирование определенных рядов несущих стен, как раз и компенсирует деформационные напряжения в кладке.
Существует много мнений о том, как и в каких местах выполнять армирование газобетона. Рекомендуемая технология строительства из газобетона определяет несколько ключевых узлов, в которых наиболее важно выполнять армирование.
Такими местами являются первый ряд кладки, последующий каждый четвертый ряд, места опирания перемычек и места под оконными проемами. Также всегда необходимо устраивать армопояс (армированный кольцевой бетонный пояс) в уровнях перекрытий и в уровне под стропильной системой крыши.
Для армировки стен из газобетона используют прутковую арматуру, которую укладывают в заранее прорезнные штробы. При однослойной конструкции стен и толщине используемых блоков 250-400 мм, в каждый армируемый уровень, необходимо укладывать по два прутка стержневой арматуры, при толщине кладки 200 мм и менее, один.
Штробы размером 25х25 мм прорезаются в поверхности кладки параллельно друг другу на расстоянии от краев блока не менее 60 мм. Штрабление легко выполняется ручным или электрическим штраборезом.
Для лучшего сцепления клеевого раствора с блоками, проштрабленные пазы необходимо очистить от пыли обычной щеткой.
На угловых блоках арматуру следует изгибать, как показано на рисунке, но не сопрягать друг с другом путем стыкования прутьев.
Для армирования чаще всего используется ребристая стержневая арматура ø 8 мм. Перед укладкой арматуры штрабу необходимо заполнить клеем.
После заполнения штрабы клеем следует вдавить в нее арматуру таким образом, чтобы клеевой раствор полностью покрывал арматуру. Следует следить, чтобы клеевой раствор равномерно обволакивал арматуру, тем самым создавая защитный слой. Излишки клея необходимо удалить. Такая технология защитит арматуру от возможной коррозии и совместит работу арматуры с кладкой.
Далее на армированный ряд укладывают очередной ряд газобетонных блоков на клеевом растворе.
Подоконная зона также армируется, путем укладки арматуры в двух параллельных штробах. Длина арматуры подбирается такой, чтобы она залегала в кладку на 0,5-0,8 м, с каждой стороны проема. При небольших проемах лучше укладывать непрерывную арматуру либо соединяемую внахлест.
Для предотвращения трещинообразования в верхних углах дверных и оконных проемов следует выполнить армирование опорных зон под перемычки на расстоянии 0,5-0,8 м, а наружную плоскость стен заармировать фасадной щелочестойкой стеклосеткой.
В заключении хочется добавить, что никогда не стоит экономить время и средства на армирование газобетона, а также устройстве армопояса в уровнях между этажами и уровне крепления стропильной системы, так как от этого напрямую зависит долговечность конструкции здания.
Правильное армирование перегородок из газобетона
Возводимые из газоблоков ограждающие конструкции армируются по одинаковым правилам, независимо от того, что это – несущие стены или перегородки. Единственно, в последних не бывает оконных проёмов, наличие которых в первую очередь влечёт необходимость усиления. Однако есть проёмы дверные, иногда с большими пролётами, а так же армирование перегородок из газобетона должно обеспечить надёжную связку с поперечными стенами.
Основные правила армирования
Каких-либо отдельных норм по армированию именно газобетона не существует. Есть правила, регламентирующие ведение армокаменной кладки, которая может вестись из самых разных по материалу изготовления кирпичей или блоков, в том числе и ячеистых.
- Не слишком подробно эта тема преподносится и в стандарте, разработанном ассоциацией производителей газобетона. Изложенное там основное правило армирования кладки заключается в том, что для предупреждения раскрытия усадочных трещин в горизонтальных рядах кладки с шагом не более 1000 мм должна присутствовать арматура.
- Каким по счёту будет ряд, начиная с первого, будет зависеть от высоты используемых блоков. В случае с кладкой перегородочных блоков, вариантов бывает четыре: 200, 250, 300 и 500 мм. Соответственно, армирование производится в каждом пятом, четвёртом, третьем или втором ряду.
- Тонкости работы зависят от того, какой материал выбран для армирования, ведь это может быть не только стержневая арматура, но и стальная перфолента, кладочная сетка из металла или стекловолокна. На этот выбор оказывает влияние и вариант выбранной кладочной смеси – если это клей-пена, то, чтобы не увеличивать расход, лучше отдать предпочтение стальной ленте или стеклосетке.
- Многие специалисты-теоретики утверждают, что в ограждающих конструкциях длиной меньше 6 м и высотой до 3 м армирование требуется только в зонах проёмов.
Но практики, имеющие дело непосредственно с заказчиком, отвечающие за свою работу материально, предпочитают производить усиление рядов кладки вне зависимости от её геометрических параметров.
- Это особенно касается перегородок, так как из-за малой толщины ухудшается их устойчивость. В основном её обеспечивает армирование швов примыкания к несущим стенам. Выполняться оно может по-разному, в зависимости от того, параллельно возводятся эти конструкции, или последовательно.
- Традиционно для горизонтального армирования используют металлические или композитные стержни, которые в кладке толщиной до 200 мм укладывают в один ряд по центру. С появлением тонкослойных цементных клеёв и пены возникла необходимость использования такой арматуры, которая не влечёт утолщения шва. Поэтому в газобетонной кладке и стала использоваться базальтовая сетка и перфолента.
Виталий Кудряшов
Строитель
Автор портала full-houses.ru
Задать вопрос
Некоторые производители предлагают так же уже готовые плоские каркасы для армирования, состоящие из двух продольных стержней, соединяемых волнообразно приваренной проволокой. Максимальная толщина такого каркаса – всего 1,5 мм.
Особого внимания при возведении перегородок требуют дверные проёмы. Их армируют в зависимости от наличия или отсутствия перемычки. Проём шириной до 80 см можно перекрыть без перемычки. По верхнему контуру проёма монтируется прямоугольная подпорка-шаблон, на которую опирают блоки с Г-образным вырезом. В таком случае, над этим рядом обязательно должна быть проложена арматура.
При большей ширине проёма придётся делать перемычку из уголка, лотковых блоков или использовать готовые заводские изделия. В таком случае, арматуру закладывают не выше проёма, а в тех местах, куда будет опираться перемычка. В зависимости от её вылета относительно вертикальных границ проёма, ширина зоны армирования составит 20-50 см в каждую сторону.
Дом из бруса
24.62%
Дом из кирпича
18.56%
Бревенчатый дом
14.55%
Дом из газобетонных блоков
16.25%
Дом по канадской технологии
11.53%
Дом из оцилиндрованного бревна
3.8%
Монолитный дом
4.08%
Дом из пеноблоков
3.29%
Дом из сип-панелей
3.32%
Проголосовало: 3286
Критерии выбора блоков
Перегородка, как и стена, может быть несущей и ненесущей. В первом случае блоки обычно используют такого же класса прочности, как и для несущих стен. Для ненесущих перегородок достаточно, чтобы прочность газобетона соответствовала классу В1,5 – это минимальное значение, необходимое для того, чтобы изделия можно было использовать конструктивно. Хотя, у некоторых производителей этому требованию отвечают даже блоки плотностью D300 и D200. Тем не менее, для возведения перегородок чаще производят блоки D500 класса В2,5-В3,5 — ведь на менее прочную стенку ничего тяжёлого не повесишь.
Соотношение плотности и прочности у газоблоков
Вот как выглядит таблица соотношения прочности автоклавных газоблоков с их плотностью:
Средняя плотность кг/м3 | Класс прочности на сжатие для автоклавных изделий | |
Минимально допустимый | У лучших производителей | |
300 | В1,5 | В2-В2,5 |
400 | В2 | В2,5-В3,5 |
500 | В2,5 | В3,5-В5 |
600 | В3,5 | В5 |
700 | В5 | В7 |
Для взведения перегородок могут использоваться как блоки с гладкими торцами, так и изделия, имеющие на боковых гранях выборку пазов под гребень. Второй вариант позволяет быстрее вести кладку, но для его монтажа использовать обычный пескоцементный раствор не получится. Их монтируют на клей ещё и потому, что вертикальные швы можно оставлять пустыми, а это даёт значительно экономию. На процесс армирования конфигурация блоков никак не влияет.
Основание для перегородки
Из-за небольшого веса газобетона, некоторые частные застройщики считают, что залитый по грунту бетонный пол является достаточно прочным основанием для опирания перегородки. И ставят их на стяжку пола после того, как возведена основная коробка, или уже в процессе эксплуатации, если надумали перепланировать помещения.
Это является грубой ошибкой, так как для любой каменной перегородки требуется фундамент – пусть не такой глубокий, как для несущих стен, но хотя бы мелкозаглублённый. Его можно залить в процессе устройства пола по грунту, сделав в том месте, где будет проходить перегородка, трапециевидное утолщение с дополнительным армированием.
Под перегородкой должен быть фундамент
Принцип формирования такой конструкции наглядно показан выше, её формирую, когда здание строится на ленточном фундаменте. Если же основание плитное – никаких проблем нет, и перегородки можно устанавливать где угодно и делать перепланировку в любой момент.
Кладка первого ряда, устройство примыканий
Если перегородка несущая, то она обязательно возводится одновременно с внешними стенами. При этом их жёстко связывают перевязкой блоков и горизонтальным армированием, как это показано на фото.
- Ненесущую конструкцию никогда не соединяют с несущей стеной жёстко из-за разности нагрузок. Для их соединения используют стальную полосу, замоноличиваемую в швах, либо гибкие связи, один конец которых анкеруется в уже имеющуюся кладку, а другой защемляется между блоками возводимой перегородки.
- Разметка под перегородку осуществляется на всех четырёх поверхностях, к которым она будет примыкать: стенах, полу и потолке. По этим линиям монтируется направляющий оцинкованный профиль.
- Если толщина перегородки до 100 мм, можно подобрать профиль соответствующей толщины – например, 100*40 мм, и устанавливать блоки между его полками. При таком монтаже профиль по окончании кладки не демонтируется и может заменить весь прочий крепёж.
- Для более толстых перегородок профиль используется по-другому: берутся две узкие планки и монтируются параллельно друг другу на расстоянии, соответствующем толщине кладки. Когда она будет выведена на нужную высоту, профили снимают. Поэтому для торцевого соединения перегородки и используют гибкие связи.
- Перед тем, как начинать кладку первого ряда, основание должно быть очищено от мусора, и если надо – выровнено. По линии укладки блоков обязательно настилается рулонный гидроизоляционный материал.
Даже если в монтаже будет использоваться клей, первый ряд кладётся на обычный раствор. Начинается кладка от стены и ведётся сразу по всей длине ряда или до дверного проёма. В конце всегда приходится устанавливать доборный блок, который вымеряется и выпиливается по фактическому замеру.
Остальные ряды
Прежде чем приступить к кладке второго ряда, на примыканиях к стенам сразу же монтируются прямые подвесы или другой вариант гибких связей, конец которых будет замоноличиваться в клеевом шве. Так же, первый ряд блоков надо проармировать. Так как этот процесс отличается в зависимости от вида арматуры, о нём мы расскажем более подробно ниже.
Что же касается газоблочной кладки, то для неё решающее значение имеет геометрия блоков и отсутствие перепадов между ними в ряду. Второй ряд, как и первый, должен укладываться на ровное основание, а для этого нижние блоки должны подтёсываться рубанком так, чтобы плоскость одного не выступала выше другого. В этом случае, не придётся нивелировать разницу за счёт толщины клея, что ведёт к его перерасходу и создаёт ненужные напряжения, из-за которых образуются трещины.
Кладка последующего ряда ведётся в направлении, обратном нижнему, с того места, где монтировался добор. Укладывая на него полномерное изделие, вы обеспечиваете необходимое смещение вертикальных швов.
Последний ряд – виброгасящие полосы на стыке с потолком
Как бетонные, так и деревянные перекрытия имеют свойство прогибаться. По этой причине между плоскостью потолка и горизонтальным обрезом перегородочной кладки предусматривается деформационный шов. Кладку ведут так, чтобы её обрез не доходил до перекрытия на 20 мм, и если надо, для этого блоки последнего ряда подрезают, уменьшая их высоту. В качестве механического соединения, на стыке перегородки с потолком используют обычно стальные уголки.
Образовавшийся зазор заполняют, демпферным материалом, который не будет видно под штукатуркой или гипсокартонной обшивкой. В качестве заполнителя можно использовать любой мягкий утеплитель, пену, или заводские демпферные ленты. Этот слой так же гасит вибрации, возникающие при хождении по перекрытию, поэтому полосы материала называют виброгасящими.
Устройство проемов
Производя разметку на полу перед тем, как начинать кладку перегородки, нужно сразу же отметить место положения дверного проёма. Однако резать в отдельности каждый, примыкающий к нему блок, нет необходимости.
У строительных бригад обычно в распоряжении есть сабельная пила. Поэтому каменщики на границе проёма нередко укладывают цельные блоки, обозначая проём лишь приблизительно. Точная его разметка производится уже после того, как кладка будет закончена и наберёт прочность. Вдоль его границ временно монтируют оцинкованный профиль и производят резку.
Данный способ устройства проёма используется, когда проёмы достаточно узкие, и перекрываются без использования перемычки. Если же проём на нужной высоте перекрывается брусковой или лотковой перемычкой, его вертикальные границы должны быть обозначены сразу, так как под пятой перемычку будет производиться армирование. Соответственно, в этом случае, подрезка блоков осуществляется в каждом ряду.
Виталий Кудряшов
Строитель
Автор портала full-houses.ru
Задать вопрос
Вместо перемычки на нешироком проёме можно использовать уголки, толстые стальные стержни или полосу, которые заводят в выпиленные в кладке на глубину 25 см пазы. Арматуру расклинивают, после чего пазы зачеканивают раствором.
Размеры проёма должны на 90-100 мм превышать размер двери, чтобы поместилась коробка. Даже если пространства окажется больше, ничего страшного – при монтаже оно будет заполнено пеной и скрыто под отделкой. Чтобы зафиксировать в проёме элементы коробки, в местах креплений устанавливают бруски-пробки нужной толщины. Через них длинными анкерными болтами и производят фиксацию стоек и поперечины рамы.
Звукоизоляция газобетона
Сам по себе газобетон, имеющий пористую структуру, обладает неплохими звукоизоляционными свойствами, но они зависят не только от плотности блоков, но и от толщины кладки. А она у перегородок небольшая: если стена толщиной 400 мм может изолировать 50 Дб, то при толщине 100 мм, изоляционный индекс составляет только 39 Дб.
Поэтому, если в одной комнате детская комната, а в другой, к примеру, слушают музыку или стрекочет швейная машинка, приходится подумать о звукоизоляции. В таком случае, её удобнее всего совместить с отделкой – обшить стену гипсокартоном, доской или декоративными панелями, с закладкой в обрешётку вспененного полиэтилена.
Армирование в зависимости от толщины
Чем тоньше перегородка, тем меньше у неё площадь опоры, и, соответственно, ниже устойчивость. Поэтому кладка толщиной до 100 мм должна армироваться вне зависимости от высоты или величины пролёта.

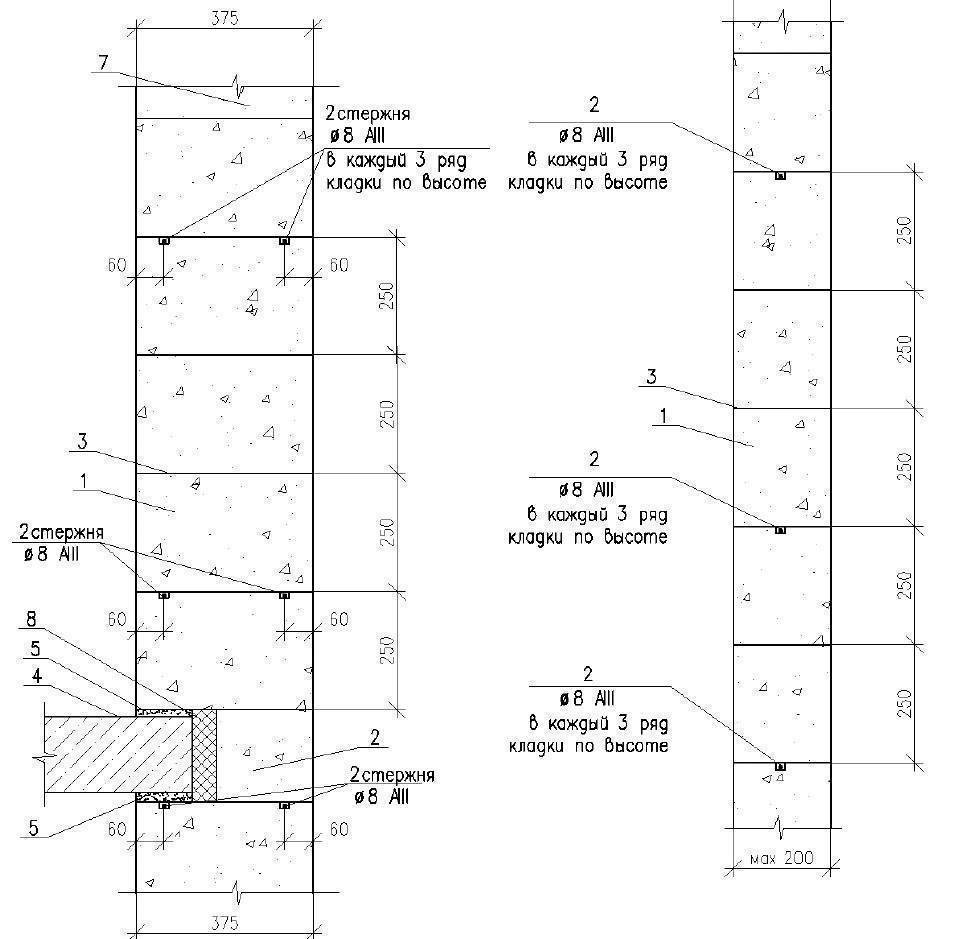

Толщина кладки влияет на подбор вида арматуры. Стержни, например, можно использовать только на перегородках толщиной 150 мм и более. Расчёт прост: штрабу, имеющую ширину 20-25 мм, по правилам нарезают в 60 мм от краёв блока. Вот и получается в сумме около 150 мм. Для армирования тонких перегородок следует использовать либо перфоленту, либо сетку — за счёт малой толщины они прекрасно подходят для тонкошовной кладки.
Что же касается перегородок толщиной 150, 175 или 200 мм — а фактически это уже внутренние стены, то их можно армировать чем угодно, в том числе и стержнями. При такой толщине одного ряда арматуры вполне достаточно.
Армирование перфолентой и стальной полосой
Перфолентой называют выпускаемую в рулонах шириной до 30 мм стальную оцинкованную полосу, толщина 0,4-2 мм. Её стали использовать для армирования газобетона из-за того, что в этом случае отпадает необходимость нарезания штроб — а это экономит время и силы.
Собственно, поэтому перфолента и используется в основном для армирования перегородок. Данный вид арматуры имеет преимущество в стоимости, малый вес и компактную форму упаковки. Для усиления кладки обычно берут ленту толщиной 1 мм – она прекрасно помещается в слой клея 2-3 мм. Ленту необходимо закреплять к поверхности газобетона гвоздями или саморезами. Оптимальная длина крепежа – 40 мм.
Для армирования газобетона может использоваться и стальная полоса. Её толщина от 4 мм только начинается, поэтому используют её скорее как альтернативу стержням. Если строительство ведётся в сейсмически неблагонадёжном районе, вместо перфоленты лучше взять полосу. Но для неё уже надо нарезать штрабы, иначе швы придётся сильно утолщать.
Незаменима стальная полоса и при сопряжении перегородки с несущей стеной. Когда возведение обеих ограждающих конструкций ведётся параллельно, именно так чаще всего и выполняется данный узел.
Усиление кладки сеткой
Для армирования газобетонных перегородок могут использоваться различные виды кладочных сеток. Если в работе используется обычный пескоцементный раствор, толщина которого в шве составляет не менее 8 мм, можно использовать стальную сетку. Оптимальный вариант – диаметром 3 мм с ячейкой 50*50 мм.
В качестве альтернативы стальной сетке (как и стержневой арматуре) производители предлагают композиты из базальтопластика и стекловолокна. Они выдерживают не менее 20 кН/м нагрузок на разрыв, поэтому, даже при меньшей толщине, ни в чём не уступят металлическому аналогу. У композита есть преимущество – более низкая теплопроводность, но для внутренних конструкций это особого значения не имеет.
Армирование перегородок из газобетона арматурой
Использовать для усиления перегородок стержневую арматуру имеет смысл, если они несущие. Такие конструкции могут быть спроектированы, к примеру, если в доме монолитное или сборное бетонное перекрытие, которое должно опираться на внутренние стены тоже. В таком случае, подбор арматуры осуществляется по тому же принципу, что и для внешних стен. Это 0,02% от площади сечения по всей высоте армируемой кладки. Например, высота перегородки 2700 мм, толщина 150 мм.
Перемножаем, получаем 405000 мм2. Умножаем на 0,02% и получаем 81 мм2 – площадь сечения арматуры, необходимой для данной конструкции. Стержни укладываются в один ряд, и по высоте перегородки таких рядов будет минимум три. 81:3=2,7 мм. Округляем до 3 мм — вот это и будет диаметр арматуры. Расчёт показывает, что применение стержней 8 или 10 мм тут даже излишне, но, конечно, вреда от этого не будет.
Виталий Кудряшов
Строитель
Автор портала full-houses.ru
Задать вопрос
Если перегородка несущая, то на её верхнем обрезе обязательно заливается армопояс, выпуски арматуры которого замоноличиваются в кольцевую балку, опоясывающую все наружные стены.
Под стержневую арматуру или толстую стальную полосу необходимо нарезать пазы. Сделать это можно посредством использования таких инструментов:
- Ручного штробореза. Работа не слишком пыльная, но трудоёмкая.
- Болгарки (УШМ). Времени уходит меньше, но образуется много пыли.
- Электроштробореза. Идеально удобный инструмент для быстрой и беспыльной работы. Но он есть далеко не у каждого газобетонщика — и тем более, из-за высокой цены не приобретается для одного объекта.
Для обеспечения хорошей адгезии клея к газобетону, после шрабирования из пазов тщательно удаляется пыль и увлажняется поверхность.
Особенности армирования при кладке на клей пену
Главной целью армирования газобетонных перегородок является не придание им дополнительной прочности, а предупреждение трещинообразования. Происходит оно по многим причинам, одной из которых является плохая работа растворных швов на изгиб.
Что же касается клеёв на основе пенополиуретана, то они, являясь после отверждения абсолютно эластичным материалом, при толщине всего 1 мм и плотности 24 кг/м3 обладают высочайшей адгезией и показателями сопротивления растяжению 0,6 N/мм2; сжатию 0,3 N/мм2; срезу 0,12 N/мм2.
Пеноклей имеет лучшие характеристики, чем многие виды арматуры, поэтому при его использовании в монтаже перегородочных газоблоков, армирование рядов можно не производить вообще. Исключением являются только первый ряд и зоны повышенных напряжений – дверные проёмы и сопряжения с другими конструкциями.
Что такое вертикальное армирование и нужно ли оно

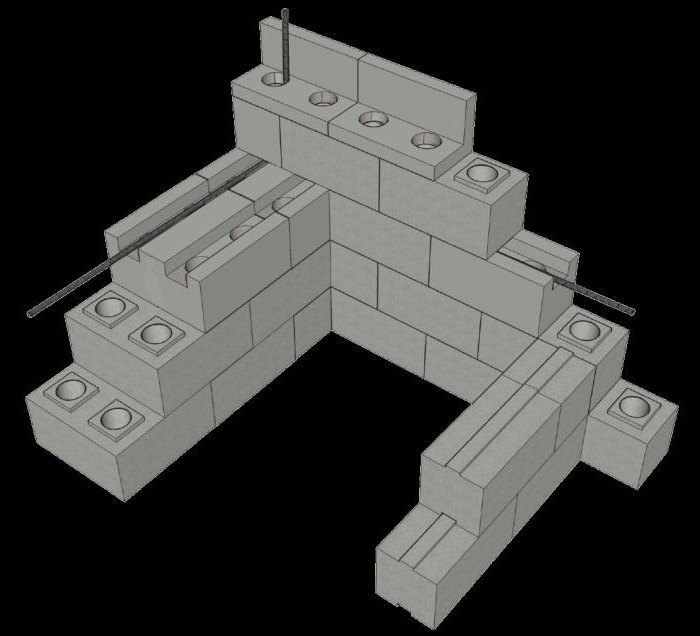

Вертикальным называют армирование, располагающееся в сквозных каналах, устроенных по всей высоте ограждающей конструкции. Формируются такие каналы из пустотелых вентиляционных блоков, которые могут быть не только газобетонными, но и любыми другими (керамика, бетоны с керамзитовым и полистирольным наполнением).
В отечественных СНИПах такой вид армирования кладки обязательным не является. Он используется либо как альтернатива деформационным швам, либо как мера по усилению коробки здания при строительстве в сейсмоопасных районах или сложных условиях рельефа.
Такой вариант армирования должен быть спроектирован заранее и берёт начало ещё в момент закладки фундамента. При вязке его каркаса, в тех местах, где будут проходить вертикальные армирующие пояса, устанавливаются закладные детали в виде выпусков стержней. Их соединяют хомутами со стержнями, проходящими в канале, которые аналогичным образом заделываются в горизонтальную монолитную балку на верхнем обрезе стены.
В странах Европы такой вариант усиления используют практически на каждом объекте — по бокам от проёмов, и в местах пересечения стен.
Калькулятор дома из газобетона
Итого по проекту
- Приблизительная стоимость строительства
- Общая площадь дома
В указанную стоимость входят следующие виды работ:
с учётом материалов, их доставки и аренды спец техники* — Цена ориентировочная и не является публичной офертой. Актуальные цены могут быть указаны только в смете по строительству дома.
Заключение
При достаточной толщине и отсутствии проёмов, перегородки практически не нуждаются в армировании. Для кладки толщиной 50, 75, 100 и 125 мм, которую всё же желательно усилить, для этой цели лучше использовать базальтопластиковую сетку или тонкую перфоленту. Отсутствие штроб, которые пришлось бы заполнять клеем, уменьшает его расход — а в масштабах целого объекта это может составить неплохую экономию.
Вы можете задать свой вопрос нашему автору:Информация об армированном автоклавном ячеистом бетоне (RAAC)
Обновление: 10 февраля 2021 года DfE опубликовало руководство, которое поможет ответственным органам определять армированный автоклавный газобетон (RAAC) в школах.
RAAC — это легкий бетон, который использовался в основном для крыш с середины пятидесятых до середины восьмидесятых годов. Хотя мы полагаем, что он использовался в жилищном строительстве, в основном он использовался в офисах и школах и т.д. Ограниченная долговечность крыш RAAC давно признана; однако недавний опыт (который включает два обрушения крыши без предупреждения или с небольшим предупреждением) показывает, что проблема может быть более серьезной, чем предполагалось ранее, и что многие владельцы зданий не знают, что она присутствует в их собственности.RAAC, по-видимому, использовался некоторыми муниципальными архитекторами в большом количестве зданий, не все из которых все еще находятся в государственном секторе.
Предлагаемые шаги, которые вам необходимо предпринять как ответственный орган:
- определить любые объекты недвижимости, построенные с использованием RAAC, и соответствующим образом подтвердить потенциальный риск
- рассматривает и отслеживает возможное влияние сокращенных режимов обслуживания на состояние вашего портфеля недвижимости, в частности, там, где используется RAAC.
- Соответствующий персонал должен также ознакомиться с этим предупреждением о RAAC, выпущенным Постоянным комитетом по структурной безопасности; и эти перекрестные отчеты
874 Кровельные доски из армированного автоклавного газобетона (RAAC) — обмен опытом
908 Разрушение досок RAAC в школах
RAACобычно использовался в строительстве в Великобритании с середины 1950-х по 1980 год, но, возможно, использовался впоследствии.
Его можно найти в различных типах зданий, включая школы, но не ограничиваясь ими.
В 1990-х и снова в 2002 году Строительное научно-исследовательское учреждение описало трудности в обслуживании кровельных досок RAAC и прокомментировало случаи чрезмерных и прогрессирующих прогибов при эксплуатации, связанных с широко распространенными микротрещинами на потолке досок.
По результатам испытаний, проведенных BRE, отчет пришел к выводу, что доски RAAC давали адекватное предупреждение за счет визуального ухудшения перед разрушением. Однако , , две недавние неисправности показывают, что на больше нельзя полагаться, и поэтому необходимо пересмотреть режимы технического обслуживания и осмотра.
В одном случае проверки, проводимые местными властями, выявили некоторые проблемы, свидетельствующие о наличии дефектов в досках RAAC, которые в сочетании с суровыми погодными условиями привели к механизму долговременной ползучести, и, кроме того, экономия на техническом обслуживании может влиять на производительность бетонных досок в целом. При осмотре эти факторы сочетаются с дефектами панели; которые включали в себя продольный армированный стальной стержень недостаточной длины, очень высокое соотношение пролета / глубины и плохую смесь заполнителя, что привело к срезанию досок и обрушению.Последующие проверки других зданий, проведенные Управлением, пока не выявили каких-либо существенных проблем с эксплуатационными характеристиками других объектов RAAC, но это еще предстоит сделать.
Второй случай рассматривается в отчете CROSS выше.
Рисунок 1: Дифференциальный прогиб досок
Рисунок 2: Сдвиговая трещина в балке
Учитывая, что недавние аварии не соответствовали ожиданиям, полученным в результате расследований BRE, и учитывая, что многим зданиям RAAC в настоящее время не менее 38 лет, LGA и DfE теперь рекомендуют членам и ответственным школьным органам предпринять следующие шаги в качестве успокаивающей меры. для подтверждения безопасности конструкции РААЦ:
- Убедитесь, что состояние всех зданий регулярно контролируется, используя подход, основанный на оценке рисков, который дает должное обдумывание использования здания с учетом возможных последствий сокращения технического обслуживания.
- Убедитесь, что они определили любую собственность RAAC в своем портфеле
- Убедитесь, что свойства RAAC регулярно проверяются инженером-строителем, включая использование измерителя покрытия для проверки наличия поперечной и продольной арматуры, отмечать прогибы, проверять панели в непосредственной близости от опоры, ширину опорной опоры, трещины, воду проникновение и признаки коррозии арматуры и любые несоответствия между панелями. Частота последующих проверок должна определяться инженером-строителем, проводящим первоначальную проверку.
- Принять надлежащие методы обслуживания кровли: в частности:
- убедитесь, что выпускные отверстия для воды чистые и находятся на таком уровне, который обеспечивает свободный отвод воды с крыш.
- , если внутренняя поверхность досок должна быть декорирована, используйте краску, пропускающую пары влаги. Защитите внешние поверхности покрытием, которое обеспечивает эффективный барьер против проникновения жидкой воды.
- , при необходимости, уменьшить статическую нагрузку на крышу, удалив сколы и заменив их соответствующим солнцезащитным покрытием.
- обеспечивает поддержание всех водонепроницаемых мембран в хорошем состоянии
- ведет учет прогибов досок RAAC и регулярно проверяет конструкцию.
- гарантирует, что лица, ответственные за повседневное управление любым зданием RAAC:
- Знайте, что RAAC используется в здании и где он используется
- Регулярно проверяйте наличие визуальных признаков трещин, проникновения воды, прогиба к потолкам и выступов к крышам
- Убедитесь, что весь персонал знает, как сообщать о любых трещинах и / или других выявленных потенциальных проблемах с дефектами.
- Получили указание немедленно закрыть любую часть здания, где появляются трещины или другие дефекты материала, в ожидании дальнейших проверок.
SCOSS Армированный газобетон автоклавный
BRE IP 10/96 Армированные доски из автоклавного газобетона, разработанные до 1980 г.
BRE Report 445 2002 Армированные панели из газобетона в автоклаве — Обзор поведения и изменений в оценке и проектировании
Если у вас есть какие-либо вопросы по вышеизложенному, обращайтесь к Чарльзу[email protected]BRE Report 445 2002 Армированные панели из газобетона в автоклаве — Обзор поведения и изменений в оценке и проектировании (стр. 15) определяет три категории RAAC:
- Панели RAAC, разработанные до 1980 г. — в итоге панели были протестированы и признаны безопасными, но были опасения, что эффективное для пролета соотношение глубины было порядка 28, было неадекватным и не соответствовало CP110, где ожидаемое значение могло быть меньше 20.
- Панели RAAC, построенные после 1980 г., но до создания руководства по проектированию prEN12602: 2000 Панели
- RAAC сконструированы в соответствии с руководством по проектированию prEN12602: 2000. Таким образом, в отношении этого руководства BRE сообщил:
Панели
- , сконструированные для этого руководства, имели меньшее отношение пролета к глубине, чем предыдущие Ограниченные испытания
- показывают, что эксплуатационные характеристики, вероятно, будут удовлетворительными. , но было бы разумно контролировать их фактическую производительность после нескольких лет эксплуатации. .
(NB: Панели — это описание BRE, но это то же самое, что и доски).
Конструктивный дизайн — Автоклавный газобетон Aercon AAC
A = площадь основания стены на основе сплошного поперечного сечения, в 2
AAC = газобетон в автоклаве
A s = площадь арматурной стали в армированном элементе или площадь поперечного сечения швартовки, в 2
A vf = площадь поперечной арматуры в соединительной балке диафрагмы, дюйм 2
b = ширина или толщина рассматриваемого элемента, в
d = расстояние от сильно изгибающегося сжимающего волокна до центра тяжести армирующей стали в армированном элементе, в D = собственная нагрузка на стену из AAC из-за собственного веса, фунт
E c = модуль упругости бетона с нормальным весом, фунт / кв. Дюйм
E AAC = модуль упругости AAC, psi
E s = модуль упругости арматурной стали, psi
e = эксцентриситет наложенной осевой нагрузки, дюйм
F = фактическая сила в плоскости наверху стенки сдвига, фунт
F a = допустимое осевое напряжение сжатия в AAC, фунт / кв. Дюйм
f a = фактическое осевое напряжение сжатия в AAC, фунт / кв. Дюйм
F b = допустимое напряжение сжатия при изгибе в AAC, фунт / кв. Дюйм
f b = фактическое напряжение сжатия при изгибе в AAC, фунт / кв. Дюйм
f ’ c = минимальная заданная прочность на сжатие обычного бетона, фунт / кв. Дюйм
f ’ AAC = минимальная заданная прочность на сжатие AAC, фунт / кв. Дюйм
F s = допустимое растягивающее напряжение в стальной арматуре или креплении, фунт / кв. Дюйм
f s = фактическое растягивающее напряжение в арматурной стали, фунт / кв. Дюйм
F t = допустимое напряжение при изгибе при растяжении в AAC, фунт / кв. Дюйм
f t = фактическое напряжение при изгибе при растяжении в AAC, фунт / кв. Дюйм
F v = допустимое напряжение сдвига в AAC, фунт / кв. Дюйм
f v = фактическое напряжение сдвига в AAC по толщине элемента, фунт / кв. Дюйм
h = эффективная высота стены, фут
H = глубина диафрагмы, измеренная в горизонтальном направлении, фут
I = момент инерции стены относительно твердого поперечного сечения, в 4
I трещины = момент инерции трещины для бетона нормального веса, дюйм 4
j = коэффициент, определенный на основе анализа упругости железобетонного профиля
k = коэффициент, определенный на основе анализа упругости железобетонного профиля
L = длина поперечной стенки AAC, фут
M = фактический расчетный момент для анализа, ft k или ft lb
M , основание = момент, учитываемый в основании стены AAC, фут-фунт
M конц = допустимый момент для железобетонной секции, когда бетон является контролирующим элементом, фут-фунт
M max = максимальный момент, возникающий в стене AAC из-за боковой нагрузки, фут-фунт
M nom = допустимый момент для армированного бетонного профиля нормального веса, фут-фунт
M otm = опрокидывающий момент для конструкции стены со сдвигом, фут-фунт
M r = момент сопротивления сдвигающей стенки в зависимости от статической нагрузки, фут-фунт
M rAAC = допустимый момент для поперечной стенки AAC, когда изгибное сжатие является контролирующим критерием, фут-фунт
M арматура = допустимый момент для железобетонной секции, когда арматурная сталь является контролирующим элементом, фут-фунт Mrsteel = допустимый момент для стены, работающей на сдвиг AAC, когда напряжение в швартовке является контролирующим критерием, фут-фунт
n = модульное соотношение AAC или обычного бетона к арматурной стали
P ac = допустимая наложенная осевая сжимающая нагрузка для AAC, когда сжимающее напряжение является контролирующим критерием, фунт
P при = допустимая наложенная осевая сжимающая нагрузка для AAC, когда изгибное растягивающее напряжение является контролирующим критерием, фунт
P v = допустимая сила в плоскости наверху стенки сдвига, фунт
R = коэффициент уменьшения статической нагрузки
r = радиус вращения стены, основанный на твердом поперечном сечении, в
S = модуль упругости стенки или диафрагмы на основе твердого поперечного сечения, в 3
с = расстояние между анкерами, сопротивляющимися подъему, когда прогиб в соединительной балке является критерием контроля, фут
с м = расстояние между анкерами, сопротивляющимися подъему, когда момент в соединительной балке является критерием контроля, фут
с v = расстояние между анкерами, сопротивляющимися поднятию, когда сдвиг в соединительной балке является контролирующим критерием, фут
T = сила натяжения, используемая для сопротивления опрокидыванию стенки сдвига, фунт
T c = усилие на хорде растяжения в системе диафрагмы, фунт или тысячи фунтов
t = толщина элемента, дюйм
V = фактическая сила сдвига в месте, представляющем интерес для анализа диафрагмы, фунт
v = фактическая сила сдвига на единицу длины в месте, представляющем интерес для анализа диафрагмы, PLF
V AAC = прочность на сдвиг, предоставленная AAC, фунт
V c = прочность на сдвиг, обеспечиваемая бетоном нормального веса, фунт
В г = допустимая сила сдвига для залитого шва или соединительной балки для анализа диафрагмы, plf
V s = прочность на сдвиг, обеспечиваемая арматурой на сдвиг в бетоне с нормальным весом, фунт
V u = расчетное поперечное усилие, фунт
w = расчетное скоростное давление ветра, psf; или равномерная нагрузка для анализа пучка, plf; или наложенная статическая нагрузка, plf wbb = собственный вес соединительной балки, plf
w вверх = подъемная нагрузка, выдерживаемая несущей балкой, plf
x = высота над полом, на которой возникает максимальный изгибающий момент в стене AAC, фут
γ = номинальная насыпная плотность AAC в сухом состоянии, pcf
γ D = расчетный собственный вес AAC, pcf
ρ = отношение площади арматурной стали к площади бетона, As / bd
µ = коэффициент трения
Газобетон — обзор
10.3 Материалы и обработка
Панель FRP / AAC, обсуждаемая в этой главе, состоит из ламинатов CFRP в качестве лицевой панели (кожи) и AAC в качестве основы. Композиты, армированные волокном, обладают высокой устойчивостью к коррозии и изгибу. Соответственно, поскольку AAC является сверхлегким материалом по своей природе, а углепластик является жестким с высокой удельной прочностью, их можно использовать вместе для образования прочных гибридных структурных панелей. В Университете Алабамы в Бирмингеме (UAB) было проведено несколько исследований для изучения поведения структурных панелей CFRP / AAC при осевой и внеплоскостной нагрузке.Khotpal (2004) исследовал прочность на сжатие простого AAC, обернутого углепластиком. Цели состояли в том, чтобы оценить несущую способность ограниченного куба AAC и наблюдать режим разрушения панелей CFRP / AAC. Результаты показали, что обертки из углепластика значительно увеличили прочность на сжатие панелей из углепластика / AAC примерно на 80% по сравнению с обычными панелями из AAC. Уддин и Фуад (2007) исследовали поведение панелей CFRP / AAC, используя образцы небольшого размера при испытании на четырехточечную нагрузку. Экспериментальные результаты этого исследования показали значительное влияние FRP на прочность на изгиб и жесткость гибридных панелей.Муса (2007) также использовал моделирование методом конечных элементов для анализа и проектирования структурных панелей из углепластика / AAC, которые будут использоваться в качестве напольных и стеновых панелей. Муса и Уддин (2009) разработали теоретические формулы для прогнозирования прочности на сдвиг и изгиб панелей CFRP / AAC, и полученные результаты хорошо согласуются с экспериментальными. Кроме того, Mousa (2007) провел сравнительное исследование гибридной панели CFRP / AAC и используемых в настоящее время усиленных панелей AAC. Сравнительное исследование показало, насколько предлагаемые панели экономичны по сравнению с усиленными панелями AAC, которые в настоящее время используются на рынке жилья.Из-за более высокой прочности, получаемой в результате этой комбинации, прочность не является критерием, определяющим конструкцию панели, но прогиб — это тот, который определяет конструкцию предлагаемых гибридных панелей (Mousa, 2007).
Как упоминалось ранее, панель CFRP / AAC изготовлена из ламинатов CFRP в виде лицевых листов, прикрепленных к сердцевине AAC с использованием термореактивных эпоксидных полимеров, образующих жесткую панель. В целом, автоклавный газобетон (AAC) — это сверхлегкий бетон с отчетливой ячеистой структурой.Это примерно одна пятая веса обычного бетона с насыпной плотностью в сухом состоянии в диапазоне от 400-800 кг / м 3 (25-50 фунтов на фут) и прочностью на сжатие в диапазоне от 2 до 7 МПа (300-1000 фунтов на квадратный дюйм) ( Ши и Фуад, 2005). Низкая плотность и пористая структура придают AAC отличные тепло- и звукоизоляционные свойства, что делает его отличным выбором для использования в качестве основного материала в строительстве. Благодаря ячеистой структуре и уменьшенному весу этот материал обладает высокой огнестойкостью и очень прочным по сравнению с обычным строительным материалом, а также обладает уникальными теплоизоляционными свойствами.
AAC в настоящее время используется в виде армированных сталью панелей с использованием предварительно обработанной арматуры в качестве внутреннего армирования. Эта арматура будет подвергаться коррозии в течение длительного времени, а также стоит дорого по сравнению с арматурой, используемой для обычного железобетона. Кроме того, эта арматура не играет никакой роли в прочности панелей на сдвиг. Следовательно, панели должны быть толстыми, чтобы преодолеть проблемы сдвига и более низкой прочности на изгиб. Mousa (2007) продемонстрировал, что прочность на сдвиг углепластика / AAC можно значительно улучшить, обернув простой AAC ламинатом из углепластика.Следовательно, общая стоимость армированных панелей AAC может быть снижена за счет использования ламинатов FRP в качестве внешнего армирования (по сравнению с сэндвич-панелями CFRP / AAC) вместо внутренней стальной арматуры в сочетании с низкозатратными методами обработки, которые будут объяснены в этой главе. В таблице 10.1 перечислены механические свойства AAC, которые используются в текущих исследованиях. В настоящем исследовании использовались однонаправленные углеродные волокна SIKA WRAP HEX 103C и смола SIKADUR HEX 300. Механические свойства смолы, а также ламината, предоставленные производителем (Sika Corporation, 2002), перечислены в таблице 10.2.
Таблица 10.1. Механические свойства простого газобетона автоклавного твердения (AAC)
Свойство | Значение |
---|---|
Плотность | 40 pcf (640 кг / м 3 ) |
90 psi (Прочность на сжатие 456 903 3,2 МПа) | |
Модуль упругости | 256000 фунтов на квадратный дюйм (1800 МПа) |
Прочность на сдвиг | 17 фунтов на квадратный дюйм (0,12 МПа) |
Коэффициент Пуассона | 0.25 |
Таблица 10.2. Механические свойства углеродного волокнистого композита SIKA
Свойство | SIKA HEX 300 | Однонаправленный ламинат | ||
---|---|---|---|---|
Предел прочности на разрыв | 10,500 фунт / кв. Предел прочности при растяжении 90 ° | — | 3500 фунтов на квадратный дюйм (24 МПа) | |
Модуль упругости, E x | 459000 фунтов на квадратный дюйм (3170 МПа) | 10 239 800 фунтов на квадратный дюйм (70,552365 МПа) | 9036 Модуль упругости 9036 эластичности, E y459000 фунтов на кв. дюйм (3170 МПа) | 705500 фунтов на квадратный дюйм (4861 МПа) |
Модуль сдвига, G xy | — | 365365 МПа (362 500 фунтов на кв.|||
Относительное удлинение при растяжении | 4.8% | 1,12% | ||
Толщина слоя | — | 0,04 дюйма (1,016 мм) |
В этом исследовании были подготовлены и испытаны три группы панелей при ударе с низкой скоростью. Первый — это простые образцы AAC, которые считаются панелями управления. Второй — панели CFRP / AAC, обработанные методом ручной укладки; Панели были зажаты между верхней и нижней однонаправленной пластиной из углеродного волокна (т.10.1) для сдвиговой арматуры. Третий — это панели CFRP / AAC, имеющие те же характеристики, что и вторая группа, но обработанные с использованием технологии вакуумного литья под давлением (VARTM). В качестве альтернативы трудоемкому процессу ручной укладки VARTM представляет собой привлекательный процесс, поскольку он экономит время обработки, особенно при нанесении нескольких слоев углепластика. VARTM — это процесс формования армированных волокном композитных структур, в котором лист гибкого прозрачного материала, такого как нейлон или майларовый пластик, помещается поверх преформы и затем герметизируется, чтобы предотвратить попадание воздуха внутрь преформы (Perez, 2003).Между листом и преформой создается вакуум для удаления захваченного воздуха. VARTM обеспечивает полное смачивание волокна, гарантирует, что волокно полностью пропитано смолой, и не так утомительно, как метод ручной укладки. VARTM обычно представляет собой трехэтапный процесс, состоящий из укладки волокнистой преформы, пропитки преформы смолой и отверждения пропитанной преформы. Полная процедура обработки панели FRP / AAC с использованием метода VARTM не включена в эту главу для краткости и описана в другом месте (Uddin and Fouad, 2007).Чтобы избежать чрезмерного поглощения смолы ААС из-за поверхности пор, поверхность ААС окрашивают блочным наполнителем. Наполнитель блока состоит из воды, карбоната кальция, винилакрилового латекса, аморфного диоксида кремния, диоксида титана, этиленгиклона и кристаллического кремнезема. Назначение блочного наполнителя — заполнить поверхностные поры, присутствующие на поверхностях панелей AAC, и минимизировать чрезмерное поглощение смолы панелями AAC. Имеет плотность 1461 кг / м 3 . Обычно используется для заполнения пор кирпичной кладки или стен из блоков.Его необходимо наносить на чистые, сухие поверхности, полностью очищенные от грязи, пыли, мела, ржавчины, жира и воска. Его можно наносить с помощью нейлоновой или полиэфирной кисти высшего качества или распылительного оборудования. Время высыхания блочного наполнителя — 2-3 часа. Перед нанесением слоя FRP необходимо выждать 4-6 часов.
10.1. Принципиальная схема сэндвич-панели CFRP / AAC.
В таблице 10.3 показаны типы образцов, использованных в этом исследовании, с кратким описанием каждого из них. Все образцы, протестированные в этом исследовании, были 609.8 мм (24,0 дюйма) в длину и 203,3 мм (8,0 дюйма) в ширину. В обозначении образца первая буква указывает тип производственного процесса, используемого для подготовки образца, а вторая буква указывает толщину образца в дюймах. Например, в образце P-1 «P» представляет собой простой образец AAC, а «1» представляет собой толщину образца, 25,4 мм (1,0 дюйма). Аналогично, «H» представляет образец, обработанный вручную, а «V» представляет образец, обработанный VARTM. Точность размеров всех образцов была близка к ± 2.5 мм (0,1 дюйма). Образцы AAC сушили в печи при 70 ° C (158 ° F) для достижения содержания влаги, указанного в стандарте ASTM C 1386 (2007), которое составляет 5-15% по весу.
Таблица 10.3. Подробная информация об испытательных образцах
Длина, | Ширина, | Глубина, | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Образец | мм | мм | мм | Сердечник | (дюймы) | (дюймы)) | (дюймы) | материал | Лицевая панель | процесс | ||
P-1 | 609,8 (24) | 203,2 (8) | 25,4 (1) | AACone | — | |||||||
P-2 | 609,8 (24) | 203,2 (8) | 50,8 (2) | AAC | Нет | — | ||||||
P-3 | 24)203,2 (8) | 76.2 (3) | AAC | Нет | — | |||||||
H-1 | 609,8 (24) | 203,2 (8) | 25,4 (1) | AAC | Углеродное волокно Sikawrap Hex 103C | Ручная укладка | ||||||
H-2 | 609,8 (24) | 203,2 (8) | 50,8 (2) | AAC | Углеродное волокно Sikawrap Hex-103C | 365 Ручная укладка | Н-3 | 609,8 (24) | 203.2 (8) | 76,2 (3) | AAC | Углеродное волокно Sikawrap Hex-103C | Ручная укладка |
V-1 | 609,8 (24) | 203,2 (8) | 25,4 (1) ) | AAC | Углеродное волокно Sikawrap Hex-103C | VARTM | ||||||
V-2 | 609,8 (24) | 203,2 (8) | 50,8 (2) | AAC | aw 90rap Углеродное волокно Sikawrap Шестнадцатеричный 103CVARTM | |||||||
V-3 | 609.8 (24) | 203,2 (8) | 76,2 (3) | AAC | Углеродное волокно Sikawrap Hex-103C | VARTM |
Автоклавный пенобетон
Автоклавный пенобетон (AAC) изготавливается из мелкодисперсного заполнители, цемент и расширитель, который заставляет свежую смесь подниматься, как тесто для хлеба. Фактически, этот вид бетона на 80 процентов содержит воздух. На заводе, где он изготавливается, материал формуют и разрезают на детали с точными размерами.
Затвердевшие блоки или панели из автоклавного газобетона соединяются тонким слоем раствора. Компоненты можно использовать для стен, полов и крыш. Легкий материал обеспечивает отличную звуко- и теплоизоляцию и, как и все материалы на основе цемента, является прочным и огнестойким. Чтобы быть долговечным, AAC требует определенного вида отделки, например, модифицированной полимером штукатурки, природного или искусственного камня или сайдинга.Ключевые аспекты AAC, будь то проектирование или строительство с его помощью, описаны ниже:
Преимущества
- Автоклавный газобетон сочетает в себе изоляционные и структурные возможности в одном материале для стен, полов и крыш.Его легкий вес / ячеистые свойства позволяют легко резать, брить и придавать форму, легко принимать гвозди и винты, а также позволяют направлять его для создания пазов для электрических каналов и трубопроводов меньшего диаметра. Это дает ему гибкость при проектировании и изготовлении, а также дает возможность легко регулировать в полевых условиях.
- Прочность и стабильность размеров. Материал на основе цемента, AAC устойчив к воде, гниению, плесени, плесени и насекомым. Установки имеют точную форму и соответствуют жестким допускам.
- Огнестойкость отличная, AAC толщиной восемь дюймов достигает четырехчасового рейтинга (фактическая производительность превышает это значение и соответствует требованиям испытаний до восьми часов). А поскольку он негорючий, он не горит и не выделяет токсичных паров.
- Малый вес означает, что значения R для AAC сопоставимы с обычными каркасными стенами, но они имеют более высокую тепловую массу, обеспечивают герметичность и, как только что было отмечено, не горючие.Этот легкий вес также обеспечивает значительное снижение уровня шума для уединения как от внешнего шума, так и от других помещений при использовании в качестве внутренних перегородок.
Но у материала есть некоторые ограничения. Он не так широко доступен, как большинство изделий из бетона, хотя его можно доставить куда угодно. Если он должен быть отправлен, его легкий вес является преимуществом. Поскольку его прочность ниже, чем у большинства бетонных изделий или систем, в несущих приложениях его обычно необходимо армировать. Он также требует защитной отделки, поскольку материал пористый и будет разрушаться, если оставить его незащищенным.
Размеры
Доступны как блоки, так и панели. Блоки укладываются так же, как и обычная кладка, но с тонким слоем раствора, а панели устанавливаются вертикально на всю высоту этажа. Для структурных нужд внутри стеновой секции размещаются залитые, армированные ячейки и балки. (Вогнутые углубления вдоль вертикальных краев могут создать цилиндрический стержень между двумя соседними панелями.) Для обычных применений вертикальная ячейка размещается по углам, по обе стороны от проемов и на расстоянии от 6 до 8 футов вдоль стены.AAC в среднем составляет около 37 фунтов на кубический фут (pcf), поэтому блоки можно размещать вручную, но панели из-за их размера обычно требуют небольшого крана или другого оборудования.
Панели простираются от пола до верха стены:
- Высота: до 20 футов
- Ширина: 24 дюйма
- Толщина: 6, 8, 10 или 12 дюймов (внутренняя толщина 4 дюйма
Блоки больше и легче традиционной бетонной кладки:
- Высота: обычно 8 дюймов
- Ширина: 24 дюйма в длину
- Толщина: 4, 6, 8, 10 и 12 дюймов
- Стандартные размеры 8 на Блок размером 8 на 24 дюйма весит около 33 фунтов;
Специальные формы:
- U-образная соединительная балка или блоки перемычки доступны толщиной 8, 10 и 12 дюймов.
- Блоки для язычков и пазов доступны от некоторых производителей, и они соединяются с соседними блоками без раствора по вертикальным краям.
- Порошковые блоки для создания вертикальных ячеек с армированным раствором.
Установка, соединения и отделка
Благодаря сходству с традиционной бетонной кладкой, блоки (блоки) из газобетона в автоклаве могут быть легко установлены каменщиками. Иногда к монтажу подключаются плотники. Панели тяжелее из-за своего размера и требуют использования крана для установки.Производители предлагают обучающие семинары, и обычно для небольших проектов достаточно иметь одного или двух опытных установщиков. В зависимости от выбранного типа отделки они могут быть приклеены непосредственно или механически к поверхности AAC.
Блок
- Уложен и выровнен первый слой. Блоки укладываются вместе с тонким слоем строительного раствора непрерывным соединением с нахлестом не менее 6 дюймов.
- Стены выровнены, выровнены и выровнены резиновым молотком.
- Отверстия и нестандартные углы вырезаются ножовкой или ленточной пилой.
- Определены места армирования, размещена арматура и выполняется заливка раствора. Затирку необходимо подвергнуть механической вибрации для ее уплотнения.
- Связующие балки размещаются в верхней части стены и могут использоваться для крепления тяжелых приспособлений.
Панели
- Панели размещаются по одной, начиная с угла. Панели укладываются в слой тонкослойного раствора, а вертикальная арматура прикрепляется к дюбелям, выступающим от пола, до того, как будет размещена соседняя панель.
- Сплошная соединительная балка создается наверху либо из фанеры и материала AAC, либо с помощью соединительной балки.
- Отверстия можно вырезать предварительно или в полевых условиях.
Соединения
- Рама / каркас крыши соединяется с обычной верхней пластиной или ураганными ремнями, встроенными в соединительную балку.
- Каркас пола прикреплен с помощью стандартных ригелей, закрепленных на стороне узла AAC рядом с соединительной балкой.
- Напольные системы AAC опираются непосредственно на стены AAC.
- Более крупные конструкционные стальные элементы устанавливаются на приварные пластины или пластины с болтами, устанавливаемые в соединительную балку.
Отделка
- Отделка типа Stucco изготавливается специально для AAC. Эти модифицированные полимером штукатурки обеспечивают защиту от проникновения воды, но при этом пропускают пары влаги для воздухопроницаемости.
- Обычные сайдинговые материалы крепятся к поверхности стены механически. Если желательна обратная вентиляция сайдингового материала, следует использовать опушку.
- Кладочный шпон может быть приклеен непосредственно к поверхности стены или может быть построен как полость. Виниры для прямого наложения обычно представляют собой легкие материалы, такие как искусственный камень.
Соображения об устойчивости и энергопотреблении
Автоклавный газобетон с точки зрения устойчивости предлагает как материалы, так и характеристики. Что касается материала, он может содержать переработанные материалы, такие как летучая зола и арматура, которые могут способствовать получению баллов в системе LEED® или других экологических рейтинговых системах.Кроме того, он содержит такое большое количество воздуха, что содержит меньше сырья на единицу объема, чем многие другие строительные продукты. С точки зрения производительности система ведет к ограничению ограждающих конструкций. Это создает энергоэффективную оболочку и защищает от нежелательных потерь воздуха. Физические испытания показывают экономию на нагреве и охлаждении примерно от 10 до 20 процентов по сравнению с традиционной конструкцией рамы. В постоянно холодном климате экономия может быть несколько меньше, потому что этот материал имеет меньшую тепловую массу, чем другие типы бетона.В зависимости от местоположения производства по отношению к объекту проекта, AAC может также вносить вклад в местные кредиты на материалы в некоторых системах рейтинга экологичного строительства.
Производственные и физические свойства
Сначала в суспензию смешивают несколько ингредиентов: цемент, известь, воду, мелкоизмельченный песок и часто летучую золу. Добавляется расширительный агент, такой как алюминиевый порошок, и жидкая смесь отливается в большую заготовку. Когда суспензия реагирует с расширителем с образованием пузырьков воздуха, смесь расширяется.После первоначального застывания полученный «пирог» разрезается проволокой на блоки или панели точного размера, а затем запекается (автоклавируется). Тепло способствует более быстрому отверждению материала, благодаря чему блоки и панели сохраняют свои размеры. Армирование помещается в панели перед отверждением.
В ходе этого производственного процесса производится легкий негорючий материал со следующими свойствами:
Плотность: от 20 до 50 фунтов на кубический фут (pcf) — он достаточно легкий, чтобы плавать в воде
Прочность на сжатие: 300 до 900 фунтов на квадратный дюйм (psi)
Допустимое напряжение сдвига: от 8 до 22 psi
Термическое сопротивление: 0.От 8 до 1,25 на дюйм. толщиной
Класс передачи звука (STC): 40 для толщины 4 дюйма; 45 для толщины 8 дюймов
Автоклавный газобетон
В настоящее время нет торговой ассоциации, представляющей отрасль автоклавного газобетона. Производство AAC все еще существует в Северной Америке. Мы предлагаем вам поискать в Интернете представителей дилеров, которые могут помочь вам с потенциальной доступностью продукта в вашем регионе.
Проекты AAC
История трех городов: универсальность AAC для жилых помещений
Преимущества использования автоклавного газобетона (AAC) многочисленны.Возможно, в подтверждение универсальности AAC, три описанных здесь жилых проекта совершенно разные, но имеют общую тему безопасности. Большой дом на одну семью в лесу, строительство которого ведет сам хозяин; скромный дом на одну семью на лесистой местности, спроектированный архитектором, стремящимся к экологически безопасному и здоровому образу жизни; и большое развитие вдоль побережья залива Луизианы, требующее превосходной погодоустойчивости.
Handal Home, Мэриленд: простота и безопасность
Эта большая резиденция (6800 квадратных футов), расположенная в лесу на юге штата Мэриленд, столкнулась с рядом строительных проблем.Таким образом, владелец, который сам управляет строительством, хотел простую систему. Оказалось, что это 12-дюймовые блоки AAC. Ему были необходимы их теплоизоляционные и негорючие свойства, чтобы противостоять лесным условиям дома, включая низкие температуры и, возможно, опасность пожара. По его словам, простота AAC позволяет ему за один шаг построить конструктивную стену, которая будет изолирована, устойчива к термитам и готова к отделке. Он не хотел прикреплять сайдинг, предпочитая вместо этого прямую отделку: гипсовую штукатурку для интерьера и лепнину для экстерьера.
Дом Додсона: здоровый и безмятежный
Несколько лет назад, когда архитектор Элис Додсон выбрала компанию AAC для строительства собственного дома, это было отчасти из соображений здоровья и окружающей среды. Давний сторонник устойчивого развития, она также уже следила за Bau-biologie. Относительно неизвестный в Соединенных Штатах, но хорошо известный в Европе среди архитекторов и медицинских работников, Bau-biologie занимается биологией строительства или строительством для жизни. Это произошло после того, как быстрое строительство в послевоенной Германии привело к тому, что мы теперь называем синдромом больного здания.Тогда, как и сейчас, она искала здоровые строительные решения. С этой целью она выбрала блоки и панели AAC для создания воздухопроницаемых стен из кирпича, которые не выделяют летучие органические соединения (ЛОС). Это создает экологически чистое здание со спокойным и тихим интерьером. А поскольку в процессе строительства участвовал ее муж-пожарный, негорючие материалы были необходимы.
Оболочка из AAC также обеспечивает хорошую теплоемкость и изоляцию. Благодаря энергоэффективной оболочке, дополненной солнечными батареями и дровяной печью, счета за газ в течение первого года составляли всего 100 долларов для дома площадью 4000 квадратных футов.В доме может оставаться тепло в течение двух-трех дней даже после отключения электроэнергии. Додсону нравится, как из материала можно вылепить с помощью деревообрабатывающих инструментов различные формы и элементы, такие как колонны и камины, и он продолжает поддерживать AAC с клиентами, которые ценят его универсальность и эстетический потенциал.
Роща на пляже Инлет: безопасность и устойчивость к погодным условиям
Эта история успеха произошла в результате разрушений, вызванных ураганом Катрина. The Grove at Inlet Beach — это первый жилой комплекс с высокой плотностью застройки, построенный во Флориде Panhandle. Он призван противостоять погодным условиям и проблемам безопасности в окружающей среде побережья Мексиканского залива.Все стены, полы и потолки в этих домах для одной семьи сделаны из панелей и блоков AAC. Превосходная огнестойкость (четыре часа на четыре дюйма) была ключом к утверждению местного зонирования, и в результате не возникло проблем с возгоранием конструкции. Когда прибывают ураганы, эти конструкции готовы противостоять ветру со скоростью 150 миль в час (миль в час) (Категория 4) и с надлежащим усилением могут быть спроектированы так, чтобы противостоять ветру со скоростью 200 миль в час или более (Категория 5). Дома AAC также не разрушаются наводнениями: они противостоят поднимающимся уровням воды, гниению, плесени и плесени, их можно чистить, перекрашивать и снова открывать для жителей — в восстановлении не требуется.
Как будто безопасность и устойчивость к погодным условиям не были достаточной причиной для выбора AAC для своего дома, застройщик рассчитывает сэкономить 35 процентов на счетах за коммунальные услуги и 65 процентов на страховых взносах.
Комфортность бетона
Некоторые гости в отеле Джорджии сегодня спят лучше благодаря автоклавному газобетону (AAC). Примерно в часе езды от Атланты, где находится отель «Форсайт», штат Джорджия, «Комфортные люксы», небольшой участок рядом с межштатной автомагистралью, вызывал несколько проблем.А высокая стоимость земли делает все более распространенным строить на участках, которым присущи такие проблемы, как шум, неровная местность или минимальные препятствия. Поэтому разработчики обратились к бетонной системе, чтобы удовлетворить свои потребности в реализации качественного проекта — в данном случае — в прочном, тихом четырехэтажном здании рядом с оживленным шоссе.
Подробнее о AAC.
Заявление об ограничении ответственности
Список организаций и информационных ресурсов не является ни одобрением, ни рекомендацией Portland Cement Association (PCA).PCA не несет никакой ответственности за выбор перечисленных организаций и продуктов, которые они представляют. PCA также не несет ответственности за ошибки и упущения в этом списке.
Ремонт железобетона автоклавного газобетона
Армированный газобетон в автоклаве (RAAC) был популярным материалом в качестве конструкционного материала в учебных, коммерческих и промышленных зданиях в период с 1950 по 1980 год. В основном он использовался для изготовления сборных стеновых панелей и досок плоских крыш в заводских и складских блоках.«Siporex», например, был распространенным патентованным брендом стеновых панелей RAAC.
Однако термин автоклавный газобетон (AAC) является немного неправильным, поскольку это не настоящая форма бетона. AAC не является конкретным по составу материалов или по своим физическим свойствам (Noy and Douglas, 2005).
AAC также использовался для блоков в блочной кладке стен, а также для сборных стеновых и кровельных панелей в малоэтажной жилой недвижимости. Его изготавливают в условиях отверждения паром под высоким давлением путем введения пузырьков газа в цементную или известковую смесь.Готовый продукт представляет собой однородный ячеистый материал, который можно классифицировать как «вспененный раствор», хотя иногда его ошибочно называют «пенобетон» (Noy and Douglas, 2005). В каком-то смысле он аналогичен бетону без крупной фракции в отличие от бетона без штрафов. В результате RAAC относительно легкий и обладает хорошими теплоизоляционными свойствами.
ОднакоRAAC, как и обычный портландцемент (OPC), подвержен деградации под действием воды. Конденсация в межклеточном слое и проникновение дождевой воды являются его основными механизмами разрушения, связанными с влажностью (Noy and Douglas, 2005).Это может привести к коррозии арматуры. Наряду с ползучестью это может привести к провисанию таких элементов, как планки крыши, более чем на 50 мм — в зависимости от пролета. Конструктивно блоки и доски AAC подвержены следующим основным проблемам:
• Стены полостей, содержащие блоки AAC, могут иметь недостаточную прочность на изгиб для передачи ветровых нагрузок или плохо выдерживать ударные нагрузки, все из которых усугубляются плохим состоянием кладки, отсутствием связей между створками или несоответствием удерживающих креплений. .
• Поскольку их модуль упругости низкий, доски AAC не так прочны, как железобетонные плиты, и поэтому более склонны к провисанию. Когда они используются в качестве несущего настила на плоских крышах, это приводит к образованию луж.
• Доски для плоской крыши «Siporex» могут иметь более низкий коэффициент защиты от подъема, чем требуется действующим британским стандартом, из-за неадекватных удерживающих ремней.
• Существует риск разрушения при сдвиге при опоре досок крыши на оголовье стены.
Степень деформации панелей RAAC, обнаруженная во время первоначального обследования здания, определит требуемый отклик. Как правило, в указанных обстоятельствах применяются следующие действия:
• Отклонения, вызывающие значительное скопление воды, замените крышу.
• Прогиб более 1: 100, замените крышу.
• Прогибы более 1 из 150, контролировать ежегодно.
• Прогиб более 1 из 200, контролировать каждые 5 лет.
Традиционно метод ремонта заключается в замене дефектной деки. Это, конечно, дорогой, трудоемкий и разрушительный вариант.
Однако компания «Metsec Building Products» разработала подходящий метод ремонта, который устраняет необходимость в замене кровли этих настилов. Он предполагает установку под потолком досок RAAC облегченной конструкции из стальных зубчатых и решетчатых балок. Зубчатые балки имеют глубину около 175 мм (в зависимости, конечно, от пролета) и расположены на уровне 2.4 м центров. Подрешетка из решетчатых балок глубиной 100 мм расположена по адресу
.Расстояние между зубчатыми балками составляет 800 мм. Специальные трубы устанавливаются между номинальным зазором 50 мм между верхом балок и нижней частью досок. Затем он надувается, чтобы поднять поврежденные доски с помощью запатентованного процесса, называемого «точный подъем воздуха». Затем в зазор между верхней частью балок и перекрытием вдавливается безусадочный раствор, чтобы доски удерживались на месте после того, как они были подняты.
Читать здесь: Укрепление существующих зданий Преамбула
Была ли эта статья полезной?
Правильное использование автоклавного газобетона — Masonry Magazine
Автоклавный газобетон
Ричард Э.Клингнер
Автоклавный газобетон крупным планом с небольшими закрытыми пустотами.Блоки автоклавного газобетона (AAC) чаще всего укладываются с использованием тонкослойного раствора и могут использоваться для кладки несущих стен. Положения по проектированию каменной кладки AAC приведены в Кодексе MSJC , , а требования к строительству приведены в Спецификации Объединенного комитета по стандартам кладки (MSJC). В этой статье кратко рассмотрено производство AAC; проиллюстрированы практические примеры возведения кладки из ААК; Обобщены проектные положения MSJC для кирпичной кладки AAC; особое внимание уделяется практическому руководству по строительству каменной кладки AAC.
Автоклавный газобетон (AAC) — это легкий, похожий на бетон материал с множеством небольших закрытых внутренних пустот. Спецификации материалов для AAC предписаны в ASTM C1386. AAC обычно весит от одной шестой до одной трети веса обычного бетона и составляет от одной шестой до одной трети его прочности. Подходит для несущих стен и стен с низким и средним этажом. Его теплопроводность составляет одну шестую или меньше, чем у обычного бетона, что делает его энергоэффективным.Его огнестойкость немного выше, чем у обычного бетона такой же толщины, что делает его полезным в приложениях, где важна огнестойкость. Из-за внутренних пустот AAC имеет низкую передачу звука, что делает его полезным с акустической точки зрения.
История AAC
AAC был впервые коммерчески произведен в Швеции в 1923 году. С тех пор его производство и использование распространились в более чем 40 странах на всех континентах, включая Северную Америку, Центральную и Южную Америку, Европу, Ближний Восток, Дальний Восток и Австралию. .Благодаря этому обширному опыту было проведено множество тематических исследований по использованию в различных климатических условиях и в соответствии с различными строительными нормами.
В Соединенных Штатах современное использование AAC началось в 1990 году для жилых и коммерческих проектов в юго-восточных штатах. Производство простых и усиленных AAC началось в 1995 году на юго-востоке США и с тех пор распространилось на другие части страны. Общенациональная группа производителей газобетона была образована в 1998 году как Ассоциация автоклавных газобетонных изделий (AACPA, www.aacpa.org). Положения по проектированию и строительству каменной кладки AAC приведены в Кодексе и Спецификации MSJC. AACPA включает одного производителя в Монтеррее, Мексика, и многие технические материалы доступны на испанском языке. AAC одобрен для использования в категориях сейсмического проектирования A, B и C Дополнением 2007 г. к Международным строительным кодексам, а также в других географических точках с одобрения местного строительного чиновника.
Примеры элементов из пенобетона в автоклаве Изображение предоставлено Ytong InternationalAAC может использоваться для изготовления неармированных блоков каменного типа, а также армированных на заводе панелей пола, панелей крыши, стеновых панелей, перемычек, балок и других специальных форм.В этой статье рассматриваются в основном только каменные блоки.
Материалы, используемые в AAC
Материалы для AAC зависят от производителя и местоположения и указаны в ASTM C1386. Они включают некоторые или все из следующего: мелкодисперсный кварцевый песок; Летучая зола класса F; гидравлические цементы; кальцинированная известь; гипс; расширительные агенты, такие как тонкоизмельченный алюминиевый порошок или паста; и смешивание воды. Каменные блоки из AAC не имеют внутреннего армирования, но могут быть усилены на строительной площадке с помощью деформированной арматуры, размещенной в вертикальных ячейках или горизонтальных связующих балках.
Как создается AAC
Для получения AAC песок измельчается до требуемой степени измельчения в шаровой мельнице, если это необходимо, и хранится вместе с другим сырьем. Затем сырье дозируется по весу и доставляется в смеситель. В смеситель добавляют отмеренные количества воды и расширительного агента, и цементный раствор перемешивают.
Стальные формы подготовлены для приема свежей AAC. Если должны производиться армированные панели AAC, стальные арматурные каркасы закрепляются внутри форм.После перемешивания кашицу разливают в формы. Расширяющий агент создает небольшие мелкодисперсные пустоты в свежей смеси, которые увеличивают объем примерно на 50 процентов в формах в течение трех часов.
В течение нескольких часов после заливки начальная гидратация цементных смесей в AAC дает ему достаточную прочность, чтобы сохранять свою форму и выдерживать собственный вес.
Общие этапы производства газобетона в автоклавеПосле резки газобетон транспортируется в большой автоклав, где процесс отверждения завершается.Автоклавирование необходимо для достижения желаемых структурных свойств и стабильности размеров. Процесс занимает от восьми до 12 часов при давлении около 174 фунтов на квадратный дюйм (12 бар) и температуре около 360 ° F (180 ° C), в зависимости от марки производимого материала. Во время автоклавирования устройства для нарезки проволоки остаются в исходном положении в блоке AAC. После автоклавирования их разделяют для упаковки.
АгрегатыAAC обычно помещаются на поддоны для транспортировки. Неармированные элементы обычно упаковываются в термоусадочную пленку, в то время как армированные элементы связываются только полосами с использованием угловых ограждений, чтобы минимизировать потенциальные локальные повреждения, которые могут быть вызваны полосами.
Классы прочности AAC
AAC производится с различной плотностью и соответствующей прочностью на сжатие в соответствии со стандартом ASTM C1386. Плотность и соответствующие значения прочности описаны в терминах «классов прочности» (см. Таблицу 1).
|
Типовые размеры каменных блоков кондиционирования воздуха
Типичные размеры блоков AAC каменного типа (блоки каменного типа) показаны в таблице 2 ниже.
|
Типичная кладка с применением AAC
КладкаAAC может использоваться в широком спектре структурных и неструктурных применений.Например, в приложениях, используемых в проектах в Аризоне и Лас-Пальмасе, Мексика, тепловая и акустическая эффективность AAC делает его привлекательным выбором для ограждающих конструкций здания.
Конструктивное проектирование кирпичной кладки из бетона
КладкаAAC спроектирована в соответствии с положениями Приложения A Кодекса MSJC (MSJC 2008), на который ссылаются коды моделей по всей территории Соединенных Штатов. Расчет кладки AAC аналогичен расчету прочности кладки из глины или бетона и основан на заданной прочности на сжатие.Соответствие указанной прочности на сжатие подтверждается испытанием кубиков AAC на сжатие с использованием ASTM C1386 при изготовлении каменных элементов из AAC. Подробное практическое руководство по проектированию с использованием каменной кладки AAC представлено в 5-м издании Руководства для дизайнеров каменной кладки (MDG 2007).
Комбинации изгиба и осевой нагрузки
КладкаAAC разработана для сочетания изгиба и осевой нагрузки с использованием тех же принципов, что и для расчета прочности кладки из глины или бетона.Номинальная грузоподъемность рассчитывается исходя из плоских сечений, растянутой стали при текучести и эквивалентного прямоугольного блока сжатия.
Показан отель AAC в Лас-Пальмасе, Мексика, где AAC используется как структура и оболочка. Изображение любезно предоставлено AACPAСвязь и усиление
Армирование в кирпичной кладке AAC состоит из деформированной арматуры, помещенной в залитые вертикальные стержни или связующие балки и окруженной кладочным раствором. Требования к развитию и стыковке деформированной арматуры в растворе идентичны требованиям, предъявляемым к кладке из глины или бетона.Консервативно, материал AAC не учитывается при расчете покрытия на сопротивление раскалыванию.
Ножницы и подшипники
Выравнивающая станина и прокладки для первого ряда кирпичных блоков AAC ??? Первый ряд кирпичных блоков AAC укладывается на выравнивающий слой из раствора ASTM C270 типа M или S с использованием клиньев (при желании) для вертикального выравнивания и выравнивания блоков.Как и в случае с глиняной или бетонной кладкой, сопротивление сдвигу каменной кладки AAC вычисляется как сумма сопротивления сдвигу из-за самого AAC и сопротивления сдвигу из-за арматуры, ориентированной параллельно направлению сдвига.Поскольку обычная арматура стыка основания вызывает местное раздавливание AAC под поперечными проволоками, Кодекс MSJC требует, чтобы учитывался только вклад сдвига связующих балок с залитой арматурой. Чтобы предотвратить локальное раздавливание ААЦ, номинальные напряжения в нем ограничиваются заданной прочностью на сжатие. Когда элементы пола или крыши упираются в стены из AAC, также возможно разрушение края стены при сдвиге. Это решается путем ограничения напряжения сдвига на потенциальных наклонных поверхностях разрушения.
Укладка элементов кладки из бетона
На уровне диафрагмы стены из кирпичной кладки AAC соединяются с полом или крышей с помощью залитой цементным раствором балки, аналогичной конструкции из глиняной или бетонной кладки. После укладки блоков кладки из AAC плоскость стены можно выровнять с помощью шлифовальной доски, предназначенной для этой цели.
Электромонтажные и сантехнические установки в AAC
Электромонтажные и сантехнические установки в каменной кладке AAC размещаются в направляющих пазах. При установке желобов необходимо соблюдать осторожность, чтобы обеспечить сохранение структурной целостности элементов AAC.Не сокращайте арматурную сталь и не уменьшайте конструктивную толщину элементов AAC, кроме случаев, когда это разрешено проектировщиком. В вертикально перекрывающих элементах AAC горизонтальная прокладка разрешается только в областях с низкими напряжениями изгиба и сжатия. В горизонтальных элементах AAC следует минимизировать вертикальную маршрутизацию. Когда это возможно, может быть полезно предусмотреть специальные выемки для большого количества трубопровода или водопровода.
Укладка кирпичной кладки AAC с использованием тонкослойного раствора и зубчатого шпателя ??? последующие слои укладываются с помощью модифицированного полимером тонкослойного раствора, наносимого специальным зубчатым шпателем.Внешняя отделка для AAC
Незащищенный внешний вид AAC ухудшается при воздействии циклов замораживания и оттаивания в насыщенном состоянии. Для предотвращения такого ухудшения качества при замораживании-оттаивании, а также для улучшения внешнего вида и стойкости к истиранию AAC следует использовать внешнюю отделку. Они должны быть совместимы с лежащим в основе AAC с точки зрения теплового расширения и модуля упругости, а также должны быть паропроницаемыми.
Доступно множество различных типов внешней отделки. Модифицированные полимером штукатурки, краски или отделочные системы являются наиболее распространенной внешней отделкой для AAC.Они увеличивают сопротивление проникновению воды AAC, позволяя при этом пропускать водяной пар. Тяжелые краски на акриловой основе, содержащие заполнители, также используются для повышения стойкости к истиранию. Как правило, нет необходимости выравнивать поверхность, а горизонтальные и вертикальные швы могут быть скошены как архитектурный элемент или могут быть заполнены.
Изображение предоставлено Aercon Изображение предоставлено Aercon FloridaКладочный шпон можно использовать поверх каменной кладки AAC во многом так же, как он используется для других материалов.Шпон крепится к стене из кладки AAC с помощью специальных стяжек. Пространство между AAC и кладкой можно оставить открытым (образуя дренажную стену) или заполнить раствором.
Когда панели AAC используются в контакте с влажной или насыщенной почвой (например, в стенах подвала), поверхность, контактирующая с почвой, должна быть покрыта водонепроницаемым материалом или мембраной. Внутренняя поверхность должна быть либо без покрытия, либо иметь паропроницаемую внутреннюю отделку.
Внутренняя отделка для кирпичной кладки AAC
Внутренняя отделка используется для повышения эстетики и долговечности AAC. Они должны быть совместимы с лежащим в основе AAC с точки зрения теплового расширения и модуля упругости, а также должны быть паропроницаемыми.
Доступно множество различных видов внутренней отделки. Внутренние стеновые панели AAC могут иметь тонкий слой штукатурки на минеральной основе для достижения гладкой поверхности. Легкая внутренняя штукатурка на основе гипса может обеспечить более толстое покрытие для выравнивания и выравнивания стен, а также для создания основы для декоративных красок для внутренних помещений или отделки стен.Внутренние штукатурки содержат связующие вещества, улучшающие их адгезию и гибкость, и обычно наносятся путем распыления или затирки.
При нанесении на внутреннюю поверхность наружных стен AAC гипсокартон следует прикреплять с помощью полос для обрешетки, обработанной давлением. При нанесении на внутренние стены влагостойкий гипсокартон можно наносить непосредственно на поверхность AAC.
Изображение предоставлено Aercon FloridaДля коммерческих применений, требующих высокой прочности и низких эксплуатационных расходов, часто используются покрытия на акриловой основе.Некоторые содержат заполнители для повышения стойкости к истиранию.
Когда керамическая настенная плитка должна быть уложена поверх AAC, подготовка поверхности обычно необходима только тогда, когда поверхность AAC требует выравнивания. В таких случаях перед укладкой керамической плитки на поверхность AAC наносится покрытие на основе портландцемента или гипса. Затем керамическую плитку следует приклеить к обшитой паркетом стене либо цементным тонким раствором, либо органическим клеем. Во влажных помещениях, таких как душевые, следует использовать только паржевое покрытие на основе портландцемента, а керамическую плитку следует укладывать только на цементный тонко застывший раствор.
Типовые детали конструкции элементов AAC
Широкий спектр строительных деталей для каменной кладки AAC доступен на веб-сайтах отдельных производителей, доступных через веб-сайт AACPA.
Ричард Э. Клингнер — профессор гражданского строительства Л. П. Гилвина в Техасском университете в Остине, где он специализируется на поведении и проектировании каменной кладки, особенно в условиях землетрясений. Мнения, выраженные в этой статье, являются его собственными и не обязательно отражают официальную точку зрения MSJC или его спонсирующих обществ.Свяжитесь с ним по адресу [email protected].
Вернуться к содержанию
Газобетон, армированный натуральными волокнами: экспериментальное исследование
Аннотация
Целью данного исследования является сравнение существующих исследований по газобетону и армированию фиброй с оригинальными экспериментами, завершенными по изучению преимуществ добавления растягивающей арматуры из натурального волокна в пенобетон.Бетон — отличный композитный материал, который можно создавать в различных пропорциях и из различных материалов, чтобы, помимо других свойств, изменять его прочность, плотность и пористость. Бетон, который обычно используется в строительстве колонн, балок и плит, хорошо действует на сжатие, но не выдерживает растяжения. Распространенное решение — усилить конструкцию сталью в местах, где она испытывает растяжение. Помимо стали, существуют и другие материалы, которые также хорошо выдерживают натяжение. Натуральные волокна, например, бывают разной прочности и разных типов, что позволяет создавать более легкие и, возможно, более устойчивые конструкции балок.Натуральные волокна использовались из-за их доступности, обрабатываемости и высокой прочности на разрыв на протяжении веков. Это исследование обнаруживает, что прочность на сжатие этого ячеистого материала может поддерживать строительство небольшой конструкции при условии точности предыдущих экспериментальных результатов. Эти предыдущие эксперименты показывают, как натуральные волокна распределяются в смеси и как они влияют на аэрацию бетона, а также как они влияют на прочность. Множественные образцы отверждаются с использованием волокон разных типов и в разных пропорциях в смеси.Кроме того, аналогичные эксперименты проводятся для определения идеального соотношения заполнителя и газобетонной смеси. Заполнитель придает бетону большую прочность и экономичность, но может отрицательно повлиять на аэрацию. Заливают различные бетонные смеси и дают им затвердеть до максимальной прочности перед проведением косвенных испытаний на растяжение и сжатие. Также исследуются эффекты создания гладких форм из газобетона. Все проведенные эксперименты предшествуют окончательной конструкции балки из армированного газобетона на растяжение с заполнителем и гладкими поверхностями.
Описание
Диссертация (M. Eng.) — Массачусетский технологический институт, Департамент гражданской и экологической инженерии, 2013. Внесено в каталог из версии диссертации в формате PDF. Включает библиографические ссылки (стр. 51-52).Отдел
Массачусетский Институт Технологий. Департамент гражданской и экологической инженерии.Издатель
Массачусетский технологический институт
Ключевые слова
Гражданская и экологическая инженерия.
.
