Любое сооружения начинается с возведения фундамента. От его качества полностью зависит долговечность постройки, ведь фундамент — основа и опора всего дома. Поэтому к данной конструкции предъявляются особые требования. В первую очередь это прочность и надежность, устойчивость к нагрузкам и внешним воздействиям.

Очень часто фундамент состоит из бетонной плиты, которая укладывается по всей площади дома, ее толщина может быть от 10 см и больше. Такой вид фундамента хорошо подходит для строительства не очень тяжелых построек и домов, а также применяется практически для любых типов грунтов, уберегает дом от перекосов. Фундамент, который состоит из бетонной плиты, один из самых крепких и долговечных, хотя его стоимость достаточно высока.

Что такое армирование фундаментной плиты

Фундамент, который состоит из одной плиты, не слишком прочный и долговечный. А для того, чтобы его упрочить и продлить срок эксплуатации, применяют популярный метод —

армирование фундаментной плиты. Так как бетон — это такой материал, который под воздействием неравномерной нагрузки здания может давать трещины, без армирования тут не обойтись.

Безусловно, к данному процессу необходимо отнестись со всей ответственностью и тщательностью, а также соблюдать все необходимые правила и малейшие нюансы. При правильной и грамотной работе в результате можно получить прочную и довольно мощную конструкцию. Благодаря данному методу современное строительство имеет возможность возводить дома и здания любой сложности и размеров.

Армирование плитного основания — это размещение металлической решетки на верхней и нижней ее части, которые связаны между собой. Реже используют отдельные прутья, их размещают на расстоянии от 20 до 40 см, расстояние зависит от тяжести здания, чем оно больше, тем промежутки меньше. Многие специалисты советуют применять ребристые прутья диаметром 10 — 15 см.

Существует правило — чем больше нагрузка на фундамент, тем толще должна быть арматура. Перед выполнением данных работ необходим расчет количества арматуры и проволоки, которую используют для ее вязания. Металлическая решетка или же прутья более устойчивы к нагрузкам и растяжениям, нежели бетон, поэтому обеспечат сохранность плиты и равномерно разместят нагрузку.

Существует два вида армирования фундаментной плиты: поперечное и продольное. Невозможно отдать преимущество одному из них, так как оба этих вида часто применяют одновременно, во многом их выбор зависит от направления нагрузки веса. Иногда отсутствие поперечной арматуры на фундаментной плите может вызвать разрушение всей постройки. Многие специалисты советуют применять поперечное и продольное армирование в виде единой конструкции. Благодаря этому можно избежать трещин в бетон и значительно укрепить плиту. Также перед тем как армировать и заливать плиту, нужно не забыть сделать выводы под коммуникации.

Что дает армирование плитного фундамента

• Благодаря армированию плитный фундамент становится более прочным и стойким, может выдерживать очень большие нагрузки, а это, в свою очередь, повышает надежность и долговечность всего фундамента.
• Также к еще одному преимуществу данного метода можно отнести способность арматуры давать равномерную усадку зданию, так как она имеет свойство правильно распределять нагрузку, а также предотвращает растекание стен.
• Без армирования бетонная плита может деформироваться и начать смещаться, реагировать на перепады температуры.
• Арматура дает возможность сохранить плитный фундамент при сильных морозах и значительных климатических перепадах.
• Кроме вышеперечисленного, данный процесс не только укрепляет фундамент, но и отлично помогает повысить звукоизоляцию.
• Благодаря арматуре, грунт не проседает, и конструкция остается в безопасности.

Технология армирования фундаментной плиты

Хотя армирование фундаментной плиты — не такое простое и достаточно трудоемкое дело, но при желании это можно сделать и своими руками. Для этого необходимо приложить некоторые усилия, а также придерживаться установленных правил.

Перед началом работ нужно подготовить арматуру (вначале производят расчеты по ее количеству), а также проволоки для связывания арматуры. Прутья не должны иметь ржавчины и деформации, а еще нужно знать, что армирование выполняется двумя слоями, первый монтируется в 5 см от грунта, а второй немного ниже уровня опалубки.

Для вязания прутьев лучше всего использовать специальный крюк или же пистолет для вязки арматуры, иногда для более тяжелых стен используют сварку. Не забывайте, что важно правильно зафиксировать углы, а как будет укладываться арматура — на углах, будут гнутые или прямоугольные элементы, большого значения не имеет. Арматура лучше всего подходит с поперечным сечением, то есть ребристая.

Перед началом армирования нужно подготовить все необходимые инструменты и материалы:

• металлическая ребристая арматура диаметром 12 -16 см;
• крюк для связывания прутьев;
• стальная проволока от 4 до 8 мм;
• кусачки;
• моток ниток, для начального крепления.

Этапы армирования

•
  Самое первое — нарезать проволоку нужных размеров, примерно около 20 см.
• Затем раскладывают прутья по всему периметру плитного фундамента, чтобы арматуру сразу можно было поставить на своем месте.
• Устанавливают прутья и возле опалубки фундамента.
• Закрепляют при помощи ниток в нижней части стоек горизонтальный прут на расстоянии 5 — 8 см от земли.
• На следующем этапе при помощи крюка связывают прутья, узел делают в виде восьмерки, крепление должно быть прочным и надежным.
• По такой же методике подвешивается и следующий горизонтальный прут.
• Также сооружают второй ряд армокаркаса.
• Два вертикальных ряда фиксируют при помощи горизонтальных перемычек, расстояние между ними допускается 1−1, 5 метра.
• Если армирование произведено правильно, выполняют укладку бетона. Бетон используют с минимальным количеством воды для большей прочности.

Нужно не забывать, что каркас из арматуры устанавливается в два ряда, крепится армокаркас к опалубке, это позволяет сетке не деформироваться и повышает прочность опалубки. Чем дальше два ряда друг от друга, тем прочность плиты больше. Также иногда используют такой способ армирования, когда прутья могут выходить наружу на 30 см и больше, этот делается с учетом заливки цоколь. Для создания каркаса из арматуры рекомендуют использовать форму прямоугольника или квадрата, сложных форм лучше избегать. Кроме этого, самым главным в армировании считается связка прутьев, так что этому моменту нужно уделять особе внимание, не экономить на материале и соблюдать все нормы.

Возможные ошибки при армировании

Неправильное армирование может стать причиной полного разрушения плиты, а также вызвать трудности при бетонировании.

• Одна из главных ошибок — это отсутствие предварительных расчетов по нагрузке на фундамент. Ведь благодаря данным расчетам и производится правильное армирование фундаментной плиты.
• Монтируя опалубку, не устраняются щели, бетон при этом вытекает, и на поверхности могут появиться неровности и трещины.
• Отсутствие между грунтом и плитой гидроизоляционного слоя, это серьезная ошибка, которая в дальнейшем требует значительных дополнительных работ.
• Прутья могут врезаться в грунт, а это способствует их быстрой коррозии.
• Несоблюдение правильного расстояния между прутьями. По правилам расстояние между ними не должно превышать 40 см, а в некоторых случаях и 20 см.
• Торцы не оснащены защитным слоем, это приводит к дальнейшей коррозии арматуры.
• Не размещаются дополнительные основания из стальной арматуры под стенами, это может создать неправильную нагрузку на фундамент.
• Размещение арматуры, которая работает на растяжение вдоль линии перелома конструкции.
• Неправильное расположение арматуры по углам.

Армирование фундаментной плиты — один из важных и главных моментов при устройстве прочного и долговечного фундамента. А для того чтобы получить ожидаемый результат, необходимо следовать всем указаниям, о которых мы вам рассказали.

Армирование фундаментной плиты

Невозможно обустроить фундамент без процесса бетонирования. Этот материал является основополагающим компонентом в закладке плитного основания. Но, следует отметить, что сам по себе материал плохо выдерживает нагрузки на изгиб. А в случае фундаментной плиты подвергается таким испытаниям. Для того, чтобы повысить данный показатель необходимо проводить армирование фундаментной плиты. В таком тандеме роли распределяются следующим образом: бетон хорошо выдерживает нагрузку на сжатие, а арматурный каркас – на изгиб.

Этапы армирования



Основные моменты заключаются:

• в выборе подходящей схемы;
• в правильном подборе диаметрального сечения стержней;
• в способе соединения арматурных прутьев между собой.

Нельзя допускать использование материала с высокой степенью коррозии. Лучше применять вязальную проволоку, а не пластиковые затяжки.

Попробуем представить подробную инструкцию выполнения этапов усиления плиты арматурой.

Выбор схемы для армирования

Существуют требования к монтажу армирующего каркаса для плитного фундамента, которые отображены в СНИПах. Итак, схема армирования монолитной плиты выглядит следующим образом:

• каркас монтируют двухслойным. Каждый слой представляет собой металлическую решётку с квадратной ячейкой габаритами 300 мм. Перехлёст между собой обеспечивается посредством вязальной проволоки;
• каждую часть необходимо расположить как можно ближе к граням плиты, то есть слой покрытия как в верхней, так и в нижней зоне бетоном не должен превышать 30 мм;
• в торцах решётки соединяют металлическими хомутами, имеющими П-образный вид;
• для дополнения плиты фундамента монолитными конструкциями типа колонн или несущих стен необходимо установить стержни. Здесь необходимо предусмотреть выпуски арматуры из основания на некотором расстоянии;
• рекомендуется под несущие стены или под печь уменьшить размеры ячеек решёток.

Требования к проёмам

Зачастую при монтаже плитного основания приходиться обустраивать проёмы, в частности для проведения инженерных сетей. По данному этапу следует обратить внимание на такие нюансы:

• в процессе вырезания отверстий в металлическом каркасе следим за тем, чтобы концы обрезанных прутьев были загнуты вверх;
• если проём составляет больше чем 300 мм, необходимо произвести усиление. Для этого по периметру проёма прикрепляем прутики с диаметральным сечение 10 – 14 мм;
• проёмы по габаритам менее 150 мм усиливать не нужно.

Способы вязки арматуры

Вязка осуществляется несколькими способами: с помощью сварочных работ и посредством вязания проволокой. В случае использования сварочного аппарата, соединения могут разрушиться под действием нагрузок.

Вязка арматуры может осуществляется при помощи сварочных работ или посредством вязания проволокой.

Вяжется арматура в плитном основании с помощью калёной проволоки, диаметральное сечение которой составляет от 1 мм до 1,4 мм. Из неё нарезают заготовки длиной 20 мм, а затем с помощью специальных инструментов необходимо связывать стержни между собой. Перед тем как вязать арматуру, необходимо выбрать инструмент:

• вязальный крючок;
• вязальный пистолет.

Вязальный пистолет продуктивный. Но практичнее вязальный крючок. Для ускорения процесса подготавливают шаблон. В доске толщиной 3 см проделывают отверстия с шагом равным местам вязки каркаса. Длина доски составляет около 3 м. Связать таким способом получиться быстрее.

Требования к арматуре

Следующий вопрос, какую арматуру использовать? Для любого материала, который используется в строительстве, существуют требования, обоснованы в ГОСТе. Для плитного фундамента также так же классифицируется. Представим краткий перечень:

• А-III – совпадает с маркировкой А-400. Сечение переменное, другими словами – ребристых;
• А-II – маркируется как А-300. Отличается периодическим разреженным сечением;
• А-I- соответствует маркировке А-240 – гладкая.

Кроме перечисленных выше отметим такие виды арматурных стержней, как марка А-500С, используемая для сварных конструкций. Такой материал для частного строительства почти не используется, так как дорогой. Для изготовления берут легированную сталь.

Укладка арматуры в плитный фундамент при малогабаритном строительстве выполняется по упрощённой схеме. В верхней и нижней зоне размещается сетка с одинаковыми ячейками. Расстояние между сетками составляет 100 мм. Для толстой плиты данный параметр увеличивается.

Расчёт арматуры

На практике часто оказывается, что арматура для монолитной плиты с диаметральным сечение 12 мм сможет выдержать оказываемые нагрузки. Для надёжности используют диаметр 16 мм. В принципе, следует придерживаться следующего правила, чем больше нагрузка планируется на плиту, тем толще арматуру необходимо использовать.

Сколько арматуры надо чтобы произвести армирование плитного фундамента определяется расчётом. Если данная процедура составляет сложность, то можно воспользоваться онлайн-калькулятором. Начинают с параметров толщины плиты:

• габариты пролёта разделяют на 20, максимум 25;
• допустимы отклонения до 1%;
• в результате получается толщина плиты.

Далее рассчитывается количество арматуры. Для этого используются габариты плиты по длине и ширине:

• делим параметры на количество пролётов;
• умножаем на длину и на ширину количество пролётов, получая длины поперечной и продольной арматуры, затем цифру удваивают;
• при следующем расчете устанавливают, сколько стержней нужно для соединений нижней и верхней сетки.

Альтернатива металлическим стержням

Заменить металлические стержни можно стеклопластиковой арматурой. Особенности использования композитной продукции состоят в следующем:

• использование прутиков из стекловолокна аналогично стальным, соединяя пластиковыми затяжками или же металлической проволокой;
• специалисты не приводят ни одно довода, который бы говорил о том, что использовать композитную арматуру при армирование монолитной плиты не следует;
• большее распространения для армирования стекловолоконные прутья для ленточных фундаментов. В частном строительстве данный тип укрепления подойдёт и для плиты;
• к достоинствам можно отнести долговечность и удобность в использовании. Во-первых, транспортировка бухт стекловолокна на участок проще, а вес настолько мал, что справиться можно с армированием и в одиночку.

Укрепление плитного основания процесс, которым пренебречь нельзя. Прочность и надёжность монолита обеспечит комфорт и уют будущего жилища.

Армирование монолитной плиты фундамента под дом

Основой любой конструкции — от бани до многоквартирного дома — является фундамент. И для того, чтобы он простоял долгое время, не требуя ремонта углов и не создавая опасности для постройки, его следует должным образом укрепить своими руками и сделать правильный монтаж ростверка и балок.

Армирующий каркас для плиты фундамента

Обустройство, а также армирование фундаментной плиты и армирование отмостки дома своими руками нужно использовать в двух случаях: первый – когда по проекту строительства дома расчет предусматривает оборудование цокольного этажа для дома, второй – когда оборудование и укладка основания для дома выполняется своими руками на почве имеющей большой поцент насыщения влагой.

Назначение и особенности

Фундаментная плита является залитой из бетона монолитной конструкцией. Использовать монтаж и оборудование фундамента на основе такой плиты считается одним из самых надежных типов оснований пола, сколько по параметру несущей способности, так и по устойчивости дома к внешней динамической нагрузке по грунту.

В дополнение к вышеперечисленным достоинствам, можно добавить, что оборудование и монтаж цельнобетонной плиты своими руками позволяет оптимальным образом распределить по фундаменту поперечное напряжение дома. Вследствие чего остается минимальный процент опасности образования просадок дома, из-за сезонного пучения почвы.

Виды плитных фундаментов своими руками по грунту имеют только один минимальный но существенный недостаток – высокий процент материалоемкости, так как правильное оборудование монолитной плиты, согласно требованиям СНиП и ГОСТ, требует выбрать и использовать большой процент бетона и арматуры.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

к оглавлению ↑

Расчет арматуры

Учитывая расчет, что в больших объемах металлическая или стеклопластиковая арматура под фундамент заказывается в тоннах, а на армирование фундамента своими руками требуется использовать большое количество материала, вам понадобится выполнить расчет необходимой длины арматуры, ее диаметр, после чего перевести его в массу.

Для примера возьмем фундаментную плиту габаритами 980*720 сантиметров. Расчет производится по следующему алгоритму:

1. Выполняем расчет необходимого количества арматуры для поперечной укладки (учитывая шаг в 20 см) – 720/20= 36 прутьев длиною в 7.2 м: 36*7.2=259,2 метра на одну сторону каркаса, а поскольку нам нужно две стороны, мы получаем: 259,2*2= 518.4 метра.
2. Расчет арматуры продольной укладки на армопояс для фундамента пола: 980/20=49; 49*9,2=450,8; 450,8*2= 901,6 метров.
3. Общая длина арматуры, которая нам потребуется, составляет: 901,6+518,4= 1420 метров.
4. Учитывая, что один погонный метр арматуры (допустим, 16-го диаметра), равен 1.58 кг, мы получаем: 1420*1,58=2243,6 килограмм арматуры.

Вес арматуры в зависимости от диаметра

к оглавлению ↑

Особенности выполнения работ по армированию

Для резки арматуры на прутья необходимого диаметра вам понадобится ручная болгарка, и круг по металлу, диаметром 125, либо 250 миллиметров. Если армирование плитного фундамента выполняется посредством арматуры имеющей средний диаметр 10-12 мм, то целесообразно резать по нескольку прутьев сразу, что несколько ускорит процент подготовительных работ.

Нарезку своими руками можно выполнять поэтапно, шаг за шагом – сперва можно поперечные прутья, затем продольные. Поскольку стандартный размер цельных арматурных прутьев составляет 12 метров, то в большинстве случаев у вас будут остатки по 2-3 метра, которые можно сваривать между собой, и укладывать в центре арматурного каркаса под армирование монолитной плиты.

Учитывайте, что согласно требований СНиП и ГОСТ раскладка и оборудование подразумевает, что армирующий каркас должен быть утоплен в фундаментной плите на глубину как минимум на 5 сантиметров, поэтому прутья необходимо сваривать или резать на 10 сантиметров короче, чем соответствующие размеры плиты.

Читайте также: как делается ручная вязка арматуры для фундамента?

к оглавлению ↑

Соединение арматуры

Споры о том, как можно лучше соединять (скручивать или варить) виды прутьев арматуры в один каркас, наверное, не утихнут никогда. Существует два способа, которые предусмотрены стандартами СНиП и ГОСТ – сваривать каркас посредством дуговой сварки, и монтаж углов с помощью вязальной проволоки.

Процент противников первого способа доказывают, что сварка, которая дает возможность варить армопояс под плиты перекрытия, полностью жесткого, монолитного каркаса, негативно влияет на итоговые виды прочностных характеристик железобетонного фундамента.

Так как арматура под фундамент ослабевает вследствие повышенных температур, при которых происходит сваривание. При использовании вязальной проволоки шаг за шагом, этого не происходит. Плюс ко всему, композитная арматура для фундамента приобретает дополнительную эластичность, которая помогает ему лучше переносить внешние динамические нагрузки. Если вы не знаете как правильно армировать фундамент, то мы рекомендуем отдать предпочтение второму варианту в котором не используется сварка, ввиду важности вышеприведенных доводов.

к оглавлению ↑

Монтаж нижней части каркаса

После завершения всех подготовительных работ можно приступать к оборудованию нижней части каркаса пола по грунту. Чтобы приподнять его на требуемую высоту (5 см) можно приобрести специальное проставочное оборудование, или воспользоваться обрезками уголка, либо обычными кирпичами, подогнанными по размер углов. Подставлять их по грунту необходимо не в хаотичном порядке, а в виде дорожек, при этом, стоит учитывать, что перед заливкой плиты бетоном основной процент кирпичей будет необходимо убрать, так как они снижают проектную прочность фундаментной плиты.

Для начала укладки нижней части каркаса пола по грунту лучше всего выбрать поперечное направление, так как арматура под фундамент идущая по ширине плиты пола короче – с ней удобнее работать, а уже потом укладывать продольные прутья.

Как поперечное, так и продольное укладывание арматурного каркаса пола по грунту, выполняется с четко фиксированным шагом в 20 сантиметров.

Поперечный разрез плиты

Именно такое расстояние имеет арматура под фундамент которое нормируется стандартами СНиП и ГОСТ, и гарантирует максимальную прочность монолитной плиты пола. После укладки всех элементов каркаса арматура под фундамент соединяется вязальной проволокой.

к оглавлению ↑

Монтаж верхней части каркаса

Поскольку всю нагрузку на сжатие принимает на себя бетонная часть монолитного фундамента, а нагрузку на разрыв – крайние стороны углов арматурного каркаса пола, особого смысла в создании трехшарового армирования нет. По этому, верхнюю часть арматурного каркаса необходимо поднять над его нижней частью по грунту так, чтобы верхняя сетка находилась на расстоянии пяти сантиметров от поверхности дорожной фундаментной плиты.

Зная какая арматура нужна для фундамента, вам понадобится варить вертикальные арматурные прутья подходящей длины к нижней части столбчатого каркаса (ориентировочно, к каждому шестому прутку). После этого соединить их между собой горизонтальной арматурой, которая будет выполнять несущую функцию для остального столбчатого каркаса.

Далее, по той же технологии выполните укладку и соединения остальной арматуры. По завершению монтажа, удалите из под центра каркаса большую часть кирпичей, оставив лишь необходимое количество проставок по периметру углов – жесткость сетки будет держать её в нужном положении.

к оглавлению ↑

Заливка плиты бетоном

После того как все работы с обустройством армирующего каркаса закончились, можно приступать к заливке плиты бетоном. Не стоит экономить на его качестве, так как именно от бетона, в первую очередь будет зависеть, получит ли фундаментная плита необходимые прочностные характеристики. Согласно требованиям СНиП и ГОСТ, для заливки должен использоваться бетон марки М250, либо М300.

Расчет сколько необходимо требуемого объема бетона выполняется по формуле: А*Б*С, в которой: А – длина плиты, Б – ширина, С – её высота. Бетон лучше всего заказывать на заводе с доставкой, так как рекомендуется осуществлять в короткий временной промежуток, поскольку заливание свежего бетона на уже затвердевший участок чревато образованием микротрещин, негативно влияющих на итоговую прочность плиты.

Читайте также: этапы и правила укладки фундаментных блоков.

к оглавлению ↑

Нюансы армирования фундаментной плиты (видео)

к оглавлению ↑

Основные ошибки при армировании фундаментной плиты

Если в процессе выполнения работ по обустройству фундаментной плиты вы усомнились в квалификации привлеченных специалистов, либо вами принято решение делать всё собственноручно, а человек, который мог бы оценить итоговый результат на предмет соответствия стандартам технологии, отсутствует, очень важно обращать внимание на недопущение следующих распространенных ошибок:

1. Пренебрежение уплотнительной подушкой. Категорически воспрещается заливать бетон сразу же, после создания котлована, на неподготовленную почву. Отсутствие хорошо утрамбованной подсыпной подушки, созданной из смеси песка и мелкофракционного щебня, пагубно сказывается на прочности конструкции балок, столбчатого основания и ростверка.
2. Неравномерный шаг вертикальных перемычек при армировании фундаментной плиты или ростверка столбчатого фундамента. Расстояние, принятое согласно нормам СНиП и ГОСТ, составляет 40 сантиметров по нормальному грунту, и 20 сантиметров для проблемных грунтов склонных к движениям и пучения.
3. При выполнении работ по армированию плиты столбчатого фундамента или ростверка также часто встречается ситуация, когда строители не придерживаются необходимой глубины залегания арматурного каркаса в стенках бетонной плиты, вследствие чего темпы коррозии арматуры увеличиваются, и она быстро ржавеет от углов.
4. Неправильное соединение армирующего каркаса у углов плиты ростверка столбчатого основания и в местах приямков, вследствие которого каркас не приобретает процент необходимых прочностных характеристик (правильно и неправильное соединение демонстрирует схема 1.2).
5. Отсутствие гидроизоляции углов, без которой будет происходить ускоренное вымывание бетона грунтовыми водами.
6. После выполнения всех работ по строительству плиты, залитую конструкцию очень часто не покрывают полиэтиленовой пленкой, что крайне необходимо, так как такая пленка способствует удержанию цементного молочка внутри бетона.
7. Нарушение целостности опалубки. Если в материалах, использующихся для создания опалубки, есть трещины, то после заливки плиты, раствор может вытекать в них, вследствие чего плита будет иметь неровную поверхность.
8. Для поднятия арматурного каркаса на необходимую высоту над предварительной плитой используются деревянные бруски. Для подставочных элементов необходимо использовать специальные железные основания, либо, на крайний случай, кирпичи.

Армирование фундаментной плиты — house-help.info

Бетон является непластичным видом строительного материала. Когда происходит процесс застывания бетонной массы, одна сторона бетона является зоной сжатия, а другая – зоной растяжения. Для того чтобы предотвратить образование в бетонном фундаменте трещин, основание армируется.

Арматура, применяемая в фундаментных плитах должна быть устойчива к растяжению, что обеспечит сохранность фундамента при неравномерном размещении нагрузок, а также в сильные морозы.

Содержание:

• 1 Технология армирования плит
• 2 Материалы и инструменты
• 3 Основные требования
• 4 Создание фундаментной плиты
• 5 Армирование конструкции

Технология армирования плит

Армирование фундаментных плит представляет собой применение стальной арматуры для создания каркаса, которую необходимо расположить внутрь конструкции из бетона. Устойчивость применяемой арматуры к растяжению (в отличие от самого бетона) обеспечивает сохранность основы фундамента в случаях морозных пучений, неравномерных размещений нагрузок и так далее.

Армируются плиты фундамента по следующей технологии:

Для армирования фундаментной плиты необходимо по периметру сделать опалубку, которая будет являться очертаниями будущего строения.

1. Для начала на участке производят разметку под будущий фундамент, закрепляя главные элементы основ фундамента при помощи натянутого шнура или колышков.
2. Далее вырывается котлован, по ходу работы проверяя точность горизонтального положения подошвы при помощи водяного уровня или нивелира.
3. Под фундамент устраивают подушку из гравия и песка, утрамбовывают ее и укрывают слоем гидроизоляции.
4. Поверх песчано-гравийной подушки происходит укладывание монолитной плиты толщиной в 10 сантиметров, чтобы обеспечить качественное выполнение работы по гидроизоляции.
5. Когда произойдет процесс застывания бетонной плиты, настилается слой гидроизоляции, используя экструдированный пенополистирол.
6. После того как будет выложен слой из песчаной подушки, из бетона и гидроизоляции, необходимо установить каркас арматуры. В процесс армирования плит входит сначала создание двух сеток с диаметром клеток в 20х20 сантиметров, которые связываются из армированных прутьев. Одна готовая сетка располагается на нижнем слое гидроизоляции, а другая – в пяти сантиметрах от верхней фундаментной плоскости.
7. Армирование монолитных плит предполагает создание опалубки по периметру плиты. Опалубка должна точно передавать основу очертания будущего строения (дома). Каркасные щиты прикрепляются к вертикально стоящим стойкам, которые забиваются в землю по внешней стороне фундамента. Стены этих деревянных щитов покрывают при помощи картона. Это необходимо для удержания воды в бетонном растворе. После этого нужно бетон, который залили в опалубку, утрамбовать.
8. После того как бетон будет залит, должно пройти примерно 2 недели (10-14 дней). За это время бетон успеет застыть, и только после отведенного времени можно будет убрать опалубку.
9. По внешней стороне фундамента формируются фундаментные коньки.

Материалы и инструменты

Для того чтобы осуществить данную работу, потребуются необходимые строительные материалы. Исходя из технологии выполнения плитного фундамента, можно составить целый список необходимого.

Щиты разборной деревянной опалубки: а – для фундаментов, стен, колонн, плит, перекрытий, б – для ленточных фундаментов, балок, прогонов и ригелей рам; 1 – палуба, 2 – сшивная планка.

1. Для разметки потребуется шнур и колышки.
2. Чтобы вырыть котлован, придется вооружиться лопатой или экскаватором.
3. Для ровности работы потребуется применять водный уровень.
4. Для создания фундамента нужно использовать гравий, песок, гидроизоляцию, бетон.
5. В работе обязательно понадобится арматурная сетка (арматура).
6. Для создания опалубки потребуются деревянные щиты, картон.
7. Помимо всего, потребуются и другие материалы.
8. Нельзя забывать и о том, что нужны будут и инструменты, и другие подручные средства.

Основные требования

Фундамент будущего строительства должен в обязательном порядке соответствовать грунту, на котором он будет расположен, и должен учитывать нагрузку строения. К примеру, если построенное здание не предусматривает возведение цокольного этажа, подвала, но грунт очень сильно насыщен водой, то целесообразным является возведение монолитных плит. Она делается из бетона с обязательным армированием плитного фундамента. Именно тогда полученная конструкция будет в силах выдерживать очень большие нагрузки, а возведенная плоскость не будет деформироваться.

Получившийся фундамент будет отличной платформой. Это лучший вариант в строительстве дома, хоть и очень дорогой.

Арматура для плитного фундамента нужна для того, чтобы придать прочность бетону, превращая его тем самым в железобетон. Если правильно выполнить все этапы работы, то в итоге получается надежная и мощная конструкция. Полученный при помощи данной методики фундамент способен не только удержать возведенную конструкцию любой нагрузки, но и не подвержен просадкам грунта.

Создание фундаментной плиты

1. Устройство опалубки.

Чтобы создать плиту фундамента, необходимо в первую очередь создать опалубку. Для этого нужно деревянные доски закрепить в грунте самым прочным образом. Их необходимо установить таким образом, чтобы они могли в дальнейшем выполнять роль по измерению уровня высоты. Это потребуется, когда нужно будет заливать бетон. Доски будут служить показателем росного растекания бетонной жидкости. Для правильной установки опалубки необходимо применять нивелир или водяной уровень шлангового типа. Чтобы установить толстую фундаментную плиту, необходимо будет вырыть яму. Очень большой котлован не понадобится. Чаще всего снимается самый верхний слой земли с растительностью, а вместо него засыпается гравий (или щебень), чтобы защитить фундаментные плиты от капиллярного втягивания. Подготовленный слой накрывается плотным пенопластом, который будет играть роль гидроизоляции.

2. Подготовка арматуры.

В том случае если грунт слабый, то он не выдержит больших нагрузок, для этого следует укрепить его стальными стержнями или арматурным каркасом.

Перед армированием плит фундамента осуществляется подготовительный процесс. В тех вариантах, когда в строительном месте грунт с высокой несущей способностью, связь плит с фундаментом осуществляется при помощи конструктивного армирования. Когда грунт слабый, то он не сможет выдержать высоких нагрузок, для этого требуется его укрепление при помощи стальных стержней или арматурного каркаса. Важно заметить, что используемая стальная арматура в обязательном порядке должна быть чистой, на ней не должно быть коррозии, жировой пленки, так как все это снижает ее сцепление с бетоном, отсюда возникает нарушение прочности всей конструкции.

3. Армирование плиты.

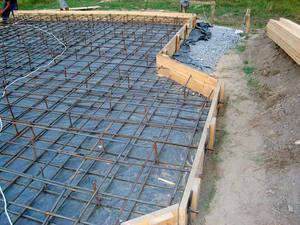

Стальные решетки размещаются в верхних и нижних частях плит фундамента. Допускается использование сеток с сечением 15х15 мм и диаметром прута в 5-6 мм. Для начала на гидроизоляции, размещенной на дне котлована, устанавливают плоские распорки. Их высота должна быть достаточной для размещения на них каркаса арматуры (арматура не должна выступать над бетоном, она должна погрузиться в него, чтобы создать защитный слой). Стоит знать, что армированная решетка не укладывается просто на грунт. На нижних распорках устанавливается первый слой решеток. Затем по краям плит устанавливается армированный каркас. Потом выполняются распорки, чтобы установить верхний ряд. После того как будет залит бетон, металлические стержни не должны оказаться на поверхности фундамента.

4. Заземление фундамента.

Схема заземления фундамента

В процессе армирования фундаментной плиты часто возникает необходимость заземления фундамента. Это своего рода замкнутое кольцо, сделанное из стальной оцинкованной ленты. Оно выстраивается на краю фундаментной плиты или по внешней стороне. Делать это нужно следующим образом. Шины колец выводятся и загибаются в углах, в которых будут располагаться дождевые трубы, там же подключают громоотвод. Такая же шина выводится и в тех местах, где планируется подключение электричества. Именно через нее потом проводят заземление металлических деталей, которые находятся в доме (электропроводка, водопровод, ванная и прочее).

Армирование фундаментных плит позволяет получать в итоге очень прочную основу для строения. Это надежный, долговечный фундамент, который рассчитан на долгое эксплуатирование построенного здания. Армирование помогает предотвратить растекание стен, сильную усадку. Важно знать и учитывать тот факт, что реконструкция фундамента обойдется в большую сумму, именно поэтому лучше всего на моменте строительства выполнить качественный и достойный фундамент.

Армирование конструкции

Новые современные постройки отличает разнообразная архитектурная схема планирования. В них часто преобладают нерегулярные вертикальные элементы, разноэтажность и прочие популярные тенденции в строительстве. Все это в конечном итоге создает неравномерность нагрузки на фундамент постройки. Именно поэтому целесообразным является применение именно сплошных фундаментных плит, выполненных из монолитного железобетона. Плитные фундаменты выполняются из коробчатых, ребристых, плоских железобетонных плит. Наибольшей популярностью в применении считаются плоские фундаментные плиты. Их отличает простота конструкции, технологичность конструкции.

Схема армированной фундаментной плиты с несущими стенами

Армирование фундаментных плит проводят при помощи сварных сеток или каркаса, применяют вязаные сетки и каркасы, выполненные из отдельных стержней. Все это является очень трудоемким процессом, поэтому используется на строительных объектах только в тех случаях, когда нет другого варианта работы.

Хорошей перспективой обладает армирование при помощи тяжелых сеток или каркасов, состоящих из отдельных стержней, которые стыкуются без применения сварки. Унифицированные сварные сетки рекомендуют использовать только с арматурой, укладываемой не больше чем в четырех плоскостях, также она должна быть одного направления. В каждой плоскости сетку нужно укладывать без применения нахлеста так, чтобы арматура в соседней плоскости была перпендикулярно нерабочему направлению арматуры. Рабочие стержни стыкуют без использования сварки внахлест.

Важно учитывать, что вся площадь рабочей арматуры не должна превышать половины площади сеток арматуры этого направления.

Находящиеся поверх фундамента сетки необходимо укладывать на подставки вязаных каркасов, которые устанавливают в вертикальном направлении или под углом относительно друг к другу. Допустимо применение соединительных элементов металлического профиля.

В зависимости от того, какой жесткости должна быть верхняя арматура фундамента, и определяется расстояние, оставленное между подставками. Также воздействие осуществляет собственный вес арматуры, вес рабочих и масса бетона.

Армирование фундаментной плиты: расчет, чертеж

Основание строения всегда является самым главным его элементом. Поэтому перед тем, как приступать к строительным операциям, стоит тщательно продумать каждый шаг и этап. И если выбор падает на монолитные сооружения, то в обязательном порядке стоит проводить армирование плитного фундамента металлическими прутьями или при помощи композитной арматуры.

Виды материалов для армирования

Каждый владелец должен сам определиться с выбором материалов, из которых будет сооружаться строение и его основа. Но популярностью пользуются классические варианты, когда каркас армирования составлен из металлических прутьев. Армирование фундаментной плиты проводится несколькими способами:

• при помощи прочной строительной проволоки путем связывания прутьев в одну решетку;
• применяя сварку для соединения остова армирующего пояса;
• комбинированием, используя сразу два способа.

Надежностью и долговечностью обладает первый способ вязки армирующей сетки посредством проволоки и специальных петель. Но такая работа довольно трудоемкая и долгая, да и по затратам средств, более дорогостоящая. Зато монолитной конструкции с таким типом вязки арматуры не страшны повышенная подвижность грунтов или неравномерность нагрузки.

Метод сварки прутьев в единую конструкцию позволяет сэкономить время, но места крепления становятся самыми слабыми элементами во всей монолитной плите. Да и частые циклы замораживания и оттаивания почвы постепенно разрушают точечные соединения решеток, делая армирующий каркас все менее надежным.

Комбинированный способ довольно эффективный, когда наружные соединения выполнены посредством вязки проволокой, а ячейки внутренние прихвачены сваркой.

Не стоит забывать, что способ вязки арматуры напрямую зависит от близости подземных вод и степени подвижности грунта. Поэтому при высокой пучинистости почвы следует отказаться от сварных соединений прутьев из-за быстрого разрушения стыков от внешних воздействий окружающей среды.

Схема вязания прутьев

Соединять прутья между собой можно несколькими способами и выбирать, который из них будет лучше подходить для данного фундамента, придется самому владельцу:

1. Накладной – поверх первого слоя вертикальных прутьев укладывается второй уровень горизонтальных отрезков, и соединяются места пересечения проволокой или сваркой.
2. Перекрестный – соединение получается при помощи 3 слоев, где продольные прутья укладываются в два слоя (первый и третий), а средний уровень получается за счет поперечных прутков.

Оба способа одинаково хороши для строений с невысокими нагрузками на основание. Но для массивных зданий схема второго варианта будет предпочтительнее, так как переплетение прутьев более прочное и в бетоне будет держаться долговечнее без деформаций или сдвигов.

Так же второй вариант соединения арматуры применяется на почвах глинистых и илистых, где подвижность грунта довольно высокая и частая.

А вот для монолитного основания, выполняемого на твердых почах, вполне подойдет первый способ увязывания, который занимает меньше времени на работу и сил самого исполнителя.

Часто для добавления прочности будущей монолитной основе арматурный пояс выполняют в несколько более интенсивном виде.

Схема соединения прутьев любая, но готовые пояса выполняются в двух или нескольких экземплярах, а потом накладываются один на другой со смешением ячеек на 5-7 см в одну из сторон. Такие усиленные пояса позволяют продлить срок службы монолитного основания на долгие десятилетия. Но для этого стоит точно знать, как создать арматурный каркас по правильной технологии.

Выполняем каркас из прутьев

Так как для цельного фундамента большой площади часто берут уже готовую плиту с должным армированием внутри нее, создавать дополнительный каркас из арматуры можно любым известным способом, который не сильно дорогой и не отнимает много времени.

Но иногда купить плиту необходимого размера для монолитного основания не получается. Поэтому приходится каждый этап работ выполнять самостоятельно. А армирование – самый ответственный процесс при создании фундамента.

Для того чтобы качественно и надежно сделать армирование цельного основания, стоит не просто положить пояс из соединенных прутьев на подготовленную подушку фундамента, а выполнить единый и прочный каркас из двух или нескольких поясов.

Чертеж каркасного соединения представляет собой квадратную металлическую решетку, ячейки которой располагаются со всех ее сторон.

Схема связывания каждого отдельного пояса уже известна. Остается только соединить два пояса один  поверх другого при помощи вертикально стоящих подпорок, берущих начало у нижнего пояса и упирающихся концом в верхний пояс.

Соединять подпорки с поясами можно все теми же способами, что и связывание самих поясов. Главное – получить прочный каркас из прутьев, который не будет расшатываться, крениться в одну из сторон или сгибаться под действием прилагаемой силы.

Укладка арматуры в котлован

Многие владельцы предпочитают все работы по армированию проводить непосредственно в подготовленном котловане. Это конечно, целесообразно, если смотреть с точки зрения экономии времени. Так не придется переносить подготовленную конструкцию из арматуры с места работы и укладывать в фундамент.

Но такие операции часто повреждают утрамбованную подушку и гидроизоляцию самого основания, позволяя влаге из почвы постепенно разрушать весь фундамент строения.

Лучше подготовленный нижний пояс с соединенными подпорками укладывать в котлован, и там уже на месте выполнять цельный каркас, связывая верхние концы подпорок и внешний пояс армирования.

При этом перед укладкой нижнего пояса стоит стороны котлована укомплектовать опалубкой, чтобы армирование сразу выполнялось прочно. Да и металлический каркас такого фундамента не потребует дополнительных доработок в виде выравнивания или смещения.

Дополнительные сведения

Для всех типов фундаментов стоит выбирать свой размер ячейки будущей армирующей решетки. Но профессионалы отдают предпочтение средней величине сетки, где ячейка имеет сторону 15 см.

Для удобства начинающего строителя мастера советуют выполнить самостоятельно схематичный чертеж будущего фундамента в разрезе, чтобы выполнять операции слой за слоем без осечек или ошибок.

Концы металлических прутьев не должны выступать за пределы заливки фундамента раствором, иначе разрушение и коррозия резко сократят сроки службы основания строения.

Не стоит забывать и о заземлении, которое необходимо выполнять только после правильной установки армирующей решетки. Заземление представляет собой сплошное кольцо из оцинкованного металла, идущее по периметру всего основания строения. Далее выводят шины наружу и загибают в сторону частей будущих дождевых желобов.

Как правильно армировать плитный фундамент

Для чего армируются плитные фундаменты. Правильный выбор схемы каркаса и арматуры. Порядок выполнения работ и распространенные ошибки

Плитный фундамент чаще всего используют в тех случаях, когда грунт обладает недостаточной несущей способностью, поэтому его и называют еще «плавающим». У него множество преимуществ перечислим хотя бы некоторые:

• Небольшая толщина (даже Останкинская телебашня смонтирована на плите толщиной всего 4,6 метра).
• На таком основании невозможны просадки элементов здания.
• Устройство плитного фундамента дешевле, чем забивка свай.

Минус этого типа — под строением нельзя обустроить цокольный этаж и подвал.

Нужно отметить — если ленточные фундаменты иногда не армируются (особенно в зданиях старой постройки) то каркас для плитного обязателен. Рассмотрим этот вопрос подробнее.

Особенности армирования плитного фундамента

Назначение арматуры в железобетонных конструкциях — сопротивление нагрузкам на разрыв, при приложении которых в отличие от сжимающих сил бетонный камень менее устойчив. Если в ленточных фундаментах на растяжение чаще всего работает только нижний слой, то в плитном такие усилия могут возникнуть в любом месте, из-за небольшой толщины конструкции. Поэтому, несмотря на то, что другие основания иногда армируются только сетками в нижней части, то для плитного необходим каркас по всему объему. Проектируя каркас нужно учитывать — основные нагрузки на арматуру прилагаются к ней в горизонтальный плоскости, по обоим направлениям. По вертикали разрывные напряжения практически отсутствуют. Таким образом, армирование плитного фундамента представляет собой набор прочных сеток связанных между собой вертикальными стойками. Это похоже на конструкцию плит перекрытия, но из-за неравномерного распределения нагрузок по объему для фундамента, неприменим метод предварительного напряжения стержней, который широко используется для перекрытий.

Какая должна быть арматура для плитного основания?

Нагрузки на каркас могут достигать довольно больших величин, поэтому стоит выбирать качественную арматуру высоких марок. Естественно, сверхпрочный прокат, предназначенный для высотных зданий и мостов, укладывать не стоит, он только увеличит стоимость строительства, но желательна марка арматуры не ниже третьего класса. Исключение можно сделать только для вертикальных элементов, так как уже говорилось выше, нагрузки здесь меньше.

Можно использовать как готовые сетки промышленного производства, так и вязать или сваривать их на месте. Выбор способа монтажа не имеет значения, прочность железобетонного монолита не пострадает от выбора способа соединения. Стыки прутьев должны удержать конструкцию до и во время заливки бетонной смеси. В затвердевшем бетоне монолитной плиты то, какую прочность имеют соединения элементов каркаса между собой, не важно.

Точно выбрать марку проката, диаметр, шаг арматуры можно только путем расчета, требующего множества исходных данных, в том числе и исследований грунта на месте строительства. При самостоятельном возведении конструкции лучше всего оттолкнутся от похожих объектов или типовых проектов для данного региона.

Также отметим — любая конструкция имеющая контакт с почвой подвергается воздействию повышенной влажности. Хотя бетонный камень и защищает сталь от коррозии благодаря тому, что создает щелочную среду, а так же несмотря на то, что фундамент укладывают на гидроизоляцию, все равно необходимо позаботиться, чтобы металл был максимально защищен от коррозии. Поэтому следует отдавать предпочтение легированным сталям. Целесообразным можно считать и использование современных стеклопластиковых или полимерных стержней.

Этапы монтажа каркаса

На самом деле работы по армированию на столь сложны, их легко выполнить, самостоятельно имея минимальные навыки строительных работ. Перечислим этапы. При этом не будем уделять внимания тому, с помощью какой технологии проводится соединение, так как (что уже говорилось выше) нет разницы сварка это или вязка. Связывание занимает больше времени но не требует специального оборудования при сварных стыках затраты времени на устройство сокращаются. Перед началом монтажа каркаса выполняем все предварительные операции — устройство подушки и гидроизоляции, опалубки. Заготовку материала (нарезание по размеру) можно проводить как предварительно, так и в процессе работы. Второй вариант предпочтительнее, так как может потребоваться подгонка отдельных узлов. Затем собираем арматуру:

• Вначале укладываем и соединяем между собой нижнюю сетку, для того чтобы обеспечить необходимую толщину защитного слоя используем фиксаторы.
• К нижней сетке крепим вертикальные элементы. В местах их сближения с боковыми стенками плиты также устанавливаем фиксаторы.
• Крепим остальные ярусы горизонтальных сеток.
• При необходимости устанавливаем закладные детали.
• По окончании сборки проверяем соответствие размерам и прочность соединений. По необходимости устраняем огрехи.

После всего этого можно приступать к бетонированию.

От чего зависит расположение стержней?

Согласно СНиП расстояние между стержнями не может превышать 40 сантиметров. Шаг также зависит от диаметра и класса арматуры. Минимальный зазор, как и понятно, должен быть больше чем фракция самого крупного заполнителя, хотя мелкие ячейки применяют редко. При отсутствии проекта лучше всего взять расстояние не меньше чем 20 сантиметров. Также нужно учитывать, что в местах опоры на фундамент стен и колон расстояние между вертикальными элементами каркаса нужно уменьшать из-за увеличения нагрузок.

Самые распространенные ошибки

Хотя правильно смонтировать армирование плиты фундамента несложно, все-таки часто допускают ошибки при выполнении этой работы, приводящие к снижению прочности и долговечности. Перечислим наиболее распространенные недочеты.

• Соединение стержней встык. Для того чтобы арматурный прут работал как целый его необходимо (даже необязательно сваривать) соединять с предыдущим внахлест на длину не менее 15 диаметров.
• Несоблюдение защитного слоя бетона. Для фундаментов он должен быть не менее 30 миллиметров. Точно его выдержать помогают фиксаторы.
• Крепление стержней к опалубке или установку их в землю. Таким образом создается место для проникновения влаги к металлу, кроме того заглубление вертикальных элементов в грунт неизбежно повреждает гидроизоляцию. Требование по защитному слою относится не только к расстоянию от поверхности бетона до плоскости сетки, расстояние от торцов стержней должно быть не меньше.
• Использование вместо фиксаторов деревянных брусков или других нестандартных материалов. После заливки раствора они остаются внутри монолитного бетона и нарушают его целостность. Кроме того пористые материалы могут послужить мостом для проникновения воды к арматуре а дерево разбухнуть и разрушить фундамент. Поэтому для крепления арматуры нужны, использовать только стандартные фиксаторы.

Армирование фундаментной плиты

Бетон является непластичным видом строительного материала. Когда происходит процесс застывания бетонной массы, одна сторона бетона является зоной сжатия, а другая – зоной растяжения. Для того чтобы предотвратить образование в бетонном фундаменте трещин, основание армируется.

Арматура, применяемая в фундаментных плитах должна быть устойчива к растяжению, что обеспечит сохранность фундамента при неравномерном размещении нагрузок, а также в сильные морозы.

Технология армирования плит

Армирование фундаментных плит представляет собой применение стальной арматуры для создания каркаса, которую необходимо расположить внутрь конструкции из бетона. Устойчивость применяемой арматуры к растяжению (в отличие от самого бетона) обеспечивает сохранность основы фундамента в случаях морозных пучений, неравномерных размещений нагрузок и так далее.

Армируются плиты фундамента по следующей технологии:

Для армирования фундаментной плиты необходимо по периметру сделать опалубку, которая будет являться очертаниями будущего строения.

1. Для начала на участке производят разметку под будущий фундамент, закрепляя главные элементы основ фундамента при помощи натянутого шнура или колышков.
2. Далее вырывается котлован, по ходу работы проверяя точность горизонтального положения подошвы при помощи водяного уровня или нивелира.
3. Под фундамент устраивают подушку из гравия и песка, утрамбовывают ее и укрывают слоем гидроизоляции.
4. Поверх песчано-гравийной подушки происходит укладывание монолитной плиты толщиной в 10 сантиметров, чтобы обеспечить качественное выполнение работы по гидроизоляции.
5. Когда произойдет процесс застывания бетонной плиты, настилается слой гидроизоляции, используя экструдированный пенополистирол.
6. После того как будет выложен слой из песчаной подушки, из бетона и гидроизоляции, необходимо установить каркас арматуры. В процесс армирования плит входит сначала создание двух сеток с диаметром клеток в 20х20 сантиметров, которые связываются из армированных прутьев. Одна готовая сетка располагается на нижнем слое гидроизоляции, а другая – в пяти сантиметрах от верхней фундаментной плоскости.
7. Армирование монолитных плит предполагает создание опалубки по периметру плиты. Опалубка должна точно передавать основу очертания будущего строения (дома). Каркасные щиты прикрепляются к вертикально стоящим стойкам, которые забиваются в землю по внешней стороне фундамента. Стены этих деревянных щитов покрывают при помощи картона. Это необходимо для удержания воды в бетонном растворе. После этого нужно бетон, который залили в опалубку, утрамбовать.
8. После того как бетон будет залит, должно пройти примерно 2 недели (10-14 дней). За это время бетон успеет застыть, и только после отведенного времени можно будет убрать опалубку.
9. По внешней стороне фундамента формируются фундаментные коньки.

Материалы и инструменты

Для того чтобы осуществить данную работу, потребуются необходимые строительные материалы. Исходя из технологии выполнения плитного фундамента, можно составить целый список необходимого.

Щиты разборной деревянной опалубки: а – для фундаментов, стен, колонн, плит, перекрытий, б – для ленточных фундаментов, балок, прогонов и ригелей рам; 1 – палуба, 2 – сшивная планка.

1. Для разметки потребуется шнур и колышки.
2. Чтобы вырыть котлован, придется вооружиться лопатой или экскаватором.
3. Для ровности работы потребуется применять водный уровень.
4. Для создания фундамента нужно использовать гравий, песок, гидроизоляцию, бетон.
5. В работе обязательно понадобится арматурная сетка (арматура).
6. Для создания опалубки потребуются деревянные щиты, картон.
7. Помимо всего, потребуются и другие материалы.
8. Нельзя забывать и о том, что нужны будут и инструменты, и другие подручные средства.

Основные требования

Фундамент будущего строительства должен в обязательном порядке соответствовать грунту, на котором он будет расположен, и должен учитывать нагрузку строения. К примеру, если построенное здание не предусматривает возведение цокольного этажа, подвала, но грунт очень сильно насыщен водой, то целесообразным является возведение монолитных плит. Она делается из бетона с обязательным армированием плитного фундамента. Именно тогда полученная конструкция будет в силах выдерживать очень большие нагрузки, а возведенная плоскость не будет деформироваться.

Получившийся фундамент будет отличной платформой. Это лучший вариант в строительстве дома, хоть и очень дорогой.

Арматура для плитного фундамента нужна для того, чтобы придать прочность бетону, превращая его тем самым в железобетон. Если правильно выполнить все этапы работы, то в итоге получается надежная и мощная конструкция. Полученный при помощи данной методики фундамент способен не только удержать возведенную конструкцию любой нагрузки, но и не подвержен просадкам грунта.

Создание фундаментной плиты

1. Устройство опалубки.

Чтобы создать плиту фундамента, необходимо в первую очередь создать опалубку. Для этого нужно деревянные доски закрепить в грунте самым прочным образом. Их необходимо установить таким образом, чтобы они могли в дальнейшем выполнять роль по измерению уровня высоты. Это потребуется, когда нужно будет заливать бетон. Доски будут служить показателем росного растекания бетонной жидкости. Для правильной установки опалубки необходимо применять нивелир или водяной уровень шлангового типа. Чтобы установить толстую фундаментную плиту, необходимо будет вырыть яму. Очень большой котлован не понадобится. Чаще всего снимается самый верхний слой земли с растительностью, а вместо него засыпается гравий (или щебень), чтобы защитить фундаментные плиты от капиллярного втягивания. Подготовленный слой накрывается плотным пенопластом, который будет играть роль гидроизоляции.

2. Подготовка арматуры.

В том случае если грунт слабый, то он не выдержит больших нагрузок, для этого следует укрепить его стальными стержнями или арматурным каркасом.

Перед армированием плит фундамента осуществляется подготовительный процесс. В тех вариантах, когда в строительном месте грунт с высокой несущей способностью, связь плит с фундаментом осуществляется при помощи конструктивного армирования. Когда грунт слабый, то он не сможет выдержать высоких нагрузок, для этого требуется его укрепление при помощи стальных стержней или арматурного каркаса. Важно заметить, что используемая стальная арматура в обязательном порядке должна быть чистой, на ней не должно быть коррозии, жировой пленки, так как все это снижает ее сцепление с бетоном, отсюда возникает нарушение прочности всей конструкции.

3. Армирование плиты.

Стальные решетки размещаются в верхних и нижних частях плит фундамента. Допускается использование сеток с сечением 15х15 мм и диаметром прута в 5-6 мм. Для начала на гидроизоляции, размещенной на дне котлована, устанавливают плоские распорки. Их высота должна быть достаточной для размещения на них каркаса арматуры (арматура не должна выступать над бетоном, она должна погрузиться в него, чтобы создать защитный слой). Стоит знать, что армированная решетка не укладывается просто на грунт. На нижних распорках устанавливается первый слой решеток. Затем по краям плит устанавливается армированный каркас. Потом выполняются распорки, чтобы установить верхний ряд. После того как будет залит бетон, металлические стержни не должны оказаться на поверхности фундамента.

4. Заземление фундамента.

Схема заземления фундамента

В процессе армирования фундаментной плиты часто возникает необходимость заземления фундамента. Это своего рода замкнутое кольцо, сделанное из стальной оцинкованной ленты. Оно выстраивается на краю фундаментной плиты или по внешней стороне. Делать это нужно следующим образом. Шины колец выводятся и загибаются в углах, в которых будут располагаться дождевые трубы, там же подключают громоотвод. Такая же шина выводится и в тех местах, где планируется подключение электричества. Именно через нее потом проводят заземление металлических деталей, которые находятся в доме (электропроводка, водопровод, ванная и прочее).

Армирование фундаментных плит позволяет получать в итоге очень прочную основу для строения. Это надежный, долговечный фундамент, который рассчитан на долгое эксплуатирование построенного здания. Армирование помогает предотвратить растекание стен, сильную усадку. Важно знать и учитывать тот факт, что реконструкция фундамента обойдется в большую сумму, именно поэтому лучше всего на моменте строительства выполнить качественный и достойный фундамент.

Армирование конструкции

Новые современные постройки отличает разнообразная архитектурная схема планирования. В них часто преобладают нерегулярные вертикальные элементы, разноэтажность и прочие популярные тенденции в строительстве. Все это в конечном итоге создает неравномерность нагрузки на фундамент постройки. Именно поэтому целесообразным является применение именно сплошных фундаментных плит, выполненных из монолитного железобетона. Плитные фундаменты выполняются из коробчатых, ребристых, плоских железобетонных плит. Наибольшей популярностью в применении считаются плоские фундаментные плиты. Их отличает простота конструкции, технологичность конструкции.

Схема армированной фундаментной плиты с несущими стенами

Армирование фундаментных плит проводят при помощи сварных сеток или каркаса, применяют вязаные сетки и каркасы, выполненные из отдельных стержней. Все это является очень трудоемким процессом, поэтому используется на строительных объектах только в тех случаях, когда нет другого варианта работы.

Хорошей перспективой обладает армирование при помощи тяжелых сеток или каркасов, состоящих из отдельных стержней, которые стыкуются без применения сварки. Унифицированные сварные сетки рекомендуют использовать только с арматурой, укладываемой не больше чем в четырех плоскостях, также она должна быть одного направления. В каждой плоскости сетку нужно укладывать без применения нахлеста так, чтобы арматура в соседней плоскости была перпендикулярно нерабочему направлению арматуры. Рабочие стержни стыкуют без использования сварки внахлест.

Важно учитывать, что вся площадь рабочей арматуры не должна превышать половины площади сеток арматуры этого направления.

Находящиеся поверх фундамента сетки необходимо укладывать на подставки вязаных каркасов, которые устанавливают в вертикальном направлении или под углом относительно друг к другу. Допустимо применение соединительных элементов металлического профиля.

В зависимости от того, какой жесткости должна быть верхняя арматура фундамента, и определяется расстояние, оставленное между подставками. Также воздействие осуществляет собственный вес арматуры, вес рабочих и масса бетона.
