Анкеровка арматуры онлайн – Руководство «Руководство по конструированию бетонных и железобетонных конструкций их тяжелого бетона (без предварительного напряжения)»

Содержание

Анкеровка / нахлест арматуры по СП

В Сведениях, следующая запись:

Подробная информация об использовании оперативной (JIT) отладки вместо данного диалогового окна содержится в конце этого сообщения.
************** Текст исключения **************
System.Runtime.InteropServices.ExternalException (0x800401D0): Сбой при выполнении запрошенной операции с буфером обмена.
в System.Windows.Forms.Clipboard.ThrowIfFailed(Int32 hr)
в System.Windows.Forms.Clipboard.SetDataObject(Object data, Boolean copy, Int32 retryTimes, Int32 retryDelay)
в EngTool.Concrete.Ankerovka.Anker.Ot4Et()
в System.Windows.Forms.ComboBox.OnSelectedIndexChanged(EventArgs e)
в System.Windows.Forms.ComboBox.set_SelectedIndex(Int32 value)
в EngTool.Concrete.Ankerovka.Anker.ComboBox1SelectedIndexChanged(Object sender, EventArgs e)
в System.Windows.Forms.ComboBox.OnSelectedIndexChanged(EventArgs e)
в System.Windows.Forms.ComboBox.WmReflectCommand(Message& m)
в System.Windows.Forms.ComboBox.WndProc(Message& m)
в System.Windows.Forms.NativeWindow.Callback(IntPtr hWnd, Int32 msg, IntPtr wparam, IntPtr lparam)

************** Загруженные сборки **************
mscorlib
Версия сборки: 4.0.0.0
Версия Win32: 4.7.2600.0 built by: NET471REL1LAST
CodeBase: file:///C:/Windows/Microsoft.NET/Framework64/v4.0.30319/mscorlib.dll
----------------------------------------
Ankerovka
Версия сборки: 1.0.4756.33010
....
----------------------------------------
************** Оперативная отладка (JIT) **************
Для подключения оперативной (JIT) отладки файл .config данного приложения или компьютера (machine.config) должен иметь значение jitDebugging, установленное в секции system.windows.forms. Приложение также должно быть скомпилировано с включенной отладкой.
Например:
При включенной отладке JIT любое необрабатываемое исключение пересылается отладчику JIT, зарегистрированному на данном компьютере, вместо того чтобы обрабатываться данным диалоговым окном.

Программа расчета перехлеста и анкеровки аматуры в ЖБК

MonOliT , 22 июня 2011 в 17:14

#1

по какому СНиПу?

Van , 22 июня 2011 в 17:21

#2

Судя по картинке справа в верху - по советскому...

vladas , 01 июля 2011 в 12:20

#3

Так часто бывает: автору понятно, а другим не очень, если нет пояснения, где-то и чего-то нужно выяснять.
В окне интерфейса программы есть два одинаковых поля названных "Состояние". Что это выбор бетона "Сжатое" или "Растянутое", а для арматуры иное состояние (наоборот)?
А такое разве может быть, если бетон сжат, а арматура растянута? Если нет, тогда должно быть одно поле. Поясните.

dolber , 03 июля 2011 в 23:40

#4

Нормы рассматривают оба состояния и для бетона и для арматуры, и при этом не накладывают ограничения на одновременное различие состояний того и другого это просто логика. В программе в зависимости от состояния принимаются определенные расчетные коэффициенты по которым собственно и считаются длины. Если обратите внимание, то при изменении состояния одного из материалов не всегда меняет значение результат расчета.

Ну и просто размышления делетанта:
Колонна (ЖБ), даже внецентренно нагруженная,.. нагрузка вдоль оси, скажем, 910т, момент у основания колонны 20т*м. Теперь вопрос, в каком состоянии пребывает бетон данной колонны и в каком состоянии арматура?

vladas , 04 июля 2011 в 10:03

#5

Для дилетанта. Сжато-избаемые и изгибаемые имеют в сечении 2 зоны: растянутую и сжатую, где расположена рабочая продольная арматура. Т.е. бетон плохо работающий на растяжение армируется. А сжатый бетон (сжатая зона) - не всегда, если напряжение воспринимаются им, и поперечной арматуры не требуется Здесь для установки поперечки вволится продольная по конструктивным соображениям. Соотвественно, в этом случае расчетные нахлест или анкеровка не применяются. Особый случай внецентренное нагружение со знакопеременными нагрузками.

dolber , 05 июля 2011 в 15:32

#6

Ваш вариант, vladas, - растянутая арматура в сжатом бетоне с точки зрения норм проектирования нонсенсом не является, а вариант растянутый бетон - сжатая арматура отсекается здравым смыслом я думаю почти у всех, не в детском саду. За азы теории железобетона конечно спасибо, кому-нибудь пригодятся 8)

Анкеровка арматуры (базовая, прямая и с отгибом).

Базовая длина анкеровки.



          Базовая длина анкеровки арматуры в бетоне определяется по СП 52-101-2003 п. 8.3.21 или СП 63.13330.2012 п. 10.3.24 и СП 52-102-2004 п. 5.3.2.









            Анкеровка прямого арматурного стержня в бетоне происходит за счет сцепления профиля. Базовую длину анкеровки, необходимую для передачи усилия в арматуре с полным расчетным значением сопротивления Rs на бетон, определяют по формуле:

                        ,

где       As и us - соответственно площадь поперечного сечения анкеруемого стержня арматуры и периметр его сечения, определяемые по номинальному диаметру стержня;

Rbond - расчетное сопротивление сцепления арматуры с бетоном, принимаемое равномерно распределенным по длине анкеровки и определяемое по формуле

,

здесь   Rbt - расчетное сопротивление бетона осевому растяжению;

h1 - коэффициент, учитывающий влияние вида поверхности арматуры.

h2 - коэффициент, учитывающий влияние размера диаметра арматуры, принимаемый равным:

            - для ненапрягаемой арматуры:

h2 =1,0 - при диаметре арматуры ds £32 мм;

h2 =0,9 - при диаметре арматуры 36 и 40 мм;

            - для напрягаемой арматуры:

h2 =1,0.

Откуда можно вывести:  , где ds – диаметр арматуры.



h1для ненапрягаемой арматуры

Для гладкой арматуры (АI, А240)

1,5

Для холоднодеформируемой арматуры периодического профиля (В500С, А500Схд)

2,0

Для горячекатаной и термомеханически упрочненной арматуры периодического  профиля (А400С, А500С, А600С)

2,5

Термомеханически упрочненная А500СП (СТО 36554501-005-2006) с эффективным профилем (серповидный четырехсторонний)

2,8

h1для напрягаемой арматуры

Для холоднодеформированной арматуры периодического профиля класса Вр1500 диаметром 3 мм и арматурных канатов класса К1500 диаметром 6 мм;

1,7

Для холоднодеформированной арматуры класса Вр диаметром 4 мм и более

1,8

Для арматурных канатов клсса К диаметром 9 мм и более

2,2

Для горячекатаной и термомеханически упрочненной арматуры периодического  профиля (А400С, А500С, А600С)

2,5

 Прямая анкеровка.



Прямая анкеровка арматуры устраивается в местах, где геометрия конструкции позволяет это сделать, и иногда может располагаться в защитном слое бетона. Прямая анкеровка допускается только для арматуры периодического профиля.

Наличие дополнительного обжатия бетона от внешних силовых факторов в зоне анкеровки увеличивает несущую способность самого бетона, тем самым увеличивается эффективность анкеровки (сцепления).

При прямой анкеровке в защитном слое бетона продольное усилие пытается сколоть защитный слой касательными напряжениями.


Рис. 1. Возможность скалывания защитного слоя бетона при анкеровке.



Наши нормы не оговаривают длину анкеровки в зависимости от расположения стержня в конструкции, поэтому анкеровку в защитном слое бетона не рекомендуется выполнять без наличия поперечной арматуры или каких-то других дополнительных мероприятий (увеличенная длина анкеровки, установка верхней перпендикулярной продольной или поперечной арматуры, увеличение защитного слоя, устройство отгиба  и т.д.), с помощью которых будут восприниматься касательные напряжения и исключено скалывание защитного слоя бетона.

Установка по верху перпендикулярной продольной арматуры в зоне анкеровки увеличивает зону скола защитного слоя бетона, но при этом ее применение по сравнению с установкой поперечной арматуры менее эффективно.

Шаг и диаметр хомутов в зоне прямой анкеровки в защитном слое бетона определяется в зависимости от типа хомута и диаметра продольной арматуры.

Расчетная длина прямой анкеровки арматуры в бетоне определяется

 (СП 52-101-2003 п. 8.3.22 или СП 63.13330.2012 п. 10.3.25):

Для элементов из мелкозернистого бетона группы А требуемая расчетная величина длины анкеровки должна быть увеличена на 10ds для растянутого бетона и на 5ds – для сжатого.

Допускается уменьшать длину прямой анкеровки стержней ненапрягаемой арматуры в зависимости от количества и диаметра поперечной арматуры в зоне анкеровки, вида дополнительных анкерующих устройств (приварка поперечной арматуры) и величины поперечного обжатия бетона в зоне анкеровки (например, от опорной реакции), но не более чем на 30%.

В любом случае фактическую длину анкеровки принимают не менее 15ds и 200 мм, а также не менее 0,3×lo,аn

Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А400:

Класс бетона на сжатие

Lан/ds

Длина анкеровки (мм) в зависимости от диаметра арматуры

6

8

10

12

14

16

18

20

22

25

28

32

В15

47,32

284

379

473

568

663

757

852

947

1041

1183

1325

1515

В20

39,41

237

315

394

473

552

631

710

788

867

985

1104

1262

В25

33,77

203

270

338

405

473

540

608

676

743

844

946

1081

В30

30,84

200

247

309

370

432

494

555

617

679

771

864

987

В35

27,28

200

218

273

328

382

437

491

546

600

682

764

873

Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А500:

Класс бетона на сжатие

Lан/ds

Длина анкеровки (мм) в зависимости от диаметра арматуры

6

8

10

12

14

16

18

20

22

25

28

32

В15

58

348

464

580

696

812

928

1044

1160

1276

1450

1624

1856

В20

48,32

290

387

483

580

677

773

870

967

1063

1208

1353

1546

В25

41,41

249

332

414

497

580

663

746

828

911

1035

1160

1325

В30

37,81

227

303

378

454

530

605

681

756

832

945

1059

1210

В35

33,44

201

268

335

401

468

535

602

669

736

836

937

1070

Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А500СП с эффективным профилем:

Класс бетона на сжатие

Lан/ds

Длина анкеровки (мм) в зависимости от диаметра арматуры

6

8

10

12

14

16

18

20

22

25

28

В15

53,56

322

429

536

643

750

857

964

1071

1179

1339

1500

В20

44,63

268

357

446

536

625

714

804

893

982

1116

1250

В25

38,25

230

306

383

459

536

612

689

765

842

956

1071

В30

34,94

210

280

350

419

489

559

629

699

769

874

979

В35

30,91

200

247

309

371

433

495

557

618

680

773

866



Примечание: отношение в таблицах Lан/ds для не напрягаемой арматуры диметром больше 32 мм нужно разделить на коэффициент 0,9.

Анкеровка отгибом.



Гибку арматурных изделий могут производить как в заводских условиях, так и на строительной площадке, с помощью гибочного станка со сменным гибочным роликом или вручную.

Рабочие арматурные стержни лучше гнуть без применения нагрева, так как на строительной площадке может оказаться не горячекатаная, а термомеханически упрочненная арматура. Тем более на строительной площадке никто не будет контролировать температуру нагрева стержня. Выше определенной температуры нагрева, любая арматура может снизить прочностные свойства. Конструктивную арматуру допускается гнуть в нагретом состоянии.

Анкеровка растянутой арматуры может выполняться петлей (c отгибом на 180о) или крюком (с отгибом на 45о-135о).

 Размещение отгиба в конструкции имеет важную роль. Крюки могут располагаться в горизонтальной и вертикальной плоскостях.

При анкеровке рабочей арматуры с отгибом, продольное растягивающее усилие в арматуре пытается разогнуть загнутый конец и смять бетон по радиусу загиба. В зоне возможного разгиба  дополнительно устанавливают поперечную арматуру.

При анкеровке отгибом продольной рабочей арматуры на угол 90 градусов, длина прямого участка кончика должны быть не менее 12ds, а при отгибе на 180 градусов не менее 70 мм и 4ds.

Прямой участок захода стержня от грани начала передачи усилия с арматуры на бетон до начала отгиба должен быть не менее 3 ds, при этом, если прямой участок меньше 10 ds, то его анкеровку на прямом участке в расчете диаметра оправки лучше не учитывать. Так же необходимо исключить возможный выкол бетона в зоне анкеровки отгибом.

Расчетная длина анкеровки при отгибе определяется, как для прямой анкеровки, относительно базовой длины анкеровки. Допускается уменьшать длину анкеровки отгибом, так же как и для прямой анкеровки, но не более чем на 30%. Общая длина анкеровки отгибом не должна быть меньше расчетной длины анкеровки и при этом концы отгиба не должны быть меньше требуемых значений.

При отгибе конца поперечной арматуры (хомута) под углом 135о, прямой участок должен быть не менее 75 мм и 6 dsw, а при отгибе на 90о не менее 8 dsw. Для анкеровки поперечной арматуры крюк более надежно отгибать на 135о.Диаметр отгиба принимается в зависимости от продольного стержня и минимального диаметра оправки. Отгиб хомута лучше располагать в сжатой зоне бетона сечения элемента.

Минимальный диаметр оправки для крюка (отгиба) поперечного стержня для арматуры периодического профиля должен быть не менее 3ds (нормативно это не оговаривается), а для гладкой не менее 2,5ds. В зарубежных нормах фигурирует значение оправки 4ds (ACI).

Минимальный диаметр оправки для арматуры принимают в зависимости от диаметра стержня ds не менее (СП 52-101-2003 п. 8.3.30 или СП 63.13330.2012 п. 10.3.33).



- для гладких стержней:       2,5ds    при ds < 20 мм;

                                                      4ds     при ds ≥ 20 мм;

- для стержней периодического профиля:       5ds       при ds < 20 мм;

                                                                      8ds       при ds ≥ 20 мм.

В соответствии с рекомендациями к ДСТУ 3760-98 минимальный диаметр загиба петлей и крюков в свету:  6ds при ds < 16 мм и 8ds при ds > 16 мм.

Минимальные диаметры оправки при анкеровке рабочей продольной арматуры для стержней периодического профиля (без прямого участка анкеровки) не рекомендуется назначать меньше 6…7ds при ds< 20 мм, а при ds ≥ 20 мм не менее 9ds. Выбор метода определения диаметра отгиба арматуры при анкеровке ложится на плечи проектировщика. В случае, когда расчетный диаметр отгиба при анкеровке расчетной продольной арматуры геометрически невозможно разместить в сечении конструкции, то можно увеличить количество и/или диаметр арматуры или изменить вид анкеровки или даже изменить сопряжение, устроить вут.



См. также: Нагельное крепление в бетоне.

                 Защитный слой бетона для арматуры.

Анкеровка арматуры в бетоне: таблица, расчет, длина

Анкеровка арматуры в бетоне (таблица, основные стандарты и нормативы будут указаны ниже) представляет собой запуск металлических стержней за сечение на длину отрезка передачи усилий с прутков на железобетон. То есть, это закрепление концов армировочных прутьев в толще бетона.

Анкеровка является очень важным процессом, от правильности которого зависят качество, прочность, способность выдерживать различные нагрузки железобетонного монолита. Арматура призвана усиливать бетонную конструкцию, воспринимать и брать на себя нагрузки, делать монолит долговечным, надежным и цельным. Элементы арматуры бывают жесткими и гибкими, обычно выполняются из стали или композитных материалов.

Размер и тип крепления во многом определяется характеристиками и условиями эксплуатации определенных участков, где нагрузка передается с металлических прутьев на материал. Способов выполнения анкеровки существует несколько, предварительно важно правильно провести расчеты, определив такие ключевые параметры, как метод закрепления, длина анкеровки арматуры и т.д.

анкеровка арматуры внахлест

Разновидности анкеруемой арматуры

Классификация арматуры довольно обширна, металлические стержни выбирают по нескольким параметрам, расчет учитывает максимум нюансов. По условиям работы арматура бывает напрягаемой и ненапрягаемой. По расположению в ЖБ конструкции может быть поперечной и продольной.

Поперечная арматура не позволяет появляться наклонным трещинам, препятствует скалывающим напряжениям, которые появляются возле бетонных опор. Продольная арматура не дает распространяться вертикальным трещинам в определенных продольных зонах, где сосредоточены в бетоне растягивающие напряжения.

Классификация арматуры по назначению:
  • Распределительная – закрепляет каркас методом сварки в положении, указанном в проекте
  • Рабочая – воспринимает усилия, появляющиеся под воздействием тяжести конструкции, внешних нагрузок и т.д.
  • Монтажная – повышает жесткость арматурного каркаса при сборке и транспортировке на объект
  • Анкерная – предназначена для крепления к конструкции разного типа закладных деталей

В зависимости от диаметра стержня и назначения металлических деталей арматура может быть канатной, стержневой, проволочной (сечением до 10 миллиметров) и т.д.

Для создания качественного арматурного каркаса используются только специальные профильные прутки. Чем более прочным будет бетон и подходящей по условиям эксплуатации арматура, тем надежнее и прочнее получится железобетонная конструкция.

Базовая длина анкеровки

Прямая анкеровка и с лапками применяется лишь с арматурой периодического профиля. Гладкие растянутые прутья крепят петлями, крюками, приваренными поперечными элементами, анкерными устройствами. Крюки, петли и лапки мастера не советуют использовать для сжатой арматуры (кроме гладкой, которая иногда подвергается растяжению).

Рассчитывая длину анкеровки арматуры, учитывают класс стали, профиль, сечение, прочность бетона, напряженное состояние монолита в зоне анкеровки, способ анкеровки и конструктивные особенности.

Таблица расчета несущей способности

Формула для расчета базовой (оптимальной) длины анкеровки, призванной передавать усилия в стали с полным расчетным показателем сопротивления Rs на бетон:

формула расчета базовой длины арматуры

Тут:
  • Asи us – площадь поперечного диаметра стержня и периметр сечения, которые высчитывают по номинальному диаметру
  • Rbond – сопротивление по расчетам сцепления арматурных прутьев с бетоном, которое принимается равномерно по всей длине анкеровки и высчитывается по формуле Rbondη1η2Rbt

смеси тяжелого бетона применение

η1 – коэффициент, который зависит от вида поверхности арматуры:
  • Гладкая (класс А240) – 1.5
  • Периодический профиль, холоднодеформируемая арматура (класс А500) – 2.0
  • Периодический профиль, термомеханически упрочненная и горячекатаная (классы А300-500) – 2.5
η2 – коэффициент, который зависит от диаметра арматуры:
  • Диаметр меньше или равно 32 миллиметрам – 1.0
  • Сечение 36 и 40 миллиметров – 0.9
Расчетная длина анкеровки стержней высчитывается по формуле:

формула расчета расчетной длины арматуры

Тут:
  • lo,anбазовая длина анкеровки
  • As,cal, As,efплощади поперечного диаметра арматуры
  • а – коэффициент влияния на показатель напряженного состояния бетона, прутьев, конструктивных особенностей изделия в зоне анкеровки

формула расчета расчетной длины арматуры

Определение коэффициента а:
  • Прутья периодического профиля, прямые концы, а также гладкая арматура с петлями/крюками (без устройств для растянутых прутьев) – 1.0
  • Сжатые стержни – 0.75

Длина анкеровки может быть уменьшена в соответствии с диаметром и числом поперечной арматуры, а также величиной поперечного обжатия бетона там, где осуществляется анкеровка.

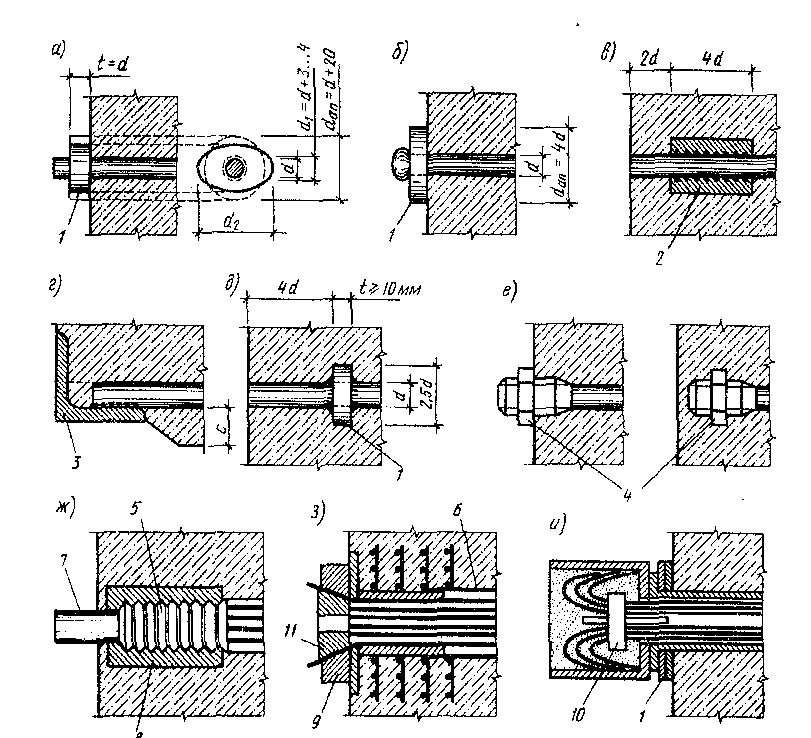

Способы анкеровки

Методов выполнения анкеровки существует несколько. Могут использоваться клеевое и сварочное соединение, прямая анкеровка и с отгибом, разные лапки, крюки, петли и т.д. Длина анкеровки рассчитывается на этапе проектирования и соблюдается точно. Арматура должна быть со всех сторон защищена достаточным слоем бетонного монолита.

плитный фундамент на щебневой подушке

Несколько нюансов при выполнении анкеровки:
  • Если сечение прутьев больше 16 миллиметров, к стандартному добавляют поперечное армирование.
  • Когда используется гнутая арматура, особое внимание уделяют величине загиба прутьев, чтобы бетон в месте загиба не раскалывался.
  • Анкеровка загибом с лапками и прямой метод актуальны лишь для периодического профиля.
  • Гладкие прутья анкеруют специальными приспособлениями, приваренными поперечными прутьями, крюками/петлями.
  • Сжатая арматура – запрещено анкеровать загибом (за исключением применения гладких прутьев).

возможность скалывания защитного слоя бетона при анкеровке

Прямая

Данный тип анкеровки используется при условии позволения геометрии конструкции и в защитном слое бетона. Подходит исключительно для периодического профиля. Несущая способность бетона может быть увеличена благодаря наличию дополнительного обжатия камня от внешних силовых факторов там, где выполнена анкеровка. Таким образом эффективность сцепления повышается.

При использовании прямой анкеровки продольное усилие старается надколоть монолит в защитном слое бетона из-за работы касательных напряжений. Длина анкеровки зависит от множества факторов, но в защитном слое сцепление не стоит делать без поперечной арматуры или дополнительных мероприятий, которые исключат скалывание слоя защиты бетонной конструкции и воспримут касательные напряжения.

Зона скола слоя защиты может быть увеличена путем установки по верху продольной перпендикулярной арматуры. Диаметр/шаг хомутов в месте прямой анкеровки в слое защиты определяются в соответствии с типом диаметра и хомута арматуры продольной.

заглубление стержня в бетон

Если речь идет об элементах из мелкозернистого бетона А, расчетную длину анкеровки увеличивают на: 5 ds  для сжатого бетона и 10 ds для растянутого. Длина прямой анкеровки иногда может быть уменьшена в соответствии с параметрами поперечной арматуры и величиной поперечного обжатия бетона, но максимум на 30%. Фактическая длина анкеровки берется минимум 15 ds и 200 миллиметров.

заглубление стержня в бетон

Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А500СП с эффективным профилем

Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k1 класса А400

Отгибом

Гибка арматурных прутьев осуществляется в условиях завода либо на объекте (вручную, гибочным роликом сменного типа или гибочным станком). Гнут без нагрева. Анкеровку растянутых прутьев выполняют крюком (отгиб на 45-135 градусов) либо петлей (отгиб на 180 градусов). Крюки можно размещать вертикально или горизонтально.

При применении данного метода анкеровки растягивающее продольное усилие старается разогнуть загнутые концы стержней и смять слой бетона по радиусу отгиба. Там, где может случиться разгиб, устанавливают дополнительные поперечные пруты.

Выполняя анкеровку с отгибом на угол 90 градусов, нужно сделать так, чтобы длина прямого участка кончика была минимум 12 ds, при 180 градусов – минимум 70 миллиметров и 4ds. Прямые участки захода прутка от грани начала перехода усилия с металла на бетон до места начала отгиба равны минимум 3 ds. Если же прямой участок равен менее 10 ds, анкеровка в расчете сечения оправки не учитывается.

Длину расчетную при отгибе определяют стандартным методом, используя значение базовой длины анкеровки. Можно уменьшать значение, но максимум на 30%. При этом, общая длина анкеровки ни в каких расчетах не может быть меньше расчетной.

отгиб арматуры при анкеровке

Отгибая конец поперечной арматуры под углом 135 градусов, оставляют прямой участок минимум 75 миллиметров и 6 dsw, для отгиба на 90 градусов – минимум 8 dsw. Поперечная арматура требует надежного отгиба крюка на 135 миллиметров. Диаметр отгиба зависит от минимального диаметра оправки и продольного прутка. Отгиб хомута размещают в сжатой зоне бетонной конструкции (сечения элемента).

отгиб арматуры

Минимальный диаметр оправки для отгиба (крюка) прутка поперечного для периодического профиля составляет минимум 3 ds, для арматуры гладкой – минимум 2.5 ds.

Минимальный диаметр оправки зависит от диаметра стержня:
  • Для периодического профиля – 5 dsпри ds менее 20 миллиметров и 8 ds при ds более 20 миллиметров.
  • Гладкая арматура – 2.5 dsпри ds меньше 20 миллиметров и 4 ds при ds больше 20 миллиметров.

Минимальный диаметр загиба крюков и петлей в свету: 6 ds при ds меньше 16 миллиметров и 8 ds при ds больше 16 миллиметров.

Минимальный диаметр оправки (когда армируется продольная рабочая арматура) для прутков периодического профиля (при отсутствии прямого участка анкеровки) назначается от 6-7 ds при ds меньше 20 миллиметров и 9 ds при ds больше 20 миллиметров.

Метод анкеровки определяется проектировщиком. В ситуациях, когда расчетный диаметр отгиба (в работе с продольной арматурой) невозможно геометрически расположить в сечении конструкции, диаметр или число арматуры увеличивают. Либо меняют метод анкеровки.

Клеевой

Данный метод предполагает некоторые особенности, которые нужно изучить до начала работ.

Как выполнять клеевую анкеровку:
  • До нанесения клея сталь выправляется на специальном станке, чистится от ржавчины и грязи, обезжиривается.
  • Компоненты для приготовления клеевого состава взвешивают, отмеряют и измельчают в вибромельнице при температуре максимум 80 градусов. Клей хранится не больше 3 лет в проветриваемом сухом помещении.
  • Состав на прутки наносится в специальной установке. Клей образует пленку толщиной до 2 миллиметров над поверхностью арматуры. Далее на слой роликами наносятся волнообразные рифления с шагом 6-8 миллиметров и высотой волн 2 миллиметра. Этот этап предполагает нагрев прутков до 100 градусов и выполнение прямо перед закладкой в опалубочную конструкцию.
  • После установки в опалубку стержней нужно сделать так, чтобы они не соприкасались с другими элементами.

Следует помнить, что стержни с нанесенным на них клеем нужно защитить от солнца и влаги, транспортировать в защитной упаковке. Если пленка клея повреждается, ее восстанавливают нанесением еще одного слоя мягкого клея (при температуре около 100 градусов или после взаимодействия с ацетоном).

клеевой способ анкерования арматуры

Сварные соединения

Контактной (стыковой или точечной) сваркой соединяются арматура периодического профиля или гладкая горячекатаного типа, закладные детали, арматурная проволока. Иногда используют ручную или дуговую сварку, но только в работе с арматурой класса А500.

Способы и типы сварки прутьев и деталей выбирают, исходя из особенностей эксплуатации конструкции, технологических возможностей, параметров свариваемости стали. Если выполняются крестообразные соединения с применением контактно-точечной сварки, следят за должным обеспечением восприятия сетками напряжения (не должно быть меньше расчетного сопротивления). Обычно такие соединения используют с целью обеспечения нужного расположения прутков друг к другу при транспортировке и укладке в бетонную конструкцию.

В условиях завода создают арматурные каркасы, сетки стыковой или контактно-точечной сваркой. Когда делают закладные детали, используют сварку под флюсом, применяемую для тавровых соединений. А вот нахлесточные можно делать контактно-рельефной сваркой.

При выполнении монтажа готовых элементов используют полуавтоматическую сварку, которая позволяет обеспечить нужный уровень качества и жесткости соединений.

соединение стержней арматуры сваркой

Соединение внахлест

Стыки ненапрягаемой арматуры можно стыковать внахлест при вязке/стыковке сеток и каркасов, но диаметр не должен быть больше 36 миллиметров. Стыки делают в растянутых зонах элементов изгиба, в местах полного использования стали.

Важно, чтобы стыки элементов растянутой/сжатой арматуры, сеток имели в рабочем направлении перехлест минимум параметр Lan. Стыки вязаных и сварных конструкций располагаются вразбежку. Без разбежки можно стыковать при выполнении конструктивного армирования и там, где арматура используется максимум на 50%.

Из гладкой стали А1 стыки внахлест арматуры в бетоне делают так, чтобы в месте стыкуемых сеток по всей длине нахлеста находилось минимум 2 поперечных прутка. Так можно стыковать внахлест каркасы, где арматура находится в одностороннем порядке.

нахлест арматуры

Места стыков сеток в нерабочем расположении делают внахлест между рабочими крайними прутками. В процессе вязки перехлест изделий должен находиться в местах минимальных крутящих/изгибающих моментов. Если так сделать не получается, значение нахлеста устанавливают равным минимум 90 диаметрам арматуры. Часто крестообразный перехлест усиливают специальными хомутами, вязальной проволокой.

Длина перехлеста зависит от сечения прутков. Обычно в работе используют рифленые стержни А3, поэтому длину нахлеста арматуры в бетоне можно рассчитать.

Такие значения указаны в СНиП:
  • Арматура 10 – 300 миллиметров
  • Арматура 12 – 380 миллиметров
  • Арматура 16 – 480 миллиметров
  • Арматура 18 – 580 миллиметров
  • Арматура 22 – 680 миллиметров
  • Арматура 25 – 760 миллиметров

Ниже указаны показатели для анкеровки разной арматуры:

таблица анкеровки арматуры1

таблица анкеровки арматуры2

таблица анкеровки арматуры3

таблица анкеровки арматуры4

таблица анкеровки арматуры5

Изучив все правила и нормативы, сделать анкеровку арматуры в бетоне можно самостоятельно. Главное – соблюдать технологию и верно выполнить предварительные расчеты.

Анкеровка арматуры в бетоне – рассчет в программе и по таблице + Видео

Анкеровка арматуры в бетоне представляет собой операцию запуска армирующих изделий за определенное сечение. Длина такого закрепления определяется параметрами области передачи усилий с металлических стержней на железобетон.

1 Варианты анкеровки – обзор всех способов

Интересующая нас операция закрепления концов армирующих стержней в бетоне выполняется разными способами. Анкеровку принято подразделять на такие типы:

  1. В виде выступов арматурного профиля (прямые изделия).
  2. С применением лапок и крюков, а также петель.
  3. С использованием дополнительных металлических изделий, которые имеют поперечное направление.
  4. При помощи специальных приспособлений, монтируемых на концах арматуры.

Анкеровка арматуры

Рекомендуем ознакомиться

Закрепление в бетоне прямых элементов выполняется исключительно для строительной арматуры с периодическим профилем. Здесь важно принимать во внимание, что качественные характеристики сцепления железобетона и анкеровки увеличиваются при повышении прочностных показателей бетонной смеси. Также надежность закрепления зависит от того, есть или нет в системе поперечное сжатие. Анкеровочные крюки разрешается применять только для гладких арматурных изделий. А вот лапки устанавливаются исключительно на периодические по профилю стержни.

Если используются петли, необходимо следить за тем, чтобы ее оба конца были растянуты на идентичную величину. В противном случае качество сцепления существенно уменьшается. В ситуациях, когда анкеровка петлями и крюками, а также методом прямого сцепления не обеспечивает достаточной прочности системы бетон-стержень, требуется применять специальные приспособления для отдельных армирующих элементов и практиковать приварку добавочных изделий (поперечных). В последнем случае рекомендуется использовать от 2 до 4 шестимиллиметровых по сечению прутков.

2 Длина заделки арматурных элементов – важнейшая характеристика

Расчет анкеровки производится по целому ряду показателей. Об этом мы поговорим подробнее далее. Самой же важной характеристикой процесса является длина стержневой арматуры, закладываемой в железобетон. Она определяется с особой тщательностью. Длина заделки устанавливается проектировщиками по специальным графикам. В них учитывается класс арматуры и значение напряжения в армирующем прутке.

Проверка высоты установки арматуры

На графике а представлена длина анкеровки для изделий (растянутых) с периодическим профилем, на б – для сжатых либо растянутых, на в – для гладких прутков.

Работать с приведенными графиками сравнительно несложно. Например, длина анкеровки профильного растянутого изделия определяется следующим образом. На оси абсцисс нужно найти показатель растяжения арматуры (допустим, для бетона М300). Провести от него прямую (наклонную) до интересующей нас марки бетонной смеси. На месте пересечения проведенного отрезка с перпендикуляром к оси абсцисс отметить Rа и провести от этой точки параллельную линию. Она должна пересечь ось ординат. Найденная точка – это и есть рекомендованная длина стержня.

Аналогичным образом используются и два других графика. Человеку, далекому от проектирования железобетонных конструкций, описанная методика может показаться чересчур мудреной. Но специалистами строительной сферы длина арматуры при помощи графиков определяется буквально за пару секунд. Важный момент. В случаях, когда рекомендованную длину анкеровки обеспечить на конкретном объекте не представляется возможным, следует монтировать на торцы стержней особые приспособления. Они, по сути, представляют собой анкера, изготовленные в специальной форме – в виде пластин, крючков, уголков, гаек.

3 Расчет анкеровки – комплексный подход к проектированию

Профессиональный расчет операции заделки арматурных стержней основывается на учете таких показателей:

  • прочность железобетона;
  • вариант анкеровки;
  • значение напряжения на участке сцепления;
  • длина и глубина закладки элементов;
  • профиль арматуры;
  • сечение используемых стержней.

Бетон после анкеровки арматурой

Упрощенный расчет некоторых показателей (глубина, длина) позволяет провести специальная таблица. Она может включать в себя разные показатели. Как правило, интересующая нас таблица является частью компьютерных программ, которые дают возможность выполнять комплексный расчет анкеровки. Найти их несложно на специализированных интернет-сайтах. Продается такое программное обеспечение и на дисках. На любительском уровне глубина и длина анкеровки вполне может быть определена описанным выше способом (программы со встроенными в них таблицами).

Профессиональные проектировщики также используют такую методику. Но исключительно для предварительных расчетов. А вот окончательно глубина закладки арматурных элементов и другие показатели операции устанавливаются ими по формулам.

Такой расчет гарантирует получение стопроцентно правильных результатов. Формульный расчет важен при проектировании ответственных сооружений и железобетонных конструкций. В рамках этой статьи мы не будем загружать вас сложными и зачастую непонятными символами. Скажем лишь, что расчет по формулам требует серьезных инженерных знаний специфики строительных работ. Бытовой пользователь таковыми не обладает. Поэтому у него есть всего два варианта:

  • заказать профессиональный расчет в профильных бюро;
  • найти рекомендованные (другими словами – приближенные) значения анкеровки в спецпрограммах и табличках.

Последний совет. Так как анкеровка арматуры считается одним из главных элементов выполнения строительных работ, от которого зависит их качество, желательно заказывать ее расчет в специализированных компаниях. В данном случае лучше заплатить за действительно нужную услугу.

Анкеровка арматуры в бетоне таблица

Анкеровка арматуры считается одной из важнейших строительных операций, которая подразумевает крепление армирующих изделий за определенное сечение. Стоит отметить, что размер закрепления во многом обусловлен характеристикой участка передачи нагрузки с металлических стержней на основной материал. В этой статье мы рассмотрим все существующие способы проведения анкеровки, дадим советы относительно того, как должен проводиться расчет на этапе проектирования, а также раскроем некоторые секреты, которые значительно упростят строительные работы.

Анкеровка арматуры: возможные варианты

На сегодняшний день известно несколько вариантов проведения данной операции. Именно поэтому анкеровка бывает следующих видов:

  • Для прямых изделий создаются выступы профиля на необходимой длине стержня;
  • С использованием специальных крепежей, петель, а также лапок.
  • С применением различных поперечных изделий из металла;
  • Используя широкопрофильные приспособления, которые монтируются по краям арматуры.
Нахлест арматуры при вязке

Чтобы провести качественное крепление прямых элементов в бетоне, используется только специализированная профильная арматура. Необходимо учитывать тот факт, что качественные характеристики процесса сцепления основного материала и анкеровки повышаются при увеличении прочностных параметров бетонного раствора. Кроме того, надежность крепления определяется наличием поперечного сжатия. Согласно нормативно-технической документации, данную операцию можно приводить только для прямых арматурных изделий. Если вы решите отдать предпочтение монтажу лапок, то их установку важно проводить на покрытие профильных стержней.Анкеровка путем отгиба

При использовании петель важно учитывать фактор соблюдения одинакового расстояния между каждым крепежом. Если пренебречь этим правилом, то в большинстве случаев степень сцепления на порядок снизится.

Если случается так, что анкеровка с помощью петель, крюков, а также способов непосредственного сцепления напрямую не дает ожидаемой прочности конструкции, необходимо задействовать дополнительные приспособления, которые монтируются на отдельные армирующие элементы посредством приварки.

Определяем длину арматурных элементов правильно

Чтобы расчет анкеровки был произведен правильно, важно учитывать целый ряд характеристик и показателей. Пожалуй, самым важным параметром является стержневая длина арматуры, которая будет непосредственно в железобетоне. Ее необходимо рассчитывать с особой внимательностью, и без познаний в строительной отрасли вряд ли удастся это сделать. Длина заделки определяется еще на этапе проектировки, учитывая специальные графики. Эти схемы представляют собой данные о классе арматуры, а также параметры нагрузок на армирующие прутки. Таким же способом применяются и 2 другие чертежа. Человеку, который далек от области проектировки конструкций из железобетона, описанная выше технология может быть слишком сложной и замысловатой. А вот профессиональным строителям удастся правильно провести расчет длины арматурных составляющих за несколько минут.Заглубление стержня в бетон

Внимание! Если случилось так, что рекомендованную длину стержней на конкретном объекте использовать не удается, необходимо позаботиться о монтировке стержней на торцы посредством привлечения дополнительного инструментария и оборудования. Они своего рода будут играть роль анкера, внешне больше напоминая крепежи, пластины, уголки.

Радиус загиба стержней

Комплексные расчеты: все, что нужно знать

Для того, чтобы расчет был качественным и без каких-либо недочетов, важно учесть следующие параметры:

  • прочностные показатели железобетонной конструкции;
  • способ осуществления анкеровки;
  • уровень нагрузки на основание;
  • уровень заглубления элементов;
  • профиль арматурных элементов;
  • сечение применяемых перегородок.
Непосредственное выполнение анкеровки арматуры по бетону


Если вы хотите упростить процесс расчетов некоторых характеристик, обратитесь к таблице параметров. Кроме того, сегодня существует различное программное обеспечение, помогающее сделать это действительно быстро. Но, увы, такие утилиты не найти в свободном доступе, потому что разработчики подают свой продукт исключительно на дисках. Без навыков и познаний, разобраться в интерфейсе не получится, поэтому, все-таки, доверьте это дело специалистам.Проверка данных расчета длины

Помните, что даже опытные проектировщики пользуются данным методом только на предварительном этапе . Окончательные показатели рассчитываются только после комплексного анализа глубины закладки всех элементов, а также других характеристик, необходимых для проведения данной операции.

Таблица расчета несущей способности

Опыт практического применения полного комплекса вышеуказанных рекомендаций показывает, что данные расчеты являются стопроцентной гарантией получение максимально точных и эффективных результатов строительных мероприятий. Также важен и формульный расчет на этапе проектировании капитальных строений и конструкций, которые создаются с использованием железобетонных элементов. Конечно же, в этой статье мы не стали сильно загружать вас точными формулами, символикой и непонятными чертежами, потому что неопытному человеку они, в силу весьма понятных причин, будут тяжелы для восприятия. Как итог, можно отметить только то, что исключительно инженерные познания и ориентация в специфике проведения строительных работ, даст вам уверенность в том, что анкеровка арматуры в бетоне будет выполнена как следует.Завершающий этап работ по анкеровке арматуры

И напоследок стоит отметить одну немаловажную рекомендацию. Известно, что длина анкеровки арматуры является важнейшим критерием, поэтому, если у вас возникают сомнения в правильности ее расчетов, то обратитесь за консультацией не просто к проектировщику, а в соответствующую строительную компанию, ведь ее специалисты выдают не просто расчетные бумаги, но и гарантийную документацию.

1.8.1. Анкеровка напрягаемой арматуры

Анкеровка напрягаемой арматуры в бетоне во многих случаях осуществляется за счёт сцепления арматуры с бетоном. При отсутствии или недостаточности сил сцепления анкеровку выполняют с помощью специальных анкерных устройств.

При применении в качестве напрягаемой арматуры высокопрочной проволоки периодического профиля, арматурных стержневой арматуры периодического профиля, натягиваемой па упоры, установка постоянных анкеров не требуется.

Установка анкеров обязательна для арматуры, натягиваемой на бетон а также для арматуры, натягиваемой на упоры, при недостаточном сцеплении.

Длина зоны передачи напряжений , для напрягаемой арматуры без анкеров (т.е. длина зоны самозаанкеривания её за счёт сил сцепления с бетоном, Рис.1.11.) определяется по формуле

(1.22) где напряжения, принимаемые равными

большему из значений и с учётом потерь; ,- коэффициенты, определяемые по таблице 1.2; - передаточная прочность бетона.

Таблица 1.2

Класс арматуры

d. мм.

%

д%Р

Стержневая арматура периодического профиля независимо от класса

независимо от диаметра

0.25

10

Высокопрочная арматурная проволока периодического профиля класса Вр-2

5

1.4

40

4

1,4

50

3

5,4

60

Арматурные канаты класса К-7

15

1,00

25

12

1,10

25

9

1,25

30

6

1,40

40

К-19

14

1.00

25 .

Рис.1.11. Виды анкеров

Тип анкера выбирают, исходя из производственных возможностей и вида арматуры.

Для стержневой арматуры периодического профиля рекомендуется применять анкеры в виде высаженных головок, обжатых шайб, приваренных коротышей (Рис. 1.11.).

Проволочные канаты, пучки и пакеты натягиваются усилиями большой величины. Для анкеровки таких арматурных изделий применяют специальные анкеры (Рис. 1.11).

1.8.2. Предварительные напряжения в арматуре и бетоне

Создаваемое искусственно предварительное напряжение в арматуре не должно быть слишком низким, иначе эффект предварительного напряжения будет утрачен с течением времени, вследствие потерь этого напряжения.

С другой стороны, величина предварительного напряжения не должна быть слишком высокой в связи с опасностью обрыва при натяжении или развития недопустимых неупругих деформаций.

В связи с этим рекомендуется назначать предварительное напряжение в следующих пределах:

и

р - допустимое отклонение, принимаемое при механическом способе натяжения ,

Возможные отклонения от заданного значения предварительного напряжения учитываются с помощью коэффициента точности натяжения

(1.23)

(1.24)

знак плюс принимается при неблагоприятном влиянии предварительного напряжения; знак минус - при благоприятном; -число напрягаемых стержней в сечении элемента.

Передаточную прочность бетона к моменту обжатия Rbp устанавливают так, чтобы не создавался слишком высокий уровень напряжения, сопровождающийся значительными деформациями ползучести и потерей предварительного напряжения.

Рекомендуется принимать Rbp не менее 11 МПа, при стержневой арматуре класса Ат-VI и арматурных канатах - не менее 15,5 МПа, не менее 50% прочности бетона.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
