Анкер это – Анкерный болт: описание,виды,назначение,применение,цена,маркировка. | Строительные материалы

Содержание

Что такое анкер, основные виды анкеров



Что такое анкер фото анкеров, видыЧто такое анкер, виды анкеров.

Стоит ли крепить что–нибудь на гвоздь к бетонной стене? Или существуют какие–либо более действенные способы крепежа? На эти и другие вопросы ответит данная статья, в которой рассказывается об актуальных крепежных приспособлениях — анкерах, разберемся, что же такое анкер и какие бывают виды анкеров. Ассортимент анкеров на рынке представлен неисчислимым множеством различных модификаций, пример:

  • клинковый анкер KA;
  • забивной анкер LAH;
  • стержневой анкер RU;
  • стержнеобразный анкер ТА;
  • винтовой анкер RA;
  • закладной анкер SORMAT, DRIVA;
  • латунный анкер MSA;
  • анкеры МТА, КВТМ, PFG, OLA, и так далее.

При проведении отделочных, ремонтных, или строительных работ обойтись без крепежных устройств невозможно. Таковыми могут являться шурупы или гвозди, то есть устройства, которые сами непосредственно, без каких–либо дополнительных деталей способны скреплять материалы и выдерживать соответствующую нагрузку. Применять их можно к листам гипсокартона, древесине, или тонким элементами, сделанными из металла, фиксации, которая возникает между данными простыми крепежными деталями и основанием, хватает для эффективного закрепления и восприятия, приходящихся на данную конструкцию, нагрузок.

Однако если основание сделано из камня, бетона или кирпича и имеет большую (по сравнению с легкими материалами) твердость, то использование подобного крепления не сможет решить возникающие задачи. Для того, чтобы в этом убедится, достаточно просто  попытаться вбить гвоздь в стену из бетона, и сразу же станет понятна справедливость данного утверждения.

Анкер переводится с немецкого языка, как “якорь”, и данное название в полной мере объясняет принцип его функционирования. Крепежный элемент скрепляется с основным массивом не непосредственно, а с использованием дюбелей или анкеров, которые и созданы для того, чтобы появился нужный момент сцепления.

Вывод таков: крайне трудно провести конкретное разделение между дюбелем и анкером.

У нас сложилось такое мнение, что дюбелем или анкером является деталь, которая каким–либо (химическим или механическим) способом повышает скрепление между основным изделием, которое следует прикрепить и основанием. До уровня, при котором данные элементы способны перенести возложенную на них нагрузку. В общем, дюбель представляет собой более легкую разновидность анкера.

Основные виды анкеров

Областью применения анкеров при проведении строительных работ является крепление тяжелых конструкций. При проведении ремонтных работ в квартире анкерное крепление применяется в основном при фиксации оконных и дверных коробок, при прикреплении подвесных потолков, и также при установке люстр и светильников. Теперь понятно, что такое анкер. Перейдем к видам и местам применения с фото примерами.

Забивные анкеры латунные, стальные

Забивные анкеры фотоЗабивные анкеры LA, LAH. Это самый простой вид анкерного крепления, имеющий внутреннюю резьбу. Используется для монтажа в каменные, кирпичные или бетонные конструкции. Вставляется в заранее высверленное отверстие нужного диаметра и глубины. Отверстие для данного типа анкеров (как и для всех других) следует предварительно очистить. После того, как анкер вставлен в отверстие, он специальным приспособлением разжимается, с помощью чего достигается нужная степень сцепления. В след за этим внутрь анкера вкручивается подходящий по резьбе крепежный элемент. Так же к этому типу относится анкер MTA, который применяется для оснований имеющих внутренние полости.

Клиновые анкеры с гайкой

Клиновые анкеры фотоКлиновые анкеры KA. Бывают изготовленными с помощью разных технологий и бывают электроцинкованными KA, кислотоупорным KAH, и горячецинкованными KAK. Оснащены специальным клинком, который во время монтажа расширяется и закрепляется в отверстии. Позволяет делать сквозное крепление через монтируемый на основание материал. Вставляется в подготовленное отверстие, вбивается с помощью молотка и затягивается обычным ключом. К изделиям данного типа относят винтовые анкеры RAR–нержавеющий, или RA–электроцинкованный. Эти виды анкеров оснащены винтом с утапливающейся головкой. Это позволяет использовать их при крепеже дверных и оконных коробок. В процессе закручивания винта анкерный клинок надежно закрепляется в крепежном отверстии.

Стержневые фиксаторы

Стержневые фиксаторы фотоСтержневой фиксатор RU работают по принципу клинового анкера, изготовлен для установки через несколько облицовочных и изоляционных слоев. Дополнительным качеством таких изделий является возможность делать его установку под небольшим углом к поверхности. Способ фиксации в гнезде расширяющимся клином применяется также в конструкции стержневого анкера TA. Данное изделие, оснащенное внутренней резьбой в комплекте со стержнем, который в случае необходимости можно подрезать, чтобы довести его до необходимой длины, можно применять для прикрепления нескольких слоев материалов. После забивания анкера в крепежное отверстие, фиксируемый элемент закрепляется на стержне с применением шайбы и гайки.

Анкеры PFG

Анкеры PFG фотоАнкеры PFG оснащены внутренней резьбой и в ходе закручивания в них вставных деталей расширяются и эффективно фиксируются в гнезде. Анкер PFG можно применять в сочетании с  вставляющимся болтом IR, болтом с крюковой головкой AK, коническим болтом VR,  болтом оснащенным петлей SR или имеющим вставные гильзы IHH, IH. Данное анкерное крепление используется для проведения работ с твердыми основаниями.

Латунный анкер MSA

Латунный анкер MSA фотоКонструктивной основой для данного вида анкера является бетон, камень или кирпич. Латунная гильза данного анкера MSA оснащена внутренней полостью, имеющей коническую форму (с резьбой), которая постепенно сужается к острию. С помощью этого сужения, в процессе затягивания винта гильза расширяется и плотно фиксируется своими не ровными стенками внутри крепежного отверстия, проделанного в основании.

Виды металлических анкеров и особенности применения

Анкер – от немецкого слова «якорь» — крепёжное изделие, которое различными способами закрепляется в несущем основании и удерживают какую-либо конструкцию.

Все металлические анкеры могут использоваться для установки в плотных основаниях: бетоне, кирпиче, природном камне и т.п.

Анкеры удобно классифицировать по их конструкции.



Анкер клиновой

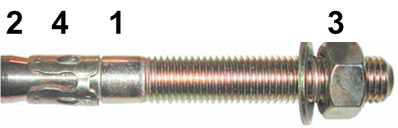

Клиновой анкер (анкерный болт) состоит (Рис. 1) из металлического стержня (1) с распорным конусом (2) на одном конце и резьбовой частью с гайкой и шайбой (или с шестигранной головкой) (3) – на другом конце. В зоне сужения стержня набита разрезная втулка с выступами (4). При вращении стержень начинает вытягивать на себя конусную гайку, которая разжимает втулку. Происходит закрепление трением. При установке применяется сквозной монтаж (Рис. 2).

Рис. 1




Рис. 2




Анкер втулочный

Втулочный анкер состоит (Рис. 3) из металлической втулки (1) с насечками в средней части и разрезом на одном из концов (2). Внутри втулки располагается металлический стержень с распорным конусом (3) на одном конце и резьбовой частью с гайкой и шайбой (или с шестигранной головкой) (4) – на другом конце. При вращении стержень начинает вытягивать на себя конусную гайку, которая разжимает втулку. Происходит закрепление трением (Рис. 4). При установке применяется сквозной монтаж. (Рис. 5).

Рис. 3                                                                                                     Рис. 4





Рис. 5




Анкер разжимной

Разжимной анкер (четырехлепестковый, гильзовый) с широкой зоной расклинивания состоит из гильзы и резьбового стержня: болта, шпильки с гайкой, винта с кольцом или крючком (Рис. 6). Гильза (Рис. 7) – четыре продольных лепестка (1), охваченные с одной стороной жесткой обоймой (2), а с другой – пружинным кольцом (3). Со стороны кольца расположена конусная распорная гайка (4). Со стороны обоймы – ввинчивается резьбовой стержень. При вращении он начинает вытягивать на себя конусную гайку, которая в свою очередь разжимает лепестки гильзы. Происходит закрепление трением (Рис. 8). При установке применяется сквозной монтаж.



Рис. 6



Рис. 7                                     Рис. 8



Анкер забивной

Анкер латунный забивной (цанга) (Рис. 9). Цилиндрическая втулка со сквозным отверстием (в отдельных конструкциях – с внешней насечкой для предотвращения проворачивания) с одного конца имеет четыре продольных разреза и стенку переменного сечения (1). С другого конца (2) нарезана внутренняя метрическая резьба. Втулка устанавливается в основание резьбовой частью наружу и заподлицо. (Рис. 10). При ввинчивании резьбового стержня (болта, винта, шпильки и т.п.) разрезная часть втулки раскрывается и происходит закрепление трением.


Рис. 9




Рис. 10





Анкерный гвоздь

Простой безрезьбовой анкер. Похож на забивные (Рис. 11). Втулка имеет с одного конца продольные разрезы (1), а с другого – низкую полукруглую отбортовку (2) и расклинивающий гвоздь (3). Втулка устанавливается до упора в основание отбортовкой с гвоздем наружу (Рис. 12). При вбивании гвоздя разрезная часть втулки раскрывается и происходит закрепление трением.


Рис. 11




Рис. 12




Анкер – быстрофиксирующий гвоздь

Втулка анкера – быстрофиксирующего гвоздя сделана из пружинной стали, со сплошным продольным разрезом (Рис. 13) и развальцованным (1) и завальцованным (2) концами. Забивается в предварительно высверленное отверстие, диаметр которого подобран так, что анкер слегка сжимается. Происходит закрепление трением.




Рис. 13





Установка анкеров: материалы основания

Все металлические анкеры могут использоваться для установки в плотных основаниях: бетоне, кирпиче, природном камне и т.п. В Таблице 1 представлены материалы основания и рекомендации по применению анкеров.

Таблица 1. Анкеры металлические.

Вид анкера Фирма Материал основания
Бетон

Натур.

камень

Полнотелый кирпич Силикатный полнотелый кирпич

Пемзобетон.

полнотелый кирпич

Газобетон (пористый бетон) Полнотелые гипсовые плиты Кирпич с вертик. пустотами

Силикат.

кирпич с пустотами

Пустотелый блок Фиброцем. плита Гипсокарт. плита Древесно-стружечн. плита Метал. профиль
анкерный болт S-KA Sormat ++ + +
анкерный болт FBNII, FBN IIK Fischer ++ +
анкер FH II-B Fischer ++ +
анкер FH II-S Fischer ++ +
анкер PFG ES Fischer ++ + +
анкер PFG LB Sormat ++ + +
анкер PFG SB Sormat ++ + +
анкер PFG HB (F) Sormat ++ + +
анкер PFG EB (F) Sormat ++ +
анкер FSA-B Fischer ++ +
анкер FSA-S Fischer ++ + +
анкер LA Sormat ++ + +
анкер EA II Fischer ++ +
анкер MSA Sormat ++   +
анкер PKN Sormat ++ ++ ++ ++ +
анкерный гвоздь LN Sormat ++   ++ ++     +



Анкерный болт - разновидности, применение и особенности монтажа анкеров по бетону

20.05.2019

Анкерный болт (от нем. Anker — якорь) – это крепежный элемент, соединяющий объекты с бетоном. Он универсален и применяется как в промышленности, в быту, и надежно прикрепит любой объект к полу, стене или на потолке. Анкеры могут использоваться для всего – от прикрепления строения к его фундаменту до установки тяжелого промышленного оборудования к полу на фабрике.
В нашем каталоге можно купить анкерные болты разных видов. Каждый тип имеет свои собственные преимущества, размеры, и функции. Также делятся по типу установки. Болт состоит из 2 основных частей: само основание и крепежный элемент (гайка, кольцо или крюк). Чаще всего встречается болт с гайкой, так как ее можно закрутить на болт с помощью обычного гаечного ключа.

При  надлежащей установке они образуют прочную и долговечную связь объекта с поверхностью. Такие болты можно приобрести как в строительных магазинах, так и у производителя напрямую.


Преимущества анкерных болтов

  • Обеспечивают надежную, долгосрочную фиксацию.
  • Их очень легко устанавливать на любую поверхность.
  • Рассчитаны на довольно большой вес и давление конструкции.

Анкерные болты по типу установки

Классический тип – это анкеры, вставляющиеся на месте. Эти болты вставляются в бетон, пока он еще не засох, резьбовой частью наружу. Когда бетон засыхает, болт остается внутри, и объекты могут быть закреплены к нему гайкой, накручивающейся на резьбу. Они часто используются в новых строительных проектах, когда известно расположение стен и других элементов, которые нуждаются в присоединении к фундаменту.

Другой тип – это болт, который устанавливается в бетон после того как он засохнет. Такие болты требуют просверленного отверстия, и их можно закрепить на месте с помощью эпоксидной смолы или же анкер сам закрепится с помощью распорок, если это предусмотрено конструкцией. Для строительства и подобных задач этот вид болта может быть очень полезен, но очень важно установить их правильно, иначе вся конструкция может быть неустойчивой, что может привести к плачевным последствиям.

Виды анкеров

Клиновый анкерный болт

Является одним из самых востребованных видов крепежных элементов из-за своей прочности, стойкости к коррозии и легкости монтажа. Клиновый болт вставляют в отверстие на 1,2 сантиметра шире, чем клиновый элемент и на 16 мм глубже, чем длина самого болта. После того как болт будет вставлен, открывается клиновый механизм и распирает отверстие для надежного закрепления болта.

Гильзовый анкерный болт


Гильзовый болт имеет внешнюю оболочку, которая раздвигается и закрепляет его крепко в отверстии. После установки в отверстие его оболочка раздвигается на 4,5 сантиметра. Такой вид анкерного болта хорошо подходит для работы с бетонными или кирпичными поверхностями.

Забивной анкерный болт


Такие болты очень крепкие и устанавливаются с помощью молотка. Болт вставляется в отверстие, просверленное на ширину болта и на него крепят шайбу и гайку. За распорку втулки отвечает специальный механизм, по которому нужно ударить, чтобы активировать механизм. Болт нужно вставить в отверстие и ударить по нему молотком, чтобы открыть распорки.

Анкерный болт с гайкой


Такой болт подходит для кирпича, бетона и бетонных блоков. Длинные анкеры подойдут для мягких материалов. Просверлите отверстие на 3 см глубже, чем длина болта, поместите болт в отверстие, закрутите гайку на болт и затяните ее.

Анкерный болт с крюком


Это самый обычный болт, но вместо гайки у него установлен крюк. Обеспечивает удобство при работе с навесными конструкциями. Гайка также стоит у изголовья болта и выступает лишь как регулятор распорной втулки, обеспечивающий надежное крепление конструкции к поверхности. Одно из главных преимуществ такого типа – это то, что закрепленный объект можно снять когда вам угодно.

Анкерный болт с кольцом


На его верхней части установлен крепеж в форме кольца или, иногда, полукольца. В то время как принцип его работы такой же, как и у болта с крюком. Однако, этот болт не сам закрепляет конструкцию а объекты крепятся на кольцо, а сам болт – это опорная точка. На нем удобно крепить навесные объекты, различные цепи и тросы.

Двухраспорный анкерный болт


У такого типа распорочные клинья расположены в двух местах: в основании и в изголовье для уменьшения воздействия вибрации и лучшего закрепления. Анкер с двойным расширением устанавливается в отверстие на 3 см глубже длины болта, затем в него вставляется стальной болт и закручивается. После установки болта в анкер, если он плотно закреплен, раскрываются 2 части распорочных клиньев. Он имеет сильный хват из-за чего его можно использовать в мягких материалах и устанавливать на него очень тяжелые конструкции.

Как правильно использовать анкеры

Если вы собираетесь прикреплять необходимый объект к стене, полу или потолку, сделанному из кирпича, бетона или гипсокартона, анкерный болт лучший крепеж, который поможет вам это сделать. Есть много видов анкерных болтов, некоторые из которых должны быть установлены во влажный цемент, а другие - после того, как бетон засохнет. Проконсультируйтесь с профессионалами СтройМашСервис, если вы хотите выбрать подходящие анкерные крепежи для вашего проекта.

Подготовка

Сначала нужно определить размер болта и крепежного элемента, которые будут удерживать все, что вы будете прикреплять к поверхности. Болты стоит выбирать такие, чтобы они выдерживали необходимую нагрузку, но размещать их слишком близко друг к другу нельзя, поскольку это может повредить поверхность.

Факторы, влияющие на прочность, включают в себя вес, который должен выдерживать болт, силу напора на болт и температуру, в которой он будет находиться. Существуют различные типы анкерных болтов, подходящие для разного рода работ.


Выберите подходящий болт в соответствие с вашими целями

Определитесь с областью и моментом установки болта. Собираетесь ли вы устанавливать его в еще не засохший или в уже затвердевший бетон. Если необходимо, проделайте отверстие поверхности с помощью дрели или шило. Для гипсокартона предпочтительнее шило, чтобы избежать затупления сверла и повреждения поверхности.

Однако, при установке в поверхность из бетона кирпича или другого камня стоит воспользоваться сверлом по камню. Для установки болта в гипсакартон нужно проделать отверстие диаметром немного меньше чем диаметр болта.

Установка

Поместите анкер в отверстие. Если понадобится, вбейте его молотком. Он должен плотно прилегать к стенкам отверстия.Вкрутите болт в резьбовой вал анкера и сразу затяните его. Распорки анкера должны раскрыться и вцепиться в материал, не дав болту выскочить.

Инструменты, которые могут вам понадобиться:

  • Молоток
  • Отвертка
  • Дрель
  • Шило
  • Сверло по камню

Как вытащить анкерный болт из бетона

Анкерные болты обычно закрепляются в бетоне. Чтобы удалить анкерный болт из бетона, все, что нужно, это выкрутить болт из анкера. Изредка возникают проблемы с упрямыми крепежами, которые не хотят откручиваться; в таком случае придерживайтесь представленной ниже инструкции.


Шаг 1

Подберите торцевой ключ по размеру гайки болта. На многих болтах размер напечатан сверху шляпки.

Шаг 2

Выверните болт из бетона с помощью ключа. Если он заржавел, смажьте его маслом, соляркой, бензином или антифризом и дождитесь, пока жидкость впитается. После того как она впитается, попробуйте ключ еще раз.

Шаг 3

Если болт упрямится и не выходит, стоит попробовать съемник. Присоедините съемник к дрели и поместите на болт. Просверлите бетон до основания болта. Вытащите болт с помощью плоскогубцев.

Шаг 4

Вставьте шило в отверстие. Дайте шилу несколько резких ударов молотком, пока оно не прорежется до основания. Уберите части болта с помощью плоскогубцев.

Шаг 5

Если ни один из предыдущих методов не помог, отпилите шляпку болта болгаркой. Отшлифуйте или вырежьте верх болта так, чтобы он находился ниже поверхности бетона. Удалите мусор и залейте отверстие бетоном.

Заключение

При работе с анкерными болтами в строительстве, работник должен соблюдать строительные нормы, включающие размер болтов и необходимое расстояние между ними. Цель установки заключается в том, чтобы распределить нагрузку конструкции равномерно по всем точкам, уменьшая нагрузку на каждый отдельный болт или участок бетона. Инженер или архитектор должны рассчитать производимое давление и нагрузку, для того чтобы удостоверится, что болты будут установлены правильно.


Главный недостаток этих болтов это то, что, после установки, их нельзя вытащить, не выбив кусок бетона. В ситуации, когда болт является лишь дополнительным элементом конструкции эта проблема не так важна, но это становится помехой, когда болты закрепляют тяжелое промышленное оборудование. Если завод, например, переоснащается для производства других предметов, старые болты могут сильно помешать.



Что такое анкерный болт и его применение

Анкерный болт – что это и для чего он нужен?

В различного рода строительных работах достаточно часто возникает необходимость закрепления различных конструкций к основанию.

Будь то навес водонагревателя в ванной комнате или крепление силовых кабелей к стене, или установка опор на бетонное основание – везде для прочного крепления применяются анкерные болты. За счет расширяющейся внутренней части они обеспечивают прочное и надежное крепление.

Классификация анкерных болтов

Существует множество типов анкерных болтов. Их размер, конструкция и материал зависят от того, где они будут применяться. Они типы анкеров применяются исключительно на твердых основаниях, таких как бетон, другие конструкции анкеров разработаны специально для прочного крепежа к пористым структурам.

Рассмотрим существующие разновидности анкеров, их строение и области применения.

Анкерный болт с шайбой. Самый простой вид анкерного болта, состоящий из гайки с конусом на конце и металлической муфты с отверстиями. При завинчивании гайки, конус втягивается в муфту и расширяет ее. Подходит для крепления в бетон, плотный кирпич и строительный камень.

Минусом данного анкера является необходимость перед его установкой пропустить анкер сквозь отверстие в конструкции и вместе с ней проводить затяжку анкера.

Анкерныйболт с гайкой. По конструкции не отличается от болта с шайбой, но на вершине в качестве затягивающего элемента у него имеется гайка. Один из самых распространенных анкеров и подходит для крепления оборудования и конструкций к бетону, полнотелому кирпичу, граниту, железобетону.

Наличие гайки позволяет сначала закрепить анкер в основании, затем отвинтить гайку, навесить необходимую конструкцию и снова закрутить гайку.

Анкерный болт с крюком. Имеет ту же конструкцию из болта с конусом на конце, расширяющейся трубки с отверстиями и гайки. Однако вершина анкера выполнена в виде крюка. Применяется для крепления люстр, водонагревателей и других конструкций, которые необходимо иногда снимать.

Анкерный болт с кольцом. Отличие его от предыдущего болта в том что на вершине винта расположено замкнутое кольцо. Незаменимы при креплении тросов, подвесных конструкций. Наличие кольца исключает вероятность того, что например трос или веревка внезапно соскользнут.

Ударный или распорный анкерный болт. Состоит из металлической муфты с резьбой под гайку на ее вершине, гвоздя, который и расширяет ламели, гайки для монтажа требуемой конструкции. Крепить подобные болты в пористые конструкции нежелательно.

Чаще всего применяется в бытовых целях. Отличается тем, что закрепить подобный анкер можно довольно быстро.

Двухраспорный болт. Усовершенствованный вариант анкера с гайкой. Используется в креплении оборудования, машин, рам, ограждений. Состоит из стержня с конусом на конце, двух муфт, шайбы и гайки.

За счет наличия двух муфт, расклинивание происходит в двух местах, что обеспечивает более прочное и надежное крепление. Подходит для крепления на бетон, полнотелый кирпич и камень.

Анкер клиновой. Еще одна разновидность анкера с гайкой. Особенность конструкции в короткой металлической муфте, которая расположена ближе к концу шпильки. Подходит в креплении конструкций к бетону, железобетону, камню труб, подвесных потолков, консолей.

Четырехсегментный анкер. Является универсальным анкером, способным выдерживать большие нагрузки и применяться в креплении конструкций как в твердые материалы, так и в пористые. Особенностью конструкции являются 4 независимых сегмента.

По мере закручивания гайки внутри происходит перемещение четырехгранного распорного элемента вниз, независимые сегменты расширяются, обеспечивая плотное крепление. Кроме того, наконечник анкера выполнен в виде четырех отдельных лепестков, которые так же расходятся и закрепляются в отверстии.

Поскольку ввинчивающаяся часть не поставляется в комплекте с данным типом анкера, то это позволяет использовать болты с различного рода навершиями – кольцом, крюком, гайкой, шайбой.

Забивной анкер. Представляет собой небольшой цилиндр с распорной зоной на конце. Внешняя сторона подобного анкера имеет большое количество насечек, что не позволяет ему прокручиваться внутри материала.

При его применении следует учитывать, что демонтаж этого типа анкера невозможен. Его разновидность — латунный анкер используется для крепления в непрочных материалах вроде пенобетона, старого бетона.

Винтовые анкера. Разновидностей этого типа анкеров имеется довольно много. И в зависимости от конструкции области применения весьма различаются.

Установка анкерного болта

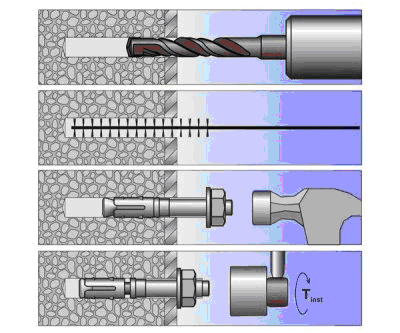

Процесс установки анкерных болтов происходит по одной схеме.

  1. В основании сверлится отверстие. В зависимости от характеристик анкера важно правильно подобрать сверло.
  2. Отверстие очищается от пыли. Для этих целей можно использовать пылесос.
  3. Вставляете анкер в отверстие и забиваете его. При этом анкер не должен входить в него ни слишком свободно ни слишком тяжело.
  4. Затягиваем гайку и производим окончательный монтаж конструкции.

При выборе анкера стоит учитывать и материал, к которому будет крепиться конструкция, и тип конструкции, и нагрузка, которая будет приложена к анкеру.

Поскольку анкера изготавливаются из различных материалов, то следует учитывать и то, в каких условиях анкер будет использоваться – при повышенных влажности или температуре стоит подбирать анкера из подходящих металлов, устойчивых к коррозии и температурным нагрузкам.

Анкер (крепёжное изделие) — Википедия. Что такое Анкер (крепёжное изделие)

Материал из Википедии — свободной энциклопедии

Анкер (от нем. Anker — якорь) — крепёжное изделие, которое различными способами закрепляется в несущем основании и удерживает какую-либо конструкцию.

Анкер, в отличие от дюбеля, как правило, является комбинированным самостоятельным крепёжным элементом: вместе со способностью закрепляться в основании он также и удерживает конструкцию.

Конструкция

У анкера различают две основные части: нераспорную часть, не участвующую в закреплении, и распорную (рабочую) часть, которая изменяет свои размеры при образовании соединения.

Также анкер может иметь манжету — кайму вокруг отверстия, не позволяющую анкеру проваливаться в отверстие основания или закрепляемого материала.

Классификация

Размеры анкеров

  • Малые: длина до 55 мм, диаметр до 8 мм;
  • Средние: длина до 120 мм, диаметр до 12 мм;
  • Крупные: длина до 220 мм, диаметр до 24 мм[1].

Способы закрепления анкера

  • Сила трения — анкер своими стенками прижимается к основанию.
  • Разная форма анкера и отверстия в основании — задняя часть анкера, не помещающаяся в отверстие.
  • Химический — заполнение свободного пространства между анкером и основанием затвердевающим жидким компонентом.

Материал изготовления

Изготавливается из металлических сплавов — латуни, нержавеющей стали, алюминия и других.

Виды монтажа

  • Предварительный монтаж — анкер устанавливается в основание на всю длину.
  • Сквозной монтаж — часть анкера проходит через закрепляемую конструкцию. Анкер для такого вида монтажа имеет удлинённую нераспорную часть.

Виды анкеров

Назначение

Назначение по материалу основания
Назначение по области применения
  • Фасадный и рамный — отличается удлинённой нераспорной частью. Используется для сквозного монтажа различных конструкций.
  • Мебельный анкер.

Установка

Для наилучшего сцепления анкера с основанием отверстие после просверливания необходимо очистить от буровой муки.

См. также

Примечания

Литература

Ссылки

виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.
С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров

Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера

Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

  1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
  2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
  3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
  4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)

Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Анкерный болт - это... Что такое Анкерный болт?

Анкерные болты Однораспорный анкерный болт Конструкция

Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживают какую-либо конструкцию.

Классификация

Различают следующие виды анкеров:

Технология устройства и основные виды разрушения анкеров

Анкер удерживается в материале основания за счёт трёх основных рабочих принципов:

  • Трение — нагрузки, воспринимаемые анкером, передаются на материал основания посредством трения тела анкера о материал основания. Для этого необходимо наличие распирающей силы. Эта сила может создаваться, например, за счёт распора металлической цанги или пластикового дюбеля.
  • Упор — нагрузки, воспринимаемые анкером, компенсируются внутренними силами сопротивления материала излому/смятию, возникающими, как правило, на глубине анкеровки. По такому принципу работают цанговые металлические анкера, фундаментные болты и т. п.
  • Замоноличивание (Склеивание) — нагрузки, воспринимаемые анкером, компенсируются внутренними касательными напряжениями в области контакта тела анкера и материала монолита. Такой принцип работы характерен для клеевых анкеров, закладных деталей без упорных приспособлений и уширений (заделок) и т. п.

Многие виды анкеров удерживаются в материале основания посредством комбинации описанных выше принципов.

Разрушение анкерного крепления происходит в самом слабом его месте. Различают следующие характерные виды разрушения:

  • Вырыв анкера — полный или частичный вылет анкера из материала основания, как правило, с сохранением конструктивной целостности основания.
  • Срез анкера — полное разрушение анкера по границе основание-закрепляемый элемент под воздействием превышающих допустимые сдвигающих сил.
  • Излом или пластический изгиб анкера — полное или частичное разрушение анкера под воздействием превышающих допустимые изгибающих сил при дистанционном монтаже закрепляемого элемента.
  • Вырыв материала основания анкером — полное разрушение анкерного соединения, связанное с нарушением конструктивной целости материала основания под воздействием нагрузок, превышающих предел прочности материала основания. Существует два наиболее частых вида вылома — вылом конуса материала основания и излом кромки материала основания (при установке анкера вблизи края базового материала).
  • Коррозия материала анкера — полное или частичное разрушение анкера, связанное с коррозией материала анкера или его отдельных частей.
  • Плавление или выгорание анкера — нарушение конструктивной целостности анкера, связанное с разрушением материала анкера или его отдельных частей, вызванным воздействием высоких температур, нехарактерных для данного анкерного соединения.

Максимальная нагрузка на вырывание зависит от прочности бетона и размера анкера. Для анкера 8 мм вырывающая сила в зависимости от типа - 1-15 кН (100-1500 кгс) для бетона марки B25, но рабочая нагрузка не должна превышать 25% от вырывающей силы. Для бетона с трещинами необходимо нагрузку на вырывание умножить на коэффициент 0,6[1].

См. также

Литература

  • Пособие по проектированию анкерных болтов для крепления строительных конструкций и оборудования (к СНиП 2.09.03)
  • Руководство по анкерному крепежу «Hilti»
  • Руководство по анкерному крепежу «Mungo»

Примечания

[[1]]

Ссылки

Отправить ответ

avatar
  Подписаться
Уведомление о
