Водопроводные трубы в дом: Трубы для водопровода в частном доме: виды, монтаж – схемы, лучшие способы, нюансы работ

Содержание

Диаметр водопроводных труб для частного дома

На чтение 6 мин.

Без нормального водопровода, жить в частном доме тяжело. Поэтому, проведение воды – первостепенная задача каждого жителя деревни. Однако, выбор водопроводной трубы для частного дома, сложная задача для не разбирающегося человека.

Трудности возникают при выборе материала из которого изготовлен канал, технических параметров (размеров, максимального порога давления). Если диаметр труб для водопровода в частном доме выбран неправильно, можно столкнуться с серьезными проблемами. Когда он меньше нормы, наблюдается повышенное давление. Из-за этого, увеличивается количество поломок. Увеличение диаметра выше нормы ведет к подорожанию конструкции. Чтобы избежать переплат и возможных поломок, нужно правильно выбрать трубы по их размерам.

Трубы в частном домеТрубы в частном домеСистема труб в частном доме

Виды водоснабжения в частном доме

Существует 2 варианта водоснабжения в частном доме:

  1. Подключение к центральной системе. В этом случае, хозяину нужно вызвать специалистов, которые подведут воду к дому. Ему останется только сделать разводку по дому.
  2. Автономный вариант. В этом случае, придется вложить большое количество средств, чтобы сделать колодец или пробурить скважину. Однако, несмотря на высокие затраты на установку, не нужно каждый месяц платить за воду, такое водоснабжение не зависит от внешних факторов. Если скважина попала в чистый источник, гарантирована чистая вода.

Для водоподведения, нужно получить соответствующие разрешения.

Как выбрать диаметр трубы для водопровода, исходя из характеристик изделия

Перед тем, как выбрать диаметр трубы для водопровода, нужно обратить внимание на некоторые факторы, от которых будет зависеть выбор диаметра:

  1. Материал. Строительный рынок предлагает покупателям 3 материала, из которых изготавливаются трубы для водоснабжения. Первым является металл. Его преимущества являются – надежность и прочность. Однако минусов у этого материала гораздо больше:металл подвержен коррозии, металлические трубы неудобно устанавливать из-за их веса, внутри них скапливается известковый налет, из-за чего со временем ухудшается показатель проходимости воды. Другим материалом является пластик. Он отличается от металла тем, что не подвержен коррозии, легко устанавливается и не накапливает известь. Его минусом является расширение при нагревании. Лучшим вариантом считается металлопластик. Исключается недостаток расширения при нагревании. Отличается высоким качеством и долговечностью. Это самые распространенные материалы. Чугунные системы давно не устанавливают. Они показали себя с худшей стороны.
  2. Сложность системы. Диаметр труб для трубопроводов выбирают в зависимости от количества поворотов, изгибов и разветвлений. Также выбор зависит от углов наклона, наличия различного сантехнического оборудования (бойлеров, коллекторов, стиральных машин, посудомоек). Если в системе большое количество поворотов, стыковок и изгибов, напор будет ниже.
  3. Напор. Важный показатель, который необходимо учитывать перед приобретением. Если давление большое, нужен больший диаметр, если низкое – меньший.
  4. Расход воды. Это общий показатель того, как часто используется система водопровода, сколько точек выхода установлено, какова длина конструкции.
  5. Длина трубопровода. Чтобы правильно выбрать трубу исходя из этого параметра, необходимо знать определенные формулы. Если будет допущена ошибка – на выходе воды из крана, можно получить тонкую струйку при максимально открытой задвижке. Не зная точных технических терминов и формул, можно составить такую зависимость: если общая длина менее 30 м, допускаются трубы диаметром до 20 мм. Когда она превышает 30 м, сечение должно быть от 25 мм до 32 мм и более.

Диаметр как основной параметр водопроводной системы

Многие задаются вопросом о том, как подобрать диаметр трубы из-за того, что он отвечает за важный параметр системы. Это пропускная способность водопровода. От него напрямую зависит выбор и установка элементов системы. Труба с сечением в 25 мм пропускает – 30 л в минуту. Если труба имеет диаметр 32 мм, то ее пропускная способность равняется 50 л в минуту. В это же время, стоит обратить внимание на еще один важный элемент в системе водоснабжения. Это смеситель. Его пропускная способность не превышает 5 л в минуту.

Внутренний диаметр трубок под горячую и холодную воду, может быть одинаковым. Однако толщина стенок под горячую воду должна быть больше.

Стоит правильно рассчитывать необходимый размер труб, их сечение и пропускную способность в зависимости от того, сколько приборов подключено к системе, и количество свободных выходов воды (через смесители). Монтаж водопровода в частном доме отличается от разводки в квартире. В собственном доме может быть больше ванных комнат, большое количество оборудования которое потребляет воду. Если расчеты окажутся не верны, последняя их выходных точек будет получать минимальное количество воды. Например, при включении воды на кухне, перестанет идти вода в ванне. Чтобы такого не произошло, необходимо уметь рассчитывать пропускную способность.

Как рассчитать диаметр трубы для водопровода

Пред тем как понять, как рассчитывается размер сечения, необходимо разобраться в обозначениях производителя. Не разбирающийся человек привык видеть все в привычных единицах измерения – миллиметры, сантиметры, метры. В это случае, специалисты и производители считают диаметр в дюймах.

1 дюйм – 25,4 мм. Если говорить о привычной системе вычислений, сечение обозначается примерно так – 27/2. Это значит, что наружный диаметр равняется 27 мм, толщина стенок 2 мм следовательно, внутренний размер 25 мм.

Диаметр зависит от длины труб, количества выходящих точек, мест соединений, изгибов и материала.

Очень важно уметь рассчитывать пропускную способность. Для этого можно воспользоваться тремя способами:

  1. Использование точных технических формул. В этом случае, необходимо использовать только усредненные показатели. При таком варианте расчета, нужно знать показать шероховатости внутренней поверхности, длину системы, выбранный материал, диаметр, углы уклонов, количество бытовых приборов подключенных к системе, а также сколько смесителей установлено в доме. Цифры для расчета, связанные с материалами изготовления можно найти в специальных таблицах.
  2. Таблицы являются наиболее точными вариантами расчета различных соотношений. Например, в них можно найти зависимость пропускной способности от внутреннего диаметра трубы, или материала из которого она изготовлена. Таблица Шевелева, показывает соотношение подачи воды со стеклянными, асбестовыми, пластиковыми и стальными трубками.
  3. Для расчета можно применить специальную программу. Этот способ является самым простым и удобным. Необходимо указать такие данные: внутренний диаметр, показатель шероховатости, сопротивление в соединительных и разветвительных элементах, а также общую длину трубопровода. Программа самостоятельно рассчитает проходную способность воды, учитывая все подключенное оборудование.

Опытные сантехники советуют не пользоваться формулами если есть возможность выбора. В них очень легко допустить ошибку, тем самым, получив большие проблемы в дальнейшем.

Таблица расхода воды по диаметру:

Сечение в миллиметрахРасход воды литров в секунду
100,12
150,36
200,72
251,44
322,4
403,6
506

Предложенные диаметры можно условно разделить между сантехникой и бытовыми приборами для стиральных и посудомоечных машин, отличным выбором будет труба с сечением в 25 мм,  душевых кабинок, ванн и умывальников, размер будет чуть больше – 32 мм, унитазов лучше всего будет труба в 50 мм, а для стояков лучше использовать 200 мм. Это самые распространенные размеры, при подключении дома к системе водоснабжения. Можно поставить трубы больших размеров, но это нецелесообразно.

виды, какие лучше и почему

Сортамент труб для устройства коммуникаций обширен. Выпускаемая продукция значительно отличается по своим характеристикам: материалу, гибкости, прочности, долговечности. Пользователю часто сложно определить, какую трубу выбрать для водоснабжения дома или квартиры.

Тип трубопровода и транспортируемой среды, количество сантехнических точек в сети — все это факторы, которые перетягивают чашу весов пользу выбора того или иного типа.

В нашем материале мы попробуем разобраться с тонкостями выбора, а также расскажем о том как определить оптимальный диаметр трубопровода.

Содержание статьи:

Выбор труб с учетом условий эксплуатации

К относится система трубопроводов (разводка), которая транспортирует воду к сантехнике, оборудованию. Трубы и соединительные элементы из полиэтилена, поливинилхлорида, полипропилена, полибутилена, металлополимеров могут применяться не для всех сетей. Для каждого из них существуют свои условия эксплуатации и они могут сильно различаться.

Без ограничений могут использоваться , латуни, бронзы — для систем с высоким давлением, для транспортировки питьевой и технической, холодной и горячей воды. Стальные изделия с внешним и внутренним антикоррозийным покрытием также могут применяться для любых целей.

Прокладка труб в штрабахПрокладка труб в штрабах

Чтобы избежать возможных повреждений, трубы из пластика прячут в плинтусах, каналах, сооруженных из ГВЛ коробах. Их нельзя располагать рядом с источниками открытого огня и в местах, подверженных прямому воздействию солнечного света

Для каждого вида труб и их типоразмера определено значение максимального напора в сети, которое они способны выдержать. Лучше, чтобы оно было выше, чем максимально возможное давление в водопроводной сети.

Например, в доме с централизованным водоснабжением может колебаться в пределах 2,5—7,5 бар при норме в 4 бар. При этом пиковые показатели могут достигать иногда 10 бар, а тестирование системы проводят при значениях в 12 бар. Чтобы трубопровод не прорвало, при выборе труб предусматривают «запас прочности» с ориентиром на максимальные показатели.

Выбирая трубы для строительства внешних подземных систем, обращают внимание на показатель кольцевой жесткости. При безканальном прокладывании полимерного трубопровода в грунте, в котором возможно его повреждение, используют изделия с защитным покрытием.

Одним из определяющих выбор факторов являются эксплуатационные условия:

Галерея изображений

Фото из

Системы водоснабжения частных домов включают внутреннюю и наружную части. Естественно, для их сооружения нужны трубы с соответствующими техническими характеристиками

Наружные ветки систем водоснабжения, независимо от того, подключены они к центральной сети или к автономному источнику, прокладываются в основном в земле. Трубы должны выдерживать давление грунта. При прокладке выше уровня сезонного промерзания наружные линии водоснабжения должны быть утеплены

Ввод водоснабжения может быть приурочен к цоколю или к подвалу дома. Все участки, расположенные в помещениях с температурой ниже +2º С необходимо утеплять или снабжать греющим кабелем

Трубопровод системы подачи воды внутри дома собирается из труб, способных безотказно работать при температуре +2º С и выше

В случае прокладки труб с холодной и нагретой водой рядом их снабжают теплоизоляцией, чтобы исключить выпадение конденсата на холодных трубах

На выбор оказывает влияние способ прокладки: открытый или закрытый. Контуры в деревянных домах, а также металлические трубопроводы во всех зданиях без исключений прокладывают по открытой схеме

Если планируется скрытая прокладка в пенобетонных или кирпичных стенах, допускается применение только полимерных труб ПП или ПВХ

В устройстве летних дачных водопроводов также преобладают полимерные изделия. При прокладке поверх земли используются трубы ПНД, не реагирующие на УФ, при заглублении в траншеи применяются ПВХ

Контрольный пункт системы водоснабжения

Подключение наружной ветки к центральной сети

Ввод системы в подвал частного дома

Устройство внутренней части водопровода

Теплоизоляция труб с горячей и холодной водой

Открытая прокладка труб водоснабжения

Скрытое расположение водопроводных труб

Летний водопровод на дачном участке

Как определить необходимый размер трубы?

Для удобного определения диаметра труб и фасонных частей, привязки их ко всем элементам системы используют величину внутреннего диаметра (Dy— условный проход труб). Ориентируются на типичные размеры стальных труб — они производятся с Dy — 15 мм, 20 мм, 25 мм, 32 мм.

Длина поставляемых может быть разной, в основном это отрезки длиной от 4 до 12 м. Металлопластиковые трубы могут иметь диаметр (Dy) 16—30 мм и толщину стенок 2—2,5 мм.

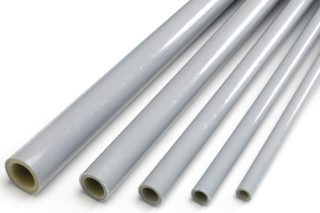

Металлопластиковая трубаМеталлопластиковая труба

Металлопластиковые и пластиковые трубы поставляются в оптовые и розничные торговые сети в бухтах или отрезками. Общая длина изделий должна быть с запасом — на 2—5% больше, чем предусмотрено в проекте (если в нем изначально не заложен этот запас)

Выбор диаметра будущего трубопровода зависит от таких факторов:

  1. Напора воды в сети. Чем ниже он, тем больший диаметр должен быть. Тонкая труба при недостаточном напоре даст лишь тонкую струйку воды.
  2. Длины трубопровода. Чем больше его протяженность, тем ниже напор в сети и соответственно необходимо применять больший диаметр.
  3. Количества поворотов и стыков. Каждый такой элемент снижает давление. Выбирая трубы с большим диаметром, удается увеличить поступление воды в дом.

Эти факторы связаны со свойствами самого трубопровода. Кроме них учитывается температура воды, параметры насосного оборудования и многое другое.

Для точного расчета диаметра существуют специальные формулы, но общее правило при покупке — не склонять свой выбор в пользу экономии за счет уменьшения диаметра трубы.

В узком трубопроводе происходит больше гидравлических потерь, которые придется компенсировать более мощным насосом и большим количеством электроэнергии, необходимой для его работы, а это дополнительные расходы.

При чаще всего не возникает необходимости в расчетах — на входе уже имеется разводка. Ее размеры известны, они рассчитаны на нужный расход воды. Обычно, до ввода в квартиру, общий трубопровод монтируют из труб, Dyкоторых равен 20—32 мм, для квартирной разводки используют трубы с Dy 15—20 мм.

Диаметры трубДиаметры труб

Диаметр полимерных труб может быть разным у разных типов. Но так как ввод трубопровода в квартиру, как правило, выполнен из стали, то при производстве полимерных изделий производители часто ориентируются на возможность подсоединения их к трубам со стандартными значениями

Характеристика труб из различных материалов

При выборе труб для водоснабжения из определенного материала, учитывают физико-механические характеристики, а также условия эксплуатации — максимальные показатели температуры, рабочего давления, сроки эксплуатации. Все параметры прописываются в нормативных актах и должны отвечать государственным стандартам.

Вариант #1 – стальные трубы

Главное, за что ценится металлический трубопровод, это прочность, стойкость к высоким температурам, превышению давлению в сети и внешним механическим повреждающим воздействиям.

Но те немногие недостатки, имеющиеся у таких изделий, иногда вычеркивают их из списка изделий, доступных и удобных для монтажа.

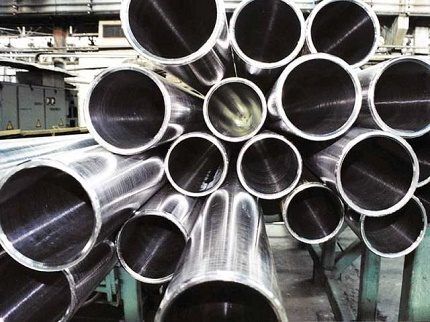

Металлические трубыМеталлические трубы

Главным достоинством металлических труб является их прочность, долговечность и огромная сфера применения

Во-первых, это низкая коррозийная стойкость, если это не трубы из меди или латуни, значительно уменьшает срок службы, ухудшает качественные показатели водопровода в целом.

Во-вторых, большой вес, который создает дополнительные сложности при монтаже. И, в-третьих, проблемы, возникающие при соединении различных частей водопровода — необходимость нарезки резьбы и труднодоступность фасонных изделий из дорогостоящих металлов.

Изделия применяют для монтажа внешних и внутренних сетей водопровода, горячей и холодной магистрали. Могут быть оцинкованные и не оцинкованные. Первые служат немного дольше и меньше засоряются. Но со временем и они теряют защитный слой и также как не оцинкованные начинают ржаветь. В среднем стальные трубопроводы служат около 40 лет.

Стальные трубы производят с разной толщиной стенок, по этим параметрам их разделяют на легкие, обыкновенные, усиленные. Чем стенка толще, тем дольше служит изделие и наоборот. Усиленные трубы тяжелее разрезать, они требуют больших усилий при изгибе.

Галерея изображений

Фото из

Универсальные трубы для холодных и горячих веток

Соединения стальных труб водоснабжения

Подверженность стальных систем ржавлению

Использование фитингов-переходников

Трубы легко поддаются газовой сварке, но, все же, их монтаж проводить сложнее, чем установку трубопровода из других материалов. К тому же применять сварку можно не всегда и не во всех помещениях.

Стальные узлы и детали заказывают в специализированных мастерских и магазинах. Для соединения труб на них нарезают резьбу:

  • в полдюйма, если Dy=15 мм;
  • в три четверти дюйма при Dy=20 мм;
  • в один дюйм, если Dy=25 мм.

Называют их соответственно полудюймовыми, трубами в три четверти дюйма и дюймовыми.

Главные недостатки стального трубопровода — слабые антикоррозийные свойства, высокая степень засорения. Его необходимо периодически очищать от образовавшегося налета, иначе он теряет свою пропускную способность. При этом нельзя использовать щелочные средства, которые разъедают металл, и трубы со временем начинают протекать.

Очищенная вода, проходя через старые водопроводные сети, попадает к потребителю «обогащенная» вредными химическими веществами и микроорганизмамиОчищенная вода, проходя через старые водопроводные сети, попадает к потребителю «обогащенная» вредными химическими веществами и микроорганизмами

Очищенная вода, проходя через старые водопроводные сети, попадает к потребителю «обогащенная» вредными химическими веществами и микроорганизмами

Вариант #2 – медные трубы

Медный трубопровод меньше всего подвержен негативным факторам, оказывающим влияние на прочность, срок службы. Он не поддается коррозии, не образует налет, не деформируется из-за смены температурного режима.

При взаимодействии с хлорными соединениями, которые содержатся в воде системы централизованного водоснабжения, не образует вредных соединений.

Труба из медиТруба из меди

Медные трубы хорошо поддаются обработке — их можно легко согнуть или соединить с помощью газовой сварки или высокотемпературной пайки

Если сравнивать с другими видами труб для водоснабжения, то можно отметить его чрезвычайно высокую стоимость. Это, пожалуй, самый большой его недостаток.

Но зато и служит он более 70 лет. Его часто используют, если невозможно провести скрытый монтаж системы водоснабжения, а эстетику помещения при этом необходимо сохранить.

Галерея изображений

Фото из

Традиционный метод соединения медных труб

Сборка водопровода с помощью пресс-фитингов

Соединение с меди с другими металлами

Износостойкая и дорогая система

Вариант #3 – пластиковые трубы

Выбор труб из пластика совершают с учетом их предназначения, условий работы — температуры используемой воды, максимального рабочего давления и т. п. При всей схожести материала для производства, свойства разных типов изделий могут сильно отличаться.

Благодаря множеству положительных характеристик, при проектировании и строительстве трубопроводов очень часто используют пластиковые трубы. Характеризует их в первую очередь высокая коррозийная стойкость.

В отличие от металлических изделий они не требуют специального защитного покрытия, имеют меньшую массу, что упрощает и облегчает процесс монтажа, транспортировку. Свойственная им гибкость позволяет уменьшить количество гнутых вставок, соединительных элементов.

Трубы из пластика имеют ровную гладкую поверхность и, благодаря этому, отличаются небольшим гидравлическим сопротивлением, повышенной пропускной способностью (не засоряются). Они не подвержены коррозии, отличаются низкой теплопроводностью, что исключает образование конденсата.

График долговечности трубГрафик долговечности труб

Прогнозируемый срок эксплуатации пластикового трубопровода — 50 лет. Но при этом необходимо помнить, что сроки производитель указывает для работы изделия при определенном и стабильном температурном режиме

Из недостатков — они легко повреждаются, подвергаются негативному воздействию отрицательных температур, становясь хрупкими. Проводить установку при минусовых температурах категорически не рекомендуется. Их нельзя использовать при устройстве участков разводки, проходящих рядом с открытыми источниками огня и в местах прямого солнечного излучения.

Температура перемещаемой по трубопроводу воды, отличающаяся от нормативных показателей, также оказывает негативное влияние на срок службы изделий. Кроме того, во время хранения, транспортировки и эксплуатации нужно оберегать от солнечных лучей и механических повреждений.

КомпенсаторыКомпенсаторы

Свойственная пластиковым трубам проблема линейного расширения решается с помощью специальных компенсаторов, которые изгибаются при нагревании и охлаждении

Пластиковый трубопровод — это общая характеристика изделий, изготовленных на основе пластика. Сюда входят изделия из полиэтилена, полипропилена, непластифицированного поливинилхлорида.

Трубопровод из полиэтилена (ПЕ) служит для подачи холодной воды хозяйственно-питьевого назначения с температурой от 0 °C до 40 °C, с максимальным рабочим давлением, не превышающим 25 бар (точное значение зависит от типоразмера трубы). Монтаж элементов проводят с помощью сварки.

К полипропиленовым трубам (ПП) относятся несколько типов изделий, которые могут немного отличаться по составу сырья для производства и обозначаться как PPH, PPR и PPB. Используются для транспортировки бытовой и питьевой воды (кроме тех, что применяются для сетей противопожарной безопасности).

Галерея изображений

Фото из

Система водоснабжения из полипропиленовых труб

Сборка сложной многокольцевой системы

Участки полипропиленовых трубопроводов в санузле

Полипропиленовые трубы белого цвета

Выдерживают температуру 70—80 °C, имеют пониженную сопротивляемость к изгибающим и ударным нагрузкам. Особенно выражено эти свойства проявляются при минусовых температурах.

Трубы, в зависимости от класса условий эксплуатации могут выдерживать давление в 4, 6, 8 или 10 бар. Их соединение осуществляют с помощью сварки, специальным паяльником встык или враструб, а также с помощью терморезисторного сваривания.

Трубы из непластифицированного поливинилхлорида (НПВХ) подходят для транспортировки воды любого назначения с температурой от 0 °C до 45 °C. Недопустимо использовать этот вид изделий для горячей воды.

Может использоваться для внешних надземных и внутренних сетей холодного водоснабжения при условии защиты от солнечных лучей и механических повреждений. Соединение деталей проводят враструб с использованием клея.

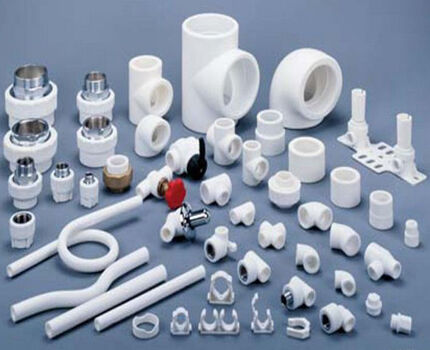

Фасонные изделияФасонные изделия

Для каждого вида полимерных труб производители штампуют детали с определенной конфигурацией. Поэтому выбирать необходимо только однотипный вид труб и узлов

Узлы и детали для монтажа пластикового трубопровода производятся в заводских условиях. Широкий выбор их конфигураций и размеров позволяет легко собирать самые сложные водопроводные системы.

Во время приобретения, размотки бухт или монтажа, следят, чтобы на трубах не было сплющенных участков, переломов и сильных изгибов. Если такой участок все же обнаружен, его необходимо удалить — он не пригоден для монтажа.

При покупке изделий, их осматривают на отсутствие трещин, заусениц, следов отслаивания. Часто эти дефекты появляются из-за неправильного хранения или транспортировки.

Выборочно измеряют толщину стенок, наружный диаметр. Проверяют работоспособность вентилей и кранов. Фасонные элементы должны быть без надломов, острых краев, заусениц. Резиновые прокладки и манжеты не должны иметь разрывов, раковин.

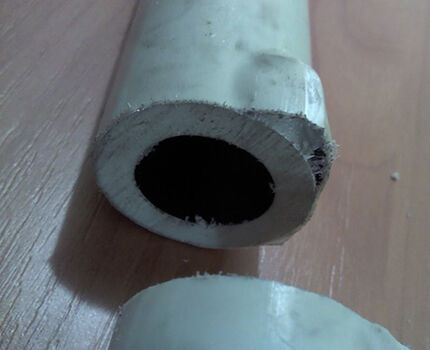

Дефекты пластиковых трубДефекты пластиковых труб

Наличие дефектов в виде отслаивающихся слоев и пузырей на поверхности свидетельствует о плохом качестве изделия, нарушении технологии производства

Каждый производитель изделий для водопровода должен предоставлять данные о свойствах воды, которая может транспортироваться по данному виду труб, особенностях ее использования, в том числе о том, как противостоять проникновению в систему воздуха. Материал изготовления труб не должен влиять на состав и качество воды.

Вариант #4 – металлопластиковые трубы

Трубы из металлопластика объединяют в себе характерные свойства металла и пластмассы — прочность, гибкость, не подверженность коррозии, отсутствие налета.

Изготавливают их из нескольких слоев прочного полиэтилена, сваренных между собой «внахлест», и прослойки алюминия, которая служит в качестве каркаса. Металлический слой может быть цельным, перфорированным или спиралевидным.

Галерея изображений

Фото из

Трубы для холодного и горячего водоснабжения

Варианты фитингов и разновидности соединений

Оперативная простая сборка водопровода

Радиус изгиба металлопластиковых труб

Основой трубы служит внутренний полиэтиленовый слой. Он выполняет несущую функцию, придает прочность, благодаря гладкой поверхности исключает образование накипи и наслоений.

Внутренний алюминиевый слой фольги препятствует проникновению в водопровод кислорода, стабилизирует линейное расширение. Внешний полиэтиленовый слой служит защитой для внутренних слоев.

Устройство металлопластиковой трубыУстройство металлопластиковой трубы

Коэффициенты расширения у металла и пластика разные, и постоянные скачки температур со временем приводят к ослаблению соединений, протечкам. Такую особенность учитывают, монтируя трубы и не допуская их натяжения, а в местах изгибов предусматривая компенсационные петли

Этот тип изделий предназначен для монтажа систем водопровода и отопления. Выдерживают давление до 16 бар и температуру до +90 °C. Могут применяться для транспортировки как горячей, так и холодной воды, пригодной для приготовления пищи и хозяйственных нужд. Срок службы металлопластикового водопровода составляет 20—50 лет, реальный срок зависит от качества монтажа и условий эксплуатации.

Поставляются в бухтах, в комплекте со специальной арматурой, разработанной для их типа. В отличие от стальных, для металлопластиковых труб нет необходимости проводить нарезку резьбы, соединения выполняют посредством специальных .

Монтаж трубопровода может проводиться без применения сварочного оборудования, а значит, его можно устанавливать там, где запрещены сварочные работы

ТрубогибТрубогиб

Труба боится многократных изгибов. Чтобы правильно согнуть ее, используют специальную пружину — трубогиб

Участки соединения отрезков и арматуры являются слабым звеном системы из металлопластика. Соединения необходимо периодически подтягивать, минимум один раз в два года. Но в целом специалисты неплохо отзываются о свойствах металлопластиковых труб и называют их одним из самых приемлемых вариантов в относительно недорогом ценовом сегменте.

Выводы и полезное видео по теме

Различия труб из пластика — полипропиленовых, полиэтиленовых, металлопластиковых:

Как выбрать трубы для водопровода. Советы профессионала:

Покупая трубу для водопровода, пользователю чаще всего приходится выбирать оптимальное соотношение между доступной для него ценой и приемлемым качеством. Часто выбор склоняется в сторону экономичности проекта. Но и среди более дешевых предложений нужно тщательно изучить свойства изделия и взвесить все аргументы.

Если сомнения остаются, то совет опытного специалиста поможет определить, какие трубы лучше выбрать для водопровода, как избежать распространенных ошибок.

Вам уже приходилось сталкиваться с заменой водопровода в квартире или частном доме? А может есть ценные сведения которыми вы можете поделиться с нашими читателями? Пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

критерии выбора, обозначения и расчеты

Содержание статьи:

Комфортная жизнь современного человека невозможна без водопровода. Правильный выбор диаметра трубы для водоснабжения в частном доме поможет избежать неприятностей и поломок, вызванных ненадлежащей работой или недостаточной пропускной способностью систем подачи и отведения воды.

Критерии выбора диаметра трубы для водопровода в частном доме

При выборе диаметра учитывают напор в трубе, назначение данного отрезка магистрали, материал изделий

Сечение трубы – критерий расчета пропускной способности трубопроводной системы. Например, водопровод диаметром 32 мм способен пропустить 50 литров в минуту, а сечением 25 мм — лишь 30 литров. Стоит также учитывать тот факт, что смеситель не может обеспечить пропускную способность более 5 л/мин.

Рекомендуется выбирать подходящий размер поперечного сечения трубного проката, используя следующие критерии:

  • общая длина водопроводной сети;
  • количество точек потребления воды;
  • температура перемещаемой жидкости;
  • число поворотов и стыков;
  • наличие/отсутствие перепадов давления в трубах;
  • планируемый объем водопотребления;
  • материал изготовления элементов водопровода;
  • тип водопровода: централизованный или местный.

Первые два критерия оказывают прямо пропорциональное влияние на величину диаметра. При увеличении общей длины трубопровода и числа точек потребления воды сечение трубопровода также следует принять большим. К основным точкам водопотребления относятся нагревательный бак, унитаз, раковина, мойка, душ или душевая кабина, ванная, стиральная и/или посудомоечная машина и пр.

Третий пункт обращает внимание на то, что полимерные конструкции для подачи/отведения холодной и горячей воды отличаются толщиной стенки. Передача горячей жидкости производится в толстостенных трубах. Металлические конструкции можно использовать одинаковыми по толщине.

При создании системы с частыми стыками и поворотами, а также при неравномерном напоре воды из-за многоэтажности и непрямого движения воды, необходимо использовать трубы увеличенного внутреннего размера. Также следует выбрать элементы большего сечения, если в доме проживает или гостит большое количество людей.

Выбранный материал определяет будущую стоимость всей системы и степень сложности ее сборки. Встречающиеся в технической литературе методы расчета пропускной способности труб обычно подходят только для металлических изделий (обычно, стальных). Их особенность в том, что во время эксплуатации постепенно меняется внутренний диаметр. Это происходит из-за накапливающегося на стенках известкового налета и других отложений в один или несколько слоев. Трубы из полимерных материалов (пластик, полиэтилен, металлопластик, ПВХ) хорошо справляются с такой проблемой. Однако могут расширяться под воздействием горячих температур. Это приводит к падению напора, шумам и сбоям. Элементы из меди служат дольше стальных и полимерных, но имеют гораздо большую стоимость.

При подключении к централизованной водомагистрали нужно сделать подбор сечения труб только для их разводки по дому. Если же речь идет об автономном варианте, дополнительно учитываются затраты на сооружение колодца или бурение скважины. В будущем затраченные средства компенсируются независимостью от внешних факторов и отсутствием постоянной платы за подведение воды и канализацию.

Обозначения диаметров труб

Основные размеры водопроводных труб из стали приведены в ГОСТе 3262-75. Диаметр всех выпускаемых в мире изделий находится в диапазоне 2,5-4000 мм. Вариантов трубного проката встречается около 50. ГОСТом установлены такие параметры труб, как наружный диаметр, масса, толщина стенки. Общепринятым является обозначение диаметра трубы в миллиметрах и резьбы на ней в дюймах. Параметры полимерных элементов круглого сечения (32 типоразмера в диапазоне 10-1600 мм) прописаны в ГОСТ 18599-2001. Изделия дополнительно подразделяют на четыре группы по толщине стенки от 2 до 70 мм.

Внешний диаметр обозначают латинской буквами D или , внутренний – буквами d или Dвн, а толщину стенки – строчной или прописной s. В стандарте внутренний диаметр не указан. Его можно рассчитать, отняв от внешнего размера удвоенную толщину стенок.

Встречается также обозначение Dу (DN, Dn), которое применяется при указании условного диаметра (прохода) проката. В справочной литературе встречается другое название этого понятия – «номинальный диаметр трубы». Это усреднённый размер изделия трубопроводного проката (на просвет), который обычно отличается от указанного на маркировке. Он получается в результате округления измеренного внутреннего диаметра до ближайшего стандартного значения. Например, для трубы с наружным и внутренними сечениями 156/144 мм и 156/148 мм

DN = 150 мм.

Маркировка стальных изделий производится в дюймах, а медных, алюминиевых и полимерных – в миллиметрах. Чтобы соотнести эти размеры при комбинированной трубопроводной системе, пользуются специальными таблицами или программами (приложениями).

Соответствие дюймов диаметру условного прохода трубы: ¼ дюйма – 8 мм; ½ дюйма – 15 мм; ¾ дюйма – 20 мм; 1 дюйм – 25 мм; 1¼ дюйма – 32 мм; 1½ дюйма – 40 мм; 2 дюйма – 50 мм; 2,5 дюйма – 65 мм.

Как рассчитать сечение труб водоснабжения

Чтобы определить, какой диаметр трубы лучше использовать для водопровода частного дома, нужно рассчитать приблизительную длину создаваемой сети трубопровода. Если нужно разводить трубы стандартной централизованной водопроводной системы, принимают среднюю скорость водного потока равной 20 м/c. Для этой скорости существуют следующие рекомендации по подбору диаметра прокатного элемента:

  • Длина сети меньше 10 метров, нужный диаметр трубы – 20 мм.
  • Для труб общей длиной 10-30 метров сечение водопровода принимают равным 25 мм.
  • При сети длиной больше 30 метров рекомендуется использовать трубы диаметром 32 мм.

При этом длина одной трубы варьируется от 4 до 15 метров. Элементы трубопровода должны быть качественными и надежными, чтобы обеспечить длительную работу системы водоснабжения без сбоев.

Пропускная способность – параметр, показывающий соотношение предельного объема жидкости, проходящего через сечение трубы за единицу времени. Существует три способа его расчета:

  • По техническим формулам. Применяются усредненные показатели. Формулы достаточно сложные и требуют точности подстановки всех данных. Поэтому практически не применяются.
  • По таблицам. Достаточно простой и точный вариант решения гидравлической задачи. Содержат зависимости между различными параметрами. В частности, зависимость пропускной способности магистрали от внутреннего диаметра.
  • С помощью специального программного обеспечения. По исходным данным программа автоматически выполняет расчет с учетом всего подключаемого оборудования. Подставив предполагаемый внутренний диаметр, сопротивление в элементах, показатель шероховатости, общую длину трубопровода, результат выводится практически мгновенно.

Если водопровод имеет длину от 30 метров, на нем встречается много поворотов, разветвлений и стыковых соединений, подбирается больший диаметр.

Выбираем полиэтиленовые трубы для наружного водопровода дома



О трубах наружного водопровода

Не буду оригинален, если скажу, что в устройстве наружного водопровода частного дома, основную роль играет труба для него, а правильный выбор водопроводной трубы скажется на сроке  эксплуатации водопровода и главное, качество воды в домашнем водопроводе.

  1. Монтаж подвода воды к дому работа не простая и затратная, и хочется использовать такую водопроводную трубу, чтобы «забыть» о наружном водопроводе дома на долгие годы. Отсюда важно, чтобы труба имела долгий срок эксплуатации с учетом её прокладки в траншее и периодическому воздействию сезонных перепадов температур.
  2. Второе требование к водопроводной трубе наружного водопровода это не влияние на качество воды. То есть, вода, поступившая к дому по водопроводу из внешнего источника водоснабжения, не должна впитать запахи трубы и тем более, не должна набрать вредных химических примесей.
  3. Третье требования для труб наружного водопровода это желательная легкость монтажа. Под монтажом понимаем прокладку трубу в транше, утепление трубы, и способы соединения трубы по магистрали.

truba phd photo6

Выбираем полиэтиленовые трубы для наружного водопровода

Требований к трубе наружного водопровода не много, но они принципиальные и всем им соответствует полиэтиленовые трубы, часто обозначаемые трубы серии ПЭ.

  • Срок службы таких труб 50 лет;
  • Они безопасны для питьевой воды;
  • Не дают воде запахов и примесей;
  • Малые диаметры труб продаются в бухтах и укладываются в траншею простым разматыванием;
  • Они пластичны и могут укладываться по криволинейным трассам;
  • Соединение и подключение полиэтиленовых труб достаточно просто.

Однако, при выборе полиэтиленовых труб для наружного водопровода дома нужно знать два типа полиэтиленовых водопроводных труб для водопровода.

Полиэтиленовые трубы ПНД и ПВД

Полиэтиленовые трубы в зависимости от технологии производства подразделяются на полиэтиленовые трубы низкого давления (ПНД) и полиэтиленовые трубы высокого давления (ПВД). Здесь стоит обратить внимание. Труба ПНД предназначена для водопроводов высокого давления, а труба ПВД, наоборот, предназначена для

не напорных водопроводов.

Поэтому, для наружного водопровода дома выбираем полиэтиленовые трубы ПНД. Для полива или подъема воды с глубинв подойдет труба ПВД.

truba phd photo1

Как визуально отличить трубы ПНД

Чтобы не было сомнений в правильной покупке трубы для наружного водопровода, есть визуальный маркер для их определения. Водопроводные трубы ПНД имеют черный цвет и синей продольной полосой.



Соединение полиэтиленовых труб

По технологии предусмотрено несколько способов соединения полиэтиленовых труб:

  • Сварка стыковая. Применяется для стыковых соединений магистрали;
  • Стыковка и присоединение специальными обжимными фитингами;
  • Электромуфтовая сварка.

truba phd photo5 truba phd photo3 truba phd photo7

Более подробно о соединении труб ПНД в следующей статье.

©Elesant.ru

Другие статьи раздела: Водоснабжение дома





разработка схемы, выбор труб, описание

Водоснабжение частного дома своими рукамиВодоснабжение частного дома своими руками

Многие владельцы земельных участков путаются, и как результат – находят неправильные советы и материалы. Это происходит из-за смешивания схожих понятий, таких как частный дом и дача. На самом деле, строения абсолютно разного назначения:

  • дача – летний дом или временное строение, не многоэтажное, не имеет особых внутренних коммуникаций и сложной системы отопления и водопровода, не предназначено для постоянного проживания. Зачастую для подачи воды в помещение используется простая подача воды погружным насосом и поверхностным шланговым соединением;
  • частный дом – жилище постоянное, может находиться в селе, за городом или коттеджном микрорайоне. Здание может иметь от одного до четырех этажей с подвальным помещением, каждое из которых необходимо обеспечить водой и отоплением. Поэтому система водопровода будет намного сложнее, а обычная схема водоснабжения частного дома из колодца не подойдет.

Процесс обустройства автономного водопровода включает много этапов, начиная от планирования и заканчивая обслуживанием. Чтобы водоснабжение частного дома было бесперебойным, качественным и система не вызывала проблем в целом, необходимо продумать каждую деталь подключения, разработать проект монтажа и произвести расчет материала.

Схема водопровода в частном доме

Схема водопровода в частном домеСхема водопровода в частном доме

Составление предварительной структуры подключений не стоит игнорировать, даже если вода проводится только к ванной или кухне. Составив подробный проект можно правильно рассчитать материалы и избежать проблем при монтаже.

Схема водоснабжения должна разрабатываться с учетом:

  • количество точек потребления воды;
  • предполагаемое число коллекторов;
  • объем бойлера;
  • количество фильтров и насосов;
  • местоположение и расстояние до каждого элемента водопровода.

На плане необходимо отметить точные места расположения потребителей и приборов, а также обозначить протяжность трубопровода через помещения жилища.

Составлять проект следует в едином масштабе согласно замерам строения. И чем точнее он будет, тем быстрее вы сможете определить, сколько материалов понадобится для работы.

Существует два варианта разметки труб:

  • последовательный;
  • коллекторный.

Особенности последовательного соединения

Монтаж системы водоснабжения загородного дома своими рукамиМонтаж системы водоснабжения загородного дома своими руками

Последовательный способ подойдет для небольшого домика с 2-3 жильцами из-за своей небольшой мощности. Принцип действия заключается в следующем: вода поступает к постройке по водопроводу, внутри здания, возле каждой водозаборной точки монтируется тройник, который и отводит жидкость к конечному потребителю.

Если одновременно в пользовании находится несколько кранов, то напор воды к дальнему тройнику будет слабее, чем к ближнему.

Коллекторный тип соединения

Коллекторная схема позволяет подавать воду к каждой точке с одинаковым давлением потому, что трубы водопровода отводятся от коллектора и разветвляются ко всем кранам и смесителям.

Для прокладки линий этим способом потребуется больше труб по сравнению с последовательным соединением, но так намного практичнее и удобнее.

Разработка схемы и плана подключения

Схема при подключении от городского водопроводаСхема при подключении от городского водопровода

Типичная схема водоснабжения частного дома состоит из следующих компонентов:

  • водоисточника, то есть скважины;
  • насосной станции или насоса. С ее помощью осуществляется подключение внутреннего трубопровода к скважине или другому источнику;
  • гидроаккумулятора для контроля показаний уровня давления в системе;
  • запорного крана для прекращения подачи воды в случае утечки или планового ремонта;
  • для разделения потока поступающей воды между бытовыми и техническими (полив сада, летний душ и т.д.) нуждами, необходимо использование тройника;
  • системы фильтрации, которой оснащают трубу, отводящую воду в дом, для очистки жидкости от посторонних примесей;
  • тройника, разделяющего водный поток на холодную и идущую на подогрев воду.
Схема для подключения от скважины Схема для подключения от скважины

Дальше трубка для холодной воды сразу подсоединяется к соответствующему коллектору, а для горячей — сначала к водонагревателю (бойлеру, котлу). После этого обе системы разветвляются по всему зданию. Чаще всего они ведутся вместе, за исключением подсобных помещений, где в горячей воде нет необходимости.

Водопровод в частном доме: как выбрать и развести трубы

Как выбрать и развести трубыКак выбрать и развести трубы

Качество материалов, из которых изготавливаются трубы, имеет большое значение для системы водоснабжения, поскольку от них зависит срок эксплуатации конструкции.

Различают несколько разновидностей труб

Система водоснабжения медными трубамиСистема водоснабжения медными трубами
  • Медные. Характеризуются высокой стойкостью к ультрафиолету, коррозии, и бактериям. С легкостью переносят перепады давления и высокие температуры. Их недостаток – высокая стоимость.
  • Металлопластиковые. Их основа состоит из алюминия, а края и сердцевина покрыты шаром полиэтилена. Внутренняя оболочка предотвращает появление ржавчины и не дает возможности налипать грязи и минеральным отложениям, а внешняя — защищает изделие от воздействия солнечных лучей (при укладке по поверхности) и конденсата. Такие трубы поддаются деформации при высоких (95°С) и низких (минусовых) температурах, поэтому необходима теплоизоляция с греющим кабелем для наружных систем.
  • Стальные трубы – прочны но, несмотря на это, подвергаются ржавчине. Процесс установки трудоемкий, так как для соединения деталей необходимо нарезать на каждом элементе трубки резьбу либо скреплять с помощью сварки.
  • Полипропиленовые. Пользуются наибольшим спросом, потому что их легко монтировать, они не окисляются, оснащены надежными соединениями и могут служить свыше 50 лет.

Немаловажным моментом является подбор труб по диаметру, поскольку от него зависит устройство и функционирование водопровода.

Подбирать размеры (диаметры) труб надлежит согласно протяженности трубопровода:

  • для линии, длиннее 30 м – подойдут 32 мм;
  • для трубопровода средней длинны (меньше 30 м) следует применять 25 мм;
  • для коротких разводок до 10 м — 20 мм.

Последовательность соединения пластиковых труб полифузной сваркой

Последовательность соединения пластиковых труб полифузной сваркойПоследовательность соединения пластиковых труб полифузной сваркой

Провести водопровод в частный дом при помощи пластиковых труб не сложно, но тем не менее крепеж должен осуществляться по определенной технологии.

В качестве соединительных элементов-фитингов применяют: муфты, уголки, тройники, запорные краны, колена и фланцевые крепления (их лучше подготовить заранее с запасом).

  1. Трубы разрезаются специальными ножницами (удобно будет использовать труборез KRAFTOOL) на куски с учетом зазоров для вхождения в фитинг.
  2. Раскладываются на твердой поверхности в порядке сборки.
  3. Для фиксации деталей фломастером отмечаются места скрепления.
  4. На полифузной сварке устанавливается насадка нужного диаметра (под трубу). На нее насаживается конец пластиковой трубы и фитинг. Прибор прогревается до 260-300 °С (время нагрева зависит от размера трубки и указывается на обороте коробки от сварки). Затем оба конца вынимаются и одновременно фиксируются. В таком положении труба и фитинг выдерживаются 15-20 с до полного застывания.

Водоснабжение в частном доме: разводка по зданию

Водоснабжение в частном доме: разводка по зданиюВодоснабжение в частном доме: разводка по зданию

Разводить трубы по помещениям начинают с места водоразбора. Сначала ставят шаровой кран между смесителем и трубой, он дает возможность перекрывать воду, в случае если произойдет авария, либо понадобится ремонт. После этого линию заводят к коллектору.

Разводят трубопроводы по определенным правилам.

  • При монтаже труб (чтобы их было проще ремонтировать) от стен необходимо отступать 20-25 мм.
  • Монтаж дренажных кранов проводится с небольшим наклоном в направлении последующего смесителя или крана.
  • Трубы для водопровода присоединяются к стенкам с помощью клипс, которые крепятся во всех угловых креплениях, в других зонах — промежуток между ними допускается от 1,5 до 2 метров.
  • Для сочетания труб из полипропилена под углом, применяются фитинги ПНД Unidelta или других фирм и тройники с идентичными диаметрами.

Источник для водоснабжения: какой предпочесть

Водоснабжение в частном доме: разводка по зданиюВодоснабжение в частном доме: разводка по зданию

Схема водоснабжения частного дома может быть реализована несколькими способами:

  • От центральной магистрали;
  • От скважины.

Подключение к центральному водопроводу требует разрешения от соответствующей инстанции, и это не всегда возможно касательно частных домов. Если вы решили использовать этот вариант, учтите, что в центральном водопроводе давление уже определено изначально, и при одновременном пользовании несколькими приборами, напор воды в дальне расположенном будет ниже, чем в ближе находящемся. Поэтому старайтесь размещать потребители как можно компактней.

Колодец дает возможность обеспечить участок водой без официального разрешения госслужб, но этот вариант подходит только для сезонного использования, поэтому не подходит для жилищ с постоянным проживанием.

Система водоснабжения частного дома из скважины позволяет использовать воду лучшего качества, чем колодец. Но для ее подъема нужно хорошее давление, поэтому придется использовать более мощное оборудование, например, глубинный электронасос OPTIMA (Оптима) 4SDm 3/18 1.5кВт перекачивает жидкость с большим содержанием песка, отфильтровывая его без угрозы для агрегата.

Система водоснабжения частного дома: как организовать

В основном, для обустройства водопровода применяют насосные станции. Они предназначаются для перекачки воды от источника сразу в систему или в резервуар. Также используются дополнительные фильтра водоочистки.

В состав системы входят:

  • насосы;
  • накопительные емкости;
  • гидроаккумуляторы;
  • различные водонагреватели (котлы, бойлеры, тэны).

Размещают комплекс поближе к потребителям, в подвале или цокольном этаже. К нему подводят трубу, идущую от водозабора, с фитингом из бронзы или латуни, диаметром 32 мм. Далее поочередно подсоединяются сливной дренаж и обратный клапан.

Затем все требуемые компоненты подсоединяются с помощью подключения, которое в народе называется «американкой».

  1. Подключается шаровой кран для открытия/закрытия подачи воды.
  2. Следующим, подсоединяется фильтр грубой очистки, для удаления крупнодисперсных частиц. Является защитой от ржавчины и песка.
  3. После этого – система насосной станции оборудуется гидробаком или гидроаккумулятором, включая реле давления. Но в случае, если сам электронасос стоит в скважине, а спецоборудование находится внутри здания, нужно устанавливать реле на верхней части трубы, а емкость — нижней.
  4. Затем монтируется датчик автоматики для защиты насоса от работы «на сухую» и своевременного отключения.
  5. Завершается процесс установкой фильтра тонкой (мягкой) очистки.

Подбор гидроаккумулятора для насосной станции

Установка гидробака в частном доме

Гидробак являет собой герметическую емкость с двумя секциями. В одной размещается вода, а в другой воздух. С его помощью беспрерывно поддерживается давление в системе, а также при необходимости регулируется работа насоса.

Выбирать модель емкости необходимо в соответствии с количеством жильцов и суточным потреблением воды. Ее объем может составлять от 25 до 500 литров. Например, Wester WAV 200 Top – рассчитан на 200 литров жидкости, а Unipress — на 80 л.

Итог

Водоподготовка в загородном доме своими руками вполне возможна без посторонней помощи, и для этого не обязательно нанимать профессионалов. Следуйте советам специалистов, и при монтаже не возникнет никаких проблем.

В случае если вы решите доверить работу строительной компании, рекомендации специалистов помогут вам контролировать действия монтажников, самостоятельно составить схему водоснабжения частного дома и участвовать в проработке проекта. В результате это поможет избежать недостатков в работе и связанных с ними проблем в будущем.

Добавить комментарий

Ваш адрес email не будет опубликован.
