Вентиляция фундамента в частном доме без подвала – нужны ли они, какое количество необходимо, вентиляция при их отсутствии и как произвести расчет

Содержание

Вентиляция в подвале частного дома: как правильно сделать вытяжку

Рейтинг автора

Автор статьи

Опытный специалист по системам вентиляции и кондиционирования. Работает в этой сфере более 15 лет.

Написано статей

Подвал расположен под зданием. Его габариты ограничены фундаментом по бокам и черновым полом первого этажа сверху. Снизу находится грунт или рукотворный настил.

Вентиляция в подвале частного домаВентиляция в подвале частного дома

Благодаря подземному расположению, сезонные колебания температуры в подполе не значительны, но показатели важности достаточно велики. Этот фактор способствует появлению грибка, плесени и ускоряет разрушение конструктива здания. Можно сделать вентиляцию в подвале частного дома своими руками, увеличив срок службы здания и расширив полезное пространство дома за счет эксплуатируемого подпола.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Краткое содержание

Необходимость проветривания

Согласно строительным нормативам, проект вентиляции является неотъемлемой частью общего проекта. В частном Труба вентиляцииТруба вентиляциидомостроении не всегда исполняются требования СНиП. Купив готовый дом, собственники могут столкнуться с неэффективной вентиляцией подвала, либо с полным ее отсутствием. Недостаточное проветривание приводит к застою влажного воздуха и скоплению в подполе радиоактивного газа радона. Негативные последствия ошибок в строительстве:

  • Образование грибка на несущих конструкциях ослабляет их прочностные характеристики.
  • Споры плесени проникают в жилище, нанося вред здоровью людей.
  • ухудшает микроклимат в доме.
  • При утеплении перекрытий минеральной ватой, повышенная влажность снижает показатели энергосбережения.

Этих причин достаточно, чтобы устроить вентиляцию подвала.

Порядок работ

Убедитесь в надежности гидроизоляции подпольного пространства. Если вода просачивается извне, ни одна система вентиляции не справится с сыростью.

Отвести влагу от цоколя можно гидроизоляцией фундамента и устройством дренажной системы. Если в подполье проходят коммуникации водоснабжения и водоотведения, нужно обернуть их цилиндрическим утеплителем из вспененного ПВХ, чтобы избавиться от конденсата. В зависимости от размера, конфигурации и назначения подвального помещения выберите схему монтажа.

Как сделать вентиляцию в подвале в частном доме

Если подвал не используется, но там проходят коммуникации, достаточно обеспечить естественный воздухообмен. Для площади более 50 м2 нужно сделать вытяжку в подвале. При необходимости хранить в подполе овощи и консервацию, отделите часть помещения, оборудуйте в ней приток и вытяжку воздуха, при этом оставшаяся часть может проветриваться естественной конвенцией.

В том случае, когда нулевой этаж имеет полноценную высоту и бетонированный пол, в нем целесообразно оборудовать котельную, сауну или мастерскую. Здесь более уместна принудительная вентиляция, а установка системы рекуперации отработанного воздуха позволит экономить на отоплении.

Вам может пригодиться: Как сделать вентиляцию в ванной и туалете своими руками в квартире и в частном доме.

Естественная вентиляция подвала в частном доме

Наименее затратный способ — это устройство естественного проветривания через продухи. На стадии возведения фундамента предусмотрите парные отверстия, расположенные на противоположных стенах. Согласно п.9 СНиП 31.01*2003, суммарная площадь отдушин составляет не менее одной четырехсотой к площади всего подвала.

Важно! В местностях с повышенными радиационными показателями соотношение уменьшается до 1/150.

Схема естественной вентиляцииСхема естественной вентиляции

Схема естественной вентиляции

Рассчитайте количество и размер каждого отверстия. Форма продух не регламентируется.

  • Для исключения «мертвых зон», отступите 0,9 метра от внутренних углов, и распределите продухи равномерно по всей длине стены.
  • Сделайте аналогичную разметку для противоположной стены. Если размер отверстия превышает 0,3х0,3 метра, армируйте по периметру. Чтобы исключить затекание паводковых вод, учтите, минимальная высота нижней части продухи по внешней стене должна быть не менее 0,3 метра от уровня грунта.
  • Закройте отверстия сеткой от грызунов.

При заливке ленточного фундамента вставьте через равные промежутки обрезки канализационных ПВХ труб, герметично закрыв отверстия. После застывания бетона и снятия опалубки вы получите аккуратные продухи.

Обратите внимание! Если планировка подземного этажа предусматривает нескольких изолированных помещений, обеспечить воздухообмен нужно для каждого.

Если необходимо пробить продухи в готовом фундаменте, рассчитывайте их совокупный размер по аналогичной схеме. Для работы понадобится перфоратор или коронка по бетону для бурения круглых отверстий. Помните, что нарушение целостности фундамента может ослабить его несущую способность, проконсультируйтесь со специалистом, или выберите другой метод проветривания подпольного пространства.

Приточно-вытяжная система

Недостаток естественной вытяжки заключается в ее зависимости от силы и направления ветра, а также влажности Принудительная вентиляцияПринудительная вентиляцияатмосферного воздуха. Приточно-вытяжная более эффективная и доступна по цене. Принцип ее работы основан на разнице температур в нижней и верхней точке подпола. Проще всего сделать вытяжку в подвале при помощи труб ПВХ. Преимущества системы из канализационных труб:

  • низкая себестоимость;
  • простота сборки;
  • наличие фасонных деталей;
  • малый вес конструкции.

Выполнить монтаж сможет даже человек, не имеющий строительной квалификации. Для работы не требуется дорогостоящий инструмент.

Этапы работ

Приточная и вытяжная труба должны располагаться на противоположных стенах.

  • На расстоянии 0,5 метра от нижней точки закрепите трубу и выведите ее на поверхность на высоте 1 метр, тем самым вы обеспечите приток свежего воздуха.
  • Установите вытяжную трубу таким образом, чтобы ее нижняя часть находилась на расстоянии 1,5 метра над полом, а верхняя возвышалась над коньком крыши на высоте 0,5 метра.
  • Обеспечьте герметичность стыков.
  • Утеплите воздуховод.
  • Установите на верхнюю часть системы зонт, препятствующий попаданию осадков.

В правильно установленной системе перепад температур и разность давления создадут тягу.

Важно! Чем меньше изгибов в конструкции, тем более эффективно отводится влага.

По окончании работ проверьте тягу, поднеся зажженную свечу к вытяжке. Если пламя свечи отклоняется в сторону ее отверстия, значит система работает корректно. Если огонек отклоняется в другую сторону, это свидетельствует о наличии обратной тяги. Исправить проблему можно наращиванием высоты вытяжной трубы или установкой оголовка-дефлектора.

Принудительная вентиляция подвала в частном доме

При низкой эффективности естественного воздухообмена, смонтируйте в вытяжной трубе канальный вентилятор. Установка второго прибора в приточную трубу повысит производительность системы. Принцип работы заключается в нагнетании уличного воздуха в подпол и более интенсивном отведении отработанных воздушных масс наружу.

Важно! Вентиляторы в обеих трубах должны работать одновременно.

Мощность приборов рассчитывается консультантом специализированного магазина на основании размера помещения.

Встроенный вентиляторВстроенный вентилятор

Современные канальные вентиляторы оснащены кожухом и комплектуются крепежом, поэтому их установка не вызовет затруднения. Некоторые модели оснащены таймером, что позволяет автоматизировать периодичность включения системы.

Согласно санитарным нормам, отапливаемые жилые помещения цокольного этажа нуждаются в кондиционировании и фильтрации. Установка рекуператора позволит подогреть поступающий воздух за счет тепла отводимого. В связи со сложностью расчетов и большим объемом работ, доверьте специалистам проектирование и монтаж таких систем.

Видео: как сделать вентиляцию в подвале загородного дома

Загрузка ...Загрузка ... Загрузка …

Отличная статья 0

Вентиляция подвала в частном доме: как сделать своими руками

По вентиляционным каналам воздушные массы попадают в подвальное помещение, а затем отводятся из него. Благодаря постоянному поступлению воздушных масс в помещении устанавливается оптимальная температура и приемлемый уровень влажности, создается комфортная обстановка для хранения овощей, а плесень и грибок появляются в самых редких случаях.

ВытяжкаЕсли же приток воздушных масс с улицы не будет осуществляться, то подвальное помещение станет непригодным для хранения овощей, продуктов и другого имущества. В этом случае велика опасность, что от непрерывного воздействия влаги пострадает не только фундамент, но и имеющиеся перекрытия. В результате этого значительно уменьшится их срок службы.

Также не обойтись без вентиляции, если в подвальном помещении вашего жилища находится отопительное оборудование. В этом случае она предохранит вас от возникновения пожара или взрыва в подвале. Сделать вентиляцию в подвале или погребе частного дома не представляет особого труда. С этим заданием может справиться даже неподготовленный человек, который умеет обращаться с инструментом и имеет элементарные знания о работе вентиляционной системы.

Итак, как сделать правильную вентиляцию подвала в частном доме своими руками? Сегодня существует несколько видов систем вентиляции. Рассмотрим самые распространенные из них.

Содержание статьи

Вентиляция с помощью отверстий «продухов»

Об устройстве вентиляции в подвале жилища необходимо позаботиться на стадии строительства фундамента. Один из самых малозатратных способов организации вентиляции — это система специально оставленных в цоколе отверстий. Чтобы через эти отверстия в подвальное помещение не попадали насекомые и грызуны, они прикрываются тонким слоем сетки. На эффективность работы такой вентиляции всегда будут влиять следующие факторы: температура на улице, сила и направление ветра.

При ее организации необходимо правильно подобрать диаметр пробоин, через, которые будет поступать воздух.

Также необходимо принять во внимание такие данные, как:

  • Продухиглубина фундамента;
  • уровень воды, находящийся ниже поверхности земли;
  • примерное количество осадков за определенный временной цикл;
  • уровень среднесуточной температуры.

Вручную устанавливается и диаметр отверстий для поступления воздуха. Он должен составлять 1/400 от площади подвального помещения. Для эффективной работы вентиляции такого типа необходимо оставить по паре отверстий с каждой стороны жилища. Если фундамент дома имеет сложную конфигурацию, специалисты рекомендуют увеличить число отверстий до двух штук на каждые четыре метра фундамента. Если оставить отверстия в этих местах невозможно, их делают в дополнительных конструкциях.

Естественной вентиляцией можно управлять. Для этого на «продухи» ставятся заслонки. В зимнее время при минимальной температуре их немного прикрывают. Если морозы усиливаются, то заслонки полностью перекрывают вентиляционные отверстия. Это сильно увеличивает вытяжку воздуха и в подвальном помещении становится очень холодно. Летом заслонки полностью открываются.

Такой тип вентиляции вам не подойдет, если вы используете подвал с целью хранения овощей. Также малоэффективным будет данный вариант и при наличии большой площади помещения. В таком случае ее целесообразно использовать как дополнительную вентиляцию, а роль основной будет играть приточно-вытяжная система.

Приточно-вытяжная вентиляция в подвале

Данный вариант системы имеет достаточно высокую эффективность работы, а ее конструкция довольно проста. Она имеет два воздуховода: один предназначен для притока воздуха, а другой для его отвода.

Продухи
Нижний конец трубы, по которой поступает воздух, должен быть установлен в 40-45 сантиметрах от напольного покрытия подвального помещения. Верхний уровень трубы должен находиться на высоте одного метра от земли. Нижний конец изделия, по которому отводится воздух, размещают в 160-165 сантиметрах от пола. Верхний конец находится выше конька крыши на 60-70 сантиметров. Тягу в системе обеспечивает разница температур в нижнем и верхнем конце трубы.

Обычно трубы для притока и отвода воздуха размещаются в противоположных концах комнаты. Если разместить трубы близко друг от друга, в помещении образуются плохо проветриваемые зоны, а воздушный поток будет двигаться вдоль стены. Чтобы руководить процессом проветривания, специалисты рекомендуют установить небольшие заслонки.

Приточно-вытяжную вентиляцию в подвале частного дома можно собрать своими руками из пластиковых труб диаметром 15-20 сантиметров. При подборе размера элементов в расчет принимается площадь подвала: для помещения площадью 45 кв. метров подойдет труба диаметром 15-17 сантиметров. Верх трубы должен иметь «зонтик». Он устанавливается для того, чтобы в нее не попадали осадки, а также происходило правильное регулирование скорости воздушного потока.

Отметим, что мощность поступающего воздушного потока зависит от длины приточной трубы. Чем она короче по сравнению с той трубой, которая отводит воздух, тем мощнее будет воздушный поток.

Данные характеристики используют для создания оптимального уровня тяги. Если подвальное помещение занимает большое пространство, которое разделено на несколько отсеков, в каждом из них необходимо устанавливать трубы притока и отвода. Если все сделано правильно, то в помещении воздух будет меняться дважды за один час.

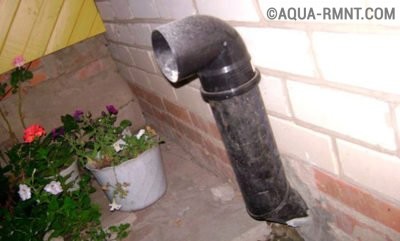

Труба из подвалаПомимо основных конструкций для изготовления системы используют следующие инструменты: хомуты, дефлекторы, кронштейны для крепления, а также иные пластиковые или металлические элементы. Вентиляционный канал можно изготовить и из досок. Для этой цели доски должны быть гладкими и плотно прилегать друг к другу.

Если конструкция будет иметь мелкие щели, может упасть уровень тяги.

При наличии приточно-вытяжной вентиляции в подвале вы будете избавлены от постоянного появления конденсата на стенах.

Принудительная вентиляция в подвале

Принудительная вентиляция рассчитана на предварительное проектирование. Перед началом работ владельцу подвального помещения желательно проконсультироваться со специалистами либо изучить руководство по монтажу такой системы.

ВентиляторПервое, что определяется при проектировании системы – это величина почасовой кратности обмена воздуха в помещении. В расчет берется расход 2 куб. метров воздуха на 1 кв. метр площади в час. При умножении объема помещения на кратность воздухообмена вычисляется необходимая производительность вентилятора. Вентилятор необходимо выбирать с запасом мощности, чтобы возникновение всевозможных потерь было сведено к минимуму.

Систему принудительной вентиляции устанавливают:

  • В подвальном помещении, площадь которого составляет более 50 кв. метров.
  • При оборудовании в подвале зала для занятий спортом, мастерской, сауны.

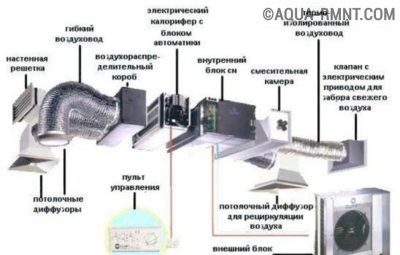

Принцип работы принудительной вентиляции заключается в следующем. Воздух берется с улицы и подается в помещение. При этом он подогревается и проходит очистку. Также принудительно отводится и отработанный воздух. Такая система является очень дорогостоящей. Чтобы смонтировать ее, необходимо закупить следующие детали:

  • Воздуховодвоздухозаборники;
  • диффузоры;
  • каналы вентиляции;
  • воздухоотводы;
  • камеры смешивания воздуха;
  • нагнетатели (необходимы, если система будет обслуживать еще и жилые помещения).

Однако при этом преимущества ее установки неоценимы. Ее наличие дает возможность постоянно поддерживать необходимый режим работы и не зависеть от изменений погоды. К числу недостатков можно отнести сложный монтаж. При установке принудительной вентиляционной системы необходимо принять во внимание многие факторы. Однако с этой работой справится любой мужчина, разбирающийся в схемах и умеющий держать в руках инструмент.

Видео по теме:

Вентиляция фундамента в частном доме своими руками

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

зачем необходимы, рекомендации по изготовлению

Продухи в фундаменте: зачем нужны, как сделать, особенности изготовления

Нужны ли продухи в фундаменте? Этот вопрос столь же актуален, как и гамлетовский «быть или не быть?» Не будем держать интригу — продухи необходимы. Зачем и почему, а самое главное — как их делать, читайте далее.



Зачем нужны продухи в фундаменте?

Продухи предназначены для вентиляции подпольных пространств (подвалов, технических этажей) и представляют собой вентиляционные отверстия в фундаменте ленточного и плитного типа. Главное условие для их возведения — отсутствие отопления, т.е. помещения должны быть холодными.

Отверстия позволяют воздуху беспрепятственно проникать с улицы вовнутрь и обратно. Этот воздухообмен нужен для:

  • выдувания скопившихся газов в подвальном помещении;
  • уменьшения влажности внутреннего пространства.

В первом случае наибольшую опасность влечет радон. Он тяжелее воздуха и с превеликим удовольствием скапливается в нижних частях здания. Его источниками являются почва и некоторые строительные материалы (например, кирпич или гранит), поэтому ограничить его поступление невозможно. К тому же, он бесцветен и не имеет запаха, но способен нанести вред живым организмам.

В подвальном пространстве воздух должен быть сухой. Чрезмерная влажность ведет к образованию плесени, грибка и, что еще хуже, появлению насекомых.

Тем не менее, есть такие особенности строения, при которых делать продухи не обязательно:

  • проветривание осуществляется прямо через жилое помещения через открытую вентиляцию в полу;
  • пространство между вертикальными столбами основания выложено качественным паропроницаемым материалом;
  • цоколь снабжен мощной искусственной вентиляцией, работающей непрерывно;
  • подвальное помещение заполнено плотным слоем песка или грунта.

Рекомендации по изготовлению

При устройстве вентиляционных отверстий в фундаменте опираться нужно на показатели:

  • расположение продуха;
  • размеры отверстия;
  • возможность (необходимость) закрытия на зиму;
  • возможность установки защитной решетки.

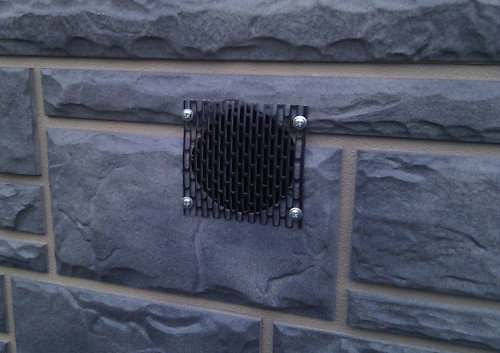

Закрытое решеткой вентиляционное отверстие

Самая эффективная вентиляция фундамента осуществляется за счет сквозных продухов. Во-первых, достигается естественная циркуляция воздуха по всему помещению. Во-вторых, это самый простой вариант для самостоятельного изготовления.

Эффективность продува и размер отверстия прямо пропорциональны. Слишком маленькие отверстия не обеспечат нужную циркуляцию, поэтому минимальный размер продуха — 0,05 кв.м.

Суммарная площадь отверстий должна равняться 1/400 от общей площади фундамента.

Должна быть возможность закрытия на зиму, но не всегда обязательна. При сооружении отверстий учитывается площадь помещения, климат местности, предназначение здания, поэтому вопрос с сезонным закупориванием решается на усмотрение. Важное правило: не стоит закупоривать отверстия вручную (монтажной пеной или пробкой из ветоши).

Защитные решетки, в отличие от подручных «пробок», защищают от вредителей (грызунов и насекомых). Они не блокируют циркуляцию, в то время как не предназначенные для этого материалы нарушают вентиляцию.

Отверстия в деревянных домах в течение 5 лет после возведения не должны закрываться.

Сооружение продухов в идеале планируется еще на начальном этапе строительства — при составлении проекта. Но возможно проделать вентиляцию в фундаменте уже готового дома.

Также отдельного внимания заслуживает и расстояние от земли. Оно не должно быть менее 30 см, чтобы осенью и весной продухи продолжали оставаться вентиляцией, а не становились водоканалом. Тем не менее, цифра эта условная: опираться нужно на климатические особенности территории.

Отверстие при помощи перфоратораНа первый взгляд может показаться, что лучший помощник в проделывании продухов — перфоратор. С его помощью действительно можно завершить работу за пару часов, но вместе с тем неизбежны неприятные последствия:

  • процесс не безопасен;
  • требует много сил;
  • работа перфоратора повлечет за собой повреждение основы дома и образование микротрещин, которые спустя какое-то время могут заполниться водой, а при колебаниях температур — расширить трещины. Соответственно, фундамент станет менее надежным, а при повышенной влажности — деформироваться.

Существуют более гуманные способы снабжения подвального помещения вентиляцией.

При помощи деревянного бруса

Необходимые инструменты:

  • молоток;
  • кувалда;
  • очень длинное сверло, предназначенное для работы с металлом;
  • сверло для дерева;
  • полукруток.

После полного высыхания бетона устанавливается сверло для работы с металлом для проделывания отверстий в брусе: по одному с каждой стороны и по центру. С помощью сверла для дерева делается сквозное отверстие, диаметр которого регулируется стамеской.

У этого способа есть один большой минус: «отодрать» брус от бетона очень сложно, поэтому применять его нужно только в исключительных случаях. Для облегчения монтажа брус следует обернуть снаружи рубероидом.

При помощи круглой трубы

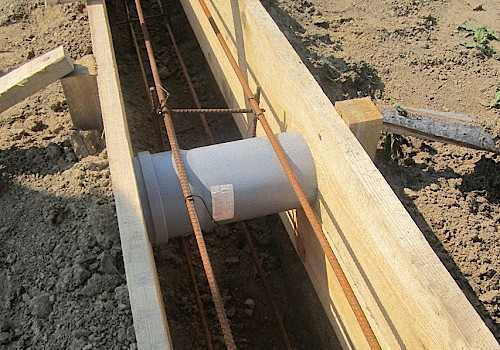

Закладка трубы для продуха до заливки фундаментаСамый простой способ — использование пластиковой или асбестоцементной трубы с круглым сечением диаметром 10-14 см. Перед установкой для прочности они заполняются песком.

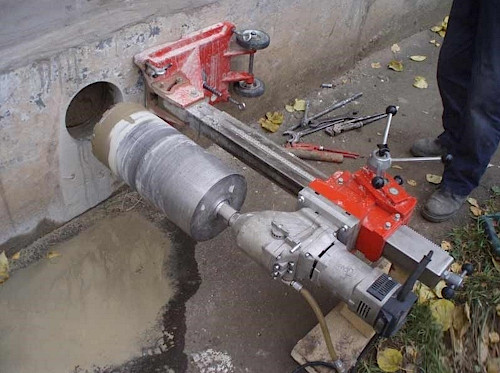

При помощи пилы или диска с алмазным напылением

Этот метод применяется для проделывания отверстий в уже готовом доме. Предварительно отмечаются места сверления на фундаменте, диаметр которых должен соответствовать вентиляционной крышке. Как правило, среднее значение колеблется в пределах 10-15 см. Отверстия делаются строго напротив друг друга.

Размеры и схема расположения продухов

Минимальное значение уже упоминалось выше — 0,5 кв.мм. Максимального диаметра вентиляции не существует: все зависит от климатических особенностей. Не стоит забывать и про радиоактивность местности: чем она выше, тем больше должен быть диаметр. К примеру, если стандартная площадь отверстия в фундаменте должна составлять 1/400 от общей площади, то в радоноопасных районах она увеличивается до 1/150 или 1/200.

Форма продухов — это дело вкуса. Наиболее красиво выглядят прямоугольные отверстия в фундаменте и на них легче подобрать решетки.

Расстояние между продухами желательно сделать одинаковым. Расстояние от крайнего до угла не должно превышать 90 см.

В идеале количество должно быть четным. В одном подвальном отсеке должно находиться не менее двух отверстий в фундаменте друг напротив друга.

Высота от отверстий до земли — не менее 30 см. Их располагают в самой верхней части цоколя.

Особенности изготовления продухов в ленточном фундаменте

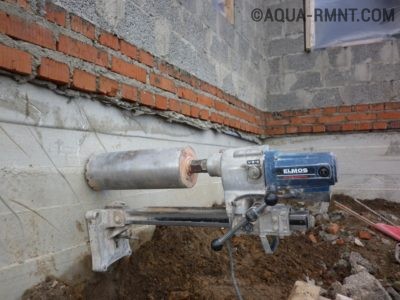

  • Отверстие при помощи алмазной коронкиминимальный проход для одного продуха должен быть не менее 500 см2;
  • оптимальное значение диаметра — 50-100 мм. Чем больше периметр, тем больше диаметр;
  • отверстия должны располагаться строго напротив друг друга. Шаг — 2-3 м. При диаметре трубы 110-125 мм дистанция не должна превышать 2 метра;
  • перепад температуры между внешней и внутренней средой не должен быть больше 2-х градусов;
  • оптимальная величина ячейки решетки — 3-5 мм. В нее не должны проникать вредители, затекать вода, попадать снег и мусор;
  • расположение дома в низине должно сказываться на количестве отверстий: чем ниже местность, тем больше продухов;
  • форму желательно установить до начала строительства. Деревянный брус нуждается в покрытии пленкой, сталь — в антикоррозийном покрытии, пластик и асбестоцемент — заполнением песка и закупориванием торцов заглушками.

Продухи имеют важное значение для всего здания, вне зависимости от предназначения цоколя. Нормальная вентиляция влияет не только на надежность конструкции, но и на благоприятный домашний микроклимат. При отсутствии «полезного» сквозняка могут появиться проблемы со здоровьем, в том числе — астма. Порой недостаточная циркуляция воздуха сокращает срок эксплуатации дома в несколько раз. Поэтому еще до начала строительства продумайте размеры, технологию и материалы для изготовления продухов.

Популярное


как сделать естественную и принудительную вытяжку своими руками, схема + фото и видео

Большинство частных домов оборудовано подвалами, в которых обеспечивается хранение сельскохозяйственной продукции и домашней консервации. В погребах организовываются домашние мастерские, тренажерные залы, складские помещения или игровые комнаты. Независимо от функционального назначения помещения, расположенного ниже нулевой отметки, важно с помощью вентиляции обеспечивать поступление свежего воздуха в подвал. Это позволит создать благоприятную влажность и температурный режим помещения, не допустить появления сырости, сокращающей сроки хранения домашних запасов и постепенно разрушающей основание здания. Остановимся детально на вопросах создания надёжной вентиляции подвального помещения, методике расчёта и особенностях установки.

Почему необходима система вентиляции в подвале

Многие, к сожалению, ошибочно недооценивают необходимость вентиляции подвала, который является не только помещением, используемым для хранения продуктов, но и основанием здания, воспринимающим повышенные нагрузки.

Вентилируемый подвал

В подвале с хорошей вентиляцией не возникает проблем с хранением продуктов

Пренебрежительное отношение к вопросам вентилирования и отсутствие нормального воздухообмена создают неблагоприятные условия для хранения сельскохозяйственной продукции, снижают прочность строительных конструкций. В условиях повышенной влажности подвала развивается плесень и грибок.

Подвал без вентиляции

Результат отсутствия вентиляции — образование плесени

Оснащение подвального помещения системой вентиляции обеспечит комфортный микроклимат и благоприятные условия проживания в частном доме. Проектирование вентиляционных коммуникаций осуществляется на проектной стадии. Многие обращали внимание на приточные магистрали и отдушины, оборудованные в фундаменте здания.

Элементы вентиляции подвала

Воздух в подвал поступает через входные трубы и отдушины, закрытые решётками

Через эти каналы в цокольной части поступает внешний воздух. Однако, если существуют проблемы с вентиляцией, можно обеспечить перемещение воздушных потоков путём правильной установки вентиляционных устройств в существующем помещении.

Вентиляция подвала избавит владельцев жилья от повышенной концентрации влаги, предотвратит образование плесени, обеспечит сохранность запасов, а также продлит срок эксплуатации здания, которое сохранит привлекательность и тепло на протяжении долгих лет.

Вентиляционная система представляет собой комплекс воздушных коммуникаций, обеспечивающих циркуляцию воздуха, комфортный температурный режим и нормальную влажность.

Расчёт и устройство

Устройство вентиляционных коммуникаций осуществляется на основании проекта и предварительно выполненных расчётов. Для обеспечения циркуляции воздуха необходимо ответственно подойти к выполнению расчётов.

Подбирая диаметр воздушных магистралей, предназначенных для подачи и отвода воздушных масс, руководствуйтесь следующим правилом: 25 кв. см воздушной магистрали способны обеспечить воздухообмен в помещении погреба на площади 1 кв. метр.

Например, для вентиляции подвального помещения площадью 12 кв. метров необходимо использовать воздушную магистраль диаметром 300 кв. см. Зная формулу определение площади окружности S = πR², легко рассчитать радиус вентиляционного канала. Для рассматриваемого случая значение составляет 9,8 см. Округлив значение, получим диаметр магистрали, равный 20 см. В случае применения труб, имеющих прямоугольное сечение, руководствуйтесь значением площади, полученным расчётным путём. Предложенная методика расчёта позволяет ориентировочно определить размеры воздуховодов без учёта интенсивности циркуляции.

Для эффективного проветривания подвала находящийся в помещении воздух хотя бы 2 раза на протяжении часа должен замещаться свежими воздушными массами. Подбор производительности принудительной системы вентиляции осуществляется путём умножения объёма подвала на коэффициент кратности обновления воздуха в помещении.

Определим объем обновляемого воздуха для подвала площадью 50 кв. метров и высотой 2 метра. Перемножив площадь подвала на высоту, получим объём. Его величина составит 100 куб. метров. При необходимости двукратного на протяжении часа замещения воздуха, следует умножить объем помещения на коэффициент кратности. Получим: 100х2=200 куб. метров в час. Полученное значение соответствует требуемой производительности принудительной подачи воздуха.

Вентиляционные сети, в зависимости от типа системы воздухообмена, могут состоять из металлических или пластмассовых труб, а также вентиляторов.

Элементы магистралей

Применение стандартных пластиковых элементов позволяет избежать коррозии и снизить расходы по устройству вентиляции

Для обеспечения притока воздуха к подвальному помещению здания применяются следующее виды вентиляции:

  1. Естественная система воздухообмена. Принцип циркуляции воздушных масс основан на разности перепада температуры внутри помещения и с внешней стороны подвала. Конструкция достаточно проста — включает приточную трубу и вытяжную магистраль. Классический вид циркуляции происходит путём заполнения подвального пространства холодным воздух с одновременным выходом наружу нагретых воздушных масс. Схема движения воздуха

    Естественная вентиляция воздуха в подвале

  2. Принудительная циркуляция воздуха. Предусматривает использование специальных вентиляторов, элементов автоматики, а, при необходимости, и устройств нагрева воздуха, установка которых требует существенных затрат. Циркуляция воздуха осуществляется путём нагнетания вентилятором уличного воздуха в подвальное помещение. Застоявшийся воздух через некоторое время вентиляторы выведут за пределы помещения. Принудительная вентиляция

    Система принудительного воздухообмена оснащена автоматикой и включает дополнительное оборудование

Своими силами при небольших затратах несложно смонтировать систему элементарной естественной циркуляции, а также систему принудительного воздухообмена.

Далее, более детально остановимся на особенностях устройства вентиляционных систем.

Особенности естественной циркуляции воздуха

Естественное поступление воздуха в подвал происходит благодаря разнице внутренней и внешней температуры, вызывающей движение воздуха по трубам. Благодаря этому простому свойству свежий воздух с улицы по приточной магистрали поступает в подвал и вытесняет по вытяжному воздуховоду затхлый и влажный воздух из помещения.

Естественная вентиляция

Для обеспечения тяги следует обеспечить максимальный перепад между магистралями

Положительные моменты системы естественной циркуляции — незначительные затраты, связанные с установкой, и простота конструкции.

Главными элементами системы естественной циркуляционной являются:

  1. Приточная магистраль, оснащённая на входе защитной сеткой, и предназначенная для поступления свежего воздуха. Входная труба вентиляции

    Входная магистраль обеспечивает приток воздуха

  2. Вытяжной короб, отводящий воздух из помещения и оснащённый на выходе козырьком, а в помещении подвала — устройством сбора конденсата. Вытяжная магистраль

    Труба вытяжки собирается из унифицированных элементов

  3. Продухи, выполненные в цокольной части здания и предназначенные для обеспечения воздухообмена. Отдушина

    Продух с решеткой способствует воздухообмену в подвале и защищает помещение от грызунов

Несмотря на простоту системы, основные недостатки — слабая эффективность циркуляции воздушных масс и зависимость тяги от природных факторов (давления воздуха и скорости ветра), влияющих на эффективность воздухообмена.

Классический вариант создания контура естественной циркуляции предусматривается на стадии проектирования. По результатам расчётов определяется пропускная способность магистралей, учитывающая объём подвального помещения. Организация приточно-вытяжной вентиляции не нуждается в специальных инженерных знаниях. Главное, обеспечить противоположное расположение магистралей, правильно выполнить разметку, соответствующую диаметру.

Вытяжной короб следует располагать в потолочной части помещения с возвышением магистрали не менее 0,6 метра относительно верхней точки здания. Входящая в подвал приточная магистраль вводится с противоположной зоны помещения на расстоянии 0,2–0,4 м от основания. Оптимальные условия для естественного воздухообмена обеспечивает применение магистралей диаметром 12–15 см.

Устройство системы принудительного воздухообмена

Действие принудительной системы вентиляции основано на передвижении воздушных масс с использованием вентиляторов. Устройство принудительной подачи может комплектоваться фильтровальными элементами, устройствами нагрева и регулировки температуры в зависимости от степени оснащённости системы и требований заказчика.

Главные элементы системы принудительного вентилирования:

  1. Воздушные магистрали, по которым осуществляется передвижение потоков воздуха.
  2. Нагнетательная установка, обеспечивающая интенсивность обмена воздушных масс.
  3. Устройство обеспечения комфортной температуры, предназначенное для кондиционирования помещения подвала.
  4. Каналы вентилирования, осуществляющие процесс воздухообмена.
  5. Заборники воздуха, необходимые для обеспечения воздушной циркуляции.
  6. Диффузоры, объединяющее воздушные магистрали различного сечения.
  7. Тройники, используемые при необходимости объединения воздушных потоков.

Система принудительной вентиляции обладает следующими достоинствами:

  • возможностью автономной работы, независимо от природных факторов;
  • наличием автоматики, осуществляющей регулировку воздушных потоков и температурный режим;
  • возможностью установки в помещениях увеличенной площади.

Повышенные затраты, связанные с приобретением оборудования и установкой, а также сложность осуществления монтажных операций затрудняют массовое использование устройства принудительной подачи воздуха.

Установку оборудования принудительной вентиляции осуществляйте согласно предварительно разработанной схеме. Обязательно выполняйте расчёт, определяющий интенсивность воздухообмена и цикличность работы системы.

Оборудуя помещение подвала устройством принудительного вентилирования, учитывайте комплекс факторов, связанный с особенностями эксплуатации, степенью автоматизации, площадью помещения и компоновкой оборудования.

Принудительная вентиляция

Вентилятор, установленный на вытяжной трубе, повышает интенсивность воздухообмена

Изучив литературные источники, основываясь на рекомендациях специалистов, несложно самостоятельно разработать компоновочную схему и выполнить расчёты. Это позволит обеспечить экономию финансовых ресурсов и самостоятельно, более детально, изучить конструктивные особенности принудительной вентиляции.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

  1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
  2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Канал в цоколе

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Защитная решетка

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Система естественного воздухообмена не нуждается в использовании специальных устройств. Воздушные массы попадают в подвальное помещение частного дома через приточную магистраль и выходят через натяжной канал. Важное условие — расположение воздуховодов в противоположных зонах подвального помещения.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Схема вентиляции

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

  1. Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см. Детали вентиляции

    Использование стандартных элементов ускорит монтаж

  2. Произведите разметку противоположных участков подвального помещения, в которых необходимо выполнить отверстия для подвода воздуховодов.
  3. Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных магистралей. Выполнение отверстия

    Использование специального приспособления облегчает работу

  4. Установите приточную трубу, обеспечив расположение внешней части на расстоянии 1 метр от нулевой отметки, а внутренней — на уровне 0,2–0,5 м от пола. Входная труба вентиляции

    Приточный канал обеспечивает поступление воздуха

  5. Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания.
  6. Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком здания более 50 см, необходимое для обеспечения тяги.
  7. Утеплите поверхности вытяжной трубы, выходящие за пределы здания и находящиеся на чердаке. Утепление труб

    Утеплив трубы, можно уменьшить вероятность образования конденсата

  8. Устраните зазоры между трубами в цокольной и потолочной части, используя герметик.
  9. Смонтируйте в подвальном помещении на вытяжном канале сборник конденсата, оснащённый краном для удаления жидкости.
  10. Закрепите в верхней части вытяжной магистрали колпак, предохраняющий трубу от попадания осадков и способствующий усилению тяги. Защитный колпак

    Установка колпака защитит магистраль от осадков

  11. Смонтируйте защитные решётки на приточных каналах.

Установка в выходной магистрали небольшого осевого вентилятора, предназначенного для функционирования в вытяжном режиме, повысит интенсивность циркуляция воздуха, обеспечивая принудительную вентиляцию.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Проверка работоспособности вентиляции

Проверка эффективности функционирования вентиляционной системы не требует специальной подготовки.

Проверка тяги

Отклонение пламени свидетельствует о нормальной тяге

Для определения качества воздухообмена зажгите спичку или зажигалку и поднесите её к вытяжной магистрали. Если горение прекратится, значит, увеличена концентрация углекислого газа в подвальном помещении.

Проблема решается путём увеличения площади сечения приточной магистрали. Уменьшенный диаметр входного канала затрудняет поступление воздушных масс. Для регулирования интенсивности воздухообмена оснастите трубы шиберной заслонкой, позволяющей регулировать скорость подачи воздуха.

Убедившись в работоспособности вентиляции, отрегулируйте с помощью заслонок сечение каналов, обеспечивая оптимальный воздухообмен.

Видео: как сделать вентиляцию подвала своими руками

На видеоролике представлен простой вариант естественной вентиляции погреба, изготовленный своими руками.

Несложно своими силами обеспечить эффективную вентиляцию подвального помещения. Важно тщательно продумать технические особенности системы вентилирования и, обладая небольшими строительными навыками, надёжно выполнить монтаж элементов. Самостоятельный монтаж устройства воздухообмена позволит обеспечить комфортную влажность воздуха в помещение подвала, а также сэкономить финансовые ресурсы. Разработав чёткий план действий, приступайте к оснащению подвала частного дома устройством вентиляции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
