Венцы сруба старого дома фото – Замена нижних венцов деревянного дома (с видео): косметический способ, полная разборка дома, разборка верхней части фундамента | Блог о строительстве и ремонте

Кстати, если в доме установлены пластиковые окна, то поднимайте максимально аккуратно, т.к. они могут лопнуть во время этой процедуры.

У нас же окна под замену, поэтому было не жалко.

Чтобы поднять дом использовали следующую схему:

1. Рядом с углом устаналиваем компенсатор усадки (видно на фото)

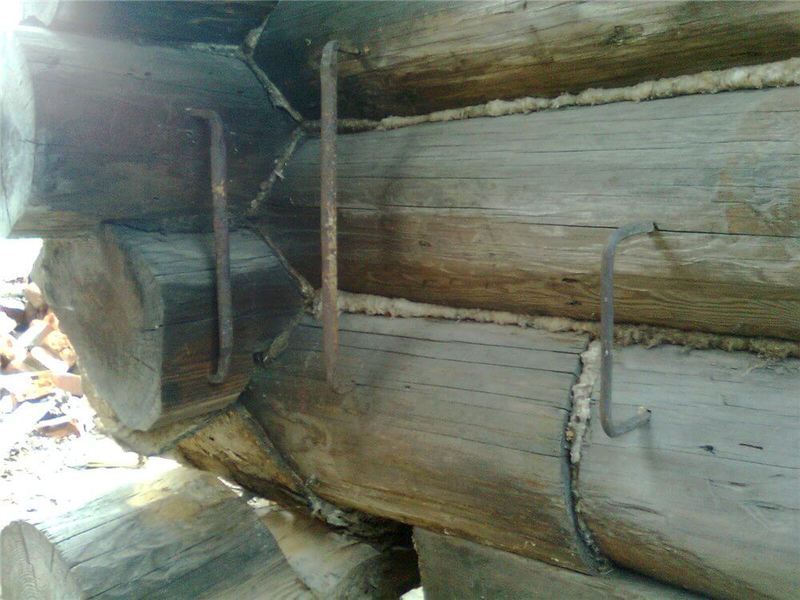

Такие компенсаторы есть в любых строительных магазинах. Затем зятягиваем компенсатор до упора. Желательно их ставить с обоих сторон угла.

Компенсатором усадки фиксируем угол

Теперь можем освободить место под самим углом и установить домкрат.

Поднимаем угол домкратом, в то же время зятягиваем компенсаторы усадки. Таким образом процесс становится более безопасным.

Далее под углами копаем ямы до глины или до твердой почвы (у нас глубина составила 50 см) под углами и можно в центре стен. Затем заливаем бетоном эти ямы.

После этого укладываем рубероид и выкладываем кирпичную тумбу до «живого» венца. Все что гнилое — выпиливаем.

Когда будут выложены тумбы, даем им схватится и можно дом опустить на них. После этого выпиливаем и удаляем сгнившие венцы.

Нам бы и следующий венец убрать, но на нем держатся половые лаги.

И вот таким образом сажаем весь дом на тумбы.

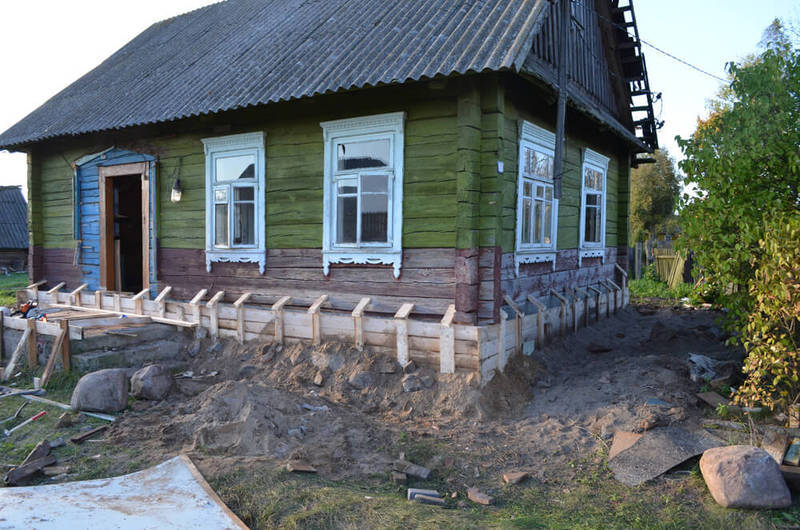

После этого нужно заложить пространство между тумбами. Для этого копаем неглубокую траншею (мы копали на штык), заливаем бетоном и поднимаем кладку до нормально венца.

Под кладку на бетон обязательно стелите рубероид.

Кирпичная кладка вместо венцов

После всех работ выглядит это все таким образом:

В нескольких местах оставьте отдушины (как на фото ниже), чтобы пространство под полом продувалось.

Таким образом мы заменили венцы кирпичной кладкой — это быстрее, удобнее и дешевле. Осталось только утеплить все это пеноплексом и залить цоколь бетоном. Об этом будет статья на нашем сайте. Оставляйте свои мнения и вопросы в комментариях.

Венец дома

Венец — это конструкция из одного ряда брусьев или бревен, уложенных перпендикулярно друг другу, и скрепленных в углах между собой.Из венцов выстраиваются стены дома.

Виды венцов дома:

1. окладные. Это первые венцы сруба;
2. нижняя обвязка — вторые венцы;
3. подоконные. Бревна от нижней обвязки до окна;
4. оконные. Рубятся из коротышей (укороченных бревен) и предназначены для устройства оконных проемов;
5. надоконные. Укладываются поверх оконных венцов.

Венцы деревянного дома

Рубку стен деревянного дома начинают с установки окладного (первого) венца. Поскольку нижние венцы дома рано или поздно начинают гнить, то при установке сразу же предусматривается возможность их последующей замены. Нижний венец дома обычно выполняются из лиственницы или дуба, так как эти породы древесины наиболее устойчивы к воздействию влаги и гнили.

Установка первого венца — это самый ответственный этап в строительстве сруба. Для него выбирается самое толстое и прочное бревно из высококачественной древесины. Первый венец дома укладывается и выверяется с особой точностью с помощью строительного уровня.

Поскольку работать на высоте очень неудобно, то обычно сруб собирается по отдельным частям на земле. Каждая часть формируется на высоту человеческого роста для того, чтобы работники могли выполнять работу, стоя на земле. После изготовления части сруба разбираются и перекладываются на подготовленный фундамент. Для устойчивой укладки на фундамент окладной венец дома отесывают с нижней стороны.

Сверку углов сруба выполняют диагональным способом — измеряя диагонали венцов и корректируя их положение в случае необходимости путем перемещения одного из концов.

Замена венцов дома

Нижние венцы, как наиболее подверженную гниению и разрушению часть деревянного дома, необходимо со временем заменять.

1. Косметический ремонт. Выпиливаются разрушенные части бревна, на их место устанавливаются новые.
2. Полная разборка дома с заменой нижних венцов и последующее его выстраивание. Это долгий, трудоемкий и затратный способ.
3. Поддомкрачивание. При помощи домкратов равномерно поднимаются первые венцы деревянного дома, под них (после восстановления фундамента и выполнения гидроизоляционных работ) заводятся новые, а старые аккуратно извлекаются.
4. Вместо нижних венцов деревянного дома выполняется кирпичная кладка, заливается бетон или устанавливаются фундаментные блоки высотой до целого венца. Бетон предварительно обрабатывается антисептиком. При этом способе замены сгнившего венца высоту кирпичную кладку или бетонного основания необходимо устраивать ниже уровня пола. Это делается для того, чтобы избежать образования «мостика холода». В случае необходимости устраивается дополнительное утепление.

Ремонт стены рубленого бревенчатого дома своими руками. Мастер-класс с фото

Но уже поздней осенью стало понятно, что новых радостей от работы с домом не избежать. Пятистенок очень старый, мягко говоря, о возрасте его лучше не говорить. Его младшие «родственники» под боком на одной улице, поставленные в 60-е годы прошлого века, уже взывают о помощи. Наш же еще держится молодцом, но было ясно, что под обшивкой, которую сделали в начале 90-х, местами «процесс пошел».

О том, как мы утепляли 2 стороны дома и большую веранду, я писала в статье Как мы в деревню переезжали. Но тема все-таки была другая. Теперь же речь пойдет непосредственно о ремонте и замене венцов.

Проблемное место — 2 окна с левой стороны фасада дома.
В один из дней начала марта сняли обшивку 90-х. Тогда ремонт делали местные жители, которые могли стоять на ногах с инструментом в руках. Сейчас все они в мире ином… Наблюдать за процессом мы не могли, т.к. жили и работали в городе за 400 верст отсюда. Качество работы — соответствующее.  Дом очень хотелось сохранить для того, чтобы изредка наведываться сюда. Лес, грибы, 100 метров до речки, рыбалка, шашлык, мангал, баня… И уж никак не предполагали мы, что захотим постоянно жить здесь…

Вскрытие обнаружило такую картину:

Как и должно было быть, венец под окнами сгнил.  Осам было над окном вольготно.

Вскрываем обшивку над вторым окном:

Второе окно еще в более плачевном виде:


Обнаружили под окнами проход, заделанный давно. Над ним был навес, следы от крепления навеса к стене хорошо видны.
О проходе не знали, так как эта стена с внутренней стороны двойная.
За стеной — холодная комната первого этажа.

В начале 90-х вот так вышли из положения — заткнули, чем смогли. Пришлось шаг за шагом избавляться от гнили.

Поставили временную опору:


Постепенно, очищая венец от гнили, можно понять, что же можно сохранить.

В ход идет и электропила, и обычная пила.

Вот тут и возникает вопрос: «Что делать?»

Вид из комнаты через первое окно:


Вывод сделан: надо демонтировать все!


Внешние оконные рамы для дома мы меняли в 2005 году, они деревянные, состояние их пока хорошее, поэтому решили, что они еще могут нам послужить.
Хоть это обрадовало…  Ведь второе окно пришлось полностью выпилить… Проем окна изнутри комнаты закрыли листом фанеры.

Утеплитель здесь находится временно, ведь за тонкой стенкой из внутренней вагонки — жилая комната. А на дворе март!

Старые газеты на бревнах!

Зияющее отверстие в стене привлекало аборигенов. Были и щедрые на советы! Но мы лишний раз убедились, что лучше хозяина никто не сделает.

На мне лежала важнейшая обязанность — УБОРКА МУСОРА!

Решили убрать сгнивший подоконник первого окна. Пришлось это сделать с помощью электропилы по частям. Сидел намертво!!!

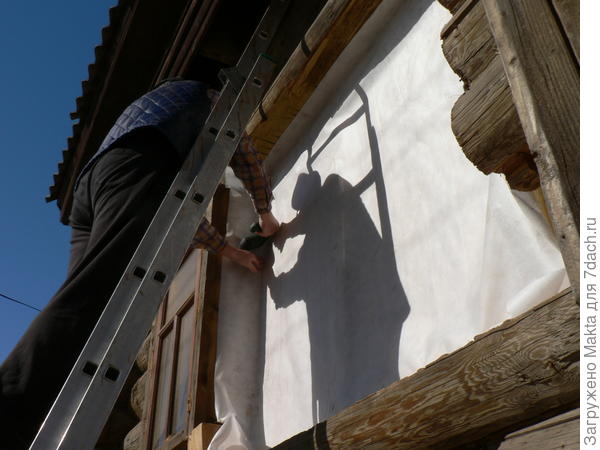

Затем опять уборка мусора… Теперь можно прикрепить степлером ветро-паро-изоляцию. А под первым окном стоит и дожидается своего часа  опора.

Обработанная пропиткой лестничная ступень пришлась кстати.

Во всю длину сгнившего венца укладываем брус 100х150, так как именно такого размера можно здесь использовать. Предварительно укладываем ленту межвенцового утеплителя.

Это был очень хороший и солнечный день. Вся грязная работа осталась позади.
Подумав, решили, что мы вполне можем обойтись двумя окнами в комнате — с двух сторон дома. А удаленное окно сделаем накладным, фальшивым.
Во-первых, стекла на окнах у нас тонированные, через них не видны даже занавески с улицы, а мы, в свою очередь, видим все, что на улице происходит.
Во-вторых, за этим окном к стене вплотную находится кушетка, без окна ей будет только комфортнее. С такими радостными мыслями мы закончили в тот день работу!

Это южная сторона дома, здесь приятно работать.
Но следующий день испугал нас холодным дождем. Решили сделать перерыв. Сделали подсчет необходимых материалов. Проверили, что у нас есть в наличии. В ожидании погоды съездили в город, купили еще брус, рейки, монтажную пену, арматуру, утеплитель, ну и половую доску/ до кучи, т.к. малый зимний домик стоит под крышей и ждет своего часа/.

Приступили к основному этапу ремонта стены дома. Прикрепили слева в проеме планку, прижав ткань ветрозащиты, планка встала вровень с боковой стенкой окна.

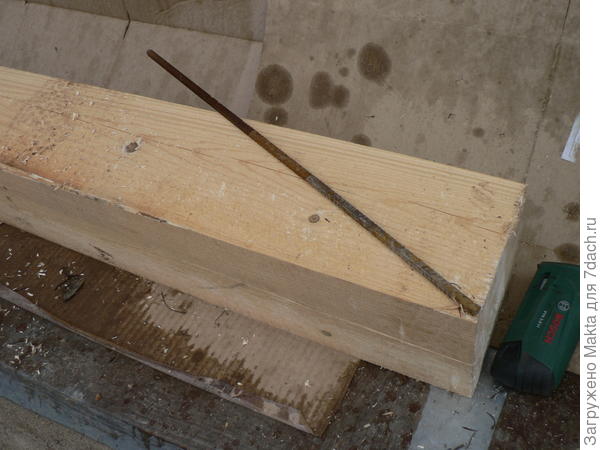

Затем необходимо было подготовить нагели из арматуры. Использовали арматуру диаметром 14 и 16 мм, нарезав их длиной по 23 см.

Крепление бруса нагелями обеспечит прочность и стойкость сооружения. Каждый следующий брус должен скрепляться с предыдущим и с по- следующим. Нагель будет забит в брус 150 х 150 полностью, войдя в нижний брус на 8 см.

Лучше несколько раз измерить, проверив тонким прутком соответствие отверстий.

 При укладывании бруса необходимо использовать уровень.

Укладываем натуральный межвенцовый утеплитель, местами прикрепляя его степлером, так как это облегчит установку тяжелого сырого бруса.

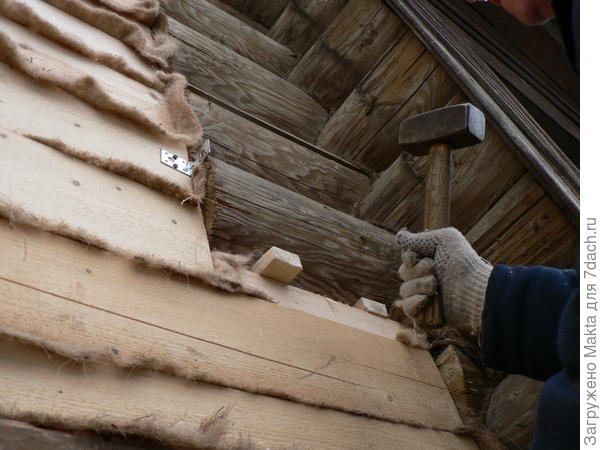

Теперь опять очередь нагилей: жаль, молотка не видно.
Коротким отрезком арматуры надо загнать нагиль до конца.

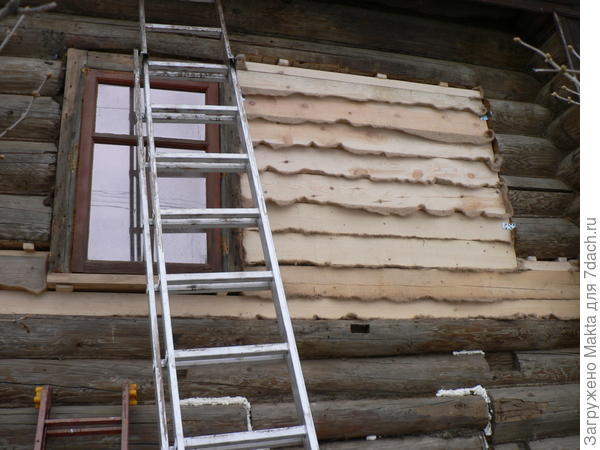

Опять укладка бруса.

А здесь — примерка. Отверстия не совпали. Немного отвлеклись, тут и просчитались… Бывает.
Для прочности двумя уголками укрепили сооружение.

Опять укладка утеплителя. Чем выше, тем труднее, его не сдвинуть. Поэтому можно использовать простые колышки.

Добрались до верха.
Верхний ярус — брусок 100 х 50. Брус цепочкой соединен между собой.

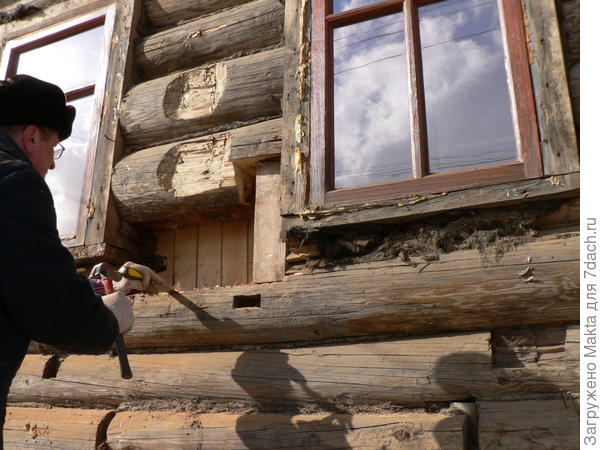

Теперь надо подготовить место для бруска у первого окна.

А здесь, справа, брусок и клинья.

Конопатить стены — не такое простое занятие. Мероприятие это ответственное и требует времени.

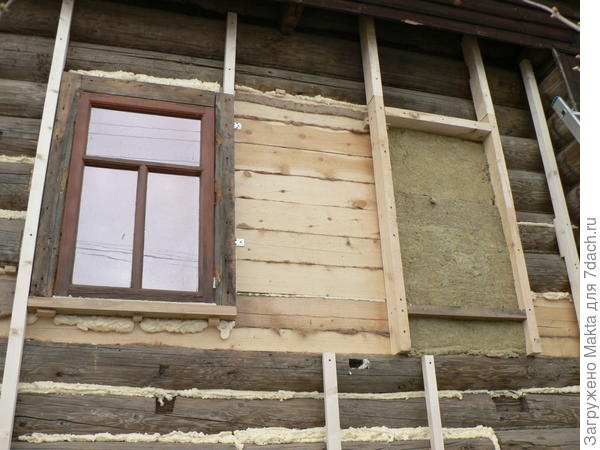

Закрываем все щели монтажной пеной.

Сейчас главное — утеплить снаружи, погода требует. А окном и подоконником внутри займемся потом.

Вот такова работа по ремонту гнилой стены старого бревенчатого дома. Учитывая, что дому этому 114 лет, процедуру исцеления он перенес на «отлично». Далее пойдет утепление стены.

Это будет уже другая история.

 Сегодня подготовили место для фальшивого окна. Работа продолжается…

Замена нижних венцов деревянного дома своими руками

Каждый владелец деревянного дома рано или поздно сталкивается с необходимостью замены важнейших конструктивных элементов сооружения. Чаще всего речь идет о реставрации нижних венцов. Задача эта непростая, требующая определенных теоретических знаний, специальных инструментов и опыта проведения подобных работ.

1. Необходимость замены нижних венцов дома
2. Способы замены сгнивших венцов дома
3. Поэтапный ремонт деревянного дома: замена венцов
4. Нюансы замены нижнего венца каркасного дома
5. Важные моменты при замене венцов деревянного и каркасного дома

Необходимость замены нижних венцов дома

Дома из дерева остаются популярными даже при появлении современных, более практичных материалов и технологий строительства. Однако деревянные срубы имеют один значимый недостаток – недолговечность древесины и ее подверженность гниению. Нижние венцы строения со временем приходят в негодность.

Если возведение деревянного дома выполняется «по уму», то период эксплуатации дома без проведения капитальных ремонтов составляет от 50-ти лет. Но на практике это не всегда так. В первую очередь начинает разрушаться нижний венец дома, контактирующий с водой больше остальных конструктивных элементов.

Быстрое гниение нижних венцов является следствием использования некачественного, неподготовленного материала. Опытные мастера рекомендуют при закладке применять только лиственницу. Эта древесина, как ни странно, с течением времени при намокании становится только прочнее.

Часто возведением деревянных домов занимаются непрофессиональные строители, которые пренебрежительно относятся к тонкостям технологического процесса. Кроме того, не всегда удается проконтролировать качество материала – древесина  может быть недостаточно просушена или заготовлена «не в сезон». Немаловажный фактор – плохая гидроизоляция, выполненная из недорогих марок рубероида. Как результат – спустя 5-6 лет домовладелец вынужден решать вопрос о замене нижних венцов и реконструкции постройки.

Важно! Дом, возведенный из прочной, качественно высушенной и антисептированной древесины, при наличии надежной гидроизоляции и широких свесов кровли, защищающей стены от снега и дождя, прослужит не меньше полувека без ремонта.

Определиться с необходимостью ремонта и объемом предстоящих работ поможет визуальный осмотр венцов. При простукивании молотком или обухом топора по бревну в некоторых местах будет слышан глухой звук – признак того, что дерево портится изнутри. Более детальное представление о разрушении можно будет получить, немного поработав стамеской.

Надо осмотреть и 2-3 бревна, расположенные выше закладного – вероятность их порчи тоже высока. Нелишним будет и оценка состояния фундамента. Мелкие трещины необходимо заклеить бумажным строительным скотчем. Если через время полосы порвались, значит, основание деформируется и придется выполнять замену венцов и ремонт фундамента деревянного дома.

Способы замены сгнивших венцов дома

Замену нижних венцов настоятельно рекомендуется выполнять с привлечением специалистов. Этот процесс технологически и физически очень сложный. Ошибки работы могут привести к разрушению кровли, дымохода, перекрытия или всего дома. Кроме того, самостоятельная реконструкция дома небезопасна для исполнителей.

Технология ремонта зависит от ряда факторов: технического состояния фундамента и венцов, габаритов постройки, наличия свободного места возле дома, близости расположения придомовых построек, наличия дымохода и т.д. Грамотно выбрать способ реконструкции, взвесив все «за» и «против», сможет мастер, имеющий опыт выполнения подобных работ.

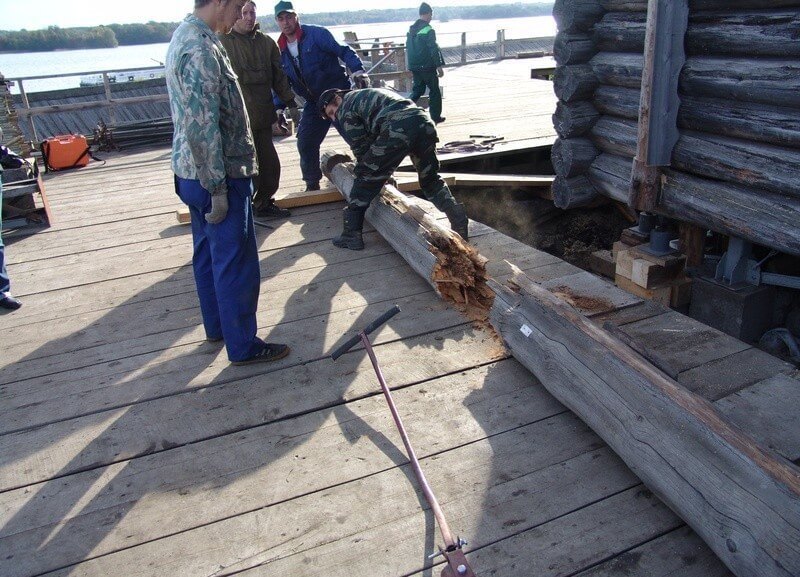

Частичная замена венцов без поднятия дома

Частичный ремонт, так называемый «точечный», выполняется, если древесина начала прогнивать на одном или нескольких участках нижнего пояса венцов. В таком случае полностью менять венец нецелесообразно.

«Локальный» ремонт подразумевает замену исключительно поврежденной части бревна.

Плюсы частичной замены венца:

• простота ремонта;
• работу можно выполнить самостоятельно, без привлечения профессионалов и специальных приспособлений;
• незначительные финансовые вложения.

Минусы «точечного» ремонта:

• образование дополнительных мест стыка увеличивает теплопотери;
• прочность конструкции ослабевает.

Общий порядок частичной замены венцов:

1. Выявить поврежденный участок. С помощью стамески определить степень разрушения. Древесину вокруг участка очистить и внимательно осмотреть.
2. На расстоянии 40 см от краев участка установить стяжки высотою равной двух-трех венцов.
3. Доски толщиною 40 см прибить к срубу с внутренней и наружной стороны.

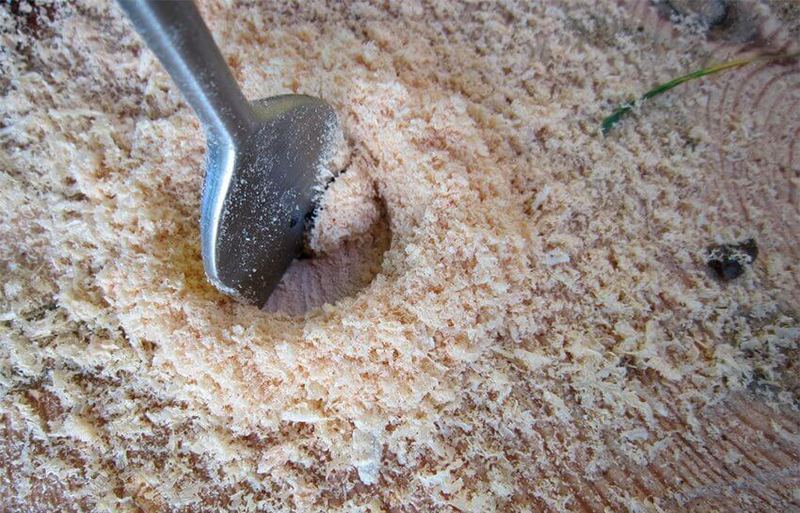

4. Просверлить отверстия в последнем и первом стягиваемом венце. Установить стяжки-шпильки диаметром не меньше 12 мм.
5. Бензопилою аккуратно выпилить поврежденную часть венца и удалить ее.

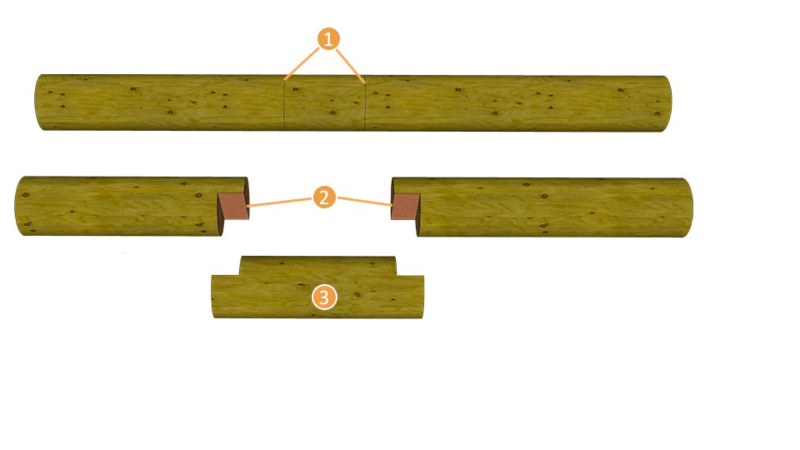

6. В ремонтируемом венце создать врубки шириною 2 см. Эти отверстия необходимы для прочной фиксации бревна с новым участком.
7. Подготовить из бревна заменяемый участок. Его диаметр и длина должны полностью соответствовать убранному элементу. На вставке надо сделать ответные врубки.
8. Вставить новый брусок.  Подложить брусок и добить вставку кувалдой.
9. В местах врубок с разных сторон сделать три отверстия и вбить нагели, которые дадут возможность надежно закрепить старое бревно и вставку.
10. Щели проконопатить паклей. Как вариант, можно использовать джут или мох.

Венец, состоящий из нескольких участков, менее прочный по сравнению с цельным. Поэтому некоторые специалисты рекомендуют использовать подобную технологию в крайних случаях, или как временное решение.

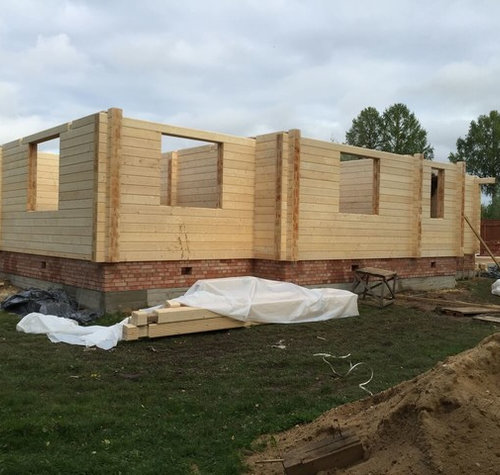

Замена нижнего венца дома на кирпичную кладку

Заменить нижний венец на кирпичную кладку получиться двумя способами: с поднятием деревянного дома и без поднятия. Выбор той или иной технологии зависит, прежде всего, от типа фундамента, возраста постройки и бюджета, отведенного на ремонт.

Если дом не имеет основания и стоит непосредственно на земле, то поднимать всю постройку не обязательно. Без подъема можно выполнить реконструкцию венцов, если при строительстве был заложен столбчатый фундамент.

Последовательность ремонта:

1. Пораженные участки вырезаются по технологии, описанной выше.
2. Закладывается кирпичный фундамент.
3. Поверхность фундамента подводится под неповрежденные бревна.
4. При необходимости – выполнить замену не одного, а нескольких рядов венцов.

Совет. Работу желательно начинать с углов дома – срезать соединения в торцах и установить прочную опору.

Более затратный и трудоемкий способ – поднятие дома домкратами. С помощью гидравлического или винтового устройства осуществляется подъем, выполняется ремонт элементов сруба и заводится кладка. Общий алгоритм действий:

1. Приподнять постройку по углам.
2. Установить под углы временную опору.
3. Убрать старый фундамент дома.
4. Нарастить кирпичную кладку, уложить гидроизоляцию и опустить здание.

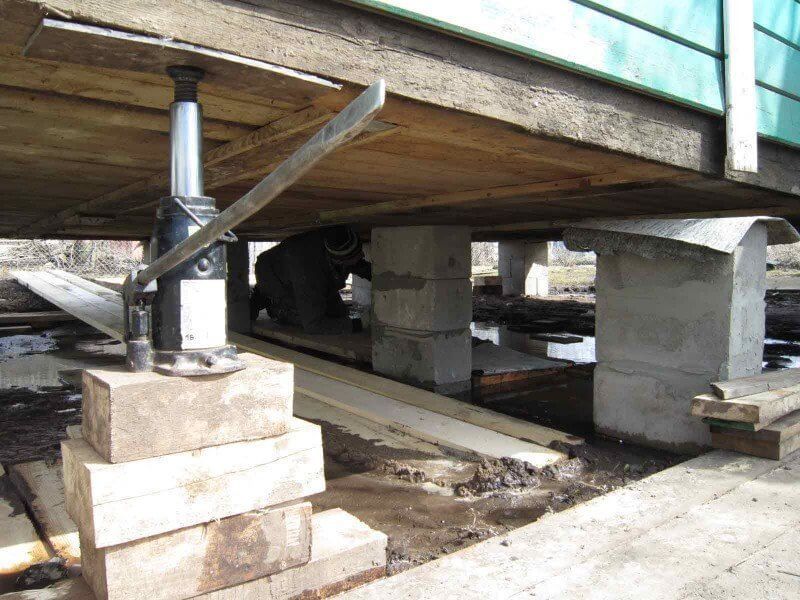

Поднятие деревянного сруба домкратами

При самостоятельном ремонте часто прибегают к технологии с подъемом дома домкратом. Преимущества метода:

• оптимальное соотношение стоимости работы и ее качества;
• возможность обновления гидроизоляционного слоя фундамента;
• высокая надежность.

К числу недостатков домкратного способа относятся:

• необходимость определенных навыков и знаний;
• четкое соблюдение технологии работ;
• длительность процесса;
• при использовании домкратов, впоследствии появляются новые стыки.

Проще всего поднимать дом на столбчатом фундаменте. Основание домкрата устанавливается между опорами основания, например, бетонными блоками. Вначале выпиливается старое бревно. Если в планах замена нескольких венцов, то выпиливается сразу несколько бревен.

При замене двух нижних венцов выпиливается два бревна, устанавливается домкрат так, чтоб он упирался в бревно третьего ряда.

При реконструкции дома на ленточном фундаменте порядок поднятия несколько отличается – потребуется частичное разрушение основания. От угла дома надо отступить расстояние около 1 м и выдолбить участок шириною 40 см. Высота зависит от типа домкрата.

При поднятии постройки необходимо придерживаться некоторых правил:

• для меньшего перекоса желательно приподнимать одновременно дом со всех сторон;
• на каждой стороне дома надо сделать по две или больше ниши – зависит от размеров сооружения;
• расположение ниш на одинаковом расстоянии от углов дома.

Важно! После ремонта венцов в доме с ленточным основанием нарушается целостность фундамента, что приводит к снижению его прочности.

Поэтапный ремонт деревянного дома: замена венцов

Подготовительные мероприятия

Дом из сруба необходимо тщательно подготовить к поднятию, а именно:

1. Вынести из дома мебель, бытовую технику. Вообще, дом необходимо максимально освободить.
2. Из окон вынуть створки и рамы, снять двери и дверные коробки. Это облегчит конструкцию и убережет окна/двери от повреждения и возможного перекоса.
3. Деревянный пол отсоединить от стен. При этом надо учесть:
   • пол, врезанный выше закладного венца, которые не планируется менять, можно не убирать;
   • лаги, врезанные в закладной венец, необходимо разобрать, установить опорные столбы под лаги, а потом отделить их от нижнего венца.
4. Имеющиеся в доме камин или печь обычно установлены на отдельном фундаменте. Если эта норма не соблюдена, то поднятие дома без повреждения теплового оборудования невозможно.
5. Дымоход печи/камина отделить от кровли и перекрытий.
6. Неповрежденные венцы дома надо зафиксировать и скрепить. Доски толщиною 40 см прибивают вертикально по периметру постройки, шаг крепления – 50 см. Доски прибиваются как с внешней, так и с внутренней стороны дома. Нижний конец доски фиксируется к нижнему оставшемуся венцу, а верхний, соответственно – к верхнему венцу. Эта мера убережет дом от деформации в процессе подъема.

Порядок подъема сруба: столбчатый и ленточный фундамент

Пошаговый подъем дома на столбчатом фундаменте:

1. Отметить места расположения домкратов и вырезать участки в нижних венцах. Ниши должны соответствовать габаритам подъемного устройства.
2. Измерять высоту домкрата с приподнятым/утопленным штоком и сопоставить эту величину с расстоянием от бревна до земли.
3. При необходимости, сделать подкоп для размещения домкрата.
4. Обустроить опору под установку домкрата. В качестве площадки послужит бетонный блок или щит из досок.
5. Разместить домкрат – положив между головкой домкрата и нижним бревном металлическую пластину.

Важно! Для поднятия дома понадобится как минимум 4 домкрата. Их устанавливают по два с противоположных сторон дома – выбирают широкие стороны постройки. Расстояние до угла дома – около 1 м.

Подъем сруба на ленточном фундаменте:

1. В поврежденных венцах выпилить ниши под рычаг (плаху, домкрат или бревно). Рычаг должен свободно заходить в подполье дома, поэтому пол необходимо заранее разобрать.
2. Домкраты разместить снаружи постройки вблизи фундамента.
3. В нишу завести рычаг, а под его внутренний конец поставить опору – штабель из досок или бетонный блок.
4. Внешний край рычага поместить на домкрат.
5. Домкратом поднять рычаг. Когда дом начнет приподниматься необходимо на фундамент уложить клинья.

Важно! Используя комбинацию рычаг-домкрат, можно поднимать стороны дома по очереди. Кроме того, после замены венцов необходимо заделать щель, через которую загонялся рычаг.

Алгоритм замены венца деревянного дома

Следующий этап – непосредственная замена венцов. Любой венец состоит из нижнего и верхнего бревна, соединенных по углам. Домкраты устанавливаются с упором на верхние бревна, а нижние легко можно убрать. На их место надо поставить временные опоры, подпирающие верхний венец.

Дальнейший ход работы:

1. Домкраты аккуратно опустить вместе с верхним венцом. Бревно перевязки убрать.
2. Подготовить два бревна для замены верхних элементов нижнего венца. Дерево надо тщательно обработать и точно подпилить, чтоб прилегание было плотным.
3. Верхнее бревно положить на домкраты, а сверху покрыть конопаточным материалом.
4. Домкрат поднять до упора – новое бревно должно плотно прижаться к ответному верхнему бревну.
5. Приподнять домкрат вместе с домом и убрать временные опоры с других стенок.
6. Заменить нижнее бревно обвязки в таком же порядке, как и верхнее.
7. Отремонтировать фундамент, улучшить его гидроизоляцию и опустить дом.

Нюансы замены нижнего венца каркасного дома

Монтаж каркасного дома осуществляется на закладной венец, изготовленный из бруса и бревен. Технология реставрации нижнего венца во многом схожа с заменой обвязки в доме из бруса. Однако имеются некоторые важные нюансы:

1. Перед поднятием дома надо демонтировать обшивку фасада.
2. Каркас дома нуждается в усилении. На уровне оконных блоков с обеих сторон здания зафиксировать доски (толщина 50 см). Для крепления подойдут длинные болты или шпильки диаметром 14 мм.
3. Технология подъема каркасного дома домкратами аналогична поднятию постройки из бревен. Отличие: дом на ленточном фундаменте не получится приподнять при помощи рычага, — основание придется частично разрушать.
4. После поднятия дома каркас фиксируется на специальных опорах из бруса толщиною 100*80 мм.
5. Опорная стойка должна быть зафиксирована на бетонном блоке, отмостке, или вкопана в землю на глубину 15 см. Шаг размещения стоек – 2 м.

Важные моменты при замене венцов деревянного и каркасного дома

1. Для гидроизоляции фундамента не рекомендуется выбирать рубероид. Срок его службы в условиях повышенной влажности – до 4-х лет. Целесообразно приобрести «еврорубероид» — материал немного дороже, но на порядок прочнее.
2. Нижние венцы перед закладкой надо обработать химическими препаратами, препятствующими процессам гниения.
3. На кровле дома следует установить металлические козырьки, сокращающие попадание снега/дождя на стены дома.
4. Работы должны выполняться  с соблюдением техники безопасности:
   • поднятие дома нельзя осуществлять в ветряную погоду;
   • подъемные механизмы (лебедки, домкраты) должны быть исправны и иметь грузоподъемность не менее 5 тонн;
   • опорные стойки надо изготавливать из качественного материала без грубых сучков и глубоких трещин;
   • под поднятый дом, опирающийся на стойки, запрещено просовывать руки; при необходимости выполнения работы устанавливаются дополнительные страховочные брусья.
5. При планировании реконструкции важно учесть конечную стоимость замены венца дома и оценить целесообразность проведения работ. Для небольшого домика площадью 6*8 м по предварительной оценке расходы на материалы составят порядка 10 тыс. р., а сама работа обойдется около 20 тыс. р. Таким образом, замена венцов дома (цена с непредвиденными издержками) составит не менее 30 тыс. р.

Бревенчатый дом: замена венца. Видео

как заменить нижний венец сруба

Экология потребления.Усадьба:Ремонт самой уязвимой части деревянного дома — нижних венцов — работа весьма трудоёмкая. Обычно она требует привлечения специализированных бригад, имеющих соответствующее оборудование, но в некоторых случаях может быть выполнена своими руками. Всё зависит от типа фундамента и обширности повреждения древесины нижних венцов дома.

Ремонт самой уязвимой части деревянного дома — нижних венцов — работа весьма трудоёмкая. Обычно она требует привлечения специализированных бригад, имеющих соответствующее оборудование, но в некоторых случаях может быть выполнена своими руками. Всё зависит от типа фундамента и обширности повреждения древесины нижних венцов дома.

Виды ремонта нижних венцов дома

Рассмотрим виды ремонта, а также технологию производства работ в каждом из возможных вариантов.

Ремонт без поднятия дома:

• с заменой участка нижнего венца;
• полной заменой нижних венцов фрагментами брёвен;
• заменой нижнего венца кирпичной кладкой.

Ремонт с поднятие дома:

• замена венцов дома со свайным (столбчатым) фундаментом;
• замена венцов дома с ленточным фундаментом.

Указанные виды ремонта нижних венцов расположены в порядке нарастания сложности производства. Замена без поднятия дома может быть выполнена самостоятельно, без привлечения посторонней помощи. Поднятие дома требует синхронизации усилий как минимум двух человек, работающих с домкратами, чтобы избежать перекоса и разрушения дома, либо сползания его с фундамента.

Подготовка дома к замене венцов

Первым этапом замены является укрепление конструкции сруба. Даже если не планируется поднятие дома домкратами, укрепить конструкцию будет нелишне. Для укрепления используют деревянный брус толщиной не менее 40 мм, расположенный вертикально вдоль наружной и внутренней поверхности стены.

Нижний край бруса должен располагаться на уровне венца, не подлежащего замене, верхний — на уровне верхнего венца сруба. Бруски стяжки крепятся к стене гвоздями. В верхней и нижней точке они фиксируются стяжкой (нагелями не менее 10 мм) через просверленное в стене (бревне) сквозное отверстие. Стяжки располагаются на расстоянии 300–400 мм от края участка венца, подлежащего замене, либо во всех межоконных промежутках стены.

Схема замены участка бревна

Сначала определяется зона поражения древесины. Визуально сложно понять, насколько широко распространилась гниль. Чтобы точно определиться с повреждением, используют либо стамеску, которой штробят бревно со стороны видимого участка поражения, либо перовое сверло по дереву, которым с помощью электродрели высверливают отверстия.

По состоянию и цвету стружки определяют состояние древесины. Определившись с участком, подлежащим замене, отступают на 200 мм в стороны от его границ, и с помощью цепной бензо- или электропилы выпиливается участок нижнего венца. После этого на фундаменте укладывается гидроизоляция в два слоя.

Замена части венца. 1. Повреждённый участок. 2. Вырезанный участок с запасом не менее 10 см от выявленного повреждения. 3. Вкладыш

На непоражённых участках нижнего венца выпиливают пилой врубки для более надёжной фиксации элемента вставки. Нижняя часть второго венца обрабатывается антисептиком. Из бревна соответствующего диаметра выпиливается вставка, её длина должна быть на 10–20 мм короче выпиленного участка.

Длина врубки должна соответствовать таковой на неповреждённых участках нижнего венца. После этого вставку устанавливают (забивают кувалдой) в проём и имеющиеся щели проконопачивают мхом или другим имеющимся материалом.

Таким образом, можно поэтапно заменить полностью весь периметр сгнившего венца. Замену начинают с углов с нижнего бревна перевязки сруба.

Как вариант, возможна замена повреждённого участка не деревянными вставками, а кирпичной кладкой.

Замена сруба на столбчатом (свайном) фундаменте

Это более простой вариант, поскольку он не требует разрушения фундамента. Расстояние между сваями или столбиками фундамента обычно достаточно для установки домкратов. Для предотвращения деформации сруба и соскальзывания его со столбиков производить подъём дома желательно синхронно со всех четырёх углов простого по конструкции прямоугольного сруба. Лишь в крайних случаях возможен подъём только одной стороны дома.

Домкраты заводятся под верхнее бревно перевязки сруба. Под домкрат укладывается опора, предотвращающая проваливание в грунт (деревянный щит не менее 500х500 мм). Шток домкрата должен опираться не непосредственно в бревно, а иметь металлическую прокладку-тарелку. После подъёма домкратами нижнее бревно перевязки освобождается от нагрузки и может быть заменено. На него устанавливают временные опоры из брёвен или кирпича и опускают домкраты.

Одновременно с домкратами опустятся и верхние бревна перевязки сруба. Их так же заменяют и сразу же поддомкрачивают. После этого убирают временные опоры с нижних брёвен перевязки и опускают домкраты. Сруб становится на место.

Замена венцов сруба на ленточном фундаменте

Эта работа является наиболее сложной, поскольку требует: либо частичного разрушения фундамента для образования ниш для установки домкратов, либо применения рычажной системы подъёма углов дома.

Замену венцов, так же как и в случае со столбчатым фундаментом, начинают с замены нижних брёвен перевязки сруба. Для этого в фундаменте штробят ниши на расстоянии 200–300 мм от углов дома под верхними брёвнами перевязки. После установки домкратов порядок замены аналогичен описанному выше.

При использовании рычажной системы разрушения фундамента не требуется. Первоначальным этапом является выборка половины толщины верхнего бревна перевязки сруба на 1000–1500 мм от его края со всех четырёх углов сруба.

После этого в образовавшуюся нишу закладывается металлический швеллер или рельс, и при помощи домкрата приподнимается угол дома. По мере поднятия между фундаментом и швеллером (рельсом) забиваются деревянные клинья до тех пор, пока не освободится от нагрузки нижнее бревно перевязки. Его удаляют и подставляют временные опоры.

Далее выбивают клинья между швеллером и фундаментом и вынимают его. Верхнее бревно перевязки освобождается и может быть заменено на новое. После этого вновь устанавливают швеллер или рельс и так же, используя клинья, поднимают дом. Удаляют временные опоры и укладывают новые нижние бревна перевязки сруба. Опуская домкраты и выбивая клинья, опускают сруб на нижнее бревно перевязки. Сруб встал на место.

Несмотря на отработанную на протяжении столетий технологию замены нижних венцов деревянных срубов, эта работа по-прежнему остаётся весьма трудоёмкой и требующей большой физической силы. Выполнить её в одиночку невозможно. Но дело не только в физических нагрузках, но и в необходимости синхронизировать подъём сруба одновременно в 2 или 4 точках. А при сложной конструкции сруба — в ещё большем числе точек. Тем не менее, замена только нижних венцов — гораздо менее трудоёмкий процесс, чем полная переборка всего сруба. опубликовано econet.ru

Новая жизнь старого сруба.

Как из старого дома можно получить современный и стильный коттедж.

Заказчику был дорог дом, который своими руками построил его отец еще в
середине прошлого века. В 90-е годы для уменьшения теплопотерь дом был
облицован кирпичом. На сегодняшний день, дом не отвечал никаким
современным требованиям, и его решили либо снести либо реконструировать.
После исследования фундамента и стеновых конструкций было принято
решение сохранить основной сруб и усилить фундамент. Был разработан
проект, по которому в старом срубе размещаются: кухня-столовая и
гостиная с камином, где видимые и облагороженные старые бревна стали
элементами современной отделки. В новой части строения решено было
расположить: прихожую, холл, котельную, кабинет, санузлы и лестницу на
2-й этаж, где находятся спальни. Все стены новой части строения
выполняются из клееного профилированного бруса. Старый сруб обшивается
доской имитирующей брус, что объединяет две части в единый современный
и стильный коттедж с большой террасой и прекрасными видами из окон.

Начали возводить новую часть строения из клееного профилированного бруса.

Новая часть возведена.

С балконов открывается прекрасный вид на соседнее озеро.

Теперь уже новая гостиная. Пока без мебели и светильников.

Аутентичные старые бревна, собранные еще руками отца хозяина, прекрасно передают атмосферу загородного дома и стильно смотрятся в современном интерьере.

Законченный объект строительства.

Старый сруб еще долго послужит многим поколениям.

Ремонт старого бревенчатого дома (венцы и фундамент)

Цель:

привести дом в состояние достаточное для того, чтобы преступить к косметическому ремонту или отказаться от этой идеи по финансовым соображениям.

Предыстория:

Дому ~60 лет, венцы лежат на земле, посмотрел только снаружи — бревна показались нормальными, думал лежат на фундаменте, в подпол не залезал. Залез в подпол, осмотрел венцы первый венец — труха, второй — 2 из 4 бревен тоже (но не те в которые врублены лаги), 3 все третий тоже. Первый венец присыпан землей изнутри.

Рассмотрю предложения как отдельных профи, бригад и зарегистрированных компаний.Осмотр по выходным, то как оно описано ниже сугубо мое виденье ситуации, и естественно платный для меня (Ваши предложения?), но прошу вас учесть, труднодоступность осмотра. Не надо приезжать и просто называть цену на основе моих выводов так как это не стоит денег:), а хочется услышать Ваши профессиональные выводы и Ваши профессиональные предложения.

Варианты:

1.заменить 3 нижних венца (или 1 и 3) и без подъема дома установить фундамент — столбы (например, 700*700), 4 на одну сторону стены (включая угловые), и 4 столба под внутреннюю стену, но необходимо предусмотреть:- чем и как зашить меж столбовое пространство- как ростить стены, так как уровень пола будет ниже первого венца- как залить столбы, чтобы они не выходили за стену изнутри.

2.заменить 3 нижних венца (или 1 и 3) и без подъема дома установить фундамент — лента шириной 400-450 до пристроек и 7 — 8 столба на участки стен, которых скрыты пристройками (и внутреннюю стену)- дороже, но возможно ведь и без вкапывания — ведь дом простоял на этом месте эти годы, и грунт должен был утрамбован (кроме того там бутовый камень)

3. Ваш вариант

Сложности или особенности:

1. трудность первоначального осмотра, так как пол пока не демонтирован (чтобы добраться до некоторых стен на пролезть в лаз 500*350 см, и расстояние между уровнем земли и полом ~60~70см)

2. заливка бетоном внешняя (?) венцов — невозможность внешнего осмотра без разборки

3. во второй венец (который под удаление) — врезаны лаги под пол

4. наличие пристроек с двух сторон дома, которые стоят на своих ленточных фундаментах

5. печь установлена на отдельном фундаменте

6. наличие внутренней несущей стены

7. одно бревно залито изнутри бетоном и опалубка до сих пор не убрана

8. нижние венцы лежат на бутовом камне, частично на бетоне (один участок), на бревнах (подкатышах)

9. сложная крыша — каждая пристройка имеет свою крышу

10. толщина бревна ~25 ~ 30

11. Химози второй переезд от Гатчины переезд маневровый можно простоять от 10 до 40 минут.

12. бетономешалка должна потреблять меньше 2 КВатт — сейчас ограничение на линии к дому

13. на 2 лаги опираются внутренние стены дома

Перечень работ который я вижу для столбчатого:

1. снять полы и лаги

2. сделать пропилы цепной пилой в первых трех венцах, достаточные для домкрата и подкладки, в местах где не будет столбов по количеству столбов

3. подставить подпорки (по мере появления новых пропилов) чуть приподнимая дом, чтобы подкладка оставила венец на прежнем уровне

4. удалить остатки венцов, внешнюю бетонную заливку, отрезать часть внешней обшивки циркуляркой

5. что делать с бревном залитым изнутри — демонтировать?

6. что делать с внутренней стеной — тоже разобрать венцы?

7. проверить уровень (попробовать выровнять?:))

8. выкопать ямы под столбы на глубину большую глубины промерзания и слоя песка (или поверхностный)

9. изготовить и установить опалубку для столбов (с учетом особенностей)

10. обработать нижнее бревно антисептиком и приклеить несколько слоев рубероида к нижнему краю гидроизоляционную мастику

11. песок утрамбовать

12. будем армировать?

13. залить бетон до соприкосновения с венцом (получится как колыбелька)

14. снять опалубку после высыхания и убрать подпорки

15. дорастить стены вниз до уровня пола

16. зашить меж столбовое пространство

17. сделать откосы по периметру

18. новые лаги на столбы и настелить старый пол

Условия и вопросы:

1. часть подготовительных работ я могу предложить сделать сам, узнав Вашу стоимость:) — например, снять полы или убрать бетонную обливку, удалить часть внешней обшивки, с делать опалубку для столбов

2. мы обязательно составим предварительную смету и зафиксируем перечень работ (а также основные требования, например, глубина ямы под столб)

3. материалы (пиломатериалы, песок, щебень и цемент) и инструменты — все ваше или я могу/должен что-то приобрести

4. осмотр сейчас, работы весной-летом по вашим возможностям (и по моим финансовым).

Я разместил много фотографий, «карта-фото.jpg» показывает место, запечатленное на фотографию, на плане дома.

http://fotki.yandex.ru/users/zhelnin-andrei/view/592013
