Утечка тепла в частном доме: 15 скрытых утечек тепла в частном доме, о которых вы не догадывались – Простой способ найти утечки тепла в доме без приборов

•  Бетонные перемычки над проемами.

Один из высоких коэффициентов теплопроводности среди строительных материалов (1,28 — 1,61 Вт/ (м*К)) у железобетона. Это делает его источником теплопотерь. Вопрос полностью не решают и ячеистые или пенобетонные перемычки. Разница температур железобетонной балки и основной стены часто близится к 10 градусам.

Изолировать перемычку от холода можно сплошным наружным утеплением. А внутри дома — собрав короб из ГК под карниз. Так создается дополнительная воздушная прослойка для тепла.

• Монтажные отверстия и крепежные элементы.

Подключение кондиционера, ТВ-антенны оставляет прорехи в общем утеплении. Сквозной металлический крепеж и проходное отверстие необходимо плотно заделать утеплителем.

А по возможности, не выводить металлические крепления наружу, зафиксировав их внутри стены.

Дефекты с теплопотерями есть и у утепленных стен

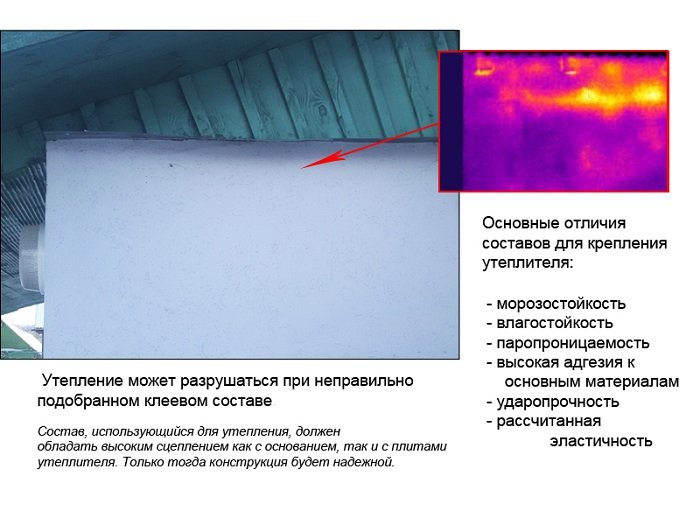

Монтаж поврежденного материала (со сколами, сдавливанием и т.п.) оставляет уязвимые области для утечек тепла. Это хорошо видно при обследовании дома тепловизором. Яркие пятна показывают бреши в наружном утеплении.

При эксплуатации важно следить за общим состоянием утепления. Ошибка в выборе клея (не специального для теплоизоляции, а плиточного) может выдать трещины в конструкции уже через 2 года. Да и основные утеплительные материалы так же имеют свои минусы. Например:

• Минвата – не гниет, и не интересна грызунам, но очень чувствительна к влаге. Поэтому срок ее добротной службы в наружном утеплении около 10 лет — затем появляются повреждения.
• Пенопласт – имеет хорошие изоляционные свойства, но легко поддается грызунам, и не устойчив к силовому воздействию и ультрафиолету. Слой утепления после монтажа требует скорой защиты (в виде конструкции или слоя штукатурки).

В работе с обоими материалами важно соблюсти четкую подгонку замков утеплительных плит и перекрестное расположение листов.

• Пенополиуретан – создает бесшовное утепление, удобен для неровных и изогнутых поверхностей, но уязвим для механических повреждений, и разрушается под УФ-лучами. Покрывать его желательно штукатурной смесью — крепление каркасов сквозь слой утеплителя нарушает общую изоляцию.

Опыт! Потери тепла могут нарастать во время эксплуатации, ведь у всех материалов есть свои нюансы. Лучше периодически оценивать состояние утепления и повреждения устранять сразу. Трещина на поверхности – это «скоростная» дорога к разрушениям утеплителя внутри.

Теплопотери фундамента

Бетон – преобладающий материал в строительстве фундаментов. Его высокая теплопроводность и прямой контакт с грунтом дают до 20% теплопотерь по всему периметру здания. Фундамент особенно сильно проводит тепло из подвального помещения и неправильно смонтированного теплого пола на первом этаже.

Потери тепла увеличивает и лишняя влага, не отведенная от дома. Она разрушает фундамент, создавая лазейки для холода. К влажности чувствительны и многие теплоизоляционные материалы. Например, минвата, которая часто переходит на фундамент с общего утепления. Она легко повреждается влагой, и поэтому требует плотного защитного каркаса. Керамзит так же теряет свои теплоизоляционные свойства на постоянно влажном грунте. Его структура создает воздушную подушку и хорошо компенсирует давление грунтов при замерзании, но постоянное присутствие влаги сводит к минимуму полезные свойства керамзита в утеплении. Именно поэтому создание рабочего дренажа – обязательное условие долгой жизни фундамента и сохранения тепла.

Сюда же по важности можно отнести и гидроизоляционную защиту основания, а так же многослойную отмостку, шириной не меньше метра. При столбчатом фундаменте или пучинистом грунте отмостка по периметру утепляется, что бы защитить от промерзания грунт у основания дома. Утепляется отмостка керамзитом, листами пенополистирола или пенопласта.

Листовые материалы для утепления фундамента лучше выбирать с пазовым соединением, и его обрабатывать специальным силиконовым составом. Герметичность замков перекрывает доступ холоду и гарантирует сплошную защиту фундамента. В этом вопросе бесшовное напыление пенополиуретана имеет бесспорное преимущество. Вдобавок, материал эластичный и не трещит при пучении грунта.

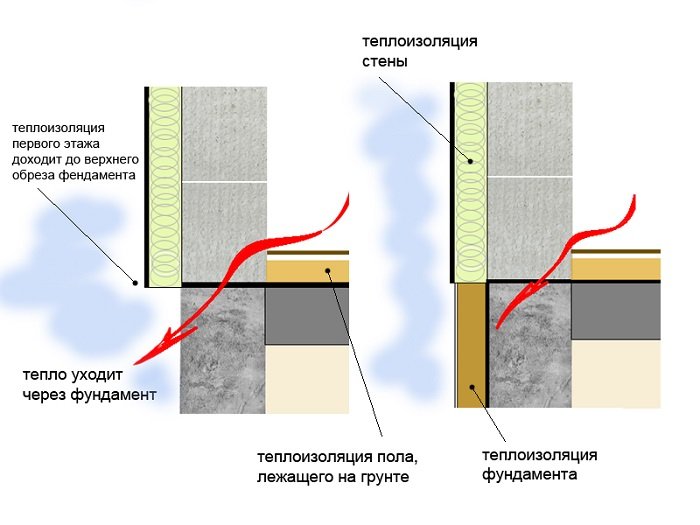

Для всех видов фундаментов можно использовать разработанные схемы утепления. Исключением может быть фундамент на сваях, за счет своей конструкции. Здесь при обработке ростверка важно учитывать пучинистость грунта и выбрать технологию, не разрушающую сваи. Это сложный расчет. Практика же показывает, что дом на сваях защищает от холода грамотно утепленный пол первого этажа.

Внимание! Если в доме есть подвал, и он часто затопляется, то с утеплением фундамента это необходимо учесть. Так как утеплитель/изолятор в данном случае будет закупоривать влагу в фундаменте, и его разрушать. Соответственно – тепло будет теряться еще больше. Первым необходимо решить вопрос с затоплением.

Уязвымые места пола

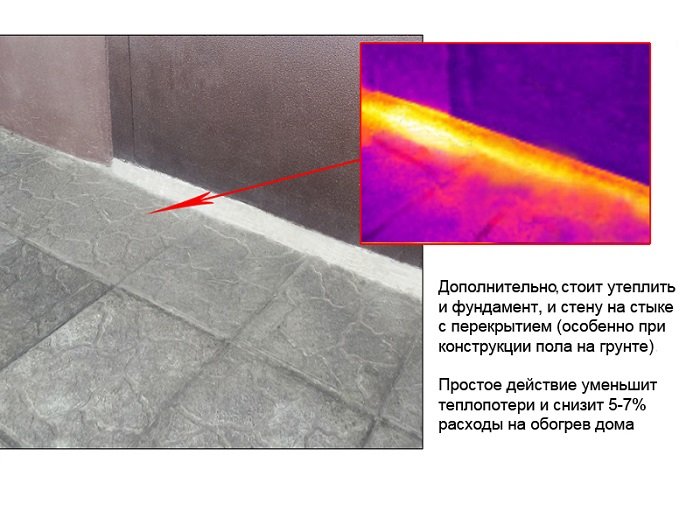

Неизолированное перекрытие отдает весомую часть тепла фундаменту и стенам. Это особенно заметно при неправильном монтаже теплого пола – нагревательный элемент быстрее остывает, увеличивая затраты на обогрев помещения.

Чтобы тепло от пола уходило в комнату, а не на улицу, нужно проследить, что бы монтаж шел по всем правилам. Основные из которых:

• Защита. На стены по всему периметру помещения крепится демпферная лента (либо фольгированные полистирольные листы шириной до 20 см и толщиной в 1 см). Перед этим обязательно устраняются щели, и поверхность стены выравнивается. Лента фиксируется максимально плотно к стене, изолируя теплопередачу. Когда нет воздушных «карманов» — нет утечек тепла.
• Отступ. От наружной стены до нагревающего контура должно быть не меньше 10 см. Если теплый пол монтируется ближе к стене, то он начинает обогревать улицу.
• Толщина. Характеристики необходимого экрана и утеплителя под теплый пол рассчитывается индивидуально, но к полученным цифрам лучше прибавить 10-15% запаса.
• Отделка. Стяжка поверх пола не должна содержать керамзит (он изолирует тепло в бетоне). Оптимальная толщина стяжки 3-7 см. Присутствие пластификатора в смеси бетона улучшает теплопроводность, а значит и отдачу тепла в помещение.

Серьезное утепление актуально для любого пола, и не обязательно с подогревом. Плохая теплоизоляция превращает пол в большой «радиатор» для грунта. Стоит ли его отапливать зимой?!

Важно! Холодные полы и сырость появляются в доме при не рабочей или не сделанной вентиляции подпольного пространства (не организованы продухи). Ни одна система отопления не компенсирует такой недочет.

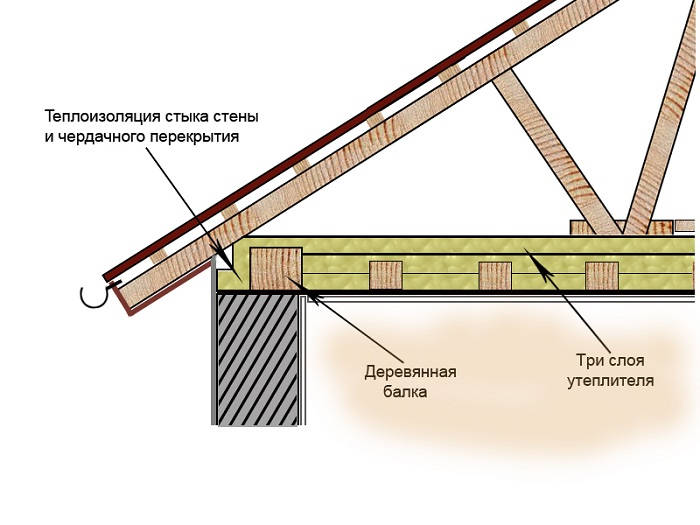

Места примыкания строительных конструкций

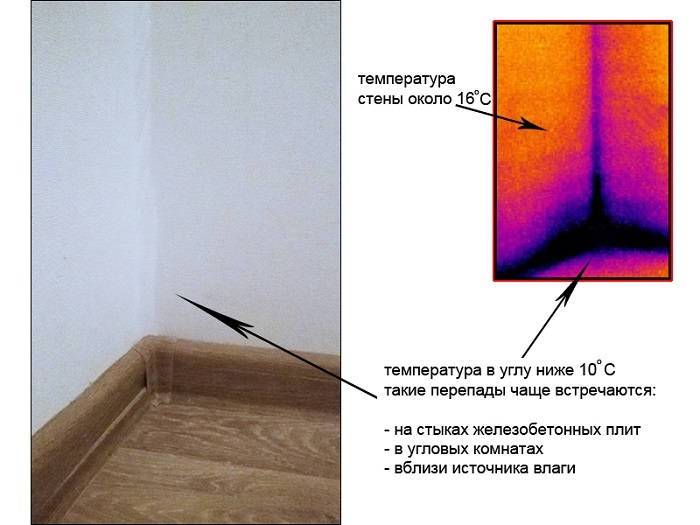

Соединения нарушают целостные свойства материалов. Поэтому углы, стыки и примыкания настолько уязвимы для холода и влаги. Места соединения бетонных панелей отсыревают первыми, там же проявляются грибок и плесень. Разница температур угла комнаты (место стыковки конструкций) и основной стены может колебаться от 5-6 градусов, до минусовых температур и конденсата внутри угла.

Подсказка! На местах таких соединений мастера рекомендуют делать снаружи увеличенный слой изоляции.

Тепло часто уходит через межэтажное перекрытие, когда плита укладывается на всю толщину стены и ее края выходят на улицу. Здесь увеличиваются теплопотери как первого, так и второго этажа. Формируются сквозняки. Опять же, если на втором этаже есть теплый пол — наружное утепление должно быть на это рассчитано.

Утечки тепла через вентиляцию

Тепло из помещения выводится по обустроенным вентиляционным каналам, обеспечивающим здоровый воздухообмен. Вентиляция, работающая «наоборот», затягивает холод с улицы. Происходит это, когда в помещении создается дефицит воздуха. Например, когда включенный вентилятор в вытяжке забирает слишком много воздуха из помещения, за счет чего он начинает затягиваться с улицы через другие вытяжные каналы (без фильтров и обогрева).

Вопросы, как не выводить большое количество тепла наружу, и как не впускать холодный воздух в дом, давно имеют свои профессиональные решения:

1. В вентиляционную систему устанавливаются рекуператоры. Они возвращают до 90% тепла в дом.
2. Обустраиваются приточные клапаны. Они «подготавливают» уличный воздух перед помещением – его очищают и согревают. Клапаны идут с ручной регулировкой или автоматической, которая ориентируется на разницу температур снаружи и внутри помещения.

Комфорт стоит хорошей вентиляции. При нормальном воздухообмене не образуется плесень, и создается здоровый микроклимат для обитания. Именно поэтому хорошо утепленный дом с комбинацией изолирующих материалов обязательно должен иметь рабочую вентиляцию.

Итог! Для уменьшения теплопотерь через вентиляционные каналы необходимо устранить ошибки перераспределения воздуха в помещении. В добротно работающей вентиляции только теплый воздух покидает дом, часть тепла из которого можно вернуть обратно.

Теплопотери через окна и двери

Через дверные и оконные проемы дом теряет до 25% тепла. Слабые места для дверей это — прохудившийся уплотнитель, который можно легко переклеить на новый и сбившаяся внутри теплоизоляция. Заменить ее можно, сняв кожух.

Уязвимые места для деревянных и пластиковых дверей похожи на «мостики холода» в аналогичных конструкциях окон. Поэтому общий процесс на их примере и рассмотрим.

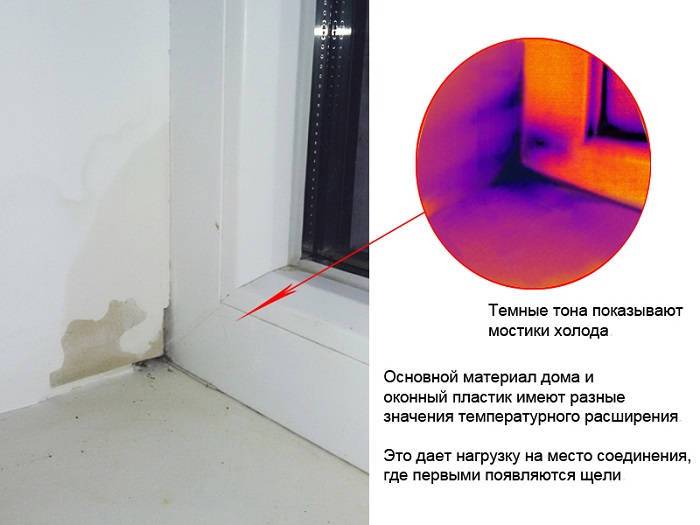

Что выдает «оконную» потерю тепла:

• Явные щели и сквозняки (в раме, вокруг подоконника, на стыке откоса и окна). Плохое прилегание створок.
• Отсыревшие и покрытые плесенью внутренние откосы. Если пена и штукатурка со временем отстали от стены, то влага снаружи подбирается ближе к окну.
• Холодная поверхность стекла. Для сравнения – энергосберегающее стекло (при -25° снаружи, а внутри комнаты +20°) имеет температуру в 10-14 градусов. И, естественно, не промерзает.

Створки могут неплотно прилегать, когда окно не отрегулировано, и резинки по периметру износились. Положение створок можно настроить самостоятельно, равно, как и поменять уплотнитель. Полную его замену лучше проводить раз в 2-3 года, и желательно на уплотнитель «родного» производства. Посезонная чистка и смазка резинок сохраняет их эластичность при перепадах температур. Тогда уплотнитель долго не пропускает холод.

Щели в самой раме (актуально для деревянных окон) заполняются силиконовым герметиком, лучше прозрачным. Когда он попадает на стекло – не так заметно.

Стыки откосов и профиля окна так же заделываются герметиком или жидким пластиком. В сложной ситуации, можно использовать самоклеящийся пенополиэтилен – «утепляющий» скотч для окон.

Важно! Стоит проследить, что бы в отделке наружных откосов утеплитель (пенопласт и т.п.) полностью закрывал шов монтажной пены и расстояние до середины рамы окна.

Современные способы уменьшить теплопотери через стекло:

• Использование PVI-пленок. Они отражают волновое излучение и на 35-40% уменьшают потерю тепла. Пленки можно наклеить на стеклопакет уже установленный, если нет желания его менять. Важно не перепутать стороны стекла и полярность пленки.
• Установка стекла с низкоэмиссионными характеристиками: k- и i-стекла. Стеклопакеты с k-стеклами пропускают энергию коротких волн светового излучения в помещение, аккумулируя в нем тело. Длинноволновое излучение комнату уже не покидает. В итоге, стекло на внутренней поверхности имеет температуру в два раза выше, чем у обычных стекол. i-стекло удерживает тепловую энергию в доме за счет отражения до 90% тепла обратно в помещение.
• Использование стекол с серебряным напылением, которые в 2х камерных стеклопакетах сберегают на 40% больше тепла (в сравнении с обычными стеклами).
• Выбор стеклопакетов с увеличенным количеством стекол и расстоянием между ними.

Полезно! Уменьшают теплопотери через стекло — организованные воздушные завесы над окнами (можно в виде теплых плинтусов) или защитные роллеты на ночь. Особенно актуально при панорамном остеклении и сильных минусовых температурах.

Причины утечки тепла в системе отопления

Теплопотери касаются и отопления, где утечки тепла чаще происходят по двум причинам.

• Мощный радиатор без защитного экрана обогревает улицу.

• Не все радиаторы полностью прогреваются.

Соблюдение нехитрых правил уменьшает теплопотери и не дает системе отопления работать «в холостую»:

1. За каждым радиатором стоит установить отражающий экран.
2. Перед запуском отопления, раз в сезон, необходимо стравить воздух с системы и просмотреть, все ли радиаторы полностью прогреваются. Засоряться система отопления может за счет скопившего воздуха или мусора (отслоений, некачественной воды). Раз в 2-3 года систему необходимо полностью промывать.

Заметка! При новом заполнении в воду лучше добавить антикоррозийные ингибиторы. Это поддержит металлические элементы системы.

Теплопотери через крышу

Тепло изначально стремится к верхней части дома, что делает крышу одним из самых уязвимых элементов. На нее приходится до 25% всех теплопотерь.

Холодное чердачное помещение или жилая мансарда утепляются одинаково плотно. Основные теплопотери идут на стыках материалов, не важно, утепление это или элементы конструкции. Так, часто упускаемым мостиком холода является граница стен с переходом в крышу. Этот участок желательно обрабатывать вместе с мауэрлатом.

Основное утепление тоже имеет свои нюансы, связанные больше с использованными материалами. Например:

1. Утепление минватой нужно беречь от влаги и желательно менять каждые 10 – 15 лет. Со временем она слеживается и начинает пропускать тепло.
2. Эковата, имеющая отличные свойства «дышащего» утеплителя, не должна находиться вблизи горячих источников – при нагревании она тлеет, оставляя прорехи в утеплении.
3. При использовании пенополиуретана, необходимо обустроить вентиляцию. Материал паронепроницаем, а лишнюю влагу под крышей лучше не скапливать — повреждаются другие материалы, и в утеплении появляется брешь.
4. Плиты в многослойной теплоизоляции должны укладываться в шахматном порядке и обязательно вплотную прилегать к элементам.

Практика! В верхних конструкциях любая брешь может отводить много дорогого тепла. Здесь важно поставить акцент на плотном и непрерывном утеплении.

Заключение

Места теплопотерь полезно знать не только для того, что бы обустроить дом и жить в комфортных условиях, но и что бы не переплачивать за отопление. Грамотное утепление на практике окупается за 5 лет. Срок долгий. Но ведь и дом мы не на два года строим.

Видеоматериалы по теме

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Как проверить свою квартиру или дом на утечки тепла с помощью тепловизора (Seek Thermal Compact)

Наступили холода — самое время устранить утечки тепла и теплоизолировать свой дом. Не мерзни! Потратив время на обследование вы сможете сэкономить на отоплении. Я расскажу, как проверить квартиру или частный дом тепловизором на предмет утечек тепла, а также про нестандартное применение Seek Thermal Compact.

 Для проверки я рекомендую использовать доступный мобильный тепловизор Seek Thermal Compact — компактную приставку для смартфона, которая позволяет оценить температурную разницу, нагрев и температуру стен, крыши, поиск сквозняков, скрытых труб и так далее. Каким образом можно выбрать тепловизор и как он работает можно почитать в отдельной статье.

ТЕПЛОВИЗОР SEEK THERMAL COMPACT

Официальный дистрибьютор Seek Thermal в России

Характеристики:
Бренд: Seek Thermal
Модель: Compact
Разрешение теплового сенсора: 206 х 156 пикселей
Угол обзора FOV: 36 градусов
Дальность обнаружения: До 300 метров
Частота развертки: 9 Гц
Автофокусировка: Да

Итак, часть с выбором и обсуждение способов приобретения, а также сравнение с китайским тепловизором HT-102 я оставляю в предыдущей статье про Seek Thermal Compact.  Что касается самого тепловизора, то у меня появился новый вариант Seek Thermal Compact — модификация с коннектором USB Type-C под современные смартфоны.

Ссылка на всю линейку Seek Thermal

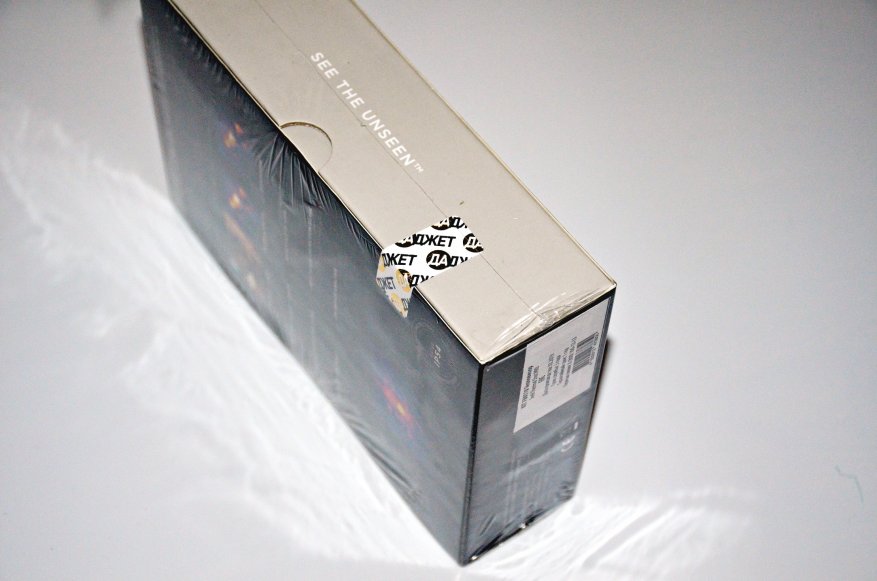

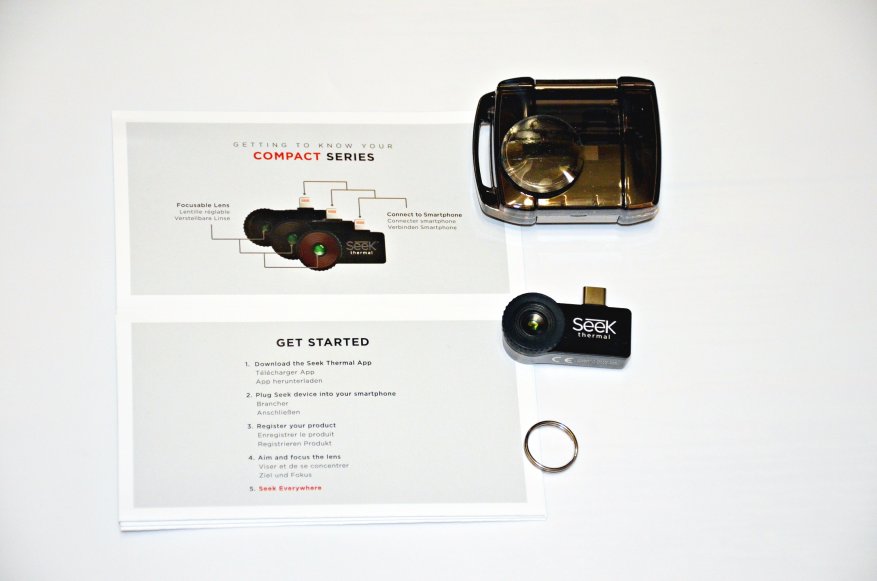

 Коробка запечатана пломбой.

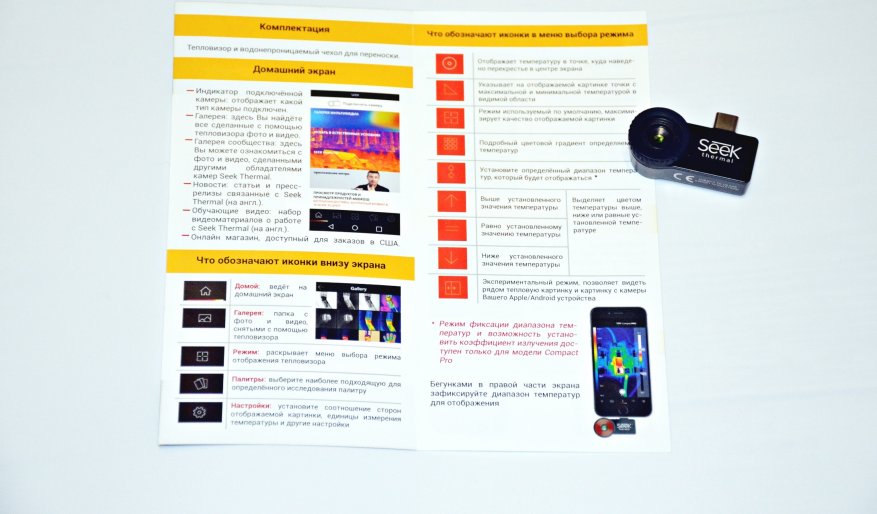

Внутри подробнейшая инструкция по использованию на русском языке.

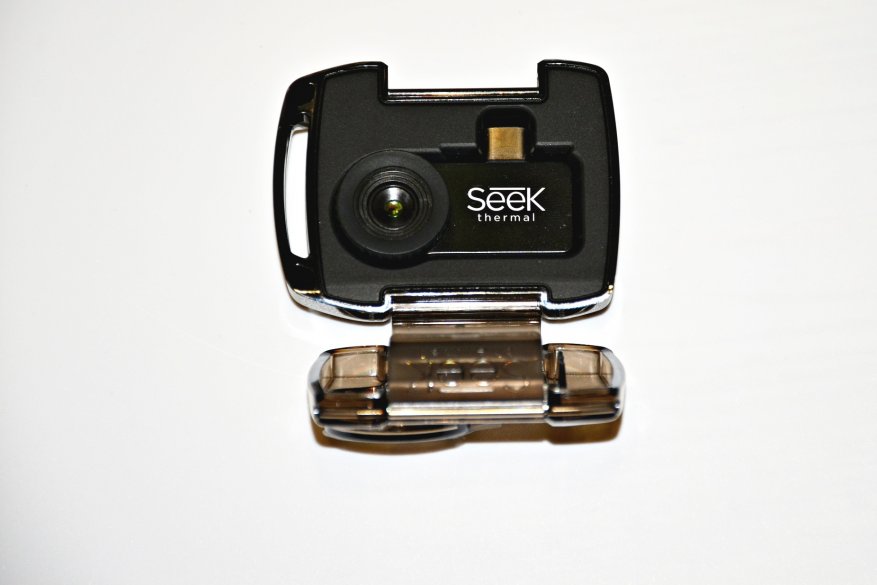

 Есть и «родная» инструкция на английском языке, а также кейс для хранения и переноски, плюс кольцо под карабин или темляк.

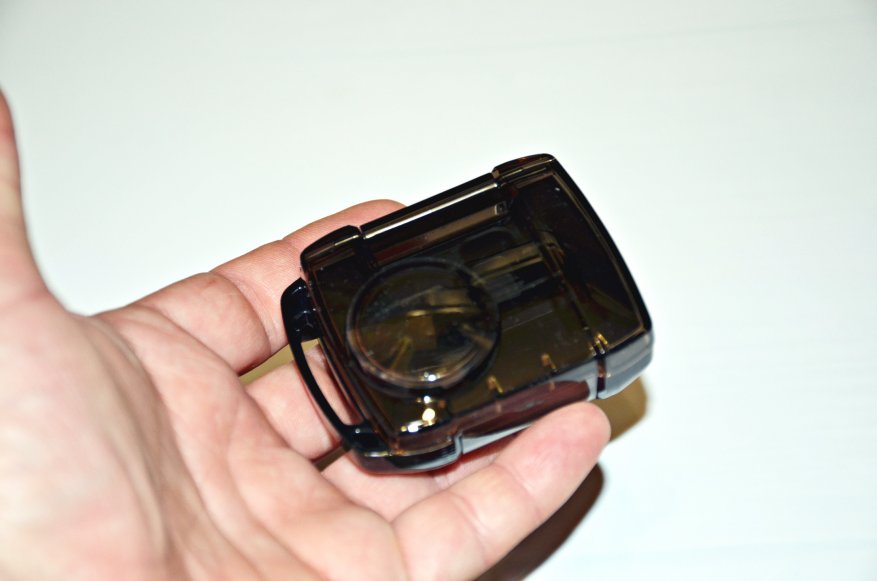

 Кейс фирменный, защищает тепловизор от ударов и внешних воздействий.

 Все это реально маленькое  — удобно носить с собой каждый день, хоть в сумке, хоть в кармане.

 Питание подобный тепловизор берет прямо со смартфона — не требуется заморачиваться с зарядкой или в внешним аккумулятором.

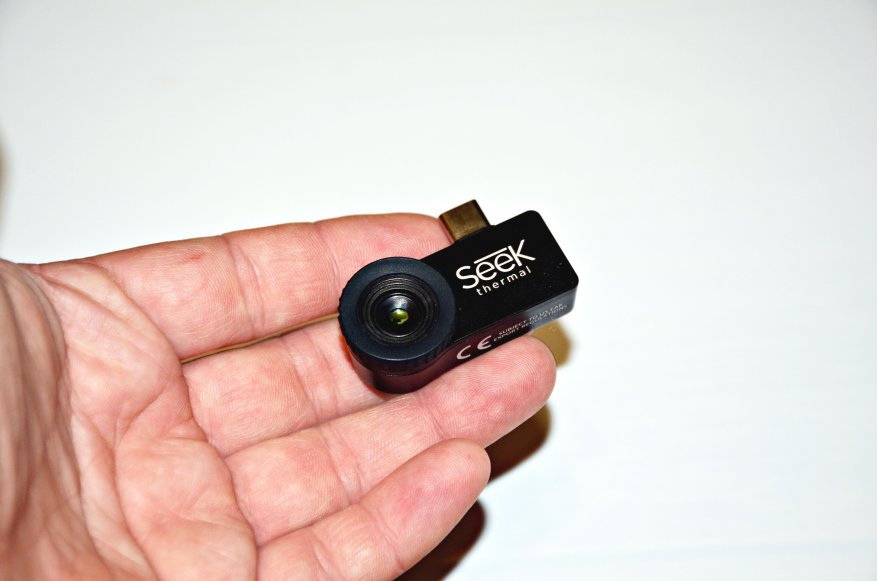

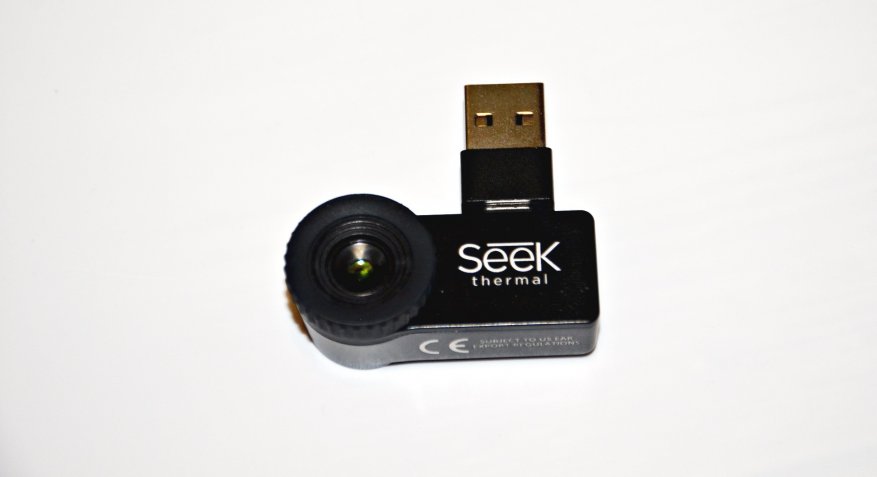

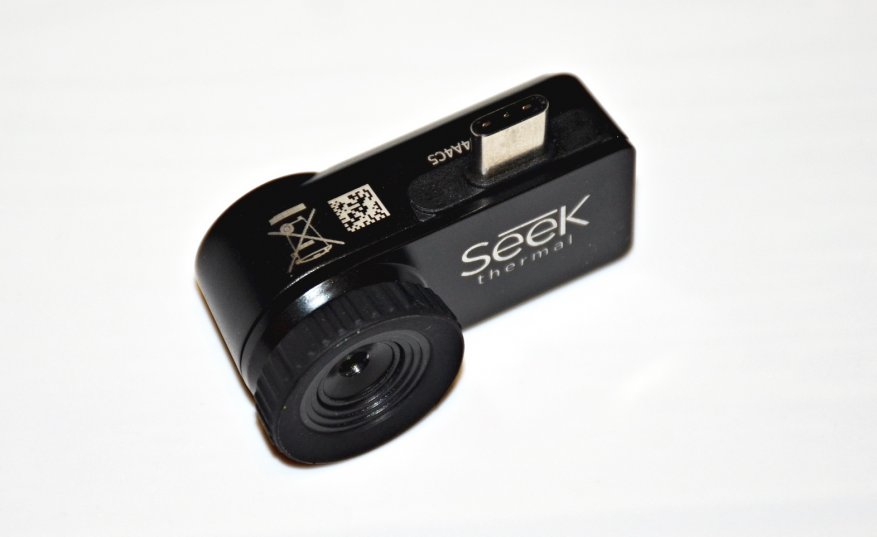

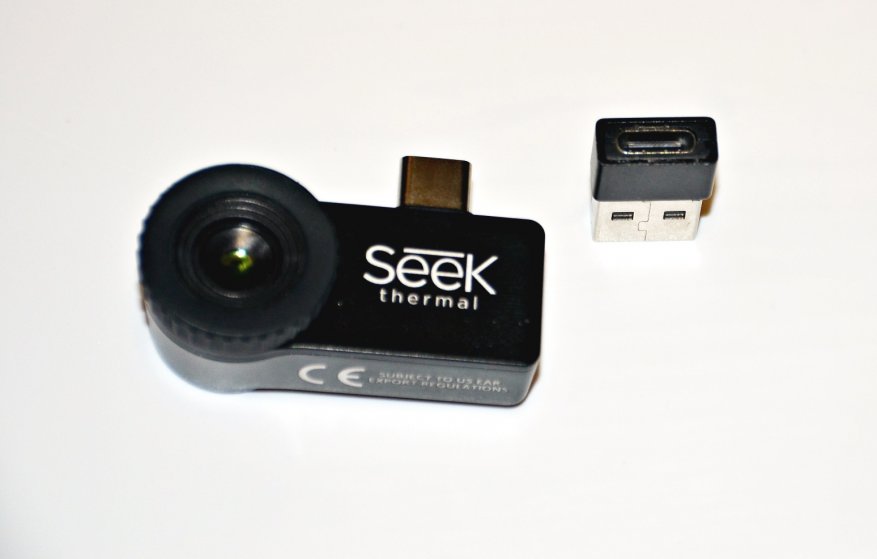

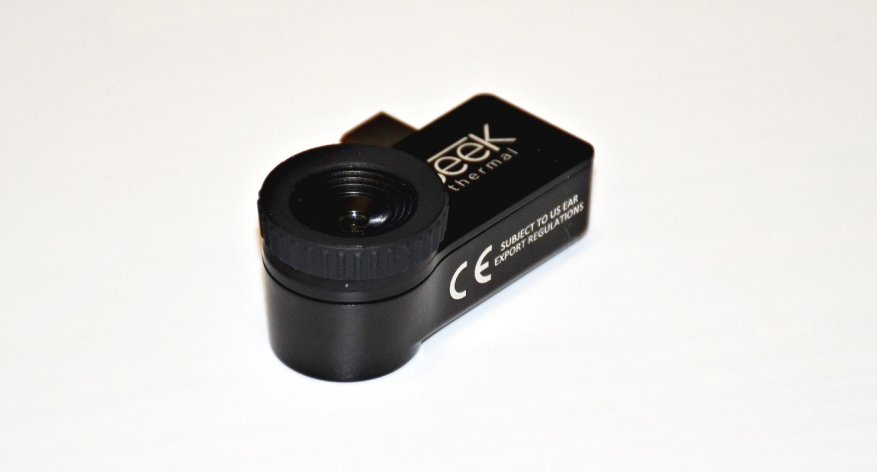

 Несколько детальных фотографий внешнего вида Seek Thermal Compact. Обратите внимание — данная модель с коннектором USB-С. В ассортименте есть и с Lightning, и с MicroUSB. Объектив имеет настраиваемый фокус, что позволяет делать четкие термограммы.

 Самое сильное преимущество данной модели — коннектор USB-C, которых подходит для всех современных Android-планшетов и смартфонов. Это расширяет функционал модели: телефон вы можете продать или поменять, а камера-приставка останется.

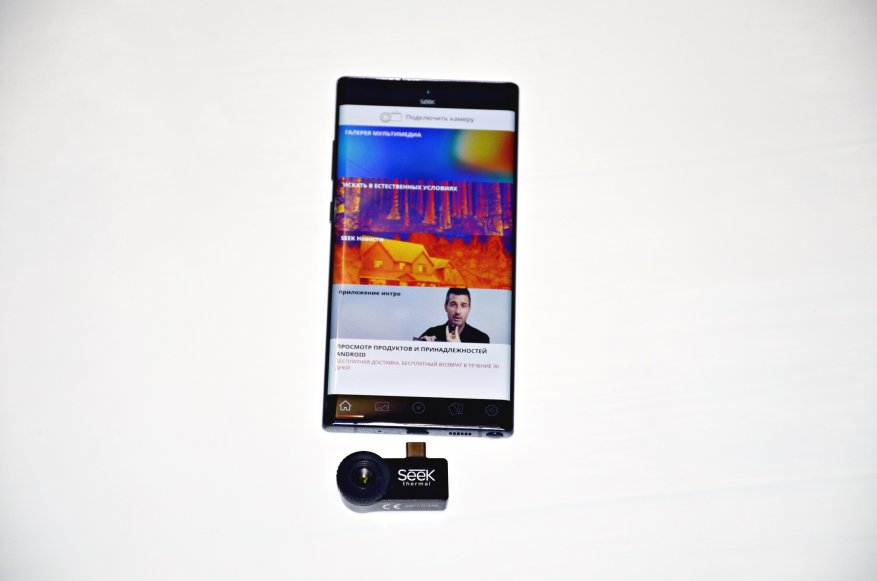

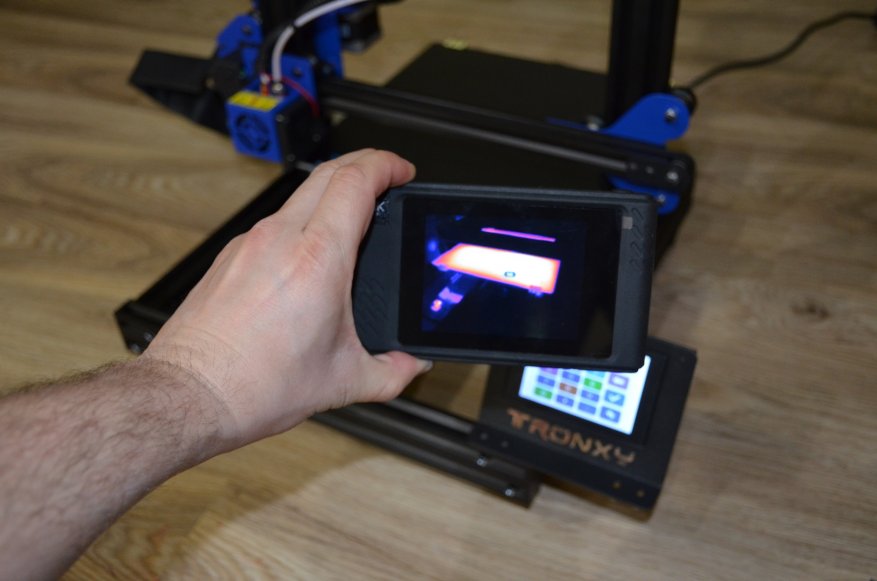

 Для работы тепловизора требуется смартфон.

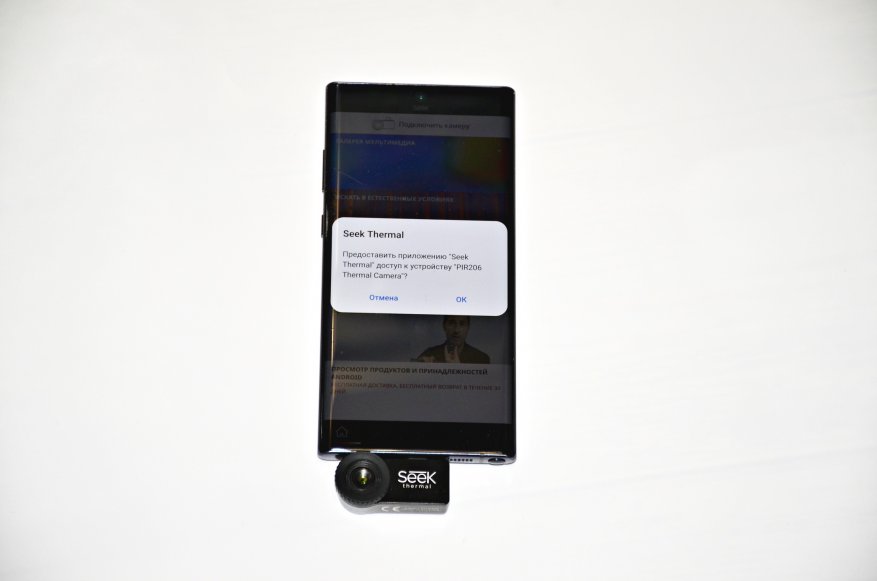

Перед работой постарайтесь изучить инструкцию. При подключении требуется выдать разрешение на доступ к устройству.

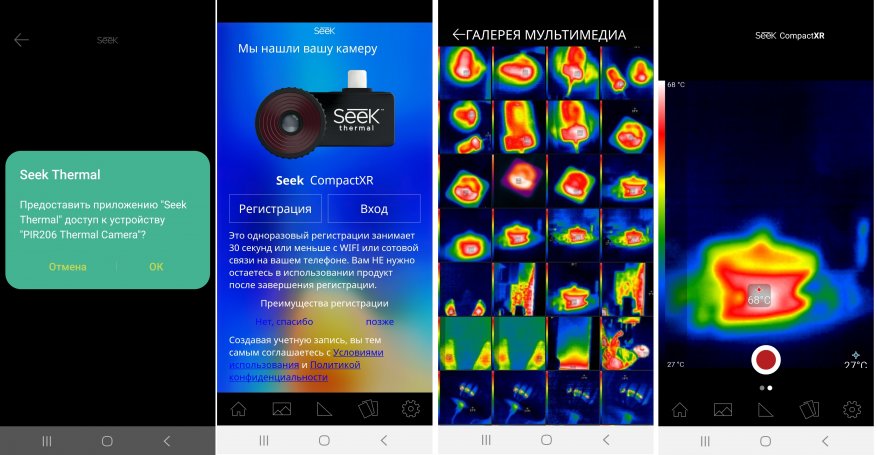

 Для работы с устройством потребуется скачать и установить специальное приложение “Seek Thermal” из App Store или Google Play.

В приложении доступна как съемка термофотографий, так и термовидео. Маркеры и температурная шкала настраиваются. Небольшой лайвхак на заметку: если тапнуть несколько раз по серийному номеру камеры в настройках, то откроются расширенные настройки, в том числе можно будет выводить уровень обновления картинки (в Гц).

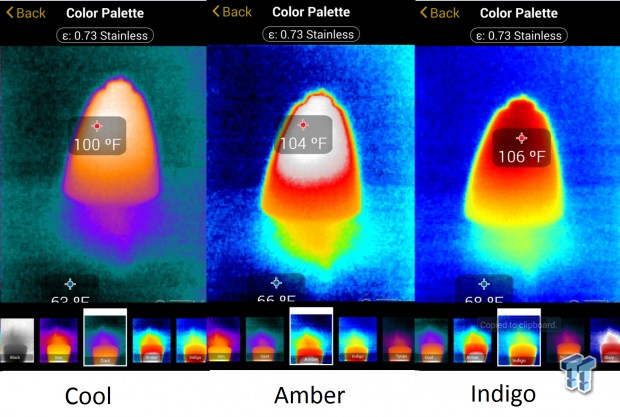

В приложении есть множество настроек и выбор нескольких палитр цветов для контрастирования тепловизионной картинки.

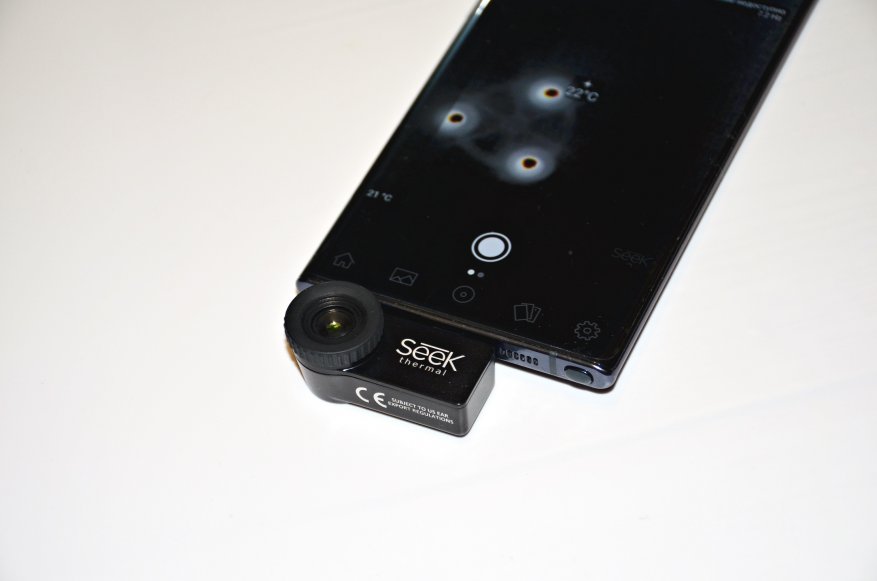

 Запускаем приложение, подключаемся. При работе приставки раздаются «щелчки» — регулярная автоматическая перекалибровка устройства.

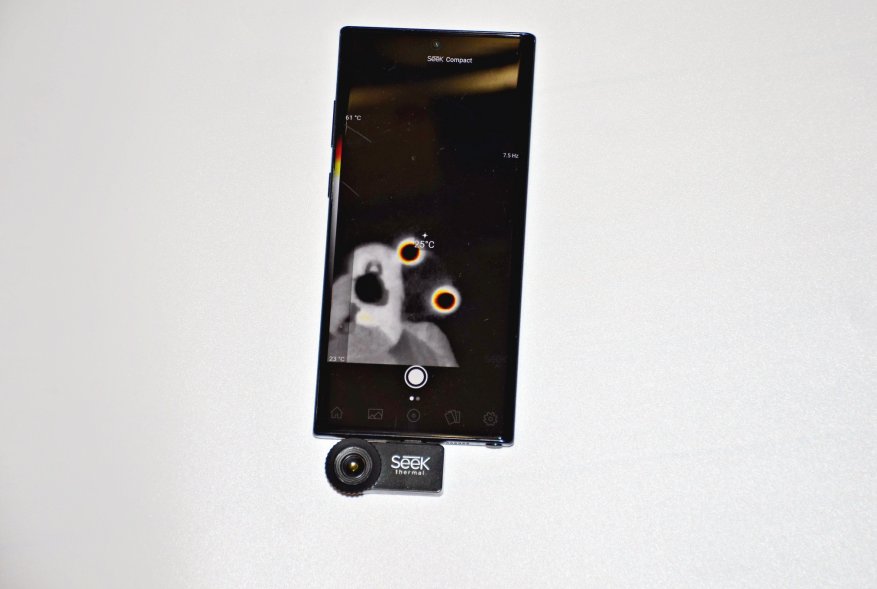

 В разъеме тепловизор держится плотно, не шатается. при желании можно выбрать ориентацию — разъем USB-C симметричный.

 Подключение к компьютеру также не составляет труда, в моем случае с USB-C удобно использовать переходник USB-C на USB-A.

Вот так это выглядит. Лучше всего использовать короткий USB-удлинитель.

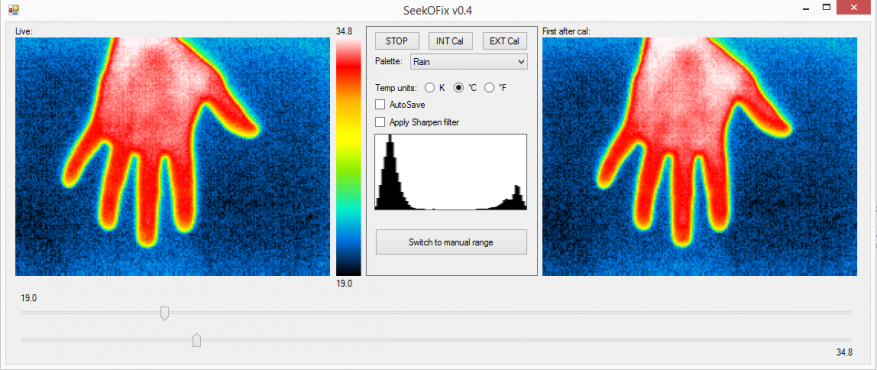

  Что касается стороннего программного обеспечения, то в доступе существует ряд открытых приложений, например, SeekOFix, которые позволяют получить необработанную (не сглаженную) картинку с тепловизора и провести анализ вручную.

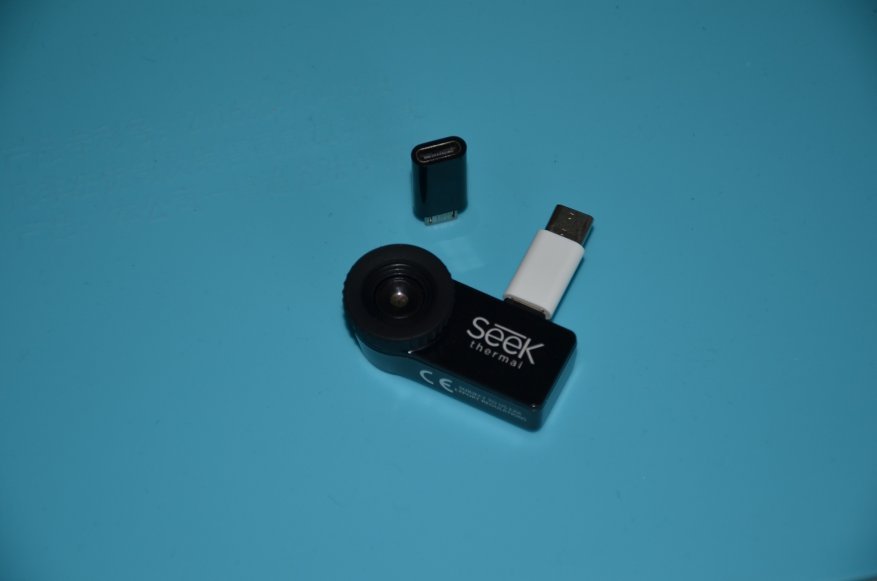

 Если у вас смартфон с коннектором MicroUSB, то для работы можно использовать простой адаптер, либо выбрать соответствующую версию тепловизора. Не экономьте, возьмите подороже, так как с дешевыми имеется люфт и дребезг контактов.

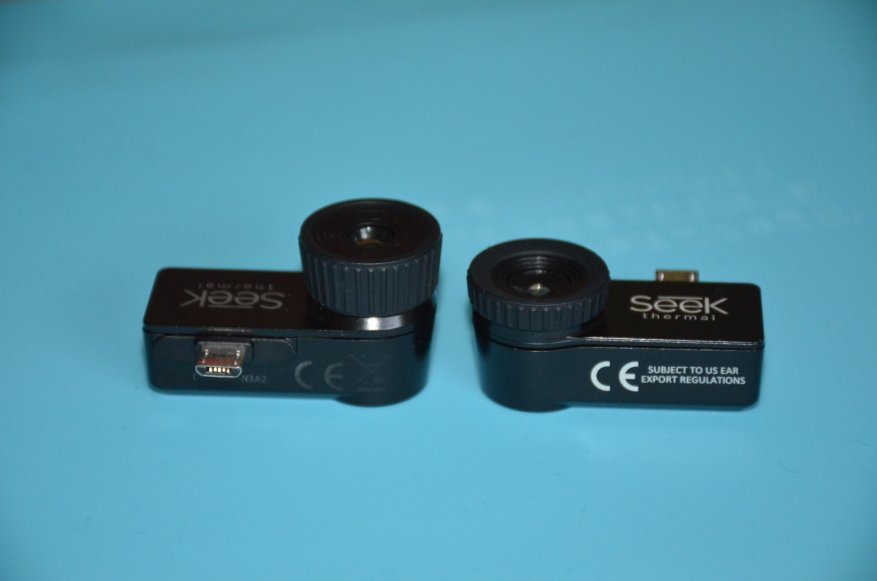

 Для сравнения «продвинутая» версия Seek Thermal — модель Compact XR, которая имеет = более длинный фокус.

 Перехожу к конкретному использованию.

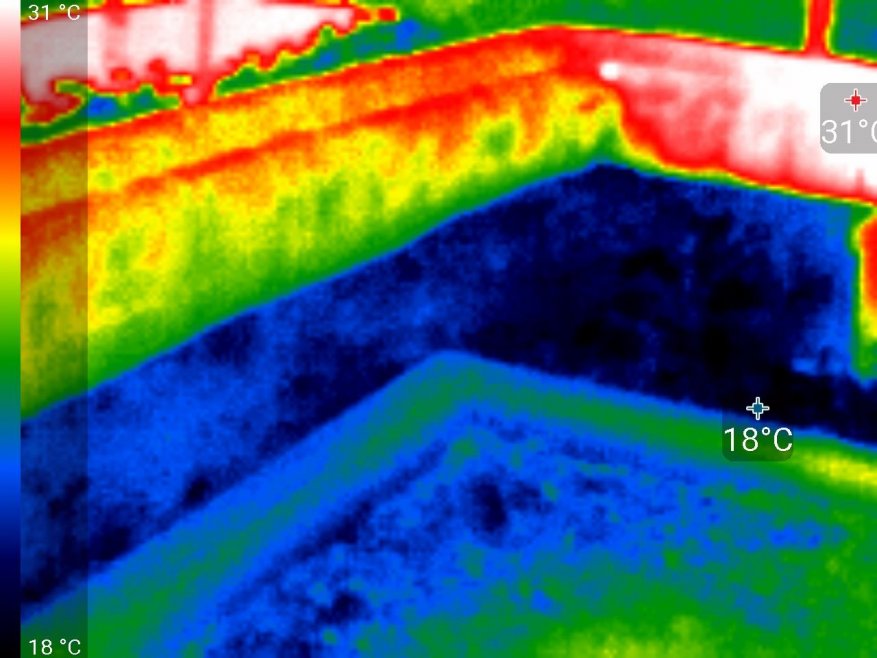

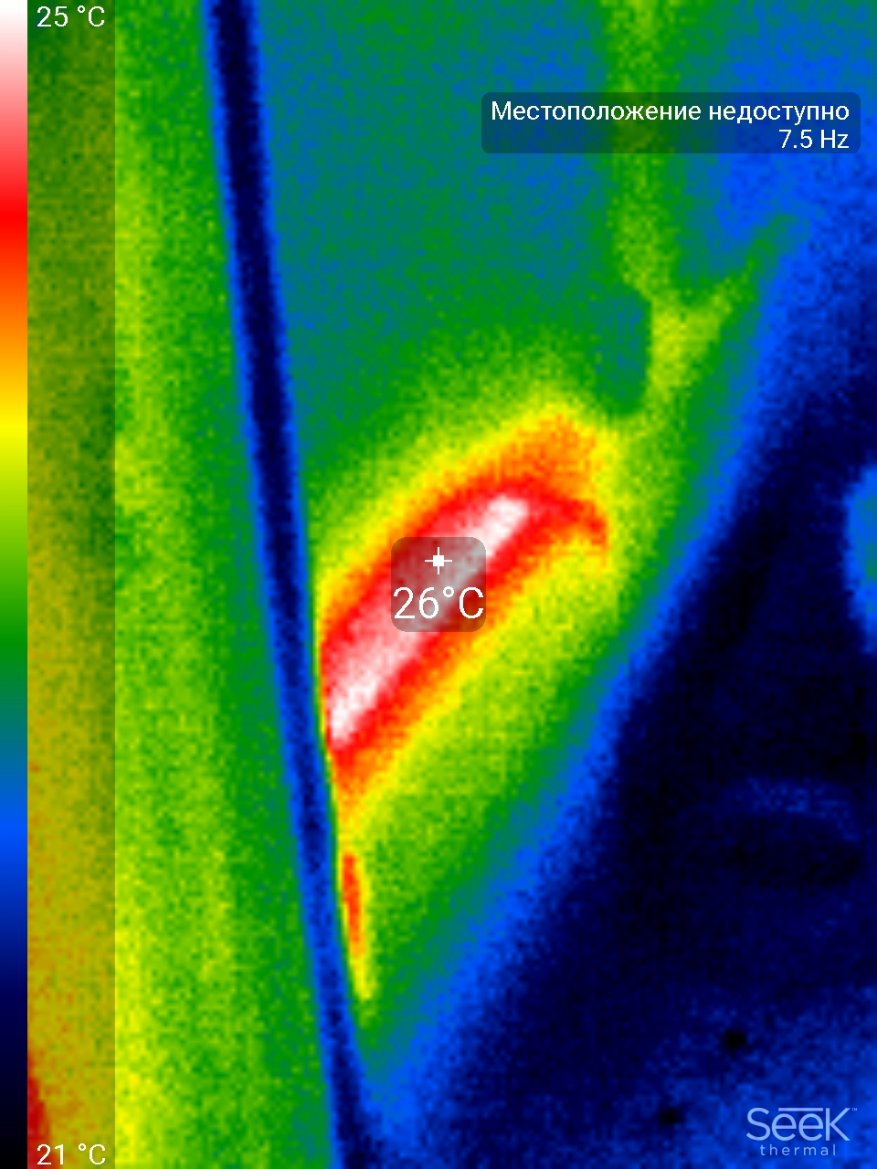

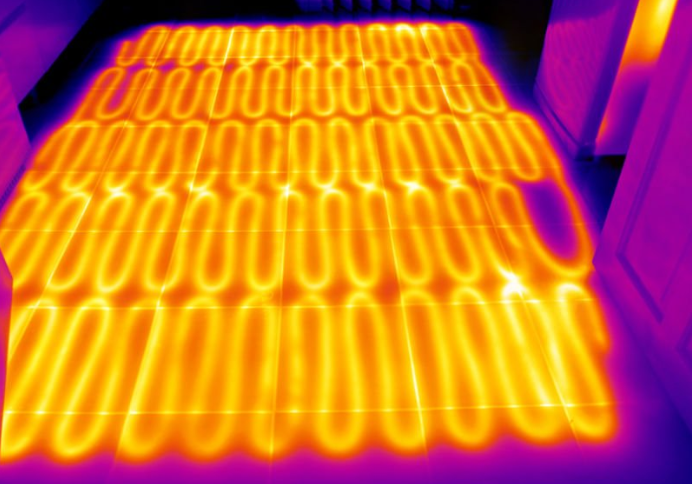

Поиск протечки тёплого пола с помощью тепловизора, обнаружение протечек в системах водоснабжения, отопления, канализации с помощью тепловизора. Зачастую требуется проверить эффективность работы инженерных систем, их состояние (протечки, засоры), а также расположение. Например, перед монтажными работами принято уточнять расположение провода или труб теплого пола, во избежание их повреждения. Процедура минутная, а вот проблем можно получить огромное количество, если пренебречь подобной проверкой.

Применение тепловизора в радиотехнике и электронике, ремонт материнских плат компьютеров, ноутбуков, сотовых телефонов и планшетов.  Тепловизионная картинка четко локализует компонент, область на плате с перегревом. Как правило, это пробитые или работающие в нерассчетном режиме транзисторы и активные элементы, а также пробитые конденсаторы, и так далее.

Существует ряд проверок, которые будут полезны не для личного использования, а для предприятий в целом. Это тепловизионный контроль качества кладки печей, тепловизионный осмотр систем хладоснабжения и заморозки, обследование теплотрасс (ТСЖ и ЖСК), применение тепловизора в механике, для предприятий, сборочных линий, конвейеров и так далее. У нас на предприятии проводится регулярное обследование оборудования на предмет возможных нарушений, которые будут видны на тепловизоре. Проводится обследование электрооборудования и электрических соединений на предмет окислов и непротяжек, редукторов, работающих без смазки, неисправных подшипников роторов. Все это контролируется и ставится в очередь для планово-предупредительных ремонтов.

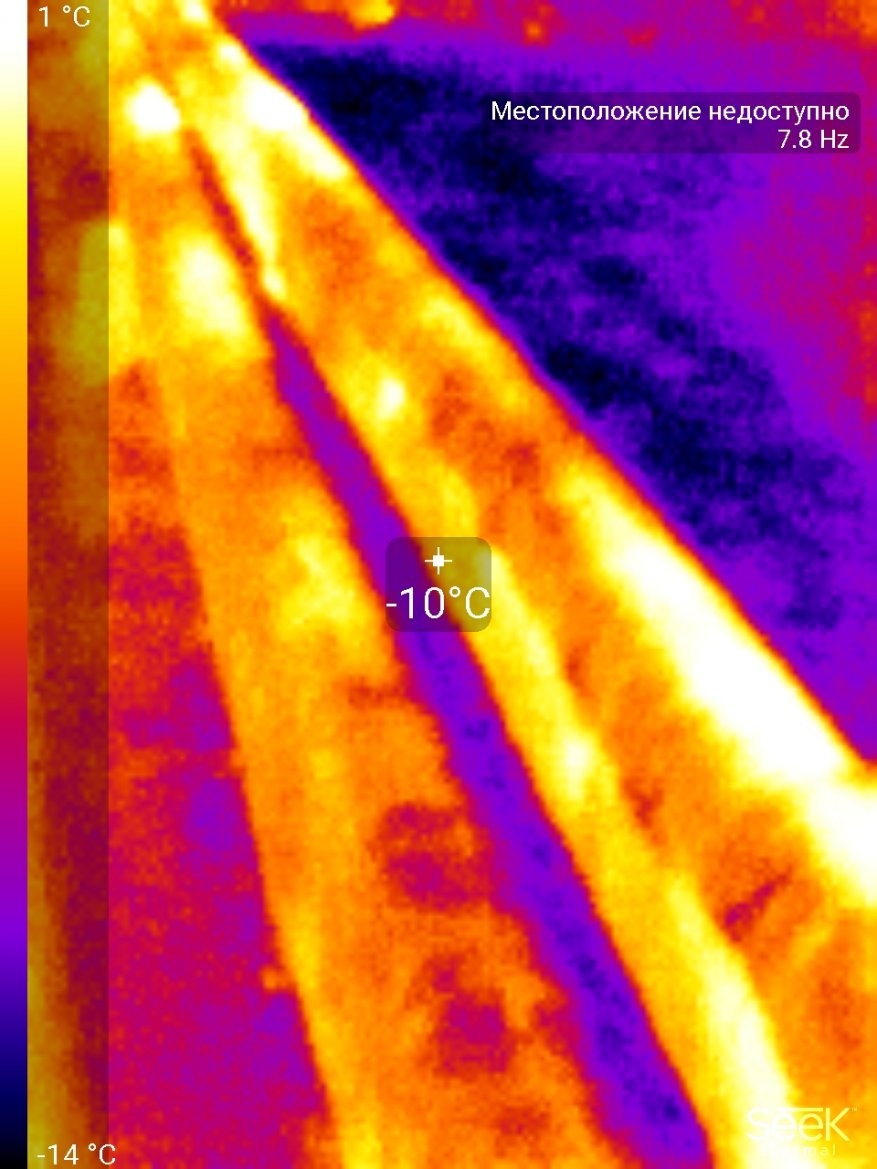

Пример обследования теплотрассы.

Яркие пятна — это повреждения теплоизоляционного слоя (по различным причинам), либо некачественное утепление. Но, тем не менее, через них утекает энергия в окружающий воздух. На правой картинке «яркость» пятен достигает 20°С при температуре воздуха минус 10… минус 15 градусов.

Да и в принципе с утеплением труб теплоснабжения стоит поработать — хорошо видна область с неправильно сделанной (или поврежденной) внешней теплоизоляцией.

Тепловизором удобно искать засоры в отоплении, проверять водоснабжение, теплые полы, радиаторы и так далее.

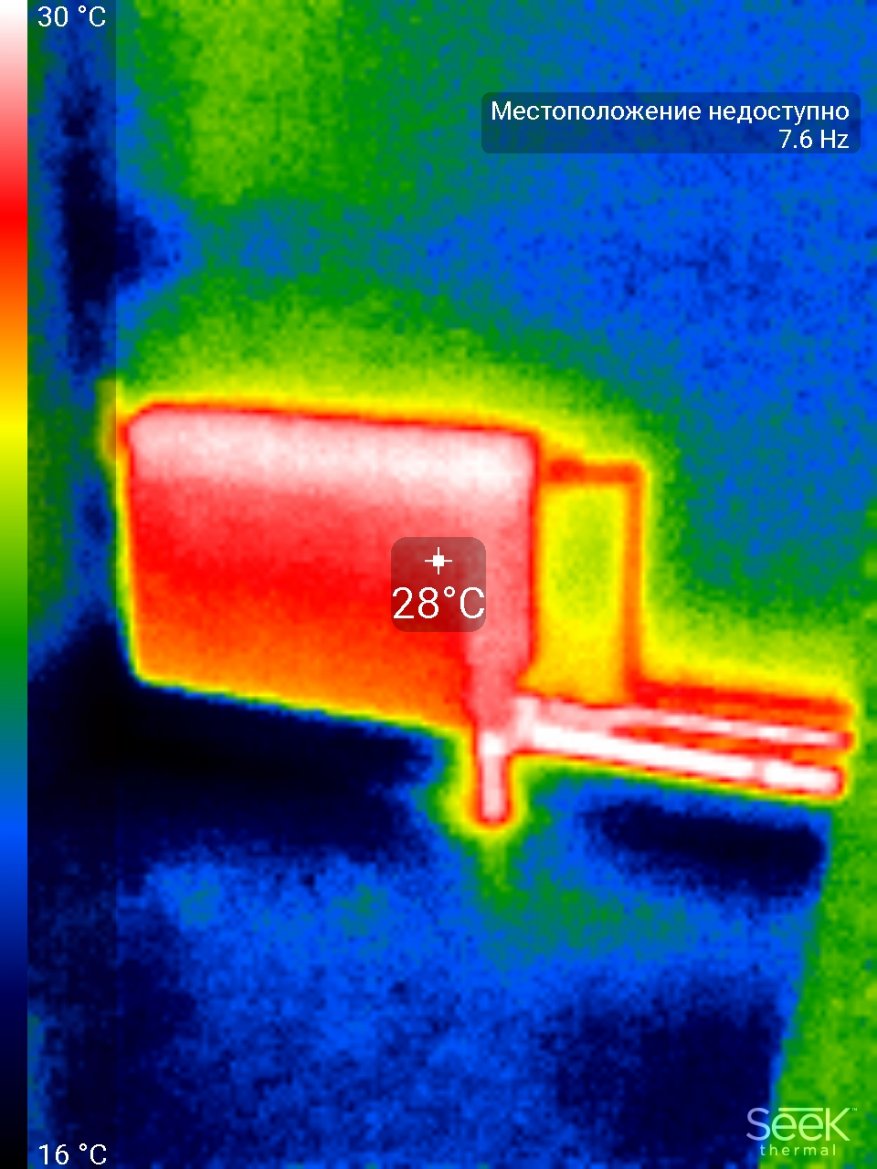

На фото пример нормально работающего радиатора отопления и радиатора с засором (или завоздушенного). Как минимум с последнего нужно спустить воздух.

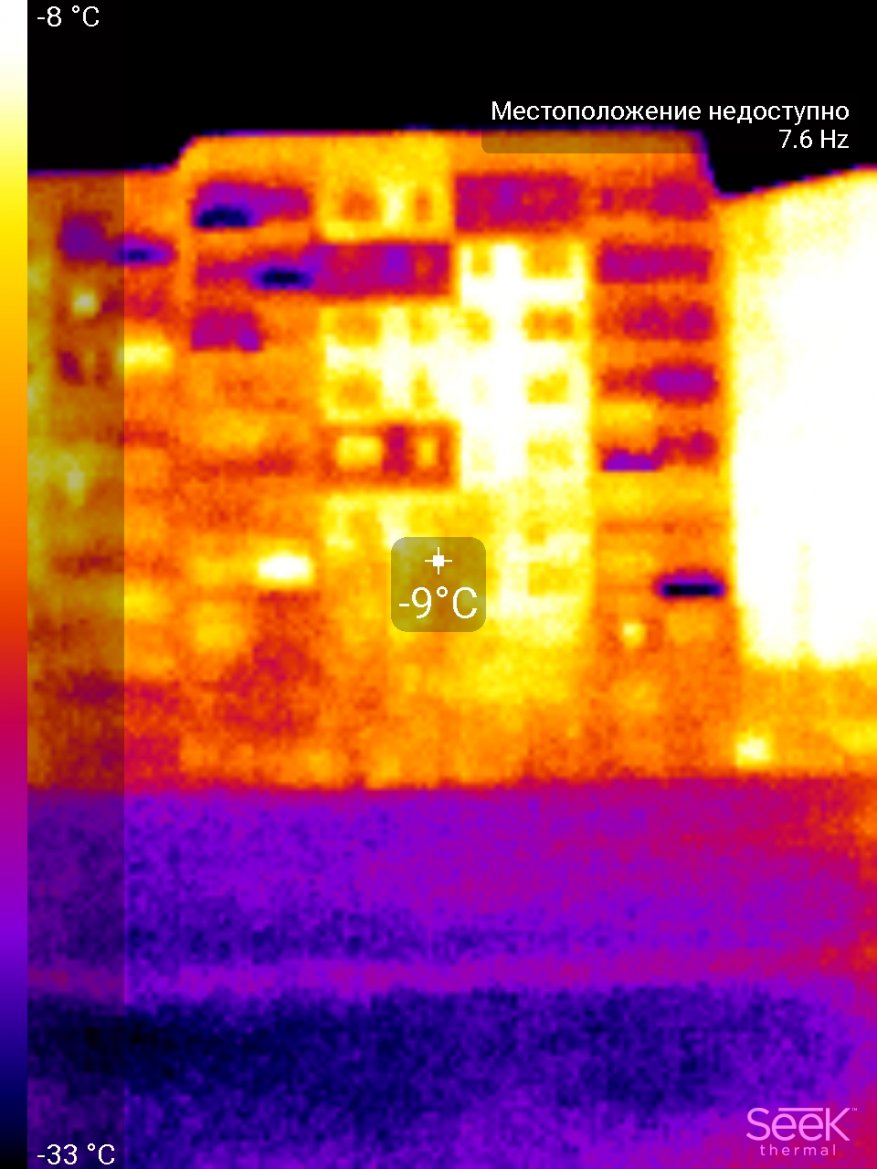

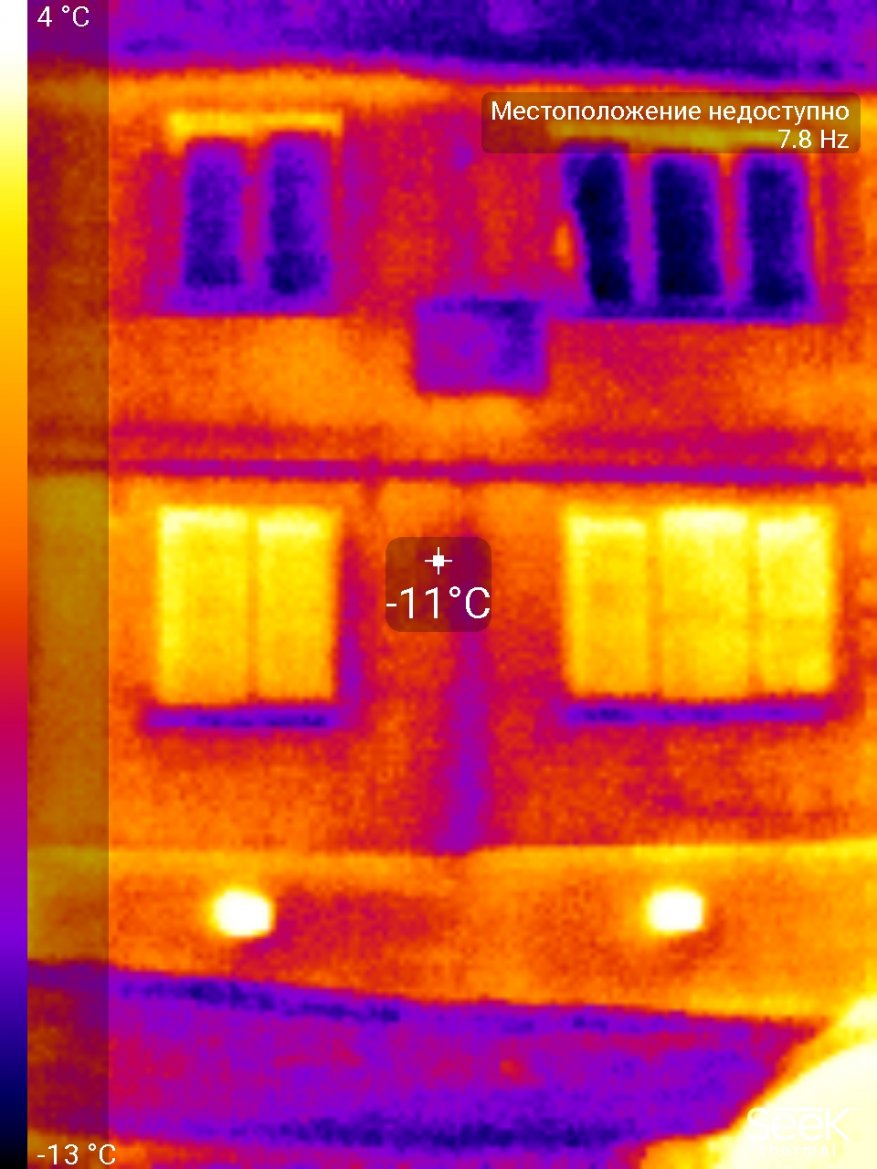

Пример обследования панельного дома.

Дело в том, что через двери, окна и стены квартир образуются утечки тепла. Так вот, проводимые ЖКХ (и сторонними организациями) работы по внешнему утеплению дают свой результат — температурная разница в пользу хозяев квартир.

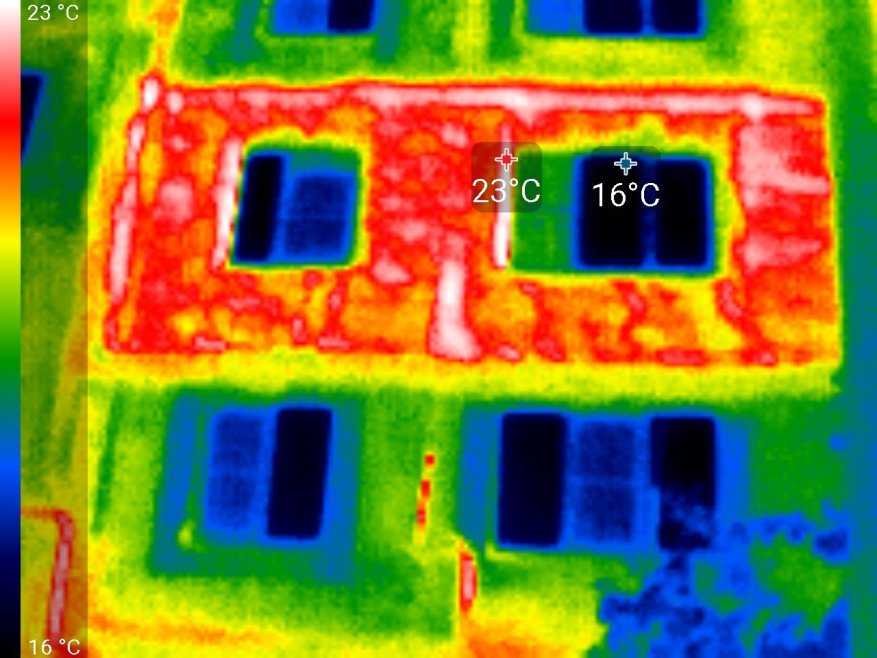

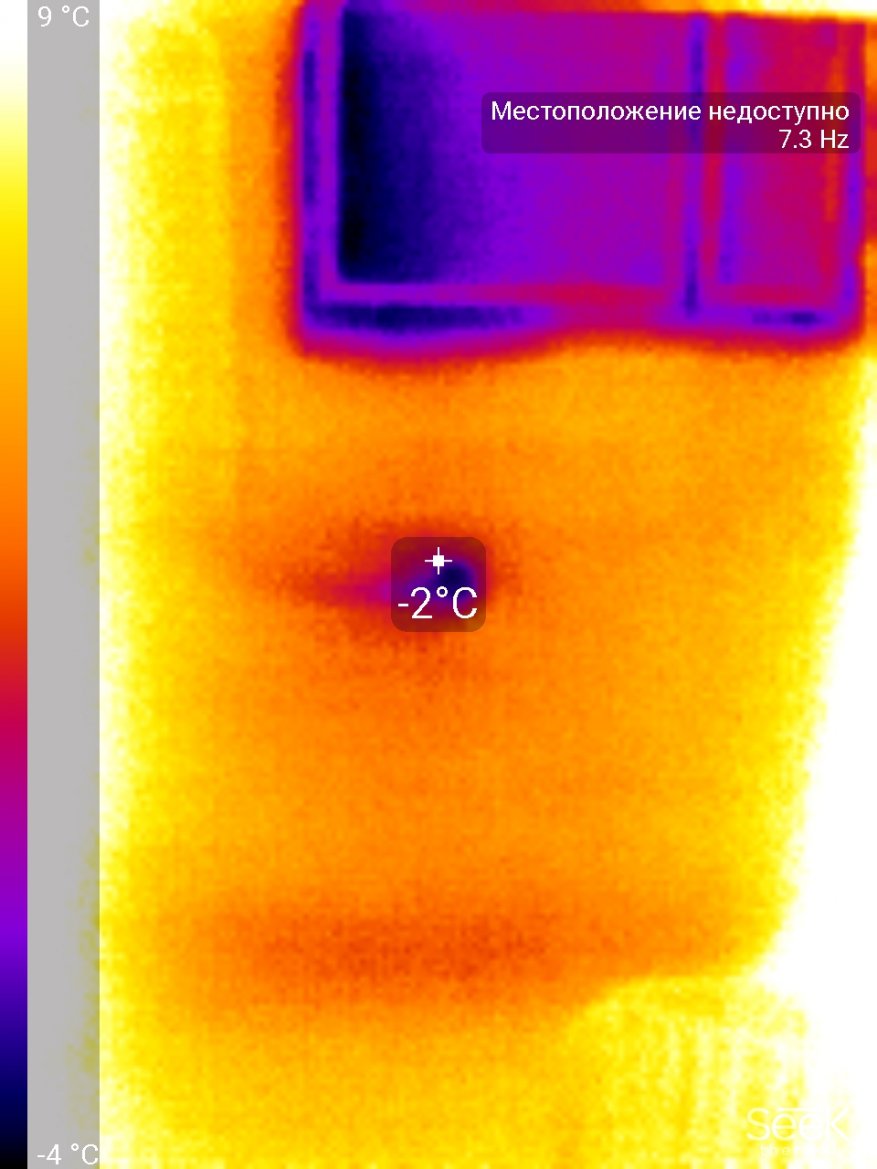

На фото результат дополнительного утепления швов панельного дома.

Крайне рекомендуется делать обследование при первых морозах — хорошо заметна температурная разница (минус на улице, плюс внутри). Горячие места подсвечиваются красным цветом. На фото хорошо видны «горячие» швы между панелями, а также любимые места местных кошек — слуховые окошки в цокольном этаже (яркие пятна внизу).

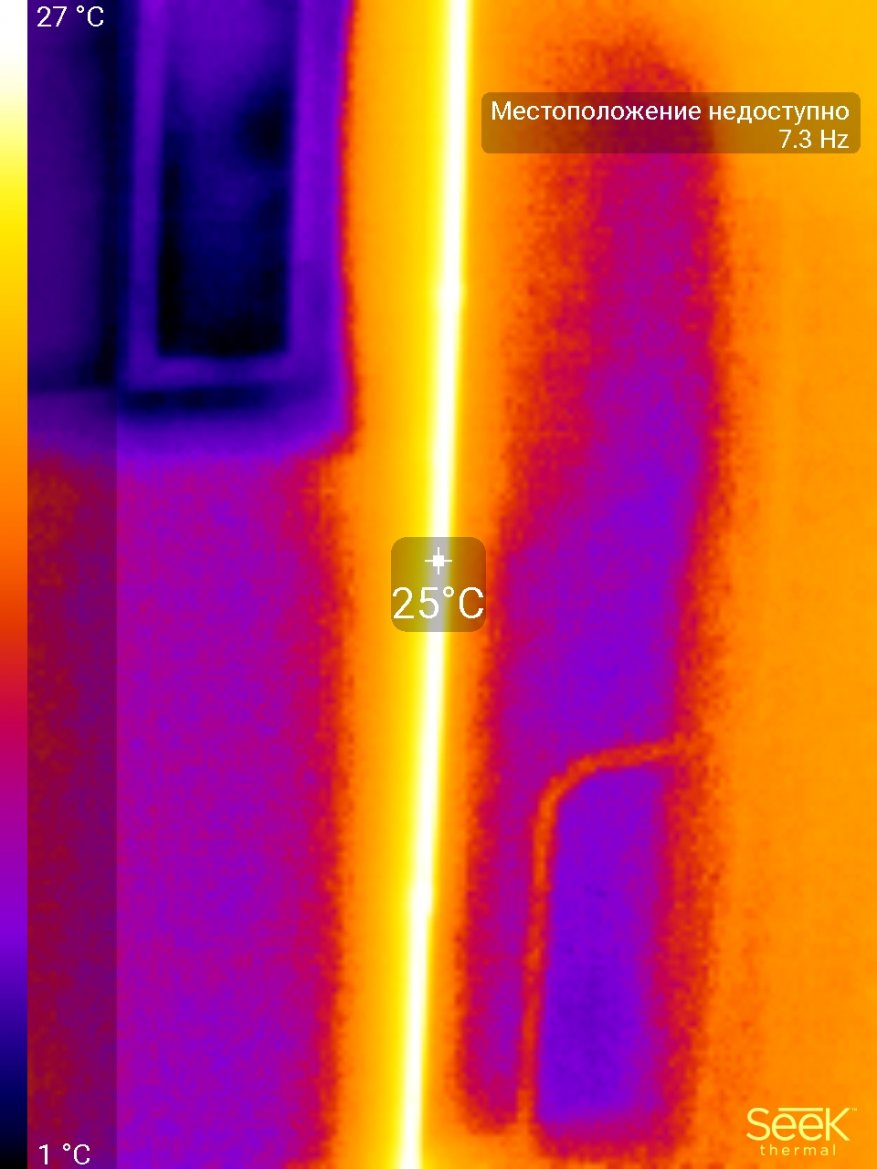

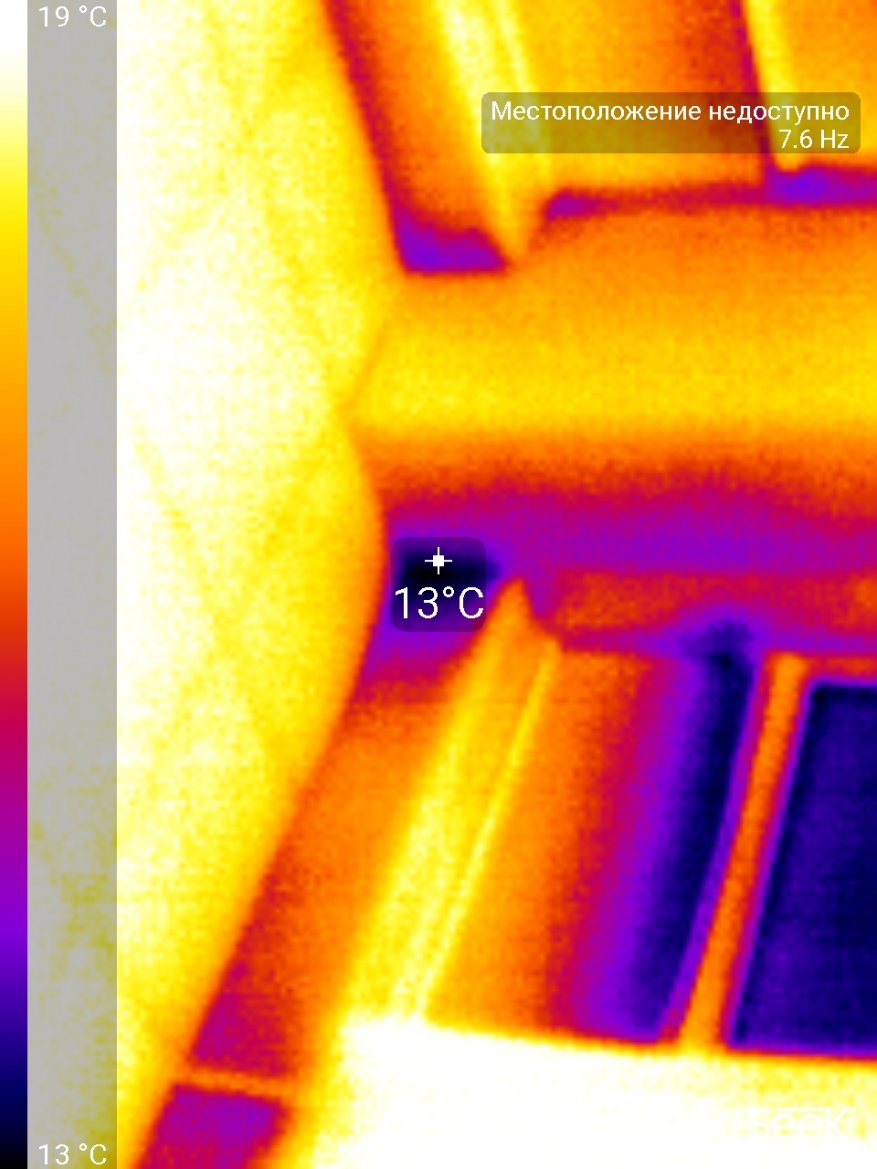

 А теперь посмотрим изнутри. Хорошо локализованный дефект внутреннего шва (в подъезде), из которого утекает тепло из квартиры. Аналогично (правое фото) этот же «холодный» стык изнутри квартиры. В этом месте, как правило, образуется плесень, дует по полу и так далее…

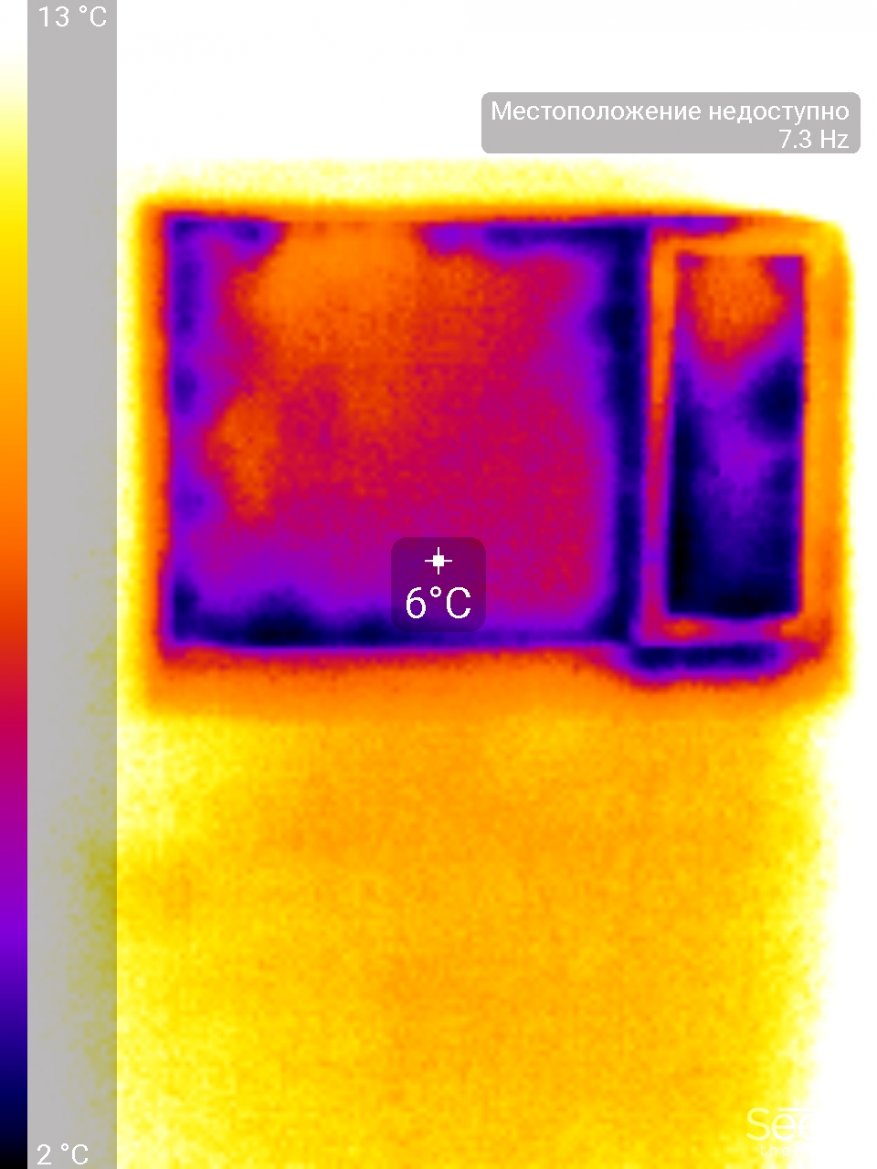

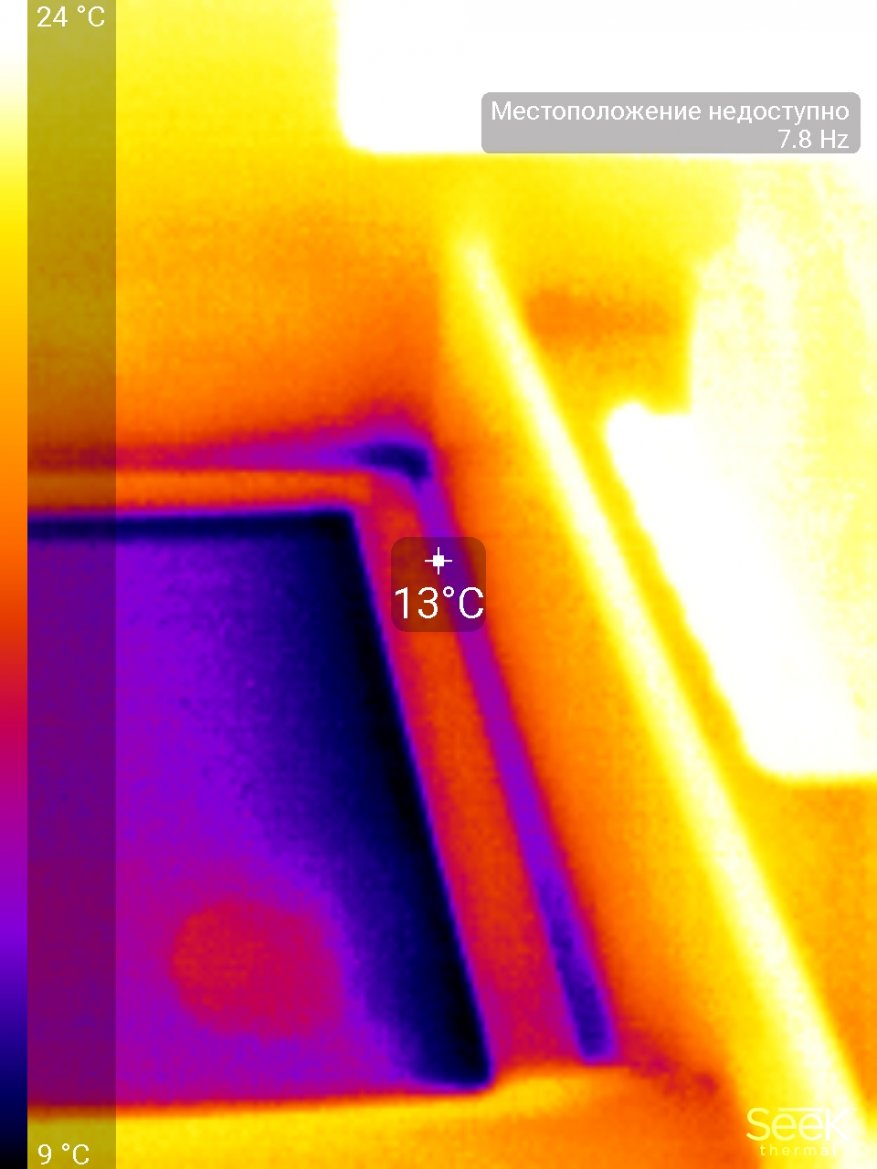

Подъездное окно с холодной рамой. А внизу — источник утечки. Из этого места постоянно дует, место ввода газовой трубы никак не изолировано.

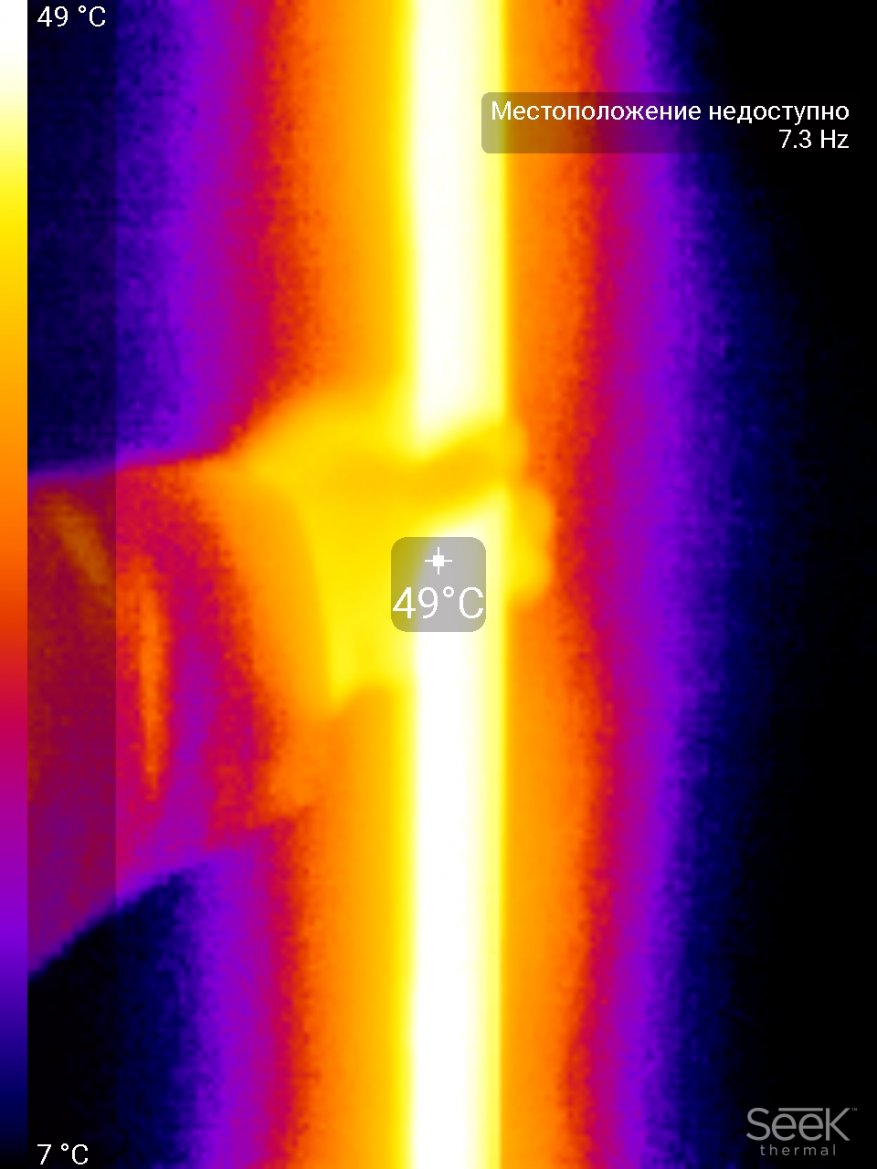

Труба подъездного отопления. Рядом холодная «обратка». Ай, горячо!!

Офисные здания также не могут похвастаться качественной отделкой и утеплением.

Хорошо видны «криво» сделанные стыки, откосы на окнах, проблемную теплоизоляцию перекрытий. 13 °С — это источник проблем в виде «надуло шею/поясницу», отвратительного настроения в офисе и т.д.

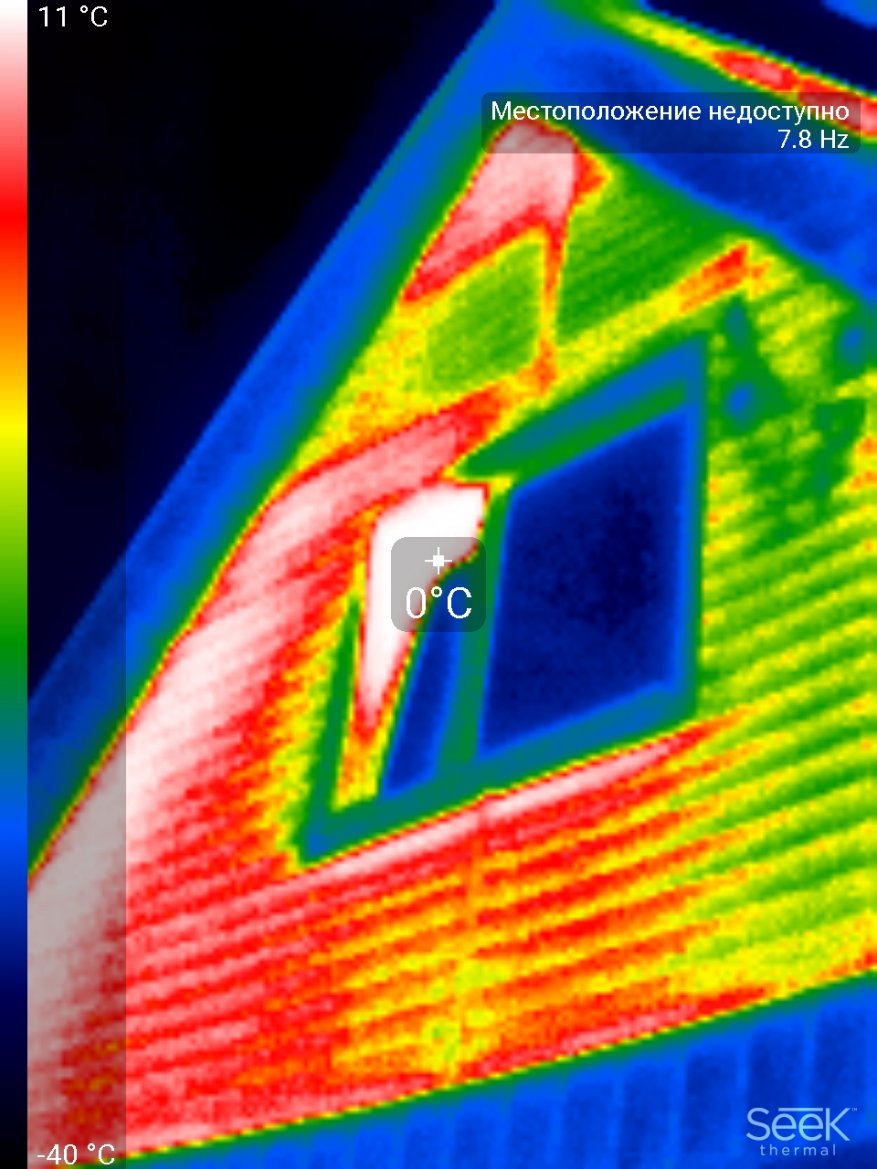

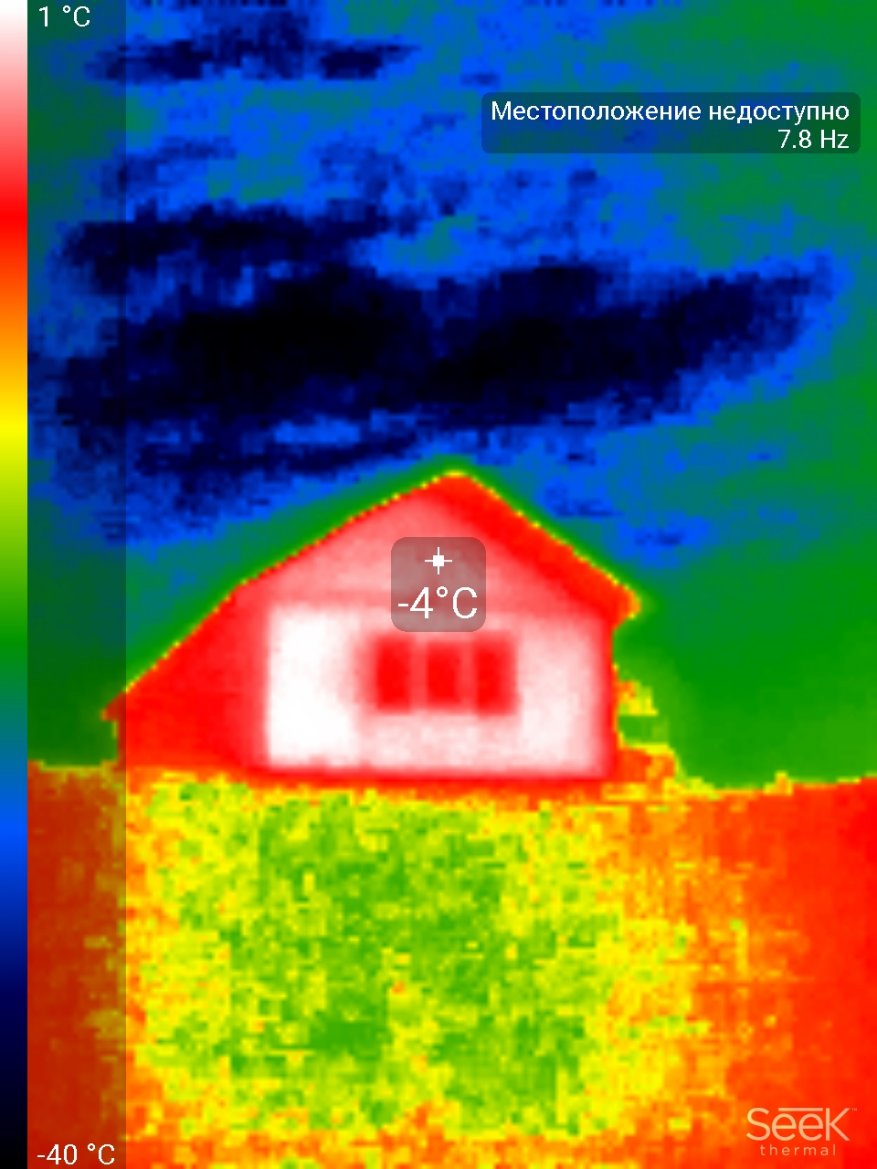

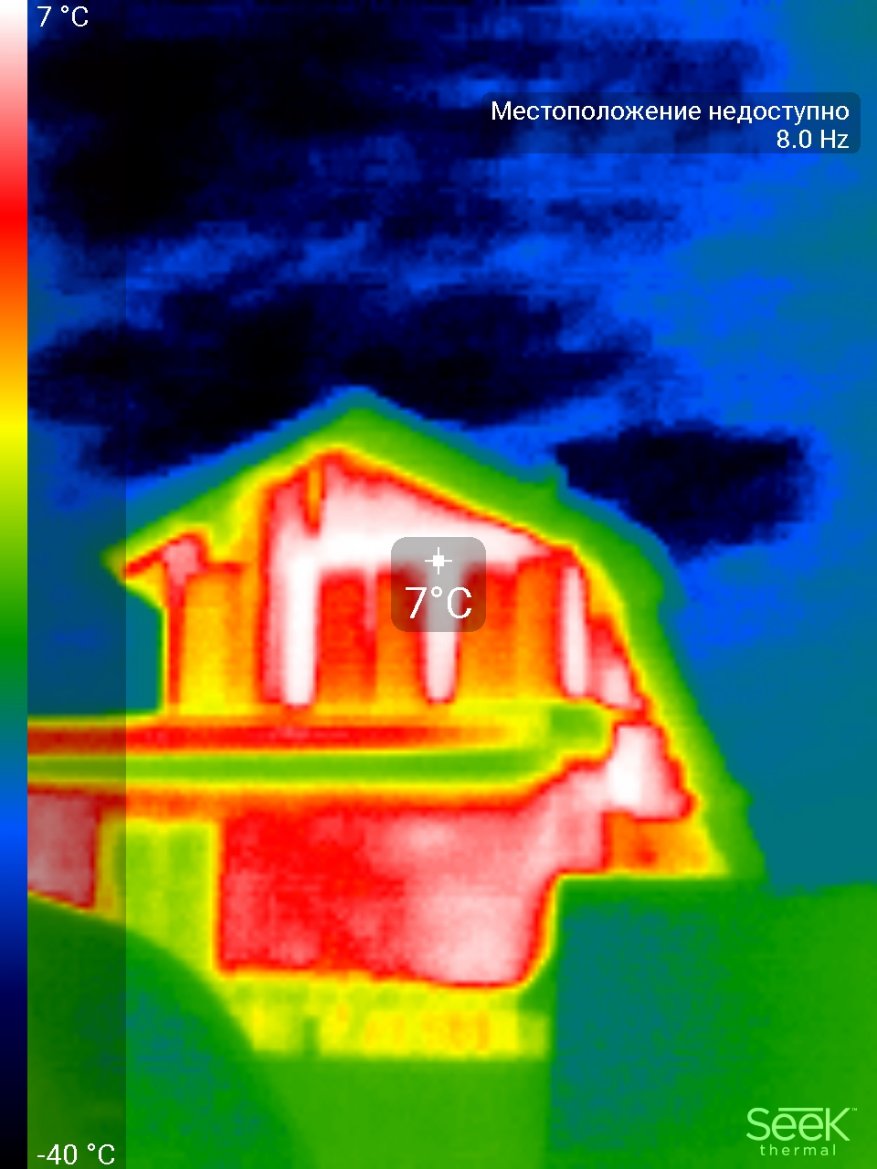

  Рекомендуется проводить первичное обследование коттеджей, стен и крыш. при начале холодов. На фото дома из бруса, с плохой термоизоляцией. На улице минус 12°С, а дом весь «горячий».  В перспективе это приведет, как минимум, к значительным расходам на отопление (газ или электричество).

 Есть смысл посмотреть утечки тепла поближе и в конкретных местах, чтобы локализовать утечки.

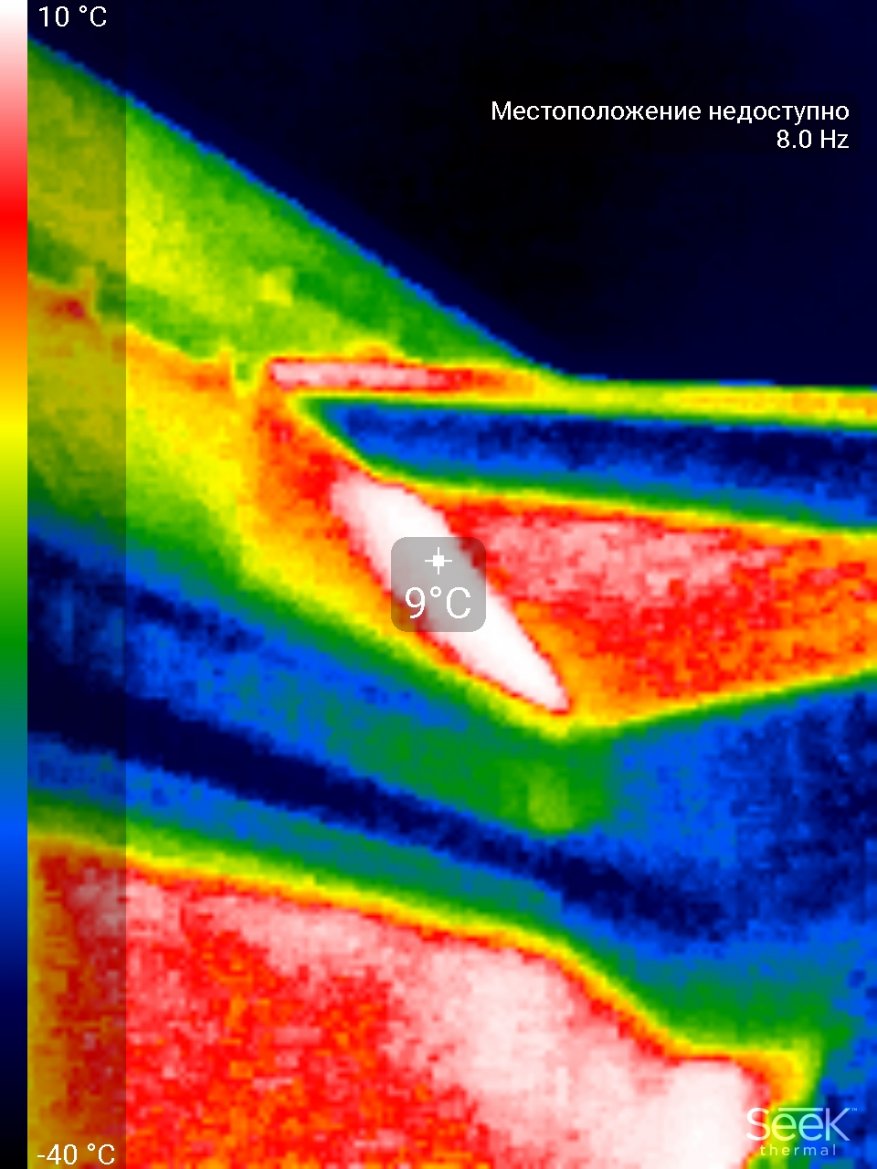

Стык между разными уровнями крыши «светится». На улице, напомню, мороз. Изнутри забыли сделать теплоизоляцию в месте стыка. На правом фото открытая форточка, через которую «улетает» тепло на мороз))).

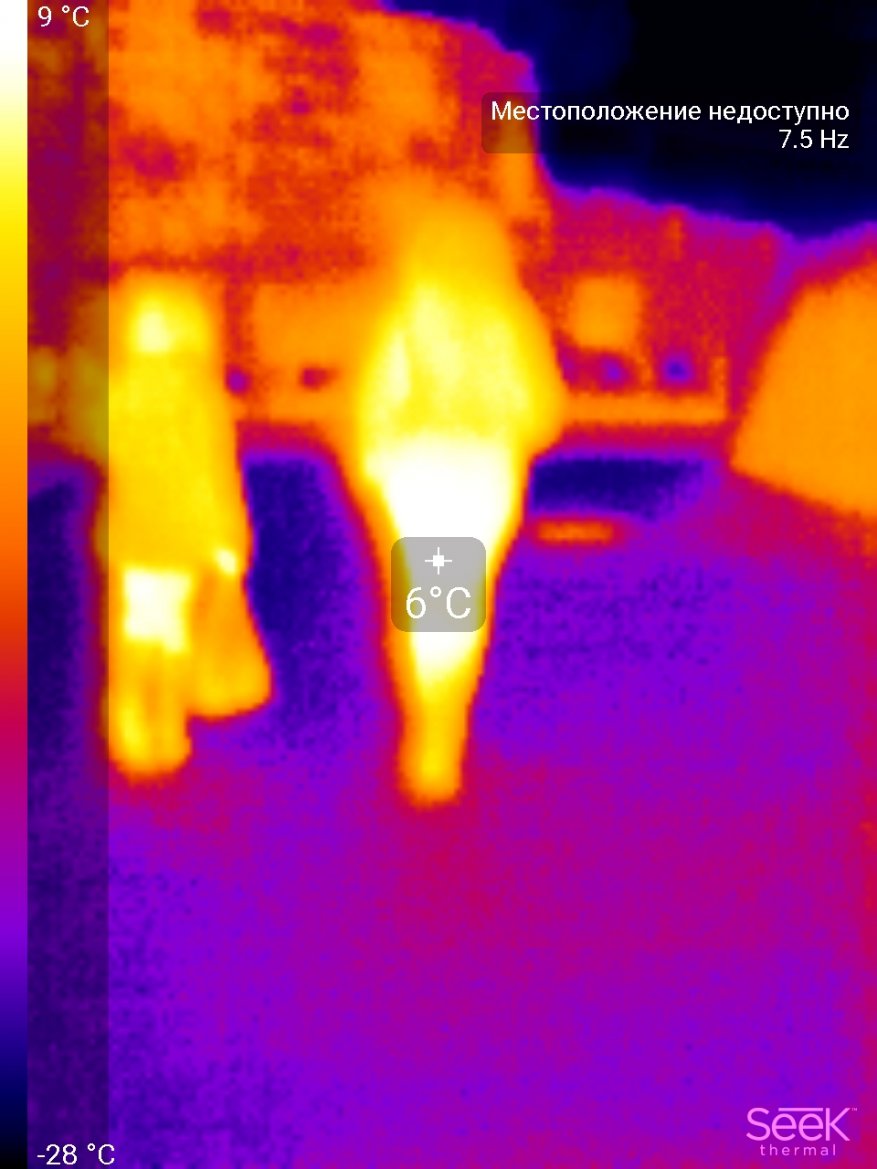

Люди на улице. Горячий смеситель и лампа подсветки на кухне (в алюминиевом радиаторе).

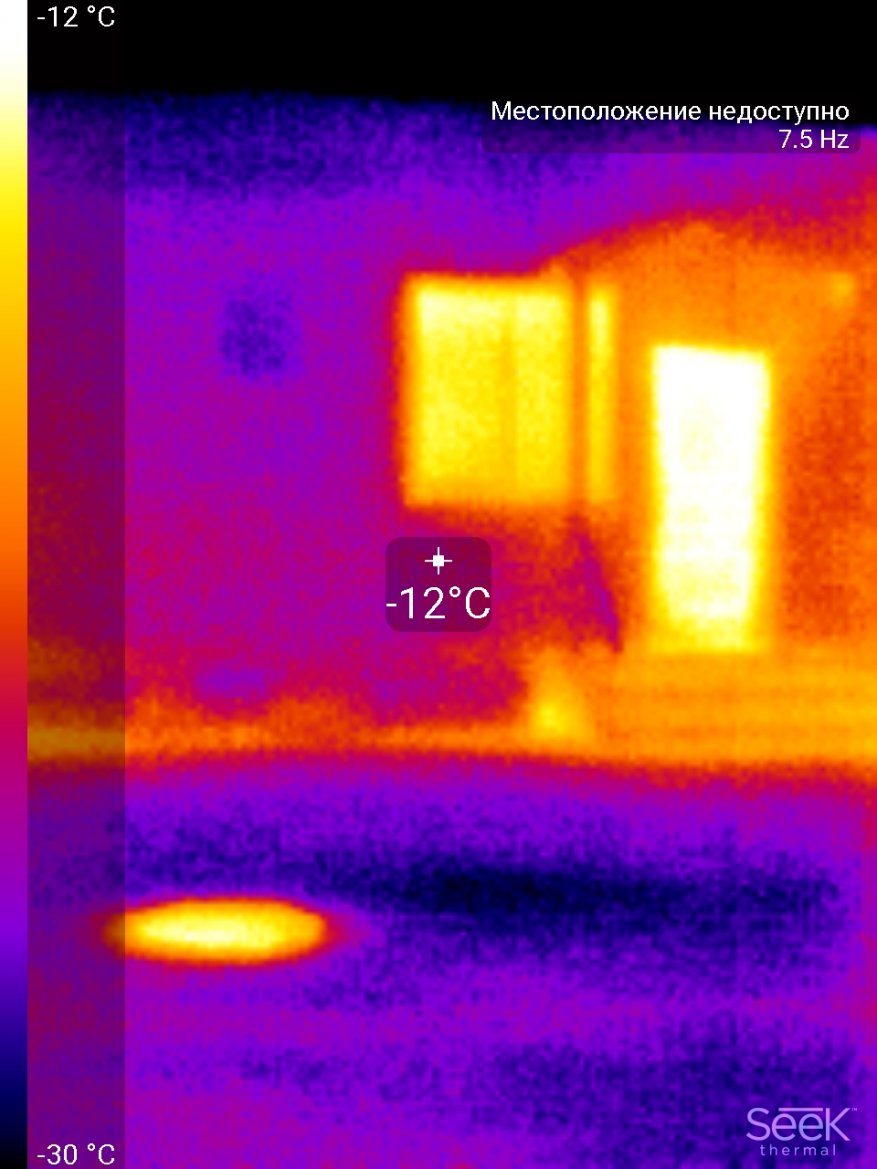

 Дешевая входная дверь, которая не удерживает тепло. Рядом светится люк канализации.

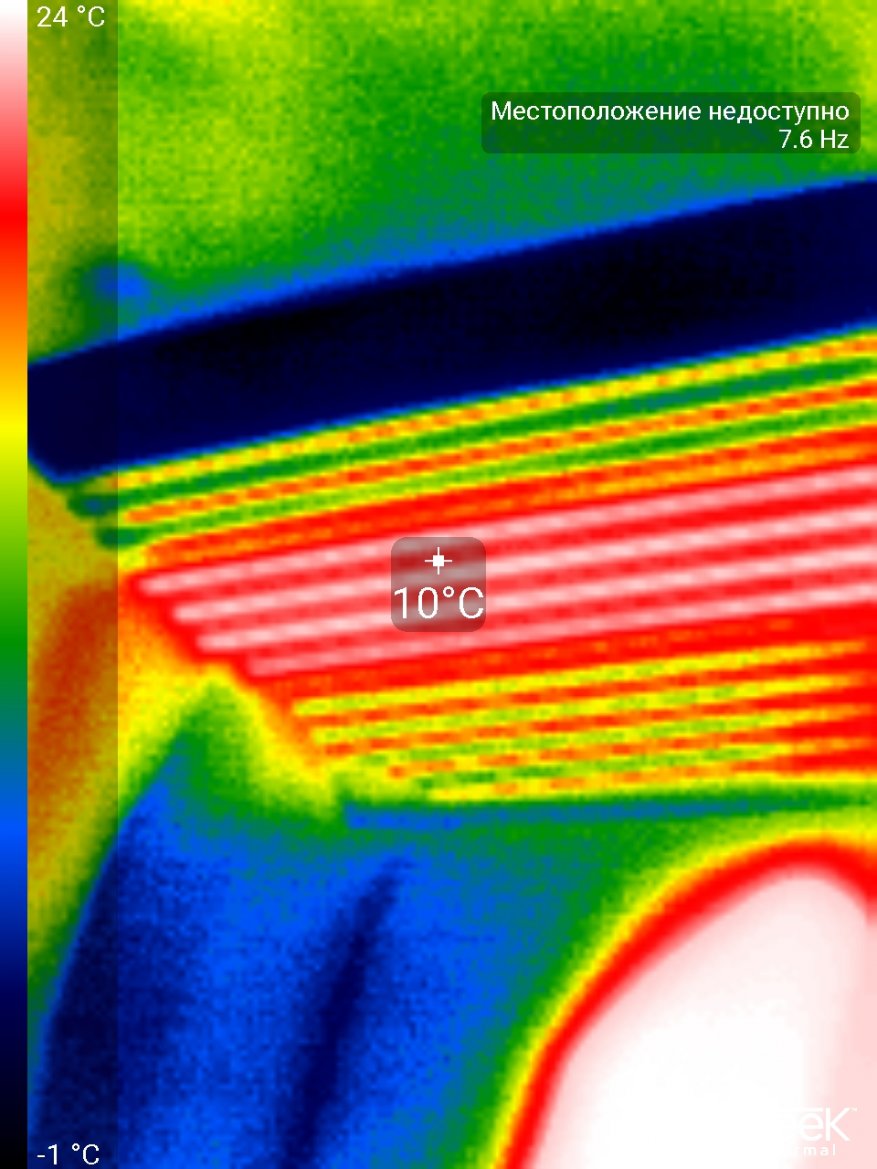

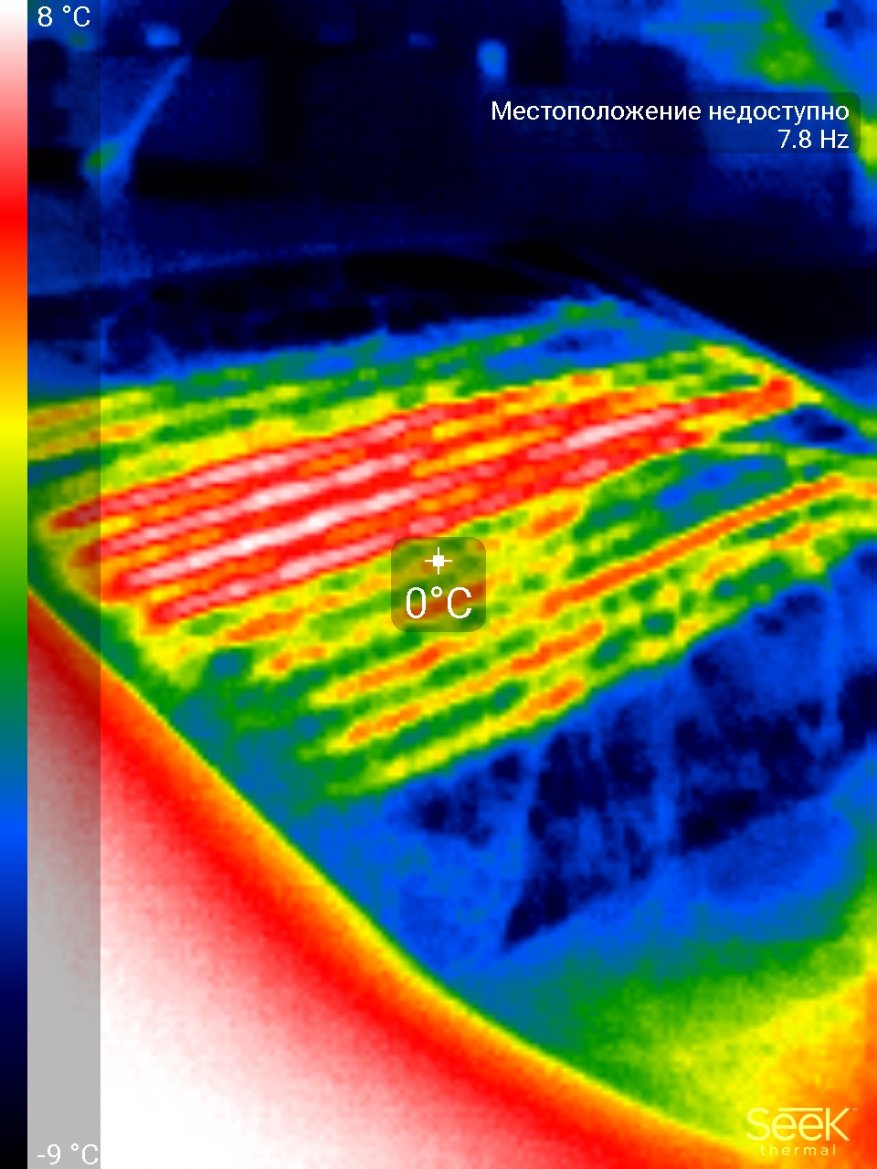

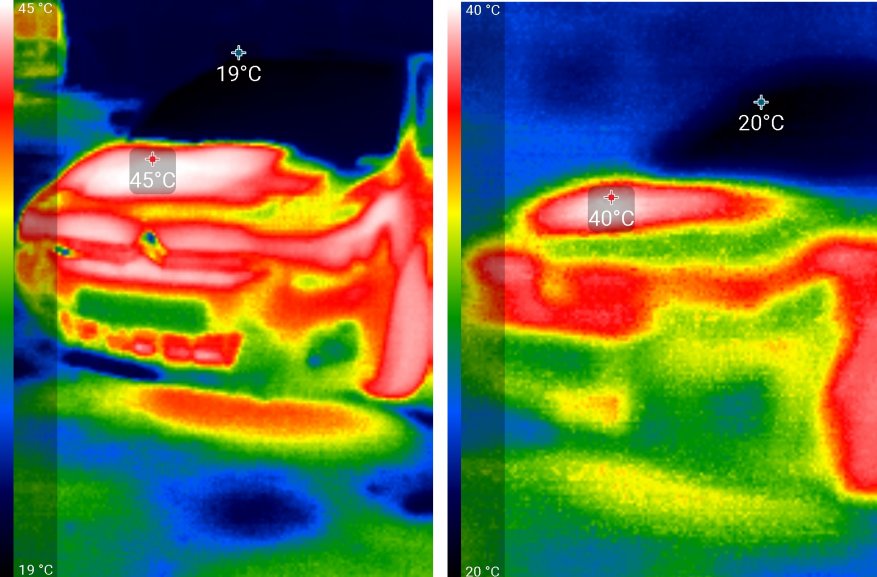

Для примера, автомобиль BMW после продолжительной поездки. Видны характерные локализации тепла (капот, радиатор, тормозные диски).

 Кстати, в автомобиле удобно проверять систему охлаждения, радиаторы, нити отопления стекол, работу подогрева сидений. На фото включенный подогрев заднего стекла. Все нити работают, интенсивность, правда разная. При обрыве будет четко локализовано место.

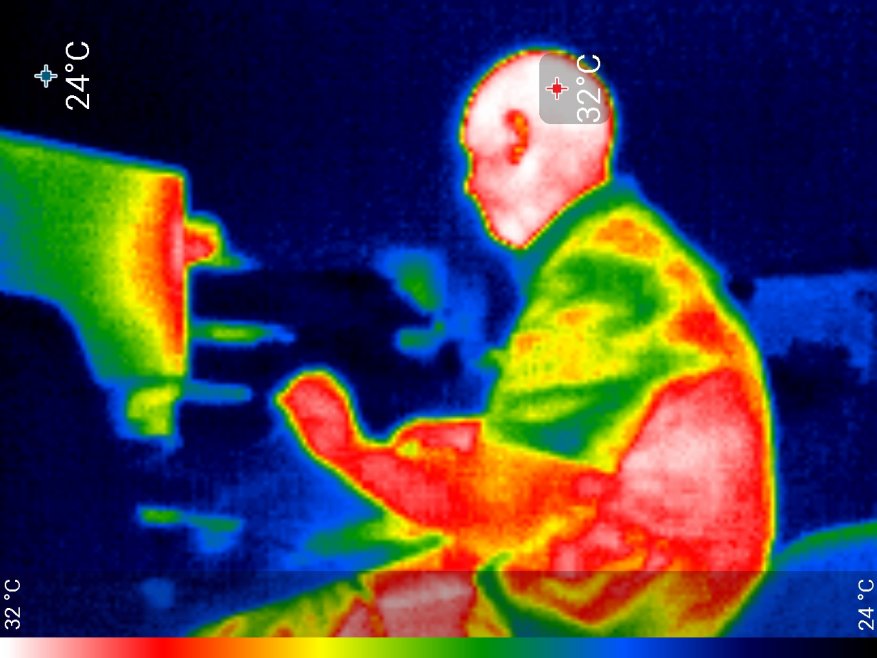

Обычная офисная картина. Мозговая деятельность вызывает приток крови к голове человека, на тепловизионной картинке это хорошо видно.

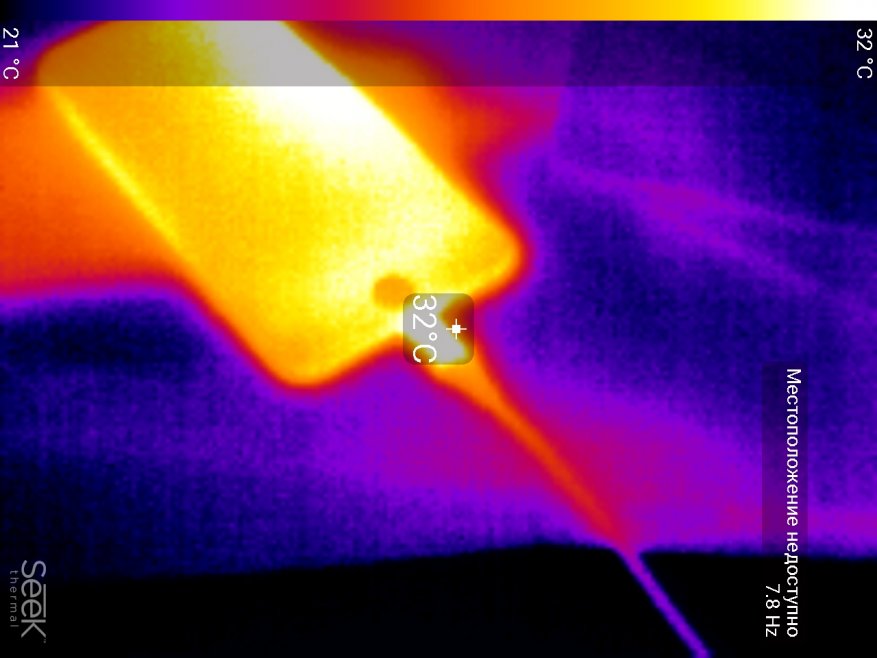

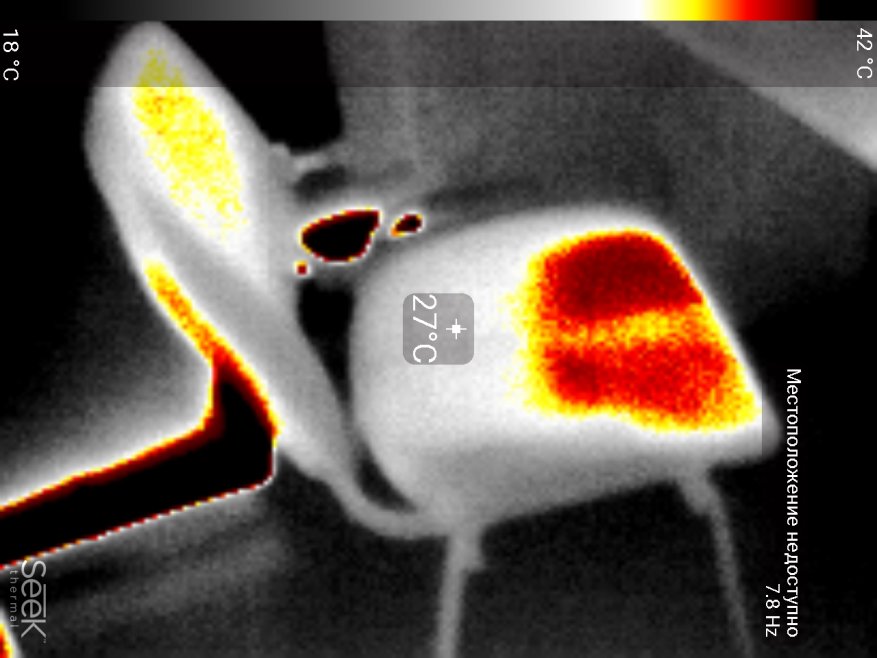

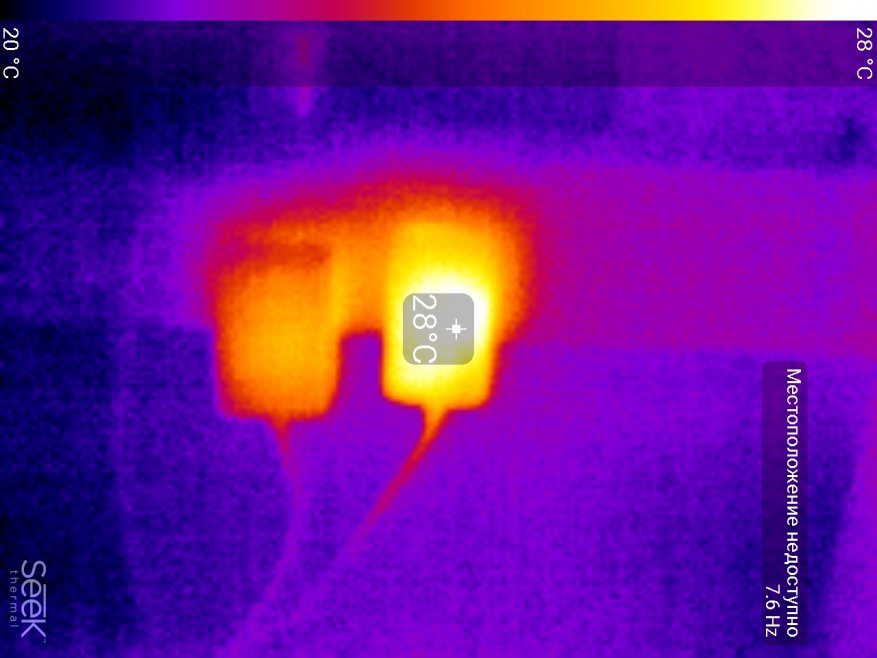

 При работе блоки питания бытовой техники, гаджетов, оргтехники нагреваются — внимательно смотрите, какое оборудование можно оставлять на длительное время без присмотра, а какое — не желательно. Дополнительно фотография iPhone с магнитной зарядкой — больше всего греется кабель в месте контакта.  Сразу хочу охладить пыл охотников до дешевых тепловизоров.

Попробуйте сравнить стоимость действительно дорогого тепловизора и реально оценить ваши «хотелки». Нужна ли вам частота обновления выше 9Гц? Сумасшедшее разрешение? Данные 206 х 156 точек хватает с головой для осмотра квартиры, ремонта автомобиля и электроники. Если уж прям хочется чего-то необычного, посмотрите в сторону автономных тепловизоров — могу порекомендовать Seek Thermal Shot или Seek Thermal Shot Pro в качестве полноценного устройства (WiFi, сенсорный экран, камера видимого диапазона, емкая батарея и собственная память для хранения фотографий).  Промокод IXSTC дает скидку в 10% на всю линейку SEEK Thermal.

Так что на текущий день  Seek Thermal Compact остается самым-самым доступным тепловизором с матрицей 206 х 156 точек. Обновленная модель получила подстройку фокуса, которой до этого могла похвастаться только старшая модель Compact XR. Относительно высокое разрешение теплового снимка позволяет оценить даже тепловой след на стуле.

Так что, самое время поверить свой дом или квартиру на утечки тепла!

Утепление дома. Куда уходит тепло из дома?

Любое строительство дома, начинается с составления проекта дома. Уже на этом этапе следует задуматься об утеплении своего дома, т.к. не существует зданий и домов с нулевыми теплопотерями, которые мы оплачиваем холодной зимой, в отопительный сезон. Поэтому осуществлять утепление дома снаружи и внутри нужно с учетом рекомендаций проектировщиков.

Что и зачем утеплять?

Задавшись вопросом экономии семейного бюджета и проблемой утепления дома, многие задаются вопросом: что, и как утеплять?

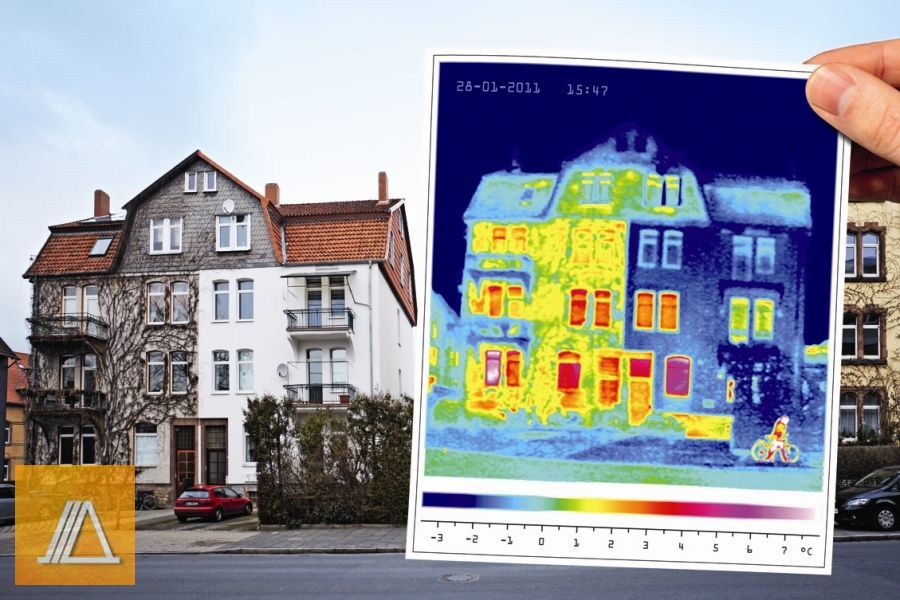

На этот вопрос очень легко ответить. Достаточно зимой взглянуть на экран тепловизора, и вы сразу же помете, через какие элементы конструкции уходит тепло в атмосферу.

Если у Вас нет такого прибора, то не беда, ниже мы опишем статистические данные, которые показывают, куда и в каких процентах уходит тепло из дома, а также размести видео тепловизора с реального проекта.

При утеплении дома важно понимать, что тепло уходит не только через перекрытия и крышу, стены и фундамент, но и через старые окна и двери, которые нужно будет заменить, или утеплить в холодное время года.

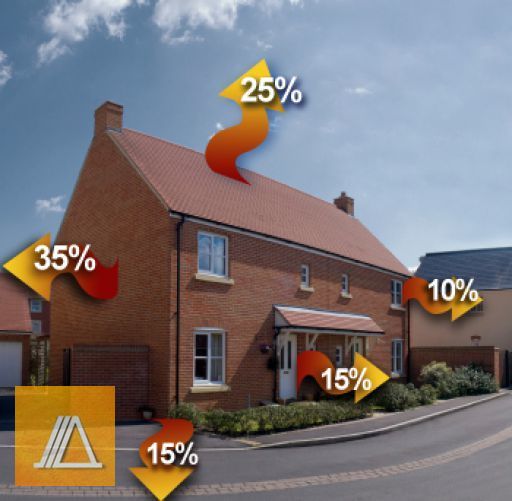

Распределение потерь тепла в доме

Основываясь на статистике и данных специалистов, согласно которым, если определить и ликвидировать основные утечки тепла, то можно уже будет на этом сэкономить на отоплении зимой от 30% и более процентов.

Итак, давайте же разберем, в каких направлениях, и в каких процентах уходит наше тепло из дома.

Самые большие потери тепла происходят через:

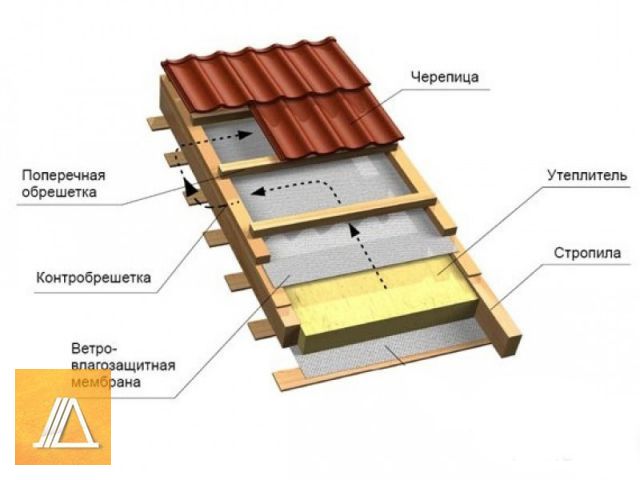

Теплопотери через крышу и перекрытия

Как известно, теплый воздух всегда поднимается в верх, поэтому он обогревает не утепленную крышу дома и перекрытия, через которые и происходит утечка 25% нашего с Вами тепла.

Чтобы произвести утепление крыши дома

Теплопотери через стены

Многие, наверное, зададутся вопросом: а, почему теплопотери через не утепленные стены дома (около 35%), больше чем через не утепленную крышу дома, ведь весь теплый воздух поднимается в верх?

Все очень просто. Во-первых, площадь стен намного больше площади крыши, а во-вторых, разные материалы имеют разную теплопроводность. Поэтому, при строительстве загородных домов, в первую очередь нужно позаботиться об утеплении стен дома. Для этого подойдут утеплители для стен суммарной толщиной от 100 до 200мм.

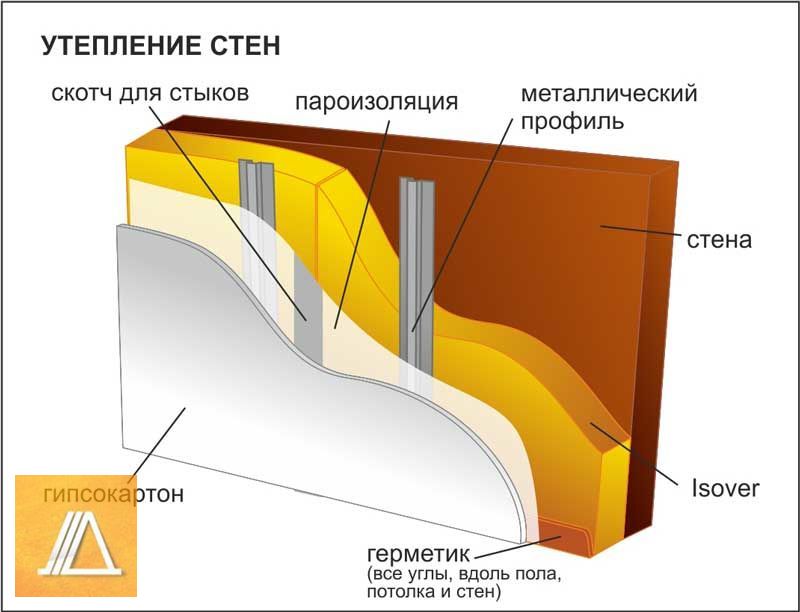

Для правильного утепления стен дома необходимо иметь знания технологий и специальный инструмент. Технологию утепления стен кирпичного дома можно увидеть, увеличив картинку справа.

Теплопотери через полы

Как не странно, но не утепленные полы в доме забирают от 10 до 15% тепла (цифра может быть и больше, если у Вас дом построен на сваях). Это связано с вентиляцией под домом в холодный период зимы.

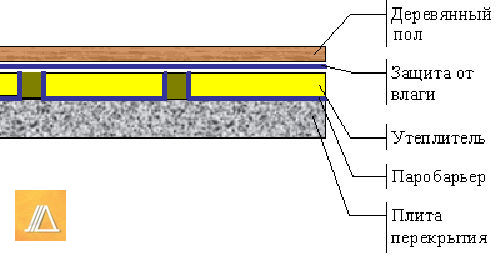

Для минимизации теплопотерь через не утепленные полы в доме, можно использовать утеплители для полов толщиной от 50 до 100мм. Этого будет достаточно, чтобы ходит босиком по полу в холодную зимнею пору. Технологию утепления полов дома можно увидеть, увеличив картинку справа.

Теплопотери через окна

Окна – пожалуй это, тот самый элемент, который практически невозможно утеплить, т.к. тогда дом станет похож на темницу. Единственное, что можно сделать для сокращения теплопотерь до 10%, так это сократить количество окон при проектировании, утеплить откосы и установить как минимум двойные стеклопакеты.

Теплопотери через двери

Последний элемент в конструкции дома, через который уходит до 15% тепла – это двери. Связано это с постоянным открытием входных дверей, через которые постоянно выходит тепло. Для сокращения теплопотерь через двери до минимума, рекомендуется устанавливать двойные двери, уплотнять их уплотнительной резинкой и ставить тепловые завесы.

Преимущества утепленного дома

• Окупаемость затрат в первый же отопительный сезон
• Экономия на кондиционирование и отоплении дома
• Прохлада в помещении летом
• Отличная дополнительная звукоизоляция стен и перекрытий потолка и пола
• Защита конструкций дома от разрушения
• Повышенный комфорт проживания в помещении
• Можно будет намного позже включать отопление

Итоги по утеплению частного дома

Утеплять дом очень выгодно, и в большинстве случаев даже необходимо, т.к. это обусловлено большим количеством преимуществ перед не утепленными домами, и позволяет сэкономить Ваш семейный бюджет.

Осуществив наружное и внутреннее утепление дома, Ваш частный дом станет подобен термосу. Из него не будет улетать тепло зимой и поступать жара летом, а все затраты на полное утепление фасада и крыши, цоколя и фундамента окупятся в течение одного отопительного сезона.

Для оптимального выбора утеплителя для дома, мы рекомендуем Вам почитать нашу статью: Основные виды утеплителей для дома, в которой подробно рассмотрены основные виды утеплителей, используемых при утеплении частного дома снаружи и внутри, их плюсы и минусы.

Видео: Реальный проект – куда уходит тепло в доме

Теплопотери дома – куда реально уходит тепло?

Перед тем, как начать строить дом, нужно купить проект дома – так говорят архитекторы. Надо купить услуги профессионалов – так говорят строители. Необходимо купить качественные строительные материалы – так говорят продавцы и производители стройматериалов и утеплителей.

И вы знаете, в чем-то они все немножечко правы. Однако никто кроме вас не будет настолько заинтересован в вашем жилье, чтобы учесть все моменты и свести воедино все вопросы по его строительству.

Один из самых важных вопросов, которые стоит решить на этапе планирования строительства, это теплопотери дома. От расчета теплопотерь будут зависеть и проект дома, и его строительство и то, какие стройматериалы и утеплители вы будете закупать.

Не бывает домов с нулевыми теплопотерями. Для этого дом должен был бы плыть в вакууме со стенами в 100 метров высокоэффективного утеплителя. Мы живем не в вакууме, и вкладываться в 100 метров утеплителя не хотим. А значит, у нашего дома будут теплопотери. Пусть будут, лишь бы они были разумными.

Посмотрим, какие теплопотери можно считать разумными, и куда уходит тепло из дома в холодный период года.

Теплопотери через стены

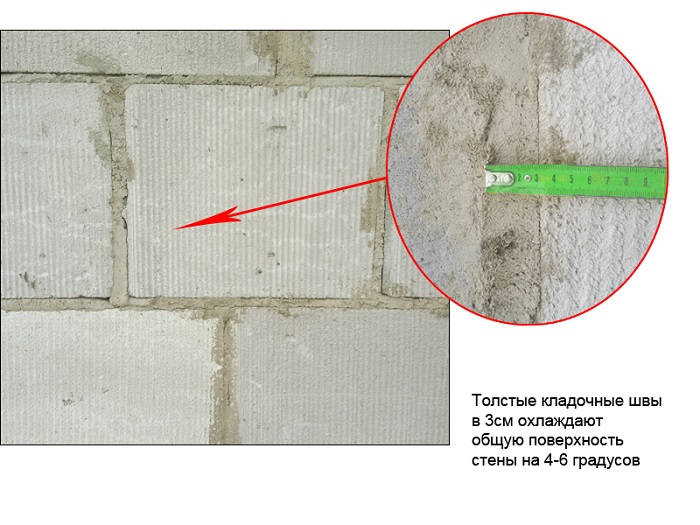

Теплопотери через стены – об этом думают сразу все хозяева. Считают теплосопротивление ограждающих конструкций, утепляются до достижения нормативного показателя R и на этом заканчивают свою работу по утеплению дома. Конечно, теплопотери через стены дома надо считать – стены обладают максимальной площадью из всех ограждающих конструкций дома. Но они – не единственный путь для тепла наружу.

Утепление дома — единственный способ снизить теплопотери через стены.

Для того, чтобы ограничить теплопотери через стены, достаточно утеплить дом 150 мм высокоэффективного утеплителя для европейской части России или 200-250 мм того же утеплителя для Сибири и северных регионов. И на этом можно оставить в покое этот показатель и перейти к другим, не менее важным.

Теплопотери пола

Холодный пол в доме – это беда. Теплопотери пола, относительно такого же показателя для стен, важнее примерно в 1,5 раза. И именно во столько же толщина утеплителя в полу должна быть больше толщины утеплителя в стенах.

Теплопотери пола становятся значимыми, когда под полом первого этажа у вас холодный цоколь или просто уличный воздух, например, при винтовых сваях.

Утепляете стены — утепляйте и пол.

Если в стены вы закладываете 200 мм базальтовой ваты или пенопласта, то в пол вам придется заложить 300 миллиметров настолько же эффективного утеплителя. Только в этом случае можно будет ходить по полу первого этажа босиком в любую, даже самую лютую, зиму.

Если же у вас под полом первого этажа отапливаемый подвал или хорошо утепленный цоколь с отлично утепленной широкой отмосткой, то утеплением пола первого этажа можно пренебречь.

Мало того, в такой подвал или цоколь стоит нагнетать нагретый воздух с первого этажа, а лучше со второго. А вот стены подвала, его плита должны быть утеплены максимально, чтобы не «обогревать» грунт. Конечно, постоянная температура грунта +4С, но это на глубине. А зимой вокруг стен подвала все те же -30С, как и на поверхности грунта.

Теплопотери через потолок

Все тепло идет вверх. И там оно стремится выйти наружу, то есть покинуть помещение. Теплопотери через потолок в вашем доме – это одна из наибольших величин, которая характеризует уход тепла на улицу.

Толщина утеплителя на потолке должна быть в 2 раза больше толщины утеплителя в стенах. Монтируете 200 мм в стены – монтируйте 400 мм на потолок. В этом случае вам будет гарантировано максимальное теплосопротивление вашего теплового контура.

Потолок нуждается в самом толстом утеплителе.

Что у нас получается? Стены 200 мм, пол 300 мм, потолок 400 мм. Считайте, что вы сэкономите на любом энергоносителе, которым будете отапливать свой дом.

Теплопотери окон

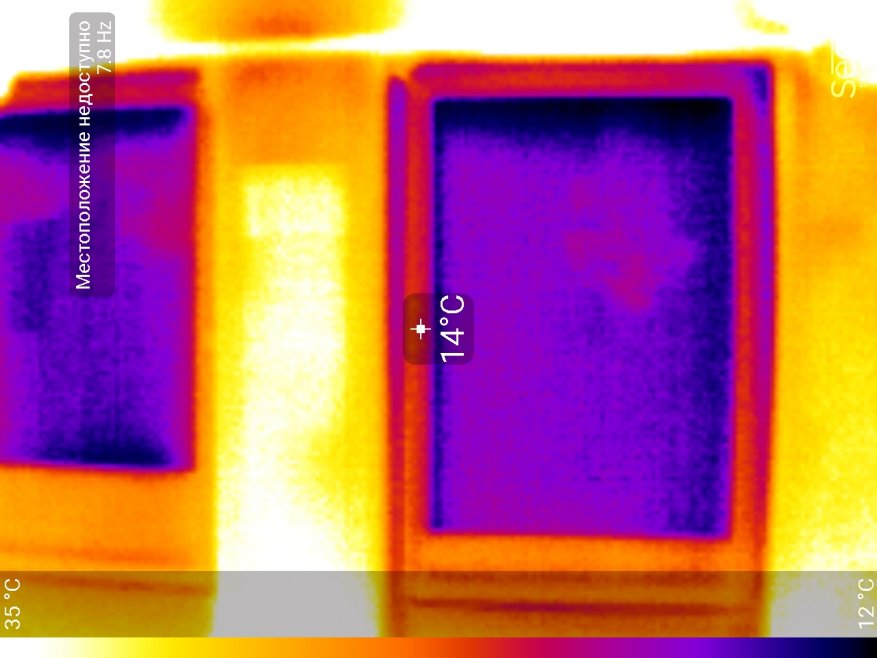

Что совершенно невозможно утеплить, так это окна. Теплопотери окон – самая большая величина, которой описывается количество тепла, покидающего ваш дом. Какими бы вы не сделали свои стеклопакеты – двухкамерными, трехкамерными или пятикамерными, теплопотери окон все равно будут гигантскими.

Как сократить теплопотери через окна? Во-первых, стоит сократить площадь остекления во всем доме. Конечно, при большом остеклении дом выглядит шикарно, и его фасад напоминает вам о Франции или Калифорнии. Но тут уже что-то одно – или витражи в половину стены или хорошее теплосопротивление вашего дома.

Хотите снизить теплопотери окон — не планируйте большую их площадь.

Во-вторых, следует хорошо утеплять оконные откосы – места прилегания переплетов к стенам.

И, в-третьих, стоит использовать для дополнительного сбережения тепла новинки строительной отрасли. Например, автоматические ночные теплосберегающие ставни. Или пленки, отражающие тепловое излучение обратно в дом, но свободно пропускающие видимый спектр.

Куда уходит тепло из дома?

Стены утеплены, потолок и пол тоже, ставни поставлены на пятикамерные стеклопакеты, вовсю раскочегарен газовый котел. А в доме все равно прохладно. Куда же продолжает уходить тепло из дома?

Настало время искать щели, щелки и щелочки, куда уходит тепло из дома.

Во-первых, система вентиляции. Холодный воздух приходит по приточной вентиляции в дом, теплый воздух покидает дом по вытяжной вентиляции. Чтобы уменьшить теплопотери через вентиляцию, можно установить рекуператор – теплообменник, забирающий тепло у выходящего теплого воздуха и нагревающий входящий холодный воздух.

Один из способов снизить теплопотери дома через систему вентиляции — установить рекуператор.

Во-вторых, входные двери. Чтобы исключить теплопотери через двери, следует смонтировать холодный тамбур, который будет буфером между входными дверями и уличным воздухом. Тамбур должен быть относительно герметичным и необогреваемым.

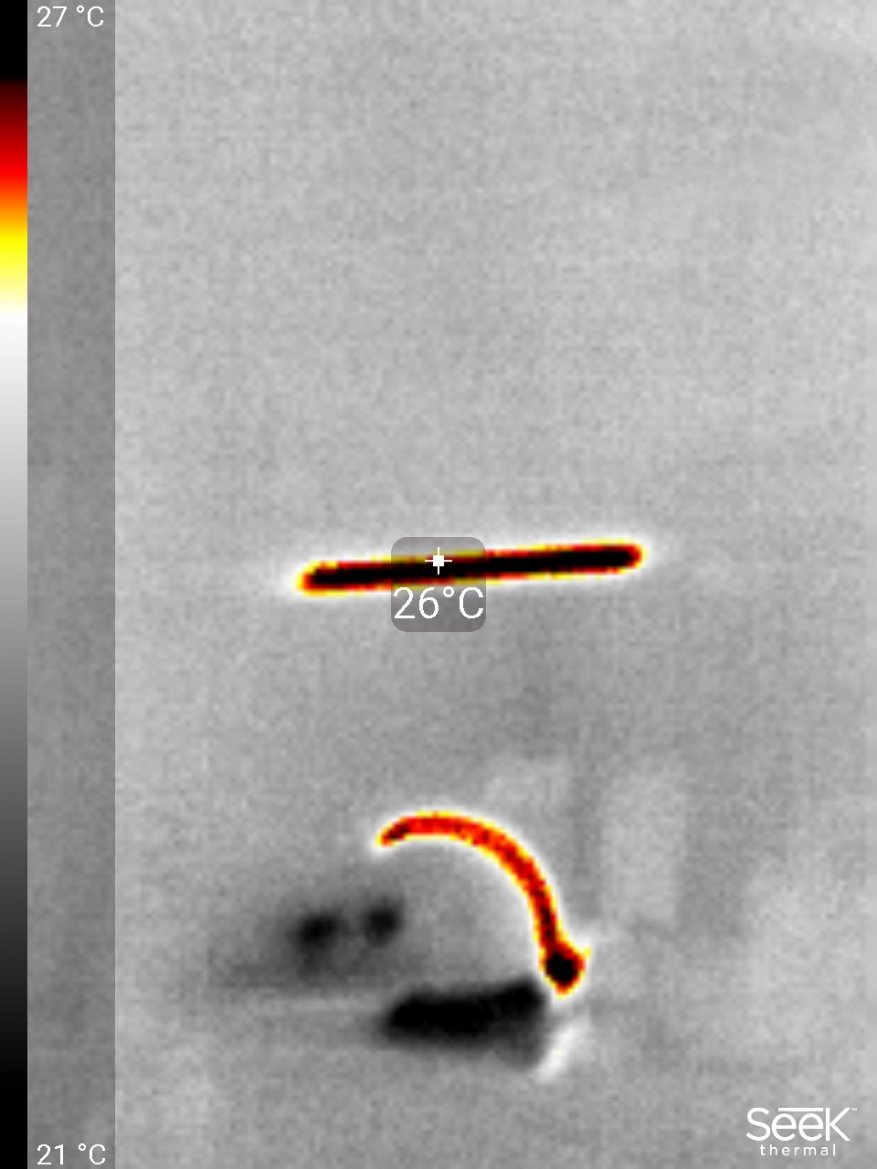

В-третьих, стоит хотя бы раз посмотреть в морозы на свой дом в тепловизор. Выезд специалистов стоит не такие большие деньги. Зато вы будете иметь на руках «карту фасадов и перекрытий», и будете четко знать, какие еще меры предпринять для того, чтобы снизить теплопотери дома в холодный период.

Как можно определить утечки тепла в доме?

Как показывает практика, утечка тепла в частном доме – нередкое явление. Если не предпринимать мер по устранению причин теплопотерь, то это приведет не только к ухудшению микроклимата в комнатах, а и к появлению сквозняков, сырости и росту затрат на отопление.

Специалисты отмечают целый ряд причин, по которым происходит утечка теплого воздуха и притоки холода в помещение. Это может быть ошибка в проекте, нарушение технологии строительства и монтажа тепло-, гидроизоляции, системы вентиляции, разрушение стройматериалов, износ уплотнителей в окнах и многие другие причины.

Некоторые из них можно найти в ходе визуального осмотра, а некоторые – носят скрытый характер, поэтому их можно определить только путем диагностики с применением специальных приборов.

Поиск и определение утечки тепла в доме

Самостоятельно проверить жилье на предмет теплопотерь практически невозможно, измерение температуры с помощью обычного градусника не обеспечит точность результата. Видимые протечки на потолке могут не совпадать с местом дефекта крыши.

Поэтому инженеры рекомендуют в таких случаях проверить здание тепловизором. На сегодняшний день тепловизионная диагностика является самым точным способом поиска «мостиков холода», инфильтрации холодного воздуха, локализации влаги.

Проверка дома и поиск теплопотерь проводится двумя способами:

• Внешним. Заключается в обследовании наружных стен, фундамента, кровли. В данном случае необходимо учитывать влияние температуры окружающей среды на результаты измерений.
• Внутренним. Работы проводятся в помещении при условии, что разница температуры на улице и в комнатах составляет не менее 10 градусов. В процессе такой проверки также можно определить состояние отопительной системы и электропроводки.

Эксперты советуют проводить комплексное обследование, которое позволит получить максимально точный результат.

Современный прибор для измерения утечки тепла в жилом помещении

Итак, мы выяснили, что самым эффективным способом выявления теплопотерь является проверка с применением современного прибора – тепловизора. Он способен фиксировать минимальную разницу температуры на поверхности объекта, которую демонстрирует на термограмме.

Преимуществом тепловизионной технологии проверки жилого дома является:

• возможность проводить обследование на этапе возведения постройки, во время ремонта и эксплуатации;
• в процессе диагностики не требуется проводить демонтаж конструкций, обесточивание систем;
• обследование может проводиться на удаленном расстоянии от объекта, а также в местах, сложных для доступа;
• результат тепловизионной съемки является достоверным и точным.

После завершения обследования составляется официальное заключение с полным перечнем и детальным описанием проблем, а также рекомендациями по их устранению. Отчет может быть использован при планировании ремонта, а также при разрешении споров с подрядчиком и торге с продавцом.
