Устройство дымохода для камина: правильные схема и расчёт

Содержание статьи:

Труба на крыше домика, из которой непременно идёт дым, — популярный сюжет детских рисунков, даже если ребёнок растёт в городских кварталах и никогда не был в настоящей деревне. Малышам пока невдомёк, а вот взрослые знают (или обязаны знать), что устройство дымохода для камина должно соответствовать строительным нормам, обеспечивать эффективную и безопасную эксплуатацию очага. Увы, большие дяди, «самостройщики» и неискушённые в профессии строители нередко попадают впросак, не уделяя должного внимания этому вопросу. В нашей статье — краткий обзор наиболее распространённых ошибок при устройстве дымохода и рекомендации, как их избежать.

Неверно выбранная конфигурация каминной трубы

Если растопить камин тяжело, пламя горит невесело, а часть дыма попадает в помещение — слаба тяга, причины нужно искать в неправильно выбранной конфигурации дымохода. Причём сила тяги непостоянна, она может ощутимо меняться в зависимости от направления и скорости ветра, других погодных условий. Нужно упомянуть, что обязательным условием наличия хорошей тяги (и здорового микроклимата в доме) является наличие достаточного притока свежего воздуха с улицы. Пламя сжигает большое количество кислорода, каминная труба работает, как мощная вытяжка. Современные же оконные системы практически герметичны в закрытом состоянии. К камину рекомендуется подвести отдельный воздуховод с улицы с возможностью регулировки. Либо во время топки установить оконную фурнитуру в режим микровентиляции, открыть форточку.

Недостаточная высота дымохода

Для хорошей тяги необходимо обеспечить достаточную высоту каминной трубы по двум параметрам:

•  Общая высота от колосниковой решётки до оголовка дымовой трубы на крыше должна составлять не менее 5 метров. Чем больше высота — тем сильнее тяга.
• Труба должна возвышаться над коньком не менее, чем на полметра при условии, что она находится от него на расстоянии до 1,5 м. Если дальше — отметка определяется с учётом угла наклона кровли.

Обратите внимание, что нужно учитывать также высоту расположенных рядом строений

Дымоход нельзя объединять под одним колпаком с вентиляционными трубами. Если они расположены в одном блоке, выход от очага следует поднять выше.

Такую конструкцию на строительном сленге именуют «свеча». Если оголовок каминной трубы не вывести за пределы общего колпака, помимо слабой тяги возможет обратный заброс дыма в помещения

Значительное отклонение от вертикали

Прямая вертикальная труба обеспечивает наилучшую тягу. Изгибы, наклонные и тем более горизонтальные участки её ухудшают. Если не удаётся сделать дымоход прямым, смещение желательно сделать с помощью наклонных элементов, а угол выбрать не более 45º. Нормы всё же разрешают устроить горизонтальный участок в месте подключения, но длина его ограничена одним метром. Сумма горизонтальных проекций смещений осей труб от уровня выхода из камина до оголовка на крыше вне зависимости от наклона труб не должна превышать 2 м. При этом минимальная высота дымохода (5 м) должна быть увеличена на эту величину (сумму проекций).

Сумма смещений горизонтальных проекций высчитывается вне зависимости от того, в каком направлении происходит поворот. Для случая, изображённого на чертеже справа, смещение нижней и верхней отметки трубы относительно вертикали составит А-В, но искомая нами величина — А+В

Неправильно определено сечение

Сечение дымохода для камина не должно быть меньше положенного, больше — пожалуйста, но в меру. Определить оптимальные параметры несложно:

• Для заводского камина нужно просто заглянуть в инструкцию конкретной модели. Такие камины имеют выход круглого профиля диаметром от 150 до 260 мм.
• Размеры дымохода для камина ориентировочно можно определить исходя из размеров топки. Грубо: сечение трубы круглого профиля должно равняться 10% площади зеркала камина (ширина портала, умноженная на его высоту). При более точных подсчётах учитывают форму дымохода (квадрат, прямоугольник) и его высоту. Помимо формул, можно воспользоваться графиками взаимозависимости показателей.

График слева показывает величину поправки при определении сечений квадратных и прямоугольных каминных труб по отношению к круглым. График справа определяет диаметр дымохода для камина по отношению к площади портала с учётом высоты дымохода

Если каминная труба кирпичная, необходимо также сделать поправку на сопротивление движению газов, вызываемое неровностями кладки. В зависимости от того, насколько аккуратно она выполнена, сечение нужно дополнительно увеличить на 5-20%.

Как улучшить тягу без переделки дымохода

Можно ли улучшить тягу, не переделывая дымоход внутри дома? Да, есть три пути:

• Увеличить высоту дымохода над крышей. Это может иметь положительный эффект при определённом направлении ветра, если труба находится на значительном (более 1,5 м) расстоянии от конька.
• Установить на оголовок специальный дымоходный флюгер. В штиль он никак себя не проявляет, но в ветреную погоду защищает от задувания, препятствует возникновению обратной тяги

Необходимо следить за работоспособностью поворотного узла флюгера, он должен свободно вращаться

• Установить электрический дымосос. Это умеренной дорогой способ, но гарантированно эффективный.

Электрический дымосос (крышный вентилятор) рассчитан на работу с отходящими газами с температурой до 250 ºС, это соответствует штатному режиму горения, но не более. Нужно помнить об этом ограничении и не перегревать топку

Неверно выбранный материал для труб и неправильный монтаж

Свойства материала для труб должны соответствовать условиям эксплуатации. Для изготовления каминной трубы могут быть использованы следующие материалы:

Кирпичная кладка

Традиционный и надёжный вариант. Следует учесть, что качество обжига полнотелого печного кирпича должно быть высоким. Особенно это важно при подключении к дымоходу заводской топки длительного горения. В экономном режиме температура выходящих газов невысока, из-за этого в трубе может выпадать конденсат. Недостаточно прочный и пористый кирпич начнёт разрушаться, быстрее всего над крышей, где влага зимой будет замерзать.

Слабо обожжённый кирпич не подходит для устройства дымохода

Оптимальное решение — смонтировать внутри кирпичного канала вкладыш из нержавеющей стали.

Стальной вкладыш можно опустить в прямой кирпичный канал как во время, так и после окончания строительства, это подходящий вариант при реконструкции здания

Вкладыш не должен свободно болтаться в кладке. Для этого его крепят хомутами, если монтируют вместе с возведением трубы либо снабжают пружинящими элементами (как на рисунке), если вставляют после

Трубы из нержавеющей стали

Трубы из нержавеющей стали, одинарные и двойные утеплённые — самый популярный и доступный сегодня вид дымоходов. Не требуют возведения фундамента, быстро устанавливаются. Однако ошибкой некоторых застройщиков является выбор изделия исключительно по цене без учёта свойств металла. Не все виды стали в полной мере подходят для эксплуатации с каминными топками. Жаропрочными (рабочая температура 700 ºС и выше) являются марки AISI 304, AISI 309, AISI 316, AISI 321. Рабочие температуры марок AISI 430, AISI 409 начинаются с 500 ºС. Максимальные температуры, которые сталь выдерживает в течение недолгого периода времени, выше на 200-250 ºС.

Отходящие газы в каминах с закрытой топкой нагреваются до 200-500 ºС, открытой — до 350-600 ºС. Однако эти данные справедливы лишь до того момента, пока очаг топят в штатном режиме, загружая дрова не больше положенного и не превышая оговоренное в инструкции время интенсивного горения. Любители «раскочегарить» камин побыстрее и протопить пожарче вполне могут довести температуру отходящих газов на входе в дымоход до 1000 ºС. По мере продвижения по вертикальному дымоходу они заметно остывают, но первые полметра-метр могут нагреться очень и очень сильно.

Какую трубу выбрать для дымохода? Идеальное решение — сталь марки AISI 321. Она, при относительно умеренной цене, обладает достаточной жаропрочностью, устойчива к возгоранию сажи, кислотостойка. Трубы этой марки лучше всего подходят и для газовых каминов. Для угольных (есть и такие) желательно использовать марку AISI 309, её жаростойкость выше, но и цена больше. Если бюджет поджимает, конструкция дымохода для камина может быть компромиссной: первый от топки сегмент длиной около метра выполняется из трубы марки AISI 321 толщиной 1 мм, выше используется менее дорогая сталь, например, AISI 409, толщину можно уменьшить до 0,8 мм, если топить камин умеренно. Нужно помнить, что такой дымоход может не выдержать возгорания сажи и нужно следить за чистотой внутренних поверхностей труб, использовать качественное топливо. Марка нержавеющей стали для наружной оболочки утеплённой трубы не имеет большого значения, а толщины достаточно в 0,5 мм.

Подключение утеплённого дымохода к топке рекомендуется делать через неутеплённый участок длиной 40-100 см, это предотвратит его перегрев.

На иллюстрации — схема дымохода для камина, выполненного из двойной утеплённой трубы из нержавеющей стали. Перегрев такого дымохода маловероятен: неутеплённый переходник над топкой сбрасывает сильный жар на начальном участке, а расположенный выше водогрейный бак служит дополнительным охладителем

Керамические дымоходы

Полностью соответствуют предъявляемым для камина требованиям, но стоят довольно дорого, поэтому используются нечасто.

Модульные керамические дымоходы весьма надёжны, но отечественные предприятия не спешат налаживать их производство, а импортные дороги

Эмалированные воздуховоды

Пару слов об эмалированных воздуховодах, которые продавцы нередко предлагают для каминов. Рабочая температура таких труб не превышает 500 ºС, максимальная — 650 ºС. Теоретически они подходят для закрытых топок, у которых в инструкции прямо разрешено использовать дымоходы с ограничением температуры в 500 ºС. Практически, при нарушении рекомендаций производителя и использовании с мощными топками, эмалированная труба может не выдержать повышенной термической нагрузки. В лучшем случае расплавится покрытие, в худшем — сталь прогорит.

Нарушения противопожарных норм

Описать все тонкости противопожарных мероприятий, проводимых при прокладке дымохода, в рамках короткой главки не получится. Более подробные материалы есть на нашем ресурсе, многое можно почерпнуть из инструкции к заводской топке. Упомянем о наиболее важных моментах:

• Между каминной трубой и сгораемыми конструкциями (перекрытия, выход на кровлю) должна располагаться противопожарная разделка, заполненная несгораемым материалом, для этих целей подойдёт базальтовая вата. Расстояние от наружной поверхности дымохода и деревянных конструкций определяется типом камина или печи и видом трубы.

Дымоход должен быть надёжно изолирован от сгораемых конструкций

В любом случае оно должно быть не меньше 13 см для сэндвич-труб и 25 см для одинарных. Если пластины, прикрывающие отверстие, выполнены из стали, на деревянные конструкции их накладывают через лист изолирующего материала (асбестовый картон, стекломагнезит, ГВЛ).

Противопожарная разделка должна присутствовать при проходе как через горизонтальные, так и вертикальные конструкции

• Кирпичный дымоход вместо разделки ватой может иметь утолщение до полутора кирпичей (38 см) с прокладкой из асбокартона или СМЛ в местах прохода через сгораемые конструкции.
• Между каминной трубой и стенами из сгораемых материалов необходимо выдержать определённое расстояние либо установить защитный экран.
• Важно правильно установить облицовку заводской каминной топки, исключив её перегрев. Между потолком и внутренним пространством облицовки должна располагаться конвекционная камера, отделённая теплоизолирующими экранами. В облицовке и камере нужно сделать вентиляционные отверстия достаточного сечения.

Примерно так должна выглядеть конструкция дымохода и камина, собранная с учётом противопожарных требованийДымоход должен быть надёжно изолирован от сгораемых конструкций

В заключение отметим, что расчет дымохода для камина и его монтаж — дело ответственное и выполнение этих работ следует доверить квалифицированным мастерам.

Видео: дымоход для каминов

Понравилась статья? Поделитесь с друзьями:

Дымоход для камина: особенности установки

Чтобы обеспечить качественную работу камина следует правильно установить в нем дымоход. Ведь именно эта часть конструкции отвечает за отвод продуктов сгорания их помещения. Неправильно установленный дымоход влечет за собой ряд последствий, среди которых — выход из строя самого камина, возможность отравления угарным газом или возникновение пожара. О том как сделать дымоход для камина и как его установить рассмотрим далее.

Оглавление:

1. Конструктивные особенности и устройство дымохода для камина
2. Варианты обустройства дымохода для печи камина
3. Технология изготовления дымохода для камина из кирпича
4. Система дымохода камина: советы по обустройству
5. Монтаж каминов и дымоходов — технология

Конструктивные особенности и устройство дымохода для камина

Установка дымохода требует соблюдения важных технологических моментов, которые в обязательном порядке учитываются в процессе сооружения самой печки. Главные требования к дымоходу — его прочность и надежность. Так как система подвергается воздействию высоких температур, образованию конденсатам и другим пожаронебезопасным моментам.

Правила по установке дымоходов для каждого из устройств одинаковые. Они состоят в расположении его в теплой части комнаты, так как существует риск промерзания стенок в зимнее время. Кроме того, труба, из которой будет изготовлен дымоход должна противостоять не только высоким температурам, но и агрессивной среде. Так как в процессе сгорания топлива образуются вещества, агрессивного воздействия. Внутренняя часть трубы не должна задерживать на себе золу или пепел, она должна быть довольно гладкой.

Каждый дымоход состоит из трубы и соединительных элементов, помогающих проложить его удобным образом. В качестве материала, из которого будет изготавливаться труба выделяют металл, кирпич, бетон, стекло, керамику, сталь. Каждый их этих дымоходов имеет собственные положительные и отрицательные стороны.

Но все они требуют соблюдения определенных правил установки, а именно:

1. Соблюдение правил пожарной безопасности.

Это правило следует выполнять во время укладки камина на перекрытии, между ним и областью перекрытия устанавливают специальную проложку и проводят утолщение стен. Интервал между дымоходом и стеной должен быть минимальным.

2. Хорошая тяга.

Именно этот факт определяет качество работы дымохода. С помощью тяги он выполняет основную свою функцию. Для того, чтобы тяга была хорошей, необходимо правильно рассчитать длину и диаметр дымохода. Оптимальным, считается дымоход, длиной от 5 метров.

3. Герметичность соединений.

Данный фактор определяет качество работы дымохода, так как отсутствие герметичности в процессе его соединения с перекрытием или со стеной приведет к тому, что газы, выделяемые во время сгорания топлива, попадут в помещение и негативно отразятся на здоровье людей, которые в нем пребывают.

4. Отсутствие сопротивления внутри дымохода.

Внутренняя поверхность дымохода должна быть идеально гладкой, только при таком условии, дым, сажа и пепел не будут в нем задерживаться и скапливаться, а дымоход будет обладать высокой тягой.

5. Соотношение между дымоходом и типом используемого топлива.

В зависимости от того, какое топливо используется в камине, следует выбирать материал, для изготовления дымоходной трубы.

6. Высокий уровень температуры дыма, который находится в дымоходных каналах.

Если этим правилом пренебречь, то на стенках дымохода образуется конденсат, который разрушит его внутреннюю поверхность. Дымоход должен характеризоваться минимальным количеством перегородок вертикального назначения.

Варианты обустройства дымохода для печи камина

Предлагаем ознакомиться с основными вариантами дымоходов, которые обустраиваются под печь:

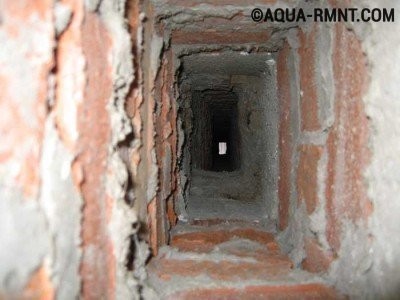

1. Кирпичный дымоход отличается довольно привлекательным внешним видом. Он отлично гармонирует с камином, если тот тоже сделан из кирпича. Стоимость такого дымохода приравнивается к средней, однако эффективность работы у него довольно низкая. Поверхность кирпича имеет шероховатости, а между стыками образуются неровные участки, на которых скапливается сажа. Уход за кирпичным дымоходом — довольно сложный, внутри его потребуется установка специального стального вкладыша, обеспечивающего хороший отвод продуктов сгорания. Проще всего установить трубу дымохода из стали или из керамики, а затем облицевать ее с помощью кирпича.

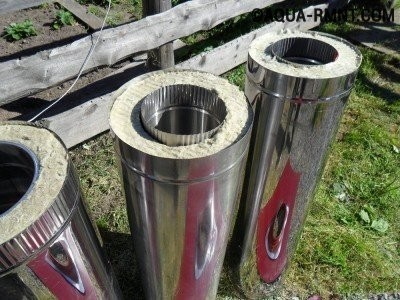

2. Нержавеющие дымоходы для камина — отличный вариант обустройства системы дымоотвода. Дымоход, выполненный из нержавеющей стали отлично переносит высокие температуры и агрессивную среду, кроме того, такой вариант дымохода устойчив перед коррозией, что особо важно, так как внутри его существует риск образования конденсата. Стоимость такого дымохода предельно высокая, однако эффективность от его работы стоит потраченных на него денег. Данный дымоход имеет вид трубы, которая имеет внутренний и наружный контуры, между которыми располагается утеплитель. Данный дымоход не нагружает конструкцию камина, так как он обладает достаточно низким весом. Возможен вариант изготовления такого дымохода из нержавеющей стали, однако данная экономия является нецелесообразной, так как нержавейка менее устойчива перед высокими температурами и химическими воздействиями.

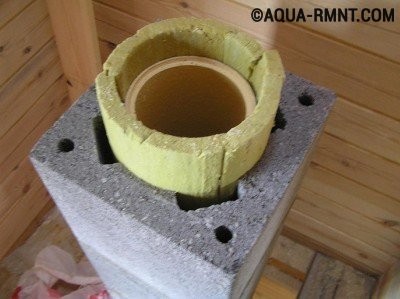

3. Конструкция дымохода камина, выполненного из керамики отличается высокой прочностью. Для монтажа данного дымохода не нужны особые навыки или опыт. Благодаря сложности устройства трубы она отличается высокой теплоизоляцией и длительным сроком эксплуатации, превышающим 25 лет. Состав керамического дымохода имеет трехслойную систему, а именно:

• внутренний керамический вкладыш;
• внешние облегченные бетонные блоки;
• теплоизоляционная подкладка, устанавливаемая между вышеприведенными слоями.

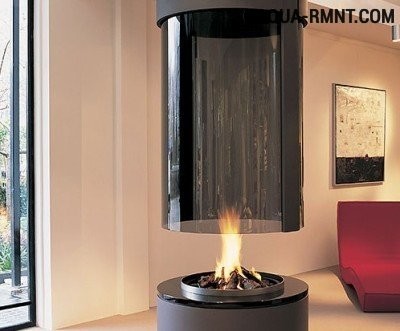

4. Установка каминов и дымоходов из стекла отличается особой сложностью и дороговизной. Хотя внешний вид конструкции отличается эффектностью. Среди положительных качеств данного материала, используемого для изготовления дымохода, следует отметить:

• абсолютную стойкость перед коррозией;
• устойчивость перед нагреванием и влагой;
• отличные эксплуатационные характеристики;
• привлекательный внешний вид;
• обеспечение хорошей тяги.

Технология изготовления дымохода для камина из кирпича

Топливо, используемое в камине выделяет много жара, а следовательно, материал, из которого изготавливается дымоход должен быть жароустойчивым. Отличным вариантом станет сооружение дымохода из кирпича. Предлагаем ознакомиться с инструкцией, по выполнению данных работ:

1. Для изготовления такого дымохода требуется наличие насадной трубы, которая является продолжением вытяжного отверстия каминной конструкции. Учтите, что кладка кирпича внутри помещения должна осуществляться с использованием раствора, в который входит песок и цемент.

2. Сначала нужно выложить основную часть трубы, состоящую из трех рядов кирпича. Учтите, что диаметр дымохода подбирается в соотношении с топливом, используемым для отопления печки и мощностью самого камина.

3. На участке, в котором дымоход соприкасается с потолком необходимо обустроить противопожарную защиту, в виде распушки. Для того, чтобы расширить трубу нужно сместить кирпич на четвертую часть его длины наружу. Расширение должно быть таким, чтоб с легкостью проникнуть в потолок.

4. Минимальная толщина участка, на котором располагается распушка составляет 50 см. При меньшем размере, следует позаботиться о прокладывании расширения дымоходной системы с помощью листового асбеста или любого материала, который не склонен к воспламенению и горению.

5. После того, как перекрытие на чердаке установлено, производится обустройство обрешетки, которая находится на крыше. Далее изготавливается элемент в виде основного стояка.

6. Еще одним фрагментом расширения станет уличная выдра, находящаяся снаружи здания. Главной ее функцией является обеспечение защиты от проникновения в дом атмосферных осадков. Она является неким изолятором и защитой помещения.

7. Учтите, что в раствор, используемый для работы снаружи помещения, должна быть добавлена вода и цемент.

Расчет дымохода для камина должен производиться прежде всего в соотношении с мощностью топки, находящейся в камине. Кроме того, немаловажным элементом камина, сделанного из кирпича, является выдра. Ее рассчитать становится очень сложно, так как при этом, следует учесть угол наклона крыши, который для каждой из крыш является индивидуальным.

Чтобы обеспечить высококачественную защиту от атмосферного воздействия, следует позаботиться об обустройстве металлического фартука, который будет обтекать дымоходную трубу. Торцевые его части загибаются и становятся незаметными под выдрой.

Во избежание появления застоя и скопления воды на выдре, необходимо на угловых ее участках сделать наклонные откосы, которые оштукатуриваются с помощью штукатурного раствора на основе цемента.

После того, как наружное расширение произведено, необходимо позаботиться об обустройстве основного стояка. Кроме того, для улучшения презентабельности внешнего вида дымохода, рекомендуется соорудить на нем оголовок из кирпича.

В завершение производится обустройство колпака, который защитит дымоход от ветра и разного рода атмосферных воздействий. Лучше всего выбрать зонт в виде дефлектора.

Система дымохода камина: советы по обустройству

Если в доме планируется обустройство камина, то подумать об этом следует еще на стадии его проектирования. Таким образом, проблем с установкой дымохода не возникнет. Кроме того, стены и потолок, через которые будет проходить дымоход, должны быть изготовлены из негорючих материалов.

Выбирая место установки дымохода, лучше отдать предпочтение теплым участкам дома, не склонным к промерзанию. Однако, если дымоход все таки подвергается воздействию мороза, то его следует хорошенько теплоизолировать.

Чем меньше интервал между коньком и дымоходом, тем меньше его длина, необходимая для отвода газов. Размер дымохода для камина, а именно, его диаметр, выбирается таким образом, чтобы он совпадал с размером патрубка, отвечающего за отвод дыма.

При несоблюдении данного условия, произойдет нарушение герметичности соединения, будет отсутствовать нормальная тяга и дымоход не сможет нормально функционировать. Минимальный размер дымохода по его длине составляет 400 см.

Монтаж каминов и дымоходов — технология

Предлагаем ознакомиться с вариантом установки дымохода, выполненного из стали. Перед проведением его монтажа следует позаботиться об установке каминной топки. Она должна быть установленной на опоры в виде ножек, при их отсутствии следует изготовить из самостоятельно, используя металл, кирпич, камень и другие негорючие материалы.

Расстояние между топкой и стеной должно быть минимум 15 см, с учетом теплоизоляции в 5 см.

Учтите, что стена, которая примыкает к камину должна быть теплоизолированной. Для этих целей подойдет базальтовая или фольгированная вата. Кроме того, возможен вариант применения высококачественной минеральной ваты, устойчивой перед высокими температурами.

После установки топки, необходимо произвести монтаж отвеса, который поможет определиться с местом установки дымохода. При расположении топки на подставке из металла, она должна быть покрыта огнестойкой краской.

После определения места установки топки и ее точной фиксации, начинаются работы по монтажу печей каминов и дымоходов. Для начала, все внутренние участки в виде швов обрабатываются герметиком. Далее, дымоход собирается по частям, начиная снизу. При стыковании двух элементов следует обработать места стыка герметиком, а затем покрыть с помощью алюминиевого скотча.

Учтите, что верхняя труба должна входить во внутреннюю, ни в коем случае, не нарушайте данное правило. Это приведет к нарушению целостности основной конструкции. Кроме того, конденсатные массы не будут попадать на утеплитель.

Для фиксации наружного контура используются заклепки, которые заклеиваются скотчем на основе алюминия. В местах состыковки следует установить дополнительный слой утеплителя, который убережет внешнюю часть дымохода от перегрева.

В печах каминах установка дымоходов производится также. Здесь должное внимание нужно уделить правильной его фиксации. Для закрепления трубы наружная часть дымохода фиксируется с помощью заклепок. Далее производится фиксация хомута на поверхности перекрытия, специальными болтами или уголком.

Именно хомуты принимают на себя всю нагрузку от дымохода и удерживают его в нужном положении. В процессе крепления дымохода, следует учесть такой фактор, как тепловое расширение стали в процессе воздействия на нее высокой температуры.

Для компенсации данного процесса, нижняя часть дымохода подвергается установке специального гибкого элемента. При его отсутствии потребуется обустройство небольшого люфта, компенсирующего расширение металла.

При слишком жестком креплении трубы, произойдет сдвижение и деформация нижнего корпуса и придется чинить или заменять дымоход.

как правильно установить топку и стальной дымоход для печи-камина Бранденбург

Печи и камины часто называют душой дома. А поскольку камин немыслим без огня и дров, то важно правильно установить его и дымоход, чтобы камин был безопасным и подарил вам приятные мгновения.

Принцип работы

Для растопки камина используют топливо (обычные дрова, прессованные угольные брикеты и даже мазут), которое нужно поджигать. Разгорается топливо довольно быстро и при этом обогревает воздух вокруг, но при горении выделяется из топлива в большом количестве и углекислый газ. Уже давно наши предки придумали, как от него избавляться: строить дымоходы. Тогда по законам физики горячий углекислый газ будет подниматься вверх, а к огню на его место будет создаваться приток свежего и холодного воздуха из помещения, богатого кислородом. Явление смены воздуха в помещении называется тягой, оно используется и в вентиляционных системах многоквартирных домов.

Проверить, как работает дымоход, просто: при выключенном камине поднесите горящую спичку, зажигалку или просто тонкую бумажную полоску к отверстию дымохода и обратите внимание на поведение огня или бумаги. При корректной работе пламя будет обращено в сторону дымохода, при недостаточной тяге заметных колебаний вы не увидите, а вот если пламя идет в сторону комнаты (от дымохода), то это – обратная тяга. А значит, весь угарный газ поступает обратно в комнату, что очень опасно для людей, находящихся в помещении. Таким дымоходом пользоваться нельзя! А вот сильная тяга будет выводить все тепло на улицу, практически не огревая дом.

Важно строить камины так, чтобы огонь был на безопасном расстоянии для людей и воспламеняющихся предметов, а угарный газ не мог попасть в комнату, весь уходил в дымоход. Тогда и камин, и дымоход будут достаточно безопасными.

Из каких материалов изготавливают дымоходы?

Чтобы труба работала правильно и служила вытяжкой, дымоход делают вертикальным и герметичным, достаточно высоким и прочным, огнестойким и пожаробезопасным из химически устойчивых материалов. Вариантов, пригодных для изготовления дымохода и камина много, но у каждого есть свои особенности, которые нужно учесть при выборе. Традиционные материалы – кирпич, керамика и сталь, реже используют полимерные дымоходы и стеклянные конструкции.

Полнотелый кирпич отличается высокой жаропрочностью, при правильной установке и уходе прослужить более 10 лет. Иногда используют специальные негорючие камни (не силикатные изделия). Но у этого красивого материала есть свои недостатки:

• Требуется более глубокий фундамент;
• Правильное проектирование и укладку кирпича нужны специальные навыки и знания, поэтому часто нанимают специалистов, их услуги довольно дороги, да и сам кирпич стоит на порядок дороже;
• Последующий уход и чистка дымохода осуществлять сложнее из-за квадратной формы трубы. Оседая на стенках, сажа и пепел могут создавать помехи для тяги;
• Конденсат – основной враг кирпичной кладки, который разрушает стенки дымохода и вредит тяге.

При качественной чистке и бережной эксплуатации срок работы керамики (порядка 30 лет) можно продлить лет на 10. Чем еще хороша керамика?

1. Цена керамического дымохода уступает каменному;
2. Относительно легкая установка благодаря устройству и особенностям монтажа (керамические дымоходы собираются из трубы и бетонного основания), не требуют дополнительного фундамента;
3. Такие конструкции можно установить внутри помещения или снаружи.

Среди недостатков называют необходимость в дополнительной теплоизоляции. Найти керамический дымоход среди отечественной продукции сложно, поэтому часто ее приходится заказывать и ждать из-за рубежа.

Сталь

Стальные дымоходы – современное решение, большой популярностью пользуются сэндвич-модели, состоящие из нескольких слоев (трубу меньшего диаметра вкладывают внутрь большей трубы, оборачивая изоляционным материалом). Это самый доступный по цене вариант, относительно простой в сборке, легкий по весу. Прослужат такие дымоходы около 20 лет. Нержавеющая сталь будет дороже, но благодаря устойчивости к коррозии и перепадам температур она надежнее.

Стальные камины и дымоходы – замечательное решение для частного дома или коттеджа, если вы хотите разместить красивый и зрелищный очаг. Кроме функциональности, он отличается простотой сборки и установки. Примечательны в этом отношении модели Бранденбург: компактные и экономичные камины имеют несколько дизайнов, легко вписываются в интерьер и обыгрываются облицовочным материалом. Варианты из нержавеющей стали можно установить в процессе строительства и в уже построенном доме с минимальными издержками на переделку.

Другие материалы

Из полимера изготавливают недорогие и прочные трубы — выносливые (до 250?С), легкие, не боящиеся конденсата и перепадов температур, они становятся отличным решением. Стекло после специальной обработки выдерживает высокие температуры и не поддается воздействию конденсата. Оно позволяет создавать эффектные ансамбли. Однако из-за цены и некой эпатажности дизайна такой вариант используется нечасто.

Чтобы сохранить красивый дизайн кирпичного камина, каменную и кирпичную кладку дымохода совмещают с устойчивыми к влажности и износу вариантами – керамикой, стальными трубами. Такие сэндвич-модели просты в чистке, долго служат и дают хорошую тягу.

Размещение топки и дымохода

Перед тем, как устанавливать камин и ставить дымоход, делают план помещения, в котором нужно учитывать размеры дома, высоту дымохода, материал конструкции и вид топлива. Металлические и стальные трубы подходят для жидкого или газообразного топлива, с прессованными и твердыми «дровами» лучше справятся кирпичные и керамические дымоходы. Строители большой акцент делают на размещении трубы:

1. При внешнем расположении этом камин мог располагаться внутри дома у внешней стены, а часть дымохода оказывалась «на улице».
2. При внутреннем (стенном) положении дымоход проходит в доме, дым в трубе остывает постепенно, не образуя конденсата. Дымоход и камин занимают много места, поэтому рекомендуют размещать топку у внутренней стены дома. Так удается не только решить дизайнерские задачи, но и использовать все тепло. Нужно учитывать нагрузку на несущие конструкции и уделить внимание изоляции обогревающих частей, герметичности трубы.
3. Насадные трубы расположены прямо над топкой, образуя единую вертикальную конструкцию;
4. Коренные или отдельно стоящие дымоходы нуждаются в отдельном фундаменте, ведь их располагают сбоку от топки.

Какой бы вариант камина и расположение дымоходы вы не выбирали, подумайте про вентиляционную систему и защиту от возгорания, теплоизоляцию.

Как устанавливать

Монтаж камина и дымохода проводят в определенной последовательности, чтобы учесть все нюансы, а конструкция была безопасной и функциональной:

1. Чертежи и планирование, расчеты. Обязательно нужно учитывать диаметры дымохода и выходного отверстия топки, высоту трубы, необходимость и наличие горизонтальных элементов в дымоходе, чистку и уход.
2. Подготовка места для топки. Фундамент для камина должен быть жаростойким, поэтому потребует специального раствора, между отопительной системой и остальным помещением должно быть некое расстояние. Чтобы обеспечить безопасность, для кирпичных конструкций делают довольно глубокий фундамент. При использовании металлических конструкций их дополнительно обрабатывают жаростойкой краской. Противопожарную обработку места положения камина проводят на этом этапе.
3. Монтаж самой топки, камина. Каменные конструкции укладываются в определенной последовательности. Стальные камины требуют жесткого монтажа с применением анкеров – специальных длинных болтов, выдерживающих высокую нагрузку. Отдельные детали соединяют алюминиевым скотчем, предварительно обрабатывая швы герметиками.
4. Установка дымохода начинается с соединением с патрубком. Это место фиксируется металлическими огнеупорными клепками, создается герметичность соединения и его изоляция от стен листовым металлом, асбестоцементными материалами. В конструкции не должно быть более 3 поворотов, длина горизонтальных участков не более 1 м, а высота трубы над коньком должна составить не менее 0,5 м. Конечно, все стыки и швы должны быть герметичными, изолированы от перекрытий негорючим и теплоизолирующим слоем. Соединения со стенами и перекрытиями фиксируются хомутами, которые «реагируют» на изменения температуры и принимают на себя нагрузку.
5. Монтаж выдры. Правильно установить оголовок, короб – значит учесть общую высоту дымохода и защитить трубу от попадания внутрь осадков. Для этого понадобится специальный колпак и приспособления (дефлекторы, фьюгарки, дымовые насосы), способствующие правильной тяге.
6. Облицовочные работы – это оформление камина негорючими отделочными материалами. Пол возле камина часто выкладывают жаропрочным камнем или керамической плиткой, а стенки металлических конструкций также закрывают.
7. Обеспечение пожарной безопасности в помещении с топкой. Нельзя хранить большие запасы топлива рядом с камином, чтобы не допустить возгорания. В такой комнате хорошо держать средства для тушения (огнетушитель, емкость с песком). В больших коттеджах и домах нелишне установить пожарную сигнализацию.

Установить такую конструкцию своими руками довольно сложно, удобнее пользоваться готовыми модульными решениями. За основу выбора в этом случае берется размер отапливаемого дома и тип топлива.

Дымоход часто становится не только вытяжкой, но и частью отопительной системы дома. От его качества и правильной установки зависит пожарная безопасность и чистота воздуха. Поскольку делается дымоход на десятилетия, то стоит подойти к вопросу установки камина и монтажа дымохода очень основательно, чтобы потом не переделывать всю каминную систему, а также не испытывать неудобств и разочарования из-за неправильной работы дымохода.

какой лучше + схема устройства

Правильно устроить дымоход для камина, пожалуй, более важно, чем даже подобрать и установить сам камин. Ошибки могут привести поломке оборудования, а также вызвать опасность пожара, отравления продуктами горения и т. п. Выбор каминных дымоходов достаточно широк: от традиционной кирпичной трубы со стальным вкладышем до изящных стеклянных конструкций, органично вписывающихся в самый современный интерьер.

Требования к дымоходу и варианты обустройства

Задача дымохода — отведение продуктов сгорания топлива. Это значит, что конструкция будет прогреваться до очень высокой температуры, при этом контактируя с образующимися при горении агрессивными химикатами. Еще одна проблема — конденсат водяных паров, который неизбежно появляется из-за перепада температур. Поэтому для устройства каминного дымохода используют самые прочные материалы, в зависимости от которых различают следующие виды дымоходов: кирпичный, стальной, керамический и стеклянный.

Вариант #1 — кирпичный дымоход

Кирпичный дымоход выполняется из кирпичной кладки. Это наименее затратный вариант отведения продуктов горения, но, увы, не самый эффективный. Выполнение кирпичной кладки — процесс достаточно трудоемкий. Внутрь такого дымохода следует вставить специальный стальной вкладыш, который улучшит отведение дыма.

Раньше кирпичный дымоход представлял собой просто кирпичную кладку. На сегодняшний день такой дымоотвод устраивают редко. Если вы и увидите у кого-то кирпичный вариант, то, скорее всего, это стальной дымоход, облицованный кирпичом

Вариант #2 — стальной дымоход

Стальной дымоход представляет собой трубу круглого сечения из нержавеющей или оцинкованной стали, снабженную утеплителем и наружным контуром. Достаточно прост в монтаже и имеет относительно низкий физический вес.

Стальной дымоход для камина состоит из внутреннего и наружного контуров, между которыми уложен слой утеплителя. Такой дымоход очень прост в монтаже

Оцинкованная труба стоит несколько меньше, чем конструкция из нержавеющей стали, однако специалисты предостерегают, что такая экономия может привести к ситуации, когда «скупой платит дважды». Нагрузки при отведении дыма настолько высоки, что выбирая какой дымоход будет лучше для камина, целесообразнее остановиться на более дорогой, но устойчивой к коррозии «нержавейке».

При выборе сэндвичных дымовых труб обращайте внимание на три основные показателя: марка нержавеющей стали внутреннего контура, толщина теплоизоляции и ее материал. В продуманных интернет-магазинах по продаже дымоходов из нержавеющей стали, например, на сайте компании РОССТИН, установлены удобные онлайн-фильтры, упрощающие выбор.

Вариант #3 — керамический дымоход

Монтаж такой конструкции требует определенной профессиональной подготовки и аккуратности. Сложное устройство дымохода для камина обеспечивает отличную теплоизоляцию, а также длительный срок эксплуатации — порядка 30 лет.

Керамический дымоход состоит из трех слоев: внутреннего вкладыша из керамики, наружного слоя из облегченных бетонных блоков и теплоизоляционной прокладки, которая укладывается между этими слоями

Вариант #4 — стеклянный дымоход

Стеклянный — самый дорогой и сложный вариант, однако смотрится такая конструкция в интерьере очень эффектно. Устойчивость к коррозии, нагреванию и воздействию влаги — несомненные «плюсы» стеклянных дымоходов.

Стеклянный дымоход для камина стоит дорого, но отлично смотрится в интерьере и отличается прекрасными эксплуатационными характеристиками. Монтаж такой конструкции лучше доверить профессионалам

Еще один важный аспект — хорошая тяга. Для этого канал дымохода, по возможности, должен быть строго вертикальным, а его стены — максимально гладкими и абсолютно герметичными.

Размещение, размеры и прочие нюансы

Задуматься об устройстве камина в доме следует еще на стадии проектирования. Например, следует подумать о том, что материал стен и перекрытий должен быть негорючим. Обратиться за помощью с составлением схемы дымохода камина можно к замерщику фирмы, поставляющей дымоход. Эта услуга не бесплатная, однако следует учесть, что фирменный монтаж может обойтись в сумму, сопоставимую со стоимостью хорошей топки.

Также, рекомендуется размещать дымоход в теплой части здания. Если обстоятельства таковы, что конструкция располагается близ холодной наружной стены, следует позаботиться о дополнительной теплоизоляции. Чем ближе будет размещен дымоход к коньку крыши, тем меньше будут размеры трубы, возвышающейся над кровлей.

Диаметр трубы дымохода для камина должен соответствовать диаметру дымоотводящего патрубка. Если это условие нарушено, возможны нарушения тяги или неполное отведение продуктов сгорания. Минимальная высота дымохода должна составлять четыре метра. Над плоской кровлей труба должна возвышаться хотя бы на 500 мм. Такие же размеры приемлемы, если расстояние до конька крыши не превышает полметра. Если труба находится на расстоянии 1,5-3 метра от конька, ее высота должна достигать уровня конька.

Пример монтажа стального дымохода

Перед тем, как сделать стальной дымоход для камина, необходимо провести некоторые подготовительные работы. Для начала следует установить каминную топку. Если специальные ножки не предусмотрены, следует изготовить такую опору самостоятельно из металла, шамотного кирпича, камня и т. п. Расстояние от топки до стены должно составлять 150 мм, учитывая, что толщина слоя теплоизоляции составит 50 мм.

Обратите внимание! Стена, примыкающая к камину, нуждается в теплоизоляции, которую можно выполнить с помощью фольгированной базальтовой ваты. Некоторые специалисты считают, что самым подходящим материалом для таких работ является исключительно минеральная вата датского производства, выдерживающая нагрев до 700 градусов.

После того, как положение топки определено, следует вооружиться отвесом и определить ось выпуска дымосборника топки. Ось каминного дымохода должна полностью с ней совпадать. Теперь следует отметить проекцию топки на примыкающей стене, а также на полу. Если топка располагается на металлической подставке, опору следует покрыть слоем огнеупорной краски. Под ножки опоры нужно положить кусочки кирпича, чтобы ее положение соответствовало уровню напольного покрытия. Хорошая идея для такой опоры — ножки, длину которых можно регулировать.

Начинать работы по монтажу дымохода можно только после того, как топка размещена в предназначенном для нее месте, а ее положение тщательно выверено по вертикали и горизонтали, а затем зафиксировано с помощью металлического уголка.

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

Теперь можно приступить к монтажу дымохода. Сначала следует обработать герметиком все внутренние швы дымохода. Затем начинают сборку его элементов снизу вверх. К местах стыков отдельных элементов дымохода наносится по кругу двойной слой герметика. Вначале соединяют внутренний контур, а затем наружный. При этом верхний элемент внутреннего контура должен входить внутрь нижнего элемента, а не наоборот. Это предотвратит попадание конденсата на утеплитель. Наружный контур фиксируют заклепками, затем стыки и заклепки проклеивают алюминиевым скотчем. При этом необходимо следить, чтобы стыки элементов дымохода не попадали под толщу перекрытия.

Обратите внимание! Утеплитель в местах стыка прилегает не всегда достаточно плотно. В процессе эксплуатации может происходить достаточно сильное нагревание наружного контура. Избежать этой проблемы можно, если в местах стыков положить дополнительный слой утеплителя.

Особого внимания заслуживает правильное крепление дымохода. Чтобы зафиксировать трубу, наружный контур обжимают специальным хомутом, который фиксируется заклепками. Затем хомут закрепляется на перекрытии с помощью специального уголка и крепежных болтов. При этом основной вес каминного дымохода должен приходиться не на основание каминной вставки, а на хомуты и уголки, закрепленные на перекрытиях.

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

При креплении стального дымохода следует учесть возможность теплового расширения металла при нагревании. Чтобы компенсировать этот процесс, в нижней части первой секции каминного дымохода следует установить специальный гибкий элемент. Если такая деталь отсутствует, необходимо при закреплении хомутов на уголках предусмотреть люфт примерно в 1-1,5 см, чтобы обеспечить возможность хода конструкции при тепловом расширении. Если же контур дымохода будет закреплен жестко, то в процессе эксплуатации нижняя секция конструкции будет выдавливаться вниз, что может привести к порче оборудования.

Как говориться, лучше один раз увидеть, чем сто раз услышать. Поэтому приводим видео с полезными советами от опытного печника:

Дымоход для камина – устройство, виды и способы монтажа

Наши предки, проживающие на территории чуть ли не самой холодной страны на планете, зимой обогревали жилища дровяными печами. В эпоху, когда каждая жилая постройка оснащается газовым котом, печи и камины стали экзотикой, установка которых служит элементом декора, а не практической необходимостью. Однако, эти приборы все же являются отопительными, поэтому требуют организации дымоудаления. В этой статье мы расскажем, как происходит устройство дымохода для камина.

Содержание статьи

Устройство и принцип работы

Дымоходы для каминов или печи – каналы, через которые происходит выведение смеси газов, представляющую собой продукты сгорания топлива, из топки отопительного прибора в атмосферу. Конструкция этих элементов отопительной системы выполняется в виде трубы или кирпичной шахты, от герметичности которой зависит правильно ли работает система. Дымоходы для каминов и печи необходимы, так как без них невозможно эксплуатировать теплогенерирующие приборы, работа которых заключается в следующем:

Схема работы и циркуляции воздуха в камине

1. В топку теплогенерирующего оборудования (печи, камина, котла) помещают топливо. В основном приборы работают на дровах, газе, спрессованном или каменном угле, мазуте.
2. Топливо поджигается с помощью источника открытого огня, в результате чего система вырабатывает большое количество тепла, идущего на поддержание оптимальной температуры в помещении, и дыма.
3. Дым, являющийся продуктом сгорания топлива, состоит из смеси углекислого и угарного газа, пепла, сажи, а также других агрессивных химических веществ. Температура дыма, поступающего в дымоходы для каминов или печи, достигает 400-500 градусов, потому, подчиняясь закону конвекции, он поднимается вверх, освобождая место в топке для более прохладного воздуха.
4. Конструкция каналов дымоудаления представляет собой вертикальную герметичную шахту, по которой горячий дым поднимается только вверх. Благодаря этому процессу в топку поступает свежий воздух, насыщенный кислородом, необходимый для поддержания горения.

Процесс, заключающийся в подсасывании богатого кислородом воздуха в топку, называется тягой. Чтобы проверить дымоходы для каминов на наличии тяги, нужно поднести к топке зажжённую спичку или свечу: если пламя отклоняется в сторону канала дымоудаления, то система работает правильно. В случае, если пламя свечи горит ровно, говорят об отсутствии тяги. Но самая опасная ситуация складывается при образовании обратной тяги, о ней сигнализирует пламя, отклонившееся в противоположную от дымохода сторону.

Чтобы правильно сделать канал дымоудаления для печи или камина, нужно внимательно изучить информацию об отопительном приборе, указанную в инструкции, а также выполнить расчет объема газа в топке. Смонтировать дымоход для камина своими руками достаточно сложно, так как эта сложная конструкция требует специальных знаний и опыта, которыми могут похвастаться только опытные мастера.

Способы размещения

Сборка и подключение канала дымоудаления происходит после установки отопительного прибора. Однако, выбрать место и выполнить расчет сечения и высоты дымоходной трубы нужно до начала монтажа. Дымоходы для каминов или печей размещают двумя способами:

• Внутреннее размещение. Этот метод размещение предполагает установки и подключение канала дымоудаления внутри отапливаемого сооружения. На территории России традиционно размещали дымоходную трубу печи в доме, выводя на улицу через крышу. Установка канала внутри позволяет защитить его от промерзания, а также снизить теплопотери, происходящие на участке, проходящим по улице. При этом расчет делается на то, что пока дым продвигается по трубе, он постепенно остывает, благодаря чему не происходи образование конденсата. Традиционный внутренний метод размещения имеет 1 отрицательную сторону: труба, особенно кирпичная, занимает много места в помещении. Кроме того, она увеличивает риски возникновения возгораний.

  Внутреннее и внешнее размещение канала дымоудаления камина

• Внешнее размещение. Установка трубы снаружи здания позволяет увеличить полезную площадь помещений маленького размера. В этом случае дымоходы для каминов выводят через стену, расположенную около отопительного прибора, прямо на улицу. Эта технология пришла в Россию из Америки и Европы, она стала популярной с появлением эффективных термоизоляционных материалов, используемых для утепления канала, и сэндвич-труб, которые не промерзают даже в самый сильный мороз. Минус внешнего размещения заключается в том, что из-за большой разницы внешний и внутренней температуры в дымоходе образуется большой количество конденсата. Чтобы сделать качественный внешний канал дымоудаления, необходимо выполнить подробный расчет точки росы и организовать утепление. Однако, размещение трубы вне здания снижает вероятность возгораний и считается более безопасным.

Обратите внимание! Расчет канала дымоудаления отопительного прибора определяет рекомендуемое сечение и высоту трубы, вычисляет необходимый уровень тяги для поддержания горения. При вычислении этих параметров учитывают мощность прибора, тип используемого топлива, место размещение и климатические условия в регионе строительства. Дымоходы для каминов строят на основе проекта, учитывающего все вышеперечисленные факторы, а подключение производят под контролем профессионального мастера.

Материалы

Дымоходы для каминов изготавливают из различных материалов, которые обладают высокой термостойкостью, низким коэффициентом теплопроводности, отличными огнеупорными качествами, не вступают в окислительные реакции с водой, а также не взаимодействуют с агрессивными химическими веществами, которые содержатся в составе продуктов горения. Чтобы сделать долговечный и надежный канал дымоудаления для печи, используют следующие материалы:

1. Кирпич. Он является традиционным материалом для строительства печных дымоходов, так как обладает отличной жаростойкостью, не горит и при правильном уходе служит более 100 лет. Для сооружения трубы применяют полнотелый, обожжённый кирпич, стоимость которого выше, чем простого силикатного. Этот метод является одним из самых дорогостоящим из-за высокой цены материала, необходимости заливки глубокого фундамента. Кроме того, вряд ли получится сделать кирпичный дымоход и осуществить подключение к печи своими руками, придется потратиться еще и на наемных мастеров, услуги которых стоят дорого. Шахта из кирпича имеет прямоугольное или квадратное сечение, поэтому в углах и на шероховатой поверхности материала, оседает сажа и пепел, приводящие к появлению заторов.

   Конструкция дымохода из термостойкого кирпича

2. Керамические трубы. Более доступным по цене является керамический дымоход, который состоит из труб и блоков из легкого бетона для их установки. Он обладает более компактными размерами, поэтому устанавливается и внутри, и снаружи. Срок эксплуатации труб из керамики составляет 30 лет, но правильный уход и регулярная прочистка увеличивают этот период на 10-15 лет. Керамические каналы дымоудаления легче, чем кирпичные, они устанавливаются на монолитное основание из бетонной трубы, поэтому необходимость в заливке фундамента пропадает. В продаже имеются модели с термоизоляционным слоем, которые подходят для отопительных приборов на твердом топливе, где температура продуктов сгорания превышает 300-400 градусов.

   Устройство керамического дымохода

3. Сэндвич-трубы из стали. Самый демократичный и доступный по цене материал, из которого делают дымоходы для печи или камина – сэндвич-трубы. Они представляют два полых стальных цилиндра, вставленные один в другой, с термоизоляционной прослойкой между ними. Сэндвич-трубы обладают легким весом, легко монтируются и служат 15-20 лет. Комплектующие для сборки дымохода подбирают по диаметру вводного патрубка прибора, выполнив расчет необходимой высоты дымохода для поддержания нормального уровня тяги.

   Устройство дымохода из сэндвич-труб

Важно! Материал для сборки дымохода выбирают, исходя из вида топлива, на котором работает теплогенерирующий прибор: для каминов и печей, работающих на твердом топливе, лучше подходят кирпичные и керамические трубы, с дымоудлением из газовых моделей неплохо справляются сэндвич-трубы из стали.

Требования к каналам дымоудаления

Использование отопительных проборов связано с риском возникновения пожаров и отравления угарным газом, поэтому к каналам дымоудаления предъявляются жесткие требования, задача которых обезопасить пользователей. Для того, чтобы эксплуатация оборудования не вызывала проблем, при монтаже дымохода необходимо выполнять следующие условия:

• Диаметр трубы выбирается в соответствии с размером вводного патрубка теплогенерирующего оборудования. Если труба больше, соединение между ними получится негерметичным, что может стать причиной утечки угарного газа.
• Места подключения, прокладки и прохождения трубы через стены или перекрытия изолируют огнеупорным материалом, предотвращающим перегрев отделки. Для этих целей используют истовой металл или асбестоцемент.

  Требования безопасности при монтаже кирпичного канала дымоудаления

• Длину канала дымоудаления определяют, выполняя расчет необходимой тяги, но ее высота от топки до оголовка не должна быть меньше 5 м. Чем выше дымоход, тем больше в нем тяга.
• Оголовок трубы выводят на крыше на расстоянии 0,5-1 от конька или через стену на высоте 1-1,5 м от уровня почвы. Дымоход поднимают на 0,5 м над высшей точкой кровли. Высота трубы дымохода над коньком крыши
• Канал дымоудаления располагают преимущественно вертикально, не допуская более 3 поворотов. Протяженность горизонтально расположенных участков не должна превышать 1 м.
• Цилиндрическая форма сечения считается оптимальным вариантом для трубы, однако, допускаются прямоугольные и квадратные шахты.

Условия размещения камина в деревянных домах

Важно! Опытные печные мастера советуют при обсуждении проекта камина настаивать на размещении дымохода внутри дома, при чем обязательно у внутренней, а не наружной стены. При такой схеме установки канал получается более теплым, в нем не возникает дефицита тяги и конденсации паров.

Видео-инструкция

Монтаж и установка камина и дымохода в деревянном доме

Правильно подобранная модель камина для своего дома имеет очень большое значение. Но для получения качественного и безопасного очага необходимо грамотно произвести монтаж камина.

Важно понимать, что деревянный дом является пожароопасным, поэтому многие владельцы опасаются устанавливать в них камин. Однако, обладая знаниями, как правильно установить камин, соблюдая все нормы пожарной безопасности, можно свести на «нет» все подобные страхи.

Разновидности каминов для деревянного дома

При выборе печи для деревянного дома важно подобрать модель не только эффективную, но и пожаробезопасную:

• Русская печьзанимает много места, поэтому идеально подойдет для большого дома. Помимо надежного отопления даёт возможность готовить, для этого достаточно установить варочную поверхность и духовку.

• Печь-камин, как видно из названия, содержит и камин, и печь. Это довольно безопасный и эффективный вид каминов. Его конструкция позволяет быстро и эффективно прогреть помещение, что очень актуально зимой, особенно, если есть перебои с газом либо электроснабжением. Такие конструкции могут быть чугунными или стальными.
• Биокамин прост в установке и эксплуатации и очень облагораживает интерьер дома. В качестве топлива используется экологически чистый биоэтанол в жидком виде.
• Электрический камин также отличается несложным монтажом, удобен в использовании, безопасен, но зависит от подачи электричества.
• Газовый камин отличается хорошей теплоотдачей, простым розжигом и отсутствием нагара и копоти, но требует наличия газопровода.

По расположению они могут быть:

• Фронтальными, устанавливаются вдоль стен;
• Угловыми, заполняют угол комнаты и занимают относительно не много места;
• Островными, устанавливаются вдали от стен.

Камин в деревянном доме

В последнее время загородный дом постепенно превращается в полноценное круглогодичное жилище. В любом доме основным является вопрос отопления. Владельцы деревянных построек зачастую предпочитают использовать в качестве отопителя камин с естественным огнем.

Однако при выборе такого способа отопления очень важно помнить о правилах безопасности, ведь основной материал построенного жилища легко поддается горению.

Классический дровяной камин предполагает в своей конструкции закрытую топку и трубу дымохода. Отделывается такая печь, как правило, натуральным камнем либо иными термостойкими материалами.

Важно! Установка камина в деревянном доме должна проводиться не раньше, чем через 3 года после строительства самого дома, это время необходимо для усадки деревянных конструкций.

Читайте также: устройство дымохода для камина.

При кладке камина необходимо как можно сильнее уменьшить воздействие на него усадки дома. В первую очередь, это относится к местам пересечения дымохода с балками перекрытия и перегородками. В этих точках нужна особенно качественная теплоизоляция во избежание возгорания.

Основные правила при монтаже камина

Как установить камин в деревянном доме? Чтобы ответить на этот вопрос, выделим обязательные для исполнения требования:

• На этапе проектирования здания предусматривается наличие камина. При строительстве дома необходимо произвести теплоизоляцию внутри каминной стены при помощи металлического листа.
• Не следует привязывать отопительный прибор к стенам дома.
• Обязательно создается отдельное независимое основание под печь.
• Проводится изоляция пола вокруг камина во избежание возгорания, для этого используют керамическую плитку, железные листы, рубероид и т.д.
• Следует предохранить потолок от влияния повышенной температуры при помощи перегородок из гипсокартона и металлических решеток.
• При возведении дымоотвода применяются огнеустойчивые сэндвич-панели.
• При наличии нескольких этажей в доме, отопительные конструкции необходимо предусматривать отдельно для каждого уровня. Планирование монтажа камина на этапе проектирования деревянного дома дает возможность заранее предусмотреть все противопожарные мероприятия.

Выбор месторасположения камина

После выбора модели важно определиться с его расположением в деревянном доме. Этот фактор является одним из определяющих для обеспечения безопасности.

• Не следует располагать печь напротив окон и дверей во избежание сквозняков, так как это может приводить впоследствии к задымлению.
• В маленьких помещениях нецелесообразно устанавливать его, так как для оптимального горения необходимо большое поступление кислорода. При необходимости обогрева большой площади рекомендуется использовать воздуховоды.
• Пол около камина следует выстилать негорючими материалами, такими как металл, камень, керамогранит. Эта мера поможет избежать пожара при выпадении угля или искры.

Идеальный вариант в деревянном доме – отдельно стоящая конструкция, не привязанная к стенам здания.

При расположении же рядом со стеной, ее поверхность необходимо защитить при помощи кирпича или металла.

Смотрите также статью: виды и фотографии беседок с камином!

Устройство основания камина

В зависимости от габаритов и используемого материала вес топки может быть больше 100 кг, а с учетом облицовки иногда и свыше 500 кг. Плюс вес кирпичной перегородки, защищающей деревянную стену дома. Это уже практически 1000 кг. Добавим еще вес дымоотвода. Такая конструкция требует наличия термостойкого прочного основания.

Поэтому перед кладкой камина демонтируется напольный слой и роется котлован. На его дно укладывают слой щебенки, уплотняют и заливают раствором из смеси песка и цемента в соотношении 3:1.

Далее укладывают рубероид для гидроизоляции.

Перед камином на деревянном полу укладывается лист металла.

Для возведения пристенных каминов изолируется примыкающая к ним стена здания с помощью жаропрочных материалов, например, кирпича.

При кладке его основания применяют красный кирпич, при создании топки – огнеупорный. При строительстве дымохода применяются листы металла.

Защитная стена

В деревянном доме для защиты от пожара перед кладкой камина следует создать защитную стену из кирпича, примыкающую к стене здания.

Важно! Габариты защитной стены должны превышать габариты камина как минимум на 0,5 м.

Каминная топка

Очень важно при строительстве топки добиться ее идеальной горизонтальности.

Топка у открытых каминов кладется с использованием огнеупорного кирпича, а у закрытых – из металла.

Для металлических топок предусматривается окошко из огнестойкого стекла. Камины с закрытыми топками более эффективны и удобны в использовании, позволяют контролировать процесс горения.

Важное правило! При устройстве камина в деревянном доме желательно четко следовать подготовленной схеме кладки.

Это влияет не только на эффективность отопительной конструкции, но и на ее безопасность.

Кладку необходимо проводить при плюсовых температурах, чтобы обеспечить надежность и прочность сооружения.

Первый ряд должен быть выполнен идеально ровно. От этого напрямую зависит исход работ.

Облицовка

Для придания камину достойного вида и стиля используется облицовка его топки с помощью кафеля либо штукатурки на основе асбеста.

При сооружении каминов с закрытой топкой проведение облицовки является необходимым условием. Для этого применяют кирпич, плитку, мрамор, деревянные и др. материалы.

Зачастую применяется оштукатуривание поверхности каминов.

Этот способ очень распространен благодаря своей доступности и простоте. Важно!!! Оштукатуривание проводится в два захода, толщина конечного слоя штукатурки не должна превышать 50 мм.

После высыхания штукатурку покрывают слоем краски. Также для облицовки каминов применяют жаростойкий гипсокартон или керамическую плитку.

Монтаж дымохода

Устанавливая дымоход в деревянном доме, используют негорючие стройматериалы, изнутри прокладывают фольгированную вату. Над камином, на высоте как минимум 0,3 м, создается кожух для защиты деревянного потолка.

При монтаже вентиляционных отводов возможны два варианта:

• вентилируемый, это более рациональный способ охлаждения трубы дымохода за счет движения охлажденного воздуха;
• невентилируемый, когда все щели в трубе дымохода тщательно теплоизолируют.

Если строительство камина запланировано на этапе проектировки дома, есть возможность продумать основные моменты сразу:

• выбрать удобное пространство для будущего дымохода с учетом близости балок, стропил;
• усилить фундамент дома в месте будущего расположения камина.

Самым безопасным и долговечным вариантом в таком случае для деревянного строения является трехслойный коренной дымоход. Он обладает огромным весом, до 100 кг.

При возведении дымохода в уже выстроенном доме возникает неудобство, связанное с нехваткой свободного пространства при выборе в его расположении. В этом случае хорошим вариантом является двухконтурный дымоотвод из нержавеющей стали.

Шахту трубы дымоотвода важно качественно подготовить. Деревянные материалы, соприкасающиеся с трубой, необходимо поменять на кирпич. Также необходимо учесть возможность влияния усадки в этих местах. Поэтому расстояние между дымоотводом и потолком формируют побольше.

Монтаж и использование камина в деревянном доме должны производиться строго с соблюдением строительных норм и противопожарных требований. Самостоятельно, без специальных знаний производить его установку не рекомендуется.

Важно! При эксплуатации камина обязательно нужно ежегодно производить проверку сохранности термоизоляционных материалов в пространствах около трубы.

Для удаления скопившегося нагара следует периодически приглашать специалиста.

Для защиты от вылетающих искр можно предусмотреть установку дверцы с жаропрочным стеклом. При желании понаблюдать за пламенем огня, можно ее приоткрыть.

При монтаже камина и дымохода важно добиться максимальной ровности поверхности, иначе, возникающие из-за кривизны завихрения дымовых потоков будут приводить к задымлению.

Кирпичные дымоходы имеют прямоугольную форму по сечению, само это уже приводит к возникновению завихрений в его углах, что снижает тягу. В этом вопросе лучшие показатели имеют трубы с круглым сечением, например, трубы, выполненные из нержавейки.

При остывании дымоотвода имеет место образование влаги, конденсата. Он попадает в микротрещинки дымохода, что при замерзании приводит к его разрушению.

Чтобы решить проблемы с завихрениями и влагообразованием в кирпичных дымоходах можно использовать вставку из нержавейки.

Эксплуатация камина в деревянном доме

Камин – это, прежде всего источник огня, поэтому при его использовании важно свести до минимума все возможные риски возгорания.

Перед использованием необходимо убедиться, что вблизи отсутствуют легковозгорающиеся предметы, такие как занавески, книги и т.д.

Важно! В домах, оснащенных каминами, обязательно должны быть средства для тушения пожара, огнетушители.

Кроме того, все жители дома должны обладать элементарными знаниями о правилах поведения при возгорании и правила пожарной безопасности.

Установка камина в деревянном доме

Несмотря на возросшую популярность кирпичных каминов, они имеют один серьезный недостаток – неспособность качественно прогреть весь дом.

Кроме того, часть тепла выходит через трубу. Более рациональным решением для деревянного дома можно назвать установку печи-камина. Такая конструкция дает возможность не только обогревать помещение, но и готовить еду.

Также они отличаются простотой монтажа и большей безопасностью в использовании. Если необходимо обогреть дом в несколько этажей, достаточно подключить к печи контур водяного отопления.

Современные печи-камины не требуют проектировки и профессионального монтажа, достаточно выбрать понравившуюся модель и произвести несложную установку.

Основные достоинства современных каминов:

• экономичны;
• снабжены системами регулирования параметров горения;
• не предполагают установку прочного основания и создания защитных стен в доме;
• имеют повышенную теплоотдачу;
• снабжены закрывающейся топкой с термостойким самоочищающимся стеклом;
• имеют отсоединяющийся зольник;
• способны равномерно обогреть всю площадь дома.

Конструктивно существуют два типа таких установок:

• с воздушной системой обогрева;
• с водяной системой обогрева.

Если дом имеет мало межкомнатных перегородок и используется в качестве дачи, в которой люди проживают наездами, вполне подойдет система воздушного отопления. При постоянном проживании, а также в многокомнатном или многоэтажном доме рационально применять систему водного отопления. Для этого к радиатору подключается водяной контур.

Заключение

Установка камина в доме – очень ответственное и серьезное мероприятие. Все отапливающие системы в какой-то мере являются пожароопасными устройствами.

В деревянных домах строительство каминов должно быть выполнено с максимальным соблюдением всех установленных правил. При пользовании каминами также очень важно следовать всем требованиям пожарной безопасности. От этого зависит сохранность дома, благополучие и жизнь всех его жителей.

устройство дымохода (трубы) для камина

Любое жильё на садовом участке или частный коттедж в пригороде нуждаются в обогреве. Эту проблему можно решить, если внутри дома установить централизованное отопление, либо воспользоваться автономным обогревом с помощью камина. Качественно спроектированный дымоход для камина является важной частью отопительной системы.

В данной статье найдете подробное описание существующих дымоходов и практические советы по возведению труб отводящих продуктов горения.

Можно установить декоративный камин без дымохода, в том числе электрический или возвести надёжный камин на твёрдом топливе или газу. Выбор всегда за Вами, только уделите особое внимание возведению «правильной» и качественной трубы.

К основной функции дымохода относится быстрота вывода дыма и направление потоков отработанных газов из дома.

Трубы строят из следующих материалов:

• кирпича;
• легкого бетона;
• керамики;
• металла с теплоизоляцией «сэндвич».

Дымоход из кирпича

К недорогим конструкциям относятся кирпичные дымоходы, они прекрасно вписываются в архитектурное строение любого здания.

Кирпичный дымоотвод нужно построить таким образом, чтобы его можно было легко обслуживать.

Для устройства каминного дымохода требуется соблюдать соответствующие строительные нормы и правила при возведении вертикальных конструкций.

• Дымоотвод каминной печи должен обеспечивать достаточный вывод продуктов горения. Конструкция, высотой в 5-6 метров улучшает тягу. Лучший вариант, когда дымоход находится выше уровня конька крыши на 50 сантиметров.

Следует помнить, что слишком широкий внутренний объём трубы сокращает работоспособность отопительного прибора, а слишком узкий – затрудняет вывод продуктов сгорания.

Если дымоход находится рядом с высоко стоящей стеной, тогда его наращивают материалами из нержавеющей стали, асбестовой или керамической трубой.

• Дымоходный канал важно располагать вертикально, возможный угол отклонения: 30⁰ , на отрезке не длиннее 2 метров.
• Канал для соединения отопительного котла с дымоходом должен быть коротким, с малым количеством изгибов.
• Для лучшей тяги, каналы должны иметь одинаковый диаметр.
• Производить кладку дымоотвода следует аккуратно и нужно, чтобы швы между кирпичами были заполнены полностью.

Точное соблюдение правил улучшает герметичность конструкции и создаёт хорошую тягу.

Проектирование дымохода

Прежде чем приступить к возведению дымохода, нужно составить проект. Зная характеристики отопительного оборудования можно вычислить размеры трубы для камина, её высоту и внутренний диаметр. Следует помнить, что кирпичное сооружение возводится не менее пяти метров.

Если отопительное оборудование имеет значительные объемы, тогда отводящая газы труба должна быть соответствующих размеров.

Внутренняя часть конструкции должна соответствовать диаметру не менее 250 мм. Её желательно сделать таким образом, чтобы в случае загрязнения, была возможность, с лёгкостью почистить от сажи.

Устройство дымохода для камина

• Надсадная труба – возводится от самой печи;
• Распушка – часть конструкции, которая расширяется перед перекрытием и сужается на чердаке;
• Стояк – возводится в чердачном помещении;
• Выдра — дымохода, возводится с уширением до 10см и отводит осадки от чердачного помещения;
• Шейка — возводится, так же как и стояк после выдры;
• Оголовок – это участок, который венчает трубу.

Материалы и инструмент

Для возведения дымоотвода камина, применяется керамический кирпич М 75 или М 50. Его размер составляет: длинна 25 см, ширина 12 см, высота 6,5 см.

Цельный кирпич – имеет малый объём пустот около 12 %.

Кирпич пористый, пустотный или облегченный — эти материалы  применять в строительстве дымохода запрещено!

• Приготовление раствора для возведения конструкции в помещении включает в себя смесь: цемент + песок + глина.
• В открытом пространстве – на крыше, делают: цемент + песок, без глины.
• Оштукатуривание внутренней части трубы не рекомендуется.

Специалисты рекомендуют использовать керамический цельный или шамотный кирпич. Они отличаются друг от друга тем, что они выдерживают разные показатели температуры: керамический — 750⁰, а шамотный — 1000⁰С.

Для возведения каминов и дымоходов из кирпича вам потребуется следующий инструмент:

• для приготовления раствора нужна ёмкость;
• угольник применяется для проверки внутренних и внешних углов;
• уровень строительный;
• кельма — мастерок для кладки кирпича;
• лопата — замешивать раствор;
• расшивка для швов;
• лестница — чтобы подняться выше уровня земли;
• кирочка — молоток для подравнивания кирпича;
• отвес для проверки вертикальности кладки.

Как сделать дымоход для камина

После возведения камина, строится продолжение конструкции печи – называемое насадной трубой. В этой части закладывают чугунную задвижку, благодаря которой регулируется тяга, а также осуществляется контроль за горением в топке.

Сооружая конструкцию, следует помнить, что она предназначена для отведения отходов горения только для одной печи.

• Выкладывая дымоход нужно следить, чтобы он был ровным во внутренней части, без выступающего раствора.

Специалисты рекомендуют через каждые три ряда кирпичной кладки укладывать проволоку для связывания и устойчивости дымохода.

• Стояк надсадной трубы, приостанавливают выкладывать за 30 см до перекрытия, так как с этого момента начинают возводить шейку распушки.

Схема распушки из кирпича

Как правильно выложить распушку?

Распушка – это значительное увеличение внешних сторон трубы в том месте, где она пересекается с чердачным перекрытием. Её функцией является сохранить древесное перекрытие от возгорания, а также от чрезмерного перегревания.

• Ширина распушки составляет минимальный слой в 1 кирпич.

Её необходимо обмотать слоем теплоизоляции, который заранее подготавливается.

• Чтобы приготовить теплоизоляционный слой, следует войлок вымочить в глиняном растворе.
• Ещё распушку можно обложить асбестовыми листами.

Опытные строители рекомендуют:

• Распушку выкладывать в полтора кирпича, тогда не нужно будет производить обматывание распушки теплоизоляцией. Следует помнить, что такое действие можно производить в том случае, если намереваются топить каминную печь не более 3 часов.
• Если время горения очага больше 3 часов, распушку следует выкладывать в 2 кирпича, и нужно выдерживать тот внутренний объём трубы, который был до расширения рапушки.

Иная распушка – стояк, возводится без расширения трубы, до кровли. В древесном перекрытии вырезается отверстие не только под трубу, но и под металлический ящик.

• Расстояние от каждой стороны трубы равно 50 см.

Его наполняют огнеупорным материалом, например: песком, глиной или керамзитом. Заранее в трубу закладываются металлические прутья, на которых будет держаться ящик.

Есть ещё способ создания распушки, он производится следующим образом:

• За 30 см до древесного перекрытия в шов укладываются прутья толщиной 6 мм, выступающие за край трубы на полтора кирпича.
• На следующем ряду укладываются такие же прутья и в том же направлении.
• Перпендикулярно им привязывается такая же проволока, с тем же сечением, так создаётся двухуровневая сетка.
• Под этой проволокой устанавливается дощатая опалубка. Её ширина составляет 40 см, а высота 10 см.
• В короб заливается бетон марки М-350,который можно замешать самостоятельно.

Приготовление раствора

• Для этого требуется: одна часть цемента М-500, две части песка (желательно крупнозернистого) и три части щебня (лучший вариант – колотый), (1:2:3).
• Вся эта масса перемешивается и заливается водой, нужно получить однородную консистенцию, чтобы он был не жидкий, иначе цементное молочко будет вытекать через щели, а раствор будет хрупким.
• Эту опалубку снимают через 72 часа, и выдерживают бетон без нагрузки ещё 72 часа, периодически поливая его водой.
• После выдерживания в течение 6 суток, на это бетонное основание укладывают кирпич распушки, перевязывая его со стояком.

Помните, что расширение трубы возводится в 7 рядов, далее выкладывается стояк. Продолжение трубы возводится на три ряда выше уровня кровли, а затем начинают выкладывать «выдру». Создают нижнюю часть» выдры», расширяя её, на полкирпича в стороны.

Таким образом, сделанный свес боковых сторон увеличивают в 4 направления. Стояк расширяется на 10 см, образуя небольшой навес. Это расширение оберегает кровлю от попадания осадков в чердачное помещение.

Важно соблюдать перевязку между кирпичами, особенно в тех местах где находятся половинки и четвертинки.

• Далее выкладывается оголовок, который сохраняет трубу от разрушения по такой же технологии, как и распушка.
• На оголовок устанавливается металлический колпак. Он защищает внутреннюю часть трубы от атмосферных осадков и улучшает тягу в камине.

Если вы хотите заняться оштукатуриванием трубы, тогда очистите поверхность от пыли и посторонних частиц.

• К внешней части трубы прикрепите штукатурную сетку – на неё намётывается раствор.
• Раствор для штукатурки применяется известково-шлаковый с добавлением цемента.

Готовую поверхность можно побелить, для того чтобы увидеть трещины на оштукатуренной трубе.

Виды дымоходов

Каждый дымоход подбирается индивидуально для определённой печи. Трубы, отводящие продукты горения и дым бывают насадные и коренные.

Коренной дымоход возводится рядом с камином, а насадной образуется путём соединения трубы и камина парубком из нержавейки.

Дымоход надсадного типа.

Коренной дымоход

Коренной дымоотвод подойдет для кирпичных и чугунных каминов, к нему можно присоединять трубы двух печей. Его внутреннее сечение должно соответствовать требуемым параметрам.

Например, если внутреннее сечение одной трубы дымоотвода составляет 140 мм, значит двух – 280 мм.

Если каминная печь чугунная – то в коренном дымоходе, его внутренняя часть должна быть из нержавеющей стали или металлическая.

Блочные дымоходы из керамики

Блоки для возведения трубы используются из легкого бетона.

• Их соединяют благодаря вертикальному армированию.
• Во внутреннюю часть блочной конструкции помещают трубу из керамики, её оборачивают огнеупорной теплоизоляцией.

Преимущества и недостатки каминных дымоходов из керамики

К преимуществам можно отнести следующие характеристики:

• особенность быстрого монтажа – лёгкость сборки;
• обеспечивает высоким КПД;
• длительный срок эксплуатации;
• имеется разнообразие блоков для возведения нужной конструкции и уже предоставленные отверстия для дымохода;
• с лёгкостью прочищается дымоотводящая труба, благодаря имеющемуся отверстию;
• в нижней части трубы имеется отверстие для выхода конденсата.

У блочных конструкций есть недостатки, такие как:

• высокая стоимость;
• долгая доставка из-за границы.

Дымоход из металла с теплоизоляцией «сэндвич»

Изучая трубы для дымоходов, следует обратить внимание на такой вариант, как «сэндвич» трубы.

• Благодаря теплоизоляции – конденсат в них практически не образуется.
• В такой трубе сажа медленнее откладывается, а материал её дольше сохраняется.
• Она намного превышает срок службы, чем кирпичная конструкция.

Неважно, из какого материала построена труба, из кирпича или металла, керамики или бетона — главное для этой конструкции обеспечение хорошей вентиляции для топки очага.

Готовый дымоход считается удачно выполненным, если при горении дров отсутствует запах дыма в помещении. Пламя должно равномерно охватывать поленья и иметь соломенно-желтый цвет.

Удачи!
