Схема вентиляции в частном доме своими руками: монтаж своими руками, выбор и подсчёт параметров

Содержание

монтаж своими руками, выбор и подсчёт параметров

Вентиляционный канал в частном доме является единственным способом получить свежий воздух в жилом помещении. Приток воздуха должен быть постоянным, чтобы каждый член семьи мог оставаться здоровым. Создать вентиляцию несложно, а вот подобрать один из вариантов непросто. Схема дома поможет в этом вопросе, ведь от самого строения будет зависеть будущая вытяжка. А она обеспечит жильцам дома защиту от плесени, грибков, сырости.

Виды вентиляции в частном доме

Установка вентиляции в частном доме станет неотъемлемой частью постройки. Специалисты в строительном деле утверждают, что именно эта работа требует немало сил. В частном доме можно создать два варианта вытяжных систем:

вытяжная вентиляция;
приточно-вытяжная.

Вытяжная вентиляция позволит воздуху внутри помещения беспрепятственно вытекать наружу при помощи принудительного вмешательства, а поступать свежий воздух будет через каналы естественным путём.

Приточно-вытяжная схема подразумевает принудительный сброс и приток свежего воздуха в дом. Эта схема многое сложнее в исполнении, цены на элементы дороже, а потому она редко применяется в строительстве небольших частных домов.

В свою очередь, каждая из предложенных систем вентиляции может быть разделена на централизованную вытяжку и децентрализованную. В первом случае используется специальная вентиляционная установка. С её помощью происходи циркуляция воздуха в помещении. Второй вариант подразумевает расположение по всей системе нескольких агрегатов. Каждый из них работает независимо от других и устанавливается в каждом помещении дома.

Вентиляция естественная и её недостатки

В частном доме может присутствовать такая система, как естественная вентиляция. Создать её своими руками в полноценном виде не всегда возможно. Этот вопрос остро возник, когда большинство людей начало использовать пластиковые окна и утепление для стен. Ситуация породила многочисленные проблемы – повышенная сырость, образование грибка и плесени в доме.

Подобных проблем не возникало, когда использовались старые окна, ведь они пропускали сквозь щели свежий воздух. Сквозняк же создавал необходимые условия для уменьшения сырости в углах частного дома.

В такой системе вентиляции используется принцип работы вертикальных каналов. Они монтируются в помещении одним концом, а другой выводится чуть выше крыши дома. Так как воздух в помещении теплее того, который находится вокруг помещения, он выталкивается в канал вытяжки и способствует забору новой порции воздуха из внешнего пространства. Эта система вентиляции подразумевает много факторов, которые неподвластны человеку – температура окружающей среды, ветер, а сечение канала можно и своими руками сделать нужного диаметра.

Если обратится к специалистам строительного дела, то они утверждают, что подобная система вентиляции частного дома будет срабатывать лишь в том случае, когда показатель температуры внешнего пространства будет равен не выше 12 градусов по шкале Цельсия. Если становится жарче, то вытяжка начинает работать гораздо хуже.

Такая ситуация может показаться идеальной для зимнего времени года, но и здесь имеется особый недостаток, который невозможно игнорировать. Так как разница температур в доме и снаружи довольно ощутима, то система вентиляции начинает работать быстрее. То тепло, которое в доме накопилось за день, вылетает в буквальном смысле в трубу. Потому жители частных домов тратят на обогрев своих помещений больше ресурсов, чем этого требует нормальные условия.

Схема вентиляции частного дома подразумевает создание таких каналов в ванных комнатах. Нередко подобные вытяжки можно увидеть в кухне, подвале и ряде других помещений, где необходимо совершать большой отток воздуха из помещения. Особое внимание следует уделить помещениям, которые располагаются в частном доме ниже уровня земли. В них часто образовывается газ радон. Чтобы уменьшить его количество, рекомендуется соорудить мощный вентиляционный канал.

Те же специалисты говорят о том, что порой этих мер недостаточно. При этом рациональность системы и вовсе теряется. Этим и пользуются люди, которые могут в любой момент открыть форточку, создать сильный поток воздуха в помещениях и быстро проветрить дом. Теряется лишь один нюанс – подобная система вентиляции неприемлема, так как подвергает риску заболевания всех жителей помещения.

В итоге имеется существенные недостатки – вентиляция в частный дом такого типа подразумевает бесконтрольных потоков воздуха, а также не позволяет регулировать отток и приход.

Варианты улучшения естественной вентиляции

Всегда можно улучшить действие естественной вентиляции в частном доме даже своими руками. Для этой цели необходимо воспользоваться специальным клапаном. Его принято монтировать на входе в канал, расположенного в помещении. Это устройство оснащено автоматикой, которая реагирует на влажность. Если в помещении наблюдается повышение показателя, то автоматическое реле срабатывает и клапан открывает канал больше. В противном случае – закрывает.

Чувствительным элементом становится датчик, который монтируется снаружи дома и принимает сигнал температуры окружающей среды.

Когда наступает холодное время года, клапан необходимо своими руками прикрывать. Этот нюанс позволит снизить попадание холодного воздуха в доме через вентиляционный канал. К сожалению, даже это вариант управления не способен скрыть все недостатки системы естественной вентиляции.

Принудительная вентиляция в частный дом устанавливается и при помощи другого действующего способа. Этот вариант станет гораздо дешевле предыдущего, а вот сил на его обслуживание понадобится больше. Подразумевается монтаж на каналы притока и оттока воздуха специальных решёток с клапанами. Причём последние управляются исключительно ручным способом. Регулировка осуществляется при изменении температуры окружающей среды. Рекомендуется изменять положение клапана вентиляции хотя бы один раз в сезон.

Последним вариантом улучшения естественной системы вентиляции считается установка на каналы специальных вентиляторов. Подобие такой системы вытяжки можно наблюдать в кухне. Единственным недостатком является то, что происходит дестабилизация всей системы вентиляции. Иными словами, воздух может начать прибывать из канала в кладовой или дальней комнате.

Принудительная вентиляция в частном доме

Этот вариант вентиляции может быть рассмотрен лишь в том случае, когда в частный дом поступает достаточное количество свежего воздуха. Недостатком вытяжки становится проблематичность её демонтажа, который может понадобиться при самых разных причинах.

Второстепенной проблемой становится снижение производительности канала. В этот момент прослеживается снижение циркуляции. Помещение остаётся без необходимого количества свежего воздуха. Устанавливать такую вентиляцию рекомендуется в подвале или цокольном помещении, где риск появления сырости гораздо выше, чем в остальных частях частного жилого здания. Как показывает опыт, проблем с монтажом и наладкой правильного оттока и притока воздуха не возникает. Эту процедуру можно сделать своими руками за короткий отрезок времени.

Не стоит забывать, что схема вытяжки может подразумевать и наличие вентиляторов. Эти приборы способны регулировать приток свежего воздуха. Установить их сможет своими руками любой хозяин.

Вентиляция приточная в доме

Одной из проблем частного дома считается недостаток свежего воздуха. Потому, его подачу стоит налаживать принудительно. Добиться необходимого результата можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он способен дать:

минимизацию поступления шума из окружающего мира, который попадает в частный дом;
фильтрацию воздуха;
теплоизоляцию корпуса, которая уменьшает вероятность его промерзания, а также создания конденсата;
можно своими руками регулировать процесс работы устройства.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Приточно-вытяжная схема с монтажом рекуператора

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. С помощью прибора осуществляется подогрев воздуха, поставляемого в помещения. Принцип работы заключён в обогреве воздуха посредством того, который выводится из дома. При этом система не смешивает их. В летний период года можно установить обратный процесс в доме. Поступающий через принудительный вентиляционный канал воздух можно охлаждать.

Подобная методика заслуженно лидирует среди самых разнообразных вариантов вытяжек во всём мире. По мнению специалистом за этой схемой закреплено будущее, которое позволяет управлять энергосберегающими технологиями. Стоимость этой системы велика. Если же постоянно её использовать, то через небольшой период времени она полностью окупит затраты.

Создание вентиляции в частном доме своими руками

Настало время, когда все элементы головоломки по вентиляции в частном доме собраны. Выбрана определённая система вытяжки, закуплен материал и остаётся лишь правильно установить все элементы. Первым делом следует понять, какие расчёты следует произвести перед установкой вентиляции. Одним из них считается подсчёт необходимого количества свежего воздуха. Этот параметр понадобится при монтаже каналов, а также при выборе дополнительного оборудования.

Расчёт вентиляции по площади дома

Этот расчёт проводится для того, чтобы получить точные данные о воздухообмене. Необходимо учитывать все нюансы, которые могут повлиять на результат:

Вычисляется минимальный и максимальный показатель получаемого и отдаваемого воздуха для всей площади дома. Вычисления происходят с учётом особых нормативов.
Одно из полученных значений используется как минимальная единица производительности всех каналов вентиляции в частном доме.
Вышеуказанный полученный результат сравнивают с подсчётом высоты крыши дома, а также максимальной длиной всех каналов вытяжки.
Стандартные каналы вентиляции монтируются внутри помещения, хотя это зависит от особенностей помещения.

Выбор сечения воздуховода для частного дома

Когда наступает необходимость подбора диаметра вентиляционного канала, применяется следующая система:

минимальный показатель диаметра канала не должен быть ниже 150 миллиметров;
при идеальных условиях (вертикальный монтаж канала, длина 3 метра), такой диаметр позволяет получить 30 кубических метров воздуха в час;
когда необходимо увеличить приток воздуха, увеличивается длина и сечение выбираемого канала;
на одном этаже дома, длина каналов вытяжки должна быть одинаковой. Таким способом можно достичь равномерного распределения воздуха по всей территории дома;
диаметр вентиляционных каналов, для удобства монтирования системы вентиляции ставится одинаковый.

Система вентиляции в деревянном частном доме

Особенность создания вытяжки в деревянных домах заключается в том, что материал самостоятельно пропускает в помещение воздух. Именно потому такие строения рекомендуется дополнительно герметизировать. Этому служат пластиковые окна, монтаж специальных утеплителей, непроницаемая для ветра плёнка. Именно потому необходимо монтировать специальный вентиляционный канал, так как естественный процесс притока свежего воздуха существенно снижается.

Пользуясь данными правилами и рекомендациями, можно создать систему вентиляции воздуха своими руками.

Оцените статью: Поделитесь с друзьями!

Вентиляция в частном доме своими руками: схемы, видео, фото

Система вентиляции в частном доме создает благоприятную атмосферу для жильцов и обеспечивает сохранность всего строения. Поэтому устройству вентиляции частного дома необходимо уделить максимальное внимание.

Система вентиляции деревянного дома

Деревянные дома, построенные по старинным технологиям, отлично проветриваются через законопаченные щели между бревнами, оконными проемами и дверными коробками. Вытяжным каналом здесь выступает печная труба. Чем больше разница температур на улице и внутри, тем эффективнее работает схема вентиляции дома.

Однако если дом создан по новейшим технологиям, естественный воздухообмен в нем практически отсутствует. Энергосберегающие приемы не способствуют притоку воздуха из вне.

Тем не менее, при строительстве деревянного дома рекомендуется организовывать именно естественную схему вентиляции дома.

Если предусмотреть систему вентиляции частного дома еще во время проектирования, вентканалы можно спрятать внутри стен. Главный вытяжной канал при этой схеме следует выводить как можно выше над уровнем крыши. Чем больше перепад высот, тем сильнее будет тяга.

Сечение всех каналов должно быть одинаковым, а стенки гладкими. Так негде задерживаться пыли и обеспечивается равная тяга.

Система вентиляции каркасного дома

Вентиляция в каркасном и деревянном домах сильно отличается. Технология строительства каркасного дома обеспечивает полную изоляцию его от наружного пространства. То есть ни грамма воздуха попасть в дом не может.

Устроить вентиляцию частного дома естественным способом не получится, так как способ хорош при больших перепадах высот. Поэтому устанавливается принудительная вентиляция.

До того, как сделать вентиляцию в доме своими руками, нужно рассчитать интенсивность потока воздуха. В зависимости от него приобретается оборудование. Приточно-вытяжные системы вентиляции каркасных и деревянных домов достаточно сложны. Поэтому монтажом их обычно занимаются профессионалы.

Но мы дадим простой совет, как сделать вентиляцию в доме своими руками. Приток воздуха обеспечивается клапанами, которые монтируются прямо в стены. Количество клапанов зависит от площади каждой комнаты. Отток же производится системой вентиляторов. Из спален, кабинетов и гостиных воздух должен вытягиваться в коридоры, кухни, туалеты и гардеробные. А отсюда уже через чердак на улицу. Воздуховоды используются пластиковые, а вентиляторы можно взять самые простые, продающиеся в сантехнических магазинах.

Вентиляция в двухэтажном доме — Как сделать своими руками

Разберем очень важную тему, а именно вентиляция в двухэтажном доме, как сделать и все просчитать! В многоэтажных жилых домах, которые построены с применением различных строительных материалов, необходимо обеспечивать постоянную вентиляцию всех комнат и помещений. Особенно актуальная такая потребность при использовании в доме стеклопакетов, которые обеспечивают

теплоизоляцию помещений и хорошую герметичность.

Приток и полноценный отток воздуха необходим, чтобы обеспечить уютные условия проживания. Помимо прочего, в этом случае выполняются условия санитарно-эпидемиологических и гигиенических норм, потому что углекислый газ и его производные, образующиеся в процессе жизнедеятельности, являются негативными факторами способствующими возникновению различных бактерий.

При помощи каких средств можно обеспечить вентиляцию помещений, и каким образом должна быть сконструирована вентиляция в двухэтажном доме? Об этом и пойдет речь в статье.

вентиляции в двухэтажном доме

Вентиляция в частном двухэтажном доме — Виды вентиляции

Выбор системы вентиляции осуществляется на первичных этапах проектирования дома, а также у четом бытовой или хозяйственной нагрузки на помещения. Важно учитывать расположение комнат и общую квадратуру дома.

Для реализации поставленных задач используются следующие типы вентиляции:

При совмещенном типе приток воздуха реализуется естественным путем и при использовании механических приспособлений. Такой способ наиболее распространенный. Однако, чтобы достигалась стабильная вентиляция в частном двухэтажном доме, необходимо монтировать в стены вытяжные каналы различной площади. Для кухонной зоны, душевой или котельной необходимо использовать отдельные короба. При таком способе воздушные массы движутся естественным путем. Также можно в центральную шахту установить вентилятор, который будет ускорять отток воздуха. К преимуществам такого метода относится то, что неприятные запахи в дом не проникают, а также низкий уровень шума при работе вентилятора. Недостатком же будет являться то, что необходимо устанавливать переточные решетки внизу дверей.
Естественная. Не предполагается использование механических средств для обеспечения циркуляции воздуха. Отток и приток осуществляется за счет разности в температурах воздуха между комнатой и улицей. Такой тип применяется повсеместно, однако имеет ряд недостатков.

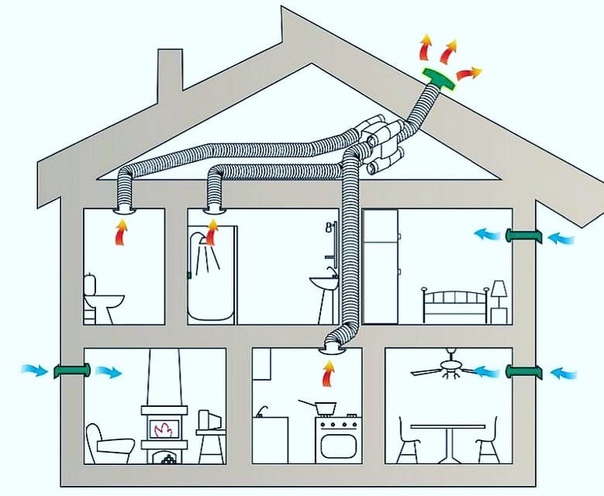

Принудительная вытяжная. Такая система вентиляции двухэтажного дома совмещается с естественной. Поступление воздуха может осуществляться при помощи установки специальных клапанов или естественным способом, а удаление воздуха из помещений происходит в принудительном порядке.
Для этого в ванной комнате или туалете монтируются вытяжные вентиляторы принудительного типа. Работу такой системы можно автоматизировать.
Приточная. Для реализации такого типа воздухообмена в несущую стену или оконные рамы монтируется специальный клапан, который осуществляет принудительное поступление воздуха в комнату. Также можно использовать приточный вентилятор, чтобы нивелировать подачу холодного воздуха в зимой, систему конструктивно усложняют добавлением калорифера. Помимо прочего, можно использовать моноблочные комплексы, которые совмещают в себе калорифер, клапан, фильтры и охладители. Оборудование может снабжаться таймером, поэтому каждый владелец может настроить необходимый период срабатывания.
Принудительная приточно-вытяжная. Процесс оттока и притока воздушных масс обеспечивается путем использования производительного оборудования. К особенностям

принудительной вентиляции относится то, что она бывает местной, когда приточное оборудование устанавливается в помещениях, в которых оно наиболее необходимо. При централизованной схеме используется один вентилятор, расположенный в центральной шахте, к которой подключены все вытяжные каналы.

Способов для создания принудительного или естественного движения воздуха очень много, поэтому каждый владелец самостоятельно выбирает наиболее оптимальный способ.

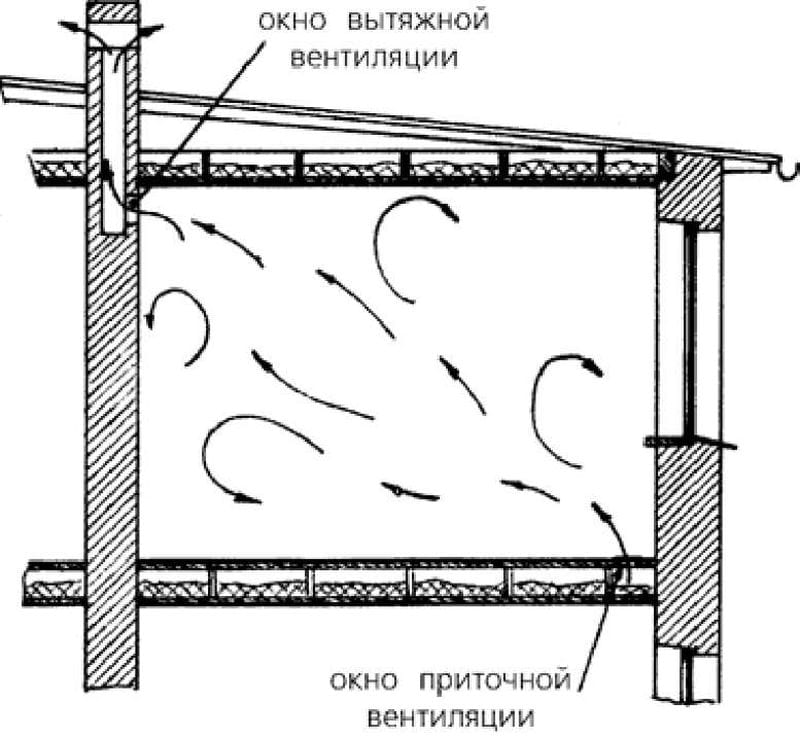

схема естественной вентиляции дома

Естественная вентиляция двухэтажного дома

Чтобы создать все условия, при которых будет достигаться бесперебойная работа системы, необходимо соблюдать несколько требований, в этом случае естественная вентиляция двухэтажного дома будет обладать хорошей производительностью.

При конструировании вентиляционных ходов используются вертикальные шахты. Одна сторона системы устанавливается в помещении, а другая монтируется чуть выше конька крыши. Перемещение воздуха обеспечивается посредством тяги, показатели которой зависят от:

Разницы температур между комнатой и улицей, т. е. на выходе и на входе в шахту.
Ветра, который может улучшить или ухудшить тягу.
Геометрического сечения канала и его высоты.
Теплоизоляционных характеристик канала шахты.
От пространственного расположения шахты (отсутствие или наличие изгибов и поворотов).

На начальных этапах проектирования дома архитектор выбирает тип вентиляции и ее пространственное расположение внутри здания, а в момент утверждения типового графического плана заказчику предоставляется вентиляция в двухэтажном доме схема

, которая наглядно показывает все особенности и нюансы.

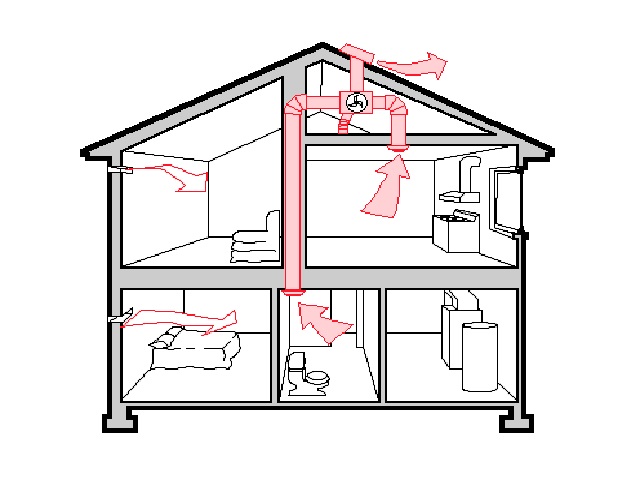

вентиляция в двухэтажном доме схема

Вентиляция двухэтажного дома своими руками — Расчет вентиляции в доме

Все операции по расчету систем циркуляции воздуха выполняются для того, чтобы определить площадь сечения каналов и шахты. Для этого используется положение СП55.13330.2011., в котором полноценно и емко указаны нормативы по воздухообмену.

Минимальные показатели производительности системы должны обеспечивать в течение часа однократную смену всего объема воздуха в помещении (актуально для помещений, где регулярно находятся люди).
Из санузлов в течение часа должно удаляться не менее 25 кубометров воздуха. Из кухни не менее 60 кубометров.

Это основные положение правил. С ними вы всегда сможете ознакомиться посредством интернета. Такие нормы находятся в открытом доступе. Особенно скрупулезно необходимо их изучить тем владельцам, кто самостоятельно будет прокладывать шахты, вытяжные каналы и устанавливать оборудование, чтобы стабильно и правильно функционировала вентиляция

двухэтажного дома своими руками, что напрямую влияет на комфорт.

Система вентиляции двухэтажного дома — Оптимизация работы вентиляции

При конструировании систем обеспечения циркуляции воздуха необходимо позаботиться об установке специализированного оборудования:

На входе в шахту вентиляции установить автоматический клапан, в котором будет находится датчик влажности, что обеспечит экономию при функционировании системы. При повышении влажности в комнате клапан будет открываться шире, что улучшит тягу.
Во всех жилых помещениях следует расположить клапаны оборудованные датчиками наружной температуры. В этом случае можно нивелировать поступление холодного воздуха, что позволит поддерживать необходимый температурный баланс.
Для свободной циркуляции воздуха между помещениями следует вмонтировать переточные отверстия площадью не менее 200 кв.см.

Следует помнить, что установка вентилятора значительно понижает пропускную способность шахты, поэтому такое решение является краткосрочной мерой для обеспечения циркуляции воздуха. Аналогичным оборудованием является и кухонная вытяжка, поскольку она работает кратковременно и ее использование не может полноценно обеспечить вентиляцию помещения.

Правильная вентиляция в частном доме: выбор и устройство

Оснащение частного дома системой вентиляции предполагает, что на первом этапе будет рассчитан требуемый воздухообмен и определено необходимое сечение воздуховодов, что должно завершиться выбором конкретного типа вентиляции. После этого следует составить схему, в которой будут указаны все нюансы относительно размещения оборудования, мест прокладки воздуховодов и установки точек забора и отвода воздуха.

Естественная или механическая: какую выбрать

Нахождение человека в доме с точки зрения комфорта – это качественная воздушная среда внутри помещения, определенная температура и оптимальная скорость потоков воздуха, которая должна быть небольшой, чтобы обеспечить благоприятные условия проживания. При организации воздухообмена с помощью механики устанавливать вентиляторы нужно и на притоке, и на отводе. Скорость потока при этом значительно выше обычного.

Такое положение дел обуславливается различием норм в отношении скорости потоков воздуха в рамках той или иной среды. Механическая вентиляция обеспечивает перемещение воздушных масс на скорости от 2 до 3 м³ в час. Что касается естественной вентиляции, то для нее этот показатель составляет примерно 1 м³ в час. В связи с этим данная система считается наиболее комфортной для человека.

Единственным недостатком естественной вентиляции является невозможность ее установки в определенных условиях. Связана данная проблема с тем, что уменьшение скорости воздушного потока требует увеличения сечения специального проема в стене. В частности, чтобы пропустить за час 300 м³ воздуха естественным образом, потребуется наличие канала 250 на 400 мм, что соотносится с диаметром 350 мм. В случае же с механической системой мы получаем более низкие значения в отношении канала воздуховода, а именно 160 на 200 мм, что применительно к диаметру составляет 200 мм.

Кроме того, нередки ситуации, когда отсутствует возможность организации естественной вентиляции в связи с большим сечением канала, так как это не позволяет установить его внутри помещения, а монтаж вне здания нарушает внешний вид строения. Из-за этой или других подобных причин дома, имеющие большую площадь, зачастую оборудуются механической системой воздухообмена.

Проектирование вентиляции

Для этого требуется:

Установить вытяжные каналы ближе к центру дома, размещая их в межстенном пространстве. Это приведет к тому, что данные элементы системы вентиляции будут находиться в теплой зоне, поэтому зимой из-за перепада температур тяга увеличится.
Выбрать оптимальный тип воздуховодов. Для экономии полезного пространства предпочтительнее устанавливать системы с прямоугольным сечением. Если свободного места вполне достаточно, подойдут конструкции с круглым диаметром, обеспечивающие лучший воздухообмен и упрощенный монтаж.
Определить требуемый вид, если были выбраны круглые устройства, так как здесь присутствует вариативность: жесткие или гибкие (гофра). Первый тип конструкции обеспечивает проход воздушных масс с меньшим сопротивлением и приемлемым уровнем шума. Гофра же легче монтируется.
Произвести расчеты относительно диаметра и длины, что осуществляется посредством функциональности соответствующих онлайн-калькуляторов. Предпочтительнее, если есть такая возможность, устанавливать более широкие и длинные каналы, что скажется на тяге в плане ее увеличения.
Обустроить систему вентиляции с помощью воздуховодов, имеющих одинаковый диаметр. При отсутствии возможности соблюдения этого правила необходимо добиться плавности перехода с одного сечения на другой, когда величина отклонения не превышает 30 градусов.
Сгладить все существующие стыки. Ничего не должно препятствовать прохождению воздушного потока внутри канала. Любые неровности гарантируют тот факт, что сопротивление увеличится, а тяга уменьшится.
Позаботиться о том, чтобы воздуховоды образовывали конструкцию с небольшим количеством поворотов. Каждый изгиб – это потеря 10% тяги.

Модернизация вентиляции

Если система воздухообмена уже установлена, но есть потребность в ее обновлении, то процесс предполагаемых работ должен соотноситься со следующими советами:

На конце вытяжной трубы необходимо смонтировать дефлектор. Он служит барьером на пути дождевой воды, насекомых и разного рода загрязнений. Польза этого прибора заключается в возможности увеличения тяги на 20% за счет того, что он обеспечивает рассечение потока ветра, создавая этим зону, обусловленную низким давлением.
Чтобы преобразовать естественный воздухообмен в механический, достаточно смонтировать соответствующий вентилятор в ванной комнате, а на кухне установить вытяжной зонт.
Постоянно закрытые пластиковые окна служат причиной невозможности нормального функционирования системы. Необходимо периодически проветривать помещения для обеспечения притока воздушных масс, которые создадут условия для работы вентиляции.
Результативность системы за счет естественной тяги зависит от погоды. Для обеспечения конкретного притока воздух конструкция оснащается специальными устройствами в виде бризеров и проветривателей.

Организация естественной вентиляции

Загородный дом обычно имеет большую площадь по сравнению с квартирой, поэтому здесь нет необходимости производить расчеты на СНиПах. Достаточно принять во внимание, что величина воздухообмена равняется 30 м³ в час. Это может привести к небольшой погрешности, которая в своем максимуме составляет 20%. При обустройстве вентиляции сперва требуется произвести расчеты по распределению воздушных потоков.

При проектировании естественного воздухообмена предусматривается установка вытяжек во всех помещениях хозяйственного назначения, под которыми следует понимать кухню, санузел, топочную и т. д. При этом гараж требует дополнительного оснащения так называемым хоботом, необходимым для отвода газов путем его надевания на выхлопную трубу транспортного средства.

В жилых комнатах обеспечивается лишь приток. Если в таких помещениях устанавливать вытяжки, это станет причиной появления сквозняков и снижения температуры, то есть приведет к неоправданным теплопотерям.

Высота вентиляционных каналов

Для обеспечения максимальной эффективности вытяжной вентиляции, устанавливаемой в частном доме, необходима прокладка вертикальных каналов. Чем больше их высота, тем лучше тяга. В связи с этим нежелательно обустраивать вентиляцию, у которой выходы ведут в стену. Они должны располагаться максимально близко друг к другу, что позволяет направить их в единую шахту. При этом вывод на крышу должен быть ближе к коньку, что является наивысшей точкой строения. В результате обеспечения максимальной высоты каналов удается добиться лучшей тяги.

При возведении кирпичных домов обустройство вентканалов производится в кладке несущих стен. Такой метод более практичен и выгоден, но он не может быть использован в отношении каркасных и деревянных домов. Нецелесообразно в подобных строениях возводить вентиляционные каналы из кирпича. Здесь в большей мере подойдут недорогие пластиковые трубы и патрубки, изготовленные из поливинилхлорида.

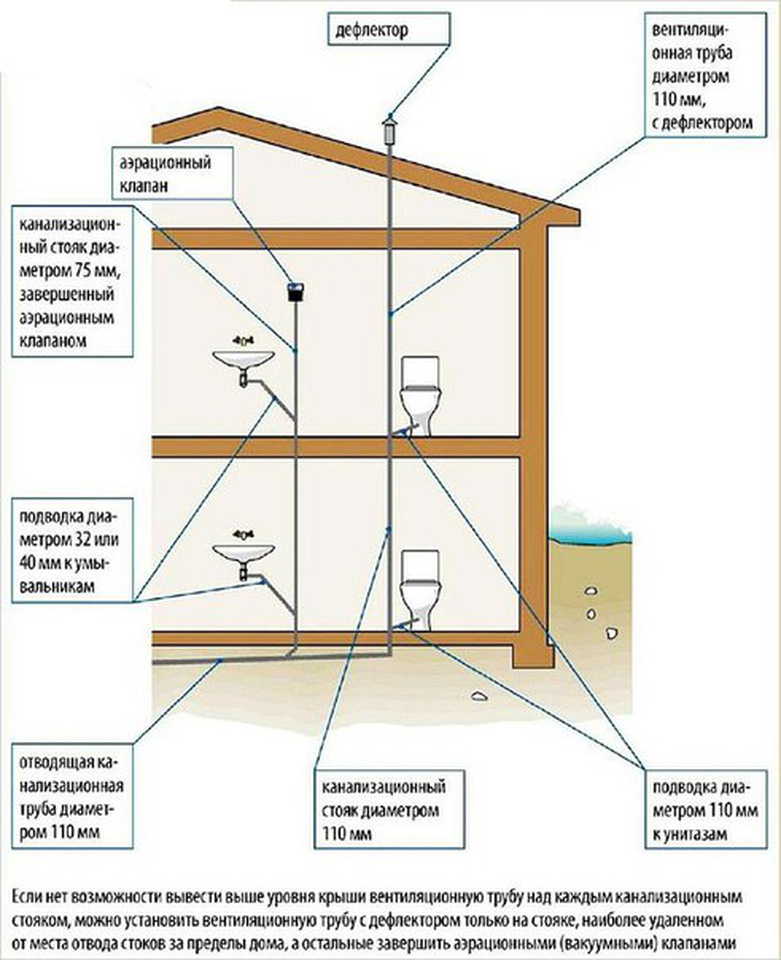

При определенных обстоятельствах можно обратить внимание на канализационные цилиндрические изделия из-за их низкой стоимости и высокой прочности.

В частном доме вентиляция должна обустраиваться таким образом, чтобы она была обшита и утеплена. Это исключает образование конденсата, который скапливается внутри канала. Желательно защитить выход вентиляции специальным колпаком от осадков.

Многоквартирные дома в основном сооружаются с учетом того, чтобы выводы вентиляции и канализации располагаются в одной шахте. Применительно к высотному зданию это довольно разумно, так как здесь нет проблем с тягой, чего нельзя сказать о частном доме. В этом случае можно столкнуться с таким эффектом, как обратная тяга, когда все неприятные запахи устремляются не наружу, а внутрь дома.

Решить эту проблему удается посредством установки на вытяжной трубе специального клапана, препятствующего обратной тяге. Минусом подобного устройства является тот факт, что образование наледи может привести к его блокировке.

Тяга на выходе

В большинстве случаев высота частного дома не превышает 5 м, что обеспечивает недостаточную силу тяги. Эта ситуация решается за счет подвода к вентканалу электропроводки и монтажа вентилятора. При отсутствии движения газов достаточно запустить тягу принудительно для придания потокам воздуха необходимой скорости.

Большинство бытовых вентиляторов ориентированы на 100-миллиметровую трубу в плане монтажа. И не каждый из них сможет обеспечить требуемую тягу, даже если технические характеристики, заявленные в паспорте, будут подходящими. Их предназначение заключается в обеспечении движения воздушных потоков по горизонтали, поэтому они оказываются неэффективными, когда возникает необходимость выталкивать воздух в вертикальном направлении.

Обеспечение притока

Для того чтобы создавался приток, используют оконные форточки или рассчитывают на микроциркуляцию. Такой способ вполне оправдан в летний период, но не зимой, что объясняет причину встраивания специальных проветривателей. В результате воздух попадает сначала в систему вентиляционных каналов, где происходит отбор тепла. Проветриватели – это эффективные устройства, которые создают условия для повышения температуры воздуха. Это гарантированно исключает такое явление, как холодный пол.

При строительстве дома проще оснастить его стеновыми клапанами, способными перекрывать вентканалы. С их помощью нельзя повысить температуру воздуха, но подобные элементы можно разместить недалеко от батареи, что избавит от необходимости изменять конструкцию оконных рам.

Отопительное оборудование в виде печей, котлов и каминов отличается тем, что активно потребляет кислород. Когда тот же теплогенератор является частью уже существующей коаксиальной системы газоотвода, нет необходимости отдельно обустраивать вентиляцию. В противном случае следует увеличить число приточных клапанов.

Применительно к камину лучше монтировать отдельный канал, идущий с улицы, вывод которого осуществляется под зону горения. Это служит причиной уменьшения объемов отбора кислорода и разогрева приходящего воздуха, а процесс горения дров в камине становится более активным за счет притока кислорода с улицы.

Как создать принудительную вентиляцию

Климатические условия России требуют соответствующим образом относиться к организации процесса отопления, что предусматривает отказ от естественной вентиляции, по крайней мере, в некоторых регионах страны. В связи с этим возникает необходимость обустройства принудительного воздухообмена вне зависимости от варианта его реализации: централизованный или локальный.

Централизованная вентиляция

Обращаясь к услугам проектирования по обустройству централизованной системы воздухообмена, необходимо иметь в виду, что вам могут быть предложены малоэффективные решения. Зачастую проектировщики стараются снизить свои расходы и предлагают варианты, когда в одну точку сводятся системы металлических труб, идущие от так называемых грязных помещений (кухни, гаража и т. д.), с установкой одного мощного вентилятора, который обеспечивает отвод воздуха наружу.

Такая схема мало чем отличается от системы, характеризуемой как естественная, так как в данном случае приток смеси газов возможен лишь за счет окон и соответствующих клапанов. Подобного эффекта удается добиться путем установки отдельных отводов, оснащенных вентиляторами, в каждом помещении, что будет значительно дешевле.

Правильно оборудованная принудительная система воздухообмена – это наличие входных и выходных каналов, подсоединяемых к установке, которая включает в свой состав вентиляторы, обеспечивающие приток воздуха и его выброс наружу, рекуператор, устройство для подогрева и автоматику. Такая система создает условия, когда процессы поступления и вывода воздуха происходят принудительно.

В то же время использование рекуператора несет дополнительные выгоды, заключающиеся в том, что с его помощью нагревается входящий воздух, а это экономия на отоплении дома. По тонким трубкам устройства движутся воздушные потоки, где один поступает с улицы, а другой выводится наружу.

В результате происходит теплообмен, когда энергия теплого потока передается холодному, обеспечивая экономию тепла от 20 до 50%. В летний период этот аппарат отключается.

После рекуператора идет устройство, с помощью которого поток подогревается, что позволяет довести температуру воздуха до 10-15 градусов.

Локальная вентиляция принудительного типа

Функциональность централизованной системы воздухообмена довольно широка, например, она может обеспечивать фильтрацию поступающей в помещение смеси газов. При этом обустройство таких систем связано с некоторыми минусами, включая следующее:

высокая стоимость оборудования;
потребность в техническом помещении для установки центрального блока, что связано не в последнюю очередь с шумностью его работы;
необходимость обращения к услугам профессионалов для укладки воздуховодов большого сечения.

В связи с этим в некоторых случаях, особенно применительно к малогабаритным домам, выгоднее устанавливать принудительную локальную вентиляцию.

Вентустановки локального типа – это небольшие устройства, которые своим внешним видом напоминают кондиционеры. При этом они оснащаются вентиляторами, рекуператором, подогревателем и т. д. Подключение к ним воздуховодов не предусмотрено.

В жилых комнатах такие устройства способны решить проблему вентиляции, чего нельзя сказать в отношении ванной, кухни, подвала и других подобных помещений. Применительно к ним требуется монтаж воздуховодов естественной вентиляции.

Совместить два упомянутых вида системы можно собственными силами, так как существующие инструкции и схемы дают ясное понимание процесса предполагаемых работ.

Вентканал в частном доме своими руками. Рекомендации

При оборудовании естественной вентиляции в частном доме своими руками, желательно учитывать особенности устройства комфортного обмена воздуха для возводимых и уже существующих строений.

По проектированию естественной вентиляции в строящемся доме

Основным принципом составления схемы естественной вентиляции в частном доме в процессе строительства является расположение шахт. Их устраивают исключительно во внутренних перегородках, чтобы обеспечить поддержание основной части трубы в тепле. Данный принцип позволяет получать достаточную мощность вытяжки, особенно при отрицательных температурах уличного воздуха.

Для оборудования вытяжных шахт рекомендуется использовать прямоугольные элементы. Они позволяют существенно сэкономить внутреннее пространство дома, но при наличии свободных площадей, можно монтировать круглые трубы, которые создают более интенсивный поток.

В качестве труб для воздуховода используют водопроводные пластиковые трубы, т.к. при применении гофрированных изделий возникают слабые, но ощущаемые человеческим слухом, шумы.

При выводе вентиляционных труб через неотапливаемый мансардный этаж на кровлю, рекомендуется позаботиться о дополнительном утеплении воздуховода в этом помещении.

При монтаже вытяжной трубы рекомендуется соблюдать вертикальность, если поддержать это условие невозможно, обходные откосы следует делать с углом отклонения не превышающим 30 градусов. Каждый переход со смещением от главной вертикальной оси отнимает порядка 10% мощности.

Следует внимательно отнестись к стыковочным узлам воздуховода. Неточное сочленение отдельных элементов, посторонние предметы, шероховатости – осложняют процесс эффективной работы вытяжки.

Чем выше труба воздуховода, тем эффективнее процесс вытяжки. Вынос вентиляционного грибка рекомендуется устанавливать на 500 мм выше конька кровли.

Рекомендуемая высота вентиляционных каналов над кровлей.

По модернизации вентиляции в уже построенном доме

Для повышения мощности тяги и обеспечения дополнительной защиты от проникновения в сооружение насекомых и пыли, на конце воздуховода желательно установить дефлектор. Это устройство помогает увеличить мощность на 20%.

Дефлектор на вытяжной трубе.

В помещениях с повышенной влажностью рекомендуется установить вытяжные вентиляторы. Данная мера превращает естественную систему в совмещенную, но при этом исчезает зависимость от погодных условий. Кроме того, установленные устройства позволят сбалансировать влажностный и температурный режим в этих местах и не допустить гниения материалов.

Когда здание оборудовано пластиковыми окнами и в морозное время проветривание осуществляется редко, в целях экономии тепла, эффективность циркуляции воздушных масс резко падает. В такой ситуации рекомендуется оборудовать окна специальными вентиляционными клапанами, которые дают возможность организовать приток наружного воздуха, и при этом произвольно регулировать поток.

Вентиляционный клапан в окне.

Вентканал в частном доме своими руками схема с выходом в стену. Методики расчетов параметров вентиляции

Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.

Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.

По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов дома.

Но проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.

По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до 3.

Такой подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.

Вентканал в частном доме своими руками схема. Как сделать вентиляцию в частном доме?

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.

Видео вентиляция в частном доме своими руками

Вентиляция дома своими руками — естественная, приточно-вытяжная, смешанного типа

Систему вентиляции частного дома своими руками лучше планировать до начала строительных работ. Когда изменения будут вноситься в уже готовое здание, затраты на устройство вентиляции будут больше. И возможно, что качество системы при этом окажется хуже.

Варианты вентиляционных систем

Существуют три способа вентиляции жилища:

Естественная
Приточно-вытяжная (принудительная)
Смешанного типа (например, естественная с принудительной вытяжкой)

Чтобы получить хорошую вентиляцию и при этом избежать излишних расходов, необходимо правильно подойти к выбору системы вентиляции.

Выбор типа вентиляции

Совсем не обязательно оптимальным вариантом будет дорогая приточно-вытяжная система.

Принудительная вентиляция имеет функцию очистки поступающего с улицы воздуха. Если дом расположен в местности с чистой атмосферой, то входная фильтрация будет излишней. Если же в окружающей среде есть вредные и неприятные примеси, лучше будет удалить из воздуха все ненужное.

При выборе типа системы вентиляции надо учесть, как минимум, следующие составляющие:

Степень чистоты окружающего воздуха
Материал, используемый для строительства дома

В качестве ограничивающего фактора можно предполагать допустимый уровень затрат. Но лучше в этом случае не экономить за счет уменьшения эффективности системы вентиляции. В дальнейшем это может неблагоприятно сказаться на удобстве проживания в новом жилище.

Когда достаточно естественной вентиляции

Такая система будет оптимальна в случае, когда:

Воздух действительно чистый
Дом построен из определенного материала: дерева, кирпича, пеноблоков, керамзитовых блоков, монолитного керамзитобетона.

Смешанный вариант

Если обычная вытяжка при естественной вентиляции деревянного дома своими руками не справляется со своей задачей, монтируется вытяжная вентиляция. Ее устанавливают в тех помещениях, где воздух наиболее загрязнен и при недостаточной тяге плохо влияет на атмосферу всего дома. Это кухня, санитарные помещения, котельная.

Когда требуется принудительная вентиляция

Приточно-вытяжная вентиляция с очисткой поступающего воздуха необходима, если выполняется хотя бы одно из следующих условий:

Почему вентиляция строго нужна в канадских домах? Потому что теплые дома по канадской технологии строятся из SIP-панелей. Такой дом представляет собой «термос», его стены не могут «дышать». Именно по-этому в таких домах для комфортного проживания устанавливается целый комплекс вентиляционной системы.

Чего не скажешь о доме из дерева. Сборные дома из бруса, о которых описано здесь, — это дома из натурального материала. Их стены «дышат», а значит устанавливается минимум компонентов из вентиляционной системы.

Устройство естественной вентиляции

Естественным образом вентиляция помещений происходит через:

Проемы окон (форточки)
Проемы дверей
Решетки вентканалов

Вытяжной канал выводится на высоту, превышающую верх крыши дома как минимум на метр.

Рекомендуется, чтобы он на 5–6 метров возвышался над уровнем вентиляционной решетки. При выполнении этого условия образуется перепад давлений, обеспечивающий хорошую тягу.

Требуемая площадь сечения канала — не менее 100 см². Чтобы определить точнее, необходимо выполнить расчеты. Форма может быть любой, однако предпочтительней круглая, так как сопротивление движению воздуха тем меньше, чем меньше длина периметра канала.

Вентиляционный канал лучше всего сделать в виде шахты в стене.

Ее внутренние поверхности должны быть ровными, без наплывов раствора. Неровности препятствуют образованию тяги.

Должна быть обеспечена возможность чистки канала. Для этого встраивается люк с крышкой.

Вентканалы устраиваются во внутренних стенах кухни, ванны и санузла. Можно сделать их и в виде приставных шахт.

Сверху на вытяжной канал устанавливается дефлектор или зонт для защиты от ветра, снега и дождя. Для регулировки потока воздуха необходимо установить утепленный клапан.

Чтобы проверить работу системы, достаточно поднести к вентиляционной решетке на расстояние 5–7 см полосу газетной бумаги 15–20 см длиной, шириной в 2–3 см. Если конец полоски касается решетки, можно сделать вывод, что вентиляция работает.

Приточно-вытяжная система

Система приточно-вытяжного типа с рекуперацией тепла эффективна и экономична.

Она обеспечивает нагревание приточного холодного воздуха за счет выходящего, нагретого. При этом два потока нигде не смешиваются. Фильтры на входе предотвращают попадание в жилище пыли и других загрязнителей.

Удобный вариант создания системы — использование установки, которая в одном корпусе содержит все основные элементы:

Фильтры
Воздухонагреватель
Приточный и вытяжной вентиляторы
Рекуператор
Систему управляющей автоматики

Вначале следует рассчитать уровень требуемого воздухообмена. В соответствии с результатами выбрать оборудование для вентиляции каркасного дома своими руками. Необходимо определить место установки вентоборудования. Обычно это чердак, подвал, хозяйственные и подсобные помещения. Помещение должно быть сухим.

Затем надо определить места входа уличного и выброса вытяжного воздуха. Приточное и вытяжное отверстия не должны быть расположены близко один от другого во избежание забора воздуха, только что выброшенного из помещения.

Порядок работ

В наружной стене проделываются входное и выходное отверстия для воздуха
Подготавливаются патрубки для настенных наружных решеток. Они должны быть снабжены обратными клапанами, чтобы внутрь помещения не попадали мелкие предметы, насекомые и влага. Патрубки устанавливается в стенные отверстия
Вентустановка размещается в выбранном месте и закрепляется
Монтируются каналы для забора и выброса воздуха, затем присоединяются к вентустановке с помощью металлических хомутов
При монтаже системы могут применяться разные типы воздуховодов. Удобны гибкие воздуховоды в виде трубы, изготовленные из пластика или алюминия. Используются также и воздуховоды квадратного и прямоугольного сечения
Производится разводка по комнатам приточного и вытяжного каналов воздуха. При этом специальный крепеж прикручивается к потолку или стене. Воздуховод закрепляют, затягивая хомут на крепеже. При необходимости используются тройники, соединители и другие фасонные элементы
Воздуховоды внутри помещений удобнее всего размещать за подвесными потолками. Вентиляционные решетки располагаются в стенах или в потолке. Вытяжное и приточное отверстия в комнате желательно располагать в противоположных углах

Помимо вентиляции, необходимо позаботиться о том, чтобы в вашем доме было всегда тепло. Для этого необходимо установить котел отопления, но прежде необходимо сделать его. Самодельные котлы отопления бывают разных видов, однако устройство у всех одинаковое: есть топливо, которое при сгорании отдает свое тепло теплообменнику, который затем нагревает теплоноситель (как правило, это обычная вода).

Однако, если вблизи поселка проходит газовая магистраль, то лучше всего отапливать дом при помощи природного газа. Отопление частного дома газом, об особенностях которого описано здесь, — самое доступное и экономичное.

Не забудьте позаботиться и о канализации. Схема канализации в частном доме просто, что заняться ее созданием можно самостоятельно. В данной статье описаны виды канализации, которые могут быть применимы.

Вентиляционную систему, если к этому подойти серьезно, можно сделать своими руками. Однако существуют различные варианты, существенно отличающиеся сложностью, трудоемкостью и уровнем затрат. Поэтому необходимо предварительно определиться, какой вариант вентиляции будет оптимальным.

Видео о вентиляции частного дома

схема без выхода на крышу, установка своими руками

Во время проектировки канализации мало кто задумывается об очень важной вещи – ее вентиляции. Если канализация стоит на страже санитарных условий там, где вы живете, то вентиляция — это ее главный помощник.

С ее помощью можно обеспечить не только полноценный комфорт, но также нормальную работу всей системы в целом.

Поэтому вентиляция канализации, пусть даже и в маленьком частном доме, необходимость, а не излишество.

Необходимость вентиляции канализации в частном доме

Далеко не во всех домах есть система отведения газов из канализации. Так нужна ли вообще вентиляция канализации в частном доме?

Бытует мнение, что не особо-то и нужна, ведь в небольших коттеджах нагрузка на нее не очень большая. В действительности же отвод загрязненного воздуха обязан быть в каждой канализации.

Есть отбросить все мнения и обратиться к специальным техническим инструкциям, то можно узнать, что небольшой дом (в котором два этажа, не более) можно оснастить канализацией без фановой трубы, если в доме живет небольшая семья.

Фановая труба представляет собой вертикальную конструкцию, собранную из сантехнических труб и выведенную через кровлю выше конька крыши.

Она нужна для того, чтобы вентилировать систему канализации, то есть выводить газы, которые под давлением могут выйти через любую другую коммуникацию в доме.

Например, если появится бульканье в сифоне раковины на кухне – знайте, это последствия отказа от фановой трубы.
Если спустить воду во всех сантехнических устройствах, большой объем воды может перекрыть основную сливную трубу, и в помещение проникнет зловоние из канализации.
Тут становится ясно, что вентиляция необходима. В маленьких домах такое случается редко, однако если вам нужна надежная система, лучше установить в канализационную систему фановый стояк.
А вот перечень тех случаев, когда установка вентиляции обязательна:
Собственный дом в два этажа и более с наличием сантехнических узлов на каждом.
Диаметр магистральной трубы не менее 50 миллиметров.
Проект частного дома предполагает наличие септика неподалеку от здания.
Наличие бассейна, вода из которого перед заморозками будет сливаться в систему канализации.
Устройство канализационной вентиляции
Вне зависимости от этажности, безупречно организовать систему вентиляции канализации в частном доме можно без особого труда, главное – это разработать схему. Есть два пути монтажа вентиляционной системы:
При помощи фановой трубы.
С установкой вакуумных аэраторов.
Как считают специалисты, отказ от использования фановой трубы в пользу аэрационных клапанов может сыграть злую шутку с владельцами дома.
Часто одних клапанов недостаточно, и может так получиться, что деньги потрачены, а неприятные запахи и посторонние шумы все равно будут тревожить жильцов.
Монтаж системы начинается с установки вентиляции канализационного стояка. Для этой цели применяются классические пластиковые серые трубы диаметром 110 миллиметров.
На крупных объектах, таких как многоэтажные дома, часто используются чугунные аналоги. Трубы соединяются друг с другом при помощи резиновых уплотнителей. А к поверхности стены дома трубную систему крепят металлическими фиксаторами типа хомутов.
Выведенная наружу труба вентиляции должна быть выше самой высокой точки крыши на 30-70 сантиметров. Чем больше угол ската крыши, тем на большую высоту нужно монтировать фановую трубу.
Также во избежание попадания неприятных запахов обратно в дом, по строительным нормативам, необходимо выдержать расстояние от выходного отверстия до окон и дверей в 3. 5-4 метра.
Перед тем как сделать вентиляцию в канализации в частном доме, рекомендуется позаботиться о соблюдении правил проектирования всех вытяжных систем.
Будет очень обидно, если рядом с выходом фановой трубы окажется печная, которая в определенную погоду из-за обратной тяги будет втягивать сточные испарения. Так же неправильно совмещать вытяжки из различных систем, например, механическую вентиляцию и канализационную.
Выбор труб
Для обустройства канализации используются пластиковые канализационные трубы, сечение которых должно быть таким, чтобы можно было подключить их к сточной системе.
Они просты в монтаже, имеют небольшой вес, а также комплектуются специальными уплотнительными элементами типа резиновых прокладок. Из достоинств также можно назвать разнообразие поворотных соединительных фитингов.
Диаметр трубного стояка при этом должен быть таким же, как и у главной магистральной трубы, обычно это 110 миллиметров.
Внутренняя вентиляция
Вариант размещения фановой трубы вентиляции в доме
Обычно канализационная вытяжка устанавливается в системы коммуникаций еще на стадии проектирования здания. И самым грамотным решением этого вопроса будет монтаж вентиляционных каналов внутри помещения.
Фановая вытяжная труба должна монтироваться через кровлю и выводиться на крышу через чердачное помещение. План действий здесь такой:
Канализационный воздуховод заканчивается у крыши чердака.
В кровле делается отверстие, через которое устанавливают трубу-концевик.
Наконечник соединяется с трубой канализации и обрабатывается герметиком.
Конечная труба не доставит хлопот при монтаже, если использовать эластичный полимерный переходник. Он прочный и долговечный.
Благодаря конусовидной форме можно подогнать его диаметр специально под выходную трубу, достаточно срезать лишний кусок материала на заранее отмеченном уровне.
Выходящая из крыши вентиляция выводится в подготовленное отверстие в кровле. Нижняя часть эластичного переходника промазывается герметиком по окружности примыкания к кровельному покрытию, затем при помощи металлического кольца и саморезов прикрепляется к крыше.
Чтобы усилить интенсивность тяги, на выходное отверстие трубы-наконечника устанавливают дефлектор. Это устройство усиливает тягу за счет создания зоны разреженного воздуха.
Здесь срабатывает закон Бернулли, согласно которому уменьшение сечения потока воздуха понижает давление в системе и ускоряет сам поток на отдельных участках.
При строительстве частных домов пользуются популярностью статичные модели дефлекторов, чуть реже используются вращающиеся. Это простое по конструкции устройство увеличивает тягу более чем на 20%.
Внешняя вентиляция
Вентиляционные трубы снаружи дома
Но предположим, что дом уже построен, перекрытия облицованы финишной отделкой, и портить ее нельзя. В этом случае смонтировать внутреннюю вентиляцию не представляется возможным.
И тогда на помощь приходит вытяжка для канализации, установленная снаружи дома.
В этом случае канализационная вытяжка крепится к внешней стене дома. Со стороны это будет выглядеть, словно водосточная труба. Единственное отличие – верхняя точка ее будет намного выше.
Также вытяжку можно установить на сам септик, и это будет идеальным вариантом для частного дома. Так как септик располагается на некотором расстоянии от жилища, то и запахов в доме быть не должно.
Еще вариант – обустроить вентилирование магистральной трубы на пути от сантехнических узлов до септика. Главное, чтобы эта вентиляция не мешала неприятными запахами вам и вашим соседям.
Использование вакуумных клапанов
Принцип работы вакуумного клапана для канализации
Если нет никакой возможности установить вентиляцию, есть выход. Можно вмонтировать вакуумные вентиляционные клапаны для канализации. Они состоят из пластикового корпуса с отверстием. Сам клапан оборудован мембраной и резиновой прокладкой.
Принцип его действия простой: в закрытом состоянии устройство не пропускает воздух, а когда в системе повышается давление, то оно открывается, выпускает воздух из помещения в канализацию, выравнивая давление.
А срабатывает клапан из-за слива воды под давлением – спуск воды в унитазе, резкий выброс воды из стиральной машины. Но это не всегда так.
Это устройство срабатывает не всегда, его ненадежность подтверждается отсутствием информации о нем в СНИПе. Используются такие клапаны только в небольших домах.
На рынке представлено два вида аэрационных клапанов. Разница в сечении: 50 миллиметров и 110. Так как их цена довольно велика, их можно при желании сделать своими руками.
Монтаж клапанов осуществляется рядом со стояками канализационной вентиляции, в верхней ее части. Обычно это делается в трубе, отходящей от унитаза.
Те, кто установил такие клапаны, должны помнить, что их необходимо регулярно обслуживать. В этих сантехнических изделиях накапливаются различные виды загрязнений и отложений, что в дальнейшем может привести к заклиниванию клапана.
Это еще раз подтверждает достоинства установки фановой трубы.
Еще один минус, из-за которого стоит передумать устанавливать клапан в систему канализации, — это его рабочая температура. Этот прибор может работать только при температуре выше 0°С.
Если его вмонтировать где-нибудь на улице или в неутепленном подполе, то он перестанет выполнять свои функции.
Нестандартные решения для вентиляции канализационных систем
Нестандартная вентиляция канализации
Народные умельцы, как всегда, придумали несколько способов, которые помогут выйти из такой ситуации, если вентиляция канализации жизненно необходима, но дом уже построен, и деваться некуда.
Эти способы не противоречат нормам безопасности и санитарным требованиям.
Как уже говорилось, вентиляционную трубу можно вывести на крышу по внешней стене здания. Но ее также можно прикрепить к забору.
Единственное отличие – большая удаленность фановой трубы от здания. Если собираетесь выбрать именно этот способ, то нужно правильно распланировать местонахождение оной, чтобы она была достаточно далеко от участка ваших соседей.
Правила монтажа канализационной вентиляции
Чтобы правильно смонтировать вытяжку для канализации в вашем частном доме, нужно придерживаться ряда правил:
Желательно, чтобы фановая труба была из того же материала, что и канализационная. Это обеспечит простоту монтажа и облегчит герметизацию стыков.
Главная магистраль, отводы и фановая труба монтируются в единую канализационно-вентиляционную систему.
Монтаж канализационной вентиляции лучше выполнять во время строительства дома. Это не только сделает процесс более легким, но и позволит скрыть все коммуникации.
При возведении здания с нуля нужно позаботиться о наличии детального плана канализационной системы, который предусматривает все, начиная от фановой трубы и колпака для нее до канализационных люков и септика.
При выведении воздуховодов важно учесть расстояние от выхода вентиляции на крышу до окон, форточек и дверей вашего дома. Оно должно быть не меньше 4 метров, чтобы исключить вероятность попадания зловонных запахов в дом с потоками ветра.
Также нужно учитывать высоту концевой трубы, которая выводится через кровлю на крышу. Обычно она бывает от 0.2 до 3 метров. Но это слишком большой диапазон, и поэтому нужно немного конкретизировать цифры.
Для плоской крыши достаточно, чтобы высота трубы, возвышающейся над кровлей, была не более 30 сантиметров. А вот со скатной крышей немного сложнее.
Дело в том, что чем больше угол ската, тем выше нужно устанавливать вытяжку. Поэтому оптимальная высота для стандартной двускатной крыши будет не менее 50 сантиметров.
На крыше рядом с фановой трубой не должны находиться выходы других инженерных коммуникаций, например, печная труба или дефлектор приточно-вытяжной вентиляции дома.
Если другого выхода нет, и трубу нужно поставить именно рядом с другими, то устанавливать ее нужно на несколько метров выше остальных. Так можно обезопасить себя от попадания зловония в другие системы.
Чтобы усилить тягу в вентиляции, можно использовать простой прибор – дефлектор. Но нужно быть осторожным, так как в зимние месяцы на нем может замерзать конденсат, образующийся как раз в самом холодном месте системы.
Если отверстие трубы полностью обрастет льдом, пользы от такой вентиляции не будет.
Провести монтаж вентиляции в частном доме своими руками не так-то и просто. Это очень сложная система, основанная на законах физики и строительных технологиях.
Чтобы сделать все правильно и качественно, сначала нужно изучить типовые схемы канализационных и вентиляционных систем.
В заключение
Комфорт – основной фактор, который заставляет людей все больше и больше задумываться об усовершенствовании своего жилища.
Выбрать то или иное решение для обустройства собственного загородного дома – право исключительно его владельцев. Но для этого нужно разбираться в вопросах строительства.
И если вам фраза «вентиляция канализации» мало что говорит, лучше проконсультироваться со специалистами.
Вентиляция в доме своими руками
Нужна ли вентиляция в частном доме? Этот вопрос еще недавно был настолько актуальным. Экологичные «дышащие материалы», деревянные окна, естественная вентиляция через оконные проемы и двери делала дом комфортным для проживания.
Технологии, применяемые при строительстве современных домов, такие как использование пластика для дверных и оконных проемов, химических волокон для утепления фасадов и прочих материалов, делают дом полностью герметичным и закрытым для доступа воздуха извне.
Определиться с созданием вентиляционных систем необходимо еще на этапе проектирования жилья. Но нередки и ситуации, когда дом уже построен, и только возникла потребность в вентиляции. Что в этом случае предпринять, можно ли сделать вентиляцию самостоятельно?
Как сделать вентиляцию своими руками
Вентиляция, принудительная или естественная, создающая особый микроклимат в помещениях. С ее помощью происходит отток старого воздуха, содержащего большое количество углекислого газа и других примесей, вредных для организма человека, и приток свежего.Кроме того, вентиляция позволяет решить проблему повышенной связанной и связанной с этим опасности возникновения плесени и грибка на стенах дома.
Вентиляция, которая обеспечит комфортные условия в доме, может быть нескольких видов:
Естественная,
Принудительная,
Смешанная или комбинированная.
Вентиляция своими руками, схемы
Каждый вид вентиляции имеет свои достоинства и недостатки. Например, если это загородный коттедж, находящийся за городской чертой, в месте с чистым воздухом, то лучше использовать естественную систему вентиляции.В случае если это городской дом или квартира, то принудительная вентиляция не будет нагнетать воздух, но и очищать, фильтровать его, что целесообразно в условиях городской загазованности.
Естественная вентиляция
При вентиляции естественным способом воздухообмен (см. Рисунок 1) осуществляется без дополнительных механических устройств за счет разницы в давлении и температурных условиях за пределами и внутри дома.
Использование такой вентиляции разумно, если соблюдены следующие требования:
Дом находится в зоне с достаточно чистым воздухом.
В качестве материалов стен используется дерево, кирпич, ракушка, шлакоблоки или пенистый бетон.
Рисунок 1. Схема естественной вентиляции.
Естественная вентиляция — наиболее дешевый вариант, не требующий больших затрат на закупку оборудования и монтаж системы. Вытяжка осуществляется наружу через вентиляционные каналы (шахты). Воздуховод проходит через кровлю и на 0,5-1,5 метра поднимается выше конька кровли.
Принудительная вентиляция
Принудительная вентиляция в помещениях, где необходим постоянный приток свежего воздуха.Такая система работает с помощью специального оборудования, которое обычно размещают на чердаке или в подвале дома.
Принудительная вентиляция может быть, как простой, так и комбинированной системой обогрева или охлаждения, работающей в комплексе с кондиционером.
В качестве дополнительных элементов для принудительной вентиляции использование:
Решетки, сетки, защищающие помещения от насекомых, грызунов.
Фильтры, предотвращающие втягивание пыли, пыльцы, аллергенов с улицы.
Клапаны, регулирующие потоки воздуха, в т.ч. холодные массы в зимний период.
Вытяжные вентиляторы, обеспечивающие отток отработанного воздуха.
Воздуховоды.
Обогреватели (для холодных периодов).
Автоматика, управляющая система.
При воздухообмена главное правило принудительной вентиляции заключается в том, что воздушные массы, поступающие в систему, перемещаются от жилых комнат (спальня, гостиная) к нежилым (кухня, ванная, санузел, коридор).Таким образом, с жилых комнатах превалирует приток, а в нежилых — вытяжка.

Рисунок 2. Схема принудительной вентиляции.
Вентиляция в стену своими руками
Приточно-вытяжная вентиляция в домах организуется через отверстие в стене. Основные элементы конструкции вентиляции в стене — вытяжной клапан (фланец, заслонка), многоуровневый калорифер, воздушный фильтр, решетка.
Вся конструкция работает в нескольких режимах:
В холодное время года — с подогревом.
В теплый период — без подогрева,
Сервисный режим — для проверки системы.
В системе особое внимание следует уделить подбору заслонки. Она может быть в форме лепестка, круглой или квадратной. Крепится на оси и открывается в одну сторону, тем, используя равномерный приток и передвижение воздушных потоков.
При естественной вентиляции на противоположных стенах в разных уровнях (внизу и вверху) проделываются два отверстия (клапаны), создавая движение воздушных масс по диагонали снизу вверх.
Приводящей вентиляции в отверстия вставляющие отверстия, выводящие отработанный воздух, выводящие приточно-вытяжные вентиляционные отверстия.
Рисунок 3. Схема вентиляции в стене
Монтаж вентиляции в стену своими руками
До начала монтажных работ на закрытом месте, где будет находиться отверстие вытяжки, после чего делается разметка с указанием диаметра воздуховодов. Затем с помощью дрели (насадка «коронка») выполняется приточный клапан.Клапан можно приобрести в магазине, либо сделать своими руками. Для конструкции клапана понадобиться: труба, оголовок, решетка с пластиковой трубой, теплоизолирующий слой, корпус.
Монтаж начинается с внутренней стороны комнаты с трубы, в которую вставляется фильтр, утеплитель, сверху надевается декоративный колпак. Снаружи на конструкцию присоединяется решетка. Вся конструкция закрепляется монтажной пеной.
Вытяжные клапаны монтируются с вентиляторами для удаления загрязненного воздуха по этой же схеме.
Трубы вентиляции своими руками
Вентиляционные трубы — важное звено всей системы. При подборе труб следует учесть основные параметры:
Диаметр сечения.
Герметичность.
Соответствие санитарным нормам.
Устойчивость к коррозии
Механическая прочность.
Различные виды труб для вентиляции
Наиболее подходящими под данные требования являются канализационные круглые трубы, обладающие хорошей аэродинамикой.Другой материал, который можно использовать для изготовления труб вентиляции своими руками — лист нержавейки или оцинковка.
Нержавейка будет идеальна для изготовления вытяжки на кухне и в котельной. Оцинковка хорошо переносит перепады температур и устойчива к коррозии, поэтому ее можно использовать для вытяжки в других помещениях, в том числе в сауне, парилке, ванной. Из недостатков следует отметить высокую стоимость оцинкованной стали. Что касается пластиковых труб, то они экономичны, дешевы, хорошо подходят для влажных и жилых помещений.
Пластиковые трубы для вентиляции
У пластиковых канализационных труб, используемых для создания вентиляции в доме своими руками, есть ряд плюсов:
Большой размерный ряд для подбора трубы необходимого размера.
Широкий выбор комплектующих, позволяющих собрать сложную конструкцию трубопровода.
Полный комплект крепежей и креплений для многоуровневой установки и монтажа.
Небольшой вес конструкции, не дающий дополнительную нагрузку на стены здания и перекрытия.
Простота и скорость монтажа, возможность все сделать своими руками.
Сборка не требует специальных знаний и сложного оборудования.
Быстрый демонтаж или изменение конфигурации при необходимости.
Низкая цена.
Однако стоит подключить и о недостатках, которые во многих случаях легко исправляются:
Конструкция может деформироваться при резких перепадах температур, поэтому стоит предусмотреть теплоизоляцию.
Есть риск механических повреждений.
При прокладывании длинных воздуховодов (более 8-10) необходимо учитывать влияние повышения температуры на метров изменение длины трубы.
На рынке практически отсутствуют прямоугольные воздуховоды и комплектующие к ним.
Наиболее удобный вариант монтажа — трубы и комплектующие из ПВХ внутри с резиновыми уплотнителями. Такие трубы собираются в общую систему как конструктор, не требуя дополнительного оборудования.
Монтаж воздуховодов своими руками
Работы по сборке вентиляции своими руками выполняет в несколько этапов:
Делается разметка трассы.
Устанавливаются крепежи.
Устанавливается вентилятор, к нему подключается первый элемент.
Сборка всей вентиляционной линии.
Пробный пуск и проверка всех рабочих элементов.
Наружные элементы вентиляции и участок воздуховода от приточной решетки до отсечного воздушного клапана следует покрывать теплоизолирующими материалами. В жилых помещениях его можно также шумоизолировать пенопластом.
Вентиляция на кухне своими руками
При выполнении вентиляции на кухне своими руками необходимо помнить, что в горячем цеху или над постоянно повышенная температура, различные запахи.Часто помимо плиты работает духовка.
Вентиляция на кухне сочетаться с общедомовой вытяжкой для предотвращения распространения запахов в другие помещения. Обустройство и монтаж вытяжки на кухне имеет ряд функций:
Для корпуса вытяжки лучше использовать алюминий.
В системе следует обязательно предусмотреть фильтры (которые следует чистить не реже 1 раза в 3 месяца).
Использование вентилятора с регулировкой скоростных режимов.
Сам вытяжной канал монтируется по описанной выше схеме.
Вентиляция в ванной своими руками
Ванная комната и санузел — это наиболее проблемные места в доме. Повышенная влажность, пар, температура, характерные запахи, микробы и бактерии, скапливаясь в небольших по объему помещениям, представляют не только для человека, но и для внутренней отделки.
При обустройстве вентиляции в этих помещениях необходимо делать вентиляционную шахту, выходящую на крышу здания.При изложении конструкции следует учесть, что чем прямее будет форма вентканала, тем более беспрепятственно будут двигаться воздушные потоки, проветривая помещение.
В ванной и санузле возможно использование естественной и принудительной вентиляции. Более эффективна — принудительная.
При принудительной вентиляции рекомендуется использовать устройство с низким уровнем шума (максимум 30 децибел). При использовании же вентканалов лучше использовать противоположную от дверей стену для лучшей тяги.Мощность вентилятора подбирается индивидуально в зависимости от размера помещения и интенсивности использования.
Рисунок 4. Вентиляция в ванной и санузле.
Монтаж вентиляции своими руками достаточно трудоемкий процесс, требующий предварительных расчетов, подбора оборудования, труб, комплектующих. Однако, изучив всю информацию по вопросу установки вентиляции в доме своими руками, вполне возможно самому справиться с этой задачей.
Юрий Хомутский, технический редактор журнала «Мир климата»
схемы, разновидности систем, поэтапный процесс установки
Традиционный процесс строительства огромным количеством работ, и проектирование будущей системы вентиляции желательно обеспечить именно на начальных стадиях.

В случае постройки собственного дома может обернуться для вас большими проблемами, исправить все ошибки с циркуляцией воздуха внутри будет не так просто.
Не важно, какой тип вентиляции вы предпочтете: рекомендуем начать подготовку с создания схем и выбора оптимального места для размещения основных элементов воздухообмена.
О распространенных схем вентиляции в частном доме своими руками мы расскажем в этой статье.
Варианты вентиляционных систем
Существует три основных вида вентиляционных систем в зависимости от принципа работы.Первый вид — приточная вентиляция в частном доме, которая предусматривает регулярное поступление в помещение свежего воздуха. Также пользуется популярностью вытяжная вентиляция через стену на улицу: такая система вентиляции в частном доме обеспечивает вывод из комнат загрязненного воздуха.
Рециркуляционная, или приточно-вытяжная, вентиляция в частном доме наиболее эффективной , так как сочетает две описанные функции. В отличие от многоквартирных домов, где неправильно установленная вытяжка может повлиять на циркуляцию и соседних помещений, вытяжку в своем доме своими руками установить намного проще, как и создать естественную вентиляцию с помощью окон и дверей .
На фото ниже — пример схемы приточно вытяжной вентиляции:
Системы вентиляции жилых домов отличаются и по способу перемещения воздушных потоков. В бесканальной системе он проникает в комнаты через окна и двери. Канальный механизм создается путем монтажа сети (вентиляционного канала) для передвижения воздуха по периметру, а также воздуховодов в некоторых точках. В зависимости от того, каким образом воздух поступает в дом, выделяют механические и естественные системы.В первом случае циркулируйте вентиляторы, во втором — воздух перемещается без вмешательства дополнительного.
Перед созданием проекта вентиляции частного дома ознакомиться с условиями создания каждой из предлагаемых — и выбрать для себя другой вариант. Давайте разберемся, по каким критериям следует делать выбор.
Критерии выбора систем вентиляции
Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим.Но и эффективность работы такой системы в разы отличается от функционирования более простых систем.
При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем . Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей.
Также необходимо обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок.
Еще два важных критерия выбора вентиляционных систем — состояние окружающей среды, а также материал, использование при постройке здания . Эти требования отличаются для естественной, принудительной и смешанной систем.
Совет: планируете создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.
Если наружный воздух чистый, можно подумать о естественном вентиляции помещения.Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.
Применение смешанной вентиляции может быть обусловлено необходимой необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей даже в условиях нормальной тяги.
Внимание! Механические смешанные системы ставятся только в элементах с загрязненным воздухом: санузле, кухне, котельных и других помещениях.
Принудительную вентиляцию, фильтрующую циркулирующую воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.
Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:
Остановимся на плюсах вентиляции естественного типа.Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:
нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
спальня, гостиная и другие наиболее важные комнаты дома наполнены природным воздухом;
оптимальная влажность комнат будет регулироваться автоматически.
Если вы посмотрите на схему, то увидите, что для создания естественной вентиляции в частном своими руками нужно совсем немного. Главное — обеспечить возможность регулярного поступления воздуха.
Делаем вентиляцию своими руками
Как произвести монтаж вентиляции в частном доме своими руками? Процедура системы вентиляции в частном доме должна быть поэтапной:
Произведите расчет вентиляции в частном доме.Вам важно рассчитать, какой объем проточного воздуха будет оптимальным с учетом санитарных норм.
Решите, каким должно быть сечение вентиляционного канала в частном доме. Воздуховоды и каналы должны обеспечить беспрепятственное перемещение воздуха по помещению.
Взвесьте все за и против разных систем и решите, что лучше: естественная, смешанная или принудительная вентиляция в частном доме.
Выберите, где будет установлено оборудование, и где воздух будет поступать / выходить из помещения.
Начертите правильную схему вентиляции в частном доме: схема должна включать все особенности монтажа, охватывать каждый этаж, включая отображение вентиляции на крышу частного дома, если это предусмотрено. Понимание того, как устроена вентиляция в частном доме, позволит вам быстро и безошибочно выполнить монтажные работы.
Запаситесь необходимыми материалами — и приступайте к созданию в частном доме.
Как правильно сделать вентиляцию в частном одноэтажном доме? На стадии расчета таких показателей, как количество воздуха, находится в каждом из помещений.
Помните! Расчеты, обеспечивающие использование бытовой техники, снижает объем чистого воздуха в комнатах во время работы.
Без профессиональных знаний правильно посчитать систему будет непросто, поэтому лучше доверить это специалистам. Проектировка и для кирпичного, и для брусового (деревянного) дома будет осуществляться на основе санитарных и государственных нормативов.
После этих вычислений, а также выбора оптимальной схемы системы вентиляции в частном доме выполняется расчет вентиляционных каналов.
Вы можете выбрать прямые (с использованием сторон 3 к 1) или круглые воздуховоды. Сечение специального диаграммы на основании скорости воздуха и их среднего расхода. Нормой считается сечение 16 на 20 см (радиус в 20 см) при принудительном воздухообмене в 360 кубометров в час.
Как препятствовать потерям тепла в деревянном доме? Узнайте, какие материалы рекомендуется использовать для утепления дома из бруса и как провести работы по теплоизоляции строения.
О, чем лучше утеплить крышу в частном доме и какие том рекомендуется выбрать материалы, читайте в этой статье.
При установке вентиляции в частном доме советуем обратить внимание на окна с приточными клапанами. Если герметичные окна препятствуют проникновению воздуха в дом, то клапаны притока воздуха позволяют периодически открывать этот доступ.
Кстати, такой клапан можно сделать и вручную на уже созданные окнах: вмонтированный сквозь стену круглый патрубок будет выполнять аналогичные функции.Закройте его решетками с каждой стороны. Некоторые клапаны можно оснастить датчикми температуры.
Обратите внимание на еще одну технологию: установки приточно-вытяжного типа с рекуперации тепловой энергии . Заказ на монтажную площадь цокольного этажа или чердак.
Внимание! В холодный сезон такая система обеспечит приток подогретого воздуха, так что вы сможете сберечь до 50% тепла.
Во время сильно низких температур в такой вытяжной трубе для вентиляции в частном доме вызывается калорифер, чтобы подогревался еще лучше.
Присутствие вентиляционной системы необходимочитать и учесть еще особенности. Если вы решите остановиться на системе вентиляции механического типа, необходимо поставить заборную решетку в паре метров от земли.
Воздух, перемещающийся по вентканалу, должен выходить за пределы помещения в зоне крыши.Каналы выводятся за кровлю, поэтому предусмотреть эти работы и поищите квалифицированного специалиста.
Если посмотреть на большинство схем, то на любом из них можно увидеть, что правильная вентиляция — это потоки воздуха, организованные по определенному принципу. Так, воздух должен передвигаться из гостиной, спальни, детской и жилых комнат, а не к ним. Из этих помещений потоки будут поступать в этих помещениях чаще всего накапливаются загрязнения и пар.
Для системы кухни следует подобрать и организовать газовой вентиляции. А если вы пользуетесь не только на газу, но и колонкой, это требование для кухонной вентиляции. Не всегда естественная вентиляция способна справиться с существующей нагрузкой, поэтому отдайте предпочтение системам механического типа — и поищите надежную вытяжку.
Важно! Без помещения нельзя оставлять ни одно помещение в частном доме, поэтому воздухообменные устройства и каналы должны охватывать каждую из комнат.
Подводя итоги, хотим остановиться на особенностях системы вентиляции в помещениях разного типа. Вы можете обеспечить здесь естественную вентиляцию, в ванной и туалете постоянно накапливается влага. При наличии только естественной вытяжки вы не сможете избавиться от лишней влаги в летний сезон. Поэтому рекомендуем поставить еще и вентилятор хорошей мощности.
И естественную, и приточную вытяжку придется поставить в котельную. Специалисты также рекомендуют использовать дымоходом: приобретите готовый или сделайте его собственноручно.Правильная вентиляция этой зоны важна, не стоит браться за обустройство системы и начинать работу без профессиональной консультации.
В подвале как в одном помещении с высоким уровнем шума поставить сразу два варианта вентиляционных устройств. Мощный приток воздуха будет необходим в помещениях, где расположен камин. Причем, придется завысить нормы поступления воздуха, иначе тяга, необходимая для нормальной работы камина, снизится. Вот почему, помимо стандартного оборудования для жилых комнат, здесь будет не лишним дополнительный вентилятор.
На кухне организации вентиляции зависит от площади. В небольшой кухне, как мы уже отмечали, хватит и стандартную вытяжной установки. Если же эта комната имеет большие размеры, создайте в помещении сразу два воздуховодных канала.
Читайте о том, как построить деревянный дом — все этапы самостоятельного строительства, от выбора материалов до наружной и внутренней отделки.
Все типы газовых котлов для частного дома здесь, указаны преимущества и недостатки каждого, названы самые экономичные.
Самые лучшие радиаторы отопления для частного дома предложения в статье по адресу: http://kvartira-rf.com/obustrojstvo/kommunikacii/batarei-otopleniya-dlya-chastnogo-doma.html
Видео
Многие упускают из внимания важной вентиляции жилых домов и загородных коттеджей. А ведь именно от этой системы будет зависеть ваш комфорт и даже здоровье. Поэтому не откладывайте проектировку новых знаний о вентиляции в частном доме своими руками:

как правильно сделать монтаж вытяжки в коттедже своими руками? Схема устройства системы
Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно.Надо разобраться во множестве тонкостей и нюансов, чем принять решение.
Для чего нужна?
Домашняя вентиляция в коттедже или загородном дачном жилище, прежде всего для проветривания, для замены отработанных воздушных масс на свежие. Однако за этим вроде бы общего ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу.Очень важно освобождение внутренней среды от грязи, от вредных микроорганизмов и пылинок.
Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную добавку влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.
Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажной или сухой, как и на улице.Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.
Устройство вентиляционной системы
Решить проблемы, связанные с правильной организацией по особой методике.Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняет уже преимущественно мастера.
Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда через 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%.Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.
Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта отопителя выше, чем использование даже лучших аппаратов для прогрева уже поступившего воздуха.Очень важным компонентом во многих оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применения соответствующего устройства. В таком случае оно должно быть раскрыто с выделением воздуха от пыли.
Независимо от тонкостей наполнения, используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан.Вытяжки для котла, также для газовых и электрических плит к автономному типу. Важно понимать, что они не могут заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, и атмосфера неизбежно останется засорена.
Виды
Уже в момент строительства любого здания, в том числе и частный дом, надо оборудовать устройства натуральной вентиляции.Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена. Именно по этому компоненту обычно проводится расчет в первую очередь, и проводимую естественную вентиляцию порцию воздуха вычитают из потребности, чтобы определить нужную мощность механических аппаратов. Но недостатком подобной системы является то, что она работает стабильно только в очень жестких рамках. Достаточно измениться погодным условиям, просто поменяться взгляд ветра, и эффективность стремится к нулю.
Приточные вентиляционные системы рационального управления качественными характеристиками воздуха в жилище. Прший способ обеспечить приток воздушной массы — вентилятор, ставящийся в оконный проем. Недостатком подобного периодного варианта является то, что он хорошо работает только в теплые. Если температура будет очень низкой, это создаст дискомфорт.
Та наружная вентиляция, которую можно увидеть в общественных и производственных зданиях, для частного жилища избыточна.И дело не только в большой чрезмерной мощности, но и в занимаемой площади. Потребуется максимально быстро и разрабатывать проект в малейших деталях. Широкое распространение получили моноблочные системы, работающие на приток. Такие системы собираются в пределах единого корпуса, оборудованного шумовой изоляцией.
Персональные системы притока работают только для одного помещения. Большинство таких аппаратов отличаются малой мощностью, не сильного шума.Расходы на их приобретение невелики. Отсутствует необходимость использования воздуховодов и привлечения специалистов. Допускается оснащение таких систем рекуператорными блоками, однако эффективность их обеспечивается только при положительной температуре воздуха.
Приставная размерность вентиляционных каналов должна иметь 10х10 либо 15х15 см.Целно правильно применять готовые трубы, а не возводить коммуникации из гипсокартона. Это надежнее и обеспечивает экономию времени при надже. Трубы выводятся над крышей, высота подъема места монтажа. Запрещено использовать вентиляцию, совмещенную с дымоходом; приток и вытяжка для кухни должны быть независимыми друг от друга.
Отдельные вентиляционные каналы ведут в помещения, которые нужны для решения хозяйственных задач. Это гардеробные, прачечные и кладовые комнаты.Нельзя прокладывать такие каналы в несущих стенах. Также нецелесообразно тянуть их и во внешних стенах, там это приводит к непрерывному образованию конденсата. Свои особенности имеет и прокладка вентиляционных трасс для газа. При этом не имеет значения, установлены ли колонки (водонагреватели), отопительные котлы или плиты для кухонь.
Сжигание природного газа неизбежно приводит к сокращению кислорода в воздухе.Дополнительно это обуславливает воздействие углекислоты, дымоход все больше засоряется сажей, воздух стремительно наполняется водой и пылью. И все это опасно не только субъективными неудобствами: угроза для здоровья и даже жизни людей. Так как в частных домах, за исключением мелких коттеджей, не ставятся котлы мощнее 30 кВт, именно из этого уровня и стоит исходить. Естественная приточная вентиляция котельная создается с разметкой канала, запас которого составляет около 1 см.
лишры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу. Чтобы закрыть пустующие участки, используйте монтажную пену. Вышедшую за контур часть пены надо срезать после затвердения. Исключить засорение пылью в этой схеме не получится, решением проблемы является использование решеток с фильтрами.
Еще одна решетка монтируется на выводе трубы на улицу, чтобы внутрь не проникали мелкие животные и мусор.Вывод должен располагаться минимум в 1 м от котла. Это требование предотвращения воздействия холодного воздуха на работу газового котла. Не стоит рассчитаться на такое сократит период работы. Естественный формат вентиляции котельных, зависящий от внешних условий, позволяет экономить электроэнергию.
Смешанные приточно-вытяжные аппараты содержат фильтры, вентиляторы и калориферы. В котельных они обеспечивают полноценный микроклимат. Используя возможности автоматизированных котлов, системы сокращения современных расход топлива и стабилизировать работу отопительных средств. В котельных нагревах канальные либо бесканальные системы воздуха. В первом потоке его собираются воедино.
Для перемещения воздуха создаются прямоугольные каналы на основе оцинкованной техники.Подобные системы монтируются легко и просто. В комплекте неизменно поставляются необходимые детали. Отсутствует почти всегда потребность во вспомогательных фитингах. Так как величина и масса воздуховодов невелики, создать их можно и собственными руками.
Требования по нормативам и правилам проектирования
Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего требованиям ГОСТ 30494.Также следует руководствоваться указаниями, содержащимися в санитарных правилах 2002 года. Даже аварийная вентиляция создает шум сильнее на 110 дБ, а импульсный — сильнее на 125 дБ. Антикоррозийное прикрытие воздуховодов можно делать легко загораными красками, но их толщина не может превышать 0,02 см.
Согласно нормам, принудительно приводить воздух в движение нужно, если метеорологические характеристики местности не требуемых параметров его перемещения.Также это может быть связано с необходимостью очищать поступающие воздушные массы. В обязательном порядке механическая вентиляция создается во всех участках, где естественное проветривание невозможно. Еще один случай, когда без искусственного поощрения не обойтись — это местности, в которой температура воздуха опускается до -40 градусов и менее. В таких ситуациях обязательно еще дополнение перекачивающих систем средств подогрева.
Согласно СНиП, очищение воздуха от пыли должно быть до ПДК для конкретного производственного пункта или ниже.Расчет всех систем следует делать так, чтобы температура в помещении не падала ниже 12 градусов. В идеале она должна удерживаться в нормируемых рамках. Нижняя точка детали, принимающая воздух извне, должна располагаться как минимум на 1 м выше стабильного снегового покрова и на 2 м над уровнем грунта. Если же территория может быть подвержена песчаным бурям, подъем должен производиться уже на 3 м. А вот потребность в защите приемников воздуха от пыли, листьев, веточек, лепестков и тому подобного определяется индивидуально, по техническому заданию.
Все точки, где транзитные воздуховоды прокладываются через стены, через перегородки полагается уплотнять с использованием несгораемых материалов. Запрещено комбинировать воздуховоды с газопроводами, с электрической проводкой, кабелями связи и канализационными системами. Под запретом также попадает приближение всех этих коммуникаций к трубам и их простое пересечение. Если вентиляционных систем несколько (обычно приточная и вытяжная), то приборы для замера температуры и давлений делают едиными для всех контуров.
Согласно действующему ГОСТу разрешено использовать только те способы закрепления воздуховодов, которые используются в технических конструкциях зданий, которые предусмотрены в технической документации на изделия.
Материалы и комплектующие
Свои особенности имеет обустройство вентиляции в домах из СИП-панелей.В этом случае, поскольку строения облегчены до предела, обычно используют простые вентилирующие комплексы. Исключение составляют дома, высота которых два и более этажа. Даже если дом из таких панелей построен по технологии проветриваемого фасада, все равно понадобится дополнительный поток воздуха. Простейший вариант выполнения его притока без нарушения климатических свойств помещений — использование особых клапанов.
Их монтируют в основном сразу в каркасы домов. Такие конструкциине незаметны и плохо внешне построили обликек.Чтобы связать приточные клапаны с каркасом и перекрытиями, можно использовать пластмассовые либо асбоцементные трубы. Категорически неприемлемо делать металлические воздуховоды. Они существенно усилят шум и ослабят теплоизоляцию. По мнению профессионалов, асбоцементные плиты основа для вентиляции СИП-дома куда лучше, чем пластмассовые аналоги.
Механические вентиляционные системы в СИП-домах могут обеспечивать одновременно с подкачкой очистку и подогрев воздуха.Проблема в том, что без помощи профессионалов вызвать подобные магистрали бывает довольно тяжело. Только очень подготовленные и умелые люди решат такие задачи успешно. Ключевым звеном оказывается вытяжка, обеспечивающая разрежение воздуха в жилых комнатах. Так как забор воздушных масс создается принудительно, формируется повышенное давление, которое обеспечивает выход (вытеснение) отработанной части атмосферы на улицу.
Во многих каркасных постройках стараются сделать комбинированные вентилирующие системы. Они помогают поддержать оптимальное движение воздуха при незначительном расходе энергии. На большой коттедж (180-200 кв. М) требуется создать 6, 7 или 8 вентиляционных каналов. Если же общая площадь жилища меньше или больше, их число тоже требуется менять. Трубы формируют своеобразный коллектор, который оснащается вытягивающим вентилятором.
Лучше использовать не просто механические, полностью автоматизированные вентиляторы.Их потребуется связать с датчиками, ставящимися в каждом из помещений. Тогда будет обеспечиваться температурно-влажностный режим в любой комнате. Применять инфракрасные измерительные приборы не рекомендуется, потому что их стоимость чрезмерно велика. Мощность вентиляторов проходит только профессионально, потому что это правильно без специальной подготовки не удастся никому.
Для формирования вентиляционных магистралей частных домах часто используются трубы ПВХ канализационные сечением 11 см.Они почти в 3 раза выгоднее, нежели оцинкованные аналоги, и воздух при движении по ним шумит меньше. Что немаловажно, смонтировать такие конструкции можно относительно легко. Такие трубы могут быть оснащены фитингами самого разного вида, что дает возможность сделать плавные и резкие развороты трубопроводов под произвольным углом.
Гладкость внутренней стенки практически исключает преграды для перемещения воздушных потоков.А это означает не только минимальную «громкость», но и высокую эффективность проветривания. Купить электрические трубы не составляет особого труда в любом городе. Но надо учитывать, что все канализационные трубы — круглого формата; они занимают больше места, чем аналогичные по пропускной способности прямоугольные конструкции. А вот тревога по поводу накопления статического электричества на пластмассовых трубопроводах, как показала практика, не имеет веских оснований.
Что сосредоточения токсичных веществ, тут ничего без изучения образца сказать нельзя. Только по результатам проверки в лаборатории становится ясно, опасен ли тип пластика или нет. Все, что остается потребителю, это ориентироваться на предоставляемые изготовителями и продавцами сертификаты качества. Перед составлением схемы разводки вентиляционных труб требуется учесть естественный или принудительный характер проветривания. Только тогда получится использовать и правильные формулы для вычисления сечений по уровню пропускной способности.
Особого внимания заслуживают дымоходы, вернее, принудительные вытягивающие системы.Хотя они и не пересекаются с вентиляцией, не могут формировать единый контур, все же решаемые задачи довольно близки. Слабость тяги в частном доме плоха не только угрозой отравления дымом и угарным газом, не только копотью и сажей в жилище. Даже незначительное ослабление ее, это бывает сложно, оборачивается перерасходом топлива, падением эффективности его сжигания и ускоренным остыванием комнат.
Еще один нюанс состоит в том, что нестабильная работа вытяжки грозит пожаром. Если скапливается сажа, когда она может вспыхнуть так, что не выдержит даже жаропрочный сорт кирпича. Поменявшие привычные деревянные окна со щелями на пластиковые, поставив стальные двери, тем неизбежно ослабляют тягу. Ведь все конструкции дымоходов рассчитаны еще и на этот канал притока свежего воздуха. Потому придется компенсировать выпадающую мощность естественной вентиляции за счет специальных приемов.
Чтобы справиться с воздействием ветра или с изменением направления движения воздуха, можно использовать флюгеры и флюгарки.Такие элементы, разворачивающие в потоке, блокируют оголовок трубы и сохраняют в нем стабильный режим движения воздуха. При обтекании таких деталей ветер образования разреженных областей над концом дымохода. В результате получается усиленная тяга без расхода электроэнергии. Чаще всего флюгарки делают из нержавеющих марок стали, толщина листа должна составлять минимум 0,05 см.
Чтобы обеспечить движение вокруг своей оси, флюгарки оснащены закрытыми опорными подшипниками. Дополнительного обслуживания за все время эксплуатации такие устройства не требуют. Если продукт соответствует стандартным нормам, корпус не собирает конденсат и сажу. Единственное, что понадобится от владельцев — бороться с образованием ледяных корок. Кроме того, стоит учесть, что вентиляторы-флюгеры плохо и нестабильно, если ветер очень силен.
Альтернативой им оказываются ротационные турбины.Эти устройства тоже используют атмосферных потоков. Но кручение происходит в одном, вне зависимости от того, куда дует ветер. Шар, собранный по особой системе из «лепестков», предотвращает засорение трубы всевозможной грязью и не дает поселяться птицам, насекомым. Однако, когда ветра нет вовсе, это дорогостоящее изделие оказывается почти бесполезно.
Не зависит от погоды вентилятор-дымосос. Он в корне отличается от каминного вентилирующего устройства, призванного форсировать тягу.Основой аппарата выступает электромотор, рассчитанный на питание в обычной домашней электросети. Использовать вентилятор-дымосос нужно, если требуется усиленную тягу в дымовом канале для малого камина. Качественные конструкции обеспечивают нормальное проветривание очага даже при нагреве дымоходного канала до 600 градусов.
Как правильно сделать своими руками?
Приступать к монтажу вентиляционных коммуникаций в частном доме можно только после того, как будет составлена схема по всем правилам. Но и сама схема может происходить на основе точных сведений и оценок:
требуемых параметров воздухообмена;
создаваемого микроклимата;
нормативов по установке проветривающего оборудования;
функции и режим его использования.
Российские стандарты предусматривают, что на 1 кв.м закрытых помещений требуется подавать 3 куб. м воздуха за 60 минут. Но при этом нельзя забывать и о «человеческих» нормах — по 30 куб. м на жильца. Все это стоит помнить, когда придет время рассчитывать сечения и внутренние диаметры каналов, их протяженность и скорость перемещения воздуха. Если кухня оснащена соединительным устройством, туда нужно подавать 60 куб. м воздуха, а если газовой — еще на 50% больше. Когда есть возможность, стоит составить техническое задание и поручить проработку проекта квалифицированным специалистам.
Как и в других системах, надо стремиться к сокращению количества деталей. Важно продумать такие моменты, как:
возможность ремонтировать и настраивать все своими руками;
наличие резервных узлов;
простота в управлении;
надежность в самых разных условиях;
гармоничное вписывание вентиляционного комплекса в интерьер;
экономичность при конструкции и использовании.
Все продольные швы на воздуховодах и других элементов обязаны смотреть кверху. Каждое крепление затягивают до упора, чтобы болты уже не удавалось прокрутить сильнее. Ставить отдельные части коммуникаций на отведенные для них крепления можно только после установки. При отборе и использовании крепежа обращают внимание на массу воздуховодов. Нагрузка от них не должна доставаться аппаратам.
В обязательном порядке все крепежи оснащаются средствами, сдерживающими распространение вибрации. Радиальные вентиляторы полагается ставить на жесткие опоры и прикреплять анкерными болтами. Фильтрующие блоки надо натягивать ровно, чтобы они не провисали. Запрещается неплотная установка электромоторов (при которой они плохо подогнаны к вентилятору). Рекомендуется проверять, свободно ли происходит вращение вентиляторных лопастей.
Все отверстия, используемые для прохода воздуха, перекрываются защитными решетками с величиной ячеек не более 70 мм.Обязательное требование является также сокращением до минимума числа изгибов и разворотов, а также пересечений и дублирующихся участков. Последовательность монтажных работ в любом случае такова:
разметка позиций для использования крепежей;
сборка удерживающих конструкций;
подготовка воздуховодов и получение комплектующих;
формирование единичных секций вентиляционной системы;
влияние их в соответствии с планами и схемами, отвечающими нормативными требованиями.
В жилых постройках, в работе от производственных объектов, вентиляционные каналы чаще всего укрывают от внешнего обзора при помощи отделочных элементов. Подбор вентиляционной системы для частного дома такими соображениями, как:
строительные материалы здания и его перекрытий;
общая площадь;
интенсивность использования жилища;
количество жильцов;
экологическая и санитарная характеристика уличного воздуха;
климатический режим местности;
роза ветров;
особенности загрязняющих факторов домашней среды;
экономическая целесообразность применения тех или используемых решений;
обеспечение комфорта и безопасности в санитарном внутренней среде;
минимизация пожарных рисков и шума;
отсутствие негативных воздействий на соседние дома и участки на Земле.
В частных домах можно применять как принудительную, так и естественную систему. Второй вариант предпочтителен для построек из кирпича, дерева и керамзитобетонных блоков. Требуется оборудование для устройств для микропроветривания.Но чаще используются вытяжки, обеспечивающие отвод конденсата. Приточно-вытяжные приспособления надо применять в помещениях, которые не имеют окон.
Принудительный приточно-вытяжной тип вентиляции рекомендован для проветривания встроенных гаражей и домашних котельных.В смешанной системе за приток конвектор, дополнительные функции которого становятся подогрев, фильтрация и дезинфекция поступающего воздуха. Для борьбы с вредными микроорганизмами широко применяются излучатели ультрафиолета.
Исключить переохлаждение обслуживаемого помещения зимой помогает использование рекуператоров.
Поэтапный монтаж подразумевает установку:
системы фильтров;
калорифера;
вентилятор;
рекуператора;
кондиционирующие системы.
Если какой-то блок нет необходимости ставить, его просто пропускают. Но общий порядок менять не надо. Кондиционирующие аппараты ставят в последнюю очередь, перед самым отверстием для сброса. Бытовые вентилируемые каналы, пропускаемые через необогреваемые крыши, надо прикрывать тепловой изоляцией. Когда планируется проектировать приток и отток, заботиться о вытягивающих вентиляторов. Электрические магистрали прокладывают в последнюю очередь, непосредственно перед их подключением; обязательно следует их заземлять.
Когда вентилирующие системы разделяются на секции для каждой из них отдельно. Предпусковые тесты всех блоков надо проводить в обязательном порядке.
Бурить вводы и выводы вводится с малым уклоном в направлении улицы. Это важно для полноценного оттока конденсата. Диаметр отверстия — минимум 120-130 мм.
Стеновые клапаны целесообразно поставить в промежутке от подоконника до отопительного радиатора.В стене нужно штробить проход, сечение которого колеблется от 50 до 60 мм. В отверстие и заходит труба. Потом надо закрепить наружный и внутренний распределители. Последующая очистка клапана должна производиться раз в 6 месяцев или даже чаще.
Средства, активизирующие вытяжку воздуха в частном доме, ставят преимущественно в кухнех (над плитами) и в ванных комнатах.Потребление тока подобными системами невелико, удается питать их электричеством, снимаемым с регуляторов работы лампочек. Исключить смешивание, взаимное перекрытие потоков, устремляющихся из туалетов и ванн можно за счет возвратного клапана. Воздух легко может пройти сквозь него, однако обратное движение невозможно. Малые модификации закрепляют на:
Выбирая изделие, надо смотреть не только на соответствие проекту.Очень важный момент для качественной работы клапана — изоляция от воды. Эксперты отмечают, что бесшумные системы расходуют больше электричества при эксплуатации. Опыт применения различных версий позволяет сделать вывод, что корпус из акрила и полиизопропилена отличается повышенной крепостью. Вывод через стену — не единственный способ обеспечения воздушного притока, есть еще возможность установки изделий (или подготовки проходов) в оконных блоках или обособленно.
Открыв раму, срезают с нее внизу наружный уплотнитель, длина которого не превышает 50 мм.Удаленную часть материала оставляют храниться, потому что внезапно может потребоваться ее вернуть. Аналогичную часть внутреннего уплотнителя срезают наверху. Принцип исключительно прост:
уличный воздух проходит в нижний канал;
пройдя сквозь внутреннюю полость рамы, поток подогревается;
улучшенная порция воздуха сверху выбрасывается в комнату.
Но такая мера, при всей своей простоте и легкости исполнения, приемлема только в южных регионах.Везде, где могут произойти сильные морозы, внешнее отверстие обледенеет и перестанет работать. Кроме того, нет возможности отфильтровать или усиленно подогреть воздух. Клапаны совершеннее в этом плане, но у них есть свои недостатки:
многие стены получится пробить только особыми инструментами;
сверление будет сопровождаться выбросом массы мелкой пыли;
качества теплозащиты деревянной или каменной стены в пробуренном месте возможна только зимой — когда устранить недостатки оперативно уже почти нельзя;
подогрев, фильтрация, сушка и увлажнение воздуха возможны только с использованием электрических систем.
В жилом коттедже, где установлен нагревательный котел, чаще всего используется распределенная система воздуховодов. Причина в том, что любые отопительные котлы поглощают много воздуха в процессе своей работы.Ни естественная циркуляция, ни клапаны не восполнить запись потери. Преимущественное расположение притока — на входе в жилище либо в коридоре. Ведь именно эти точки гарантированно сообщаются со всеми остальными, и воздушным путем проходит наименьшее расстояние.
Короба воздухопроводов можно делать не только стальными и пластмассовыми; неплохие результаты в нескольких случаях дает гофрированный алюминий. Чтобы пересечения элементов были непроницаемы, можно применять как герметики (их выпускают очень много), так и изоляционную ленту.На потолок трубы крепят при помощи подвесов, тщательно выбирая их конструкцию. На стены крепление производится с использованием особых хомутов. Для сдерживания шума и вибраций можно использовать пенопласт либо поролон.
В ходе предпускового теста надо проверять:
отсутствие вибрации;
обеспечение проектной и / или нормативной производительности;
нормальность работы всех деталей и управляющих устройств;
правильность распределения воздуха в соответствии с плановыми расчетами;
полноту дымоудаления в кухне;
полноценное освобождение ванн и туалетов от влаги, от дурных и сильных запахов;
отсутствие изъянов во всех креплениях и стыков;
отсутствие коротких замыканий и неправильной работы электрических цепей;
равномерность регулировки температуры при работе нагревательных устройств.
Распространенным заблуждением, что в деревянном доме стены сами являются полноценным проходом воздуха. Даже для бревенчатых построек, возведенных в соответствии с современными требованиями, это уже не так.Тем более остро стоит проблема в каркасном жилище с базовыми деревянными элементами. Если этого соображения недостаточно, важно посмотреть вот еще на что:
дерево легко насыщается влагой и гниет;
без полноценной прокачки естественной способности древесины пропускать воздух не позволит все равно наладить его правильную смену;
природная циркуляция не позволяет прогреть воздух;
через деревянные конструкции не уходят углекислота, избыток тепла и содержащаяся в воздухе влага.
Естественная вентиляция в деревянном доме закладывается обычно сразу при строительстве. Вертикальные каналы делаются сначала в подвалах, а затем уже в других частях жилища. В подвалах готовятся отдушины, а приточный канал монтируется на уровне цоколя.Рекомендация: целесообразно ставить его с севера, поскольку там создается самая низкая температура. Если дом занимает большую площадь, требуется формировать сразу несколько каналов.
Организация вентиляции в домах из кирпича заметно отличается от только что описанной схемы. Вытяжки должны делаться в полном соответствии с требованиями пожарной безопасности. Все вытяжки также оснащаются изолирующими решетками; Если они тоже делаются из кирпича, необходимо создавать особые карманы, которые позволяют убирать набравшуюся сажу, пыль.Подача воздуха внутрь кирпичного строения обеспечивается за счет вентилятора, ставящегося близко к окну. А вот для сброса отработанной воздушной массы его ставят в канал, противоположный оконному проему.
Каналы прокладываются в любом случае по шаблонам. Для их применения применяют доски величиной 140х2500х25 мм. Такие детали снабжают надрезами, каждый из которых по диаметру совпадает с вентиляционным ходом. Если площадь комнаты составляет 30 кв.м или меньше, для нее вполне хватит выемки 14х14 см. А вот подъем канальной кладки над поверхностью кровли должен составлять минимум 7 кирпичей.
При работе нужно смотреть, чтобы каждый шов был идеально закрыт жидкостью. Только тогда будет исключено просачивание дыма, паров, сажи и копоти в обслуживаемом пространстве. Все помещения, где нет естественной циркуляции, в кирпичном доме втройне актуальнее системы искусственной подачей воздуха. Также придется его механически удалять. Недопустимо наличие трещин и посторонних отверстий, щелей в стене, внутри установлен холодный воздух.
Каркасные постройки из бруса, эксплуатируемые только в летние месяцы, можно и не оборудовать вентиляционными системами. Но если они все же потери, рекуператор стоит дополнить байпасом. Тогда в жаркие дни лишний подогрев без уличного воздуха можно будет отменить вторжения в конструкцию воздуховодов. Можно использовать как обычные, так и моноблочные комплексы. Второй вариант усиленной шумовой защитой, и потому в частном жилье подходит идеально.
Входные отверстия каркасных отверстий, предназначенные для использования в каркасных системах. Отказываться от такой возможности не следует. Пластмассовые трубы для подачи и откачки воздуха идеальны в каркасных постройках, потому что они:
дешевле стальных;
не подвержены разрушительному действию конденсата;
не превращаются в холодовые мостики.
Минимальная величина горизонтальных каналов составляет 10х10 см. Для горизонтальных магистралей показатель начинается от 12х12 см. Непременно требуется использовать для размещения клапанов притока еще и рамы окон (наравне со стенами).Рекомендуется монтировать вентиляционные каналы около воздуховодов, обслуживающих газовые котлы. . Возможна установка системы сброса максимально приближают к этому устройству.
Вытяжка в одноэтажном доме часто усиливается за счет добавления бытового вентилятора. Такой подход достаточно удобен и позволяет исключить распространение дурных запахов по всему дому. Но обеспечение нормальной работы системы без оставления зазоров, отделяющих пол от дверей. Дополнительным усовершенствованием часто оказывается центральный кондиционер.Однако его использование затрудняется из-за того обстоятельства, что придется протягивать весьма толстые трубы.
Они занимают много места, не всегда практичны и комфортны внешне. Стоимость подобного устройства не всем доступно.Зато независимо от сезона оно будет обеспечивать одинаковый уровень прогрева любых помещений. В двухэтажном жилом доме проблемы несколько отличаются. Тут на первый план выходит поддержка нормальной циркуляции воздуха в санитарных узлах и кухнях, занимающих разные ярусы.
Обратите внимание: обычные технические решения, применяемые в двухэтажных постройках, часто используется усиленный шум. Надо сразу подготовиться к этому и активно гасить посторонние звуки. При этом нельзя снижать мощность проветривания проблемных помещений — воздух в них должен меняться 10 раз за 60 минут.Наилучшим решением проблемы профессионалы использование приточно-вытяжной естественной конфигурации и рекуператора.
Главный вентилирующий узел в доме как полноценным вторым этажом, так и с мансардой должен прокачивать за час минимум 400 куб.м воздуха.
Но чем значительнее проветриваемая площадь, тем сильнее обязана быть установка. Рекомендуется применять рекуператоры децентрализованного типа. Такие устройства монтируют в отдельных помещениях, при этом отпадает потребность в системах воздуховодов. Положительные итоги отражаются даже в следующих помещениях.
Правильное движение воздуха обеспечивается при условии принимающего и отдающего отверстий на противоположных стенах.А вот площадь их должна быть строго идентичной, только тогда проход воздушных потоков будет нормальным. Рекомендация: верхнюю решетку правильнее заменить на трубу, поднимающуюся над крышей. В этом случае общая эффективность только вырастет. Целесообразно оснащать обособленной вентиляционной системой канализацию.
Фановые трубы делаются из тех материалов, что и сбрасывает отходы стояк.Для их применяемого тот канал, который предусмотрен конструкцией дома. Важно: если архитекторы изначально не озаботились таким моментом, Должность Первоначальный вывод в стену. Так как слив в частном доме невелик, пропуск запахов септиком тоже весьма ограничен. Внутренние стороны изолируют, применяют рубероид или битум, а наружные — обкладывают глиной на 350 мм или немного больше.
Свои тонкости есть и при обустройстве вентиляции в домах из газобетона. Часто там делают центральные каналы из надежных марок оцинкованной стали.Исключить возникновение конденсата помогает утепление ходов. Альтернативами таким мерам оказывается выкладка кирпичной воздушной трассы или гильзование сконструированным пластмассовым затвором. Проветривание помещений из газобетона минимум 5 раз в течение часа.
Воздуховоды можно создать из оцинкованного материала, асбестоцемента, или пластмассы с надлежащими характеристиками.Проложить каналы нужно во всех помещениях без исключения. Магистрали, бывшие для отвода отработанного воздуха, сливаются воедино на чердаке либо на уровне потолка. При этом предельно важно качественное утепление их выводов на крышу. Для принудительной вентиляции газобетонных построек применяют трубы с сечением 130 мм; естественные каналы делаются из труб 150 мм.
Опытные строители считают, что прокладка каналов внутри стен нецелесообразна. В таком случае можно столкнуться с появлением конденсата и понижением тепловых характеристик жилища.В газобетонных домах для размещения отводных и подводных каналов используют специальные шахты либо перегородки, разделяющие внутренние стены. Лучшим решением оказывается гильзование пластиковой деталью с выпиливанием отверстий требуемой величины.
Обустройство циркуляции воздуха встроенных помещений
Но просто подать порции свежего воздуха извне недостаточно — и в деревянном доме, и в сооружении из газобетона это верно в одинаковой степени.Ведь если свежесть коснется только непосредственного вывода и не пройдет дальше, всякий пропадет. Вентиляция должна обеспечивать еще и циркуляцию масс. Для холодного чердака в классической схеме обязательна регулируемая система, в которой стропила и обрешетка не закрыты. Применять обшивку с зазорами, через которые газ будет свободно и неограниченно.
Ондулин и шифер полагается без использования пленок, сдерживающих движение воздуха либо водяного пара. Через металлочерепицу они тоже пройдут хорошо, но можно столкнуться с возникновением конденсата. Каналы для доступа воздуха на двухскатной крыше делают во фронтонах. При плотных примыканиях и зашивке, а также при изготовлении фронтонов из камня, придется готовить отверстия в стенах. Суммарная площадь вентиляционных каналов на любом этаже, в том числе чердачный, должен составлять минимум 0,2% суммарной площади.
Чтобы сэкономить деньги, ставят типовые решетки (одну с другой — другую — внутри дырами вниз).Обязательно требуется прикрывать решетки москитными сетками, чтобы гарантированно не пробирались внутрь насекомых. Не такой подход требуется к вентиляции вальмовой крыши. Там вводит воздух готовится (в подшивке), а для вывода его готовит отверстие у самого конька. При использовании гибкой кровли рекомендуется вентиль формата «черепашка» либо конек с функцией проветривания.
Довольно широко встречается мнение, что вентиляция чердака приводит к потерям теплого воздуха. В реальности повторяется только по вине непрофессиональных строителей или проектировщиков.Они и запускают такой миф, чтобы оправдать собственные промахи и недочеты в работе. Вентилирующие системы должны отличаться повышенной прочностью, потому что иначе они не перенесут создающихся нагрузок. Рекомендуется приближать отверстия к коньку как можно больше.
Допускается установка неразрывных софитов под карнизами. Но если ставятся такие изделия, их надо укомплектовать тонкой сеткой (пластмассовой или алюминиевой, чтобы не было коррозии).Приточные компоненты надо ставить в наиболее чистом месте. Дистанция от засасывающего оборудования до вытяжного вентилятора должна составлять самое меньшее 8 м. Очень полезна установка рекуператора.
Когда в частном доме предусмотрена организация цокольного этажа (подвала), требуется продумать оснащение его отверстиями для натурального воздухообмена. При этом учитывают:
состав и механическая структура почвы;
рельеф территории;
господствующие направления ветров;
глубину закладки фундамента и его тип;
режим использования;
высота подземных вод.
По мнению профессионалов, 1 отверстие приходиться на 2-3 м стены. Несколько больше их делают, когда строительство ведется в низине. При явной недостаточности продухов использовать дополнительную приточно-вытяжную систему.Вентиляция пола очень важна, подчас даже больше, чем проветривание подвала. Даже самые крепкие и красивые доски быстро уничтожены плесенью, иными грибками.
Продувка воздуха через пространство подполья производится через отверстия, делающиеся в фундаменте. Туда закладывают трубы, работающие на приток. Стараются максимально приблизить их к вытяжке; если это невозможно, одновременно увеличивают диаметр вступительного отверстия. За первые месяцы использования вентиляция показывает себя недостаточно эффективной, приходится пробивать дополнительные отверстия.Но гораздо легче и выполнить все как следует при заливке основания из бетона.
О том, как правильно сделать вентиляцию в частном доме, смотрите в следующем видео.

система приточной вентиляции своими руками как правильно сделать
На микроклимат в доме вызывает множество факторов. Один из них, пожалуй, самый важный, это наличие чистого воздуха в помещениях.Именно от качества воздуха зависит самочувствие человека. Излишне сухой или влажный воздух приводит к порче мебели и внутренней отделки. Правильно обустроенная вентиляция в частном доме регулирует воздух и его предотвращает потенциальные проблемы, связанные с ним.
Как правильно установить вентиляцию своими руками в частном доме, чтобы использовать воздухообмен? Какая система будет наиболее эффективной? Чем отличается система в разных помещениях? Надеемся, после прочтения этого материала вы получите ответы не только на эти вопросы, но и на множество других с ними тем по системе вентиляции в частном доме.Установка вентиляционной системы может оказаться слишком непростой, чтобы справиться с ней самостоятельно. Однако понимание основных принципов позволяет определить фронт работ и просчитать необходимый бюджет .
Зачем в частном доме нужна вентиляция
Вентиляция — это по сути проветривание. Задача системы вентиляции состоит в удалении воздуха, который уже отработан, с заменой его на чистый. Входящий воздух обрабатывается, подготавливаясь под потребности жильцов.
Воздух в частном доме, как и в любом другом жилом помещении, должен соответствовать жизненным нормам человека. Его параметры регламентируют СНиПы, ГОСТы и другие правила строительных норм. Микроклимат тогда становится комфортным для проживания, когда выдерживаются следующие условия:
воздух должен быть чистым и свежим;
показатели температуры и влажность — в пределах нормы.
Создать эти условия в жилом пространстве и системе вентиляции.Ее схема прорабатывается индивидуально под каждый дом, с учетом его данных.
Система вентиляции в частном доме такие задачи:
вывод наружу, во внешнюю среду, воздух, пыль и углекислый газ;
обеспечивает приток чистого воздуха с улицы, насыщая кислородом помещения.
Таким образом, вентиляция создает условия для комфортного пребывания жильцов в доме, обеспечивает безопасное использование мебели, строительных конструкций и всех предметов интерьера.Она позволяет принимать продукты в кладовках и вещи в гардеробных помещениях. На кухне необходимы необходимые для приготовления пищи условия.
Нормы расхода воздуха — требование к вентиляции
В СНиПах регистрируются нормы расхода воздуха и кратности воздухообмена, которые ложатся в основу проектирования вентиляции. Под кратностью воздухообмена подразумевается объем воздуха, который поступает в единицу времени (1 час) и объема помещения.Таким образом кратность становится показателем почасового обновления воздуха, сколько раз в час он обновился.
Обозначим основные требования и нормы, предъявляемые к вентиляции частного дома.
количество воздуха, которое обеспечивает вентиляционная система, должно быть достаточное, чтобы все присутствующие в помещении жильцы чувствовали себя свободно и комфортно. Норма воздуха на одного человека составляет 30 см ³ / час при площади более 20 м ³.Если на одного человека приходится менее 20 м ² площади, достаточно 3 м ³ / час.
Исходя из предназначения той или иной жилой комнаты определяют такие нормы расхода воздуха :
— для жилой комнаты: 3 м ³ / час на 1 м ² площади;
— для раздельных санузла и ванной комнаты: 25 м ³ / час;
— для совмещенного санузла: более 50 м ³ / час;
— для кухни: в соответствии с типом плиты и конфорок 2-х конфорочная электрическая и газовая требует 60 м ³ / час, 4-х конфорочная газовая 90 м ³ / час.
Нормы краткости воздухообмена таковы :
— для комнат, в которых постоянно есть люди — один объем в час;
— для помещений технической направленности — от одного объема в 5 часов (то есть в час должно быть 0,2 объема).
На показатель влияет температура воздуха в помещении и снаружи. Так, чтобы эти нормативы считались действующими, внутри она должна составлять + 18 °, на улице + 5 °.
Методики расчетов параметров вентиляции
Чтобы точно рассчитать, как правильно сделать вентиляцию в частном доме, потребуется специальное программное обеспечение. Такими расчетами займутся специалисты, у которых имеется и нужное оборудование, и необходимый опыт. Однако есть базовые методики, позволяющие получить представление о параметрах вентиляции .
на основании норм потребления . Если норма потребления воздуха на одного человека составляет 60 м ³ / час, то вычислить производительность достаточно просто: умножив норму на количество проживающих человек.В таком случае невозможно учесть, находятся ли все жильцы в одном помещении или рассредоточены по нескольким комнатам. Поэтому такая методика используется для расчетов воздушного отопления, когда воздух циркулирует внутри здания;
в соответствии с кратностью воздухообмена . По нормативам СНиПов воздух должен обновляться с периодичностью минимум раз в один час. Если таких частот не хватает, чтобы чувствовать себя хорошо, проводят следующие расчеты: умножается кратность на общую площадь дома на высоте потолков в доме.Причем кратность берется 1-3. Эта методика более популярна, чем предыдущая, но имеет дело с более крупными объемами воздуха.
Естественная и принудительная вентиляция
Любая вентиляционная система является по своей сути природной либо искусственной.
Природная (также конвективная или естественная) вентиляция в частном доме осуществляется за счет тяги, создавающей из-за разницы в температуре и дополнительном воздушном давлении внутри и снаружи здания.
Искусственная (или принудительная) вентиляция в частном доме происходит с помощью нагнетателей воздуха. В их роли выступают компрессоры или вентиляторы.
Естественная вентиляция: принципы функционирования и особенности
Естественная вентиляция способствует движению вверх теплых масс, идущих снизу . Скорость циркуляции зависит от разницы температуры и того, с какой скоростью движется ветер.
Современные окна не пропускают воздух с улицы. Как это было раньше. Поэтому в оконных системах монтируются клапаны для вентиляции. Вывод использованного воздуха осуществляется через специальные каналы в кухне, санузле и других помещениях.
Преимущества естественной вентиляции:
отсутствие шумов;
работа без аварий;
дешевый монтаж;
энергонезависимость;
высокая надежность;
мягкий микроклимат;
экономичность.
Недостатки такого типа воздухообмена:
слабая циркуляция, не всегда достаточная для смены воздуха в помещении;
тяга зависит от времени года и высотности дома;
регулирование интенсивности невозможно;
почти полное отсутствие движения летом, когда выравниваются вне дома и внутри его;
тепло уходит на улицу, увеличивая расходы на обогрев помещений. В то же время зимой тяга увеличивается, создавая потери тепла до 40%;
вентиляция прекращается полностью, когда устанавливаются стеклопакеты с высоким уровнем герметичности;
отсутствие обработки воздуха;
для продолжения циркуляции требуется установка приточных клапанов.
Такая система зависит от сезонности и суточных перепадов температур. Подходит для кирпичных, домов, деревянных, шлакоблочных, пенобетонных.
Недостаточность вентиляции определяют по следующим признакам:
запотевают стекла;
на кухонных стенах образуется жирный налет или грибок;
зимой повышенная влажность.
Особенности искусственной вентиляции
Искусственная вентиляция создается специальным электромеханическим оборудованием, принудительным способом. Вентиляционное оборудование состоит из следующих элементов :
вентилятора;
фильтра, очищающего воздушные массы;
глушителя шума;
калорифера, называющего воздух;
воздушный клапан.
Если система современная рекуператор, отбирает тепло у воздуха, выводимого наружу, и за счет этого нагревает входящий.
Преимущества искусственной вентиляции:
работа системы не зависит от обстоятельств и окружающих условий;
можно отрегулировать характеристики для каждой комнаты;
не требуется ручное управление оборудованием;
воздух может обрабатываться, создавая максимально удобный микроклимат.Например, его можно увлажнить или наоборот осушить, изменить температуру, очистить от пыли.
Недостатки искусственной вентиляции:
работа системы зависит от источника энергии и расход энергоресурсов, особенно зимой;
само оборудование стоит довольно дорого при покупке и требует постоянного обслуживания;
проект должен быть тщательно просчитан.
Смешанный тип вентиляции
Существует еще один тип вентиляции, совмещающий особенности этих двух систем — смешанный.Циркуляция воздуха происходит естественным путем с помощью вентиляторов и вытяжек. Такой тип обычно устанавливают в помещении кухни или туалете, оставляя в других помещениях естественный.
Схемы работы вентиляции. Рекуператор
Схемы вентиляции в частном доме бывают нескольких видов:
приточная : работает на подачу воздуха;
вытяжная : работает на вытяжку из дома;
приточно-вытяжная комбинированная.
Приточная вентиляция в частном доме состоит из воздуховода, фурнитуры, приточной камеры. Воздух должен подаваться температурой не ниже 18 °, иначе его необходимо подогреть, чтобы не нарушить комфорт жильцов. Это можно сделать рекуператором. Ее мощность позволяет обеспечить воздухом все жилье. Управляется дистанционно или в ручном режиме. Важно, чтобы она учитывала сезонные отличия и работала на охлаждение летом и на обогрев зимой.
Вытяжная вентиляция в частном доме работает с помощью вытяжек и должна быть там, где больше всего неприятных или очень насыщенных запахов: на кухне, в санузлах, в котельной. Состоит из мощного вентилятора и вытяжки, идущей на улицу. На два отопительных прибора каждый по нормативам одна вытяжка, если контролирующие органы не потребуют ее на прибор. Категорически запрещено использовать трубы из пластика: они легко поддаются горению, при котором выделяются вредные испарения.
Приточно-вытяжная комбинированная для частного дома считается самой производительной системой: она удаляет отработанный воздух и нагнетает новый одновременно. Может устанавливаться двумя способами :
два воздуховода устанавливают под самим потолком: один выводит воздух, другой набирает через вентилятор;
один воздуховод, на приток, устанавливает внизу стены, а другой под потолком, куда и уходит отработанный воздух.
Принцип работы рекуператора в теплообменнике потоков воздуха с помощью пластин и фильтров. Тепло вытяжного потока утилизируется в устройстве для использования приточного воздуха снаружи. Процесс происходит в утилизаторах или в отдельных теплообменных устройствах, которые могут устанавливаться даже в разных помещениях, соединяясь дополнительным теплоносителем (обычно это гликоль или этиленгликоль). Однако такие конструкции менее эффективны, чем находящиеся в едином корпусе.В целом функционирование рекуператора в приточно-вытяжной системе поддерживает 70-90% тепла выходящего воздуха.
Особенности вентиляции частных домов
Воздушные потоки должны быть распределены так, чтобы воздух с улицы проникал сначала в гостиную, спальню, кабинет и другие жилые помещения и только потом по коридорам — в технических и в вентиляционных шахту. Таким образом там, где люди бывают постоянно (более 6 часов в сутки), возникает избыточное давление, которое позволяет попасть неприятным запахам и пыли.
Вентиляция кухни
Для вентиляции кухни используются естественная и искусственная системы. Наиболее нуждается в усиленной циркуляции воздуха зонга над своим. Здесь важно учесть количество горелок и объем пространства воздуха. Утверждены такие нормы соотношения пространства и горелок:
кухня более 8 м ³ — плита должна иметь две горелки;
12 м ³ — не больше 3-х горелок;
15 м ³-4 горелки.
Вытяжку для частного дома лучше приобретать с алюминиевым корпусом. Чистку фильтров проводить не менее 2-3 раза в год. Если установить устройство, в котором регулируется скорость вентилятора, то воздух можно будет очистить разными способами. Рабочее ли состояние у вытяжки, можно проверить, поднеся зажженную спичку или горящий лист бумаги в решетке: пламя должно затягиваться внутрь, бумага прилипать.
Если кухня более 15 м ², вытяжных каналов должно быть несколько.
Вентиляция в ванной и санузле
В ванной и санузле необходима эффективная вентиляционная система: повышенная влажность, резкие запахи, бактерии. Только ровный прямой вентканал на 1-2 м обеспечивает необходимую циркуляцию воздуха. Размещается напротив двери входа для создания максимальной тяги. Снаружи его должна защищать от влаги и наклонная решетка. У решетки внутри должна быть регулируемая заслонка. Принудительная система будет более эффективной в данных условиях.
Все составляющие воздуховода устанавливаются на расстоянии от нагревателя. Мощность оборудования подбирается по интенсивности эксплуатации и параметров помещения. Будет нелишним установить в санузле датчики движения, окружающей воздуха, таймеры.
Вентиляция подвального пространства
Помещения подвалов отличаются повышенной сыростью, сложностью проветривания, недостаточного солнечного света, что приводит к распространению грибков и плесени.Для естественной циркуляции воздуха вентилируемые проемы (отдушины), идущие по цоколю всего периметра. Они располагаются на высоте 300 мм от земли. Для защиты от дождя и влаги на них должны быть козырьки и отводящая отмостка. Принудительная циркуляция осуществляется с помощью вентиляторов, размещенных на противоположных сторонах. Интенсивность их работы зависит от условий помещения.
Если в подвале устроены перегородки, в них также отдушины, предоставая их под потолком и защищая решетками от грызунов.
Вентиляция верхних этажей и чердака
В малоэтажных коттеджах лестничные пролеты становятся вентиляционными системами, позволяя отработанному воздуху подниматься наверх, создавая перепад температуры и воздуха между этажами. Решением является перекрытие доступа на этажи или изолирование каждого помещения, что более сложно и требует отдельной вентсистемы. Для вентиляции мансарды нужна принудительная система вентиляции.
Чтобы избежать образования конденсата в подкровельном пространстве на чердаке, необходимо создать правильный воздухообмен.Кровля станет более долговечной и не будет нуждаться в постоянном ремонте. Вентиляцию на чердаке важно защитить от пыли и влаги, отдушины — от птиц и листьев. Каналы должны быть ровными, иначе снизится эффективность их работы.
Вентиляционная система своими руками
Монтаж вентиляции начинается только после тщательного составления схемы с учетом всех правил и норм. Правильная вентиляция в частном доме своими руками основывается на таких данных:
параметры воздухообмена и микроклимата;
нормативах, конкретных для оборудования данного типа;
Особенности использования оборудования.
При установке системы чем меньше деталей будет использовано, тем лучше. Стоит обратить внимание на следующие моменты при установке:
чтобы настроить и ремонтировать можно было самостоятельно;
должны быть резервные узлы;
управление — максимально простое;
система должна быть надежной в разных условиях эксплуатации;
вентиляция должна сочетаться с интерьером, вписываясь в комплекс;
монтаж и эксплуатация — экономичны.
Рекомендации и нюансы
Вентиляция частного дома — ответственный и важный процесс, к которому следует подходить со всем вниманием. Часто из-за дополнительных трат на нем пытается сэкономить, получая массу проблем. Специалисты дают рекомендации по вентилированию, к которому стоит прислушаться:
Наличие кондиционера не решит вопрос вентиляции . Обладая способ изменить характеристики воздуха, он не может создать его кругооборот.Кондиционер создаст нужную температуру, но не добавит кислород и не устранит избыточный углекислый газ.
Вытяжной вентилятор не справится с проветриванием здания . Герметичные стеклопакеты препятствуют притоку воздуха и как следствие его вытяжке. Спустя некоторое время вытяжка перестанет работать из-за образовавшегося давления.
Проветривания и открытого окна недостаточной вентиляции . Такое поступление воздуха не будет постоянным, а микропроветривание зимой чревато сквозняками и как следствие простудами.
Оборудование с нагревателем использовать не при условиях. У рекуператора существуют ограничения на минимальную температуру до (-25) — (- 30) °. При более низкой температуре конденсат замерзает на устройстве.
Подбирая трубы для вентсистемы, учитывайте размер их сечения, термостойкость и герметичность. Кроме того, они должны соответствовать санитарным нормам.
Заключение
Качественная работа вентиляционной системы устраняет любые неприятные запахи, не создавая при этом лишних шумов.Состав воздуха, температура и достаточное соотношение сухости и формируется благоприятный микроклимат в доме, комфортный для проживания. Все это возможно благодаря правильной системе вентиляции.
Вентиляция в двухэтажном доме — Как сделать своими руками
Разберем очень важную тему, а именно вентиляция в двухэтажном доме, как сделать и все просчитать! В многоэтажных жилых домах, которые построены с применением различных строительных материалов, обеспечивается постоянную вентиляцию всех комнат и помещений.Особенно актуальная такая потребность при использовании в доме стеклопакетов, обеспечивающих теплоизоляцию помещений и хорошую герметичность .
Приток и полноценный отток воздуха необходим, чтобы обеспечить уютные условия проживания. Помимо прочего, в этом случае выполняются условия санитарно-эпидемиологических и гигиенических норм, потому что углекислый газ и его производные, образующиеся в процессе жизнедеятельности, являются негативными факторами, способствующими возникновению различных бактерий.
При помощи каких средств обеспечить вентиляцию помещений, и каким образом должна быть сконструирована вентиляция в двухэтажном доме ? Об этом и пойдет речь в статье.
вентиляция в двухэтажном доме
Вентиляция в частном двухэтажном доме — Виды вентиляции
Выбор системы вентиляции осуществляется на первичных этапах проектирования дома, а также у четом бытовой или хозяйственной нагрузки на помещение. Важно разместить комнатную и общую квадратуру дома.
Для реализации поставленных задач используются следующие типы вентиляции:
При совмещенном типе приток воздуха реализуется естественным путем и при использовании механических приспособлений. Такой способ наиболее распространенный. Однако, чтобы достичь стабильной вентиляции в частном двухэтажном доме , необходимо монтировать стены вытяжные каналы различной площади. Для кухонной зоны, душевой или котельной необходимо использовать короба.При таком способе воздушные массы движутся естественным путем. Также можно в центральную шахту установить вентилятор , который будет ускорять отток воздуха. К преимуществам такого метода относится то, что неприятные запахи в дом не проникают, а также низкий уровень шума при работе вентилятора. Недостатком же будет являться то, что необходимо установить переточные решетки внизу дверей.
Естественная. Не принципа механических средств для использования циркуляции воздуха.Отток и приток осуществляется за счет разности в температурех воздуха между контр и улицей. Такой тип применяется повсеместно, однако имеет ряд недостатков.
Принудительная вытяжная. Такая система вентиляции двухэтажного дома совмещается с естественной. Поступление воздуха может осуществляться при помощи специальных клапанов или естественным способом, а удаление воздуха из помещений принудительного порядка. Для этой в ванной комнате или туалете монтируются вытяжные вентиляторы принудительного типа.Работу такой системы можно автоматизировать.
Приточная . Для реализации такого типа воздухообмена в несущую стену или оконные рамы монтируется специальный клапан, который осуществляет принудительное поступление воздуха в комнату. Также можно использовать приточный вентилятор, чтобы нивелировать подачу холодного воздуха зимой, конструктивно усложняют добавлением калорифера. Помимо прочего, можно использовать моноблочные комплексы, совмещают в себе калорифер, клапан, фильтры и охладители.Оборудование может снабжаться таймером, поэтому каждый владелец может настроить необходимый период срабатывания.
Принудительная приточно-вытяжная. Процесс оттока и притока безопасным методом использования производственного оборудования. К особенности принудительной вентиляции . При централизованной схеме используется один вентилятор, расположенный в центральной шахте, к которой подключены все вытяжные каналы.
Способов для создания принудительного или естественного движения воздуха очень много, поэтому каждый владелец выбирает наиболее удобный способ.
схема естественной вентиляции дома
Естественная вентиляция двухэтажного дома
создать все условия, при которых будет достигаться бесперебойная работа системы, необходимо соблюдать несколько требований, в этом случае естественная вентиляция двухэтажного дома будет обладать хорошей производительностью.
При конструировании вентиляционных ходов используются вертикальные шахты. Одна сторона системы устанавливается в помещении, а другая монтируется чуть выше конька крыши. Перемещение воздуха обеспечивается посредством тяги , показатели зависит от:
Разницы температур между счетом и улицей, т.е. на выходе и на входе в шахту.
который может улучшить или плохить тягу.
Геометрического сечения канала и его высоты.
Теплоизоляционных характеристик канала шахты.
От пространственного расположения шахты (отсутствие или наличие изгибов и поворотов).
На начальных этапах проектирования дома архитектор выбирает тип вентиляции и ее пространственное расположение внутри здания, а в момент утверждения типового графического плана заказа предоставляется вентиляция в двухэтажном доме , которая наглядно показывает все особенности и нюансы.
вентиляция в двухэтажном доме схема
Вентиляция двухэтажного дома своими руками — Расчет вентиляции в доме
Все операции по расчету систем циркуляции воздуха выполняются для того, чтобы определить площадь сечения каналов и шахты. Для этого используется положение, в котором указано СП55.13330.2011., в полноценно и емко указаны нормативы по воздухообмену.
Минимальные показатели системы производительности в течение часа однократную смену всего объема воздуха в помещении (актуально для помещений, где постоянно находятся люди).
Из санузлов в течение часа должно удаляться не менее 25 кубометров воздуха. Из кухни не менее 60 кубометров.
Это основные положения правил. С ними вы всегда можете ознакомиться посредством интернета. Такие нормы находятся в открытом доступе. Особенно скрупулезно необходимо изучить тем владельцам, которые самостоятельно прокладывают шахты, вытяжные каналы и установочное оборудование, чтобы стабильно и правильно функционировать вентиляция двухэтажного дома своими руками , что напрямую влияет на комфорт.
Система вентиляции двухэтажного дома — Оптимизация работы вентиляции
При конструировании систем обеспечения циркуляции воздуха необходимо позаботиться об установке специализированного оборудования:
На входе в шахту вентиляции установить автоматический клапан, в котором находится датчик влаги, что обеспечит экономию при функционировании системы. При повышении температуры в комнате клапан будет открываться шире, что улучшит тягу.
Во всех помещениях следует расположить клапаны наружные датчики 93 температуры. В этом случае можно нивелировать поступление холодного воздуха, что поддерживает необходимый температурный баланс.
Для свободной циркуляции воздуха между помещениями вмонтировать переточные отверстия площадью не менее 200 кв.см.
Следует помнить, что установка вентилятора значительно снижает пропускную способность шахты, поэтому такое решение является краткосрочной мерой для обеспечения циркуляции воздуха.Аналогичным оборудованием является и кухонная вытяжка, поскольку она работает кратковременно и ее использование не может полноценно обеспечить вентиляцию помещения.
Вентиляция в частном доме своими руками
Вопрос строительства частного частного дома большое количество жителей нашей планеты. И каждый раз, в силу разных обстоятельств, возникает множество разных хлопот, связанных с его обустройством. Все стараются сделать его не только красивым изнутри и снаружи, но и комфортным для проживания.В этом случае стоит серьезно задуматься о правильном планировании внутренних систем вашего частного дома. Необходимо предусмотреть все вопросы на ранних этапах, как после заключительной отделки в доме, внести изменения будут крайне затруднительно и затратно, а иногда и вообще — невозможно. В нашей статье пойдет разговор о такой немаловажной системе, как устройство схемы вентиляции. Ведь ваша система подачи свежего воздуха в помещение позволит свободно дышать вам, и предохранить помещение от сырости, появления плесени и грибка, что, несомненно, отразится на вашем правильном состоянии.
Основные типы вентиляции для частного дома
Существует несколько разновидностей систем для обмена воздуха:
Естественного типа. Ее принцип заключается в обмене воздушных масс из помещения на улицу, благодаря законам физики. Поток воздуха направлен по специальному каналу, за счет ветрового давления и изменения давления в зависимости от высоты.
Принудительная система вентиляции. Основана на принципе работы вспомогательного оборудования для обмена воздуха.Имеет также название — приточно-вытяжная.
Смешанная система вентилирования. Как правило, это комбинация принудительной и естественной систем.
Все варианты имеют как свои преимущества, так и недостатки. К примеру, будет ли смысл установки принудительной вентиляции, если вы живёте в экологически чистом районе с прекрасным воздухом. Современная система фильтрации не позволит вам насладиться ароматным воздухом вашей местности. Фильтр выполнит свою роль, и воздух действительно будет очищен, но нужно ли это вам, если он и так чист.Другое дело, если ваш частный дом расположен в регионе с загрязненной окружающей средой. Никто не желает дышать отработанными газами промышленного характера или загрязняющими воздух факторами. Поэтому фильтрация — просто необходима. Как правильно все спланировать и определить, что лучше всего подойдет в вашем случае?
Основные условия для выбора типа вентиляции в частном доме
Для того, чтобы не растрачивать средства впустую вопрос вентиляции должен быть рассмотрен на этапе планирования сооружения.Опираться нужно на следующие данные:
Месторасположение объекта, условия окружающей среды;
Материалы, применяемые при строительстве вашего частного дома.
Исходя из этих данных, следует сделать выбор.
Естественная вентиляция будет оптимальным решением при следующих условиях:
Воздух на окружающую среду не загрязнен;
Материалы дома, следующие:
Дерево;
Кирпич;
Саман;
Все виды пенобетонов;
Керамический и керамзитовый блоки;
Керамзитобетоны.

Смешанного же типа вентиляция будет рекомендована, когда естественная система не сможет обеспечить должного воздухообмена. В таком случае установлены принудительные системы оттока воздуха. Такими помещениями могут быть кухня или же рабочая комната. В этих случаях, отказ от принудительной системы будет сказываться на атмосфере всего дома. Неприятные запахи и жиры могут распространиться по всем комнатам.
Принудительная система
Приточно-вытяжную установку, а также систему фильтрации необходимо установить в следующих случаях:
Поступающий воздух из окружающей среды нуждается в предварительной очистке от вредных частиц пыли и запаха;
Использованы следующие материалы и технологии:
3D панели;
Бетон с применением пенополистирола;
SIP, МДМ, СОТА, сэндвич и вакуумные панели;
Дома каркасного типа.
принудительная вентиляция будет эффективным средством.
Преимущества естественной циркуляции воздуха
Сейчас многие предпочитают использовать только приточно-вытяжную вентиляцию, упускают возможность использовать естественную. Она также имеет свои плюсы:
Затраты на оборудование меньше;
При установке правильной схемы вентиляции в частном доме, у вас будет возможность регулировки воздуха в помещениях, и даже обогревать те, где нет отопительных приборов.Это могут быть лестничные площадки, проходные коридоры, пролеты и т. д.
Самый свежий воздух будет наполнять внутренние жилые помещения;
Поддерживается используемый уровень внутри помещений.
Монтаж вентиляции в частном доме своими руками
Для того, чтобы самостоятельно организовать систему вентиляции в вашем доме, необходимо правильно рассчитать и взвесить ваши силы в достаточно сложном деле. Приказ такого рода систем потребуются некоторые знания.
Для начала расчета системы общего числа людей во всем доме и объемы помещений.
Совет! Во внимание необходимо принимать и те, которые расходуют кислород в вещи.
Ко всему прочему, стоит учесть и тот факт, некоторым комнатам потребуется частый воздухообмен, нежели другим.
Невзирая на то, какое у вас помещение, чтобы установить вентиляцию своими руками нужно действовать по следующему плану:
Произвести вычисления объема воздухообмена;
Определение сечений каналов вентиляционных шахт;
Определиться с типом используемой системы вентиляции;
Составление схемы расположения вентиляционных каналов;
Определение месторасположения основных узлов и устройств;
Определение места для забора и вывода воздуха из частного дома.
Все необходимые вычисления производиться согласно действующим ГОСТ и СНИП в разделах вентиляции частного дома.
Все эти расчеты можно произвести самостоятельно. Таким образом, выполнить вычисление следующих значений, и затем, сравнивая их, выбрать большее:
Вычисление воздухообмена, с учетом численного количества проживающих людей:
L = N * Lnorm, где
L — необходимая принудительная вентиляция, м³ / ч ;
Н — количество проживающих;
Lnorm — норма расхода воздуха на человека одного:
в состоянии покоя (сна) — 30 м³ / ч;
типовое значение (по СНиП) — 60 м³ / ч;
Вычисление воздухообмена по кратности:
L = n * S * H, где
L — необходимая производительность вентиляции, м³ / ч;
n — нормируемая кратность воздухообмена:
для жилых помещений — от 1 до 2, для офисов — от 2 до 3;
S — площадь помещения, м²;
H — высота помещения, м;
Согласно полученным результатам, можно будет определиться с необходимыми материалами и сечением воздушных каналов, а также подобрать воздухораспределители.
Требования к системам вентиляции частного дома
Существуют общие правила, соблюдая которые можно добиться желаемого результата:
Выброс воздуха из вентиляции, должен производиться на крыше. Высота расположения выпускной решетки вентиляции должна регламентироваться СНиП;
Используя механические устройства вентиляционных систем, забор воздуха должен осуществляться через специальные решетки;
Направление движения потока воздуха производиться от самых чистых помещений, через более запыленные, к выходу.
Естественная система воздухообмена через проветривание
Такая вентиляция помещения также может обеспечить вам дополнительную возможность получения свежего воздуха, но существуют некоторые особенности метода.
Окно в положении «проветривания»
Все современные оконные системы могут быть специальной фурнитурой для установки окна в положение для проветривания. Но этот метод имеет следующие недостатки:
В таком положении окна уходит большое количество тепла из помещения;
В зимний период времени, на откосах оконного блока может появляться конденсат из-за быстрого его остывания;
Происходит быстрая замена воздуха из помещения и наоборот.
Проветривание при полностью открытом окне
В случаях с окном в положении его открытия, способ будет иметь следующие особенности:
Быстрый обмен воздуха во всем помещении за несколько минут;
В зимний период времени невозможно использовать, из больших потерь тепла.
Не происходит эффекта охлаждения всей конструкции.
Проветривание при помощи полностью открытого окна и открытой двери
Такой воздухообмен может быть характеризован особенностями:
Если необходимо очень быстро проветрить помещение за считаные минуты;
Может образоваться «сквозняк», что вредно и опасно для организма;
Полная потеря тепла помещения.
Принудительная вентиляция в частном доме своими руками
При отсутствии естественной вентиляции в частном доме, необходимо дополнительно установить принудительную.
Установка дополнительного оборудования в туалетах и ванных комнатах поможет устранить появление плесени и грибка на стенах и потолке в результате скопления конденсата. В этом случае обычно производят монтаж настенного вентилятора.Это позволит решить поставленную задачу. К сожалению, для этого потребуются дополнительные затраты, а также работа самого кулера не всем придётся по душе. При вращении лопасти вентилятора шум, поэтому некоторые производители рекомендуют безподшипниковые вентиляторы, работающие на втулке. Их срок службы намного меньше, но зато находиться в помещении будет комфортнее. Работу вентилятора можно включить в электрическую схему, что позволит управлять им либо при отдельном включении выключателя, либо в паре с освещением.
Вопросы монтажа на кухне вентиляции решаются путем установки и другого способа. Принудительная система воздухообмена лишь в месте установки варочных поверхностей, для удаления запахов, продуктов сгорания от насыщения имиджа воздуха.
Качественная вентиляция должна обязательно иметь приток свежего воздуха в нужном количестве. Для того, чтобы произвести очистку при загрязнении окружающей среды, необходимо установить специальные фильтры. Это позволит получить максимальный результат.Не стоит забывать, что фильтрам характерно забиваться пылью и мусором. Их стоит вовремя менять на новые, или же требовать очистку. И вместе с ним он сможет попасть в помещение, чтобы размножаться бактерии. Таким образом, помещение будет еще больше загрязняться.
Заключение
Подводя итог, стоит сказать, что если вы хотите выполнить монтаж вентиляционной системы своими руками в частном доме, то вам необходимо будет правильно спланировать и руководствоваться правилами:
Установка вентиляционных шахт во всех комнатах при помощи специальных каналов для естественного воздухообмена;
Наличие приточно-вытяжной вентиляции в таких помещениях, как кухня и ванная комната с туалетом;
Установка дополнительных вентиляционных каналов при организации каминов или печного отопления в доме;
Комбинирование естественной и принудительной систем вентиляции в кухне, с установкой вытяжки над варочной поверхностью.

Действуя по всем этим рекомендациям, вы сможете организовать комфортный и благоприятный микроклимат во всем доме, и чувствовать себя уютно в любое время.
Правильная вентиляция в частном доме: выбор и устройство
Оснащение частного дома система вентиляции предполагает, что на первом этапе будет установлен необходимый воздухообмен и определено необходимое сечение воздуховодов, что должно завершиться выбор типа вентиляции.После этого следует составить схему, в которой указаны все нюансы относительно размещения оборудования, мест прокладки воздуховодов и точек установки забора и отвода воздуха.
Естественная или механическая: какую выбрать
Нахождение человека в доме с точки зрения комфорта — это качественная воздушная среда внутри помещения, определенная температура и оптимальная скорость воздуха, которая должна быть небольшая, чтобы обеспечить благоприятные условия проживания.При организации воздухообмена с помощью механики установить вентиляторы нужно и на притоке, и на отводе. Скорость потока при этом значительно выше обычного.
Такое положение дел обуславливается различием норм в отношении потока скорости воздуха в той или иной среде. Механическая вентиляция перемещение воздушных масс на скорости от 2 до 3 м ³ в час. Что касается естественной вентиляции, то для этого показателя составляет примерно 1 м ³ в час.В связи с этим система считается наиболее комфортной для человека.
Единственным недостатком естественной вентиляции является невозможность ее установки в определенных условиях. Связана проблема с тем, что уменьшение скорости воздушного потока требует увеличения сечения специального проема в стене. В частности, чтобы пропустить за час 300 м ³ воздуха естественным образом, потребуется наличие канала 250 на 400 мм, что соотносится с диаметром 350 мм. В случае же с механической системой мы получаем более низкие значения в отношении канала воздуховода, а именно 160 на 200 мм, что применительно к диаметру составляет 200 мм.
Кроме того, нередки ситуации, когда отсутствует возможность организации естественной вентиляции в связи с большим сечением канала, так как это не позволяет установить его внутри помещения, а монтаж вне здания нарушает внешний вид строения. Из-за этой или других подобных причин дома, имеющих большую площадь, зачастую оборудуются механической системой воздухообмена.

Проектирование вентиляции
Для этого требуется:
Установить вытяжные каналы ближе к центру дома, размещая их в межстенном пространстве.Это приведет к тому, что данные элементы системы вентиляции будут находиться в теплой зоне, поэтому зимой из-за перепада температура тяга увеличится.
Выбрать тип воздуховодов. Для экономии полезного пространства предпочтительнее установка системы с прямоугольным сечением. Подойдут конструкции с круглым диаметром, обеспечивающие лучший воздухообмен и упрощенный монтаж.
Определить требуемый вид, если были выбраны круглые устройства, так как здесь присутствует вариативность: жесткие или гибкие (гофра).Первый тип конструкции обеспечивает проход воздушных масс с меньшим сопротивлением и приемлемым уровнем шума. Гофра же легче монтируется.
Произвести расчеты относительно диаметра и длины, что осуществляется функциональностью соответствующих онлайн-калькуляторов. Предпочтительнее, если есть такая возможность, установить более широкие и длинные каналы, что скажется на тяге в плане ее увеличения.
Обустроить систему вентиляции с помощью воздуховодов, имеющего одинаковый диаметр.При отсутствии возможности этого правила необходимо добиться плавности перехода с одного сечения на другой, когда отклонение не превышает 30 градусов.
Сгладить все сопряжение стыки. Ничего не должно препятствовать прохождению воздушного потока внутри канала. Любые неровности гарантируют тот факт, что сопротивление увеличится, а тяга уменьшится.
Позаботиться о, чтобы воздуховоды образовывали конструкцию с небольшим количеством поворотов. Каждый изгиб — это потеря 10% тяги.
Модернизация вентиляции
Если система воздухообмена уже установлена, но есть потребность в ее обновлении, то процесс предполагаемых работ должен соотноситься со следующими советами:
На конце вытяжной трубы необходимо смонтировать дефлектор. Он служит барьером на пути дождевой воды, насекомых и разного рода загрязнений. Польза этого прибора заключается в возможности увеличения тяги на 20% за счет того, что он обеспечивает рассечение потока ветра, создавая этим обусловленным низким давлением.
Чтобы преобразовать естественный воздухообмен в механический, достаточно смонтировать соответствующий вентилятор в ванной комнате, а на кухне установить вытяжной зонт.
Постоянно закрытые пластиковые окна причиной невозможности нормального функционирования системы. Необходимо периодически проветривать помещения для притока воздушных масс, которые создают условия для работы вентиляции.
Результативность системы за счет естественной тяги зависит от погоды.Для конкретного устройства воздухозаборника оснащается специальными устройствами в виде бризеров и проветривателей.
Организация естественной вентиляции
Загородный дом обычно имеет большую площадь по сравнению с квартирой, поэтому здесь нет необходимости требовать расчеты на СНиПах. Достаточно принять во внимание, что величина воздухообмена равняется 30 м ³ в час. Это может привести к небольшому погрешности, которое в своем максимуме составляет 20%.При обустройстве вентиляции сперва требуется расчеты по распределению воздушных потоков.
Приании естественного воздухообмена проектируется установка вытяжек во всех помещениях хозяйственного назначения, под следует понимать кухню, санузел, топочную и т. д. При этом гараж требует дополнительного оснащения так называемым хоботом, потребляемого для отвода газов его путем надевания на выхлопную трубу транспортные средства.
В жилых комнатах обеспечивается лишь приток.Причиной возникновения провняков и понижения температуры, то есть к неоправданным теплопотерям.
Высота вентиляционных каналов
Для максимальной эффективности вытяжной вентиляции, устанавливаемой в частном доме, необходима прокладка вертикальных каналов. Чем больше их высота, тем лучше тяга. В связи с этим нежелательно обустраивать вентиляцию, у которой выходы ведут в стену. Они должны максимально близко друг к другу, позволяет направить их в единую шахту.При этом вывод на крышу должен быть ближе к коньку, что является наивысшей точкой строения. В результате максимальной высоты каналов достигается лучшая тяга.
При возведении кирпичных домов обустройство вентканалов производится в кладке несущих стен. Такой метод более практичен и выгоден, но он не может быть использован в отношении каркасных и деревянных домов. Нецелесообразно в подобных строениях возводить вентиляционные каналы из кирпича. Здесь в большей мере подойдут недорогие пластиковые трубы и патрубки, изготовленные из поливинилхлорида.
При указанных обстоятельствах можно обратить внимание на канализационные цилиндрические изделия из-за их низкой стоимости и высокой прочности.
В частном доме вентиляция должна обустраиваться таким образом, чтобы она была обшита и утеплена. Это исключает образование конденсата, который скапливается внутри канала. Желательно защитить выход вентиляции специальным колпаком от осадков.
Многоквартирные дома в основном сооружаются с учетом того, чтобы выводы вентиляции и канализации размещаются в одной шахте.Применительно к высотному зданию это довольно разумно, так как здесь нет проблем с тягой, чего нельзя сказать о частном доме. В этом случае можно столкнуться с таким эффектом, как обратная тяга, когда все неприятные запахи устремляются не наружу, а внутрь дома.
Решить эту проблему удается посредством установки на вытяжной трубе специального клапана, препятствующего обратному тяге. Минусом подобного устройства является фактом, что образование наледи может привести к его блокировке.
Тяга на выходе
В большинстве случаев высота частного дома не превышает 5 м, что обеспечивает недостаточную силу тяги. Эта ситуация решается за счет подвода к вентканалу электропроводки и монтажа вентилятора. При отсутствии движения газа запускаем тягу принудительно для придания потока воздуха необходимой скорости.
Большинство бытовых вентиляторов ориентированы на 100-миллиметровую трубу в плане монтажа. И не каждый из них сможет обеспечить требуемую тягу, даже если технические характеристики, заявленные в паспорте, будут подходящими.Их предназначение заключается в потреблении воздуха в вертикальном направлении.
Обеспечение притока
Для того, чтобы создавался приток, используют оконные форточки или рассчитывают на микроциркуляцию. Такой способ вполне оправдан в летний период, но не зимой, что объясняет причину встраивания специальных проветривателей. В результате воздух попадает сначала в систему вентиляционных каналов, где происходит отбор тепла.Проветриватели — это эффективные устройства, которые создают условия для повышения температуры воздуха. Это гарантированно исключает такое явление, как холодный пол.
При строительстве дома проще оснастить его стеновыми клапанами, способными перекрывать вентканалы. С помощью этих элементов нельзя повысить температуру воздуха, но их элементы могут быть соединены недалеко от батареи, что избавить от необходимости конструкцию оконных рам.
Отопительное оборудование в виде печей, котлов и каминов отличается тем, что активно потребляет кислород.Когда тот же теплогенератор является существующей уже существующей коаксиальной системой газоотвода, нет необходимости отдельно обустраивать вентиляцию. В случае следует увеличить число приточных клапанов.
Применительно к камину лучше монтировать отдельный канал, идущий с улицы, вывод которого происходит под зоной горения. Это используется для улучшения показателей отбора кислорода и разогрева воздуха, а процесс горения дровока кислорода становится более активным за счет притока кислорода с улицы.
Как принудительную вентиляцию
Климатические условия России требуют соответствующего относиться к организации процесса отопления, что предусматривает отказ от естественной вентиляции, по крайней мере, в некоторых регионах страны. В связи с этим возникает необходимость использования принудительного воздухообмена вне зависимости от варианта его реализации: централизованный или локальный.
Централизованная вентиляция
Обращаясь к проектированию по обустройству централизованной системы воздухообмена, необходимо иметь в виду, что вам могут быть предложены малоэффективные решения.За одну точку сводятся системы металлических труб, идущие от так называемых грязных вентиляторов помещений (кухни, гаража и т. Д.), С установкой одного мощного вентилятора, отвод воздуха наружу.
Такая схема мало чем отличается от системы, характеризуемой как естественная, так как данный в случае приток газов возможен лишь за счет окон и соответствующих клапанов. Подобного эффекта путем установки отдельных отводов, оснащенных вентиляторами, в каждом помещении, будет значительно дешевле.
Правильно принудительная система воздухообмена — это наличие входных и выходных каналов, подсоединяемых к установке, которая включает в свой состав вентиляторы, обеспечивающие приток воздуха и его выбросу, рекуператор, устройство для подогрева и автоматику. Такая система условий, когда процессы поступления и вывода воздуха производительно.
В то же время использование рекуператора несет дополнительные выгоды, заключающиеся в том, что с его нагревается входящий воздух, а это экономия на отоплении дома.По тонким трубкам устройства движутся воздушные потоки, где один поступает с улицы, а другой выводится наружу.
В результате происходит теплообмен, когда энергия теплого потока передается холодному, используется экономию тепла от 20 до 50%. В летний период этот аппарат отключается.
После рекуператора идет устройство, с помощью которого поток подогревается, что позволяет довести температуру воздуха до 10-15 градусов.
Локальная вентиляция принудительного типа
Функциональность централизованной системы воздухообмена довольно широка, например, она может обеспечивать фильтрацию поступающей в помещение газов.При этом оборудовании таких систем связано с некоторыми минусами, включая следующее:
высокая стоимость оборудования;
потребность в техническом помещении для установки центрального блока, что связано не в последнюю очередь с шумностью его работы;
необходимость обращения к услугам профессионалов для укладки воздуховодов большого сечения.
В связи с этим, в некоторых случаях, особенно применительно к малогабаритным домам, выгодное усилительную локальную вентиляцию.
Вентустановки локального типа — это небольшие устройства, которые своим внешним видом напоминают кондиционеры. При этом они оснащаются вентиляторами, рекуператором, подогревателем и т. д. Подключение к ним воздуховодов не предусмотрено.
В жилых комнатах такие устройства представляют проблему вентиляции, нельзя сказать в отношении ванной, кухни, подвала и других подобных помещений.
