Плита фундамент для дома своими руками: Фундамент плита своими руками пошаговая инструкция по расчетам и строительству – Плитный фундамент своими руками: пошаговая инструкция, советы, фото

Содержание

пошаговая инструкция выполнения работ своими руками

При выборе фундамента руководствуются во первых, надежностью, во-вторых стоимостью. Неплохо было бы, если бы сочетались оба качества, но такое возможно не всегда. Одно из самых надежных оснований для строительства дома — фундамент монолитная плита. В некоторых случаях — на нормальных грунтах под легкие дома он обходится относительно недорого, в сложных случаях может быть дорогим.

Плитный фундамент – что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.


Классическая утепленная плита фундамента под домПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

  • Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.
    Классический вариант фундамента монолитная плита без утепленияПлитный фундамент: пошаговая инструкция выполнения работ своими руками
  • Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.
    УШП — утепленная шведская плита со встроенным теплым поломПлитный фундамент: пошаговая инструкция выполнения работ своими руками

  • Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Так выглядит в разрезе русский плитный фундаментПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Строение фундаментной плиты с ребрами вниз и вверхПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.


Структура фундамента монолитная плитаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.


Выкопать котлован с запасом в 1 метр во все стороныПлитный фундамент: пошаговая инструкция выполнения работ своими руками

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.


Полная схема фундамента монолитная плитаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.


Выравнивание дна в уровеньПлитный фундамент: пошаговая инструкция выполнения работ своими руками

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.


Песок насыпан, его надо пролить и утрамбоватьПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.


Щебень засыпан, установлены закладные элементы канализации и водопроводаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.


Залита бетонная подготовкаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.


Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулоннаяПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.


Утеплитель уложенПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.


Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго поясаПлитный фундамент: пошаговая инструкция выполнения работ своими руками

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.


Одновременно с распределением бетона его вибрируютПлитный фундамент: пошаговая инструкция выполнения работ своими руками

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.


Послезаливки монолитная плита укрывается пленкойПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.


Политая поверхностьПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.


Таблица набора прочности бетона в зависимости от температурыПлитный фундамент: пошаговая инструкция выполнения работ своими руками

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.


Примерное процентное соотношение затрат на монолитный плитный фундаментПлитный фундамент: пошаговая инструкция выполнения работ своими руками

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

Все о фундаменте монолитная плита для дома, видео, расчет, заливка, размеры и вся пошаговая инструкция по строительству своими руками

Подготовительные работы


1. Необходимо произвести геологическое исследование участка:
а) Определить тип грунта и его несущую способность.
б) Наличие подземных вод под плитой. При мелко-заглубленном фундаменте достаточно бурить 70 см глубиной.
2. Монолитные плиты бывают 2х типов:
а) Плита ниже уровня промерзания ( как правило с цокольным этажом)
б) Плита вровень с землей.
После того как произвели геологическое исследование и определились с типом фундамента, переходим к следующему этапу.


Первый этап при строительстве фундамента монолитной плиты

1. Снимаем плодородный слой, укладываем дренажные трубы с наклоном и предусматриваем коммуникации.
2 . Укладываем геотекстиль с выпуском от плиты не менее одного метра, с нахлестом друг на друга.





Укладка песчаной подушки для плиты

Укладывается песчаная подушка с послойной утрамбовкой. Толщина делается от 10-30 см. В 90% случаев делается толщина 20 см. На данном видео был выбран песок: речной мытый.






Укладка щебеночного основания

Толщина щебеночного основания делается от 10-30 см и это больше зависит от наличия грунтовых вод на Вашем участке. При укладке щебня, его также необходимо утрамбовывать послойно.






Устройство подбетонки

Как правило, выполняется из бетона низкого класса B7,5/ B12,5/ B15. Толщина подбетонки делается от 50-100 мм и как правило она делается больше плиты на 10 см во все стороны. На данном видео толщина была сделана 50 мм.






Гидроизоляция фундамента монолитная плита

На застывшую подбетонку укладывается гидроизоляция, как правило, в 2 слоя. Можно применять также и проникающею гидроизоляцию. На данном объекте было использовано 2 вида гидроизоляции. 1 обмазочная и 2я рулонная, которая укладывалась внахлест друг на друга.






Утепление монолитной плиты

Утепление в большинстве случаев делается экструдированным пенополистиролом, от 50-100мм. В представленной видео утепление пр

Плитный фундамент своими руками: пошаговая инструкция


Строительство частного дома на проблемных (пучнистых) грунтах часто сопряжено с проблемой выбора фундамента. Здесь необходимо подобрать такое основание, которое максимально равномерно будет распределять нагрузку всего дома по своей площади и при этом эффективно противостоять негативному воздействию почвы, приходящей в движение по сезону. Отличным решением в этом случае станет железобетонный плитный фундамент.

Такое основание имеет вид бетонной подушки толщиной 30-50 см. Его еще называют плавающий фундамент. Изготавливают такое монолитное основание из крепкого бетонного раствора, армированного по всей площади стальной сеткой.

Примечательная особенность плитного железобетонного базиса заключается в том, что он с точность повторяет все движения грунта, лавируя в его недрах, тем самым предотвращая разрушающий фактор на стены дома.

Отметим, что плитный фундамент не имеет широкого применения в частном строительстве России. Однако именно этот тип базиса идеально справляется с условиями пучнистого грунта. Об этом свидетельствуют многочисленные отзывы пользователей.

Устройство плитного фундамента и пошаговая технология его заливки в нашем материале. А в качестве примера можно и просмотреть видео ниже.

Рекомендуем к прочтению:

Виды фундамента-плиты

фундамент плита

Монолитная подушка-плита имеет среднюю толщину в пределах до 50 см и заливается из бетонного раствора по всему периметру котлована

В строительстве всего мира различают три вида плитных монолитных фундаментов:

  • Монолитная подушка-плита. Имеет среднюю толщину в пределах до 50 см и заливается из бетонного раствора по всему периметру котлована. Чаще всего такие плиты используются при строительстве частных домов в один-два этажа. При этом здание можно строить из любых материалов от дерева до кирпича.
  • Плитный фундамент железобетонный с ребрами жесткости. Это более сложное конструктивное решение применяют в промышленном или городском строительстве. Здесь либо собирается фундамент из плит перекрытия монолитного типа путём жёсткой связки, либо заливается в специальную опалубку, имеющую ребра жёсткости. Такая конструкция имеет большую толщину (до 1,2 метра) и способна противостоять пучению грунта в сейсмически активных зонах.
  • Коробчатая монолитная плита. Самый сложный из всех видов плитного фундамента. Монтируется такой фундамент из специально произведенных бетонных коробов, которые скрепляются между собой по принципу повышенной жёсткости. Такой плитный фундамент используют редко и только при промышленном строительстве.

Принцип расчета нагрузки на плитный фундамент

плитный фундамент

Точный расчёт можно произвести только с помощью профессионалов, которые выполнят качественную оценку грунта на участке и высчитают возможность будущего базиса

Чтобы сделать своими руками качественный монолитный фундамент-плиту, необходимо провести верные расчеты его несущей способности. То есть вычислить нагрузку на продавливание грунта при определенной массе будущего дома.

Важно: точный расчёт можно произвести только с помощью профессионалов, которые выполнят качественную оценку грунта на участке и высчитают возможность будущего базиса.

Однако при выполнении строительных работ своими руками можно также самостоятельно произвести расчёт количества бетона и вычислить его оптимальную марку для приготовления раствора. Отметим, что лучше всего купить нужное количество готового раствора, чем своими руками замешивать около 13-15 кубов смеси при помощи бетономешалки. Это будет и трудоёмко, и затратно по времени. Кроме того, согласно технологии строительства плитного фундамента бетон нужно заливать за один подход.

Расчёт марки цемента производят методом математических операций. К примеру, имеем такие исходные данные:

Рекомендуем к прочтению:

  • Общая масса дома будет равна 600 тыс.кг. Периметр дома будет составлять 10мХ10м. При этом их нужно перевести в см2. То есть 10х10=100 м2. В переводе на см2 это будет 1 000 000 см2. Теперь нужно массу дома поделить поделить на площадь дома в см2, а именно — 600 000:1000 000=0,6 кг/см2. То есть мы высчитали, что нагрузка от готового дома на один см2 фундамента будет составлять 60 кг. Теперь смотрим на эксплуатационные характеристики цемента марки М-200 и выясняем что по ГОСТу эта сыпучая смесь в виде готового бетона может выдерживать нагрузку в диапазоне 70-80 кг/см2. То есть, цемент этой марки идеально подойдёт под нашу постройку.

Важно: расчеты нужно немного корректировать в том случае, если дом будет строиться в сейсмически активном регионе. Здесь нужно будет использовать ту марку цемента, которая, согласно техническим характеристикам, в 2,5 раза будет превышать первичные показатели для строительного материала при расчетах. То есть, придётся использовать цемент марки М-400.

Стоит также подсчитать и количество арматуры для строительства монолитной плиты. Её закупают по весу из расчета 120-130 кг/м3 готового бетона.

Важно: инструкция расчета по такой технологии применима только для частных домов в 1-2 этажа. Если будет затеваться строительство дома с большим количеством уровней, с более сложными коммуникациями и внутренним устройством то лучше доверить расчёт и проектирование фундамента профессионалам. В случае с плитой с ребрами жёсткости или с коробчатым базисом своими руками вряд ли удастся что-либо сделать. Здесь справятся только специалисты с опытом.

Преимущества монолитной плиты

плитные фундаменты

Плитный фундамент — это возможность получить жёсткое, крепкое и монолитное основание для тяжёлого каменного дома на «зыбучих» грунтах

Отзывы хозяев, которые благополучно выстроили плитный фундамент своими руками и успешно эксплуатируют свои дома не первый год, позволяют вывести ряд достоинств для плитного фундамента. Таковыми являются:

  • Сниженное трудоёмкость земляных работ, исходя из того что глубина котлована формируется толщиной до 50 см.
  • Рациональный расход строительных материалов, а именно бетонного раствора. На эту толщину его уходит в разы меньше, чем при заливке заглубленного фундамента ленточного типа.
  • Сокращение временных затрат на устройство фундамента. Особенно если возводить его не своими руками, а с помощью специалистов.
  • Возможность получить жёсткое, крепкое и монолитное основание (плитный фундамент) для тяжёлого каменного дома на «зыбучих» грунтах.

Технология монтажа бетонной плиты

фундамент для дома плита

Пошаговая инструкция по устройству плитного фундамента достаточно проста и местами напоминает монтаж ленточного фундамента

Пошаговая инструкция по устройству плитного фундамента достаточно проста и местами напоминает монтаж ленточного фундамента. Работы выполняют по технологии следующим образом:

  • На грунт своими руками наносят разметку согласно проектной площади дома. Снимают верхний слой дёрна на заданную глубину плюс 20 см к ней. Эта толщина будет отведена под устройство песчано-гравиевой подушки.
  • Дно котлована хорошо трамбуют и насыпают песок крупной фракции толщиной 20 см. Его слегка смачивают и тщательно уплотняют.
  • Теперь согласно пошаговой инструкции поверх слоя из песка настилают гидроизоляцию с качественной спайкой стыков при помощи газовой горелки.
  • Теперь следует залить слой защитной стяжки приблизительно 5 см толщиной. Такая прослойка предотвратит протекание бетонного раствора при окончательной заливке фундамента.
  • После высыхания слоя защитной стяжки по периметру котлована своими руками нужно сделать опалубку, а вокруг неё ниже уровня уже залитой черновой стяжки устраивают дренажную отмостку. Её можно выполнять и в виде ливневой канализации из перфорированной трубы.

Важно: если в процессе монтажа котлована на этапе копки будет обнаружен перекоп (более раннее воздействие на грунт, устройство каких-либо коммуникаций), то необходимо углубить сначала котлован до отметки нетронутого грунта. После этого стоит провести обратную засыпку земли песком с тщательной его трамбовкой. Песок насыпают до уровня проектной глубины котлована. Дело в том, что затронутый ранее копкой грунт с большой долей вероятности сформирует неравномерное давление плиты на почву, а значит, и её последующий прогиб. Монолитная плита в этом месте может сломаться.

  • Поверх черновой стяжки своими руками устраивают все коммуникации и предварительно проверяют их работоспособность методом пролива.
  • Готовую опалубку стоит заполнить арматурой. Её нужно сделать в виде двух горизонтально расположенных сеток, связанных из стальных прутьев. Инструкция вязки арматуры стальной проволокой вместо сварки позволяет получить жесткий и крепкий каркас. Сетки скрепляют продольными прутами сечением 6-8 мм. При этом от верхнего и нижнего краёв будущего фундамента сетки должны отступать вглубь по 5 см. От краёв политы — 1-2 см.
  • Заливают фундамент в один сеанс с обязательной трамбовкой бетона. При этом стоит избегать контакта вибратора с арматурой.
  • Плита монолитная сохнет от 20 до 30 дней при условии теплой сухой погоды. Если на улице очень жарко, то монолит нужно накрыть клеёнкой и периодически смачивать его.

Важно: для строительства плитного базиса под технические и вспомогательные помещения можно использовать цемент марки М-50. А для жилых домов применяют цемент марки от М-200 и выше. При этом водонепроницаемость стройматериала должна составлять не менее 95%.

  • Как только плита полностью просохнет, необходимо обеспечить её качественную теплоизоляцию плитами полистирола или других материалов. Причём независимо от климатических условий региона. Хорошее утепление усилит устойчивость фундамента воздействию пучнистого грунта.

Фундамент монолитная плита под дом своими руками: важные правила

Фундамент — основополагающий элемент для любого дома. От того, насколько грамотно, с соблюдением многочисленных строгих правил и норм, сделано основание жилого дома будет, в итоге, зависеть срок эксплуатации самого здания. Существует множество видов фундаментов, которые используются для возведения конструкций разных типов и масштабов. Но вряд ли можно поспорить с тем, что наиболее надежным и прочным основанием является фундамент-плита.

Плитная, монолитная основа подходит для возведения практически любого дома – не только одноэтажного, но и двухэтажного. Однако стоимость ее возведения профессионалами очень высока: порой стоимость работ может составить до трети от общей стоимости всего здания.

Но в случае, если вы уверены в своих силах и хотите сэкономить, при соблюдении всех правил можно сделать фундамент плиту своими руками. Для дома из кирпича, газобетона, дерева и других материалов такой вариант будет более чем уместным.

Преимущества плитного основания дома:

  • подходит для зданий, различных по этажности (одно-, двухэтажного коттеджа и т.д), по площади, назначению, используемым в строительстве материалам;
  • оптимален в домах, где предполагается строительство подвала;
  • лаги на пол в будущем укладывать не придется: чистовой пол можно делать по монолитной плите;
  • основа дома прочная, надежная, сейсмоустойчивая;
  • площадь и толщина такого основания для жилого дома достаточно большая, риск подмывания водой минимален;
  • основание плиточного типа оптимально на участках со сложным грунтом.

Плиту для основы дома можно сделать быть либо плоской, либо ребристой. Ребристую создать своими руками будет сложнее, однако и функциональные ее характеристики несколько лучше. Дело в том, что именно ребристая плита наилучшим образом противостоит нагрузкам, которые на нее будет оказывать здание. Поэтому для большого двухэтажного дома можно выбрать именно данный вид основания.

Для создания такого фундамента своими руками изначально заливается система ребер, а затем – сама плита. Пространство между ребрами основания заполняются песком или смесью песка и гравия. В том случае, если условия грунта у вас не чрезвычайно сложные, а здание предполагается строить небольшое или среднее, стоит отдать предпочтение плоской монолитной плите.

Создание основания своими руками: основные этапы работы

Шаг 1. Подготовка основы грунта. Выравнивается рельеф участка, где будет создан фундамент, подсыпается грунт, а затем – тщательно утрамбовывается виброплощадкой.

Шаг 2. Разметка – определяется оптимальная толщина основания, его длина, ширина. На глубину около 30 см грунт вынимается, устраивается так называемое «корыто» для предстоящей заливки.

Шаг 3. После того, как обеспечена толщина будущего фундамента, дно получившегося «корыта» устилается специальным материалом – геотекстилем. Он прекрасно держит засыпку из песка и щебня, а в то же время – не пропускает воду. Для того чтобы дренаж был лучше, под получившимся углублением устраиваются магистральные траншеи. Получившиеся дренажные траншеи также выстилаются геотекстилем. В щебеночной подстилке укладываются пластиковые гофрированные трубы, предназначенные для дренажа, они будут сбрасывать воду в водоотводящие траншеи.

Геотекстиль на дне котлована

Шаг 4. После укладки специального материала-геотекстиля в «корыто» засыпается песчано-щебеночная смесь. Поверхность проливается водой и вновь хорошо трамбуется при помощи виброплощадки. Сверху получившейся щебеночной подушки укладывается материал для гидроизоляции. Оптимальный вариант – полиэтилен (его толщина должна быть достаточно большой). Затем прокладывается экструзионный пенополистирол.

Шаг 5. Собираем опалубку.

Если вы делаете эту работу своими руками, обратите внимание: опалубку также желательно накрыть слоем полиэтилена: в дальнейшем это позволит избежать такой проблемы, как «утекание» бетонного молока, а значит, процесс заливки будет проходить гораздо проще и быстрее.

Можно использовать несъемную опалубку из пенополистирола, она отлично подходит для строительства утепленного основания, толщина которого составляет до 25 см, а также для обустройства «теплой» отмостки вокруг жилого здания.

Шаг 6. После того как опалубка смонтирована, можно начинать вязку арматуры. Расстояние между слоями арматурной сетки составляет 10-12 см. После этого между слоями устанавливаются «грибки» – специальные фиксаторы, предназначенные для арматуры.

Для того чтобы осуществить установку арматурной сетки своими руками, будет необходим специальный лом, а также потребуется использование домкрата. Важно, чтобы в плите соединений арматуры было минимальное количество – чем меньше, тем более надежной окажется вязка.

Геотекстиль на дне котлована

Шаг 7. Производим армирование торцевых концов монолитной плиты специальными элементами в форме буквы «П». Они связывают два уровня армирования между собой. При выполнении армирования своими руками минимальная длина таких элементов определяется по простой формуле: толщина плиты, умноженная на два.
Поперечная «П-образная» арматура (хомут) ставится на концевых участках плиты.

Шаг 8. Производим армирование плиты фундамента: устанавливаем дополнительную арматуру на колонны, на стены и опоры. Для того чтобы расход арматуры был меньше, можно по всей площади плиты сделать минимальное (предусмотренное строительными нормами и правилами) армирование, а в тех участках, где нагрузка максимальная, поставить дополнительную арматуру. Правда, в таком случае работа будет более трудоемкой. Особый акцент – на армирование каждого внутреннего угла в плитах, а также на армирование проемов в плите.

Шаг 9. Заливаем монолитную плиту. Для этого потребуется бетон марки М350-М450. Следует использовать бетон с хорошей водостойкостью, показателем не менее W6. Бетон подается на участок из миксера по лотку, а раскидывается он сначала на дальнюю сторону основания и после этого бетонируются ближние края. Если вы выполняете эту работу своими руками, найдите помощников: заливку должны выполнять несколько человек. Один занимается распределением бетона, другой – обрабатывает подаваемую смесь при помощи специального глубинного вибратора. Это обеспечивает равномерная толщина основания и качественное проникновение бетонной смеси по всему объему фундаментной плиты. Поверхность, таким образом, выравнивается, пузырьки воздуха – устраняются.

Шаг 10. После того как работа завершена, необходимо дать бетону схватиться и на следующий день тщательно полить плиту большим количеством воды. Если создание плиточного фундамента своими руками осуществляется в жаркую погоду, следует обязательно укрыть основание плотной полиэтиленовой пленкой – это позволит избежать растрескивания поверхности.

Пирог основания для фундаментной плиты

Работы по возведению здания можно будет продолжить, когда бетон наберет не менее семидесяти процентов прочности. В случае если температура окружающего воздуха и в дневное, и в точное время не опускается ниже 20 градусов по Цельсию, необходимо оставить фундамент на 10 суток, а при температуре не более 10 градусов по Цельсию ждать придется в два раза дольше – 20 суток.

Отдавая предпочтение плитному фундаменту, вы обеспечиваете надежную основу для коттеджа – одноэтажного или двухэтажного. Выполняйте все пункты работы в соответствии с правилами, используйте качественные материалы, и ваше жилье, действительно, станет для вас настоящей крепостью!


Заливка монолитной плиты фундамента: применение и технология

Для постройки зданий строителям приходится заливать различные типы фундаментов. На проблемных грунтах сооружается фундаментная основа в виде сплошной плиты. Начинающие застройщики интересуются, как правильно залить монолитную плиту фундамента под планируемое здание. Для этого после очистки поверхности земли с разрабатываемой площади снимают слой грунта. Затем формируют приямок и засыпают слой крупного песка и гравия. После отсыпки трамбуется основание, собирается опалубка, укладывается гидроизоляция, укладывается решетка из арматуры и выполняется бетонирование.

Цельная фундаментная плита – специфика применения

Монолитная плита, изготовленная из армированного бетона, отличается повышенным запасом прочности и используется в области промышленного, гражданского и жилищного строительства для сооружения различных типов строений:

  • дачных построек;
  • частных домов;
  • групповых и одиночных коттеджей;
  • объектов промышленной сферы;
  • помещений для хранения транспорта;
  • различных зданий малой этажности.
Различные типы фундаментов приходится заливать строителям для постройки зданий

Прочностные характеристики железобетонного фундамента позволяет ему выдерживать вес построек из различных материалов:

  • блочного бетона;
  • натурального камня;
  • обожженного кирпича;
  • деревянного бруса;
  • бутового камня;
  • армированного бетона.

Плитный фундамент также используется в качестве основы для сооружения каркасных строений и бревенчатых домов. Положительно зарекомендовала себя в различных условиях эксплуатации фундаментная плита под дом из газобетона. Она предотвращает растрескивание стен, построенных из хрупких газонаполненных блоков.

Монолитная плита – оптимальный вариант для решения следующих задач:

  • строительства зданий на болотистых почвах;
  • возведения домов на грунтах с близко расположенными подземными водами;
  • сооружения построек на проблемных почвах, склонных к пучению;
  • постройки объекта на насыпных грунтах, содержащих мелкий песок.

Плитная конструкция фундамента также применяется в районах с повышенной сейсмической активностью и при увеличенном уровне промерзания грунта.

До того, как залить монолитную плиту, следует рассчитать прочность конструкции и выполнить расчет арматуры. Определяясь с возможностью применения цельной плиты для сооружения фундамента под конкретное строение, следует определить толщину основания и выбрать глубину залегания плитной основы.

Вес построек из различных материалов позволяет выдерживать прочностные характеристики железобетонного фундамента

При этом необходимо учитывать следующие факторы:

  • свойства почвы на стройплощадке;
  • уровень расположения грунтовых вод;
  • нагрузочные характеристики фундамента;
  • массу будущего здания;
  • особенности климатических условий;
  • высотные колебания на месте работ;
  • рабочие характеристики применяемого стройматериала.

Расширенный диапазон применения монолитной плиты обусловлен увеличенной площадью опорной подошвы, которая обеспечивает:

  • пропорциональное распределение на почву массы строения;
  • предотвращение осадки отдельных частей коробки здания;
  • демпфирование реакции почвы, связанной с морозным пучением;
  • невозможность образования трещин на стенах здания.

Цельная плита из армированного бетона успешно применяется для обеспечения устойчивости различных строений, сооружаемых на проблемных грунтах.

Разновидности и характеристики монолитного основания

Выбор разновидности монолитной основы плитного типа зависит от ряда факторов:

От ряда факторов зависит выбор разновидности монолитной основы плитного типа
  • расположение поверхности плиты относительно нулевой отметки;
  • метод сооружения фундаментной конструкции;
  • конструктивный вариант исполнения.

По величине заглубления в почву плитные основания классифицируются следующим образом:

  • незаглубленные фундаменты. Они сооружаются на спланированной поверхности почвы, с которой удалены строительный мусор и растительность;
  • мелкозаглубленные основания. Технология сооружения фундаментной плиты предусматривает ее погружение в грунт на 40-50 см ниже нулевой отметки;
  • заглубленные основы. Нижняя плоскость железобетонной плиты фундамента располагается на глубине замерзания грунта или ниже.

Способ обустройства цельной плиты также отличается:

  • монолитная конструкция возводится на спланированной и очищенной площадке. Технология предусматривает сооружение подушки, монтаж опалубки, гидроизоляцию, армирование и бетонирование. Для постройки цельной плиты не требуется грузоподъемная техника. Внутри бетонной основы размещаются инженерные сети и необходимые коммуникации. Габариты фундаментной платформы не ограничены;
  • сборный вариант сооружается из стандартных плит, изготовленных в промышленных условиях. Укладка панелей выполняется на щебеночно-песчаную подушку с помощью крана. После завершения монтажных операций стыковые участки заливаются раствором. Допускается армирование сборной платформы с последующей заливкой слоя стяжки. Толщина и размеры сборной конструкции регламентированы габаритами готовых панелей.
Одним из доступных считается этот вариант фундамента

Сооружаются следующие плиты, отличающиеся особенностями конструкции:

  • чашеобразная платформа. Она представляет сложную конструкцию, которая позволяет соорудить под домом вместительный подвал;
  • плоский фундамент. Он выполняется в виде обычной плиты, которая дополнительно утепляется листовым теплоизолятором.

Остановимся на характеристиках цельной плиты фундамента, которую отличают следующие свойства:

  • увеличенная нагрузочная способность. Прочная конструкция железобетонной плиты не разрушается, воспринимая вес строения и реакцию грунта;
  • повышенная влагостойкость. Правильно сооруженная монолитная основа не позволяет влаге проникать через фундамент к стенам;
  • длительный срок использования. Железобетонная платформа гарантирует устойчивость строений на протяжении продолжительного периода.

Размеры плиты выполняются в соответствии с габаритами возводимого строения, а толщина зависит от определенных условий:

  • устойчивость зданий на нормальных почвах обеспечивается при толщине платформы 40-50 см;
  • для надежности построек, сооружаемых на проблемной почве, следует увеличить толщину до 100 см.

Эксплуатационные характеристики монолитной платформы определяются также маркой бетонного раствора, диаметром арматурных прутков и конструктивным вариантом исполнения плиты.

В соответствии с габаритами возводимого строения выполняются размеры плиты

Профессиональные строители и частные застройщики убедились в многочисленных достоинствах монолитной конструкции:

  • конструктивной простоте. Конфигурация основы повторяет контур здания. Сооружение монолитной платформы осуществляется за ограниченный период времени;
  • экономичности конструкции. В результате сооружения цельной плиты отпадает необходимость в обустройстве пола. Это позволяет сэкономить денежные средства;
  • повышенной прочности. Благодаря применению марочного бетона и правильно подобранному диаметру арматуры, плитный фундамент предотвращает деформацию стен;
  • универсальности. Монолитный фундамент применяется для различных видов зданий, обеспечивает долговечность на подвижных, влажных и промерзающих грунтах;
  • морозоустойчивости. Прочная конструкция железобетонной плиты не растрескивается в результате сезонных колебаний температуры, вызывающих подвижки грунта.

Наряду с преимуществами конструкция имеет также и слабые стороны:

  • сложность сооружения цельной плиты в условиях наклонной местности;
  • увеличенный объем затрат и повышенная трудоемкость выполнения работ;
  • необходимость выполнения дополнительных объемов земляных работ для заглубленного основания.

Недостатки не останавливают строителей, которые уверенно выбирают плитный фундамент для строительства домов на различных типах грунта.

Как правильно залить монолитную плиту фундамента – схема будущего основания

Проверенная на практике технология, в соответствии с которой заливается монолитная железобетонная плита, гарантирует надежность фундаментной основы. Важно в правильном порядке производить сооружение многослойной конструкции. Размышляя, как залить бетонную плиту, следует изучить порядок расположения слоев фундамента.

Гарантирует надежность фундаментной основы -проверенная на практике технология

Рассмотрим, как устроена плита, начиная с уровня почвы:

  • геотекстильная ткань. Укладывается на горизонтальную поверхность уплотненного грунта. Материал выполняет функцию разделительной прослойки между песчано-щебеночной подушкой и почвой;
  • демпферная подушка. Сооружается из смеси песка и гравия. Подсыпка предназначена для сглаживания сдвигов грунта и выравнивания основания. Внутри массива располагаются дренажные магистрали;
  • слой подбетонки. Формируется из бетонного раствора. Подбетонка позволяет спланировать поверхность и повысить нагрузочные характеристики фундаментной плиты;
  • гидроизоляция. Она сдерживает проникновение грунтовой влаги к подошве основания и позволяет поддерживать требуемую концентрацию влаги в бетонном растворе;
  • рассыпчатый или листовой утеплитель. Слой теплоизоляции уменьшает тепловые потери, что способствует обеспечению комфортной температуры внутри помещения;
  • неразборная или составная опалубка. Опалубка возводится по контуру фундаментной плиты, придает ей необходимую форму, а также предотвращает просачивание влаги из бетона во время твердения;
  • арматурная решетка. Не позволяет бетонной основе растрескиваться под воздействием нагрузок и реакции почвы. Силовой каркас продлевает срок службы фундамента;
  • слой бетона. После набора эксплуатационной прочности бетон воспринимает вес строения и равномерно распределяет нагрузку по площади фундаментной поверхности.

Для обеспечения повышенной прочности монолитной плиты и повышения ее ресурса эксплуатации следует соблюдать очередность расположения всех прослоек.

Как залить монолитную фундаментную плиту – технология заливки бетонной основы

Заливка фундаментной плиты – ответственный процесс, который осуществляется в соответствии с требованиями технологии.

Технология заливки бетонной основы

Алгоритм сооружения железобетонного фундамента плитного типа предусматривает следующие стадии:

  1. Подготовительные мероприятия. Они осуществляются до начала строительных работ и включают геодезические изыскания, выполнение расчетов, разработку проекта, определение потребности в стройматериалах.
  2. Земляные работы. Проводятся с помощью специальной техники после очистки строительной площадки от мусора, корней и растительности. Технология предусматривает выравнивание поверхности и выполнение разметки.
  3. Сооружение демпфирующей подушки. Подсыпка выполняется на основе смеси песка и гравия. Материалы равномерно распределяются по поверхности будущего фундамента и тщательно уплотняются.
  4. Монтаж элементов опалубки. Для изготовления опалубочной конструкции используется влагостойкая фанера, металлические листы или строганые доски, которые устанавливаются по контуру фундамента.
  5. Сборка и монтаж арматурного каркаса. Предварительно нарезанные арматурные стержни соединяются вязальной проволокой в силовую решетку и устанавливаются внутри опалубки.
  6. Приготовление бетонного раствора и заливка рабочей смеси в опалубку. Важно правильно рассчитать объем бетонной смеси для выполнения бетонирования в один прием.

Остановимся на особенностях выполнения основных этапов.

Строительство плитного фундамента – расчет материалов и проектирование

Заливка монолитной плиты выполняется после завершения подготовительных работ, которые предусматривают следующие операции:

  1. Изучение характера почвы.
  2. Определение глубины грунтовых вод.
  3. Расчет нагрузочной характеристики основы.
  4. Разработка проектной документации.
  5. Определение необходимого количества материалов.
После завершения подготовительных работ выполняется заливка монолитной плиты

Зная габаритные размеры фундаментной плиты, несложно определить ее объем и рассчитать потребность в материалах. Для расчета количества арматуры следует руководствоваться проектной документацией.

Подготовка площадки под железобетонное основание

При выполнении земляных работ соблюдайте следующий порядок действий:

  1. Удалите с территории площадки мусор.
  2. Извлеките растительность вместе с корневой системой.
  3. Разровняйте поверхность площадки.
  4. Разметьте контур будущего фундамента.
  5. Произведите извлечение грунта для мелкозаглубленного фундамента.
  6. Спланируйте поверхность дна приямка.

Остается уложить геотекстиль и выполнить монтаж дренажных магистралей.

Как сформировать подушку под монолитный фундамент

Заливка плиты под фундамент производится на предварительно подготовленную поверхность. Для обустройства подушки выполните следующие работы:

  1. Тщательно перемешайте гравий с песком.
  2. Распределите смесь равномерным слоем по площади фундамента.
  3. Утрамбуйте подсыпку, добавляя в процессе трамбовки воду.

Для получения прочной основы под будущее строение разберитесь, как заливать плиту под фундамент.

Сооружение опалубки под плитный фундамент своими силами

Самостоятельное выполнение работ по монтажу опалубки не вызывает затруднений. Порядок действий:

На предварительно подготовленную поверхность производится заливка плиты под фундамент
  1. Подготовьте материалы, нарежьте заготовки для опалубки.
  2. Соберите щитовые элементы высотой, соответствующей толщине плиты.
  3. Установите щиты опалубки по периметру плитного фундамента.

Важно обеспечить неподвижность опалубочной конструкции путем установки с внешней стороны подпорок. При выполнении работ обратите внимание на герметичность опалубочного контура.

Как собирать силовой каркас и укладывать арматуру

Мероприятия по сборке силовой решетки выполняйте по следующему алгоритму:

  1. Нарежьте заготовки требуемых размеров из арматурной стали.
  2. Уложите продольные прутки нижнего яруса с шагом 20-25 см.
  3. Соедините их вязальной проволокой с поперечными элементами.
  4. Закрепите вертикальные прутки рифленой арматуры.
  5. Соберите арматурную сетку верхнего яруса.
  6. Зафиксируйте собранную решетку отожженной проволокой.
  7. Уложите арматурный каркас на специальные подставки.

Размещение арматурной решетки в опалубке выполняйте после укладки гидроизоляционного материала.

Как залить плиту под фундамент монолитного типа

Следует разобраться, сооружая плитный фундамент, как залить его с соблюдением технологии. Важно предварительно определить требуемый объем бетонной смеси и выбрать метод изготовления раствора.

Возможные варианты:

  • применение готовой смеси, доставляемой к месту работы в миксерах. Бетон транспортируется по желобу и распределяется внутри опалубки подсобными рабочими;
  • самостоятельное приготовление раствора с использованием электрического бетоносмесителя. Ограниченный объем емкости значительно увеличивает продолжительность цикла;
  • использование мощного бетононасоса. Специальное оборудование с раздвижной штангой позволяет подавать раствор по бетонопроводу, что ускоряет процесс бетонирования.
Заливка плиты под фундамент монолитного типа

Порядок действий по бетонированию:

  1. Заполните подготовленным раствором опалубку.
  2. Равномерно распределите бетон.
  3. Разровняйте поверхность.
  4. Тщательно уплотните бетонный массив.

Профессиональные строители всегда подскажут, как залить монолитную плиту фундамента.

Как самостоятельно сделать бетонную смесь

Самостоятельная заливка бетонной плиты требует обязательного использования следующих компонентов:

  • цемента, выполняющего функцию вяжущего вещества;
  • песка и гравия, применяемых в качестве наполнителя;
  • воды, добавляемой до нужной пластичности раствора.

Оптимальное соотношение указанных сыпучих составляющих – 1:3:5. Для приготовления бетона следует равномерно перемешать ингредиенты, постепенно добавляя воду до сметанообразного состояния смеси.

Как правильно залить под дом плитную основу

Недостаточно просто приготовить бетон и заполнить им опалубку. Важно понимать, как правильно залить плиту под дом.

Соблюдайте приведенные рекомендации по заливке бетона:

  • не допускайте перерывов в подаче раствора;
  • уплотняйте бетон глубинным или поверхностным вибратором;
  • поддерживайте постоянную влажность массива путем периодического увлажнения;
  • постелите на залитый фундамент полиэтилен для сохранения влаги.

Помните, что процесс застывания бетона до набора рабочей прочности длится 28 суток.

Заключение

Разобравшись с технологией бетонирования плиты, несложно самостоятельно соорудить надежную основу для частного дома или дачи. Следует тщательно соблюдать требования технологии и применять качественно приготовленный бетон. Железобетонная плита обеспечит долговечность и устойчивость строения на любом грунте. Определяясь с исполнением фундаментной плиты, учтите особенности строения и руководствуйтесь требованиями проекта.

95 фото описания установки фундамента

Плитный фундамент входит в категорию самых прочных и надежных конструкций, возводимых на этапе нулевого цикла работ. По этой же причине он является самым дорогим видом среди всех подобных ему по функциональности оснований.

Высокие затраты на такой фундамент обусловлены сразу несколькими факторами:

  • во-первых, большая сумма уходит на приобретение бетона, арматуры и изоляционных материалов;
  • во-вторых, фундаментная подушка – это массивный элемент, который измеряется исходя из нижней горизонтальной площади дома с добавлением участков устойчивости по каждой стороне. И помимо этого, учитывается толщина конструкции.

Важность состояния грунта при монтаже фундамента

В интернете на станицах строительных сайтов часто можно встретить фото плитного фундамента. Несмотря на все затраты, он один из самых распространённых типов оснований в загородной зоне строительства.

Основные причины, по которым рекомендуется установить именно плитный фундамент – это неустойчивость (повышенная подвижность) грунтов. Плита укладывается в грунте, по отметкам, рассчитанным проектировщиками, независимо от того в каких масштабах проводится стройка.


В частном секторе также важна оценка почвы и соответствующий расчёт специалистом. На участке может обнаружиться высокий уровень грунтовых вод, и сплошная фундаментная плита в данном случае становиться безальтернативным вариантом для возведения коттеджей и дач.

Впоследствии сооружение, установленное на плиту, получается, как бы «плавающим» под воздействием пучинистых грунтовых сил.


Преимущества и недостатки закладки плитного основания

Устройство плитного фундамента, несомненно, имеет много преимуществ помимо упомянутого выше, где речь шла слабых грунтах.

Другие не менее важные факторы выражены следующим образом:

  • дом, построенный на подобной бетонной подушке, не подвержен деформации.
  • монолитная плита отлично выдерживает повышенные силовые воздействия. Повторившись, нужно сказать, что на такой плите можно установить трёхэтажное кирпичное сооружение, брусовой или бревенчатый дом.
  • в случае устройства плиты отпадает надобность в монтаже чернового пола. Это даёт возможность сэкономить и получить либо уже готовое нижнее перекрытие между основным этажом и подвальным помещением, или готовый пол в том же подвале.
  • проводя монтаж плитного фундамента, трудоемкость земляных работ сводится к минимуму. Вполне достаточно использования экскаватора.

Впрочем, необходимо будет провести выравнивание и уплотнение дна котлована. Но, при таком объёме работ трудоёмкость будет незначительной и не пойдёт ни в какое сравнение с проведением аналогичных действий для заливки бетонной смеси в ленточном фундаменте или при монтаже опорных столбов.

Одним из недостатков монолитной подушки, помимо её дороговизны, является невозможность построить дом, в котором расположился бы высоким подвал. Если он нужен, придётся сильно заглублять плиту.

Есть вариант выстраивания цоколя на плите, но независимо от выбранного действия всегда приходится значительно потратиться. Такой расклад устраивает не всех. Отсюда и повышенный интерес к вопросу как сделать плитный фундамент своими руками.

Самостоятельное проведение работ

Тот, кто бывает заинтересован в устройстве именно такого типа основания под свой дом, всегда точно знает причину подобного выбора. Она может заключаться в сокращении сроков строительства, в снижении трудозатрат и главным образом в экономии финансовых средств.


Особенно выгодным это становиться при самостоятельном выполнении работ. Услуги профессиональных бригад оцениваются высоко. Провести же армирование и бетонирование плиты, опираясь на собственные силы вполне реально.

Из-за этого от мастеров-строителей нередко отказываются и берут дело в свои руки. Проводят расчёт плитного фундамента, определяют его месторасположение.

Пошаговая раскладка работ по возведению фундаментной плиты

Технология плитного фундамента включает несколько этапов:

  • Планировка территории под сооружение.
  • Устройство мелко заглублённого котлована.
  • Устройство песчаной подсыпки толщиной 10 см.
  • Монтаж подбетонки (опорной части под основную плиту). Марка смеси В7,5.
  • Установка опалубки на расчётную высоту плиты и закладка в неё арматуры. Диаметр основных стержней составляет 12 мм. Вязальная проволока для соединения прутков и формирования общего каркаса имеет сечение 8мм.
  • Заливка основной бетонной смеси.

В таком виде фундамент ещё нельзя считать готовым. Полная готовность наступит по истечении 28 дней. Работы по грунтованию праймером боковых поверхностей можно проводить, выждав 70% схватывания.


Технология кажется очень простой, но не стоит мнить из себя гения которому по плечу всё и сразу. Всегда лучше основательно изучить тему бетонирования. Посмотреть плитный фундамент в разрезе.  Расположение арматуры, порядок перевязки проволокой.

Не забыть отметить и провести температурный шов в бетоне.  Возможно, это будет первый, но не последний для кого полезный опыт.

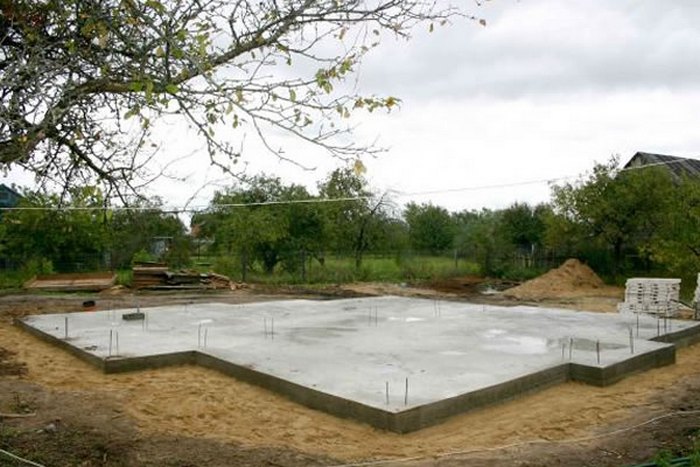

Фото плитного фундамента


Также рекомендуем посетить:

Плитный фундамент своими руками пошаговая инструкция!

Плитный фундамент своими рукамиПлитный фундамент своими руками

Плитный фундамент, то есть основание в виде монолитной железобетонной плиты является довольно дорогим решением при создании фундаментной опоры, но, тем не менее, он рекомендуется для использования многими проектировщиками.

Такой фундамент будет идеально себя чувствовать на непрочных плавающих грунтах. Массивная плита потребует от вас больших затрат на бетонный раствор, однако сам процесс строительства фундамента в виде массивной монолитной плиты выглядит довольно просто и доступен даже для владельцев с небольшими технологическими навыками.

Из чего состоит фундамент в виде монолитной плиты

Плитный фундамент представляет собой монолитное железобетонное основание, которое располагается под всей площадью будущего строения. Таким образом общий вес строения равномерно распределяется на достаточно большую площадь, чем достигается снижение давления на грунт. Такой фундамент также спокойно относится к сезонным изменениям объема грунта, так как он поднимается или опускается целиком. Вместе с этой монолитной платформой будет равномерно опускаться и подниматься вместе со всем строением, исключая его повреждение при сезонных изменениях грунтов.

При строительстве фундамента в виде монолитной железобетонной плиты в обязательном порядке предусматривается устройство гидроизоляции и подушки из утрамбованного песка, который будет также компенсировать изменения объема грунта на вашем участке.



Схема плитного фундаментаСхема плитного фундамента

Определение толщины монолитной плиты

Толщина монолитной железобетонной плиты, которая будет являться фундаментом вашего будущего здания определяется исходя из характеристики грунта вашего участка. Разные грунты могут выдерживать различную максимальную нагрузку.

Суммарная нагрузка на грунт, таким образом, определяется от следующих исходных данных:

  • Веса самой фундаментной железобетонной плиты,
  • Веса всех строительных материалов, которые будут использованы для возведения вашего сооружения
  • Полезной нагрузки, которая будет утяжелять ваше строение. В такую нагрузку входит мебели и различная инфраструктура.
  • Временные сезонные и климатические нагрузки. Необходимо учитывать вес возможного снежного покрова и возможное давление ветрового потока.

Практика показывает, что для легких хозяйственных и бытовых построек, например, для гаражей или сараев, достаточно создание фундаментной плиты толщиной в 10 сантиметров. Для построения жилых зданий толщину фундаментного основания увеличивают вплоть до 25 сантиметров. Такая толщина позволяет проводить уже полноценное многослойное армирование.

Проведение гидроизоляции плитного фундамента

Гидроизоляция плитного фундаментаГидроизоляция плитного фундамента

Для того, чтобы исключить влияние грунтовых вод на плоское монолитное бетонное основание его необходимо надежно гидроизолировать. Для этого проводятся следующие работы:

  1. Нижний слой железобетонной плиты изолируется с применением рулонных материалов, которые размещаются на песчаной или песчано-щебеночной подушке на этапе строительства фундаментной опалубки. Листы рулонной гидроизоляции стелятся внахлест с припуском между листами. Также листы гидроизоляции должны выходить за пределы будущего фундаментного основания, для последующей изоляции боковых торцов.
  2. Также боковые поверхности железобетонного плитного фундамента могут изолироваться путем нанесения битумных мастик.
  3. Проводятся работы и по изоляции верхней части железобетонной плиты. Для этого может использоваться как битумная мастика, так и закрепляемая поверх нее рулонная гидроизоляция.

Помимо гидроизоляции для создания комфортной атмосферы в обитаемых помещения производится и теплоизоляция. Ее слой укладывается поверх плиты, под слой выравнивающей стяжки.

Также рекомендуется обратная засыпка плитного фундамента. Эти работы необходимо проводить в том случае, если грунт на вашем участке имеет высокую пучинистость и при замерзании может воздействовать на боковую поверхность фундамента.

Для предотвращения воздействия на плитный железобетонный фундамент дождевых и талых вод вокруг него устраивается бетонная отмостка, которая будет отводить потоки воды прочь от фундамента.

Плитный фундамент схема изнутриПлитный фундамент схема изнутри

Создаем монолитный плитный фундамент своими руками

Плитный фундамент может быть создан двумя основными способами:

Вы можете собрать фундамент из нескольких железобетонных плит. При этом могут использоваться плиты различных типов, например, дорожные или аэродромные. Такой подход предполагает быстроту строительства. Плиты просто укладываются на подготовленную и выровненную площадку вплотную друг к другу. Под плиты укладываются песчаная подушка и слой гидроизоляции.

Песчаная подушка проливается водой и тщательно утрамбовывается. Это справедливо также и для монолитного фундамента в виде плиты.

Также плитный фундамент можно создать в виде бетонного монолита.

Создаем опалубку монолитного плитного фундамента

На предварительно очищенном от плодородного слоя и выровненном участке местности производится разметка. Отмеряются стороны будущей монолитной плиты, ее угловые реперные точки. Также измеряются диагонали, равенство которых подтверждает правильность построения прямоугольника.

По периметру будущей плиты создается опалубка и толстых деревянных досок, толщиной не менее 2 сантиметров.

Доски опалубки закрепляются откосами и опорными столбами.

Внутри опалубки проводятся необходимые инженерные коммуникации, например, водопровод и канализация. Их расположение нужно рассчитать особенно тщательно, ведь долбить монолитную бетонную плиту после ее застывания – удовольствие не из приятных.

Создаем армирующий пояс монолитного плитного фундамента

Внутри опалубки, для предотвращения разрушения монолитной плиты из-за нагрузок на изгиб создается армирующий металлический пояс. Для этого используется металлический пруток толщиной около 12 миллиметров. Для более толстых плит используется более толстая арматура. На местах пересечения прутки арматуры перевязываются вязальной проволокой или другими способами, например, пластиковыми строительными хомутами или точечной сваркой.

При создании армирующего пояса шаг между арматурой создается с дистанцией в 20-30 сантиметров. Металлическая сетка размещается обычно в два слоя и между собой соединяется вертикальными соединяющими перемычками.

Отмечаем, что армирующая сетка не должна касаться краев бетонной отливки. Для этого под ее нижнюю поверхность размещаться прокладки.

Подбираем бетон для плитного фундамента

Для заливки бетонной монолитной плиты под фундаментное основание рекомендуется использовать бетон с маркой прочностью с показателем не менее «300», то есть способным выдерживать нагрузку не менее 300 килограмм на квадратный сантиметр. Морозостойкость бетона должна составлять не менее «200» (то есть он должен выдерживать не менее двухсот циклов заморозки-разморозки), водостойкость – около «4», а текучесть (подвижность) также около «4».

Заливать бетонный раствор в опалубку лучше в один прием. В крайнем случае заливку можно производить послойно.

После заливки бетонного раствора он обрабатывается глубинными вибраторами для предотвращения возникновения воздушных полостей.

В процессе созревания бетонную отливку фундамента необходимо предохранять от пересыхания. Для этого он проливается водой и может накрываться рулонным изолирующим материалом.

 Видео — плитный фундамент своими руками

Добавить комментарий

Ваш адрес email не будет опубликован.
