Накопительный бак для водоснабжения и схема системы для частного дома

Зачастую для дома нужен водяной накопительный бак. При снабжении водой с помощью насоса из скважины или из колодца, в системе обязательно подобное устройство – гидроаккумулятор. Он является помощником №1 для насоса. При снабжении от центрального водовода, гидроаккумулятор, строго говоря, не нужен. Но в обоих случаях, хозяева непрочь обзавестись запасом воды в накопительном баке в объеме литров на 250. Рассмотрим, как это достигается.



Запас воды в доме – какой объем

Многие сходятся во мнении, что средний подходящий объем запаса воды в накопительном баке – 250 литров. Этого хватает для массового расхода, например, на мытье автомобиля и уборку, на наполнение ванны…  В то же время вода не будет застаиваться, будет более быстрый ее обмен и прибытие свежих порций.  150 – 200 литров обычно маловато (но при хорошем колодце сойдет), особенно при не частой подаче воды в дом от водовода – раз в сутки или реже. В таком случае рекомендуется подобрать объем ближе к 300 литрам.



Какой накопительный бак выбрать

Металлические из нержавейки, или покрытые эмалью водонакопительные емкости дорогие. Их используют, в основном для хранения большого запаса горячей воды. Для холодной воды чаще подходят баки (со знаком пищевые) из полипропилена. Но здесь важно выбрать качественную вещь, не из «пахнущей пластмассы», которая годится только для сугубо технической воды.

Такие накопительные баки снабжаются одной большой горловиной и могут быть разных форм. Чаще пластиковые емкости для использования в качестве водонакопителя выбирают приземистыми, с большой площадью опоры.



Типичные места установки и схемы обвязки водонакопительных баков

• Можно поступить просто, и установить водонакопительный бак в подсобке, в санузле под потолком. Возможна его подвеска на тросах к прочным балкам перекрытия, или же на сварной подставке.
  Подачей воды — врезка вверху, здесь же контрольный спуск в канализацию, врезка внизу – забор воды.

  Из бака всегда самотеком обеспечится струйка в кранах.

Самые разные способы установить накопительный бак понадежнее…

• Можно увеличить высоту на метр — другой и установить бак для воды на чердаке (мансарде). Если это не отапливаемое, то несложно достигнуть незамерзания, укрыв в кожухе из пенопласта (деревянный каркас обклеенный) который сопрягается с утеплением перекрытия. Под баком непосредственно удаляется все значительно мешающее доступу тепла из дома. Автоматизировать заправку водонакопителя можно поплавковым выключателем, что достигается и самостоятельно.



• Установка на полу или в подвале. Здесь нужен насос, который и создаст давление в сети водоразбора. Включается обычно кнопкой. Возможно также, он снабжается своим гидроаккумулятором и реле включения, что значительно упрощает пользование водой именно из бака.

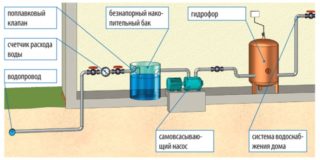

Вода в дом подается из бака с помощью насоса с аккумулятором



Гидроаккумулятор

Гидроаккумулятор не только обеспечивает редкие включения снабжающего насоса, но и может служить резервом воды. Чем больше прибор, тем лучше, но и цена растет значительно. Важно, что в нем может храниться вода питьевого качества – герметичная система. Обычная схема для дома – насос – фильтр – гидроаккумулятор – пищевая вода. Сюда же подключается после насоса второе ответвление – накопительный бак, который заполняется под контролем человека, но разбор может быть организован как угодно, в том числе и с дополнительным насосом.

Установка промежуточного водонакопителя в ХВС. Заполнение бака ведется вручную, после включения в работу клапана на входе (и насоса в колодце…) Разбор оборудуется насосом с гидроаккумулятором на ту же сеть.



Водонагреватель

Зачастую в домах, как и в квартирах не мудрствуя лукаво, устанавливают водонагреватели электрические закрытого типа, которые также служат накопителями воды на всякий случай. Установка проста, — зато теплая вода может быть и вне отопительного сезона, независимо от отопления….

Дополнительно – как сделать ГВС в доме





Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора, или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

• поливинилхлорид;
• сшитый полиэтилен высокого или низкого давления;
• полипропилен;
• нержавеющая сталь;
• сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

• открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
• закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

• Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
• Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
• Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

• Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
• Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
• При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Такого запас воды хватит на несколько дней

Далеко не всегда можно обеспечить загородный дом или дачу бесперебойной подачей питьевой воды. Причины могут быть разными, а вот самым лучшим решением в таких случаях станет система водоснабжения частного дома с накопительным баком.

Сам по себе такой бак является простейшей конструкцией. Но его установка и подключение к системе могут вызвать вопросы и затруднения. Чтобы их не возникло, прочтите эту статью.

В каких случаях выручит накопительный бак

Современному человеку мало, чтобы в доме просто была вода. Нужно, чтобы она текла из крана, причем с хорошим напором для нормальной работы водоразборных устройств. И в некоторых случаях обеспечить такую работу может только бак накопительный для водоснабжения, встроенный в систему.

Какие это случаи:

Схема водоснабжения привозной водой

• Когда в доме централизованное водоснабжение от городской или поселковой сети, но вода подается с частыми перебоями или по определенному графику.

При частых отключениях выручит водоснабжение из накопительных баков

• Когда у вас своя скважина или колодец, но они обладают малым дебитом и не могут обеспечить ваши потребности в любой момент, потому что вода в них при длительном непрерывном заборе пропадает.

Схема водоснабжения из скважины с недостаточным дебитом

• Когда часто случаются отключения электричества, без которого не может работать ни один насос.

В этом случае выход один: самотечная система водоснабжения от накопительного бака, установленного на возвышении

В любой из этих ситуаций запас воды, накопленный в баке ранее, позволит вам не испытывать дискомфорта от её отсутствия от нескольких часов до нескольких дней. Это зависит от объема емкости, количества пользователей и привычного расхода.

Способы подключения накопительных емкостей

Бак можно подключить к системе двумя разными способами: расположив его на высокой отметке или на уровне земли или ниже.

Верхнее расположение

Такая схема водоснабжения дома из накопительного бака практикуется преимущественно в тех случаях, когда в доме нет приборов, нуждающихся в хорошем напоре, а потребность в воде у жильцов минимальна – умыться, вымыть посуду и т.д.

А также при частых перебоях с электричеством. Потому что вода из бака, установленного на крыше, чердаке или эстакаде, поступает к потребителям самотеком, а такая система не зависит от наличия напряжения в сети.

Совет. Проектируя самотечную систему подачи воды из бака, имейте в виду, что напор в одну атмосферу дает перепад высот между накопителем и краном 10 метров. И это без учета потерь в самом трубопроводе.

Такое давление в системе будет недостаточным для работы стиральной машины, и даже принять душ будет проблематично. Увеличить его можно, подключив на выходе из емкости повысительный насос. Преимущество такой установки в её простоте и легкости обслуживания бака.

Однако не стоит забывать и о недостатках:

• Накопительная емкость занимает много места, отнимая у дома полезную площадь;
• Если установить её на чердаке или на улице на специальной эстакаде, то пользоваться водой можно будет только в теплое время года. Или нужно хорошо утеплять и обогревать и сам бак, и идущие к нему и от него трубы;
• Если при монтаже не была соблюдена инструкция или сама система износилась со временем, возможны протечки, способные доставить много неприятностей.

Как видите, каждый домовладелец решает эти проблемы по-своему в зависимости от потребностей семьи.

• Чтобы вода не замерзала, бак устанавливают на отапливаемом втором этаже или мансарде, жертвуя площадью.
• Или используют электрообогрев емкости, стоящей на чердаке. И дополнительно платят за электричество.
• Или просто водружают её на шкаф, довольствуясь минимальным напором в системе.

Нижнее расположение

Это более распространенный и эффективный способ размещения для домов с постоянным проживанием и всеми привычными для городского жителя удобствами. Такая система водоснабжения с накопительным баком обязательно оборудуется дополнительным насосом или насосной станцией. Без них вода сама к потребителям не потечет, а с ней можно получить любой необходимый напор.

Вариантов нижнего размещения тоже несколько:

• Наземное – когда емкость используется только в летнее время и не нуждается в утеплении;
• Подземное – бак закапывается в грунт, а на поверхность выводится только горловина, обеспечивающая доступ к нему для ремонта и обслуживания;

Водоснабжение дома – накопительный бак под землей

• Подвальное – когда в доме имеется отапливаемое подвальное или техническое помещение.

Последний вариант самый удобный, так как емкость не нужно утеплять, к ней всегда есть доступ и она не занимает полезное пространство.

Второй по популярности – подземный вариант. Он тоже позволяет не использовать площадь дома, но в этом случае чистка и ремонт будут сопряжены с определенными трудностями. Да и верхнюю часть, расположенную выше уровня промерзания, тоже придется утеплить.

Кроме того, не каждую емкость можно закапывать в грунт. Она должна быть прочной, с толстыми стенками, ребрами жесткости или металлической опалубкой. В противном случае нужно сооружать для неё жесткую оболочку.

Установка бака в кессоне из водостойких плит

Это важно. При подземной установке дно емкости должно иметь уклон 12-15 градусов для того, чтобы содержащиеся в воде взвешенные частицы оседали в одном месте и их было легче удалять через люк.

Конструктивные особенности

Устройство накопительного бака не зависит от места установки. Есть лишь некоторые нюансы.

Емкость снабжается следующими конструктивными элементами:

• Поплавковый клапан. Он предотвращает её переполнение и включает насос при достижении уровня воды минимальной отметки.

Поплавковый выключатель

• Переливной патрубок на случай поломки поплавкового выключателя. Он располагается в верхней части бака и подключается к канализации.
• Дренажный патрубок в нижней части. Предназначен для удаления осадков. Им оснащаются накопительные баки для водоснабжения, расположенные наверху или в подвале дома. Подземные емкости чистятся верхний люк.

На этом фото видны оба патрубка, присоединенные к системе канализации

• Фильтр, расположенный на входе, задержит часть взвешенных частиц. Его можно установить и на выходе, оснастив более мелкой сеткой.
• Вентиляционная труба или дыхательный клапан. Если не установить их в крышке бака, при сливе воды его стенки могут сплющиться под действием атмосферного давления.

Крышка с дыхательным клапаном

Совет. Рассеиватель на подающей трубе предотвратит бурление воды и её смешивание с осевшим на дно осадком.

Схемы систем водоснабжения с накопительным баком

Схема водоснабжения частного дома с накопительным баком зависит в первую очередь от его размещения и вида источника, а также от необходимости увеличения напора в системе и подготовки горячей воды. Да и выбор самого насоса, подающего воду в накопитель, и сопутствующего оборудования тоже делается не просто так.

Например:

• Если вода берется из колодца глубиной до 7-8 метров, достаточно купить поверхностный насос. На всасывающий трубопровод необходимо установить обратный клапан, препятствующий оттоку воды обратно в источник;
• Если из скважины на песок глубиной не более 15-18 метров, поверхностный насос уже нужно снабдить выносным эжектором;
• Если из глубокой артезианской скважины, добыть её можно только с помощью глубинного погружного насоса. В этом случае обратный клапан ставится на трубу, ведущую от насоса к дому.

Совет. Чтобы защитить оборудование от поломок и перегрева, необходимо установить на нем реле защиты от сухого хода, а в самом источнике – датчик уровня. Это особенно важно, если скважина или колодец малодебитные.

Водоснабжение накопительные баки – схемы подключения могут быть такими:

Как видите, дополнительный насос на подающем трубопроводе из накопителя в систему позволяет не только увеличить давление в ней независимо от положения бака, но и установить бойлер для подготовки горячей воды.

Если же у вас часто отключают электричество, и этот насос, и бойлер будут бесполезны. Остается только снабжение холодной и горячей водой по последней схеме, со вторым баком. Его объем подбирается в соответствии с вашими потребностями, но чем он больше, тем дольше в нем будет остывать вода.

Это можно использовать для обогрева первой емкости в зимнее время. Например, накопительный бак для горячего водоснабжения 1000 литров, установленный рядом с баком холодной воды, не даст ему замерзнуть в течение суток даже если в течение этого времени вода в нем не будет подогреваться.

Существует несколько способов подогрева воды для этой схемы:

Схема	Описание
Непосредственный нагрев	С использованием газового или электрического отопительного котла.
Нагрев с нижним баком	С использованием стационарной дровяной печи.
Нагрев ТЭНом	С использованием трубчатого электронагревателя – ТЭНа.

Как выбрать накопитель

При выборе бака нужно обращать внимание на два основных параметра: объем и материал изготовления.

Объем

Бак-накопитель не стоит путать с гидроаккумулятором. И дело даже не в том, что второй представляет собой напорную емкость, которая регулирует давление в сети благодаря давлению сжатого воздуха на резиновую мембрану.

Максимальный объем гидроаккумулятора – всего 100 литров, стандартный – 24-50 литров. Этого очень мало для снабжения водой в привычном режиме в описанных выше ситуациях.

Гидроаккумулятор не в состоянии компенсировать длительное отсутствие воды в системе

Чтобы понять, какая емкость вам нужна, нужно проанализировать следующие факторы:

• Требуемый расход воды в единицу времени. Подсчитать его можно приблизительно, сложив номинальный расход всех приборов, имеющихся в доме – смесителей, унитазов, стиральной и посудомоечной машины. Ещё один способ расчета предлагает умножить суточную потребность в воде одного человека на количество членов семьи. Но эта потребность у всех разная и тоже зависит от наличия в доме удобств. Она может составлять и 60, и 200 литров в сутки. Поэтому ориентируйтесь на свои привычки и условия.

Средний расход воды одним человеком на разные нужды

• Производительность автономного источника или график работы централизованной системы. Например, если воду или электричество отключают максимум на пару часов, вам может хватить 100-литровой бочки, и совсем другое дело, если это происходит часто и на длительное время. Так же нет смысла в установке пятикубовой емкости, если за сутки ваша скважина может накачать в неё не более 500 литров.

Материал

Если вы планируете питьевое водоснабжение для дачи – накопительный бак должен быть изготовлен из материалов, не вступающих в реакцию с водой и не влияющих на её вкус, запах и качество. А это или нержавеющая сталь, или пищевой пластик.

Все чаще предпочтение отдается пластику, так как он гораздо дешевле и долговечнее, особенно если речь идет о подземной емкости. Кроме того, он легкий: даже бак внушительных размеров можно установить своими руками без привлечения кучи помощников или специальной техники.

Чтобы примерно ориентироваться в ценах, посмотрите на представленные в галерее варианты:

Как видите, баки из нержавейки в разы дороже. Выгоднее покупать пластиковые, но нужно убедиться в качестве материала и его назначении – для хранения питьевой воды.

Заключение

Иногда водоснабжение в частном доме с накопительным баком становится единственной возможностью жить в комфорте, обеспечить который не смогут ни суперсовременная насосная станция, ни центральный водопровод. Сложность создания такой системы зависит от расположения бака, ваших потребностей и условий подачи воды, поэтому в каждом случае нужно выбирать свою схему.

Самой простой она будет для сезонного дачного домика, а вот для загородного коттеджа с постоянным проживанием и всеми удобствами придется и потратиться, и повозиться. Но результат того стоит.

Посмотрев видео в этой статье, вы убедитесь, что «не боги горшки обжигают», и многое, если не все, вы сможете сделать самостоятельно.

Система водоснабжения частного дома с накопительным баком: принцип работы и устройство

Содержание статьи:

Чтобы на загородный участок в полном объеме постоянно поступала вода для бытовых и хозяйственных нужд, желательно сразу монтировать систему водоснабжения частного дома с накопительным баком и насосом. Такая магистраль позволит хозяевам коттеджа пользоваться удобствами без подведения к поселку коммунальных сетей.

Принцип работы и устройство

Схема водоснабжения с накопительным баком

Магистраль работает по принципу насосной станции:

• В накопительный резервуар из источника (скважины/колодца) поступает вода. Она набирается до тех пор, пока поплавковый выключатель не среагирует на предельно высокий уровень. Жидкость подается при помощи насоса.
• Как только вода достигает предельной верхней отметки, агрегат отключается, а накопительная ёмкость постоянно поддерживает запас жидкости в системе.
• При открытии крана в доме вода начинает поступать в трубы магистрали. Накопитель опустошается частично или полностью.
• Поплавковый выключатель запускает в работу насос и тот снова закачивает жидкость в резервуар до верхнего предела.

Система водоснабжения с накопительным баком хороша в таких ситуациях:

• низкая производительность автономного источника на участке;
• наличие централизованной магистрали, но подача воды по часам;
• автономная система водоснабжения, работающая от электричества, но при этом электроэнергию подают на поселок с перебоями.

Накопительный резервуар станет настоящей панацеей для жильцов загородного дома.

Критерии выбора накопительной емкости

Чтобы определиться с видом/габаритами бака, стоит опираться на такие критерии:

• Тип материала, из которого изготовлен накопитель: полимер, оцинкованная сталь, сшитый полиэтилен. Чаще мастера предпочитают иметь дело с поливинилхлоридом или ПНД. Они устойчивы к коррозии, механическому воздействию, агрессивным средам. Вес полимера в разы меньше металла, поэтому монтаж накопительной емкости будет более простым.
• Конструкция. Можно брать бак закрытого (мембранного) типа или открытого. Первый представляет собой полностью герметичный резервуар с полезным объемом на треть меньше его видимых габаритов. Второй — имеет крышку/люк, но герметичные стенки и дно.
• Тип расположения резервуара. Если предусмотрен верхний монтаж бака (на чердаке или водонапорной башне), лучше отдать предпочтение полимерной ёмкости с гладкими наружными стенками. При нижнем расположении накопителя лучше брать бак с ребрами жесткости. Они способствуют сохранению целостности полимера при давлении на него грунта.
• Объем накопителя. В среднем, на семью из 2-3 человек лучше брать бак на 100-150 литров. При экономном расходе воды этого вполне достаточно. Далее стоит опираться на индивидуальные потребности жильцов. Важно помнить, что резервуар открытого типа и большого объема будет быстрее заиливаться. Опытные специалисты не рекомендуют ставить накопитель более чем на 250 литров для длительного хранения жидкости.

При подборе объема резервуара нужно учесть следующее:

• чем меньше литраж бака, тем чаще будет включаться насос;
• при большем объеме накопителя он заполняется дольше – длительная работа нагнетающего оборудования расходует электроэнергию;
• если бак имеет скромный литраж, перепады давления в системе случаются чаще.

Каждые 10 м высоты расположения емкости при верхнем монтаже прибавляют 1 бар давления в системе. При нижнем устройстве бака придется использовать дополнительный насос для подачи воды из накопителя в трубы. Здесь лучше ставить гидроаккумулятор.

Этапы монтажа

Накопительный резервуар устанавливают только на специально подготовленную площадку. Это может быть сварная рама либо бетонная армированная конструкция. Они должны выдерживать вес полностью наполненного бака. Если монтаж резервуара будет проводиться на чердаке, такие работы необходимо учитывать еще на этапе проектирования коттеджа, иначе несущие стены могут не выдержать массы накопителя с водой.

Как только емкость установлена, нужно подключить к ней входной и выходной патрубки. Первый может иметь любое сечение, поскольку жидкость подается под давлением. Для выходного патрубка лучше брать шланг размером (диаметром) в 1,5-2 раза больше, чем просвет магистрали.

Схема подключения предусматривает наличие в ёмкости негерметичного типа поплавкового выключателя. Здесь же на ввод нужно установить обратный клапан, который предотвратит отток жидкости в источник. Перед ним ставят запорный вентиль.

Обязательно следует смонтировать фильтр грубой очистки на ввод. За ним ставят водяной счетчик (для централизованных магистралей).

Следует предусмотреть наличие шланга для сброса излишков жидкости в канализацию или за пределы коттеджа. Он же пригодится при промывке накопителя.

При монтаже емкости следует обязательно позаботиться о её утеплении. В грунте это можно сделать с помощью керамзитной обсыпки. Для верхней установки бака желательно иметь теплый чердак или обматывать ёмкость теплоизоляционными материалами. Также нужно качественно утеплять трубопровод.

Эксплуатация и обслуживание

Как правило, накопительная ёмкость под воду не требует специального обслуживания. Но некоторые мероприятия при эксплуатации бака проводить все же стоит:

• Гидроаккумулятор (герметичную ёмкость) следует проверять на целостность раз в полгода. Особенного внимания бак требует, если в системе падает давление без видимых причин.
• Негерметичный бак следует регулярно промывать от скопившегося ила. Для этого отключают насос, из системы естественным путем сливают воду. При помощи щетки на длинной ручке обрабатывают стенки резервуара. Затем открывают запорный вентиль шланга, который ведет в канализацию. Таким образом бак промывают дважды и затем снова заполняют на дальнейшую эксплуатацию.

При промывке резервуара запрещено пользоваться любыми химическими бытовыми моющими средствами, иначе их остатки попадут в магистраль.

Преимущества и недостатки накопительных емкостей

Из положительных моментов автономной коммуникации выделяют:

• постоянный запас воды дома, даже если производительность скважины/колодца оставляют желать лучшего;
• оптимальное давление в системе и подача жидкости в краны с нормальным напором;
• возможность не зависеть от цикличности работы коммунальных предприятий (водоканала, энергосети).

Из минусов отмечают:

• трудоемкость установки бака;
• необходимость его регулярной промывки;
• быстрое заиливание негерметичного накопителя;
• возможность образования неприятного запаха застоявшейся воды при неправильно выбранном объеме бака;
• дополнительный расход электроэнергии при работе насоса;
• необходимость утепления грунта над резервуаром.

Несмотря на все сложности, система водоснабжения с накопителем предпочтительнее, чем прямая подача жидкости из колодца/скважины в дом.

варианты расположения и правила монтажа

Организация автономного водопровода на загородном участке предоставляет возможность пользоваться благами цивилизации вне зависимости от наличия централизованных коммуникаций. Чаще всего в личных баньках устраивают систему холодного водоснабжения из скважины или колодца, а для обеспечения напора воды используется накопительная емкость. Она также требуется для сбора резервного запаса воды на случай перебоев с электроэнергией. Где лучше расположить накопительный бак для холодной воды, чтобы система банного водоснабжения работала исправно и не создавала владельцам проблем.

Накопительный бак в автономном водоснабжении

Индивидуальная система водоснабжения с накопительным баком устроена предельно просто. Воду из скважины или колодца качает насос, тип которого зависит от высоты уровня воды в источнике. В основном в загородных хозяйствах используются нешумные погружные насосы или станции с эжектором и собственным гидробаком.

Насосная станция хороша, если у загородной постройки имеется собственный подвал. Или на участке достаточно места для сооружения бытовки под ее размещение, т.к. это достаточно «звучное» оборудование. Зато покупка станции может избавить от установки накопительного бака, если ее встроенный резервуар будет отличаться достаточным для суточного потребления объемом.

Малопривлекательны в отношении звуковых помех и поверхностные насосы, но они ощутимо дешевле. Правда, воду они качают только из колодцев и скважин с высоким зеркалом воды или из расположенных рядом озер, прудов, рек. Для поверхностных насосов главное, чтобы разница высот между точкой забора воды из источника и точкой поставки в накопительную емкость не превышала 6-7м, что крайне редко встречается в реальности.

Благодаря включению в схему автономного водопровода накопительной емкости откачанная насосом вода поступает не сразу в краны, бак на банной печке, бойлер, душ, бачок унитаза и прочие водоразборные точки. Сначала вода накапливается в виде запаса, примерно равного объему накопителя. Резерв воды в накопительном баке дает возможность пользоваться одновременно несколькими сантехническими приборами. Без запаса воды нормальный для пользования напор был бы только в одном открытом кране, и то не факт.

В автономном водопроводе накопитель для холодной воды по идее выполняет функцию водонапорной башни. Запас воды к тому же позволяет разумно ограничить число включений/выключений насоса, что любой технике идет исключительно на пользу. Накопительный бак оснащают механическим, электронным или электрическим поплавковым клапаном, чтобы насосное оборудование не работало впустую, потому что:

• когда накачанная в бак вода достигает предельного уровня, поплавок сигнализирует об отключении насоса;
• когда уровень понижается, подается команда о включении насоса для пополнения израсходованного запаса.

Так исключается лишняя работа техники и переливы через край. Народные умельцы вместо клапана исхитрились использовать поплавковый механизм унитаза, который банально перекрывает отверстие для поступления воды при превышении необходимого объема. Включение/отключение насоса может осуществляться вручную либо автоматически. Еще потребуется реле «сухого хода» для остановки насоса в случае полного опорожнения накопительного резервуара.

В баке накопителе для запаса холодной воды есть отверстия, требующиеся для подключения трубопровода и для обеспечения нормального режима работы системы в целом, это:

• отверстие для подключения подающей трубы. Перед вводом подающей трубы рекомендовано поставить сетчатый фильтр грубой очистки, чтобы механически предотвратить попадание в бак мелкой живности и крупных песчинок;
• отверстие для трубы перелива, по которой выводятся излишки воды из резервуара в канализацию. Устраивают перелив на пару см ниже поплавкового клапана на случай, если последний по каким-то причинам не сработает;
• одно или несколько отверстий для отходящих труб, питающих водонагреватель и точки разбора холодной воды. Зачастую они располагаются в нижней трети бака, но между дном накопителя и точками вывода должно быть не менее 10 см, чтобы неизбежный для грунтовой воды осадок не попадал в магистраль;
• вентиляционное отверстие в крышке накопителя, если от проникновения в емкость пыли, насекомых и прочих загрязнений ее закрывает крышка.

Отверстие для ввода подающей трубы иногда устраивают в верхней части бака напротив места установки поплавкового клапана. Однако для полного слива воды из накопителя в целях консервации автономного водопровода отверстие входной трубы рекомендовано располагать в нижней зоне резервуара. Его еще нужно оборудовать сливным вентилем. Если нижнее расположение входа подающей трубы невозможно применить по каким-либо техническим причинам, то для консервации водопровода с накопительным баком потребуется дополнительное отверстие для слива.

Способы установки накопительных резервуаров

От местоположения резервного бака зависят тип разводки водопровода и набор оборудования, требующийся для безотказной работы системы холодного водоснабжения бани. В малоэтажном строительстве применяются два главенствующих варианта сооружения водопроводов с накопителем, это:

• верхняя схема, согласно которой резервный бак устанавливают на максимально возможной наивысшей площадке: на плоской кровле, специально возведенной эстакаде, на кронштейнах под потолком, бетонном подиуме внутри или снаружи постройки, чердаке и др. Высота установки накопителя в верхней схеме – параметр, принимаемый согласно индивидуальным техническим условиям. Накопители круглогодичных водопроводов в обязательном порядке утепляются, если их установка производилась в неотапливаемом помещении;
• нижняя схема, согласно которой резервуар для холодной воды зарывают в грунт в подвале строения или на участке, если из емкости предполагается забирать воду для полива и прочих хозяйственных нужд. Для устройства круглогодичного водоснабжения накопитель заглубляют ниже зоны промерзания, для летнего водопровода бак достаточно расположить так, чтобы между его верхней плоскостью и земной поверхностью было по минимуму 0,5 м. Следует также предусмотреть нижний ввод входящей трубы и установить на нее сливное устройство.

Зачастую самостоятельные домашние мастера отдают предпочтение верхней схеме. Водопровод с верхним накопителем проще соорудить своими руками, да и расходов он не потребует поменьше, чем подземный. Вода по водоразборным точкам распределяется самотеком без дополнительных устройств, стимулирующих ее движение. Единственным минусом верхней схемы признают довольно слабый напор, зависящий от высоты установки накопительного резервуара. Для создания напора в 0,1 атмосферу, бак нужно будет поднять на 1м, для 0,5 атм. на 5 м. Не забываем, что для работы для работы стиральной машины, например, нужно давление водяного столба в 1 атм.

Водопровод с нижним расположением накопителя порой относят к системам с пневматическими способностями. Насос нагнетает в подземную емкость воду, от чего сжимается имеющаяся там воздушная подушка. Когда вода в резервуаре достигнет определенного уровня, сжатый воздух начнет выталкивать ее наверх к водоразборным точкам. Правда, на пневматические способности водопроводов с нижней разводкой полагаются редко. Уж слишком они незначительны. Чаще всего для подачи воды со стабильным давлением из нижнего накопительного бака используется дополнительный, установленный прямо в емкость погружной насос дренажного типа с поплавковым сигнализатором.

Оптимальный материал для накопительного бака

Объем накопительной емкости должен быть равен разовому потреблению воды. В данном аспекте предпочтения у всех различаются. Потому приемлемая вместимость резервуаров колеблется от 100 до 1000л. Требования к накопительным бакам для холодного водоснабжения определяют предстоящие эксплуатационные условия. В любом случае емкость должна быть герметичной, износостойкой, устойчивой, инертной по отношению к химическим и биологическим загрязнителям.

В качестве накопителя в организации автономного водоснабжения можно использовать:

• самодельный сварной бак с крышкой или без нее, если качество воды не слишком беспокоит владельцев летней дачи;
• заводскую непрозрачную пластиковую емкость, вместо которой вполне допустимо применение еврокубов, соединенных между собой трубами;
• бетонную полость, залитую в подземную или надземную опалубку.

Своими руками бак можно сварить из листовой стали, алюминия, из обрезка трубы большого диаметра. Бюджетную альтернативу представит металлическая бочка или старая ванна с хорошо сохранившейся эмалью, если планируется организация временной системы летнего водоснабжения с верхним накопительным баком. Для нее все-таки нужно будет сделать крышку с вентиляционным отверстием.

Материал накопителя подбирается, исходя из места его установки:

• в верхней схеме может быть использован готовый пластиковый бак или металлическая емкость собственного изготовления. Конструкцию, на которую будет водружен накопитель, следует предварительно усилить, ведь ей предстоит держать на себе от 100 до 1000 кг дополнительного веса. Если бак расположен снаружи, его нужно тщательно прикрепить к эстакаде, чтобы после слива воды пустой резервуар не перевернуло ветром;
• в нижней схеме банного водоснабжения с накопительным баком лучшим выбором будет готовая емкость из пищевого пластика или еврокубы. Отлично подойдет резервуар с бетонными стенками, который также может служить защитной «скорлупой» для пластикового бака. Бетонная защита защитит опустошенное или наполовину пустое пластиковое изделие от давления грунта. Т.е. два в одном – идеальный выбор.

Если владельцы стационарного банного водопровода с нижним накопителем на несколько дней зимой покинут любимое поместье, воду из подземного резервуара можно не сливать. Она не зацветет, потому что ее окружение напоминает термос, и не замерзнет, т.к. бак находится ниже горизонта промерзания. А вот чистка подземного бака может создать проблемы, если емкость не оборудовать люком для обслуживания и не подвести входную трубу на уровне дна емкости.

Мембранный гидроаккумулятор вместо накопителя

Гидроаккумулятор с мембраной – высокотехнологичный потомок обычных накопителей. Стоимость у него не слишком гуманная, но все вопросы с подачей, запасом воды и обеспечением напора он решает самостоятельно. Мембранный бак представляет собой металлическую емкость, разделенную внутри на две части эластичной мешкообразной перегородкой-мембраной. В одну из частей бака закачан воздух или азот. Традиционно у газообразной среды давление 2 атмосферы, но его можно регулировать.

Когда насос работает, вода заполняет вторую часть емкости, растягивает мембрану и сжимает газообразную среду, которая при открытии крана выталкивает воду к точкам потребления. Заполненный согласно заданным параметрам гидроаккумулятор автоматически отключает насос. При опорожнении емкости и сопутствующем падении давления в резервуаре автоматика снова включает насосное оборудование.

Мембранный бак монтируют перед разветвлениями трубопровода. Его можно установить в кессоне скважины, в приямке колодца или непосредственно в бане. На входе в емкость должен быть обратный клапан, исключающий стекание закачанной воды обратно в источник, на выходе манометр для проверки давления. Для вывода воздуха из системы гидроаккумулятор оборудуется автоматическим клапаном. Работает мембранная емкость в динамическом режиме, потому слишком большими внутренними объемами ее можно не увлекаться.

Гидробак мембранного типа – вещь весьма полезная в хозяйстве, но недешевая. За его монтаж и настройку не стоит браться, не имея в этом деле опыта. Неправильная настройка давления может повлечь разрыв мембраны. Крепление вибрирующего в работе прибора должно быть весьма надежным. Без знания технологических тонкостей подключения бак будет беспокоить довольно неприятным звуком. А вот собственноручная установка обычного накопительного бака для подачи в баню воды очень даже рекомендована и экономически оправдана.

Порядок установки простого верхнего накопителя

Разберем распространенный вариант с расположением накопителя на чердаке. Значит, сами делаем или выбираем емкость, которая сможет пролезть в чердачный люк или окошко. Ограничения по объему и габаритам не страшны тем, кто еще в процессе строительства продумал схему сооружения водопровода. Тогда емкость можно заранее установить на верхнее перекрытие, если она не будет помехой строительству стропильной системы.

Теперь в подробностях разберем, как надо устанавливать и подключать бак для холодной воды в круглогодично действующую баню:

• предварительно укрепим основание, уложив на балки верхнего перекрытия толстые доски;
• устанавливаем емкость на положенное ей место;
• монтируем поплавковый клапан. Для этого отмечаем точку, отступив от верхнего края емкости 7-7,5 см, и вырезаем отверстие необходимого нам размера. Вставляем хвостовик клапана в сформированное отверстие, предварительно надев на него пластиковую шайбу. С другой стороны стенки бака надеваем сначала пластину жесткости, потом вторую шайбу и наворачиваем гайку. Затягиваем крепеж и приворачиваем к хвостовику соединитель, чтобы можно было подключить подающую трубу;
• сверлим отверстия для отходящих труб согласно их размерам. С внутренней стороны бака вставляем в каждое отверстие соединитель с пластиковой шайбой. Резьбу укрепляем путем наворачивания двух-трех слоев ФУМ-ленты, после чего надеваем шайбу и накручиваем гайку;
• в каждую отходящую трубу врезаем запорный вентиль;
• делаем перелив, для чего отмечаем точку на 2-2,5 см ниже точки разметки поплавкового крана и сверлим отверстие. Труба перелива отводится в канализацию, крепим ее к баку соединителями по аналогии с предыдущим;
• подводим к баку трубы и фиксируем их компрессионным методом. Вновь созданные участки трубопровода крепим к стенам или балкам;
• заполняем накопитель водой с целью проверки герметичности соединений, заодно регулируем положение поплавка в соответствии с положением перелива;
• утепляем емкость, прикрепив вокруг к стенкам длинные обрезки полистирола или обернув минеральной ватой.

Видео-инструкция по установке подземного накопителя

Вот таким демократичным способом можно организовать холодное водоснабжение с накопителем для баньки. По сути это общие рекомендации – своеобразная информация к размышлению, которую следует корректировать согласно техническим особенностям строения.

разновидности, конструктивные и функциональные особенности, схемы монтажа

Для чего необходим накопительный бак для водоснабжения частного дома, расположенного за городом – вопрос, которым никого не удивишь. Потому что эти емкости сегодня есть практически на любом загородном участке. И выполняют они функции обычного накопителя воды. А все дело в том, что проблем с водоснабжением за городом немало и связаны они с отсутствием центральной водопроводной системы в загородных поселках. Даже если водопровод присутствует, то работает он неважно. Частые отключения подачи воды – проблема номер один.

Накопительные баки для воды из пластика

Сегодня многие жители загородных домов сооружают локальные водопроводные сети, избирая источником воды колодцы или скважины. Но и это не гарантия, что из крана будет постоянно течь вода под необходимым напором. Почему? Причин тому несколько.

• Малый дебит источника воды, который не дает возможность постоянно производить забор в необходимом количестве.
• Отключение электроэнергии становится причиной отключения насосов.
• Забивается скважина или колодец, выходит из строя оборудование или магистральный трубопровод.

То есть, получается так, что всегда найдутся причины, чтобы в доме не было воды. И эти причины периодически сменяют друг друга, а иногда срабатываются сразу несколько. Некоторые из них можно тут же исправить, другие ждут своего исправления по несколько дней. Поэтому накопитель воды для дома – это единственно правильное решение, когда ставится задача обеспечить дом необходимым количеством воды в бесперебойном режиме.

Конструктивные особенности накопительного бака

Необходимо отметить, что в систему водоснабжения частных домов устанавливаются сегодня разные накопительные баки. Это могут быть простые емкости из металла или пластика, в которых устанавливается два патрубка: один предназначается для заливки воды внутрь емкости, он располагается в верхней части, второй называется сливным, и располагается в нижней части.

Через первый вода заливается в накопительный резервуар, поэтому он напрямую соединен с трубопроводом подачи. Нижний соединяется с канализационной системой. Его предназначение – это сброс грязной воды, осадка и загрязнений, которые появляются в процессе чистки бака. Обязательно в конструкции присутствует и люк, через который емкость и очищается. В некоторых моделях устанавливается третий патрубок, он служит в качестве системы перелива. Срабатывает данный патрубок воду лишь в том случае, если бак переполняется водой. Он также соединен с системой канализации.

Поплавковый выключатель в накопительном баке

Правда, сегодня накопительные баки данного типа – это конструкции, в которых устанавливается поплавковый включатель. Он регулирует подачу воды в сам резервуар, отключая или включая работу насоса. Но переливной патрубок в этих моделях все равно устанавливается на случай выхода из строя поплавкового выключателя.

Есть еще несколько дополнительных элементов в конструкции накопителя.

• Сетчатый фильтр, который отвечает за задержку взвешенных частиц. Его обычно устанавливают на входящем патрубке.
• Дыхательный клапан или вентиляционный патрубок. Его назначение – впускать в емкость воздух, потому что выходящая вода создает внутри бака вакуум, который может сплющить стенки резервуара. К примеру, в пластиковых баках устанавливается в крышке именно дыхательный клапан. Вот он на фото ниже.
  Дыхательный клапан на баке
• Еще один элемент – рассеиватель. Его также устанавливают на подающем патрубке прямо на входе. Его назначение – предотвратить бурление воды, которое может привести к смешиванию с осадком, находящемся на дне резервуара.

Забор воды из таких накопительных баков производится через трубу, которая опущена в сам резервуар, а ее свободный верхний конец торчит из верхней крышки или сбоку конструкции. При этом выдерживается одно очень важное условие: нижний конец, используемый для забора воды, располагается выше, чем сливной патрубок. Таким образом, определяется мертвый слой, который никогда в систему локального водопровода не попадет. Именно в этом слое оседают твердые взвешенные частицы.

Важной составляющей таких моделей – это правильная их установка. Все дело в том, что это просто бак, куда заливается вода. Сама собой она не будет перемещаться по трубопроводам, для этого потребуется давление внутри системы. Создать его можно двумя способами:

1. Установить после бака насос, который и будет перекачивать воду в водопровод.
2. Установить сам бак на постамент, создав систему переливающихся сосудов.

Первый вариант хоть и является эффективным, но зависит опять от подачи электроэнергии. И если все же используется именно он, то накопитель воды для дома можно устанавливать в любом месте. К примеру, вот так под землей, как показано на фото ниже.

Возможен вариант установки бака и откачивающего насоса в кессон для скважин, при условии, что размеры бака и насоса позволят его туда поместить. В этом случае кессон будет выполнять защитную функцию не только для скважины, но и для бака с насосом. Такой способ удобен, поскольку основные узлы системы будут находиться в одном месте. Но для правильной работы кессона следует поместить его ниже глубины промерзания почвы – это дополнительные работы. Плюс питающая труба закладывается на таком же уровне. Поэтому при неисправностях ее придется целиком откапывать.

Накопительный бак для воды с установкой под землей

Чаще же всего водные резервуары устанавливаются на постаментах. Это дает возможность всегда иметь в наличии воду в необходимом объеме с необходимым давлением. Оптимально считается, если установить накопительный бак в чердачном помещении. Правда, это определенные неудобства его монтажа и обслуживания, но именно так можно гарантировать бесперебойную работу водопроводной сети.

Внимание! Если чердак дома является помещением неотапливаемым, то бак и трубы надо обязательно утеплять.

Гидроаккумуляторы

В настоящее время производители стали предлагать так называемые мембранные баки для водоснабжения загородных домов. Это емкости закрытого типа, внутри которых установлена резиновая мембрана. Их обычно называют гидроаккумуляторами.

Накопители для воды закрытого типа – гидроаккумуляторы

Принцип работы такого резервуара для воды очень прост.

• Патрубок, через который жидкость поступает в бак, соединен напрямую с мембраной. То есть, вода будет поступать в нее и не будет соприкасаться со стенками самого бака.
• При этом мембрана при заполнении водой будет растягиваться до объема самой накопительной емкости.
• Между стенками бака и мембраны закачен воздух. Закачка производится на заводе-изготовителе. Его основные функции – создавать давление на стенки резиновой емкости, чтобы выдавливать воду из нее. По сути, получается так, что мембранный расширительный бак для водоснабжения дома – это своеобразный прибор, который создает вместо насоса давление в системе локального водопровода.

Чтобы было понятно, о чем идет речь, надо ознакомиться с нижним фото, на котором четко показан принцип работы гидроаккумулятора.

Принцип работы гидроаккумулятора

Сама мембрана изготавливается из специальной резины на основе бутила, который является бактерицидным материалом, так что можно гарантировано говорить, что вода внутри мембраны не будет подвергаться негативному воздействию каких-либо микробов или бактерий. Внутрь камеры обязательно устанавливается пневмоклапан. С его помощью регулируется давление внутри системы.

Внимание! Гидроаккумуляторы собраны таким образом, чтобы их можно было легко разобрать на случай профилактики или ремонта, не сливая воду из полости резиновой емкости.

Существует большое количество производителей, которые занимаются производством накопительных баков закрытого типа. И каждый предлагает свои модели, но принцип работы у них один и тот же. К примеру, на рынке сегодня можно приобрести гидробаки для системы водоснабжения вертикального положения или горизонтального. Главное – правильно подобрать бак по объему, чтобы обеспечить водой дом.

Гидроаккумулятор в системе водопровода

И несколько дополнительных рекомендаций.

• Устанавливая накопительный бак закрытого типа в систему локального водопровода дома, необходимо правильно подобрать диаметр подающей трубы и входного патрубка. Если по каким-то причинам сделать это не удается, то придется монтировать между ними переходник.
• В гидроаккумуляторах объемом выше 100 л специально устанавливается клапан, с помощью которого стравливается воздух из мембраны. Он может выдерживать давление до 2 атм. Этот воздух выделяется из воды и занимает некоторый объем, уменьшая общий объем бака. В приборах меньшего объема такого клапана нет, поэтому рекомендуется на водопроводной линии после накопительного резервуара установить стравливающий кран или тройник.

К вопросу, какой из мембранных расширительных баков для водоснабжения лучше: вертикальный или горизонтальный? На работу водопровода это не влияет, выбор будет зависеть от места установки прибора. То есть, удобства расположения.

Схемы установки накопительных баков закрытого типа

Так как разговор идет о системе водоснабжения загородного дома, то необходимо учитывать, что чаще всего здесь организуется локальный водопровод, качающий воду из скважины или колодца. На фото ниже показана схема установки расширительной емкости, которая соединена к погружному насосу, расположенном в колодце.

Накопительная емкость в системе локального водопровода

В чем преимущество данной схемы? Необходимо учитывать тот факт, что насос работает при снижении давления внутри водопроводной сети. То есть, включается потребитель, тут же включается насос. И чем чаще потребляется вода, тем чаще включается и отключается насосная установка. Но по паспортным данным это оборудование может включаться 5-20 раз в час в зависимости от марки и модели. А что делать, если включений было больше. Это обязательно приведет к выходу из строя насоса, к тому же он при такой системе работает практически вхолостую.

Установленный в систему накопительный бак закрытого типа решает проблему, потому что закаченная вода в мембранный резервуар уже находится под давлением, а значит, оно будет действовать и на всю водопроводную трассу. То есть, пока в баке есть давление, насос качать воду не будет, включения и отключения упадут до минимума. К тому же сам гидроаккумуляторный бак сглаживает давление в сети при пуске насоса. А это отсутствие гидравлических ударов, которые могут вывести из строя весь водопровод.

По понятным причинам, гидроаккумуляторы являются более эффективными накопительными приборами для воды, чем обычные емкости. Но стоят они дороже, регулировать пределы давления, не имея знаний и опыта, нельзя. Можно сбить регулировку. Да и устанавливать их надо правильно.

Монтаж накопительного бака для воды

В этом плане обычные резервуары и проще в обслуживании, и проще в монтаже. Стоят они недорого в зависимости от размеров. Такой накопительный бак можно изготовить даже своими руками. Кстати, к накопительным резервуарам можно отнести не только готовые изделия, которые продаются во всех строительных магазинах, или изготовленные емкости своими руками. Под них можно использовать колодцы или забетонированные емкости. Основное требование к этим сооружениям – полная герметичность конструкции, обеспечить которую при правильном подходе к строительству несложно.

То есть, получается так, что накопительный бак для водоснабжения дома – это достаточно широкий модельный ряд конструкций. Выбрать под необходимые нужды одну из них проще простого. Главное понимать, что многое будет зависеть от финансовых возможностей потребителя. Жизнь показывает, что пластиковые накопители для воды – оптимальный вариант в этом случае. Это дешево, это гарантия прочности и долгосрочной эксплуатации, это огромный выбор в плане объема бака. Сюда можно приплюсовать простоту установки и обвязки, не требующей использования сложных технологий и инструментов.

Как самостоятельно установить емкость для воды

Проблема создания резервного запаса живительной влаги обязательно должна волновать хорошего хозяина. Это в равной степени относится к собственникам любой недвижимости, будь то частный дом или дачный участок. Как бы ни было организовано водоснабжение – автономно или подключением к центральной магистрали – от форс-мажорных обстоятельств не застрахован никто. Несмотря на простоту конструкции накопительной емкости, ее монтаж требует соблюдения ряда рекомендаций. Не меньшее значение в процессе эксплуатации имеют и особенности обслуживания, ремонта в зависимости от приобретенной версии изделия. И лучше со всеми вопросами разобраться еще до его покупки – это позволит сделать правильный выбор резервуара для аккумулирования воды.

Пояснение. Когда речь заходит о накопительной емкости, как правило, подразумевается бак, встраиваемый в схему водопровода. Все остальные изделия являются специальными сосудами, работающими под давлением, и характеризуются целевым назначением. Отсюда и некоторая путаница, встречающаяся в статьях ряда сайтов. Например, что гидроаккумулятор, установленный отдельно или встроенный в насосную станцию, способен обеспечить дом водою в течение суток.

Крайне неверное суждение – вместимость этого прибора по факту меньше заявленного производителем объема бака. А покупка чрезмерно большого ГА чревата рядом негативных последствий. Именно поэтому профессионалы рекомендуют приобретать для частных строений гидроаккумуляторы не более 50 л; вполне достаточно для решения основной задачи. Реально в нем не свыше 35 л – надолго ли хватит такого запаса воды с учетом всех потребностей домочадцев?

Монтаж накопительной емкости

• Первый вариант. Если водоснабжение организовано из автономного источника, на участке по определению имеется насос или станция. Поэтому бак, с учетом его вместимости, желательно ставить в помещении, где температура не опускается ниже нуля. Это избавит от необходимости утеплять накопительную емкость на период холодов. Дополнительный плюс – сокращение расходов на монтаж, так как труб для присоединения к системе понадобится меньше.
• Второй вариант. То же, но при центральном водоснабжении. Для полной комплектации схемы нужно приобрести маломощный насос (например, Джилекс, Зубр). При аварии на магистрали уже он будет качать в систему воду из накопительного бака.
• Третий вариант. Установка в грунте. Такое решение снимает одни проблемы, но создает ряд других. Понадобится оборудовать аналог кессона для насосной станции, только размерами больше. Ведь в яме придется заниматься и обслуживанием, ремонтом накопительной емкости, а потому нужно обеспечить свободное пространство. Дополнительно: утеплить резервуар, защитить от сезонных подвижек почвы. Такая технология монтажа обойдется дорого, но и плюс очевиден – бак не будет мешать в доме или на территории.
• Четвертый вариант. Если перекачивающее устройство по какой-то причине задействовать невозможно, то придется организовать резервное водоснабжение самоточным способом. Большого напора накопительная емкость в этом случае не обеспечит, но и дом не останется без живительной влаги. Такая технология установки бака имеет ряд особенностей, о которых профессионалы знают.

При выборе насоса для накопительной емкости, устанавливаемой внутри строения, нужно ориентироваться на малошумящие версии. По данному вопросу лучше проконсультироваться со специалистом: модель, расчетные характеристики, возможность самостоятельного ремонта.

Общие рекомендации по монтажу

• Накопительная емкость, наполненная водой, характеризуется большим весом: примерно 1 т/м3. Поэтому она обязательно ставится на прочную основу: мощный фундамент, металлоконструкция (при расположении бака на высоте).
• Значительный подъем накопительной емкости над уровнем земли повышает напор воды из бака (порядка 0,1 атм на каждый метр), но одновременно снижает устойчивость опоры и затрудняет проведение работ по обслуживанию и ремонту резервуара. Профессионалы рекомендуют ориентироваться на 2,5±0,5 м – это оптимальная высота для монтажа накопительной емкости. Создаваемого напора (более 2 атм) вполне достаточно для корректной работы бытовой техники (той же стиральной машинки).

Выбирать место с учетом, чтобы бак мог наполняться дождевой водой, вряд ли целесообразно; разве что если он нужен для обеспечения орошения участка. Собранная таким образом жидкость для питья без дополнительной очистки малопригодна, о чем свидетельствуют многочисленные заявления профильных специалистов: проблемы с экологией, наличие вредных примесей. Да и сколько ее наберется, неизвестно: уровень осадков меняется из года в год. Уже достаточно для определенных размышлений.

Практически все накопительные емкости, поступающие в продажу, имеют отверстия для присоединения труб, а некоторые версии изначально оснащены патрубками. Останется лишь подвести магистрали (водопровода, стока) и установить запорную арматуру, ряд приборов.

Водонапорный бак частного дома: зачем и кому нужен, расчёт бака, недостатки

Вступление

Выбор для своего частного дома или дачи, системы автономного водоснабжения, чаще приходится делать из-за отсутствия центрального водоснабжения в посёлке. Альтернатив такого выбора не существует. Однако схему автономного водоснабжения вы всегда выбираете сами.

Гравитационная схема водоснабжения

Гравитационная или безнапорная или самотёчная схемы водоснабжения, устроена таким образом, что вода самостоятельно, под действием только силы тяжести, растекается по водопроводу дома.

Являясь альтернативой напорной системы, гравитационно-самотёчная схема, во-первых, частично не зависит от наличия электричества, во-вторых, проще монтируется, в-третьих, меньше стоит.

Принцип гравитационной схемы водопровода внутри дома, в установке объемного бака на высокой точке дома, например, чердаке, и растекании воды по водопроводу под действием силы тяжести.

Относительный недостаток водопровода дома из напорного бака, это этап наполнения бака. Чтобы наполнить бак и пополнять запас воды в баке потребуется работа насоса, который доставит воду от источника водоснабжения до бака.

Однако для наполнения бака, во-первых, насос не обязательно монтировать  на постоянной основе, во-вторых, насос не будет работать постоянно, в-третьих, автоматика такой схемы совсем несложная.

Все эти обстоятельства оставляют безнапорную схему водопровода в ранге популярной и востребованной в частном домостроении.

Недостатки использования напорного бака

Для любой схемы водоснабжения можно найти недостатки. Не исключение использование напорного бака.

• Во-первых, установка бака потребует усиления или, по крайней мере, дополнительного расчета конструкции дома и возможно, её усиления.
• Во-вторых, в доме без отопления, бак потребует слива воды из бака перед зимним периодом.
• В-третьих, даже в отапливаемых домах, чердаки редко обогреваются, поэтому придётся позаботиться об утеплении напорного бака.
• В-четвёртых, водонапорный бак частного дома НЕ исключает устройство автономного источника водоснабжения со всеми вытекающими работами обустройства источника.

Из чего делают напорный бак

При всех существующих предложениях рынка, классическим вариантом остается стальной водонапорный бак.

Сваривают бак из стальных листов, придавая ему форму прямоугольника или цилиндра. Лучший вариант для долговечности и качества воды в доме, это бак из листов нержавеющий стали. Более дешевая альтернатива бак из стальных листов с обязательно окрашиванием поверхности внутри и наружи бака масляной краской.

Где ставят?

Местом установки бака, обычно выбирают чердак. Это самая высокая точка дома, обеспечивающая гравитационное растекание воды по системе. Так как чердак редко отапливается, бак и его обвязку хорошо утепляют.

Неплохой вариант, сделать для бака короб из пенопласта или твердого утеплителя. Температура в таком коробе не должна опускаться ниже 5˚C.

Какой объем бака?

Объём бака рассчитывают из условий расхода воды. Принимаем, что в день человек потребляет 200 литров воды. Для семьи из трёх человек, нужен объём воды 600 литров в день.

Бак должен обеспечить занос воды больший, чем расход воды в день на 20% при ручном пуске заполняющего насоса или 5% при автоматическом запуске насоса.

Значит, для семьи из трёх человек нужен бак минимального объёма 720 или 630 литров. Мы знаем, что объем 1 кубический метр равен 1000 литрам воды. Значит, бака с размерами 1×1×1 метр, хватит на семью их трёх человек в запасом.

На фото стандартный бак под названием «Еврокуб» объемом 1000 литров, есть варианты с обогревом.

Схема сборки и обвязки водонапорного бака

Вариант ручного наполнения бака водой, не рассмариваем, как НЕ реальный. Значит, в сборке самотёчного водопровода с баком, нужно продумать подачу воды от источника с её подъёмом до бака. Включение пополнения бака может быть ручное или автоматическое.

Вода поступает в бак от скважины или колодца. Для заполнения и пополнения бака достаточно недорогого насоса типа «Малыш». На подающую трубу водопровода необходимо установить обратный клапан.

Обычно (необязательно), обвязку бака делают стальными оцинкованными трубами, если бак сделан из стали диаметров 15-20 мм или пластиковыми трубами, если бак из пластика.

Обязательными элементами бака, являются:

• Вентиляционные вырезы: обеспечивают проветривание воды в ёмкости;
• Сигнальная труба: не дает баку переполниться;
• Поплавок: для автоматического отключение/включение подающего насоса.
• Поддон: защищает дом от протечек.

Вывод

В завершении статьи остается добавить. Надеюсь, эта небольшая статья познакомила вас с безнапорной системой водоснабжения дома и вы поняли, что такое водонапорный бак частного дома.

Еще статьи





Система водоснабжения частного дома с накопительным баком

Каждый владелец частного дома рано или поздно задумывается об установке автономной системы водоснабжения. Дело в том, что к большинству загородных коттеджей за множество лет так и не провели централизованную систему подачи воды. В итоге у владельцев домов есть всего два варианта: установить накопительный бак или продолжать носить воду в ведёрке.

Конечно, романтика деревенской жизни имеет свои достоинства. Но отсутствие воды в доме к ним не относится. Это огромный недостаток, который портит всё удовольствие от пребывания в частном доме. В корни меняет ситуацию монтаж системы водоснабжения с накопительным баком.

Вы оплетаете дом трубами и получаете горячую воду везде, где нужно. Правда, чтобы это стало реальностью необходимо установить в системе водоснабжения частного дома с накопительным баком бойлер.

Предназначение накопительного бака

Это устройство нельзя назвать слишком сложным. Тем не менее оно незаменимо в системе водоснабжения частного дома. Как уже ясно с названия, накопительный бак служит для хранения воды. Представьте себе ситуацию, что вам всё-таки провели воду на дачу,  в ваш частный дом. Но подача в таких городках всегда нестабильна. Именно здесь на сцену выходит резервуар.

Важно! Накопительный бак способен вмещать в себя большое количество воды и поддерживать стабильный напор 24 часа в сутки.

Интересен сам принцип работы накопительного бака в системе водоснабжения частного дома. Вам не нужно что-то включать или бояться, что на кухне не будет воды из-за того, что устройство заберёт ею всю. Бак придуман крайне грамотно. Он по чуть-чуть запасает воду, создавая резервный запас для критических ситуаций.

Какими бывают системы водоснабжения частных домов с накопительными баками

Бак вверху

В данной схеме водоснабжения частного дома накопительный бак монтируется на втором или третьем этаже. Также можно установить резервуар на чердаке. Принцип работы такой же, как и у водонапорной башни.

При установке накопительного бака  наверху в системе водоснабжения частного дома, вода будет стекать по трубам самотёком. Это, в свою очередь, сбережёт вам массу электроэнергии и позволит сэкономить на оплате длинных коммунальных счетов.

Важно! Такой резервуар крайне прост в обслуживании.

Отдельно нужно поговорить о силе напора. Несмотря на то что вода идёт самотёком, напор особо сильным не назовёшь. Точнее, он напрямую зависит от высоты, на которой расположен бак.

К примеру, если ёмкость располагается на высоте около 10 метров, напор составит 1 атм. Для простоты расчётов возьмём трёхэтажный дом. Высота каждого этажа, пусть будет, три метра. При установке резервуара на крыше третьего этажа — напор на первом составит как раза одну атмосферу.

Главный недостаток данной систем в том, с каждым этажом давление будет всё ниже. И ниже. В итоге на втором этаже оно составит порядка 0,6 атм, а на третьем и того меньше. Хотя если вы собираетесь устанавливать краны только на первом, этого более чем достаточно.

Важно! Резервуар занимает полезное пространство.

Очень часто чердак на даче используют, чтобы хранить там дорогие сердцу вещи, которые просто не поднимается рука выбросить. К тому же современные технологии позволяют сделать с чердачного этажа отличную комнату со всеми удобствами. Правда, для этого понадобится утеплитель и гидроизоляция, но результат того стоит.

Совет! Если у вас есть планы на чердак, то не стоит от них отказываться ради бака с верхним расположением. Просто вынесите его за пределы дома на эстакаду.

Расположение внизу

Если вы хотите максимально эффективно использовать всё доступное внутри частного дома пространство, вам понадобится именно такая система водоснабжения. Мало того, даже снаружи емкость не будет занимать и дюйма земли.

Скажите, это невозможно? В действительности всё довольно просто. Резервуар закапывается в землю и уже отсюда реализуется водоснабжение частного дома. Ёмкость не нужно закапывать глубоко. Полметра будет достаточно.

Сверху резервуара вы можете спокойно выращивать цветы. Врытая в землю система водоснабжения частного дома никоим образом им не повредит. Литраж ёмкости ничем не ограничивается. Но вы должны помнить, что большой объём дольше набирается, а соответственно, водозабор в особенно жаркие летние дни может стать критичным.

Важно! При выборе ёмкости нужно учитывать мощность водного пласта и его возможности, а также потребности вашего подсобного домохозяйства.

К сожалению, у нижнего расположения системы водоснабжения частного дома есть свои минусы. Самый существенный — необходимость покупки насосной станции, а это дополнительные затраты электроэнергии в будущем.

Подземные ёмкости в системах водоснабжения частных домов делаются из специальных материалов, которые способны противостоять повышенной влаге и даже промерзанию. Тем не менее поломки иногда случаются, и тогда крайне сложно восстановить систему. Ведь резервуар закопан под землёй.

Важно! Чтобы ёмкость для воды прослужила вам долго, грунт необходимо утеплить. Это позволит предотвратить влияние морозов на конструкцию.

Помещаем резервуар в землю

Установка резервуара для водоснабжения частного дома начинается с выбора подходящего для установки изделия места. Желательно, чтобы конструкция ёмкости имела круглую форму. Обратите особое внимание на рёбра жёсткости, без них не получится нормально установить аппарат.

Если же вы купите накопительный бак какой-либо другой формы и без рёбер. О его правильном монтаже придётся позаботиться дополнительно. Для этого понадобится бетонная оболочка. Именно она обеспечит надёжную фиксацию в грунте.

В верхней части конструкции должно быть специальное отверстие. Его лучше всего выполнить в форме люка. Оно необходимо для того, чтобы время от времени выполнять ревизию, просматривая состояние накопительного бака системы водоснабжения частного дома изнутри.

Важно! Накопительный резервуар должен быть установлен с наклоном не более чем 15 градусов. Это позволит значительно легче осуществлять чистку, так как осадки будут скапливать как раз под люком.

Устанавливаем и подключаем накопительный бак

На входной трубе накопительного бака для частного дома необходимо установить поплавковый кран. Также нужно подумать о переливной трубе на случай поломки поплавкового крана. Она застрахует систему от переполнения жидкостью.

Важно! При условии, что вода берётся из вашего собственного источника, посредством насоса, позаботьтесь о поплавковом выключателе.

На входе в накопительный бак для частной постройки необходимо поставить фильтр. Они бывают трёх видов:

• центробежные,
• циклонные,
• сетчатые.

Пожалуй, наилучшим вариантом для накопительного резервуара частного дома является именно сетчатый фильтр. Его цена относительно невелика, а эффективности более чем достаточно, чтобы очистить не особо загрязнённую воду. Остальные два вида нужны тогда, когда жидкость имеет высокий уровень загрязнения.

Заполнять бак лучше всего через рассеиватель. Данная мера предосторожности позволит предотвратить поднятие осадка и его попадание в водопровод. Сверху в накопительную конструкцию врезается труба. Она будет выполнять роль вентиляции.

Важно! Отверстие трубы должно быть направлено вниз, при этом нужно закрепить специальную сеточку, чтобы предотвратить попадание мусора внутрь системы.

Основную роль при подключении системы водоснабжения частного дома с накопительным баком играет насос. Именно он отвечают за доставку воды конечному потребителю.

Важно! Всасывающий трубопровод должен иметь обратный клапан. Он устанавливается на ведущем к дому трубопроводе.

Безусловно, при подключении не обойтись без столь важных элементов системы водоснабжения частного дома с накопительным баком, как:

• датчик уровня воды,
• поплавковый выключатель,
• реле защиты.

Все эти элементы в системе водоснабжения частного дома должны быть идеально скомбинированы друг с другом, и тогда всё будет работать отлично.

К трубопроводу насос подключается посредством армированного шланга. Чаще всего наружный диаметр трубы составляет 32 мм, но возможны и исключения. Трубопровод идёт к накопителю.

В некоторых случаях в частных домах, накопительные баки устанавливаются между перекрытиями. В таких случаях нужен настил из крепких досок. Это позволит максимально равномерно распределить нагрузку.

Подключаем расширительный бак

Расширительный бак немного отличается от накопительного. Его ещё называют гидроаккумулятором. Роль данного устройства заключается в компенсации давления внутри системы.

Важно! В самом баке установлена мембрана изменения объёмов, которая обеспечивает нормальную работу водоснабжения. Подобное устройство устанавливается в отопительных системах.

Если расширительный бачок для системы водоснабжения частного дома открытого типа — он устанавливается на самом верху. Закрытый тип конструкции нужно устанавливать перед циркулярным насосом. Это наиболее подходящее место.

При подключении теплоноситель подводится сверху. Также в системе должен обязательно быть манометр и предохранительный клапан. Без этого тепловодоснабжение в частном доме нормально функционировать не сможет.

Итоги

Тяжело переоценить значение накопительных баков для систем водоснабжения частных домов. Они позволяют не зависеть от стабильности подачи воды круглый год. К тому же из-за простоты конструкции их легко устанавливать.

Расширительные баки для частных домов выполняют дополнительно функции защиты от гидроудара и применяются чаще всего в системах отопления. Лучшим решением для частного дома является мембранный тип устройства.
