Многощипцовые крыши частных домов фото: Многощипцовая крыша стропильная система — устройство, порядок расчета и основные приемы монтажа – Многощипцовые крыши частных домов фото, щипцовая кровля

Проекты и строительство дома с многощипцовой крышей

На сегодняшний день стали встречаться довольно часто дома с многощипцовой крышей. Строения обладают оригинальным дизайном. Что означает такое название кровельной конструкции, попробуем разобраться.

Типовый проект коттеджа с многощипцовой крышей Вернуться к оглавлению

Содержание материала

Многощипцовая кровля

Этот вид крыши считается самым популярным. Пришел он к нам с Запада и стал эффективно применяться для возведения различных строений. Предварительно составляется проект всей конструкции в специальной программе, чтобы была возможность визуально оценить внешний вид будущего дома.

Отличие многошипцовой крыши заключается в сложности ее сооружения. При этом она будет выглядеть очень оригинально, а строение с ней – изысканным и необычным.

Примечание. Дома для сооружения такой конструкции могут быть любой формы и размера. Гораздо проще сооружать кровлю этого типа на зданиях с прямоугольной или квадратной формой.

Монтаж многощипцовой кровли проводят не только с целью защитить строение от различных климатических и погодных явлений. Ее можно установить на мансардах, которые нуждаются в дополнительном освещении, или на дома, имеющие сложную планировку.

Пример сложной планировки дома в котором используется многощипцовая крыша

Многощипцовая крыша может быть простой и иметь только два ската или же быть многоскатной и насчитывать несколько склонов. В большинстве случаев последний вид характеризуется крестовидной формой на поверхности дома.

Вернуться к оглавлению

Преимущества и недостатки конструкции

Есть несколько характеристик многощипцовой крыши, которые положительно сказываются на ее технических свойствах.

1. Привлекательный внешний вид. Кровля получается массивной и необычной. Проект ее может быть любым. Все зависит от параметров строения и его функциональных возможностей.
2. Прочность и надежность. Такая крыша легко способна выдержать на своей поверхности значительные нагрузки и при этом не изменить своего первоначального вида. Все это обеспечивается сбалансированным каркасом стропильной системы.
3. Долговечность. Срок эксплуатации кровельной конструкции неограничен. Правда, стоит учесть, что большую роль играет материал для ее сооружения и оформления.
4. Практичность. На крыше такого вида не будут скапливаться осадки. Все благодаря скатам, которые расположены под большим углом наклона.
5. Эффективность. Использовать пространство под крышей можно по своему усмотрению. Можно сделать там комнату. Именно по этой причине предварительно составляется проект не только дома, но и кровли.

Несмотря на большое количество достоинств многощипцовой крыши, есть еще и некоторые ее недостатки.

1. Сложность возведения кровли. Работы требуют профессиональной подготовки. Особенно если они выполняются самостоятельно. Чтобы не допустить ошибок в работе, необходимо проконсультироваться со специалистами в этой области, которые расскажут, как правильно разработать проект крыши и учесть нагрузки кровельного материала на стропильную систему.

   Один из вариантов конструкции многощопцовой крыши

2. Большой объем отходов отделочных и строительных материалов. Из-за того, что основной характеристикой многощипцовой крыши является наличие определенного количество скатов и изгибов, то и средства для ее сооружения будут использоваться нерационально.

Примечание. Перед сооружением такого вида кровли для дома необходимо изначально оценить свои финансовые возможности, так как она является самой дорогостоящей.

Если составляют проект четырехскатной многощипцовой крыши, то необходимо учитывать в расходных материалах средства для изоляции и утепления конструкции.

Вернуться к оглавлению

Рекомендации по составлению плана строения с многощипцовой кровлей

Во-первых, составить проект любого дома можно с помощью современных компьютерных программ. В этом нет ничего сложного. Самое главное в процессе работ учитывать:

• параметры будущего строения;
• количество в нем несущих конструкций;
• нагрузки многощипцовой крыши и материалы для ее обустройства;
• глубину основания, которое должно выдержать нагрузки массивной кровли.

Во-вторых, необходимо знать из каких элементов состоит кровля и особенности сооружения ее стропильной системы.

Далее, нужно правильно распределить нагрузки несущих стропил и балок на стенки дома. Они являются гарантией устойчивости кровельной конструкции к воздействиям ветра и другим климатическим явлениям.

Примечание. Это обеспечивается частотой установки стропил и балок. Чем меньше расстояние между ними, тем более высокий показатель прочности имеет крыша.

Для исключения проблем в сооружении кровли, нужно составить ее проект согласно установленным стандартам СНиП. Ведь нагрузки могут быть постоянными или переменными. И все они учитываются в работах.

Схема соединения стропилВернуться к оглавлению

Из чего можно выстроить дома с многощипцовой кровлей

Стоит учесть, что такой тип крыши оказывает довольно значительные нагрузки на строение. Именно по этой причине специалисты рекомендуют сооружать кровлю только для дома из:

• кирпича;
• ракушечника;
• пеноблока;
• газобетона.

Эти материалы наделены определенными показателями прочности и надежности, и из них можно выстроить здания любой этажности.
В некоторых случаях применяют и древесину:

• профилированный брус;
• оцилиндрованный брус.

В этом случае дома должны иметь большие параметры и огромное количество несущих конструкций, чтобы выдержать нагрузки кровли.

Примечание. Бывает так, что сразу составляется проект одного дома, в котором в процессе работ изменяют вид крыши.

Все это создает дополнительные нагрузки, не учтенные архитекторами. Чтобы строение прослужило еще длительный промежуток времени, нужно провести ряд работ, направленных на его усиление.

В большинстве случаев изначально продумывается усилительная система фундамента дома. По периметру уже изготовленного основания выкапываются канавы, и делается подливка бетонного раствора с применением арматуры. Что касается несущих стен, то они могут усиливаться в местах своего соединения аналогичными материалами или же можно использовать специальные готовые металлические конструкции, которые довольно просто и быстро монтируются как на внешние, так и на внутренние углы строения.

Вернуться к оглавлению

Составляющие элементы многощипцовой кровли

Чтобы правильно составить проект такой кровельной конструкции, нужно знать, из чего именно она состоит.
Итак, в сооружении многощипцовой крыши присутствуют следующие элементы:

• мауэрлат;
• обрешетка;
• наклонные скаты;
• стропила;
• эндова;
• горизонтальные и наклонные ребра;
• конек;
• свесы.

Кроме этого, используют еще и водостоки для качественного слива воды с поверхности крыши и желобки.

Проект дома с оригинальной конструкцией многощипцовой крыши

Эндовы представляют собой специальные соединения двух скатов на кровле.

Мауэрлат – основание крыши, которое сооружается из профилированного бруса большого диаметра на поверхности стен строения. Именно на него монтируют каркас из деревянных стропил и наклонных балок.

Вернуться к оглавлению

Разновидности многощипцовой крыши

На данный момент такой тип кровли может быть:

1. Полноценным. Он характеризуется тем, что кровля основывается на стенках строения. То есть в качестве фронта крыши выступает стена дома.
2. Неполным. Это в том случае, когда фронт является неотъемлемой частью крыши и его сооружают в процессе монтажа кровли из аналогичных материалов.

Чертеж неполной многощипцовой крыши

Совет. Лучше всего останавливать свой выбор на полноценной многощипцовой крыше. Она будет более надежной и долговечной.

К тому же помещение под ней можно использовать для обустройства кабинета или спальни.
Строения с такой кровлей могут иметь неограниченное количество этажей. Самое главное чтобы строительный материал выдержал все нагрузки. Как правило, на загородных участках возводят одноэтажные дома с мансардной крышей. На скатах многощипцовой крыши можно легко монтировать мансардные окна.

Также стоит учесть, что нужно рационально использовать дополнительное пространство. Например, под четырехщипцовой кровлей легко размещаются несколько спален. Все зависит от размеров дома.

Вернуться к оглавлению

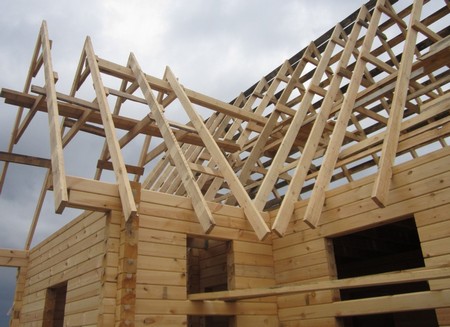

Стропильная система многощипцовой крыши

Мауэрлат обеспечивает правильное распределение нагрузки на несущие стены дома. Для его сооружения должны использоваться бруски 15х15 см или 15х10 см. Их длина при этом должна достигать 1,5 м. Стропила собираются из досок, имеющих сечения 15х5 м.

Примечание. Стоит учесть, что стропила могут быть наклонные или висячие.

Их выбор зависит от наличия дополнительных опор. Хотя каждый вид может использоваться одновременно в изготовлении кровли.

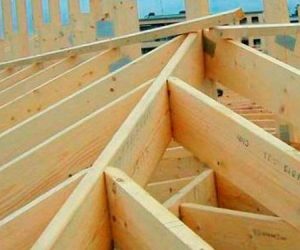

Там, где соединяются скаты многощипцовой крыши, монтируют диагональные и наклонные стропильные ноги. На них в процессе работ крепят короткие опорные ноги.

Различные конструкции многощипцовых крыш

Важно. Из-за того, что основная нагрузка будет направлена на диагональные стропила, их необходимо усиливать.

Используют для этого доски аналогичного размера, которые крепят друг к другу.
Вверху стропила соединяются коньком. Он изготавливается самостоятельно из бруса или досок. Можно купить уже готовое изделие такого типа.

Уже на установленных стропилах монтируют обрешетку из деревянных досок. Их размер может быть любым.

Совет. Чтобы увеличить прочность и надежность кровельной конструкции, необходимо делать ячейки обрешетки размерами не более 50х50 см.

Если фронт крыши сооружается одновременно с кровельным каркасом, то нужно его облагородить деревянными досками.

Вернуться к оглавлению

Обустройство многощипцовой крыши

Как только каркас готов, можно приступать к изоляции конструкции. Для этого используют простую полиэтиленовую пленку достаточной толщины. Она прокладывается поверх перекрытий с заходом на мауэрлат.
Обязательно нужно выполнять проклейку всех стыков конструкции герметиком или простым клеем ПВА, который разбавляется специальными веществами для увеличения его прочности и надежности. Покрыть пленкой нужно весь каркас и тем самым защитить его от влаги и других воздействий.

Важно. Если монтаж кровельного материала выполнен неправильно, то возможны протечки крыши, которые негативно скажутся на состоянии деревянной стропильной системы.

В зависимости от того, какой тип отделки был выбран для облагораживания крыши, делается основание для монтажа средств. Например, класть простой листовой шифер можно прямо на готовую обрешетку.

Проект загородного дома с многощипцовой крышей покрытая металлочерепицей

Хотя, если выполняется утепление конструкции, то сооружается второй каркас, который и служит основанием для монтажа материала.

Если же нужно монтировать мягкую кровлю, то не обойтись без листов ОСБ или фанеры. Их толщина должна быть небольшой, чтобы не создавать дополнительных нагрузок на стропильную систему. Они крепятся на кровельном каркасе и на них выкладывают материал.

В этом случае изоляция и утепление конструкции проводится изнутри. В ячейки каркаса вставляют листовые средства: пенопласт или пенополиуретан. Поверх них крепят аналогичные листы фанеры или ОСБ и потом только выполняется внутренняя отделка помещения.

Есть несколько рекомендаций по отделке многощипцовой крыши:

1. Выбирать нужно только легкие кровельные материалы, которые не способны оказывать дополнительных нагрузок на стропильную систему и тем самым, увеличить эти же нагрузки на фундамент строения.
2. Монтировать кровлю нужно с учетом всех стандартов СНиП. Стыки соединения материалов обрабатываются специальными средствами, которые обеспечивают герметичность конструкции. Особенно важно это тогда, когда под крышей размещаются функциональные комнаты.

Многие отдают предпочтение металлочерепице. Это средство является оптимальным вариантом для создания неповторимого экстерьера здания. Только вот она обладает определенными недостатками: низкий показатель звукоизоляции, хорошая теплопроводность и многое другое. По этой причине нужно провести качественную изоляцию кровельной конструкции.

Схема изоляции многощипцовой крыши

Керамическая черепица, в отличие от предыдущего материала, будет более практичной и надежной. Она не пропустит холод внутрь и не даст теплу выйти наружу. Она считается самым рациональным выбором для облагораживания многощипцовой крыши, так как количество отходов при ее монтаже будет минимальным.

преимущества, недостатки, стропильная система, схемы

Многощипцовая крыша представляет собой технически сложную конструкцию, состоящую из отдельных, но взаимосвязанных между собой скатов. Врезающиеся друг в друга, они образуют такие конструктивные элементы, как ендовы. Особенностью конструкции является наличие большого количества щипцов. Именно поэтому крыша получила такое название.

Что же такое щипец? Это верхняя часть стены, которая ограничивается несколькими скатами. При отделении карнизами от остальной стены, образуется фронтон.

Многощипцовая крыша стропильная: преимущества и недостатки

К достоинствам конструкции можно отнести:

• презентабельный внешний вид за счет комбинации скатов различных размеров и уклонов;
• высокие прочностные и несущие способности;
• простоту в эксплуатации и обслуживании;
• рациональное использование свободного пространства, оборудование жилого помещения на чердаке;
• возможность установки в домах разной формы и разной высоты.

К недостаткам многощипцовой крыши можно отнести:

• сложность монтажа;
• большое количество отходов значительно увеличивающих стоимость работ.
• внушительный вес конструкции, требующий усиление фундамента.

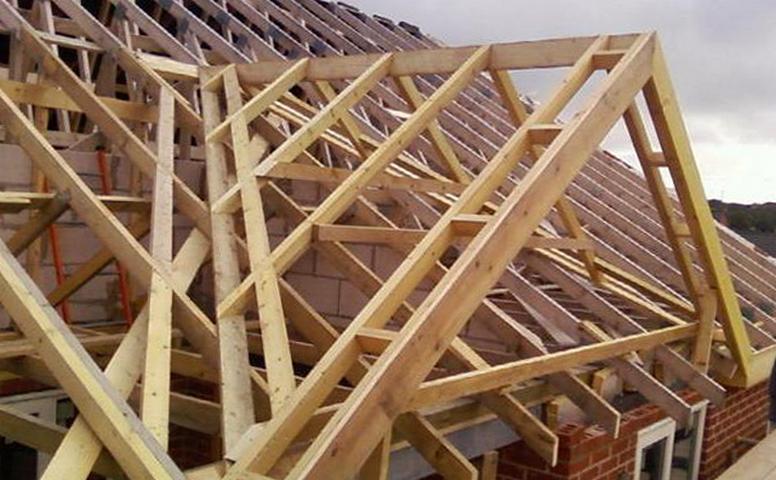

Стропильная система многощипцовой крыши, схемы

Создание стропильной системы многощипцовой крыши — важный этап, определяющий успех строительного процесса. Работы осложняются множественными пересечениями плоскостей, что требует правильного монтажа, который под силу лишь профессионалам. Только при грамотно произведенных расчетах, составленных заранее схемах, можно быть уверенным в том, что стропильная система многощипцовой крыши будет прочной и устойчивой.

Каждый проект жилого строения требует индивидуального подхода, учета особенностей конструкции, формы, характера использования подкровельного пространства, климатических условий региона. Поэтому, схема многощипцовой крыши типовой быть не может. В идеале, всеми необходимыми расчетами должен заниматься специалист, так как данный процесс подразумевает множество подводных камней, о которых новичок может не знать. Наиболее уязвимым местом конструкции считают ендовы, требующие тщательной гидроизоляции.

Своими руками справиться с монтажом многощипцовой крыши довольно сложно. Для начала следует ознакомиться с устройством кровли данного вида, воспользоваться схемами, разработанными профессионалами.

Схемы многощипцовых крыш: фото

Многощипцовые крыши частных домов фото: щипцовая кровля

Виды крыш для частного дома

Многощипцовая крыша (стропильная система) — Строим сами — фото и описание

    Строительство частного дома требует учета множества нюансов. Важнейшим из них является обустройство кровли. Далеко не всегда есть возможность обойтись простыми вариантами, поскольку они могут не подходить конструктивно либо же не соответствовать стилистическому оформлению экстерьера строения. В таком случае приходится искать альтернативные варианты, одним из которых является многощипцовая крыша.

Конструкции подобного рода широко используются для зданий, которые имеют неправильную форму и для которых нельзя применить стандартные решения. Многощипцовая крыша обладает очень красивым внешним видом, она является настоящим украшением любого дома. Однако построить ее непросто, необходимо придерживаться чертежей и схемы работы, которые мы сегодня разберем подробнее. Сегодня поговорим о том, какие преимущества и недостатки имеет многощипцовая крыша и как обустроить стропильную систему для нее.

Читайте также: Как правильно выбрать доску для стропил

Плюсы и минусы

Существует множество вариантов обустройства таких крыш, однако самым простым является двускатная крыша без фронтонов. Именно о нем мы сегодня и поговорим более подробно. Его особенностью является наличие, так называемого, щипца – верхней треугольной части стены. В ходе строительства такой конструкции крайне важно соблюдать все этапы. Поэтому возведение многощипцовой крыши покоряется далеко не каждому. Если вы хотите воплотить в жизнь такой проект – приготовьтесь к огромным затратам денег и труда, однако итоговый результат стоит вложений. Преимущества у такого варианта следующие:

1. Устойчивость. Сбалансированная стропильная система помогает кровле без проблем переносить даже самые серьезные нагрузки, например, в зимний период времени. Такая крыша надежна и способна служить владельцу на протяжении многих лет.
2. Экстерьер. Многощипцовая крыша отличается нестандартным внешним видом и может стать настоящим украшением деревянного или кирпичного дома.
3. Наличие дополнительного пространства. Под крышей вы можете обустроить чердак или сделать еще одну комнату.
4. Препятствование накапливанию осадков. Такая кровля очень крутая, ввиду чего снег, вода или град сразу же с нее спадают.

Сразу же нужно упомянуть и о минусах такого решения. Рассмотрим их вкратце:

1. Сложность. Далеко не каждый способен реализовать такой проект своими силами.
2. Строительный мусор. Остается множество обрезков древесины и кровельного материала, которые потом нужно куда-то убрать.
3. Повышенная нагрузка, которой подвергается ендова в зимний период времени.
4. Особый подход к гидроизоляции. Внутренние стыки должны быть идеально изолированы.

Итак, мы разобрались в плюсах и минусах такого решения. Далее поговорим о том, как воплотить в жизнь такие проекты.

Читайте также: Устройство стропильной системы шатровой крыши

Процесс монтажа

В первую очередь необходимо озаботиться обустройством мауэрлата. Он является основным элементом конструкции. Поскольку нагрузка на него будет огромной, необходимо подбирать соответствующие строительные материалы. Прежде всего, речь идет о брусе, сечением 150×150. Его необходимо прикрепить с помощью анкерных болтов.

Стропила для системы могут быть двух типов:

1. Наслонные.
2. Висячие.

Если возводится вальмовая кровля, следует дополнить конструкцию стропильными ногами, усилив их с помощью нарожников. В конечном итоге они создадут фермы. Чтобы крыша смотрелась красиво и была достаточно прочной, элементы ферм должны быть одинаковыми.

Закрепить стропила на мауэрлате можно при помощи специального крепежа и пропилов. Крепление сверху проводится с помощью конька. Если площадь строения велика, рекомендуется использовать дополнительные затяжки.

Следующий этап – монтаж ендов. Когда будет создаваться обрешетка, необходимо предусмотреть места, где они будут установлены, и сделать эти части кровли сплошными. Здесь же делается еще один слой гидроизоляции, что позволяет повысить надежность кровли в целом.

Дома с многощипцовой крышей

Гидроизоляционный материал укладывается на древесину, после чего делается нижняя планка. Если ендова включает в себя несколько элементов, их необходимо монтировать снизу. В точке расположения нижней планки понадобится сделать дополнительный теплоизоляционный слой.

Как только ендовы будут сделаны, можно делать полноценную обрешетку. Она монтируется на стропилах, шаг при этом подбирается исходя из кровельного материала, который будет использован в дальнейшем. Если используется мягкое покрытие, обрешетка сколачивается вплотную, если же металлическая черепица – шаг около 25 см. После завершения работы нужно сделать теплоизоляцию (если планируется), а потом и гидроизоляцию. Материал укладывается внахлест, с запасом около 10 см. Обязательно нужно дополнить конструкцию вентиляцией. Специалисты советуют избегать слишком тяжелых гидроизоляционных материалов, чтобы не создавать дополнительную нагрузку на конструкцию.

Когда мечты сбываются: красивые крыши частных домов

красивые и современные варианты постройки кровли (100 фото и видео)

Крыша – ответственная часть здания, обеспечивающая его безопасность, долговечность, уют. Устройству крыши уделяется огромное внимание, тщательный выбор формы, материала, конструкции.

Для кровли крыши с древних времен применялись глина, солома, щепа, доски, черепица, толь, рубероид, шифер, стальные листы.

В настоящее время промышленность выпускает большую номенклатуру материалов для кровли — металлические профили различной формы и толщины с полимерным покрытием и без него, ондулин, гибкую черепицу и др.

Содержимое обзора:

Разнообразие архитектурных решений крыш

Архитектура дома, окружающая его природная среда, назначение и условия эксплуатации, эстетический вкус домовладельца определяют конструкцию крыши, материал кровли, применение доборных элементов.

Многовековые накопления знаний и мирового опыта архитекторов и строителей всего мира разработали и предлагают более десяти видов крыш, основными из которых являются:

Односкатная крыша

Односкатная – самая простая и дешевая. Такая применяется для хозяйственных построек.

Применение её на частном доме создает различные фантазийные решения – разноуровневость частей дома, устройство нескольких скатов в сложных комбинационных крышах и др.

фото видов различных конструкций крыш

Крыша дома – это один из ключевых элементов его надежности, прочности, терморегуляции и презентабельного внешнего вида. Существуют разнообразные виды крыш частных домов, которые отличаются конфигурацией, типом задействованных кровельных материалов, сложностью возведения. Крыша является важной несущей конструкцией дома, предназначенной для его защиты от атмосферных осадков и внешних влияний, поэтому она должна быть прочной, устойчивой и долговечной. Да и эстетические качества играют немаловажную роль, ведь удачно подобранная конфигурация и дизайн кровли зададут тон всему зданию, став его визитной карточкой.

Содержание

1. Формы крыш
2. Плоские
3. Односкатные
4. Двускатные
5. Вальмовые
6. Полувальмовые
7. Шатровые
8. Многощипцовые
9. Купольные и конические
10. Комбинированные

Формы и виды крыш частных домов

На этапе проектирования следует подобрать правильную конструкцию крыши, исходя из формы дома и его предназначения. Крыши разделяются на виды, которые отличаются количеством вальм и скатов. Основные виды крыш, которые бывают в современном строительстве:

• Односкатная – простота конструкции и сравнительная дешевизна выполнения делает этот вид крыши популярным. Используется для хозяйственных построек, складов и гаражей. Редко – для частного дома.

• Двускатная – классический вариант крыши, который состоит из двух частей. Дает возможность оборудовать чердак.

• Плоская – используется в основном в климатическом поясе, где предусматривается небольшое количество осадков. Иначе вода будет скапливаться на поверхности кровли и протекать в дом.

• Вальмовая кровля – ее еще называют четырехскатной. Отличается сложной конструкцией и высокими эксплуатационными характеристиками.

• Полувальмовая, датская крыша может быть двускатной (мансардной) или четырехскатной.

• Шатровая – разновидность вальмовых крыш для частных домов, по конструкции напоминает шатер. Отличается простотой монтажа и высокой функциональностью.

• Многощипцовая – состоит из щипцов, множества ендов, фронтонов и блоков. Обеспечивает естественный стек дождевой и талой воды.

• Купольная или конусная крыша используется в основном на круглых и многогранных зданиях.

• Крыши сложной комбинации – устанавливаются в частных домах на два этажа, имеющие пристройки и хозяйственные помещения. Монтаж такой кровли под силу только опытным специалистам.

Необычная форма крыши

Плоская крыша

Выбор в пользу крыши плоской формы происходит очень редко, потому что она слишком быстро скапливает снег, задерживает стек воды, легко деформируется, если неправильно была рассчитана нагрузка при монтаже. Такому варианту кровли отдают предпочтение в жарком климате, где осадки – редкое явление. Также ее используют для перекрытия многоэтажных домов и промышленных зданий.

Плоская крыша популярна у домов в стиле хай-тек

Из преимуществ плоской крыши можно отметить:

• Её меньшую площадь по сравнению со скатной, поэтому и кровельного материала на нее идет меньше.

• Проводить монтаж и сервисные работы на плоской крыше можно без проблем.

• Плоская кровля позволяет получить дополнительную полезную площадь, которую можно использовать, как террасу, место для занятия спортом, устроить зимний сад, соорудить беседку с камином.

• Монтаж такой конструкции проходит быстро, так же, как и ремонтные.

В условиях мягкого климата можно оформить плоскую крышу под сад

Односкатные крыши

Крыша односкатной формы имеет плоскую поверхность, которая наклонена в одну сторону. Очень часто ее устраивают на разновысотных стенах. При монтаже такой очень важно правильно выбрать величину наклона, чтобы часть строения располагалась навстречу ветрам.

Самый простой вариант скатной крыши

Плюсы односкатной крыши:

• Небольшая стоимость по сравнению с мансардной или купольной;

• Возможность последующей достройки этажей без грандиозного демонтажа;

• Лёгкий монтаж дымоходов и стеков;

• Широкий выбор материалов для кровли;

• Высокий коэффициент использования площади;

• Возможность монтировать балкон и огромные окна от потолка до пола.

Также очень популярен для домов в современном стиле

Особых недостатков у односкатной кровли не бывает если не считать ее

Однако, если грамотно спроектировать конструкцию, скомбинировать несколько скатов на разных уровнях, тогда получиться вполне привлекательная крыша. Немаловажен также правильный подбор материала – если выбрать, например, металлочерепицу, тогда получиться красивая геометрия ската, а вот профлист превратит дом в сарай.

Двускатные крыши

Двускатную конструкцию крыши наиболее часто используют для частного дома в нашем климатическом поясе. Расположенная под углом конструкция не позволяет скапливаться воде и снегу. Угол скатной крыши определяется, исходя из уровня осадков в актуальном регионе – чем больше осадков, тем больше угол скатной крыши.

Схема двускатной крыши

Плюсы двускатной крыши:

• Практичность и возможность оборудовать чердак;

• Нет необходимости чистить снег и воду вручную;

• Простота монтажа;

• Широкие дизайнерские возможности;

• Большинство кровельных материалов ориентировано на двускатную крышу;

• Хорошая ремонтопригодность;

• Небольшая стоимость и быстрота возведения.

Классический вариант дома с двускатной крышей

К минусам двускатной крыши в частном доме можно отнести:

• Большое количество кровельных материалов, которые понадобятся для ее строительства.

• Если планируется возведение мансарды, тогда необходимо позаботиться об увеличении количества окон, что усложнит конструкцию двускатной крыши.

Вальмовая крыша

Крыша вальмовая состоит из четырех плоскостей, которые располагаются под углом. Такая кровля считается одной из разновидностей четырехскатной крыши.

Схема вальмовой крыши

Преимущества вальмовой кровли:

• Не подвержена деформации в местах карнизных навесов;

• Оригинальный внешний вид;

• Может противостоять сильным ветрам;

• Возможность оборудовать мансарду или чердак;

• Хорошо защищает фасад от осадков, благодаря установке дополнительных свесов.

Фото дома с вальмовой крышей

Недостатком вальмовой крыши считается:

• Сложность ее монтажа, трудоемкость укладывания кровельных материалов;

• Из-за скатов уменьшается площадь чердачного помещения.

Полувальмовая крыша

Полувальмовые крыши еще называют голландскими. У нас такие конструкции используются не так часто, как в Европе.

3D эскиз полувальмовой крыши

Плюсы полувальмовых крыш:

• Устойчивость к ветру и даже урагану из-за обтекаемой формы;

• Надежно защищает стены и фронтоны дома от снега и дождя;

• Возможность оборудовать под крышей жилое или чердачное помещение;

• Оригинальный и необычный дизайн.

Дом с полувальмовой крышей

К минусам крыши такой формы можно отнести:

• Трудность ее монтажа, большое количество ребер и ендов;

• Большое количество необходимых пиломатериалов;

• Сложная кровельная отделка — строителям приходится устанавливать множество упоров и подкосов.

Шатровые крыши

Крыша в форме шатра является одной из разновидностей скатовых типов крыш. Состоит из четырех равных скатов треугольной формы.

Фото дома с шатровой крышей

Такой вариант кровли выигрывает перед двускатной крышей, благодаря более высокому уровню функциональности и декоративной привлекательности. Масса шатровой кровли меньше, чем у щипцовой или мансардной, поэтому нагрузка на здания становится меньше. Структура шатровой крыши прочная, благодаря ребрам, которые обеспечивают поддержку. К минусам такого вида кровли можно отнести сложность и дороговизну монтажа.

Многощипцовые

Многощипцовые крыши для частных домов являются довольно сложной конструкцией, так как состоят из множества скатов, ребер, щипцов, ендов. Монтаж такой кровли проводится только мастерами с большим опытом в этой сфере.

Многощипцовый вариант

Плюсы многощипцовой кровли:

• Привлекательный внешний вид;

• Долговечность и прочность конструкции;

• Практичность;

• Возможность обустраивать под крышей дополнительное помещение.

Минусами таких видов крыш является:

Купольные и конические

Конусные типы крыш устанавливаются над круглыми или многогранными зданиями. Для них используются опорные элементы. Купольная крыша считается одной из оригинальных и красивых форм крыш частных домов.

Купольная — используются в современном пост-модерн стиле

• Благодаря своей конфигурации, сооружение хорошо переносит все капризы природы, обладает повышенной прочностью и сейсмоустойчивостью.

Такая крыша придает дому замково-башенный вид

Недостатками такого вида крыш считается:

• Чрезвычайная сложность их монтажа;

• Невозможность размещать на них окна или обустраивать полезное пространство под ними;

• Такой вариант кровли редко используется для частного дома и является одним из самых затратных.

Комбинированная крыша

Комбинированные крыши – это самый сложный вид конструкций. Они представляют собой уникальное сочетание полувальмовых, вальмовых, скатовых, конусных, мансардных элементов. Такая крыша, несомненно, является украшением дома.

Состоит из различных комбинаций всех возможных типов

Она:

• Функциональная;

• Эстетичная;

• Может быть воплощена в различных дизайнерских решениях.

Однако монтаж такой кровли:

• Очень сложен, как и проектировка.

• Да и затраты на возведение и дальнейшее обслуживание также велики.

Поэтому комбинированную кровлю устанавливают чаще всего на замках, церквях и прочих зданиях подобного назначения.

Читайте про следующие этапы строительства:

Смотрите также видео о видах крыш

Читайте про предыдущие этапы строительства:

Многощипцовая крыша для коттеджа – плюсы и минусы

Многощипцовая крыша

Содержание статьи

При подборе кровли стоит опираться не только на собственные предпочтения, но и конкретные условия эксплуатации. Крыша должна хорошо подходить, как к конструкции дома, так и к климату региона.

В данной статье – многощипцовая крыша для коттеджа плюсы и минусы, будет рассмотрены основные положительные и отрицательные стороны этой, безусловно, привлекательной для многих людей конструкции для дома.

Многощипцовая крыша

В первую очередь рассмотрим преимущества многощипцовой крыши, и в чем они всё-таки заключаются.

1. Многощипцовая крыша может использоваться для домов любых конфигураций и размеров. Наиболее хорошо многощипцовая крыша подходит для зданий со сложной планировкой, множеством пристроек и фронтонов. Другие кровли не смогут создать такого же эффектного и благородного вида для них.

2. Появляется возможность оборудования чердака или мансарды, что ощутимо расширяет площадь дома. Прочитать статью на тему — строим мансарду своими руками можно, если перейти по ссылке выше.

3. Особенности конструкции многощипцовой крыши не позволяют воде задерживаться на кровельных скатах, что позволяет материалам не страдать от застоев влаги, а, следовательно, не задумываться и о том, что в скором времени придется делать ремонт крыши своими руками.

4. Многощипцовая крыша гармонично распределяет нагрузку на всю стропильную систему. Именно по этой причине конструкция многощипцовой крыши отличается устойчивостью и долговечностью.

Минусы многощипцовой крыши

К сожалению, как и любая конструкция, устройство многощипцовой крыши имеет несколько серьезных минусов.  В частности недостатки такой кровли вытекают из её архитектурной сложности:

1. Имеется рекордное количество различных углов и рёбер, что затрудняет проектирование, монтаж и обслуживание многощипцовой крыши.

2. Многощипцовая крыша покрывается большим количеством материала, которого требуется в несколько раз больше обычного. Поэтому монтаж многощипцовой крыши будет достаточно трудоёмким и ответственным, с множеством мест креплений и углов. Также в результате работ остаётся немало строительного мусора, что говорит не в пользу экономичности такого строительства.

3. Сильные снегопады могут приводить к скоплению большого объёма осадков на крыше, поэтому конструкция многощипцовой крыши испытывает значительные нагрузки. Кровельный материал должен быть достаточно прочным, а также надёжно смонтированным.

4. Обустроить системы водостока на многощипцовой конструкции бывает достаточно непросто.

5. Работы по установке и обслуживанию такой кровли требуют специальных разноплановых знаний, поэтому они редко осуществляются непрофессионалами.

Несмотря на все недостатки, многощипцовая крыша достаточно востребована и считается одной из самых элитных и благородных конструкций для загородного коттеджа.

Оценить статью и поделиться ссылкой:

конструкция и устройство стропильной системы из профильной трубы или клееного бруса для полутороэтажного или каркасного дома, примеры на видео+ фото

Установка многощипцовых крыш происходит на домах, имеющих усложненную планировку, а также при покрытии пристроек, боковом освещении мансарды, фронтонах над входом.

Обычная полувальмовая крыша образуется при создании нескольких скатов. Это далеко не самая легкая стропильная система многощипцовой крыши, как следствие, ее главным недостатком является сложность возведения.

Конструкция полувальмовой крыши предполагает образование внутренних углов, то есть ендов. По ним во время дождя или таяния снега стекает основная часть воды, поэтому на их гидроизоляцию следует обращать особое внимание.

Кроме того, в ендовах часто скапливается снег, что многократно увеличивает нагрузку на крышу. Сложная стропильная система дает очень выразительный внешний вид дома (прочитайте: «Как правильно ставить стропила»). Одноуровневой полувальмовой конструкцией легко перекрыть сразу несколько помещений.

Согласно СНип стропила должны быть пропитаны огнезащитными составами и антисептиком.

Щипцовая крыша

Щипцовая крыша является наиболее сложной в устройстве, потому что в конструкции обычно много разжелобков, ендов и ребер. В основном, применяется при строительстве сооружений многоугольной формы с трудной архитектурой.

Вальмовую щипцовую крышу довольно часто возводят при строительстве частных домов. Кроме художественного элемента, шпиль становится крепежом для куполовидной крыши и башен.

Такая стропильная система сложной крыши никакой пользы не приносит, зато играет значительную роль в создании единого стиля построенного здания. Как правило, щипцовая крыша в индивидуальном строительстве – это комплекс сразу нескольких форм. Порой они настолько замысловаты, что их крайне трудно узнать.

Сегодня очень популярны полувальмовые кровли, а также двухуровневые покрытия.

Обратите внимание!

Самым простым вариантом конструкции кровли является пересечение под прямым углом двух скатов.

Стропильная система полутораэтажного дома, к примеру, состоит из самих стропил, балок (прогонов) и мауэрлата. Последний нужен для перераспределения нагрузок на стены от дома через так называемые стропильные ноги (прочтите: «Мауэрлат — что это: устройство конструкции»). Мауэрлат представляет собой деревянные бруски размером 150х150 или 150х100 мм. Возможно использование и полутораметровых брусков (прочтите: «Мауэрлат: размеры и особенности крепления»). Стропила для таких крыш собирают из просушенных сосновых брусов сечением 150х50 мм.

Возведение стропильной системы предполагает применение наслонных или висячих стропил. Их выбор зависит от отсутствия или же наличия большего количества опор, от конструкции крыши. В ее устройстве могут быть и сразу оба типа стропил.

В местах сочленения двухскатных крыш необходима установка диагональных или накосных стропильных ног. На них будут держаться укороченные стропильные ноги, или нарожники. По причине очень сильной нагрузки на диагональные стропила их будет нужно сплачивать в несколько досок.

Сверху стропила соединяются коньковыми прогонами, сделанными из соединенного бруса или досок. Если это необходимо, следует установить сразу несколько промежуточных прогонов.

Небольшой совет! После того как стропильная система сложной крыши установлена, начинают укладку гидроизоляционной пленки (полосками), направленными перпендикулярно ската. Напуск должен быть не меньше 15 см. Подлежат обязательной проклейке соединительной лентой все стыки.

Акцентируйте свое внимание на те места, где располагаются ендовы, потому что по ним будут сходить потоки воды.

Стропильная система каркасного дома после окончания укладки гидроизоляции обшивается брусками контробрешетки. Для проведения этой работы нужны бруски или доски сечением 50х50 и 32х100 мм, соответственно. Проводить решетку следует в четком соответствии с инструкций по купленному покрытию (прочтите: «Стропильная кровля — строим вместе»).

Возможные типы кровель для вашего дома, детали на видео:

Как сделать многощипцовую крышу?

Практически все владельцы собственных домов желают знать, как можно создать многощипцовую крышу.

Данный вид кровли является довольно сложным. При решении создать такую конструкцию часть фрагментов крыши здания могут быть двускатными вариациями, соединенными воедино. Такой вариант создает удивительное впечатление.

К примеру, стропила из профильной трубы своими руками возводятся в несколько этапов:

• Снять размеры здания;
• Рассчитать длину и сечение бруса для стропил;
• Расположить ендовы, упоры и коньки;
• Установить мауэрлат (он должен быть своеобразным основанием крыши и проходить по периметру стен;
• Установить и закрепить стропила из клееного бруса запилами или гвоздями на мауэрлате;
• Установить обрешетку, гидроизоляционный слой, покрытие кровли, тепло-, а также пароизоляцию.

Конструкции данного вида крыши представляют собой скатные крыши с наклонными к наружным стенам поверхностями. Такое расположение сторон обеспечивает сток дождевой и талой воды.

Выбирать уклон следует из климатических условий региона, где расположено здание, а также архитектурных требований и кровельного материала. Иногда угол уклона бывает даже прямым.

Основные составляющие многощипцовой крыши

Четырехщипцовая крыша состоит из следующих элементов:

1. скаты – наклонные плоскости;
2. обрешетка;
3. мауэрлат;
4. стропила;
5. наклонные и горизонтальные ребра;
6. ендовы;
7. свесы;
8. конек;
9. желобки;
10. водостоки.

Во время установки образуются так называемые разжелобки. Иногда строители их называют и «снежными мешками». При обустройстве кровли особое внимание необходимо обратить как раз на «снежные мешки», так как некачественная установка повлечет за собой протечки в местах разжелобков.

Виды крыш

При установке сложной крыши нужно устраивать и сиды, являющиеся самым ненадежным местом во всей кровле. Именно на месте сидов скапливается большая часть снега, здесь заметно увеличивается нагрузка на систему стропил.

Четырехщипцовые крыши представляют собой конструкции скатов на четыре стороны. Также их называют шатровыми или вальмовыми, соответственно, скаты – вальмами.

Данная конструкция не требует создания щипцовых стен, зато является более трудной для выполнения, по сравнению с двускатной (подробнее: «Как сделать двускатную крышу: элементы конструкции»). Такую кровлю делают полувальмовой, боковые скаты при этом частично «срезают» шпица. Этим можно объяснить меньшую длину полувальм по линиям уклона, по сравнению с основными скатами.

Вальмы могут быть в форме треугольника вверху крыши. Получается, что они образуют собой трапециевидный щипец (трапециевиднуюанизу). В этом случае вверху образуется щипец треугольный, лежащий не в плоскости стены.

Эту конструкцию применяют для домов, имеющих квадратный либо многоульный план. Крыша с подобными скатами сходится в одной точке вершинами.
