Какую арматуру использовать для ленточного фундамента дома – Армирование ленточного фундамента — правила устройства каркаса с чертежами, схемами, фото и видео

Содержание

Какую арматуру используют для ленточного фундамента

Каждое строительство должно начинаться с расчета фундамента. Только после расчета можно будет приступать к его закладке.

Ленточный создается в том случае, если стены будущего дома будут выполнены из тяжелых материалов. Таких как бетон или кирпич.

Прочность и долговечность всего строения будет зависеть от того, как точно и правильно будут произведены расчеты. Фундамент – основа здания. Всю нагрузку он принимает на себя и распределяет ее на грунт. Плоскость, расположенная сверху, называется обрезом. Обрез – основа для внутренних и внешних стен. Нижняя плоскость – подошва. Подошва выполняет функцию по распределению нагрузки.

Ленточный фундамент – практически самое удобное решение для утяжеленных построек. Он позволяет возводить здания даже на слабых грунтах.

Схема армирования ленточного фундамента

Ленточный фундамент – это бетонная лента, которая сооружается по периметру предполагаемого здания, на нем возводят стены будущего здания. Для армирования используют арматуру различных диаметров.

В основе своей ленточный фундамент отлит из бетона, на этом постулате мы останавливаться не будем. Просто зафиксируем этот факт. Для повышения прочности и увеличения срока службы более 150 лет назад фундаменты начали армировать. Сейчас армирование – это очень эффективный способ для увеличения основной способности конструкции, несущей. Каркас изготавливают из стальных прутьев, тем самым повышая прочность и прочие эксплуатационные характеристики. Железобетонный, или, другими словами, армированный, фундамент фактически является изделием, способным выдерживать нагрузки, имеющиеся в уже построенных объектах.

Необходимость армирования

Часто фундамент испытывает очень неравномерные нагрузки. Это вызвано либо неоднородным грунтом, либо конструкционными различиями отдельных частей сооружения, на нем возведенного. Бетон в данном случае препятствует сжатию конструкции, а металл противостоит растяжению. Как раз в зонах растяжения чаще всего образуются трещины, поэтому очень важно осуществлять армирование любого фундамента, особенно ленточного. Для качественного армирования, кроме точных расчетов, вам понадобится только арматура. При строительстве частных домов или загородных коттеджей и садовых домиков чаще всего используется арматура. Диаметр ее может варьироваться от 6 до 14 мм. Для того чтобы собрать арматурный каркас, то есть соединить все прутья в одну целую конструкцию, применяют вязальную проволоку.

Расчет нагрузок на основание

Мелкозаглубленный ленточный армированный монолитный фундамент используется для деревянных домов и бань на пучинистых грунтнах.

Рассчитать нагрузку, а значит, не только выбрать диаметр арматуры, но и определить, какую именно арматуру использовать, – это довольно сложная операция. Обычно она осуществляется специалистом при проектировании жилого дома. Нужно использовать арматуру, диаметр 6 и 8 мм. Это допустимо только для легких, небольших построек в скальных или гравийных грунтах.

Глубина зависит от величины нагрузки, нагрузки на основание, состава грунта.

Наибольшие нагрузки воспринимает только продольный элемент каркаса ленточного фундамента. Поэтому для продольной укладки используется арматура ребристого профиля, диаметр 10-14 мм. Если качественные показатели грунта разные на площади всего фундамента, то и диаметры армирующих вложений должны быть соответствующими.

Расчет армирования

При расчете арматуры для ленточного фундамента необходимо будет учесть следующее:

  1. Арматура ребристого профиля позволяет достичь максимального сцепления с бетонной заливкой. Диаметр арматуры в данном случае определяющего значения не имеет.
  2. Уложенная вдоль периметра арматура должна отстоять от стенок опалубки, от дна траншеи и от верхней части сооружаемого фундамента не менее чем на 50-60 мм. Тем самым вы скроете стальные пруты в бетоне и защитите их от коррозии.
  3. У ленточного фундамента максимальная зона растяжения находится на поверхности, поэтому заглублять арматуру в бетонную заливку не нужно.
  4. • Например, у фундамента шириной 400 мм зазор между продольными прутами составит 300 мм в горизонтали и от 150 до 300 мм в вертикальной плоскости, в зависимости от глубины.
  5. Для поперечных и вертикальных элементов армирования можно использовать гладкие прутки, диаметр которых составит 6-8 мм. Нагрузка на них будет гораздо меньше, чем на продольные элементы.
  6. Расстояние между вертикальными и поперечными элементами должно быть 150-350 мм. Допускается увеличение до 500-600 мм.

Оптимальное количество арматуры

Ленточный армированный монолитный фундамент с опорной подошвой применяется для посторойки деревянных домов на грунтах (песке, глине, суглинках).

Относительно точный расчет необходимого количества арматуры для ленточного фундамента провести очень несложно. Для этого необходимо посчитать периметр вашего будущего дома, добавить к этому числу длины внутренних стен (но только тех, под которыми будет фундамент) и помножить получившееся число на количество прутков в арматурном коробе. Этот расчет является малой составной частью расчета, в котором учитываются все факторы, воздействующие на фундамент.

В виде примера давайте рассчитаем необходимую арматуру для ленточного фундамента размерами 6 х 5 м, у которого одна несущая внутренняя стенка имеет длину 5 м. В схеме армирования 4 продольных прута ребристого сечения, диаметр которых составляет 12 мм. Периметр дома – 22 пог. м (5+6+5+6). Общая длина фундамента с внутренней стеной составит 27 м (22+5). Общая длина необходимой вам арматуры – 108 м (27*4). Если вдруг у вас не получилось купить пруты той длины, которая нужна, не отчаивайтесь. Отрезки можно соединять, но делать это нужно так, чтобы один прут перекрывал другой как минимум на 1 м. Эти длины тоже нужно будет учесть.

Покупка материала

Довольно редко арматуру продают погонными метрами. Обычно продавцы арматуры считают ее килограммами. Для того чтобы точно определить нужное ее количество, необходима таблица расчета. Предприятия, выпускающие металлопрокат, должны использовать в работе и соблюдать ГОСТ 5781-82. В нем указана масса метра изделия. Есть еще ГОСТ 2590-88, он определяет вес стального круглого проката. Хочется уточнить, что цифры в обоих документах одинаковые. Какую из них предпочесть? Все будет зависеть от удобства пользования этой справочной литературой.

Технология армирования

Большинство фундаментов проектируются так, чтобы их ширина не превышала 450 мм, а глубина – 1000-1200 мм. Поэтому рекомендуем использовать две-три пары продольных арматурных прутьев, диаметр которых – 12-16 мм. Соединяют их между собой 8-миллиметровой арматурой. Нам необходимо создать каркас в виде короба, ширина которого вдвое меньше высоты. Основное назначение вертикальных и поперечных элементов этого каркаса – сохранение формы, поэтому не сомневайтесь. Диаметр арматуры в 8 мм, и этого будет вполне достаточно. Фундамент подвергается поперечным растяжениям в гораздо меньшей степени, чем продольным.

Одно из самых проблемных мест каркаса – углы. Самый замечательный вариант – это армирование углов с помощью согнутой под прямым углом арматуры. Многие строители стараются не усложнять себе жизнь и просто связывают вязальной проволокой прутья, сложенные под углом в 90 градусов. Нареканий на такие действия строителей пока не зафиксировано. В любом случае, если вы армируете фундамент под забор, основных принципов строительных норм можно не придерживаться.

Вязка каркаса

Способ, которым вы будете соединять детали конструкции, также имеет большое значение. Многие люди, решившие залить фундамент самостоятельно, ошибочно считают, что фундамент будет более долговечным и устойчивым, если детали каркаса соединить сваркой. Процесс сварки разрушает кристаллическую решетку металлического прута в месте соединения, и это впоследствии ведет к его разрушению. Опытные специалисты настоятельно рекомендуют соединять армирующие пруты при помощи вязальной проволоки.

Для вязки арматуры используют специальный крючок. Он очень удобен, если площадь достаточно велика и мест, где арматуру необходимо связать, много.

Кусок проволоки длиной в 35-40 см складывают вдвое, вдевают петлю в крюк и свободные концы проволоки оборачивают вокруг арматуры по диагонали. Концы проволоки снова вдевают в крюк и, проворачивая его, создают прочное соединение. Для использования в промышленных масштабах такие крючки бывают электрическими. Кроме крюка, может быть использована специальная насадка на шуруповерт или дрель.

Какая арматура нужна для ленточного фундамента дома?

Несложная конструкция арматуры играет значительную роль при заливке ленточного фундамента для здания. От качественных характеристик армирующих прутьев зависит прочность фундамента, а значит, и долговечность всего строения. Какая арматура нужна для ленточного фундамента?

Характеристики фундамента

Сооружение малоэтажных зданий предполагает наличие ленточного основания. Такое основание легко построить, к тому же оно является наиболее экономичным вариантом. Преимуществом ленточного основания является то, что оно может заливаться без использования специальной строительной техники. Кроме того, такой вид фундамента способен выдерживать значительные нагрузки, что позволяет сооружать несколько этажей.

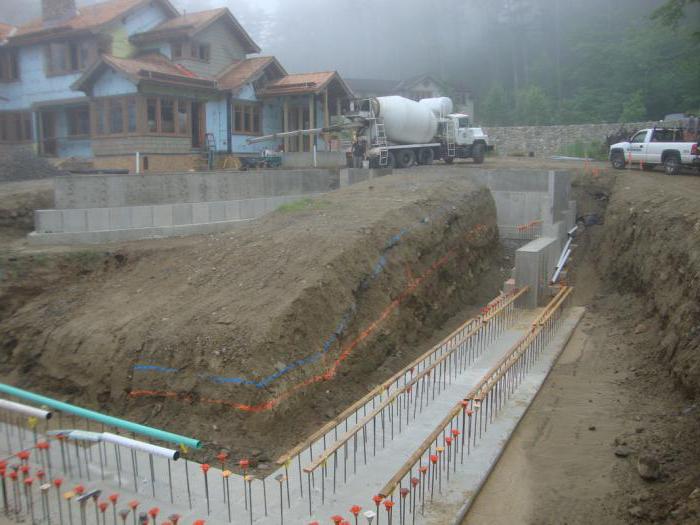

какая арматура нужна для ленточного фундамента

Ленточные фундаменты можно разделить на:

  • монолитные;
  • сборные конструкции;
  • мелкозаглубленные, пригодные для сооружения конструкций из дерева и других легких материалов;
  • глубоко заглубленные, которые используются в строении кирпичных домов с двумя или тремя этажами.

В зависимости от желаемого результата нужно верно рассчитать количество бетона, необходимое в качестве заливки основания, а также определиться, какая арматура нужна для ленточного фундамента дома.

Выбор вида арматуры

Какую арматуру используют для ленточного фундамента? На сегодняшний день наиболее популярными видами прутьев являются:

  1. Стальные, диаметром не менее 5 мм для поперечных перекладин и 10 для продольных. От того, какой марки нужна арматура для ленточного фундамента, будет зависеть прочность всей ленточной конструкции. Применяют стальные прутья класса А с пределом текучести 400. Визуально можно определить следующие отличия марок - А 240 имеет гладкую поверхность, А 300 - кольцевой рисунок, А 400 - рисунок елочкой. Использование прутьев более низкого качества нецелесообразно.
  2. Стеклопластиковые стержни отличаются стойкостью к коррозии, отсутствием электропроводности. Часто такой материал используют для строений, где важно избегать радиопомех. Прочность качественных стержней не уступает металлическим.

Для укладки основных продольных элементов арматуры используются исключительно прутья с ребристой поверхностью, так как это гарантирует лучшее сцепление с бетоном. Гладкие стержни применяются при создании боковых перемычек.

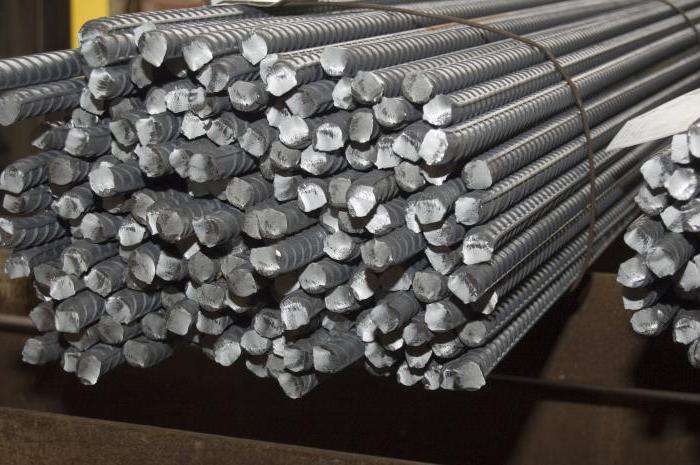

какая арматура нужна для ленточного фундамента дома

Категорически запрещено использовать в качестве арматуры следующие материалы:

  • металлические трубы;
  • сетку-рабицу;
  • металлопрофиль;
  • железные тросы.

Несоответствие требованиям к арматуре для ленточного фундамента может привести в проседанию основания и дальнейшему разрушению всей конструкции.

Диаметр арматуры для фундамента

Диаметр арматуры для ленточного фундамента определяет последующую прочность всей конструкции. Для того чтобы правильно выбрать нужный размер арматуры, следует учитывать параметры будущего строения. Например, максимальный диаметр при мелкозаглубленном основании и легкой конструкции всего дома будет лишней тратой средств. Часто используется арматура для ленточного фундамента дома диаметром 8-12 мм, это считается оптимальным для средних нагрузок.

Какие параметры арматуры следует учитывать:

  • размер поперечного сечения стального прута должен составлять 0,1 % от площади сечения фундамента;
  • при расчете диаметра учитывается длина фундаментной ленты и ее ширина;
  • при длине фундамента больше 3 м продольно располагаются стальные прутья диаметром 10-12 мм, тогда как в качестве поперечного укрепления достаточно 5-6 мм.

Диаметр определяется индивидуально с учетом особенностей здания - строительного материала, габаритов, количества этажей.

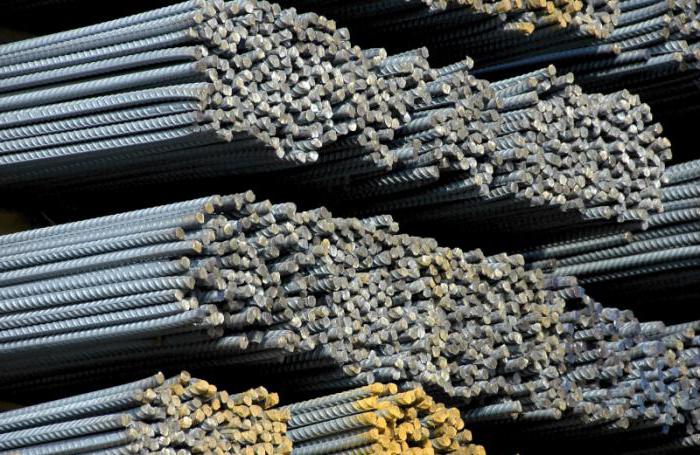

какой марки арматура нужна для ленточного фундамента

Стандартная схема армирования

После того как определились с тем, какая арматура нужны для ленточного фундамента дома, следует разобраться с ее установкой. Для этого существует универсальная схема армирования, которая подходит практически для любого строения на ленточном фундаменте.

  1. На дно заранее выкопанной траншеи выкладываются кирпичи высотой 5 см.
  2. На кирпичи продольно укладываются стальные прутья большого диаметра.
  3. С шагом примерно 50 см на уложенные прутья крепятся горизонтальные перемычки меньшего диаметра.
  4. К углам образовавшихся ячеек прикрепляются вертикальные пруты.
  5. К вертикальному укреплению привязываются длинные прутья.

Для того чтобы конструкция получилась максимально прочной, следует соблюдать технологию, указанную в СНиП 52-01-2003.

какой диаметр арматуры нужен для ленточного фундамента

Соединение прутьев между собой может выполняться путем сварки или вязки проволокой. Второй метод значительно экономичнее, хотя по качеству не уступает классической сварке. Для его осуществления используется вязальная проволока, из которой образуются петли. В них продеваются прутья, после чего свободный край проволоки несколько раз перекручивается. Значительно упрощает задачу использование специального крючка.

Укрепление углов

При сооружении армирующей конструкции должное внимание следует уделить укреплению углов, на которые приходится большее количество веса сооружения. Армирование углов производится также для предотвращения нежелательных трещин или растяжений конструкции.

Угловые стержни запрещается располагать перпендикулярно друг к другу, их углы нужно загнуть. Важно обеспечить нахлест и соединить радиусными элементами все прутья. Величина перекрытия стержней, которые используются в угловой зоне, не должна превышать 25 см. В случае правильного армирования углов во время заполнения траншеи бетоном не произойдет разрушения усиливающего контура.

Укрепление различных зон ленточного фундамента требует правильного расчета количества стальных прутьев. Его недостача может привести к необходимости приобретения нужного количества материала, что грозит временной задержкой в строительстве.

Расчет количества арматуры

Сбор каркаса из арматуры для ленточного фундамента требует тщательного подсчета количества необходимого материала. Для того чтобы максимально упростить задачу и не использовать сложные формулы расчета, можно просто предварительно определить периметр будущей конструкции. Затем с учетом количества рядов стальных прутьев определяется количество продольных стержней.

диаметр арматуры для ленточного фундамента

Количество поперечной арматуры вычисляется путем учета высоты ленты и шага между стальными прутьями. При подсчете количества необходимого армирующего материала следует прибавить к общему количеству запас материала для образования стыков между прутьями.

Заливка фундамента

После определения, какой диаметр арматуры нужен для ленточного фундамента и его связки можно приступать к заливке самого фундамента. Раствор важно тщательно перемешать до однородной консистенции. Если нет возможности сделать это самостоятельно, можно заказать уже готовый.

Заливку нужно производить за один раз, периодически штыкуя раствор металлическим прутом во избежание пустот, которые значительно ухудшат качество основания.

Высыхание раствора должно производиться естественным путем в течение нескольких недель с периодическим смачиванием поверхности для предотвращения растрескивания бетона. Продолжать строительство можно только спустя несколько недель после заливки.

какую арматуру используют для ленточного фундамента

Необходимость армирования

Некоторые строители подвергают сомнению необходимость армирования ленточного основания, мотивируя это тем, что качественный бетон и без этого обладает достаточной крепостью. Однако это не так. Основание без дополнительного укрепления неустойчиво к движениям почвы.

Укрепляющий каркас используется для распределения нагрузки на основание, так как различные части дома могут иметь разный вес. Особенно такая конструкция нужна для ленточного фундамента, который будет поддержкой для тяжелой кирпичной постройки в несколько этажей.

Покупка материала

К покупке строительного материала можно приступать. если окончательно определились, какая арматура нужна для ленточного фундамента. Редко стальные прутья измеряются в погонных метрах, как при подсчетах нужного количества для строительства. Продавцы рассчитывают количество в килограммах.

Для того чтобы правильно рассчитать нужный вес строительного материала, специалисты рекомендуют воспользоваться таблицами из ГОСТа 5781-82 или ГОСТа 2590-88, в которых указан вес единицы стального прута. Цифры в обоих документах одинаковы, поэтому использование того или иного ГОСТа зависит лишь от личного удобства.

Необходимый инструмент для работы

При самостоятельном строительстве ленточного основания могут потребоваться следующие инструменты:

  • водяной уровень, который применяется при устройстве канавы, он поможет выровнять стенки строго в вертикальном положении;
  • для связывания стальных прутьев могут понадобиться пассатижи и кусачки или же специальный вязальный инструмент, который позволит выполнить работы быстрее;
  • болгарка или шлифовальная машина, оснащенная кругами для резки металла с алмазным напылением для резки стальных прутьев;
  • для сборки деревянной опалубки понадобится молоток, шуруповерт, а также длинные гвозди или саморезы;
  • для самостоятельного замешивания бетонного раствора может понадобиться бетономешалка, которая позволит добиться равномерной консистенции, а также значительно сэкономит время и силы, если ее нет, можно заказать готовый раствор с доставкой или замешивать вручную при помощи большого корыта и лопаты.

Кроме данных инструментов, могут понадобиться вспомогательные - ведра, мастерки, лопаты, строительная тачка. Зачастую они приобретаются по мере необходимости.

арматура для ленточного фундамента дома

Грамотное устройство каркаса для ленточного основания позволяет значительно повысить эксплуатационный срок здания. Также избавит от необходимости проведения частых ремонтных работ, которые могут понадобиться в связи с разрушениями некорректно возведенной постройки.

Какую арматуру использовать для ленточного фундамента: выбор каркаса

Качественный фундамент − это основа всего строения. Его прочность зависит от правильных расчетов и армирования. Вся нагрузка воспринимается основанием и распределяется на грунт. Та плоскость, которая расположенная снизу, называется подошвой. Она берет на себя основную функцию по распределению всех нагрузок от сооружения. Верхняя часть фундамента − это обрез, она является основанием для возведения несущих стен и перегородок. Ленточный фундамент является оптимальным решением для тяжелых построек. С его помощью можно возводить дома даже на почвах с неустойчивым составом. Что же представляет собой ленточный фундамент? По сути, это лента замкнутой формы из бетона, располагается по периметру будущих стен сооружения. Какую арматуру использовать для ленточного фундамента? Для укрепления применяют прутья разных размеров и свойств.

Качественный фундамент

Необходимость армирования

Основанием фундамента ленточного типа является траншея, которая позже заливается смесью из бетона. Для того чтоб повысить качество и прочность его начали укреплять армированными стержнями, ещё лет 100 назад. Армирование является эффективным способом увеличить несущую способность всего здания. Сам пространственный каркас изготавливается из металлических стержней, тем самым увеличивает все эксплуатационные свойства и прочность фундамента. Такая основа из железобетона (армированная) позволяет выдерживать уже существующие нагрузки от зданий и сооружений. Почему нужно армировать основание? Фундамент, как правило, подвергается неравномерным нагрузкам. Это связано с отдельными конструктивными особенностями здания и неравномерностью грунта, на котором он возводится. Металл хорошо противостоит усилию на растяжение, а бетон не позволяет конструкции сжиматься. Именно в зонах растяжения и появляются трещины, и происходит деформация фундамента, вот почему важно укреплять его армированием, а ленточный в особенности.

Вычисление нагрузок

Чтобы армировать ленточный фундамент, потребуется перед монтажом произвести все вычисления. Какой диаметр арматуры нужен для ленточного фундамента? При возведении дач и частных домов, как правило, используется обыкновенная арматура диаметром от 0,6 до 1,4 см. Чтобы соединить все стержневые элементы в один цельный каркас, используют вязальную проволоку.

Как рассчитать нагрузки на основание? Для обустройства деревянных зданий, бань и прочих построек на пучинистых грунтах используют малозаглубленный ленточный железобетонный фундамент с монолитной структурой. Чтобы правильно рассчитать все нагрузки, нужно определить тип арматуры и класс металла, а также диаметр стержней. Это не простая задача для строителя. Для этого обычно прибегают к помощи специалиста по проектированию жилого здания. Используются прутья диаметром 0,6 и 0,8 см. Такой размер можно использовать для армирования небольших сооружений на гравийных грунтах или песках.

Вычисление нагрузок

Глубина заложения фундамента зависит не только от величины нагрузки здания, но и от типа грунта. Продольные части оболочки ленточного фундамента воспринимают самые большие нагрузки. Поэтому в каркасе используется арматура с сечением 1-1,4 см с ребристым профилем. Перед началом работ нужно проанализировать грунты по периметру здания, и если в разных местах есть качественные отличия, арматура подбирается под каждый участок разная.

Выбор арматуры и расчеты армирования

Какую лучше арматуру использовать для ленточного фундамента? В расчетах для монолитного основания ленточного типа нужно учитывать следующий фактор: стержни с ребристой структурой дают возможность максимально сцепиться с бетонной смесью. Сам размер не имеет значения. Для правильной заливки фундамента нужно учесть, что прутки арматуры должны быть заложены немного в глубине, на 5 – 6 см от стенок и дна. Это поможет сохранить прочность и избежать коррозии металла, они не будут выступать из стенок. Зона растягивающих усилий в ленточных фундаментах находится на поверхности, поэтому сильно углублять арматуру в бетон не стоит. К примеру, если фундамент шириной 40 см, расстояние между прутками в горизонтальной плоскости продольного сечения составит 30 см, а в вертикальной 15-30 см (эта величина зависит от глубины залегания основания).

Выбор арматуры и расчеты армирования

Гладкие стержни можно также использовать как для поперечных, так и вертикальных элементов армирования. Размер диаметра может колебаться от 6 до 8 мм. На продольные части нагрузка идет больше, поэтому такие элементы справятся с поперечной нагрузкой. Обычно принимают шаг в 15-35 см между продольными и поперечными элементами каркаса. Этот размер можно увеличить до 50-60 см. Как рассчитать, сколько арматуры потребуется?

Гладкие стержни

Ленточный фундамент с армированием и на опорной подошве может использоваться для разных строений, в том числе для деревянных зданий на неустойчивых видах грунта (суглинки, песок, глина). Произвести расчет нужного количества прутьев для обустройства фундамента будет совсем несложно. Самый простой способ − это взять периметр будущей постройки, посчитать и добавить к этому значению внутренние стены (только несущие, которые будут опираться на фундамент), это все умножить на количество стержней в коробе. По данной формуле можно быстро просчитать объем и количество нужных стержней, а вот полный расчет покажет все нагрузки и факторы, воздействующие на основание.

Пример расчета армирования

Для примера стоит произвести расчет арматуры, которая потребуется для установки фундамента, с размерами 6 на 5 м, в котором несущая стена будет одна, длиной 5м. В схеме подобран прут армирования с ребристым сечением, в количестве 4-х шт. и диаметром в 12 мм. Периметр дома выходит 22 погонных метра (6+5+6+5). Длина основания по внутренней части стены будет 27 м, для расчета прибавляется длина несущей стены к периметру дома. Итак, выходит, что потребуется 108 м арматуры (27м *4). Если не удалось купить прут нужной длины, не стоит переживать. Можно соединять металлические стержни между собой, при этом они должны в соединении перекрывать друг друга на один метр. Длину перекрытия тоже надо заранее рассчитать.

Покупка необходимого материала

В строительных магазинах арматуру обычно продают на вес, по килограммам, а не на метраж. Определить требуемое количество можно по специальным таблицам. Все предприятия, которые производят арматуру, маркируют ее и соблюдают ГОСТ 5781-82. В этих нормах указывается, какая масса приходится на погонный метр изделия. Есть и другой ГОСТ: 2590-88, по нему можно проверить вес круглого металлопроката. Показатели в таких документах одинаковые, но вот какую продукцию тогда выбрать? Это зависит от выбора и удобства использования справочной литературой.

Технология монтажа арматуры

Фундаменты в основном проектируются и рассчитываются со следующими размерами: ширина около 450 мм, а глубина залегания 100−120 см. При таких нормах можно использовать несколько пар армированных стержней с диаметром 1,2-1,6 см. Для соединения элементов используют 8 мм металлические прутья. Теперь нужно создать пространственный каркас с шириной в два раза меньше высоты. Чтобы сохранить форму, используются поперечные и вертикальные стержневые элементы. Для такого соединения можно взять прутья с диаметром в 8 мм, этого хватит. Основание испытывает поперечные растяжения больше чем продольные. Угол в конструкции самая проблемная часть. Для укрепления этого места самым оптимальным вариантом будет использование арматуры, согнутой под углом в 90 градусов. Самый проверенный метод у строителей − это связывание стержней с помощью проволоки вязальной под углом 90 градусов соответственно. Такие действия за много лет не вызвали нареканий. Если производится армирование основания под забор, то можно использовать любой метод вязки и любые прутья.

Как связать каркас? Выбор способа для соединения элементов − это ответственная часть. Многие ошибочно думают, что правильным выбором будет сварка каркаса, при этом фундамент станет устойчивее к деформациям и разрушению. Это не так, дело в том, что в сварке используется большая температура, это вызывает деформацию соединения, и делает его слабее. Поэтому специалисты в этой области рекомендуют использовать обычную вязку проволокой.

Как связать каркас?

Для вязки арматуры используется строительный крючок. Потом берут кусок проволоки в 40 см, сгибают вдвое, продевают крючок в петлю, а свободные окончания обматывают вокруг стержня по часовой стрелке до упора.

Для вязки арматуры

Есть и другие приспособления − можно взять шуруповерт с насадкой или вязальный пистолет. Его обычно используют в промышленных масштабах.

Какую арматуру используют для ленточного фундамента для дома из пеноблоков?

Какой фундамент нужен для дома из пеноблоков

Какой фундамент нужен под дом из пеноблоков — задумываются многие. Ведь этот материал экономичен при кладке, цена дома буде значительно ниже цены кладки кирпича. Но с другой стороны, блоки сильно напитывают влагу. И тут есть над чем подумать.

Какой лучше фундамент для дома из пеноблоков сделать, мы и рассмотрим сегодня. Также на видео в этой статье будут показаны разновидности фундамента, и вы сможете сделать правильный выбор.

Строительство фундамента для дома из пеноблоков

Для постройки основательного дома вам потребуется крепкий фундамент, который может быть нескольких видов. Каждый из них подойдет для своего типа строения, но сделать любой можно своими руками, и ниже будет приведена инструкция по данному вопросу.

Фундамент ленточный Этот вид основания представлен непрерывной бетонной лентой с заданными параметрами ширины, глубины и высоты. Данный вид подразделяют на заглубленный и мелкозаглубленный.
Фундамент столбчатый Данный вид фундамента представлен колоннами с круглым или прямоугольным сечением. Эти столбы вкапываются в землю на углах и по всему периметру под каждую из несущих стен. Каждый последующий столб нужно вкапывать через 1,5 — 2 метра. Столбчатый фундамент изготавливается из железобетона и имеет круглое или квадратное сечением.
Свайный фундамент Является частичным аналогом столбчатого фундамента, но выполняется из металлических свай, количество и расстояние между которыми рассчитываются индивидуально. Для установки используют винтовые сваи, висячие или сваи-стойки с ростверком из железобетона.
Монолитная плита Этот вид фундаментной плиты является сплошным основанием, изготовленным из железобетона, которая располагается на подушке из песка и гравия. Данный вид фундамента укладывается под все основание дома. Толщина плиты прямо пропорциональна этажности и площади дома.

Делаем выбор фундамента

Какой нужен фундамент под дом из пеноблоков именно в вашем случае, теперь будем разбираться согласно конструкции.

Внимание: Чтобы дать верный ответ на данный вопрос, необходимо отметить, что идеально подходит тот вид основания, который способен обеспечить строение достаточной надежностью. Зависит же это от условий на вашем участке для строительства. Немаловажным остается финансовый вопрос при выборе вида фундамента.

Теперь рассмотрим факторы, которые повлияют на выбор, и определимся, какой фундамент лучше для дома из пеноблоков:

  • Характеристики грунта – параметры такие, как состав грунта, расположение грунтовых вод, состав грунта, определение глубины промерзания почвы, пучинистость;
  • Ориентировочная масса будущего сооружения. Не забывайте учитывать помимо самого дома еще и вес коммуникаций, мебели и элементов декора;
  • Наличие подвального помещения;
  • Время на возведение и наличие достаточного количества рабочей силы.

Давайте остановимся на каждом из факторов поподробнее:

Почвенные характеристики и их воздействие До того, как приступить к созданию фундамента для ваше будущего дома из пеноблока, вам потребуется исследовать грунт и узнать, какими особенностями он обладает.

Внимание: Геологические исследования будут лучшим вариантом.

Однако, если данные исследования будут для вас слишком затратными, можете сами провести их.

  • Для этого понадобится сделать скважину глубиной 2,5 метр с взятием проб и выявлением состава. Вам могут попасться как непучинистые породы, например крупный песок, пучинистые породы, например глина, суглинок или супеси, а также среднепучинистые породы, такие как пылевой песок.
  • В случае со слабо- и непучинистыми грунтами можно укладывать ленточный фундамент.
  • Пучинистый грунт требует использования ленточного фундамента заглубленного типа, при этом требуется заглубить фундамент на достаточную глубину, что грозит вам большими затратами.
  • Если непучинистый пласт залегает на глубине больше 2 метров, как и глубина промерзания, то нужно воспользоваться свайным фундаминтом.
Промерзание Глубина промерзания в различных местностях существенно отличается и требует определения по данным, полученным многолетними исследованиями. Земля промерзает чаще всего на глубину от 1 до 2 метров.
Грунтовые воды Оказывают немалое влияние на выбор фундамента. Чем выше к поверхности грунтовые вод, тем больше вероятность, что придется отказаться от ленточного фундамента. При глубине грунтовых вод от 0,5 до 1 метра сооружать ленточный фундамент не рекомендуется, поскольку потребуется устройство сложного дренажа, а это выльется в копеечку. При данных параметрах лучше подходит использование монолитной плиты.
Наличие подвальных помещений Если планируется обустраивать подвал, то потребуется воспользоваться ленточным фундаментом, однако, если уровень грунтовых воды близок к поверхности земли, то придется потратиться на хорошие дренаж и гидроизоляцию.

Внимание: Быстрее всего возводится свайный фундамент, а самым дорогостоящим фундаментом принято считать монолитную плиту.

Принимать решение по выбору фундамента необходимо основываясь на вышеописанных факторах, а также исходя из финансовых средств, находящихся в вашем распоряжении. Чтобы сэкономить на стоимости возведения фундамента, вы можете соорудить его собственными руками, если обладаете необходимыми навыками.

Возведение фундамента для пеноблоков своими руками

Практически все виды фундамента вы можете самостоятельно возвести на участке. Но для каждого из вариантов потребуется соблюдение некоторых особенностей.

Ниже нами будут рассмотрены подобные особенности и приведены примеры, как лучше самостоятельно возводить различные виды оснований, которые бывают: ленточными, свайными, столбчатыми и монолитной плитой.

Заливаем ленточный фундамент

Ленточный фундамент, который вы можете сами соорудить собственными руками, будет отличаться высоким уровнем прочности. Он может быть как заглубленным, так и мелкозаглубленным.

В обоих случаях фундамент будет непрерывным, изготовленный из железобетона и расположенный под всеми несущими стенами дома. Отличаются эти виды фундамента расстоянием, на которое погружается фундамент в почву.

Схема установки ленточного фундамента

Заглубленный Данный вид фундамента лучше использовать на глинистых почвах и прочих пучинистых грунтах.
  • Закладывать такой фундамент требуется до глубины, на которую промерзает почва, а ширина его должна быть больше ширины стен на 10 см.
  • Цоколь необходимо делать высотой не меньше 40 см. Верх цоколя необходимо армировать, использую арматуру диаметром 10-16 миллиметров. Связать арматурный ряд можно при помощи хомутов вместе с арматурой или вязальной проволокой.
  • Для возведения такого фундамента нужно будет потратить много материала и времени. Поэтому такой вариант чаще используют, если предполагается строительство подвала или при возведении малоэтажных домов.
Малозаглубленный Этот ленточный фундамент закладывается на глубину до 60 сантиметров и используется при непучинистых грунтах, обладающих высокой прочностью.
  • При сооружение такого фундамента необходимо использовать подушку из песка и гравия высотой от 20 до 30 см, которая укладывает на дно траншеи глубиной от 50 до 60 см.
  • Подушку можно устроить из песка и щебня, тогда необходимо засыпать их слоями по 10 — 15 см.
  • Далее устанавливаем опалубку и заливаем бетон марки не менее М200.
  • Верхняя часть цоколя обустраивается армокаркасом из арматуры 10-12 мм и соединяются отрезками арматуры шагом от 20 до 40 см.

Внимание: Этот фундамент нужно делать шириной, равно ширине несущей стены с дополнительными 10 см.

Возведение столбчатого фундамента

Данный вид фундамента чаще всего применяют при возведении домов из пенобетона, когда нужно построить маленький домик на глинистых и прочих пучинистых видах почв, при этом промерзание почвы должно составлять не более 1,5 метров.

Схема установки столбчатого фундамента

Итак:

  • Столб можно залить прямо в яму, используя арматурный каркас.
  • Также вы можете использовать готовые железобетонный столбы для закладки фундамента.
  • Вкапывать столбы требуется с шагом 1,5 — 2 метра с установкой столбов под несущими стенами, а также углами. Также стоит установить столбы под местами с повышенной нагрузкой. Закладывать столб нужно на глубину большую, чем глубина промерзания почвы.

Внимание: Столбы должны быть установлены на песчаной подушке, а по верху столбов устанавливают опалубку с днищем и заливают балку с армопоясом. Армокаркас требуется прикреплять к петлям на столбах или к выпущенной арматуре до заливания бетона.

Возведение фундамента на сваях

Свайный фундамент рекомендуется возводить в местах, отличающихся неустойчивым грунтом и неравномерными деформациями, а также на холмистой местности.

Свайный фундамент различается по виду используемых свай и может быть:

Схема установки свайного фундамента

  • Из винтовых свай;
  • Из висячих свай;
  • Из свай-стоек.

Внимание: Длина сваи для возведения подобного фундамента чаще всего равна 4-6 метрам и определяется при помощи расчета. Стоит учитывать, что висячие сваи обеспечат устойчивое основание благодаря трению боковых поверхностей и уплотнению при их забивании грунтом.

  • Свайно-винтовой фундамент держится на сваях из металла, которые вкручивают в грунт за счет винтовых лопастей. Свая-стойка вбивается в грунт до достижения прочного слоя почвы и необходима для передачи нагрузки от здания на сваи.
  • При использовании любого вида свайного фундамента потребуется устанавливать монолитную бетонную балку с армокаркасом. Делается при помощи установки опалубки по верху свай, в которую заливается ростверк.

Возведение монолитной плиты для дома из пеноблоков

Монолитная плита — фундамент, который может быть возведен практических на любом виде почв, кроме глинистых.

Схема монолитного фундамента

  • Данный вид фундамента частенько в народе называют плавающим, потому что он обладает способностью передвигаться вместе с грунтом и тем самым защищать стены дома от возникновения мелких и крупных трещин.
  • Чтобы возвести подобный фундамент собственноручно, вам потребуется выкопать сплошной котлован, имеющий глубину 60 сантиметров. На дно котлована необходимо уложить песчаную подушку высотой до 25 см и щебня высотой до 15 см.
  • Поверх подушки требуется уложить гидроизоляцию, а затем арматурный каркас в два слоя в виде сетки с образование ячеек 20 х 20 см.
  • Арматуру лучше всего использовать диаметром 10 — 12 мм. В первую очередь, увязывают только первый слой, затем на него укладывают «стульчики» из той же арматуры, а уже на них укладывается следующий слой.
  • Всю конструкцию необходимо связать вязальной проволокой. Затем можно приступить к заливке бетона.
  • Использовать следует бетон, маркой не ниже М200. Благодаря такому основанию, дом будет стоять на протяжении долгого времени, но вам потребуется очень большое количество арматуры и прочих материалов, а время возведения фундамента существенно увеличится относительно других видов.

Можно ли возводить фундамент из пеноблоков?

В принципе, данная возможность существует, но при возведении подобного фундамента потребуется обеспечить ему надежность и потребуется учитывать большое количество различных факторов, а это делает проблематичным использование подобного материала для фундамента:

  • Основной проблемой является плохое сопротивление пенобетона знакопеременным нагрузкам, что очень важно, особенно, если вы строите на пучинистом грунте.
  • Такой фундамент потребует тщательнейшей изоляции от влаги как вертикальной, так и горизонтальной, поскольку данный материал имеет пористую структуру и способен впитывать влагу из почвы.
  • Саму кладку потребуется проводить с надежным армированием, что наряду и с гидроизоляцией потребует дополнительных финансовых вложений.
  • Морозостойкость пеноблоков, особенно в среде с повышенной влажность, также создает дополнительные препятствия при использование их в роли строительного материала для основания дома, даже при выполнении стен из пенобетона.

Внимание: Таким образом, большая часть конструкционных пеноблоков не может служить в качестве хорошего материала для возведения надежного фундамента.

  • Если вы все-таки решили воспользоваться пеноблоками для возведения фундамента вашего дома, то проводить такие эксперименты стоит только на прочных непучинистых сухих почвах с использованием пеноблоков наивысшей плотности.
  • Помимо этого, как мы уже раньше говорили, кладку необходимо проводить с надежным армированием с закладкой арматуры, а также потребуется обеспечить высококачественную гидроизоляцию с каждой стороны.
  • Однако при возведении столбчатого фундамента или фундамента на сваях, пенобетон можно использовать в качестве заполнения свободного места между столбами или сваями.

Какой нужен фундамент для дома из пеноблоков, вы теперь выберите, исходя из параметров помещения и грунта. Перед принятием решения стоит посмотреть фото и все детально проанализировать и только после этого принимать решение.

Ленточный фундамент — сплошная железобетонная конструкция в виде ленты, которая проходит по периметру строения и полностью принимает нагрузку здания. Этот вид основания отличают высокая прочность и надежность, долговечность. Он прекрасно подходит для влажных почв, пучинистых и слабых грунтов, высокого уровня грунтовых вод. За счет свойств конструкция выдерживает высокие нагрузки и уменьшает глубину промерзания почвы, что положительно влияет на теплоизоляцию. Ленточный фундамент выбирают для домов с подвалом, цокольным или подземным этажом.

Монтаж ленточного фундамента достаточно простой, но при этом трудоемкий. Кроме того, он требует большое количество строительных материалов, в том числе и арматуры. Отметим, что армирование обязательно используется при строительстве данного типа основания, поэтому без арматуры здесь не обойтись. Давайте рассмотрим, какая арматура нужна для ленточного фундамента.

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб”.

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Как рассчитать арматуру

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен.

Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

Для связывания арматуры в сетку используют специальную проволоку. Сварочный аппарат применять нельзя, так как в местах сварки со временем появится коррозия! Для армирования выбирают стальную вязальную проволоку с диаметром 0,8-1,2 мм. Для одного соединения применяют четыре связки длиной по 0,3 метра. Таким образом, для одного соединения потребуется 1,2 метра вязальной проволоки. Рассчитав нужное количество соединений, узнаете общую длину требуемой проволоки.

Какую арматуру выбрать

Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент.

Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.

Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.

Схема армирования

Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.

В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.

Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.

Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!

Каждое строительство должно начинаться с расчета фундамента. Только после расчета можно будет приступать к его закладке.

Ленточный создается в том случае, если стены будущего дома будут выполнены из тяжелых материалов. Таких как бетон или кирпич.

Прочность и долговечность всего строения будет зависеть от того, как точно и правильно будут произведены расчеты. Фундамент – основа здания. Всю нагрузку он принимает на себя и распределяет ее на грунт. Плоскость, расположенная сверху, называется обрезом. Обрез – основа для внутренних и внешних стен. Нижняя плоскость – подошва. Подошва выполняет функцию по распределению нагрузки.

Ленточный фундамент – практически самое удобное решение для утяжеленных построек. Он позволяет возводить здания даже на слабых грунтах.

Схема армирования ленточного фундамента

Ленточный фундамент – это бетонная лента, которая сооружается по периметру предполагаемого здания, на нем возводят стены будущего здания. Для армирования используют арматуру различных диаметров.

В основе своей ленточный фундамент отлит из бетона, на этом постулате мы останавливаться не будем. Просто зафиксируем этот факт. Для повышения прочности и увеличения срока службы более 150 лет назад фундаменты начали армировать. Сейчас армирование – это очень эффективный способ для увеличения основной способности конструкции, несущей. Каркас изготавливают из стальных прутьев, тем самым повышая прочность и прочие эксплуатационные характеристики. Железобетонный, или, другими словами, армированный, фундамент фактически является изделием, способным выдерживать нагрузки, имеющиеся в уже построенных объектах.

Необходимость армирования

Часто фундамент испытывает очень неравномерные нагрузки. Это вызвано либо неоднородным грунтом, либо конструкционными различиями отдельных частей сооружения, на нем возведенного. Бетон в данном случае препятствует сжатию конструкции, а металл противостоит растяжению. Как раз в зонах растяжения чаще всего образуются трещины, поэтому очень важно осуществлять армирование любого фундамента, особенно ленточного. Для качественного армирования, кроме точных расчетов, вам понадобится только арматура. При строительстве частных домов или загородных коттеджей и садовых домиков чаще всего используется арматура. Диаметр ее может варьироваться от 6 до 14 мм. Для того чтобы собрать арматурный каркас, то есть соединить все прутья в одну целую конструкцию, применяют вязальную проволоку.

Расчет нагрузок на основание

Мелкозаглубленный ленточный армированный монолитный фундамент используется для деревянных домов и бань на пучинистых грунтнах.

Рассчитать нагрузку, а значит, не только выбрать диаметр арматуры, но и определить, какую именно арматуру использовать, – это довольно сложная операция. Обычно она осуществляется специалистом при проектировании жилого дома. Нужно использовать арматуру, диаметр 6 и 8 мм. Это допустимо только для легких, небольших построек в скальных или гравийных грунтах.

Глубина зависит от величины нагрузки, нагрузки на основание, состава грунта.

Наибольшие нагрузки воспринимает только продольный элемент каркаса ленточного фундамента. Поэтому для продольной укладки используется арматура ребристого профиля, диаметр 10-14 мм. Если качественные показатели грунта разные на площади всего фундамента, то и диаметры армирующих вложений должны быть соответствующими.

Расчет армирования

При расчете арматуры для ленточного фундамента необходимо будет учесть следующее:

  1. Арматура ребристого профиля позволяет достичь максимального сцепления с бетонной заливкой. Диаметр арматуры в данном случае определяющего значения не имеет.
  2. Уложенная вдоль периметра арматура должна отстоять от стенок опалубки, от дна траншеи и от верхней части сооружаемого фундамента не менее чем на 50-60 мм. Тем самым вы скроете стальные пруты в бетоне и защитите их от коррозии.
  3. У ленточного фундамента максимальная зона растяжения находится на поверхности, поэтому заглублять арматуру в бетонную заливку не нужно.
  4. • Например, у фундамента шириной 400 мм зазор между продольными прутами составит 300 мм в горизонтали и от 150 до 300 мм в вертикальной плоскости, в зависимости от глубины.
  5. Для поперечных и вертикальных элементов армирования можно использовать гладкие прутки, диаметр которых составит 6-8 мм. Нагрузка на них будет гораздо меньше, чем на продольные элементы.
  6. Расстояние между вертикальными и поперечными элементами должно быть 150-350 мм. Допускается увеличение до 500-600 мм.

Оптимальное количество арматуры

Ленточный армированный монолитный фундамент с опорной подошвой применяется для посторойки деревянных домов на грунтах (песке, глине, суглинках).

Относительно точный расчет необходимого количества арматуры для ленточного фундамента провести очень несложно. Для этого необходимо посчитать периметр вашего будущего дома, добавить к этому числу длины внутренних стен (но только тех, под которыми будет фундамент) и помножить получившееся число на количество прутков в арматурном коробе. Этот расчет является малой составной частью расчета, в котором учитываются все факторы, воздействующие на фундамент.

В виде примера давайте рассчитаем необходимую арматуру для ленточного фундамента размерами 6 х 5 м, у которого одна несущая внутренняя стенка имеет длину 5 м. В схеме армирования 4 продольных прута ребристого сечения, диаметр которых составляет 12 мм. Периметр дома – 22 пог. м (5+6+5+6). Общая длина фундамента с внутренней стеной составит 27 м (22+5). Общая длина необходимой вам арматуры – 108 м (27*4). Если вдруг у вас не получилось купить пруты той длины, которая нужна, не отчаивайтесь. Отрезки можно соединять, но делать это нужно так, чтобы один прут перекрывал другой как минимум на 1 м. Эти длины тоже нужно будет учесть.

Покупка материала

Довольно редко арматуру продают погонными метрами. Обычно продавцы арматуры считают ее килограммами. Для того чтобы точно определить нужное ее количество, необходима таблица расчета. Предприятия, выпускающие металлопрокат, должны использовать в работе и соблюдать ГОСТ 5781-82. В нем указана масса метра изделия. Есть еще ГОСТ 2590-88, он определяет вес стального круглого проката. Хочется уточнить, что цифры в обоих документах одинаковые. Какую из них предпочесть? Все будет зависеть от удобства пользования этой справочной литературой.

Технология армирования

Большинство фундаментов проектируются так, чтобы их ширина не превышала 450 мм, а глубина – 1000-1200 мм. Поэтому рекомендуем использовать две-три пары продольных арматурных прутьев, диаметр которых – 12-16 мм. Соединяют их между собой 8-миллиметровой арматурой. Нам необходимо создать каркас в виде короба, ширина которого вдвое меньше высоты. Основное назначение вертикальных и поперечных элементов этого каркаса – сохранение формы, поэтому не сомневайтесь. Диаметр арматуры в 8 мм, и этого будет вполне достаточно. Фундамент подвергается поперечным растяжениям в гораздо меньшей степени, чем продольным.

Одно из самых проблемных мест каркаса – углы. Самый замечательный вариант – это армирование углов с помощью согнутой под прямым углом арматуры. Многие строители стараются не усложнять себе жизнь и просто связывают вязальной проволокой прутья, сложенные под углом в 90 градусов. Нареканий на такие действия строителей пока не зафиксировано. В любом случае, если вы армируете фундамент под забор, основных принципов строительных норм можно не придерживаться.

Вязка каркаса

Способ, которым вы будете соединять детали конструкции, также имеет большое значение. Многие люди, решившие залить фундамент самостоятельно, ошибочно считают, что фундамент будет более долговечным и устойчивым, если детали каркаса соединить сваркой. Процесс сварки разрушает кристаллическую решетку металлического прута в месте соединения, и это впоследствии ведет к его разрушению. Опытные специалисты настоятельно рекомендуют соединять армирующие пруты при помощи вязальной проволоки.

Для вязки арматуры используют специальный крючок. Он очень удобен, если площадь достаточно велика и мест, где арматуру необходимо связать, много.

Кусок проволоки длиной в 35-40 см складывают вдвое, вдевают петлю в крюк и свободные концы проволоки оборачивают вокруг арматуры по диагонали. Концы проволоки снова вдевают в крюк и, проворачивая его, создают прочное соединение. Для использования в промышленных масштабах такие крючки бывают электрическими. Кроме крюка, может быть использована специальная насадка на шуруповерт или дрель.

В статье пойдет речь о возведении фундамента под гараж из пеноблоков своими руками. Пеноблоки отличаются низкой плотностью.

Масса постройки из этого материала будет значительно ниже массы кирпичной постройки. Поэтому основание подвергается меньшим нагрузкам, и можно несколько снизить требования к нему.

Всего выделяют четыре типа фундамента гаража из пеноблоков — ленточный, столбчатый, свайный, монолитный. Выбор во многом зависит от характеристик грунта. Наиболее распространенным является ленточный способ. В более сложных случаях применяют свайный или монолитный метод.

Фундамент для гаража из пеноблоков

Пеноблок — один из наиболее популярных строительных материалов, его часто используют для строительства гаражей. Пеноблоки отличаются низкой ценой на рынке стройматериалов, маленьким весом, хорошей теплопроводностью. При этом запаса прочности у данного материала хватает для возведения основательного гаража.

Пеноблоки состоят из цемента и песка. К смеси применяют специальный пенообразователь. Именно от него блоки приобретают свой особенный внешний вид. Любая конструкция из этого материала будет сохранять тепло лучше кирпичной.

СПРАВКА. Пеноблоки огнеупорны и не гниют.

Выделяют несколько видов фундамента для гаража из пеноблоков:

  1. Ленточный — самый простой вариант. Его можно сделать даже самостоятельно. Затраты также будут невысокими. Ленточный фундамент бывает двух видов — заглубленный и низкозаглубленный. Выбор зависит от уровня залегания грунтовых вод. Заглубленный следует использовать, если грунтовые воды находятся выше 2-2,5 метров.
  2. Столбчатый — несколько сложнее в реализации. Подходит для небольших построек и глинистой почты. Столбы заливают цементом и используют арматуру. В данном случае глубина фундамента под гараж из пеноблоков, на которую врывают столбы, зависит от уровня промерзания. К уровню промерзанию добавляют 20 сантиметров.
  3. Свайный — сваи применяют на грунте со слабой устойчивостью. Максимальная длина погружения составляет около шести метров. С помощью этого масса конструкции опирается на твердый грунт, залегающий глубоко под верхними слоями. Свайный метод применим для достаточно крупных построек и гаражей.
  4. Монолитная плита — плиты из бетона применяют при пучинистом грунте. Фундамент не подходит для массивных построек. Плита слабо переносит нагрузку на изгиб. Гараж, установленный на бетонную плиту, «изолирован» от грунта. В итоге получается изолированная, замкнутая конструкция.

Для того чтобы выбрать, какой фундамент для гаража из пеноблоков нужен, следует обратить внимание на особенности участка.

Фундамент для гаража из пеноблоков своими руками — фото:

Постройка

Первый шаг — исследование и подготовка грунта. Самым простым вариантом будет спросить у соседей. Возможно они уже делали измерения и готовы поделиться информацией. Но если это невозможно, придется провести исследование самому.

Чтобы узнать характеристики грунта, вам будет нужно выкопать яму с глубиной 2,5 метра. Затем на каждых 20 сантиметрах ямы необходимо брать пробы грунта, определить глубину залегания грунтовых вод и тип почвы. Если вы не уверены в своих силах, всегда можно прибегнуть к услугам специалистов.

После проведения исследования следует определиться с этажностью и размерами гаража. Чем больше этажей у постройки, тем она тяжелее, а значит требования к основанию будут выше. Для расчётов, вам нужно учитывать плотность материалов (стен, потолка) и их объём. Перемножая числа, можно получить массу постройки, определить распределение веса.

Обратите внимание, что постройка из кирпича будет существенно тяжелей постройки из пеноблока, плотности отличаются почти в два раза. Чтобы усилить фундамент, применяют армирование. Для массивных (например, двухэтажных) гаражей армирование фундамента является зачастую единственным возможным решением.

Последний этап — подготовка почвы и гидроизоляция. Участок необходимо разметить, используя для этого деревянные колышки и капроновую нить. Угол должен быть точно равен 90 градусам.

Гидроизоляцию следует устанавливать в обеих плоскостях — вертикальной и горизонтальной. Изоляционным материалом покрывают «стены» и «пол» фундамента.

Гидроизоляцию делают из рубероида или синтетической плёнки.

Обратите внимание, что процесс изоляция зависит от типа фундамента, так как разные методы постройки предполагают наличие разных конструкционных элементов.

Рассмотрим в общих чертах возведение типов фундамента:

  1. Ленточный

    Сначала следует вырыть траншею, если позволяют грунтовые воды, то приблизительно 60-80 сантиметров в глубину. Ширина траншеи равна размеру пеноблока +10 сантиметров. Затем создают песчаную подушку.

    Слой песка небольшой — 15 сантиметров, его также трамбуют. Сверху насыпают щебень и аналогичным образом уплотняют. После этого можно заниматься опалубкой и установкой каркаса. Последняя процедура — заливка бетона.

  2. Столбчатый

    Столбчатый фундамент подходит для одноэтажных гаражей с небольшой массой. В процессе заливки бетона необходимо использовать арматуру. Она придаст дополнительную прочность и жесткость всей конструкции. Столбы размещают с промежутком в 1,5-2 метра. Глубина фундамента для гаража из пеноблоков, то есть погружения столбов в почву, должна на 20 сантиметров превышать уровень промерзания.

  3. Свайный

    Возводить основание на сваях рекомендуется при неустойчивом грунте. Для этого можно использовать длинные, шестиметровые сваи. Их погружают до твердых слоев грунта. Затем поверху свай делают опалубку и монолитное основание. С помощью свайного метода масса постройки распределяется по сваям и опирается на устойчивый грунт.

  4. Монолитная плита

    Монолитную бетонную плиту в качестве фундамента используют для небольших гаражей. Но плита не выдерживает большой массы.

    Показанием для такого основания является наличие пучинистого грунта на участке. Чтобы установить плиту, необходимо снять полметра грунта, и засыпать углубление щебнем.

    В щебень помещают металлическую решетку и заливают форму цементом. Решетка придает прочность основанию.

    Обратите внимание, что оборудовать гараж смотровой ямой или подвалом в данном варианте невозможно.

    Для смотровой ямы будет необходимо выбрать другое основание.

Заключение

Чтобы приступить к постройке, следует выполнить ряд подготовительных работ. В первую очередь — исследования грунта, разметку участка и проведение расчётов. Размечать грунт необходимо, используя деревянные колышки и капроновую нить. Исследования почвы должны показать устойчивость грунта и глубину залегания вод. Расчёты делают для определения массы конструкции и количества материалов.

От характеристик почвы и массы конструкции зависит, какой нужен фундамент под гараж из пеноблоков. Самый стандартный способ — ленточный. Основание на столбах применяют для небольших, одноэтажных гаражей. Более сложным являются свайный и монолитный метод, процесс будет довольно трудоемким и затратным.

Какая арматура нужна для ленточного фундамента

Ленточный фундамент — сплошная железобетонная конструкция в виде ленты, которая проходит по периметру строения и полностью принимает нагрузку здания. Этот вид основания отличают высокая прочность и надежность, долговечность. Он прекрасно подходит для влажных почв, пучинистых и слабых грунтов, высокого уровня грунтовых вод. За счет свойств конструкция выдерживает высокие нагрузки и уменьшает глубину промерзания почвы, что положительно влияет на теплоизоляцию. Ленточный фундамент выбирают для домов с подвалом, цокольным или подземным этажом.

Монтаж ленточного фундамента достаточно простой, но при этом трудоемкий. Кроме того, он требует большое количество строительных материалов, в том числе и арматуры. Отметим, что армирование обязательно используется при строительстве данного типа основания, поэтому без арматуры здесь не обойтись. Давайте рассмотрим, какая арматура нужна для ленточного фундамента.

Технология установки ленточного фундамента

Прежде чем определить, какую арматуру использовать для фундамента дома, нужно понять, как правильно устанавливать ленту. Сначала расчищают и выравнивают участок, делают разметку с помощью колышков и веревки. На подготовленном месте выкапывают траншею или котлован, причем рыть начинают с самой низкой точки участка. Для небольших домиков или бани достаточно глубины в 40 сантиметров. Если вы еще не выбрали проект загородного дома, много интересных готовых вариантов дач и коттеджей, вы найдете в каталоге “МариСруб”.

В траншею укладывают песчаную подушку с гравием высотой 15 сантиметров, поливают прохладной водой и трамбуют. Песок с гравием используются, чтобы равномерно распределить вес дома на площадь подошвы фундамента. Затем укладывают гидроизоляцию, для этого подойдет специальный текстиль или пленка, обычный рубероид. В завершении делают опалубку из досок, брусков или фанеры.

После проделанных работ приступают к армированию. Металлическая арматура для ленточного фундамента защищит бетон от разрывов при дальнейшей эксплуатации конструкции. Она увеличивает прочность материала и помогает справиться с нагрузкой. Подробности, как правильно делать армирование, читайте ниже.

После установки армированной сетки в опалубку заливают бетонную смесь и оставляют до полного высыхания. После того, как бетон застынет, опалубку снимают, основание покрывают гидроизоляцией и при необходимости утепляют. Мы узнали основные этапы монтажа ленточной конструкции, а теперь рассмотрим расчет арматуры для ленточного фундамента.

Как рассчитать арматуру

Расчет количества арматуры для ленточного фундамента проводят в зависимости от размеров основания. Для этого длину стороны основания умножают на количество лент и на число прутьев в поясах сетки. Как правило, для укладки арматуры используют два пояса по две штуки в каждом. Однако при слабых грунтах лучше делать по 3-4 прутка в каждом ряду. А число лент зависит от количества несущих стен.

Например, для ленточного фундамента 10х10 с двумя внутренними стенами количество арматуры рассчитывают так:

длина стороны в 10 метро Х 6 (4 основные и 2 внутренние стены-ленты) Х 4 (по два прутка в двух поясах) = 240 метров.

Для установки армированной сетки также потребуется вспомогательная вертикальная арматура, которую рассчитывают в зависимости от ширины и высоты фундамента. Вертикальное армирование обеспечивает жесткость конструкции и предотвращает появление трещин на стенах основания. Для расчета общую длину ленты умножают на 5,4.

Например, для фундамента с шириной ленты в 40 см и двумя несущими внутренними стенами по 10 см количество дополнительной вертикальной арматуры рассчитывают так:

общая длина ленты 60 метров (40+2х20) Х 5,4 = 324 метра.

Для связывания арматуры в сетку используют специальную проволоку. Сварочный аппарат применять нельзя, так как в местах сварки со временем появится коррозия! Для армирования выбирают стальную вязальную проволоку с диаметром 0,8-1,2 мм. Для одного соединения применяют четыре связки длиной по 0,3 метра. Таким образом, для одного соединения потребуется 1,2 метра вязальной проволоки. Рассчитав нужное количество соединений, узнаете общую длину требуемой проволоки.

Какую арматуру выбрать

Для строительства ленточного фундамента обычно используют стальную арматуру класса А2, которая имеет маркировку А300. Кроме того, подходят материалы класса А3 (А400), А5 (А800) и А6 (А1000). Такая арматура за счет рифленой поверхности хорошо сцепляется с бетоном и эффективно усиливает фундамент.

Основную арматуру выбирают только с рифленой поверхностью, а дополнительные прутья можно брать и с гладкой. Рассчитать диаметр материалов нужно по параметрам конструкции ленты. Но обычно диаметр арматуры для ленточного фундамента составляет 12-14 мм, вспомогательной — варьируется в пределах 4-10 мм.

Сегодня производители предлагают арматуру из стеклопластика. Это современные материалы с высокой прочностью и надежностью, но весят они гораздо меньше, поэтому количества арматуры потребуется больше. Поэтому эксперты рекомендуют выбирать традиционные материалы из стали. Мы определили, какую арматуру использовать для ленточного фундамента, а далее рассмотрим технологию установки и вязки.

Схема армирования

Для частного загородного дома используют две схемы армирования, которую выполняют четырьмя или шестью стежками. Второй вариант используют для фундамента шириной более 0,5 метров.

В грунт траншеи забивают прутья арматуры длиной, равной глубине фундамента. На дно опалубки выкладывают гидроизоляционные материалы и кладут кирпичи. Сверху устанавливают армированную сетку или каркас. Для вязки каркаса стержни арматуры связывают в квадратные ячейки, которые связывают проволокой.

Длина стороны ячейки составляет 30-60 см. Сетку устанавливают в 50-70 мм от краев траншеи. Сетку укладывают в два ряда по две-три нитки. Ряды крепят к вертикальным штырям с помощью вязальной проволоки. После армирования не забудьте сделать вентиляционные и канализационные отверстия, лишь затем заливайте опалубку бетоном.

Мастера “МариСруб” подберут подходящий тип фундамента, выполнят армирование и монтаж конструкции, рассчитают количество строительных и расходных материалов, установят вентиляционные и канализационные системы. Качественно и надежно строим деревянные дома из бревна и бруса под ключ или под усадку!

Какая арматура нужна для ленточного фундамента: какую лучше использовать

Применяемая арматура для фундаментаПрименяемая арматура для фундамента

Перед тем, как определиться с выбором арматуры при обустройстве ленточной фундаментной основы, стоит уяснить, какими характеристиками она должна обладать.

Бетон считается прочным материалом, но он не является стойким к деформациям растяжения. Бетонный ленточный фундамент отлично выдерживает различные нагрузки, не подвергается деформации и не имеет разрывов, для этого его и укрепляют арматурой.

Ленточный фундамент укрепляют не только горизонтальной арматурой. Здесь используют еще и арматурные прутки, которые обеспечивают прочность фундамента в любой ситуации. Эти пруты располагают вертикально. Поскольку при таком виде основы, нагрузки на срез незначительны, вертикальные прутья арматуры предназначены больше для удержания поясов горизонтальной арматуры.

Прутья для ленточной основы

Схема армирования углов ленточного фундаментаСхема армирования углов ленточного фундамента

Какую арматуру необходимо использовать в случае возведения ленточной основы? Рабочим типом арматуры для данного типа фундаментных основ используют прутья класса А 2, то есть те, что имеют маркировочные обозначения А 300, А 3 – А 400, А 5 – А 800 или А 6 – А 1000. Это пруты с поверхностью, похожей на косичку.

Благодаря такой внешней форме, арматура хорошо сцепляется с бетоном. Для дополнительного варианта вертикальной арматуры, используют горячекатаные гладкие стержни. Подходит здесь арматура маркировки А 240. Возможно в данном случае, использование арматуры ребристой формы. Она тоже помогает максимально соединить арматуру с бетоном.

У ленточного фундамента зона наибольшего растяжения расположена на поверхности, потому арматура в бетон не углубляется. Основные пруты имеют диаметр 1− 1,4 см. Для тяжелых строений подойдут 2,2 см. Дополнительные арматурные пруты обычно имеют диаметр от 4 до 10 мм.

Процесс арматурного усиления

Правильная вязка арматуры для фундаментаПравильная вязка арматуры для фундамента

Рассмотрим, как монтируют прутки перед началом установки арматуры:

  1. Вдоль вырытого котлована делают опалубку, а затем вбивают вертикальные прутки. На вертикальные пруты навязывают два параллельных горизонтальных пояса. Эта арматура является основной.
  2. Арматура не теряет свою форму по окончании укладки бетона, и сможет задержать его разрушение, что и обуславливает невероятную прочность такого фундамента. Если ширина основания 40 см и менее, то достаточно для армирования двух прутов внизу и стольких же вверху.
  3.  Если фундамент в ширину более 40 см, то в горизонтальных линиях вяжут по три прутка так, чтобы один из них шел по центру. Крайне редко допускают до четырех в поясах.
  4. Выбор прутков, которые вбиваются вдоль края фундамента, должен соответствовать его высоте. Соединять пруты лучше так, чтобы вертикальные прутья не выступали выше 8 − 10 см.
  5. Уделяется внимание углам при таком армировании . Ведь на углы действуют силы, вызывающие сжатие и растяжение. Если ошибиться при укреплении углов арматурой, то каркас утратит цельность конструкции, а это может повлечь появление трещин.
Армирование углов ленточного фундамента (схема)Армирование углов ленточного фундамента (схема)

Прутья недопустимо класть под 90 градусов один относительно другого. Их желательно изогнуть. Параллельные пруты поясов объединяют в единую систему лент.

Перекрывающее расстояние между прутьями на углу фундамента, должно быть не менее 25 см. При таком нахлесте каркас, залитый бетонным раствором, не прогнется и будет удерживать форму при деформации.

Укладывают арматуру не на грунт, а на специальную бетонную подушку, залитую на дно траншеи. Высота подушки должна быть примерно 6 см. Это проводится перед началом привязки или приваривания нижнего пояса к вертикально располагающимся прутьям.

Главную нагрузку несут четыре горизонтальных прута. Они и защищают фундамент от растяжения. Поперечные прутья перемычек испытывают меньшие нагрузки и меньше деформируются.

Решая проблему, какие потребуются арматурные пруты для ленточного основания, можно использовать и прутья меньших диаметров для образования перемычек. Это поможет немного снизить траты на подобные материалы.

Довольно много дискуссий идет по вопросам, какую арматурную проволоку применять. Из желания сэкономить, нередко выбираются именно прутья с гладкой поверхностью, поскольку они дешевле.

Но, с рифленой формой поверхности, арматура дает более качественный уровень сцепления армирования с бетоном, потому для продольного армирования стоит остановить свой выбор на применении именно ее.

Для образования бетонных перекрытий проемов в основе, вполне допустимо использование гладких прутьев. Но перед расчетом количества арматуры для ленточного фундамента, стоит подумать о том факте, что в условиях некрупного строительства здания, экономия получится небольшой, а вот снизить несущую способность фундамента (замена рифленых прутьев на гладкие изделия) сможет запросто. Не нужно экономить на этом, лучше все же применять именно рифленые прутья арматуры.

Проволока для вязания

Проволока применяемая для вязания арматурыПроволока применяемая для вязания арматуры

Количество материала на одну вязку обычно составляет 30 см. Всего вязок в одном соединении должно быть четыре, умножая на полное количество соединений, а их 61, получается 73,2 м проволоки для вязания.

При изготовлении каркаса используется стальная проволока. Это прибавляет долговечности фундамента. При такой вязке нельзя использовать сварку. Сварка может повлечь коррозию металла в местах соединения арматуры. Вязку в этом случае выполняют затягиванием, а затем скручиванием с помощью плоскогубцев.

Оптимальное количество арматурных прутов

Простая схема армирования ленточного фундаментаПростая схема армирования ленточного фундамента

Ленточный фундамент с монолитной опорой в виде подошвы, применяют для строительства деревянных коттеджей на нетвердых грунтах.

Какую арматуру для этого нужно использовать и сколько, рассчитать не сложно. Для этого нужно вычислить периметр будущей постройки, добавить к нему сумму длин внутренних стен, под которыми будет опора, и умножить полученную сумму на количество прутков в арматурном коробе.

Увязка армирующего каркаса

Основной выбор шага установки перемычек должен определяться вычислениями. Но чаще всего застройщики используют опыт других. Это расстояние обычно равно 30 − 80 см. Но когда предполагается серьезное строительство, лучше обратиться к специалисту для расчетов.

Соединять элементы каркасной конструкции стоит только с помощью стальной проволоки, применение сварки недопустимо. Дело в том, что сварочные работы приводят к локальному нагреву арматуры в местах соединения, а это меняет физические свойства прутка. Кроме того, получаемое соединение будет жестким, и при воздействии растягивающих усилий возможно разрушение каркаса.

Рассчитывая, сколько надо арматурного материала на ленточный фундамент, следует определить и необходимое количество вязальной проволоки.



Какая арматура используется во время армирования ленточного фундамента советы экспертов

Ленточный тип фундамента, используется в том случае, когда  строится здание  тяжеловес. То есть , в его строительстве используется только тяжелый стеновой материал. К такому материалу относятся кирпичи, шлакоблоки, бетон и другое.

В зависимости от величины постройки, роется траншея под фундаменте.

Если взять вид частного дома. То в среднем  его ширина около 50 сантиметров и не больше, полтора метра в глубину. Далее устанавливается опалубка, и вся форма заливается бетонным раствором.

Но, чтоб избежать  растрескивания основания фундамента во время усадки грунта, прежде чем  залить бетонный раствор в опалубку, основание фундамента необходимо армировать.

Какая нужна арматура для ленточного фундамента

Вопрос напрашивается сам. Какая арматура для этого используется? Выбирая вид материала для использования его в фундаменте, как армирование, следует учесть тип самого основания, мощь и высоту будущей постройки.

В основном, это:

  • Арматура монтажная:
  • Арматура конструктивного или распределительного типа, которая чаще всего используется как армирование дополнительное. Основная функция этого типа арматуры, усилить жесткость;
  • Арматура рабочая;
  • Продольный вид арматуры, что используется в качестве повышения сопротивляемости;
  • Поперечный тип арматуры, что больше рассчитан на нейтрализацию общей нагрузки.

Какой диаметр арматуры нужен для ленточного фундамента

Среди всех видов арматуры существует средний показатель, по которому определяется диаметр необходимой арматуры.  Кроме этого, делая свой выбор, обратите внимание на внешний вид арматуры.

Она может иметь гладкую поверхность, а может быть с ребристой поверхностью. Арматура с ребристым верхом считается более прочной, чем арматура гладкая. За счет своеобразной поверхности, то есть за счет ребер этот тип арматуры имеет свойство лучшего сцепливания с бетоны раствором.

С гладкими сторонами арматура используется в основном, как конструктивный элемент, то есть в качестве скелета для фундамента.

Если будущее здание, является индивидуальным строением, то в этом случае, для армирования лучше всего использовать  металлически прутья 8-16 мм в диаметре. При этом их размер зависит от размера самого здания.

Устанавливается тип армирования, про который писали выше, несколькими методами. При этом первый вид установки арматуры, производится ручным способом вязки заблаговременно до установки опалубки. Это значит, что заготовленные прутья между собой нужно связать при помощи мягкой проволоки.

Таким образом, получившийся каркас устанавливается вовнутрь опалубки и заливается бетонным раствором. В качестве укрепления фундамента устанавливают дополнительный пояс. Если строитель не профессионал, сам процесс связывания арматуры, долгий и кропотливый.

Такое скрепление можно заменить на сварку. Не смотря на то, что при помощи сварки процесс связывания сокращается, прочность  такого фундамента ниже.

Сваривать каркас арматуры безопасно только в том случае, когда  с таким каркасом фундамент нужен для помещения не жилого типа.

Ленточный же фундамент, армируется в два опоясывающих ряда. Первый ряд пояса укладывается в самом низу опалубки, а второй пояс сверху. При этом  должны использоваться прутья только 10-14 мм в диаметре. Помните, чем тяжелее само здание, тем диаметр арматуры должен быть больше.

В основании каркаса, обязательно использовать арматуру с ребристой  поверхностью, дополнить скелет каркаса уже можно гладкими прутьями.

При этом диаметр гладких прутьев должен быть не меньше 8 мм с учетом того, что располагаются они друг от друга на расстоянии 50 сантиметров друг от друга.

При этом металлические изделия связываются так, чтоб получилось, что-то в виде клетки.

Если все выполнить правильно, во время усадки и под воздействием внешней среды, фундамент не утратит своей мощи, а только будет все крепче и крепче с каждым годом.

Расчет количества арматуры для ленточного фундамента

Вследствие того, что ленточный фундамент меньше подвержен изгибу, чем, к примеру, плитный фундамент, для армирования использует арматура, имеющую диаметр от 10 до 12 мм и очень редко диаметр равный 14 мм.

При армировании используют два пояса:

  • Продольные прутки – их укладывают на расстоянии 5 см от поверхности фундамента в нижней и верхней его части. Именно они принимают на себя нагрузку на фундамент. Поэтому в этом случае необходимо использовать ребристую арматуру.
  • Вертикальные и поперечные прутки – они не несут большой нагрузки, поэтому их выполняют из гладкой арматуры

К примеру, если ширина фундамента равна 40 см, то будет достаточно четырех продольных прутков, при этом два должны быть сверху и два снизу.

Приведем пример.

Длина фундамента под дом 6 на 10 м с двумя внутренними стенами:

6 + 10 + 6 + 10 + 6 + 10=48 метров.

Если ширина фундамента равна 60 сантиметров при армировании в 6 продольных ребристых прутов, то длин их составит 48 * 6 = 288 метров.

Каркас из арматуры для ленточного фундамента

При создании каркаса для этого вида фундамента, можно использовать 4 прутка арматуры, которые соединяют между собой в каркас, имеющий диаметр от 6 до 8 мм. При этом, между толстыми прутками расстояние должно быть равным 30 см.

Такой фундамент получится длинным и не очень широким и в нем возможно полное отсутствие поперечных. А горизонтальные прутья понадобятся, чтобы создать каркас.

Очень важным является армирование углов фундамента.

Вязка арматуры под ленточный фундамент

Для того, чтобы каркас был прочным, прутья нужно соединять клеткой, при этом, располагая ряды под углом 90 градусов.

Отличным способом соединения является вязка специальным крючком с использованием проволоки.

Как вязать арматуру для ленточного фундамента

Сама вязка арматуры выполняется таким образом:

  1. Берется проволока и отрезается кусок проволоки равный 30 сантиметров
  2. После складывается пополам
  3. Далее необходимо обернуть кусок проволоки вокруг соединения прутьев по диагонали
  4. Следующий этап – вденьте крючок для вязки в петлю
  5. Теперь заведите свободные концы проволоки в крюк
  6. Последний этап – поворачивайте крючок по часовой стрелке до достижения хорошей надежности

Кроме того, для вязки можно использовать электрические крючки или применить шуруповерт со специальной насадкой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
