Как перенести выключатель в другое место своими руками: причины и особенности монтажа

Содержание статьи:

Иногда возникают ситуации, когда необходимо переместить выключатель с одного места в другое, но не хочется разрушать стены. Некоторые вызывают профессионалов, а некоторые – самостоятельно ищут способы решения проблемы. Существует несколько различных способов перенести выключатель в другое место. Техника переноса в панельном и кирпичном домах ничем не отличается друг от друга.

Причины переноса

При изменении интерьера люди сталкиваются с необходимостью переноса выключателя

Основная причина, по которой нужно переносить – неудобство в пользовании, когда выключатель мешает открытию двери шкафа или кровать прикрывает доступ к нему. Это может произойти после перестановки мебели или ремонта.

Иногда люди сталкиваются с проблемой, когда чтобы включить свет и спальне, нужно дойти до коридора. Такое расположение очень непрактично и неудобно, поэтому надо перемещать или приобретать дистанционный.

При низком размещении существует риск, что им будет играться ребенок. Он может разобрать выключатель, проглотить маленькие детали и получить электротравму.

Технические вопросы переноса

Для начала необходимо приготовить материалы и инструменты, рассчитать длину провода, а также отключить счетчики. Обязательно надо проверить отсутствие тока с помощью индикаторной отвертки.

Существуют некоторые стандарты, которых нужно придерживаться:

• Все провода должны располагаться вертикально или горизонтально. Нельзя их прокладывать по диагонали через стенку.
• Наиболее подходящее сечение кабеля – 1,5 мм2.
• Высота выключателя должна быть не менее 60 см от пола. Часто устанавливают по евростандартам – 90 см.

Использование шлейфа

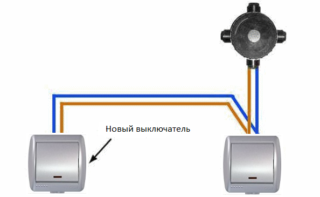

Соединение выключателей шлейфом

Этот способ имеет как преимущества, так и недостатки. Основной плюс – сделать это легко и просто. Достаточно проложить кабель от старого выключателя к новому. Их получится два. Обычно шлейф используют для перемещения розеток.

Недостатки – это ненадежно и некрасиво. Когда в квартире или доме хороший ремонт, два выключателя портят весь внешний вид помещения.



Если воспользоваться двумя выключателями одновременно, может произойти короткое замыкание. При поломке старого устройства новое тоже становится нерабочим.

Удлинение провода

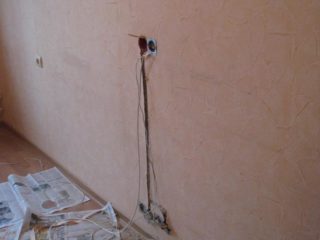

Перенос выключателя с помощью удлинения провода

Способ считается более надежным. Он заключается в присоединении куска нового кабеля к старому. Однако тут потребуется проделывание небольшой штробы. На месте старого выключателя нужно установить распределительную коробку, в которой будут размещены удлиненные провода. Эту коробку лучше спрятать в стену, чтобы она не портила внешний вид.

Для удлинения надо вынуть кнопку и корпус старого выключателя, а к новому перфоратором проделать штробу. Затем можно соединить провода, спрятать их в распределительную коробку и приступить к монтажу нового выключателя.

При необходимости возможно укорачивание проводов. Техника проведения работ аналогичная. Двухклавишный выключатель подключается так же, как и одноклавишный.

Вывод новой линии

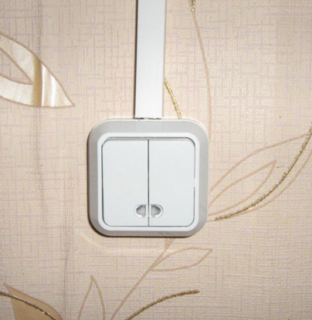

Провода спрятаны под кабель-канал

Это надежный, но не самый быстрый способ переноса. При выключенном электичестве делается штроба. Она должна располагаться от распределительной коробки по направлению к новому выключателю. В штробе размещают провода. Все отверстия замазывают алебастром. Когда все провода будут подключены, останется только включить электрический ток.

Подсоединение без штробления

Перенос выключателя без штробления выполняется с помощью специальных конструкций. В магазинах можно приобрести кабель-канал. Выглядит, как длинная узкая пластиковая коробка. В него помещаются все провода, а само устройство крепится к стене. Кабель-канал можно встроить и в плинтус.

Для переноса без штробления не нужно разрушать стены и делать некрасивые отверстия. Но есть один нюанс – провода внутри кабеля должны быть цельные, а не кусками.

Что делать со старым отверстием

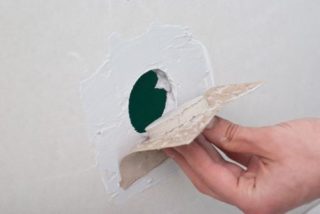

Заделывание отверстия старого выключателя в гипсокартоне

После того как старый выключатель демонтирован, отверстие от него нужно убрать. Для этого используется алебастр, гипс, шпаклевка. Выбранный раствор надо развести согласно инструкции и с помощью шпателя замазать отверстие.

После высыхания туда можно наклеить обои или повесить картину.

Как опустить выключатель ниже по стене

Существует несколько способов опустить выключатель ниже по стене. Делать это можно любым из вышеописанных способов: с использованием шлейфа, удлинением провода. Также разрешено пользоваться методом переноса с помощью кабель-канала.

Техника безопасности при переносе

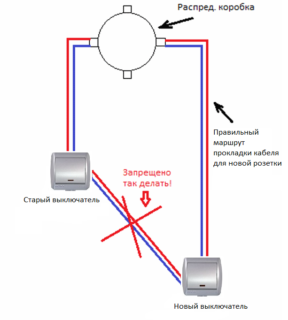

Правильная схема прокладки кабеля

При несоблюдении техники безопасности возможно возникновение короткого замыкания, пожара и удара электрическим током. Часто неопытные электрики пренебрегают этими правилами, из-за чего страдают.

Обязательно перед началом любых работ с электричеством нужно обесточить помещения. Для этого выключаются автоматы в подъезде и квартире. После отключения индикаторной отверткой проверяется отсутствие тока.

Запрещено использовать кабеля различного сечения. Когда при переносе не рассчитывается нагрузка на сеть, велика вероятности короткого замыкания.

При соединении алюминия с медью обязательно надо пользоваться переходниками. Также не разрешено скручивать провода без изоляции.

Во время работ по переносу выключателя нужно следить, чтобы дети находились подальше. Стоит учитывать место расположения будущего устройства. Оно должно находиться в недосягаемости для ребенка.

Если используется кабель-канал, его запрещено размещать рядом с обогревательными приборами, кухонной плитой или батареей.

При установке выключателя на кафель используются специальные сверла. На него не должна попадать вода.

Несоблюдение правил техники безопасности приведет к тому, что выключатель не будет работать. Это в лучшем случае. В худшем – произойдет короткое замыкание или электротравма, которая может стоить жизни начинающему электрику.

Как перенести выключатель света в другое место

Однажды вы стали замечать, что выключатель в вашем доме расположен слишком высоко или не в том месте, где вам бы хотелось. Приходится каждый раз или высоко задирать руку или проделывать путь в другой конец коридора, чтобы включить свет. В данной статье мы расскажем как перенести выключатель света в другое место, рассмотрим варианты, как с использованием штробореза, так и без него.

С чего начать?

Перенос выключателя в сторону

Возможно, вас пугает сама мысль о том, что перенос выключателя связан со многими проблемами. Это сверление нового отверстия для выключателя, резание в стене канавки (штробы) под новые провода, где их необходимо потом скрыть под слоем штукатурки, соответственно, выдалбливание старой проводки и т. п. Все эти проблемы напрягают. Но все они преодолимы, если этот самый перенос делать последовательно, не спеша, с необходимым инструментом и, главное, не бояться. И вот, подавив в себе все страхи, вы решили перенести выключатель самостоятельно. С чего начать? Прежде всего, нужно определиться с новым местом, где вы желаете установить выключатель. Например, вы хотите перенести выключатель света пониже или в сторону.

Штроборез

Подбираем нужный инструмент:

• Нам понадобится штроборез (что-то вроде маленькой циркулярной пилы, внешне напоминающей болгарку). Штробореза нет? Тогда обойдемся перфоратором или ударной дрелью.
• Коронка по бетону. Понятно, что вы не сверлите отверстия в бетоне каждый день. Поэтому коронки по бетону у вас, скорее всего, нет. В любом строительном магазине вы можете ее приобрести. Цена зависит, как от диаметра, так и от материала, из которого сделана сама коронка. Однако не стоит брать слишком дорогую.
• Понадобятся три отвертки – одна с крестовым жалом и две остальные с плоским (узкая и широкая).
• Специальный инструмент для разделки кабелей. Что и этого нет? Подойдет в этом случае монтажный нож, пассатижи или кусачки. И вот, когда инструмент собран, необходимо приобрести алебастр, изоленту и, конечно, кабель.

Если у вас старый кабель из алюминия, то не стоит приобретать медный. Разница в материалах приведет к коррозии в скрутке, что рано или поздно станет причиной разрушения самого контакта со всеми вытекающими отсюда проблемами. Также соединяемые провода не должны быть разного сечения или, в противном случае, придется использовать пайку, сварку или клеммное соединение, что лично вам усложнит задачу переноса выключателя. Если электропроводка в доме алюминиевая – приобретаем алюминиевый кабель сечением 2,5 мм², если же медная – покупаем медный кабель 1,5 мм².

Соединение медного и алюминиевого провода

Для соединения разнородных проводов можно использовать клеммники.

К тому же вам еще понадобится фонарик, т. к. необходимо будет обесточить весь дом и работать, возможно, придется в темноте. Итак, все необходимое для переноса выключателя мы собрали. После того как обесточен дом, приступаем к разборке выключателя. В первую очередь снимаем клавиши. Для этого большим пальцем руки прижимаем нижнюю часть клавиши к выключателю, а указательным цепляем ее верхнюю часть и тянем к себе. Не переживайте, такие манипуляции не должны привести к поломке. Хотя, конечно, бывает, что без плоской отвертки не обойтись, все же, лучше это делать руками.

Снятие клавиши выключателя

И вот клавиши сняты. Следующий этап – это декоративная рамочка, которая прижимается черной вставкой. Это своего рода защелка. И вот здесь нам понадобится плоская отвертка. Аккуратно и нежно поддеваем вставку, и она должна с легкостью отщелкнуться. Осталась самая малость: извлечь сердечник выключателя из стены. Для этого необходимо ослабить монтажные лапки. Это мы можем сделать, начав откручивать винты по бокам. Долго крутить не придется. Достаточно раз провернуть отверткой, и лапки ослабнут.

Вся сердцевина легко вытянется из коробки, достаточно прослабить винты крепежных лапок и слегка потянуть ее на себя.

И вот выключатель извлечен из стены. Перво-наперво проверяем, нет ли в контактах напряжения. Это можно сделать с помощью индикатора напряжения (отвертки-пробника). Если все в порядке, приступаем к заключительному этапу – отсоединение питающих проводов, путем откручивания крепежных винтов.

Будет просто прекрасно, если отсоединенные провода, торчащие теперь из старого подрозетника, окажутся в итоге достаточно длинными (не менее 15 см), чтобы их можно было легко соединить с заготовленным заранее кабелем. Тогда роль распределительной коробки сыграет старое отверстие демонтированного выключателя. Останется соединить между собой провода и обратно их затолкать в эту коробку. Теперь переходим к другому процессу – высверливанию нового уже заранее размеченного отверстия для подрозетника, где планируем установить выключатель.

При сверлении отверстия под подрозетник перфоратор или ударную дрель обязательно нужно переключить в режим сверления и ни в коем случае не использовать режим «комбинированный с долблением».

Перфоратор с коронкой по бетону

Для этого случая у нас есть коронка для бетона (диаметр 68–70мм). Теперь можно приступить к штроблению канавки в стене под проводку. Однако перед тем как долбить, нужно убедиться, что в стене не проходит никакой другой кабель, скажем, из распределительной коробки к розетке, иначе, решая одну проблему, вы неизбежно создадите другую. Как узнать об этой скрытой проводке? С помощью бесконтактного детектора напряжения, который вам «расскажет» с помощью светового индикатора обо всех внутристенных сюрпризах.

Штроба сделана перфоратором

Будем считать, что таковых не оказалось – можно смело прорезать канавку, не забыв переключить перфоратор в режим долбления. Так как мы имеем дело с одним кабелем, а не со жгутом этих кабелей, то и штроба не будет у нас широкой (глубина и ширина канавки не должна превышать 25 мм). Она может быть сделана по ширине самой проводки. Преимущество такого неширокого канала в том, что провод в нем не нужно специально закреплять, да и самой штукатурной смеси для заделки штробы потребуется совсем немного. И вот наш кабель уже спрятан, и следующий этап – это замазывание монтажной коробки в отверстии. Для этого процесса у нас уже есть алебастр. После того как алебастровая смесь подсохла, и подрозетник плотно сидит в «норке», приступаем к установке сердечника выключателя.

Если выключатель не совсем хорошо работал, то его можно попробовать отремонтировать.

Зажимаем провода

Совершаем монтаж по такому же принципу, как демонтаж, только в обратном порядке:

1. Крепим провода с помощью крепежных винтов.
2. Через боковые винты фиксируем лапки и проверяем насколько жестко сердечник выключателя закреплен в коробке.
3. Устанавливаем механизм вместе с декоративной рамкой, который должен без особых усилий защелкнуться и прижать рамку к стене.
4. Крепим клавиши (путем вставления до защелкивания).

Чаще всего двухклавишный выключатель нужно устанавливать таким образом, чтобы в итоге общий контакт (фаза) оказался вверху. Контакты в сердцевине выключателя можно определить так: фаза находится с одной стороны выключателя, а два вывода, которые идут на светильники – с другой.

Индикаторная отвёртка Теперь с трех проводов, идущих на выключатель, нужно определить фазовый. Для этого включите ненадолго напряжение и отверткой-пробником, – но только не обычной отверткой, – проверьте, на каком из проводов есть напряжение. Тот провод, от прикосновения к которому пробник подаст световой сигнал, и есть фазовый. Его можно аккуратно промаркировать определенным цветом.

Не забудьте снова отключить напряжение и только после этого продолжить монтаж!

Теперь, когда выключатель мы «переселили» и закрепили на новом месте, займемся старым отверстием. Существует два варианта. Во-первых, можно использовать декоративную крышку, купленную в том же строительном магазине. Как правило, отверстия на крышке совпадают с отверстиями в подрозетнике. Поэтому не составит особого труда закрепить крышку и таким образом закрыть старое отверстие. Во-вторых, можно воспользоваться все тем же алебастром и просто замазать отверстие этой смесью. Какой из вариантов вам по душе – выбирайте сами.

Если у вас возникла необходимость перенести выключатель в другое место, – не ниже, не выше, а вообще на другую сторону стены или угла, – можно сказать, что все эти рекомендации и советы применимы и в этом случае.

Устанавливая выключатель на новое место, необходимо помнить, что новое месторасположение прибора должно быть недалеко от распределительной коробки, т.к. длина горизонтальной штробы не должна превышать 3-х метров.

Использование кабель-канала

Кабель-канал ПВХ

Но что, если вы желаете перенести выключатель без штробления стен. Возможно ли это? Возможно. Но лишь в том случае, если использовать накладное оборудование.

Плинтус с кабель-каналом

Стоит понимать, что главное достоинство накладных выключателей в том, что есть возможность обойтись без сложных операций, из-за которых, как правило, приходится чем-то жертвовать. Во-первых, чистотой в доме, а во-вторых, облицовочным материалом (обоями, кафелем, деревянными панелями, текстильными покрытиями и т.д.), которые, так или иначе, придется варварски оторвать, отломить, содрать. Важно отметить, что накладное оборудование при необходимости всегда будет легко переместить в другое удобное для вас место. Но как быть с проводкой? Куда ее спрятать, чтобы это было эстетично и в то же время защитило провода от повреждений?

Можно в таком случае использовать кабель-канал или специальный плинтус, который также может выполнить роль пластикового декора, в который можно без труда уложить проводку. Такой плинтус легко разбирается.

Нельзя устанавливать накладной выключатель в непосредственной близости от нагревательных приборов и систем отопления, а также в тех местах, где есть опасность попадания воды. Для прочности лучше всего использовать при монтаже накладного электрооборудования шурупы не менее 2,5 см длиной. При установке выключателя на кафель нужно использовать специальное сверло для плитки.

Работы закончены

Следуйте руководству из статьи, и вы увидите, что ничего сложного в выполнении такой работы нет.

Видео

Посмотрите видео о том, как перенести выключатель в гипсокартонной стене:

Благодаря этому видео вы будете знать, как перенести розетку или выключатель в бетонной стене:

Перенос выключателя без штробления: причины и способы

Иногда возникают ситуации, связанные с необходимостью сделать перенос выключателя, розетки в другое место. Данную работу можно поручить специалисту, но хорошо изучив тему, разобравшись во всех тонкостях процесса, самостоятельную установку выключателя может выполнить человек без специальных знаний и умений.

Возможные причины переноса

Причин необходимости переноса выключателя существует множество. Связаны они с неудобствами при включении/выключении света из-за неудачного местоположения. Наиболее распространенные причины следующие:

1. Выключатель расположен слишком высоко/слишком низко. В квартирах со старой планировкой они установлены по советским стандартам, на высоте 160 см от пола. Когда в квартире есть маленькие дети, включение и выключение света может вызвать затруднения. Выход — установить выключатель по европейскому стандарту — 90 см от пола.
2. Перестановка мебели. Бывает, при перестановке мебели шкаф или диван затрудняют доступ к включателю, в этом случае его придется переносить в новое место.
3. Непрактичное местоположение — выключатели расположены в неудобных местах. Бывает так: чтобы включить свет в прихожей, приходится пройти почти до конца коридора. С улицы, в темноте, в обуви это делать неудобно. Данная проблема имеет два решения: перенести старый включатель или поставить дополнительный (при правильном монтаже можно пользоваться обоими выключателями).

к содержанию ↑

Технические вопросы переноса

Чтобы правильно и безопасно перенести выключатель, необходимо провести подготовительные работы, после можно приступать к прокладке провода для нового устройства.

Подготовка к переносу

Может показаться, что перенести выключатель — это сложный, опасный, пыльный, времязатратный процесс. Штробление, сверление портят обои, от проводов можно получить удар током, неправильный монтаж может стать причиной короткого замыкания. Однако если разложить весь процесс по полочкам, провести тщательную подготовку к монтажу, соблюсти меры безопасности, работа покажется не такой сложной. Для начала работы необходимо:

• подготовить инструмент;
• обесточить квартиру;
• рассчитать и закупить требуемое количество материалов;
• если при переносе будет использоваться штроборез или ударная дрель — с помощью бесконтактного детектора напряжения произвести проверку на скрытые в стене провода.

к содержанию ↑

Инструменты для работы в бетоне

Если провод будет прокладываться в стене, а выключатель будет встраиваемый, для прокладки канала и подготовки отверстий для новой точки включения понадобятся следующие инструменты:

• дрель или перфоратор с коронкой для сверления по бетону;
• бесконтактный детектор напряжения;
• штроборез — инструмент, внешне похожий на болгарку. Если его нет, можно воспользоваться зубилом, перфоратором или болгаркой;
• отвертка-индикатор — понадобится для определения фазы;
• кусачки или плоскогубцы;
• инструмент по резке проводов или монтажный нож;
• набор из плоских и крестовых отверток.

Если будет производиться перенос выключателя без штробления, из инструментов понадобится только отвертка, из материалов нужно будет подготовить кабель-канал или специальный плинтус с отверстиями для провода.

к содержанию ↑

Монтаж и демонтаж

Демонтаж выключателя состоит из следующих этапов:

1. Снятие клавиши. Для этого нужно нажать на нижнюю часть, а верхнюю часть клавиши потянуть на себя.
2. Снятие декоративной рамки. Это можно легко сделать при помощи плоской отвертки.
3. Извлечение сердечника. Для этого нужно открутить болтики по бокам.
4. После проверки индикатором, если напряжения нет, отсоединяем провода.

Монтаж нового выключателя производится по тем же пунктам, только в обратном порядке:

• отключение напряжения и подсоединение проводов;
• вставка сердечника;
• установка рамки;
• вставка клавиши.

к содержанию ↑

Способы переноса

Способов переноса существует несколько, в зависимости от способа соединения и монтажа можно выделить следующие:

1. Применение шлейфа. Данный метод является самым простым: от старой точки включения прокладывается перемычка к новой. Однако, этот способ имеет недостатки:
   • провод прокладывается горизонтально, появляется опасность повреждения при дальнейших работах в стене;
   • если ломается старый, новый выключатель становится неработоспособным.

Обратите внимание! Для корректной работы нового выключателя при данном способе переноса необходимо, чтобы второй, старый выключатель был все время в режиме ВКЛ.

2. Удлинение провода. Данный способ надежнее, но он более трудоемкий. Чтобы перенести выключатель таким методом, нужно:
   • демонтировать старое устройство;
   • проверить провода на напряжение;
   • сделать штробу до места монтажа;
   • соединить провода;
   • на месте старого поставить распределительную коробку;
   • проложить кабель, собрать новый выключатель.

Важно! В старых домах часто встречаются алюминиевые провода, во избежание некорректной работы и возникновения короткого замыкания, не нужно присоединять к ним медный провод. Придется либо менять всю проводку, либо монтировать такой же алюминиевый провод.

3. Вывод новой линии. Этот способ подключения является самым надежным. Процесс похож на удлинение провода, только начальной точкой будет выступать не старый выключатель, а распредкоробка. Нужно также сделать штробу в стене, провести и подсоединить провод к выключателю, соединить провода в коробке.
4. Случается, что нужно перенести выключатель, не повредив стену.
   Процесс переноса будет проходить по описанию выше, но вместо штробы провод укладывают в кабель-канал или плинтус, где есть отверстия для проводки. Необходимо будет также приобрести накладной выключатель (встраиваемый не подойдет).

Обратите внимание! Накладной выключатель нельзя монтировать в местах с повышенной температурой и влажностью.

Любая незнакомая работа сначала кажется трудновыполнимой, но если тщательно изучить последовательность действий, подготовиться теоретически, практически, изучить технику безопасности — с работами по электромонтажу сможет справиться даже человек без специальных навыков.

Перенос выключателя без штробления: причины и способы

Как перенести розетку в другое место: инструктаж по переносу

Комфортная эксплуатация электроприборов во многом зависит от того, насколько удобно размещена электрическая розетка. Часто бывает, что при смене интерьера и при появлении новой техники прежняя схема расположения точек подключения уже не устраивает.

Решить проблему можно собственными силами. Давайте рассмотрим подробнее, как перенести розетку на другое место и что учитывать при ее подключении. В помощь домашнему умельцу, материал содержит тематические фотографии и видеоролики.

Содержание статьи:

Техника безопасности при переносе розетки

Работы по переносу розеток не представляют особой трудности ни в организационном, ни в техническом плане.

Но имея дело с элементами важно обеспечить максимальный уровень безопасности.

При выборе новой модели подлежащей переносу розетки ориентируются на то, для каких целей предназначено изделие, а также какой тип вилки будет задействован

При самостоятельном подключении важно соблюдать четыре главных правила:

1. Подключение квартирной электророзетки допускается выполнять с применением силового кабеля ВВГнг сечением не менее 1,5 мм².
2. Согласно НБП и ГОСТу укладку кабеля разрешается осуществлять только в вертикальном и горизонтальном направлениях. Горизонтально проложенные маршруты располагают, выдержав 200 мм от уровня потолка и 100 мм от балок и карнизов, а вертикальные – на удалении в 100 мм от дверных и оконных проемов, а также комнатных углов.
3. Устройства располагают в пределах 50-80 см. Не допускается размещать их ближе, чем на полметра от радиаторов, стальных трубопроводов и газовых плит.
4. Все соединения и ответвления электрокабеля должны выполняться через сконструированные для этих целей , либо же в корпусах электромонтажных устройств, к числу которых относятся и розетки.

Перед переносом розетки на другое место необходимо определиться, где обустроена распределительная коробка, от которой запитывается «старая точка». Ключевое значение имеет и то, из какого металла выполнены жилы старой электропроводки.

Соблюдение этого условия позволит обезопасить как в процессе монтажа «точки», так и в дальнейшем при необходимости вбить тот же гвоздь с тем, чтобы случайно не попасть на проводку

Для упрощения монтажа перед началом работ опытные мастера рекомендуют составлять . Это позволит определить максимально рациональный вариант размещения точки подключения. На основании схемы легко будет определить участок, в пределах которого не проложена скрытая проводка.

Зная схему расположения и основные эксплуатационные параметры внутриквартирной электропроводки, монтажные работы можно будет выполнить с минимальными финансовыми и трудовыми затратами.

Галерея изображений

Фото из

Использование гнезда бывшей розетки

Устройство распаечной коробки

Прокладка кабеля в штробах от коробки

Установка силовой точки в нужном месте

Cпособы переноса точки подключения

Выделяют два простых способа, позволяющих осуществить перенос розеток без разрушения отделки стен:

• Путем создания шлейфа – предполагает создание перемычки от старой «точки» к новому месту подключения.
• Посредством удлинения провода – предполагает продление электрической линии в полости новой штробы.

Если же новое выбранное место гораздо дальше прежнего, можно сделать полноценную замену всей линии, проложив отдельный провод от расположенной на незначительном удалении распределительной коробки. Но, в отличие от двух выше описанных способов, прокладка новой линии требует проведения масштабных ремонтных работ.

Важный момент: удлинять проводник необходимо электрокабелем, жилы которого имеют одинаковое сечение и выполнены из одного и того же материала

Выбирая подключения новой розетки, учитывайте, что такое соединение является весьма ненадежным для установки трех и более силовых точек. При повреждении одного участка или гнезда неработоспособна будет вся последовательная цепь устройств. И, согласно правил ПУЭ, его не допускается применять для запитки мощных электроприборов: микроволновок, электроплит, холодильников, стиральных машин и т.п.

Еще одна негативная сторона заключается в том то, что при соединении двух розеток единым шлейфом, токовая нагрузка последовательно переходит от одного устройства к другому. А потому при включении в соединенные через перемычки розетки нескольких приборов одновременно напряжения для их работы может не хватить.

Варианты удлинения провода

При удлинении нового провода соединение его концов можно выполнить, применив один из нескольких допустимых способов. Выбор способа монтажа зависит от материала, из которого выполнены жилы, их сечения и количества проводников.

Вариант #1 – с помощью клемм

Два самых простых в исполнении способа соединения предполагают использование и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.

Чтобы выполнить скрепление концов жил вагами, нужно зачистить изоляцию с каждой из них, а затем вставить оголенные «хвосты» в соответствующее отверстие

Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.

Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.

Для коммутации проводов с помощью клеммной колодки с каждой стороны конструкции вставляют по свободному концу проводящей жилы и затягивают их винтами

Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.

Вариант #2 – фиксация пластиковыми колпачками

Этот способ предполагает установку на концы жил соединительных (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.

Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».

Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов

Вариант #3 – посредством скрутки и пайки

Самым качественным из всех способов соединения жил является сварка. Но для его реализации нужно уметь работать с паяльником.

Для этого зачищают подлежащие соединению концы кабеля, скручивают их между собой и погружают в расплавленный припой. Переплетенные концы опускают в паяльную ванну, а после их остывания обматывают изоляционной лентой.

Некоторые «умельцы», чтобы ускорить процесс остывания пайки, погружают ее в холодную воду. Делать этого не стоит по той причине, что при возникающем перепаде температур на поверхности металла возникают микротрещины, которые ухудшают качество скрепления.

Коммутацию электрических проводов в распредкоробке чаще всего выполняют посредством пайки и установки монтажных клеммных колодок

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

• провод соответствующего сечения;
• пластиковый подрозетник;
• перфоратор с коронкой D70 мм;
• индикаторную отвертку;
• плоскогубцы;
• молоток;
• плоскую отвертку;
• инструмент для снятия оплетки.

Сам провод вовсе не обязательно , а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства.

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Перенос розетки путем удлинения провода

В стремлении упростить работы по переносу розетки часто применяют способ, при котором провод наращивают до необходимой длины, а «стакан» старой розетки используют в роли вспомогательной распределительной коробки.

При переносе «точки» посредством удлинения проводника монтажный «стакан» старой розетки выполняет функцию распределительной коробки для соединения проводов

В домах старой постройки применена алюминиевая проводка. Но современные требования диктуют укладку кабеля сечением от 1,5 мм² с медными жилами, включающих заземление.

Продление электрической линии в новой штробе невозможно осуществить без частичного разрушения стены. Но даже при этом условии такой вариант переноса розетки является более предпочтительным, нежели шлейфовый способ.

Полная замена проводки – довольно дорогостоящая процедура, проведение которой лучше планировать при капитальном ремонте

Последовательность действий при удлинении провода:

1. Отключают от сети розеточную группу, вырубая автоматический выключатель на квартирном щитке.
2. Посредством индикаторной отвертки проверяют отсутствие тока в клеммах.
3. Со старой розетки снимают декоративную крышку, из штробы вытягивают корпус.
4. С помощью простого карандаша намечают линию прокладки штробы.
5. По намеченной линии перфоратором или болгаркой проделывают штробу.
6. Посредством коронки выдалбливают отверстие под установку подрозетника.
7. Путем соединения проводов удлиняют линию.
8. На месте старого монтажного блока устанавливают распределительную коробку, в полость которой закладывают места скрепленных жил.
9. В проделанном отверстии устанавливают подрозетник.
10. Свободные концы удлиненного провода присоединяют к клеммам розеточного блока.
11. Подключенный розеточный блок заглубляют в «стакан».
12. На установленную розетку монтируют декоративную панель.

При использовании старого подрозетника в качестве распределительной коробки для наращивания проводов следует избегать контакта соединения с материалом шпаклевки.

Некоторые мастера для этой цели вырезают по размеру «стакана» накладку из гипсокартона. Сначала ее прикрепляют к передней грани подрозетника с помощью жидких гвоздей, а затем сверху накладывают жидкий слой шпаклевочного раствора.

Коммутацию проводов, выполненную посредством скручивания концов, необходимо изолировать с помощью термоусадочной трубки или путем обмотки в 2-3 слоя изолентой

Главная ошибка, которую допускают начинающие мастера – когда «нарощенный» проводник закладывают обратно в старую штробу, а затем замазывают его гипсовым раствором или алебастром. Но, закрывая доступ к соединениям, они не учитывают, что в случае поломки и выведения из строя участка сети быстро исправить ситуацию уже не получится.

Если же возникла ситуация, когда точку подключения необходимо перенести ближе к распредкоробке, работа даже облегчается. Ведь провод придется лишь укоротить. Для этого под установку монтажного блока проделывают отверстие в стене. С помощью ножа укорачивают ранее проложенную линию. Монтаж изделия выполняют в соответствии с вышеописанными рекомендациями.

Вывод нового ответвления

Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.

Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.

С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату

Штробление стены и монтаж «стакана»

Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.

Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника

Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.

Укладка кабеля и подключение клемм

В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.

Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.

Для запитки новой линии конец выводящего кабеля соединяют с новым проводом с помощью пружинных клемм или изолирующих зажимов

Подключенный блок заглубляют в монтажную коробку и фиксируют болтами. При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой.

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.

При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.

Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.

Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.

Выводы и полезное видео по теме

В видеоролике пойдет речь о том, как перенести розетку без пыли:

Что учитывать при переносе точки подключения:

В том, чтобы перенести розетку на новое место, ничего сложного нет. Главное – придерживаться перечисленных в статье рекомендаций опытных электриков и соблюдать технику безопасности.

Если при ознакомлении с информацией появились вопросы или есть рекомендации, которые помогут начинающему мастеру справиться с переносом розетки, пожалуйста, напишите их в расположенном ниже блоке.

Перенос выключателя без штробления

Для большей наглядности, описывать варианты я буду на следующем примере:

Это квартира в новостройке, в которой, на левой от двери стене, расположен двухклавишный выключатель освещения кухни. Его необходимо перенести на противоположную стену, т.к. там, где он сделан сейчас, планируется поставить холодильник.

Кстати, снизу, под выключателем, вы можете увидеть наружную розетку, которая была специально протянута по плинтусу для холодильника, подробно об этом я писал ЗДЕСЬ.

Попробуем представить, как без штробления, можно перенести этот выключатель на противоположную стену, указанными способами.



Самый очевидный вариант меньшими трудозатратами перенести выключатель света – это прокинуть проводку до нового места снаружи, по поверхности стены.

Для переноса необходимо будет использовать трехжильный кабель, т.к. схема подключения двухклавишного выключателя требует использования трех проводников.

Сделать это можно по-разному, вариантов как-то украсить или скрыть внешнюю электропроводку немного, вот некоторые из них:

1. Электропроводка в кабель-канале

Кабель-канал – это ПВХ профиль, чаще всего прямоугольного сечения, внутри которого проходит электропроводка. Принцип монтажа его достаточно прост, П-образное основание крепится на несущих конструкциях (стенах, потолке, полу) с помощью саморезов или дюбелей, затем в нем прокладываются провода или кабели и всё это закрывается крышкой.

Существует несколько видов кабель-каналов, различающихся по цвету, форме и размеру. Чаще всего они бывают белые, одноцветные или «под дерево».

В нашем случае, т.к. стены белые, подошли бы и соответствующие белые кабель-каналы, проложить которые предпочтительно, как мне видится, по одному из двух маршрутов.

А) Проводку в кабель-канале опустить до плинтуса, затем кабель проложить по плинтусу, после чего по дверной коробке за наличником, а далее вновь по плинтусу до места установки и в конце поднимаем в кабель-канале на высоту установки, где ставим накладной выключатель света.

Б) Проводка в кабель-канале поднимается к потолку, затем по потолку идёт к противоположной стене, где опускается к новому месту установки накладного выключателя.

2. Внешняя электропроводка декоративными проводами

Еще один из возможных вариантов монтажа проводки без штробления – использование декоративных проводов. Выглядят они, например, вот так:

Это так называемые ретро провода. Чаще всего, монтаж декоративных ретро проводов выполняется в следующем порядке: в первую очередь устанавливаются керамические изоляторы, на которые затем одеваются свитые декоративные провода.

Так же декоративные провода могут выглядеть и вот так и монтироваться на скобы:

3. Наружная электропроводка в пвх гофре или электротехнической трубе

Еще один способ «облагородить» наружную электропроводку, вести её в пвх гофре или трубе. При этом, обычно, на несущее основание крепятся клипсы, в которые затем вставляется гофра или труба.

Оптимальный маршрут при этом, будет такой же как в случае с кабель-каналом.

Какой бы вы не выбрали вариант, суть остаётся одна, коммуникации проходят снаружи – открыто, главная ваша задача здесь, максимально вписать их интерьер, а кроме того, озаботится, чтобы проводку не повредили во время эксплуатации (случайно не зацепили плечом, не сгрызла собака, не вырвали дети и т.д.).

Кроме указанных выше, вы можете использовать в качестве защиты проводки и более экзотические элементы, например, медные или стальные сантехнические трубы.



Наиболее эффективным и простым способом перенести выключатель света совсем без штробления, буквально за 10 минут, практически в любую удобную точку квартиры или комнаты, а кроме того, если потребуется, изменить схему управления – это использование дистанционного выключателя света.

В настоящее время существует масса различных вариантов систем дистанционного управления освещением – от простого пульта, до сложных многорежимных систем с радио выключателем, идентичным обычному.

Главный их недостаток — это стоимость самих комплектов, которая, если использовать продвинутые модели, окажется несколько большей, что монтаж наружной проводки, кроме того, некоторые неудобства вызывает необходимость раз в несколько лет менять батарейки у пульта или дистанционного выключателя.

В остальном же, использование комплектов дистанционного управления освещением, самый лучший вариант, если вам требуется перенести выключатель без штробления и даже вообще, без каких-то сложностей. Смотрите сами, как это легко делается:

1. Замыкается контакт в старом выключателе, который необходимо перенести. Можно это сделать физически – соединив провода, а можно просто включив клавишу.

2. В место установки светильника, в данном случае люстры, ставится миниатюрный блок управления и подключается к люстре. Если у вас нет ниши в этом месте, как у нас, он прячется в основании люстры.

3. Программируется и устанавливается нужном месте дистанционный выключатель, часто просто приклеивается на двухсторонний скотч к стене.

4. ВСЁ. На этом монтаж завершен, вы сразу же можете пользоваться выключателем. Кроме того, вы можете сделать несколько выключателей на эту люстру или изменить режим её работы и многое другое, в зависимости от модели комплекта и его возможностей.

Подробнее, о подключении двухрежимного комплекта дистанционного управлением, вы можете узнать ЗДЕСЬ. Там как раз и описан способ переноса выключателя, с подробной пошаговой инструкцией действий, схемой подключения и всем, что необходимо для успешного монтажа.

Если же вы знаете еще какие-то способы, как можно просто, совсем без штробления, перенести выключатель освещения – обязательно пишите в комментариях к статье. Кроме того, оставляйте там так же любые свои вопросы, по переносу выключателей, я постараюсь оперативно помочь.

Перенос выключателя без штробления – способы, описание

Как перенести выключатель света без штробления стен и особенности процесса

Часто проблема, которая заключается в том, что требуется перенести выключатель без штробления, появляется тогда, когда у вас появляется в доме ребенок. Да, ребенок будет расти, учиться, будет пользоваться туалетом для взрослых, но вряд ли без вашей помощи он сможет включить свет. Как правило, в квартирах выключатель установлен на уровне лба/плеча (в зависимости от роста). Зачем? Может быть для того, чтобы когда у вас будут заняты руки, а вам нужно будет включить свет, была возможность «клюнуть» переключатель носом?

А вот розетки размещены именно на таком уровне, а о выборе высоты электрической точки на уровне чуть выше пояса стоит только догадываться, для кого было задумано.

Особенности процесса

Да, высота размещения розеток и выключателей в большинстве квартир невозможно назвать целесообразной, и если в случае с выключателем неудобство заключается только в том, что к нему сложно дотянуться ребенку, то розетки и вовсе являются отдельной историей. Как правило, они размещены в самых неожиданных местах, и иногда «прячутся» от владельцев квартиры или дома за шкафом, иногда за ковром, а то словно бельмо на глазу маячат на фоне только что поклеенных обоев, и возвышаются над спинками кроватей и диванов. Украшением интерьера это назвать сложно, даже если вы купили самые дорогие и стильные розетки. Рано или поздно ее постигнут участь многих – воткнут тройник и множество штепселей разного вида и формы с проводами, которые перекрутились, что окончательно испортит настроение и добьет вас. Чтобы не видеть такое безобразие, было бы разумно перенести выключатель ниже (то же самое относится и к розеткам).

Даже если вначале вам не захочется это делать – из-за лени или нежелания портить свежий ремонт, после двух месяцев бесконечных «пробежек» за ребенком, которому нужно СРОЧНО включить свет, вы, скорее всего, передумаете. Итак, что потребуется для того, чтобы воплотить мечту в жизнь? Для начала от вас потребуется определиться, какую проводку вы планируете делать.

Если у вас открытая электрическая проводка, то момент с переносом выключателя и вовсе не должен доставить неудобств. Но если проводка скрытая, то здесь никак не обойтись без перфоратора. Для начала следует отметить новое расположение выключателя примерно в 1 метре от пола и на оси со старым переключателем, а после можно начинать сверление отверстия, диаметр которого буде 6 см. Вам не потребуется сверло подобного диаметра – нужна будет лишь особая коронка, которая имеет твердосплавную режущую кромку.

Она будет отлично справляться с бетонными и кирпичными стенами. При этом по кирпичу вы сможете выполнять сверление при помощи обычной ударной дрели, а вот для бетона нужен только перфоратор, так как в противном случае (при использовании дрели) есть большой шанс того, что вы скоро попрощаетесь с этим электрическим инструментов.

Второй вопрос – на какую глубину сверлить? Чтобы ответить на такой вопрос, вам вначале потребуется приобрести в магазине пластмассовый «подрозетник» нужного диаметра. Хотя в будущем на выбранном месте будет стоять выключатель света, коробку для него все равно называют подрозетником. Он представляет собой цилиндрический стаканчик, который требуется вставлять и закреплять внутри стены, и он имеет официальное название – круглая монтажная коробка для внутренней проводки. Его нужно будет обязательно «утопить» в стене полностью, и даже немного глубже на несколько миллиметров – такой и будет глубина отверстия. После того, как коронка будет помещена вглубь стены на нужную глубину, следует поменять ее на лопатку, т.е. приспособление, которое имеет схожесть с зубилом. Перфоратор переключите в ударный режим без сверления, доставьте ненужный круглый фрагмент стены, причем действовать перфоратором стоит как отбойным молотком. Так вы сможете сделать гнездо под выключатель.

При переносе выключателя вам потребуется кабель, но к сожалению, предложение поставщика, который лидирует на строительном рынке по оптовой закупке кабеля вам не подойдет, так как длина недостаточная для того, чтобы свободно заменить кабель. По этой причине будет разумно поехать в магазин или на строительный рынок, где есть отдел с электрическими товарами и комплектующими для них, потому что есть большая вероятность того, что вам найдут из остатков кабельно-проводниковой продукции то, что нужно по длине и выгодной цене.

Процесс штробления

Прокладывание кабеля

Даже если вы будете переносить выключатель света без штробления, вам должно быт сразу понятно, что такие работы лучше проводить до оклеивания стен обоями, или же по свежему ремонту, но с условием, что у вас есть отрезки от обоев, так как вам потребуется соединять два гнезда, и при этом невозможно не повредить отделочный слой. Итак, линия, по  которой будет выполняться прокладка кабеля и штробление для этого, будет ориентиром на стене. Но что делать дальше? Есть много вариантов. Самым простым способом будет пропилить штробу при помощи штробореза.

Если нет штробореза

Этот электрический инструмент является модификацией, т.е. улучшенной версией угловой шлифовальной машинки, а именно всем знакомой болгарки. Но в этом случае на валу закреплено два диска, а не один, как по стандарту. Кроме того, диски не простые и абразивные, а дорогие и алмазные, причем расстояние между ними можно будет менять и регулировать от 0.7 см до 3.5 см, а при регулировке высоты барабана можно достигнуть глубины реза от 0.7 см до 4.5 см. Диски обязательно должны быть закрыты кожухом, который имеет специальный патрубок для подключения строительного пылесоса. Штробить без подобного полезного электрического прибора будет крайне проблематичной задачей, так как вы будете поднимать облака пыли, и начнете проклинать момент, когда решили перенести выключатель немного ниже.

Профессионалы рекомендуют использовать особые промышленные или строительные пылесосы, но если у вас такого нет, для единоразовых работ можно использовать и обычный, бытовой прибор. Штроборез следует включить, а после начинайте аккуратно вводить диски в стену и толкать не спеша, при этом инструмент нужно опереть на специальные резиновые ролики в таком направлении, чтобы диски крутились и разрезали стену под себя. В противном же случае, если вы будете действовать в обратном направлении, штроборез будет выталкивать сам себя из стены.

Если же вдруг на вашем пути попадется не очень большая арматура, то и это не будет проблемой для штробореза. Вы можете распилить арматуру, которая имеет 1 см в диаметре, возможно немного толще, но учтите, что из-за подобных работ алмазные диски будут сильно испорчены. Будем надеяться на то, что ничего не попадется и будет возможность использовать алмазные диски и после штробления. Так следует одолеть весь участок, желательно за один раз, чтобы потом не цепляться за пропилы дисками. Далее возьмите перфоратор, на который уже будет установлена «лопатка» и зачистите штробку. Не забывайте о том, что все работы с электрическими инструментами следует проводить в защитных очках, а еще лучше с использованием респиратора.

Если нет штробореза

А что же делать в ситуации, если у вас нет штробореза или вы просто не хотите его использовать для переноса выключателя? Чтобы не покупать дорогостоящий электрический инструмент на пару раз, который в дальнейшем не понадобиться и не портить существующий ремонт, существуют несколько дополнительных способов для проделки в стене кабель канала. Для этого потребуется обычная болгарка, которая чуть больше стандартный. На нее нужно установить те же алмазные диски, которыми обычно распиливают стандартную керамическую плитку, а также облицовочный камень искусственного происхождения, и сначала следует сделать один пропил,  после и второй, параллельно первому.

Выполняйте все действия крайне аккуратно, так как болгарка будет стараться вырваться из рук, что может создать множество неприятностей. Не следует через чур сильно давить на нее, а также перекашивать диск, не сильно углублять диск инструмента и закрыть во время проведения работ все межкомнатные двери, так ка были будет столько, что вам будет обеспечена полноценная генеральная уборка на несколько часов. Это, пожалуй, единственный, но существенный минус такого способа, так как к открытому защитному кожуху болгарки не получится прикрепить шланг от пылесоса, и обязательно потребуется респиратор. Более того, контролировать глубину  реза будет тоже сложновато. Для упрощения задачи можно сделать отметки на диске, которые будут сделаны при помощи маркера. Но учтите, что ставить отметку следует осторожно, в идеале после того, как остановится диск, а электрический инструмент будет надежно закреплен.

Кстати, делать два реза совсем необязательно. Если вы планируете использовать двухжильные или трехжильные медный провода, сечение которых 1,5 мм², такие как ВВГ, то вы сможете без проблем поместить их в узкий рез, который оставлен на стене диском. Для выключателя с одной клавишей потребуется использование двухжильного провода, а для двухклавишного трехжильный. Другое ли дело – установка розетки. Здесь потребуется сечение провода 2,5 мм², а если потребитель электрической энергии будет мощный, к примеру, духовой шкаф или электрическая плита, то сечение провода может быть и 4, и 6 мм², все будет зависеть от потребляемой мощности домашнего прибора. Такой кабель не получится засунуть в одиночный пропил даже при хорошей сноровке.

Обратите внимание, что для переноса выключателя света без штробления рекомендуем использовать  кабель такой марки, как NYМ или ВВГнг-LS, а те, кто отдает предпочтение гибкому проводу, рекомендуем обращать внимание на провода ПВС.

Соединение проводов

По европейским стандартам настойчиво рекомендуется установка провода в кабель-канале  не просто так, а в пластиковой гибкой гофрированной трубке, которая имеет диаметр 2 см. Можно его и не использовать, если вы используете кабель с тройной изоляцией вроде NYМ, так как производители позаботились о том, чтобы он был отлично защищен без дополительных средств. Если речь идет о прокладывании провода в деревянной или гипсокартонной полой перегородке, то это полностью меняет дело. Единственное, что действительно хочется позаимствовать у европейцев, это хорошие клеммы, при помощи которых можно удлинить провод. Вам не потребуется использование винтов, болтов и прочих зажимов резьбового характера – на проводе зачищаем 1 см, вставляет в круглое отверстие клеммы до упора и все, готово!

Там уж сколько ни тяни провод, он не выскочит – защелки из металла зубастые, будут держать на совесть, и даже изолента не потребуется, так как клемма изолирована очень хорошо. Такие клеммы будут идеальными для того, чтобы соединять старую алюминиевую проводку с новыми медными проводами, так как медь и алюминий «не дружат», и обычной скрутки не хватит. Специалисты рекомендует клеммы фирмы Wago, которые могут  быть и двух, четырех и даже шести дырочными, что подходит. Остальные производители тоже неплохие, поэтому можете выбрать клеммы от другой фирмы.

Теперь работы подходят постепенно  к концу. Кстати, если у вас не получилось сделать кабель канал по одному из приведенных способов из-за того, что нет болгарки, перфоратора или штробореза, то есть еще один способ, дедовской, который достался мастерам с советского времени. Он подразумевает процесс, когда при помощи обычной дрели делают дорожку из отверстий с глубиной в 2 см и шагом в 0.5 см, а далее при помощи молотка и зубила все соединяют в борозду, которая должна быть сплошной. Кроме того, требуется выдолбить и гнезда под выключатель, при этом насверлить по кругу отверстий требуемой глубины. Но все-таки хотелось бы верить, что плохие времена остались позади, и вы сможете использовать хотя бы какой-то из способов, так как более трудоемкого и мучительного способа не существует.

Как заделать проделанную штробу

Итак, кабель канал и гнезда готовы. В подрозетнике нужно выломать одно из круглых окошек, в зависимости от того, куда будет проложен провод. Подготовьте гипсовую или алебастровую шпатлевку, в крайнем случае можно использовать цементно-песчаный раствор, который не должен быть сильно жидким. Помните о том, что алебастр и гипс будет быстро схватываться – не нужно слишком долго месить раствор, а то шпатлевка начнет каменеть еще в тазу.

Далее нанесите слой  шпатлевки на внутреннюю поверхность нового гнезда, вставьте свой подрозетник, а после аккуратно замажьте лицевую сторону и уберите лишнее. Сильно стараться не нужно – засохший с гипсом алебастр можно хорошо обработать при помощи наждачной бумаги. Возьмите провод требуемой длины, зачистите с двух сторон – верхний через клеммы будет соединен со старыми проводами, а нижний будет заведен на выключатель. Далее провод следует уложить в штробу, расклинивая при помощи деревянных щепок, чтобы тот не вывалился раньше времени.

Далее штробу следует зашпатлевать, а еще убрать с глаз долой старое установочное гнездо. Проблему можно решить следующим образом —  взять завинчивающуюся крышку от банки из-под маринованных огурчиков, забить ее в гнездо, при этом следует заранее удалить старый подрозетник, и тут же зашпатлевать. Теперь это место будет сложно найти под слоем новых обоев. Проще говоря, лучше использовать подобия заглушек (и ваша фантазия подскажет, из чего их сделать), чем заляпать все гнездо и клеммы. Тем более, такой процесс небезопасный – нельзя подавать напряжение, пока шпатлевка не высохла, а в будущем можно будет попадать в старое гнездо, удаляя заглушку под корочкой шпатлевки, которая засохла, и если вдруг что-то случится, найти место можно будет посредством простукивания.

Безопасность при проведении работ

В конце остается лишь дождаться, когда засохнет шпатлевка, и можно будет установить выключатель. Опустить розетку к полу можно будет тем же способом, единственное, на что следует обращать внимание – расположение старой электрической проводки в стене.  В случае с выключателями она будет опускаться к нему в стене с потолка, а вот в розетках она будет чаще всего подниматься с пола, но иногда заходит с боков, поэтому будьте осторожны и используйте специальные приборы, которые способны «почувствовать» провода в стене. Он относительно недорогой и вам порекомендуют в магазинах, какая из моделей луче.

В любом случае прибор вам пригодится, к примеру, при установке полки на стену не будет лишним проверить, что бур перфоратора не упрется в провод, который находится под напряжением. Удачи в проведении работ, но помните о том, что выполнять работы следует только после того, как вы будете уверены, что проводник обесточен. Электрический ток достаточно коварный  и не прощает ошибок.



как самому правильно перенести силовой прибор ниже или в другое место, а также ошибки штробления своими руками в квартире панельного дома

Удобное расположение электрической розетки в комнате влияет на уровень комфорта эксплуатации приборов. При ремонтных работах или при покупке новой техники прежняя схема расположения точки подключения уже не устраивает человека. Чтобы не тратить деньги на вызов специалиста, можно решить сложившеюся проблему собственными силами. Статья расскажет, как грамотно перенести розетку на другое место, и как не допустить ошибок.

Техника безопасности при работах

Процесс не вызовет особых сложностей ни в организационном, ни в техническом плане. Но при работе с элементами электрической проводки обеспечить необходимо максимальный уровень безопасности. Вот несколько рекомендаций:

• Если подключение новой электророзетки происходит в квартире, нужно использовать только силовой кабель ВВГнг с сечением не менее 1, 5 мм2.
• Укладку кабеля производить строго в вертикальном или горизонтальном направлениях по НБП и ГОСТу. При этом выдерживать 200 мм от уровня потолка во время расположения горизонтальных маршрутов, а вертикальные удалять в 100 мм от дверных и оконных проёмов, комнатных углов.
• Розетку располагать на высоте 50–80 см от уровня пола. Учитывать расстояние 50 см от радиаторов, стальных трубопроводов и газовых плит.
• Соединения и ответвления выполнять через коробки или размещать в корпусах электромонтажных устройств.

Мастера рекомендуют составить предварительную схему с указанием расположения распределительной коробки и план прокладки основного кабеля, чтобы безопасно выполнить перенос. Перед началом работ обязательно отключить электрический счётчик. Область размещения распределительной коробки дополнительно проверить индикатором на возможный поток электрического тока.

Причины переноса в другое место

Перестановка мебели, ремонт, установка нового оборудования — основные причины для переноса розетки ниже, выше или в другое место. Очень часто старые электрические элементы перестают работать, перегреваются, становятся неисправными из-за подключения огромного количества домашней техники.

Как сделать правильно: основные способы переноса своими руками

Вариантов переноса своими руками несколько. Будут рассмотрены пять основных способов, из которых каждый сам может выбрать более подходящий для себя.

Укорачивание провода

Это самая понятная и лёгкая в исполнении процедура. Пример следующий: провод находится в стене и спускается с потолка, при этом розетка расположена на высоте 20 см от пола. Перед хозяином дома стоит задача увеличить это расстояние до 50–60 см. Процесс укорачивания провода следующий:

1. отключить электрический счётчик;
2. демонтировать розетку, подрозетник;
3. извлечь провод до нужной высоты;
4. высверлить отверстия под новый подрозетник;
5. завести провод, уложить в существующий штроб;
6. заделать старое отверстие;
7. установить розетку.

Внимание

Если провод не умещается в стене, то отрезать несколько сантиметров. Окончания очистить от защитной оболочки. После монтажа нового электрического элемента включить счётчик, проверить поступление тока.

Удлинение провода

Наращивание провода необходимо, когда намечается перестановка, и на новом месте для домашней техники нет точки поступления электрического тока. Если кабель размещён в стене, то дополнительно требуется увеличить штробу от старой розетки до новой. Процесс следующий:

1. отключить счетчик;
2. демонтировать розетку и подрозетник;
3. выполнить новые отверстия под элементы, прорезать к ним штробу;
4. установить новый подрозетник, а на старом месте — коробку для скруток;
5. нарастить провод, затем проложить к нужной области;
6. заделать штробу и установить розетку (как установить розетки и выключатели своими руками?).

Не рекомендуется замазывать участок от старой электророзетки цементом или гипсом: провода быстро испортятся, что приведёт к замыканию. Лучше сделать дополнительную распределительную коробку: в случае необходимости достаточно её открыть, чем разбивать стену.

Соединение шлейфом

Этот способ рекомендуется применить, когда нужно оставить электророзетку на старом месте, а к ней подвести ещё несколько, но в разных участках комнаты. При этом провод можно оставить открытым или закрытым. После окончания работ запрещено подключать к этой сети огромное количество мощных устройств. Если даже одна скрутка испортится, то придётся менять и остальные. Процедура переноса идентична наращиванию провода. Но здесь используются шлейфы. Соединить их просто, если учесть следующие нюансы:

• Провода зажимать через клеммы. Отдельное их скручивание займёт много времени и места.
• Кабель должен иметь такое же сечение, как старый.
• Провода всегда прокладывать под прямым углом. Пробивание диагональной штробы запрещено правилами ПУЭ.

Важно

Если возникли сложности, то лучше обратиться к профессионалам. Ошибки не исключены. Нарушение процесса или неграмотный зажим проводов приведёт к замыканию, порче имущества.

Прокладка новой линии

Существует два способа прокладки новой линии. Первый — провод выходит из распределительной коробки. Используется при замене испорченной проводки на новую. Второй — из счётчика. Здесь розетка переносится для последующего подключения электрической плиты, бойлера или кондиционера. Проложить новую линию проводки для розетки можно по следующему принципу:

1. Сделать недостающие штробы от распределительной коробки или электрического счётчика до области размещения новой розетки. Можно использовать старые штробы. Но предварительно придётся удалить замазку.
2. В щиток установить автоматический выключатель, чтобы избежать короткого замыкания.
3. Кабель уложить в штробу, закрепить гипсом или цементом.
4. Монтировать подрозетник и розетку. Проводку залудить, если в эту точку будут подключаться мощные устройства.

Старую электророзетку оставить на месте или удалить — обрезать провода, демонтировать подрозетник, замазать гипсом.

Наружная установка

Этот способ подразумевает использование накладных изделий и специальных защитных коробов. Преимущества наружной укладки — экономия затрат и усилий. Произвести монтаж можно любым из перечисленных способов. Но пластиковые защитные кабель-каналы будут расположены на поверхности стены и нарушат эстетику помещения.

В квартире панельного дома

Розетки в панельном доме могут быть опасны как для взрослых, так и для детей. Перенести их просто. Инструкция:

1. извлечь старый подрозетник;
2. вскрыть распределительную коробку;
3. к новому гнезду подсоединить провод, закрепить;
4. установить новый подрозетник, розетку;
5. в коробке соединить старый и новый кабели, заизолировать;
6. штробу замазать.

О том, как установить розетку в квартире, читайте тут. Затем включить счётчик, проверить исправность установленной розетки. Важно, чтобы электрические элементы не выпадали из стены и не шевелились.

Типичные ошибки

Многие новички при работе с электрическими элементами допускают немало ошибок. Вот список основных:

• Не обесточена проводка. Строго запрещено перемещать розетку под напряжением.
• Не обнаружено расположение старых проводов. Здесь человек портит большую площадь стеновой поверхности, что приводит к дополнительным расходам на её восстановление.
• Неаккуратное штробление стен в панельном доме. Повреждается арматура внутри плиты, и несущая стена приходит в негодность.
• Допущен контакт алюминиевых и медных проводов.

Бывают случаи, когда не уделяется внимание качеству контактов. Плохое соединение становится потенциальным «узким местом» для течения электрического тока.

Полезные советы

Совет

Опытные электрики всегда советуют оставлять монтажный запас провода в 10-15 см при его заведении в распределительную коробку. Иначе при порче кабеля вновь придётся выполнять наращивание или проводить полную замену. А это новое удаление замазок, дробление штроб.

В панельных домах лучше заводить проводку под стяжку, штукатурку или гипсокартон. Перед ремонтными работами рекомендуется составить схему расположения кабелей, чтобы в дальнейшем легче было выполнять различные манипуляции. Перенести розетку на новое место своими руками просто. Какой способ переноса электророзетки выбрать, человек решает самостоятельно. Важно помнить про отключение электросчётчика перед процедурой, дополнительную проверку контактов, выбор качественного материала. Рекомендации и советы профессионалов помогут выполнить каждый шаг грамотно.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир
