Как сделать коптильню своими руками в домашних – для холодного копчения своими руками из дерева с чертежами и размерами с пошаговой инструкцией

Особенности процесса копчения

Еще много сотен лет назад люди догадались о том, как воздействует дым на мясо. После обработки дымом улучшаются не только вкусовые качества продукта, но и хранится он гораздо дольше.

Существует 2 основных способа копчения: холодное и горячее.

При первом варианте копчения происходит обработка дымом, температура которого не превышает 25-30 градусов. Такое копчение происходит 2-3 дня, после этого копчености могут храниться очень долго.

Горячее копчение происходит очень быстро, продукт будет готов уже через 1.5-2 часа. Температура дыма при этом составляет 90-150 градусов по Цельсию.

Чтобы вы могли попробовать копчености приготовленные самостоятельно, далее мы вам расскажем как можно сделать коптильню своими руками.

Рекомендуем посмотреть еще тут

Как сделать коптильню холодного копчения

Умельцы придумали огромное множество различных способов создания коптильни, мы будем рассматривать самый популярный.

Мы в подробностях расскажем вам как сделать коптильню из бочки, для этого нам понадобится:

• Деревянная бочка.
• Фитинги.
• Стальная сетка.
• Метровая стальная труба диаметров 10 см.
• Труба стальная (для дымопровода).

Из инструментов необходимы следующие:

• Болгарка.
• Сварочный аппарат.
• Лопата.
• Дрель.
• Кусачки по металлу.

Подготавливаем камеру для копчения

Перед установкой камеры нужно обязательно выкопать грунт на глубину 15-20 сантиметров. Затем в углубление монтируется бочка и земля вокруг хорошо утрамбовывается.

Далее отрежьте сетку нужного размера и установите внутрь бочки, на нее будут укладываться продукты.

Потом проделайте отверстие на бочке ближе к дну, для этого лучше использовать перьевое сверло. Затем в отверстие устанавливается штуцер, в дальнейшем к нему будет подключаться дымогенератор.

Рекомендуем посмотреть еще тут

Обязательно место стыка штуцера с бочка смажьте силиконовым герметиком. В таком случае будет меньше потерь дыма при копчении.

В крышке бочки также проделывается отверстие перьевым сверлом, и устанавливается штуцер. Болгаркой отрежьте 20 сантиметров трубы и установите на штуцер. Эта часть трубы нужна для отвода дыма.

Сверху трубы установите небольшой кусочек резины. Он необходимым для того, чтобы защищать камеру от осадков.

Изготовление дымогенератора

Для создания дымогенератора возьмите метровую стальную трубу.

Отрежьте из листовой стали круги и хорошо заварите трубу с обеих сторон.

Рекомендуем посмотреть еще тут

Затем просверлите специальным сверлом по металлу 2 отверстия вверху трубы и 2 отверстия внизу трубы.

В оба верхних отверстия установите 2 штуцера, к одному подсоедините стальную трубу, а к другому шланг от компрессора. Другой конец стальной трубы нужно соединить со штуцером бочки.

Болгаркой пропилите дверцу в середине трубы, потом приварите петли чтобы ее было удобно открывать. На этом сборка коптильни завершена!

Как запустить в работу коптильню

Засыпьте щепу в дымогенератор и плотно закройте дверцу.

Откройте крышку бочки и установите на сетку продукты для копчения, после этого плотно закройте крышку. Чтобы дым не уходил из под крышку можно замазать глиной щели.

С помощью автогенной зажигалки подожгите щепу через отверстия в нижней части дымогенератора.

Включите компрессор, после этого щепа будет медленно тлеть и дым будет поступать в камеру. Вам остается только периодически добавлять щепу, через пару дней вы сможете насладиться потрясающим вкусом копченостей.

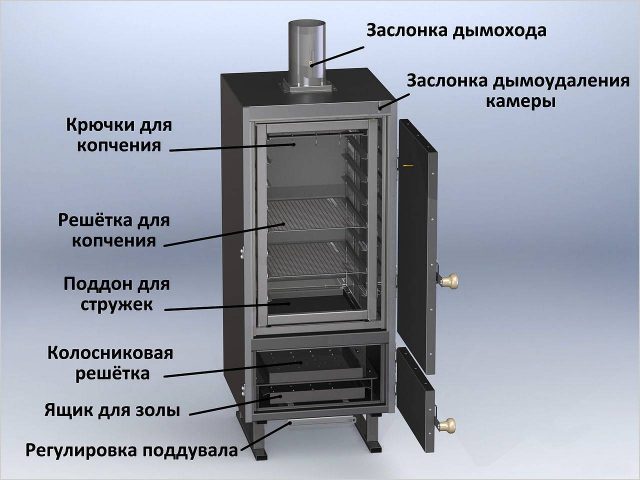

Как сделать коптильню горячего копчения

Возьмите листовую сталь толщиной 2-3 миллиметра и нанесите на нее разметку короба для копчения. Также сделайте разметку для крышки коптильни.

Затем вырежьте металл по разметку и сварочным аппаратом сварите коптильню. Дополнительно нужно сварить небольшую коробочку из стали, в нее будет стекать жир при копчении мяса или рыбы.

Потом сделайте подставку из стальной сетки и установите ее в коптильню. Сверху поставьте лоток для сбора жира.

Сверху устанавливается основная сетка, на ней будут располагаться продукты для копчения.

На этом сборка коптильни завершена, под нижнюю сетку насыпается щепа, на верхнюю сетку кладутся продукты. Потом коптильня закрывается крышкой и устанавливается над углями.

Теперь вы знаете как сделать коптильню в домашних условиях. Желаем вам удачи!

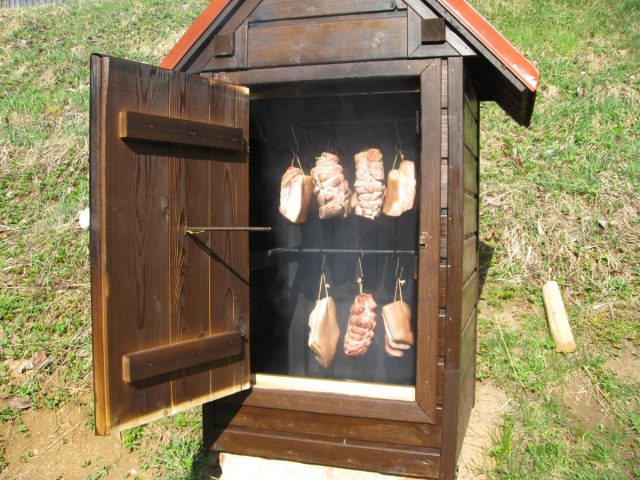

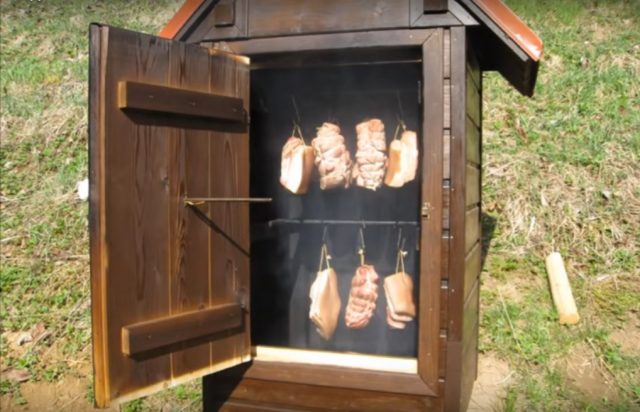

Фото коптильни

Всего посмотрели 166

приспособления для горячего и холодного копчения, изготовление в домашних условиях

Копченые продукты можно отнести к разряду деликатесов со специфическим ароматом и вкусом. Их магазинная стоимость довольно высокая, да и вкус иногда может желать лучшего, так как часто продаваемые копчености сделаны с помощью жидкого дыма. Получить настоящий копченый продукт поможет коптильня, сделанная своими руками в домашних условиях из подручных средств.

Наука копчения

Коптильня не является сложной конструкцией, и ее может изготовить практически любой человек, но для этого необходимо знать правила копчения, объективно определить свои способности, подготовить материал, и только после этого приступить к изготовлению приспособления.

Особенности окуривания дымом

Перед тем как приступить к изготовлению коптильни, рекомендуется познакомиться с нюансами копчения:

1. Помещенные в коптильную камеру продукты должны равномерно прогреваться и окуриваться дымом. После обработки они не должны пахнуть горелым и быть одинаковыми на вкус.
2. Окуривающий копчения дым должен иметь легкую концентрацию, а его тяжелые фракции, прежде чем он достигнет продуктов, должны выпасть в осадок. Благодаря отсутствию вредных пиролизных газов обработанные дымом продукты приобретают неповторимый аромат и специфический вкус.
3. Коптильня должна хорошо сохранять рабочий дым и обеспечивать его равномерное проникновение в камеру.

Виды обработки продуктов

Чтобы изготовить качественную коптильную установку, стоит познакомиться с видами копчения:

1. Холодное копчение. Производиться при температуре дыма не более +50°C. Например, процесс копчения подсоленной рыбы обычно длится около 6 часов. Крупный мясной окорок может находиться в камере около 3 суток. Продукты, полученные путем холодного копчения, могут храниться в погребе около 1 года.
2. Горячее копчение. Процедура длится примерно около 15 м для рыбы и около 4 часов для окорока. Копчение проходит при температуре +70…+120°C, но продукты горячего копчения хранятся всего несколько суток, да и по вкусу на много уступают копченостям, полученным при холодной обработке дымом.

Специфика обработки продуктов дымом

Вид копчения зависит от расстояния камеры, куда заложены продукты для копчения, и тлеющего очага, где находятся опилки. Например, коптилка горячего копчения своими руками должна выделять дыма высокой температуры, для этого очаг устраивается рядом с камерой копчения. А для холодного приготовления копченостей достаточно небольшой, в пределах +35°C температуры дыма, поэтому для его охлаждения очаг устраивается далеко от коптильни.

Принцип холодного копчения

Очаг находиться на удалении и соединяется с камерой через длинный дымоход с восходящим наклоном, где он охлаждается до определенной температуры. Температуры не хватает для термообработки продуктов, поэтому закладываемое мясо рыба должны быть заранее готовыми к употреблению. В этом случае копчености приобретает только соответствующий аромат, цвет и высокие вкусовые качества.

Преимущество этого вида обработки в том, что продукты получаются плотными, и их можно без труда нарезать, а так как они были заранее готовыми к употреблению, в них нет вредных веществ и различных паразитов.

Недостаток холодного копчения в длительности процесса, который может длиться несколько суток.

Горячее копчение

Очаг для дыма расположен рядом или под камерой коптильни, за счет чего в ней формируется постоянная высокая температура, и дым не только насыщает копчености специфическим ароматом, но и производит их термообработку до полной готовности к употреблению.

Во время горячего копчения в камеру закладываются полуфабрикаты продуктов в виде подсоленного мяса, сала или сырой рыбы, которая также пересыпана солью.

На типичный вопрос, как сделать коптильню в домашних условиях, можно ответить так: оборудование горячего копчения можно сравнить с обычной жаровней с уложенными на нее опилками или щепой. Только она расположена на дне духового шкафа, в которую закладываются продукты для дальнейшего копчения. Тлеющие опилки выделяют дым и определенную температуру, благодаря которой в духовом шкафу продукты проходят термообработку и пропитываются ароматом дыма.

Изготовление коптильни своими руками

Изготовленная своими силами коптильня может иметь самую простую конструкцию, работающую по принципу конвекции. Обеспечив постоянный подвод дыма к продуктам и поддерживая его определенную температуру, можно в домашней обстановке производить копчение не только мяса и рыбы, но и овощей. При этом не нужно возводить специальные кирпичные коптильные печи или громоздкие металлические конструкции, когда все можно сделать, используя подручные материалы. Ведь принцип работы коптильного оборудования не изменяется.

Оснастка для холодного копчения

Это самая простая коптилка холодного копчения своими руками с очагом для получения дыма, расположенного на удалении от духового коптильного шкафа.

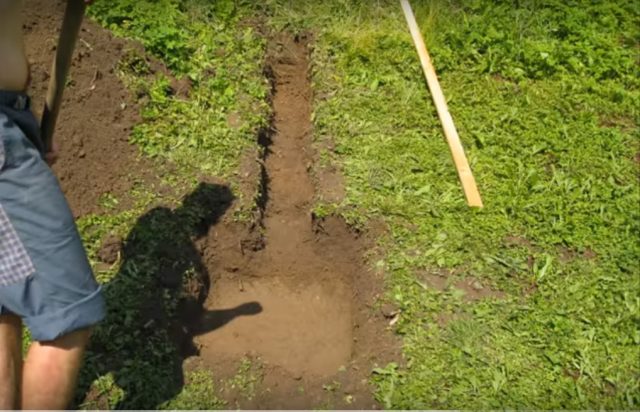

Обычная средняя длина дымохода составляет около 2,5−3 м. Для свободного прохождения дыма копается траншея глубиной около 25−30 см и шириной примерно 50 см. Ее дно вместе со стенами выкладывается кирпичом на растворе из глины. Сверху укладываются металлические листы или плоский шифер, которые затем присыпаются землей.

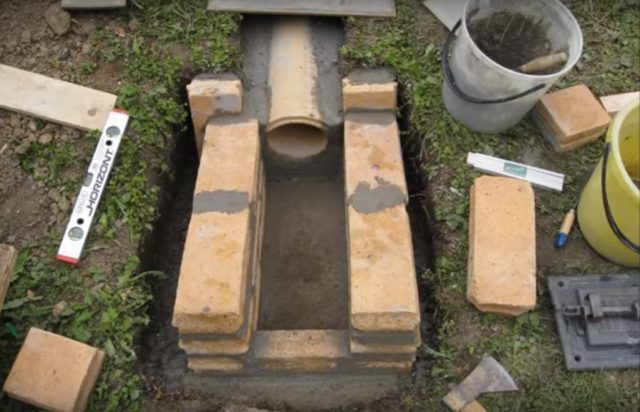

Если есть керамическая печная труба диаметром около 200−250 мм или аналогичная из металла, ее можно положить в выкопанную траншею вместо кирпича.

Вверху топки, для регулирования доступа воздуха к очагу и вывода лишнего дыма, обязательно нужно установить воздушную заслонку.

Место соединения трубы дымохода с коптильной камерой должно быть герметичным. Для этого можно воспользоваться раствором из глины.

Камера для дыма

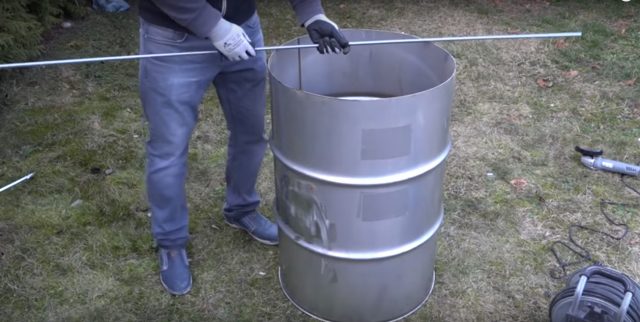

Простую коптильную камеру проще всего сделать собственными силами из металлической бочки емкостью 100−200 л.

Для этого верхняя крышка на бочке полностью срезается, а в ее днище прорезается отверстие по диаметру трубы, выведенной из дымохода.

С середины бочки внизу устанавливается съемный поддон, который понадобится для сбора жира, выделяемого из продуктов копчения во время обработки. Между поддонами и стенками камеры должно быть пространство для свободного прохода дыма.

Над поддоном монтируется минимум одна решетка для закладки продуктов, а сверху, к внутренней стенке бочки, привариваются специальные упоры для укладки обрезков арматуры, на которые с помощью крючков можно будет подвесить рыбу или другие продукты, подготовленные для копчения.

Коптильную камеру можно выложить из кирпича — это будет лучим решением, но возводить ее не рентабельно, если копчение будет производиться в редких случаях.

Горячая коптильня

Схематически оборудование для горячего приготовления копченостей выглядит примерно так: над открытым пламенем устанавливается наполненная опилками жаровня. Она может ставиться и на обычную горячую печь, здесь, главное, не источник пламени, а создание температуры, от которой будут тлеть опилки.

Горячий дым опилок проходит в камеру, где размещены продукты для копчения, и, пропитывая их, одновременно производит термообработку. Продукты размещаются над поддоном, на котором собирается жир, выделяемый продуктами под действием горячего дыма, при этом излишки отработанного дыма удаляются из камеры через отдушину крышки или специальный дымоход.

Второй вариант горячего копчения — это бочка со встроенной в нее топкой. Инструкция, как сделать коптилку своими руками с топкой:

1. В дне бочки прорезается несколько продолговатых отверстий для удаления накопившейся от тления опилок золы. Одновременно эти отверстия будут выполнять роль поддувала для подачи воздуха в топку.
2. В стенке бочки внизу вырезается отверстие размером примерно 200х300 мм. Из вырезанного листа изготавливаются дверцы, которые навешиваются на вырезанный в бочке проем.
3. Над топкой помещается лист металла, диаметр которого равен внутреннему диаметру бочки. Лист приваривается к стене бочки и отделяет топку от коптильной камеры, которая должна занимать около 2/3 ее объема.
4. В приваренном листе металла, который является дном камеры, прорезается отверстие и вставляется дымовая труба.

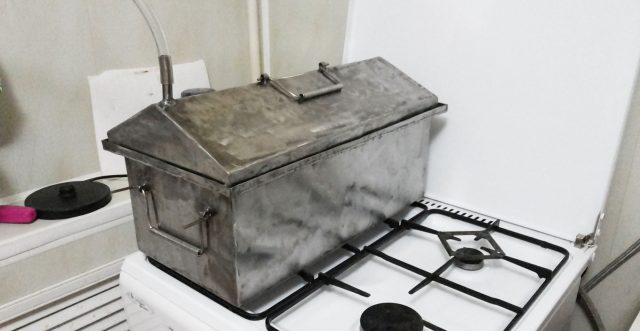

Камера для кухни

Перед тем как своими руками сделать коптильню, необходимо совершить следующие действия:

1. Из металла, а лучше из нержавейки изготавливается ящик с крышкой. Его глубиной должна быть в пределах 400−500 мм. По периметру верхней кромки, отступив вниз примерно 40−50 мм, приваривается бортик из уголка, в который будет вставляться крышка.
2. В образовавшийся бортик заливается вода. Она будет выполнять роль затвора, не пропускающего дым из коптильной камеры.
3. В крышку вваривается железная труба для вывода дыма. На нее надевается шланг, который выводиться в форточку.
4. От дна ящика на высоте примерно 100 мм, приваривается несколько упоров, на которых будет устанавливаться поддон, собирающий жир.
5. Отступив уже от поддона вверх около 200 мм, нужно приварить упоры, которые будут удерживать решетку для закладки продуктов под копчение.
6. Дно засыпается опилками толщиной примерно около 2 см.
7. Готовая коптилка устанавливается на кухонную плиту.

Свободное копчение

Этот вариант самый простой. Если над кухонной плитой смонтирована вытяжка, на конфорку с легким пламенем ставится консервная банка с опилками. К вытяжке над банкой подвешивается заготовленный для копчения продукт, при этом не следует забывать о сборнике жира, который также можно изготовить из консервной банки.

Поднимающийся от опилок дым будет в какой-то мере охлаждаться, а капли жира, скорее всего, будут падать уже отвердевшими. Такую же процедуру можно провести и на электроплите. Правда, таким методом много продуктов не заготовить, но на маленькое застолье хватит.

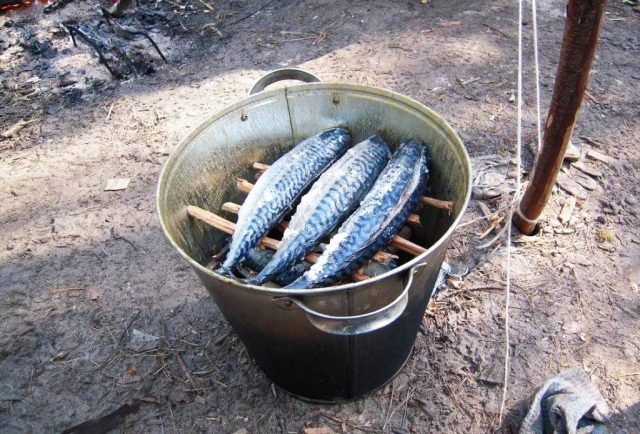

Самодельную мини-коптильню можно быстро изготовить и из обычного металлического ведра:

• на его дно засыпаются опилки;
• над ними, отступив небольшое расстояние крепиться решетка, на которой устанавливается поддон для сборки жира;
• вверху ведра проделываются отверстия для вставки металлических прутиков, на которые будут подвешиваться с помощью специальных крючков продукты, приготовленные для копчения горячим дымом;
• в крышке делается небольшая отдушина, через которую будет удаляться лишний дым.

Готовая коптильня ставится на небольшой костер, когда опилки затлеют, на прутья подвешиваются заготовленные продукты, а ведро закрывается крышкой. Процесс копчения может занять 30−60 минут.

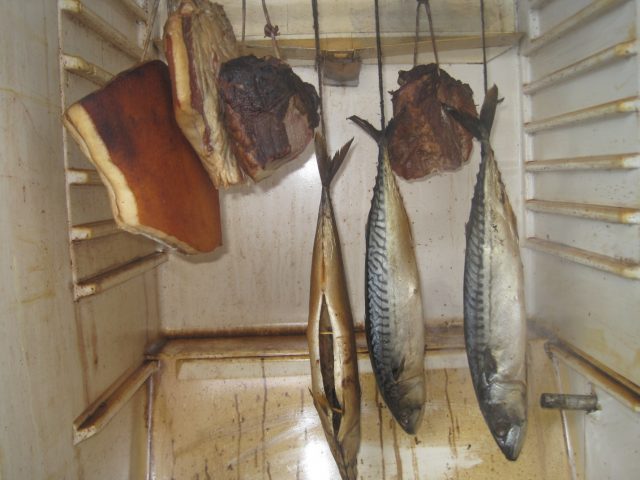

Старый холодильник

Из холодильника полностью извлекаются все внутренности, снимается облицовка и удаляется изоляция. Все освобожденное внутреннее пространство приспосабливается для коптильной камеры.

Установка решеток для продуктов, жиросборник, жаровня для опилок и подвод дыма — все делается так же, как и для бочки. Только в бочке все работы производятся через верх, а в холодильнике — через его дверцу, которая при работе закрывается.

Коптильня горячего копчения своими руками чертежи и фото из металла

Для того, чтобы регулярно кушать ароматные копчености, не обязательно приобретать магазинную продукцию. Сегодня все больше людей приобретают специальные домашние коптильни. Их также можно сделать и самостоятельно, используя для этого подручные средства.

Эффективные коптильни, сделанные в домашних условиях

Лучше всего делать коптильню для домашнего использования из металла.

Такие конструкции будут иметь более долгий срок эксплуатации и отличные характеристики.

С их помощью можно будет приготовить копчености, которые ничем не будут отличаться от тех, которые сделаны с помощью заводских аппаратов.

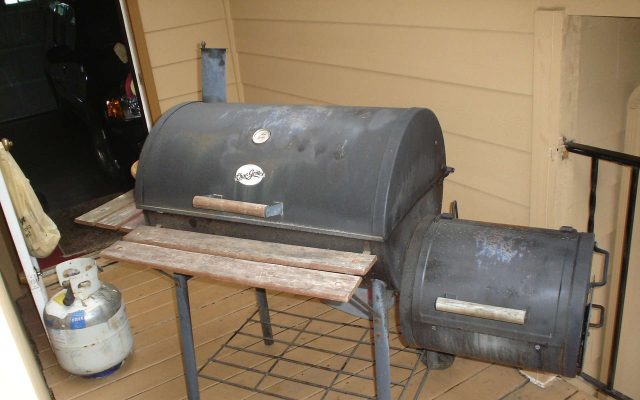

Многофункциональная коптильня «Паровоз»

Данная конструкция имеет топку круглой формы, оборудованной откидной крышкой. В нее во время процесса нужно закладывать топливо. Также аппарат можно использовать в качестве гриля. Для этого нужно подготовить топливо, а сверху положить решетку. Это значит, что для переоборудования режима не нужно выполнять никаких трудоемких работ.

Для того, чтобы перенастроить конструкцию, стоит выполнить самые простые действия.

• Крышка топки откидывается;
• В топку нужно загрузить подходящий вид топлива;
• Дальше устанавливается решетка для барбекю;
• Разжигается огонь и после того, как перегорят дрова, на решетку можно класть мясо.

Рабочая камера коптильни «Паровоз» находится в дымовой трубе.

В более современных моделях дополнительно устанавливаются специальные заслонки, с помощью которых можно регулировать температуру.

В случае использования самодельного устройства, продукты нужно размещать внутри топочной камеры. Их можно подвесить на верхнюю крышку или выложить рядами на решетки.

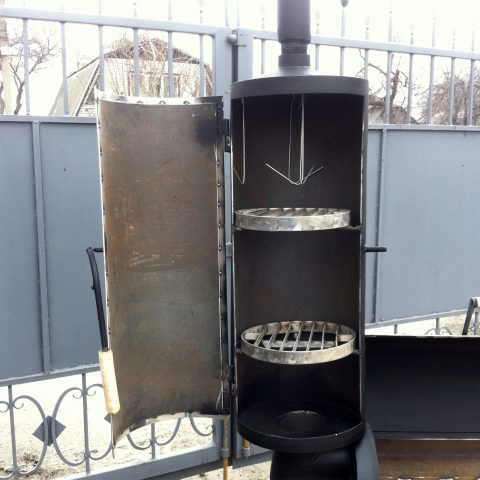

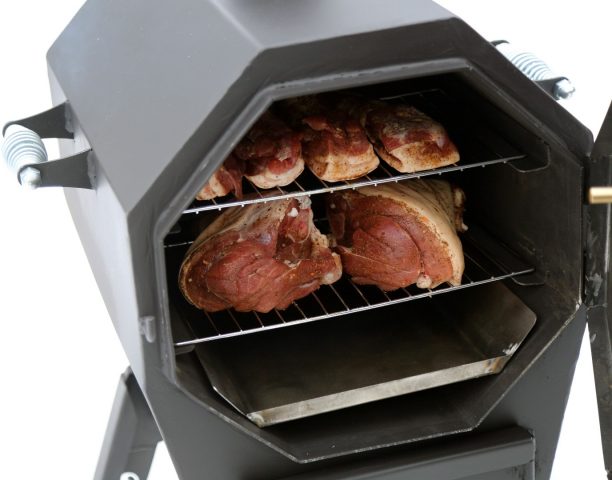

Коптильня из газового баллона

Достаточно часто для сооружения коптильни своими руками используется старый баллон, который имеет все необходимые физико-технические параметры. Баллоны изготавливаются исключительно с крепких материалов с достаточно толстыми стенками. Соответственно, готовая конструкция не будет деформироваться под влиянием высоких температур и не потеряет свои эксплуатационные характеристики.

Использование баллона для коптильни имеет огромное количество преимуществ, к основным из которых можно отнести следующее:

• Средняя толщина стенок составляет 2,5 мм.
• Коптильня имеет небольшой размер, что позволяет установить ее в любом удобном месте.
• Не нужно тратить время на изготовление корпуса.
• Низкая стоимость материалов. Старые баллоны имеют невысокую цену и приобрести их не составит никакого труда.

Походная коптильня

Сегодня можно сделать самые разные коптильни, в том числе и походное устройство, которое можно взять с собой на отдых.

Вне зависимости от типа конструкции, любая коптильня будет состоять из некоторых обязательных элементов:

• Корпус с прочными стенками и дном;
• Решетка или же крюки, на которые будут подвешиваться продукты;
• Поддон для жира;
• Крышка с ручкой и дымоотводная трубка.

По количеству решеток можно определить количество ярусов в коптильне. При необходимости, их можно заменить на крючки, на которые будут подвешиваться продукты.

Для качественной походной конструкции лучше всего воспользоваться листами нержавеющей стали, толщина которых будет превышать 1,5 миллиметра.

Стационарная коптильня

Данная конструкция имеет большие габариты. Устанавливать ее можно только на открытом воздухе. Стоит отметить, что во время расчетов размера нужно помнить о том, что коптильня должна выступать за пределы топки или мангала минимум на 5 см как спереди, так и сзади.

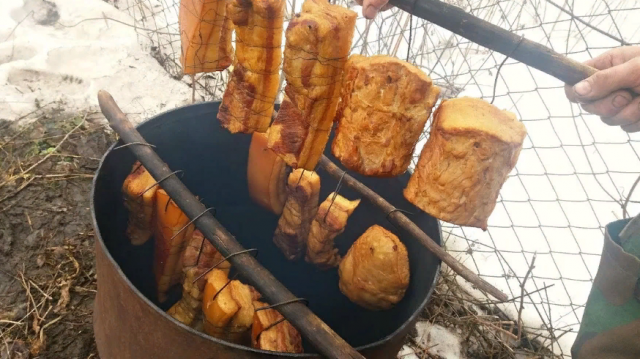

Простая коптильня из бочки

Одним из наиболее простых вариантов домашней коптильни, считается устройство, которое изготавливается из обычной бочки. Используется устройство исключительно для холодного метода копчения.

Самодельный аппарат имеет достаточно простую конструкцию и ее можно легко собрать собственными руками. Для этого не обязательно иметь специальные знания, а основные элементы можно подобрать из подручных средств. Простая коптильня из бочки имеет некоторые особенности и достаточно много преимуществ, с которыми желательно предварительно ознакомиться.

• Для сборки подойдут самые простые материалы, которые можно отыскать в любом хозяйстве.
• Можно сделать уникальным не только дизайн, но и ключевые особенности. За счет этого сделанный собственными руками агрегат будет единственным и неповторимым.
• На сборку коптильни из бочки уйдет всего несколько часов, после чего можно приступать к процессу копчения.
• За счет того, что устройство имеет простые конструктивные особенности, работает оно очень эффективно и позволяет приготовить вкуснейшие копчености.
• Если сравнивать с покупкой коптильни заводского производства, устройство с бочки, имеет невысокую стоимость.

Коптильня из трубы

Данный вариант также можно назвать весьма простым. Понадобится минимальный набор материалов и инструментов, простой чертеж или схему, которые без проблем можно отыскать в Интернете и немного времени. Коптильню можно сделать разного размера.

Единственным условием есть то, что использовать нужно трубу с достаточно большим диаметром.

В таком случае в нее будет удобно помещать топливо и продукты, которые получаются в столь простой конструкции очень вкусными.

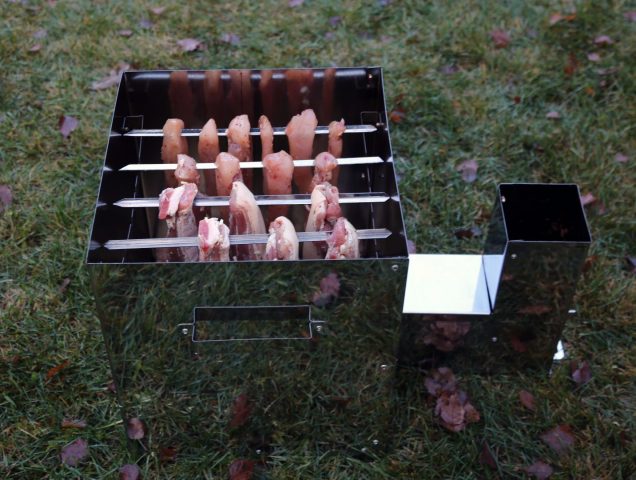

Коптильня из листового металла 3 мм

Аппараты такого типа, для изготовления которых используется достаточно толстый метал, отличаются долгим сроком эксплуатации.

Они не будут терять свои характеристики и портиться даже в том случае, если на них регулярно воздействовать высокими температурами.

Такие коптильни удобны в использовании, а сделать их своими руками не составит никакого труда.

Изготовление самых простых конструкций

Для того, чтобы побаловать своих родных вкусными копченостями, можно сделать самостоятельно самый простой вариант коптильни. Она будет иметь характеристики ничуть не хуже, чем у большинства заводских моделей, но при этом стоимость конструкции будет минимальной, ведь все необходимые материалы имеются в распоряжении у каждого человека.

Как собрать коптильню из баллона

Чтобы изготовить эффективную коптильню из баллона своими руками, не нужно никаких специальных знаний.

Для того, чтобы изготовить эффективную коптильню из баллона своими руками, не нужно никаких специальных знаний. Схему простейшего устройства можно отыскать в интернете и уже по ней проводить сборку.

Инструменты и материалы

Для работы нужно заранее подготовить материалы и инструменты, которые могут понадобиться.

• Старый баллон.
• Отрезки трубы для ножек.
• Гайки.
• Эжектор, компрессор.
• Решетки и емкость для сбора жира.
• Дверные петли.
• Листовой металл.
• Ручная ножовка.
• Специальный резак или болгарка.
• Сварка.

Чертежи и схема сборки

Представленные в интернете схемы и чертежи самодельной конструкции с газового баллона могут иметь примерные размеры.

Ориентироваться стоит на то, какие вы собираетесь коптить объемы продукции.

Пошаговая инструкция

Для того, чтобы коптильня получилась достаточно эффективной, стоит следовать простой инструкции.

1. На баллоне нужно разметить, в каком месте будет находиться дверка коптильни. От краев баллона нужно отступать минимум 10 см. Не нужно сразу полностью выпиливать дверцу. Она немного отгибается, затем привариваются петли. Только потом дверца допиливается окончательно.
2. Дымовую трубу нужно вставить в колено, которое предварительно приваривается на место горловины баллона. К дымовой трубе приваривается заслонка, чтобы во время эксплуатации коптильни можно было без проблем регулировать выход дыма.
3. В противоположной от дымовой трубы стороне необходимо вырезать отверстие, которое будет соединять непосредственно топку и коптильню. Желательно дополнительно по краям отверстия приварить небольшую полоску металла, чтобы конструкция не портилась во время нагревания.
4. В нижнюю часть коптильни устанавливается небольшой лист из стали, чтобы с его помощью можно было собирать жир. Для изготовления решетки подойдут металлические прутья.

Коптильня горячего копчения из листов металла своими руками

Для самостоятельно изготовления коптильни можно использовать прочные металлические листы.

Для изготовления коптильни можно использовать прочные металлические листы.

Конструкция будет обладать долгим сроком эксплуатации и отличными характеристиками. Изготовить ее не сложно, нужно только внимательно следовать инструкции.

Что потребуется для рабочего процесса

Для того, чтобы работа шла быстрее, нужно заранее подготовить все необходимое.

• Болгарку;
• Сварочный аппарат;
• Столярный угол;
• Металлические листы, толщина которых будет достигать 3 мм;
• Метр;
• Арматура.

Процесс сборки

Важно выполнять все этапы по очереди, чтобы правильно собрать конструкцию для горячего копчения.

1. Подготовленный металлический лист режется с помощью болгарки на четыре одинаковые части. Две части нужно соединить под углом в девяносто градусов, используя сварочный аппарат.
2. К конструкции, которая получилась, необходимо приварить те части листа, которые остались и при этом соблюдать указанные выше пропорции. Внимательно нужно обрабатывать внутренние швы. В них не должно быть ни одной щели, чтобы готовая конструкция получилась полностью герметичной.
3. Со второго металлического листа нужно вырезать с помощью болгарки дно для коптильни. Затем оно приваривается к стенкам конструкции.
4. В качестве крышки можно использовать кусок металлического листа, который будет иметь площадь немного больше, чем вся коптильня. По краям крышки дополнительно приваривается полоска железа, чтобы полученная конструкция была герметичной. К крышке стоит приварить ручку для более удобной эксплуатации.
5. В последнюю очередь делается подставка для уже готовой конструкции.

Коптилка из железной бочки

Очень часто для изготовления коптильни своими руками используется металлическая бочка.

Она имеет практически такое же устройство, как и многие другие модели самодельных конструкций.

Необходимые инструменты

Во время работы могут понадобиться такие инструменты, как:

• Болгарка;
• Сварочный аппарат;
• Метр;
• Ручная ножовка.

Инструкция по сборке

Для того, чтобы коптильня получилась максимально эффективной, стоит следовать подробной инструкции:

• Использовать нужно чистую железную бочку. С нее предварительно срезается крышка. В дальнейшем ее можно будет использовать вместо поддона, куда будет собираться жир.
• В боковой части необходимо вырезать проем для дымохода.
• В верхней части нужно закрепить решетку, на которой будут находиться продукты. К решетке также можно прикрепить крючки. Если бочка имеет большой размер, то допустима установка сразу нескольких решеток. Минимальное расстояние между ними должно быть не более 20 сантиметров.

Изготовление дополнительных приспособлений

Для того, чтобы повысить эффективность самодельной коптильни, можно использовать разнообразные дополнительные приспособления. Это позволит сделать процесс копчения более простым, а полученные копчености еще более вкусными.

Как сделать простой генератор дыма

От трубы, которая будет выполнять роль корпуса, отрезается небольшая часть, длина которой составляет примерно 50-80 сантиметров.

Учитывая диаметр трубы, нужно вырезать дно и крышку. Дно дополнительно оснащается бортами, чтобы оно плотно соприкасалось с трубой. Внизу трубы необходимо сделать отверстие, сквозь которое можно будет разжигать топливо.

Для того, чтобы сделать дымогенератор для коптильни более устойчивым, к нему привариваются ножки или кусок металла, который не будет сгибаться. Чуть ниже крышки устройства, в корпус нужно вварить дымоотводящую трубу. К боковой стенке присоединяется штуцер под углом 90 градусов. После того, как будет готов дымоотвод, нужно прикрепить к штуцеру фитинг и две трубы, одна из которых будет опускаться вниз, а вторая вести к коптильне.

К нижнем штуцеру стоит прикрепить специальную трубку от вентилятора, к боковому патрубок и направить его к коптильне. В качестве вентилирующего устройства можно использовать самые разные приспособления, например, кулер от компьютера или компрессор из аквариума.

Сушильный шкаф

Для того, чтобы в продуктах не было лишней влаги, лучше всего дополнительно использовать сушильный шкаф. Его без проблем можно сделать своими руками.

Для шкафа можно использовать обычный пластиковый ящик, объем которого будет составлять, например, 20 литров.

В боковую часть ящика вставляется вентилятор небольшого размера. Предварительно засоленные продукты подвешиваются в самодельный шкаф. Стоит отметить, что чем сильнее будет поток воздуха, тем меньше времени понадобится на сушку будущих копченостей.

Установка дополнительного компрессора

Для дополнительного компрессора можно использовать простой компрессор из аквариума, который оборудован трубкой из пластика. Сквозь нее будет проходить под влиянием небольшого давления воздух. Трубка вставляется в поперечную трубу, которая соединяет между собой коптильню с дымогенератором. Лучше всего установить еще один дополнительный штуцер, чтобы совершенно все соединения были максимально плотными.

Правила и принципы копчения

Для того, чтобы копчености получались вкусными и ароматными, стоит придерживаться некоторых простых правил, которые касаются процесса копчения продуктов.

• Чем дольше продукты находятся в маринаде, тем быстрее они будут готовиться.
• На готовку уйдет еще меньше времени в том случае, если мариноваться продукты будут при комнатной температуре.
• В основное топливо можно добавить небольшое количество щепы из фруктовых деревьев. За счет этого готовые копчености будет иметь интересный и очень приятный аромат.
• На длительность эксплуатации будет влиять толщина стенок аппарата. Чем они толще, тем дольше можно будет использовать конструкцию для копчения.
• Если строго соблюдать все правила безопасности, то коптильни небольшого размера вполне можно использовать даже в городской квартире. При этом обязательно нужно дополнительно сделать вывод дыма в вытяжку или в форточку.
• Для того, чтобы мясо после приготовления не имело горьковатого привкуса, стоит во время копчения открывать камеру и выпускать небольшое количество дыма, чтобы снизить его плотность.

Изготовить коптильню своими руками очень легко.

Для этого стоит следовать инструкции и заранее готовить все необходимые инструменты и материалы. Копчености, которые удается приготовить с помощью самодельных конструкций будут на вкус даже лучше магазинных и ничем не будут отличаться от тех, которые готовились в аппаратах заводского производства.

Как сделать коптильню своими руками холодного и горячего копчения

СОДЕРЖАНИЕ

Любой рыболов, охотник или дачник сможет сделать коптильню без посторонней помощи. В правильно сооруженном устройстве готовят рыбу, дичь, домашние колбасы, продукты из мяса. Есть электрокоптильни, подходящие даже для городской квартиры. Это простая конструкция для изготовления своими руками, но есть нюансы, которые следует знать заранее.

Виды копчения

Самодельная коптильня должна отвечать некоторым требованиям. Во-первых, окуривание и нагрев должны быть равномерными, иначе испортится вкус готового продукта. Во-вторых, дымок нужен легкий, ведь тяжелый дым выпадет в осадок раньше, чем дойдет до полуфабриката. Прокапчивание требует много времени и задержки дымка. В итоге важно постепенное проникновение. Прежде чем разбираться, как сделать коптильню своими руками, следует определиться с предпочитаемым видом копчения.

Холодное

Самые изысканные букеты аромата и вкуса в сочетании с длительностью хранения дает холодное копчение, которое производится при t 30-50°C. Закопченный свиной окорок пролежит в сухом прохладном погребе больше года, сохранив аромат и вкус. Минус холодного способа – это длительность процесса. Для мелкой рыбы потребуется до 6 часов времени, а свиная ляжка будет окуриваться до 3 суток. Конструкция холодного окуривания простое в устройстве. Установка будет уместной на любой даче. Как сделать коптильню холодного копчения, будет рассказано и показано на фото ниже.

Горячее

По аппетитному запаху, вкусу и виду продукты горячего копчения уступают холодным. Производится процедура при t 70-120°C, после чего копчености хранятся на открытом воздухе не больше 36 часов при комнатной температуре. Окуривание длится от 15 минут до 4 часов. Готовить продукт заранее не требуется. В холодильнике блюда быстро перемерзают, из-за чего теряют свой вкус. Как сделать горячую коптильню своими руками, расскажут специалисты в видео в конце статьи.

Полугорячее

По запаху и на вид полугорячий продукт такой же, как и горячего копчения. Производится процедура в холодных или электрических коптилках при t 70°C. Это отличный «скоростной» вариант. Используется, когда нужно для праздничного стола быстро приготовить копченостей из свежих продуктов. Полугорячий способ применяют и промысловики рыболовы-охотники, которые несут добычу после обработки сразу на рынок.

Как сделать коптильню в домашних условиях

Домашние устройства для копчения отличаются маленькими размерами. Профессионалы рекомендуют искать чертежи конструкций, которые предусматривают использование кирпича. Кирпичный дымоход ухудшит вкус готовых продуктов, поэтому кладка будет лишь поддерживать коптильню. Основа любой модели – металлические листы (нержавейка) и качественная сварка. Как сделать коптильню своими руками, чтобы она прослужила много лет и была малозатратной? Самым простым в исполнении является домашнее коптильное устройство холодного способа окуривания.

Коптильня холодного копчения своими руками

Приготовить переносную мини-конструкцию очень просто. Самая простая холодная домашняя коптильня своими руками – такая:

1. Три решетки для гриля и два металлических прута, изогнутые буквой П.
2. Приварите на каждый прут по три пары колец, которые должны располагаться на равном расстоянии друг от друга.
3. Вертикально к решеткам приварите по четыре бруска (3 см) на каждую, чтобы вставить в кольца на прутьях.
4. Решетка должна прочно и легко фиксироваться, чтобы во время процесса не упала под весом рыбы или мяса.
5. Выройте на природе очаг с дымоходом, и смело приготавливайте мясные и рыбные деликатесы.

Коптильня горячего копчения своими руками

Если хочется узнать, как сделать горячую коптильню своими руками, то построить ее немного сложнее, чем холодную. Коптильный шкаф должен располагаться в дымовом кожухе, который вверху сужается. Это требуется для равномерного расходования дыма, поступающего в отверстие. Конструкция должна иметь закрытое дно, чтобы капающий жир не попадал на дымовой кожух или топливо. Схема горячей коптилки:

• топка;
• слой стружек;
• поддон для сборки жира;
• решетка.

Лучше, если крышка конструкции будет с гидрозатвором, чтобы создавалось внутри давление и полуфабрикаты равномерно прокоптились. Сделать его легко с помощью шланга, опущенного в емкость с водой. Важным дополнением станет дымогенератор, ведь для горячего копчения требуется много дыма. Если конструкция стационарная, то ее лучше обложить кирпичом и покрыть огнеупорной глиной.

Видеоуроки: как сделать коптильни для домашнего копчения

Посмотрите видео, в которых наглядно показано, как сделать коптильню из бочки на 100-200 литров, мангал-коптильню из кирпича или газовых баллонов, на котором легко сделать барбекю. Узнайте, как соорудить стационарную коптильную печь из старого холодильника. Профессионалы укажут на нюансы изготовления дымогенератора, подскажут, какой лучше выбрать материал для производства того или иного устройства, что использовать в качестве компрессора, и какие подручные средства подойдут для строительства.

Домашняя коптильня из бочки

Из газового баллона

Из ведра

Коптильня из нержавейки своими руками

Из кирпича

Из холодильника

Дымогенератор своими руками

Была ли эта статья полезной?

Да

Нет

0 человек ответили

Спасибо, за Ваш отзыв!

человек ответили

Что-то пошло не так и Ваш голос не был учтен.

Нашли в тексте ошибку?

Выделите её, нажмите Ctrl + Enter и мы всё исправим!

Как сделать домашнюю коптильню своими руками

Как бывает приятно порой отведать копченостей. А еще приятнее бывает самому эти копчености и сделать. Правда, для этого на даче нужно еще соорудить коптильню. Это с одной стороны весьма простая печь, а с другой — она требует определенных знаний и понимания процессов, которые будут происходить в ней в процессе эксплуатации. Для каждого вида копчения требуются коптильные печи со своими, принципиально отличными особенностями. Представляется интересным более подробно разобрать и представить возможные варианты коптилен, создаваемых своими руками.

Классификация коптилен по типам

Выделяют 3, наиболее популярных их типа:

Вертикальная коптильня (или шахтная)

Конструкционно такая коптильня напоминает шалаш, где внизу разводится огонь и поддерживается на нужном уровне генерация дыма, а в верхней его части развешиваются коптящиеся продукты. Все просто и довольно эффективно, но присутствуют и минусы:

• весьма трудно регулировать количество дыма, которым обдаются продукты;
• метод окуривания продуктов в данной печи становится практически недоступным.

Горизонтальная (или туннельная)

В горизонтальных коптильнях топка отделена от камеры, где располагаются продукты, благодаря чему можно регулировать количество поступающего в камеру дыма, а значит, и температуру. (Именно поэтому такие печи могут использоваться как для горячего, так и для холодного копчения). Горизонтальная коптильня может иметь разную длину (а значит, и производительность). Главное, чтобы соблюдался уклон (для сохранения и поддержания тяги).

Камерная

Камера может представлять из себя бак, высотой в полтора метра и диаметром в 1 метр. Огонь разводится под таким баком, а внутри присутствуют генерирующие дым материалы, которые нагреваются от огня через днище бака и начинают тлеть. Впрочем, не смотря на простоту конструкции, здесь тоже имеются свои нюансы.

Красивая дорожка от дома к участку – возможно! Читайте статью Как сделать деревянную дорожку на даче своими руками?

Каждый из представленных типов лучше всего подходит для того или иного коптящегося продукта и рецепта. Представляется интересным назвать наиболее востребованные модели по методу копчения.

Коптильня горячего копчения

Горячее копчение является наиболее быстрым и эргономичным способом приготовления рыбы или мяса. Блюда из приготовленных таким образом продуктов обретают пикантный вкус и аромат, их сразу можно подавать к столу. Впрочем, «быстро» означает процесс выдержки в течение не менее 4 часов при температуре от 50 до 100°С.

ВАЖНО! Следует помнить, что при таком формате копчения пища остается сочной, а потому имеет малый срок годности (потреблять ее нужно как можно скорее).

Камера для горячего копчения продуктов представляет собой герметичную емкость (она может быть разборной и иметь крышку, но та должна обязательно плотно закрывать внутреннюю полость). Коптильня имеет следующее устройство:

• Топка (она располагается непосредственно под коптильной камерой).
• Камера, где размещаются продукты и происходит процесс копчения. Камер может быть несколько. Камера обязательно должна быть герметичной, иначе от разносимого запаха на вам самим, ни соседям будет не укрыться.
• Гидрозатвор. Данное устройство призвано удалить из дыма канцерогенные примеси. Кроме того, гидрозатвор сепарирует внутренние воздушные потоки в камере.
• Решетки. Они размещаются в камере для того, чтобы на них можно было располагать обрабатываемые продукты. Как правило, они являются съемными, чтобы можно было регулировать пространство между ними.
• Поддон. Он располагается на дне коптильной камеры. В процессе копчения из продуктов выделяется сок. Чтобы он не начинал гореть от высокой температуры гидрозатвора и не сообщал продуктам посторонний запах и некоторое количество канцерогенов, его нужно собирать на относительно холодном поддоне и при перезагрузке камеры удалять. (Поэтому поддон должен быть легко съемным).

Коптильни для горячего копчения могут быть всех указанных в предыдущем разделе трех типов. Но как правило, туннельные или шахтные печи являются высокопроизводительными и устанавливаются в тех случаях, когда процесс копчения идет непрерывно (например, они распространены в ресторанах, и даже летних кафе, то есть, в любых заведениях общественного питания, где в меню предполагаются копчености).

Что касается коптилен «для разового пользования», то они имеют камерный формат. Такие коптильни широко распространены в хозяйственных магазинах в любом городе.

Из чего можно простроить дачную беседку? Смотрите подробно статью Беседка на даче своими руками.

Однако при желании (а также в случае наличия нужных материалов) эту печь можно сконструировать и самостоятельно. И вот, как это сделать:

• Нужно выбрать место не в низине (то есть, либо на возвышенности, либо на ровном участке) и уложить на него металлический лист (1м. х 1м.).

• В качестве коптильной камеры будет выступать большое ведро (не менее 0,7м. в высоту) или даже продизинфецированный металлический мусорный бак. (Что ведро, что бак должны быть сделаны из нержавеющей стали).

• Из кирпичей с двух сторон следует выложить подставку для камеры. Рядов кирпича должно быть не менее трех, чтобы под камеру легко помещались дрова и было удобно поддерживать огонь.

• Внутри камеры нужно установить предварительно сделанную из толстой проволоки (из нержавеющей стали) подставку для поддона и решеток. Впрочем, такую конструкцию можно и купить вместе с решетками.

На дно камеры будут засыпаться опилки, которые начнут тлеть под воздействием температуры от пламени, которое вы будете поддерживать снаружи. Крышку ведра или бака лучше оборудовать термометром (для чего нужно будет просверлить в нем отверстие). Крышка должна быть плотно прижата к баку, чтобы внутренняя емкость была герметичной.

Печь для холодного копчения

«Холод» в такой печи весьма относителен. Просто дым здесь имеет пониженную температуру: при движении от топки к камере он должен успеть остыть. Именно этим и обусловлена конструкция такой печи. Как правило, печи для холодного копчения — тоннельные (то есть, горизонтальные), и на предприятиях общественного питания такую печь уже не соорудишь — она слишком габаритная. Однако такую печь можно соорудить на дачном участке. Как? Об этом чуть далее, а пока разберем основные составные части холодной коптильни:

• Топка. Это отдельный элемент, в котором и генерируется нужный для копчения дым. Топку нужно делать максимально удобной и вместительной, оборудовать ее объемным зольником, с помощью которого можно будет регулировать поток дыма в трубе. Топка может быть самостоятельным (то есть, передвижным) элементом в конструкции всей печи, то есть, быть сварной, или же быть собранной из кирпича.
• Дымоход. Важный элемент всей коптильни, который отвечает за эффективное охлаждение генерируемого дыма. Дымоход располагается параллельно земле с соблюдением некоторого уклона. Он может быть выполнен как из металлической трубы, так и из дерева. Более того, его можно вообще вырыть в земле (при наличии уклона). Категорически не рекомендуется использовать для изготовления дымохода теплоизолирующие материалы (к примеру, выкладывать такой дымоход из кирпича).
• Камера. В камеру дым из дымохода поступает снизу и, обрабатывая готовящиеся продукты, уходит в отверстие сверху. Дым на данном этапе уже не горячий, поэтому в качестве камеры можно использовать даже деревянную бочку, а отверстие, через которое дым будет уходить в атмосферу, регулировать крышкой.

Рассмотрим же алгоритм, как сделать печь для холодного копчения своими руками:

• Сразу нужно отметить, что если на вашем дачном участке отсутствует существенный уклон, то вам предстоит большое количество земляных работ. Топка должна располагаться ниже дымохода (это логично), поэтому сначала нужно будет вырыть котлован для размещения топки. Можно будет приспособить для этого и подвал или даже погреб.

• Дальше от топки следует прорыть канал дымохода, сечением не меньше 0,3м. х 0,3м. и длиной не менее 6м. В получившийся ров следует заложить трубу (диаметром не менее 0,2м.) и подсоединить один ее конец к топке, а другой — к коптильной камере. Траншею с трубой внутри следует засыпать и плотно утрамбовать. Чем тщательнее будет трамбовка, тем лучше будет теплоотдача у дымохода и тем эффективнее сможет остывать дым.

• В емкость, используемую, как камеру для копчения следует также установить держатель для решеток и для поддона. Опилки сюда не засыпаются. Дым будет поступать в камеру, коптить продукты и выходить через приоткрытую крышку наверху. Через эту же крышку в камеру загружаются (и извлекаются обратно) продукты.

Несомненным преимуществом таких коптилен является то, что нигде в их конструкции не требуется уплотнения (или соблюдения какой-либо герметичности). Кроме того, продукты, прокопченный холодным дымом намного дольше сохраняются (не портятся).

Мини-коптилки

Сейчас в хозяйственных магазинах можно встретить весьма компактные коптилки, по виду напоминающие хлебницы. Такие коптилки нужно приобретать на пару с мангалом. Но в случае наличия навыков пользования электросваркой, мини-коптилку можно соорудить и самому. Для этого вам понадобится труба, диаметром, не менее 280 мм.

Отрежьте от нее часть, длиной, которая на 10 см. превышает ширину мангала. Это нужно для того, чтобы в дальнейшем можно было разместить данную трубу непосредственно на мангале.

Один конец трубы нужно оборудовать дном, вырезав его листа металла и приварив к трубе. Аналогичная пластина для другого конца трубы должна быть установлена на простейшей петле — это будет крышка коптильни, через которую нужно будет производить закладку сырья и тлеющего материала и вынимать готовую продукцию.

Одну из решеток можно либо подобрать в магазине, либо сделать самому из проволоки (пищевой стали). А вторую решетку (всего их понадобится 2) можно соорудить, сварив ее из проволоки из углеродистой стали:

• верхняя предназначается для выкладывания на нее готовящейся продукции;
• нижняя — для установки на нее поддона (поддон тоже имеет смысл подобрать в магазине).

В связи с тем, что верхняя решетка не может быть шире диаметра трубы, нижняя будет еще более узкая. Поэтому продукцию нужно выкладывать аккуратно, ближе к середине решетки, чтобы капающие соки попадали на поддон.

ВАЖНО! Мини-коптильня — это печь, предназначенная для горячего копчения. С ее помощью удобно готовить на пикниках: например, можно захватить с собой малоформатный мангал и коптильню на рыбалку — вам будут гарантированы незабываемые вкусовые ощущения от улова.

Нужно также не забыть захватить с собой сухих опилок от лиственных деревьев (хвойные не подойдут — они сообщат продуктам горечь своей смолы). Опилки засыпаются на дно мини-коптильни, затем устанавливается решетка для поддона, затем сам поддон, далее решетка для продуктов и наконец, сами продукты. Печь закрывается и ставится на действующий мангал поперек него. Чтобы печь не перекатывалась, следует приварить к ней упоры. Свежепойманную рыбу нужно коптить 4 часа.

Коптилки из подручных материалов

На самом деле коптилку можно сделать из большого разнообразия предметов — была бы фантазия:

• Коптильня из предметов бытовой техники, выводимой из эксплуатации. В качестве камеры для горячего копчения можно использовать старый холодильник. Правда, для этого нужно потрудиться и удалить из него все электрику и трубопроводы радиатора, все пластмассовые части, а также резиновый уплотнитель — должен остаться только один металлический корпус. Именно его и нужно будет «ставить на огонь», предварительно загрузив внутрь опилки и продукцию для приготовления. Также придется озаботиться решетками нужного формата. В силу наличия вертикальной двери, такую коптильню будет легко загружать сырьем и вынимать оттуда готовую продукцию. Точно таким же способом можно приспособить под коптильню старую газовую плиту, предварительно удалив из нее всю арматуру.

• Вариант камеры горячего копчения из ведра (или даже вымытого мусорного бака) уже рассматривался выше. Но мелкоформатную коптильню удобно будет соорудить из старой кастрюли (с крышкой и без пластмассовых рукояток) и даже из 1,5-2-литровой металлической фляги из нержавейки. В последнем случае от фляги отрезается одна из боковых сторон с торцевыми кромками, не более, чем в 5 мм. Кромки затем следует отогнуть таким образом, чтобы отрезанная крышка могла накрывать флягу, плотно насаживаясь на нее. Из нержавеющей проволоки следует сделать держатель для решеток и сами решетки. На огонь бывшую флягу нужно будет класть боковой стороной. На внутреннюю часть этой стороны, которая будет играть роль днища, привычно насыпаются опилки, а на нижнюю решетку устанавливается поддон, в качестве которого можно использовать обычную тарелку (правда, в этом случае нужно будет аккуратно располагать готовящиеся продукты на верхней решетке). Процесс копчения займет не менее 4 часов.

Резюме

Копченые яства радуют нас своими вкусовыми качествами, а коптильни — простотой своего устройства. Кроме того, есть и побочные полезные эффекты: так, например, топку печи для холодного копчения можно установить в погребе, совмещая его ежегодное (весеннее) протапливание с процессом копчения продуктов. А создать коптильню горячего копчения можно из множества материалов и отслуживших свое бытовых приборов (от них фактически нужна только емкость, то есть, их корпус). Здесь важно лишь приложить фантазию!

для холодного копчения своими руками из дерева с чертежами и размерами с пошаговой инструкцией

Копчение считается весьма популярным способом приготовления вкусных домашних деликатесов. Многие люди покупают уже готовые конструкции разного типа, но сделать коптильню можно без проблем своими руками.

Что собой представляет деревянная коптильня

От других коптилен деревянное изделие отличается своей конструкцией.

Как правило, делаются коптильни в виде небольшого домика, который имеет остроконечную крышу. Топка в этом случае будет находиться в нижней части аппарата или на некотором расстоянии от него.

В таком случае две части конструкции будут соединяться между собой с помощью специальной трубы.

Преимущества и недостатки данной коптилки

Деревянные коптильни имеют как преимущества так и недостатки. Плюсов в устройства намного больше. К ним можно отнести следующее.

• Материал имеет невысокую стоимость.
• Дерево очень просто обрабатывать. Изготовить коптильню можно любого размера и формы. Дополнительно также можно сделать специальную декоративную отделку.
• В том случае, если во время эксплуатации конструкция будет повреждена, все необходимые элементы можно будет легко заменить.
• Коптильню можно дополнительно утеплить с помощью материалов, которые при нагревании не будут выделять никаких вредных веществ.
• Коптильня из дерева получается экологически чистой и достаточно эргономичной.

В то же время не стоит забывать и о некоторых недостатках.

• Есть достаточно большой риск возгорания материала.
• Коптильни из дерева очень чутко реагируют на перепад температуры или влажности. Чтобы устранить этот недостаток, устройство снаружи обрабатывается и утепляется.

Какие материалы используются для изготовления деревянной коптильни

Чтобы сделать коптильню из дерева, естественно, нужно подготовить обработанные и готовые к использованию доски.

Также понадобится металл для выполнения некоторых элементов конструкции. Все это нужно подготовить заранее, чтобы процесс сборки был более быстрым.

Разберем два вида коптильни

Коптильни из дерева могут использоваться как для холодного способа копчения, так и для горячего. Конструкции будут отличаться между собой тем, что в случае с холодным способом копчения, топка будет обустраиваться отдельно и потом соединяться с готовой коптильной камерой с помощью специального шланга.

Изготовление коптильни из дерева для горячего копчения

Для того, чтобы изготовить деревянную коптильню для горячего метода копчения, нужно подготовить все материалы и инструменты. Также желательно предварительно ознакомиться со схемами или чертежами, чтобы конструкцию было проще собирать. Выбирать для коптильни стоит не хвойное дерево, в противном случае копчености будут получаться горькими и с неприятным запахом, из-за большого содержания смолы в древесине.

Какие инструменты и материалы потребуются

Во время работы могут понадобиться следующие инструменты и материалы:

• Ножовка по дереву;
• Гвозди и молоток или же более удобный вариант – шуруповерт и специальные саморезы;
• Отвертка и петли для установки двери;
• Труба для сооружения дымохода;
• Термометр;
• Поддон из качественного металла, в который будет стекать жир;
• Решетки для продуктов или крюки;
• Металлические уголки. Можно воспользоваться деревянными брусками;
• Материал для кровли конструкции;
• Блоки или кирпич для возведения топки, цоколя;
• Для фундамента нужен песок, щебень и цемент;
• Чтобы заделывать стыки, стоит приобрести влагостойкий герметик.

Схемы и чертежи

В Интернете предоставлены самые разные схемы и чертежи для сооружения деревянной коптильни, поэтому легко можно выбрать вариант на любой вкус.

Как сделать основание

Топка делается над корпусом устройства или же выносится за пределы коптильни. Сначала копается яма шириной до метра и глубиной около 40 см. Делается песчаная подушка, засыпается слой щебня. По периметру выставляются блоки или кирпич и заливается подготовленный раствор. Дополнительно обустраивается небольшой цоколь, в который монтируется труба. Она должна немного загибаться кверху. Через трубу будет поступать дым внутрь коптильни.

Сооружение топки

В этом случае топка и коптильная камера будут находиться вместе. Она выкладывается из кирпичей или блоков в нижней части коптильни. Дым будет поступать через трубу или же отверстия в топке.

Изготовление камеры копчения

Коптильную камеру сделать очень просто. Для этого нужно обшить полностью досками каркас и установить несколько поперечных перекладин, на которые будут устанавливаться решетки с продуктами или подвешиваться крючки.

Все щели в каркасе тщательно замазываются герметиком. Переднюю стенку коптильной камеры обшивать нужно частично, чтобы можно было установить дверцу с ручкой и щеколдой.

Монтаж крыши

Скат, который направлен в сторону топки, удлиняется и устанавливается на специальные опоры. Над трубой монтируется дополнительный настил из древесины, глубина которого будет такая же, как и размеры коптильни.

В крыше, установленной на готовую деревянную конструкцию, нужно сделать отверстие и сквозь него вывести трубу. Над трубой делается «гриб», который будет защищать коптильню от осадков. Стыки заделываются с помощью герметика.

Как правильно сделать дымоход

Труба дымохода будет проведена из коптильной камеры сквозь отверстие в крыше.

Этого будет достаточно, чтобы из коптильни выходил лишний дым.

Монтаж полок для продуктов

Полки или крюки будут устанавливаться на предварительно сделанные поперечные перекладины, которые находятся внутри коптильной камеры.

Конструкция для холодного копчения

Такая коптильня делается также в виде домика. В этом случае топка будет находится отдельно от устройства.

Принцип действия, схемы и чертежи

Принцип действия очень простой. В топке будет гореть щепа и выделять дым, который попадает в коптильную камеру через специально проложенную трубу. В интернете можно найти схемы и чертежи, на которых подробно показана готовая коптильня для холодного копчения из дерева.

Какие материалы необходимы

Необходимы материалы такие же как в случае изготовления устройства для горячего метода копчения.

Подготовить стоит те же материалы, что и в случае изготовления устройства для горячего метода копчения.

Выбор подходящего места

Если конструкция будет иметь достаточно большой размер, то стоит устанавливать ее вдали от хозяйственных построек. Не стоит забывать о том, что размер увеличится еще и за счет того, что топка будет находиться отдельно от основной части устройства.

Изготовление источника дыма

Для топки стоит сделать углубление небольшого размера.

К его краю должна подходить труба. Дно и стены выкладываются кирпичом так, чтобы стены были немного выше уровня трубы. В передней части устанавливается дверца. Вверх топки закрывается с помощью керамической плитки или кирпичей, которые укладываются на железный лист. Все стыки нужно замазать огнеупорной глиной.

Сооружение основания

Основание должно быть максимально прочным, что позволит увеличить срок эксплуатации конструкции.

Для него стоит использовать цементный раствор, которым заливается весь участок, отведенный под коптильню из дерева. Обязательно дополнительно нужно сделать цоколь.

Сборка корпуса

Корпус собирается очень легко. Конструкция из вертикальных перекладин обшивается выбранной для строительства древесиной. В передней части конструкции оставляется проем для дверцы. Она должна изготавливаться из плотно сбитых досок и строго соответствовать размеру оставленного проема.

Устройство крыши

Крышу можно собрать отдельно или же стелить кровельный материал непосредственно на коптильню. Использовать можно самые разные материалы, но лучше выбирать те, которые имеют долгий срок эксплуатации и которым не страшны температурное воздействие и осадки.

Монтаж дымохода

В крыше делается или оставляется отверстие, сквозь которое будет проходить труба дымохода. Выбирать диаметр трубы стоит с учетом размером изготавливаемой коптильни.

Решетки и поддон

Внутри коптильной камеры нужно установить поперечные перекладины, на которые и будут устанавливаться решетки и поддон.

Также на них будет удобно вешать крюки с продуктами.

Полезные усовершенствования

Для того, чтобы сделать деревянную коптильню более удобной в использовании, можно дополнительно сделать еще несколько элементов.

Дровница

Для того, чтобы хранить дрова рядом с конструкцией, достаточно сделать дровницу. Для этого одна из сторон крыши протягивается и ставится на специальные опоры. Дополнительно место для дров можно обгородить.

Термодатчик с термометром

С их помощью можно будет легко контролировать температуру дыма и готовить копчености, в точности следуя выбранному рецепту.

Рекомендации по эксплуатации

Использовать деревянные коптильни нужно очень аккуратно и внимательно следить за тем, чтобы не произошло возгорание. Дополнительно недалеко от конструкции стоит разместить немного песка и лопату, а также установить огнетушитель.

Деревянные коптильни можно сделать без проблем своими руками. С их помощью можно готовить вкусные копчености, которые ничем не будут отличаться от покупных деликатесов.
