Как построить дом монолитный: Как сделать монолитные стены своими руками – Как строят монолитный дом — С миру по нитке — LiveJournal

Содержание

Как строят монолитный дом - С миру по нитке — LiveJournal

Строительство жилых домов является одной из важных отраслей строительства. Жилье строят всегда и везде - без этого просто нельзя обойтись. Строительство жилья бывает разным: это высотное или малоэтажное строительство, кирпичное или монолитное и т.п. Сегодня я хочу показать несколько основных стадий строительства монолитного многоэтажного дома. Для лучшей наглядности будут использованы фотографии строительства разных домов.

Первая стадия непосредственно строительства дома - это земляные работы. Т.е. сначала выкапывают котлован под фундамент будущего здания. После того, как котлован готов, идет забивка свайного поля. Сваи забивают не всегда, но в нашем городе это делается довольно часто. Нужны сваи или нет - зависит от геологических условий выбранного под строительство места.
На фотографии слева как раз показан участок свайного поля. Справа как раз расположилась техника для первого этапа строительных работ - экскаватор для разработки котлована и машина для свайных работ.

Вот еще одна машина для свайных работ. Такие машины разные - какой работать, зависит от вида проводимых свайных работ и от типа используемых свай. Как правило, у нас в городе используют либо забивные сваи либо буронабивные (буроинъекционные). Забивные сваи - это обычно железобетонные стержни. Для погружения их в грунт требуются только специальные устройства. Поэтому в индивидуальном строительстве они применяются достаточно редко. Накладывают отпечаток высокая стоимость самих свай, а также аренда техники.

Чаще всего используют буронабивные сваи. Сначала специальным буром в почве проделывается отверстие, в которое затем машиной вставляется армированный каркас. Затем скважина заполняется бетонным раствором, который заполняет собой все пустоты.

Вот здесь как раз показан процесс подготовки скважины для будущей буронабивной сваи.

Свайное поле поближе. Здесь видны буронабивные сваи.

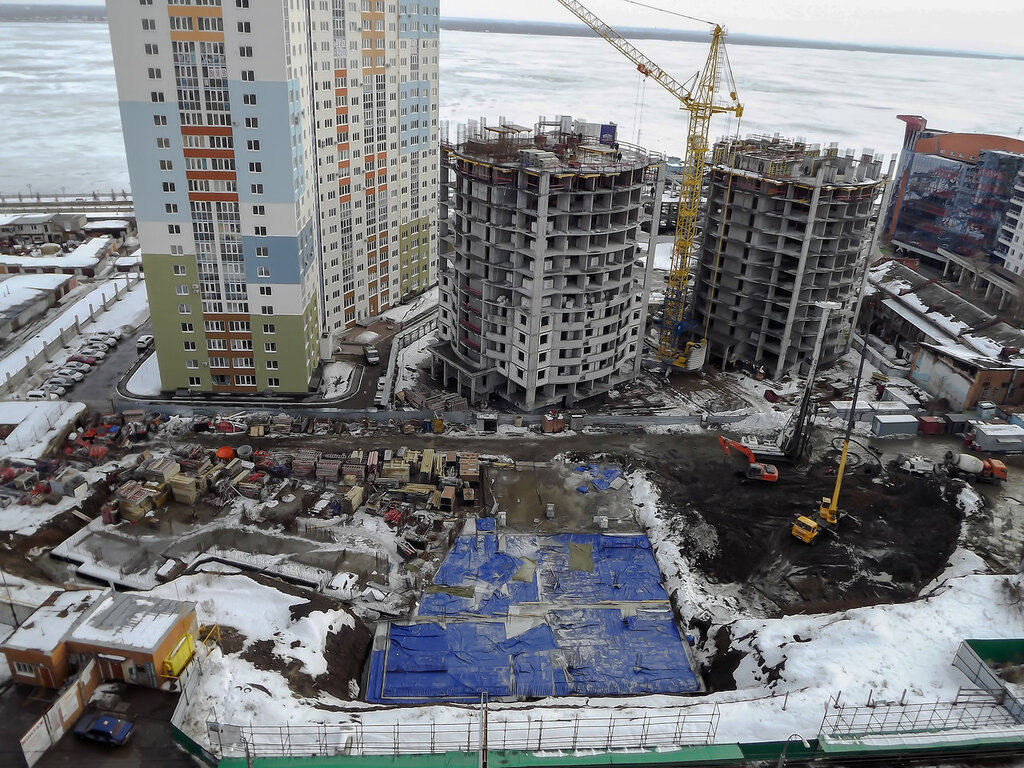

Общий вид

Затем делается фундамент. Это основа любого здания, залог того, что конструкция простоит долгие годы без деформаций. Главная функция фундамента - нести на себе массу постройки, и ключевое требование к нему - прочность. Фундаменты тоже бывают разные, например монолитные (плитные) и сборные. При многоэтажном строительстве используется плитный фундамент. Такой фундамент устойчив к любым видам деформаций и очень хорошо справляется с вертикальными максимальными нагрузками без значительных потерь его функциональных качеств. Так как это монолитный фундамент, то основным его элементом является заливной железобетон. Он хорошо выдерживает нагрузки и сдвиги грунта. В вырытый котлован устанавливается каркас из арматуры, который затем заливается бетоном. Причем заливка идет непрерывная. На фото показан уже залитый монолитный фундамент

Покрупнее. Зимой после заливки бетон накрывается специальным материалом. Делается это для прогрева бетона, что способствует сохранению прочности бетона.

Ну а затем идет строительство этажей будущего дома. Так как дом у нас монолитный, то основные задачи при таком строительстве - это подготовка армированного каркаса и последующая заливка каркаса бетоном.

Торчащая из бетона арматура - это будущая основа каркаса будущих же стен.

Когда каркас готов, его заключают в опалубку. Опалубка создает форму и размеры будущей стены, колонны и перекрытия. После того, как опалубка собрана и происходит процесс заливки бетоном. Заливка происходит с помощью бетононасов. Пока этажность здания не высокая, используются автобетононасосы.
На фото видно автобетононасос - это белая машинка с вытянутой синей стрелой. По этой стреле как раз и направляется бетон.

Между прочим, перед тем, как собирать армированный каркас или заливать его бетоном, происходит очистка территории от пыли и различных элементов (камни, песок и пр.). Делается это специальными воздушными пылесосами, а выглядит это как фото ниже.

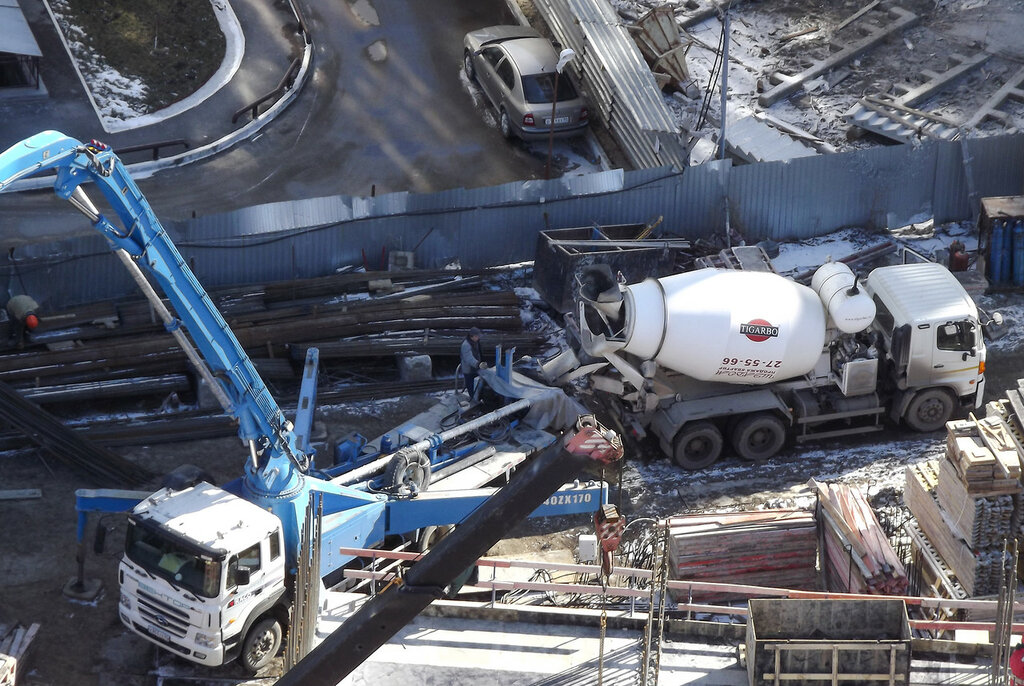

Автобетононасос покрупнее - в момент, когда к нему подъехал миксер с бетоном.

Вот так заливаются стены здания

А вот, собственно, и процесс сборки армированного каркаса. Арматура в каркасе направленна как вертикально, так и горизонтально.

Проемы в каркасе делаются сразу же.

На верхние этажи бетон доставляют специальным насосом или же краном, используя для этого "колокольчик".

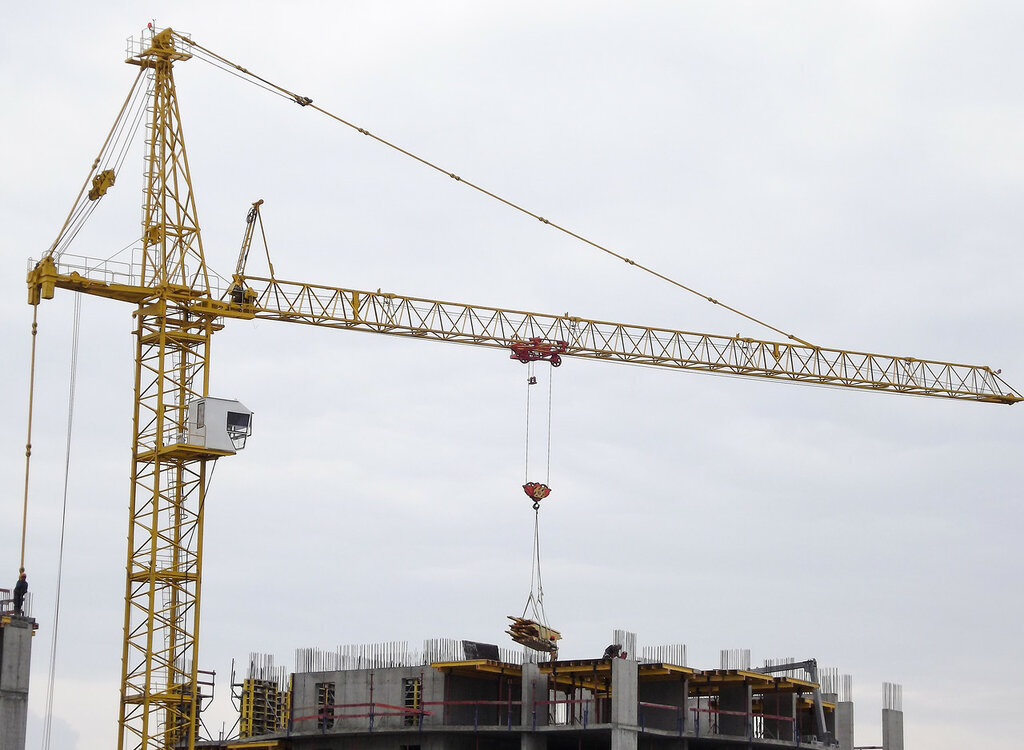

Вот так заливается бетон при помощи крана и "колокольчика" - один нажимает на рычаги, другой направляет поток.

Кран также используется и для подъема на этажи других строительных материалов - опалубки, арматуры, балок.

Для строительства плиты перекрытия (это будущий пол или потолок квартиры) также нужен армированный каркас.

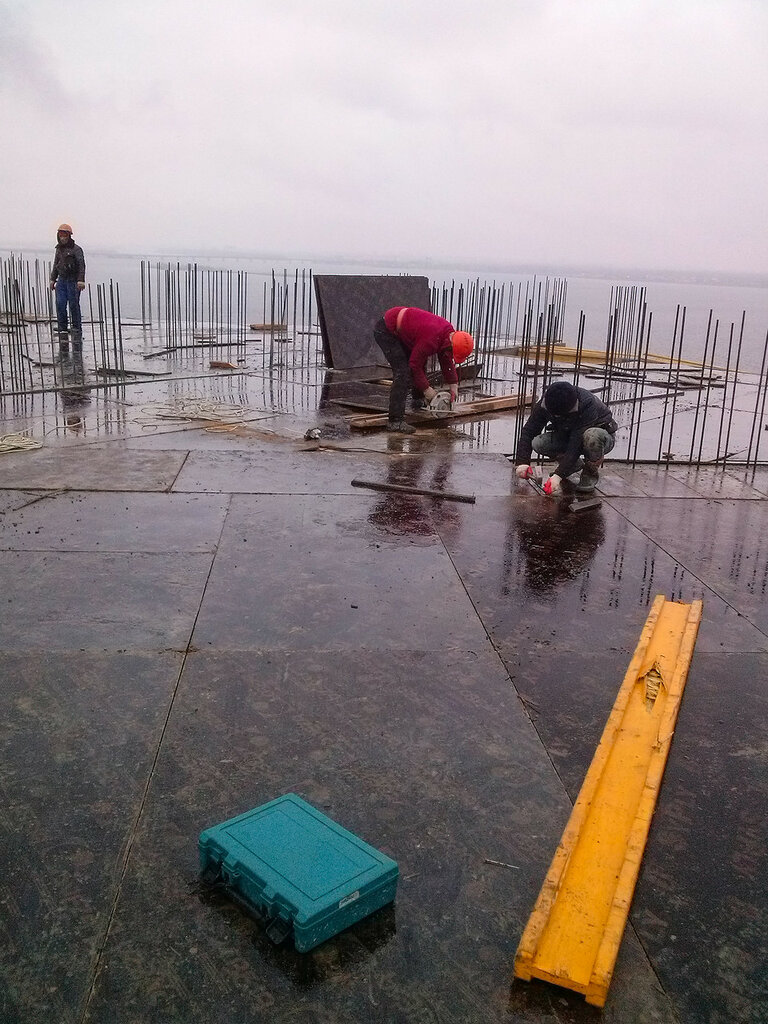

Но вначале устанавливается опалубка (на фото), а затем уже на опалубке собирается каркас из арматуры, который также заливается бетоном.

Но строителям нужно точно знать, где будут проходить границы перекрытия, где будут располагаться отверстия, стены, колонны и прочие элементы. Для этого на стройке нужен геодезист, который с помощью различных приборов (как на фото) и произведет точную разбивку местоположения вышеперечисленных элементов.

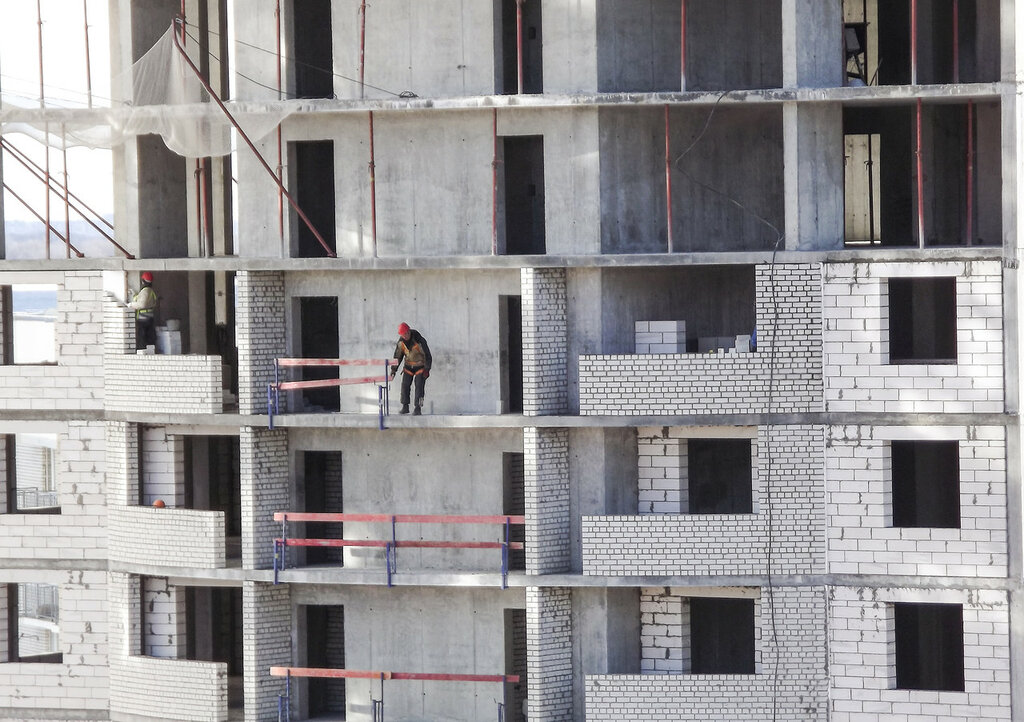

Основа здания - монолитный каркас. А вот различные перегородки и балконы делаются из кирпича (на фото) или строительных блоков. И тут уже не обойтись без каменщиков, которые и выполняют данные работы.

Балконы - из кирпича, фасадные стены и перегородки - из блоков.

Это только часть строительства дома. Тут еще не обойтись без отделочных работ - как внешних (устройство фасада), так и внутренних. Но об этом расскажу в другой раз.

Монолитный каркас частного дома своими руками

Для возведения зданий используются различные технологические приемы. Приобретает популярность монолитно-каркасная технология, обеспечивающая повышенную долговечность строительных объектов при уменьшенной стоимости монтажных мероприятий.

Монолитный каркас частного дома и промышленного здания обеспечивает повышенную прочность возводимых конструкций за счет равномерного распределения нагрузок бетонными колоннами, усиленными стальной арматурой.

Рассмотрим особенности технологии, оценим ее достоинства и проанализируем недостатки.

Что представляет собой монолитный каркас частного дома

Технология постройки зданий монолитно-каркасного типа первоначально применялась для возведения объектов коммерческого и производственного назначения. Однако благодаря повышенной нагрузочной способности строительных объектов и долговечности сооружаемых конструкций получила широкое распространение в области жилищного и дачного строительства.

Технология монолитного строительства широко известна во всем мире

Сооружаемый по прогрессивной технологии, бетонный каркас дома представляет собой прочную конструкцию, состоящую из:

  • арматурного каркаса, изготовленного из стальных прутков. Установка каркаса производится до заливки бетона и позволяет сформировать цельный силовой контур, повышающий нагрузочную способность строительных инструкций;
  • марочного бетонного раствора. В состав заливаемой бетонной смеси входит портландцемент с маркировкой не ниже М400. Раствором наполняют предварительно установленную опалубку, которую разбирают после застывания колонны.

Несущие нагрузку железобетонные колонны, благодаря которым каркасные дома приобретают повышенную прочность, сооружаются различными способами:

  • первый метод предусматривает сборку опалубочной конструкции, монтаж арматурной решетки будущих колонн и заливку бетонной смеси;
  • технология позволяет после твердения бетона и разборки опалубки легко делать наружную стену внутри бетонного каркаса, используя кирпич или различные виды строительных блоков;
  • согласно второму способу возможно строительство стен здания в соответствии с проектными требованиями.

При этом простенки усиливают арматурной решеткой, размещенной внутри двусторонней опалубочной конструкции. Опалубку после сборки заполняют бетонной смесью. Функцию торцевых частей выполняют стены, что облегчает процесс работы.

Заполнение межплитного пространства стен может быть выполнено из любого прочного материала

Профессиональные строители рекомендуют монолитный каркас частного дома своими руками сооружать только после детального изучения требований технологии. Следует заранее подготовить стеновой комплект, состоящий из газобетонных блоков или других стройматериалов, стальной арматуры и рабочего раствора.

Важно также тщательно разобраться с особенностями возведения зданий монолитно-каркасного типа и продумать, как обеспечить жесткую связь между фундаментом и каркасом.

Особенности сооружения каркасно-монолитного здания

Бетонный каркас частного дома является главной особенностью монолитно-каркасного строения. Железобетонные колонны, обладающие высокой жесткостью, размещаются в максимально нагруженных участках. Колонны связывают элементы перекрытия, монолитное фундаментное основание и стены в общий силовой контур.

Монолитно-каркасное здание состоит из следующих элементов:

  • фундаментной основы, выполненной в виде мощной железобетонной плиты или армированной бетонной ленты;
  • бетонных колонн, соединяющих между собой фундаментную базу и плиты перекрытия;
  • пространственного арматурного каркаса, изготовленного из прочной стальной арматуры.

Стены в зданиях монолитного типа значительно тоньше, чем в кирпичных и блочных строениях. Это позволяет увеличить площадь жилого пространства. При необходимости обеспечить дополнительную теплоизоляцию, допускается выполнять стены и элементы перекрытия многослойными. При этом внутренний слой несложно утеплить теплой керамикой или другими материалами.

Армокаркас монолитного дома изготавливают из стальных прутьев различного диаметра

От места строительства каркасно-монолитного здания зависит выбор типа основания. Применяются следующие виды фундаментов:

  • ленточный, выполненный из готовых железобетонных блоков или залитый из монолитного бетона. Ленточная основа обеспечивает устойчивость зданий на непучинистых почвах, а также грунтах с близким расположением водоносных слоев;
  • плавающий, изготовленный в виде цельной плиты. Железобетонный каркас частного дома, смонтированный на усиленной бетонной плите, обеспечивает устойчивость различных видов зданий. Плитная основа положительно зарекомендовала себя на проблемных грунтах.

Технология не предусматривает использование стен в качестве силовых элементов. По железобетонным колоннам нагрузка от элементов строения равномерно распределяется и передается на фундаментную основу. Это позволяет обеспечить повышенный запас прочности железобетонных конструкций и увеличенный ресурс их эксплуатации.

Сооружение железобетонного каркаса выполняется с помощью следующих типов опалубки:

стационарной

Монолитная опалубка туннельного типа состоит из готовых элементов, не подлежащих демонтажу после твердения бетона. Стационарная опалубка применяется для частных строений малой этажности;

Для данного способа застройки используют как съемную, так и несъемную опалубку

щитовой

Конструкция щитового типа разбирается после набора бетоном рабочей прочности. Для изготовления щитов используется влагостойкая фанера, металлические листы, пластик или древесина.

Полученный после бетонирования каркас строения, состоящий из железобетонных колонн и бетонного перекрытия, не создает ощущение громоздкости. Здание воспринимается как легкая пространственная конструкция. Расстояние между несущими колоннами составляет до 10 м. Готовый железобетонный каркас подлежит теплоизоляции и декоративной облицовке.

Главные преимущества технологии

Благодаря оригинальной конструкции и современной технологии возведения, монолитный каркас дома обладает комплексом преимуществ.

Главные достоинства монолитно-каркасного строения:

  • значительное сокращение сроков строительства. Быстрые темпы возведения связаны с отсутствием усадки строения и позволяют ускоренными темпами выполнить отделочные работы;
  • повышенный запас прочности и высокая надежность железобетонной конструкции. Отсутствие швов и ограниченное количество стыковых участков способствуют повышению прочностных характеристик;
  • уменьшенная масса каркасного строения. Благодаря небольшому весу, каркасные дома из монолитного бетона допускается сооружать на проблемных грунтах, склонных к морозному пучению;
  • отсутствие локальных нагрузок на фундаментную основу. Масса железобетонной конструкции равномерно передается через связующие колонны и арматурные каркасы на фундамент;
  • уменьшенный уровень расходов на строительство монолитного строения.
Сразу после заливки бетонной смеси в опалубку проводят ее уплотнение

Технология возведения каркасного дома менее затратная, в отличие от строений из кирпича и блоков:

  • возможно сооружения здание с различным количеством этажей и нестандартной планировкой. В возведенном строении несложно выполнить перепланировку внутренних помещений;
  • уменьшенная толщина наружных стен без потери прочностных свойств строения. За счет малой толщины стен жилая площадь увеличивается на 8-10 процентов;
  • продолжительные ресурс эксплуатации здания. Повышенный запас прочности обеспечивает долговечность строений, эксплуатация которых без ремонта возможна на протяжении столетия;
  • повышенная сейсмическая стойкость. Каркас монолитного здания, усиленный арматурной решеткой, способен воспринимать сейсмические толчки силой до 8 баллов;
  • увеличенная устойчивость строения к воздействию повышенной влажности и грунтовых вод. Монолитные конструкции представляют надежную преграду для влаги, обеспечивая повышенный уровень гидроизоляции;
  • возможность возведения зданий без применения грузоподъемного оборудования.

Указанная особенность технологии позволяет значительно снизить сметную стоимость строительства;
пожаробезопасность железобетонной конструкции. Прочностные характеристики и эксплуатационные свойства железобетонного каркаса сохраняются при воздействии открытого огня и повышенной температуры.

Кроме указанных достоинств следует отметить экологичность конструкции, возможность выполнения строительных работ в любое время года, минимальный объем тепловых потерь, а также расширенные архитектурные возможности.

Множество достоинств и положительных моментов имеют монолитные дома, отзывы о которых всегда были хорошими

Слабые стороны монолитно-каркасного метода строительства

Несмотря на комплекс преимуществ, строения на основе цельного железобетонного каркаса имеют и слабые стороны.

Недостатки каркасных зданий:

  • обязательное применение специальных добавок, обеспечивающих возможность использования бетонной смеси при пониженной температуре. Использование присадок позволяет снизить температуру застывания бетонной смеси в зимнее время;
  • необходимость применения специального оборудования, предназначенного для подачи к участку работ бетонной смеси. Использование мощного бетононасоса позволяет обеспечить непрерывную заливку бетонного раствора и уменьшить потребность в рабочей силе;
  • необходимость привлечения профессионалов для выполнения прочностных расчетов здания и разработки проектной документации. Выполнение проектных и расчетных работ обеспечивает безопасную эксплуатацию и устойчивость строения;
  • недостаточно высокие звукоизоляционные характеристики монолитно-каркасных строений. Стены и перекрытия требуют дополнительной звукоизоляционной защиты;
  • увеличенная потребность в использовании опалубки и необходимость тщательной трамбовки залитого бетона с помощью глубинных вибраторов. Применяются стандартные опалубочные конструкции, а также специальные виброуплотнители, улучшающие качество бетона.

Приняв решение сооружать монолитный каркас частного дома, тщательно проанализируйте его достоинства и недостатки.

В зависимости от объема монолитного строительства бетонную смесь могут изготавливать непосредственно на стройплощадке бетономешалкой либо на специализированных заводах ЖБИ

Как своими силами возвести бетонный каркас дома

Сооружайте бетонный каркас дома, придерживаясь указанной последовательности операций:

Подготовьте строительную площадку для возведения каркасного строения. Произведите удаление растительности, вывезите мусор и разметьте территорию.

Выполните земляные мероприятия, направленные на сооружение фундаментной основы. Извлеките почву для будущего фундамента до отметки, предусмотренной проектной документацией.

Разровняйте грунт и засыпьте в подготовленный приямок демпфирующую подушку на базе щебеночно-песчаной смеси. Произведите тщательное уплотнение подсыпки и смонтируйте опалубочную конструкцию.

Нарежьте стальную арматуру на заготовки требуемых размеров и свяжите с помощью отожженной проволоки элементы арматурной решетки. Соберите и зафиксируйте каркас внутри щитовой опалубки.

Произведите заливку предварительно подготовленной бетонной смеси в установленную опалубку. Утрамбуйте раствор и обеспечьте твердение монолита в течение четырех недель.

Соберите из стальной арматуры пространственную решетку, соответствующую конструкции возводимого здания. Произведите сборку опалубки для заливки колон.

Произведите непрерывную заливку бетонной смеси в опалубку. Утрамбуйте бетон вибраторами и не подвергайте его нагрузкам в течение месяца.

Разберите опалубку и выполните возведение стен, используя различные виды строительных материалов. Утеплите, при необходимости, стены с помощью теплоизоляторов.

После монтажа кровельной конструкции и завершения внешних отделочных мероприятий приступайте к внутренним работам.

Заключение

Цельный железобетонный каркас дома – ответственная строительная конструкция, обеспечивающая долговечность и устойчивость здания.

Несмотря на кажущуюся простоту его сооружения, целесообразно доверить выполнение работ профессиональным строителям, в совершенстве владеющим технологией возведения.

Строительство монолитного дома своими руками

Монолитный дом по прочности превосходит все остальные виды построек. Раньше монолитным способом строились только промышленные объекты и многоэтажки, сегодня такой технологией пользуются и частые лица для построек коттеджей и домов.

Система расчета массы монолитной бетонной плиты.

Дом, построенный по монолитной технологии, позволяет воплотить самые невероятные дизайнерские идеи в жизнь.

И все чаще будущие домовладельцы задумываются над тем, как построить монолитный дом своими руками. Такое строительство становится все популярнее еще и потому, что дом, сделанный своими руками по такой технологии, удивительно прочен. Он может выдержать небольшое землетрясение, не требует больших трудозатрат и дорогостоящих материалов, долговечен и надежен в эксплуатации. Монолитный дом можно отделывать чем угодно, и стены можно возвести сразу обустроенными дополнительным утеплением. Технология, при которой используется несъемная, это позволяет.

Недостатки и преимущества

Схема армирования бетонного перекрытия.

У данной технологии, как и у любой другой, есть свои недостатки и достоинства. И достоинства очень значительные:

  1. Целостная монолитность конструкции намного повышает механическую прочность построений. Они устойчивы к разрушениям, вызванным промоинами, землетрясениями и сдвигами грунта.
  2. Отсутствуют так называемые мостики холода, которые бывают в обычных зданиях из конструкций со швами. Это делает помещения более теплыми.
  3. Монолитное строительство можно производить в любое время и на любых грунтах.
  4. Достаточно быстрое строительство.
  5. Низкие финансовые затраты.
  6. Проекты монолитных зданий могут иметь криволинейность.
  7. Если используются в бетонных растворах перлит, опилки, шлак, керамзит и им подобные вещества, то конструкция будет достаточно легкой, чтобы не делать под нее тяжелый фундамент.
  8. Дополнительное утепление не будет нужно при строительстве с несъемной. И при этом общая толщина стены будет меньше обычной;
  9. Монолитные стены обладают исключительной звукоизоляцией.
  10. Межэтажное перекрытие может быть выполнено из любого материала.
  11. Данная технология исключает появления трещин в стенах из-за равномерной усадки здания.

И про недостатки монолитного строительства – их намного меньше:

  • на верхних этажах возводимых конструкций не обойтись без растворонасоса или бетононасоса;
  • монолитные плиты перекрытия потребуют многократных трудозатрат, так как нужны специальные строительные леса;
  • при несъемной опалубке требуется обустройство дома приточно-вытяжной вентиляцией, иначе не избежать влажности и последствий от нее;
  • обязательное оштукатуривание во избежание возможных негативных последствий от его горения – выделения токсичных веществ;
  • обязательное заземление всего здания, так как оно является армированным железобетоном.

Технология строительства

Схема устройства монолитно-бетонного ленточного фундамента с армированием

Как уже понятно из вышенаписанного, технология возведения монолитным способом может быть произведена с разными опалубками: съемной и несъемной. Оба вида строительства имеют свои нюансы и особенности как в самом строительстве, так и при эксплуатации.

Съемная индивидуальна для каждого проекта. Ее задача – точно повторять все особенности и изгибы будущего строения. Чаще используется фанера, дерево, железо или пластик.

Расстояние между стенками – ширина будущей стены. И оно рассчитывается с учетом региона строительства и теплопроводности используемой бетонной смеси. Щиты скрепляются с помощью гаек, шпилек, шайб. Для облегчения снятия после заливки на резьбовые шпильки надевают гофрированные трубки для защиты от соприкосновения с бетонной смесью.

Данная технология позволяет заливать своими руками в опалубку не только обычный бетон, но и смеси с меньшей теплопроводностью: перлитобетон, керамзитобетон, шлакобетон, опилкобетон, газобетон, пенобетон, арболит и другие. Такие стены будут более паропроницаемыми и теплыми, но нагрузки могут выдерживать меньшие.

Очень важный момент в монолитном строительстве – армирование. Для него используются стальные или пластиковые армирующие сетки, а для еще большей прочности делается арматурный каркас.

За раз можно залить бетон не более чем на полметра. И продолжить заливку разрешено только после его схватывания. Бетон обязательно трамбуется при помощи глубинных вибраторов, при этом особое внимание уделяется углам. После затвердения бетона снятая опалубка ставится выше, а работа продолжается таким образом до того момента, пока не будет залито все строение до крыши.

Отделку и утепление стен можно сделать своими руками не ранее чем через 4-5 недель, после максимального набора прочности. Утепление делают минеральной ватой, пенополистиролом, теплой штукатуркой или экструдированным пенополистиролом.

Иногда утепление своими руками изготавливается при помощи колодцевого фасада. При этом делается отступ от бетонной стены и выкладывается стена из кирпича или плитки, а отступ засыпается эковатой, керамзитом или другим утеплительным материалом.

Преимущества несъемной

Схема устройства перегородки из пеноблоков.

Форма может быть разной. Есть продольные, угловые, подоконные, надоконные и другие. По своей сути обустройство напоминает сбор конструкций из детского игрового набора.

Несъемная опалубка более популярна, потому что является и изоляционным слоем, при этом уменьшаются общие трудозатраты и не нужно тратиться на утеплитель для стен.

После того как фундамент обустроен гидроизоляционным слоем, на него устанавливается опалубка из пенополистирола, скрепленная специальными профилями, имеющими форму скрепления «шип-паз», позволяющую заливку бетона без его утечки и без наплывов в местах скрепления.

Схема армирования плит перекрытия.

Ширина пенополистирольной может быть разной. И при большом их количестве они могут быть изготовлены на заводе по заказу. Стандартная ширина блока – 150 мм, со стенками полипеностирола в 5-7,5 см.

Это вполне отвечает требованиям, при которsp отопление придется включать только тогда, когда на улице она будет ниже +5 градусов.

Для заливки несъемной опалубки нельзя пользоваться теплыми смесями – только обычным бетоном. Все дело в том, что паропроницаемость теплых смесей чувствительно выше паропроницаемости пенополистирола, такое соседство будет приводить к появлению конденсата и дом будет обрастать грибками и плесенью.

После возведения стен с несъемной опалубкой их не нужно утеплять, будет достаточно нанесения декоративной штукатурки или обшивки сайдингом.

Виды

Во время монтажа каркаса используются доски. Фундамент должен быть шире будущих стен как минимум на 20 см.

В применении различают несколько видов: опалубка фундамента, перекрытий, кольцевых стен с возможностью изменения радиуса, туннельная опалубка. Таким образом, можно изготовить любой элемент конструкции здания.

Построить различные элементы одинаковым образом невозможно. Например, на горизонтальные подпорки и покосы устанавливается опалубка фундамента, стен делается при помощи строительных замков, кронштейнов и стоек. А для перекрытий опалубка настилается на конструкцию из подпорных объемных стоек или стоек телескопических.

Съемную можно построить из стали, пластика и древесины. Если строим опалубку из фанеры, то ее нужно резать пилой с мелкими зубчиками, для того чтобы не повредить ламинирование и шпон. Отверстия по той же причине сверлятся с двух сторон. Хранить опалубку из фанеры нужно в сухом месте. Для того чтобы съемную опалубку было удобно снять, для нее не только делают специальные скрепления, но и обрабатывают раствором, специально предназначенным для этого.

Инструменты и техника

Чтобы построить дом своими руками по монолитной технологии, потребуется следующее:

  • бетономешалка, миксер;
  • при ручной заготовке бетонной смеси понадобится посуда для ее замеса, совковые лопаты, мерная посуда;
  • носилки для переноса бетонной смеси или тачка;
  • газовый резак, строительный фен;
  • сетка для армирования;
  • ножницы для резки сетки, плоскогубцы или другие подобные приспособления;
  • нож для резки пенополистирола;
  • молоток, гвозди;
  • рулетка, водяной строительный уровень;
  • станок для придания сетке специальной формы;
  • металлические и деревянные подпорки;
  • арматурный крючок для вязки проволоки;
  • перфоратор;
  • средства индивидуальной защиты.

Монолитная технология постройки дома своими руками позволяет полностью обходиться без дополнительных строительных материалов, кроме тех, которые требуются для изготовления смеси для заливки в опалубку.

Как построить монолитный дом своими руками

Монолитные дома, своими руками построенные, в последнее время очень популярны в строительстве. Это связано с тем, что наука не стоит на месте, каждый день в мире появляется что-то новое. Вот и монолитное строительство обращает на себя много внимания. Чаще всего люди заказывают такие проекты у специалистов. Но монолитный дом можно сделать собственноручно.

Строительство монолитного дома

Монолитный дом имеет высокую прочность, требует минимальных затрат и времени на застройку, прекрасно сохраняет тепло.

В чем заключаются плюсы и минусы монолитного строительства?

Данная технология строительства стала очень известной и начала пользоваться большим спросом. Действительно ли это так? Итак, монолитное строительство дома имеет следующие достоинства:

  1. Так как монолитная конструкция является целостной, то и все здание имеет более высокую прочность, не так склонно к разрушениям (например, при землетрясении).
  2. Из-за того, что в коробе нет швов, постройка будет теплее.
  3. Строительством монолитного дома можно заниматься в любое время года.
  4. Времени на это уходит не так уж и много.
  5. Материальные затраты ниже, чем на обычные постройки.
  6. Можно построить криволинейное здание.
  7. Если добавить в раствор керамзит, перлит или опилки, то конструкция становится легкой.
  8. Экстерьер монолитного дома может быть разным.
  9. Замечательная звукоизоляция.
  10. Одинаковая усадка коттеджа не приведет к трещинам.
Разрез стены каркасно-монолитного дома

Разрез стены каркасно-монолитного дома.

Как известно, ничто не может быть идеальным. Монолитное строительство имеет минусы:

  1. Для начала данной постройки вам понадобится бетононасос, который придется взять напрокат (но можете и сделать его самостоятельно).
  2. Монолитное здание с несъемной опалубкой имеет хорошую теплоизоляцию, из-за этого будет большая влажность в доме. Поэтому нужна вентиляция.
  3. Если вы будете использовать пенополистирол, то знайте, что он является неэкологичным материалом, так как при горении может выделять в воздух вредные вещества.
  4. При заливании монолитной плиты перекрытия вам понадобятся дополнительные леса.
  5. Вам нужно будет заземление, ведь стены будут состоять из металлической арматуры.

Вернуться к оглавлению

Как выбрать строительный материал?

Прежде чем приступить к строительству монолитного дома, вам следует определиться, из какого материала вы будете его возводить. Их несколько: бетон, железобетон, керамзитобетон, шлакобетон, опилкобетон, арболит, пенобетон. Сейчас часто стали использовать арболит, т. е. деревобетон. И назвали его не просто так. В его состав входят древесная щепа (80%), цемент (дающий прочность) и химическая добавка. Арболит относится к группе легких бетонов. Он имеет много плюсов, благодаря которым считается очень популярным среди остальных материалов.

Характеристики арболита

Характеристики арболита.

В чем заключаются плюсы деревобетона? Перед тем как строить дом из арболита своими руками, ознакомьтесь с его преимуществами:

  1. Этот материал имеет большую прочность. Блоки из деревобетона могут выдержать большие нагрузки, поэтому такие постройки могут состоять из двух-трех этажей.
  2. Арболит долгий в эксплуатации, он не поддерживает процесс гниения. В его структуре не образовываются грибки.
  3. Он хорошо держит теплый воздух, поэтому дом из арболита будет обладать высокой теплоизоляцией.
  4. Хорошая звукоизоляция благодаря пористой структуре.
  5. Большие огнеупорные показатели.
  6. Поддерживает стабильную влажность воздуха, так как структура деревобетона отлично пропускает воздух.
  7. Небольшой вес блока позволяет строить дома без мощного фундамента.
  8. Отличная адгезия разрешает соединять арболит с другими строительными деталями.

Вернуться к оглавлению

Как построить монолитный дом из арболита?

Дом из арболита своими руками начинают с выкладки фундамента. Большой плюс данного материала в том, что его можно укладывать на любой вид фундамента, ведь арболитовая стена не потрескается, даже если он просядет. Это можно объяснить тем, что блоки из арболита отличаются от других прочностью. Но есть и минус: наблюдается низкая влагостойкость этого строительного материала. Поэтому для защиты блоков от влаги нужна гидроизоляция фундамента, которую можно сделать разными способами: приподнять сам фундамент где-то на 50 см от поверхности земли или выполнить полуметровую подложку из кирпича.

Алюминиевая опалубка под монолитный дом

Схема алюминиевой опалубки под монолитный дом.

Выбирайте удобный вам способ. Из досок соорудите опалубку. На дно ямы (200 мм) высыпьте песок, разровняйте его, уложите гидроизоляцию. В яму надо вставить арматуру и залить бетоном. Потом землю фундамента уплотните вибротрамбовкой.

Далее выкладывают блоки на раствор из извести, в который нужно добавить немного цемента. Чтобы правильно выложить кладку стен, обратите внимание на эти советы. Дом из арболита будет поддерживать тепло лишь в случае отсутствия в строении мостиков холода. Чтобы их не было, можно воспользоваться способом разрыва шва из раствора, используя деревянные планки. Также деревобетон отлично впитывает влагу, то есть быстро впитает воду в растворе цемента. Чтобы этого не происходило, для этого используйте слабо просушенные блоки, хорошо смачивайте их перед укладкой или делайте очень жидкий раствор.

Не забудьте нанести защитный отделочный слой на внешнюю сторону стены.

После окончания построения стен можно заняться внутренним (штукатурка) и внешним (кирпич, сайдинг, дерево) дизайном.

Если же стены неровные, следует применить деревянную обрешетку. Строительство дома из арболита длится больше 2 месяцев. Процесс будет продвигаться быстрее, если вы возьмете друзей в помощь. Удачи вам!

плюсы и минусы, как построить своими руками?

Дата: 26 июня 2017

Просмотров: 7564

Коментариев: 0

Строительство монолитного каркаса частного домаСтроительство монолитного каркаса частного дома

Строительство частных домов на базе монолитного каркаса постепенно приобретает популярность. Прогрессивная строительная технология позволяет за ограниченное время возводить здания различной архитектурной сложности и этажности. Длительный ресурс эксплуатации строений обеспечивается благодаря несущим колоннам, изготовленным из армированного бетона, обеспечивающим равномерное распределение действующих нагрузок.

Что такое монолитный каркас частного дома

Железобетонный каркас частного дома представляет собой монолитную пространственную конструкцию.

Монолитное строительство жилых зданий эффективное, практичное и экономноеМонолитное строительство жилых зданий эффективное, практичное и экономное

Использование в строительстве бетонного каркаса весьма популярно

Достоинства:

  • сокращенные сроки возведения здания;
  • увеличенная прочность и надежность возводимой конструкции;
  • возможность изменения внутренней планировки помещения;
  • долговечность строения;
  • повышенная устойчивость к сейсмическим факторам;
  • отсутствие необходимости использования грузоподъемной техники;
  • равномерная усадка постройки, исключающая вероятность образования трещин;
  • пожарная безопасность бетонной конструкции;
  • пониженная сметная стоимость строительства;
  • возможность возведения на любом типе фундамента;
  • реализация оригинальных архитектурных решений;
  • минимальная потребность в рабочей силе;
  • отсутствие швов, что позволяет снизить потери тепла;
  • возможность использования различных материалов для отделки стен;
  • надежная защита от проникновения посторонних шумов.

Несмотря на множество плюсов, здания с монолитным каркасом не лишены недостатков.

Еще такие здания быстро возводятсяЕще такие здания быстро возводятся

Благодаря бетонным несущим колонам, нагрузка на конструкцию распределяется равномерно, потому такие здания долговечны

Минусы монолитных строений:

  • обязательно выполнение надежной гидроизоляции в зоне стыка фундамента и несущих колонн. Влага из почвы не должна разрушать железобетонный каркас;
  • необходимость выполнения расчетов, а также разработки грамотного проекта. Выполнение работ профессионалами гарантирует безопасность и устойчивость коттеджа;
  • зависимость качества заливаемой бетонной смеси от температурных условий. Применение специальных добавок позволяет снизить в зимнее время температуру схватывания бетона;
  • необходимость использования бетононасоса для подачи раствора. Бетонирование значительных объемов с ручной подачей бетона к зоне работ проблематично.

Важно! Особенностью монолитной каркасной конструкции является то, что стены коттеджа не воспринимают нагрузок, а усилия распределяются по несущим колоннам и поперечным балкам.

Этот конструктивный нюанс позволяет использовать при строительстве стен различные материалы, обеспечивающие экологическую безопасность, комфортный тепловой режим и звукоизоляцию постройки. Формирование несущих колонн силового контура здания осуществляется одним из следующих методов:

  • собирают опалубку, устанавливают арматурный каркас колонн, производят бетонирование. Возведение стен осуществляется внутри готового каркаса после достижения прочности и демонтажа опалубочной конструкции;
  • строят стены здания согласно требованиям проекта. Затем в простенках производят армирование, устанавливают двухстороннюю опалубку, заливают бетонный раствор. Использование стен в качестве стационарной опалубки облегчает рабочий процесс.
Часто используют газобетон и бетонный каркас. Строят здания любых размеров и сложностиЧасто используют газобетон и бетонный каркас. Строят здания любых размеров и сложности

Внешние стены между этими колонами закладываются из специальных теплосберегающих материалов

При изготовлении монолитного каркаса применяются следующие виды опалубки:

  • стационарная. Является частью конструкции здания, не демонтируется после твердения бетона. Обеспечивает дополнительную теплоизоляцию строения, затрудняет проникновение посторонних шумов;
  • демонтируемая. Разбирается после приобретения бетоном эксплуатационной прочности. Изготавливается из древесины, влагостойкой фанеры, металла или пластика и может использоваться повторно.

Внимание! Прочностные характеристики монолитного каркаса частного дома обеспечивают колонны квадратного сечения со стороной, равной 200–400 мм. Расчет сечения конструктивных элементов целесообразно поручить специалистам.

[testimonial_view id=”18″]

Как построить монолитный каркас частного дома своими руками

Самостоятельное строительство железобетонного каркаса для возведения частного строения производите, руководствуясь следующим алгоритмом:

  • Подготовьте территорию строительной площадки. Удалите растительность, мусор, произведите разметку.
  • Извлеките грунт для возведения фундамента на необходимую глубину, руководствуясь требованиями проекта.
После того, как будет выяснен тип грунта и глубина подземных вод, можно приступать к выбору оптимального в каждом конкретном случае, фундаментаПосле того, как будет выяснен тип грунта и глубина подземных вод, можно приступать к выбору оптимального в каждом конкретном случае, фундамента

Дом по монолитно-каркасной технологии можно строить практически на любом из типов фундамента

  • Спланируйте почву, заполните приямок подушкой на основе песка и гравия.
  • Тщательно утрамбуйте подсыпку, установите щитовую опалубку фундамента.
  • Залейте бетонное основание постройки в виде монолитной плиты или ленточного фундамента, усиленного стальной арматурой.
  • Обеспечьте полное твердение бетона на протяжении месяца.
  • Смонтируйте пространственный каркас, соответствующий форме возводимой постройки, используя стальную арматуру.
  • Соберите щитовую опалубку с внутренним размером, который соответствует габаритам колонн монолитного каркаса.
  • Заливайте непрерывно бетонный раствор в опалубочную конструкцию, производите его вибрационное уплотнение.
  • Обеспечьте неподвижность железобетонного каркаса на протяжении четырех недель и демонтируйте опалубку.
  • Произведите кладку стен, используя блоки из ячеистого бетона, кирпич и другие материалы.
  • Установите на внешние части монолитных элементов теплоизоляционную защиту, используя экструдированный пенополистирол или минеральную вату.
  • Осуществите мероприятия по установке кровли и произведите внешнюю отделку строения.

Важно! Обеспечение повышенных прочностных характеристик достигается путем непрерывной заливки бетона марки М300 с показателем подвижности П3 и выше.

В представленном материале изложена общая информация об особенностях и нюансах возведения монолитного каркаса частного дома. Учитывая ответственность каркасной конструкции, целесообразно доверить разработку проекта монолитного дома и выполнение работ профессиональным строителям, опыт которых позволит избежать ошибок.

Филонцев Виктор НиколаевичФилонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Монолитное строительство — Википедия

Моноли́тное строи́тельство — метод возведения зданий при котором основным материалом конструкций является монолитный железобетон. Основная особенность монолитного строительства заключается в том, что местом для производства материала монолитных зданий является строительная площадка. Применение монолитного железобетона позволяет реализовывать многообразие архитектурных форм, а также сократить расход стали на 7-20 % и бетона до 12 %. Но при этом возрастают энергозатраты, особенно в зимнее время, и повышаются трудозатраты на строительной площадке.

История монолитного домостроения в России[править | править код]

Здание Государственного банка в Санкт-Петербурге со стороны Садовой улицы. Фото 1900 год.

Впервые в России технология была применена при строительстве здания Государственного банка в Петербурге, построенного в 1881 году фирмой «В. Гюртлер и К°». Для строительства был применён лёгкий бетон и простая деревянная опалубка. В качестве крупного заполнителя использовался кирпичный щебень и каменноугольный шлак (гарь). Из такого бетона в 1890-х годах в Петербурге возведены стены, своды и перекрытия многих жилых, общественных и промышленных зданий.

Тяжелый же монолитный бетон впервые применен в 1886 году при возведении стен железнодорожной будки на Костромской ветви Московско-Ярославской железной дороги. Её стены имели два ряда вентилируемых вертикальных пустот. Бетонирование велось в деревянных инвентарных щитах, уже применявшихся при строительстве железнодорожных сооружений. Практика возведения наружных стен из тяжёлого бетона с воздушной прослойкой продолжалась и в последующие годы. Так, описание метода возведения стен жилого дома из монолитного трамбованного бетона содержалось в так называемой привилегии, полученной в 1894 году петербургским изобретателем А. Л. Шиллером: его предложение предусматривало два вида деревянных опалубочных форм — разборные внешние, высокие вертикальные ребра которых наращиваются в процессе бетонирования, и постоянные внутренние, оставляемые в воздушной прослойке.

К началу ХХ века накопился значительный мировой опыт строительства жилых зданий из монолитного бетона. Знаменитый американский изобретатель Т. А. Эдисон разработал метод возведения домов из монолитного бетона в многократно оборачиваемых опалубках (патент 1908 года). Он применил литой бетон, приготовленный на тонкомолотом цементе собственного производства с введением пластифицирующих добавок. Дальнейшего распространения метод Эдисона не получил, однако литой бетон нашёл применение в самых разных странах, в том числе и у нас при возведении монолитных жилых домов.

В СССР со второй половины 1920-х годов начался новый этап внедрения монолитного бетона в гражданское строительство. Так, в 1926—1929 годах в Харькове был построен знаменитый 14-этажный Дом Государственной промышленности с монолитным железобетонным каркасом, а затем и другие многоэтажные здания. Реализуемые в эти годы технические решения отвечали международному уровню развития технологии, чему способствовали, в частности, нормативные документы, например «Урочные нормы на железобетонные работы».

Созданное в 1925 году Русско-германское акционерное строительное общество Русгерстрой  (позднее преобразованное в трест «Теплобетон») начало применять для монолитных стен пемзошлаковый бетон (одна часть портландцемента и по три части песка с гравием, гранулированного шлака, пемзы и котельного шлака). Для приготовления бетона использовались небольшие бетономешалки системы «Кайзер», сначала импортировавшиеся, затем выпускавшиеся заводом «Свет шахтёра». Одновременно для подъёма бетона стали применять шахтные подъёмники и укрупнённую, несколько раз оборачиваемую опалубку; её собирали из вертикальных щитов, шириной 1 м и высотой на этаж из досок толщиной 25 мм, скреплённых наружными горизонтальными рейками, внутренними временными распорками и проволочными связями. В Москве такая опалубка была внедрена в 1927 году, в Ленинграде - в 1929 году.

Трест «Теплобетон» построил в Москве, Ленинграде, Ростове-на-Дону, Туле, Брянске, Воронеже и в других городах много жилых домов с набивными стенами из пемзошлакобетона. Среди его московских построек — 6-этажный жилой дом на Тишинской площади, дом на Шаболовке, студенческое общежитие на Усачевке. Одним из существенных недостатков такого строительства была многокомпонентность состава бетона, к тому же, входившую в состав бетона пемзу приходилось привозить издалека — с Кавказа. Преодолеть этот недостаток помогли создание в 1920-х — начале 1930-х годов науки о бетоне, развитие научных методов подбора состава и технологии приготовления бетона, методов контроля его качества (работы Н. М. Беляева, Б. Г. Скрамтаева, Ю. А. Штаермана, К. С. Завриева) на специальные исследования по лёгким бетонам (работы Н. А. Попова, Р. М. Михайлова и других).

В Государственном институте сооружений, созданном в 1927 году, были разработаны, трёхкомпонентные (цементно-песчано-шлаковые) бетоны, которые впервые были применены для набивки стен толщиной 50 см в 2-этажных жилых домах Косогорского завода в Подмосковье а затем в 2-З-этажных домах «Металлотреста» Центрального района Москвы. В это время в Ленинграде с использованием щитовой деревянной опалубки строили 4–5-этажные дома с однослойными стенами из шлакобетона марки 35 и марки 50. В Закавказье (Баку, Тбилиси) для возведения монолитных стен, а иногда и перекрытий нашёл применение пемзобетон. Например, в Тбилиси (на Плехановском проспекте) в 1935 году был построен 6-этажный дом с наружными стенами толщиной 35 см из пемзобетона. Работы велись теми же методами, которые применял трест «Теплобетон». Перекрытия в этом доме выполнялись из армированного железобетона марки 50 и в двух направлениях через каждые 5-5,5 м имели рёбра.

Другим недостатком монолитного домостроения того времени было несовершенство деревянной щитовой опалубки. Преодолению его способствовало внедрение скользящей опалубки. Такая опалубка впервые была применена в США, в Филадельфии, в 1903 году. Соперничавшие друг с другом предприятия разработали несколько различных систем опалубки, наиболее известной из них стала система Макдональда. Эту систему использовали прежде всего при строительстве высоких сооружений с круглым планом, а после 1920-х годов — с различной конфигурацией плана.

Метод скользящей опалубки состоит в следующем: по всему периметру стен (после укладки фундаментов) устанавливается опалубочное кольцо высотой 120 см. С помощью гидравлических, механических или пневматических домкратов кольцо постепенно, передвигается (скользит) - вверх со скоростью 15—30 см/ч. С той же скоростью растёт здание. Непрерывно в опалубку укладываются арматура и бетон, и по мере подъёма опалубки из-под неё выходит затвердевший бетон прочностью 3-5 кг/см². Этого вполне достаточно, чтобы он выдержал тяжесть находящихся на опалубке конструкций, подмостей, оборудования и людей. Домкраты установлены на рамах, соединённых со щитами опалубки, так что домкрат как бы ползёт по стальному стержню, заделанному в свежеуложенный бетон, и тянет за собой всю конструкцию опалубки. Выходящий из-под опалубки бетон затирают с подмостей.

Первый в СССР опыт возведения жилого дома в скользящей опалубке относится к 1930 году: московская организация «Заводстрой» выполнила этим методом бетонирование однослойных пемзошлакобетонных стен 7-этажного дома на Большой Колхозной площади. Однако здесь ещё не было необходимых точности передвижения опалубки и качества работ. Созданное в конце 1925 году акционерное общество строительной индустрии (большинство его трестов находилось на Украине) с 1928 года начало использовать скользящую опалубку при строительстве элеваторов, а в начале 1930-х годов её впервые применили в жилищном строительстве в зимних условиях. В Баку однослойные наружные и внутренние стены возводили из неармированного чингильбетона, заполнителем которого служил щебень из местного известняка. Перекрытия выполняли в щитовой деревянной опалубке из армированного чингильбетона. В 1935 году стоимость таких домов снизилась на 12 % по сравнению с аналогичными кирпичными домами.

Однако, используемые в то время домкраты были несовершенны, что увеличивало затраты труда даже по сравнению с кирпичным строительством. Сложным, многодельным было и построечное бетонное хозяйство, а также подъёмные механизмы. Поэтому и предпринимались попытки усовершенствовать щитовую опалубку - увеличить её размеры, применить металл вместо дерева, оптимально увязывать конструктивные решения дома с методами их реализации. В 1931 году в Ленинграде был проведён конкурс на монолитные конструкции тонкостенных жилых домов, на механизированные способы их возведения из литого бетона и в короткие сроки. Однако первые 13 домов высотой в 4—6 этажей с наружными стенами из шлакобетона, построенные в 1931—1935 годах имели недостатки: промерзание стен, усадочные трещины, недостаточная звукоизоляция помещений.

В 1935—1936 годах в Ленинграде, на Кирочной улице (ныне улица Салтыкова-Щедрина, 20), был возведён более совершенный 6-этажный дом с применением металлической опалубки высотой на этаж. Несущие внутренние стены выполнялись из армированного тяжёлого бетона толщиной 10 см, в верхней части они имели уширения для опирания балок деревянных перекрытий. Наружные стены, кроме слоя тяжёлого бетона толщиной 10 см, имели утепляющий слой из пемзошлакобетона (26 см) и облицовочные плиты (4 см). На строительстве этого дома трудозатраты были уменьшены на 19 %, а стоимость - на 12 % по сравнению с аналогичными кирпичными домами. В летнее время этаж возводили за шесть дней с доведением бетона до 70 % полной готовности.

Основываясь на этом опыте, состоявшееся в 1936 году Всесоюзное совещание по крупноблочному и монолитному строительству квалифицировало возведение домов из литого бетона как полноценный индустриальный метод строительства. Начавшаяся война остановила его развитие. В послевоенное восстановление страны возникла острая необходимость строить много, быстро и недорого. Эти потребности смогли удовлетворить технологии крупнопанельного и объёмноблочного строительства. Благодаря им сняли острейшую жилищную проблему и перешли от коммунального заселения квартир к посемейному, однако это привело к серости и однообразию новых городов и районов. В конце XX века начинается попытка повторного внедрения монолитного строительства с целью повышения архитектурной выразительности массовой типовой застройки. Метод монолитного строительства прежде всего использовали при возведении многоэтажных здании, служащих в застройке композиционными акцентами.

Накопленный опыт монолитного домостроения выявил неоспоримые технико-экономические преимущества этого метода, вследствие чего за первое десятилетие XXI века монолитное строительство практически вытеснило с рынка кирпичное, крупноблочное и даже крупнопанельное. На сегодняшний день индустрия монолитного домостроения имеет развитую техническую базу и разнообразие опалубочных систем.

Процесс монолитного строительства состоит из связанных технологически последовательных процессов:

Последовательность некоторых процессов может меняться в зависимости от вида конструкции.

Устройство арматурного каркаса[править | править код]

Как известно, бетон воспринимает растягивающие нагрузки в 15-20 раз хуже, чем нагрузки на сжатие. С целью компенсировать слабую работу бетона на растяжение в его структуру включаются стальные стержни — арматура.

Из арматурных стержней, различных диаметров, при помощи сварки или специальной отожжённой стальной проволоки «вяжутся» арматурные каркасы будущей конструкции.

Монтаж опалубки[править | править код]

Для придания и поддержания формы конструкций, до набора ими необходимой прочности, применяется опалубка. Опалубка для стен и колонн производится из стальных или алюминиевых профилей обшитых ламинированной фанерой. Опалубка перекрытий представлена, как правило, вертикальными телескопическими стойками (Домкратами), на которые укладываются специальные деревянные балки, а на балки, в свою очередь, укладывается ламинированная фанера.

Поверхность опалубки, находящаяся в непосредственном контакте с бетоном, перед бетонированием обрабатывается техническим маслом (эмульсолом), в основе которого содержатся минеральные масла и поверхностно-активные вещества. Это необходимо для того, чтобы повысить качество поверхности конструкций и увеличить количество циклов оборачиваемости опалубки.

Монтаж опалубки может вестись как вручную, так и механизированным способом.

Укладка и уплотнение бетонной смеси[править | править код]

Укладка бетонной смеси производится в предварительно установленную опалубку. Для того, чтобы исключить возможность возникновения пустот внутри будущей конструкции в процессе укладки бетонная смесь уплотняется глубинными вибраторами. Булава вибратора погружается в бетонную смесь до тех пор, пока не прекратится выделение пузырей на поверхности смеси.

Уход за бетоном[править | править код]

Уход за бетоном включает в себя комплекс мер по предотвращению преждевременного высыхания бетонной смеси в летнее время и промерзания свежеуложенной бетонной смеси в зимнее время года, а также защиту свежеуложенного бетона от чрезмерных осадков.

Главное преимущество монолитных зданий над всеми остальными - это отсутствие швов между различными конструкциями здания. Грубо говоря, монолитное здание представляет из себя цельную железобетонную «глыбу», что обеспечивает высокую жёсткость каркаса и возможность создавать высотные здания. Кроме того, монолитная конструкция обладает высокой сейсмостойкостью, так как высокая жёсткость каркаса сводит к минимуму склонность к трещинообразованию. В монолитных зданиях существует возможность перепланировки помещений в период эксплуатации без риска повреждения несущих конструкций, а также высокое качество поверхностей стен и потолков, снижающее объёмы отделочных работ. Также значительный плюс — меньшая по отношению к кирпичным зданиям (на 15—20 %) масса.

Из недостатков можно отметить этот метод строительства весьма затратный и трудоёмкий, требует дорогое оборудование, большое число рабочих и инженеров высокой квалификации. Монолитная стена имеет высокую теплопроводность и поэтому требует утепления. Также стенам характерно отсутствие паропроницаемости, то есть стены «не дышат» и это обязательно нужно компенсировать принудительной вентиляцией.

  • В. И. Тильченко и др. Технология возведения зданий и сооружений: Строительные технологии. — 2011.
  • Н. Я. Колли. Всеобщая история архитектуры. — М.: Стройиздат, 1968. — Т. Т. 12. Книга 1. Архитектура СССР.
  • Ю. А. Дыховичный, В. А. Максименко, А. Н. Кондратьев и др. Жилые и общественные здания. Краткий справочник инженера-конструктора. — 3-е изд. — М.: Стройиздат, 1991. — 656 с. — ISBN 5-274-01058-X.

Монолитный жб каркас: частного дома, стен здания

Монолитный каркас представляет собой технологию строительства зданий, при которой строение возводят из бетона с армированием стальными прутьями. Такое сооружение обеспечивает повышенный уровень прочности и долговечности, обходится сравнительно недорого. Раньше технология монолитно-каркасного строительства из бетона использовалась в основном в промышленной и коммерческой сферах, сегодня же все чаще таким образом возводят частные дома и коттеджи.

Основное преимущество монолитного каркаса – равномерное распределение нагрузок между бетонными колоннами, которые усилены стальной арматурой. После заливки бетоном каркас становится прочной монолитной конструкцией, в которой вся несущая нагрузка приходится на колонны, балки и перекрытия. Железобетонные здания считаются наиболее надежными, крепкими и стойкими.

При условии верного выбора и проектирования фундамента ЖБ коробка способна простоять максимальный срок, демонстрируя прекрасные эксплуатационные свойства и наилучшие технические характеристики.

заливка монолитного дома

Основанием для дома из бетона может служить плитный, ленточный или свайно-винтовой фундамент, который выбирают в соответствии с такими факторами: структура и характеристики грунта, особенности рельефа территории, несущая способность почвы, расчетные нагрузки и масса здания, уровень залегания грунтовых вод, конструктивные и технические особенности архитектурного проекта.

Благодаря особенностям технологии проекты домов из железобетона могут быть самыми разными – тут есть возможность реализовать любую задумку, использовать самые разные материалы (стекло, кирпич, дерево и т.д.), экспериментировать с различными элементами. Большинство современных коттеджей необычных форм и конфигураций создают с использованием монолитно-каркасной технологии.

готовый дом из жби

Что такое монолитно-каркасное строительство

Устройство монолитно-каркасных зданий осуществляется по единой технологии. Монолит представляет собой цельнолитую бетонную конструкцию, которая создается прямо на строительной площадке путем заливки бетоном смонтированного каркаса из стальных прутьев и элементов. Бетон заливается и обязательно вибрируется, подбирается определенная марка, что обеспечивает высокую прочность.

Арматурный каркас может быть соединен вязальной проволокой либо сварен. Марка бетона, класс арматуры, специальные добавки в раствор подбирают, исходя из количества этажей, сейсмичности региона. Стальной каркас заливается бетоном в съемную или несъемную опалубку, которая формирует стены и другие элементы конструкции.

готовый дом из железобетонных плит

Что включает каркас монолитного здания:
  1. Фундамент – может быть разного типа.
  2. Колонны – расположенные вертикально и соединяющие основание и перекрытие.
  3. Монолитные перемычки и перекрытия, которые создают пояс жесткости.

Все элементы конструкции связаны как монолитным бетоном, так и арматурным каркасом, благодаря чему удается создать жесткое соединение, прочное и неподвижное, без шарниров и люфтов.

Ввиду того, что потом что-то переделать и или заменить невозможно, монолитно-каркасное строительство здания требует чрезвычайно тщательного проектирования с точными расчетами и применением специфических технологий, которые способны понизить риск появления деформаций в процессе усадки.

Достоинства технологии

Строительство частного дома по монолитно-каркасной технологии обладает определенными преимуществами, благодаря которым метод становится все более популярным и часто используется для возведения домов по индивидуальным проектам.

Основные преимущества монолитно-каркасной технологии:
  • Быстрый процесс монтажа с минимальными трудозатратами. Основные этапы – создание опалубки, арматурного каркаса, заливка бетоном. Процесс осуществляется непрерывно по отдельным зонам, что исключает простой рабочей силы.
  • Длительный срок эксплуатации без необходимости в ремонте или реконструкции.
  • В случае аварийных ситуаций при разрушении одной секции остальные элементы конструкции остаются целыми и здание не рухнет. Монолитный каркас – единственный метод безопасного строительства в сейсмоопасных регионах.
  • Возможность реализовать проект любой сложности с оригинальной планировкой, так как в данном случае нет обязательных несущих стен, перегородок. Площади можно реализовать даже как единое пространство с колоннами.

преимущества монолитно-каркасных домов

  • Перепланировка в любом формате – благодаря отсутствию несущих стен, без согласования с надзорными органами.
  • Повышение общей жесткости со временем благодаря набору прочности бетона.
  • Возможность сделать в доме потолки высотой от 3 метров.
  • Строительные работы можно проводить в любую пору года.
  • Для возведения каркаса понадобится небольшой объем материалов.
  • Габаритные конструкции не нужно доставлять на объект, сборка каркасных зданий из арматуры и бетонного раствора осуществляется непосредственно на территории строительства.

Недостатки жилья

Устройство монолитного каркаса предполагает и некоторые негативные моменты, о которых нужно знать до начала проведения расчетов и проектирования. Все эти факторы можно устранить за счет разумного применения различных технологий и методов строительства.

пример дома каркасного строительства

Главные минусы технологии монолитного каркаса:
  • Наличие мостиков холода, которые распространяются по бетонным перекрытиям, внешним колоннам, что предполагает обязательную теплоизоляцию и выполнение облицовки фасадов.
  • Большой объем работ по вязке и установке арматуры, монтажу опалубки, опорных стоек.
  • Важность правильных и максимально точных расчетов, от которых зависят безопасность и комфорт эксплуатации, прочность и срок службы здания.

Технология

Монолитно-каркасная технология применяется в строительстве одно/многоэтажных зданий различного назначения любой площади и высоты.

схема выполнения монолитно-каркасного дома

Этапы реализации технологии монолитного каркаса: Сначала выполняют фундамент, потом заливают стены и перегородки, далее монтируют заводскую или заливают монолитную плиту перекрытия. После этого осуществляется прокладка инженерных коммуникаций, отделочные работы, обустройство крыши.

Методы возведения фундамента

Устройство основания является одним из наиболее важных этапов строительства, так как от него зависит то, насколько качественным и прочным будет каркас, не просядет ли дом на грунте и т.д.

Виды фундамента, применяемые при заливке монолитного каркаса:
  • Сваи – тип свайного основания подбирают по типу грунта и особенностям ландшафта на территории.
  • Ленточный – заливается на объекте в опалубку с арматурой. Подходит для домов с подвалом, мелкозаглубленный обустраивают исключительно на почве с низким уровнем грунтовых вод.
  • Бетонная монолитная плита – надежная база, особенно подходит для зон с опасностью землетрясения. Фундамент заливается на строительной площадке с обязательным армированием.

фундамент для каркасно-монолитного дома

Особенности строительства подвала

Для подвала роют котлован, а фундамент размещают на минусовой отметке – в основании подвала. В этом помещении заливают монолитные стены, перегородки, сверху на нулевой отметке монтируют плиту перекрытия заданной проектной толщины и с повышенной прочностью.

Методы возведения опалубки

Опалубка представляет собой форму, в которую будут заливать готовый бетонный раствор. Опалубка может быт какой угодно, формируя толщину и конфигурацию монолита.

Основные виды опалубки:
  1. Съемная – после твердения бетона демонтируется и может применяться снова.
  2. Несъемная – становится частью конструкции домов, выступая теплоизоляцией и защитой. Обычно такую опалубку делают из пенополистирола, но встречаются и конструкции из фанеры, древесины, металла. Пенополистирол дополнительно выступает в качестве утеплителя.

схема фундамента для монолитного дома

Типы опалубки по конструкции:
  • Туннельная – изготавливается по спроектированным данным на заводе, обладает заданными размерами, доставляется на объект готовой, неразборной.
  • Щитовая – сборная конструкция для создания монолита любых конфигураций. Предполагает оснащение крепежными элементами высокой прочности, эргономичная и надежная, ее можно использовать для заливки овальных конструкций.

Съемную опалубку можно взять в аренду, любые виды конструкции можно купить.

выполнение подвала в монолитном доме

Армирование

С целью обеспечения прочности и жесткости монолитно-каркасной конструкции применяют стальную арматуру и армирующую сетку. Для монолитного строительства подходит рифленая/гладкая арматура сечением 6-8 миллиметров, особо прочные конструкции создают из арматуры диаметром больше 10 миллиметров. Вязать проволокой или сваривать каркас допускается горизонтально и вертикально.

В процессе создания каркаса особое внимание уделяют угловым зонам. Металл должен надежно крепиться, чтобы в будущем правильно распределять нагрузку в конструкции. Обязательно усиливают перемычки, чтобы здание не «ползло» и был оптимально распределен вес.

армирование в монолитном строительстве

Как произвести расчеты и создание каркаса:
  • Средние расчеты предполагают затраты около 25 килограммов арматуры на 1 кубический метр бетонных конструкций.
  • Рабочие прутья подбираются в соответствии с расчетами, минимальные значения: 8 миллиметров для поперечной и 10 миллиметров для продольной арматуры.
  • Каркас может вязаться проволокой либо быть сваренным, создается на месте установки или на площадке с последующим перемещением.
  • Шаг арматуры в среднем составляет 15-25 сантиметров между отрезками. Прутья поперечные выступают элементами жесткости для прутьев продольных.
  • Вся арматура должна быть перевязана или сварена между собой.
  • В процессе заливки фундамента оставляют свободными вертикальные стержни, с которыми потом сопрягается арматура перекрытий и колонн (так продолжают до верхней точки здания).

Способы подачи бетона

Бетонный раствор может замешиваться непосредственно на строительном объекте или доставляться с завода специальной техникой. Чтобы смесь не застыла и не потеряла однородность, ее транспортируют в бункере с работающим миксером. Для подачи смеси на объект используют бетононасосы или краны.

Бетононасос представляет собой специальный автомобиль с длинным шлангом, который под давлением поставляет бетон в нужную точку. Очень удобно подавать бетон таким образом для заливки на высоте. Если используется кран, то бетон подают в бадьях – такой вариант актуален для сооружения небольших железобетонных конструкций.

заливка фундамента в монолитном строительстве

Утрамбовка бетона

После того, как бетон залит в опалубку, его нужно уплотнить для удаления пузырей воздуха и более равномерного распределения смеси. Для этого используют вибраторы поверхностного и глубинного типа.

Главные функции вибротрамбования:
  • Улучшение внешнего вида конструкции – однородная поверхность, устранение воздушных полостей.
  • Повышение качества и прочности бетонной смеси.
  • Понижение трудозатрат и расхода материалов при выполнении отделки помещений.

Готовые монолитно-каркасные стены облицовывают керамической плиткой, кирпичом, красивым камнем. Обеспечить хорошую циркуляцию воздуха поможет обустройство вентиляции фасадов, кровли.

Монтаж перекрытий

Перекрытия в монолитно-каркасных конструкциях должны быть выполнены по той же технологии. Они образуют пояс жесткости здания.

Этапы обустройства перекрытий:
  • Создание каркаса, вязка стержней с выпусками из колонн, расположенных ниже. Стойки устанавливают на полу нижнего этажа, они должны поддерживать опалубку и исключат возможность обрушения конструкции до завершения цикла набора прочности бетона.
  • Монтаж опалубки из досок или фанеры.
  • Заливка смеси бетона без перерывов, но слоями.
  • Выжидание набора первоначальной прочности, демонтаж опалубки и стоек.

виды опалубки для каркасно-монолитного строительства

Стоимость и материалы

В процессе создания монолитно-каркасного дома качество напрямую зависит от затрат: более высокая марка бетона стоит дороже, чем больше арматуры – тем крепче здание. Поэтому экономить и игнорировать расчеты не стоит – это может стать фатальной ошибкой.

Арматуру нужно выбирать без дефектов и ржавчины, нужного сечения. Бетон обязательно должен соответствовать указанной в проекте марке, установленным характеристикам.

Если бетонирование ведется при минусовой температуре, желательно позаботиться о противоморозных добавках, при очень низкой температуре лучше работы не проводить.

создание арматурного каркаса

Материалы для опалубки также должны быть качественными, чтобы все это не обрушилось. Тут цена материалов может быть разной и в определенных случаях высокие затраты также оправданы: несъемная опалубка позволит провести быстрее работы, в будущем поможет сэкономить на утеплении и отоплении. С другой же стороны, оправданной может быть и аренда хорошей съемной конструкции.

На все материалы нужно требовать сертификаты соответствия, паспорта качества, гигиенические заключения и т.д. Сметную стоимость дома составляют расходы на такие материалы, как: арматура и проволока, все для бетона (или заказ готовой смеси), готовая опалубка или материалы для ее монтажа, инструмент, емкости, работа людей, техника для подачи бетона, кровля, отделка и т.д. От проекта к проекту стоимость может очень сильно разниться.

Монолитный каркас – технология, позволяющая создавать прочные, надежные, долговечные дома по разумной стоимости и индивидуальному проекту. Самое главное – верно выполнить расчеты и соблюдать технологию реализации проекта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
