Как подключить бензогенератор к сети дома

Бензиновый генератор или его дизельный аналог, при их небольшой стоимости, – наиболее подходящий источник аварийного энергообеспечения частного дома либо дачи. Подобные установки удобны в транспортировке и эксплуатации. К электромонтажу бензогенератора, как и к его выбору, требуется ответственный подход. Неверное подсоединение может стать причиной поломки бытовой техники или короткого замыкания проводов в доме, не говоря уже о том, что оно представляет опасность для жизни. Но если знать, как подключить бензогенератор к сети дома правильно, восстановить работу электроприборов можно быстро и безопасно.

Как делать нельзя?

При подключении бензогенератора к дому нельзя подсоединить его к любой находящейся рядом розетке, заблаговременно выключив автоматы на распределительном щитке.

Мощность генератора может быть намного больше пропускной способности розетки (обычно последняя рассчитана на 3500 Вт). Результат – короткое замыкание из-за превышения максимальной нагрузки, возгорание.

Если при этом еще и не отключать автоматы основной линии, то подача энергии в сеть приведет к поломке генератора.

Подключение питания дома через розетку допускается только для маломощных (до 4 кВт) установок. Но даже в этом случае лучше подсоединять к генератору электроприборы через удлинитель. Для мощных станций необходимо использовать систему автозапуска – АВР либо рубильник реверсивного типа.

Основные задачи подключения

При электромонтаже нужно учитывать следующие показатели:

  • необходимость в автоматике;
  • месторасположение в плане экономичности и безопасности;
  • выбор запаса;
  • частоту отключения сети;
  • потребляемую мощность с учетом потерь.
Немаловажно создание подходящей схемы подключения бензинового генератора.

Автоматизация процесса — дорогостоящая и нуждается в квалифицированном обслуживании. Подключение вручную для частного дома – наиболее щадящий режим. Такие переключатели производятся двух видов: рубильник перекидного типа (старого образца) либо реверсивный (трехходовой). Более подробно о них можно узнать ниже. Также используют частичную автоматизацию, ведь полуавтоматы обходятся недорого. Вне зависимости от выбранного способа, нужно присматривать за работой системы.

Где разместить станцию?

Помещение должно быть сухим, с хорошей вентиляцией. Кроме того, от генератора при работе исходит очень неприятный гул. С учетом этих нюансов, лучше поставить и подключить электроустановку в гараже, хозпостройке или под навесом.

Установка электрогенератора производится на основание, не имеющее жесткой связи со зданием. Можно поставить аппарат на специальные амортизаторы либо на подушку из резины. Это помогает снизить звук генератора.

Установка специальных шумозащитных кожухов тоже способствует уменьшению гула.

Инструкция по подключению к сети

После выбора подходящего способа подключения можно приступать к электромонтажу.

Самый простой способ – приборы подключаются к розетке генератора. Дополнительные манипуляции в этом варианте не требуются. Но чтобы подключить мощный бензогенератор к дому, этот метод не подойдет. Здесь нужно действовать по следующей инструкции:

  • Заземляем электроустановку.

  • Обеспечиваем отдельный ввод. Его выполняем медным кабелем высокого сечения (не менее 4 мм2) и протягиваем от распределительного щитка до места установки бензогенератора.

  • Устанавливаем рядом со щитком перекидной рубильник либо трехходовой переключатель для того, чтобы выполнить подключение бензогенератора.

Подключать генератор можно с помощью полуавтоматической системы или АВР – об этом можно прочитать ниже.

Схемы подключения

Как правильно подключить бензогенератор через рубильник либо трехходовой переключатель? От них идет три провода. К одному подключается сеть генератора, к другому — коммунальная сеть, к третьему – электрооборудование. Сверху к переключателю подсоединяют питание от энергосети, снизу – провод от бензогенератора. К средним контактам подключают потребителей электричества. Рубильник устанавливают после счетчика, но перед вводными автоматами.

Можно применить схему полуавтоматического подсоединения. После отключения центрального энергоснабжения нужно запустить аппарат. Дополнительно установленное реле времени включает контактор бензогенератора после прогрева двигателя.

При появлении основного электрообеспечения произойдет переключение на него, а дополнительное реле остановит генератор.

Автоматическое подключение еще легче. Система АВР автономно запускает резервный источник энергии при отключении городской сети. Блок подключается к распределительному щитку. Соединение с бензогенератором осуществляется кабелем.

Дополнительно к использованию АВР возможно применять следующие устройства: стабилизатор напряжения, инвертор, ИБП.

Схема подключения домашней сети к трехфазному генератору сложнее, своими руками без опыта ее не сделать: работу с сетями лучше доверить профессионалам.

Но подсоединять трехфазное устройство необходимо при наличии трехфазных потребителей, например, электрических двигателей станков.

Возможные ошибки

Помимо подключения к розетке мощной энергостанции, владелец дома способен допустить следующие ошибки:

  • Установить агрегат в непродуваемом подвале, что чревато перегревом и концентрацией токсичных выхлопных газов.
  • Поставить генератор под открытым небом – устройство способны испортить снег или дождь.
  • Не сделать заземление.
  • Неверно подобрать сечение кабеля ввода.
  • Выполнять переключения рубильника либо реверсивного устройства под нагрузкой.
Все эти ошибки способны вызвать короткое замыкание в цепи генератора с непредсказуемыми последствиями.

Автозапуск генератора

Подсоединение энергоустановки к домашней сети через систему автозапуска – АВР —  упрощает подключение дома к резервному источнику питания. Система оснащается электростартером. Устройство автоматического запуска контролирует основную сеть сразу после подачи на него питания. Перевод на резервное электроснабжение домашней сети с АВР происходит через 10 секунд после потери напряжения в городской магистрали. Потом внешняя сеть выключается и запускается бензогенератор. После прогрева мотора в течение 20 секунд установка подключается к сети дома.

При появлении напряжения в общегородской магистрали источник отключается, и домашняя сеть начинает работать в стандартном режиме.

Затем заглушается мотор электрогенератора.

Применение перекидного рубильника

При выключении вводного автомата перекидной рубильник подключает питание от электростанции. Это происходит поэтапно:

  1. Отключение автоматических выключателей нагрузки.
  2. Подсоединение провода переключателя к генератору.
  3. Запуск и прогрев генератора.
  4. Подача питания на рубильник.
  5. Включение автоматических выключателей нагрузки.
При появлении электроэнергии в основной сети генератор отключают, производя вышеуказанные действия в обратном порядке.

Отдельное подключение нагрузки

Автономные источники, как правило, не снабжают питанием весь дом. Вполне хватит энергии от бензогенератора для основных потребителей: освещения и некоторых бытовых приборов. Разумно переделать домашнюю сеть, чтобы не производить множество переключений. Для этого протяните независимую линию к дежурному освещению и отдельным от общей сети розеткам холодильника, телевизора, ноутбука.

Реверсивный переключатель

Перевод на электроснабжение от бензинового генератора осуществляется реверсивным блоком. Как правило, он имеет три положения ручки: крайние —  замыкающие, а средние – размыкающие. Для подсоединения автономного источника к домашней сети с низкой мощностью потребления, к примеру, на даче, подойдет однофазная схема. Вводные клеммы находятся сверху, а выводные – снизу.

На щитке монтируются индикаторные лампы, сообщающие о подключении сети или генератора.

Применение ABP

Система автозапуска более дорогая по сравнению с ручной, но она постоянно отслеживает напряжение в сети. При исчезновении напряжения контактор прерывает связь АВР с центральной электросетью. Включается стартер, и генератор начинает работу. Большинство владельцев генераторов отдают предпочтение применению более дешевой частичной автоматизации, работающей следующим образом:

  1. Подсоединение магистрального питания идет через контактор, размыкающийся при отключении ввода.
  2. Бензогенератор запускается вручную. В него устанавливается реле времени для прогрева мотора и автоматического перевода на подсоединение резерва к домашней сети.
  3. При восстановлении электроснабжения контактор отключается, и нагрузка снова подается с общей сети.
Полностью автоматизированная система энергоснабжения регулирует работу бензогенератора с помощью микропроцессоров.
Видео на эту тему

Монтаж контура заземления

Для самостоятельного заземления электрогенератора потребуется медный провод, металлический стержень длиной 150 см и сечением 1,5 см. Стержень вбивается практически на всю длину в почву. К нему приваривается специальный зажим или обычный болт для более простого подключения заземляющего провода. Медный кабель идет от стержня к соответствующей клемме на резервном источнике.

Либо в качестве заземлителя используют железный лист размером 0,5х1 м. Заземлитель закапывают в грунт и проводом с помощью зажимов соединяют с агрегатом.

При трехфазном питании в доме специалисты советуют сделать резервной только одну фазу для подключения к бензогенератору. С нее будет питаться необходимое оборудование: холодильник, освещение, компьютер.

Перекос фаз при трехфазном подключении — частое явление, и оно может вывести из строя электропроводку дома.

Если даже после прочтения руководства по эксплуатации вы не знаете, как безопасно подключить бензогенератор к сети дома, стоит обратиться за помощью к специалистам.

Как подключить генератор к дому?

Все наши жилые дома подключены по третьей категории электроснабжения. А это значит, что перерывы в электроснабжении могут быть до суток. В наше время уже трудно представить дом без электричества, где постоянно работает холодильник, морозильник.


В некоторых районах перебои с электроснабжением бывают очень редко, а где-то поломки в электросетях могут случаться достаточно часто в виду тех или иных причин. В таких районах, дачных поселках бесперебойное питание является очень актуальным.

Рассмотрим схему подключения бензинового генератора к дому.

Тема для написания статьи возникла у меня совершенно случайно. На выходных помогал брату заливать фундамент для дома. Сейчас, наверное, на каждой стройке можно увидеть электрическую бетономешалку и бензогенератор, если на участке еще не подведено электричество. Обычная бетономешалка, которая работает от обычного бензинового однофазного генератора. Купить такой генератор можно  за 300-500$. Вот там и возникла у меня идея подключения этого бензогенератора к дому, в случае пропадания электричества.

Бензиновый генератор

Бензиновые генераторы такого класса запускаются от ручного стартера, поэтому подключение к электрической схеме дома будет достаточно простым.

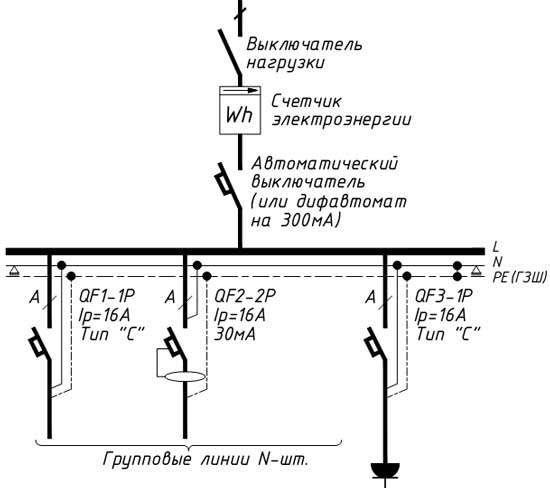

Ниже показана, какая у вас должна быть схема щитка учетно-распределительного.

Подключение генератора к дому через розетку

Питающий кабель должен приходить на выключатель нагрузки, затем установлен счетчик электрической энергии, защитный автоматический выключатель (либо дифференциальный автомат на 300мА). Количество групповых автоматов зависит, насколько у вас большой дом. Я условно показал 2. А вот QF3 это как раз та линия, к которой мы будет подключать наш бензогенератор.

Подключение бензинового генератора к дому нам, можно сказать, обойдется бесплатно, поскольку линию с установленной розеткой мы будем использовать не только для генератора.

Розетку нужно установить на наружной стене дома где-нибудь под козырьком дома. Розетка должна быть со степенью защиты не менее IP44. Если у вас дом с гаражом, то розетку для бензогенератора лучше поставить у выхода с гаража, поскольку генератор будет храниться в гараже и не потребуется далеко нести в случае пропадания электричества.

Вернемся к схеме.  На этой третьей группе я установил автомат на 16А, кабель должен быть медный сечением не менее 3×1,5мм2. Этого достаточно, чтобы в доме работал холодильник, освещение и другие бытовые приборы. Разумеется, в такое время лучше одновременно не использовать мощные электроприборы, такие как стиральная машина, чайник, электрическая плита. Если у вас генератор более 3кВт, то автомат, кабель и розетку можно установить на порядок выше. Если автомат более 16А, то и розетка должна выдерживать соответствующий ток.

Рядом с домом у вас должен быть забит контур повторного заземления. От этого контура нужно провести проводник до места установленной розетки. Это необходимо для заземления бензогенератора. На корпусе у него есть специальный зажим для заземления. Для присоединения генератора к сети дома нужно изготовить шнур с двумя вилками, а для заземления бензогенератора можно сделать перемычку из провода ПВ3.

Теперь все готово, чтобы применить наш бензогенератор в качестве резервного источника питания в случае аварии в электросетях.

При исчезновении электричества первым делом нужно пойти и отключить автоматический выключатель, который у вас установлен после счетчика.

ОТКЮЧЕНИЕ ВВОДНОГО АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ОБЯЗАТЕЛЬНО!!!

Затем идем в гараж, выносим бензогенератор на улицу, заземляем его, заправляем бензином, включаем в розетку. После всего этого можно завести генератор.

Не в ком случае не включайте бензиновый генератор в закрытом помещении!!!

После восстановления подачи электроэнергии, необходимо проделать все операции в обратном порядке, т.е. вводной автомат включаем после того как отключили генератор.

Вот так можно подключить бензиновый генератор к дому, а установленная для него розетка может использоваться для переносного инструмента в гараже, подключения газонокосилки и других электроприборов, которые используем на улице.

Разумеется, при желании можно сделать схему, чтобы генератор включался автоматически, но для этого нужен специальный генератор, который должен быть выполнен во всепогодном исполнении либо установлен в специальном помещении с отводом выхлопных газов.

Предлагаю еще вашему вниманию более правильную схему с заземлением. Двухполюсный переключатель позволит перейти с системы заземления TN-C-S на систему заземления IT.

Схема подключения генератора к частному дому с заземлением

На схеме показан однополюсный автоматический выключатель, но можно взять и 1Р+N и разрывать фазный и нулевой проводники.

Если имеются лишние деньги, то можно поставить и блок АВР



Советую почитать:

Как правильно подключить генератор к сети загородного дома — схема

Выбирая подходящий генератор для подключения дома, каждый покупатель опирается на собственные предпочтения и потребности. Но выбор соответствующей мощности остаётся проблемой, с которой сталкиваются в любом случае. Отдельного рассмотрения заслуживает сам вопрос о том, как подключить генератор к дому.

Необходимое оборудование

Чтобы технически правильно соединить генератор с сетью дома, нужно не так много приспособлений. Вот лишь некоторые требования, которые выполняют в обязательном порядке:

Подключение генератора к дому

  1. Обеспечение отдельного ввода. Рекомендуется выбирать для этого медные провода, обладающие сечением не менее 4 мм2. Их прокладывают, начиная с вводно-распределительного устройства, и заканчивая специально оборудованным местом установки.
  2. Перекидной рубильник. В последнее время появилось большое количество подобных устройств, которыми можно пользоваться в личных нуждах. Главное — выбирать монтаж на 35-миллиметровую DIN-рейку, это одно из самых универсальных решений. TDM-63 — пример самых дешёвых марок. Но есть более добротные и надёжные устройства — E200 от ABB, SFB от Hagger. Производители сами часто составляют инструкции, описывающие, как подключить генератор к сети дома.

Важно! Схема включения и соединения у большинства устройств отличается универсальностью, простотой. Общая шина отходящих нагрузок чаще подключается на нижнюю часть. Два отдельных ввода подключают с обратной стороны, где парные контакты. У клавиши управления в целом три положения. Цепи разомкнуты, когда оно среднее. Любые производители сейчас допускают производство многополюсных устройств. Это облегчает работы с трёхфазными сетями, системами зануления или заземления повышенной сложности.

Трёхпозиционный или перекидной рубильник имеет главный принцип в своей основе — выключатель нагрузки. Это приводит к тому, что конструкции изначально не предусматривает теплового или электромагнитного расцепителя. Каждый ввод требует дополнительной защиты с помощью автомата. Предельный ток у последнего определяют с опорой на допустимую нагрузку по питающей линии. Не важно, к какой шине организовано подключение.

Пара двухполюсных автоматов может применяться для самостоятельного изготовления простейшего варианта перекидных устройств. Нужно только выполнить несколько простых действий:

  • Поставить приспособления рядом.
  • Один переворачивают вверх ногами.
  • Затем вместе сцепляют клавиши, для чего в штатное отверстие вставляют стальной штифт. Правило актуально для любых видов генератора электрического тока.

Соединение устройств с сетью

Выбор

Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:

  • Масса.
  • Габариты.
  • Мощность.
  • Потребление топлива.
  • Уровень шума.
  • Длительность работы.

Автоматизация и цена вопроса — параметры, к которым тоже присматриваются. Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах.

Работа генераторов

По параметрам

Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.

На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.

Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать. При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.

Работы по подключению

По типу

Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.

Устройство сети

Асинхронные

Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:

  • Электронные устройства.
  • Вычислительная техника.
  • Медицинские приборы, поддерживающие бензиногенераторы.

Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.

Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.

Устройства с автозапуском

Синхронные

Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:

  • Офисы.
  • Холодильные установки.
  • Электрооборудование в дачах, загородных домах.
  • Строительные объекты.

Есть у таких приборов и некоторые положительные качества:

  • Устойчивость к кратковременным перегрузкам.
  • Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.

Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.

Перекидные рубильники

Фазность

О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.

Соединение с сетью

Как подключить

Многие любят использовать самые простые варианты вроде переключателей «вилка-вилка». Один конец соединяется с генератором, другой идёт к розетке. Но тогда источник энергии и приборы, подключенные к нему, могут с большой вероятностью выйти из строя, когда к ним возвращается энергия. Лучше воздержаться от подобных решений, если владельцы устройств не готовы к неоправданному риску с помощью вилки.

Генераторы

Автозапуск

Для монтажа самых простых схем домашнему мастеру хватит минимальных навыков и знаний в этой области. Благодаря автозапуску генераторы моментально начинают работать с домовой сетью. Единственное необходимое условие — выбрать для этого модель генератора, которая может запускаться и останавливаться при помощи специального ключа. Кик-стартер тоже допустимо применять, но это долгий процесс, требующий серьёзных затрат. С автозапуском легче.

Принцип работы подобных схем можно описать следующими основными правилами:

  1. Спустя пару минут после разъединения электропитания с линией электропередач требуется закрыть воздушную заслонку. Последний этап — сам запуск. Причина временной паузы — перестраховка на случай, если свет пропадает всего на несколько секунд.
  2. На разогрев двигателей уходит около двух минут, которые надо ждать. После этого снова открывают воздушную заслонку. Нагрузка с внешней линии перенаправляется на резервную, идущую от генератора. Для дачных объектов особенно актуальный вариант.
  3. Через 60 секунд может возобновиться питание от основной электросети. Если это происходит — нагрузку перебрасывают обратно на главную линию. Работу двигателя генератора останавливают.

Обратите внимание. Чтобы реализовать этот алгоритм, нужно приобрести минимум четыре временных реле. Электромагнитных пускателей потребуется такое же количество. То же касается магнитных толкателей с выключателями на разных концах.

Исчезновение напряжения в магистрали приводит к отказу от разомкнутого состояния контактов. Силовые контакты основной линии, наоборот, перестают быть замкнутыми. Именно такие моменты приводят к отключению одной сети и включению другой.

Параллельно происходит процесс, заключённый в замыкании нормально замкнутых контактов. В действие при этом приводится магнитный толкатель, закрывающий воздушную заслонку. Импульс подаётся на временное реле, отвечающее за общий пуск.

Катушка срабатывает сразу после старта генератора. Одновременно подаётся сигнал на временное реле, отвечающее за электроток из резервных сетей. Из-за этого спустя 120 секунд воздушная заслонка двигателя открывается. Электроток от генератора переходит к домашней сети.

Включение

Использование перекидного рубильника

По сути, происходит обычное подключение к автомату. Только при этом не нужно отсоединять вводную проводку. Переключатель с тремя позициями монтируют перед входом в автомат. Он и позволяет отказаться от скручивания проводки.

Сам прибор работает, чтобы питание переходило от одной ветки к другой. Для такой работы нужны рубильники минимум с 4 вводными клеммами, 2 фазы и 2 нуля. Любой генератор снабжается собственным «нулём». В этом случае трёхклеммные переключатели просто не справятся с работой.

Но можно выбрать и альтернативу. Это установка рядом пары автоматов с двумя полюсами. Но друг к другу их надо повернуть на 180 градусов. Для скрепления клавиш обоих устройств применяют специальные штифты. Задачу помогают решить отверстия, созданные заранее. Они нужны для перекидных устройств.

Обратите внимание! При переключении клавиш вниз, например, такая комбинация блокирует поступление энергии от внешних источников. Одновременно открывается путь для электрического тока, источником которого стал автономный генератор. Обратное переключение приведёт к запуску процесса в обратном же порядке.

Такой блок лучше монтировать как можно ближе к устройствам, требующим генерации. Сам запуск требует определённой последовательности действий:

  • Пуск генераторного двигателя.
  • Прогрев устройства.
  • Подключение нагрузки от электричества.

Хорошо, если действия выполняются и контролируются в одном месте.

Вывод для лампы монтируют перед рубильником, чтобы исключить так называемую работу вхолостую. При её включении владелец сразу поймёт, что автономный источник надо отключить.

Три фазы

Подключение нагрузки

Генераторы редко используют, чтобы обеспечить питание для всей домашней сети. Можно подключать лишь основные потребители, среди которых освещение вместе с некоторыми бытовыми приборами. Чтобы не было слишком много переключений, рекомендуется переоборудовать электропроводку. Запитывать приборы в этом случае проще.

Для этого подводят одну линию к дежурному освещению, к отдельным от домашней сети розеткам холодильника и телевизора, компьютера. Внутри щитка в этом случае монтируют клеммник, соединяемый с кабелями, выходящими от генератора.

Защита

Переключатель питания

Предполагается, что в ход идёт так называемый реверсивный рубильник. Обычно у таких устройств три положения ручек. Крайние служат для замыкания в цепи, среднее размыкает такое положение.

Обратите внимание. Однофазные схемы больше всего подходят для обустройства генераторов на участках с небольшой мощностью потребления. Пример — загородные дома, в которых не проживают постоянно.

Входные клеммы идут вверху, выходные относятся к нижней части оборудования. Щиток дополняется индикаторными лампами, которые сообщают владельцам о включении сетей, генератора. Автоматические виды сбора информации всегда удобны.

Особенности монтажа

О прямом подсоединении через розетку

Самый быстрый и простой способ организовать постоянное поступление тока. Достаточно приобрести специальный удлинитель со штекерными соединениями, либо изготовить самостоятельно. Производители не рекомендуют пользоваться подобными решениями, но многие покупатели предпочитают их благодаря своей простоте.

Метод заключается в появлении в других розетках напряжения, если организовать параллельное подключение всех потребителей в домашней сети, а затем — подать в одну из розеток «фазу» или «ноль».

Недостатки у такой схемы тоже есть, хотя их и не очень много:

  • Невозможно отследить момент, когда штатная электрическая сеть снова начала стабильно работать, закончилось восстановление.
  • Нужно использовать дополнительные устройства для защиты.
  • Вводный автомат всегда отключают.
  • На провод создаётся слишком большая нагрузка.

Если напрямую через розетку подключают бензиновый генератор — то поступление энергии от внешних источников нужно исключить полностью. Для этого на входе выключают автоматы. Иначе электрическим током просто будут пользоваться соседи, бесплатно.

Повышенная нагрузка приводит к тому, что бензиновые агрегаты просто глохнут.

Обратите внимание! Если домашняя линия спроектирована согласно всем нормативам — дополнительно для защиты используют УЗО. При включении бензогенераторов в сеть важно не перепутать полярность проводов. Иногда рекомендуется следить за тем, что и к каким клеммам подключается.

Система будет работать на выключение, если подсоединение неправильное. Придётся всё переделывать.

Автоматика

Интеграция с распределительным автоматом

Подключение через автомат распределение тока — оптимальное решение, при любых обстоятельствах. Но и такое решение требует учёта нескольких нюансов.

Схема внедрения в электросеть с помощью розетки — самое простое и доступное решение в этом направлении. Розетку монтируют рядом с распределительным автоматом, схематично размещают возле электрического счётчика. При выключении автомата розетки такого типа сохраняют высокий уровень напряжения. Но вводный автомат часто остаётся включенным.

При необходимости получить энергию от автономных источников вводные автоматы отключаются. К розетке подключают устройство, генерирующее ток. Ограничение по работе основывается только на пропускной характеристике, которой обладает розетка. Стандартный показатель для бытовых устройств — 16 ампер.

Интересно! Если таких розеток в домашней сети нет — интеграция с распределительным автоматом усложняется. Откидывают штатную вводную проводку, поступающую от автомата. На её место подсоединяют «ноль» и «фазу» от автогенератора. При подключении главное — соблюдать полярность, тем более — при наличии УЗО.

Вводный автомат можно не выключать, если вводная проводка от основной линии не соединяется с распределительным автоматом домовой сети. Рекомендуется взять контрольную лампу, монтировать её на освободившиеся концы. Она будет светиться, если энергия подаётся из линии передач. Таким образом, владелец получает сообщение о необходимости перейти с одного источника на другой.

Если применяют генератор — владелец должен точно представлять, какой ток генерируется устройством. Иногда речь идёт не о привычных фазах и нулях. Допустим вариант чередующихся фаз с полуволнами в 110-125 В относительно земли. Для таких генераторов важно организовать качественное заземление. И такая система не должна быть связана с защитным проводником от домашней сети. В остальных случаях требования выполнить не составит труда.

Часть I. Подключение генератора к сети загородного дома (220В/380В). Как делать нельзя

Опубликовано автором Сергей Леднёв - Бесперебойное питание домов - Декабрь 3, 2016

Стандартная задача бесперебойного питания дома от генератора таит в себе множество подводных камней и нюансов.

Поиск в интернете по соответствующей теме выдает множество ссылок на статьи и видеоролики, большинство из которых, к сожалению, написаны и сняты с дилетантским подходом. Реализация этих схем может привести к серьезным проблемам, начиная от сгоревшей техники и заканчивая электротравмами. В этой части разберемся с тем, как делать нельзя.

Категорически нельзя

  1. Подключать генератор через обычную домовую розетку проводом вилка-вилка с отключением вводного автомата. Почему? Отвечаем:
    • Мощность самых популярных генераторов для частных домов как правило находится в границах от 5-6.5кВт. Бытовая розетка, при правильном монтаже, способна держать нагрузку до 16А (~3,5кВт), а при неправильном (не ГОСТовский провод, сечение менее 2.5 кв.см., китайская розетка, слабые контактные соединения и т.п.) 10А и менее. При повышении нагрузки возникает пожароопасная ситуация.
    • По ГОСТу (12.2.007.0-75 п.3.1.7) в электромонтаже не допускается наличие неизолированных токоведущих частей, а при использовании подключения вилка-вилка мы имеем возможность наличия опасного напряжения на одной из вилок.
    • Эта схема допускает механическую возможность подачи встречного напряжения на генератор, что приведет к выходу его из строя. Это возможно в том случае, если при работающем генераторе, один из домочадцев включит вводной автомат, зная, что появилось напряжение от сети.
  2. Запрещается подключать генератор через распределительный щит с использованием схемы переключения на автоматах. Давайте посмотрим на пример, который нам довелось встретить на практике: Неправильная схема подключения генератора

    Неправильная схема подключения генератора

    Опустим комментарии по качеству сборки этого щита. Чем опасна такая схема? При одновременном включении двух автоматов (в данном случае слева внизу “Ввод” и “Внешн.роз и генер”.) мы получаем встречное напряжение на линию генератора, что приводит к его выходу из строя. Включить сразу два автомата может непосвященный в схему член семьи или задумавшийся о смысле жизни хозяин дома. Необходимо использовать трехпозиционные реверсивные рубильники I-0-II (например, ABB OT40F3C)

  3. Категорически нельзя подключать один из выходов генератора на общую нейтральную шину при отсутствии повторного заземления нейтрали в основном щите (схема ТТ) и/или на столбе и/или в шкафу учета. Такое заземление, как правило, отсутствует в старых СНТ или в поселках с нарушением норм прокладки силовых линий. Нарушая это правило, мы на “общественную” нейтраль отдаем опасное напряжение полуфазы с выхода нашего генератора. Это может привести к электротравмам у ваших соседей и работающих на линии электриков. Как определить, есть ли повторное заземление? Заземление нейтрали делается либо наверху столба через вывод арматуры, либо на стальную ленту, которая идёт вдоль столба и уходит в землю. Один из примеров схемы с заземлением нейтрали на столбе и организацией зазмеление по схеме TN-C-S Заземление нейтрали во ВРУ

    Заземление нейтрали во ВРУ

Не рекомендуем:

  1. Заземлять один из выходов генератора на общедомовую шину PE (землю). В случае, если у вас земля “отвалится” (сгниет провод, открутится соединение) опасное напряжение появится на всех заземленных приборах вашего дома.
  2. Подключать бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех. Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).
  3. Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома. Перекос по фазам приведет к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.
  4. Подключать инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
  5. Пренебрегать правилом заземления самого корпуса генератора.
  6. Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
  7. Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.

О том, как правильно подключить генератор в сеть (220/380В) загородного дома поговорим позднее.

2016-07-07 21-50-41

Задавайте ваши вопросы в комментариях!

Об авторе
Сергей Леднёв
Сергей Леднёв

Руководитель комплексных проектов по стабильному и бесперебойному электропитанию. [email protected]

применяемые схемы в загородном доме

Подключение генератора к сети  Для обеспечения комфортных условий проживания в загородном доме проводится установка самого различного оборудования. При отсутствии электроэнергии или сбоях в ее подаче выполняется подключение генератора к сети загородного дома. Подобное устройство предназначено для преобразования механической энергии в электричество.

Применяемая схема подключения генератора должна быть безопасной, так как скачки напряжения могут стать причиной неисправности бытовой техники. Прежде чем проводить подключение генератора, следует уделить внимание полезным рекомендациям.

Типичные ошибки

При неправильном подключении генератора может пострадать не только используемая бытовая техника, но и электропроводка дома, и само устройство. Распространенной ошибкой можно назвать случай, когда мини-электростанция подключается к электропроводке через розетку в обход автоматов. Применение подобной схемы недопустимо по следующим причинам:

  1.  Подключение генератора к сети частного дома Мощность генератора может быть выше пропускной способности проводки. Кроме этого, пропускная способность розеток составляет не более 3,5 кВт. Слишком высокая нагрузка приводит к перегреву проводки, изоляция теряет свои свойства, и происходит короткое замыкание. Слишком сильный нагрев и вовсе становится причиной возгорания.
  2. Подобная схема подключения генератора к дому характеризуется тем, что при включении автомата мини-электростанция выходит из строя. Такое оборудование предназначено исключительно для отдачи электроэнергии, а не в целях ее потребления.

Рассматривая то, как подключить генератор к дому, следует уделить внимание схеме, которая предусматривает применение перекидного рубильника или реверсивного переключателя. Кроме этого может применяться система автоматического запуска резерва.

Выбор подходящей модели

Схема подключения  генератора к электросети  В продаже встречаются самые различные модели генераторов. Многие предназначены для применения на строительных площадках или в промышленных сооружениях. Домашняя электростанция представлена двигателем внутреннего сгорания, который соединен с генератором. Именно генератор вырабатывает электричество, преобразуя механическую энергию. Для дома в большинстве случаев выбирают четырехтактную модель с частотой вращения до 3 000 об/мин, объем топливного бака составляет 10−15 литров.

При выборе уделяется внимание следующим характеристикам:

  1. Мощность.
  2. Экономичность.
  3. Моторесурс.
  4. Комфорт в применении.
  5. Надежность.

Мощность выбирается в зависимости от того, как много оборудования будет питаться от генератора. Экономичность во многом зависит от особенностей применяемого ДВС и генератора. Комфорт в применении зависит от следующих показателей:

  1. Размеров конструкции.
  2. Шума во время работы.
  3. Особенностей управления, подключения и заливки топлива.

Надежность зависит от популярности бренда, под которым выпускается генератор.

Основным вопросом при выборе также является предназначение устройства. В большинстве случаев оно приобретается для резервного применения, когда возникает аварийная ситуация на линии. Примером можно назвать случай обильного выпадения снега. В качестве основного источника питания мини-электростанция применяется крайне редко.

Как подключить генератор к сети загородного дома: видДля подключения устройства требуется слаженная работа нескольких элементов:

  1. Домашней сети потребления.
  2. Центральной цепи подачи энергии.
  3. Кабеля от резерва.

В продаже можно встретить самые различные варианты исполнения мини-электростанций для дома. Большей популярностью пользуются бензиновые модели:

  1. Большой выбор.
  2. Мощность подходит для бытового применения: от 0,8 до 12 кВт.
  3. В продаже есть компактные модели, не занимающие много места.
  4. Для дома продают однофазные модели, но можно приобрести и трехфазный вариант исполнения.
  5. Надежность в работе и низкий уровень шума.

Схема охлаждения зависит от того, будет ли применяться генератор постоянно или только в качестве резервного источника. Многие модели, не предназначенные для длительного применения, снабжаются воздушными вентиляторами. Если устройство будет работать круглосуточно, то следует выбирать модель с водяным охлаждением.

В продаже встречаются и дизельные генераторы, которые из-за высокой стоимости и сложности сегодня устанавливаются крайне редко. Их применение целесообразно только в случае большого объема работы.

Установки для генерации тока разделяются на несколько основных типов:

  1. Как подключить генератор к сети дома: основные способыАсинхронные — характеризуются простотой и надежностью. Современные модели имеют корпус, который защищает основные узлы от воздействия пыли и влаги. Рекомендуется приобретать подобные модели для активных нагрузок.
  2. Синхронные агрегаты лишены практически всех недостатков, которые присущи асинхронным. Особенности конструкции позволяют поддерживать напряжение с большей точностью. Рекомендуется выбирать бесщеточную модель, так как она характеризуется лучшими эксплуатационными качествами.
  3. Инверторные — обходятся намного дороже, чем предыдущие варианты исполнения. При этом конструкция менее надежна и устройство проявляет себя в эксплуатации хуже: не может поддерживать постоянное напряжение.

При отсутствии трехфазных потребителей следует приобретать однофазный генератор. Это связано с тем, что трехфазная модель обходится дороже.

Особенности подключения

Схема включения генератора в сетьПри поиске ответа на вопрос, как подключить генератор к сети дома (схема соединения источника энергии с потребителем может отличаться в зависимости от особенностей дома), следует ответить на несколько вопросов:

  1. Как часто происходит обрыв центральной сети электроснабжения и требуется ли автоматическое подключение резерва.
  2. Какова суммарная мощность потребителей с учетом потерь (учитывается запас мощности).
  3. Где можно безопасно разместить устройство и подключить к системе.

Применение автоматики существенно увеличивает затраты при проведении монтажных работ. При редких перебоях с электроэнергией рекомендуется устанавливать ручной переключатель, который обладает длительным сроком службы и высокой надежностью.

При расчете требуемой мощности генератора учитывается:

  1. Суммарная потребительская мощность всего оборудования.
  2. Запас 30%, который рассчитан на более высокий пусковой ток и подключение дополнительного оборудования.

Схема подключения может быть простейшей. Важно составить ее правильно и защитить сам генератор и потребителей от высокой нагрузки.

Применяемые схемы

Существует несколько схем подключения, каждая из них имеет свои особенности. Чаще всего применяют следующие способы применения дополнительного источника питания:

  1. Прямое подключение резерва к выбранной группе потребителей.
  2. Через трехпозиционный переключатель или перекидной рубильник. В этом случае можно обеспечить питание всех розеток и выключателей в доме, если проводка рассчитана на мощность генератора. Недостаток этой схемы заключается в том, что трехфазное оборудование работать не будет.
  3. Создание двух контактов: один будет работать от городской сети, второй от резервного источника. Этот способ предусматривает использование ABP.

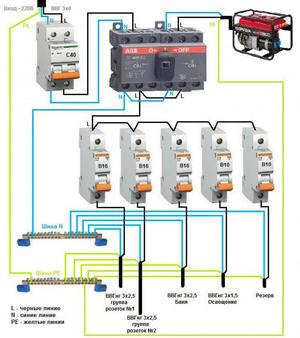

Подключение через ABP

Какой генератор лучше выбрать При частом возникновении проблем с городским электроснабжением целесообразно применить схему с ABP. Специальное устройство контролирует внешнюю сеть практически сразу после ее включения. Устанавливаемый автомат перед подключением генератора делает паузу около 10 секунд с момента потери напряжения от основного источника, затем отключает основную сеть. Для набора требуемой мощности мини-электростанции требуется еще около 20 секунд. После того как пропало напряжение от основного источника, системе требуется около 30−40 секунд для подачи электричества от резервного генератора.

Схема подключения в этом случае выглядит следующим образом:

  1. Местная электросеть подает ток на счетчик через автоматический выключатель на ABP.
  2. К ABP подключается параллельно генератора.
  3. После ABP идет еще один автоматический выключатель.

Подобная схема очень комфортна в эксплуатации, но обходится очень дорого.

После того как появляется напряжение на внешней сети, резервный источник питания отключается, домашняя сеть переходит в обычный режим работы. Подобная схема требует периодического обслуживания.

Перекидной рубильник

Для снижения затрат на проведение монтажных работ при подключении автономного источника питания можно использовать перекидной рубильник. Этот метод подключения обладает следующими особенностями:

  1. Средние контакты рубильника подключают к сети нагрузки.
  2. Крайние контакты служат для соединения домашней сети с электростанцией и городской сетью электроснабжения.
  3. Рекомендуется выбирать модель рубильника, которая имеет дополнительное промежуточное положение.

В обычном состоянии рубильник подает ток от городской сети, при переключении потребители будут питаться от генератора.

В продаже встречается довольно большое количество рубильников старого образца. Они характеризуются тем, что могут искрить при смене положения рукоятки. Современные варианты исполнения имеют защитный кожух, который существенно повышает надежность конструкции.

Реверсивный рубильник

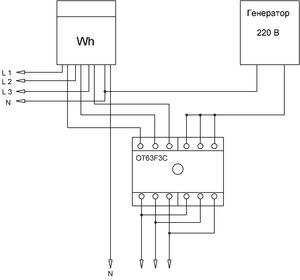

Схема подключения реверсивного рубильника Для подключения бензогенератора можно использовать реверсивный рубильник. К особенностям применения подобного устройства относятся следующие моменты:

  1. Переключатель может находиться в трех положениях: крайние замыкают две цепи, центральное размыкает обе.
  2. Устройство подходит исключительно для дома с небольшой мощностью потребителей. Именно поэтому реверсивный генератор часто используется на даче.

Подобный переключатель обходится дешево и установить его несложно.

Другие рекомендации

Провести подключение генератора можно самостоятельно. При выполнении работ нужно учитывать такие особенности:

  1. Конструкция резервного источника энергии редко имеет хорошую защиту от воздействия осадков. Именно поэтому его нужно устанавливать под навесом или в отдельном помещении.
  2. Подключается рассматриваемое оборудование всегда после счетчика, иначе придется платить и за резервный источник энергии.
  3. В некоторых случаях есть возможность использовать генератор в качестве подпитки при возникновении пиковых нагрузок.

Перед установкой резервного источника энергии следует подробно изучить рекомендации по эксплуатации от производителя. Некоторые модели могут подключаться к автоматам, другие имеют только ручной блок управления. Для выбора оптимальной схемы подключения генератора нужно подробно изучить особенности применяемого оборудования.

Схема подключения генератора к сети дома своими руками

В этой статье мы подробно рассмотрим такое устройство, как генератор, его работу, дадим несколько советов по правильному подключению генератора к сети дома и другие полезные советы. Также мы расскажем, как не ошибиться в выборе при покупке.

Это достаточно сложное оборудование, которое в любое время обеспечит электроэнергией, в случае её отсутствия. Оно необходимо в тех домах, где подача электричества непостоянна или очень плохого качества.

бензиновый агрегат

бензиновый агрегат

На этой картинке изображен бензиновый агрегат.

Подключение бензогенератора к сети дома

Без начальных знаний и навыков по подключению к сети – это работа сложная. Не беритесь за нее не зная, что конкретно делать, так как это может принести массу неприятностей.

В принципе, подключение генератора в частном доме не должно вызвать больших затруднений, но если вы неуверены в своих силах, то лучше обратиться за помощью к специалистам. Все осуществляется поэтапно:

  • Подбираем специальное помещение, где будет расположено ваше устройство. Оно должно быть снабжено вентиляцией и звукоизоляцией. Перед установкой нужно внимательно ознакомиться с техпаспортом и посмотреть все технические характеристики.

    Предупреждение: место, которое вы подбираете для установки должно полностью соответствовать всем правилам техники безопасности.

  • К щитку дома проводим провода от агрегата.
  • Обязательно для подключения бензинового генератора к сети дома, вам необходим перекидной рубильник, так как там есть три режима его работы 1-0-2 и его наличие в дальнейшем сделает более легким эксплуатацию генератора:
  • когда присутствует напряжение, рубильник в положении один;
  • когда электричества нет, отключаете все автоматы по очереди, переключаете перекидной рубильник на ноль, а потом ставите его в положение два.

После всех этих действий можно заняться непосредственно запуском самого оборудования.

Внимание! Чтобы узнать, когда же восстановили подачу электричества, посмотрите на диод, который располагается в электросчетчике. Если электричество отключено, то диод погасает, а когда оно появляется – включается.

Еще один очень важный момент. После того как появилось электричество, необходимо отключить бензогенератор. В этом случае в обратном порядке переключаем перекидной рубильник.

Все, что мы описали выше является подключением без автопуска.

перекидной рубильник

перекидной рубильник

На этом изображении перекидной рубильник.

счетчик

счетчик

Тут изображен счетчик.

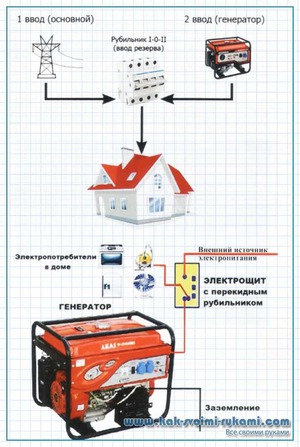

Схема подключения

В этом пункте мы подробно рассмотрим схему подключения генератора к сети дома. Если иметь хоть какие-то знания по этой теме, то можно самому сделать всю работу, а не обращаться к специалистам.

Схема подключения достаточно проста. Перейдем к ее изучению.

схема

схема

На этой схеме показано подключение генератора к дому через розетку.

Кабель питания должен проходить на выключатель нагрузки. Также должен стоять счетчик электроэнергии и защитный автовыключатель или дифференциальный автомат (на схеме мы показали два, но все зависит от того, насколько у вас большой дом). Линия QF3 – это та, что нам нужно непосредственно для самого подключения.

Важно: розетка для бензогенератора должна быть установлена в наружной стенке дома, и там обязательно должен быть какой-то навес.

Не разрешается включать бензогенератор в помещении закрытого типа без хорошей вентиляции. После отключения подачи электроэнергии, необходимо сразу поставить автовыключатель в нерабочее положение — это обязательно. Потом делаем заземление, заводим его и подключаем к сети.

Внимание! После того как была отключена электроэнергия и вы подключили оборудование в сеть, настоятельно не рекомендуется пользоваться мощными электроприборами.

Подключение к сети электрогенератора

Мы рассмотрели подключение генератора к дому на примере бензинового и с помощью перекидного рубильника. Теперь же, пришло время узнать, как подключать электрогенератор.

Один из вариантов- с использованием городского напряжения. Пожалуй, самый простой тип подключения.

подключение к сети электрогенератора

подключение к сети электрогенератора

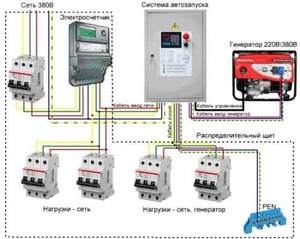

Другой вариант, считается более надежным и усовершенствованным. Монтаж системы автоуправления вашим устройством обеспечит хорошую защиту и использование. Отличие состоит в том, что эта система сама запускает и прогревает его, когда отключают электроэнергию. Обратное происходит, когда электроэнергия появляется. Автоматически все переключается с генератора на общую сеть, а он спустя определенное время отключается самостоятельно.

Внимание: Чтобы агрегат работал на автомате, он должен быть снабжен электростартером.

система автоматического управления генератором

система автоматического управления генератором

Система автоматического управления генератором.

Однофазные генераторы

Многие задаются вопросом: «Как правильно провести подключение однофазного генератора к трехфазной сети дома?» Ответим на этот вопрос ниже в нашей статье.

Иногда возникают разногласия между специалистами в этой области. А именно какой агрегат нужно приобретать для трехфазной сети дома? Некоторые советуют однофазный, другие – трехфазный. Мы объясним, чем чревато использование трехфазного. Это грозит «перекосом фаз» и означает, что на первой фазе напряжение спадает, а на остальных растет. В результате этого может возникнуть серьезная поломка генератора и электроприборов, которые работали в этот момент времени. Поэтому советуем приобретать однофазные. Они будут работать исправно и на каждой фазе дома будет правильно распределена вся нагрузка электроприборов.

Соблюдайте все пункты правил техники безопасности

В нашем обзоре, мы дали несколько рекомендаций по подключению генераторов к сети дома. Мы рассмотрели бензиновый и электрогенератор и несколько способов подключения.

Вы должны помнить о важных вещах: без подготовки и без знания как подключать, не беритесь за установку и соблюдайте технику безопасности, чтобы избежать негативных последствий, влияющих на ваше здоровье. Доверяйте профессионалам.

Способ подключения и какой генератор приобрести мы рассказали. Выбор остается за вами. Удачи.

Как правильно подключить генератор к дому

Новогодняя Акция Заказывая сруб дома из бревна, Вы получаете бревенчатую баню 3*3 метра в подарок. Срок Акции ограничен, Поторопись!

В этой статье мы подробно рассмотрим такое устройство, как генератор, его работу, дадим несколько советов по правильному подключению генератора к сети дома и другие полезные советы. Также мы расскажем, как не ошибиться в выборе при покупке. Это достаточно сложное оборудование, которое в любое время обеспечит электроэнергией, в случае её отсутствия. Оно необходимо в тех домах, где подача электричества непостоянна или очень плохого качества.

Как правильно подключить генератор к дому

Как правильно подключить генератор к дому

Подключение бензогенератора к сети дома

Без начальных знаний и навыков по подключению к сети – это работа сложная. Не беритесь за нее не зная, что конкретно делать, так как это может принести массу неприятностей. В принципе, подключение генератора в частном доме не должно вызвать больших затруднений, но если вы не уверены в своих силах, то лучше обратиться за помощью к специалистам. Все осуществляется поэтапно:

  • Подбираем специальное помещение, где будет расположено ваше устройство. Оно должно быть снабжено вентиляцией и звукоизоляцией. Перед установкой нужно внимательно ознакомиться с техпаспортом и посмотреть все технические характеристики.
    Предупреждение: место, которое вы подбираете для установки должно полностью соответствовать всем правилам техники безопасности.
  • К щитку дома проводим провода от агрегата.
  • Обязательно для подключения бензинового генератора к сети дома, вам необходим перекидной рубильник, так как там есть три режима его работы 1-0-2 и его наличие в дальнейшем сделает более легким эксплуатацию генератора:
  • когда присутствует напряжение, рубильник в положении один;
  • когда электричества нет, отключаете все автоматы по очереди, переключаете перекидной рубильник на ноль, а потом ставите его в положение два.

После всех этих действий можно заняться непосредственно запуском самого оборудования. Чтобы узнать, когда же восстановили подачу электричества, посмотрите на диод, который располагается в электросчетчике. Если электричество отключено, то диод погасает, а когда оно появляется – включается.

После того как появилось электричество, необходимо отключить бензогенератор. В этом случае в обратном порядке переключаем перекидной рубильник. Все, что мы описали выше является подключением без автопуска.

Как правильно подключить генератор к дому

Как правильно подключить генератор к дому

На этом изображении перекидной рубильник.

Как правильно подключить генератор к дому

Как правильно подключить генератор к дому

Тут изображен счетчик.

Схема подключения

В этом пункте мы подробно рассмотрим схему подключения генератора к сети дома. Если иметь хоть какие-то знания по этой теме, то можно самому сделать всю работу, а не обращаться к специалистам.

Схема подключения достаточно проста. Перейдем к ее изучению.

Как правильно подключить генератор к дому

Как правильно подключить генератор к дому

На этой схеме показано подключение генератора к дому через розетку. Кабель питания должен проходить на выключатель нагрузки. Также должен стоять счетчик электроэнергии и защитный авто выключатель или дифференциальный автомат (на схеме мы показали два, но все зависит от того, насколько у вас большой дом). Линия QF3 – это та, что нам нужно непосредственно для самого подключения.

Важно: розетка для бензогенератора должна быть установлена в наружной стенке дома, и там обязательно должен быть какой-то навес. Не разрешается включать бензогенератор в помещении закрытого типа без хорошей вентиляции. После отключения подачи электроэнергии, необходимо сразу поставить авто выключатель в нерабочее положение - это обязательно. Потом делаем заземление, заводим его и подключаем к сети.

Подключение к сети электрогенератора

Мы рассмотрели подключение генератора к дому на примере бензинового и с помощью перекидного рубильника. Теперь же, пришло время узнать, как подключать электрогенератор. Один из вариантов- с использованием городского напряжения. Пожалуй, самый простой тип подключения.

Как правильно подключить генератор к дому

Как правильно подключить генератор к дому

Другой вариант, считается более надежным и усовершенствованным. Монтаж системы автоуправления вашим устройством обеспечит хорошую защиту и использование. Отличие состоит в том, что эта система сама запускает и прогревает его, когда отключают электроэнергию. Обратное происходит, когда электроэнергия появляется. Автоматически все переключается с генератора на общую сеть, а он спустя определенное время отключается самостоятельно.

Как правильно подключить генератор к дому

Как правильно подключить генератор к дому

Система автоматического управления генератором.

Однофазные генераторы

Многие задаются вопросом: «Как правильно провести подключение однофазного генератора к трехфазной сети дома?» Ответим на этот вопрос ниже в нашей статье. Иногда возникают разногласия между специалистами в этой области. А именно какой агрегат нужно приобретать для трехфазной сети дома? Некоторые советуют однофазный, другие – трехфазный. Мы объясним, чем чревато использование трехфазного. Это грозит «перекосом фаз» и означает, что на первой фазе напряжение спадает, а на остальных растет. В результате этого может возникнуть серьезная поломка генератора и электроприборов, которые работали в этот момент времени. Поэтому советуем приобретать однофазные. Они будут работать исправно и на каждой фазе дома будет правильно распределена вся нагрузка электроприборов.

Подведём итоги

В нашем обзоре, мы дали несколько рекомендаций по подключению генераторов к сети дома. Мы рассмотрели бензиновый и электрогенератор и несколько способов подключения. Вы должны помнить о важных вещах: без подготовки и без знания как подключать, не беритесь за установку и соблюдайте технику безопасности, чтобы избежать негативных последствий, влияющих на ваше здоровье. Доверяйте профессионалам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
