Как перенести выключатель в панельном доме: методы с применением штробления или без него, поэтапное руководство по работе своими руками и советы от экспертов – «Подскажите, как перенести выключатели света в панельном доме, если штробить стены нельзя? » – Яндекс.Знатоки

Перенос розеток в квартире своими руками

Перенос розетки своими руками может потребоваться во ремонта, после приобретения новой техники или при желании сделать расположение электрических разъемов более удобным. При самостоятельном выполнении этой задачи важно строго придерживаться правил проведения электротехнических работ: игнорирование норм способно привести к несчастному случаю или возникновению аварии.

Подготовка

Работу начинают с определения будущего местоположения розеток и составления схемы. После этого проверяют участки стены на предмет скрытой проводки – если пропустить этот шаг и начать прокладывание кабеля по отрезку, по которому уже проходит проводка, может возникнуть аварийная ситуация.

Важно! В соответствии с требованиями НБП и ГОСТ, прокладывать кабель можно только по горизонтальным и вертикальным линиям, использовать метод укладки по диагонали нельзя. При составлении схемы нужно учитывать, что между линией потолка и кабелем оставляют минимум 20 см.

Чтобы определить, свободен ли выбранный участок стены, изучают проект или схему электропроводки в квартире – документ можно запросить у электрика, состоящего в штате управляющей компании дома.

Если найти план не удалось, можно пригласить специалиста, чтобы он помог определить места расположения скрытой проводки.

Материалы и инструменты

Перенос розеток и выключателей осуществляют, используя:

• долото;
• перфоратор;
• отвертку;
• коронку для сверления d 6 мм;
• плоскогубцы;
• молоток.

Потребуется запастись также следующими материалами:

• дюбель-хомутами 5-10 мм;
• распределительной и монтажной коробками;
• строительным гипсом;
• изолентой шириной 2 см.

Работы проводят в перчатках.

Варианты переноса

Установить розетку в другом месте стены можно тремя способами:

• удлинением кабеля;
• с помощью шлейфа;
• выведя новую линию.

Создание новой линии

Перенос розеток в панельном доме созданием новой линии

Протягивание отдельного провода от распределительной коробки – самый безопасный и отличающийся надежностью способ переноса розеток. Он потребует больших временных и денежных затрат, чем прочие, однако именно его рекомендуется использовать. Благодаря такому способу установка новой точки возможна на любой стене помещения.

Порядок работы

Пошаговое руководство переноса розеток этим методом:

1. Электричество в квартире отключают.
2. Вскрывают распределительную коробку, от которой идет кабель к демонтируемой розетке, отсоединяют провод.
3. Старую розетку и проводку снимают.
4. Канавку в стене, по которой проходила демонтированная линия, заполняют бетонным раствором.
5. Согласно составленной схеме, прокладывают новую штробу. Для этого сначала на стену наносятся отметки, а затем перфоратором проделывают отверстие. Размер штробы зависит от диаметра кабеля – он должен позволять наложить на новую проводку слой отделочного материала минимум 1,5 см.
6. В сделанной выемке прокладывают кабель.
7. На месте будущей розетки перфоратором делают гнездо диаметром 6 см, глубиной 5 см, которое будет использоваться для установки монтажной коробки.
8. Внутренние поверхности сделанной выемки промазывают гипсом, вставляют коробку. Ждут, пока раствор застынет.
9. Чтобы зафиксировать кабель, в штробу устанавливают дюбель-хомуты, располагая их на расстоянии 50 см.
10. Укладывают кабель, выводят конец его в распределительную коробку. В ней соединяют с новым кабелем. Для этого используют не скрутку жил (это может привести к короткому замыканию), а спаивание. Сверху заматывают изолентой.
11. Кабель протягивают к новой монтажной коробке, фиксируют его там. Чтобы соединение провода с разъемами было надежным, жилы обвивают вокруг установочного болта.
12. Канавку, по которой проложена новая проводка, заполняют строительным гипсом.

Удлинение кабеля

Перенос розетки своими руками путем удлинения кабеля

Такой метод чаще всего применяется, когда необходимость перенести розетку возникла уже после проведения ремонта в помещении.

Потребуется протянуть провода через гнездо старой розетки. Кабель, который при этом будет использоваться, в идеале должен быть идентичным старому.

Технология:

1. Квартиру обесточивают.
2. Используя индикаторную отвертку, убеждаются, что тока на клеммах нет.
3. Снимают крышку со старой розетки, вытягивают коробку из выемки.
4. От гнезда с помощью перфоратора прокладывают штробу к месту установки новой розетки.
5. Удлиняют провода, соединяя жилы стандартным способом. Место соединения изолируют. Рекомендуется для большей надежности поместить кабель в термоусадочную трубку.
6. В отверстие, где раньше находилась розетка, монтируют распределительную коробку, помещают в нее соединенные провода.
7. Устанавливают подрозетник, дальнейшие действия аналогичны тем, что необходимо сделать при создании новой линии.

Использование шлейфа

Подобный метод считается наименее безопасным: суть его состоит в том, что от уже имеющейся точки прокладывается кабель до места новой розетки. При этом первая остается на месте, просто появляется еще одна.

Перенос розеток в квартире “шлейфом”

Главная опасность подобного способа заключается в том, что нагрузка на кабель возрастает, и одновременное использование обеих точек может привести к короткому замыканию и другим проблемам. Также шлейф, согласно правилам устройства электроустановок, относится к ненадежным средствам, его использование не рекомендуется.

Несмотря на это, его часто применяют: шлейф – самый незатратный способ, который, к тому же, позволяет сохранить вторую розетку.

Способы соединения проводов

Наиболее распространенный метод присоединения проводки к розетке – скрутка жил.

Порядок работ при этом таков:

1. С каждого провода снимают около 3 см изоляции. С помощью мелкозернистой наждачной бумаги зачищают жилы.
2. После подготовленные концы скручивают, следя, чтобы не нарушилась целостность жил, и на них не образовалось переломов.
3. Готовую конструкцию припаивают свинцово-оловянным припоем. Желательно не использовать кислотные флюсы, оптимальный выбор – канифоль.
4. Место соединения тщательно изолируют, после чего укладывают провода в коробку.

Особенности соединения алюминиевого и медного проводов

При выполнении этой работы нельзя использовать привычный метод скрутки. Самый простой выход из ситуации – резьбовое соединение. Для этого нужно согнуть зачищенные жилы проводов на концах, закрепить из на шайбе из оцинкованной стали.

Признаки ошибки в работе

Выполняя перенос розетки самостоятельно, люди, не имеющие достаточного опыта и знаний, могут сделать что-то не так.

Сигналом о допущенной ошибке служит один из перечисленных признаков или их комбинация:

• розетка искрит;
• электричество отсутствует, включенные в сеть приборы не работают;
• при отсоединении вилки от розетки последняя выскакивает из гнезда;
• во время и после эксплуатации нагревается.

При обнаружении подобных симптомов следует немедленно перестать использовать эту точку, и последовательно проверить всю сеть.

Особенности переноса оптической розетки

Оптическая розетка – устройство, используемое для соединения оптоволоконных кабелей. Ее устанавливают при построении звуковых и компьютерных сетей не только в офисных помещениях, но и в домашних условиях.

Обычно установкой таких устройств занимаются сотрудники телекоммуникационных компаний, однако перенос оптической розетки может быть осуществлен самостоятельно.

Подобная мера может понадобиться в следующих ситуациях:

• во время ремонта;
• после перепланировки или перестановки в квартире;
• в результате обрыва кабеля.

При составлении плана переноса нужно определить оптимальное место установки новой розетки, подсчитать, какие именно устройства будут подключаться.

Порядок работ:

1. Старую розетку снимают.
2. Руководствуясь предварительно составленной схемой, отмечают место монтажа новой точки.
3. При необходимости осуществляют удлинение оптического кабеля.
4. Проводят замену патч-корда.
5. Прокладывают кабель до места монтажа ОРА. Сделать это можно в штробе, под плинтусом или поместив провода в пластиковый короб.
6. Устанавливают на стене новую оптическую розетку.
7. Сваривают патч-корды и кабель. Участок сваривания защищают с помощью оптоволоконной гильзы.
8. Излишки кабеля, которые впоследствии могут пригодиться, укладывают в розетку.
9. Подключают устройства к новой ОРА, чтобы проверить уровень сигнала.
10. Если уровень сигнала в норме, приступают к заделке штробы.

Опытные электрики рекомендуют использовать для переноса розеток в панельном доме метод создания новой линии: несмотря на необходимость штробления бетонных стен и кажущуюся сложность задачи, он подходит для создания точки на новом месте лучше всего.

в панельном доме, в бетонной стене и на кухне

Содержание статьи:

Ситуации, когда требуется изменить положение розетки, встроенной в стену или открыто размещенной на ее поверхности, не так уж редки в бытовой практике. Они возникают по самым разным причинам, объясняемым случайным стечением обстоятельств. Чаще всего перенос розетки в квартире – более сложная процедура, чем это кажется на первый взгляд.

Причины переноса

Наиболее частая причина переноса розеток – капитальный ремонт и перепланировка

Основными причинами, вынуждающими сменить месторасположения розетки в частном доме или коммунальной квартире, являются:

• Планирование поставить образец новой мебели или вновь приобретенную бытовую технику (электроплиту, например) у участка стены с имеющейся на нем розеткой.
• Желание удлинить подводящий провод или укоротить его на какую-то величину.
• Проведение капитального ремонта, связанного с отделкой стен в помещениях.
• Изменение типа монтажа розеточного изделия со скрытного способа на отрытое размещение или наоборот.

Возможно несколько вариантов переноса розетки в квартире, отличающихся способами их монтажа в пределах обслуживаемого помещения. При открытом размещении (на подрозетнике) удлиняющий провод прокладывается поверх поверхности стены. В случае со скрытым расположением изделия придется заняться штроблением – проделыванием в штукатурке или бетоне специальной канавки, в которую впоследствии укладывается наращиваемый провод.

Требования ПУЭ и меры безопасности

При переносе розеток рекомендуется использовать трехжильный кабель ВВГнг

Перед тем как переносить розетку с одного места на другое или изменить способ ее крепления, потребуется ознакомиться с положениями ПУЭ, касающимися особенностей проведения этих процедур. Согласно данным документам переносить розеточные изделия допускается с соблюдением следующих правил:

• Для удлинения электропроводки рекомендуется применять трехжильный силовой кабель марки ВВГнг сечением жилы не менее 1,5 мм2.
• В месте соединения рекомендуется устанавливать распределительную коробку (при открытой прокладке допускается обходиться без нее).
• Розетки разрешается монтировать на высоте примерно 30-50 сантиметров от пола, предельно допустимый уровень – до одного метра.
• Некоторые из изделий особого типа допускается устанавливать в специальных плинтусах с кабельными каналами из несгораемых пластиковых материалов.

При верхней подводке электрических проводов возможно размещение стандартных изделий на высоте до 1,5 метра.

В ПУЭ оговаривается, что монтировать розетки можно открытым или закрытым способом. В первом варианте они устанавливаются непосредственно на основании стены или на специальных подрозетниках, а во втором – утапливаются в заранее подготовленные углубления с посадочным корпусом. В любом случае в ходе операции по перемещению розетки следует помнить о безопасных приемах работы, сводящихся к соблюдению следующих правил:

1. Перед тем как перенести розетку в другое место, следует отключить линейный автомат, через который высокое напряжение подается на данную линию.
2. Затем необходимо еще раз убедиться в отсутствии 220 (380) Вольт на фазном контакте, для чего придется воспользоваться индикаторной отверткой.
3. Перед началом работ по удлинению линии принимаются меры, исключающие возможность случайного включения защитного автомата. Для этого на его корпусе вывешивается предупреждающая табличка.

Согласно ПУЭ, принятие специальных мер, позволяющих обезопасить человека от удара током, обязательно не только на производстве, но и в бытовых условиях.

Требуемый инструмент и материалы

Для прокладки каналов в бетонной или кирпичной стене понадобится штроборез

Если необходимо переместить розетку, размещенную открыто на стене из ДВП, например, из инструмента потребуются бокорезы, отвертка для ее разборки и дрель с насадкой типа «коронка». Первые две позиции нужны для разборки самой розетки и для подготовки удлинительных жил. Электрический инструмент потребуется для того, чтобы в новом месте высверлить в декоративном покрытии (гипсокартоновой плите, например) отверстие диаметром, соответствующим размеру розетки. Из материала для работы нужно подготовить:

• Отрезок кабельного пластикового канала.
• Кусок 3-х жильного провода нужной длины, соответствующей расстоянию до нового места.
• Синтетический клей или комплект шурупов для фиксации пластиковой заготовки на стене.
• Комплект электрических соединителей, обеспечивающих надежный контакт старых проводов с новыми отрезками.

Перед тем как удлинять линию розетки в стенах из бетонного монолита придется запастись специальным инструментом, называемым штроборезом. Если достать его не удается или слишком дорого, можно воспользоваться обычной болгаркой, посредством которой вырезается канавка в стене.

Если нет и болгарки, остается прибегнуть к старому «дедовскому» методу, состоящему в применении молотка и зубила. Из-за трудоемкости операции штробления способ реализуем лишь при небольшой длине наращиваемой линии.

Особенности переноса в домах различной постройки

Штробы для электропроводки

Отличия в способах удлинения или укорачивания проводки, подводимой к розетке, проявляются в основном в материале ее стен. По этому признаку городские дома делятся на постройки панельного типа, представляющие собой модульные конструкции из типовых ж/б плит и кирпичные здания. С точки зрения переноса особую важность представляют стены, которые могут быть:

• Чисто бетонными поверхностями, оклеенными обоями, например.
• Отделанными под штукатурку или гипсокартонными плитами.
• С декоративным покрытием типа ДВП.

Для каждого из вариантов состояния стен подойдет свой способ прокладки кабельных жил. В случае бетонных и оштукатуренных поверхностей при необходимости удлинения электропроводки потребуется проделать в них штробы, в которые затем укладывается дополнительный отрезок кабеля.

Правильный подход к прокладке удлинительного шнура при наличии декоративной отделки предполагает проводку его под отделочным материалом. В новом месте просверливается отверстие по диаметру переносимой розетки. Действующими нормативами не запрещается наружная прокладка прямо по декоративному материалу, что делается иногда при желании оформить проводку в стиле «ретро».

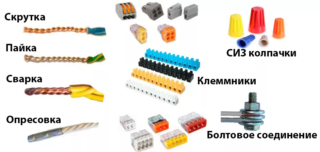

Способы соединения проводов

Способы соединения проводов

Любое электрическое соединение между проводами, подающими питание на выключатель или розетку, может быть образовано следующими стандартными способами:

• С помощью специальных переходных клемм под винт.
• Посредством обычной скрутки с последующей сваркой.
• Фиксация с использованием пластиковых колпачков.
• Образование той же скрутки, но с пайкой.
• С применением фирменных клеммников марки Wago.

При выборе конкретного способа соединения в первую очередь необходимо учитывать материал проводов. Если они изготовлены на основе разных металлов (меди и алюминия), в образуемом соединении не должно быть непосредственного контакта, способного окисляться и разрушаться со временем. В этом случае подойдут первый и последний способы, при которых клеммы выполняют функции переходника.

Скрутка допустима лишь при однородных материалах исходного и наращиваемого проводников.

Схемы подключения

Известны две различных по сложности схемы, позволяющих переносить розетку на новое место без разрушения отделочного материала стен:

• Путем образования своеобразного шлейфа, при котором от прежнего установочного места к новой точке провода прокладываются простым наращиванием фазной и земляной шин.
• Прокладка полностью обновленной линии, начинающейся от линейного автомата и заканчивающейся в нужной зоне стены на кухне, например.

Первый из этих приемов применяется при небольших удалениях новой точки установки от старого места, а второй – если расстояние превышает 5-7 метров.

Второй вариант прокладки потребует проведения капитальных работ, связанных с подготовкой схемы будущей трассы, а также с подбором типа провода и способа его проводки. Но зато в этом случае удается обойтись без нежелательного промежуточного соединения, способного ухудшить характеристики всей системы энергоснабжения. Если все же выбрана схема удлинения, необходимо учесть следующие важные моменты:

• Для реализации этого варианта лучше всего использовать провода из того же материала и с тем же сечением жил, что и у исходного кабеля, подводимого к старому месту. Это позволит повысить качество соединений и обойтись без специальных клеммников.
• Надежность шлейфа из нескольких параллельно подключаемых розеток в сравнении с прокладкой новой линии очень низка.
• Случайный обрыв в самом начале приведет к обесточиванию всей цепочки подключенных к нему розеток.

В соответствии с требованиями ПУЭ удлинение допускается применять для подключения мощных бытовых электроприборов, таких как электроплиты, холодильники, микроволновые печи и стиральные машины.

При выборе схемы подсоединения удлинителя для новой розетки (розеток) следует исходить из конкретных условий эксплуатации бытового оборудовании и качества поверхностей стен. Учет этих факторов позволяет успешно справиться с поставленной задачей и исключить неполадки, нередко возникающие в электрических цепях.

Положение выключателя — Построй свой дом

Если вы купили готовый дом, то может такое случиться, что выключатели в помещениях расположены слишком высоко или не в том месте, где вам бы хотелось. Приходится каждый раз или высоко задирать руку или проделывать путь в другой конец комнаты, чтобы включить свет. О том, как перенести положение выключателя в удобное место и как происходит подключение двухклавишного выключателя, мы и поговорим в этой статье.

С первого взгляда может показаться, что перенос выключателя связан со многими трудностями. Это сверление нового отверстия для выключателя, резание в стене канавки (штрабы) для новых проводов и много другой непонятной работы. Все эти проблемы преодолимы, если перенос выключателя делать последовательно, с применением необходимого инструмента.

Как определить положение выключателя



Положение выключателя играет большую роль в удобстве управления освещением в доме. Поэтому, прежде чем начинать какие либо работы, необходимо определить положение выключателя на стене. Например, вы хотите перенести выключатель света пониже или в сторону. После того, как место определено, необходимо обзавестись нужным инструментом. Для того чтобы изменить положение выключателя света нам понадобится:

Штроборез



Штроборез  инструмент похож на болгарку. Разница только в том, что в нем применяются два диска, при чем их можно отодвигать относительно друг друга в зависимости от ширины канавки, которую необходимо сделать. Для того, чтобы штроборез хорошо работал необходимо использовать только специальные диски. Если штробореза нет, то можно обойтись перфоратором или ударной дрелью.

Коронка по бетону



Коронка по бетону есть практически в любом строительном магазине. Так как коронка по бетону вам нужна на один раз, дорогую можно не покупать, главное должен быть необходимый диаметр. Он подбирается под размер монтажных коробок, который варьируется в пределах 60-80 мм.

Понадобятся три отвертки – одна с крестовым жалом и две остальные с плоским (узкая и широкая).

Специальный инструмент для разделки кабелей. Если его нет, то подойдет монтажный нож, пассатижи или кусачки.

Материалы для переноса выключателя



Когда инструмент собран, необходимо приобрести алебастр, изоленту и кабель. Если у вас старый провод из алюминия, то лучше приобретать алюминиевый провод. Если уже куплен медный провод, для соединения медного и алюминиевого проводов потребуется купить специальное приспособление, клемник.  Если электропроводка в доме алюминиевая, приобретаем алюминиевый кабель сечением 2,5 мм², если же медная, покупаем медный кабель 1,5 мм².



Мероприятие перед переносом выключателя



После того как обесточен дом, приступаем к разборке выключателя. О том, как разобрать выключатель, мы подробно поговорили в предыдущей статье. После того как выключатель извлечен из стены проверяем, нет ли на проводах напряжения. Это можно сделать с помощью индикатора напряжения (отвертки-пробника). О том, как это сделать я рассказал в предыдущей статье. Если напряжения на проводах нет, приступаем к заключительному этапу, отсоединяем питающие провода, путем откручивания крепежных винтов. Если отсоединенные провода, торчащие из старого подрозетника, окажутся в достаточной длинны, не менее 15 см, то в качестве распределительной коробки можно использовать старое отверстие демонтированного выключателя. Соединенные между собой провода можно будет затолкать обратно коробку.

Отверстие для выключателя



Следующим этапом будет высверливание нового, заранее размеченного отверстия для подрозетника, в месте, где планируем установить новый выключатель. Для этого мы купили коронку по бетону. Перед тем как долбить новое отверстие, необходимо убедиться, что в стене не проходит другой кабель, скажем, из распределительной коробки к розетке, иначе, решая одну проблему, вы неизбежно создадите другую. Узнать об скрытой проводке можно с помощью бесконтактного детектора напряжения, который вам «расскажет» обо всех внутристенных сюрпризах. Так как мы имеем дело с одним кабелем, то штраба не будет слишком широкой. Глубина и ширина канавки не должна превышать 25 мм. Она может быть сделана по ширине самой проводки. Преимущество такого неширокого канала в том, что провод в нем не нужно специально закреплять, да и самой штукатурной смеси для заделки штрабы потребуется совсем немного.

Когда наш кабель спрятан, следующим этапом будет замазывание монтажной коробки выключателя. Для этого процесса у нас уже есть алебастр. После того как алебастровая смесь подсохнет, можно приступать к установке сердечника выключателя. С подробной инструкцией по монтажу выключателя можно ознакомиться здесь.

Подключение двухклавишного выключателя



Обычно, подключение двухклавишного выключателя должно проходить таким образом, чтобы в итоге общий контакт (фаза) оказался вверху. Контакты в сердцевине выключателя можно определить так: фаза находится с одной стороны выключателя, а два вывода, которые идут на светильники с другой. Теперь из трех проводов, идущих на выключатель, нужно определить фазовый. Для этого включите ненадолго напряжение и отверткой-пробником, проверьте, на каком из проводов есть напряжение. Тот провод, от прикосновения к которому пробник подаст световой сигнал, и есть фазовый. Его можно аккуратно промаркировать. Не забудьте снова отключить напряжение и только после этого продолжить монтаж.



Как заделать отверстие от старого выключателя



Когда работа по монтажу нового выключателя будет закончена, займемся старым отверстием. Существует два варианта. Во-первых, можно использовать декоративную крышку, купленную в том же строительном магазине. Как правило, отверстия на крышке совпадают с отверстиями в подрозетнике. Поэтому не составит особого труда закрепить крышку и таким образом закрыть старое отверстие. Во-вторых, можно воспользоваться все тем же алебастром и просто замазать отверстие этой смесью. Какой из вариантов вам по душе выбирайте сами.

В этой статье мы узнали как изменить положение выключателя в квартире и как происходит подключение двухклавишного выключателя. Научившись переносить выключатель, вы с тем же успехом сможете перенести и розетку. В следующей статье я расскажу как осветить фасад частного дома.

Рекомендую еще почитать:

Как перенести выключатель (розетку) на другую стену — Сундук статей

Всем привет!

Я хочу Вам рассказать как можно перенести розетку или выключатель от существующей в другое место.

С такой проблемой как правило сталкиваются при покупке квартиры с ремонтом , когда все розетки и выключатели уже расположены на своих местах.

Вы выбираете красивую мебель и вдруг оказывается, что не можете расставить эту самую мебель. Так как розетка или выключатель этому мешают. И в этот момент перед Вами встает выбор:

1. Подстраивается под расположенный выключатель (розетку).

2. Переместить этот злополучный выключатель (розетку). Я выбрал вариант 2, о чем и хочу рассказать.

Что бы его осуществить мне понадобилось:

1. инструмент (перфоратор, нож сапожный, узкий шпатель, брусок с наждачной бумагой).

2. материал (провод (длина зависит от расстояния предполагаемого переброса выключателя), штукатурка, соединительные клеммы, монтажный короб, обойный клей).

Начинаем процесс:

1. Демонтировать старый выключатель

2. По линейке, ножом прорезать обои до пола (плинтус нужно снять, т.к. провод будет прокладываться за плинтусом)

3. Тем же ножом аккуратно поддеваем обои и разводим их в стороны

4. Берем перфоратор и сверлим дырочки как можно ближе друг к другу по линии оставленной ножом (если линии не видно, нужно провести карандашом)

5.Меняем сверло в перфораторе на лопатку, и переведя режим на отбойник продалбливаем канавку в стене, под провод.

В том месте где вы выбрали под новый выключатель, проделываете туже последовательность.

Плюс:


1. В точке расположения выключателя обои надрезаете крестом, под монтажную коробку.

2. Высверливаем по кругу отверстия сверлом и затем выдалбливаем отбойником. Устанавливаем монтажную коробку, протягиваем провод и шпаклюем. После высыхания шпаклевки, зачищаем наждачной бумагой до ровной поверхности и приклеиваем обои клеем.

Так выглядит перенесенный выключатель:

Подключаете новый выключатель, а на месте старой провода соединяете клеммами и устанавливаете заглушку. Теперь спокойно можно поставить понравившийся комод или гардероб. Спасибо за внимание. Этот способ можно применить и в старой квартире при смене мебели.

перенести без штробления, добавить во время и после ремонта



Хозяева кухонь частенько сталкиваются с проблемами подключения бытовой техники. То холодильник никак не подключить без удлинителя, то электрочайник некуда поставить. Связано это с тем, что розеток в старых квартирах «раз-два и обчелся», да и установлены они где и как попало — кто же мог предсказать такие масштабы научно-технического прогресса. Давайте разберемся, как сделать розетки на кухне с учетом использования конкретной техники, расстановки предполагаемой мебели, а также ряда других вопросов.

С чего начать?

Окончательное решение по выбору места установки розеток должно приниматься только после определения конфигурации кухонного гарнитура. Учитывать необходимо все корпуса, полки, выдвижные ящики, тип вытяжки и т.д. Все это делается для того, чтобы поставить розетку в наиболее удобном с точки зрения эксплуатации месте.

Для начала, подумайте, какой у вас будет фартук на кухне — к примеру, панель или плитка? От этого зависит, будет ли необходимость в установке монтажных коробок.

Если мебель будет изготавливаться под заказ — вероятно у вас будет на руках схема будущего гарнитура, что заметно упростит дальнейший процесс проектирования.

В случае использования старого гарнитура — потребуется составить небольшой эскиз и занести в него уже реальные размеры.



Как только на руках будет схема, можно переходить к расчету необходимого количества розеток.

Зачастую отдельную точку проектируют под варочную поверхность, духовку, холодильник, микроволновую печь и вытяжку. Опционально ставятся дополнительные блоки под миксер, электрический чайник, блендер и т.д.

Совет! Вполне допустимо использование универсальной схемы, которую можно найти в сети. Единственное что потребуется — выполнить незначительную корректировку относительно привязки к стационарным электрическим устройствам.

Варочная панель и духовка

Еще на этапе черновых работ должна быть правильно составлена схема разводки, и в ней учтены все нюансы по мощностям потребителей.

Обычно подключение варочной панели и духовки выполняется раздельно. Связано это с техническими характеристиками каждого устройства. Под варочную поверхность обычно подводят провод сечением 6 квадратов. Он предназначен для нагрузки до 6–7 кВт, при этом зачастую розетку или монтажную коробку не устанавливают.

Духовой шкаф вполне может обойтись и стационарной бытовой розеткой 16А. Она способна выдержать до 3,5 кВт нагрузки и питается проводом в 2,5 квадрата.

В случае установки духовки под панелью, розетки выполняют на высоте 150–180 мм от поверхности пола, рядом друг с другом. Объясняется это тем, что на этом уровне обычно располагается выдвижной ящик «под сковородки» и другую утварь, сняв который, можно обеспечить доступ к сети и кабелям.

Нередко розеточные блоки размещают за смежным корпусом, в 150–250 мм от него. Рекомендуемая высота их размещения: в пределах 200–800 мм от пола.

Когда предполагается встраивание духовки в колонну — необходимо проектировать соответствующий под нее вывод на уровне груди. Допускается монтаж розеточного блока на 150–250 мм выше или ниже духовки. Тогда и питание плиты можно располагать уже на высоте 650–800 мм ввиду отсутствия необходимости обслуживания мест соединения.

Когда речь идет об отдельно стоящей электрической плите, то розетку желательно размещать с левой или правой стороны, за смежным корпусом. Высота ее расположения может варьироваться от 150 до 800 мм.

Холодильник

С учетом незначительной длины шнура под встраиваемый холодильник и рекомендаций производителей, очевидно, что розетка должна быть где-то рядом. Не допускается использования удлинителей и временных переносок.

По понятным причинам место размещения питания желательно выбирать сбоку от бытового устройства. В идеале оно должно быть за соседним шкафчиком, на высоте 150–800 мм от пола и не более чем 250 мм от самого холодильника.

Подключение отдельно стоящего холодильника возможно за его задней стенкой. В идеале, чтобы от края розетки оставался отступ не более 100 мм для обеспечения к ней свободного доступа.

Внимание! Некоторые модели холодильных устройств изготавливаются с раздельной подачей питания на основное отделение и морозильную камеру. В этом случае следует добавить еще одну розетку. Обычно под нее закладывают провод 2,5 квадратов, фурнитуру на 16А, предназначенную для техники до 3,5 кВт мощности.

Стиральная и посудомоечная машина

Обычно «посудомойку» размещают неподалеку от кухонной мойки — соответственно розетка под данную технику должна быть выполнена в одном из соседних нижних шкафчиков.

Вывод электричества производится на высоте 150–500 мм от пола и расстоянии 150–200 мм от смежного корпуса кухни.

Ошибкой является устройство розетки сразу за посудомоечной машиной. Это чревато тем, что встраиваемую технику в последующем не удастся вместить по глубине в предназначенную для нее нишу.

Важно! Установку розетки необходимо осуществлять не менее чем в 500 мм от водопровода.

Микроволновая печь

Нормальным считается установка микроволновой печи на уровне глаз пользователя. Относительно встраиваемого устройства соответствующую розетку лучше провести ниже шкафчика, где будет установлена СВЧ, на высоте 150–800 мм от пола.

Если планируется стационарная установка печи на столешнице, рядом соответственно должна быть и розетка на 16А, до 3,5кВт, с проводом 2,5 квадрата.

Вытяжка

Исходя из вида и модели вытяжки, которую планируется использовать, выбирается отдельный электрический вывод или устанавливается монтажная коробка под фурнитуру.

Большинство устройств закрывается кухонными шкафчиками, поэтому розетку можно разместить внутри них, с левой или с правой стороны от короба вентиляции. Обычно это высота около 1700–1900 мм от пола. Допускается установка розетки над шкафчиками — 2400–2600 мм.

Открытые вытяжки зачастую подключают напрямую, поэтому вывод проводов питания можно делать даже за вентиляционной трубой. Необходимо отметить, что производители бытовой техники в соответствующей инструкции оговаривают этот момент.

Независимо от выбранной вытяжки, для ее работы достаточно подведения провода 2,5 квадрата и, если потребуется, установка обычной розетки на 16А, 3,5 кВт.

Рабочая поверхность

Как правильно вывести питание, и где это лучше сделать под мелкую бытовую технику? Поиск ответа на этот вопрос является серьезным испытанием для многих.

Здесь обязательно необходимо учитывать возможность одновременного подключения необходимых кухонных приборов. Например, вполне возможна ситуация, когда нужно будет включить чайник, тостер, кофе машину и миксер в одной зоне, поэтому желательно в соответствующем месте вывести блок из 4 розетки.

Естественно, все предусмотреть невозможно, поэтому рекомендуется дополнительно предусматривать резерв.

Как показывает практика, много розеток не бывает. Нормальным считается размещение блоков на 3–4 точки с интервалом в 1000–1200 мм на протяжении всей длины столешницы рабочей зоны.

Обратите внимание, что, по технике безопасности, запрещается установка розеток ближе 500 мм от стояка газовой трубы и мокрых зон, в том числе смесителя мойки.

Относительно столешницы электрическая фурнитура должна быть размещена на высоте не менее 100–150 мм, а это 900–950 мм от уровня пола. Окончательные размеры определяются с учетом выбранной плитки — так, чтобы блоки попадали на ее центр. Если же электромонтаж начался, а плитки нет — достаточно просто развести провода с запасом, и уже ближе к началу плиточных работ установить подрозетники.

Как установить своими руками?

Разобраться с правильной прокладкой проводов и установкой монтажных коробок несложно. Основные операции проводятся еще до чистовой отделки помещения.

1. Определившись с потребителями и местами установки розеток, переходят к их разметке на стенах.
2. Намечается центр, после чего коронкой на 63 мм для «подрозетника» выполняется отверстие глубиной 40–60 мм. Если специального инструмента нет — можно обойтись зубилом и молотком. Многие профессиональные электрики предпочитают работать болгаркой и перфоратором.
3. Затем можно переходить к закреплению монтажной коробки с пропущенным в нее проводом. Обычно фиксация производится посредством строительного гипса или штукатурной смеси. Допустимо применять специальный клей.
4. После «цементирования» все пустоты и щели по периметру коробки заделываются штукатуркой.

Длина выступающего провода должна быть не менее 150 мм, чтобы при подключении можно было без проблем произвести монтаж розетки или выключателя.

Как перенести розетку?

Иногда, в процессе ремонта, приходится вносить изменения в проект расстановки мебели, бытовой техники и, как следствие, корректировать размещение розеток. Хорошо, если есть возможность нанять людей, которые сделают все быстро и без вашего участия. А если нет?

На практике перенос розеток не столь трудоемкий и вполне реальный процесс, который можно выполнить своими руками. Самое сложное, что понадобится сделать — это выполнить углубление под установку новой монтажной коробки.

Если речь идет о кирпичной или гипсокартонной стене — проблем с этим не будет. В первом случае обойтись можно зубилом, дрелью и молотком, во втором — коронкой или ножом.

Сложнее всего переносить розетки в квартирах или домах с железобетонными стенами. В подобных ситуациях может потребоваться специальный инструмент. После того, как «подрозетник» будет стоять на месте, достаточно сделать углубление в штукатурке (если она есть) на толщину провода, или же просто прикрепить его к поверхности стены посредством стяжек или хомутов.

Питание необходимо «тянуть» с близлежащей розетки. Стоит отметить, что старую «точку» совсем не обязательно консервировать. Допускается использовать соединение шлейфом, что реально с использованием самых простейших современных розеток.

Если установка фурнитуры не планируется, потребуется использовать классические «клеммники», выбор которых необходимо выполнять с учетом величины сечения провода. Таким образом, можно «размножить» и сделать необходимое количество точек питания, перенести их в необходимое место.

Перенос без штробления

Соответствующая задача может ставиться в уже готовом ремонте. Естественно, для переноса одной розетки и установки ее в нужном месте совсем нет резона «штробить» стены, заново их штукатурить и выполнять чистовую отделку.

Многие собственники жилья, не понимая, как добавить новую розетку после ремонта, готовы отдавать баснословные деньги ради того, чтобы реализовать свою идею. В действительности проблема не так страшна, как может показаться на первый взгляд.

Если новая «точка» находится вне зоны видимости, то вполне подойдет прокладка дополнительного провода от другой «невидимой» розетки (например, за корпусами кухонного гарнитура), с соединением «клеммниками» или обжимными гильзами.

Вместо встраиваемой розетки можно приобрести специальный выносной изолированный аналог. Способ намного лучше, надежнее и безопаснее, нежели использование стационарных удлинителей.

На видимых местах провести дополнительную или перенести имеющуюся розетку несколько сложнее. Специфика монтажа провода аналогична тому, как это было описано выше. Единственное различие заключается в том, что потребуется дополнительно устанавливать декоративный кабель-канал.

К счастью для многих, сегодня в продаже подобная продукция представлена в разных цветовых вариантах так, что относительно просто удастся подобрать исполнение под существующий интерьер. Фиксация кабель-канала к стене осуществляется с использованием дюбелей и шурупов. Дополнительно потребуется перфоратор и бур на 6 мм.

Монтаж электрофурнитуры

Как только будут выполнены все электромонтажные и отделочные работы, можно приступать к установке электрической фурнитуры. Отметим, что, при соблюдении определенной последовательности и техники безопасности, с поставленной задачей сможет справиться практически любой человек.

Важно! Все операции, связанные с зачисткой проводов, подключением розетки, ее монтажом необходимо выполнять только после того, как будет обесточена сеть.

Краткая последовательность действий по установке фурнитуры:

1. С конца жил провода снимается изоляция на расстоянии 10–15 мм от края (в случае с многопроволочным кабелем необходимо все жилы скрутить вместе и обжать гильзой).
2. Концы проводов (обычно их три, в том числе фазный провод, провод нулевой и провод заземления) вставляются к соответствующим винтовым или пружинным зажимам.
3. Проверяется качество контакта.
4. Излишки провода помещаются внутрь «подрозетника».
5. Розетка плотно прижимается к стене и фиксируется к монтажной коробке посредством распорных элементов с винтовой затяжкой.
6. Устанавливается декоративная планка и фиксируется винтом.

В случае с блоками на 2, 3, 4 и более розеток последовательность аналогичная, за тем исключением, что металлические монтажные рамки должны подгоняться встык и под один уровень. Идеально, если для зачистки проводов удастся найти соответствующий инструмент — стриппер, позволяющий безопасно и качественно произвести снятие изоляции. Обжатие многопроволочных кабелей производится с использованием гильз и обжимных клещей.

Внимание! Перед началом электромонтажных работ необходимо убедиться в отсутствии напряжения на фазном проводе. Сделать это можно посредством простейшей индикаторной отвертки.

Не стоит экономить на розетках — всегда необходимо приобретать варианты с заземлением (при условии, что электропроводка в квартире это предусматривает). Как минимум, в некоторых опасных ситуациях это может спасти чью-то жизнь.

После установки розетки необходимо тестером проверить не только наличие фазы, но и нуля с заземлением. Делается это элементарно, посредством поочередной проверки прибором пар «фаза+ноль» и «фаза+земля». И в одном, и во втором случае должно быть напряжение в пределах 220–240 вольт. Если это не так, необходимо искать и устранять неисправность.

Если розетки не работают?

Электрика, как известно, это наука о контактах. Если одна из розеток не работает — вероятно, где-то ослаблено или вовсе отсутствует соединение.

• Первое, с чего следует начать — убедиться в том, что включен вводной и групповой (если есть) автомат на щитке. Затем необходимо проверить индикатором наличие фазы, далее нуля. Понятно, что без простейшего инструмента электромонтажника здесь не обойтись.

Важно! Не имея соответствующего опыта и знаний, лучше эту работу доверить квалифицированному специалисту.

• Проверив и убедившись, что проблемы на этом этапе нет, необходимо «прозвонить» конкретный провод от щитка до распределительной коробки. Аналогичная процедура делается с коробки до «подрозетника».
• Если и здесь все в порядке — значит единственное, что остается — слабый контакт в самой розетке. Необходимо подтянуть соответствующие зажимы или постараться посильнее задвинуть жилу в самозажимную клемму.

Если розетка перестала работать, необходимо разобраться с предысторией — какие потребители были включены, сработал ли автомат, как давно появилась эта ситуация и т.д.

Намного сложнее может оказаться ремонт розетки в старом доме, хрущевке. Дело в том, что ранее разводка проводов проектировалась по советским ГОСТам. Схемы стандартные, однако, за столь длительное время от начала постройки электромонтажные работы по подключению или устранению каких-либо неисправностей могли проводиться разными специалистами, в том числе и с ЖЭКа, поэтому разобраться в многочисленных скрутках иногда бывает очень сложно.

Кроме этого, проблем добавляют и алюминиевые провода, которые повально использовались в то время. Иногда проще бывает «кинуть» провод «поверх», чем искать его в монтажных коробках. В идеале, лучше всего полностью заменить проводку.

Надеемся, после прочтения этого материала вы поняли, каким образом производится проектирование розеток на кухне, на что необходимо обращать внимание, какие возможны нюансы с размещением электрических «точек». В ряде случаев приходится переносить розетку на другое место, подключать приборы, которые ранее «не участвовали» в проекте. Решить все возникшие вопросы в целом не составляет труда, ровно, как и установить электрическую фурнитуру после окончания всех строительных, электромонтажных и отделочных работ.



Понравилась статья? Расскажите о ней друзьям:
