Как обвязать котельную в частном доме: Обвязка котла отопления своими руками: схемы и правила – Обвязка котла своими руками – схема подключения котла отопления

схема обвязки одноконтурного котла, с бойлером

Содержание:

Чтобы обеспечить эффективный обогрев жилищ, необходимо максимально грамотно выполнить обвязку газового котла для отопления частного дома. В ее состав входит несколько элементов, расположенных в определенной последовательности.

Разновидности подключения

Автономное отопление можно реализовывать с помощью:

1. Настенного одноконтурного котла с электронным розжигом, обеспечивающего принудительную циркуляцию в радиаторной системе.
2. Энергонезависимого настенного или любого напольного оборудования.
3. Энергонезависимого котла, который установлен в открытом контуре с естественной циркуляцией.
4. Модификации отопительного контура для теплых полов. Здесь характерна невысокая температура теплоносителя.
5. Одноконтурного котла, подключенного к системе горячего водоснабжения. Речь идет о схеме обвязки газового котла отопления с бойлером
6. Двухконтурного котла, обеспечивающего отопление и ГВС. Таким способом подключается двухконтурный газовый котел с бойлером, который достаточно популярен.
7. Когда контур ГВС имеет рециркуляцию воды. Благодаря постоянному движению воды в контуре поддерживаются в горячем состоянии полотенцесушители, соединенные с ГВС. Также обеспечивается высокая скорость подачи горячей воды на смесители.

Если разводки ГВС значительной длины не будет иметь рециркуляцию воды, она будет нуждаться в продолжительном сливании до нагрева. Кроме известных неудобств это влечет за собой также финансовые потери. Тоже касается и тупиковой разводки ГВС без рециркуляции. В таком случае нагревание подключенных к разводке полотенцесушителей происходит исключительно во время водозабора.

Комплектация обвязки

В состав обвязки входят следующие элементы:

• Мембранный расширительный бачок. Предназначен для компенсации скачков объема теплоносителя во время нагревания. Такая необходимость возникает в закрытых отопительных системах. Внутри емкости имеется эластичная мембрана, разделяющая ее пополам. В одной половине находится воздух или азот (в таком случае стенки бака не подвергаются коррозии). Когда объем теплоносителя увеличивается, это провоцирует сжимание газа: как результат, общее давление в системе остается практически на прежнем уровне. Стандартный объем расширительной емкости – 10% от количества теплоносителя. Для грубого расчета обычно используется соотношение 15 л/киловатт мощности отопительного котла.
• Предохранительный клапан. Выполняет сброс лишнего теплоносителя, когда давление в контуре поднимается до опасных значений. Как результат, трубы и радиаторы сохраняются от разрыва. Для отвода воды в канализацию предусмотрена дренажная трубка. Если этот клапан срабатывает регулярно, это свидетельствует о недостаточной вместительности расширительного бачка.

• Воздухоотводчик. При возникновении воздушных пробок они выводятся наружу в автоматическом режиме. Речь идет о воздушных скоплениях, образовавшихся в системе в результате слива теплоносителя. Из-за них возникают гидравлические шумы и дополнительные препятствия для нормальной циркуляции в режиме небольшого гидравлического напора.
• Манометр
  . Контролирует рабочее давления в контуре. Его иногда заменяют термоманометром, дополнительно фиксирующим температуру. На шкале устройства должна иметься разметка до 4 атмосфер.
• Открытый расширительный бак. Заменяет собой расширительный бачок, воздухоотводчик и предохранительный клапан в открытом контуре. В этом случае система не сталкиваются с проблематикой избыточного давления. Для подключения сообщающегося с атмосферой бака к системе ГВС используется кран: это обеспечивает подпитку контура.
• Бойлер косвенного нагрева. Внутри этой теплоизолированной емкости с теплообменником происходит подготовка горячей воды. Подача тепла осуществляется посредством протекающего через теплообменник теплоносителя из системы отопления. Этот элемент входит в схему обвязки газового одноконтурного котла отопления, подключение бойлера косвенного нагрева должно выполняться специалистами.

• Циркуляционный насос. Благодаря ему осуществляется принудительная циркуляция теплоносителя через отопительный контур. При подборе подходящей помпы обращают внимание на уровень создаваемого им напора и производительность. Показатель потребляемой мощности в современных моделях регулируется в пределах 50-200 Вт. Благодаря этому скорость движения теплоносителя можно менять, в зависимости от ситуации.
• Гидрострелка. К этой емкости с патрубками можно коммутировать несколько отопительных контуров. Ее задача – объединять подающие и обратные трубы. В результате появляется возможность сводить вместе системы с разной температурой и скоростью движения теплоносителя, сглаживая их взаимное влияние.

• Фильтр грубой очистки. Внутри отстойника с фильтрующей сеткой происходит задержка находящихся в воде крупных частиц. Чаще всего речь идет о песке и окалинах. В результате предотвращается забивание тонких трубок теплообменника в газовом котле.
• Двух- и трехпроходные термостатические смесители. Благодаря им появляется возможность создавать рециркуляцию теплоносителя, температура которого на порядок уступает показателям в основном контуре. Для управления затвором смесителя используется термоголовка. Клапан меняет свое положение, реагируя на температуру чувствительного элемента.

Трубы

С помощью труб газовый котел коммутируется с системой отопления, а теплоноситель разводится в нужных направлениях.

Если проектировка автономной отопительной системы выполнена грамотно, ее параметры отличаются абсолютной стабильностью и управляемостью:

• Температура внутри конвекционных контуров (оснащенных радиаторами или конвекторами). Не должна быть больше, чем + 75-80 градусов. Нагрев теплых полов не превышает + 25-35 градусов.
• Давление. Допустимые пределы: 1 -2,5 кгс/см².

Если циркуляционная помпа выйдет из строя, термостат практически мгновенно остановит процесс горения. Это позволят уберечь теплоноситель от перегрева и закипания. По этой причине коммутация котла и разводки отопления зачастую реализуется полимерными и металлополимерными трубами, что позволяет сэкономить на приобретении дорогостоящих металлических изделий.

Несколько рекомендаций:

• Для реализации последовательной разводки радиаторов и коммутации котла чаще всего используют металлопластиковые трубы с пресс-фитингами. Еще один распространенный вариант – полипропиленовые изделия с алюминиевым армированием.
• При установке резьбовых фитингов для металлопластика необходимо проявлять особенную внимательность: если уплотнительные кольца хоты бы немного сместятся, это приведет к появлению течи. Как правило, такую неприятность стоит ожидать уже через несколько циклов нагрева-охлаждения.
• Для неармированного полипропилена (или с армированием стекловолокном) характерен очень высокий коэффициент удлинения. Увеличение температуры на 50 градусов провоцирует удлинение каждого метра трубы примерно 6,5 и 3,1 мм соответственно. Такой вариант также является неподходящим.
• Чтобы организовать лучевую разводку или теплый пол, также используют металлопластиковые трубы на пресс-фитингах, трубы из сшитого полиэтилена или термомодифицированного полиэтилена.

Разновидности схем отопления частного дома

В самом простом варианте схемы котла обвязка вовсе отсутствует. В подавляющем большинстве случаев заводская комплектация котлов с электронным розжигом состоит из следующих элементов: насоса, расширительной емкости, автоматического воздушника и клапана (с настройкой давления 2,5 кгс/см²). Местом размещения всех узлов обвязки является корпус: как результат, комплекс трансформируется в мини-котельную.

В качестве дополнительных элементов систему можно оснастить:

• Фильтром. Место его установки – входной патрубок. В результате теплообменник получает защиту от загрязнения, при увеличении гидравлического сопротивления контура. Это приводит к снижению скорости движения теплоносителя, а сам насос переживает дополнительную нагрузку.
• Шаровыми кранами. Их монтируют на входных и выходных участках. Это дает возможность производить демонтаж теплообменника или котла, при сохранении отопительного контура.

Напольные газовые котлы с пьезорозжигом

Котлы с пьезорозжигом и напольное оборудование не относятся к мини-котельным: речь идет о нагревательных приборах, нуждающихся во внешней обвязке.

В ее состав входит:

• Насос. Для подбора производительности помпы используется формула Q=0,86R/Dt (Q — производительность в м³/час, R — тепловая мощность котла или отдельного контура, Dt — разница температур между подачей и обраткой). Чтобы система конвекционного отопления с газовыми котлами работала нормально, разница температур должна равняться 20 градусам (+75-80 градусов на подающем, и +55-60 на обратном трубопроводе). Мощность котла в 36 кВт предполагает наличие следующего разумного минимума производительности насоса — 0,86х36/20=1,548 м ³/ч.
• Мембранная расширительная емкость.
• Предохранительный клапан.
• Автоматический воздушник.
• Манометр.

Оптимальным местом расположения группы безопасности является выход котла: именно здесь показатели температуры и давления достигают своих максимальных значений. Помпу размещают перед котлом, на участке с самой невысокой температурой теплоносителя (это позволяет заметно продлить срок службы крыльчатки и резиновых уплотнителей). Расширительную емкость можно монтировать в любом месте системы: главное, чтобы расстояние до крыльчатки насоса было не больше двух диаметров (если она устанавливается перед насосом).

При установке после насоса эту дистанцию увеличивают до восьми диаметров. Такое расстояние необходимо для того, чтобы скачки давления, возникающие во время работы насоса, не снижали ресурс мембраны бака. Чтобы не появлялся конденсат, теплообменник часто оснащают дополнительным малым контуром циркуляции. Если обратная труба будет охлаждаться, внутрь нее предусмотрено добавление более горячего теплоносителя (он отбирается из подающей трубы посредством смесительного узла).

Естественная циркуляция

Для самотечной системы характерна полная энергетическая независимость: ее работу обеспечивает атмосферное давление. Вместо громоздкой группы безопасности в обвязке одноконтурного котла достаточно наличия расширительного бака. На розлив перед теплообменником котла желательно установить сбросник: это даст возможность полностью слить воду в канализацию или дренажный колодец. Обычно такая потребность возникает в случае длительного отъезда, или когда прекращается подача газа. Как результат, система защищается от разморозки.

Отдельные узлы системы расположены таким образом:

1. Бак рекомендуется установить выше всех остальных элементов.
2. Расположенный сразу после котла розлив позиционируют в вертикальном направлении (допускается наличие небольшого угла). Благодаря разгонному участку нагретая в теплообменнике вода поднимается в верхнюю точку розлива подачи.
3. Важно соблюсти постоянный уклон при прокладке розлива после бачка. В результате остывающая вода будет возвращаться самотеком: воздушные пузыри при этом смогут выходить внутри расширительного бака.
4. Котел необходимо опустить максимально низко. Лучшее место для размещения нагревателя – приямок, цокольный этаж или подвал. За счет разницы высоты между теплообменником и отопительными приборами обеспечивается должный уровень гидравлического напора, обеспечивающего циркуляцию воды в контуре.

Некоторые особенности обустройства инерционной системы отопления:

• Для внутреннего диаметра розлива выбирается показатель от 32 мм. Если используются пластиковые или металлопластиковые трубы, то внешний диаметр ровняется 40 мм. Благодаря значительному сечению достигается компенсация минимального гидравлического напора, за счет которого перемещается теплоноситель.
• В состав гравитационной системы иногда входит насос: однако это не означает, что контур теряет энергонезависимость. Помпу в таком случае монтируют не в разрыве розлива, а параллельно ему. Для соединения отдельных врезок применяется обратный клапан шарикового типа, для которого характерно очень маленькое гидравлическое сопротивление. Также устанавливают шаровый кран. В случае остановки насоса производят перекрывание байпаса, что сохраняет работоспособность контура с естественной циркуляцией.

Теплые полы

Существует несколько вариантов их подключения.

Гидрострелка

Этот узел включают в себя оба контура:

1. В первом используется движение теплоносителя между гидрострелкой и теплообменником котла.
2. Во втором на нее коммутируются один или несколько контуров отопления с разным уровнем нагрева.

Принципы работы следующие:

• Вертикальная гидрострелка дает возможность отбирать теплоноситель разной температуры. Верхний отдел будет горячим, а нижний — холодным.
• При отборе воды с верхней пары отводов допускается коммутация конвекционного отопления. Нижнюю пару используют во внутрипольной схеме.
• Показатель температуры теплоносителя ниже уровня коммутации обратной трубы контура на участке соединения гидрострелки и котла может заметно опускаться.

Рециркуляция

В параллельном положении к основному контуру радиаторного отопления или малому контуру на участке от котла до гидрострелки проводится обустройство низкотемпературного контура. В его составе имеется байпас и трёхходовой термостатический клапан. Благодаря помпе вода постоянно циркулирует внутри труб теплого пола.

Для отбора новых порций горячего теплоносителя с подающей трубы при падении температуры внутри обратки используется трёхходовой смеситель. Его можно заменить простым термостатическим клапаном, оснащенным выносным термодатчиком капиллярного типа или электрической термопарой. Местом монтажа датчика является ниша на обратке теплого пола. Клапан срабатывает при снижении температуры теплоносителя.

Радиаторное подключение последовательного типа

Такой вариант возможен, если применяется конденсационный газовый котел, т.к. работа классического оборудования затруднена при температуре на обратке ниже +55 градусов. Дело в том, что охлажденный теплообменник собирает на своей поверхности конденсат. В составе продуктов сгорания газа содержатся, наряду с водой и углекислым газом, агрессивные кислоты. В таком случае появляется реальная угроза разрушения стальных или медных теплообменников.

Конденсационные котлы имеют другой принцип работы. Для сбора продуктов сгорания используется специальный теплообменник из нержавеющей стали (экономайзер). В итоге происходит дополнительная теплоотдача и увеличение КПД оборудования. Из-за этого температурный уровень обратной трубы в +30-40 градусов является оптимальным. Отопительная система состоит из двух последовательно подключенных контуров — радиаторного и внутрипольного. Обратная труба первого является подающей трубой второго.

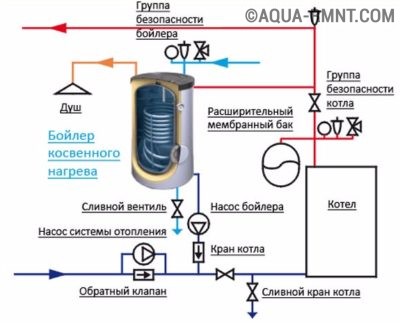

Одноконтурные котлы с питанием для ГВС

Чтобы обеспечивать горячее водоснабжение, наряду с группой безопасности, насосом и расширительным бачком, обвязка одноконтурного газового котла должна включать бойлер косвенного нагрева. Возможна схема подключения бойлера косвенного нагрева с рециркуляцией. Нагрев воды в таком случае осуществляется благодаря теплоносителю из отопительного контура. Это приводит к появлению двух контуров циркуляции — большого (через систему отопления) и малого (через бойлер). На каждом из них имеются отсекающие краны, что позволяет включать их по-отдельности. Для разрыва розлива подачи используется схема обвязки одноконтурного котла с бойлером, сразу за которым монтируют байпас с краном.

советы профессионалов по разводке труб, на что обратить внимание при обвязке котлов разных видов

Задача отопительной системы — создание комфортного микроклимата в доме. Грамотная организация отопления определяет равномерное распределение тепла по периметру жилой площади, и защищает от перегрева элементы функционирующего агрегата. Обвязка котла — это процесс подключения оборудования к горячему водоснабжению и сетям распределения в соответствии с нормами эксплуатации.

Составляющие элементы обвязки котла

Котел — стержень отопительного контура и его тип влияет на выбор схемы обвязки. Главное правило монтажа напольного котла сводится к запрету его размещения в верхней части разводки трубопровода. При нарушении норм, котел, не имеющий условий для вывода воздуха, начнет создавать воздушные пробки. Труба, выходящая из котла без наличия воздухоотводчика, должна иметь четкое вертикальное положение.

Патрубки, расположенные внизу агрегата, «расскажут» о наличии автоматического воздухоотводчика, необходимого для подключения к отопительной сети. Они предусмотрены в настенной электрической и газовых моделях. Данную особенность следует учитывать при обвязке котла, поскольку настенные модели-моноблоки могут справиться самостоятельно с освобождением воздушных масс.

Котлы продаются, как полностью оснащенные, так и без дополнительных элементов. Необходимые детали докупаются отдельно и включаются в контур. Тем, кто остановился на выборе отопления с естественной циркуляцией, они не пригодятся.

Мембранный бачок и радиаторы

Важный элемент обвязки — мембранный расширительный бак, позволяющий защитить систему от гидроудара. Две полости, разделенные мембраной, контролируют перепады давления: по одной перемещается теплоноситель, во второй — происходит заполнение воздухом.

Не нужно забывать и про радиаторы, посредством которых происходит теплообмен воздуха и горячей воды. Для выбора трубопровода предлагаются трубы из полипропилена или металла. У варианта работы с полипропиленовыми изделиями много достоинств.

Преимуществом является легкость монтажа и невысокая стоимость. На стенках не образуется налета, и за счет нехитрых приспособлений процессы монтажа обвязки легко выполнимы и просты, также как соединение труб с применением поливинилхлоридов.

Обвязка газовых котлов полипропиленом

Обвязка котла выполняется методом пайки— это полностью исключит протечки, обычно происходящие по причине неточно установленных фитингов. Плюсом в работе с полипропиленовым трубопроводом станет возможность создания любого контура. Для дилетантов будет достаточно и простой схема обвязки. Допустимы разные технологии сварки полипропилена и работа с выверенными по размерам фитингами.

Следует избегать большого количества соединений, и не пренебрегать возможностью плавных переходов. Непременное условие — жесткое соединение у подводки газа с котлом. Рекомендуется металлическая труба и соединение с агрегатом посредством «американки» или сгона. Это главное условие при работе с газовыми котлами.

Подойдет прокладка из паронита. Использование пакли, фум-ленты и резиновых комплектующих запрещены. Они могут загореться, а резина сократит диаметральный проход трубы, что нарушит подачу газа. Такой трубопровод изначально претендует на долгую службу, способен выдерживать давление, превышающее 25 бар, и теплоноситель в 95 градусов.

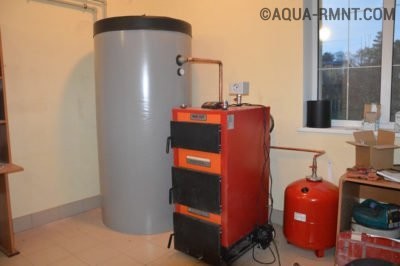

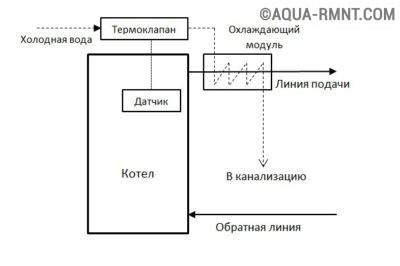

Особенности подключения твердотопливных котлов

Котлы данного типа не имеют функции регулирования подачи тепла. Сгорание топлива нельзя прервать, поэтому в случае отключения подачи электричества остановится насос, отвечающий за принудительное движение теплоносителя. Тем не менее, нагрев будет продолжаться, и давление расти. Развивающийся процесс выведет из строя всю систему. Чтобы исключить подобные моменты предусмотрено несколько видов аварийных схем, позволяющих сбрасывать лишнее тепло. Это:

1. Своевременная подача холодной воды.
2. Подсоединение аккумуляторных батарей к насосу.
3. Наличие гравитационного контура.
4. Дополнительный аварийный контур.

Для твердотопливных котлов обвязка играет важную роль — качественное подключение позволит создать саморегулирующую систему. Поэтому тонкости монтажа лучше доверить умелым рукам специалистов.

Гравитационное отопление

Необходимо обратить внимание на принципы циркуляции теплоносителя по контуру отопления. Это — гравитационный — естественное движение теплоносителя и контур с принудительной циркуляцией. Отличительной особенностью этих видов является присутствие или отсутствие узла, принуждающего горячую воду двигаться.

В системе естественной циркуляции движение в замкнутой системе происходит под воздействием законов физики. Процесс обусловлен показателями разницы плотности воды. Этот вид отопления исключает потребление электроэнергии.

Система с естественной циркуляцией автоматически регулироваться не может, и это потребует наличия труб с большим диаметром, что отразится на интерьере помещения и большей стоимости. В случае если сеть подвержена периодическим перепадам напряжения, лучшим вариантом будет именно такая организация обогрева. Система надежна в эксплуатации и не требует к себе внимания. Схема естественного движения подойдет для небольшой площади, хотя в настоящее время считается «прошлым веком».

Преимущества системы с естественной циркуляцией:

1. Простота монтажа.
2. Независимость от поставки электроэнергии.
3. Бюджетность варианта.
4. Надежное функционирование и эксплуатация.

Система отопления принудительного типа

Принудительная циркуляция обеспечивает создание необходимого напора за счет работы электронасосов. Контур с принудительной циркуляцией отличается комфортностью, поскольку управляется автоматически при условии стабильной подачи электроэнергии. Для каждой комнаты допустимо выбирать отдельные температурные параметры, контролирующиеся датчиками системы.

Недостатки системы:

1. Сложная схема обвязки.
2. Неизбежная балансировка деталей.
3. Дорогое сервисное обслуживание.
4. Высокая стоимость комплектующих деталей.

Любая из систем установки требует определенного числа дополнительных деталей. Вариант монтажа на первично-вторичных кольцах не подразумевает большого наличия элементов крепления и соединения, но вместо их потребуется установка насосов на отопительные кольца. Система, состоящая из колец, вместе с напольным котлом дополняются гребенками— коллекторами отопления, равномерно распределяющих подачу теплоносителя к нагревательным элементам.

Принципиальная схема обвязки

Эффективность отопления зависит от точности подключения. Общая схема обвязки для котлов всех типов, включая твердотопливные и конденсационные виды несложная, и выглядит так:

1. Котел.
2. Радиатор.
3. Гайки «американки» — для крепления котла к отопительной системе.
4. Шаровые краны— для отсоединения котла от системы.
5. Фильтры для очистки — защитят от нестандартных фракций воды.
6. Термоголовки, тройники, краны Маевского
7. Уголки и тройники.
8. Клапаны: проходные, разделительные, воздушные и предохранительные.
9. Расширительные бачки.
10. Теплосчетчики.
11. Манометры, термометры, гидравлические разделители, циркуляционный насос.
12. Хомуты и другие детали крепления.

Особенностям выбора кранов для радиаторов отопления посвящена данная статья: https://teplo.guru/radiatory/otopleniya-kranyi.html

Двухконтурный котел

Теперь рассмотрим отличие схемы отопления загородного дома с использованием двухконтурного котла.

Агрегат такого типа отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы тоже косвенным образом могут нагревать воду. Процесс теплоотдачи у них происходит во время прохождения теплоносителя через вторичный теплообменник.

Отличие двухконтурного котла состоит в прямой отдаче тепловой энергии воде. Его особенностью является то, что при расходе горячей воды теплоноситель не нагревается. Параллельная работа двух контуров исключена. Практика показала, что для домов с качественной теплоизоляцией, а значит, с тепловой инерционностью, режим функционирования котла не принципиален. И схема отопления будет одинаковой при любом типе обогрева. Радиаторы и теплоноситель предусматривают долгое охлаждение. Подобный результат обусловлен выбором радиаторов с большой вместимостью и широким диаметром труб. Большой объем горячей воды можно получить комбинированием одноконтурной конструкции и нагревательной колонки. Для домов с большим количеством кв. м. работа котла не имеет принципиального значения, и схемы отопления котлов будут аналогичны.

Преимущества, недостатки и правила выбора двухконтурного котла рассмотрены здесь: https://teplo.guru/kotly/tverdotoplivnye/dvuhkonturnye-kotly-na-tverdom-toplive.html

Особенности подключения

Двухконтурный котел не следует проектировать в сочетании с системой естественной циркуляции— после остановки нагрева теплоносителя движение быстро остановится. Процесс повторного нагрева происходит долго, и тепло в радиаторе распределяется неравномерно. Однако большинство моделей оснащены циркуляционным насосам.

Классический вариант обвязки котлов с двухтрубной схемой выглядит так. Горячая вода поднимается в подающий трубопровод, охватывающий дом вверху. Потом теплоноситель проходит через подключенные стояки с приборами обогрева, не размыкающие стояк полностью. Радиаторы оснащены перемычкой и дросселем, необходимые для регулировки тепла. Нужен отсекающий вентиль на второй линии подводки. Воздухоотводчик крепится в верхней части контура расширительного бака.

По нижнему подключению системы теплоноситель возвращается обратно. Преимущество схемы заключается в возможности работы в режиме естественной циркуляции. Разгонным коллекторов станет труба, по которой теплоноситель двигается к верхнему розливу.

Типичные ошибки в подключении

Неправильная выбранная мощность котла не обеспечит должный уровень обогрева. Она должна превышать параметры теплоотдачи по формуле 1кВ х10м2, поскольку в морозы тепло быстро рассеиваются через окна и двери. Мощность котла не влияет на расход топлива. Большой котел быстрее нагревает систему и, естественно, тратит больше ресурсов, но при этом реже включается.

Не следует забывать о притоке свежего воздуха в помещение, в котором находится котел. Это необходимо для процесса горения и особенно касается небольшой площади.

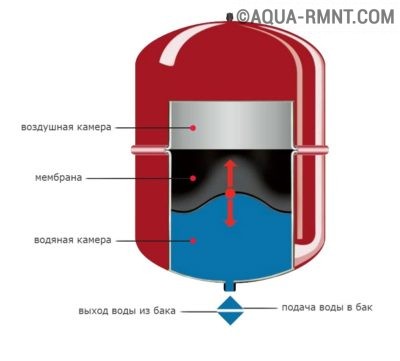

Монтаж расширительного бака

При нагреве меняется плотность воды, и она расширяется. Если теплоносителю недостаточно места — начинает расти давление, приводящее к взрыву. При наличии бака излишки теплоносителя уходят в него. Такой подход — выход для поддержки стабильности давления. Размер бака также имеет значения.

Неопытность допускает неправильный выбор расширительного бака. Стоит иметь в виду, что они отличаются по назначению и цвету. Для отопительной системы используется бак красного цвета.

При подключении системы следует создать в баке нужное давление— заводские параметры обычно не соответствуют норме.

Подробнее об использовании расширительного бачка можно узнать из данной статьи: https://teplo.guru/elementy/baki/rasshiritelnyi-bak-dlya-otopleniya.html

Предохранительные клапаны

При открытой системе отопления они не используется. Назначение клапана — уберечь котел от повреждений в случае резкого повышения давления. Обычно о клапане забывают или устанавливают модель или группу безопасности с другими характеристиками.

Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.

Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.

Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.

Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры

Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.

Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.

Обвязка газового котла для отопления: основные схемы

Рост объемов индивидуального коттеджного строительства вызвал ажиотаж на рынке отопительной техники, ведь невозможно создать комфортную обстановку проживания в доме, не имея надежной системы отопления и ГВС. Многие кварталы под индивидуальную застройку оборудованы магистральным газоснабжением, поэтому их жители покупают надежные газовые теплогенераторы. Специалисты считают, что хороший источник – это только часть успеха, а залогом его является грамотная обвязка газового котла, именно она защитит тепловую систему от гидроударов и обеспечит комфортный обогрев дома.

Суть и важность обвязки газового котла

Обвязка – комплекс инженерных работ по объединению элементов и узлов тепловой схемы в единый теплогенерирующий комплекс. Исполнительная схема ее абсолютно индивидуальная и зависит от вида котла, количества контуров нагрева, автоматики безопасности, разводки внутридомовой системы отопления и ГВС.

Все основное и вспомогательное газовое котельное оборудование относится к объектам с повышенной опасности, любые даже самые маленькие ошибки в обвязке приводят к необратимым процессам и могут вызвать аварийную и пожароопасную ситуацию в системах жизнеобеспечения. В связи, с чем важно со всей ответственностью подойти к обвязке газового котла, соблюдая стандарты и правила техники безопасности в части монтажа и эксплуатации газовых котлов малой мощности. Именно поэтому рекомендуется все работы по проектированию, монтажу и наладке оборудования газового котла поручать аттестованному персоналу.
Функции обвязки котлоагрегата:

1. Равномерное распределение тепловых и скоростных потоков по системе отопления и ГВС.
2. Компенсация теплового расширения трубопроводных систем и горячих поверхностей нагрева (котел, бойлер).
3. Удаление воздуха из водяного теплоносителя.
4. Контроль за давлением среды и сброс воды, в случае превышения максимального порога, через расширительный бак.
5. Создание заданного режима в газовоздушном тракте котла.
6. Поддержание санитарной температуры внутреннего воздуха на отапливаемом объекте.

Обвязка газового котла удаляет воздух из водяного теплоносителя

Основные узлы и элементы системы

Обвязка связана с конкретным оборудованием и узлами схемы теплоснабжения и зависит от присоединяемой тепловой мощности объекта. Существуют типовые монтажные проекты, которые могут стать основой для разработки конкретных мероприятий.
Оборудование, входящее в схему обвязки газового котла отопления:

1. Газовый котлоагрегат – источник тепла, различаются с естественной или принудительной циркуляцией, одно или двух-контурные, настенные или напольные.
2. Воздушник – для удаления воздушных пробок из контура нагрева.
3. Грязевик – емкость для сбора и очистки взвешенных веществ в сетевой воде.
4. Мембранный расширительный бак для защиты системы от превышения давления и гидроударов во время розжига устройства и выхода на рабочие температурные параметры.
5. Фильтры умягчительные – для очистки воды от солей жесткости.
6. Патрубки – для подключения входящего и выходящего отопительных трубопроводов.
7. Датчики, манометры и термометры — для подключения автоматики регулирования и безопасности.
8. Газоходы и дымовая труба – для удаления отработавших продуктов горения в окружающую среду.
9. Газовый фильтр для очистки газа от примесей, устанавливается за газовым краном.

• Насосы, дымососы, вентиляторы – для обеспечения движения водяной и газовоздушной среды.
• Радиаторы отопления — приборы, с помощью которых происходит теплообмен между температурой теплоносителя и воздуха внутри помещения.

Правила обвязки газового агрегата

Прежде чем начинать приобретать оборудование нужно получить Технические условия и разрешения на подключение к газопроводу. Газовая служба определяет, возможна ли в принципе установка газового котла, а также параметры газа в точке врезки. Далее владельцы выполняют проект теплоснабжения с привлечением специализированной организации, в котором будет в обязательном порядке указана схема обвязки. Данный проект согласовывается с газовой службой. Обычно на это уходит от 2-х недель до 3-х месяцев, только после этого можно покупать газовое оборудование.

Основные правила:

1. Перед тем, как начинать выполнять обвязку газового котла для отопления, его устанавливают в помещении, которое должно иметь минимальные параметры: площадь не менее 4м, высота – 2,5 м, а ширина дверного проема не менее – 0,8 м.
2. В помещение должна быть естественная вентиляция и окна, размеры которых зависят от площади: 0,3 м2 окна на 10 м2.
3. Все газопроводы должны быть стального изготовления.
4. Дымоходная труба должна иметь диаметр, в зависимости от мощности котла: 30 кВт – 13 см, 40 кВт – 17 см, но при этом она не должна быть меньшей, чем выходной дымовой патрубок из котла.
5. Наружная часть дымохода, должна быть выше крыши не менее чем на 50 см.
6. В помещении котельной устанавливают датчик по загазованности и клапан-отсекатель газа.
7. Оборудование котла должно быть надежно заземлено.
8. Система подачи электроэнергии оборудуется токовой защитой и теплоизоляцией.
9. Обвязка элементов рабочей схемы выполняется с применением трубопроводов, которые могут быть из оцинкованной стали, чугуна, меди и пластика.
10. Участки труб на выходе из котла выполняются только металлическими, протяженностью не менее 1.0 м.

В последнее время наибольшую популярность получили металлопластиковые на пресс-фитингах и полипропиленовые трубы с алюминиевым армированием. Преимущество их бесспорно, и в части надежной быстрой сборки, и в части стоимостного показателя, кроме того такой трубопровод может выдержать давление до 25 бар и температуру среды до 95 С. Тем не менее варианты имеют и недостатки, которые надо учитывать, приступая к монтажу. Пресс-фитинги очень чувствительны к качеству сборки, при малейшем перекосе может произойти утечка воды, а полипропилен имеет высокий коэффициент удлинения при температуре свыше 50С.

Особенности обвязки газовых котлов полипропиленом:

1. Контуры отопления и ГВС выполняют: трубами PN 25 (2.5 атм, 95 С) и PN 20 (2.0 атм, 80 С).
2. Соединение труб и фитингов выполняют путем холодной или горячей сварки, для соединения с металлическими участками используют резьбовые соединения.
3. Во избежание разрушения полипропиленовых труб устанавливают компенсационные петли.
4. Многослойные трубы имеют внутреннее армирование для компенсации. Фольга уменьшает удлинение в 2 раза, а стекловолокно в 5 раз.
5. Перед сваркой удаляют фольгу с армированных трубопроводов.

Как происходит обвязка газового котла

Варианты схем обвязки

Классический вариант обвязки газового котла – это когда теплоноситель поднимается по подаче, поступает в стояки и дальше на радиаторы. Степень нагрева помещения зависит от количества установленных радиаторов, оснащенных дросселями и перемычками. Возврат холодного теплоносителя в котел осуществляется по нижней обратной линии.

Наиболее распространёнными схемами обвязки в настоящее время являются:

• Гравитационная система;
• принудительная с циркуляционным насосом;
• одноконтурная;
• двухконтурная;
• настенное расположение котла;
• напольная установка агрегата.

Обвязка в гравитационных системах

Схема гравитационного отопления допускается к реализации теплоснабжения объектов с площадью не более 100 м2 и должна быть выполнена в точности с проектом. Если будут ошибки при выборе труб, или не выдержаны уклоны, то система работать не будет.

Принцип работы системы основывается на разности удельного веса горячей и холодной воды. Горячая поднимается к радиаторам, где отдает тепло окружающему воздуху,  далее остывший холодный теплоноситель опускается вниз и через обратку поступает на вход отопительного котла. Главное условие обвязки – обеспечение уклонов  труб не менее 3 градусов.

Преимущества схемы:

• Простота конструкции;
• доступность монтажа;
• бесшумность работы котла;
• длительный срок эксплуатации.

В качестве недостатков пользователи отмечают:

• Большой период нагрева;
• невозможность точной регулировки температуры внутри воздуха комнаты;
• грубый внешний вид установки труб с уклонами, мешающих интерьеру помещений.

Обвязка систем с циркуляционным насосом

Циркуляционные насосы включаются в схему в систему с большим сопротивлением, когда их не удается преодолеть с помощью естественной циркуляции либо в двухконтурных котлах, где теплоноситель попеременно ступает в контур отопления или ГВС. Насос увеличивает скорость циркуляции среды через систему бойлеров, в связи с чем эффективность системы теплоснабжения повышается на 30 %. Кроме того положительным является тот факт, что такая схема легче автоматизируется и выполняет более тонкую настройку теплового режима в помещениях.

Установку насоса на сетевой трубе выполняют с применением накидных гаек, чаще всего они идут в комплекте к котлу, но могут приобретаться и в торговой сети. При установке агрегата для перекачки сетевой воды он не должен подвергаться усилиям при затяжке гаек. На входе в насос устанавливают сетчатый фильтр-грязевик, чтобы обезопасит рабочее колесо агрегата от грязи и отложений. Насос отсекают от основного оборудования шаровыми кранами для ремонта и обслуживания.

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

1. Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
2. Основание для установки напольных агрегатов должно быть из негорючих материалов.
3. Помещения котельных оснащаются вентиляцией и освещением.
4. Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
5. После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
6. Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

1. Удаляют заглушки с патрубков.
2. Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
3. Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
4. При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
5. Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
6. Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
7. При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
8. Устанавливают специальный фильтр на кране-отсекателе газа.
9. Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

• Вход бойлера отопления;
• выход бойлера отопления;
• вход теплообменника ГВС;
• выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

Как произвести обвязку и подключение твердотопливного котла к системе отопления

В отличие от электрических и газовых отопительных агрегатов, котлы, работающие на твёрдом топливе, практически никогда не оснащаются циркуляционными насосами, группой безопасности, устройствами регулировки и управления. Каждый решает эти вопросы самостоятельно, выбирая схему обвязки обогревающего прибора в соответствии с типом и особенностями системы обогрева. От того, насколько правильно будет выполнен монтаж теплогенератора, зависит не только экономичность и производительность отопления, но и его надёжная, безаварийная работа. Именно поэтому важно включить в схему узлы и устройства, которые обеспечат долговечность отопительного агрегата и его защиту при возникновении нештатных ситуаций.

Кроме того, при монтаже твердотопливного котла не стоит отказываться от оборудования, которое создаёт дополнительное удобство и комфорт. При помощи теплоаккумулятора можно решить проблему перепада температур во время перезагрузки котла, а бойлер косвенного нагрева обеспечит дом горячей водой. Задумались о подключении твердотопливного отопительного агрегата по всем правилам? Мы поможем вам в этом!

Типовые схемы обвязки твердотопливных котлов

Мнение о том, что твердотопливный котёл представляет собой морально устаревший агрегат, покрытый грязью и копотью, ошибочно, не так ли?

Сложность управления процессом горения в твердотопливных котлах приводит к большой инерционности отопительной системы, что негативно сказывается на удобстве и безопасности во время эксплуатации. Ситуация осложняется ещё и тем, что КПД агрегатов этого типа напрямую зависит от температуры теплоносителя. Для эффективной работы отопления обвязка должна обеспечивать температуру теплового агента в пределах 60 – 65 °С. Разумеется, при неправильной интеграции оборудования такой нагрев при плюсовой температуре «за бортом» будет весьма некомфортным и неэкономичным. Кроме того, полноценная работа теплогенератора зависит от ряда дополнительных факторов — типа отопительной системы, количества контуров, наличия дополнительных потребителей энергии и т. д. Представленные ниже схемы обвязок учитывают самые распространённые случаи. Если же ни одна из них не отвечает вашим требованиям, то знания принципов и особенностей структуры отопительных систем помогут в разработке индивидуального проекта.

Система открытого типа с естественной циркуляцией в частном доме

Прежде всего, необходимо отметить, что открытые системы гравитационного типа считаются наиболее подходящими для твердотопливных котлов. Связано это с тем, что даже в экстренных случаях, связанных с резким повышением температуры и давления, отопление, скорее всего, останется герметичным и работоспособным. Немаловажно и то, что функциональность обогревающего оборудования не зависит от наличия электропитания. Учитывая, что котлы, работающие на дровах, устанавливают не в мегаполисах, а в удалённых от благ цивилизации районах, этот фактор не покажется вам таким уж малозначительным. Конечно, эта схема не лишена недостатков, главными из которых являются:

• свободный доступ кислорода к системе, что вызывает внутреннюю коррозию труб;
• необходимость в пополнении уровня теплоносителя вследствие его испарения;
• неравномерность температуры теплового агента в начале и в конце каждого контура.

Слой любого минерального масла толщиной в 1 – 2 см, налитого в расширительный бак, предотвратит попадание кислорода в теплоноситель и снизит скорость испарения жидкости.

Несмотря на недостатки, гравитационная схема очень популярна ввиду её простоты, надёжности и низкой стоимости.

Схема монтажа твердотопливного агрегата в отопительной системе открытого типа

Принимая решение выполнять монтаж данным способом, учтите, что для нормальной циркуляции теплоносителя вход котла должен находиться ниже радиаторов отопления не менее, чем на 0.5 м. Трубы подачи и обратки должны иметь уклоны для нормальной циркуляции теплоносителя. Кроме того, важно правильно рассчитать гидродинамическое сопротивление всех веток системы, а в процессе проектирования стараться уменьшить число запорной и регулирующей арматуры. Правильная работа системы с естественной циркуляцией теплоносителя зависит и от места установки расширительного бачка — он должен подключаться в самой высокой точке.

Закрытая система с естественной циркуляцией

Установка на обратной магистрали расширительного бачка мембранного типа позволит избежать вредного воздействия кислорода и избавит от необходимости контроля уровня теплоносителя.

Конструкция мембранного расширительного бака

Принимая решение оборудовать гравитационную систему герметичным расширительным бачком, учитывайте следующие моменты:

• ёмкость мембранного бака должна вмещать не менее 10% объёма всего теплоносителя;
• на трубе подачи обязательно должен быть установлен предохранительный клапан;
• самая верхняя точка системы должна быть оборудована воздухоотводчиком.

Дополнительные устройства, которые входят в группу безопасности котла (предохранительный клапан и воздухоотводик), придётся приобретать отдельно — производители очень редко комплектуют агрегаты подобными устройствами.

Предохранительный клапан позволяет произвести сброс теплоносителя в случае, если давление в системе превысит критическое значение. Нормальным рабочим показателем считается давление от 1.5 до 2 атм. Аварийный клапан настраивают на величину 3 атм.

Более подробно об этой системе узнаете из нашей следующей статьи: https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/zakrytaya-sistema-otopleniya.html.

Особенности систем с принудительным движением теплоносителя

Для того чтобы выровнять температуру на всех участках, в закрытую отопительную систему интегрируют циркуляционный насос. Поскольку этот агрегат может обеспечить принудительное движение теплоносителя, требования к уровню установки котла и соблюдению уклонов становятся ничтожными. Тем не менее, не стоит отказываться от автономности естественного отопления. Если на выходе из котла установить обходную ветку, именуемую байпасом, то в случае отключения электричества циркуляцию теплового агента обеспечат силы гравитации.

Применение байпаса позволит при необходимости переключиться на естественный способ циркуляции теплоносителя

Электрическая помпа устанавливается на обратной магистрали, между расширительным баком и входным штуцером. Благодаря пониженной температуре теплоносителя насос работает в более щадящем режиме, что увеличивает его долговечность.

Установка циркуляционного агрегата на обратке необходима ещё и в целях безопасности. При закипании воды в котле возможно образование пара, попадание которого в центробежный насос чревато полным прекращением движения жидкости, что может привести к аварии. Если же прибор будет установлен на входе в теплогенератор, то он сможет обеспечивать циркуляцию теплоносителя даже при возникновении нештатных ситуаций.

Подключение через коллекторы

В случае если к твердотопливному котлу требуется подключить несколько параллельных веток с радиаторами, водяной тёплый пол и т. д., то требуется балансировка контуров, иначе теплоноситель пойдёт по пути наименьшего сопротивления, а остальные участки системы останутся холодными. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов (гребёнок) – распределительных устройств с одним входом и несколькими выходами. Монтаж гребёнок открывает широкие возможности для подключения нескольких циркуляционных насосов, позволяет подавать к потребителям тепловой агент одинаковой температуры и регулировать его подачу. Единственным минусом обвязки этого типа можно считать усложнение конструкции и повышение стоимости отопительной системы.

Коллекторная обвязка твердотопливного котла

Отдельным случаем коллекторной обвязки является подключение с гидрострелкой. Её отличие от обычного коллектора заключается в том, что это устройство выступает своего рода посредником между отопительным котлом и потребителями. Выполненная в виде трубы большого диаметра, гидрострелка устанавливается вертикально и подключается к входному и напорному патрубкам котла. При этом врезку потребителей делают на различной высоте, что позволяет подобрать оптимальную температуру для каждого контура.

Установка аварийных и регулировочных систем

Аварийные и регулировочные системы служат нескольким целям:

• защита системы от разгерметизации в случае неконтролируемого повышения давления;
• регулировка температуры отдельных контуров;
• защита котла от перегрева;
• предотвращение конденсационных процессов, связанных с большим перепадом температуры подачи и обратки.

Для решения задач безопасности системы в схему обвязки вводят предохранительный клапан, аварийный теплообменник или контур естественной циркуляции. Что же касается вопросов регулирования температуры теплового агента, то в этих целях применяют термостатические и управляемые клапаны.

Обвязка с трёхходовым клапаном

Устройство трёхходового смесительного клапана

Твердотопливный котёл является отопительным агрегатом периодического действия, поэтому он подвергается опасности коррозии из-за конденсата, который выпадает на его стенках во время разогрева. Связано это с попаданием слишком холодного теплоносителя из обратки в теплообменник отопительного агрегата. Устранить опасность этого фактора можно при помощи трёхходового клапана. Это устройство представляет собой регулируемый вентиль с двумя входами и одним выходом. По сигналу с датчика температуры трёхходовой клапан открывает канал подачи горячего теплоносителя на вход котла, препятствуя возникновению точки росы. Как только отопительный агрегат войдёт в рабочий режим, подача жидкости по малому кругу прекращается.

Схема обвязки с трёхходовым клапаном

Довольно распространённой ошибкой является монтаж центробежного насоса до трёхходового вентиля. Естественно, при закрытом клапане ни о какой циркуляции жидкости в системе не может быть и речи. Правильно будет устанавливать помпу после регулировочного устройства.

Трёхходовой клапан можно использовать и для регулировки температуры теплового агента, поступающего к потребителям. В этом случае устройство настраивают на работу в другую сторону, подмешивая холодный теплоноситель из обратки в подачу.

Схема с буферной ёмкостью

Схема системы отопления с буферной ёмкостью

Низкая управляемость твердотопливных котлов требует постоянного контроля за количеством дров и тягой, что значительно снижает удобство при их эксплуатации. Загружать больше топлива и при этом не переживать по поводу возможного закипания жидкости позволит монтаж буферной ёмкости (теплоаккумулятора). Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей. Благодаря большому объёму, буферная ёмкость может накапливать избыточное тепло и по мере необходимости отдавать его радиаторам. Отрегулировать температуру жидкости, поступающей из теплоаккумулятора, поможет узел смешивания, который использует всё тот же трёхходовой клапан.

Элементы обвязки, обеспечивающие безопасность отопительной системы

Обвязка с аварийным контуром

Кроме предохранительного клапана, о котором говорилось выше, защита отопительного агрегата от перегрева решается при помощи аварийного контура, по которому в теплообменник подаётся холодная вода из водопровода. В зависимости от конструкции котла подача охлаждающей жидкости может осуществляться непосредственно в теплообменник или специальный змеевик, установленный в рабочей камере агрегата. К слову, именно последний вариант является единственно возможным для систем с залитым антифризом. Подача воды осуществляется при помощи трёхходового вентиля, которым управляет датчик, установленный внутри теплообменника. Сброс «отработанной» жидкости происходит по специальной магистрали, соединённой с канализацией.

Схема с подключением бойлера косвенного нагрева

Схема с подключением бойлера косвенного нагрева

Обвязка с подключением бойлера для горячего водоснабжения может применяться для отопительных систем всех типов. Для этого специальную теплоизолированную ёмкость (бойлер) подключают к водопроводу и системе ГВС, а внутри водонагревателя устанавливают змеевик, который врезают в магистраль подачи теплового агента. Проходя по этому контуру, горячий теплоноситель отдаёт тепло воде. Нередко бойлер косвенного нагрева оснащают ещё и ТЭНами, благодаря которым появляется возможность получать горячую воду в тёплое время года.

Трёхходовый клапан может быть использован и в схеме обвязки бойлера косвенного нагрева. Более подробно об этом читайте в нашем материале: https://aqua-rmnt.com/otoplenie/kotelnaya/obvyazka-bojlera-kosvennogo-nagreva.html.

Видео: Обвязка твердотопливного котла

Правильная установка твердотопливного котла в отопительную систему закрытого типа

Огромным преимуществом твердотопливных котлов является то, что для их установки не требуется никаких разрешительных документов. Монтаж вполне можно провести собственноручно, тем более, что для этого не потребуется ни специального инструмента, ни особых знаний. Главное — ответственно подойти к работе и соблюдать очерёдность всех этапов.

Обустройство котельной

Недостатком отопительных агрегатов, используемых для сжигания дров и угля, является необходимость в специальном, хорошо проветриваемом помещении. Конечно, можно было бы установить котёл в кухне или ванной, однако, периодический выброс дыма и копоти, грязь от топлива и продуктов сгорания делают эту затею непригодной для реализации. К тому же установка сжигающего оборудования в жилых комнатах ещё и небезопасна — выброс чадного газа может привести к трагедии.

Твердотопливный котёл лучше всего устанавливать вне жилых помещений

При установке теплогенератора в котельной соблюдают несколько правил:

• расстояние от топочной дверцы до стены должно быть не менее 1м;
• на расстоянии не выше 50 см от пола и не ниже 40 см от потолка должны быть установлены вентиляционные каналы;
• в помещении не должны находиться горюче-смазочные и легковоспламеняющиеся вещества и предметы;
• площадку-основание перед зольником защищают при помощи металлического листа размерами не менее 0.5х0.7 м.

Кроме того, в месте установки котла предусматривают проём под дымовую трубу, которую выводят наружу. Конфигурацию и размеры дымохода производители указывают в техническом паспорте, поэтому выдумывать ничего не потребуется. Конечно, если возникнет необходимость, то от требований документации можно отклониться, однако в любом случае канал для отвода продуктов горения должен обеспечивать отличную тягу в любую погоду.

Как правильно смонтировать дымоход

Устанавливая дымовую трубу, все соединения и щели заделывают герметизирующими материалами, а также предусматривают окна для очистки каналов от сажи и улавливатель для конденсата.

Подготовка к установке обогревающего агрегата

Перед установкой котла выбирают схему обвязки, рассчитывают длину и диаметр трубопроводов, количество радиаторов, тип и количество дополнительного оборудования и запорно-регулирующей арматуры.

Несмотря на всё разнообразие конструкторских решений, специалисты рекомендуют выбирать комбинированное отопление, которое сможет обеспечить принудительную и естественную циркуляцию теплоносителя. Поэтому при расчётах необходимо продумать, каким образом будет установлен параллельный участок трубопровода подачи (байпас) с центробежным насосом и предусмотреть необходимые для работы гравитационной системы уклоны. Не стоит отказываться и от буферной ёмкости. Конечно, её установка повлечёт дополнительные расходы. Тем не менее, накопитель этого типа сможет выровнять температурную кривую, а одной закладки топлива хватит на более продолжительное время.

Подключение котла к отопительной системе с буферной ёмкостью двойного назначения

Особый комфорт предоставит теплоаккумулятор с дополнительным контуром, который используется для горячего водоснабжения. Учитывая тот факт, что из-за установки твердотопливного агрегата в отдельной комнате значительно увеличивается длина контура ГВС, на нём монтируют дополнительный циркуляционный насос. Это устранит необходимость сливать холодную воду в ожидании, когда пойдёт горячая.

Перед монтажом котла обязательно надо предусмотреть место для расширительного бачка и не забывать об устройствах, призванных снизить давление в системе в критических ситуациях. Простая схема обвязки, которую можно использовать в качестве рабочего проекта, показана на нашем рисунке. Она объединяет всё рассмотренное выше оборудование и обеспечивает его правильную и безаварийную работу.

Ещё больше информации об обустройстве помещения-котельной и установке оборудования узнаете из нашей статьи: https://aqua-rmnt.com/otoplenie/kotelnaya/kotelnaya-v-chastnom-dome.html.

Монтаж и подключение твердотопливного теплогенератора

После проведения всех необходимых расчётов и подготовки оборудования и материалов приступают к монтажу.

1. Устанавливают на место, выравнивают по уровню и крепят отопительный агрегат, после чего к нему подключают дымоход.
2. Крепят радиаторы отопления, устанавливают теплоаккумулятор и расширительный бак.
3. Монтируют трубопровод подачи и байпас, на котором устанавливают центробежный насос. На обоих участках (прямом и обводном) устанавливают шаровые краны для того, чтобы теплоноситель можно было транспортировать принудительным или естественным способом.


   Напоминаем, что центробежный насос можно устанавливать только при правильной ориентации вала, который должен находиться в горизонтальной плоскости. Схемы всех возможных вариантов монтажа производитель указывает в инструкции на изделие.

4. Напорную магистраль подключают к теплоаккумулятору. Надо сказать, что и входной, и выходной патрубки буферного бака должны быть установлены в его верхней части. Благодаря этому количество тёплой воды в ёмкости не будет оказывать влияния на готовность отопительного контура. Обязательно отметим тот факт, что остывание котла в период перезагрузки будет снижать температуру в системе. Связано это с тем, что в это время теплогенератор будет работать в качестве воздушного теплообменника, отдавая тепло из отопительной системы в дымовую трубу. Чтобы устранить это недочёт, в котловом и отопительном контуре устанавливают отдельные циркуляционные насосы. Поместив термопару в зону горения, можно останавливать движение теплоносителя через контур котла при затухании огня.

   Монтаж отдельных насосов на котловом и теплообменном контуре сможет решить проблему утечки тепла через котёл при его остывании

5. На магистрали подачи устанавливают предохранительный клапан и воздухоотводчик.
6. Подключают аварийный контур котла или монтируют запорно-регулирующую арматуру, которая при закипании воды откроет магистраль её сброса в канализацию и канал подачи холодной жидкости из водопровода.
7. Монтируют обратный трубопровод от теплоаккумулятора к отопительному агрегату. Перед входным патрубком котла устанавливают циркуляционный насос, трёхходовой клапан и фильтр-отстойник.
8. Отдельно на трубопроводе обратке монтируют расширительный бак.


   Обратите внимание! На трубопроводах, которые подключаются к устройствам защиты, запорная арматура не устанавливается. На этих участках должно быть как можно меньше соединений.

9. Верхний выход теплоаккумулирующей ёмкости соединяют с трёхходовым клапаном и циркуляционным насосом отопительного контура, после чего подключают радиаторы и монтируют обратный трубопровод.
10. После подключения основных контуров приступают к обустройству системы горячего водоснабжения. Если змеевик теплообменника встроен в буферную ёмкость, то достаточно будет просто подключить к соответствующим патрубкам вход для холодной воды и выход в «горячую» магистраль. При установке отдельного водонагревателя косвенного нагрева используют схему с дополнительным циркуляционным насосом или трёхходовым клапаном. И в том, и в другом случае на входе подачи холодной воды устанавливают обратный клапан. Он перекроет путь для нагретой жидкости в «холодный» водопровод.
11. Некоторые твердотопливные котлы оснащаются регулятором тяги, работа которого заключается в уменьшении проходного сечения поддувала. Благодаря этому снижается поток воздуха в зону горения и его интенсивность, а соответственно и температура теплоносителя, уменьшается. Если отопительный агрегат имеет такую конструкцию, то монтируют и настраивают привод механизма воздушной заслонки.

    Установка автоматического регулятора тяги позволит контролировать процесс горения топлива

Места всех резьбовых соединений должны быть тщательно загерметизированы с помощью сантехнического льна и специальной невысыхающей пасты.

После завершения монтажа в систему заливают теплоноситель, включают на полную мощность центробежные насосы и внимательно осматривают места всех присоединений на предмет утечки. Убедившись в отсутствии подтеканий, разжигают котёл и проверяют работу всех контуров на максимальных режимах.

Особенности интеграции твердотопливного агрегата в открытую отопительную систему

Главной особенностью открытых отопительных систем является контакт теплоносителя с атмосферным воздухом, который происходит с участием расширительного бака. Эта ёмкость призвана компенсировать тепловое расширение теплоносителя, которое происходит при его нагревании. Расширитель врезают в самой высокой точке системы, а для того, чтобы при переполнении бака горячая жидкость не заливала помещение, к его верхней части подключают сливную трубку, второй конец которой выводят в канализацию.

Конструкция расширительного бака открытого типа

Большой объём бака вынуждает устанавливать его на чердак, поэтому понадобится дополнительное утепление расширителя и подходящих к нему трубок, иначе они могут замёрзнуть зимой. Кроме того, надо обязательно помнить, что этот элемент является частью отопительной системы, поэтому его тепловые потери повлекут за собой снижение температуры в радиаторах.

Поскольку открытая система не является герметичной, отпадает необходимость в монтаже предохранительного клапана и подключении аварийных контуров. При закипании теплоносителя давление будет сброшено через расширительный бак.

Отдельное внимание следует уделить трубопроводам. Поскольку вода в них будет идти самотёком, то на циркуляцию будет оказывать влияние диаметра труб и гидравлическое сопротивление в системе. Последний фактор зависит от поворотов, сужений, перепадов уровня и т. д., поэтому их количество должно быть минимальным. Для того чтобы изначально придать потоку воды необходимую потенциальную энергию, на выходе из котла монтируют вертикальный стояк. Чем выше сможет подняться по нему вода, тем выше будет скорость теплоносителя и тем быстрее будут прогреваться радиаторы. В этих же целях вход обратки должен находиться в самой нижней точке отопительной системы.

Напоследок хотелось бы отметить, что в открытых системах предпочтительнее использовать не антифриз, а воду. Связано это с более высокой вязкостью, сниженной теплоёмкостью и быстрым старением вещества при контакте с воздухом. Что же касается воды, то её лучше всего умягчить и при возможности никогда не сливать. Это в несколько раз увеличит срок службы трубопроводов, радиаторов, теплогенератора и другого отопительного оборудования.

Обратите внимание на статью о выборе теплоносителей для систем отопления: https://aqua-rmnt.com/otoplenie/radiatory/teplonositel-dlya-sistem-otopleniya.html.

Видео: Подключение твердотопливного котла своими руками

Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Если вы успешно разобрались во всех нюансах, то можно смело приступать к работе. Напоследок хотелось бы отметить, что отопление является одной из самых сложных и ответственных инженерных систем. Если у вас нет уверенности в собственных силах, не экспериментируйте. Помните о том, что ошибки при монтаже рано или поздно выльются в серьёзные проблемы, поэтому не стесняйтесь спросить совета у специалистов.

Обвязка газового котла — правила и требования к установке

Установка и обвязка газового котла для отопления частного дома должна выполняться в соответствии с правилами, прописанными в нормативной документации. Их соблюдение обязательно, поскольку любое газоиспользующее оборудование является источником повышенной опасности. Цель данной статьи – разъяснить суть этих правил, а также описать способы подключения различных теплогенераторов и представить соответствующие схемы их обвязки.

Общие правила монтажа газового оборудования

Домовладельцу, планирующему установить в своем доме газовый котел, следует уяснить несколько общих правил:

• строительные нормы предписывают, что газоиспользующее оборудование, в том числе и котлы, можно устанавливать только при наличии проектной документации.
• технические условия на выполнение проекта выдает организация – поставщик природного газа, она же проводит последующее согласование документации;
• монтаж отопительного агрегата, а также его подключение к системе отопления и дымоходу вы можете делать своими руками, но согласно проектным решениям;
• запрещается самостоятельное подведение газовой магистрали к помещению топочной и ее подключение к котлу. Эти работы должны выполнять фирмы, имеющие специальное разрешение.

Примечание. Обычно весь комплекс работ по проектированию, подведению и присоединению к магистрали берет на себя газоснабжающая организация.

Требования к помещению для установки газового котла в частном доме

Задача домовладельца – определиться, в каком помещении расположить котельную установку. У пользователей часто возникают вопросы, можно ли установить газовый котел в ванной, санузле или других комнатах. На этот счет строительные нормы дают четкие указания, согласно которым монтаж теплогенератора допускается в таких местах:

• на кухне, если тепловая мощность агрегата не превышает 60 кВт;
• в любом отдельном помещении, находящемся у наружной стены здания;
• в наружной пристройке к дому;
• в отдельно стоящем здании котельной.

Для справки. В Российской Федерации все нормы, касающиеся размещения газовых котлов, прописаны в документе МДС 41-2.2000. В других странах бывшего СССР действуют собственные нормативные акты, но с технической стороны они практически не отличаются от российских.

Получается, что располагать теплогенератор в ванной или другой жилой комнате не разрешается. Если вы планируете ставить отопительный агрегат на кухне, то надо учитывать, что ее высота должна быть не менее 2.5 м. Требование второе: минимальный объем помещения должен составлять 15 м3 + 0.2 м3 на каждый кВт мощности котла. Например, для монтажа агрегата мощностью 15 кВт нужна кухня объемом 15 + 15 х 0.2 = 18 м3. Кроме того, требуется наличие форточки и приточной решетки, встроенной в нижнюю часть входной двери. Ее проходное сечение – не менее 0.025 м2.

Какой газовый котел допускается устанавливать в кухне или другом отдельном помещении, – напольный или настенный, нормами не регламентируется.

При размещении теплового оборудования в других отдельных помещениях или пристройках к ним предъявляются такие же требования по высоте, а минимальный объем ограничен фиксированной цифрой – 15 м3. При этом между корпусом напольного агрегата и стенами нужно соблюдать следующие расстояния:

• от края любой детали, выступающей с лицевой стороны, до стены – 1 м;
• при необходимости обслуживания по бокам нужны проходы шириной не меньше 0.6 м;
• сзади нужно предусмотреть достаточно места для подключения дымохода и его обслуживания, то есть, не менее 0.6 м по ширине.

При монтаже настенного газового котла, в том числе и внутри кухонного шкафа, следует соблюдать интервалы, показанные на схеме:

В наружной стене комнаты необходим оконный проем для организации естественного освещения. Площадь остекления принимается из расчета 0.03 м2 на каждый кубический метр объема котельной. Перегородки, отделяющие ее от соседних помещений, должны быть несгораемыми и выдерживать воздействие пламени в случае пожара в течении 45 минут.

Несколько слов о приточно-вытяжной вентиляции. Ее задача – обеспечить замену воздушной среды в котельной трижды в течении 1 часа. В цифрах это выражается так: объем помещения умножается на 3, в результате получаем расход воздуха в м3/час. Для работы газовых котлов с закрытой камерой сгорания этого достаточно. А вот для теплогенераторов, берущих воздух для горения прямо из помещения (открытая камера), к трехкратному обмену следует прибавить расход этого воздуха. Его значение можно узнать из технического паспорта на изделие.

Можно ли установить газовый котел в квартире?

Сложности, связанные с данным мероприятием, лежат отнюдь не в технической плоскости. В действительности технические требования к установке газового котла в квартире ничем не отличаются от нормативов для частного дома. Нужна кухня необходимого объема, отвечающего этим требованиям, в которой нормально функционирует приточно-вытяжная вентиляция. По этим показателям большая часть кухонь в квартирах многоэтажных домов пригодна для размещения котлов.

Другое дело, что на монтаж индивидуального отопления требуется получить разрешение от органов местного самоуправления. Это бывает непросто, а подчас и невозможно. Кроме того, законодательные акты некоторых стран бывшего СССР напрямую запрещают устройство индивидуального обогрева с помощью газовых котлов. Отсюда вывод: теоретически поставить теплогенератор в квартиру возможно, но на практике вы можете столкнуться с проблемами при его легализации и подключении к газовым сетям.

Как выполнить обвязку теплогенератора

По своей сути газовые котлы являются высокотехнологичными автоматизированными устройствами, поэтому сделать их обвязку достаточно просто даже своими руками. Она заключается в следующих мероприятиях:

• подключение к системе водяного отопления;
• организация отвода продуктов сжигания;
• присоединение к сети ГВС, если агрегат – двухконтурный.

Примечание. Подключение к газовой магистрали мы не рассматриваем, так как самостоятельно выполнить его нельзя.

Проще всего обвязать котел настенного типа, в нем уже встроен циркуляционный насос, а бывает, что и расширительный бак. Нужно лишь подвесить теплогенератор на стену и подвести к нему снизу трубы системы отопления. Подключать их следует посредством американок, установив перед ними отсекающие краны. Также обязательно надо поставить на обратном трубопроводе сетчатый фильтр (грязевик).

Присоединение к дымоходу зависит от типа котла. Агрегат с открытой камерой сгорания подключается к вертикальной дымоходной трубе, выведенной на уровень кровли. Турбированные теплогенераторы забирают воздух снаружи, поэтому им требуется короткий горизонтальный дымоход, называемый коаксиальным. Он прокладывается прямо сквозь стену на улицу, хотя никто не запрещает вывести трубу и на крышу.

Внимание! Запрещается присоединять котел, работающий на газе, к вентиляционному каналу.

Что касается напольных тепловых агрегатов, не снабженных дополнительным оборудованием, то их обвязать несколько сложнее. Нужно купить и поставить циркуляционный насос, расширительный бак и группу безопасности. Как это правильно сделать, показано на схеме:

При более сложной системе с несколькими контурами отопления применяется способ обвязки с гидравлическим разделителем, как это изображено ниже:

Схема обвязки двухконтурного газового котла

Нельзя сказать, что подключение теплогенератора к сети горячего водоснабжения сильно усложняет весь процесс. В отличие от обычного котла в обвязке двухконтурного участвует 2 дополнительных трубопровода, которые надо присоединить к соответствующим патрубкам агрегата. Так что сложностей особых нет, надо только потратить больше времени. Правильное подключение отопителя с двумя контурами нагрева показано на схеме:

Примечание. Подразумевается, что сетчатый фильтр установлен на входе водопровода в дом.

Поскольку двухконтурные котлы не рассчитаны на интенсивный водоразбор ГВС, то достаточно будет проложить трубу к 2—3 основным потребителям в доме. При этом не стоит увеличивать диаметр этого трубопровода, ориентируйтесь на размеры присоединительного патрубка теплогенератора.

Заключение

Выполняя установку и обвязку котла на природном газе, нельзя отклоняться от требований нормативных документов. Мало того что первая же проверка газовой службы выявит нарушения и даст предписание на их устранение. Несоблюдением норм можно подвергнуть опасности здоровье и жизнь ваших близких, так как может привести к последствиям различной степени тяжести.

Качественная обвязка двухконтурного газового котла — эффективная экономия

Содержание:

1. Что означает обвязка котла
2. Элементы обвязки нагревательного котла
3. Особенности обвязки газовых котлов
4. Подключение двухконтурных газовых котлов
5. Схемы обвязки газовых котлов
6. Схемы обвязки напольных котлов
7. Схемы обвязки настенных котлов

Назначение любой отопительной системы заключается в создании комфортной обстановки в доме. Благоприятного микроклимата не удастся достичь, если подключение нагревательного котла выполнено неверно. Схемы обвязки газовых котлов отопления помогают соединять этот прибор с системой водоснабжения и распределительными сетями, согласно установленным правилам и техническим требованиям.


Что означает обвязка котла

Если человек никогда прежде не сталкивался с необходимостью обустройства системы теплоснабжения, ему не знаком термин «обвязка». Данное понятие означает использование определенной схемы монтажа, которая защитит оборудование от возможного перегрева.

По мнению специалистов, правильно выполненная обвязка газового котла отопления или прибора, функционирующего на другом виде топлива, позволяет отопительной системе работать более экономно и эффективно.


Элементы обвязки нагревательного котла

Знание, какие элементы содержит схема обвязки газового котла отопления, помогут без проблем подключить отопительное оборудование к системе:

1. Нагревательный котел. Является одним из основных комплектующих отопительной конструкции, от его выбора во многом зависит способ подключения и схема обвязки котла отопления. Нельзя размещать нагревательный котел вверху разводки трубопровода. Стержень контура отопления должен содержать возможность выводить воздух. Чтобы избежать наличия воздушных пробок, при отсутствии у котла воздухоотводчика, трубу следует располагать вертикально.
2. Патрубки. Данный элемент имеют газовые настенные и электрические приборы, предназначенные для нагрева жидкого теплоносителя (прочитайте также: «Обвязка электрического котла отопления: важный этап»). Наличие патрубков означает то, что котел оборудован автоматическим воздухоотводчиком.
3. Расширительный бак. Этот мембранный элемент задействуют, когда выполняется обвязка настенного газового котла, а также напольного нагревательного прибора. Благодаря его наличию отопительный генератор надежно защищен от гидроудара. Расширительный бак состоит из двух полостей, которые разделены специальной мембраной. Такая конструкция осуществляет контроль над возможными перепадами давления в нагревательном котле. Функционирует устройство следующим образом: по одной из полостей перемещается теплоноситель, а одновременно другая полость наполняется воздухом.
4. Радиаторы отопления. Данные приборы обеспечивают теплообмен между воздухом в помещении и жидким теплоносителем (прочитайте также: «Теплообмен между несколькими теплоносителями — делаем правильно»).

Особенности обвязки газовых котлов

Существует несколько способов, как обвязать газовый котел. Наибольшую популярность получил вариант обвязки котла отопления полипропиленом. Работа с трубами из этого материала отличается невысокой стоимостью и простотой. На стенках изделий из полипропилена не собирается налет и твердые частицы. Когда используются такие трубы, обвязка газового котла своими руками не представляет сложности, с такой работой способен справиться любой владелец недвижимости.

Обвязку котлов, включая двухконтурные модели, выполняют посредством пайки. Данный метод позволяет в процессе эксплуатации избежать протечек в отличие от использования фитингов, когда при неточном их креплении возникают места, сквозь которые протекает жидкий теплоноситель (прочитайте также: «Схема обвязки твердотопливного котла: что и как»).

Полипропиленовый трубопровод позволяет создавать контур любой формы. Сварка этого материала производится разными способами, главное при этом не допускать большого числа соединения труб, которые необходимо делать плавными и равномерными. Исключение касается места подвода газа к нагревательному котлу. Подключение делается путем использования жесткого резьбового соединения, получившего название «американка» (сгон).

Прокладкой служит паронит. Запрещено пользоваться паклей, фум-лентой или комплектующими изделиями, сделанными из резины. Дело в том, что резиновые прокладки под действием высоких температур могут сужаться и в результате практически перекрывать проход в трубопроводе, а пакля легко воспламеняется.

Обвязанный полипропиленовыми трубами трубопровод, такой как на фото, способен выдержать давление до 25 бар, также не опасны ему высокие температуры, достигающие 95 градусов Цельсия.

Подключение двухконтурных газовых котлов

Двухконтурный котел в отличие от одноконтурного нагревательного прибора имеет универсальное предназначение. Такой агрегат для бытовых нужд греет воду и одновременно поддерживает необходимый температурный режим в двухконтурной системе отопления.

Особенность двухконтурных котлов в том, что в процессе расходования горячей воды не происходит параллельная работа обеих контуров. Это означает, что обвязка настенного двухконтурного газового котла не зависит от вида обогрева и всегда одинакова. Радиаторы и теплоноситель по причине большого размера труб охлаждаются достаточно долго.

Существует еще одна особенность: если выполняется обвязка двухконтурного газового котла, тогда нельзя использовать естественную циркуляцию воды. Многие модели имеют в комплекте специальный насос, поскольку без него после того, как генератор прекращает нагреваться, останавливается движение теплоносителя и установка приступает к повторному нагреву, что занимает гораздо больше времени и в итоге радиаторы начинают неравномерно обогревать помещение (прочитайте: «Правильная схема подключения двухконтурного газового котла»).

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Уровень обогрева регулируется радиаторами, оборудованными дросселем и перемычками (прочитайте также: «Обвязка радиаторов отопления полипропиленом — просто и доступно»). В обязательном порядке на второй линии подводки монтируют отсекающий вентиль, а в верхней части расширительного бака помещают воздухоотводчик. Возвращается теплоноситель в котел по нижней линии подводки.

Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:

• насос для циркуляции;
• термоголовка или распределительный клапан;
• расширительный бак;
• сливные и шаровые краны;
• проходной фильтр;
• балансировочный кран;
• обратный и воздушный клапаны;
• уголки и тройник.

Схемы обвязки напольных котлов

Как предполагает схема обвязки напольного газового котла, при создании отопительной системы требуется установка циркулярного электрического насоса (прочитайте: «Схема подключения газового котла отопления на примерах»).

Принудительного типа приборы отличаются простотой эксплуатации и считаются в эксплуатации более комфортными.

Управление отопительным агрегатом осуществляется в автоматическом режиме. Среди преимуществ следует отметить, что для отдельных помещений можно устанавливать определенную температуру, благодаря наличию датчиков, контролирующих процесс обогрева.

Одновременно схема обвязки настенного газового котла имеет отрицательные стороны, среди которых:

• высокая цена на комплектующие изделия;
• сложность реализации обвязки, которую может выполнить только профессионал;
• необходимость в постоянной балансировке деталей;
• дороговизна сервисного обслуживания.

Если в доме обустроена сложная система теплоснабжения, к примеру, имеется «теплый пол» и батареи, то при движении теплоносителя можно заметить некую несогласованность. Поэтому для решения проблемы в схему обвязки включают гидравлическую развязку, образующую несколько контуров передвижения теплоносителей — общий и котловой.

Для гидроизоляции каждого контура устанавливают дополнительный теплообменник. Это потребуется для совмещения систем открытого и закрытого типа. Установки, относящиеся к раздельному типу, обязаны быть обустроены циркулярными насосами, системой безопасности и кранами (сливными и подпитывающими).

Как подключить газовый котел, подробно на видео:

Схемы обвязки настенных котлов

Обвязка напольного газового котла и нагревательных приборов другого типа можно упростить, если использовать первично-вторичные кольца. Всевозможных устройств, предназначенных для контроля над работой системы, будет меньше, если сделать несколько колец отопительной системы и установить для каждого из них собственный циркуляционный насос. Благодаря таким мерам обеспечивается равномерная подача горячего теплоносителя к конечному потребителю.

Схема обвязки двухконтурного прибора отличается сложностью. Разумным решением является обращение в специализированную газовую организацию. Ее сотрудники быстро подключат оборудование к системе газоснабжения.
