Громоотвод для дачного дома: Как сделать громоотвод своими руками в частном доме своими руками? – Как правильно сделать громоотвод 🔌 и молниезащиту в частном доме и на даче своими руками

зачем он нужен и как его сделать

Куда ударяет молния?

Существует мнение, что молнии ударяют в те места, где имеются залежи металла или подземный источник воды. Этим отчасти можно объяснить тот факт, что у одних на дачах во время гроз «постоянно молнии», а у других все спокойно.

Известно и свойство «стрел Зевса» ударять в самое высокое строение, дерево, стоящее посреди поля, а также в металлические конструкции. Последнее обстоятельство и служит «противоядием» от молний – громоотводы изготавливаются из металла.

Устройство громоотвода

Громоотвод состоит из трех частей: молниеприемника, токоотвода и заземлителя.


Молниеприемник

То, что принимает на себя удар молнии. В частном строительстве обычно применяются молниеприемники либо в виде штырей, установленных выше самой высокой точки здания, либо в виде тросов, натянутых над коньком. Существует и молниезащита в виде сетки, но она применяется преимущественно в системах молниеотводов многоквартирных домов.

Металлические штыри
Лучшим материалом для изготовления молниеприемника считается медь, но зачастую они изготавливаются из стали. Чтобы стержень не сгорел при контакте с молнией, необходимо правильно подбирать его сечение. Для медных изделий это 35 мм² (Ø около 7 мм), для стальных – 70 мм² (Ø 9,5 мм). По длине рекомендуется использовать стержни от 0,5 до 2 м.

Молниеприемник в виде штыря

Тросовая молниезащита
Считается более эффективным решением, так как такая конструкция способна защитить большую площадь. Трос сечением не менее 35 мм² натягивают между двумя стойками, закрепленными на коньке крыши. Закрепляют его болтовыми зажимами. Если трос очень длинный и провисает, посередине устанавливается дополнительная стойка.


Тросовая молниезащита на соломенной крыше

После устройства молниеприемника независимо от его вида необходимо организовать токоотвод.


Токоотвод

Задача токоотвода – отводить молнии к прибору заземления. Он представляет собой медную, алюминиевую или оцинкованную стальную проволоку Ø 6-8 мм. Для соединения с молниеприемником используют болтовые зажимы, кабельные стяжки, металлические клеммы. А для соединения с заземлением следует применять сварку или пайку твердым припоем.

Молниеотводы прикреплены к водостокам специальными держателями

Закрепляется токоотвод через каждый метр специальным пластиковым или металлическим держателем. Изгибы токоотвода должны быть плавными, а их количество при прокладке сведено к минимуму.


Заземлитель

Последний элемент громоотвода – заземлитель. Именно он отводит молнию, попавшую в молниеприемник и отведенную токоотводом в землю.

Последний элемент громоотвода — заземлитель

Устраивать заземлитель нужно в местах отдаленных от крыльца и пешеходных дорожек. Обычно выбирают место неподалеку от забора.

Заземлители также бывают разными. Для хозяйственных построек чаще всего делают самый простой заземлитель: вбивают в землю стальную нерельефную арматуру на глубину 0,8-1 м на некотором расстоянии от дома. Для защиты домов обычно используют контур заземления треугольником или линейный.

При использовании линейного способа вырывают траншею и устанавливают в ней каркас из стальной полосы шириной 40 мм и толщиной 4 мм. Треугольный каркас изготавливают из стальных уголков 40×40 мм и толщиной 5 мм. Его также закапывают в землю, но траншею под него делают треугольной. Некоторые мастера советуют в траншеи засыпать минеральные соли для повышения электропроводности заземлителя. Однако с этим способом следует быть осторожнее, так как соль может повредить корням растений.

Остается пожелать, чтобы в ваш дом никогда не попала молния, – а как сделать громоотвод, вы уже знаете.

Автор: Анастасия Кунаева.

Читайте также:

Громоотвод для дачного дома

Дачный участок должен быть местом отдыха, а настоящий отдых невозможен без ощущения безопасности. Оно должно присутствовать постоянно, даже в непогоду. Одним из приспособлений, которое позволит обезопасить себя и семью от удара молнии, является громоотвод. Соорудить его не составит особого труда, если точно придерживаться всех рекомендаций, которые будут изложены в статье.

Подготовительные расчеты

Стоит понимать, что каждое устройство имеет свои ограничения по способу и зоне действия. Это относится и к громоотводу. Последний способен защитить только определенную территорию, которую важно правильно рассчитать при проектировании. Чаще всего громоотвод представляет собой мачту определенной высоте. Если посмотреть на нее сверху, то верхушка мачты будет центром окружности, которая и является зоной защиты громоотвода. Это зона имеет максимальную площадь только на уровне земли и уменьшается к верхушке мачты, образуя при этом конус. В расчет берется и вторая окружность, которая образуется на уровне кровли и должна покрывать всю верхушку здания. Зная, что собой представляет зона покрытия, можно легко произвести расчеты требуемых параметров громоотвода для конкретных условий.

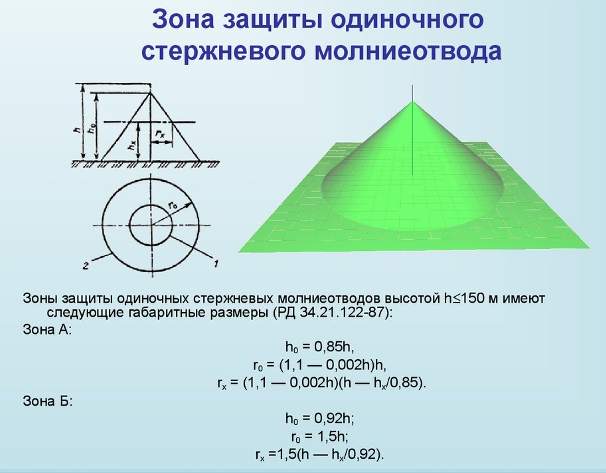

Принято считать, что громоотвод обеспечивает защиту в двух зонах. Одна считается наиболее надежной, а вторая имеет уровень безопасности в 95%. Для каждой из этих зон есть свои формулы, которые позволяют получить требуемые цифры. Переменными, которые берутся во внимание является высота воображаемого конуса, которая обозначается как hy. Выше было сказано, что необходимо знать зону защиты на уровне кровли, поэтому в формулах фигурирует также высота конструкции, которую можно обозначить как hc. Радиус зоны защиты громоотвода на уровне земли можно обозначить как Rс, а на уровне кровли Rз. Для проведения расчетов не хватает переменной, которая бы указывала на общую высоту мачты громоотвода, она обозначается как hг. Имея все данные, можно вывести высоту воображаемой фигуры:

Зная общую длину мачты, легко определиться с окружностью, которая находится под защитой громоотвода на уровне земли:

Также есть простая формула для определения безопасной окружности на уровне кровли здания:

• Rз=(1,1-0,002) × (hг-hc÷0,85).

Для второй зоны безопасности с меньшим процентом защиты формулы немного отличаются:

• hy=0,92×hг;
• Rс=1,5×hг;
• Rз=1,5×(hг-hc÷0,92).

Для каждого этапа расчетов необходимо уделить достаточно времени, чтобы конструкция громоотвода выполняла свою роль.

Процесс монтажа

Если постараться просто описать строение громоотвода, то общую схему можно наблюдать на иллюстрации выше. Предусмотрено наличие трех основных составляющих системы громоотвода. Первым из них является молниеприемник. Его задача полностью отражена в названии. Он принимает на себя первый удар. Полученный импульс не может быть накоплен, поэтому его необходимо рассеять и делается это в землю, куда закладывается заземляющий контур. Оба этим модуля соединяются проводником подходящего сечения.

Контур

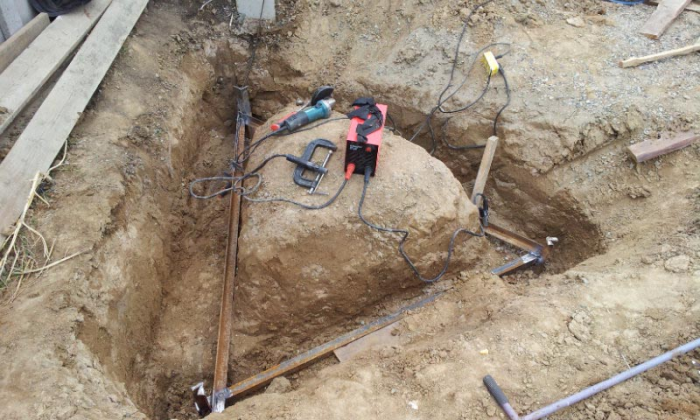

Первым делом можно смонтировать заземляющий элемент для громоотвода, т. к. для этого не нужно находиться на высоте. Общая схема сборки такого рассеивателя для громоотвода схожа с той, которая используется для обычного заземления в доме на даче. Первым делом выбирается место, где будет расположена конструкция. Этого нельзя делать впритык к зданию, т. к. импульс от громоотвода может оказаться настолько сильным, что уйдет в сеть питания на даче. Если один контур заземления уже есть, то от него также необходимо удалиться хотя бы на четыре метра. При этом стоит следить за тем, чтобы контур заземления находился по кратчайшему пути по отношению к молниеприемнику громоотвода. Чтобы еще больше обезопасить посетителей дачи, лучше выполнить небольшое ограждение или оставить указатель, который будет предупреждать о том, где лучше не ходить во время грозы.

Процесс монтажа конструкции контура заземления простой и понятный. Первым делом необходимо определить примерное расположение грунтовых вод вокруг дачи, где будет установлен громоотвод. Если до них больше трех метров, тогда сооружается стандартная конструкция заземления для громоотвода, которая представляет собой три больших прута с диаметром в 12 мм и длиной в 3 метра. Перед тем как их смонтировать, необходимо сделать небольшой приямок на глубину в 0,8 метра. Только после этого пруты забиваются практически на всю свою длину. Расположить их нужно треугольником. Небольшая часть прута остается на поверхности, чтобы к ней можно было приварить полоску металла.

Если точно известно, что грунтовые воды на даче находятся близко к поверхности, тогда монтаж заземления для громоотвода осуществляется без использования длинных штырей. Из металлической планки изготавливается прямоугольник, который вкапывается в землю на глубину в 0,8 метра. Стоит сказать, что металлическая шинка в этой конструкции должна иметь площадь сечения не меньше 100 мм

2.

Молниеприемник

Следующим элементом громоотвода, который можно смонтировать является мачта. Ее высоту можно определить с помощью формул, которые приводились выше. Так как установка мачты осуществляется на крыше, то работать необходимо в сухую погоду без ветра. Для установки молниеприемника необходимо выбрать высшую точку на кровле. В некоторых случаях высота громоотвода получается большой, что требует дополнительного укрепления мачты. Сделать это можно с использованием обычных тросов, которые монтируются в качестве растяжек для громоотвода.

Важным требованием к молниеприемнику громоотвода является его монтаж точно в вертикальной плоскости. Для этого можно использовать один или несколько пузырьковых уровней. Установить громоотвод можно на мачту, но стоит понимать, что металлическая часть мачты должна быть изолирована от кровли, т. к. разряд может уйти не в том направлении, куда это нужно. Для молниеприемника можно использовать круглую или прямоугольную арматуру. Значение имеет только ее сечение, которое не должно быть меньше 60 мм². Если сечение будет занижено, тогда сопротивление проводника возрастет и он может не выполнить своего предназначения.

Токоотвод

Две крайние составляющие громоотвода готовы, теперь их необходимо объединить в общую систему. Для этого потребуется установка токоотвода. Лучшим материалом для токоотвода является медь, но найти изделие требуемого сечения проблематично и довольно дорого, поэтому чаще всего используется стальная проволока, покрытая цинком. Последний защищает ее от быстрой коррозии, причиной которой являются осадки. В этом случае потребуется проволока с диаметром в 6 мм.

Совет! Допускается использование квадратного или прямоугольного проводника, но площадь его сечения должна быть не меньше той, что у стальной проволоки с указанным диаметром.

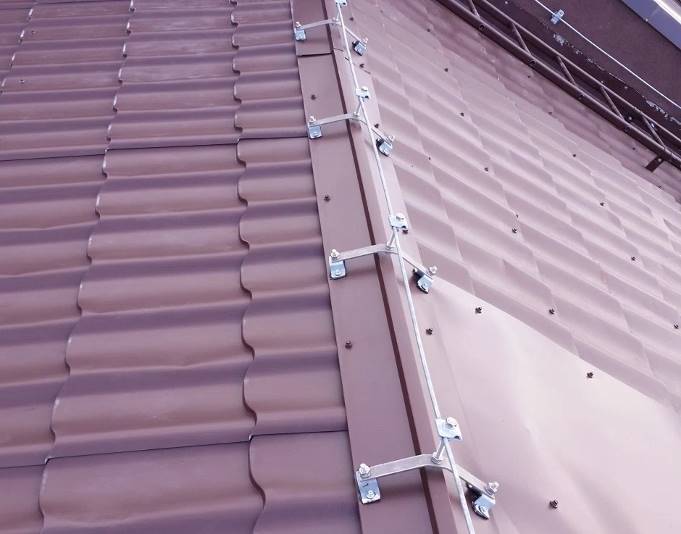

Проще всего и правильнее всего прокидывать токоотвод по выступу кровли, которым является конек. Если молния ударит не в мачту, а в саму кровлю, то с большой вероятностью она попадет именно в токоотвод. На фотографии выше видно, что размещать проводник громоотвода нельзя впритык к настилу кровли. Для него применяются специальные держатели, которые способны приподнять проволоку над кровлей на 20 см. Сами стойки фиксируются к настилу через диэлектрические прокладки, которые исключают уход разряда в кровельный настил или стропильную систему.

Совет! При работе на крыше во время установки элементов громоотвода важно позаботиться о личной безопасности, используя страховочные тросы.

Лучше не выполнять монтаж громоотвода самостоятельно. Помощник может подавать требуемые элементы, а также следить за страховочными тросами. Важно также правильно подобрать обувь, которая не будет скользить по кровельному настилу.

Когда токоотвод будет полностью протянут по кровле, его необходимо соединить с контуром заземления. Опускать токоотвод лучше по стене здания, используя для этого какой-либо изолятор, чтобы закрыть его хотя бы на рост человека. После соединения всех элементов систему можно считать рабочей. Наглядно процесс монтажа показан в видео ниже.

Исключением для монтажа громоотвода может стать случай, когда дом на даче находится вблизи какой-либо вышки или другого высокого здания. Если рядом с дачей проходят линии электропередач, то они также могут стать естественной защитой от попадания молнии. Но в этом случае важно позаботиться о хорошем заземлении вместо громоотвода. Последнее должно быть спроектировано так, чтобы разряд, который может пойти по линии питания ушел в землю. Кроме того, потребуется установка специальных блоков молниезащиты. Они представляют собой плавкие предохранители, которые перегорают при прохождении большого электрического разряда.

Резюме

Громоотвод является важной мерой предосторожности, которую стоит предусмотреть даже в тогда, когда неизвестны конкретные случаи попадания молнии в жилые дома в конкретной местности. За металлической конструкцией требуется периодический уход. Если основным материалом для сооружения служила сталь, тогда ее можно окрасить «Гальванолом». Каждый сезон необходимо проверять места соединения каждого из модулей, чтобы быть уверенным, что разряд уйдет в требуемом направлении. Если нет желания возиться с размещением громоотвода на крыше, то его можно соорудить на дереве, если оно расположено на подходящем расстоянии от дома. В этом случае прокладка всех коммуникаций осуществляется по стволу.

нужен или ненужен, видео, фото, как сделать, как установить в частном доме?

Принцип громоотвода

Правильнее было бы называть это сооружение молниеотводом, но с точки зрения благозвучности громоотвод приемлемее. В каком-то смысле это название связано с давним страхом человека перед силами природы, древние считали гром – признаком гнева богов.

На самом деле во время грозы в атмосфере накапливается большое количество электрической энергии, что создает сильное электрическое поле возле поверхности земли, наиболее мощные напряжение возникает возле всевозможных острых проводников.

Мы в таких случаях можем увидеть на остриях светящиеся разряды, которые совсем не вредны для здания. Удар попадает на приемник, проходит по проводнику и уходит в землю через заземление. Нужен или ненужен громоотвод на даче и как его сделать своими руками, об этом будет статья.

Чем же опасно попадание молнии в дом?

Молния имеет определенную, достаточно сильную разрушительную силу и просто может повредить здание. Кроме того молния, попадая в крышу, заденет электропроводку, произойдет замыкание. Если стоит специальная защита на электропроводке, то электричество отключится, если её нет – сгорит ряд включенных приборов, например холодильник. Но самое плохое из того что может быть – это пожар, возникший от замыкания.

Устройство

Считается, что первый молниеотвод-громоотвод придумал Бенджамин Франклин, он описал его устройство в еженедельнике « Альманах Бедного Ричарда». Надо сказать, что устройства, схожие с молниеотводом, можно увидеть еще у древних египтян: на протяжении средних веков на маяках устраивали сооружения, призванные исполнять роль громоотвода, мы и сегодня можем увидеть их иглы.

Не обходились без молниеотводов и средневековые храмы, и мусульманские мечети. Можно смело сказать, что молниеотводы – это древние и полезные устройства.

Строго говоря, это устройство состоит из 3-х частей:

• часть 1-я – молниеприёмник, фактически это приемник разряда, острый металлический штырь, достаточно большого сечения, направленный в небо и хорошо закрепленный на деревянном основании. Архитекторы придумали множество способов сделать их привлекательными для взора, самый известный из них флюгер. Часто это бывают всевозможные башенки или выступы
• часть 2-я – проводник или токоотвод, естественно он проводит разряд вдоль стены, не причиняя ей вреда к земле.Как правило, это металлическая проволока или обычный провод с большим сечением, не случайно он не имеет острых углов и прямых соединений. Иногда проводник объединяет несколько молниеприемников и образует как бы шатер, защищающую здание.
  Вот некоторые требования к проводнику:
  1. сечение желательно от 50 мм в квадрате в стальной проволоке и от 25 ммв квадрате 2 в алюминиевой;
  2. провод не должен иметь много прямых углов, чтобы не вызвать пожара, лучше если он будет как бы стекать по зданию%
  3. если стена сделана из пожароопасного материала, лучше крепить проводник на штыри, чтобы он не касался стены, в идеале на 10 см от неё.
• часть 3-я – заземлитель – это та самая проволока, но уже сложенная в несколько жил и закопанная глубоко в землю на глубину не менее 0,5 м. Лучше, если это будет несколько штырей прочно соединенных между собой или металлическая плита, размерами 2х0,5 м.


  Главное правило: заземлитель необходимо надежно соединить с проводником.

Громоотвод своими руками

Сделать громоотвод-молниеотвод своими руками не составит особого труда. Для этого не нужно каких-либо особенных навыков. Достаточно просто уметь пользоваться бытовой сваркой, или уметь прочно прикручивать болты и не бояться высоты. Необходимо:

• сделать схему громоотвода;
• запастись материалами: проволокой, стержнями, инструментами и сварочным аппаратом, а также краской для прокрашивания соединений. Более надежно делать громоотвод с помощью сварки, но можно использовать болты и гайки;
• выбрать погожий день, работать на крыше даже дачного дома необходимо в сухую и погожую, безветренную погоду;
• продумать модель громоотвода, а лучше его нарисовать;
• решить какую часть работы можно сделать на земле, а что нужно будет делать на крыше;
• и приступить к работе.

Примечание: детали можно не спаивать, а просто скрутить очень плотно с помощью болтов и гаек. Тут главное, чтобы при прохождении электрического разряда не получилось замыкание, которое способно вызвать пожар.

Наша цель уберечь дом от пожара, а не вызвать его. Все спаянные или скрученные места желательно покрасить, чтобы уберечь от коррозии.
И самое важное, если Вы в своих силах не уверены – лучше пусть эту работу сделают профессионалы.

Установка громоотвода

Установка молниеприемника самая сложная часть задания. Выбрав наивысшую точку здания на ней необходимо установить металлический штырь, который в свою очередь прикреплен к деревянному основанию.

В качестве самой высокой точки могут подойти:

• дымоход, они, как правило, располагаются достаточно высоко;
• конек дома, часто это выглядит как флюгер – будет полезно и красиво;
• выступ на крыше – это практически всегда декоративные элементы;
• антенна, которая сама по себе может служить молниеприемником, если изготовлена из алюминия или другого металла и не крашена.

В качестве громоотвода иногда используют металлическую крышу, устроенную как единое целое с достаточной толщиной железа и снабженную соответствующей защитой или часть крыши с такими же характеристиками, а также водостоки при условии изготовления их из металла нужного диаметра, или же металлические ограждения на крыше.

Заземление

Заземление – это устройство, которое отводит заряд, нередко очень высоких значений в землю, фактически устраняет его разрушительную силу.

Учитывая специфику устраиваемого компонента, необходимо, чтобы оно располагалось на расстоянии не ближе 1 метра от стены здания и как минимум на 5 м от крыльца и дорожек, это если в ваши планы устраивать несчастные случаи никак не входит.

Дерево в качестве громоотвода

Одним из вариантов устройства громоотвода с минимальными затратами можно считать молниеотвод устроенный на дереве возле дома.

Для этого нужно всего несколько вещей:

• это возможно только тогда, если рядом с домом растет большое, а точнее высокое дерево, которое может служить молниеотводом;
• громоотвод, после устройства должен быть выше самой высокой точки дома, чтобы он смог выполнят свое предназначение;
• расположение дерева таково, что дом попадает в «зону конуса» (о нем писалось раньше), это значит, дерево растет достаточно близко от стен дома;
• штырь и проволоку необходимо крепить к стволу с помощью пластиковых хомутов, чтобы не повредить кору и древесину растения. Мы же не хотим, чтобы дерево засохло;
• помним, что заземление располагается вдали от дорожек и стен дома. Это правило должно быть соблюдено неукоснительно.

Внутренняя молниезащита

Наличие в частном доме, в том числе и двухэтажном, на даче электричества усиливает шансы попадания молнии. Поэтому при приближении грозы необходимо выключить все электричество в доме. Сейчас можно купить специальную молниезащиту, стоит она недорого, но благодаря ей вы сможете уберечь свою проводку и включенные приборы от поломок. Кроме того это поможет уберечь сооружение от пожара.

Один из самых простых способов защиты от молнии – это выкрутить пробки при приближении грозы. Опасна именно гроза в зоне вашего дома. Об этом свидетельствуют раскаты грома, раздающиеся с интервалом 10 секунд. Чтобы узнать это не потребуется никакая специальная аппаратура, просто считайте между раскатами грома.

Зона защиты

Громоотвод способен защитить не только дом, но и территорию вокруг него. Чем выше громоотвод, тем больше территория, которая находится под его защитой. Действует он как конус, где верхней точкой будет край штыря, а основанием территория, защищенная от молнии.

Радиус высчитывается по формуле: R=1,732 x h, здесь h – высота громоотвода. Исходя из сказанного есть две причины устанавливать устройство так, чтобы это была самая высокая точка здания.

• при наличии более высокой точки на здании, удар молнии придется на неё и устройство не будет выполнят отведенную ему функцию;
• чем выше расположен приёмник разряда, тем больше площадь защищенная им.

Способ защиты от молнии при отсутствии громоотвода-молниеотвода

В случае если в вашем доме или квартире нет громоотвода-молниеотвода, не унывайте. Просто отключение электричества во время грозы тоже весьма эффективное средство от удара молнии.

Сходите в магазин или супермаркет и купите защиту для вашей электропроводки. Это эффективно, весьма недорого и мало хлопотно.

Можно ли сделать молниеотвод на даче своими руками?

Прямой удар молнии представляет серьезную опасность как для зданий и сооружений, так и для человеческой жизни. Своевременно приняв меры по молниезащите дачи, коттеджа или частного дома, можно оградить себя и свое имущество от множества проблем. Для того, чтобы избежать поражения электрическим током или пожара, следует заблаговременно предусмотреть систему молниезащиты и позаботиться об установке молниеотвода . Молниеотвод представляет собой совокупность проводников, принимающих электрический разряд при прямом ударе молнии и отводящих его в землю.

Во время грозы гром сам по себе лишь сопутствует ударам молнии, не являясь основной причиной разрушений. Несмотря на это, домовладельцы зачастую хотят рассчитать и установить громоотвод в частном доме, подразумевая под этим термином систему молниезащиты. Конструкция внешней молниезащиты предполагает наличие молниеприемника, проводника и заземлителя. В общем случае при ударе молнии металлический стержень на крыше дома принимает электрический заряд. По токоотводам из меди или из стали с защитным покрытием заряд передается на заземлитель, помещенный в грунт. Заземлителем выступает совокупность металлических штырей, задача которых – отвести ток в землю. Заземление молниезащиты играет большую роль в обеспечении работоспособности всей системы. Поэтому для его организации в ассортименте компании EZETEK предусмотрен широкий выбор оборудования, в том числе готовые комплекты заземления для самостоятельной установки.

Интересен и вопрос о том, возможна ли защита дома от удара молнии без помощи профессиональных монтажников. Безусловно, устройство молниезащиты зданий характеризуется множеством нюансов. Но разобраться, из каких основных частей состоит молниеотвод, и получить базовые знания о том, как выполнить монтаж молниезащиты, может каждый домовладелец. И если простой громоотвод своими руками установить вполне реально, то такой важный подготовительный этап, как расчет молниезащиты, всегда следует доверять квалифицированному инженеру-проектировщику. Выполненная в соответствии с проектом молниезащита всегда будет на порядок более надежной и долговечной.

При этом существует еще один из самых простых и удобных способов установить молниеотвод для частного дома своими руками – выбрать один из готовых комплектов молниезащиты EZETEK. Комплекты молниезащиты MZ – 8 Б (арт. 61615) и MZ – 8 Д (арт. 61625) на основе элементов из оцинкованной стали предназначены для защиты дома размером не более 8 х 8 метров, высотой также не более 8 метров. Первый можно установить на дом из негорючих материалов, например, с фасадом из бетона или кирпича и кровлей из шифера или профнастила. Второй комплект предназначен для защиты дома из горючих материалов, например, когда фасад выполнен из дерева или сайдинга, а кровля – из ондулина или мягкого материала. Готовый комплект MZ – 15 Д (арт. 61672) подойдет для монтажа системы молниезащиты дома из горючих материалов размером не более 15 х 18 метров и высотой не более 10 метров. Элементы молниезащиты в этом комплекте выполнены из меди. Вертикальные заземлители во всех комплектах выполнены из омедненной стали.

Таким образом, самостоятельная установка молниезащиты для частного дома без лишних затрат возможна после тщательной подготовки, выбора оборудования по индивидуальному расчету или готового комплекта, изучения инструкции по монтажу. Особенно удобно, когда у производителя можно не только купить молниезащиту, но и получить необходимые рекомендации. Для решения этих задач вы всегда можете обратиться в компанию EZETEK.

Нужен ли громоотвод в частном доме: устройство молниезащиты

Нечасто можно часто увидеть, как молния попадает в небольшие строения. Нужен ли громоотвод в частном доме, если угроза маловероятна? Конечно, если есть возможность, защиту лучше предусмотреть.

Громоотвод смонтирован на крыше Вернуться к оглавлению

Содержание материала

Последствия удара молнии

Молния – электрический разряд, возникающий между облаками или облаком и объектом, расположенным на земле. Она несет в себе заряд в миллионы вольт и представляет смертельную опасность как для человека и животных, так и для целых строений.

Молния – электрический ток, проходящий по воздуху

Удар молнии опасен не только для объекта, в который она попадает, но и для всех, кто находится рядом. Закономерный вопрос: «Зачем тогда громоотвод, если опасность остается?».

Вопреки стереотипам, задача громоотвода не в направлении заряда в землю, а в предотвращении удара.

Опасны удары молнии и в электрические сети (в подстанции, ЛЭП). В результате этого ток по проводам растекается по соседним домам, выводя из строя технику и являясь прямой опасностью для жизни человека в этот момент.

Важно! Частный дом, имеющий фундамент в грунте, электросети с заземлением и металлическую кровлю – привлекательная мишень для молнии. Особенно, если такой дом стоит особняком в стороне от прочих высоких построек.

О материалах для покрытия и утепления крыши дома читайте в статье.

Вернуться к оглавлению

Как ведет себя молния

Чтобы понять, нужен ли громоотвод на даче, надо взвесить вероятность, молния поразит конкретное строение, а не ближайшие дома и высокие деревья по соседству.

Удар молнии в дом, который выше остальных

Возникновения молнии:

1. Во время грозы происходит ионизация воздуха, что делает его более электропроводимым.
2. В кучевых облаках накапливаются статические заряды – положительные преимущественно в верхней части облака, а отрицательные в нижней.
3. На поверхности земли также происходит накопление положительных зарядов, которые стремятся вверх.
4. Когда на земле имеется высокий электропроводимый объект, например дерево, внутри которого течет сок, положительные заряды из земли начинают перетекать к его верхушке, там накапливаясь. Растет и напряжение.
5. Когда оно достигает пика, достаточного, чтобы пробить ионизированный воздух, происходит разряд, называемый ступенчатым лидером.

   Структура разряда молнии

6. Он устремляется вниз. Так как воздух ионизирован неоднородно, выбирается путь по его участкам, наиболее насыщенным зарядами электричества.
7. Молния достигает своей цели, после чего отрицательные заряды перетекают в землю.

Все вроде бы просто, но помимо высоты стоит учитывать и электропроводность объектов. Бывает, что при низкой высоте, строение может накопить больше зарядов, чем более высокое, а значит, молния притянется именно туда.

Важно! Притягивают молнию и водоносные слои, находящиеся в грунте. Чем они ближе к поверхности, и чем они объемнее, тем больше зарядов накапливают. Именно поэтому молнии часто бьют в русла рек, которые, как известно, протекают по наиболее низинным участкам рельефа.

Вот и получается, что даже при высокой плотности застройки и наличии поблизости более высоких строений нет никакой гарантии, что молния не ударит в конкретный дом. Поэтому стоит перестраховаться.

О молниезащите многоэтажных домов читайте в нашей статье.

Вернуться к оглавлению

Как работает молниезащита

Громоотвод на металлической крыше выполняют в виде возвышающегося шпиля и контура, повторяющего форму конька. Так вокруг строения создается область, вероятность удара в которую равна нулю.

Громоотвод в деревянном доме может спасти от серьезного пожара

Работает защита по следующему принципу.

Для чего нужна молниезащита – схема строения

Молниеотвод состоит из трех основных частей:

1. Молниеприемник – шпили на крыше и токоотвод, идущий параллельно коньку с загнутыми кверху концами.
2. Токоотвод, идущий по кровле и стенам дома.
3. Контур заземления (о подключении заземления в частном доме читайте в статье).

В начале грозы положительные заряды по описанному пути текут к макушке шпиля, на вершине которого начинает гореть постоянный коронный разряд. По нему положительно заряженный частицы начинают утекать в воздух, благодаря чему они не могут накопиться на крыше дома, а значит, молния в это место притянута быть не может.

Важно! Главное правило, шпиль должен быть выше всех надстроек на крыше. Тогда защита будет покрывать и дом, и прилегающую территорию.

Вернуться к оглавлению

Видео: монтаж громоотвода в частном доме

Вернуться к оглавлению

Нужна ли лицензия на установку молниезащиты

Сложный вопрос, который задают пользователи интернета. Документа, указывающего на необходимость получения такого разрешения нет. Поэтому достаточно просто соблюдать требования нормативных документов.

Если у кого-то есть сомнения, стоит обратиться с официальным запросом в Ростехнадзор.

👀 Как сделать громоотвод (молниеприемник) в частном доме

  Рейтинг: 5 из 5. Отзывов: 2. Просмотров:

Молния – представляет собой некий электрический импульс, вызванный вследствие накопления в тучах заряда. В некоторых случаях сила тока может достигнуть 200 000 А, что встречается редко, в то время как 100 000 А вполне регулярное явление. При таких обстоятельствах установка громоотвода на свой дом является обязательной мерой. Данное устройство поможет отвести молнию от дома, защитит его от пожара.

Во множестве регионов страны интенсивность грозовой активности составляет более 80-ти часов за один год. Такая ситуация вынуждает многих владельцев частных домов использовать особые средства для защиты своего имущества от попадания молнии. Конечно, такие меры вызывают потребность в дополнительных расходах, но их можно сократить до минимума, если установить громоотвод своими руками.

Определение зоны защиты

Чтобы защитить все имущество на своем участке от попадания молнии необходимо правильно рассчитать зону защиты. В общем, существует два вида громоотвода по степени защиты – А и Б. Тип А является самым надежным, он защищает на 99,55%, а тип Б всего на 95%, что делает его менее надежным.

Рассчитать зону защиты нетрудно, достаточно подставить значения в формулу. Каждый тип имеет свои формулы для расчета зоны защиты. Составив схемы и произведя расчеты можно приступать к устройству стержня-громоотвода.

⇒ Закажи: Ремонт окон. Замена

Устройство громоотвода

Молниеотвод устанавливается не только на кровле, как считают многие. Также он может стоять рядом с домом в виде длинного металлического шеста, дерево также может служить опорой для громоотвода. В целом громоотвод состоит из нескольких элементов:

1. Молниеприемник
2. Заземлитель
3. Токоотвод

Стоит отметить, что части конструкции должны состоять из единой разновидности метала, это достаточно важно.

Токоотвод

Токоотвод – это достаточно толстая проволока, которая имеет диаметр в 5-6 сантиметров. Оцинкованная сталь является идеальным материалом для этой детали громоотвода. Располагается он в том месте, где по предположению хозяина дома возможно попадание молнии. Край фронтона или конек вполне может стать местом риска в частном доме. Обратите внимание, что токоотвод крепится не вплотную к зданию, а на расстоянии в 15-20 сантиметров от него. Особенно это правило актуально для легковоспламеняющихся материалов. Крепежными элементами могут служить как хомуты, гвозди, так и скобы.

Токоотвод кротчайшим путем идет от молниеприемника до земли. При формировании токоотвода желательно избежать большого количества резких поворотов и сгибов. При образовании острых углов на токоотводе может появиться искровой заряд и как следствие возгорание.

✏ Интересно: Как экономить электроэнергию в доме

Молниеприемник

Данная часть громоотвода выступает в виде металлического стержня. Именно он, возвышаясь над кровлей примет на себя удар молнии. Материалы для изготовления детали могут быть различными, но идеальным вариантом является круговая или полосовая сталь, имеющая сечение в 60 кв.мм и не меньше. Требования в длине сводятся в 20 сантиметров или более. Для размещения молниеприемника выбирают самую высокую точку, устанавливается он в строго вертикальном положении.

Разрешено использовать в качестве молниеприемника водосточные трубы, металлические ограждения или кровлю из металла. В случае с металлической крышей необходимо убедиться в том, что она цельная и без разрывов. Если крыша из железа, то толщина покрытия должна составлять не меньше 4 миллиметров, для медной крыши – 5 миллиметров, и 7 миллиметров для алюминиевой. Стоит отметить, что крыша не должна иметь изоляционного слоя, за исключением антикоррозийной алюминиевой краски.

Если рядом с домом имеется высокое дерево, которое превышает высоту дома минимум на 10-15 сантиметров, то на нем также можно установить молниеприемник. При этом устройство крепиться так, чтобы оно возвышалось над кроной дерева на полметра.

⇒ Закажи: Ремонт под ключ

Заземлитель

Заземлитель крайне важен для устройства и работы громоотвода, ведь именно он уводит полученный от молнии ток в землю. Материал для изготовления должен иметь минимальную сопротивляемость, чтобы он мог легко проводить заряд электричества. Располагается заземление в отдалении от крыльца дома и дорожек, по которым часто ходят люди. Для увеличения уровня безопасности место заземления можно отгородить небольшим забором, при этом необходимо отступить от места заземления на 4 метра и располагать ограждение по радиусу. Стоит отметить, что в хорошую погоду заземление является безопасным для окружающих, но во время грозы от него лучше держаться подальше.

Наличие грунтовых вод и тип почвы влияют на глубину, в которую вкапывается заземление. Тут возникает вопрос: как сделать громоотвод, а именно на какую глубину помещать заземление? Если это сухая почва заземление монтируется из двух стержней, которые крепятся на перемычке с сечением в 100 кв.мм. Длина стержней должна быть не меньше 2-3 метров. Полученную заготовку при помощи сварки крепят к токоотводу и вкапывают в почву на глубину не менее полуметра.

✏ Интересно: Энергосберегающие лампы: реальная выгода или маркетинговый ход?

Для торфяного и влажного грунта, где грунтовые воды располагаются близко к земле, вкопать конструкцию на полметра не представляется возможным. В таком случае заземлитель делается из металлических уголков, в таком виде конструкция погружается в землю на глубину не менее 80 сантиметров.

Стоит ли ставить громоотвод

Если необходимо обезопасить от попадания молнии высокое многоэтажное здание тогда монтаж конструкции стоит доверить профессионалам. Если рядом с частным домом стоит высотное здание с защитой необходимо рассчитать радиус защиты этого строения, ведь частный дом может попадать в данный диапазон и в личном громоотводе не нуждается.

Самыми опасными являются дома с металлочерепицей. Дело в том, что привлекательный внешний вид без заземления может сулить большие проблемы. В данном случае необходимо установить заземление через каждые 20 метров.

⇒ Закажи: Чистка ноутбука от пыли

Произвести правильные расчеты самому сложно даже умельцам с большим опытом ведения домашнего хозяйства. От того, насколько продумано установлена конструкция, зависит не только безопасность дома, но и всех его обитателей. Выгоревшая электропроводка и приборы – это минимум последствий от удара молнии. Поэтому не рискуйте и вызовите профессионального электрика, ведь экономия – не повод рисковать жизнями вашей семьи.

Какой выбрать громоотвод для дачи

Не за горами уже весеннее-летний период, который, помимо прочего, принесет с собой  дожди и грозы. Вместе с этим у многих обостряется проблема устройства на даче громоотвода. Далее мы поговорим о том, как его выбрать и на что обратить внимание.

Громоотводы для дачи – общий принцип

Сам принцип молниезащиты достаточно прост – притянуть к себе молнию, и отвести ее в землю без причинения вреда окружающим.

По своему устройству громоотводы для дачи бывают тросовыми и стержневыми. Молниеприемник при этом выглядит как металлический штырь с заостренным концом. При этом диаметр его не превышает 15 мм. Токоотводом может служить металлический трос диаметром 6 мм (не меньше), либо гладкая арматура. Последний вариант является бюджетным.

Если используется трос, то к молниеприемнику он крепится посредством специальных болтов. Арматуру же придется приваривать. Далее эта конструкция должна заканчиваться  заземлителем, который проводит ток молнии к земле.

Обратите внимание, что устанавливаться заземлитель должен на приличном расстоянии от дома, и от мест, где проходят люди.

Какой молниеприемник выбрать

Сам по себе молниеприемник, это металлический проводник, который закрепляется на крыше здания. По конструкции он делится на три вида. Какой вариант выбрать – будет зависеть от типа кровли.

• Штыревой. Если говорить понятным языком, то это металлический стержень, который возвышается над домом. Его можно использовать для крыш с любым покрытием, но наиболее актуальным это решение будет для металлических кровель. Крепиться этот стержень может непосредственно на сам дом, либо иную конструкцию рядом с ним.
• Тросовый. Этот молниеприемник представляет собой трос, который натянут по коньку на высоте около полуметра над крышей. Этот вариант будет идеальным для крыш из дерева либо шифера. Для этого используется оцинкованный канат, который крепится на опоры. Обратите внимание, что их обязательно нужно изолировать.
• Сетчатый. В этом случае над крышей укладывается сетка, толщина которой должна быть не менее 6 мм. Этот вид подойдет для черепичных кровель.

Очень редко в качестве молниеприемников могут выступать отдельные металлические элементы самого дома, например, водостоки.

Все вышеописанные способы должны быть надежно соединены с токотоводом при помощи сварки.
