Фундамент для дома из плит перекрытия – фундаментные материалы, технология строительства плитной конструкции своими руками, пошаговая инструкция

Содержание

Возведение фундамента из плит перекрытия. Плиты перекрытия как фундамент

Монолитный фундамент достаточно распространен, однако, существенным препятствием к его возведению становится высокая стоимость. Решая сэкономить, многие прибегают к использованию готовых плит. Их закладывают по всему периметру дома. Среди строителей ходит много споров о целесообразности и безопасности такого решения. Если строить большой и тяжелый дом, от этого варианта стоит отказаться.

Прежде чем построить фундамент из дорожных плит, стоит разобраться, где применяют такие железобетонные изделия, какими характеристиками они обладают. Это позволит избежать множества ошибок при закладке основания.

Где используют

Сфера применения дорожных плит достаточно широка. Их используют не только для прокладки чернового слоя транспортных магистралей.

Дорожные плиты применяют в разных сферах хозяйства:

  1. При строительстве дорожных магистралей в районах Крайнего Севера, в зонах, где температура воздуха зимой доходит до -40 градусов. Прокладывают трассы из дорожных плит ипо болотистой местности. Сверху укладывают асфальт.
  2. Дорожные плиты становятся основанием для укладки временных трасс — при прохождении маршрутов тяжелой техники.
  3. Подходят такие плиты и для строительства домов на неоднородных и пучинистых грунтах.
  4. Применяются изделия при возведении гаражей, бань, сараев. В таких ситуациях возводить высокий цоколь не имеет смысла. Дорожные плиты при этом станут основанием для напольного покрытия. Усадка будет происходить равномерно — давление на грунт одинаково по всей площади.

Такое многообразие сфер применения говорит о надежности железобетонных изделий. Также стоит рассмотреть их преимущества и недостатки.

Преимущества и недостатки

Дорожные плиты применяют для фундамента довольно часто. Это обусловлено такими достоинствами железобетонных изделий:

  1. Технология заливки плит не отличается от способа создания монолитного основания. Общими чертами отличаются и этапы возведения.
  2. Простота монтажа.
  3. Не требуется выкапывать глубокий котлован.
  4. Минимальная эксплуатация техники, необходимая для транспортировки и выгрузки материалов.
  5. Невысокая себестоимость, в сравнении с монолитным фундаментом.
  6. Высокая прочность получаемого основания.

Недостатки:

  1. Если плиты были в употреблении, о них сложно найти достоверную информацию. При выборе новых изделий придется платить больше.
  2. Для монтажа плит придется арендовать кран.
  3. При закладке такого фундамента стоит учесть множество нюансов.


Чтобы выбрать тип основания для дома, следует учесть характеристики почвы, вес будущего дома и его площадь. Фундамент, основанный на дорожных плитах, возводится на ослабленных грунтах, которые отличаются невысокой несущей способностью, а также повышенным содержанием воды. Такие фундаменты часто возводят на местности с горизонтально-подвижным рельефом и в районах с высокой степенью промерзания грунта.

Какие здания можно возводить на таком фундаменте? Устойчивость дорожных плит к негативному влиянию природных факторов позволяет применять их при возведении фундамента для таких объектов:

  • хозяйственные постройки, гаражи, летние кухни — сооружения, не требующие постройки высокого цоколя;
  • загородные дома и дачи высотой не более 2 этажей.

При расчете толщины фундамента рассчитывают вид материала, из которого будет построен дом. Например, для здания из кирпича требуется более массивное основание, чем для сооружения из пенобетона.

Для постройки летней кухни потребуется толщина основания 15-20 см. Чем толще основание, тем устойчивее строение. Монолитный фундамент, сформированный из дорожных плит, применяется практически на всех типах почвы, обладает высокой несущей способностью и пространственной жесткостью.


Подготовительные работы

Подбирая толщину плит, важно ориентироваться на легкость строения. Для бань и летних кухонь вполне подойдут изделия 100 мм. Если планируется возвести большой дом, придется выбирать плиты от 200-250 мм.

Для начала размечают участок. Это делают на основе параметров проектной документации. Сперва ставят первую точку на участке. От нее необходимо отмерить линию, равную длине дома. На ее основе отмечают черту, которая будет определять ширину фундамента. На основе этих линий размечается вся площадь для будущей постройки. В каждом углу получившегося прямоугольника обязательно вбить колышки. Они помогут определить точность геометрии площадки. На колышки натягивают шнур — по диагонали и по краям будущего фундамента. Если диагональные отрезки равны, разметка выполнена правильно.

Затем необходимо вырыть котлован. Устанавливать дорожные плиты непосредственно на грунт запрещено. Высота котлована должна быть больше глубины подъема грунтовых вод на 20-25 см. В разных регионах она отличается. За условную величину принимают значение 1,5 м — на этот параметр стоит ориентироваться.


Дно котлована должно быть ровным. Для этого его разравнивают и утрамбовывают. Стенки также не должны иметь углублений. После окончания утрамбовки выполняют песчаную подушку. Дно котлована засыпают слоем песка 15-20 см. Затем песок увлажняют и утрамбовывают. О готовности песчаной подушки можно понять по следам от ботинок. Если их нет, можно приступать к следующему этапу.

Утепление и гидроизоляция

После того как подушка выполнена, выполняют опалубку. Ее лучше выполнять из досок толщиной 25 мм. Их нужно соединить саморезами и гвоздями. Чтобы опалубка стояла более прочно, ее фиксируют упорами.

Затем на дно котлована выкладывают кирпичи. Их следует разместить по всей площади основания. На кирпичный слой укладывают гидроизоляцию.Для этой цели применяют рубероид. Его необходимо выстелить по всей площади основания и сделать захлест на края по 15 см. Герметизация швов выполняется с помощью газовой горелки.

Затем выстилают слой теплоизоляции. Его выполняют из пенопласта или экструдированного пенополистирола. Важно уделить внимание утеплению торцов плит. Для этого гидроизоляцию крепят на внутренней стороне опалубки.


Закладка плит

На созданное основание выкладывают плиты. Расстояние между ними не должно быть больше трех сантиметров. Места выхода колец соединяют проволокой. Сваривать их бесполезно — при серьезных подвижках грунта соединения все равно будут сломаны. Сверху на плитах устраивают арматурный каркас нужной высоты. После по всей площади будущего фундамента заливают бетон.

Готовить бетонную смесь стоит из цемента (1 часть), щебня (2 части) и песка (3 части). Каждый компонент вводится постепенно, с добавлением воды. В результате должна получиться однородная смесь, не слишком густая и не слишком жидкая. Раствором необходимо заполнить все образовавшиеся пустоты, включая те, что появились между плитами и опалубкой. На это уйдет не так много раствора, как могло бы понадобиться для создания монолитного фундамента без использования плит.


Такая технология укладки дорожных плит под фундамент жилого дома обеспечит наибольшую прочность основания. Если закладывать ленточный заглубленный фундамент, стоит использовать в качестве блоков по две плиты, расположенные

как смонтировать фундамент из плит перекрытия

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь

дорожных или плит перекрытия для частного дома, виды, устройство

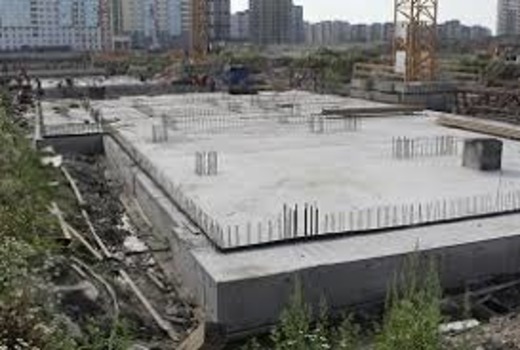

foto 1

foto 1Фундамент из плит ЖБИ считается одним из самых экономичных вариантов формирования основания сооружений.

Его применение имеет определенные ограничения, вызванные малой глубиной заглубления и недостаточной несущей способностью.

Однако в ряде случаев такой вариант рассматривается, как наиболее оптимальная конструкция в сопоставлении стоимости и надежности.

При выборе данного типа фундамента следует исходить из реальных нагрузок и состояния грунта (смотрите другие типы фундамента).

Разновидности и назначение фундамента

Один из способов изготовления фундамента плитного типа является установка в качестве основания готовых железобетонных изделий. Для этого могут использоваться плиты перекрытия или дорожные плиты. Они могут иметь пусто- или полнотелую конструкцию. Из плит перекрытия возможно изготовить и ленточный, малозаглубленный фундамент, когда изделия укладываются по периметру строения.

Основное назначение фундамента из плит ЖБИ – основание для сооружений облегченного типа, каркасных строений, хозяйственных построек, бань, дач, гаражей. Они наиболее привлекательны для специфических условий, когда невозможно возвести полнозаглубленный ленточный или столбчатый фундамент.

Такие условия вызываются пучинистыми, нестабильными и болотистыми почвами, высоким уровнем залегания подземных вод. К сложным грунтам можно также отнести наличие больших плывунов.

Плитный фундамент обладает достаточно высокой прочностью, но при этом не требует большого заглубления. Глубина его максимального заложения не превышает 30-40 см. Такие характеристики позволяют возводить его даже на самых сложных грунтах.

Плюсы и минусы конструкции

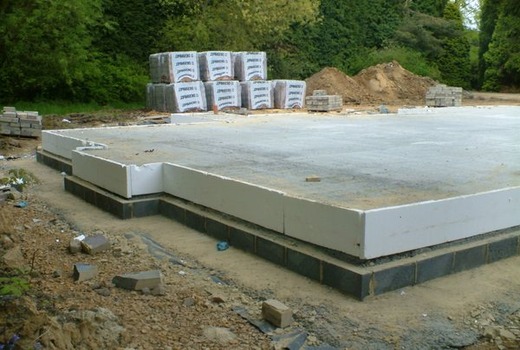

foto 2

foto 2Обратить внимание на фундамент из плит ЖБИ заставляют следующие преимущества такой конструкции:
  • большая площадь опоры, что позволяет снизить нагрузку на грунт;
  • отсутствие значительных земляных работ, т.к. для фундамента не требуется глубокого котлована;
  • простота и большая скорость монтажа;
  • возможность одновременного использования в качестве напольного перекрытия;
  • снижение затрат по сравнению с монолитным фундаментом;
  • возможность прокладки инженерных коммуникаций в пустотах плит.

При выборе данного варианта нельзя забывать о наличии недостатков

:

  • необходимость привлечения грузоподъемных механизмов для укладки плит, а также наличия подъездных путей для транспорта, доставляющего их;
  • нестабильность качества различных изделий, что требует очень внимательного подхода при покупке готовых плит;
  • более низкая несущая способность по сравнению с монолитной плитой, залитой с армировкой на месте строительства;
  • большие сложности в обустройстве подвала.

С учетом плюсов и минусов фундамента из готовых железобетонных плит можно сделать вывод:

foto 2foto 2

Они оптимально подходят для небольших сооружений, возводимых на нестабильном грунте, в которых не планируется подвальное помещение.

Как сделать своими руками?

Подготовка

Рассматриваемый фундамент требует обстоятельной подготовительной работы. Плита фундамента

должна быть уложена идеально ровно. Для этого осуществляется тщательное выравнивание площадки. Удаляется вся растительность, причем пни выкорчевываются без остатка.

Котлован роется по всей площади постройки глубиной до 50 см (с учетом подушки и толщины плиты). На дне его насыпается подушка из песка и щебня общей толщиной 15-30 см в зависимости от пучинистости грунта. Засыпка производится слоями толщиной 8-12 см с тщательным трамбованием каждого слоя.

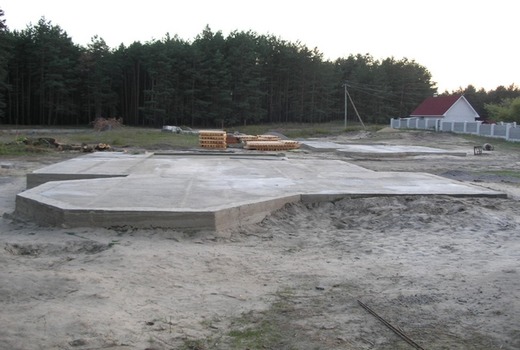

foto 3

foto 3

Особенности установки плит

Монтаж фундамента включает 3 основных этапа.

Наложение гидроизоляции и утеплителя

После тщательного выравнивания подушки сверху укладывается гидроизоляционный слой из рулонного материала. Наиболее часто используется рубероид, который стелется в 2-3 слоя с перекрытием полос в каждом слое не менее 15-20 см.

По гидроизоляции формируется теплоизоляционная защита. Для утеплителя можно использовать пенополипропилен или пенопласт. Основное преимущество такого материала – высокие теплоизоляционные характеристике при повышенной стойкости к воздействию влаги и низких температур. В качестве утеплителя можно использовать керамзит, который засыпается слоем порядка 10 см.

foto 3foto 3
Установка плит

Для покрытия всей поверхности фундамента потребуется несколько готовых железобетонных плит. Они укладываются с помощью подъемного механизма максимально близко друг к другу. Толщина изделий выбирается с учетом нагрузок, возникающих от веса строения.

Для легких, вспомогательных построек достаточно использовать стандартные плиты толщиной 12-15 см. Более тяжелые сооружения требуют установки плит толщиной 25-30 см. При установке изделий стыкуются их стальные стержни. Они должны создавать единую армирующую систему. Очень важно тщательно выравнять поверхность всех элементов относительно друг друга.

foto 4

foto 4
Бетонирование

После укладки плит на стыках между ними возникают зазоры. Их необходимо залить цементно-песчаным раствором. Для этой цели используется смесь цемента (марки не ниже М300) и песка в соотношении 1:3. После высыхания раствора следует нанести выравнивающую стяжку по всей поверхности фундамента.

Она осуществляется таким же раствором и достигает толщины 3-5 см. Главная задача – сформировать идеально ровную поверхность, что контролируется строительным уровнем. Выравнивание производится с помощью правила.

Далее следует обеспечить правильное высыхание стяжки, исключающее ее растрескивание. Для исключения резкой усадки материала производится периодическое увлажнение поверхностного слоя в течение 8-10 суток. Для длительного сохранения влаги рекомендуется укрывать фундамент полиэтиленовой пленкой.

При возведении плитного фундамента своими руками, помимо грузоподъемных механизмов, потребуется следующий инструмент:

  • подготовительные работы – лопата, лом, кирка, устройство для трамбовки;
  • монтаж плит и укладка защитных материалов – болгарка для резки арматуры, молоток или кувалда для выравнивания, ножницы, нож, плоскогубцы;
  • бетонирование – кельма или мастерок, шпатель, правило, терка и полутерок, строительный миксер для приготовления раствора.

Контроль качества фундамента обеспечивается с помощью строительного уровня. Для измерений потребуется рулетка и металлическая линейка.

foto 5

foto 5

Плитный фундамент из готовых ЖБИ позволяет существенно упростить и ускорить строительные работы. Он способен обеспечить достаточно надежное и долговечное основание для облегченных построек, причем при возведении их на сложных грунтах. Работы можно осуществить своими руками, но для укладки плит придется привлечь грузоподъемные механизмы необходимой мощности.

Плиты перекрытия как фундамент 🚩 Строительные материалы

Инструкция

В российском домостроении наиболее популярны плитный, ленточный и столбчатый фундаменты. Среди них самой высокой несущей способностью обладает первый. Для возведения плитного фундамента можно использовать монолитные, пустотные и ребристые изделия, так как все они обладают достаточной несущей способностью для того, чтобы выдержать вес малоэтажного дома.

Основание из плит перекрытия имеет свои преимущества и недостатки, о которых необходимо знать частному застройщику. Основное достоинство такого плитного основания в том, что оно оказывает на грунт небольшое давление: до 1 кг на 1 м. Это благоприятно сказывается на сезонных изменениях в почве. Плита во время замерзания и оттаивания грунта «работает» как монолитная платформа: она равномерно поднимается и опускается, что минимизирует воздействие сил пучения на само строение. Эта особенность плитного фундамента позволяет называть его «плавающим».

Монтаж плит перекрытия в качестве основания дома значительно менее трудоемок и более быстр, чем в случае заливки монолита, где помимо устройства котлована и изготовления опалубки, требуется смонтировать армирующую сетку. Для укладки плит перекрытия потребуется лишь вырыть котлован, выровнять его дно и произвести отсыпку песка и щебня (гравия).

Если плита перекрытия имеет пустоты, она обладает более высокими звукоизоляционными свойствами, чем монолитная. Поскольку лучшим теплоаккумулятором является воздух, то и более «теплой». В пустотных плитах используется предварительно напряженная арматура, поэтому по прочности они незначительно уступают сплошным монолитным, но по цене – дешевле. По этим причинам изделия с пустотами чаще используются в качестве фундамента в малоэтажном строительстве. На заводе по изготовлению железобетонных изделий можно заказать плиты требуемых параметров и размеров.

Недостаток этого основания в том, что при большой площади строения оно получится сборным. Это потребует особой тщательности при формировании котлована и выравнивании его дна и отсыпки, а также – при укладке плит. Помимо этого, швы между плитами нужно будет закрыть.

Для устройства фундамента нужно знать, как правильно выбирать плиты. Если предполагается возвести «легкое» строение (каркасный дом небольшой площади, аналогичный щитовой или из пеноблоков, гараж), в качестве фундамента можно использовать плиты толщиной 10 см. Например, можно использовать сплошную однослойную плиту марки 1П, толщина которой 120 мм.

Если строение будет основательным, потребуются железобетонные изделия с большей несущей способностью: толщиной 200-250 мм. Такие плиты оснащены ребрами жесткости. Если изделие имеет пустоты, их можно использовать для прокладки коммуникаций.

Простой и универсальный фундамент из дорожных плит для дома

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Фото 1
Строительство каркасных домов все больше набирает популярность.

Причем, если несколько лет назад эта технология применялась исключительно для возведения загородных сезонных построек, то сейчас широко применяется и в капитальном жилом строительстве.

В процессе планирования работ, первым делом встает вопрос выбора надежного и недорогого фундамента. Из большого многообразия типов фундаментов для каркасного дома стоит выделить фундамент основой которого является монолитная железобетонная плита. Этот вариант отличается экономичностью, скоростью и относительной простотой возведения.

Статья содержит информацию о том, как используются плиты для фундамента: размеры и цены на них.

Общая информация

Фото 2
Дорожные плиты – это железобетонные изделия, предназначенные для обустройства автомобильных дорог, железных дорог, дорог для тяжелой гусеничной техники и аэродромных полос.

Применяются для сооружения дорожного полотна на особо сложных грунтах, на пучинистых, торфяных и болотистых почвах, почвах, подверженных горизонтальному сезонному смещению.

При строительстве капитальной магистрали, являясь элементом «подушки», плиты укладываются под асфальтным полотном, образуя надежное основание, использование для временных целей подразумевает укладку элементов прямо на верхний слой грунта и связывание их между собой.

Подобный фундамент из плит перекрытия своим устройством схож с монолитной железобетонной плитой, но есть и свои отличия. Он представляет собой пластичное железобетонное основание, расположенное на песчано-гравийной подушке с заложением утеплителя и гидроизоляции.

Для того, чтобы получить полноценную опору для каркасного дома, достаточно залить сверху цементную стяжку и дождаться ее кристаллизации.

Используется также жб плита под блочный фундамент.

Фундамент из дорожных плит для дома применяется довольно широко:

  1. Районы Крайнего Севера и районы с вечной мерзлотой.
  2. Сооружение домов на пучинистых и песчаных грунтaх.
  3. При строительстве на грунтах с сильным горизонтальным смещением.
  4. Применяются в горной местности, где углубление в землю и забивание свай для постройки других типов фундамента невозможно.
  5. Кроме этого, возможно применение и на обычных грунтах, в любой климатической зоне, но экономически нецелесообразно.

Как видно из перечня, этот тип опоры для строений возможно применять практически на любых типах почв и в любой климатической зоне.

Важно! Монолитная железобетонная плита фундамента отличается по своим эксплуатационным характеристикам. Поэтому при планировании постройки необходимо выбрать правильную толщину и тип.

Типы дорожных плит

Фото 3
Монолитная жб плита фундамент из которой рассматривается в данной статье, производятся для различных условий эксплуатации, поэтому имеют разные характеристики.

Ниже перечислены наиболее распространенные типы дорожных плит, применяемые при строительстве фундаментов:

  • Плита дорожная (ПД) 2П-30-18-10. Размеры 300*175*17 см. Предназначена для временной укладки, грузоподъемность 10 тонн;
  • ПД 2П-30-18-30. Размеры те же, грузоподъемность 30 тонн;
  • ПД 1П-30-18-10. Для постоянной укладки;
  • ПД 2П-60-20-30. Размеры 600*200*140 см, грузоподъемность 30 тонн.

Кроме этих, есть и другие специфические типы плит, например, марок ПАГ, они предназначены для строительства аэродромов и в частном монтаже не используются. Жби плиты ограждения в качестве фундамента также могут применяться. Отличаются дорожные плиты и степенью натяжения арматуры и формой изготовления боковой грани, что также несущественно при постройке фундамента для каркасного дома.

При монтаже фундамента для частных сооружений можно использовать все вышеперечисленные типы дорожных плит. Здесь все зависит от материала изготовления самой постройки и ее назначения. Например, для постройки каркасного дома целесообразно использовать плиты, толщиной 14 см, ввиду его небольшого веса.

Если планируется возведение строения из кирпича или бетонных блоков, нужно использовать плиты, грузоподъемностью 30 тонн и толщиной 17 см. Необходимые параметры для каждого конкретного случая необходимо грамотно рассчитать.

Расчет фундамента

Фото 4
Точный расчет осуществляется специальными организациями, но в индивидуальном строительстве, при высоте строения не больше двух этажей вполне по силам сделать это самостоятельно.

Толщина плиты зависит от массы строения, то есть напрямую от материала изготовления. Также большую роль здесь играет уровень грунтовых вод, расчетное сопротивление грунта, площадь строения и толщина песчано-щебневой подушки.

Например, рассчитаем толщину дорожной плиты, необходимую для постройки одноэтажного дома из деревянного бруса, размерами 8*8 м:

  1. Рассчитаем общий вес дома. Объем древесины составит около 50 кубических метров. Плотность древесины 700-800 кг/кубический метр. Отсюда масса сруба получится около 40 тонн. Добавим массу крыши и утеплителя, а также межкомнатных перегородок и получим 70-80 тонн.
  2. Масса дома вместе с мебелью и другими предметами быта составит не более 100 тонн.
  3. Посчитаем массу нагрузки на 1 квадратный метр фундамента. Общая площадь фундамента – около 70 квадратных метров. Получается, что примерная нагрузка составляет 1400 кг на квадратный метр.
  4. Подбираем толщину плиты по справочнику. Самая простая плита, толщиной 14 см и длиной 6 м выдерживает нагрузку до 30 тонн при площади 12 квадратных метров. Один квадратный метр, соответственно выдерживает до 2,5 тонн нагрузки.
  5. Делаем выводы. То есть, в случае применения данного типа плиты, имеется примерно двукратный запас прочности фундамента, при необходимом запасе в 1.3 раза. Следовательно, данную марку плит применять можно.

Важно! Укладывается фундамент монолитная ж б плита с тщательным соблюдением технологии всего «пирога» опоры. Бессмысленно делать расчет нагрузки на плиту и строить дом, если весь фундамент из бетонных плит «поплывет» вследствие неправильно проведенных земельных работ.

Технология

1. Подготовка территории. Площадь предполагаемого строительства очищается от мусора, травы, если есть деревья, их необходимо выкорчевать. Обеспечивается свободный проезд для подвоза и разгрузки плит.

2. Разметка территории. Сначала отмечается крайняя угловая точка будущего фундамента. От нее отмеряется необходимая длина будущей постройки. В обоих точках вбиваются металлические или деревянные колья и между ними натягивается строительный шнур. Далее, с помощью элементарных математических измерений, находится следующий угол, а затем и последний, четвертый. Все колья соединяем веревкой. Окончательная вымерка производится измерением диагоналей получившегося четырехугольника. Они должны быть равны.

3. Земляные работы. Первым делом вырывается котлован до нижнего уровня залегания грунтовых вод. Это примерно 1 – 1,5 метра, в зависимости от местности.

Дно котлована выравнивается и сверху насыпается песок, слоем в 40-50 см. Каждые 20 см слоя необходимо полить водой и тщательно утрамбовать с помощью виброплиты или трамбовки. На этом же этапе монтируются все подземные коммуникации.

На песок расстилается слой геотекстиля с нахлестом слоев друг на друга в 20 см, для предотвращения смешивания песка и щебня. На геотекстиль насыпается слой мелкого и среднего щебня, толщиной 30-40 см. Он служит гидроизолятором и распределяет нагрузку от плит.

Сверху щебень проливается цементным молоком до полного заполнения промежутков между отдельными камнями. Сверху, раствор должен покрывать щебень слоем 2-3 см. Это т.н. подбетонка.

4. После полного застывания подбетонки, необходимо нанести слои гидроизоляции. Обычно используют рубероид в 2 слоя, но можно применять и другие материалы. Полоски рубероида накладываются внахлест на 5-10 см и пропаиваются горелкой или паяльной лампой.

Важно! Гидроизоляция должна быть больше площади основания и выходить за него на 40-50 см.

5. На слой гидроизоляции укладывается утеплитель. Предпочтительнее всего использовать пенопласт или пеноплекс. Толщина слоя может варьироваться от 10 до 15 см, в зависимости от климатического пояса, но, при этом, утеплитель не должен быть выше уровня почвы. Стыки листов материала тщательно промазываются мастикой или пропениваются монтажной пеной.

Важно! Теплоизолирующий материал должен иметь повышенную плотность, так как он является основанием для укладки железобетонных дорожных плит.

6. Монтаж опалубки. Можно использовать готовую опалубку, либо изготовить ее на месте из досок, толщиной не менее 2,5 см. Высота опалубки должна быть равна высоте плит в уложенном состоянии плюс 5 см. Доски или щиты монтируются по всему периметру фундамента и тщательно закрепляются с помощью саморезов или гвоздей.

При желании, можно уложить внутрь опалубки полимерный утеплитель и концы гидроизоляции, оставшиеся при ее укладке под утеплитель. Это избавит в дальнейшем от необходимости производить земляные работы с целью утепления фундамента.

7. Укладка дорожных плит. На подготовленное основание с помощью строительной техники укладываются плиты. Они укладываются плотно друг к другу, зазор в 10 см необходимо оставить только между опалубкой и краями элементов.

Фото 5

8. После укладки всех элементов фундамента, поверхность заливается бетоном, марки не ниже М300. Все стыки между плит тщательно проливаются, сверху над плитами делается стяжка, толщиной 5 см с использованием армирующей сетки, сечением 5 мм и шагом 10 см. Поверхность тщательно выравнивается.

9. После полного застывания (под фундамент железобетонная плита застывает около месяца), производится демонтаж опалубки и повторная гидроизоляция поверхности фундамента по всей площади.

Преимущества и недостатки

Плюсы:

  1. Универсальность. Фундамент из дорожных плит можно сооружать практически в любых климатических условиях, на всех видах почв, кроме глубоких болот. Это обусловлено большой площадью опоры на грунт, и, как следствие, хорошей устойчивости всего фундамента.
  2. Простота закладки фундамента. При строительстве используются элементарные инструменты и минимум теоретических знаний. Работа однотипная и несложная.
  3. Прочность и надежность, сравнимая с характеристиками монолитного железобетонного фундамента.
  4. Экономичность. При схожих эксплуатационных характеристиках, такой фундамент, будет в полтора-два раза дешевле монолитного.
  5. Время постройки такого фундамента невелико и сравнимо с трудочасами при постройке ленточного фундамента, при несравнимо лучших характеристиках.

Минусы:

  1. При покупке бывших в употреблении материалов, нет возможности оценить их остаточное качество.
  2. Для доставки изделий на стройплощадку и закладки их в котлован, необходимо использовать тяжелую технику.
  3. При использовании данного типа фундамента нет возможности обустроить цокольный этаж или подвал.
  4. Невозможность замены или ремонта подземных коммуникаций дома без существенного демонтажа фундамента.

Фото

Как выглядит фундамент из дорожных плит на фото смотрите ниже:

Фото 6

Фото 7

Фото 8

Фото 9

Фото 10

Полезное видео

Ознакомьтесь визуально с процессом укладывания дорожных плит на видео ниже:

Выводы

Сооружение фундамента из дорожных плит является взвешенным разумным решением, которое позволяет возвести относительно недорогой фундамент, обладающий впечатляющими характеристиками надежности за сравнительно небольшой промежуток времени. Такое решение будет идеальным при строительстве каркасного дома в любой местности.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Железобетонная плита под фундамент: особенности, установка

Фундаментное основание, изготовленное из плит, является наиболее выгодным вариантом при строительстве здания. Железобетонная плита под фундамент используется для укладки в основу ограниченно, так как отличается небольшим заглублением и недостаточными способностями несущего характера. Но в определенных ситуациях данный способ рассматривается в качестве оптимальной конструкции, совместившей себе приемлемую стоимость и достаточную надежность. Делая выбор в пользу такого фундамента, необходимо принимать во внимание реальные нагрузки и качество почвенного состава.

Железобетонная плита под фундамент

Целесообразность использования

Монолитный фундамент из жб плит целесообразно устраивать в местах с постоянными колебаниями почвы.

Проводя сравнительный анализ фундаментов свайного, ленточного и плитного типа по обоснованности их применения, рассматриваемый нами вариант разумней использовать в следующих ситуациях:

  • если на строительной площадке сложный грунт;
  • в возводимом объекте отсутствуют по проекту подвалы и высокие цокольные этажи;
  • когда фундаментная основа одновременно является основанием для пола. В этом случае придется обеспечивать гидро- и теплоизоляционную защиту;
  • фундамент из плит жби устраивается в районах с сильными промерзаниями грунта.

Достоинства и недостатки

Для начала рассмотрим преимущества фундамента из железобетонных плит. К ним относятся:

  • наличие возможности устанавливать такие основания на любом типе почвы. Имеющаяся плавающая платформа полностью исключает возможные подвижки грунтов без ущерба для всего сооружения;

Целесообразность использования плит

  • монолитные плиты дают возможность для устройства отопительной системы «теплый пол», а это прямой путь к экономии в зимний период;
  • фундамент из жб плит отличается высокой устойчивостью к нагрузочным воздействиям, отлично выдерживает разные веса автотранспорта;
  • сооружения, возведенные на монолитных плитах, не подвержены негативному воздействию грунтовых вод;
  • устройство монолитного фундамента не вызывает сложностей, все работы выполняются своими силами;
  • дополнительные работы по обустройству пола не требуются, можно сразу приступить к отделке;
  • конструкция отличается длительным эксплуатационным периодом, в ремонтных работах не нуждается, что позволяет сэкономить определенные денежные суммы;
  • нет необходимости готовить глубокий котлован, потому что плиты способны равномерно распределять все нагрузочные воздействия;
  • жб плиты считаются прочным и надежным строительным материалом, представляют собой прекрасную защиту помещений от проникновения грызунов и насекомых.

К сожалению, определенные недостатки все же имеются:

  • фундаменты из монолитных железобетонных плит имеют определенные ограничения по применению. При работе приходится ориентироваться на температурный режим, который не должен быть ниже пятнадцати градусов. Получается, что для достижения хороших результатов по прочности и продолжительности эксплуатации, раствор придется укладывать в теплый сезон;
  • изначально придется затратить на приобретение строительных материалов приличную сумму, но спустя определенное количество лет она компенсируется.

Конструктивные особенности

Плита представляет собой конструкцию литого типа, изготовленную из смеси песка и цемента, залитой в одну плоскость.

Такие фундаментные основания устраиваются под всей площадью сооружения. Некоторым покажется, что укладка раствора в таком количестве нецелесообразна с точки зрения экономии, но показатель прочности затвердевшей конструкции полностью оправдает все затраты.

Плиты делятся на несколько видов и используются в определенных областях. Из них строят дороги, перекрытия объектов, фундаментные основания.

Особенности железобетонных плит

Железобетонные изделия бывают:

  • плоскими. Считаются популярными для фундамента, дополнительных выступов не имеют, внешне напоминают плоскую подошву. Используются в качестве перекрытий сооружений различного предназначения, принимая на себя перераспределенные нагрузочные воздействия по всей площади объекта. Для изготовления используются раствор и армирующая сетка. Отличительными признаками считаются качество, показатель прочности и продолжительный срок службы;
  • ребристыми. Такие плиты применяются в возведении несущих конструкций либо иных сооружений промышленного характера. Изделия имеют небольшую толщину и способны переносить нагрузку на ребра изделий.

Наличие ребер придает конструкции прочность, но процесс строительства усложняет. При устройстве такого фундамента придется копать дополнительные траншеи, а пустотные участки заполнять щебенкой и песком.

Установка плит

Рассмотрим алгоритм действий устройства основания из плоских фундаментных железобетонных плит.

Алгоритм устройства плит

Подготовка

Необходимо выполнить определенные подготовительные работы. Плиту следует укладывать ровно, тщательно разровняв основание, удалив растительность. Под всю площадь возводимого здания готовится котлован, глубина которого достигает пятидесяти сантиметров (учитываются подушка и толщина плиты). На дно засыпаются щебенка и песок слоем от пятнадцати до тридцати сантиметров, при этом принимается во внимание пучинистость почвы. Слои засыпаются высотой восемь – двенадцать сантиметров, выполняется тщательная трамбовка.

Гидроизоляция и утепление

На подготовленную подушку укладываем слой гидроизоляционного материала. Чаще всего используют рубероид, из которого устраивают два – три слоя, оставляя нахлесты полос в пятнадцать – двадцать сантиметров.

По рулонному материалу устраивается теплоизоляционный слой. В качестве утеплителя рекомендуется использовать пенопластовые плиты или пенополипропилен. Главное достоинство этого материала – отличные теплоизоляционные показатели, повышенная устойчивость к негативному воздействию влаги и низких температурных режимов. Разрешается утеплительный слой выполнять из керамзита, насыпая десятисантиметровый слой.

Монтаж плит

Чтобы покрыть всю фундаментную поверхность, понадобится определенное количество готовых железобетонных плоских плит. Укладка их выполняется при помощи грузоподъемных механизмов максимально близко друг к другу. Параметры толщины изделий определяются с учетом предполагаемых нагрузочных усилий, создаваемых будущим объектом.

Под легкие хозяйственные постройки достаточно уложить плиты стандартных размеров, толщина которых варьируется в пределах двенадцати – пятнадцати сантиметров. Под наиболее тяжелые объекты используют плиты от двадцати пяти доя тридцати сантиметров толщиной. Стальные стержни уложенных изделий стыкуются, чтобы создать общую армирующую систему. Поверхность уложенных плит тщательно выравнивается относительно каждого элемента.

Бетонирование

На стыковочных участках уложенных плит имеются зазоры, которые следует заделать раствором из песка и цемента. Для приготовления смеси используют цементный материал марки м 300 и выше и песок, взятые в пропорциональном соотношении «один к трем». Как только раствор высохнет, по всей фундаментной поверхности устраивается выравнивающая стяжка.

Для ее выполнения используют аналогичную растворную смесь, заливая слой от трех до пяти сантиметров толщиной. Основная цель – формирование идеально гладкой поверхности, для чего придется во время работы использовать строительный уровень для контроля и правило, которым необходимо выравнивать поверхность.

Очередной этап заключается в правильном высыхании залитой стяжки, исключающим появление на поверхности трещин. Чтобы материал не давал резкую усадку, поверхностный слой периодически увлажняется на протяжении восьми – десяти дней. Чтобы влага сохранялась дольше, стяжку рекомендуется накрывать полиэтиленовым материалом.

Этап бетонирования стяжки

Необходимые инструменты

Для обустройства плитной фундаментной основы, соответствующей требованиям ГОСТа, придется арендовать грузоподъемную технику и подготовить следующий набор инструментов:

  • для проведения подготовительных работ – лопаты, ломы, кирки, приспособления для трамбовки подушки;
  • под монтажные работы – болгарку, молотки и кувалды, ножницы, плоскогубцы, острый нож;
  • на этапе бетонирования потребуются мастерок и кельма, правило, шпатель, миксер строительный, терка.

Качество выполненных работ проверяется строительным уровнем. Кроме этого, пригодятся рулетка и линейка металлическая.

Возведение фундамента из плит перекрытия

Важнейшей деталью при строительстве дома или здания является сооружение. В последнее время большое распространение получил монтаж фундамента с использованием плит перекрытия.

Схема фундамента монолитного дома.

Разновидности

Фундамент представляет собой одну из важнейших частей здания. Если рассчитать его стоимость, то она может доходить до 25% от общей суммы, затраченной на строительство. Очень важно, чтобы этот элемент обеспечивал прочность и долговечность будущего здания.

Перед сооружением обязательно нужно изучить характеристики грунта на пример его промерзания в зимний период.

В отечественном строительстве наибольшее распространение получили несколько типов фундамента. В основном, это плитный, ленточный и столбчатый виды. При строительстве зданий с небольшим количеством этажей чаще всего применяют ленточный фундамент. Их основное преимущество в том, что при их сооружении нет необходимости углубляться в грунт, глубина закладки такого фундамента небольшая. Нижняя подошвенная часть зачастую шире, чем верхняя. Используются они в большей мере для построек, отличающихся толстыми стенами.

Конструктивный столбчатый фундамент.

Явный недостаток такой конструкции – чрезвычайная громоздкость, которая не может перекрыть его низкую стоимость. Несмотря на это, вследствие элементарной техники его сооружения, ленточный фундамент пользуется большой популярностью.

Более экономичным вариантом строительства является столбчатый фундамент. Процесс его сооружения отличается меньшей степенью трудоемкости. Для того чтобы сделать столбчатый, необходимо в грунте бурить скважины. В готовые отверстия необходимо установить арматуру, которая впоследствии заливается бетоном.

В дальнейшем конструкцию дополняют при помощи ростверка – армированной ленты.

Не рекомендуется использовать такую конструкцию в случае горизонтальной подвижности почвы. Не желательно использование столбчатого типа при слабонесущем грунте для домов с мощными стенами.

Конструкция из плит перекрытия

Устройство ленточного фундамента.

Очень часто строители используют вариант из плит перекрытия. Он является наиболее надежным. Такой фундамент может быть как сборный, так и монолитный.

Фундамент из сборных плит перекрытия чаще всего используют для создания ленточного фундамента для зданий, имеющих цокольный этаж или подвал. Его можно сделать из блоков железобетона.

Выбирая тип, обязательно следует уделить внимание уровню интенсивности пучения почвы на боковые поверхности стен. Стоит позаботиться и о прочной подошве фундамента, так как она тоже подвергается сильному пучению. Чтобы избежать этого неприятного явления, необходимо немного нарастить ширину траншеи и во время завершающей засыпки наполнить ее грунтом нормальной плотности, не склонным к пучению.

Большое распространение для сооружения фундамента получил монолитный тип перекрытия. В свою очередь, они тоже разделяются на несколько подвидов. Так, монолитное перекрытие может быть балочным, из сборных плит железобетона, с вкладышами либо просто плитным.

Пример качественно выполненного перекрытия – монолит, устроенный с использованием опалубки. Сооружение железобетонного перекрытия требует опыта и определенной квалификации.

Фундамент представляет собой чрезвычайно важный опорный элемент конструкции сооружения, принимающий на себя всю возможную нагрузку, создаваемую стенами, крышей кровли и основным перекрытием.

Раствор для укладки плит обязательно должен быть жидкой консистенции, его количество на опоре должно быть минимальным. Раствор необходимо замешивать на основании старательно просеянного песка. Наличие в нем даже самых маленьких камешков может свести на нет весь рабочий процесс. Основное предназначение раствора – равномерное распределение нагрузки по всей площади плиты и поверхности опоры. Он предназначен для снижения вероятности возникновения локального напряжения в стенах и плите.

Подготовительные работы

Укрепление фундамента.

Обычно плиты перекрытия укладываются сверху на слой готового ленточного фундамента. При помощи плит сооружается одновременно и подвал, и пол в одном из будущих помещений.

Ни в коем случае нельзя сверху на фундамент укладывать стандартные блоки. С одной стороны, делать это не рекомендуется вследствие отсутствия возможности применения строительного уровня. Квалифицированные строители категорически запрещают укладывать один слой бетона сверху на другой, без использования промежуточной прослойки.

Целью строителей на этом этапе является выведение конструкции на один общий уровень. Рассчитать и исправить это можно путем отстреливания всех углов, выравнивания всей конструкции на одной общей плоскости. Для упрощения этого действия существует большое количество инструментов и способов. В зависимости от финансовых возможностей можно воспользоваться хоть лазерным нивелиром, хоть веревочным уровнем.

Схема фундамента.

Нижнюю часть необходимо вывести под ноль. Немаловажную роль при этом играют кирпичи. Используя стандартную кирпичную кладку, необходимо соорудить общую перевязку, расположенную в верхней части блоков. Получается, фундамент будет ровным только благодаря этой перевязке. Плиты перекрытия укладываются непосредственно только после выведения уровня.

В отдельных случаях разница между углами может составлять до 6 см, причем даже с противоположными углами.

Для выведения по уголкам одного всеобщего уровня необходимо воспользоваться раствором, цементом и небольшим количеством кирпича.

При укладке плит перекрытия очень важно учитывать одну не распространенную в широких кругах особенность. Необходимо быть готовым к возможным движениям грунта. Так, установленная ранее арматура поможет сдвинуть до нормальных пределов каркас либо вернуть его до прежнего уровня. При помощи армирования можно защитить дом от образования трещин.

При помощи кирпича можно утолщить стену до 70 или 100 см. Образовавшуюся стенку необходимо залить раствором и замазать щели.

Список необходимых материалов:

  • плиты перекрытия;
  • кирпич;
  • арматура и дресва;
  • цемент;
  • пенопласт.

Установка плит

Схема монолитного фундамента.

Прежде чем начать строительство, необходимо для фундамента подготовить грунтовую основу. Предварительно необходимо провести работы, направленные на выравнивание местного ландшафта. Как пример, можно подсыпать грунт и утрамбовать его с использованием виброплощадки.

После того как грунт будет размечен, необходимо сделать его выемку на слой примерно в 30 см.

Таким образом, будет готово так называемое корыто, которое необходимо выстлать, используя геотекстиль. Лучше взять материал, обладающий плотностью до 200 г на 1 м?. Основная функция геотекстиля – удержание последующих слоев песчано-щебневой засыпки. В то же время этот материал прекрасно пропускает грунтовые воды, что убережет фундамент от скопления под ним влаги или жидкости.

Еще эффективней будет сделать дренаж почвы при помощи сооружения нескольких дренажных траншей. Для этого траншеи необходимо застлать слоем геотекстиля, а в последующих песчано-щебневых слоях – уложить дренажные гофрированные трубы из пластика. Трубы должны быть оснащены специальными фильтрами, направленными на сброс воды в специальную траншею.

После укладки геотекстильного слоя можно приступать к засыпке щебня и песка. Слой щебня покрывается слоем полиэтилена для обеспечения гидроизоляции. Сверху следует уложить экструзионный пенополистирол.

Глубина закладывания на пучинистых грунтах должна составлять не более 50 см.

Теперь можно приступать к сооружению опалубки для будущей фунтаментной плиты перекрытия. Обязательно необходимо воспользоваться слоем полиэтиленовой пленки для того, чтобы предотвратить утечку бетонного молока из цементной смеси. После установки опалубки следуют работы по вязке арматуры. Из арматурных прутьев №14 необходимо соорудить две сетки, с ячейками 20х20 см. Необходимо соблюдать расстояние между двумя слоями арматуры в 100 мм. Нижний слой защитного бетона должен составлять 3,5 см.

После того как будет связана арматура, под нижний ее слой необходимо подвести грибки толщиной в 35 мм. В дальнейшем между двумя слоями устанавливается опора на нижние грибки размером в 100 мм. Сам процесс по подъему арматуры достаточно сложный. Желательно при этом использовать лом с рычагом и домкрат. Если есть возможность, можно установить арматуру непосредственно на грибки еще в процессе вязки. После армирования плита будет тем прочнее, чем меньше в ней будет насчитываться соединений.

Подводка фундамента.

Обязательно нужно сделать армирование торцевых концов плиты. Для этого необходимо рассчитать количество П-образных элементов, предназначенных для связки нижнего и верхнего уровней армирования. Таким образом, нужно перекрыть толщину не менее двух плит.

Если сделать все правильно, хомуты, размещенные по краям плит, будут выполнять восприятие крутящих моментов и обеспечивать необходимую анкеровку.

Обязательным моментом является установка дополнительного верхнего слоя арматуры. Для заливки плиты желательно использовать бетон марки М450. Прочности, которую обеспечивает бетон данной марки, для фундамента будет вполне достаточно. Подаваться бетон должен с использованием лотка, непосредственно из миксера: так смесь будет попадать наиболее равномерно, а воздушные пузырьки будут сами по себе удаляться. Кроме монолитных можно воспользоваться и готовыми плитами.

Очень важно правильно провести строительные работы, обращая особое внимание на некоторые нюансы. Естественно, для того чтобы при строительстве воспользоваться плитами перекрытия для фундамента, возможно использование тяжелой техники.

В первую очередь необходимо выровнять углы короба. Только при равных углах производится укладка плит перекрытия. Для увеличения срока эксплуатации конструкции необходимо увеличить ее жесткость. Делается это при помощи элементарного армирования.

Наращивание фундамента сбоку

Так, армирование сделать совершенно просто. Для этого нужно на заранее созданный кирпичный уровень уложить арматурный слой, толщиной около 16 мм. Перекрытие с таким слоем армирования предотвратит каркас здания от возможных сдвигов.

После того как будет уложена арматура, можно приступать к укладке плит. Место для будущей кладки целесообразно предварительно подготовить, используя цементный раствор. После того как плиты перекрытия будут уложены на фундамент, их нужно будет обложить при помощи кирпича.Таким образом, появится возможность заделать существующие зазоры.

Может сложиться такая ситуация, что при помощи кирпича со всеми зазорами не получится справиться. В таком случае пустоты можно заполнить, воспользовавшись одной житейской хитростью. Так, все возможные труднодоступные промежутки следует выложить пенопластом. После того как на плиты будет уложен слой пенопласта и кирпича, конструкцию необходимо залить при помощи строительного раствора. Он послужит для будущей постройки отличным утеплителем. В образованных полостях, которые по ошибке не заполнили кирпичом или пенопластом, стенка будет значительно тоньше. Наличие воздушных зазоров будет способствовать быстрому остыванию пола в зимний период.

После того как будет закрыто подвальное помещение и завершены работы по установке короба, можно будет перейти к следующему шагу – установке стен будущего здания.

Гидроизоляционные работы

Обязательным моментом при создании фундаментной основы является ее гидроизоляция. Отличный пример – фундамент можно гидроизолировать, обмазав его битумным грунтом и несколькими слоями мастики на битумно-полимерном основании. Горизонтальную гидроизоляцию можно выполнить при помощи укладки по ростверку битумно-полимерного материала.

Преимущества плиточной конструкции

Схема монолитного фундамента.

В соответствии со многими показателями, плиточный фундамент обладает большим преимуществами, чем ленточный. На пучинистых почвах возможно сделать только монолитный фундамент, хоть он и несколько дороже ленточного. Это касается и зданий, характеризующихся высокой степенью чувствительности к разного рода деформациям. Пример таких зданий – кирпичные, кермазитбетонные либо газобетонные сооружения.

В зданиях, построенных из таких материалов, при малейших деформациях до 5 мм происходит нарушение целостности поверхности.

Принцип устройства цоколя из керамзитобетонных блоков.

Для фундамента из плит перекрытия можно использовать плиты нескольких разновидностей. Как правило, это плоские либо же ребристые плиты. Ребристые плиты отлично справляются с пучинистыми грунтами и с той нагрузкой, которая припадает на них со стороны здания. Однако необходимо быть готовым к тому, что технология его сооружения значительно сложнее, чем укладка основы из плоских плит перекрытия.

Для правильной укладки ребристых плит желательно изначально заливать систему для фундамента, сходную с ленточным монолитным фундаментом. Поверху этой заливки как раз и наливается монолитная плита перекрытия. Пространство между ребрами необходимо заполнять при помощи песчаника либо гравия.

Для того чтобы избежать промерзания основы в неотапливаемых помещениях, желательно предварительно утеплять грунт под ее основанием.

Правильно уложенная и гидроизолированная плита перекрытия может послужить основой для черного пола.

Единственный из возможных недостатков плиточного фундамента является его несколько высокая, по сравнению с другими видами фундамента, стоимость.

Добавить комментарий

Ваш адрес email не будет опубликован.
