Фундамент ступенчатый на склоне — Клуб Мастеров

Ступенчатый фундамент на склоне — схема + монтаж

Каждый мастер, которой приобрел загородный надел на склоне, задается вопросом, по какому принципу на такой территории возводится базис для дома. Используя современные технологии можно легко справиться с этой задачей. Существует несколько разновидностей основ, подходящих для закладки на непростых участках, одной из которых является ступенчатая конструкция. Ступенчатый фундамент на склоне соответствует всем общепринятым стандартам, благодаря чему он и получил большую популярность.

Варианты базисов для бугристых участков

Помимо ступенчатых базисов на территориях с непростым рельефом применяются и другие типы оснований. Поэтому, перед тем, как остановить выбор на ступенчатой конструкции, стоит рассмотреть все возможные варианты.

Если основа возводится на склоне, то гарантией ее горизонтальности станет плавное изменение высоты. Профессионалы выделяют три основных типа базисов, способных на это:

Ленточный фундамент (ступенчатый) на неровном участке закладывается в том случае, когда расстояние между верхним и нижним уровнем участка равняется 1 м, а почва на территории достаточно стабильная. При устройстве базиса данного типа возникает возможность создания подвального помещения, для которого стенами будут служить стенки ленты.

Если строительная площадка включает не только значительный уклон, но и слабые грунты, идеальным вариантом станет фундамент на сваях. Под слабыми грунтами подразумеваются те, которые предрасположены к пучению, насыщенные влагой, с высоким уровнем промерзания. Монтаж опор достаточно прост, но это не влияет на прочностные характеристики готового основания.

Если уклон превышает 1 м и изготовление траншеи с ровным горизонтальным дном требует значительных финансовых и физических вложений, целесообразно остановиться на ступенчатой конструкции. Каждая ступень имеет незначительную высоту и хорошее сцепление с почвой, что приумножает стойкость всей постройки.

Помимо трех вышеупомянутых типов базисов в современном строительстве все чаще стал использоваться ступенчатый плитный фундамент, являющий собой массивную монолитную решетчатую платформу из высококлассного железобетона. Укладка бетона производится по всей площади строения. Готовая конструкция отличается солидной долговечностью и устойчивостью к разным видам нагрузок.

Как бы то ни было, ступенчатый базис остается самым востребованным вариантом для установки на склонах, как среди профессиональных строителей, так и среди любителей.

Особенности ступенчатой основы

Ступенчатое основание – это конструкция с несколькими углубляющимися в почву выступами, устраиваемая для преодоления высотных перепадов на площади под застройку. Данный тип базиса используется исключительно на бугристых участках.

Ступенчатое заложение фундамента представляет собой устройство классической бетонной ленты, но с некоторыми изменениями: сооружение состоит из разных по высоте ступенек. Главными отличиями между ступенчатой основой и лентой являются:

• Форма траншеи – дно котлована роется не строго горизонтально, а ступеньками. Это позволяет осуществить плавный переход, избегая существенных перепадов высоты в каждой точке участка;
• Устройство опалубки – на торцах ступенек формируются поперечные стены;
• Армирование – металлический скелет также изготавливается в форме ступеней;
• Заливка бетоном – раствор укладывается не сплошным слоем, а заливается поэтапно, переходя от одного места к другому, начиная с нижней ступеньки.

Еще одна особенность – расчет ступенчатого фундамента практически невозможно выполнить непрофессиональному строителю. Для того чтобы справиться с работой, придется самостоятельно вычислить точку пролегания почвенных вод, тип грунта на территории и т. д. Без наличия специальных навыков провести инженерно-геологическое исследование не получится. Поэтому все вычисления и проектировку в обязательном порядке поручают специалистам.

Однако, грамотного проекта ступенчатой основы не достаточно. Чтобы результат работы порадовал, необходимо безошибочно воплотить план в жизнь. Для этого следует ответственно подходить к возведению фундамента, придерживаться технологии выполнения, а также соблюдать все правила и рекомендации.

Монтаж базисной конструкции

Ступенчатый фундамент на склоне, схема выполнения которого немного отличается от стандартной, осуществляется за несколько этапов.

Этап 1. Проектирование

Решив спроектировать основу самостоятельно, стоит помнить, что на территориях, отличающихся бугристой поверхностью, размещение здания обуславливается направлением склона. Это продиктовано тем, что устойчивость базиса являет собой наиболее значимый фактор. Самым надежным вариантом расположения конструкции станет устройство ее протяжной стороны в перпендикулярном к откосу положении.

Этап 2. Разметка

После того, как все расчеты завершены, можно приступать к разбивке участка. Строго в соответствии с проектом выполняется разметка при помощи бечевки, металлических прутов и рулетки.

Этап 3. Изготовление траншеи

При работе со ступенчатым базисом (когда глубина заложения фундамента изменяется ступенчато), грамотно вырытая траншея – это уже 50% успеха. Вариант ее создания зависит от типа почвы. Безопасный угол наклона скосов котлована:

• Для песчаных почв – от 30 до 45 градусов;
• Для глинистых грунтов – от 50 до 50 градусов;
• Для почв, имеющих ледниковое происхождение – 70 градусов.

Траншея роется по одной ступеньке, а не сразу по периметру строения.

Сначала почва снимается по линии базиса на откосе и выше точки заложения. При этом следует соблюдать наклон. Часть котлована, оставшаяся под основу ленточного вида, выкапывается вручную. Работу начинают с самого нижнего места разметки, поднимаясь все выше (размерные характеристики каждой новой ступеньки замеряются). Ширина траншеи должна превышать ширину фундамента.

Этап 4. Установка опалубки

Предотвратить осыпание стенок котлована помогает опалубка. Данная конструкция должна быть цельной – на ступенях в вертикальном положении устанавливаются ее элементы. Очень часто опалубку не демонтируют, так как снять каркас без разрушения основы достаточно трудно.

Этап 5. Армирование

Если изготавливается фундамент из бетона, максимальная высота ступени должна равняться 30 см. Каждая ступенька дополнительно усиливается каркасом, если возведение основы выполняется на слабых почвах.

В случае, когда уступы базиса по высоте превышают 60 см, их усиливают поперечными стальными стержнями. Из металлических прутов посредством проволоки вяжется двухъярусный пояс, повторяющий форму ступеней. В работе применяются прутья D 12 – D16 мм. Длина изгибов должна рассчитываться заранее (еще на этапе проектировки).

Таким образом, производится армирование ступенчатого фундамента.

Этап 6. Гидроизоляция

Вертикальная и горизонтальная гидроизоляция укладывается по стандартной схеме. В качестве гидроизолирующего материала чаще всего применяется рубероид.

Этап 7. Фундаментные стены

Фундаментные стенки выполняются аналогично традиционным вариантам базисных стен. Чаще всего для их изготовления применяется бетонный раствор. Как упоминалось ранее, заливка подготовленной конструкции начинается с самой нижней ступени. Как только бетон схватится, переходят к ступеньке, находящейся выше. Железобетонная основа станет гарантией стойкости всего строения.

Еще один вариант возведения стенок – кладка из отдельных изделий (кирпичей, камня, блоков). Ступенчатый фундамент из блоков фбс является прекрасной альтернативой монолитной конструкции. Благодаря крупным габаритам каждого строительного элемента временные затраты на устройство сокращаются почти в два раза. Однако случается, что размерные характеристики сырья из достоинства превращаются в недостаток: высота блоков не соответствует высоте ступени основания. В такой ситуации материал подрезается, либо устраивается дополнительная кладка силикатным или керамическим кирпичом.

Подводя итоги, стоит сказать, что площадь под застройку с нестандартным рельефом – не повод расстраиваться. Каждый мастер, ответственно подходящий к работе, может оборудовать ее под дом из своих грез. Главное определиться с тем, какое основание наиболее подходит для воплощения мечты. Свайный или ленточный, ступенчатый фундамент – на склоне наиболее целесообразно применять последний. Прислушиваясь к советам профессионалов и качественно выполняя работу, можно возвести стойкий базис, который станет надежной основой для будущего здания.

Видео инструкция как построить дом на склоне:

Фундамент на склоне: подбор и монтаж подходящего типа основания

Построить фундамент на плоском участке при наличии современных технологий несложно. Однако иногда участки для будущего строительства располагаются на крутых склонах. У домов, расположенных на покатых поверхностях, есть свои преимущества: они лучше защищены от ветра и затопления, более выгодны по цене. Кроме того, с горы обычно открывается впечатляющий вид. Но под влиянием больших осадков и почвенных вод грунт постепенно размягчается.

В дальнейшем это может привести к сдвигу верхних слоёв грунта. Чтобы уберечься от неприятных последствий, следует правильно выбрать и возвести фундамент. Как это сделать, расскажет данная статья.

Особенности

Возведение фундамента для дома на склоне – непростой процесс, требующий особого подхода и соблюдения технологий, ведь фундаментное основание является главной составляющей каждой постройки. Для покатой поверхности обычно выбирается ленточное, свайное или ступенчатое основание.

Для начала нужно произвести расчёт угла наклона, измеряемого в процентах. Если величина наклона находится около 10-ти процентной отметки, это говорит о высоком уклоне. Чем круче уклон, тем больше усилий и материалов может понадобиться. Если угол наклона не превышает восьми процентов, то подгорную часть можно подсыпать грунтом. Если же угол больше восьми процентов, то придётся строить цокольный этаж.

Стоит помнить, что фундамент на участке с уклоном не может быть выше, чем четыре его ширины. Перед строительством участок нужно поделить на квадраты и на каждом из них принять противооползневые меры.

Ленточный фундамент – одна из самых популярных конструкций на сегодняшний день. Однако специалисты советуют возводить такой вид основания только на склонах с минимальным уклоном. Также стоит учесть различные противопоказания геодезистов.

Ленточный фундамент представляет собой замкнутый контур из железобетонных балок и закладывается как под наружные, так и под внутренние стены, если в этом есть необходимость. Данный вид идеален для сооружений с тяжелым перекрытием, а также, если в планах есть создание подвала. Различаются два типа ленточного основания: монолитные и сборные.

Свайный фундамент представляет собой прочную конструкцию из свай, которые закапываются в землю и объединяются сверху опорами. Многие специалисты сходятся во мнении, что свайное основание является лучшим для возведения несущих конструкций на склонах. Это эффективный и практичный вариант для обустройства фундамента на любой глубине.

Процесс установки прост, хотя и требует наличия специальной техники. К тому же, такой вид экономически выгоден по сравнению с другими вариантами. Сваи могут быть изготовлены из дерева, железобетона или металла. К пучинистым почвам (глина, суглинок, супесь) предъявляют особые требования. Здесь свайный фундамент также уместен.

Столбчатый вид тоже подходит для устройства фундамента на склоне. Он предусматривает возведение столбов во всех углах. Однако нужно учитывать некоторые нюансы при его возведении: каждый столб должен подстраховываться опорной стеной, которая усиливает стойкость основания. Столбчатый вариант экономичен и надёжен, не требует дополнительной гидроизоляции. Но применим он только для деревянных или каркасных домов.

Ступенчатый фундамент имеет каскадное расположение в виде уступов. Он подходит для косогоров с большой крутизной, если выравнивание поверхности не может быть выполнено по каким-либо причинам. Общий уклон данного варианта полностью соответствует естественному уклону участка. Заложение ступенчатого фундамента имеет вид классической бетонной ленты, сооруженной из разных по высоте ступенек.

Плитный фундамент с перепадом высот на участке с уклоном – оптимальное решение для строительства домов и коттеджей из кирпича, газобетона и других материалов. Такой вариант основания обеспечивает надёжную опору для малоэтажных зданий и отличается особой долговечностью.

При строительстве плитного фундамента на небольшом заглублении создают сплошное основание из монолитного железобетона. Вес стен и кровли распределяется равномерно по всей поверхности основания. Такая конструкция сможет вынести любые перемещения грунта. Минус плитного фундамента – большие расходы на монтаж и материалы.

Как выбрать проект?

Решая, какой фундамент больше подойдёт для цокольного этажа на неровном участке, необходимо определить уровень перепада высот, а также произвести исследование типа грунта местности. Плохо обдуманное строительство на склоне в итоге может обернуться обрушением грунта. Для вычисления нужных расчётов лучше пригласить специалистов.

Если угол наклона:

• менее 3% – это ровная поверхность;
• от 3% до 8% – малый уклон;
• до 20% – средний уклон;
• более 20% – крутой уклон.

В первых двух вариантах возможно возведение ленточного фундамента. При невозможности выровнять поверхность или увеличении угла наклона возводится ленточно-ступенчатый тип. При больших уклонах подходит только столбчатое основание. А вот свайный фундамент уместен для любых склонов.

Что касается типа грунта, то он подразделяется на:

• хрящеватый – прочный грунт из песка, глины и щебня;
• песчаный – легко пропускает влагу;
• скалистый – самый прочный, при этом не пропускает влагу;
• глинистый – легко вспучивается и промерзает.

Чем больше влаги в грунте, тем больше он пучится при замерзании, выталкивая фундамент из почвы. Поэтому при сложном грунте основание ставят ниже уровня промерзания.

При строительстве ленточного фундамента одна часть цоколя погружается глубоко в склон. Устройство подобного основания – затратное мероприятие, но если вы планируете возводить кирпичный или бетонный дом, то ленточный вариант будет самым лучшим выбором.

Свайный фундамент можно использовать для возведения любого типа постройки, будь то жилой дом, гараж или баня, а также при любых углах наклона. При таком варианте строительства основания использовать его можно будет в любых целях. Единственный недостаток свайного типа – невозможность возведения дома с подвалом.

Столбчатый вариант рекомендуется для подгородной местности. Подойдет он и для участка между холмами.

Также выбор типа фундамента зависит от того, хотите ли вы использовать цокольный этаж для обустройства подвала, винного погреба, жилой комнаты или гаража для экономии площади. Не стоит забывать и об удерживающих сооружениях. Они помогают предотвращать обвальные процессы при невозможности изменения рельефа поверхности. Такие конструкции для разного типа фундамента на неровной поверхности могут быть представлены в виде опорных плит и балок, свайных сооружений и столбов, контрфорсов и пломб, опоясок и облицовочных стен.

Как производится монтаж ленточного фундамента на склоне + каково его устройство и как правильно произвести расчет

Отношение строителей к ленточному фундаменту единодушно.

Лента — самый надежный и экономичный вариант конструкции основания, проверенный во всех условиях многолетней практикой.

Все технологические вопросы отработаны до полной ясности, возникновение ошибок возможно только при возведении ленты без должного обследования участка, использования недостоверных данных или неподготовленных строителей.

Рассмотрим один из наиболее сложных, но часто встречающихся случаев — создание ленточного фундамента на склоне.

Подобные ситуации встречаются достаточно часто, поэтому вопрос заслуживает детального рассмотрения.

Подходит ли ленточный фундамент для установки на склоне?

Ленточный фундамент является одним из наиболее предпочтительных вариантов. Он оптимальным образом приспособлен к приему и перераспределению нагрузок, возникающих при подвижках или пучении грунта.

Все альтернативные варианты оснований при строительстве на склоне создают существенные ограничения в конструкции дома, например, в части подвала. Кроме того, наличие уклона может стать препятствием для подхода строительной техники, что сделает невозможной установку свай.

В то же время, выкопать траншею можно и самостоятельно, главным условием станет обеспечение горизонтали ее дна. Это единственный по-настоящему важный и сложный момент при создании ленты на склоне, все остальные этапы выполняются практически традиционным способом.

Достоинства и недостатки

К достоинствам можно отнести:

• Прочность, способность переносить разнонаправленные нагрузки.
• Высокая несущая способность, устойчивость к внешним факторам воздействия.
• Возможность самостоятельного строительства без участия сложной техники.
• Экономичность, относительно низкий расход строительных материалов.

Существуют и недостатки:

• Зависимость от строения слоев грунта.
• Нагрузки направлены под углом к осям ленты, что необходимо учитывать при расчете фундамента.
• Необходимо тщательное обследование участка, выяснение уровня залегания грунтовых вод и состава слоев.

Существует множество противопоказаний по гидрогеологической или климатической обстановке, которые необходимо полностью прояснить до начала работ.

Какие виды подходят для склона

Возможно строительство разных типов ленты.

По конструкции могут быть выбраны:

По глубине погружения:

Специалисты рекомендуют строить монолитные конструкции, так как несущая способность и устойчивость к осевым растягивающим нагрузкам у сборных лент значительно ниже. Учитывая специфику размещения и возможность подвижек грунта под действием веса постройки, выбор вполне оправданный и очевидный.

Также существует общее мнение относительно глубины заложения ленты. Рекомендуется предпочитать заглубленный тип, так как нагрузки пучения в зимнее время направлены под углом и способны сдвигать основание вниз по склону.

Чем больше угол наклона, тем значительнее должна быть глубина погружения.

Что такое ступенчатый ленточный фундамент?

При строительстве фундаментов большой площади на склонах с достаточно большим углом наклона рекомендуется применять ступенчатый ленточный фундамент. Обычно он используется в случаях, когда перепад уровней в нижней и верхней точках превышает 1 м.

С точки зрения конструкции, ступенчатый ленточный фундамент представляет собой род террас, горизонтальных площадок, расположенных одна под другой.

Такое деление облегчает строительство в части земляных работ, поскольку обеспечить горизонталь на небольшой площадке значительно легче, чем на крупной площади — объемы грунта, который придется вынуть для выравнивания, уменьшаются в несколько раз.

При создании ступеней можно уменьшить их размер до получения вполне приемлемого значения перепада высот для каждого участка, но слишком уменьшать размер нельзя, так как это снижает прочность сцепления фундамента с грунтом.

Специфика уклона

Необходимо понимать, что математически ровных и горизонтальных участков не существует в принципе. Если уклон выражается в пределах 3% (на каждый метр длины перепад не более 3 см), то считается, что участок горизонтальный.

Если процент уклона больше, то имеется определенный наклон. Если в нижней точке высота основания в 4 раза превышает ширину ленты, значение уклона считается предельным. При больших значениях сплошную ленту строить нельзя, надо использовать ступенчатую методику возведения.

Для ступенчатого основания также существуют свои ограничения. Например, длина горизонтального участка ленты (ступени) не должна быть меньше 0,6 м, а высота ленты — не менее 0,3 м.

Кроме того, каждая ступень, расположенная на следующем ярусе, должна перекрывать нижнюю на двойную ширину ленты или на 0,3 м (минимум).

Каково его устройство

При относительно небольшом угле наклона методика строительства мало отличается от общепринятой. Особенностью становится лишь необходимость обеспечить горизонтальный уровень дна траншеи под ленту.

При строительстве на развитых уклонах, где приходится использовать ступенчатую ленту, появляется несколько смежных ленточных оснований, расположенных друг над другом и опирающихся своими нижними частями на верхние участки ступеней, расположенных под ними.

Такая конфигурация требует определенного порядка строительства, которое производится по направлению снизу вверх и позволяет строить ступени последовательно. Одномоментная заливка всей ленты в данном случае не всегда возможна, поэтому необходимо обеспечить только монолитность отдельных ступеней.

Как рассчитать фундамент

Полноценный расчет ленты, расположенной на склоне, должен производить опытный и профессиональный специалист. Задача слишком сложна даже для профессионала, если он раньше не производил подобных вычислений.

Необходимо учитывать угол наклона, гидрогеологические факторы, прочие особенности участка и климата в регионе. В данном случае не помогут даже многочисленный онлайн-калькуляторы, поскольку сочетание факторов воздействия в каждом случае весьма специфично и усредненной методикой расчета тут не обойтись.

Если уклон невелик и не способен оказать воздействие на эксплуатационные качества ленты, расчет производится обычным способом. В данном случае вопрос решается обычной планировкой или нивелировкой участка.

Пошаговая инструкция по монтажу

Порядок действий при строительстве ленточного основания на склоне:

1. Разметка участка, установка кольев по углам будущей траншеи.
2. Рытье траншеи на необходимую по геологическим условиям глубину.
3. Выравнивание дна траншеи по горизонтали.
4. Создание слоя песчаной засыпки. Как вариант — поочередно слой песка и щебня.
5. Тщательная трамбовка песчаной подушки.
6. Проверка горизонтали поверхности песчаного слоя. При необходимости производится коррекция и выравнивание.
7. Укладка гидроизоляционного слоя.
8. Сборка опалубки.
9. Монтаж арматурного каркаса.
10. Заливка бетона.
11. Выдержка бетонной ленты, во время которой в течение 10 дней производится периодическое смачивание ленты водой.
12. Распалубка (производится через 10 дней после заливки).
13. После выдержки в течение 28 дней поверхность ленты покрывают слоем гидроизоляции и утепляют. После этого приступают к дальнейшим строительным работам.

Строительство ступенчатой ленты производится поэтапно, начиная с нижней ступени. Для каждой из них необходимо произвести полный цикл работ по созданию всех элементов фундамента. Некоторые моменты можно объединить, например — земляные работы или монтаж утеплителя.

Полезное видео

В данном видео вы узнаете, как правильно произвести монтаж ленточного фундамента на склоне:

Заключение

Рельеф местности редко позволяет обойтись без планировки участка. Строительство на склонах — не редкость, поэтому знание о методах и технологии решения подобных вопросов полезно не только профессиональным строителям, но и людям, планирующим возведение частного дома на участке со сложным рельефом.

В любом случае, участие специалиста будет полезным на любой стадии работ, а в особенности — на этапе создания проекта. Поэтому, начиная работы, следует привлечь грамотного и знающего прораба, имеющего опыт в создании опорных конструкций на наклонной плоскости.

Ступенчатый фундамент — особенности выполнения работ

Зачастую сооружения возводят на площадках со сложными рельефными условиями, и требуется тщательная геологическая разведка, чтобы подобрать надежное и устойчивое фундаментное основание. Ступенчатый фундамент особой сложности не вызывает, строительство его возможно собственными силами даже на проблемном участке.

Ступенчатый фундамент – что это

Такое основание представлено конструкцией с несколькими выступами, заглубленными в землю. Его устраивают, чтобы преодолеть высотные перепады на отведенной под строительство территории. Такое основание применяется исключительно на бугристой местности.

Заложение ступенчатого основания представляет обустройство обычной железобетонной ленты, имеющей определенные изменения в виде одинаковых по уровню высоты ступеней.

Основными отличиями между ступенчатым и ленточным фундаментом, заливаемых на склоне, являются:

• котлован устраивается не горизонтально, а в виде ступеней. Данная мера дает возможность устраивать плавные переходы по высотам в любом месте;
• при выставлении опалубочной конструкции поперечные стенки устанавливаются на торцевых участках ступеней;
• металлический каркас из арматуры тоже готовят в аналогичной ступенькам форме;
• бетонирование выполняется этапами – от нижней ступени.

Имеется еще одна особенность – расчетные данные на такое основание сможет выполнить только опытный строитель. Придется определять глубину протекания грунтовых вод, устанавливать тип почвенного состава и т. п.

Помимо правильно составленного проекта необходимо знать порядок проведения работ и их технологические особенности.

Преимущества и недостатки

Ленточный ступенчатый фундамент имеет определенные достоинства:

• обладает хорошей прочностью, переносит разнонаправленные нагрузочные воздействия;
• отличается высоким показателем несущей способности, устойчив к внешним воздействиям;
• такое основание можно залить самостоятельно, не привлекая специальную технику;
• на строительство потребуется оптимальное количество материалов.

К сожалению, застройщиками отмечены и определенные недостатки:

• фундамент обладает прямой зависимостью от строения грунтового состава;
• нагрузочные воздействия направляются под углами к ленточным осям, что приходится учитывать при выполнении предварительных расчетов;
• строительство подразумевает тщательное геологическое обследование территории, результаты которого оказывают непосредственное влияние на все рабочие этапы.

Технология строительства

Итак, ступенчатый фундамент – как сделать его правильно? Составление проекта – половина успеха. Остается все работы выполнить правильно, для чего необходимо знать, что представляет собой схема монтажа ступенчатого фундамента на склоне.

Фундаментное основание должно быть стабильным и защищенным от возможных оползаний, не поддаваться воздействию воды.

В ходе работ придется отслеживать устойчивость стен котлована, очередность монтажных мероприятий и качество их проведения.

Земляные работы

От правильности подготовки котлована зависит стабильность фундаментного основания. Вариант его формирования определяют по состоянию и разновидности грунтового состава.

Угол наклонности откосов выбирается с таким расчетом, чтобы грунт не осыпался. Для песчаной почвы этот показатель составляет тридцать – сорок пять градусов, на глинистом составе значение его увеличивается до пятидесяти – шестидесяти градусов.

Если вы устраиваете фундамент в виде ступеней, котлован под всей площадью объекта можно не копать, так как каждая из ступеней должна в качестве опоры иметь материковый грунтовый состав. Выкапывается только траншея под формирование ступени.

Изначально снимают грунтовый слой на откосе по линии фундаментного основания, несколько выше уровня его закладки, выдерживая при этом наклонный угол. Если встретится грунтовый участок, не отвечающий требованиям по несущей способности, его следует удалить полностью, дойдя до более плотной почвы.

Оставшуюся часть котлована, предназначенного под ступенчатый фундамент, выкапывают вручную. Работы начинают вести с самой нижней разметочной точки, постепенно перемещаясь вверх, выдерживая размерные параметры очередной ступени. По ширине траншея должна быть несколько больше фундамента.

Установка опалубки

Чтобы грунт не осыпался, в местах уступов закладывается сплошная опалубочная конструкция. Частично такое укрепление представляет собой несъемный вариант, так как после выполнения бетонирования не все щиты можно демонтировать.

Закончив подготовку и защиту траншеи, на дно ее заливают тонкий слой тощего бетона, чтобы предотвратить проникновение в землю цементного молочка.

Если дно траншеи получилось ровным, тощий бетонный раствор можно залить в выставленную опалубку.

Опалубка выставляется сплошной системой в зависимости от состояния почвы. Ее необходимо соединить с крепежными элементами, установленными во время подготовки траншеи.

Как правило, ширина фундамента ступенчатого на склоне достигает пятидесяти – восьмидесяти сантиметров, а значение высоты составляет не менее тридцати сантиметров. Как и при устройстве традиционных фундаментных оснований, размеры его определяются с учетом несущих возможностей почвенного состава. Чем слабее основа, тем шире будет фундамент в виде ступеней.

Гидроизоляция

Выполняется вертикально и горизонтально, как в случаях с обычным ленточным или плоским фундаментным основанием. Если с этой целью используется рулонный рубероидный материал, то предусматривается десятисантиметровый нахлест верхней полосы на нижнюю.

Армирование

Так как общий уклонный угол ступенчатой фундаментной основы должен быть максимально идентичен рельефному рисунку площадки или несущим слоям почвы, то определяется необходимая высота уступа для фундамента.

Если проектным заданием определена закладка бетонной основы, уступ не должен превышать тридцать сантиметров, и армирование выполняется обычным способом. Ступени армируют дополнительно в случаях, когда грунты в этих местах отличаются неоднородностью состава или слабостью. Фундаментные ступени, превышающие по высоте шестьдесят сантиметров, устраиваются редко, проектируются из железобетонного материала и дополнительно усиливаются поперечными металлическими прутьями, расположенными горизонтально.

При рельефном уклоне, превышающем восемнадцать градусов, планируется уступ более 0.3 м, и его следует укреплять анкерами. В более широкое фундаментное основание закладываются стальные арматурные стержни, размещенные поперек и продольно в соответствии с проектными расчетами.

Бетонирование

Бетонный раствор, предназначенный для заливки ступенчатого основания, рекомендуется готовить на строительной площадке самостоятельно. Заливку следует осуществить в течение рабочего дня, чтобы вся масса схватывалась одновременно.

Раствор подается слоями, периодически уплотняется, чтобы удалить пустотные участки. Как правило, они образуются в точках пересечений арматурных каркасов.

Опалубочная конструкция заполняется раствором до нужной отметки, поверхность бетона разравнивается.

Монолитная бетонная конструкция набирает необходимую прочность в течение четырех недель, и за это время опалубка должна оставаться на месте. В некоторых случаях разрешается выполнять демонтаж щитов через две недели, когда бетон набирает до семидесяти процентов прочности, определенной проектом. Несъемные опалубочные элементы остаются в фундаментной конструкции. Как только бетон окончательно затвердеет, приступают к возведению стен.

Дренаж

Фундаментные основания ступенчатого типа, частично заглубленные по причине обустройства подвального помещения, периодически подвергаются негативному воздействию грунтовых вод. Следовательно, вдоль оснований необходимо предусматривать дренажную систему.

Дренаж оборудуется по отдельному проектному решению, после завершения работ принимается в эксплуатацию. Если строительство объекта ведется на уклонном участке, то изменяются гидрологические местные особенности, и обустройство дренажа становится важным мероприятием.

Стекающая вниз влага оседает на стенах фундамента, впитывается в них, под сооружением образуются водные потоки, вымывающие почвенный состав и приводящие к просадке грунта. Предотвратить подобное явление негативного характера можно дренажными трубами, собирающими воду и выводящими ее за территорию участка. Как правило, такие элементы дренажной системы укладываются до момента засыпки фундаментного основания.

Определенные проблемы возникают, когда дренаж устраивается на большой строительной площадке, потому что часть труб должна прокладываться непосредственно под объектом. Данная мера ограничивает численность колодцев, что усложняет их очистку и ослабляет несущие возможности почвенного состава. Линии дренажа, проходящие под фундаментами, закладываются в специальные муфты.

Не стоит упускать из виду влагу, стекающую с кровельного перекрытия. Необходимо исключить ее просачивание в почву возле стен сооружения, но и делать ее отвод в дренаж тоже не рекомендуется. Будет лучше, если под нее предусмотрите отдельную водоотводную линию.

Дренаж – мера необходимая, но порой недостаточная. Только тщательное изучение гидрогеологических особенностей места позволит вам принять решение на необходимость проектирования и устройства дополнительных средств, защищающих от воды.

Заключение

Вы теперь знаете, как сделать ступенчатый фундамент. Как видите, все работы вполне можно выполнить самостоятельно.

Как сделать фундамент на склоне своими руками

Фундамент на склоне

Участок со сложным рельефом не является редким явлением, поэтому для их владельцев остро стоит вопрос о выборе типа основания для дома. Несмотря на то, что такая местность вызывает определенные трудности при строительстве, все чаще можно наблюдать появление домов на склонах гор и холмах и берегах водоемов.

Основные правила строительства дома на склоне

Строительство дома на участке со сложным рельефом — это довольно непростая задача, но зная особенности грунта и приняв предварительные меры для устранения проблемы, можно своими руками возвести крепкое и надежное жилище.

Если участок имеет склон более 10%, то грунт может обрушиться. Это происходит по нескольким причинам:

Строительство дома на склоне

• Увеличиваются нагрузки на грунтовый пласт.
• Повышается влажность.
• Отсутствуют подпорки и другие укрепляющие конструкции.

Чтобы предотвратить оползень или снизить его масштаб, необходимо принять радикальные меры, благодаря которым фундаменту будет обеспечена необходимая устойчивость. Среди основных действий по устранению проблем этого типа можно выделить следующее:

• Выравнивание рельефа путем уплотнения грунта на склоне или срезанием возвышенности.
• Устройство эффективной дренажной системы.
• Перенос расположения дома на более покатый или ровный участок.

Если первые пункты могут иметь реальное решение, то перенос строения не всегда можно осуществить. В этой ситуации приходится решать вопрос, какой тип фундамента лучше для строительства на склоне.

к оглавлению ↑

Определение типа фундамента

Возведение фундамента на участке со сложным рельефом ничем не отличается от традиционного строительства. В основе конструкции также лежат сваи, столбы или бетонная лента. Следовательно, выбирать тип основания следует в зависимости от уклона рельефа и плотности почвы:

Определяем тип основания

• Пологие склоны с минимальным уклоном отлично подходят для строительства ленточного фундамента. В этом случае затраты будут незначительными, так как не придется выравнивать рельеф подсыпанием грунта или террасированием. Можно возвести ступенчатую ленту, в этом случае не придется выполнять дорогостоящие земляные работы.
• Основание на столбах также хорошо расположится на склоне. Однако для большей устойчивости фундамента к поперечной деформации необходимо дополнительная опорная стена под каждым столбом. Пренебрежение этими действиями может привести к соскальзыванию столбов вниз. Кроме того стоит учесть, что на столбчатом фундаменте не рекомендуется возводить стены из кирпича. Следовательно, использовать столбы лучше всего для строительства деревянных домов или каркасных строений.
• Самым идеальным вариантом строительства на склоне является свайный фундамент. С помощью свай можно создать подошву фундамента на любой глубине и при любом уклоне. Но стоит помнить, что на сваях желательно возводить не очень массивные строения.

к оглавлению ↑

Расчетные действия

Чтобы сделать соответствующие расчеты для строительства фундамента на склоне, можно воспользоваться специальными программами с введением данных, полученных во время исследования. Для получения более правильного расчета необходимо учитывать множество факторов:

Расчеты для строительства фундамента на склоне

• Результаты исследования грунта.
• Вес строения, включая коробку, перекрытия и кровельную систему.
• Полезную нагрузку, в которую входит вес мебели и общая масса жильцов.
• Нагрузка от ветра и снежного покрова.

Помимо этого расчетные работы подразумевают определение соответствующих затрат:

• Стоимость исследовательских работ.
• Материал для строительства основания.
• Аренда тяжелой строительной техники.
• Стоимость земляных работ.
• Расходы, связанные с укреплением грунта и устройством дренажной системы.

к оглавлению ↑

Необходимый набор инструментов и материалов

Планируя собственными силами выполнять строительство фундамента на склоне, необходимо изучить список материалов и инструментов, которые могут понадобиться для работы.

Для замешивания бетонного раствора понадобится:

Материалы для строительства фундамента

• Высококачественный цемент.
• Щебенка и песок.
• Вода и ведра.
• Бетономешалка или емкость для приготовления бетонной смеси.

Для монтажа надежной и прочной опалубки следует приготовить:

• Доски и деревянные бруски.
• Ножовку или бензопилу.
• Шуруповерт или молоток
• Прутья арматуры и проволоку для их связывания.
• Гидроизоляционный материал.

Инструменты для монтажа

Выполнить правильную разметку помогут следующие инструменты:

• Шнур.
• Рулетка.
• Уровень или отвес.

В любом случае представленный перечень представляет собой минимальный набор. В процессе работы могут возникать разные ситуации, требующие дополнения этого набора.

к оглавлению ↑

Монтаж ленточного фундамента на склоне

В большинстве случаев ленточное основание закладывают на участках с уклоном не более 10 градусов. Строительство ведется по стандартной технологии, но учитываются особенности грунта.

Земляные работы

При установке ленточного фундамента на склоне одна сторона становится подпорной стеной для грунта, так как ее погружают в склон намного глубже, чем противоположную сторону. Верхняя часть ленточного монолитного основания должна быть горизонтальной, в нижней части допускается уклон до 10%. Однако лучше выкапывать траншею так, чтобы уклона не было вообще. Рытье траншеи имеет одну особенность: в разных частях — разная глубина заложения. Поэтому перед началом земляных работ необходимо определить перепады высоты склона, доверив этот процесс профессионалам. Ширина траншеи определяется толщиной стены, которая должна быть немного меньшего размера.

к оглавлению ↑

Формирование песчаной подушки

Как и в стандартных ситуациях, дно траншеи обязательно засыпают слоем песка. Своеобразная подушка способствует равномерному распределению нагрузки на почву. Чаще всего толщина песчаного слоя достигает 10-15 см. Песок разравнивают, проливают водой и тщательно утрамбовывают. Иногда поверх песка насыпают гравий или мелкофракционный щебень, толщина такой насыпи также не превышает 10 см. В целом высота песчано-гравийного пирога не должна превышать 20 см. В готовую траншею укладывают гидроизоляционный материал.

к оглавлению ↑

Опалубочная система и армирование

Опалубка для ленточного фундамента на склоне также имеет особенность: в нижней части фундамента ее высота должна быть выше, чем наверху склона. В остальном процесс установки опалубочной конструкции выполняется по стандартной технологии. При установке опалубки важно проверять горизонтальность конструкции, проверяя работу строительным уровнем.

Опалубка и армирование

Армированию ленточного основания на участке с уклоном уделяется особое внимание, так как со стороны грунта на фундамент могут оказываться значительные нагрузки. Каркас из арматурных прутьев собирается следующим образом: 3-4 прутка укладывают горизонтально вверху и внизу опалубки так, чтобы расстояние до наружных плоскостей бетона было около 5 см, затем между ними устанавливают вертикальные прутья и связывают мягкой вязальной проволокой.

к оглавлению ↑

Бетонирование

После установки опалубки и укладки армирующего каркаса заливают бетонный раствор, используя марки от М200 и выше. Заливать бетон нужно за один раз, чтобы не ослаблять монолитное основание. Залитый бетон необходимо тщательно утрамбовать для удаления пузырьков воздуха. После этого оставляют фундамент для набора прочности примерно на 28 дней.

к оглавлению ↑

Заливка ступенчатой ленты

Если участок имеет сильный уклон, то можно соорудить ступенчатое основание. Работы выполняются по аналогии с обычной лентой, но с некоторыми особенностями:

Заливка ступенчатой ленты

• Каждая ступень должна иметь горизонтальную нижнюю поверхность.
• Высота ступени не может быть выше 0,3 метра, а длина не должна превышать 0,6 метра.

к оглавлению ↑

Свайно-винтовой фундамент на склоне

Строительство свайного основания считается практически идеальным вариантом для участка со сложным рельефом. Сваи погружают в грунт на необходимую глубину, причем земляные работы полностью исключаются. Главное условие: подобрать размер опор и глубину погружения так, чтобы все сваи располагались на одном уровне.

Установку свайно-винтового фундамента рекомендуется выполнять согласно следующему плану:

1. Делают разметку участка и определяют места, где будут установлены сваи.
2. Первую опору погружают в точке, соответствующей одному из углов на верхнем участке. При этом видимая часть элемента должна иметь высоту, соответствующую высоте цоколя.
3. Следующей по установке должна быть свая в нижнем углу участка. Высота этой опоры должна располагаться на одной горизонтали с первым элементом.
4. Между установленными опорами натягивают трос, определяющий будущий ростверк.
5. По аналогии с первыми элементами устанавливают остальные опоры.
6. По окончании установки элементы обрезают на одном уровне.
7. Для повышения прочности фундамента и защиты внутренней полости опоры от коррозии ствол заливают бетонным раствором.
8. Выполняют монтаж ростверка.

к оглавлению ↑

Буронабивные сваи

Свайный фундамент буронабивного типа — это более сложная и трудоемкая конструкция. Она предполагает бурение скважин на участке, в которые устанавливается армирующий каркас. В дальнейшем вся конструкция заливается бетоном. Использование этой технологии также предполагает, что верхние чести свай будут находиться на одной горизонтали. Единственным недостатком такого основания можно назвать необходимость определенного промежутка времени для набора прочности бетонного раствора. В большинстве случаев работы приостанавливают на месяц.

Строительство фундамента на участке с уклоном достаточно сложный, но выполнимый процесс. В этом случае необходим правильный подход к процессу строительства, включая все подготовительные и исследовательские работы.



типы и их особенности, отвод воды, инструкция по возведению и ремонту

Дом, расположенный на склоне не самый идеальный вариант для строительства, но иногда выбирать не приходится. Поэтому в этом случае целесообразно заняться решением вопроса о том, как возводить фундамент дома на склоне. Несмотря на, казалось бы, сплошные минусы такой постройки, дом, расположенный на склоне имеет и свои плюсы. Главный из них заключается в том, что в такой постройке полностью исключено подтапливание весной или осенью, а также на таком участке конструкция значительна, устойчива к воздействию ветров.

Но и сложности при возведении постройки тоже есть, например, при устройстве основания главной задачей является полностью исключить возможность осыпания земли и сползание грунта.

Перспективные фундаменты

Разумеется, чтобы жилой дом был прочным и простоял много-много лет необходимо построить надежное и крепкое основание для конструкции. Для таких условий применимы только три типа фундамента:

Устройство фундамента на склоне

1. ленточное основание;
2. свайное основание;
3. ступенчатое основание.

Всех их можно охарактеризовать собственными конструктивными характеристиками, но для участка на склоне у них всех есть одно большое преимущество – большая устойчивость.

Если место, где будет возводиться постройка, имеет не ярко выраженный угол наклона, то целесообразно использовать ленточный фундамент на склоне. Если изыскания грунта, проведенные на участке, не выявят никаких проблемных почв то можно устроить основание и неглубокого заложения.

Если же участок наоборот обладает склоном с сильным уклоном, и производить работы по выравниванию почвы нерационально, то стоит обратить внимание на ступенчатое основание, которое возводят с постепенным наращиванием высоты самих ступеней. Благодаря этому фундамент сможет выдержать большую нагрузку именно со стороны склона.

Если на участке помимо крутого склона выявлены и проблемные почвы, склонные к пучению имеющие большую глубину промерзания и повышенную влажность, то здесь целесообразнее заняться устройством свайного типа основания.

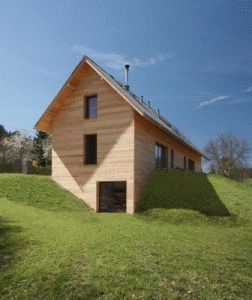

Дом на склоне

Важные моменты

Учитывая особую характеристику участка, необходимо не только знать, как сделать фундамент на склоне, но и учитывать важные аспекты самой местности.

• Выбор типа основания зависит непосредственно от угла уклона участка.
• Глубина заложения основания определяется составом почвы и ее характеристиками.
• Немаловажным фактором является и глубина, на которой расположены подземные воды. От этого также зависит, на какую величину необходимо заложить фундамент, а также способ гидроизоляции.

Система отвода воды

Фундамент дома на склоне естественно не может выполняться аналогично основаниям, которые возводятся на относительно ровных участках. Основа всего дома подвергается самой большой опасности именно со стороны осадков и воды, поступающей сверху и размывающей основание.

Вода, стекающая вниз, постепенно начинает подмывать основу всей конструкции. Постепенно она вымывает почву у самого основания, что приводит к понижению устойчивости дома. Разумеется, и повышенная влажность не будет положительным фактором в пользу долговечных показателей прочности и эксплуатации. И еще неблагоприятный фактор: вода, стекающая по участку, может вызвать изменения в рельефе местности.

Дом, “вырасший” на холмах и склонах

Как правило, для того, чтобы устранить осыпание почвы, приходится непосредственно укреплять саму ее основу. Существует два простых способа, проверенных годами:

• механический способ, когда устанавливают металлические распорки, вкапывая их по всей поверхности склона.
• посадка деревьев и кустарников, которые имеют сильную корневую систему. Это, пожалуй, один из самых эффективных способов в борьбе с осыпанием грунта, который к тому может статьи неплохим решением в плане благоустройства самого ландшафтного дизайна.

Особенности ленточного основания

Ленточное основание применяется там, где почва не имеет большой глубины промерзания, поскольку данная основа не может противостоять суровым морозам. Сначала определяют точку самого основания почвы, отмечают уровень, до которого промерзает почва, и прибавляют 50 см для слоя подошвы под фундамент, состоящей из гравия и песка.

Строительство фундамента на склоне данного типа имеет большую стоимость. В процессе возведения расходуется много бетонного раствора и прутков арматуры. В некоторых случаях высота такого основания может доходить до 2,5 метров, а это помимо затрат прибавляет и трудоемкость самому процессу.

При устройстве фундамента данного типа, следует учитывать факт того, что верхняя поверхность основы должна находиться строго по одной линии (на одном уровне).

Особенности ступенчатого фундамента

Данное основание обычно сооружается в тех случаях, когда крайние точки отличаются по высоте на 1 метр. Большой плюс такого основания в том, что он позволяет соорудить фундамент на склоне с подвалом или гаражом, стенами, для которых станут непосредственно стены самого основания.

Такая постройка отличается тем, что основание напоминает вид ступенек, имеющих разную высоту, но одинаковую глубину залегания. Верхние уровни плоскости такого основания должны соответствовать углу самого уклона на местности.

Особенности свайных фундаментов

Свайный фундамент на склоне возводится с применением свай с лопастями. Правда здесь потребуется использовать специализированную технику для устройства и установки свай. Свайное основание может быть выполнено как с ростверком, так и железобетонными плитами перекрытия, расположенными на сваях.

Одним из главных преимуществ такой основы является отличная вентиляция нижних этажей постройки. Их целесообразнее устраивать в местах повышенной влажности почвы или при близком расположении грунтовых вод.

Столбчатое основание для дома на склоне

Особенности столбчатого основания

Столбчатый фундамент на склоне устраивают либо непосредственно под горой, либо между холмами, с небольшим уклоном участка под строительство.

Учитывая, что технология возведения основания данного типа практически не отличается от его строительства на ровном месте, то нужно обязательно принять во внимание тот факт, что большая поперечная нагрузка для столбов просо недопустима. Здесь используют строительство ровной площадки, на которую впоследствии устанавливают столбы.

Укрепление основания

После того, как вы выбрали тип основания и произвели работы по его закладке, то необходимо позаботиться и об укреплении. Строительство фундамента на склоне обязательно должно сопровождаться такими работами. Наибольшее внимание следует уделить нижнему краю основания.

При уклоне участка больше 10% монтируют шпунтовый ряд. Для столбовых опор и свай монтируют дополнительные сваи, которые обязательно должны располагаться под прямым углом, относительно склона.

Такие меры позволяют минимизировать сползание почвы, но сваи должны быть заглублены в почву намного ниже имеющегося уровня грунтовых вод.

Комбинированный фундамент

В некоторых случаях на участках с выраженным рельефом целесообразно устраивать комбинированные основания. Это бывает востребовано не только индивидуальными пожеланиями клиентов, но и порой просто необходимостью. Например, если необходимо выполнить пристройку к дому. Или строение выстраивается постепенно в несколько этапов.

Здесь следует учесть непосредственные характеристики самой почвы. В местах с сильным пучением почвы основание не должно иметь слишком жесткого соединения относительно друг друга, а вот если почва не обладает выраженной пучинистостью. то соединение стен между собой наоборот можно выполнить более жестко.

Заделывать швы между постройками можно лишь тогда, когда строение полностью возведено оно отстоялось и просело. Обычно для этого почву под ней сильно увлажняют или ждут весеннего сезона.

Жесткое соединение швов обычно выполняю примерно через год после того как строительство будет завершено. Таким образом возведение основания на склоне процесс хоть и трудоемкий, но достаточно выполнимый, для того чтобы постройка имела прочное основание, которое позволит ей простоять много лет. В первую очередь необходимо провести все изыскательные работы и укрепить грунт. Даже, если вы считаете, что в этом нет особой надобности и почва достаточно плотная и не пучинистая лучше все-таки перестраховаться и посадить, к примеру, деревья. Речь идет о вашем будущем доме.

Фундамент на склоне — Клуб Мастеров

Устройство фундамента на склоне

Фундамент на склоне

Участок со сложным рельефом не является редким явлением, поэтому для их владельцев остро стоит вопрос о выборе типа основания для дома. Несмотря на то, что такая местность вызывает определенные трудности при строительстве, все чаще можно наблюдать появление домов на склонах гор и холмах и берегах водоемов.

Основные правила строительства дома на склоне

Строительство дома на участке со сложным рельефом — это довольно непростая задача, но зная особенности грунта и приняв предварительные меры для устранения проблемы, можно своими руками возвести крепкое и надежное жилище.

Если участок имеет склон более 10%, то грунт может обрушиться. Это происходит по нескольким причинам:

Строительство дома на склоне

• Увеличиваются нагрузки на грунтовый пласт.
• Повышается влажность.
• Отсутствуют подпорки и другие укрепляющие конструкции.

Чтобы предотвратить оползень или снизить его масштаб, необходимо принять радикальные меры, благодаря которым фундаменту будет обеспечена необходимая устойчивость. Среди основных действий по устранению проблем этого типа можно выделить следующее:

• Выравнивание рельефа путем уплотнения грунта на склоне или срезанием возвышенности.
• Устройство эффективной дренажной системы.
• Перенос расположения дома на более покатый или ровный участок.

Если первые пункты могут иметь реальное решение, то перенос строения не всегда можно осуществить. В этой ситуации приходится решать вопрос, какой тип фундамента лучше для строительства на склоне.

Определение типа фундамента

Возведение фундамента на участке со сложным рельефом ничем не отличается от традиционного строительства. В основе конструкции также лежат сваи, столбы или бетонная лента. Следовательно, выбирать тип основания следует в зависимости от уклона рельефа и плотности почвы:

• Пологие склоны с минимальным уклоном отлично подходят для строительства ленточного фундамента. В этом случае затраты будут незначительными, так как не придется выравнивать рельеф подсыпанием грунта или террасированием. Можно возвести ступенчатую ленту, в этом случае не придется выполнять дорогостоящие земляные работы.
• Основание на столбах также хорошо расположится на склоне. Однако для большей устойчивости фундамента к поперечной деформации необходимо дополнительная опорная стена под каждым столбом. Пренебрежение этими действиями может привести к соскальзыванию столбов вниз. Кроме того стоит учесть, что на столбчатом фундаменте не рекомендуется возводить стены из кирпича. Следовательно, использовать столбы лучше всего для строительства деревянных домов или каркасных строений.
• Самым идеальным вариантом строительства на склоне является свайный фундамент. С помощью свай можно создать подошву фундамента на любой глубине и при любом уклоне. Но стоит помнить, что на сваях желательно возводить не очень массивные строения.

к оглавлению ↑

Расчетные действия

Чтобы сделать соответствующие расчеты для строительства фундамента на склоне, можно воспользоваться специальными программами с введением данных, полученных во время исследования. Для получения более правильного расчета необходимо учитывать множество факторов:

Расчеты для строительства фундамента на склоне

• Результаты исследования грунта.
• Вес строения, включая коробку, перекрытия и кровельную систему.
• Полезную нагрузку, в которую входит вес мебели и общая масса жильцов.
• Нагрузка от ветра и снежного покрова.

Помимо этого расчетные работы подразумевают определение соответствующих затрат:

• Стоимость исследовательских работ.
• Материал для строительства основания.
• Аренда тяжелой строительной техники.
• Стоимость земляных работ.
• Расходы, связанные с укреплением грунта и устройством дренажной системы.

к оглавлению ↑

Необходимый набор инструментов и материалов

Планируя собственными силами выполнять строительство фундамента на склоне, необходимо изучить список материалов и инструментов, которые могут понадобиться для работы.

Для замешивания бетонного раствора понадобится:

Материалы для строительства фундамента

• Высококачественный цемент.
• Щебенка и песок.
• Вода и ведра.
• Бетономешалка или емкость для приготовления бетонной смеси.

Для монтажа надежной и прочной опалубки следует приготовить:

• Доски и деревянные бруски.
• Ножовку или бензопилу.
• Шуруповерт или молоток
• Прутья арматуры и проволоку для их связывания.
• Гидроизоляционный материал.

Инструменты для монтажа

Выполнить правильную разметку помогут следующие инструменты:

В любом случае представленный перечень представляет собой минимальный набор. В процессе работы могут возникать разные ситуации, требующие дополнения этого набора.

Монтаж ленточного фундамента на склоне

В большинстве случаев ленточное основание закладывают на участках с уклоном не более 10 градусов. Строительство ведется по стандартной технологии, но учитываются особенности грунта.

Земляные работы

При установке ленточного фундамента на склоне одна сторона становится подпорной стеной для грунта, так как ее погружают в склон намного глубже, чем противоположную сторону. Верхняя часть ленточного монолитного основания должна быть горизонтальной, в нижней части допускается уклон до 10%. Однако лучше выкапывать траншею так, чтобы уклона не было вообще. Рытье траншеи имеет одну особенность: в разных частях — разная глубина заложения. Поэтому перед началом земляных работ необходимо определить перепады высоты склона, доверив этот процесс профессионалам. Ширина траншеи определяется толщиной стены, которая должна быть немного меньшего размера.

Формирование песчаной подушки

Как и в стандартных ситуациях, дно траншеи обязательно засыпают слоем песка. Своеобразная подушка способствует равномерному распределению нагрузки на почву. Чаще всего толщина песчаного слоя достигает 10-15 см. Песок разравнивают, проливают водой и тщательно утрамбовывают. Иногда поверх песка насыпают гравий или мелкофракционный щебень, толщина такой насыпи также не превышает 10 см. В целом высота песчано-гравийного пирога не должна превышать 20 см. В готовую траншею укладывают гидроизоляционный материал.

Опалубочная система и армирование

Опалубка для ленточного фундамента на склоне также имеет особенность: в нижней части фундамента ее высота должна быть выше, чем наверху склона. В остальном процесс установки опалубочной конструкции выполняется по стандартной технологии. При установке опалубки важно проверять горизонтальность конструкции, проверяя работу строительным уровнем.

Опалубка и армирование

Армированию ленточного основания на участке с уклоном уделяется особое внимание, так как со стороны грунта на фундамент могут оказываться значительные нагрузки. Каркас из арматурных прутьев собирается следующим образом: 3-4 прутка укладывают горизонтально вверху и внизу опалубки так, чтобы расстояние до наружных плоскостей бетона было около 5 см, затем между ними устанавливают вертикальные прутья и связывают мягкой вязальной проволокой.

Бетонирование

После установки опалубки и укладки армирующего каркаса заливают бетонный раствор, используя марки от М200 и выше. Заливать бетон нужно за один раз, чтобы не ослаблять монолитное основание. Залитый бетон необходимо тщательно утрамбовать для удаления пузырьков воздуха. После этого оставляют фундамент для набора прочности примерно на 28 дней.

Заливка ступенчатой ленты

Если участок имеет сильный уклон, то можно соорудить ступенчатое основание. Работы выполняются по аналогии с обычной лентой, но с некоторыми особенностями:

Заливка ступенчатой ленты

• Каждая ступень должна иметь горизонтальную нижнюю поверхность.
• Высота ступени не может быть выше 0,3 метра, а длина не должна превышать 0,6 метра.

к оглавлению ↑

Свайно-винтовой фундамент на склоне

Строительство свайного основания считается практически идеальным вариантом для участка со сложным рельефом. Сваи погружают в грунт на необходимую глубину, причем земляные работы полностью исключаются. Главное условие: подобрать размер опор и глубину погружения так, чтобы все сваи располагались на одном уровне.

Установку свайно-винтового фундамента рекомендуется выполнять согласно следующему плану:

1. Делают разметку участка и определяют места, где будут установлены сваи.
2. Первую опору погружают в точке, соответствующей одному из углов на верхнем участке. При этом видимая часть элемента должна иметь высоту, соответствующую высоте цоколя.
3. Следующей по установке должна быть свая в нижнем углу участка. Высота этой опоры должна располагаться на одной горизонтали с первым элементом.
4. Между установленными опорами натягивают трос, определяющий будущий ростверк.
5. По аналогии с первыми элементами устанавливают остальные опоры.
6. По окончании установки элементы обрезают на одном уровне.
7. Для повышения прочности фундамента и защиты внутренней полости опоры от коррозии ствол заливают бетонным раствором.
8. Выполняют монтаж ростверка.

к оглавлению ↑

Буронабивные сваи

Свайный фундамент буронабивного типа — это более сложная и трудоемкая конструкция. Она предполагает бурение скважин на участке, в которые устанавливается армирующий каркас. В дальнейшем вся конструкция заливается бетоном. Использование этой технологии также предполагает, что верхние чести свай будут находиться на одной горизонтали. Единственным недостатком такого основания можно назвать необходимость определенного промежутка времени для набора прочности бетонного раствора. В большинстве случаев работы приостанавливают на месяц.

Строительство фундамента на участке с уклоном достаточно сложный, но выполнимый процесс. В этом случае необходим правильный подход к процессу строительства, включая все подготовительные и исследовательские работы.

Как производится монтаж ленточного фундамента на склоне + каково его устройство и как правильно произвести расчет

Отношение строителей к ленточному фундаменту единодушно.

Лента — самый надежный и экономичный вариант конструкции основания, проверенный во всех условиях многолетней практикой.

Все технологические вопросы отработаны до полной ясности, возникновение ошибок возможно только при возведении ленты без должного обследования участка, использования недостоверных данных или неподготовленных строителей.

Рассмотрим один из наиболее сложных, но часто встречающихся случаев — создание ленточного фундамента на склоне.

Подобные ситуации встречаются достаточно часто, поэтому вопрос заслуживает детального рассмотрения.

Подходит ли ленточный фундамент для установки на склоне?

Ленточный фундамент является одним из наиболее предпочтительных вариантов. Он оптимальным образом приспособлен к приему и перераспределению нагрузок, возникающих при подвижках или пучении грунта.

Все альтернативные варианты оснований при строительстве на склоне создают существенные ограничения в конструкции дома, например, в части подвала. Кроме того, наличие уклона может стать препятствием для подхода строительной техники, что сделает невозможной установку свай.

В то же время, выкопать траншею можно и самостоятельно, главным условием станет обеспечение горизонтали ее дна. Это единственный по-настоящему важный и сложный момент при создании ленты на склоне, все остальные этапы выполняются практически традиционным способом.

Достоинства и недостатки

К достоинствам можно отнести:

• Прочность, способность переносить разнонаправленные нагрузки.
• Высокая несущая способность, устойчивость к внешним факторам воздействия.
• Возможность самостоятельного строительства без участия сложной техники.
• Экономичность, относительно низкий расход строительных материалов.

Существуют и недостатки:

• Зависимость от строения слоев грунта.
• Нагрузки направлены под углом к осям ленты, что необходимо учитывать при расчете фундамента.
• Необходимо тщательное обследование участка, выяснение уровня залегания грунтовых вод и состава слоев.

Существует множество противопоказаний по гидрогеологической или климатической обстановке, которые необходимо полностью прояснить до начала работ.

Какие виды подходят для склона

Возможно строительство разных типов ленты.

По конструкции могут быть выбраны:

По глубине погружения:

Специалисты рекомендуют строить монолитные конструкции, так как несущая способность и устойчивость к осевым растягивающим нагрузкам у сборных лент значительно ниже. Учитывая специфику размещения и возможность подвижек грунта под действием веса постройки, выбор вполне оправданный и очевидный.

Также существует общее мнение относительно глубины заложения ленты. Рекомендуется предпочитать заглубленный тип, так как нагрузки пучения в зимнее время направлены под углом и способны сдвигать основание вниз по склону.

Чем больше угол наклона, тем значительнее должна быть глубина погружения.

Что такое ступенчатый ленточный фундамент?

При строительстве фундаментов большой площади на склонах с достаточно большим углом наклона рекомендуется применять ступенчатый ленточный фундамент. Обычно он используется в случаях, когда перепад уровней в нижней и верхней точках превышает 1 м.

С точки зрения конструкции, ступенчатый ленточный фундамент представляет собой род террас, горизонтальных площадок, расположенных одна под другой.

Такое деление облегчает строительство в части земляных работ, поскольку обеспечить горизонталь на небольшой площадке значительно легче, чем на крупной площади — объемы грунта, который придется вынуть для выравнивания, уменьшаются в несколько раз.

При создании ступеней можно уменьшить их размер до получения вполне приемлемого значения перепада высот для каждого участка, но слишком уменьшать размер нельзя, так как это снижает прочность сцепления фундамента с грунтом.

Специфика уклона

Необходимо понимать, что математически ровных и горизонтальных участков не существует в принципе. Если уклон выражается в пределах 3% (на каждый метр длины перепад не более 3 см), то считается, что участок горизонтальный.

Если процент уклона больше, то имеется определенный наклон. Если в нижней точке высота основания в 4 раза превышает ширину ленты, значение уклона считается предельным. При больших значениях сплошную ленту строить нельзя, надо использовать ступенчатую методику возведения.

Для ступенчатого основания также существуют свои ограничения. Например, длина горизонтального участка ленты (ступени) не должна быть меньше 0,6 м, а высота ленты — не менее 0,3 м.

Кроме того, каждая ступень, расположенная на следующем ярусе, должна перекрывать нижнюю на двойную ширину ленты или на 0,3 м (минимум).

Каково его устройство

При относительно небольшом угле наклона методика строительства мало отличается от общепринятой. Особенностью становится лишь необходимость обеспечить горизонтальный уровень дна траншеи под ленту.

При строительстве на развитых уклонах, где приходится использовать ступенчатую ленту, появляется несколько смежных ленточных оснований, расположенных друг над другом и опирающихся своими нижними частями на верхние участки ступеней, расположенных под ними.

Такая конфигурация требует определенного порядка строительства, которое производится по направлению снизу вверх и позволяет строить ступени последовательно. Одномоментная заливка всей ленты в данном случае не всегда возможна, поэтому необходимо обеспечить только монолитность отдельных ступеней.

Как рассчитать фундамент

Полноценный расчет ленты, расположенной на склоне, должен производить опытный и профессиональный специалист. Задача слишком сложна даже для профессионала, если он раньше не производил подобных вычислений.

Необходимо учитывать угол наклона, гидрогеологические факторы, прочие особенности участка и климата в регионе. В данном случае не помогут даже многочисленный онлайн-калькуляторы, поскольку сочетание факторов воздействия в каждом случае весьма специфично и усредненной методикой расчета тут не обойтись.

Если уклон невелик и не способен оказать воздействие на эксплуатационные качества ленты, расчет производится обычным способом. В данном случае вопрос решается обычной планировкой или нивелировкой участка.

Пошаговая инструкция по монтажу

Порядок действий при строительстве ленточного основания на склоне:

1. Разметка участка, установка кольев по углам будущей траншеи.
2. Рытье траншеи на необходимую по геологическим условиям глубину.
3. Выравнивание дна траншеи по горизонтали.
4. Создание слоя песчаной засыпки. Как вариант — поочередно слой песка и щебня.
5. Тщательная трамбовка песчаной подушки.
6. Проверка горизонтали поверхности песчаного слоя. При необходимости производится коррекция и выравнивание.
7. Укладка гидроизоляционного слоя.
8. Сборка опалубки.
9. Монтаж арматурного каркаса.
10. Заливка бетона.
11. Выдержка бетонной ленты, во время которой в течение 10 дней производится периодическое смачивание ленты водой.
12. Распалубка (производится через 10 дней после заливки).
13. После выдержки в течение 28 дней поверхность ленты покрывают слоем гидроизоляции и утепляют. После этого приступают к дальнейшим строительным работам.

Строительство ступенчатой ленты производится поэтапно, начиная с нижней ступени. Для каждой из них необходимо произвести полный цикл работ по созданию всех элементов фундамента. Некоторые моменты можно объединить, например — земляные работы или монтаж утеплителя.

Полезное видео

В данном видео вы узнаете, как правильно произвести монтаж ленточного фундамента на склоне:

Заключение

Рельеф местности редко позволяет обойтись без планировки участка. Строительство на склонах — не редкость, поэтому знание о методах и технологии решения подобных вопросов полезно не только профессиональным строителям, но и людям, планирующим возведение частного дома на участке со сложным рельефом.

В любом случае, участие специалиста будет полезным на любой стадии работ, а в особенности — на этапе создания проекта. Поэтому, начиная работы, следует привлечь грамотного и знающего прораба, имеющего опыт в создании опорных конструкций на наклонной плоскости.

Ступенчатый фундамент на склоне — схема + монтаж

Каждый мастер, которой приобрел загородный надел на склоне, задается вопросом, по какому принципу на такой территории возводится базис для дома. Используя современные технологии можно легко справиться с этой задачей. Существует несколько разновидностей основ, подходящих для закладки на непростых участках, одной из которых является ступенчатая конструкция. Ступенчатый фундамент на склоне соответствует всем общепринятым стандартам, благодаря чему он и получил большую популярность.

Варианты базисов для бугристых участков

Помимо ступенчатых базисов на территориях с непростым рельефом применяются и другие типы оснований. Поэтому, перед тем, как остановить выбор на ступенчатой конструкции, стоит рассмотреть все возможные варианты.

Если основа возводится на склоне, то гарантией ее горизонтальности станет плавное изменение высоты. Профессионалы выделяют три основных типа базисов, способных на это:

Ленточный фундамент (ступенчатый) на неровном участке закладывается в том случае, когда расстояние между верхним и нижним уровнем участка равняется 1 м, а почва на территории достаточно стабильная. При устройстве базиса данного типа возникает возможность создания подвального помещения, для которого стенами будут служить стенки ленты.

Если строительная площадка включает не только значительный уклон, но и слабые грунты, идеальным вариантом станет фундамент на сваях. Под слабыми грунтами подразумеваются те, которые предрасположены к пучению, насыщенные влагой, с высоким уровнем промерзания. Монтаж опор достаточно прост, но это не влияет на прочностные характеристики готового основания.

Если уклон превышает 1 м и изготовление траншеи с ровным горизонтальным дном требует значительных финансовых и физических вложений, целесообразно остановиться на ступенчатой конструкции. Каждая ступень имеет незначительную высоту и хорошее сцепление с почвой, что приумножает стойкость всей постройки.

Помимо трех вышеупомянутых типов базисов в современном строительстве все чаще стал использоваться ступенчатый плитный фундамент, являющий собой массивную монолитную решетчатую платформу из высококлассного железобетона. Укладка бетона производится по всей площади строения. Готовая конструкция отличается солидной долговечностью и устойчивостью к разным видам нагрузок.

Как бы то ни было, ступенчатый базис остается самым востребованным вариантом для установки на склонах, как среди профессиональных строителей, так и среди любителей.

Особенности ступенчатой основы

Ступенчатое основание – это конструкция с несколькими углубляющимися в почву выступами, устраиваемая для преодоления высотных перепадов на площади под застройку. Данный тип базиса используется исключительно на бугристых участках.

Ступенчатое заложение фундамента представляет собой устройство классической бетонной ленты, но с некоторыми изменениями: сооружение состоит из разных по высоте ступенек. Главными отличиями между ступенчатой основой и лентой являются:

• Форма траншеи – дно котлована роется не строго горизонтально, а ступеньками. Это позволяет осуществить плавный переход, избегая существенных перепадов высоты в каждой точке участка;
• Устройство опалубки – на торцах ступенек формируются поперечные стены;
• Армирование – металлический скелет также изготавливается в форме ступеней;
• Заливка бетоном – раствор укладывается не сплошным слоем, а заливается поэтапно, переходя от одного места к другому, начиная с нижней ступеньки.

Еще одна особенность – расчет ступенчатого фундамента практически невозможно выполнить непрофессиональному строителю. Для того чтобы справиться с работой, придется самостоятельно вычислить точку пролегания почвенных вод, тип грунта на территории и т. д. Без наличия специальных навыков провести инженерно-геологическое исследование не получится. Поэтому все вычисления и проектировку в обязательном порядке поручают специалистам.

Однако, грамотного проекта ступенчатой основы не достаточно. Чтобы результат работы порадовал, необходимо безошибочно воплотить план в жизнь. Для этого следует ответственно подходить к возведению фундамента, придерживаться технологии выполнения, а также соблюдать все правила и рекомендации.

Монтаж базисной конструкции

Ступенчатый фундамент на склоне, схема выполнения которого немного отличается от стандартной, осуществляется за несколько этапов.

Этап 1. Проектирование

Решив спроектировать основу самостоятельно, стоит помнить, что на территориях, отличающихся бугристой поверхностью, размещение здания обуславливается направлением склона. Это продиктовано тем, что устойчивость базиса являет собой наиболее значимый фактор. Самым надежным вариантом расположения конструкции станет устройство ее протяжной стороны в перпендикулярном к откосу положении.

Этап 2. Разметка

После того, как все расчеты завершены, можно приступать к разбивке участка. Строго в соответствии с проектом выполняется разметка при помощи бечевки, металлических прутов и рулетки.

Этап 3. Изготовление траншеи

При работе со ступенчатым базисом (когда глубина заложения фундамента изменяется ступенчато), грамотно вырытая траншея – это уже 50% успеха. Вариант ее создания зависит от типа почвы. Безопасный угол наклона скосов котлована:

• Для песчаных почв – от 30 до 45 градусов;
• Для глинистых грунтов – от 50 до 50 градусов;
• Для почв, имеющих ледниковое происхождение – 70 градусов.

Траншея роется по одной ступеньке, а не сразу по периметру строения.

Сначала почва снимается по линии базиса на откосе и выше точки заложения. При этом следует соблюдать наклон. Часть котлована, оставшаяся под основу ленточного вида, выкапывается вручную. Работу начинают с самого нижнего места разметки, поднимаясь все выше (размерные характеристики каждой новой ступеньки замеряются). Ширина траншеи должна превышать ширину фундамента.

Этап 4. Установка опалубки

Предотвратить осыпание стенок котлована помогает опалубка. Данная конструкция должна быть цельной – на ступенях в вертикальном положении устанавливаются ее элементы. Очень часто опалубку не демонтируют, так как снять каркас без разрушения основы достаточно трудно.

Этап 5. Армирование

Если изготавливается фундамент из бетона, максимальная высота ступени должна равняться 30 см. Каждая ступенька дополнительно усиливается каркасом, если возведение основы выполняется на слабых почвах.

В случае, когда уступы базиса по высоте превышают 60 см, их усиливают поперечными стальными стержнями. Из металлических прутов посредством проволоки вяжется двухъярусный пояс, повторяющий форму ступеней. В работе применяются прутья D 12 – D16 мм. Длина изгибов должна рассчитываться заранее (еще на этапе проектировки).

Таким образом, производится армирование ступенчатого фундамента.

Этап 6. Гидроизоляция

Вертикальная и горизонтальная гидроизоляция укладывается по стандартной схеме. В качестве гидроизолирующего материала чаще всего применяется рубероид.

Этап 7. Фундаментные стены

Фундаментные стенки выполняются аналогично традиционным вариантам базисных стен. Чаще всего для их изготовления применяется бетонный раствор. Как упоминалось ранее, заливка подготовленной конструкции начинается с самой нижней ступени. Как только бетон схватится, переходят к ступеньке, находящейся выше. Железобетонная основа станет гарантией стойкости всего строения.

Еще один вариант возведения стенок – кладка из отдельных изделий (кирпичей, камня, блоков). Ступенчатый фундамент из блоков фбс является прекрасной альтернативой монолитной конструкции. Благодаря крупным габаритам каждого строительного элемента временные затраты на устройство сокращаются почти в два раза. Однако случается, что размерные характеристики сырья из достоинства превращаются в недостаток: высота блоков не соответствует высоте ступени основания. В такой ситуации материал подрезается, либо устраивается дополнительная кладка силикатным или керамическим кирпичом.

Подводя итоги, стоит сказать, что площадь под застройку с нестандартным рельефом – не повод расстраиваться. Каждый мастер, ответственно подходящий к работе, может оборудовать ее под дом из своих грез. Главное определиться с тем, какое основание наиболее подходит для воплощения мечты. Свайный или ленточный, ступенчатый фундамент – на склоне наиболее целесообразно применять последний. Прислушиваясь к советам профессионалов и качественно выполняя работу, можно возвести стойкий базис, который станет надежной основой для будущего здания.

Видео инструкция как построить дом на склоне:

Фундамент на склоне для частного дома

Абсолютная ровность участка – большая редкость, поэтому большинство пользователей сталкиваются с проблемой обустройства фундамента дома на склоне. А вот тут приходится думать, какой лучше тип, пригоден ли он для выполнения своими руками и во что обойдется строительство.

Как правильно выбрать вариант фундамента

Предполагая строительство на участке с неровностью рельефа, стоит помнить о том, что основные типы оснований не особо различаются, разница может быть только в технологии возведения. В основе закладывается та же лента, свая, столбовая конструкция, причем какой лучше тип, подбирается с учетом угла наклона, рельефных особенностей и плотности грунтовых масс.

Поэтому сделать ленточный фундамент для дома, можно только на достаточно пологом склоне, где минимальные углы подъема рельефа. В противном случае, обустройство основания своими руками потребует не только дополнительных средств, но и работ по подсыпанию грунтов, выравниванию рельефа и прочих операций. Но есть и тут выход – ленточная основа в виде ступенек примирит владельца с дорогой стоимостью. В этом случае нет необходимости длительных земляных работ. Лента закладывается «ступенями», опирающимися на терассированные зоны рельефа.

Свайный, столбчатый фундамент для дома на склоне – это альтернативный вариант, сделать который можно быстро, недорого, своими руками и без применения тяжелой спецтехники. Но для столбчатой основы обязательно обустройство опорной стены под каждым столбом, однако и опора не даст нужной прочности, поэтому применяются такие основания для легких каркасных конструкций.

Свайный же фундамент является идеальным решением, так как свайные элементы способны прочно стоять даже на крутом склоне и при этом не только давать надежную опору строению, но и позволяют добиться идеальной ровности здания.

Важно! Стандартная длина сваи – 6-8 метров, микросвая не углубится в грунт более 2,5 метров, а макросваи могут достигать 10-12 метров. Значительный перепад длин обеспечивает прочное и стойкое строительство фундамента на склонах даже в 45 градусов.

Минус составляет только небольшая несущая способность основы, поэтому, прежде чем сделать расчет основания и начать строительство своими руками, стоит провести предварительные расчеты, где обязательным фактором должна учитываться масса строения.

Фундамент на склоне: определение технологических моментов

Обустройство основания на склоне зависит от типа конструкции, то есть: ленточный, свайный, столбчатый фундаменты требуют разного подхода. А какой именно выбрать, поможет краткий обзор типов основы, показанной к применению на наклонных строительных площадках.

Ленточное основание

Вариант требует обустройства монолитного цоколя, одну сторону которого углубляют в грунт больше, чем другую. Чтобы залить конструкцию, придется покупать много раствора, поэтому строить ленточную основу нужно для дома, который возводится из массивного материала. Процесс сооружения можно посмотреть на видео:

1. Срезать склон под углом 90 градусов, измеряя от плоскости ростверка;
2. Вдоль среза смонтировать подпорную стеновую конструкцию, под основание которой заложить траншею для цоколя;
3. Траншею оборудовать опалубкой, залить бетоном;
4. После застывания бетонной смеси, следует сделать опорную насыпь, скрывающую разницу высот цоколя вверху и внизу.

Столбчатый фундамент

Это будет заглубленная основа, которая монтируется под горой или в седле между холмами. Непрочные и не обладающие достаточной устойчивостью элементы не выдержат поперечной нагрузки на слишком крутой поверхности, поэтому столбчатый фундамент не рекомендуется сооружать на других рельефах.

По технологиям возведение основы не отличается от процедуры, проводимой на ровной строительной площадке, что обязывает хозяина перед началом работ выровнять рельеф или смонтировать относительно ровную плоскость, ограничив ее парой подпорных стен.

Пространство между стенами засыпается грунтовой смесью, уплотняется, что позволяет верхней площадке сдерживать обрушение грунта, располагаемого выше, а вот нижняя воспрепятствует обрушению насыпной террасы. Получается, что опоры устраиваются в шурфах, пробуренных на террасированной плоскости, заглубленных до плотного слоя.

Как это выглядит на практике:

1. Обустройство верхней стены в виде ленты с сечением поперек в виде трапеции;
2. Обустройство по этому же типу нижней стены;
3. Возведение насыпной террасы, где пробиваются шурфы;
4. В шахты заливаются или монтируются столбы, на которые кладется ростверк балочного или монолитного типа.

Выполнить работы своими руками можно, но это достаточно трудно, поэтому если позволяет наклон, следует сделать либо ленточный, либо свайный фундамент.

Свайная основа

Свайный фундамент для дома можно построить на любом склоне, причем это не столбчатый тип основы, поэтому предполагает минимум земляных работ. Свайные элементы погружаются на разную глубину, чтобы верхний срез всех опор был ровным по горизонтали. Окончание процесса требует заливки ростверка монолитного типа, на котором прочно и долго будет стоять дом на склоне.

Поэтапно процесс выглядит так:

1. В верхней точке грунта заглубляется свая, видимая часть которой равна высоте цоколя по меньшему измерению;
2. Затем следующая (угловая) свая, длина видимой части которой равно длине цоколя в большем обозначении;
3. Последующие свайные элементы дома заглубляются так, чтобы верхний уровень каждого был равным горизонтально всем остальным.

Теперь обустраивается ростверковый монолит дома, для чего создается опалубка из подпорного днища и боковых поперечин. После можно приступать к возведению стеновых панелей, а также прочим работам.

Важно! Ростверк и сваи основания для дома на склоне обязательно армируются, с последующей перевязкой каркасов.

Если остались вопросы, стоит посмотреть видео, где показаны все технологические тонкости и четко рассказано, как построить свайный фундамент для дома на склоне.

Фундамент на склоне: какой тип основания выбрать?

Не каждый дом, возможно, построить на совершенно ровной площадке. Довольно часто приходится возводить жилые дома в горах, на крутых склонах. Чтобы дом стоял устойчиво и надежно, его устанавливают на специальный ступенчатый фундамент.
Он имеет несколько уступов разной высоты. Располагают фундамент там, где рельеф почвы не имеет ровной площадки. Ступенчатая основа дома помогает сделать расширение подошвы на неровном рельефе.
Для строительства каменного дома, если участок имеет уклон, закладывается ленточный фундамент. Для дома, который необходимо построить на склоне, сегодня можно найти подходящую конструкцию фундамента.

Разновидности фундамента

Фундамент на склоне своими руками можно создать, если хорошо изучить технологический процесс такой установки. Но прежде чем начинать закладку фундамента для дома, если участок имеет большой уклон, необходимо ознакомиться с самыми известными конструкциями фундаментов. Они бывают:

• свайными;
• ленточными;
• плитными;
• столбчатыми.

Профессионалы считают оптимальным ленточный фундамент на участке с уклоном. Он свободно выдерживает многотонные строения и легкие постройки.

Обустройство ленточной опоры

Когда основание строится на склоне, схема работ должна иметь следующий вид:

• Сначала срезается небольшой участок склона, перпендикулярно ростверку будущего фундамента.
• Подпорная стена монтируется по длине всего среза.
• Вырывается траншея, где будет построен ленточный цоколь.
• Изготавливается опалубка. Когда бетон полностью схватится, делают опорную насыпь. С ее помощью можно будет выровнять склон. Вот теперь можно говорить, что ленточный фундамент на склоне готов.

Монтаж столбчатой опоры

При строительстве частного дома, довольно часто устанавливают фундамент столбчатый. Его строительство делается аналогично технологии закладки фундамента на ровной площадке.
Как сделать фундамент на склоне, столбчатого типа? Какой последовательности придерживаться? Когда делается фундамент на неровном участке своими руками, то сначала подготавливается ровная площадка. Ее будут ограничивать две стенки.
Свободное пространство засыпается грунтом и хорошо уплотняется. Нижняя стена не позволит насыпанному грунту начать сползать. У верхней стены совершенно другие функции. Она задерживает уплотненный грунт на террасе.
Столбы должны устанавливаться на плотный устойчивый грунт. Для этого делается глубокая яма. Монтаж насыпной террасы необходим для фиксации опор.
Можно строительство дома со столбчатым фундаментом выполнять и другим способом. Сначала вкапываются столбы, точно так же как сваи. Затем засыпается грунт, и утрамбовывается терраса. Иначе говоря, терраса создается после монтажа вертикальных деталей фундамента.

Фундамент на склоне, схема работ

Чтобы строительство было качественным, необходимо придерживаться определенной схемы работ на склоне. Постройка будет надежной и прочной, если последовательность всех действий будет выполняться согласно разработанной схеме.
Для схематического изображения фундамента, необходимо на имеющемся чертеже здания отыскать нижнюю точку почвы. От нее отложить вниз размер, превышающий величину промерзания.
Полученный размер увеличивают на полметра, чтобы можно было создать песчаную подушку.
Когда разрабатывается схема фундамента здания, устанавливаемого на склоне, требуется учитывать, что в случае больших морозов и сильных ветров, необходимо выкопать траншею. Ее глубина может достигать 2,5 метра. Верхняя часть основания должна немного возвышаться над поверхностью почвы.

Технология строительных работ

Чтобы самостоятельно правильно выполнить работу по укладке фундамента дома, расположенного на уклоне, необходимо строго придерживаться определенной технологической последовательности.
Сначала проводятся подготовительные работы. Перед тем как начать укладывать фундамент, должны быть проведены геологические разведывательные работы. На основании полученных данных можно будет рассчитать диаметр будущих скважин.
Но основным в таких исследованиях является определение глубины нахождения грунтовых вод. Они станут в будущем источником подачи чистой воды.
Затем делаются все необходимые расчеты. Они необходимы для определения:

• массы основания;
• давления на грунт;
• веса снеговой шапки;
• силы ветра;
• габариты фундамента.

Учитывая полученные данные, делается их коррекция. Чтобы рассчитать вес здания, берется объем постройки. Он предварительно вычисляется по математическим формулам.
Количество необходимых строительных материалов поможет рассчитать удельный вес.
Отталкиваясь от объема будущего здания и расчетного удельного веса всех материалов, рассчитывается масса основания сооружения.
Полученное значение будет увеличено на массу автомобиля, если, конечно, внутри здания будет построен гараж. Учитывается также вес бытовой техники, которая будет находиться в доме.
В зависимости от вида почвы, рассчитывается глубина залегания основания. Учитывается и площадь всей территории, где будет происходить строительство дома.

Особенности обустройства ступенчатого основания

Если почва в основном состоит из песка, то траншею нужно сделать глубиной, превышающей 0,7 метра. Для глинистой почвы, эта величина должна обязательно быть больше уровня промерзания. Для пучинистого грунта, глубина канавы должна достигать 0,5 метра.
Проводится обустройство траншеи. Вид грунта, на выбранной для строительства территории, сильно влияет на глубину закладки прослойки между домом и почвой.
Если грунт очень сухой, глубина заглубления делается немного больше, приблизительно на 50 сантиметров. Ширина траншеи обязательно должна превышать толщину стены здания.
Днище траншеи делается абсолютно ровным. Не допускается наличие уклонов. Когда уклон слишком сильный, профессионалы советуют устанавливать ступенчатый фундамент, ленточного типа. Однако при этом подошва основания делается строго по горизонтали.
Если лента фундамента будет иметь монолитный вид, ее нужно обязательно армировать. Это не позволит основанию начать преждевременно разрушаться.
Затем изготавливается песчаная подушка. Ее нужно сделать обязательно, так как она делает равномерной давление на грунт. Толщина слоя такой подушки обычно не превышает 15 см. После укладки, песчаная поверхность выравнивается, смачивается, затем тщательно утрамбовывается.

Влияние ступенчатого основания на коммуникации

Иногда основание дома получается несколько больше, примерно на 40 см. Тогда на слой песка сверху кладется дополнительная гравийная насыпь. Ее толщине должна равняться толщине уже сделанной песчаной насыпи.
Когда обустройство песчаной насыпи завершено, выполняется установка опалубки. В нее кладутся армирующие детали. Затем вся конструкция заливается бетонным раствором. Чтобы приготовить такую смесь, оптимальным считается цемент «М200». Процесс заливки опалубки всегда должен проводиться непрерывно. Если этого не сделать, граница заливки созданного ленточного фундамента потеряет свою защиту и станет уязвимой. Сама лента останется без охраны.
После заливки раствора, его нужно уплотнить глубинным вибратором. Чтобы залитый бетон хорошо застыл, необходимо подождать один месяц. За это время бетон превратится в монолитную поверхность, на которой можно начать строительство будущего дома.
Даже на ровной поверхности каждый фундамент требует гидроизоляции. К тому же для фундамента на наклонном участке требуется сделать гидроизоляцию высокого качества. Для этого бетонная поверхность закрывается рулонным материалом. Он защищает основу сооружения от попадания влаги.
Кроме того, чтобы основание можно было эксплуатировать долгие годы, требуется создать дренажную систему. Конечно, бетонное основание обязательно станет препятствием для движения грунтовых вод, падающих сверху вниз. Но влага постепенно начнет разрушать основание, время его эксплуатации сильно уменьшится. Создание дренажной системы поможет обезопасить фундамент дома и защит его от размывания.
Когда монтируется водоотвод, нужно обязательно учитывать напластование грунта, а также крутизну склона. Чтобы система была более надежной, необходимо смонтировать водоотвод по всему периметру дома.
Если ступенчатый фундамент сделан в соответствии с существующими нормами, то здание, расположенное на крутом склоне, всегда будет надежно стоять, за счет качественной опоры.

Строительство фундамента на склоне: выбираем подходящий тип фундамента

Строительство фундамента на склоне – довольно непростая и при этом достаточно распространённая задача, ведь участки под застройку без каких-либо отклонений рельефа практически не встречаются.
Укладка фундамента и дальнейшее строительство на склоне имеет ряд особенностей, без учёта которых сделанное основание может просесть и нарушить целостность конструкции. Не стоит забывать и о преимуществах участка на покатой поверхности: можно не бояться сезонного подтапливания, участок на холмистой местности стоит дешевле, чем аналогичный по размерам, но на ровном месте.

В идеале площадка для закладки фундаментной основы должна быть прямой, в крайнем случае с небольшим плавным углом наклона. Однако реальность очень редко соответствует ожиданиям, поэтому перед закладкой необходимо спроектировать фундамент с учётом особенностей рельефа или же выровнять площадку. Перед началом закладки основных строительных работ на склоне необходимо убедиться в несущей способности грунта. Если фундамент сделан неправильно, возможно проседание грунта, затопление дома и другие неприятные последствия.

Основные виды нарушений грунта

Существует несколько видов нарушений грунта, среди них можно выделить такие:

1. Грунт из-за высокой влажности может раскиснуть.
2. Оползни и разрушения кромки откоса вследствие повышенной подвижности верхних слоёв грунта по отношению к нижележащим слоям.
3. Раскалывание грунта из-за разрушения основания.

Методы укрепления склонов

Все способы укрепления склонов базируются на одном и том же принципе – армирование слоёв грунта для повышения их прочности и стабильности. При угле наклона не более 7 % достаточно засадить склон деревьями и кустарниками. Вероятность оползней на склонах при таком укреплении значительно снижается, так как переплетённые корни деревьев будут удерживать покатую поверхность и препятствовать нарушению целостности грунта на склоне. Другой вариант укрепления – металлические распорки, вкопанные по всей поверхности ската. При выборе метода укрепления склонов нужно учесть ориентацию по сторонам света, причём не только участка, но и наклона, общий угол наклона, глубину залегания грунтовых вод и предполагаемый способ гидроизоляции, специфические особенности рельефа, глубину промерзания земли и почвенный состав.

Как правильно разместить дом на покатой поверхности?

При выборе места для будущего дома на участке со сложным рельефом необходимо руководствоваться индивидуальными особенностями и пожеланиями к постройке. В некоторых случаях оптимальным решением будет деревянное строение с цокольным этажом, а в другом случае лучшим решением станет постройка на ступенчатой основе. Наиболее распространёнными способами укладки фундамента на склоне являются следующие варианты.

Фундамент на ленточном основании

Выполняется только при незначительном перепаде высоты склона. Мелкозаглубленный быстровозводимый ленточный фундамент можно закладывать только после того, как будет получено заключение геодезиста и только в той местности, где почва зимой сильно не промерзает. Дорогостоящий и трудоёмкий тип основания под дом. Расходы на закладку ленточного основания несоизмеримы с тратами на возведение свайного или столбчатого.

Свайный фундамент

Обустройство этого типа целесообразно в местности с повышенной подвижностью грунта. Использование свай для фундамента позволяет максимально сохранить первоначальный ландшафт местности. Это особенно актуально для закладки основы будущего дома в местах с оригинальным рельефом или на берегу водоёма.

Сваи для работ, связанных с установкой фундаментной основы, изготавливаются из дерева, металла, железобетона с разной формой сечения. На участках со сложным рельефом свайный фундамент представляет из себя оптимальный вариант для закладки – его легко монтировать и устанавливать в местности с любым, даже самым сложным рельефом. Строительство деревянного дома на склоне также целесообразно осуществлять на сваях – это самый предпочтительный способ для дома из дерева.

Ступенчатое основание

Выбирать ступенчатый тип стоит в том случае, если перепад по высоте между самой верхней и самой нижней точками покатой поверхности не превышает один метр. Преимущества этого типа фундамента – достаточно простой монтаж, доступность материалов и возможность возведения без дополнительного трудоёмкого выравнивания и использования большого количества насыпного грунта. Этот способ довольно дорогой, однако не такой трудоёмкий, как укладка ленточного аналога.

Определение расходов на закладку основания дома

Расчёт трат на основание дома производится с учётом следующих основных расходов:

• Осмотр участка геодезистом и составление экспертного заключения о составе грунта;
• Подготовка и закупка необходимого количества строительных материалов;
• Аренда спецтехники для некоторых видов работ;
• Земляные работы – очень затратная статья расходов, на которую часто не выделяется достаточно средств;
• Установка дренажных систем и системы укрепления.

Фундамент на склоне своими руками

На вопрос, как построить фундамент на склоне своими руками, не существует однозначного ответа, так как в каждом конкретном случае необходимо применять разные технологии строительства. Несмотря на сложность расчётов и учёта всех особенностей закладки на покатой поверхности, вполне реально выполнить все работы самостоятельно.

Главное, о чём нужно помнить – от точности расчётов и качества напрямую зависит конечный результат строительства и долговечность всей постройки. Предварительные расчёты позволят избежать ошибок и лишних трат, поэтому лучше доверить их проведение специалистам. Для выполнения некоторых видов работ необходимо арендовать специальную технику. На участках со сложным рельефом не всегда есть возможность доставки тяжёлой техники на участок, поэтому определённые работы не получится провести по техническим причинам, это также нужно учесть.

Для фундамента на покатой поверхности очень важно сделать хорошую гидроизоляцию и качественные подпорные стенки. Эти меры помогут избежать разрушения из-за воздействия погодных условий. Если все работы по закладке фундамента на склоне будут выполнены с соблюдением требований к качеству и учётом всех вышеперечисленных особенностей строительства на местности со сложным рельефом, постройка с лёгкостью простоит долгие годы.

устройство, какой лучше, как сделать столбчатое или ленточное основание?

Абсолютно или относительно ровные участки – это большая редкость. Поэтому, в большинстве случаев, мы строим свой фундамент на склоне с большим или маленьким уклоном рельефа. Причем в этом деле нам пригодится далеко не каждый тип конструкции основания.

В данной статье мы попытаемся подобрать оптимальный вариант фундамента для участка со сложным рельефом. Такая информация пригодится и  домовладельцам, решившимся на строительство дома на склоне, и потенциальным покупателям земельных участков, планирующим строительство собственного жилища.

↑

Как выбрать лучший вариант фундамента?

Решая, какой фундамент на склоне лучше, а какой – хуже, важно помнить о том, что такие конструкции возводятся по тем же технологиям, что и фундаменты для дома, расположенного на относительно ровной поверхности.

В основе конструкции фундамента на склоне лежит все та же лента, свая или столб. Причем конкретный вариант выбирается исходя из угла уклона рельефа и плотности грунта.

Поэтому ленточные фундаменты обустраивают только на относительно пологих склонах с минимальными углами возвышения рельефа. В ином случае ленточный фундамент на склоне потребует от устроителя достаточно больших расходов, связанных с такими земляными работами, как подсыпание грунта, террасирование, выравнивание рельефа и так далее.

Впрочем, ленточный вариант, обустроенный в виде ступенчатой конструкции, может примерить будущего владельца с не самым дешевым способом строительства оснований. Ведь обустраивая ступенчатый фундамент на склоне можно отказаться от дорогостоящих земляных работ. Ленту основания, в данном случае, строят «ступеньками», которые опираются на террасированные участки рельефа.

Иное дело столбчатый фундамент — на склоне участка с пологим или крутым рельефом этот вариант уляжется безо всяких проблем. Однако под каждым столбом придется построить опорную стену, усиливающую стойкость фундамента к поперечной деформации. Без таких «подпорок» столбы попросту соскользнут вниз.

Но даже самая надежная опорная стена не сделает конструкцию столбчатого фундамента прочнее дорогостоящего ленточного варианта, способно выдержать вес кирпичной кладки. Столбчатые основания, к сожалению, сгодятся только для деревянных или каркасных строений.

А вот свайный фундамент уляжется на любой склон практически идеально. Ведь именно сваи позволяют обустроить подошву фундамента на любой глубине. И только сваи дают возможность построить дом на самом крутом склоне.

Длина обычной сваи начинается от 6-8 метров. Микросвая углубится в землю на 2-2,5 метра. Длина самых крупных экземпляров составляет 10-12 метров. То есть, перепад высот между самой длинной и наименее габаритной сваей составляет ровно 10 метров, что позволяет обустроить фундамент дома даже на 45-градусном склоне.

Единственным недостатком свайного варианта является относительно небольшая несущая способность фундамента. Разумеется, такое основание выдержит и деревянный, и блочный дом, но не более того.

↑

Как сделать фундамент на склоне?

Технология строительства фундаментов на склонах зависит от типа конструкции основания. То есть, ленточные, столбчатые и свайные фундаменты обустраиваются по разным технологиям. Поэтому ниже по тексту мы рассмотрим основные этапы строительства каждого варианта фундаментов на склоне.

↑

Ленточный фундамент

Этот вариант предполагает строительство монолитного цоколя, одна сторона которого погружается в склон глубже, чем другая. То есть, по сути, одна из граней ленточного основания является подпорной стеной склона.

Разумеется, такая конструкция потребует больших объемов заливки. Поэтому ленточное устройство фундамента на склоне с большим уклоном оправдано только в том случае, если поверх основания возводится тяжелое строение из бетона или кирпича.

Технически процесс сооружения ленточного основания выглядит следующим образом:

• Часть склона срезается, под углом в 90 градусов к плоскости ростверка будущего фундамента.
• Вдоль этого среда монтируется подпорная стена, под основание которой закладывают траншею под ленточный цоколь.
• Далее, в траншею монтируют ленточную опалубку, в тело которой, на правах внешней стороны, входит и плоскость подпорной стены. Опалубку монтируют и заливают бетоном.
• После отвердения ленточного монолита под нижней стеной (по уклону склона) обустраивают опорную насыпь, тем самым нивелируя разницу между высотой цоколя сверху и снизу склона.

↑

Столбчатый фундамент

Заглубленный фундамент столбчатого типа монтируют либо под горой, либо между двумя холмами. Неустойчивые столбы не выдержат поперечной нагрузки на излишне крутой поверхности.

Поэтому, в данном случае, строительство фундамента для дома на склоне практически не отличается от аналогичной процедуры, проводимой на относительно ровной площадке. То есть, для обустройства такого основания на склоне придется построить относительно ровную площадку, ограниченную двумя подпорными стенами.

Пространство между верхней и нижней подпорной стенкой засыпается уплотненным грунтом. Причем верхняя (по высоте уклона) стена будет сдерживать расположенный выше грунт, а нижняя – препятствовать сползанию насыпной террасы.

В итоге, столбчатые опоры обустраиваются на террасированной площадке, в особых шурфах, заглубленных до устойчивого горизонта грунта.

На практике процесс обустройства столбчатого фундамента на склоне выглядит следующим образом:

• В самом начале обустраивается верхняя (по уклону) стена, которая заливается как лента с трапецеидальным поперечным сечением.
• Затем, по точно такой же технологии, строится нижняя подпорная стена.
• Далее, между стенами обустраивают насыпную террасу, в которой отрывают шурфы, расположенные по периметру основания.
• В шахтах шурфов выкладываются или заливаются столбы, поверх которых обустраивают балочный или монолитный ростверк.

Альтернативное решение предполагает первичное строительство на пока еще не террасированном столоне опорных столбов фундамента. А засыпка грунта под террасу происходит после монтажа вертикальных опорных элементов.

↑

Свайный фундамент

Этот вариант фундамента можно построить на любом склоне. Причем такая конструкция исключает этап земляных работ в принципе. Сваи просто высверливаются в тело холма на разную глубину, таким образом, чтобы верхний срез каждого опорного столба находился в общей для всех свай горизонтали. По окончанию этого этапа, поверх «леса» из свай монтируют монолитную плиту ростверка – своеобразную террасу, на которой и будет покоиться дом.

Поэтапная схема обустройства свайного фундамента выглядит следующим образом:

• В самой верхней точке будущего основания в грунт ввинчивают первую сваю, видимая часть  которой (торчащая из грунта) равняется наименьшей высоте цоколя.
• Следующей монтируется нижняя угловая свая, видимая часть которой равняется наибольшей высоте цоколя. И между сваями натягивается трос, визуализирующий горизонталь ростверка. Разумеется, верхний срез нижней сваи подстраивается под аналогичную точку верхней опоры, с помощью гидроуровня.
• Третья, четвертая и все следующие сваи ввинчиваются или вбиваются в землю таким образом, чтобы верхний срез каждой ходил до горизонтали
• Завершив обустройство свайного основания можно приступать к заливке монолитного ростверка, который обустраивается в особой опалубке, состоящей из подпорного днища и бортиков.

Разумеется, и ростверк и забивные сваи армируются с последующей перевязкой каркасов.
