Дома из металла: Металлокаркасный дом: технология, особенности, достоинства, недостатки – Строительство каркасного дома из металла своими руками: Пошаговая инструкция +Видео

Содержание

Металлические каркасные дома – почему металлопрофиль лучше чем дерево + Видео

«Чего только не придумают!» – пожалуй, это первая мысль у большинства читателей, которые впервые столкнулись с таким понятием, как каркасные дома из металлопрофиля. Применение металла в качестве несущих конструкций кажется довольно странным решением, однако не спешите с выводами – изучите все стороны вопроса.

Дома из металла – есть ли опыт?

Металлические изделия в качестве несущих конструкций применяют уже очень давно, многочисленные торговые центры, небоскребы – яркие тому примеры. Правда, используемые при строительстве таких крупных объектов технологии и материалы совершенно не оправдывают себя в частном домостроительстве – изделия металлопроката очень тяжелые, громоздкие, для соединения отдельных элементов применяют особые технологии сварки и клепания, своими руками такой дом не построить.

Все изменилось, когда были изобретены легкие стальные тонкостенные конструкции – далее ЛСТК. Для таких конструкций пригодны только тонкие стальные листы, сформированные в Z-образный профиль со сквозными канавками или перфорацией, которые должны задерживать холод. Такой тип ЛСТК еще называют термопрофилем, и если говорить о частном строительстве, то применять желательно только его.

Конечно, какие бы ухищрения не придумывали производители, металл остается материалом с высокой теплопроводностью. Этот факт в большинстве случаев и отпугивает людей, которые перебирают варианты каркасных домов. Проблему решает качественная теплоизоляция, представляющая собой многослойный пирог. Расчет утепления, определение точки росы должны проводить только специалисты с большим опытом, иначе вы рискуете получить множество проблем при эксплуатации дома.

Второй момент, который отпугивает потребителей – коррозия металла. Не вдаваясь в подробности химических реакций, все мы знаем, что металл ржавеет, в том числе и сталь. Образование ржавчины прямым образом влияет на прочность конструкции из металла, в нашем случае – на прочность «скелета» дома. Такую проблему решили с помощью гальванической обработки горячим способом, благодаря которому металлические конструкции получают защитную оболочку толщиной в 20 мкм. При правильном монтаже и обеспечении надежной защиты от влаги она способна продлить жизнь металлу до 100 лет!

Преимущества металлического каркаса – дерево отдыхает?

Металлокаркасные дома – технология, которая вряд ли вытеснит дерево из каркасного домостроения. Максимум, что им уготовано – развиваться параллельно. И это совершенно оправдано – что у металлических, что у деревянных каркасов есть недостатки и преимущества. Пожалуй, именно в таком сравнении лучше всего и рассматривать металлокаркасные дома – чем они лучше и хуже деревянных?

Металл, как уже говорилось выше, обладает высокой теплопроводностью – дерево в этом плане гораздо лучше, оно само по себе является теплоизолирующим материалом, участвуя в общей схеме утепления дома. В металлокаркасном сооружении на каркас нет никакой надежды – все задачи по термозащите ложатся на утеплитель и обшивку.

В полностью деревянном доме, построенном своими руками, жить комфортнее. Дерево дышит, наполняя воздух ароматами. Однако у этого живого материала есть очень много врагов – жучки-древоточцы, влага, грибок. Конечно, сегодня существует множество способов защиты своими руками от всех этих факторов, однако это выливается в большие расходы. Металлу эти враги не страшны, кроме, разве что, влаги, хотя процессы в обоих случаях будут протекать с разными скоростями в пользу металла.

Правда, есть и другая сторона вопроса – в современном доме слишком много бытовых приборов, которые влияют на каркас, намагничивая его. Это может сказываться на самочувствии особо чувствительных жильцов. Малый вес ЛСТК (до 50 кг на м²) позволяет построить дом своими руками на самом легком фундаменте. Даже на пучинистых грунтах, которые не позволяют использовать заглубленные фундаменты, можно построить большой просторный дом. Металлокаркас лишен таких недостатков дерева, как усыхание и усадка.

Точность монтажа элементов металлического каркаса всегда на высоте. Благодаря этому, экономится время, рабочая сила и, как следствие, финансы – строительство каркасного дома из ЛСТК дешевле. Дешевле и стоимость самих элементов.

Недостатки каркаса из металла – предупрежден, значит вооружен!

Как ни странно, но металлический каркас во время пожара ведет себя намного хуже, чем деревянный. Не стоит думать, что, используя металл в строительстве, вы себя обезопасите больше, чем в случае с деревянным брусом – пожары в большинстве случаев начинаются снаружи (поджег) или внутри дома (неисправность бытовых приборов), где найдется немало материалов, которые загорятся и выгорят – мебель, вещи, отделка.

Главное, чтобы во время пожара все жильцы могли успешно эвакуироваться – чем больше времени у них будет до обрушения дома, тем выше шансы! Так вот, каркас из металла существенно сокращает время эвакуации – при высоких температурах скелет дома теряет жесткость, из-за чего дом сворачивается по спирали, опадает, перекашивается. Дерево в процессе горения значительно дольше удерживает дом от разрушения – брус обугливается, но внутри держит форму.

Еще один недостаток, который обнаруживается практически сразу же в процессе проектирования и эксплуатации – сложности при монтаже встроенной мебели и приборов. По умолчанию в металлокаркасе нет жесткого надежного основания, к которому можно было бы крепить полки своими руками, или устанавливать поверх массивные шкафы и пеналы. Так что строители вместе с хозяевами дома должны заранее определить места, которые нужно будет усилить дополнительными профилями и платформами из досок.

Несущая способность ЛСТК существенно ограничивает этажность и применение тяжелых стройматериалов. Нельзя использовать тяжелую керамическую черепицу, устанавливать камин на верхних этажах. В последнем случае вообще сложно комбинировать стальные профили с конструкционными материалами (кирпич, цемент).

Немаловажный момент – защита конструкции дома от промышленных токов и атмосферных разрядов. Металлические профили являются отличными проводниками электричества, а потому могут представлять опасность для обитателей дома. Эту проблему решает система уравнивания потенциалов, расчет и установка которой – удел профессионалов.

Монтаж ЛСТК – собираем конструктор!

Строительство дома из ЛСТК действительно похоже на сборку конструктора для детей. Перед монтажом создается проект будущего дома – в проекте продуманы все мелочи, вплоть до того, где будет установлена мебель и бытовая техника. Очень желательно, чтобы, помимо чертежа, был разработан и 3D-проект дома – так заказчик воочию увидит дом.

После оформления проектной документации происходит передача чертежей на производственную линию. Детали каркаса изготавливаются по отдельности, пронумеровываются, упаковываются и отправляются на место строительства. Готовые профили уже имеют отверстия для креплений и инженерных коммуникаций. Соединительные элементы также идут в комплексе.

С термопрофилем сложнее – в большинстве случаев строителям предлагаются уже готовые размеры и формы, которые следует учитывать при проектировании. Лучше всего не менять существующую длину, ничего не резать и не укорачивать. В любом случае, каждая деталь упаковывается и маркируется, согласно чертежам проекта дома. Строителям не придется подбирать детали – нужно лишь скреплять профили своими руками, согласно маркировке отдельных деталей. Такой подход существенно ускоряет процесс строительства.

Строительство из ЛСТК вызывает все больше интереса у современных потребителей, благодаря одному важному достоинству – возможности свободной планировки. Легкие фермы позволяют создать пролеты вплоть до 14 метров длиной без дополнительных элементов, отвечающих за поддержку. Помещения внутри дома получаются очень просторными, свободными, наполненными воздухом.

Следует помнить, что чем больше комнаты, тем сложнее их будет отопить, соответственно, тем лучше своими руками следует утеплить стены. Лучше всего себя зарекомендовали негорючие минераловатные плиты, а также влагоустойчивый пенополистирол, эковата. ЛСТК хоть и не слишком дружат с другими конструкционными материалами, зато легко поддаются отделке, будь то блок-хаус, имитирующий оцилиндрованное бревно, или керамогранит, который придаст зданию вид основательного строения.

Каркасный дом из металлопрофиля и труб своими руками

Каркасный дом из металлопрофиля – это более надежная и прочная конструкция. Такие здания будут обладать высоким уровнем звуковой и тепловой изоляции. Стоит отметить, что металлические изделия пришли на смену древесине, имеющей ряд недостатков, среди которых подверженность воздействию атмосферных осадков и процессам гниения. В нашей статье, мы более детально рассмотрим особенности профиля из металла, и как сделать его самостоятельно.

Преимущества построек из металопрофиля

Каркасный дом из металлопрофиля – это более надежная и прочная конструкция

Если использовать металлопрофиль оцинкованного типа, то за счет его особой конструкции можно увеличить уровень тепловой и звуковой изоляции каркаса. Плюс ко всему следует отметить еще такие преимущества:

Такие конструкции имеют небольшую массу, и при этом высокий уровень прочности;

Обладают устойчивостью к любому уровню динамической нагрузки, что позволяет возводить постройки с высокой надежностью и долговечностью даже в сейсмических регионах;
Сопротивляемость воздействию огня, что уменьшает риск возникновения пожаров;
Материалы для изготовления обладают прекрасными экологичными показателями;
Доступная ценовая политика;
Возможность вариативного изготовления конструкции;
Строительные работы рационально производить в любое время года.

Применение металлического профиля позволит ускорить строительный процесс, снизив при этом финансовые расходы на работы. Этот вариант идеально подойдет для вас, если вы ищете практичный и экономичный материал для каркаса.

Особенности металлического устройства

каркасные дома из металлического профиля

Основной деталью каркаса из металла можно считать поперечную раму, образующуюся колоннами и стропильными фермами

Основной деталью каркаса из металла можно считать поперечную раму, образующуюся колоннами и стропильными фермами. Эти изделия подсоединяется к основанию здания. Нагрузочный объем распределяется на точки опоры. Основное количество давления припадает именно на первый элемент. На колонну воздействует масса всех элементов, нагрузка от ветра и осадков атмосферы.

Внимание! Количество получаемой нагрузки от покрытия и скреплений между колонами, транспортируется к устройствам стропильных ферм, имеющих конструкцию в виде решетки.

Каркасные дома из металлического профиля включают в себя такие элементы:

Рекомендуем к прочтению:

Балки с устойчивым или неустойчивым типом сечения, которые за счет своих размеров позволяют увеличивать пролет постройки.

Каркасные стойки, увеличивающие устойчивость конструкции.
Специальные ригели, создающие несущие точки, в виде линий, и соединения систем колон и опор в единый механизм. На практике их очень часто применяют для увеличения размера пролета, а также высоты потолка в здании.
Балочные элементы с различными типами сечений. Монтируются обычно для усиления жесткости и уровня несущей способности постройки.
Связные компоненты между соединительными частицами металлических конструкций.
Прогоны для связи кровель и стеновых систем, прикреплённых к каркасу строения. Они воспринимают уровень нагрузки, которую получает строение от ветра и атмосферных осадков.
Детали закладки, которыми сваривают детали воедино.
Метизы или элементы для крепления.
Межпрогонные пролеты в виде дуги, называющиеся арками.

Внимание! Создать пространственную жесткость каркаса из металлопрофиля своими руками можно с помощью создания системы из рам, колонн и ферм.

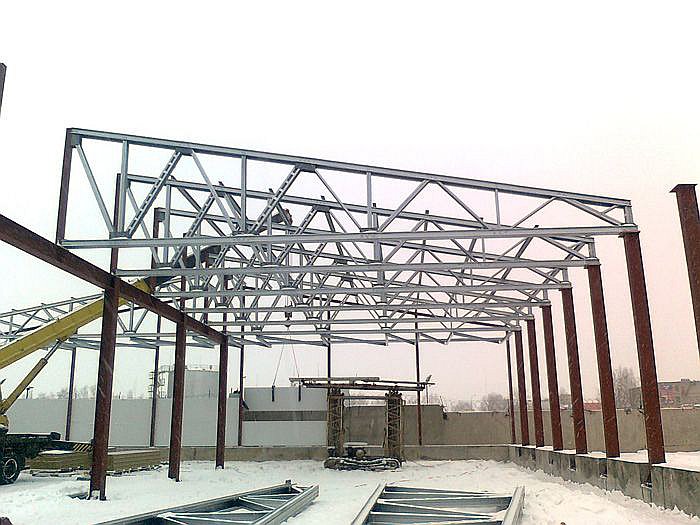

Каркасы из рам и ферм

Каркас дома из профильной трубы своими руками можно создавать рамной и фермной конструкции

Каркас дома из профильной трубы своими руками можно создавать рамной и фермной конструкции. Первый тип характеризуется наличием двутавровых балок из стали, которые связываются по углам, образуя раму. В такой системе раму устанавливают из вертикально размещенных опорных стоек, и горизонтально поставленных ригелей. Такое устройство принимает нагрузку от перекрытия постройки.

Каркасный дом металлический каркас, которого изготовляется из балок ферм, состоит из стальных стержней, образующих форму треугольника. Формируется такая система с помощью фахверковых панелей или полей. Такие поля образуют фермы, которые выполняют функцию кровли основания. Их присоединяют к стойкам из стали с помощью сварочного аппарата или болтов.

Важные детали при строительстве

Недостатком дома из металлопрофиля является потребность дополнительной тепловой и паровой изоляции

Недостатком дома из металлопрофиля является потребность дополнительной тепловой и паровой изоляции. При этом утепление необходимо делать утепление не только каркасной конструкции, но и стен внутри постройки. Данное действие поможет перекрыть мостики холода.

На этом этапе работ лучше воспользоваться современными материалами, например минеральную вату или пенопласт. Такие средства могут обеспечить оптимальный уровень температуры, позволяющий поддерживать комфорт в помещении.

Рекомендуем к прочтению:

Каркасный дом из профильной трубы

каркас дома из профильной трубы своими руками

При создании дома с каркасной конструкцией своими руками лучше всего воспользоваться профильной трубой

При создании дома с каркасной конструкцией своими руками лучше всего воспользоваться профильной трубой. На первый взгляд монтажные работы покажутся легкими, но такая конструкция имеет сложную схему. Первое, что нужно учесть – это необходимость основания под здание.

Внимание! Каркасный дом можно возвести без фундамента, однако такой вариант рационально использовать, если в будущем постройку будут транспортировать в другую местность. Такими строениями могут быть теплицы или парники.

Элементы каркаса создаются таким образом:

Трубы следует разрезать так, чтоб получить кусок нужной длины для монтажных работ;

Потом приступаем к сгибанию изделия. Необходимо достичь дугообразной формы, которая должна соответствовать ранним расчетам. Выполнить задачу можно ручным трубогибом либо заказать услуги в специализированной компании.
После, все элементы конструкции соединяются в единую систему сварочным аппаратом.

Для декоративного оформления экстерьера можно использовать сайдинг или специальную штукатурку. Если вам доход позволит, то фасад можно отделать натуральными видами древесины. Вот, мы и рассмотрели особенности каркасного дома из металла. Такой строительный вариант обладает оптимальной прочностью и качеством.

Технология строительства металлокаркасного дома

Возведение каркасного дома имеет ряд преимуществ. Построить такой дом можно быстро, экономично и качественно. Металлические каркасы более лёгкие и прочные, обладают повышенной пожароустойчивостью. Утеплённые дома на базе металлических каркасов обладают высокими энергосберегающими свойствами. Монтаж металлического каркаса имеет свои нюансы, которые необходимо учитывать при строительстве.

Преимущества металлического каркаса дома

Содержание статьи

Металлические каркасы обладают некоторыми неоспоримыми преимуществами перед деревянными. Одним из его основных преимуществ является относительно невысокая цена. Обычно цена каркасов под ключ зависит от выбора материала, из которого их собираются изготавливать, от используемого метода крепежа, от стоимости проведения монтажных работ.

Металлический каркас

Металлические каркасы изготавливают из стали, что отражено в их втором названии. Эти изделия называют также ЛСТК, что расшифровывают как лёгкие стальные тонкостенные конструкции.

Ещё одним неоспоримым преимуществом такого каркаса является его прочность и лёгкость.

Эти каркасы весят меньше других, но намного прочнее. Они способны выдерживать высокие и тяжёлые здания.

Каркасы из металла изготавливают в заводских условиях с предварительным составлением проекта, в котором фиксируют размеры всех элементов. В этих элементах можно расположить скрытую проводку. Так как их изготавливают из стали, то они имеют повышенную устойчивость к огню и не подвержены коррозии.

Основные свойства лёгких стальных тонкостенных конструкций

Дома на металлических каркасах имеют повышенную износоустойчивость
Лёгкие дома на металлическом каркасе не оказывают чрезмерного давления на почву, не создавая усадки. Таким образом, их конструкция не подвержена деформации. Это позволяет сохранить в целости внешнюю и внутреннюю отделку;
Дома на металлических каркасах практически не подвержены гниению. Металл не позволяет развиваться гнилостным бактериям;
Имеют повышенную устойчивость к износам. Их можно эксплуатировать в течение длительного времени, при этом материалы, из которых они изготовлены, не будут изменять свои характеристики;
Эта технология позволяет создавать большое количество разнообразных вариантов конструкций;
Возможность быстрого воплощения архитектурных идей;
Каркасы такого типа абсолютно совместимы с другими материалами;
Сооружения имеют повышенную пожароустойчивость. Это преимущество считается одним из самых основных. Предполагается, что в такой постройке используют в основном не горючие материалы.

Особенности сборки домов из металлопрофиля

Технология ЛСТК была разработана в прошлом веке. Металлические каркасы строятся из профиля, имеющего прорези. Это позволяют избегать возникновения мостиков холода внутри. Задачи теплоизоляции и изоляции звука можно решить при помощи современных утеплителей.

В сооружениях с металлическим каркасом особенное значение уделяют монтажу слоя для паро-, гидро- и теплоизоляции. Это обусловлено тем, что в них точка росы располагается внутри дома. По этой причине необходимо также грамотно сделать защиту от ветра. Более того, необходимо сделать так, чтобы между слоем внешней гидроизоляции и утеплителем находилась система проветривания. Её можно сделать своими руками. Это будет способствовать быстрому выводу влаги. В домах такого типа необходима организации грамотной электрозащиты.

Раньше вызывало сомнение использование металла в качестве каркаса. Это происходило из-за его повышенной теплопроводности. Эта проблема была решена использованием оцинкованных металлических профилей с перфорацией. Отверстия заполняются утеплителем, что позволяет снизить уровень теплопроводности. На этот показатель также оказывает влияние толщина стенок. Поэтому отзывы у таких домов касаются вопросов утепления.

Одной из проблем, с которой приходится столкнуться при строительстве подобных домов, является их повышенная электропроводность. Однако, она решается грамотным заземлением.

Какой выбрать фундамент для металлокаркасного дома. Будет ли он отличаться от деревянного каркасника?

Для металлокаркасного дома подойдет фундамент на винтовых сваях

В отличие от фундамента под дом с деревянным каркасом, при возведении ЛСТК нет необходимости строить массивное основание. Такой дом достаточно лёгкий и не нуждается в массивном фундаменте. Застройщику не придётся заниматься объёмными земляными работам, не понадобится также строить опалубки, высотой в два метра, монтировать солидную гидроизоляцию. Их можно построить на любом типе грунта. Не требуется строительство ленточного фундамента.

После проведения анализа свойств грунта можно выбирать тип фундамента для вашего лёгкого дома. Отличным вариантом могут стать столбчатые фундаменты, винтовые сваи.

Технология монтажа металлического каркаса

При монтаже каркаса необходимо создавать пространственные блоки, плоские рамы и максимально их укреплять

В процессе монтажа металлического каркаса необходимо учитывать свойства материала. Необходимо следить за тем, чтобы не повредить его в процессе перевозки. Во время монтажа нужно стремиться создавать пространственные блоки, плоские рамы и максимально их укреплять.

Во время подготовки фундамента на него наносят поперечные риски, которые должны соответствовать осям будущего каркаса, опорным поверхностям и расположению анкерных болтов. При помощи анкеров можно будет корректировать неточности установки.

Соединения металлических балок могут быть не только болтовыми, но и сварными. Сам каркас состоит из нижней и верхней обвязки. Также имеется соединение между ними. Заранее необходимо спроектировать дверные и оконные проёмы, обрешётку из металла.

Профиль обрезается до нужного размера;
При необходимости изгибается под заранее рассчитанным углом;
Получившиеся детали свариваются или скрепляются болтами согласно схеме.

Выделяют три варианта ограждающих конструкций:

Полистовая сборка;
Кассетный профиль;
Применение сэндвич-панелей, изготовленных на заводе.

Выбор материалов, для установки этих ограждающих конструкций происходит по выбору заказчиков. Смотрите виды на фото.

Сэндвич-панели состоят из трех слоёв: двух жёстких листов и утеплителя
Сэндвич-панели — это материал, который состоит из трёх слоёв: двух жёстких листов с утеплителем, расположенным между ними. Все эти детали склеивают, используя метод холодного или горячего прессования. Этот материал отличается экологичностью, удобством монтажа, отличными звуко- и теплоизоляционными свойствами, невысокой ценой. Среди минусов можно назвать высокую склонность к повреждениям;
Теплоблоки считаются одним из самых высокотехнологичных Теплоблоки имеют четыре слоя: несущий, внутренний, лицевой, утепляющий
материалов, используемых в строительстве. Их применяют для создания ограждающих конструкций. Их изготавливают при помощи методики объёмного формования. При этом используют такие материалы, как керамзитобетон и экструзионный пенополистирол, который используют в качестве теплоизоляционных вкладок. Эти блоки имеют четыре слоя: несущий, внутренний, лицевой, утепляющий.

Наружная отделка дома

Является одним из наиважнейших этапов. Тип отделки определяется заказчиком и может быть выполнен с применением различных материалов:

Если вы хотите сделать бюджетный вариант отделки, то имеет смысл использовать сайдинг виниловый, блок-хаус, монтировать вентилируемый фасад и другие конструкции навесного типа;
Если сделать отделку штукатуркой, то дом будет производить впечатление средиземноморского коттеджа;
Демократичные цены и простота укладки привлекают тех, кто использует различные панели, имеющие вид натуральных материалов;
Отделка с использованием плитки, натуральных и искусственных камней выглядит очень эффектно. Дом становится похож на солидный и дорогой, но при этом сохраняет все преимущества металлокаркасного сооружения.

Видео

Посмотрите видео-урок по строительству металлокаркасных домов.

особенности самостоятельного строительства, отзывы владельцев

Теплопроводные каркасные конструкции изначально применялись для строительства торговых и промышленных объектов. Внедрение термопрофилей, утеплителей обеспечило возможность возведения жилых строений. Дом из металлокаркаса – это надежное и недорогое жилье, которое можно построить за короткое время на дачном или частном участке.

Что такое каркасный дом?

Стальные каркасные дома составляют 80 % жилого фонда Европы, Канады, Финляндии, США, стран Скандинавии. Многослойное строение состоит из:

системы стропил;
стоек, расположенных по вертикали;
горизонтальных ригелей;
крепежных деталей;
утеплительных материалов.

Основа стальной конструкции – профили с оцинковкой в форме литер C, S и Z. Различная теплопроводность материала предотвращает появление мостов холода и образование конденсата.

Важно! Технология легких металлических конструкций обеспечивает качество, надежность строения, уменьшает затраты на строительство и сроки работ.

Сколько слоев у постройки?

Каркасный дом включает четыре слоя – несущий, внутренний, лицевой, утепляющий, у которых различные функции:

несущий – облегченные стальные рейки, снижающие нагрузку строения на грунт и фундамент;
внутренний – предусматривает укладку внахлест 2-х листов гипсокартона толщиной 9,5 мм в качестве основы для отделочных работ;
лицевой – дом из ЛСТК обшивается снаружи вагонкой, профлистом, OSP-плитами или виниловым сайдингом, устойчивыми к погодным и температурным факторам;
утепляющий – органические (минвата) и неорганические (стекловолокно) материалы обеспечивают сохранение тепла внутри помещения.

Совет! Выбирайте неорганические материалы – они относятся к категории пожаростойких.

Особенности конструкций из металла

Дома, изготовленные со стальным прочным каркасом, имеют ряд отличий от других технологий:

уменьшенная масса профилей исключает нагрузку на почву, что предотвращает усадку и обеспечивает целостность отделки внутри и снаружи;
отсутствие процессов гниения каркаса дома;
простота возведения – строительство домов исключает применение уровня, дрели, специального треугольника и отвеса;
гибкость материала позволяет создавать несколько вариантов каркасной конструкции своими руками;
стойкость к износу обеспечивает длительную и комфортную эксплуатацию строения.

На заметку! Стальной каркас совместим с деревянными, пластиковыми материалами, сэндвич-панелями.

Плюсы и минусы технологии

Строительство жилых домов, в основе которых металлический прочный каркас, осуществляется по технологии легких стальных конструкций или ЛСТК. Легкость материала не отражается на его прочности. Здания до 3-х этажей могут выдерживать 9-бальное землетрясение.

К другим преимуществам облегченного стального каркаса относятся:

изготовление деталей стандартного типа или в соответствии с вашим проектом;
точность просчета веса будущей постройки для определения типа фундамента;
сокращение сроков работ благодаря компактности и легкости изделий;
отсутствие затрат на аренду тяжелой техники для сборки;
исключение мусора и строительных отходов;
затраты меньшего, чем на деревянные дома, объема материала;
круглогодичные работы – для организации стен не требуются растворы, которые застывают при определенной температуре;
организация пролетов любых габаритов;
скорость монтажа при помощи болтовых креплений.

К минусам металлокаркасного строительства относятся дороговизна материала в сравнении с древесиной. Риски при прокладке электрической линии решаются при помощи заземления элементов.

В помещении проблематично установить встроенную бытовую технику и тяжелую мебель, но можно использовать дополнительные усиливающие профили, как на фото.

Совет! Внутреннюю и наружную отделку здания для изоляции металлических частей лучше выполнять диэлектрическими материалами.

Особенности самостоятельного строительства

Своими руками можно сделать дом из металлического каркаса двумя способами: путем сборки заводских деталей или самостоятельного изготовления основы путем нарезки металлического профиля. Технология сборки целесообразнее в плане затраты времени и средств.

Этапы работ

Строительство зданий с металлическим остовом выполняется поэтапно:

Организация фундамента.
Сборка металлической конструкции.
Наружное утепление.
Обустройство стен.
Внутренняя отделка.
Выполнение инженерных систем.

Совет! Проводите чистовую отделку после основных работ.

Заливка фундамента

Каркас дома из стали весит немного, очень легкий, что позволяет сделать мелкозаглубленный фундамент различного типа:

ленточный – основание в виде жесткой, усиленной по горизонтали рамы для равномерного распределения нагрузки материала;
столбчатый – рама выполняется из балок, соединенных опорами. В качестве балочных элементов используются кирпич, монолитные блоки или железобетон;
на винтовых сваях – используется в местности с высоким УГВ и предусматривает установку дома при помощи анкеров.

На заметку! Перед началом заливки нужно изучить тип грунта и его изменения в зависимости от сезона.

Порядок сборки заводского каркаса

Металлический заводской каркас для дома, как видно на фото, приходит в упаковке. Каждая деталь промаркирована, имеет проштамповку отверстия для метизов. Аналогичные обозначения имеются на комплектных чертежах.

Дом из металлокаркаса: как качественно построить здание собственными руками

Своими руками сборка проводится в следующем порядке:

Установка обвязки на готовом фундаменте.
Выставление и закрепление угловых стоек.
Монтаж промежуточных стоек, распорок и укосин.
Установка верхней обвязки.
Монтирование и крепление балок перекрытия. Для зданий со вторым этажом собирается дополнительный каркас и обустраивается перекрытие для потолка.
Сборка стропильной системы.
Утепление кровли и укладка гидроизоляционного материала.
Сборка обрешетки для кровельного материала.

Важно! Обустройство обрешетки из металла с коэффициентом расширения, аналогичным каркасному, обеспечивает прочность крепления.

Нюансы самостоятельного изготовления каркаса

Самостоятельное возведение построек со стальным каркасом оправдано только для небольших объектов. При изготовлении элементов из профильной трубы своими руками нужно учитывать, что угловые стойки выполняются из труб 80х80 мм, промежуточные – из труб 60х60 мм. Шаг их установки зависит от типа утеплителя, но оптимальное расстояние просвета составляет 58-59 см.

Интересно знать! Чтобы сделать металлический каркас для дома, площадью 100 м², вы, работая с помощником, потратите от 2 до 4 дней.

Специфика кровельных работ

Как видно на фото дач, частных и загородных домов, сделанных из металлокаркаса, крыша бывает плоской, односкатной или двускатной.

При ее строительстве придерживаются определенной последовательности:

Проектирование с точным расчетом материалов, угла наклона и высоты покрытия.
Возведение стропильной системы на основе форм из С-образных профилей с сечением 0,8-1,2 мм с оцинковкой. Стропила ставят наверху обвязки стеновых стоек.
Выполнение обрешетки из стальных профильных балок с прямоугольным или квадратным сечением.
Обустройство пленочной пароизоляции с утеплением поверх нее. Для защиты теплоизоляционного материала применяется гидроизоляционная пленка.
Укладка кровельного покрытия из ондулина, волнового шифера, металлочерепицы.

На заметку! Все части кровельного пирога соединяются шурупами или саморезами.

Выполнение наружной обшивки

Снаружи дом из металлокаркаса обшивается поэтапно:

Монтаж гидроизоляционной мембраны для ограничения доступа влаги.
Накрутка Ω-профиля для вентиляции поверх гидроизоляционного слоя.
Установка любой навесной системы.

На заметку! Наружные огнестойкие вентфасады можно монтировать в любое время года по причине отсутствия «мокрых» работ.

Как сделать стены?

Каркас дома из металла по теплопроводности идентичен кирпичу толщиной 50 см. Скорость сборки конструкции обеспечивает применение различных материалов для несущих и ограждающих конструкций:

сборных систем. Наружную обшивку строения выполняют профлистом с нижним утеплением. Внутреннюю сторону зашивают доской;
теплобоков. Многослойные элементы состоят из утепляющего слоя, наружного плотного и внутреннего поризованного керамзитобетона. Их монтируют на цемент или клей;
сэндвич-панелей. Изделия для обшивки стальной конструкции выполняются из профлиста с оцинковкой, покрыты полимерами. Внутреннее наполнение деталей – вспененный полистирол или полиуретан.

Сложные и длительные работы необходимы для качественной теплоизоляции.

Интересно знать! Средняя продолжительность внутренних мероприятий в зависимости от этажности строения – от 4 до 6 недель.

Прокладка коммуникаций

Установка систем подачи воды, отопления, канализационной магистрали, электросети проводятся на этапе возведения фундамента. Чтобы сократить вероятность повреждения конструкции домов из металлокаркаса ударами молнии, организуется заземление.

Отзывы собственников каркасных зданий

Можно ли применять каркас для дома, изготовленный из металлического профиля в реальной жизни? Владельцы подобной недвижимости отмечают несколько моментов.

Алексей: Строил дом на металлокаркасе. Материалом была труба 2 мм толщиной 50х50. Сделал и второй этаж и чердак.

Инна: Несколько лет живем в таком доме, под Питером. Стены зимой очень быстро греются, не остывают долго)). А летом – красота, прохлада и свежесть в комнатах.

Валерий: Сварка заняла всего 4 дня. Занимались я и нерусский сварщик. Блин, он с электродом в руках родился, только по сварке специалист. Я держал железки, подсказывал размеры, замерял.

Сергей: Дом прочный, хочу гараж пристроить. Материал – халявный двадцатый двутавр.

Андрей: Работаю вахтой, живу в 30-летней каркасной общаге. Фудамент цельный и утепленный, в помещении Ташкент. Зимой ходим без носок в футболках.

Ольга: Я из ЯНАО, живу в модульном общежитии, тот же самый металлокаркас. Ветра и морозы проблем не доставляют, но конденсат… Капает с потолка прямо. Думаю, что если вентиляция и гидроизоляция норм, то дом вполне приличный выйдет.

Строительство дома из металлического каркаса (ЛСТК)

Каркас быстровозводимого дома можно “поднять” не только из традиционных деревянных брусьев, но и из металлических профилей. Благодаря современным технологиям, для соединения отдельных деталей даже не нужно использовать сварочный аппарат. С помощью крепежей из них можно возвести ЛСТК – легкую стальную тонкостенную конструкцию.

Достоинства и недостатки ЛСТК

ЛСТК – это профили и листы из оцинкованной стали, которые изготавливают прокатным способом на заводском оборудовании. Их толщина может достигать 4 мм, что позволяет построить надежный, долговечный дом.

Достоинства металлического каркаса

Нельзя однозначно ответить, какой каркас лучше, металлические и деревянные конструкции – вечные конкуренты. Выбор зависит от условий строительства, проектных особенностей дома. Однако достоинства тонкостенных конструкций из стали весомы:

Высокая скорость возведения каркаса. Комплектующие поступают с завода уже нарезанные в соответствии с проектом, промаркированные. Это позволяет сэкономить время и привлечь меньшее количество рабочих.
Сниженная нагрузка на фундамент. Из-за малого веса стальные тонкостенные конструкции не оказывают значительного давления на основание дома. Если структура грунта позволяет, вы также можете сэкономить, заложив мелкозаглубленный фундамент.
Устойчивость к воздействию влаги. Каркас из оцинкованной стали можно собирать в любое время года, не боясь его деформации или гниения, как в случае с древесиной.
Высокие показатели прочности.
Длительный срок службы, который может достигать 120 лет. Он напрямую зависит от качества металлических профилей, профессионализма сборщиков.

Помимо достоинств ЛСТК, связанных с монтажом и последующей эксплуатацией, есть еще одно – ее комплектующие удобно транспортировать.

Недостатки тонкостенных стальных конструкций

Недостатки у стальных профилей для каркасного строительства есть, но они не абсолютные.

Стоимость готовой ЛСТК может в два раза превышать стоимость деревянного “скелета” дома. Но следует вспомнить, что вам не придется обрезать стойки, утилизировать остатки и бояться, что вы что-то соедините не так.
Стальные конструкции отличаются гулкостью. Да, такой недостаток имеет место, но он сводится на “нет” после укладки утеплителя и обшивки металлического каркаса гипсокартоном.
С использованием стальных профилей трудно своими силами реализовать сложный проект. Это не так, если он будет проработан опытными специалистами.
Отсутствует прочное основание для крепления в интерьере полок, установки габаритной мебели. Собранный каркас отличается высокой пространственной жесткостью, а по отдельности каждый профиль недостаточно прочен. Решить проблему поможет подробный дизайн-проект жилых помещений.

Таким образом, недостатки металлокаркаса можно достаточно легко нивелировать.

Виды профилей для тонкостенных конструкций

Для возведения каркаса используют несколько видов металлических профилей. Каждый из них имеет определенное назначение и несет соответствующую нагрузку. Те, в основе сечения которых лежит буква “П”, называют швеллерами.

Использование С-образного профиля

С-образный профиль называют стоечным, так как чаще всего его используют в качестве вертикальных стоек при возведении наружных стен. Также он находит применение при монтаже кровли, внутренних перегородок и перекрытий.

С-образный элемент несет на себе большую продольную нагрузку, поэтому имеет два ребра жесткости – загибы на боковых стенках.

Средние размеры профиля:

высота – 50-80 мм;
ширина – 150-300 мм;
толщина – 1-4 мм.

Исходная заготовка – сплошная балка из стали. Однако в ней могут быть выполнены технологические отверстия, например, для прокладки коммуникаций.

П-образный стальной профиль

П-образный профиль, соответствующую форму которому придают на станке, называют направляющим или стартовым. Именно к нему крепят вертикальные стойки наружных стен.

Его также используют при:

монтаже стропильной системы;
установке внутренних перегородок;
усилении стеновых прогонов;
сборке рамных элементов;
устройстве подоконных перемычек.

Ширина швеллера колеблется в диапазоне 70-300 мм, толщина – 0,7-4 мм. Высота боковых полок обычно составляет 50-65 мм.

П-образный элемент металлокаркаса для дома также может быть сплошным или перфорированным, с отверстиями для коммуникаций.

Шляпный (ПШ) или омега-профиль

Шляпный профиль широко применяют при монтаже вентилируемых фасадов, устройстве обрешетки под кровельное покрытие и облицовку наружных, внутренних стен. Крепление выполняют непосредственно к стойкам каркаса.

Обычно толщина шляпного профиля меньше, чем у несущих элементов ЛСТК, и составляет 0,7-1,5 мм. Однако этого достаточно, чтобы выдержать вес черепицы, профнастила и других облицовочных материалов. А вот высота колеблется в пределах 28-61 мм.

Обратите внимание, что перфорация может быть нанесена только на боковые полки профиля.

Z- и сигма-профиль для металлокаркаса

Z-профиль играет немаловажную роль в железном каркасе жилого дома. Его используют в качестве несущих прогонов при устройстве кровли, направляющего в вентилируемом фасаде и при сборке стенового “пирога” с утеплителем.

При строительстве кровли Z-профиль с успехом заменяет сдвоенную С-образную балку. Он обеспечивает высокую несущую способность этой части строения даже с учетом снеговой нагрузки.

Ширина основной полки составляет 100-300 мм, высота боковых полок – 40-80 мм, а величина их загиба – 10-20 мм.

Сигма-профиль при возведении каркасного дома используют в качестве ригеля и колонны. Благодаря своей форме, он обладает повышенным сопротивлением на изгиб. Рассчитан на высокие нагрузки, подходит для сооружения больших пролетов.

Ширина балки колеблется в пределах 80-300 мм, высота боковых полок составляет 40-80 мм, а их загиб 10-20 мм.

Термопрофили – в чем их особенность

Термопрофили – это перфорированные балки из оцинкованной стали. Перфорацию выполняют в виде сквозных прямоугольных отверстий, расположенных вдоль них в шахматном порядке. Толщина таких балок обычно не превышает 2 мм.

Наличие отверстий усложняет путь теплового потока, сводит к минимуму число “мостиков холода”. При использовании термопрофилей теплопроводность металла снижается до 80-90%. Утепленные минеральной ватой и обшитые гипсокартонным листом наружные стены металлокаркасных зданий демонстрируют отличные тепло- и шумоизоляционные качества.

Разные виды металлопрофилей в конструкции крыши

Профильная труба или стальной профиль – что лучше

Что выбрать для дома на металлокаркасе: профильную трубу или стальной швеллер? Этот вопрос неизменно встает перед большинством строителей, особенно, неопытных. И при ответе на него важно понимать принципиальную разницу между этими двумя деталями.

Для возведения ЛСТК обычно используют трубу с квадратным (100х100 мм) или прямоугольным (80х40 мм) сечением. Благодаря замкнутому контуру, она удобна в работе, но при этом имеет несколько существенных недостатков.

Если открытые торцы трубы ничем не защищены, внутри она быстро поддается воздействию влаги, ржавеет.
Для соединения труб понадобятся крепежные элементы большой длины. Это повлечет дополнительные денежные расходы.
Показатель жесткости труб на изгиб меньше, чем у швеллеров.

Таким образом, использование профильных труб в качестве основного элемента каркаса жилого дома представляется спорным. Однако они прекрасно выполняют функцию стоек при возведении малогабаритных строений – ангаров, гаражей и др.

Строительство дома из металлокаркаса

Возведение металлокаркасных домов в качестве индивидуального жилья, почти ничем не отличается от аналогичных работ по сборке зданий из бруса. Отличаются узловые соединения профилей и используемые крепежи.

Основные соединительные узлы ЛСТК

Стальной каркас состоит из множества узловых соединений, но из них выделяют основные, где качественное крепление особенно важно.

Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.

При работе с древесиной слово “крепеж” стойко ассоциируется с саморезом или гвоздем. Ситуация с металлокаркасом немного иная.

Чем соединять детали металлокаркаса

Один из вариантов соединения двух стальных элементов каркаса – использование самонарезающих винтов со специальной резьбой. Их вставляют в заранее сделанные отверстия и завинчивают.

Обратите внимание: винтовые соединения больше подходят для неразборных конструкций.

Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают.

Также для возведения дома из металлокаркаса можно использовать сварку. Однако это трудоемкий процесс, требующий определенного мастерства. Тонкостенные элементы легко повредить в процессе соединения таким способом.

Итак, металлокаркас – достойная альтернатива традиционному брусу. Стальная конструкция не только не уступает деревянной, но и по некоторым параметрам превосходит ее. Многие виды работ также можно выполнить своими руками. Но чем сложнее проект, тем больше специалистов придется привлечь.

Видео: полный цикл сборки каркаса

Закладка Постоянная ссылка.

каркас своими руками, крыша каркасного дома из профтрубы

Содержание:

Каркасное строительство является относительно новым направлением на российском рынке. Быстрое возведение каркаса дома из профильной трубы или деревянных балок делает популярной такую технологию строительства жилья и архитектурных форм небольшого размера.

Профильная труба имеет свои достоинства и особенности применения, а сооружения каркасного типа обладают множеством преимуществ.

Краткая информация о каркасном строительстве

На первых этапах развития металлокаркасное строительство находило применение только при возведении промышленных зданий. На каркасах из профильной трубы или швеллера возводились цеха, склады и ангары.

В процессе эволюции технологий стало возможным использование каркаса из профтрубы для строительства следующих объектов:

Жилых помещений малой этажности (допускается строительство не более 3 этажей).
Коттеджей.
Зданий для коммерческого использования (магазин, кафе, автозаправка, помещение для офиса).
Зданий общественного назначения.

Кроме того технология металлокаркасного строительства позволяет использовать конструкцию для надстройки этажей, возведения мансарды или флигеля. Популярны металлические каркасы для теплиц, навесов и гаражей. Отлично смотрится беседка, терраса или баня из профтрубы. Читайте также: «Как сделать беседку из профильной трубы – пошаговая инструкция».

Основные достоинства домов на металлическом каркасе

Технологию возведения домов на основе металлических каркасов используют во всем мире. Наибольшее распространение такая технология получила в США, Японии и Западной Европе. Жилые строения этих стран, возведенные по каркасной технологии, занимают в среднем около 60%, причем такое строительство продолжает расти.

Каркасные дома имеют следующие достоинства:

Низкая себестоимость. По сравнению со строениями, при возведении которых использовалась традиционная технология, каркасные дома не требуют больших затрат. Однако стоит помнить, что каркас из деревянных балок будет стоить дешевле, чем аналогичная конструкция из профильной трубы. Также стоимость металлических элементов для каркаса зависит от сечения трубы.
Быстрое возведение. Жилые дома с использованием каркасной технологии возводятся быстрее, чем при традиционном строительстве. Используя в качестве основного материала для каркаса профильную трубу, можно в несколько раз сократить срок возведения жилья.
Исключение мокрых процессов. Каркас дома из профильной трубы позволяет строить дома круглый год при любой погоде. Исключение составляет только обустройство фундамента. Хотя, можно сделать столбчатый фундамент из пластиковых труб своими руками, что весьма практично.
Отсутствие усадки. Каркасные дома не требуют времени на усадку ни при проведении строительных процессов, ни во время эксплуатации здания.
Низкие трудозатраты. Можно возвести каркас дома из профильной трубы своими руками. Для возведения дома по каркасной технологии понадобятся услуги всего нескольких помощников. При этом возможно выполнить основное строительство дома в течение одного месяца. Останется только отделка внутри дома. В тоже время традиционное строительство при таких условиях просто невозможно.

Наряду с множеством положительных характеристик у каркасных строений имеются и недостатки. Основным минусом технологии, по которой возводится дом из проф трубы, можно назвать сложное проектирование. Чтобы правильно рассчитать нагрузку на профильную трубу в определенном месте дома, понадобится помощь профессионала. Только он может точно рассчитать вес, который может выдержать профильная труба.

Также сложно самостоятельно выбрать сечение и толщину материала и высчитать размер профильной трубы. Стоит учесть, что расчет деревянных балок выполняется намного проще.

Еще один недостаток – цена. По сравнению с деревянным каркасом металлический остов стоит гораздо дороже. Дополнительные трудности могут возникнуть при непосредственном выборе трубы. Можно приобрести более толстый материал, с сечением 10*10 см и толщиной стенок 0,8 см, затратив при этом большее количество средств, но получив запас по прочности. Можно купить трубу тоньше, например сечением 6*6 см, сэкономив средства, но снизив прочностные характеристики дома. Читайте также: «Как сделать фермы из профильной трубы – виды и способы монтажа».

Нельзя не сказать о проблемах с теплоизоляцией. Являясь своеобразным мостиком холода, металлический каркас требует более качественного утепления. А это неизбежно приводит к дополнительным затратам.

Технология возведения металлокаркасного дома

Кажущая простота дома на металлическом каркасе – это всего лишь иллюзия. На самом деле конструкция таких строений достаточно сложная. Ее основными элементами можно назвать:

Основание дома. Можно использовать облегченные типы фундамента, но пренебрегать этой частью нельзя. Основание не требуется для транспортируемых строений, к которым можно отнести парники или теплицы. В этом случае расчет профильной трубы проводится с соответствующими корректировками.
Металлический каркас. Для возведения этой части здания подходит профильная труба, имеющая квадратное сечение 10*10 см или 6*6 см. Определить нужные габариты трубы можно с помощью калькулятора профильной трубы, взяв размеры строящегося дома.
Обшивка стен внутри дома. Оптимальным вариантом для внутренней отделки является шпунтованная доска шириной 4-6 см из хвойных деревьев. Материал должен в обязательном порядке пройти обработку антисептическими составами и растворами, препятствующими возгоранию.
Черновой пол и его отделка. Лаги настилаются из аналогичной профильной трубы, поверх них укладывают черновой пол из досок и застилают любым профильным покрытием.
Утеплитель. Самым популярным материалом для утепления каркасного дома является экструдированный пенополистирол толщиной 6-10 см. Для дополнительного утепления каркаса из профильной трубы можно использовать полоски пеноизола.
Отделка внешних частей дома. Для выполнения отделочных работ снаружи строения может использоваться фасадная штукатурка или сайдинг. При достаточном бюджете строительства не исключается возможность отделки дома натуральным деревом.
Кровля. Каркас крыши их профильной трубы может возводиться как отдельной конструкцией или как одним из элементов каркаса. В зависимости от кровельного материала и угла установки кровельных стропил выполняется расчет параметров трубы. Чем легче кровельный материал и больше угол между стропилами, тем более токая труба может использоваться.

Этапы возведения каркасного дома

Дома из профильной трубы своими руками возводятся в определенной последовательности:

Фундамент. Для строительства каркасных домов можно использовать капитальное бетонокаркасное основание, а также некапитальное, например, на винтовых сваях. Дома на втором виде основания можно перевозить, так как являются транспортируемыми.
Монтаж каркаса. На этом этапе допускается использование готовых каркасов фабричного производства. Для сборки таких каркасов не требуется сварка, все элементы соединяются с помощью винтов. Не исключается самостоятельное возведение каркаса из профильной трубы. При этом важно не только следить за взаимным расположением элементов, но и контролировать качество соединений. Именно эти места считаются самым слабым местом при возведении каркасных домов из профильной трубы. Монтажные работы должны выполняться в направлении снизу вверх. При этом первыми устанавливаются стойки и колонны, для соединения которых используют горизонтальные элементы из трубок меньшего сечения. Для укрепления вертикальных элементов используют раскосы.
Монтаж кровли. Кровельная часть монтируется на самом последнем этапе основного строительства. При этом бригада строителей может быть разделена на две части: одна занимается кровлей, другая переходит к утеплению и отделке.
После окончания работ по монтажу каркаса можно приступать к внутренней отделке.

По мнению экспертов в области архитектуры металлокаркасные технологии в будущем займут лидирующие позиции. Это означает, что возведение каркасного дома из профильной трубы своими руками, позволяет получить определенные навыки, которые могут пригодиться не только в личных целях, но и в качестве дополнительной специальности.
