Автономное водоснабжение дома своими руками пошаговая инструкция

Для комфортного пребывания в загородном доме, необходимо установить автономное водоснабжение, которое будет оптимально подходить вашему земельному участку и дому в целом. Установка водоснабжения достаточно кропотливая работа, требующая немалых финансовых и трудовых затрат. Автономное водоснабжение может быть представлено в трех вариантах, в соответствии которых будет применено различное оборудование:

скважина;
колодец;
дополнительные резервуары с водой.

Рассмотрим первый вариант, при котором необходимо бурение скважины для установления автономного водоснабжения в дом. Для того чтобы обустроить систему водоснабжения из скважины есть различные варианты источников: артезианский и песчаный.

В зависимости от объема потребляемой жидкости можно определиться с выбором скважины. Песчаный вариант будет актуален для участка, на котором потребление воды не превышает 1,5 куб.м/час. Однако этот способ можно рассматривать только для частных домов с небольшой территорией и для людей, которые не пользуются скважиной круглый год.

Этот способ водоснабжения предусматривает бурение до 50 метров вглубь и это не будет гарантией того, что вода, потребляемая из недр земли будет чистой. Она может содержать неприятные примеси и вредные соединения.Срок службы данного вида снабжения водой будет характеризоваться производительностью в 500 литров и сроком службы до 10 лет.

Оптимальным вариантом водоснабжения будет артезианская скважина, которая достигается путем бурения вглубь до 100 метров.

Это, в свою очередь, дает возможность бесперебойного пользования водой круглый год. Данным видом снабжения можно получать до 10 куб.м/час. Срок эксплуатации будет весьма дольше предыдущего варианта.

При необходимости самостоятельного бурения, стоит воспользоваться профессиональным оборудованием, которое должно сопровождаться качественным выполнением работ!

Для того, чтобы установить все правильно и получать круглый год воду необходимо следующее оборудование:

Насос. Ключевой элемент во всей этой системе, поскольку с помощью его отлаженной работы вода будет подниматься на необходимую высоту и поступать в дом. Агрегат необходимо устанавливать с определенным диаметром со значением до 4 и оснащенным защитным механизмом, который будет предостерегать от поломки. “Сухой ход” предусматривает защиту от перегрева насоса в том случае, когда уровень воды в скважине ниже допустимого;
Пластиковый или металлический резервуар. Кессон — емкость, которая устанавливается таким образом, чтобы к нему был свободный доступ, однако стоит предусмотреть защиту от попадания пыли и грязи от внешних источников. Необходимость его установки обусловлена тем, что он будет подключаться к насосу и проводить накаченную воду в дом, а также в качестве дополнительного контроля над работой насоса;

Металлопластиковые трубы диаметром до 32 мм, которые изготовлены из пластичного и легкогнущегося материала. Полимерный материал будет предотвращать появление коррозии и грибков.

Все трубы прокладываются таким образом, чтобы снизить риск замерзания трубы. Глубина, которая предусматривается при установке не должна быть менее 50 см, а в северных регионах 70 см и боле!

Стоит понимать, что данная система будет работать отлажено и бесперебойно с применением фильтров и водоочистительных септиков.

Водообеспечение из скважины может быть произведено посредством различных способов и с применением дополнительных материалов:

Насосная станция. Суть данного способа в том, что на определенную глубинку устанавливается автоматизированный насос, который будет отлажено наполнять гидропневматический бак водой. Бак оснащен дополнительным реле, регулирующим давление воды в бак и датчиком, который срабатывает, когда вода расходуется из него. После чего насосная станция начинает заново качать воду из скважины. Бак с помощью труб подключен напрямую к оборудованию внутри дома для пользования водой;

Глубинный насос. Применение такого вида водоснабжение заключается в том, что на втором этаже или в специально отведенном месте на чердаке устанавливается резервуар, в который поступает вода из скважины с помощью работающей насосной станции. Бак выполнен из нержавеющей стали или пластика, с вместительностью до 1500 литров может обеспечивать водой в те моменты, когда нет поступления или хорошего напора. Вода просто будет течь медленно из крана, за счет того, что резервуар установлен на высшей точки дома.

Подводя итог по данному виду снабжения, стоит отметить, какие еще необходимые материалы будут применяться:

клапаны;
манометры;
фильтры;

При непосредственном выборе насосной станции, важно сделать акцент на глубине скважины и необходимом потреблении воды. Процедура установки в том, что на глубину скважины опускается насос с электрическим кабелем и трубой с помощью оцинкованного кабеля и лебедки, заранее установленной на стенках кессона. Для определенного давления устанавливается обратный клапан, с помощью которого будет выполнена регулировка давления внутри резервуара. После проведенных работ стоит подключить к электрощитку и проверить как работает система.

Следующий доступный вариант водоснабжения — колодец. Этот вид требует больших физических затрат и совершенно не больших финансовых. На сегодняшний день строительная индустрия может предложить такие варианты колодезного снабжения:

Деревянные колодцы. В данном случае может использоваться дуб или сосна, диаметр бревен при этом до 18 см. Она должна быть устойчивой к влаге и устанавливаться до 15 метров вглубь;

Применение мелкоштучных материалов в сооружении колодца. Данный вид водоснабжения возможен при углублении до 3 метров и в отделке используется камень, красный кирпич, бетонные блоки. Очень трудоемкий процесс и физически сложный;
Колодцы с использованием железо-бетонных колец. Весьма распространенный способ водоснабжения, который предусматривает установку вглубь до 20 метров колодезного пространства указанного материала. Характеризуется длительным сроком пользования и надежностью в использовании.

При организации колодца необходимо очень большое количество физических сил, поскольку выполняется самостоятельная работа по выкапыванию пространства для организации колодца на требуемую глубину.

В системе автономного водопровода есть еще один альтернативный вариант. Съемные резервуары, которые наполняются водой из водовоза. Таким приспособлением достаточно легко пользоваться, а его установка не занимает много времени.

Инструкция по установке:

Выполняется приямка, сконструированная из бетона или кирпича. Расстояние до стенки резервуара не менее 20 см. Дно данного приямка следует заполнить песком и выровнять, а по центру следует сделать маленькое отверстие для дополнительного насоса, который будет выталкивать воду на поверхность из резервуара. Этот насос подключается к резервуару с помощью муфт и кранов;
После проделанного этапа следует накрыть резервуар с насосом бетонным перекрытием, оставив при этом маленький люк;
К верхней части резервуара стоит подключить трубу, которую можно будет подвести к дому и дополнительное отверстие для наполнения бака с помощью водовоза. Вся конструкция будет защищена от попадания пыли и грязи бетонным люком. При желании можно установить вспомогательные фильтры или вовнутрь резервуара установить септик, который будет очищать бак от микробов и болезнетворных бактерий.

Данный прибор сможет использоваться до 50 лет и иметь высокую устойчивость к температурным перепадам (-40 +70 градусов Цельсия). Весьма экономный способ автономного водоснабжения, который не требует больших физических или финансовых затрат.

Подводя итог, хотелось бы отметить, что не смотря на выбранный способ водоснабжения, его стоит осуществлять только с применением качественных материалов и профессионального оборудования, если такое необходимо. Автономное водоснабжение будет весомым преимуществом в частном доме и существенной привилегией в любое время года.

Автономное водоснабжение загородного дома делаем самостоятельно

В любом жилище водопровод уже давно перестал считаться роскошью. Комфортное проживание обеспечивают три основных системы жизнеобеспечения, в первую очередь автономное водоснабжение загородного дома. Без электричества и канализации обойтись трудно, а без воды просто не возможно. При проектировании строительства частного дома вопросам водоснабжения уделяется самое пристальное внимание.

Схема автономного водоснабжения загородного дома

Где взять воду

Исходя из условий сегодняшнего дня проблем с добычей воды не существует. Собственный водоисточник легко сделать в любом месте. На частном подворье широкое распространение получили колодцы и водозаборные скважины. Но для автономного водоснабжения загородного дома наличия одного источника воды недостаточно. Дополнительно нужно иметь оборудование, которое обеспечит доставку воды до точки ее потребления. Более подробно рассмотрим его состав чуточку позднее.

Колодец

Колодец является одним из основных источников водоснабжения, особенно в сельской местности. Но есть ли резон сооружать его для загородного дома? Здесь мнения разделяются, но в любом случае лишним он не будет. Достаточно на время остаться без электроэнергии и без воды придется остаться это уж точно. Вот в этом случае и придет на помощь добрый старый водоисточник – колодец. С другой стороны, содержание колодца дело не особо затратное, но хлопотное.

При возведении колодца прежде всего нужно правильно выбрать место, где он будет располагаться. Здесь учитывается и наличие водоносной жилы, и состояние грунтовых вод, соблюдение требований санитарных норм и правил и ряд других не маловажных факторов. Еще на стадии проектирования нужно определиться, каким параметрам должно соответствовать индивидуальное водоснабжение.

Говоря о колодце, не лишне вспомнить, что вода из него не всегда пригодна для прямого употребления. Но это не главное. Воду перед употреблением можно отфильтровать, продезинфицировать. Основная беда всех колодцев – их низкая водоотдача. По данным специалистов среднестатистическая семья из четырех человек в сутки потребляет 1500 литров воды. Колодец же выдает до 200 литров в час. Хватает?

Не трудно подсчитать, что такого количества воды конечно же будет мало. Поэтому колодец в качестве основного водоисточника в автономной системе водоснабжения загородного дома использовать не желательно.

Колодец на дачном участке

Исчерпывающую информацию по сооружению, обслуживанию и эксплуатации колодцев на своем участке можно увидеть на страницах сайта.

Скважины

Не централизованное водоснабжение загородного дома конечно же является большим недостатком. Наиболее оптимальным выходом из этого положения является бурение скважины на участке. Она обладает высокой водоотдачей в сравнении с колодцем, а ее вода по качеству намного выше. Широкое распространение получили две разновидности скважин – на «песок» и артезианские.

Скважина на «песок» является наиболее бюджетной. Ее глубина составляет 20-30 метров, объем выдаваемой воды доходит до 500 литров в час. Исключив полив огорода, наполнение бассейна, стирку и прием душа в одновременно, водоотдачи такой скважины вполне будет достаточно для небольшого домика на дачном участке. Срок службы скважины колеблется в пределах 10-20 лет.

Артезианская скважина. Ее бурение производится с привлечением тяжелой техники. Глубина 100-120 метров. Водоотдача высокая – до 10 м³/час. Такого количества воды с лихвой хватит для любого загородного дома. При этом важно отметить, что вода из артезианской скважины чистая, пригодная для употребления без дополнительного фильтрования.

Схема скважины на воду

На сайте имеется подробная информация о сооружении скважин на участке.

Важно. Наилучшим вариантом источника водоснабжения является артезианская скважина. Но для ее сооружения необходимо получить разрешение от местных органов власти.

Децентрализованное водоснабжение. В этом случае вода доставляется потребителю без транспортировки по трубопроводу. Как пример можно рассмотреть покупку питьевой воды в магазине, или доставка ее на дом по заказу. Колодцы и скважины на участке так же относятся к этой системе водоснабжения. Главное, вода из этих источников должна соответствовать СанПиН не централизованного водоснабжения.

Забор воды из источника

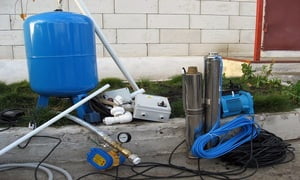

Оборудование для системы водоснабжения

Автономное водоснабжение частного дома – это не только источник воды. Для создания системы понадобятся такие ее элементы, как:

насос и насосная станция;
система очистки;
трубопроводы;
гидропневматический бак;
система защиты.

Перечислен обязательный минимум элементов водоснабжения загородного дома. Возможно дополнение другими. Все зависит от конкретного места монтажа системы.

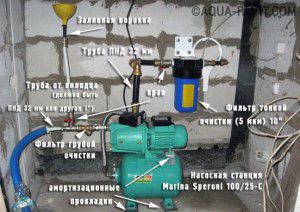

Насос и насосная станция. При монтаже систем водоснабжения домов широкое распространение получили насосные станции. Их принцип действия заключается в автоматическом поддержании давления воды в системе. Происходит это следующим образом. Как только вода начинает расходоваться и давление падает до установленного уровня, срабатывает реле и включает насос. Он будет работать до тех пор, пока давление в системе не восстановится. После этого он выключается.

Насосная станция в доме

Выбирая насосную установку для своего дома нужно знать ее характеристики и критерии выбора. Основными из них станут:

емкость гидроаккумулятора;
мощность насоса;
глубина залегания воды;
количество проживающих в доме;
удаленность водопотребителей от источника.

Из опыта эксплуатации можно ориентироваться на такие цифры: для четырех человек, проживающих в одноэтажном доме достаточно иметь насосную станцию с гидроаккумулятором объемом 60 литров и насосом мощностью 2 кВт. При этом глубина, с которой достается вода не превышает 10-12 метров. Более подробную информацию можно получить у продавца-консультанта при покупке станции.

Система очистки в обязательном порядке применяется, когда водоисточником является колодец или скважина на «песок». Представляет собой два фильтра – грубой очистки, который устанавливается перед входом воды в насосную станцию, и тонкой очистки, устанавливаемый на выходе.

Трубопроводы системы водоснабжения должны иметь хорошую пропускную способность, высокую антикоррозийную устойчивость и быть удобными в монтаже. Наиболее полно этим качествам соответствуют металлопластиковые трубы. Их диаметр зависит от системы в целом, но обычно находится в пределах 25-32 мм.

Гидропневматический бак. Зачастую он является составной частью насосной станции, но может поставляться и отдельно. Его объем колеблется в широких пределах: от 24 до 1000 литров. Основное предназначение этого элемента системы заключается в создании давления внутри системы. Одновременно выполняет функцию накопителя воды.

Система защиты предназначена для сохранения электропотребителей от скачков напряжения, короткого замыкания и других сбоев в работоспособности электрической части. Может включать в себя предохранители, реле, УЗО и другие защитные элементы. Более конкретные рекомендации по выбору и установке системы защиты дадут специалисты-энергетики.

К сведению. Полную консультацию по вопросам выбора оборудования для конкретной системы водоснабжения можно получить в Водоканале.

Монтаж системы водоснабжения

Автономная система водоснабжения может быть смонтирована своими руками. Большой сложности этот процесс не представляет, хотя имеются определенные нюансы, выполнение которых обязательно. При наличии скважины (колодца) на участке остается установить насос, и проложить трубы от источника воды до дома.

Устанавливаем насос

Для этого понадобится труба с обратным клапаном, стальной трос Ø 4-6 мм, электрический провод сечением 2,5 мм² и пластмассовые хомутики. Диаметр трубы подбирается по соединительной части насоса. Обратный клапан может не понадобиться, если он заранее встроен в сам насос.

Перед установкой аккуратно присоединяют трубу и тросик к корпусу. Электрический провод при спуске насоса в скважину хомутиками через 1,5-2 метра фиксируется на трубе. Плавно опустив насос на дно скважины его необходимо приподнять на 2 метра и надежно закрепить трос на оголовке обсадной трубы. На этом процесс установки можно считать законченным.

Насос, подготовленный к спуску в скважину

Монтируем трубы

Выполняя эту работу необходимо учитывать несколько общепринятых правил:

глубина траншеи должна быть больше глубины промерзания грунта;
трубопровод должен иметь минимальное число изгибов;
необходима качественная теплоизоляция труб;
вместе с трубами прокладывается электрический кабель насоса.

Смонтированный трубопровод одной частью подсоединяется к трубе насоса, другой – к насосной станции и через нее к вводу в дом.

В зависимости от расположения насосной станции возможен вариант монтажа системы водоснабжения с устройством кессона. В этом случае все устройство подъема воды будет располагаться над скважиной.

В том случае, когда установка кессона не предполагается, для насосной станции понадобится делать отдельное теплое помещение или устанавливать ее в доме.

Важно. Если частное водоснабжение выполняется в регионах с преобладанием низких температур, необходимо на трубопроводе от скважины до ввода в дом смонтировать кабель подогрева.

Устройство и монтаж системы обеспечения водой загородного дома большой трудности не представляет. Рынок представляет широкий выбор элементов систем водоснабжения, а сделать их правильный выбор помогут сделать специалисты Водоканала и продавцы-консультанты. А для того, чтобы убедиться, выполнены ли требования к качеству воды не централизованного водоснабжения, ее пробу необходимо сдать в ближайшую СЭС для проведения анализа.

Автономное водоснабжение частного загородного дома из скважины

Компания «Гидроинжстрой» с 1995 года является одной из ведущих компаний на рынке проектирования и монтажа автономных систем водоснабжения частных загородных домов. Квалифицированные специалисты помогут решить задачу обеспечения дома эффективной и надежной системой водоснабжения, выполнят проект, обустроят и обслужат автономную систему водоснабжения в загородном доме от различных источников водоснабжения, используя новые технологии, качественное оборудование и материалы.

Позвоните в компанию «Гидроинжстрой» по телефону (495) 648-65-65 и Вам ответят наши специалисты на все Ваши вопросы по устройству автономной системы водоснабжения в частном доме для Ваших условий.

Комплекс работ по реализации автономного водоснабжения дома:

Проектирование системы водоснабжения;
Монтаж автоматизированной системы водоснабжения;
Подбор и подключение оборудования водоподготовки;
Организация системы водоотведения;
Гарантийное и сервисное обслуживание.

Проект схемы автономного водоснабжения

Первым этапом в деле организации автономного водоснабжения частного дома должна быть работа по составлению проекта схемы водоснабжения. Наличие проекта в немалой степени влияет на надежность и эффективность работы системы автономного водоснабжения.

Проект позволяет качественно совместить водоснабжение с другими инженерными коммуникациями загородного дома (отопление, водоотведение, электроснабжение) и повысить уровень комфорта. Правильно составленный проект автономного водоснабжения позволит снизить расходы на материалы, которые используются при монтаже оборудования.

Вам нужен проект схемы автономного водоснабжения частного дома?

Наши специалисты могут выполнить проекты водоснабжения частного дома по следующим схемам:

5 причин заказать проект водоснабжения в «Гидроинжстрое»

Закажите проект водоснабжение загородного дома в «Гидроинжстрое» и вы получите: прозрачные цены; высокое качество материалов и работ по монтажу оборудования; кратчайшие сроки выполнения работ; работа по договору; индивидуальный подход к каждому клиенту.
Цена на водоснабжение загородного дома определяется индивидуально, поскольку зависит от очень многих факторов.
Для примерного расчета стоимости автономной системы водоснабжения в частном доме из скважины:
Организация водоснабжения частного дома
Владелец, решивший организовать автономное водоснабжение частного дома из скважины, должен найти ответы на ряд важных вопросов:
Какого типа источник воды может стать основой системы водоснабжения в данном районе?
В автономном водоснабжении коттеджа или дачи используются природные водные источники. Во многих случаях в качестве источника выбирают скважину – это оптимальный вариант. Источником также может быть колодец или водоем.
Для водоснабжения на даче в качестве источника обычно используется малопроизводительная скважина. Вода подается на поверхность насосом вибрационного типа в накопительную емкость, а из нее самотеком или при помощи автоматической станции распределяется по трубам.
Как функционирует и что представляет собой автономная система водоснабжения?
Чтобы организовать автономное водоснабжение загородного дома под ключ, необходимо произвести расчет водопотребления, основанный на количестве проживающих людей, количестве приборов, параметрах системы полива и т.п. Основа системы водоснабжения — скважина, как правило, на известняк, с производительностью от 1,5 м³/час. Погружной центробежный насос подает воду на поверхность и создается избыточное давление в трубопроводе для нормальной эксплуатации сантехнических приборов.
Как получить воду, соответствующую техническим и санитарным нормам?
Содержащиеся в воде примеси могут негативно влиять и на здоровье человека, и на работоспособность сантехнических устройств и бытовой техники. Вода в скважинах редко соответствует требованиям санитарных правил. Поэтому автономная система водоснабжения коттеджа с артезианской скважиной или система водообеспечения дачи с мелкой скважиной – прежде чем вода поступит к потребителям, она должна пройти стадию водоподготовки.
Куда и как планируется устраивать водоотведение?

Водоснабжение частного дома – заказать у профессионалов

Сколько стоит бурение скважины в Московской области

Как сделать водоснабжение частного дома из скважины?

Важность анализа и системы очистки воды
Остались вопросы? Закажите бесплатную консультацию!

Автономные системы водоснабжения частного дома и дачи своими руками
Содержание статьи:
Обустройство автономной системы водоснабжения дачи или коттеджа не требует никаких разрешительных документов, сэкономит время и нервы. А иногда это единственная возможность обеспечения дома водой. Существует множество фирм, профессионально занимающихся этим вопросом. Если же вы решили своими руками оборудовать систему водоснабжения дома, внимательно прочитайте наши рекомендации. Они помогут избежать ошибок и с минимальными потерями получить качественный результат.
Плюсы автономного водоснабжения

размещение оборудования для автономного водоснабжения
Вы контролируете давление в системе. Нередко давления в централизованном водопроводе дачного кооператива не хватает для полноценного полива или обслуживания санузла на втором этаже дома;
У вас всегда есть запас воды. Оборудуйте станцию автономного водоснабжения накопительной емкостью. Если отключат электричество, дом не останется без воды. Вторая важная функция гидроаккумуляторов и мембранных емкостей – поддержание давления в системе;
Гарантированное качество воды. Перед подачей в дом вода из автономного источника водоснабжения фильтруется (если это необходимо) и подается по пластиковым трубам. Большинство централизованных систем состоит из старых металлических труб, поэтому все привыкли к ржавой мутной воде.
Предварительные подсчеты

насосная станция
Начинать расчеты автономного водоснабжения загородного дома своими руками следует с определения объемов воды, необходимых для комфорта жильцов коттеджа. После рассчитывается мощность насоса, тип автоматической системы защиты. На основании полученных данных можно подобрать оборудование для монтажа автономного водоснабжения.
Стандартная схема автономного водоснабжения частного дома или дачи включает:
место забора воды;
механизм подкачки воды;
датчик давления;
мембранный бак или гидроаккумулятор;
фильтр и другие приборы при необходимости трубы, краны, переходники, вентили.
Если планируется автономная система горячего водоснабжения, на даче предусматривается нагревательный прибор. Это может быть электрический бойлер, газовый двухконтурный котел или теплообменник, встроенный в дровяную печь.

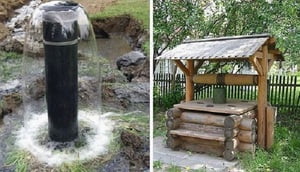

Источник водоснабжения
Подбор автономного источника водоснабжения это первый этап работ. Как правило, выбирают один из следующих вариантов:
скважина “на песок”;
артезианка;
колодец.
Самый дешевый и простой автономный источник водоснабжения – колодезная вода. Но колодец не сможет обеспечить большие объемы воды – не более 200 литров в час. Этого достаточно для полива огорода, но потом придется ждать, пока колодец наполнится. Качество воды тоже сомнительно. В колодцах нередко находят трупики мышей или птиц, после половодья вода не успевает фильтроваться почвой и несет в колодец всю грязь с округи. Одно преимущество у колодца перед скважиной – его легче прочистить.

устройство скважины “на песок”
Скважина “на песок” поставляет воду из верхнего водоносного пласта, находящегося не глубже 30 метров. Для подачи воды в скважину спускают погружной насос. Качество воды из скважины “на песок” неплохое, но периодически скважину следует чистить от заиливания. А воду рекомендуется фильтровать. Объемов воды тоже достаточно для жильцов одного коттеджа или дачного участка. Проблемы могут возникнуть при автономном водоснабжении из скважины “на песок” только при наполнении бассейнов.
Артезианская скважина это лучший вариант для автономного водоснабжения. Вода подается из глубинных слоев под собственным давлением, поэтому ее не фильтруют. Хорошей скважины хватает на обеспечение водой жителей целого поселка. И единственный минус артезианских скважин для автономного водоснабжения – их сложно и дорого бурить. Длительность бурения специальным оборудованием может достичь полутора недель, поэтому артезианка обойдется в копеечку. Такой источник для автономного водоснабжения загородного дома своими руками невозможно оборудовать без привлечения техники и профессионалов. Собственную артезианскую скважину необходимо поставить на учет, ведь глубинные воды являются стратегическими запасами страны.
Пробу воды, полученной из артезианской скважины, сдают на исследование в лабораторию! В кристально прозрачной жидкости могут быть недопустимые концентрации минеральных солей или металлов.
Артезианские скважины подразделяются на совершенные и несовершенные. Совершенная скважина обеспечивает очень большие объемы воды, потому что она проходит сквозь весь водоносный пласт. Скважина заполняется очень быстро и воды в ней хватит на всех. Несовершенная скважина лишь доходит до водоносного слоя. Она хороша при достаточно мощном водоносном пласте, который не нужно вскрывать полностью.
Один из неплохих вариантов водоснабжения загородного дома, доступный для изготовления своими руками – абиссинский колодец. Монтаж этой компактной и недорогой конструкции для автономного водоснабжения прост. Некоторые жители частных домов устанавливают абиссинский колодец непосредственно в подполе.
Подводка воды к дому

стандартная насосная станция
Наиболее комфортный и дорогой вариант подачи воды при автономном водоснабжении это насосная станция. Для ее оборудования необходим насос, электродвигатель, гидроаккумулятор и датчик давления. В такой схеме автономного водоснабжения насос запускается и останавливается самостоятельно, а определенное количество воды всегда содержится в мембранном баке частного дома. Насосная станция обеспечивает необходимое давление, достаточное, например, для гидромассажной ванны. Оборудование станции автономного водоснабжения размещают в специально отведенном помещении. На конец выводной трубы надевают сетчатый фильтр и труба опускается в колодец. До дна должно оставаться не меньше 35 см. Чтобы зафиксировать размещение трубы, ее крепят к штырю, заранее вбитому в пол колодца. Упрощенный вариант подачи воды – комплект погружного насоса, мембранного накопительного бака и поплавкового датчика.
Водопроводная магистраль закапывается в землю глубже отметки промерзания. Дополнительно систему утепляют от заледенения. В источник водозабора труба вводится также ниже уровня промерзания.
Грубый сетчатый фильтр и обратный клапан располагают до насоса, тонкий с угольным наполнителем – перед распределительным трубопроводом в доме. Далее размещают датчик и реле давления. Всю станцию запитывают от щитка управления. Чтобы в дальнейшем станция работала правильно, необходимо отладить режим реле давления.
Выбор насоса

погружной насос
Существует два типа насосов для автономных схем водоснабжения частных домов: погружные и поверхностные. При подборе основную роль играют свойства точки водозабора. Насосная станция средней комплектации в состоянии добыть воду из колодца 10 м и поднять еще на 40 м. Когда точка водозабора находится далеко от дома, в автономной системе водоснабжения своими руками целесообразнее устанавливать самовсасывающий центробежный насос, оборудованный наружным эжектором. Если глубина залегания воды не более 7 метров, можно использовать поверхностную модель, в остальных случаях – погружную.
Погружные насосы более мощны, небольших размеров, поэтому их можно эксплуатировать на ограниченной площади.
Все насосы для автономных систем водоснабжения на даче и в доме делятся на:
центробежные;
вихревые;
винтовые.
Если в воде много песка, предпочтительнее центробежный
насос. Зато вихревые обеспечивают больший напор воды и
они дешевле. А для открытых водоемов используют винтовые
насосы.
Схема насосной станции при подаче воды из скважины и колодца одинакова. Но есть альтернативный метод монтажа автономного водоснабжения – непосредственно над скважиной, не используя отдельное помещение. Для этого оборудуют емкость – кессон.
Порядок сооружения кессона
Вокруг трубы скважины выкопать яму глубиной приблизительно 2,3 м. Диаметр ямы равняется двум диаметрам кессона.
Дно залить бетоном толщиной 25 см.
Опустить в яму кессон.
Труба должна выходить из кессона на 0,5 м, излишек отрезается.
Для прокладки водопроводной трубы выкопать канаву глубиной около 2 м.
Спустить насос в кессон, присоединить к трубе скважины.
Щель между внешней стенкой кессона и землей залить бетоном приблизительно на 40 см.
Когда раствор затвердеет, засыпать смесью песка и цемента, оставив до верха 0,5 м.
Поверх цементно-песчаной засыпки уложить слой земли.
Установить в помещении насосной гидроаккумулятор с датчиками и остальной аппаратурой.
Соединить между собой оборудование и трубопроводы, запустить электропитание.
Заполнить магистраль водой, проверить на наличие протечек.
Пластиковые или металлопластиковые трубы это лучшее решение для автономной системы водоснабжения дома или дачи. В отличие от металлических они не ржавеют, а организовать автономную систему водоснабжения дома своими руками можно без привлечения дорогостоящих мастеров и специального оборудования.
Видео о том, как правильно установить кессон:
с гидроаккумулятором и накопительным баком, разводка
От того, насколько грамотно спроектирована и надежно смонтирована схема водоснабжения частного дома, зависит комфорт всех, кто в нем проживает. Во многих случаях у владельца существует выбор между несколькими альтернативными вариантами. Для того, чтобы не отдавать предпочтение одному из них вслепую, важно тщательно изучить все особенности, преимущества и недостатки.
Типы водоснабжения
Выбор типа водоснабжения дома или, говоря проще, определение, откуда, собственно, будет поступать вода к дому, зависит от индивидуальных условий.
Центральное водоснабжение дома
Техническое исполнение такой системы проще всех остальных вариантов. По сути, необходима установки врезки в общий трубопровод и схема разводки водоснабжения в доме, составленная с соблюдением размеров и с указанием всех точек водопотребления. В соответствии с ней монтируется трубопровод внутри помещения. От общего трубопровода можно завести на свой участок горячую и холодную или только холодную воду. Во втором случае в схеме следует предусмотреть водонагревательное оборудование.
Читайте также: Какой водонагреватель лучше — проточный или накопительный?
Все перечисленные выше варианты возможны только в одном случае – если в относительной близости к дому находится водопроводная магистраль.
Несмотря на легкость, схема водоснабжения от центрального водопровода имеет и свои недостатки:
периодически наблюдающееся снижение напора вплоть до полного прекращения подачи воды в часы пикового потребления,
зависимость от работы оборудования коммунальных служб (воду отключают из-за аварий или во время опрессовки),
необходимость ежемесячной оплаты и контроля расхода жидкости.
К плюсам такого варианта кроме легкости монтажа следует отнести невысокую стоимость реализации проекта (минимум необходимого оборудования), а также независимость подачи воды от электроснабжения. Ну а к его минусам относится необходимость получить на врезку в магистральную трубу соответствующее разрешение.
Автономное водоснабжение дома
Автономная схема водоснабжения в доме предусматривает использование отдельного источника, находящегося на территории участка или недалеко от него. В качестве такого источника могу выступать:
колодец,
скважина на песок (в том числе, так называемый абиссинский колодец или скважина-игла),
артезианская скважина, добывающая жидкость из известкового водоносного слоя.
Виды источников водозабора и их глубина
Каждый из этих вариантов с его преимуществами и недостатками заслуживает отдельного пристального внимания.
Колодцы
Для того, чтобы вода в колодце была высокого качества, важно соблюсти определенные требования:
найти оптимально подходящее для рытья колодца место (высокое содержание жидкости в водоносном слое, удаленность от дома, позволяющая исключить вероятность разрушения, отсутствие в радиусе 50 метров возможных источников загрязнения, включая свалки, выгребные ямы, септики и пр.),
установить надежные и защищающие от попадания в воду верховодки, большого количества песка и глины стены,
обеспечить защиту зеркала от пыли и мусора, установив плотно закрывающуюся крышку.
Колодец не оставит вас без воды даже при перебоях с электричеством
В то же время даже при условии соблюдения этих требований перед тем, как использовать дома воду для приготовления пищи и питья, лучше сделать лабораторный анализ. Его результаты не только станут гарантией соответствия качества воды санитарным требованиям и нормам, но и помогут правильно подобрать элементы системы очистки.
Качество воды в колодце при прочих равных условиях обычно ниже, чем в скважине. Кроме того, не всегда колодец обладает требуемой производительностью. Для того, чтобы не возникало дефицита воды, рекомендуется при рытье добиваться наличия на дне трех ключей.
Преимуществом колодцев является совмещение автоматической подачи воды и возможность при отсутствии электричества достать жидкость вручную с помощью ведра. Даже при длительном перерыве в электроснабжении дом не останется вовсе без воды.
Скважины на песок
Скважина на песок
Скважина на песок отличается небольшой глубиной по сравнению с артезианской. Благодаря этой особенности ее несложно сделать на участке самостоятельно. Эта возможность является существенным преимуществом, поскольку позволяет сэкономить средства на реализацию проекта.
Недостатками скважины на песок являются:
недолговечность (срок службы обычно составляет немногим более 6-7 лет),
возможность заиливания,
не слишком высокая производительность.
Артезианские скважины
Бурение таких скважин осуществляется на глубину 50-150 метров и даже более, поэтому должно осуществляться профессионалами с применением спецтехники и с предварительным получением разрешения на работы. Привлечение специалистов потребует вложения средств, однако такой источник будет служить до полувека и более, поэтому все траты можно читать долгосрочной инвестицией.
Артезианская скважина высокопроизводительна. Известковый слой, из которого она поднимает воду, расположен глубоко, поэтому в него не попадают токсичные вещества с поверхности. К особенностям следует отнести обычно повышенную жесткость воды из артезианской скважины, однако этот недостаток легко исправляется при включении в схему фильтра-умягчителя.
Для тех, кто хочет знать больше о том, что это такое, артезианская скважина, у нас есть отдельная статья на сайте.
Как происходит бурение скважин на песок и какими способами это делается, описано на этой странице.
О видах насосов для частного дома и дачи мы рассказали тут.
Оборудование для автономных систем водоснабжения частных домов
Насосы
Любая схема автономного водоснабжения включает в себя насосное оборудование.
Оборудование для водоснабжения частных домов — насосные станции и глубинные погружные насосы
Для колодца могут использоваться в зависимости от его глубины, как погружные, так и поверхностные насосы. При выборе следует помнить о необходимости защиты поверхностного оборудования от промерзания, если планируется использовать автономный водопровод загородного дома в холодное время года.
Скважины-иглы из-за небольшого диаметра обсадной трубы могут оснащаться только поверхностными насосами.
Глубина артезианских скважин требует применения только погружного перекачивающего оборудования.
Насосные станции представляют собой комплекс оборудования (перекачивающий агрегат, гидроаккумулятор, манометр, реле давления и реле «сухого» хода), однако, они могут применяться лишь для неглубоких источников.
Приспособления для корректировки работы систем водоснабжения
Для получения запаса воды в доме на случай аварии и для корректировки работы системы (предотвращение частого включения насоса, обеспечение оптимального напора) может использоваться схема водоснабжения дома с накопительным баком или с гидроаккумулятором.
На фото автономная система водоснабжения загородного дома в двух вариантах
Накопительный бак работает по принципу напорной башни и представляет собой емкость (для дома с постоянным проживанием подойдет объем около 200 литров) с соответствующим оснащением:
— входящий трубопровод,
— трубопровод подачи воды в дом,
— слой утеплителя,
— обогревающие ТЭНы,
— трубопровод слива при аварийном переполнении емкости,
— поплавковый контроллер уровня.
Схема водоснабжения дома с накопительным баком предусматривает установки емкости выше всех точек водопотребления, например, на чердаке или ином возвышении.
Система водоснабжения частного дома с накопительным баком
Гидроаккумулятор – более совершенное устройство, позволяющее устанавливать оптимальный режим работы, в том числе, настройку реле давления в соответствии с особенностями системы и требуемыми параметрами (необходимый напор воды). Схема водоснабжения частного дома с гидроаккумулятором не требует подъема накопителя на высоту, избыточное давление обеспечивается сжатым воздухом. Гидроаккумулятор устанавливается в отдельном отапливаемом помещении рядом со скважиной, в подвале дома или в кессоне.
Схема водоснабжения для дома из скважины с гидроаккумулятором
Если вы также планируете монтаж отопительной системы, то не забудьте про расширительный бачок для отопления закрытого типа.
У нас есть дополнительный материал на тему, как реализуются схемы подключения гидроаккумулятора.
А о том, какими способами может проводиться очистка воды из скважины, читайте в отдельной статье сайта.
Кессоны
Кессон представляет собой пластиковую «камеру», устанавливаемую в устье скважины и защищающую его и установленное перекачивающее и накопительное оборудование системы от внешнего воздействия, в первую очередь – от замерзания. Кессон является надежной альтернативой отдельно стоящей отапливаемой насосной.
Кессон
Система фильтров
Система водоснабжения частного дома с накопительным баком или гидроаккумулятором в обязательном порядке включает в себя очистительный (фильтрующий) комплекс. Даже при отличном качестве воды, подтвержденном лабораторно, потребуются механические фильтры, задерживающие нерастворимые частицы песка или глины. Обычно последовательно устанавливаются фильтр грубой и тонкой очистки. Обезжелезивающие и снижающие жесткость воды фильтры устанавливаются в зависимости от необходимости.
Трубы
Для системы водоснабжения выбираются трубы из металлопластика, сшитого полиэтилена, ПНД или полипропилена в соответствии с особенностями схемы (поверхностное или подземное пролегание, вероятность температурных перепадов и пр.).
Важно: При подземной прокладке трубы располагаются ниже уровня промерзания почвы, при поверхностной — с обязательным утеплением.
Монтаж, обслуживание и ремонт системы водообеспечения
Для того, чтобы ремонт системы водоснабжения частного дома своими руками или с помощью специалистов требовался как можно реже, важно выполнять монтаж и обслуживание в полном соответствии с требованиями.
Монтаж трубопроводов может осуществляться путем последовательного или коллекторного подключения точек водозабора. Первый вариант подходит только для небольшого их количества, в противном случае в последнем из подключенных потребителей периодически будет снижаться напор ниже допустимого значения.
Работы по обслуживанию системы зависят от типа установленного оборудования. Например, гидроаккумуляторы большого объема требуют периодического «стравливания» воздуха.
Вне зависимости от типа схемы, периодического осмотра требуют места соединений элементов, колодцам необходима периодическая прочистка, а артезианские скважины при ухудшении качества воды или снижении производительности прокачивают.
Видео
Монтаж схемы водоснабжения загородного дома своими руками с гидроаккумулятором показан на видео.
схема водоснабжения частного дома, нюансы и порядок монтажа оборудования
Загрузка…
Нельзя представить комфортную жизнь в загородном доме без водопровода. Установкой автономного водоснабжения частного дома нужно озаботиться на стадии планировки, это позволит значительно снизить затраты и избежать множества проблем.
Устройство водопровода в частном доме не сильно сложное, но требует некоторых знаний.
Принцип работы
Суть системы водоснабжения заключается в поставке воды в необходимом объёме. Для этого используется специальное оборудование, которое не требует постоянного контроля. Система состоит из наружных и внутренних частей. А также включает в себя трубы, которые ведут к источнику воды, насос, сантехнику, накопительный бак. Автономная сеть водоснабжения должна быть правильно рассчитана и спроектирована, только тогда можно быть уверенным в бесперебойном снабжении дома.
Бак (гидроаккумулятор) используется как ёмкость для воды и для поддержания напора в системе. Он разделяется мембраной на два отсека — для воды и воздуха. При наполнении первого отдела давление в баке возрастает, и при достижении определённого значения специальное реле отключает насос.
Как только кто-то в доме включает воду, происходит обратный процесс и система снова включается. Накопительный бак для водоснабжения позволяет автоматизировать процесс, а также продлит срок службы насосов.
Чтобы подобрать схему водоснабжения частного дома, нужно следующее:
Чётко сформулируйте свои потребности. Для маленького дома можно обойтись накопительным баком и необходимой сантехникой.
Определитесь с источниками воды и их качеством.
Исходя из этого, выбрите оборудование и варианты инженерных сетей.
Используйте качественные материалы при монтаже.
Выбор источника воды
Подземные воды чаще всего применяют для снабжения частного дома. На их использование не нужно получать специально разрешения от СЭС, но это не относится к артезианским скважинам.
Тип водозаборного сооружения зависит от геологических особенностей местности, количества необходимой воды, глубины водоносных горизонтов.
Чаще всего применяют колодцы и скважины. Водоподъёмное оборудование напрямую зависит от конструкции сооружения.
Для технической воды, система может находиться в 20 метрах от компостных ям, очистных систем, канализационных труб и других источников загрязнения. Участок, на котором будет находиться сооружение, не должен подтапливаться, чтобы не допустить заражения.
Водозаборная конструкция окружается отмосткой в 2 метра и замком из глины глубиной 100 см и шириной 50 см. Для защиты системы от осадков и пыли внешняя часть должна возвышаться над землёй на 80 см. На протяжении всего процесса забора и хранения необходимо применять безопасные материалы, которые не влияют на её качество.
Скважины
Схем и вариантов водоснабжения частного дома из скважины, существует довольно много. В основном их используют, когда вода находится на глубине до 20 метров. Скважины разделяют на несколько видов:
Артезианские могут достигать глубины от 100 метров. Основные недостатки этого вида — высокая стоимость и повышенная минерализация воды, что сказывается негативным образом на сроке службы оборудования.
Неглубокие скважины — их установка стоит значительно дешевле, но с течением времени они заиливаются. Для подъёма воды необходимо насосное оборудование.
Устройство скважины для воды в частном доме требует использование спецтехники. Конструкция скважин состоит из таких частей:
Надземная часть и устье. По нормативам, вместе с ними используется специальная подземная камера — кессон, она предотвращает попадание дождевой воды.
Ствол, его стенки обкладывают обсадными трубами из пластмассы или стального сплава.
Водоприёмная часть содержит в себе фильтр и отстойник.
Вокруг всего сооружения необходимо сделать отмостку, а также место для отвода воды. Бурение скважины в доме можно осуществить, если есть подвал.
Колодцы и родники
Чаще всего они сооружаются из бетонных колец. Колодец состоит из наружной части, ствола, водоприёмной. Внутрь вода поступает через стенки или дно. Если поступление идёт по последнему варианту, то его оснащают фильтром из песка и гравия.
А при первом способе используют специальные ячейки из пористого бетона и гравия с внешней стороны. Работы по возведению не являются сложными и их можно сделать своими руками.
Каптажная камера над родником по своей конструкции не сильно отличается от колодца. Вода также поступает через дно или стенки, и для фильтрации используют песок или гравий. Если источник находится в скальных породах, то дополнительные мероприятия по очистке не требуются.
Если после всех мероприятий в воде присутствует мелкий мусор, камеру разделяют на два отсека. Первый используется для очистки воды, а второй — для забора. Родник обязательно необходимо оборудовать сливом, иначе вода в нём застаивается и портится.
Оборудование для водоснабжения
Подбор систем начинается с оценки характеристик предполагаемого сооружения. Автономное водоснабжение частного дома включает в себя такие компоненты:
насосная станция или насос;
системы очистки воды;
регулирующая и накопительные ёмкости;
внутренний и наружный трубопровод;
приборы для управления всей системой;
вентили, фитинги, краны, смесители, трубы и прочее.
При монтаже ёмкостей и насосов следует в точности соблюдать рекомендации изготовителя оборудования.
Накопительные баки для воды и фильтры
В зависимости от способа эксплуатации существуют такие виды:
Безнапорные баки. Они изготавливаются из полимерных материалов и предназначены для создания дополнительного напора. Устанавливаются в наивысшей точке.
Гидропневматический бак (ресивер). Его внутренний отсек разделен на 2 половины при помощи мембраны. В одном отделении содержится воздух, который создаёт давление.
Безнапорный бак следует устанавливать в вентилируемом и освещённом помещении, температура в котором не должна опускаться ниже нуля. Ёмкость устанавливается на поддон, это поможет защититься от протечек. Бак оснащается съёмной крышкой.
Основная характеристика насосного оборудования — частота его включения в определённый промежуток времени. На этот параметр ориентируются при выборе гидроаккумулятора. Интервал между запусками у погружного насоса больше чем у поверхностного. И для нормальной работы первого размер бака должен быть большим.
Для систем с поверхностными насосами чаще всего используют мембранные баки до 24 литров. Если в городе часто отключают электричество, то рекомендуется использовать накопительные баки большого объёма. Гидроаккумуляторы устанавливают в специальных камерах под землёй, подсобках. Главное, чтобы температура не опускалась ниже нуля.
Оборудование для фильтрации выбирается после проведения анализа воды. Например, для удаления ржавчины из водопровода, используют специальную систему с картриджами. Обезжелезиватели удаляют запах марганца и сероводорода. Обратный осмос удаляет излишки фтора.
Для большей очистки применяют станции водоподготовки. При использовании колодезной воды рекомендуется обработка ультрафиолетовым обеззараживателем. Система водоснабжения частного дома с накопительным баком — это одно из популярнейших решений.
Насосы
При выборе насоса для частного дома необходимо учитывать такие факторы:
Дебит источника.
Глубину залегания воды. Для источников до 8 метров, используют поверхностные насосы. Их размещают в отдельном помещении. Для больших глубин применяют погружные насосы большой мощности.
Требуемый напор.
Расход воды. Этот параметр нужен для определения мощности оборудования.
Погружные насосы выпускаются для больших и маленьких глубин. Напор у поверхностных моделей небольшой, поэтому их используют для родников и колодцев.
Насосное оборудование должно оснащаться защитой, которая выключит его при отсутствии воды. Для увеличения напора и сокращения потребляемой энергии систему можно оснастить эжектором. Он устанавливается снаружи и внутри насоса.
Оборудование для контроля
Манометр применяют для замера давления воды. Его точность должна быть высокой, иначе оборудование будет неправильно отрегулировано. Реле давления используется для запуска и отключения устройств. А также защищает систему от избытков давления и увеличивает срок службы насоса. При его первом подключении не требует настройки, все необходимые действия уже были произведены на заводе. Но если оборудование стало плохо работать, реле необходимо проверить первым и отрегулировать.
Порядок монтажа конструкции
Для монтажа водопроводной сети в частном доме необходимо соблюдать определённый порядок. После оборудования источников воды устанавливают:
внутренний и наружный трубопровод;
насосное оборудование;
фильтры;
распределительные коллекторы;
водонагревательное оборудование;
сантехнику.
Для наружного трубопровода используют металлопластиковые или полиэтиленовые трубы. Первые обладают большей прочностью, но они хуже гнутся. Стальные и оцинкованные трубы применяются гораздо реже, их сложнее установить своими руками. Трубопровод закладывается на 50 см ниже уровня промерзания грунта.
Порядок установки труб:
Роется траншея.
На дне укладывается речной песок и трамбуется, слой должен быть 2–3 см.
После укладки трубы её засыпают чистым песком.
Установка поверхностных и погружных насосов отличается. Первые размещают в подвальном помещении или другом утеплённом сооружении. Второй подключают к кабелю электропитания и шлангу, а затем опускают на тросе в воду.
Порядок монтажа погружного насоса
Отмеряют необходимое количество шланга и кабеля и соединяют между собой хомутами.
С помощью троса опускают насос на нужную глубину и фиксируют. Максимальное расстояние до дна указывает производитель.
На обсадную трубу крепят оголовок. Электрический кабель и шланг проводят через отверстие.
После всех манипуляций конструкции герметизируются.
Для повышения ремонтопригодности следует избегать фитингов, но если необходимо сделать ответвление, то используйте изделия для сварки, а не резьбы. Так повысится ремонтопригодность и ремонт можно осуществить своими руками.
Для летнего полива участка допускается прокладка трубопровода поверх земли. В зимний период всю жидкость из него нужно сливать. Некоторые виды труб не терпят попадания прямых солнечных лучей, поэтому их лучше закапывать. Схема монтажа водопровода разнится для каждого жилища. Но приблизительный порядок действий таков:
нарисуйте схему разводки труб;
на разметку монтируют кронштейны для труб, если планируется скрытый монтаж, то стены штробят;
на входе трубы в дом монтируется шаровой кран;
монтируется коллектор, а к нему трубы.
Давление в раздельных контурах водопровода должно быть оптимизировано, чтобы оно не падало при использовании сантехнических приборов.
Для очистки воды используют два фильтра. Первый устанавливается перед насосом и не даёт механическим частицам попасть в трубу. Второй монтируется непосредственно в доме и представляет собой многоступенчатую систему фильтров. Их можно установить самостоятельно.
При автономном водоснабжении дома не обойтись без водонагревательного оборудования. Существует несколько вариантов:
Двухконтурный котёл. Одновременно может греть воду и обогревать дом.
Одноконтурный котёл только нагревает воду. В такой системе дополнительно используется бойлер, он может быть проточным или накопительным. В первом случае можно нагреть много воды.
Электрический накопительный водонагреватель используется в системах, где много потребителей.
Систем водоснабжения частного дома существует великое множество, и чтобы правильно подобрать вариант, нужно учесть множество моментов. Подключение скважины к дому, лучше всего доверить специалисту. Если вы хотите сэкономить, то лучший вариант – это колодец, вырытый своими руками. Подключение и разводка труб водопровода требует определённых навыков.
Внимание, только СЕГОДНЯ!
Загрузка…
