Запустить блок питания без материнской платы: Включение БП без материнской платы или проверка блока питания

Содержание

Как запустить бп без материнской платы. Как включить блок питания без компьютера

Типовая схема блока питания ATX приведена на рисунке. Конструктивно он представляет собой классический импульсный блок на ШИМ-контроллере TL494, запускающемся по сигналу PS-ON (Power Switch On) с материнской платы. Все остальное время, пока вывод PS-ON не подтянут к массе, активен только источник дежурного питания (Standby Supply) с напряжением +5 В на выходе.

Рассмотрим структуру блока питания ATX подробнее. Первым ее элементом является
:

Его задача – это преобразование переменного тока из электросети в постоянный для питания ШИМ-контроллера и дежурного источника питания. Структурно он состоит из следующих элементов:

Источник дежурного питания – это маломощный самостоятельный импульсный преобразователь на основе транзистора T11, который генерирует импульсы, через разделительный трансформатор и однополупериодный выпрямитель на диоде D24 запитывающие маломощный интегральный стабилизатор напряжения на микросхеме 7805.

Эта схема хотя и является, что называется, проверенной временем, но ее существенным недостатком является высокое падение напряжения на стабилизаторе 7805, при большой нагрузке приводящее к ее перегреву. По этой причине повреждение в цепях, запитанных от дежурного источника, способно привести к выходу его из строя и последующей невозможности включения компьютера.

Основой импульсного преобразователя является ШИМ-контроллер . Эта аббревиатура уже несколько раз упоминалась, но не расшифровывалась. ШИМ – это широтно-импульсная модуляция, то есть изменение длительности импульсов напряжения при их постоянной амплитуде и частоте. Задача блока ШИМ, основанного на специализированной микросхеме TL494 или ее функциональных аналогах – преобразование постоянного напряжения в импульсы соответствующей частоты, которые после разделительного трансформатора сглаживаются выходными фильтрами. Стабилизация напряжений на выходе импульсного преобразователя осуществляется подстройкой длительности импульсов, генерируемых ШИМ-контроллером.

Важным достоинством такой схемы преобразования напряжения также является возможность работы с частотами, значительно большими, чем 50 Гц электросети. Чем выше частота тока, тем меньшие габариты сердечника трансформатора и число витков обмоток требуются. Именно поэтому импульсные блоки питания значительно компактнее и легче классических схем с входным понижающим трансформатором.

За включение блока питания ATX отвечает цепь на основе транзистора T9 и следующих за ним каскадов. В момент включения блока питания в сеть на базу транзистора через токоограничительный резистор R58 подается напряжение 5В с выхода источника дежурного питания, в момент замыкания провода PS-ON на массу схема запускает ШИМ-контроллер TL494. При этом отказ источника дежурного питания приведет к неопределенности работы схемы запуска БП и вероятному отказу включения, о чем уже упоминалось.

Одним из важных составных элементов современного персонального компьютера является блок питания (БП). При отсутствии питания компьютер не будет работать.

С другой стороны, если блок питания будет вырабатывать напряжение, выходящее за пределы допустимого, то это может вызвать выход из строя важных и дорогих комплектующих.

В таком блоке с помощью инвертора происходит преобразование выпрямленного сетевого напряжения в переменное высокой частоты, из которого формируются необходимые для работы компьютера низкие потоки напряжения.

Схема АТХ блока питания состоит из 2 узлов – выпрямителя сетевого напряжения и для компьютера.

Сетевой выпрямитель представляет собой мостовую схему с емкостным фильтром. На выходе устройства формируется постоянное напряжение величиной от 260 до 340 В.

Основными элементами в составе преобразователя напряжения являются:

  • инвертор, преобразующий постоянное напряжение в переменное;
  • высокочастотный , работающий на частоте 60 кГц;
  • низковольтные выпрямители с фильтрами;
  • устройство управления.

Кроме того, в состав преобразователя входят источник питания дежурного напряжения, усилители сигнала управления ключевыми , схемы защиты и стабилизации, а также другие элементы.

Инвертор включает два силовых транзистора, работающих в ключевом режиме и управляемых с помощью сигналов с частотой 60 кГц, поступающих со схемы управления, реализованной на микросхеме TL494.

В качестве нагрузки инвертора используется импульсный трансформатор, с которого снимаются, выпрямляются и фильтруются напряжения +3,3 В, +5 В, +12 В, -5 В, -12 В.

Основные причины неисправностей

Причинами неисправностей в блоке питания могут быть:

  • броски и колебания напряжения питающей сети;
  • некачественное изготовление изделия;
  • перегрев, связанный с плохой работой вентилятора.

Неисправности обычно приводят к тому, что системный блок компьютера перестает запускаться или после непродолжительной работы выключается. В других случаях, несмотря на работу других блоков, не запускается материнская плата.

Прежде, чем начинать ремонт, надо окончательно убедиться в том, что неисправен именно блок питания. При этом сначала надо проверить работоспособность сетевого кабеля и сетевого выключателя . Убедившись в их исправности можно отсоединять кабели и извлекать из корпуса системного блока.

Перед тем, как повторно автономно включить БП, к нему необходимо подключить нагрузку. Для этого понадобятся резисторы, которые подключаются к соответствующим выводам.

При этом величину сопротивлений резисторов нагрузки надо выбрать так, чтобы по цепям протекали токи, величины которых соответствовали номинальным показателям.

Мощность рассеивания должна соответствовать номинальным напряжениям и токам.

Вначале необходимо проверить влияние материнской платы . Для этого необходимо замкнуть два контакта на разъеме блока питания. На 20-контактном разъеме это будут контакт 14 (провод, по которому подходит сигнал Power On) и контакт 15 (провод, соответствующий выводу GND – Земля). Для 24-контактного разъема — это будут контакты 16 и 17 соответственно.

Исправность БП можно оценить по вращению его вентилятора. Если вентилятор вращается – блок питания исправен.

Далее надо проверить соответствие напряжений на разъеме блока их номинальным величинам. При этом надо учитывать, что в соответствии с документацией на блок питания АТХ допускается отклонение значений напряжения для цепи питания -12В в пределах ± 10%, а для остальных цепей питания ± 5%. В случае невыполнения этих условий надо переходить к ремонту блока питания.

Ремонт компьютерного блока питания ATX

Сняв крышку с блока питания, необходимо сразу с помощью пылесоса вычистить из него всю пыль. Именно из-за пыли часто выходят из строя радиодетали, поскольку пыль, покрывая деталь толстым слоем, вызывает перегрев таких деталей.

Следующим этапом определения неисправностей является тщательный осмотр всех элементов. Особое внимание необходимо обратить на электролитические конденсаторы.

Причиной их пробоя может быть тяжелый температурный режим. Неисправные конденсаторы обычно вздуваются, и из них вытекает электролит.

Такие детали надо заменить новыми с такими же номиналами и рабочими напряжениями. Иногда внешность конденсатора не указывает на его неисправность. Если же по косвенным признакам есть подозрение на плохую работу, то можно . Но для этого его нужно выпаять из схемы.

Ухудшение теплового режима внутри блока может быть связано с плохой работой кулера. Для улучшения работы его надо очистить от пыли и смазать подшипники машинным маслом.

Неисправность блока питания может быть также связана с неисправностью низковольтных диодов. Для проверки надо измерить сопротивления прямого и обратного переходов элементов с помощью мультиметра. Для замены неисправных диодов надо использовать такие же диоды Шоттки.

Следующая неисправность, которую можно определить визуально, является образование кольцевых трещин, которые нарушают контакты. Чтобы обнаружить такие дефекты, надо очень тщательно просмотреть печатную плату.

Для устранения таких дефектов необходимо использовать тщательную пайку мест образования трещин (для этого необходимо знать, ).

Таким же образом осматриваются резисторы, предохранитель, катушки индуктивности, трансформаторы.

В том случае, если перегорел предохранитель, его можно заменить на другой или починить. В блоке питания используется специальный элемент, имеющий выводы для пайки. Для ремонта неисправного предохранителя его выпаивают из схемы. Затем прогревают металлические чашки и снимают их со стеклянной трубки. Затем выбирают проволочку нужного диаметра.

Необходимый для данного тока диаметр проволоки можно найти по таблицам. Для применяемого в схеме блока питания АТХ предохранителя на 5А диаметр проволоки из меди составит 0,175 мм. Затем проволока вставляется в отверстия чашек предохранителя и фиксируется пайкой. Отремонтированный предохранитель можно впаять в схему.

Выше рассмотрены наиболее простые неисправности компьютерного блока питания.

Для обнаружения и ремонта более сложных поломок требуются хорошая техническая подготовка и более сложные измерительные приборы, например, осциллограф.

Кроме того, элементы, которые необходимо заменять часто являются дефицитом и стоят довольно дорого. Поэтому при сложной неисправности всегда надо сравнивать затраты на ремонт и затраты на приобретение нового блока питания. Часто случается так, что выгодней приобрести новый.

Выводы :

  1. Одним из важнейших элементов ПК является блок питания, при выходе из строя которого компьютер перестает работать.
  2. Блок питания компьютера представляет собой довольно сложное устройство, но в некоторых случаях его можно отремонтировать своими руками.

В некоторых ситуациях требуется произвести запуск блока питания без использования персонального компьютера (ПК). В первую очередь это необходимо, для проверки работоспособности компонента и напряжения на выводах. Далее подробно рассмотрим принцип работы и запуска блока питания без применения компьютера.

Важно! Перед тем, как приступать к процессу, стоит сразу сказать о том, что запуск блока питания (БП) без использования ПК или другой нагрузки (хотя бы подключенной лампочки или кулера) может привести к его поломке и поражению электрическим током, поэтому все действия выполняются на свой страх и риск.

Немного о том, зачем это нужно

Причины, по которым может потребоваться выполнить запуск БП без использования ПК:

  • компьютер не запускается или через несколько секунд после старта выключается. В этом случае требуется проверить БП на наличие выходного напряжения;
  • диагностика компонентов ПК;
  • использование нескольких устройств в одном компьютере, для увеличения производительности.

Стандартная процедура включения

Принцип работы блока питания основывается на преобразовании электричества (сетевого напряжения) до того значения, которое требуется для функционирования ПК. Благодаря этому компоненты компьютера могут стабильно работать и не подвергаться воздействию различных помех.

Процесс запуска происходит следующим образом:

  • в первую очередь ток подается в фильтр , который отвечает за пики, гармоники и помехи в электрической сети;
  • далее благодаря прохождению через фильтр, ток стабилизируется . Возьмем для примера значение мощности в 350В;
  • затем ток подается в инвертор , где преобразуется в переменное значение от 30 кГц, до 55 кГц. В заключении ток подается ко всем компонентам ПК через разные отводы, т.к. оборудованию требуется разное напряжение.

Как включить блок питания без компьютера

Первые источники питания для ПК производились по стандарту АТ. Благодаря этому, запуск можно было произвести без использования ПК, т.е. напрямую. Сейчас же блоки выпускаются в новом стандарте АТХ, и холостой запуск теперь вредит им. Они оснащены коннекторами SATA и Molex для подключения жестких дисков и видеокарт. Также имеются 4-pin и 8-pin питание для подключения процессора и 20 pin (более старые устройства) или 24 pin (оснащаются современные ПК) под материнскую плату.

Для запуска БП необходимо знать, какие контакты требуется замкнуть, как правило для это используют разъем PS_ON (зеленый) и COM (черный). Далее пошагово рассмотрим общие шаги по запуску без ПК.

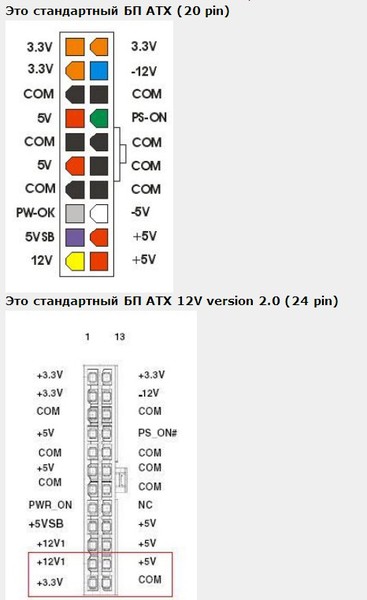

Прежде всего необходимо понимать, по каким кабелям какое напряжение идет, чтобы обезопасить себя. Схема распиновки блока питания:

Цвет Уровень напряжения в Вольтах Номер разъема Номер разъема Уровень напряжения в Вольтах Цвет
оранжевый +3,3 1 13 +3,3 оранжевый
оранжевый +3,3 2 14 -12 синий
черный заземление 3 15 заземление черный
красный +5 4 16 Power on зеленый
черный заземление 5 17 заземление черный
красный +5 6 18 заземление черный
черный заземление 7 19 заземление черный
серый Power good 8 20 -5 белый
фиолетовый +5 VSB 9 21 +5 красный
желтый +12 10 22 +5 красный
желтый +12 11 23 +5 красный
оранжевый +3,3 12 24 заземление черный

Инструкция:

  • для начала необходимо выполнить отключение БП от сети и других компонентов ПК;
  • затем откручиваем болты крепления и аккуратно вытаскиваем источник питания из системного блока;

Обратите внимание , что блоки оснащенные 20 pin и 20+4 pin разъемами не следует включать без нагрузки. В противном случае он может выйдет из строя.


Касательно старого блока питания стандарта AT — там все немного по-другому. Замыкание зеленого и черного контакта не включат блок питания без материнской платы. В этом случае необходимо изготовить 2 перемычки и использовать для запуска сразу две комбинации : голубой – черный и белый – коричневый.

ВНИМАНИЕ! При запуске БП стандарта AT стоит быть внимательным! Напряжение на одном из замыкаемых контактов 220 Вольт!

Как можно использовать блок питания от компьютера

Из ненужного БП вполне можно сделать устройства, которые пригодятся в быту. Далее рассмотрим, как можно использовать блок от компьютера.

Переделка БП в переменный источник напряжения

Источник постоянного напряжения из компьютерного блока питания достаточно удобная вещь. Для этого потребуется выполнить замену катушек сопротивления и выпаять дроссель. Благодаря этому можно регулировать напряжение от 0 до 20В. Если требуется стандартное напряжение (12В), то требуется установить тиристорный регулятор.

Переделка БП в зарядное устройство

Для переделки блока питания в зарядное устройство потребуется выполнить замену диодов Шоттки на ультрабыстрые. Главным преимуществом подобного ЗУ является то, что у него небольшой вес и габариты. Недостатками данного устройства является чувствительность к перегрузкам и коротким замыканиям. Для исключения перегрузок и короткого замыкания требуется изготовить систему защиты.

Переделка БП в постоянный источник напряжения

Для начала требуется определить, к какому типу относится БП — АТ или АТХ. Импульсные (AT) работают исключительно под нагрузкой, в свою очередь ATX достаточно замкнуть с имитацией нагрузки, как было приведено в инструкции выше. При этом на выходе получится напряжение от 5 до 12 В. Конечные значения будут зависеть исключительно от начальной мощности блока.

Блок питания можно назвать «сердцем компьютера», ведь без него даже самое навороченное «железо» не будет работать. От него питается материнская плата, видеокарта, процессор, жесткий диск и все другие комплектующие. Отличаются блоки питания друг от друга мощностью, и при планомерном обновлении «железа» компьютера может потребоваться заменить блок питания. Сделать это несложно, но многих пользователей пугает обилие проводов, которые идут непосредственно от самого блока питания. В них нет ничего сложного, и ниже мы подробно рассмотрим, как снять старый блок питания, установить на его место новый и какой из проводов для чего служит.

Как отключить блок питания

Перед установкой нового блока питания нужно отключить старое устройство с его места. Делается это очень просто. Сам блок питания расположение в верхней части корпуса системного блока, чаще в его конце. Если снять крышку с корпуса, можно видеть, что к блоку питания идет множество проводов. Снять блок питания можно следующим образом:


Как подключить блок питания к компьютеру

Подключение блока питания к компьютеру происходит практически так же, как и отключение, но в обратном порядке. Важно здесь правильно подключить все провода, идущие от блока питания, в необходимые разъемы. Рассмотрим последовательно подключение блока питания:

Когда все разъемы будут подключены, можно включать компьютер. Убедитесь, что на самом блоке питания переключатель стоит в положении On. Если все разъемы подключены правильно, компьютер должен запуститься. Если этого не происходит, проверьте правильность подключения разъемов и убедитесь, что все они надежно закреплены.

Как запустить блок питания без материнской платы?

Иногда у пользователя персонального компьютера возникает необходимость автономного включения блока питания, т.е. без подключения к материнской плате. К примеру, необходимо проверить его работоспособность, а самого компьютера поблизости нет. Что можно сделать в такой ситуации? Проявите смекалку и включите при помощи советов, описанных ниже.
Вам понадобится
  • Блок питания, шнур сетевого питания, кусок проволоки или перемычка, отвертка.
Инструкция
  • Рассмотрим следующую ситуацию: после нажатия на кнопку Power на системном блоке компьютер не включается, но у блока питания исправно шумит кулер. Вывод один – в устройстве блока питания нарушена цепь подачи электрического тока. Причиной этой неисправности может стать нарушение проводки блока питания.
  • Обесточите компьютер, чтобы вытащить блок питания. После этого поверните системный блок тыльной стороной к себе. Возьмите отвертку, выкрутите винты, которые держат боковые стенки системного блока. Снимите их и извлеките все кабели блока питания из устройств (материнской платы, жесткого диска и т.д.).
  • Теперь можно приступить к извлечению самого блока питания. На тыльной стороне системного блока выкрутите все винты, находящиеся в верхней части. Аккуратно вытащите блок питания из системного блока.

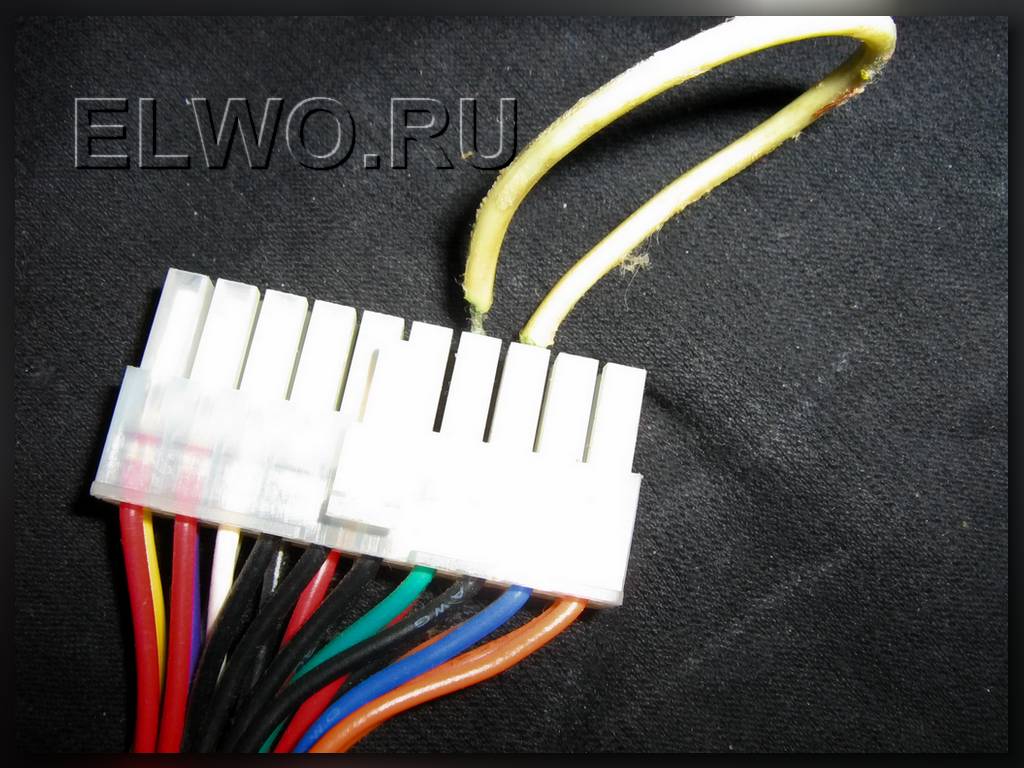

  • На основном шлейфе вам необходимо найти два провода черного и зеленого цвета. Они располагаются ближе к середине шлейфа. Подключите питание к блоку, затем вооружитесь перемычкой или небольшим отрезком одножильного провода. При выполнении следующих операций необходимо соблюдать осторожность. Если используете провод в качестве проводника, помните, что он должен быть изолирован. Замкните на четверть секунды, т.е. на очень маленький промежуток времени, два провода (черный и зеленый). Если вы все сделали правильно, то блок питания включится, вы услышите шум кулера.
  • Таким же образом заводится любой блок питания, неважно, где он находится – внутри системного блока или уже в ваших руках. При выполнении действий с приборами, которые питаются электроэнергией, не стоит забывать о соблюдении правил электротехнической безопасности.
  • Совет добавлен 16 января 2012 Совет 2: Как запустить блок питания без ПК Иногда возникает необходимость запустить блок питания (БП), не подключая его к компьютеру. Например, вы хотите проверить его работоспособность или уровень шума, прежде чем решить, устанавливать устройство в компьютер или заняться поиском более тихой модели.
    Вам понадобится
    • — блок питания стандарта ATX.
    Инструкция
  • Практически все современные БП — это блоки стандарта ATX. Далее будет рассмотрена процедура включения именно такого блока питания. Проверьте, соответствует ли ваш БП стандарту АТХ. Ознакомиться с соответствующей информацией можно на корпусе устройства.
  • Сама процедура запуска блока питания без компьютера требует соблюдения определенных правил безопасности. Перед началом процедуры блок питания, конечно же, должен быть отключен от сети. Вам потребуется маленький провод, с обеих краев которого вам следует снять немного изоляции (несколько миллиметров будет вполне достаточно).
  • Вставьте кабель подключения питания в блок питания, но к сети его не подсоединяйте. После этого подключите один конец провода в разъем PS-ON. Обычно к этому разъему подходит зеленый провод, но на дешевых китайских блоках питания цвет провода может быть другим. Второй конец провода подключите к одному из GND (COM)-разъемов (к ним идут черные провода).
  • После этого вставьте провод питания в электрическую сеть. Блок питания начнет работать. Правда, устройство лучше не использовать в таком режиме длительный промежуток времени в связи с тем, что оно работает без нагрузки.
  • Но если вам необходимо проверить шумовые характеристики блока питания, то может понадобиться время. В таком случае подключите к БП несколько устройств, например, оптический привод или жесткий диск. В этом случае блок питания будет работать с нагрузкой, соответственно, его можно будет использовать дольше. К тому же таким способом вы сводите риск выхода из строя устройства к минимуму.
  • Полезный совет Если блок питания не запускается, проверьте, возможно, он попросту выключен. На корпусе устройства должна быть кнопка включения/выключения (присутствует не на всех моделях). Как запустить блок питания без ПК — версия для печати Оцените статью!

    Как включить компьютерный блок. Как включить блок питания без компьютера

    Определить вышел из строя БП или какая-то другая составляющая можно по следующим признакам:

    • после нажатия на кнопку питания системного блока ничего не происходит — нет световой и звуковой индикации, не вращаются вентиляторы охлаждения;
    • компьютер включается через раз;
    • операционная система не загружается или загружается, но через несколько секунд компьютер отключается, хотя есть звуковая и световая индикация и работают вентиляторы;
    • повышение температуры в БП и системном блоке.

    Проверку БП можно выполнить несколькими способами. О последовательности каждой из проверок мы поговорим ниже, а сейчас лишь ограничимся короткой информацией для понимания того, что мы будем делать.

    Суть первого способа заключается в проверке подачи напряжения и на этом этапе мы выполняем грубую проверку — есть напряжение или нет.

    Второй способ заключается в проверке выходного напряжения, мы уже упоминали, что напряжение должно быть строго в определённых пределах и отклонение в любую сторону недопустимо.

    Третий способ заключается в визуальном осмотре БП на предмет наличия вздутых конденсаторов. Для удобства восприятия алгоритм каждой из проверок будет представлен в виде пошаговой инструкции.

    Проверка подачи напряжения блоком питания

    Шаг 1

    Шаг 2 . Отрыть боковую крышку системного блока. Запомните или для удобства сфотографируйте, то каким образом выполнено подключение питания к каждой из компонент (материнская плата, жёсткий диски, оптический привод, пр. ) после чего их следует отсоединить от БП.

    Шаг 3 . Найти канцелярскую скрепку. Скрепкой мы будем замыкать контакты на БП и если её под рукой не оказалось подойдёт проволока схожая со скрепкой по длине и диаметру. После этого скрепку необходимо согнуть в виде латинской буквы «U».

    Шаг 4 . Найти 20/24 контактный разъем питания. Данный разъем очень просто найти — это жгут из 20 или 24 проводов соответственно, которые идут от блока питания и подключались к материнской плате ПК.

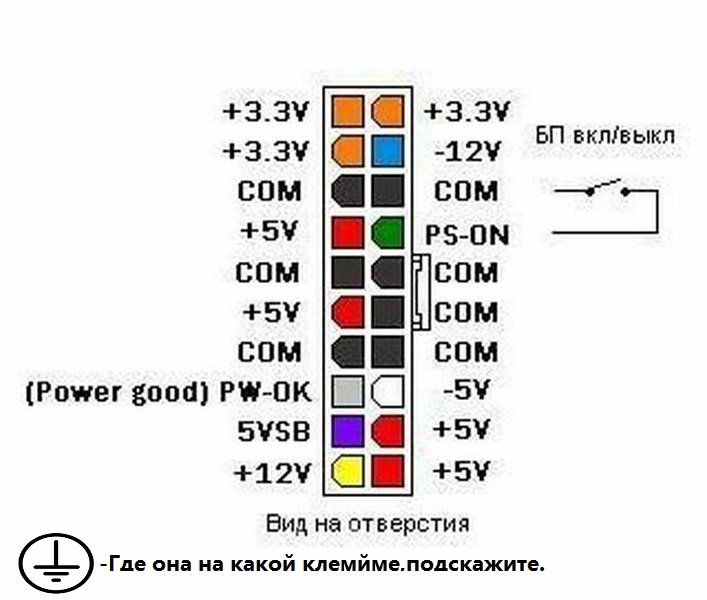

    Шаг 5 . Найти разъёмы зелёного и чёрного провода на коннекторе. В разъёмы, к которым подключены данные провода, необходимо вставить скрепку. Скрепка должна быть надёжно зафиксирована и иметь контакт с соответствующими разъёмами.

    Шаг 6

    Шаг 7 . Проверка работоспособности вентилятора БП. Если устройство рабочее и проводит ток, то вентилятор, расположенный в корпусе БП должен вращаться при подаче напряжения.

    Если вентилятор не вращается выполните проверку контакта скрепки с зелёным и чёрным разъёмам 20/24 контактного разъёма.

    Как уже было сказано выше, данная проверка не гарантирует, что устройство рабочее. Данная проверка позволяет определить, что блок питания включается. Для более точной диагностики необходимо провести следующий тест.

    Проверка правильной работы блока питания

    Шаг 1 . Выключить компьютер. Необходимо помнить, что БП компьютера работает с опасным для человека напряжением — 220В. Поэтому настоятельно рекомендуем, прежде чем выполнять все остальные пункты инструкции, обесточить компьютер.

    Шаг 2 . Отрыть боковую крышку системника. Запомните или для удобства сфотографируйте, то каким образом выполнено подключение питания к каждой из компонент (материнская плата, жёсткий диски, оптический привод, пр.) после чего их следует отсоединить от БП.

    Шаг 3 . Найти 20/24 контактный разъем питания. Данный разъем очень просто найти из-за его большего размера — это жгут из 20 или 24 проводов соответственно, которые идут от блока питания и подключались к материнской плате ПК.

    Шаг 4 . Найти разъёмы чёрного, красного, жёлтого, розового проводов на 20/24 контактном разъёме.

    Шаг 5 . Осуществить нагрузку БП. В дальнейшем мы будем производить измерение выходного напряжения блока питания. В обычном режиме БП работает под нагрузкой, осуществляя питание материнской платы, жёстких дисков, оптических приводов, вентиляторов.

    Измерение выходного напряжения БП, который находится не под нагрузкой, может привести к довольно высокой погрешности.

    Обратите внимание! В качестве нагрузки может быть использован внешний вентилятор на 12В, привод оптических дисков или старый жёсткий диск, а также комбинации указанных устройств.

    Шаг 6 . Включить блок питания. Подаём питание на БП (не забудьте включить кнопку питания на самом БП, если таковая была выключена на Шаге 1).

    Шаг 7 . Взять вольтметр и измерить выходное напряжение БП. Выходное напряжение БП будем измерять на парах проводов, указанных в Шаге 3. Эталонное значение напряжения для чёрного и розового провода составляет — 3,3В, чёрного и красного — 5В, чёрного и жёлтого — 12В.

    Допускается отклонение указанных значений в размере ±5%. Таким образом, напряжение:

    • 3,3В должно находиться в пределах 3,14 — 3,47В;
    • 5В должно находиться в пределах 4,75 — 5,25В;
    • 2В должно находиться в пределах 11,4 — 12,6В.

    Визуальный осмотр блока питания

    Шаг 1 . Выключить компьютер. Необходимо помнить, что БП компьютера работает с опасным для человека напряжением — 220В. Поэтому настоятельно рекомендуем, прежде чем выполнять все остальные пункты инструкции, обесточить компьютер.

    Шаг 2 . Отрыть боковую крышку системного блока. Запомните или для удобства сфотографируйте, то каким образом выполнено подключение питания к каждой из компонент (материнская плата, жёсткий диски, оптический привод, пр.) после чего их следует отсоединить от блока питания.

    Шаг 3 . Отсоединить блок питания от системника. Для этого необходимо выкрутить 4 винта, которыми БП крепится к системному блоку.

    Шаг 4 . Разобрать БП. Для этого также необходимо выкрутить 4 винта которыми соединены 2 крышки блока питания, после чего их необходимо разъединить.

    Шаг 5 . Выполнить визуальный осмотр блока питания. БП не должен иметь вздутых конденсаторов, пыли, а вентилятор должен иметь свободный ход.

    Если в середине БП есть пыль её необходимо собрать пылесосом, вздутые конденсаторы перепаять на новые того же номинала, а вентилятор смазать либо установить новый.

    В случае если ни один из вышеприведённых способов не помог решить проблему, рекомендуем отнести блок питания на диагностику или приобрести новый.

    Вероятно, многие активные пользователи современных и не очень компьютеров хотя бы единожды за срок использования проводили апгрейд своего высокотехнологичного друга, то есть замену отдельных комплектующих более современными и мощными решениями. Очень часто детали ПК, подвергшиеся замене, лежат в кладовках и гаражах без дела. При этом многие из них могут еще послужить своему владельцу в качестве пусть и не совсем стандартных, но при этом достаточно функциональных помощников в различных вопросах.

    Ниже поговорим о блоке питания компьютера. Этот немаловажный компонент любого системного блока может быть использован не только в деле подачи питания компьютерных систем, а и в других целях. Нужно только выяснить, как запустить блок питания без материнской платы.

    Применение БП

    На самом деле, блоки питания, применяемые в компьютерах — это довольно универсальные решения, представляющие собой по сути преобразователи напряжения. Включение БП без материнской платы дает возможность получить на его выходах различные напряжения электрического тока, применимые для обеспечения питанием самых разнообразных приборов и устройств. Рассматриваемый компонент ПК является довольно надежным и мощным импульсным блоком питания, обеспечивающим на своем выходе стабилизированные напряжения, а также, что немаловажно, оснащенный защитой от короткого замыкания. Прежде чем переходить к инструкции, как запустить блок питания без материнской платы, рассмотрим на конкретных примерах, зачем эта процедура может понадобиться.

    Светодиоды

    На сегодняшний день в качестве источника света или декоративной подсветки широко используются, в том числе и в обычных квартирах, светодиодные ленты. Одно из напряжений на выходе компьютерного БП — это 12В. Это именно тот показатель, который требуется светодиодной ленте. Нужно сделать лишь несколько манипуляций с БП, подключить к нему ленту, и экономичное освещение готово!

    Маломощные приборы

    Применить знание, как запустить блок питания без материнской платы, можно в деле обеспечения питанием различных моторчиков, вентиляторов, лампочек и т. п. После запуска БП получаем три различных напряжения — 12В, 5В и 3,3В. Этого перечня обычно достаточно для питания вышеперечисленного. Могут быть запитаны и более мощные устройства, к примеру, автомобильная магнитола или усилитель звука для пассивных акустических систем. Главное — не допускать превышения допустимой нагрузки.

    Инструкция

    Итак, как можно запустить блок питания без материнской платы. В действительности все очень просто. Чтобы блок питания автоматически запускался при подаче напряжения, необходимо замкнуть контакты №14 (POWER ON) и GND, расположенные на колодке, которую подключают к материнской плате ПК, а затем подать напряжение на сам блок питания. В большинстве случаев нужные для замыкания контакты — это окончания проводов зеленого и черного цветов. Для замыкания применяют любой подручный металлический предмет — кусок проволоки, канцелярскую скрепку и т. п.

    Предупреждение

    Перед тем как запустить блок питания без материнской платы, пользователь должен убедиться в наличии нагрузки на него. То есть к БП (провода красного и черного цветов) должно быть подключено какое-либо устройство. Включение блока «вхолостую» крайне нежелательно и может привести к выходу блока питания из строя. Нагрузка может быть представлена обычной лампочкой мощностью около 10 Вт, резистором, обычным корпусным вентилятором для ПК и т. п.

    Таким вот нехитрым способом можно вдохнуть жизнь в, казалось бы, ненужный и неприменимый прибор. Сам способ запуска, как видим, совсем несложен, главное — поставить перед собой конечную цель, делать все аккуратно и внимательно.

    Одним из важных составных элементов современного персонального компьютера является блок питания (БП). При отсутствии питания компьютер не будет работать.

    С другой стороны, если блок питания будет вырабатывать напряжение, выходящее за пределы допустимого, то это может вызвать выход из строя важных и дорогих комплектующих.

    В таком блоке с помощью инвертора происходит преобразование выпрямленного сетевого напряжения в переменное высокой частоты, из которого формируются необходимые для работы компьютера низкие потоки напряжения.

    Схема АТХ блока питания состоит из 2 узлов – выпрямителя сетевого напряжения и для компьютера.

    Сетевой выпрямитель представляет собой мостовую схему с емкостным фильтром. На выходе устройства формируется постоянное напряжение величиной от 260 до 340 В.

    Основными элементами в составе преобразователя напряжения являются:

    • инвертор, преобразующий постоянное напряжение в переменное;
    • высокочастотный , работающий на частоте 60 кГц;
    • низковольтные выпрямители с фильтрами;
    • устройство управления.

    Кроме того, в состав преобразователя входят источник питания дежурного напряжения, усилители сигнала управления ключевыми , схемы защиты и стабилизации, а также другие элементы.

    Инвертор включает два силовых транзистора, работающих в ключевом режиме и управляемых с помощью сигналов с частотой 60 кГц, поступающих со схемы управления, реализованной на микросхеме TL494.

    В качестве нагрузки инвертора используется импульсный трансформатор, с которого снимаются, выпрямляются и фильтруются напряжения +3,3 В, +5 В, +12 В, -5 В, -12 В.

    Основные причины неисправностей

    Причинами неисправностей в блоке питания могут быть:

    • броски и колебания напряжения питающей сети;
    • некачественное изготовление изделия;
    • перегрев, связанный с плохой работой вентилятора.

    Неисправности обычно приводят к тому, что системный блок компьютера перестает запускаться или после непродолжительной работы выключается. В других случаях, несмотря на работу других блоков, не запускается материнская плата.

    Прежде, чем начинать ремонт, надо окончательно убедиться в том, что неисправен именно блок питания. При этом сначала надо проверить работоспособность сетевого кабеля и сетевого выключателя . Убедившись в их исправности можно отсоединять кабели и извлекать из корпуса системного блока.

    Перед тем, как повторно автономно включить БП, к нему необходимо подключить нагрузку. Для этого понадобятся резисторы, которые подключаются к соответствующим выводам.

    При этом величину сопротивлений резисторов нагрузки надо выбрать так, чтобы по цепям протекали токи, величины которых соответствовали номинальным показателям.

    Мощность рассеивания должна соответствовать номинальным напряжениям и токам.

    Вначале необходимо проверить влияние материнской платы . Для этого необходимо замкнуть два контакта на разъеме блока питания. На 20-контактном разъеме это будут контакт 14 (провод, по которому подходит сигнал Power On) и контакт 15 (провод, соответствующий выводу GND – Земля). Для 24-контактного разъема — это будут контакты 16 и 17 соответственно.

    Исправность БП можно оценить по вращению его вентилятора. Если вентилятор вращается – блок питания исправен.

    Далее надо проверить соответствие напряжений на разъеме блока их номинальным величинам. При этом надо учитывать, что в соответствии с документацией на блок питания АТХ допускается отклонение значений напряжения для цепи питания -12В в пределах ± 10%, а для остальных цепей питания ± 5%. В случае невыполнения этих условий надо переходить к ремонту блока питания.

    Ремонт компьютерного блока питания ATX

    Сняв крышку с блока питания, необходимо сразу с помощью пылесоса вычистить из него всю пыль. Именно из-за пыли часто выходят из строя радиодетали, поскольку пыль, покрывая деталь толстым слоем, вызывает перегрев таких деталей.

    Следующим этапом определения неисправностей является тщательный осмотр всех элементов. Особое внимание необходимо обратить на электролитические конденсаторы. Причиной их пробоя может быть тяжелый температурный режим. Неисправные конденсаторы обычно вздуваются, и из них вытекает электролит.

    Такие детали надо заменить новыми с такими же номиналами и рабочими напряжениями. Иногда внешность конденсатора не указывает на его неисправность. Если же по косвенным признакам есть подозрение на плохую работу, то можно . Но для этого его нужно выпаять из схемы.

    Ухудшение теплового режима внутри блока может быть связано с плохой работой кулера. Для улучшения работы его надо очистить от пыли и смазать подшипники машинным маслом.

    Неисправность блока питания может быть также связана с неисправностью низковольтных диодов. Для проверки надо измерить сопротивления прямого и обратного переходов элементов с помощью мультиметра. Для замены неисправных диодов надо использовать такие же диоды Шоттки.

    Следующая неисправность, которую можно определить визуально, является образование кольцевых трещин, которые нарушают контакты. Чтобы обнаружить такие дефекты, надо очень тщательно просмотреть печатную плату. Для устранения таких дефектов необходимо использовать тщательную пайку мест образования трещин (для этого необходимо знать, ).

    Таким же образом осматриваются резисторы, предохранитель, катушки индуктивности, трансформаторы.

    В том случае, если перегорел предохранитель, его можно заменить на другой или починить. В блоке питания используется специальный элемент, имеющий выводы для пайки. Для ремонта неисправного предохранителя его выпаивают из схемы. Затем прогревают металлические чашки и снимают их со стеклянной трубки. Затем выбирают проволочку нужного диаметра.

    Необходимый для данного тока диаметр проволоки можно найти по таблицам. Для применяемого в схеме блока питания АТХ предохранителя на 5А диаметр проволоки из меди составит 0,175 мм. Затем проволока вставляется в отверстия чашек предохранителя и фиксируется пайкой. Отремонтированный предохранитель можно впаять в схему.

    Выше рассмотрены наиболее простые неисправности компьютерного блока питания.

    Для обнаружения и ремонта более сложных поломок требуются хорошая техническая подготовка и более сложные измерительные приборы, например, осциллограф.

    Кроме того, элементы, которые необходимо заменять часто являются дефицитом и стоят довольно дорого. Поэтому при сложной неисправности всегда надо сравнивать затраты на ремонт и затраты на приобретение нового блока питания. Часто случается так, что выгодней приобрести новый.

    Выводы :

    1. Одним из важнейших элементов ПК является блок питания, при выходе из строя которого компьютер перестает работать.
    2. Блок питания компьютера представляет собой довольно сложное устройство, но в некоторых случаях его можно отремонтировать своими руками.

    Блок питания можно назвать «сердцем компьютера», ведь без него даже самое навороченное «железо» не будет работать. От него питается материнская плата, видеокарта, процессор, жесткий диск и все другие комплектующие. Отличаются блоки питания друг от друга мощностью, и при планомерном обновлении «железа» компьютера может потребоваться заменить блок питания. Сделать это несложно, но многих пользователей пугает обилие проводов, которые идут непосредственно от самого блока питания. В них нет ничего сложного, и ниже мы подробно рассмотрим, как снять старый блок питания, установить на его место новый и какой из проводов для чего служит.

    Как отключить блок питания

    Перед установкой нового блока питания нужно отключить старое устройство с его места. Делается это очень просто. Сам блок питания расположение в верхней части корпуса системного блока, чаще в его конце. Если снять крышку с корпуса, можно видеть, что к блоку питания идет множество проводов. Снять блок питания можно следующим образом:


    Как подключить блок питания к компьютеру

    Подключение блока питания к компьютеру происходит практически так же, как и отключение, но в обратном порядке. Важно здесь правильно подключить все провода, идущие от блока питания, в необходимые разъемы. Рассмотрим последовательно подключение блока питания:

    Когда все разъемы будут подключены, можно включать компьютер. Убедитесь, что на самом блоке питания переключатель стоит в положении On. Если все разъемы подключены правильно, компьютер должен запуститься. Если этого не происходит, проверьте правильность подключения разъемов и убедитесь, что все они надежно закреплены.

    Необходимость подать питание на адаптер для подключения жесткого внешнего диска через гнездо USB к персональному компьютеру заставила вспомнить о давно пылившемся на антресолях блоке питания JNC LC-200A. Напряжение 12 и 5 вольт в наличии есть, тока в достатке. Да что там говорить — профильный блок питания в подобных ситуациях всегда лучший вариант.

    Свою функцию он выполнил успешно. Другой источник питания для этих целей решил не искать, вот только смущает обилие проводов выходящих из него наружу. И выход тут один, раз уж решил использовать его постоянно — необходима доработка.

    Разобрал блок питания на отдельные узлы, покрасил корпус, просверлил в нижней части отверстия для клемм и установки на днище резиновых ножек (которые и поставил в первую очередь, а то пока соберешь, весь стол железом днища обдерешь).

    Клеммы поставил на все виды имеющихся напряжений, пусть будут. Красные «+12», «+5», «+3,3» вольта, а чёрные «0», «-12», «-5». Тем более, что используя их различное сочетание, можно получить весьма широкий спектр постоянных выходных напряжений.

    Взялся за плату. Провода, идущие на вентилятор, ранее были просто запаяны — установил разъём на случай необходимости разборки блока питания в дальнейшем.

    Из выводных проводов нетронутыми оставил два жгута, остальные укоротил и объединил (в соответствии с цветом и конечно же выходным напряжением).

    Плату на место, укороченные провода к клеммам, цельные жгуты вывел наружу.

    Привернул верхнюю часть корпуса на место, на одном выводном жгуте оставил разъём питания для подключения жёстких дисков c интерфейсом IDE, на другой установил разъём для дисков с интерфейсом SATA. Клеммы питания подписал самым простым и доступным образом — распечатал необходимые обозначения, наклеил сверху текста скотч, вырезал и приклеил.

    Обратная сторона собранного блока питания. Кнопка включения расположилась в удобной нише, случайное включение или выключение её практически невозможно. И это не мелочь, так как при несанкционированном отключении питания от подключённого к компьютеру жесткого внешнего диска возможны неблагоприятные последствия. Пользоваться доработанным блоком питания для подключения ЖВД несравненно удобней, сказал бы даже комфортно. Плюс к этому возможность использования блока питания и для получения других самых различных постоянных напряжений.

    Получение разных напряжений — таблица соединений

    Получаем Соединяем
    24.0V 12V и -12V
    17.0V 12V и -5V
    15.3V 3.3V и -12V
    10.0V 5V и -5V
    8.7V 12V и 3.3V
    8.3V 3.3V и -5V
    7.0V 12V и 5V
    1.7V 5V и 3.3V

    Также БП стал более компактным и мобильным, поэтому применений ему будет масса — необходимость в мощном и отдельном источнике различных напряжений возникает часто. Автор проекта — Babay iz Barnaula .

    Лучший блок питания 2022 года — IGN

    Блок питания (БП) — сердце каждого ПК. Он берет переменный ток от стены и преобразует его в низковольтный постоянный ток, который затем питает все ваши компоненты. Поэтому, если вам нужно надежное и стабильное питание для вашей материнской платы, процессора, оперативной памяти, графических карт, дисководов, вентиляторов (и, конечно же!) RGB-подсветки, вам нужен хороший блок питания. Если вы этого не сделаете, вы быстро столкнетесь с проблемами стабильности, и ваш компьютер будет случайным образом выключаться.

    Как и все остальное при сборке ПК, при выборе силовой установки для вашей установки нужно учитывать многое. От мощности, эффективности до модульности — здесь есть над чем подумать, и, к счастью для вас, мы уже провели все исследования. Мы выбрали лучшие блоки питания, доступные на сегодняшний день, от доступных по цене вариантов до абсолютных источников мощности, способных одновременно запускать две системы.

    TL;DR — это лучшие блоки питания

    1. Corsair RMx Series RM750x

    Лучший блок питания

    Максимальная мощность: 750 Вт | Модульная: Полная | Эффективность: 80 Plus Gold | Разъемы: 1 24-контактный ATX, 2 EPS, 4 PCIe, 10 SATA, 4 периферийных | Размеры: 3.39″ x 5,91″ x 6,30″

    Всего за 140 долларов блок питания Corsair RMx Series RM750x подходит для большинства сборок игровых ПК. Компьютеры работают надежно.Эта мощность обеспечивается полностью японскими конденсаторами, известными своей надежностью, которые рассчитаны на температуру до 105 градусов по Цельсию, хотя 135-мм вентилятор на магнитной подушке должен обеспечивать достаточное охлаждение. Блок питания также эффективен, зарабатывая деньги. рейтинг 80 Plus Gold.

    Corsair RMx Series RM750x является полностью модульным, поэтому вы можете не допускать путаницы кабелей внутри вашего ПК. Существует множество вариантов подключения: два разъема EPS для прожорливых процессоров, четыре разъема для надстроек PCIe и целых 10 разъемов SATA, а также четыре разъема для периферийных устройств.

    2. Corsair VS Series VS600

    Лучший бюджетный блок питания

    Максимальная мощность: 600 Вт | Модульный: Нет | Эффективность: 80 Plus Белый | Разъемы: 1 x ATX 24-контактный, 1 x EPS, 3 x PCIe (1 x 4+4, 2 x 6+2), 6 x SATA, 3 x Peripheral, 1 x Floppy | Размеры: 3.39″ x 5,91″ x 4,92″

    Если вы собираете ПК с более скромными потребностями, вы можете обойтись блоком питания с меньшей мощностью. Он не модульный, но это не имеет значения, если корпус вашего ПК не имеют боковые стороны из закаленного стекла, чтобы показать внутренности, или кожух, чтобы скрыть путаницу кабелей. Corsair VS Series VS600 обеспечивает приличную мощность всего за 60 долларов. Он даже сертифицирован 80 Plus White, что дает вам гарантию эффективности, которую вы должны не обойтись без, даже если это самый низкий рейтинг 80 Plus.

    Этот блок питания довольно компактен, хотя и не является моделью SFX, но все же может выдавать 600 Вт, чего должно хватить для многих сборок среднего уровня — например, AMD Ryzen 5 или Intel Core i5 и что-то вроде RTX. 3060. Только не планируйте использовать очень прожорливый процессор и серьезную материнскую плату для разгона, так как есть только один 8-контактный разъем для подачи питания на процессор.

    3. Cooler Master V850

    Блок питания Best SFX

    Максимальная мощность: 850 Вт | Модульная: Полная | Эффективность: 80 Plus Gold | Разъемы: 1 24-контактный ATX, 1 8-контактный EPS, 1 4+4-контактный EPS, 4 PCIe, 8 SATA, 4 периферийных | Размеры: 3. 94″ x 4,92″ x 2,5″

    Вам не нужно соглашаться на систему с низким энергопотреблением только потому, что вы хотите встроить корпус

    mini ITX

    . В блоке питания Cooler Master V850 есть все необходимое для работы мощная установка, но она поставляется в форм-факторе SFX, чтобы вписаться в ваши мини-сборки.

    Cooler Master V850 — это полностью модульный блок питания, поэтому вы можете заменить любой из кабелей.Cooler Master поставляет кабели с пакет, но если вы предпочитаете другой стиль или вам нужна другая длина и форма, чтобы поместиться в вашем футляре, у вас будет возможность изменить.Блок питания оснащен вентилятором с гидродинамическим подшипником для более тихой работы и энергоэффективностью 80 Plus Gold.

    4. SilverStone Technology SX1000 Platinum

    Лучший блок питания SFX-L

    Максимальная мощность: 1000 Вт | Модульная: Полная | Эффективность: 80 Plus Platinum | Разъемы: 1 x ATX 20/24-контактный, 2 x EPS 4+4-контактный, 6 x PCIe 6+2-контактный, 8 x SATA, 3 x Peripheral, 1 x Floppy | Размеры: 5,12″ x 4,92″ x 2,5″

    Когда у вас небольшая сборка, вы иногда можете быть довольно ограничены в том, какие детали вы можете поместить внутрь. Но если в вашем корпусе и сборке есть немного дополнительного места для блока питания SFX-L, SilverStone SX1000 вас не разочарует. Он обеспечивает мощность до 1000 Вт, сохраняя при этом высочайший уровень эффективности, благодаря которому он получил сертификат 80 Plus Platinum. Когда вы работаете при более низких нагрузках, вы также сможете наслаждаться бесшумной работой вентилятора с двойным шарикоподшипником, который работает всего на 18 дБА в самом тихом режиме и достигает максимума всего 38 дБА, хотя вентилятор может работать тихо, оставаясь выключенным. при силовых нагрузках ниже 20% от макс.

    SilverStone SX1000 Platinum полностью модульный, поэтому вы можете использовать только те кабели питания, которые вам нужны. Это поможет вам поддерживать порядок в корпусе малого форм-фактора для улучшения воздушного потока и эстетики. Тем не менее, блок питания включает в себя связку кабелей на случай, если ваша установка будет полностью загружена.

    5. Corsair AXi Series AX1600i

    Лучший блок питания большой емкости

    Максимальная мощность: 1600 Вт | Модульная: Полная | Эффективность: 80 Plus Титан | Разъемы: 1 x ATX 24-контактный, 2 x EPS, 10 x PCIe, 16 x SATA, 9 x Peripheral, 2 x Floppy, 1 x USB | Размеры: 3. 39″ x 5,91″ x 7,87″

    Некоторые из нас собирают игровые компьютеры для простых смертных. Мы можем использовать процессоры мощностью 65 Вт и видеокарты, мощность которых едва превышает 200 Вт. серьезная мощность для разгона процессора, двух видеокарт и небольшого количества накопителей, мощных вентиляторов и RGB-подсветки, тогда Corsair AXi Series AX1600i для вас.

    Название этого блока питания, вероятно, является хорошим намеком на это устройство предлагает мощность до 1600 Вт.Вам не придется уклоняться от этой установки с двумя RTX 3090 с этим блоком питания в вашей установке. Corsair AXi Series AX1600i обеспечивает мощность с эффективностью 80 Plus Titanium и использует все японские конденсаторы наряду с транзисторами из нитрида галлия. С помощью программного обеспечения Corsair Link вы также можете отслеживать производительность и настраивать параметры.

    6. молчи! Dark Power 12 750 Вт

    Лучший бесшумный блок питания

    Максимальная мощность: 750 Вт | Модульная: Полная | Эффективность: 80 Plus Титан | Разъемы: 1 x ATX 20+4-контактный, 1 x ЦП 8-контактный, 1 x ЦП 4+4-контактный, 6 x PCIe 6+2-контактный, 12 x SATA, 5 x PATA, 1 x Floppy | Размеры: 6. 9″ x 5,91″ x 3,39″

    Вентиляторы отлично подходят для охлаждения, и вы определенно не хотите, чтобы ваш блок питания перегревался, но иногда вы просто хотите, чтобы эти вентиляторы могли принять таблетку от холода и перестать жужжать. Блок питания be quiet! Dark Power 12 мощностью 750 Вт обеспечивает высокую производительность вашей системы, не издавая при этом большого шума. Он справляется с этой задачей благодаря специальной сетчатой ​​передней панели и вентилятору Silent Wings be quiet!.

    The Dark Power 12 Блок питания мощностью 750 Вт должен легко удовлетворить потребности большинства компьютеров (за исключением ПК для энтузиастов и HEDT), и он может обеспечивать эту мощность с превосходной эффективностью, о чем свидетельствует его рейтинг 80 Plus Titanium.Будучи полностью модульным блоком питания, Dark Power 12 750 Вт поможет вам с организацией кабелей, поэтому вы можете пропустить кабели, которые не нужны вашей системе, или выбрать кабели другой длины в зависимости от потребностей вашей установки.

    7. Thermaltake Toughpower GF2 ARGB 850 Вт

    Лучший блок питания RGB

    Максимальная мощность: 850 Вт | Модульная: Полная | Эффективность: 80 Plus Gold | Разъемы: 1 x ATX 24-контактный, 2 x EPS (1 x 8-контактный, 1 x 4+4-контактный), 6 x PCIe, 12 x SATA, 4 x периферийных устройств, 1 x Floppy | Размеры: 3.4″ x 5,9″ x 6,30″

    Вам не нужно отказываться от стиля, чтобы получить мощность. Thermaltake Toughpower GF2 ARGB 850 Вт берет то, что уже было мощным блоком питания, и делает его роскошным с оттенком RGB. Блок питания охлаждается под нагрузкой с помощью 140-мм RGB-вентилятора Thermaltake Riing Duo, который не только перемещает большое количество воздуха, но и обеспечивает тонну света благодаря 18 светодиодам ARGB, встроенным вокруг вентилятора. панели блока питания, а также.Это дает вам массу контроля над освещением, исходящим от вашего источника питания.

    Thermaltake Toughpower GF2 ARGB 850W также позволяет контролировать кабели, идущие от блока питания. Это устройство является полностью модульным, поэтому вы можете заменять более длинные или более короткие кабели по мере необходимости, а также избавляться от лишних кабелей, которые вам не нужны. В конце концов, вся эта RGB-подсветка будет испорчена клубком кабелей.

    На что обращать внимание при выборе источника питания

    Заманчиво просто подумать, что «чем больше, тем лучше», и выбрать максимальную мощность, какую только можно найти.Это было бы большой ошибкой. 1200-ваттный блок питания не обязательно более качественный, чем 650-ваттный, и определенно не лучший выбор для системы, которая не будет потреблять столько энергии.

    Номинальная мощность блока питания описывает, какую мощность он может обеспечить, но есть много предостережений. Некоторые блоки питания могут обеспечивать большую пиковую мощность в целом, но недостаточную для критически важных компонентов. Или, по мере повышения температуры, подача энергии может стать ненадежной. Существуют десятки калькуляторов PSU, и использование одного из них может быть хорошей отправной точкой. Многие из них рекомендуют больше блоков питания, чем вам действительно нужно, из-за предосторожности. Если вы не сходите с ума от разгона или нескольких топовых видеокарт, вам, вероятно, не нужен большой блок питания на 850 Вт.

    Конечно, эффективность, с которой блок питания преобразует переменный ток в постоянный, очень важна. Как правило, блоки питания имеют один из трех рейтингов «80 Plus»: бронзовый, серебряный и золотой. Также есть рейтинги Platinum и Titanium, но они встречаются реже. Чтобы получить сертификат 80 Plus, блок питания должен обеспечивать КПД не менее 80 % при 20 %, 50 % и 100 % от максимальной номинальной нагрузки.Чем выше рейтинг, тем выше эффективность блока питания выше 80%. Более эффективный источник питания будет генерировать меньше тепла и потреблять меньше энергии от стены, поэтому дополнительные расходы часто оправдываются.

    Марк Кнапп — постоянный автор IGN и нерегулярный твиттер в Твиттере @Techn0Mark

    Если ваш компьютер больше не включается, попробуйте этот

    Я не специалист по железу. Хотя я могу собрать ПК с нуля, выбрав совместимые компоненты и собрав все это воедино, меня интересует аппаратное обеспечение только тогда, когда я собираюсь собрать новый ПК, а не в другое время года.

    Каждое утро я первым делом включаю компьютер. Каково же было мое удивление, когда мой компьютер вообще не загружался.

    В этом руководстве приведены советы, которые могут помочь вам решить проблему с не включением самостоятельно. Обратите внимание, однако, что это не обеспечит 100% надежный способ исправить ситуацию, поскольку его нет.

    Вместо этого мы рассмотрим основные параметры диагностики, которые могут помочь вам понять, что происходит. Часто это основная проблема, которую легко исправить, даже если вы понятия не имеете о компонентах, которые компьютеры используют для работы.

    Осмотр Также хорошее время для чистки ПК от пыли.

    Вместо того, чтобы сразу паниковать, взгляните на свой ПК и подключенные к нему компоненты. В частности, проверьте следующее:

    1. Работают ли другие электронные устройства. Если питание полностью отключено, они также не будут работать.
    2. Проверьте подключение питания к ПК. Убедитесь, что кабель не потерян. Кроме того, убедитесь, что подключение к сети работает, проверив его с помощью другого электронного устройства.
    3. ПК
    4. обычно имеют выключатель питания на задней панели. Убедитесь, что переключатель находится во включенном положении.
    5. Проверьте, есть ли питание на мониторе ПК и надежно ли он подключен к ПК.
    6. Вы слышите, как вентиляторы и компьютер включаются, когда вы его включаете?
    7. Проверьте кнопки питания и сброса на передней панели. Они кажутся застрявшими или не на своем месте?

    После внешнего осмотра ПК пришло время открыть его, если приведенные выше рекомендации не помогли решить проблему.Хотя я бы посоветовал вам отключить питание, прежде чем вы это сделаете, вы можете получить важные подсказки, почему что-то не работает, если вы оставите питание включенным на мгновение дольше. Просто убедитесь, что вы не касаетесь ничего, связанного с оборудованием, после того, как откроете ПК, когда он включен.

    Откройте левую часть панели ПК. Для этого вам может понадобиться отвертка или вы можете использовать свои руки, в зависимости от используемого случая.

    Материнская плата обычно загорается светодиодом, если на нее подается питание. Если вы не видите там никакого света, это может означать, что кабели больше не подключены должным образом, или что блок питания или материнская плата не работают.

    Попробуйте снова нажать кнопку включения. Вы слышите, как фанаты начинают работать внутри ПК? Или звуковые сигналы, исходящие из внутренней акустической системы?

    Если вы слышите, как включаются вентиляторы, значит, на материнскую плату подается питание. Звуковые сигналы указывают на проблемы, и вы можете проверить коды здесь, на этой странице.

    Прежде чем продолжить, отсоедините разъем питания от ПК и выключите питание.

    После того, как вы это сделали, пришло время проверить соединительные кабели.Что касается компонентов, наиболее важными из них являются блок питания на задней панели, который питает систему, материнскую плату, процессор, видеокарту и память.

    Я предлагаю вам проверить все кабели и убедиться, что они надежно закреплены. Если вы заметили потеря кабеля, это вполне может быть причиной того, что ПК не включался.

    Также проверьте правильность подключения памяти и видеокарты.

    Кнопка включения застряла на ПК, который не загружался сегодня утром.Все, что мне нужно было сделать, это поместить его в нужное место, чтобы система снова загрузилась без каких-либо дальнейших проблем.

    После завершения проверки снова подключите шнур питания и снова включите выключатель питания. Попробуйте запустить ПК и следить за происходящим.

    Что делать, если эти методы не помогли решить проблему?

    Вы можете попробовать удалить любой компонент, который не требуется для запуска ПК. Это означает внешние устройства, все модули памяти, кроме одного, внутренние карты (очевидно, не видеокарта).

    Лучший вариант здесь — удалить все сразу и запомнить, куда девался каждый компонент, чтобы посмотреть, запустится ли после этого ПК. Если это так, снова добавьте каждый компонент по одному на машину и проверьте, не вызвал ли он проблему.

    Если это не сработает, вы можете протестировать другие компоненты, если они у вас есть. У вас может не быть запасного блока питания, материнской платы или процессора, и даже если они у вас есть, вам может быть неудобно тестировать систему самостоятельно.

    Тогда лучше всего обратиться за помощью к другу, если вы знаете кого-то, кто разбирается в этих вещах, или отнесите свой компьютер в ремонтную мастерскую, чтобы там его проверили.

    Резюме

    Название статьи

    Если ваш компьютер больше не включается, попробуйте это

    Описание

    Попробуйте следующее, не требуется никаких исправлений в области компьютерных наук, если ваш компьютер больше не включается при нажатии кнопки питания.

    Автор

    Мартин Бринкманн

    Издатель

    Новости технологий Ghacks

    Логотип

    Реклама

    Выбор источника питания


    Блоки питания ATX. Com пишет эту статью о «выборе правильного блока питания для вашего компьютера», чтобы помочь вам в процессе принятия решений. Независимо от того, покупаете ли вы блок питания для своего нового компьютера или просто заменяете старый, мы надеемся, что это поможет вам в процессе выбора. Если вы заменяете обычный блок питания для Compaq, Dell, Gateway, HP и т. д., вы можете сначала попробовать наш механизм перекрестных ссылок на блоки питания.

    Что означает «ATX»? ATX расшифровывается как Advanced Technology eXtended.Таким образом, он определяет набор стандартов в измерениях и формах, которые помогают взаимозаменять друг друга такими вещами, как блоки питания компьютеров.

    Первый вопрос, который следует себе задать: «Является ли мой блок питания форм-фактором ATX?». Если у вас есть эта информация, то процесс выбора намного проще. Информация иногда указана где-то на блоке питания или может содержаться в руководстве к вашему существующему компьютеру. Если вы ищете блок питания ATX, убедитесь, что блок питания соответствует форм-фактору ATX, а не микро-ATX или любому другому.

    Пожалуй, самый распространенный метод выбора блока питания — сравнение его физических размеров. Убедитесь, что корпус вашего компьютера соответствует высоте, ширине и глубине блока питания. Если вы заменяете существующий блок питания, измерьте его, прежде чем выбрасывать. Взгляните на рисунок выше, чтобы лучше понять высоту, ширину и глубину. Если ваш блок питания значительно меньше типичных размеров наших блоков питания atx, возможно, у вас есть блоки питания micro atx.Если вы считаете, что у вас может быть блок питания micro ATX, вы можете сравнить его размеры с нашим блоком питания Micro ATX мощностью 200 Вт или блоком питания Micro ATX мощностью 230 Вт.

    После того, как вы выбрали блок питания на основе его физических размеров, вам нужно посмотреть, какие разъемы вам нужны на вашем блоке питания. Разные блоки питания имеют разные разъемы, поэтому лучше выбрать тот, разъемы которого соответствуют всем вашим потребностям. Ничего страшного, если вы купите блок питания и не будете использовать некоторые разъемы.Вы можете просто оставить их висящими неподключенными. Ниже приведены изображения некоторых распространенных разъемов на блоках питания atx:

    .

    Вам нужно знать, сколько энергии вам понадобится. Можно купить блок питания большей мощности, чем необходимо, потому что блок питания будет соответствовать вашим требованиям к мощности. Блоки питания обычно обеспечивают только то количество энергии, которое от них требуется. С другой стороны, покупка блока питания, который слишком мал для ваших требований, будет раздражать.Много раз люди жалуются на то, что их компьютер перезагружается без всякой причины. В девяти случаях из десяти причиной этого является малогабаритный блок питания. Многие компании, продающие компьютеры, установят блок питания меньшего размера, чтобы сэкономить деньги и увеличить размер прибыли. Предостережение для покупателя!

    Ниже приведен пример таблицы технических характеристик, которая должна быть напечатана на наклейке на блоке питания. Прежде чем купить блок питания, убедитесь, что характеристики мощности равны вашим потребностям или превышают их.Так вы избежите неприятностей в дороге.

    Наконец, мы предлагаем вам таблицу рекомендуемой мощности блока питания в зависимости от размера компьютерной системы. Обратите внимание, что эта таблица отражает только наше мнение:

    Размер процессора

    Количество жестких дисков

    Количество компакт-дисков

    Рекомендуемая мощность

    < 1.0 ГГц

    1

    2

    1,0–1,5 ГГц

    2

    2

    1,5–2,0 ГГц

    1

    2

    > 2.0 ГГц

    2

    2

    > 2,0 ГГц

    > 2

    > 2

    Если вы действительно хотите улучшить свои знания об источниках питания, ознакомьтесь с главой 19 книги «МОДИНАЦИЯ И РЕМОНТ ПК » Скотта Мюллера.

    Обязательно ознакомьтесь с нашими статьями о выборе подходящего корпуса для вашего компьютера и о том, как установить передний usb-адаптер.

    Закладка Выбор блока питания. Добавьте эту статью в закладки, чтобы в следующий раз, когда у вас возникнут вопросы об источниках питания для компьютеров, ее было легко найти.

    Мы надеемся, что эта статья была для вас информативной и интересной. Если вам нужна дополнительная информация по выбору блока питания, пожалуйста, напишите нам.

    Отказ от ответственности: Данная статья носит информационный характер и отражает только мнение автора. При выборе блока питания для компьютера вся ответственность лежит на покупателе.

    Как использовать настольный блок питания ATX для работы с такими электроинструментами, как 12-вольтовая дрель

    Если вам надоело заряжать 12-вольтовые аккумуляторы для электроинструментов, возможно, пришло время что-то изменить, и хорошая новость заключается в том, что есть очень дешевая альтернатива, позволяющая превратить вашу аккумуляторную дрель в сетевую версию.Это также можно сделать для триммера для травы или других инструментов, работающих от 12-вольтовых литиевых батарей.

    В этом проекте мы будем использовать настольный блок питания или блок питания ATX мощностью 500 Вт, входная мощность которого составляет 180 ~ 240 вольт переменного тока с током 8 ампер и выходным напряжением 12 вольт, 22 ампера тока. Этой мощности более чем достаточно для работы 12-вольтовых электроинструментов всех марок, таких как Makita, Bosch, Hitachi, Dewalt, Milwaukee, Worx, AEG. Вы можете получить это дешево, особенно тот, который из Китая, стоил мне всего 10 долларов за такой мощный блок питания.

    Как включить блок питания ATX без материнской платы?

    Есть подвох и обычно на этикетке БП написано PS-ON (питание включено). Обычно это зеленый провод для большинства блоков питания ATX, и вы должны подключить его к проводу заземления, обычно черного цвета. Как только PS-ON (зеленый провод) соединится с землей (черный провод), вы можете включить источник питания, и он будет работать нормально. На материнских платах компьютеров они уже создали электрическую дорожку, соединяющую их.См. ниже

    Теперь у вас есть источник питания. Следующим шагом будет открытие корпуса аккумулятора электроинструмента и отключение всех соединений аккумулятора с печатной платой аккумулятора, но не извлекайте аккумулятор из корпуса, так как он полезно держать все компоненты внутри корпуса батареи. Затем припаяйте толстый провод к положительной и отрицательной клемме монтажной платы аккумулятора и просверлите отверстие, чтобы провод выходил за пределы корпуса аккумулятора.

    После того, как проводка аккумуляторной батареи завершена, вы можете приступить к проверке источника питания — иногда он может работать, но иногда автоматически отключается, и вам нужно постоянно отключать и снова включать питание, чтобы снова включить источник питания.

    Почему блок питания ATX автоматически отключается при использовании с сильноточными электроинструментами, дрелью или триммером для травы?

    Это связано с тем, что блок питания ATX имеет блок защиты цепи, который автоматически отключается, когда потребляет больше напряжения или тока, чем установлено. Защита покрывает перегрузки по току и перенапряжению, чтобы защитить все его компоненты от скачков напряжения, которые могут повредить цепи. Однако для использования электроинструментов, таких как дрель или триммер для травы, нам нужен этот импульсный ток, особенно во время начальных запусков, когда требуется больше усилителя, чтобы заставить двигатель вращаться.

    Как снять защиту от перегрузки по току/перенапряжению с блока питания ATX?

    Я буду обсуждать это специально для микросхем на базе KA7500, SDC7500, TL494, потому что это одно и то же от разных производителей. Существуют и другие микросхемы, которые могут иметь другую конфигурацию контактов, которую вы должны узнать из таблицы данных.

    Прежде чем продолжить, обратите внимание на меры предосторожности, чтобы не допустить нанесения ущерба и телесных повреждений.

    1. Не пытайтесь выполнить эту модификацию, если вы не уверены
    2. Не продолжайте, если у вас нет необходимых инструментов, иначе вы можете пораниться
    3. Используйте средства защиты i.е. защитные очки, перчатки для рук, чтобы избежать травм.

    Необходимые инструменты:

    1. Отвертки Philips — для вскрытия корпуса блока питания
    2. Удлиненные провода — чтобы можно было питать инструменты на большом расстоянии от источника питания
    3. Разъемы проводов — вам нужны хорошие разъемы проводов, потому что вы используете этот блок питания для мощных инструментов, где он будет очень быстро нагреваться, разъемы расплавятся, если вы используете дешевые и слабые разъемы
    4. Инструмент для зачистки проводов — опционально (для быстрого и легкого зачистки проводов)
    5. Кусачки для проводов
    6. Припой + припой катушка + флюс (дополнительно) + подставка для пайки
    7. Мультиметр (с измерителем непрерывности) — это самое важное устройство, которое вам нужно у вас открыт блок питания — используйте тест на непрерывность вашего мультиметра, чтобы проверить все соединения поблизости, которые вы будете припаивать, особенно контакт 4 и землю.Обратите внимание на то, какое соединение подключено и отключено. Это делается для того, чтобы предотвратить случайное соединение в дальнейшем, которое приведет к выходу электричества из-под контроля — это очень опасно, и ваш мультиметр убедится, что вы на 100% правы.

    Процесс модификации защиты цепи питания ATX

    Чтобы отключить защиту цепи очень просто, нам нужно соединить контакт 4 (DT) с заземлением, а затем разрезать оригинальную защиту цепи, которая соединяется с контактом 4.Для соединения контакта 4 с землей используйте резистор 3,6 кОм, смотрите видео. Помните, что контакт заземления, как показано на этом рисунке, находится на контакте 7, но он расположен в людных местах рядом с другими компонентами.

    Штырь заземления на самом деле расположен во многих местах, которые вы можете использовать для проверки непрерывности, чтобы отследить, где находится другой штырь заземления, обратившись к штырьку 7. Возьмите один из щупов мультиметра, поместите его на штырь 7, а затем используйте другой щуп, чтобы проследить, где находится другой штырь заземления. найдите, где он подключен — когда он издает звуковой сигнал, это означает, что это прямое соединение, то есть тот же контакт заземления.Найдите тот, который находится далеко друг от друга, чтобы потом было легче паять. В моем случае я обнаружил, что контакт 7 напрямую подключен к контактам 9 и 10, поэтому я присоединю контакт 4 с резистором 3,6 кОм к контактам 9 и 10 вместо 7, чтобы упростить пайку.

    Припаять резистор к контакту 4 сложно, но у вас нет выбора, и именно здесь вам нужно проверить целостность цепи мультиметром. После того, как вы припаяли резистор к контакту 4, используйте тест на непрерывность, чтобы исключить случайное прямое подключение к другим компонентам поблизости.Это поможет вам быть на 100% уверенным, что вы делаете все правильно и без ошибок.

    После того, как вы соединили контакты 4 с контактами 9 и 10, отрежьте первоначальный электрический путь, соединяющий контакт 4 с другой схемой на плате. Используйте острый предмет, чтобы очистить электрическую дорожку и убедитесь, что не повредили другие поблизости.

    Еще одна вещь, на которую следует обратить внимание, это то, что резистор старайтесь обрезать ноги как можно больше, потому что вы не хотите, чтобы дополнительная длина ног случайно вызвала короткое замыкание с компонентами поблизости.Как только это будет сделано, вы можете идти. Однако, прежде чем собрать все обратно, попробуйте проверить непрерывность, чтобы убедиться, что то, что вы припаяли, сделано идеально и не произошло случайного случайного соединения.

    Если все в порядке, можно закрывать корпус и тестировать блок питания на вашей дрели или триммере. Он должен работать и больше не будет автоматически отключаться — вы также можете почувствовать прилив энергии к дрелим.



    Модернизированная версия блока питания ATX PSU

    После того, как он довольно часто использовался для питания триммера для травы makita 12v UR100, блок питания ATX PSU был обновлен до более универсальной версии.На этот раз используется вся мощность 3,3 В, 5 В и 12 В, поэтому он может питать несколько электронных устройств постоянного тока, таких как следующие:

    1. Электроинструменты (все 12-вольтовые электроинструменты от bosch, makita, dewalt, milwaukee, metabo, aeg, worx, riggit, ryobi), такие как триммер для травы, дрели, вращающиеся инструменты и т. д. Триммер для травы Makita обычно потребляет около 10 ампер без нагрузки и от 14А до 16А

    2. Для питания автомобильного пылесоса 12 В — обычно это устройство потребляет около 7 ампер тока или 84 Вт.

    3. В качестве настольного источника питания для питания двигателя постоянного тока в диапазоне от 3,3 В, 5 В до 12 В для электронного проекта

    4. Для зарядки гаджетов, таких как iPad, телефон Samsung Galaxy, планшет Galaxy, iPhone, Huawei, vivo, oppo, ксиоами. Обычно стандартная зарядка для гаджетов от 400 мА до 1000 мА. поворотный переключатель, вольт-амперметр, зажимная скоба, вероятно, в целом стоят менее 10 долларов.

    Как сделать блок питания ATX для настольного блока питания.

    Материалы, которые вам понадобятся для изготовления блока питания

    1. Пластиковое ведро (дополнительно). Вы можете просверлить отверстия в корпусе блока питания, как и большинство людей, но только если у вас есть инструменты и время для этого. . Что касается меня, я не хочу делать это еще больше и уменьшить рабочую нагрузку, используя пластиковое ведро, которое можно измельчить одним ножом. Кроме того, внутренний корпус блока питания достаточно компактен и для дополнительных компонентов остается совсем немного места.

    2. Вилки типа «банан» и клеммная колодка для клеммного соединения. Штекер типа «банан» намного проще и удобнее использовать, особенно для устройств постоянного тока в целях тестирования. Просто подключите и используйте.

    3. Поворотный переключатель — для переключения измерения напряжения между 3 различными напряжениями: 3,3 В, 5 В и 12 В.

    4. Вольт/амперметр — для измерения напряжения и силы тока. Это необязательный компонент, и в нем нет необходимости, если вам нужен только блок питания. Однако наличие амперметра может быть полезным, поскольку вы можете измерять силу тока, потребляемую различными электрическими устройствами, особенно при тестировании.

    5. Гнездо 12 В для прикуривателя. Большинство людей будут использовать гнездо USB, но я думаю, что прикуриватель 12 В более универсален и универсален. Кроме того, USB-порт очень грязный и шаткий, чтобы установить его на корпус позже, когда на него наносится клей-карандаш. Используя розетку прикуривателя, вы можете подключить 12 В и использовать USB-разъем прикуривателя.

    Инструменты для использования в этом проекте

    1. Сверла для фрезерования отверстий для крепежных стоек, поворотного переключателя и розетки прикуривателя на 12 В.

    2. Нож для фрезерования отверстия для вольтамперметра.

    3. Инструмент для зачистки проводов для быстрой и точной зачистки проводов

    4. Паяльник / катушка для припоя

    5. Термоусадочная трубка для изоляции открытых паяных соединений — предотвращает случайное короткое замыкание. И конечно же зажигалка для термоусадочной трубки.

    6. Кусачки

    7. Вращающийся инструмент (дополнительно) для резки металла для заземляющего рельса. Я предпочитаю этот способ, чтобы упростить заземляющее соединение, потому что он припаян 1 к 1, что является утомительной работой, поэтому при использовании рейки все, что вам нужно, это припаять весь заземляющий провод к рейке, и вы можете легко установить его с помощью винта для крепления. .

    Блок питания ATX не включается без материнской платы | источник питания SMPS | Импульсный источник питания | превратить аккумуляторную дрель в проводную | настольный блок питания для аккумуляторной дрели

    Как проверить блок питания на ПК с Windows 10?

    Как проверить блок питания ПК?

    Часть 1 Проверка включения

    • Выключите компьютер.
    • Откройте корпус компьютера.
    • Сделайте тестер скрепки.
    • Найдите 20/24-контактный разъем, который обычно подключается к материнской плате вашего компьютера.
    • Найдите зеленую и черную булавки (контакты 15 и 16).
    • Вставьте скрепку.
    • Проверьте вентилятор.

    Как узнать характеристики моего ПК?

    Щелкните правой кнопкой мыши Мой компьютер и выберите Свойства (в Windows XP это называется Свойства системы). Найдите Система в окне свойств (Компьютер в XP). Какую бы версию Windows вы ни использовали, теперь вы сможете увидеть процессор, память и ОС вашего ПК или ноутбука.

    Как узнать, неисправен ли блок питания моего ПК?

    Ответ

    1. Подключите блок питания к стене.
    2. Найдите большой 24-контактный разъем, который подключается к материнской плате.
    3. Соедините ЗЕЛЕНЫЙ провод с соседним ЧЕРНЫМ проводом.
    4. Вентилятор блока питания должен запуститься. Если нет, то он мертв.
    5. Если вентилятор запускается, возможно, неисправна материнская плата.

    Какой блок питания мне нужен для GTX 1060?

    Для видеокарты GeForce GTX 1060 требуется один 6-контактный штекер питания PCI Express от блока питания системы.

    Как проверить мощность материнской платы?

    Начните с отключения питания от материнской платы. 2. Возьмите отвертку с плоской головкой и прикоснитесь ею к двум контактам, к которым был подключен выключатель питания, на 1-2 секунды. Если устройство включается, значит, кнопка питания неисправна, в противном случае вы можете попробовать проверить блок питания с помощью скрепки.

    Как определить неисправность материнской платы?

    Признаки неисправности материнской платы

    • Физически поврежденные детали.
    • Обратите внимание на необычный запах гари.
    • Случайные зависания или проблемы с зависанием.
    • Синий экран смерти.
    • Проверьте жесткий диск.
    • Проверьте блок питания.
    • Проверьте центральный процессор (ЦП).
    • Проверьте оперативную память (ОЗУ).

    Как запустить диагностику в Windows 10?

    Средство диагностики памяти

    1. Шаг 1: Нажмите клавиши Win + R, чтобы открыть диалоговое окно «Выполнить».
    2. Шаг 2: Введите «mdsched.exe» и нажмите Enter, чтобы запустить его.
    3. Шаг 3. Выберите либо перезагрузить компьютер и проверить наличие проблем, либо проверить наличие проблем при следующей перезагрузке компьютера.

    Как проверить мой компьютер на совместимость с Windows 10?

    Шаг 1. Щелкните правой кнопкой мыши значок «Получить Windows 10» (в правой части панели задач) и выберите «Проверить статус обновления». Шаг 2. В приложении «Получить Windows 10» щелкните меню-гамбургер, которое выглядит как стопка из трех строк (обозначена цифрой 1 на снимке экрана ниже), а затем нажмите «Проверить компьютер» (2).

    Могу ли я запустить Windows 10 на этом компьютере?

    «В принципе, если ваш компьютер может работать под управлением Windows 8.1, все готово. Если вы не уверены, не беспокойтесь — Windows проверит вашу систему, чтобы убедиться, что она может установить предварительную версию». Вот что Microsoft говорит, что вам нужно запустить Windows 10: Процессор: 1 гигагерц (ГГц) или быстрее.

    Как включить блок питания ATX без компьютера?

    Как диагностировать блок питания (без инструментов)

    • Отключить компьютер от розетки.
    • Снимите крышку корпуса компьютера.
    • Снимите основной разъем с материнской платы.
    • Подключите вентилятор корпуса или жесткий диск.
    • Согните скрепку в форме буквы U.
    • Вставьте скрепку между зеленым проводом и проводом заземления (обычно черным).
    • Подключите и включите блок питания.

    Как узнать, что ваша материнская плата вышла из строя?

    Слушайте гудки. Если вы вообще не можете загрузиться, слушайте свой компьютер, когда включаете его.О неисправности материнской платы обычно сообщает один звуковой сигнал, за которым следуют три, четыре или пять. Четыре сигнала, за которыми следуют два, три или четыре сигнала, указывают на проблемы с последовательным или параллельным портом, что также указывает на повреждение материнской платы.

    Что является признаком отказа блока питания?

    Любые сбои или зависания при включении или запуске системы. Самопроизвольная перезагрузка или периодические зависания при нормальной работе. Прерывистая проверка четности или другие ошибки типа памяти. Жесткий диск и вентилятор одновременно не вращаются (нет +12 В)

    Как подключить материнскую плату?

    Как подключить материнскую плату без кнопки PWR_SW

    1. Убедитесь, что 24-контактный и 4/8-контактный разъемы питания подключены к материнской плате.
    2. Убедитесь, что все другие необходимые разъемы питания подключены к соответствующим устройствам.
    3. Найдите разъем выключателя питания для разъемов передней панели на плате.
    4. Убедитесь, что блок питания включен и подключен к сети.
    5. Найдите отвертку.

    Можно ли отремонтировать материнскую плату ноутбука?

    Ремонт материнской платы ноутбука HP. Обычно, когда материнская плата повреждена и не подлежит ремонту, это, скорее всего, означает необходимость покупки нового ноутбука. Но прежде чем прийти к такому выводу, вы должны оценить ущерб и решить, можно ли отремонтировать материнскую плату.

    Будет ли материнская плата работать без процессора?

    Да, компьютер может выполнять POST без процессора. Однако, хотя компьютер выполняет POST, он всегда будет выдавать сообщение об ошибке, если ЦП не установлен, и не будет продолжать загрузку, поскольку ЦП требуется для чего-либо, прошедшего проверку POST.

    Почему материнские платы выходят из строя?

    Второй распространенной причиной выхода из строя материнской платы является электрическое повреждение. Обычно это происходит во время обслуживания компьютера, например, при установке новых периферийных устройств.Если во время технического обслуживания на руках у техника накапливается статическое электричество, оно может разрядиться на материнскую плату, что приведет к отказу.

    Как узнать, что моя материнская плата сломана?

    Тем не менее, есть несколько способов определить, сгорела ли ваша материнская плата, не прибегая к диагностическому оборудованию.

    • Физический урон. Отключите компьютер от сети, снимите боковую панель и посмотрите на материнскую плату.
    • Компьютер не включается.
    • Диагностические звуковые коды.
    • Случайные символы на экране.

    Что происходит, когда материнская плата выходит из строя?

    Материнская плата — это компьютер, поэтому обычным признаком неисправной материнской платы является полностью мертвая система. Вентиляторы, приводы и другие периферийные устройства могут раскручиваться, если материнская плата разряжена, но чаще всего при включении питания вообще ничего не происходит. Ни звуков, ни света, ни вентиляторов, ничего.

    Можно ли поставить Windows 10 на старый компьютер?

    Вот как 12-летний компьютер работает под управлением Windows 10.На картинке выше показан компьютер под управлением Windows 10. Однако это не любой компьютер, он содержит процессор 12-летней давности, самый старый процессор, который теоретически может работать с новейшей ОС Microsoft. Все, что предшествует этому, просто выдает сообщения об ошибках.

    Может ли Windows 10 работать с 2 ГБ ОЗУ?

    По данным Microsoft, если вы хотите обновить свой компьютер до Windows 10, вот минимальное аппаратное обеспечение, которое вам потребуется: ОЗУ: 1 ГБ для 32-разрядной версии или 2 ГБ для 64-разрядной версии. Процессор: 1 ГГц или выше.Место на жестком диске: 16 ГБ для 32-разрядной ОС, 20 ГБ для 64-разрядной ОС.

    Достаточно ли 4 ГБ оперативной памяти для Windows 10?

    4 ГБ. Если вы используете 32-разрядную операционную систему, то с установленными 4 ГБ ОЗУ вы сможете получить доступ только к 3,2 ГБ (это связано с ограничениями адресации памяти). Однако с 64-битной операционной системой у вас будет полный доступ ко всем 4 ГБ. Все 32-разрядные версии Windows 10 имеют ограничение в 4 ГБ ОЗУ.

    Как узнать, неисправен ли ваш процессор?

    Симптомы.Компьютер с неисправным процессором не будет проходить обычный процесс «загрузки» при включении питания. Вы можете услышать, как работают вентиляторы и дисковод, но экран может оставаться полностью пустым. Никакое количество нажатий клавиш или щелчков мышью не получит ответа от ПК.

    Может ли батарея CMOS стать причиной того, что компьютер не запускается?

    Когда батарея CMOS разряжена, BIOS теряет данные, и компьютер может начать работать со сбоями. Кроме того, дата и время продолжают сбрасываться даже после того, как вы исправите их в BIOS.Это наиболее распространенный признак неисправности батареи CMOS. Ваш компьютер иногда выключается или не запускается.

    Каковы симптомы неисправного процессора?

    Признаки сбоя процессора

    1. Зависание и перегрев непосредственно перед выключением ПК.
    2. Звуковой сигнал.
    3. Обугленная материнская плата или ЦП.
    4. Тепло.
    5. Старение.
    6. Чрезмерная нагрузка или разгон.
    7. Скачки напряжения или нестабильное напряжение.
    8. Неисправная материнская плата.

    Фото в статье «Новости и блоги | NASA/JPL Edu» https://www.jpl.nasa.gov/edu/news/tag/Solar+System

    Как купить блок питания для компьютера

    Автор: Дэйв Мельхиоре Мы призываем читателей, которые считают эту информацию полезной, поделиться ею с друзьями или другими заинтересованными лицами. Читателям рекомендуется размещать ссылки на эту статью со своих веб-сайтов.

    Совместимые разъемы | Производитель Фибс | Размер источника питания
    Модульные блоки питания и блоки питания с кожухом | Рекомендации


    Блок питания, пожалуй, самый важный компонент любой компьютерной системы.Он должен обеспечивать устойчивый и надежный источник питания для всех остальных компонентов системы, и он должен делать это, не производя слишком много тепла или шума. Если блок питания не может обеспечить необходимую мощность, это может привести к повреждению данных и, возможно, физическому повреждению компонентов. Поэтому крайне важно при сборке компьютера выбрать качественный блок питания.

    Совместимость и разъемы Важнейшей характеристикой компьютерного блока питания является его совместимость. Основное соединение блока питания — с материнской платой, и в настоящее время существует два основных стандарта для настольных компьютеров, которые необходимо учитывать.В более старых и менее функциональных материнских платах используется 20-контактный разъем ATX (рис. 1.1) . В более новых материнских платах с большим количеством функций используется 24-контактный разъем ATX (рис. 1.2) . Хотя 24-контактный блок питания можно использовать с 20-контактной материнской платой через адаптер, не рекомендуется делать обратное, поскольку 20-контактный блок питания не предназначен для подачи необходимого напряжения на все эти провода.
    Рис. 1.1 Рис.1.2
    20-контактный разъем 24-контактный разъем

    Помимо основных разъемов материнской платы, блоки питания также отличаются другими разъемами, которые они предлагают. Все блоки питания имеют разъемы molex (рис. 2.1) на 12 В, которые используются для питания периферийных устройств, таких как приводы CD/DVD-ROM, жесткие диски и корпусные вентиляторы. Убедитесь, что блок питания, на который вы смотрите, имеет достаточное количество разъемов Molex для удовлетворения всех ваших потребностей.Кроме того, появление жестких дисков SATA и видеокарт PCI-Express означает, что вы должны убедиться, что блок питания, на который вы смотрите, обеспечивает эти функции, если вы планируете реализовать их в своем компьютере (рис. 2.2 и 2.3) .

    Рис. 2.1 Рис. 2.2 Рис. 2.3
    4-контактный разъем Molex Разъем Serial ATA Разъем PCI-Express

    Говоря о разъемах, важно обсудить направляющие в блоке питания.Все компьютерные блоки питания имеют три шины напряжения, за регулирование которых они отвечают: шина 3,3 В, шина 5 В и шина 12 В. Материнская плата будет потреблять ток от этих трех шин в разной степени, в зависимости от конструкции. Потребляемый ток трудно найти для большинства компонентов, но, если возможно, рекомендуется исследовать это и убедиться, что предлагаемый блок питания сможет питать вашу систему. Источники питания с хорошей репутацией имеют свои максимальные номинальные значения силы тока для каждой шины, напечатанные где-то на устройстве.

    Недавно в компьютерной индустрии появилась новая технология под названием SLI. Эта революционная концепция позволяет пользователю объединить вычислительную мощность и память двух видеокарт, что обеспечивает невероятную производительность. Если вы планируете использовать две видеокарты в своей игровой системе 1337, вам необходимо убедиться, что приобретаемый вами блок питания имеет сертификат SLI, если у вас есть видеокарты Nvidia, или ATI CrossFire Ready, если вы используете ATI. Это гарантирует, что блок питания способен питать не одну, а две прожорливые видеокарты, и поможет снизить вероятность нестабильности.

    Разъемы питания
    Соединитель Использовать
    20- или 24-контактный разъем* Материнская плата
    Четырехконтактный Molex CD-ROM, стандартный жесткий диск, дисковод для гибких дисков, вентиляторы, подсветка, большинство принадлежностей
    Разъем Serial ATA Жесткий диск Serial ATA**
    Разъем PCI Express Самые новые видеокарты
    * Доступны адаптеры для преобразования 20-контактного разъема в 24-контактный и наоборот
    ** Адаптер питания Serial ATA можно использовать для преобразования четырехконтактного кабеля Molex в разъем питания Serial ATA

    Выдумки производителя Говоря о нестабильности, настало время обратиться к самому печальному факту.Источники питания почти всегда переоценивают по их пиковой мощности (которая наиболее широко рекламируется). На самом деле существует всего несколько брендов, которые не участвуют в этих играх. Это бренды, о которых я рассказываю ближе к концу этой статьи в разделе «Рекомендации». Если вы собираетесь покупать у менее известного бренда, вам нужно выбрать блок питания, который кажется «излишним», просто чтобы убедиться, что у вас достаточно мощности. Если вы строите совершенно новую систему, то мощность менее 400 Вт просто не подойдет.SLI, несколько жестких дисков/оптических приводов, подсветка корпуса и особенно разгон значительно увеличивают это число. Общее эмпирическое правило заключается в том, что каждый должен покупать самый хороший блок питания, который он или она может себе позволить. Источник питания должен быть наивысшим приоритетом при выборе компонентов; если вы работаете с установленным бюджетом, инвестируйте в блок питания и идите на компромисс в другом месте.

    Размер блока питания Наконец, последний параметр, который необходимо учитывать при покупке блока питания, — поместится ли он в запланированный вами корпус.Большинство блоков питания соответствуют спецификации ATX и в результате будут работать в большинстве случаев. Корпуса с установленным сверху продувочным вентилятором следует проверить на наличие зазора с предлагаемым блоком питания; глубина источников питания не стандартизирована и может варьироваться в достаточной степени, что затрудняет зазор. Если вы собираетесь использовать корпус малого форм-фактора или корпуса micro ATX, убедитесь, что вы выбрали блок питания SFX/Micro ATX.

    Модульные блоки питания и блоки питания с рукавами После того, как все необходимые параметры учтены, в распоряжении потребителя остается множество других вариантов.Блоки питания занимают довольно большую часть пространства внутри корпуса и поэтому хорошо видны внутри корпусов с окнами. Конечно, никому не хочется смотреть на уродливые красные и черные провода повсюду, поэтому есть несколько разных решений этой проблемы. Блок питания с кожухом имеет пластиковую оболочку (обычно реагирующую на УФ-излучение), которая окружает жгуты проводов и обеспечивает гораздо более чистый внешний вид. Модульные блоки питания (рис. 3.1) на самом деле имеют провода, которые можно подключать и отключать от блока питания, а это означает, что пользователю нужно установить только те кабели, которые ему нужны.Такие модульные кабели также имеют оболочку для максимальной эстетической привлекательности. Если вас беспокоит шум, существует ряд бесшумных блоков питания, которые обеспечивают питание без использования каких-либо вентиляторов и, следовательно, не имеют движущихся частей. Такой блок питания будет не таким мощным, как вариант с вентиляторным охлаждением, но некоторым отсутствие шума того стоит.
    Рис. 3.1 Рис. 3.2 Рис. 3.3
    Модульный блок питания Стандартный блок питания Провода без оболочки

    Рекомендации Наконец, новичок в сфере электроснабжения окажется в очень невыгодном положении, не зная, продуктам каких компаний можно доверять.К счастью, такие знания не являются коммерческой тайной, и я рад поделиться своими мыслями. Существует ряд хорошо зарекомендовавших себя брендов, на качество и надежность которых можно положиться, и здесь, в Xoxide, мы предлагаем большую линейку блоков питания для компьютеров. PC Power and Cooling предлагает лучшие на рынке блоки питания, и клиенты будут платить за превосходную производительность по превосходной цене. Hiper Group является относительным новичком в отрасли электроснабжения, но оказала огромное влияние на рынок благодаря своей популярной и мощной линейке продуктов Type-R.Fortron Source — менее известная и менее кричащая, но чрезвычайно качественная компания, которая поставляет продукцию многим OEM-производителям и больше всего известна своими низкими ценами и, следовательно, высокой ценностью. SilverStone также является новичком на рынке, но хорошо зарекомендовал себя с блоком питания Strider Modular мощностью 600 Вт. Другие отличные варианты включают Hiper и Aerocool. Если блок питания выбран правильно, блок питания любой из этих компаний обеспечит стабильный источник питания на долгие годы.

    Кроме того, не стесняйтесь просматривать наши разделы блоков питания, чтобы найти именно тот блок питания, который подходит для вашего приложения.На нашем сайте вы можете найти бесшумные блоки питания, 24-контактные блоки питания, блоки питания SLI, блоки питания CrossFire, модульные блоки питания, блоки питания Micro ATX и многое другое.

    Рекомендуемые марки:


    Мы призываем читателей, которые считают эту информацию полезной, поделиться ею с друзьями или другими заинтересованными лицами. Читателям рекомендуется размещать ссылки на эту статью со своих собственных веб-сайтов. Copyright Xoxide Inc. 2005 — Копирование информации с этой страницы без надлежащего указания,
    в виде ссылки, строго запрещено

    Как узнать какой у вас блок питания (3 способа)



    Блок питания — один из основных компонентов любого ПК, без которого ничего не работает.

    Знание точных характеристик вашего блока питания может помочь вам определить, имеет ли ваша система наилучшую конфигурацию для ваших вычислительных или игровых целей.

    Однако сама природа блока питания затрудняет поиск простого способа проверить его характеристики.

    В этой статье рассматриваются различные способы узнать, какой у вас блок питания.



    Как узнать, какой у вас блок питания (3 способа)





    1.Проверьте блок питания физически

    Если вы собрали свой ПК, и это не готовый компьютер, вам следует заранее ознакомиться со спецификациями блока питания.

    Однако, если это готовый ПК, вы можете не знать, какой у вас блок питания.

    Блоки питания не взаимодействуют с материнскими платами, поскольку их единственная задача — подавать питание на компоненты ПК.

    Через компьютерный интерфейс невозможно узнать, какой у вас блок питания.

    Самый простой способ узнать свой блок питания — проверить его физически.

    Каждый ПК предоставляет информацию о блоке питания внутри корпуса в разных местах, в зависимости от производителя.

    Вам нужно будет открыть боковую панель корпуса компьютера и найти блок питания с этикеткой или наклейкой сбоку или сверху, на которой указана вся информация о блоке питания.

    В зависимости от модели и производителя блок питания может быть смонтирован в другом корпусе внутри компьютера, который необходимо открутить.

    В этом случае необходимо открыть кожух блока питания.

    Вот как это сделать:

    Сначала выключите компьютер и отсоедините все провода, включая шнур питания и другие периферийные устройства.

    В зависимости от марки и производителя необходимо открепить или отвинтить боковую панель, чтобы открыть корпус.

    Блок питания легко найти, обычно рядом с портом шнура питания.

    Все блоки питания должны иметь эту наклейку, чтобы показать их характеристики, поэтому, если вы ее не видите, она должна быть на невидимой стороне блока питания.

    Если на какой-либо стороне нет наклейки или этикетки, это ненадежная марка, потому что Лаборатории андеррайтеров требуют, чтобы каждый производитель предоставил эту информацию.

    Таким образом, вы можете захотеть заменить блок питания до того, как он повредит ваш компьютер.



    2. Онлайн-поиск

    Этот метод особенно полезен, если у вас уже есть готовый ПК, но вы не хотите открывать корпус.

    Вы можете обратиться к веб-сайту производителя, ввести номер модели своего ПК и найти спецификации блока питания, предоставленные для этого номера модели.

    Однако, поскольку производители могут изменить характеристики и функции блока питания в некоторых новых предложениях той же модели, безопаснее всего открыть корпус и проверить его физически.

    Вы можете не найти информацию на официальных сайтах некоторых производителей, потому что не все из них предоставляют такую ​​информацию.

    Это также помогает найти марку и номер модели вашего ПК в Google и найти характеристики блока питания на надежных веб-сайтах.

    Существуют интернет-форумы с преданными и знающими участниками, которые могут помочь вам узнать, какой у вас блок питания.



    3. Руководство пользователя

    Если у вас есть готовый ПК, вы можете обратиться к руководству пользователя и узнать, какой у вас блок питания.

    Производитель перечисляет все характеристики, которые вам необходимо знать.

    Если это не так, вы можете найти номер модели блока питания и использовать его для поиска в Интернете и поиска деталей.



    Какая информация указана на этикетке блока питания?



    Независимо от способа открытия кейса, вы должны найти следующую информацию:



    1.Название и номер модели

    Название и номер модели блока питания обычно указываются большими жирными буквами поверх всей остальной информации.

    Некоторые производители включают мощность блока питания в название и номер модели.

    Зная это имя, вы можете узнать больше информации, загуглив имя и перейдя на веб-сайт производителя.

    Это особенно полезно, когда на этикетке нет никакой информации, кроме имени.



    2.Мощность

    Как уже упоминалось, мощность вашего блока питания в большинстве случаев указана рядом с его названием и номером модели.

    В противном случае это написано жирным шрифтом, например, 200 Вт или 500 Вт.

    Мощность блока питания указывает на его выходную мощность или способность обеспечивать питание.

    Чем выше мощность, тем большую мощность он может обеспечить и тем более мощные компоненты вы можете использовать.



    3. Напряжение

    Напряжение может быть двух видов: входное и выходное.

    Входное напряжение означает, сколько энергии требуется блоку питания от сетевой розетки.

    Этот вход в основном зависит от вашего региона, потому что в разных странах есть разные входы напряжения для своих электронных устройств.

    Например, в Северной Америке это число 110В, а в Европе 200-240В.

    Некоторые блоки питания имеют гибкий диапазон входного напряжения от 110 до 220 В.

    Они могут адаптироваться к входу благодаря встроенному механизму автоматического переключения.

    Если этого механизма нет, то должен быть физический переключатель для регулировки входа.

    Выходное напряжение — это еще одна характеристика, которую вы увидите под напряжением.

    Существует широкий диапазон стандартных выходных напряжений: +3,3 В, 5,5 В, 12 В и 5 В SB (напряжение в режиме ожидания).

    Как следует из названия, напряжение в режиме ожидания питает некоторые компоненты, такие как мышь, BIOS, память, клавиатура и локальная сеть, поддерживая функции включения питания, когда ПК находится в режиме ожидания.

    Также есть отрицательные выходные напряжения, в пределах от 12В до -5В, и нулевые.

    Вы также можете найти эти напряжения, представленные в Rails.

    Выходное напряжение включает в себя напряжение, подаваемое на каждый компонент, которое может быть разным для каждого компонента.

    Сумма этих требований к напряжению определяет общую потребность системы в мощности.



    4. Максимальная мощность

    Максимальная мощность относится к наибольшей мощности, выраженной в ваттах, которую может потреблять один рельс.

    Иногда это суммарная мощность двух или более линий, которая рассчитывается как произведение напряжения на ток.

    Зная эту максимальную мощность, вы можете узнать, сколько энергии вы можете потреблять для каждого компонента.

    Это особенно важно, когда вы хотите собрать свой ПК и убедиться, что каждый компонент получает достаточную мощность.



    5. Максимальный ток

    Ток или, в некоторых блоках питания, максимальная нагрузка — это максимальное значение тока, которое может предложить каждая шина.

    Он показан под каждой шиной и показывает, что это максимальный ток, который он может обеспечить для различных компонентов, и не может превышать его.

    При значении выше блок питания выйдет из строя или компьютер выключится.



    6. Общая мощность

    Суммарная мощность блока питания, измеряемая в ваттах, показывает мощность всех шин вместе взятых.

    То же, что и число, указанное для мощности, поскольку это одно и то же.

    Если они не совпадают, это показывает, что производитель решил указать максимальную общую мощность шины, то есть 12-вольтовой шины.

    Это потому, что это самая важная шина в блоке питания и может питать большинство основных компонентов компьютера.



    7. Рейтинг 80 Плюс Производители блоков питания

    получают рейтинг 80 Plus, который показывает, насколько они надежны.

    Эти рейтинги включают титановый, платиновый, золотой, серебряный, бронзовый и 80+.

    Он оценивает их по эффективности, стабильности, безопасности и используемым компонентам.

    Чем эффективнее блок питания, тем ниже его потребление электроэнергии и тем выше соотношение выход/вход.

    Если ваш блок питания имеет высокий рейтинг стабильности, это означает, что высокие температуры или нагрузки не влияют на его работу.

    Некоторые блоки питания с низкой стабильностью могут отключиться или сгореть при таких обстоятельствах.

    Если блок питания небезопасен, он может подвергнуть опасности и все остальные компоненты, получающие от него питание.

    Он должен иметь некоторые механизмы безопасности, такие как защита от перенапряжения (OVP) и защита от пониженного напряжения (UVP).

    Наконец, рейтинг 80 Plus показывает, насколько хороши по качеству компоненты блока питания.

    Естественно, эти компоненты влияют на работу БП, делая его надежным.



    Зачем вам знать, какой у вас блок питания?



    Блок питания играет решающую роль в вашем компьютере и может влиять на его общую производительность и работу каждого компонента.

    Это потому, что он подает питание на все компоненты в зависимости от их требований к питанию.

    Он также изменяет напряжение переменного тока на низкое напряжение постоянного тока, которое могут использовать компоненты компьютера.

    Если вы довольны своим нынешним компьютером и не хотите вносить какие-либо изменения, или если вы не очень разбираетесь в технологиях, возможно, вам никогда не понадобится знать характеристики вашего блока питания.

    Однако, если вы хотите обновить компоненты или разогнать систему, необходимо знать, какой у вас блок питания.

    Предположим, вы хотите превратить свой ПК в игровую установку, получив более мощный графический процессор.

    В этом случае вам нужно знать, может ли ваш блок питания обеспечить графическому процессору достаточную мощность для эффективной работы и полной мощности.

    Если вы используете неподходящий блок питания, вы можете повредить компоненты, не подавая на них достаточного питания.

    Наиболее важным фактором является мощность блока питания.

    Потребляемая мощность всех компонентов ПК должна быть ниже общей мощности блока питания.

    В противном случае ваш компьютер выключится или блок питания выйдет из строя.

    Зная ограничения вашего блока питания, вы сможете выбрать наилучшие компоненты.

    Если вам нужны обновления, вы также можете найти более мощный блок питания, совместимый с новыми компонентами.

    Если вы хотите выполнить обновление, вам необходимо знать максимальную нагрузку вашего блока питания.

    Что насчет компонентов?

    Как убедиться, что новые компоненты не перегружают блок питания и не приводят к его возгоранию?

    Как правило, после расчета общей потребляемой мощности следует увеличить ее примерно на 150 Вт, чтобы убедиться, что каждый компонент получает достаточную мощность.

    Однако, если вы хотите купить блок питания, вам может быть сложно определить, какой размер вам нужен.

    Вы можете использовать разные методы, чтобы вычислить этот номер:



    Уравнение

    Блок питания вашего компьютера питает следующие компоненты:

    • ГПУ
    • ЦП
    • ОЗУ
    • Жесткий диск
    • ССД
    • Оптический дисковод
    • Материнская плата
    • Вентиляторы и периферийные устройства (хотя большинство из них имеют собственные кабели питания или получают питание через USB-соединения)
    • И почти все, что находится внутри шасси.

    Вы должны знать суммарное напряжение этих компонентов.

    Затем используйте следующую формулу, чтобы получить требуемую мощность для блока питания:

    Мощность = Ампер x Напряжение

    Это простое решение, но вы должны знать напряжение и силу тока всех компонентов.

    Если вам нужен более простой процесс, попробуйте следующее решение.



    Калькулятор блока питания

    Существует множество онлайн-инструментов, которые избавят вас от догадок и помогут вам определить, насколько мощный блок питания вам нужен.

    Вы просто вводите компоненты своего ПК или те, которые хотите купить, и он рассчитает, сколько энергии им требуется.

    Некоторые из этих инструментов даже сообщают вам, совместимы ли ваши компоненты или вы используете неправильную комбинацию.

    Newegg, калькулятор блока питания Cooler Master и калькулятор блока питания OuterVision — вот некоторые из этих онлайн-инструментов, которые могут точно рассчитать мощность вашего блока питания.



    Как выбрать лучший блок питания



    Теперь, когда вы знаете, какой размер блока питания вам нужен, вы должны рассмотреть некоторые другие характеристики, которые делают хороший блок питания.



    1. Пользовательский vs. Стандартные блоки питания

    Когда вы ищете блок питания, вы можете часто слышать два названия: нестандартные и стандартные блоки питания.

    Стандартные блоки питания

    — это игровые блоки питания, которые производят такие производители, как Cooler Master и Corsair.

    Эти блоки питания имеют большой вес и оснащены высококачественными компонентами и кабелями с черным внешним покрытием.

    Блоки питания

    Custom используются в готовых ПК и изготовлены из менее качественных и легких материалов, особенно из алюминия.

    Вы можете найти их вентиляторы на задней панели блока питания, в отличие от стандартных блоков питания, у которых вентиляторы расположены сверху или снизу.

    Они стоят меньше, чем стандартные блоки питания, и производятся менее авторитетными брендами, такими как Intex и Zebronics.

    В то время как стандартные блоки питания имеют много кабелей и муфт, стандартные блоки питания имеют меньше кабелей и не имеют муфт.

    Если вам нужен мощный блок питания для вашей игровой приставки, лучше выбрать стандартный блок питания известного бренда.



    2.Размер

    Еще одна вещь, которую следует учитывать при покупке блока питания, — это размер.

    Не каждый блок питания может поместиться в корпус вашего компьютера, так как существуют разные форм-факторы.

    Поэтому перед выбором блока питания следует учитывать форм-фактор.

    Если вы обновляете свой блок питания, отнесите старый блок в магазин или измерьте его размеры, чтобы убедиться, что он подходит.

    Если вы создаете свою систему с нуля, решите, где должен располагаться блок питания, измерьте размеры и сравните их с зазором внутри корпуса, чтобы найти подходящий для него размер.



    3. Модульность

    Модульный блок питания позволяет подключать кабели в зависимости от ваших потребностей и системных требований.

    Традиционные немодульные блоки питания не имеют этой функции, и их кабели постоянно подключены к ним.

    Существуют также полумодульные блоки питания как с несъемными, так и со съемными кабелями.

    Самым большим преимуществом модульных блоков питания является то, что у вас больше контроля над тем, что включать, а что игнорировать в ваших подключениях.

    Таким образом, вы можете уменьшить беспорядок внутри корпуса и улучшить вентиляцию и эстетику, особенно в прозрачных корпусах.

    Однако, если вы используете модульный блок питания, вы должны использовать проприетарные кабели, предоставленные производителем, и вы не можете использовать кабели вторичного рынка, если вам когда-либо понадобится.

    Даже если вы используете кабели одного и того же производителя, они могут быть несовместимы, поэтому вы должны быть очень внимательны к любым новым кабелям, которые вы покупаете для своего модульного блока питания.



    Как убедиться, что блок питания неисправен



    Иногда вам может потребоваться заменить блок питания, потому что он выходит из строя, а не потому, что вы хотите обновить его.

    Неисправный блок питания трудно определить, поскольку его симптомы могут быть признаками других системных проблем.

    Однако некоторые знаки красноречивее других, в том числе:

    • Случайный сбой компьютера.
    • Система не запускается, хотя вентиляторы вращаются.
    • У вас возникают сбои на синем экране без видимой причины и случайным образом.
    • Различные компоненты ПК постоянно выходят из строя.
    • Вы слышите дополнительный необычный шум от компьютера.

    Чтобы убедиться, что эти симптомы являются признаками неисправного блока питания, а не другой проблемы, необходимо протестировать его.

    Лучший способ убедиться, что ваш блок питания выходит из строя, — это заменить его другим блоком, который, как вы знаете, работает правильно.

    При выполнении этого теста обязательно соблюдайте меры предосторожности, поскольку блоки питания содержат опасное количество электричества и могут привести к катастрофическим последствиям, если вы не знаете, как с ними обращаться осторожно.

    Отключите блок питания от материнской платы и графического процессора, подключите новый блок питания и вставьте его в розетку.

    Включите ПК, и если он работает нормально, то неисправен блок питания.

    Вы также можете выполнить тест со скрепкой, показанный в этом видео:

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
