Требования к щитам электрическим: Нарушения правил электромонтажа – электрические щиты

Содержание

Нарушения правил электромонтажа – электрические щиты

Отсутствует маркировка щита

    Каждый электрический распределительный щит (также ВРУ, РЩ, ГРЩ, НКУ) должен иметь паспортную табличку, имеющую стойкую маркировку, расположенную на видном месте с наружной стороны. В зависимости от вида и назначения щита требования к содержанию таблички могут незначительно меняться. Но всегда указывают наименование изготовителя щита, обозначение типа, номинальные напряжение и ток, степень защиты оболочки щита, знак:

    для щитов класса II по ГОСТ Р МЭК 536-94, год изготовления щита.

    В некоторых случаях паспортную табличку размещают внутри щита, при условии, что при открытой двери или после снятия внешней оболочки она хорошо различима.

    На дверцах электрощитов необходимо наносить знак «Осторожно напряжение», форма и вид которого установлен в ГОСТ Р 12.4.026.



Отсутствует эксплуатационная документация

    На каждый распределительный щит должна быть выпущена эксплуатационная документация (руководство по эксплуатации).

Объем этого документа зависит от типа и назначения щита. Это не большой документ, в состав которого входит: наименование изготовителя, область применения и условия эксплуатации, номинальные частота, мощность и ток, номинальные токи всех аппаратов защиты, указания по монтажу, указания мер безопасности, данные по сертификации.

    Специализированные предприятия по выпуску щитового оборудования, как правило, представляют сертификат соответствия на весь щит, в том числе, если щит изготовлен в единственном экземпляре.

    Электромонтажные организации при изготовлении щита по индивидуальному проекту прикладывают сертификаты соответствия на все комплектующие (автоматические выключатели, УЗО, контакторы), полученные от поставщиков данного оборудования. Предоставляется первый экземпляр с синей (оригинальной) печатью поставщика оборудования. И копии, заверенные печатью электромонтажной организации. Скачанные из интернета сертификаты соответствия не имеют силы, так как они могут быть приложены и к контрафактному оборудованию.



Некачественный внутренний монтаж щита

    При использовании для внутренних соединений проводов их сечение должно выбираться исходя их номинальных токов аппаратов защиты с учетом снижающих коэффициентов (подробнее о выборе сечений проводников можно посмотреть в статье сайта Выбор сечения кабелей). Изоляция используемых проводов, как правило, должна быть рассчитана на напряжение не менее 660В переменного тока, см. например требования п. 6.7.3 в ГОСТ Р 51628-2000.

    Для болтовых соединений необходимо предусматривать меры, предотвращающие ослабление контакта, в том числе вследствие вибраций и сквозных токов короткого замыкания. Для этих целей используют контргайки, пружинные шайбы, тарельчатые пружины, предотвращающие самоотвинчивание гаек и другие меры (ГОСТ 10434-82 пункты 2.1.7;  2.3.4). Во взрывоопасных помещениях все болтовые соединения электрических проводников должны быть защищены от самоотвинчивания. Используемые болты должны соответствовать диаметрам отверстий по ГОСТ 11284-75.

    При подключении жил кабелей (проводов) без оконцевания наконечниками необходимо предохранять провода от выдавливания из контактного соединения, используя для этого фасонные шайбы. В первую очередь это касается многопроволочных жил.  Для подключения однопроволочных жил сечением 25 мм2 и более используют оконцевание жил наконечниками, либо жила может быть сформирована в плоскую зажимную часть, в которой делают отверстие под болт.

    Многопроволочные жилы сечением 16 мм

2 и более всегда подключают после оконцевания наконечниками. Но при меньших сечениях целесообразно также использовать наконечники, так как предотвратить их выдавливание из контактного соединения чрезвычайно сложно. (Подробнее об использовании наконечников см. ГОСТ 10434-82 п.п. 2.1.10; 2.1.11).

02.08.2016, 2016 — Блог — Пресс-центр — Компания

ВРУ, ЩО, ЩЭ — эти и многие другие обозначения (аббревиатуры), встречаемые на электрических щитах, едва ли что-то могут объяснить рядовому потребителю. Но тем, кто только начинает свой путь в сложной, но интересной электротехнической отрасли, необходимо знать назначения и обозначения основных типов щитов.

Ликбез по электрическим щитам логично начать со щита, который стоит выше всех в иерархии распределения электроэнергии.

Главный распределительный щит (ГРЩ)

Главный распределительный щит (ГРЩ), как правило, располагается на трансформаторных подстанциях, различных котельных  и т. д. То есть его нельзя увидеть в жилом доме — к вам в дом приходит линия питания, которая отходит от ГРЩ. Он применяется для ввода линий питания большой мощности, учета электрической энергии, и распределения питания по отходящим линиям нижестоящих объектов. Также понятие ГРЩ стало применяться к вводам электроэнергии большой мощности (на токи в несколько тысяч ампер).

Вводное распределительное устройство (ВРУ)

Этот щит представляет собой устройство, содержащее аппараты для защиты отходящих линий нагрузок, устройства измерения и учета общедомовой электроэнергии, в которое также может включаться относительно несложная автоматика. Главный питающий кабель к ВРУ идет, как правило, от ГРЩ, а уже внутри самого вводного распределительного устройства электроэнергия распределяется по отходящим линиям, каждая из которых имеет свое собственное назначение. Обычно устанавливаются ВРУ на вводе в жилые здания и здания общественного назначения, а также в  цехах промышленных предприятий или заводов. Местом установки ВРУ в жилых и общественных зданиях чаще всего является подвал. Далее, по линиям защищенным автоматическими выключателями или предохранителями электроэнергия направляется к электрическим щитам, которые мы рассмотрим ниже.

Щит этажный (ЩЭ)

От вводного распределительного устройства линии распределения электроэнергии (или как их еще называют «стояки») идут к этажным щиткам. Последние используются для учета электроэнергии и защиты отходящих к квартирам линий. Чаще всего, в этажном щите учет и распределение электроэнергии осуществляется для 4-х квартир, однако встречаются ЩЭ и для 6 квартир. Например, если вы не ремонтировали или не заменяли проводку, то скорее всего, автоматические выключатели, защищающие вашу квартиру от токов к.з. и перегрузки находятся в этажном щите. Люди, заменившие устаревшую проводку на новую, отвечающую современным требованиям нормативных документов, как правило, организуют систему питания квартиры наиболее удобным для себя образом: увеличивают количество групп, организуют отдельную защиту линий «световой» и «розеточной» нагрузок. Подобная модернизация системы электроснабжения квартиры подразумевает создание собственного квартирного щита, речь о котором пойдет в следующем пункте статьи.

Щит квартирный (ЩК)

Как уже отмечалось в одной из предыдущих статей, есть  несколько принципиальных электрических схем квартирных щитов. Между собой их можно комбинировать различными способами, подстраивая схему конкретно под ваши цели и задачи. На фотографии изображена самая предпочтительная схема электроснабжения квартиры: АВДТ, установленные в щите, не только защищают человека от поражения электрическим током, а проводку от токов к. з. и перегрузки, но и экономят место в квартирном щитке.

Щит освещения (ЩО)

В щитах освещения обычно применяются только автоматические выключатели — применение АВДТ или УЗО в щитах такого типа нецелесообразно. Устанавливаются щиты освещения в офисах, торговых и административных помещениях, где необходимо управлять целыми группами осветительной нагрузки.

Щит аварийного переключения (ЩАП)

Щиты ЩАП (также как и щиты АВР) предназначены для автоматического переключения на резервный источник питания нагрузки в случае пропадания напряжения и для возврата электрической схемы в исходное состояние при установлении в сети нормального значения напряжения. Щиты такого типа можно встретить только на объектах, где требуется бесперебойное снабжение электроприемников.

Шкаф управления (ШУ)

ШУ служит для управления автоматикой таких систем как: освещение, вентиляция, пожарная сигнализация, отопление и прочих. Параметры устанавливаются вручную, а состояние цепи и отдельных ее элементов информативно отображается для персонала при помощи светосигнальных индикаторов.

Рассмотренные в статье электрические щиты и шкафы являются наиболее распротраненными, однако это далеко не полный перечень всех существующих электрических щитов. Есть щиты, с помощью которых решаются и более специфические задачи, однако это не представляет большого интереса для широкого круга читателей.

ГРЩ

Главный распределительный щит (ГРЩ) – это щит, предназначенный для приема, учета, распределения электроэнергии, защиты электрических сетей и оборудования от аварийных режимов работы. Главный распределительный щит, как звучит из самого названия, является основным на предприятии, в цеху, здании или сооружении. ГРЩ подключается первым щитом от электрической подстанции, и дальнейшее распределение электроэнергии к другим щитам происходит от ГРЩ.

Номинальные токи ГРЩ, как правило, начинаются от 250А и до 6300А.

При таких больших токах щиты имеют напольное исполнение. Высота шкафов начинается от 1800 мм и до 2200 мм, а ширина может быть любой от 800 мм до 6000 мм в зависимости от располагаемого в нем оборудования.

ГРЩ по функциональному назначению подразделяются на секции или ячейки:

  • – Вводные – в зависимости от количества источников питания их 1, 2 или 3. Предназначены для подключения вводных кабелей или шинопровода, учета электроэнергии, контроля и индикации параметров сети.
  • – АВР – ячейка автоматического ввода резерва, при его наличии в электрической схеме. Назначение – переключение на резервный источник питания, в случае аварии на основном вводе. АВР может иметь любую схему: 2 ввода – 1 выход, 2 ввода – 2 выхода, 3 ввода – 1 выход, 3 ввода – 2 выхода.
  • – Распределительные – их количество зависит от размеров ГРЩ. Предназначены для передачи электроэнергии к распределительным щитам и оборудованию, защиты от токов перегрузки и короткого замыкания.
  • – УКРМ – устройство компенсации реактивной мощности. Позволяет уменьшить реактивную мощность, снизить токовую нагрузку, тем самым уменьшить потребление и плату за электроэнергию.
  • В процессе производства шкафов мы применяем корпуса таких известных производителей как Rittal, DKC, Schneider Electric, ABB, IEK и в зависимости от бюджета готовы предложить наиболее выгодное решение по цене и срокам поставки ГРЩ.

    Наша компания использует накопленный опыт и современные технические решения в области электротехники. Большинство передовых европейских производителей, таких как Schneider Electric, Siemens, ABB в вопросах применения автоматического ввода резерва ГРЩ, предлагают решения на базе интеллектуальных программируемых реле (ИПР) – Zelio Logic, LOGO!, CL соответственно. Для каждой серии реле разработаны собственные программные продукты, часть из них является бесплатными, а часть платными.

    Так, компания Schneider Electric предлагает для своих реле бесплатный продукт Zelio Soft2, компания Siemens бесплатную программу LOGO Soft Comfort, компания ABB – платную программу CL-SOFT. У наших специалистов есть опыт работы со всеми типами реле и программными комплексами. Все они чем-то похожи, но есть и отличия в языке программирования, интерфейсе и др. Мы можем предложить для Вас решение или сделать замену на другой тип и производителя, учитывая Ваши требования и пожелания.

    Зачастую, имея проект электротехнической части, в котором есть электрическая схема ГРЩ и спецификация оборудования, клиент все же сталкивается с трудностями. В электрических схемах могут не учитываться количество корпусов ГРЩ, а в спецификации указан «шкаф в сборе», следовательно, нет понимания габаритных размеров щита, не учтено размещение автоматических выключателей в щитах, не указаны сборочные единицы корпусов и аксессуаров, что в итоге приводит к непониманию как будет выглядеть щит и какова стоимость готового изделия — ГРЩ. Чтобы это решить потребуется разработка компоновочной части щита. Наши специалисты узнают требования к щитам, будь то закрытие всех о ткрытых токопроводящих частей, разделения оборудования по формам секционирования НКУ по ГОСТ Р 51321.

    1-2007 и сделают для Вас выгодное предложение.

    Компоновка на 630а

    Принципиальная схема типового главного распределительного щита

    Цена ГРЩ зависит от номинального тока, производителя комплектующих, сложности схемных решений. Расчет стоимости главного распределительного щита сотрудники нашей компании сделают для Вас бесплатно. Для этого потребуется прислать на электронную почту проект или электрическую схему и спецификацию оборудования.

    Наша компания имеет более чем десятилетний опыт производства электрощитового оборудования, что для Заказчика означает работу с надежным партнером, получение качественных изделий, изготовленных специалистами, и в срок. У нас есть компании-партнеры, имеющие собственные склады, большой ассортимент товаров в наличии, что позволяет изготавливать главные распределительные щиты с минимальными сроками.

    Купить ГРЩ по выгодной цене в нашей компании означает получить надежное техническое решение для электроснабжения ответственных потребителей.

Щиты освещения и требования к ним: Данные о токе, сетях и т. д.

Щиты освещения  — это металлические или пластиковые  шкафы с прозрачной или непрозрачной дверкой.

В них, зависимо от вида, установлено некоторое число модульных авто выключателей. Управление щитами происходит с внешней части оперативной панели.

ЩО – это распределительные электротехнические щиты, которые защищают, присоединяют и коммутируют электрические осветительные цепи, которые необходимым образом распределены по зонам.

В щитах освещения каждой из зон соответствует конкретная коммутационная группа.

Для абсолютного отключения щита освещения от электропитания на вводе устанавливается вводной автомат.

Так как щит освещения может контролировать не только подготовленный человек, он оснащен защитными панелями из диэлектрика, предотвращающие соприкосновение рук с линиями тока.

Как правило, все щиты освещения оснащены специальными деталями, которые отражают информацию о каждой группе оборудования.

Для офисных и бытовых помещений используют щиты с улучшенным дизайном.

ЩО предназначенные для приема и распределения переменного тока 220/380В/ 50 Гц в сети с изолированной и четко заземленной нейтралью, хорошо защищают потребителей электроэнергии от коротких замыканий и перегрузок, и отвечают за оперативные отключения и включения.

Вход и выход проводников может быть как в верхней, так и в нижней части щитов.

Количество и размеры жилок кабелей или проводов, присоединяемых к щитам, согласовывается с заказчиком.

Обычно, щиты освещения бывают двух видов — встраиваемые и навесные.

Щиты освещения предназначены для токов до125А. Осветительные сети иногда оснащают полупроводниковыми преобразователями тока.

Щиты подключают к 3-хфазным электрическим сетям и разрешают стыковку с 5-ти — и 4-хпроводными питающими сетями.

Требования к щитам освещения

Что нанесено на внутренней части щитов освещения?

На внутренней части щита (к примеру, на дверках) должна быть начерчена однолинейная схема, нанесены надписи с обозначением значения номинального тока автовыключателей или тока плавкой вставки на предохранителях и наименование электроприемников получающих через них питание.

Автовыключатели должны предоставлять селективность отключения потребителя (2.12.5 ПТЭЭП), получающего от них питание.

на Ваш сайт.

 354-сон 08.07.1997. Пожарной безопасности для объектов с массовым пребыванием людей


п/п

Наименование

Площадь, кв. м

Огнетушители

Примечание

пенные

угле кисл.

1.

Культурно-просветительные, зрелищные, лечебные, научные, учебные, детские дошкольные оздоровительные учреждения, здания для проживания людей, лагеря и т. д.

а) служебно-бытовые помещения при коридорной системе

на 20 погонных м. коридора

1

не менее двух на этаж

б) не коридорной системе (включая вестибюль)

200

1

не менее одного на помещение

в) архивы, библиотеки

100

1

г) помещения множительных, печатно-копиравальных машин, фонотеки и видеотеки,

200

2

2

Вместо углекислотных могут устанавливаться порошковые

2.

Лаборатории

50

1

1

не менее одного на помещение

3.

Кухни, кладовые, мастерские

на каждое помещение

1

4.

Гостиницы, общежития, дачи и жилые дома коридорной системы

на 20 погонных м. коридора

1

не менее двух на этаж

5.

а) Оперативные и технологические помещения аппаратно-студийного комплекса учреждений,

50

1

1

не менее двух на этаж
б) Вспомогательные помещения

на каждое помещение

1

1

6.

Котельные учреждения

на
каждые 100

1

ящик с песком, лопата и ведра

7.

Помещения гаража

на
каждые 100

1, но не менее, на помещ.

8.

Материальные склады

100

1

9.

Столовые, клубы, конференц-залы и др.

на
каждые 100

1

но не менее двух на этаж

10.

Ж/д л/с, дачи, домики и др. строения

1

бочка с водой и ведро к ней, приставная лестница

Установка электрощитка своими руками

Количество бытовой техники в квартире постоянно растет. Одновременное включение электроприборов создает проблемы с подключениями и превышением нагрузки на электросеть. Для защиты от перегрузки необходимо разделить управление по контурам. Для этого следует правильно сделать монтаж электрощитка для дома. Чтобы сделать это самостоятельно, надо разобраться в его внутреннем устройстве, схемах разводки и соединений, правилах установки.

Кроме того, необходимо обладать навыками электромонтажа.

Требования к электрощитам

От того, насколько правильно будет сделан выбор и произведен монтаж электрощитка в квартире, зависит безопасность и комфорт проживающих.

Правила и требования к установке щитка следующие.

  1. Допустимое количество защитных аппаратов и их номинальный ток указываются в технической документации к устройству.
  2. Корпус выполняется из материалов, которые не поддерживают горение и не пропускают электрический ток. Для этого применяют металл со специальным покрытием или полимер.
  3. На корпусе должно быть указано номинальное напряжение.
  4. На подсоединяемых проводах должна быть маркировка с обозначением группы подключаемых приборов. Для этого применяются бирки.
  5. Металлический корпус и дверцы выполняются с заземлением.
  6. К колодкам РЕ и N подключается по одному проводу на каждую клемму. Они берутся с запасом не менее 5 %, чтобы был дополнительный резерв.
  7. При покупке для щитка должен быть в наличии технический паспорт, в котором указывается следующее: его тип, изготовитель, сертификация, номер стандарта, номинальная величина напряжения, ток, частота, отключающая способность, степень защиты, класс, правила монтажа, вес, размеры, основные характеристики аппаратов УЗО.

После того как сделан монтаж электрощитка в доме, его следует сдать специалисту ЖЭКа.

Кроме того, нужно предоставить электрическую схему устройства. Обычно она наклеивается на дверцу, чтобы было удобно пользоваться.

Выбор электрощитка

Не следует покупать щиток из дешевой пластмассы. Со временем она становится хрупкой и начинает откалываться. Современные коробки из пластика смотрятся эффектно и стильно. Конструкции из металла с хорошим покрытием прочней и надежней, но имеют высокую стоимость. Их устанавливают в случае необходимости создания механической защиты от внешнего воздействия.

Габариты щитка зависят от количества коммутирующей аппаратуры.

Электрическая схема щитка

Схема нужна прежде всего для того, чтобы сделать монтаж электрощитка. Она необходима при проведении работ по ремонту или модернизации квартирной электросети. Без нее электрик не примет работу по установке. Схема монтажа электрощитка рисуется от руки или с помощью специальной программы.

Электрощит устанавливается на самом последнем этапе, когда все провода по группам подведены из помещений к выбранному месту. Такой подход обладает массой достоинств. Экономятся материалы и упрощаются монтажные работы.

По каждой группе электропроводки делается подсчет нагрузки и выбирается тип автоматов. В результате будет известна общая потребляемая мощность системы. Если это необходимо, его нужно заменить. Обычно берется медный моножильный проводник.

Монтаж щитка

Монтаж электрощитка в квартире обычно делается в нише около входной двери. При отсутствии подготовленного места можно выдолбить проем или навесить на стену внешний щиток. Этот способ является самым быстрым и простым. Его применяют при прокладке наружной проводки. Ее можно скрыть под фальшстеной. Если крепление производится на гипсокартон, под ним устанавливаются закладные элементы, чтобы повысить несущую способность. Будет лучше предварительно сделать нишу из металлического профиля с припуском 2-3 см.

Монтаж электрощитка делается таким образом, чтобы доступ и его обслуживание были удобными. Расстояние от его нижнего края до пола обычно составляет 1,4-1,7 м. Верхний ряд автоматов должен быть не выше уровня глаз.

Когда требуется произвести монтаж электрощитка в деревянном доме, обычно выбираются навесные устройства с защитой от пыли и влаги.

Автоматический выключатель для защиты от короткого замыкания должен быть не ниже класса С.

Желательно, чтобы на щите находился замок, который можно закрыть от детей.

Сборка щитка

Под каждую группу проводов подбираются необходимые автоматы. Под рукой постоянно должна быть схема монтажа электрощитка. С ней нужно постоянно сверяться и при необходимости вносить в нее изменения. Центральный главный выключатель, подключающий все цепи одновременно, должен быть немного меньшей мощности, чем наружный. Он располагается в максимально возможной близости от входящего силового кабеля. Кроме того, следует добавить 2-3 запасных пакетника, чтобы с их помощью можно было включать мощные потребители, например электрический котел или электрическую духовку. Приборы мощностью более 5 кВт имеют свои предохранители.

Как осуществить монтаж квартирного электрощитка и правильно подключить заземление, следует проконсультироваться у специалиста. Для монтажа оборудования в корпусе щитка размещены планки крепления. Сначала на них устанавливаются нулевая и заземляющая шины. На фото ниже они изображены сверху и могут поставляться в комплекте щитка.

Следует проверить, чтобы по мощности они совпадали с главным выключателем. После корпус и дверцы щитка соединяются с шиной N. В частном доме заземляющий провод вводится от специального контура, смонтированного снаружи по всем правилам.

Как подключить заземление

В старых домах применялась система заземления TN-C по старым ГОСТам, где совмещается нулевой и заземляющий провода. Для современного дома применяются системы TN-S и TN-C-S. На этажный щит выходят 3 фазы и отдельно нулевой (N) и заземляющий (PE) провода.

Часто некоторые «умельцы» соединяют нулевой провод и заземление. В случае отгорания нулевого провода в щите на корпус электроприбора может попасть 220 в. Правильное решение будет, если создать отдельный контур заземления, что весьма проблематично в многоэтажных домах.

Подключение питающего кабеля

Питающий кабель имеет три жилы разного цвета. Фаза подключается на ввод защитного автомата. Она может быть белой, красной или коричневой. Синий ноль соединяется с соответствующей шиной, а желтая с зеленой полосой идет на клеммную колодку заземления. Аналогичная операция проделывается с проводами в помещениях. Только провод фазы подключается к нижней части автомата защиты, соответствующего данной группе.

Монтаж электрощитка своими руками осуществить значительно проще, если все автоматы с верхней стороны фазы соединять между собой шинопроводниками. Их называют гребенками, и при выборе следует обращать внимание на сечение, которое не должно быть менее 10 мм2. Некоторые производители продают их дешево за счет снижения толщины жилы.

Они надежней, чем куски провода, которые применяли ранее.

Защита от поражения электрическим током

Чтобы защитить человека от действия тока при неожиданном контакте с оголеннным проводником и корпусом электроприбора, в щитке устанавливается устройство защитного отключения (УЗО). При одновременном прикосновении к фазному проводу и заземленному токопроводящему корпусу отключается подача электроэнергии. Для квартиры ток срабатывания выбирается 30 мА. Он не опасен для человека, хотя и вызывает неприятные болевые ощущения. От короткого замыкания он не срабатывает. Поэтому в электрической цепи вместе с ним должен быть подключен автомат. Если использовать дифференциальный автомат, он выполняет функцию обоих устройств, срабатывая не только на короткое замыкание, но и на утечку тока.

Влажные помещения и мощные потребители снабжаются отдельными УЗО или дифавтоматами. Во влажной среде в деревянных конструкциях даже ток 30 мА может вызвать возгорание. В таких зонах проводка требует особого внимания и защиты.

Подключение к приборам

Удобно, когда на каждом контуре стоит отдельный автомат. При необходимости его всегда можно отключить. Предпочтительной является такая разбивка точек подключения:

  • группировка розеток в каждом помещении;
  • освещение по комнатам;
  • индивидуальное подключение к стиралке, бойлеру, электроплите, посудомойке.

Самые мощные автоматы устанавливаются ближе к главному.

Электрическое подключение собранного оборудования электрощитка производится следующим образом. Отводящие клеммы счетчика соединяются со входом главного выключателя. От него провод подключается шлейфом к дифференциальным выключателям, а от них отводится к потребителям энергии. Между собой сверху автоматы объединяются соединительной гребенкой. Она надежней перемычек из провода.

Электроприборы снабжаются своими средствами защиты, начиная от самых простых плавких предохранителей и кончая электронными. Автоматы щитка в основном служат для защиты проводки.

Монтаж трехфазного электрощитка

На входе стоит вводной автомат, а за ним устанавливаются трехфазный счетчик и дифавтомат, после чего питание равномерно распределяется по контурам нагрузки.

Трехфазное подключение имеет некоторые отличия. Если общая мощность составляет 15 кВт, то затем она делится на 3. На каждую фазу будет приходиться по 5 кВт. Автомат ставится 3-х или 4-полюсный. При превышении тока на одном из них выключается все.

Нагрузку стараются распределить равномерно, но это не всегда получается. Никто в текущий момент не может точно сказать, что включено в ту или иную розетку. Но распределение все же сделать необходимо. При этом следует оставлять запас по мощности.

Применение УЗО в многофазном варианте создает проблемы и целесообразно только в случае очень ограниченного бюджета. Здесь лучше сразу установить дифавтоматы, что делает систему дороже. Зато с последующими переключениями по изменению схемы не будет сложностей.

Монтаж трехфазного электрощитка своими руками требует специальных знаний и навыков. При изменении схем подключения и вводе новых контуров необходимо поддерживать равномерность нагрузки на каждой фазе. Грамотная установка предусматривает применение кросс-модуля, представляющего собой шины в изолированной закрытой коробке. К ним подключаются фазы и нулевой провод, а затем делаются необходимые разветвления. На один ввод можно подключить несколько выводов к потребителям. Устройство надежно крепится на планку и значительно экономит труд по электромонтажу. Сверху располагается прозрачная крышка для визуального контроля.

Заключение

Для современной энергонасыщенной жизни в квартире необходим электрощиток. Он предназначен для распределения электроэнергии по квартире и защиты человека от поражения электрическим током.

Обладая специфическими навыками, можно монтаж электрощитка выполнить своими руками.

Этажные щиты встраиваемые, накладные и навесные

Вступление

Практически все многоквартирные дома в своей электрической схеме имеют этажные щиты. Они необходимы для распределения электропитания подъезда или секции дома по квартирам, а также организации электропроводки квартир. Рассмотрим три типа этажных щитов по способу их монтажа.

Этажные щиты и нормативные документы

Всё что качается строительства, в том числе электромонтажных работ и материалов, во всех странах строго нормируется. Для изучения нормативной документации обратите внимание на следующие документы:

  • ПУЭ 7: глава 4.1.;
  • ГОСТ Р 51628-2000: Щитки распределительные для жилых зданий;
  • МЭК 60439-1:2004: Устройства комплектные низковольтные распределения и управления (ГОСТ Р 51321.1).

Оставим в стороне типы этажных щитков по способу монтажа (об этом ниже) и обратим внимание на типы щитов этажного распределения по назначению и иным признакам.

Во-первых, по наличию или отсутствию в щите мест для установки приборов учета (электрических счетчиков) щиты могут быть учетно-распределительные или просто распределительные. Первые имеют окошки, обычно на нижней дверце силового отсека, для снятия показаний счетчиков без открывания дверцы.

Так как двойного учета электроэнергии по квартирам быть не может, то к распределительным щитам этажа подключатся учетно-распределительные щиты квартир. К учетно-распределительным щитам подключаются распределительные щитки квартир. В первом варианте счетчики учета стоят в квартирах, во втором случае — на этаже.

Во-вторых, по наличию или отсутствию дополнительного отсека в щите (обычно справа от силовых отсеков) для организации и распределения слаботочной сети этажа и квартир на этаже.

Напомню, к слаботочным сетям дома относятся цепи телефонии, компьютерные сети (для жилого дома это доступ в Интернет), сети сигнализаций.

Например, на фото вы видите этажные щиты выпускаемые компанией ABC-ENERGY. Слева совмещенный щиток со слаботочной секцией. На сайте компании вы можете подробнее посмотреть и изучить производство щитов этажных «из первых рук».

В-третьих, этажные щитки могут быть однофазными и трехфазными. При этом количество фаз может быть предусмотрено, как для ввода, так и для распределения.

Стоит обратить внимание на 3 базовых нормативных требования к выпускаемым щитам. Каждый этажный щит должен иметь:

  • схему этажного щита;
  • стойкую маркировку;
  • руководство по эксплуатации.

Этажные щиты встраиваемые, накладные и навесные

Классификация этажных щитков по признаку «способ монтажа» так же принципиально важна, ка и их назначение. ГОСТ 51628 нормирует два типа щитов по способу их монтажа: настенные и встраиваемые в нишу. На производстве компании ABC-ENERGY встраиваемые щиты расширили на встраиваемые и накладные встраиваемые. Поясню в чем разница.

Навесной этажный щит монтируется на стену. Подходит для варианта электропроводки в кабель-каналах. Активно используются в монолитных многоквартирных домах.

Щит встраиваемый в нишу. Несущая конструкция данного типа щитов позволяет установить щит в заранее приготовленную нишу. Для этих целей в прямоугольной трубе монтажной конструкции сделаны отверстия для крепления (разного размера). Обычно монтажных отверстий четыре.

Щит накладной встраиваемый. В донном типе щитков монтажная рама выполнена не из трубы, а из уголка. Монтажные «уши» крепления приварены к уголкам рамы в виде пластинок с отверстиями. При установке такого щитка уголок рамы прикрывает края ниши.

Заключение

В заключении обращу ваше внимание на три особенности щитов ABC-ENERGY:

  • Они все выполнены в светло-сером цвете RAL7035;
  • Краска покраски порошковая;
  • Щиты комплектуются дин-рейками для монтажа, ключами для дверок, имеют заземляющие втулки.

©elesant.ru

Еще статьи

Похожие статьи

Полное руководство по маркировке электрических панелей

Промышленные электрические щиты используются во многих отраслях промышленности для направления электрических токов между множеством единиц оборудования на объекте. Эффективное распространение информации о безопасности и работе может означать разницу между низким уровнем инцидентов и нарушениями или травмами. Международный фонд электробезопасности (ESFI) сообщил, что в 2018 году на рабочем месте произошло более 1500 травм, связанных с электричеством. Лучший способ предотвратить травмы на рабочем месте — это разработать упреждающую и тщательную программу управления безопасностью и оборудованием.

В этом руководстве содержится подробный обзор важных соображений по маркировке электрических панелей и расположенного рядом оборудования. Этикетки и ярлыки остаются важными инструментами для передачи важной информации и информирования сотрудников, подрядчиков и посетителей. Ключевые темы руководства включают в себя нормативные стандарты, вопросы проектирования и процессы маркировки, которые следует изучить, чтобы определить оптимальный способ маркировки и маркировки ваших электрических активов.

Включено в данное руководство:

Что такое этикетка электрической панели?

Электрическая инфраструктура среднего промышленного объекта обычно сложна и охватывает все здание.Важной функцией управления объектами является постоянное поддержание высокого уровня осведомленности о безопасности и управлении работой. Для этого этикетки используются в различных местах, включая электрические панели и связанное с ними оборудование.

Таблички безопасности используются на электрических панелях, подключенном оборудовании и прилегающих территориях для предупреждения о потенциальных опасностях. Эти этикетки обычно содержат слово предупреждения, символ и сообщение о безопасности с более подробным описанием.В большинстве случаев эти типы этикеток также ярко окрашены и используют красный, желтый и оранжевый цвета для привлечения внимания.

Идентификационные этикетки также используются на электрических панелях и электропроводке для пояснения соединений и типов используемых электрических сигналов. Компоненты, которые могут быть подключены к электрической распределительной сети, могут включать фидеры, разъединители, панели выключателей, переключатели, инверторы и другое оборудование. Для каждого из них могут потребоваться этикетки для идентификации компонентов, номинальной мощности и другой информации, связанной с безопасностью или работой.

Нужно ли маркировать электрические панели?

Требования к маркировке и документации для коммерческих помещений зависят от местных законов, отраслевых норм и стандартных бизнес-процедур. Электрические панели и компоненты в здании должны быть отмечены рядом различных этикеток, которые подчеркивают как безопасность, так и идентифицирующую информацию. Двумя крупнейшими регулирующими органами, которые контролируют управление объектами в Соединенных Штатах, включая электрические системы, являются Управление по безопасности и гигиене труда (OSHA) и Американский национальный институт стандартов (ANSI).

В этих и других руководствах вы найдете подробные требования к маркировке и документации, которые включают все аспекты электробезопасности и надлежащее использование маркировки, ярлыков и вывесок на объектах. В последние годы OSHA стала более активно проводить проверки и выдавать штрафы за любые нарушения, связанные с маркировкой электрооборудования и другими областями. Поэтому для всех отраслей промышленности важно быть в курсе требований и предпринимать упреждающие шаги для обеспечения соответствия всей своей электрической инфраструктуре.

При выборе электрических щитов также помните, что существует ряд других электрических компонентов, которые также должны быть помечены как часть вашего плана. К ним могут относиться:

  • Клеммные колодки
  • Коробки и кожухи аварийной системы
  • Разъединители
  • Закрытые автоматические выключатели
  • Кнопочные посты
  • Стойки для батарей
  • Оборудование для передачи энергии
  • Подрядчики (ретрансляторы)

Наилучший способ соблюдать требования — регулярно и тщательно просматривать соответствующие нормативные акты и сравнивать их с местной практикой.

Каковы нормативные требования к этикеткам электрических панелей?

В Соединенных Штатах используются четыре набора стандартов, которые так или иначе напрямую касаются маркировки электрических панелей. Эти правила контролируются и доводятся до сведения Управления по охране труда и здоровья (OSHA), Американского национального института стандартов (ANSI), Национального электротехнического кодекса (NEC) и Национальной ассоциации противопожарной защиты (NFPA). В следующем списке будут выделены некоторые важные разделы этих правил, которые непосредственно связаны с электрическими этикетками на вашем предприятии.Это только обзор, и лучше всего подробно ознакомиться с правилами, чтобы найти всю необходимую информацию, необходимую для вашего объекта.

OSHA 29 CFR 1910 . Стандарты безопасности и гигиены труда регулируют все аспекты рабочей среды в США. В этих правилах есть несколько разделов, имеющих прямое отношение к безопасности и информационной маркировке электрических панелей и оборудования:

  • OSHA 1910.145(e)(2) : «Слова любого знака должны быть легко читаемыми и краткими.Знак должен содержать достаточно информации, чтобы его можно было легко понять. Формулировка должна содержать положительное, а не отрицательное предположение, и должна быть точной на самом деле».
  • OSHA 1910.145(f)(4)(ii) : «Сигнальное слово должно быть читаемо с расстояния 5 футов (1,52 м)».
  • OSHA 1910.303(e) : «Электрооборудование нельзя использовать, если на нем нет следующей маркировки. Название и торговая марка изготовителя, другая маркировка, указывающая напряжение, ток, мощность или другие параметры, если это необходимо.
  • OSHA 1910.335(b)(1) : «Знаки безопасности, символы безопасности или бирки для предотвращения несчастных случаев должны использоваться там, где это необходимо, для предупреждения сотрудников об опасностях, связанных с электричеством, которые могут представлять для них опасность, в соответствии с требованиями 1910.145».

ANSI Z535 . В то время как область действия правил ISO охватывает международно признанный стандарт, стандарты ANSI были приняты для определения стандартов в США. Существуют тысячи стандартов ANSI, но наиболее важным для маркировки электрических панелей является ANSI Z535 и, в частности, ANSI Z535.4 Американский национальный стандарт для знаков и этикеток, касающихся безопасности продукции.

  • ANSI Z535.4 4.11 : «Символ, указывающий на опасность. Он состоит из равностороннего треугольника, окружающего восклицательный знак. Символ предупреждения об опасности используется только на знаках, предупреждающих об опасности. Он не используется на указателях по технике безопасности или на знаках с инструкциями по технике безопасности».
  • ANSI Z535.4 7.2 : «Подробные требования к цвету панели (заголовка) сигнального слова, а именно: ОПАСНО должно быть белыми буквами на красном фоне, ПРЕДУПРЕЖДЕНИЕ должно быть черными буквами на оранжевом фоне, ВНИМАНИЕ должно быть черными буквами на желтом фоне, УВЕДОМЛЕНИЕ должно быть выделено белым курсивом на синем фоне, БЕЗОПАСНОСТЬ должно быть напечатано белыми буквами на зеленом фоне.
  • ANSI Z535.4 7.3 : «Панель сообщений должна иметь либо черные буквы на белом фоне, либо белые буквы на черном фоне».
  • ANSI Z535.4 8.1.2 : «Надпись на панели сообщений должна быть комбинацией прописных и строчных букв. Для короткого сообщения или выделения отдельных слов можно использовать только прописные буквы».
  • ANSI Z535.4 8.2.3 : «Высота буквы сигнального слова должна быть как минимум на 50% больше, чем высота заглавной буквы H в сообщении.
  • ANSI Z535-4 10.2.2 : «Знаки безопасности продукта или этикетки должны быть заменены пользователем продукта, если они больше не соответствуют требованиям разборчивости, как описано в разделе 8.2. В случаях, когда продукты имеют длительный ожидаемый срок службы или подвергались воздействию экстремальных условий, пользователь продукта должен связаться либо с производителем продукта, либо с другим источником, чтобы определить способ получения заменяющих знаков или этикеток»
  • .

NFPA 70 / NEC 2020 . NFPA наблюдает за разработкой Национального электрического кодекса, который недавно был обновлен в 2020 году.Эти нормы служат эталоном для управления рисками поражения электрическим током, а также для проектирования, установки и проверки электрооборудования. Поскольку область применения этих рекомендаций полностью касается электрооборудования, им следует уделить особое внимание при рассмотрении маркировки электрических панелей.

  • NEC 110.21(b) : «Маркировка должна быть достаточно прочной, чтобы выдерживать окружающую среду».
  • NEC 110.24(A) : «Сервисное оборудование, кроме жилых единиц, должно иметь четкую маркировку в поле с максимальным током короткого замыкания.Маркировка(и) поля должна включать дату, когда был выполнен расчет тока короткого замыкания».
  • NEC 110.27(C) : «Вход в помещения и другие охраняемые помещения, содержащие открытые токоведущие части, должен быть отмечен заметными предупреждающими знаками, запрещающими вход неквалифицированным лицам».
  • NEC 205.11 : «Предупреждающие знаки, где это необходимо, должны быть видны, надежно закреплены и содержаться в разборчивом состоянии».
  • NEC 205.12 : «Идентификация цепи и напряжения должна быть надежно закреплена и поддерживаться в обновленном и разборчивом состоянии.
  • NEC 210.5(C)(1)(b) : «Метод, используемый для проводников, исходящих из каждого щита ответвления или аналогичного распределительного оборудования ответвления, должен быть постоянно размещен на каждом щите ответвления или аналогичном оборудовании ответвления».
  • NEC 230.2(E) : «Если здание или сооружение снабжается более чем одной службой или любой комбинацией ответвлений, фидеров и служб, в каждом месте отключения службы должна быть установлена ​​постоянная табличка или указатель, обозначающий другие коммуникации, фидеры и ответвления, питающие это здание или сооружение, и площадь, обслуживаемая каждым из них.
  • NEC 408.4(A) : Каждая схема и модификация схемы должны быть четко идентифицированы в отношении ее четкой, очевидной и конкретной цели использования».
  • NEC 408.4(B) «Все распределительные щиты и щиты, питаемые фидером в жилых домах, отличных от одно- или двухквартирных, должны иметь маркировку, указывающую на устройство или оборудование, откуда подается питание».
  • NEC 409.110(3) : «Промышленные панели управления, питаемые более чем от одного источника питания, так что для отключения всего питания внутри панели управления требуется более одного средства отключения, должны быть маркированы, чтобы указать, что требуется более одного средства отключения. обесточить оборудование.

NFPA 77 / NFPA 79 . В дополнение к NFPA 70, приведенному выше, в котором конкретно излагается Национальный электротехнический кодекс, эти дополнительные ресурсы также могут быть полезны для анализа ваших методов маркировки. Это особенно верно при проверке оборудования и проводки, которые будут подключены к любым электрическим панелям, которыми вы управляете.

  • NFPA 77. Рекомендуемая практика по статическому электричеству
  • NFPA 79. Электрический стандарт для промышленного оборудования

Материалы для маркировки электрических панелей и рекомендации по дизайну

Дизайн конкретных этикеток электрических панелей будет зависеть в первую очередь от нормативных требований, спецификаций оборудования, требований к долговечности и материалов конструкции.Этикетки должны легко читаться с соответствующего расстояния и быть устойчивыми к окружающей среде.

  • Нормативные требования. Как мы уже говорили выше, правила устанавливают конкретные рекомендации по размеру, цвету и информации для ваших этикеток. Работая в этих пределах, вы должны выбрать соответствующие спецификации для вашего дизайна этикетки.
  • Технические характеристики оборудования. Электрические панели бывают разных форм и размеров. Важно учитывать площадь поверхности и любые контуры, которые могут присутствовать в желаемом месте для маркировки.Общий форм-фактор может повлиять на тип клея или материала, используемого для этикетки.
  • Прочность. Ваши этикетки должны выдерживать условия, в которых они будут использоваться. В некоторых случаях возможно воздействие источников коррозии, резких температур или погодных условий на открытом воздухе. В этих ситуациях лучшим выбором может быть более надежное решение, такое как металлическая табличка из анодированного алюминия или табличка с техническими данными из светочувствительного анодированного алюминия Metalphoto®.В других общих местах, таких как подвальные помещения, идеальным выбором может быть стандартная пластиковая этикетка.
  • Материалы. Для некоторых электрических применений этикетки из винила или полиэстера с клейкой основой обеспечат наилучшее соотношение долговечности и стоимости. Эти материалы достаточно податливы, чтобы соответствовать поверхности или изгибу поверхности, и бывают разных цветов и размеров.

Как выбрать этикетки для электрических панелей

Когда дело доходит до выбора конкретной этикетки, первое, что вам нужно сделать, это выбрать пластиковую или металлическую основу.Как упоминалось выше, как виниловые, так и полиэфирные этикетки являются хорошим выбором, когда речь идет о маркировке электрических панелей и сопутствующего оборудования. Они подходят для большинства электрических применений и обладают большой долговечностью и читабельностью. Металлические этикетки следует выбирать для приложений, требующих надежной долговечности. Одним из самых прочных доступных материалов является светочувствительный анодированный алюминий Metalphoto, который используется для изготовления этикеток и бирок, срок годности которых превышает 20 лет даже в самых суровых условиях.

Дополнительные возможности для полной персонализации этикетки включают выбор размера, толщины и типа клея. Они должны соответствовать потребностям вашего электрического приложения и любым дополнительным требованиям. Графика, цвета и отделка также могут быть настроены в ходе производственного цикла в соответствии с количественными потребностями вашей операции.

Передовые методы размещения этикеток на электрическом оборудовании

Размещение этикеток на электрических панелях, стенах, проводах и оборудовании должно быть тщательно спланированным процессом.Может быть легко пропустить требуемую этикетку и быть подверженным нарушению во время более поздней проверки. При организации инженеров-электриков и обслуживающего персонала для выполнения работ могут быть полезны следующие рекомендации по установке этикеток:

.
  • Проверка подлинности оборудования перед установкой этикеток
  • Разместите этикетки в месте, которое будет хорошо видно под удобным углом
  • Помните о возможных помехах от любого рабочего или обслуживающего оборудования
  • Очистите поверхность подходящими материалами перед нанесением этикетки
  • Тщательно проверьте все оборудование после установки, чтобы убедиться, что ничего не упущено

Выбор надлежащей маркировки для электрических панелей на промышленном объекте требует тщательного изучения правил, расположения оборудования и условий, в которых работают ваши сотрудники.Надлежащее планирование может поддержать эффективную и тщательную программу безопасности для всей вашей операции. В дополнение к выбору этикеток на электрических панелях ваша программа управления оборудованием должна также включать надлежащее техническое обслуживание и проверку вашего оборудования и ваших этикеток. Со временем этикетки могут изнашиваться или устаревать и требовать замены для поддержания целостности вашей электрической системы.

Дополнительная литература по этикеткам электрических панелей:

1910.303 — Общий. | Управление по охране труда и здоровья

Трубы или воздуховоды, которые не относятся к электроустановке и требуют периодического обслуживания или неисправность которых может поставить под угрозу работу электрической системы, не должны располагаться вблизи сервисного оборудования, силовых распределительных устройств в металлическом корпусе или промышленных узлов управления.При необходимости должна быть обеспечена защита, чтобы избежать повреждений от утечек конденсата и поломок таких посторонних систем.

Примечание к параграфу (h)(5)(vi) этого раздела: Трубопроводы и другие объекты не считаются посторонними, если они предусмотрены для противопожарной защиты электроустановки.

Таблица S-2 — Минимальная глубина рабочего пространства в чистоте у электрооборудования, более 600 В

Номинальное напряжение относительно земли Минимальное расстояние в свету для условий 2 3
Состояние А Состояние В Состояние С
м футов м футов м футов
601-2500 В 0.9 3,0 1,2 4,0 1,5 5,0
2501-9000 В 1,2 4,0 1,5 5,0 1,8 6,0
9001 В-25 кВ 1,5 5,0 1,8 6,0 2.8 9,0
Свыше 25-75 кВ 1 1,8 6,0 2,5 8,0 3,0 10,0
Выше 75 кВ 1 2,5 8,0 3,0 10,0 3,7 12,0

Примечания к таблице S-2:

1 Минимальная глубина свободного рабочего пространства перед электрооборудованием с номинальным напряжением относительно земли выше 25 000 вольт может быть такой же, как и для 25 000 вольт при условиях A, B и C для установок, построенных до 16 апреля 1981 года.

2 Условия A, B и C следующие:

Условие A — Открытые части под напряжением с одной стороны и отсутствие частей под напряжением или заземления с другой стороны рабочего пространства, либо части под напряжением с обеих сторон эффективно защищены подходящей древесиной или другим изоляционным материалом. Изолированные провода или изолированные шины, работающие под напряжением не более 300 вольт, не считаются частями, находящимися под напряжением.

Состояние B — Открытые части под напряжением с одной стороны и заземленные части с другой стороны. Бетонные, кирпичные и плиточные стены считаются заземленными поверхностями.

Состояние C — открытые токоведущие части по обеим сторонам рабочего пространства (без ограждений, предусмотренных в условии A), между которыми находится оператор.

3 Рабочее пространство не требуется сзади оборудования, такого как распределительные щиты или узлы управления, которые не имеют заменяемых или регулируемых частей (таких как предохранители или выключатели) сзади и где все соединения доступны из других мест, кроме назад. Если для работы с обесточенными частями на задней стороне закрытого оборудования требуется доступ сзади, минимальное рабочее пространство должно составлять 762 мм (30 дюймов.) по горизонтали.

Таблица S-3 — Высота незащищенных токоведущих частей над рабочим пространством

Номинальное напряжение между фазами Высота
м футов
601-7500 В 1 2,8 1 9.0.
7501 В-35 кВ 2,8 9.0.
Свыше 35 кВ 2,8 + 9,5 мм/кВ свыше 35 кВ 9,0 + 0,37 дюйма/кВ свыше 35 кВ.

1 Минимальная высота может составлять 2,6 м (8,5 футов) для установок, построенных до 13 августа 2007 г. Минимальная высота может составлять 2,4 м (8,0 футов) для установок, построенных до 16 апреля 1981 г., если номинальное напряжение между фазами находится в диапазоне 601-6600 вольт.

OCWR — Безопасность электрической панели

Электрические опасности являются одними из наиболее распространенных угроз безопасности, обнаруженных во время проверок безопасности и гигиены труда Управлением по соблюдению нормативных требований.

Электрические системы на рабочем месте имеют механизмы для защиты сотрудников от травм; однако эти системы должны поддерживаться должным образом, чтобы они были эффективными. Электрические панели — это основные устройства, которые контролируют подачу электроэнергии к различным частям офисного или строительного оборудования. Каждое соединение на панели имеет переключатель, который может остановить подачу тока к определенным электрическим цепям и приборам. Если работник получает удар электрическим током, отключение источника питания может быть единственным безопасным способом прекращения подачи электрического тока.

Следующие стандарты OSHA помогают обеспечить безопасное использование электрических панелей и предотвратить серьезные травмы.

ДОСТУПНОСТЬ

OSHA требует достаточного доступа и рабочего пространства вокруг всего электрического оборудования или панелей, работающих под напряжением 600 вольт или ниже. 29 CFR 1910.303(г). Для оборудования, работающего при напряжении 600 вольт, номинальном или менее относительно земли, электрические панели должны иметь зазор не менее трех футов перед панелью и минимальную ширину зазора 2.5 футов или ширины оборудования, в зависимости от того, что больше. Это гарантирует, что в случае аварийной ситуации с электричеством перед панелью будет свободное рабочее пространство для быстрого доступа к автоматическим выключателям. Электрические панели также должны иметь безопасные крышки, чтобы гарантировать отсутствие оголенных проводов, которые могут привести к поражению электрическим током. Это также предотвращает воздействие пыли, грязи и влаги на внутренние механизмы. Электрические распределительные коробки в коммерческих зданиях должны быть закреплены и доступны только для обученного персонала.

МАРКИРОВОЧНЫЕ СПРАВОЧНИКИ

Каждый выключатель на электрическом щите должен иметь каталог, указывающий, куда течет электричество. 29 CFR 1910.303(f)(1). Наличие точных каталогов может сэкономить время, если электричество необходимо отключить в случае чрезвычайной ситуации. Неполные или отсутствующие каталоги также могут подвергнуть сотрудников потенциальной опасности и привести к серьезным травмам, если неправильная цепь будет деактивирована или заблокирована во время технического обслуживания или ремонта оборудования.

Узнайте больше и продолжите чтение, загрузив следующие документы.

Электрические коды для электрических сервисных панелей

Определения электрических норм для домашних электрических сервисных панелей


Понимание важности электрических правил для домашних электросетей

Основная причина отказов:

NEC 110.3
Письменная коррекция электрики — все местоположения
Несоблюдение инструкций производителя.

НЭК 110.3
Перечень и маркировка электрооборудования Все электрооборудование, включая светильники, устройства и приборы, используемые как часть электроустановки или в связи с ней, должно быть внесено в список и маркировано Национальной испытательной лабораторией (NRTL) как прошедшее испытания и признанное пригодным для особая цель.

Информация о принятии кода:
Показанные коды являются только примерами и могут быть неточными или неточными для вашего приложения или юрисдикции.Для получения полной информации обратитесь в местное управление строительства.

НАЦИОНАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ НОРМЫ


NEC 110-3 и 110-14 Anti-Oxidant Compound должны использоваться на всех алюминиевых проводниках.

NEC 110-26 Глубина рабочего пространства в направлении доступа к токоведущим частям, когда напряжение относительно земли не превышает 150 вольт, должна быть не менее 3 футов. Минимальная ширина рабочего пространства перед электрооборудованием должна быть равна ширине оборудования или 30 дюймов, в зависимости от того, что больше.Это рабочее пространство должно быть чистым и простираться от пола до высоты 6 1/2 футов и не должно использоваться для хранения. Все рабочие места должны быть обеспечены освещением.

NEC 230-8 и 230-54 Входные кабелепроводы должны быть защищены от дождя, иметь дренаж и герметизированы для предотвращения конденсации влаги. Размеры проводников для однофазных жилых помещений на 120/240 В
NEC 310-15 Медно-алюминиевый эксплуатационный рейтинг
………………….4 AWG……2 AWG ..100 А
…….1 AWG……….2/0…. 150 А
……. ……….2/0………… 4/0….. 200 А
Обратитесь к типу изоляции проводника, чтобы определить точные эксплуатационные характеристики.

NEC 230.54 Электротехнические услуги — Каналы для служебных входов должны быть водонепроницаемыми и иметь дренаж.

NEC 230.70 Электрические службы — Средства отключения служебных помещений должны быть установлены в легкодоступном месте либо снаружи здания или сооружения, либо внутри ближайшего места ввода проводников служебного ввода.

NEC 240-3 Номинал предохранителя или автоматического выключателя обычно определяет минимальный размер проводника цепи согласно следующей таблице:
Предохранитель или цепь минимального размера провода
Размер выключателя Медь / алюминий
15 ампер ……….14… н/д
20 ампер ……….12… н/д
30 ампер .. ……..10…. 8
40 ампер …….8…. 6
50 ампер ………..6. … 4

Примечание. Проводники, питающие двигатели, кондиционеры и другое специальное оборудование, могут иметь защиту от перегрузки по току, превышающую общие ограничения, указанные в приведенной выше таблице.

NEC 240-24 Электрические панели должны быть легко доступны и не должны располагаться в ванных комнатах или вблизи легко воспламеняющихся материалов, таких как шкафы для одежды.

Кабелепровод для электрических сетей NEC 300.4 Кабелепроводы «Там, где кабельные каналы, содержащие незаземленные проводники № 4 или больше, входят в шкаф, коробку или корпус, проводники должны быть защищены втулкой, обеспечивающей плавно закругленную изолирующую поверхность.

NEC 300-5 Underground Service Расположение отводов должно быть обозначено предупреждающей лентой, которая размещается в траншее не менее чем на 12 дюймов выше подземной установки.

NEC 300.5 Подземная проводка кабелепроводы и кабельные каналы «Прямые подземные кабели или кабелепроводы или другие кабельные каналы должны соответствовать следующим минимальным требованиям к покрытию:
Кабель для прямого захоронения Жесткий или промежуточный металлический кабелепровод Неметаллическая кабелепроводная дорожка (ПВХ)
24 дюйма 6 дюймов 18 дюймов
Для бытовых распределительных цепей с номинальным током 20 ампер или менее при напряжении 120 вольт или менее и с защитой GFCI в их источнике допускается минимальное покрытие 12 дюймов
. ПРИМЕЧАНИЕ. Эта таблица не относится к подземной проводке для открытых бассейнов, спа-салонов или джакузи — см. статью 680 NEC.

NEC 300.7 Электрические проводники Участки кабельных каналов или гильз, подверженные различным температурам (т. е. проходящие из внутренней части здания наружу), должны быть герметизированы утвержденным материалом для предотвращения попадания конденсата в оборудование.

NEC 300.9 Кабелепровод для электрических коммуникаций Каналы Внутренняя часть каналов, установленных во влажных местах выше уровня земли, считается влажными местами.

NEC 310-15 Электрические службы, размеры проводов проводов «РАЗМЕРЫ ПРОВОДНИКОВ ДЛЯ 120/240 В, 3-ПРОВОДНЫХ, ОДНОФАЗНЫХ, ЖИЛЫХ УСЛУГ И ОТВОДОВ
Медь — Алюминий — Номинальные характеристики
4 AWG……2 AWG ……100 А
1 AWG……2/0 …………150 А
2/0….. …….4/0 …………200 А
400 тыс.смил…600 тыс.смил…..400 ампер

NEC 384-13 Все устройства защиты от перегрузки по току должны быть четко идентифицированы в отношении назначения или использования в справочнике, расположенном на лицевой стороне или внутри дверей электрощита .

Кабельные каналы NEC 370-17, содержащие незаземленные проводники № 4 или больше, входят в шкаф, коробку или корпус, проводники должны быть защищены втулкой кабелепровода, обеспечивающей гладко закругленную изолирующую поверхность.

Примеры бытовых электротехнических норм для услуг

Коды IRC
Домашнее электроснабжение
1. Минимум 100 ампер 3-х проводной сети для одноквартирного жилого дома.
NEC 230.79

2. Только одна услуга на жилое помещение, за исключением многоквартирных домов.
NEC 230.2

3. Сервисные разъединители должны располагаться в месте ввода служебных проводников.2003 IRC E3501.6.2

Электрические разъединители
1. Внешние воздушные блоки должны иметь разъединение в пределах видимости.
NEC 440.14

2. Минимальный ток отключения для одной цепи 15 ампер, для двух цепей 30 ампер и для всех остальных 60 ампер. (отдельные гаражи с более чем двумя цепями должны иметь провод на 60 ампер)
NEC 230.79

3. Электрические водонагреватели должны иметь средства отключения в пределах видимости прибора или иметь автоматический выключатель, который можно заблокировать в открытом положении.
NEC 430.III .

Общая информация
Рабочее пространство вокруг электрооборудования должно быть минимальным: 30 дюймов в ширину и 36 дюймов в глубину и 6 футов-6 дюймов в высоту. Если оборудование выше 6 футов-6 дюймов, минимальная высота должна быть до верха оборудования. Он также должен быть освещен. 2003 IRC E3503

Для получения полной и актуальной информации о коде всегда обращайтесь в местное управление строительства.

стиль=»очистить: слева»>

Соответствие электрических панелей напольной маркировке

Электрические панели являются неотъемлемой частью больших и малых объектов по всей территории Соединенных Штатов.Они обеспечивают контроль над энергией, которая поддерживает работу машин, жужжание света и работу компьютеров, но их легко игнорировать в повседневной рутине. (На самом деле, нарушения требований к электроснабжению регулярно входят в десятку самых частых обращений по безопасности OSHA каждый год.)

Поэтому важно знать правила OSHA в отношении поддержания чистых и безопасных зон вокруг электрических щитов, а также знать, как лучше всего сообщать об этих границах.

Соответствие правилам OSHA для электрических панелей

Стандарт OSHA по общим требованиям к электрооборудованию (29 CFR 1910.303) включает в себя раздел для создания и поддержания свободного пространства вокруг электрических панелей и других систем, которые требуют обслуживания, регулировки или технического обслуживания, когда они находятся под напряжением.

Вот общая разбивка требований к пространству при планировании вокруг электрических панелей:

  • Вокруг электрического щита должен быть обеспечен достаточный доступ и рабочее пространство
  • Ширина пространства перед электрическим щитом должна быть равна ширине оборудования или 30 дюймов, в зависимости от того, что больше
  • Рабочее пространство должно позволять навесной панели или дверце оборудования открываться на угол 90°
  • Вертикальное пространство должно простираться от уровня, пола или платформы непосредственно перед электрическим щитом до:
    • 6 футов 3 дюйма над землей (для зданий или территорий, построенных до 13 августа 2007 г.)
    • 6 1/2 фута над землей (для зданий, построенных после 13 августа 2007 г.)
  • Свободное рабочее пространство перед электрическим щитом (или частью электрооборудования) должно быть:
    • 2 1/2 фута, если электрооборудование было изготовлено до 16 апреля 1981 г.
    • 3 фута при номинальном напряжении от 0 до 150 вольт
    • от 3 до 4 футов при номинальном напряжении от 151 до 600 вольт
    • от 3 до 5 футов при номинальном напряжении от 601 до 2500 вольт
    • от 4 до 6 футов при номинальном напряжении от 2501 до 9000 вольт
    • от 5 до 9 футов при номинальном напряжении от 9 001 до 25 000 вольт
    • от 6 до 10 футов при номинальном напряжении от 25 001 до 75 000 вольт
    • от 8 до 12 футов при номинальном напряжении более 75 000 вольт

Примечание: Точные размеры рабочего пространства зависят от напряжения, изоляции и наличия открытых токоведущих и заземляющих частей, которые могут присутствовать.См. Таблицы S-1 и S-2 в 29 CFR 1910.303 для получения более подробных указаний по граничным измерениям.

В стандарте

OSHA также перечислены особые требования к распределительным щитам, щитам и распределительным щитам, которые управляют цепями освещения и питания здания. Эти установки должны соответствовать следующим требованиям:

  • Вертикальное пространство должно простираться от уровня, пола или платформы непосредственно перед электрическим щитом до несущего потолка или на 6 футов, в зависимости от того, что ниже
  • Пространство, равное ширине и глубине оборудования, должно оставаться свободным, если оно не используется для защиты от конденсата, утечек, разбрызгивателей и других повреждений

Дополнительные советы по обеспечению соответствия электрических панелей

OSHA также поддерживает несколько правил, когда трубы, воздуховоды и другое оборудование могут находиться рядом с электрическими панелями.Эти правила включают следующее:

  • Область электрооборудования, как правило, должна быть свободна от любых других материалов, оборудования, трубопроводов или систем воздуховодов
  • Это свободное пространство должно охватывать всю площадь основания оборудования и простираться вверх на шесть футов над верхней частью оборудования (или до несущего потолка, если он ниже)
  • Трубы, воздуховоды и другое оборудование не могут располагаться в этом «верхнем» пространстве, если на месте нет эффективной физической защиты, включая защиту от капель или утечек, в зависимости от обстоятельств

Установление границ с разметкой пола


После того, как вы установили границы вокруг электрического щита, пришло время подумать, как лучше всего обозначить эти границы.Управление по охране труда и промышленной гигиене США (OSHA) не предъявляет никаких требований к конкретным цветам или требованиям к маркировке пола, но общепринятые передовые методы могут помочь вам в процессе принятия решений.

Вот как маркировка пола может сделать эти границы четкими и обеспечить безопасность рабочих:

  • Полосатая предупреждающая лента: Яркие цвета и резкий контраст полосатой предупреждающей ленты делают ее заметной на расстоянии; на большинстве объектов используется лента в красно-белую или черно-желтую полоску для обозначения свободных зон вокруг электрооборудования
  • .
  • Сплошная цветная маркировка пола: Сплошная лента для маркировки пола может обозначать области, когда полосатая маркировка пола используется в другом месте как часть более широкой системы цветовой маркировки; желтая напольная разметка обычно сигнализирует об осторожности и указывает на пешеходные дорожки и рабочие зоны, тогда как белая лента чаще всего используется для общих целей
  • Напольные таблички: Используйте большие прочные напольные таблички, чтобы предупредить рабочих о электрических панелях и напомнить им о необходимости соблюдать чистоту; это может прояснить и усилить сообщения, передаваемые с помощью ленты для разметки пола
  • .

Ресурсы для маркировки полов от компании Graphic Products

Начните с разметки пола с помощью двух бесплатных руководств от Graphic Products.Узнайте больше о способах нанесения маркировки пола, правилах и ресурсах из нашего Руководства по передовой практике маркировки пола, а также узнайте о распространенном использовании различных типов лент для маркировки пола с помощью нашей Таблицы цветов маркировки пола.

Требования к электрическим панелям для солнечных батарей

Если вы думаете о переходе на солнечную энергию, базовые знания о том, как будут выглядеть ваши электрические требования к солнечным панелям, могут помочь вам принимать более обоснованные решения на этом пути.

В этой статье мы рассмотрим некоторые ключевые термины, такие как киловатт-часы и падение напряжения, рекомендации по подключению к сети электрических панелей и информацию о электрических схемах.

Терминология

Киловатт-час

Важным электрическим термином для солнечной энергетики является киловатт-час . Проще говоря, киловатт-час (кВтч) — это единица измерения, которая измеряет, сколько энергии вы используете за определенный период времени.

Например, если у вас есть прибор мощностью 1000 ватт (1 киловатт = 1000 ватт), работающий в течение одного часа, то он будет потреблять один киловатт-час (кВтч) энергии в течение этого времени.

Коммунальные предприятия выставляют счета за электроэнергию на основе стоимости за кВтч, и знание того, сколько кВтч вы используете каждый месяц, может очень помочь в правильном расчете вашей системы.Для получения дополнительной информации перейдите к нашему руководству по киловатт-часам, в котором эти темы рассматриваются более подробно.

Падение напряжения

Когда ток проходит через электрическую цепь, небольшое количество напряжения теряется из-за сопротивления в проводах. Эта концепция называется падением напряжения .

Падение напряжения может привести к небольшим потерям производительности вашей солнечной системы и может быть более выраженным в системах с более длинной проводкой. Существует четыре основных подхода к противодействию этому явлению:

  1. Минимизация длины проводки.
  2. Тщательно продумайте размещение инвертора.
  3. Используйте провод большего сечения. Больше провод = меньше сопротивление.
  4. Создайте свою систему с более высоким напряжением для преодоления сопротивления.

Как видите, сечение проводов солнечной панели является важным фактором, который следует учитывать. Если вам помогает проектировщик солнечных батарей в планировании вашей системы, он должен учитывать падение напряжения как часть процесса. Для получения более подробной информации вы можете обратиться к нашему руководству по падению напряжения.

Дополнительные соображения относительно требований к солнечной электрической панели

Для сетевых солнечных систем размер вашей электрической сервисной панели накладывает некоторые неотъемлемые ограничения на размер вашей солнечной системы.

Без этих ограничений по размеру комбинированная энергия из коммунальной сети и солнечной системы может привести к перегрузке электрической панели при обратном питании (другими словами, подача энергии из вашей системы через автоматический выключатель в вашей панели).

Правило 120 %

При расчете параметров системы в соответствии с электрическим щитом помните о правиле 120 %.

Правило 120 % гласит, что через шины главного выключателя не может проходить более 120 % номинального тока (в амперах).

Вот гипотетический пример, чтобы лучше понять, что это означает для определения размера вашего проекта солнечной энергии и требований к электрическим панелям для солнечной энергии:

Предположим, что у вас есть стандартная услуга, рассчитанная на 200 ампер, а также главный электрический выключатель, рассчитанный на 200 ампер. ампер Как понять, какой размер солнечного выключателя вы можете получить для этой сетевой системы?

В этом случае мы знаем, что не можем превысить 120 % от номинального значения (240 ампер), поэтому максимальный солнечный выключатель, который мы можем добавить, будет рассчитан на 40 ампер.С добавленным 40-амперным солнечным выключателем ваша система может обрабатывать до 7600 Вт обратной солнечной энергии.

Конечно, как и в любом правиле, есть исключения. Более крупные солнечные системы могут быть осуществимы, но требуют компромиссов, таких как снижение характеристик вашей основной панели или большие затраты на модернизацию сервисных панелей. В качестве альтернативы, некоторые компании производят электрические панели, готовые к использованию фотоэлектрических элементов, которые могут увеличить допустимую солнечную мощность с 7600 до примерно 10 000 Вт.

Пример: Если у вас есть электрический выключатель на 200 ампер, максимальный солнечный выключатель, который вы можете добавить, будет на 40 ампер.

Схемы электрических соединений

Схемы электрических соединений являются важным ресурсом для установки и обеспечения соответствия вашей солнечной системы требованиям к электрическим панелям для солнечной энергии. Он понадобится вам, прежде чем вы сможете подать заявку на получение разрешения и пройти окончательную проверку.

Как читать электрическую схему

Схемы подключения солнечных панелей могут напугать, если вы никогда раньше не работали над электрическими проектами. Однако, как только вы ознакомитесь с их основными строительными блоками, это не так сложно понять:

  • Каждый символ (например, квадрат, круг и т.) представляет собой физический компонент в системе. Диаграммы обычно включают ключ для определения того, какой символ соответствует какой физической части.

Вот пример некоторых символов, взятых из одной из наших схем подключения:

На приведенном выше рисунке прямоугольники, обозначенные , представляют солнечные панели системы. Коробка с маркировкой B представляет собой объединительную коробку Midnite MNPV-6.

  • Каждая линия представляет собой провод, который соединяет компоненты вместе.Провода обычно маркируются по цвету, а на схемах есть ключ, в котором перечислены сокращения для каждого цвета, используемого в макете.
Два зеленых провода соединены . Однако красный и зеленый провода не подключены.

Линии часто перекрываются на схемах соединений из-за количества соединений, которые необходимо представить.

Если провода предназначены для соединения, на их пересечении будет точка, обозначающая их соединение.Это показано на рисунке выше, где пересекаются два зеленых провода. Прямоугольник, перекрывающий их пересечение, указывает на то, что они соединены.

Однако перекрывающиеся линии не обязательно означают, что два провода соединены. Давайте снова обратимся к проволочной графике; хотя красный и зеленый провода пересекаются, на их пересечении нет коробки, и поэтому они соединены , а не .

Схемы электрических соединений иллюстрируют соединения в системе

Обратите внимание, что электрические схемы представляют собой , а не физические карты того, как ваша система будет выглядеть в реальной жизни.Скорее, они иллюстрируют связь между всеми частями системы, чтобы их можно было правильно соединить вместе.

Unbound Solar ® включает в себя электрические схемы САПР (автоматизированное проектирование) как часть наших комплексных систем. Кроме того, наша техническая команда проверяет эти диаграммы, чтобы смягчить падение напряжения. Если вы хотите узнать больше о наших схемах подключения, нажмите здесь.

Электрические панели | Как они работают, обслуживание и многое другое

Что такое электрический щит?

Электрическая панель (а.к.а. breaker panel) представляет собой металлический ящик с дверью, обычно встроенный в стену в дальнем углу вашего дома. Внутри вы найдете все выключатели вашего дома.

Вы можете включать и выключать рубильники. Они также автоматически отключаются, когда через них проходит слишком большой электрический ток — для этого они и нужны.

Внутри электрического щита вы найдете главный выключатель, который управляет питанием всего дома.Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома. Каждый выключатель должен иметь этикетку, указывающую на контролируемую им часть дома.

В некоторых старых домах нет выключателей; вместо этого у них есть предохранители. Если у вас есть блок предохранителей, вы не увидите переключателей на электрической панели; вы увидите ввинчиваемые предохранители. Если в вашем доме по-прежнему используется блок предохранителей, у вас могут возникнуть трудности с получением страховки или вам придется платить более высокую ставку.Ниже мы обратимся к предохранителям и страхованию дома.

Электроэнергия в ваш дом поступает через электрический счетчик снаружи, который направляет питание на ваш электрический щит. Вы можете отключить эту основную подачу электроэнергии с помощью главного выключателя на электрощите. Ваш главный выключатель также сообщает вам силу тока вашей электросети (сила тока — это сила электрического тока).

Домашние электрические услуги в Канаде варьируются от 60 до 400 ампер.Большинство электрических правил требуют обслуживания не менее 100 ампер.

Страховые компании часто интересуются силой тока в вашем доме. Если меньше 100, возможно, вам потребуется обновить систему. Сила тока ниже 100 может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет платить более высокую ставку.

Как найти вашу панель

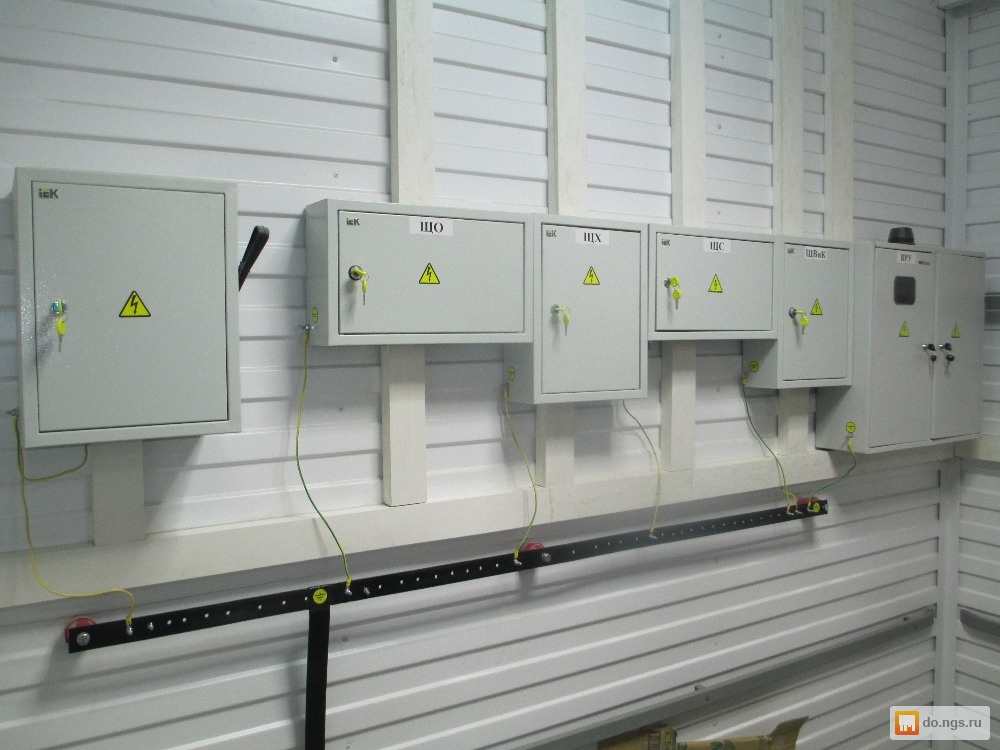

Электрические панели представляют собой металлические коробки, обычно серого цвета. Обычно их встраивают в стену.

Электрические панели имеют двери (или, по крайней мере, должны быть). За дверью вы найдете множество проводов и выключателей — эти выключатели — ваши выключатели.

Электрические панели обычно находятся в отдаленной части вашего дома. Подвалы, складские помещения, прачечные или гаражи — все это обычные места для установки электрического щита. В старых домах вам, возможно, даже придется выглянуть за пределы дома, чтобы найти свою панель.

В квартирах чаще всего панель можно найти прямо внутри блока возле входа или в спальне, за дверью.

В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми единицами. Дополнительную информацию о подпанелях см. в разделе общих вопросов.

Как работает электрический щит?

Автоматические выключатели срабатывают (т. е. отключаются) при перегрузке цепи. Это устройства безопасности, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если выключатель не сработал и не отключил питание, перегруженные цепи могут вызвать пожар или кого-то убить электрическим током.

Каждый выключатель управляет одной цепью; каждая цепь обычно соответствует комнате или участку дома. Энергоемкие устройства, такие как электрические плиты или кондиционеры, могут иметь собственный выключатель.

Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается. Это происходит, например, если к одной цепи подключено слишком много устройств.

Существуют выключатели разных размеров в зависимости от того, сколько электроэнергии им нужно выдерживать.Как и электрическая служба дома, отдельные выключатели делятся по силе тока, которую они могут выдержать. Прерыватели варьируются от 15 до 200 ампер; однако большинство из них рассчитаны на 15, 20 или 30 ампер.

Выключатели

также имеют номинальное напряжение; одиночный автоматический выключатель обычно обеспечивает 120 вольт — типичное количество, необходимое для освещения, телевизоров и т. д. Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших приборов, которые потребляют много энергии, таких как плита или электрическая сушилка. У больших, энергоемких приборов, таких как плиты или холодильники, должен быть свой собственный выключатель.

Когда выключатель срабатывает, все, что вам нужно сделать, это щелкнуть выключателем, чтобы сбросить его. В старых домах с блоками предохранителей вы не можете просто сбросить его; нужно менять весь предохранитель, если он перегорел.

Сколько стоит замена или модернизация электрощита?

Стоимость модернизации электрощита вашего дома сильно различается в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов. Однако это для 100-амперного обслуживания.Чаще всего у домовладельцев уже есть 100-амперная сеть, и им необходимо обновить ее до 200. Стоимость этого составляет примерно от 3500 до 5000 долларов.

Единственный способ быть уверенным в стоимости – обратиться к электрику (или еще лучше: к трем разным электрикам), который предоставит вам подробные расценки.

Есть две причины, по которым вы хотели бы обновить свой электрический щит: ваша служба не обеспечивает достаточного количества энергии для вашего дома или у вас есть предохранители вместо выключателей.

Если в вашем доме есть блок предохранителей или ток в сети ниже 100 ампер, вам следует обновить его.Даже если у вас уже есть 100-амперная сеть, вам может потребоваться перейти на 200- или 400-амперную сеть, так как многие дома работают на 100-амперной сети.

Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить ваше использование услуг и сказать вам, нужна ли вам модернизация или нет.

Электрический код Требования к шкафу панели автоматического выключателя

Строительные нормы и правила регулируют электрические панели. По соображениям безопасности панели должны соответствовать многим стандартным требованиям.

Строительные нормы и правила в Канаде разные в каждой провинции и муниципалитете, но в целом они диктуют:

  • Высота, на которой должен находиться блок выключателя.
  • Расположение коробки выключателя в доме. Например, они не могут находиться в ванной.
  • Доступность коробки выключателя. Например, коробка не может находиться за книжной полкой, и всегда должно быть свободное пространство, чтобы открыть панельную дверцу.
  • Выключатели должны иметь четкую маркировку. Это включает в себя их номинальную силу тока и то, какие части их дома они контролируют.

Существует множество других технических требований к электротехническим нормам для коробок выключателей. Но, если вы не электрик, вам не о чем беспокоиться; работа с коробками выключателей и электропроводкой всегда должна выполняться квалифицированным специалистом.

Что делать, если что-то пойдет не так?

Сработал выключатель

Как упоминалось ранее, при перегрузке цепи сработает автоматический выключатель.

Например, вы используете фен, а телевизор и настольный компьютер работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к слишком большой потребляемой мощности, и выключатель сработает.

Если вы отключили выключатель, вот что вам следует сделать:

  1. Отключите питание элементов, вызвавших срабатывание выключателя. Итак, в этом случае выключите фен, телевизор и микроволновую печь.
  2. Подойдите к электрической панели и откройте ее.
  3. Найдите сработавший выключатель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между положениями «включено» и «выключено», в то время как все остальные все еще включены. Нечетным является ваш сработавший выключатель.
  4. Полностью переведите переключатель в выключенное положение, а затем снова во включенное.

Теперь вы снова сможете пользоваться своими электрическими устройствами.

Только помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, может возникнуть другая проблема.

Недостаточная емкость

Если у вас есть автоматический выключатель, который часто срабатывает (или несколько автоматических выключателей), проблема может заключаться в мощности.

Если проблемы вызывает только один выключатель, вы можете решить эту проблему, отключив некоторые электрические устройства от этой цепи и подключив их к другой цепи.Если это тот случай, когда у вас недостаточно цепей (например, все розетки на вашей кухне подключены к одной цепи), вам может понадобиться электрик, чтобы перемонтировать выключатели или добавить дополнительные цепи.

В некоторых случаях электрик может добавить подпанели или тандемные цепи для более эффективного распределения энергопотребления.

Однако может случиться так, что вы просто достигли предела электроснабжения вашего дома. Если у вас часто срабатывают выключатели или вы обнаружите, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю вашу электрическую систему до 200- или даже 400-амперного обслуживания — большая и потенциально дорогая работа. (но иногда необходимая).

В краткосрочной перспективе вы можете решить проблемы с емкостью, не запуская слишком много устройств одновременно (особенно энергоемких устройств, таких как системы отопления, вентиляции и кондиционирования, водонагреватели или пары стиральных и сушильных машин).

Коррозия

Коррозия электрических панелей или проводки вокруг них является признаком наличия влаги. Влага и электричество — не лучшее сочетание (очевидно).

Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой — влага в воздухе может вызвать ржавчину.Просто отшлифуйте панель, загрунтуйте и снова покрасьте.

Однако коррозия на выключателях или электропроводке гораздо серьезнее. Это может быть признаком того, что в вашу электрическую систему просачивается влага, возможно, из наружного счетчика. Если вы видите проржавевшие провода или выключатели, вызовите электрика.

Короткое замыкание

Эта ситуация немного серьезнее.

Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрального или другого горячего провода, это вызывает короткое замыкание.Это может произойти, когда мыши или другие животные повредят проводку или когда вы подключите устройство с поврежденной схемой. Найти причину короткого замыкания бывает непросто.

Короткое замыкание должно немедленно привести в действие автоматический выключатель. Если вы сбросите сработавший выключатель, и он мгновенно сработает снова, скорее всего, виновато короткое замыкание.

Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите выключатель, управляющий питанием этой розетки. Проверьте шнур питания на наличие оплавленных участков или других повреждений.Посмотрите на саму розетку и проверьте, нет ли запаха гари или темного обесцвечивания. Все это признаки неисправной схемы. Если вы отключите устройство, а автоматический выключатель сработает должным образом, это устройство, скорее всего, вызвало короткое замыкание.

Если вы не можете найти конкретное устройство, вызывающее короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимое короткое замыкание.

Замыкание на землю

Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается провода заземления или любого другого заземленного предмета.«Заземление» означает, что электричество может проходить через этот объект на землю.

Замыкания на землю часто происходят, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в наполненную раковину. Это вызовет замыкание на землю и срабатывание выключателя.

Как это часто бывает в ванных комнатах, ваша розетка может иметь прерыватель цепи замыкания на землю или GFCI.

GFCI — это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем это может сделать автоматический выключатель).

GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке. Эти кнопки предназначены для тестирования и сброса GFCI.

Если вы отключите свой GFCI, отключите от него все и нажмите кнопку сброса.

Вы должны проверять свой GFCI несколько раз в год.

Добавить комментарий

Ваш адрес email не будет опубликован.
