Станок для сетки рабицы своими руками: Обзор станков по изготовлению сетки-рабицы на рынке и как сделать станок своими руками

Содержание

Как сделать ручной станок для изготовления сетки Рабицы

В домашнем хозяйстве этот традиционный материал применяется для ограждения, возведения заборов, изготовления клеток, вольеров, сит для просеивания сыпучих материалов и т. д.
Чтобы сократить затраты, вместо покупки готовой сетки Рабицы, ее можно выполнить на ручном станке, сделать который нетрудно, т. к. его конструкция не отличается сложностью и не потребуются дорогостоящие материалы.

Понадобится


Для изготовления станка нам почти ничего не придется покупать. Все что для этого нужно, можно отыскать среди металлического хлама, который уже ни для чего не пригоден. В частности, мы должны приготовить:
  • небольшой отрезок металлической полосы;
  • подержанный шарикоподшипник;
  • зубчатое колесо с ручкой для вращения;
  • отрезок металлической трубы;
  • цветной скотч или изоленту;
  • два стержня квадратного сечения;
  • проволоку нужного диаметра.

Чтобы подготовить детали и собрать станок, нам понадобятся: тиски, болгарка, сварочный аппарат и пассатижи.

Процесс изготовления станка и вязки сетки Рабицы


В соответствии с размерами подшипника на одном торце металлической пластины с помощью болгарки выполняем два ступенчатых выреза, больший из которых должен входить в отверстие внутреннего кольца шарикоподшипника.

Вставляем пластину вырезом в подшипник и привариваем ее в вертикальном положении к внутреннему кольцу.

На выступающую из подшипника часть металлической полосы надеваем зубчатое колесо с ручкой для вращения и производим сварку, обеспечивая неразъемное соединение этих деталей.


После завершения сварочных работ, убеждаемся в том, что внешнее кольцо подшипника не прихвачено сваркой и свободно вращается.
Наклеиваем на внешнюю поверхность отрезка круглой металлической трубы по винтовой линии с заранее заданным шагом цветной скотч или изоленту по всей ее длине. Используя наклеенный скотч в качестве шаблона, вырезаем в трубе спиральную прорезь с помощью болгарки.


Привариваем к подшипнику.

Привариваем снаружи к трубе в продольном направлении два стержня квадратного сечения, расположив их противоположно друг другу.


Зажимаем один из стержней в тиски и в начало прорези на трубе вставляем проволоку, конец которой загибаем с противоположной стороны пассатижами, чтобы загиб обхватил второй стержень при вращении зубчатого колеса.

Продолжаем вращать ручку и подавать проволоку в станок.

С другой стороны при этом будет выходить витой элемент сетки Рабицы.

Когда ее длина достигнет нужного размера, отрезаем проволоку пассатижами и приступаем к навивке второго элемента и т. д.
Затем скручивая попарно витые элементы, получаем сетку Рабицу требуемой ширины и высоты.


Смотрите видео

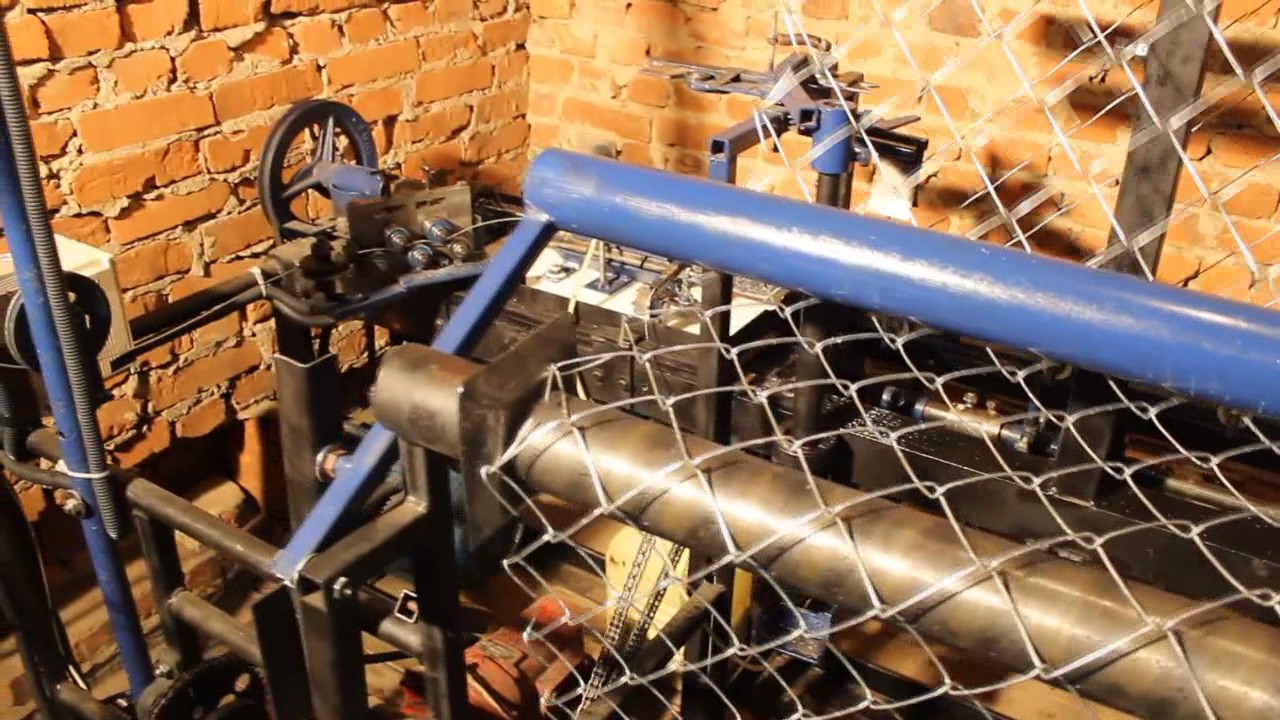

Ручной станок для сетки рабицы

Предлагаем ручной станок для сетки рабицы. Сетка рабица востребована на рынке, ее используют для ограждения территорий, строительства заборов, изгородей, клеток, вольеров и загонов для домашних животных, скотины и птицы. Сетка рабица пригодится на стройке, на дачном или приусадебном участке, для сельхозпредприятий и предприятий животноводства. Забор из сетки рабицы универсален, стоит недорого, долговечен, по качеству выше и его проще сделать, чем забор из штакетника.

Ручной станок для изготовления сетки рабицы дает возможность самостоятельно сделать полотно сетки любого размера из любого типа проволоки, из оцинкованной проволоки, стальной проволоки, проволоки с пвх покрытием, из проволоки любой толщины и жесткости. Это компактный, бесшумный, экономичный станок, работающий от мускульной силы человека, поэтому он не требует затрат на электричество. Ручной станок для сетки рабицы надежен и прост в эксплуатации, его можно свободно перевозить и переносить куда потребуется, на нем можно работать в любом помещении.

Станок для производства сетки рабицы пригодится в хозяйстве, так как, имея такой станок, вам не придется покупать сетку в магазине. С помощью ручного станка для сетки рабицы вы сможете изготовить тот объем сетки, который вам нужен, сможете делать и продавать готовую продукцию соседям или организовать небольшой бизнес, не требующий больших капиталовложений и затрат. Деньги, потраченные на покупку ручного станка для сетки рабицы, легко вернуть за месяц работы, дальше вы сможете получать стабильный доход.

Преимущества ручного станка для сетки рабицы:

  • компактные размеры, небольшой вес
  • низкая стоимость
  • экономичность, не требуется затрат на электричество
  • универсальность, может работать с любым видом проволоки, можно производить сетку рабицу любой длины и ширины
  • бесшумность, работает станок практически бесшумно
  • можно работать в любом помещении или на улице под навесом
  • простота эксплуатации, делать сетку рабицу на ручном станке сможет даже непрофессионал
  • надежность конструкции, нет сложных механизмов

Цена оборудования для изготовления сетки-рабицы

Актуальная цена оборудования для производства сетки-рабицы в прайс-листе.

Если вам необходимо автоматизировать процесс, то закажите линию, позволяющую плести сетку рабицу в автоматическом или полуавтоматическом режиме.

Сделать станок для плетения рабицы дома чертежи. Идеальный станок для изготовления сетки «рабица»

Сетка рабица считается по-настоящему универсальным строительным материалом. Она применяется при возведении зданий, для формирования ограждений, а также в ландшафтном дизайне. Для экономии средств можно сделать станок по изготовлению сетки рабицы своими руками.

Выбор формы и материала изготовления для сетки-рабицы

Она представляет собой несколько заготовок из проволоки определенной формы, сплетенных друг с другом. В качестве основного материала используется оцинкованная или черная сталь. Диаметр проволоки может быть от 0,5 до 2 мм в зависимости от модели. Также учитываются эксплуатационные свойства.

Для производства сетки рабицы своими руками необходимо заранее выбрать форму ячеек. Она зависит от области применения, а также требуемых технических характеристик.

В настоящее время приняты две формы ячеек:

  • ромбическая. Проволоки располагаются под углом 60 градусов относительно друг друга;
  • квадратная. Характеризуется прямыми углами относительно соединительных элементов.

Также заранее необходимо выбрать оптимальную высоту. Примечательно, что станок не будет влиять на этот параметр. Но от него зависит форма ячеек. Высота может варьироваться от 0,5 до 2 м, однако нужно учитывать жесткость конструкции. Если она будет использоваться в качестве ограждения — высота обычно будет составлять 1,5 м.

Оптимальная длина рулона сетки рабицы, сделанной своими руками, обычно равна 5 м. Это позволит выполнить монтаж материала без повышения трудоемкости работ.

Этапы производства станка для сетки рабицы

Для производства станка своими руками необходимо минимум навыков и небольшое количество инструментов. Важно правильно составить чертежи. Для этого сначала проводится ревизия подручного материала, а затем на основе полученных данных формируется схема изготовления оборудования.

На первом этапе необходимо ознакомиться с общей технологией. Она заключается в контролируемой деформации стальной проволоки для дальнейшего плетения. Технологически это осуществляется в два этапа. Сначала происходит выравнивание заготовки, а затем с помощью специального блока — изгиб проволоки под определенным углом.

Для осуществления этих процессов оборудование по производству сетки рабицы своими руками должно включать в себя следующие конструктивные компоненты:

  • выравниватель для проволоки. Он состоит из трех небольших валов. Крайние служат опорой, а находящийся посередине предназначен для выравнивания заготовки. Его положения должны регулироваться относительно других валов. Блок изготавливается отдельно от основного станка;
  • самодельный станок для формирования конструктивных элементов. Он состоит из трубы диаметром 60 мм, внутри которой располагается пластина. К одной ее части с помощью сварки крепится ручка. На поверхности трубы формируются угловые спиральные реза, расстояние между которыми определит будущие габариты ячейки.
    Обычно она составляет 5-7 см.

Для повышения производительности блок для деформации проволоки должен иметь платформу. Чаще всего для этого используют стальную пластину, габариты которой превышают диаметр трубы на 2-3 см. В ней сверлятся отверстия для крепления на рабочий стол.

Дополнительно на выравнивателе устанавливается блок подачи смазывающей жидкости. Она необходима для снижения вероятности появления брака.

Если же необходимо увеличить скорость изготовления — вместо ручного привода устанавливается электродвигатель. Однако для него необходимо продумать механизм для снижения оборотов.

После формирования заготовок из стальной проволоки определенной формы необходимо их соединить в единую конструкцию. Для этого рекомендуется придерживаться принятой технологической схемы. Она во многом схожа с аналогичным производственным процессом, но адаптирована для ручного труда.

Первый отрезок крепится на деревянной поверхности с помощью саморезов или скоб. Следующая заготовка вплетается в первый ряд. На этом этапе важно контролировать общую высоту. По такому же принципу происходит формирование всего рулона. Если в качестве основного материала изготовления использовался черный металл – после монтажа необходимо покрасить поверхность. Для нержавеющей проволоки это делать не нужно.

Для уменьшения трудоемкости работ в конструкции трубы можно установить отрезное устройство. Это актуально в тех случаях, если используется стальная проволока большого диаметра. В качестве альтернативы можно рассматривать применение ножниц по металлу. Однако они могут не справиться с поставленной задачей, если диаметр проволоки будет более 1,5 мм.

В видеоматериале подробно описывается конструкция станка для изготовления сетки рабицы своими руками:

Сетка-рабица своими руками изготавливается сравнительно просто, нужно лишь освоить основные принципы технологии ее производства в домашних условиях и иметь некоторые навыки выполнения простейших слесарных операций.

1

Для загородных участков без преувеличения идеальным вариантом обустройства элегантной и функциональной ограды является рабица. Ее можно установить самостоятельно, она не затеняет сад и огород, как это делают сплошные виды заборов. Да и чисто внешне сеточное ограждение выглядит более воздушно и ярко. При грамотном монтаже такая ограда будет служить несколько десятков лет, не теряя своего первоначального облика. При этом какого-либо ухода за ней обычно не требуется.

Также самостоятельное плетение рабицы можно рассматривать и в качестве коммерческой деятельности. Очень высоких прибылей подобное дело не принесет, так как стоимость стальной проволоки, которая требуется для изготовления сетки, достаточно высока. Но если у вас периодически будут заказывать рабицу (допустим, соседи по дачному поселку), неплохой довесок к основной зарплате будет гарантирован. Вы сможете в свободное время делать сетку и продавать ее по доступной цене.

2

Простейшим устройством, на котором можно изготавливать сетку с наиболее популярными размерами ячейки 80 на 80, 60 на 60 и 45 на 45 миллиметров, является конструкция, состоящая из следующих элементов:

  • подающий барабан;
  • отрезок ;
  • ролики из металла;
  • гибочный станок.

В качестве барабана может выступать обычное хозяйственное ведро. Его нужно будет перевернуть дном вверх и поставить на широкую деревянную доску, зафиксировав каким-либо грузом (тем самым мы убережем его от падения в процессе плетения сеточной продукции).

На этот самодельный подающий механизм мы накрутим проволоку, а затем будем подавать ее на швеллер с установленными на нем роликами (их нужно будет смонтировать три).

Посредством изменения положения среднего ролика вы сможете контролировать усилие, требуемое для натяжения стального материала. Для качественного вращения роликов, установленных на болтах, рекомендуется насадить на них небольшие по толщине (от 1 до 1,5 миллиметров) ограничительные шайбы.

Гибочный станок также делается самостоятельно из стальной толстостенной трубы. В ней вырезают под углом в 45 градусов к оси паз спиралевидной формы (примерно 4–5 миллиметров). Завершением указанного паза (где-то в пяти сантиметрах от окончания трубы) является отверстие круглой формы. Паз необходим для размещения в нем ножа, сделанного из твердого сплава (например, из инструментальной стали).

Трубу следует приварить к прочному уголку из стали, который в свою очередь соединяют с надежным основанием. В процессе сварки уголка и трубы постарайтесь не закрыть паз. Нож в нем будет крепиться либо шпилькой, либо обычным винтом. Регулировку опоры станка без проблем выполняют при помощи шайб.

3

Перед началом производства нужно протереть машинным маслом (брать можно отработанный состав) стальную проволоку, используемую в качестве исходного сырья. Некоторые домашние умельцы упрощают и этот процесс, используя специальный механизм (делают его, конечно же, самостоятельно). Подобный механизм – это просто небольшой коробок с выходным и входным отверстиями (их диаметр должен быть немного больше сечения проволоки). В него наливают смазочный состав, через который и проходит материал перед тем, как он попадет в станок для гибки.

Последовательность изготовления сетки следующая:

  • проволоку на ее конце сгибают в крюк;
  • протягивают получившуюся заготовку сквозь паз и соединяют с ножом в трубе;
  • начинают вращать приспособление (обычно для этого на него устанавливают рычаг, упрощающий выполнение данной операции) до тех пор, пока исходная заготовка не примет форму волны.

Волнообразную проволоку после этого размещают на отрезки требуемой длины и осуществляют ее намотку на перевернутое ведро. Обратите внимание на то, что метр рабицы в виде волны получается из 1,45 метра прямой стальной проволоки. Отдельные кусочки сетки стыкуют друг с другом непосредственно перед процессом ее натяжки. Легче эта процедура пройдет, если крайнюю проволоку вы вывинтите. Затем можно прикладывать торцы сетки один к другому и крепить их вынутой проволокой.

Скрепленную сетку рабицу допускается монтировать непосредственно на строящийся забор (к заранее врытым и надежно закрепленным в грунте столбикам из железобетона или иного материала). На столбы рекомендуется поставить рейки из дерева. Рабицу натягивают и при помощи гвоздей крепят на рейках. Процесс натягивания сетки упрощается в тех случаях, когда используется натяжной лучок или муфта (их зацепляют за какую-либо опору – за стенку, дерево, а затем закручивают прочной веревкой).

Домашние мастера, которые хорошо освоили операцию изготовления сетки рабицы своими руками и возвели не один надежный забор, советуют покрасить ограду после монтажа. Причем они говорят, что красить сетку лучше не валиком, а обычной кисточкой. В таком случае качество нанесения слоя более высокое – краска без проблем проникает в переплетения рабицы, а эти места являются весьма труднодоступными.

4

Описанная технология самостоятельного производства рабицы подходит в тех случаях, когда планируется выполнять ограждение относительно больших участков земли. А вот если вам нужно сделать совсем немного сетки для постройки клеток для домашней живности (гуси, куры, нутрии, кролики и так далее), можно изготовить сетку намного проще.

Берете пластину большой жесткости с шириной идентичной той, которую должны иметь ячейки рабицы, и толщиной немного больше толщины исходного сырья. Наматываете это самое сырье (стальную проволоку) на пластину, нагреваете их, а затем ждете, пока материал не остынет на воздухе (не нужно пытаться ускорить процесс остывания, применяя те или иные устройства для охлаждения).

После этого снимаете проволоку с пластины. Причем каждый новый виток по отношению к предыдущему разгибаете под девяностоградусным углом. Проволочная змейка, которая при этом получается, вворачивается в другую такую же змейку (нужно просто соединить звенья двух заготовок между собой). Готовая конструкция необходимых геометрических размеров получается посредством нанизывания друг на друга нескольких заготовок.

Для производства сетки в небольших объемах (по второму способу, который мы описали) желательно использовать относительно мягкую проволоку. Ее проще наматывать на пластину, нагревать, а затем и снимать. Но даже если таковой в вашем хозяйстве не нашлось, смело применяйте любой стальной материал. В тех случаях, когда используется твердая или очень пружинистая проволока из , после снятия с пластины ее витки могут ощутимо выгибаться. Это – не беда. Возьмите молоток и легкими постукиваниями придайте изделию требуемую форму.

Как видим, сделать сетку рабицу самостоятельно несложно. Потратьте немного своего времени, проявите смекалку, и сэкономьте деньги, которые планировалось потратить на приобретение материала для забора!

Когда изготавливается сетка Рабица своими руками, станок и проволока потребуются в обязательном порядке. При их помощи делается спираль. Проволоку нужно завивать не сильно, тогда сетка будет ровная и аккуратная. Слишком закрученную проволоку сложно будет вплетать в общее полотно. Сетка будет меньше искажаться и повреждаться во время работы, если смазывать станок автомобильным маслом. А лучшему скольжению будут способствовать хорошо отшлифованные и закругленные углы и пазы станка.

Сетку рабицу своими руками станок поможет производить, не затрачивая на это много средств.

Необходимые материалы и оборудование для создания станка:

  • шлифовальная бумага;
  • напильник;
  • бумага;
  • металлические углы;
  • угловая шлифовальная машина;
  • аппарат для сварки;
  • ролики;
  • обойма от подшипников;
  • кусочки железа;
  • стальная пластина;
  • часть трубы.

Неважно, как расположить станок, основной приоритет — удобство работы.

Одной рукой нужно направлять проволоку, а другой вращать ручку станка.

Нужно следить за тем, чтобы спирали не спутывались.

Станок имеет следующие устройства:

  • подающее;
  • натяжное;
  • смазывающее;
  • наматывающее (завивающее).

Функции различных устройств

Подающее устройство

Промышленное вязальное оборудование послужит хорошей системой подающего механизма проволоки. Проволока легко снимается со стационарной катушки. Стальное основание устройства около 1 кв. м, толщиной 5 мм.

В центре основания располагается стальной штифт длиной примерно 1 м. К штифту приваривается несколько прутов диаметром около 1 см. На самом верху штыря устанавливается подшипник с поводком и кольцом.

Проволоку из подающего устройства пропускают через кольцо и вставляют в натяжной механизм. Система натяжения состоит из роликов и механизма смазывания. Ролики создают необходимое натяжение проволоки.

Натяжное устройство

Каркас выполняется в виде прямоугольного треугольника. Гипотенузой треугольника должна быть стальная пластина длиной 5 мм и шириной 7 см, а две другие стороны делаются из стального уголка. В пластине гипотенузы сделаны специальные отверстия, куда устанавливаются ролики. Винт помогает менять расстояние между ними. Таких дырочек желательно сделать около 30, это создаст необходимое натяжение проволоки.

Смазывающее устройство

Смазывающее устройство необходимо устанавливать на пластину с роликами. Его можно сделать из насоса для велосипеда.

Нужно прикрепить насос к пластине так, чтобы дно было наверху. Донышко необходимо отрезать. При этом крышка насоса должна легко надеваться на корпус, закрепляя в нем пробку войлока.

Пробку нужно разрезать, чтобы через нее легко проходили узелки на проволоке. В сам насос заливается машинное масло.

Чтобы стенка насоса не повреждалась во время работы станка, необходимо следить, чтобы проволока входила в трубку, не касаясь края.

Для надежности можно укрепить края более прочным материалом, например, установить обойму от подшипника.

Наматывающее устройство

Необходимо, чтобы станок формировал хорошую спираль, поэтому наматывающий механизм является главной его частью. Это устройство состоит из трубы с прорезью в форме спирали и специального ножа.

Они создают необходимый размер ячеек сетки. Эти детали очень быстро изнашиваются, поэтому для производства сетки лучше брать детали из более прочных металлов. Витки спирали создаются при повороте ножа, а труба создает расстояние между ними.

Если взять трубу диаметром 4 см, то шаг спирали будет в 1,75 раза больше, это будет равно 7 см. Для создания прорези на трубе нужно взять бумагу длиной около полуметра и шириной 7 см, смазать клеем и аккуратно намотать на трубу, оставляя при этом зазор 4 мм. На всю длину должно получиться не менее 3 витков. Остается только сделать разрезы по линии зазора, а края обработать шлифовальной бумагой. Вместо трубы с прорезями можно приобрести винтовую втулку.

Для того чтобы закончить создание устройства, необходимо подобрать уголок из стали с полками по 2 см. Уголок нужно разрезать на две части, равные длине трубы. Уголки привариваются к трубе с двух сторон. Вся конструкция крепится к основанию с отверстиями, чтобы ее удобно было прикреплять к столу.

Можно создать несколько наматывающих устройств с разным шагом ячеек.

Для удобства работы на станке прекращать завивание желательно тогда, когда конец проволоки еще остается в наматывающем устройстве. Иначе вставлять проволоку придется заново. Это довольно сложный процесс: нужно загнуть ее конец, зацепив им нож, а затем потихоньку провернуть, вставив конец в прорезь трубы. При этом проволоку нужно прижимать отверткой, чтобы ее не закусило. Помогать отверткой необходимо до того, момента, как проволока не появится с другой стороны станка.

Нож для навивания проволоки

Для мягкой проволоки потребуется плоский нож, а для более жесткой у ножа должен быть большой угол закручивания.

Нож для жесткой проволоки нужно делать из прочных металлов, а для плоского ножа подойдет любой. Нож должен точно подходить по размерам трубы, чтобы не оставалось зазоров. Это может привести к заклиниванию механизма. Однако нож должен вращаться в трубе без затруднений. Для закрученного ножа нужно брать пластину шире нужного размера на 1-2 мм. Ее зажимают вертикально в тисках, нагревают и поворачивают верхнюю часть до необходимого предела. Незакрученные части отрезают, прикрепляют хвостовик, а потом корректируют необходимую ширину. Часть ножа возле хвостовика закаливают, а остальное шлифуют.

При производстве сетки останавливать станок нужно, когда нож располагается вертикально.

А правильному положению спиралей при соединении способствует положение нижней проволоки в нужном направлении, при помощи доски стола для монтажа.

Упругую проволоку можно отжечь, чтобы она стала более послушной. Но для этого требуются особые навыки, иначе по всей длине может получиться разная жесткость.

Нужно не забывать менять нож, если после работы с жесткой проволокой приходится завивать менее жесткую. Также длина шага у них будет разная, поэтому нужно вкручивать спираль более аккуратно.

Монтажный стол и его использование

Прежде чем начинать работу, рекомендуется проверить устройство навивания. Один конец проволоки вставляют в устройство и прокручивают несколько раз. В результате должна получиться спираль с хорошей формой ячеек. Чтобы проверить ровность ячеек, нужно посмотреть в подвешенном состоянии. Если заметны выступы в разные стороны, то это можно отрегулировать при помощи роликов.

Для изготовления сетки рабицы необходимо вывести проволоку с подающего механизма через кольцо и пропустить через натяжное устройство, направив ее в наматывающий механизм, создавая новую спираль.

Подобрав правильное расположение роликов, нужно добиться того, чтобы спираль выходила плоской.

В монтажном столе нужно отодвинуть специальную доску, вставив в открывшееся пространство спираль так, чтобы левый виток сцеплялся с первым витком другой спирали. После этого можно включать установку. Когда спирали сплетутся, нужно отделить спираль необходимой длины и, сцепив их витки, снова включить установку.

Если использовать крупную клетку для плетения сетки рабицы, то можно создать до 100 м рабицы в день. Если произведено много спиралей, а в сетке нет необходимости, то можно просто аккуратно сложить их, не сплетая полотно. Они не займут много места, а в будущем можно из них сплести сетку рабицу разной длины, обрезая и соединяя в необходимых местах.

Рабица своими руками изготавливается при наличии несложного самодельного приспособления. Как собрать самому такую установку? Для этого необходимо знать принципы плетения такого рода сеток и минимальные навыки по слесарному делу. Рабица имеет ряд преимуществ перед другими сетками, сделанных из проволоки. При её изготовлении не требуется точечная сварка, а при небольших объёмах производства в домашних условиях можно обойтись без электропривода. Благодаря этому всё больше мужчин пробуют изготовить ручное приспособление для плетения сетки рабицы своими руками, чтобы самим делать сетку для собственных нужд, при наличии свободного времени. Есть, конечно, и готовые заводские приспособления для этих целей, но для разового использования они финансово себя не оправдывают.

Большинство видов сетки формируется из плоских спиралей, соединённых между собой. Вся суть состоит в формировании этих зигзагообразных змеек из оцинкованной или черной проволоки. Для этого служит ряд механизмов для натяжки и намотки. Механизм натяжки нужен для того, чтобы не было чрезмерной закрутки или наоборот. Если спираль получается винтом, то её трудно вплетать в основное полотно, сетка будет путаться и иметь скверный вид. Провод может идти то мягче, то жёстче. Поэтому регулировка необходима. Поскольку проволока при изгибании сильно деформируется и трётся об формовочные детали станка, обязательной должна быть смазка, например отработанным машинным маслом. Механизм системы навивки имеет нерегулируемые размеры и определяет форму и параметры ячейки. Во время формирования витков нужно сразу направлять строчку так, чтобы она вплеталась в полотно сетки, затем требуется обрезка.

Начнём поэтапно рассматривать самодельное приспособление для изготовления рабицы. Основным рабочим механизмом является блок навивки, состоящий из шнека (винтовой втулки, витаера) и навивочной пластины или ножа. Именно эти две детали формируют форму спирали и больше всего изнашиваются. Поэтому материал для их изготовления следует подобрать особенно прочный. Нож, вращаясь, формирует витки нужного размера, а шнек — делает шаг (расстояние между ними) одной длины. В итоге сетка получается с одинаковой ячейкой. Пластина навивки — плоская стальная полоса с отверстием на конце (для крепления к вращающей рукоятке). Часто, если используется очень жесткая проволока, пластину слегка закручивают по форме винта, но не больше чем на 60 градусов. Чем большая жесткость сырья, тем больший градус. Шнек представляет собой стальную калёную трубу со спиралевидным прорезом по всей длине. Если изготовить её кустарным способом, т.е. пропилить ручеёк в обычной трубе, то конструкция будет иметь малый ресурс и быстро разболтается. Лучше заказать готовую калёную винтовую втулку. Нужно заметить, что нож должен свободно вращаться в трубе, но зазор не должен превышать 1 мм.

Общая схема станка показана на рисунке. Расположение основных частей станка может быть иным, главное, чтобы было удобно одной рукой вращать рукоятку, а другой направлять вплетаемую спираль. Первое, что нужно сделать — это не допустить спутывания проволоки во время плетения. Для этого в середину бухты можно поставить перевёрнутое ведро и на конец проволоки надеть груз — например кусок дюймовой трубы, или сделать простую конструкцию, как на рисунке. Это предотвратит кольцевание. Долее конец проводят через натяжные ролики, зазор между которыми регулируется винтом. В конце провод вставляется в механизм навивки и прокручивается в тестовом режиме несколько раз, пока на выходе не станет получаться правильная форма. Нужно проследить, чтобы строка выходила ровной. Чтобы проверить это, нужно на весу посмотреть вдоль неё. Если строчка в виде винта закручивается вправо или влево, то нужно регулировать натяжные ролики. Добившись идеального выхода проволочных строк, можно начинать крутить сетку спираль за спиралью, сразу вплетая их.

Как видно сделать станок своими руками не так уж сложно. Некоторые мастера самостоятельно смогли изготовить установки с электрическим приводом с элементами автоматики. Так, например, подсчёт количества витков сильно отвлекает и легко сбиться, поэтому установив контроллер, который сможет подсчитывать количество витков и отключать систему навивки от двигателя с помощью передаточного механизма, можно значительно облегчить свою работу. Даже без применения электромотора можно исключить подсчет волн про себя. Делают это с помощью калькулятора. На рукоятку в удобном месте крепится магнит, а на станине герконовый контакт, замыкающийся при приближении магнита. В калькуляторе вытаскиваем кнопку «равно» и аккуратно припаиваем дорожки на плате к выводам контактов. Когда всё готово, включаем калькулятор, и нажимаем кнопки «1» и «плюс». Теперь при каждом полном обороте рукояти на дисплее будет высвечиваться количество волн спирали. Ещё одной инновацией может стать особая конструкция стола, на котором устанавливают трубу на некоторой высоте от поверхности. Через эту трубу перебрасываем полотно и, чтобы сетка не съезжала, подвешиваем несколько гирьки на крючках. После вплетения очередной строчки, груз перемещаем, а сетку сдвигаем под новую спираль.

Не смотря на простоту сборки, такой станочек не годится для создания небольшого бизнеса по производству рабицы. Производительность такого оборудования не позволяет делать сетку в таких объёмах, чтобы это приносило существенную прибыль. Для этого лучше использовать автоматизированные станки надёжных производителей.

Сетка Рабица – это идеальный материал для создания забора и не только. К примеру, подобная сетка с большой эффективностью может быть использована при организации ландшафтного дизайна. Сетку с большой скоростью оплетают вьющиеся растения. Следовательно, сетка дополнительно может использоваться для озеленения участка.

Сетка Рабица (купить в Москве материал можно на наиболее выгодных условиях) при необходимости может быть выполнена и самостоятельно. Строго говоря, уместность подобного подхода находится под большим вопросом. Придётся не только самостоятельно изготавливать навивочный станок, но и искать оцинкованную проволоку. Значительно проще приобрести уже готовую сеть. Однако, если предполагается использование сетки Рабица в больших объемах, быть может, самостоятельное производство действительно оправдано.

По большому счёту сетка Рабица представляет собой сплетённую сеть из плоских ячеек. Главным её преимуществом считается факт, сутью которого является отсутствие необходимости в точечной сварке.

Подразумевается скрепление отдельных ячеек друг с другом. Процесс самостоятельного создания сетки Рабица можно описать следующими этапами:

  • создание навивочного станка;
  • поиск подходящей проволоки;
  • применение смазочных материалов для защиты трущихся поверхностей станка;
  • производство сетки в необходимых количествах.

Сегодня на рынке можно приобрести уже готовый навивочный станок. Он может быть, как ручным, так и частично автоматическим (обладающим электрическим приводом). Однако в случае приобретения станка экономическая рентабельность создания сетки существенным образом сокращается.

Домашние мастера советуют самостоятельно изготовить станок практически из подручных средств.

Суть заключается в следующем. Вначале рекомендуется изготовить шнек. Именно он и будет задавать шаг сетке. Как правило, он изготавливается из стальной трубы. Но профессионалы советуют выбрать металлическую втулку. Это обеспечит более высокий ресурс оборудованию.

Навивка сетки осуществляется посредством ножа. Он укладывает проволоку должным образом. При этом подача сетки также должна быть организована корректным образом. Подразумевается натяжение. Оно не должно быть чрезмерным. В то же время, для корректной навивки натяжение проволоки должно присутствовать.

На финишном этапе для защиты сетки можно использовать обыкновенные алкидные эмали – самый дешевый вариант. Если же ставка идёт на долговечность, навивку сетки следует выполнять из оцинкованной проволоки.

Домашний мастер продемонстрирует собственный навивочный станок для производства сетки Рабица:

Главная » Стройматериалы » Сделать станок для плетения рабицы дома чертежи. Идеальный станок для изготовления сетки «рабица»

Ручной станок для изготовления сетки-рабицы в гараже

Сетка-рабица из стальной проволоки — популярный строительный материал, который в быту применяется в основном для ограждения придомовой территории или дачного участка.

Однако ее также можно использовать, например, для армирования стяжки или штукатурки внутри помещения. Причем сделать сетку-рабицу можно своими руками.



Но сначала потребуется изготовить самодельный мини станок. Причем для этого потребуется минимум инструментов, которые, наверняка, присутствуют в каждой мастерской. Важно только правильно составить чертежи.

В первую очередь мастер изготавливает вал для самодельного станка. Длина вала составляет 21 см. Для этого используется отрезок стальной трехчетвертной трубы.

На одном из концов трубы нужно сделать прорезь глубиной 20 мм и шириной 5 мм. В этом же месте на расстоянии 1 см от края надо будет просверлить сквозное отверстие диаметром 6 мм. Сверлить заготовку лучше на сверлильном станке.

Основные этапы работ

Далее необходимо отрезать от дюймовой трубы два куска длиной по 40 мм и два куска длиной по 20 мм. Эти четыре заготовки будут использоваться в дальнейшем для изготовления шарнирной системы.

Для изготовления опорной площадки, на которой будет располагаться вал, желательно использовать металлическую пластину прямоугольной формы толщиной не менее 4-5 мм. Размеры площадки — 390*100 мм.

На одной из сторон площадки привариваются ребром вверх два отрезка строительного уголка 25*25 мм и длиной по 160 мм. Между ними устанавливается насадка для проволоки.

На следующем этапе нужно отцентровать вал по отношению к насадке. Потом вал приваривается к «подушке» из стальных пластин, которые, в свою очередь, нужно приварить к площадке.

Далее к основанию мастер приваривает «лапы», которые обеспечат устойчивость конструкции на столе. Из полосы толщиной 6 мм делается прижим для фиксации насадки.

Также из отрезка уголка 25*25 мм необходимо будет сделать «стрелу» для подачи проволоки. Мастер использует вязальную проволоку толщиной 1,8 мм. Однако для производства сетки-рабицы для забора лучше использовать проволоку толщиной примерно 2,5-3 мм.

Подробно о том, как сделать ручной станок для изготовления сетки-рабицы в гараже, смотрите в видеоролике на сайте.

https://youtu.be/mnQw6oosMDU

Мне нравитсяНе нравится

Андрей Васильев

Задать вопрос

Станок для производства сетки рабицы: ручной, автомат, полуавтомат

array(3) {
  [0]=>
  array(50) {
    [0]=>
    string(113) "0ffee6af6e0a4bba400f09e75578cbc2. jpg"
    [1]=>
    string(113) "86d5122a2628edabc66b3acd39d70fd0.jpg"
    [2]=>
    string(113) "c1337a7764774807f8ed234adf6a99de.jpg"
    [3]=>
    string(113) "24a8e6bb586c81787753b6a7f8963330.jpg"
    [4]=>
    string(113) "94c72a2ba1c4c4bcc16ccd577de9ca6e.jpg"
    [5]=>
    string(113) "b6591a33bc903e58c25ef6b48452d878.jpg"
    [6]=>
    string(113) "9f489b0d924c0af8c542027fd2a15a8c.jpg"
    [7]=>
    string(113) "a765d0080c29e41e0e14f2a1d8dbcc46.jpg"
    [8]=>
    string(113) "28e8016dc9742edfd952feed03338979.jpg"
    [9]=>
    string(115) "9603f3457d275538a9f51620c5b5a9e3.jpeg"
    [10]=>
    string(115) "c0e3da0cc7e57faeb9b6ca88ab4a686a.jpeg"
    [11]=>
    string(115) "3bf578af43edb3d3dcfe7be9c61ed1fb.jpeg"
    [12]=>
    string(115) "84ece4a2cb7f8b0dda845ce847eb9b16.jpeg"
    [13]=>
    string(115) "2d4fa5e9da0772c7916f88024a3e08bc.jpeg"
    [14]=>
    string(115) "db3877dc19caa358e6723331e3b9c59f.jpeg"
    [15]=>
    string(115) "c281cbca5e012eb0af3a44298996b854. jpeg"
    [16]=>
    string(115) "3cb21e469b8415b68941d4001e51d41e.jpeg"
    [17]=>
    string(115) "35af9d38cf650ec6755efa3aa9699784.jpeg"
    [18]=>
    string(115) "a324b32c8866c39a705603e8ab4bc2e5.jpeg"
    [19]=>
    string(115) "892d3166b0acbc2573b41ef2ba02925a.jpeg"
    [20]=>
    string(115) "3d70a4a401c76bb5ed7ade91946a385c.jpeg"
    [21]=>
    string(115) "e8ce24ad806d4a5d9317c28262f605a9.jpeg"
    [22]=>
    string(115) "fc41208d8c76d47ad98b80c5dcda918b.jpeg"
    [23]=>
    string(115) "6ea86609e853a03fe8f4b120dc2d00d2.jpeg"
    [24]=>
    string(115) "a93a56ef8cee57098e5ec6ff5698708c.jpeg"
    [25]=>
    string(115) "d86b84afcb9456837bc4b19b6e1962ed.jpeg"
    [26]=>
    string(115) "b87eee4cce69ee06982df4bad3374367.jpeg"
    [27]=>
    string(115) "3039b5a61cb24408ec674850555da868.jpeg"
    [28]=>
    string(115) "d6ec5cc82895a698137cace4a8f6be7b.jpeg"
    [29]=>
    string(115) "350b6a1de6619b32dd9a449ca151faf9.jpeg"
    [30]=>
    string(115) "56331263be97ab03d0c1ad6f27d947ad. jpeg"
    [31]=>
    string(115) "69509e69c09253b9c3ba25683fab3aff.jpeg"
    [32]=>
    string(115) "34817f27df384407732da264a3a91021.jpeg"
    [33]=>
    string(115) "90a55583ac41800c29a57b8f6b279d3d.jpeg"
    [34]=>
    string(115) "d0882990a3b507901b1337f7a108f10c.jpeg"
    [35]=>
    string(115) "4a090416547d3497e5792771f68edfbb.jpeg"
    [36]=>
    string(115) "9845dee15eb10882bd6f6cf7479b2014.jpeg"
    [37]=>
    string(115) "3ae7155b6e7b229f6e7140063694f5b2.jpeg"
    [38]=>
    string(115) "a217264689727bcdb56e2ffa5395a635.jpeg"
    [39]=>
    string(115) "dfc6682ab5adbbd9792bd3a98c517694.jpeg"
    [40]=>
    string(115) "b8b2213a30ba0f7ea0902e737f66dcf4.jpeg"
    [41]=>
    string(115) "dd5582142fd04bd694a5df9f46fa7d88.jpeg"
    [42]=>
    string(115) "53c881c1dae973b41c078e33aa39f53d.jpeg"
    [43]=>
    string(115) "0a86d36ce4b8647e1ddb7380c23a3caa.jpeg"
    [44]=>
    string(115) "3fd120129c0ff8dfd579adbff093ae80.jpeg"
    [45]=>
    string(115) "f411c25e2826c7a76ba4a552cab48375. jpeg"
    [46]=>
    string(115) "4471369bb565dbcbe7340d5e263adbfc.jpeg"
    [47]=>
    string(115) "7b58322e9efa019cc9eb913c886089d2.jpeg"
    [48]=>
    string(115) "946bd99eb544f6d3bc2fe1ceeba3a85f.jpeg"
    [49]=>
    string(115) "4cb891d171f48a4903af9da49a0b4e18.jpeg"
  }
  [1]=>
  array(50) {
    [0]=>
    string(62) "/wp-content/uploads/0/f/f/0ffee6af6e0a4bba400f09e75578cbc2.jpg"
    [1]=>
    string(62) "/wp-content/uploads/8/6/d/86d5122a2628edabc66b3acd39d70fd0.jpg"
    [2]=>
    string(62) "/wp-content/uploads/c/1/3/c1337a7764774807f8ed234adf6a99de.jpg"
    [3]=>
    string(62) "/wp-content/uploads/2/4/a/24a8e6bb586c81787753b6a7f8963330.jpg"
    [4]=>
    string(62) "/wp-content/uploads/9/4/c/94c72a2ba1c4c4bcc16ccd577de9ca6e.jpg"
    [5]=>
    string(62) "/wp-content/uploads/b/6/5/b6591a33bc903e58c25ef6b48452d878.jpg"
    [6]=>
    string(62) "/wp-content/uploads/9/f/4/9f489b0d924c0af8c542027fd2a15a8c.jpg"
    [7]=>
    string(62) "/wp-content/uploads/a/7/6/a765d0080c29e41e0e14f2a1d8dbcc46. jpg"
    [8]=>
    string(62) "/wp-content/uploads/2/8/e/28e8016dc9742edfd952feed03338979.jpg"
    [9]=>
    string(63) "/wp-content/uploads/9/6/0/9603f3457d275538a9f51620c5b5a9e3.jpeg"
    [10]=>
    string(63) "/wp-content/uploads/c/0/e/c0e3da0cc7e57faeb9b6ca88ab4a686a.jpeg"
    [11]=>
    string(63) "/wp-content/uploads/3/b/f/3bf578af43edb3d3dcfe7be9c61ed1fb.jpeg"
    [12]=>
    string(63) "/wp-content/uploads/8/4/e/84ece4a2cb7f8b0dda845ce847eb9b16.jpeg"
    [13]=>
    string(63) "/wp-content/uploads/2/d/4/2d4fa5e9da0772c7916f88024a3e08bc.jpeg"
    [14]=>
    string(63) "/wp-content/uploads/d/b/3/db3877dc19caa358e6723331e3b9c59f.jpeg"
    [15]=>
    string(63) "/wp-content/uploads/c/2/8/c281cbca5e012eb0af3a44298996b854.jpeg"
    [16]=>
    string(63) "/wp-content/uploads/3/c/b/3cb21e469b8415b68941d4001e51d41e.jpeg"
    [17]=>
    string(63) "/wp-content/uploads/3/5/a/35af9d38cf650ec6755efa3aa9699784.jpeg"
    [18]=>
    string(63) "/wp-content/uploads/a/3/2/a324b32c8866c39a705603e8ab4bc2e5. jpeg"
    [19]=>
    string(63) "/wp-content/uploads/8/9/2/892d3166b0acbc2573b41ef2ba02925a.jpeg"
    [20]=>
    string(63) "/wp-content/uploads/3/d/7/3d70a4a401c76bb5ed7ade91946a385c.jpeg"
    [21]=>
    string(63) "/wp-content/uploads/e/8/c/e8ce24ad806d4a5d9317c28262f605a9.jpeg"
    [22]=>
    string(63) "/wp-content/uploads/f/c/4/fc41208d8c76d47ad98b80c5dcda918b.jpeg"
    [23]=>
    string(63) "/wp-content/uploads/6/e/a/6ea86609e853a03fe8f4b120dc2d00d2.jpeg"
    [24]=>
    string(63) "/wp-content/uploads/a/9/3/a93a56ef8cee57098e5ec6ff5698708c.jpeg"
    [25]=>
    string(63) "/wp-content/uploads/d/8/6/d86b84afcb9456837bc4b19b6e1962ed.jpeg"
    [26]=>
    string(63) "/wp-content/uploads/b/8/7/b87eee4cce69ee06982df4bad3374367.jpeg"
    [27]=>
    string(63) "/wp-content/uploads/3/0/3/3039b5a61cb24408ec674850555da868.jpeg"
    [28]=>
    string(63) "/wp-content/uploads/d/6/e/d6ec5cc82895a698137cace4a8f6be7b.jpeg"
    [29]=>
    string(63) "/wp-content/uploads/3/5/0/350b6a1de6619b32dd9a449ca151faf9. jpeg"
    [30]=>
    string(63) "/wp-content/uploads/5/6/3/56331263be97ab03d0c1ad6f27d947ad.jpeg"
    [31]=>
    string(63) "/wp-content/uploads/6/9/5/69509e69c09253b9c3ba25683fab3aff.jpeg"
    [32]=>
    string(63) "/wp-content/uploads/3/4/8/34817f27df384407732da264a3a91021.jpeg"
    [33]=>
    string(63) "/wp-content/uploads/9/0/a/90a55583ac41800c29a57b8f6b279d3d.jpeg"
    [34]=>
    string(63) "/wp-content/uploads/d/0/8/d0882990a3b507901b1337f7a108f10c.jpeg"
    [35]=>
    string(63) "/wp-content/uploads/4/a/0/4a090416547d3497e5792771f68edfbb.jpeg"
    [36]=>
    string(63) "/wp-content/uploads/9/8/4/9845dee15eb10882bd6f6cf7479b2014.jpeg"
    [37]=>
    string(63) "/wp-content/uploads/3/a/e/3ae7155b6e7b229f6e7140063694f5b2.jpeg"
    [38]=>
    string(63) "/wp-content/uploads/a/2/1/a217264689727bcdb56e2ffa5395a635.jpeg"
    [39]=>
    string(63) "/wp-content/uploads/d/f/c/dfc6682ab5adbbd9792bd3a98c517694.jpeg"
    [40]=>
    string(63) "/wp-content/uploads/b/8/b/b8b2213a30ba0f7ea0902e737f66dcf4. jpeg"
    [41]=>
    string(63) "/wp-content/uploads/d/d/5/dd5582142fd04bd694a5df9f46fa7d88.jpeg"
    [42]=>
    string(63) "/wp-content/uploads/5/3/c/53c881c1dae973b41c078e33aa39f53d.jpeg"
    [43]=>
    string(63) "/wp-content/uploads/0/a/8/0a86d36ce4b8647e1ddb7380c23a3caa.jpeg"
    [44]=>
    string(63) "/wp-content/uploads/3/f/d/3fd120129c0ff8dfd579adbff093ae80.jpeg"
    [45]=>
    string(63) "/wp-content/uploads/f/4/1/f411c25e2826c7a76ba4a552cab48375.jpeg"
    [46]=>
    string(63) "/wp-content/uploads/4/4/7/4471369bb565dbcbe7340d5e263adbfc.jpeg"
    [47]=>
    string(63) "/wp-content/uploads/7/b/5/7b58322e9efa019cc9eb913c886089d2.jpeg"
    [48]=>
    string(63) "/wp-content/uploads/9/4/6/946bd99eb544f6d3bc2fe1ceeba3a85f.jpeg"
    [49]=>
    string(63) "/wp-content/uploads/4/c/b/4cb891d171f48a4903af9da49a0b4e18.jpeg"
  }
  [2]=>
  array(50) {
    [0]=>
    string(36) "0ffee6af6e0a4bba400f09e75578cbc2.jpg"
    [1]=>
    string(36) "86d5122a2628edabc66b3acd39d70fd0. jpg"
    [2]=>
    string(36) "c1337a7764774807f8ed234adf6a99de.jpg"
    [3]=>
    string(36) "24a8e6bb586c81787753b6a7f8963330.jpg"
    [4]=>
    string(36) "94c72a2ba1c4c4bcc16ccd577de9ca6e.jpg"
    [5]=>
    string(36) "b6591a33bc903e58c25ef6b48452d878.jpg"
    [6]=>
    string(36) "9f489b0d924c0af8c542027fd2a15a8c.jpg"
    [7]=>
    string(36) "a765d0080c29e41e0e14f2a1d8dbcc46.jpg"
    [8]=>
    string(36) "28e8016dc9742edfd952feed03338979.jpg"
    [9]=>
    string(37) "9603f3457d275538a9f51620c5b5a9e3.jpeg"
    [10]=>
    string(37) "c0e3da0cc7e57faeb9b6ca88ab4a686a.jpeg"
    [11]=>
    string(37) "3bf578af43edb3d3dcfe7be9c61ed1fb.jpeg"
    [12]=>
    string(37) "84ece4a2cb7f8b0dda845ce847eb9b16.jpeg"
    [13]=>
    string(37) "2d4fa5e9da0772c7916f88024a3e08bc.jpeg"
    [14]=>
    string(37) "db3877dc19caa358e6723331e3b9c59f.jpeg"
    [15]=>
    string(37) "c281cbca5e012eb0af3a44298996b854.jpeg"
    [16]=>
    string(37) "3cb21e469b8415b68941d4001e51d41e. jpeg"
    [17]=>
    string(37) "35af9d38cf650ec6755efa3aa9699784.jpeg"
    [18]=>
    string(37) "a324b32c8866c39a705603e8ab4bc2e5.jpeg"
    [19]=>
    string(37) "892d3166b0acbc2573b41ef2ba02925a.jpeg"
    [20]=>
    string(37) "3d70a4a401c76bb5ed7ade91946a385c.jpeg"
    [21]=>
    string(37) "e8ce24ad806d4a5d9317c28262f605a9.jpeg"
    [22]=>
    string(37) "fc41208d8c76d47ad98b80c5dcda918b.jpeg"
    [23]=>
    string(37) "6ea86609e853a03fe8f4b120dc2d00d2.jpeg"
    [24]=>
    string(37) "a93a56ef8cee57098e5ec6ff5698708c.jpeg"
    [25]=>
    string(37) "d86b84afcb9456837bc4b19b6e1962ed.jpeg"
    [26]=>
    string(37) "b87eee4cce69ee06982df4bad3374367.jpeg"
    [27]=>
    string(37) "3039b5a61cb24408ec674850555da868.jpeg"
    [28]=>
    string(37) "d6ec5cc82895a698137cace4a8f6be7b.jpeg"
    [29]=>
    string(37) "350b6a1de6619b32dd9a449ca151faf9.jpeg"
    [30]=>
    string(37) "56331263be97ab03d0c1ad6f27d947ad.jpeg"
    [31]=>
    string(37) "69509e69c09253b9c3ba25683fab3aff. jpeg"
    [32]=>
    string(37) "34817f27df384407732da264a3a91021.jpeg"
    [33]=>
    string(37) "90a55583ac41800c29a57b8f6b279d3d.jpeg"
    [34]=>
    string(37) "d0882990a3b507901b1337f7a108f10c.jpeg"
    [35]=>
    string(37) "4a090416547d3497e5792771f68edfbb.jpeg"
    [36]=>
    string(37) "9845dee15eb10882bd6f6cf7479b2014.jpeg"
    [37]=>
    string(37) "3ae7155b6e7b229f6e7140063694f5b2.jpeg"
    [38]=>
    string(37) "a217264689727bcdb56e2ffa5395a635.jpeg"
    [39]=>
    string(37) "dfc6682ab5adbbd9792bd3a98c517694.jpeg"
    [40]=>
    string(37) "b8b2213a30ba0f7ea0902e737f66dcf4.jpeg"
    [41]=>
    string(37) "dd5582142fd04bd694a5df9f46fa7d88.jpeg"
    [42]=>
    string(37) "53c881c1dae973b41c078e33aa39f53d.jpeg"
    [43]=>
    string(37) "0a86d36ce4b8647e1ddb7380c23a3caa.jpeg"
    [44]=>
    string(37) "3fd120129c0ff8dfd579adbff093ae80.jpeg"
    [45]=>
    string(37) "f411c25e2826c7a76ba4a552cab48375.jpeg"
    [46]=>
    string(37) "4471369bb565dbcbe7340d5e263adbfc. jpeg"
    [47]=>
    string(37) "7b58322e9efa019cc9eb913c886089d2.jpeg"
    [48]=>
    string(37) "946bd99eb544f6d3bc2fe1ceeba3a85f.jpeg"
    [49]=>
    string(37) "4cb891d171f48a4903af9da49a0b4e18.jpeg"
  }
}

Технология плетения

Схема плетения сетки рабицы на самодельном станке включает в себя чертежи и этапы на их основе:

  1. применяемую проволоку промазывают машинным маслом или путем использования специального смазывающего устройства на самом станке;
  2. проволочный конец сгибается крюком;
  3. изделие протягивают через паз, закрепляя на ноже внутри трубы;
  4. вал вращается за счет рычага;
  5. прокручивание вала идет до тех пор, пока не получится форма волны;
  6. проволоку разделяют на отрезки нужной длины;
  7. намотку проволоки делают на перевернутое ведро;
  8. 1,45 метра проволоки дает 1 метр сетки рабицы;
  9. перед натяжкой сетки ее части скрепляют друг с другом;
  10. крайнюю проволоку вывинчивают, торцы рабицы прикладывают один к другому, вынутая проволока осуществляет закрепление;
  11. готовую скрепленную сетку фиксируют на забор или другой объект.

Натяжение и крепление рабицы производится гвоздями и рейками. Натянутую и закрепленную сетку требуется прокрасить кистью. Так обеспечится полное проникновение краски в плетение.

Лучшие модели

Рейтинг станков показал, что среди всего разнообразия особенно выделяются три модели.

АСР15/2

На первом месте расположился станок АСР15/2, отличающийся простыми настройками и управлением. Он изготавливает сетку-рабицу в малых количествах. За счет слабого шума для установки подойдет любое место, можно даже рядом с жилыми объектами. Без оператора агрегат способен самостоятельно загибать концы сетки, наматывать полотно, обрезать и останавливаться. Что касается всех остальных процессов, то их выполняет человек. На выходе из станка получается сетка с ячейкой 18-50 мм и высотой 2-3 метра. Для вязки применяется проволока в одну нить. Причем она может иметь полимерное покрытие или быть неравномерно жесткой.

Из преимуществ устройства следует выделить моторедуктор в виде единого целого, а также улучшенную систему охлаждения за счет эмульсионного насоса. Направляющие втулки служат очень длительный срок и без сбоев, так как покрыты специальными твердыми сплавами. При вынужденной остановке агрегата настройки программ, заданные ранее, не сбиваются.

СПА 01-04

Второе место досталось аппарату для вязания под названием СПА 01-04. Данный станок создает сетку с ячейкой 2-6 см. Удобно, что в качестве исходного материала подходит проволока толщиной один миллиметр с оцинкованным покрытием. Агрегат работает полностью самостоятельно. Оператор только предварительно готовит шаблон работы, а также подает исходные и снимает готовые материалы с агрегата.

Устройство автоматически разматывает проволоку, плетет рабицу, загибая концы на каждой из ячеек. По окончании плетения готовое полотно скатывает в рулон. Если произошло запутывание материала на одном из этапов работы устройства, то оно остановится автоматически. Удобно, что агрегат снабжен качественным охлаждением, позволяющим избежать перегревов. За час устройство способно производить 65-180 кв. метров рабицы. При желании станок можно дополнить специальными устройствами, которые позволяют намотать сетку на отдельную катушку. Удобно, что концы рабицы агрегат может загибать с обеих сторон.

ВСА-97

В топ лучших станков для плетения рабицы также вошла модель ВСА-97. При помощи данного устройства можно получить полотно с ячейкой 10-60 мм и шириной 50-200 см. Среди преимуществ агрегата пользователи отмечают универсальную конструкцию пропускных элементов, что позволяет использовать любую проволоку. Ремонт станка можно проводить, используя простые автомобильные запчасти. Найти последние можно в любом специализированном магазине, которые есть даже в небольших населенных пунктах.

Для установки станка понадобится примерно 20 квадратных метров площади. Один оператор сможет работать одновременно с тремя такими устройствами. На производительность напрямую влияет качество проволоки. Например, при стабильном исходном сырье за час машина может выпускать 50 кв. м полотна с ячейкой в 50 мм. Также многим нравится, что аппарат легко настраивается и при этом выполняет все функции автоматически.

Технология плетения рабицы на ручных и полуавтоматических станках

При производстве сетки рекомендуется следовать следующим рекомендациям:

  • Проволоку слегка смазывают минеральным маслом. Это делают кистью в бухте или с помощью приспособления для смазки, закрепленного перед роликами.
  • Конец проволоки загибается в виде крючка.
  • Вал прокручивают до получения спирали заданной длины.
  • Сырье рассчитывается исходя из соотношения: 1,45 метра проволоки на один метр спирали.
  • Для стыковки полотен сетки делают несколько дополнительных спиралей.

Механизм натяжения при производстве рабицы

Готовую сетку крепят к деревянным или стальным столбам проволочными хомутами. Сеточное полотно, сделанное из неоцинкованной стали, рекомендуется покрасить.

Спрос на сетку рабицу

Сетка рабица всегда востребована на рынке строительных материалов. Конечно ее спрос чувствительный к сезонности. Но в период с апреля по октябрь сбыт сетки рыбицы отличается хорошей стабильностью. По маркетинговым анализам строительных материалов, сетку рабицу в 85% случаях покупают для сооружения различных видов ограждения. Например:

  • ограждение на строительных объектах и дачных участках;
  • возведение вольеров для сельскохозяйственных видов птиц и животных;
  • изготовление сапеток для хранения сена и некоторых видов кормов или дров.

10% потребностей относятся к строительству. Например:

  • армирование для штукатурных работ;
  • защита трубопроводов;
  • укрепление рельефных уклонов.

Остальные 5% используют в других менее популярных целях.

Цена сетки формируется в зависимости от определенных условий:

  1. Конструктивной особенности: диаметр сечения проволоки; размер и форма ячеек.
  2. Тип расходных материалов: оцинкованный металл; нержавейка; алюминий; с полимерным покрытием; обычный низкоуглеродистый металл.
  3. Размер рулона (длина высота).

Выше описанные факторы ценообразования определяют ассортимент производимой продукции. Например, сеткой рабицей с полимерным покрытием сегодня легко привлечь покупателей. Шире ассортимент = больше продаж.

Как сделать ручной станок?

Для производства можно использовать самодельное устройство. Станок может быть как автомат, так и полуавтомат.

Станок состоит из таких частей:

  • барабан, который подает проволоку;
  • гнутый швеллер, отрезок;
  • металлические ролики;
  • гибочный станок.

Роль барабана может играть простое ведро. В качестве основы используется широкая доска. Сверху устанавливается ведро дном вверх. Чтобы ведро не упало в процессе плетения, зафиксируйте его любым грузом.

На такой самодельный механизм необходимо намотать проволоку. Потом она будет подаваться на швеллер с тремя металлическими роликами. Для их качественного вращения стоит использовать болты в качестве креплений. Обычно их дополняют ограничительными шайбами небольшого размера около 1 мм.

В ней следует сделать паз спиралевидной формы под углом 45° к оси. Размер должен быть около 4-5 мм. В конце паза, где-то за 5 см до конца трубы, нужно сделать круглое отверстие. Все это необходимо для того, чтобы установить нож из твердого сплава (обычно используется сталь).

Труба соединяется с уголком с помощью сварочного аппарата. Потом следует расположить конструкцию на надежном основании и зафиксировать

Во время сварки важно не закрыть паз

Крепление ножа производится с помощью винта или шпильки. Регулировка опоры возможна с помощью шайбы. Изготавливать весь станок для плетения необходимо пошагово и крайне внимательно. Для простоты понадобятся чертежи с размерами и разметками.

Дополнительно можно сделать рычаг. Он позволит упростить процесс скручивания проволоки. Его приделывают непосредственно к видимой части ножа. Особо актуально такое дополнение, если планируется изготовление большого количества сетки.

Анализ спроса рынка + юридический контекст бизнеса

Регионы, где применение материала более востребовано – сельская местность, фермерские угодья – могут послужить отличной стартовой площадкой к массовому производству. Пара станков в гараже здесь не удовлетворят спрос. Но, конечно же, если на территории охвата уже не действует 2-3 конкурирующих производства аналогичной продукции.

Ценовая политика на сетку рабицу формируется путем анализа 3-х факторов производства:

Масштабы производства зависят от вашей конкурентоспособности на рынке и количества заказчиков. Лучше лично обзвонить/посетить наибольшие точки потенциального сбыта продукции и разузнать о пожеланиях самих клиентов. Но запомните: делать это стоит до составления основного бизнес-плана.

При анализе рынка обращайте внимание на:

  • количество клиентов, готовых закупать сетку рабицу массово и в больших количествах;
  • какой вид продукции востребован на рынке больше всего – это необходимо для точного перечня оборудования, так как некоторые станки имеют ограничения в пропускном диаметре проволоки или размерности ячеек;
  • изучить предложения на рынке от конкурентов – цены на оптовых базах и в ближайших хозяйственных магазинах.

По статистике, более 90% сетки рабицы используется с целью установки ограждений/вольеров, и лишь 10% применяется в непосредственном процессе строительства (укрепление насыпей, армирование, защитные экраны и тому подобное).

Если рынок в вашем регионе переполнен данной продукцией, лучше начать с малого производства, на старт которого потребуется всего 3-4 дня – это с учетом закупки/доставки оборудования и найма/обучения персонала для работы.

При наличии 2-3 станков, штат сотрудников будет совсем небольшой – 2-3 человека от силы для станков полуавтоматов. А если вы закупили автоматические станки, то управляться работой сможет и один человек.

Теперь коснемся юридической стороны вопроса организации производства сетки рабицы. Работа в этой отрасли не требует долгой волокиты с бумагами – человек в силах самостоятельно оформить свой бизнес за 2-3 дня ежедневных посещений налоговиков.

Важнейшие юридические моменты:

  • Форма бизнеса.

    Приоритет отдается частному предпринимательству. В типе производства по общероссийскому классификатору видов экономической деятельности вы указываете порядковый номер 28.23, имеющий название – «Производство проволочных изделий».

  • Система налогообложения.

    Ориентируясь на продажу товара частным лицам, следует использовать (УСН). Это не только поможет сэкономить, но и увеличит спрос на рабицу среди промышленных предприятий, так как те более склонны сотрудничать с ИП, платящими НДС.

  • Нормативные требования к товару.

    Хотя законодательная база Российской Федерации и не требует от частных предпринимателей сертификатов качества на готовый продукт, наличие данной «бумажки» упростит поиск клиентской базы и позволит конкурировать с массовым производством сетки рабицы на равных. Список требований к товару регламентируется в ГОСТ 5336-80.

При формировании финансовой части вашего плана для бизнеса рассчитывайте на УСН-15%. В основании самой базы – вычет из общего достатка расходов по кварталам.

Документация должна соответствовать всем правовым нормам, так как проверка бумаг проводится достаточно часто.

1 Станок модели АСР15/2

Устройство конструкции полуавтоматического станка для сетки рабицы предполагает наличие оператора, не только следящего за процессом изготовления готовой продукции, но и принимающего непосредственное участие в работе оборудования для плетения. Этот тип оборудования для изготовления сетки рабицы отличается простотой конструкции и легкостью в настройке, относительно небольшими размерами и невысокой стоимостью.

Автоматическое оборудование для производства сетки рабицы представляет собой приспособление, которое позволяет организовать изготовление продукции в автоматическом режиме, когда все процессы на производстве происходят автоматически, без существенного вмешательства в процесс изготовления оператора. Это оборудование отличается высокой сложностью как в эксплуатации, так и в настройке.

Ручные станки применяются только в подсобном хозяйстве для личных нужд, что обусловлено невысокой производительностью такого оборудования. С помощью этого оборудования сетка рабица своими руками изготавливается в домашних условиях.

Сетка рабица своими руками

Станок для вязания сетки модели АСР15/2 прекрасно подходит в качестве оборудования для производственных линий, располагающихся в небольших по площади помещениях. В процессе работы этого оборудования загибание концов, осуществление наматывания полотна, остановка и обрезание проволоки осуществляется без непосредственного участия оператора. Это оборудование является усовершенствованной моделью, имеющей значительно больший ресурс работы, высокую производительность, пониженный уровень шума, возникающего при работе станка.

Устройство для производства рабицы позволяет изготавливать продукцию, отвечающую требованиям ГОСТ 5336-80. Такая продукция имеет размер ячейки от 20 до 60 мм. Процесс вязки проводится в одну проволоку. Такой принцип работы устройства позволяет упростить осуществление настройки станка. Стандартная высота рулона готовой продукции, изготавливаемой на этом оборудовании, может составлять до двух метров. Конструкция этого оборудования позволяет при необходимости перенастроить станок для производства продукции, имеющей высоту до трех метров.

Конструкция станка позволяет в производстве строительного материала применять проволоку различного вида с отклонениями от принятых стандартов и имеющую неравномерность жесткости.

Конструкция станка АСР15/2

Изготовление стройматериала происходит в автоматическом режиме, всеми процессами управляет микропроцессор. Настройка параметров производства происходит на этом станке достаточно легко и не требует больших усилий и особых знаний.

Эта модель имеет систему непрерывной циркуляции смазывающих и охлаждающих жидкостей. Наличие таких систем в устройстве модели позволяет увеличить ресурс работы расходного инструмента до 1000 рулонов.

Работа модели рассчитана таким образом, что в случае возникновения заедания проволоки станок автоматически останавливается, а установленные ранее технические настройки не сбиваются.

Делаем рабицу без станка

Не всегда получается сделать инструмент для плетения сетки. Сделать рабицу можно и без станка.

В последнем случае сетка носит сугубо декоративный характер ввиду меньшей прочности.

Таким способом довольно просто сделать любое количество сетки. Изготовление происходит по инструкции:

  1. Для начала стоит выбрать инструмент, который позволит придать проволоке нужный изгиб.
  2. Нужна рабочая поверхность, длина которой будет соответствовать ширине рабицы. Можно использовать даже простую деревянную доску.
  3. В шахматном порядке вбить гвозди на рабочую поверхность. Расстояние между ними формирует размер будущих ячеек сетки.
  4. Мягкую стальную проволоку нарезать на одинаковые кусочки. Это своего рода заготовки для плетения. Их может потребоваться довольно много, в зависимости от желаемой длины рабицы.
  5. Рекомендуется защитить руки прочными перчатками.
  6. Взять заготовку из проволоки и аккуратно огибать гвозди.
  7. Прутья легко соединяются между собой путем вплетения. Также можно просто вращать одну заготовку вокруг второй, как бы вкручивая его.

Есть и другой способ самостоятельного изготовления сетки без станка. Понадобятся кусачки для нарезания кусочков проволоки. Используется алюминиевое или подобное сырье, которое легко деформируется. Также следует взять деревянные линейки или же электроды, согнутые вдвое. Сам процесс изготовления рабицы таким методом прост:

Взять линейку или же электрод и плотно намотать проволоку. Между витками не должно быть свободного пространства. В этом случае именно ширина линейки формирует размер ячеек сетки.
Рекомендуется перепроверить качество изгибов.
Готовая заготовка снимается и наматывается следующая

Важно делать витки в одном направлении, иначе плетение не получится.
Все закрученные заготовки необходимо растянуть на одинаковую длину.
Полученные спирали продеваются один в один с помощью вращательных движений.
Первый и последний ряд необходимо дополнительно закрепить. Это позволит избежать случайного распадения сетки.

Изготовление декоративной рабицы из пластиковых бутылок своими руками требует небольшой подготовки. Следует заранее подготовить ленту или трубку. Заготовки легко делаются из бутылок всего за несколько минут. Обычно используется небольшой размер в пределах 2-5 мм. Дополнительно следует подготовить линейку и спиртовку.

Сам принцип робот довольно схож с плетением из проволоки. Изготовление рабицы из пластика проходит в несколько этапов:

  1. На линейке следует начертить квадраты, которые будут служить ориентирами.
  2. Край ленточки или трубки из пластика крепится на линейке с помощью прищепки.
  3. Заготовка наматывается постепенно. Каждый изгиб необходимо немного прогреть.
  4. Закрепить второй край. Снова провести всю конструкцию над спиртовкой, чтобы дополнительно прогреть. Так все витки зафиксируются.
  5. Снять заготовку. Таким же образом обработать все последующие части пластиковой ленты.
  6. Ввинтить остывшие заготовки. Верхнюю и нижнюю части рекомендуется закрепить дополнительно.

В следующем видео вы узнаете, как сделать сетку-рабицу в домашних условиях.

Изготовление сетки

Для начала следует провести небольшие подготовительные действия. Проволока для плетения смазывается маслом, можно использовать уже отработанный материал.

Внутрь наливается масло, а сырье пропускается через это устройство и смазывается в процессе.

Сам процесс изготовления довольно прост. Последовательность плетения обычно выглядит следующим образом.

Конец проволоки загибается крючком. Загиб должен иметь размер примерно в два раза меньше, чем ширина ножа-оправки.
Крючок вводится в паз на трубе и цепляется за ребро стального инструмента.
Нож необходимо вращать. В результате проволока будет наматываться, завиваться и продвигаться дальше по пазу. На выходе получается волнообразная проволока. Ее длина равняется ширине будущего полотна. Стоит отметить, что и рабочая поверхность должна быть подходящей по размеру.
После достижения необходимой длины проволока обрезается кусачками у гибочного узла.
Готовую заготовку следует сдвинуть от себя на ширину ячеек будущего полотна.
Далее начинается процесс изготовления следующего отрезка. Новая заготовка самостоятельно ввинчивается в предыдущую

Важно только всегда крутить нож в одну сторону. В противном случае заготовка будет испорчена.
Процесс повторяется до тех пор, пока полотно не будет готово.

Если это не так, то причина может крыться в упругости и натяжении проволоки. Также проблемы возникают с углом закручивания ножа вдоль оси.

Самодельный станок позволяет изготавливать сетку-рабицу в любом количестве. На стандартную змейку размером 1,5 м понадобится около 2,3 м проволоки. Один погонный метр с ячейками 8х8 см изготавливается из 25 заготовок. Такое количество сетки из проволоки 2,5 мм весит порядка 2,5 кг.

Отдельные части и полотна легко скрепляются между собой. Чтобы сетку-рабицу было проще стыковать, можно не вывинчивать крайнюю проволоку. Готовое полотно можно сразу использовать, например, для забора. Для более длительного срока службы сетку рекомендуется покрыть краской после монтажа. Надежный слой легко наносится кистью и защищает проволоку от агрессивного воздействия окружающей среды.

Производство сетки на агрегатах

Перед началом работы оператор загружает проволоку в приемник и задает программу контроллеру, внося в память устройства требуемые параметры сетки. После проведения этих манипуляций осуществляется запуск системы.

Во время работы проволока из бухты в приемнике разматывается специальным приспособлением и подтягивается к станку, где из нее формируются заготовки. Процесс осуществляется путем наматывания исходного материала на шнек.

Готовые спирали отправляются на гильотину для дальнейшей обрезки. Далее один конец загибается в форме крючка. Длина последнего равна половине размера ячейки.

Полученные заготовки протягиваются через непрерывно вращающийся вал. Захватывающее устройство удерживает спираль и растягивает ее под давлением. Затем осуществляется вплетение следующей заготовки в удерживаемую.

Таким образом формируются ячейки. Когда новый отрез исходного материала готов, предыдущий кусок освобождается и сматывается в рулон. Когда требуемая длина последнего будет достигнута, материал отправляется на автоматическую обработку смазывающими веществами, а после – на склад.

Ручной станок для плетения сетки рабицы своими руками

Делаем станок для сетки рабицы своими руками. Чтобы понять принцип работы навивочных станков сначала проанализируем конструктивные особенности готового изделия.

Как сделать сетку рабицу своими руками в домашних условиях? Сетка рабица представляет собой цепочку пружин. Каждая отдельная строчка сетке рабице имеет форму овальной пружины, если смотреть на нее сверху (с торцевой стороны). В процессе формирования пружины из проволоки одновременно происходит вторая операция вплетения ее в предыдущую пружину. Таким образом, плетется целое полотно. Такой простой принцип действия станка при производстве, позволяет изготавливать сетку рабицу высокого качества в домашних условиях. Единственным ограничением является производительность, которая находится на удовлетворительном уровне.

Для формирования овальных пружин из проволоки необходимо изготовить навивочную основу из прочной стали. А также винтовую гильзу, которая задает одинаковый шаг витков. Вместе эти две детали образуют спиральное навивочное устройство являющиеся основой принципа действия станка. Навивочную планку изготовить довольно легко, как показано на рисунке Рис3. А гильза представляет собой более сложную деталь. Ее следует изготовить из металлической трубы с внешним диаметром 55мм. Вдоль всей трубы необходимо выточить на токарном станке спиралевидный паз под углом 45 градусов. Шаг паза 72мм. ширина канала в пазе 7мм. Теперь следует правильно соединить эти две детали, помещая навивочную основу внутрь гильзы со спиральным каналом. Чтобы планка свободно вращалась внутри гильзы необходимо точно сопоставить их центры осей. Добиться решения данной задачи поможет изготовление подставки и стойки. Гильза соединяется с подставкой сварочным швом. А планка со стойкой соединена шарнирно, как показано на рисунке. К шарниру подключена ручка или шкив для пасовой передачи от электродвигателя.

Станок закрепляется на столе так, чтобы длина стола была не короче длины витков. Вращая навивочную основу (планку) на нее наматывается проволока с правильными изгибами и шагом витка, который обеспечивает спиралевидный канал в гильзе. Проволока перемещается вдоль планки и вращаясь вплетается в предыдущий виток. После достижения определенной длины откусывается ножницами для метала. Далее процесс циклически повторяется, пока не образуется полотно необходимой длины рулона.

Чтобы изготовить данное устройство не нужны чертежи достаточно посмотреть на схематическое представления принципа действия. А размеры узлов зависят от желаемых размеров ячеек в готовой продукции.

Станок полуавтомат для производства рабицы

Станки полуавтоматы – еще один вид нашего оборудования, которое используется для производства сетки рабицы. Они недорогие, но довольно эффективные. Такое оборудование для производства рабицы даст возможность начать бизнес по изготовлению сетки с небольшими стартовыми затратами. Этот станок рабица очень компактен – не занимает много места в производственном помещении, поэтому разместить его можно где угодно: например, в гараже или даже подсобке с площадью от 7-ми кв. метров. Невысокая стоимость и возможность закупа небольших партий сырья для изготовления рабицы – стальной проволоки, делают старт бизнеса в плетении сетки доступным практически для всех.



Также важно отметить, что согласно проводимой акции данный станок для производства рабицы доставляется покупателю бесплатно в любой регион России и страны СНГ.

Станок для изготовления рабицы в полуавтоматической модификации работает от ременного привода и приводится в движение ножной педалью. Контроль за длиной и шириной рулона осуществляется оператором. Длина регулируется путем перекусывания ручным инструментом. Скорость навивки регулируется шкивами. Чем меньше диаметр шкива – тем выше скорость. Эта опция помогает опытным операторам увеличивать производительность станка. Нередко, таким образом, производительность полуавтоматического станка становится сопоставима с производительностью станка-автомата.

Благодаря широкому диапазону изготавливаемых ячеек от 15 до 60 мм, различной толщине используемой проволоки – от 1,2 до 3 мм, а также возможности подключения частотного преобразователя скорости, станок для изготовления рабицы можно считать эффективным и высокопроизводительным.

При необходимости, по желанию покупателя, наше оборудование по производству рабицы можно усилить – сделать станок, способный производить сетку с размером ячейки в 80; 90 и 100 мм.

Основные технические характеристики станка полуавтомата для изготовления рабицы:

  • диаметр используемой проволоки: от 1,2 мм до 3 мм
  • размер изготавливаемых ячеек : 15-60 мм
  • ширина производимого полотна рабицы от 0,5 метра до 3 метров
  • длина практически неограниченна
  • изменение скорости вращения приводных шкивов при навивке спирали
  • ток переменный, напряжение: 380В, 220В
  • станок сетка рабица имеет вес 70кг
  • габариты 1,2х0,7х1,0м
  • гарантия 12 месяцев

Производительность станка полуавтомата при плетении стандартного рулона с размером 1,5м на 10 м, в сутки:

  • Ячейка 25 — 10 рулонов
  • Ячейка 30 — 11 рулонов
  • Ячейка 35 — 12 рулонов
  • Ячейка 40 — 14 рулонов
  • Ячейка 45 — 17 рулонов
  • Ячейка 50 — 19 рулонов
  • Ячейка 55 — 23 рулонов
  • Ячейка 60 — 27 рулонов

Также плюсом полуавтоматических станков можно считать низкую требовательность к качеству проволоки. В виде сырья при желании используется любая проволока: некондиция, лежалая, сварочная, даже обрезь листа. Безусловным преимуществом по сравнению с автоматическими станками является быстрый переход от одного вида ячейки к другому. Опытный оператор настроит станок для плетения рабицы за нескольких минут. Иногда полуавтоматы оснащают так называемыми «блоками управления». Кроме завышенной цены, ничего такие модификации не дают. Блок управления разрабатывается для автоматических станков и совершенно бесполезен для работы на механическом станке. Его некие положительные моменты проявляются только на этапе обучения, когда оператор работает на малых скоростях.

Данный станок рабица всегда можно приобрести у нас на предприятии. По всем вопросам обращайтесь в отдел продаж по электронной почте [email protected] и телефону +7 499 704-29-79



Особенности производства сетки рабицы — Металлоизделия плюс

Изготовление сетки рабицы значительно упрощено благодаря тому, что выполняется оптимизация габаритов и элементов оборудования. Сейчас применяется новая система, предоставляющая возможность избегания реверсивных движений. Это позволяет улучшать процесс плетения сетки и оптимизировать настройки станка. Помимо этого, минимизируется вероятность сбоя навивки, поскольку присутствует возможность изменения скорости спиральной навивки, без применения механических перестроек. Весь процесс изготовления контролируется при помощи одного пульта управления. В конечном результате происходит повышение производительности работы.

Сетку рабицу реализуют в рулонах. Обычно, высота рулона равняется 1,5 м., а длина – 10 м. В определенных случаях высота может варьироваться в пределах 1-4 м, а длина – до 18 м. Во время изготовления сетки на простых либо ручных станках, концы спиралей не загибаются. Сеткоплетельные автоматы предусматривают загибание концов спиралей и соединение их между собой.

Продукция может реализовываться в стандартных и компактных рулонах. Первый вариант характеризуется большим удобством при установке. Второй вариант более удобен при транспортировке, так как рулон получается меньшего диаметра. Концы рулона упаковывают в полиэтилен, искусственную ткань, мешковину либо плотную бумагу.

Защита от коррозийного воздействия

Поскольку сетку рабицу, зачастую, применяют для ограждения земельных участков, то она должна не боятся коррозии. В этих целях продукт может покрываться:

    • полимерным покрытием;
    • краской;
    • слоем цинка.

Последний вариант является наиболее популярным. Обработка проволоки осуществляется методом горячей оцинковки. Данный способ позволяет наносить на материал слой цинка от 70 до 90 г/м2. Такой продукт не будет подвержен образованию коррозии на протяжении 25-30 лет.

В последние годы, для целей удешевления производства, на территории РФ начали использовать покрытие электролитическим методом. Такая методика позволяет получать слой цинка равный 10 г/м2.

Если сетка будет применяться вблизи моря, то даже наибольшее количество цинка не спасет продукт от ржавчины. В такой местности рекомендовано применять стальную сетку, покрытую полимерным слоем. Передовые производители предлагают качественные материалы с полимерным покрытием, которое не боится больших морозов и не выгорает под солнцем.

Возможности и минусы производства сетки рабицы своими руками

Каждый человек, стремясь сэкономить, желает собственными руками сделать тот или иной продукт. Говоря о производстве сетки рабицы необходимо понимать, что этот процесс сопряжен с определенными трудностями. Так, если вам нужно небольшое количество материала, то самостоятельное создание изделия будет невыгодно. Для производства сетки рабицы необходимо профессиональное оборудование, которое стоит недешево и большое производственное пространство. Как показывает практика, лучше приобрести уже готовый продукт.

Машина для забора из цепей — Машина для забора из цепей

Полный Автоматическая машина для ограждения звена цепи

Описание

а. Цепной станок для изготовления цепи связать заборы разных размеров. Проволока забирается с раздаточного стенда и прошел через штампы, где происходит размер алмаза. После перехода из матрица с ромбовидной проволокой автоматически набрасывается на намоточный вал в процессе сшивания.После завершения сшивания ткань плетется вручную. скользнул вниз, чтобы сделать следующий стежок

б. Звено цепи автоматически сматывается в форму рулоны, когда нужная длина изготовлена.

в. Машина управляется автоматическим ПЛК контроллер, поэтому для его управления требуется только один человек.

д. Одна или обе стороны конца отверстия для сетки скрученный или с заусенцами на краю.

е. Используйте уплотняющую машину, чтобы сделать его в рулоны.


Параметр:

1. Ширина размаха плетения: 2-4м; подходит для всех видов Электрооцинкованная, ромбовидная сетка горячего цинкования

2. Объем плетения сетки: 30-100 мм (согласно требованиям клиенты могут предоставить 2 различных типа форм для ножей)

3. Объем плетения проволоки: 1,8-4,0 мм

4. Производительность в минуту: например: если сетка 50*50мм,ширина3000мм,выход будет 1м2/мин

5. Машина управляется автоматическим ПЛК контроллер

6. Потребляемая мощность: 9кВт

7. Вес оборудования: 4200 кг

8. Внешний размер: основная машина: 6700*1430*1800 мм 5100*1700*1250мм

9. Электрическая система:

1) Япония Mitsubishi PLC происхождения

2) Серводвигатель

3) Низковольтная электрика из Германии Schneider

4) Электричество и оборудование отTaiwanTeco Электрический

10. Подходит проволока к станку: качественная стальная низкоуглеродистая проволока, стальная оцинкованная проволока, проволока из нержавеющей стали, проволока из алюминиевого сплава, проволока с покрытием из ПВХ

11.Цепь ограждение из звеньев широко используется в качестве ограждений для детских площадок и садов, супер шоссе, железная дорога, аэропорт, порт, резиденция и т. д.

Провод диаметр для различного размера сетки:

Диаметр проволоки

Размер ячейки

1.8мм

30—40 мм

2,0 мм

30—50 мм

2,2 мм

30—60 мм

2.5 мм

40—70 мм

2,8 мм

50—80 мм

3,0 мм

60—80 мм

3.2 мм

70—80 мм

3,5 мм

80—100 мм

4,0 мм

100*100мм

11 Материалы, необходимые для забора из рабицы

Сетчатый забор может обеспечить дополнительную безопасность вашего дома, а также увеличить стоимость вашей собственности.Установка забора из рабицы не слишком сложна, и обычный человек может установить ее за один-два выходных с помощью пары друзей. Тем не менее, прежде чем приступить к установке забора из сетки-рабицы, вы должны убедиться, что у вас есть все необходимые материалы. Это поможет вам избежать многократных походов в хозяйственный магазин или центр обустройства дома. Вот список материалов, которые вам понадобятся для установки забора из рабицы.

1. Проволока-стяжка

Проволока-стяжка понадобится для крепления проволочной сетки к столбам в ограждении из звеньев сетки.Проволочные стяжки не дают проволочной сетке отрываться от столбов в заборе.

Проволочные стяжки доступны здесь.

2. Цементная смесь
