Как подключить накопительный водонагреватель

При выполнении ремонта квартиры своими руками многие решают подключить накопительный водонагреватель. Объем выпускаемых моделей от 30 литров и более подойдет под потребности любой семьи.

Расположение самого бака лучше продумать заранее.

Существуют узкие, цилиндрические, горизонтальные, вертикальные варианты выполнения, что позволяет установить накопительный водонагреватель достаточно скрытно, например в сантех шкафу.

А как подключить накопительный водонагреватель?

Чаще всего инструкция от производителя, сообщает лишь общий принцип. Пробежимся по основным моментам, а затем рассмотрим самый совершенный вариант подключения.

Накопительный водонагреватель состоит из теплоизолированного бака с подводом холодной воды и отводом уже нагретой.

Нагрев происходит с помощью ТЭНов. Управляет ТЭНом электронный блок или термостат. ТЭНы могут выходит из строя, поэтому при расположении накопительного водонагревателя, учитывайте необходимость обеспечения доступа к крышке и извлечения нагревательного элемента.

Крепим водонагреватель с помощью входящих в комплект кронштейнов.

Устанавливаем предохранительный клапан (сливное отверстие вниз) и подключаем накопительный водонагреватель по схеме к водопроводу квартиры.

Вроде бы всё понятно, но предлагаю сразу перейти к варианту:

Как правильно подключить водонагреватель

Определяем расположение. Скрытая установка возможна, но необходимо предусмотреть подключение к канализации квартиры (об этом ниже) и подвод воды

Крепим кронштейны и подвешиваем на них водонагреватель

Монтаж предохранительного клапана.

А для чего нужен предохранительный клапан накопительного водонагревателя?

В процессе нагрева давление в баке может превысит допустимые 0,6Мпа, что вызовет разрыв бака. И все 50 или 100литров горячей воды выльются на пол. Последствия предсказуемы.

Поэтому те мастера которые вообще его не ставят, поступают очень опрометчиво.

Кроме того, согласно той же инструкции любого производителя, сливное отверстие предохранительного клапана должно быть всегда открыто И цитата:”НЕОБХОДИМО ОБЕСПЕЧИТЬ отвод воды (при превышении давления) в канализацию”. У Вас это выполнено? Скорее всего нет.

Клапан входящий в комплект не удобен для этого. С основной своей функцией (сброс давления) он конечно справляется, но не долго. И если он не подключен к канализации, то сброс избыточного давления будет произведен непосредственно на пол и т.п., в зависимости от места установки. Собственно, а что от него, условно бесплатного, ожидать.

Поэтому,не жалея, откладываем его в сторону или выбрасываем.

Используем надежный предохранительный клапан FAR и собираем группу безопасности водонагревателя.

Нам также потребуется:

  • прямое разъемное соединение(“американка”)
  • и надежный Обратный клапан ( на фото Bugatti)Он предотвратит подмес воды при нагреве.

Использование качественного предохранительного клапана, позволит выполнить тот самый отвод воды при сбросе давления, в канализацию квартиры.

Для надежности используем металлопластиковую трубу и компрессионные фитинги . Конечно можно использовать и “садовый шланг”, но это же Школа ремонта Remontofil! Здесь плохому не учат. И не забывайте про возможное давление сброса 6 Бар.

Сборку элементов лучше произвести на анаэробный герметик,а при его отсутствии использовать лен и унипак.

Подключение к системе водопровода легко выполнить освоив сварку полипропиленовых труб. Допускаются и металлопластиковые трубы, только уже на обжимных фитингах (требуется специальный инструмент).
И хотя производитель в своей инструкции описывает подключение с использование гибкой подводки, я не советую Вам использовать этот тип подключения. Надежность и качество этой подводки очень не предсказуемы и как результат, затопленные квартиры.

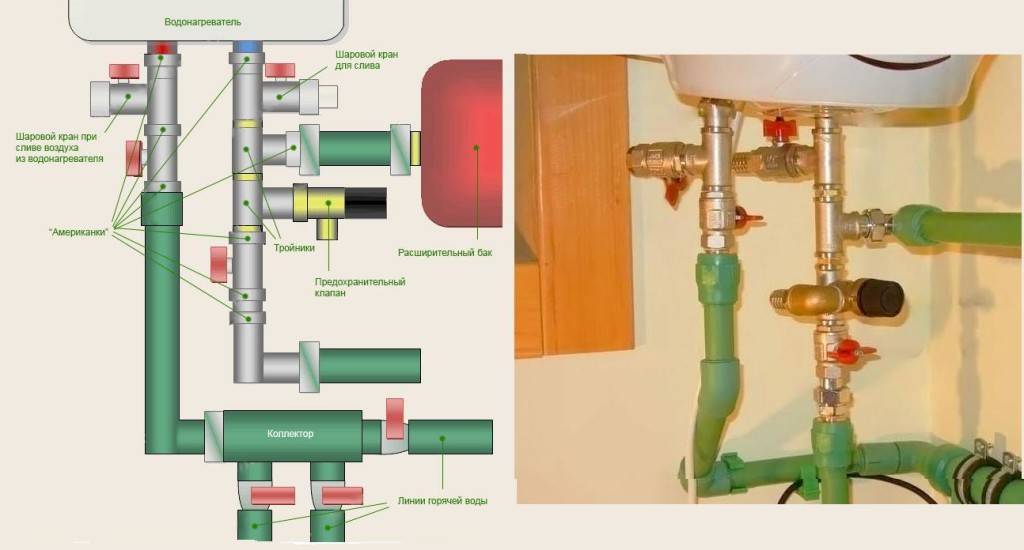

Со схемой подключения накопительного водонагревателя обычно проблем не возникает, подводим холодную воду к водонагревателю, через шаровый кран и собранную группу безопасности. А отвод нагретой воды подключаем к магистрали горячей, также через шаровый кран.

В выключенном состоянии: оба крана перекрыты. Как только возникает необходимость использования водонагревателя, закрываем кран на стояке горячей воды и открываем шаровые краны.

И в заключении, останется лишь подключить накопительный водонагреватель к электрической сети. Советую использовать для этого отдельный автомат, влагозащищенную розетку и выполнить заземление.

Промышленные электрические водонагреватели накопительные GOPPO ЭВА Иртыш 3000л

Мощность ТЭН, кВт нет ТЭНБ-12.0 кВт (1 блок, 3ф.х4кВт) ТЭНБ-15. 0 кВт (1 блок, 3ф.х5кВт) ТЭНБ-18.0 кВт (2 блока, 3ф.х3кВт) ТЭНБ-24.0 кВт (2 блока, 3ф.х4кВт) ТЭНБ-27.0 кВт (3 блока, 3ф.х3кВт) ТЭНБ-30.0 кВт (2 блока, 3ф.х5кВт) ТЭНБ-36.0 кВт (4 блока, 3ф.х3кВт) ТЭНБ-36.0 кВт (3 блока, 3ф.х4кВт) ТЭНБ-45. 0 кВт (3 блока, 3ф.х5кВт) ТЭНБ-60.0 кВт (4 блока, 3ф.х5кВт) ТЭНБ-75.0 кВт (5 блоков, 3ф.х5кВт) ТЭНБ-90.0 кВт (6 блоков, 3ф.х5кВт) ТЭНБ-105.0 кВт (7 блоков, 3ф.х5кВт) ТЭНБ-120.0 кВт (8 блоков, 3ф.х5кВт) ТЭНБ-135.0 кВт (9 блоков, 3ф.х5кВт) ТЭНБ-150. 0 кВт (10 блоков, 3ф.х5кВт) ТЭНБ-165.0 кВт (11 блоков, 3ф.х5кВт) ТЭНБ-180.0 кВт (12 блоков, 3ф.х5кВт) ТЭНБ-195.0 кВт (13 блоков, 3ф.х5кВт) ТЭНБ-210.0 кВт (14 блоков, 3ф.х5кВт) ТЭНБ-225.0 кВт (15 блоков, 3ф.х5кВт)

Схемы подключения

Описание Серия Схема подключения
Котел XP XB/XW 1000 — 1700 321302
Котел XP XB/XW 2000 — 3400 321303
Один нагреватель/бойлер, один насос, Cert-Temp 80 с системой IID или без нее HW-120M — HW-670 А055. 0
Один нагреватель/бойлер, один насос, Cert-Temp 80 с системой IID или без нее HW-200M — HW-670 А057.0
Два нагревателя/котла, два насоса, Cer-Temp HW-300 — HW-670 А059.0
Схема подключения HW-120M — Ускоритель восстановления HW-670/Shure Temp АОСДГ65100
Схема подключения ЛБ/ДВ-500-1000 А063.0
Схема подключения Dura-Max ДВ-720 — ДВ-1810 АОСДГ65101
Схема подключения нескольких Dura-Max ДВ-720 — ДВ-1810 АОСДГ65102
Условные обозначения Схема подключения Отсечка при низком уровне воды и сигнализация Фунт/ДВ 500-1000 А064.1
Два — со смесительным клапаном или без него/два подогревателя с бустерами КОФ А309. 0
Обычный системный трубопровод HW-300 — HW-670 Е107.0
1 и 2 котла, обратный возврат ДБ-720 — 1810 Е109.0
Три котла обратного возврата ДБ-720 — ДБ-1810 Е109.2
1 и 2 котла, обратный возврат LB-500, 750 и 1000 Е110.0
Три котла обратного возврата ЛБ-500, ЛБ-750, ЛБ-1000 Е110.2
Метод трубопроводов для низкотемпературных систем отопления фунт 500, 750, 1000 Е112.0
Низкотемпературная система ДБ-710 — 1810 Е112.2
Низкотемпературная система ЛБ-500, 750, 1000 Е112.3
Первичный и вторичный трубопроводы Genesis ГБ-200-750 Е112.4
Система Linear-Temp™ ДБ-720 — ДБ-1810 Е115. 0
Первичный и вторичный трубопровод Linear Temp™ ГБ-200-750 Е115.5
Система Linear-Temp™ ЛБ-500, ЛБ-750, ЛБ-1000 Е116.0
Линейно-температурный Высота 300–670 Е117.0
Один нагреватель с системой IID или без нее HW-300 — HW-670 Е121.0
Четыре нагревателя с системой IID или без нее HW-300 — HW-670 Е124.1
Типовая схема подключения — несколько выключателей задержки насоса термобаланса   Е125.0
TJERNLUNCH Нагнетатели тяги   АОСКГ66000
Схема подключения котла XP XB XWH 1000-1700 324888
Схема подключения котла XP ХВ ХВХ 2000-3400 324889

Как подключить одноэлементный водонагреватель и термостат?

Схема подключения одноэлементного термостата водонагревателя

В сезон озноба и промерзания до костей нам нужна горячая вода вместо нее/него. Если для вас это не так (не врите), то я предпочитаю говорить правду «Я слишком люблю горячую воду в холодную и снежную погоду».

Что ж, мы не рассказываем здесь историю любви, а хотим показать, как управлять горячей водой, проводя электропроводку гейзера горячей воды и по установке проводки электрического водонагревателя .

В этой серии мы покажем, как подключать различные водонагреватели и термостаты, такие как однофазный водонагреватель, трехфазный водонагреватель (сбалансированный и несбалансированный), непрерывный и непостоянный (одновременный и неодновременный) водонагреватель, схема подключения термостатов с выключателями и номиналом выключателя.

В первом базовом руководстве мы покажем, как подключить и установить одноэлементный водонагреватель и термостат для 120 В переменного тока, одна фаза (США), 230 В переменного тока, одна фаза (ЕС/Великобритания) и 240 В переменного тока, две линии, США. Теперь давайте начнем.

Одноэлементный водонагреватель с проводкой термостата

Один элемент и один термостат обычно используются в небольших водонагревателях и водонагревателях, рассчитанных на однофазное напряжение 120 В или 230 В переменного тока.

Термостат, используемый в одноэлементном электрическом водонагревателе, отличается от термостата в двухэлементном водонагревателе.Другими словами, на правой стороне одноэлементного переключателя термостата, который крепится к нагревательному элементу, есть два винта, а на двухэлементном термостате справа три винта.

Ниже приведены различные схемы подключения одноэлементного термостата водонагревателя.

120V AC Однофазный одноэлементный нагреватель воды Термостат

В этом проводном соединении фазная линия (L) подключается к резьбе L 1 на термостате, а затем выходит из клеммы T 2 , которая далее подключается к одиночному нагревательному элементу. С другой стороны, нейтраль (N) напрямую связана со второй клеммой нагревательного элемента. Земля или заземление «Е» подключается к распределительной коробке водонагревателя.

Мощность нагревательного элемента 3кВт. Поскольку напряжение питания составляет 120 В, максимальное потребление тока составляет 25 ампер (закон Ома: I = P/V). Таким образом, в соответствии с номиналом подходит автоматический выключатель на 30 А и провод калибра 8 для линии и нейтрали. Безопасный максимальный ток автоматического выключателя составляет 80% i.е. 30А х 0,8 = 24А. Другими словами, автоматический выключатель должен быть рассчитан примерно на 125 % тока полной нагрузки, т. е. ток нагрузки 25 А x 125 % = 31,25 А. Таким образом, можно использовать ближайший выключатель на 30 А.

240 В и 120 В переменного тока, однофазный одноэлементный термостат, подключение проводки

Один и тот же термостат может быть подключен как к 120 В переменного тока (линия и нейтраль), так и к 240 В переменного тока (две линии или фазные провода). На следующей схеме подключения водонагревателя показан один нагревательный элемент мощностью 3000 Вт, подключенный к сети переменного тока 120 В, а также к сети 240 В переменного тока.

Подключение проводки для однофазного напряжения 120 В и 240 В одинаковое, т. е. линия подключается к клемме L 1 , а нейтраль или вторая линия подключается к клемме L 3 . Элемент водонагревателя подключен к термостату через T 2 как горячий и L 4 как нейтральный. Черный цвет — «нейтраль», красный — «фаза или линия», а желто-зеленый провод используется для заземления. Цвета используются для обозначения целей подключения проводов и могут различаться в зависимости от различных областей и местоположения.Пожалуйста, следуйте своим собственным кодам и правилам. Для получения более подробной информации см. примечание в нижнем колонтитуле для цветовых кодов проводки и уровней напряжения NEC и IEC.

При подключении к сети 120 В нагревательный элемент мощностью 3000 Вт потребляет ток 25 А, поэтому для нейтрали и линии используется провод 8 калибра с прерывателем или предохранителем на 30 А.

При подключении к напряжению 240 В нагревательный элемент мощностью 3 кВт потребляет ток 12,5 А, поэтому можно использовать провода 12 калибра для обеих линий и автоматические выключатели защиты от перегрузки по току 15 А.

230 В, 240 В и 120 В переменного тока Схема подключения одноэлементного термостата

На следующей схеме водонагревателя показано другое подключение i.е. однофазное 120 В переменного тока и 240 В двухфазное в США (NEC), а однофазное 230 В переменного тока в Великобритании и ЕС (IEC).

В первом случае одноэлементный водонагреватель мощностью 2,8 кВт подключен к сети переменного тока 120 В (сеть и нейтраль), которая потребляет ток 23,33 А.

в случае однофазного напряжения 120 В переменного тока (линия и нейтраль), провода калибра 8 используются с автоматическим выключателем на 30 ампер и однопозиционным переключателем (SPST = однополюсный, однонаправленный) с номинальным током 30 А, а безопасный предел тока составляет 24 А ( 30А х 80%). Другими словами, 23А х 1.25 = 28,75. Ближайший номинал — выключатель на 30 А, который подходит для использования в водонагревателе 120 В, 2800 Вт.

В случае 240 В переменного тока (США) или 230 В переменного тока (ЕС / Великобритания), одноэлементный водонагреватель мощностью 5,5 кВт подключается к напряжению питания через выключатель на 30 А и однопозиционный переключатель, где цепь элемента потребляет 22,91 А в двух линиях 240 В. и 23,91А в линии 230В и нейтрали.

Соединение проводки такое же, несмотря на то, что оба провода, подключенные к L 1 и L 3 , являются двумя горячими линиями в случае 240 В переменного тока, в то время как L 1 — горячим, а L 3 — нейтральным в случае 230 В переменного тока. .Для 22,91 А или 23,91 А подходит провод 10 калибра с выключателем на 30 А и защитным автоматическим выключателем, как показано на схеме подключения.

Полезно знать:
  • Двухэлементный термостат можно использовать для одноэлементного водонагревателя.
  • Одноэлементный термостат нельзя использовать для двухэлементного водонагревателя.
  • Одноэлементный термостат можно использовать только для двухэлементного в случае одновременной (непрерывной) работы резервных элементов, требующих различного подключения проводки (мы покажем в следующих постах этой серии).
  • Элемент водонагревателя на 240 В переменного тока можно подключить к сети на 120 В переменного тока.
  • Элемент водонагревателя на 120 В переменного тока нельзя использовать для 240 или 230 В.
  • Верхний термостат на 240 В нельзя использовать с одноэлементным водонагревателем, так как одноэлементный термостат внешне похож на верхний термостат двухэлементного термостата. Необходимо соблюдать осторожность при замене соответствующего термостата.
  • Размыкатель на 30 А и провод калибра 10 можно использовать с водонагревателем на 240 В переменного тока
  • Выключатель на 15 А, 120 В можно использовать в цепи 20 А, 120 В.
  • Выключатель на 20А, 120В нельзя использовать в бытовой сети 15А, 120В.
  • Выключатель, рассчитанный на 120 В, нельзя использовать в цепи 240 В и наоборот.
  • Выключатель на 240 В можно использовать в цепи 120 В, если номинальный ток такой же.
  • Выключатель на 120 В нельзя использовать в цепи 240 В, даже если номинальный ток в амперах такой же.
  • Прерыватель слишком большого размера, используемый для защиты, может повредить водонагреватель или другие подключенные к нему приборы и даже привести к пожару из-за перегрева.
  • Переключатель большего размера — это нормально, но номинал меньше, чем ток нагрузки, что может привести к расплавлению контактов переключателя.
  • Прерыватель меньшего размера или того же номинала, что и прерыватель тока нагрузки, может снова и снова срабатывать и перезапускать цепь. Используйте гидромолот правильного размера.

Кроме того, переключатель A рассчитан на:

  • 120 В можно использовать только для 120 В.
  • 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческое применение)
  • 120-277 можно использовать для 120В, 240В и 277В.

Сопутствующая проводка водонагревателя: как подключить термостат одновременного водонагревателя 240 В?

Защита автоматического выключателя и таблица размеров проводов для водонагревателя

В следующей таблице показаны номиналы автоматических выключателей в амперах и сечения медных проводов в калибрах для 120 В, 208 В и 240 В переменного тока.

Мощность элемента Размер автоматического выключателя Размер медной проволоки в калибре
120 В 208 В 240 В 120 В 208 В 240 В
1500 20 А 15 А 15 А 12 14 14
1700 20 А 15 А 15 А 12 14 14
2000 25 А 15 А 15 А 10 14 14
2500 30 А 15 А 15 А 10 14 14
3000 35 А 20 А 20 А 8 12 12
3500 25 А 20 А 10 12
3800 25 А 20 А 10 12
4000 25 А 25 А 10 10
4500 30 А 25 А 10 10
5000 30 А 30 А 10 10
5500 35 А 30 А 8 10
6000 40 А 35 А 8 8
9000 50 А 8

Допускается подключение менее 1500 Вт 14 Калибр с защитой 15А. Следуйте местным правилам.

Ниже приведена схема автоматического выключателя или плавкого предохранителя для защиты от перегрузки по току в амперах и калибрах проводов, основанная на таблице NEC 310-16 с учетом температуры 75°C. 480 В переменного тока.

Мощность элемента

Фазы

Размер автоматического выключателя (ампер) Размер медной проволоки в калибре
208 В 240 В 277В 480 В 208 В 240 В 277В 480 В
3 кВт 1 20 А 20 А 15 А 15 А 12 12 14 14
3 20 А 20 А 15 А 12 12 14
3. 8кВт 1 25 А 20 А 10 10
4 кВт 1 25 А 25 А 20 А 15 А 10 10 12 14
3 25 А 25 А 15 А 10 10 14
4.5кВт 1 30 А 25 А 25 А 15 А 10 10 10 14
3 30 А 25 А 15 А 10 10 14
5 кВт 1 30 А 30 А 25 А 15 А 10 10 10 14
3 30 А 30 А 15 А 10 10 14
5. 5кВт 1 35 А 30 А 25 А 15 А 8 10 10 14
3 35 А 30 А 15 А 8 10 14
6 кВт 1 40 А 35 А 30 А 20 А 8 8 10 12
3 35 А 30 А 15 А 8 10 14
8 кВт 1 50 А 45 А 40 А 25 А 8 8 8 10
3 45 А 40 А 20 А 8 8 12
9 кВт 1 50 А 45 А 25 А 8 8 10
3 50 А 45 А 25 А 8 8 10
10 кВт 1 50 А 30 А 8 10
3 50 А 25 А 8 10
11 кВт 1 50 А 30 А 8 10
3 50 А 25 А 8 10
12 кВт 1 35 А 8
3 30 А 10

Цветовые коды проводки IEC и NEC

Код цвета проводки:

Мы использовали Красный для Под напряжением или Фаза , Черный для Нейтральный и Зеленый для провода заземления. Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. д.) или NEC (Национальный электротехнический кодекс  [США и Канада], где:

).

НЭК:

Черный  =  Фаза  или Линия , Белый  =  Нейтраль  и  Зеленый / Желтый 90 2 0 Заземление 900

  • Три фазы 240 В, 208 В или 277 В переменного тока:

черный = этап 1 или линия 1 , красный = линия 2, синий = линия 3, белый / серый = нейтральный и зеленый / желтый = Земля проводник

МЭК:

Коричневый = Фаза  или Линия , Синий = Нейтраль и Зеленый  = Заземляющий проводник

  • Три фазы 400 В или 415 В переменного тока:

Серый = Фаза 1 или Линия 1 , Черный = Линия 2, Коричневый = Линия 3, Синий = Нейтраль и 5 Земля 0 Проводник Зеленый

Таблицы калибров проводов и размеров автоматических выключателей для водонагревателей приведены ниже в качестве ссылки для загрузки для дальнейшего использования.

Общие меры предосторожности
  • Электричество — наш враг, если вы дадите ему шанс убить вас, помните, он его никогда не упустит. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
  • Не угадаешь. Всегда отключайте источник питания, выключая главный автоматический выключатель перед обслуживанием, ремонтом или установкой электрооборудования.
  • Используйте правильный размер кабеля и провода, следуя этому простому методу расчета (Как определить подходящий размер кабеля для установки электропроводки)
  • Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
  • Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
  • Прочтите все инструкции и предупреждения и строго следуйте им.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

В этом базовом посте мы обсудили одноэлементный электрический водонагреватель и проводку термостата . В наших следующих постах мы покажем одновременную и неодновременную установку трехфазного водонагревателя и способы их управления. Кроме того, дайте нам знать в поле для комментариев ниже с ценными предложениями или если вам нужна помощь с конкретным руководством по проводке. Оставайтесь с нами и делитесь с друзьями.

Соответствующие руководства по установке проводки

MODENA ES 10IS Электрический накопительный водонагреватель Руководство пользователя

Руководство пользователя Книга
Электрический накопительный водонагреватель
Серия Quadra
ES 10IS, ES 15IS

товар. Пожалуйста, свяжитесь с нашей службой поддержки клиентов, если вам потребуется дополнительная помощь через www.modena.com.

ЧАСТЬ 1: ВАЖНАЯ ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ

Перед установкой накопительного электрического водонагревателя проверьте и убедитесь, что электрическая розетка надежно заземлена.В противном случае этот водонагреватель еще не может быть установлен и использован. Не используйте удлинитель, если розетка повреждена. Неправильная установка и использование данного водонагревателя может привести к серьезным травмам и материальному ущербу.

Особое предостережение

  • Этот прибор (водонагреватель) не предназначен для использования лицами с особыми потребностями в связи с их физическими, сенсорными или умственными способностями или отсутствием опыта и знаний (включая детей), если они не под наблюдением или инструкциями по использованию прибора лицом, ответственным за их безопасность.Дети должны находиться под присмотром, чтобы убедиться, что они не играют с этим водонагревателем.
  • Стена, в которую устанавливается водонагреватель, должна выдерживать вдвое большую нагрузку, чем вес этого водонагревателя, полностью заполненного водой, без перекосов и трещин. В противном случае следует принять другие меры по укреплению.
  • Розетка должна быть надежно заземлена. Высота установки розетки должна быть не ниже 1,8 м. Номинальный ток розетки не должен быть ниже 16А.
  • Розетка и вилка питания должны быть сухими во избежание утечки тока. Если гибкий шнур питания поврежден, необходимо выбрать специальный шнур питания, предоставленный производителем, и заменить его профессиональным обслуживающим персоналом. Обратитесь за помощью в службу поддержки клиентов MODENA.
  • Для правильной работы прибора необходимо обратить внимание, что максимальное давление воды на входе 0,75 МПа, а минимальное давление воды на входе 0,1 МПа
  • При первом использовании водонагревателя (или первое использование после технического обслуживания), водонагреватель нельзя включать, пока он не будет полностью заполнен водой. При заливке воды хотя бы один из выпускных клапанов водонагревателя должен быть открыт для выпуска воздуха. Этот клапан можно закрыть после того, как водонагреватель будет полностью заполнен водой.
  • Клапан сброса давления, прикрепленный к водонагревателю, должен быть установлен на входе холодной воды водонагревателя, и убедитесь, что он не подвергается воздействию пара. Вода может вытекать из предохранительного клапана, поэтому выпускная труба должна быть широко открыта по направлению к воздуху. Чтобы слить воду из бака (внутреннего контейнера), откройте предохранительный клапан.Открутите резьбовой винт клапана сброса давления и поднимите ручку слива вверх (см. рис. 1). Дренажная труба, подсоединенная к отверстию для сброса давления, должна иметь уклон вниз и находиться в незамерзающей среде. Вода может капать из выпускной трубы предохранительного клапана; следовательно, эту трубу необходимо оставить открытой для воздуха (атмосферы).
  • В процессе нагрева из отверстия сброса давления клапана сброса давления могут капать капли воды, это нормальное явление. Отверстие сброса давления не должно быть заблокировано ни при каких обстоятельствах; в противном случае водонагреватель может быть поврежден или даже стать причиной несчастного случая. Если есть большая утечка воды, обратитесь в службу поддержки клиентов MODENA для ремонта.
  • Предохранительный клапан необходимо регулярно проверять и чистить, чтобы убедиться, что он не заблокирован.
  • Поскольку температура воды внутри водонагревателя может достигать 75 °C, при первом использовании горячая вода не должна контактировать с людьми.Отрегулируйте температуру воды в соответствии с выносливостью кожи человека, чтобы избежать ожогов.
  • Если какие-либо части и компоненты этого водонагревателя повреждены, обратитесь в службу поддержки клиентов MODENA для ремонта.

Часть 2: Продукт Введение

7

7

6

66 мм
ES 15IS 10IS ES 15IS
A 324 мм 368 мм
B 324 мм 368 мм
C C 315 мм 340 мм
D

6

66 мм 66 мм 66 мм
66 мм
66
6
Часть 3: Установка

Инструкция по установке

  • Этот водонагреватель должен быть установлен на твердой стене. Если прочность стены не выдерживает нагрузки, в два раза превышающей общий вес водонагревателя, полностью заполненного водой, то необходимо установить специальную опору. В случае стены из пустотелого кирпича убедитесь, что стена полностью заполнена цементным раствором, и используйте анкерный болт (дюбель) в случае стены Hebel.
  • Выбрав правильное место, определите положение двух отверстий, которые используются для установки дюбелей с крюком.Сделайте два отверстия в стене с помощью режущего инструмента, глубина которых соответствует размеру дюбелей, прикрепленных к водонагревателю. Затем вставьте болты, поверните крюк вверх, затяните гайки до упора, а затем повесьте на него водонагреватель.
  • Установите розетку в стене. Требования к розетке следующие: 250В/10А, однофазная, с тремя электродами. Розетку рекомендуется размещать в верхней правой части водонагревателя. Высота розетки до земли должна быть не менее 1 м.8 м.
  • Если ванная комната слишком мала, водонагреватель можно установить в другом месте за пределами ванной комнаты. Однако, чтобы уменьшить потери тепла, вызванные длинным трубопроводом, место установки должно быть как можно ближе к ванной комнате.
    Сантехническое соединение

  • Размер входной и выходной водопроводной трубы G1/2.
  • Соедините клапан сброса давления с входом воды водонагревателя.
  • Во избежание утечек при соединении трубопроводов на конец резьбы необходимо установить прилагаемое резиновое уплотнение, чтобы обеспечить герметичность соединений.
  • Если пользователь хочет создать многоканальную систему подачи, обратитесь к методу, показанному на рисунке ниже, для подключения водопровода.
ЧАСТЬ 4: КАК ИСПОЛЬЗОВАТЬ
  • Сначала откройте выпускной клапан, а затем откройте впускной клапан. Водонагреватель наполняется водой. Когда вода вытекает из выпускной трубы, это означает, что водонагреватель полностью заполнен водой. Затем закрывает выпускной клапан.
  • Вставьте вилку шнура питания в розетку.
  • Если загорается индикаторная лампа, термостат будет автоматически регулировать температуру. Когда температура воды внутри нагревательного бака достигнет заданной температуры, водонагреватель автоматически выключится. Если температура воды упадет ниже заданного значения, водонагреватель автоматически включится, чтобы восстановить температуру по умолчанию.
  • Поверните ручку в соответствии с отметкой на ручке, чтобы увеличить или уменьшить температуру.
  • Во включенном состоянии водонагреватель нагревается, когда индикатор становится синим.Индикатор погаснет, когда процесс нагрева будет завершен, а водонагреватель находится в изолирующем состоянии.
ЧАСТЬ 5: ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ!
Во избежание опасности, такой как поражение электрическим током, перед техническим обслуживанием отключите питание.

  • Как можно чаще проверяйте вилку и розетку.
    Электрическая/силовая розетка должна быть закреплена и должно быть обеспечено надлежащее заземление. Сетевая вилка и розетка не должны сильно нагреваться.Если водонагреватель длительное время не используется, особенно в местности с низкой температурой воздуха (ниже 0С), необходимо слить воду из водонагревателя во избежание повреждения из-за замерзания воды во внутреннем баке (см. главу «Предостережения» в данном руководстве для получения сведений о методе слива воды из внутреннего контейнера/бака).
  • Для долговечности водонагревателя рекомендуется регулярно очищать внутренний бак и удалять отложения на ТЭНе водонагревателя, а также проверять состояние магниевого анода (полностью разложившийся или нет) и, при необходимости заменить на новый в случае полного разложения.Частота очистки бака зависит от жесткости воды в каждом месте, где используется водонагреватель. Очистка должна выполняться компанией MODENA или специальными сервисными службами. При необходимости свяжитесь со службой поддержки клиентов MODENA.
  • Водонагреватель оборудован термовыключателем, отключающим питание ТЭНа при перегреве воды или отсутствии воды в водонагревателе. Если водонагреватель подключен к электросети (электричеству), но вода не нагревается и индикатор не горит, значит термовыключатель был выключен или не включен.Для возврата водонагревателя в нормальное рабочее состояние необходимо:
    1. Обесточить водонагреватель; снимите пластину боковой/нижней крышки.
    2. Нажмите кнопку, расположенную в центре термовыключателя.
    3. Если кнопка не нажата и щелчков нет, то следует дождаться остывания термовыключателя до начальной температуры.

ВНИМАНИЕ!
Непрофессионалам запрещается разбирать термовыключатель для сброса.Пожалуйста, обращайтесь к специалистам MODENA для обслуживания этого водонагревателя. В противном случае ODENA не несет ответственности за несчастные случаи.

Часть 6: Устранение неисправностей

Рекомендуемые действия

Возможна Причина
Индикатор отопления. Отказ регулятора температуры. Обратитесь в отдел обслуживания клиентов MODENA для ремонта.
Не поступает вода из выхода горячей воды
.
1.     Подача воды перекрыта.
2.     Давление воды слишком низкое
3.     Впускной водяной клапан не открыт.
1. Дождитесь восстановления подачи воды.
2. Используйте водонагреватель снова, когда давление воды увеличится.
3. Откройте впускной клапан проточной воды.
Слишком высокая температура воды. Отказ системы контроля температуры. Свяжитесь со службой поддержки клиентов MODENA для ремонта
Утечка воды. Проблема с уплотнением каждого стыка (соединения). Заделайте швы.
ЧАСТЬ 7: УТИЛИЗАЦИЯ ИСПОЛЬЗОВАННОГО ИЗДЕЛИЯ

Этот символ на изделии или на его упаковке указывает на то, что данное изделие нельзя утилизировать как бытовые отходы. Вместо этого его следует отнести в соответствующий пункт сбора отходов для переработки электрического и электронного оборудования. Обеспечив правильную утилизацию этого продукта, вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые в противном случае могли бы быть вызваны ненадлежащим обращением с отходами этого продукта. Для получения более подробной информации об утилизации данного изделия обратитесь в местный совет или в службу утилизации бытовых отходов.

ES 10 CS1 15 L 30 L

7

7

6

900 04 324 x 324 x 315 мм

модели

ES 15 CS1

ES 30 CS1

Тип продукта Электрическое хранение Водонагреватель Электрическое хранение Вода Нагреватель Электрическое хранение Водонагреватель

10 L
Power 200 W 350 W 350 W
Напряжение 220- 240 В/ 50 Гц 220–240 В/ 50 Гц 220–240 В/ 50 Гц
Рабочее давление 0. 1- 0.75 MPA 0,1 — 0,75 МПа 0,1 — 0,75 МПа
Диапазон температуры 30 — 65 ° C 30 — 75 ° C 30 — 75 ° C 30 — 75 ° C
Нагревательный бак Titanium Farcelain Enamel титановый фарфоровой эмаль титановый фарфоровой эмаль
нагревательный индикатор да
да
Защита от перегрева да Да Да
ELCB Да Да ДА
Да Да Да
Водонепроницаемый сорт IPX4 IPX4 IPX4
Тип установки Вертикальный Вертикальный Вертикальный
Размер 368 x 368 x 340 мм 440 x 440 x 420 мм
Вес нетто 7. 5 кг 9,6 кг 13,0 кг

Технические характеристики этого прибора могут быть изменены без предварительного уведомления для улучшения качества продукта.
Изображения в данном руководстве являются схематическими и могут не соответствовать вашему продукту в точности. Значения, указанные на табличках машины или в сопровождающей ее документации, получены в лаборатории в соответствии с соответствующими стандартами. В зависимости от условий эксплуатации и окружающей среды, в которых находится прибор, значения могут различаться.

ПРИЛОЖЕНИЕ: ЭЛЕКТРИЧЕСКАЯ СХЕМА

Документы/ресурсы

Родственные руководства/ресурсы

%PDF-1.4 % 1 0 объект >>> эндообъект 2 0 объект >поток UUID: 4c70fe75-a5c2-2545-9a24-fa23ed4c56f3adobe: DocId: INDD: eeab7cf7-a048-11de-bf5c-fb2158152fb0xmp.id: bdc5af6a-65дБ-4ca6-b8c8-b1d714692026proof: pdfxmp.iid: 38c8c9af-cd55-4a1d-afe3- 41de448daf9exmp.did:6a9aeb94-e8d7-4138-a650-6bb8c071eccdadobe:docid:indd:eeab7cf7-a048-11de-bf5c-fb2158152fb0default

  • преобразован из application/x-indesign в application/pdfAdobe InDesign CC 14. 0 (Макинтош)/2018-12-20T14:47:29-06:00
  • 2018-12-20T14:47:29-06:002018-12-20T14:47:37-06:002018-12-20T14:47:37-06:00Adobe InDesign CC 14.0 (Macintosh)application/pdfAdobe PDF Library 15.0False
  • Calibri5.0100MicrosoftOpenType — TT60378862Calibri-Italic60378862
  • Helvetica Neue10.0054840Linotype AGTrueType3834098416HelveticaNeue-Bold3834098416
  • Helvetica Neue10.0054839Linotype AGTrueType3422875611HelveticaNeue3422875611
  • Times New Roman5.01.300Монотипная типографияOpenType — TT1594361634TimesNewRomanPSMT1594361634
  • Helvetica5.0058433Apple ComputerTrueType870086890Helvetica870086890
  • Helvetica10.0055796Apple ComputerTrueType3123210135Helvetica-Bold3123210135
  • конечный поток эндообъект 3 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 36 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text/ImageB]/Properties>/XObject>>>/TrimBox[0. 0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 37 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 38 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>/XObject>>>/TrimBox[0,0 0,0 612,0 792.0]/Тип/Страница>> эндообъект 39 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 40 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDList>/PageWidthList>>>>>/Resources>/Font>/ProcSet[/PDF/Text]>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 41 0 объект /LastModified/NumberofPages 1/OriginalDocumentID/PageUIDLlist>/PageWidthList>>>>>/Resources>/TrimBox[0.?3GV+C`9W>sMyɇHc0q%o

    Как подключить водонагреватель к распределительной коробке за 8 шагов

    Вы замечаете, что ваш водонагреватель начинает ржаветь в важных местах вашего резервуара? Влияют ли видимые признаки износа на работу вашего обогревателя? Если да, то вам необходимо немедленно заменить устройство.

    Чтобы научиться подключать водонагреватель к распределительной коробке, требуются простые навыки. В основном вам нужно будет выполнить аккуратную проводку при подключении горячих проводов и заземляющего провода к соответствующим местам в вашем нагревателе и назначенном автоматическом выключателе.

    Однако, если вам неудобно работать с трубопроводами или электричеством, возложите ответственность на профессионального сантехника или электрика.

    Что вам понадобится

    Если вы уже приобрели запасной электрический водонагреватель, приобрести остальные материалы не составит труда. Соблюдайте приведенный ниже список перед подключением электрического водонагревателя и убедитесь, что у вас правильные размеры.

    1.Автоматический выключатель

    Когда водонагреватели изнашиваются или требования к силе тока нового водонагревателя изменяются, важно заменить прерыватель. Обычный водонагреватель на 30-40 галлонов сочетается с подачей на 30 или 40 ампер.

    30 ампер – обычный выбор большинства домовладельцев для баков бойлера, потому что он может работать с мощностью водонагревателя, включая его максимальную непрерывную нагрузку. Тем не менее, перепроверьте характеристики заменяющего нагревателя, чтобы избежать несоответствия с вашим выключателем.

    2. Электрические провода

    Как и в случае с выключателем, вся проводка водонагревателя должна совпадать со всеми его компонентами и защитным устройством. Поскольку общий размер выключателя для водонагревателей составляет 30 ампер, лучший размер провода — американский калибр проводов № 10 (AWG).

    Я предлагаю вам использовать неметаллический кабель 10-2 (NMC) для 30-амперной цепи 240 Вольт. Этот тип провода состоит из двух проводников с заземлением — всего три провода.

    Совет для вас: Провод, который соединяет водонагреватель с панелью, часто представляет собой кабель Romex 10/2.У него черный провод, белый провод и медный провод. Хотя белые провода обычно нейтральны, белый провод Romex на самом деле является горячим проводом. Перед началом работы очень советую пометить этот провод скотчем, чтобы помнить, что это проводник.

    3. Тестер напряжения

    Как самодельщик, который немного знает, как подключить водонагреватель, вы должны нести ответственность за свою безопасность.

    Тестер или измеритель напряжения отлично помогают защитить себя от несчастных случаев, таких как неосознанное прикосновение к проводу под напряжением.Он предупредит вас с помощью простого метода мигания лампочки: зеленый свет означает «нет тока» и красный свет — «провод под напряжением».

    С этим устройством и изоляцией тела, такой как резиновые перчатки и сапоги, вы готовы к работе.

    Шаги по подключению водонагревателя к распределительной коробке

    Теперь, когда вы успешно собрали все свои инструменты, приступайте к подключению водонагревателя к распределительной коробке. Опять же, если вы не уверены в том, над чем работаете, лучше заплатить несколько долларов профессионалу, чем рисковать своей жизнью или жизнью своей семьи.

    Шаг 1. Отключите первичные источники

    Как и при любом обслуживании электрооборудования, отключение основного источника электроэнергии является первым шагом. Эта процедура необходима для того, чтобы получить свободный доступ к проводам без риска поражения электрическим током. С другой стороны, чтобы сберечь воду, перекройте кран главной трубы, которая снабжает ваш дом водой.

    Шаг 2. Слейте лишнюю воду и сбросьте давление

    Как только вы уберете проточную воду, пришло время снять давление с ваших труб.Откройте один или два крана и дайте стечь всей оставшейся воде внутри трубопроводов. При этом не забудьте слить воду из труб обеих температур, горячей и холодной. Дайте им поработать несколько минут.

    Шаг 3. Установите автоматический выключатель

    Перед установкой специального выключателя для электрического водонагревателя возьмите тестер напряжения и убедитесь, что все отключено. Питание не должно поступать от каждой шины к винтам проводки, при этом ваш тестер напряжения должен показывать зеленый свет.Когда вы будете свободны, осторожно прикрепите выключатель к шине, пока не услышите щелчок.

    Шаг 4. Прокладка проводки

    Спланируйте, как вы хотите проложить электропроводку от коробки выключателя к электрической металлической трубке (EMT) или гибкому электрическому соединению с резервуаром для воды. Аккуратно закрепите провода на стене или на потолке (при необходимости) с помощью кабелепровода.

    Вы можете обратиться к электрической схеме электрического водонагревателя, чтобы лучше понять соединение между вашим выключателем и нагревателем.Однако, если предыдущая проводка все еще в порядке, вы можете пропустить эту процедуру.

    Шаг 5: Провод в автоматическом выключателе

    Подсоедините провод 10 AWG к выключателю. Зачистите небольшую часть кабелей. Не забудьте оставить достаточную длину проволоки и не перерезать ее полностью. Начинайте подсоединять горячие провода к обоим полюсам выключателя. Затем вкрутите заземляющий провод в соответствующее место.

    Шаг 6: Провод в водонагревателе

    Протяните провода от электрической металлической трубки к отверстию распределительной коробки вашего водонагревателя.После того, как вы проложите провода через соединительную крышку, зачистите изоляцию примерно на 0,75 мм. Протяните провода через разъем ROMEX и зажмите оболочку кабеля NM.

    Подсоедините провод заземления к винту заземления внутри распределительной коробки. Обмотайте черный провод вашей цепи вокруг провода водонагревателя (вы можете выбрать любой провод, какой захотите). Используйте проволочную гайку, чтобы запечатать их. Найдите белый провод вашей панели и пометьте его лентой (чтобы обозначить его статус как горячий провод). Затем соедините этот белый провод с другим проводом водонагревателя.

    Шаг 7: Откройте основную трубу и заполните бак

    Убедитесь, что все герметизировано, от труб из ПВХ до линий электропроводки, внутри или снаружи распределительной коробки. Включите источник воды и сначала наполните бак, прежде чем включать электрический нагревательный элемент. Затем сбросьте давление в трубах, дав поработать всем кранам в течение трех минут.

    Шаг 8. Включите блок главного выключателя

    Включите главный электрический щит и специальный автоматический выключатель водонагревателя.В целях безопасности используйте тестер напряжения, чтобы определить местонахождение любых утечек электричества за пределами резервуара. Проверка включает в себя металлические детали, такие как соединительные крышки и винты.

    Несколько напоминаний: всегда проверяйте нагревательный элемент бака, верхнюю и нижнюю часть. В худшем случае, когда трубы замерзнут, нагревательный элемент будет работать даже при исчерпанном источнике воды. Это пренебрежение приводит к повреждению из-за перегрева. Если вам нужна замена, убедитесь, что все так же, как и в предыдущей настройке.
