Раздвижные ворота самому сделать: Как сделать откатные ворота своими руками, пошаговая инструкция с чертежами и схемами.

Содержание

ОТКАТНЫЕ ВОРОТА СВОИМИ РУКАМИ. ИНСТРУКЦИЯ.

1. С чего начать?

Основных определяющих параметров при изготовлении откатных ворот всего ДВА:
— размер (ширина) проема
— вес рамы ворот (с зашивкой)

В общем случае ДЛИНА каркаса ворот определяется следующим образом:
размер (ширина) проема + противовес 1/2 от размера (ширины) проема = общая длина каркаса ворот.
Например, при проеме 4м противовес ворот будет составлять 1/2 от 4 м (т.е. 2м), и общая длина каркаса сдвижных ворот составит 4+2 = 6м.

Стандартная ВЫСОТА каркаса откатных (раздвижных) ворот — 2м.

ВАЖНО! Учтите, что откатные ворота хорошо смотрятся, если их верхний край находится вровень или чуть ниже забора. При этом, при установке ворот на консольные ролики (с нижней балкой), расстояние от земли до нижнего края конструкции ворот будет не менее 10см. Плюс к каркасу ворот снизу будет приварена направляющая балка (по которой как раз и ходят ролики), которая тоже имеет определенную высоту (в общем случае 55-75мм, в зависимости от типа балки).

Т.о. общее расстояние от земли до нижнего края рамы ворот составит 15-20см, в зависимости от высоты установки каркаса (рамы) и типоразмера направляющей.

Отсюда высчитываем высоту верхнего края ворот, ПРИМЕР:
— легкий каркас ворот 6000х2000мм (проем 4000х2000мм), зашитый профлистом
— снизу приваривается направляющая балка МИКРО высотой 55мм (ширина 60мм, толщина 3мм)
— ролики выставляются максимально близко к земле (высота от земли до нижнего края ролика — 100мм)

Т.о. получаем, что верхний край откатных ворот будет на высоте 100+55+2000 = 2155мм.

Каркас ворот

Оптимально каркас откатных (раздвижных) ворот должен быть одновременно:
— легким, чтобы создавать минимальную нагрузку на ролики и автоматику
— прочным, чтобы противостоять ветровым нагрузкам и не прогибаться под собственным весом

Отсюда:

— каркасы ЛЕГКИХ ворот (вес до 300кг) с проемом до 4м варятся из стальной проф. трубы 60х30х2 (или 50х25х2), с внутренним усилением («раскосинами») из проф. трубы 20х20х2 (или 40х20х2)

— каркасы откатных ворот СРЕДНЕГО размера (вес 300-500кг) с проемом 4-5м варятся из стальной проф. трубы 60х40х2 (или 60х30х2), с внутренним усилением («раскосинами») из проф. трубы 20х20х2 (или 40х20х2)

— каркасы ТЯЖЕЛЫХ откатных ворот (вес 500-800кг) с проемом до более 5м варятся из стальной проф. трубы 80х40х2 (или 60х40х2), с внутренним усилением («раскосинами») из проф. трубы 20х20х2 (или 40х20х2)

ВАЖНО! Очень часто откатные ворота зашивают профлистом (профнастилом), стандартная высота которого ровно 2м. Резать профлист при монтаже в «домашних» условиях — занятие трудное и неблагодарное. Поэтому мы рекомендуем при заказе или самостоятельном изготовлении рамы откатных ворот ПОД ПРОФЛИСТ сразу зафиксировать, что 2м — это ВНУТРЕННИЙ размер каркаса. В этом случае Вы просто вставите профлист внутрь каркаса без обрезания. Отсюда ВНЕШНИЕ габариты рамы ворот будут больше внутренних на толщину проф. трубы, которую Вы использовали при изготовлении каркаса.

Пример: каркас 6000х2060мм (проем 4000х2060мм) выполненный из проф.трубы 60х30х2, будет иметь внутренний размер под зашивку профлистом 3940х2000мм ровно, что позволит не обрезать профлист по высоте.

Противовес ворот

Стандартный противовес откатных ворот составляет 1/2 проема ворот и выполняется в виде прямоугольника (квадрата).
Противовес ПОЛНОСТЬЮ (включая внутренние «раскосины») выполняется из той же стальной профильной трубы, из которой сделана основная несущая рама каркаса: 60х30х2, 60х40х2 или 80х40х2.

Иногда противовес ставят облегченным, т.е.:
— выполняют его в виде «треугольника»
— делают его менее 1/2 проема ворот, т.е. 1/3 — 1/4 проема ворот.
В 99% случаев уменьшение противовеса не вызвано объективными причинами: люди просто «экономят металл».
Копеечная экономия часто выходит боком: противовес становится слишком легким, баланс ворот нарушается, ролики испытывают повышенные нагрузки, ворота «клюют» при закрывании.

Все это приводит к ПРЕЖДЕВРЕМЕННОМУ ИЗНОСУ роликовых опор, которые приходится менять не раз в 10-15 лет, а раз в 1-2 года.

Поэтому, если нет ОБЪЕКТИВНОЙ НЕОБХОДИМОСТИ уменьшать противовес (в силу, допустим, отсутствия места для отката ворот), мы рекомендуем Вам сварить классический квадратный (прямоугольный) противовес в 1/2 проема ворот…..

……………………………………………………………………………………

ПОЛНОЕ ПОШАГОВОЕ РУКОВОДСТВО ПО УСТАНОВКЕ ОТКАТНЫХ ВОРОТ С ФОТОГРАФИЯМИ ВЫ БЕСПЛАТНО ПОЛУЧИТЕ НА ВАШУ ПОЧТУ!
……………………………………………………………………………………

ОСТАВЬТЕ ЗАЯВКУ, И МЫ ВЫШЛЕМ ВАМ ПОШАГОВУЮ ИНСТРУКЦИЮ С ПОДРОБНЕЙШИМ ОПИСАНИЕМ ПРОЦЕССА И ФОТОГРАФИЯМИ СОВЕРШЕННО БЕСПЛАТНО!

Как сделать раздвижные ворота своими руками

Самодельные раздвижные ворота — оптимальное решение для объектов, когда пространство возле ворот ограничено. Недостаток конструкции состоит в необходимости предоставить место для отката створок.

Полотно ворот стараются изготовить из более легких материалов. Чем больше вес готовой конструкции, тем сильнее нагрузка на ролики и крепежную систему. Следует помнить, что откатные и раздвижные ворота — это два названия одной системы.

Преимущества откатной конструкции

Секции откатных ворот изготавливаются достаточно несложно, главное правильно составить чертеж каркаса. Они занимают место только вдоль забора, поэтому оптимально подходят для маленьких территорий.

Конструкция раздвижных ворот легко оснащается системами автоматики любой сложности. Для обшивки каркаса ворот можно использовать различные материалы: дерево, металл, профнастил и кованые элементы.

Автоматические раздвижные ворота из профнастила

Устройство раздвижных ворот

Полотна ворот могут откатываться влево или вправо. Конструктивно механизмы раздвижных ворот различаются — их существует несколько видов. Чаще всего используют консольные системы. Консоль — это балка, которая крепится к опоре только с одной стороны. Она на опорах нависает над проемом. Полотно ворот передвигается вместе с консолью. При расчете ширины отката учитывают ширину секции плюс длину консоли.

Консольная балка может крепиться тремя способами:

  • в нижней части ворот — консольная система с нижней балкой;
  • посредине полотна — консольная система со средней балкой;
  • в верхней части ворот — консольная система с верхней балкой.

Консольная балка увеличивает нагрузку на опоры в несколько раз. Балку консольных ворот устанавливают на опору с роликами. Под опору изготавливают фундамент, в который устанавливают закладные из арматуры. Они послужат креплениями для опор.

Ролики рекомендуется устанавливать внутри балки, это защитит их от негативных внешних воздействий: осадков и замерзания. Для этого используют большие ролики по 4 штуки с каждой стороны.

Ролики нужны не только для отката секции, но и для распределения веса по всей конструкции. Автоматика подбирается по принципу: чем тяжелее система и больше роликов, тем мощнее нужен электропривод. При этом, автоматику всегда берут с запасом мощности. Второй способ снизить нагрузку — расположить малое количество роликов снаружи балки — по 2 штуки с каждой стороны. Такое решение оптимально подойдет для консолей со средней балкой. Такие ворота хорошо адаптированы к снежным зимам.

Консольный вариант

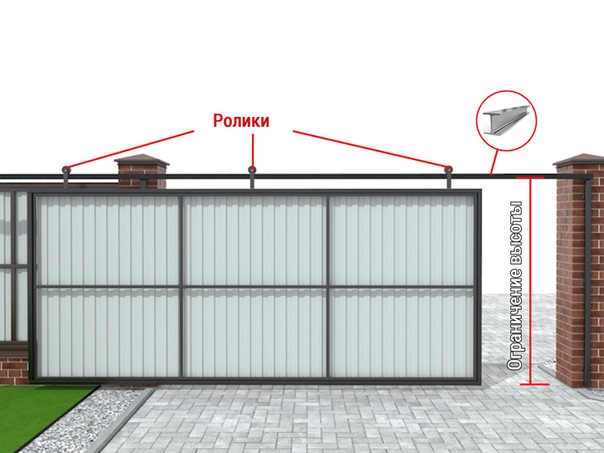

Подвесные ворота снаружи внешне не отличаются от консольных аналогов. Их навешивают на балку, которая двумя концами опирается на опору. Такие ворота пригодны в случаях, когда над въездным проемом расположен навес. Балка располагается стационарно, а полотно передвигается по балке. Для подвешивания балки необходимо устанавливать три столба. В этом случае требуется меньше места для отката, чем в консольных системах. Место отката будет равным ширине полотна ворот.

В подвесных воротах можно использовать тяжелые полотна. Вес полотен на работоспособности конструкции не сказывается. Место для отката в этом случае так же равно ширине ворот, но балка должна быть в два раза длиннее. Если высота ворот небольшая, над проемом можно установить съемную балку. Она снимается только для обеспечения въезда крупногабаритного транспорта.

Подвесные откатные ворота

Откатные ворота по рельсу менее удобны. Недостаток конструкции — необходимость постоянно очищать рельс от мусора и снега. Это самое простое решение, для установки полотен не нужны балки. Рельс бетонируется под забором в ленточный фундамент. Размер рельса берется в два раза длиннее, чем ширина ворот.

Ко всем типам откатных ворот можно установить встроенную калитку. Но если место позволяет, от такого решения лучше отказаться. Недостатком встроенной калитки в откатных воротах считается обязательное наличие порога, который постоянно нужно переступать.

Полотна подбирают с долговечным покрытием, конструкция должна сохранить внешний вид минимум 10 лет. Если места для отката мало, можно разбить конструкцию на две секции, которые будут откатываться в разные стороны. Меньшая часть полотна открывается по мере надобности, а большая часть используется для въезда.

Раздвижные ворота по рельсу

Инструменты и материалы

Для крепления элементов между собой необходим сварочный аппарат и болгарка. Для изготовления и монтажа раздвижных ворот понадобится швеллер для фундамента толщиной 16 мм либо 20 мм, гнутый профиль для консольной балки. Гнутый профиль представляет собой трубу, которая похожа по форме на прямоугольник с прорезью вдоль одной из сторон. Его стенки имеют более сложную (выгнутую) геометрическую форму.

Для изготовления рамы (каркаса) ворот используют профильную трубу размером 60×30 для сооружения периметра каркаса, размером 40×20 для формирования ребер жесткости. Для установки каркаса понадобится 2 каретки, накатной и концевой ролик, верхний ограничитель, заглушки, а также улавливатели — верхний и нижний.

Если вы интересуетесь, как сделать ворота из профнастила своими руками, эта статья обязательна к прочтению.

Узнать о том, какие столбы лучше подходят для забора из сетки рабицы, можно здесь.

Для чего нужны и какие бывают ограждения для детей на даче — узнайте из этой статьи.

Подготовительные работы

Изначально изготавливают фундамент под ворота. Он необходим для закрепления консоли на опорах. Под фундамент выкапывают траншею длиной 2 м (при размере полотна 4 м). Глубина траншеи равна 0,3-0,5 м. В траншею укладывают пруты арматуры для укрепления основания и поверх приваривают опорный швеллер, на который будут установлены опоры.

Траншею заливают бетоном так, чтобы закладная на 1/3 выступала над бетонным основанием или была вровень с бетоном. От того, на каком уровне от земли будет расположена закладная, будет зависеть ширина зазора между полотном ворот и грунтом.

Схема бетонирования ворот

Фундаменту нужно дать выстояться до полного высыхания бетона. После высыхания фундамента приступают к установке опорной балки. Изначально нужно решить, какой вид консольной системы в вашем случае будет наиболее приемлемым. Оптимальное решение — консоль со средней балкой, но внешний вид ворот изнутри получится не таким элегантным, чем при других способах установки.

Фундамент для откатных ворот бывает нескольких типов. Чаще всего используют монолитный вариант. Швеллер с приваренной к нему арматурой устанавливается в траншею и заливается бетоном. Швеллер располагают вдоль забора по траектории движения секции. Это традиционное решение, применяемое совместно с системами автоматики.

Второй тип — монолитная конструкция на сваях. Два армированных столба закладывают вертикально в грунт и соединяют швеллером. Конструкция заливается бетоном. Отверстия для свай располагают на минимальном расстоянии от забора. Швеллер должен располагаться строго горизонтально и соответствовать траектории движения полотна. Данный тип фундамента наиболее прочный, подходит для монтажа тяжелых створок.

Третий тип — фундамент на винтовых сваях. Данная конструкция не нуждается в бетонировании. Сваи обязательно защищают от коррозии, поэтому рекомендуется приобретать оцинкованный материал или с эпоксидным покрытием. Длина сваи берется 2 м, их забивают в грунт. Рекомендуется залить бетонный раствор в полость свай.

Пример чертежа раздвижных ворот

Изготовление каркаса и полотна ворот

Каркас ворот изготавливают по чертежу, в котором должны быть проставлены все необходимые размеры. В чертеже обязательно указывают расположение ребер жесткости.

Для сборки конструкции каркаса понадобится сварочный аппарат. Нарезают профиля нужного размера. Все элементы очищают от ржавчины и обрабатывают грунтовкой от коррозии. Перед нанесением грунтовки поверхность профиля обезжиривают нефрасом.


Все части каркаса сваривают в шахматном порядке, контролируя все прямые углы. Такая очередность не позволяет конструкции перекашиваться в процессе сборки.

Если обшивка каркаса будет только односторонней, все профиля смещают в одну сторону так, чтобы обшиваемая сторона получилась ровной и без градации по толщине материала.

Собранный каркас шлифуют болгаркой в месте сварки. Места сварки так же дополнительно грунтуют. Обшивка каркаса выполняется только после монтажа, иначе конструкция будет очень тяжелой, и ее трудно будет навешивать.

Монтаж ворот своими руками

Роликовые каретки на швеллер можно крепить болтами или посредством сварки. Второй вариант предпочтительнее, так как подогнать необходимое расположение кареток на болтах сложно. Изначально каретки только прихватывают сваркой. Устанавливают закладные из труб для крепления комплектующих. Параллельно к ним приваривают верхний и нижний улавливатель, верхние ролики.

На край направляющего рельса устанавливают концевой ролик с помощью специального зажима. Торцы рельса рекомендуется защитить заглушками, чтобы не попадала влага, и не замерзала система. После того, как конструкция проверена на работоспособность, роликовые каретки окончательно приваривают на нужном расстоянии.

Обшивка каркаса

Обшивку можно выполнять как односторонней, так и двухсторонней. Бюджетный вариант — обшивка профнастилом с полимерным покрытием или сэндвич-панелями. Также подойдут стальные гладкие листы и дерево любых пород. Металл и дерево нуждаются в предварительной защите от внешних воздействий. Дерево покрывают септиками и лазурями от насекомых и плесени, а затем крепят снизу и сверху к каркасу саморезами из расчета по два на каждую полосу штакетника.

Профлисты и металл можно крепить к каркасу саморезами или заклепками. Металл предварительно обезжиривают и покрывают грунтовкой от коррозии. Саморезы закручивают в металл с шагом 15-20 см по ширине полотна вверху и внизу.

Откатные ворота можно отделать фигурными и коваными элементами. В этом случае не предусматривается установка ребер жесткости. Прочность конструкции формируется за счет декоративных элементов, которые привариваются к каркасу.

Пошаговая инструкция по установке ворот

На видео наглядно показано, как можно самому сделать раздвижные ворота для своего участка:

Фотографии откатных ворот

На фото вы можете просмотреть различные варианты раздвижных ворот обшитых деревом, профнастилом и с различными декоративными элементами.

изготовление универсальной конструкции, как сделать из профильной трубы, самодельные рулонные ворота из ПВХ

Если вы планируете изготовление ворот своими руками, вам потребуется пошаговая инструкция, которая поможет просчитать все нюансы работ и облегчит сам процесс их создания.

Перед покупкой необходимых материалов определитесь с типом ворот, которые подходят для конкретного случая, и удобным способом их установки.

Виды конструкций

Существует множество разновидностей ворот, которые могут изготавливаться из разных материалов, оснащаться специальными механизмами. Широкий выбор позволяет создать самодельные ворота на основе особенностей помещения или территории, ваших потребностей и периодичности эксплуатации.

Перед тем как изготавливать ворота, следует изучить основные разновидности конструкций, которые пользуются популярностью.

Раздвижные

Раздвижные полотна делятся на несколько категорий. В зависимости от своих предпочтений вы сможете подобрать необходимый вариант. Для каждого типа конструкции потребуется освободить свободную площадку вдоль ограждения, чтобы створка могла свободно открываться.

Существуют консольные раздвижные конструкции, подвесные и откатные. Строение таких полотен предполагает перемещение по рельсам и иным металлическим профилям.

Подвесные варианты не пользуются популярностью для эксплуатации на частной территории, так как высота заезда ограничивается верхним профилем, на которое закрепляют полотно. Перемещение створок происходит также по данному профилю.

Некоторые владельцы загородных домов устанавливают веерные конструкции, которые получили такое название благодаря своему внешнему виду.

Откатные полотна, которые перемещаются по рельсе, расположенной вдоль стены, также не пользуются популярностью в заснеженных и северных городах.

Чтобы створка откатных конструкций свободно перемещалась по рельсе, потребуется постоянно удалять лед и прочий мусор, что не всегда комфортно в зимнее время.

Консольные полотна считаются самой оптимальной конструкцией раздвижных ворот. Полотно жестко крепится к балке, которая движется по консольному узлу и перемещает за собой створки. Несмотря на то, что строение изделий отличается сложностью, они отлично работают в зимний сезон, так как створка не соприкасается с землей.

Поворотно-откидные

Такая конструкция оптимально подходит для гаражных условий. Для установки во дворе они не подходят, так как ворота ограничивают высоту заезда. Полотно должно свободно функционировать с помощью поднятия и сдвига створки под потолок помещения.

Распашные

Такие конструкции с дверцей часто устанавливают в частном секторе на забор. В основе распашных ворот лежат столбы, два из которых располагаются на ширине полотна, а третий столб располагается рядом с калиткой, если она находится рядом с конструкцией.

Рулонные

Данные конструкции появились на рынке недавно. Ворота изготавливаются из стальных полосок, которые объединяются в гибкое полотно. Когда необходимо открыть ворота, они начинают сворачиваться и наматываются на вал. Такое решение позволяет подъехать вплотную к помещению.

Складные

Складные ворота известны многим под названием «гармошка». Открытие полотна может осуществляться вверх и вбок. Между металлическими сетками располагаются уплотнительные прокладки. Широкое распространение получили конструкции, открытие которых производится вверх.

Особенности изготовления

У каждого типа ворот есть свои особенности в конструкции. Прежде чем приступать к процессу изготовления, следует изучить схемы строения полотна и проработать план действий. Распашные ворота не относятся к числу исключений в данном вопросе. Сделать своими руками ворота распашного типа из профнастила под силу даже новичку, который ранее не работал с металлическими изделиями.

Чтобы изготовить изделия, вам потребуются навыки по работе с буром, сваркой, шуруповертом, строительной рулеткой и болгаркой. Конструкция изделий создана таким образом, что эксплуатация свободного пространства должна сопровождаться максимальной функциональностью. За надежность ворот отвечают блоки роликов, которые располагаются в нижней части профильной балки и двигаются за счет открытия или закрытия створок.

Есть несколько особенностей ворот такого типа, которые отличают их от других конструкций:

  • при сборке полотна используются кнопочные угловые соединители, благодаря которым можно исключить провисание створок во время использования;
  • крепежи материала скрываются, тем самым сохраняют декоративные свойства ворот. Также такое решение не допускает попадания посторонних предметов в пространство между профилем;
  • крепление створок производится при помощи трехсекционных петель. Детали позволяют продлить срок службы конструкции.

Изучая чертежи стандартного полотна, изготовленного из профлиста, вы сможете заметить, что в качестве основы конструкции используется каркас из металлического профиля квадратной формы. В качестве альтернативы применяется толстостенная труба, диаметр которой составляет 30 мм.

Чтобы усилить створки, используется металлическая прожилина. Она должна располагаться горизонтально. Подобное усиление позволяет удерживать геометрию полотна.

Закрепить створки вы сможете при помощи электросварки или саморезов по металлу. Так как профлист легкий, для него будет достаточно двух крепких петель с диаметром в 20 мм. В роли несущей опоры могут выступать трубы из металла диаметром в 60-100 мм.

Крепление воротных створок осуществляется на основе забора, который присутствует на участке. Если вы планируете установку кирпичной изгороди, предусмотрите заранее монтаж закладных швов между кирпичами. К ним будут привариваться навесные опоры.

Оптимальная ширина въездных ворот на частной территории составляет 3 м. Данных габаритов достаточно для того, чтобы во двор смог заехать грузовой или легковой автомобиль. Высота ворот не должна превышать 2 метра.

В роли запорного механизма можно использовать штыри в форме буквы «Г». Они должны располагаться в нижней части створок. В землю вкапываются специальные фиксаторы, представляющие собой металлические трубки, диаметр которых превышает толщину стопорного механизма.

Чтобы новые ворота гармонично вписывались в общий интерьер участка, можно использовать профнастил для отделки каркасной части. Как правило, материал прикрепляют к каркасу полотна.

Соблюдайте дистанцию от земли, которая должна составлять 50-70 мм.

Выбор материала

На тип материала, из которого будут изготавливаться ворота, влияют габариты конструкции, ее вес и прочие факторы. Обычно рамы для створок делают из профильной трубы с сечением в 60х40 мм. Выбирайте металл, толщина которого составляет 1,5-2 мм.

Размер сечения также зависим от массы ворот, но специалисты рекомендуют осуществлять выбор на основе следующих показателей:

  • если общий вес воротных створок не превышает 150 кг, можно воспользоваться трубой, сечение которой составляет 80х80 мм. Толщина металла должна составлять 4 мм;
  • при весе металлических ворот от 150-300 кг необходимо использовать трубу с сечением 100х100 мм и толщиной в 5 мм;
  • если вес конструкции превышает 300 кг, вам подойдут железные трубы, сечение которых составляет 140х140 мм при толщине материала в 5 мм.

Для создания стоек можно воспользоваться кирпичом, деревом или бетоном. При выборе материала следует изучить свойства и его стойкость по отношению к предполагаемым нагрузкам.

Петли могут обладать регулируемыми или нерегулируемыми механизмами. Следите за тем, чтобы материал изготовления обладал высоким качеством, так как петли должны выдержать вес полотна.

Замок может обладать механическим строением или функционировать на основе электромеханики. Выбор следует осуществлять на основе своих предпочтений. Также вам потребуется краска для окрашивания стоек и обшивки из металлопрофиля.

Обшивка может изготавливаться из любого материала. Многие люди делают обшивку из профиля, некоторые владельцы загородных домов выбирают комбинированные варианты из дерева и металла или ПВХ. Для данной цели подойдет любой вариант, который вам понравится.

Если вы планируете создание автоматических ворот, делайте каркас более прочным. Автоматику можно установить сразу или позже.

Размеры

Оптимальный вариант – строительство ворот одновременно с изгородью. Однако многие люди сталкиваются с ситуацией, когда им необходимо произвести расширение проезда или заменить старое изделие. В этом случае потребуется произвести точный расчет будущих ворот.

Осуществляя замеры и рассчитывая необходимое число материала, принимайте во внимание покрытие подъездных путей. Если ваша территория оснащена асфальтовой, бетонной или плиточной поверхностью, можно оставить просвет в 5 см. Если же на дороге присутствует трава, увеличьте просвет до 10 см для комфортного открывания ворот.

Не забудьте оставить зазор между створками, чтобы в будущем была возможность нивелировать смещение опор.

Инструменты и комплектующие

Ворота могут обладать разнообразным строением. Многие люди оснащают полотна встроенными калитками для удобства. Перед созданием ворот вам потребуется тщательно продумать, как будет выглядеть готовое полотно, нарисовать схему или эскиз конструкции. Такое решение поможет вам определиться с инструментами и материалами, которые потребуются для создания полотна.

Стандартный перечень комплектующих для создания ворот состоит из следующих позиций:

  • обшивка для створок, опорные трубы;
  • арматура для создания ребер жесткости;
  • труба из профиля либо квадрат из металла под каркас конструкции;
  • грунт, материал для покраски;
  • шпингалет, фиксаторы или механизмы затвора;
  • петли для створок, направляющая и доводчики при необходимости.

Также потребуются следующие инструменты:

  • строительный шнур из капрона;
  • аппарат для сварки;
  • молот;
  • шуруповерт или дрель;
  • электрическая болгарка;
  • специальные ножницы по металлу.

При планировании новых ворот вам потребуется уделить особое внимание габаритам конструкции, присутствию калитки. За счет больших створок увеличивается масса всей конструкции, поэтому раму следует изготавливать из усиленного материала.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

  • монтаж стоек для навешивания полотна;
  • создание распашных ворот.

Вы можете производить замену этапов, но столбы для воротной конструкции должны отстоять минимум семь дней, после чего можно навешивать на них каркас. Чтобы не тратить зря время, можно приступить к сварке.

Монтаж опор

Опоры можно изготовить из:

  • профильной трубы;
  • столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
  • кирпича или натурального камня.
  • деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

  • забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
  • бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

  • если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
  • глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
  • создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
  • затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
  • забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
  • чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

  • подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
  • рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
  • при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
  • чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
  • шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам. С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Если вы варите внешний и внутренний каркас, потребуется соблюдение шахматного порядка. Таким образом можно исключить разрывы сварочных швов при тепловых расширениях.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

С помощью данного пошагового руководства вы сможете самостоятельно изготовить ворота и максимально упростить процесс.

О том, как установить ворота своими руками, смотрите в следующем видео.

Красивые примеры и варианты

Красиво оформленные ворота будут привлекать внимание к участку и демонстрировать хороший вкус своего владельца. Пользуются популярностью ажурные полотна. Декоративные створки выглядят дорого и утонченно. Внутреннюю сторону конструкции можно обшить листами поликарбоната. Внешне такие ворота смотрятся как настоящее произведение искусства.

Изделия можно установить на даче или на загородном участке. Узорчатыми элементами вы сможете показать индивидуальность своей территории.

Витражные вставки на въездных воротах придают всей территории эффектность и необычность. Конструкции демонстрируют свою яркость и нестандартность, привлекая внимание окружающих. Вы можете выбрать любой дизайн в зависимости от своей фантазии. Стилистика идеи должна сочетаться с остальными компонентами конструкции.

Если вы хотите придать участку более строгий облик, обратите внимание на глухие ворота из металла с элементами ковки. В них будет гармонично сочетаться металл с декоративным орнаментом. Выбранная конструкция будет показывать хороший вкус своего владельца и скроет территорию от любопытных взглядов.

На участок, который граничит с посадками, можно установить ворота из природных материалов. Для опоры можно использовать камень. Такие полотна красиво смотрятся на фоне природы. Натуральные компоненты будут служить долго, если вы обработаете поверхность с помощью защитных средств.

Прочность ворот гарантируется каменными опорами. Такая конструкция удобна, так как при замене основного полотна не потребуется демонтаж всех ворот целиком.

Компактные ворота белого цвета всегда привлекают внимание. Белое цветовое решение дарит изделиям легкость и невесомость. Хоть ворота и обладают броским цветом, они будут органично сочетаться с общей стилистикой территории.

Конструкция будет обращать на себя взоры прохожих, так как существует мнение, что такие ворота могут позволить себе только состоятельные люди.

Откатные изделия с оригинальным дизайном будут хорошо смотреться на даче. Они способны сэкономить место на участке и будут радовать вас своим современным стилем.

Многие люди обустраивают ворота деревянными калитками, которые могут использоваться не только в качестве входа на территорию, но и для зонирования пространства.

Оригинально будет смотреться калитка из дуба, лиственницы и кедра с неплотно уложенными досками. Конструкция позволит солнечным лучам проникать на участок и зрительно расширит объем территории. Не забудьте обработать изделие защитным веществом, чтобы продлить срок службы калитки.

Как сделать откатные ворота своими руками

Откатные ворота получили распространение ввиду доступности фурнитуры, относительной простоты конструкции и возможности выполнить большинство работ по сборке и монтажу самостоятельно.

Устройство и принцип действия откатных ворот

Механизм с опорными роликами надежнее, чем популярная в прошлом модель с рельсом, расположенным снизу.

На основание из железобетона устанавливаются специальные закладные, к которым крепятся ролики с металлическим или пластиковым покрытием.

Полотно ворот монтируется на направляющей шине внизу каркаса. Внутрь нее вставляются каретки роликов. Это обеспечивает защиту механизма от осадков, пыли и грязи, увеличивает срок службы, делает удобной эксплуатацию системы в любую погоду.

Раздвижные ворота можно сделать в виде:

  • конструкции из 2 створок;
  • моноширмы.

Последняя проще и дешевле в монтаже, так как требуется меньше деталей, фундамент по закладные заливают с одной стороны, нужен 1 комплект автоматики. Моноширму ставят, когда высота полотна 2 м и менее.

Особенности проектирования конструкции

Ворота на роликах для нормальной работы должны иметь следующие вспомогательные элементы:

  1. Функции демпфера и заглушки выполняет опорный ролик, который ставится на направляющей в торце спереди.
  2. 2 улавливателя – нижний и верхний, которые удерживают ворота в закрытом состоянии. Улавливатели в форме П-образных кронштейнов размещаются на противоположной опоре.
  3. Для дополнительного удержания полотна к основному столбу по верхнему краю крепится роликовый ограничитель – скоба или шина.

Полотно конструкции двигается по 2 роликовым кареткам, на них ложится основная нагрузка. Поэтому фундамент с закладным швеллером делается массивным.

Размеры полотна

Основной параметр для расчета всей системы – требуемое расстояние для проезда транспорта между опорами.

Консольные ворота для частных домов чаще всего ставят шириной 4-5,5 м. Вместе с противовесом, который принято делать в половину проема, длина шторки может быть 6-8,3 м.

Противовес, вылет за опору, выполняют в виде прямоугольника или более экономичного варианта – треугольника. Чем тяжелее противовес, тем меньше нагрузка на ролики.

Высота полотна – больше роста человека, т. е. около 2 м.

Чертежи и схемы

Консольные блоки служат основой для передвижения направляющей. За боковые габариты, чтобы оставить проезд беспрепятственным, выносят опорные ролики.

Привод автоматики устанавливается на основание вместе с каретками.

Для изготовления конструкции делают монтажную схему откатных ворот, в которой отображают:

  • столбы – приемный и опорный;
  • каркас ворот;
  • заполнение – сетка, профлист;
  • балка несущая;
  • балка с роликами опорная;
  • нижняя ловушка;
  • блок управления и привод;
  • консольная часть.

Фундамент нужно заглубить ниже уровня промерзания. Чтобы исключить изменения расстояния между опорами при перепаде температур, можно запланировать соединить их основой из железобетона.

Сложные узлы выносят в отдельные эскизы с проработкой всех деталей.

Что понадобится для сооружения своими руками

Сделать откатные ворота своими руками несложно, если хорошо подготовиться. Материалы приобретаются в соответствии с чертежами, а инструменты – с планом работ.

Выбор деталей для механизма отката

В зависимости от весовой нагрузки и ширины проема для откатных конструкций существует несколько видов комплектующих для:

  • сооружений 6 м шириной (и более), весом от 0,6 т;
  • ворот от 4 до 6 м, массой 400-600 кг;
  • изделий менее 4 м шириной и весом меньше 0,4 т.

Сделать ролики для откатных ворот своими руками сложно. Требуется высокая твердость поверхности качения и хорошее качество подшипников, т.к. они должны удерживать массу ворот. Лучше приобрести заводские элементы из цементированной стали, которые, чтобы они работали без заклиниваний и люфтов, перед установкой можно вскрыть и проверить смазку. Поддерживающая скоба берется более 4 мм толщиной.

Какой инструмент и материалы понадобятся

Для сборки самодельных откатных ворот нужно подготовить следующие инструменты:

  1. Для малярных работ понадобятся кисти или пульверизатор с компрессором.
  2. Чертилка или карандаш.
  3. Рулетка.
  4. Набор гаечных ключей.
  5. Шуруповерт.
  6. Молоток.
  7. Болгарка и круги.
  8. Аппарат сварочный.
  9. Для хранения бетона и сыпучих материалов – емкость.
  10. Трамбовка.
  11. Кирка или лом.
  12. Лопата.

Потребуется приобрести материалы:

  1. Для приготовления бетона – щебень, цемент.
  2. Для армирования фундамента и закрепления швеллера нужна арматура 10-12 мм в диаметре и длиной 15 м.
  3. Для закладной под роликовые каретки и автоматику используют 20 швеллер.
  4. Каркас делают из профильной трубы – 20 м 40*20*2, 18 м 60*40 или 50*50.

Поэтапный монтаж ворот

Установку сдвижных ворот своими руками без автоматики начинают с опор, фундамента, закладной. Затем собирают каркас створки, крепят фурнитуру, устанавливают полотно и проводят испытания.

Установка столбов

Если грунтовые воды расположены высоко, то под всю систему лучше сделать единый фундамент. В противном случае опоры ставят на глубину не менее 1 м. Их изготавливают из:

  • бетона;
  • кирпича;
  • металла;
  • дерева.

Для столбов из камня или кирпича нужно монтировать закладные детали, установить шины поддержки и улавливатели. К металлу последние крепят сваркой.

Опору ставят в яму 1 м глубиной и 0,5 м диаметром и выравнивают по уровню, закрепляют арматурой, трубой, кусками уголка и т.д.

После заливания смеси проводят контрольную проверку. В жаркое время бетон лучше периодически поливать водой до затвердевания, чтобы избежать трещин.

Строительство фундамента

Для устройства фундамента грунт возле опор размечают и роют траншею шириной 0,5 м и глубиной ниже промерзания. Фундамент можно залить сплошным или в виде буквы “П”. Последний поможет сэкономить на расходах. Остальные работы проводят в следующей последовательности:

  1. Для усиления конструкции готовят арматуру. Режут прутки по 0,2 м (на перемычки) и длиной, равной глубине фундамента.
  2. Арматуру сваривают со швеллером наподобие “многоножки”. Придают жесткость закладной для откатных ворот короткими перемычками.
  3. Уложенную в яму конструкцию выравнивают по периметру и высоте, закрепляют.
  4. Заливают бетон в предварительно собранную опалубку.

Придется выждать до готовности поверхности 28 суток.

Изготовление створки

Пошаговая инструкция начинается с подготовки ровной площадки, где готовую створку можно уложить целиком. После этого:

  1. Сваривают каркас из подготовленных труб, контролируя уровни. Трубу рамы приваривают к направляющей и собирают откос, поперечину, вертикали. Чтобы не нарушить плоскость конструкции, варить следует в шахматном порядке. Для усиления конструкции ставят заполняющие элементы.
  2. Перед грунтовкой створку зачищают в местах сварки, обрабатывают и красят пульверизатором в 2 или 3 слоя.
  3. Заключительный этап – обшивка профлистом с помощью заклепок или саморезов.

Инструкция по сборке конструкции

Для установки опор консолей и определения пути движения полотна нужно натянуть шнур, который располагают в 20 см над дорогой и 7 см от столба. Порядок последующих действий:

  1. Подшипники будут нагружены тем меньше, чем больше расстояние между каретками. Ближнюю к проезду опору выносят на 150 мм за столб в сторону от дороги. Вторая консольная опора размещается так, чтобы оставалось 100 мм от края створки при ее закрытии.
  2. Перед монтажом роликов крепят регулировочные пластины. Прихватывают сваркой по размеченным точкам поддерживающие площадки. После проверочной установки полотна его снимают и приваривают пластины окончательно.
  3. После сборки ворот повторно их оставляют в закрытом состоянии. Горизонталь проверяют с помощью уровня, подгоняя регулировками.
  4. Прихватывают сваркой для надежности после закрепления болтами на направляющей накатной ролик.
  5. Перед тем как выставить конструкцию по вертикали, размещают поддерживающую шину и ограничитель.
  6. Размечают и осуществляют монтаж нижнего улавливателя.
  7. Закрепляют на опоре верхний улавливатель.
  8. Зачищают швы, грунтуют и красят. Ставят на место торцевые заглушки.

Как оснастить их автоматикой

Для ворот с электроприводом дополнительно понадобятся:

  • блок управления;
  • пульт ДУ;
  • концевые выключатели или фотоэлементы;
  • сигнальная лампочка;
  • электропривод;
  • зубчатая рейка.

Привод для откатных ворот своими руками устанавливают после того, как отрегулируют ход полотна без рывков, свободно. Порядок монтажа:

  • основание привода крепят к закладному швеллеру;
  • зубчатую рейку присоединяют к профильной трубе и направляющей при открытом положении ворот;
  • ставят фотоэлементы и выключатели (“концевики”).

Последними подсоединяются провода, и проводится проверка работы.

Читайте также:

Фурнитура для скользящих ворот, направляющие ролики, улавливатели ворот, колеса с V-образными канавками, цепь, колесные коробки, фурнитура для консольных ворот, фурнитура для подвесных амбарных дверей

Gate Depot имеет широкий ассортимент оборудования для скользящих ворот  , включая цепь, болты натяжителя цепи, натяжные ролики в сборе, направляющие ролики, улавливатели ворот, точки швартовки, V-образные направляющие, упоры V-образных направляющих, колеса с V-образными канавками, колесные коробки, крепления пластины, колеса для трубчатых направляющих, нейлоновые консольные ролики, консольные направляющие и каретки в сборе. Мы предлагаем продукцию от Duraget, DoorKing, Eagle, Liftmaster, Ramset, Locinox, Lockey и Communelo. Если вы ищете замки для ворот, вам нужно вернуться на одну страницу назад и щелкнуть категорию замков для ворот. Вся наша фурнитура для раздвижных ворот разработана специально для автомобильного движения, для пешеходных или садовых ворот, единственный вариант, который у нас есть, — это фурнитура для дверей сарая и подъемных ворот, которую также можно найти на одной странице в категории «Оборудование для подвесных/амбарных дверей».

 Наиболее распространенный способ  установки шиберных затворов — это использование колес с V-образной направляющей и V-образными канавками. Вы можете взглянуть на нашу схему скользящих затворов.В основании опорных столбов зальете бетонный фундамент в два раза шире ворот. На этот бетонный фундамент вы установите V-образный профиль, по которому будут катиться ворота. Сами ворота будут иметь колесные коробки, приваренные или прикрученные к нижней части, чтобы вы могли установить колеса с V-образными канавками на днище. Двух колес достаточно для ворот длиной до 20 футов. К опорной стойке, ближайшей к оператору, будет прикреплен набор направляющих роликов, которые удерживают ворота в вертикальном положении, позволяя им свободно скользить вперед и назад.На опорной стойке на дальней стороне проезжей части будет установлена ​​защелка ворот или точка швартовки, которая удерживает ворота в безопасности, когда они полностью закрыты. Задняя часть ворот будет иметь удлинители, приваренные или прикрученные болтами к верхней и нижней части ворот, чтобы верхняя часть оставалась внутри направляющих роликов, а нижняя цепь направлялась к задней части привода ворот. Цепь будет прикреплена к воротам с помощью набора цепных скоб и болтов натяжителя. В задней части дорожки вы установите стопор скользящих ворот, чтобы ворота не съехали с дорожки в случае выхода из строя концевого выключателя.

Консольное оборудование обычно используется для цепных ворот или в заснеженных районах, где ворота, движущиеся по рельсам, могут быть заблокированы. Ворота с цепным звеном будут иметь роликовое колесо ворот, расположенное спереди для обеспечения поддержки в закрытом положении, с набором из 4 трубчатых направляющих колес на заднем конце ворот, чтобы удерживать ворота на одной линии и обеспечивать поддержку в открытом положении. позиция. Если вы строите более тяжелые стальные ворота на заказ, вам следует обратить внимание на оборудование для консольных ворот Communelo, распространяемое через Architectural Iron Design под торговой маркой Duragates.В этой системе используется консольная направляющая в форме буквы «С», приваренная к нижней части ворот с комплектом из 2 кареток, которые выдерживают полный вес ворот, когда они полностью выдвинуты в любом направлении. В верхней части ворот у вас есть набор направляющих роликов, удерживающих ворота в вертикальном положении так же, как ворота в стиле V-Track. Они также продают различные улавливатели и опорные чашки для любого конца ворот. Из-за большого разнообразия вариантов веса и длины нестандартных ворот важно правильно спроектировать фундамент и сами ворота, чтобы выдержать окончательный вес. Обязательно поговорите с инженером.

Если у вас есть конкретные вопросы по любому из наших продуктов, позвоните нам по телефону (888) 818-4283 .

Подробнее

Должны ли вы получить распашные или раздвижные ворота?

Раздвижные въездные ворота имеют как преимущества, так и недостатки, как и распашные ворота. Чтобы решить, что лучше всего подходит для вашей собственности, вам необходимо учитывать несколько факторов, таких как доступное пространство, уровень безопасности, который вы хотите, и сколько вы готовы потратить.

Бюджет

Распашные ворота обычно дешевле раздвижных ворот. Хотя они могут быть примерно одинакового размера и изготовлены из одного и того же материала, больше всего на стоимость может повлиять монтаж и эксплуатация. Для раздвижных ворот нужны направляющая и ролики, а для распашных ворот нужны только петли.

Техническое обслуживание

Распашные ворота — это тип ворот, не требующий особого ухода, особенно если это ворота с ручным управлением. Тогда не нужно беспокоиться ни о двигателе, ни об электронике.Однако для раздвижных ворот требуется чистая дорожка. Если какой-либо мусор, такой как песок или листья, попадет на рельсы, это может помешать свободному скольжению ворот и даже привести к их сходу с рельсов. Можно приобрести щетки, чтобы подметать дорожку каждый раз, когда открываются ворота, что устраняет эту проблему.

Свободное пространство

Раздвижные въездные ворота требуют мало места для работы. Тем не менее, земля должна быть достаточно ровной, чтобы ворота могли свободно скользить. Если у вас есть ограждение, то ворота просто раздвигаются параллельно ограждению.Любые кусты или другие объекты, возможно, придется переместить.

Распашные ворота, наоборот, занимают много места. Если ширина вашей подъездной дорожки не превышает 12 футов, рекомендуется использовать одни распашные ворота. Вам понадобится зазор на открывающейся стороне, чтобы он мог открываться полностью (ворота должны открываться в сторону вашей собственности, а не наружу, если только это невозможно) и достаточно места для автомобилей, чтобы съехать с дороги, ожидая ворот. открыть.

Если ворота должны открываться наружу, то должно быть достаточно места, чтобы автомобили могли съехать с дороги и подождать, сидя достаточно далеко назад, чтобы позволить воротам открыться.Для более широких проездов рекомендуются двустворчатые распашные ворота. Для их открытия требуется меньше места, чем для одиночных ворот.

5 лучших идей ворот для автодомов для подъездной дорожки

Эти идеи ворот для автофургонов обеспечат безопасность вашей машины. Фото: StandardGates на Etsy Дома на колесах

в наши дни являются ходовым товаром, и если он у вас есть, считайте, что вам повезло. Однако наличие дома на колесах также может сделать вас мишенью для воров. Некоторым могут понадобиться детали для автофургонов (например, желанный каталитический нейтрализатор), но некоторым может понадобиться вся установка.

Если вы паркуете свой дом на колесах во дворе, рядом с домом или гаражом, вам может прийти в голову мысль о воротах для дома на колесах. На самом деле, в ваших планах могут быть целые ворота.

Что такое ворота для автофургона?

Ворота для автофургонов аналогичны воротам на подъездной дорожке в том смысле, что они загораживают боковой двор, подъезд к автофургону или парковочное место. Эти типы ворот также обеспечивают большую конфиденциальность и скрывают вашу буровую установку от улицы или соседнего ТСЖ.

По данным Farmers Insurance, наличие высоких ворот или высокого забора вокруг вашего дома является сдерживающим фактором для воров.Это особенно верно для воров, которые осматривают дома в поисках предметов, которые легко ограбить.

Ворота

для автофургонов немного отличаются от ворот для проезда. Мало того, что они должны быть интегрированы в боковой двор или за домом, они также должны быть правильного размера, чтобы через них прошел ваш дом на колесах. Хорошо, что ворота для автодомов можно сделать из любого материала, из которого сделаны въездные ворота. Эти материалы включают дерево, сталь, кованое железо, алюминий или композит.

Распашные ворота дешевле раздвижных, но вам нужно место, чтобы двери открывались.Фото: StandardGates

Типы ворот

Ворота

RV обычно имеют ширину от 6 до 12 футов. Есть четыре типа подъездных путей и ворот для автофургонов. К ним относятся раздвижные (или рулонные) ворота, распашные ворота, двустворчатые ворота и складные ворота. Каждые из этих ворот открываются по-разному, и то, что вы можете установить, будет зависеть от того, сколько у вас места и вашего бюджета.

Откатные ворота являются самыми дорогими в установке. Они скользят по гусенице или колесам, и стационарная секция не открывается.Эти ворота лучше всего подходят для очень широких парковочных мест, которые являются ровными и не имеют много места, чтобы распахнуться.

Менее дорогие распашные и двустворчатые ворота занимают больше места при открытии, но они могут открываться как внутрь, так и наружу, если нет препятствий или больших перепадов высот.

Хотя складные ворота могут быть не самыми безопасными, они могут быть менее дорогими, чем раздвижные или распашные ворота. Складные ворота практичны и могут служить средством защиты от кражи, но они, как правило, намного менее привлекательны, чем ворота, перечисленные выше.

Большинство раздвижных и распашных ворот могут быть автоматическими. С помощью клавиатуры, пульта дистанционного управления или приложения для телефона эти ворота могут автоматически открываться, когда вы хотите уйти или припарковать свою установку после выходных. Комплекты автоматических открывателей ворот можно установить в виде проекта «сделай сам» примерно за 500–900 долларов.

Если вы ищете идеи для своих собственных ворот для автофургонов, взгляните на эти варианты, которые сочетают в себе стиль и удобство в идеальном устройстве безопасности.

Идеи ворот для дома на колесах

1.Ворота для автодомов с пешеходными воротами

Если вам часто нужно попасть в помещение, где хранится ваш дом на колесах, вы можете добавить пешеходные ворота к воротам на подъездной дорожке. Это позволяет открыть часть ворот без необходимости открывать все двери.

Эти ворота производства Action Gates в Аризоне обеспечивают безопасность и конфиденциальность всего бокового двора. Это стильные и запираемые персональные ворота для легкого доступа как к автофургону, так и к парковочному месту для автофургона.

Активные ворота

2.Въездные ворота

Если вы собираетесь добавить ворота в свой дом для защиты своего дома на колесах, подумайте о том, чтобы построить ворота на подъездной дорожке, чтобы защитить всю вашу собственность. Это будет полностью зависеть от того, как обустроены подъездная дорожка и двор, а также от того, где вы на самом деле припарковали свой дом на колесах. Тип ворот, который вы выберете, также будет зависеть от количества места и типа подъездной дороги.

3. Высокотехнологичные алюминиевые ворота

Возможности современных ворот просто потрясающие. Высокотехнологичные ворота, установленные Mulholland Brand, не только выглядят стильно, но и изготовлены из самых легких доступных материалов.Такие ворота не ржавеют и более экологичны.

Горизонтальные профили этих типов ворот могут оставаться открытыми для большего потока воздуха, но также могут быть установлены под углом 45 градусов для большей конфиденциальности.

Торговая марка Mulholland

4. Умные устройства открывания ворот

Mighty Mule делает доступными одни из самых популярных умных открывателей ворот. Их автоматическими открывателями для распашных ворот можно управлять и контролировать с помощью приложения Mighty Mule и системы беспроводной связи MMS100 на расстоянии до 1/2 мили от ворот.Открыватели доступны в виде комплектов для самостоятельной сборки и совместимы как с электрическим, так и с солнечным питанием.

Mighty Mule

5. Бюджетные трубчатые барьерные ворота

Если конфиденциальность не так важна для вас, возможно, трубчатые шлагбаумы обеспечат безопасность вашего дома на колесах. Трубчатые ворота являются одними из самых дешевых вариантов. Эти ворота, изготовленные из оцинкованной трубы, могут быть установлены в виде проекта «сделай сам» и представлены в разных стилях. Их также можно покрасить сварочной краской в ​​тон вашему дому или другому ограждению.

Забор Гувера

Найдите другие идеи ворот для автодомов

Одна из лучших сторон RVing — это взаимодействие с сообществом энтузиастов путешествий. Форумы iRV2 позволяют людям общаться с другими пользователями RV в Интернете и получать другие точки зрения на все, что касается RV, включая продукты, направления, модификации RV и многое другое.


Статьи по теме:

Любите RVing? Вам понравится RV LIFE Pro

Это страсть к путешествиям, свобода открытой дороги.Это не пункт назначения, а путь. Это исследование мира. Вам не нужен дом, потому что, когда вы путешествуете, вы дома. Это RV LIFE.

Проблема в том, что спланировать грандиозное путешествие на фургоне довольно сложно. Мы в RV LIFE считаем, что это должно быть просто. Как сами RVers, мы понимаем процесс и помогли миллионам RVers путешествовать с уверенностью и осуществить их мечты о путешествиях.

RV Trip Wizard поможет вам спланировать идеальную поездку, а наше приложение RV GPS превратит ваш телефон в GPS-навигатор RV Safe, чтобы безопасно доставить вас туда.Если у вас есть вопросы о ВСЕМ, что связано с RVing, присоединяйтесь к обсуждению в любом из наших замечательных сообществ форума RV.

Шаг 1: Нажмите здесь, чтобы узнать больше и зарегистрироваться для получения бесплатной пробной версии.
Шаг 2: Спланируйте путешествие своей мечты на автофургоне.
Шаг 3: Наслаждайтесь незабываемыми воспоминаниями!

как сделать самому,чертежи,схемы,эскизы,установка,пошаговая инструкция с фото и видео

Откатные ворота – альтернатива классическим распашным воротам. В состав конструкции входят направляющие, щит, рама, ролики, электропривод (опция).Деталей очень много, но все же сделать откатные ворота своими руками не проблема, если знать основные нюансы. Раздвижной механизм имеет ряд преимуществ – безопасность, простая система управления, удобная автоматика.

Содержание статьи:

  • Устройство и принцип действия откатных ворот
  • Особенности конструкции конструкции
    • Чертежи для изготовления
    • Данные о высоте и ширине
    • Расчет противовеса
    • Расчет прочности арматуры
    • Общие правила подбора комплектующих и фурнитуры в зависимости от веса ворот
    • Дополнительные расчеты
    • Ограничения по установке откатных ворот
  • Изготовление консольных откатных ворот и монтажных ступеней
    • Материалы и инструменты
    • Подготовка деталей механизма отката
    • Кирпичные столбы
    • Разметка котлована и земляные работы
    • Производство закладных конструкций
    • Установка закладного элемента в приямок
    • Электропроводка для автоматики ворот
    • Бетонирование котлована
    • Сварка
    • Крепление ролика с накаткой
    • Крепления стопора верхней направляющей кронштейна
    • Изготовление створки
    • Покраска и установка
    • Регулировка положения роликовых подшипников
    • Установка автоматики
    • Заключительный этап
  • Раздвижные ворота
  • Служба
  • Распространенные ошибки

Устройство и принцип работы откатных ворот

Свое название сооружение получило из-за способа открывания.Дверное полотно перемещается вдоль ограждения, то есть в плоскости дверного проема, тем самым занимая меньше места.

Есть три типа откатных ворот:

  • рейка;
  • подвесной;
  • консоль
  • .

В конструкции откатных ворот предусмотрены ролики на направляющей, расположенной в нижней части. На них держится вся конструкция, с их помощью полотно движется. Роликовая опора идет к рельсу, уложенному в дорожное покрытие. В верхней части ворота удерживаются скобой, на которой закреплены боковые ролики.

Откат таких ворот равен ширине проема.

Недостатки конструкции:

  • рейка расположена по всей ширине проезда;
  • последний всегда забивается грязью, а зимой снегом и льдом, что чревато проблемами с открытием ворот. Поэтому рейку необходимо периодически чистить. Возможна установка греющего кабеля, что решает проблему обледенения, но это увеличивает затраты на монтаж, плюс дополнительные затраты на электроэнергию.

В конструкции второго имеется верхняя балка, по которой ворота перемещаются на роликах. Именно она ограничивает высоту прохода. Хотя возможна установка ворот со съемной верхней балкой. Но это усложняет конструкцию и снижает ее надежность. Съемная балка – это еще и увеличение финансовых затрат. Ширина ворот равна длине отката.

Наиболее часто сегодня используются откатные ворота третьего типа. Все дело в роликовых опорах, которые находятся за пределами площади проема, и он ничем не ограничен.В конструкции используется тот же кронштейн, что и в первом варианте.

Откатные ворота этого типа в 1,5 раза длиннее ширины проема. Дополнительная часть служит противовесом основной конструкции, имеет конфигурацию трапеции или треугольника. Это увеличивает пространство для движения ворот. Для этого сорта строится более мощный фундамент.

Читайте также: Как сделать гаражные ворота своими руками: схемы и пошаговая инструкция.

В устройство консольных откатных ворот добавлены еще два элемента — верхний и нижний уловители.Они удерживают полотно в равновесии, когда оно закрыто. Элементы располагаются на противоположной стойке шлюза. При этом в нижнем уловителе есть полка, на которую опирается консоль в закрытом состоянии.

Особенности конструкции конструкции

Для создания чертежа используются два параметра: ширина проема и высота откатных ворот. Последнее важно чисто по эксплуатационным качествам, если изготавливаются подвесные модели. В остальных случаях размер подбирается с учетом внешнего вида конструкции.

В дальнейшем будем рассматривать консольный вариант, так как часто используется в частном домостроении.

Чертежи для изготовления

К чертежам откатных ворот необходимо подходить с позиций простоты конструкции. Он состоит из двух важных элементов:

  • балка консольная;
  • два роликовых подшипника.

Первый упирается во второй и перемещается по их расположению. Сами ворота крепятся поверх балки, как правило, с помощью электросварки.Ролики устанавливаются снаружи проема.

Оба эти элемента являются готовыми изделиями. Их можно приобрести в строительном магазине. В зависимости от веса самих дверей продаются консоли и ролики разного сечения и размера. Хотя надо отдать должное мастерам, которые предлагают консоли и роликовые тележки, изготовленные своими руками.

Консольное дверное полотно представляет собой коробку, обшитую каким-либо плоским материалом. Сегодня часто используется профнастил.У нас есть подробная статья о том, как сделать ворота своими руками из профнастила. Раньше их обшивали досками или металлическими листами. Один из популярных вариантов – каркас с декоративными элементами из кованой стали. Именно он снижает такой показатель, как парусность ворот, что влияет на надежность. То есть чем ниже парусность, тем выше надежность.

Для изготовления каркаса используется профильная труба разного сечения: наружная с большим сечением, для внутреннего заполнения с меньшим.

Сделать откатные ворота своими руками можно по готовым чертежам ниже. Их можно взять за основу, учитывая размеры конструкции.

Схемы консольных откатных ворот понятны человеку, даже не имеющему специального технического образования. Главное правильно сделать требуемые замеры, которые понадобятся при расчете габаритов воротной конструкции.

Данные о высоте и ширине

В первую очередь определяется ширина ворот, которая зависит от ширины проема, то есть от расстояния между въездными столбами.Последний параметр рассчитывается с учетом ширины автомобиля (расстояния между боковыми зеркалами заднего вида). И к этому размеру прибавляется по 30-50 см с каждой стороны.

Сами ворота необходимо сделать больше на 10 см с каждой стороны, чтобы они закрывали не только проем, но и часть столбов. Таким образом можно добиться того, чтобы между ним и столбами не оставалось зазоров, если смотреть на конструкцию сбоку.

При расчете ширины учитывают, как машина будет въезжать на площадку.Если дорога попадает в ворота, то расчет остается без изменений. То же самое произойдет при входе под углом 90º. Если под меньшим углом, то расстояние между стойками необходимо увеличить.

Все дело в уменьшении зазора между машиной и стойками. А если дорога грязная или на ней лежит снег, то велика вероятность того, что машину при скольжении занесет. В этом случае небольшой зазор может не спасти вас от удара о шест. Поэтому ширину проема в данном конкретном случае необходимо дополнительно увеличить с каждой стороны на 10-20 см.

Насчет высоты откатных ворот — есть мнение, что этот размер должен соответствовать высоте забора. Снаружи такая конструкция выглядит более эстетично. Хотя каждый определяется с этим параметром самостоятельно. Но чем выше высота, тем тяжелее сами откатные ворота, плюс выше парусность. Соответственно, увеличивается стоимость конструкции и сложность ее сборки.

Расчет противовеса

Как указано выше, длина противовеса равна половине ширины проема.Если откатные ворота не тяжелые (300-400 кг), то длину можно взять из расчета одна треть ширины въезда.

Такой же размер можно использовать, если противовес имеет прямоугольную конфигурацию.

Расчет прочности арматуры

Прочность фурнитуры – основной показатель, влияющий на срок службы откатных ворот.

Аксессуары включают:

  • два роликовых подшипника;
  • нижняя опорная балка;
  • два ловителя;
  • опорный кронштейн, расположенный на стойке, на которой установлены ролики.

Обычно продается в комплекте. Производители предлагают разные модели комплектующих, которые отличаются друг от друга толщиной материала. Выбор зависит от веса откатных ворот.

Подходя к расчету откатных ворот, нужно учитывать не только размеры конструкции, но и вес материала, из которого она будет собрана.

Общие правила подбора комплектующих и фурнитуры в зависимости от веса ворот

Откатные ворота с разными размерами – это, прежде всего, разный вес изделия.Именно по последнему параметру подбирают комплектующие, отличающиеся техническими и эксплуатационными характеристиками. Ниже представлены характеристики фурнитуры для разных консольных дверей от компании «АЛЮТЕХ».

1100-1500 кг

Самые тяжелые ворота, которые не устанавливаются на частных участках. Их устанавливают на производственных объектах.

Аппаратные характеристики:

  1. Ролики. Предлагаемые размеры: 190x480x175 мм. Диаметр роликов 100 мм.Учитывается, что первая опора выдержит нагрузку 3,4 т, вторая 1,5 т.
  2. Нижний улавливатель из стали толщиной 5 мм. Предлагаемые размеры: 188x153x100 мм.
  3. Верхний улавливатель из стали толщиной 4 мм. Размеры такие же.
  4. Опорная балка. Изготовлен из стали толщиной 5 мм. Высота и ширина — 130х135 мм.
800-1000 кг

Все одинаковые размеры по порядку:

  1. Ролики — 100x251x138,5 мм. Диаметр колес составляет 61 мм.
  2. Нижний уловитель — толщина стали 4 мм. Размеры: 140х101х95 мм.
  3. Верхний уловитель — толщина 3,5 мм.
  4. Опорная балка — толщина 4,5 мм. Размеры по высоте и ширине: 89х74.
600-700 кг

Спецификации оборудования в том же порядке:

  1. Ролики — 80x167x112 мм. Диаметр колес 55 мм.
  2. Нижний уловитель — толщина металла 3,5 мм. Размеры: 100х82х80 мм.
  3. Верхний уловитель — толщина 3-3.5 мм.
  4. Опорная балка — толщина 3,5-4 мм. Высота, ширина: 70×60 мм.
300-500 кг

Аппаратные характеристики:

  1. Ролики — 178x90x117,8 мм. Диаметр колес составляет 43 мм.
  2. Размеры нижнего уловителя 100х96х67 мм. Толщина металла — 3 мм.
  3. Верхний улавливатель — толщина 3 мм.
  4. Опорная балка — толщина стенки 3,6 мм. Размеры 60х55 мм.

Единственное, на что нужно обратить особое внимание, так это на материал, из которого изготовлены комплектующие.Это должна быть высокопрочная сталь, например, марки С355.

Дополнительные расчеты

Для устройства фундаментов консольных откатных ворот применяют три варианта. Один имеет форму буквы «П». То есть это два заглубленных столба, на которые опирается бетонная лента. И вся эта конструкция должна быть монолитной и армированной. При этом глубина столбов должна быть больше глубины промерзания грунта.

Это достаточно сложный и трудоемкий вариант, поэтому в частном домостроении применяют либо заглубленную ленту, либо два отдельно стоящих столба.Во всех трех случаях поверх конструкции фундамента укладывается швеллер, который становится опорой или основанием для роликов откатных ворот. Его крепят к арматурной решетке, уложенной в подготовленную опалубку под фундамент. Способ крепления — электросварка.

Что касается размера самого фундамента, то:

  • глубина закладки — глубина промерзания грунта в районе строительства дома плюс 10-15 см;
  • длина равна длине противовеса.

Ширина сложнее. Этот параметр будет зависеть от ширины входного проема. Чем больше последний, тем шире фундамент.

Ограничения по установке откатных ворот

Особых ограничений для установки откатных ворот нет. Просто могут возникнуть ситуации, мешающие монтажным работам. Например:

  1. На линии отката конструкции растет дерево, которое необходимо удалить. Спать или нет, решает разработчик.
  2. Если в районе ворот проложены воздушные или подземные коммуникации.
  3. В зоне отката какое-то здание. Это может быть даже соседский забор.
  4. Непрямолинейность рельефа.

Производство консольных раздвижных ворот и монтажных ступеней

Пошаговая инструкция изготовления и установки откатных ворот своими руками представляет собой последовательность строительных операций:

  1. Определение размеров ворот с учетом ширины проезда.
  2. Создание рисунка холста. Определение его веса с учетом каркаса и обшивки.
  3. Подбор и покупка аксессуаров.
  4. Установка опорных стоек. Они могут быть металлическими, из металлического профиля или собранными из кладочного материала: кирпича, бетонных блоков, камня.
  5. Строительство фундамента: разметка, земляные работы, установка армированной решетки с приваренным к ней швеллером, заливка бетонным раствором.
  6. Установка арматуры.Роликовые опоры крепятся к швеллеру еще до его соединения с арматурным каркасом и заливки бетоном.
  7. Установка откатных ворот.
  8. Покраска конструкции.

Материалы и инструменты

Здесь необходимо произвести разделение по выполненным строительным работам. Это сборка каркаса дверного полотна и возведение фундамента. Следовательно, для первой строительной операции потребуются материалы:

  1. Трубы профильные.Один из вариантов – для сборки каркаса используется сечение 60х40х2 мм. Сечение 40х20х2 мм для внутренних элементов полотна.
  2. Обшивка откатных ворот: профнастил, доски, стальной лист и др.

Для сборки рамы:

  1. Сварочный аппарат.
  2. Уголок, которым устанавливаются углы стыков профильных труб.
  3. Зажимы для фиксации элементов каркаса.

Для сооружения фундамента откатных ворот необходимы следующие материалы:

  1. Цемент, щебень и песок для замешивания бетонного раствора.
  2. Швеллер №20 для базы под ролики. Это не единственный вариант.
  3. Стальная арматура диаметром 10-12 мм для армирующей сетки.

Из инструментов для смешивания бетона — лопаты и бетономешалка. Для перекапывания почвы — лопаты, ломы.

Потребуется еще один элемент — закладные. Это стальные уголки, которые вставляются в кирпичную или блочную кладку на уровне установки ловушек и опорных кронштейнов. Понятно, что если столбы представляют собой стальные трубы или другой металлопрокат, то закладные к ним крепить не нужно.Сама фурнитура непосредственно приваривается к металлическим поверхностям.

Подготовка деталей механизма отката

На этом этапе необходимо подготовить опорную балку и ролики. Роликовые опоры представляют собой либо готовые, либо самодельные элементы. Их нужно просто установить на швеллерную опору и приварить к ней. Расстояние между роликами зависит от двух параметров конструкции откатных консольных ворот: веса, габаритов.

Кирпичные столбы

Опорные столбы для ворот могут быть выполнены целиком из кирпича.Но есть более безопасный вариант. Для этого в качестве основания устанавливается профильная труба или обычная с круглым сечением, а затем обкладывается кирпичом. К трубе также привариваются закладные детали.

Как и все несущие конструкции, столбы являются несущими элементами. Поэтому под него заливается прочный фундамент из бетона марки не ниже М300. Оптимальная глубина закладки ниже уровня промерзания грунта.

За каждый пост:

  • вырыт колодец;
  • дно засыпается крупным песком слоем 10-15 см, но его можно заменить мелкозернистым щебнем;
  • внутрь вставляется арматурный каркас из арматуры диаметром 10-12 мм и сечением в виде треугольника или квадрата;
  • Заливается бетон марки
  • , который после этого должен простоять 28 суток, чтобы набрать марочную прочность.По истечении этого времени конструкцию можно загружать.

Именно на этапе формирования армокаркаса необходимо установить в приямок профильную трубу, приварив ее к каркасу. Труба должна быть выровнена строго по вертикали.

Облицовка кирпичом

выполняется по стандартной технологии, как показано на фото ниже. Здесь хорошо видно, как крепятся закладные детали к трубе.

Разметка котлована и земляные работы

Фундамент под швеллерные и роликовые опоры выбирают с учетом несущей способности грунта.Самый простой вариант столбчатый Для этого:

  1. Садовым буром делают не менее двух скважин диаметром 200 мм. Все зависит от длины противовеса. С дрелью все проще, быстрее и удобнее.
  2. Внутри установлены армирующие каркасы из арматуры. Сечение может быть круглым, квадратным или треугольным.
  3. К рамам приваривается швеллерная опора. Сварку можно проводить до монтажа армирующих конструкций.
  4. Заливка бетонного раствора в колодцы.

Ленточный фундамент для откатных ворот сделать сложнее. Здесь будет много земляных работ.

Разметка делается на местности:

  • длина приямка — длина противовеса ворот;
  • ширина зависит от длины воротной конструкции;
  • глубина — ниже глубины промерзания почвы на 10-15 см.

Грунт вывозится с помощью лопат, если речь идет о ручной работе.

Производство закладных конструкций

Обычно ленточный фундамент армируют армирующими конструкциями в виде двух сеток, установленных вертикально и соединенных перемычками из той же арматуры, что и весь каркас. Размер ячеек решеток зависит от нагрузок, которым подвергается фундамент. Диаметр арматуры — 10-12 мм.

Закладная конструкция монтируется вне котлована фундамента. К нему сразу же приваривается швеллерная опора. Для усиления последнего можно дополнительно приварить несколько арматурных стержней.

Установка закладного элемента в приямок

Здесь есть два требования:

  1. Вся закладная конструкция устанавливается так, чтобы швеллер был плотно прижат к опорной стойке.
  2. Канал должен располагаться строго горизонтально.

Электропроводка для автоматики ворот

Если было принято решение автоматизировать откатные ворота для удобства открывания и закрывания, то еще на этапе формирования фундамента необходимо провести электропроводку к электродвигателю и системе автоматики.Для этого используйте трос, который идет в комплекте, либо приобретите его по рекомендациям производителя открывающего механизма.

Провод должен быть проложен в защитной трубе — она ​​может быть пластиковой или металлической. Здесь важно, чтобы внутрь не попала влага. Поэтому концы трубы герметизируются.

Место закладки — фундамент. Труба крепится к арматурному каркасу.

Бетонирование котлована

Для этого этапа монтажа откатных ворот используется бетонный раствор марки не ниже М300.Бетон заливают после установки закладной конструкции и размещения швеллера горизонтально: в поперечном и продольном направлениях одновременно.

Смесь насыпают с утрамбовкой с помощью глубинного вибратора для удаления воздуха, попавшего в раствор при перемешивании. Пузырьки воздуха снижают прочность бетонной конструкции.

Сварка

На этом этапе к опорному швеллеру привариваются роликовые каретки. Место установки последних определяется заранее.Сварка ведется по всему периметру, потому что ролики подвергаются большим нагрузкам, особенно изгибу.

Важно правильно расположить первый ролик рядом с опорной стойкой. Обычно это 10 см от опоры вдоль канала.

Перед сваркой роликовую каретку лучше всего разобрать. Он состоит из двух частей:

  • опора с регулировочными болтами;
  • Ролики
  • закреплены на металлической подставке.

Сначала первый приваривают к швеллерной опоре, затем надевают на него, а точнее на болты, второй, прижимая его гайками.

Крепление ролика с накаткой

Это нижний уловитель ворот на роликах, который устанавливается на стойке напротив роликов. Для этого на роликовые тележки ставится опорный кронштейн. Над ним на 10-15 см монтируется ловушка. Именно сюда следует установить закладную деталь, вставленную в кирпичную кладку.

Фиксация осуществляется электросваркой.

Крепления стопора верхней направляющей кронштейна

Здесь все так же, как и с нижним элементом.Крепление к закладной осуществляется электросваркой. Единственное, приварка осуществляется точечно на случай, если что-то нужно будет изменить в расположении уловителя. Это часто бывает, когда окончательная регулировка откатных ворот производится на подшипниках качения.

Изготовление створки

Полотно откатных ворот состоит из двух частей: полотна и противовеса. Последняя не зашивается отделочным материалом, поэтому собирается из одного каркаса. Створка обшита, поэтому это двухрамное изделие.

Внешний выполнен из профильной трубы большего сечения. Это несущая конструкция. Внутренний собирается из трубы меньшего сечения. Именно к нему крепится отделка ворот. Несколько перекладин из одного материала повысят жесткость конструкции, что немаловажно при интенсивной эксплуатации конструкции.

Как только полотно готово, к нему крепится опорная консоль, а точнее к его нижнему профилю. Здесь также используется электросварка.

Окраска и установка

После сборки полотна:

  • все сварные швы обрабатываются болгаркой или болгаркой;
  • обезжиривается состав;
  • наносится грунтовка;
  • цвет.

После высыхания краски ворота практически надеваются на ролики, которые должны находиться внутри опорной балки. Вверху рама вставляется в опорный кронштейн, как показано на фото ниже. Монтаж коробки откатных ворот своими руками – процесс несложный.

Регулировка положения роликовых подшипников

После завершения монтажа откатных ворот необходимо отрегулировать роликовые каретки. Следует отметить, что каретки не приварены к опорному швеллеру. Крепятся они шпильками или болтами, которые привариваются к опоре. Потому что после установки ворот необходимо выровнять их с проемом.

Существует четыре типа выравнивания:

  1. Высота. Это дает возможность установить конструкцию над дорожным полотном в необходимых параметрах.Если используются автоматические ворота, то такая регулировка позволяет установить необходимый зазор между шестерней механизма электропривода и рейкой.
  2. Поперек. Это позволяет выполнить монтаж, при котором сохраняется зазор между рамой и плоскостью проема.
  3. Вдоль. Каретки выровнены по одной оси.
  4. Горизонтальность в плоскости, перпендикулярной плоскости проема. Только так можно гарантировать вертикальность двери.

Установка автоматики

Механизм автоматического открывания и закрывания откатных ворот включает в себя:

  • электропривод с редуктором;
  • стойка
  • ;
  • два концевых выключателя, отключающих привод при достижении воротами одного из крайних положений;
  • сигнальная лампа.

Монтажная рама монтируется под привод рядом с опорной рейкой. Он крепится к нему четырьмя болтами. Зубчатая рейка приварена сбоку к опорной балке по всей длине последней.Эта операция выполняется при открытых воротах.

Далее осуществляется установка двух концевых выключателей. Один у края ворот работает на открытие, сзади у переднего края противовеса на закрытие.

Завершающий этап

Ворота здесь закончены. Самый бюджетный вариант отделочного материала – профнастил. Его обрезают по длине так, чтобы он полностью закрывал внутреннюю раму конструкции ворот. Листы укладываются внахлест в одну волну. Крепление производится саморезами по металлу с широкой шайбой.

Вместо профнастила можно использовать доски, сэндвич-панели, листовой металл.

Раздвижные ворота

Установка калитки в откатные ворота – заманчивое предложение, но такое решение связано с рядом неприятных нюансов:

  1. В такие ворота неудобно заходить. Это связано с высотой нижней части рамы, через которую придется перешагивать. Через такие ворота очень неудобно протаскивать велосипед или тележку.
  2. Высоким людям также проблематично войти в проем калитки; придется сильно наклоняться.
  3. Вырезанная часть снижает жесткость дверной конструкции.
  4. В калитку откатных ворот устанавливаются ручки двух видов: утопленные, она же скрытая, или маленькие. Оба варианта не самые удобные.

Поэтому калитку лучше устанавливать рядом с откатными воротами как отдельный функциональный элемент.

Служба

Если были изготовлены откатные ворота ручные, то есть без автоматики и привода, то периодическое техническое обслуживание сводится к устранению участков коррозии металла и смазке вращающихся частей — роликов.Эти процедуры продлят срок службы двери и обеспечат плавный ход без перекосов.

Если в конструкцию добавляется электропривод, то количество профилактических мероприятий увеличивается:

  • очистка реечной передачи от грязи;
  • очистка фотоэлементов и концевых выключателей;
  • проверка напряжения.

Реечные шестерни смазывать нельзя, они быстро зарастут грязью.

Распространенные ошибки

Сделать консольные откатные ворота своими руками несложно.Но если упустить из виду некоторые моменты, можно получить конструкцию, которая через какое-то время будет работать некорректно.

Распространенные ошибки:

  1. Неправильно выполнены замеры, что повлияло на размеры откатных ворот.
  2. Неправильно залит фундамент для роликовых тележек. Особое внимание следует уделить глубине захоронения. Неглубокая конструкция в процессе пучения грунта начнет деформироваться и смещаться. Это гарантия того, что ворота не смогут двигаться по роликам.
  3. Если противовес был укорочен. Балансировка – важный показатель работы откатных ворот. Если вес полотна не сбалансирован, то вся конструкция «задремлет». Эта ситуация может повлиять на ролики, которые будут подвергаться высоким изгибающим нагрузкам.
  4. Полотно ворот должно быть жестким. Только так можно противостоять деформациям, которым подвергается конструкция под воздействием ветра и нагрузок. Поэтому ребра жесткости являются важным элементом. Без них ворота не сделаешь.
  5. Установка роликов без регулировочной платформы невозможна.
  6. Сечение опорного бруса должно соответствовать длине ворот и их весу. Неправильно подобранное соотношение приведет к деформации рельса и быстрому износу роликовых кареток.

Простота конструкции откатных ворот таит в себе множество нюансов, от которых зависит качество изделия. Пренебрегая любым из них, можно потерять деньги, вложенные в строительство. Ведь неправильная работа и эксплуатация приводит к возникновению неприятных моментов, которые в дальнейшем приводят к поломкам.

А как вы считаете, какая лучше проверенная годами классика в виде распашных ворот, или откатных ворот? Поделитесь своим мнением в комментариях. Сохраняйте статью в закладки, делитесь ею в социальных сетях.

Самодельное устройство откатных ворот: пошаговая инструкция по установке

Завершающим этапом установки дачного забора является установка ворот и въезда. Существует два основных типа ворот – распашные, состоящие из двух створок, и раздвижные (раздвижные, раздвижные), которые вручную или автоматически перемещаются вдоль забора.Второй тип считается оптимальным, так как экономит место и не создает дополнительных помех при открывании. Рассмотрим, как можно сделать откатные ворота своими руками, чтобы убедиться, что их конструкция достаточно проста, а установка не займет много времени.

Как устроены классические откатные ворота?

Чтобы ворота двигались плавно и без усилий, необходимо продумать установку фундамента и каждый этап монтажа основной конструкции.Не нужно пренебрегать устройством фундамента: на нем удерживается подвижный элемент и крепится роликовый механизм. Направляющая балка, по которой перемещаются ролики, закреплена на двух устойчивых опорах. Для устранения малейшего провала полотна используйте сварку. Американские горки вставляются в балку с роликами, а верхняя часть крепится к нижней части ворот. В результате ворота легко перемещаются по направляющей в одну сторону. Сейчас на рынке можно найти устройства автоматического открывания с пультом управления, так что при желании весь механизм можно модернизировать и сделать дистанционно управляемым.

Схема откатных ворот: 1 — направляющая; 2 — роликовый механизм; 3 — съемный ролик; 4-5 — два ловителя; 6 — верхняя фиксирующая скоба; 7 — регулировочная площадка

Пошаговое описание установки

Перед началом работ по фундаменту необходимо подготовить проем для ворот — место, где планируется разместить самодельные откатные ворота. Чем уже проем, тем меньше материала понадобится для устройства движущегося полотна. Вес конструкции также имеет большое значение, так как для установки тяжелых металлических ворот потребуются более прочные крепления, чем, скажем, для резного полотна из дерева.

Откатные ворота можно откатывать как влево, так и вправо. Выбор стороны зависит от наличия свободного места вдоль конструкции

Как правило, к моменту обустройства ворот ограждение уже установлено, а значит, готовы элементы бордюра – металлические трубы, кирпичные или деревянные столбы . Гарантией надежности ворот и опор будут закладные детали, расположение которых можно рассмотреть на схеме ниже. Закладными называют плоские металлические отрезки, закрепленные вдоль опорных столбов и укрепленные арматурными стержнями.Дополнительные элементы жесткости закрепляются в земле и придают конструкции необходимую устойчивость.

Заливка бетонного основания

Первый этап – устройство котлована под фундамент. Его размеры зависят от ширины проема и глубины промерзания грунта. В средней полосе России грунт промерзает примерно на полтора метра, поэтому глубина ямы будет 170-180 см, ширина — 50 см, а длина — 2 м при условии, что проем 4 м.

Необходимо установить закладную деталь в приямок.Для его изготовления потребуется швеллер длиной 2 м и шириной 15-16 см, а также прутья арматуры любого диаметра. Длина стержней полтора метра – именно на такую ​​глубину они и будут погружаться в яму. Арматура должна крепиться к швеллеру с помощью сварки. Закрепив продольные прутья, скрепляем их между собой поперечными брусками так, чтобы получилась прочная решетка.

Для установки элементов автоматики необходимо подготовить место для труб, а в центре металлической площадки оборудовать отверстие, в которое выводится электрический кабель

Готовую металлоконструкцию помещают в приямок так, чтобы канал расположен по линии движения ворот.Один конец должен вплотную прилегать к опорной стойке. Строго горизонтально расположить брус поможет строительный уровень.

Конструкция закладная устанавливается с той стороны, в которую будет отъезжать дверное полотно. При монтаже следует обратить внимание на точность расположения всех элементов

Одновременно с укладкой металлического элемента прокладываем электрические кабели для устройства автоматики системы. Для защиты электрики подходят трубы диаметром 25-30 мм.Вместо металлических изделий можно использовать аналоги из пластика или гофры. Особое внимание следует уделить герметичности труб и соединений.

Система автоматического открывания дверей: 1 — кнопка включения; 2 — встроенные фотоэлементы; 3 — электропривод; 4 — сигнальная лампа с антенной

Завершающий этап — засыпка котлована закладной. Для заливки используем раствор, приготовленный из бетонной смеси М200 или М250. Поверхность закладной – швеллера – должна оставаться полностью открытой.Созревание бетона занимает 1-2 недели.

Последние поступления В апреле обрабатываю розы, чтобы на мои красавицы не покушались вредители

5 японских растений, которые хорошо приживаются в средней полосе России

Как защитить рассаду от своих любопытных кошек

Обработка дверного полотна

Перед установкой откатных ворот , они должны быть собраны из комплектующих, количество которых зависит от трех показателей:

  • размеров полотна;
  • ширина проема;
  • общий вес конструкции.

Основной вес ворот приходится на направляющую, поэтому к ее выбору следует отнестись серьезно. Специалисты рекомендуют использовать продукцию Roltek из Санкт-Петербурга. Рассмотрим несколько вариантов комплектации:

  • Микро — для строительства из профлиста весом до 350 кг;
  • Эко — для деревянных и кованых ворот массой до 500 кг и проемом не более 5 м;
  • Евро — для полотна массой 800 кг, ширина проема — до 7 м;
  • Max — для конструкций массой до 2000 кг и шириной проема до 12 м.

Каркас подвижной части состоит из профильной трубы 40х60 мм с толщиной стенки 2 мм, для обрешетки берем более тонкие трубы диаметром до 20 мм. Чем тоньше профильные трубы, тем меньше вес конструкции. Для наглядности несколько чертежей откатных ворот.

Каркас для ворот может выглядеть по-разному, в зависимости от размера проема, высоты и используемых комплектующих. На схеме — образец рамы для 4-метрового проема

После сварки раму необходимо защитить от влаги: для этого ее сначала грунтуют металлическим инструментом, затем наносят краску для наружных отделочных работ

Непосредственный монтаж полотна

Монтаж откатных ворот следует начинать только после застывания бетона.Для соблюдения горизонтального движения полотна натягиваем шнур на высоте 15-20 см от поверхности закладной. Затем приступаем к установке роликового механизма. Опоры необходимо ставить как можно шире, желательно на всю ширину полотна. Расстояние от крайней опоры до столба 25 см (на торцевой ролик оставляется небольшой запас). Чуть сложнее рассчитать расстояние до второго роликового подшипника. Обычно используют специальные формулы, но можно обойтись и без них.Примерная схема с размерами показана на следующем рисунке.

При монтаже роликового механизма и площадок обязательно предусмотреть все технологические отступы, без которых невозможен правильный ход дверного полотна

Для страховки от неправильной установки используем стойки для регулировки. Их необходимо установить на швеллер и зафиксировать сваркой. Затем закатать дверное полотно и произвести окончательную настройку строго горизонтального положения конструкции.Для этого снимаем шиберы и роликовые подшипники, а площадку для регулировки привариваем к закладной. Затем закрепляем роликовые опоры на площадках, возвращаем на них полотно и полностью закрываем ворота. С помощью уровня и регулировки проверьте горизонтальность конструкции.

Подогнав все детали механизма, устанавливаем концевой ролик. Для этого его нужно вставить в несущий профиль и зафиксировать крепежными болтами. Для верности можно использовать сварку, закрепив покрытие валика на профиле.Ролик играет роль концевого упора, поэтому одного болтового соединения будет недостаточно. Также устанавливаем профильную заглушку для защиты его паза от снега и мусора.

Комплект роликов для конструкции раздвижных дверей можно приобрести в строительном супермаркете. В него входят элементы роликового механизма, колпак, кронштейн

Одна из важных деталей, которую мы устанавливаем после ролика, это верхний кронштейн. Защищает механизм ворот от боковых перемещений. Закрепляем кронштейн на верхней части отвала, повернув отверстия под болты в сторону опоры.Затем закрепляем на опорной колонке и проверяем регулировку.

Следующий этап – обшивка листа профлистом или вагонкой. Начинаем крепить любой материал о передней части ворот. К обрешетке прикладывают отдельные листы или доски и фиксируют саморезами или клепками. Каждый второй элемент профлиста накладывается на предыдущий одной волной. Последний лист может не подойти, тогда его следует обрезать.

Хозяева, для которых важен престиж, не скупятся на внешнее оформление ворот.Одним из самых дорогих способов декорирования является ковка.

В последнюю очередь устанавливаются два ловителя — верхний и нижний. Нижняя часть помогает снизить нагрузку на подшипники качения. Монтируем его с закрытыми воротами. Верхний крепим напротив защитных уголков полотна, чтобы при закрытых воротах они касались друг друга.

Недорогие деревянные ворота из вагонки можно облагородить с помощью дополнительного оформления, например украсить полотно петлями или металлической окантовкой

Автоматику оставляем напоследок.Вместе с приводом для откатных ворот мы получаем зубчатую рейку, которая служит для перемещения полотна. Обычно он входит в комплект крепежа и продается элементами длиной 1 м.

Видео пример с обзором монтажных работ

Окончательно установив конструкцию ворот, проверяем работу роликового механизма: своевременное исправление мелких недочетов защитит от последующего сложного ремонта.

Установка въездных ворот (5 простых шагов своими руками)

Если вы заинтересованы в повышении безопасности своего дома, вы можете рассмотреть возможность установки автоматических ворот.Ворота доступны в различных материалах, повышают ценность вашей собственности и повышают безопасность вашего дома.

Сегодня мы подробно рассмотрим установку въездных ворот, чтобы у вас были пошаговые инструкции, необходимые для начала работы.

Этот проект требует некоторых навыков рукоделия, поэтому вы также можете подумать о том, чтобы нанять профессионала для помощи. Все зависит от вашего опыта и уровня мастерства.

Установка въездных ворот за 5 простых шагов

Теперь, когда вы выбрали ворота, пришло время их установить.

Первое, что нужно сделать перед покупкой ворот, это проверить гарантию производителя. В некоторых случаях гарантия будет аннулирована, если вы установите его самостоятельно, поэтому вам понадобится подрядчик, который сделает это за вас. Если вы настроены на эти ворота, вам нужно подумать о привлечении эксперта, чтобы установить их для вас.

Шаг 1. Выровняйте землю

Прежде чем что-то делать, нужно выровнять землю там, где будут ваши ворота. Если земля неровная, ворота не смогут правильно открыться.Если вы устанавливаете раздвижные ворота, это не будет проблемой, но вы должны убедиться, что высота не поднимается ни с одной стороны ворот.

Шаг 2. Измерьте ваши посты

Теперь вам нужно измерить, где ваши столбы будут стоять на земле. Это будет отличаться в зависимости от купленного вами комплекта ворот. Лучший способ узнать, куда они должны идти, — это прочитать инструкции, прилагаемые к воротам, но, как правило, вам нужно оставить на несколько дополнительных дюймов больше, чем ширина ваших ворот.Стойки также могут быть обращены в определенном направлении, так что имейте это в виду, прежде чем устанавливать их.

Шаг 3. Выкопайте ямы для столбов

Теперь вы знаете, где будут располагаться ваши столбы, поэтому вам нужно будет вырыть ямы для них. Вам нужно будет убедиться, что под землей нет труб или линий, где вы хотите копать. Как только вы будете уверены, вы можете использовать копатель, чтобы выкопать ямы на необходимую глубину. Вы можете углубиться на шесть дюймов, чтобы добавить бетон, чтобы стабилизировать столбы, если хотите.

Шаг 4. Установите стойки

Теперь пора монтировать столбы. Очень важно, чтобы вы получили их на одном уровне, поэтому не бойтесь тратить на это время. Используйте отвес и уровень, чтобы проверить свою первую стойку, а затем используйте веревку или лазерный уровень, чтобы убедиться, что обе стойки находятся на одном уровне.

Шаг 5. Установите въездные ворота

Теперь вы будете готовы установить ворота на столбы. Этот шаг будет отличаться в зависимости от купленных вами ворот, поэтому вам снова нужно будет обратиться к инструкциям, чтобы правильно их установить.

Зачем устанавливать подъездные ворота?

Есть много причин, по которым вы захотите установить ворота на своем участке. Вот лишь некоторые из них:

Повышенная безопасность

Ворота обеспечивают вашему дому дополнительный уровень безопасности, которого у вас не было раньше. Любой, кто хочет получить доступ к вашему дому, должен сначала пройти через ворота, прежде чем делать что-либо еще. Вы можете добавить такие функции, как телефонная будка или клавиатура, чтобы точно контролировать, кто входит и выходит из вашей собственности.

Привлекательный бордюр

Трудно переоценить важность привлекательности вашего дома. Прямо сейчас вы можете не думать о продаже, но в будущем вы, возможно, захотите. Наличие ворот на вашей территории дает вам то небольшое дополнительное преимущество, которого у вас не было раньше.

Безопасность

Если у вас есть дети или домашние животные, вам действительно стоит подумать о воротах. Простая запертая калитка помешает им выбраться на улицу, что, как известно, опасно.Это особенно актуально, если вы живете на оживленной дороге. Наличие этих ворот означает, что вы можете позволить им играть, не беспокоясь.

Типы въездных ворот

Есть несколько типов ворот, которые вы можете использовать для подъездной дорожки, поэтому вам нужно решить, какие из них вы собираетесь использовать, прежде чем приступить к их установке:

Деревянные ворота

Эти ворота идеальны, если вы в основном хотите улучшить внешний вид своей собственности. Вы можете получить их во всех видах стилей и отделки, и они могут быть окрашены.Их также можно легко запереть, что повышает безопасность вашего дома.

Ворота из кованого железа

Они популярны, так как прекрасно смотрятся на любом объекте. Они также очень безопасны благодаря своей конструкции. Вы можете получить эти ворота в нескольких разных стилях, так что вы сможете получить то, что соответствует вашему вкусу.

Раздвижные ворота

Откатные ворота идеально подходят, если у вас мало места для открывания ворот. Они скользят, позволяя войти в собственность.Их стоит учитывать, если вы часто заезжаете на свою территорию, так как их можно настроить на автоматическое открытие, если в вашем автомобиле есть нужный пульт дистанционного управления.

Аксессуары для ваших ворот

Теперь ворота установлены, вам нужно посмотреть на все аксессуары, которые могут вам понадобиться. Это варианты, но часто хорошо иметь. К ним относятся:

Домофон

Это позволяет вам разговаривать с кем угодно у ваших ворот, обеспечивая дополнительную безопасность и позволяя вам знать, кто находится в вашем доме.Некоторые модели также позволяют открывать ворота дистанционно.

Клавиатура

Клавиатура — отличный способ запереть ворота. Предоставьте доступ к коду ключа только тем, кому хотите разрешить, и они смогут войти в любое время, и вам не нужно будет получать ключи для них всех.

Камеры

Камера — еще один хороший способ обеспечить безопасность у ваших ворот. Камеры дверного звонка становятся популярными, но аналогичная установка у ваших ворот даст вам те же результаты.

Теперь вы знаете, как установить ворота на подъездной дорожке, сделать их более безопасными и при этом хорошо выглядеть.Следуйте этим советам, и ваши ворота будут готовы в кратчайшие сроки.

Заключение

Теперь, когда вы знаете, как установить въездные ворота, вы можете решить, подходят ли они для вашего следующего проекта «сделай сам». Въездные ворота требуют тяжелых материалов и механики, поэтому убедитесь, что вы готовы к работе, прежде чем приступить к работе.

Современная безопасность для дома и офиса с автоматическими откатными воротами

Сегодня стоимость фурнитуры для раздвижных ворот и автоматических систем ворот находится в пределах досягаемости, и большинство из них могут установить раздвижные ворота и автоматический привод для дополнительной безопасности своего дома или бизнеса.

Для обеспечения безопасности вашего имущества вы можете рассмотреть откатные, распашные и консольные ворота. Если вы выбираете то, что в тренде, раздвижные ворота стали нормой, поскольку эти ворота более полезны и достаточно эффективны для защиты собственности. В DuraGates вы найдете ряд консольных раздвижных ворот , которые вы можете использовать для создания идеальных ворот.

Консольные откатные ворота также имеют ряд преимуществ. Если вы еще не знаете о его многочисленных преимуществах, то обратитесь к информации ниже;

  • Раздвижные ворота можно использовать с подъездными дорожками любого размера, и эти ворота не требуют больших усилий или времени для открывания и закрывания.
  • Так как ворота передвигаются на 2-х каретках, это снижает нагрузку на систему автоматики ворот.
  • Раздвижные ворота могут скользить вдоль существующей линии забора, и у них нет оборудования на подъездной дорожке, которое может привести к застреванию других ворот или отсоединению колес.
  • Если вы автоматизируете консольные откатные ворота, это будет еще лучшим выбором. Их невозможно открыть даже при принуждении. Автоматические ворота спроектированы таким образом, чтобы обеспечить полную безопасность собственности.Если установлены камеры, они могут помочь вам определить, пытается ли кто-то или что-то войти или выйти из вашего помещения. Таким образом, вы имеете полное право распоряжаться своей собственностью. На рынке представлено огромное количество моделей открывателей ворот. Все их функции обновлены и улучшены, чтобы сделать их более функциональными и простыми в использовании. Гибкая функция включения и выключения облегчает открытие или закрытие фурнитуры ворот. Сделанные с использованием технологии автоматизации, вам больше не нужно будет управлять воротами вручную, так как мотор ворот сделает это за вас.

Скользящие детали чрезвычайно прочны и долговечны.

  • Откатные ворота не могут двигаться под действием ветровой нагрузки.
  • Автоматические раздвижные ворота более надежны и надежны, так как они оснащены электрическими датчиками и предохранительными балками.
  • Они могут быть более полезными, если у вас подъездная дорожка на склоне.
  • Поскольку они автоматизированы, не нужно беспокоиться о закрытии или запирании ворот . Потому что все происходит автоматически.
  • Предлагаем автоматику для откатных ворот, изготовленную с помощью точных технологий. Таким образом, увеличивается долговечность и функциональность ваших ворот.

Вы можете настроить консольные раздвижные ворота в различных стилях, цветах и ​​дизайнах, чтобы полностью соответствовать требованиям здания или квартиры. Эти ворота выдерживают любые погодные условия, а также перепады температур. Они служат лучшим вариантом для сухого холодного климата, а также для жарких и влажных климатических условий, поскольку гусеница предлагается из оцинкованной стали, алюминия или нержавеющей стали.

Добавить комментарий

Ваш адрес email не будет опубликован.
