Пустоты в плите перекрытия: характеристики, маркировка, размеры и цены

Содержание

характеристики, маркировка, размеры и цены

Для строительства жилых домов, сооружений гражданского и промышленного назначения характерно применение перекрывающих конструкций: деревянных, из монолитного железобетона, а также пустотных плит из армированного железобетона. Последние в этом списке изделия уже давно обратили на себя внимание благодаря своим особенностям и преимуществам. Цена облегченных плит довольно демократична, при этом их качество не уступает полнотелым аналогам. Перед выбором разновидности перекрытия и его габаритов следует провести расчет допустимой нагрузки, ознакомиться с классификацией, назначением, техническими и ценовыми параметрами.

Оглавление:

  1. Особенности и преимущества
  2. Маркировка
  3. Сфера применения
  4. Цена ЖБИ

Характеристики

Пустотные плиты – это прямоугольные железобетонные панели правильной формы с продольными каналами, параллельно которым проложена арматура (стальные канаты). Отверстия бывают разной конфигурации: цилиндрические, грушевидные, прямоугольные. Самыми популярными являются варианты с шестью круглыми пустотами диаметром 159 мм.

Стандартные размеры варьируются в следующих пределах:

  • толщина – 22-30 дм;
  • ширина – 9,9-35 дм;
  • длина – 11,8- 98 дм.

Чаще всего в строительстве применяются конструкции 22х15х60 дм, которые монтируются с помощью крана, грузоподъемность которого – не более 5000 кг.

Плиты делятся на три типа:

  • серия ПК – с круглыми пустотами диаметром 114-203 мм, заливается в опалубку;
  • серия ПГ – толщина панели – 260 мм, полости грушевидные;
  • серия ПБ – изделие, произведенное по прогрессивной технологии непрерывного формования на специальных длинных стендах; стандартная толщина ПБ – 220, диаметр пустот – 60 мм.

Железобетонные панели имеют целый ряд достоинств по сравнению с монолитными.

1. Они значительно уменьшают массу строительных конструкций.

2. Высокие звукоизоляционные характеристики достигаются за счет того, что воздушные полости эффективно гасят шумы и звуки.

3. Пустоты отлично выполняют функции каналов, по которым прокладывают электрокоммуникации (сигнализацию, кабели).

4. Воздух, которым заполнены полости, играет роль теплоизолятора.

5. Монтаж изделий (в отличие от монолитных перекрытий) допускается выполнять при низких температурах.

6. Усиление перекрытий предварительно напряженной арматурой способствует повышению их выносливости и прочности.

Маркировка

Критериями выбора железобетонных перекрытий с внутренними пустотами являются расчетные нагрузки, способ опирания на основание, тип бетона, вид армирования, габариты, форма и размеры пустот. Все эти параметры отражаются в обозначении плиты.

1. Начальные литеры. Они означают тип изделия – ПК, ПГ или ПБ. Перекрытия ПК делятся на 7 групп, отличительные признаки которых указаны в таблице.

ОбозначениеТолщина, ммДиаметр пустот, мм
1ПК (ПК)220159
2ПК220140
3ПК220127
4ПК260159
5ПК260180
6ПК300203
7ПК160114

2. Дополнительные буквы. Перекрытия ПБ, ПГ и ПК опираются на стены по двум сторонам, но выпускаются и другие железобетонные изделия. В маркировке это отмечается еще одной буквой: Т обозначает возможность опирания на 3 стороны (3ПКТ), К – на все четыре (например, 2ПКК).

3. Цифры. Линейные размеры пустотных плит перекрытия. Первая пара – это длина в дециметрах, округленная до целого значения (реально – на 20 мм меньше). Например, если в маркировке стоит число 63, то размер – 6280 мм. После точки стоит вторая пара цифр, указывающая ширину изделия в дм, увеличенную на 10 мм: скажем, шифр 15 означает панель шириной 1490. Завершающее число (после черты) обозначает расчетную нагрузку, которую выдерживает конструкция (в килограммах силы на м2), или ее порядковый номер по несущей способности.

4. Буквенные шифры. Если панель предварительно напряжена, то сразу после цифр следует класс стали арматуры – например, AтV. Далее указывается вид бетона: Л – легкий, С – силикатный плотный, Т – тяжелый (иногда он не маркируется).

5. Дополнительные характеристики. Их указывают в том случае, если плита рассчитана на применение в особых условиях: при повышенной сейсмичности, агрессивности газообразной среды. В конце обозначаются конструктивные особенности – к примеру, буква а ставится, если перекрытие имеет по торцам уплотняющие вкладыши.

Вот пример маркировки изделия типа 2ПК длиной 2680 мм, шириной 1290 мм с расчетной нагрузкой в 3 кгС/м2, изготовленной из тяжелого бетона, усиленной предварительно напрягаемой арматурой AтV и предназначенной для строительства в сейсмически опасных районах (до 6 баллов): 2ПК27.13-3 AтV-С6.

Почти все панели, опирающиеся на стены двумя или тремя сторонами, армируются напрягаемой арматурой. ГОСТ 9561-91 допускает не монтировать ее в такие разновидности:

  • толщина – 220, длина – 4780, диаметр полостей – 140 или 159 мм;
  • толщина – 260, максимальная длина – 5680 мм;
  • толщина – 220, при любой длине и диаметре пустот – 127 мм.

Использование ЖБИ с пустотами

Панели со сквозными отверстиями чаще всего выбирают для обустройства перекрытий между этажами в домах из бетона, кирпича, ячеистых пено- и газоблоков. Более совершенной считается серия ПБ, плиты этого типа имеют плоскую гладкую поверхность, технология позволяет получать полноценно армированные элементы разной длины, при необходимости играющих роль «доборных» изделий. Иногда в таких случаях рабочие заполняют промежутки между опалубочными ПК или ПГ монолитной стяжкой, армированной своими силами. Такая конструкция уступает по прочности стандартным ПБ, техпроцесс изготовления которых предусматривает виброуплотнение бетона и его обработку паром.

Преимущество ПК – достаточно большой диаметр каналов. Применение изделий этой серии рекомендуется, если планируется монтаж канализационных труб диаметром 80-100 мм.

Стоимость

В таблице приведена средняя цена разных серий железобетонных пустотелых изделий от производителей Московской области.

КомпанияОбозначение перекрытияРазмеры, ммВес, тСтоимость, рубли
ПромстройЖБИПК 61-15-86080х1490х2202,910 090
ЖБИ-2000ПК 62-15-8 Ат800а6100х1500х2002,911 300
ЖЗБКПК 63-12-86280х1190х2202,28 900 (с доставкой)
СавиКомПБ 66-12-86580х1195х2202,3311 100 – 11 870

Цены на железобетонные перекрытия зависят от веса изделия, технологии изготовления, а также ценовой политики поставщика. Иногда предлагается бесплатная доставка по Москве, чаще расчет транспортных услуг ведется по километражу. Снизить итоговую стоимость помогают сезонные акции от производителей, оптовые заказы, использование соответствующего транспорта.

Пустотные плиты ПК,НВ, монтаж, установка, устройство, характеристики.

Главная»Статьи»Все о пустотных плитах ПК

Пустотные плиты в крупно- и мелкогабаритном строительстве

При возведении любой постройки более двух этажей применяются пустотные плиты перекрытия. Хотя бы раз в жизни их видел каждый: это обычная железобетонная плита 2,5х4 метра с несколькими трубчатыми пустотами вдоль длинной стороны. Такие плиты значительно облегчают работу строителей во время создания полов: они кладутся на опоры и все — пол готов. Пустоты в них сделаны для снижения веса и большего теплосбережения. Металлическая же арматура значительно повышает прочность конструкции и позволяет отдельным видам легко выдерживать равномерную нагрузку до 10 тонн (при обязательном соблюдении технологии отливки).



Производство пустотных плит перекрытия

По своей сути пустотные плиты — это железобетонные изделия, отлитые в специальных формах.

Поэтому их изготовление не отличается оригинальностью. В заранее подготовленные коробы, имеющие длину до 40метров, укладываются металлические тросы, призванные впоследствии стать ребром жесткости «на разрыв». После этого они натягиваются и между тросами укладываются трубы, имитирующие пустоты.

Следующим шагом заливается бетон. Он имеет примерно следующую консистенцию: 20% цемента, 50% отсева и 30% песка. Казалось бы, процесс завершен и плитам нужно просто дать высохнуть. Но нет — после этого формы укрываются теплоизоляционной пленкой и прогреваются при температуре ~70 градусов на протяжении 4-5 часов.

Это делается для того, чтобы бетон лучше затвердел и получил больший коэффициент прочности. После того, как заготовки застынут, их режут на более короткие плиты, которые после идут в использование строительными компаниями. Некоторые компании-изготовители сразу отливают готовые плиты, не требующие дополнительной разрезки, но такое случается крайне редко.



Как избежать покупки бракованных плит перекрытия

При покупке этого стройматериала нужно понимать, что плиты должны быть самого высокого качества — только тогда они смогут нормально выполнять свои функции. В противном же случае вы рискуете в самом прямом смысле этих слов потерять пол из-под ног.  Установив на бракованную плиту перекрытия даже небольшой вес, вы создадите неподъемную для нее нагрузку, от которой плита может легко переломиться пополам.

  1. В самую первую очередь нужно смотреть на внешний вид самого бетона. Тело плиты должно выглядеть цельным без сколов, трещин и отбитых участков. Реализаторы и изготовители знают о том, что подобную плиту им могут вернуть и поэтому перестраховываются самостоятельно в случае обнаружения такого брака: замазывают новым цементом поврежденные участки. Ни в коем случае не нужно производить укладку подобных «замазанных» плит. Трещина может распространиться и дальше, в результате чего плита переломится;



  1. Следующее — посмотрите на то, где находится укрепляющая арматура. Для этого гляньте на торец плиты — там будут виднеться небольшие металлические кружки. При монтаже плит они обязательно должны находиться снизу. Почему? Здесь нужно немного углубиться в физику и пояснить, что бетон прекрасно выдерживает сжатие, а металл — растяжение. Пустотная плита устанавливается своими короткими краями на вертикальные стены, а длинные стороны «висят» в воздухе. Следовательно, на саму плиту действует сила притяжения, пытающаяся прогнуть ее в центре. Верхняя плоскость плиты стремится сжаться, а нижняя — наоборот разорваться. Вот арматура-то и не дает бетону порваться, тем самым разрушив всю плиту. Если вы увидите, что пруты проходят и в верхней и в нижней части, то нужно выяснить у производителя, на всю ли длину плиты они тянутся;



  1. И в последнюю очередь проведите полный осмотр плиты на наличие трещин. Также попробуйте руками отщепить кусочек бетона. Если это сделать удалось — то не нужно применять подобный стройматериал при возведении дома!



Также хотим обратить ваше внимание на то, что мошенники нередко продают бракованные плиты перекрытия под видом качественных. Нередко они даже в попытках обмануть покупателей доходят до такого абсурда, что ставят несколько более завышенную стоимость, утверждая, словно бы их товар изготавливается из спецматериалов.

Для того, чтобы не попасться на уловки мошенников и не купить фальсификат, уточните у своих знакомых или предыдущих клиентов этого производителя, что они могут сказать касательно качества стройматериалов. Если же это по каким-то причинам невозможно, то возьмите с собой или опытного строителя или специалиста, которые смогут предупредить покупку бракованного товара. Такая несложная процедура сэкономит вам уйму денег, а нервов и времени — еще больше!

Укладка плит перекрытия

Монтаж пустотных плит перекрытия — еще один немаловажный фактор их долговечности. При установке они должны иметь две точки опоры: вдоль своих коротких сторон. Заход плиты на стену или цоколь не должен составлять более 20 сантиметров с каждой стороны. И последнее — запрещено опирать плиту длинной стороной о стену.



Если эти условия монтажа не будут соблюдены, то вполне вероятно, что плита не сможет выдержать номинальный вес для своих габаритов и в один очень неприятный момент переломится.

Для того, чтобы закрепить плиту на ее месте, на стены наносится цементный раствор, который предотвратит ее скольжение по упору (стена или цоколь дома). Также, если плиты имеют в торцах специальные продольные вырезы, то их также рекомендуется наполнить бетоном для того, чтобы связать между собой, тем самым обеспечив монолитность всем элементам пола.

Крайне важно установить ровно первую плиту, иначе все последующие будут ложиться так же неровно, что приведет к ослаблению конструкции. Для этого натяните вдоль всей стены нить и укладывайте плиты по ней. Расстояние в начале и конце нити должно быть равно длине пустотной панели. При возможности нужно, чтобы на противоположной стороне был еще один человек и выполнял то же самое. Таким образом можно добиться наиболее точного позиционирования стройматериала.

При установке нужно допускать погрешность сжатия-растяжения стен и цоколя и поэтому длинные края плит нужно располагать не ближе, чем в 30-40 миллиметрах от ближайшей параллельной стены. Если этого не сделать, то стена может сдвинуть плиту с ее места.



Утепление пустотных плит перекрытия

Пустоты, имеющиеся в плитах нередко утепляют. Особенно это актуально для частных домов. И действительно, практика показывает, что подобные мероприятия позволяют неплохо экономить на отоплении в зимний период. Так как пустоты с боков будут герметично закрыты бетоном, то тут целесообразно использование минеральной ваты в качестве утеплителя. Она несколько лучше справляется с сохранением тепла, нежели пенополистирол или пенопласт.

После того, как плиты будут утеплены, пустоты с боков примерно на 10-15 сантиметров заливаются бетоном для того, чтобы обеспечить наибольшую изоляцию утеплителя от влаги. После этого плиты укладываются на отведенные им места.

По чем продают пустотные плиты?

Цены плит зависят от их размера.

Это самый главный принцип их различия. Вот примерная цена в зависимости от длин плит:

  • 2 метра – 4650р;
  • 2,5 метра – 4970р;
  • 3 метра – 5450р;
  • 4 метра – 7700р;
  • 5 метров – 9740р;
  • 6 метров – 10 850р;
  • 7 метров – 12 870р.

Это усредненная цена за одну плиту высотой 22 и шириной 149 сантиметров, то есть, самую дорогую.

Цены оправдываются в первую очередь сложностью в производстве и транспортировке плит. Также для укрепления бетона подходит не любая арматура, а только изготовленная из марок стали, имеющих повышенный коэффициент прочности.

Области применения пустотных плит



Область применения подобных плит довольно обширна:

  • Как основной стройматериал для возведения стен гаражей и панельных домов;
  • В качестве межэтажных перекрытий;
  • Для постройки различных цехов и зданий производства в силу того, что плиты дешевле и легче кирпич;
  • В некоторых случаях они используются для организации автомобильной дороги для подъезда к строительным объектам.

Сегодня пустотные плиты применяются все чаще и чаще. Уже ни одна высотная постройка без них не обходится, так как только они могут похвастаться такими характеристиками прочности и дешевизны. Также популярность их вызвана огромным ассортиментом размеров: видов пустотных плит перекрытия существует около 500 штук, самые распространненые ПК и НВ.

                    Вот одна из десятков таблиц размеров плит НВ:



Расстояние между пустотами в плите перекрытия


Что такое пустотная плита

Пустотная плита перекрытия – железобетонная плита толщиной 220 мм с пустотами диаметром 159 мм. Пустоты представляют собой полости цилиндрической формы, которые пронизывают плиту насквозь в продольном направлении.

Как выглядит пустотная плита перекрытия

Подобное устройство пустотной плиты перекрытия выбрано не просто так. Назначение пустот – снижение веса конструкции. В свою очередь уменьшение массы пустотной плиты перекрытия позволяет:

  • Нагружать перекрытие сразу после монтажа без бетонной стяжки.
  • Снизить расход бетона и арматуры, тем самым снизив стоимость строительства.
  • Упростить процесс транспортировки и монтажа.
  • Уменьшить нагрузку на фундамент и стенки, что позволяет возводить их из менее тяжелых конструкций, которые стоят гораздо дешевле.

Другие функции пустот:

  • Обеспечение высокого уровня звуко- и теплоизоляции за счет воздуха внутри отверстий.
  • Создание условий для проведения коммуникаций, что сокращает время на отделку.
  • Увеличение полезного объема сооружения.
  • Возможность строительства в сейсмоопасных зонах.

Вес пустотной плиты перекрытия на 1 м 2 достаточно большой даже при условии наличия пустот, поэтому для монтажа задействуют мощную грузоподъемную технику. К примеру, общий вес ПК 24-10.8 составляет 712 кг, а на 1 м 2 – 712/2,4 · 1 = 297 кг/м 2 . Зная, сколько весит пустотная плита перекрытия, можно собрать нагрузки для расчета несущей способности стен и фундамента.

Область применения

Железобетонные плиты перекрытия имеют несколько назначений. Их используют в коммерческом, индивидуальном и жилищном строительстве. Чтобы повысить звукоизоляционные качества, их делают с пустотами, это нужно и для снижения ее веса.

Кроме того, они используются при строительстве теплотрасс и тоннелей. Незаменимыми они считаются и при строительстве дачных домов и гаражей. Нижняя часть плиты в дальнейшем будет потолком, а верхняя полом, изделие изначально подготовлено для выполнения отделочных работ. Эти изделия хоть и являются прочными, тем не менее нуждаются в особых условиях хранения. Например, длительное время их нельзя хранить на открытом воздухе.

Любые правила и инструкции должны соблюдаться на все 100% из-за мощной нагрузки на конструкцию. Даже небольшой дефект может привести к быстрому износу и нарушению прочности строения в целом.

Чтобы добавить звукоизоляционные свойства ребристым перекрытиям, дополнительно устанавливают прослойку. Если здание будет находиться в зоне сейсмической нестабильности, то железобетонным плитам выдвигают особые требования. Если сила землетрясения может достигнуть 8 баллов, то в бетон добавляют специальные компоненты для прочности.

Помимо крупнопанельных зданий, плиты перекрытия используют для зданий из блоков, камней, кирпичей и каркасных строений. Плиты перекрытий, фундаментные блоки и прочие железобетонные изделия используются строителями для возведения строений самых разнообразных планировок, с любым количеством этажей.

Самыми востребованными являются плиты стандартных размеров. Существуют и другие, которые могут накрыть всю необходимую площадь, они называются шатровыми, но их строители используют редко. Дело в том, что их цена значительно превышает цену на стандартные изделия, хотя они имеют очевидные преимущества. Из-за отсутствия стыков уменьшается количество отделочных работ, плюс увеличиваются звукоизоляционные свойства.

[custom_ads_shortcode3]

В каких размерах выпускаются пустотные плиты

Стандартная длина пустотных плит перекрытия равна 3 м. Это наиболее часто встречаемый типовой размер, который применяется в строительстве многих гражданских зданий. К примеру, в большинстве жилых домов ширина комнат проектируется равной 3 м, поэтому для перекрытий используют именно плиты 3 м. Еще один распространенный размер – 6 м.

В целом, размеры пустотных плит перекрытия подчиняются единой модульной системе в строительстве (ЕМС), которая обеспечивает:

  • Унификацию. Так называется ограничение типоразмеров сборных деталей и конструкций с целью приведения их к единообразию.
  • Типизацию. Выбор из всего числа унифицированных элементов наиболее экономичных при многократном использовании.
  • Стандартизацию. Утверждение типизированных конструкций в качестве стандартов (образцов).

Цель ЕМС – упростить и удешевить строительство. Результатом типизации в строительстве стала разработка единого сортамента, в основе которого лежит модуль (М). Основной модель равен 100 мм. При проектировании зданий и конструкций для его возведения пользуются укрупненным модулем – 2М, 3М, 6М, 12М, 15М, 30М, 60М и т. д.

Принципы маркировки плит

Пустотные плиты перекрытия чаще всего проектируются с применением модуля М и 3М, т. е. их размеры кратны либо 100 мм, либо 300 мм. Габариты и некоторые характеристики плит всегда отображаются в их маркировке. К примеру, обозначение ПК 60-12.8 AtV расшифровывается следующим образом:

  • ПК – плита круглопустотная.
  • 60 – длина в дециметрах, а также количестве модулей, т. е. 60М, что равно 6000 мм.
  • 12 – ширина в дециметрах или модулях, т. е. 12М, что равно 1200 мм.
  • 8 – несущая способность, кгс/м 2 .
  • AtV – использование преднапрягаемой арматуры (At) V класса.

Маркировку обычно наносят на боковую поверхность плиты

Обозначение AtV присутствует в обозначении не всех плит. При длине до 4780 мм плиты можно изготавливать с ненапрягаемой арматурой. В таком случае обозначение просто опускается. При большей длине должна использоваться именно напрягаемая арматура AtV. Ее напряжение осуществляется электротермическим способом.

Утепление

Торцы плит перекрытий, лежащих на наружных стенах, нужно обязательно утеплять, т.к. железобетон имеет большую теплопроводность и плита в этом месте становится мостиком холода. В качестве утеплителя можно использовать экструдированный пенополистирол. Нарисовал пример:


В несущую наружную стену толщиной 50 см входит плита с опиранием 12 см, которая с торца утеплена ЭППС (оранжевый цвет) толщиной 5 см.

Смотрите также:

  • монолитное перекрытие
Буду рад вашим комментариям по теме статьи, каким-то дополнениям. Помните, автор — обычный человек, у меня не всегда есть время ответить, если задаёте вопрос по своей стройке.
саша
(28.07.2015 01:02) Здравствуйте. Толщина фундамента 400мм, толщина стены 560мм (400 гс+40 возд.зазор+120 кирпич), фундамент перекрыт плитами перекрытия 8й нагрузки. Свес кирпича снаружи будет 20мм, получается напуск несущей стены на плиту перекрытия 140мм (560-400-20). Выдержат ли плиты перекрытия? (дом 2этажа) [email protected]
Кирилл
(19.08.2015 20:03) С вами ещё можно связаться?
Игорь
(12.05.2016 06:45) Здравствуйте на плиту пустотную вдоль поставили несущую стену 380 мм.после подвала, сверху нагрузили перекрытие деревянными балками, второй этаж, поставили перегородку второго этажа, и еще опирание кровли. Также нельзя делать?
Дмитрий
(14.05.2016 10:23) Игорь, здравствуйте. Если стена опирается только на эту плиту, то, конечно, нельзя. Плиты перекрытия не для этого предназначены.
Руслан
(14.05.2016 18:42) Здравствуйте. Толщина стен 400мм положили панели пустотные 63-12 ;63-15 опирание получилось около 90-100мм. Вокруг предусмотрен сейсмопояс .Есть ли опасность ??
Руслан
(14.05.2016 18:47) одна панель опирается на 100мм с одной стороны а с другой 80мм предусмотрен 2 эт
Илья
(25. 09.2016 15:06) Здравствуйте! Подскажите пожалуйста, у меня стоит фундамент из ФБС 40, утепленный с наружи 10см пеноплексом и обложен кирпичем стоя(6см). Я хотел со всех сторон дома выпустить ПП чтобы она встала заподлицо с кирпичем. Понял, что так делать нельзя. Подскажите как быть.
аааааа
(01.04.2017 22:43) подскажите 6 см. хватит для операния плиты перекрытия
Игорь
(12.08.2017 10:04) Добрый день, строим двухэтажный дом, делаем перегородки из плит ПГП https://www.profkom64.ru/product/bloki_kirpich/plity_pgp/ Плиты клали вплотную друг к другу нижними плоскостями так, чтобы между ними не оставалось зазора. При этом минимальная длина опирания плиты на стену из кирпича 13см, а на стену из бетона 7 см. Как думаете правильно ли все сделали?

Разновидности пустотных плит

Кроме стандартных плит ПК, существует еще несколько разновидностей:

  • ПБ – плиты, изготавливаемые методом безопалубочного формирования на конвейере. В процессе изготовления применяется особый метод армирования, который позволяет резать плиты без потери их прочности. У ПБ более ровная поверхность, что облегчает отделку полов и потолков.
  • ПНО – облегченные плиты, также изготавливаемые без опалубки. Главное отличие от ПБ – меньшая толщина, которая составляет 160 мм.
  • НВ – внутренний тип настила с одним рядом предварительно напряженной арматуры.
  • НВК – внутренний тип настила, но уже с двумя рядами напряженной арматуры и толщиной 265 мм.

Устройство и узлы опирания плиты

Разница между ПК и ПБ

Плиты перекрытия ПК – классические. Именно их стали изготавливать первыми с пустотами еще в советское время. ПБ – плита перекрытия нового поколения, но тоже пустотная. Основную разницу между ними составляет способ производства.

Пустотные плиты ПК и ПБ

Технология изготовления плит ПК:

  1. В металлическую опалубку укладывают арматуру.
  2. Производят бетонирование металлической формы.
  3. Для удаления пузырьков воздуха производят вибрацию всей формы.
  4. Далее ее помещают в специальную камеру для сушки в течение 6-7 часов.
  5. По окончании готовую плиту извлекают и складируют.

Главное отличие в изготовлении плит ПБ – отсутствие опалубки, откуда и название способа – безопалубочный. Этапы производства следующие:

  1. По всему стенду подогреваемой площадки натягивают тонкие тросы.
  2. Формовочная машина проходит над этим место и оставляет за собой полосу бетонного раствора.
  3. Сверху плиту-полуфабрикат покрывают пленкой (длина заготовки может достигать 190 м).
  4. Производят сушку изделий.
  5. По окончании заготовку режут на размеры, нужные заказчику.

Пустотная плита перекрытия ПБ

Благодаря особому способу производства ПБ можно резать под углом 30-90°. От этого их несущая способность никак не изменится. По ГОСТу размеры пустотных плит перекрытия ПК влияют на технологию их изготовления. При длине от 4,2 м такие конструкции нельзя резать. Это обусловлено тем, что на концах изделий располагаются особые упоры преднапрягаемой арматуры. При резке пустотных плит перекрытия приходится вместе с концом обрезать и эти упоры, а они отвечают за несущую способность конструкции.

В то же время у плит ПБ нет монтажных петель, что усложняет и удорожает их монтаж. Пустотные отверстия нельзя использовать для зацепки, поскольку это может привести к разрушению торца, и тогда крюк вырвется. Поэтому установка осуществляется только с применением специальных траверс.

Траверсы для монтажа плит ПБ

Выбор между плитами ПБ и ПК осуществляется конкретно для каждого строящегося объекта, исходя из особенностей планировки и бюджета. Разница между характеристиками пустотных плит перекрытия ПК и ПБ представлена в таблице.

Многопустотные и пустотные плиты перекрытия из железобетона

Бетонные перекрывающие плиты являются наиболее востребованными в строительстве. Такой материал необходим при возведении жилых, промышленных и административных зданий любой этажности. Особенно популярны пустотные перекрытия. Их конструкция имеет меньшую массу, чем у сплошных, без потерь в прочности и надежности. Наличие пустот также не сказывается на несущих способностях конструкции. При этом тепло- и звукоизоляция намного выше.

Преимущества изделий

Главным фактором, определяющим преимущества перекрывающих конструкций, является наличие пустот:

  1. На изготовление конструкции требуется меньше стройматериала.
  2. За счет заполнения пустот воздухом перекрытия отличаются повышенной тепло- и шумоизоляцией.
  3. Отверстия в плитах применяются для прокладки инженерных коммуникаций.
  4. Пустоты снижают массу изделия, поэтому изделие оказывает меньшие нагрузки на фундамент.
  5. Использование предварительно-напряженного арматурного каркаса повышает прочностные и эксплуатационные показатели перекрывающего изделия.
  6. Применение многопустотного стройматериала экономически оправданно и позволяет в сжатые сроки возводить каркас дома.

Вернуться к оглавлению

Многопустотные межэтажные изделия отличаются широким видовым ассортиментом. Изделия отличаются размерами, особенностями конструкции, сферой применения. По форме отверстий к пустотным железобетонным изделиям относятся:

  • плиты с круглыми пустотами;
  • конструкции с овальными полостями;
  • изделия с грушевидными отверстиями;
  • перекрытия с овальными пустотами.
  • кладка по одной стороне;
  • по двум торцевым сторонам;
  • по трем сторонам;
  • по двум боковым и двум торцевым.

Отдельным видом пустотных железобетонных перекрытий является плита ПБ, полученная путем непрерывного безопалубочного формования на длинных стендах. Ее назначение — обеспечение опоры по двум сторонам.

П 60-12

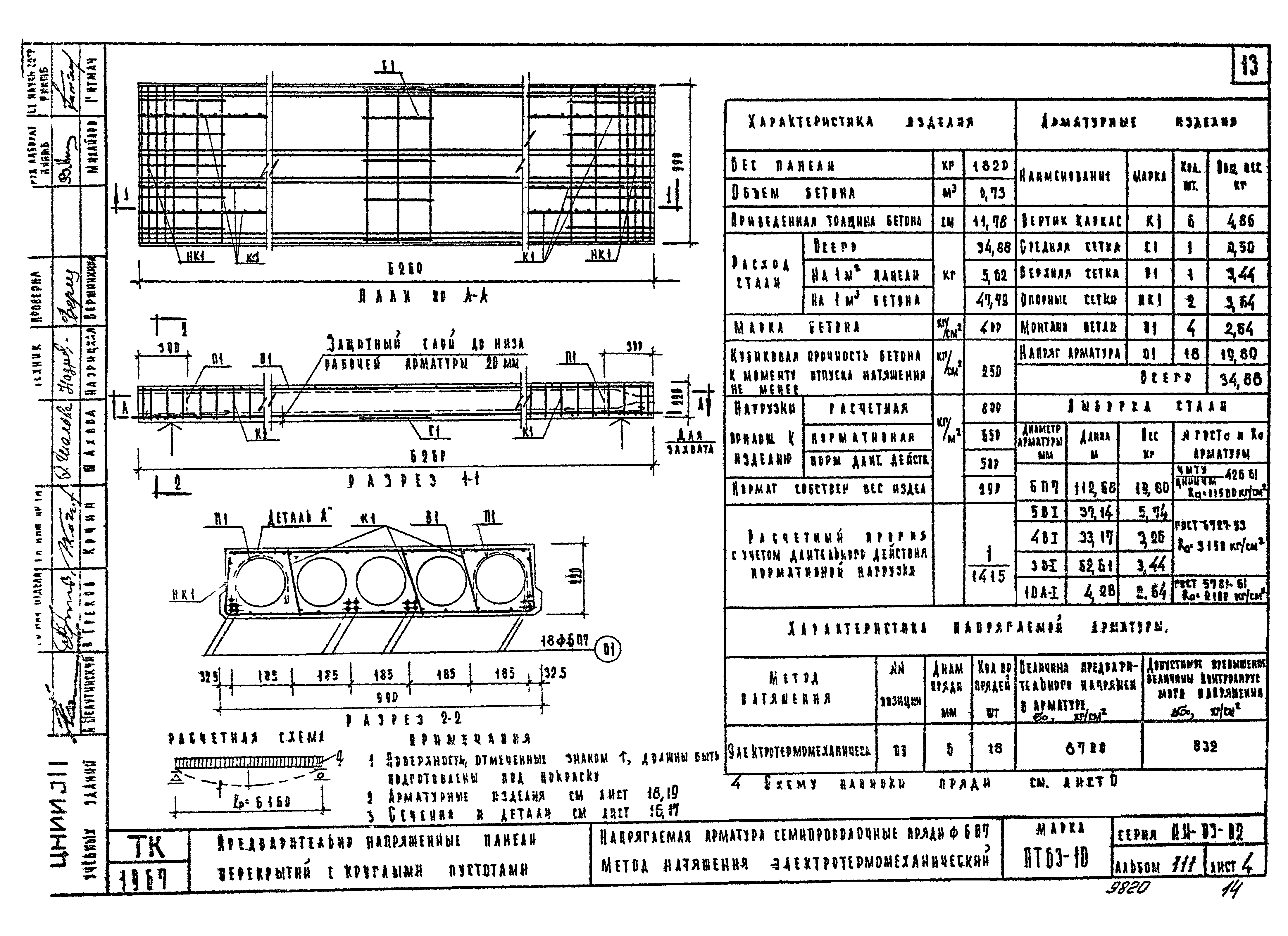

Панели многопустотные предварительно напряженные

ПТ 60-12

Классические плиты перекрытий, выполненные с предварительно напряженным армированием. Плита выполняется по традиционной серии 1. 141.1 выпуск 2

и может иметь длину 5980 мм, ширину 1490 или 1190 мм. При армировании панелей использованы стержни класса A-IV. В упрочнении плитных перекрытий также используются напрягаемые стержни 10лАIV60,12лАIV60,14АIV60,16АIV60, петли, каркасы К15-2,К15-4,К17-5, корытообразные сетки Н15-3;Н12-3, сетки С15,С12 и др. В нашем каталоге вы найдете все размеры плитной продукции по чертежам альбома Серия 1.141.1.. С «Комплекс-С» нет проблем купить плиты перекрытий в Омске, Казани, Новосибирске, Благовещенске, Сочи, Санкт-Петербурге, Костанае и других городах России и ближнего зарубежья. По конструкции панели перекрытия П, ПК, ПНО представляют собой плиту с круглыми отверстиями, которые призваны снижать вес и теплопроводность изделий.

Пустотелая плита перекрытия (ПК)

Размеры и вес

От размеров пустот зависят эксплуатационные характеристики перекрывающего элемента. Диаметр круглых отверстий в плите колеблется в диапазоне от 140 мм до 203 мм. Чем меньше эта величина, тем прочнее изделие. На прочность влияет толщина перекрытия. Это значение равно 22 см. Есть более массивные продукты, например, плита 6ПК, толщина которой 30 см. Облегченные модификации производятся из легкого бетона и имеют толщину 160 мм. Такими плитами сооружают межэтажные перегородки для газоблочных или пенобетонных стен.

  • длина варьируется в пределах 1,5—16 м;
  • ширина бывает 1, 1,2, 1,5 и 1,8 м;
  • масса колеблется в диапазоне от 500 кг до 4 тонн.

Несущая способность таких изделий имеет стандартную величину, равную 800 кг/м2. Но встречаются межэтажные перегородки, рассчитанные на нагрузку 1200—1250 кг/м2.

Глубина опирания железобетонных пустотных плит составляет 9—25 см.

технические параметры по ГОСТ, цены

Многопустотные железобетонные плиты перекрытия относятся к одним из самых востребованных видов ЖБИ, предназначенных для разделения уровней здания и закладки несущих конструкций. Технические условия и нормы контролирует ГОСТ 9561-91, характеристики позволяют использовать их в любой сфере строительства: от частных домов до промышленных объектов. К обязательным нюансам применения относят задействование подъемной техники для укладки и проверку несущих способностей. Выбрать нужную серию легко, маркировка включает всю необходимую информацию.

Описание конструкции, характеристики и особенности

Внешне многопустотные панели представляют собой прямоугольный короб с правильной геометрией стенок и торцов, с продольным армированием, круглыми или грушевидными внутренними полостями, расположенными с равным интервалом. Для их производства используются тяжелые, легкие и плотные силикатные марки бетонов (для несущих систем их класс прочности – не ниже В22,5). Пустоты располагаются параллельно основному направлению по длине (для опирающихся на 2 или 3 стороны видов) или любой из сторон контура для перекрытий с маркировкой ПКК.

Наличие каркаса обязательно, для продления срока службы и усиления надежности весь размещаемый внутри металл обрабатывают антикоррозийными составами еще на стадии изготовления. В панели, опираемые на 2 или 3 стороны, закладывается каркас из предварительно напряженной арматуры. В зависимости от назначения плит перекрытия используется сталь одной из следующих марок: семипроволочные пряди с сечением 6П-7, периодический профиль 5Вр-II, канаты К-7, термически упрочненные стержни Ат-V и другие материалы, соответствующие стандарту (серия 1 141.1 – основной документ, регулирующий процесс выпуска и проверки качества продукции).

К основным техническим характеристикам относят:

1. Размеры и вес конструкций. Толщина является стандартной и неизменной (у большинства типов – 220 мм), длина варьируется от 2,4 м до 12, ширина – в пределах 1-2,6 м. Исключение представляют виды, опираемые на 4 стороны (маркировка ПКК), их габариты изменяются от 3×4,2 до 3×7,2 м соответственно. Средний вес 1 п.м. при ширине в 1 м составляет 360 кг.

2. Несущую способность. В зависимости от марки бетона и интенсивности армирования плиты с пустотами выдерживают от 450 до 1200 кг/м2. Стандартная величина у наиболее востребованной серии с круглыми отверстиями составляет 800 кг/м2, при необходимости ее превышения изделия изготавливаются под заказ.

3. Предел огнестойкости многопустотных панелей составляет 1 час, при необходимости он увеличивается за счет усиления армокаркаса.

Конструкции ценятся за надежность, облегченный вес, хорошую прочность к растяжению на изгиб благодаря наличию внутренних пустот, возможность скрытия коммуникаций, стойкость к влаге, открытому огню, биологическим воздействиям, тепло- и звукоизоляционные свойства, долговечность. Важным преимуществом считается высокая геометрическая точность, упрощающая процесс монтажа и последующей отделки.

ТипФактическая толщина, ммДлина (максимальная, включительно), мПриведенная толщина плит (отношение объема бетона к площади) ммДиаметр пустот, ммНоминальное расстояние между центрами пустот, не менее мм
1ПК, 1ПКТ, 1ПКК2207,2 (до 9 у плит для производственных зданий, опираемых исключительно на 2 стороны)120159185
2ПК, 2ПКТ, 2ПКК7,2160140
3ПК, 3ПКТ, 3ПКК6,3127
4ПК2609,0159 *
5ПК12170180235
6ПК150203233
7ПК1607,290114139
ПГ26012150
ПБ220Зависит от параметров формовки

* присутствуют дополнительные вырезы в верхней зоне.

Основные стандарты по ширине – ПК-10, ПК-12 и ПК-15. У всех типов отверстия имеют круглую форму, исключение представляют ПГ – плиты с грушевидной формой пустот. У вариантов с маркировкой ПКК допускается выполнение скошенных торцов.

Все размеры железобетонных перекрытий с отверстиями внутри унифицированы (включая шаг интервала по длине), отклонения не превышают 5 мм. Указанная в таблице приведенная толщина характеризует экономичность изделия.

Маркировка многопустотных плит

Стандартная расшифровка включает:

1. Цифру, характеризующую размер диаметра внутренних отверстия согласно ГОСТ 9561-91. Опускается для 1ПК, в большинстве прайсов встречается простое обозначение – ПК.

2. Тип. Указывается 2 или 3 буквами, содержит информацию о форме пустот, способе изготовления и числе опираемых сторон. Из всех разновидностей методом непрерывной формовки выпускается ПБ.

3. Размеры многопустотных плит перекрытия: первой идет длина (стороны, не опираемой на несущие конструкции), потом ширина, в дм, округленные до большего значения. Толщина не указывается, эта величина зависит от типа изделия. Реальные размеры всегда меньше: на 20 мм по длине, 10 – по ширине.

4. Четвертый обязательный пункт – число, отражающее несущую способность ж/б изделия.

5. Тип армирования. Может пропускаться для ненапрягаемых каркасов.

6. Марку раствора: не указывается для тяжелого, применяемого у преобладающей доли продукции. Буква Л означает использование легкого бетона, С – плотного силикатного.

7. Другие, дополнительные характеристики или конструктивные особенности изделий. К таким относят стойкость к сейсмическим воздействиям или агрессивным газам, наличие закладных элементов.

Сфера и особенности применения

Основное назначение – организация надежного сборного перекрытия в объектах с несущими стенами (при строительстве также используются ЖБ прогоны). В частном и малоэтажном строительстве они используются для закладки основных полов, разделения этажей и чердачного пространства, обустройстве односкатных крыш в хозяйственных постройках, площадок и в качестве ограждения. Их несущая способность полностью соответствует строительным требованиям (стандартная норма при расчете с учетом веса людей и мебели составляет 150 кг/м2, фактическое значение ее превышает в разы). Звукоизоляционные характеристики позволяют обеспечить надежную защиту от шума даже при устройстве однослойных полов.

Длинные плиты (до 9 м у 1ПК, 12 для 4 ПК, 5 ПК, 6 ПК и ПГ) предназначены для монтажа в общественных зданиях, остальные считаются универсальными и рекомендуются для жилых домов, включая индивидуальные. При выборе размеров учитывается необходимость соблюдения норматива закладки на опоры – от 7 до 15 см в зависимости от материала стен (минимум – на плотный кирпич, максимум – на газобетон). При пересчете на квадраты стоимость 1 м2 у перекрытий шириной в 1 м дороже, чем у изделий с 1,2 или 1,5 м, это объясняется запретом на их поперечное разрезание. Применение ЖБИ серии ПК позволяет:

  • Получить надежную конструкцию, рассчитанную на значительные весовые нагрузки.
  • Улучшить изоляционные способности здания.
  • Обеспечить идеально ровную горизонталь перекрытия (при правильном размещении и проверке опор).
  • Улучшить водонепроницаемость, пожаробезопасность и акустическую защиту здания.

Стоимость плит для монтажа перекрытий

СерияНесущая способность, кг/м2Размеры
(длина× ширина× толщина), мм
Вес, кгЦена за 1 шт, рубли
ПК 16.10-88001580×990×2205202 930
ПК 20.12-81980×1190×2207504 340
ПК 30.10-82980×990×2208806 000
ПК 36.10-83580×990×22010606 410
ПК 45.15-84480×1490×220212012 600
ПК 60.18-85980×1780×220325013 340
ПК 90.15-88980×1490×220419040 760
2ПК 21.12-88002080×1190×2209503 800
2ПК 62. 10-86180×990×22024258 730

stroitel-lab.ru

Материалы и особенности конструкции

Для получения плит с отверстиями нужен бетонный раствор на цементе М300 и М400. Эти две марки обеспечивают готовое изделие высокими показателями прочности и пластичности. Цемент М400 придает стойкость перекрытию к моментальной нагрузке 400 кг на 1 см3/сек, а 300-я марка наделяет плиту способностью не проламываться при прогибах.

С целью повышения прочностных характеристик и для повышения несущей способности бетонных перекрытий в изделия монтируют стальные пруты. С этой целью используется арматура из нержавеющей стали класса А3 и А4. Материал отличается повышенной коррозионной стойкостью и устойчивостью к колебаниям температур в диапазоне «– 40 °C»—« 50 °C».

Практикуется применение натяжной арматуры. Процесс армирования происходит в четыре стадии:

  • натяжение стальных прутьев в форме;
  • укладка арматурной сетки в форму;
  • заливка бетоном;
  • обрезка излишка арматурных элементов, выступающих из затвердевшего бетона.

Натяжение придает плитам способность выдерживать максимальное динамическое и статическое давление без провисания и прогибов. При этом в торцы, опирающиеся о стены, дополнительно монтируют двойную арматуру, что наделяет изделие стойкостью к нагрузкам от своей массы и веса верхних стен без деформации. Таким перекрытием сооружаются высотные промышленные здания.

Марки пустотных плит перекрытия

Существующие марки пустотных перекрывающих плит: 1ПК (ПК), 2ПК, 3ПК, 4ПК, 5ПК, 6ПК, 7ПК, ПГ, ПБ. Буквами обозначается:

  • тип изделия — пустотная плита перекрытия;
  • форма отверстия — круглое, грушевидное и т. п.;
  • количество сторон опирания, например, Т или Ч — три или четыре стороны, соответственно.
  • реальная длина (дм), которая меньше ГОСТовской на 20 мм;
  • реальная ширина (дм), которая меньше стандарта на 10 мм;
  • несущая способность, например, цифра 3 соответствует 300 кг/м2.

Последние буквы в маркировке обозначают:

  • АтV — армирование нижней рабочей части изделия осуществлено преднапряженной арматурой категории АтV;
  • т — при изготовлении применялся тяжелый бетон;
  • а — имеются уплотняющие вкладыши в отверстиях на торцах.

Вернуться к оглавлению

КАК УКЛАДЫВАТЬ ЖЕЛЕЗОБЕТОННЫЕ ПЛИТЫ ПЕРЕКРЫТИЯ — Статьи

КАК УКЛАДЫВАТЬ ЖЕЛЕЗОБЕТОННЫЕ ПЛИТЫ ПЕРЕКРЫТИЯ



Надежный и прочный дом – это не только крепкие устойчивые стены и непротекающая крыша, но и не менее крепкие сейсмоустойчивые перекрытия. Для обустройства межэтажных перекрытий и между подвалом и первым этажом используются плиты железобетонные сплошные и многопустотные. Эти изделия изготавливают из твердого или легкого бетона и усиливают специальной арматурой. Перекрытия получаются долговечными, огнестойкими, устойчивыми к механическим нагрузкам и исключительно прочными. Всего существует несколько видов железобетонных плит, каждый из которых применяется в той или иной ситуации. Поэтому чтобы не ошибиться с выбором, необходимо обращать внимание на маркировку и понимать, что стоит за обозначениями в ней. Но еще более важной и ответственной задачей является укладка железобетонных плит, которая выполняется с помощью крана и бригады рабочих.

О том, как укладывать железобетонные плиты на перекрытия согласно ТТК, мы расскажем в данной статье, чтобы Вы могли проконтролировать выполнение работ.



  1. Какими бывают железобетонные плиты
  2. Технология работ с железобетонной плитой
  3. Как укладывать железобетонные плиты





Какими бывают железобетонные плиты

 

Непосвященному человеку может показаться, что железобетонные плиты перекрытия все одинаковы, достаточно только позвонить на завод и сказать требуемое количество. На самом деле заводы ЖБИ изготавливают плиты и блоки различной конструкции, предназначения и даже из бетонов разной марки. Поэтому в первую очередь обратите внимание на маркировку плит.

 

Маркировка железобетонных плит



Например, марка ПК57-15-8Тозначает:

ПК – наименование изделия/вид плиты. В данном случае плита перекрытия с круглыми пустотами.

57-15 — размеры железобетонных плит, указанные в дцм. В данном случае плита длиной 5680 мм и шириной 1500 мм.

8 – допустимая нагрузка на плиту. В данном случае расчетная нагрузка 800 кгс/м2.

Т – марка бетона. В данном случае используется тяжелый бетон.

Иногда в маркировке указывается толщина железобетонной плиты. Тогда она выглядит так П-27-15-12-8Т. Так обозначается железобетонная сплошная плита длиной 2690 мм шириной 1490 мм высотой 120 мм, с нагрузкой 800 кгс/м² из тяжелого бетона.



Технология работ с железобетонной плитой

 

Самыми востребованными плитами в частном домостроении являются многопустотные железобетонные плиты с круглыми пустотами. Их можно заказать на заводе-производителе, откуда в назначенное время приедет машина с товаром. Но что делать дальше? Как эти плиты хранить, чтобы они не потрескались? А далее, когда начнется непосредственно монтаж плит: как отрезать лишнее? Как вырезать отверстие-люк на чердак? Подобных вопросом может возникать много, поэтому остановимся поподробнее на технологии работы с ЖБ плитой.

 

Как хранить железобетонные плиты



Несмотря на прочность железобетонных плит, не исключена возможность появления на них трещин. Причин всего две – неправильная транспортировка и неправильное хранение. Учитывая, сколько стоит железобетонная плита, с каждой из них необходимо обращаться бережно.

Хранение железобетонных плит

  • Только в горизонтальном положении.
  • На достаточной высоте, чтобы плиты не касались грунта.
  • Под плиты необходимо подложить прочное надежное основание, способное выдержать большой вес, при этом оно не должно промокать и гнить. В противном случае влага может попасть в плиту, та намокнет, и появятся трещины.
  • Высота основания должна быть такой, чтобы даже в случае его проседания плиты не коснулись грунта. Если нижняя плита соприкоснется с влажной землей, трещины могут появиться не только на ней, но и на вышерасположенных.
  • Между плитами в одном штабеле укладываются деревянные рейки толщиной 40 – 50 мм. Они должны располагаться строго одна над другой и на расстоянии 20 – 40 см от края.
  • Максимальное количество плит в одном штабеле при условии достаточно прочного основания должно быть 8 – 10 штук.
  • Не стоит хранить их в вертикально-наклоненном положении, опирая на стену.

Эти советы помогут уберечь плиты от появления трещин.



Как вырезать люк на чердак в пустотной железобетонной плите

При укладке железобетонных плит на чердачное перекрытие практически всегда возникает потребность в том, чтобы вырезать в перекрытии люк, ведущий на чердак.

Главное правило: люк всегда вырезается на стыке двух плит, а не в одной плите.

Допустимые размеры люка зависят от ширины железобетонной плиты и ее нагруженности. Чем шире плита и менее нагружена, тем больший люк можно вырезать. Размеры люка подбираются из расчета размеров лестниц: 600х1200 мм, 600х1300 мм, 700х1200 мм, 700х1300 мм и 700х1400 мм.

Большая сторона люка размещается вдоль плит. Например, отверстие 600х1200 мм делается так: на стыке плит делается надрез, затем одна плита разрезается на 300 мм, противоположная на 300 мм, а затем делается разрез вдоль 1200 мм.



Как укладывать железобетонные плиты

 

С основными вопросами о работе с плитами разобрались, теперь самое главное – укладка перекрытий. Несмотря на кажущуюся простоту  алгоритма работ, все же есть такие нюансы, которые обязательно необходимо знать и учитывать. Еще до того как заказывать плиты на заводе, необходимо выполнить все подготовительные мероприятия, так как когда приедет машина с плитами, все должно быть готово к укладке.

 

Подготовительные работы



Задача первая – идеальная поверхность опирания. Имеется в виду идеальный горизонт без чудовищного перепада высот в 4 – 5 см. Это недопустимо. Проверяем поверхность стен, если есть существенные недочеты, выравниваем плоскость с помощью бетонного раствора. Соответственно, придется ждать, пока он наберет максимальную прочность, и только затем начинать укладку.

Задача вторая – прочность зоны опирания. Если дом выполнен из каменных материалов – кирпича, бетона, блоков, то дополнительных действий не потребуется.

Важно! Если стены выполнены из газоблоков или пеноблоков, то перед укладкой железобетонных плит перекрытия необходимо залить армопояс. По всему периметру здания выполняется опалубка, внутрь вставляется арматурный каркас из прута 8 – 12 мм. Затем все заливается бетоном. Дальнейшие работы возможны только после застывания бетона.

Задача третья – установка монтажных вышек. Они нужны для того, чтобы принять на себя вес плиты, если по какой-то причине она соскользнет с поверхности опирания. Вышка используется только в процессе монтажа, затем она убирается.

 

Укладка железобетонных плит с помощью крана

 

Когда все подготовительные работы завершены, все, что должно высохнуть и набрать прочность, высохло и набрало прочность, можно заказывать плиты. Для их разгрузки и укладки понадобится кран, в зависимости от размеров и веса железобетонной плиты он может иметь грузоподъемность от 3 до 7 т.

Выполнять укладку плит можно непосредственно с машины без разгрузки. Для этого у прораба на стройке должна быть проектная документация на дом, в которой указана схема расположения плит.

Этапы работ:



  • Сначала необходимо подготовить поверхность опирания. На глубине 150 мм наносится бетонный раствор слоем 2 – 3 см. Необходимо замазать всю поверхность, на которую сейчас будут укладываться плиты. Если способ опирания на две стороны, то только с противоположных стен. Если способ опирания на три стороны, то необходимо нанести раствор на три стены. Укладывать сверху плиту можно, когда раствор наберет 50% своей прочности.
  • В это время крановщик может зацеплять и поднимать одну из плит.
  • Подается сигнал крановщику, можно опускать плиту на подготовленное место. Человек уходит на безопасное расстояние. Удерживая плиту баграми, разворачивают ее, чтобы погасить раскачивание.
  • Когда  плита будет уже совсем близко, два человека – один на одной стене, другой – на противоположной, аккуратно направляют плиту на нужное место. Плита должна опираться на стены минимум на 120 мм, лучше на 150 мм. Лишний раствор плита выдавит и займет удобное место, распределив равномерно нагрузку на основание.
  • После полного выравнивания плиты, которое можно сделать с помощью лома, с монтажных ушек снимаются стропы. Выравнивание плиты можно делать только вдоль зоны укладки, ни в коем случае не поперек, иначе стены могут завалиться. Подается сигнал крановщику забрать стропы.
  •
  • Далее процедура повторяется для всех остальных плит. При этом необходимо выравнивать плиты по нижнему краю, который будет потолком в комнате. Для этого плиты укладываются более широкой стороной вниз, а конусообразной выемкой вверх.



Важно! В некоторых источниках Вы можете встретить рекомендацию помимо раствора подкладывать под плиты арматуру в районе опирания. Это объясняется тем, что так ее удобнее двигать и ровнять, чем без ничего. На самом деле подкладывать арматуру нельзя, это запрещено ТТК. Во-первых, будет неравномерно распределена нагрузка, во-вторых, плита будет легко скользить по арматуре, поэтому может съехать с места.

Если предусмотрен нестандартный вариант опирания плиты, то для этого существуют специальные стальные элементы. Но лучше такие работы не выполнять без специалиста.

Заделка стыков между железобетонными плитами


Стыки между плитами перекрытия, их еще называют рустами, заполняются мелкозернистым бетоном марки М150. Если щели большие, то под ними устанавливается доска/опалубка. Все работы по заделке рустов начинают только после того, как все плиты связаны между собой. Полную нагрузку плита сможет выдерживать уже на следующий день. Естественно, если щели между плитами не слишком большие.

Заделка пустот на торцах в плитах



Пустоты на торцах плит необходимо заполнить чем-то  хотя бы на 20 – 30 см вглубь. Это необходимо для того, чтобы плиты не промерзали и не пропускали холод с улицы. В пустоты можно затолкнуть минеральную вату, можно заполнить их бетонным раствором, заткнуть готовыми бетонными пробками или заполнить бутовочным кирпичом и заделать раствором.

Заделывать пустоты в плитах перекрытия необходимо не только с тех сторон, которые опираются на наружные стены, но и с тех, которые находятся внутри дома и опираются на внутренние перегородки.

Все работы по укладке плит занимают несколько часов, от 2-х до 4-х. Так как оплата крана почасовая, его можно отпустить сразу после укладки плит на перекрытие. А анкеровку, заполнение рустов и пустот в торцах можно выполнять самостоятельно, не спеша и не оглядываясь на время.

11.09.2018 г.

Плиты перекрытия пустотные — Описание, технические характеристики – ГК РОСАТОМСНАБ – арматура, железобетонные плиты

Для строительства крупнопанельных зданий различных типов используются пустотные плиты перекрытия. Этот строительный материал изготавливается из силикатного, легкого или тяжелого бетона и имеет продольные пустоты. Подобная технология изготовления обеспечивает материалу отличные звукоизоляционные свойства и небольшой вес. Длительный срок службы и неплохие прочностные характеристики обусловлены использованием напряженной арматуры или стальных канатов.


Железобетонные плиты перекрытия пустотные для зданий и сооружений должны соответствовать ГОСТ 9561-91. Плиты устанавливаются на несущие конструкции сооружений и зданий различного назначения. Изготовленные из бетона, они имеют толщину равную 220 мм. Круглые пустоты, которые находятся внутри плиты, имеют диаметр равный 159 мм. От центра двух рядом стоящих пустот расстояние составляет 185 мм.

При использовании пустотных плит должны соблюдаться определенные условия, уровень влажности и температура не должны быть выше установленной нормы.

Пустотные плиты перекрытия делятся на несколько видов. Они отличаются друг от друга своими размерами. Что касается технических характеристик, то стоит сказать, что плиты выгодно отличаются высокими теплоизоляционными показателями. Пустотные плиты идеально гасят механические колебания, которые могут образоваться во время топота или некоторых ударов по поверхности.

Технические характеристики плит перекрытия:

1. Длина плиты может варьироваться в пределах от 2,1 м. до 9,2 м;
2. Ширина плиты составляет 1 м., 1,2 м., 1,5м. и 1,8 м; Плиты ПБ и НВ можно изготовить шириной от 0,55м. ;
3. Класс бетона на сжатие по прочности В22,5;
4. Марка бетона с учетом морозостойкости F200;
5. Плотность составляет 2000-2400 кг/м3;
6. Прочность бетона составляет 261,9 кг/см2;
7. Марка бетона с учетом водонепроницаемости W4
Если вы хотите уточнить цену и купить плиты перекрытия пустотные, арматуру, блоки фбс, обратитесь в наш отдел продаж в Москве по телефону +7 (495) 989-98-64.

По типу все плиты перекрытия ПК делятся следующим образом:

1ПК (или просто ПК) — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;

В качестве примера условного обозначения приведем плиту типа ПК длина которой составляет 6280 мм, а ширина — 1490 мм. Плита выдерживает нагрузку в 6 кПа и производится из тяжелого армированного бетона, класс напрягаемой арматуры — Ат-V. Условное обозначение будет иметь следующий вид — ПК63.15-6АТV.

Многопустотная плита перекрытия НВ имеет продольные пустоты и высоту поперечного сечения, которая составляет 220 мм.
Плиты изготавливаются, согласно Альбомам ИЖ 720 и ИЖ 786.

По типу плиты НВ делятся следующим образом:

1. НВ – одноярдовое армирование. Используется бетон класса В40.
2. НВК – двухярдовое армирование. Используется бетон класса В40.
3. НВКУ – двухярдовое армирование. Используется бетон класса В45.

Многопустотная плита перекрытия ПБ имеет продольные пустоты и высоту поперечного сечения, которая составляет 220 мм.
Плиты изготавливаются, согласно Альбомам серий ИЖ 568.

Многопустотная плита перекрытия безопалубочного формования НВ и ПБ предназначены для применения в зданиях и сооружениях, взамен круглопустотных плит, изготавливаемых по агрегатно-поточной или конвейерной технологии. Плиты НВ и ПБ так же строго соответствуют ГОСТ 9561-91.

Суть технологии в том, что изделия формуются на подогреваемом металлическом полу и армированы предварительно напряженной проволокой или канатными прядями.

Машина формовки движется по рельсам, оставляя непрерывную ленту железобетона за собой, далее сплошную плиту прогревают и разрезают алмазным диском на отрезки нужной длины.

Плиты перекрытия, изготавливаемые методом безопалубочного формования имеют неоспоримые преимущества перед круглопустотными плитами:
— механическое натяжение арматурной проволоки или канатных прядей, контролируемое отдельно для каждого арматурного элемента, обеспечивает достижение одинакового значения предварительного напряжения и соответственно, одинакового строительного выгиба плит.
— виброформование плит автоматизированной системой гарантирует строгое соблюдение заданных геометрических параметров.
— Виброуплотняются обе поверхности плиты, что обеспечивает качество потолочной поверхности, отвечающее всем современным стандартам.
— возможна поперечная резка под углом до 60+-0,5 градусов, что позволяет изготавливать плиты с косыми резами для нестандартных архитектурных проектов.

Плиты перекрытия пустотные получили широкое распространение благодаря невысокой стоимости и отличным качественным характеристикам.

Оформить заказ на продукцию завода ЖБИ РОСАТОМСНАБ: плиты перекрытий каналов и лотков, бетон с доставкой, блоки фбс уточнить цены и характеристики, обратитесь в отдел продаж в Москве по телефону +7 (495) 989-98-64.

размеры и вес пустотелых плит перекрытия. Какую нагрузку они выдерживают? Их несущая способность

Плитами перекрытия называется железобетонный вид конструкции, который находит свое применение во время стройки частного дома или промышленного объекта. Они применяются, чтобы разделять этажность подземных, надземных коробов домов жилого типа, зданий общественного и производственного назначения. Данные конструкции характеризуются большим количеством плюсов, среди которых можно выделить высокую несущую способность и небольшую стоимость.

Особенности

Пустотная плита перекрытия изготавливается из прочного бетона в совокупности со стальной арматурой высокого качества, которая может быть предварительно напряжена. Данная конструкция имеет форму прямоугольника, она оснащена сквозными воздушными круглыми камерами. Данная особенность определяет легкость пустотелых плит, поэтому они могут снижать общую нагрузку на фундамент и стенки. Их перемещение с использованием техники не доставляет дискомфорта, так как для этого имеются специальные петли.

Конструкция пустотелых плит более легкая, нежели у полнотелых, но при этом их прочность и надежность находится на высоком уровне. Присутствие полостей воздуха в данном изделии способствует тепло- и звукоизоляции. Изготовление плит данного вида осуществляется двумя путями:

  • безопалубочным, который подразумевает применение вибрационных трамбовок;
  • заливанием стационарных опалубок из металла бетонной смесью, после чего залитую конструкцию отправляют на виброуплотнение и обработку теплом.

Благодаря наличию полостей в форме цилиндра улучшаются такие эксплуатационные возможности плит:

  • увеличение прочности;
  • улучшение теплоизоляции;
  • облегчение процедуры прокладывания коммуникаций инженерами;
  • уменьшение влияния внешних звуков.

Достоинства и недостатки

Когда возводится сооружение, хочется сэкономить не одни лишь финансы, но и свое время, при этом сохраняя качество конструкции. Для того чтобы сооружение было надежным и безопасным, не стоит экономить на материалах. Оптимальный вариант плит перекрытия – пустотелые конструкции, которые характеризуются следующими достоинствами:

  • прочностью, безопасностью и долгим сроком эксплуатации;
  • стойкостью к влаге и жидкости;
  • стойкостью к пожарам до 3 часов;
  • простотой и быстротой монтажа;
  • возможностью использования как вариант несущей стены.

Если сравнивать полнотелые плиты и пустотелые, то вторые имеют такие преимущества:

  • высокий уровень тепло- и звукоизоляции благодаря нахождению воздуха внутри;
  • простота проведения коммуникаций и как следствие сокращение времени на отделочные процессы;
  • возможность применения в сейсмоопасных зонах;
  • высокий уровень несущей способности;
  • простота перевозки и монтажа;
  • увеличение полезного объема возводимого сооружения;
  • нагружать перекрытие можно сразу после монтажа без бетонных стяжек;
  • невысокая стоимость, которая основывается на небольшом расходе бетона и арматуры.

Недостатков пустотелые конструкции перекрытий практически не имеют, но к минусам все же можно отнести следующие особенности:

  • ограниченная доступность, которая заключается в том, что на сегодняшний день небольшое число компаний занимается их производством;
  • при установке плит данного типа необходимо использовать специальную тяжелую технику.

Характеристики

От размера круглопустотной плиты будет зависеть ее цена, кроме того, учитываются параметры в виде длины, ширины, веса.

Конструкции данного типа могут характеризоваться такими габаритами:

  • длиной плиты – 1,68-12 м;
  • шириной – 0,98-1,48 м;
  • толщиной конструкции – 22 см;
  • диаметром плоскости цилиндра – 11,4-15,9 см;
  • маркой бетона – М200-М400;
  • количеством использованного бетона и арматуры при производстве будущих основ перекрытия;
  • весом – 0,75-5 тонн;
  • показателем расчетных усилий – 800 кг/см2.

Стоит помнить, что во время производства плиты с пустотами должны полностью соблюдаться технологии ее изготовления. Только таким образом можно быть уверенным в надежности той продукции, с помощью которой формируется межэтажное основание.

Разновидности конструкций.

  • ПК характеризуется стандартной толщиной в 22 см, наличием сквозных полостей цилиндрической формы. Плиты изготавливаются из железобетона, который имеет класс не менее В15.
  • ПБ – этот вид изделий получают при помощи безопалубочного метода, используя конвейер. При изготовлении данных конструкций используется особый метод армирования, с его помощью отрезание происходит без потерь прочности. Так как плиты имеют ровную поверхность, последующая отделка полов, потолков осуществляется легче.
  • ПНО – облегченный вид конструкции, что произведен путем безопалубочного метода. Отличием от предыдущего вида можно назвать меньшую толщину в 0,16 метра.
  • НВ – внутренний тип настила, производимый из железобетона класса В40, имеющий армирование в один ряд, что является предварительно напряжённым.
  • НВК является внутренним типом настила, который имеет напряженное армирование в два ряда и толщину в 26,5 сантиметров.

При производстве конструкций для перекрытий предварительно напряженную арматуру подвергают сжимающей напряженности в пунктах, где будет осуществляться самое большое растяжение. По прохождению данной обработки преднапряженные круглопустотные конструкции становятся более прочными, устойчивыми. Характеристика таких приспособлений содержит обозначение «предварительно напряженная плита».

Стандартные габариты круглопустотных плит толщиной 0,22 м (ПК, ПБ, НВ) и 0,16 м (ПНО) характеризуются длиной 980-8990 мм, что в маркировке фиксируется как 10-90. Дистанция между соседствующими габаритами – 10-20 сантиметров. Ширина полноразмерного товара составляет 990 (10), 1190 (12), 1490 (15) миллиметров. Чтобы потребителю не приходилось резать изделия, применяются элементы добора, ширина которых составляет 500 (5), 600 (6), 800 (8), 900 (9), 940 (9) миллиметров.

ПБ характеризуются длиной до 12 метров. Если данный показатель составляет более 9 метров, то толщина должна соответствовать 22 сантиметрам или же несущая способность плиты будет меньше. Изделия серии НВК, НВКУ, 4НВК могут характеризоваться габаритами, которые не подходят к стандартным. Расстояние между пустотами плит назначается с использованием параметров оборудования, что используется на заводе. Согласно ГОСТ дистанция должна составлять меньше, чем следующие показатели:

  • для плит 1ПК, 1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 3ПКК и 4ПК – 185;
  • для конструкций типа 5ПК – 235 миллиметров;
  • 6ПК – 233 миллиметров;
  • 7ПК – 139 миллиметров.

Оптимальным количеством пустот в данной конструкции считается 6 штук.

Маркировка

Каждый тип пустотелых плит перекрытий оснащается маркировкой, которая соответствует стандартам качества. Благодаря этому заказчик и проектировщик могут определить нужные параметры. На торце конструкции потребитель может увидеть маркировку, дату изготовления, массу и штамп ОТК.

В стандартной маркировке имеются несколько букв, которые обозначают серию, а также 3 группы цифр, определяющие размеры, несущую возможность. Обе группы имеют вид двух цифр, которые считаются обозначением длины, а также ширины в дециметрах. Данные показатели округляются до целых чисел в большую сторону. Последняя группа представлена в виде единой цифры, она определяет равномерность распределения нагрузок в кПа.

Показатель этот также округляется.

Пример маркировки: ПК 23-5-8. Ее расшифровка такая: плита имеет круглые пустоты, она характеризуется длиной в 2280, шириной в 490 миллиметров, при этом конструкция обладает несущей способностью в 7,85 кПа. Есть такие виды изделий, что оснащаются маркировкой, дополненной латинскими обозначениями, что определяют типы прутьев. Один из примеров маркировки: ПК 80-15-12,5 обозначает, что изготовление каркаса осуществлялось из напряженной арматуры. В качестве дополнения на пустотелых конструкциях имеются следующие обозначения:

  • т – бетон тяжелого типа;
  • а – наличие вкладышей для уплотнения;
  • э – формирование при помощи экструзионного метода.

Какую нагрузку выдерживают?

Несущая способность плит перекрытия определяется стандартом, который регулирует соблюдение изготовления по технологии, что применяется в момент их производства. Расчет допустимой максимальной нагрузки железобетонных элементов нужен, чтобы узнать, какой показатель выдержит конструкция, и тем самым избежать ее разрушения. Нагрузка на пустотную конструкцию перекрытия бывает статистической и динамической. К первым относят те элементы, что располагаются или прикрепляются к плите. К динамическим относят все, что осуществляет передвижение по конструкции.

Нагрузки также могут быть равномерно и неравномерно распределены. Например, для здания, где живут люди, высчитывают равномерно распределенную нагрузку, которая определяется в Ньютонах на метр или кг/см. Обычная плита с пустотами высчитывается по распределенной нагрузке, которая равна 400 кг на м2. К данному показателю необходимо добавить массу конструкции, а это примерно 2,5 центнера, стяжки и керамику, что весят около 1 центнера. Высчитанную массу необходимо умножить на коэффициент надежности (1,2). В итоге выходит 900 кг/м2. Также есть специально разработанные документы, которые позволяют с точностью рассчитать нагрузку на железобетонную плиту, что имеет армирование.

Для расчета оптимальной нагрузки необходимо знать вес всех элементов, которые будут сказывать на ее влияние, а именно цементно-песчаных стяжек, перегородок из гипсобетона, массы напольного покрытия и теплоизоляции. После суммирования всех вышеперечисленных показателей необходимо разделить число на количество панелей, которые будут присутствовать в здании. Таким же образом можно высчитать максимально предельную нагрузку на каждую из пустотных конструкций.

Многие панели, которые имеются в продаже, характеризуются стандартным показателем несущей способности, который равняется 800 кг/м2.

Правила монтажа

Для осуществления надежного монтажа пустотных плит перекрытия стоит точно соблюдать все правила. В случае если площадь опоры недостаточна, могут деформироваться стены, а в ситуации с излишком площади возможно увеличение теплопроводности. При установке плит данного вида стоит брать во внимание максимальную глубину опоры:

  • для кирпичного сооружения – 9 сантиметров;
  • для газобетонного и пенобетонного – 15 сантиметров;
  • для конструкций из стали – 7, 5 сантиметров.

В данном процессе стоит учитывать, что глубина заделки панели в стене не должно быть более чем 16 см для легкого блочного и кирпичного здания, а также 12 см для конструкции из бетона и железобетона.

До того как начать установку плит, окраинные пустоты необходимо заделать легкой смесью из бетона на глубину 0,12 метра.

Категорически не рекомендуется осуществлять монтаж плит без использования раствора. На рабочей поверхности укладывается слой раствора не меньше чем в 2 миллиметра. Благодаря данному мероприятию нагрузка на стену передается равномерно. Обустраивая плиты на хрупкую стену, необходимо сделать процедуру армирования, благодаря которой не будет выгибания блоков. Для того чтобы уменьшить теплопроводность плит перекрытия, стоит снаружи утеплить конструкцию.

Покупая пустотные панели перекрытий, стоит обращать внимание на их качество, внешний вид и наличие сертификатов, так как от них будет зависеть безопасность. Использование пустотных плит обеспечивает небольшую нагрузку на весь периметр сооружения, гарантирует высокую прочность и надежность сооружения.

Этот вид конструкций способствует меньшей осадке здания, нежели при использовании полнотелых вариантов, к тому же цена на них приемлемая.

О том, как правильно уложить плиты перекрытия, вы можете узнать из видео ниже.

Как рубить пустотную плиту перекрытия или плита перекрытия в размер

 При укладке перекрытий из плит часто получается так, что длина плиты выступает за стену сооружения. В этом случае альтернативой в решении задачи будет монолитное перекрытие, нестандартная плита, либо уменьшение размера уже имеющейся стандартной плиты, то есть рубка плиты в размер.  Именно о том, как рубить пустотную плиту вдоль и поперек, для того чтобы она подошла на предназначенное ей место, мы и поговорим в данной статье.

Как рубить пустотную плиту перекрытия поперек

Технология рубки пустотной плиты перекрытия поперек чем-то похожа на резку стекла. Так верхний слой ребе жесткости между пустотами срезается с помощью болгарки и дисков по камню и по металлу, а далее плита надламывается по резу.  Итак, прежде всего, необходимо правильно положить плиту. Плита должна быть установлена на подкладки, на подобие тех, о которых мы рассказывали в статье о том, как правильно хранить плиты перекрытия «Можно ли монтировать плиты перекрытия с трещинами или как правильно надо хранить плиты»
 Предварительно разметить линию на плите, которая совпадала бы с опорой под плитой. Сверху над опорой, по краю линии,  чуть ближе к вывешенной  консольной части, делаем рез болгаркой, на которой установлен диск по камню.  Если вы смещение опоры относительно линии реза будет дальше от края плиты, то нижняя бетонная часть плиты будет крошиться и обламываться по радиусу. Если наоборот, опора будет к краю ближе, чем линия реза, то ломать плиту будет проблематично, так как ее будет «закусывать»
 После того, как сделали пропил болгаркой необходимо пробить отверстия. Пробивать отверстия необходимо в пустоты плиты, а не пытаться бить по ребрам жесткости. После того, как вы пробьете отверстия, то очень большая вероятность, что плита уже может просесть, будьте осторожны.
 Далее боковыми ударами, начиная с края, сбиваем ребра жесткости и нижнюю поверхность плиты.

В итоге, срезаем арматурную сетку и арматурные стержни, рассоединяем части плиты между собой.  До того, как положить плиту на место, не лишним будет укрепить ее край. Для этого используем обломки кирпича и цемент. Кирпичом закладываем отверстия в пустотах, а цементом равняем края укороченной плиты.

Как рубить пустотную плиту перекрытия по вдоль

Если вы в состоянии были прорубить плиту поперек, то отрубить плиту вдоль еще проще.  Единственным принципом, с которым придется считаться это то, что плиту вдоль можно отрубить только по пустотному отверстию, идущему также вдоль. Итак, хотя плита вдоль сама по себе и длиннее, но рубиться она будет легче.  Прежде всего, необходимо выбрать по какому отверстию вы будете рубить плиту. Далее можно сделать пропил болгаркой над плитой, так края получатся более аккуратными и пробивать отверстие в полость плиты будет легче.  После того, как вы пробили плиту, то вам останется перерезать арматурную сетку и стержни.

Пустота пола — Проектирование зданий

В строительстве пустота в полу обычно представляет собой вертикальный проем или отверстие, оставленное в конструкции пола либо для размещения услуг, либо для установки лестницы, либо в качестве эстетического элемента.

Когда требуется вертикальное проникновение таких коммуникаций, как трубопроводы, воздуховоды и кабели, через конструкцию пола, во время строительства необходимо создать пустоту, в противном случае необходимо будет провести дорогостоящие и разрушительные ремонтные работы.Чтобы избежать этого, архитекторы и инженеры обычно указывают на своих чертежах, где должны располагаться пустоты пола .

В бетонных полах, залитых на месте, пустоты необходимо обрезать (с соответствующей арматурой в пределах толщины пола) вокруг проема и установить необходимую опалубку, чтобы создать пустоту необходимого размера и формы. После заливки бетона и снятия опалубки остается пустота.

Небольшие вертикальные отверстия могут быть образованы не только деревянными ящиками, которые обычно удаляются после заливки, но и другими материалами, такими как полистирол и жесткий картон, которые можно оставить на месте.

Иногда, когда не предусмотрены пустоты, а бетон залит, можно (для небольших служебных пустот) вырезать отверстия после заливки бетона. Однако это неэкономично и разрушительно.

Для сборных железобетонных досок и балок, в зависимости от размера пустот, специальные элементы заводского изготовления могут включать отверстие в балке или доске; в качестве альтернативы, для больших пустот можно использовать систему из более коротких досок и поддерживающих ремней из мягкой стали или обрезных балок для «обрезки» по краю пустоты.

Обычно считается хорошей практикой не располагать пустоты слишком близко к колоннам и балкам.

Большие пустоты внутри этажей могут быть оставлены по архитектурным соображениям, например, для обеспечения визуальной связи между двумя этажами, что может быть использовано в приемной или атриуме для расширения пространства.

Термин половое пространство может также использоваться для обозначения горизонтального пространства между потолком и этажом выше, в котором могут размещаться конструкции пола, службы и т.д.Это может также относиться к пустоте между нижним этажом здания и землей под ним, иногда называемой подпольем.

Как обнаружить пустоты под бетоном

Пустота под бетонной плитой — это опасный сценарий, который необходимо устранить, как только станет известно о его наличии. Несоблюдение этого требования может привести к разрушению конструкции плиты и последующему повреждению, или еще хуже. Чтобы исправить пустоты под бетоном, полезно понять, как они образуются.

Существует несколько способов образования пустот под бетоном, и присутствие одного фактора часто приводит к появлению других, которые могут ускорить рост пустот.Одним из наиболее распространенных способов образования пустот является оседание почвы.

Оседание происходит естественным образом с течением времени и зависит от типа почвы и погодных условий. Это также может произойти, если почва не утрамбована должным образом перед укладкой бетона поверх нее. Чем рыхлее грунт, тем быстрее он осядет, образуя пустоты под бетоном.

Большинство компаний, занимающихся укладкой бетона, хорошо осведомлены об опасности образования пустот, поэтому перед укладкой бетона необходимо максимально уплотнить грунт.Однако всегда существует возможность неизвестных или неконтролируемых факторов, способствующих оседанию грунта.

Эрозия, например, является еще одним природным пустотным фактором, который трудно контролировать, когда он находится в движении. Погодные условия, такие как циклы замерзания/оттаивания зимой и дожди в остальное время года, могут привести к эрозии, которая будет только усугубляться по мере увеличения размера пустоты.

Человеческая ошибка или бездействие также могут способствовать росту пустот.Если дождевая вода не отводится должным образом или если бетон уложен неправильно, могут образоваться воздушные карманы и отверстия. Это неизбежно приведет к нежелательному течению воды под плитой, которая будет размывать пустоту, пока она не станет полой ямой.

Когда это происходит, бетонная плита представляет серьезную опасность, так как больше не может выдерживать никакого веса. Если она не рухнет под собой, пешеход или другой ничего не подозревающий пострадавший может сильно пораниться, переходя плиту.

Плохой уход за бетоном также может привести к образованию пустот. Например, если не заполнить трещины в бетоне, вода может просочиться в почву под ним и создать пустоту. Кроме того, отсутствие своевременной заливки проседающего бетона почти всегда приводит к дальнейшему ухудшению состояния и разрушению.

Иногда, если пустота достаточно велика, мелкие животные будут населять ее в качестве убежища, так как подбетонированные пустоты обеспечивают безопасное темное пространство для укрытия тварей всех типов. Это приводит к разного рода проблемам, в том числе к росту пустот в результате смещения грунта роющим животным.

Другие факторы, способствующие образованию пустот под бетоном, включают разложение органических веществ и последствия дополнительного озеленения, выполненного в непосредственной близости от плиты.

Какой бы ни была причина образования пустот под бетоном, лучше устранить проблему как можно раньше. Заполнение этих пробелов требует как специализированного оборудования, так и экспертных знаний, которые может предоставить только профессиональная компания по сбору грунтовых вод.

Профессиональный угонщик грязи использует георадар, чтобы определить местонахождение и нанести на карту пустоты под бетоном с помощью высокочастотных радиоимпульсов.Эти импульсы указывают на наличие не только пустот, но и металлических, деревянных и труб из ПВХ, поскольку каждый материал дает уникальную сигнатуру.

Георадар создает карту, которая кому-то другому показалась бы беспорядочной смесью волнистых линий, но для опытного бетонщика она дает полное представление о том, что лежит под бетоном. Затем смесь песка и грязи, называемая шламом, закачивается под плиту, чтобы заполнить пустоту и повторно выровнять бетон выше.

После того, как бетонная пустота заполнена, домовладелец, владелец бизнеса или кто-либо другой, кто управляет недвижимостью, должен содержать плиту и прилегающую территорию.В противном случае могут повториться те же события, которые изначально привели к пустоте. Это может включать перенаправление стока воды или устранение трещин и других структурных повреждений, которые могли быть нанесены плите.

Даже если будут приложены все усилия для предотвращения пустот в будущем, оседание почвы, эрозия и осадки будут происходить естественным образом и часто, и всегда есть шанс, что пустота может вернуться спустя годы. Тем не менее, надлежащее техническое обслуживание и быстрые действия по устранению проблемы могут уменьшить эти шансы.

Компания AAA Concrete Raising уже более трех десятилетий заполняет пустоты в бетоне с помощью наших услуг по бурению грунта. Если вы являетесь владельцем дома или бизнеса и замечаете признаки пустоты под бетоном на своей территории, не стесняйтесь обращаться к нам сегодня.

Что делать с пустотами под бетоном?

Пустоты под бетоном со временем приводят к растрескиванию и/или оседанию бетона. Пустоты образуются, когда бетон частично опирается на грунт основания или за счет использования анкеров или арматуры к стенам фундамента или за счет использования сонотрубок.Когда грунт оседает или уносится другими способами, между грунтом и нижней частью бетонной плиты открывается зазор, что приводит к потере опоры.

Неуплотненная насыпная грязь, эрозия, закапывание грызунов, разлагающийся органический материал и даже потеря влаги в почве могут привести к образованию пустот. Оказавшись там, пустоты трудно заполнить. Меньшие плиты, такие как дорожки, могут быть заполнены гравием или песком для заполнения пустот, но это непрактично для больших плит, таких как подъездные пути или внутренние дворики. Для этого нужен метод, который поддерживает, но не поднимает плиту.Использование расширяющегося полимера является идеальным материалом для заполнения пустот по нескольким причинам, таким как;

Полиуретан может перемещаться на несколько футов в любом направлении, заполняя пустоты, трещины и дыры. Он обладает способностью уплотнять органический материал, песок и рыхлую породу. При правильном контроле закачка полимера может обеспечить поддержку без чрезмерного подъема или нагрузки на плиту, которая вызывает трещины.

Типичная заявка на заполнение пустот для работы в жилом доме должна быть под входом.Их часто «прикалывают» к стене фундамента с помощью арматуры. Поскольку вокруг фундамента часто используется наполнительная грязь, а также из-за того, что водосточные желоба часто не устанавливаются в новых конструкциях или водосточные трубы расположены неправильно, наполнительная грязь насыщается водой, что часто приводит к некоторому резкому оседанию. Если запись не была закреплена на фундаменте, она начнет оседать. Если его приколотить к фундаменту, под входом откроется пустота. По прошествии достаточного времени даже вход, прикрепленный к фундаменту, осядет, потому что арматура либо согнется, либо со временем заржавеет и сломается.

Вопрос с новостройкой что делать? Осаждение грунта в новом строительстве может продолжаться до 10 лет, поэтому возникает вопрос, будете ли вы жить с ним и замените разбитый бетон позже, или вы попытаетесь сохранить его, зная, что у вас может быть кто-то вне дома 2, 3 или 4 раза в следующее десятилетие, чтобы укрепить то, о чем следовало позаботиться во время первоначального строительства. Немедленная замена осевшего бетона или бетона с пустотами не является хорошим выбором, так как оседание еще не завершено.

Геополимерное заполнение пустот является лучшим методом заполнения пустот, который у нас есть в настоящее время, но он не может воздействовать на более глубокие слои неуплотненного заполнения, поэтому вам остается поддерживать и уплотнять за счет инъекции полимера.

Существуют и другие материалы, а именно стабилизаторы грунта, которые можно использовать для укрепления более глубоких слоев грунта, однако из-за их стоимости они непрактичны для бытовых работ и в основном используются в муниципальных или коммерческих целях.

Работа с пустотами, будь они стабильными или динамическими, является важной частью обслуживания ваших бетонных плит, будь то жилые, коммерческие, промышленные или муниципальные.

Если вы видите пустоту, открывающуюся под вашими бетонными плитами, позвоните специалистам по подъему и выравниванию бетона, и мы позаботимся о вас.

1-855-752-2522

www.SlabjackGeotechnical.com

Превосходная технология, превосходные полимеры, превосходные результаты.









Как заполнить пустоту под бетонной плитой

Дорогостоящей проблемой, с которой сталкиваются владельцы жилой и коммерческой недвижимости, является образование пустот под их строительными конструкциями.Эти пустоты могут ослабить целостность фундаментных плит и вызвать некрасивые и опасные трещины и проломы в стенах и полах зданий.

Трещины в стенах, потолках и полах могут привести к простою коммерческой недвижимости и являются ранними признаками проблем с фундаментом.

В этой статье описаны распространенные причины возникновения пустот и эффективные методы ремонта фундамента для их устранения.

Что вызывает пустоты под бетонными плитами?

Существуют различные причины образования пустот под бетонными плитами.Хотя часто упоминаемой причиной является эрозия, существуют также естественные причины наличия пустот под плитным фундаментом.

Эрозия из-за плохой канализации и утечек в водопроводе

Без надлежащих мер по отводу воды вокруг плитных фундаментов возрастает вероятность эрозии верхнего слоя почвы. Отсутствие дренажных каналов и плохой наклон фундамента приведут к потере грунта фундамента. Это часто приводит к образованию пустот под бетонными плитами фундаментов.

Неисправная сантехника также может способствовать образованию пустот. Скопление воды, просачивающейся из неисправных труб под строительные конструкции, вызовет дальнейшую эрозию почвы.

Осадка и уплотнение почвы

Образуют пустоты под бетонными плитами. Эти два процесса развиваются медленно и усугубляются эрозионным поведением плохо дренируемых вод.

Потенциальные эффекты пустоты под бетонной плитой

Дефекты под фундаментом из бетонных плит проявляются несколькими способами, в том числе:

  • Наклонные/наклонные стены здания
  • Стеновой изгиб
  • Неровные поверхности пола с чашами и соусницами
  • Полное разрушение фундамента

Возникновение этих признаков указывает на срочную необходимость проведения корректирующих мероприятий для восстановления структурной целостности фундамента здания.

Как заполнить пустоты под бетонной плитой

Существует несколько способов заливки материала под бетонную плиту и удаления пустот.

Поддомкрачивание плит

Это средство для заполнения пустот под бетонными плитами путем впрыскивания/закачки наполнителя в дефектные зоны. Существует несколько традиционных и альтернативных материалов для заполнения пустот, которые можно использовать для достижения аналогичного эффекта.

– Песчано-цементный раствор

Песчано-цементный раствор можно использовать для заполнения пустот под бетонными плитами.Эта смесь песка, цемента и воды закачивается через отверстия, просверленные для заполнения пустот. Несмотря на то, что этот метод подъема плит экономически эффективен, выбор этого типа ремонта имеет серьезные недостатки.

  • Проникновение пустоты обычно невелико, и это приводит к сохранению эффекта пустоты
  • Для отверждения залитого бетона требуется значительное время (примерно две-три недели в зависимости от потока воздуха)
– Вспенивающийся полимерный пенопласт

В этом более новом и инновационном методе заполнения пустот используется пенополиуретан для обеспечения устойчивости плиты.Этот материал высокой плотности впрыскивается через небольшие отверстия, просверленные в бетонной плите. Сразу после инъекции полиуретан подвергается химическим реакциям, в результате чего он расширяется, что приводит к герметизации пустотных дефектов.

Заполнение пустот пенополиуретаном имеет следующие преимущества:

  • Стабильный и неэрозионный
  • Отремонтированные плиты можно использовать практически сразу после ремонта
  • Пенополиуретан может уплотнять как органические, так и неорганические материалы, что повышает устойчивость грунта под фундаментом здания
  • Проникает в труднодоступные пустоты (небольшие трещины, щели)

Ремонт секционной плиты

В качестве альтернативы домкрату плит можно отремонтировать отдельные участки поврежденных бетонных плит.

Бетон над дефектным участком можно разбить, чтобы получить доступ к пустоте, которая затем заполняется песком и герметизируется бетонной смесью. Убедитесь, что песчаная засыпка правильно утрамбована, потому что плохо заполненная пустота имеет высокую тенденцию к реформированию.

В экстремальных случаях, когда плита сильно повреждена, недостаточно ни поддомкрачивания плиты, ни методов ремонта плиты по частям. Возможно, придется заменить всю плиту.

Чтобы предотвратить необходимость в этом крайнем финансовом решении, установка надлежащих дренажных систем.

Свяжитесь с URETEK сегодня для заполнения пустот в Хьюстоне

URETEK специализируется на предоставлении услуг по ремонту фундамента Хьюстона высочайшего качества. Благодаря нашей уникальной технологии ремонта фундамента из пенопласта для заполнения пустот вы можете быть уверены, что мы удовлетворим ваши потребности в ремонте и техническом обслуживании фундамента и превысим их.

Чтобы узнать больше о наших высокоэффективных методах ремонта фундамента, пожалуйста, свяжитесь с нами онлайн сегодня, чтобы назначить бесплатную смету !



Заполнение и ремонт бетонных пустот на вашем коммерческом этаже — Metzger McGuire

Мы предлагаем продукты и методы, которым вы можете доверять, для заполнения и ремонта бетонных пустот в ваших коммерческих и промышленных полах.

Мы в Metzger/McGuire знаем, что даже самые хорошо спроектированные бетонные полы в какой-то момент могут нуждаться в ремонте, будь то небольшие трещины, сколы на поверхности, большие пустоты или выпуклости. Если вы оказались в состоянии решить эту проблему в результате износа или неправильной конструкции, вы можете обратиться к нам за советом экспертов и продуктами для ремонта ваших бетонных полов.

Свяжитесь с нами, если вам нужен совет по ремонту и уходу за бетонным полом, а также по продуктам, которым вы можете доверять, чтобы восстановить производительность и производительность вашего пола.

Ремонт пустот и повреждений бетонного пола с помощью качественных продуктов

Мы понимаем важность надежного и прочного бетонного пола. Он служит основой для вашего промышленного или коммерческого помещения, и вам нужно, чтобы он был надежным и без повреждений.

Конечно, даже при наличии строгих стандартов проектирования и строительства важно проявлять бдительность при проверке пола на наличие дефектов с течением времени. Одним из наиболее распространенных случаев, с которым вы столкнетесь, является отделение заполнителя шва, когда заполнитель отделяется внутри или от стенки шва, оставляя пустоту или зазор.Разделение заполнителя швов происходит в результате постоянного открытия, которое происходит, когда бетон проходит нормальный процесс усадки при высыхании. Мониторинг расслоения и его серьезности является важной частью поддержания пригодного к эксплуатации пола.

Мы рекомендуем регулярно осматривать швы на наличие каких-либо признаков разделения или образования пустот между наполнителями швов и краями швов с одной или обеих сторон. Вы также можете быть в поисках разрывов в самом наполнителе для суставов. Коррекция этих пустот должна быть рассмотрена, если начинается эрозия или повреждение краев шва.

Другие распространенные случаи необходимости заливки бетоном и ремонта могут быть вызваны обрушением заполнителя швов (при неправильной установке), скручиванием краев плиты или растрескиванием швов. Хорошая новость заключается в том, что эти проблемы можно выявить на ранней стадии, прежде чем произойдет более серьезный ущерб.

В зависимости от масштаба и конкретного типа проблемы с ремонтом существуют упреждающие меры, которые можно предпринять для смягчения более серьезной проблемы. Эффективные процедуры варьируются от быстрого повторного заполнения разделительных пустот правильным наполнителем до удаления существующего наполнителя и повторного заполнения шва подходящим полужестким полимочевинным или эпоксидным наполнителем.

Независимо от конкретного повреждения или проблемы ремонта, мы предлагаем опыт и линейку продуктов, чтобы помочь вам устранить любые дефекты бетона, которые могут возникнуть на вашем полу.

Продукты Metzger/McGuire для наполнения и ремонта, которым можно доверять

Независимо от проблемы с бетонным полом, у нас есть ремонтное решение для вашего объекта. Мы производим полную линейку продуктов для любых задач: от стабилизации панелей бетонных плит от прогиба или раскачивания до устранения мелких трещин и сколов.

В случае незначительных или серьезных проблем с расслоением заполнителя швов мы можем порекомендовать полужесткий эпоксидный герметик, такой как MM-80, полужесткий полиуретановый герметик, такой как наш Rapid Access Spal-Pro RS-88, или сверхпрочный герметик. полужесткий заполнитель швов из полимочевины (для низкотемпературных помещений), такой как Spal-Pro 2000 или Spal-Pro RSF. Все эти продукты служат как для ремонта, так и для заполнения швов и трещин.

Или для проблем, связанных с образованием пустот из-за значительного выкрашивания шва, жесткие эпоксидные растворы, такие как наши Armor-Hard и Armor-Hard Extreme , , а также полужесткие эпоксидные или полимочевинные заполнители швов, такие как MM-80 или Spal- Pro 2000, может быть лучшим решением для ваших потребностей в ремонте.

Если у вас есть вопросы или вам нужна помощь в ремонте бетонных полов в вашем коммерческом или промышленном помещении, проконсультируйтесь со специалистами Metzger/McGuire по поводу подходящего плана действий для вас. Мы не только предлагаем первоклассные продукты для ремонта, но также предлагаем многолетний опыт и знания тем, кто нуждается в совете по устройству, обслуживанию и ремонту бетонных полов в своих зданиях и сооружениях.

Почему стоит выбрать Metzger/McGuire для ремонта бетонного пола?

Мы в Metzger/McGuire знаем, что даже самая незначительная проблема с вашим бетонным полом может стать препятствием для рутинных операций и даже поставить под угрозу безопасность на вашем предприятии.Мы делаем все возможное, чтобы убедиться, что у вас есть продукты и знания для решения любых проблем с ремонтом как можно быстрее и безболезненнее.

Вся наша продукция на 100% состоит из твердых веществ и полностью соответствует стандартам и требованиям USDA, FDA и CFIA, программе LEED Совета по экологическому строительству США и многим другим. Мы предлагаем только самые качественные и безопасные бетонные полы, доступные в отрасли.

Мы дополняем более чем четыре десятилетия лидерства в отрасли в качестве признанных производителей уважаемых материалов для ремонта и обслуживания бетонных полов нашим опытом профессионалов, консультантов и инструкторов, которые делятся своими знаниями с промышленностью и на местах.

Для получения дополнительной информации о наших продуктах и ​​услугах или для получения индивидуальных рекомендаций по удовлетворению ваших потребностей в бетонных полах, пожалуйста, заполните нашу контактную форму в Интернете, напишите нам по адресу [email protected] или позвоните нам по телефону 800.223.6680. Мы будем рады предоставить совет, предложения по продуктам или помощь в поиске ближайшего к вам дистрибьютора или подрядчика.

Как заполнить пустоты под бетонными плитами

Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.ком.

Хотя работа с бетоном является достаточно точной наукой, реальность такова, что иногда что-то может пойти не так. Одна проблема, которая может возникнуть при заливке бетонной плиты, заключается в том, что под ней остается пустота.

Пустота под бетонной плитой – это, конечно, нехорошо. Нисколько. Поэтому, если вы заметили, что он есть, вам необходимо принять немедленные меры, чтобы исправить проблему как можно скорее. Прямо сейчас мы собираемся научить вас, что именно вы должны делать.

Почему важно не оставлять пустот под бетонными плитами?

Реальность такова, что наличие пустот под бетонными плитами очень опасно. По крайней мере, такая пустота может привести к неровностям пола, а также к ямкам и провалам в полу. Однако это только вершина айсберга, потому что, если что-то пойдет не так, это может привести к наклону или наклону стен здания, к полному разрушению фундамента и даже к короблению стен.

В худшем случае большие пустоты под большими бетонными плитами могут привести к полному разрушению всего здания.Если вы видите какие-либо признаки того, что под вашей бетонной плитой могут быть пустоты, вам необходимо принять немедленные меры для устранения проблемы.

Как заполнить пустоту под бетонной плитой

Давайте приступим к делу и рассмотрим подробный пошаговый процесс заполнения пустоты под бетонной плитой. Имейте в виду, что в данном случае речь идет о плитах малого или среднего размера. Если вы обнаружили пустоту под фундаментом вашего дома или подобной конструкционной плитой, вам следует немедленно обратиться к профессионалам.

Шаг 1. Соберите материалы

Для начала вам потребуется собрать материалы, в том числе дрель, сверло по каменной кладке, насос для подъема плит (обычно арендуемый), цемент, летучую золу, песок и раствор для бетона. Вам понадобятся все эти материалы и предметы для выполнения этой задачи.

Шаг 2. Просверлите отверстия в бетоне

После того, как вы точно определили, где находится пустота под бетонной плитой, вам нужно просверлить от четырех до шести отверстий вокруг этой пустоты.Используя дрель и специальное сверло для каменной кладки, способное просверливать бетон, вам нужно просверлить отверстия диаметром 1,5 дюйма. Убедитесь, что все эти отверстия обеспечивают легкий доступ к пустоте под бетонной плитой. Сюда вы будете заливать наполнитель.

Этап 3: Подготовка насоса для подъема плит

Имейте в виду, что насос для подъема плит — это машина, разработанная специально для этой работы, для подачи наполнителя в пустоты под бетонными плитами.Теперь вам нужно подключить насос для подъема плиты к источнику питания, затем подсоединить шланг к насосу для подъема плиты, а затем провести шланг к отверстиям, которые вы просверлили на предыдущем шаге.

Убедитесь, что шланг максимально прямой. Материал наполнителя довольно толстый, поэтому должна быть прямая видимость от насоса до отверстий, так сказать.

Шаг 4: Подготовка заполнителя пустот

Теперь вам нужно подготовить материал, который вы будете использовать для заполнения пустоты.Прежде всего, вам нужно будет примерно определить, насколько велика эта пустота. После того, как вы определили это, вы можете выяснить, сколько наполнителя вам понадобится.

Как только вы узнаете, сколько наполнителя потребуется, с помощью тачки смешайте одну часть цемента с одной частью летучей золы и двумя частями чистого песка. Это ваша наполнительная смесь. Вы также захотите добавить специальную добавку-расширитель, которая поможет предотвратить усадку смеси после того, как она начнет отвердевать.

Конечно, вам также нужно будет добавить в смесь воду.Продолжайте добавлять воду, пока консистенция не станет густой. Вы всегда можете просто купить какой-нибудь специализированный заполнитель бетонных пустот, хотя он, как правило, довольно дорогой.

Этап 5: Заполнение и прокачка

Все, что вам нужно сейчас сделать, это заполнить насос для подъема плит наполнителем. Установите насос для подъема плиты на уровень десяти фунтов на квадратный дюйм (10 фунтов на квадратный дюйм). Используйте насос для подъема плиты, чтобы закачать материал наполнителя через подсоединенный шланг в пустоты под плитой.

Продолжайте выключать насос для подъема плит и переключать шланг между различными отверстиями, которые вы просверлили на втором этапе. Вы хотите заполнить пустоту как можно более равномерно, поэтому продолжайте чередовать различные просверленные отверстия.

Как только наполнитель достигает нижней части плиты, работа более или менее выполнена. Вы знаете, что пустота заполнена, когда материал наполнителя начинает проникать на дно просверленных отверстий.

Шаг 6: Завершение

Чтобы закончить, вам просто нужно смешать небольшое количество бетонного раствора, чтобы заполнить им просверленные отверстия.Используйте шпатель, чтобы выровнять поверхность, чтобы она выглядела как новая. Теперь работа должна быть выполнена.

Ошибки, которых следует избегать, советы и рекомендации

Хотя вышеизложенное должно дать вам хорошее представление о том, что включает в себя работа, ниже приведены несколько дополнительных советов:

  • Если эта работа кажется вам слишком трудоемкой, вы можете попробовать Это использование расширяющейся полимерной пены, точно такой же, как пена, распыляемая на дома для изоляции (хотя и немного другая). Это хорошо работает для труднодоступных мест и неровных пустот, потому что пена расширяется, когда входит в пустоту, таким образом заполняя всевозможные щели.
  • Если под плитой имеется пустота и плита повреждена, вам необходимо удалить поврежденную секцию. Затем вам нужно будет заполнить область уплотненным песком, а затем залить новый бетон сверху.

Резюме

Вот и все, что вам нужно знать о том, как заполнить пустоту под бетонной плитой. Опять же, пустоты под бетонными плитами очень опасны, особенно если над ними есть стены и несколько этажей, поэтому вам нужно как можно скорее исправить проблемы.

Система пустотелых бетонных плит: ее работа, свойства и преимущества

🕑 Время чтения: 1 минута

Бетонная плита с пустотами — это система, которая удаляет нерабочий или лишний бетон из конструкционной плиты и заменяет его пустотообразователями. Система пустотелых плит была изобретена Йорганом Брюнингом из Дании около 20 лет назад.

Одним из основных недостатков обычных сплошных плит является их вес, который не только создает нагрузку на саму себя, но и создает огромную нагрузку на здание и фундамент.Идея создания инженерных пустот в системе сплошных плит помогает уменьшить общий вес системы плит. Система пустотелых плит предоставляет огромные возможности для снижения затрат и воздействия на окружающую среду без ущерба для производительности конструкции.

Рис. 1: Структура системы пустотелых перекрытий с пузырьковым настилом

Формирователи пустот используются для изготовления плит с пустотами для устранения ненужного бетона. Следовательно, это уменьшает вес плиты и улучшает структурную способность и длину пролета плиты.

В этой статье объясняются некоторые важные свойства и особенности системы плит с пустотами.

Работа системы пустотелых перекрытий

Плита с пустотами включает в себя массив жестких пустотообразователей, содержащих воздух. Эти пустотообразователи обычно изготавливаются из пластика или любых переработанных материалов. Плиты с пустотами основаны на этих пустотах, образовавшихся в бетоне во время заливки. Такое расположение создает массив полых коробок в плите, которые поддерживают плоскую поверхность.Таким образом, система обеспечивает поддержку в обоих направлениях и безопасно передает нагрузку на вертикальный элемент. Поэтому его называют двухосными плитами с пустотами или двухосными плитами.


Рис. 2: Система пустотных плит Cobiax

Пустообразователи размещаются в плите в виде сетки. Его устраивают с помощью временных опор. Стальная сетка обычно используется для создания каркаса, так как она создает оптимальные геометрические пропорции между пустотами, бетоном и арматурой.

Система бетонных плит с пустотами может быть построена с использованием любого из следующих формирователей пустот:

  1. Bubble Deck
  2. Cobiax
  3. U-Boot Beton
  4. Bee Plate System
  5. Airdeck

Все вышеупомянутые пустотообразователи для бетонных плит являются технологиями, разработанными в течение последних 20 лет.Они различаются по форме используемых формирователей, пределу пролета плиты и типу материала, используемого для формирователей пустот.

В системе пузырчатой ​​палубы используются пластиковые шарики или формы пузырей, а в системе u-boot используются формирователи пустот в форме усеченной пирамиды. Независимо от типа используемых пустотообразователей, они резко уменьшают собственный вес плиты.

Необходимость в системе полых плит

Растущая потребность в звуко- и виброизоляции для зданий с растущим числом жителей является причиной спроса на бетонные плиты большой толщины.С увеличением толщины плиты увеличивается и собственный вес. Это увеличение веса требует увеличения размера фундамента и колонны. В целом это заставляет здание потреблять большое количество бетона и стальной арматуры. Чтобы избежать этих ограничений обычных монолитных бетонных плит, предпочтительна система плит с пустотами.

Еще одной проблемой, с которой сталкивается традиционная конструкция плит, является максимальный пролет. Из-за относительно высокой плотности сплошных горизонтальных плит их пролет ограничен.Чтобы решить эту проблему, для плиты разработано дополнительное армирование. Использование пустотелых плит помогает уменьшить вес плиты без ущерба для ее структурной прочности. Это также помогает спроектировать более толстую плиту, чтобы выдерживать большую нагрузку на более длинном пролете.

Свойства системы плит с пустотами

Параметры прочности системы плит с пустотами по сравнению с системой сплошных плит объясняются ниже.

Прочность на сдвиг системы бетонных плит с пустотами

Прочность на сдвиг зависит от эффективной массы бетона.Обычно измеряется, что она составляет 72-91% способности к сдвигу сплошного настила. Следовательно, в случае пустотелых плит области с высокими сдвиговыми нагрузками требуют особого внимания. Например, области вокруг колонн подвергаются большим сдвиговым нагрузкам. В этих областях можно устранить шарики (образователи пустот) для достижения полной способности сдвига вокруг колонн. Следовательно, в критических зонах сдвига плита спроектирована так же, как сплошная бетонная плита.

Прочность на изгиб системы бетонных плит с пустотами

Различные исследования, проведенные между пузырчатым настилом и сплошным настилом, показали, что напряжение изгиба в плите пузырчатого настила составляет 6.на 43% меньше, чем у сплошных плит.

Прогиб системы бетонных плит с пустотами

На основе конечно-элементного анализа, проведенного на пузырчатом настиле и сплошных плитах, было обнаружено, что прогиб пузырчатого настила на 5,88% больше, чем у сплошных плит. Жесткость плиты пузырчатого настила меньше из-за полой части.

Пробивные ножницы системы пустотелых перекрытий

Пробивные ножницы представляют большую опасность для пустотелых бетонных плит из-за их меньшего веса.Всегда определяется, является ли приложенный сдвиг больше или меньше пропускной способности барботажной платформы. Если она больше допустимого предела, то пустоту вокруг этого участка необходимо исключить и перепроверить расчет для нового сплошного сечения. Если оно все же меньше требуемого значения, то необходимо предусмотреть дополнительную поперечную арматуру.

Рис. 3: Система перекрытий с пустотами, образующая трещины разрушения вокруг колонны

Стоимость системы пустотелых перекрытий

На основе анализа затрат, проведенного для здания ратуши в Ден-Ханге, было установлено, что пузырчатый настил на 5–16 % дешевле, чем монолитный бетонный настил.К такому выводу пришли, изучив пузырчатую колоду и твердую колоду в трех различных вариантах. Были сопоставлены два варианта пузырчатой ​​палубы и сделан вывод, что строительство пузырчатой ​​палубы дешевле, чем традиционная система. Это дало общую экономию порядка 20%.

Преимущества системы пустотелых перекрытий

Рисунок-4: Обычные плиты и плиты с пустотами в зданиях

Преимущества пустотелых плит:

  1. Уменьшение веса плит достигается за счет пустотелой системы плит.Это поможет получить более длинные пролеты, более легкий фундамент и меньшие по размеру колонны.
  2. Система пустотелых перекрытий обеспечивает свободу проектирования при строительстве зданий. Это помогает обеспечить открытую плиту пола с меньшим количеством колонн и балок. Таким образом, система подготавливает здание к адаптации к будущим изменениям.
  3. Система перекрытий с пустотами снижает количество бетона и стальной арматуры, потребляемых зданием. Эта система обеспечивает экономию в виде материала и затрат.
  4. Эта система упрощает опалубку за счет устранения балок и связанного с ними труда.Следовательно, это экономит время и оказывает положительное влияние на графики проекта.
  5. Формирователи пустот, используемые для создания пустотелых бетонных плит, представляют собой переработанные материалы. Следовательно, эта конструкция может способствовать сертификации LEED.
  6. Система пустотелых бетонных перекрытий помогает добиться преимуществ в течение жизненного цикла за счет повышения гибкости здания. Система помогает зданию соответствовать постоянно меняющимся требованиям, тем самым продлевая срок службы здания. Структурная глубина бетонных плит с пустотами может быть уменьшена путем включения систем пост-натяжения.

Часто задаваемые вопросы

Что такое пустые плитные системы?

Пустотная плита представляет собой систему, которая удаляет неработающий или излишек бетона из конструкционной плиты и заменяет его пустотообразователями.

Какие типы шпангоутов используются для изготовления пустотных плит?

Система бетонных плит с пустотами может быть построена с использованием любого из следующих пустотообразователей:
1. Пузырьковая дека
2. Cobiax
3. U-Boot Beton
4. Система Bee Plate
5. Airdeck

Подробнее

Метро Дели: уникальные особенности лучшей железнодорожной сети в мире

Как сделать здания перспективными с помощью этих 7 принципов

Светоизлучающий цемент: экологичный способ освещения автомагистралей

.

Добавить комментарий

Ваш адрес email не будет опубликован.
