Незаглубленный фундамент: Ленточный незаглубленный фундамент своими руками

Содержание

Незаглубленный фундамент своими руками. Поэтапное описание незаглубленных фундаментов различных видов

Незаглубленный ленточный фундамент используется для сооружения различных хозяйственных построек, гаражей, беседок, а также малоэтажных жилых домов легкой конструкции. Такое основание обеспечивает устойчивость всему строению на насыщенных влагой грунтах.

Незаглубленный монолитный фундамент ленточного типа: технология строительства

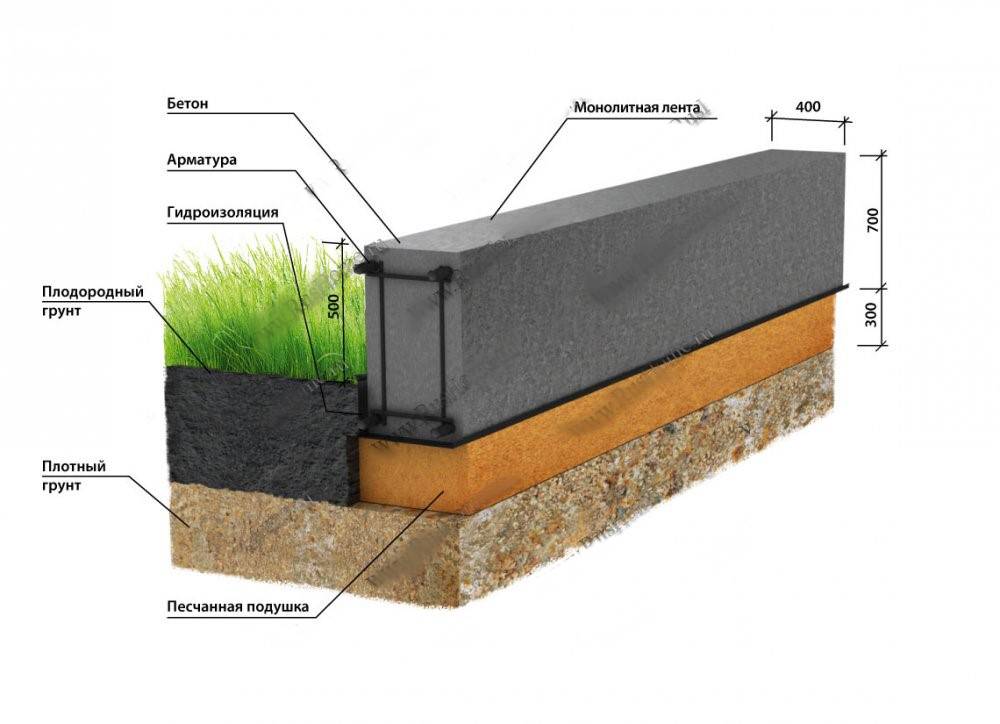

Незаглубленный ленточный фундамент своими руками возводят из бетонной смеси. Для того чтобы получить надежное основание, необходимо соблюдать определенную последовательность действий.

  1. Подготовка земельного участка к строительству. На этом этапе производится вырубка деревьев и кустарников, очистка площадки от мусора и дерна, выравнивание и уплотнение грунта. Выполняется разметка: по углам внутреннего и внешнего контура фундамента в грунт вбиваются колышки, между которыми натягивается шнур. Следует рассчитывать ширину траншеи таким образом, чтобы она была на 100-150 мм шире фундамента.
  2. Роется траншея глубиной не менее 600 мм. Днище должно быть горизонтальным. На дно рекомендуется уложить геотекстиль, а затем – подсыпку из песка и гравия – около 200 мм. Подсыпку необходимо уплотнить, для чего песчано-гравийную смесь предварительно смачивают. В итоге она должна образовать горизонтальную плоскость.
  3. Из обрезных досок или толстого листового материала (фанеры, плит OSB, влагостойкой ДСП) сооружается внутренняя опалубка. Она должна быть высотой около 500 мм: верхняя ее часть будет выступать над землей и являться цоколем постройки. Вертикальные элементы опалубки укрепляются кольями и упорами, чтобы обеспечить достаточную прочность.
  4. Монтируем арматурный короб. Для этого из прутьев арматуры диаметром не менее 10 мм создаем решетчатую конструкцию, ячейки – со сторонами не более 100 мм. Арматура укладывается в несколько рядов, расстояние между которыми по высоте не должно превышать 130 мм. Короткие прутья соединяются с нахлестом не менее 120 мм. Арматура связывается в местах пересечения мягкой проволокой.
    Сварка допускается для арматуры с индексом «С».
  5. Монтаж внешней опалубки: все выполняется после окончания армирования точно так же, как и на этапе монтажа внутренней опалубки. Важно, чтобы верхний край опалубки был на одном, строго горизонтальном уровне (контролируют ватерпасом). Чтобы предотвратить разрушение опалубки, верхние края соединяют распорками через каждые 500-600 мм.
  6. Бетонирование выполняется в один прием смесью марки М150-М250. При заливке бетон трамбуют, чтобы исключить образование воздушных мешков. После заливки нужно выполнить вибропрессование, либо многократно проткнуть раствор штыковой лопатой.

Для того чтобы бетон застывал равномерно, не растрескиваясь, его следует периодически смачивать и укрывать полиэтиленовой пленкой. Застывание происходит в течение 5-6 суток, после чего опалубку можно демонтировать: незаглубленный плитный фундамент можно нагружать.

Совет: для того чтобы обеспечить вентиляцию пространства под половыми досками, необходимо устройство продухов. В опалубку укладывают отрезки труб, которые не заполняются раствором.

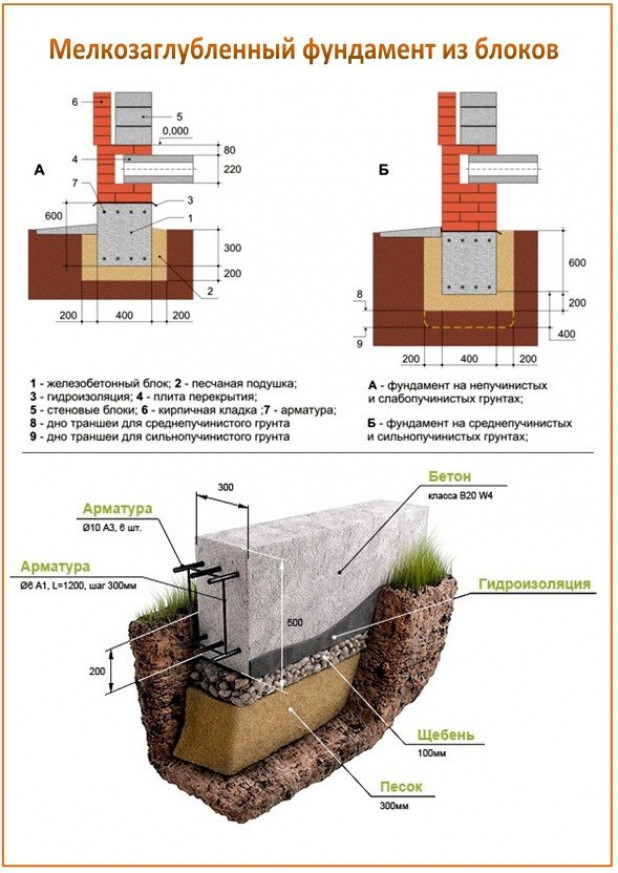

Незаглубленный фундамент из бетонных блоков возводится по тем же правилам, за исключением армирования. Для скрепления блоков друг с другом, уложенных с перевязкой, используют цементно-песчаный раствор, а между рядами монтируют армопояс из трех прутьев диаметром не менее 20 мм.

Незаглубленный плитный фундамент: технология строительства

Особенность плитного фундамента – в жестком армировании всего объема заливки. В результате создается массивная подушка, способная равномерно распределить вес будущей постройки на определенной площади. Плитный незаглубленный фундамент на пучинистых грунтах является лучшим решением.
Поэтапное описание процесса создания основания.

  1. Подготовка территории (выполняется так, как описано выше).
  2. Разметка: для прямоугольного основания важно, чтобы длины противоположных сторон и диагонали совпадали по длине. Разница не должна превышать 10 мм.
  3. Выборка грунта выполняется из расчета толщины плиты: обычно, она колеблется в пределах 250-400 мм. Половина плиты должна находиться под землей. Следует учесть подсыпку: под плитой должен находиться слой песка толщиной не менее 100 мм. В том случае, если конструкция предусматривает устройство ребер жесткости, по периметру котлован углубляется еще на 300-500 мм. Ширина более глубокой зоны должна быть 250 мм.
  4. Гидроизоляция: для защиты плиты от грунтовых вод, необходимо поверх песчаной подсыпки уложить два стоя толстой (не менее 50 мкм) полиэтиленовой пленки.
  5. Армирование состоит в изготовлении двух сеток со стороной ячейки в 200 мм, расположенных в два ряда. Расстояние между сетками – до 200 мм (зависит от толщины основания). Соединение прутьев выполняется исключительно способом вязки проволокой: такой способ позволяет основанию гибко реагировать на просадку грунта. При наличии ребер жесткости необходимо предусмотреть выпуски арматуры для устройства связки с основной плитой.
  6. Опалубка должна выдерживать вес большого объема бетонной смеси. Доски для нее должны быть толщиной не менее 25 мм. Можно также использовать плоский шифер, ОСП или фанеру. Для надежности следует устанавливать подпорки через каждые 0,5 м.
  7. Заливка бетоном должна выполняться беспрерывно, для чего лучше воспользоваться готовой смесью, выгружаемой из миксера по специальному лотку. Между этапами заливки не должно проходить более часа. Бетон на время сушки укрывают пленкой из полиэтилена.

Незаглубленный столбчатый фундамент

Главное достоинство незаглубленного фундамента любого типа – в экономии средств и времени для строительства. В полной мере это относится и к незаглубленным столбчатым основаниям.
Столбчатый незаглубленный фундамент своими руками сооружают из различных материалов:

  • из монолитного бетона;
  • из бетонных блоков;
  • из керамического кирпича;
  • из бутового камня;
  • из деревянных столбиков.

В последнем случае брусья твердых пород диаметром 150 мм и более обжигают в нижней части до состояния обугливания или обрабатывают антисептическим составом. Такое основание используется для временных хозяйственных построек.

Для малоэтажных построек на скалистых и песчаных грунтах лучше всего применять столбчатый незаглубленный фундамент из монолитного бетона или бетонных блоков. Опоры углубляются в грунт на 0,4-0,7 м и устанавливаются на расстоянии 1,5-2,0 м друг от друга.
Для основания из блоков применяют как подушечные, так и стеновые блоки. Подушечные предпочтительнее: опорная площадка у таких блоков увеличена, что гарантирует большую устойчивость конструкции.

Основные правила, необходимые для соблюдения при строительстве незаглубленного столбчатого фундамента, состоят в следующем.

  1. Размеры основания блоков, используемых для фундамента, должны быть не менее 0,4×0,4 м.
  2. В соответствии с параметрами основания делается разметка. Важно учитывать, что столбики обязательно должны устанавливаться по углам и под несущими стенами.
  3. Углубления в почве должны быть такими, чтобы после монтажа блоков их верхняя часть находилась на одном уровне. Обычно блоки устанавливают на 0,2-0,3 м ниже уровня грунта. Под каждым блоком устраивается подушка из уплотненного песка (толщиной 0,1-0,15 м).
  4. Для большей устойчивости под блоками устраивают опорную площадку. В качестве ее используют толстую тротуарную плитку, габариты которой превышают размеры бетонных блоков. Другой вариант – устройство площадки из бетонного раствора толщиной 50-60 мм с армированием.

Незаглубленный столбчатый фундамент возводят с помощью металлических или асбестоцементных труб (опалубки) диаметром 150-200 мм. Выполняется работа в такой последовательности.

  1. В подготовленные лунки (их диаметр должен превышать диаметр труб устанавливается опалубка.
  2. В середину опалубки укладывают вертикально прутья арматуры, соединенные между собой на некотором расстоянии.
  3. Трубы заполняются бетонным раствором, после чего приподымаются на высоту 0,1 м: вышедшая наружу в нижней части опалубки бетонная масса будет служить впоследствии опорной площадкой.
  4. Трубы выравниваются по вертикали и по уровню, заполняются бетоном полностью.
  5. Выполняется засыпка зазора грунтом, который следует уплотнить.

Важно: столбчатый незаглубленный фундамент необходимо нагрузить сразу же после застывания бетона. Строительство должно продолжаться в том же сезоне. В противном случае даже незначительное весеннее пучнение грунта приведет к отклонению опор от заданного положения.

В заключение рассказа о том, как создается незаглубленный ленточный фундамент – видео с комментариями специалиста.

Незаглубленный фундамент — виды и применение, плиты и решетки

Незаглубленный фундамент применяют при строительстве легких сооружений на пучинистых грунтах, конструкция которых допускает небольшую конструкции без образования разрушений. Также может применяться на крупнообломочных и скальных грунтах для постройки сооружений из камня . Его особенностью является то, что основная его часть находится над уровнем земли.

Виды

Незаглубленный фундамент существует трех видов:

  • столбчатый,
  • монолитная плита,
  • решетка.

Рассмотрим каждый вид подробнее.

Столбчатый

Столбчатый — дешевый вариант, который может выдержать на себе легкую конструкцию на мягких грунтах или тяжелое сооружение на очень твердых. Этот вид являет собой короткие вертикальные опоры примерно 25% которой погружен под землю в заранее подготовленное заглубление.

Расстояние между столбами должно составлять от 1.5 до 2.5 метров.

Материалы для создания столбов могут быть различными:

  • железобетон,
  • металл,
  • древесина,
  • конструкция из кирпичной кладки.

Древесина требует предварительной обработки для защиты от гниения, не может выдержать большой вес, поэтому применяется редко, в основном для временных зданий.

Столбчатый тип популярен в частном строительстве из-за его надежности и простоты сооружения. Однако подходит только для легких строений.

Также существует проблема опрокидывания отдельных или всех опор. Для исключения этого опоры делают широкими в основании и низкими по высоте. Также эту проблему позволяет решить изъятие слоя грунта под столбом и замена его на песчаную подушку.

Монолитная плита

Монолитная плита подходит для строительства на твердых грунтах на которых отсутствует вероятность проседания. Также может применяться в условиях вечной мерзлоты.

Представляет собой цельную бетонную плиту положенную на поверхности грунта. Основная проблема возникающая при эксплуатации этого типа — это внешние силы воздействие на плиту, ведь она может разрушится из-за них.

Сверху на плиту будет давить сам дом, поэтому он должен быть легкий.

При промерзании грунта он снизу давит на плиту. Для предотвращения разрушения может быть использовано несколько мер как по отдельности, так и в комплексе:

  • увеличение толщины плиты дает большую крепость.
  • армирование.
  • использование теплоизоляционных материалов под самой плитой. Это уменьшит вероятность промерзания грунта.

Решетчатый

Решетчатый незаглубленный фундамент представляет собой множество маленьких плит. Между ними оставляется пространство которое позволяет:

  • экономить на материале за счет того, что не нужно столько материала как для сплошной плиты;
  • так как плита не цельная то и разрушения в таком случае не происходит.

Для опалубки можно использовать экструдированный пенополиэстирол, его не изымают после высыхания бетона, а оставляют в качестве утеплителя. Применяется исключительно на твердых и слабо пучнистых грунтах, что не позволяет его использовать во многих случаях. Также недостатком является сложность монтажа опалубки и заливки бетона. Поэтому данный тип не нашел широкого применения.

Для постройки собственного частного дома в некоторых случаях подходит незаглубленный фундамент. А какой тип из существующих лучше всего подойдет, нужно выбирать индивидуально в каждом случае.

Ленточный фундамент незаглубленный,незаглубленный фундамент

Мелкозаглубленный или незаглубленный фундамент требует тщательного и подробного рассмотрения. Очевидно, что такая конструкция менее трудоемка в исполнении и экономична за счет меньшей потребности в материалах для строительства и снижения затрат на выполнение земляных работ. В то же время для гарантированной надежности опоры необходимо правильно выбрать тип конструкции, а также рассчитать все параметры. При соблюдении этих условий фундаменты данного типа будут соответствовать предъявляемым требованиям.

Классификация опор без значительного заглубления

Прежде чем приступать к сооружению опор данного типа своими руками, ознакомьтесь с классификацией и нюансами фундаментов каждого вида.

Конструкция опор

Различают основные типы конструкции ФМЗ (фундаментов мелко заглубленных):

  • плитный,
  • незаглубленный ленточный фундамент,
  • столбчатый.

Если столбчатая опора используется для стен легкого дома или хозяйственной постройки, отдельные опоры объединяются обвязкой или ростверком для обеспечения жесткости конструкции и более равномерного распределения нагрузки.



Схема монтажа незаглубленного столбчатого фундамента.



Плитные опоры выполняются толщиной 15-30 см и являются наиболее надежными. Они подходят и для установки на среднепучинистых, водонасыщенных, слабонесущих грунтах.



Мелкозаглубленный плитный фундамент.



При небольшой массе сооружения допускается строительство своими руками более экономичной прерывистой ленточной опоры. В остальных случаях рекомендуется прокладка ленты под несущими или под всеми стенами здания.



Ленточный ФМЗ с прямоугольным сечением.



Устойчивость к статическим нагрузкам

По этому критерию ФМЗ разделяются на жесткие, способные выдерживать исключительно воздействие силы сжатия, и гибкие, устойчивые также и к растяжению. К гибким опорам относятся только конструкции, выполненные из железобетона. Все остальные являются жесткими



Способ изготовления

По способу производства незаглубленный фундамент может быть сборным (из готовых блоков) или монолитным (заливным).

Форма сечения

Мелкозаглубленный фундамент может иметь различные формы сечения ленты:

  • прямоугольную,
  • ступенчатую (Т образный фундамент),
  • трапециевидную.



Основание с Т образным сечением.





При изготовлении трапециевидной конструкции важно соблюдение угла распределения нагрузки (угол между перпендикуляром к основанию и наклонной гранью):

  • для бетона – 45°,
  • для бута и бутобетона – 30°.

Увеличение этих значений приводит к увеличению растягивающих напряжений.



Трапециевидные бетонные блоки для сборного ленточного основания.



Основные этапы изготовления монолитных незаглубленных опор

«Не зарывайте фундаменты вглубь» – недостаточно точная рекомендация, хотя она и отражает основной принцип построения ФМЗ своими руками. Для надежности и долговечности опоры должна обеспечиваться точность и соблюдение технологии на всех этапах строительства.

Технология строительства ФМЗ рассмотрим на примере производства ленточных конструкций. Изготовление плитных опор включает в себя аналогичные процессы, но отличается в нюансах (расчет параметров самого фундамента и его армирующих элементов).

Подготовительные работы

Подготовка к строительству фундамента включает в себя рытье траншеи своими руками или с применением техники по выполненной согласно предварительно составленным эскизам разметке и устройство песчаной или песчано-гравийной засыпки. Незаглубленный фундамент на песчаной подушке будет более надежным, если засыпку тщательно уплотнить вибротрамбованием. При строительстве мелкозаглубленных опор следует использовать все возможности повысить прочность конструкции.

После этого устанавливают съемную или несъемную опалубку в обязательном порядке на всю необходимую высоту. Наращивание и послойная заливка ленты, которые иногда рекомендуют для опор иного типа, для ФМЗ не подходит – они приводят к образованию швов и снижению общей прочности опоры.

Важно: Чтобы при заливке раствора или последующем трамбовании бетона опалубка не деформировалась и не стала причиной изменения геометрии основания, важно при монтаже надежно скреплять все элементы, особое внимание уделяя углам, где нагрузка будет максимальной.



Установка арматуры

Армирующий каркас для ФМЗ рассчитывается индивидуально, при этом учитываются тип грунта, вид фундамента и действующие нагрузки, но существуют и общие принципы, по которым армируется мелкозаглубленный фундамент.

  • Достаточной прочностью на излом и разрыв обладает арматура диаметром от 14 мм.
  • От поверхности опалубки до прута и от нижней горизонтальной плоскости подготовленной траншеи до арматуры должны быть выдержаны расстояния не менее 5-7 см.



Траншея с установленной арматурой для мелкозаглубленного фундамента.



  • Каркас представляет собой две пары параллельно расположенных «ниток» арматуры с кольцевой обвязкой, придающей прочность.
  • Обвязку выполняют своими руками из проволоки, не допуская ее провисания между прутьями арматуры. Выполнять жесткое кольцо методом сварки нежелательно – в местах выполнения швов прочность каркаса будет ниже.
  • Готовая конструкция должна быть достаточно прочной и жесткой, чтобы не деформироваться при заливке раствора.

Заливка

Перед выполнением заливки опалубки раствором лучше выполнить контрольную разметку по высоте, например, поставив на углах ленты отметки по уровню и протянув между ними бечевку.

Оптимально заливать подготовленный канал равномерно, подавая раствор попеременно в разные места, а не разравнивая идущий с одного угла поток.



Заливка бетона в опалубку.



Вибротрамбование после заливки уплотняет бетон и выгоняет из него воздух. Если воспользоваться специальным оборудованием невозможно, можно добиться усадки бетона равномерным бережным простукиванием боковых стен опалубки своими руками с помощью молотка. Обычно результат видно сразу – раствор выпускает воздух, его уровень в канале несколько снижается.



Гидроизоляция и отвод воды

Чтобы обеспечить долговечность конструкции незаглубленный фундамент гидроизолируют своими руками и обеспечивают отвод от конструкции атмосферных вод.

Гидроизоляция конструкции может быть двух видов:

  • обмазочная с использованием битума или специальной мастики,
  • оклеечная (применяются рулонные материалы).

Обмазочный способ дешевле, но требует соблюдения техники безопасности из-за необходимости работать с расплавленными горячими составами.



Выполнение обмазочной гидроизоляции.



Гидроизоляция рулонными материалами.



Чтобы защитить мелкозаглубленный фундамент от атмосферных вод, по периметру сооружения выполняется отмостка.

Рис. 10. Пример устройства отмостки.

Для частных домов в 1-2 этажа достаточно отмостки толщиной 100 мм песчаная или песчано-щебневая подушка, уплотненный грунт, слой бетона) и шириной 800 мм. Уклон отмостки обеспечивается способом насыпки и утрамбовки материалов подушки и выполняется по направлению от стены здания.



Ленточный незаглубленный фундамент. Технология строительства

Ленточный незаглубленный фундамент

Содержание статьи:

Для строительства ленточного незаглублённого фундамента нет необходимости в рытье глубоких траншей, что заметно упрощает и удешевляет его конструкцию. Отличительной особенностью незаглублённых фундаментов является то, что их нижняя часть не доходит до нулевой отметки.

Вследствие этого, существуют и некоторые ограничения на возможность строительства тех или иных сооружений на данном типе фундамента. Ленточный незаглубленный фундамент, подходит исключительно к лёгким по весу постройкам, например для возведения бани из сэндвич панелей или деревянного гаража.

Ленточный незаглубленный фундамент

Во многом технология строительства ленточного незаглубленного фундамента схожа с технологией монолитного фундамента. Однако глубина и ширина траншеи для незаглубленного ленточного фундамента делается гораздо меньших размеров, что существенно удешевляет и упрощает его монтаж.


Как и при строительстве монолитного фундамента, все работы начинаются с расчистки территории и разметки. Ширина траншеи для ленточного незаглубленного фундамента, должна быть всего лишь на 10-15 см больше, чем ширина его основания. Что же касается глубины ленточного незаглубленного фундамента, то её достаточно сделать в пределах 50-60 сантиметров.

После выемки грунта, на дно траншеи укладывается слой песка, толщиной в 15-20 сантиметров. Однако ещё перед насыпкой песка в траншею, важно не забыть и устлать её дно геотекстилем или обычным рубероидом. Это позволит не впитывать фундаменту влагу и дольше сохранит его конструкцию.


Для незаглубленного ленточного фундамента также потребуется собрать опалубку из досок или длинных сбитых щитов. Распирается опалубка внутри брусками подходящей ширины, а сверху брусья прикручиваются к опалубке саморезами или прибиваются гвоздями.

Армирование и заливка незаглубленного фундамента

Ленточный незаглубленный фундамент желательно армировать посредством металлокаркаса из прутьев арматуры. Поэтому перед заливкой в опалубку бетонного раствора, по её размерам создаётся металлический каркас и опускается на дно.

Заливка ленточного незаглубленного фундамента, ничем не отличается от заливки бетоном любого другого типа фундамента. Здесь также рекомендуется использовать вибротрамбовку или другой инструмент, для того чтобы внутри бетонной смеси не образовывалось бы пустот и дыр.


Желательно заливать бетоном фундамент весь и сразу, однако часто такой возможности нет, поэтому ленточный незаглубленный фундамент, возможно, лить и по частям. Важно только углы заливать целиком, оставляя обязательно открытыми прутья арматуры для дальнейшего их армирования бетоном.

Построить ленточный незаглубленный фундамент своими руками намного проще, чем монолитный или плитный. Однако всегда стоит помнить о том, что ленточный незаглубленный фундамент годится лишь для мелких и не слишком тяжелых построек.

Оценить статью и поделиться ссылкой:

Фундамент на пучинистых грунтах: выбор основания для будущего дома и ошибки, которых можно избежать

Строительство фундамента – важная составляющая возведения крепкого и надежного дома. Если необходимый участок на границе сезонов деформируется от переизбытка подземных вод, то обезопасить конструкцию, защитить от разрушения и подтопления поможет фундамент для пучинистых грунтов, который способен игнорировать давление грунта и льда.

Не всегда месторасположение дома припадает на идеальную местность, и неправильно подобранный фундамент может привести к серьезным проблемам с жильемИсточник domostroy-region.ru

Пучинистые грунты и особенности строительства

Почвенные массивы, которые расширяются под воздействием низких температур и оказывают разрушительное влияние на элементы строительной конструкции, относят к пучинистым грунтам. Процессам пучения подвергаются супеси, рыхлые глинистые и высокопористые почвы, которые способны удерживать влагу.

Прежде чем приступать к возведению фундамента, необходимо провести исследования верхних слоев поверхности. Согласно руководствам описания ГОСТ различают 5 типов почвы:

  • непучинистые – крупнообломочные почвы, галька, гравий, крупный и средней фракции песок, хорошо фильтрующие жидкости;
  • слабопучинистые грунты – возвышенные и холмистые места, которые хорошо увлажняются атмосферными осадками;
  • среднепучинистые – слабовсхолмленные места с затяжными склонами, где увлажнение происходит верховодкой и атмосферными осадками;
  • сильнопучинистые – заболоченные местности, в которых ситуацию усугубляется притоком грунтовых вод;
  • чрезмерно пучинистые – грунты текучей пластичности и консистенции, находящиеся в обводненном состоянии вследствии малой плотности сложения почвенных слоев.
В таблице привдены параметры степени пучения грунта, но в реальности, лучше вычисление этих паказателей доверить профессионалуИсточник kamtehnopark.ru

В процессе определения мероприятий по предупреждению деформации производят рассчет соответствующего коэффициента.

Расчет интенсивности пучения на участке

Расчет интенсивности пучения производится для проектирования сил устойчивости оснований и нейтрализации их воздействия. Определение этого показателя осуществляется по формуле:

Е = (Н – h) / h, где

Е – степень пучинистости;

Н – уровень промерзания при низких температурах;

h – уровень грунтов до замерзания.

Следовательно, для его подсчета требуется провести соответствующие замеры в зимнее и летнее время.

Меры против пучения

Для борьбы с силами пучения предполагается осуществление мероприятий такого характера:

  • полная замена пучинистого слоя на предполагаемом участке – трудоемкий процесс, требующий рытья котлованов значительных размеров, поиска и уплотнения привезенной почвы;
  • строительство фундамента ниже слоя промерзания с целью снятия нагрузки на цоколь;
  • утепление конструкции в области промерзания потребует прокладки утеплителя по всему периметру и на глубину возведения основы строения;
  • организация водоотвода осуществляются путем строительства дренажной системы с закладкой в траншею гравия, песка и перфорированной трубы, обработанной геотекстиолем.
Схема установки перфорированого канала для отводв грунтовых водИсточник el.decorexpro.com

Пучинистые грунты – выбор фундамента

Для возведения несущих конструкций любой постройки на подвижных грунтах могут рассматриваться следующие типы фундаментов:

  • Организация дорогостоящего плитного основания будет эффективно для кирпичных или тяжелых деревянных конструкций, занимающих значительные площади. Преимушественно бывает правильной квадратной или прямоугольной формы, но в случае необходимости проектируются и сложные фигуры периметра;
Универсальный плитный фундаментИсточник keysdom.ru
  • Свайный – винтовой или железобетонный. Здесь тоже надо точно знать глубину промерзання грунта, чтобы завести сваи ниже этой отметки. Эффективен для возведения небольших зданий на заболоченных и водянистых участках. На поверхности свай сооружают специальный арматурный каркас, который заливается композитным строительным раствором чуть ниже уровня почвы.
  • Столбчатый. Используется только для легких и сверхлегких хозяйственныхз построек, имеет незначительную глубину заложения и в качестве основания для жилого дома не рассматривается.
  • Бетонный ленточный фундамент, заглубленный ниже уровня промерзання почвы.
  • Менее затратный и востребованный мелкозаглубленный или незаглубленный ленточный фундамент на пучинистых грунтах. Применять его надо очень обдуманно, предварительно рассчитав все загрузки, чтобы исключить воздействие сил пучения.
Ленточный фундамент наиболее привычный для многих вариант, который «приживается» на многих видах грунтаИсточник pinterest.com

Тип выбираемого цоколя будет зависеть от размеров и формы постройки, арсенала применяемого оборудования, а также материальных возможностей заказчика.

Современные технологии ТИСЕ предполагают применение опорно-столбчатых элементов, соединеных ростверком. Для организации такого строительства не задействуется спецтехника и электричество, есть возможность скрыть коммуникации и минимизировать уклон стройплощадки. Подобный прием актуален для каркасного, каменного или кирпичного строительства.

Противостоять промерзаниям могут и плитные железобетонные несущие конструкции, которые эффективны для обустройства невысокого цоколя и применимы в случае простой конструкции зданий.

Использование ленточного фундамента предполагает обустройство строительной армирующей ленты по периметру строения и в области возведения несущих стен. Такие разработки менее затратны, однако, превосходят по надежности вышеперечисленные варианты.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором:

Виды, особенности и преимущества ленточных фундаментов

Ленточные фундаменты из бутобетона, бута, а реже и кирпичной кладки – довольно востребованная технология надежного строительства.

Незаглубленный ленточный фундамент применим для высоких нагрузок и тем более способен обеспечить устойчивость незначительных по размеру каркасных и деревянных.

Обязательным етапом работ для ленточного фундамента является опалубкаИсточник mastrerkon.ru

Однако такой фундамент на пучинистых грунтах с высоким уровнем грунтовых вод и чрезмерно вспучиваемыми почвами требует замены основания на сваи. А вот при воздействии неравномерных нагрузок лучше отдать предпочтение первому варианту.

Несложная технология возведения ленточных фундаментов и возможность применения на любых почвах существенно облегчает строительные работы. Не стоит беспокоиться также о привлечении специализированного оборудования и техники, что позволяет в кратчайшие сроки и с минимальными затратами справиться с поставленными задачами.

В таком случае возведение домов осуществляется на песчаную подушку с использованием следующих видов ленточного фундамента:

  • монолитного растверка, установленного непосредственно на поверхности грунта исключает воздейтсвие касательных сил, а вертикальное воздействие может быть снивелировано за счет армирования монолитным контуром;
  • сборно-монолитной модели серии 20/60, представляющей установку комплекса железобетонных блоков на армированую цельную основу;
  • монолитной основы серии 20/60 с армированием и обработкой композитной строительной смесью;
  • монолитно-усиленного цоколя, который характеризуется повышенной площадью опоры и позволяет создать надежное основание.
Часто используется комбинированный столбчато-ленточный фундаментИсточник martand.ru

Расширяя ленту, используя утеплитель и водоотведение можно увеличить возможности перечисленных типов фундаментов.

Мелкозаглубленный ленточный цоколь потребует больше земляных работ, применения опалубки и значительных затрат времени на застываение. Но полученного в результате запаса прочности хватит на сотню лет. Такой вариант фундамента обладает премуществами:

  • надежен в эксплуатации;
  • подходит для любой конфигурации оснований;
  • не возникает сложностей с монтажом и возведением зданий;
  • отличается высоким сопротивлением к внешнему воздействию.

При глубоком промерзании грунтов для сооружения надежного фундамента потребуются дополнительные объемы строительных материалов. Однако, только так вы сможете справиться с неравномерной усадкой при строительстве малоэтажек, массивных зданий, подвальных помещений, обустройстве цокольных этажей, а также малоэтажного строительства.

Одним из вариантов избежать проблем с грунтами является ленточный фундамент. Подробнее в видеоролике:


Фундамент под сарай: разновидности конструкций и этапы их монтажа

Устройство ленточного фундамента на пучинистых грунтах

Мелкозаглубленный ленточный фундамент на пучинистых грунтах требует организации специальной подушки из песка или гравия. Также необходимо предусмотреть гидроизоляцию. Для этого в бетонные составы добавляется гидрофобные примеси. В процессе обустройства таких основ выполняют защитные мероприятия по предотвращению воздействия холода:

  • для подушки толщиной до 0,5 м под цоколь засыпается непучинистый материал, а с целью исключения заиливания дополнительно укладывается слой геотекстиля;
  • на уровне подошвы основания производится устройство дренажа с закладыванием специальной трубы под уклоном;
  • гидроизоляция и утепление на вертикальных слоях фундамента осуществляется при помощи экструдированного пенополистирола, жидкого полиуретана и сооружения наружного слоя из пеноплекса;
  • следует позаботиться и о ливневой канализации, которая поможет нейтрализовать прохождение водных потоков вблизи несущих конструкций.
Ленточный фундамент с дренажной «подушкой»Источник homerenovates.com
Укрепление фундамента: когда надо делать и какие применяются методы усиления основания дома

Подготовительные работы

Прежде чем приступать к работе, производится определение геометрических параметров и размеров постройки, а также подбор материалов. Количество бетона определяется из расчета его плотности и габаритов несущих конструкций.

Для фундаментов частных домов рекомендован бетон М200, в то время как для более тяжелых сооружений предпочтение отдают М250, а на чрезмерно пучинистых основания пригоден композитный материал М350.

В расчет включается длина конструкции по периметру и площадь ее внутренних перегородок. При этом глубина строительства фундамента определяются исходя из характеристик грунта, расходных материалов и этажности здания. Следует учесть, что расположение влаги должно быть ниже на 50 см от подошвы основания, иначе велика вероятность проявления деформаций.

По завершению проектировочных работ размеры с бумаги переносятся на местность, производится проверка правильности расстановки отметок. Обозначенный участок очищается от мусора и снимается верхний слой почвы.

Разметка будущего фундамента на участкеИсточник mybesedka.ru

Работы по укладке

Незаглубленный и мелкозаглубленный фундамент на пучинистом грунте должен быть возведен в соответствии с такими требованиями:

  • копка траншей производится с учетом ширины основания, опалубки, утеплителя, гидроизоляции и декора;
  • поверхность подушки выстилается гидрозащитным барьером, а боковые поверхности несущих конструкций обрабатывают гидроизолирующим материалом – пленкой или толью;
  • утрамбка материала подушки осуществляется при помощи смачивания слоев материала водой насыпают песчаную подушку толщиной 20-30 см;
  • установка опалубки осуществляется из доступных подручных материалов – фанеры, обрезной доски, элементы которой нужно скрепить между собой;
  • стальной армирующий пояс укрепляется вдоль и поперек основания путем связывания специальной проволокой;
  • заливка пояса бетонным уплотнителем производится за один прием с высоты не более 0,5 м;
  • возможна закладка второго слоя армирующего пояса.
Примерно такой «пирог» должен получиться в результате после заливки мелкозаглубленного фундаментаИсточник stroy-dom-pravilno.ru

Область применения ленточных фундаментов

Самый простой способ борьбы с пучинистыми почвами – обустройство свайного фундамента ниже отметки промерзания. В случае невозможности осуществления подобного строительства альтернативное решение – мелкозаглубленные фундаменты, которые потребуют значительно меньшие объемы строительных смесей, количества арматуры и трудовых затрат.

Эффективно использование технологии мелкого заглубления при расположении грунтовых вод на глубине более 1,5 м. Ленточные конструкции на крутых склонах, где должно быть учтено боковое давление, позволяют компенсировать неравномерное воздействие движения почв в продольном и поперечном сечении.

Фундамент на пучинистых грунтах подходит для сооружения каркасных и брусовых построек, использования пенобетонных и газобетонных материалов. При необходимости сооружения неглубокого заложения или строительстве мощных конструкций на слабых грунтах ленточных фундамент в приоритете. Такие методы строительства применимы для глинистых и супесчаных грунтов, рыхлых горных пород, а также водонасыщенных поверхностных слоев.

Ленточное основание дома с кирпичным цоколемИсточник domastroim.ru

Рекомендации

Чтобы возвести крепкий и надежный фундамент обратите внимание на такие нюнасы:

  • из-за высокой подвижности грунтов рекомендуется использовать монолитные фундаменты вместо сборных конструкций;
  • работы по возведению несущих конструкций проводятся в летний период времени до наступления холодов, в случае остановки строительства объект нуждается в консервации;
  • сварка частей арматурного каркаса не рекомендуется, поскольку после нагревания металл становится более хрупким и на нем могут появиться трещины;
  • для массивных зданий рекомендуется увеличить несущую способность основания, отдав предпочтение плите мелкого углубления;
  • в случае применения незаглубенного ленточного фундамента необходимо сооружать несущие конструкции наподобие рамы, что позволит равномерно распределить сезонные нагрузки;
  • для придания дополнительной жесткости конструкции ленточный фундамент можно комбинировать с буронабивными сваями;
  • для утепления и гидроизоляции не рекомендовано использование дешевого пенопласта, имеющего гораздо меньший ресурс работоспособности;
  • для утепления необходим выбор плотного пенопласта специальной марки ПСБ, предназначенной конкретно для утепления;
  • гидроизоляция рубероидом производится путем его приклеивания внахлест на горячую мастику и дополнительного промазывания шовных соединений.

О том как избежать проблем с домом на пучинистых грунтах на видео:


Как сделать цементный раствор для фундамента в зависимости от нагрузки и типа грунта

Заключение

Грамотный выбор типа фундамента и соблюдение технологии строительства позволят вам построить надежные здания и сооружения. Несмотря на проблему морозного пучения проектирование и возведение зданий возможно осуществить в любом месте земного шара.

Ленточный незаглубленный фундамент своими руками: пошаговая инструкция

Расчет незаглубленного ленточного фундамента

Цель расчета НЗЛФ — определение нагрузки, которая действует на фундамент выбранной ширины и высоты. Выдержат ли грунты нагрузку, которая будет оказываться на фундамент? Для расчета можно использовать специальные программы или простой алгоритм:

  1. Определение веса сооружения. Для расчета суммарного веса дома или хозпостройки необходимо сложить вес всех стройматериалов. Далее необходимо рассчитать, сколько весит 1м2 стены: для этого суммарный вес сооружения следует разделить на площадь всех стен.
  2. Расчет снеговой нагрузки. Снеговая нагрузка зависит от региона (определяется по карте) и угла наклона кровли. Если угол наклона крыши менее 25 градусов, то берется точное значение по карте. Если наклон крыши более 60 градусов, то нагрузка от снега не учитывается.
  3. Определение ширины НЗФЛ. Минимальная ширина фундаментной ленты не должна быть менее 25 см. Оптимальный вариант: ширина ленты равна ширине стены плюс/минус 5-10 см. Например, при строительстве сруба из профилированного бруса 200х200 мм ширина фундамента будет составлять 25 см. Для дома из блоков газобетона толщина стены, как правило, составляет 45 см, значит, ширина фундаментной ленты принимается равной 40-50 см (40 — для одноэтажного сооружения, 50 — для двухэтажного).
  4. Определение высоты фундамента. Минимальная высота ленточного основания составляет: уровень снега + 10 см. Максимальная высота = ширина ленты х 2. Например, основание под дом из газобетона имеет ширину 50 см, тогда максимальная высота НЗЛФ будет составлять 1 м. Несмотря на то, что фундамент является незаглубленным, 10% его высоты будет находиться ниже нулевой отметки. Это происходит из-за естественной усадки.
  5. Расчет нагрузки на НЗЛФ. Зная все вышеперечисленные параметры, определяем нагрузку, которую будет оказывать сооружение на ленточное основание. Для этого суммируем вес сооружения (пункт 1) и снеговую нагрузку (пункт 2) и делим полученную сумму на площадь фундамента. Площадь определяется как длина умноженная на ширину (пункт 3). Полученное значение показывает удельную нагрузку на 1 см2 фундамента.
  6. Определение несущей способности грунта. Для этого необходимо произвести визуальную оценку почвы на участке, и определить к каким типам грунта она относится. Несущую способность определяем по таблице.

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

  • экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
  • простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
  • небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
  • маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

  • заливка ведется при устойчивых температурах выше +10 С;
  • ограниченность применения ввиду небольшой несущей способности
  • возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
  • отсутствие подвального помещения в доме.

Особенности незаглубленного ленточного фундамента

Фундаментную ленту разрешается заливать по непучинистым и неплавучим грунтам. Под ней предварительно устраивается подушка из песка толщиной от двадцати до сорока сантиметров. Монолит должен пройти под каждой несущей стеной объекта и каркасом всех пристроек, в число которых входят веранда, крыльцо и т. п.

Этот тип основания разрешен к применению, когда длина стены не более семи метров. Более длинные участки подвержены разрушениям из-за неравномерной усадки объекта. Причина – недостаточная механическая прочность.

Одно из основных отличий незаглубленной основы от мелкозаглубленной в том, что на стенки не оказывается воздействие со стороны грунта, склонного к подвижкам. Морозное пучение незначительно воздействует на подошву основы.

Конструктивно основание выглядит так:

  • армированная бетонная лента высотой 0.2 – 0.5 м, шириной 0.3 – 0.5 м;
  • подушка, материалы которой не склонны к пучениям. Оптимальное решение – песок и гравий. Последний может быть заменен шлаком или щебнем.

Высота подушки незаглубленного фундамента зависит от склонности почвы к пучению, от уровня грунтовых вод, от используемых строительных материалов, из которых строится объект.

Свойства подушки гасить пучение понижаются при увлажнении с последующим за этим промерзанием. Чтобы в подошву не попадала влага, вдоль наружных стен по всей длине фундаментной ленты обустраивается отмостка, имеющая теплоизоляционный слой и гидроизоляционное основание.

Что такое незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент (НЗЛФ) представляет собой бетонную или сборную полосу, расположенную под внешними и внутренними несущими стенами дома. В отличие от обычных вариантов, лента не погружается в грунт, а располагается на дневной поверхности.

Такой вариант вполне допускается СНиП, если условия на участке обеспечивают отсутствие нагрузок пучения. Технология строительства такого основания схожа с традиционной, но объем земляных работ значительно снижен или вовсе отсутствует.

Существует два варианта конструкции НЗЛФ:

  • Монолитный пояс.
  • Традиционная лента.

Конструкция обоих видов схожа, отличием является форма сечения лента. У монолитного пояса ширина превышает высоту, а у обычной ленты преобладает высота. Выбор того или иного варианты обусловлен типом грунта и его особенностями.

У монолитного пояса удельное давление ниже, что снижает риск возникновения просадок основания на рыхлом грунте. Традиционная лента устанавливается на прочных и сухих грунтах, что должно быть подтверждено анализом гидрогеологической обстановки на участке.

Что представляет собой опорно-столбчатый фундамент

В столбчатом фундаменте нагрузка на грунт распределяется точечно, через установленные столбы. На первый взгляд, такая основа похожа на сваи. Но они все же отличаются. В свайном фундаменте используются готовые столбы, которые вбиваются или ввинчиваются в почву. В опорно-столбчатом – они собирается непосредственно при возведении фундамента. Такой тип основы подходит для небольших легких строений: бань, летних кухонь, беседок, хозяйственных построек.

Если планируется возвести легкую постройку из брусьев без подвала, оптимальным вариантом станет опорно-столбчатый фундамент

Незаглубленный фундамент

Если состояние грунта на участке, выделенном под строительство, его пучность, рыхлость и другие качественные характеристики позволяют возводить дом на такой основе, то дальше следует наметить разметку под будущий котлован и завезти необходимые строительные материалы.

Тип фундамента представляет собой бетонную конструкцию ленточного формата, чем кардинально отличается от монолитной заливки и позволяет экономить приличное количество используемого бетона. Укладывают его методом выстраивания лент под внешние и внутренние несущие стены. Этот метод значительно дешевле, чем заглубленный, но не менее надежный.

В строительстве здания фундамент выполняет следующие задачи:

  • Переносит большую часть нагрузок на несущие стены;
  • Оберегает здание от механических повреждений в виде трещин, деформации вследствие воздействия подземных грунтовых вод, промерзания и рыхлости грунта;
  • Служит препятствием для проникновения воды внутрь помещений, особенно через цокольный этаж или подвалы.

С этими функциями отлично справляется данный тип укладки основания здания. Предпочтительнее возводить дома таким способом на пучинистых грунтах. Но и на других землях возможно это делать, соблюдая правила гидроизоляции и утепления.

Весенние паводки, высвобожденные промерзшие за зиму и оттаявшие подземные воды всегда являются причиной появления небольших сдвигов и трещин в возведенных домах и могут привести к потере устойчивости здания, а иногда и к его разрушению. Конструкция ленточного незаглубленного фундамента лишена таких недостатков. Здесь все продумано и просчитано. Поэтому рекомендуем остановить свой выбор именно на нем. Отзывы хозяев таких сооружений только положительные. За все время ни один дом, установленный на основу такого типа, не был деформирован.

По сути, незаглубленное основание – это определенной формы рама из железобетона небольшой глубины и ширины (от 50 см до 1 м максимум). Именно эта форма и принимает на себя основную нагрузку, равномерно распределяя ее по всему периметру дома.

Подготовительные работы

Перед началом работ необходимо провести очистку и планировку участка под будущую постройку. Для этого снимаем верхний слой грунта (порядка 30 сантиметров) под планируемым зданием вместе со всей растительностью.

Затем необходимо максимально уровнять все ямы, неровности, а при глинистом грунте произвести подсыпку песком и гравием.

Далее переносим план бани непосредственно на земельный участок, используя рулетку, строительный уровень, обычные деревянные или металлические колышки и строительную нитку для обозначения осей. Если участок расположен на местности, имеющей значительный перепад по высоте сторон, то для определения высоты столбов фундамента целесообразно воспользоваться помощью профессионала и произвести нивелирование поверхности. Это является гарантией того, что будущая баня не будет иметь перекосов.

Ленточный незаглубленный фундамент

От того, какой тип фундамента ЖБИ.рф для строительства дома будет выбран, зависит, насколько долго будет продолжаться его эксплуатация. Выбор зависит от типа грунта, от массы планируемого здания. Для рыхлой почвы не подходит фундамент, который будет зависеть от постоянных подвижек грунта, что чревато повреждениями дома. Если же почва твёрдая, то зачастую не имеет смысла обустраивать массивное основание, которое лишь делает строительство более затратным, но не улучшает качество дома.

Одним из самых распространённых типов фундамента является ленточный незаглубленный его вариант. Одном из характерных его особенностей является одинаковое, по всему периметру и под перегородками, поперечное его сечение. Такой фундамент рекомендуется применять для кирпичных домов, домов из бетонных блоков или природного камня.

Технология обустройства такого фундамента достаточно проста. Ленточный фундамент мало восприимчив к подвижкам грунта, так как является жёсткой железобетонной лентой. Ширина ленты зависит от толщины будущих стен, а высота обычно составляет приблизительно пятьдесят сантиметров.

Для заливки ленты сначала необходимо выкопать по периметру дома и будущих межкомнатных перегородок траншею. Траншея должна быть глубиной в семьдесят сантиметров. На пучинистых почвах необходимо устроить вдоль траншеи дренажную систему, состоящую из цепочки скважин, проделанных на глубину промерзания почвы. На дно траншеи нужно уложить подушку из котельного шлака, из среднезернистого или крупнозернистого песка, гравийно-галечной смеси. Лучшим вариантом будет смесь из песка и гравия. Толщина подушки должна быть не менее десяти сантиметров для самых лёгких домов, и увеличиваться в зависимости от их веса.

После засыпки подушки по периметру фундамента в траншею вдоль её стенок устанавливается опалубка. Внутрь опалубки монтируется арматурная сетка. Верхний уровень арматурной сетки должен совпадать с высотой фундамента. После монтажа арматуры можно приступать к заливке в траншею бетона. Делается это в сухую погоду, чтобы излишняя влажность грунта не привела к снижению эксплуатационных характеристик фундамента.

Следует помнит, что если такой фундамент строится на подвижной почве, то он должен быть более жёстким, чем сделанный для твёрдого грунта, и представлять собой монолитную железобетонную раму, по которой нагрузка от деформаций грунта равномерно распределяется по всему периметру основания.

Типы мелкозаглубленных фундаментов и их использование

🕑 Время прочтения: 1 минута

Фундаменты мелкого заложения сооружаются там, где слой грунта на небольшой глубине (до 1,5 м) способен выдерживать структурные нагрузки. Глубина мелкозаглубленного фундамента обычно меньше его ширины.

Состав:

  • Различные типы мелкозаглубленных фундаментов
  • 1. Ленточный фундамент
  • 2. Рассеянный или изолированный фундамент или индивидуальный фундамент
  • 3. Комбинированный фундамент
  • 4.Ленточный или консольный фундамент
  • 5. Матовый или плотный фундамент

Различные типы неглубоких фундаментов Мелкозаглубленный фундамент бывает следующих видов:
  1. Ленточный фундамент
  2. Распорный или изолированный фундамент
  3. Комбинированный фундамент Ленточный или консольный фундамент
  4. Мат или плотная основа

1. Ленточный фундамент Для несущей стены предусмотрен ленточный фундамент. Ленточный фундамент также предусмотрен для ряда колонн, которые расположены так близко друг к другу, что их широкие фундаменты перекрывают друг друга или почти касаются друг друга.В таком случае более экономично предусмотреть ленточный фундамент, чем предусмотреть несколько широких фундаментов в одной линии. Ленточный фундамент также известен как сплошной фундамент.

2. Распространенное или изолированное основание или отдельное основание Распространенный фундамент, также называемый изолированным фундаментом, кулисным фундаментом и отдельным фундаментом, предназначен для поддержки отдельной колонны. Фундамент представляет собой круглую, квадратную или прямоугольную плиту одинаковой толщины. Иногда его делают ступенчатым или изогнутым, чтобы распределить нагрузку по большой площади.

3. Комбинированный фундамент Комбинированный фундамент поддерживает две колонны. Он используется, когда две колонны расположены так близко друг к другу, что их отдельные опоры перекрываются. Комбинированный фундамент также предоставляется, когда граница участка настолько близка к одной колонне, что распорный фундамент будет подвергаться эксцентричной нагрузке, если он будет находиться полностью в пределах границы участка. В сочетании с внутренней колонной нагрузка распределяется равномерно. Комбинированный фундамент может быть прямоугольным или трапециевидным в плане.

4. Ленточное или консольное основание Ленточный (или консольный) фундамент состоит из двух изолированных фундаментов, соединенных конструкционной планкой или рычагом. Ремешок соединяет две опоры таким образом, что они ведут себя как одно целое. Ремешок выполнен в виде жесткой балки. Отдельные опоры спроектированы таким образом, что их общая линия действия проходит через равнодействующую общей нагрузки. ленточный фундамент более экономичен, чем комбинированный, когда допустимое давление грунта относительно велико, а расстояние между колоннами велико.

5. Матовый или плотный фундамент Матовый или плотный фундамент представляет собой большую плиту, поддерживающую ряд колонн и стен под всей конструкцией или большой частью конструкции. Мат требуется, когда допустимое давление почвы низкое или когда колонны и стены расположены так близко, что отдельные опоры могут перекрываться или почти касаться друг друга. Фундаменты из матов полезны для уменьшения неравномерной осадки на неоднородных грунтах или там, где существует большой разброс нагрузок на отдельные колонны.

Что такое неглубокий фундамент?

Равин Десаи — соучредитель gharpedia.com и директор SDCPL. Он возглавляет SDCPL, ведущую консалтинговую фирму по дизайну, широко представленную в стране. Он имеет степень магистра гражданского строительства (MS-USA) и имеет разнообразный 12-летний опыт работы в различных дисциплинах. Он является основным членом редакционной группы GharPedia. Он также является соучредителем 1mnt.in, первого в отрасли программного обеспечения для выставления счетов подрядчикам.

Здание/дом может быть определено как структура, состоящая из таких компонентов, как фундамент, колонны, стены, балки, полы, крыши, возведенная для обеспечения пространства для различных целей, таких как проживание, образование, бизнес, производство, хранение, госпитализация, развлечения, поклонение и др.Каждый из этих компонентов имеет свою уникальную функцию и назначение.

Каждое здание/дом состоит из двух основных компонентов. Компонент, построенный над землей, известен как надстройка, а компонент, построенный под землей, называется подконструкцией. Фундамент относится к категории подструктуры.

Здесь мы собираемся обсудить мелкозаглубленные фундаменты.

Прежде чем понять, что такое мелкозаглубленный фундамент, давайте узнаем, что такое фундамент.

Фундамент – это самая нижняя часть строения/дома, непосредственно контактирующая с землей.Он обеспечивает основу для надстройки и передает нагрузку конструкции, включая собственный вес самой конструкции, на грунт под ней, чтобы она оставалась прочной и стабильной на протяжении всего срока службы. Чтобы узнать больше о системе фундамента, нажмите на ссылку ниже

Читайте также: Система фундамента: все основные вещи, которые вам нужно знать

Фундамент можно разделить на две категории – глубокий фундамент и мелкий или открытый фундамент. Эта классификация основана на глубине установки фундамента.

Глубокий фундамент — это фундамент, который заложен на нетвердой почве и находится значительно ниже самой нижней части надстройки, а не в верхнем слое почвы, поскольку такой грунт не является твердым и хорошим грунтом. Вы можете называть фундамент глубоким, когда опускаетесь ниже 10 и более метров.

Фундамент мелкозаглубленный – это фундамент, уложенный на твердом грунте у самой земли и ниже самой нижней части надстройки, как правило, на глубине от 1 до 5-6 м.

Читайте также: Различные типы фундаментов для вашего дома

Что такое неглубокий фундамент?

Когда фундамент размещается непосредственно под самой нижней частью надстройки, такой фундамент называется мелкозаглубленным.Мелкозаглубленный фундамент (согласно определению B1/VM4) — это такой фундамент, в котором глубина от поверхности земли до нижней части фундамента менее чем в пять раз превышает ширину фундамента.

Это наиболее распространенный тип фундамента, используемый для всех небольших зданий. и может быть проложен открытым способом, допуская естественные уклоны со всех сторон. Этот тип фундамента пригоден для глубины до 5 метров и обычно удобен над уровнем грунтовых вод.

Почему мы используем неглубокий фундамент?

Мы используем мелкозаглубленный фундамент для распределения структурных нагрузок по широкой горизонтальной площади на небольшой глубине ниже уровня земли.Неглубокий фундамент благоприятен для фундаментов, глубина которых равна ширине фундамента или где глубина меньше ширины.

Преимущества мелкозаглубленного фундамента

  • Требуется меньше земляных работ, следовательно, снижаются трудозатраты на земляные работы.
  • Строительство мелкозаглубленных фундаментов просто, так как глубина заложения фундамента меньше.
  • Оборудование, необходимое для строительства мелкозаглубленного фундамента, простое и менее затратное.
Читайте также: Различные типы землеройной техники, используемой на строительной площадке
  • Неглубокие фундаменты можно построить за короткое время, что также помогает снизить затраты на аренду оборудования и рабочую силу.
  • Строительство мелкозаглубленных фундаментов вызовет меньшее нарушение геоповерхности и, следовательно, благоприятно скажется на экологии и окружающей среде.
  • Помогает уменьшить осадку, если грунт сжимается.
  • Не требуется установка свай, что снижает стоимость.
  • Существует меньшая неопределенность в прогнозировании поведения мелкозаглубленных фундаментов и поддерживающего грунта. Для глубоких фундаментов, чем больше глубина залегания грунта, тем больше погрешность.
Читайте также: 10 важных критериев выбора правильного фундамента для вашего дома

Недостатки неглубокого фундамента

  • Существует вероятность размывания, если строение находится рядом с рекой или морем. Мелкозаглубленный фундамент в таких местах использовать нельзя.
  • Если уровень подпочвенных вод высокий и откачивать воду из котлована или канала экономически нецелесообразно, то мелкозаглубленный фундамент использовать нельзя.
Читайте также: Как сделать фундамент, если в яме есть вода?
  • Нельзя использовать там, где несущая способность верхнего слоя грунта меньше.
  • Нельзя использовать при большом весе конструкции и неравномерном распределении нагрузки на конструкцию.

Проект мелкозаглубленного фундамента Критерии

При проектировании мелкозаглубленного фундамента для данной системы нагрузки фундамент должен соответствовать определенным проектным требованиям.

Ниже приведены три основных требования или критерия проектирования мелкозаглубленного фундамента:

  • Размещение фундамента, включая глубину и расположение фундамента.
  • Безопасность в отношении несущей способности является требованием, которое включает в себя соответствующие пропорции основания, чтобы избежать катастрофического разрушения грунта под фундаментом.
  • Каждая почва оседает из-за нагрузки. Такое урегулирование должно быть равномерным и допустимым. Допустимая осадка фундамента включает проверку чрезмерной осадки конструкции.
Читайте также: Что такое дифференциальный расчет?

Чрезмерная осадка возникает из-за деформации массива грунта в результате приложенных касательных напряжений и из-за консолидации поддерживающего грунта.

Это также требует полного знания геотехнических свойств грунта для оценки ожидаемой осадки сооружения и времени, необходимого для завершения осадки.

Различные типы мелкозаглубленных фундаментов

Как следует из названия, в случае распорных фундаментов основание элемента, передающего нагрузку на грунт, делается шире, чтобы распределить нагрузку по большей площади.Различные типы фундаментов:

  • Фундаменты стен
  • Железобетонные фундаменты
  • Фундаменты перевернутой арки
  • Фундаменты колонн

Комбинированный фундамент поддерживает две или более колонн в ряду. Комбинированный фундамент может быть прямоугольной формы, если обе колонны несут одинаковую нагрузку, или может быть трапециевидной формы, если есть ограничения по площади. Чтобы узнать больше о комбинированном фундаменте, прочитайте статью

 Также читайте : что такое комбинированный фундамент?

03.Фундамент из матов или плотов

Фундамент из плотов или матов покрывает всю застроенную площадь под строением и поддерживает все колонны. При больших нагрузках на конструкцию или низком допустимом давлении грунта использование распорных фундаментов покроет более половины площади здания, и может оказаться более экономичным использование ростверка. Сплошные фундаменты также используются там, где грунтовая масса содержит сжимаемые линзы, так что дифференциальную осадку трудно контролировать.Обычно, когда твердая почва хорошего размера недоступна на глубине от 1,5 до 2,5 м, используется плотный фундамент. Чтобы узнать о различных типах плотного фундамента, прочитайте статью

.
Читайте также: Какие существуют типы плотного фундамента?

Фундамент ростверковый предназначен для передачи больших нагрузок от стальных колонн на грунты, обладающие малой несущей способностью. Такая компоновка позволяет избежать глубоких земляных работ, а также обеспечивает необходимую площадь основания для снижения интенсивности давления в пределах безопасной несущей способности грунта.В зависимости от материала, используемого при строительстве фундамента ростверка, его можно разделить на две категории:

  • Стальной ростверк
  • Деревянный ростверк
Читайте также: Свайный фундамент: виды и классификация

05. Внецентренно нагруженный фундамент

Состоит из двух изолированных фундаментов, соединенных конструкционным рычагом или лентой. Ремешок соединяет опоры таким образом, что они ведут себя как единое целое.Ремешок просто действует как соединительная балка. При сравнительно высоком допустимом давлении грунта и большом расстоянии между колоннами внецентренно нагруженный фундамент более экономичен, чем комбинированный.

Таким образом, мелкозаглубленный фундамент представляет собой такой тип фундамента здания, который передает нагрузку на почву очень близко к поверхности земли. Цель мелкозаглубленного фундамента состоит в том, чтобы распределить структурные нагрузки по широкой горизонтальной площади на небольшой глубине ниже уровня земли.Неглубокие фундаменты могут подходить или не подходить для высотных зданий. Это будет зависеть от высоты здания и типа грунта.

 Обязательно к прочтению:
  Необходимость свайного фундамента!
 Причины обрушения здания из-за обрушения фундамента
 Методы обезвоживания при земляных работах в заболоченной местности

Изображение предоставлено: Изображение 2, Изображение 3, Изображение 6

Равин Десаи является соучредителем gharpedia.com и директором SDCPL.Он возглавляет SDCPL, ведущую консалтинговую фирму по дизайну, широко представленную в стране. Он имеет степень магистра гражданского строительства (MS-USA) и имеет разнообразный 12-летний опыт работы в различных дисциплинах. Он является основным членом редакционной группы GharPedia. Он также является соучредителем 1mnt.in, первого в отрасли программного обеспечения для выставления счетов подрядчикам.

Продемонстрируйте свои лучшие разработки

Навигация по сообщению

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Что такое мелководный фундамент? Его виды, этапы проектирования.

В этой статье вы подробно узнаете, что «Что такое мелководный фундамент? Типы мелкозаглубленного фундамента, критерии его проектирования и этапы».

Итак, приступим.

Неглубокий фундамент.

Структурные фундаменты могут быть сгруппированы по двум широким категориям – мелкозаглубленные фундаменты и глубокие фундаменты.

Данная классификация указывает на глубину заложения фундамента.

Неглубокий фундамент — это фундамент, который размещается на твердом грунте у земли и под самой нижней частью надстройки.

Глубокий фундамент – это фундамент, который размещается на нетвердом грунте и находится значительно ниже самой нижней части надстройки.

Точного определения, отличающего одно от другого, не существует.

Критерии проектирования для неглубокого фундамента.

При рассмотрении мелкозаглубленного фундамента для данной системы нагрузки фундамент должен соответствовать определенным проектным требованиям.

Три основных требования следующие:

1. Размещение фундамента, которое включает расположение и глубину фундамента, требует тщательного изучения прошлого использования участка и подробной информации о подповерхностном слое.

Размещение фундамента должно быть таким, чтобы любое влияние в будущем не повлияло отрицательно на его работу.

2. Безопасность по несущей способности является требованием, которое включает в себя надлежащие пропорции основания, чтобы избежать катастрофического обрушения грунта под фундаментом.

Это происходит, если прочность грунта на сдвиг недостаточна для того, чтобы выдержать приложенную нагрузку.

Посмотрите видео ниже, чтобы понять осадку мелкозаглубленного фундамента.

Это требование требует полного знания геотехнических свойств вовлеченных грунтов и горных пород.

3. Допустимая осадка фундамента включает проверку чрезмерной осадки конструкции.

Чрезмерная осадка возникает из-за деформации массива грунта в результате приложенных касательных напряжений и из-за консолидации поддерживающего грунта.

Опять же, требуется полное знание геотехнических свойств грунта для оценки ожидаемой осадки конструкции и времени, необходимого для ее завершения.

Типы мелкозаглубленного фундамента.

Фундаменты мелкого заложения подразделяются на несколько типов в зависимости от их размера, формы и общей конфигурации.

Они описаны ниже.

Этот тип мелкозаглубленного фундамента является наиболее распространенным из всех типов фундаментов, требующих минимальных затрат и сложности конструкции (##Рис.15.1а).

Обязательно обеспечивает функцию распределения нагрузки на колонну до значения, совместимого с прочностными и деформационными характеристиками грунта или горной породы, на которых расположен фундамент.

Эти типы фундаментов также известны как блочные фундаменты , изолированные фундаменты и квадратные или прямоугольные фундаменты (для отношения L/B менее 5).

Эти фундаменты образуются путем объединения двух или более колонн (даже с неравными нагрузками) в один фундамент.

Такое расположение усредняет и обеспечивает более или менее равномерное распределение нагрузки на поддерживающий грунт или горную породу и, таким образом, предотвращает неравномерную осадку.

Эти фундаменты обычно имеют прямоугольную форму, но могут быть изменены на трапециевидные, чтобы приспособиться к неравным нагрузкам на колонны (или колонны, расположенные близко к границам участка).

И снабжен ремнем для размещения колонн с широким интервалом или рядом с линиями собственности ## (рис. 15.1b).

Эти фундаменты поддерживают близко расположенные колонны или непрерывную стену, так что интенсивность нагрузки на поддерживающий грунт или скалу будет низкой и равномерной ## (рис.15.1в).

В таких фундаментах соответственно учитывается нагрузка на единицу длины.

Интенсивность нагрузки выражается в силе на единицу длины фундамента.

Эти фундаменты также называются ленточными фундаментами или стеновыми фундаментами (для отношения L/B больше 5).

Характеризуются тем, что колонны встраиваются в фундамент в двух направлениях.

Может быть размещено любое количество столбцов, их может быть всего четыре ## (рис.15.1г).

Фундаменты из матов марки

рекомендуются для бедных грунтов основания и когда общая площадь фундаментов превышает 50% от общей площади цоколя.

5.
Плавающие фундаменты.

Общая нагрузка конструкции может вызвать давление, превышающее безопасную несущую способность грунта, или чрезмерную осадку.

В таких случаях вместо изменения размера фундамента конструкция может размещаться на большей глубине.

Таким образом, вес вынутого грунта уменьшает общую нагрузку, и на грунт передается только чистая нагрузка (общая нагрузка — вес вынутого грунта).

Этот метод уменьшения полезной нагрузки за счет дополнительных земляных работ называется плавучим фундаментом , а фундамент называется плавучим фундаментом .

Техника, при которой нагрузка на конструкцию частично регулируется за счет уменьшения нагрузки из-за земляных работ, называется частичной флотацией, , а в случае полной корректировки — полной флотацией .

Эти методы подходят для легких конструкций на мягких или рыхлых грунтах, а также для тяжелых конструкций, возводимых на ограниченной площади.

Этапы проектирования мелкого фундамента.

Как правило, фундамент должен нести несущую стену или одну колонну или более одной колонны для поддержки конструкции.

Колонны обычно несут разные нагрузки в зависимости от местоположения и типа конструкции.

Каждая колонна должна нести различный тип нагрузки, и основные области — постоянные и временные нагрузки.

Кроме того, вся величина динамической нагрузки не воспринимается колонной в течение всего срока службы.

Следовательно, обычно считается эксплуатационной нагрузкой, которая будет воздействовать на колонну в течение всего срока службы, которая принимается как статическая нагрузка плюс 50% временной нагрузки для обычных зданий.

На складах и других складских этажах должен использоваться большой процент динамической нагрузки.

Расчет фундаментов колонн, основанный на эксплуатационных нагрузках, обычно является адекватным.

Фундаменты могут быть спроектированы с использованием следующей процедуры (Teng 1962):

1. Рассчитайте нагрузки, действующие на фундамент.

2. Получите профиль почвы или профили почвы, показывающие стратификацию почвы на участке.

3. Установите максимальный уровень воды.

4. Получите соответствующие полевые и лабораторные измерения и результаты испытаний.

5. Определите глубину и расположение фундамента.

6. Определить несущую способность несущего слоя.

7. Соотнесите размеры фундамента.

8. Проверьте контактное давление основания.

9. Проверьте устойчивость основания к скольжению, опрокидыванию и подъемному давлению.

10. Оценка общей и дифференциальной осадок.

11. Проектирование фундамента.

12. Оценить потребность в дренаже фундамента, гидроизоляции или гидроизоляции.

Читайте также: Определение полевой плотности грунта кернорезом.

Спасибо, что прочитали эту статью! Пожалуйста, не забудьте поделиться им.

Неглубокие фундаменты: что это такое и почему мы их используем

При строительстве существует два типа фундаментов: мелкозаглубленные и глубокие. Фундамент является одной из наиболее важных частей конструкции, так как он передает общую нагрузку от самой конструкции на землю, обеспечивая устойчивость. Фундаменты мелкого заложения — это тип фундамента, используемый в конкретных зданиях и проектах.

Изображение заимствовано из Understand Construction.

Что такое неглубокий фундамент?

Мелкозаглубленный фундамент — это тип фундамента здания, который расположен ближе к земле. Неглубокие фундаменты шире, чем глубокие, что делает их дешевле и быстрее строить. Они обычно используются при строительстве более легких и небольших конструкций.

Типы мелкозаглубленных фундаментов

Существует четыре типа мелкозаглубленных фундаментов:

1. Фундаменты ленточные или сплошные
2.Распорные или изолированные фундаменты
3. Комбинированные или консольные фундаменты
4. Матовые фундаменты или плитные фундаменты

Сплошные или ленточные фундаменты

Ленточный фундамент используется для поддержания несущей стены. Он спроектирован таким образом, чтобы опоры располагались так близко друг к другу, что перекрывали друг друга. Наличие прочного фундамента, который может специально поддерживать несущую стену, жизненно важно для поддержания устойчивости здания, а также для поддержания структуры и срока службы здания.

Изолированные или растянутые фундаменты

Распорные или изолированные фундаменты используются для поддержки отдельных колонн. Эта основа может быть круглой, квадратной или прямоугольной формы. Они также имеют толстую конструкцию, чтобы помочь распределить нагрузку по большей площади. Толстая конструкция помогает уменьшить давление, которое конструкция оказывает на определенное место, поскольку она равномерно распределяет вес по основанию.

Консольные или комбинированные опоры

Комбинированные или консольные фундаменты используются для поддержки двух колонн вместе.Они предотвращают перекрытие давления нагрузки или когда граница участка расположена слишком близко друг к другу, что распорное основание может сделать конструкцию неустойчивой. Использование комбинированного фундамента позволяет равномерно распределить нагрузку в сочетании с внутренней колонной.

Фундаменты на плотах или матах

Матовый или плотный фундамент представляет собой тип плитного фундамента, который поддерживает ряд колонн и стен под всей конструкцией. Это требуется, когда давление грунта имеет низкую несущую способность и не позволяет использовать другие основания.Фундаменты из матов выдерживают все нагрузки сразу и равномерно передают вес на землю.

Строительное оборудование, используемое для неглубоких фундаментов

Строительная техника используется на протяжении всего процесса строительства фундамента. Различные машины используются для расчистки земли, удаления мусора, копания и выравнивания, а затем заливки и укладки самого фундамента.

Расчистка земли

Первый шаг включает в себя подготовку места, где будет построено здание, и необходимо заложить фундамент.Бригада по подготовке площадки обычно использует такие машины, как экскаваторы и бульдозеры, чтобы очистить площадку от деревьев, камней и мусора перед копанием. Экскаваторы-погрузчики и бульдозеры являются важными частями оборудования в этом процессе, поскольку их конструкция и мощность позволяют легко удалять весь мусор, подготавливая место для фундамента.

Строительство отверстия для фундамента

Второй шаг — выкопать яму для фундамента. Экскаваторы являются наиболее распространенными машинами для этой задачи.Экскаватор используется для углубления фундамента и полного выравнивания почвы, чтобы обеспечить стабильную среду для фундамента. Если фундамент неровный, все здание может быть кривым или неровным. Современные технологии в машинах могут сделать это намного проще.

Экскаваторы

также используются при строительстве фундамента. Они могут создавать подпольные пространства, в которых заливается и оседает бетон, что помогает при укладке отдельных оснований и стен фундамента. Бетон, который заливается в подполье, помогает обеспечить прочную поверхность фундамента, чтобы предотвратить смещение здания или создание неровной конструкции.

Когда используются неглубокие фундаменты?

Неглубокие фундаменты обычно используются для проектов, которые меньше по размеру и легче по весу. Они распространены, когда самая нижняя готовая часть конструкции имеет глубину менее шести футов, а земля вокруг объекта имеет достаточную несущую способность. Когда эти две части совпадают, создается идеальная ситуация для стабильного неглубокого фундамента.

Этот тип фундамента чаще всего используется для небольших жилых и деревянных построек, таких как строительство дома или коттеджа.

Плюсы и минусы неглубоких фундаментов

Неглубокие фундаменты также имеют некоторые плюсы и минусы.

Плюсы

Неглубокие фундаменты именно так и называются: неглубокие. Это означает, что на расчистку и вскапывание земли уходит меньше времени. Строительство экономически выгодно, потому что требует меньшей глубины копания, а на самом деле строительство самого фундамента проще из-за меньшего размера.

Фундаменты мелкого заложения обычно возводятся в более короткие сроки.Укладка фундамента и грунта под ним происходит быстрее, так как требуется меньше земли для покрытия. Построение самой конструкции можно начать раньше. В целом, весь проект может двигаться быстрее.

Минусы

Если это близко к воде, неглубокие фундаменты не могут быть использованы, потому что грунтовые воды могут повлиять на уплотнение и устойчивость почвы. Важно убедиться, что грунт имеет надлежащую несущую способность, иначе это приведет к созданию неустойчивой конструкции. Неглубокие фундаменты в целом также имеют меньшую несущую способность, поэтому их можно использовать только в небольших и легких зданиях.

Мелкие фундаменты 101

Фундамент — это самая нижняя часть конструкции, которая должна быть создана для обеспечения устойчивости. Фундамент обеспечивает прямой контакт с землей и переносит вес самой конструкции на почву под ней, обеспечивая прочную и стабильную конструкцию. Неглубокие фундаменты идеальны, когда они используются, когда строящееся здание менее интенсивное и имеет меньший вес.

Фонды

Фонды

Фундамент

Типы фундамента

Фундаменты мелкого заложения (иногда называемые «распорными фундаментами») включают подушки («изолированные фундаменты»), ленточные фундаменты и плоты.
Глубокие фундаменты
включают сваи, свайные стенки, диафрагменные стены и кессоны.




Типы фундаментов

Неглубокие фундаменты

Фундаменты мелкого заложения – фундаменты, заложенные вблизи чистой поверхности земли; обычно там, где глубина фундамента (D f ) меньше ширины фундамента и менее 3 м. Это не строгие правила, а просто рекомендации: в основном, если поверхностная нагрузка или другие условия поверхности будут влиять на несущую способность фундамента, он является «неглубоким». Неглубокие фундаменты (иногда называемые «распорными фундаментами») включают подушки («изолированные фундаменты»), ленточные фундаменты и плоты. Фундаменты мелководья
используются, когда поверхностные грунты достаточно прочны и жестки, чтобы выдерживать возложенные нагрузки; как правило, они не подходят для слабых или сильно сжимаемых грунтов, таких как плохо уплотненная насыпь, торф, современные озерные и аллювиальные отложения и т. д.




Неглубокие фундаменты

Фундаментные подушки

Фундаменты

используются для поддержки отдельных точечных нагрузок, например, из-за несущей колонны. Они могут быть круглыми, квадратными или прямоугольными. Обычно они состоят из блока или плиты одинаковой толщины, но могут быть ступенчатыми или изогнутыми, если требуется распределить нагрузку от тяжелой колонны. Насыпные фундаменты обычно неглубокие, но можно использовать и глубокие насыпные фундаменты.




Неглубокие фундаменты

Ленточные фундаменты

Ленточные фундаменты используются для поддержки линии нагрузок либо из-за несущей стены, либо если линия колонн нуждается в поддержке, когда позиции колонн настолько близки, что отдельные фундаментные плиты были бы неуместны.




Неглубокие фундаменты

Сплошные фундаменты

Сплошные фундаменты используются для распределения нагрузки от конструкции на большую площадь, обычно на всю площадь конструкции.Они используются, когда нагрузки на колонны или другие структурные нагрузки близки друг к другу и отдельные подушки фундамента будут взаимодействовать.

Сплошной фундамент обычно состоит из бетонной плиты, занимающей всю нагруженную площадь. Он может быть усилен ребрами жесткости или балками, встроенными в фундамент.

Сплошные фундаменты имеют то преимущество, что уменьшают неравномерные осадки, поскольку бетонная плита сопротивляется дифференциальным перемещениям между положениями нагрузки. Они часто необходимы на мягких или рыхлых грунтах с низкой несущей способностью, поскольку они могут распределять нагрузки на большую площадь.




Типы фундаментов

Глубокие фундаменты

Глубокие фундаменты закладываются слишком глубоко под чистую поверхность земли, чтобы на их несущую способность могли повлиять поверхностные условия, обычно это происходит на глубине >3 м ниже готового уровня земли. Они включают в себя сваи, опоры и кессоны или компенсированные фундаменты с использованием глубоких подвалов, а также фундаменты из глубоких подушек или лент. Глубокие фундаменты можно использовать для передачи нагрузки на более глубокие, более прочные слои на глубине, если вблизи поверхности присутствуют непригодные грунты.

Сваи представляют собой относительно длинные тонкие элементы, которые передают нагрузки фундамента через слои грунта с низкой несущей способностью на более глубокие слои грунта или породы с высокой несущей способностью. Они используются, когда по экономическим, строительным или почвенным соображениям желательно передавать нагрузки на пласты за пределами практической досягаемости мелкозаглубленных фундаментов. В дополнение к опорным конструкциям сваи также используются для закрепления конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым силам и силам опрокидывания.

Опоры представляют собой фундаменты для несущих тяжелых структурных нагрузок, которые сооружаются на месте в глубоких котлованах.

Кессоны представляют собой форму глубокого фундамента, который сооружается над уровнем земли, а затем заглубляется до необходимого уровня путем выемки грунта или дноуглубительных работ внутри кессона.

Фундаменты с компенсацией представляют собой фундаменты глубокого заложения, в которых снятие напряжения, вызванного земляными работами, приблизительно уравновешивается приложенным напряжением, вызванным фундаментом.Таким образом, приложенное чистое напряжение очень мало. Компенсированный фундамент обычно представляет собой глубокий подвал.




Глубокие фундаменты

Сваи

Свайные фундаменты можно классифицировать по
тип сваи
(разные конструкции, которые должны поддерживаться, и разные грунтовые условия требуют разных типов сопротивления) и
тип конструкции
(можно использовать различные материалы, конструкции и процессы).




Сваи

Типы свай

Сваи часто используются, потому что на достаточно малой глубине невозможно найти достаточную несущую способность, чтобы выдержать структурные нагрузки. Важно понимать, что сваи поддерживаются как торцевой опорой , так и поверхностным трением . Доля несущей способности, создаваемой торцевым подшипником или поверхностным трением, зависит от состояния почвы. Сваи могут использоваться для поддержки различных типов структурных нагрузок.




Типы свай

Концевые опорные сваи

Опорные сваи — это сваи, которые заканчиваются твердым, относительно непроницаемым материалом, таким как камень или очень плотный песок и гравий. Они получают большую часть своей несущей способности за счет сопротивления слоя у основания сваи.




Типы свай

Висячие сваи

Висячие сваи получают большую часть своей несущей способности за счет поверхностного трения или сцепления.Обычно это происходит, когда сваи не достигают непроницаемого слоя, а забиваются на некоторое расстояние в проницаемый грунт. Их грузоподъемность частично определяется торцевой опорой и частично поверхностным трением между заглубленной поверхностью грунта и окружающим грунтом.




Типы свай

Сваи уменьшающие осадку

Сваи, уменьшающие осадку, обычно встраиваются под центральную часть плитного фундамента, чтобы уменьшить дифференциальную осадку до приемлемого уровня. Такие сваи служат для укрепления почвы под плотом и помогают предотвратить выпуклость плота в центре.




Типы свай

Натяжные сваи

Такие конструкции, как высокие дымоходы, опоры электропередач и причалы, могут подвергаться большим опрокидывающим моментам, поэтому сваи часто используются для сопротивления возникающим в результате подъемным силам фундамента. В таких случаях результирующие усилия передаются на грунт по всей длине заглубленной сваи.Силу сопротивления буронабивных свай можно увеличить за счет дополнительного расширения. При проектировании натянутых свай необходимо учитывать эффект радиального сжатия сваи, так как это может привести к снижению сопротивления ствола примерно на 10–20 %.




Типы свай

Сваи с боковой нагрузкой

Почти все свайные фундаменты в той или иной степени подвергаются горизонтальной нагрузке. Величина нагрузок по отношению к приложенной вертикальной осевой нагрузке, как правило, невелика, и, как правило, не требуется никаких дополнительных проектных расчетов. Однако в случае причалов и пристаней, воспринимающих ударные нагрузки пришвартованных судов, свайных фундаментов мостовых опор, эстакад мостовых кранов, высоких дымовых труб и подпорных стен, горизонтальная составляющая относительно велика и может оказаться критической при проектировании. Традиционно в таких случаях сваи устанавливали под углом к ​​вертикали, обеспечивая достаточное горизонтальное сопротивление за счет составляющей осевой несущей способности сваи, действующей горизонтально. Однако способность вертикальной сваи выдерживать нагрузки, приложенные нормально к оси, хотя и значительно меньшая, чем осевая нагрузка этой сваи, может быть достаточной, чтобы избежать необходимости в таких «гребенчатых» или «вбитых» сваях, которые более дороги в установке. .Поэтому при проектировании свай с учетом боковых сил важно это учитывать.




Типы свай

Сваи засыпные

Сваи, проходящие через слои заполнителя с умеренной или слабой плотностью, будут подвержены отрицательному поверхностному трению , которое вызывает нисходящее сопротивление вдоль ствола сваи и, следовательно, дополнительную нагрузку на сваю. Это происходит по мере уплотнения наполнителя под собственным весом.




Сваи

Типы свайных конструкций

Смещаемые сваи вызывают смещение грунта как в радиальном, так и в вертикальном направлении, когда ствол сваи забивается или забивается домкратом в землю. При использовании несмещаемых свай (или сменных свай) грунт удаляется, а полученное отверстие заполняется бетоном или сборная железобетонная свая вбрасывается в отверстие и заливается цементным раствором.




Типы свайных конструкций

Сваи смещения

Пески и зернистые грунты имеют тенденцию к уплотнению в процессе смещения, тогда как глины имеют тенденцию к пучиниванию.Сами сваи смещения можно разделить на разные типы в зависимости от того, как они устроены и как они вставляются.




Сваи смещения

Полностью предварительно сформированные сваи

Они могут быть из сборного железобетона;
армированный по всей длине (предварительно напряженный)
шарнирный (усиленный)
полый (трубчатый) профиль
или из стали различного сечения.




Сваи смещения

Сваи забивные и забивные

Этот тип ворса может быть двух форм. Первый включает в себя вбивание в землю временной стальной трубы с закрытым концом для образования пустоты в грунте, которая затем заполняется бетоном по мере извлечения трубы. Второй тип такой же, за исключением того, что стальная труба остается на месте, образуя постоянный корпус.




Сваи смещения

Винтовые (винтовые) забивные сваи

Этот тип конструкции выполняется с использованием шнека специального типа.Однако почва уплотняется, а не удаляется, поскольку шнек ввинчивается в землю. Шнек установлен на полом стержне, который может быть заполнен бетоном, поэтому, когда необходимая глубина будет достигнута, бетон можно закачать вниз по стержню, а шнек медленно отвинтить, оставив залитую сваю на месте.




Сваи смещения

Способы установки

Сваи смещения забиваются или вбиваются в землю.Можно использовать ряд различных методов.




Способы установки

Падающий груз

Падающий груз или падающий молот являются наиболее часто используемым методом забивки свай. Вес примерно половины веса сваи поднимается на подходящее расстояние в направляющей и отпускается, чтобы ударить по оголовку сваи. При забивке полой трубы сваи вес обычно воздействует на заглушку в нижней части сваи, что снижает любые избыточные напряжения по длине трубы во время забивки.

Вариантами простого отбойного молотка являются молотки одностороннего и двойного действия . Они приводятся в действие механическим паром, сжатым воздухом или гидравлически. В молоте одностороннего действия груз поднимается сжатым воздухом (или другим способом), который затем высвобождается, и груз падает. Это может происходить до 60 раз в минуту. Молот двойного действия такой же, за исключением того, что сжатый воздух также используется при движении молота вниз. Однако этот тип молота не всегда подходит для забивания бетонных свай.Хотя бетон может выдерживать сжимающие напряжения, создаваемые молотком, ударная волна, создаваемая каждым ударом молотка, может создавать высокие растягивающие напряжения в бетоне при возврате. Это может привести к разрушению бетона. Вот почему бетонные сваи часто предварительно напрягают.




Способы установки

Дизель-молот

Дизельный молот может производить быстрые управляемые взрывы. Взрывы поднимают таран, который используется для забивания сваи в землю.Хотя вес поршня меньше веса отбойного молота, повышенная частота ударов может компенсировать эту неэффективность. Этот тип молота лучше всего подходит для забивания свай в несвязный сыпучий грунт, где основное сопротивление приходится на торцевой подшипник.




Способы установки

Вибрационные методы забивки свай

Вибрационные методы могут оказаться очень эффективными при забивке свай через несвязные гранулированные грунты.Вибрация сваи возбуждает зерна грунта, прилегающие к свае, что делает грунт почти свободным, что значительно уменьшает трение вдоль ствола сваи. Вибрация может быть вызвана вращающимися в противоположных направлениях эксцентриковыми массами с электрическим (или гидравлическим) приводом, прикрепленными к оголовку сваи, обычно действующими с частотой около 20-40 Гц. Если увеличить эту частоту примерно до 100 Гц, это может вызвать продольный резонанс в свае, а скорость проникновения может приблизиться к 20 м/мин в умеренно плотных зернистых грунтах.Однако большая энергия, возникающая в результате вибрации, может повредить оборудование, шум и распространение вибрации также могут привести к оседанию близлежащих зданий.




Способы установки

Методы установки домкратом

Забивные сваи чаще всего используются для подпирания существующих конструкций. Выкапывая землю под конструкцией, можно вставить короткие сваи и вбить их в землю, используя нижнюю часть существующей конструкции в качестве реакции.




Типы свайных конструкций

Несмещаемые сваи

При использовании несмещаемых свай грунт удаляется, а полученное отверстие заполняется бетоном, или иногда в отверстие опускается сборная бетонная свая и заливается цементным раствором. опора близко к поверхности земли. При бурении в более нестабильном грунте, таком как гравий, может потребоваться какая-либо форма обсадной трубы или поддержки, например, бентонитовый раствор.В качестве альтернативы раствор или бетон можно ввести из шнека, вращаемого в гранулированный грунт. Таким образом, существует четыре основных типа несмещаемых свай.

Этот метод строительства создает неравномерную границу между стволом сваи и окружающим грунтом, что обеспечивает хорошее сопротивление поверхностному трению при последующей нагрузке.




Несмещаемые сваи

Буронабивные сваи малого диаметра

Обычно они имеют диаметр 600 мм или меньше и обычно изготавливаются с использованием штатива.Оборудование состоит из штатива, лебедки и троса, управляющего различными инструментами. Основные инструменты показаны на этой схеме.

В сыпучих грунтах основной инструмент состоит из тяжелой цилиндрической оболочки с режущей кромкой и откидным клапаном на дне. Вода необходима, чтобы помочь в этом типе раскопок. При движении снаряда вверх и вниз на дне скважины происходит разжижение грунта (поскольку под снарядом создается низкое давление, так как разжиженный грунт быстро перемещается вверх), и он стекает в корпус и может быть переброшен на лебедку. поверхность и опрокидывается.При бурении зернистого грунта существует опасность чрезмерного разрыхления материала по бокам скважины. Для предотвращения этого временную обсадную трубу следует продвигать, вбивая ее в землю.

В связных грунтах бурение скважины продвигают путем многократного опускания инструмента крестообразного сечения с цилиндрической режущей кромкой в ​​грунт, а затем подъема его лебедкой на поверхность с грузом грунта. Оказавшись на поверхности, глина, прилипшая к крестообразным лезвиям, отделяется.




Несмещаемые сваи

Буронабивные сваи большого диаметра

Большие скважины от 750 мм до 3 м в диаметре (с 7-метровыми расширителями) возможны с использованием роторного бурового оборудования. Шнековая установка обычно монтируется на кране или грузовике.

Спиральный или ковшовый шнек, как показано на этой схеме, прикреплен к валу, известному как штанга Келли (телескопический элемент квадратного сечения, приводимый в движение горизонтальным вращателем).С помощью этой техники возможна глубина до 70 м. Использование бентонитового раствора в сочетании с ковшовым шнеком может устранить некоторые трудности, связанные с бурением в мягких илистых и глинистых и рыхлых зернистых грунтах без постоянной поддержки обсадными трубами. Одним из преимуществ этой техники является возможность недостаточного развертывания. Используя расширительный буровой инструмент, можно увеличить диаметр основания сваи, что значительно повысит несущую способность сваи.Тем не менее, недостаточное расширение является медленным процессом, требующим остановки шнека для смены инструмента, и медленным процессом в фактической операции дополнительного расширения. В глине часто предпочтительнее использовать более глубокое древко с прямыми сторонами.




Несмещаемые сваи

Частично формованные сваи

Этот тип сваи особенно подходит для условий, когда грунт заболоченный, или когда есть движение воды в верхнем слое почвы, что может привести к выщелачиванию цемента из монолитной бетонной сваи.Отверстие бурят обычным способом, а затем в него опускают кольцевые секции, чтобы получить полую колонну. Затем можно разместить арматуру, а раствор нагнетать к основанию сваи, вытесняя воду и заполняя как зазор снаружи, так и сердцевину внутри колонны.




Несмещаемые сваи

Сваи, залитые раствором или бетоном

Использование шнеков непрерывного действия становится все более популярным методом строительства свай.Эти сваи предлагают значительные экологические преимущества во время строительства. Их уровни шума и вибрации низки, и нет необходимости во временной обсадной трубе или бентонитовом растворе, что делает их подходящими как для глинистых, так и для зернистых грунтов. Проблема только в том, что они ограничены по глубине максимальной длиной шнека (около 25м). Сваи сооружаются путем ввинчивания шнека непрерывного действия в землю на необходимую глубину, оставляя почву в шнеке. Затем цементный раствор (или бетон) можно протолкнуть вниз по полому валу шнека, а затем продолжить наращивание снизу по мере того, как шнек с грузом грунта вынимается.Затем можно опустить арматуру до того, как раствор схватится.

Альтернативная система, используемая в сыпучих грунтах, состоит в том, чтобы оставить грунт на месте и смешать его с нагнетаемым раствором при извлечении шнека, оставляя столб земли, армированной раствором.




Сваи

Факторы, влияющие на выбор сваи

Существует множество факторов, которые могут повлиять на выбор свайного фундамента. Прежде чем принять окончательное решение, необходимо рассмотреть все факторы и принять во внимание их относительную важность.




Факторы, влияющие на выбор сваи

Расположение и тип сооружения

Для сооружений над водой, таких как причалы и пристани, наиболее подходящими являются забивные сваи или забивные монолитные сваи (в которых оболочка остается на месте). На суше выбор не так прост. Приводные монолитные типы обычно самые дешевые для умеренных нагрузок. Однако часто необходимо, чтобы сваи устанавливались без значительного вздутия или вибрации грунта из-за их близости к существующим конструкциям.В таких случаях лучше всего подходит буронабивная свая. Для тяжелых конструкций, испытывающих большие нагрузки на фундамент, буронабивные сваи большого диаметра обычно являются наиболее экономичными. Забивные сваи подходят для подпирания существующих конструкций.




Факторы, влияющие на выбор сваи

Грунтовые условия

Забивные сваи нецелесообразно использовать в грунтах, содержащих валуны, или в глинистых породах, когда пучение грунта может быть вредным.Точно так же буронабивные сваи не подходят для рыхлого водоносного песка, а фундаменты с просверленными отверстиями нельзя использовать в несвязных грунтах, поскольку они могут разрушиться до того, как будет уложен бетон.




Факторы, влияющие на выбор сваи

Долговечность

Это влияет на выбор материала. Например, бетонные сваи обычно используются в морских условиях, так как стальные сваи в таких условиях подвержены коррозии, а деревянные сваи могут быть атакованы моллюсками-сверлителями.Однако на суше бетонные сваи не всегда лучший выбор, особенно там, где почва содержит сульфаты или другие вредные вещества.




Факторы, влияющие на выбор сваи

Стоимость

При принятии окончательного решения по выбору сваи большое значение имеет стоимость. Общая стоимость установки свай включает в себя фактическую стоимость материала, время, необходимое для забивки свай в плане строительства, тестовую нагрузку, расходы на инженера по надзору за установкой и погрузкой, а также затраты на организацию и накладные расходы, понесенные между моментом первоначального расчистку площадки и время, когда можно приступить к строительству надстройки.




Сваи

Группы свай

Сваи чаще устанавливаются группами, а не отдельными сваями. Свайную группу следует рассматривать как составной блок свай и грунта, а не составной набор одиночных свай. На мощность каждой сваи может повлиять забивка соседних свай в непосредственной близости. Уплотнение грунта между соседними сваями, вероятно, приведет к более высоким контактным напряжениям и, следовательно, к более высокой несущей способности ствола этих свай.Предельная мощность группы свай не всегда зависит от индивидуальной мощности каждой сваи. При анализе несущей способности группы свай необходимо учитывать 3 режима разрушения.
Разрушение одиночной сваи
Разрушение рядов свай
Ошибка блока
Методы установки, состояние грунта, геометрия группы свай и то, как группа забивается, — все это влияет на то, как будет вести себя любая группа свай. Если группа разрушится как блок, полное трение вала будет мобилизовано только по периметру блока, и поэтому любое увеличение мощности вала отдельных свай не имеет значения.При расчете торцевой несущей способности следует использовать площадь всего основания блока, а не только площадь основания отдельных свай в группе. Такое разрушение блока может произойти, если сваи расположены близко друг к другу или если используется контактирующий с землей наголовник сваи. Разрушение рядов свай может произойти, если расстояние между сваями в одном направлении намного больше, чем в перпендикулярном.




Факультет окружающей среды и технологий Университета Западной Англии

Мелкий и глубокий фундамент в строительстве — основы

Прежде чем мы перейдем к фундаменту, давайте поймем разницу между фундаментом и фундаментом.

Как было определено ранее, цель фундамента состоит в том, чтобы передать нагрузку всего здания на почву под ним. Однако фундамент — это часть фундамента под стеной, столбом или колонной. Термин фундамент обычно используется в сочетании с мелкозаглубленными фундаментами. Фундамент предназначен для распределения веса здания по большей площади.

Существуют различные типы фундаментов, а именно

Рассеянный фундамент – В этом типе фундамента элементы конструкции круглой, квадратной или прямоугольной формы используются для поддержки колонны или стены.Эти структурные элементы переносят вес здания на почву под ним. Это приводит к большей устойчивости здания. Относительно легко возвести распорный фундамент. Распорные фундаменты делятся на две группы в зависимости от того, поддерживают ли они колонну или стену.

  • Изолированные фундаменты или Плоские фундаменты используются для восприятия и распределения сосредоточенных нагрузок, как в случае колонны или колонны. Изолированные фундаменты могут иметь квадратную, прямоугольную или круглую верхнюю часть.Они могут быть простыми, наклонными или ступенчатыми.
  • Когда фундамент используется для поддержки несущей стены, он известен как Ленточный фундамент или Непрерывный фундамент стены или Стеновой фундамент . Они имеют ограниченную ширину и непрерывную длину под стеной, которую они поддерживают. Подробнее: Ленточный фундамент

Комбинированное основание – Когда две соседние колонны расположены близко друг к другу, их основания могут перекрываться.В таких случаях принято объединять два соседних фундамента. Комбинированный фундамент также можно использовать, когда колонна находится близко к границе участка, что приводит к эксцентричной нагрузке на широкий фундамент. Комбинированные фундаменты могут быть прямоугольными или трапециевидными.

Ленточный или консольный фундамент Ленточный или консольный фундамент представляет собой особый тип фундамента, в котором два изолированных фундамента соединены конструкционной планкой или рычагом. Эта планка служит соединительной балкой и применяется при большом расстоянии между колоннами.В таких случаях ленточный фундамент более экономичен в использовании, чем комбинированный.

Программное обеспечение для мелководных фундаментов

— Программное обеспечение SoilStructure

ПОЛНЫЙ АНАЛИЗ И ПРОЕКТИРОВАНИЕ ФУНДАМЕНТОВ ПОВЕРХНОСТИ: НЕСУЩАЯ СПОСОБНОСТЬ, АНАЛИЗ УСТОЙЧИВОСТИ И ПРОЕКТИРОВАНИЕ УСИЛЕНИЯ.

Скачать бесплатную демоверсию

Обновлено 18 октября 2019 г.

295,00–600,00 $

Совместимость с Windows XP/Vista/7/8/10/11


Калькулятор рентабельности инвестиций (ROI)


SoilStructure SHELLOW FOUNDATION , версия 3 устраняет необходимость использования калькуляторов при расчете и проектировании фундаментов.Электронные таблицы трудно сохранить, и требуется много времени, чтобы выполнить всю конструкцию стабильности и армирования с использованием домашних инструментов. Это программное обеспечение для фундаментов доставит вам удовольствие и легкость при анализе неглубоких фундаментов. Эта программа рассчитывает несущую способность квадратных, прямоугольных, сплошных и круглых фундаментов в:

  • Зернистые почвы – почвы Фи
  • Связные грунты – С грунты
  • Смешанные почвы – почвы C-phi
  • Уровень грунтовых вод на поверхности земли или в любом месте ниже этой глубины

Программа также может работать в английской системе единиц и системе единиц СИ.

Программное обеспечение поддерживает системы Windows 7, 8 и 10.

В результате вы можете использовать SHALLOW FOUNDATION v2 для анализа:

  • Солнечные фундаменты
  • Фундаменты для поддержки знаков
  • Пешеходные мосты
  • Сборные металлические здания (PEMB)
  • Фундаменты зданий и
  • Любая конструкция, опирающаяся на неглубокий или сплошной фундамент

Это программное обеспечение для проектирования конструкций использует Terzaghi и Vesic для анализа несущей способности.Эта программа ссылается на книгу Foundation Design (3-е изд.) Coduto, Kitch & Yeung (2015) 2012 IBC & ACI 318-14.

МЕЛКИЙ ФУНДАМЕНТ может использоваться инженерами-строителями, поскольку угол трения, сцепление и уровень грунтовых вод часто представлены в большинстве отчетов о грунтах.

МЕЛКИЙ ФУНДАМЕНТ будет союзником инженера-геотехника, поскольку представлены как допустимая несущая способность, так и допустимые нагрузки на стены или колонны.

Новыми в версии 3 программного обеспечения Shallow Foundation являются следующие функции:

1.единицы СИ.

2. Круглые фундаменты.

3. Анализ устойчивости – факторы безопасности при скольжении, опрокидывании и подъеме.

4. До 4 тумб на одном раскладном основании.

5. Армирование с использованием американских, европейских или канадских стержней.

6. Динамические диаграммы, показывающие несущую способность и размеры устойчивости фундамента, а также керн, 4-х угловые опорные нагрузки И

7. Двухосный момент, сдвиг в обоих направлениях X и Y и подъемная нагрузка.

Добавить комментарий

Ваш адрес email не будет опубликован.
