Межэтажные балки: Балки перекрытия – разновидности, классификация и методика расчета

Содержание

Межэтажные балки перекрытия СМП

Технология СМП (сборно-монолитные перекрытия), объединившая в себе положительные характеристики монолитных и сборных перекрытий, позволяет компании «Название» производить экологически безопасные и высококачественные межэтажные балки перекрытия. От других видов конструкций, железобетонные балки перекрытия отличаются повышенными звуко, гидро, теплоизоляционными характеристиками и невысокой стоимостью.


 Конструктивные особенности балок перекрытия

 Благодаря тому, что балки перекрытия состоят из стальной фермы в виде арматурного каркаса треугольной формы, они обладают повышенной конструктивной прочностью. При создании балок перекрытия используются такие материалы как ПСБ-35, легкая поризованая керамика, полистиролбетон, газобетон или керамзитобетон. Благодаря этому значительно снижается вес и цена балок перекрытия.


 Они укрепляют и утепляют дома, не перегружая конструкции зданий дополнительным весом.

Тепловое сопротивление балок перекрытия СМП выше по сравнению с ж/б конструкциями в 9 раз. Коэффициент шумопоглощения у балок перекрытия СМП также в несколько раз выше, чем у обычных ж/б конструкций.
 При монтаже железобетонных балок перекрытия, их устанавливают на специальные железобетонные прогоны, а в верхней части закрепляют с помощью сетки и сплошной арматуры. Образовавшиеся между плитой и блоками пустоты замоноличивают.
 Преимущества сборно-монолитных балок

 Использование балок СМП при строительстве зданий дает следующие преимущества:
 • они в 2 раза легче монолитных ж/б перекрытий и на 30% легче пустотных плит, поэтому при установке не нужно использовать краны;
 • небольшой вес балок перекрытия позволяет устанавливать их на стены, построенные из слабонесущих блоков без устройства монолитного пояса, а при обустройстве пола не нужно делать стяжку;
 • с помощью железобетонных балок перекрытия можно обустраивать помещения с выступами и эркерами, при этом форму конструкций можно подгонять прямо на строительной площадке;

 • высокотехнологичные конструкции значительно сокращают сроки строительства, при этом цена балок перекрытия значительно ниже, чем стоимость аналогичных перекрытий из других материалов.

Межэтажные перекрытия по деревянным двутавровым балкам своими руками

Если предстоит реконструкция, строительство загородного дома, дачи или бани, где предусмотрено деревянное перекрытие, то для работы подойдут двутавровые балки. Материал соответствует нормам СНиП и позволяет существенно сократить время постройки. Применение деревянных балок  имеет ряд неоспоримых достоинств, что делает этот материал популярным среди застройщиков. Конструкция двутавра, основное предназначение, расчет и технология монтажа описаны в статье.

  1. Деревянные двутавровые балки: конструкция и сфера применения
  2. Виды и технические характеристики деревянных двутавров
  3. Требования к межэтажным перекрытиям
  4. Расчет предполагаемых нагрузок
  5. Технология монтажа межэтажного перекрытия
  6. Использование деревянных балок перекрытия по ГОСТу и СНиП
  7. Изготовление деревянных двутавров своими руками

Деревянные двутавровые балки: конструкция и сфера применения

Двутавры из древесины активно используются в сфере строительства для устройства межэтажных перекрытий, в качестве несущей конструкции стропильной системы, кровельных и мансардных стеновых каркасов. В разрезе конструктивный материал имеет сечение в виде буквы «Н». Боковые полозья двутавра изготавливаются из сухого проклеенного бруса, перемычка выполняется из ОСБ (ориентированно-стружечной плиты). Согласно СНиП поперечная перемычка пропитывается огнеупорным, водоотталкивающим клеем.

Деревянная двутавровая балка – отличное решение для частного строительства, начиная от возведения каркасного дома и заканчивая деревянной постройкой из сруба. Этот конструктивный элемент – достойная альтернатива металлическим профилям, деревянным доскам и ЖБ плитам. К числу основных достоинств относятся:

  • высокая прочность и жесткость, позволяющая выдерживать большие нагрузки;
  • в отличие от традиционных пиломатериалов, балки не прогибаются и не вызывают скрипов пола;
  • благодаря относительно невысокому весу облегчается монтаж перекрытия – работу получится выполнить без привлечения спецтехники; выполнить межэтажное перекрытие из бетона своими руками очень сложно;
  • деревянные двутавровые балки перекрытия, в отличие от металлических, не подвергаются коррозии;
  • материал не рассыхается, не деформируется, не ссыхается и не подвергается усадке, кручению и вздутию;
  • в полках двутавра есть возможность проложить коммуникации;
  • использование деревянных балок в разных климатических условиях;
  • работы относительно «чистые» — нет такого количества грязи и пыли, как при заливке межэтажного перекрытия своими руками;
  • сокращение сроков строительства и экономия трудозатрат;
  • экологичность и длительный срок службы.

Достоинства стройматериала обуславливают популярность его применения:

  1. Каркасное строительство. Возведение несущих элементов, опор перекрытия дверных и оконных проемов, стропильной кровельной конструкции.
  2. Обустройство межэтажных перекрытий и чердаков. Особенно актуально при возведении газобетонных домов, мансардного помещения.
  3. Реконструкция здания. Деревянные двутавровые опоры применяются при реставрации, замене или укреплении конструктивных узлов постройки.

Виды и технические характеристики деревянных двутавров

Серии двутавровых балок из древесины подразделяются на несколько разновидностей. Классификация согласно СНиП:

  1. Серия БП. Балки для устройства перекрытий на пролетах до 9 м. Основные габариты элементов:
    • высота – 19-46 см;
    • боковые пояса – 4*9 см;
    • толщина ОСБ-перегородки – 12 мм;
    • длина балки – 12 м.
  2. Серия БС. Изделие используется для стропильной системы. К этой группе относятся балки двутавровые размерами:
    • ширина опоры – 19-41 см;
    • пояса по 4*6 см;
    • поперечная стойка – 9,5 мм;
    • длина – до 8,5 м.
  3. Серия СС. Двутавры применяются при строительстве домов согласно «канадской» технологии, выполняя функцию основной стойки при возведении внутренних перегородок и фасадной стены. Параметры выпускаемой продукции:
    • высота балки – 13-25 см;
    • ширина пояса – 4-4,5 см;
    • габариты стойки и длина соответствуют моделям серии БС.

Номенклатурный ряд деревянных двутавров включает ряд позиций:

  • БДК – клееные балки для возведения конструкций с небольшими пролетами;
  • БДКУ/БДКУ-Л – широкие ребра жесткости, обеспечивающие высокую прочность;
  • СДКУ/СДКУ-Л – сооружение стенового каркаса;
  • БДКШ/БДКШ-Л – для возведения конструкций, подвергающихся высоким нагрузкам; оптимально для строительства построек коммерческого назначения;
  • СДКШ, СДКШ-Л – широкие ребра жесткости позволяют использовать балки при сооружении стеновых панелей.

Двутавровое сечение выступает усилителем конструкции – прочность перемычки многократно возрастает. По техническим показателям материал стоит в одном ряду с ЖБ и бетонными перекрытиями.

Сравнительная характеристика основных параметров деревянного двутавра, брусьев, металлической и монолитной железобетонной опоры отображена в таблице. Показатели рассчитаны для площади в 200 кв.м.

Требования к межэтажным перекрытиям

Обустройство перекрытия межэтажного руками выполняется с учетом постоянных и переменных нагрузок. Помимо своего веса, балки должны удерживать мебель, технику и людей. Кроме того, обязательно закладывается запас прочности – его величина зависит от назначения постройки, этажности дома, материала стен и прочих факторов.

Важно! При расчете обязательно надо брать во внимание индивидуальные особенности помещения. Например, облицовка натуральным камнем, размещение тяжелых тренажеров или установка объемного аквариума, существенно увеличивают нагрузку на перекрытия.

Для уменьшения нагрузки на площадь балки, их рекомендуется равномерно располагать перпендикулярно длинным стенам.

Принцип устройства перекрытия зависит от его предназначения:

  1. Цокольное помещение. Главное требование – высокая прочность. Двутавровые балки выступают основанием пола, поэтому обязаны выдерживать существенную нагрузку. При устройстве цокольного помещения или подземного гаража расстояние между двутаврами необходимо сократить.
  2. Чердачное перекрытие. Возможно независимое или «встраиваемое» в стропильную систему размещение. Первый способ повышает звукоизоляцию помещения. Кроме того, «независимый» монтаж позволяет при необходимости ремонтировать перекрытие.
  3. Межэтажная конструкция. С одной стороны балки являются опорным конструктивом для потолка, а с другой выступают напольными лагами. Межэтажный «пирог» заполняется звуко- и теплоизолятором с применением пароизоляционной прослойки.

Расчет предполагаемых нагрузок

Расчет деревянного перекрытия желательно доверить профессионалам.

Грамотно произведенные вычисления и подбор материалов гарантируют качественный монтаж и безопасную эксплуатацию.  Для определения типа опоры, его сечения и шага установки надо рассчитать суммарную нагрузку на перекрытие с учетом удельной массы самого перекрытия и переменных нагрузок.

Предварительно следует подготовить схему межэтажного перекрытия, отобразив на ней количество и частоту размещения деревянных балок, разновидность гидро- и пароизоляции.

Масса каждого составляющего рассчитывается как произведение объема материала и его плотности. Объем определяется исходя из площади перекрытия, а значение плотности берется из справочника.

Плотность строительных материалов и отделки

Важно! Вес межкомнатных перегородок и стен, опирающихся на перекрытие, рассчитывается как стабильная нагрузка. Номинальный удельный вес конструктивных элементов – 50 кг/кв.м.

Переменная нагрузка (вес людей, предметов мебели, животных и т. д.) согласно СНиП для жилых зданий составляет 150 кг/кв.м. Суммарная нагрузка определяется исходя из коэффициента надежности:

  • 1,2 – если постоянная и переменная масса в пределах 200 кг/кв.м.;
  • 1,3 – если сумма расчетных нагрузок свыше 200 кг/кв.м.

Исходя из полученного значения и рекомендуемых предельных нагрузок на деревянные двутавры, подбирается оптимальный тип опоры и расстояние между балками.

Технология монтажа межэтажного перекрытия

Варианты крепления балок

Деревянное межэтажное перекрытие руками обустраивается одним из следующих способов:

  1. Фиксация в несущей конструкции. Балка вмуровывается на глубину 15-20 см. Торцы деревянной опоры спиливаются под углом 60°, зачищаются и покрываются водоотталкивающим слоем, например, рубероидом. В стене размещается утеплитель и оставляется зазор в 2-2,5 см для обеспечения нормального воздухообмена.
  2. Подвесной метод применяется, как правило, при возведении межэтажного перекрытия деревянного дома своими руками. Фиксация балок осуществляется посредством металлических крепежей, уголков и кронштейнов. При таком монтаже поддерживающие конструкции принимают на себя вес балка двутавровой и остальные нагрузки.

Важно! Крайние балки перекрытия не должны размещаться впритык к параллельной стенке. Минимально допустимое расстояние – 10 см. Нельзя устанавливать балку возле дымохода.

«Пирог» межэтажного перекрытия из деревянных балок

Устройство перекрытия по деревянным двутаврам осуществляется по следующей схеме:

  1. Сверху балок зафиксировать потолочное покрытие. В качестве чернового пола может использоваться: фанера, ДСП, доски или другой материал.
  2. Уложить пароизоляционную пленку. Материал желательно прикрепить к двутаврам скобами, чтоб он не сместился в процессе работы.
  3. В пространство между двутаврами уложить теплоизоляционный материал (минеральную вату). Важно проконтролировать, чтоб утеплитель плотно примыкал к деревянным элементам.

Стоит помнить, что перекрытие со стороны нижнего этажа будет потолком, а со стороны верхнего – полом. Верх  обшивают напольным покрытием – ламинатом, шпунтованной доской. Подойдет укладка ковролина или линолеума. Для отделки потолка используют гипсокартон, деревянные ламели, вагонку, пластиковые панели или подвесные системы.

Использование деревянных балок перекрытия по ГОСТу и СНиП

Применение деревянных двутавров в строительстве регулируется государственными стандартами и нормативами. Перед работой необходимо ознакомится с основными документами:

  • СНиП 2.01.07-85 «Нагрузки и воздействия»;
  • СНиП II-25-80 «Деревянные конструкции»;
  • ГОСТ 8486-86Е «Пиломатериалы хвойных пород. Технические условия»;
  • СНиП 2.08.01-89 «Жилые здания»;
  • ГОСТ 30244-94 «Материалы и изделия строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции».

Изготовление деревянных двутавров своими руками

Для создания двутавровой балки понадобятся следующие инструменты и материалы:

  • циркулярная пила;
  • шлифмашинка;
  • хомуты и швеллера;
  • рулетка, клей для деревянных изделий;
  • клееный брус и ОСП.

Порядок изготовления балок:

  1. Клееный брус раскроить на равные детали и выпилить в них пазы нужной глубины. Это будет основание балки.
  2. Подготовить ребро жесткости. На этом элементе не должно быть неровностей, все дефекты надо зашкурить.
  3. Зафиксировать перемычку из ОСП в пазах брусьев, используя специальный клей.
  4. Оставить балку до полного высыхания клеевого состава.

Чем обработать балки пола и потолка, межэтажные перекрытия из бревна и бруса

Выбрать антисептик чем обработать межэтажные перекрытия, балки пола и потолка из бревна и бруса от грибка, плесени, гниения, пожара придав им огнебиозащитные свойства


 Обработка балок пола и потолка в доме и бани выполняется для защиты их от поражения гнилью, плесенью и грибком в начальной стадии строительства дома или бани или в момент его чистовой отделки. Межетажные перекрытия так же важно обработать антисептиком для защиты древесины, т.к. в дальнейшем эти области дома будут зашиваться и доступ к балкам пола, потолочным балкам, скрытым полостям и межетажным перекрытиям будет ограничен или невозможен без частичной или полной разборки конструкции пола, потолка, перегородок или мансардного этажа.
 Чтобы правильно выбрать антисептик для балок пол и потолка, а также антисептик или пропитку для обработки межэтажных перекрытий или конструкций нужно знать простое правило:

  1.  В доме и особенно в бане надо больше уделить внимание при обработки половых балок и черновых полов биозащите. Биозащитная обработка половых балок предотвратит гниение балок из бревна или бруса, доски и т.п. в помещениях с высокой влажностью и степенью риска образования плесени и грибка.
  2. Потолочные балки и балки потолка, а также межэтажные перекрытия и конструкции желательно защитить используя не только антисептик от грибка, антисептик от плесени, состав от гниения древесины (биозащитные пропитки для древесины), но и от пожара и распостранения огня. Для этого использйте огнезащитные антисептики и огнебиозащитные пропитки.

Когда начинать обрабатывать балки пола и потолка огнебиозащитными составами:

  1.  Защитить балки пола и потолка от потемнения, защитить межэтажные перекрытия от плесени и грибка, обработать балки пола и потолка, доски и брус можно во время хранения заготовленных бревен или пиломатериалов, подготовленных для рубки сруба или бруса до его сборки.
  2.   Защитить половые балки от плесени и от жука короеда, защитить тололочные балки и половые лаги необходимо в момент сборки вашего дома или бани.
  3.   Обработать балки пола от грибка огнезащитным антисептиком или обработать потолочные балки можно сразу после сборки дома из бревна или бруса на участке заказчика после его окончательной установки «под крышу» на весь срок «усадки» и «выстаивания» сруба до момента начала выполнения чистовой отделки сруба или зашивки дома из бруса сайдингом.
      Защитить межетажные перекрытия балки пола и потолка очень важно в самые короткие сроки после сборки, т. к. древесины сруба дома или бани может быть повышенной влажности и наиболее подвержена потемнению и негативному воздействию спор грибков и плесени. Балки несут основную нагрузку полов и всего, что на них вы будите нагружать. При загнивании балки пола затраты на ее ремонт или замену могут быть очень дороги.

 ← Фото как правильно обработать балки пола и потолка огнебиозащитным антисептиком

Какую защиту получат обработанные огнебиозащитным составом балки пола, потолочные балки, скрытиые полости и межэтажные перекрытия в доме:

  1. защита балок пола и потолка от огня, защита потолочных балок от пожара,
  2. защита потолочных и половых лаг и балок в срубе на выдержке от потемнения, плесени, грибка,
  3. защита балок пола и потолочных балок в срубе от жука короеда, защита балок от заражения личинок древоточца,
  4. защита межэтажных перекрытий, половых и потолочных балок от намокания и влаги,
  5. уменьшение растрескивания балок пола и потолка от растрескивания.

КУПИТЬ антисептик для защиты балок пола и потолочных балок в доме и бани:
  ОГНЕБИОзащитные составы для дерева
защита балок пола и потолка от огня, пожара,
плесени, короеда, грибка, древоточца.
Комплексная защита балок пола и потолка.
БИОзащитные составы для дерева.
защита балок пола и потолка, межэтажных перекрытий дома и бани от плесени, короеда,
грибка, древоточца, потемнения  и т.п.
В категории подобраны и предложены некоторые антисептики для огнебиозащиты балок пола и потолка,
межэтажных деревянных конструкций  по критерию МАКСИМАЛЬНОЙ ЭФФЕКТИВНОСТИ и КАЧЕСТВУ работы защитных пропиток при МИНИМАЛЬНЫХ ЗАТРАТАХ заказчика на весь срок работы состава.
КУПИТЬ огнебиозащитный антисептик
в Торговом Доме КолорЛак.
РЕКОМЕНДУЕМЫЕ нами составы
— возможное решение с бесплатной доставкой
КУПИТЬ биозащитный антисептик
в Торговом Доме КолорЛак.
РЕКОМЕНДУЕМЫЕ нами составы
— возможное решение с бесплатной доставкой

расчёт по сборным нагрузкам и допустимому прогибу. Расчет нагрузки, действующей на перекрытие

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ. Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

Конструкция перекрытия

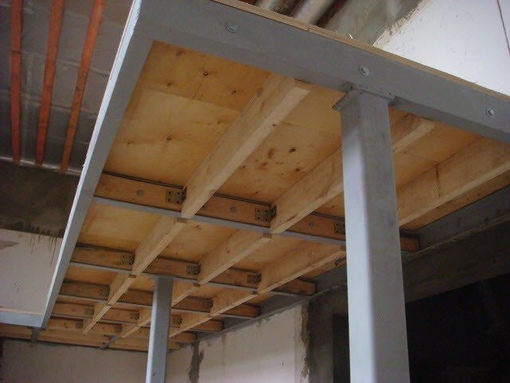

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционны е или звукоизоляционны е материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционны й слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционны х или звукоизоляционны х материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционно й пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционны й слой (обычно используют привычные теплоизоляционны е материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционны е мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированну ю и гидроизолированн ую деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционны й материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Расчет балок перекрытия

Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.

Длина балок

Длина балок зависит от ширины пролета, а также от способа крепления балок. Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета. При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.

Шаг расположения балок

Расстояние между осями балок выдерживают в пределах 0,6-1 м.

Количество балок

Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).

Сечение балок

Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.

Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).

Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м 2) с временной (эксплуатационно й) нагрузкой (200 кг/м 2). Обычно, для эксплуатируемых перекрытий, нагрузку принимают равной 350-400 кг/м 2 . Для чердачных неэксплуатируемы х перекрытий можно брать меньшую нагрузку, вплоть до 200 кг/м 2 . Специальный расчет необходим, если предполагаются значительные сосредоточенные нагрузки (например, от массивной ванны, бассейна, котла и т.п.).

Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м. На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход. Для поддерживания балок на широком пролете устанавливают колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м. Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета. Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.

Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.

После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.

Технология устройства деревянного перекрытия

Этап #1. Установка балок перекрытия

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопаснос ть.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Этап #2. Крепление черепных брусков (при необходимости)

Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм. Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.

Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).

Этап #3. Крепление досок наката для черновой основы потолка

При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).

При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов. При необходимости проложить между балками толстый слой утеплителя или звукоизоляционно го материала, вариант подшивки досок снизу предпочтителен. Дело в том, что черепные бруски «съедают» часть межбалочного пространства, а без их применения толщину перекрытия можно полностью заложить изоляционным материалом.

Этап #4. Укладка пароизоляции (при необходимости)

Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата. Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак. Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.

Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.

Этап #5. Устройство теплоизоляции или звукоизоляции

Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.

Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.

Этап #6. Укладка гидроизоляционно й пленки

Поверх тепло- или звукоизоляционно го слоя укладывают гидроизоляционну ю пленку. Она служит для препятствия проникновения влаги с верхнего этажа в изолирующий материал. Если верхний этаж будет нежилым, то есть мыть полы там никто не будет и проникновение атмосферной влаги тоже будет исключено, гидроизолирующую пленку можно не использовать.

Гидроизоляционну ю пленку укладывают полотнами, внахлест на 10 см. Стыки проклеивают скотчем для предупреждения проникновения влаги в конструкцию.

Этап #7. Крепление досок (фанеры, OSB) для чернового пола

По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.

Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями

Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы. На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д. При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.

На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.

Эксплуатация перекрытий

Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.

Деревянные балки перекрытия для большого пролета. Установка деревянных балок для перекрытия между этажами не является большой редкостью. Главным предназначением является равномерное распределение будущей нагрузки на и стены здания.

Для того чтобы конструкция могла выполнять свои функции, следует правильно подбирать материалы, проводить расчеты сечения и длины.

Разновидности перекрытий

Все деревянные перекрытия можно разделить на несколько видов по назначению и разновидности материала, из которого они сделаны. По назначению они бывают чердачными, межэтажными, цокольными и подвальными. По разновидности материала балки бывают из клееной и цельной древесины. Пролет между этажами обязательно должен быть надежным и прочным, поэтому между полом и потолков во внутренний объем укладывают пароизоляционные и звукоизоляционные наполнители. Потолочная часть должна быть зашита требуемыми материалами, а сверху производится укладка пола.

Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и . Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.


Между собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают , и он является элементом дизайна.

Преимущества

Есть несколько весомых преимущества, к которым можно отнести:

  • Простоту установки.
  • Способность к перекрытию больших пролетов.
  • Небольшой вес.
  • Большой срок эксплуатации.
  • Высокий уровень безопасности от пожаров.
  • Материал не поддается .

Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.

Требования к балкам перекрытия

Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.

Состоят они в следующем:


Порядок расчета

Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.

Для этого вам потребуется:

  • Определить, какова будет длина пролета, на которой и будет производиться установка.
  • Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
  • С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.

Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.

Важно! Если здание кирпичное, то запас балок должен быть не менее 10 см для балок из досок и не менее 15 см для балок из брусьев. В деревянных строениях должны быть специальные пазы, глубина которых обязательно должна быть не меньше 7 см и даже больше для укладывания балок. Если балки будут играть роль основы для крыши, то их делают на 5 см длиннее пролета.

Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).

Как выполнить работы

Расчеты

Точные расчеты для несущей способности балок, как правило, выполняют особые организации с достаточным опытом. При выполнении расчетов самостоятельно используется следующая система :

Определение шага и сечения балок

Когда известны данные о длине и нагрузке балок, можно узнать шаг установки и размер сечения/диаметр.

Учтите, что показатели взаимосвязаны между собой, и их можно рассчитать по установленным правилам:

  1. Высота и ширина балок должна иметь пропорцию 1.4:1. При этом учтите, что ширина балок должна быть от 4 до 20 см, а высота от 10 до 30 см (это с расчетом на утеплительный материал). Бревна для перекрытия обязательно должны быть с диаметром от 11 до 30 см.
  2. Шаг установки обязательно должен иметь предел от 0.3 до 1.2 метра (с учетом материала для утепления и материала для подшивки). Если дом каркасный, то шаг обязательно должен быть такой же, как и между каркасов.
  3. Произвести определение сечения балок из дерева можно по специальным таблицам или программам. При проведении расчета сечения следует учесть, что максимально допустимый изгиб балок на чердаке равен 1 от 200, а для межэтажных 1 от 350.

Использование деревянных ферм – преимущества и недостатки

Выполненные из дерева фермы перекрытий по виду напоминают два параллельно расположенных друг под другом бруска или бревна, которые между собой соединены опорами, а те в свою очередь находятся по отношению к бревнам или брускам вертикально или же под углом. Главной задачей ферм является перекрытие длинных пролетов, если невозможна установка дополнительных опорных стоек. Чтобы сделать фермы, используют специальные разработанные таблицы и программы, в которых учитываются типы соединений, шаг установки, общие размеры и сечение деталей. Чаще всего фермы делают по промышленному методу с использованием оборудования высокой точности. Вместе с тем есть вариант самостоятельного изготовления фермы.

Если сравнить деревянные фермы и балки перекрытия, можно выявить все достоинства и недостатки, которые есть у ферм.

К достоинствам отнесем:

  • Возможность накрыть пролет больших размеров и при этом не использовать дополнительные опорные стойки.
  • Небольшой общий вес, благодаря чему нагрузка на несущие элементы строения тоже будет небольшой.
  • Высокая прочность и никаких прогибов, что дает длительный срок эксплуатации напольного и подшивочного материала.
  • Простота установки на все несущие элементы в независимости от материала изготовления.
  • Есть возможность изменить ширину шага укладки.
  • Можно установить внутренние коммуникационные линии.
  • Отличная .
  • Если фермы были выполнены красиво, их можно даже не зашивать и тогда они будут играть роль декоративного элемента.

Но помимо достоинств есть и некоторые недостатки, а именно:

  • Из-за особенностей конструкции сильно увеличивается толщина межэтажного перекрытия.
  • Большие затраты в плане труда при изготовлении фермы собственноручно, требуется специальное оборудование.
  • Готовые конструкции достаточно дорогие.

Выбирать фермы или деревянные балки – решать только вам.

Одним из самых популярных решений при устройстве межэтажных перекрытий в частных домах является использование несущей конструкции из деревянных балок. Она должна выдерживать расчетные нагрузки, не изгибаясь и, тем более, не разрушаясь. Прежде чем приступить к возведению перекрытия рекомендуем воспользоваться нашим онлайн-калькулятором и рассчитать основные параметры балочной конструкции.

Высота балки (мм):

Ширина балки (мм):

Материал древесины:

Сосна Ель Лиственница

Сорт древесины (см. ниже):

Сорт древесины:

Сорт древесины:

Пролет (м):

Шаг балок (м):

Коэффициент надежности:

1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0

Необходимые пояснения к расчетам

  • Высота и ширина определяют площадь сечения и механическую прочность балки.
  • Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
  • Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
    • 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
    • 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
    • 3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
  • Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
  • Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
  • Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности

Перед сооружением прочного и надежного деревянного перекрытия необходимо выполнить ряд расчетов, чтобы определить параметры конструкции. Основная цель расчета – вычислить оптимальное соотношение размера сечения балок и расстояния между ними в конструкции перекрытия.

Определение основных параметров

Длина определяется в зависимости от параметров здания. Она приравнивается к ширине пролета, который нужно перекрыть. В свою очередь, для вычисления сечения учитываются длина пролета, расстояние между балками и величина нагрузки, оказываемой на них.

Перед выполнением расчетов проводится измерение исходных параметров конструкции. Также следует заранее продумать особенности конструкции: глубину погружения элементов в стены и способ их крепления.

Длина деревянных балок

За длину балок деревянного перекрытия принимается ширина пролета, который будет перекрываться с учетом запаса на углубление в стены для закрепления. Глубина погружения в стены определяется с учетом материалов, использованных для строительства дома, и типа пиломатериалов, используемых для изготовления балок. Для кирпичных или блочных стен глубина заделывания элементов будет оставлять 10 см при условии использования доски и 15 см при использовании бруса. Для изготовления перекрытия в деревянном доме балки устанавливаются в зарубки в стенах на глубину не менее 7 см.

Если для закрепления балок будут использованы специальные вспомогательные крепежные элементы (кронштейны, хомуты, уголки), то можно принимать за длину балок размер перекрываемого пролета. В этом случае достаточно измерить расстояние между противоположными стенами, на которые будут устанавливаться балки.

В некоторых конструкциях для формирования ската крыши балки выходят из стен наружу. При этом ноги стропильной системы крыши крепятся непосредственно к балкам перекрытия. Выпуск наружу должен составлять 30-50 см.

Оптимальная величина пролета, пригодного для перекрытия деревянными балками, составляет от 2,5 до 4 м. Максимальная допустимая длина пролета, перекрываемого необрезной доской или брусом, 6 м. Для перекрытия пролетов от 6 до 12 м требуется использовать только современный прочный материал – клееный брус. Из него могут быть выполнены двутавровые или прямоугольные балки. Использовать доску или обычный брус можно только при условии установки промежуточных опор, на которые будут опираться балки. В качестве промежуточных опор могут быть установлены колонны или внутренние стены.

Расчет нагрузки на перекрытие

На деревянное перекрытие оказываются нагрузка его собственного веса, эксплуатационная нагрузка, которая включает в себя вес мебели, пола, предметов обихода и людей, ходящих по перекрытию. Эксплуатационная нагрузка напрямую зависит от типа перекрытия, которым определяются особенности оказываемой на него нагрузки.

Как правило, расчет нагрузки на перекрытия производится на этапе проектирования специалистами, но выполнить его можно и самостоятельно. Прежде всего, учитывается вес материалов, из которых изготовлено перекрытие. Например, чердачное перекрытие, утепленное легким материалом (например, минеральной ватой), с легкой подшивкой выдерживает нагрузку от собственного веса в пределах 50кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативными документами. Для чердачного перекрытия из деревянных основных материалов и с легкими утеплителем и подшивкой эксплуатационная нагрузка в соответствии со СНиП 2. 01.07-85 вычисляется таким путем: 70*1,3=90 кг/м². 70 кг/м² в этом расчете – это нагрузка в соответствии с нормативами, а 1,3 – коэффициент запаса.

Общая нагрузка вычисляется путем сложения: 50+90=140 кг/м². Для надежности цифру рекомендуется округлить немного в большую сторону. В данном случае можно принимать общую нагрузку за 150 кг/м².

Изображение 1. Таблица определения минимального допустимого сечения при шаге в 0,5 м.

Если чердачное помещение планируется интенсивно эксплуатировать, то требуется увеличить в расчете нормативное значение нагрузки до 150. В этом случае расчет будет выглядеть следующим образом: 50+150*1,3=245 кг/м². После округления в большую сторону – 250 кг/м². Также следует проводить расчет таким образом, в случае если используются более тяжелые материалы: утеплители, подшивка для заполнения межбалочного пространства.

Если на чердаке будет обустраиваться мансарда, то необходимо принимать во внимание вес пола и мебели. В этом случае общая нагрузка может составить до 400 кг/м².

Расстояние между балками и их сечение

После измерения длины (L) пролета и деревянных балок, соответственно, можно переходить к основной части вычислений и рассчитать шаг укладки балок и их сечение (или диаметр для круглых элементов). Эти две величины взаимосвязаны, поэтому вычисления для их определения производятся одними и теми же математическими действиями.

Оптимальной формой сечения считается прямоугольная.

Изображение 2. Таблица определения минимального допустимого сечения при шаге в 1 м.

При этом стороны прямоугольника должны относиться друг к другу в соотношении 1:4:1. Высота должна быть больше ширины. Выбор высоты элементов часто зависит от толщины используемого утеплителя. Высота и ширина прямоугольных элементов могут быть в пределах 10-30 см и 4-20 см, соответственно. Если перекрытие будет укладываться из бревен, то величина их диаметра должна вписываться в интервал 11-30 см.

Шаг между элементами может составлять 30 см минимум и 1,2 м максимум. Для удобства его монтажа стараются при расчете подогнать ширину листов подшивки или плит утеплителя. Если взводится каркасное здание, то рекомендуется принимать шаг, равный расстоянию между стойками каркаса.

Для определения минимального допустимого сечения при шаге в 0,5 м и 1 м можно воспользоваться таблицами (изображения 1, 2).

Таким образом, расчет и исполнение перекрытия по деревянным балкам – это ответственная задача, от эффективного решения которой напрямую зависит надежность всего дома. Эти вычисления проводятся в соответствии с существующими утвержденными нормами. При возникновении спорных случаев или некоторых сомнений в точности всегда необходимо округлять полученные значения в большую сторону.

Это позволит избежать катастрофических последствий для дома. Если владельцы дома сомневаются в своих способностях рассчитать все требуемые значения, то им нужно обратиться за помощью к профессионалам.

Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.

Установка деревянных балок перекрытия позволяет решить такие задачи:

  1. достичь необходимых показателей прочности и жесткости перекрытия;

  2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;

  3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

  • Балки перекрытия из бруса . Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.
  • Балки перекрытия из бревна . Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.
  • Балки перекрытия из досок . Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.

3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

  • крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

  • крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.

Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).

Межэтажные и чердачные перекрытия

Перекрытия по деревянным балкам, применяемым в современном малоэтажном строительстве (где дерево — местный материал), имеют небольшой вес, но прогнили, недостаточно огнестойки и трудоемки. Для повышения прочности деревянных перекрытий древесину антисептируют.

Подберите и уложите балки, соблюдая указанные требования. Брус (брёвна), обычно из сосны, ели, лиственницы, для межэтажных и чердачных перекрытий должны быть сухими (допустимая влажность — не более 14%; при правильном хранении такую ​​влажность древесина приобретает через год).Чем суше балка, тем она прочнее и меньше прогибается от нагрузки.

Если половые балки цокольного этажа опираются на колонны, то достаточно часто ставят балки межэтажных и чердачных перекрытий, прислоняют к стенам только торцы и редко, когда под них ставят опоры. Чтобы междуэтажные балки не прогибались, их следует тщательно рассчитать и уложить на расстоянии 1 м друг от друга, а то и ближе.

Самая прочная на изгиб балка – это брус с соотношением сторон 7:5, т.е.е. высота балки должна равняться семи любым мерам, а ширина — только пяти мерам. Кругляк выдерживает большую нагрузку, чем вытесанный из него брус, однако он менее прочен на изгиб.

Обычно балки прогибаются под давлением на них веса засыпки, пола, мебели, людей и т. д. Прогиб в основном зависит от высоты балки, а не от ее ширины. Если, например, два одинаковых бруса с болтом и шпонками, то такая балка выдержит груз уже в 2 раза больший, чем оба этих бруса, уложенные рядом.Поэтому выгоднее увеличивать высоту луча, чем его ширину.

Однако и в уменьшении ширины есть предел. Если луч слишком тонкий, его можно отогнуть в сторону. Прогиб балок межэтажных перекрытий допускается не более 1/300 длины перекрытия, чердачных — не более 1/250. При перекрытии чердачного марша 9 м (900 см) прогиб не должен быть более 3,5 см (900:250=3,5 см). Визуально это практически незаметно, но прогиб все же есть.

Любое перекрытие, даже под нагрузкой, будет абсолютно ровным, если в укладываемых балках предварительно вытесать так называемый строительный подъем. При этом к нижней стороне каждой балки образуют плавную кривую с подъемом посередине.


а Рис. 27. Расположение брусчатых и щитовых балок :

1 — изнашиваемый пол; 2 — засыпка на толе или смазке; 3 — подшивка

Сначала потолок с такими балками будет слегка приподнят посередине, но постепенно от нагрузки выровнится и станет почти горизонтальным.С этой же целью для балок можно применять изогнутые в одну сторону бревна, соответственно подтесывая их.

Толщина балок межэтажных и чердачных перекрытий должна быть не менее 1/24 его длины. Например, установите балку длиной 6 м (600 см). Значит его толщина должна быть: 600:24=25 см. Если необходимо вытесать прямоугольный брус с соотношением сторон 7:5, возьмите бревно диаметром 30 см.

Брус можно заменить двумя досками общим сечением равным брусу.Такие доски обычно вбивают гвоздями, располагая их в шахматном порядке через 20 см.

При более частой укладке вместо бревен (бруса) можно использовать обыкновенные толстые доски, поставленные на ребро.

Рассмотрим такой пример. Для пролета в длину 5 м с нагрузкой в ​​1,26 тн необходимы две балки прямоугольного сечения 200х140 мм или три доски сечением 200х70 м, уложенные с шагом 50 см. Можно уложить и четыре доски сечением 200х50 мм с шагом 33 см (рис.27).

следующая страница ->

расчет сборных нагрузок и допустимого прогиба. Расчет нагрузки, действующей на пол

При строительстве частных малоэтажных домов деревянные перекрытия чаще всего возводят из дерева, бетонных блоков или кирпича между этажами. Эти конструкции по сравнению с альтернативными бетонными плитами имеют ряд преимуществ. Деревянные полы не перегружают стены; при монтаже не требуют привлечения грузоподъемной техники.Кроме того, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких потолков достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

Конструкция перекрытия

Основу деревянного перекрытия составляют балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как на балки при эксплуатации перекрытия будет приходиться вся нагрузка, следует уделить особое внимание их правильному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда доски (одинарные или скрепленные по толщине гвоздями или скобами). Для полов желательно использовать бруски из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Деревянные балки гораздо хуже работают на изгиб и могут деформироваться под нагрузкой.

Черновые доски (OSB, фанера) крепятся к балкам перекрытия с обеих сторон, поверх которых пришивается лицевая крышка. Иногда пол второго этажа укладывают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянный пол со стороны первого этажа будет потолком, а со стороны второго этажа (чердак, мансарда) — полом. Поэтому верхнюю часть потолка обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) — вагонкой, гипсокартоном, пластиковыми панелями и т. п.

В связи с наличием балок, между черновыми досками образуется пространство. Используется для придания перекрытию дополнительных свойств.В зависимости от назначения второго этажа между балками перекрытия укладывают теплоизоляционные или звукоизоляционные материалы, защищают от влаги гидроизоляцией или пароизоляцией.

В случае, если второй этаж представляет собой нежилой чердак, который не будет отапливаться, в конструкции перекрытия должна быть уложена теплоизоляция. Например, базальтовая вата (Rockwool, Parock), стекловата (Isover, Ursa), пенопласт и др. Под теплоизоляционный слой (со стороны первого пол с подогревом).

Если в качестве теплоизоляции использовался ЭППС, не впитывающий водяной пар, то пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, которые впитывают и могут испортиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке была исключена возможность попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется как отапливаемое и жилое помещение, то «пирог» пола в дополнительной теплоизоляции не нуждается.Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по полу, между балками прокладывается звукоизоляционный слой (обычно используются обычные теплоизоляционные материалы).

Например, базальтовая вата (Rockwool, Parock), стекловата (Isover, Ursa), пенополистирол, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и др. При использовании материалов, способных поглощать водяной пар (базальтовая вата, стекловата), между цокольным этажом и звукоизоляционной пароизоляционной пленкой, а поверх звукоизолятора – гидроизоляцией.

Крепление балок к стене

Балки перекрытий можно крепить к стенам несколькими способами.

в кирпичных или бревенчатых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина расположения брусьев в стенах должна быть не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Концы балок обрезаются под углом 60° и оставляются неизолированными, чтобы древесина могла свободно «дышать».

При врезке в «гнездо», между брусом и стеной (со всех сторон) оставляют вентиляционные зазоры 30-50 мм, которые заполняют теплоизоляцией (пакля, минеральная вата). Брус опирается на основание паза через антисептированную и гидроизолированную деревянную планку толщиной 30-40 мм. Бока канавки можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждая пятая балка дополнительно крепится к стене анкером.

В деревянных домах балки заглубляются в пазы стен не менее чем на 70 мм.Для предотвращения появления скрипов между стенками паза и балкой укладывается гидроизоляционный материал. В некоторых случаях балки врезают в стены, делая соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью металлических опор – стальных уголков, хомутов, скоб. Их соединяют со стенами и балками саморезами или шурупами. Этот вариант крепления самый быстрый и технологичный, но менее надежный, чем при вставке балок в пазы стен.

Расчет балок перекрытия

При планировании конструкции пола в первую очередь необходимо рассчитать конструкцию его основания, то есть длину балок, их количество, оптимальное сечение и шаг. От этого будет зависеть, насколько безопасным будет ваш пол и какую нагрузку он сможет выдержать в процессе эксплуатации.

Длина балки

Длина балки зависит от ширины пролета, а также от способа крепления балки.Если балки закрепить на металлических опорах, их длина будет равна ширине пролета. При заделке в пазы стен длину балок рассчитывают суммированием пролета и глубины вставки двух концов балки в пазы.

Шаг балок

Расстояние между осями балок выдерживается в пределах 0,6-1 м.

Количество балок

Расчет количества балок производят следующим образом: крайние балки планируют разместить на расстоянии не менее 50 мм от стен. Остальные балки размещаются равномерно в пролетном пространстве, в соответствии с выбранным интервалом (шагом).

Сечение балки

Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классический вариант – это все же прямоугольник. Часто используемые параметры: высота — 140-240 мм, ширина — 50-160 мм.

Выбор сечения балки зависит от ее планируемой нагрузки, ширины пролета (по короткой стороне помещения) и шага балок (шага).

Нагрузка на балку рассчитывается путем суммирования нагрузки собственного веса (для межэтажных перекрытий — 190-220 кг/м 2 ) с временной (эксплуатационной) нагрузкой (200 кг/м 2 ).Обычно для эксплуатационных перекрытий принимают нагрузку 350-400 кг/м 2 . Для неэксплуатируемых чердачных перекрытий можно принимать меньшую нагрузку, до 200 кг/м 2 . При значительных сосредоточенных нагрузках необходим специальный расчет ожидаются (например, от массивной бани, бассейна, бойлера и т. д.).

Балки укладываются по короткому пролету, максимальная ширина которого 6 м. На большем пролете неизбежно провисание балки, что приведет к деформации конструкции. Однако в этой ситуации есть выход.Для поддержки балок на широком пролете устанавливаются колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощный (и прочный) брус необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками – до 4 м. Если пролеты более широкие (до 6 м), то необходимо использовать нестандартные балки с увеличенным сечением. Высота таких балок должна быть не менее 1/20-1/25 пролета. Например, при пролете 5 м следует использовать балки высотой 200-225 мм толщиной 80-150 мм.

Самостоятельно выполнять расчет балки, конечно, не обязательно. Можно воспользоваться готовыми таблицами и схемами, на которых указана зависимость габаритов балок от воспринимаемой нагрузки и ширины пролета.

После выполнения расчетов можно переходить к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с закрепления балок на стенах и заканчивая чистовой обшивкой.

Технология деревянных полов

Этап №1.Установка балок перекрытий

Чаще всего балки устанавливаются с введением их в пазы стен. Такой вариант возможен, когда монтаж пола осуществляется на этапе строительства дома.

Процесс монтажа в этом случае следующий:

1. Балки покрываются антисептиками и антипиренами. Это необходимо для снижения склонности деревянных конструкций к гниению и обеспечения пожарной безопасности.

2. Концы балок обрезаются под углом 60°, окрашиваются битумной мастикой и обматываются рубероидом в 2 слоя (для гидроизоляции).При этом торец должен оставаться открытым, для свободного выхода через него паров воды.

3. Монтаж начинают с установки двух крайних балок, которые располагают на расстоянии 50 мм от стен (минимум).

Бруски вставляют в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50 мм.

4. Для контроля горизонтальности балок на их верхнюю плоскость на ребро устанавливается длинная доска, а поверх нее ставится пузырьковый уровень. Для выравнивания балок по уровню используются деревянные плашки разной толщины, которые располагаются в нижней части паза на стене. Плашки необходимо предварительно обработать битумной мастикой и просушить.

5. Для устранения скрипа бруса и перекрытия доступа холодного воздуха зазор заполняется минеральным утеплителем или паклей.

6. На уложенный щит управления выложить остальные, промежуточные, балки. Технология их вставки в раструбы стен такая же, как и при установке крайних балок.

7. Каждая пятая балка дополнительно крепится к стене анкером.

Когда дом уже построен, проще установить балки перекрытия с помощью металлических опор. В этом случае процесс монтажа выглядит следующим образом:

1. Балки пропитываются антипиренами и антисептиками.

2. На стенах на одном уровне в соответствии с расчетным шагом балок закрепить опоры (уголки, хомуты, скобы). Крепление осуществляют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладываются на опоры и фиксируются саморезами.

Этап №2. Крепление черепных брусков (при необходимости)

Если удобнее укладывать «пирог» перекрытия сверху, то есть со стороны второго этажа, черепные бруски сечением 50х50 мм набиваются вдоль края балок с обеих сторон. Нижняя часть брусков должна быть на одном уровне с поверхностью балок. Черепные бруски необходимы для того, чтобы на них укладывать подкатные доски, являющиеся черновой основой потолка.

Без черепных брусков можно обойтись, если подшивать доски снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно к балкам с помощью саморезов (гвозди не подходят, так как их сложно вбить вертикально в потолок).

Этап №3. Крепежные доски для чернового основания потолка

При монтаже со стороны второго этажа подкатные доски крепятся к черепным брускам гвоздями или саморезами (можно использовать ОСП, фанеру).

При креплении рулона со стороны первого этажа доски крепятся к балкам снизу с помощью саморезов. При необходимости проложить между балками толстый слой утеплителя или звукоизоляционного материала; предпочтителен вариант подшивки досок снизу. Дело в том, что черепные брусья «съедают» часть межбалочного пространства, и без их использования толщину перекрытия можно полностью заложить теплоизоляционным материалом.

Этап №4. Установка пароизоляции (при необходимости)

Пароизоляция укладывается в конструкцию пола перед утеплителем (который также может выполнять роль звукоизолятора), если есть риск попадания на него пара или образования конденсата.Это происходит, если перекрытие устроено между этажами, первый из которых отапливаемый, а второй нет. Например, над первым жилым этажом строится неотапливаемый чердак или мансарда. Также пар может проникать в утепление пола из влажных помещений первого этажа, например, из кухни, ванной комнаты, бассейна и т.п.

Пароизоляционная пленка укладывается поверх балок перекрытия. Полотна накладывают внахлест, заведя края предыдущего полотна к следующему на 10 см. Стыки проклеиваются строительным скотчем.

Этап №5. Устройство тепло- или звукоизоляции

Между балками, плитами или рулонами сверху укладываются тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно использовать обрезки, которые приходится стыковать между собой.

Для уменьшения возникновения ударного шума в перекрытии (с жилым верхним этажом) звукоизоляционные полосы толщиной не менее 5.На верхнюю поверхность балок укладывается 5 мм.

Этап №6. Укладка гидроизоляционной пленки

Поверх тепло- или звукоизоляционного слоя укладывается гидроизоляционная пленка. Он служит для предотвращения проникновения влаги с верхнего этажа в теплоизоляционный материал. Если верхний этаж нежилой, то есть там полы никто мыть не будет и проникновение атмосферной влаги тоже будет исключено, гидроизоляционную пленку можно не использовать.

Гидроизоляционная пленка укладывается листами внахлест на 10 см. Стыки проклеивают скотчем, чтобы предотвратить проникновение влаги внутрь конструкции.

Этап №7. Крепежные доски (фанера, ОСП) для чернового пола

По балкам сверху пришивается черновое основание для пола второго этажа. Можно использовать обычные доски, ОСП или толстую фанеру. Крепление осуществляется с помощью саморезов или гвоздей.

Этап №8. Обшивка потолка снизу и сверху отделочными покрытиями

Поверх чернового основания снизу и сверху пола можно укладывать любые подходящие материалы.С верхней стороны потолка, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.п. При обустройстве пола нежилого чердака черновые доски можно оставить без обшивки.

На нижнюю поверхность потолка, служащего перекрытием для первого этажа, пришивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п. безопасности использовались в конструкции, уложенные с небольшим шагом, то такое перекрытие не нужно будет долго ремонтировать. Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения их укрепляют. Для этого ослабленную балку удаляют, заменяют новой или усиливают прочными досками.

Деревянные балки перекрытий для большого пролета. Установка деревянных балок для перекрытий между этажами – не редкость. Основное назначение – равномерно распределить будущую нагрузку на стены здания.

Чтобы конструкция выполняла свои функции, необходимо правильно подобрать материалы, провести расчеты сечения и длины.

Типы полов

Все деревянные полы можно разделить на несколько видов по назначению и типу материала, из которого они изготовлены. По назначению они бывают чердачные, межэтажные, цокольные и цокольные. По типу материала балки бывают клееные и массивные. Пролет между этажами должен быть надежным и прочным, поэтому между полом и потолками во внутреннем объеме укладывают пароизоляцию и звукоизоляционные наполнители. Потолочную часть необходимо зашить требуемыми материалами, а сверху уложить пол.

Мансардный этаж можно установить как элемент крыши, и тогда он будет частью стропильной системы. Его можно установить как независимый элемент. Для сохранения тепла обязательно используйте слои с теплоизоляцией и . Потолок подвала и цокольного этажа должен быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты также утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проникал из подвала в дом.


Между собой балки различаются по типам, каждый из которых имеет свои преимущества и недостатки.Для изготовления сплошных балок используется древесина твердых пород. Массивные деревянные балки являются большим недостатком, так как имеют ограничение по длине – не более 5 метров. Балки из клееного бруса прекрасно сочетают в себе эстетичность и высокую прочность. Их использование помогает значительно увеличить максимальную длину, которая может достигать 20 метров и идеально подходит для покрытия больших пролетов. Учитывая, что этот материал выглядит очень красиво, его часто не накладывают внахлест, а он является элементом дизайна.

Преимущества

Есть несколько существенных преимуществ, в том числе:

  • Простота установки.
  • Возможность охвата больших пролетов.
  • Легкий вес.
  • Долгий срок службы.
  • Высокий уровень пожарной безопасности.
  • Материал не подходит.

Балки перекрытия между этажами выполняются из материала с прямоугольным сечением, что характерно для доски или бруса, либо используется круглое, которое изготавливается из бревна.

Требования к балкам перекрытий

Установка перекрытий с деревянными балками может повлечь за собой ряд особых требований, которые следует учитывать.

Они состоят из следующего:


Процедура расчета

Перед началом монтажа деревянного пола с балками следует произвести некоторые расчеты, благодаря которым вы узнаете размер и количество балок.

Для этого вам понадобится:

  • Определите, какой будет длина пролета, на котором будет производиться монтаж.
  • Произведите расчет предполагаемой нагрузки, которая будет после установки.
  • По указанным данным можно произвести расчеты сечения балок и шага установки. Для этого используйте специальные онлайн-калькуляторы или таблицы.

Длина балок будет складываться из таких данных, как длина перекрываемого пролета и запас балки для установки в самой стене. Узнать пролет можно с помощью любых измерительных приборов, а запас балок, которые будут установлены в стене, напрямую зависит от материала, из которого сделана стена.

Важно! Если здание кирпичное, то запас балок должен быть не менее 10 см для балок из досок и не менее 15 см для балок из бруса. В деревянных постройках должны быть специальные пазы, глубина которых должна быть не менее 7 см и более для укладки балок. Если балки будут играть роль основы для крыши, то их делают на 5 см длиннее пролета.

Самый популярный вариант пролета, который перекрывается балками от 250 до 400 см.Но учтите, что наибольшая допустимая длина балок из досок или бруса не может быть более 600 см. Если длина пролета больше допустимого размера, советуем делать балки из клееного бруса. Кроме того, для перекрытия пролета, а это более 600 см, можно поставить специальную деревянную ферму. Нагрузка, идущая на деревянную балку, в целом складывается из веса деталей пролета (внутреннее заполнение, балки, обшивка пола и потолка) и веса временных элементов (бытовая техника, мебель, люди, находящиеся в помещении) .

Как сделать работу

Расчеты

Точные расчеты несущей способности балок обычно проводят специальные организации, имеющие достаточный опыт. При выполнении собственных расчетов используется следующая система :

Определение шага и сечения балок

Когда известны данные о длине и нагрузке на балки, можно узнать шаг установки и размер/диаметр сечения.

Обратите внимание, что показатели взаимосвязаны, и их можно рассчитать по установленным правилам:

  1. Высота и ширина балок должны иметь соотношение 1,4:1. При этом учтите, что ширина балок должна быть от 4 до 20 см, а высота от 10 до 30 см (это исходя из материала утеплителя). Бревна для перекрытия должны быть диаметром от 11 до 30 см.
  2. Шаг установки обязательно должен иметь ограничение 0.3 на 1,2 метра (с учетом материала для утепления и материала для подшивки). Если дом каркасный, то шаг должен быть таким же, как и между каркасами.
  3. Определить сечение деревянных балок можно с помощью специальных таблиц или программ. При расчете сечения следует учитывать, что максимально допустимый изгиб балок на чердаке составляет 1 из 200, а для межэтажных балок 1 из 350.

Использование деревянных ферм – преимущества и недостатки

Фермы перекрытий из дерева по внешнему виду напоминают два бруса или бревна, расположенные параллельно друг другу, которые соединены между собой опорами, а те, в свою очередь, расположены вертикально или под углом по отношению к бревнам или брускам. Основная задача ферм – перекрытие длинных пролетов, если нет возможности установить дополнительные опорные стойки. Для изготовления ферм используют специально разработанные таблицы и программы, учитывающие виды соединений, шаг установки, габаритные размеры и сечение деталей. Чаще всего фермы изготавливаются по промышленному методу с использованием высокоточного оборудования. Однако есть вариант самостоятельного изготовления фермы.

Если сравнивать деревянные фермы и балки перекрытий, то можно выявить все достоинства и недостатки, которыми обладают фермы.

Преимущества:

  • Возможность покрытия большого пролета без использования дополнительных опорных стоек.
  • Небольшой общий вес, за счет чего нагрузка на несущие элементы конструкции также будет небольшой.
  • Высокая прочность и отсутствие прогиба, что обеспечивает долгий срок службы напольного и подшивочного материала.
  • Простота установки на все несущие элементы, независимо от материала изготовления.
  • Возможно изменение ширины шага укладки.
  • Можно установить внутренние линии связи.
  • Отлично.
  • Если фермы были сделаны красиво, их можно даже не зашивать и тогда они будут играть роль декоративного элемента.

Но кроме достоинств есть и недостатки, а именно:

  • Благодаря конструктивным особенностям толщина межэтажного перекрытия значительно увеличена.
  • Высокие трудозатраты при изготовлении фермы своими руками, требуется специальное оборудование.
  • Готовые конструкции стоят довольно дорого.

Выбрать фермы или деревянные балки — решать вам.

Одним из самых популярных решений устройства межэтажных перекрытий в частных домах является использование несущей конструкции из деревянного бруса. Он должен выдерживать расчетные нагрузки, не прогибаясь и, тем более, не разрушаясь. Прежде чем приступить к возведению потолка, рекомендуем воспользоваться нашим онлайн-калькулятором и рассчитать основные параметры балочной конструкции.

Высота балки (мм):

Ширина луча (мм):

древесный материал:

Сосна Ель Лиственница

Тип древесины (см. ниже):

Тип дерева:

Тип дерева:

Пролет (м):

Расстояние между балками (м):

Коэффициент надежности:

1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0

Необходимые пояснения к расчетам

  • Высота и ширина определяют площадь поперечного сечения и механическую прочность балки.
  • Материал древесины: сосна, ель или лиственница — характеризует прочность балок, их сопротивление прогибу и разрушению, другие специальные эксплуатационные свойства. Обычно отдают предпочтение сосновым брусам. Изделия из лиственницы используют для помещений с влажной средой (бани, сауны и т. д.), а брус из ели используют при строительстве недорогих загородных домов.
  • Тип древесины влияет на качество балок (с повышением сорта качество ухудшается).
    • 1 класс. На каждом метровом отрезке бруса с любой стороны могут быть здоровые сучки 1/4 ширины (пласт и ребро), 1/3 ширины (кромка). Могут быть гнилые сучки, но их количество не должно превышать половины здоровых. Также следует учитывать, что суммарные размеры всех узлов на участке 0,2 м должны быть меньше максимального размера по ширине. Последнее относится ко всем разновидностям, если речь идет о несущей балочной конструкции. Возможны образования трещин на 1/4 ширины (1/6, если они идут до конца).Длина сквозных щелей ограничивается 150 мм, древесина первого сорта может иметь торцевые трещины до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крен (не более 1/5 площади стороны бруса), не более 2 карманов, односторонний раскрытие (не более 1/30 длины или 1/10 толщины или ширины). Допускается поражение пиломатериала 1 сорта грибком, но не более 10% площади пиломатериала, не допускается гниение. На убывающей части может быть неглубокая червоточина.Резюмируя вышесказанное: внешний вид такого бара не должен вызывать никаких подозрений.
    • 2 сорт. Такой брусок может иметь здоровые сучки шириной 1/3 (пласт и ребро), шириной 1/2 (кромка). Для гнилых сучков требования такие же, как и для 1 сорта. Материал может иметь глубокие трещины на 1/3 длины бруса. Максимальная длина сквозных щелей не должна превышать 200 мм, на торцах могут быть трещины до 1/3 ширины. Допускаются: наклон волокна, рулон, 4 кармана на 1 м, всхожесть (не более 1/10 по длине или 1/5 по толщине или ширине), рак (до 1/5 длины, но не более 1 м). ).Древесина может поражаться грибком, но не более 20% площади материала. Гниль не допускается, но червоточин может быть до двух на 1 м. участок. Подведем итог: 2 класс имеет пограничные свойства между 1 и 3, в целом оставляет положительное впечатление при визуальном осмотре.
    • 3 класс. Здесь допуски по дефектам больше: балка может иметь сучки размером 1/2. Шовные трещины могут достигать 1/2 длины пиломатериала, торцевые трещины допускаются на 1/2 ширины.Для 3 сорта допускается наклон волокна, рулон, карманы, сердцевина и двойная сердцевина, прорастание (не более 1/10 по длине или 1/4 по толщине или ширине), 1/3 длины может быть поражена раком, грибок, но не допускается гниение. Максимальное количество червоточин — 3 шт. за метр. Резюмируя: 3 сорт даже невооруженным глазом не выделяется самым лучшим качеством. Но это не делает его непригодным для изготовления полов по балкам. Подробнее о сортах по ГОСТ 8486-86 Пиломатериалы хвойных пород.Характеристики;
  • Пролет — расстояние между стенами, поперек которых уложены балки. Чем он больше, тем выше требования к несущей конструкции;
  • Шаг балок определяет периодичность их укладки и в значительной степени влияет на жесткость пола;
  • Коэффициент запаса вводится для обеспечения гарантированного запаса прочности пола. Чем он больше, тем выше запас прочности

Перед устройством прочного и надежного деревянного пола необходимо выполнить ряд расчетов, чтобы определить параметры конструкции.Основной целью расчета является расчет оптимального соотношения размеров сечения балок и расстояния между ними в конструкции перекрытия.

Определение основных параметров

Длина определяется в зависимости от параметров здания. Он равен ширине перекрываемого пролета. В свою очередь, для расчета сечения учитывают длину пролета, расстояние между балками и величину оказываемой на них нагрузки.

Перед выполнением расчетов измеряются исходные параметры конструкции. Также следует заранее продумать конструктивные особенности: глубину погружения элементов в стены и способ их крепления.

Длина деревянных балок

За длину балок деревянного перекрытия принимается ширина пролета, который будет перекрыт с учетом запаса на заглубление в стены для крепления. Глубина проникновения в стены определяется с учетом материалов, из которых построен дом, и вида пиломатериалов, из которых изготовлены балки.Для кирпичных или блочных стен глубина заделки элементов составит 10 см при использовании доски и 15 см при использовании бруса. Для изготовления перекрытий деревянные домовые балки устанавливаются в выемки в стенах на глубину не менее 7 см.

Если для крепления балок используются специальные вспомогательные крепления (скобы, хомуты, уголки), то за длину балок можно принять размер перекрываемого пролета. В этом случае достаточно измерить расстояние между противоположными стенами, на которые будут устанавливаться балки.

В некоторых конструкциях балки выходят наружу от стен, образуя скат крыши. В этом случае ноги стропильной системы крыши крепятся непосредственно к балкам перекрытия. Выход наружу должен быть 30-50 см.

Оптимальный пролет, пригодный для перекрытия деревянными балками, от 2,5 до 4 м. Максимально допустимая длина пролета, перекрываемого необрезной доской или брусом, составляет 6 м. прочный материал-клееный брус. Из него можно сделать двутавровые или прямоугольные балки. использовать доску или обычный брус можно только в том случае, если будут установлены промежуточные опоры, на которые будут опираться балки.В качестве промежуточных опор могут быть установлены колонны или внутренние стены.

Расчет нагрузки на пол

На деревянный пол действуют нагрузки собственного веса, эксплуатационные нагрузки, включающие в себя вес мебели, пола, предметов быта и людей, идущих по полу. Эксплуатационная нагрузка напрямую зависит от типа перекрытия, определяющего особенности воздействующей на него нагрузки.

Как правило, расчет нагрузки на перекрытия выполняется на этапе проектирования специалистами, но можно сделать это и самостоятельно.В первую очередь учитывается вес материалов, из которых сделан пол. Например, мансардный этаж, утепленный легким материалом (например, минеральной ватой), с легкой обшивкой, выдерживает нагрузку от собственного веса в пределах 50 кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативными документами. Для мансардного этажа из деревянных основных материалов и с легким утеплением и подшивкой эксплуатационная нагрузка по СНиП 2.01.07-85 рассчитывается так: 70*1.3 = 90 кг/м². 70 кг/м² в данном расчете — нагрузка по нормативам, а 1,3 — коэффициент запаса.

Общая нагрузка рассчитывается путем сложения: 50+90=140 кг/м². Для достоверности цифру рекомендуется округлять немного в большую сторону. В этом случае общую нагрузку можно принять равной 150 кг/м².

Изображение 1. Таблица для определения минимально допустимого сечения с шагом 0,5 м.

Если чердак планируется интенсивно использовать, то в расчете требуется увеличить значение нормативной нагрузки до 150.В этом случае расчет будет выглядеть так: 50+150*1,3=245 кг/м². После округления — 250 кг/м². Так же необходимо проводить расчет, если используются более тяжелые материалы: утеплители, подшивка для заполнения межбалочного пространства.

Если на чердаке предполагается устроить мансарду, то необходимо учитывать вес пола и мебели. При этом общая нагрузка может составлять до 400 кг/м².

Расстояние между балками и их сечение

После измерения длины (L) пролетных и деревянных балок соответственно можно переходить к основной части расчетов и рассчитать шаг балок и их сечение (или диаметр для круглых элементов).Эти две величины взаимосвязаны, поэтому расчеты по их определению производятся с помощью одних и тех же математических операций.

Оптимальной формой поперечного сечения считается прямоугольная.

Рис. 2. Таблица для определения минимально допустимого сечения с шагом 1 м.

При этом стороны прямоугольника должны относиться друг к другу в соотношении 1:4:1. Высота должна быть больше ширины. Выбор высоты элемента часто зависит от толщины используемого утеплителя.Высота и ширина прямоугольных элементов может быть в пределах 10-30 см и 4-20 см соответственно. Если перекрытие будет укладываться из бревен, то величина их диаметра должна укладываться в диапазон 11-30 см.

Шаг между элементами может быть минимум 30 см и максимум 1,2 м. Для удобства его монтажа при расчете стараются подогнать ширину подшивных листов или плит утеплителя. Если взведено каркасное здание, то рекомендуется делать шаг, равный расстоянию между стойками каркаса.

Для определения минимально допустимого сечения с шагом 0,5 м и 1 м можно воспользоваться таблицами (рис. 1, 2).

Таким образом, расчет и выполнение перекрытия по деревянным балкам – это ответственная задача, от эффективного решения которой напрямую зависит надежность всего дома. Эти расчеты проводятся в соответствии с действующими утвержденными стандартами. В случае возникновения споров или некоторых сомнений в точности всегда необходимо округлять полученные значения в большую сторону.

Это позволит избежать катастрофических последствий для дома. Если владельцы дома сомневаются в своих силах рассчитать все необходимые значения, то им необходимо обратиться за помощью к профессионалам.

Перекрытия между этажами, подвалом или чердаком конструктивно устраивают по двум схемам — безбалочного перекрытия (на основе использования монолитной плиты) и балочного перекрытия (используются деревянные балки перекрытий). Делают перекрытия для разделения межэтажных помещений, а также для отделения комнат от подвала и чердака.Балки могут быть изготовлены из различных материалов, например, из дерева, монолитного железобетона или металлических балок.

Установка деревянных балок перекрытия позволяет решить следующие задачи:

  1. добиться требуемых показателей прочности и жесткости перекрытия;

  2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню, необходимому для энергосбережения;

  3. поддерживать соответствие установленным нормам паро- и воздухопроницаемости.

Выбор балок для межэтажных перекрытий:

По типу и типу:

  • Деревянные балки перекрытия . Чаще всего для изготовления балок выбирают брус прямоугольной формы. Высота бруса должна быть в пределах 140-240 мм, а толщина 50-160 мм. При этом соблюдается правило: толщина бруса не менее 1/24 его длины. Профессионалы отмечают, что большая прочность присуща деревянному брусу с соотношением сторон 7:5.
  • Брус . Более экономичное решение. Бревно обладает высокой устойчивостью к нагрузкам, но также низкой устойчивостью к изгибу. Бревно пригодно к использованию только в том случае, если оно выдержано в сухих условиях не менее одного года.
  • Балки перекрытия из досок . Использование доски приводит к уменьшению количества пиломатериалов, расходуемых на устройство настила. Но, стоит отметить, что в этом случае снижается огнестойкость потолка, долговечность и звукоизоляция.Обычно доску используют при строительстве мансардных этажей. Для укрепления досок можно использовать прием – сращивать две доски между собой по длине. Тогда общее сечение будет соответствовать уровню нагрузки. Такая конструкция выдерживает нагрузку в 2 раза большую, чем брус или две уложенные вплотную друг к другу доски. В этом случае крепление осуществляется саморезами или гвоздями, закрепляемыми в шахматном порядке с шагом 20 см.

2. Заготовка древесины, бревен или пиломатериалов и обработка их антисептическим, противопожарным, противогрибковым раствором и биологической защитой.

3. Выбор типа крепления бруса к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

  • настенный монтаж. Брус заделывается в несущую стену на глубину 150-200 мм.

При таком способе монтажа торец балки необходимо обрезать под углом 60°. Чтобы защитить концы бруса, их нужно обернуть двумя-тремя слоями рубероида. При этом конец бруса остается открытым, и он не должен упираться в стену.Наличие зазора 20-25 мм. обеспечить свободный воздухообмен. А образовавшуюся нишу (щель) заполняют минеральной ватой.

  • подвесной метод. В этом случае балки закрепляются на стене с помощью металлических пластин.

4. Укладка деревянных балок перекрытий

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа крепления. Если брус вставляется в стену, то он рассчитывается так: длина комнаты плюс 300-400 мм.для настенного монтажа. Если крепится к стене, то длина бруса равна длине комнаты.

Монтаж деревянных балок перекрытий начинают с крайних балок. Каждый брус проверяется строительным уровнем. После этого балки фиксируются в раструбах стены с помощью сухого щебня.

Когда балки выставлены точно по уровню и проверена горизонтальность, их можно забетонировать в посадочных пазах.

Заключение

Деревянный брус, изготовленный по этой технологии, надежно прослужит вам несколько десятков лет.Однако, чтобы продлить срок его службы, необходимо обрабатывать древесину и проводить периодический осмотр для контроля за их состоянием. При наличии дефектов ремонт (частичная или полная замена поврежденных элементов).

Способы утепления межэтажных перекрытий по деревянным балкам

Во избежание теплопотерь и чрезмерной влажности в доме еще на этапе возведения здания обязательно утепление полов. В результате снижаются затраты на отопление при последующей эксплуатации здания при обеспечении комфортных условий проживания.

Особое внимание уделяется балкам, которые должны быть надлежащим образом защищены от воздействия многих факторов. Для этого подбирается подходящий утеплитель и соблюдается определенная последовательность работ.

Выбор теплоизоляционного материала

Перед началом работ следует выбрать подходящий утеплитель. Состав и форма того, что используется, во многом будут определять последовательность работ и конечный эффект.

Предпочтение можно отдать:

  • вата;
  • пена
  • ;
  • сыпучие материалы;
  • пеноплекс.

Вата

Может иметь разный состав. Поставляется в виде рулона или листа и может плотно прилегать к балкам. Наиболее распространены:

  • минеральные, предпочтительно с волокнистой структурой;
  • шлак;
  • базальт, изготовленный из горных пород и специальных вяжущих элементов;
  • стекловата, при производстве которой используется стекло или стеклянная крошка.

Разные виды ваты разные:

  • низкая теплопроводность;
  • отличное звукопоглощение;
  • высокий уровень пожарной безопасности;
  • гигиена;
  • экологичность;
  • устойчив к плесени, насекомым, бактериям.

При выполнении работ необходимо учитывать высокую степень чувствительности ваты к влаге.

Несоблюдение технологии может привести к снижению теплоизоляционных свойств. Утеплитель следует укладывать на пароизоляционный материал.

Пенополистирол

Материал белого цвета, отличается высокими теплоизоляционными свойствами за счет высокой концентрации пузырьков воздуха в его структуре.Пенопласт характеризуется:

  • низкая стоимость;
  • простота монтажных работ;
  • низкий коэффициент теплопроводности;
  • устойчивость к температурным колебаниям;
  • антимикробных свойств;
  • водонепроницаемый.

Такой изоляционный материал является негорючим. Именно поэтому при выполнении работ в частном доме с печным отоплением следует учитывать эту особенность печи.

Расчет необходимого количества плит производится исходя из рабочей площади потолочного основания.При этом важно учитывать количество слоев, которые планируется укладывать, и площадь одного листа, обязательно предусматривая небольшой запас (около 5%). Толщина плит напрямую зависит от климатической зоны и конструктивных особенностей конкретного строения.

Сыпучий материал

Наиболее распространен керамзит. Его получают термической обработкой природного сланца в специальных печах. Благодаря постоянному вращению глина вспенивается, постепенно приобретая твердую затвердевшую поверхность.

В итоге керамзит отличается:

  • отличная звуко- и теплоизоляция;
  • малый вес;
  • пожарная безопасность;
  • устойчивость к гниению и гниению;
  • экологическая безопасность.

Тем не менее, вы обязательно должны учитывать ряд особенностей, принимая решение использовать его между этажами. Засыпку материала следует производить на подложку из-за наличия большого количества пыли и крошки.

Толщина слоя должна быть около 10 — 20 см. Необходимо предусмотреть наличие гидроизоляционного слоя для предотвращения намокания керамзита. Если этого не сделать, керамзит потом будет долго сохнуть.

Производители предлагают керамзит в виде щебня, гравия и песка. Для засыпки между балками можно использовать только гравий. Керамзит этого типа имеет характерную форму (округлую или продолговатую) с зернистостью 0.1 — 0,2 см.

Еще одним доступным сыпучим теплоизоляционным материалом являются опилки, преимущества которых:

  • натуральность;
  • отсутствие в составе токсичных примесей, способных оказывать негативное воздействие на организм;
  • легкий вес
  • ;
  • Доступность
  • для всех групп потребителей.

Однако горючесть резко снижает интерес к опилкам при выборе материала для утепления потолка.

Пеноплэкс

Обладает высокими теплоизоляционными свойствами и простотой монтажа.Он экологически чистый, что позволяет использовать его для утепления полов в жилых домах.

Пеноплекс

изготавливается в виде плит экструдированного пенополистирола, к которым дополнительно приклеивается цементно-дисперсионный слой для придания необходимых свойств. Материал имеет:

  • низкая теплопроводность;
  • нулевое водопоглощение;
  • высокая механическая прочность;
  • легкий вес.

Укладывая его между этажами в доме, который эксплуатируется лишь время от времени, можно надолго снизить теплопотери.

Может применяться для теплоизоляции различных типов полов, в том числе железобетонных плит.

Деревянные балки

Преимуществом деревянных полов является простота монтажа и доступность. Древесина обладает низкой теплопроводностью, что способствует снижению теплопотерь при последующей эксплуатации конструкции.

Работы по теплоизоляции пола выполняются в определенной последовательности.

Подготовительные работы

Подготовка заключается в тщательном осмотре всех элементов с целью выявления грибка, короеда или других проблем.При наличии черных отметин или дырок необходимо обязательно обработать пораженные участки специальными средствами.

Только после этого можно приступать к утеплению деревянных полов. Также при необходимости армируются балки.

Гидроизоляционные работы

На данном этапе предпочтительнее использовать супердиффузионную мембрану, а не гидроизоляционную мембрану. Мембрана может стать преградой на пути воды, но пропустит пар. Гидроизоляционный материал должен покрывать всю защищаемую поверхность.

Балкам следует уделить особое внимание. Для этого их оборачивают гидроизоляционной пленкой. Чтобы обеспечить естественное высыхание древесины, обязательно оставляйте свободными 10-15 мм с каждого края.

Монтаж теплоизоляционного материала

Пенопластовые плиты крепятся специальными метизами или жидкими гвоздями. Для крепления ваты можно использовать проволоку.

Если в качестве теплоизоляционного материала выбран пеноплекс, то крепление по балкам выполняется так же, как пенопласт.

Сыпучий материал просто выравнивается.

После того, как крепление утеплителя завершено, можно приступать к отделке.

Изоляция других полов

Последовательность работ зависит не только от того, какой утеплитель используется. Обязательно нужно учитывать тип материала, использованного при изготовлении потолка в доме и место, где проводятся работы.

Бетонное основание

Утепление бетонных плит желательно выполнять жестким материалом.Его фиксируют клеем или специальными дюбелями.

При использовании мягких материалов обязательно набиваются деревянные рейки или монтируется оцинкованный профиль.

Потолочная плита

Теплоизоляция потолка может быть выполнена с двух сторон:

  • со стороны жилого помещения;
  • с чердака.

При выполнении работ со стороны чердака можно использовать все доступные виды теплоизоляционных материалов, в том числе и объемные.Со стороны жилых комнат утепление осуществляется с помощью плит и ваты.

Чердак

Мансардный этаж можно утеплить всеми вышеперечисленными материалами. Если планируется эксплуатация мансарды, то обязательно нужно предусмотреть устройство чернового пола.

Перед началом работ обязательно нужно проверить состояние стропил и фронтонов, а также утеплить крышу.

Рассчитать шаг швеллера межэтажного перекрытия.Расчет металлической балки перекрытия

Как правильно выбрать швеллер для полов, зная его расчеты на изгиб

При строительстве жилого дома, гаража, дачи на дачном участке, других зданий и сооружений каждый сталкивается с необходимостью правильного расчета и устройства пола. Перекрытие представляет собой горизонтальную конструкцию, расположенную внутри здания, которая делит его на смежные помещения по вертикали (этажи, чердак и т. д.). Кроме того, эта конструкция является несущей, поскольку воспринимает все нагрузки, исходящие от мебели, людей, оборудования и самого пола, и передает их либо на стены, либо на колонны (в зависимости от типа конструкции).

Виды плит и швеллера для плит из металла АПЕКС

По назначению этажи можно разделить на: цокольные, межэтажные и чердачные. Первые отделяют первый этаж здания от цокольного или цокольного этажа. Из названия второго типа следует, что они направлены на разделение этажей здания между собой. Последние отделяют чердачное помещение от жилого дома.

В зависимости от конструктивных особенностей перекрытия их можно разделить на плитные и балочные.Плиточные полы чаще всего укладывают в крупногабаритных каменных домах с использованием железобетонных плит. Брусовые перекрытия чаще всего используются при строительстве малоэтажных жилых домов. Для их монтажа могут использоваться металлические или деревянные балки и наполнитель.

Рассмотрим подробнее конструкции из швеллера для потолка в качестве несущего основания. Именно они принимают на себя всю нагрузку на перекрытия второго этажа. Если для монтажа потолка используется П-образная сталь, то необходимо учитывать следующие моменты:

  • во-первых, он должен быть проложен вертикально, так как момент сопротивления сечения в этом направлении в несколько раз превышает значение момента в обратном направлении;
  • во-вторых, схема их укладки такова – от середины перекрытия профиль должен быть повернут в обратную сторону, так как центр тяжести швеллера не принадлежит его стенке.

Следовательно, такое расположение необходимо для компенсации касательных напряжений. Следует помнить, что швеллеры пола подвержены напряжениям изгиба.

Расчет на изгиб швеллера из металла АПЕКС, используемого для полов

Рассчитаем канал для перекрытия исходя из следующих условий. Имеется помещение размером 6х8 м. Шаг плетей потолочного канала p = 2 м. Логично предположить, что швеллер следует прокладывать вдоль короткой стенки, что уменьшит максимальный действующий на него изгибающий момент.Стандартная нагрузка на квадратный метр составит 540 кг/м2, а расчетная – 624 кг/м2 (согласно СНиП с учетом коэффициентов запаса по каждой составляющей нагрузки). Пусть потолочный канал с каждой стороны опирается на стену длиной 150 мм. Тогда рабочая длина канала составит:

Нагрузка на погонный метр канала составит (нормативная и расчетная соответственно):

  • qн = 540∙р = 540∙2 = 1080 кг/м = 10,8 кН
  • qр = 540∙р = 624∙2 = 1248 кг/м = 12.48 кН

Максимальный момент в сечении швеллера будет равен (для нормативной и расчетной нагрузки):

  • Мн = qн ∙ L2 / 8 = 10,8 ∙ 6,22 / 8 = 51,9 кН ∙ м
  • Мр = qр ∙ L2 / 8 = 12,48 ∙ 6,22 / 8 = 60 кН ∙ м

Определить требуемый момент сопротивления сечения по выражению:

Ry = 240 МПа — сопротивление стали С245, расчетное
γ = 1 — коэффициент условий работы

Расчет изгиба швеллера – выбор сечения и проверка жесткости

По справочнику (ГОСТ) выбираем профиль швеллера, у которого момент сопротивления больше расчетного.В данном случае подойдет швеллер 27П, Wx=310 см3, Ix=4180 см4. Далее необходимо проверить прочность и изгибную жесткость швеллера (прогиб хлыста).

Испытание на прочность:

  • σ = Мр / (γ ∙ Wx) ∙ 1000 = 60 ∙ 1000 / (1 ∙ 310) = 193 МПа

Проверка на жесткость, изгиб швеллера, где относительный прогиб f/L должен быть меньше 1/150 и определяется по выражению:

Условие жесткости обеспечено. Следовательно, этот канал можно использовать для перекрытия по описанной схеме.Количество каналов можно уменьшить, если плети укладывать с меньшим шагом.

http://apex-metal.ru

Использовать для межэтажных и чердачных перекрытий экономически нецелесообразно. Например, когда пролет слишком велик и поэтому для его перекрытия требуются большие деревянные балки. Или когда у тебя есть хороший знакомый, который продает не пиломатериалы, а металлопрокат.

В любом случае не лишним будет узнать, сколько может стоить перекрытие, если использовать металлические балки, а не деревянные.И этот калькулятор поможет вам в этом. С его помощью можно рассчитать необходимый момент сопротивления и момент инерции, которые для подбора металлических балок для перекрытия сортаментами исходя из условий прочности и прогиба .

Балка перекрытия рассчитана на изгиб как однопролетная шарнирно-опорная балка.

Калькулятор

Калькуляторы по темам:

Калькулятор ручной

Исходные данные

Условия эксплуатации:

Длина пролета (L) — расстояние между двумя внутренними кромками стен.Другими словами, пролет, на который перекрываются расчетные балки.

Шаг балок (P) — шаг в центре балок, через который они проложены.

Тип перекрытия — если вы не будете жить на последнем этаже, и он не будет сильно захламлен дорогими вашему сердцу вещами, то выбирается «Чердак» , в остальных случаях — «Междуэтажный» .

Длина стены (X) — длина стены, на которую опираются балки.

Характеристики луча:

Длина луча (A) — наибольший размер луча.

Вес 1 п.м. … — этот параметр используется как бы на втором этапе (после того, как вы уже выбрали нужный луч).

Расчетное сопротивление R y — этот параметр зависит от марки стали. Например, если марка стали:

  • С235 — Ry = 230 МПа;
  • С255 — Ry = 250 МПа;
  • С345 — Ry = 335 МПа;

Но обычно в расчете используется Ry = 210 МПа, чтобы обезопасить себя от разного рода «форс-мажорных» ситуаций.Мы ведь в России живем — привезут металлопрокат из стали не той марки и все…

Модуль упругости E — этот параметр зависит от типа металла. Для наиболее распространенных его значение равно:

. сталь
  • — Е = 200000 МПа;
  • алюминий
  • — Е = 70000 МПа.

Значения стандартных и расчетных нагрузок указываются после их сбора для перекрытия.

Цена за 1 т — стоимость 1 т металлопроката.

Результат

Расчет прочности:

W req — требуемый момент сопротивления профиля. Располагается по ассортименту (на профили есть ГОСТы). Направление (х-х, у-у) выбирается в зависимости от того, как будет лежать луч. Например, для швеллера и двутавра, если вы хотите их установить (т.е. больший размер направлен вверх — [ и Ι ), нужно выбрать «х-х».

Расчет прогиба:

J req — минимально допустимый момент инерции.Подбирается по тому же ассортименту и по тем же принципам, что и W req.

Прочие параметры:

Количество балок — общее количество балок, которое получается при их укладке на стену Х с шагом Р .

общий вес — вес всей длины балок A .

Цена — стоимость приобретения металлических балок перекрытий.

Швеллер

— один из видов профилей из конструкционной стали.В поперечном сечении он имеет форму буквы «П». Такая форма обеспечивает швеллеру такие показатели жесткости, которые позволяют использовать его в самых разных отраслях – от тяжелого машиностроения до строительства загородных домов. Швеллеры применяют в автомобиле- и вагоностроении, из них делают различные опоры и ограждения, используют для укрепления въездных ворот и оконных проемов.

Цифры, буквы и ГОСТ

По способу производства бывает гнутый и горячекатаный профиль.Их легко различить даже неспециалисту – горячекатаный швеллер имеет четко очерченную кромку, а гнутый швеллер будет несколько закруглен. Другие особенности различных типов каналов определяются их маркировкой.

В частности, буквы А, Б и С применительно к партиям горячекатаных швеллеров будут означать, что прокатка производилась с высокой (А), повышенной (В) или нормальной точностью (С).

Номер канала указывает на высоту его сечения, выраженную в сантиметрах.

Ширина профиля соответствует ширине полки и может варьироваться от 32 до 115 мм. Маркировка швеллера, например 10Р, отражает его высоту и тип профиля. Высота сечения швеллера, как правило, является основным параметром при его маркировке. Номер канала – это его высота в сантиметрах, а расположенные рядом буквы говорят о том, что сечение канала может быть:

1) с уклоном кромок (серии У и С), где У — уклон, а С или Сб — специальные серии.2) с параллельными ребрами (серии П, Е и Л), где Е – экономичная серия, а Л – облегченная. Буквы С (например — 18С, 20С и др.) можно встретить в изделиях, предназначенных для автомобильной промышленности или для строительства железнодорожных вагонов (ГОСТ 5267.1-90). Иногда встречаются и экзотические виды каналов. Например, ГОСТ 21026-75 определяет параметры швеллеров с гнутым фланцем (используются при производстве тележек для рудников и рудников).

Самые популярные размеры каналов

Наибольшей популярностью у потребителей пользуются каналы с номерами от 8 до 20.Их геометрические параметры в категориях Р (то есть с параллельными гранями) и серии У (с наклоном внутренних граней) совпадают, разница наблюдается только в радиусах кривизны и углах наклона полок.

Применяется в основном для усиления конструкций внутри зданий бытового и промышленного назначения. При ее производстве используются полуспокойные (3ПС) и малошумные (3СП) углеродистые стали, отличающиеся отличной свариваемостью.

Широко применяется в машиностроении, станкостроении и других отраслях промышленности.Также успешно применяется при возведении мостов, стен и несущих опор при строительстве промышленных зданий.

Очень похож на швеллер «восьмерку», но имеет более высокие прочностные характеристики и несущую способность, что позволяет снизить металлоемкость конструкций, возводимых с его участием.

Один из самых популярных видов швеллеров. применяются в строительных конструкциях для жесткого армирования несущих частей, придания им особой прочности и жесткости металлоконструкций.14 канал нормальной точности и повышенной.

Швеллер 20 выполняет роль несущего элемента при армировании мостов, при армировании перекрытий (в том числе сложных) многоэтажных зданий, в кровельных фермах.

Благодаря высоким эксплуатационным характеристикам «двадцатку» часто используют в конструкциях с высокими нагрузками – как динамическими, так и статическими.

Есть и нестандартные применения швеллеров. Перфорированный (т.е. «перфорированный») канал позволяет, например, монтировать металлоконструкции без сварки, что значительно сокращает время монтажа.Для перфорации лучше всего подходят швеллеры с большой высотой полки и большим расстоянием между ними. Такие изделия обозначаются буквами ШП — «Перфорированный швеллер» и чаще всего применяются при возведении временных конструкций (например, строительных лесов) или складских стеллажей.

Для создания таких конструкций лучше подходят швеллеры с небольшими номерами, так как вес стойки (а значит и швеллера, из которого она собрана) не должен быть слишком большим.

При внутренней отделке помещений швеллеры используются в качестве «защитного» каркаса при прокладке проводов высоковольтных электрических сетей.

Швеллеры иногда применяют и в качестве направляющего подъемного устройства, в том числе в качестве пандусов для инвалидных колясок и тележек.

В целом применение швеллеров может быть разнообразным, но все же основное их предназначение – усиление конструкций и способность выдерживать длительные нагрузки.

Сколько может весить канал

Номер канала Вес 1 метра в кг Метров на тонну
5 4,84 206,6
6,5 5,9 169,5
8 7,05 141,8
10 8,59 116,4
12 10,4 96,2
14 12,3 81,3
16 14,2 70,4
18 16,3 61,3
20 18,4 54,3
22 21 47,6
24 24 41,7
30 31,8 31,4

Символы в маркировке канала — как их понимать?

А так как основное назначение швеллера — выдерживать нагрузки, то из его маркировки в первую очередь требуется узнать параметры, которые позволят рассчитать эту нагрузку, а именно состав стали, ее прочность , качество прокатки и так далее.

Что можно узнать из маркировки?

Например, у нас есть упаковка швеллера горячекатаного, на которой написано: 30П-В ГОСТ 8240-97 / Ст3сп4-1 ГОСТ 535-88

Это значит, что перед нами швеллер 30Р — то есть с параллельными гранями и высотой сечения 30 см. Буква В обозначает обычную точность прокатки В, изготавливается из стали Ст3, четвертой категории, первой группы.

Такой же швеллер, но только из стали 09Г2С повышенной точности прокатки, получит обозначение 30П-Б ГОСТ 8240-97/345 ГОСТ 19281-89 , в котором 345 будет означать прочность стали, соответствующую марке 09Г2С.

Но в маркировке А 300х80х6 Б ГОСТ 8278-83/2-Ст3сп ГОСТ 11474-76 буквой А будет обозначаться высокая точность профилирования стальной заготовки (полос) из второй категории стали Ст3сп, из которой изготовлен равнополочный швеллер размерами 300х80х6 (где 300 мм — высота сечения изделия, 80 мм — ширина полок, а 6 мм — толщина полок и стенок)

Типы нагрузок и каналов

А. «Козырек над входом.» К этому типу относятся балки, где есть жесткие крепления. Нагрузка обычно распределяется равномерно. Это могут быть навесы над входами. Для их изготовления используется сварка. Они сделаны из двух швеллеров, прикрепленных к стене, а пространство заполнено железобетоном.

«Междуэтажные перекрытия» Жестко закрепленные однопролетные балки, нагрузка на которые распределяется равномерно. Обычно это балки перекрытий между этажами.

«Опора балконная шарнирная».Балки имеют две опоры с консолью, нагрузка распределяется между ними равномерно, но они вынесены за пределы наружных стен. Это необходимо для создания опоры для балконных плит.

«Для двух перемычек». Это однопролетные шарнирно-опорные балки, на которые действуют две сосредоточенные силы. Обычно это перемычки, на которые опирается еще одна пара балок перекрытий.

«Один джемпер». Это однопролетные шарнирно-опорные балки, где сосредоточена одна сила. Обычно это перемычки, на которые опирается одна балка другого этажа.

После выяснения, к какому типу относится данный канал и куда пойдет основная нагрузка, выбирается формула расчета.

Ориентировочный метод расчета нагрузки на канал

Для расчета необходимо сделать следующее:

Сначала определите общую нагрузку, которая будет действовать на балку, и умножьте ее на стандартный коэффициент запаса по нагрузкам.

Результат умножается на расстояние между лучами (в данном случае это относится к каналам).

Все данные для канала взяты по ГОСТу.

Формула следующая: изгибающий момент Mmax будет равен расчетной нагрузке, умноженной на квадрат длины швеллера. Единицей измерения является килоньютон на метр. (1 кНм = 102 кгсм)

Затем приступайте к расчету необходимого момента сопротивления балки.

Формула следующая: момент сопротивления Wtr будет равен Mmax, который умножается на коэффициенты условий эксплуатации и делится на 1.12 (это коэффициент учета пластических деформаций).

Итак, мы получили нужный раздел. Но необходимо помнить, что номер швеллера должен быть больше необходимого момента сечения.

Начнем с того, что такое перекрытие?

Перекрытие – это конструкция, разделяющая смежные помещения по высоте.

Говоря простым языком, пол – это конструкция для образования перекрытий, как для отделения жилого помещения от чердака и подвала, так и для разделения жилых помещений.Различают межэтажное, цокольное, цокольное и величину выдерживаемой нагрузки (она определяется типом балок и расстоянием между балками перекрытия), а также обшивку балок.

Арматурный каркас для монолитного междуэтажного перекрытия

Требования к полу

Конструкция должна обладать необходимой прочностью, чтобы выдерживать не только нагрузку собственного веса, но и дополнительные — такие как вес людей, мебели, оборудования.Величина предполагаемой нагрузки на квадратный метр пола определяется в зависимости от того, как используется помещение.

Выполняется соответствующий расчет. Вот нагрузки:

  • для цокольных и межэтажных перекрытий — не менее 210 кг нагрузки на кв.м площади перекрытия.

На основании этого определяется, какой брус использовать и как его укладывать.

Нагрузка на один квадратный метр цокольного этажа должна быть не менее 210 кг.

Плиты должны быть достаточно жесткими, чтобы не образовывались прогибы.Деревянные балки пола можно использовать в качестве балок для следующего этажа. Чтобы определить, какую древесину использовать, нужно немного потрогать материал сопротивления. Такой расчет лаг обычно выполняют архитекторы, а те, кто хочет строить своими руками, пользуются таблицами.

При реконструкции или строительстве нового элемента для разделения помещений необходимо позаботиться о звукоизоляции. Как это сделать и какие требования к звукоизоляции определяются нормативными строительными документами.Это требует тщательного закрытия существующих зазоров в местах стыков элементов конструкции и использования соответствующих материалов для заполнения зазора между балками.

Потолки, разделяющие помещение, имеющие при этом перепад температур, должны соответствовать требованиям теплозащиты нормативных документов. Для этого используем изоляционные материалы, которые укладываются между балками. Их количество определяется расчетным путем. Чтобы бревна не стали мостиками холода, к выбору материала для сруба нужно подходить с соответствующими знаниями.

Схема балочного перекрытия, состоящего из балок и внутреннего заполнения.

Любая конструкция пола должна выдерживать длительное воздействие огня. Предел огнестойкости для различных конструкций колеблется от 15 до 50 минут. Железобетонные перекрытия в этом смысле самые стойкие, деревянные — самые слабые. Поэтому перед использованием деревянного бруса необходимо пропитать брус соответствующим огнеупорным материалом или использовать оштукатуривание готовой конструкции.

Вернуться к содержанию

Типы пола

По типу конструкции перекрытия бывают двух видов. Первый тип – лучевой. Он состоит из балок и внутреннего заполнения. Второй тип – бескаркасная конструкция. Безбалочный состоит из однородных элементов, таких как палубные плиты или панели палубы.

Вернуться к содержанию

Деревянные полы с балками

Каркас такого пола – деревянные балки (лаги), которые следует крепить на равном расстоянии друг от друга.Расчет этого расстояния производится в зависимости от сечения балки и ширины пролета между несущими стенами.

Специалисты давно сделали такой расчет. Расстояние между таблицей вам скажет:

Сечение (для деревянной балки) см х см Пролет перекрытия 3 м Пролет перекрытия 3,5 м Пролет перекрытия 4 м Пролет перекрытия4,5 м Пролет перекрытия 5 м
Стержень 5 x 16 0.8 м 0,6 м 0,45 м
Древесина 6 x 20 1,25 м 0,80 м 0,70 м 0,55 м 0,45 м
Балка 10х10 0,60 м 0,45 м 0,35 м
Деревянный брус 14 x 18 1,8 1,48
Балка 15 x 20 2,4 2,0
Балка 16 x 22 2,5

Брусовые конструкции идеально подходят для строительства частного загородного дома.

К сожалению, это далеко не все недостатки полов с использованием металлических конструкционных материалов. Еще к недостаткам такого перекрытия следует отнести:

  1. Образование ржавчины во влажных помещениях.
  2. Необходимость подъемных механизмов при монтаже.
  3. Хорошая звуко- и теплопроводность (с этими недостатками борются обматыванием торцов металлоконструкций войлоком).

Накат на такие балки можно делать не только из досок, но и из горбыля.Это могут быть легкие железобетонные плиты или плиты из других легких и прочных строительных материалов – их применение регламентируется расчетом.

Во избежание коррозии несущих балок применяют железобетонные балки перекрытий. Такие балки укладывают на расстоянии 0,6 -1,0 м. Пространство между балками заполняется легкобетонными плитами или легкобетонными блоками. Поверх такого перекрытия делается стяжка под пол, а потолок штукатурится под побелку, покраску или обои.

Вернуться к содержанию

Безбалочные потолки

Выполняют одновременно и несущую, и ограждающую (разделительную) функции. В их конструкции отсутствуют балки, и они состоят из монолитной плиты или нескольких плит или панелей. Существует три вида безбалочных перекрытий:

  1. Национальные сборные.
  2. Монолитный.
  3. Сборно-монолитный.

Сборные перекрытия нельзя собирать вручную, так как для этого требуется подъемный механизм и стропальщики.Зато такое перекрытие быстро монтируется и выдерживает большие нагрузки. Собирается из пустотелых или П-образных железобетонных плит. Для монтажа перекрытий можно использовать деревянные лаги.

Чаще всего делают своими руками. Это можно делать постепенно и медленно. Самым трудоемким и ответственным этапом его выполнения является установка подвесной опалубки и арматуры. Заливка слоя бетона 8 – 12 см по сравнению с этими кропотливыми работами кажется отдыхом.Заливаем бетон марки М200 своими руками, используем любую арматуру.

Для укладки пола на такую ​​конструкцию целесообразно настелить деревянные лаги. Для пола из линолеума или плитки лаги укладывать не нужно.

Расчет межэтажных балок программа. Деревянный пол на лагах: технология монтажа лаг

Домовладельцы продолжают охотно останавливать свой выбор на многослойных деревянных конструкциях, несмотря на не слишком долгие сроки их эксплуатации. Ведь они отличаются экологичностью, малым весом и сравнительно невысокой стоимостью.Но если различные искусственные материалы (кирпич, пенобетон, газосиликатные блоки) успешно конкурируют с деревом при возведении стен, то при устройстве полов преобладающим материалом для лаг по-прежнему остается дерево. Однако при изготовлении многослойных конструкций из дерева теперь используются не только деревянные бревна, но и изготовленные из прочных полимеров.

  • Что такое лаги?
  • Функции, выполняемые лагами
  • Выбор материала для лаг
  • Пропитка для лаг
  • Сечение и размеры лаг
  • Шаг между лагами

Что такое лаги?


Этим термином обозначают поперечные или продольные балки, уложенные на основание помещения.На них уже закреплены доски, образующие горизонтальную ровную поверхность пола.

Лаги можно использовать независимо от того, из какого материала выполнено основание пола:

  • бетонная плита;
  • балки перекрытий;
  • даже обычный грунт.

Во всех вариантах используется примерно одинаковая конструкция, отличия только в способах крепления лагов.

Функции, выполняемые лагами

  • Создайте плоскую горизонтальную поверхность для пола.
  • Равномерно распределяйте нагрузку на фундамент.
  • Оставьте воздушный зазор между основанием пола и его финишным покрытием. Это пространство обычно используется для прокладки коммуникаций, а иногда даже для хранения определенных предметов.
  • Чаще всего пространство между лагами заполняется звуко- и теплоизоляционным материалом, за счет чего в помещении станет заметно теплее и тише.
  • Гнилое или треснувшее бревно можно быстро заменить новым, не затрагивая основание пола.

Выбор материала для лаг


Решая, какие лаги выбрать, нужно помнить, какими свойствами должен обладать их материал:

  • ровность;
  • сила
  • ;
  • минимальная деформация при номинальной нагрузке.

Решая, какие лаги использовать для пола, нужно иметь в виду, что для их изготовления могут использоваться различные материалы, наиболее традиционным из которых является дерево, хотя выбор лаг для перекрытия может падать и на железобетон, металл или пластик.Регулируемые конструкции из металлических швеллеров или железобетона также встречаются, хотя и не часто. С помощью особо прочных лаг допустимую нагрузку на пол можно увеличить в несколько раз. Чаще всего такие элементы используются при строительстве промышленных зданий или общественных помещений.

Для лагов можно использовать:

  • бруски тесаные из бревен диаметром не менее 160 мм;
  • бревен диаметром 150 мм, которые просто обрезаются;
  • можно использовать и доску для бревенчатого пола, если несколько таких досок сложить в стопку высотой 200 мм, стянуть и поставить на концы;
  • прямоугольный деревянный брус, сечение которого соответствует расчетным нагрузкам перекрытия;
  • самые удобные готовые регулируемые бревна.

Выбор дерева для лаг:

  • Так как при выборе бруса для бревенчатого пола качество древесины играет меньшую роль, то чаще всего предпочтение отдается самой дешевой сосне или ели … Однако применение этих материалов требует подготовка соответствующей гидроизоляции пола.
  • Лаги из лиственницы для полов, которые не боятся воздействия воды, но сразу приводят к значительному удорожанию данного инженерного решения.
  • Также устойчива к влаге осина , поэтому она дороже ели и сосны.


В любом случае, задумываясь о том, из какой древесины лучше выбрать бревна, не стоит тратить лишние деньги на пиломатериалы первого и высшего сорта, так как второго будет вполне достаточно. Но при этом не стоит опускаться до третьего сорта, имеющего большое количество сучков, ведь лаги остаются несущими элементами, и если для них внешний вид не имеет значения, то и прочность должна оставаться все равно высокой.

Поэтому нельзя допускать наличия трещин, посинения и гнилых участков – такие материалы не прослужат положенный срок.

Также большое внимание следует уделить геометрии бруса, чтобы он не погнулся, не перекрутился и не деформировался иным образом, так как выровнять изделия из него будет крайне сложно, особенно если длина лаг значительна.

Лучше всего, если вы сможете купить пиломатериалы, высушенные по специальной технологии, после чего они будут иметь остаточную влажность всего 12%.Но такой материал и дома, до его установки, необходимо хранить в сухих условиях.

Не следует использовать для лаг пола брус с остаточной влажностью выше 15-18%, так как после окончательного высыхания они могут повести, а это грозит общей деформацией всей конструкции пола, появлением на нем неустойчивых зон и появление неприятного писка.

Если брус требуется укладывать на железобетонное основание, то под него необходимо подложить вспененный полиэтилен.Если лаги опираются на опорные столбы из кирпича, то между ними, а также между землей и столбом следует проложить полиэтилен. Кроме полиэтилена гидроизолировать дерево от кирпича можно с помощью рубероида.

Пропитка для деревянных лаг


Если используются пиломатериалы, то настоятельно рекомендуется пропитка лаг пола различными антисептическими составами и антипиренами, что предохраняет элементы конструкции от поедания точильщиками и грызунами, грибком и плесенью, а также в целях пожарной безопасности…Таких составов придумано много, есть даже такие, которые обладают двойным действием. Они не только придают древесине антисептические свойства, убивая различных биологических животных, но и значительно повышают ее устойчивость к огню, так как содержат антипирены.

Состав необходимо развести до необходимой концентрации, хотя чаще они продаются уже готовыми к применению. Пропитку можно наносить либо кистью, либо распылением, а небольшие предметы, такие как подложки для лаг пола, можно просто окунуть в этот раствор.Для антисептической обработки требуется расход примерно 100 мл раствора на квадратный метр поверхности.

Эту обработку лучше провести дважды — дать впитаться и высохнуть первому слою, что займет около часа при плюсовых температурах, а затем повторить обработку.

Перед обработкой брусья необходимо тщательно очистить от грязи, следов краски, извести и т.п. Обрабатывать влажную древесину нет смысла по следующим причинам:

  • состав значительно хуже впитывается во влажную древесину;
  • после пропитки процесс высыхания материала значительно замедляется.

То есть древесину влажностью более 25% обрабатывать нельзя, хотя эта влажность уже не позволит получить идеальный результат.

Сечение и размеры лаг

Надежность конструкции будет зависеть не только от выбора материала, но и от того, как подобрать лаги для пола, правильно их рассчитав. Еще до покупки бруса необходимо рассчитать его длину и сечение:

  • Длина лагов пола должна соответствовать размерам помещения, в котором будет монтироваться пол, но при этом быть меньше на 20-30 мм, чтобы исключить деформацию от перепадов температур.
  • Брусья применяют для лаг прямоугольного сечения с соотношением сторон 1,5 х 2. Если пол опирается на деревянные балки внахлест, то сечение лаг будет зависеть от длины пролета между соседними элементами, на которые будет опираться лага.


При утеплении пола

В случае утепления пола теплоизоляционным материалом необходимо оставлять вентиляционный зазор между утеплителем и финишным покрытием, имеющий толщину не менее 2 см, а еще лучше — 3-4 см.Поэтому в этом случае брус нужно брать с этой добавкой в ​​вентиляционный зазор.

При установке лаг на грунт

А если бревна опираются непосредственно на землю, то необходимо будет дополнительно учитывать толщину рулона, который укладывается на черепные бруски, прикрепленные к бревнам. Лучше всего покупать брус, сечение которого имеет определенный запас.

Если пол укладывается по земляному основанию, то можно сэкономить на дорогих балках большого сечения.Его можно заменить более тонкой балкой, уложить на более короткие пролеты и опереть на вкопанные в землю кирпичные столбы. Расстояние между столбами должно быть 120 см, а сами они выполнены из красного кирпича, так как силикатный можно использовать только в тех случаях, когда водоносный слой находится глубже двух метров.

Конечно, железобетонные или металлические балки перекрытия будут иметь меньшее сечение, потому что они намного прочнее дерева и меньше гнутся.

Шаг между лагами

Расстояние между соседними лагами зависит от толщины верхнего настила: чем оно толще, тем больше шаг между опорами, так как толстое покрытие будет меньше прогибаться под нагрузкой.Чтобы узнать точное соотношение, можно воспользоваться специальной таблицей, в которой указано, что:

  • для досок толщиной 20 мм, необходимый шаг опор 30 см;
  • для досок 25 мм — 40 см;
  • для досок 30 мм — 50 см и т. д.

Вместо стола можно использовать правило — увеличение толщины бруса на 5 мм позволяет увеличить шаг на 100 мм.

Лаги для пола под фанеру, более устойчивые к изгибу, рассчитываются несколько иначе.При этом фанера толщиной 15-18 мм может опираться на лаги, отстоящие друг от друга на 40 см. Фанера крепится к лагам сразу в нескольких местах. Лаги укладываются так, чтобы листы фанеры закреплялись на них по углам и по центру. То есть край листа должен располагаться посередине бруска.

Какие лаги вы предпочитаете: деревянные или металлические? Какая древесина? Дайте нам знать в комментариях — ваш опыт важен для нас.

При строительстве дома частному застройщику редко приходится выбирать тип этажа.Из железобетонных изделий, металлических или пластиковых двутавров и деревянных бревен выбор обычно остается за последними. Но перед застройщиком встанут вопросы: какой брус использовать для лаг пола, как правильно выбрать породу древесины, сечение и как рассчитать оптимальное количество материала.

Почему лагает

Укладка лаг на пол
Конечно, ценовая доступность – важный аргумент при выборе лаг для устройства покрытия пола или между этажами, но не единственный и не самый главный.Использование этого варианта позволяет в случае самостоятельной работы выполнять все операции вручную, без привлечения специальной техники. Даже несмотря на то, что этот способ устройства перекрытия проигрывает многим другим вариантам по долговечности, он имеет неоспоримые функциональные преимущества, одни из которых определяются свойствами древесины, а другие – конструктивными особенностями. Среди этих преимуществ можно выделить следующие:

  • обеспечение равномерного распределения нагрузки от дома к фундаменту, несмотря на отсутствие существенного увеличения веса всего здания;
  • возможность устроить надежный теплоизоляционный слой , для чего можно использовать широкий ассортимент утеплителей: от керамзита и опилок и заканчивая изделиями из минеральной ваты или пенополистирола;
  • оптимизация прокладки инженерных сетей жизнеобеспечения дома , которые можно аккуратно разместить в подземном пространстве;
  • возможность регулировки уровня пола ;
  • быстрый монтаж , который не представляет особой сложности даже для начинающего строителя и который можно выполнить за очень короткое время.

Конечно, это далеко не весь перечень преимуществ данного вида перекрытия. Также следует отметить, что правильно смонтированный пол на лагах не требует специального выравнивания и процесса устройства чернового основания, а потому укладка напольного покрытия не составляет труда.

Лаги: основные требования к материалам

В принципе, лаги, представляющие собой деревянные балки, можно укладывать на любое основание, в том числе прямо на землю. Размеры сечения лаг могут быть разными, но, как правило, соотношение сторон должно быть от 1:1.5 к 1:2. С каким сечением выбирать лаги, определяется конструктивными особенностями пола, а также нагрузкой: несущей и динамической.

Для работы удобнее всего приобрести готовые изделия, но вполне возможно изготовить их самостоятельно, используя подходящую древесину. Особых требований к ней нет, кроме того, что она должна быть естественной влажности, в идеале – 18-20%. Самая популярная порода дерева для их изготовления – сосна, хотя успехом пользуется и ель с пихтой.Лиственница используется реже из-за ее более высокой цены. А вот в случае, когда есть проблема повышенной влажности или высокого уровня грунтовых вод, это самый оптимальный выбор, но не безальтернативный: бревна из осины прекрасно справляются с этой задачей. К качеству самой древесины нет высоких требований, а для изготовления бревен в основном используется материал 2-го, а то и 3-го сорта.

Лаги перекрытия из сосны

В частном домостроении (при строительстве загородного дома, например) иногда делают лаги даже из обычных досок, предварительно скрепив их саморезами и с обязательной последующей установкой их «на ребро «.В некоторых случаях можно столкнуться с проблемой, что стандартной длины не хватает для устройства перекрытия. Затем используется метод сращивания двух элементов между собой. Наиболее надежным вариантом является стыковка «в полдерева», образующая своеобразное замковое соединение, но допустим и «стык» — альтернативный способ стыковки. В этом случае перед лагами обязательно устраивают опору (кирпичный столб, например) или колонну (если речь идет о межэтажном перекрытии).

Как правильно рассчитать сечение лаг

Для того, чтобы определить, какое сечение бруса подходит для устройства перекрытия по лагам, необходимо учитывать следующие данные:

  • максимальная рабочая нагрузка … Например, при строительстве жилого дома нужно ориентироваться на значение 300 кг/м 2 ;
  • длина пролета между опорами , которыми могут быть поперечные балки, деревянные обвязки, опорные стойки или другие элементы конструкции, на которые будут опираться лаги своим концом;
  • толщина материала используется для устройства отделки;
  • требуется зазор для устройства естественной вентиляции, который обычно составляет от 2 до 5 см.

Учитывая тот факт, что бревна по сути являются балками, работающими на изгиб, их монтаж осуществляется с опорой на более узкую кромку.Это обеспечивает максимальную жесткость даже при небольшом сечении стержня. Например, для 3-метровых пролетов подойдет брус сечением 80х150 мм или 100х180 мм, для 4-5-метровых пролетов — 100х180 мм и 150х200 мм, а для 6-метровых пролетов подойдет материал размерами 180×220 мм. мм понадобится.

Лаги перекрытия клееные

Иногда допускается установка лаг для пола в доме из бруса меньшего, чем необходимо, сечения … В этом случае можно сэкономить на самой древесине, но придется потратить деньги на закупку красного кирпича и установку специальных опор для бревен.Как правило, такая «экономия» вполне оправдана в случае возведения плит перекрытия в условиях повышенного уровня грунтовых вод, то есть когда об укладке их на грунт не может быть и речи. Столбы не только помогут защитить дерево от негативного воздействия влажной среды, но и снизят нагрузку на брус за счет уменьшения пролета. В этом случае можно использовать брус меньшего сечения.

Для правильного расчета сечения материала следует обратиться к специалистам, которые на основании предоставленных данных о предполагаемых нагрузках, а также породе древесины и ее влажности произведут необходимые расчеты для получения оптимальный результат.В крайнем случае можно воспользоваться онлайн-калькуляторами, размещенными на специализированных сайтах.

Шаг и количество материала

Лаги укладываются параллельно друг другу с определенным шагом (расстоянием) между ними. Это значение зависит от:

  • плановая нагрузка;
  • сечение бруса лаг;
  • вид и толщина материала для настила: если для него используется тонкий листовой материал, то шаг необходимо уменьшить, а если используются доски толщиной 30 мм, то, наоборот, можно повысился.

В свою очередь от размера шага будет зависеть количество лаг и, соответственно, количество материала для их изготовления. Поэтому при расчете шага следует отталкиваться от длины или ширины помещения в зависимости от того, в каком направлении будут укладываться бревна. Далее учитывается сечение бруса, который будет для этого использоваться, а также учитывается, что крайние лаги устанавливаются на расстоянии 20-30 см от стены. То есть нужно решить обычное арифметическое уравнение:

шаг равен длине помещения, деленной на сумму ширины бруса и отступа от стены

Соответственно, чтобы узнать количество необходимых единиц материала для этого нужно:

длина помещения делится на сумму ширины всех лаг, размера ступени и отступа от стен.

Особенности устройства перекрытия на лагах

Как правило, древесина, используемая для устройства лаг, не имеет специальной обработки и поэтому должна быть защищена. Помимо необходимых гидроизоляционных работ следует провести обработку антисептиками и антипиренами.

Прежде чем приступить к монтажу лаг, следует определиться, каким способом и с использованием каких креплений будет выполняться эта работа. Традиционно долгое время не было альтернативы гвоздям, но более эффективно и надежно использовать систему с использованием металлических уголков с цинковым напылением для защиты от коррозии.Для их крепления используются саморезы. В случае монтажа перекрытия по лагам на бетонном основании или ростверке следует использовать дюбели, но предварительно обязательно выполнить гидроизоляцию, для чего с успехом применяют различные мастики или рубероид.

Крепление лаг к бетонному основанию

При установке лаг всегда учитывается направление их укладки. Это особенно важно при устройстве пола из досок, так как они должны располагаться на линии солнечного луча.Поэтому лаги необходимо устанавливать перпендикулярно ему. А вот в прихожих, кухнях, террасах, то есть в тех помещениях, где движение в доме наиболее интенсивное, эстетикой иногда можно пожертвовать ради практичности и надежности. При этом бревна должны располагаться перпендикулярно направлению движения.

Одним из самых сложных и важных моментов при укладке лаг является процесс горизонтального выравнивания . На помощь приходят специальные подъемно-регулировочные приспособления, изначально опробованные на пластиковых лагах.Сам механизм довольно прост и представляет собой пластину со штоком, снабженным резьбовым соединением «гайка-болт», с помощью которого регулируется высота бревна. Такая система оказывается очень полезной при эксплуатации, например, при усадочных проявлениях, о которых будет сообщать «музыкальность» пола в виде скрипа.

И, наконец, приступая к устройству перекрытия по лагам, следует знать, что несмотря на достаточно простую и незамысловатую систему монтажа, процесс этот достаточно трудоемкий и ответственный.Кроме того, объем работы может сильно различаться в зависимости от того, что будет выступать опорой или основанием для отставания. Самым сложным вариантом является установка лаг на грунт, а самыми простыми видами можно считать работы на бетонном основании или работы, связанные с устройством межэтажных перекрытий.

Несмотря на относительно короткие сроки эксплуатации многослойных деревянных конструкций, их малый вес, экологичность и экономичность действуют на владельцев убедительно. Если в области возведения стен из натуральной органики пенобетон, кирпич, газосиликатные блоки еще могут составить конкуренцию, то в области перекрытий по-прежнему лидирует пиломатериал.В основном для устройства многослойных деревянных конструкций используют лаги перекрытия, изготовленные из прочных полимерных соединений или дерева.

Что привлекает владельцев пола со своеобразными воздушными подушками, образованными укладкой полимерных или деревянных блоков? В список преимуществ входят важные пункты, такие как:

  • отличные теплоизоляционные характеристики;
  • доступность пиломатериалов;
  • формирование минимальной нагрузки на фундамент, на балки или бетонные плиты перекрытий;
  • возможность поднять плоскость пола на любой уровень;
  • снижение стоимости строительных материалов;
  • скорость возведения конструкции деревянного пола, не заставляющая ожидать затвердевания стяжки;
  • наличие удобного технологического пространства для установки коммуникаций;
  • обеспечение оптимального микроклимата внутри зданий или помещений;
  • возможность выполнить укладку деревянных полов по лагам самостоятельно.

Устройство полов по лагам — быстро, экономно, надежно

Кроме того, грамотно выполненное устройство пола по лагам позволит исключить довольно затратный процесс выравнивания, так как полностью выполняет свою функцию. Наличие вентиляционных пустот в конструкции пола продлит срок эксплуатации используемого для обустройства пиломатериала, который еще рекомендуется обрабатывать антисептиками, старением дерева и огнезащитными составами. Вместо антисептика экономные хозяева могут использовать битум.

Дизайн и технические характеристики

Полы с лагами можно укладывать на земляное основание и на перекрытия, сооруженные из тяжелых деревянных балок или железобетонных плит. Вне зависимости от типа основания для возведения пола используются идентичные материалы.

Из чего можно сделать лаги?

Лаги — поперечины пола, поверх которых укладывается финишное покрытие. Крайне редко в качестве лаг используют металлические и железобетонные балки, чаще всего деревянные бруски или прогрессивные полимерные изделия.Деревянные бруски выбирают в основном из-за их дешевизны, полимерные из-за скорости возведения и простоты монтажа.


Лаги — поперечины, чаще всего деревянные или полимерные

Примечание. Вместо бруса, который по каким-то причинам не удалось приобрести, можно использовать доски, подобранные в соответствии с размерами сечения бруса, сшитые между собой попарно. Допускается превышение размеров поперечного сечения. В таких случаях монтаж лаг пола из обшитых досок производится на ребро.

Строители срубов и по сей день используют вместо бруса даже обтесанные с трех сторон бревна одинакового диаметра. В режиме жесткой экономии бревна вполне могут заменить древесину. Единственное условие – перед укладкой они должны пролежать около года в сухом помещении.

Правильный выбор раздела

Сечение брусков, выбранных для настила по лагам, напоминает прямоугольник высотой, кратной 2, шириной, кратной 1,5 (соотношение сторон в сечении 2×1.5). Если пол устроен по деревянным балкам перекрытия, то на размер сечения брусьев будет влиять величина пролета между элементами, на которые они будут опираться.


Сечение бревна зависит от толщины и прочности напольного покрытия

Обратите внимание тем, кто планирует обустроить конструкцию пола теплоизоляционным слоем. Между нижней плоскостью чистового покрытия и уложенным между лагами утеплителем должен быть вентиляционный зазор не менее 2 см (лучше 3-4 см).Это значит, что брус нужно покупать с учетом размера вентиляционного зазора. Если конструкция перекрытия опирается на грунт, также необходимо будет учитывать толщину рулона, уложенного на черепной блок, прикрепленный к лагам.

Брус рекомендуется приобретать с «запасом» в размерах сечения для пола по лагам. При устройстве пола над земляным основанием, чтобы не использовать слишком дорогой брус большого сечения, размер пролета уменьшают, устанавливая кирпичные столбы.Промежуточное расстояние между опорами 1,2 м. Изготавливаются из красного кирпича М100, силикатный применим только в том случае, если уровень залегания водоносного горизонта ниже двух метров.


План укладки пола на лагах с упором на кирпичные столбы

Грамотная укладка пола на лагах с кирпичными столбами предполагает равенство расстояний между рядами опор и между элементами бруса. Перед сооружением кирпичных опор под каждую из них заливается фундамент размером 40×40 см.Фундамент можно отливать и в виде ленты под целый ряд кирпичных столбов. В каждом ряду опорный столб по два кирпича, высота опоры зависит от уровня элементов, на которые будет опираться балка (балка нижней обвязки, ростверк из бетона).


Высота кирпичного столба определяется высотой элемента, на который будет опираться брус

Шаг установки лаг

Шаг между лагами – важный параметр, на основании которого производятся расчеты расхода материалов.Можно начертить план комнат и точно рассчитать, сколько потребуется бруса и кирпича с цементом, если пол будет уложен не на перекрытия. Это величина между осями элементов, расположенных параллельно друг другу. На величину шага влияет мощность отделочного покрытия и его прочностные характеристики. То есть при укладке покрытия, способного выдержать большую нагрузку, расстояние между лагами пола можно увеличить.

Перед укладкой тонких материалов придется часто устанавливать лаги (0.3-0,4 м для укладки досок толщиной до 24 мм). Для досок толщиной 50 мм расстояние между осями бревна может быть 1 м. В основном для обустройства дома используется доска 40 мм, лаги укладываются с расстоянием между осями 70 см. Уменьшение шага между элементами, а также увеличение сечения повысит прочность конструкции, но и увеличит расходы. Только хозяин может решить, что для него важнее.

Укладывая пол на лаги своими руками следует помнить, что отступ крайнего элемента от стены не должен превышать размер шага между лагами.Обычно от стены отступают на 20-30 см.

Геометрические ориентиры для укладки

Ориентация в пространстве – важная составляющая правильного расположения пола. Тем, кто хочет знать, как правильно класть лаги на пол, следует придерживаться следующих строительных правил.

  • Опалубка в холлах и гостиных выполняется по направлению потока естественного света. Лаги располагаются «поперек» досок.
  • В тамбурах, коридорах и других помещениях с интенсивным движением доски укладывают по ходу движения, лаги, естественно, в направлении, перпендикулярном направлению элементов настила.


Лаги укладываются «в крест» к доскам пола

Примечание. Если конструкция пола укрепляется путем установки двух прослоек из бруса, верхний слой укладывается «в крест» к предыдущему.

Способы монтажа

Раньше бетонную плиту или бревна крепили к балкам просто гвоздями. Не лучший и не долговременный метод был заменен креплением металлическими оцинкованными уголками. Инструкция «как крепить лаги к полу» гласит:

  • Уголки крепятся саморезами.
  • Одна из угловых плоскостей крепится к брусу.
  • Глубина проникновения самореза в брус 3-5 см.
  • Угол крепится к планке нижней обвязки таким же образом.
  • К кирпичной опоре или бетонному ростверку, которые необходимо покрыть слоем гидроизоляции, крепление производится дюбелями.

Вместо уголка можно использовать П-образный крепеж.


П-образное приспособление для крепления бруса

Часто бывает, что стандартной длины бруса не хватает.Элементы можно стыковать двумя способами:

  • близко друг к другу;
  • с помощью выреза, называемого «в полу дерева».

Внимание. Места стыковки следует усилить, пришив гвоздями к одной, а лучше к двум сторонам бруса куски пиломатериала длиной 1 м.


Способы соединения бруса «с полом бревна»

При установке бруса расстояние между точками соединения бруса должно быть не менее 50 см.

Последовательность работ по устройству настила по грунту

Практичный демократичный настил на деревянные лаги можно устраивать перед строительными несущими стенами, например, каркасного дома, или в период внутренней отделки… Пол рекомендуется отделывать после всех штукатурных и малярных работ .

При устройстве многослойного пирога над землей работы выполняются в следующей последовательности:

  • Грунт уплотняют вибратором или концом простого бревна.
  • Уплотненный щебень засыпают слоем 5 см, он будет выполнять функцию несжимаемой основы.
  • Цемент заливают в опалубку, специально изготовленную для каждой опоры или для ряда опор.
  • Опоры строятся из кирпича (между основанием для опор и кирпичом должен быть слой гидроизоляции).
  • Над опорой укладывается еще один слой гидроизоляции и звукоизоляционная прокладка.
  • Установить и исправить лаги.
  • Затем кладут черепной блок и делают дощатый настил из дешевого бруса.
  • Следующий слой гидроизоляции снова располагается за берегом.
  • Утеплитель укладывается между лагами.
  • Верхняя плоскость всего установленного бруса выравнивается путем сужения излишков, наличие отклонений выявляется ватерпасом.
  • Обязательно оставляйте вентиляционный зазор между половицами и теплоизоляционным слоем.
  • В завершении укладывают доски пола с отступом от всех стен по периметру на 2 см.Этот зазор необходим для компенсации подвижек древесины под воздействием влаги и температуры. После того, как проводят циклевку и обработку финишным составом (о выполнении этих работ нужно прочитать соответствующие статьи), этот зазор закрывают плинтусом.


Схема устройства пола с лагами на земляном основании

Существует множество решений для выравнивания пола своими руками. Укладка пола деревянными лагами не является исключением.Такой способ укладки пола очень популярен благодаря своей экологичности и практичности, а натуральность материалов создает теплоту, уют и располагающую атмосферу. Деревянный пол всегда ценился как для обустройства в загородных домах, так и в квартирах. И если выбор пал на деревянный пол на лагах, следует определиться, какую древесину выбрать, как именно установить лаги для пола в конкретном помещении, их размер, количество материала и так далее.

Схема устройства деревянного пола по грунту на лагах (с пучинистым грунтом)

Основное назначение лаг – получение ровной поверхности для последующих отделочных работ в доме. Кроме того, они помогают поддерживать режим полноценной вентиляции нижней части пола, тем самым предотвращая гниение древесины. Это особенно важно, если пол уложен на грунт, от которого появляется сырость. Пространство между черным полом и настилом предотвращает проникновение влаги и улучшает звукоизоляцию.Кроме того, есть и другие функции:

  • В этом пространстве можно разместить коммуникации, которые портят вид, если остаются на полу;
  • Лаги
  • обеспечивают равномерность нагрузки на фундамент;
  • Есть возможность, видов которой множество. Керамзит, опилки, минеральная вата и др.;
  • Можно регулировать высоту пола;
  • Балка позволяет получить сплошной пол за счет точек опоры;
  • Установка на бревна гарантирует быструю и легкую установку, с которой справится даже новичок.

Бревна представляют собой деревянные балки, уложенные на основание или непосредственно на землю. Чаще всего приходится использовать брусок с соотношением сторон 1:1,5 и 1:2, но бывают и другие размеры сечения. Все зависит от особенностей перекрытия и нагрузки.

Брус сосны и отрезок используемый для лаг пола

Брус лучше купить готовый, но не исключено и изготовление своими руками, главное правильно подобрать древесину. Идеальная влажность 18-20%.При более высоких значениях готовый пол будет деформироваться после высыхания.

Самый популярный материал – сосна. Также можно использовать ель и пихту. К качеству самой древесины особых требований нет; брус может быть изготовлен из материала второго или третьего сорта.

Возможные варианты изготовления лаг из простых досок, которые соединяются саморезами и устанавливаются на ребро. Если нужны очень длинные балки, их сращивают между собой, создавая замковое соединение или встык.А на стыках устанавливается опора, например, столбы из кирпича.


Выбор материала для лаг

При выборе материала для основания следует помнить, что он должен быть прочным, ровным и иметь малую скорость деформации при нагрузке. Это может быть пластик, металл, железобетон и т. д. Но самым востребованным материалом является деревянный брус.

Так как потребности в бревнах высокого качества нет, выбор обычно падает на ель и сосну, которые очень популярны из-за низкой цены.Но при установке такого дерева в доме лучше продумать систему гидроизоляции.

Лиственница и осина дороже, но незаменимы при повышенной влажности. Лиственница считается оптимальным вариантом, если вам нужна прочность и устойчивость к гниению пола в доме.

Лаги на кирпичные столбы и полный пирог пола по грунту

Если монтаж бруса происходит на железобетонное основание, то предварительно укладывается слой вспененного полиэтилена.А если лаги устанавливаются на кирпичные опорные столбы, то полиэтилен укладывается между бруском и столбом, а также между столбом и землей. Кровельный материал подходит для укладки между деревом и кирпичом.

Перед установкой лаги необходимо обработать антисептиком, чтобы обезопасить себя от различных вредителей. Особенно это касается деревянных домов, где могут завестись жуки-древоточцы.

Определение сечения и размеров

Насколько надежной будет конструкция, зависит не только от того, какой материал используется, но и от правильности расчетов.Перед приобретением бруса нужно определиться с его длиной и толщиной. Длина должна быть такой же, как длина и ширина дома, в котором будет укладываться пол. Но лучше оставить зазор и выбрать брус на 20-30 мм меньше. Это делается для того, чтобы предотвратить деформацию в случае перепадов температуры и влажности.


С определением размеров поперечного сечения бруса дело обстоит намного сложнее.Толщина зависит от материала бревна и от расчетных характеристик будущего пола. Основой является максимально возможная нагрузка на перекрытие и размер пролетов между опорными точками лаг. В жилых домах за максимальный показатель нагрузки принято принимать 300 кг на кв.м.

Имеется таблица, отображающая зависимость толщины балки от длины пролета между ее опорами. Обычно при длине 2 м используют брус сечением 110х60 мм, при длине 3 м – 150х80 мм, а для четырехметрового пролета применяют брус сечением 180х100 мм.Можно проследить закономерность: чем больше пролет, тем толще брус.

Размеры сечения лаг в зависимости от пролета помещения

Форма самого сечения обычно прямоугольная. Брус устанавливается на ребро, чтобы бревна выдерживали высокое давление. Этим достигается максимальная жесткость бруса.

Но не стоит зацикливаться на таблице соотношений, так как толщина лаг при необходимости может быть больше. Например, если вы планируете укладывать толстый слой утеплителя.

Следует иметь в виду, что для нежилых помещений показатель уровня нагрузки более 300 кг на кв.м. И вам придется сначала его рассчитать и только потом подбирать подходящие лаги, исходя из полученных данных.

Если балки выполнены не из дерева, а из металла или железобетона, допускается меньшая толщина. Это связано с тем, что такие материалы более устойчивы к нагрузкам, меньше гнутся.

Расстояние между лагами выбирают в зависимости от толщины покрытия, которое будет использоваться для пола.Ведь чем толще настил, тем больше может быть шаг между лагами, так как толстое покрытие меньше подвержено прогибу при воздействии нагрузок. Для установления такого соотношения также существует специальная таблица. При толщине доски 20 мм шаг 30 см; 25 мм — 40 см; 30 мм – 50 см и т. д. А можно воспользоваться следующей формулой: при увеличении толщины бруса на 5 мм длина шага увеличивается на 100 мм.

Расстояние между лагами в зависимости от толщины половой доски

При использовании или расчеты немного отличаются.Это связано с более высокой жесткостью на изгиб. Здесь для бруса толщиной 1,5-1,8 см можно допустить расстояние между бревнами до 40 см. И такие материалы крепятся к бревнам в нескольких местах. Лаги располагают таким образом, чтобы можно было закрепить настил по краям и посередине. При этом кромка листа подходит только до половины бруса, а не по всей его ширине.

Укладка лаг

Деревянные лаги можно устанавливать на любое основание при соблюдении правил монтажа.Для ящика вам понадобится:

  • Стержни,
  • Уровень,
  • Отвертка,
  • Головоломка,
  • Крепеж.

При устройстве пола на лагах можно использовать как простую конструкцию, так и. В регулируемой конструкции саморезы способны выравнивать лаги. Брусья можно не крепить к основанию пола, но есть риск разрушения всей конструкции из-за смещения лаг.


Помимо этих инструментов вам могут понадобиться и другие.Для установки лаг на бетон или грунт понадобится ручная перфоратор. Сначала устанавливаются опоры, для которых делаются ямки глубиной до 10 см, засыпанные песком и заливаемые водой. На песок кладут пленку, а на пленку кладут кирпичную опору, которую закрывают рубероидом. На эти опоры можно установить бруски, закрепив их к стенам с помощью оцинкованных уголков.

Если в качестве основания выступают деревянные балки, важно определить направление балки. Если брус уложен поперек балок, лаги лучше закрепить саморезами, обработать балки антисептиком, а отверстия просверлить во избежание раскола.При параллельном креплении бруса относительно балок лаги устанавливаются как сверху, так и по бокам.

Для бетонного пола используется вспененный полиэтилен с пленочным слоем, который создает гидроизоляцию и снижает теплопотери. Брус распределяется по всей поверхности с определенным шагом. Далее выравнивается основание и фиксируются лаги. Также можно установить брус с помощью подставок. Сначала к потолку крепятся опоры, а уже к ним при помощи саморезов крепятся лаги.

Пол в доме играет огромную роль. А чтобы она была ровной и красивой, следует серьезно отнестись к подготовке перед монтажом. При устройстве пола по лагам важно правильно рассчитать их размеры, количество материала, расстояние между балками и параметры самого дома. Если четко следовать инструкции по укладке пола на лаги, поверхность не будет прогибаться и скрипеть, а будет только приносить радость и уют жильцам дома.Ведь, несмотря на простоту монтажа, процесс укладки такого пола очень ответственный. И лучше постоянно контролировать все действия, чтобы не допустить ошибок. Если вам есть, что добавить, или вы хотите оставить свое мнение о статье, пишите в комментариях!

Балки перекрытия или лаги перекрытия являются несущей конструкцией дома, поэтому перед тем, как приступить к самостоятельному монтажу лаг пола в срубе дома или бани настоятельно рекомендуем вам особенно внимательно подойти к выбору материала и правильно рассчитать конструкция пола.

Для изготовления плит перекрытий лучше всего использовать сухой первосортный материал, пропитанный огнезащитным составом.

Балки чаще всего встраиваются в:


Как обеспечить прочность полов и удобство монтажа

Предварительно разметив места врезки балок, в бревне делают пропилы и вставляют в них наглухо балки на расстоянии около 600 мм друг от друга.Это расстояние между балками обеспечивает необходимую прочность перекрытий. Большинство видов утеплителя выпускается шириной ровно 600 мм, что обеспечивает удобный монтаж тепло- и шумоизоляции. При таком способе монтажа лаг нет необходимости дополнительно крепить их к стене.

Лаги перекрытия можно монтировать и после сборки сруба, закрепляя их к стене с помощью специальных кронштейнов и саморезов. На строительном рынке сейчас огромное разнообразие крепежа.Но более правильный и надежный способ установки — первый!

Вопросы, возникающие в процессе строительства

При строительстве бревенчатого дома, бревенчатой ​​бани Естественно возникают вопросы: В каком сечении заделывать балки перекрытий (пола, потолка)? Какую нагрузку выдерживают деревянные бревна (балки)? Какая максимальная длина бруса возможна для какого сечения доски, бруса, бревна?

На основании приведенной ниже таблицы легко рассчитать сечение бревна в зависимости от его длины.Данные приведены для стандартных пролетов шириной от 2 до 6 метров, при частоте рубок через 600 мм (расстояние между бревнами 600 мм) Расчетная нагрузка 300 кг на 1 кв. метр. В таблице указаны разрывные нагрузки для этих лаг в кг на квадратный метр.

Проще говоря, цифры на цветном фоне – это нагрузка в килограммах на 1 м2, при которой перекрытие просто порвется. Но для того, чтобы пол не «пружинил» есть еще и индикатор прогиба балки. Синий фон — пол не будет «пружинить», желтый — максимально допустимый, а красный фон — пол прогнется под нагрузкой на 300 кг больше допустимой нормы.

Таблица для расчета разрушающей нагрузки (кг/м2) на лаги (балки) перекрытий сруба.

длина бревна м 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
секция лаги мм
Доска 100×50 733 587 489 419 367 326 293 267 244
Доска 150х50 1650 1320 1100 943 825 733 660 600 500
Доска 200×50 2933 2347 1956 1676 1467 1304 1173 1067 978
Балка 200×100 5867 4693 3911 3352 2933 2607 2347 2133 1956
Балка 200×200 11733 9387 7822 6705 5867 5215 4693 4267 3911
Журнал 200 6912 5529 4608 3949 3456 3072 2765 2513 2304
Журнал 220 9199 7359 6133 5257 4600 4089 3680 3345 3066

Синий выделены в таблице значения безопасности

Желтый значения в таблице выделены максимально допустимый прогиб балки для данных условий

Красный выделенные значения недопустимы при прогибе (более чем в два раза превышающем допустимую норму) балок для данных условий.

Примечание: Дополнительную жесткость балке можно также придать путем сращивания двух или более досок по толщине.

Рассмотрение жалоб на шум в квартирах

Рассмотрение жалоб на шум в квартирах

Автор: Джун Мун

Технический помощник / Развитие рынка и доступ к рынку, Канада Wood Korea

22 марта 2021 г. Ключевые слова Корея: звук

Недавно KBS и SBS, две ведущие южнокорейские телевизионные сети, показали репортажи о поиске фундаментальных решений для борьбы с нежелательным межэтажным шумом.

Поскольку более 85% жителей Сеула и его окрестностей проживают в квартирах, споры между недовольными соседями из-за шума резко возрастают. По данным Корейской службы статистической информации, 88% жителей утверждают, что живут в стрессе из-за межэтажного шума, что является серьезной конфликтной проблемой в многоквартирных домах.


Статистические данные по типам квартир, в которых возникает шум между этажами.

Статистическая разница между квартирой (1) и многофункциональной квартирой (2) огромна: 80% против 0.8%. Различие касается различных структурных конфигураций, используемых, поскольку многоцелевые квартиры строятся с колоннами и балками, а обычные квартиры строятся с конструкцией несущих стен.

Использование колонно-балочной конструктивной системы для квартиры дает значительные преимущества, в том числе:

> больше возможностей для изменения внутренних пространств за счет ненесущих перегородок при реконструкции здания;

> Уменьшенная толщина стен позволяет увеличить полезную площадь;

> Уменьшенная нагрузка на фундамент;

> Укороченная конструкция на месте за счет заводского изготовления ненесущих заполняющих стен;

> Улучшенные звукопоглощающие свойства – звуковые волны, генерируемые на верхнем этаже, передаются через колонны и балки несущей стены для рассеивания межэтажного шума.

Квартиры с несущими стенами ранее превозносились как самый эффективный вариант жилья для растущего населения, но оказались с серьезными недостатками.

Средний срок эксплуатации квартир в Корее всего 20 лет против 55 лет в США и 77 лет в Великобритании.

Ожидается, что для решения как проблем с шумом, так и экономичности короткого срока службы, так называемые квартиры «Рахмен» с использованием колонно-балочной конструкции станут более распространенными.Это создает растущие возможности для гибридных конструкций стен с деревянным наполнителем.

Посмотрите видеоклипы:

Перекрытие второго этажа по деревянным балкам: устройство, расчет, размер балки

Одним из важнейших конструктивных элементов любого загородного дома являются межэтажные перекрытия. Они могут быть оборудованы в соответствии с различными методами. В любом случае технология сборки таких конструкций должна соблюдаться неукоснительно.От этого зависит не только удобство проживающих в доме людей, но и их безопасность. Ниже в статье мы разберемся, какие существуют проекты перекрытия второго этажа по деревянным балкам и как собираются такие конструкции.

Основные способы устройства полов

Иногда в загородных домах устанавливаются монолитные перекрытия. Их собирают из готовых железобетонных плит. Такие конструкции отличаются высокой степенью надежности и долгим сроком службы.Но при этом их сборка стоит довольно дорого. Ведь эти плиты много весят. Поэтому приходится поднимать их на стены с помощью автокрана.

Также есть еще один вид напольного покрытия на втором этаже — заливной. Изготавливается такая конструкция из бетонной смеси в опалубке, собранной на стойках. Это тоже достаточно надежный вид перекрытия. Вы также можете собрать его самостоятельно. Однако технология его изготовления все еще очень сложна. Ошибки при заливке монолитной плиты допускать нельзя.

Перекрытие второго этажа по деревянным балкам служит менее плитным или переливным, но совершенно лишено их недостатков. Технология сборки такой конструкции предельно проста. По стоимости этот вид перекрытия недорогой. Строятся эти сооружения, как уже можно судить по названию, на мощеных или бревенчатых брусьях. Собирать их разрешается как в кирпичных или блочных домах, так и в рубленных или экранированных. Именно такие полы устанавливают в загородных домах чаще всего.

Основные элементы конструкции

Самостоятельно собрать межэтажное перекрытие по деревянным балкам достаточно просто. Основными элементами его конструкции являются:

  • Собственно сами балки. Их производят чаще всего из бревен или бруса.
  • Обшивка. Для сборки этого элемента обычно используют обрезную доску толщиной не менее 3 см.
  • Пароизоляция. Такая пленка необходима для того, чтобы влажный воздух с первого этажа не проникал на второй.Использование такой пленки значительно продлевает срок службы такой конструкции, как перекрытие второго этажа из бруса.

В конструкцию мансардного этажа обычно включается и еще один элемент — утеплитель. В этом случае между балками устанавливаются плиты из минеральной ваты и пенополистирола. В некоторых случаях можно использовать и полиуретан.

В конструкцию пола второго этажа теплоизолятор иногда не включают.Но чаще всего его все же используют. В этом случае он выступает в роли звукоизоляционного устройства. В качестве шумопоглотителя в потолке на втором этаже чаще всего используется минеральная вата. Этот материал, во-первых, не горит, во-вторых, выделяет меньше вредных веществ, что очень важно для жилых помещений.

Сколько времени будет стоить сборка

Составляя проект такой конструкции, как перекрытие второго этажа по деревянным балкам, кроме всего прочего, конечно же, необходимо произвести расчет всех необходимых материалов и составить смету.Определить количество досок и утеплителя не составит труда. Для этого нужно знать только площадь пола и размеры самих материалов.

Если второй этаж дома жилой, длину балок определяют, учитывая ширину пролета и необходимые для опирания припуски. Если над домом строится мансарда, расчеты выполняются так:

  • Балки должны быть такими же, как фермы крыши. Это объясняется особенностями конструкции крыши.Часто стропила монтируются на балки. В любом случае эти два элемента должны сходиться на стенах в одной точке.
  • Длина балок рассчитывается исходя из конструктивных особенностей каркаса крыши. Если стропила предполагается крепить к балкам, для расчета их длины к ширине пролета к свесам кровли прибавляют по 40 см с обеих сторон. Если балки предполагается встраивать в стены, их длина должна быть такой, чтобы между их концами и задней стенкой «гнезда» оставалось не менее 3 см для проветривания.

Расчет прочности балок

Чтобы перекрытие второго этажа по деревянным балкам получилось надежным, его опорные элементы должны иметь достаточно большое сечение. Рассчитать необходимую длину и ширину бруса в наше время очень просто. Для этого воспользуйтесь онлайн-калькулятором.

Чтобы расчет балок перекрытия получился точным, необходимо знать следующие параметры:

  • Ширина пролета;
  • Ступенчатая установка луча;
  • Порода древесины, используемая для изготовления пиломатериалов.

Шаг между стропилами крыши частных домов, возводимых в средней полосе России, обычно составляет 80 см. Соответственно, на одинаковом расстоянии друг от друга устанавливаются и балки. Для пролетов стандартных не слишком больших частных домов в 6-9 м обычно берут материал сечением 150х150 мм.

Что еще учесть

Рассчитав балки перекрытия и закупив все необходимые материалы, можно приступать к собственно монтажу конструкции.Однако перед этим желательно выполнить ряд подготовительных мероприятий.

Дерево – материал относительно недолговечный. Со временем из-за сырости брусчатка и доски могут начать гнить. Чтобы как можно дольше задержать этот процесс, перед началом сборки настила все пиломатериалы следует обработать специальным антисептиком. Такие составы обычно защищают дерево от грибкового поражения.

Кроме того, брус и доски должны быть покрыты средствами, снижающими пожароопасность.В случае пожара обработанный таким образом материал, конечно же, будет поврежден. Однако обработанные такими составами брусья и доски не горят, а тлеют. Следовательно, у жильцов при пожаре будет больше времени, чтобы покинуть дом.

Также очень хорошо перед сборкой пола обработать доски и брус от насекомых. Жуки-точильщики в будущем могут доставить немало хлопот хозяевам дома.

Заказ на строительство

После того, как все материалы закуплены, можно приступать к фактической установке конструкции.В доме деревянные полы в таком порядке:

  • Все необходимые материалы и инструменты подготовлены. Для того чтобы балки можно было поднять вверх, скорее всего, понадобится лестница.
  • Сами балки установлены. В монолитных и кирпичных домах балки встраиваются в «гнездовые» стены, оставленные при заливке или кладке стен. При обустройстве последней необходимо учитывать, конечно же, размер балки перекрытия. При сборке мансард брус можно также крепить уголками к мауэрлату.К стенам рубленых домов балки крепятся на специальных элементах — «салазках». Это предотвращает деформации конструкции пола при усадке дома.
  • Днища на балках набиты досками. Со стороны чердака их сначала закрывают пароизоляционной пленкой, а затем на них укладывают плиты утеплителя. Последние следует монтировать так, чтобы они максимально плотно прилегали к дереву.
  • Поверх плит монтируется еще один слой пароизоляции.
  • Залить доски пола второго этажа.

Другой способ монтажа

Перекрытие второго этажа по деревянным балкам, описанное выше, имеет простейшую конструкцию. Используемый в данном случае утеплитель, к сожалению, препятствует проникновению на первый этаж только воздушного шума. Удары легко передаются по деревянному каркасу (через балки и доски). Если в доме нет маленьких детей и некому шуметь, эта простая конструкция может стать идеальным решением.В противном случае лучше устроить в доме потолок на балках несколько другого типа, собрав на втором этаже так называемые плавающие перекрытия. Их конструкция достаточно сложна. Но при желании их можно смонтировать самостоятельно.

Как собирать плавающие полы

После установки балок в этом случае упаковываются и доски первого этажа. Затем укладывается пароизоляция. Между балками устанавливаются жесткие плиты из минеральной ваты или пенополистирола.Затем монтируется еще один слой звукоизоляции. В этом случае плиты упадут уже выше балок, и пол будет полностью ими покрыт.

Можно звукоизолировать межэтажное перекрытие по деревянным балкам и немного иначе. В этом случае также используются пластины из ваты. А вот между балками их не устанавливают. Разместите их над ними сплошным ковром. Материал будет слегка вдавлен между балками, не касаясь планок потолка первого этажа.Далее несколько плит разрезают на полосы. Они необходимы для кладки комнат второго этажа по периметру. В дальнейшем их можно закрыть плинтусом.

Поверх плит заливается бетонная стяжка толщиной около 5 см. Для прочности его нужно армировать 10-миллиметровым прутом. Заливайте бетон так, чтобы он касался нарезанных полосок ваты, а не стен дома. Поверх бетона нужно уложить листы фанеры, а затем — отделочный материал.

Более простой и дешевый способ шумоизоляции

Если вы хотите уменьшить ударный шум со второго этажа, то можно собрать в доме деревянные полы и немного по другой технологии. В этом случае сначала устанавливаются также балки. Затем на них монтируются специальные звукопоглощающие прокладки. Последние следует предварительно замочить или обработать антисептическим составом. При монтаже полов до второго этажа в загородных частных домах обычно используют войлочные или резиновые прокладки.

Эти элементы монтируются непосредственно на балки. На них укладывают (без креплений) лаги.

Добавить комментарий

Ваш адрес email не будет опубликован.
