Ленточный фундамент глубина: Глубина ленточного фундамента в зависимости от его типа и глубины грунтовых вод

Содержание

Глубина ленточного фундамента в зависимости от его типа и глубины грунтовых вод

Бесспорно, что фундамент это – основополагающий элемент любого строения, так как именно он обеспечивает прочность и целостность всей строительной конструкции. Надежность самого фундамента обуславливается многими факторами, одним из которых является глубина заложения фундамента. Неправильно определенная величина этого параметра способствует появлению трещин на стенах, многочисленных дефектов и может способствовать полному или частичному разрушению всей постройки. Подобные критические последствия могут быть у любого вида фундамента, в том числе и ленточного.

Схематичная структура ленточного фундаментаИсточник ogolosha.ua

Разновидности ленточных фундаментов

Ленточный фундамент – весьма востребованная строительная фундаментная основа и является непрерывной прямоугольной полосой армированного бетона.

Он долговечен, надежен, выдерживает значительные нагрузки и относительно прост в возведении. Однако подобные положительные свойства зависимы от глубины заложения этого фундаментного устройства. И если эти параметры рассчитаны неправильно, то велика вероятность того, что железобетонная фундаментная конструкция может попросту лопнуть.

Необходимо иметь в виду, что фундаменты ленточные классифицируются по следующим основным типам:

  • Незаглубленный. Такой фундамент пригоден лишь для легких строений.
  • Мелкозаглубленный. Весьма популярный вид фундамента в частном секторе строительства.
  • Заглубленный. Вариант фундамента повышенной надежности.

Каждый из перечисленных видов требует закладки на обусловленную расчетами глубину, которая определяется несколькими основополагающими факторами:

  • Типовой разновидностью грунтов в данной местности.
  • Уровнем грунтовых вод.
  • Величиной глубины грунтового промерзания в регионе.
В каждом климатическом регионе глубина промерзания грунта свояИсточник shallot.ru

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость ленточного фундамента, воспользуйтесь следующим калькулятором:

На заметку! Определение глубины заложения ленточного фундамента гласит, что это расстояние от поверхности грунта до подошвы фундамента, а не глубина траншеи, которая для него копается. То есть, подушка фундамента не учитывается.

Рассмотрим типовые разновидности фундаментных лент и проанализируем уровень влияния на них перечисленных выше узловых расчетных данных. Итак, ленточные фундаменты:

Незаглубленные ленточные

Такие простейшие фундаментные конструкции, как правило, применяются для возведения легких построек хозяйственного назначения, так как представляют собой достаточно слабую опору для возводимого строения. В подобном варианте исполнения тело фундамента полностью находится непосредственно на поверхности грунта, а в сам грунт закапывается только подушка, состоящая из песчано-гравийной смеси либо простого песка. Следовательно, – термин «глубина заложения» для незаглубленных фундаментных конструкций абсолютно неприемлем. Все ленточные фундаменты, глубина заложения которых равна нулю, именуются – незаглубленными фундаментами. Схематично незаглубленный фундамент выглядит примерно так:

Незаглубленный ленточный фундамент в разрезеИсточник www.beton-lider.ru
Панели для фундамента и другие варианты отделки цоколя здания

Мелкозаглубленные ленточные

По глубине заложения это – достаточно проблемный вариант фундамента. Он менее надежен, чем устойчивая заглубленная версия, и требует особой ответственности ко всем производимым расчетам необходимых показателей.

Однако такие фундаменты достаточно популярны в частном секторе строительства из-за своей экономичности и простоте воспроизводства.

Фундаменты этого вида всегда закладываются на незначительную глубину, которая существенно превышает отметку уровня глубины грунтового промерзания и вследствие этого они получили название – фундаменты мелкозаглубленные.

Схема изготовления мелкозаглубленного фундаментаИсточник stroyfora.ru

При таком своем расположении в грунте, фундамент мелкозаглубленный весьма подвержен агрессивному воздействию грунтовых сил пучения. Поэтому для достижения приемлемой надежности этот вид ленточного фундамента используется совместно с надземной его частью – цоколем. Подобное ухищрение довольно значительно усиливает весь узел такого ленточного фундамента.

Мелкозаглубленный фундамент допустимо возводить только с ориентировкой на: типовые характеристики грунтов в районе строительных работ, показатели величины грунтового промерзания и месторасположения грунтовых вод. То есть – требуется учитывать все три фактора указанные выше.

Взаимозависимость оптимальной глубины фундаментного заложения от разновидности грунтов и показателей глубины их промерзания представлена в таблице:

Зависимость глубины промерзания от типа грунтаИсточник rinnipool.ru

Величину значений глубин промерзания в определенных регионах можно узнать из другой таблицы, которая предоставлена ниже, причем данные приведены с учетом типов грунтов.

Зависимость глубины промерзания от типа грунта и региона страныИсточник rinnipool.ru
Плитный фундамент для частного дома: где и когда используется, как рассчитать, этапы монтажа
Влияние грунтовых вод на мелкозаглубленный фундамент

Учитывая указанные выше причинные факторы влияния на глубину расположения мелкозаглубленной фундаментной ленты, не следует игнорировать и местонахождение уровня грунтовых вод (сокращенно УГВ).

Местонахождение грунтовых вод мажет быть как выше отметки уровня глубины грунтового промерзания, так и, соответственно, ниже.

Расположение грунтовых вод ниже уровня значений глубины грунтового промерзания является отличным стечением обстоятельств. В такой ситуации влияние грунтовых вод на углубленность расположения ленточного фундамента – минимально.

Но для суглинков, тяжелых глинистых грунтов и их разновидностей – фундамент необходимо обустраивать на min = 1/2 величины глубины их промерзания. Например, если значение глубины промерзания для таких грунтов в Москве имеет величину ~ 1,35 м., то глубина фундамента в московской области и Москве должна равняться не менее половины этого значения.

Иногда проблему решает применение свайно-ростверкового фундамента, но и его использование требует проведения тщательных расчетовИсточник stroyfora.ru

В прочих грунтах – УГВ на рекомендуемую глубину расположения фундаментов практически не влияет.

В случаях, когда УГВ превышает значения глубин промерзания грунта – возводимую фундаментную ленту следует заглублять на 15-20 см. ниже отметки этих значений. Однако при таком расположении в грунте этот фундамент будет считаться заглубленным.

Заглубленный ленточный

Из всех бетонных фундаментных лент самым надежным вариантом, бесспорно, является – фундамент заглубленный.

Он всегда закладывают ниже значений глубины грунтового промерзания на величину min = 20 см., причем грунт под его фундаментной подошвой обязательно должен быть достаточно плотным.

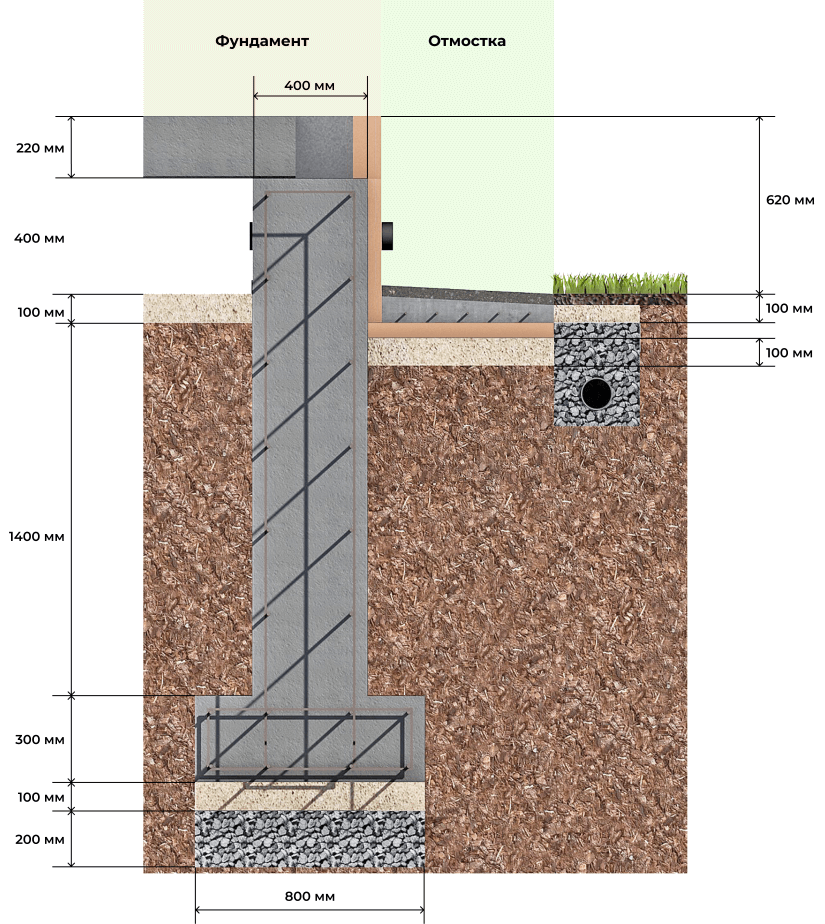

Заглубленный ленточный фундаментИсточник pro-karkas.ru
Виды фундаментов для постройки частного дома

На торфяниках, хлипких болотистых участках и прочих неустойчивых грунтах ленточные фундаменты закладываются ниже таких проблематичных слоев, то есть котлован выкапывается непосредственно до твердого грунтового пласта.

Далее устраивается песчано-гравийная прослойка, которая располагается ниже отметки значения грунтовой глубины промерзания в конкретном регионе строительства. Например, для ленточного фундамента глубина заложения в московской области в усредненном значении будет составлять ~ 1,5 м.

Экономически же приемлемая величина глубины заложения фундаментов заглубленного исполнения составляет max = 2,5 метра.

В критических случаях, когда фундаментную ленту требуется расположить на значительной глубине и становятся ощутимыми затраты на ее возведение, то вполне возможно искусственно понизить расчетную глубину и немного сэкономить финансово.

Очень глубокий ленточный фундамент строить экономически нерентабельно – затраты бетона будут больше, чем для монолитной плитыИсточник remstroidomufa.ru

Для искусственного занижения глубин фундаментного заложения применяют некоторые приемы, которые нейтрализуют воздействие причинных факторов на тело фундамента.

В результате таких мероприятий глубина ленточного фундамента может ощутимо снизиться. Часто используют:

  • Утепление фундаментной ленты. Существенно понизить значение глубины грунтового промерзания непосредственно под фундаментной подошвой можно путем утепления всей фундаментной конструкции и примыкающей к ней грунта. Метод достаточно эффективен и позволит не только уменьшить расчетную глубину расположения фундамента, но и снизит общие финансовые траты на его возведение. Утепляют фундаментную конструкцию, как правило, экструдированным пенополистиролом, который абсолютно не подвержен разложению во влажных почвах.

Просто взять и утеплить фундамент тоже нельзя. Некоторые размышления по этому поводу смотрите в видеоролике:


Ленточный фундамент: разновидности, плюсы и минусы, этапы монтажа, фото и видео
  • Отведение грунтовых вод. Эффективный отвод воды от тела фундамента является еще одной результативной методикой уменьшения глубины его закладки. Для этого необходима действенная система дренажа, которая сможет отводить от фундамента большую часть воды и тем самым избавит фундамент от губительного воздействия влаги.
В особо влажных грунтах дренаж ленточного фундамента делается по всей его высотеИсточник kamtehnopark.ru

Для отвода же внешних вод вполне достаточно грамотно расположенных кювет.

  • Отмостки. Оборудование отмосток поможет снизить как переувлажнение почвы, так и глубину промерзания почвы. Элементы отмостки изготавливаются в виде наклонных бетонных площадок, которые должны примыкать к телу фундамента по всему его периметру.
  • Применение песчано-гравийной подсыпки. Если пучинистые грунтовые слои обязывают к расположению фундамента на существенной глубине, то следует заменить пучинистый грунтовый слой на массивную песчано-гравийную прослойку. Она будет служить своеобразным амортизатором и компенсирует воздействие сил пучения.

Когда и как делать песчаную подушку под фундамент, смотрите в следующем видео:

Это важно! Настоятельно рекомендуется располагать фундаментную подушку не только непосредственно под самой фундаментной конструкцией, но и с превышением площади проекции ее подошвы.
  • Комбинированный способ. В этом варианте комбинируются и утепление фундамента, и устройство песчаной подсыпки и установка системы дренажа. Для искусственно занижения глубины закладки фундамента данный прием является наиболее эффективным. Схему такой комбинации методик поясняет следующий рисунок.
Схема утепления ленточного фундамента с использованием дополнительной песчаной подушкиИсточник readmehouse. ru

Заключение

Бесспорно, что глубина фундамента требует особого внимания. От правильности выбора этого параметра зависят и надежность строения, и состояние бюджета.

Неспециалисты на данном этапе довольно часто руководствуются русским «авось», вследствие чего глубина залегания фундамента оказывается неоправданно завышенной.

Уже в течение первого года эксплуатации это может привести к плачевным последствиям для всего возводимого строения, вплоть до его разрушения. Потому при выборе глубины залегания крайне важно опираться на скрупулезный анализ грунта, тщательные расчеты и разумную экономию.

как правильно рассчитать, области применения, таблица

Одним из самых востребованных в наши дни является ленточный фундамент. Его основные преимущества – длительный срок службы, надежность, несложное изготовление без применения грузоподъемных механизмов. Заложение бетонной ленты осуществляется с учетом климатических и геологических условий, а также особенностей проекта. Перед началом строительства всегда рассчитывается глубина заложения и другие размеры фундамента – это позволит избежать осадки сооружения под влиянием деформаций грунта и подпочвенных вод.

Оглавление:

  1. Что учесть при выборе
  2. Как рассчитывается, формулы
  3. Основания мелкого заложения
  4. Размеры и типы армирования
  5. Пошаговая технология

От чего зависит глубина ленточного фундамента

При выборе размерных параметров основания дома обращают внимание на три основных фактора.

1. Плотность грунта.

Если он отличается высокой степенью однородности и прочности, средняя глубина расположения фундаментной ленты составляет 0,5 м. К этой группе относятся каменистые почвы, хрящеватые смеси (песок с глиной и щебнем), песчаные грунты с малой толщиной промерзания. На пучинистых почвах (глины, супеси, суглинки), накапливающих в порах много влаги, рекомендуется довести уровень закладки основы до 0,7 м. На слабых подвижных грунтах глубина заложения ленты зависит от уровня залегания твердой почвы (максимум – 2,5 м).

2. Глубина промерзания.

Существует мнение, что фундамент следует располагать ниже уровня промерзания. Но конструкция (особенно если это легкое каркасное строение) все равно будет неустойчивой из-за морозного пучения. Хотя промерзающий грунт не будет давить на подошву, он будет действовать на стенки ленты. Поэтому довольно часто ленту закладывают на отметке, равной половине глубины промерзания грунта (ГПГ). При этом учитывают, что подошва должна отстоять от уровня почвы не менее чем на 0,5-0,6 м. Влияние пучения уменьшают с помощью конструктивных решений: трапециевидной формы опалубки (она сужается кверху), защитных экранов для ленты, засыпки пазух непучинистым грунтом, прокладки водоотводных каналов.

3. Уровень залегания грунтовых вод.

Если они расположены ниже ГПГ, то глубина заложения ленты от них не зависит. При прохождении русла подземных вод выше отметки промерзания грунта фундамент опускают до уровня ГПГ.

Кроме названных факторов, на степень заглубления ленточного основания влияют класс строения (планируемая долговечность постройки), рельеф участка, общий вес сооружения. Большое значение имеет уровень прокладки коммуникаций: все они должны быть смонтированы выше фундаментной подошвы. Если возводится пристройка к дому, ее основание обустраивают несколько выше (учитывая будущую осадку), обязательно предусмотрев песчаную подушку.

Главная цель при составлении проекта – определить глубину, на которой несущий слой грунта вместе с подсыпкой обеспечит равномерную осадку здания, причем ее значение не должно быть выше максимально допустимого предела.

  1. Расчет глубины заложения
  2. Технология строительства основания

Расчет глубины заложения

Если по разным причинам невозможно проведение геологических изысканий для оценки участка, застройщик способен самостоятельно вычислить глубину закладки ленты на основании СП «Основания зданий и сооружений». В качестве примера приводится расчет в Московской области.

1. Определение нормативной глубины промерзания в метрах:

dfn = d0 х √Mt

Нормативное значение d0 выбирается по таблице, в зависимости от типа грунта: чем он плотнее, тем больше число. Например, для супесей d0 = 0,28, а для суглинков – 0,23. Mt – сумма модулей (абсолютных значений) средних отрицательных температур за зимний период (в средней полосе он продолжается с ноября по март). Для Москвы этот показатель равен 22,9 (таблица 5.1 «Строительная климатология»). Подставив числа в формулу, получают

dfn = 0,28 х √ 22,9 = 1,34 м

2. Определение расчетной глубины промерзания:

df = kh х dfn

Коэффициент kh зависит от типа сооружения и среднесуточной температуры в помещении, которое примыкает к наружному фундаменту. Для отапливаемых зданий значение коэффициента колеблется от 0,4 (дом с подвалом) до 1,0 (дом без подвала с полом на лагах). Для неотапливаемых сооружений kh = 1,1.Если пол устроен по грунту, а среднесуточная температура составляет 5°C, то kh = 0,8. Подставляем это значение в формулу:

df = 0,8 х 1,34 = 1,07 м

3. Определение глубины основы в зависимости от уровня грунтовых вод dw. Нужное значение выбирают по таблице 1.

Таблица 1.

Вид почвыУровень заложения ленты при залегании грунтовых вод на глубине dw
dw менее df + 2dw более df + 2
Песок мелкий и пылеватыйНе менее dfНе зависит от df
СупесиНе менее dfНе зависит от df
Глины, суглинки при текучести более 0,25Не менее dfНе зависит от df
Глины, суглинки при текучести менее 0,25Не менее dfНе менее 0,5df
Скальный, песок с гравиемНе зависит от dfНе зависит от df

Без геологических исследований, не зная уровня грунтовых вод, лучше заложить ленту на глубине не менее чем df, то есть 1,07 м.

Особенности ленточного основания мелкого заложения

Если возводится одноэтажный дом из кирпича ибо пеноблоков (без подвала), каркасное строение, бревенчатый сруб, дачный домик, баня, сарай или забор, то их основанием вполне может стать мелкозаглубленный ленточный фундамент (МЗЛФ). Конструктивно он похож на заглубленный аналог, но имеет также существенные отличия:

  • средняя глубина закладки – 0,7 м;
  • расположение над зоной промерзания;
  • служит основанием для строений, возводимых в основном на пучинистых почвах.

Фундамент мелкого заложения способен нейтрализовать разрушительное влияние морозного пучения грунта. При этом здание или забор, жестко соединенные с МЗЛФ, «плавают» вместе с ним в вертикальном направлении во время сезонных подвижек глинистого или песчаного грунта. За счет того, что глубина заложения небольшая, смещение осуществляется равномерно, не сопровождаясь образованием трещин.

Глубина заложения мелкозаглубленной ленты должна быть на 20 % меньше уровня промерзания почвы. В основании фундамент укрепляют с помощью непучинистой подушки толщиной 0,2-0,8 м. Именно такой слой должен составлять один из следующих материалов: щебень, шлак, гравий, крупный песок, песчано-гравийная смесь (ПГС). Подушка нивелирует деформации, возникающие при расширении и сужении пучинистого грунта, и фактически заменяет его собой.

Ленточное мелкозаглубленное основание рассчитывают по стандартной методике. Если строительство выполняется своими силами, для определения основных параметров фундамента одноэтажного сооружения можно воспользоваться таблицей.

Таблица 2.

Выбор размеров ленточного фундамента (мелкое заложение) и типа армирования

Тип грунтаОписание сооруженияШирина подошвы фундамента, мТолщина подсыпной подушки, мДиаметр арматуры, мм; число стержней в поясе; число стержней в сечении фундамента
Среднепучинистый, глина и песокКирпичная кладка, пенобетон; перекрытия из железобетона0,60,310; 2; 4
Сильнопучинистый, глина и песок0,60,514; 3; 6
Среднепучинистый, глина, суглинок, супесь, песокОтапливаемое каркасное строение;

дом из бруса;

сруб;

деревянные перекрытия

0,4 — 0,30,210; 3; 6
Сильнопучинистый, глина, суглинок, супесь, песок0,4 — 0,30,412; 3; 6
Среднепучинистый, глина, суглинок, супесь, песокЛетняя дача из бруса или бревен;

баня

0,3 — 0,20,6 — 0,712; 2; 4
Сильнопучинистый, глина, суглинок, супесь, песок0,3 — 0,20,7 — 0,812; 3; 6

Технология строительства основания

Заложение ленточного мелкозаглубленного фундамента под дом или забор выполняется в определенной последовательности.

1. Выравнивание грунта в пятне застройки, прокладка водоотводных каналов.

2. Разметка участка и земляные работы. Наносят линии контура стен и простенков здания и роют траншеи (глубина — 0,5-1,5 м). Если строится отапливаемый дом или баня, следует заложить фундамент под печью или камином.

3. Выстилание геотекстилем. С помощью него предотвращают заиливание подушки, если глубина поверхностных грунтовых вод выше, чем закладывается фундамент. Нетканый сверхплотный материал (например, дорнит) погружают на дно траншей и запускают на их боковые стенки, делая запас с каждой стороны, равный толщине подушки.

4. Подушка. Постепенно насыпают ПГС, после каждых 10-15 см тщательно уплотняют ее с помощью ручной трамбовки или вибратора, затем укрывают оставленными по бокам полотнищами дорнита.

5. Установка опалубки и армирование. Сетки, связанные из арматурных стержней и проволоки, размещают в нижней и верхней зонах. При этом глубина заложения в бетон составляет около 5 см. Нижний армопояс предотвращает прогиб ленты вниз, а верхний не дает ей выгнуться вверх.

6. Заливка бетона. Ленту заливают непрерывно, в один прием.

7. Демонтаж опалубки и вертикальная гидроизоляция. Ее производят, когда схватится бетонная смесь – летом этот момент наступает через 3-5 дней. Ленту по бокам обрабатывают битумно-каучуковой мастикой или проникающей гидроизоляцией (например, Пенетроном).

8. Обратная засыпка пазух. При снятии опалубки вокруг ленточного мелкозаглубленного фундамента образуются полости, заполняемые песком или глиной. В первом случае водопроницаемый материал уменьшает воздействие сил морозного пучения, но способствует накоплению влаги в засыпке и снижению ее несущей способности. Если выбрана глина, она создаст так называемый глиняный замок, предохраняющий от воды.

Ленточный фундамент: глубина заложения

Конструкция основания жилища выбирается одновременно с глубиной залегания перебором вариантов, начиная от самого дешевого. По умолчанию ленточный фундамент присутствует в проектах с подвальными этажами. Глубина заложения должна, прежде всего, удовлетворять эксплуатационным условиям (потолки 2,2 м минимум).

Пошаговый выбор глубины залегания

В зависимости от заглубления ленты фундаменты делятся на заглубленные (ЗЛФ), малозаглубленные (МЗЛФ), незаглубленные (НЗЛФ или монолитный пояс). Рассматривать фундамент ленточный при проектировании дома следует, как единую систему с верхними конструкциями, нижним основанием. Идеальным вариантом является скальный грунт:

  • глубина заложения отсутствует полностью, подвал невозможен, применяются монолитные пояса или НЗЛФ
  • нет грунтовых вод, несущая способность максимальная

Немногим уступают вышеуказанным характеристикам гравелистые почвы. На них обычно стоят НЗЛФ, МЗЛФ. Для всех остальных грунтов необходим расчет несущей способности, потери устойчивости (предельным деформациям). Влияют на глубину залегания следующие факторы:

  • плотность застройки
  • уровень УГВ
  • этажность (подземная + наземная часть)
  • рельеф пятна застройки
  • отметка промерзания
  • геология участка
  • назначение фундамента
  • величина сборной нагрузки здания

Рассмотреть при проектировании необходимо каждый фактор, чтобы обеспечить два вышеуказанных условия (потеря устойчивости + несущая способность).

Уровень грунтовых вод

Заглубленный ленточный фундамент при высоком УГВ – скорее редкость. Бетонные конструкции требуют усиленной гидрозащиты от напорного давления. Жидкость приходится регулярно откачивать из котлована, чтобы получить доступ для производства опалубочных, бетонных работ.

Поэтому подошва ленты должна отстоять от грунтовых вод на 1 м минимум. Более уместны варианты МЗЛФ, НЗЛФ. Насыщенные влагой глинистые почвы обладают мощными силами пучения, требуется полный комплекс защиты:

  • дренаж – отвод воды в подземную емкость перфорированными гофротрубами, уложенными вокруг здания
  • замена грунта нерудным материалом – подстилающий слой 40 – 80 см
  • утепление – теплоизоляция отмостки, боковых граней фундамента пенополистиролом
  • засыпка пазух песком – снижаются касательные силы, старающиеся вытолкнуть бетонную конструкцию наружу
  • гидроизоляция – покрытие бетонных поверхностей пленками, рулонными материалами, пропитка праймирующими смесями снижает насыщение конструкционного материала влагой

Исключив любую технологию, застройщик получает -15% эксплуатационного ресурса фундамента. При высоком УГВ фундаментную подушку изготавливают из щебня, что так же повышает смету строительства в сравнении с песком.

Глубина промерзания

Согласно нормативам СП 21.13330 допускается любая глубина заложения после предотвращения вспучивания вышеуказанными способами. Отапливаемые коттеджи не допускают промерзание почв под подошвой фундамента. Боковое промерзание предотвращают утеплением отмостки (глубина 0,3 – 0,4 м, ширина ленты 0,6 – 1,2 м). Экономический эффект очевиден:

  • 2 куба экструдированного пенополистирола максимум
  • вместо 10 кубов бетона, 300 кг арматуры, 3 кубов обрезной доски (опалубка), отрывки траншей глубиной 2,5 – 3 м вместо с удаления пахотного слоя 40 – 80 см

Кроме того, щебеночная подсыпка при подъеме грунтовых вод обеспечивает равномерные выталкивающие усилия без перекосов. В крайнем случае, здание аккуратно поднимется зимой, опустится на место при оттаивании. Водяные линзы в глинах вспучиваются неравномерно, возникают изгибающие, крутящие моменты, стремящиеся разорвать ж/б конструкцию.

Таким образом, крайне опасно для коттеджа совокупность намокания глинистых почв, возможность промерзания. Исключив любую составляющую этого условия, можно гарантированно получить отсутствие вспучивания при любом морозе.

Характеристики грунта

Стандартные характеристики расчетных сопротивлений грунтов (таблицы СП 22.13330) приведены для 1,5 – 2 м проектных глубин эксплуатации. Для МЗЛФ значения уменьшаются практически наполовину. Например, глина вместо R=4 будет иметь R=2,33 кг/см2. Реальными эксплуатационными просадками являются значения 1 – 2 см по завершении строительства жилища. Это допустимо для относительной неравномерности осадки (0,002 единиц) даже для двухэтажных кирпичных коттеджей.

Не стоит полагаться на небольшие размеры, которые имеет фундамент ленточный относительно участка. В 90% случаев грунты под ним крайне неоднородные. Опасность представляют, как плывуны, так и выход скалы под пятном застройки. В первом случае дом просядет именно на этом участке, во втором – фундамент повиснет на скале, накренившись в противоположную сторону.

Зависит глубина заложения от состава почв, поэтому даже визуальный осмотр позволит обеспечить прочностной запас. Определить грунт можно следующим образом:

  • скала – сомнений обычно не вызывает
  • гравелистая почва – песок смешан со щебнем (фракция 0,5 – 5 мм)
  • песок – крупный, средний, пылеватый (опасен резкой потерей несущей способности при намокании)
  • глина – скатывается жгутом тонкого диаметра, сохраняет форму при сдавливании
  • суглинок – тонкий жгут получить невозможно, шарик покрывается трещинами при сдавливании
  • супесь – остается в руках, скатать почти невозможно

Пористая глина набухает уже при намокании, втрое увеличивает размер при замерзании. Причем, вспучивание неравномерно по участку, рвет, корежит бетонные конструкции без теплоизоляционной, дренажной защиты.

Назначение фундамента

Ленточный фундамент служит, как для распределения/передачи нагрузок в нижние пласты почвы, так и ограждающей конструкцией цокольного этажа. Если глубина заложения больше 1 м, внутреннее пространство эксплуатируется, обратной засыпки изнутри нет. Боковые силы пучения оказывают серьезное давление на стены подвала, лента проектируется шире, чем в домах без цокольного этажа.

Здания часто имеют не одинаковую этажность отдельных помещений. Например, одноэтажная веранда, гараж примыкает к основному зданию, может иметь собственную кровлю. Разные нагрузки на фундамент не допускают жесткой связи между ними. Лента гаража может заглубляться меньше, однако следует отделить ее от ленты коттеджа подпорной стеной. Иначе возможен крен конструкций относительно друг дуга, раскрытие трещин железобетона, кладки.

Рельеф пятна застройки

Основной проблемой любого здания на склоне является возможность оползня, потери устойчивости. Несмотря на то, что фундамент ленточный воспринимает вертикальные нагрузки от здания, передает их в этой же плоскости, касательные усилия затрагивают зону под подошвой ленты, равную ее ширине. Наружная грань подбетонки должна располагаться от уклона минимум на расстоянии, равном ширине МЗЛФ.

В верхней части склона, нависающего над фундаментом, возникают горизонтальные сдвигающие усилия от вспучивания. Они пытаются столкнуть здание с выровненной для него площадки. Поэтому глубина заложения ЗЛФ должна обеспечить работу ленты в качестве подпорной стенки террасы.

Если планируется эксплуатация МЗЛФ, следует построить дополнительное удерживающее сооружение, заглубленное в почву частично, полностью:

  • пломба – заделывает пустоту (выветривание, обвал) в склоне
  • упорный пояс – ширина больше высоты конструкции (например, матрасы Рено габионного типа)
  • контрфорс – врезанная до несущего пласта вертикальная плита
  • стена подпорная – сдерживает массу карниза

Простейшими вариантами подпорных террасирующих стен являются сеточные габионы, заполненные крупным щебнем (от 15 см). При перепаде высот 1 – 2 м могут применяться георешетки.

Несущая способность

Чтобы рассчитать фундамент по несущей способности, необходимо иметь хотя бы минимальное представление о взаимосвязи основания, бетонной конструкции, опирающейся на него:

  • график показывает зависимость деформации почвы (просадка δ) от сборной нагрузки жилища (F)
  • отрезок ОА – упругая деформация, гарантированно присутствующая у плитных фундаментов
  • линия АБ – уплотнение (возможен сдвиг)
  • участок кривой БВ – сдвиги при боковых уплотнениях (столбчатый фундамент)
  • отрезок ВГ – выпор грунтов из-под ж/б конструкции
  • линия ГД – интенсивное боковое уплотнение (подходит для свайных фундаментов)

Таким образом, глубина заложения МЗЛФ, НЗЛФ не должна позволять развития фаз Г, Д с необратимыми последствиями. Поэтому любой фундамент рассчитывается на несущую способность по расчетному сопротивлению грунта, взятому из таблиц СП 22.13330. вычисления поэтапные:

  • сборная нагрузка равна весу всех силовых конструкций (кровля, фундамент, перекрытия, стены), умноженному на 2 (эксплуатационные, снеговые, ветровые нагрузки примерно равны этой массе)
  • цифру необходимо умножить на 1,2 (коэффициент надежности), разделить на R (расчетное сопротивление суглинка, глины, супеси из таблицы), длину ленты МЗЛФ

Получившийся результат корректируется с учетом стенового материала. Например, достаточной для несущей способности ленты ширины 40 см может не хватить для кирпичной кладки 64 см. зато, дом гарантированно не даст просадки, повышение сметы строительства – суровая неизбежность для этого конкретного примера.

Плотность застройки

Основная проблема строительства ленточного фундамента глубокого заложения внутри плотной застройки – котлован, в сторону которого всегда существует вероятность крена эксплуатирующихся зданий. Поэтому предпочтительнее минимальная глубина заложения – варианты МЗЛФ, НЗЛФ.

Фундамент обязательно рассчитывают на устойчивость, несущую способность вышеуказанными методами. При необходимости применяются конструкции, аналогичные подпорным стенкам при строительстве на сложном рельефе.

Этажность коттеджа

Ленточный фундамент традиционно является стенами подвального этажа. Поэтому, если проект имеет подполье, цокольный уровень, глубина заложения автоматически увеличивается (2 – 2,5 м). Стеновые материалы, количество надземных этажей влияют исключительно на ширину ленты (несущая способность должна быть больше).

Для малоэтажного строительства максимально допускается 3 этажа + мансарда. Нижние уровни сюда не входят, допустимы для любых проектов. Глубина заложения МЗЛФ позволяет изготовить техподполье (разводка коммуникаций, хранение овощей), не более того. Если фундамент имеет пол по грунту, часть эксплуатационных нагрузок автоматически воспринимает, передает на подстилающие слои плита.

Таким образом, выбор глубины подошвы ленточного фундамента должен учитывать все указанные факторы. Сочетание минимальных эксплуатационных расходов, высокого ресурса идеально с позиций бюджета строительства.

Ленточный фундамент — глубина заложения и рассчет траншеи

Процесс заливки фундамента не так сложен, однако каждый этап необходимо производить с максимальной точностью и соответствием правилам: их несоблюдение грозит дальнейшими проблемами в виде неправильно залитого бетона, возникновения трещин и разломов, деформацией и многим другим. Один из важнейших вопросов, появляющихся, когда речь заходит про ленточный фундамент – глубина заложения. Она может быть совершенно разной, и если сделать ее недостаточной, то можно столкнуться с разрушительными процессами в ленте, а если чересчур углубить ее, то придется переплатить за заливку лишнее. Как же правильно установить, насколько глубоко следует погружать железобетонную ленту?

Глубина заливки ленточного фундамента: факторы влияния

На то, какой должна быть траншея под ленту, влияет несколько вещей:

  • вид грунта;
  • высота залегания грунтовых вод;
  • степень промерзания земли в холодные месяцы: перед тем, как рассчитать глубину ленточного фундамента, следует взять среднее число отрицательных показателей температуры, извлечь из него корень, и умножить на постоянный коэффициент, который имеется у каждого типа грунта;
  • материалы, из которых будет построен дом;
  • конструкция здания: количество этажей, наличие или отсутствие подвальных помещений, характер перекрытий, прилегающие строения.

Совет! Минимальная глубина ленточного фундамента при нормальных условиях должна составлять полметра. Желательно сделать ее больше, а если строить здание предстоит на сложном грунте или вес строения будет слишком крупным, то этот параметр будет существенно больше.

Ленточный фундамент: глубина в разных условиях

В зависимости от грунта и степени промерзания заливку ленты следует осуществлять при следующих значениях:

  • скала и полускальный грунт при любом расположении грунтовых вод позволяют закладывать фундамент любой глубины, независимо от степени его промерзания;
  • песок также дает возможность закладки ленты вне зависимости от промерзания, однако минимальное значение составляет 50 см;
  • при грунте, представляющем собой супесь, глубина траншеи под ленточный фундамент должна быть не менее 70 см и составлять 75% от того, насколько промерзает земля в данной местности. При этом уровень грунтовых вод превышает степень замерзания на 2 метра или меньше;
  • на глине и суглинке при уровне грунтовых вод меньше границы промерзания должна быть и соответствующая глубина заложения ленточного фундамента: основание должно быть залито на весь уровень, по которому замерзает земля.

Как глубоко промерзает грунт?

Уровень промерзания зависит от климатических условий конкретного региона: средний температурный режим в осеннее и зимнее время, длительность холодного периода, влажность грунта и его тип. Так, в южных регионах грунты в среднем промерзают на 80-100 см, в средней полосе России – от 120 см до 150 см, а в северных городах значение может доходить до 2,5 метров. Подробные сведения о промерзании различных грунтов в каком-либо конкретном регионе страны можно найти в СНиП 2.02.01-83.

Совет! Глубина закладки ленточного фундамента должна быть больше уровня промерзания примерно на 20 см, поэтому подошву необходимо располагать ниже и сразу брать это в расчет. Особенно это актуально для возведения домов из двух и более этажей, которые имеют большую несущую нагрузку и процесс усадки которых дает заметное изменение в положении здания.

Какой глубины делать ленточный фундамент при сложном грунте?

К сложным относятся те грунты, в составе которых есть глина в чистом виде или в сочетании с песком или другими примесями. Если в таком грунте слишком много воды, то заливать фундамент на таком месте нельзя, поскольку готовый дом может «поплыть», и его конструкция разрушится. Кроме того, глина дает усадку достаточно медленно, а возникновение пучинистого эффекта требует заглублять ленту довольно основательно. Обычно в этом случае к уровню промерзания прибавляется около полуметра, и на такую глубину и следует заливать ленту под основание дома.

Общие выводы

В большинстве случаев следует закладывать ленточный фундамент на глубину промерзания с прибавлением запаса на усадку и возможные деформации грунта, сам тип которого также немаловажен, поскольку его физические свойства напрямую связаны с интенсивностью промерзания. В случае, если показатель залегания ленты вычислен приблизительно (например, если точных значений по промерзанию в определенном регионе нет), то лучше округлить его в большую сторону, поскольку последствия от недостаточно глубокой заливки будут куда серьезнее, чем затраты на само строительство. От того, какой глубины ленточный фундамент будет установлен, зависит и степень нагрузки на здание. Поэтому, если дом планируется построить в два и более этажа или из тяжелых материалов, есть смысл сделать фундамент глубже, чтобы в процессе усадки он не принял неправильное положение.

И напоследок небольшое видео по изготовлению ленточного фундамента:

варианты для одноэтажного и двухэтажного домов из пеноблоков, каким должен быть средний показатель

Строители стремятся всегда сделать свою работу более простой и дешевой, сократить потери времени. Сложность и трудоемкость фундаментных работ при выборе ленточного типа основания оказывается оптимальной, что обусловило его большую популярность. Однако важно учесть все тонкости, и избежать часто встречающихся технических ошибок.

Особенности

Ленточный фундамент полагается устраивать по периметру дома, в том числе под внутренними несущими стенами. Часто подобное основание сооружается под тяжеловесными домами из натурального камня, кирпича или бетонных блоков. Но также он совместим с постройками, имеющими железобетонные перекрытия. Еще одним преимуществом ленты является ее пригодность для размещения подвалов и погребов. Плитные конструкции оборудовать такими помещениями намного сложнее, а подчас и вовсе невозможно.

Уже общее описание показывает, что глубина заложения лент обычно довольно велика. Однако простота используемой технологии оправдывает ее применение в малоэтажной застройке и при сооружении подсобных объектов. Ленточные основания к тому же неплохо работают даже там, где есть риск неравномерной усадки здания. Обычно это связано с неоднородным составом почвы, имеющим различные механические характеристики. При сооружении подвала можно использовать конструкции фундамента в виде готовых капитальных стен.

Период службы сильно зависит от примененного материала. Так, бетон и бутовый камень могут проработать до двух веков подряд. Но многое зависит от:

  • оказываемой нагрузки и ее изменения;
  • качества примененных материалов;
  • характеристик раствора;
  • свойств почвы и климатических параметров местности.

Лента может быть выполнена в монолитном виде, из сборных блоков либо сочетанием этих двух подходов.

Для изготовления фундамента, кроме бетона и бутового камня, иногда применяют их смесь либо кирпичную кладку. Лента делается как в виде прямого контура, так и с разрывами, геометрическая форма — прямоугольник или трапеция. В любом случае ширина берется не меньше, чем у подпираемой стены, а в идеале — больше на 100-150 мм. Широкое разнообразие видов ленточного фундамента не означает, что их можно выбирать произвольно, есть вполне строгие строительные стандарты.

Нормативные требования

Сооружение фундаментной ленты мелкой закладки под одноэтажным домом возможно даже на подушке из песка и гравия, это помогает экономить деньги и ускорить производство работ безо всякого риска. Но выполнить такую работу можно только на определенных грунтах:

  • несклонных к пучению;
  • полностью сухих;
  • отличающихся равномерным промерзанием.

Железобетонная лента с мелким заглублением под небольшим частным домом делается шириной 0,3-0,5 м под землей, высота цоколя составляет самое меньшее 0,3 м. Для наибольшей точности работы начинают с разметки, потом копают траншеи, стенки которых должны быть вертикально ровными. Малое заложение позволяет обойтись траншеями глубиной 0,5 и шириной от 0,6 до 0,8 м. Когда выемки выкопаны и выровнены, делается песчаная подушка 200-400 мм. Ее полагается трамбовать, поскольку чем плотнее основание, тем меньше будет со временем просадка всего дома.

Засыпка песка производится послойно, по 150 мм, его требуется перед трамбовкой увлажнить. Для наивысшей механической прочности сверху засыпают гравий с поливкой жидким бетонным раствором.

Чтобы сформировать опалубку, используют отшлифованные с одной стороны доски толщиной 2 см. Вместо них, можно брать еще:

  • шифер в виде плоских листов;
  • листовой металл;
  • фанеру.

Укрепление опалубки производится при помощи распорок и опорных кольев, ее обязательно следует выверять по вертикалям и горизонталям. Изнутри конструкция прокладывается плотным гидроизоляционным материалом. Чтобы необходимая толщина этого материала была меньше, следует подбирать глубину закладки, ориентируясь на уровень и движение подземных вод.

Фундамент в виде ленты для двухэтажного дома из кирпичей кладется в котловане, засыпаемом 0,3 м песка. Так как дом придется оборудовать санузлами, рекомендуется добавить поверх водопроводных и канализационных труб стяжку из цемента и песка толщиной до 0,1 м.

На застывшую стяжку кладут гидроизоляцию, а вот теплоизоляционный слой нужен не всегда. Потом идет каркас, создаваемый из арматурной стальной сети, далее опалубка. Только после этого и можно заливать ленту как таковую. Подошва основания под дом должна обязательно заходить на 200-250 мм глубже, чем промерзающая линия. Дома из пеноблоков легче, чем аналогичные по размеру кирпичные постройки.

Но это не означает автоматически, что можно закладывать фундамент ближе к поверхности. Придется проанализировать все параметры, характеризующие геологическую структуру участка. Дополнительно принимается во внимание тяжесть предусмотренных проектом перекрытий, мебельных изделий, снеговая нагрузка, которая может присутствовать на крыше даже на короткий срок. Среди разных вариантов закладки по глубине следует выбирать тот, что только можно позволить себе, по материальным соображениям. Грунт в разных местностях промерзает на 100-180 см, и в большинстве случаев выбирают заложение до 150 см.

Нужно учесть, что даже при использовании сведений геологоразведки и норм СНиП при расчетах позволяет найти только минимально необходимые величины.

Для полной гарантии устойчивости и профилактики рисков стоит завести подошву фундамента на 10 см вглубь дополнительно.

Траншеи продумываются и откапываются сразу с резервом под все необходимые слои подсыпки, стяжки и дополнительные конструкции. Относительно легкий дом на грунте, несклонном к пучению, допускается ставить на основание глубиной 600 мм, выполненное в формате плавающей ленты. Такая конструкция должна тщательно рассчитываться, только это позволяет избежать разрушения при подвижках грунтовых масс.

Лента под газобетон должна быть рассчитана не менее тщательно, чем под кирпич или иной тяжеловесный материал. Легкость надземных конструкций обманчива, без тщательных расчетов по прочности и несущей способности опоры они окажутся ненадежными. Проект фундамента следует готовить, максимально гася выталкивающую силу. Для более тяжеловесных стенных материалов она несущественна, а вот облегченные газобетонные блоки легко выталкиваются из почвы.

Внимание: большинство архитекторов полагает, что под газобетон, вообще, лучше стоит вбивать сваи, а не заливать ленту.

Если все же сделан именно выбор в пользу заливной опоры, при расчете ориентируются в первую очередь на:

  • массу стен и оказываемое ими давление на 1 пог. м;
  • массу всех перекрытий;
  • тяжесть кровельных материалов и подстилающих конструкций.

Как рассчитать?

Глубина залегания, упоминаемая в различных источниках и специальной литературе — это отнюдь не глубина отрываемой траншеи. Под таким термином специалисты понимают промежуток, отделяющий поверхность почвы от наиболее низкой плоскости фундамента. Лента без заглубления используется исключительно редко, поскольку ее несущая способность чрезвычайно мала. Минимальное заглубление встречается чаще глубокого, но при этом оно капризно. Придется рассчитывать действие сил пучения грунта.

Глубина закладки не может составлять менее 50% от глубины промерзания почв. Если уровень грунтовой жидкости высокий, обычно производится заглубление на 100-200 мм под линию заморозки. Исключение делается для скалистых почв, гравийной массы или подложки из песка с крупным зерном. В болотистой почве, на торфе и тому подобных основаниях ленту придется класть ниже проблемных слоев. Иногда хватает только траншеи до твердой массы, заполняемой песком; но такое решение могут принять исключительно подготовленные профессионалы.

Если из расчетов следует, что приходится копать траншеи излишне глубоко, нужно искать альтернативные решения.

Утепление фундамента и прилегающей к нему почвы поможет существенно сократить необходимую выемку. Организация качественного дренажа имеет не последнюю роль, он помогает защититься от промерзания. Песчаная подушка должна быть размещена как под самой лентой, так и сбоку от нее. Наилучшим способом решения проблемы считается комбинированный подход — сочетание подушки, утепления и дренажных конструкций.

Средняя точка закладки меняется в зависимости от того, отапливается дом или нет, планируется ли делать подвал. Для неотапливаемых построек хватает резерва заглубления в 10%, а если здание будет отапливаться, нужно 30%.

Внимание: класть ленту глубже 150 см не рекомендуется. Промерзание рассчитывается по специальным коэффициентам. Для глины и суглинка он составляет 0,23, для грунта из крупных обломков пород — 0,34, для песка — 0,28.

Рыть котлован для простой бетонной ленты, размещаемой под сараями, птичниками и хозяйственными постройками небольшой величины можно от 0,5 до 1 м вглубь. Для большинства таких сооружений, кроме самых массивных, вполне хватает 80 см. А вот жилой дом, даже сравнительно небольшой (одноэтажный), должен закрепляться ниже, его корень заводят на 2 метра. Впрочем, отличия этим не ограничиваются. При жилищном строительстве ленту полагается армировать, что сразу увеличивает ее ширину.

Опалубка обязательно содержит решетку из арматурного прута. Связка прутов достигается за счет применения вязальной проволоки. Прочность после заливки достигается за 28 – 42 дня в среднем. Лишь по затвердевшей ленте можно ставить стены. При строительстве дома с подвальным помещением траншейная методика не годится, котлован становится обязателен. Если планируется соорудить двухэтажное и более высокое жилище, придется применять стандартные блоки повышенной прочности; их высота непременно учитывается.

Советы

Не рекомендуется готовить траншеи шире 400 мм. На забутовку и подсыпку в общей сложности закладывают 0,2 м. Только такие слои дают настоящую гарантию против проседания.

По мнению специалистов, для формирования фундаментной ленты наливным методом стоит брать цемент категории М-300.

Чтобы конструкция оправдала себя, раствор формируют только из чистой воды, добиваются отсутствия примесей глины и почвы в инертных материалах, строго соблюдают пропорции.

Глубина ленточного фундамента под дом, расчет и строительство ленточного фундамента своими руками показаны в следующем видео

Не нашли ответов в статье? Больше информации по теме:

Какой глубины делать фундамент: от чего это зависит

Строительство дома своими руками начинается, конечно же, с закладки фундамента. Но вот тут-то и возникает извечный вопрос – на какую же глубину необходимо заложить фундамент, чтобы дом стоял как можно дольше? Для того чтобы ответить на этот вопрос, необходимо начать с того, какой же фундамент выбирается в основу дома. Именно от типа выбранного основания и зависят факторы, влияющие на глубину.

Такие фундаменты, как столбчатый и винтовой, закладываются исключительно на глубину промерзания грунта для каждого из сезонов. Это обязательное условие, тут мало уделяется внимания другим факторам.

А вот для ленточного фундамента следует учитывать намного больше характеристик. Среди них:

— уровень промерзания;

— тип грунта;

— несущая способность почвы;

— уровень пролегания грунтовых вод.

Последний критерий можно назвать одним из наиболее важных. Однако ключевым фактором все же является тип почвы, так как он влияет на ее несущую способность. Наиболее проблематичными являются песчаные и глинистые почвы, особенности работы с ними мы и рассмотрим в этой статье.

Глубина закладки ленточного фундамента на песчаном грунте

Как ни странно, именно песчаный грунт считается наиболее желанным основанием для каждого дома – от частного до многоквартирного. При таком типе грунта строители не обращают внимания ни на уровень грунтовых вод, ни на глубину промерзания. Ведь песчаный грунт мало промерзает и прекрасно пропускает влагу. Высоко стоящая вода распределится равномерно, а в сильный мороз фундамент будет выталкиваться по всей длине ввиду вспучивания грунта. Поэтому основание ни в коем случае не потеряет своей целостности.

Глубина должна составлять не менее половины метра. Закладка на большую глубину предполагает строительство тяжелых домов, когда несущая способность грунта тоже должна быть увеличенной. Однако, чем глубже фундамент, тем больше его стоимость.

Если грунтовые воды залегают высоко, то целесообразно делать ленточный фундамент монолитным, желательно – с дополнительным армированием.

Глинистый грунт – особенности заложения фундамента

Суспенчатые, пылеватые, суглинистые грунты относятся к глинистым почвам. Главной их особенностью является плохая пропускная способность для принятия воды, а также большой уровень вспучивания при промерзании. Негативным фактором является и то, что глинистые грунты вспучиваются неравномерно, в отличие от песчаных, что может привести к перекосу конструкции.

Именно поэтому обустройство фундамента будет зависеть от уровня промерзания, то есть, глубины, где вода перестает замерзать при температурном минимуме для каждого конкретного региона. Надо будет найти тот слой почвы, который не вытолкнет фундамент в морозную погоду и не вспучится. Глубину промерзания обычно смотрят по специальной карте, где отмечены все климатические особенности.

Для глинистых грунтов обязательными являются армирование фундамента и соблюдение его монолитности.

Как определить глубину фундамента

Фундаменты представляют собой элементы основания, которые передают нагрузку надстройки сооружения на последний несущий слой/пласт грунта. Глубина фундамента является важным параметром, влияющим на эксплуатационные характеристики конструкции. Строгих правил или прямых формул для определения глубины фундамента не существует, но есть важные факторы, которые необходимо учитывать перед тем, как будет выбрана окончательная глубина фундамента.

Первое соображение при выборе глубины фундамента заключается в том, что фундамент должен опускаться на глубину, при которой несущая способность грунта достаточна для поддержки нагрузки фундамента без чрезмерной осадки или разрушения при сдвиге. Несущая способность фундамента и глубина определяются на основании исследования грунта с помощью полевых и/или лабораторных испытаний.

Отчет об исследовании грунта, подготовленный инженером-геотехником, обычно содержит информацию о несущей способности грунта на участке на разной глубине. Выбранная глубина и несущая способность, используемые для проектирования фундамента, должны дать представление о том, какой должна быть минимальная глубина фундамента. Типичный пример показан в таблице ниже;

Согласно приведенной выше таблице, если при расчете фундамента использовалась несущая способность 87 кПа, минимальная глубина фундамента должна составлять 1000 мм.

Помимо соображений несущей способности, очень важно принимать глубину фундамента за пределами рыхлого или нарушенного верхнего слоя почвы или почвы, подверженной эрозии ветром или наводнением. Когда фундамент закладывается очень близко к поверхности земли, эрозия может привести к потере несущей способности, независимо от того, насколько сильным является сопротивление сдвигу.

Когда вышеуказанные условия соблюдены, главная цель должна состоять в том, чтобы избежать слишком большой глубины до уровня фундамента. В зависимости от характера грунта, когда выемка траншеи превышает 1500 мм, могут потребоваться опоры для предотвращения обрушения бортов.Это может привести к серьезным нарушениям конструкции фундамента и впоследствии увеличить стоимость фундамента.

Там, где это возможно или применимо, основание мелкозаглубленного фундамента должно находиться выше уровня грунтовых вод, чтобы избежать затрат на контроль грунтовых вод и возможной нестабильности грунта из-за просачивания воды на дно котлована. Согласно Томлинсону и др. (1989 г.), обычно более экономично применять широкие фундаменты при сравнительно низком давлении на опору или даже использовать альтернативу свайным фундаментам, чем копать ниже уровня грунтовых вод в водоносном гравии, песке или грунте. ил.

Помимо соображений допустимой несущей способности фундаменты мелкого заложения в глинах важно выносить за пределы толщи грунта, подверженной влиянию подвижек грунта, вызванных набуханием и усадкой, растительностью, морозным действием и другими воздействиями. Следует обратить внимание на устойчивость мелкозаглубленного фундамента на ступенчатом или наклонном грунте.

Предполагаемая нагрузка на фундамент также может влиять на глубину фундамента. Фундаменты, подверженные высоким боковым нагрузкам и опрокидывающему моменту, должны быть заложены на большей глубине, где глубина фундамента и надстройка могут повысить коэффициент безопасности от опрокидывания и оползания.

Формулу Ренкина можно использовать для оценки глубины мелкозаглубленного фундамента. Однако ответ, полученный из формулы, используется редко из-за отсутствия практической значимости. Формула Ренкина для глубины мелкозаглубленного фундамента:

D f = (q a /Ƴ) x [(1 – sinØ)/(1 + sinØ)] 2

Где;
q a = допустимая несущая способность
Ƴ = удельный вес грунта
Ø = угол естественного откоса или сопротивление сдвигу грунта


Типовая глубина ленточного фундамента

Для подкладных и ленточных фундаментов обычно предусматривается минимальная глубина 500 мм в качестве защиты от незначительной эрозии почвы, закапывания насекомых или животных, пучения и незначительных местных раскопок и обработки почвы. Важно отметить, что эта минимальная глубина недостаточна для фундаментов на усадочных глинах, где вспучивание и усадка грунта из-за сезонных изменений влажности могут вызвать заметные подвижки фундаментов.

Глубина от 900 мм до 1000 м рассматривается как минимальная, при которой будет происходить какое-либо сезонное перемещение, но маловероятно, что оно будет иметь величину, достаточную для повреждения надстройки или обычной отделки здания.

Для большинства дуплексов, построенных в Нигерии, где несущая способность грунта превышает 100 кН/м 2 на небольшой глубине, глубина от 900 мм до 1200 мм обычно достаточна для отдельных оснований колонн.

Ссылки
Томлинсон М. Дж. (1989): «Проектирование фундаментов» в Справочнике инженера-строителя (ред. Л. С. Блейк). Баттерворт-Хайнеманн 1989

ИНЖЕНЕР-СТРОИТЕЛЬ: ГЛУБИНА ФУНДАМЕНТОВ

Фундаменты должны располагаться ниже верхнего (органического) грунта, различных насыпей, заброшенного фундамента, обломков или навоза. Если верхний рыхлый грунт или насыпь слишком глубоки, можно использовать две альтернативы в зависимости от относительной экономии и имеющегося времени:

(i) Удаление верхнего слоя грунта непосредственно под основанием и замена его тощим бетоном [Рис.3.1 (a)]
(ii) Снятие верхнего слоя грунта на участке, превышающем площадь основания, и замена его утрамбованным песком и гравием. Площадь засыпки из утрамбованного песка и гравия должна быть достаточно большой для распределения нагрузки на фундамент, как показано на рис. 3.1 (b) .

В любом случае важно достичь уровня слоев, который имеет требуемую несущую способность, принятую для расчета фундамента.

РИС. 3.1.


Иногда верхний слой почвы может быть хорошим и плотным и иметь достаточную несущую способность.В этом случае желательно сохранить минимальную глубину фундамента, заданную формулой Ренкина: (уравнение 2.8)

Где Ø угол естественного откоса, значения которого можно взять из таблицы 3. 1.


Примечание: Следует отметить, что q — это фактическая интенсивность нагрузки, а не безопасная несущая способность грунта. Иногда фактическая интенсивность нагрузки может быть меньше безопасной несущей способности грунта, что требует меньшей минимальной глубины. Когда фундаменты опираются на очень жесткий грунт, имеющий очень высокую безопасную несущую способность, минимальная глубина фундамента, рассчитанная на основе безопасной несущей способности, окажется очень большой, что смешно.В таких грунтах ширина основания (найденная из других соображений) будет больше, чем требуемая из соображений несущей способности, что приведет к фактическому давлению грунта меньшему, чем безопасная несущая способность.

ТАБЛИЦА 3.1. ЗНАЧЕНИЯ ЕДИНИЧНОЙ ВЕСА И УГЛА ОТКЛОНЕНИЯ.

Глубина фундамента также должна быть такой, чтобы скорость или угол распространения нагрузки от основания стены к внешнему краю грунтовой опоры не превышал допустимого значения, как это предусмотрено в рис. 3.3(а) .


Типы фундаментов зданий: руководство

Что такое фонды? Что они делают? Из чего они сделаны? Эта статья призвана предоставить вводное руководство по основным типам фундаментов зданий. Он также более подробно исследует те, которые One Guarantee может покрыть.

Что такое фонды?

Несмотря на то, что вы обычно не можете видеть их, когда строительство завершено, фундаменты и фундаменты имеют решающее значение для любого здания или строительного проекта.Они обеспечивают ровную поверхность или основание для равномерного закрепления и поддержки зданий или сооружений. Фундаменты также помогают распределить нагрузку (или вес) здания на землю и вниз.

Различные типы используемых фундаментов различаются в зависимости от типа или размера строительного проекта и того, что находится под поверхностью; разные типы недр и горных пород имеют разную несущую способность. Некоторые разновидности грунта могут сдвигаться, что приводит к неравномерной осадке или перемещению здания.

В настоящее время фундаменты обычно делаются из бетона, но камень, древесина и сталь — все это возможные материалы для использования в инженерных фундаментах.

История основания

Фонды существуют уже тысячи лет, хотя и не обязательно такими, какими мы их знаем сегодня.

Седловидные камни — это простые камни на земле или в земле, которые распределяют вес здания, одновременно удерживая конструкцию от намокания или зыбучих грунтов.Часто используемые в сочетании с отверстиями для столбов, это были одни из первых типов фундаментов, использовавшихся еще в каменном и бронзовом веках.

Подобным образом деревянные сваи использовались в заболоченном или мягком/зыбучем грунте, а также для домов на сваях. В последние века камни или щебень, сухие или смешанные с раствором, можно было закладывать в траншеи (или габионы), чтобы обеспечить основу для зданий.

Древние версии бетона использовались римлянами. Его использование в фондах является одной из причин, по которой сохранилась так много архитектуры того периода.

Различные типы фундаментов

Фундаменты различаются в зависимости от страны, геологических условий, проекта и бюджета, но, вообще говоря, существует два основных типа фундамента здания — неглубокий и глубокий. Специалист по фундаментным работам или инженер-строитель сможет порекомендовать правильный тип для вашего проекта.

Вообще говоря, мелкозаглубленные фундаменты больше используются для более легких или жилых зданий, где грунт имеет приличную несущую способность, и нет необходимости углубляться, чтобы найти устойчивость.Между тем, более крупные, тяжелые или высокие здания — или те, которые находятся на неустойчивом основании — как правило, нуждаются в глубоких фундаментах.

Неглубокие фундаменты

Неглубокие фундаменты иногда называют фундаментами. Хотя они могут быть разной ширины, обычно они не располагаются более чем на 1 метр ниже уровня земли. Как правило, они располагаются чуть ниже уровня, на который могут воздействовать морозы. Во многих случаях они идеально подходят для фундамента дома.

Опять же, инженер-строитель может точно указать минимальную глубину фундамента в соответствии со строительными нормами.Они также могут посоветовать, насколько близко фундаменты могут быть к стокам.

Существует 3 основные категории мелкозаглубленных фундаментов.

Ленточные фундаменты: Ленточные фундаменты или фундаменты состоят из сплошных траншей (или полос) различной ширины, которые несут вес несущих стен. Это могут быть вырытые траншеи, заполненные бетоном или щебнем и рыхлым камнем. Хотя это традиционный метод, ленточный фундамент используется, если есть проблемы с водой и требуется усиленный дренаж.

Фундаменты на подушках: Известные как фундаменты на подушках, отдельные или растянутые фундаменты, они состоят из равномерно расположенных круглых, прямоугольных или квадратных подушек в земле или на земле. Обычно сделанные из бетона, эти опоры поддерживают несущие однородные колонны, которые удерживают здание, распределяя общую нагрузку.

Сплошной фундамент: Сплошной или матовый фундамент состоит из плиты, покрывающей большую площадь, вплоть до всей площади основания конструкции, чтобы распределить нагрузку по всей площади здания.Это может быть предпочтительнее, если основание плохое или неровное, что увеличивает вероятность осадки. Это также идеальный тип фундамента для строительства подвала.

Глубокие фундаменты

Они могут быть необходимы для больших сооружений или небоскребов, или для более скромных зданий, где верхние слои грунта не могут выдержать предполагаемых нагрузок. Более глубокие фундаменты могут передавать нагрузку намного глубже в землю, вплоть до более прочного грунта или камня ниже, чтобы облегчить несущую способность.

Это может иметь место в Великобритании с глинистой почвой. Это может высохнуть и сместиться при изменении погоды. Деревья также могут воздействовать на почву, поскольку корни заставляют глину смещаться и двигаться. В этих случаях может потребоваться глубокий фундамент.

Свайные фундаменты: Свайные фундаменты представляют собой длинные колонны, которые могут быть изготовлены из дерева, стали или железобетона. Они обладают огромной силой, когда нагрузка распределяется между ними равномерно. Забивные сваи изготавливаются в другом месте, а затем забиваются на место на месте.Это наиболее распространенный вариант, хотя шахты можно бурить и заливать сваи бетоном на месте. Для помощи можно добавить дополнительный заземляющий луч. Подпорные стены могут быть получены путем размещения свай рядом друг с другом.

Важно отметить, что сваи можно дополнительно разделить на два типа фундамента: опорные сваи и висячие сваи. Первые имеют большее трение у основания, а трение распространяется по всей поверхности висячих свай.

Диафрагменные стены: Они часто используются при строительстве фундамента на сложных участках, где есть проблемы с пространством, глубиной, доступом или где забивка свай и связанная с этим вибрация могут быть проблематичными.

Непрерывная диафрагменная стена часто встречается в больших или промышленных зданиях или объектах гражданского строительства, особенно на так называемых строительных площадках сверху вниз, где в противном случае необходимо было бы выкапывать грунт на большую глубину. Стена может быть изготовлена ​​из сборных железобетонных панелей, изготовленных за пределами площадки, или залита на месте с использованием опалубки.

Расскажите нам о развитии вашей недвижимости сегодня

Мы верим, что эта статья является введением, но существует множество типов фундаментов — это лишь некоторые из наиболее часто используемых One Guarantee.Если у вас есть какие-либо вопросы о получении подходящей гарантии для вашего проекта, свяжитесь с командой One Guarantee для получения дополнительной информации.

Ленточный фундамент против ленточного фундамента

Каждый раз размер планируемой строительной конструкции зависит от состояния грунта и может потребовать использования фундамента, который обеспечивает большую устойчивость в этих условиях, чем другие. Существует несколько факторов, таких как заболачивание, каменистая почва, эрозия строительных материалов, которые достаточно прочны, чтобы определить прочность конструкции или фундамента здания.Кроме того, если выбраны неправильные методы строительства фундамента, это потребует больших затрат труда и ресурсов.

Фундамент против фундамента

Фундаменты являются лучшими опорами для конструкций, передающими их нагрузку слоям горных пород и грунта с подходящими характеристиками осадки и отличной несущей способностью. С широкой точки зрения, фундаменты можно разделить на глубокие и неглубокие. Когда нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов, обычно используются мелкозаглубленные фундаменты.

Что такое фундамент в строительстве?

Фундамент – это часть конструкции здания для безопасного распределения фундамента. Он присутствует в нижней части фундамента, который поддерживает фундамент и укрепляет основу системы.

В тех случаях, когда бутовый фундамент недоступен, ваш инженер может предложить использовать ленточный фундамент или ленточный фундамент.

Что такое ленточный фундамент или ленточный фундамент?

Ленточный фундамент (или ленточный фундамент) представляет собой форму мелкозаглубленного фундамента, построенного для обеспечения непрерывной и ровной (иногда ступенчатой) опорной полосы для линейной конструкции, такой как стена или ряды колонн, возводимых над ними по центру.Повседневное использование ленточного фундамента для ограждений, предназначенных для несущих нагрузок; и когда несущая способность грунта хорошая. Однако его предпочтительно использовать для малоэтажных и среднеэтажных зданий жилого назначения. Здесь проходит полоса бетона ниже всей длины стены, которая в конечном итоге распределяет нагрузку, возложенную на стены, на землю. Это обеспечивает лучшую устойчивость здания.

Но для этого метода строительства фундамента ширина фундамента должна быть как минимум в два раза больше ширины стены. Точная ширина фундамента и несущей стены зависит от состояния грунта. В широком смысле положение и размер полосы напрямую связаны с общей шириной стены. Как правило, глубина традиционного ленточного фундамента больше или равна общей ширине стены, а ширина фундамента обычно в три раза больше ширины несущей стены. Однако основные конструктивные особенности ленточного фундамента зависят от того, что передача нагрузки происходит под углом 45 градусов от основания стены к грунту.Опытный инженер-строитель может помочь вам в этом, основываясь на отчетах об испытаниях почвы, полученных на вашем участке, где будет построено здание.

Также бывают случаи, когда ленточный фундамент строится для поддержки ряда близко расположенных колонн. В таких случаях ленточный фундамент или ленточный фундамент является более экономичным, чем ленточные фундаменты, которые перекрывают друг друга. Если грунт имеет низкую несущую способность, вам может понадобиться более широкий ленточный фундамент . Однако в таких случаях простого бетона может быть недостаточно. В таких случаях необходимо использовать армированный бетон. Ленточный фундамент можно соорудить для большинства грунтов. Однако лучше всего он подходит для грунта с относительно хорошей несущей способностью.

Пошаговая процедура установки ленточного фундамента
  • Найдите положения стен, которые должны нести нагрузки.
  • Сформируйте траншею, раскопав участок в этих местах. Позаботьтесь о том, чтобы канал был ниже центра стены выше.
  • Залить тощий бетон в траншею.
  • Установите основные нижние стержни после возведения опалубки.
  • Установите стартовые стержни стойки.
  • Свяжите начальные стержни колонны связующими.
  • Установите верхние основные стержни.
  • Установите верхние распределительные стержни.
  • Теперь залейте опалубку бетоном.
  • После застывания бетона опалубку можно снять.
  • Вынутый материал также можно использовать для обратной засыпки.

Заключительные слова
  • Ленточный фундамент не подходит, если здание имеет несколько колонн с высокими локальными нагрузками. В таких случаях можно использовать плитный фундамент или изолированный фундамент.
  • Если несущей способности грунта недостаточно, чтобы выдержать вес здания или сооружения, можно выбрать свайные фундаменты.
  • Рекомендуется использовать глубокий фундамент для зданий выше 3 или 4 этажей.

Короче говоря, это те места, где нельзя использовать ленточный фундамент.

Ленточный фундамент и блочный фундамент

Вы должны начать с ленточных и блочных фундаментов, так как они являются наиболее распространенным выбором. Существует большая разница между подушкой и ленточным фундаментом, но ленточный фундамент может использоваться при определенных обстоятельствах вместо подушки и фундамента с одинарной нагрузкой.

Инженер-строитель может помочь вам определить, какой фундамент вы можете использовать для поддержки конструкции стены. Одно неверное решение могло привести к плачевным результатам.

Подкладочные фундаменты

Эти основания состоят из прокладок. Когда почва и земля подходят, кулачковые фундаменты могут быть намного глубже. Хотя они служат той же цели, что и ленточные фундаменты, они сразу же выделяются среди них. Блокировочные фундаменты конструктивно отличаются от полос тем, что они не состоят из полос. Ветер и подъем обычно являются их самыми большими падениями.

Рабочий процесс блочных фундаментов

Бетонные балки изготавливаются прямоугольной, квадратной или круглой формы, которые выдерживают одноточечные нагрузки, включая несущие колонны, рамы и балки.Одноточечная нагрузка предназначена для восприятия сосредоточенных нагрузок, поэтому метод поддержки отличается от аналогичного ленточного фундамента.

В большинстве случаев блочные фундаменты будут иметь постоянную толщину независимо от наклона верхней поверхности. Убедитесь, что толщина слоев грунта достаточна для восприятия нагрузок и поддержания формы плана.

Использование

Фундаменты

также являются хорошим выбором для поддержки цокольной балки. В большинстве случаев, за исключением случаев с наименьшими объемами, подушки могут быть усилены, чтобы уменьшить потребность в земляных работах.

Фундаментные блоки подходят для различных планировок из-за их формы. Для некоторых проектов могут потребоваться непрерывные или сбалансированные прокладки, в то время как для других могут потребоваться хорошо разделенные прокладки.

Ленточные фундаменты

Ленточный фундамент, также называемый ленточным фундаментом, представляет собой неглубокий тип фундамента, который обычно имеет уровень фундамента менее 3 метров над поверхностью. Формирование имеет линейную форму, которая служит для распределения веса по всей поверхности почвы.

Этот вариант подходит для всех типов грунта, если они обладают подходящей несущей способностью. Таким образом, ленточные фундаменты могут обеспечивать непрерывную поддержку линейных конструкций, таких как несущие стены, которые обычно являются ровными, но могут также иметь ступеньки.

Рабочий процесс ленточных фундаментов

Ленточные фундаменты обычно имеют размеры и размещаются в соответствии с шириной стеновой конструкции.

Обычно глубина полосы и ширина стены перекрываются.

Обеспечивает угол в 45 градусов между основанием стены и грунтом, где полоса ширины фундамента часто в три раза превышает ширину несущей стены. Важно, чтобы ленточные фундаменты были достаточно глубокими, чтобы предотвратить промерзание, а при работе с более мягкими грунтами может потребоваться увеличение ширины.

Использование

Ленточный фундамент

часто является лучшим выбором для поддержки линейной стены за счет распределения точек напряжения. В случае близко расположенных колонн ленточные фундаменты предпочтительнее блочных из-за их рендеринга.Кроме того, ленточные фундаменты считаются лучшим вариантом для зданий малой и средней этажности с небольшими нагрузками, поскольку они могут служить массивным бетонным фундаментом.

Подведение итогов

Согласно большинству определений, мелкозаглубленные фундаменты – это фундаменты с уровнем заложения менее 3 м от поверхности земли. Неглубокий фундамент находится поверх поверхностной нагрузки или условий, которые могут повлиять на несущую способность поверхности.

Чтобы узнать больше, посмотрите следующий видеоурок.

Источник видео: Anime_Edu — Моя инженерная поддержка

Фундаменты

на подушках выдерживают сосредоточенную нагрузку от одной точечной нагрузки, например, колонны. Ленточные фундаменты обеспечивают поддержку таких нагрузок, как несущие стены.

В случае с близко расположенными колоннами лучше будет ленточный фундамент. Любая строительная площадка была бы неполной без фундамента, поэтому важно понимать различные варианты, которые у вас есть, прежде чем принимать решение.

Как строить ленточные фундаменты | DIY Советы, проекты и рекомендации UK

Резюме: Фундамент под здание или садовую стену: Разметка, выемка грунта и укладка ленточного фундамента.

Прежде чем вы сможете начать кладку кирпичей (см. Строительство кирпичной стены), вам нужно вырыть фундамент для стены. Они состоят из траншей, заполненных бетоном, и называются ленточными фундаментами. Необходимая глубина фундамента зависит от высоты стены и типа грунта.Чтобы построить стену выше 1,2 м (4 фута), вы должны обратиться за профессиональной консультацией.

Разметка и выемка ленточных фундаментов

  • Для стен высотой до 1 м (3 фута 3 дюйма) потребуется фундамент глубиной не менее 150 мм (6 дюймов) (для однослойной стены) или 250 мм (10 дюймов) для двухслойной стены.
  • Если почва глинистая, необходимо добавить еще 100 мм (4 дюйма) к глубине фундамента.
  • Фундамент должен заканчиваться на 150 мм (6 дюймов) ниже уровня земли и даже дальше в экстремальных климатических условиях, где необходима защита от мороза.
  • Ширина фундамента должна быть на 200 мм (8 дюймов) шире стены — 100 мм (6 дюймов) с каждой стороны.
  • Однако на рыхлых песчаных почвах фундамент должен быть на 400 мм (16 дюймов) шире стены.
  • Для стен высотой всего в три или четыре ряда более подходящими могут быть более мелкие ленточные фундаменты или бетонные блоки.
  • Разметьте участок стены на земле с помощью веревки, прикрепленной к колышкам, или с помощью профильных досок.
  • Используйте лопату, чтобы врезаться в почву непосредственно под веревкой и выкопать траншею на требуемую глубину.
  • Если почва особенно рыхлая, вскопайте немного глубже и заполните пространство уплотненной твердой сердцевиной.

Устройство ленточного фундамента

После того, как вы вырыли траншею, вам нужно будет заложить бетонное основание.

  • Начните с забивания кольев на каждом конце траншеи до глубины фундамента. Вставьте дополнительные колышки с интервалом 1–2 м (3–6 футов) между ними.Убедитесь, что все колышки вбиты в землю вертикально.
  • Поднявшись по траншеи, поместите спиртовой уровень поверх кольев, чтобы проверить их горизонтальность. Внесите необходимые корректировки.
  • Смешайте бетон в соотношении 1 цемент: 5 балласт, добавив воду, чтобы получить консистенцию, которая должна легко литься, но не быть слишком влажной.
  • Засыпать бетон лопатой в траншею до верха кольев. Выровняйте поверхность металлической теркой.
  • Оставьте бетон затвердевать на 3 дня, прежде чем приступить к возведению стены.

Вбейте колья в траншею с интервалом 1–2 м (3–6 футов).

Засыпьте бетон лопатой в траншею до верха кольев и выровняйте поверхность.

Как строить ленточный фундамент видео


Вернуться к началу страницы

Исследование ленточных фундаментов большой глубины, опирающихся на ненасыщенные грунты

  • Chen WF (1975) Предельный анализ и пластичность грунта. Elsevier, Амстердам

    МАТЕМАТИКА Google ученый

  • Чен Л.И., Цзян А.Л., Ли Дж.П. (2012) Коэффициенты несущей способности фундаментов с учетом влияния веса грунта. Rock Soil Mech 33(1):215–219

    Google ученый

  • Cornforth DH (1964) Некоторые эксперименты по влиянию условий деформации на прочность песка. Геотехника 14(2):143–167

    MathSciNet Статья Google ученый

  • Фредлунд Д.Г., Рахарджо Х. (1993) Механика грунтов для ненасыщенных грунтов.Wiley, Нью-Йорк

    Книга Google ученый

  • Фредлунд Д.Г., Син А. (1994) Уравнения для характеристической кривой почва-вода. Can Geotech J 31(4):521–532

    Артикул Google ученый

  • Фредлунд Д.Г., Моргенштерн Н.Р., Видгер Р.А. (1978) Прочность на сдвиг ненасыщенных грунтов. Can Geotech J 15(3):313–321

    Артикул Google ученый

  • Галлиполи Д., Генс А., Шарма Р., Ваунат Дж. (2003) Упруго-пластическая модель ненасыщенного грунта, учитывающая влияние всасывания и степени насыщения на механическое поведение.Геотехника 53(1):123–135

    Статья Google ученый

  • Георгиадис К. (2010) Влияние наклона нагрузки на недренированную несущую способность ленточных фундаментов на склонах. Comput Geosci 37(3):311–322

    Google ученый

  • Гаффарипур О., Эсгандани Г.А., Хошгалб А., Шахбодагхан Б. (2019) Полностью связанный упругопластический гидромеханический анализ ненасыщенных пористых сред с использованием бессеточного метода.Int J Numer Anal Methods Geomech 43(11):1919–1955

    Статья Google ученый

  • Галлиполи Д. (2012) Гистерезисная модель удержания воды почвой, учитывающая циклические изменения коэффициента всасывания и пустотности. Геотехника 62(7):605–616

    Статья Google ученый

  • Хьюстон С.Л., Перес-Гарсия Н., Хьюстон В.Н. (2008) Прочность на сдвиг и изменение объема ненасыщенных грунтов, вызванное сдвигом, по программе трехосных испытаний.J Geotech Geoenviron Eng (ASCE) 134(11):1619–1632

    Статья Google ученый

  • Карл Т. (1943) Теоретическая механика грунтов. Уайли, Нью-Йорк

    Google ученый

  • Халили Н., Заргарбаши С. (2010) Влияние гидравлического гистерезиса на эффективное напряжение в ненасыщенных грунтах. Геотехника 60(9):729–734

    Статья Google ученый

  • Халили Н., Хаббаз М.Х. (1998) Уникальное соотношение для х для определения прочности на сдвиг ненасыщенных грунтов.Геотехника 48(2):1–7

    Google ученый

  • Халили Н. , Гейзер Ф., Блайт Г. (2004) Эффективное напряжение в ненасыщенных почвах: обзор с новыми данными. Int J Geomech 4(2):115–126

    Статья Google ученый

  • Халили Н., Хабте М.А., Зергарбаши С. (2008) Полностью связанная модель деформации потока для циклического анализа ненасыщенных грунтов, включая гидравлический и механический гистерезис.Comput Geotech 35:872–889

    Статья Google ученый

  • Хошгхалб А., Халили Н. (2013) Метод без сетки для полностью связанного анализа течения и деформации в ненасыщенных пористых средах. Int J Numer Аналитические методы Geomech 37(7):716–743

    Статья Google ученый

  • Ko HY, Davidson LW (1973) Несущая способность фундаментов при плоской деформации. J Soil Mech Found Div (ASCE) 99(9):1–23

    Google ученый

  • Лорет Б. , Халили Н. (2000) Трехфазная модель для ненасыщенных почв.Int J Numer Аналитические методы Geomech 24(11):893–927

    Статья Google ученый

  • Лу Т.Х., Лю З.Д. (2005) Продвинутая механика грунтов. Китайский машинный пресс, Пекин

    Google ученый

  • Ma ZY, Liao HJ, Dang FN (2014) Влияние промежуточного главного напряжения на несущую способность ленточных и круговых фундаментов. J Eng Mech (ASCE) 140(7):04014041

    Артикул Google ученый

  • Мейерхоф Г.Г. (1951) Предельная несущая способность фундаментов.Геотехника 4(4):301–332

    Статья Google ученый

  • Михаловски Р.Л. (1997) Оценка влияния веса грунта на несущую способность с использованием предельного анализа. Почвы Найдено 37(4):57–64

    Статья Google ученый

  • Национальные стандарты Китайской Народной Республики. ГБ 50007-2011 (2011) Нормы проектирования фундаментов зданий. China Architecture & Building Press, Пекин

    Google ученый

  • Паша А.Ю., Хошгалб А., Халили Н. (2016) Подводные камни при интерпретации гравиметрической характеристической кривой почва-вода на основе содержания воды для деформируемых пористых сред.Int J Geomech 16(6):D4015004

    Артикул Google ученый

  • Паша А.Ю., Хошгалб А., Халили Н. (2017) Гистерезисная модель эволюции кривой водоудержания с коэффициентом пустотности. J Eng Mech (ASCE) 143(7):04017030

    Статья Google ученый

  • Паша А., Хошгалб А., Халили Н. (2020) Эволюция кривой изохорного водоудержания с коэффициентом пустотности. Comput Geotech 122:103536

    Статья Google ученый

  • Пузрин А.М. (2001) О суперпозиции диссипации работы в кулоновской почве. Int J Solids Struct 38:6815–6827

    Статья Google ученый

  • Soubra AH (1999) Решения по верхней границе несущей способности фундаментов. J Geotech Geoenviron Eng (ASCE) 125(1):59–68

    Статья Google ученый

  • Во Т., Рассел А.Р. (2016) Несущая способность ленточных фундаментов на ненасыщенных грунтах по теории линии скольжения. Comput Geotech 74:122–131

    Статья Google ученый

  • Ю М.Х. (2004) Единая теория прочности и ее приложения.Springer, Берлин

    Книга Google ученый

  • Юань С., Ду Дж. Н. (2018) Анализ верхней границы ненасыщенных грунтов на основе эффективного напряжения с использованием метода квадратурных элементов слабой формы. Comput Geosci 98:172–180

    Google ученый

  • Чжай К. , Рахарджо Х., Сатьянага А., Дай Г.Л. (2019) Оценка ненасыщенной прочности на сдвиг по характеристической кривой «грунт-вода».Acta Geotech 1–14

  • Zhang CG, Zeng KH, Zhao JH (2010) Аналитические решения критической нагрузки и предельной несущей способности Terzaghi для ненасыщенного грунта. J Tongji Univ 38(12):1736–1740

    Google ученый

  • Zhang CG, Yan Q, Wu LZ, Cao XY, Zhang CL (2018) Унифицированное решение Мейергофа для определения предельной несущей способности ленточного фундамента, опирающегося на ненасыщенные грунты. Chin J Geotech Eng 40(2):252–260

    Google ученый

  • Zhang CG, Cao BX, Yan Q, Zhao JH, Wu LZ (2019) Определение допустимой несущей способности ленточных фундаментов в ненасыщенных грунтах.вычисл. Геотех. 114:103138

    Артикул Google ученый

  • Zhu F, Zhang WX, Dong WZ, Sun MZ (2017) Новый метод расчета несущей способности основания из мягкого грунта.

  • Добавить комментарий

    Ваш адрес email не будет опубликован.
