Компенсаторы усадки для сруба деревянного дома, под брус, бревно



На фото показано, в какие места деревянного дома и деревянных срубов устанавливаются механические винтовые компенсаторы усадки. Компенсаторы усадки устанавливаются под опорные бревна (опорный брус) и предназначены для компенсации осадочных деформаций в срубах деревянных домов из бруса и оцилиндрованного бревна.

Компенсаторы усадки, или винтовые регулируемые опоры, применяются при строительстве деревянных домов из оцилиндрованного бревна или бруса при регулировке опорных, деревянных столбов по высоте. Регулируемые винтовые опоры сделаны из  прочной углеродистой  стали и выдерживают большие нагрузки. В настоящее время они широко применяются при монтаже домов из бруса, как в России, так и за рубежом.

Основное назначение компенсаторов усадки

Предназначение таких компенсаторов — равномерное распределение усадки деревянного бревенчатого сруба.

Они имеют оцинкованное покрытие для защиты от ржавчины. Самый распространенный размер компенсатора усадки в диаметре 20-24 мм. Длина  винтовых опор от 120 до 150мм. Если необходима более длинная винтовая опора, ее можно изготовить на заказ в короткие сроки.

Пружинный компенсатор усадки

Фото: так выглядит пружинный компенсатор усадки предназначенный для принудительной стяжки бревен и бруса в деревянном бревенчатом срубе. Главный рабочий элемент – мощная стальная пружина.

Схема установки компенсатора усадки под вертикальный столб из бруса

Мнения экспертов

По мнению специалистов, винтовые компенсаторы усадки необходимо устанавливать в случаях, когда столбы из бревна или бруса поддерживают деревянные балки потолка первого этажа, или деревянные балки, межэтажные перекрытия в срубах, из бруса или бревна. Также необходимо ставить такие компенсаторы под столбы, которые держат открытую веранду деревянного дома или бревенчатого сруба.

Принцип  работы компенсаторов нагрузки заключается в том, что он выставляется под опорный деревянный столб или балку на максимально выкрученной высоте винтовой резьбы. Опорную площадку крепят саморезами к столбу или балке перекрытия, стропильной системы крыши сруба. Винт компенсатора выставляется в этом случае в максимально высокое положение.

Технология регулировки механизмов

В первоначальном варианте деревянный сруб из бруса или бревна в течение одного года необходимо осаживать на 6-9 см по всей  высоте стен сруба или бруса. Специалисты —  строители,  через два месяца приезжают на участок, где расположен построенный ими деревянный сруб и подкручивают гайки винтового компенсатора усадки в сторону скручивания, опуская тем самым опорную балку или опорный столб на 1-2 см по всему периметру здания. Для более точной регулировки, в таких случаях, всегда применяется уровень или гидро — уровень. Постепенно выставляя, таким образом, через каждые два месяца гайкой компенсатора по два сантиметра, специалист компенсирует естественную усадку сруба деревянного здания по всему периметру.

Выполняя такие  по своему виду не хитрые манипуляции с помощью компенсатора усадки, Вы обезопасите себя от выполнения работы по переконопачению зазоров между бревнами или брусом, что очень важно, если Вы проживаете в таком доме в зимнее время суток, так как через образовавшиеся щели в дом из бруса может попасть влага и холод.

Где в Москве купить узлы?

После того, как Вам построили деревянный дом или баню из бревна или бруса, возвели рубленый дом, или деревянную кровлю, любой конфигурации и сложности, не забудьте позаботиться о приобретении и установке компенсаторов усадки. Не забывайте своевременно  скручивать гайку компенсатора самостоятельно или с помощью специалистов.

Фото: для бруса и бревна требуются разные по нагрузкам компенсаторы усадки.

Одновременно с компенсаторами усадки, вы можете купить из наличия, такие важные крепежные элементы для сруба, как деревянные круглые березовые нагели. Данные крепежи, совместно с металлическими компенсаторами усадки помогут вам качественно и надежно уложить бревна и брус при сборке вашей деревянной срубной конструкции.

Заказать, купить или уточнить наличие необходимых вам компенсаторов усадки для бруса и бревна Вы всегда сможете, позвонив нам по телефонам, указанным в разделе контакты.

Тематическое Видео:



применение для бруса регулируемого винтового усадочного домкрата, виды компенсаторов и принцип действия

Компенсаторы усадки — приспособления, используемые в деревянном домостроении для предотвращения такого явления, как усыхание бруса или бревна. Они устанавливаются еще на этапе возведения здания или сооружения, обеспечивают необходимое давление на элементы, меняющие свои геометрические параметры по мере высыхания. Особенности применения для бруса регулируемого винтового усадочного домкрата, других видов компенсаторов, принципы их действия стоит изучить более подробно.

Принцип действия

Древесина — материал, претерпевающий определенные деформации в ходе изменения влажности его волокон. Под воздействием атмосферной влаги, ветра, солнца происходит усадка, меняющая объемы, влияющая на плотность прилегания стыков друг к другу. Все эти факторы особенно важны в домостроении. При использовании бревна и бруса естественной влажности образование межвенцовых щелей практически неизбежно. Устранить этот неприятный эффект помогает компенсатор усадки.

В зависимости от типа материалов, ежегодная усадка достигает 2-5%, на завершение процесса уходит до 3 лет.

Серьезную проблему это доставляет при обустройстве дверных и оконных проемов, которые могут терять до 6-10 см. Это приводит к заклиниванию створок и другим сложностям.

Выполнять внутреннюю отделку дома до завершения усадки тоже не рекомендуется. Материалы может просто разорвать.

Компенсаторы усадки внедряются в конструкцию сруба и позволяют в дальнейшем успешно контролировать происходящие в ней процессы.

В зависимости от наличия дополнительных регуляторов, давление со стороны распорки остается постоянным или меняется. Например, винтовой домкрат в течение года ежемесячно равномерно смещают, обеспечивая возможности для прохождения усадки без ущерба для всей конструкции.

Основной принцип действия таков.

  1. Компенсатор устанавливается в наиболее уязвимых точках конструкции.
  2. Удерживает венцы в заданном положении при деформационных и усадочных процессах.
  3. Позволяет регулировать равномерность усушки. При установке на вертикальные столбы и колонны размеры зазоров заранее просчитываются, постепенно их сокращают.
  4. По завершению усадки съемные элементы удаляют, несъемные оставляют в конструкции здания или сооружения.

Использование компенсаторов помогает избежать многих неприятных последствий, связанных с усыханием древесины, обеспечивает сохранение правильной геометрии всех стыков.

Разновидности

Все используемые в строительной сфере усадочные компенсаторы принято делить на 2 большие категории: регулируемые и нерегулируемые. В зависимости от выбора и особенностей материала, наблюдаемых деформационных нагрузок, могут меняться и типы используемых приспособлений.

Несъемные пружинные

Этот вид компенсаторов усадки представляет собой металлоизделие, устанавливаемое в тело бруса или бревна еще на этапе ведения строительных работ. Их не вынимают из конструкции после завершения процесса строительства. Сама конструкция максимально проста: между стальными чашами находится пружина, принимающая на себя деформационные нагрузки.

Для установки несъемных компенсаторов

усадки используется предварительное высверливание отверстий в теле бруса или бревна. После монтажа роль таких компонентов в конструкции сводится к сохранению прижимного усилия даже при изменении геометрии самого элемента. Пружинные компенсаторы хороши тем, что нивелируют последствия деформации, возникающие в результате перепадов температур, а не только при естественной усадке.

Для их монтажа выбирают область стыковки, расположенную между 2 и более стен. Именно здесь этот элемент конструкции оказывается наиболее полезен и необходим.

Винтовые или домкратные

Эта разновидность съемных компенсаторов усадки представляет собой 2 расположенные параллельно пластины с несущей шпилькой и гайками для фиксации опоры. При подкручивании винтового элемента удается регулировать параметры давления на части деревянных конструкций. В этом случае компенсация изменений, вызванных естественной усадкой, отслеживается и производится на всем протяжении этого процесса. Винтовые или домкратные металлоизделия изготавливаются из стали с цинковым покрытием. Для них характерны следующие показатели:

  • 100-250 мм регулировки по высоте шпильки;
  • сечение несущего элемента — от 15 до 30 мм;
  • размеры пластин от 100×100 мм до 250×250 мм.

Размерные параметры винтовых компенсаторов обусловлены размерной сеткой несущих балок, используемых в деревянном домостроении. Пластины крепятся к элементам конструкции здания при помощи шурупов через специальные технологические отверстия. Винтовые компенсаторы наиболее удобны при использовании с брусом, поскольку обладают высокими несущими способностями, обеспечивают плотное прилегание распорок к поверхности древесины. В момент монтажа шпильке придается максимальная длина, а затем при помощи регулировочного винта ее размеры выбираются с учетом необходимого уровня провисания балки.

Нагели

Этот тип компенсаторов усадки существует на протяжении многих столетий, он появился одним из первых. Нагель — деревянный элемент, соединяющий венцы. При усыхании древесины клин не позволяет меняться первоначально заданному расстоянию. Но этот метод годится только для клееного бруса или бревенчатых срубов. Пиленый и профилированный материал дает более интенсивную усушку, усилия нагеля здесь будет недостаточно.

Выглядит нагель как правильная, тщательно обточенная цилиндрическая планка из более твердых пород дерева, нежели сам сруб. Такая разница позволяет преодолевать деформационные нагрузки. Например, для зданий из хвойных пород используют дубовые или березовые нагели. Они заменяют собой гвозди при сборке дома, их забивают в срединную часть бруса, делая шаг в 2000-2500 мм, отверстия предварительно высверливают в шахматном порядке. Стандартный диаметр березовой распорки составляет 18-25 мм, длина 300-350 мм.

Обсадные

Эти компенсаторы предназначены для установки в дверные и оконные проемы. Из сухого пиломатериала собирается обсадная коробка, выглядящая, как буква «Т», положенная набок. Стыковка распорки производится по системе шип-паз, в торцах проема прорезается выемка, а на обсадном элементе — гребень. Вставляются обсадные конструкции на 2 стороны, а уже над ними крепится верхний брусок. Такая конструкция предупреждает деформацию и заклинивание оконных, дверных рам в проемах.

Где применяется?

Основное применение компенсаторов усадки связано с возведением зданий и сооружений с горизонтальным типом укладки бруса или бревна. В этом случае при усушке они дают наибольшую деформацию. Домкрат для сруба устанавливается с упором на вертикальные элементы, позволяя в дальнейшем выставить его на выбранное основание. Эта технология вполне оправдывает себя в тех случаях, когда конструкции создаются на продажу.

Винтовые компенсационные элементы чаще всего применяются при наличии вертикальной опоры, соединенной с горизонтальным основанием. Регулируемая усадка здания — единственный реальный способ контроля изменений уровня влажности бруса или бревна. При помощи специальных компенсаторов удается избежать разрушения, растрескивания материалов, предотвратить образование щелей в стенах.

Виды компенсаторов усадок бруса представлены в следующем видео.

Компенсатор усадки сруба

Компенсатор усадки — приспособление, которое компенсирует усадку деревянного дома. Оно представляет домкрат, регулировочный лифт или винт. Он включает анкеры с гайками и несколько пластин, одна их которых является опорой, а вторая — ответная. Для бревенчатого сруба чаще применяют пружинный компенсатор, который представляет пружину, надетую на гайку. Компенсатор размещают между опорными столбами и деталями сруба, чтобы венцы не провисали. В первое время гайки подтягивают ежедневно, затем процедуру выполняют реже.

Применение компенсатора

Как известно, брусовый или бревенчатый дом постепенно усаживается. На спокойном и малоподвижном грунте усадка происходит медленно и спокойно. Однако на подвижной почве и при повышенном уровне грунтовых вод углы сруба могут осаживаться неравномерно, что может привести к перекосу стен. Чтобы смягчить процесс усадки и избежать перечисленных проблем, применяют специальный компенсатор.

Вместо классического домкрата и компенсатора можно использовать более доступный и дешевый метод с применением конопатки и деревянных нагелей. При соблюдении данной технологии усадка проходит равномерно, а древесина прочно и надежно заклинивает межвенцовый уплотнитель. В этом случае берут нагели не с традиционным круглым сечением, а с квадратным или прямоугольным.

Забивать нагели нужно в углах сруба плотно и в шахматном порядке после установки каждого венца. Важно, чтобы следующий ряд не совпадал с отверстиями предыдущего. Конопатку делают в несколько этапов. Сначала сразу после сборки сруба, затем после пика усадки и в конце — через несколько лет после строительства. Как правильно конопатить стены деревянного дома, читайте здесь.

Выбор и технология установки компенсатора

Для бревенчатого дома выбирают винтовые компенсаторы. В данном случае важно правильно подобрать размер, который зависит от степени нагрузки строения. Для небольшой нагрузки выбирают пластины толщиной 6-8 мм и параметрами 100х100 мм. Для средней нагрузки применяют металлические пластины 150х150 мм с толщиной свыше 20 мм.

Установить компенсатор можно двумя способами. При соединении “шип в паз” углы сруба приподнимают и плотно располагают приспособления. Для окон и дверей изготавливают деревянную обсадную коробку в виде буквы “Т”, укладывая на боковую сторону. Обсадная коробка устанавливается обязательно в каждом деревянном доме в независимости от степени нагрузки и типа почвы на земельном участке.

Монтаж обсадной коробки или окосячка предотвратит деформацию и перекос оконных и дверных конструкций в период усадки сруба. Без данной подготовки нельзя устанавливать окна и двери! После монтажа конструкций важно обязательно обработать каждый деревянный элемент антисептиком. Это защитит от отрицательного воздействия влаги, ультрафиолета и насекомых. После такой обработки древесина не гниет и не выцветает, не покрывается плесенью, надолго сохраняет физические свойства и первоначальный внешний вид.

После основной усадки, время которой зависит от типа, качества и сорта материалов, домкрат убирают и приступают к работе со стенами и финишной отделке. Сруб шлифуют, утепляют и еще раз обрабатывают защитными составами. Делают гидроизоляцию, устанавливают окна и двери.

Грамотная и быстрая сборка сруба

При использовании домкрата важно правильно установить технику и соблюдать правила безопасности. Мастера фирмы “МариСруб” обладают большим опытом в деревянном домостроении, грамотно и быстро собирают сруб, при необходимости устанавливают компенсаторы или укладывают конопатку со специальным креплением. Выполняем полный перечень работ по возведению и отделке дома.

Строим брусовые и бревенчатые дома от производителя. Самостоятельно изготавливаем и обрабатываем пиломатериалы. Каждое изделие проходит антисептирование и защитную обработку на этапе изготовления, установки и сборки, финишной отделки. Строительство от производителя позволяет получить качественный и надежный результат с гарантией, а также сэкономить на оплате работы посредников.

Самостоятельно производим пиломатериалы и устанавливаем сруб в короткие сроки, выполняем утепление и конопатку, возведение фундамента и кровли, монтаж дверей и окон, финишную отделку внутри и снаружи дома. Гарантируем качество, надежность и оперативность строительных работ!

Компенсаторы усадки винтовые регулируемые домкраты сруба в доме из бруса и бревна

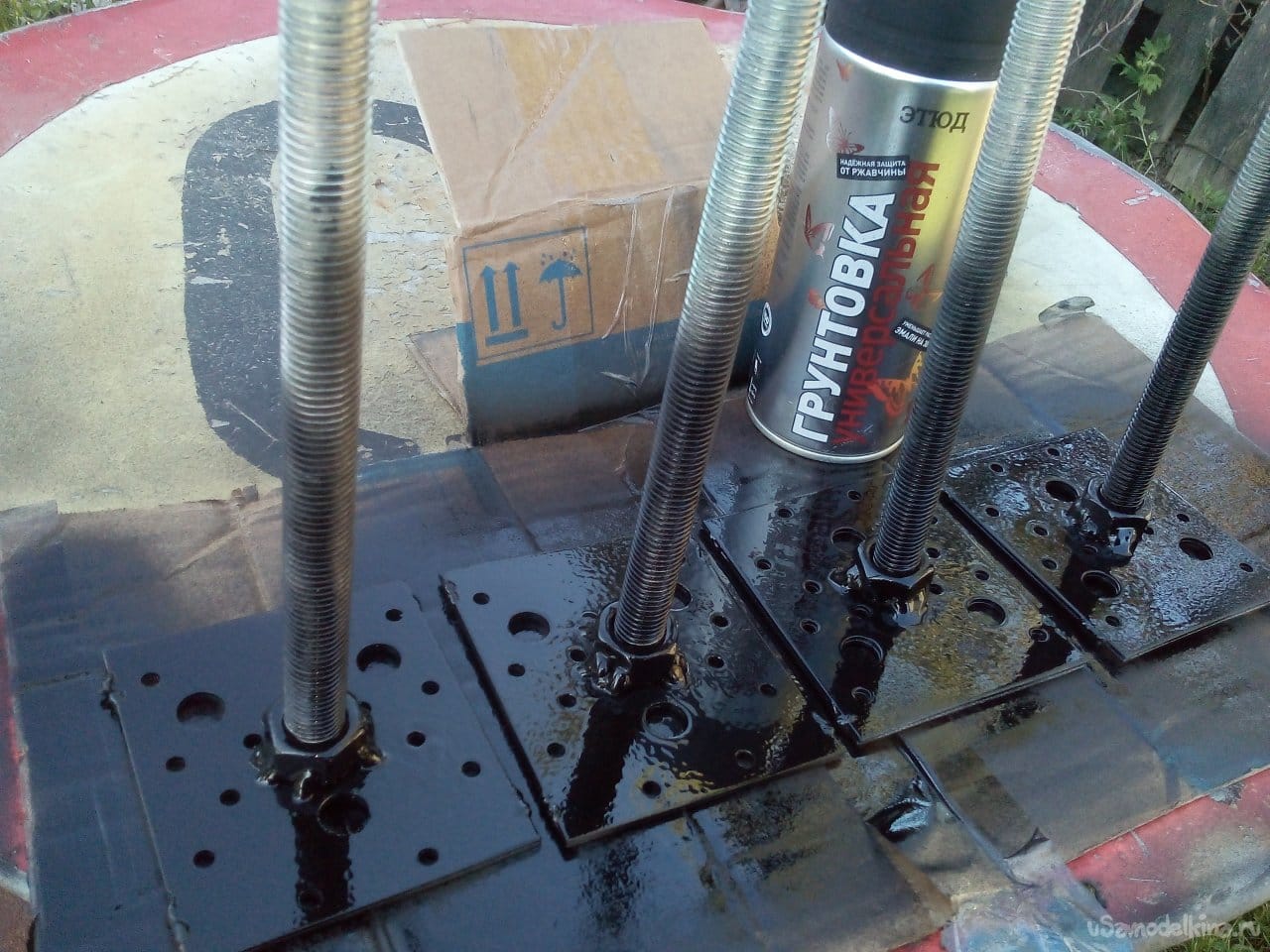

Домкрат металлический это регулируемый механизм, представляющий собой винтовой регулируемый домкрат, состоящий из двух пластин, болта и гайки, данное устройство служит для предотвращения негативного воздействия усадки.



  • 1. Деревянный брус опоры
  • 2. Болт с винтовой резьбой
  • 3. Верхняя прижимная планка(пластина)
  • 4. Металлическая гайка
  • 5. Нижняя прижимная планка(пластина)

Принцип действия домкрата

Усадка дома из бруса или бревна в деревянном доме (срубе) представляет из себя естественный процесс усушки дерева по окончанию строительства, итогом, которой происходит уменьшения размеров строения, в результате осадки.

Но, давать усадку могут только стены и перегородки(то есть горизонтальные конструкции дома), вертикально дерево не может дать такую же осадку, то есть столб в террасе или крыльце практически не изменит своих размеров от первоначальных.

И поэтому, что бы терраса «не повисла»  отдельно от сруба и была единой конструкцией конструкцией, ставят компенсатор в каждую опору (столб)

Подкручивая раз в 1-2 месяца гайку на несколько витков, мы компенсируем разницу в усадке между домом и открытой площадкой (террасой)


 Установка компенсатора

Для его установки требуется просверлить отверстие в  деревянном брусе или обревне.   Сам болт должен свободно находится в просверленном отверстие.  Далее накручивают гайку на болт и устанавливают две прижымные пластины. Пластины должны бы надёжные металлические по толщине.

Планки(пластины) крепятся шурупами с двух сторон. Одна сторона к брусу, второая к обвязки сруба(дома).

Гайка служит для регулировки, откручивая или закручивая ее, можно отрегулировать успешно коэффициент изменения геометрии готового дома.

Контролировать усадку дома на первом этапе необходимо 2 раза в месяц (то есть подкручивать гайку на несколько витков 2 раза в месяц). Далее раз в месяц, по прошествию года, процесс регулировки мождно прекратить.

Компенсатор металлический по прошествию полной усадки, а это через год, выбивают из опор или оставляют навсегда, так как к этому времени болит уже полностью можетт войти в опору.

Монтаж винтовой опоры делают чаще всего сверху в столбе, но возможна установка и снизу, для удобста регулировки, ни какой роли это не играет.

Для регулировки, используется обычный гаечный ключ, который идёт в комплекте, так же его можно приобрести, стоит недорого и в совбодной продаже.

С регулировкой справится практически любой человек, гайка крутится легко, болт при это заходит в столб, сторону куда подкурчивать не перепутать, для удобства подкручивания, рекомендуется смазать винт смазкой(солидолом)

Таким образом это простое и эффективное устройство, которое позволит избежать негативное воздействие усакдки, которая при сборки домов, срубов из дерева неизбежна.

Компенсатор усадки (домкрат) винтовой регулируемый

При строительстве деревянных домов из бруса и бревен естественной влажности обязательно нужно учитывать усадку венцов по отношению к вертикальным опорным элементам (столбам), которая в первый год после постройки деревянного сруба доходит до 7-8% от высоты стен.

Результатом усадки деревянного дома (сруба) может стать появление щелей в стенах (между бревнами) и нарушения качества сборки сруба — дома. Решить эту проблему помогают компенсаторы усадки — анкеры регулировочные по высоте, которые устанавливаются на опорные вертикальные столбы сруба. Использование винтовых опор позволяет достичь равномерности в усадке стен дома без проявления негативных для стен и кровли последствий.

Смысл установки этого устройства заключается в том, что оно позволяет с легкостью регулировать величину усадки дома. Для этого используется специальная регулировочная гайка, которой снабжается компенсатор усадки. Закручиванием этой гайки достигается смещение ответной пластины на величину усадки.

Нужны ли компенсаторы усадки в каждом конкретном случае – решают, рассчитав нагрузку и изучив проект строения из бруса или бревна. Но при использовании пиломатериалов естественной влажности и наличии выносов и выпусков, опирающихся на вертикальные столбы или колонны – регулировочные лифты однозначно нужны. В противном случае вы рискуете выходом некоторых конструктивных элементов дома еще до ввода его в эксплуатацию

Компенсатор усадки устанавливается на вертикальных опорах и столбах. Для этого в торце опоры просверливается отверстие под шпильку. Пластина с отверстием закрепляется на торце с помощью шурупов-глухарей или саморезов. Опора крепежа через гайку и шайбу монтируется в просверленное отверстие. Столб устанавливается на свое место таким образом, чтобы балка, которую поддерживает столб, упиралась на площадку компенсатора. Площадка фиксируется на балке шурупами или саморезами. С помощью гайки регулируется высота домкрата.

Компенсатор усадки — полезные статьи о деревянном доме

Дом из дерева, даже выполненный из высушенного дерева в силу особенности самого строительного материала, а также под действием веса конструкции проходит этап усадки. Это больше свойственно для деревянных конструкций выполненных из стволов деревьев и пиломатериалов, расположенных горизонтально. Усадка происходит в связи с усушкой мягких слоев древесины. При росте древесины образуются годовые кольца. Толщина и мягкость этих колец напрямую зависит от времени года и влажности в этом году. Зимой влажность древесины больше, но дерево не растет, а самая толстая часть кольца образуется летом и в достаточно короткий временной промежуток. Такая часть годового кольца более рыхлая и мягкая, чем та, которая образовалась в межсезонье. Эта мягкая часть кольца как раз и сжимается со временем.

В масштабах одного бревна или венца вашего сруба, или деревянного дома, бани, коттеджа не заметна, но в масштабах стены сруба, где может быть несколько десятков венцов дает до 6 % усадки. А это при высоте рубленных стен 300 см — 18 см усадка.

Так же известно, что вдоль слоев, вдоль ствола дерева усадка не происходит, поэтому опорные столбы, используемые в конструкции дома, не уменьшаются, относительно отрезка стены, от основания, до венца, на уровне которого опирается вынесенная конструкция дома. Для того, чтобы венцы деревянного дома не зависали на опорных столбах и колоннах и дом не перекашивался, используются компенсаторы усадки.

Внешний вид компенсатора усадки

Он представляет собой винт, который с одной стороны крепится в пластину основание, а с другой стороны вкручивается в опорную гайку, которая упирается в столб. Данная конструкция служит направляющей, которая в процессе усадки дома позволяет выполнять опорным столбом или колонной свою конструктивную функцию и позволяет при усадке, путем подкручивания регулировочной гайки уменьшать промежуток между краем опорного столба или колонны и нижней поверхностью подпираемой части конструкции. Данный процесс подкручивания регулировочной гайки до полной усадки дома, в конце усадки верхняя часть опорного столба упрется в подпираемую поверхность.

Важная особенность деревянных каркасных домов в том, что каркасная часть таких домов не усаживается в виду того, что несущие столбы каркасной конструкции изготавливается из деревянных столбов и пиломатериалов, устанавливаемых вертикально.

В компании «Северный дом» используются качественные строительные материалы, естественной влажности. Внимательный подход к выбору материалов и предварительной их подготовке к использованию в строительстве позволяет с высокой точностью провести предварительные расчеты длины устанавливаемого компенсатора усадки. В результате это позволяет в конце полной усадки дома, сруба, деревянного коттеджа или бани иметь идеально подогнанный опорный столб или колонну.

Компансаторы усадки сруба из профилированного бруса

Компенсаторы усадки (регулировочные лифты) устанавливаются на этапе возведения строения из профилированного бруса. Компенсаторы занимают промежуточное положение между вертикальными опорами сруба (в частности столбами террасы) и располагаемой выше горизонтальной поверхностью (например, балками перекрытия). Образующееся плавающее соединение позволяет регулировать высоту столбов.

Винтовой компенсатор, используемый нами в строительстве, состоит из винта, гайки и двух пластин. Одна из пластин (опорная) объединена с винтом. Вторая пластина имеет центральное сквозное отверстие. Материал элементов конструкции: сталь.

Для чего нужны компенсаторы усадки?

Профилированному брусу, из которого возводятся стены срубов домов и бань, свойственно изменять свои размеры в первый год после постройки. Это связано с потерей древесиной влаги и возникшему вертикальному давлению на брусовые венцы. Данный процесс именуется усадкой. В процессе усадки общая высота сруба может уменьшаться (в том числе неравномерно), в то время как длина опорных столбов террасы не претерпевает существенных изменений. В результате такого дисбаланса возможно образование зависания верхней части дома на террасных столбах и появление зазоров между стенами сруба и балками перекрытия.

Решение. Не допустить описанную выше ситуацию призваны компенсаторы. При строительстве опорные столбы изготавливаются на 4-10 см короче общей высоты сруба. Компенсаторами заполняют оставшееся пространство над столбом. Винт частично проникает в заранее просверленную лунку верхней горизонтальной поверхности (балки). Глубина утапливания винта в лунку фиксируется гайкой и опорной пластиной. В период усадки при необходимости может производиться регулировка компенсаторов: при помощи вращения гайки уменьшается видимая высота винта. Итог регулировки: основание верхней части дома параллельно основанию первого этажа; межэтажные зазоры отсутствуют.
