Как снять и разобрать патрон перфоратора

Для профессионалов замена либо ремонт патрона перфоратора не составят труда. Но что же делать тем, кто строительством и ремонтом не занимается на профессиональном уровне? Поскольку любой мужчина на протяжении своей жизни хоть однажды держал в руках дрель, то он должен быть обязательно осведомлен о процессе снятия и замены ее патрона.

Содержание статьи:

Снятие патрона с перфоратора

В первую очередь нужно определить, какой именно патрон используется в вашем перфораторе. Патрон может быть кулачковый, цанговый SDS и быстрозажимный. Последний, в свою очередь, бывает одно- и двухгильзовый. В кулачковом патроне крепление сверла осуществляется с помощью ключа, чего не скажешь о цанговых SDS, быстрозажимных. Для замены сверла в цанговом SDS патроне потребуется только его провернуть.

Замену патрона на перфораторе нужно начинать с изучения креплений. Держится он винтовым стержнем либо же шпинделем. В большинстве случаев снятие патрон не составляет особого труда. Однако иногда встречается более крепкая фиксация, требующая терпения, а также дополнительных инструментов. Крепко зафиксированный патрон можно снять с помощью молотка, ключа и отвертки. Снятие происходит таким образом:

• нужно постучать по головке винта для ослабления фиксации;
• открутить с помощью отвертки;
• зажать патрон в ключе/тисках и прокрутить шпиндель.

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

• быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
• ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

• регулятора оборотов;
• электронного реверса;
• щеточного реверса;
• системы быстрой замены;
• иммобилайзера;
• индикаторов;
• антивибрационной системы;
• фрикционной муфты.

Как разбирается патрон перфоратора

В процессе разборки патрона нужно учесть производителя, так как и разборка патрона перфоратора существенно отличается. Сегодня к списку популярных можно отнести:

• патроны для перфоратора bosch;
• патроны для перфоратора makita;
• патроны для перфоратора интерскол.

Рассмотрим процесс разборки на примере патрона на перфоратор фирмы Бош:

1. Отодвинуть пластиковую часть, снять резиновый уплотнитель.
2. С помощью отвертки аккуратно снять фиксирующее кольцо.
3. Затем фиксирующая шайба.
4. За шайбой находится второе кольцо. Его нужно повернуть и снять, поддев отверткой.
5. За пластиковой частью расположен SDS зажим, который состоит из пружины, шайбы и шарика. Первым нужно вынуть шарик, после шайбу и пружину.

Разборка патрона производится с различными целями в виде:

• ремонта;
• замены отдельных деталей;
• чистки;
• смазки.

Патрон для перфоратора Макита разбирается идентично, за исключением отдельных нюансов, учитывающихся из конструкции патрона.

Замена патрона на перфораторе + (Видео)

Как отмечалось ранее, не любой патрон сможет подойти на любую дрель. Мы рассмотрели, как производится процесс снятия, разборки патрона. Для установки нового патрона нужно выполнить следующие этапы в виде:

• наворачивания патрона на дрель;
• вставки винта в гнездо;
• закручивания винта при помощи отвертки.

К выбору патрона, предназначенного для перфоратора, нужно подходить серьезно. Цена самая разнообразная, но не нужно тратить деньги впустую, приобретая тот патрон, который может для вашей дрели и не подойти. Идеальный вариант — взять инструмент с собой, если это рынок, либо запросить помощь консультанта при условии что интернет-магазин.

Как вставить сверло в перфоратор?

Правильное использование этого инструмента позволит не только продлить срок его службы, но и сэкономить на расходном материале. Перфораторные сверла отличаются от тех, которые применяются в дрелях, а, значит, их способ крепления будет другой. Как правильно вставить сверло в перфоратор, рассмотрим ниже.

Что такое перфоратор

С повсеместным применением перфоратора строительные и ремонтные работы значительно упростились. Ведь в случаях, в которых требуется сверление отверстий в бетоне, кирпиче, асфальте, этот прибор незаменим. Везде, где требуется бурение с ударом. Кроме того, он используется для выполнения задач, характерных для дрели, хотя патрон перфоратора отличается.

Этот инструмент имеет три стандартные функции:
сверление без удара;
сверление с помощью специального бура с ударом;
пробивание отверстий зубилами, пиками или лопатками.

Еще одно отличие перфоратора от дрели заключается в том, что он имеет большую мощность. Она начинается с 700 Вт и достигает 3 кВт.

Используемые насадки

Перечень работ, выполняемых перфоратором, велик:
сверление;
вырезание отверстий большого диаметра;
долбление;
штробление.
Для выполнения этих задач применяются различные насадки, выполненные из прочных материалов.
Для сверления отверстий в бетоне или кирпиче существуют буры из высокопрочной стали с победитовыми наконечниками. Для их фиксации в патроне есть несколько разновидностей хвостовиков:
SDS plus. Эта разновидность самая распространенная. Она используется для сверл диаметром 4-26 мм.
SDS max. У хвостовиков этого типа более длинная проточка. Они применяются в тяжелых инструментах большой мощности. Диаметр этих буров свыше 26 мм. Длина таких сверл — от 25 см до 1,2 м.
SDS quick. Это редкая разновидность хвостовиков. Они используются в перфораторах «Бош». Как вставить сверло с подобным хвостовиком в обычный инструмент? Для этого нужно сменить патрон.

По хвостовой части все насадки идентичны. Рабочая часть отличается в зависимости от функции:
Буры применяются для сверления отверстий. Отличие в наконечниках будет зависеть от твердости материала, который предполагается сверлить.
Коронки используются для прорезания отверстий большого диаметра. Например, под розетку или для завода в помещение водопроводной трубы.

Пики, лопатки, зубила превращают перфоратор в отбойный молоток. С их помощью можно ломать перегородки, пробивать большие отверстия, прокладывать пазы в стенах для укладки электрического кабеля.

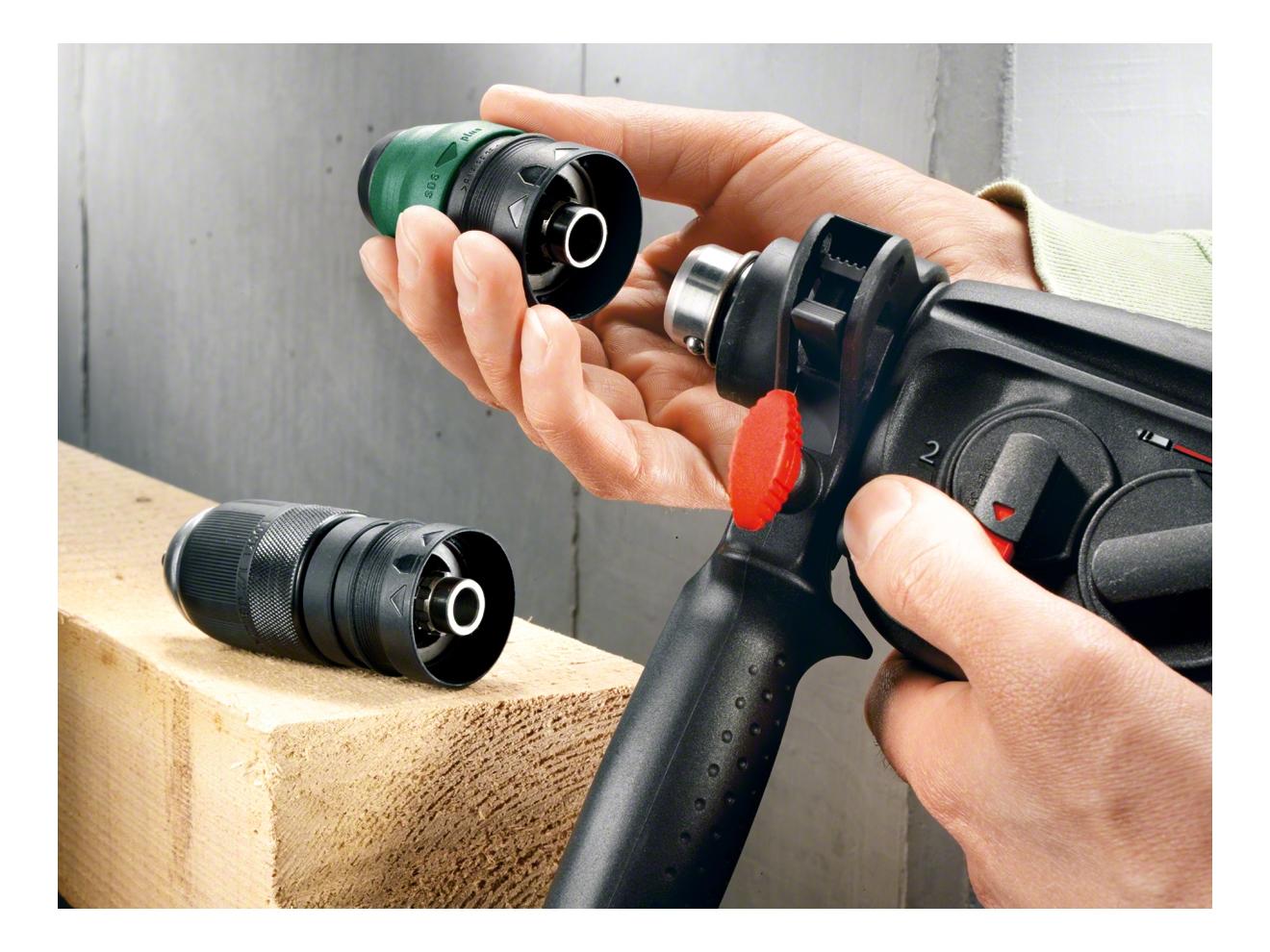

Патроны, используемые инструментом

Как вставить сверло в перфоратор? Для быстрой установки насадки и ее смены был придуман патрон SDS. Этот механизм разработан в 30-х годах прошлого столетия. Чтобы закрепить бур в приборе, достаточно просто вставить его, слегка поворачивая нащупать пазы и защелкнуть. Механизм SDS совмещает шарики с пазами хвостовика и надежно фиксирует его. Для того чтобы вынуть насадку обратно, нужно надавить на патрон в сторону корпуса перфоратора и вытащить бур. Чтобы хвостовик легко входил в патрон, нужно смазать его графитной смазкой. Это также улучшит скольжение шариков, входящих в пазы. По мере высыхания смазки нужно повторять процедуру.

Можно ли вставить в перфоратор сверло обычной дрели?

Сверло обычной дрели отличается. На его хвостовике нет ни пазов, ни углублений, ни зацепов. Однако для сверления металла нужно именно простое. Как вставить сверло в перфоратор в этом случае?

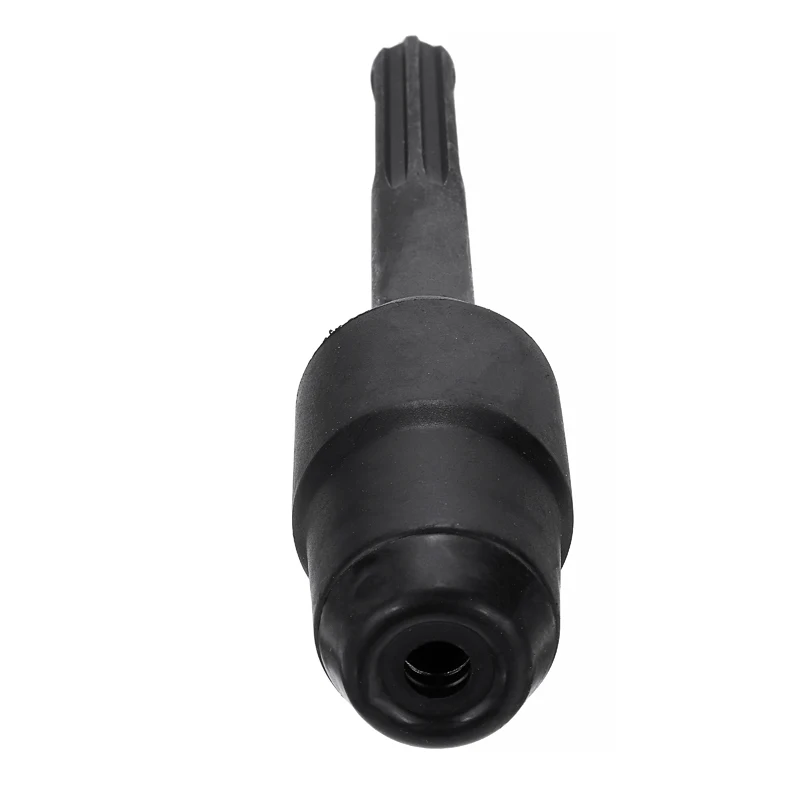

Для этого применяется съемный патрон, который имеет хвостовик, как у обычной насадки, и вставляется в SDS-механизм. Эти патроны бывают двух разновидностей:
Кулачкового типа. Он представляет собой цанговый зажим, который приводится в действие ключом. По периметру этого патрона есть зубья, которые образуют шестерню. Ключ входит в зацепление с этими зубьями, и крутящий момент через редуктор передается на цанговый механизм, зажимая или освобождая сверло.

Быстрозажимной тип. Чтобы приводить в действие такие устройства, достаточно усилия руки. Редуктор, применяемый в патроне этого типа, имеет большее передаточное число, чем у предыдущего. Кроме того, часто применяется храповой механизм, ограничивающий усилие вращения и предотвращающий самостоятельное отворачивание.

Возможные неисправности патрона и их устранение

Часто встречающаяся неисправность патрона — невозможность фиксации насадки. Вставленный бур вылетает обратно при работе. Этому есть простая причина, и каждый может устранить ее самостоятельно. Для этого нужно разобрать патрон:
Снять резиновый пыльник, поддев его с торца маленькой плоской отверткой.
Той же отверткой удалить стопорное кольцо.
Снять пластмассовый пыльник.
После этого становится виден весь механизм. Чаще всего подобную неисправность вызывает износ стального кольца, фиксирующего шарики SDS-механизма. Постоянные ударные нагрузки изнашивают стенки кольца, приводя его в негодность.

Для устранения причины нужно заменить фиксирующее кольцо новым. Затем все собрать в обратном порядке.

Патроны для простых сверл не предназначены для ударных нагрузок. Что делать, если он вышел из строя? Для начала определить характер поломки. Если ключ проскальзывает при затягивании, то нужно просто его заменить. В случае неисправности внутреннего механизма, нужно на хвостовике заменить сам патрон. Для этого следует:
Зажать хвостовик в тиски.
Развести цанговый механизм на максимальный диаметр.

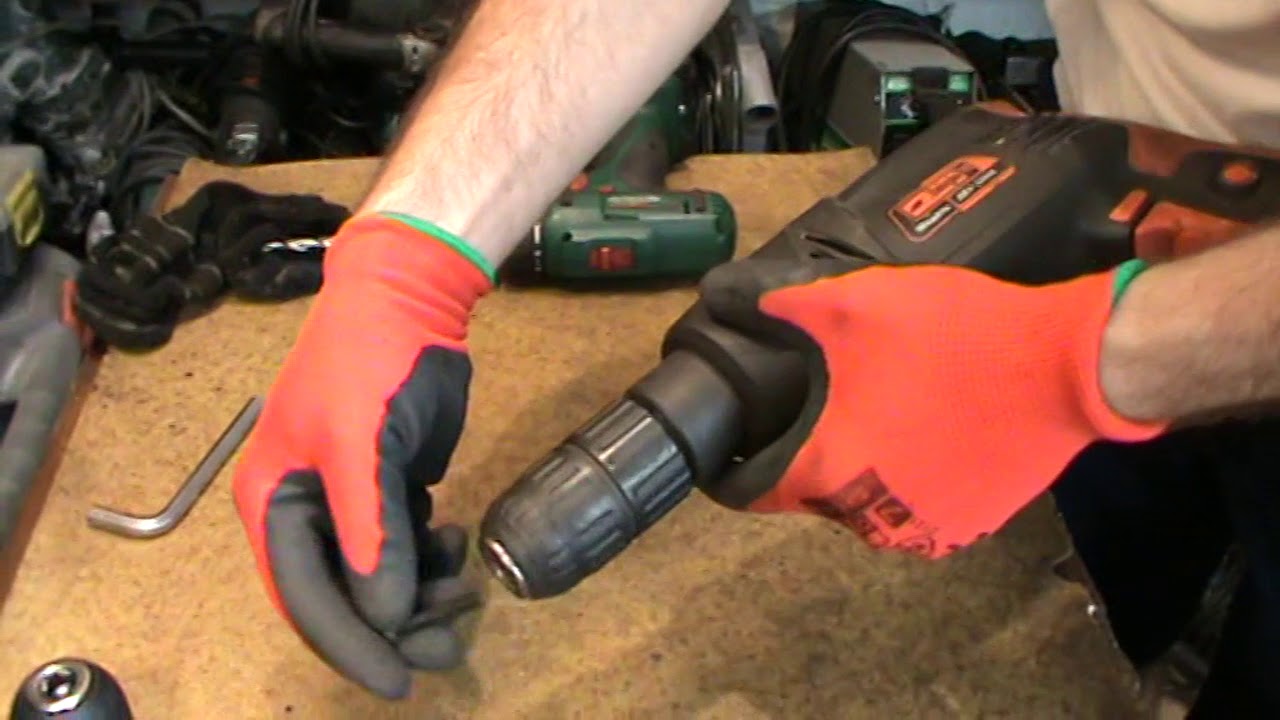

Открутить винт, который окажется внутри. Внимание: винт имеет нестандартную левостороннюю резьбу. Значит, откручивать его нужно по часовой стрелке.
Снять патрон с хвостовика и установить новый.
Закрутить винт.
Перед тем как вставить сверло в перфоратор с новым патроном, следует проверить его работоспособность.

Если застряло сверло

Бывает, что в процессе работы вовремя не смазанный хвостовик приводит к заклиниванию. Фиксирующий механизм набивается пылью от сверления, и бур невозможно вытащить. Что делать в этом случае? Не нужно паниковать или сразу бежать в ремонт. Использование проникающих смазок решит эту проблему. Эти средства выпускаются в аэрозольных баллончиках и имеют низкую консистенцию. Поэтому они действуют в местах, которые труднодоступны. Чтобы вытащить бур, надо впрыснуть смазку прямо отверстие для сверла и оставить инструмент в покое на 10-15 мин. Затем плавными, покачивающими движениями вынуть бур.

Нужно запомнить, что перед тем, как вставить сверло в перфоратор, необходимо смазывать хвостовик. Это сбережет патрон на долгие годы.
Источник: fb.ru

Как вставить сверло в перфоратор и снять его – подробная инструкция

Термин «перфоратор» обозначает в буквальном смысле молоток для бурения, поскольку изначально он использовался горняками для добычи камня. Задумана она была как модель ударного типа действия.

С помощью маховика и передаточных механизмов поднималась соединенная с толкателем штанга. Пружина толкала ее вниз, удар наносился за счет сил инерции и сжатия пружины. Преимущественно использовался для твердых пород.

Пневматический перфоратор изобретен в 1857 г. инженером из Франции Соммелье. В 1932 году была представлена первая модель с электрическим приводом.

Как вставить сверло в перфоратор быстро и легко

Умение работать со сверлом или буром является сегодня базовым. Ниже мы опишем, как их правильно вставлять в перфоратор.

На сегодняшний день в инструменте используется патрон SDS+. Его особенностью является то, что он не требует наличия ключа. В отличие от кулачкового патрона, процесс снятия и установки сверла занимает пару минут. Необходимо последовательно сделать следующее:

• Опустить патрон вниз, держась за основание
• Вставить нижний конец сверла в отверстие
• Отпустить патрон, пружина зафиксирует его на стартовом месте, фиксирующие шарики жестко закрепят резец
•  Проверить закрепление сверла в патроне, потянув его вниз. Должен отсутствовать всякий люфт. Максимально допустимое расстояние, на которое должно выходить сверло из патрона, не должно превышать одного сантиметра
• Если установлен кулачковый патрон, крепление сверла осуществляется при помощи вращения патрона, резьба при этом затягивается

Снятие сверла осуществляется так:

• Дожидаемся полной остановки вращения патрона
• Оттягиваем его вниз
• Вынимаем само сверло
• Отпускаем патрон, пружина возвращает его на место.

Внимание! В результате трения о рабочую поверхность, металл сверла сильно греется, необходимо использовать перчатки для предотвращения ожогов поверхности кожи.

Несколько советов для использования инструмента

Нелишним было бы напомнить, как работать с перфоратором. Эта информация будет полезна для начинающих строителей.

1. Использовать при работе средства защиты: беруши, перчатки, защитные очки.
2. Нельзя оказывать усилие на перфоратор во время работы.
3. Недопустим холостой режим работы аппарата.
4. В случае если обрабатываемый материал имеет повышенную твердость, то необходимо применить смазку. Альтернативой смазке может служить обычное машинное масло.
5. В случае использования длинного бура сверление необходимо сделать более коротким.
6. Для увеличения срока службы инструмента необходимо периодически охлаждать бур в воде или в масле, делать перерывы в работе.

Перфоратор прочно вошел в жизнь строителя и монтажника сегодня. Этот инструмент при должном отношении к нему будет служить долгое время.



Как вставить сверло в перфоратор

Сегодня перфоратор является одним из наиболее популярных инструментов, поэтому сложно недооценить его пользу. Инструмент используется как опытными профессионалами, так и обыкновенными любителями. Во многих ситуациях без данного прибора пришлось бы туго. В этой статье мы рассматриваем, как вставить в перфоратор сверло, чтобы не повредить его. Мастерское умение грамотно пользоваться инструментом, поможет довести вашу работу до совершенства. Для вставки сверла в инструмент, вам понадобится перфоратор, сверло, зажимный патрон и смазка.

Оглавление:

1. Что такое перфоратор
2. Оснастка перфоратора
3. Средства защиты
4. Как вставить сверло в перфоратор: пошаговая инструкция
5. Начало работы
6. Эксплуатация перфоратора

Что такое перфоратор

Перед установкой сверла в перфоратора прежде всего стоит разобраться На сегодняшний день трудно закончить ремонт или строительство, не прибегая к помощи перфоратора. Когда необходимо бурение, данный инструмент просто незаменим. Перфоратор задействуется во время работ с бетоном и кирпичом, также его часто применяют для работ по металлу или дереву в качестве обычной дрели.

Многие функции делают этот инструмент универсальным — вращение с ударом, удар без вращения, вращение без ударов, сверление в бетоне, функция отбойного молотка, сверление в древесине и металле и множество других. Необходимо знать, что существует множество видов перфоратора. Принцип использования инструмента одинаков, но если потребуется просверлить широкое и глубокое отверстие, лучше воспользоваться более большим и мощным прибором.

Оснастка перфоратора

Чтобы работать с этим инструментом, нужны различные оснастки — буры, сверла по бетону для перфоратора, долота, лопатки и коронки. Сверла и коронки задействуются при высверливании отверстий, буры предназначены для бетона и камня, долота используют при долбежной работе, а лопатки необходимы для сбивания штукатурки или старой кафельной плитки. Все насадки на перфоратор имеют форму хвостовика, благодаря которой осуществляется быстрая и надежная фиксация в патроне.

С перфоратором также могут применяться специальные угловые насадки, система пылеудаления, мешалки для размешивания строительных растворов или красок, зубила и различные виды насадок (заточка сверл, водяной насос, насадка для резки металла в листах). Перед началом любой работы с перфоратором, убедитесь, что он правильно оснащен и подходит для будущей работы. Слишком маленький инструмент может не справиться с большой нагрузкой.

Средства защиты

При работе с перфоратором обязательно помните о средствах защиты. Такими средствами являются очки, беруши и перчатки. Также следует работать в специальной одежде, исключив все, что может случайно намотаться на бур или сверло. При работе с прибором, не следует давить на него, это может закончиться плохо.

Старайтесь, чтобы инструмент не работал слишком долго вхолостую, это допускается только перед его проверкой. При работе с пористым материалом применяйте безударное сверление, чтобы он не рассыпался. Если предстоит работать с твердым материалом, здесь лучше использовать смазочно-охлаждающую эмульсию. Если работа предполагает использование длинного сверла, для экономии можно начать работу более коротким сверлом по металлу для перфоратора, но того же диаметра.

Через каждые 180-200 отверстий смазывайте хвостовики буров. Обращайте внимание на нагрев инструмента, при сильном нагревании лучше сделать перерыв. Чередуйте периоды работы и отдыха инструмента. Как правило, перерыв делается каждые тридцать минут. Его продолжительность — около десяти минут.

Как вставить сверло в перфоратор: пошаговая инструкция

Если при работе с перфоратором учитывать все правила и уделять внимание тонкостям, работа будет выполнена грамотно и легко. Всегда следуйте технологиям строительства и не забывайте периодически проверять инструмент на неисправность.

Проверка работоспособности

Перед тем, как приступить к замене сверла или работе с инструментом, необходимо убедиться в его работоспособности. Вставьте для этого вилку в розетку, а перфоратор поставьте в режим сверления без боя (левое крайнее положение). После этого нажимается пусковая кнопка. Если слышится ровный звук, лишенный сбоев и рывков, можно приступать к работе.

Перед началом работы не забудьте проверить стены или иные поверхности на предмет нахождения водоснабжения или электропроводки. Рукоятка должна надежно закрепляться и не болтаться в процессе работы. Вовремя проведенная проверка или осмотр помогут избежать травм и поломок прибора.

Обратите внимание: никогда не дотрагивайтесь до вращающих частей инструмента, иначе это может привести к печальному исходу. По этой же причине, устанавливать сверлящий патрон и сверло для  перфоратора bosh необходимо только с выключенной из розетки вилкой.

Приобретение зажимного патрона

Вам необходимо приобрести специальный зажимный патрон, который подходит для вашей модели перфоратора. В случае если вы не можете выбрать или не знаете, какой патрон необходим, правильнее всего с собой взять инструмент и уже на месте попробовать совместимость.

Сегодня перфораторы комплектуются двумя видами патронов — быстрозажимными и ключевыми. Ключевой вариант является традиционным, сверло по дереву для перфоратора в нем зажимается при помощи специального ключа. В этом случае крепление является надежным, но менее удобным, нежели у быстрозажимного патрона. Быстрозажимный патрон легко зажимает сверло без помощи каких-либо инструментов. Просто выберите наиболее подходящий вариант и следуйте дальнейшим инструкциям.

Выбор сверла для перфоратора

Сегодня сверла производят из углеродистых, быстрорежущих и легированных сталей. Если предстоит работать с прочными материалами, сверло можно оснастить сверхпрочной выносливой напайкой. Сверла бывают перьевыми, центровочными, с прямыми канаками и спиральными (для глубокого сверления).

Также можно приобрести сверло, предназначенное для дерева, металла, камня, бетона, стекла, керамики, алмаза или универсальный вариант. Перед тем, как закрепить сверло в перфораторе, необходимо определитесь с видом, если вы хотите, чтобы работа была выполнена грамотно. Окраска сверла говорит о виде конечного результата.

Если сверло окрашено в черный цвет, значит, оно обрабатывалось перегретым паром, но это не влияет на качество, несмотря на популярное мнение, что черные сверла крепче. Если сверло имеет коричневый или слегка золотистый оттенок, скорее всего оно подвергалось отпуску для снятия внутренних напряжений. Яркий золотой цвет имеют сверла, что обработаны нитрилом титана, такие варианты являются наиболее дорогими и прочными.

Как правило, хорошие компании указывают на коробках сверла его характеристики, такие как марку стали и материал, с которым можно работать. Если в процессе работы сверло сильно нагревается, это значит, что оно затупилось или было заточено неправильно.

Как достать сверло из перфоратора

Если в перфораторе вставлено старое сверло, его необходимо аккуратно заменить. Прежде чем вытаскивать какую-либо насадку, обязательно обращайте внимание на тип ее патрона. Помните, про быстрозажимный и ключевой патрон. Ключевой является более надежным, особенно при работе в ударном режиме. Данный патрон сделан из металла, поэтому менее подвергается механическим повреждениям.

Перед тем, как вытащить сверло из перфоратора с двухмуфтовым быстрозажимным патроном, следует обязательно переключить прибор в реверсивный режим. После этого необходимо зафиксировать нижнюю муфту одной рукой, а другой — открутить верхнюю. В одномуфтовом патроне насадку можно заменять при помощи только одной руки, поскольку он ставится на перфораторах с автоблокировкой вала.

Если сверло застряло

Бывают случаи, когда рабочий инструмент застревает в патроне и не хочет вытаскиваться. Здесь нужно знать следующее. Чтобы аккуратно вытащить насадку, необходимо зажать ее свободную часть в тиски и стучать молотком по кулачкам патрона через деревянную наставку, пока из быстрозажимного патрона не выйдет хвостик сверла. Если сверло застряло в перфораторе крепко, и это не помогает, можно снять патрон и поместить его в бензин, а в ключевой патрон капнуть немного автомобильного масла.

Также часто бывают ситуации, когда сверло застревает в стене во время строительных бетонных работ. Это происходит во время зажима между бетоном и арматурой. Необходимо прекратить нажимать на курок и расшатывать перфоратор, поскольку он может сломаться. Для начала вытащите сверло из патрона, замените его и начните аккуратно выбивать бетон вокруг застрявшего сверла. Избегайте попадания по застрявшему сверлу. После такой процедуры застрявшее сверло можно извлечь без труда.

Вставка зажимного патрона

Для исправной работы инструмента необходимо смазать перфоратор специальной смазкой. Лучше приобрести фирменное средство, которое отличается стойкостью к воде и препятствует попаданию влаги на металлические поверхности, что не дает появиться коррозии.

Для этого необходимо открыть тюбик со смазкой и выдавить немного в отверстие, в которое вставляются насадки. Далее инструмент ставится в пол или на другую твердую удобную поверхность рукояткой, после чего задняя часть головы перфоратора оттягивается вниз, зажимной патрон вставляется, а нижняя часть головы возвращается в прежнее положение.

Вставка сверла

После вышеописанных действий можно вставить сверло для перфоратора макита в зажимный патрон. Затем путем вращения верхней части патрона до упора по часовой стрелке необходимо зажать сверло. После этого обязательно проверьте, прочно ли оно зафиксировалось.

Если вы понимаете, что сверло болтается, попробуйте затянуть патрон посильнее. После окончательного закрепления и соблюдения всех действий, можно включать перфоратор в сеть. Нажмите несколько раз на пусковую кнопку, чтобы смазка могла хорошо разойтись по деталям.

Начало работы

Прежде чем приступить к работе, нужно убедиться, в каком режиме находится инструмент. В течение одной минуты он должен пробыть на холостом ходу. Обязательно проверьте работу редуктора, чтобы из него не исходило вибраций, лишних шумов или звуков. Также не должен появляться дым или запах, напоминающий горящую изоляцию.

Для сверления необходимо установить сверло в место, где будет проделываться отверстие и только потом нажимать кнопку включения. При работе с перфоратором не стоит слишком сильно давить на поверхность. Современные перфораторы имеют свойство включения/выключения. Это свойство инструмента способно обеспечить главную работу со снижением скорости. Благодаря такому режиму, отверстие будет проделано в точно определенном месте и сверло не уйдет в сторону.

При сверлении металла или дерева, не стоит включать режим ударного механизма, это может привести к поломке устройства. Существуют перфораторы, в которых установлен автоматический механизм выключения при выборе неправильной опции. При строительных работах для сверления бетона можно использовать ударный режим. Чтобы освободить от пыли отверстие, необходимо периодически вынимать часть сверла и возвращать его на место.

Эксплуатация перфоратора

Как долго будет служить перфоратор, зависит от соблюдения всех правил его эксплуатации. При работе с таким материалом как бетон, не следует экономить деньги на смазке инструмента. Если инструмент выходит из строя, его необходимо сдать в сервисный центр. Даже если он не поврежден, время от времени стоит сдавать его на проверку мастерам.

Учтите, что некоторые неисправности провоцируют травмы, это особенно актуально для мощных перфораторов с сильным ударом. Если сверло в перфораторе заклинило сильно, или вы не уверены до конца в своих силах, также лучше обратиться за помощью к квалифицированным специалистам!

Чтобы очистить инструмент от строительной пыли, можете воспользоваться пылесосом. При использовании перфоратора стоит помнить о режиме отдыха, прибор имеет свойство нагреваться даже на низких оборотах. Поступайте соответственно инструкции, которая прилагается к прибору.

Учитывая все вышеописанное, можно сделать определенные выводы, что самостоятельная вставка сверла в перфоратор является очень простой процедурой. Также помните, что по законодательству перфоратор можно использовать только после семи часов утра и до одиннадцати часов вечера. Старайтесь проводить ремонтные процессы в рабочие дни с девяти часов утра и заканчивать их до семи вечера.

Патрон для перфоратора под сверло: как снять, устройство, замена

Шуруповерты, дрели и перфораторы

По техпаспорту перфоратор является специализированными инструментом, предназначенным для решения узкого набора задач. Однако если поменять оснастку, перфоратор превратится в фактический аналог дрели и шуруповерта, сохраняя базовую функциональность. В статье рассмотрим все нюансы устройства, замены и использования универсальных патронов для электрических перфораторов.

1

Зачем перфоратору специальный патрон

Дрель передает крутящий момент с вала электродвигателя на удерживающий режущий инструмент патрон, трансформируя лишь частоту или направление вращения. Проще говоря, в этом электроинструменте крутится и оснастка, и вал двигателя. Причем в качестве зажима используется простейшее цанговое приспособление, фиксирующее хвостовик режущего инструмента.

В перфораторах используется преимущественно универсальный патрон – под сверло и под ударный инструмент

Перфоратор трансформирует крутящий момент электродвигателя в возвратно-поступательные движения. Однако этот электроинструмент может работать и в режиме чистого вращения. Для этого достаточно переключить регулятор режима работы с ударного воздействия на сверление. Поэтому патрон для перфоратора должен выдерживать и нагрузку на ось, и крутящий момент.

В некоторых случаях эти нагрузки действуют одновременно, поэтому использование цанговых зажимов для дрелей, способных противостоять только крутящему моменту, в перфораторах недопустимо. В идеале тут нужен универсальный патрон для перфоратора – под сверло и под ударный инструмент.

2

Как устроен универсальный патрон

Режущий инструмент для дрели или сверлильного станка имеет гладкий конический или цилиндрический хвостовик, который вставляется в кулачках обычного (цангового) зажима. У рабочего инструмента перфоратора на хвостовике прорезаны четыре паза. Два закрытых и два открытых, прорезанных по всей длине.

Типовое устройство патрона перфоратора состоит из втулки со шлицами, кольца, стопорных шариков и кожуха

В итоге типовое устройство патрона перфоратора выглядит следующим образом:

• На вал электродвигателя насажена втулка со шлицами.
• На втулку надевается кольцо, в которое упирается коническая пружина.
• Между кольцом и втулкой находятся стопорные шарики.
• С внешней стороны вся эта механика закрыта кожухом.

Сама фиксация инструмента происходит следующим образом: хвостовик сверла или ударника заходит во втулку, совмещая открытые пазы со шлицами, а в закрытые пазы заходят стопорные шарики, упирающиеся в кольцо. В итоге шарики не дают инструменту выпасть из зажима, а шлицы передают крутящий момент от вала. Толчки от бойка перфоратора транслируются на пятку хвостовика.

Причем, чтобы вставить инструмент в оснастку, нужно всего лишь надавить на кожух, сжав коническую пружину. После того, как пазы хвостовика попадут в шлицы, пользователь отпускает кожух и пружина смещает кольцо, а шарики закатываются в закрытый паз хвостовика.

Такой узел был придуман в начале 80-х годов ХХ века инженерами концерна Bosch. Причем в инструментальный обиход этот вариант удерживающего приспособления вошел под названием быстрозажимной патрон. Ведь чтобы поменять ударник на сверло пользователь просто вставлял хвостовик в шлиц, поворачивал кожух и отпускал его, заталкивая подшипники в глухие пазы.

Маркетологи Bosch даже придумали специальное обозначение для таких зажимов: SDS патроны, от немецкого Steck-Dreh-Sitzt (вставь-поверни-закрепи). Руководство концерна не стало настаивать на праве эксклюзивного использования этой разработки, поэтому очень скоро в продаже появилось множество разновидностей таких механизмов.

3

Разновидности SDS-патронов

Со времен появления первого СДС механизма производители оснастки для перфораторов выработали целых пять разновидностей подобных узлов. При этом модели top, quick и чистый SDS в наши дни распространены не так часто, как две оставшиеся разновидности: plus и max.

Различие типового патрона и SDS-модели

Патроны первого типа – SDS-plus – используют в быту. Ведь такая оснастка принимает хвостовики диаметром 10 мм и длиной до 40 мм. Сверлильный диаметр (габариты рабочей части) в этом случае могут колебаться в пределах от 4 до 26 мм, что вполне достаточно для решения любых бытовых задач. Причем формат SDS- plus монтируют исключительно на легкие и средние перфораторы, удерживаемые одной или двумя руками без каких-либо затруднений.

Оснастку второго типа – SDS-max – ставят на профессиональную технику. В такой зажим можно загнать 18-миллиметровый хвостовик длиной до 9 см. Соответственно диаметр рабочей части в этом случае доходит до 60 мм. Максимальная ударная нагрузка такого инструмента доходит до 30 Дж, поэтому с его помощью решают промышленные задачи (сверление больших отверстий, разборка монолитных стен и так далее).

Если у вас инструмент с оснасткой типа SDS-max, то, купив специальный переходник, вы сможете использовать инструменты под SDS- plus. Обратная замена невозможна.

Именно такими SDS зажимами и оснащаются до 90 процентов бытовых и промышленных перфораторов. Оставшаяся часть отдана на откуп менее распространенным моделям top и quick. Поэтому далее по тексту мы рассмотрим процесс разборки и сборки только самых распространенных моделей.

4

Как разобрать патрон перфоратора

Разборка и сборка оснастки выполняется с целью периодического обслуживания или замены сломанной части в конструкции SDS патрона. Причем эта работа не требует особой квалификации и выполняется согласно следующей инструкции:

1. 1. Снимите защитную накладку в верхней части. Под ней находится проволочное кольцо и шайба. Кольцо сдвигаем отверткой и вынимаем шайбу.
2. 2. Используя отвертку, снимите второе кольцо на торце и демонтируйте кожух.
3. 3. Демонтируйте фиксирующий узел SDS оснастки. Эту часть мы разбираем  в следующем порядке: сдвигаем вниз шайбу с пружиной, вынимаем отверткой шарик из паза, аккуратно спускаем пружину и снимаем ее вместе с шайбой.



Демонтаж фиксирующего узла SDS-патрона

Дальнейшие действия зависят от ваших намерений. Если вашей целью является замена патрона на перфораторе, то вы демонтируете оставшуюся часть (втулку) и ставите на место новую оснастку в сборе. Причем действовать в этом случае нужно по следующему плану: доберитесь до винта, удерживающего втулку на шпинделе, и открутите его; зажмите втулку в тисках и скрутите ее с резьбового сгона шпинделя.

Если дело идет туго, то перед тем как снять патрон с перфоратора попробуйте постучать по винту молотком, а шпиндель зафиксировать либо ключом, либо внутренним стопором.

Монтаж нового фиксатора происходит в обратном порядке. Вы навинчиваете втулку на шпиндель (вал электродвигателя) и вкручиваете стопорный винт со стороны торца зажима.

Если демонтаж осуществлялся с целью периодического обслуживания, вам остается только очистить все детали от грязи, смазать их и собрать в обратном порядке.

5

Как вставить в перфоратор обычное сверло

Выше по тексту мы рассматривали исключительно быстросъемные разновидности оснастки, рассчитанные на работу со сверлами и ударными инструментами, хвостовик которых дополнен пазами. И обычное сверло или насадку для шуруповерта в такие патроны не вставишь.

Для сверла с гладким цилиндрическим хвостовиком потребуется цанговый патрон

Однако пользоваться инструментом с гладкими цилиндрическими хвостовиками могут даже владельцы перфораторов с SDS-патронами. Для этого им нужно приобрести дополнительную оснастку – цанговый патрон, дополненный держателем в форме хвостовика с пазами.

После этого вы просто вставляете хвостовик в патрон и пользуетесь обычными сверлами с цилиндрическими хвостовиками. Фактически вы можете поменять патрон на перфораторе, приложив усилия, аналогичные установке штатного зубила или сверла. Разбирать, снимать, отбивать молотком и зажимать в тисках в этом случае ничего не нужно.

Как поменять сверло в дрели, если оно заклинило – способы + Видео

Какой ремонт обойдется без хорошей дрели и набора сверл! Однако даже самый надежный инструмент во время работы может заклинить. Не спешите паниковать! Мы вас научим, как поменять сверло в дрели и правильно диагностировать иные поломки.

Устройство дрели – что нужно знать об инструменте?

Заклинивание сверла в патроне дрели или шуруповерта происходило хотя бы раз с каждым владельцем инструментов. Чтобы понять, из-за чего это может произойти, нужно разобраться, как устроена дрель. Этот инструмент преобразовывает электрическую энергию в механическую, что возможно благодаря электродвигателю, раскручивающему вал. Через редуктор и шестеренки вращение передается на крепеж, в котором и зафиксировано сверло.

А теперь рассмотрим работу электрической дрели с обратной стороны, при условии, что сверло было закреплено неправильно или недостаточно крепко. Колебания, которые возникнут в процессе работы, приведут к отклонениям в направлении сверления, в результате вы получите кривое отверстие. Вибрации от колебания передадутся на шестеренки и редуктор, зацепят вал и сам двигатель – поломкой это сразу не грозит, однако уменьшение срока эксплуатации инструмента гарантированно! Зачастую небрежность при закреплении сверла и приводит к его заклиниваю. Иногда заклинивание происходит в результате соскальзывания сверла с точки сверления – чтобы избежать этого, используйте пружинный кернер, чтобы делать выемки на поверхности для сверла.

Помимо заклинивания, неплотно зафиксированное сверло может выскочить из крепежа, а это уже чревато достаточно сильными травмами для человека, работающего с инструментом, и окружающих, учитывая скорости оборотов современных аппаратов. Поэтому никогда не крепите сверло впопыхах, всегда отключайте дрель для этого от тока, дабы избежать случайного запуска дрели.

Устройство крепления – небоевой патрон

Патроном называют крепеж, в котором фиксируется сверло. Сам крепеж накручивается на шпиндель инструмента. Чаще всего, дрели оборудованы кулачковым патроном. Эта конструкция собой представляет полый цилиндр с металлическими «пальчиками» внутри. При повороте регулировочного кольца, которое находится снаружи узла, «пальчики» сходятся или расходятся по внутренней конусовидной поверхности. В таком «кулаке» можно зажать как сверло с цилиндрическим хвостовиком, так и с шестигранным.

Удобство и простота применения обеспечили кулачковому механизму популярность. Однако и оно не лишено недостатков. Один из них – это сложности в работе с маленькими сверлами. Короткое изделие может попросту провалиться вовнутрь. Закрепить-то его еще можно, положив дрель в горизонтальное положение, но вот надавливать на нее сильно в процессе работы нельзя. Если в дрель было вставлено другое сверло, извлечь его можно, провернув регулировочное кольцо в соответствующем направлении. Вручную это не всегда получается сделать, для этого и существует специальный ключ, который действует, как рычаг, увеличивая усилие. Кстати, затягивать сверло без ключа также не рекомендуется – чем больше диаметр сверла, тем надежнее должно быть крепление.

При покупке крепежа проследите, чтобы он был прорезинен – так вы меньше будете травмировать руки при закреплении инструмента.

Работа быстрозажимного крепежа – второго по популярности, – возможна без ключа. Достаточно вставить сверло и провернуть рычаг, часто это можно делать одной рукой. Фиксации сверла, которую обеспечивает такой тип патрона, вполне достаточно для большинства работ, однако по сравнению с классическим вариантом крепления он уступает по надежности, да и стоит дороже. Главное достоинство быстрозажимного крепления – скорость замены сверла и безопасность процесса, поскольку такой патрон лишен зубцов, способных травмировать руки. Отсутствие специализированного ключа – тоже весомое достоинство! Бывалые строители знают, с какой легкостью он теряется, поэтому очень часто вы можете увидеть ключ примотанным скотчем или изолентой к проводу.

Правда, удобства это не добавляет, но появляется хоть какая-то уверенность, что ключ не придется искать по всей стройплощадке. Как поменять сверло в шуруповерте? Схема абсолютно идентичная – патроны у большинства дрелей схожи с крепежами на шуруповертах. Конечно же, последний инструмент не может быть полноценной заменой качественной дрели, хотя бы потому, что крепеж не предусмотрен для сверл с большим диаметром, да и обороты у шуруповерта, как правило, меньше.

Как поменять сверло в дрели – обходимся самостоятельно!

Далеко не всегда сверло можно достать из патрона обычным способом – в результате сильной нагрузки либо неправильной фиксации оно может заклинить патрон. Как же достать сверло из дрели, не повредив сам крепеж и инструмент? Прежде всего, попробуйте хорошенько охладить патрон. Иногда уже этого бывает достаточно, чтобы кулачки немного отпустили сверло, и вы смогли его вытащить.

Самым проверенным способом для извлечения застрявшего инструмента является постукивание по кулачкам. Для этого свободный конец сверла фиксируется в тисках, к патрону прикладывается деревянная планка, через которую и осуществляется постукивание. От такой вибрации патрон может ослабить хватку и освободить инструмент. Этот способ пригодится как владельцам классического крепежа, так и владельцам быстрозажимного. Иногда извлечение становится возможным после смазки сверла машинным маслом или популярной смазкой WD-40.

Последний способ лучше, поскольку за счет распылителя вещество быстрее достанет до нужных точек соприкосновения сверла и патрона. В любом случае, после смазки нужно будет немного подождать, чтобы вещество проникло глубже. Иногда, в особо сложных случаях, проблема решается только после окунания всего патрона в машинное или растительное масло. Если ни того, ни другого под рукой нет, можно сделать «ванну» вашей дрели и из бензина. Продержать патрон в жидкости нужно не меньше часа. При комбинировании способов вы еще быстрее достанете заклинившее сверло.

Как заменить патрон – обновляем дрель

Чаще всего, первым в дрели в негодность приходит именно патрон. Демонтировать его в домашних условиях непросто, но возможно! Крепеж накручен на сам шпиндель, но помимо этого он еще закреплен болтом с левосторонней резьбой. Для того чтобы его достать, нужно полностью разжать патрон – он находится внутри. Вся трудность его откручивания заключается в том, что многие не знают о левосторонней резьбе, и пытаясь его открутить, еще больше закручивают его, срывают шляпку и в итоге несут в сервис.

Открутив болт, можно отвинтить и сам патрон, правда, и это не так легко сделать. В некоторых моделях у основания резьбы есть выемки под гаечный ключ – в таком случае вы сможете зафиксировать шпиндель и открутить крепеж, применив немало усилий. Настоящая сложность возникает тогда, когда срезов под гаечный ключ нет. Придется снимать крышку корпуса, чтобы зафиксировать шпиндель внутри дрели. Сложно, но выполнимо.

Снять патрон – одно дело. Подобрать новый – совсем другое. Помимо способов зажатия сверла, которые описаны выше, у разных патронов еще и разная резьба! Самый верный способ ничего не перепутать – взять с собой старый патрон и продемонстрировать его продавцу, либо как по макету подобрать нужный. Когда и с этой задачей вы справились, все, что вам остается, это накрутить патрон на шпиндель и завинтить болт, который в нашем случае закручивается против часовой стрелки.

инструкция по работе, эксплуатация и ремонт

Ручной электрический инструмент обрел большую популярность за последние годы. Одним из самых востребованных является перфоратор. Его применяют на любом производстве и в бытовых условиях.

Правильное использование этого инструмента позволит не только продлить срок его службы, но и сэкономить на расходном материале. Перфораторные сверла отличаются от тех, которые применяются в дрелях, а, значит, их способ крепления будет другой. Как правильно вставить сверло в перфоратор, рассмотрим ниже.

Что такое перфоратор

С повсеместным применением перфоратора строительные и ремонтные работы значительно упростились. Ведь в случаях, в которых требуется сверление отверстий в бетоне, кирпиче, асфальте, этот прибор незаменим. Везде, где требуется бурение с ударом. Кроме того, он используется для выполнения задач, характерных для дрели, хотя патрон перфоратора отличается.

Этот инструмент имеет три стандартные функции:

• сверление без удара;
• сверление с помощью специального бура с ударом;
• пробивание отверстий зубилами, пиками или лопатками.

Еще одно отличие перфоратора от дрели заключается в том, что он имеет большую мощность. Она начинается с 700 Вт и достигает 3 кВт.

Используемые насадки

Перечень работ, выполняемых перфоратором, велик:

• сверление;
• вырезание отверстий большого диаметра;
• долбление;
• штробление.

Для выполнения этих задач применяются различные насадки, выполненные из прочных материалов.

Для сверления отверстий в бетоне или кирпиче существуют буры из высокопрочной стали с победитовыми наконечниками. Для их фиксации в патроне есть несколько разновидностей хвостовиков:

1. SDS plus. Эта разновидность самая распространенная. Она используется для сверл диаметром 4-26 мм.
2. SDS max. У хвостовиков этого типа более длинная проточка. Они применяются в тяжелых инструментах большой мощности. Диаметр этих буров свыше 26 мм. Длина таких сверл — от 25 см до 1,2 м.
3. SDS quick. Это редкая разновидность хвостовиков. Они используются в перфораторах «Бош». Как вставить сверло с подобным хвостовиком в обычный инструмент? Для этого нужно сменить патрон.

По хвостовой части все насадки идентичны. Рабочая часть отличается в зависимости от функции:

1. Буры применяются для сверления отверстий. Отличие в наконечниках будет зависеть от твердости материала, который предполагается сверлить.
2. Коронки используются для прорезания отверстий большого диаметра. Например, под розетку или для завода в помещение водопроводной трубы.
3. Пики, лопатки, зубила превращают перфоратор в отбойный молоток. С их помощью можно ломать перегородки, пробивать большие отверстия, прокладывать пазы в стенах для укладки электрического кабеля.

Патроны, используемые инструментом

Как вставить сверло в перфоратор? Для быстрой установки насадки и ее смены был придуман патрон SDS. Этот механизм разработан в 30-х годах прошлого столетия. Чтобы закрепить бур в приборе, достаточно просто вставить его, слегка поворачивая нащупать пазы и защелкнуть. Механизм SDS совмещает шарики с пазами хвостовика и надежно фиксирует его. Для того чтобы вынуть насадку обратно, нужно надавить на патрон в сторону корпуса перфоратора и вытащить бур. Чтобы хвостовик легко входил в патрон, нужно смазать его графитной смазкой. Это также улучшит скольжение шариков, входящих в пазы. По мере высыхания смазки нужно повторять процедуру.

Можно ли вставить в перфоратор сверло обычной дрели?

Сверло обычной дрели отличается. На его хвостовике нет ни пазов, ни углублений, ни зацепов. Однако для сверления металла нужно именно простое. Как вставить сверло в перфоратор в этом случае?

Для этого применяется съемный патрон, который имеет хвостовик, как у обычной насадки, и вставляется в SDS-механизм. Эти патроны бывают двух разновидностей:

1. Кулачкового типа. Он представляет собой цанговый зажим, который приводится в действие ключом. По периметру этого патрона есть зубья, которые образуют шестерню. Ключ входит в зацепление с этими зубьями, и крутящий момент через редуктор передается на цанговый механизм, зажимая или освобождая сверло.
2. Быстрозажимной тип. Чтобы приводить в действие такие устройства, достаточно усилия руки. Редуктор, применяемый в патроне этого типа, имеет большее передаточное число, чем у предыдущего. Кроме того, часто применяется храповой механизм, ограничивающий усилие вращения и предотвращающий самостоятельное отворачивание.

Возможные неисправности патрона и их устранение

Часто встречающаяся неисправность патрона — невозможность фиксации насадки. Вставленный бур вылетает обратно при работе. Этому есть простая причина, и каждый может устранить ее самостоятельно. Для этого нужно разобрать патрон:

1. Снять резиновый пыльник, поддев его с торца маленькой плоской отверткой.
2. Той же отверткой удалить стопорное кольцо.
3. Снять пластмассовый пыльник.

После этого становится виден весь механизм. Чаще всего подобную неисправность вызывает износ стального кольца, фиксирующего шарики SDS-механизма. Постоянные ударные нагрузки изнашивают стенки кольца, приводя его в негодность.

Для устранения причины нужно заменить фиксирующее кольцо новым. Затем все собрать в обратном порядке.

Патроны для простых сверл не предназначены для ударных нагрузок. Что делать, если он вышел из строя? Для начала определить характер поломки. Если ключ проскальзывает при затягивании, то нужно просто его заменить. В случае неисправности внутреннего механизма, нужно на хвостовике заменить сам патрон. Для этого следует:

1. Зажать хвостовик в тиски.
2. Развести цанговый механизм на максимальный диаметр.
3. Открутить винт, который окажется внутри. Внимание: винт имеет нестандартную левостороннюю резьбу. Значит, откручивать его нужно по часовой стрелке.
4. Снять патрон с хвостовика и установить новый.
5. Закрутить винт.

Перед тем как вставить сверло в перфоратор с новым патроном, следует проверить его работоспособность.

Если застряло сверло

Бывает, что в процессе работы вовремя не смазанный хвостовик приводит к заклиниванию. Фиксирующий механизм набивается пылью от сверления, и бур невозможно вытащить. Что делать в этом случае? Не нужно паниковать или сразу бежать в ремонт. Использование проникающих смазок решит эту проблему. Эти средства выпускаются в аэрозольных баллончиках и имеют низкую консистенцию. Поэтому они действуют в местах, которые труднодоступны. Чтобы вытащить бур, надо впрыснуть смазку прямо отверстие для сверла и оставить инструмент в покое на 10-15 мин. Затем плавными, покачивающими движениями вынуть бур.

Нужно запомнить, что перед тем, как вставить сверло в перфоратор, необходимо смазывать хвостовик. Это сбережет патрон на долгие годы.
