Фундамент поверхностный: Варианты возведение фундамента при строительстве деревянных домов

Содержание

Варианты возведение фундамента при строительстве деревянных домов

Свайно-винтовой фундамент

Фундамент свайно-винтовой может устанавливаться на различные грунты, кроме каменистых. Он состоит из винтовой сваи, покрытой полимерным материалом для предотвращения коррозии, которая после завинчивания заполняется бетоном. Данный тип фундамента предназначен под строительство брусовых, каркасных или бревенчатых домов. Самый распространённый размер сваи длинной 2.50м. Промежуток между сваями не должен превышать более 2.50м.

Поверхностный ленточный фундамент

Фундамент поверхностный ленточный устанавливается на песчаную подушку высотой 200 миллиметров и применяется на глинистом, песчаном, супесном и суглинистом грунте. Для наибольшей прочности его армируют продольной и поперечной арматурой. Опалубка фундамента выполняется из обрезной доски, лента заливается бетоном. Применяется этот фундамент при строительстве каркасного и брусового дома. Самый распространённый размер фундамента, это высота цоколя 400мм и ширине 250-300мм.

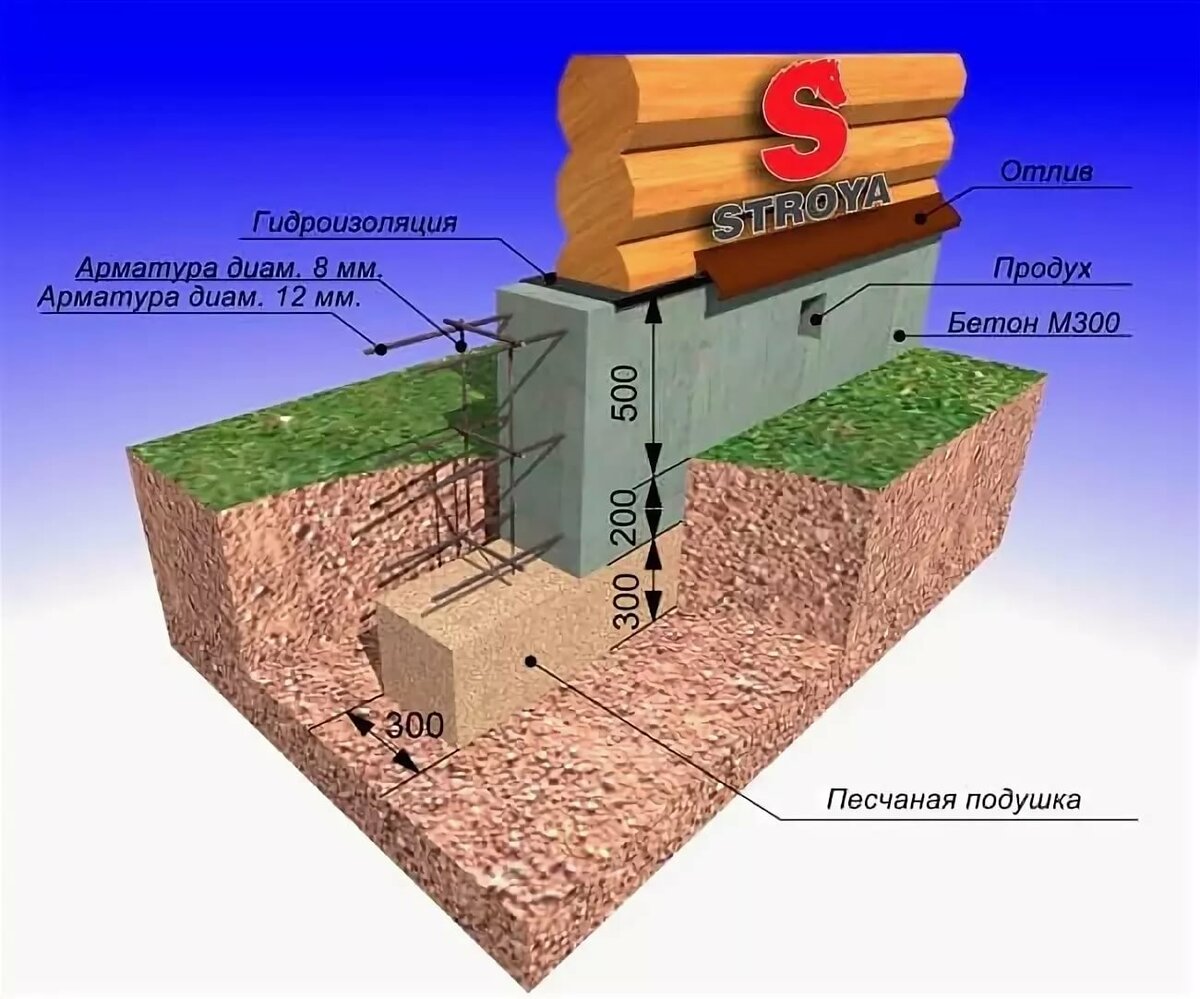

Мелкозаглубленный ленточный фундамент

Ленточный мелкозаглубленный фундамент устраивается на песчаной подушке с высотой 200 миллиметров и применяется на глинистых, суглинистых, супесных и песчаных грунтах. Глубина его заложения – 200-500 миллиметров. Высота 400-600мм. Для максимальной прочности фундамент армируют поперечной и продольной арматурой. Его опалубка изготавливается из обрезной доски, а лента заливается бетоном. Используется при строительстве брусовых, бревенчатых или каркасных домов.

Заглубленный ленточный фундамент

Ленточный заглубленный фундамент устраивается на песчаной подушке высотой 200-300 миллиметров. Глубина его заложения – 700-1400 миллиметров. Для достижения максимальной прочности фундамент армируют поперечной и продольной арматурой, делают опалубку из обрезной доски и заливают ленту бетоном. Устанавливать фундаменты данного типа можно при строительстве брусовых, каркасных, бревенчатых домов на глинистые, суглинистые, супесные и песчаные грунты.

Ленточно-свайный фундамент

Ленточно-свайный фундамент устраивается на песчаной подушке 200-300 миллиметров высотой. Для максимальной несущей способности сваи фундамента армируют продольной арматурой с перевязкой в нескольких местах. Высота фундамента может доходить до 1800 миллиметров в зависимости от наклона участка. Ширина фундамента 250-500 миллиметров в зависимости от толщины внешних стен дома.Опалубку для него производят из обрезной доски, ленту и сваи заливают раствором бетона. Устанавливают данный фундамент на все виды грунтов, кроме каменистых. Используют его при возведении каркасных, бревенчатых и брусовых домов.

Фундамент «лента со сваями»

Данный вид фундамента обладает повышенной прочностью. При его устройстве в качестве дополнительного укрепления через каждые несколько метров устанавливают буронабивные сваи, которые заглубляют на глубину промерзания грунта. Используется этот фундамент при строительстве каркасных домов и строений из бруса.

Столбчатый фундамент

Применение столбчатого фундамента целесообразно при возведении домов, а также бань из бруса с размером не более 6х6 метров. Фундамент укладывается на песчаном основании и состоит из тумб, которые изготавливаются на основе цементных блоков, соединенных раствором бетона между собой.

Как выбрать фундамент для частного дома

04.05.2021 08:13

Фундамент является основой будущего строения, он отвечает за его долговечность и прочность. Именно фундамент правильно распределяет вес постройки и помогает избежать перекосов будущего дома. Важно не экономить на материалах фундамента и технике его заливки, так как последующее строение будет создавать нагрузку, которую он может не выдержать.

Поскольку фундамент является основной частью конструкции, то отнестись к его выбору и закладке нужно с большой ответственностью. Тип фундамента напрямую зависит от размеров будущего дома. Для одноэтажных небольших строений используют в основном ленточные и столбчатые основы, крупные частные постройки не обойдутся без свайного фундамента.

Ленточный фундамент

Ленточная основа представляет собой замкнутый железобетонный контур, имеющий одинаковое поперечное сечение по всему своему периметру, как для внешних, так и для внутренних стен дома. Применим такой вид фундамента для деревянных и кирпичных конструкций небольшой площади, не имеющих жилых надстроек. Он бывает заглубленным, средне заглубленным и поверхностным. Это зависит от глубины его расположения.

Заглубленный фундамент препятствует вспучиванию грунта. На глубину закладки фундамента влияет качество грунта, близость грунтовых вод, веса постройки. Плюсом этой основы является возможность сооружения цокольного этажа или погреба. Малозаглубленный фундамент уже не предоставит вам такой возможности, но окажется намного дешевле первого варианта. Его закладывают приблизительно на семидесяти сантиметровую глубину. Он великолепно справится с легким каркасным или деревянным частным домом, можно даже двухэтажным.

Поверхностный ленточный фундамент

Если же постройка очень маленькая и нетяжелая (хозяйственный павильон, сарай), то можно обойтись самым экономичным вариантом — поверхностным ленточным фундаментом. В его основании размещают подушку из мелкофракционного гравия и обычной гальки, которая предохраняет основу от деформации при движениях почвы.

Столбчатый фундамент

Опорные столбы, находящиеся под всей площадью дома, называются столбчатым фундаментом. Он подходит для возведения бревенчатых, каркасных и панельных конструкций. Строение основы исключает появление цокольных помещений, подвалов, гаражей, но зато полы в таком доме всегда будут теплыми, так как они не будут контактировать с землей.

Принцип закладки такого фундамента заключается в размещении (рекомендовано на расстоянии 1,5 метра) столбцов из железобетона, бута или кирпича размером двадцать пять на двадцать пят сантиметров каждый. В местах стыков стен и по углам будущего частного дома их установка обязательна. Высота опор варьируется на уровне от тридцати до сорока сантиметров, но если в вашем регионе выпадает большое количество снега, то ее лучше еще немного увеличить. Немаловажным моментом является укрепление фундамента с помощью обвязочных балок, что намного повысит его прочность. Для лучшего распределения нагрузки под каждый блок устанавливается железобетонная подошва, расширяющая площадь давления.

Фундамент из бетонных плит

Для частных домов, размещающихся на заболоченных или сильно увлажненных участках, подойдет фундамент из бетонных плит. Такие армированные элементы, залитые цементным раствором, необходимо уложить по всей площади строения, что обеспечит нормальное распределение давления, а также возьмет на себя все колебания грунта.

Единственным минусом такой основы является возможность использования только для маленьких строений. Но зато по уровню прочности с ней ничто не сможет конкурировать.

Фундамент из свай

Если предполагается строительство большого многоэтажного кирпичного дома, то вам не обойтись без свай. Этот вид фундамента характерен отдельно устанавливаемыми сваями, которые потом соединяют балками или плитами. Свайная основа — дорогое удовольствие, так как она состоит из стальных, бетонных или винтовых элементов. Но возможности, которые она предоставляет для возведения домов, того стоят, поскольку исключается деформация строения вследствие погодных и климатических явлений, подвижек почвы.

При проектировании частного дома, дачи или даже хозяйственных помещений внимательно изучите местность, где планируете начинать строительство, и подберите тот вариант фундамента, который подходит именно вам. Это не только поможет избежать проблем с постройкой в будущем, но и существенно может сэкономить ваши затраты.

Хорошо изучив теорию, подобрав нужные качественные материалы, вы можете самостоятельно заложить фундамент дома. Если же вы не уверены в своих силах и хотите доверить этот важный процесс специалистам, то обязательно поинтересуйтесь репутацией нанимаемых работников. А также не ленитесь контролировать весь процесс от начала до конца. Не стесняйтесь задавать интересующие вас вопросы и делать замечания. Только такой подход сможет гарантировать вам качество выполненных работ.


Статьи по теме:


как правильно выбрать тип фундамента, чтобы он идеально подходил к грунту — ТЕХНОНИКОЛЬ

При укладке фундамента важно следить не только за перевязкой арматуры, обустройством опалубки и другими техническими деталями процесса.

Огромное значение имеет и грунт, на котором будет стоять дом. Во многом именно от него зависит, насколько долговечной и прочной окажется вся постройка.

Специально, чтобы вам было проще разобраться, мы подготовили простую и понятную статью-гайд, в которой разберем:

  • какие бывают грунты и в чем их особенности;
  • как на выбор фундамента влияют грунтовые воды;
  • чем опасен мерзлый грунт;
  • какой вид фундамента лучше выбрать для каждой разновидности грунта.

Виды грунтов

Для начала разберемся, какие грунты в принципе существуют, потому что многие непрофессионалы не видят между ними особой разницы. А она есть и довольно существенная. Грунты, применяемые в качестве основания, бывают скальные и нескальные/дисперсные (пески, глины, суглинки, супеси, илы, торфы).

Скальные грунты – наиболее надёжные. Они прочны, не проседают, не размываются и не вспучиваются. Залегают в виде сплошного массива.

Типов нескальных грунтов очень много. Мы расскажем только о наиболее базовых разновидностях.

Крупные и средние пески (или как их еще называют дисперсные несвязанные) — сыпучие в сухом состоянии и непластичные во влажном. Одна из главных особенностей в том, что они фильтруют воду и не способны ее капиллярно поднимать. Кроме того, песчаные грунты уплотняются и проседают под сильной нагрузкой.

Глины, суглинки, илы, торфы, пылеватые пески (дисперсные связанные), наоборот, пластичны во влажном состоянии. Они могут сжиматься и размываться, а также капиллярно поднимать воду.

Капиллярная вода – это вода, которая удерживается в грунте адгезионными или капиллярными силами и постоянно присутствует, независимо от наличия или отсутствия горизонта подземных вод или осадков.

Капиллярное поднятие воды – эффект, при котором грунтовая вода поднимается по пустотам капиллярного размера. Происходит это под действием сил поверхностного натяжения.

Влияние подземных вод на прочность фундамента

Уровень подземных вод – это уровень, ниже которого грунт насыщен водой. Это очень важный параметр при выборе типа фундамента и системы гидроизоляции. Дело в том, что он подвержен сезонным изменениям и сильно влияет на поведение некоторых видов грунта. Например, как мы упоминали выше, глинистые грунты намного пластичнее именно во влажном состоянии.

Если не учитывать этот параметр, в итоге подобная халатность может привести к плохим последствиям. Например, по фундаменту или даже по всему зданию пойдут трещины.

Воздействие морозного пучения на фундамент

Сезонные колебания температур – еще один важный фактор, о котором не стоит забывать. Ведь при замерзании насыщенная водой масса грунта значительно увеличивается в объеме, начинает давить на заглубленные конструкции и выталкивать их из земли.

Это явление называют морозным пучением – при промерзании происходит увеличение объёма и деформация дисперсных грунтов, а в итоге образуются выпуклые формы на их поверхности.

Все дисперсные связанные грунты («глины» в нашей классификации) относятся к пучинистым грунтам.

Но само морозное пучение – это еще не главная проблема. Вспучивание грунта никогда не бывает равномерным: в некоторых местах он поднимается выше, чем в других. Из-за этого весь фундамент дома может перекосить, в результате чего на нем самом и на фасаде появятся трещины.

Чтобы избежать подобных неприятностей, нужно изначально определить глубину промерзания грунта и заложить фундамент ниже нее. Благодаря этому, даже если вы строите на насыщенном водой грунте, дом без проблем простоит долгие годы.

Виды фундаментов и категории грунтов, для которых они лучше всего подходят

Столбчатый фундамент

Один из самых доступных и простых в создании фундаментов. Как правило, его используют на грунтах, которые не подвержены морозному пучению и сдвигам.

Ленточный фундамент

Заглубленный ленточный фундамент обладает большей несущей способностью, чем столбчатый. Как правило, специалисты не рекомендуют использовать такой фундамент на грунтах подверженных морозному пучению.

Плитный фундамент

Такой вид считается самым надежным и способным выдержать высокие нагрузки. Его можно использовать на любых грунтах, даже на самых слабых и подверженных морозному пучению.

Свайный фундамент

Данный вид фундамента применяют на слабых и подвижных грунтах, прорезая поверхностные слабые грунты и передавая действующие нагрузки на нижележащие более прочные слои.

А с какими трудностями при постройке фундамента на сложных почвах сталкивались вы? Поделитесь своим опытом в комментариях.

Гидроизоляция фундамента — полезные статьи

Гидроизоляция фундамента на стадии нового строительства.

Гидроизоляцию фундамента на этапе бетонирования можно разделить на два этапа: первичная и вторичная защита.


Первичная защита фундамента:

Включает в себя применение специализированных добавок в бетон для повышения свойств бетона, герметизации холодных швов, а также соблюдение необходимой толщины защитного слоя бетона.

Повышение свойств бетона

С помощью применения добавки в бетон «КТтрон-51» или «КТтрон-5» возможно уплотнить структуру бетона и получить гидротехнический бетон с повышенной водонепроницаемостью, морозостойкостью и прочностью.

Дополнительно добавка в бетон придает бетону дополнительную стойкость к агрессивным средам, содержащимся в грунтах.

Применять добавки в бетон КТтрон возможно, как в сухом виде на бетонных заводах и БРУ, так и в условиях строительной площадки в виде раствора. Для этого сухая добавка разводиться водой, добавляется в готовый бетонный раствор и после непродолжительного перемешивания производится заливка фундамента, согласно утвержденной технологии бетонирования.

Важным преимуществом является совместимость добавок в бетон КТтрон с другими видами добавок, к том числе с противоморозными добавками.

Холодные швы бетонирования

Для герметизации холодных швов в швах бетонирования рекомендуем использовать набухающий резиновый шнур «КТтрон-Гидрошнур НП». При взаимодействии с водой данный материал увеличивается в объеме и плотно заполняет пространство шва и препятствует попаданию воды внутрь конструкции.

Установить набухающий профиль «КТтрон-Гидрошнур НП» возможно механически, либо при помощи клея-герметика. Подробную инструкцию читайте здесь.

Опалубочные отверстия

Отдельным элементом защиты фундамента является заделка опалубочных отверстий.

Для этого рекомендуется применять безусадочный тиксотропный раствор «КТтрон-3», либо «КТтрон-4» для применения в отрицательных температурах в зимний период. Безусадочность смесей КТтрон и высокий показательно по водонепроницаемости обеспечит отсутствие микротрещин в контактной зоне и надежную герметичность данного узла.

А высокая степень тиксотропности сделает процесс выполнения простым и удобным.


Вторичная защита фундамента:

Применяется при высоком уровне грунтовых вод, а также в случае недостаточности первичной защиты.
Вторичная защита заключается в применении специализированных материалов, наносимых на полученную конструкцию и выбирается в зависимости от глубины залегания, уровня грунтовых вод, типа фундамента.

Обмазка битумной мастикой КТ

Один из самых экономичных материалов. Среди важных преимуществ данного метода – это бесшовность покрытия, что исключает проникновение воды через стыки материала. Главная задача – контролировать влажность основания и равномерность толщины нанесения.

Для гидроизоляции данного метода рекомендуем использовать материал «Мастика КТ гидроизоляционная».

Подробно о плюсах и минусах данного метода и правилах выбора материалов читайте здесь.

Гидроизоляция битумным рулонным материалом «KTROOF-ARCTIC»

Это более дорогой вариант, чем гидроизоляция мастикой, но в то же время более долговечный и прочный. Главное преимущество рулонных материалов – это широкий выбор материалов различного качества и долговечности, а также гарантированная толщина рулона, изготовленного в заводских условиях.

Подробно о плюсах и минусах данного метода и правилах выбора материалов смотрите здесь.

Напыляемая гидроизоляция фундамента

Наносится специальным распылителем. Не нуждается в специальной подготовке поверхности, кроме обеспыливания. Более дорогой материал, чем обычная битумная мастика. Нуждается в обязательном армировании. Экономически выгодно его применять для фундаментов сложной формы или для фундамента, заложенного очень близко к другой постройке, а также при значительной площади фундамента.

Обмазочная или штукатурная гидроизоляция цементными материалами

Тонкослойные (2-4мм) «КТтрон-7» и «КТтрон-10 1К», «КТтрон-10 2К» и толстослойные (15-20мм) «КТтрон–6» покрытия на цементной основе являются надежным способом гидроизоляции фундаментов. Важное преимущество над предыдущими методами – возможность наносить на влажное основание, что экономит время при выдержке бетона перед нанесением гидроизоляции.

Гидроизоляция существующего фундамента

Проблема в гидроизоляции существующего фундамента как правило обнаруживаются, если имеется внутреннее помещение и внутрь начинают поступать влага. Гораздо хуже, когда фундамент играет роль только опоры здания и о проблеме мы можем узнать, когда начнется процесс разрушения бетона и коррозии арматуры. В этом случае будет необходим ремонт фундамента.

Существует два способа восстановления гидроизоляции существующего фундамента:

  1. Откопать фундамент снаружи и выполнить гидроизоляцию по методу вторичной гидроизоляции.
    Данный метод является наиболее надежным, так защищает не только от проникновения воды в помещение, но и защищает бетонную конструкцию от дальнейшего разрушения.
  2. Восстановить гидроизоляцию фундамента изнутри

    Для этого необходимо:

    • Расшить все швы и трещины.

    • Остановить активные протечки материалом «КТтрон-8»

    • Загерметизировать все швы составом «КТтрон-2»

    • Зачистить поверхность от грязи и пыли

    • Выполнить гидроизоляцию проникающим материалом «КТтрон-1»

    Данный способ гидроизоляции фундамента подходит для фундаментов из монолитного бетона или блоков ФБС.

Для консультации по вопросам применения материалов КТтрон при восстановлении и гидроизоляции фундамента обратитесь по телефону 8(343)253-60-30 или отправьте тех. задание на почту [email protected] с темой «гидроизоляция фундамента».

Глубина заложения ленточного фундамента дома


III. Упрощенный расчет монолитного малозаглубленного ленточного фундамента для стандартных случаев

Глубина заложения ленточного фундамента
Определяя глубину заложения ленточного фундамента, следует иметь в виду следующие принципиальные факторы:

  • Фундамент должен опираться на грунт с достаточной несущей способностью.
  • На глинистых грунтах фундамент должен прорезать слои, где возможны сезонные движения грунта из-за изменения режима влажности (влияние растительного покрова, кустарника, деревьев).
  • Фундамент должен прорезать слои, где возможны движения грунтов при замерзании.
  • Фундамент должен опираться на грунты, несущая cпособность которых не меняется при водонасыщении.
  • С увеличением глубины заложения фундамента, основание способно нести большие нагрузки.

Выбор рациональной глубины заложения фундаментов в зависимости от учета указанных выше условий рекомендуется выполнять на основе технико-экономического сравнения различных вариантов.  При требуемой большой глубине заложения ленточного фундамента возможно дешевле будет применить фундамент другого типа: свайный, свайно-ростверковый или поверхностный фундамент из монолитной железобетонной плиты. Максимальная экономически оправданная глубина заложения ленточного фундамента по английским рекомендациям  – 2,5 метра.
Минимальная глубина заложения мелкозаглубленного ленточного фундамента определяется глубиной промерзания грунта, степенью пучинистости грунта и высотой грунтовых вод. Чем больше в грунте воды и чем ближе она к поверхности (уровню планировки), чем больше глубина промерзания грунта, тем сильнее будут силы пучения, воздействующие на малозаглубленный фундамент снизу, по касательной и сбоку. Эти силы будут выталкивать малозаглубленный фундамент к поверхности, и будут сдавливать фундамент. Чтобы снизить степень воздействия этих сил, ленточный фундамент придется заглублять. Кроме заглубления на силы морозного пучения можно влиять утеплением грунта, полной или частичной заменой грунта, его уплотнением, водоотведением и дренированием.
Заложение ленточного фундамента  на глубину менее глубины сезонного промерзания грунтов возможно только при проведении «специальных теплотехнических мероприятия, исключающие промерзание грунтов» [пункт 2.29 СНиП 2.02.01-83, пункт 12.2.5 СП 50-101-2004].Втерриториальных строительных нормах ТСН МФ-97 Московской области указывается, что при проектировании и устройстве мелкозаглубленных фундаментов малоэтажных зданий рекомендуется “применение утеплителей, укладываемых под отмостку” с обязательной защитой их гидроизоляцией.
По строительным нормам Великобритании минимальная глубина заложения мелкозаглубленного ленточного фундамента на всех типах грунтов (кроме скального и глинистого) равняется 45 см BR 2010, A1/2, 2E4]. По отечественным нормам [п. 2.30 СНиП 2.02.01-83] минимальная глубина заложения ленточного фундамента составляет 50 см. На скальном грунте, при физической невозможности заглубления, ленточный фундамент может быть устроен прямо на поверхности без заглубления.  Минимальная глубина закладки мелкозаглубленного ленточного фундамента на глинистых (и других пучинистых) грунтах по британским нормам составляет 75 см (оптимальная глубина заложения 90-100 см).

Таблица №15. Рекомендуемые минимальные глубины заложения ленточных фундаментов (Великобритания).


Грунт

Глубина заложения фундамента

Примечание

Скальный, каменистый грунт

45 см или менее

При невозможности заглубления фундамент может устраиваться по поверхности земли.

Глина

75 -100 см

Глубина заложения фундамента может быть увеличена при наличии близко растущих  деревьев.

Пески, супеси, суглинки

45-90 см



В «Рекомендациях по проектированию оснований и фундаментов на пучинистых грунтах» (Москва, 1972) указывается, что наиболее рациональным решением при проектировании фундаментов будет заложение ленточных фундаментов на глубину 0,5-0,6 м от планировочной отметки. При этом должны быть предусмотрены следующие инженерно-мелиоративные и строительно-конструктивные мероприятия, направленные на снижение потенциала пучинистости подлежащих грунтов.   Под ленточным фундаментом должна быть устроена песчаная подушка минимальной толщиной 20 см и максимальной – до трех размеров ширины фундамента. Рядом с фундаментом в траншее ниже песчаной подушки устроить систему дренажа с отводом воды в нижележащие песчаные слои или вниз по рельефу. Толщина засыпки пазух между фундаментом и грунтом должна составить не менее 20 см. Вокруг здания на ширину 2-3 м по поверхности уложить 10-15 см почвенный слой с уклоном от здания и посеять многолетние дернообразующие травы. При невозможности задернения поверхности грунта вокруг здания следует сделать отмостку шириной до 1 м.
В некоторых отечественных нормативных документах определено ограничение использование технологии малозаглубленного ленточного фундамента в климатических зонах с глубиной промерзания грунта свыше 1,7 метра. Также, в случае чрезмерной мягкости, возможной подвижности (пески, супеси, водонасыщенные грунты) и малой несущей способности поверхностных слоев почвы, глубина заложения мелкозаглубленного ленточного фундамента может быть увеличена до глубин достижения грунтов с хорошими несущими способностями и стабильными характеристиками.
Глубину заложения мелкозаглубленного ленточного фундамента допускается назначать независимо от расчетной глубины промерзания, если фундамент опираются на пески с подтвержденным отсутствием пучинистости. Другой возможностью отступить от привязки глубины заложения ленточного фундамента к глубине промерзания грунта являются » специальные теплотехнические мероприятия, исключающие промерзание грунтов» [Пункт 2.29 СНиП 2.02.01-83].

Таблица №16. Рекомендуемые минимальные глубины заложения ленточных фундаментов.*


Расчетная глубина промерзания условно непучинистого грунта

Расчетная глубина промерзания слабо пучинистого грунта твердой и полутвердой консистенции

Глубина заложения фундамента

до 2 метров

до 1 метра

0,5 м

до 3 метров

до 1,5 метров

0,75 м

Более 3 метров

от 1,5 до 2,5 м

1 м



от 2,5 до 3,5 м

1,5 м

* Таблица адаптирована на основании таблицы №2  п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»

То есть речь идет о горизонтальном утеплении грунта и вертикальном утеплении мелкозаглубленного ленточного фундамента в совокупности с постоянным поддержанием положительной температуры в доме. По нормам IBC/IRС-2012 R403.3, глубина фундамента может не достигать глубины промерзания, если грунт и фундамент утеплены, и в здании круглогодично поддерживается температура не менее 18 °С Наличие высоко стоящих грунтовых вод может внести свои коррективы в глубину заложения ленточного фундамента. При высоком уровне грунтовых вод вполне возможно, что мелкозаглубленный ленточный фундамент придется превращать в глубоко заглубленный ленточный фундамент. Для ориентира следует руководствоваться требованиями п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»:

Таблица  №17.   Глубина заложения фундаментов зданий  с холодными подвалами и техническими подпольями (имеющими отрицательную температуру в зимний период) в зависимости от глубины расположения уровня подземных вод и глубины сезонного промерзания. *


Грунты под подошвой фундамента, залегающие на глубину не менее нормативной глубины промерзания

Глубина заложения фундаментов в зависимости от глубины расположения уровня подземных вод и глубины сезонного промерзания

Уровень глубины подземных вод выше уровня глубины промерзания грунта + 2 метра

Уровень глубины подземных ниже уровня глубины промерзания + 2 метра

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от глубины промерзания грунта

не зависит от глубины промерзания грунта

Пески мелкие и пылеватые

не менее глубины промерзания грунта

не зависит от глубины промерзания грунта

Супеси

не менее глубины промерзания грунта

не зависит от глубины промерзания грунта

Cуглинки, глины, а также крупно-обломочные грунты с пылевато-глинистым заполнителем

не менее глубины промерзания грунта

Не менее ½ глубины промерзания грунта

* Таблица адаптирована на основании таблицы №2  п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»
Минимальные расстояния от границы промерзания грунта до уровня подземных вод, при котором грунтовые воды не оказывают влияния на увлажнение промерзающего грунта можно определить по следующей таблице:

Таблица №18. Минимальные расстояния от границы промерзания грунта до уровня подземных вод *


Наименование грунта

Значение минимального расстояния до уровня подземных вод, м

Глина с монтмориллонитовой и иллитовой основой

3,5

Глины с каолинитовой основой

2,5

Суглинки пылеватые

2,5

Суглинки

2,0

Супеси пылеватые

1,5

Супеси

1,0-1,3

Пески пылеватые

1,0

Пески мелкие

0,8

* Таблица адаптирована с упрощениями на основании таблицы №3  ВСН 29-85 «Проектирование мелкозаглубленных фундаментов на пучинистых грунтах».

Если грунт на вашем участке пучинистый и грунтовые воды стоят высоко, то целесообразно подумать о применении другого типа фундамента: свайного или свайно-ростверкового (свайный фундамент с несущими балками). Такой фундамент не боится ни морозного пучения, ни высокого грунтовых вод.

Стоп-халтура! Под свайным фундаментом понимаются бетонные сваи на опорных площадках, сваи ТИСЭ, буронабивные сваи, или винтовые сваи большого диаметра промышленного производства из толстостенной оцинкованной или нержавеющей стальной трубы. Для жилых зданий предлагаются винтовые сваи с несколькими уровнями лопастей для увеличения несущей способности и предупреждения просадки свай. Такие сваи могут быть установлены только механизированным способом. Тонкостенные (4 мм) винтовые сваи из бывшей в употреблении трубы, диаметром 10 см из неоцинкованной стали, с кустарно приваренными лопастями, закручиваемые в землю ручным сбособом, подойдут только для неответственных сооружений  типа времянок, небольших садовых домиков, беседок, гульбищ, дек, настилов, сараев, туалетов и заборов.

Типы фундаментов: преимущества и недостатки

Типы фундаментов: преимущества и недостатки



Фундамент — это несущая конструкция, которая принимает и распределяет на себя нагрузки от вышележащих конструкций. Фундаменты, должны закладываться ниже глубины промерзания грунта, для того, чтобы предотвратить их выпучивание. На сегодняшний день существует несколько основных видов фундаментов, которые отличаются технологией закладки и конструкции. На непучинистых грунтах при строительстве легких деревянных построек применяют мелкозаглубленные фундаменты(фундамент, находящийся выше уровня промерзания грунта). Такой тип фундамента подходит в основном для небольших садовых домиков, летних бань и хозяйственных построек. Для строительства больших зданий применяются ленточные, стаканные, столбчатые, свайные и плитные фундаменты. Они бывают сборные, монолитные и сборно-монолитные. Выбор фундамента зависит от сейсмичности местности, грунта и архитектурных решений.

Ленточный фундамент

Технология ленточного фундамента достаточно проста, хотя ей и свойственна массивность, трудоёмкость и большой расход материала. Этот тип фундаментов часто применяется в индивидуальном строительстве.
Ленточный фундамент – это железобетонная полоса, идущая по периметру всего здания. Ленту закладывают под все внутренние и наружные стены застройки, сохраняя одинаковую форму поперечного сечения по всему периметру фундамента.
Ленточные фундаменты пригодны для домов с бетонными, каменными, кирпичными стенами или с тяжёлыми перекрытиями. Если в доме планируется подвал или гараж, то необходим именно такой тип фундамента.

Устройство ленточного фундамента

Как правило ленточный фундамент закладывают на 20 см глубже границы промерзания, но не глубже 50-70 см от уровня земли. Толщина ленточного фундамента может быть различная. Всё зависит от толщины стен, используемого материала, а также предполагаемой силы давления здания.

Мелкозаглубленный и заглубленный ленточные фундаменты

Мелкозаглубленный ленточный фундамент используется в основном для деревянных и небольших каменных домов. Но закладывается мелкозаглубленный фундамент на слабопучинистых грунтах. Глубина его заложения – 50-70 см.

Заглубленный ленточный фундамент строится в домах с тяжёлыми стенами или перекрытиями. Так же устройство заглубленного фундамента необходимо, если в доме планируется подвал или гараж. Глубина заложения такого фундамента обычно на 20-30 см ниже глубины промерзания грунта. Заглубленный ленточный фундамент требует большего расхода материала.

Столбчатый фундамент

Столбчатый фундамент предусматривает возведение столбов во всех углах, местах пересечения стен и других точках с повышенной нагрузкой. Он экономичен, надёжен, не требует дополнительных работ по гидроизоляции, однако применим только для лёгких домов.
Устройство столбчатого фундамента представляет собой систему столбов, которые устанавливаются во всех углах, местах пересечения стен, под опорами тяжело нагруженных прогонов и других точках с повышенной нагрузкой. Расстояние между столбами 1,5-2,5 м, они могут быть из бетона, бутобетона, каменной или кирпичной кладки.
В устройстве столбчатого фундамента свободное пространство между столбами засыпается щебнем или крупнозернистым песком. Далее идёт толстый слой бетона или железобетона. Чтобы сохранить тепло подпольного пространства, предохранить его от попадания влаги и пыли делают забирку.
Забирка – это стенка, соединяющая столбы. Для её строительства можно использовать кирпич, бетон, бутовую кладку толщиной 10-20 см. Если грунт пучинистый, то под забиркой следуют сделать песчаную подушку в 15-20 см. Сама же забирка углубляется в грунт на 10-20 см.

Столбчатый фундамент экономичен, надёжен, не требует дополнительных работ по гидроизоляции. Однако применим он только для лёгких домов – каркасного или деревянного типа. К тому же он исключает строительство подвалов и погребов. Фундамент такого типа применяют на грунтах, которые не подвержены пучению и подвижкам.

Монолитный ленточный фундамент

Монолитные фундаменты чаще всего применяются для лёгких деревянных домов. Их строительство не требует использования дорогой техники. При использовании таких фундаментах нет ограничений в плановой конфигурации зданий.

Виды монолитных фундаментов

В зависимости от устройства монолитные фундаменты могут быть ленточными, столбчатыми и сплошными.
Ленточный монолитный фундамент представляет собой железобетонную полосу, которая идёт по всему периметру здания. Мелкозаглубленный ленточный фундамент из монолита образует жёсткую горизонтальную раму, обеспечивая устойчивость в условиях пучинистых грунтов. Такая конструкция применяется при строительстве лёгких домов из бруса и бревна. Заглубленный ленточный фундамент из монолита устанавливается под тяжёлые каменные дома. Также применяется, если под домом планируется строительство подвала, гаража или цокольного этажа.
Столбчатый монолитный фундамент представляет собой конструкцию из столбов, которые возводятся во всех углах, местах пересечения стен, в местах с повышенной нагрузкой. Пространство между столбами засыпается щебнем или крупнозернистым песком, далее всё заливается толстым слоем бетона или железобетона. Такая конструкция применяется для лёгких домов.
Сплошной фундамент-монолит закладывается под всей площадью здания. Он применяется в тех cлучаях, когда грунт сильно сжимается.
Главное преимущество монолитного фундамента — при перемещении грунта плита двигается вместе с ним, спасая дом от разрушения.
Чаще всего монолитные фундаменты применяются для лёгких деревянных домов. Их строительство не требует использования дорогой техники. При таких фундаментах нет ограничений в плановой конфигурации зданий. Они обладают высокой прочностью и при этом «съедают» не более 15-18% бюджета от стоимости всего строительства.

Свайный фундамент

Свайные фундаменты незаменимы в тех случаях, когда строительство ведётся на неустойчивых грунтах. Это самая подходящая конструкция фундамента для крупногабаритного строительства. В основе конструкции фундамента используются сваи – столбы с заострёнными нижними концами.

Основная особенность конструкции этого типа – использование свай. Сваи – это столбы с заострёнными нижними концами. Их вбивают либо вкручивают в землю с помощью малогабаритного оборудования. Сваи в таких фундаментах упираются в более твёрдые слои грунта, проходя сквозь слабые и подвижные. На эти твёрдые слои грунта и передаётся нагрузка от всего здания. Каждая свая может выдержать нагрузку от 2 до 5 тонн! Далее верхняя часть всех свай соединяется балками — образовывая жёсткую надёжную конструкцию.

Конструкция фундамента на сваях практически ничем не отличается от столбчатого фундамента. Разница лишь в размере и несущей способности. Свая – это большой столб. Свайный фундамент используют в тех случаях, когда верхний слой грунта не в состоянии выдержать большую тяжесть, либо при высоком уровне грунтовых вод и на плывунах. Конструкция свайного фундамента является наиболее подходящей для крупногабаритного строительства.

Мелкозаглублённый фундамент

Мелкозаглубленный фундамент хорош для лёгких деревянных домов. Иногда его применяют и для каменных построек, но при небольших габаритах 6х6м. Чаще всего в индивидуальном строительстве используется ленточный мелкозаглубленный фундамент.Такой тип фундамента получил большое распространение за счёт своей низкой стоимости.

Чтобы фундамент мелкого заложения был действительно прочным и надёжным, при строительстве стоит обратить внимание на следующие моменты:
Мелкозаглубленный фундамент нельзя оставлять незагруженным на зимний период. Если это всё же произошло, то вокруг фундамента следует устроить временное теплоизоляционное покрытие. Для этого можно использовать опилки, керамзит, шлаковату и другой материал, который способен предохранить грунт от промерзания.
— Следует провести обмазку гидроизоляционными материалами боковых поверхностей фундамента мелкого заложения. Это нужно делать по всей поверхности в два слоя: первый – более тонкий, второй – толстый.

Нельзя закладывать мелкозаглубленный фундамент на промёрзшем основании. Это допускается лишь при условии очень глубокого залегания подземных вод с оттаянным грунтом и обязательной засыпкой пазух непучинистым материалом.
— Под мелкозаглубленный фундамент допускается рытьё траншеи для ввода коммуникаций. Однако при поперечном направлении её ширина должна быть не более 0,9 м, при продольном – она должна проходить не ближе 2,5 м при глубине закладки фундамента в 2 м.
— При фундаменте мелкого заложения допускается строительство подвалов, но они должны быть небольших размеров.

Плитный фундамент

Плитный фундамент – монолитная железобетонная плита, которая располагается под всей площадью фундамента. Это довольно затратный тип фундамента за счёт больших расходов на земляные работы и строительный материал. Его целесообразно использовать при строительстве небольших домов, в которых сама плита выступает в качестве основания пола.

Устройство плитного фундамента надёжно и его можно использовать для строительства домов на всех видах грунтов и при любой глубине залегания грунтовых вод. Это хороший вариант и в том случае, если строительство ведётся на неравномерно и сильно сжимаемых, пучинистых грунтах, песчаных подушках. Благодаря своей прочной конструкции – монолитной плите, которая выполняется под всей площадью здания, такой фундамент-плита не боится никаких смещений грунтов. На монолитной плите фундамента можно строить кирпичный, брусовый или каркасный дом в один или несколько в этажей.

Затраты на плитный фундамент довольно большие. Он дороже столбчатого, но дешевле ленточного. Устройство плитного фундамента требует серьёзных земляных работ, поэтому и общая стоимость монолитной плиты фундамента высока. К тому же присутстствует большой расход строительного материла – бетона и арматуры. Такой тип фундамента целесообразно использовать при строительстве небольших домов, в которых сама плита выступает в качестве основания пола.

Плавающий фундамент

Плавающий фундамент рекомендуется использовать в местностях с невысоким залеганим грунтовых вод, и на тяжёлых пучинистых, насыпных или слабонесущих грунтах. Его конструкция достаточно проста, но при этом фундамент надёжно защищает здание от деформации и разрушения.

Строительство плавающего фундамента, начинается с выкапывания траншеи. Её ширина должна быть примерно 50 см. а глубина 70 см. Далее укладывается первый ряд бутобетона по всей длине траншеи. Затем сверху кладётся полоска арматурной сетки шириной 35-40 см, либо 3-4 полоски из арматурных прутков. Все стыки «прихватываются» сваркой, или обвязываются металлической проволокой. Затем снова идёт слой бутобетона. Далее можно надстраивать цоколь. По окончании работ, плавающий фундамент должен «настояться» в течение 5-7 дней во влажном состоянии, и 2-3 дня – в сухом.

Устройство плавающего фундамента для лёгких конструкций может быть немного другим. Выкапывается траншея глубиной 60 см, засыпается щебнем на 10 см и песком на 50 см. Всё это хорошо пропитывается водой до осадки, затем снова досыпается до нужного уровня. На уровне земли из бетона отливаются плитки под столбики. Далее выкладываются столбики из кирпича, шириной 1,5-2 кирпича. Или можно использовать небольшие бетонные блоки, сверху покрываются рубероидом и доской 40 мм, которая должны быть обязательно пропитана специальным составом от гниения.
Таким образом, если под фундаментом находится вода, то она будет под ним везде. При этом возможно лишь равномерное движение фундамента.

Винтовой фундамент

На данный момент фундаменты на винтовых сваях просто незаменимы в малоэтажном загородном строительстве. Фундамент на винтовых сваях – это идеальный вариант, если дом будет возводиться на участках с высоким уровнем грунтовых вод или на пучинистых, неустойчивых грунтах.Так же, такой тип фундамента незаменим в строительстве на участках со сложным ландшафтом.

Винтовая свая – это стальная труба, на которую наварена лопасть определённой конфигурации. При строительстве винтового фундамента сваи завинчивают в грунт на глубину не менее 1,5 м. И даже если в верхних слоях находятся пучинистые и просадочные грунты, это не является проблемой. Свая завинчивается до тех пор, пока не пройдёт неустойчивый слой. Затем все сваи подрезаются по одинаковому уровню согласно проекту. Стволы свай бетонируются до уровня подрезки, а наземная часть покрывается антикоррозийным составом. Винтовые сваи обладают высокой несущей способностью, которая объясняется тем, что при завинчивании грунт между витками не разрыхляется, а уплотняется за счёт лопасти сваи.

Фундаменты на винтовых сваях по экономичности и надёжности конкурируют с традиционными фундаментами и при строительстве на участках с хорошими грунтами. А при постройке здания на сложном ландшафте, преимущества такого типа фундамента очевидны:

1. Фундаменты с винтовыми сваями не требуют земляных работ, что позволяет сэкономить средства. Строительство фундамента не требует выравнивания участка и применения тяжёлой строительной техники.
2. Строительство может вестись на подвижных, обводненных грунтах, на склонах и вблизи больших деревьев.
3. К дому, построенному на винтовых сваях легко можно пристроить и новые сооружения.
4. Небольшие сроки строительства винтового фундамента. Если дома деревянные или каркасные, то фундамент можно заложить за несколько дней.
5. Строительство можно вести в любое время года.

Какой выбрать?

Дачные дома,обычно, имеют достаточно лёгкую конструкцию, поэтому и тип фундамента для них подбирается соответствующий. Так же важно учитывать, на какой глубине залегают грунтовые воды, и какой характер у грунтов местности.

Ленточный мелкозаглубленный фундамент деревянного дома

Этот тип фундамента хорошо подходит для деревянных и небольших каменных домов. Он закладывается на слабопучинистых грунтах, либо предусматривает утепление поверхностного слоя грунта вокруг фундамента, чтобы уменьшить глубину промерзания.

Столбчатый фундамент деревянного дома

Этот тип фундамента применим для лёгких домов деревянного и каркасного типа. Однако, он исключает строительство подвальных помещений.

Фундамент каркасного дома

Каркасные стены самые лёгкие. Из-за малого веса здания прилегающие слои грунта могут действовать разрушительно на его стены, вызывая деформацию фундамента. Поэтому для каркасных домов бесподвальной конструкции лучше всего использовать мелкозаглубленные свайные или ленточные фундаменты.

Фундамент под баню

Строительство бани, как и дома, начинается с закладки фундамента. Как правило, простую деревянную баню, которая состоит из одного помещения, строят на фундаменте из камня или бута. Тип фундамента выбирается в соответствии с характером грунтов и уровнем залегания грунтовых вод. Чаще всего это ленточный или столбчатый фундамент.
Глубина закладки фундамента под баню зависит от глубины залегания слоёв грунта, которые будут служить естественным основанием для фундамента. На почвах, которым свойственно вспучивание (глинистые и суглинистые) фундамент бани закладывают ниже уровня промерзания грунта на 10-25 см. Если грунты песчаные, то глубина заложения будет не менее 0,5 м. Под внутренние стены она может быть меньше, чем под наружные, но всё равно не менее 0,4 м. от уровня земли.

Фундамент для сруба: инструкция по обустройству

Процессу сооружения сруба предшествует укладка фундамента, который должен стать прочным основанием, защищающим здание от неблагоприятных факторов окружающей среды. О том какой фундамент под сруб выбрать и как его соорудить рассмотрим далее.

Оглавление:

  1. Фундамент для сруба: разновидности и особенности
  2. Фундамент под сруб дома: выполнение разметки
  3. Земляные работы по изготовлению фундамента для сруба

Фундамент для сруба: разновидности и особенности

Основной и самой важной частью любого здания является фундамент. Поэтому перед постройкой сруба, важно выбрать правильный тип фундамента, который будет способствовать длительной эксплуатации здания. Главными характеристиками при выборе вида фундамента выступает тип грунта и нагрузка самого здания.

Предлагаем ознакомиться с основными типами фундаментов, которые помогут в дальнейшем построении крепкого и надежного сруба.

1. Фундамент ленточного типа — представляет собой заглубленное в землю основание здания. Различают два вида ленточного фундамента:

  • глубоко заглубленный;
  • поверхностный.

Использование первого варианта связано в сооружении сруба с тяжелой конструкцией или при наличии подпольного помещения. Глубина закладывания такого фундамента составляет от двадцати до тридцати сантиметров от нижней точки промерзания почвы. Этот фундамент является очень трудоемким и дорогим, его используют при сооружении многоэтажных зданий из бетона, кирпича или камня.

Ленточный фундамент поверхностного типа используется в процессе строительства сруба бани. В таком случае, его высота составляет от пятидесяти до семидесяти сантиметров.

2. Фундамент столбчатого типа — самый низкобюджетный и простой в исполнении. Его используют в процессе строительства не утяжеленных зданий деревянного или каркасного исполнения. При оборудовании такого фундамента в землю устанавливают столбы, которые помогают выдерживать нагрузку и способствуют ее равномерному распределению. Установка столбов производится по периметру и по центру здания, обязательно на угловых участках, в точках пересечения стен или самой большой нагрузки. Данный вид фундамента подходит не для всех видов грунта, поэтому перед его сооружением необходимо отнести грунт, на котором будет строиться сруб в специализированную лабораторию, где определят его свойства. Установка столбов производится на глубину от 150 до 200 см. Если планируется возводить сруб на фундаменте такого типа, рекомендуется использование профилированного или клеевого бруса. С помощью этого материала постройка станет более привлекательной и колоритной. Если массивность сруба достаточно высокая, а здание мощное, то уместно использование оцилиндрованного бревна, адаптированного к выдерживанию больших нагрузок.

Если сравнивать расход материалов на сооружение фундамента двух этих видов, то для обустройства ленточного потребуется в 2-5 раз меньше строительных материалов, чем для столбчатого. В большинстве случаев, использование столбчатого фундамента уместно при строительстве сруба брусчатого или каркасного типа. При строительстве бани, отсутствует необходимость в оборудовании цоколя, поэтому в данном случае — столбчатый фундамент хороший вариант.

Существует несколько видов столбчатых фундаментов в соотношении с материалом изготовления:

  • железобетонные сваи;
  • стальные трубы;
  • асбестовые трубы;
  • винтовые;
  • пластиковые трубы.

Самым распространенным и часто используемым типом столбчатого фундамента является винтовый. Его стоимость, простота установки и длительность эксплуатации делает популярным. Монтаж такого фундамента предполагает заглубление винтовых свай при помощи завинчивания. Основными составляющими винтовой сваи выступает ствол и лопасть. Среди основных достоинств такого типа выделяют:

  • быстрый процесс установки фундамента;
  • возможность установки на грунте болотистого типа или на почве с высоким уровнем грунтовых вод;
  • отсутствие необходимости в выравнивании фундамента;
  • не требуется ожидать определённое время, после установки свай;
  • выполнение работ в любое время года;
  • высокий уровень ремонтопригодности.

Самым оптимальным видом фундамента в ценовом и качественном смысле является ленточный фундамент поверхностного заложения. На его строительство не потребуется так много денег, как на ленточный глубоко заглубленный фундамент, но и его качество не будет таким низким, как при обустройстве столбчатого фундамента. При оборудовании сруба вполне достаточно будет глубины от 45 до 75 см. Даже если возникнут мелкие подвижки, то для здания из сруба они допустимы. Фундамент под сруб бани позволяет уменьшить глубину заложения до сорока сантиметров. При использовании фундамента такого типа, следует обязательно утеплить поверхность грунта, для уменьшения риска его промерзания. Основным преимуществом обустройства фундамента мелкого заглубления, по сравнению с фундаментом столбчатого типа, выступает отсутствие необходимости в обустройстве теплоизоляции пола.

Но, все же главными факторами, определяющими тип фундамента, используемого при строительстве сруба выступает:

  • тип грунта;
  • уровень грунтовых вод;
  • нагрузка и вид возводимого здания.

Чтобы точно определить тип, необходимого фундамента, лучше доверить этот вопрос специалистам, они с точностью до сантиметра определят высоту заложения фундамента в землю.

Фундамент под сруб дома: выполнение разметки

Самым важным процессом в сооружении фундамента выступает выполнение разметки. Если разметка будет выполнена неправильно, то фундамент переделать будет невозможно, и это отразится на качестве сруба.

Основным требованием к площадке, на которой будет располагаться фундамент, выступает ее абсолютная ровность и незначительный уклон в одну из сторон. Уклон необходим для того, чтобы вода, в дождливую весеннюю погоду, стекала, а не оседала и не разрушала фундамент.

Чтобы осуществить разметку под фундамент следует использовать обычные прутья арматуры и леску или канат. Лучше отдать предпочтение леске, так как она не растягивается, не провисает и устойчива перед воздействием температуры, силы гравитации или влаги.

Первым делом начните с фиксации лески на арматурных прутьях, а затем, используя нивелир, выберите прямую, которая станет начальной точкой формирования фундамента. Установите обноску фундамента, которая состоит из двух, вбитых в землю колышек, формирующих ширину котлована. Место крепления обноски от фасадного участка дома 150-200 см.

В соответствии с нормативными документами минимальное расстояние между домом и соседними зданиями составляет 300 см. Интервал между фасадной частью дома и другим зданием минимум 500 см.

Когда нужные границы соблюдены, приступайте к созданию разметки. Первым делом снимите слой растительности и полностью выровняйте площадку. После этого, исходя из предварительного проектирования сруба или бани, нанесите контурные части фундамента. Конструкция стен влияет на ширину фундамента. Минимальная ширина фундамента составляет ширина стены 10 сантиментров.

Сделайте разметку по периметру и забейте арматурные прутья по углам. Проверьте ровность разметки. Чтобы проверить углы воспользуйтесь лазерными нивелирами или рулеткой. Все углы здания должны быть прямыми. Когда углы выставлены, натяните леску на арматурные прутья.

Теперь приступайте к разметке внутренних границ фундамента. Этот процесс более простой, так как углы уже выровнены, и остается всего лишь отмерить нужное расстояние ширины, установить колышки и натянуть леску. Далее следует проверить ровность всей конструкции и переходить ко следующему этапу — оборудованию котлована.

Земляные работы по изготовлению фундамента для сруба

Существует два варианта обустройства фундамента:

  • траншея;
  • котлован.

Первый вариант в несколько раз дешевле и менее затратен в соотношении с количеством работы. Сооружение котлована предполагает нахождение в срубе подвального помещения. Если подвал в срубе отсутствует — траншея, самый оптимальный вариант.

Исходя из незначительных уклонов участка под сооружение сруба, следует воспользоваться водяным уровнем, который поможет вычислить самые низко- и высокоуклонные места. Глубина сооружаемого котлована зависит от самой высокой точки участка. Именно исходя из нее следует определять глубину как котлована, так и траншеи.

Средняя глубина заливки траншеи под сруб составляет сорок сантиметром, при этом не учитывается размер песчаной подушки, составляющий от десяти до пятнадцати сантиметров. Общая величина глубины фундамента под сруб — 55-65 см.

Использовав водный уровень, при сооружении котлована или траншеи, необходимо выровнять их дно в соответствии с уровнем горизонта. Чтобы определить кубатуру земельных работ, выполняемых в процессе сооружения фундамента, следует умножить величину длины котлована на среднюю глубину.

Чтобы сократить нагрузку на фундамент во время весеннего вспучивания почвы необходимо предварительно настелить подушку из песка. При этом насыпается песок, который постепенно утрамбовывают и выравнивают. Чтобы сделать процесс сооружения песчаной подушки быстрым, следует натянуть леску таким образом, чтобы ее высота соответствовала высоте песчаной подушки. Далее следует процесс засыпки котлована или траншеи и утрамбовка при помощи специального оборудования.

Совет: При установке песчаной подушки рекомендуется увлажнять песок водой, для того, чтобы обеспечить качественную его утрамбовку.

Чтобы рассчитать нужное количество песка необходимо умножить периметр траншеи на толщину песчаного слоя.

После того как траншея вырыта, а подушка утрамбована, следует процесс установки деревянной опалубки. Основной функцией опалубки выступает придание необходимой формы бетонной поверхности. Существует два вида опалубки:

  • съемная;
  • несъемная.

Сооружение опалубки является самым трудоемким и важным процессом при обустройстве фундамента. Для изготовления щитов опалубки используют обрезную доску, которая хотя и дороже, чем обыкновенные доски, но отличается от них рядом достоинств, среди которых:

  • гладкая и ровная поверхность;
  • более дешевые затраты на отделку цокольной части, так как ее качество при опалубке с обрезной доски гораздо выше, чем при установке опалубки из обычных досок;
  • наличие конкретных замеров обрезной доски позволяет осуществлять контроль над высотой опалубки будущего фундамента;
  • возможность многократного использования такой опалубки.

Щит, устанавливаемый по длине фундамента должен быть чуть короче, на толщину доски, устанавливаемой по ширине. Внутренняя часть опалубки оббивается гвоздями, которые соединяют все ее части. После сборки щитов, следует перейти к установке опалубки на траншею.

Сборка торцевых частей опалубки производится с помощью саморезов. Этот процесс позволяет обеспечить плотное прилегание щитов друг к другу и уменьшает риск просочения раствора через щели. Боковые и верхние части опалубки требуют укрепления с помощью распорок. От количества распорок зависит надежность сооружаемой опалубки. Бетонный раствор сильно нагружает конструкцию, поэтому опалубка должна быть прочной. Чтобы избежать попадания раствора на доски и его впитывание, а также для того, чтобы сделать стенки фундамента идеально ровными, следует установить на внутренние стены опалубки пергаминовое или рубероидное покрытие. Следите за тем, чтобы высота опалубки была больше высоты самого фундамента.

Чтобы определить стоимость опалубки, в основе которой лежит обрезная доска, нужно длину всего периметра разделить на 600 см, длину одной из досок, а высота опалубки разделяется на 15 см — высоту доски. Таким образом получаем нужное количество досок, которые помогут соорудить опалубку для фундамента. Количество пергамина зависит от требуемой высоты опалубки. Данный материал находится в рулонном состоянии, ширина одного рулона — максимум сорок сантиметров. Для фиксации пергамина потребуется строительный степлер со скобами. Когда опалубка готова, нужно приступить к следующему процессу, который включает армирование и укрепление стенок фундамента.

С целью увеличения механической прочности бетонного фундамента, а также для повышения его механической прочности необходим процесс армирования. Арматура является в своем роде скелетом, который удерживает всю нагрузку и повышает долговечность фундамента. Расстояние между краями фундамента и арматурной решеткой составляет 30-50 мм. Чтобы армировать бетон понадобится наличие арматуры, сечение которой составляет 1,2 см. Укладка арматуры производится на кирпич, предварительно уложенный двумя рядами. Чтобы повысить прочность фундамента, нужно применять цельную арматуру, и избегать большого количества соединений. С помощью вязальной проволоки с интервалом в 40 см, нужно привязать перемычки. Вертикальные прутья устанавливают на угловые части армированной конструкции. Чтобы соединения были максимально прочными — воспользуйтесь сварочным аппаратом.

Затем, также установите верхний и нижний ряд конструкции с перемычками в сорок сантиметров. Для определения стоимости армирования следует определить количество перемычек, требуемых для армирования.

Когда армирование выполнено, приступайте к установке вентиляции цокольного участка фундамента. Для этого потребуется труба из асбоцемента или пластика, диаметр которой составляет 10 см. Чтобы в процессе заливки бетон не попал в трубу, нужно предварительно ее закрыть с помощью песка или ветоши.

Совет: Установка трубы должна производится с уклоном, который ведет на улицу, чтобы вода или конденсат, скопившиеся в ней с легкостью стекали на землю.

При заливке фундамента обязательным компонентом является наличие бетономешалки или автомиксера, который обеспечит однородную структуру бетону. А вибратор — поможет сделать структуру фундамента однородной, избавиться от излишков воздуха в растворе и увеличит сцепление между бетоном и арматурой.

Процесс приготовления раствора включает использование цемента марок двести, триста или четыреста. Выбор определенной марки зависит от индивидуальных особенностей объекта и времени года в которое проводятся работы. Для приготовления раствора понадобится цемент, песок, заполнитель в виде щебня и вода, в соотношении 3х3х1, а вода, рассчитывается в соответствии с требуемой вязкостью раствора.

Заливка бетона происходит постепенно, для того, чтобы избежать образования скопления воздуха. Каждый из слоев требует применения вибратора, который его утрамбовывает. Для хорошего прилегания бетона к опалубке, нужно проводить периодические постукивания, которые помогут распределить нагрузку от раствора равномерно.

Во избежание расслоения смеси, необходимо очень быстро проводить заливку одного из слоев. Чтобы избежать растрескивания с делать фундамент максимально прочный, после заливки поливайте его водой, в течении всего периоды высыхания.

При дождливой и хмурой погоде, а также зимой рекомендуется накрыть фундамент полиэтиленом, во избежание смывания верхнего слоя. По истечении минимум трех недель, снимается опалубка и начинается строительство сруба. Данный вид фундамента подходит как для строительства обыкновенного сруба, так и в качестве фундамента под сруб бани.

Разница между мелким и глубоким фундаментом

Фундамент является одной из самых важных частей конструкции. Он передает общую нагрузку от конструкции на грунт и обеспечивает устойчивость конструкции. Основание можно в первую очередь разделить на две части, такие как мелкое основание и глубокое основание. Их в основном классифицируют в зависимости от глубины, на которой предусмотрен фундамент.

Мелкий фундамент и глубокий фундамент

Мелкий фундамент и глубокий фундамент имеют несколько отличий.Источниками основных различий между глубокими и мелкими фундаментами являются определение, глубина заложения, стоимость, осуществимость, механизм передачи нагрузки, преимущества, недостатки, типы и т. д.

В следующей таблице приведены основные различия между мелкозаглубленными и глубокими фундаментами:

27
Источники Мелкоустройства
1
1 определение фундамент, расположенный рядом с поверхностью земли или передает нагрузки на неглубокую глубину называется мелкозаглубленным фундаментом. Фундамент, расположенный на большей глубине или передающий нагрузки на глубокие пласты, называется фундаментом глубокого заложения.
2 Глубина фундамента Глубина мелкозаглубленного фундамента обычно составляет около 3 метров или глубина фундамента меньше подошвы. Больше, чем неглубокий фундамент.
3 Стоимость Мелкозаглубленный фундамент дешевле. Глубокие фундаменты, как правило, дороже, чем неглубокие.
4 Осуществимость Неглубокие фундаменты легче возводить. Процесс строительства глубокого фундамента более сложен.
5 Механизм передачи нагрузки Фундамент мелкого заложения передает нагрузку в основном за счет концевой опоры. Глубокие фундаменты опираются как на торцевую опору, так и на поверхностное трение, за некоторыми исключениями, такими как опорные сваи.
6 Преимущества Доступность строительных материалов, меньше трудозатрат, простой процесс строительства по доступной цене и т. д. Фундамент может быть предусмотрен на большей глубине, Обеспечивает боковую поддержку и противостоит подъему, эффективен, когда фундамент на небольшой глубине невозможен, может нести большую нагрузку и т.д. , обычно применимый для легких конструкций, неустойчивых к боковым нагрузкам и т. д. Более дорогой, требует квалифицированной рабочей силы, сложных строительных процедур, может занимать много времени, а некоторые типы глубоких фундаментов не очень гибкие и т. д.
8 Типы Фундамент изолированный, ленточный, матовый, комбинированный и др. Фундамент столбчатый, свайный, кессоны и т.д. Поверхностное повреждение фундамента: подрядчик объясняет

Независимо от того, устанавливаете ли вы новую подъездную дорожку или занимаетесь проектом строительства бассейна, вы должны быть уверены, что работаете с бетонным подрядчиком, которому можно доверять. На протяжении более 25 лет подразделение AIEA Central Pacific Specialty Contractors предоставляет клиентам Оаху квалифицированные услуги по установке и ремонту самых разных бетонных проектов.От декоративного бетона, который превращает ваш внутренний дворик в стильное пространство, до инъекционного заполнения трещин, продлевающего срок службы ваших поверхностей, вы можете рассчитывать на специализированных подрядчиков Central Pacific, которые предоставят качественные услуги по доступной цене.

Многие подрядчики по бетону скажут вам, что трещины практически гарантированы по мере старения бетона. Особенно это касается бетонного фундамента, несущего вес вашего дома. Обнаружение трещины в фундаменте вашего дома может вызвать тревогу, но вы можете быть удивлены, узнав, что не все трещины вызывают беспокойство.Когда дело доходит до бетона, существует два типа растрескивания: структурное и поверхностное. Оба типа требуют внимания, но знание разницы между ними сэкономит вам время, деньги и нервы.

Структурные против. Поверхностное повреждение фундамента

Структурное повреждение

Если вы видите широкие трещины по углам фундамента, скорее всего, вы стали свидетелем повреждения конструкции. Когда это происходит, трещины образуются по шаблону, начиная с углов и двигаясь к центральной точке стены.Этот тип повреждения обычно возникает, когда почва либо набухает от слишком большого количества воды, вызывая давление внутрь, либо разрушается из-за недостатка воды, и в этом случае фундамент начинает проседать. Хотя вы, возможно, не сможете изменить состояние почвы, вы можете нанять подрядчика по бетону, чтобы укрепить фундамент и предотвратить дополнительный ущерб.

Поверхностное повреждение

Независимо от возраста вашего дома некоторое оседание вполне естественно. Небольшие трещины могут появиться в вашем фундаменте и стенах как часть этого нормального процесса.Хотя трещины нормальны, их следует контролировать, чтобы убедиться, что они не усугубляются и не допускают просачивания воды. Ваш подрядчик по бетону может ввести расширяющийся уретан, чтобы закрыть трещину, предотвратив повреждение водой и потерю энергии.

Также важно отметить, что некоторые трещины выглядят поверхностными, хотя на самом деле они очень серьезные. Если вы видите пятна ржавчины вокруг трещины, это признак того, что металлическая арматура повреждена водой. В этом случае немедленно вызовите подрядчика по бетонным работам, чтобы заменить металлическую конструкцию и бетон.

Посетите сайт Central Pacific Speciality Contractors в Интернете, чтобы узнать больше о продуктах, которые они используют, и об областях их строительного опыта. Позвоните (808) 262-2527, чтобы запросить оценку.

Ветроасфальто С.п.а. — Поверхностный фундамент

Бесплатный поиск

Общий поиск

Поиск продуктов по назначению

— Выбрать —Один слойПод плиткойЗащитный листЗащитный лист под усиленной защитойСлой управления паром (V.C.L.)Основной слойПод слой асфальтаРезервуарная мембранаПротивокорневая мембрана

Поиск товаров по названию

— Выберите —EcobitEPDM Rubber крыши drainEvertorch PolyesterGeofeltLeaf охранники PPMillenium впадение PocketMillenium One StepOxidized битумного blocksProfondTecnoairTecnovapTorchTPE крыша ventsVetro TegolaVetrobitVetroforVetropan PEVetropan PIR SBVetropan PSVetrorol PEVetrorol PSVia AluViabitViabit PLUSViacrilViafelt UPViafixViaflexVIAFONDViakoteViaMastikViapol Bravo HP PolyesterViapol Breiglas GlassViapol Breiglas PolyesterViapol DuemilaViapol EcotorchViapol Extraflex PolyesterViapol Igropol PLUSViapol Maxi Project PoundViapol MAXI BMT BiarmatoViapol Maxi Проект Re StructuraViapol MAXI Проект White FlashViapol Midi PoundViapol Modulo Viapol Modulo Levis ProjectViapol Siderflex FiberglassViapol Siderflex PolyesterViapol Syntesi BMT BiarmatoViapol Syntesi Levis ProjectViapol Syntesi RADViapol Syntesi SB160Viapol Syntesi SB200Viapol Syntesi SB250Viapol Syntesi SB300Viapol SystemaViapol Techno AntiradiceViapol ТЕХНО FIREViapol Techno Гардиан BVPViapol Techno Гардиан FiberglassViap ол Техно Гардиан ПолиэстерВиапол Техно ИгрополВиапол Техно Лайн.A Viapol Techno Line.A SBSViapol Techno Phase PolyesterViapol Techno PONTIViapol Techno SpheraViapol Techno WallViapol UnisolViapol Unisol Levis ProjectViapol Viatorch 007Viapol Winflex GlassViapol Winflex PolyesterViaramViasealViasilViasil Color

Знаете ли вы…

… изначально рулоны мембран не укладывались на поддоны, а загружались в грузовики поштучно, как отдельные рулоны

… для перевозки более 320 литров любых продуктов на основе растворителей требуется специальное разрешение ADR

Что такое глубокий фундамент — мощность забивных свай и модификация грунта

America’s Foundation с Гэри Сейдером: Глубокие фундаменты

В этом выпуске America’s Foundation Гэри Сейдер ведет обсуждение глубоких фундаментов.Брент Чизхолм, Рассел Адкинс и Фил Шид разбирают процессы, лежащие в основе забивных свай, грузоподъемности свай и уточняют типы фундаментов. Прочтите краткий обзор этого видео ниже и посмотрите полную версию, чтобы узнать все о глубоких фундаментах от лучших профессионалов отрасли.

Что такое глубокое основание?

Глубокий фундамент – это фундамент, установленный на значительную глубину, чтобы выдерживать определенную нагрузку. Определяемая соотношением глубины к длине, глубина обычно должна превышать 10 футов, чтобы фундамент действительно был глубоким.

Насколько глубоко могут забиваться забивные сваи в глубоком фундаменте?

Это зависит от типа вашей почвы. Грунты могут быть разными, и сваи следует устанавливать в несущие слои грунта. В некоторых частях страны, таких как Новый Орлеан, это может достигать 100 футов. Однако в других частях страны, таких как Техас, это может быть 7-10 футов.

Зачем использовать глубокий фундамент?

От Верхнего Среднего Запада до Колорадо глубокие фундаменты используются для более глубокого погружения веса конструкции в почву.Будь то на Среднем Западе, где высота составляет 20 футов, или в районе Скалистых гор, где вы достигаете высоты до 50 футов, установка спирали на глубину в несущем уровне почвы требует глубокого фундамента.

Когда следует выбирать глубокий фундамент?

Инженер примет решение о том, следует ли использовать глубокий фундамент, исходя из существующих условий на площадке. Вам не всегда нужно использовать глубокий фундамент, и в распоряжении инженеров будет база данных различных фундаментов.Они смогут выбрать подходящую основу для соответствующего приложения, используя свои ресурсы. Например, если у вас есть экспансивная глина, инженер поможет вам определить, можно ли использовать винтовую сваю с меньшей площадью поверхности ствола, чтобы уменьшить вероятность того, что вздутие почвы вызовет проблемы с фундаментом.

Как обращаться с экспансивными грунтами

Спиральные сваи и пилястры предпочтительны для экспансивных грунтов. Когда почва начинает набухать от влаги, она может зацепиться за глубокие фундаменты, и они потенциально могут быть подняты из-под земли.Бетонные сваи или буровые валы использовались в прошлом для экспансивных грунтов, но из-за экспансивного характера грунта винтовые сваи намного надежнее, поскольку площадь поверхности меньше, что затрудняет захват почвы. Сваи, шпунтовые сваи, трубчатые сваи и другие традиционные способы установки, с которыми люди знакомы, изменились в 1980-х годах, когда компания CHANCE разработала винтовые сваи.

Посмотрите полное видео, чтобы увидеть, как Гэри и его команда объясняют забивные сваи, их грузоподъемность и методы модификации грунта.

Неглубокие и глубокие фундаменты — Деятельность

(0 оценок)

Быстрый просмотр

Уровень: 8 (6-8)

Необходимое время: 45 минут

Расходные материалы Стоимость/группа: 5,00 долл. США

Размер группы: 4

Зависимость от активности: Нет

предметных областей: Физические науки

Поделиться:

Резюме

Учащиеся изучают критическую природу фундаментов, изучая различия между мелкими и глубокими фундаментами, в том числе концепции опорного давления и осадки.Используя модели, представляющие неглубокий фундамент и глубокий свайный фундамент, они проверяют, видят и ощущают эффекты на испытательном стенде из картонной коробки, состоящем из слоев гальки, почвы и песка. Они также производят расчеты опорного давления и дают рекомендации по типу фундамента, который следует использовать в различных инженерных сценариях.

Инженерное подключение

В мире искусственных сооружений (дома, школы, магазины, небоскребы, мосты, автомагистрали, гаражи и террасы на заднем дворе) фундаменты являются критически важными компонентами для обеспечения устойчивости.Геологические изыскания предоставляют важную информацию инженерам-строителям и инженерам-строителям, которые проектируют эти сооружения, особенно широкие мосты и высокие здания. Инженеры должны знать специфические характеристики грунта и подложки, иногда на большой глубине, чтобы они могли определить наиболее подходящие строительные материалы и тип фундамента, необходимые для распределения нагрузки и проектирования надежной конструкции или моста.

Цели обучения

После этого задания учащиеся должны уметь:

  • Создайте модель, исследуйте и объясните свойства неглубоких и глубоких фундаментов.
  • Опишите инженерные термины, такие как опорное давление и осадка.
  • Используйте простые уравнения для анализа сил, воздействующих на модель фундамента.

Образовательные стандарты

Каждый урок или занятие TeachEngineering связано с одной или несколькими науками K-12, технологические, инженерные или математические (STEM) образовательные стандарты.

Все более 100 000 стандартов K-12 STEM, включенных в TeachEngineering , собираются, поддерживаются и упаковываются сетью стандартов достижений (ASN) , проект D2L (www.достижениястандарты.org).

В ASN стандарты структурированы иерархически: сначала по источнику; напр. по штатам; внутри источника по типу; напр. , естественные науки или математика; внутри типа по подтипу, затем по классам, и т.д. .

Общие базовые государственные стандарты — математика
  • Напишите, прочитайте и оцените выражения, в которых буквы обозначают числа.(Оценка 6) Подробнее

    Посмотреть согласованную учебную программу

    Согласны ли вы с таким раскладом? Спасибо за ваш отзыв!

  • Свободно складывать, вычитать, умножать и делить многозначные десятичные числа, используя стандартный алгоритм для каждой операции.(Оценка 6) Подробнее

    Посмотреть согласованную учебную программу

    Согласны ли вы с таким раскладом? Спасибо за ваш отзыв!

  • Решайте реальные и математические задачи, связанные с площадью, объемом и площадью поверхности двух- и трехмерных объектов, состоящих из треугольников, четырехугольников, многоугольников, кубов и прямых призм.(Оценка 7) Подробнее

    Посмотреть согласованную учебную программу

    Согласны ли вы с таким раскладом? Спасибо за ваш отзыв!

Международная ассоциация преподавателей технологий и инженерии – Технология
  • Конструкции опираются на фундамент.(Оценки 6 — 8) Подробнее

    Посмотреть согласованную учебную программу

    Согласны ли вы с таким раскладом? Спасибо за ваш отзыв!

  • Выбор конструкций для конструкций основан на таких факторах, как строительные законы и нормы, стиль, удобство, стоимость, климат и функции.(Оценки 6 — 8) Подробнее

    Посмотреть согласованную учебную программу

    Согласны ли вы с таким раскладом? Спасибо за ваш отзыв!

ГОСТ Предложите выравнивание, не указанное выше

Какое альтернативное выравнивание вы предлагаете для этого контента?

Список материалов

Каждой группе нужно:

  • Картонная коробка, ~ 12 дюймов x 12 дюймов x 12 дюймов (30 см x 30 см x 30 см)
  • Маленькая галька или камни (достаточно для создания слоя 1 дюйм [2.5 см] в глубину; около 10 чашек)
  • Горшечная почва или верхний слой почвы (достаточно, чтобы создать слой глубиной 4 дюйма [10 см]; около 2 галлонов)
  • Песок (достаточный для создания слоя глубиной 2,5 дюйма [6,35 см]; около 1,25 галлона)
  • Деревянный брусок глубиной ~ 2 дюйма x 2 дюйма x 1 дюйм (5 см x 5 см x 2,5 см), вырезанный из деревянного лома 2 x 4
  • Деревянный дюбель ½ дюйма (1,27 см), длина не менее 12,5 дюймов (32 см)
  • Клей для дерева, чтобы закрепить дюбель в отверстии, просверленном в деревянном бруске
  • Рабочий лист по основам, по одному на команду
  • Несколько книг для балансировки на фундаменте общим весом ~ 10 фунтов (~ 4,5 кг).5 кг)
  • (необязательно) Рабочий лист по основам математики, по одному на команду

Для использования учителем (или для всего класса):

  • Доступ к деревообрабатывающим инструментам: дрель, сверла и пила
  • Весы для взвешивания книг

Рабочие листы и вложения

Посетите [www.Teachengineering.org/activities/view/cub_brid_lesson03_activity1] для печати или загрузки.

Больше учебных программ, подобных этому

Предварительные знания

Учащиеся должны иметь некоторые предварительные знания о мостах, включая знакомство с типами мостов и нагрузками, как было представлено на первых двух уроках раздела «Мосты».

Введение/Мотивация

Что может случиться, если построить фундамент моста или сооружения на песчаной дюне? На скалистом выступе? На болоте? Будет ли это работать? Что, если ваш запланированный мост действительно был на зыбкой почве — в сейсмоопасном районе? Как вы могли заставить его работать? Вы бы построили фундамент моста или сооружения по-другому, в зависимости от состава почвы в этом месте? Что ж, инженеры призваны проектировать мосты и сооружения для всевозможных локаций, и они не всегда имеют идеальный профиль грунта.Таким образом, они выясняют, какой тип фундамента необходимо построить для работы с существующими почвенными условиями, чтобы создать надежную конструкцию, которая не упадет и не сломается.

Что вы знаете о Пизанской башне в Италии? Эта восьмиэтажная колокольня является примером общепризнанного провала фундамента (см. рис. 1). Строительство началось в 1173 году, и к тому времени, когда был построен третий этаж, он начал наклоняться из-за неподходящего фундамента и рыхлой почвы. Это очень тяжелое сооружение, на строительство которого ушло более 150 лет.Стены у основания имеют толщину 8 футов (2,4 м). Его первоначальный фундамент находился на глубине всего 3 метра на ложе из сухих камней. Башня пережила 800 лет смещения фундамента, наклона стен и множества усилий по ее выпрямлению и стабилизации.

Хотя Пизанская башня является впечатляющим примером, она указывает на то, что, хотя мы редко видим или замечаем фундаменты, они могут быть наиболее важным компонентом конструкции для обеспечения долгосрочной устойчивости мостов, зданий и сооружений, от которых мы зависим каждый. день.В то время как вы можете отремонтировать или укрепить надземную часть конструкции, плохой фундамент исправить сложнее. Неглубокие и глубокие фундаменты — это два отдельных типа фундаментов, в основном различающихся тем, насколько глубоко каждый из них уходит в землю. Однако есть и другие отличия.

Рисунок 2. Фундамент жилого дома из монолитного бетона, обработанного черным влагозащитным продуктом. Copyright

Copyright © 2007 Дениз Карлсон, Программа ITL, Колорадский университет в Боулдере.

Как вы могли догадаться, мелкозаглубленные фундаменты не уходят глубоко в землю.Что еще более важно, они распределяют структурные нагрузки на грунты близко к поверхности. Неглубокие фундаменты могут включать в себя фундаменты с широким основанием и фундаменты из матов, которые обычно используются для жилых построек (см. рис. 2) или любых конструкций с небольшими нагрузками. Распорные фундаменты — это просто расширения в нижней части колонн или стен, которые распределяют приложенные структурные нагрузки на достаточно большую площадь грунта. Распорные фундаменты на сегодняшний день являются наиболее распространенным типом фундамента из-за их низкой стоимости и простоты строительства.Матовый фундамент, по сути, представляет собой очень большое расстилающееся основание, которое обычно покрывает всю площадь конструкции, например, подвала.

Если мелкозаглубленный фундамент находится близко к поверхности, как вы думаете, что такое глубокий фундамент? Вас не удивит, что глубокие фундаменты простираются на большую глубину почвы, чем неглубокие фундаменты. Но что еще более важно, они распространяют свои структурные нагрузки на почвы, которые не находятся близко к поверхности. Типы глубоких фундаментов включают кессоны, буровые стволы и сваи.Кессоны представляют собой ящики или цилиндры, вкопанные в землю на нужную глубину. Буровые шахты строятся путем сверления тонкого цилиндрического отверстия в земле, вставки арматурной стали и заполнения его бетоном. Сваи, чаще всего используемые для мостов, строятся путем заблаговременного изготовления тонких колонн и забивания их в землю.

При проектировании любого фундамента инженеры также должны учитывать еще два важных фактора. Конструкция фундамента должна соответствовать пределам опорного давления грунта (или силы, действующей на грунт снизу фундамента), а также требованиям допустимой осадки конструкции.

Кто-нибудь когда-нибудь видел повреждения мостов, зданий или даже ступеней и тротуаров из-за заселения? (Послушайте рассказы учащихся.) Что такое поселение? Осадка — это вертикальное движение фундамента вниз, что, в свою очередь, вызывает движение вниз конструкции. Один тип осадки, просто называемый обычной «осадкой», — это когда весь фундамент или конструкция перемещается вертикально вниз на одинаковое расстояние во всех точках. Другой тип осадки, называемый дифференциальной осадкой, заключается в том, что части фундамента или конструкции перемещаются вертикально вниз дальше, чем другие точки.Поселение неравномерное; поэтому дифференциальная осадка создает наклон (наклон) в фундаменте или конструкции. В то время как реальные расчеты осадки, которые инженеры делают в рамках проектирования подходящего фундамента для конкретного участка, могут быть сложными, самое важное, что нужно знать, это то, что осадка может иметь место и действительно происходит и часто является чрезвычайно разрушительной для конструкции. Как вы думаете, имело ли место какое-либо соглашение с Пизанской башней?

Рис. 3. Несущая нагрузка на мелкозаглубленный фундамент.Copyright

Copyright © Программа ITL, Колорадский университет в Боулдере.

Давление опоры — это контактная сила на единицу площади основания фундамента (нарисуйте на доске рис. 3, чтобы все видели). Инженеры используют простое уравнение для расчета опорного давления, которое фундамент оказывает на грунт под ним. (Начертите на доске: Давление опоры = q = Сила (P) ÷ Площадь (A).) Сегодня для наших целей (для простоты) мы проигнорируем вес фундамента и влияние уровня грунтовых вод.Давление подшипника определяется как q в этом уравнении. Сила (P) — это нагрузка, действующая на фундамент из-за конструкции, которую он поддерживает. Площадь – это нижняя часть фундамента, соприкасающаяся с грунтом. Величина опорного давления не должна превышать допустимую несущую способность грунта (определяемую испытаниями), иначе произойдет разрушение. Какова допустимая несущая способность? Ну, это зависит от почвы и от того, делаете ли вы мелкий или глубокий фундамент.

Передача нагрузок от фундаментов глубокого заложения на грунт отличается от таковой для фундаментов неглубокого заложения.Фундаменты мелкого заложения в первую очередь передают нагрузку на грунт за счет опорного давления. Глубокие фундаменты также передают нагрузку за счет трения по длине (или глубине) фундамента, называемого поверхностным трением. Сила, которая остается на дне глубокого фундамента, передается на грунт за счет несущего давления.

Сегодня мы разделимся на команды и проведем собственные испытания мелкого и глубокого фундамента, чтобы мы могли почувствовать силы и посмотреть, как выглядит «провал» фундамента под нагрузкой.Затем мы проведем собственные расчеты, чтобы найти опорное давление, которое фундамент оказывает на грунт.

Процедура

Перед занятием

  • Соберите материалы и сделайте копии рабочего листа по основам и рабочего листа по основам математики (по желанию), по одному на команду.

Рисунок 4. Профиль почвы для деятельности setup.copyright

Copyright © 2007 Denise Carlson, ITL Program, Колорадский университет в Боулдере.

  • Подготовьте для каждой команды картонную коробку с слоями почвы (см. рис. 4): на дно коробки положите слой мелкой гальки или камней толщиной около ½–1 дюйма (1,3–2,5 см). Затем насыпьте около 10 см почвы или земли поверх гальки. Затем поверх почвы насыпьте слой песка толщиной 2–3 дюйма (5–8 см). Сверху насыпьте слой почвы толщиной 8–10 см (3–4 дюйма).

Рис. 5. Деревянный инструмент, созданный для представления как неглубокого (конец блока), так и глубокого (длинный конец штифта) фундамента для проверки модели фундамента.Copyright

Copyright © Программа ITL, Колорадский университет в Боулдере.

  • Изготовьте модель деревянного фундамента для каждой команды: распилите доску размером 2 x 4 на глубокие деревянные блоки размером 2 дюйма x 2 дюйма x 1 дюйм (5 см x 5 см x 2,5 см). Просверлите отверстие глубиной ½ дюйма (1,27 см) на одной из сторон размером 2 дюйма (5 см) и диаметром, равным диаметру дюбеля. Вставьте дюбель в отверстие; используйте клей для дерева, чтобы закрепить его. Обрежьте дюбель до длины 12 дюймов (30 см) от деревянного бруска (см. рис. 5).Конец блока служит моделью мелкого фундамента, а конец стержня служит моделью глубокого фундамента.
  • Разделите класс на команды по четыре ученика в каждой.
  • Соберите модель деревянного фундамента для каждой команды: Распилите доску размером 2 x 4 на глубокие деревянные блоки размером 2 дюйма x 2 дюйма x 1 дюйм (5 см x 5 см x 2,5 см). Просверлите отверстие глубиной ½ дюйма (1,27 см) на одной из сторон размером 2 дюйма (5 см) и диаметром, равным диаметру дюбеля. Вставьте дюбель в отверстие; используйте клей для дерева, чтобы закрепить его.Обрежьте дюбель до длины 12 дюймов (30 см) от деревянного бруска (см. рис. 5). Конец блока служит моделью мелкого фундамента, а конец стержня служит моделью глубокого фундамента.
  • Разделить класс на команды по четыре ученика в каждой

Со студентами

  1. Вместе с учащимися повторите основные понятия мелкозаглубленного и глубокого фундамента. Объясните, что сегодня они будут моделировать мелкие и глубокие фундаменты.
  2. Объясните установку всему классу.Картонная коробка, заполненная галькой, землей и песком, представляет собой участок (землю), на котором должен быть построен фундамент для моста.

Рис. 6. Тестирование мелкозаглубленного фундамента. Copyright

Copyright © Программа ITL, Колорадский университет в Боулдере.

  1. Предложите группам учащихся провести испытание неглубокого фундамента (см. рис. 6): Удерживая конец дюбеля, поместите деревянный брусок прямо на поверхность почвы. Затем сложите на него книги, чтобы создать опорное давление на почву, как если бы этот фундамент держал нагрузку от части тяжелого моста.(Возможно, учащимся придется слегка балансировать книгами в руках.) Что происходит? (Учащиеся должны заметить, как почва выдавливается в стороны и немного приподнимается вокруг деревянного бруска. Это свидетельствует о проседании почвы.) Предложите учащимся записать в своих рабочих листах вес книг, которые они смогли удержать на неглубоком фундаменте до того, как он опустился. слишком шаткий.
  2. Теперь дайте задание учащимся провести второе испытание неглубокого фундамента. Используя тот же деревянный брусок, поместите его глубже в почву так, чтобы верхняя часть бруска была на одном уровне с верхним слоем почвы.Далее на него складывают книги, чтобы создать опорное давление на почву. Что просходит? Что вы заметили? (Грунт снова разрушается из-за высокого несущего давления. Однако сила, которая должна быть приложена к деревянному блоку, должна быть выше. Опять же, обратите внимание, как грунт выталкивается в стороны и слегка приподнимается вокруг деревянного блока.) Предложите учащимся записать в своих рабочих листах вес книг, которые они смогли удержать на этом неглубоком основании, пока оно не стало слишком шатким.
  3. Восстановить почву (при необходимости).Дайте командам учащихся задание провести тест глубокого фундамента (см. рис. 7): Удерживая деревянный брусок за конец, направьте дюбель в сторону почвы и вдавите его в почву. Что просходит? (Деревянный дюбель проникает в почву, и по мере углубления его становится все труднее вдавить в почву. Если деревянный дюбель вдавить достаточно сильно, он достигнет слоя камня на дне ящика. Для моста или другого крупного сооружения. , сваи будут помещены на эту глубину, чтобы добраться до более плотных грунтов, глины и камня.) Затем уложите книги на торец деревянного блока, чтобы создать опорное давление на почву. Сколько книг может хранить фонд на этот раз? Предложите учащимся записать в своих рабочих листах вес книг, которые они смогли удержать на своем глубоком фундаменте, пока он не стал слишком шатким.

Рис. 7. Тестирование глубокого фундамента. Авторские права

Copyright © Программа ITL, Колорадский университет в Боулдере.

  1. Затем попросите учащихся подсчитать в своих рабочих листах, какая именно сила была приложена к фундаменту при разрушении.Пусть они обдумают свои расчеты и предложат, как можно изменить конструкцию фундамента, чтобы выдержать больший вес (например, увеличить размер дюбеля). Обсудите со студентами, как тест на глубокое основание может выдерживать больший вес.
  2. Завершите обсуждение в классе, сравнивая результаты рабочего листа и вопросы после задания, представленные в разделе «Оценка». (Необязательно) Дайте учащимся задание «Основы математики».

Словарь/Определения

опорное давление: Давление, действующее на почву из-за фундамента и приложенных нагрузок от конструкции.

коренная порода: твердая горная порода, которая лежит под рыхлыми поверхностными отложениями почвы, песка, глины и гравия. Считается нижним слоем и самым нижним слоем.

кессон: Сборный ящик или цилиндр, утопленный в землю на желаемую глубину как часть глубокого фундамента.

глубокий фундамент: фундаменты, уходящие глубоко в землю. Примеры типов: кессоны, буровые стволы и сваи.

инженер: Человек, который применяет свое понимание науки и математики для создания вещей на благо человечества и нашего мира.

отказ: неспособность системы или компонента выполнять требуемую функцию в заданных пределах.

фундамент: конструкция, которая соединяет мост или здание с землей для поддержки.

модель: (существительное) Представление чего-либо, иногда в меньшем масштабе. (глагол) Делать или конструировать что-то, чтобы визуализировать или узнать о чем-то другом.

свая: Цилиндрический элемент, забитый вертикально в почву и образующий часть глубокого фундамента или подпорной стены.

осадка: Вертикальное движение фундамента вниз.

мелкозаглубленный фундамент: фундаменты, которые не уходят глубоко в землю. Типы примеров: фундаменты с широким фундаментом (или нижние колонтитулы или фундаменты) и матовые фундаменты.

профиль почвы: вертикальная последовательность слоев природного материала, обнаруженного под землей на определенном участке, часто от поверхности земли до материнской породы. Диаграмма, на которой показан вертикальный разрез почвы, изображающий различные типы и глубину залегания почвы и скального материала.

Оценка

Предварительная оценка

Мозговой штурм : В небольших группах учащиеся должны участвовать в открытом обсуждении. Напомните им, что никакая идея или предложение не является «глупой». Все идеи должны быть выслушаны с уважением. Спросите у учащихся: Какой тип фундамента вы бы использовали для следующих сценариев строительства инженерных мостов: неглубокий или глубокий?

  • Строительство транспортного моста через широкую реку с преимущественно песчаным грунтом.
  • Строится транспортный мост через очень глубокий овраг.
  • Короткий пешеходный мост через местный ручей.
  • Переносной мост, который можно перемещать с места на место, для строительной площадки.

Встроенная оценка деятельности

Рабочий лист : Предложите учащимся заполнить рабочий лист «Основы» в команде. Используя рабочий лист, учащиеся записывают свои наблюдения и рассчитывают опорное давление, которое фундамент оказывает на грунт.Попросите членов команды проверить работу друг друга. Просмотрите ответы, чтобы оценить их мастерство в предмете.

Оценка после активности

Обсуждение в классе : Пересмотр сценариев построения инженерных мостов из мозгового штурма перед оценкой. Изменят ли учащиеся какие-либо ответы после этого занятия? Для следующих инженерных сценариев, какой тип фундамента вы бы использовали, неглубокий или глубокий?

  • Строительство транспортного моста через широкую реку с преимущественно песчаным грунтом.(Ответ: Глубокий фундамент.)
  • Строится транспортный мост через очень глубокий овраг. (Ответ: Глубокий фундамент.)
  • Короткий пешеходный мост через местный ручей. (Ответ: Неглубокий фундамент.)
  • Переносной мост, который можно перемещать с места на место, для строительной площадки. (Ответ: Неглубокий фундамент.)

Вопрос/Ответ : Задайте классу или индивидуально в качестве домашнего задания следующие вопросы:

  • Что происходит с грунтом при мелкозаглубленном фундаменте, когда его несущая способность превышается? (Ответ: Почва под неглубоким основанием фундамента оттесняется в сторону и выпячивается.Грунт сбоку от фундамента перемещается, потому что грунт под ним давит на него.)
  • Почему при заглублении мелкозаглубленного фундамента в грунт труднее добиться разрушения несущей способности? (Ответ: В этом случае грунт по бокам неглубокого фундамента помогает предотвратить разрушение. Когда происходит разрушение, вы замечаете, что грунт по бокам фундамента выталкивается в сторону и выпячивается. Дополнительное присутствие и вес почвы на стороне помогает предотвратить это.)
  • Что произойдет, если мелкозаглубленный фундамент углубится в почву? (Ответ: он был бы даже прочнее, потому что для разрушения пришлось бы сместить больше грунта в сторону фундамента. В этом случае для разрушения потребовалось бы большее опорное давление.)
  • Почему глубокий фундамент становится все труднее вдавить в почву по мере его углубления? (Ответ: площадь поверхности глубокого фундамента увеличивается по мере его углубления в почву. То есть, чем глубже он уходит, тем большая часть фундамента соприкасается с почвой.Таким образом, увеличивается трение между глубоким фундаментом и грунтом, и сила, необходимая для его преодоления, становится больше.)
  • Если бы мост должен был быть размещен на глубоком фундаменте, используемом в этом упражнении, какой глубины должен был быть глубокий фундамент? (Ответ: Глубокий фундамент необходимо разместить на глубину твердого грунта или, в данном случае, слоя камня/галечника.)
  • Какие еще факторы могут учитывать инженеры при проектировании фундамента? (Ответ: Влияние грунта на осадку; наличие более двух оснований мостов для распределения веса/сил может по-разному воздействовать на грунт; разные типы грунтов могут вести себя по-разному.)

Математическое приложение : Раздайте каждой команде лист по математике фундаментов, и попросите членов команды вместе рассчитать опорное давление, которое оказывает фундамент в различных сценариях грунта, и допустимую несущую способность грунта. Попросите членов команды проверить работу друг друга. Просмотрите ответы, чтобы оценить их мастерство в предмете.

Советы по устранению неполадок

Если учащимся трудно визуализировать слои почвы, вы можете заменить одну сторону коробки прозрачным материалом, чтобы помочь им увидеть слои почвы.Или начертите на доске простой профиль почвы (см. рис. 3). Или заполните прозрачный пластиковый контейнер репрезентативными слоями, чтобы они могли видеть порядок. Или пусть учащиеся приготовят картонные коробки, чтобы они видели, как слои высыпаются.

При проверке фундамента некоторые ученики могут не приложить достаточного усилия. Призовите их относительно сильно надавить на фундамент, чтобы создать «провал» и, в случае глубокого фундамента, достичь скальной породы.

Расширения деятельности

Добавьте изюминку в это упражнение, поставив одну из коробок с землей на ручную шлифовальную машину.Для каждого теста моделей фундамента включите ручную шлифовальную машину, чтобы имитировать землетрясение. Попросите учащихся записать свои наблюдения за тем, что происходит с каждым фундаментом во время имитации землетрясения.

Предложите командам студентов изучить историю Пизанской башни в Интернете и рассказать классу о многочисленных усилиях по выпрямлению и стабилизации Пизанской башни за последние 800 лет. Попросите их описать первоначальный фундамент и состояние почвы для башни. Попросите их включить то, что они узнали о фондах, выдерживающих давление и осадку, в свои исследования и отчеты.Начните с просмотра Википедии, NOVA Online (см. раздел «Дополнительная мультимедийная поддержка») и веб-сайтов Пизанской башни.

Масштабирование активности

  • Для младших классов заполните рабочий лист вместе, всем классом.
  • В старших классах попросите группы учащихся подготовить свои картонные коробки со слоями почвы, а учащиеся должны индивидуально заполнить рабочий лист.
  • Предложите учащимся с углубленным изучением математики заполнить рабочий лист по математике.

Дополнительная мультимедийная поддержка

Найдите отличный дополнительный материал о Пизанской башне на веб-сайте PBS, связанном с фильмом NOVA «Падение Пизанской башни» 1999 года, в котором рассказывается, почему знаменитая башня еще не рухнула, и исследуются многочисленные усилия, предпринятые для сохранения этого средневекового сокровища. . См. панораму Пизы, интервью с экспертом по почвам и историю вмешательств на веб-сайте NOVA Online: http://www.pbs.org/wgbh/nova/pisa/

использованная литература

Словарь.com. Издательская группа Лексико, ООО. По состоянию на 9 октября 2007 г. (Источник некоторых словарных определений с некоторой адаптацией) http://www.dictionary.com

Гамбино, Франческо, и Морабито, Фиорелла. Историческая справка о Пизанской башне. Перевод Гэри Фейерштейна, 17 марта 1998 г. Пизанский университет.

Пизанская башня.Последнее изменение: 2 мая 2007 г. Википедия, бесплатная энциклопедия. По состоянию на 2 мая 2007 г. http://en.wikipedia.org/wiki/Tower_of_pisa

Авторские права

© 2006 Регенты Университета Колорадо.

Авторы

Джонатан С. Гуд; Джо Фридрихсен; Натали Мах; Денали Ландер; Дениз В. Карлсон; Малинда Шефер Зарске

Программа поддержки

Комплексная программа преподавания и обучения, Инженерный колледж Колорадского университета в Боулдере

Благодарности

Содержание этой учебной программы цифровой библиотеки было разработано в рамках гранта Фонда улучшения послесреднего образования (FIPSE), U.S. Грант Министерства образования и Национального научного фонда ГК-12 №. 0338326. Однако это содержание не обязательно отражает политику Министерства образования или Национального научного фонда, и вы не должны исходить из того, что оно одобрено федеральным правительством.

Последнее изменение: 8 марта 2022 г.

Неглубокие фундаменты — жилые дома » Сейсмостойкость

Мелкозаглубленный фундамент распределяет нагрузки от здания на верхние слои грунта.Неглубокий фундамент (согласно определению B1/VM4) — это фундамент, в котором глубина от поверхности земли до нижней части фундамента менее чем в пять раз превышает ширину фундамента. Все остальные фундаменты считаются глубокими фундаментами.

Неглубокие фундаменты очень хорошо работают на участках с прочными грунтами, достаточно толстыми плотами из натурального гравия, лежащими на более слабых грунтах, или там, где прочные инженерные улучшения грунта осуществляется. Для участков с более слабыми грунтами может оказаться более экономичным улучшить грунт и использовать неглубокие фундаменты, чем использовать глубокие свайные фундаменты.

Неглубокие фундаменты подвержены любому сейсмическому воздействию, которое изменяет контур грунта, например, осадку или боковое смещение, или изменяет несущую способность верхнего слоя грунта, например, разжижение.

В первую очередь мелкозаглубленные фундаменты должны быть рассчитаны на нагрузку комбинации, указанные в AS/NZS 1170 Конструктивные действия с поправками, внесенными Методом проверки B1/VM1.

Существует несколько типов мелкозаглубленных фундаментов, способных обеспечить устойчивость к сейсмическим нагрузкам.

Фундаменты на фундаменте

Фундаменты на распорном фундаменте — это класс фундамента, который распределяет нагрузки от надстройки, включая сейсмические силы, горизонтально по достаточной площади поверхности, чтобы не превышалась несущая способность грунта. На некоторых участках это может означать, что фундамент покрывает большую площадь, чем площадь здания.

Фундаменты на распорном фундаменте могут быть спроектированы как один единый блок, как и фундаменты из плит на грунте. Они также могут быть спроектированы как ряд небольших сплошных или несплошных фундаментов, которые поддерживают стены, колонны и другие части конструкции.Это касается периметральных фундаментов.

Узнайте о:

Фундамент по периметру

Фундамент по периметру представляет собой тип фундамента на основе фундамента, который состоит из бетонного фундамента по периметру, который проходит по всему периметру жилища. Ширина фундамента распределяет гравитационные нагрузки от стены и крыши конструкции по достаточной площади поверхности, чтобы не превышалась несущая способность грунта. Сейсмические нагрузки также эффективно передаются через фундамент по периметру на грунт под ним.

Фундаменты по периметру могут использовать фундаменты неправильной формы и сочетаться с другими типами фундаментов. Несплошные фундаменты по периметру (например, элементы фундамента по периметру только по углам здания), как правило, не подходят для участков, которые могут испытывать неравномерную осадку или поперечное смещение.

Непрерывный фундамент по периметру распределяет гравитационную нагрузку конструкции по ширине фундамента.

Плитный фундамент

Фундаменты из плит на грунте, иногда называемые традиционными фундаментами из плит, представляют собой тип фундамента на основе фундамента, где плита связывает фундаменты вместе, а также обеспечивает прочную плоскую поверхность пола.Обычно они образуются путем выкапывания земли на небольшую глубину, возведения краевой опалубки и заливки бетона в полость.

Типовой плитный фундамент в жилищном строительстве.

Различные типы армированных сталью плитных фундаментов широко используются в жилищном строительстве, так как они обеспечивают высокую степень прочности и сейсмоустойчивости. Они также относительно недороги в строительстве.

Изменения в требованиях к армированию плит на грунте
В связи с плохими характеристиками неармированных или неэластичных железобетонных фундаментов из плит на грунте на маргинальном или плохом грунте во время землетрясений в Крайстчерче Строительные нормы и правила Новой Зеландии (приемлемые Решение B1/AS1) было изменено в мае 2011 г.Он требует, чтобы все фундаменты из плит на грунте, построенные в соответствии с NZS 3604:2011 Деревянно-каркасные здания и NZS 4229:2013 Здания из бетонной кладки, не требующие специального инженерного проекта , были усилены пластичной арматурой. Поправка также требует, чтобы все фундаменты по периметру были привязаны к бетонной плите с помощью арматурной стали.

Основа из матов

Матовый фундамент, также известный как плотный фундамент, представляет собой тип фундамента из плит на грунте, используемый как в жилом, так и в коммерческом строительстве.Жилая разновидность состоит из толстой бетонной плиты, в несколько раз толще традиционной плиты, армированной большим количеством пластичной арматуры.

Типовой матовый фундамент в жилищном строительстве.

Матовый фундамент часто подходит для участков с маргинальным грунтом, который не требует глубокого фундамента, но может подвергаться значительной дифференциальной осадке. Их также можно использовать для зданий, которые могут испытывать большие боковые силы во время крупного сейсмического события.В этой ситуации жесткий плот может перекрывать мягкие участки и скользить по земле, если под ним происходит боковое растекание.

Вафельные основы

Вафельный фундамент, также известный как ребристый фундамент, представляет собой тип фундамента из плит на грунте, который состоит из ряда равномерно расположенных армированных ребер, окруженных фундаментом с более широким периметром, увенчанным усиленной плитой. В фундаменте создаются пустоты, обычно с помощью пенопластовых коробок, разделенных ребрами жесткости.

Вафельные фундаменты

обычно легче, жестче и в несколько раз прочнее традиционных фундаментов из плит на грунте.

Какие бывают типы фундаментов зданий и как они распределяют нагрузки?

Когда обычный человек думает о фундаменте, на ум, скорее всего, приходят стены подвала его дома. Или они думают о том человеке, который звонит им каждый год в одно и то же время с просьбой о пожертвовании… Стена подвала или фундаментная стена — это часть конструкции, которая выдерживает нагрузку от бокового давления грунта, вызванного нарастающим на нее грунтом. , но он также передает нагрузку здания от структуры выше вниз к земле ниже.Существует две категории фундаментов, которые используются для передачи строительных нагрузок на землю: мелкие и глубокие фундаменты. Тип почвы и ее состояние помогают инженерам-строителям определить, какой тип фундамента лучше всего подходит для конкретной конструкции.





Неглубокие фундаменты часто встречаются под малонагруженными конструкциями, такими как дом или сарай, и находятся близко к поверхности земли. Примером мелкозаглубленного фундамента является бетонное основание.Бетонные опоры располагаются под фундаментными стенами и внутренними колоннами и используются для распределения нагрузки от вышележащей конструкции на достаточно большую площадь, что ограничивает перемещение нижнего грунтового основания. Требуемый размер фундамента зависит от типа почвы, которая находится ниже. Если фундамент размещается на глине, он должен быть намного больше, чем если бы он был размещен на скальной породе, поскольку скальная порода имеет гораздо большую несущую способность.

Неглубокие фундаменты подвержены смещению в зависимости от окружающих условий и типа грунта, на который они опираются.Например, в Виннипеге, где я живу, фундамент большинства домов построен на глине, которая набухает, когда впитывает влагу. Вспучивание почвы вызывает ее вздутие, что может привести к поднятию фундамента и вызвать неравномерную осадку дома. Если дифференциальная осадка минимальна, это обычно не структурная проблема, а скорее эстетическая проблема. Иногда движение может быть настолько сильным, что нарушается структурная целостность системы фундамента и требуется ремонт или замена. Прочтите этот пост, чтобы узнать о некоторых других причинах подвижек и отказов неглубокого фундамента.

Сплошные плиты и плиты на грунте — два других типа мелкозаглубленных фундаментов, которые используются в строительстве и могут быть намного более экономичными, чем глубокие фундаменты, если нагрузки не слишком велики и конструкция может выдерживать дифференциальное движение. Существуют риски, связанные с плитой на уклонах, поскольку грунт под ней может сжиматься и набухать, что может вызвать движение плиты. Если владельцу удобно перемещать плиту, то этот тип плиты перекрытия является наиболее экономичным вариантом.Если отделка и оборудование, размещаемые на плите, не выдерживают движения, то часто рекомендуется структурная плита перекрытия. Структурная плита перекрытия имеет пустоту под ней, поэтому набухание и усадка грунта под ней не влияет на плиту. Когда почвенные условия не идеальны для устройства неглубоких фундаментов, необходимо рассмотреть возможность создания глубоких фундаментов.

Глубокие фундаменты часто встречаются под большими зданиями, где вес конструкции очень велик и где движение конструкции нежелательно.Эти фундаменты передают нагрузку на землю значительно ниже поверхности земли. Самым распространенным типом фундамента глубокого заложения являются сваи. Сваи длинные и тонкие и передают нагрузки здания за счет трения между стороной сваи и окружающей почвой, а также за счет опоры между нижней частью сваи и слоями почвы под ней. Сваи могут быть изготовлены из стали, дерева или бетона. Стальные сваи часто представляют собой горячекатаные двутавровые профили или винтовые сваи. Деревянные сваи часто представляют собой большие деревянные секции, обработанные давлением и используемые для временных или постоянных построек.Бетонные сваи бывают цельными шестигранной или круглой формы, армированные стальной арматурой.

Некоторые могут подумать, что глубина фундамента коррелирует с величиной нагрузки, передаваемой на грунт, но обычно это не так. Если нагрузки очень велики, глубокие фундаменты устанавливаются ниже поверхности земли до тех пор, пока не встретится прочный/плотный слой почвы, такой как коренная порода или ледниковая долина. Оба они обладают очень высокой несущей способностью, которую не могут обеспечить такие почвы, как глина и гравий.Сваи, которые доходят до крепких/плотных слоев грунта, называются концевыми опорными сваями. Расположение этих слоев почвы может сильно различаться. На большой строительной площадке одна свая может столкнуться с коренной породой на 50 футов ниже уровня земли на одном конце площадки, в то время как свая на другом конце площадки может столкнуться с коренной породой на глубине до 100 футов ниже уровня земли!

Когда сваи используются для передачи нагрузок на окружающий грунт за счет трения, они называются висячими сваями. Большая длина сваи означает большую способность передавать нагрузку на окружающий грунт.Висячие сваи используются, когда необходимо передать на землю более легкие нагрузки и когда неэкономично или нецелесообразно удлинять сваю до плотного слоя почвы. В настоящее время бетонные висячие сваи часто используются для фундамента в новых домах, поскольку они намного более устойчивы, чем фундаменты.

Фундаменты являются одним из важнейших компонентов конструкции здания. К сожалению, грунты, на которые передаются строительные нагрузки, могут быть такими разными в разных местах.Чтобы снизить риск, связанный с фундаментом, всегда рекомендуется привлекать инженера-геотехника для исследования грунта. Они смогут дать хорошие рекомендации относительно того, какие фундаменты использовать в зависимости от типа встречающегося грунта. Для большинства новых зданий, в зависимости от вашей юрисдикции, вы не сможете получить разрешение на строительство без геотехнического отчета или рекомендации, основанной на опыте инженеров.

Надеемся, что это дало вам некоторые базовые знания о фундаментах, используемых для поддержки зданий, в которых вы живете и видите в своей повседневной жизни.Если вы хотите узнать больше о фундаментах и ​​других вещах, связанных с проектированием конструкций, не стесняйтесь зарегистрироваться на наш курс по основам проектирования конструкций! У вас есть вопросы о фондах? Не стесняйтесь, чтобы оставить комментарий ниже.

Добавить комментарий

Ваш адрес email не будет опубликован.
