для чего он нужен? Как узнать, какой резистор нужен?

При создании радиоэлектронных схем применяется множество различных элементов. Одни из наиболее используемых, без которых практически невозможно обойтись, — это резисторы. Что они собой являют? Какие типы есть? Какой их параметр наиболее важен? И какие особенности есть при последовательном и параллельном соединении?

Что такое резистор?

Так называют пассивный элемент электрической цепи, который оказывает сопротивление току во время его протекания. В больших схемах они применяются чаще, чем любой другой элемент электроники. Важным является обеспечение режима смещения транзисторов при использовании в усилительных каскадах. Но наиболее значимой функцией признают контроль и регулирование напряжения и значений токов в электрических цепях. Мы позднее рассмотрим, какие их типы бывают. В рамках статьи будет уделено внимание 5 основным, которые чаще всего используются, но могут быть и другие. Когда проводится расчет резисторов, то обязательно следует оценить, какая необходима мощность.

Хотите понять, что необходимо в конкретном случае?

Как узнать, какой резистор нужен при создании схем? Первоначально следует понять, что обязательным является знание силы тока или значение сопротивления нагрузки. В рамках статьи будет рассмотрено два варианта влияния на характеристики схемы:

1) Если ничего неизвестно, то берём переменный резистор и подключаем его последовательно с нагрузкой. Вращаем регулятор до того момента, пока у нас не будет нужное напряжение. Теперь вместо переменного сопротивления подключаем постоянное с необходимыми параметрами. Измерьте ток, что идёт после резистора и перемножает полученное значение с напряжением, что подаётся. Тогда будем знать, сколько и куда подавать.

2) Необходимо знать ранее указанные величины тока и нагрузки. Для повышения точности вычисления желательно также знать и значение внутреннего сопротивления источника питания.

Давайте смоделируем немного другие условия действий. Есть один резистор в качестве нагрузки, закон Ома и необходимость рассчитать необходимое для цепи сопротивление. Это довольно интересный момент и он заслуживает, чтобы ему было уделено внимание. Почему была выбрана именно такая формулировка? Дело в том, что люди, которые только начинают заниматься созданием схем, очень часто задают такой вопрос. Но, увы, цепь рассуждений, которой они идут, является немного неверной. Рассчитать необходимое значение с одним законом Ома здесь не выйдет. Необходимо дополнительно воспользоваться формулой вычисления добавочного резистора: СДБ = СН(НИП-НН)/НН=СН(х-1). Разберём формулу:

СДБ – сопротивление добавочного резистора;

НИП – напряжение источника питания;

СН – сопротивление нагрузки;

Х = НИП/НН;

НН – напряжение, что нужно получить на нагрузке.

Воспользуемся этой формулой. Допустим, что при сопротивлении в 1 Ом СДБ будет составлять 0,6 Ом. Если мы поставим 5 Ом, то конечный результат будет 3,3 Ом. Почему всё так? Это из-за того, что чем меньший показатель имеет сопротивление нагрузки, тем большая характеристика тока в цепи. При этом будет просаживаться источник питания, ведь он тоже создаёт определённые помехи для прохождения тока. А учитывая, что с этим будет падать и напряжение, то выходит, что нужен добавочный резистор с меньшими характеристиками для получения желаемого напряжения. Это напряжение буквально «на пальцах». Может быть сложно понять, что и как, но вы попробуйте.

Постоянный резистор

Так называют устройства, которые являются обладателями постоянного значения сопротивления. Эта характеристика резистора не меняется под действием внешних воздействий (температуры, протекающего тока, света, приложенного напряжения) в разумных рамках. Если так разобраться, то про все радиоэлементы можно сказать, что у них есть внутренние шумы и нестабильности из-за стороннего влияния. Но обычно это всё настолько ничтожно, что игнорируется любительской радиоэлектроникой и имеет смысл только при создании действительно сложных систем, которые даже не факт, что где-то собираются сейчас.

Переменный резистор

Так называют устройства, значение сопротивления которых можно изменить с помощью специальной ручки (она может быть ползункового, кнопочного или вращающегося типа). Зачем нужен резистор подобного типа? Хорошим примером применения данного элемента является регулятор громкости на звуковых колонках компьютера или мобильного телефона.

Построечный резистор

Так называются устройства, режим работы которых меняется лишь изредка. Чтобы регулировать значения сопротивления, необходимо с помощью отвертки покрутить шлиц, который имеет резистор. Для чего он нужен? Широкое распространение они получили на печатных платах радиосхем в качестве делителя тока или напряжения.

Фоторезистор

Это специальные устройства, которые могут менять значение своего сопротивления под влиянием света. Фоторезисторы производятся из полупроводниковых материалов. Если необходимо реагировать на наличие видимого света, то применяют селенид и сульфид кадмия. Чтобы регистрировать инфракрасное излучение, используют германий.

Терморезистор

Это специальное устройство, с помощью которого можно измерять температуру внешней среды. Терморезистор также используется в цепях термостабилизации для транзисторных каскадов. Как уже можно было догадаться, его сопротивление может меняться под воздействием температуры. В инкубаторах для цыплят, оранжереях, производственных аппаратах — везде можно найти этот резистор. Для чего он нужен? Чтобы при достижении определенной температурной границы включались системы отопления\охлаждения.

Рассеиваемая мощность

Это поглощаемая резистором энергия, которая образовывается током и напряжением. Из-за того, что происходит именно рассеивание, а не сохранение, данное устройство и называется пассивным. Благодаря этому о резисторе можно говорить как об активном элементе, который одинаково может работать в цепях переменного и постоянного токов.

Обозначение мощности рассеивания

Как понять, что может сделать постоянный резистор? Для этого необходимо посмотреть на его обозначение:

  1. Когда есть две косые линии, мощность рассеивания составляет 0,125 Вт.
  2. Есть одна косая линия — мощность рассеивания равняется 0,25 Вт.
  3. Одна горизонтальная линия — мощность рассеивания 0,5 Вт.
  4. Одна вертикальная линия — мощность рассеивания 1 Вт.
  5. Две вертикальные линии — мощность рассеивания 2 Вт.
  6. Две косые линии, что создают латинскую букву V, — мощность рассеивания 5 Вт.

Начиная от одного Ватта, для обозначения используются римские цифры.

Последовательное соединение

Когда имеет смысл применять подобный подход? Если надо получить значительное сопротивление, но есть резисторы с малым номиналом, то используют последовательно соединение. Чтобы оценить, что и как сделано в схеме, то нужно просуммировать их характеристики.

Параллельное соединение

А где необходим такой подход? Здесь общее сопротивление резисторов будет равняться сумме, которая является ему обратно пропорциональной. Эту величину также называют «проводимость». Вам может быть немного сложно понять, о чем автор ведёт речь, поэтому предлагаем взглянуть на такую формулу (С — сопротивление):

1/Собщее=1/С1+1/С2+…+1/Сх.

Применение

Вот мы и поняли, что такое резистор, для чего он нужен. Фото, размещённые в статье, позволяют понять, как он выглядит. Но хочется уделить внимание и его применению. Итак, резистор. Для чего он нужен в машине? Как вы знаете, в автомобилях используется значительное количество электроники. Вот для контроля её работы его и применяют. Для чего нужен резистор печки в автомобиле? Видели возможность переключения и настройки температурного режима? Вот для чего нужен резистор отопителя! Ведь без него можно было бы включить только заранее установленные настройки и всё. Теперь подумаем, зачем нужен резистор для светодиода? С его помощью можно регулировать яркость его свечения. Как вы могли догадаться, если внимательно читали статью, ответ на вопрос о том, какие резисторы нужны для светодиодов, — переменные!

Заключение

Как видите, резистор — это необходимая и полезная вещь, которая имеет широкие возможности применения. Теоретически обойтись без резистора можно в простейших схемах, на пару деталей, при том, что источники энергии будут очень точно выбраны. Но такое маловероятно, и для достижения необходимого значения этих показателей придётся длительное время подбирать их. Вот для упрощения процесса и применяются резисторы, ведь они позволяют проводить значительные перепады характеристик, открывая возможность даже кратного их изменения.

Что такое резистор и для чего он предназначен | Энергофиксик

Пожалуй, самым используемым элементом в электронике является резистор или как его еще именуют по-простому – сопротивление. Если вы посмотрите на абсолютно любую схему, вы найдете не одно сопротивление. А как работает резистор и из чего он состоит, об этом и поговорим в данной статье.

Содержание

Определение и обозначение по ГОСТу

Существующие разновидности

Как работает резистор

Главные характеристики

Область применения

Заключение

Определение и обозначение по ГОСТу

Итак, для начала давайте дадим определение нашему с вами элементу. Резистор (от латинского «resisto») дословно переводится как «сопротивляюсь». Даже из названия становится ясна основная задача данного элемента – оказывать сопротивление протекающему через элемент электрическому току.

Сопротивление относится к классу пассивных элементов, то есть оно способно лишь ограничивать проходящий ток и напряжение. Условное обозначение согласно ГОСТ 2.728-74 представлено на рисунке ниже:

yandex.ru

yandex.ru

Существующие разновидности

Классификация резисторов осуществляется сразу по нескольким параметрам, так, например, по способу монтажа различают следующие модификации:

1. Выводные. Это классический и распространенный вариант используется для монтажа сквозь печатную плату. Такое исполнение резисторов до сих пор используется в простых схемах, где использование SMD компонентов нецелесообразно или невозможно.

2. SMD. У данных сопротивлений нет привычных «ножек». Такие элементы созданы для монтажа автоматизированными системами, что значительно ускоряет и упрощает производство.

По технологии изготовления резисторы бывают следующие:

1. Проволочные. В данных резисторах в роли резистивного элемента выступает намотанная на сердечник проволока и для того, чтобы снизить паразитную индуктивность, используется бифилярная намотка. В таких сопротивлениях используется проволока с низким удельным сопротивлением и температурным коэффициентом.

2. Металлопленочные и композитные. В данных элементах в роли резистивных элементов выступают пленки из специализированных сплавов.

В основном используются следующие материалы

Причем SMD элементы или чип — резисторы выпускаются тонкопленочными или толстопленочными и в роли резистивного материала применяется

Конструктивно резисторы различаются на:

1. Постоянные. Величина сопротивления в таком сопротивлении задана при производстве и не изменяется.

2. Переменные. Это так называемые подстроечные резисторы и потенциометры. У таких изделий присутствует орган управления, с помощью которого можно изменять сопротивление.

yandex.ru

yandex.ru

3. Нелинейные. У таких сопротивлений элемент изменяется в зависимости от воздействующих на изделие факторов, например, под воздействием температуры, света, напряжения и т.д.

Так же существуют резисторы специального назначения: высокоомные, высокочастотные, прецизионные (изделия с крайне высоким классом точности).

Как работает резистор

Как вы поняли основная цель резистора — это ограничение проходящего через него электрического тока. И в этом случае работает закон Ома:

U = I*R

Для простоты понимания принципа работы резистора давайте представим себе самый обычный гибкий водяной шланг, через который течет вода под напором, а теперь положите на шланг кирпич. 2*R

Именно потому что происходит рассеивание мощности на резисторе очень важно правильно выбирать такие сопротивления, которые будут стабильно работать при длительном нахождении изделия под нагрузкой.

Примечание. Резисторы выбираются с запасом по мощности в 20% -30 %.

Главные характеристики

Главными характеристиками абсолютно любого резистора являются следующие три величины:

1. Сопротивление

2. Максимальная рассеиваемая мощность.

3. Класс точности или допуск. От данного параметра зависит насколько реальные параметры изделия могут отличаться от заявленных паспортных данных.

Область применения

Итак, вы уже знаете, что резистор выполняет функцию ограничения тока в цепи. Самым простым примером такого ограничения является схема подключения обычного светодиода. Причем величина ограничивающего сопротивления в этом случае вычисляется по формуле:

yandex. ru

yandex.ru

Так же резистор может выступать в роли делителя напряжения. Выходное напряжение рассчитывается по следующей формуле:

yandex.ru

yandex.ru

Еще с помощью резистора можно задать ток транзистору, что по факту является таким же ограничителем:

yandex.ru

yandex.ru

Заключение

Это лишь малая толика информации о казалось бы таком простом и одновременно сложном элементе как резистор. Если Вы хотите узнать больше, то всегда можете подписаться на канал или найти интересующую вас информацию в специализированной литературе.

Спасибо за ваше внимание!

Что такое резистор нулевого сопротивления и для чего он нужен | Энергофиксик

Что такое резистор нулевого сопротивления и для чего он нужен

Выполняя ремонт или просто изучая плату какого-либо изделия (чаще всего иностранного), вы никогда не натыкались на резистор с номинальным сопротивлением в 0 Ом. Если да, то не задавали себе вопрос для чего он вообще нужен? Давайте разберемся.

Что такое резистор нулевого сопротивления и для чего он нужен

Резистор – перемычка?

Так давайте разбираться, что мы знаем о резисторах. Резистор — это так называемый пассивный радиоэлемент, обладающий фиксированным или же переменным значением сопротивления. И для обычных резисторов разброс сопротивления +/- 10% это норма.

Что такое резистор нулевого сопротивления и для чего он нужен

Но ведь в нашем случае если у резистора нулевое сопротивление, то оно никак не может стать отрицательным. Значит, по факту называться резистором элемент с нулевым сопротивлением не может.

А какой элемент у нас обладает нулевым сопротивлением? Правильно, самая обычная перемычка.

Что такое резистор нулевого сопротивления и для чего он нужен

Все дело в том, что сейчас сборкой современной электроники занимаются специально сконструированные роботы и для того, чтобы не усложнять и так непростой (но при этом очень дешевый) алгоритм сборки, было принято решение упаковывать обычные перемычки в корпуса резисторов.

Что такое резистор нулевого сопротивления и для чего он нужен

Вот таким образом и появился загадочный резистор с нулевым сопротивлением, который является самой обычной перемычкой только в другом исполнении.

Из этого следует, если вы хотите повторить какую-либо схему с данным элементом, то смело и без всякого зазрения совести используете самую обычную перемычку.

Понравился материал, тогда с вас палец вверх и спасибо, что уделили свое драгоценное внимание!

РЕЗИСТОР — это… Что такое РЕЗИСТОР?

  • РЕЗИСТОР — (от латинского resisto сопротивляюсь), устройство на основе проводника с нормированным постоянным (постоянный резистор) или регулируемым (переменный резистор) активным сопротивлением, используемое в электрических цепях для обеспечения требуемого… …   Современная энциклопедия

  • Резистор — (от латинского resisto сопротивляюсь), устройство на основе проводника с нормированным постоянным (постоянный резистор) или регулируемым (переменный резистор) активным сопротивлением, используемое в электрических цепях для обеспечения требуемого… …   Иллюстрированный энциклопедический словарь

  • РЕЗИСТОР — (англ. resistor от лат. resisto сопротивляюсь), радио или электротехническое изделие, основное функциональное назначение которого оказывать известное активное сопротивление электрическому току. Резистор характеризуют номинальным значением… …   Большой Энциклопедический словарь

  • резистор — резистер, варистор Словарь русских синонимов. резистор сущ., кол во синонимов: 7 • варистор (2) • …   Словарь синонимов

  • резистор — Элемент электрической цепи, предназначенный для использования его электрического сопротивления. [ГОСТ Р 52002 2003] омическое сопротивление резистор [IEV number 151 13 19] EN resistor two terminal device characterized essentially by its… …   Справочник технического переводчика

  • РЕЗИСТОР F1 — см. Рекомендуется для использования в свежем виде. Раннеспелый. Период от массовых всходов до начала технической спелости 90 100 дней. Растение низкорослое. Лист среднего размера, зеленый, слабопузырчатый, восковой налет слабый. Кочан округлый,… …   Энциклопедия семян. Овощные культуры

  • РЕЗИСТОР — радио или электротехническое изделие, обладающее только активным электрическим сопротивлением и определяющее в цепи силу тока и напряжение. Различают Р.: проволочные и непроволочные, постоянного и переменного сопротивлений класса точности от… …   Большая политехническая энциклопедия

  • Резистор — Иное название этого понятия  «Сопротивление»; см. также другие значения. Шесть резисторов разных номиналов и точности, промаркированные с помощью цветовой схемы Резистор …   Википедия

  • резистор — а; м. [англ. resistor] Радио или электротехническая деталь, создающая сопротивление в электрической цепи. * * * резистор (англ. resistor, от лат. resisto  сопротивляюсь), радио или электротехническое изделие, основное функциональное назначение… …   Энциклопедический словарь

  • Резистор — 1 . Резистор D. Widerstand E.

    Resistor F. Résistance По ГОСТ 19880 74* Источник: ГОСТ 21414 75: Резисторы. Термины и определения оригинал документа …   Словарь-справочник терминов нормативно-технической документации

  • Резистор и сопротивление [База знаний]

    Резистор и сопротивление

    Теория

    КОМПОНЕНТЫ
    ARDUINO
    RASPBERRY
    ИНТЕРФЕЙСЫ ПЕРЕДАЧИ ДАННЫХ

    Резистор — искусственное «препятствие» для тока. Сопротивление в чистом виде. Резистор ограничивает силу тока, переводя часть электроэнергии в тепло. Сегодня невозможно изготовить ни одно, сколько-нибудь функциональное, электронное устройство без резисторов. Они используются везде: от компьютеров до систем охраны.

    Сопротивление резистора — его основная характеристика. Основной единицей электрического сопротивления является Ом.

    На практике используются также производные единицы — килоом (кОм), мегаом (МОм), гигаом (ГОм), которые связаны с основной единицей следующими соотношениями:

    1 кОм = 1000 Ом,
    1 МОм = 1000 кОм,
    1 ГОм = 1000 МОм

    Ниже на рисунке видна маркировка резисторов на схемах:

    Наклонные линии обозначают мощность резистора до 1 Вт. Вертикальные линии и знаки V и X (римские цифры), указывают на мощность резистора в несколько Ватт, в соответствии со значением римской цифры.



    Для соединения резисторов в схемах используются три разных способа подключения: параллельное, последовательное и смешанное. Каждый способ обладает индивидуальными качествами, что позволяет применять данные элементы в самых разных целях.




    Последовательное соединение резисторов

    Последовательное соединение резисторов применяется для увеличения сопротивления
    . Т.е. когда резисторы соединены последовательно, общее сопротивление равняется сумме сопротивлений каждого резистора. Например, если резисторы R1 и R2 соединены последовательно, их общее сопротивление высчитывается по формуле: Rобщ = R1 + R2

    Это справедливо и для большего количества соединённых последовательно резисторов:

    Rобщ = R1 + R2 + R3 + … + Rn

    Цепь из последовательно соединённых резисторов будет всегда иметь сопротивление большее, чем у любого резистора из этой цепи.

    При последовательном соединении резисторов изменение сопротивления любого резистора из этой цепи влечёт за собой как изменение сопротивления всей цепи так и изменение силы тока в этой цепи.

    Мощность при последовательном соединении

    При соединении резисторов последовательно электрический ток по очереди проходит через каждое сопротивление.
    Значение тока в любой точке цепи будет одинаковым. Данный факт определяется с помощью закона Ома. Если сложить все сопротивления, приведенные на схеме, то получится следующий результат: R = 200 + 100 + 51 + 39 = 390 Ом

    Учитывая напряжение в цепи, равное 100 В, по закону Ома сила тока будет составлять

    I = U/R = 100 В/390 Ом = 0,256 A

    На основании полученных данных можно рассчитать мощность резисторов при последовательном соединении по следующей формуле:

    P = I2 x R = 0,2562 x 390 = 25,55 Вт

    Таким же образом можно рассчитать мощность каждого отдельно взятого резистора:

    P1 = I2 x R1 = 0,2562 x 200 = 13,11 Вт;
    P
    2
    = I2 x R2 = 0,2562 x 100 = 6,55 Вт;
    P3 = I2 x R3 = 0,2562 x 51 = 3,34 Вт;
    P4 = I2 x R4 = 0,2562 x 39 = 2,55 Вт.

    Если сложить полученные мощности, то общая Р составит:

    Робщ = 13,11 + 6,55 + 3,34 + 2,55 = 25,55 Вт




    Параллельное соединение резисторов

    Параллельное соединение резисторов необходимо для уменьшения общего сопротивления и, как вариант, для увеличения мощности нескольких резисторов по сравнению с одним.

    Расчет параллельного сопротивления двух параллельно соединённых резисторов R1 и R2 производится по следующей формуле:

    Rобщ = (R1 × R2) / (R1 + R2)

    Параллельное соединение трёх и более резисторов требует более сложной формулы для вычисления общего сопротивления:

    1 / Rобщ = 1 / R1 + 1 / R2 + … + 1 / Rn

    Сопротивление параллельно соединённых резисторов будет всегда меньше, чем у любого из этих резисторов.

    Параллельное соединение резисторов часто используют в случаях, когда необходимо сопротивление с большей мощностью. Для этого, как правило, используют резисторы с одинаковой мощностью и одинаковым сопротивлением. Общая мощность, в таком случае, вычисляется умножением мощности одного резистора на количество параллельно соединённых резисторов.

    Мощность при параллельном соединении

    При параллельном подключении все начала резисторов соединяются с одним узлом схемы, а концы – с другим. В этом случае происходит разветвление тока, и он начинает протекать по каждому элементу. В соответствии с законом Ома, сила тока будет обратно пропорциональна всем подключенным сопротивлениям, а значение напряжения на всех резисторах будет одним и тем же.
    1/R = 1/200 + 1/100 + 1/51 + 1/39 ≈ 0,06024 Ом
    R = 1 / 0,06024 ≈ 16,6 Ом

    Используя значение напряжения 100 В, по закону Ома рассчитывается сила тока

    I = U/R = 100 В x 0,06024 Ом = 6,024 A

    Зная силу тока, мощность резисторов, соединенных параллельно, определяется следующим образом

    P = I2 x R = 6,0242 x 16,6 = 602,3 Вт

    Расчет силы тока для каждого резистора выполняется по формулам:

    I1 = U/R1 = 100/200 = 0,5 A;
    I2 = U/R2 = 100/100 = 1 A;
    I3 = U/R3 = 100/51 = 1,96 A;
    I4 = U/R4 = 100/39 = 2,56 A

    На примере этих сопротивлений прослеживается закономерность, что с уменьшением сопротивления, сила тока увеличивается.

    Существует еще одна формула, позволяющая рассчитать мощность при параллельном подключении резисторов:

    P1 = U2/R1 = 1002/200 = 50 Вт;
    P2 = U2/R2 = 1002/100 = 100 Вт;
    P3 = U22/R3 = 1002/51 = 195,9 Вт;
    P4 = U22/R4 = 1002/39 = 256,4 Вт

    Если сложить полученные мощности, то общая Р составит:

    Робщ = 50 + 100 + 195,9 + 256,4 = 602,3 Вт




    Калькулятор

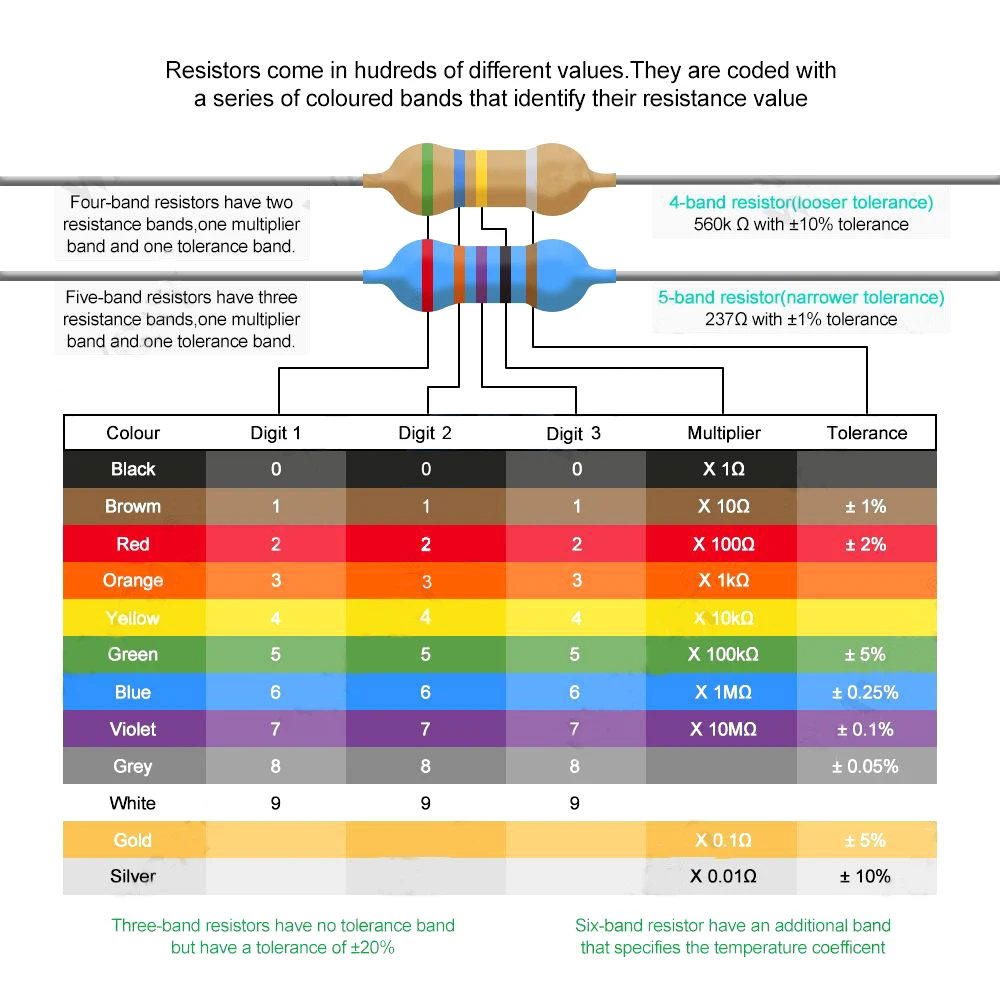

    Цветовая маркировка резисторов

    Наносить номинал резистора на корпус числами — дорого и непрактично: они получаются очень мелкими. Поэтому номинал и допуск кодируют цветными полосками. Разные серии резисторов содержат разное количество полос, но принцип расшифровки одинаков. Цвет корпуса резистора может быть бежевым, голубым, белым.

    Это не играет роли. Если не уверены в том, что правильно прочитали полосы, можете проверить себя с помощью мультиметра или калькулятора цветовой маркировки.


    Калькулятор цветовой маркировки резисторов

    Основные характеристики

    Сопротивление (номинал) R Ом
    Точность (допуск) ± %
    Мощность P Ватт

    Переменный резистор

    Переменный резистор — это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом. Переменные резисторы (их также называют реостатами или потенциометрами) предназначены для постепенного регулирования силы тока и напряжения. Разница в том, что реостат регулирует силу тока в электрической цепи, а потенциометр — напряжение. Выглядят переменные резисторы так:

    На радиосхемах переменные резисторы обозначаются прямоугольником с пририсованной к их корпусу стрелочкой.

    Регулировать величину сопротивления переменных резисторов можно с помощью вращения специальной ручки. Те из резисторов, у которых регулировка сопротивления резистора может осуществляться только с помощью отвертки или специального ключа-шестигранника, называются подстроечными переменными резисторами.


    Термисторы, варисторы и фоторезисторы

    Кроме реостатов и потенциометров есть и другие виды резисторов: термисторы, варисторы и фоторезисторы. Термисторы, в свою очередь, делятся на термисторы и позисторы. Позистор – это термистор, у которого сопротивление возрастает вместе с ростом температуры окружающей среды. У термисторов, наоборот, чем выше температура вокруг, тем меньше сопротивление. Это свойство обозначают как ТКС – тепловой коэффициент сопротивления.

    В зависимости от ТКС (отрицательный он или положительный) обозначают на схеме термисторы следующим образом:

    Следующий особый класс резисторов – это варисторы. Они изменяют силу сопротивления в зависимости от подаваемого на них напряжения. Зная свойства варистора, можно догадаться, что такой резистор защищает электрическую цепь от перенапряжения.

    На схемах варисторы обозначаются так:

    В зависимости от интенсивности освещения изменяет свое сопротивление еще один вид резисторов – фоторезисторы. Причем не важно, каков источник освещения: искусственный или естественный. Их особенность еще и в том, что ток в них протекает как в одном, так и в другом направлении, то есть еще говорят, что фоторезисторы не имеют p-n перехода.

    А на схемах изображаются так:


    Для чего нужен ограничительный резистор?

    Здравствуйте уважаемые посетители сайта «Помощь электрикам». Сегодня я хотел бы поговорить на тему ограничительные  резистор в электрических схемах.

    Если произвести разбор блока питания на входе очень часто встречаются определенные элементы, которые заменяют предохранители и имеют называние  «Fuse Resistor»

    Если переводить дословно, то «Fuse Resistor» – означает плавкий предохранитель или разрывной резистор.

    Здравствуйте уважаемые посетители сайта «Помощь электрикам». Сегодня я хотел бы поговорить на тему ограничительные  резистор в электрических схемах.

    Если произвести разбор блока питания на входе очень часто встречаются определенные элементы, которые заменяют предохранители и имеют называние  «Fuse Resistor»

    Если переводить дословно, то «Fuse Resistor» – означает плавкий предохранитель или разрывной резистор.

    На входе схемы данный предохранитель устанавливается с целью защиты выпрямительного мостика, от различных сильных скачков тока. Данный предохранитель имеет определенное сопротивление. Защита происходит при разряде фильтрующего элемента. Например, электролитического конденсатора.

    По факту «Fuse Resistor» это ограничивающий элемент, предохранитель в виде резистора с маленьким номиналом.

    Приведем схему ограничения по току. Её минус в том, что при КЗ токоограничивающий резистор будет постоянно греться (т.к. на Uвх — напряжение, а на Uвых=0, т.е. Pdissipation=R1*Uвх), а если в оплётке, то может сгореть! Поэтому, на рисунке, чтобы этого не было с коллектора транзистора нужно подавать на устройство или на ключ отключения схемы на мертво.

    По поводу «ограничивающего» — конечно есть стабилитроны, более сложные устройства — стабилизаторы напряжения, которые в разумных пределах входного напряжения на выходе поддерживают постоянное заданное выходное напряжения.

    Вообще резистор используется для задания рабочей точки активных элементов, ограничивая ток через них». Но это верно для светодиодов, а не для транзисторов и тем более не для микросхем. В этих случаях резисторы используются как делители напряжения для задания рабочей точки или как датчики тока. Также могут применятся в времязадающих цепях, в фильтрах для формирования частотных характеристик, и множестве других схем — нигде они в них ничего не ограничивают. В этом качестве они применяются в 99% случаев. Ограничение зарядного тока конденсаторов — это 1%. Но не стоит утверждать, что функция ограничения тока для резисторов в электронике основная, а это совсем не так. В большинстве случаев на  платах эти резисторы — у них всегда была функция перемычки, может они и по-другому как-то применяются. Видимо автомату, устанавливающему детали на плату (особенно SMD) так удобнее, чем лепить проволочки.

    Реле, резисторы и диоды для авто,описание… — Статьи по автоэлектрике — Статьи

    Диоды и все о них:

    Начинать изучение инсталляторского дела следует непременно с основ электроники и электротехники.

    Используя всего-навсего реле и несколько диодов вы можете  создать цепь дистанционного запуска используя уже установленную сигнализацию или центральный замок. Добавив к этому конденсатор и резистор вы получите таймер который создаст необходимую задержку. Или добавив реле к одному из дистанционно управляемых выходов вашей сигнализации сможете включить одновременно сразу несколько устройств — например усилитель, фары и т.п.

    Испольуя закон Ома, легко подсчитать правильный номинал плавкого предохранителя в цепи, или подсчитать полное сопротивление нагрузки из нескольких колонок на усилитель а также многое другое.

    Диоды

    Самый простой в использовании и один из самых часто используемых компонентов — это диоды. Диод — это полупроводниковый прибор, который пропускает ток только в одном направлении. У диода два вывода — анод и катод (катод помечен полоской).

    Ток через диод течет лишь в том случае, когда потенциал на аноде больше чем на катоде.

    Как можно использовать диоды? Вот пример: многие автомобили имеют два отдельных концевых выключателя (триггера) дверей которые установлены изолированно друг от друга (обычно так бывает на американских авто), один выключатель для водительской двери, а второй — для всех остальных.  Если блок автосигнализации имеет только один вход для подключения концевых выключателей дверей — то Вам необходимо соединить оба выключателя с этим входом, потому что если вы не подключите к сигнализации хотя-бы один из них то часть дверей автомобиля не будет находится под охраной.

    С другой стороны, если Вы просто соедините оба выключателся с соответствующим входом блока сигнализации, то некоторые полезные функции, такие как звуковая сигнализация открытия дверей или индикаторы открытия дверей на прибороной панели могуть пропасть или выдавать неверную информацию (например неправильно отображать, какая именно дверь открылась, одна из пассажирских или водительская).

    Чтобы изолировать два и более положительных концевых выключателей дверей просто соедините их через диоды, таким образом, чтобы анод каждого диода был соединен с соответсвующим триггером, а катоды всех диодов были соединены с положительным входом блока сигнализации.

    По такой-же схеме можно подключать несколько датчиков с отрицательными выходами, например несколько датчиков удара и к одному входу сигнализации.

    Обычно, если не указано особо,  подразумевается что используемые диоды рассчитаны на максимальный ток в 1 ампер.

    Для чего используются резисторы?

    Резисторы являются одними из самых популярных электронных компонентов, потому что они просты, но универсальны. Одним из наиболее распространенных применений резистора является ограничение величины тока в части цепи. Однако резисторы также можно использовать для управления величиной напряжения, подаваемого на часть цепи, и для создания схем синхронизации.

    Ограничение тока

    Схема на следующем рисунке показывает 6-вольтовую батарею, подающую ток на светодиод (LED) через резистор (показан зигзагом).Светодиоды (как и многие другие электронные детали) потребляют ток, как ребенок ест конфету: они пытаются сожрать столько, сколько вы им дадите. Но у светодиодов есть проблема — они перегорают, если потребляют слишком много тока. Резистор в цепи выполняет полезную функцию ограничения количества тока, подаваемого на светодиод (так, как хороший родитель ограничивает потребление конфет).

    Резистор ограничивает величину тока, I , протекающего через чувствительные компоненты, такие как светодиод (LED) в этой цепи.

    Слишком большой ток может вывести из строя многие чувствительные электронные компоненты, такие как транзисторы и интегральные схемы. Поставив резистор на вход чувствительной части, вы ограничите ток, который достигает этой части. (Но если вы используете слишком высокое сопротивление, вы ограничите ток настолько, что не увидите свет, хотя он есть!) Этот простой метод может сэкономить вам много времени и денег, которые вы в противном случае потеряли бы на случайной фиксации. взрывы ваших цепей.

    Вы можете наблюдать, как резисторы ограничивают ток, настроив показанную схему и испытав резисторы разных номиналов.

    Вот то, что вы используете для создания схемы светодиодного резистора:

    • Четыре батарейки AA 1,5 В

    • Один держатель для четырех батареек (для батарей типа АА)

    • Один аккумуляторный зажим

    • Один

      (обозначается желто-фиолетово-коричневыми полосами, а затем четвертой полосой, которая может быть золотой, серебряной, черной, коричневой или красной)

    • Один 4,7

      (желто-фиолетово-красный и любой цвет для четвертой полосы)

    • Один 10

      (коричнево-черно-оранжевый и любой цвет для четвертой полосы)

    • Один 47

      (желто-фиолетово-оранжевый и любой цвет для четвертой полосы)

    • Один светодиод (любого размера, любого цвета)

    • Три изолированных зажима типа «крокодил» или одна макетная плата без пайки

    Используйте зажимы типа «крокодил» или макетную плату без пайки для создания схемы (см. следующий рисунок), начиная с резистора 470 Ом.Не забудьте правильно сориентировать светодиод, подключив более короткий провод светодиода к отрицательной клемме аккумулятора. Не беспокойтесь об ориентации резистора; В любом случае это хорошо. Обратите внимание, как ярко светит светодиод. Затем удалите резистор и замените его другими резисторами, по одному, каждый раз увеличивая сопротивление. Вы заметили, что светодиод с каждым разом светит все слабее? Это связано с тем, что более высокие сопротивления больше ограничивают ток, и чем меньше ток получает светодиод, тем ярче он светит.

    Два способа установки схемы резистор-светодиод.

    На следующем рисунке показана параллельная цепь, в которой каждая ветвь имеет разное значение сопротивления. При более высоких значениях сопротивления ток, проходящий через эту ветвь, ограничивается больше, поэтому светодиод в этой ветви излучает меньше света.

    Более высокие значения сопротивления больше ограничивают ток, что приводит к меньшему количеству света, излучаемого светодиодами.

    Снижение напряжения

    Резисторы также можно использовать для уменьшения напряжения, подаваемого на различные части цепи.Скажем, например, у вас есть блок питания на 9 вольт, но вам нужно обеспечить 5 вольт для питания конкретной интегральной схемы, которую вы используете. Вы можете настроить схему, подобную показанной здесь, для деления напряжения таким образом, чтобы на выходе было 5 В. Затем — вуаля — вы можете использовать выходное напряжение В из этого делителя напряжения в качестве напряжения питания для вашей интегральной схемы.

    Используйте два резистора для создания делителя напряжения, распространенный метод получения разных напряжений для разных частей цепи.

    Чтобы увидеть делитель напряжения в действии, соберите показанную схему, используя следующие детали:

    • Одна 9-вольтовая батарея

    • Один аккумуляторный зажим

    • Один 12

      (коричнево-красно-оранжевый и любой цвет для четвертой полосы)

    • Один 15

      (коричнево-зелено-оранжевый и любой цвет для четвертой полосы)

    • Три изолированных зажима типа «крокодил» или одна макетная плата без пайки

      Два способа построения схемы делителя напряжения.

    Затем с помощью мультиметра, настроенного на вольт постоянного тока, измерьте напряжение на аккумуляторе и на 15

    , как показано. Измерения показывают, что фактическое напряжение батареи составляет 9,24 В, а В из составляет 5,15 В.

    Измерьте общее напряжение от батареи (слева) и напряжение на резисторе (справа).

    Управление временными циклами

    Вы также можете использовать резистор для работы с другим популярным компонентом — конденсатором — для создания предсказуемых скачков напряжения вверх и вниз.Вы обнаружите, что комбинация резистора и конденсатора помогает вам создать своего рода таймер песочных часов, который пригодится для схем, которые имеют зависимость от времени (например, трехсторонний светофор).

    Сопротивление и резисторы – основное электричество

    Сопротивление — ограничение потока электронов. Сопротивление противоположно току. В качестве аналогии представьте реку, текущую быстро и без препятствий (ток по проводу). Когда вода доходит до точки, где стоят огромные камни и деревья (сопротивление), вода теряет свою скорость и энергию.

    Если сопротивление в цепи увеличится, ток уменьшится.

    Сопротивление обозначается буквой R, а его единицей измерения является ом (Ом).

    Резистор представляет собой устройство, предназначенное для создания сопротивления. Резисторы можно использовать для ограничения тока, деления напряжения или выделения тепла.

    Резисторы бывают двух основных типов: фиксированные и переменные.

    Постоянные резисторы имеют определенное сопротивление и не могут быть изменены. Они доступны в широком диапазоне различных сопротивлений.Различные типы постоянных резисторов включают в себя углеродный композит, чип из металлической пленки, массив микросхем, резисторную сеть и радиальные выводы для печатной платы. Наиболее часто используемым резистором является углеродно-композитный резистор, изображенный ниже.

    Рис. 10. Резистор из углеродной пленки

    Каждый фиксированный резистор имеет свое уникальное значение, а также допустимое значение 5 % или 10 %. В зависимости от типа вашего резистора, вы можете проверить его номинал по кодировке на внешней оболочке.

    Наиболее популярен карбоновый композит с цветовой кодировкой.Есть четыре цветных полосы.

    1. Начните с полосы, ближайшей к одному из выводов резистора. Первый цвет — это первая цифра значения.
    2. Второй цвет представляет вторую цифру значения.
    3. Третья полоса показывает, сколько нулей следует за второй цифрой (другими словами, множитель).
    4. Четвертая полоса представляет допуск в процентах. Обычно это золото или серебро. Если четвертой полосы не существует, то допуск составит 20%.
    Рис. 11. Значения резисторов

    В резисторе с четырехдиапазонным кодом первые две полосы представляют собой используемые числа, третья полоса — множитель, а четвертая полоса — допуск.

    На резисторе с пятидиапазонным кодом первые три полосы — это используемые числа, четвертая полоса — множитель, а пятая полоса — допуск.

    В качестве примера четырехполосный резистор ниже будет иметь значение 54 Ом ±2%

    Рисунок 12. Резистор 54 Ом

    Пятиполосный резистор ниже будет иметь значение 3.17 МОм ± 5%

    Рисунок 13. Резистор 3,17 МОм

    Переменные резисторы используются, когда необходимо легко изменить значения резистора. Два основных варианта использования переменного резистора: потенциометр и реостат .

    Потенциометр представляет собой устройство с тремя выводами, используемое для деления напряжения в цепи. Две клеммы имеют между собой постоянное сопротивление, а третья подключается к скользящему контакту , или подвижному контакту.На фото ниже потенциометр в разрезе.



    Потенциометр часто используется для измерения различных напряжений. Иногда они используются для управления приводами с регулируемой скоростью машин постоянного тока или для регулировки электроники.

    Реостат аналогичен тем, что имеет переменное сопротивление; однако реостат обычно мощнее и используется для управления током в цепи.



    Базовые резисторы для начинающих и новичков

    Базовые резисторы для начинающих и новичков Цветовые коды резисторов

    HTML с: http://www.btinternet.com/~dtemicrosystems/beginner.htm


    ЦВЕТОВЫЕ КОДЫ И ИХ ОБЩЕЕ ПРИМЕНЕНИЕ

    ПРИЗНАННЫЕ СТАНДАРТЫ

    Существует десять международно признанных стандартов. цвета, используемые для идентификации значений диапазона электронных компонентов. Каждый присвоено числовое значение от 0 (ноль) до 9 (девять) в следующем порядке; чернить, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый.

    Поскольку они чаще всего используются для определения номиналов резисторов, этот диапазон цвета часто (ошибочно) называют «цветовыми кодами резисторов». В на практике они могут быть применены к различным другим электронным компонентам, хотя в настоящее время это в значительной степени было заменено печатными сокращениями, которые будут объяснены позже.

    Два других цвета также широко используются; золото и серебро, обычно в качестве маркировки допуска на резисторах (вместе с некоторыми другими цветами), но они также удваиваются как деление факторная маркировка для сопротивлений ниже 10 Ом.Их назначенные значения допуска составляют 5% на золото и 10% на серебро. В качестве коэффициентов деления их значения равны 10 и 100. соответственно.

    В данный момент это может показаться немного запутанным (мягко говоря!), если вы не знаком с любым из этих цветовых кодов, но, надеюсь, скоро станет понятнее.

    ЦВЕТОВЫЕ КОДЫ РЕЗИСТОРА

    ВНИМАНИЕ:


    Прежде всего, мы должны отметить, что следующая информация не относится к современным устройства для поверхностного монтажа (SMD) или чип-резисторы, которые не используют цветовую маркировку, а вместо этого проштампованы кодом сопротивления.Мы объясним это позже, а пока сосредоточиться только на стандартных типах с цветовой кодировкой, помня, что этот раздел предназначен для новички. Хотя это достаточно просто для понимания, прежде чем читать это пассаж по резисторам, вы наверное так и не поняли бы самого фундаментального компонент в электронике может быть так вовлечен.

    Наиболее распространенные типы резисторов с цветовой маркировкой поставляются с четырьмя или пятью цветные полосы. Вы также найдете шесть типов цветных полос, которые включают температуру. диапазон коэффициентов, но, чтобы избавить вас от путаницы, мы пока их проигнорируем. быть и сосредоточиться в основном на четырехполосном типе, после чего следует краткое объяснение пятиполосный тип, так как это просто расширение четырех полос.

    КРАТКИЙ ИСТОРИЧЕСКИЙ УРОК

    В самом начале резисторы напоминали субминиатюрные реостаты, что-то вроде керамической трубки с ножками, похожими на заостренные лепестки припоя, приваренные к концы трубки. Когда они были припаяны на место, они стояли около одной восьмой дюйма. (3,175 мм) над печатной платой. Весь корпус резистора был покрыт бирюзой. цветной краской, а ценность определялась прекрасным сочетанием точек, пятен и номера, которые в половине случаев промахивались мимо печатной машины на мили! Как углеродная пленка и резисторы из углеродного состава стали более популярными, цветные кольца или полосы вокруг всего тело стало «нормой» для идентификации.

    Вот очень своеобразный аспект изготовления этого типа резисторов; в свое время они у всех было только четыре цветных полосы, обычно напечатанные на корпусе бордового цвета, и они были физически достаточно большой, чтобы все цвета можно было легко увидеть и прочитать. В наши дни тот же резисторы меньше четверти размера, имеют различную окраску корпуса и содержат более цветные кольца, чем Сатурн! Это делает определение некоторых значений практически невозможным. человеческими глазами, даже со зрением 20:20.Даже опытные дизайнеры признают подключив некоторые из них через мультиметр, чтобы подтвердить значение.

    Люди, привыкшие читать цветовые коды резисторов, как правило, смогут взгляните на корпус и в течение двух секунд скажите, каково значение этого резистора, без использования каких-либо таблиц преобразования. Верьте или нет, но вы тоже примете это как вторая натура после некоторого опыта.

    КОНВЕНЦИИ

    «R» = Ом.«К» = килоомы. «М» = мегаомы.

    Во избежание необходимости писать или работать с большим количеством цифр, некоторые соглашения применяются к тому, как записываются значения резисторов, когда они достигают различных величин. Каждый 1000 Ом известна как килоом (кило = одна тысяча) и сокращенно обозначается заглавной. буква «К». Каждый 1 000 000 Ом известен как мегаом (мега = один миллион), сокращено до заглавной буквы «М». В качестве пары примеров; 4700 Ом резистор будет записан как 4,7K или 4K7, а 5 600 000 Ом будет записан как 5.6М или 5М6. Для полноты картины значения ниже 10 Ом также можно записать таким образом; Например, 3,9 Ом также можно записать как 3R9.

    Не существует жесткого правила, определяющего, какой сокращенный метод их написания является использовал. Первоначально они были написаны с десятичной точкой посередине, но когда схема диаграммы начали массово появляться, особенно в журналах по интересам, стало очевидно, что из-за технологии печати и использования бумаги низкого качества десятичная точка была очень часто не очень точно воспроизводятся. Это приводит к неверной интерпретации печатного значения и конструкторы строят схемы, которые не работают. И проблема была не также ограничивается журналами по хобби, множеством коммерческих схем и технических руководств. также страдал такими же упущениями. Из-за этого многие схемы начали произведены, в которых значения резисторов были записаны с использованием метода буквы посередине.

    ЧТО СЛУЧИЛОСЬ С OMEGA?

    Другим символом, также использовавшимся для обозначения сопротивления, был сам знак Омега, но теперь он в значительной степени заменен заглавной буквой. «Р».Почему? Поскольку принципиальные схемы изначально были нарисованы на бумаге рисовальщики используют трафареты, содержащие различные электронные символы и знаки. С участием появление широко доступных машин САПР для создания принципиальных схем и текстовые процессоры для набора письменной документации, они вдруг поняли, что Омега символ не был стандартным типографским символом. В «старые времена», когда вы покупали пишущую машинку*, вы указывали, какие специальные символы (если они были) должны были быть включены для обслуживания вашего конкретного направления бизнеса.Но с новым цифровым систем приходилось довольствоваться тем, что было доступно, и буква «R», казалось, будет наиболее логичным использовать для сопротивления, поэтому R = Ом.

    4-Х ПОЛОСНЫЙ РЕЗИСТОР ЦВЕТОВЫЕ КОДЫ

    ОБЫЧНО ИСПОЛЬЗУЕТСЯ НА РЕЗИСТОРАХ УГЛЕРОДНОЙ ПЛЕНКИ
    Рисунок на слева показан четырехцветный резистор вместе с диаграммой преобразования, которая поможет вам для вычисления значения любого из этого типа. Все цвета должны быть преобразованы в их заданные значения для расчета сопротивления, а результат всегда выводится в Ом.

    НЕДЕЙСТВИТЕЛЬНЫЕ ЦВЕТА:
    Обратите внимание, что некоторые цвета были исключены из первой и третьей колонок. Это потому что первый столбец никогда не будет содержать черный цвет, а третий столбец никогда не будет иметь цвет с присвоенным значением выше 6, так как базовые номиналы резисторов колеблются от 1 Ом — коричневый, черный, золотой, до 10 МОм — коричневый, черный, синий. Используя наш пример 27K, сопротивление равно рассчитывается следующим образом;

    ЗНАЧИМЫЕ ЦИФРЫ и ПОЛОСЫ МНОЖИТЕЛЕЙ:
    Первые два цвета представляют два числовых значения, известных как значащие цифры, которые просто записываются по мере появления, т.е. «2» и «7».Далее, полоса множителя указывает, сколько нулей нужно записать после первых двух цифр, и здесь нам нужно три из них — «000». Вот и все! Теперь у вас есть сопротивление номинал этого резистора в Омах — 27 000 Ом. Поскольку каждая 1000 Ом представляет собой килоом или «1K», значение в примере равно 27K.
    ЗОЛОТОЙ или СЕРЕБРЯНЫЙ ПОЛОС МНОЖИТЕЛЯ:
    Независимо от значения, эти резисторы ДОЛЖНЫ имеют четыре цветные полосы. Однако только значения от 10 Ом и выше могут быть представлены с помощью «обычный» цветовой диапазон от черного до белого, так как минимально допустимый цвет последовательность: Коричневый, Черный, Черный — 10 Ом.На рисунке справа показано, как значения ниже Представлены 10 Ом. Здесь для полосы множителя используется золото или серебро, только теперь это означает, что рассчитанное значение сопротивления необходимо ДЕЛИТЬ на 10 или 100 соответственно. В В нашем примере показан резистор на 5,6 Ом, но то же самое относится ко всем значениям ниже 10 Ом. Если бы полоса множителя была серебряной, это значение было бы 0,56 Ом. Однако это очень маловероятно, что в настоящее время вы найдете эти типы резисторов с серебряным множителем. группа.

    ДИАПАЗОН ДОПУСКА:
    Возвращаясь к нашему примеру с 27K, четвертая полоса указывает допуск сопротивление в процентах.Если полоса допуска золотая, сопротивление будет в пределах 5% выше или ниже 27K, что оценивает допуск 1350 Ом (5% от 27000 = 1350). Это означает, что фактическое сопротивление может быть от 25 650 Ом до 28 350 Ом. Ом. Полоса допуска золота, возможно, наиболее распространена на стандартном углероде. пленочные резисторы. Если полоса допуска красного цвета, сопротивление будет в пределах 2% от 27K, или в пределах 1%, если используется коричневый цвет. Если только вам не удастся раздобыть несколько очень старых резисторов, серебро, которое соответствует допуску 10%, редко (если вообще когда-либо) будет рассматриваться как допуск группа.Но он по-прежнему является частью стандарта цветового кода, поэтому он был включен в остальные из них.

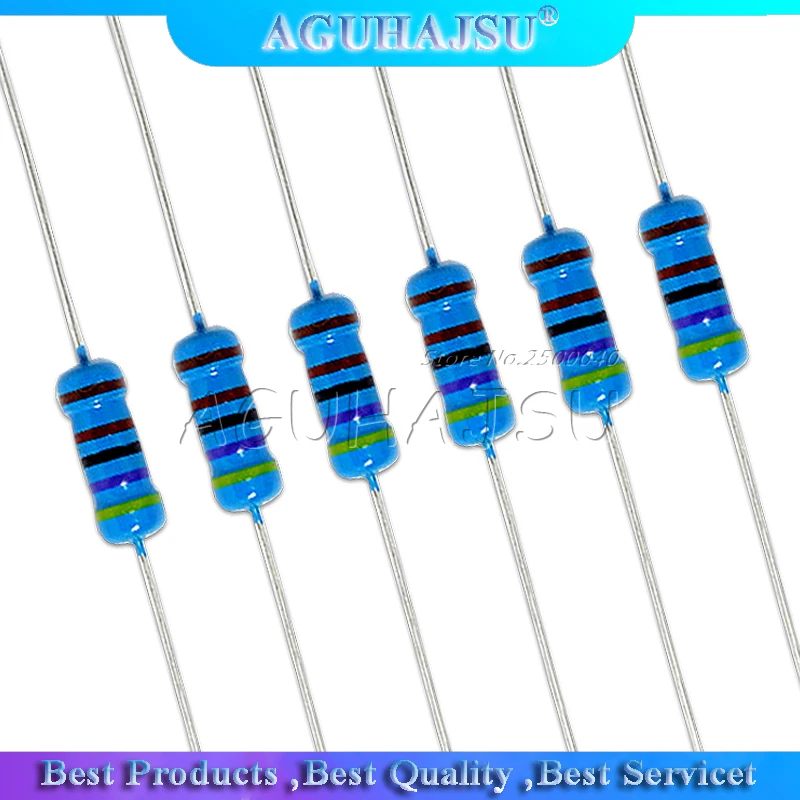

    5-ЛЕНТОЧНЫЙ РЕЗИСТОР ЦВЕТОВЫЕ КОДЫ

    ОБЫЧНО ИСПОЛЬЗУЕТСЯ НА МЕТАЛЛОПЛЕНОЧНЫХ РЕЗИСТОРАХ
    Рисунок на слева показан пятицветный резистор вместе с диаграммой преобразования цветов в позволяют вычислить значение любого из этого типа. Как и в случае с 4 типами полос, все цвета должны быть преобразованы в назначенные им значения для расчета сопротивления, и опять же, результат всегда выдается в Омах.

    НЕДОПУСТИМЫЕ ЦВЕТА:
    Как и в приведенной выше 4-полосной диаграмме, здесь также отсутствуют определенные цвета в различных колонки, опять же там, где их вряд ли можно найти. В первой колонке никогда не будет черного, а четвертый столбец никогда не будет иметь цвет с присвоенным значением выше 4 — желтый. Металл номиналы пленочных резисторов варьируются от 10 Ом — коричневый, черный, черный, золотой, до 1 МОм — коричневый, черный, черный, желтый. Вычисление значения очень похоже на метод, описанный для 4 типа полосы.Используя наш пример 15K слева, это достигается следующим образом;

    ЗНАЧИМЫЕ ЦИФРЫ и ПОЛОСЫ МНОЖИТЕЛЕЙ:
    Первые три цвета представляют три числовых значения, известных как значащие цифры, которые просто записываются по мере появления, т.е. «1», «5» и «0». Затем полоса множителя указывает, сколько нулей нужно записать после первые три цифры, а здесь нам нужны две из них — «00». Вот и все! Теперь у вас есть значение сопротивления, в Ом, этого резистора — 15000 Ом, а так как каждые 1000 Ом представляет собой килоом или «1 кОм», значение в примере составляет 15 кОм.

    ЗОЛОТОЙ или СЕРЕБРЯНЫЙ МУЛЬТИПЛИКАТОР:
    Значения этих резисторов ДОЛЖНЫ быть представлены пятью цветными полосами. Однако только значения от 100 Ом и выше могут быть представлены с помощью «обычный» цветовой диапазон от черного до белого, так как минимально допустимый цвет последовательность: Коричневый, Черный, Черный, Черный — 100 Ом. На рисунке справа показано, как представлены значения ниже 100 Ом. Используя золото для полосы множителя, рассчитанное сопротивление необходимо ДЕЛИТЬ на 10. В примере показан резистор 47 Ом.Если полоса множителя была серебряной, значение должно было стать 4,7 Ом, но это только гипотеза, так как эти типы резисторов обычно не имеют значений ниже 10 Ом, поэтому очень маловероятно, что вы когда-либо найдете один с серебряной полосой множителя.

    ДИАПАЗОН ДОПУСКА:
    Возвращаясь к нашему примеру 15K, пятая полоса указывает допустимое значение этого сопротивления. в процентах. Если полоса допуска красного цвета, сопротивление будет в пределах 2% выше или ниже 15K, что оценивает допуск 300 Ом (2% от 15000 = 300).Это означает фактическое сопротивление может составлять от 14 700 Ом до 15 300 Ом. Если Полоса допуска коричневого цвета, сопротивление будет в пределах 1%. Золотые или серебряные полосы допуска на этих резисторах вряд ли когда-нибудь увидишь. Но они все еще являются частью цветового кода. стандарт, поэтому были включены с остальными из них.

    6-ПОЛОСНЫЕ РЕЗИСТОРЫ ЦВЕТОВЫЕ КОДЫ

    ИСПОЛЬЗУЕТСЯ НА МЕТАЛЛОПЛЕНОЧНЫХ РЕЗИСТОРАХ
    Рисунок на слева показан резистор с шестью цветовыми полосами — в нашем примере 620K.Перед тем, как запросить сопротивление, да, это стандартное значение, доступное в этом диапазоне резисторов. Эти рассчитываются точно так же, как и пять типов полос выше. Единственная разница в том, добавление шестой полосы, указывающей температурный коэффициент резистора, который выражается в частях на миллион на градус Цельсия — PPM/.

    В большинстве случаев вы встретите их с коричневой шестой полосой, так как это это наиболее распространенная версия, так как она обеспечивает достаточно стабильную работу. резистор в широком диапазоне условий эксплуатации.Однако можно получить «специальные» с более близким температурным коэффициентом, чем 100 частей на миллион / C. Они используются в более точных или более критичных к температуре приложениях, поэтому не удивляйтесь, если вы сталкиваться с ними снова и снова.

    ЧТО ОЗНАЧАЕТ ТЕРМИН «PPM/C»?

    СТАБИЛЬНОСТЬ РЕЗИСТОРА В ОТНОШЕНИИ ТЕМПЕРАТУРЫ

    Идентифицирует температурный коэффициент диапазона резисторов. Не путайте это со значением резистора, это связано с составом резистора, будь то углеродная пленка, металлическая пленка, намотка или что-то еще.Термин «частей на миллион/C» не является специфичным для резисторов, он применяется почти ко всем электронным компонентам, когда-либо произведенным, и является мера того, насколько стабильность этого компонента будет дрейфовать в ответ на изменение температура. Обычно это измеряется в единицах «частей на миллион на градус». по Цельсию’ — ppm/C. Под «частями» понимаются единицы, из которых измеряется составляющая, здесь это Омы. Если бы мы имели в виду конденсаторы, быть фарадами, микрофарадами или пикофарадами и т. д. Стабильность частоты генератора будет выражаться в терминах Герц

    Любопытно, что большинство типов резисторов имеют характеристики, указанные до рабочая температура около 70С. При этом необходимо учитывать не только окружающий температура, но и любые факторы нагрева, воздействующие на компонент в результате работы сама схема. Это может принять форму рассеивания мощности, что приводит к нормальный самоиндуцированный нагрев или вторичный нагрев, вызванный непосредственной близостью других более горячие компоненты, такие как трансформаторы, силовые транзисторы и т. д.

    Чтобы упростить расчеты, мы будем использовать Пример резистора из углеродной пленки 1 МОм — 1 000 000 Ом (показан слева).Мы будем также предположим, что его температурный коэффициент составляет 400 частей на миллион / C, что довольно обычно для углеродных пленочных резисторов.

    При каждом изменении температуры на 1 градус сопротивление нашего резистора в 1 МОм может дрейфовать до 400 Ом выше или ниже напечатанного значения. Этот дрейф не зависит ни от каких других спецификации, установленные для любого типа резистора, к которому он относится. Другими словами, нет независимо от того, каков допуск или диапазон рабочих температур, пока он работает в указанном диапазоне температур сопротивление все еще может дрейфовать в любом направлении. ppm/C указывается.

    В нашем примере выше, за исключением допуска 5%, что позволяет резистор в диапазоне от 950 000 Ом до 1 050 000 Ом при температуре до 70°C (5% от 1 000 000 = 50 000 или 50K), его температурный коэффициент 400 ppm/C также позволяет ему дрейфовать вверх. до 400 Ом на каждый 1С изменения температуры. В большинстве случаев сопротивление будет падать по мере повышения температуры, поэтому повышение температуры на 1°С может означает падение сопротивления до 400 Ом. И это касается каждого увеличения на 1С в температура.

    Не забывайте, что все эти характеристики допуска и температурного коэффициента допустимые пределы для любого конкретного диапазона резисторов. Это не значит, что у них будет измениться на указанные суммы, только что им разрешено, оставаясь при этом в пределах их спецификации. Вы могли бы довольно легко соединить два, казалось бы, одинаковых резистора через мультиметр и получить разные результаты для каждого из них. Но пока они оба находятся в этих пределах, то они в полном порядке.

    С точки зрения разработчиков, в критических приложениях, таких как аналого-цифровой (A/D) преобразование и измерение температуры, спецификация ppm является одной из Наиболее важные факторы, определяющие тип используемых резисторов, в сочетании с проектировщики предусмотрели диапазон рабочих температур готовой схемы.

    ПРАВИЛЬНО ЛИ Я ЧИТАЮ РЕЗИСТОР?

    ИЛИ КАК УЗНАТЬ, ЧИТАЮ ЛИ Я ПРАВИЛЬНО?

    Ответ на этот вопрос прост — опыт! Учитывая все эти типы резисторов, с их различными методами идентификации легко неверно истолковать значение некоторых резисторы, и это довольно часто случается.Однако по мере знакомства с используемыми цветовыми кодами вы начнете понимать, что только определенные последовательности и значения резисторов доступны, и вскоре вы привыкнете к тому, что они являются.

    На всякий случай вы всегда можете попытаться вычислить значение, а затем проверить сопоставьте результат с таблицей номиналов резисторов, чтобы увидеть, указан ли он там. Если это не так, то попробуйте прочитайте его снова, начиная с другого конца, затем проверьте еще раз. Обычно это будет только могут быть проблемы с пяти- и шестиполосными металлическими пленочными резисторами, потому что стандартные четыре ленточные типы углеродной пленки почти всегда будут иметь полосу допуска золота на одном конце, так что вы знаете, что это должно быть прочитано с другого конца.

    ДЛЯ ЧЕГО ИСПОЛЬЗУЮТСЯ КОДЫ РЕЗИСТОРОВ?

    С развитием технологий размеры резисторов значительно уменьшились по сравнению с их исходный размер, а устройства для поверхностного монтажа (SMD) или чип-резисторы в настоящее время широко используются объемы по производителям оборудования. Они действительно крошечные по сравнению даже с сегодняшними средние (скажем) ваттные резисторы, что делает нецелесообразным использование цветовой маркировки не только с точки зрения производства, но и для бедного конечного пользователя, который должен попробовать и читать их!

    БУКВЕННО-ЦИФРОВОЕ КОДИРОВАНИЕ:
    Чтобы преодолеть это, вместо этого используются средства кодирования цифрами и буквами. Этот метод фактически уже несколько лет используется на различных компонентах. Фигура слева показана сеть резисторов Single-In-Line (SIL), подобная которой существует уже много лет. лет, и современный резистор для поверхностного монтажа. Обратите внимание, что они показаны не в масштабе, некоторые резисторы SMD настолько малы, что могут поместиться только между двумя контактами микросхемы. Сеть СИЛ!
    КАК РАБОТАЕТ ЭТО КОДИРОВАНИЕ?
    Обычно это кодирование состоит из трех цифр, за которыми иногда следует одна буква.Три числа на самом деле являются прямым представлением их эквивалентной цветовой полосы. ценности, т.е. 1 соответствует коричневому, 2 — красному, 3 — оранжевому и так далее. Где буква следует за цифрами, это означает, что обычно это диапазон допуска, которым присваиваются следующие значения; M=20%, K=10%, J=5%, G=2%, F=1%

    Изучив их, вы сможете увидеть взаимосвязь между буквенно-цифровые коды и цветные полосы. Для многих людей это легче читать и понять, чем их эквиваленты с цветовой кодировкой. Это только два примера того, где вы найдете этот тип кодирования. Есть много других, которые регулярно используются, в частности на высокоточных резисторах и других компонентах, где объем доступного пространства (или его отсутствие) делает цветовое кодирование непрактичным.

    нажмите здесь, чтобы вернуться

    ЧТО ТАКОЕ (ИЛИ БЫЛО) ПИШУЩАЯ МАШИНКА?

    *МАПИСАТЕЛЬ: Для младших Читатели, это был своего рода механический текстовый процессор/принтер, сделанный в основном из чугуна. который был изобретен до электричества и всегда весил около полутонны, даже легкие модели! Чтобы использовать старую пишущую машинку в течение любого промежутка времени, требуются мышцы типа Рэмбо, пара наушников (каскадов) и штатная возможность тянуть всю машина обратно, достигнув расстояния до клавиатуры, после вибрации себя в «рации» от вас во время набора текста!

    Один лист бумаги был вставлен за валиком и вручную установлен на место готовый для ввода непосредственно на. Печать на этих машинах достигалась несколько иначе к сегодняшним принтерам в том, что печатающая головка оставалась неподвижной, а каретка тянулась справа налево тканым ремнем, прикрепленным к подпружиненному барабану. Когда бумага поля выставлены правильно, предупреждающее устройство в виде одиночного «звонка» звонка сообщил вам, что вы достигли правого края бумаги, и что вы только оставалось около 10 символов, прежде чем все внезапно остановилось! Возврат вагона и переводы строк вызывались оператором вручную одной простой, но быстрой операцией, которая приходилось резко щелкать по самому большому рычагу, за который они могли ухватиться, и скользить по каретку в крайнее правое положение, пока либо она не остановится резко, либо сломался рычаг, или вся пишущая машинка опрокинулась на бок! Последняя особенность, однако, был доступен только в стандартной комплектации на моделях с широким лафетом! В качестве дополнительной опции на узких каретки, это было получено путем скольжения каретки назад с гораздо большей скоростью!.

    У этих машин не было ни экрана УВО, ни памяти, ни масштабируемых шрифтов или графики. Однако жирный шрифт можно было получить, просто повернув каретку обратно к словам, которые вы хотел выделить жирным шрифтом, а затем снова напечатать всю партию поверх того, что уже было напечатал, просто молясь, чтобы вы не нажали не ту клавишу по пути! Это тоже не позировало большая проблема, поскольку исправление ошибок обычно происходило всего в нескольких дюймах, в форме крошечной бутылочки с чем-то вроде кисточки для лака с завинчивающейся крышкой, которая был погружен в раствор, который напоминал белую виниловую шелковую эмульсионную краску, но пах как химический завод! Известная как корректирующая жидкость, ее просто наносили сверху. неправильного символа (символов), пока он не станет напоминать ссылку на 3D-карту мини-кольцевой развязки или островок безопасности.Этому дали высохнуть в течение нескольких секунд, и правильные символы затем были напечатаны поверх нарисованного «горба», что не только удаляло лишнюю «краску», и заменил его требуемым символом, но также повлиял на изменение появление этого символа примерно в течение следующих десяти или около того раз, когда он был напечатан!

    Чтобы решить эту проблему, версия этой коррекции ошибок с пленкой для сухого переноса была изобретена техника, известная как бумага для исправления, которая значительно облегчила жизнь беднякам. машинистка.Все, что здесь требовалось, это чтобы пленка держалась над верхней частью неправильные символы, а затем снова ввести эти символы. Идея заключалась в том, чтобы применить только количество средства исправления, необходимое для «скрытия» неправильных символов. К сожалению, любой участок пленки можно было использовать только один раз, и из-за отсутствия механическая точность пишущей машинки, возможно, неправильные символы нужно было перепечатывали несколько раз, прежде чем первоначальный отпечаток был стерт. После такого лечения, смотреть с лицевой стороны напечатанного документа было не так уж плохо, но, к сожалению, наоборот напоминало нечто такое, что мог бы прочесть и слепой!

    Вернемся к самой пишущей машинке.Как правило, эти машины были монохромными устройствами, хотя также был доступен полный диапазон серых шкал, основанный на износе ленты и усилие, прилагаемое при наборе текста. Полноцветные черные, красные и синие версии могут быть за дополнительную плату, но одновременно был доступен только один цвет. Широкие модели каретки пишущей машинки также были доступны до 24 дюймов, что, честно говоря, было улучшение ограничений современных принтеров! К сожалению, размеры тела широкая каретка машинки не соответствовала ширине каретки, а удлиненные ножки на болтах должны были быть приспособлены для уравновешивания веса каретки, когда она была на пределе путешествия.

    При наборе документов на этих системах приходилось отталкиваться от «клавиатуры» изо всех сил. свою мощь, чтобы создать приемлемое изображение персонажа на бумаге. Это было часто проклят как причина повреждения нежных женских ногтей, которые в среднем сегодня длина ногтей была исключительно длинной. Повреждение было вызвано ногтями цепляясь за клавишу над той, которую они пытались напечатать. Возможно, это был лишь один из причины, по которым машинистки, привыкшие пользоваться пишущими машинками, говорили, что близость клавиш на современных компьютерных клавиатурах никогда не прижилась бы и была бы совершенно непригоден для набора текста, только на этот раз проблема не в повреждении ногтями, но о типографских ошибках, вызванных тем, что ноготь печатал символ выше того, который должен быть набран пальцем. Странно, как ничего особенного изменился!

    нажмите здесь, чтобы вернуться



    Цветовые коды резисторов | LEARN.PARALLAX.COM

    Резисторы сопротивляются протеканию электрического тока. Каждый из них имеет значение, которое говорит о том, насколько сильно он сопротивляется протеканию тока. Единицей этого значения является ом, часто обозначаемый греческой буквой омега: Ω.

    Цветные полосы на резисторе могут рассказать вам все, что вам нужно знать о его значении и допуске, если вы понимаете, как их читать.Порядок, в котором расположены цвета, очень важен, и каждое значение резистора имеет свою уникальную комбинацию.

    Вот пример, который показывает, как таблица и резистор, показанные выше, могут использоваться для определения номинала резистора, доказывая, что желто-фиолетово-коричневый цвет действительно равен 470 Ом:

    • Первая полоса желтая, что означает, что крайняя левая цифра — 4.
    • Вторая полоса фиолетовая, что означает, что следующая цифра — 7.
    • Третья полоса коричневая.Поскольку коричневый равен 1, это означает, что справа от первых двух цифр нужно добавить один ноль.

    Желто-фиолетовый-коричневый = 4-7-0 = 470 Ом.

    Хотя первые две полосы довольно просты, третья и четвертая полосы могут потребовать немного больше пояснений.

    Значения резисторов могут быть очень большими, и часто не хватает места для использования диапазона для каждой цифры. Чтобы обойти это, третья полоса указывает, что определенное количество нулей должно быть добавлено после первых двух цифр, чтобы составить полное значение резистора.В приведенном выше примере третья полоса коричневая, что указывает на то, что справа от первых двух цифр следует добавить один ноль.

    Если вы хотите углубиться в математику, эта третья полоса официально называется множителем . Цвет полосы определяет степень числа 10, на которую нужно умножить первые две цифры резистора. Например, оранжевая третья полоса с числовым значением 3 указывает на множитель 10 3 , хотя вы также можете думать об этом как о совете «приклеить 3 нуля в конце».

    Пример:

    • Коричнево-черно-оранжевый резистор.
    • Коричневый = 1, черный = 0, оранжевый множитель = 10 3
    • 10 x 10 3 = 10000, что равно 10 + три нуля = 10000.

    Обратите внимание: как бы вы ни думали об этом, результат в конечном итоге будет один и тот же.

    Четвертая цветная полоса указывает на допуск резистора . Допуск — это процент ошибки в сопротивлении резистора, или насколько больше или меньше вы можете ожидать, что фактическое измеренное сопротивление резистора будет отличаться от его заявленного сопротивления.Полоса допуска золота соответствует допуску 5 %, серебру — 10 %, а полное отсутствие полосы означало бы допуск 20 %.

    Например:

    • Резистор 220 Ом имеет серебряную полосу допуска.
    • Допуск = значение резистора x значение диапазона допуска = 220 Ом x 10% = 22 Ом
    • Заявленное сопротивление 220 Ом Допуск +/- 22 Ом означает, что фактическое значение резистора может варьироваться от 242 Ом до 198 Ом.

    Некоторые проекты требуют, чтобы ваши измерения были более точными, чем другие, и по этой причине диапазон допуска полезен для определения того, какой резистор даст вам более точные показания сопротивления.Чем меньше процент допуска, тем выше точность ваших измерений.



    Факты о резисторах для детей

    Два резистора в последовательной цепи Два резистора в параллельной цепи

    Резистор ограничивает электрический ток, протекающий по цепи. Сопротивление — это ограничение тока. В резисторе энергия электронов, прошедших через резистор, превращается в тепло и/или свет. Например, в лампочке есть резистор из вольфрама, который преобразует электроны в свет.

    Серия

    и параллельная

    Резисторы можно соединять в различных комбинациях для создания цепи:

      Серия
    1. — где резисторы соединены один за другим .
    2. Параллельный — где резисторы соединены друг над другом .

    Существует множество различных типов резисторов. Резисторы имеют разные номиналы, чтобы сообщить электрикам, какую мощность они могут выдержать, прежде чем они сломаются, и насколько точно они могут замедлить поток электричества.Последовательное соединение двух резисторов приводит к более высокому сопротивлению, чем при параллельном соединении тех же двух резисторов. Чтобы резистор не достиг своей емкости, поместите резисторы параллельно, чтобы общее сопротивление было ниже. В настоящее время в электротехнической промышленности во многих случаях используются так называемые резисторы на основе технологии поверхностного монтажа, которые могут быть очень маленькими.

    Расчет сопротивления

    Цепь серии
    • : Rt=R1+R2+R3+R4…Rn
    • Параллельная цепь: 1/Rt=1/R1+1/R2+1/R3…1/РН

    Где R — номинал резистора

    Закон Ома

    Формула закона Ома, V=I*R, утверждает, что падение напряжения на компоненте равно произведению тока, протекающего в компоненте, на сопротивление компонента. При использовании закона Ома вы можете изменить формулу, если необходимо, чтобы получить другой результат: I=V/R или R=V/I

    .

    Цветовой код

    Значения резисторов оцениваются по цветам, указанным на боковой стороне резистора.Цветные полосы, используемые по бокам резистора, бывают черными, коричневыми, красными, оранжевыми, желтыми, зелеными, синими, фиолетовыми, серыми и белыми. Каждый цвет представляет собой отдельное число. Черная полоса представляет собой число 0, коричневая полоса представляет число 1, красная полоса представляет собой число 2 и так далее вплоть до белого цвета, которое представляет собой число 9. Эти числа очень важны в области электроники.

    Боковые стороны резистора могут иметь несколько цветных полос. Наиболее распространены четыре, но они могут варьироваться до 6 на резистор.На четырехполосном резисторе последняя полоса золотая или серебряная. Золотая полоса представляет положительный или отрицательный допуск 5%. Серебряная полоса на резисторе представляет положительный или отрицательный допуск 10%. Держите эту ленту с правой стороны и читайте цвета слева направо. Первые две полосы читаются как числа, которые они представляют в цветовом коде. Третья полоса действует как множитель для других полос, поэтому, например, если третья полоса была оранжевой полосой, равной 3, это означало бы, что вы умножаете два числа на 1000.Короче говоря, вы добавляете значение цвета нулями в конце, поэтому добавляете три нуля.

    Приложения

    Резисторы

    используются по-разному. Прежде всего, они включаются в схемы для защиты таких компонентов, как светодиоды, от повреждений. Они также контролируют количество тока, протекающего в цепи, например, если вы хотите, чтобы ток замедлился, вы должны добавить больше резисторов, чтобы создать большее сопротивление в цепи. Резисторы также могут разделять напряжение между различными частями цепи и управлять временной задержкой.

    Резисторные материалы

    Вы можете найти множество различных типов резисторов. Все они сделаны из резистивного материала, заключенного в корпус из непроводящего материала, например из пластика. Постоянные резисторы обычно изготавливаются из углерода, заключенного в пластиковый цилиндр с соединительным проводом на каждом конце. Большинство резисторов, используемых сегодня в электронике, представляют собой углеродные резисторы. Старые резисторы были сделаны из плохо проводящего металла, чтобы ограничить поток электричества.

    Картинки для детей

    • Резисторы с осевыми выводами на ленте.Компонент вырезается из ленты при сборке и вставляется в плату.

    • Мощный резистор в алюминиевом корпусе мощностью 50 Вт с теплоотводом

    • Резистор силовой ВЗР 1,5кОм 12Вт, 1963 года выпуска СССР

    • Однорядный (SIL) резисторный блок с 8 отдельными резисторами по 47 Ом. Один конец каждого резистора подключен к отдельному контакту, а все остальные концы соединены вместе с оставшимся (общим) контактом — контактом 1, конец которого обозначен белой точкой.

    • Резисторы с проволочными выводами для сквозного монтажа

    • Три резистора из углеродного состава в ламповом радиоприемнике 1960-х годов

    • Резистор из углеродной пленки с открытой углеродной спиралью (Tesla TR-212 1 кОм)

    • Угольный резистор, напечатанный непосредственно на контактных площадках SMD на печатной плате. Внутри винтажного органайзера Psion II

      1989 года выпуска.
    • Сеть прецизионных тонкопленочных резисторов с лазерной обработкой от Fluke, используемая в мультиметре Keithley DMM7510.Керамическая основа со стеклянной герметичной крышкой.

    • Мощные проволочные резисторы для динамического торможения вагона электропоезда. Такие резисторы могут рассеивать много киловатт в течение длительного времени.

    • Типовой потенциометр для монтажа на панель

    • Чертеж потенциометра с корпусом в разрезе, показывающий детали: ( A ) вал, ( B ) неподвижный резистивный элемент из углеродного композита, ( C ) грязесъемник из фосфористой бронзы, ( D ) вал, прикрепленный к грязесъемнику, ( E, G ) клеммы, присоединенные к концам резистивного элемента, ( F ) клемма, подключенная к грязесъемнику.

    • Коробка десятилетия сопротивления «Kurbelwiderstand», изготовленная в бывшей Восточной Германии.

    • На этом изображении показаны четыре резистора для поверхностного монтажа (компонент в левом верхнем углу — конденсатор), включая два резистора с нулевым сопротивлением. Звенья с нулевым сопротивлением часто используются вместо проводных соединений, чтобы их можно было вставить с помощью машины для установки резисторов. Их сопротивление не равно нулю, но пренебрежимо мало.

    Краткое руководство по электронике

    УРОК 2  —  РЕЗИСТОРЫ

    Электроны легче проходят через одни материалы, чем через другие, когда к ним приложено напряжение.В металлах электроны удерживаются настолько свободно, что двигаются почти беспрепятственно. Мы измеряем, насколько велико сопротивление электрическому току, как сопротивление .

    Резисторы находятся где-то между проводниками, которые легко проводят ток, и изоляторами, которые вообще не проводят ток. Сопротивление измеряется в Ом после первооткрывателя закона связи напряжения с током. Омы представлены греческой буквой омега.

    Вспомните модель воды, текущей по трубе.Толщина трубы должна представлять сопротивление. Чем уже труба, тем труднее пройти через нее воде и, следовательно, тем больше сопротивление. Для конкретного насоса время, необходимое для заполнения пруда, напрямую связано с толщиной трубы. Сделайте трубу в два раза больше, и скорость потока удвоится, а пруд наполнится в два раза быстрее.

    Резисторы, используемые в наборах MadLab, изготовлены из тонкой пленки углерода, нанесенной на керамический стержень. Чем меньше углерода, тем выше сопротивление.Затем на них наносится прочное внешнее покрытие и красятся несколько цветных полос.

    Основной функцией резисторов в цепи является управление потоком тока к другим компонентам. Возьмем, к примеру, светодиод (свет). Если через светодиод протекает слишком большой ток, он выходит из строя. Таким образом, резистор используется для ограничения тока.

    Когда через резистор протекает ток, энергия тратится впустую, и резистор нагревается. Чем больше сопротивление, тем горячее становится. Батарея должна совершить работу, чтобы протолкнуть электроны через резистор, и эта работа заканчивается в виде тепловой энергии в резисторе.

    Важным свойством резистора, которое необходимо знать, является то, какое количество тепловой энергии он может выдержать до того, как выйдет из строя. Резисторы MadLab могут рассеивать около 1/4 Вт тепла (сравните это с бытовым чайником, который потребляет до 3000 Вт для кипячения воды).

    Сделать резистор точного номинала сложно (да и в большинстве схем это не критично). Сопротивления даны с определенной точностью или допуском . Это выражается как плюс или минус столько процентов.Резистор 10% с заявленным значением 100 Ом может иметь сопротивление от 90 до 110 Ом. Резисторы MadLab составляют 5% (это то, что означает золотая полоса), что более чем достаточно для точности.

    Реальные сопротивления варьируются в огромном диапазоне. В Детекторе лжи есть резистор на 1 000 000 Ом наряду с резистором на 470 Ом. На принципиальных схемах вы часто будете видеть букву «R» вместо омеги для обозначения сопротивлений. Это соглашение восходит к временам, когда еще не было компьютеров и лазерных принтеров, когда греческие буквы редко встречались на пишущих машинках.Буква «к» означает тысячу, а ее положение показывает положение десятичной точки.

    Вот несколько примеров:

         10R = 10 Ом
         10к = 10 кОм = 10 000 Ом
         4k7 = 4,7 кОм = 4 700 Ом


    Закон Ома

    Закон Ома на самом деле очень прост. Это говорит о том, что чем больше напряжение приложено к резистору, тем больше ток протекает через него. Если напряжение удваивается, то ток удваивается, если напряжение увеличивается втрое, то увеличивается и ток, и так далее.Всегда существует постоянное соотношение между напряжением и током для конкретного резистора. Это значение представляет собой сопротивление, измеряемое в омах.

    Чтобы определить сопротивление чего-либо, просто измерьте напряжение на нем и ток через него. Разделите первую цифру на вторую и получите сопротивление.

    Зная сопротивление и напряжение, можно вычислить ток. Или, если вы знаете сопротивление и ток, вы можете определить напряжение. Это делает закон Ома очень полезным.


    Цветовой код резистора

    Цветовой код резистора — это способ показать номинал резистора. Вместо того, чтобы писать сопротивление на его корпусе, которое часто было бы слишком маленьким для чтения, используется цветовой код. Десять различных цветов представляют числа от 0 до 9. Первые две цветные полосы на корпусе — это первые две цифры сопротивления, а третья полоса — «множитель». Множитель просто означает количество нулей, которое нужно добавить после первых двух цифр. Красный представляет число 2, поэтому резистор с красными, красными, красными полосами имеет сопротивление 2, за которым следуют 2, за которыми следуют 2 нуля, что составляет 2 200 Ом или 2.2 кОм.

    Последняя полоса — это допуск (точность). Все резисторы MadLab имеют сопротивление 5%, что показано золотой полосой.

    Вот полный список цветов:

      1-й диапазон 2-й диапазон 3-й диапазон
         Черный 0 0 х 1
         Коричневый 1 1 х 10
         Красный 2 2 х 100
         Оранжевый 3 3 х 1000
         Желтый 4 4 х 10000
         Зеленый 5 5 х 100000
         Синий 6 6 х 1000000
         Фиолетовый 7 7
         Серый 8 8
         Белый 9 9


    Вот несколько примеров:

         Желтый, фиолетовый, красный, золотой = 47 х 100 = 4 700 Ом = 4.7 кОм
         Коричневый, черный, желтый, золотой = 10 х 10 000 = 100 кОм
         Желтый, фиолетовый, черный, золотой = 47 x 1 = 47 Ом
         Коричневый, черный, красный, золотой = 10 х 100 = 1000 Ом = 1 кОм
         Коричневый, черный, зеленый, золотой = 10 х 100 000 = 1 000 кОм = 1 МОм
         Все +/- 5%


    Переменные резисторы

    Неудивительно, что переменные резисторы — это резисторы, сопротивление которых можно изменять. Переменные резисторы MadLab (называемые пресетами ) имеют металлический грязесъемник, опирающийся на круговую дорожку из углерода. Вайпер перемещается по дорожке при повороте пресета. Ток проходит через стеклоочиститель, а затем через часть карбоновой дорожки. Чем большую часть пути он должен пройти, тем больше сопротивление.

    пресета MadLab имеют три ножки. Верхняя ножка соединяется со стеклоочистителем, а две другие ножки — с двумя концами гусеницы. Обычно фактически используется только одна из ветвей гусеницы.

    Переменные резисторы используются в цепях для изменения вещей, которые необходимо изменить, например громкости и т. д.


    СЛЕДУЮЩИЙ УРОК | СОДЕРЖАНИЕ

    Калькулятор резисторов

    Ниже приведены инструменты для расчета сопротивления и допуска на основе цветовых кодов резисторов, общего сопротивления группы резисторов, включенных параллельно или последовательно, а также сопротивления проводника на основе размера и проводимости.

    Калькулятор цветового кода резистора

    Используйте этот калькулятор, чтобы узнать сопротивление и допуск на основе цветовых кодов резисторов.



    Вычислитель параллельных резисторов

    Укажите все значения сопротивления параллельно, разделенные запятой «,» и нажмите кнопку «Рассчитать», чтобы определить общее сопротивление.


    Вычислитель последовательно включенных резисторов Укажите все значения сопротивления последовательно, разделенные запятой «,», и нажмите кнопку «Рассчитать», чтобы определить общее сопротивление.


    Сопротивление проводника

    Используйте следующее для расчета сопротивления проводника. Этот калькулятор предполагает, что проводник круглый.

    Калькулятор закона связанных сопротивлений

    Цветовой код резистора

    Электронный цветовой код — это код, который используется для указания номинальных характеристик определенных электрических компонентов, таких как сопротивление резистора в Омах.Электронные цветовые коды также используются для оценки конденсаторов, катушек индуктивности, диодов и других электронных компонентов, но чаще всего используются для резисторов. Этот калькулятор работает только с резисторами.

    Как работает цветовое кодирование:

    Цветовая маркировка резисторов — это международный стандарт, определенный в IEC 60062. Цветовая маркировка резисторов, показанная в таблице ниже, включает различные цвета, обозначающие значащие цифры, множитель, допуск, надежность и температурный коэффициент.К какому из них относится цвет, зависит от положения цветовой полосы на резисторе. В типичном четырехполосном резисторе между третьей и четвертой полосами есть интервал, чтобы указать, как следует читать резистор (слева направо, при этом единственная полоса после интервала является самой правой полосой). В приведенном ниже объяснении будет использоваться четырехдиапазонный резистор (конкретно показанный ниже). Другие возможные варианты резисторов будут описаны далее.

    Компонент значащей цифры:

    В типичном четырехполосном резисторе первая и вторая полосы представляют собой значащие цифры.Для этого примера обратитесь к рисунку выше с зеленой, красной, синей и золотой полосой. В приведенной ниже таблице зеленая полоса представляет число 5, а красная полоса — 2.

    Множитель:

    Третья синяя полоса — это множитель. Таким образом, используя таблицу, множитель равен 1 000 000. Этот множитель умножается на значащие цифры, определенные из предыдущих диапазонов, в данном случае на 52, в результате чего получается значение 52 000 000 Ом или 52 МОм.

    Допуск:

    Четвертая полоса присутствует не всегда, но если она есть, это свидетельствует о допуске.Это процент, на который значение резистора может варьироваться. Золотая полоса в этом примере указывает на допуск ± 5%, который может быть представлен буквой J. Это означает, что значение 52 МОм может варьироваться до 5% в любом направлении, поэтому значение резистора составляет 49,4 МОм. — 54,6 МОм.

    Надежность, температурный коэффициент и другие отклонения:

    Кодированные компоненты имеют как минимум три полосы: две полосы значащих цифр и множитель, но возможны и другие варианты. Например, компоненты, изготовленные в соответствии с военными спецификациями, обычно представляют собой четырехдиапазонные резисторы, которые могут иметь пятую полосу, указывающую на надежность резистора с точки зрения процента отказов на 1000 часов работы. Также возможно иметь полосу 5 th , которая представляет собой температурный коэффициент, указывающий на изменение сопротивления компонента в зависимости от температуры окружающей среды в единицах ppm/K.

    Чаще встречаются пятидиапазонные резисторы, которые более точны из-за полосы третьей значащей цифры.Это смещает положение множителя и диапазона допуска в положение 4 th и 5 th по сравнению с типичным четырехдиапазонным резистором.

    На самых точных резисторах может присутствовать полоса 6 th . Первые три полосы будут полосами значащих цифр, 4 — множителем, 5 — допуском, а 6 — коэффициентом надежности или температурным коэффициентом. Возможны и другие варианты, но это одни из наиболее распространенных конфигураций.

    Цвет 1 st , 2 nd , 3 nd
    Лента Значащие Цифры
    Множитель Допуск Температурный коэффициент



    Черный
    0 × 1   250 частей на миллион/К (U)



    Браун
    1 × 10 ±1% (F) 100 частей на миллион/К (Т)



    Красный
    2 × 100 ±2% (Г) 50 частей на миллион/K (R)



    Оранжевый
    3 × 1К ±0. 05% (Ж) 15 частей на миллион/K (P)



    Желтый
    4 × 10K ±0,02% (П) 25 м.д./К (Q)



    Зеленый
    5 × 100К ±0,5% (Г) 20 частей на миллион/K (Z)



    Синий
    6 × 1М ±0.25% (С) 10 частей на миллион/K (Z)



    Фиолетовый
    7 × 10M ±0,1% (В) 5 частей на миллион/К (М)



    Серый
    8 × 100M ±0,01% (л) 1 ч/млн/К (К)



    Белый
    9 × 1Г



    Золото
      × 0. 1 ±5% (Дж)



    Серебро
      × 0,01 ±10% (К)



    Нет
        ±20% (М)

    Резисторы — это элементы схемы, которые придают электрическое сопротивление. В то время как схемы могут быть очень сложными, и существует множество различных способов расположения резисторов в цепи, резисторы в сложных схемах обычно можно разбить и классифицировать как соединенные последовательно или параллельно.

    Резисторы параллельно:

    Общее сопротивление параллельно включенных резисторов равно обратной сумме обратных величин каждого отдельного резистора. Обратитесь к приведенному ниже уравнению для уточнения:

    R всего =
    1
       +   +   + … +

    Резисторы последовательно:

    Общее сопротивление последовательно соединенных резисторов представляет собой просто сумму сопротивлений каждого резистора.Обратитесь к приведенному ниже уравнению для уточнения:

    R всего = R 1 + R 2 + R 3 … + R n


    Сопротивление проводника:

    Где:
    L — длина проводника
    А — площадь поперечного сечения проводника
    C — проводимость материала

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
