Что сип панели: что это, плюсы и минусы

Содержание

что это, плюсы и минусы

Насколько СИП-панели дешевле по сравнению с другими материалами? Почему при таком строительстве особое внимание нужно уделять вентиляции и как найти качественную сэндвич-панель — ответы на эти и другие вопросы читайте в нашем материале

Фото: Bilanol/shutterstock. com

Редакция «РБК-Недвижимости» продолжает рассказывать о разных технологиях строительства и материалах. В прошлый раз мы разбирались в тонкостях строительства домов из газобетона. На этот раз речь пойдет о СИП-панелях. В чем их сильные и слабые стороны — рассказываем вместе с экспертами.

Что такое СИП-панель

СИП-панель (от англ. Structural insulated Panel (SIP) — структурно-изоляционная панель) — популярный строительный материал, устроенный по принципу сэндвича из трех слоев.

«СИП представляет собой панель с сердцевиной из утеплителя, закрытого с обеих сторон ориентированно-стружечными плитами (ОСП). Сами плиты производятся из щепок, расположенных перпендикулярно друг другу. Они практически полностью состоят из дерева, несколько процентов в составе — это связующие вещества. В качестве утеплителя обычно используется экструзионный или обычный пенополистирол», — пояснил руководитель проекта DOM TECHNONICOL Андрей Баннов.

Технология СИП используется при строительстве каркасно-панельных домов. Такое здание собирается из конструкционно-теплоизоляционных панелей, изготовленных в заводских условиях, добавила эксперт в области СИП-технологий, директор по развитию SIPWOOD Татьяна Шурышева. «Конструктивным элементом здания является несущая трехслойная теплоизолирующая сэндвич-панель, армированная деревянным каркасом из сухого строганого бруса или доски хвойных пород», — уточнила эксперт.

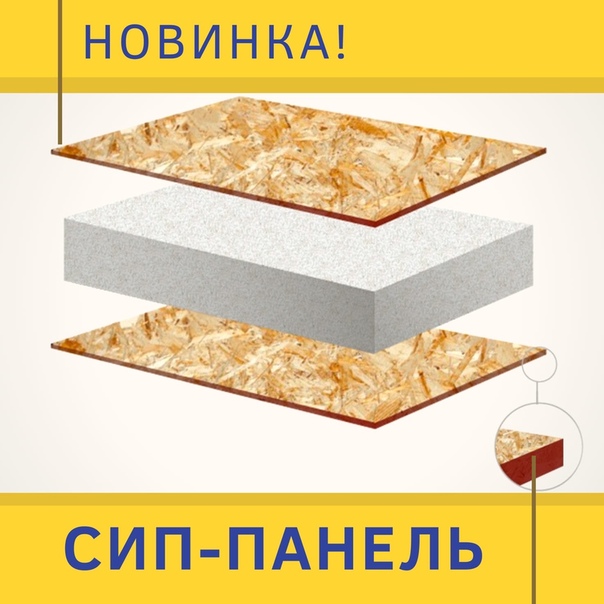

СИП-панель устроена по принципу сэндвича: конструктивный материал (деревянная плита), изолирующий материал и опять конструктивный материал (Фото: Татьяны Шурышевой)

Немного истории

Сама технология была разработана в США в 30-х годах прошлого века в Лаборатории лесной промышленности (FPL) в Мэдисоне, где был создан первый прототип современных СИП-панелей.

Позднее американский архитектор Фрэнк Ллойд Райт стал использовать такие панели при строительстве зданий. В России СИП стали активно применять с начала 2000-х годов, однако уже в СССР существовали ГОСТы на схожую технологию — трехслойная панель.

Виды СИП-панелей

СИП-панели делятся на несколько видов в зависимости от изолирующего материала и устройства самих панелей. Рассмотрим основные варианты.

1. Панели из ОСП и пенополистирола

Самым распространенным видом СИП-панелей выступает связка ОСП и пенополистирола. Именно эта комбинация чаще всего встречается при строительстве домов. Пенополистирол является разновидностью пенопласта, но в отличие от него только тлеет, а не горит. СИП-панели с пенополистиролом считаются долговечными и удобными в применении. Такие плиты не поддаются деформации и влагоустойчивы.

2. Панели из ОСП и пенополиуретана

В данной панели связующим материалом выступает пенополиуретан — синтетический утеплитель, состоящий из затвердевшей полимерной пены. В России такие панели чаще всего используют в промышленности. Хотя в Канаде и США их используют и при строительстве жилья. Среди основных характеристик — огнеустойчивость, прочность, более высокая теплопроводимость. Еще считается, что такие СИП-панели не повреждаются грызунами, но стоят они обычно дороже, чем плиты из пенополистирола.

3. Панели из ОСП и минеральной ваты

В данном случае роль утеплителя выполняет минеральная или каменная вата. Среди плюсов — минеральная вата является дышащим материалом, хорошо сохраняет тепло внутри и экологична. Из основных недостатков: такие панели дают усадку и менее прочны.

4. Панели из фибролита

Такой сэндвич состоит из двух фибролитовых плит, а в качестве утеплителя между ними закладываются все те же пенополистирол, пенополиуретан или минеральная вата. Фибролит изготавливается из специальных древесных стружек и неорганического вяжущего вещества. Среди основных достоинств материала — огнестойкость и практичность при отделке.

Основной минус такой комбинации связан с тем, что ширина фибролитовых плит составляет лишь 60 см — вдвое меньше, чем ОСП. Это значит, что нужно будет использовать вдвое больше таких панелей при строительстве.

5. Панели из стекломагнезита и пенополистирола

Такие плиты считаются одними из самых безопасных и экологически чистых материалов. Стекломагнезит считается огнестойким материалом, не реагирует на воздействие влаги. Он обладает прочностью и высокой шумоизоляцией. Основной минус подобного решения — высокие цена и трудоемкость.

СИП-панели делятся на несколько видов в зависимости от изолирующего материала и самих панелей (Фото: Ivanka Kunianska/shutterstock. com)

Что можно построить из СИП-панелей

СИП-панели могут быть несущими элементами при строительстве и одновременно изоляцией. Из СИП-панелей чаще всего строят индивидуальные жилые дома, загородные отели, административные здания или малоэтажные многоквартирные дома. СИП-панели отлично подходят при строительстве надстроек, мансард, крыш и перекрытий, рассказала Татьяна Шурышева.

Наиболее популярно строительство из СИП-панелей частных домов. Такие дома часто называют построенными по канадской технологии. Однако из-за низкой паропропускной способности материалов важно обеспечить условия, при которых влага быстро покинет помещение, отметил Андрей Баннов. «Для этого еще на этапе проекта необходимо предусмотреть систему приточно-вытяжной вентиляции. Она должна обеспечивать непрерывный воздухообмен и устранять лишнюю влагу из помещения.

Для этой цели сквозь СИП-панели монтируются точечные аэраторы в каждом помещении. Другой способ — установить в окнах аэроклапаны», — рекомендует эксперт.

Если установить систему рекуперации, то это поможет повысить энергоэффективность жилого дома. Установка такой системы потребует затрат, но с учетом экономии расходов на поддержание микроклимата окупится через несколько лет.

Также важно герметизировать все стыки между СИП-панелями. Делать это нужно по всей площади дома при помощи пароизоляционного скотча шириной 15–20 см. «Не забываем про оконные и дверные проемы — они также изолируются с помощью пароизоляционных лент, которые нужно соединить с пароизоляционным скотчем. Если все меры соблюдены, то внутри помещения можно добиться вполне комфортных показателей», — рекомендовал руководитель проекта DOM TECHNONICOL.

Внешняя отделка дома из СИП-панелей может быть любой. Например, его можно облицевать вагонкой, декоративной фасадной штукатуркой, клинкерной плиткой и т.  д. Внутри дома можно тоже использовать разные варианты отделки — покрасить стены, отштукатурить, облицевать керамической плиткой, обшить вагонкой.

Наиболее популярно строительство из СИП-панелей частных домов, их еще называют дома, построенные по канадской технологии (Фото: Татьяны Шурышевой)

Из-за низкой паропропускной способности при строительстве дома из сэндвич-панелей важно обеспечить условия, при которых влага быстро покинет помещение  (Фото: SV Production/shutterstock.

com)

Плюсы СИП-панелей

Легкие и быстровозводимые

Дом и здания из СИП-панелей имеют свои преимущества. Во-первых, из них легко строить благодаря небольшому весу стройматериала. К примеру, квадратный метр СИП-плиты с пенополистиролом весит около 20 кг. Отсюда следует еще одно преимущество — дома из СИП-панелей не требуют дорогостоящего фундамента. «Вес конструкций в пять — семь раз ниже, чем у традиционных каменных домов. Значит, можно применять более легкие типы фундаментов, а соответственно, и более экономичные», — отметила директор по развитию SIPWOOD.

Здания из СИП-панелей относятся к быстровозводимым. Например, чтобы построить небольшой загородный дом, потребуется около месяца (с учетом готового фундамента). В среднем здание строится за два-три месяца. Причем строить такой дом можно даже в зимнее время.

Низкая цена

Еще одно преимущество сэндвич-панелей — это более низкая цена по сравнению с каменными домами и домами из клееного бруса. «Как правило, стоимость домов СИП в исполнении white box (без чистовой финишной отделки) на 20–30% дешевле, чем у аналогичного по габариту дома в других технологиях (газобетон, керамический кирпич и камень, клееный брус)», — отметила Татьяна Шурышева. По ее словам, экономия достигается за счет простоты и мобильности монтажа, легкости конструкции, а также минимальных затрат при отделке.

«При низкой стоимости СИП-панели позволяют за короткий срок построить полноценный дом. За счет малого веса панели просто монтировать, их можно возводить на малозаглубленных фундаментах, что позволяет сэкономить на земляных работах и бетоне. При соблюдении технологий строительства в таких домах можно создать комфортный микроклимат. К тому же они хорошо удерживают тепло, а это важно в холодном российском климате», — добавил Андрей Баннов.

Теплоэффективность

Среди достоинств СИП-панелей эксперты называют также теплоэффективность. Панели хорошо сохраняют тепло, а летом, наоборот, дольше сохраняют прохладу. При толщине стены в 174 мм запас по теплотехнике составит примерно 26–28% от требуемой (для Московского региона).

Так выглядит дом из СИП-панелей в готовом виде  (Фото: Grigorii Pisotsckiishutterstock.com)

Недостатки СИП-панелей

Вентиляция

Как и большинство строительных материалов, СИП-панели имеют свои недостатки, о которых лучше знать до начала строительства. Одним из основных минусов является то, что при строительстве необходимо обязательно продумать систему вентиляции, иначе в помещении будет душно. Об этом уже упоминалось выше.

Пожаростойкость

Вопросы возникают относительно пожаростойкости СИП-панелей. Считается, что они не обладают высокой пожаростойкостью. По данным экспертов, классические СИП-панели с обшивками из OSB-3 и утеплителем из пенополистирола имеют класс пожарной опасности конструкций К3 (пожароопасные). «Аналогичный класс пожарной опасности имеют дома из дерева. Применение в качестве обшивок панелей более огнестойких материалов, таких как ЦСП и фибролит, а в качестве утеплителя — минеральной плиты позволяет повысить огнестойкость СИП-панелей до класса пожарной опасности К1 (малопожароопасные) и К0 (непожароопасные)», — пояснила эксперт в области SIP-технологий.

Экологичность

К недостаткам относится и вредность в плане экологии из-за наличия клеящих составов в ОСП и пластика в утеплителе. Однако при производстве качественных СИП-панелей должны использоваться только те материалы, которые прошли экологические экспертизы и допущены к применению в строительстве индивидуальных жилых домов. Кроме того, технологии развиваются, и сейчас в качестве утеплителя в СИП-панелях используют не только пенополистирол, но и минеральные плиты. А в качестве обшивок — экологически безопасные материалы, не содержащие своем составе формальдегид.

Качество

Еще одна важная проблема кроется в качестве изготовления самого материала. Производителей на рынке СИП-панелей много. Для входа в бизнес не требуется большой капитал, а потому желающих начать производство много. Из-за высокой конкуренции и обилия предложения игроки начинают сильно демпинговать, отмечает Андрей Баннов.

«Снижение цены невозможно без потери качества — производители начинают использовать дешевые невлагостойкие плиты ОСП, дешевые связующие для склейки плит, вспенивают полистирол до минимальной плотности и экономят на антипиренах. В итоге панель получается непрочной, с низкой долговечностью и плохими показателями теплопроводности», — сказал эксперт. При этом оценить качество практически невозможно, поскольку материалы собраны в готовое изделие — панель, заключил он.

СИП-панели имеют свои достоинства и недостатки  (Фото: Ivanka Kunianska/shutterstock.com)

Читайте также:

СИП-панели: что это такое?

Из каких материалов лучше строить летние домики? Если вы не планируете жить на даче постоянно, лучше всего подойдут материалы с малой тепловой инерцией — дерево (брус, в том числе и клееный), бревно, каркасные дома с утеплителем и дома из СИП-панелей. О последних мы и поговорим.

SIP — аббревиатура Structural Insulated Panel, то есть панель, которая может быть и несущим элементом, и одновременно изоляцией. Хотя сегодня в России СИП-панелями называют исключительно сэндвичи из двух плит древесно-ориентированной плиты с пенополистиролом внутри.

По большому счету, несущими могут быть и металлические профили (такие панели тоже есть, их рекомендуют как решение для кровли), и листы из стекломагнезита, фибролита (они обладают огнеупорными свойствами).

Такие дома еще называют построенными «по канадской технологии». Важно, что это не какая-то товарная марка или материал, а довольно широкий класс материалов.

Почему утеплитель внутри? Потому что именно таким образом решается сразу несколько задач: максимально сглаживается температура внутри дома, несущие стены не отсыревают, а утеплитель не намокает. Ну а древесно-ориентированная плита относится к «теплым», то есть быстро прогреваемым материалам.

Снаружи дом можно обшить декоративным материалом или покрасить. Впрочем, есть панели уже с готовым наружным декором.

Плюсы

СИП-панели  позволяют возводить дома очень быстро, поскольку детали приезжают на место уже готовыми. Некоторые компании заявляют сроки одну-две недели при наличии готового фундамента.

На стройке почти не остается мусора, ведь все уже нарезано-напилено. Отсутствует усадка, поэтому сразу можно ставить окна.

Дом можно построить на легком фундаменте, что актуально для глинистых почв. Закреплять полки, бытовую технику, вешать картины внутри можно практически в любом месте: для панелей не нужен специальный крепежный профиль.

Минусы

Ну а недостатки СИП-панелей часто являются продолжением их достоинств. Например, «легкость» дома приводит к тому, что в нем плохая звукоизоляция. Это особенно неудобно, если дом двухэтажный — дети бегают буквально по головам. Говорят, проблема убирается минераловатным утеплителем для пола и внутренних стен.

Проблемы могут поджидать и тех, у кого на участке пучение грунта происходит по-разному. Легкий дом из панелей можно поставить на легкий фундамент. Но весной, когда с южной стороны постройки земля уже оттает, а с северной еще останется замерзшей, дом может перекоситься. У него будут с трудом закрываться внутренние и наружные двери. Из-за нагрузок могут деформироваться сами панели. Да, летом все придет в норму, но две-три неприятные недели гарантированы. Кстати, деформации панелей могут и сохраниться.

Наконец, если по какой-то причине или сами панели, или их сборка будут некачественными, то все преимущества «канадских технологий» испарятся — дом окажется продуваемым и неуютным. Конечно, можно заново загерметизировать все швы, но это довольно серьезная работа, особенно проблематичная, если снаружи постройку уже облицевали.

Опасения

Наверное, самый главный страх, что полистирол со временем будет разлагаться и выделять вредный стирол. Не будем уверять, что такой вариант совсем невозможен: хотя полистирол прошел множество разных испытаний, но всегда есть вероятность поставки некачественной партии. Если для вас это критично, выбирайте СИП-панели с минеральной ватой внутри. Такие тоже присутствуют на российском рынке. А в качестве несущих внешних элементов — листы прочного и негорючего стекломагнезита.

Еще одно опасение связано с пожарной безопасностью. Здесь надо сказать, что древесно-ориентированная плита пропитывается антипиренами — веществами, препятствующими возгоранию. Пенополистирол при температуре до 700 градусов не горит, а коксуется, то есть обугливается. Но, конечно, это не отменяет осторожности в обращении с огнем и электроприборами.

Чем отличается каркасный дом от СИП?

Прежде всего технологией строительства и распределением несущих элементов. В доме из СИП-панелей все стены несущие, а в каркасном есть несущие брусья, а стены только для тепла. Очень часто на них нельзя «просто так», без укрепления что-либо вешать. А вот материалы можно использовать те же самые — древесно-ориентированную плиту, пенополистирол и т. д.

Что такое СИП панели | Строительный портал

При поиске готовых каркасных и энергоэффективных решений для постройки дома все чаще находится информация про применение СИП-панелей для быстрого и менее затратного возведения зданий. Реклама пестрит заявлениями о том, что дома из СИП панелей экономически выгоднее и при этом они превосходят стандартные решение из кирпича и бетона. Так ли это? Стоит рассмотреть поподробнее.

Оглавление

Что такое СИП-панель и для чего она нужна?

Основные достоинства и недостатки

Характеристики сэндвич-панелей

Разновидности применяемых утеплителей

Полезные советы при выборе СИП-панелей

Что такое СИП-панель и для чего она нужна?

Этот интересный и универсальный материал применяется в строительстве при возведении каркасных сооружений. По сути, СИП — это структурная изоляционная панель, состоящая из утеплителя-прослойки, с двух сторон покрытого листами ОСП. Слои соединяются между собой с помощью полиуретанового клея, при внешнем воздействии пресса давлением в 18 тонн. Ориентированная стружечная плита состоит из нескольких слоев древесной стружки, которая соединяется между собой с помощью смол. Этот материал постепенно вытесняет привычные ДСП-плиты благодаря своей прочности и некоторой степени эластичности. В качестве утеплителя используют вспененный пластик, более известный как пенополистерол. Благодаря тому, что он легок в производстве и плохо проводит тепло — указанный материал является отличным утеплителем.

Дома, построенные по такой технологии часто называют «канадскими», поскольку именно из сурового климата Канады этот метод пришел на наш рынок. Несмотря на то, что этому способу быстрой постройки уже несколько десятков лет — он до сих пор воспринимается в штыки. Стоит отметить, что людям свойственно недоверие, особенно к такому, на вид, хрупкому материалу. Кирпич по-прежнему остается в глазах многих потребителей приоритетным выбором, несмотря на то, что он представляет собой отнюдь не идеал и обладает рядом недостатков. В то время пока у нас еще сильное недоверие к СИП панели, практичные американцы и европейцы создают целые ассоциации, которые помогают новичкам словом и делом, и вдобавок способны дать практические рекомендации по постройке. СИП панели, фото которых хорошо иллюстрирует их простоту — станут отличным выбором при желании быстро и без лишних затрат выстроить дом.

Основные достоинства и недостатки

Разумеется, любая технология имеет как свои преимущества, так и недостатки. Основные плюсы состоят в сферах удобства и получаемого комфорта. Проекты из СИП панелей станут разумным выбором, поскольку возводимые здания обладают следующими преимуществами:

  • Теплоизоляция плит. Канадские дома отличаются наилучшей степенью теплоизолированности, по сравнению с которой кирпич заметно пасует. По утверждению экспертов, чтобы достичь такого же низкого коэффициента потерь для кирпича потребуется толщина стены не менее 2,5 м при том, что стандартная толщина панелей 17 см.

  • Отличная шумоизоляция. Несмотря на толщину панели, пенополистирол хорошо препятствует проникновению шума с улицы.
  • Легкий вес общей конструкции. 1 м2 панели обладает средним весом в 15-20 кг в зависимости от толщины. К примеру, аналогичная площадь кирпичной кладки вполне способна перевалить за полтонны. Отсюда выходит и следующее преимущество: дома из СИП панелей не нуждаются в мощном и дорогостоящем фундаменте, для канадского типа достаточно мелкозаглубленного ленточного.
  • Сжатые сроки постройки. Сооружения из СИП панелей строятся за считанные недели. К примеру, двухэтажный загородный коттедж общей площадью в 50 м2 возводится «под ключ» за 3 недели.
  • Строительство может производиться в любое время года, по этому критерию у СИП панелей нет ограничений.
  • Благодаря незначительному весу панелей их легко транспортировать и разгружать, что позволяет существенно сэкономить на доставке и услугах грузчиков.
  • Панели отличаются устойчивостью к воздействию агрессивных внешних сред, в том числе и биологических. К примеру, таких как плесень или грибок.
  • СИП панели, цена за которые стартует от $25 за м2 — станут отличной альтернативой другим строительным материалам как в плане стоимости, так и простоте возведения конструкций.
  • Благодаря экологичности и безопасности для здоровья СИП панели применяют для монтажа в любых типах постройки, они не оставляют после себя строительного мусора и не выделяют аллергенные вещества.
  • Простота монтажа панелей. Они не требует специальных навыков и оборудования. Любая работа, начиная от сооружения малой пристройки, и заканчивая постройкой коттеджа в несколько этажей, по сути, требует лишь наличия самих панелей, саморезов, монтажной пены и набора базовых простых инструментов.

Испытания показали, что СИП-панели обладают значительной механической прочностью, которая хорошо выдерживает продольную и поперечную нагрузку. Показатели на уровне 10 тонн на м2 при продольной, и 2 тонны на поперечные перекрытия служат убедительным фактором.

Список преимуществ СИП панели весьма убедителен. Тем не менее, и ей свойственны некоторые недостатки, порой чересчур «раздуваемые» приверженцами кирпича и бетона:

  • горючесть,
  • экологическая вредность,
  • стойкость к грызунам.

Многих покупателей в первую очередь беспокоит вопрос огнестойкости СИП-панелей, поскольку ОСП плиты на 90% состоят из древесины. Тем не менее, нет основания беспокоиться, поскольку их обрабатывают специальным средством под названием антипирен. В результате его применения огнестойкость плиты повышается до 7 раз по сравнению с обычной древесиной. Пенополистерол, используемый в таких панелях обладает самозатухающими свойствами, поэтому даже при воздействии открытого пламени на материал пламя не распостраняется на соседние конструкции.

С точки зрения экологичности, материал не представляет опасности для человека. Клеящие компоненты безусловно выделяют в атмосферу вредные летучие соединения, но их количество не способно нанести вред здоровью.

Теперь важно рассмотреть проблему с грызунами. Как известно, они способны проникнуть в жилище разными путями. Существует опасение, что пенополистирол станет благоприятной средой для проникновения грызунов. Тем не менее, подобной проблемы не замечено благодаря тому, что материал утеплителя с двух сторон закрыт досками и плитами ОСП. Пропитанная смолой стружка представляет собой хороший барьер против вредителей, поскольку этот материал имеет достаточную прочность. Утеплитель является несъедобным и по этой причине не вызывает интереса у грызунов.

В том случае, если СИП панели применяются для сооружения построек не по «канадской» технологии, а в качестве стройматериалов для обшивки каркасных сооружений — стоит помнить о том, что проявятся и некоторые другие недостатки:

  • В местах соединений часто наблюдаются сквозняки. Указанный недостаток легко устраняется с помощью монтажной ленты и является неактуальным для «канадских» домов.
  • В случае отсутствия утеплителя отдельные участки начинают промерзать.
  • В местах соединения плит и каркаса скапливается конденсат, что приведет к появлению дефектов соединения.
  • Существует вероятность косметического повреждения плиты при небрежной транспортировке или распиле. В таком случае потребуется закрыть царапины защитным слоем грунтовки.

Еще один недостаток, на который порой делают излишний упор — это присутствие токсичных формальдегидов и фенолов, которые обширно применялись при производстве ДСП-плит. Тем не менее, эта проблема несущественна, поскольку в производстве применяется то количество вещества, которое не выходит за пределы норм, установленных санитарной безопасностью по классу Е1.

Характеристики сэндвич-панелей

Теплотехнические расчет стеновой панели показал, что при толщине слоя пенополистирола в 100 мм, величина сопротивления плит теплопередаче составляет 2,8 Вт/моС, что соответствует нормам, принятым СНиП. В том же случае, если используется плита с толщиной в 224 мм, показатель достигает значения в 5,2 Вт/моС. К примеру, показатели древесного бруса с кирпичной обшивкой составлет 1 Вт/мос, 400 мм кирпича в сочетании с 80 мм минеральной ваты в качестве утеплителя и слоем вагонки достигают показателя в 2,02 Вт/мос.

Как видно, строительная СИП панель толщиной в 224 мм заметно превосходит другие материалы в плане обеспечения теплоизоляции, что в будущем позволит значительно снизить затраты на отопление зимой и кондиционирование дома летом.

Расчетные показатели СИП панелей в плане обеспечения звукоизоляции показали, что даже при минимальной толщине в 120 мм достигается отметка в 44 дБ. При оптимальной толщине стеновых панелей в 224 мм звукоизолированность помещения достигает 75 дБ, что в полтора раза превышает аналогичные показатели других стройматериалов.

Разновидности применяемых утеплителей

В качестве уплотнителя и теплоизоляции применяются следующие виды материалов:

  • минеральная вата,
  • пенополистирол,
  • стекловолокно,
  • пенополиуретан,

Наибольшую популярность приобрел именно пенополистирол. Этот материал обладает ячеистой структурой и демонстрирует следующие преимущества:

  • Водопоглощение. Материал даже после нахождения в течении 10 суток в воде способен поглотить не более 0,4% влаги по объему.
  • Паронепроницаемость эквивалетна аналогичным показателям древесины дуба и сосны и составляет показатель в 0,05 Мг/м*чПа.
  • Устойчивость к воздействию грибка и паразитов.
  • Не является питательной средой для грызунов. Несмотря на это, они способны прогрызать в нем ходы, чтобы получить доступ к жилищу, но в СИП-панелях использование в качестве облицовки ОСП-плит представляет собой хорошую защиту против грызунов.
  • Долговечность пенополистирола по оценке экспертов составляет не менее 60 лет

Благодаря легкому весу пенополистирола, монтаж панелей и сооружение из них здания занимает рекордные сроки, вот почему этот материал так полюбился строителям и используется в качестве основной разновидности утеплителя.

Минеральная вата хороша тем, что, как и пенополистирол обеспечивает отличные тепло- и звукоизоляционные свойства, и устойчива к воздействию внешних агрессивных сред, включая высокую температуру. Ее недостатками является воздействие на кожу человека при попадании на открытые участки тела, что вызывает дискомфорт и сильную чесотку. Работы по установке панелей и их распилу необходимо проводить аккуратно, чтобы частички ваты не попадали в дыхательные пути.

Пенополиуретан хорош при использовании во влажном климате, поскольку обладает наилучшими характеристиками в плане гидро- и теплоизоляции, не уступая по другим показателям. Как и остальные, он устойчив к появлению плесени и грибковых паразитов.

Стекловолокно используется крайне редко, и в качестве основного достоинства предлагает отличные показтели звукопоглощения, нередко достигающие 90 дБ. Тем не менее, слабая устойчивость к воздействию нагрева, когда материал начинает деформироваться уже при +40°С не обеспечила ему популярности.

Полезные советы при выборе СИП-панелей

В первую очередь важно запомнить, а при необходимости и постоянно напоминать себе: «качественное дешевым не бывает». Большинство проблем, возникающих при покупке СИП плит случаются именно из-за неправильного выбора в сторону дешевизны.

Первоочередной проблемой, возникающей при покупке плит от недобросовестного производителя является использование некачественного клея. Были замечены случаи, когда при производстве клей наносился на поверхность утеплителя неравномерно, более того, простыми полосами вручную. В результате чего слой ОСП легко отделяется от утеплителя при воздействии некоторой силы.

Вторая, часто распространенная проблема, особенно присущая отечественным и китайским производителям — это применение некачественного пенополистирола, который легко поддается горению, при этом выделяя вредные частицы. Важно помнить, что качественный материал не распространяет горение и обладает самозатухаемостью.

Из вышесказанного имеет смысл выделить несколько полезных советов, которые помогут при выборе и покупке:

  • перед заказом партии желательно лично убедиться в ее качестве,
  • не нужно гнаться за дешевизной, поскольку в данном случае «скупой платит дважды», а заказать второй дом не всем по карману,
  • плиты нужно заказывать напрямую у производителя, либо у дилеров с хорошей репутацией,
  • целесообразно запросить вариант оплаты по доставке, в крайнем случае авансовым платежом. Для фирм с низкой репутацией зачастую характерно требование 100%-ой предоплаты. Фактор «утром деньги — вечером стулья» в данном случае сыграет против покупателя.

В целом, необходимо подметить, что допуск погрешностей в размерах плит совершают даже качественные немецкие производители. Тем не менее, общепризнанным фактом стабильно высокого качества выпускаемой продукции отличается концерн Egger, с небольшим отрывом после него идет Glunz. Оба производителя имеют высокую репутацию, подтвержденную не одним десятилетием и благодаря им СИП панели, купить которые не составит труда в любом строймаркете, порадуют своим качеством и надежностью.

Виды СИП панелей для строительства дома

12.07.2018

Содержание статьи

  • Панели из ОСП и пенополистирола
  • Панели из ОСП и пенополиуретана
  • Панели из ОСП и минеральной ваты
  • Панели из фибролита и пенополистирола
  • Плиты из стеломагнезита и пенополистирола

Канадская технология прочно закрепилась на российском строительном рынке – число пользователей, прибегающих к этому методу, с каждым годом стремительно увеличивается. Технология завоевала доверие благодаря оперативному процессу строения и высоким технологическим характеристикам.

Принцип возведения основывается на каркасе, к которому крепятся специальные листы – структурно-изолированные панели. Они конструируются комбинированным образом из разных материалов, каждый из которых предназначен для определенной задачи.

В силу того, что СИП-панели выполняются различными комплектами плит, следует знать, какие виды бывают и какие из них подходят для возведения домов.

Панели из ОСП и пенополистирола

Наиболее популярным видом СИП-панелей являются конструкции, в обшивку которых используют листы ОСП, а для утеплителя – пенополистирол. Такая структура формируется из специальной стружки и обладает достойными характеристиками:

  • высокая функциональность материала;
  • податливость для строения;
  • долговечное сохранения;
  • прочность.

Такие плиты не поддаются деформации, влагоустойчивы и надежны. Также благодаря пенополистиролу самозатухающей марки, стены из таких панелей устойчивы к взаимодействию с огнем. В отличие от пенопласта, который быстро загорается, ПСБ только тлеет и его можно быстро затушить.

К недостаткам листов относятся низкая шумоизоляция дома, построенного из ОСП-листов и пенополистирола, а также вредоносные вещества от тления утеплителя.

Мечтаете о своем доме, дачном или для постоянного проживания? Нет ничего проще, чем сделать это в компании ТехноСип.

Посмотрите наш каталог проектов , цены вас приятно удивят.

Панели из ОСП и пенополиуретана

Данный вид СИП-панелей изготавливается:

  • из ОСП листов для наружных стенок;
  • из утеплителя пенополиуретана.

В основу наружных слоев ложится древесная стружка, которую соединяют смолой нужного вида. Формат панелей не предназначен для строительства частных домов, в России его используют в промышленности, хотя в Канаде применяют для постройки жилья. Они прочно выдерживают нагрузки и простоят длительный срок, а также характеризуются другими полезными качествами:

  • не подойдут для корма грызунам;
  • огнеустойчивы;
  • экологичны.

Для создания применяют тонкую и длинную щепу – 50-140 мм. Укладку проводят клеем под давлением, что крепко сцепляет элементы в единый лист. ППУ плита обеспечивает пожарную безопасность.

Панели из ОСП и минеральной ваты

Принцип формирования этого вида заключается в укладке минеральной ваты на внутренний слой сэндвич-плиты. Технология появилась в России в результате других поисков конструирования СИП-материалов.

Что это дало пользователям? Экономию на стройматериалах, отсутствие горючести.

Но при этом возникли некоторые недостатки – минвата дает усадку, трамбуясь внизу. Тем самым, утепленной получается лишь нижняя часть платформы.

Панели из фибролита и пенополистирола

Другая российская технология – комбинировать листы из фибролита со слоем пенополиуретаном (или минеральной ватой). Материал «фибролит» имеет ширину в 60 см, тогда как ОСП – вдвое больше. Это вынуждает использовать две плиты на обшивку одной стороны, чтобы достичь нужной ширины. Соответственно, потребуется вдвое больше плит.

Минусы структуры:

  • материалы стоят дороже;
  • строительство потребует больше времени.

Плиты из стеломагнезита и пенополистирола

Стеломагнезитные плиты относятся к революционному виду сэндвич-панелей. Этот формат является каменным вариантом СИП-плит и формируется из следующих материалов:

  • карналлит;
  • оксид магния и др.

Плиты – экологически чистые, они безвредны для человеческого здоровья. Материалы такого типа хорошо подойдут для строительства частных домов, а жизнь в таких стенах не предвещает никаких опасностей. Минусы решения — высокая цена и трудоемкость во время работы с СИП-плитами данного вида.

Мы строим дома из СИП-панелей. Посмотрите наши работы за

Выбор подходящего типа для сооружения необходимо делать, учитывая предназначение будущего дома. Лучше всего проконсультируйтесь с специалистов в этом вопросе.

СИП технологии – изготовления панелей от компании «Термовилла»

Что представляет собой СИП-панель

SIP — Structural Insulated Panel. В русском языке используют используют два варианта названия — структурно-изоляционная панель, структурированная изолирующая панель. SIP-панели — это разновидность многослойного строительного материала, обладающего повышенной устойчивостью к резким перепадам температуры и отличными эксплуатационными характеристиками. Благодаря особым свойствам используемых при их изготовлении материалов, SIP-панели не подвержены гниению, промерзанию и практически не впитывают влагу.

Как делают СИП-панели

При изготовлении SIP-панели три её слоя склеиваются под давлением в 15-20 тонн. Эти три слоя представляют собой две наружные панели из ориентировано-стружечной плиты (ОСП) и один внутренний слой, состоящий из пенополистирола. В рассматриваемой конструкции пенополистирол не просто выполняет функции утеплителя, но и является конструкционным элементом, удерживающим параллельно друг другу плиты ОСП, представляющие собой внешнюю обшивку так называемого «сэндвича». То есть пенополистирол, помимо прочего, обеспечивает эффект повышенной несущей способности.

SIP-панели способны выдерживать колебания температуры от -50 до +50 градусов, а также поперечную нагрузку в 2 тонны на квадратный метр и вертикальную нагрузку в 10 тонн при ширине панели 1,25м. Это достигается благодаря монолитному склеиванию, которое используют в их конструкции. Кроме того, применяемый в технологии изготовления СИП-панелей пенополистирол обладает прекрасными звукоизоляционными свойствами.

Из чего делают SIP-панели: пенополистерол

При изготовлении SIP-панелей одним из важнейших материалов является пенополистирол, главное свойство которого — высокая способность к теплоизоляции. Структура полистирола ячеистая, ячейки имеют размер 2-8 мм и заполнены воздухом. В общем объеме полистирольной плиты воздух занимает более чем 90%. Такая структура обеспечивает материалу повышенные теплосберегающие свойства. Исследования пенополистирола показывают, что слой этого материала толщиной всего в 12 см эквивалентен по своим теплосберегающим свойствам, например, стене из деревянного бруса толщиной 0,5 м. Кроме того, благодаря своей низкой динамической жесткости, пенополистирол обеспечивает отличную звукоизоляцию от ударного шума. В то же время воздухопроницаемость пенополистирола позволяет строению «дышать».

Используемый в технологии изготовления СИП-панелей пенополистирол — материал нейтральный. Он не выделяет веществ, вредных для окружающей среды и человека. И в процессе строительства, и в процессе эксплуатации он ведёт себя как высокоэкологичный и практичный материал — не разлагается, не плесневеет, не гниёт, не даёт трещин, в нём не заводятся микробы и грызуны. Его срок годности неограничен. Ни бактерии, ни плесень не образуются в этом материале, так как влага не может повлиять на его теплоизоляционные свойства. Кстати, поэтому его используют также для упаковки в пищевой промышленности, для изготовления одноразовой посуды, детских игрушек и т. д. Обладает хорошей огнестойкостью и способностью к самозатуханию. В процессе горения полистирола, не содержащего добавок, выделяются те же вещества, что и при горении дерева — сажа, двуокись углерода, окись углерода.

Пенополистирол проявляет устойчивость при помещении в агрессивную биологическую или химическую среду. Материал хорошо переносит соседство с асфальтовым покрытием, рубероидом и асфальтовыми эмульсиями, с каустической содой, искусственными удобрениями, жидкими удобрениями, аммонием, мылом и смягчающими растворами, растворами соли, вспененными красками, известью, гипсом, цементом, морской водой и разного рода грунтовыми водами. Химические и физические свойства этого материала никак не зависят от влияния температуры окружающей среды в разных климатических условиях.

Вместе с тем, нужно принимать во внимание, что длительное ультрафиолетовое воздействие делает пенополистирол более хрупким и подверженным эрозии от дождя, ветра и прочих вредных климатических факторов. Поэтому прямое воздействие на него солнечных лучей опасно, и плиты при хранении следует укрывать от солнца. При использовании пенополистирола в качестве строительного материала следует избегать его контакта с рядом химических соединений — с нефтепродуктами (керосином, бензином, смолами и проч.), с насыщенными углеводородами (спиртом), с органическими растворителями (уксусно-этиловый эфиром, ацетоном, скипидаром, растворителем красок). Эти вещества способны повредить или даже полностью растворить ячеистую структуру пенополистирола. Такие нюансы учитываются в технологии изготовления СИП-панелей.

Из чего делают SIP-панели: OSB/ОСП-плиты

Второй важный для технологии изготовления СИП-панелей материал — это ОСП. Ориентировано-стружечная плита или ОСП (англ. OSB — Oriented Strand Board) представляет собой древесный композиционный материал. Создание этого материала является одним из новейших достижений в деревообрабатывающей промышленности. ОСП-плиты, применяемые в технологии изготовления СИП-панелей, соответствуют евростандарту EN-300-OSB и представляют собой спрессованную в плиту древесную стружку, имеющую ориентированную плоскую щепу. Такая узкая (0,5–0,7 мм толщиной) прямоугольная щепа укладывается тремя слоями особым образом. Щепу во внутреннем слое располагают перпендикулярно главной оси плиты, а во внешних слоях — вдоль главной оси. При этом длина щепы может достигать до 140 мм.

Прессование плиты происходит под высоким давлением. Процесс идёт при высокой температуре, с использованием водостойкой смолы. Устойчивости к переменам погодных условий и высокой прочности плит удаётся достичь благодаря пропитке щепы гидрофобной эмульсией и клеем. В то же время, синтетические связующие не оказывают вредного влияния на свойства плит ОСП. Плиты остаются гигиенически и экологически безвредным материалом. Класс эмиссии свободного формальдегида у них — Е1 и E0.

ОСП-плиты обладают прекрасными механическими свойствами и уникальными эксплуатационными характеристиками. Спрессованная крупноразмерная стружка имеет микроструктуру, придающую плитам необходимую жесткость и предохраняющую их края от сколов. При распиле можно использовать обычные для обработки натуральной древесины инструменты. Свёрла для сверления таких плит должны подходить для сверления дерева твёрдых пород.

Сегодня производятся ОСП (OSB) трёх видов. Во-первых, это OSB-1 (ОСП-1), которая используется в условиях пониженной влажности (упаковка, мебель, обшивка). Во-вторых, OSB-2 (ОСП-2) — используется в сухих помещениях для изготовления несущих конструкций. Наконец, OSB-3 (ОСП-3) — материал используется для изготовления несущих конструкций при повышенной влажности и выдерживает наиболее тяжелые режимы эксплуатации.

В технологии изготовления СИП-панелей применяются именно высокопрочные OSB-3 (или ОСП-3). Стены из таких панелей имеют ровную поверхность, что открывает широкие возможности отделки. Они не впитывают влагу, не подвержены гниению, а находясь полностью в воде, разбухают за 24 часа всего на 17–25%. Прочность материала при этом не страдает. Отметим, что именно поэтому ОСП часто применяют при возведении и строительной опалубки.

Преимущества промышленной технологии изготовления СИП-панелей

Более подробно о плюсах СИП-панелей рассказывается в отдельной статье, здесь же следует отметить, что те же материалы (пенополистирол и ОСП) иногда используют и в каркасном домостроении. Однако сочетание отличных эксплуатационных характеристик современных материалов, а также отработанного процесса производства позволяет достичь для SIP более высокой степени надежности. Промышленное производство помогает исключить возможные строительные ошибки и свести к минимуму негативное воздействие «человеческого фактора». Таким образом, получается строительный материал стабильно высокого качества — каждая вышедшая с производства плита соответствует стандарту. Узнать о процессе производства и особенностях технологии изготовления СИП-панелей именно в компании TERMOVILLA вы можете в следующем разделе.

Наши менеджеры всегда готовы проконсультировать Вас по всем вопросам строительства из панелей сип по тел. +7(495)109-25-56. Звоните!

Компания «TERMOVILLA» — Ваш надёжный подрядчик в сфере строительства из панелей сип!

Технологии изготовления сип-панелей от компании Строим Вместе в Москве

СИП панель – многофункциональный строительный материал, обладающий уникальными свойствами. Панель представляет собой своеобразный сэндвич, состоящий из двух внешних листов и утеплителя. Технология строительства из СИП панелей широко используется для возведения жилых, коммерческих и производственных зданий и обеспечивает их высокими прочностными и теплоизоляционными характеристиками. Компания «Строим вместе» занимается производством СИП панелей и их реализацией по самым доступным ценам.

Характеристики наших СИП панелей:

  • Размеры ОСП-3: 2.5 x 1.25 м., 2.8 х 1.25 м.
  • Размеры ЦСП ТАМАК: 2.7 x 1.25 м., 3.2 х 1.25 м.
  • Толщина: 124 мм., 174 мм., 224 мм.
  • Масса панели: до 50 кг
  • Максимальная нагрузка: вертикальная — 12т/м2., горизонтальная — 1,5т/м2.

Материалы, используемые для изготовления панелей

Для изготовления внешних слоев используются ОСП-3 плиты из качественной древесной стружки. Для наружных и внутренних стен толщина плиты составляет 12 мм. Используем плиты марок Egger (Румыния), Kalevala и Green Board.

Внутренний слой панелей представляет собой утеплитель толщиной от 100 до 200 мм., выполненный из экологически чистого пенополистирола бренда Knauf (всемирно известный российский производитель).

Для склеивания слоев мы используем высококачественный клей бренда Henkel (Германия).

Технические характеристики материалов, используемых в производстве СИП панелей, их устойчивость к воздействию влаги и других негативных факторов способствуют долговечности зданий, сооруженных из этого материала.

Достоинства СИП панелей «Строим вместе»

Наличие собственного производства позволяет нам продавать СИП панели по максимально доступной цене. Таким образом, мы обеспечиваем своим клиентам возможность построить недорогой дом, обладающий целым рядом неоспоримых достоинств:

  • Показатели теплоизоляции в СИП панели в 6 раз выше, чем у стены из кирпича. Такой показатель позволяет обеспечить эффективное энергосбережение. СИП панели обладают возможностью быстрого нагревания с последующим сбережения накопленного тепла в течение длительного времени. Дополнительных работ по утеплению здания из панелей не требуется. Летом же панели обеспечат в помещении приятную прохладу.
  • Сооружение дома из СИП панелей можно осуществлять, независимо от времени года и погодных условий. Причем, сборка дома из СИП панелей займет всего несколько недель.
  • Обеспечение отличного коэффициента жесткости в конструкции на изгиб.
  • Отличные шумоизоляционные свойства.
  • Устойчивость к внешним воздействиям агрессивного характера, образованию грибка или плесени, повреждению процессами гниения или насекомыми.
  • Легкий вес панелей (до 50 кг) способствует возможности монтажа здания силами нескольких рабочих без использования специальной техники, что обеспечит существенную экономию средств на строительство. Обратите внимание! Небольшой общий вес здания позволяет возводить его на простом свайном фундаменте.
  • Экологическая безопасность. Отсутствие токсических выделений. Еще одним немаловажным аргументов в пользу СИП панелей является сведение к минимуму строительного мусора при возведении здания.
  • Высокая стойкость к ураганам и сейсмоустойчивость до 8 баллов.
  • Большой запас прочности конструкций из «сэндвич» панелей в несколько раз превосходит нормы СНиП.
  • Идеально ровная поверхность, избавляющая от необходимости отделки помещения.

Отличные эксплуатационные свойства СИП панелей в совокупности с их невысокой стоимостью делают их замечательной альтернативой традиционным строительным материалам.

Это стоит знать, если решили покупать СИП панели

Древесное происхождение составляющих СИП панелей (плит ОСП) вызывает опасения некоторых потенциальных клиентов в плане огнестойкости. И действительно, некоторые недобросовестные производители в целях экономии предлагают изделия с низким коэффициентом огнестойкости. Компания «Строим вместе» реализует только качественный материал. Прежде, чем допустить СИП панели к реализации, мы обрабатываем их специальным составом – антипиреном, способствуя значительному повышению огнестойкости. Пенополистирол, который мы используем в качестве наполнителей панелей, является самозатухающим материалом, что предупредит распространению пламени.

Сфера применения СИП панелей

Несмотря на то, что СИП панели появились на российском строительном рынке относительно недавно, они быстро завоевали популярность и нашли широкую область применения. К их помощи все чаще стали прибегать владельцы загородных участков, используя для возведения домов и коттеджей канадские технологии строительства.

Строительный материал все чаще используется в коммерческом строительстве. Бизнесмены, умеющие считать деньги, предпочитают возводить торговые точки, производственные и складские помещения, АЗС и др. из дешевого и надежного материала, способствующего ускорению сроков строительства.

В готовых зданиях СИП панели используются для перепланировки (сооружения перестенков и т.д.). Высокие теплоизоляционные свойства позволяют применять панели для утепления ранее сооруженных зданий.

Преимущества сотрудничества с компанией «Строим вместе»

  • Высокое качество строительного материала.
  • Возможность заказать у нас проект сооружения с комплектацией строительными материалами.
  • Услуги по возведению зданий из СИП панелей своих специалистов, обладающих навыками работы с данным строительным материалом.
  • Гарантия на строительство в течение 5 лет.
  • Бесплатная консультация высококвалифицированного специалиста.
  • Конкурентоспособная стоимость материалов и доступные цены на наши услуги, гибкая система скидок для постоянных клиентов.

Недавние объекты

Смотреть все построенные объекты

Дом из сип-панелей в МО, г. Домодедово, деревня Матчино112 м2

Дом из ЦСП панелей Stone SIP в Раменском районе, д. Донино144 м2

Дом из сип-панелей в Волоколамском районе, СНТ Раздолье94 м2

Дом из сип-панелей в Московской области, Истринский район, п.ст Манихино128 м2

3 Дома из сип-панелей в г.о. Истра, КП «Истрагорье»149 м2

Дом из панелей Stone SIP в Московской области, д. Радонеж99 м2

Если вас заинтересовало строительство канадского дома, наши специалисты готовы ответить на все ваши вопросы. Компания «Строим Вместе» предлагает полный комплекс услуг по проектированию, изготовлению домокомплекта и сооружению дома из СИП панелей.

СИП-панели — реальность и мифы

Одно из пожеланий к будущему дому — чтобы дом был построен недорого и качественно. Однако в последние годы к этим требованиям добавляется другое важное требование — чтобы дом был построен быстро. И продиктовано оно не только постоянно увеличивающимся темпом жизни, но и сегодняшним днем: люди не могут тратить год или два на постройку и отделку дома. Часто после продажи квартиры нужно быстро построить дом и вселиться в него. А растягивание строительства во времени связано, как правило, с дополнительными расходами, в частности и по съему жилья.

Какие технологии могут удовлетворить требования времени? Технология строительства из СИП-панелей.

Для подготовки этого материала мы обращались не только к экспертам рынка, но и пообщались с хозяевами домов, построенных из СИП-панелей, а также с посетителями, которые только рассматривают данную технологию. Опросы на выставке показывают, что примерно каждый десятый приходит на выставку «Малоэтажная страна» именно за домом, построенным из СИП-панелей.

Такой подход позволит нам выявить преимущества и развенчать мифы, которые уже сформировались вокруг СИП-панелей.

Преимущества

1. Доступная цена / скорость возведения

По разным оценкам, цена дома из СИП-панелей в три раза ниже, чем из кирпича. И на 10-15% дороже аналогичного каркасного дома при условии сборки дома на стройплощадке.

При заказе дома из СИП-панелей проще контролировать расход материала и работу строителей. Недобросовестным строителям сложнее накручивать цены.

Как сказал один владелец дома из СИП-панелей: «Скорость возведения дома позволила мне поменять квартиру на дом без привлечения дополнительных средств, по принципу «одно продал — другое купил»».


Коттедж, построенный из СИП-панелей. Проект компании FACHMANN-HAUS.

2. Низкая теплопроводность

И это действительно так. Расчет теплопотерь одноэтажного дома 10 × 10 м с толщиной стены (утеплителя) 150 мм при температуре внутри помещения плюс 18 градусов, снаружи — минус 25 показывает, что для наполнителя СИП пенополистирола это значение составляет 3,91 кВт/ч, минеральной ваты — 4,3 кВт/ч, хвойного бруса — 9,21 кВт/ч, сруба бревенчатого — 12,27 кВт/ч, пенобетона — 16,74 кВт/ч, кирпича — 27,45 кВт/ч.

3. Правильная геометрия стен

А это означает, что отделочные работы таких стен будут максимально простыми, так как стены в доме из СИП-панелей ровные.

4. Отделочные работы можно начинать сразу после возведения дома

У СИП-панелей отсутствует усадка. Это позволяет начать отделку дома сразу после его возведения. И въехать в дом в кратчайшие сроки — через один — три месяца после строительства.

5. Пожизненная экономия на отоплении

Как говорят те, кто в таких домах проживает: «Имея дом из СИП-панелей, мы задумываемся, а стоит ли проводить газ?»

Основные теплопотери в доме могут быть через окна, входную дверь. И в случае если неправильно установлена вентиляция.

6. Всесезонность возведения дома

Дом из СИП-панелей можно возводить в любое время года. Однако желательно, чтобы во время возведения дома не было осадков — как дождя, так и снега. От осадков следует укрывать как уже возведенные стены, так и еще не использованные панели.


Проект «Гранада» от компании NewHomeGroup. Возведен по технологии SIP.

7. Легкость СИП-панелей / простота монтажа / риски ошибок при строительстве минимальны

Легкость влияет на простоту монтажа: не нужно заказывать дополнительно кран для погрузки/разгрузки, установки/укладки СИП-панелей. Плиты устанавливаются вручную. Стандартная плита размерами 2500 × 1250 × 174 мм весит около 50 кг.

Следует отметить, что комплект СИП-панелей для дома в 170 кв. м будет весить около 15 тонн, а кирпич для такого же дома — 60 тонн. А это значит, что можно сэкономить на транспортировке материала и на фундаменте — он может быть не столь основательным. Вполне подойдет мелкозаглубленный ленточный фундамент.

Простота монтажа заключается и в том, что СИП-панели легко резать на нужные куски и придавать нужные формы.

Дом, построенный из СИП-панелей, имеет минимальное количество соединений, поэтому риски ошибок в процессе строительства минимальны.

8. Пожарная безопасность

Для снижения пожароопасности пенополистирола при его изготовлении добавляют антипирены. Полученный материал называется самозатухающим пенополистиролом и обозначается у ряда российских производителей дополнительной буквой «С» в конце. В СИП-панелях ГОСТом допускается использовать только ПСБ-С (самозатухающий).

9. Дом не надо дополнительно утеплять снаружи

Поверх ОСП (ориентированно-стружечных плит) можно положить ветрогидрозащитную пленку и сайдинг, который можно крепить прямо на ОСП без дополнительной обрешетки. Или можно просто покрасить ОСП хорошей краской, прибив перед этим рейки на стыки панелей для их дополнительной защиты.

10. СИП-панели не едят грызуны

Теперь перейдем к мифам, которые, несмотря на молодость технологии, уже сформировались вокруг домов из СИП-панелей. Эта тема является наиболее чувствительной, особенно для тех, кто сейчас находится в процессе выбора технологии для своего будущего дома.

Мифы

1. На строительство дома надо сразу много денег

Обычно строительство загородного дома длится один-два сезона. Дом 150 кв. м из СИП-панелей могут собрать за две недели. В этом случае все деньги за постройку нужно будет отдать сразу. Некоторые владельцы дома в шутку говорят что «не успели насладиться процессом строительства».

2. Дом из СИП-панелей очень быстро сгорает / при горении выделяет вредные вещества / плохо известный уровень экологичности

Сразу отметим, что СИП-панели, сделанные в соответствии с сертифицированной технологией, не представляют угрозы для зданий в плане пожароопасности.

Вредные примеси обычно выделяют панели, которые сделаны с нарушениями. Чтобы избежать этого, следует покупать качественные панели, обязательно сертифицированные, а также с приставкой green или eco в названии.

Пожарные говорят, что дома, построенные из СИП-панелей, горят примерно так же, как и другие дома, в том числе кирпичные. Основная причина состоит в том, что в первую очередь при пожаре загораются пол, мебель и текстиль.

И если в доме на полу уложен ламинат, линолеум, а мебель сделана из ДСП, то при горении они выделяют вредные вещества. И в этом случае, к сожалению, материал, из которого сделан дом, имеет меньшее значение. До горения стен может и не дойти.

СИП-панели горят плохо — самостоятельное горение не более 4 сек. Они самозатухают. «Если его не жечь — он не горит сам». Это подтверждают собственники, которые хотели избавиться от остатков мусора после строительства дома, пытаясь их сжечь.

Для дополнительной защиты от пожара внутри дома стены можно обшить огнестойким гипсокартоном, а снаружи — фиброцементными панелями, которые не горят, так как не содержат горючих элементов.

3. Плиты ОСП содержат вредные фенолы в связующих смолах

Следует учесть, что существуют разные категории плит ОСП и содержание фенола в них строго регламентировано. Так, следует помнить, что ОСП-3 лучше применять при наружных работах, а для интерьерной отделки рекомендована плита марки ОСП-2.

4. Пенополистирол вреден

Пенополистирол закрыт ОСП-панелями и открыто не соприкасается с внутренними помещениями дома.

5. Дом не дышит, не пропускает воздух и влагу

Известно, что до 40% потерь тепла в доме происходит из-за того, что стены дышат. Таким образом, то, что стены не пропускают воздух и влагу, это и плюс (дом не пропускает холод с улицы и не выпускает тепло из дома), и минус дома (может образоваться сырость и грибок).

И эта проблема легко решается. В доме из СИП-панелей для того, чтобы хорошо дышалось и чтобы дом не терял тепло, следует установить приточно-вытяжную вентиляцию с рекуператором. Такая вентиляция и обновляет воздух, и возвращает в дом до 90% откачиваемого из дома тепла.

6. Дом из СИП-панелей очень хрупкий и непрочный

Очень часто можно услышать, что «мой дом — моя крепость», а дом из СИП-панелей не может удовлетворить этому условию.

Однако это лишь умозрительные заключения. Испытания СИП-панелей показали, что они могут выдерживать продольную нагрузку (горизонтальную) до 10 тонн на метр и около 2 тонн при поперечной нагрузке (вертикальную). А это говорит о том, что можно построить двухэтажный дом из СИП-панелей, и дом с легкостью противостоит снеговым нагрузкам на крышу и перекрытия, и никакие сильные ветра такому дому не страшны.

7. Дом дает усадку

Так утверждают те, кто наблюдает через некоторое время в своих домах, построенных из СИП-панелей, перекос дома. Однако специалисты говорят, что такое возможно только в том случае, если для вертикальных стоек дома применялась полусырая древесина. Следует использовать хорошо высушенную древесину, иначе восстановление недостатков будет очень трудоемким и затратным по бюджету.

8. Открытый способ монтажа коммуникаций

Проводку внутри СИП-панелей прокладывать нельзя, так как при этом нарушается целостность СИП-панели, а, значит, это нарушение технологии строительства дома. Нарушая целостность СИП-панели, хозяин теряет гарантию на дом. Следует знать, что, в частности, электропроводку необходимо проводить только снаружи в специальных коробах или зашивать в стены под гипсокартон.

9. Плохая звукоизоляция

Звукоизоляция в доме из СИП-панелей такая же, как в традиционном каркаснике, за счет примерно одинаковой плотности пенополистирола и минваты. А люди, проживающие в каркасном доме, очень довольны звукоизоляцией в своих домах.

10. Повесить что-то на стену — проблема

Это неверно. На стены из СИП-панелей легко вешаются даже кухонные шкафы. Два шурупа 3,5 × 40 мм, закрученные в 12-миллиметровую ОСП-панель, способны выдержать усилие в 230 кг.



Круглогодичная выставка домов «Малоэтажная страна» (www.m-strana.ru) является уникальной на рынке загородной недвижимости. Здесь можно увидеть большинство доступных на сегодняшний день строительных технологий возведения домов в одном месте – на выставке их более 12. Посмотреть дом снаружи, зайти внутрь, чтобы ознакомиться с обстановкой, дизайном интерьера. Получить консультацию у представителя строительной компании. На выставке представляют свои дома 40 строительных и производственных компаний.

Адрес выставки домов «Малоэтажная страна»
Московская область, г. Котельники, Дзержинское ш. вл. 7/7

Тел./Факс: +7(495)215-20-51,
www.m-strana.ru
e-mail: [email protected]

Материалы по теме

жилых SIP-проектов | Ассоциация СИП

Структурные изолированные панели (SIP)

подходят для всех типов домов, от роскошных с видом на океан до недорогих многоквартирных и энергоэффективных ADU. Просмотрите эти примеры SIP для жилых помещений, используя поля поиска справа для конкретных типов и местоположений.

Большинство индивидуальных проектов включают следующее:

  • Фотографии экстерьера и интерьера
  • Название производителя SIP, проектировщика и строителя
  • Показатели производительности, такие как рейтинг HERS и результаты испытаний дверей

Новые каталоги жилых домов!

Просмотрите эти новые лукбуки для образцов домов из SIP, построенных по всей стране в 2021 году.

Победители проекта SIP для жилых помещений

3 Sisters High Performance SIP House
Fort Worth, TX
SIP были включены в дизайн проекта с самого начала, так как владельцы хотели высоких характеристик, полученных от SIP (крайняя воздухонепроницаемость, отличная изоляция и невероятная сила благодаря сниженным страховым взносам домовладельцев). Установка прошла быстро, а стены и крыша из SIP способствовали чрезвычайно плотной оболочке дома, что в конечном итоге привело к получению HERS 9 баллов. British Columbia SIP Passive House
Vancouver, BC
Семейный жилой проект с пассивным домом Canada Certification предназначен для получения солнечного света через окна. В проекте есть тепловой насос с горячей водой, и он готов к солнечной энергии. Современный семейный дом CalGreen SIP
Лос-Гатос, Калифорния
Резиденция на одну семью. Этот проект был чрезвычайно сложным, в основном из-за множества углов стен, почти ни у одной из стен не было угла 90 градусов. Традиционное строительство дома было бы довольно дорогостоящим из-за углов, SIP значительно сэкономили время на рабочую силу и материалы, поскольку каждый угол был изображен на рабочих чертежах и изготовлен.Мы также использовали одного из лучших SIP-инженеров в бизнесе, что значительно помогло снизить затраты. Craftsman SIP Passive Cottage
Port Townsend, WA
Расположенный на 5 акрах лесистой местности в предгорьях Олимпийских гор штата Вашингтон, этот современный коттедж в стиле ремесленников на вершине холма спроектирован и установлен так, чтобы максимально использовать естественное освещение и кубические метры, чтобы создать ощущение вместительности в крошечном энергоэффективном корпусе. Dunn SIP House
Sauk Centre, Миннесота
При строительстве дома из SIP образуется значительно меньше строительных отходов при возведении нашего дома по сравнению со строительством дома с использованием обычного каркаса, тем более, что все оконные и дверные проемы были предварительно вырезаны на заводе.Это оставило только незначительные отделочные работы, требующие завершения на месте. Строительство с использованием SIP увеличило наши материальные затраты по сравнению с обычным каркасом. Тем не менее, мы окупили значительную часть этих затрат за счет снижения затрат на рабочую силу. Внешний вид нашего дома был полностью оформлен за 19 календарных дней. Это было значительно быстрее, чем если бы мы использовали обычное кадрирование. Наконец, из-за чрезвычайно плотной оболочки, которую SIP дают нашему дому, мы получаем очень низкие счета за отопление и охлаждение. По мере роста расходов на коммунальные услуги мы сэкономим тысячи долларов на ежемесячных счетах за коммунальные услуги в течение всего срока службы нашего дома благодаря нашим SIP-панелям ENERGY STAR SIP House
Carroll, NH
Этот дом настолько герметичен, насколько это возможно, значительно ниже даже строгий стандарт Института пассивного дома 0.68 ACH50 или 0,05 CFM50/квадратный фут конверта. Сертификация Five Star Energy Star. Это еще один пример того, как SIP могут помочь в создании невероятно высокопроизводительного здания. До PV у него был HERS 32. Огнестойкие дуплексы SIP
Sonora, CA
Многоквартирный дуплекс / дом для одной семьи. Требования к скорости строительства и высокой производительности, требование нулевого энергопотребления, код интерфейса между дикими землями и городом. SIPS обеспечивают превосходную изоляцию и герметизацию воздуха, устраняя при этом необходимость вентилирования чердака, что имеет большое значение, когда речь идет о коде интерфейса Wildlands-Urban.Время строительства также было фактором, так как рабочей силы на строительной площадке все больше не хватало. High Performance SIP House
Lewis Center, OH
Пакет RTA (Ready to Assemble) ускорил процесс строительства, и любое небольшое увеличение стоимости было преодолено при рассмотрении экономии на счетах за коммунальные услуги и комфорте, которым наслаждаются владельцы. Я много работал с одной и той же командой, и они сказали нам, что предпочитают строительство SIP, а не шпильки. Kenilworth LEED SIP Bungalow
Minneapolis, MN
SIP помогли дизайнерам построить традиционное бунгало в стиле декоративно-прикладного искусства с платиновым рейтингом LEED-H. LEED Platinum SIP House
Dexter, MI
Цоколь ICF, 6-дюймовые стены SIP, 10-дюймовая SIP-кровля, испытание двери воздуходувки 0,86 ACH50, индекс HERS 37, LEED Platinum LEED SIP Country House
Cleburne, TX
A Семья сбегает от стремительной городской жизни, чтобы создать семью в сельской местности за пределами Форт-Уэрта, штат Техас. Работая с отмеченным наградами строителем Ferrier Custom Homes, они построили здоровый, энергоэффективный дом, который максимально использует пассивную солнечную энергию. Net Zero SIP House
Park City, UT
NET-Zero Energy 12-дюймовые стены SIP, 12-дюймовая крыша SIP и дополнительная изоляция EPS 4 дюйма на стенах и крыше, 8 дюймов EPS на фундаменте Награжден Домом года по версии журнала Green Builder 2010 г. LEED Платина Построен в соответствии со стандартами Института пассивного дома, сертифицирован NAHB Emerald и является домом Energy Star Home. 6.Фотоэлектрические панели мощностью 9 кВт полностью обеспечивают дом запасной энергией, что позволяет владельцам продавать электроэнергию обратно своей коммунальной компании. Индекс HERS: NET ZERO/PASSIVE HOUSE STANDARDS Квартиры с пассивным SIP
Seattle, WA
Многоквартирный дом, спроектированный так, чтобы потреблять до 90% меньше энергии на отопление и охлаждение, чем стандартные здания. Этот проект считается первым многоквартирным домом с пассивным домом в штате Вашингтон и демонстрирует, как можно масштабировать высокоэффективную и устойчивую жизнь, позволяя всем нам уменьшить нашу роль в изменении климата и стать частью решения проблемы климата.PHIUS+2015 — Достаточное отопление и охлаждение приточного воздуха Semiahmoo Net Positive SIP House
Blaine, WA
Жилой дом для одной семьи. Semiahmoo Net Positive — это «дом навсегда» для семьи, уехавшей на пенсию на северо-запад Тихого океана. Наши клиенты искали дом с нулевым уровнем выбросов, который производил бы как минимум столько же энергии, сколько потребляет. SIP House
Oakland Park, FL
Дата завершения: 30.11.2017 Общая стоимость проекта (без земли): 150 000,00 долларов США .ФТ. ПАТИО / 48 КВ. ФТ. ХРАНЕНИЕ Запрашиваемая цена/цена покупки: 205 000,00 долларов США. Общая площадь кондиционированных помещений: 1 232 кв. фута. ФТ. Толщина стен SIP и материал сердцевины: Наружные стены 6 3/4 дюйма 12 мм MgO Внутренние стены 4 3/8 дюйма 8 мм MgO Толщина крыши SIP и материал сердцевины: 8 1/2 дюйма 12 мм MgO / Фанера HZHV SIP Senior Living Facility Minneapolis MN
Saint Paul, MN
Решение строить с использованием SIP ускорило процесс строительства и снизило эксплуатационные расходы для владельца здания Coventry Senior Living.Имея за плечами два проекта SIP, Грег Джонсон намерен и дальше повторять успех, достигнутый компанией при использовании энергоэффективной комбинации SIP и лучистого отопления. SIP Студенческое общежитие
Watertown, SD
Конструкция SIP была выбрана из-за скорости строительства и экономии энергии; они также хотели работать с местным бизнесом. SIP Tiny Homes Village
Альбукерке, Нью-Мексико
Крошечные дома были построены добровольцами из местного союза плотников.Использование SIP было простым и эффективным способом быстро построить 30 единиц жилья. Крошечные дома очень компактны и энергоэффективны. Sugar Mills SIP Villas VI
St. Croix,
SIP был выбран из-за его низких эксплуатационных расходов, энергоэффективности и возможности устранения более 90% пустот в стенах типичного дома, построенного с использованием обычных средств. SIP сэкономил время и деньги, так как панели были склеены и обработаны как гипсокартон, а затем окрашены, не требуя дополнительной отделки, такой как внешний сайдинг и / или гипсокартон внутри. Zero Energy Salish SIP Homes
Lopez Island, WA
Использование SIP для достижения нулевого энергопотребления и сокращения трудозатрат. Использование местных материалов, таких как деревья, удаленные с участка, фрезерованные для облицовки. Сбор дождевой воды для полива. Все светильники Water Wise и энергосберегающее освещение. Пассивная солнечная конструкция.

Примеры использования жилого SIP-проекта

Aeon Alliance SIP Multifamily
Миннеаполис, Миннесота
«Мы выбирали SIP-системы с прицелом на получение сертификата LEED», — сказал Приндс.«SIP были немного дороже, чем стандартный каркас, но мы выбрали их после оценки их эффективности, стоимости, влияния на производительность здания и других факторов». Энергоэффективный дом из SIP Park Rapids MI
Park Rapids, MN
SIPS быстро растет, экономя трудозатраты и быстро выводя проект из непогоды. 6-дюймовые SIP-стены 12-дюймовая СИП-кровля ЕЕ Индекс 36 0,47 АЧ50 Геотермальная система 3.2 COP для тепла и горячей воды 95% печь AFUE, система охлаждения 18 SEER Вентилятор с рекуперацией энергии ENERGY STAR SIP Apartments
Las Vegas, NV
SIP помог этому проекту добиться энергоэффективности, экономии рабочего времени (установка заняла 80 дней!) и экономии отходов (по сравнению с обычным каркасом). Демонстрационный дом Energy Star SIP
Olympia, WA
Резиденция и демонстрационный дом 10-дюймовые SIP-стены 12-дюймовая СИП-кровля Energy Star 3.0 EPA Indoor airPLUS Штат Вашингтон построил зеленый уровень 5 @200/год на отопление ENERGY STAR SIP House St. Peter MN
Saint Peter, MN
SIP сэкономили время в процессе строительства. Кроме того, это позволило сделать дом с пассивным солнечным отоплением. Индекс HERS 40, стены SIP 8 ½ дюйма и крыша SIP 12 дюймов, LEED Gold, Energy Star 5 star plus, стекло SHGC для усиления солнечного света и подвижные солнцезащитные шторы, Пребывание 60 градусов во время 3-дневного ледяного шторма без электричества. Доступный дом из SIP с высокими эксплуатационными характеристиками
River Falls, WI
Панели удобны в использовании для волонтеров. Скорость строительства. Толщина стен SIP и материал сердцевины: пенополистирол 12 1/4″, OSB 7/16″ с обеих сторон. Мы считаем, что конструкция SIP превосходит любой дом, который у нас был. Простота возведения SIP оказалась полезной, когда строительство нашего дома началось в зимние месяцы.Дом хорошо построен и дает ощущение того, что он находится в очень тихом, прочном здании. Kenilworth LEED SIP Bungalow
Minneapolis, MN
SIP помогли дизайнерам построить традиционное бунгало в стиле декоративно-прикладного искусства с платиновым рейтингом LEED-H. LEED Platinum SIP House
Dexter, MI
Цоколь ICF, 6-дюймовые стены SIP, 10-дюймовая SIP-кровля, испытание двери воздуходувки 0,86 ACH50, индекс HERS 37, LEED Platinum LEED SIP Country House
Cleburne, TX
A Семья сбегает от стремительной городской жизни, чтобы создать семью в сельской местности за пределами Форт-Уэрта, штат Техас.Работая с отмеченным наградами строителем Ferrier Custom Homes, они построили здоровый, энергоэффективный дом, который максимально использует пассивную солнечную энергию. Дом из SIP
Maplewood, MN
Стены из SIP 6 дюймов 12-дюймовая SIP-кровля Частичный 8-дюймовый пол SIP HERS Индекс 44 Многоквартирный дом SIP
Лас-Вегас, Невада
3 этажа, 41, 150 кв. футов. 6-дюймовые SIP-стены Строительство SIP снизило затраты на охлаждение для владельца здания в жарком климате Лас-Вегаса Работы по возведению каркаса и затраты на утилизацию строительных отходов также снижаются за счет строительства из СИП ЕЕ Индекс 52 Сертифицированный пассивный дом — первый дом в Нью-Йорке 0.15 АЧ50 Пассивная солнечная конструкция и работающие световые люки HRV и два воздушных тепловых насоса Окна серии Serious 725 SIP Senior Living Facility Minneapolis MN
Saint Paul, MN
Решение строить с использованием SIP ускорило процесс строительства и снизило эксплуатационные расходы для владельца здания Coventry Senior Living. Имея за плечами два проекта SIP, Грег Джонсон намеревается повторить успех, достигнутый компанией при использовании энергоэффективной комбинации SIP и лучистого отопления. SIP House с нулевым потреблением энергии
Seaside, CA
Компания Clarum использовала структурно-изолированные панели (SIP) во многих своих домах для создания высокоэффективных ограждающих конструкций зданий. С SIP-панелями намного легче уменьшить утечку воздуха, чем с решетчатым каркасом, поскольку панели производятся в контролируемых условиях и доставляются на строительную площадку большими, готовыми к установке секциями. Панели также имеют непрерывную изоляцию по высоте, ширине и глубине, а также меньше тепловых мостов. Результатом является снижение затрат на отопление и охлаждение до 60 процентов, а также более здоровый воздух в помещении за счет изоляции от пыли, пыльцы и других раздражающих веществ.

Структурные изолированные панели SIP RAYCORE против сэндвич-панелей



Что такое сэндвич-панели структурно-изолированные панели SIP?

Наиболее распространенный тип конструкционной теплоизоляционной панели – сэндвич-панели SIP. Иногда также упоминается публикой как стрессовая кожа или панели стрессовой кожи. Эти панели обычно состоят из изоляционного материала, обычно пенополистирола, «зажатого» между двумя внешними «оболочками» из ориентированно-стружечной плиты или ОСП.Два материала ламинируются вместе с клеевым клеем, образуя комбинированную панель с материалом внешней обшивки, обеспечивающим «структурную» часть изолированных панелей. Также доступны другие варианты изоляции и материалов обшивки. Чтобы узнать больше о сэндвич-панелях SIP, посетите: www.sips.org



Почему НЕ используйте сэндвич-панели SIP?

    • Достаточно сильный?  – Не так сильны, как SIP-системы RAY-CORE.
    • Меньше R-значения  — EPS Styrofoam имеет R-значение 3.6 — 4,2 на дюйм. Пенополистирол XPS имеет R-значение 5 на дюйм.
    • Герметичный ? – Зависит от внимательного отношения к методам монтажа, и при неправильном выполнении изоляционные панели OSB могут сгнить и потерять свою структурную целостность.
    • Общие проблемы с сэндвич-панелями  – Расслоение, конденсация, гниение, ползучесть стен и прогиб крыши – это распространенные проблемы, связанные с продуктом и отраслью.
    • Доступность  – Специальные планы и дорогостоящий инжиниринг, необходимые для выполнения требований кодекса.Не производится до заказа и часто длительные сроки производства.
    • Панели могут удовлетворить ваши потребности  — Доступны различные толщины, длины и значения R.
    • Дорогой  — обычно в 1,5–2 раза дороже RAY-CORE SIP  ® . Часто первоначальная цена не включает все затраты. Существенные дополнительные затраты на проектирование и установку. Дорогая доставка!
    • Добавленные расходы  — Требуются проектирование, рабочие чертежи, специальные разрешения и специально обученные монтажники.
    • Трудно использовать   – Часто требуются специальные учебные курсы с подробными требованиями к установке для сборки.
    • Fast  – Сокращение времени строительства, но высокая стоимость монтажа.
    • Heavy  — от 1 1/2 до 2 раз больше веса панелей RAY-CORE. Панель R-37 шириной 4 фута и длиной 8 футов весит 121 фунт. Меньше значение R, больше вес. Могут потребоваться дорогостоящие краны и дополнительные расходы на доставку.
    • Фиксированный  – Каждая часть имеет номер и необходимое место.
    • Неизменяемый  – Модификации на месте сложны и аннулируют проектирование. Нужно ждать реинжиниринга и замены панелей.
    • Непожаробезопасный — Низкая скорость плавления. В случае пожара ваши стены могут растаять, а дом рухнуть. Использование антипиренов ГБЦД опасно как для человека, так и для окружающей среды.
    • Проблемы с плесенью  — Пенопласты EPS и XPS являются полупроницаемыми пенами, позволяющими проникать влаге с потенциальным ростом плесени.
    • Защита окружающей среды  – Предварительно вырезанные панели во время производства сокращают количество отходов на стройплощадке, но отходы есть отходы. Вырезанные детали все равно должны быть утилизированы на заводе-изготовителе. Кроме того, эффекты бромированных антипиренов, добавленных к пене для снижения воспламеняемости, являются биоаккумулятивными и потенциально токсичными, что оказывает негативное воздействие на окружающую среду.
    • «Зеленый»  – Помогает экономить энергию, но можно ли их считать «зелеными» с учетом затрат?



Тяжелые и неудобные для перемещения сэндвич-панели СИП-панели Структурные изолированные панели:

  SIP-панели из сэндвич-панелей тяжелые и неудобные, с размером 6 ½ дюйма x 8 футов.Панель требует, чтобы двое мужчин двигались и весили колоссальные 120 фунтов!

Что можно и что нельзя делать при использовании SIP

Рост рынка экологически чистых энергоэффективных домов привел к увеличению спроса на высокоэффективные изделия для ограждающих конструкций, такие как структурно-изолированные панели (SIP).

Что такое SIP?

Обычно состоящие из слоя EPS (пенополистирола), XPS (экструдированного полистирола) или пенополиуретана, зажатого между панелями из ориентированно-стружечной плиты, SIP могут обеспечивать значения R для стен, полов и крыш в диапазоне от 14 до 58, в зависимости от толщина панели и ее состав.SIP также изготавливаются в соответствии со спецификациями, что означает небольшое количество отходов и потенциальную экономию труда по сравнению с традиционной конструкцией из стержневых рам.

Однако работа со структурно-изолированными панелями имеет свои сложности, особенно для начинающих пользователей. Чтобы помочь пролить свет на общие проблемные области, мы попросили Фрэнка Кизекера из производителя SIP ACH Foam Technologies в Денвере дать основные советы и рекомендации по работе с этой технологией. Кизекер предлагает следующий совет:

1.Предварительный план потребностей в электричестве и оборудовании

Поскольку SIP изготавливаются в соответствии со спецификациями проекта, важно заранее спланировать электрические разъемы, чтобы избежать трудоемких, а иногда и дорогостоящих модификаций во время установки. Например, SIP-облицовки ни в коем случае нельзя резать по горизонтали для монтажа электропроводки; это поставит под угрозу структурные характеристики.

Кроме того, на этапе проектирования важно определить, требуется ли какое-либо оборудование для установки панелей.Если в проекте указаны панели крыши, стены или панели пола размером более 8×8 футов, для установки может потребоваться вилочный погрузчик или кран.


СВЯЗАННЫЕ

2. Подготовьте панели для установки

Надлежащее хранение, защита от атмосферных воздействий и обращение сделают процесс установки более эффективным. Храните панели на ровном месте, не ближе трех дюймов к земле. Расположите панели в той последовательности, в которой они будут установлены (то есть первый этаж отдельно от второго этажа), и убедитесь, что они покрыты воздухопроницаемым защитным брезентом, чтобы они оставались сухими.

3. Установите SIP правильно и плотно загерметизируйте

SIP должны полностью поддерживаться во время установки. Панели скользят по настенной плите, которую необходимо установить на полдюйма от края здания, чтобы обеспечить полную поддержку панелей. Кроме того, не забудьте установить панели по порядку — начните с углов или впадин и двигайтесь наружу. После установки все стыки и пустоты панелей должны быть надлежащим образом герметизированы с помощью клея или SIP-ленты, чтобы свести к минимуму утечку воздуха и сохранить долговечность конструкции.

4. Защита SIP от проникновения воды

После установки и герметизации SIP требуется защита от атмосферных воздействий, такая как домашняя пленка, чтобы предотвратить ухудшение влажности. Следуйте инструкциям производителя по установке и убедитесь, что все проходы прошиты. Окна со временем будут пропускать воду на подоконник. Используйте оклад под блоками и вокруг них, чтобы отвести воду от конструкции стены.

5. Подберите правильный размер вашей системы HVAC

Одной из распространенных ошибок является недооценка высоких изоляционных и воздухонепроницаемых свойств конструкционных изолированных панелей при выборе системы ОВКВ.SIP позволяют использовать меньшее оборудование HVAC. При работе с подрядчиком по HVAC убедитесь, что он учитывает оценку более низких уровней инфильтрации воздуха. Правильный выбор параметров HVAC имеет решающее значение, поскольку недоиспользуемая система не сможет достичь стабильной производительности, что приведет к коротким циклам, что снижает энергоэффективность и требует большего обслуживания.

Вот важные факторы, которые следует учитывать при определении размеров HVAC:

  • Размер дома (каждый этаж следует анализировать отдельно)
  • Ориентация здания
  • Тип конструкции стены и связанное с ним значение R
  • Технические характеристики окон и дверей, включая количество единиц, расположение, значение изоляции и рейтинг окон
  • Расположение воздуховодов (т.д., в отапливаемых помещениях, неотапливаемых помещениях, чердаках, подвальных помещениях и т. д.)
  • Количество и тип каминов
  • Количество инфильтрации воздуха

SIP Что можно и что нельзя делать

  • Обеспечьте адекватную поддержку SIP при их хранении. Храните SIP в горизонтальном положении и накрытым.
  • Перед установкой панелей изучите установочные чертежи.
  • Удалите мусор из зоны пластины перед размещением панели.
  • Обеспечьте ровные и квадратные фундаменты или полы, поддерживающие стены SIP.
  • Обеспечьте надлежащее крепление панелей во время монтажа.
  • Отодвиньте плиту порога от края напольной системы на ½ дюйма, чтобы обеспечить полную опору облицовки SIP OSB.
  • Обязательно предусмотрите отверстия для доступа диаметром 1 1/2 дюйма в металлическом покрытии для совмещения с отверстиями для электрических проводов в SIP.
  • Храните герметик и ленту SIP в теплом месте для достижения наилучших результатов при нанесении в холодную погоду.
  • Всегда следуйте рекомендациям производителя по герметизации швов.
  • Нанесите герметик вдоль переднего края деревянной вставки в панель.
  • Обязательно используйте герметик для соединений дерево-дерево, дерево-вспененный полистирол и пенополистирол-вспененный полистирол.
  • Обязательно используйте ленту SIP или аналогичный пароизолятор на стыках панелей крыши.
  • При необходимости установите надлежащую гидроизоляцию и герметики вокруг всех неровных отверстий и проходов.
  • Для шлицевых соединений используйте только непрерывные двутавровые балки, двутавровые балки и изолированные двутавровые балки.
  • Используйте подходящие подложки для кровли и сайдинга. SIP-стены воздухонепроницаемы без обертывания, но им нужен материал дренажной плоскости.
  • Установить сантехнику во внутренних стенах. При необходимости вырежьте внутренние секции для труб.
  • Обеспечьте достаточную вентиляцию для поддержания качества воздуха в помещении.
  • При необходимости используйте материалы, устойчивые к термитам и плесени.
  • Не оставляйте панели открытыми на длительное время.
  • Нельзя поднимать SIP-панели за верхнюю облицовку OSB и ронять SIP-панели на углы.
  • Не устанавливайте SIP прямо на бетон.
  • Не обрезайте обшивку стеновых панелей по горизонтали для монтажа электропроводки и не обрезайте облицовку OSB для прорезей в полевых условиях.Используйте заводские чейзы в ядре SIP.
  • Не бойтесь подгонять панели для точной подгонки.
  • Не устанавливайте встроенное освещение внутри панелей.
  • Не устанавливайте водопровод в SIP.
  • Не устанавливайте и не используйте невентилируемое оборудование для сжигания, такое как безвентиляционные газовые топки, камины или обогреватели в герметичном доме SIP.



Как работают структурно-изолированные панели

В отличие от каркасно-щитовых домов, которые обычно строятся полностью на месте, дома с использованием SIP, как правило, в основном сборные.Как мы читали на прошлой странице, конструкционные изолированные панели изготавливаются производителями и отправляются на строительные площадки, где каждая стена возводится целиком. Это означает, что даже если новый домовладелец, скорее всего, потратит дополнительные деньги на материалы, он или она, вероятно, сэкономит деньги на затратах на оплату труда и отходов на строительной площадке. На что домовладельцы не должны экономить, так это на опыт. В то время как SIP-дома не так сложны для понимания, как кубик Рубика, они могут стать проблемой для тех, кто пытается построить его в первый раз — может быть, больше в стиле одной из этих монохромных пазлов.Наличие кого-то с небольшим ноу-хау может сделать все намного проще.

Главная цель при строительстве SIP-дома – сделать его максимально герметичным, что помогает изоляции работать на полную мощность. Когда панели поднимаются на место — часто с помощью крана или вилочного погрузчика — они тщательно соединяются друг с другом. Обычно это достигается с помощью различных предметов, таких как монтажная пена, герметизирующая лента, герметизирующая мастика и старые добрые гвозди. Важно помнить, что если дом собирается получиться правильно, указания производителя должны следовать букве.Тем не менее, даже несмотря на это, может потребоваться выполнить некоторые небольшие модификации сборных секций на месте (еще одна причина, по которой наличие профессионала может быть преимуществом), но с правильными инструментами быстрое исправление может быть сделано в одно мгновение.

Другими сложными элементами, о которых следует помнить, являются ветер и вода, или, если быть более точным, вентиляция и влажность. Поскольку цель состоит в том, чтобы запечатать дома SIP в плотные оболочки (в отличие от каркасных домов со сквозняками и постоянными зазорами между изоляцией), их нужно строить с осторожностью.Например, вам нужно будет выбрать систему вентиляции (как правило, такую, которая может обмениваться теплом между несвежим выходящим воздухом и свежим свежим воздухом), размер которой подходит для нужд здания. SIP более энергоэффективны, поэтому им не нужны мощные системы ОВКВ других зданий. Меньшие блоки могут работать с меньшим энергопотреблением в течение более длительного времени — и они осушают в процессе, что является ключом к тому, чтобы не думать о плесени. Другой способ, которым это вступает в игру, — между сайдингом, черепицей крыши и внешней оболочкой SIP.Здесь также могут возникнуть проблемы с вентиляцией и влагой, если панели не имеют достаточного пространства для дыхания и дренажа.

Но как только дом будет построен и фургон остановится у обочины, наступит время похвалы. На следующей странице мы рассмотрим, какую прибыль может получить владелец от SIP. дом и как панели могут быть полезны для людей, которые хотят окунуться в сборные дома.

6 причин для строительства домов из SIP-панелей

По мере того, как движение за малые дома продолжает набирать обороты, многие, кто планирует жить в маленьких или крошечных домах, предпочитают строить панельные домокомплекты из структурно-изолированных панелей или «SIP» . .SIP являются строительными блоками каждого сборного дома, который мы продаем, потому что они предлагают следующие ключевые преимущества:

Что такое структурно-изолированные панели?

Конструкционная теплоизоляционная панель (или «SIP») представляет собой высокопроизводительную строительную систему для жилых и легких коммерческих зданий. Комплекты домов SIP изготавливаются из панелей, состоящих из изолирующего пенопластового сердечника, зажатого между двумя конструкционными облицовочными деревянными досками. Строительство с использованием SIP сэкономит время, деньги и труд домовладельцев, а также обеспечит долгосрочную ценность в течение всего срока службы дома.

SIP изготавливаются в условиях, контролируемых на заводе, и могут быть изготовлены на заказ, чтобы соответствовать практически любому проекту здания. В результате получается очень прочная, энергоэффективная и экономичная система здания.

Существует множество причин, по которым стоит выбрать SIP для сборки сборного дома, но шесть неоспоримых преимуществ SIP выделяются среди остальных: Это позволяет вам иметь устойчивую сборку.Экологически безопасное строительство (также известное как «зеленое здание») потребляет меньше энергии и снижает вредные выбросы углекислого газа. Конструкции, построенные из SIP, часто могут быть сертифицированы LEED. Лидерство в энергетическом и экологическом проектировании (LEED) представляет собой набор рейтинговых систем для проектирования, строительства, эксплуатации и обслуживания зеленого строительства, разработанный Советом по экологическому строительству США. Здания с сертификатом LEED соответствуют самым строгим стандартам устойчивого строительства.

Устойчивое строительство снижает общее воздействие на здоровье человека и окружающую среду.SIP-панели являются одними из самых экологичных вариантов для каркаса и кровли сборных домов. Дом, построенный из SIP, герметичен и хорошо изолирован, что делает его экологически чистым продуктом. Этот более высокий уровень изоляции означает, что SIP используют меньше энергии для обогрева и охлаждения, уменьшая зависимость от парниковых газов для поддержания комфортной температуры в вашем доме. Кроме того, поскольку SIP-панели изготавливаются заранее в соответствии с точными спецификациями проекта вашего дома, они значительно сокращают строительные отходы.

Выбирая строительство с использованием устойчивых SIP-панелей, вы можете оказывать сильное воздействие на окружающую среду. Лучшая часть? Энергоэффективность означает меньшие расходы на отопление и охлаждение, что экономит ваши деньги в будущем. Строительство с SIP-панелями — это выигрыш для окружающей среды.

2. Строить с SIP быстрее

SIP быстрее и проще строить. (Да, вы правильно прочитали!) Во-первых, вы можете получить сборные небольшие домашние комплекты, которые содержат предварительно измеренные и предварительно вырезанные SIP. Комплекты домов бывают разных планов этажей, но устраняют необходимость в длительном этапе проектирования.Даже если вы строите индивидуальный домашний комплект из SIP-панелей, панели обеспечивают значительную экономию времени. Поскольку панели представляют собой автономные каркасы и , они вырезают этапы в процессе строительства дома.

Когда вы начинаете строить из SIP-панелей, можно быстро возвести всю секцию стены и крыши. Панели поставляются вам в соответствии с точными размерами и спецификациями вашего проекта. SIP готовы к установке, когда они прибывают, что устраняет время, необходимое для выполнения отдельных операций на строительной площадке по каркасу, изоляции и обшивке традиционных стен с каркасом из стержней.Соберите свои панели SIP вместе, и вуаля!

3. SIP чрезвычайно энергоэффективны

SIP — отличный способ сэкономить энергию. SIP создают превосходную оболочку здания с высоким термическим сопротивлением и минимальной инфильтрацией воздуха. Многие строители новых домов видят экономию энергии в размере 50-70% после переезда в дом, построенный из SIP. Комплекты SIP-панелей оказывают низкое воздействие на окружающую среду и снижают затраты на электроэнергию. SIP изготавливаются в контролируемой среде, что обеспечивает большую эффективность, чем каркас, построенный на месте.Для производства SIP также требуется меньше энергии и сырья, чем для производства других конструкционных строительных систем. Да, они «зеленые».

Вдохновитесь множеством возможных вариантов использования SIP-конструкций.

4. SIP-панели улучшают качество воздуха

Здание с SIP-панелями позволяет лучше контролировать качество воздуха в помещении, поскольку воздухонепроницаемая оболочка здания ограничивает поступающий воздух регулируемой вентиляцией. Контролируемая вентиляция отфильтровывает загрязняющие вещества и аллергены, а также пропускает поступающий воздух в регулируемую вентиляцию.Это уменьшит вероятность образования плесени и пыли. Многие стратегии вентиляции могут помочь с воздухонепроницаемыми домами. Многие системы фильтрации воздуха изготовлены из материалов, которые выделяют летучие органические соединения (ЛОС), но не SIP. У вас может быть устойчивый дом, который тоже считает устойчивым.

5. Прочность SIPS

Если вы строите собственный дом, вы хотите, чтобы продукт, который вы используете, был долговечным. SIP-панели являются одним из самых прочных доступных строительных материалов, по прочности сравнимым со стальной двутавровой балкой.Сочетание внешнего слоя SIPS (ориентированно-стружечная плита) с внутренним слоем (толстый пенопласт) создает долговечный и прочный продукт. SIP гораздо более устойчивы к неблагоприятным погодным условиям, чем дома с традиционным каркасом. Для строителей небольших домов, желающих перейти в более открытую среду, это особенно важно. Кроме того, при правильной конструкции SIP могут иметь значительную огнестойкость.

Читайте: Дополнительные жилые помещения идеально подходят для аренды Airbnb

6.SIP предлагают лучшую долгосрочную ценность

SIP — один из самых быстрорастущих новых методов строительства. Хотя SIP могут изначально иметь немного более высокую стоимость материалов, чем строительство с деревянным каркасом, они обеспечивают гораздо лучшую долгосрочную ценность. SIP быстрее возводятся и сокращают время строительства вашего дома. SIP гораздо проще установить для строителя дома своими руками, чем традиционные каркасные и изолированные дома, что значительно снижает затраты труда и времени. Даже если вы используете подрядчика или строительную бригаду для сборки своего домашнего комплекта с панелями SIP, работа может быть выполнена быстрее и эффективнее, чем традиционные методы строительства.

Конечно, строительство с использованием SIP также имеет положительный эффект за счет снижения затрат на электроэнергию. Герметичность в оболочке здания SIP предотвращает доступ воздуха внутрь дома, снижая затраты на обогрев и охлаждение вашего дома. Кроме того, если вы строите с использованием SIP, вы, вероятно, будете меньше воздействовать на здоровье из-за плесени и пыли (а хорошее здоровье бесценно). Рост зеленого, энергоэффективного домашнего рынка привел к увеличению спроса на высокопроизводительные здания. SIP определенно стоит вложений.Улучшение качества воздуха в помещении снизило затраты на электроэнергию, а меньшие потребности в рабочей силе — все это увеличивает долгосрочную ценность выбора строительства с использованием SIP. Вы можете уменьшить стоимость строительства на рабочую силу. В долгосрочной перспективе это будет серьезной инвестицией.

SIP идеально подходят для вашего следующего домашнего комплекта?

Есть проекты и люди, которым может быть полезно строить из материалов, отличных от конструкционных теплоизоляционных панелей, но SIP часто являются лучшим выбором для сборных домов. Если вы ищете прочный, безопасный и энергоэффективный строительный продукт, SIP — мощное интеллектуальное решение.

Мы готовы рассказать вам больше о сборных SIP-комплектах для дома Mighty Small Homes.

Структурные изолированные панели (SIP) | WBDG

Введение

Перед современными архитекторами стоит неотложная задача создания энергоэффективных и высокопроизводительных ограждений зданий. Структурно-изолированные панели — это вариант сборки корпуса, который может помочь в достижении этих целей. SIP делают впечатляющую работу по замедлению передачи тепла, воздуха и пара через сборку.Они также значительно снижают возможность высыхания ограждения, уменьшая его способность восстанавливаться после непреднамеренного проникновения воды. Такая воздухонепроницаемая сборка с большим термическим сопротивлением может привести к получению высокопроизводительного и прочного ограждения, если оно детализировано и построено правильно, или может привести к быстрому гниению и разрушению основной конструкции здания, если оно детализировано или построено неправильно. Ссылка Building Science Corporation Building Science Insight BSI-028: поток энергии через корпуса.

История

Рис. 1: Пример SIP-панелей, используемых в качестве заполнения с каркасом из конструкционной стали, школа Сильвис, штат Иллинойс.
Фото: Steven Schaefer Associates, Inc. Консультации инженеров-строителей

Лаборатория лесных товаров в Мэдисоне, штат Висконсин, в 1935 году представила идею того, что сейчас известно как структурно-изолированные панели (SIP). Прототип панелей состоял из элементов каркаса, обшивки из фанеры и ДВП, а также изоляции. Эти первоначальные панели использовались для строительства тестовых домов, которые были разобраны и испытаны через тридцать лет, чтобы показать, что панели сохранили свои первоначальные значения прочности.Фрэнк Ллойд Райт использовал форму конструкционных теплоизоляционных панелей в усонских домах, построенных в 1930-х и 1940-х годах. В 1952 году Олден Б. Доу создал первые SIP-панели с пенопластовым сердечником, которые были запущены в массовое производство к 1960-м годам. (Морли)

Сегодня SIP представляют собой сборные строительные компоненты для использования в качестве стен, полов, крыш и фундаментов. SIP обеспечивают непрерывный барьер для воздуха и пара, а также повышенное значение теплопроводности по сравнению с традиционной конструкцией. Затраты на строительство, связанные с SIP, сравнимы с более традиционными методами строительства, если учитывать экономию, связанную с трудозатратами, отходами материалов и энергоэффективностью.(Морли)

Описание

Структурные изолированные панели состоят из изолированного пенопластового сердечника между двумя жесткими плитами обшивки. Пенопласт обычно представляет собой один из следующих материалов: пенополистирол (EPS), экструдированный полистирол (XPS) и пенополиуретан (PUR). При использовании пенополистирола и пенополистирола сборка ламинируется под давлением. В случае PUR и PIR жидкая пена впрыскивается и отверждается под высоким давлением.

Наиболее распространенными обшивочными плитами являются ориентированно-стружечные плиты (OSB).К другим материалам обшивки относятся: листовой металл, фанера, фиброцементный сайдинг, плиты из оксида магния, обшивка из стекловолокна, гипсовая обшивка и композитные конструкционные сайдинговые панели.

Рисунок 2: Типовой SIP с OSB и EPS.
Источник: www. жилье.com

Рис. 3: SIP из листового металла.
Источник: www. steelsipconstruction.com

У каждого материала оболочки и типа пены есть свои преимущества и недостатки. Тип выбранного SIP зависит от типа здания и условий участка.В следующих таблицах описаны преимущества и недостатки наиболее распространенных типов обшивки и пены.

Таблица 1: Таблица типов оболочки

Тип оболочки Преимущества Недостатки
Ориентированно-стружечная плита (OSB) Подшипник нагрузки; легко доступны; проверено; большой размер панели до 8 x 24 фута Подвержен образованию плесени и снижению структурной прочности при воздействии влаги; не огнестойкий; необходимо лечить от термитов; сложная основа для большинства стыковочных лент
Листовой металл Устойчив к плесени; может быть несущим; очень легкий; неограниченная длина при изготовлении из рулонного материала Должен быть из оцинкованной или нержавеющей стали; не несущий
Фанера Боковая прочность Наличие; цена; ограниченный размер панели; подвержен плесени и снижению структурной прочности при воздействии влаги в течение длительного периода времени; не огнестойкий; нужно лечить от термитов
Фиброцементный сайдинг Устойчив к плесени, термитам и огню Наличие; масса; тестирование; ограниченный размер панели
Магниевый картон Устойчив к плесени, термитам и огню Наличие; тестирование; ограниченный размер панели
Гипсовая обшивка из стекловолокна Устойчив к термитам и огню Не структурный; ограниченный размер панели
Композитные конструкционные панели сайдинга Устойчив к плесени и термитам; доступны предварительно загрунтованные материалы Неогнестойкий

Таблица 2: Таблица типов сердечников

Пенопласт Преимущества Недостатки
Пенополистирол (EPS) Наименее дорогой; варианты толщины ограничиваются только производителем пенопласта; доступность; быстрее всего модифицировать в полевых условиях; самый безопасный пенообразователь Произведено с ГБЦД*
Экструдированный полистирол (XPS) Сила; водостойкий Наличие; производится с ГБЦД*
Пенополиуретан (PUR) Самое высокое значение R/дюйм; прочность, водостойкость Самый дорогой; труднее изменить ограничения по толщине; слизняк; доступность; производится с использованием хлорфосфатных антипиренов**

*ГБЦД: гексабромциклододекан – бромированный антипирен, классифицируемый Европейским союзом (программа REACH) как стойкий, способный к биоаккумуляции и токсичный (PBT).
**Не так опасны, как большинство бромированных антипиренов, но все же существуют опасения для здоровья и окружающей среды.
Источник: Отчет BuildingGreen Insulation

Таблица 3: Технические характеристики пенопласта

Пенопласт* Пенополистирол Пенопласт XPS Пенополиуретан
Плотность в панели (фунт/фут 3 ) 0,90 1,5 2,3 – 2,5
Прочность на сжатие при деформации 10 % (psi) 10 20 35
Значение R/дюйм при 75°F 3.6 5,0 6,54
Проницаемость на дюйм 5 1,1 2,00
Обычный огнестойкий ГБЦД ГБЦД TCPP
Общий класс огнестойкости 1 1 1
Обычный вспениватель Пентан ГФУ—134a ГФУ—245fa

* Большинство производителей SIP используют 0.95 минимальная плотность.

Основы

Структурное проектирование и строительство

SIP ведут себя аналогично стальной колонне с широкими полками в том смысле, что пенопластовый сердечник действует как стенка, а оболочка реагирует как полки. При осевых нагрузках обшивка реагирует аналогично тонкой колонне, а сердцевина из пенопласта действует как непрерывная распорка, предотвращающая коробление панелей. Точно так же, как широкие полки увеличивают прочность с увеличением глубины, более толстые заполнители приводят к более прочным панелям при сжатии и изгибе.(Морли)

СИП

рассчитаны на сопротивление не только осевым нагрузкам, но и сдвиговым нагрузкам, а также внеплоскостным изгибающим нагрузкам. Способность панелей сопротивляться двухосному изгибу и поперечному сдвигу позволяет использовать их в качестве крыш и полов. SIP-панели приемлемы для использования в качестве несущих стен во всех категориях сейсмостойкости. Инженер-строитель должен определить, требуется ли дополнительная конструктивная система, исходя из расчетных нагрузок.

На сегодняшний день самое высокое сооружение, построенное исключительно из SIP-панелей, имеет четыре этажа.Возможны более высокие конструкции; однако конструктивные ограничения связаны с тем, что SIP являются несущими стенами, и поэтому на нижних этажах сложнее достичь открытых пространств. Часто большие конструкции SIP полагаются на вторичную систему каркаса из стали или дерева, чтобы удовлетворить требования к беспрепятственному пространству. Доступны уникальные винтовые соединения для крепления SIP к дереву, тонколистовой стали и конструкционной стали толщиной до 1/4 дюйма.

Фундамент под СИП-панели обязательно должен быть ровным.Существует небольшая терпимость к дифференциальной осадке. Если есть смещение основания, это повредит герметик стыков панелей, что может привести к проникновению влаги. Допустимые допуски на прогиб, установленные производителем панелей и герметиков, следует учитывать при проектировании фундамента. Незначительные дефекты можно устранить с помощью тщательной и квалифицированной установки.

Рис. 4: Коньковая и фронтонная концевая лента/прокладка SIP. Фото: SIPschool

Конструкция соединения необходима для структурных и долговечных характеристик.Одним из особых недостатков SIP-панелей является проникновение воздуха изнутри в местах стыков или проходов. В холодном климате, если теплый влажный внутренний воздух достигает внутренней поверхности внешнего слоя обшивки, он может конденсироваться, вызывая гниение и порчу. Часто этот внешний слой представляет собой OSB, который особенно подвержен влиянию влаги.

Особое внимание следует уделить правильному дизайну стыка, и при правильном выполнении в полевых условиях проблемы с проникновением воздуха будут устранены. Первичная конструкция соединения обычно включает уплотнения по толщине панели, как правило, распыляемую пену или прокладки.На стыках должен быть перелив распыляемой пены, что указывает на полную герметизацию шва, как показано на рисунках ниже. На внутренней поверхности панели следует предусмотреть дополнительное вторичное уплотнение из ленты или прокладки, особенно в холодном климате.

Рисунок 5: Пример SIP, используемых для панелей крыши, демонстрирующий просачивание герметика в стыке SIP, Брекенридж, Колорадо.
Фото: CW Associates, PLLC, (CWA Architecture)

Рисунок 6: Пример SIP, используемых для стеновых и кровельных панелей, демонстрирующий просачивание герметика в швах SIP, Winter Park, CO.
Фото: CW Associates, PLLC, (Архитектура CWA)

Двумя наиболее широко используемыми соединениями панелей являются плоскостные шлицы и блочные шлицы. Поверхностное шлицевое соединение состоит из полос OSB или фанеры, вставленных в прорези в пенопласте непосредственно внутри каждой обшивки SIP. Шлиц блока представляет собой тонкую и узкую СИП-сборку, которая вставляется в углубления в пенопласте по краям панели. Поверхностное шлицевое соединение и блочное шлицевое соединение обеспечивают непрерывную сердцевину из пенопласта поперек панелей, что исключает проникновение воздуха в стыки.Если конструктивно требуется, стыки панелей могут быть усилены одним или несколькими 2-мя деревянными шпильками или брусом из ламинированного шпона (LVL) по краям двух соединяемых панелей. Одним из недостатков этого типа соединения является то, что в месте соединения создается тепловой мост. Еще одно стыковое соединение, механические кулачковые замки, создают более плотное соединение между панелями, но составляют лишь небольшой процент рынка. Кроме того, кулачковые замки можно устанавливать только из полиуретана, потому что для замков требуется более высокая прочность на растяжение, чем при использовании других пеноматериалов, а пена должна расширяться и схватываться вокруг фланцев замка.При любом типе соединения шов вдоль обшивки должен быть покрыт сплошным слоем пенного герметика и/или панельной ленты.

Отверстия могут быть в любом месте внутри панели, в том числе по краям и углам. Пена панели может быть утоплена, чтобы принять 2x заголовка пиломатериала. Тем не менее, панели могут быть усилены в перемычках, чтобы во время строительства не требовалась дополнительная конструкция. Внутренняя панель и пенопласт могут быть вычтены, чтобы обеспечить карманы балок для балок крыши и пола. Любое отверстие внутри SIP, которое принимает другой элемент ограждения, должно быть надлежащим образом загерметизировано.

Канавки для сантехники обычно располагаются в обрамленном каркасе, или для сантехнических стен следует использовать обычный каркас.

Электрические каналы диаметром от 1 дюйма до 1-1/2 дюйма могут быть встроены в SIP на этапе производства. Пена наносится в любые зазоры, образовавшиеся после монтажа электропроводки.

Рисунок 10: Пример SIP-панелей, используемых для стеновых и кровельных панелей, а также обшивки стены на внешней панели для вентиляции и водопровода, Табернаш, Колорадо.
Фото: CW Associates, PLLC, (Архитектура CWA)

Другие непредвиденные проходы, сделанные в панелях во время строительства, должны быть сделаны на 1 дюйм больше в диаметре, чем проходная труба, чтобы можно было нанести пенный герметик.

Стандартная толщина стеновых панелей составляет 4-1/2 дюйма и 6-1/2 дюйма. Самый большой размер панели на сегодняшний день составляет 9′ x 24′. Изогнутые панели возможны, хотя и не распространены, и часто более практично использовать каркас из стоек для неортогональной геометрии.

Панели крыши обычно имеют толщину 10-1/4 дюйма и 12-1/4 дюйма. Толщина кровельной панели зависит от требуемого R-значения и пролета. Панели EPS и XPS могут иметь толщину до 12-1/4 дюймов. Панели PUR и PIR могут иметь толщину до 8-1/4 дюймов. Панели торцевых стен для различных профилей крыши могут быть изготовлены из SIP-панелей.

Проблемы с производительностью

Тепловые характеристики : Качество оболочки здания измеряется ее способностью предотвращать проникновение наружного воздуха.Последние стандарты энергетического кодекса требуют воздухонепроницаемой оболочки здания, а здание SIP с правильно герметизированными стыками панелей по своей природе является воздухонепроницаемым. Результаты испытаний дверей с воздуходувкой в ​​помещении со стенами и потолками из SIP, одним окном, одной дверью и предварительно проложенными кабельными каналами и электрическими розетками по сравнению с идентичной комнатой со стойками 2×6, обшивкой из OSB, изоляцией из стекловолокна и гипсокартоном показали, что SIP конструкция пропускает на 90% меньше протечек, чем конструкция со шпильками. (СИПА, ОРНЛ)

R-значение всей стены стеновой сборки в настоящее время является наиболее точным методом количественной оценки ее тепловых характеристик.Значение R для всей стены учитывает сопротивление тепловому потоку через непрозрачную площадь поперечного сечения изоляции и конструкции, а также потери энергии на стыках стены с крышей и полом, а также в углах и оконных проемах. Значение R для всей стены 4-дюймовой SIP-стены составляет 14. Значение R для всей стены для стены 2×4 меньше 10. Значение R для всей стены для стены 2×6 составляет от 11 до 13,7 в зависимости от качества. по установке ватного утеплителя. Устранение тепловых мостов и более воздухонепроницаемая оболочка способствуют более высокому значению R-ценности всей стены SIP-стен по сравнению с обычными стенами из металлических и деревянных стоек.(СИПА, ОРНЛ)

Таблица 4: Типичные R-значения SIP для цельной стены

Толщина EPS ЭПС ПУР
Плотность в панели (фунт/фут 3 ) 0,90 1,5 2,3-2,5
4-1/2″ 13,1 17,7 22,7
6-1/2″ 19,9 27,2 35,1
8-1/4″ 26.0 35,5 46,0
10-1/4″ 32,9 45,0 нет данных
12-1/4″ 39,8 54,6 нет данных

Таблица 4 Примечания:

  1. Основан на 8-футовой стене с одинарной нижней плитой, двойной верхней плитой и одинарной полосой 2X вокруг грубых отверстий.
  2. Основано на шлицевом, блочном или кулачковом соединении панелей.
  3. Значения относятся только к панелям и не включают вклад отделочных материалов.
  4. Значения будут варьироваться в зависимости от высоты стены и количества черновых отверстий.
  5. При использовании на крыше использование деревянных шлицов снижает эти значения.

Влагозащита : Поскольку вспененный наполнитель SIP действует как пароизоляция, атмосферостойкий барьер должен быть проницаемым, чтобы панели обшивки SIP могли высыхать наружу. Для обеспечения надлежащей сушки SIP рекомендуется непрерывное воздушное пространство между дренажной плоскостью и внешней облицовкой, а также вентиляционные отверстия в верхней и нижней части стен для обеспечения конвективного потока воздуха.Это также относится к SIP, используемым в качестве конструкции крыши. Воздух должен иметь возможность проходить под кровельным материалом между карнизом и коньком. Кроме того, все стыки панелей, проемы вокруг окон и дверей, а также другие пазы должны быть должным образом герметизированы и/или зашпаклеваны для предотвращения проникновения влаги.

Необходимо уделять особое внимание деталям, которые гарантируют, что проникновение воздуха из салона никогда не достигнет внешнего слоя оболочки.

Для участков, подверженных затоплению, водонепроницаемые материалы для обшивки, такие как цементные или термопластичные покрытия, являются идеальной альтернативой OSB.(Уддин) Однако, если SIP-панели с обшивкой из OSB вступают в контакт с водой, структурную целостность панелей можно сохранить, если быстро выставить OSB на просушку.

Пожарная безопасность : Поскольку большинство конструкций SIP относится к конструкциям типа V, где стены SIP являются несущими, соответствие требованиям NFPA 285 не применяется. В настоящее время, по-видимому, не проводилось испытаний NFPA 285 для стеновых конструкций из SIP. Обратитесь к консультанту по оболочке здания, если вы планируете использовать конструкцию SIP, где может потребоваться испытание NFPA 285.

Акустика : SIP изолируют от высокочастотного шума лучше, чем от низкочастотного. СИП не рекомендуется использовать в качестве полов над открытым внутренним пространством без применения звукоизоляции.

Материал/отделка Долговечность : Требования к крепежным элементам для внешней и внутренней отделки зависят от производителя панели; обратитесь к спецификациям производителя для получения этой информации. Рекомендуется создать вентиляционное пространство с помощью полос обрешетки между внешней поверхностью панели и наружной обшивкой.Это позволяет панелям высыхать, когда водяной пар попадает в панель.

Ремонтопригодность : Качество СИП задается на этапе производства. Надлежащее ламинирование и гладкие поверхности и кромки гарантируют, что SIP-панели могут выдерживать долгосрочное использование, при условии, что структурные обшивки должным образом защищены от деградации. Важно отметить, что если влага вызывает ухудшение состояния обшивки, значит, существует структурная проблема, которую необходимо устранить. Ремонт может потребовать замены гораздо большей площади, чем только изношенная часть.

Пенопласт подвержен заражению насекомыми и грызунами. Инсектициды добавляются в панели во время производства или позже на месте.

Общие принципы работы с деталями

  • Форма внешней оболочки здания SIP ограничена только дизайнерским воображением. (См. рис. 1, 12 и 13)

Рисунок 12: Пример SIP, используемых для панелей стен и крыши в сложной архитектурной форме, Nederland, CO.
Фото: CW Associates, PLLC (CWA Architecture)

Рисунок 13: Пример SIP, используемых для стеновых и кровельных панелей сложной архитектурной формы, Боулдер, Колорадо.
Фото: CW Associates, PLLC, (Архитектура CWA)

  • SIP могут принимать любой тип правильно спроектированной внешней облицовки.
  • Стыки, пустоты и проходы панелей СИП должны быть герметизированы сплошным пенным герметиком, прокладками и лентами СИП. Непрерывность внутреннего воздушного уплотнения необходима для долгосрочной работы.
  • Проверка требований к пролету SIP и ограничениям конструкции. (См. рис. 1, 14, 16 и 17)
  • Проверка гвоздей, шурупов и кулачков SIP — схемы крепления, типы крепежа и требования к расстоянию.(См. рис. 14, 15, 16 и 17)

Рисунок 14: Пример SIP, используемых для стеновых и кровельных панелей с гипсокартоном на деревянном каркасе, Брекенридж, Колорадо.
Фото: CW Associates, PLLC (CWA Architecture)

Рисунок 15: Пример SIP, используемых для стеновых панелей с гипсокартоном и кровельных панелей с настилом в виде шпунта и паза (T&G), озеро Алькова, штат Вайоминг.
Фото: CW Associates, PLLC, (Архитектура CWA)

Рисунок 16: Пример SIP, используемых для стеновых и кровельных панелей в слуховом окне с каркасом из ферменных балок, Боулдер, Колорадо.
Фото: CW Associates, PLLC, (Архитектура CWA)

Рисунок 17: Пример SIP-панелей, используемых для стеновых и кровельных панелей, демонстрирующий соединения и обвязки подвесных балок из микролама и фермы, а также проводку, Glacier Park, CO.
Фото: CW Associates, PLLC, (CWA Architecture)

  • Обеспечьте внешние системы вентиляции/дренажа на крыше и стенах.
  • Не предусматривать сантехнику в наружных стенах SIP. (См. рис. 10)
  • Координат любой в SIP электрике.
  • Надлежащим образом герметизированные SIP обеспечивают барьеры для воздуха, пара и тепла.
  • Деталь непрерывной внутренней линии избыточного воздушного уплотнения на всех стыках и проходах с использованием герметика, пены, лент и прокладок. (См. рис. 4, 5 и 6)
  • Обеспечьте водонепроницаемость наружных стен и крыш (WRB). Обратите внимание, что WRB должен быть паропроницаемым и должен обеспечивать водонепроницаемость и воздухонепроницаемость всех стыков.
  • Обеспечьте соответствующие системы гидроизоляции на всех наружных проемах и проходах ограждающих конструкций.
  • Надлежащим образом спроектированные системы HVAC необходимы для обеспечения воздухонепроницаемости и энергоэффективности, присущих зданиям, спроектированным SIP.

Принципы Генеральной Ассамблеи

  • Фундамент и/или настил пола должны быть квадратными и ровными с жесткими допусками для эффективной установки SIP.
  • Детальные рабочие чертежи должны быть предоставлены производителем для согласования и соблюдения Общих принципов работы с деталями, как указано выше.
  • Обшивка SIP-панелей
  • должна иметь сплошную несущую опору.Проверьте установку несущих плит SIP для этой опоры.
  • Группа разработчиков проекта должна проверять любую резку SIP в полевых условиях.
  • Герметизация пеной стыков SIP-панелей должна быть проверена на непрерывную полную глубокую герметизацию. Обычно правильный монтаж пенного герметика можно наблюдать по пене, просачивающейся в стыках, которые необходимо очистить от внешней поверхности панели. (см. рис. 5, 6)
  • Внутреннее избыточное воздушное уплотнение обычно выполняется с помощью прокладок, размещенных над опорными точками, распыленной пеной и лент на открытых стыках.Тщательно подбирайте ленты и грунтовки, подходящие для данного типа панелей, для долговременного сцепления с панелями. Обратите внимание, что ОСБ особенно проблематична для большинства распространенных строительных лент. (См. рис. 4, 5 и 6)

Извлеченные уроки

Опубликованные отчеты о крышах Джуно, Аляска (см. список публикаций ниже) описывают доказательства того, что проникновение воздуха внутрь помещения через стыки SIP-панелей крыши указывает на преждевременный износ верхней части OSB-обшивки стыков кровельных панелей.Общий вывод группы специалистов по строительству заключался в том, что повреждение влагой произошло из-за отсутствия надлежащей герметизации стыков панелей.

Вопросы управления логистикой и строительством

Срок службы : Ожидаемый срок службы компонентов, сопрягаемых с узлом SIP, должен соответствовать ожидаемому сроку службы самой стены SIP. Компоненты включают в себя прочные гидроизоляционные материалы, конструктивные элементы в SIP-панели, герметики, пену, ленту, прокладки, крепеж и т. д.

Полевой макет : Для всех SIP-стен требуется макет проектной сборки. Это лучше всего выполнить в виде небольшого выбранного участка конструкции до полного производства строительства, чтобы была возможность внести изменения в проект на основе наблюдения за макетом на месте.

Полевой осмотр SIP-стен : Требовать полевого наблюдения за установкой SIP-стен и их компонентов для обеспечения качества изготовления и монтажа SIP-стен.

Координация рабочих чертежей : Требовать рабочие чертежи для установки стен из SIP, показывающие все прилегающие строительные и связанные с ними работы, включая оклады, прокладки, герметики, структурные компоненты в SIP, крепления, и указывать последовательность работ.

Стеновые системы

SIP требуют опыта со стороны проектировщика здания, производителя, изготовителя и установщика. Архитектор и инженер могут рассмотреть возможность привлечения внешнего консультанта, если такой опыт отсутствует в команде проекта.

Другие соображения

Хотя общее время изготовления и сборки конструкции из СИП меньше, чем у каркасной конструкции, на планирование требуется больше времени. Отверстия в панелях, неортогональные конструкции, электрическая и AV-координация должны быть определены до изготовления SIP.

Установка окна

аналогична установке деревянной рамной конструкции. Чтобы обеспечить правильную установку, следует ознакомиться со спецификациями производителя.

В СИП-панелях

производства США больше не используются клеи с мочевино-формальдегидной смолой в OSB-панелях. Пенопластовые сердцевины на 98 процентов состоят из воздуха и изготавливаются с использованием вспенивающих агентов, не содержащих хлорфторуглеродов.

Правильно построенная конструкция SIP будет герметичной; поэтому от механической системы требуется вентиляция свежим воздухом, чтобы предотвратить проблемы с влажностью внутри и накопление загрязнителей воздуха в помещении.

Подрядчик и установщики должны иметь опыт работы с SIP, и рекомендуется, чтобы они были зарегистрированы в SIPA и/или SIPschool или прошли обучение в Братстве профсоюзов плотников, чтобы помочь предотвратить некачественную установку SIP бригадой, не знакомой с товар.Зарегистрированный архитектор и инженер вместе с производителем SIP должны наблюдать за строительством SIP на предмет соответствия утвержденным проектным заявкам.

Детали

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не отражает окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графика и сопутствующая информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Содержащаяся в нем информация не предназначена для фактического строительства и подлежит пересмотру в зависимости от изменений и/или уточнений местных, государственных и национальных строительных норм, новых технологий ограждающих конструкций, а также достижений в области исследований и понимания механизмов разрушения ограждений зданий.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных строительных норм и правил, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соответствие рекомендациям производителей и признанным отраслевым стандартам, что должно быть отражено в соответствующих разделах спецификаций проекта.

Следующие сведения можно просмотреть в Интернете в формате Adobe Acrobat PDF, щелкнув значок PDF
