Как правильно соединить алюминиевые провода и что для этого потребуется

В домах старой постройки обычно электропроводка сделана из алюминия и провода в распределительной коробке соединены между собой по принципу скрутки. Согласно статистике примерно 70% наиболее частых ошибок встречаются именно в данной области. Это является причиной плохого контакта в соединительных коробках и, как правило, приводит к нагреву проводов в месте скрутки. Все потому что старые проводки не предназначены для мощных современных электрических приборов.
При подключении к алюминиевым проводам дополнительных светильников, розеток и прочего электрического оборудования повышается нагрузка на всю линию. При этом стоит учитывать, что при определенной нагрузке сопротивление между алюминиевыми проводами, а так же между медными и алюминиевыми проводами возрастает. Это становится причиной нагрева места соединения с медным проводом и ухудшения контакта. Именно поэтому так важно знать, как соединить алюминиевые провода правильно.

Причина всему коррозия метала

Обычно, с тем чтобы соединять алюминиевые провода (то есть алюминиевый с алюминиевым), особых проблем не возникает. Как правильно соединить провода хорошо описаны в статье «Способы соединения проводов».При этом, по правилам, соединение алюминиевых проводов с медными недопустимо. Естественно люди без специального образования не всегда помнят со школы, почему нельзя соединять их.
Если соединить алюминиевый и медный провод между собой, то при отсутствии влаги ничего страшного не случится. Скрутка двух проводников будет закреплена достаточно надежно. Но дело в том, что в самой атмосфере есть определенное количество влаги или как минимум некоторые ее пары. Это часто становится причиной нарушения контакта. Все потому, что каждый из двух проводников обладает собственным электрохимическим потенциалом. Такое свойство металлов используется человечество при создании аккумуляторов или батареек. Но в случаях, когда влага попадает между металлами, один из них начинает разрушается.

Это и становится причиной нарушения контакта.

Именно поэтому на вопрос можно ли соединять между собой между собой алюминиевый и медный провод, ответ всегда один — нет, нельзя. Как минимум кабель нельзя просто скрутить, как это обычно делают.

Как соединить медные и алюминиевые провода

Существуют и другие способы как соединить медный и алюминиевый провод между собой для хорошего соединения. Например:

  • С помощью резьбового (болтового) соединения;
  • С помощью колодки;
  • С помощью клеммы с зажимом;
  • С помощью неразъемного соединения;
  • С помощью сварки.

Каждый из перечисленных методов помогает выйти из затруднительного положения, как правильно соединить медный провод с алюминиевым проводом. Соответственно, все таки есть варианты, как соединить два этих провода. А соединение необходимо проводить в распредкоробке. Как это делается обязательно прочитайте в статье «Как соединить провода в распределительной коробке».

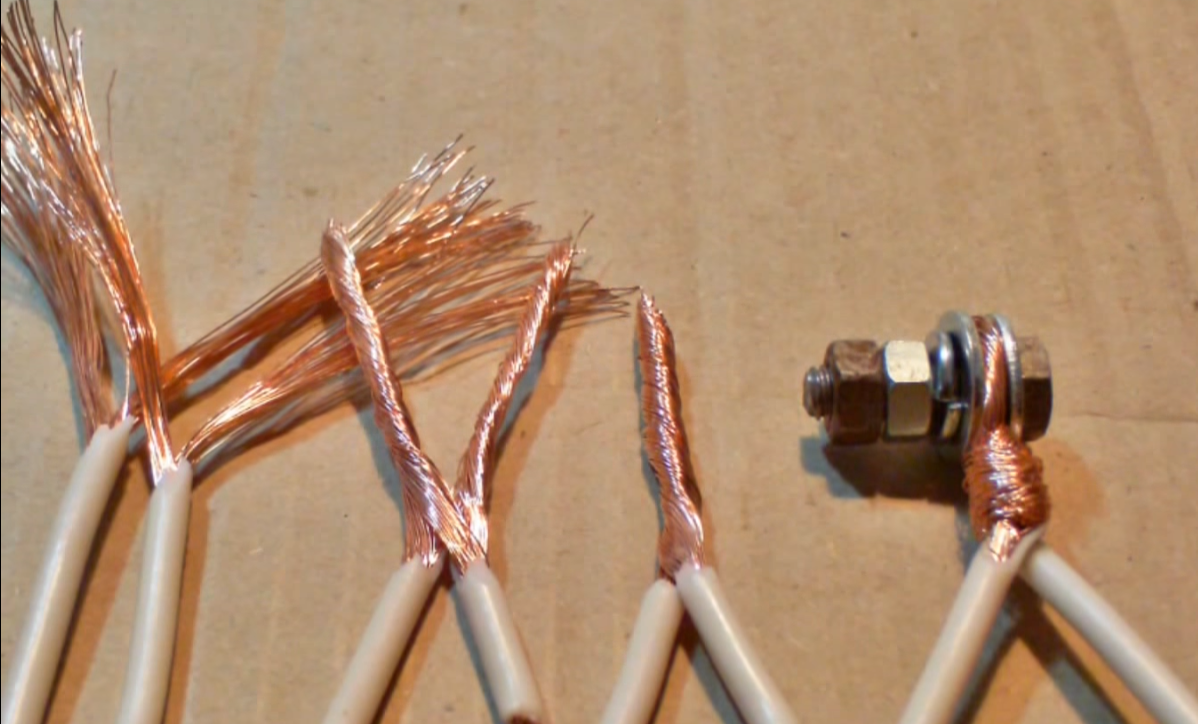

Соединение при помощи резьбы

Соединить алюминиевые провода между собой можно просто скрутить их. Но используя разные провода лучше подключать их, при помощи различных вспомогательных средств. Самый простое, что можно придумать это взять обычный болт, гайку и несколько шайб. Этим способом можно соединить:

  • Медный и алюминиевый провода;
  • Толстые и тонкие провода;
  • Одножильные и многожильные провода.

Главное, не стоит допускать прямого контакта меди и алюминия. И, обязательно, использовать шайбы. Порядок действие следующий:

  1. Возьмите болтик подходящего размера (можно подобрать на глаз).
  2. Наденьте на него шайбу.
  3. Наденьте клемму или просто закрученный кольцом провод вокруг болта;
  4. Накиньте еще шайбу;
  5. Наденьте второй провод;
  6. Затем еще шайбу;
  7. Закрепите все при помощи гайки.

Используя такую простую конструкцию мы можем соединить контакт без опаски, что он в дальнейшем может нарушиться из за влаги.

Соединение при помощи клеммной колодки

Данный метод также достаточно часто используется электриками. Правда такое соединение немного уступает по надежности болту и гайке, но оно обладает и некоторыми достоинствами:

  • Можно легко и быстро соединить провода между собой вне зависимости от сочетания.
  • Не нужно использовать клемму или закручивать провода.
  • Не потребуется дополнительно изолировать провода, поскольку сама конструкция исключает риск соединения.
  • Можно соединить несколько пар проводов между собой одновременно.

Для того чтобы соединить провода при помощи клеммой колодки нужно:

  1. Зачистить концы проводов примерно на 5 мм;
  2. Вставить их в отверстие и зажать при помощи винта;
  3. Винт нужно затягивать, как можно плотней (в особенности это относится к алюминиевому проводу).

Данный способ будет особенно незаменимыми при подключении люстры к слишком короткими проводками в потолке. Ведь от многочисленных скруток алюминиевые провода могут переламываться. Даже если длина провода будет всего один сантиметр, то его все равно можно будет соединить при помощи данного метода. При этом соединение будет таким же надежным, как если бы это был нормальный, длинный провод.


Также колодка будет уместна при соединении прибитых к стене проводов в случаях, когда их длина значительно меньше, чем требуется и соединение прочими способами невозможно. Но стоит помнить, что прятать колодку под штукатуркой без использования распределительной коробки запрещено.

Соединение при помощи клеммы с зажимом

На сегодняшний день также часто используется соединение клеммой колодки со специальным зажимом. Они бывают двух видов:

  • Одноразовые.
  • Многократные.

В первую провод вставляется без возможности вытащить его.

Во второй есть специальный рычажок, при помощи которого можно вставлять и вытаскивать провод без проблем.
Одноразовые предназначены для соединения одножильных проводов с сечением от 1,5 до 2,5 мм2. По заверениям производителей они способные выдержать силу тока до 24А. Хотя рисковать не стоит. Лучше использовать их при более чем 5А.

Такие клеммы очень удобны:

  • Для подключения люстр.
  • Соединения проводов в распределительных коробках.

Все что нужно это с силой вставить провод в клемму, и он самостоятельно там зафиксируется. Чтобы достать его придется приложить усилие и возможно колодка будет испорчена. Поэтому вероятней всего использовать ее повторно не получится. И это главный недостаток такой клеммы.

Но есть и усовершенствованная многоразовая разновидность клеммы. В ней при необходимости провод можно достать. Она подходит практически для любого типа проводов. Например, для многожильных, одножильных, медных, алюминиевых и прочее. Сечение провода может быть от 0,08 до 4 мм2. Они способны выдержать силу тока до 34А.

Все что требуется это снять с провода изоляцию примерно на 10 мм, а затем поднять оранжевый рычажок. Вставляете провод в клеммы, а потом опускаете рычажок. Все, провод теперь зафиксирован. Для проведения работы потребуется только клеммная колодка и ножик, чтобы зачистить провод. Правда, стоимость такого устройства немного выше в сравнении с предыдущим вариантом.

Соединение при помощи неразъемного соединения

Данный тип соединения обладает практически всеми достоинствами первого, резьбового соединения. Главная разница только в том, что нет возможности разборки и повторной сборки соединения. Все потому, что обычно при разборке застежка ломается. Для использования данного метода потребуется специальный инструмент – заклепочник. На сегодняшний день данный тип соединения проводов часто используется при неразъёмном соединении проводок в тонких стенах современных квартир, в том числе при создании перегородок. Главные отличия в скорости, простоте использования, доступной цене.
Весь принцип действия данного заклепочника достаточно прост.

Происходит втягивание, а также отрезание металлического стержня протиснутого через алюминиевую заклепку со шляпкой трубчатой формы. Сам стержень обладает некоторым утолщением. В момент когда он втягивается в трубку она расширяется. Сами заклепки можно отдельно подбирать по длине и диаметру.

Перед тем как приступить непосредственно к соединению проводки требуется немного подготовить, также как и при резьбовом соединении. Диаметры колец проводов должны быть немного больше чем сами заклепки. Средний диаметр обычно бывает около 4 мм. На заклепку должен быть одет сначала провод из алюминия, потом шайба и медный провод и снова шайба. После этого стержень вставляется в заклепочник и его ручки сжимаются. Все, соединение готово. Данный способ наряду с резьбовыми считаются наиболее надежными

Как соединить многожильные провода между собой: пайка, сварка, опрессовка

Очень часто монтаж современной электропроводки производится гибким многожильным проводом. Выполнить его одним куском кабеля невозможно, а место соединений и ответвлений проводов выходит из строя чаще всего. Поэтому важно произвести соединение многожильных проводов самым надёжным способом, обеспечивающим надёжный контакт и длительную безаварийную работу электропроводки.

Где используются многожильные провода

Все многожильные провода, по определению состоят из нескольких более тонких проводников. Благодаря этому такие кабеля отличаются повышенной гибкостью и способностью выдерживать большее количество перегибов по сравнению с одножильными проводами.

Эти качества определяют сферу применения таких кабелей:

  • изготовление удлинителей;
  • подключение бытовой техники;
  • протягивание проводов в трубах через большое количество изгибов;
  • автомобильная проводка;
  • монтаж светильников.

Как соединить многожильные провода между собой

При проведении электромонтажных работ многожильными кабелями для соединения и выполнения ответвлений используются различные способы соединения. Некоторые из них являются универсальными, другие допускается использовать только в отдельных ситуациях.

Скрутка многожильных проводов

Самым простым способом соединить провода — это скрутка.

Такое соединение многожильных проводов производится без применения дополнительных элементов при помощи обычных плоскогубцев. В период использования для монтажа электропроводки одножильных алюминиевых проводов сечением 2,5мм² это был основной метод соединения.

Сейчас согласно ПУЭ п.2.1.21 она не входит в перечень способов соединения. Это связано с тем, что многожильные провода мягче одножильных и не обеспечивают надёжный контакт проводов между собой, особенно плохой контакт получается при соединении скруткой одножильных и многожильных токопроводящих жил.

Несмотря на недостатки этого способа, он широко применяется для временного сращивания кабелей между собой, а так же как промежуточный, перед пайкой или сваркой проводов. Перед тем, как соединить многожильные провода между собой, конец кабеля необходимо освободить от оболочки, а отдельные провода от изоляции на длину, достаточную для скручивания жил.

Существует несколько типов скрутки:

  • Параллельная. При этом виде соединений провода складываются параллельно и зачищенные концы проводов обвивают друг друга. Скрутка получается достаточно прочная, но грубая, намного больше диаметра соединяемого провода.
  • Встречно-параллельная. В этом случае провода располагаются навстречу друг другу, зачищенные концы укладываются внахлёст. Такая скрутка имеет небольшой диаметр и аккуратный внешний вид, но отличается низкой прочностью на разрыв.
  • Подключение к одножильному кабелю. При этом многожильный провод накручивается на 1/2 длины зачищенного конца жёсткого проводника, после чего он сгибается и прижимает жилы гибкого кабеля.
  • Навивка. Используется при выполнении ответвления от основного проводника. Для этого главная жила на небольшом участке освобождается от изоляции и на неё «навивается» присоединяемый провод. При необходимости подключиться к нескольким жилам в кабеле места соединений необходимо располагать со сдвигом.
Важно! Для обеспечения надёжного контакта длина скрутки должна быть не менее трёх витков.

Соединение опресовкой

Один из самых надёжных способов соединить многожильные кабеля — опрессование. Для этого зачищенные концы проводов необходимо вставить в монтажные гильзы и обжать специальными опрессовочными клещами или многофункциональным инструментом. При этом гильза деформируется и плотно сжимает провод. Соединение многожильных проводов опрессованием используется в переходных коробках и распредшкафах.

Промышленность выпускает разные типы монтажных гильз:

  • Гильзы соединительные. Самые простые устройства, после опрессования их необходимо изолировать при помощи изоленты или термоусадочной трубки.
  • Гильзы с термоусадкой. Более продвинутая модель. Внутри гильзы находится герметик, препятствующий проникновению влаги, снаружи находится термоусадочная трубка. После опрессовывания герметик запечатывает место соединения, а термоусадка изолирует гильзу.

Существуют и другие виды гильз, предназначенные для различных условий и видов кабелей.

Соединение с помощью сварки

Самый надёжный способ соединения медных проводов. Чаще применяется для одножильных проводов, но может использоваться так же для соединения многожильных проводов между собой или для соединения одножильных и многожильных токопроводящих жил. Во время сваривания концов кабелей жилы сплавляются в одно целое, что обеспечивает надёжный контакт.

Для соединения используется понижающий трансформатор или инверторный сварочный аппарат, а так же специальный угольный электрод. Допускатся использовать графитную щётку от электродвигателя большой мощности.

Работы выполняются в следующей последовательности:

  1. 1. Зачистить концы проводов и сделать параллельную скрутку. Обрезать конец скрученного пучка проводников.
  2. 2. Подключить один из выводов сварочного трансформатора к зачищенным концам кабелей. Он присоединяется возле изолированной части проводов.
  3. 3. Угольным электродом, зажатым в держатель сварочника, свариваются концы проводов. Признаком качественно выполненного соединения является капля металла на конце скрутки и отсутствие отдельно торчащих проводков.
Важно! Во время работы необходимо использовать средства индивидуальной защиты — рукавицы и сварочную маску (щиток).

Соединение многожильных проводов пайкой

Такое соединение получается достаточно прочным и долговечным. Оно используется для удлинения кабелей и выполнения ответвлений. В переходных коробках и щитках пайка проводов применяется редко из-за недостатка места, здесь целесообразнее выполнить соединение другими способами.

Для пайки необходимы канифоль (флюс) и оловянно-свинцовый припой. Сама пайка выполняется паяльником:

  1. 1. Перед пайкой необходимо скрутить концы проводов. Лучше использовать встречно-параллельную скрутку, она получается тоньше и имеет более привлекательный внешний вид.
  2. 2. Нагреть провод паяльником и погрузить в канифоль. Нужно, чтобы флюс полностью пропитал скрутку.
  3. 3. Нанести припой на жало паяльника и перенести его на скрутку. При необходимости операцию повторяют или используют паяльную проволоку.
  4. 4. Прогреть скрутку до полного пропитывания её припоем. Остывшую пайку необходимо заизолировать.
Важно! Использовать вместо канифоли ортофосфорную кислоту нельзя. Её пары проникают внутрь кабеля, под изолирующую оболочку и разрушают токопроводящую жилу.

Соединение многожильных проводов зажимами

Отдельным пунктом следует отметить соединение многожильных проводов прижатием токопроводящих жил друг к другу или к дополнительному элементу. Как правило, это разборные соединения, для выполнения которых достаточно иметь под рукой отвёртку и пассатижи. Чтобы жилы не повреждались при затягивании винтом ОБЯЗАТЕЛЬНО применение наконечников НШВИ.

Самозажимной клемник WAGO

Это современный удобный способ соединить между собой провода всех типов сечением до 6мм². Контакт разных проводов осуществляется за счёт прижатия концов проводников к лужёной шинке пружинными пластинками. Для подключения зачищенный конец провода необходимо вставить в специальное отверстие. В зависимости от модели самозажимные клеммы предназначены для соединения различного количества проводов — от 2 до 6.

Каждая клемма является отдельным полюсом, а все провода в ней соединены между собой.

Такие клеммники есть двух видов:

  • Одноразовые. Прижатие и фиксация проводника происходит при его вдвигании внутрь клеммы. Отключение проводов конструкцией не предусмотрено.
  • Многоразовые. В этих элементах прижатие провода происводится опусканием рычажка. Для отключения проводника рычажок необходимо поднять вверх и вынуть провод из клеммы.

Клеммная колодка

Самым простым и дешёвым способом соединить два провода являются полиэтиленовые клеммные колодки. Они состоят из нескольких изолированных элементов, внутри каждого из которых находится латунная трубка. При необходимости клеммник разрезается на куски из необходимого числа клемм.

В латунную трубку вкручиваются два винта, прижимающих вставленные в клеммник провода. Конструкция клеммника предназначена для подключения только одножильных проводов, поэтому на концы многожильных кабелей необходимо напрессовать наконечники типа НШВИ (КВТ).

Клеммники на пластиковых колодках

Это универсальные соединители, контактным элементом которых является стальная пластика с двумя болтами, по одному с каждой стороны клеммника.

Подключение кабеля к клеммам производится прижатием болтом с квадратной шайбой. Для подключения болт отпускается, зачищенный конец провода подсовывается под шайбу и прижимается болтом.

Под каждую из шайб допускается вставлять только два проводника одинакового сечения и типа — одножильные или многожильные.

Болтовое соединение

Раньше этот метод был широко распространён, сейчас из-за появления других соединительных элементов болтовое соединение применяется редко, но его использование может помочь при отсутствии клеммника и необходимости срочно соединить несколько проводов.

Для болтового соединения необходимо скрутить концы проводов кольцами, надеть на болт и зажать между двумя шайбами. При большом количестве проводов между некоторыми из них устанавливаются дополнительные шайбы. Они так же необходимы при соединении проводов разного типа и сечения.

Вывод

Современны гибкие кабеля более удобные и надёжные, чем старые одножильные, но требуют особого подхода при соединении. Поэтому знание того, как соединить многожильный провод, необходимо при монтаже электропроводки, а так же подключении светильников и других электроприборов.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Самостоятельный ремонт кондиционеров своими руками

При установке техники часто приходится соединять силовые, либо межблочные провода — удлинять вилку, наращивать провод и так далее.

Осуществить это можно разными способами.

Соединение с помощью скрутки

Это довольно распространённое соединение, даже несмотря на огромный ассортимент соединителей на рынке.

Два провода зачищаются, скручиваются вместе, после чего изолируются липкой лентой.

Довольно часто скрутка является причиной КЗ и пожаров.

Происходит это так — место плохого контакта, из-за увеличенного сопротивления разогревается, оплавляя изоляцию.

Через некоторое время через обгоревшую изоляцию два провода замыкает.

Особенно не рекомендуется соединять скруткой мощные системы.

Полиэтиленовые клеммные колодки

Представляют они из себя латунные держатели с винтами, всё это закреплено в основании из легкоплавкого пластика.

Используют их очень часто, основная причина — низкая цена и доступность, ими завалены все магазины и рынки.

Но при их использовании есть определённые тонкости, которые многие не знают, или пренебрегают ими.

Максимально допустимый ток нагрузки

Каждый типоразмер рассчитан на определённый ток, и он ничего не имеет общего с допустим током проводов соединяемых с помощью этих колодок.

Если не соблюдать эти требования, то полиэтиленовый держатель начинает потихоньку плавиться от разогретых латунных соединителей. В итоге — КЗ.

Винтовое соединение

Провод прижимается винтом, который имеет не идеально ровную поверхность и совершает круговые движения.

Давайте разберём, что происходит при зажатии провода в колодке.

Скручиваем вместе жилы провода, засовываем в колодку и зажимаем винтом.

После аккуратно откручиваем и вынимаем провод, вот что получается:

Часть проводников отломилось, контакт не полный, а частичный.

Ослабление контакта

Постепенно контакт между проводом и клеммником ослабевает.

Причин несколько — расширение металла при нагревании, сужение при остывании, для алюминиевых проводов свойственна текучесть металла.

Соответственно, вывод:

  • использовать для соединения одножильных проводов
  • для многожильных применять втулочные наконечники
  • соблюдать указанные токи
  • периодически подтягивать прижимные винты

Пружинные клеммники WAGO

Многоразовые, серия 222

Выпускают для соединения двух, трёх и пяти проводов. Представляют из себя пружинящие контакты, которые защёлкиваются сверху флажками, при желании их можно отжать и без проблем вынуть провод.

Преимущества:

  • самый быстрый способ соединить провода
  • можно соединять многожильные провода
  • можно одновременно соединять провода разных диаметров
  • можно использовать одновременно и медные и алюминиевые провода
  • надежная фиксация — отсутствие нагрева
  • закрытая конструкция исключает замыкание
  • соединение не требует профессиональной подготовки
  • есть возможность измерения напряжения

Максимальный ток 32 А.

Только следует использовать оригинальные зажимы, у аналогов ток гораздо ниже.

Презентация зажимов от производителя:


Одноразовые, серия 773

Зажимы этой серии предназначены для соединения только одножильного провода.

Выпускают зажимы на количество проводов от двух до восьми.

Зачищенный провод вставляется в разъём до предела, при этом он сдавливается пружинным контактом, который не даёт ему выйти назад.

Выпускаются также клеммники этой серии со смазкой, состоящей из абразивного материала с техническим вазелином.

Она предназначена для удаления с алюминиевых проводов оксидной плёнки и последующей защиты от окисления.

Преимущества WAGO-773:

  • быстрое соединение
  • небольшой размер
  • надёжная фиксация
  • нет ослабления контактов

Данные клеммники рассчитаны на ток до 25 А.

Винтовые клеммные блоки Terminal Blocks TB-xxyy

Блок представляет из себя пластмассовую платформу с проводящей стальной пластиной, прижимной пластиной и винтом. Сверху всё закрыто прозрачной крышкой.

Выпускают блоки на 3, 4, 6, 9, 12 клемм.

Максимальные токи — 15, 25, 40 А.

В обозначении, например, ТВ-2504

  • первые две цифры — ток в Амперах (25 А)
  • две последние — количество клемм для зажима (4 шт)

Преимущества терминальных блоков:

  • прижимает не винт, а пластина всей плоскостью
  • блоки реально выдерживают заявленный ток
  • прижимная шайба при откручивании поднимается вверх, оставляя зазор для провода
  • возможность соединять провода разных диаметров и из разных материалов

Недостатки:

  • винты необходимо периодически подтягивать
  • проводящая пластина стальная, а не латунная
  • пластмасса не термостойкая
  • большие размеры

Но в целом, эти блоки производят приятное впечатление по сравнению со своими китайскими собратьями.

клеммы, колпачки, сварка, пайка, опрессовка

Ситуации, когда требуется соединить или нарастить провода, при эксплуатации электропроводки происходят в следующих случаях:

  1. Если при сверлении или штроблении стен оказалась перерезанной электропроводка.
  2. При переносе розеток, выключателей и светильников без замены питающих кабелей.
  3. Если длина проводника в монтажной или распределительной коробке после многократной переразделки недостаточна для его подключения.
  4. Обрывы в шнурах электропитания бытовых приборов.

Правильный выход из этих положений – замена поврежденного участка электропроводки или шнура питания. Но в качестве временной меры или в случае, когда замена участка проводки экономически нецелесообразна, можно обойтись выполнением соединений проводов.

Как правильно соединить провода между собой в стене

Если требуется соединение поврежденной электропроводки в стене панельного дома, то лучше поврежденный участок поменять на новый. Проводники проходят внутри отведенных для них полостей и жестко не закреплены. Оба конца поврежденного провода находят и отключают. Затем к одному из них привязывают новый кусок провода. Временное соединение выполняют надежно и обматывают изолентой, чтобы края не цеплялись за неровности, повстречавшиеся на его пути. Вытягивая старый провод, затаскивают на его место новый.

Важно, чтобы материал нового проводника соответствовал материалу старого. Если проводка в квартире алюминиевая, то и для замены нужно использовать тоже алюминий.

Инструкция по соединению проводников в стене

Соединение проводников в стене выполняется так:

  1. Определяем направление прокладки поврежденного участка.
  2. Отключаем питание ремонтируемого участка.
  3. По оси прокладки кабеля надрезаем обои на длину по 20 см в обе стороны от места повреждения. Шпателем отсоединяем обои от стены и отгибаем в стороны. Это позволит после ремонта наклеить их обратно.
  4. При помощи молотка и зубила освобождаем из стены кабель в обе стороны от места повреждения на те же 20 см. Можно вместо зубила использовать плоскую затупленную отвертку. Не наносите сильных ударов, чтобы не повредить изоляцию кабеля.
  5. Если поврежден один из проводников линии, отделяем его от исправных. Для этого вскрываем оболочку кабеля или разрезаем вдоль плоский провод («лапшу»). Изоляция жил не должна пострадать, поэтому – проявите терпение, аккуратность и упорство.
  6. Если повреждены все жилы – разделываем кабель в обе стороны.
  7. Разделываем жилы кабеля на длину, зависящую от выбранного способа соединения. Допускается соединение сваркой, пайкой, опрессовкой или с использованием клемм.
  8. Если жилы кабеля из меди, то при использовании клемм ЗВИ (их еще называют капроновыми) вставлять ремонтную перемычку не потребуется. Подобрав клемму соответствующего сечения, соедините с их помощью концы проводов.
  9. В остальных случаях потребуется установить ремонтную вставку. В качестве ее используются провода такого же материала и сечения. На каждый провод выполняется по два соединения.
  10. Соединения требуют герметизации. Если стена отсыреет, то прикосновение к ней в месте нахождения неизолированного соединения приведет к удару током. Поэтому место контакта нужно плотно обмотать изоляционной лентой, дополнительно надев на провода термоусаживаемые или ПВХ трубки.
  11. Укладываем провода в штробу и замазываем ее штукатуркой. До полного высыхания раствора напряжение на отремонтированный кабель подавать нельзя из-за вероятности короткого замыкания.
  12. После полного высыхания раствора наклеиваем назад обои.

Особенности методов соединения проводников

Надежный способ соединения – сварка. Для нее используется напряжение 12-36 В от сварочного инвертора или самодельного трансформатора. Один провод (массу) подключают к скрученным проводам, а другой – к угольному электроду. При касании электродом вершины скрутки возникает дуга. Она плавит провода и на конце скрутки появляется металлический шарик.

Результат соединения проводов сваркой

При надежности сварка имеет и ряд недостатков:

  • потребуется оборудование: сварочный аппарат или самодельный трансформатор, угольный электрод;
  • трудности с соединением алюминиевых проводников: алюминий сваривают только в среде инертных газов, не дающих ему окисляться.

Вторым по надежности неразъемным соединением считается пайка. Но алюминий паять так же трудно, как и варить – нужен специальный припой и флюс. На воздухе этот металл покрыт пленкой из окислов, появляющейся мгновенно. Поэтому и принцип пайки алюминия заключается в растворении окисла и облуживания провода в среде флюса.

Трудности будут и при пайке старых многожильных проводов. Каждая их жилка покрывается окислом, поэтому перед пайкой приходится тщательно отскабливать его ножом со всех сторон. Лудить его лучше паяльным жиром, применение канифоли неэффективно.

Провода перед пайкой тщательно очищают от окислов, загрязнений и копоти. Затем их скручивают вместе, полученное соединение облуживают.

Соединение пайкой

У пайки есть недостаток – соединение трудно разобрать.

Для соединений опрессовкой используют соединительные гильзы. Это – тонкостенные трубки различных диаметров для соединения проводников соответствующих сечений. Гильзы выполняют медными или анодированными (лужеными), последние универсальны и соединяют медные и алюминиевые проводники.

Провод вставляют в гильзу с одной ее стороны до середины, затем прессуют ее специальными клещами или прессом. Затем с другой стороны вставляют другой провод и запрессовывают и его. Предварительно на провода одевают ПВХ трубки или термоусадку для изоляции соединения. Но выпускаются и полностью изолированные гильзы для соединения.

Опрессовка скруток гильзами

Недостаток метода – требуется специальный инструмент для обжима, пассатижи для этого не годятся.

Применение капроновых клемм марки ЗВИ также сопряжено трудностями при соединении алюминиевых проводников. Алюминий – мягкий металл, а соединение в клемме выполняется прижатием провода к латунной поверхности торцом винта. Усилие затяжки приходится соизмерять с пластичностью проводника, иначе его можно перерубить. Гибкие проводники соединяются ЗВИ только после лужения или оконцевания втулочным наконечником (гильзой). Но и в этом случае тянуть сильно нельзя.

Клеммы ЗВИ и их применение

Есть мнение, что если проводники скрутить между собой, а поверх скрутки установить ЗВИ, то соединение получается надежным. Но винты клеммника наоборот, разжимают скрутку и ухудшают контакт. Поэтому применение соединения при помощи капроновых клеммников функционально ограничено: можно временно подключить или отремонтировать оборудование с их помощью. Хотя в современных светильниках подключение выполняется только через ЗВИ.

Достоинство метода только одно: дешево.

Самозажимные клеммы WAGO считаются самым универсальным средством для выполнения контактных соединений. Недостатков у них пока не обнаружено. Соединение происходит за счет подпружиненного контакта, в который вставляется проводник. Внутри клеммы содержится смазка, предохраняющая провода от окисления. При необходимости соединение можно разобрать.

Про клеммы WAGO читайте статью: «Что лучше выбрать, скрутку или клеммник для соединения проводов?»

Клемма WAGO

Еще один способ соединения проводов – колпачки СИЗ (соединительный изолированный зажим). Колпачок наворачивается на скрутку, стягивая ее и одновременно изолируя. Внутри него также помещается смазка.

Колпачки СИЗ

Про колпачки СИЗ подробнее читайте «Колпачки СИЗ для скрутки проводов. Советы электромонтажника».

Если клеммы WAGO выбираются по сечению соединяемых проводов, то СИЗ и ЗВИ – по диаметру скрутки. А поскольку скрутки получаются разного сечения, зависящего от количества проводов в них, то для монтажных работ требуется набор клемм разного калибра.

Оцените качество статьи:

Методы соединения проводов

Вы должны знать, что пожарный инспектор никогда не примет электроустановку, если провода в ней скомутированны методом скрутки. Хотя многие скажут о том, что надежней скрутки еще ничего не придумали, но в ПУЭ (Правила устройства электроустановок)ясно сказано о запрете на соединения проводов методом скрутки.

Выдержка из правил ПУЭ: п2.1.21. Соединение, ответвление и оконцовка жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями.

Наиболее часто встречающимся нарушением электропроводки является неправильное соединение проводов при ремонте квартиры. Какими же бывают виды соединений, чем они отличаются друг от друга и в каких случаях лучше применять один вид, а в каких другой?

Способы соединения проводов

Скрутка – самый простой и распространенный способ соединения одножильных проводов из алюминия или меди, когда проводники просто скручиваются между собой и изолируются в месте контакта. Опресовывается скрутка при помощи соединительных изолирующих зажимов (СИЗ) они просты и удобны в монтаже (накручиваются по часовой стрелке на скрученные вместе жилы) обеспечивает надежный захват и удержание скрутки на протяжении всего срока эксплуатации. Имеют корпус, выполненный из не поддерживающего горение нейлона благодаря которому жилы не нуждаются в последующей изоляции.

Рис.1 Соединение проводов с помощью скрутки

При небольших объемах электромонтажных работ использование скруток, изолированных при помощи СИЗ представляется достаточно удобным. А вот когда условия требуют многочисленных соединений проводов и организацию разветвленной электросети, в этом случае возникают определенные трудности. Связаны они с тем, что описанные приспособления рассчитаны только на определенное количество проводов одинакового сечения. Это в значительной степени ограничивает возможности монтажа сложных электросетей.

Опрессовка — это соединение проводов с помощью специальной медной или алюминиевой гильзы. Гильза одевается на скрутку и опрессовывается с помощью пресс-клещей. Для того, что бы сделать опрессовку, необходимо с концов соединяемых проводов снять изоляцию, скрутить их и надеть на скрутку гильзу, подходящую по диаметру и материалу. Далее гильза опрессовывается с помощью пресс-клещей. После всей проделанной процедуры полученное соединение необходимо изолировать с помощью изоленты или термоусадки. Такой способ соединения проводов считается одним из наиболее надежных.

Рис.2 Соединение проводов с помощью опрессовки

Винтовые клеммные соединения– наиболее подходящий вариант для соединения проводов из разных металлов. С помощью такой клеммы можно соединить два провода. Для этого используется специальная клеммная колодка – диэлектрический корпус, внутри которого располагаются узлы крепления проводов к контактам. Винтовые соединительные клеммники наиболее часто применяются при коммутации проводов в щитах и распределительных коробках.

Для соединения проводов винтовыми клеммами аккуратно снимите изоляцию с концов проводов и поместите концы проводов в клемму так, что бы они не соприкасались друг с другом. Затем плотно закрутите винты клеммы.

Рис.3 Соединение проводов с помощью винтовых клемм

Используя данный способ соединения с алюминиевыми проводами надо учитывать, что со временем у провода из алюминия ухудшается контакт в клеммнике и придется время от времени его дожимать.

Самозажимные клеммы типа WAGO очень удобны в монтаже и выдерживают нагрузку значительную токовую нагрузку. Провод зачищается от изоляции, вставляется в отверстие клеммника и защелкивается. Клеммы со специальной контактной пастой допускают смешанный электромонтаж (соединение медных и алюминиевых проводов). Единственный недостаток — они занимают достаточно много места в распаечных коробках и подрозетниках.

Рис.4 Соединение проводов с помощью самозажимных клемм

Сварка или пайка обеспечивает долговечный и качественный контакт, с очень большим сроком безотказной работы электропроводки, но время монтажа существенно увеличивается и возникают дополнительные трудности, если надо внести в схему, какие либо изменения.

Соединение проводов пайкой обеспечивает надежный и долговечный контакт, для которого свойственна отличная проводимость. Но при этом пайка имеет ряд недостатков, которые не позволяют использовать данный вид соединения в местах, подвергающихся повышенному механическому воздействию. Кроме того, место спайки требует более надежной изоляции.

Для того, что бы сделать сварку проводов необходимо зачистить концы проводов от изоляции на 4-5 см и сделать скрутку так, что бы провода заканчивались на одном уровне. После этого насыпать флюс в углубление электрода, прижать конец скрутки к электроду и произвести сварку проводов. По окончании процедуры на скрученных проводах образовалась контактная сварка «шарик», которую необходимо зачистить металлической щеткой и заизолировать.

Пайка проводов более проста. После зачистки концов проводов от изоляции необходимо наждачной бумагой зачистить концы жил до металлического блеска. Далее нужно залудить место спайки. При использовании канифоли, нагрейте скрутку и прижимайте ее к кусочку канифоли, пока скрутка полностью не покроется расплавленной канифолью. Во избежание оплавления изоляции во время пайки, следите за тем, что провода нагревались не слишком сильно.

Рис.5 Соединение проводов с помощью сварки и пайки

Способы соединения алюминиевых и медных проводов

Основной принцип соединения алюминиевых и медных проводов — отсутствие контакта между проводниками. Достигается это с помощью соединения проводов различными клеммниками, ответвительными зажимами или муфтами.

Есть несколько способов такого соединения: клеммные колодки, ответвительные зажимы и болтовое соединение. О клеммах написано выше, поэтому не будем повторяться. Рассмотрим два вида соединения медных и алюминиевых проводов.

Болтовые соединения– не менее распространённый вид разъёмных соединений, когда провод соединяется с контактом при помощи резьбы и гайки. Притом, что соединение обладает большой надежностью, нужно регулярно проводить его проверку: медные провода не реже, чем раз в два года, алюминиевые – не реже одного раза в полгода.

Как сделать болтовое соединение? Для начала необходимо на концах соединяемых проводов сделать петли (рис.6), диаметр которых должен соответствовать диаметру болта (петли удобно делать путем накручивания жилы на болт). Далее поочередно надеваете на болт: шайбу, петлю, шайбу, петлю, шайбу, гайку. Гайку необходимо хорошо закрепить, что бы все крепко держалось и не болталось. После всю электропроводящую часть конструкции необходимо хорошо заизолировать.

Рис.6 Пример правильно выполненной петли для болтового соединения

Ответвительные зажимы бывают различной формы, которая зависит от провода и способа крепления в зажиме (рис.7). Данный способ соединения проводов лучше всего подойдет для использования на улице. Применяются ответвительные зажимы так же, как и клеммники. Данный способ соединения более капитальный и может использоваться даже для ответвления провода от столба для питания частного дома и даже в контуре заземления.

Рис.7 Ответвительные зажимы

Материалы, близкие по теме:

способы и материалы для соединения

Современный человек не представляет своей жизни без электрических приборов. Они встречаются на каждом шагу. Но для того, чтобы они работали требуется электрическое питание. В статье разбираемся в том, как правильно делается соединение проводов в распределительной коробке, чтобы исключить возможность появления замыкания, или наоборот – плохого контакта.

Чтобы сделать распределение проводов по точкам нужно уметь соединить их в распредкоробке.Источник strojdvor.ru

Что такое распределительная коробка

Всем известно, что провода от щитка не идут прямой линией, а распределяются по комнатам. В каждой из них монтируются точки вывода электропроводки: розетка, включатель, лампочка.

Чтобы облегчить процедуру распределения и существуют распределительные коробки. Каждая жилка в соединителе проводов прокладывают по давно установленным правилам. Прокладывается проводка под потолком, отступив от него около 15 см. кабель, который ведется к определенной точке, должен отходить перпендикулярно от основной электромагистрали. Коробка будет кстати, чтобы скрыть все соединения.

Существует два вида таких коробок:

  1. Внутренние – в этом случае все устройство прячется в стене помещения и на поверхность выводится только крышка, чтобы впоследствии электрик легко мог добраться к соединенному узлу.
  2. Внешний тип коробок позволяет установить ее непосредственно на стене помещения.

По форме распределительные коробки могут быть разными: прямоугольными или круглыми, но все же, каждая из них имеет четыре выхода. Иногда бывают устройства с дополнительными отверстиями. К каждому выходу прикреплено штуцер или резьба для крепления гофрированного шланга. Такое положение вещей отлично подходит для ремонта или замены электропроводки.

Распределительные коробки имеют разные формы.Источник kogalym.kembrik.pro

Плюсы использования распределительной коробки:

  • Легкая доступность к узлам в случае поломки или для проверки напряжения;
  • Чаще всего именно в точке соединения электрики допускают ошибки, то в распределительной коробке легче всего сделать проверку всех узлов;
  • Подобные коробки предостерегают помещения от возможного возникновения пожара;
  • Коробки так же помогают экономить средства на приобретение многожильных кабелей.

Снятие изоляции

Перед тем, как соединить провода любым из восьми известных способов, электрику предстоит провести подготовительную работу, а именно очистить жилку от защитной пленки. Для работы понадобится всего лишь монтерский нож. Проделать эту операцию сможет каждый, но при этом нужно следить за тем, чтобы не повредить жилку проводки. Поэтому нужно прислушиваться к рекомендациям опытных электриков и выполнять все их советы:

  • Кабель кладут на стол или ровную доску;
  • Плотно прижимают к доске пальцем;
  • Нож вдавливают в изоляцию под углом;
  • При снятии изоляционного шара двигаться должен провод, но не нож;
  • Сделав круговой надрез, легко натягивается оболочка и снимается с кабеля.
Электрики пользуются стриперами для снятия изоляции с кабеля.Источник yandex.ru

Современные электрики пользуются для снятия защитного слоя стрипером. Этот инструмент может быть механическим, полуавтоматическим и автоматическим. Его достоинством является то, что жила после операции остается невредимой.

Способы соединения проводов

Соединение проводов в распределительной коробке делается, учитывая множество факторов:

1. Тип материала из которого изготовлены провода:

  • алюминий;
  • медь;
  • сталь и сплавы.

2. От окружающей среды в которой будет находиться проводка:

  • улица;
  • помещение;
  • проводка под землей;
  • проведение кабеля под водой.

3. Количество используемых проводов.

4. Совпадает сечение жил или нет.

Принимая во внимание все эти аспекты, монтер выбирает способ, которым будет монтировать контактный узел в распредкоробке. Существует восемь способов соединения проводов.

Скрутка

Один из самых легких и доступных способов это скрутка проводов. Его применяли еще наши деды. Несмотря на то, что этим способом пользовались с давних времен, она не самая лучшая и в правилах установки электроприборов полностью запрещена. Причина подобного запрета том, что сделанная скрутка проводов правильно, в те времена применялась только для просмотра телевизора и прослушивания радио, а так же для освещения помещения. Таким образом, нагрузки она не несла в отличие от современного оборудования квартир.

Скрутка это самый простой способ стыковки проводов.Источник zdorovaya-eda.com

И все же скрутка необходима. Она является основой для других способов монтажа электропроводки, таких как спайка и сварка.

Плюсы скрутки:

  • Не требует дополнительных затрат для покупки дополнительных аксессуаров.
  • Не нужно прилагать усилий для выполнения данной работы.
  • Есть возможность соединить между собой несколько кабелей.

Минусы:

  • Этот способ самый ненадежный для использования при современной прокладке электропроводки.
  • Ею нельзя стыковать кабеля, жилки которых, изготовленные из разных металлов.
  • Скрутку нельзя применять для современного использования, поскольку при замене проводки концы невозможно разъединять несколько раз по ряд. С другой стороны скрутку невозможно назвать неразъемным способом, поскольку он с легкостью раскручивается

При монтаже скрутка должна быть сделана качественно, чтобы в последствии не пришлось ее переделывать. Для этого используют пассатижи, которыми зажимаются провода в одном конце и с помощью вторых делают вращательные движения. Таким образом провода скручиваются равномерно.

Скрутку необходимо обязательно заизолировать, чтобы защитить от воздействия внешней среды, из-за чего она может окислиться и прийти в негодность. Для этого используют термотрубки, насадив её сначала на один из кабелей, а потом на место соединения. Если все сделать правильно, то проводка послужит на протяжении нескольких лет.

Скрутка в качестве основы для соединения кабеля с помощью пайки. Источник viva-el.by

Пайка

Способ пайки заключает в себе соединение всех жилок проводки с помощью расплавленного припоя. Чаще всего этим способом спаивают провода изготовленные из меди. Но на сегодняшний день изобрели разные флюсы, которые могут спаивать и алюминиевые жилки. Однако электрики не одобряют и воздерживаются от подобных соединений. Но иногда бывают ситуации, когда не остается ничего другого как соединить медный и алюминиевый провод, применив при этом специальные флюсы.

Достоинства:

  • соединение проводов между собой с помощью пайки намного надежнее, чем скрутка;
  • спаивать между собой можно многожильные кабеля;
  • более надёжный в эксплуатации и не требует дополнительных проверок;
  • относится к одному из дешевых способов монтажа электрических узлов.

Недостатки:

  • требует большой затраты времени и труда, поскольку материал к работе нужно правильно подготовить;
  • этот способ требует квалифицированного работника, умеющего работать с паяльником.
  • даже учитывая трудоемкость пайки, нельзя не признать того, что этот способ намного эффективнее, чем скрутка.

О способах соединения проводов в видео:


Монтаж проводки в доме – пример схем, подбор мощности, расценки на работы

Сварка

Чтобы электрический узел в распредкоробке был надёжным, то следует использовать сварку. Способ очень похож на пайку с единым различием. В этом случае вместо паяльника используется сварочный аппарат.

Сварка проводов делается исключительно специалистом.Источник soqewa.lyzateni.ru.net

Достоинства:

  • Это самый надежный способ, который используют все электрики.
  • Сварка подразумевает нагрев кончиков всех проводов до температуры, при которой они начнут плавиться и образуют цельный шарик, который со временем не расшатается и не потеряет контакт.

Недостатки:

  • Главным минусом данного способа является то, что делать монтаж сможет только человек, который умеет пользоваться сварочным аппаратом.

Опрессовка

Перед тем, как соединить провода между собой без пайки, необходимо подготовить все инструменты и аксессуары. В этом случае понадобятся трубчатые гильзы, в который вставляются жилки кабелей, предназначенных для монтирования и отпрессовывают их. Таким образом, и гильза и провода одновременно деформируются в определенных местах, что и обеспечивает надежный контакт.

Плюсы:

  • Провода соединяются раз и навсегда. При этом такой электроконтакт не требует дополнительного обслуживания. Опрессовка позволяет соединять между собой кабеля с медными и алюминиевыми жилками.

Минусы:

  • Чтобы провести работу необходимо иметь специальные клещи или обжимочный пресс, а так же правильно подбирать гильзы. Их размер зависит от количества проводов, которые понадобится соединить в один узел.
Опрессовка проводов делается с помощью специального инструмента.Источник psk-remont.ru

Перед тем, как соединить алюминиевый провод с медным, их нужно предварительно обработать, чтобы в процессе эксплуатации они не окислялись. Алюминиевые провода обязательно обрабатываются кварцево-вазелиновой пастой, чтобы создать защитную пленку и избежать окисления. Медь обрабатывается только вазелином, чтобы снизить трение при обжиме и этим самым избежать повреждения соединяемых жил.

Важно! При монтаже электрических контактов важно помнить о том, что завершением каждого соединения проводов является его изолирование. Для этого чаще всего используют изоляционную ленту, которой обматывают узлы проводки.

Болтовое соединение

Данный способ надежный и использовался в давние времена. Больше всего он подходил для тех случаев, когда нужно было создавать электроцепи с высоким напряжением. Но большим недостатком являются большие габариты узла. Для него необходимо устанавливать громоздкие коробки, что совсем не эстетично выглядит в квартире. В современных распределительных коробках такое соединение поместить совершенно невозможно.

Болтовое соединение используется для сети с сильно высоким напряжением.Источник texnotoys.ru

Достоинства:

  • Болтовое соединение идеально подходит для тех случаев, когда нужно создать контактный узел из медных и алюминиевых проводов. Достаточно между жилками положить шайбу, которая не позволит этим металлам соприкасаться.
  • Использовать данный способ соединения очень легко и просто. Кроме того, при необходимости его всегда можно разобрать и наново собрать.

Монтаж проводится следующим образом. С проводов снимается небольшая часть изоляционного слоя, жила зачищаются, сворачиваются колечком и надеваются на болт. Обязательно использовать стальные шайбы, которые не позволяют колечкам соскальзывать с болта, а так же соприкасаться жилкам между собой.

Современные способы соединения проводов в этом видео:


Как правильно провести разводку электропроводки в гараже: схемы разводки, требования к укладке кабеля

Современные технологии

Современные способы соединения проводов заключают в себя использование готовых дополнительных аксессуаров, которые не только просты в работе, но и служат изоляционным элементом. Самыми популярными среди них можно назвать:

  • клеммные колодки;
  • колпачки СИЗ;
  • самозажимные клеммы;
  • клеммники рычажкового исполнения.

Клеммные колодки

Клеммы изготавливаются из пластика. Внутри их помещается латунная вставка, имеющая по обе стороны болты. В процессе соединения, очищенную от изоляции, жилку вставляют под вставку и плотно прижимают болтиками.

Колодки очень удобный аксессуар для соединения проводов. Источник stip.pl

Достоинства:

  • дешевизна устройства;
  • простое выполнение работы;
  • узел выходит надежным и крепким;
  • подсоединяются вместе как медные, так и алюминиевые провода.

Недостатки:

  • часто недобросовестные производители выпускают бракованные изделия;
  • монтируется только два кабеля;
  • алюминиевая и многожильная проводка не допускает использования колодок, так как сам алюминий хрупок и часто ломается, а жилки многожильного кабеля тонкие и могут выскальзывать из-под втулок;
  • несмотря на надежность, данный способ значительно уступает пайке и сварке.
Клеммные колодки Wago

Это самое надежное устройство для соединения электрических проводов. В данном случае фиксируются жилки с помощью пружинного механизма. Для этого предусмотрен специальный рычажок. Благодаря этому можно подсоединять проводку любого вида, как одножильную, так и многожильную. Также легко закрепляются алюминиевые и медные провода.

Важно! В продаже существует два вида клеммных колодок Wago. Одни из них одноразовые, другие многоразовые. При монтаже электропроводки следует учитывать, что колодки одноразового использования в случае проведения ремонтных работ нужно будет заменять. Многоразовые стоят значительно дороже, но при этом они снимаются с узла и надеваются вновь.

Колодки Wago самые надёжные.Источник wgspb.ru

Достоинства:

  1. Соединяются провода изготовленные из одного и того же материала, а также из разных.
  2. Создается узел с нескольких жил одновременно.
  3. У многожильных проводов жилки не растрепываются и не рвутся.
  4. Колодки имеют небольшой размер и с легкостью помещаются в распределительной коробке.
  5. Работа делается быстро и надежно.
  6. Изделие имеет высокое качество.
  7. Колодка оснащена отверстием для индикатора, на случай проверки напряжения в сети.

Недостатки:

  • Высокая стоимость.

Скрытая проводка в деревянном доме: от выбора проводов и кабелей до ввода в эксплуатацию

Колпачки СИЗ

Колпачки изготовлены из пластика и внутри имеют пружинку, которая зажимает и удерживает узел. Достаточно всего лишь надеть колпачок на скрутку и он зафиксируется на ней.

Достоинства:

  • самое дешевое изделие;
  • пластик обладает устойчивостью к возгоранию, чем предохраняет квартиру от пожара;
  • простой в использовании;
  • имеет необходимую палитру цветов, благодаря чему легко обозначаются все ветки проводки.

Недостатки:

  • качество изделия не высокое;
  • не позволяет соединять между собой кабеля с разными жилками.
Самое дешевое устройство для соединения и изоляции проводов.Источник jelektro.ru

Зажим «Орех»

«Орех» или «Орешек» представляет собой две пластинки, по углам которых расположены болты. Провода перед работой необходимо зачистить и соединить пластинками. После чего поверхность покрывается карболитовой оболочкой для изоляции.

Достоинства:

  • низкая себестоимость устройства;
  • не сложный в использовании;
  • соединяет провода, изготовленные из разных материалов и сечения;
  • отлично изолирует узел.

Недостатки:

  • крепление не надежное, со временем болты слабеют и их нужно периодически подтягивать;
  • не подходит для установки в распределительной коробке из-за неудобных размеров.

Соединение проводов, жилы которых имеют разное сечение

Для работы с такой проводкой понадобится использовать клеммные колодки Wago. Тем более, что в них есть отверстия для проводов разной толщины. А так же их можно спаять между собой.

Важно! В том случае, когда нужно соединить алюминиевые и медные провода с разным сечением, используются специальные клеммные колодки Wago, в которых вмонтировано приспособление, предохраняющее металлы от окисления.

Для соединения проводов с разным сечением используют клеммные колодки.Источник news.rambler.ru

Если же в наличии есть многожильная и одножильная проводки, то опять-таки не обойтись без Wago. Только этот способ будет самым надежным по сравнению с другими вышеописанными способами. Не стоит экономить на безопасности своего жилья.

Отдельно о клеммниках Wago в видео:


Какой кабель нужен для подключения дома к электросети на 15 кВт и как его подсоединять

Заключение

Вполне вероятно, и даже нормально, что не каждый человек сможет самостоятельно сделать проводку у себя в квартире, но знать все способы соединения проводов рекомендуется. Это даёт возможность понимать, какую работу выполняет электрик и убедиться в надежности и безопасности проведенной сети. Особенно это важно при использовании современной техники. Ведь практически все приборы на кухне работают исключительно от электричества.

Ещё немного внимания!

Напишите в комментариях, как думаете – есть необходимость в таком большом количестве способов соединения проводов, или достаточно хорошо владеть одним из них?

Как соединить провод СИП между собой и с медным кабелем | Строительный журнал САМаСТРОЙКА

Сегодня провод СИП широко применяется при монтажных работах связанных с электроснабжением домов. СИП — это самонесущий изолированный провод, который используется для передачи электроэнергии воздушным путём.

И если с прокладкой провода СИП всё более-менее понятно, то вот с его соединением, и, тем более с медным проводом, остаётся достаточно большое количество вопросов. Чем соединять СИП провод между собой? Как его соединить с медным кабелем при вводе в дом? Именно об этом и будет рассказано ниже.

Как соединить провод СИП между собой

Способы соединения СИП проводов во многом зависят от марки. Поэтому, если нужно соединить СИП между собой, то, в первую очередь, нужно выяснить марку провода.

Например, СИП 4 не допускается соединять между собой в пролётах. Такой провод СИП допускается соединять, только используя опору, чтобы на жилы провода не осуществлялась нагрузка.

Как соединить провод СИП между собой и с медным кабелем

Поэтому провод СИП-4 возможно соединять, используя только анкерные зажимы.

Остальные марки СИП, например, СИП-1 и СИП-2, допускается соединять специальными зажимами, такими как: ГСИ-Ф и MJPT. Данные марки проводов допускается соединять даже в пролётах, используя для этих целей спецзажимы.

Соединение СИП провода гильзами

Лучше всего показывает себя с технической стороны соединение СИП проводов гильзами.

Как соединить провод СИП между собой и с медным кабелем

При этом, осуществляя опрессовку СИП провода гильзами важно следовать таким правилам:

  • Соединяемые жилы СИП провода (фаза и ноль) не должны находиться друг напротив друга. Для этого СИП провод нужно отрезать в виде «лесенки», чтобы проводники были разнесены, а гильзы не соприкасались друг с другом;
  • После этого нужно снять изоляцию с жилы СИП, строго на нужную глубину гильзы. При этом из гильзы для опрессовки СИП провода не должно быть видно открытой жилы;
  • Затем жила вставляется в гильзу и упирается краем в перегородку по центру;
  • Используя гидравлический пресс, гильза обжимается прямо через изоляцию;
  • Если после опрессовки гильзы наружу вытекла контактная смазка, то её нужно убрать куском ткани.
Как соединить провод СИП между собой и с медным кабелем

Следует знать, что для опрессовки СИП провода разных диаметров, существуют специальные гильзы (с переходом).

Соединение провода СИП с медным кабелем

Очень часто при вводе в дом приходится осуществлять соединение алюминиевого СИП провода с медным кабелем. Скрутка в этом случае запрещена, поскольку не будет надёжного контакта и через время такое соединение отгорит.

Как соединить провод СИП между собой и с медным кабелем

Именно поэтому для соединения проводов СИП с медным кабелем нужно использовать прокалывающие зажимы или алюмомедные наконечники. Второй способ соединения СИП с медью используется в том случае, когда СИП заводится прямо в электрический щиток.

Как соединить провод СИП между собой и с медным кабелем

Что же касается прокалывающих зажимов для соединения СИП проводов, то это наиболее оптимальный вариант на сегодняшний день. В таком случае при соединении проводов даже нет необходимости зачищать изоляцию жил, что даёт возможность работать с зажимами под напряжением.

Читайте также:

Как соединить провода 6 различными способами
