Блок питания atx включить: Как включить блок питания ATX без компьютера?

Содержание

Какие контакты замкнуть для запуска блока питания. Как включить блок питания без компьютера

Всем привет. Надеюсь, что все вы прекрасно знаете о том, что в системном блоке компьютера таится такая интересная и полезная штука, как блок питания. А для нас — народных умельцев, блоки питания представляют особую ценность. Наверняка у многих они валяются без дела. Такое бывает — купили новый компьютер, а запчасти от старого пылятся в каморке. Попробуем найти им применение.

Блок питания стандарта ATX выдает следующие напряжения: 5 В, 12 В и 3,3 В. К тому же у них неплохая мощность (250, 300, 350 Вт и так далее). Но вот незадача. Как его запустить без материнской платы? Это мы и рассмотрим в сегодняшнем материале.

Старые блоки питания, стандарта AT запускались напрямую. Блок питания стандарта ATX таким образом не запустить. Но это все равно не беда. Для включения БП нам достаточно иметь всего один маленький проводок, с помощью которого мы замкнем 2 контакта на штекере.

Но прежде хочу вас предупредить — отключите все провода от материнской платы, винтов и приводов, на случай, если у вас хватит ума запускать блок питания прямо в системнике.

Итак приступим. Для начала изымаем наш блок из системника.

Еще одно предупреждение. Не нужно гонять ваш блок вхолостую. Таким образом вы укорачиваете ему жизнь. Нужно обязательно давать нагрузку. Для этой цели можно подключить к блоку питания вентилятор или старый винчестер.

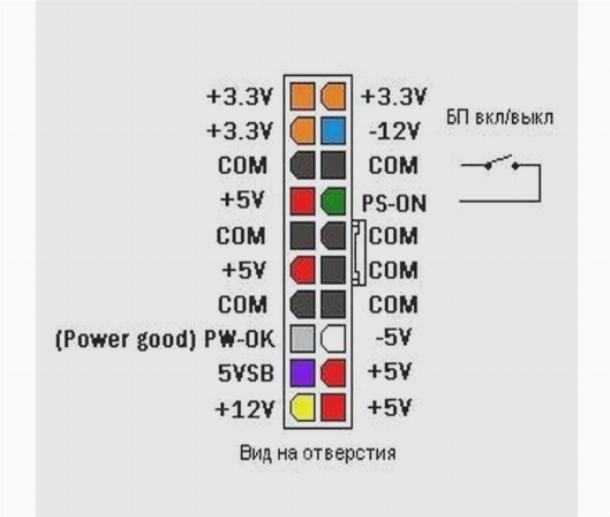

Собственно говоря, для запуска блока питания необходимо замкнуть контакт PS_ON на ноль. В большинстве случаев это зеленый и черный контакты на штекере, но иногда среди хитрых китайцев встречаются дальтоники, которые путаются в цветовой маркировке. Поэтому рекомендую сначала изучить распиновку. Она представлена на следующем изображения. Слева — штекер нового стандарта на 24 контакта, а справа — более старого на 20 контактов.

В моем случае будет показан более старый стандарт (20 контактов).

Цветовая маркировка у меня не нарушена.

Для запуска я сделал вот такую перемычку.

Вот таким вот образом мы и замыкаем наши контакты.

Если же вы планируете использовать блок питания постоянно, то для удобства можно сделать вот такую кнопку.

Если вы хотите проверить работоспособность блока питания, однако у вас отсутствует компьютер, то есть один способ, позволяющий это сделать. Все, что вам понадобится, это пара проводов и однополюсный выключатель, который остается включен или выключен при смене положения. Ниже мы расскажем, как это сделать.

Стандартные блоки питания ATX не предназначены для включения вхолостую, если они не будут должным образом подключены к материнской плате. Это гарантирует, что они не смогут повредить компоненты компьютера, если разъем не полностью подключен или подключен неправильно.

Примечание:

ни в коем случае не включайте блок питания без нагрузки! Это может привести к полному выходу его из строя. Нагрузкой может служить либо резистор, либо подключенные привод, флоппи-дисковод, жесткие диски.

Еще одна проблема в том, что если вы подключите блок питания к электросети, то он попросту не инициализируется. Он будет ожидать сигнала запуска от материнской платы, чтобы включиться (как правило, сигнал контролируется с помощью кнопки на передней панели компьютера). Статья описывает прямую инициализацию блока питания, путем замыкания соответствующих разъемов.

Подготовьте два длинных отрезка провода, чтобы подключить их выключателю и разъему питания (20- или 24 контактный разъем).

Снимите изоляцию с обоих концов каждого провода, оставляя достаточное количество провода, чтобы обернуть его вокруг кнопки включения (или припаять). На другом конце оголите полосу, достаточную для уверенного контакта с 20- или 24-контактным разъемом вашего блока питания.

Оберните длинный конец неизолированного провода вокруг выключателя и повторите этот процесс с другим проводом. Установите переключатель в положение «ВЫКЛ».

Отключите питание компьютера и извлеките разъем блока питания.

Держите 20- или 24-контактный штекер блока питания в одной руке. Найдите зеленый провод (материнская плата ATX сигнализирует команду на запуск блока питания через «PS_ON #», который обозначен зеленым проводом). Это контактный номер 16 на 24 контактном разъеме и контактный номер 14 на 20 контактном разъеме. На 20/24 контактном разъеме необходимо найти черный провод (GND). Обычно он находится рядом с зеленым.

Примечание: в каждом ряду есть один зеленый провод, не имеет значения какой из них использовать, они оба выполняют одинаковую функцию.

Вставьте один конец заранее подготовленного провода от выключателя в контакт с зеленым проводом. Вставьте другой провод контакт с черным проводом.

Подключите блок питания к сети, а затем переведите переключатель в положение «ВКЛ». Блок питания включится, и теперь вы сможете использовать его для питания устройств или в целях тестирования.

Чтобы убедиться в том, что блок питания работает правильно, вы можете измерить выходное напряжение с помощью мультиметра. Чертеж выше показывает выходное напряжение каждого вывода (+12 В, +3,3 В, +5 В, COM). Контакт 13 может быть либо +3,3В питания или может быть использован в качестве датчика от источника питания, чтобы измерить потери в кабелях.

Этим нехитрым способом вы сможете легко, а главное, безопасно включить ваш блок питания без компьютера.

Навык запуска блока питания без компьютера и материнской платы может пригодиться не только системным администраторам, но и обычным пользователям. Когда возникают неполадки с ПК, важно проверить на работоспособность отдельные его части. С этой задачей под силу справиться любому человеку. Как же включить БП?

Как включить блок питания без компьютера (без материнской платы)

Раньше были блоки питания (сокращённо БП) стандарта АТ, которые запускались напрямую. С современными устройствами АТХ такой фокус не получится. Для этого понадобится небольшой провод или обычная канцелярская скрепка, чтобы замкнуть контакты на штекере.

Слева — штекер на 24 контакта, справа — более старый штекер на 20 контактов

В современных компьютерах используется стандарт АТХ. Существует два вида разъёмов для него. Первый, более старый, имеет 20 контактов на штекере, второй — 24. Чтобы запустить блок питания, нужно знать, какие контакты замыкать. Чаще всего это зелёный контакт PS_ON и чёрный контакт заземления.

Обратите внимание! В некоторых «китайских» версиях БП цвета проводов перепутаны, поэтому лучше ознакомиться со схемой расположения контактов (распиновкой) перед началом работы.

Пошаговая инструкция

Итак, когда вы ознакомились со схемой расположения проводов, можно приступать к запуску.

  • Если блок питания находится в системнике — отключите все провода и вытащите его.

    Аккуратно вытащите БП из системного блока

  • Старые 20-контактные блоки питания очень чувствительны, и их ни в коем случае нельзя запускать без нагрузки. Для этого нужно подключить ненужный (но рабочий) винчестер, кулер или просто гирлянду. Главное, чтобы БП не работал вхолостую, иначе его срок службы сильно сократится.

    Подключите к блоку питания что-нибудь для создания нагрузки, например, винчестер

  • Внимательно посмотрите на схему контактов и сравните её с вашим штекером. Нужно замкнуть PS_ON и COM. Так как их несколько, выберите наиболее удобные для себя.

    Внимательно сравните расположение контактов на своем штекере и на схеме

  • Изготовьте перемычку. Это может быть короткий провод с оголёнными концами или канцелярская скрепка.

    Изготовьте перемычку

  • Замкните выбранные контакты.
  • Одним из важных составных элементов современного персонального компьютера является блок питания (БП). При отсутствии питания компьютер не будет работать.

    С другой стороны, если блок питания будет вырабатывать напряжение, выходящее за пределы допустимого, то это может вызвать выход из строя важных и дорогих комплектующих.

    В таком блоке с помощью инвертора происходит преобразование выпрямленного сетевого напряжения в переменное высокой частоты, из которого формируются необходимые для работы компьютера низкие потоки напряжения.

    Схема АТХ блока питания состоит из 2 узлов – выпрямителя сетевого напряжения и для компьютера.

    Сетевой выпрямитель представляет собой мостовую схему с емкостным фильтром. На выходе устройства формируется постоянное напряжение величиной от 260 до 340 В.

    Основными элементами в составе преобразователя напряжения являются:

    • инвертор, преобразующий постоянное напряжение в переменное;
    • высокочастотный , работающий на частоте 60 кГц;
    • низковольтные выпрямители с фильтрами;
    • устройство управления.

    Кроме того, в состав преобразователя входят источник питания дежурного напряжения, усилители сигнала управления ключевыми , схемы защиты и стабилизации, а также другие элементы.

    Инвертор включает два силовых транзистора, работающих в ключевом режиме и управляемых с помощью сигналов с частотой 60 кГц, поступающих со схемы управления, реализованной на микросхеме TL494.

    В качестве нагрузки инвертора используется импульсный трансформатор, с которого снимаются, выпрямляются и фильтруются напряжения +3,3 В, +5 В, +12 В, -5 В, -12 В.

    Основные причины неисправностей

    Причинами неисправностей в блоке питания могут быть:

    • броски и колебания напряжения питающей сети;
    • некачественное изготовление изделия;
    • перегрев, связанный с плохой работой вентилятора.

    Неисправности обычно приводят к тому, что системный блок компьютера перестает запускаться или после непродолжительной работы выключается. В других случаях, несмотря на работу других блоков, не запускается материнская плата.

    Прежде, чем начинать ремонт, надо окончательно убедиться в том, что неисправен именно блок питания. При этом сначала надо проверить работоспособность сетевого кабеля и сетевого выключателя

    . Убедившись в их исправности можно отсоединять кабели и извлекать из корпуса системного блока.

    Перед тем, как повторно автономно включить БП, к нему необходимо подключить нагрузку. Для этого понадобятся резисторы, которые подключаются к соответствующим выводам.

    При этом величину сопротивлений резисторов нагрузки надо выбрать так, чтобы по цепям протекали токи, величины которых соответствовали номинальным показателям.

    Мощность рассеивания должна соответствовать номинальным напряжениям и токам.

    Вначале необходимо проверить влияние материнской платы . Для этого необходимо замкнуть два контакта на разъеме блока питания. На 20-контактном разъеме это будут контакт 14 (провод, по которому подходит сигнал Power On) и контакт 15 (провод, соответствующий выводу GND – Земля). Для 24-контактного разъема — это будут контакты 16 и 17 соответственно.

    Исправность БП можно оценить по вращению его вентилятора. Если вентилятор вращается – блок питания исправен.

    Далее надо проверить соответствие напряжений на разъеме блока их номинальным величинам. При этом надо учитывать, что в соответствии с документацией на блок питания АТХ допускается отклонение значений напряжения для цепи питания -12В в пределах ± 10%, а для остальных цепей питания ± 5%. В случае невыполнения этих условий надо переходить к ремонту блока питания.

    Ремонт компьютерного блока питания ATX

    Сняв крышку с блока питания, необходимо сразу с помощью пылесоса вычистить из него всю пыль. Именно из-за пыли часто выходят из строя радиодетали, поскольку пыль, покрывая деталь толстым слоем, вызывает перегрев таких деталей.

    Следующим этапом определения неисправностей является тщательный осмотр всех элементов. Особое внимание необходимо обратить на электролитические конденсаторы. Причиной их пробоя может быть тяжелый температурный режим. Неисправные конденсаторы обычно вздуваются, и из них вытекает электролит.

    Такие детали надо заменить новыми с такими же номиналами и рабочими напряжениями. Иногда внешность конденсатора не указывает на его неисправность. Если же по косвенным признакам есть подозрение на плохую работу, то можно . Но для этого его нужно выпаять из схемы.

    Ухудшение теплового режима внутри блока может быть связано с плохой работой кулера. Для улучшения работы его надо очистить от пыли и смазать подшипники машинным маслом.

    Неисправность блока питания может быть также связана с неисправностью низковольтных диодов. Для проверки надо измерить сопротивления прямого и обратного переходов элементов с помощью мультиметра. Для замены неисправных диодов надо использовать такие же диоды Шоттки.

    Следующая неисправность, которую можно определить визуально, является образование кольцевых трещин, которые нарушают контакты. Чтобы обнаружить такие дефекты, надо очень тщательно просмотреть печатную плату. Для устранения таких дефектов необходимо использовать тщательную пайку мест образования трещин (для этого необходимо знать, ).

    Таким же образом осматриваются резисторы, предохранитель, катушки индуктивности, трансформаторы.

    В том случае, если перегорел предохранитель, его можно заменить на другой или починить. В блоке питания используется специальный элемент, имеющий выводы для пайки. Для ремонта неисправного предохранителя его выпаивают из схемы. Затем прогревают металлические чашки и снимают их со стеклянной трубки. Затем выбирают проволочку нужного диаметра.

    Необходимый для данного тока диаметр проволоки можно найти по таблицам. Для применяемого в схеме блока питания АТХ предохранителя на 5А диаметр проволоки из меди составит 0,175 мм. Затем проволока вставляется в отверстия чашек предохранителя и фиксируется пайкой. Отремонтированный предохранитель можно впаять в схему.

    Выше рассмотрены наиболее простые неисправности компьютерного блока питания.

    Для обнаружения и ремонта более сложных поломок требуются хорошая техническая подготовка и более сложные измерительные приборы, например, осциллограф.

    Кроме того, элементы, которые необходимо заменять часто являются дефицитом и стоят довольно дорого. Поэтому при сложной неисправности всегда надо сравнивать затраты на ремонт и затраты на приобретение нового блока питания. Часто случается так, что выгодней приобрести новый.

    Выводы :

    1. Одним из важнейших элементов ПК является блок питания, при выходе из строя которого компьютер перестает работать.
    2. Блок питания компьютера представляет собой довольно сложное устройство, но в некоторых случаях его можно отремонтировать своими руками.

    Если появилась необходимость проверить функционал блока питания, а ПК под рукой у вас нет — есть несложный способ проведения этой манипуляции. Понадобится только кусочек провода. Как включить блок питания без компьютера? Ответим на этот вопрос.

    Включаем БП без сторонних компонентов

    Сейчас все блоки питания стандарта ATX. Они не предназначены для включения без остальных компонентов, так как ждут сигнала запуска от материнской платы, но можно осуществить и такую операцию.

    Для этого необходимо:

    • Сначала берем небольшой кусочек провода и зачищаем концы.
    • Потом обращаем внимание на разъем блока питания. Суть нашей манипуляции в том, чтобы замкнуть выводы PS-ON и GND. Это зеленый и черный провода, первый является номером 14 на двадцатиконтактном разъеме, а второй всегда расположен рядом. Можно обратить внимание и на цветовую маркировку, но китайцы порой путают провода, так что распиновку лучше уточнить.
    • Теперь замыкаем эти контакты заранее подготовленным проводом, подключаем блок питания к сети и включаем его. БП запустится, кулер начнет работать. Есть системы с регулировкой нагрузки, тогда вентилятор не будет крутиться без подключенных устройств. В этом случае присоедините оптический привод, это поможет убедиться в том, что устройство в рабочем состоянии.

    Полезная информация

    Если вам нужны более продолжительные запуски, возьмите два кусочка провода, зачистите их и припаяйте к заранее приобретенному или извлеченному из вашего БП переключателю питания. Оставшиеся свободными концы проводов подключите к уже обозначенным ранее контактам разъема. Теперь БП можно включать нажатием на клавишу.

    А если включение не происходит?

    Если компьютер отказывается работать, надо проверить наличие электропитания на входе БП. В том случае, если оно есть, даже при выключенном компьютере там будет напряжение +5V. Это легко проверить, вооружившись мультиметром и проверив девятый контакт (провод фиолетового цвета). Если его там нет, то присутствуют неполадки технического характера. Их много – от обрыва кабеля до короткого замыкания на выходе, с такой проблемой лучше идти в сервисный центр.

    Как включить блок питания отдельно от компьютера. Не включается компьютер! Пресловутая кнопка POWER! Основные причины неисправностей

    Всем привет. Надеюсь, что все вы прекрасно знаете о том, что в системном блоке компьютера таится такая интересная и полезная штука, как блок питания. А для нас — народных умельцев, блоки питания представляют особую ценность. Наверняка у многих они валяются без дела. Такое бывает — купили новый компьютер, а запчасти от старого пылятся в каморке. Попробуем найти им применение.

    Блок питания стандарта ATX выдает следующие напряжения: 5 В, 12 В и 3,3 В. К тому же у них неплохая мощность (250, 300, 350 Вт и так далее). Но вот незадача. Как его запустить без материнской платы? Это мы и рассмотрим в сегодняшнем материале.

    Старые блоки питания, стандарта AT запускались напрямую. Блок питания стандарта ATX таким образом не запустить. Но это все равно не беда. Для включения БП нам достаточно иметь всего один маленький проводок, с помощью которого мы замкнем 2 контакта на штекере.

    Но прежде хочу вас предупредить — отключите все провода от материнской платы, винтов и приводов, на случай, если у вас хватит ума запускать блок питания прямо в системнике.

    Итак приступим. Для начала изымаем наш блок из системника.

    Еще одно предупреждение. Не нужно гонять ваш блок вхолостую. Таким образом вы укорачиваете ему жизнь. Нужно обязательно давать нагрузку. Для этой цели можно подключить к блоку питания вентилятор или старый винчестер.

    Собственно говоря, для запуска блока питания необходимо замкнуть контакт PS_ON на ноль. В большинстве случаев это зеленый и черный контакты на штекере, но иногда среди хитрых китайцев встречаются дальтоники, которые путаются в цветовой маркировке. Поэтому рекомендую сначала изучить распиновку. Она представлена на следующем изображения. Слева — штекер нового стандарта на 24 контакта, а справа — более старого на 20 контактов.

    В моем случае будет показан более старый стандарт (20 контактов). Цветовая маркировка у меня не нарушена.

    Для запуска я сделал вот такую перемычку.

    Вот таким вот образом мы и замыкаем наши контакты.

    Если же вы планируете использовать блок питания постоянно, то для удобства можно сделать вот такую кнопку.

    Если вдруг ваш компьютер перестал реагировать на кнопку включения, то первое, с чего стоит начать поиск причины это блок питания.

    Итак, первое, что нужно сделать это выключить и полностью обесточить компьютер, вытащив вилку из электрической розетки.

    Расположение блока питания в корпусе компьютера

    Для его проверки и для вашего удобства можете его выкрутить и положить на стол, но можно этого и не делать. Все, что нам потребуется для его запуска без материнской платы легкодоступно.

    Теперь нужно отключить от материнской платы два конектора. Первый это 24 либо 20 пиновый.

    24 пиновый конектор питания

    Второй — 4 либо 8 пиновый, идущий на питание процессора.

    4 пиновый конектор питания процессора

    Также лучше отключить разъемы питания жестких дисков и если есть дополнительное питание видеокарты.

    Важно! Если у вас есть дисковод, то его питание отключать не нужно. Так как блок питания крайне не рекомендуется включать без нагрузки. Если же у вас дисковода нет, то нужно оставить разъем питания жесткого диска.

    Теперь берем 20 (24) пиновый разъем блока питания, повернув его к себе стороной защелки проводами вверх.

    После того, как провод найден берем обычную канцелярскую скрепку и разгибаем ее в дугу или кусок проволоки с оголенным от изоляции концами.

    Важно! Перед следующим действием провод питания, идущий из розетки в блок все еще должен быть отсоединен от БП.

    Соединяем 4-ый контакт с соседним черным. Получаем что — то типа этого:

    Соединение 4 и 6 -ого контактов 20-ти контактного разъема БП

    Если в вашем блоке питания сзади возле разъема для провода есть кнопка включения, то ее нужно поставить в выключенное положение (положение 0).

    Кнопка включения на блоке питания

    Теперь остается лишь вставить кабель питания в блок и включить кнопку. Если вентилятор на блоке начал крутиться, значит БП запустился, в противном же случае блок питания можно признавать неисправным и главным виновником отсутствия реакции на кнопку включения компьютера.

    Важно!

    Далеко не всегда запуск блока питания без материнской платы означает рабочее состояние БП. Так как в таком случае нагрузка на него небольшая. 1 жесткий диск или дисковод не дают даже приближенной нагрузки, которую блок питания испытывает при включении компьютера. Может быть такое, что при малой нагрузке БП запускается, а при более серьезной уже нет.

    Компьютерный блок питания имеет определенное количество шлейфов, каждый из которых имеет свое назначение. Помимо назначения они различаются питающим постоянным напряжением +3,3В, +5В, +12В.

    На самом БП обычно присутствует специальная информационная наклейка .

    Здесь указывается производитель, общая мощность устройства, входное напряжение, ток и частота, а также ток и напряжение выходных силовых кабелей, их количество и мощность. Рекомендуем пользователям ознакомиться с ней, прежде чем подключать данный БП к своему компьютеру.

    Рассмотрим, для чего предназначен тот или иной кабель на современном стандартном блоке питания.

    Основной кабель (справа на картинке) имеет 24(20) контактный разъем. Часто добавочные 4 контакта открепляются от основного 20 pin набора при необходимости. Предназначен для питания материнской платы . Для питания более новых системных плат последних поколений используются все 24 контакта. На устаревших – 20, поэтому у старых БП этот разъем имеет 20 контактов. Если Вы желаете подключить к нему материнку последних поколений, то возможно придется воспользоваться переходником такого типа.

    Между собой оба разъема совместимы, поэтому можно использовать 20 pin для 24 контактного разъема без дополнительных 4 pin.

    Следующие 2 штекера (справа налево) – 6-ти и 8-ми пиновые используются для дополнительного питания видеоадаптеров PCI-E.

    Для более древних видеокарт для этих целей также может применяться штекер Molex.

    Следующий 4 контактный шнур предназначен для подключения питания процессора в основном для более старых материнских плат. На современных мат. платах могут находиться 8, 8+4, 8+8 pin.

    Также этот кабель еще называют стабилизатором процессора.

    Следующий – SATA разъем. Предназначен для питания жестких дисков . Всегда работает в паре с SATA кабелем для передачи данных.

    Далее идет упомянуты ранее Molex разъем.

    Предназначен он для питания корпусных вентиляторов, реобасов, для некоторых карт расширения и т.п. По сути Molex – универсальный разъем питания, к нему при необходимости можно подключать разные переходники.

    Последний из вышеперечисленных Molex коннектор, который также может предназначаться для питания вентиляторов и реобасов.

    Как подключить блок питания

    Разобравшись с назначением всех кабелей и штекеров приступим к установке блока питания и его подключению. Прежде всего Вам понадобится (помимо самого БП) крестовая отвертка.

    Она пригодится для того, чтобы закрепить это устройство в корпусе. Затем приступаем к подключению проводов.

    При этом нужно следить за правильным направлением ключей всех штекеров, чтобы их не повредить. Особых усилий прилагать не нужно. Подсоединять можно в любой последовательности. Но лучше начать с самого большого разъема ATX. Это рекомендуется для удобства и для того, чтобы кабеля не запутывались между собой и не мешали друг другу. Плотно фиксируем надавливая до упора до щелчка фиксатора гнезда.

    Затем процессорный штекер, винчестер, платы расширения, dvd привод и т.д. Все разъёмы следует правильно позиционировать с помощью ключей, присутствующих на них.

    После подсоединения немаловажно закрепить все провода так, чтобы они не мешали вращению никаких вентиляторов. Возможно где-то придется прикрепить шлейфы к корпусу либо связать между собой с помощью обычно идущих в комплекте специальных проволочек.

    После всех произведенных подключений производим проверку путем пробного включения. Если все в порядке – закрываем крышку и устанавливаем системный блок на место, предназначенное для него.

    В некоторых ситуациях требуется произвести запуск блока питания без использования персонального компьютера (ПК). В первую очередь это необходимо, для проверки работоспособности компонента и напряжения на выводах. Далее подробно рассмотрим принцип работы и запуска блока питания без применения компьютера.

    Важно! Перед тем, как приступать к процессу, стоит сразу сказать о том, что запуск блока питания (БП) без использования ПК или другой нагрузки (хотя бы подключенной лампочки или кулера) может привести к его поломке и поражению электрическим током, поэтому все действия выполняются на свой страх и риск.

    Немного о том, зачем это нужно

    Причины, по которым может потребоваться выполнить запуск БП без использования ПК:

    • компьютер не запускается или через несколько секунд после старта выключается. В этом случае требуется проверить БП на наличие выходного напряжения;
    • диагностика компонентов ПК;
    • использование нескольких устройств в одном компьютере, для увеличения производительности.

    Стандартная процедура включения

    Принцип работы блока питания основывается на преобразовании электричества (сетевого напряжения) до того значения, которое требуется для функционирования ПК. Благодаря этому компоненты компьютера могут стабильно работать и не подвергаться воздействию различных помех.

    Процесс запуска происходит следующим образом:

    • в первую очередь ток подается в фильтр , который отвечает за пики, гармоники и помехи в электрической сети;
    • далее благодаря прохождению через фильтр, ток стабилизируется . Возьмем для примера значение мощности в 350В;
    • затем ток подается в инвертор , где преобразуется в переменное значение от 30 кГц, до 55 кГц. В заключении ток подается ко всем компонентам ПК через разные отводы, т.к. оборудованию требуется разное напряжение.

    Как включить блок питания без компьютера

    Первые источники питания для ПК производились по стандарту АТ. Благодаря этому, запуск можно было произвести без использования ПК, т.е. напрямую. Сейчас же блоки выпускаются в новом стандарте АТХ, и холостой запуск теперь вредит им. Они оснащены коннекторами SATA и Molex для подключения жестких дисков и видеокарт. Также имеются 4-pin и 8-pin питание для подключения процессора и 20 pin (более старые устройства) или 24 pin (оснащаются современные ПК) под материнскую плату.

    Для запуска БП необходимо знать, какие контакты требуется замкнуть, как правило для это используют разъем PS_ON (зеленый) и COM (черный). Далее пошагово рассмотрим общие шаги по запуску без ПК.

    Прежде всего необходимо понимать, по каким кабелям какое напряжение идет, чтобы обезопасить себя. Схема распиновки блока питания:

    Цвет Уровень напряжения в Вольтах Номер разъема Номер разъема Уровень напряжения в Вольтах Цвет
    оранжевый +3,3 1 13 +3,3 оранжевый
    оранжевый +3,3 2 14 -12 синий
    черный заземление 3 15 заземление черный
    красный +5 4 16 Power on зеленый
    черный заземление 5 17 заземление черный
    красный +5 6 18 заземление черный
    черный заземление 7 19 заземление черный
    серый Power good 8 20 -5 белый
    фиолетовый +5 VSB 9 21 +5 красный
    желтый +12 10 22 +5 красный
    желтый +12 11 23 +5 красный
    оранжевый +3,3 12 24 заземление черный

    Инструкция:

    • для начала необходимо выполнить отключение БП от сети и других компонентов ПК;
    • затем откручиваем болты крепления и аккуратно вытаскиваем источник питания из системного блока;

    Обратите внимание , что блоки оснащенные 20 pin и 20+4 pin разъемами не следует включать без нагрузки. В противном случае он может выйдет из строя.


    Касательно старого блока питания стандарта AT — там все немного по-другому. Замыкание зеленого и черного контакта не включат блок питания без материнской платы. В этом случае необходимо изготовить 2 перемычки и использовать для запуска сразу две комбинации : голубой – черный и белый – коричневый.

    ВНИМАНИЕ! При запуске БП стандарта AT стоит быть внимательным! Напряжение на одном из замыкаемых контактов 220 Вольт!

    Как можно использовать блок питания от компьютера

    Из ненужного БП вполне можно сделать устройства, которые пригодятся в быту. Далее рассмотрим, как можно использовать блок от компьютера.

    Переделка БП в переменный источник напряжения

    Источник постоянного напряжения из компьютерного блока питания достаточно удобная вещь. Для этого потребуется выполнить замену катушек сопротивления и выпаять дроссель. Благодаря этому можно регулировать напряжение от 0 до 20В. Если требуется стандартное напряжение (12В), то требуется установить тиристорный регулятор.

    Переделка БП в зарядное устройство

    Для переделки блока питания в зарядное устройство потребуется выполнить замену диодов Шоттки на ультрабыстрые. Главным преимуществом подобного ЗУ является то, что у него небольшой вес и габариты. Недостатками данного устройства является чувствительность к перегрузкам и коротким замыканиям. Для исключения перегрузок и короткого замыкания требуется изготовить систему защиты.

    Переделка БП в постоянный источник напряжения

    Для начала требуется определить, к какому типу относится БП — АТ или АТХ. Импульсные (AT) работают исключительно под нагрузкой, в свою очередь ATX достаточно замкнуть с имитацией нагрузки, как было приведено в инструкции выше. При этом на выходе получится напряжение от 5 до 12 В. Конечные значения будут зависеть исключительно от начальной мощности блока.

    У многих энтузиастов компьютерного дела возникает вопрос: «Как включить блок питания без компьютера?» Такая необходимость вызвана разными причинами, чаще всего речь идет о проверке на работоспособность катодных ламп или новых кулеров.

    К чему такие сложности?

    Включить блок питания без компьютера просто необходимо в случае его ремонта, ведь если постоянно выключать-включать компьютер, это негативно скажется на комплектующих ПК, по причине преждевременной поломки элементов питания. Кроме того, любые эксперименты с компьютером могут повлечь нестабильную работу операционной системы.

    Первый запуск

    Как гласит компьютерная мудрость, если вы смогли найти блок питания ПК, как включить его — понять и того проще. Все современные компьютерные блоки соответствуют АТХ (особому международному стандарту). Таким образом, 20-pin разъем имеет контакт, который отвечает за активное состояние любого такого агрегата. Речь идет о четвертом слева контакте (считать нужно от фиксатора крепления). Чаще всего необходимый нам контакт бывает зеленого цвета. Провод этот нужно попробовать замкнуть с землей (т. е. любым черным). Удобнее всего применить соседний, 3-й контакт. Если все сделано верно, моментально оживет блок питания, и зашумит кулер.

    Как включить блок питания без компьютера: подробности

    Устройства стандарта ATX могут выдавать следующие напряжения: 3,3, 12 и 5 В. Кроме того, они имеют неплохую мощность (от 250 до 350 Вт). Но вот вопрос: «Как включить компьютерный блок питания?» Выше мы уже, так сказать, в двух словах изложили процедуру, а теперь попробуем разобраться подробнее.

    В прежние времена проще было

    Любопытно, что старые блоки, которые относятся к стандарту AT, можно было запустить напрямую. Со стандартом ATX все намного сложнее. Однако решение огромной проблемы сводится к маленькому проводку, который нужно определенным образом подключить. Как включить блок питания без компьютера, мы уже описали, однако просим вас отключить все провода, идущие к материнской плате, жестким дискам, приводам и прочим комплектующим. А еще лучше — изъять необходимый нам элемент из системного блока и работать вдалеке от него.

    Еще один важный момент, который не стоит упускать из виду: не заставляйте блок питания работать вхолостую. Вы таким образом можете укоротить ему жизнь. Обязательно нужно давать нагрузку. С этой целью можно подключить старый винчестер или вентилятор. Как уже отмечалось, для запуска понадобится черный и зеленый контакты. Однако помните, что некоторые производители по непонятным причинам отказываются следовать установленной цветовой маркировке. В таком случае целесообразно сначала внимательно изучить распиновку. Если ваши знания позволяют, можете сделать специальную кнопку для включения блока питания.

    Непонятные проблемы с питанием компьютера: ПК перестал включаться

    Для начала проверим наличие на входе БП первичного электропитания ~220V. Среди причин отсутствия можно назвать неисправность сетевого фильтра, розетки, вилки, обрыв кабеля. Также проблема может крыться в источнике На задней стороне многих блоков расположен выключатель электропитания — он также может быть неисправен или выключен.

    В случае подачи первичного питания, даже если компьютер выключен, на выходе БП имеется напряжение +5V (если все исправно). Это можно проверить, тестером испытав контакты разъема БП. Нас интересует контакт 9, который имеет провод фиолетового цвета (+5VSB).

    Часто материнская плата располагает светодиодом индикации дежурного напряжения. В случае если он активен, присутствует и дежурное, и первичное питание.

    Если компьютер все равно не включается, ищем другие источники неполадки. Наиболее распространенные причины мы рассмотрим ниже.

    1. Обрыв цепи в кнопке включения. Чтобы это проверить, замкните пинцетом контакты, отвечающие за включение электропитания на вашей материнской плате, либо запустите БП вне системного блока (о том, как включить блок питания без компьютера, мы подробно описали выше).

    2. Короткое замыкание, которое происходит на выходе БП. Попробуйте отключить от питания все устройства, и все адаптеры удалить на время из слотов. Кроме того, следует отключить все USB-устройства. Еще можно деактивировать 4-8-контактный разъём питания для процессора Power Connector +12V.

    3. Неисправность материнской платы или БП. Если к блоку питания подключена лишь материнская плата, однако он не включается, вероятно, неисправен именно сам блок. Что касается неисправности «материнки», которая приводит к невозможности включения электропитания компьютера, то заметим, что теоретически это возможно, однако на практике крайне редко встречается. Чтобы это проверить, включите не подключая разъем к вашей материнской плате. Если БП включился — неисправна именно материнская плата.

    Как включить блок питания без компьютера

    Сейчас все блоки питания относятся к стандарту АТХ. Такие блоки имеют несколько «косичек» с SATA и Molex разъёмы для подключения дисков, несколько разъёмов для подачи питания на видеокарту, 4-pin или 8-pin питание процессора, а также 24-pin (возможно 20-pin) питание материнской платы. Присмотревшись к блоку можно узнать о нем информацию. Кроме того, на разъеме подключения к материнке, есть ключ-защелка. Так вот возле нее находится черный провод, с шестиугольным контактом. Если повернуть шлейф ключом-фиксатором вниз и отсчитать справа на лево пятый контакт (может быть подписан как COM или GND), то это будет именно он. Возле этого COM-контакта находится зеленый провод, в том же ряду. Это единственный провод и может называется на шлейфе как PS-ON. Если сомневаетесь, то снова повернуть шлейф ключом-фиксатором вниз и отсчитать справа на лево четвертый контакт.

    Данный способ нахождения нужного контакта универсальный и не зависит от количества контактов на шлейфе. Будь-то 24-pin или 20-pin. Кстати, есть шлейфы питания с отстежными 4-pin. Их еще маркируют 20+4-pin. Может быть, что у вас китайский блок питания неизвестного производителя и отсутствует зеленый провод. Не волнуйтесь. Порядок проводов не меняется от этого. Теперь нужно взять небольшой кусочек провода или скрепку, оголить его края. Один конец подключают к четвертому pin-контакту, а другой к пятому pin-контакту. Хотя можно подключить и другой контакт в любой из тех, что имеют черный провод. Например, к третьему pin-контакту. Теперь можно включить блок питания подключив его к сети.

    Блок питания будет сразу работать. Вы это узнаете по вращению его кулера. Если же блок питания имеет управляемую систему охлаждения, при которой кулер на малых нагрузках не вращается, то попробуйте подключить кулер с системного блока или оптический привод. Это тоже поможет убедиться в том, что блок питания в рабочем состоянии.

    22.07.2017 artys Информация

    Как включить блок питания ATX? – idswater.com

    Как включить блок питания ATX?

    Чтобы включить блок питания ATX, который не подключен к материнской плате, используйте провод или скрепку для бумаг, чтобы замкнуть зеленый провод (PS_ON) на любой из черных проводов (COM).

    Возможно ли короткое замыкание в блоке питания?

    Блок питания может быть причиной проблемы с питанием или короткого замыкания в вашем компьютере. Когда в компьютере происходит короткое замыкание, это обычно означает, что что-то внутри не подключено должным образом, что связано с блоком питания.Если материнская плата неправильно подключена к корпусу, это может привести к короткому замыканию.

    Что произойдет, если включить ПК без процессора?

    Да, вы не можете загрузиться без процессора. Вы не можете даже POST без процессора. Вы, вероятно, можете включить питание и получить звуковой сигнал об ошибке от вашего мобильного устройства, но я бы не рекомендовал этого делать. Заполнение водяного контура не требует включения вашей системы, и на самом деле я рекомендую делать это без включения питания — могут быть утечки.

    Будут ли вентиляторы корпуса включаться без процессора?

    Как правило, он включается с плохой оперативной памятью, и даже с плохим процессором он все равно должен «включаться», просто ничего не делая.Но если противостояние приводит к короткому замыканию материнской платы, вечеринка немедленно заканчивается.

    Можно ли починить сгоревшую материнскую плату?

    Хотя в некоторых случаях компетентный специалист может починить сгоревшую материнскую плату, обычно приходится покупать новый ПК.

    Как включается блок питания ATX?

    Для включения блока питания требуется подключение к материнской плате. Когда вы нажимаете кнопку питания на корпусе, зеленый провод замыкается на землю, сообщая блоку питания о включении.При нарушении этого «скачка» блок питания отключается. Зеленый провод на разъеме ATX — это линия «включение питания» и контакт № 14.

    Имеется ли 24-контактный разъем ATX для запуска от внешнего источника?

    24-контактный соединительный разъем блока питания ATX Jump Start. Запустите любой блок питания ATX/EPS, сам по себе. Материнская плата или ПК не нужны.

    Как включить блок питания без материнской платы?

    По обе стороны от зеленого провода, используйте один из них, неважно какой, они оба будут работать.Установив провод, включите блок питания на стене, и он должен загореться и работать как обычно.

    Как включается блок питания на материнской плате?

    Для включения блока питания требуется подключение к материнской плате. Когда вы нажимаете кнопку питания на корпусе, зеленый провод замыкается на землю, сообщая блоку питания о включении. При нарушении этого «скачка» блок питания отключается.

    Блок питания компьютера

    — распиновка ATX, схемы, обзоры

    Излишне говорить, что напряжение, доступное от настенной розетки, представляет собой плохо регулируемый переменный ток, который во всем мире колеблется от 90 до 240 В, в то время как для электронных схем требуется хорошо стабилизированный низковольтный постоянный ток.Вот почему все электронное оборудование, очевидно, нуждается в той или иной форме преобразования энергии и регулирования. В ПК эти функции выполняет блок питания ( PSU ) — внутреннее устройство, которое преобразует входное переменное напряжение в набор регулируемых постоянных напряжений, необходимых персональному компьютеру.
    При этом блок питания также обеспечивает первичную и вторичную защитную изоляцию. С момента появления IBM PC/XT появилось около дюжины различных типов настольных ПК. Они различаются по своей структуре, форм-факторам, разъемам и номиналам вольт/ампер.Выходная мощность современного компьютерного блока питания колеблется от 185 Вт до нескольких киловатт. Блоки мощностью более 400 Вт используются в основном для серверов, промышленных ПК и для питания настольных ПК с высокопроизводительными видеоприложениями.
    Традиционный стандартный блок питания ATX генерирует как минимум следующие напряжения постоянного тока: +5 В, +3,3 В, +12 В1, +12 В2. , -12В, а в режиме ожидания 5В. У некоторых очень старых моделей может быть и минус 5В. Дополнительные понижающие преобразователи «точки нагрузки» (POL) на материнских платах понижают 12 В до напряжения ядра ЦП и других низких потенциалов, необходимых для внутренних компонентов.Каждая шина БП по идее должна иметь индивидуальное ограничение по току. Это необходимо для соответствия требованиям безопасности 240 ВА IEC 60950 и UL 60950-1. Однако на практике все шины 12 В часто имеют одно комбинированное ограничение тока. Чтобы соответствовать требованиям PCI Express, в компьютерах ATX2 устаревший основной разъем питания 2×10 заменен на 2×12. Дополнительный силовой кабель 2×2 используется для второй шины 12 В. Он поддерживает стабилизатор напряжения процессора. Имеются также разъемы для периферийных устройств, дисковода гибких дисков и последовательного ATA.Блоки питания для высокопроизводительных дискретных графических карт имеют дополнительные разъемы 2×3 или 2×4 для подачи дополнительной мощности на графику, требующую более 75 Вт. Подробную информацию см. в нашем руководстве по распиновке блока питания ATX. Обратите внимание, что некоторые фирменные ПК имеют собственную распиновку блока питания, которая отличается от стандартной схемы ATX.

    Чтобы повысить эффективность блока питания ПК и удовлетворить требования к так называемому альтернативному спящему режиму, Intel в 2019 году представила принципиально иной одноканальный стандарт ATX12VO. Спецификация ATX12VO заменяет 24-контактный разъем на 10-контактный, обеспечивающий один выход 12 В.Все остальные напряжения, включая 5 В и 3,3 В, будут вырабатываться на материнской плате регуляторами POL. Эта архитектура также значительно снизила стоимость блоков питания, но увеличила стоимость материнских плат, которые теперь должны обеспечивать дополнительные функции преобразования питания.


    Современные блоки питания для компьютеров используют технологию импульсного режима (подробнее об SMPS). Современные устройства обычно включают в себя «входной» усилитель PFC, за которым следует полумост нисходящего потока или прямой преобразователь (см. Топологии SMPS).Большинство современных моделей соответствуют требованиям ENERGY STAR®. В прошлом это просто означало, что они потребляли

    . Программа поощрения под названием 80 PLUS® требовала, чтобы блоки питания для ПК и серверов демонстрировали КПД >80% при нагрузке от 20% до 100% от номинальной с коэффициентом мощности >0,9. Позже они добавили бронзовую, серебряную, золотую и платиновую маркировку для более высокого уровня эффективности (до 92%) с коэффициентом мощности до 0,95. Обновленная спецификация настольного компьютера ENERGY STAR версии 5.0 устанавливает аналогичные требования для внутреннего блока питания.Несмотря на новые правила, блоки питания для ПК остаются недорогими: стандартную готовую модель можно купить примерно за 0,10 доллара за ватт. При покупке блока на замену убедитесь, что он соответствует не только его форм-фактору и полезной мощности, но и индивидуальным номиналам тока всех выходов.

    Поиск и устранение неисправностей

    . Первое, что нужно проверить, если ваш компьютер перестал работать, это его блок питания. Основными причинами выхода из строя БП являются перегрев, скачки напряжения во входной линии и высохшие электролитические конденсаторы.Все это может привести к катастрофическому выходу из строя одного или нескольких транзисторов или выпрямителей. Это, в свою очередь, обычно размыкает входной предохранитель (см. блок-схему и теорию работы в этом руководстве).

    Излишне говорить, что вам не следует заниматься поиском и устранением неисправностей, если вы не имеете надлежащего образования в области электроники и не знаете, как безопасно работать с высоковольтными цепями. Если вы решили открыть блок питания, всегда сначала отключайте его кабель питания, а затем подождите не менее пяти минут, прежде чем снимать крышку ПК, чтобы все конденсаторы разрядились.Скорее всего, вам потребуется отсоединить все кабели, выходящие из блока питания, и вынуть устройство из корпуса. Первое, что нужно проверить, это входной предохранитель — возьмите готовый тестер и подключите его выводы к клеммам предохранителя. Если он читает «короткий», это означает, что предохранитель исправен. Если он разомкнут — предохранитель неисправен. В большинстве случаев предохранитель выходит из строя не один — обычно вы обнаружите, что одно из полупроводниковых устройств также выходит из строя. «Гудят» силовые транзисторы и выпрямители. Если вы не нашли неисправных деталей или нашли и заменили их, теперь попробуйте включить блок питания.Чтобы включить автономный блок питания вне корпуса ПК, вам необходимо заземлить контакт PS_ON# (см. схему подключения слева для тестовой схемы). В стандартной модели, совместимой с ATX-2, это означает замыкание контактов 15 и 16 на 24-контактном разъеме. Вы можете сделать это, используя небольшой кусок медной проволоки. В старом 20-контактном блоке вам необходимо закоротить контакты 13 и 14. Обратите внимание, что некоторые производители, такие как Apple, HP и Dell, использовали собственные нестандартные размеры и распиновку разъемов: см. дополнительную информацию здесь. После включения устройства вы можете включить входную мощность и проверить выходные напряжения по одному.Для измерения любого напряжения подключите вольтметр между соответствующим контактом шины и любым общим контактом. Вы можете использовать тот же тестер, настроенный на постоянное напряжение, чтобы упростить этот процесс.

    Ниже вы найдете принципиальные схемы, обзоры, распиновки, характеристики и другую полезную информацию для ремонта и электронных проектов.


    AT по сравнению с блоком питания ATX


    Блок питания

    Блок питания
    Обеспечивает питание всего компьютера.Источники питания преобразуют потенциально опасный для жизни 115 или 230 вольт переменного тока (переменный ток) в стабильный низковольтный постоянный ток (постоянный ток) , пригодный для использования компьютером

    Обычному ПК требуется около 500 Вт

    Переменный ток — от розетки поступает переменный ток
    Постоянный ток — к ПК поступает постоянный ток

    Электричество

    Вольт — 110-115В в США Другие страны используют 220-230В (давление)

    Ампер — количество электронов в секунду, протекающее между двумя точками количество воды в секунду.выход из плотины через трубу (чем больше, тем опаснее)

    Ватт — Количество энергии (обычный ПК сегодня потребляет около 500 Вт)

    Ом — Сопротивление (Ом) Импеданс


    Два типа блока питания

    Блок питания AT и ATX

    ATX имеет специальный программный переключатель питания, который позволяет ПК переходить в ждущий или спящий режим

    AT использует P8 и P9 в качестве основных разъемов, где он подключается к разъему
    AT на материнской плате.

    ATX использует разъем питания P1 и подключается непосредственно к разъему ATX
    P1 может быть 20- или 24-контактным для более новых компьютеров


    Обратите внимание, что некоторые модели P1 также имеют разъем P4 (12 В)

    Дополнительные разъемы P6, P8 и P12

    Разъемы блока питания

    Berg или Mini Connector для подключения к дисководу

    4-контактный разъем Molex и 15-контактный разъем SATA для подключения к следующим устройствам:

    CD ROM
    CD R
    CD RW
    DVD ROM
    DVD R
    DVD RW
    Blu Ray
    HD DVD
    Жесткий диск
    Устройства SCSI
    Ленточный накопитель
    Zip Drive
    Вентилятор охлаждения
    Видеокарта

    Поиск и устранение неисправностей источника питания

    Он подключен к сети
    Проверьте соединение
    Он включен
    Проверьте розетку переменного тока
    Проверьте сетевой фильтр или подключение ИБП
    Проверьте переключатель включения и выключения на задней панели ПК
    Проверьте разъемы на передней панели
    Проверьте напряжение
    Проверьте разъемы питания материнской платы, исправны они или нет.
    Проверка на пыль
    Проверка Охлаждающий вентилятор
    Перегрев, не жарко ли?
    Проверка на странные и необычные шумы
    Блок питания должен издавать тихое гудение, если он исправен
    Проверка на неустойчивое поведение и длительные отключения

    Для проверки блока питания используйте следующее:

    Мультиметр

    Вольтметр

    Тестер источника питания

    (если блок питания неисправен, замените его)


    Изоляция блока питания ATX и связанных с ним цепей — Блог Мохамеда Икбала Паллипурата

     В этой статье я опишу различные компоненты внутри системного блока ПК, а затем предоставлю соответствующие
    методы устранения неполадок для локализации неисправностей.В первой части этой серии мы рассмотрим блоки питания ATX.




    Блок питания ATX: Описание

     Блок питания ATX или блок питания, как вы можете предположить, подает питание на ваш ПК, но технически это неправильное название.
    Если вы оплачиваете свой счет, энергетическая компания и распределительная сеть поставляют электроэнергию! БП на самом деле
    силовой преобразователь. Он преобразует переменный ток (AC), поставляемый энергетической компанией, в постоянный ток (DC) на всех
    надлежащие уровни напряжения, необходимые компонентам вашего ПК.Он выполняет это преобразование с помощью процесса, называемого «переключение».
    ректификация и фильтрация. Возможно, вы даже слышали, что блок питания называется SMPS или импульсным источником питания.

    Если вы хотите выявить проблему на вашем ПК, связанную с блоком питания или соответствующей схемой , оставайтесь со мной и читайте дальше!
    Если вам нужна общая информация об SMPS, есть приличная вики, а если вы хотите еще глубже погрузиться в конструкцию
    SMPS, возможно, проверьте ссылку справа «(Внутренний) Устранение неполадок импульсных источников питания». Обратите внимание, что в блоке питания могут присутствовать опасные напряжения и потенциальные токи, даже если он не
    подключен к линии электропередач. Внутри есть конденсаторы, которые накапливают энергию, как батарея, но при значительном
    высший уровень!! Все обслуживание должно выполняться только квалифицированным персоналом!




    Важные факты и меры предосторожности, касающиеся блока питания ATX

     Для включения блока питания ATX требуется так называемый блок питания  или сигнал включения блока питания  (активный низкий уровень).Он получает этот сигнал
    от материнской платы через зеленый провод, подключенный к контакту 14.

    Блок питания ATX  МОЖЕТ БЫТЬ ПОВРЕЖДЕН , если он получает активный сигнал  PS On , когда на его выходе нет нагрузки. мне нравится иметь
    подключена материнская плата и хотя бы один жесткий диск. Флоппи-дисководы или CD-дисководы здесь не помогут, поскольку они не
    постоянно питают свои приводные двигатели. Если у вас нет очень веской причины или это последнее средство устранения неполадок,
    Я рекомендую никогда не подключать и не подавать питание на блок питания ATX без нагрузки!

    Функциональный блок питания ATX всегда будет обеспечивать ток  в режиме ожидания  +5 В 720 мА через фиолетовый провод на контакт 9 на мобильном устройстве, когда он
    подключен к линии электропередач, и если он имеет собственный выключатель (обычно с маркировкой 0\1), включен или находится в положении «1».Имейте в виду, что этот ток в режиме ожидания также подается на слоты PCI, даже когда ПК выключен и поврежден.
    к системе может произойти, если это напряжение будет закорочено упавшим винтом, любым заблудшим металлическим предметом или если адаптер
    карты манипулируют. Я рекомендую отключить блок питания и подождать 30 секунд, прежде чем работать внутри системного блока.


    Пока мы обсуждаем эту тему, вы должны принять надлежащие меры предосторожности против электростатического разряда или электростатического разряда. У тебя есть
    испытывали электростатический разряд, если вы когда-нибудь шли по ковру, касались дверной ручки и чувствовали разряд! Электростатический разряд разрушит электронные
    компонентов, даже если напряжение разряда настолько низкое, что вы его не почувствуете!

    Основные меры предосторожности в отношении электростатического разряда включают в себя снятие накопленной на теле статической энергии путем прикосновения к «земле», например, к
    неокрашенные металлические поверхности корпуса ПК, прежде чем прикасаться к каким-либо компонентам ПК или носить заземленный браслет.НИКОГДА, НИКОГДА не используйте браслет при работе с любым оборудованием, которое может иметь электрический потенциал или находится под напряжением.
    подключен к сети питания.



    Последовательность включения блока питания ATX и разводка контактов разъема кабеля

     Теперь, со всеми оговорками и предупреждениями, давайте перейдем к хорошему. Ниже на рисунке 1 представлена ​​распиновка
    разъем питания на материнской плате ATX, если смотреть сверху. Мы можем использовать это как ссылку в нашем обсуждении
    сигналов и напряжений, а также при измерении этих значений в разделе локализации неисправностей ниже.

    Рис.1 20-контактный разъем питания ATX

      Важное примечание!  В блоках питания ATX версии 2 есть четыре дополнительных контакта.
    2 дополнительных контакта над контактом 10: +12 В желтого цвета и +3,3 В оранжевого цвета.
    2 дополнительных контакта выше (ранее пронумерованных) контакта 20 имеют красный цвет + 5 В и черный заземление.
    Там, где в этой статье используются номера контактов, они относятся к 20-контактному разъему.

    Когда вы включаете компьютер в розетку и включаете блок питания (если он есть), только два напряжения
    должен присутствовать на материнской плате (mobo) разъем.Одним из них является ток в режиме ожидания  +5 В , который можно измерить на
    контакт 9 и должно быть, удивительно, + 5v. Его нетрудно найти, так как к нему подходит только фиолетовый провод.
    Это напряжение, обычно создаваемое второй схемой преобразователя питания в блоке питания, используется функцией Wake On LAN.
    сетевыми интерфейсами и некоторыми модемами. Что еще более важно, он также используется цепями управления питанием на mobo.

    Второе напряжение, которое вы должны увидеть, это сигнал включения блока питания  . Это можно найти на контакте 14, который имеет единственный зеленый провод.
    идет к этому.Исходное состояние этого сигнала задается блоком питания путем его подключения к дежурному напряжению 5 В через
    подтягивающий резистор и имеет типичное значение в этот момент ~ +3,5 вольта или выше. Это указывает на высокий или логический уровень 1.
    Это указывает блоку питания оставаться выключенным.

    Мгновенный выключатель питания ПК подключен к цепям управления питанием (PCC) на мобильном устройстве. Когда вы нажимаете
    эта кнопка обнаруживается PCC. Затем PCC проверяет, включен ли ПК, возможно, проверяя
      Сигнал Power Good\OK , который генерируется блоком питания (активный высокий уровень) или каким-либо другим способом.Если ПК уже включен, он устанавливает
    флаг, который подает сигнал в BIOS и/или ОС. Если PCC обнаруживает, что ПК не включен, он интерпретирует
    Нажатие кнопки в качестве запроса на включение ПК и активация сигнала включения блока питания   (активный низкий уровень).

    Блок питания определяет, что сигнал включения блока питания   теперь меньше или равен +0,8 В, что соответствует логическому уровню 0, и начинает активировать его.
    первичная или основная схема преобразователя мощности. Это когда вы обычно замечаете, что ваши вентиляторы и жесткие диски раскручиваются.Когда блок питания завершил включение своего первичного преобразователя и выходные напряжения +5 и +3,3 считаются стабильными, он
    подтверждает сигнал  Power Good\OK  (активный высокий уровень).

    Важно отметить, что источники питания + и -12 В обычно не учитываются блоком питания до того, как он выдаст сигнал.
      Power Good\OK сигнал  ! Поймите, что только потому, что у вас есть  Power Good\OK сигнал , не гарантирует +- 12V
    это нормально, хотя с хорошо спроектированным блоком питания существует высокая вероятность того, что большая часть схем блока питания для этих напряжений исправна.Некоторые конструкции включают этот «ярлык», предполагая, что в случае полного отказа схемы 12 В резервное питание 5 В отключится.
    напряжение не будет производиться, поэтому вы даже не доберетесь до этой точки. Объяснение становится глубоким и выходит за рамки
    объем этой статьи. Суть в том, что не верьте только потому, что у вас есть сигнал  Power Good\OK , который
    +-12В нормально, особенно под нагрузкой. К сожалению, ваш компьютер может сделать такое предположение!

    Двигаясь дальше, PCC воспринимает сигнал  Power Good\OK  и в ответ прекращает подавлять тактовую частоту ЦП и
    посылает импульс сброса на микросхему ЦП, позволяя ему начать обработку инструкций.Эти инструкции являются частью вашего
    BIOS системы или графической карты и обычно находятся в EEPROM или аналогичном запоминающем устройстве.

    Процесс включения завершен.


    Отказ от ответственности: обратите внимание, что приведенное выше является упрощенным описанием процесса. Хотя это логически правильно, не
    рассматривайте этот предшествующий текст как точный технический справочный документ. Кроме того, я настоятельно рекомендую вам не пытаться
    когда-либо открывая или работая на вашем системном блоке, если у вас нет обширной подготовки по электронике!
    Вы несете единоличную ответственность за все риски и/или последствия.Пожалуйста, будь осторожен.



    Блок питания ATX: локализация неисправностей

     В этом разделе мы применим наши знания, чтобы определить, имеет ли неисправная система неисправный блок питания. Для большинства тестов
    вам потребуется использовать цифровой мультиметр или цифровой мультиметр. Вы также можете использовать аналоговый VOM или вольт-омметр.
    Пожалуйста, следуйте всем предупреждениям, перечисленным в предыдущих разделах. Применяются все отказы от ответственности.

    Если у вас нет цифрового мультиметра или VOM, я постараюсь предложить альтернативы, где смогу.

    Мы начнем с самого начала, и я перечислю все условия, которые вы должны увидеть на каждом этапе.потом объясню что
    могут быть причиной того, что определенные условия не соответствуют действительности, и рекомендуют решения или дополнительные шаги для выполнения. Я упал
    условия подходят для этого шага, мы перейдем к следующему. Я понимаю, что следующее довольно длинное и
    некоторые шаги можно было комбинировать, но я чувствовал, что для просвещения аудитории так будет лучше.

    Если вы уже имеете опыт поиска и устранения неисправностей электронных компонентов и вам просто нужно краткое руководство,
    возможные выводы на основе уровней напряжения и сигналов, см. мое «Краткое руководство по проверке блока питания»



    Выявление неисправности блока питания ATX: проверка режима ожидания 5 В

     Сначала убедитесь, что ваша система получает питание от работающей розетки.Вы можете проверить розетку с помощью счетчика или просто
    обычная старая лампа. Если вы подключены к удлинителю или APC, обязательно проверьте, к какой именно розетке будет подключен блок питания ПК.
    подключен в. Убедитесь, что шнур питания полностью вставлен как в розетку, так и в блок питания. Также убедитесь, что ввод
    Переключатель выбора диапазона напряжения на блоке питания установлен правильно.

    При подключенном блоке питания, если блок питания имеет переключатель включения/выключения, поверните его в положение «вкл» или «1». Убедитесь, что на вашем счетчике
    настроен на измерение напряжения постоянного тока. При использовании цифрового мультиметра используйте диапазон, который допускает 2 цифры справа от десятичной точки.Теперь внутри системного блока подключите черный провод измерителя к одному из черных проводов на запасном 4-контактном
    разъем питания или вставьте его в одно из общих соединений сигнальной земли на материнских платах 20 (или 24) контактный разъем питания
    разъем. Они расположены на контактах 3, 5, 7, 13, 15, 16 или 17.

    Теперь подключите красный провод вашего измерителя к + 5 В в режиме ожидания на контакте 9, на котором есть фиолетовый провод. Это должно читаться в пределах
    5% от 5в. Если у вас нет измерителя, вы можете посмотреть, есть ли на вашей материнской плате и/или сетевом разъеме светодиод, который
    горит.Обычно он зеленый. Этот метод гораздо менее точен, но без измерителя это лучшее, что мы можем сделать.
    Если этот  горит или если измеренное значение 5 В в режиме ожидания соответствует правильному значению , отключите блок питания, снова подключите 20-контактный разъем питания.
    в мобо, снова подключите блок питания к розетке под напряжением, пропустите следующее и перейдите к следующему разделу  .

    Если напряжение в режиме ожидания не соответствует спецификации или светодиоды не горят, возможно, ваш блок питания неисправен или в мобильном устройстве произошло короткое замыкание. я
    предложите удалить все подключаемые карты, включая графический адаптер, и перепроверить напряжение в режиме ожидания.Если сейчас все в порядке,
    подозреваю одну из карт.

    Если это все еще не в порядке, мы можем попробовать еще один тест. Отключите блок питания от розетки, а затем отсоедините 20-контактный разъем.
    разъем от материнской платы. Для этого найдите защелку на разъеме рядом с контактом 15 и нажмите на верхнюю
    к разъему, слегка нажимая на разъем. Как только он освободится, вы сможете вытащить разъем.

    Снова подключите провода вашего измерителя к земле и резервному напряжению 5 В (контакт 9). Теперь снова подключите блок питания, убедитесь, что его выключатель питания
    установите в положение on или 1 и перепроверьте напряжение 5 В в режиме ожидания.Если оно по-прежнему не находится в пределах 5% от 5 В, скорее всего, блок питания неисправен.

    Однако, если напряжение в режиме ожидания теперь соответствует спецификации, то либо блок питания не может поддерживать напряжение под нагрузкой, либо ваш мобильный телефон неисправен.
    в вине. Последнее, скорее всего, на данный момент, но если у вас есть средства, попробуйте заменить блок питания или протестировать его в другом
    система, чтобы быть на 100% уверенным, что это не причина. Mobos стоят дороже, а замена требует больше усилий, поэтому оставьте это напоследок.
    * Примечание! Возможно и БП и Мобо плохие!



    Выявление неисправности блока питания ATX: проверка блока питания по сигналу

     Теперь, когда мы определили, что напряжение 5 В в режиме ожидания в порядке, давайте проверим сигнал  включения блока питания .Сначала убедитесь, что 5 В в режиме ожидания
    на контакте 9 все еще в порядке. Затем подключите красный провод к сигналу  включения блока питания  на контакте 14, к которому идет зеленый провод.
    В этот момент он должен находиться в состоянии логической 1 или выше ~ +2,5 вольта, при этом основные выходы блока питания отключены. Если это  OK, пропустите
    следующее и перейти к следующему шагу в  следующий раздел .

    Если сигнал включения блока питания   не находится в состоянии логической 1, блок питания должен быть полностью включен, и у вас должны быть все необходимые
    напряжения и вентиляторы должны вращаться! На данный момент это не имеет значения и будет спорным, если мы будем следовать процессу.Важно выяснить, почему этот сигнал включения блока питания   не находится в ожидаемом состоянии логической 1.

    Возможные причины: кнопка включения питания вашего ПК, его провода или неисправность материнской платы. Посмотрим, сможешь ли ты найти, где
    кнопка включения питания ПК подключена к материнской плате и отключите ее. Возможно, вам придется проконсультироваться с вашим
    документация по материнским платам по этому поводу. Он также может быть нанесен на шелкографию mobo.

    При его отключении перепроверьте блок питания . По сигналу  на контакте 14. Если теперь это логическая 1, что-то не так с ПК.
    питание на кнопочных проводах или мгновенном выключателе.Если это все еще не логика 1, ваш мобильный телефон или блок питания неисправен. Отключите блок питания от розетки, а затем отсоедините 20-контактный разъем.
    разъем от материнской платы. Снова подключите провода вашего измерителя к земле и сигналу включения блока питания   (контакт 14). Теперь подключите
    снова подключите блок питания, убедитесь, что его выключатель питания включен или находится в положении 1, и еще раз проверьте напряжение 5 В в режиме ожидания.
    Если все еще в порядке, перепроверьте блок питания  по сигналу . Если это все еще не логическая 1 (~ 2,5 В или выше), блок питания неисправен.

    Если сигнал включения блока питания   теперь является логической 1 (~ 2.5v или выше) ваша материнская плата неисправна.
    Если у вас есть средства, попробуйте заменить блок питания в любом случае или протестировать его в другой системе, чтобы быть на 100% уверенным, что это не тот
    причина. Mobos стоят дороже, а замена требует больше усилий, поэтому оставьте это напоследок.



    Выявление неисправности блока питания ATX: проверка блока питания, +12 В и цепи включения питания

     Теперь мы протестировали как напряжение в режиме ожидания 5 В, сигнал включения блока питания  , так и схему, которая их генерирует.
    Мы либо устранили какие-либо проблемы с ними, либо обнаружили, что все в порядке.Сейчас мы узнаем, что происходит, когда
    мы пытаемся включить компьютер.

    Чтобы убедиться, что мы все на одной странице, убедитесь, что 20-контактный разъем блока питания надежно подключен к
    Материнская плата и перепроверьте + 5 В в режиме ожидания на контакте 9, на котором есть фиолетовый провод. Это должно быть в пределах 5% от 5v.
    Также перепроверьте сигнал включения блока питания   на контакте 14, к которому идет зеленый провод. В этот момент он должен находиться в состоянии логической 1.
    или выше ~ +2,5 В, при этом основные выходы блока питания отключены.

    Если по какой-то причине они неверны, вернитесь в соответствующий раздел и решите вопрос.Также в этот момент ни один из вентиляторов не должен работать, а напряжения +/- 5/12 и +3,3 должны показывать 0 вольт.

    Во время мониторинга блока питания  по сигналу  на контакте 14 нажмите кнопку включения питания ПК. Вы должны увидеть  PSU On signal
    перейти от логического уровня 1 к логическому уровню 0, который обычно меньше 0,9 В. Если он успешно меняет состояние, пропустите
      следующий пункт  и далее.

    Если он не меняет значение, проблема либо с кнопкой питания ПК и/или ее проводами, либо с
    материнка плохая.Выясните, где кнопка включения питания ПК и провод подключаются к мобиле. Вам может понадобиться
    обратитесь к документации вашей материнской платы относительно этого. Он также может быть нанесен на шелкографию mobo. Отключите
    разъем провода от материнской платы. Выключите выключатель питания БП в положение «Выкл.» или «0» или, если его нет,
    отключите блок питания от сетевой розетки. Узнайте, является ли питание на кнопке нормально разомкнутым или нормально
    закрытого типа. Вы можете найти эту информацию в документации материнских плат.Если он нормально открыт (наиболее распространенный),
    соедините перемычкой два контакта, с которых вы удалили разъем. Если это нормально замкнутая цепь, оставьте контакты
    не перепрыгнул. Теперь либо снова включите блок питания, либо снова подключите его. Повторно проверьте сигнал включения блока питания   на контакте 14. Если он по-прежнему
    неверно (логический уровень 1) либо вы выбрали неправильный тип питания в цепи (нормально разомкнутый или замкнутый), либо
    материнка плохая.
    Если сигнал включения блока питания   теперь правильный в состоянии логического уровня 0, это означает, что кнопка включения питания ПК и/или ее провода неисправны.Теперь, когда сигнал включения блока питания   находится в состоянии логического уровня 0, это подает сигнал на блок питания, чтобы полностью включить его.
    первичная или основная схема преобразования мощности. Если ваш вентилятор (вентиляторы) включается и ваш жесткий диск раскручивается, цепь питания включена.
    работает правильно  и +12В присутствует  , Пропустите следующее и перейдите к следующему разделу   .

    Если вентилятор на ЦП вращается, но жесткий диск не вращается, значит, цепь питания работает нормально, вы
    блок питания вырабатывает 12 В, и может быть плохой или неправильно подключенный (перемычками) жесткий диск.Проверьте перемычки
    на жестком диске. Если перемычки установлены правильно, а разъем питания надежно подключен, попробуйте включить жесткий диск.
    другой дополнительный кабель питания. Если он по-прежнему не запускается и у вас есть средства, проверьте его на другом ПК. Если сейчас закрутится,
    скорее всего у вас плохой разъем aux. Как только вы решите эту проблему, пропустите следующее и перейдите к следующему разделу.


    Если ни один из вентиляторов и ваш винчестер не раскручиваются, скорее всего у вас нет +12В. Проверьте +12В на контакте 10.
    20-контактного 20-контактного разъема блока питания и желтых проводов дополнительных кабелей питания.Если у тебя есть сила здесь,
    что-то не так с вашими вентиляторами и/или жестким диском. См. предыдущий абзац для некоторых предложений. Как только у вас есть
    это решено, пропустите следующее и перейдите к следующему разделу.

    Если у вас нет +12В или оно не в пределах +\- 5%, то либо блок питания неисправен, либо что-то еще влияет на напряжение. Это
    могут быть затронуты материнской платой, дисками и USB-устройствами. Отключите блок питания от сети и принесите
    система сведена к минимальной конфигурации, удалив все карты, включая графические адаптеры, все USB-устройства и все остальное
    используя дополнительные разъемы питания, кроме основного жесткого диска, и перепроверьте +12 В.Примечание: НЕ отключайте вентилятор от процессора!

    Если теперь у вас появляется линия +12 В, изолируйте, заменяя один компонент за раз, пока не найдете причину. Один раз
    вы решили эту проблему, и система включается нормально, поздравляем! Вы сделали.
      Если вы по-прежнему не можете заставить систему работать  , пропустите следующее и перейдите к следующему разделу   .

    Если у вас по-прежнему нет +12 В, проблема связана с блоком питания, материнской платой или жестким диском. Если у тебя есть
    значит, проверьте жесткий диск на другом ПК.Если вы не можете проверить его на другом ПК, вы можете проверить сопротивление через
    контакты заземления и +12 В (2 или 3 черных и 1 желтый) на разъеме питания привода. Сначала отсоедините кабель питания привода!
    Если он показывает менее 1 кОм (1000 Ом), это плохо. Если вы не можете протестировать его на другом ПК и у вас нет измерителя,
    Вы можете попробовать отключить питание от него (4-контактный разъем), а затем попробовать запустить компьютер, следя за +12v.

    Предупреждение! Я видел и слышал, что включение системы только с подключенной материнской платой может не обеспечить
    достаточная нагрузка на блок питания и может привести к его выходу из строя.Хотя это случается редко и обычно это проблема очень низкой стоимости.
    Блок питания, разумно быть очень осторожным. Если вы должны попробовать этот метод, попробуйте подключить заведомо исправный вентилятор к одному из вспомогательных разъемов.
    разъемы питания и включите компьютер на достаточное время, чтобы определить, получаете ли вы теперь + 12 В, а затем снова выключите его.

    Если теперь у вас есть +12В и вентилятор ЦП раскручивается, у вас плохой жесткий диск. Обратите внимание, что вероятность менее 5%.
    блок питания просто не справляется с нагрузкой жесткого диска. Чтобы быть еще более уверенным, что это привод, переподключите все вентиляторы,
    оптические дисководы, флоппи-дисководы, карты адаптеров и все остальное, что вы удалили (кроме рассматриваемого жесткого диска) и повторите проверку.Если все остается в порядке, жесткий диск неисправен. Если система не пытается справиться с этой дополнительной нагрузкой, у вас неисправный блок питания.

    Если вы все еще не можете получить +12 В, либо блок питания неисправен, либо материнская плата убивает +12 В. Если у вас есть средства, попробуйте
    замените блок питания или протестируйте его в другой системе, чтобы быть на 100% уверенным, что это не причина. Мобо стоят дороже и
    замена более сложная, так что оставьте это напоследок. * Примечание! Возможно и БП и Мобо плохие!

    На этом этапе замена блока питания, материнской платы или того и другого решит вашу проблему.Другим вариантом является поиск
    профессиональная помощь. Обратите внимание на наш Live! Сервис поддержки.



    Выявление неисправности блока питания ATX: проверка +-5, +3,3 В и -12 В

     Теперь мы либо устранили все проблемы, либо успешно протестировали напряжение 5 В в режиме ожидания, +12 В,
      PSU На сигнале  и схемах, которые производят и реагируют на него. Так же определили БП  по сигналу
    правильно включает основную цепь преобразования мощности блока питания.Чтобы убедиться, что мы все на одной странице, убедитесь, что 20-контактный разъем блока питания надежно подключен к
    материнской плате и после включения ПК, нажав на кнопку, перепроверьте +5v Standby на контакте 9 и
    +12 В на контакте 10. Они должны показывать в пределах 5% от указанного напряжения. Если по какой-то причине они неверны, вернитесь назад
    в соответствующий раздел и решить проблему.

    У нас должен быть только жесткий диск, подключенный к дополнительным разъемам питания. Все вентиляторы (кроме процессора и блока питания), оптические
    дисководы, дисководы гибких дисков, USB-устройства отключаются, а все карты адаптеров, включая любой графический адаптер, удаляются.Симптон: ПК по-прежнему не включается и не загружается, но вентилятор процессора вращается, а жесткий диск вращается.


    Сначала проверьте +5 В на контактах 4, 6, 19 и 20 20-контактного разъема блока питания. Также проверьте +3,3 В на контактах 1, 2 и 11.
    и -5 и -12В на контактах 18 и 12 соответственно. Примечание. В некоторых системах блок питания может не подавать напряжение -5 В. Это тогда
    полученный от -12v на материнской плате.

    Все они должны быть в пределах 5% от указанного напряжения. Если эти напряжения в норме, пропустите следующее и перейдите к
      следующий раздел.

    Если напряжение не соответствует норме, возможно, неисправен блок питания. На них также может влиять материнская плата и +5В может
    быть затронуты жестким диском.

    Если + 5 В неправильно и чтобы исключить жесткий диск как возможность, я повторю процедуру из предыдущего раздела.
    с небольшой модификацией.

    Если у вас есть средства, проверьте жесткий диск на другом ПК. Если нет возможности проверить на другом ПК, можно проверить сопротивление
    через землю и контакты +5 В (2 или 3 черных и 4 красных) на разъеме питания дисков.Сначала отключите кабель питания! Если
    он читает менее 1 кОм (1000 Ом), это плохо. Если вы не можете проверить его на другом компьютере и у вас нет измерителя, вы можете
    попробуйте отключить питание от него (4-контактный разъем), а затем попробуйте запустить компьютер, контролируя +5v.

    Предупреждение! Я видел и слышал, что включение системы только с подключенной материнской платой может не обеспечить
    достаточная нагрузка на блок питания и может привести к его выходу из строя. Хотя это редкость и обычно проблема только с очень дешевыми блоками питания,
    разумно быть очень осторожным.Если вы должны попробовать этот метод, попробуйте подключить заведомо исправный вентилятор к одному из разъемов дополнительного питания.
    разъемы и включите компьютер на время, достаточное для определения того, получили ли вы теперь +5, а затем снова выключите его.

    Если теперь у вас есть +5 В и компьютер пытается загрузиться, у вас плохой жесткий диск. Обратите внимание, что вероятность менее 5%.
    блок питания просто не справляется с нагрузкой жесткого диска. Чтобы быть еще более уверенным, что это привод, переподключите все вентиляторы,
    оптические приводы, дисководы для гибких дисков, платы адаптеров и все остальное, что вы удалили и протестировали повторно.Если все остается в порядке, следует
    замените жесткий диск. Если система не выдерживает этой дополнительной нагрузки, у вас неисправный блок питания.

    Если это не дает хороших показаний +-5, 3,3 В или -12 В, либо блок питания неисправен, либо материнская плата убивает питание.
    напряжения. Если у вас есть средства, попробуйте заменить блок питания или протестировать его в другой системе, чтобы быть на 100 % уверенным, что это не тот
    причина. Mobos стоят дороже, а замена требует больше усилий, поэтому оставьте это напоследок. * Примечание! Можно как для БП
    и материнская плата должна быть плохой!

    На этом этапе замена блока питания, материнской платы или того и другого решит вашу проблему.Другим вариантом является поиск
    профессиональная помощь. Обратите внимание на наш Live! Сервис поддержки.



    Выявление неисправности блока питания ATX: проверка цепи Power Good\OK

     Хорошо, это все. Конец линии. Теперь мы либо исправили все проблемы, либо успешно протестировали 5v Standby.
    напряжение, напряжения +-12, +-5 и +3,3, сигнал включения блока питания   и схема, которая генерирует и реагирует на него.
    Мы также определили, что сигнал включения блока питания   правильно включает основную схему преобразования питания блока питания.С точки зрения блока питания остается решить только один вопрос, который может препятствовать загрузке ПК.
    процесса, и это сигнал  Power Good\OK  . Как отмечалось ранее в этой статье, этот сигнал имеет активный высокий уровень и
    верно, когда напряжения +5 и +3,3 считаются стабильными. Обратите внимание, что некоторые блоки питания могут определять это более
    точно, чем другие.

    Когда сигнал  Power Good\OK  имеет логический уровень 0, «PCC» подавляет тактовый сигнал от управления микросхемой ЦП.Это
    это тактовый сигнал, который перемещает ЦП от инструкции к инструкции. Когда часы отсутствуют, ЦП неактивен.
    Когда сигнал  Power Good\OK  становится высоким или логическим уровнем 1, PCC прекращает подавление часов и инициализирует
    ЦП, отправив ему импульс сброса.

    Учитывая тот факт, что все выходные напряжения БП находятся в норме, мы должны иметь высокий логический уровень 1  Power Good\OK signal  .
    Измерьте это на контакте 8 20-контактного разъема блока питания на материнской плате, к которому подходит единственный серый провод.Если он низкий или логический уровень 0. Блок питания, скорее всего, неисправен, если только материнская плата не вытягивает его, что может вызвать
    подтянуть резистор в БП, чтобы тоже сгорел.

    Если у вас есть средства, попробуйте заменить блок питания или протестировать его в другой системе, чтобы быть на 100% уверенным, что причина не в нем.
    Mobos стоят дороже, а замена требует больше усилий, поэтому оставьте это напоследок. * Примечание! Можно как для БП
    и материнская плата должна быть плохой!

    На этом этапе замена блока питания, материнской платы или того и другого решит вашу проблему.Другим вариантом является поиск
    профессиональная помощь. Обратите внимание на наш Live! Сервис поддержки.

    Однако если сигнал  Power Good\OK  имеет высокий уровень или логический уровень 1 (2,5 В или выше) и все вышеупомянутые напряжения
    и сигналы правильные, вы можете сделать вывод, что ваш блок питания исправен, а не является причиной вашей проблемы. Подозрение на материнскую плату.



    Это довольно длинная и подробная процедура устранения неполадок, но моя цель также состояла в том, чтобы объяснить, почему мы выполняем определенные тесты.
    и какие выводы мы можем сделать после этого.Я также обсудил схемотехнику, связанную с блоком питания и материнской платой.




    http://iqsoft.co.in/3xiquvtv.html

    Нравится:

    Нравится Загрузка…

    Превратите старый компьютерный блок питания в блок питания для радиолюбителей

    Преобразование старого компьютерного блока питания в блок питания любительского радио

    Если вы следите за моим YouTube, вы знаете, что мы любим экономить. Мы попробовали блок питания за 20 долларов, который я использовал для своего КВ-радио, здесь: https://youtu.be/0C6lu_oomn0, но сейчас собирались попробовать что-то немного другое. Почему бы не превратить старый блок питания ATX в блок питания для радиолюбителей? Начну с того, что это не оптимально, так как компьютерные блоки питания могут быть довольно шумными. Но когда вы в затруднительном положении, вам может понадобиться импровизировать, и это способ адаптироваться и преодолевать трудности.

    Почему это может быть плохой идеей.

    Компьютерный блок питания может быть довольно «шумным» и на самом деле не предназначен для чувствительного к радиочастотам оборудования, такого как приемник/передатчик. Вашему радио также может потребоваться больше тока, чем может обеспечить блок питания, но это может иметь место с любым из них.Вот почему важно проверить.

    Соображения и безопасность:

    Каждый раз, когда вы имеете дело с блоком питания, вам нужно быть внимательным и осторожным. Источники питания могут сохранять заряд после длительного отключения от сети из-за конденсаторов. Пожалуйста, примите это во внимание при работе и обрезке проводов.
    ОГРАНИЧЕНИЯ ПО ТОКУ:
    Также необходимо учитывать ограничения по току блока питания. У некоторых может быть автоматическое отключение, если вы попытаетесь нарисовать больше, чем он может выдержать, некоторые могут просто загореться.Вы можете просмотреть предел тока в амперах, обычно указанный где-то на блоке питания. Тот, который я использую, рассчитан на 15 ампер, но мой ВЧ-радио потребляет 22. Это означает, что мне нужно выключить питание на радио и следить за его нагревом.

    Что тебе нужно?

    • Компьютерный блок питания ATX (я буду использовать старый, 2000-х годов)
      (я использовал один из этих цементных резисторов): https://amzn.to/3s4jfuu
    • ДОПОЛНИТЕЛЬНО: светодиод и резистор 220 Ом.
    • ДОПОЛНИТЕЛЬНО: какой-либо переключатель для включения и выключения блока питания.

    Понимание того, как работает блок питания компьютера

    Давайте сначала взглянем на эту распиновку. Обычно разъем блока питания имеет один из двух вариантов: 10-контактный или 12-контактный. В этом примере я использую 10-контактный адаптер. Здесь мы хотим обратить внимание на зеленый провод «PS_ON», один из желтых проводов (+12 В) и один из красных проводов (+ 5 В).Если мы хотим включить индикатор «вкл», мы также используем серый провод «PWR_OK».

    Распиновка наиболее распространенных разъемов блока питания.

    Включить блок питания

    Чтобы большинство этих компьютерных блоков питания «работало», нам нужно добавить приличную нагрузку. Здесь в игру вступает наш резистор 10 Вт 10 Ом. В нашем случае мы собираемся отрезать один из этих красных проводов и один из черных проводов (все они заземлены). Затем мы просто присоединяем красный провод и черный провод к каждому концу резистора.Я поставил свой перед вентилятором блока питания, чтобы он оставался прохладным, так как я обнаружил, что иногда он может немного нагреваться. Это «обманывает» устройство, заставляя его думать, что оно подключено к материнской плате.

    Включите блок питания

    Далее нам нужно включить блок питания. Здесь может пригодиться какой-нибудь переключатель, хотя он и не обязателен. Чтобы включить блок питания, мы закорачиваем зеленый и один черный провод вместе. Если вы хотите добавить переключатель, мы, очевидно, просто поместим его между этими проводами.

    Дополнительно: добавьте индикатор включения

    Чтобы добавить индикатор включения, мы будем использовать PWR_OK, который составляет 5 В, когда питание в порядке… в порядке. Поскольку это 5 В, и мы будем использовать светодиод, это означает, что нам нужно около 10-30 мА. Резистор на 220 Ом, включенный последовательно, даст нам около 22 мА. Этот светодиод теперь будет светиться только тогда, когда источник питания имеет нагрузку (наш резистор формировался раньше) и если зеленый и черный провода замкнуты вместе (наш переключатель включения / выключения).

    Готовый продукт (с небольшими дополнениями)

    Блок питания со встроенным выключателем света и индикаторами питания.

    Подключение к радио

    Прежде чем просто подключить блок питания к дорогой магнитоле, неплохо бы измерить напряжение. Для 12 В нам просто нужно использовать один желтый провод (+12) и один черный (GND). Измерьте напряжение на одной паре этих проводов при включенном блоке питания. Если вы получаете 12-13,8, вы должны быть готовы к подключению.

    Остальное прямо вперед, желтый идет к вашему положительному, а черный к вашему отрицательному. То, что вам нужно принять во внимание, это потребляемая мощность.Вы не хотите потреблять больше тока, чем рассчитано на ваш блок питания. Вы можете погуглить текущие потребности своих радиостанций, и вы можете найти рейтинг блоков питания на самой коробке.

    После этого все готово, вы также можете использовать красные линии для 5 В (Raspberry PI и большинство других USB-устройств) и оранжевые для 3,3 В. Вы даже можете получить линию 24 В с желтым (+12) и синим (-12 В), хотя эта линия обычно рассчитана на гораздо меньший ток. Итак, теперь мы успешно преобразовали наш компьютерный блок питания ATX в блок питания для радиолюбителей! Дайте мне знать в комментариях, как это сработало для вас, или поделитесь фотографиями своих проектов!

    PS3 — [Обучение] Подключите блок питания ATX к PS3

    В этом руководстве я подробно объясню, как подключить блок питания настольного компьютера ATX к PlayStation3, если у вас есть Slim или Super Slim PS3, если у вас проблемы с питанием, и вам нужно определить, работает ли блок питания в вашем компьютере. PS3 испортилась.

    Процедура может быть сложной, но довольно простой и простой в исполнении, просто следуйте инструкциям и дважды проверьте, находятся ли ваши соединения на своих местах.

    Это руководство работает с моделями PlayStation3:

    *CECH-20XX (1-я партия Slim)
    *CECH-21XX/25XX (2-я партия Slim)
    *CECH-30XX (3-я партия Slim)
    *CECH-40XX (1-я партия) Super-Slims)
    *CECH-42XX/43xx (2-я партия Super-Slims)

    ПРЕДУПРЕЖДЕНИЕ: Я НЕ НЕСУ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ УЩЕРБ, ПРИЧИНЕННЫЙ ВАШЕЙ PS3, ЛЮБОЙ ВЗРЫВ, ТЕРМОЯДЕРНУЮ РЕАКЦИЮ ИЛИ ХОРОШО ПРИГОТОВЛЕННУЮ ПЛАТУ, СОВЕРШЕННУЮ НА ВАШЕЙ СОБСТВЕННЫЙ РИСК!!
    ————————————————— ————————————————— ————————————————— —-

    ЧТО ВАМ ПОТРЕБУЕТСЯ ДЛЯ ЭТОГО МОДА:

    * Блок питания ATX — (Достаточно для питания PS3, я использовал 300 Вт, но все, что выше, не должно причинять вреда)

    * Кабели — (Вы они потребуются для подключения к 12 В и 5 В, желательно, изолированные кабели, силовые кабели подойдут)

    * Электрическая лента — (это необязательно, но я рекомендую использовать ее для нескольких кабелей, которые открыты, просто для предотвращения каких-либо контактов, таким образом, короткого замыкания)
    ————————————— ————————————————— ————————————————— —————

    — ШАГ 1 — ПОДГОТОВЬТЕ ВАШУ PS3

    Это довольно просто, выключите PS3, извлеките жесткий диск и открутите винты под PS3. Шасси.

    Имеется 7 винтов с головкой Philips, 3 под резиновыми ножками, 3 на пластиковых ножках и 1 в отсеке для жесткого диска.

    После этого открутите 4 винта Torx Security Bit под корпусом, рядом с отсеком для жесткого диска, когда все будет сделано, и все снято, верхняя крышка должна сняться очень легко, если это не так, дважды проверьте, не отвинчены ли какие-либо винты. винт левый.

    — ШАГ 2 — УДАЛЕНИЕ НЕНУЖНЫХ КОМПОНЕНТОВ

    После того, как верхняя крышка освободится, вы можете приступить к снятию дисковода Blu-Ray, антенн WIFI и Bluetooth (на корпусе и на материнской плате) и, наконец, снять Источник питания.

    — ШАГ 3 — ОПРЕДЕЛИТЕ БЛОК ПИТАНИЯ ATX

    Возьмите свой блок питания ATX и посмотрите на табличку с характеристиками, чтобы узнать, какую мощность он может выдержать.

    Блоки питания PS3 Slims рассчитаны в среднем на 250 Вт, независимо от модели (APS или EADP), так как вы собираетесь использовать блок питания ATX, обычно их номинальная мощность превышает 250 Вт, так что все в порядке. .

    Например, блок питания, который я использовал, имеет номинальную мощность 300 Вт, но мы все знаем, что PS3 Slim не достигает даже этого пикового энергопотребления, так что не беспокойтесь.

    Очень важно, посмотрите на подключение 12 В, посмотрите, сколько ампер он может выдержать, тонкий блок питания PS3 потребляет 16 А от своего подключения 12 В, мой блок питания был рассчитан на 15 А, все, что ниже 15 А или выше 16 А, не рекомендуется, если только это перебор, вроде 30 ампер.

    Блок питания, который был у меня на PS3 Slim (модель CECH-2504B), был EADP-200DB мощностью 250 Вт, рассчитанным на 12 В — 16 А и 5,5 В — 0,9 А.
    — ШАГ 4 — ПОДГОТОВКА БЛОКА ПИТАНИЯ ATX

    Возьмите 24-контактный разъем и найдите зеленый провод, когда он будет обнаружен, есть 4 черных провода, 1 слева от зеленый провод и 3 справа, как только это будет сделано, возьмите тонкий провод или канцелярскую скрепку и соедините зеленый провод с черным проводом (я предлагаю соединить с первым столбцом из 3 черных проводов), это создаст Перемычка (Jump-Start) на блоке питания, когда вы подключаете его к розетке, он автоматически подает питание на основную плату PS3, тем самым переходя в режим ожидания.

    После того, как вы закончите обход 24-контактного разъема, выберите 2 кабеля MOLEX, чтобы начать работу с системой подачи питания PS3.

    Возьмите свой первый разъем MOLEX, который будет подключаться к 12V на основной плате PS3, и подключите запасной провод к ЖЕЛТОМУ кабелю в MOLEX, который является доходом 12V.

    На том же разъеме MOLEX возьмите еще один запасной кабель и подключите его к ЧЕРНОМУ кабелю MOLEX, это ДОХОД НА ЗЕМЛЮ (предлагаю подключать не к 1-му ЧЕРНОМУ проводу, рядом с ЖЕЛТЫМ, а ко 2-му).

    После того, как вы закончили первый разъем MOLEX для 12 В, пришло время перейти к питанию 5 В.

    Снова берем еще MOLEX Connector, и 4 тонких запасных провода, нужно соединить их кроссом на MOLEX, упрощая, захватываем 2 тонких провода, и на кончиках скручиваем их между собой, то же самое с 2 другими.
    Сделано это, возьмите 2 тонких витых провода и соедините их витыми наконечниками с КРАСНЫМ проводом MOLEX, который является доходом 5 В, после этого возьмите еще один тонкий провод со скрученными наконечниками и подключите их к ЧЕРНОМУ MOLEX. провод, который его НАЗЕМНЫЙ ДОХОД.

    — ШАГ 5 — ПОДКЛЮЧИТЕ ВАШ БП ATX К PS3

    После того, как вы поработали с 2 разъемами MOLEX и 24-контактным байпасом, пришло время подключить разъемы MOLEX к PS3. Системная плата.

    Возьмите разъем MOLEX, который содержит источник питания 12 В, и ЖЕЛТЫЙ провод, который вы подключили ранее, и к разъему на основной плате PS3 (два длинных стержня), куда входит оригинальный блок питания, когда он вставлен, подключите ЖЕЛТЫЙ провод 12В, в первый разъем.

    После этого возьмите ЧЕРНЫЙ провод на том же разъеме MOLEX и подключите его ко второму разъему 12 В на материнской плате PS3 (ближайшему к выпускным отверстиям)

    После того, как вы подключили Источник 12 В, пришло время перейти к источнику 5 В, снова возьмите разъем MOLEX с КРАСНЫМ кабелем 5 В и ЧЕРНЫМ ЗАЗЕМЛЕННЫМ кабелем, наконечники которого вы скрутили и подключили к проводам соответствующих цветов.

    Возьмите 4-контактный разъем на материнской плате PlayStation3 и выпрямите 4-контактный разъем (это очень важно, так как помогает подключить 5V и GRND к соответствующим отверстиям для подключения), как только это будет сделано которые соединяют 2 тонких КРАСНЫХ провода на MOLEX с 2 отверстиями на КРАЯХ 4-контактного разъема.

    После этого возьмите 2 оставшихся тонких ЧЕРНЫХ ЗАЗЕМЛЯЮЩИХ провода на MOLEX и подключите их через 2 средних отверстия к 4-контактному разъему.

    — ШАГ 6 — ПРОВЕРЬТЕ, ВСЕ РАБОТАЕТ

    После этого подключите блок питания ATX к розетке, вентилятор блока питания должен включиться, а PS3 должна перейти в режим ожидания. и проверьте, включена ли ваша PS3.

    ————————————————————— ————————————————— ————————————————— ——
    «ПОЗДРАВЛЯЕМ, ВАША PS3 РАБОТАЕТ!!!»»

    *Вопросы и ответы — Другие симптомы
    #1 В — Моя PS3 не светится или не включается!?

    A — Перепроверьте соединения, убедитесь, что все правильно подключено!

    #2 В. Моя PS3 по-прежнему выключается, все подключено правильно!

    A — К сожалению, это означает, что это проблема с материнской платой, это могут быть конденсаторы, полевые МОП-транзисторы или даже силовые конденсаторы NEC/TOKIN, которые нуждаются в замене, поскольку они связаны с подачей питания.

    #3 Q — Я могу проверить, это Caps или NEC/TOKIN!?

    A — Что касается NEC/TOKIN, вы можете попробовать продуть феном горячий воздух на материнской плате, просто для имитации работы машины, это работало на моей старой плате для ноутбука TOSHIBA, с аналогичный NEC/TOKIN Power Delivery, но лично я никогда не пробовал на PlayStation3, конденсаторы нужно проверять на правильное напряжение.

    #4 В. Использование блока питания ATX на PS3 безопасно в течение длительного времени!?

    A — Я бы не советовал навсегда оставаться с этим модом, так как я использовал его в основном для устранения неполадок моего CECH-2504, если ваша PS3 включается правильно с этим модом и работает стабильно, то рекомендуется быстрая замена блока питания.

    #5 В — Вы починили PlayStation3 с помощью этой модификации!?

    A — К сожалению, нет, так как мой CECH-2504 не проявлял проблем с блоком питания, как я изначально думал, поэтому я прекращаю работу, хотя он сослужил мне хорошую службу, так что я не потерял там

    #6 В — Будет ли этот мод работать на «офигенной» PlayStation3!?

    A — Что ж, это руководство было сделано для Slim и Super Slim, поскольку схема проводки идентична, PlayStation3 «Phat» 1-го поколения имеет 5-контактный или даже 3-контактный разъем 5 Вольт, поэтому я не знаю, как подключить туда 5V, но я знаю, что это партия на 80Gb PS3 (NON-BC), которая имеет 4-контактный разъем, аналогичный PS3 Slims.

    ————————————————————— ————————————————— ————————————————— ——

    Спасибо Сандунгасу за помощь в устранении неполадок моего дорогого старого Слимми, так как он подал мне идею сделать это руководство



    Подробная информация о разъеме питания ATX

    Когда дело доходит до разъема питания ATX , нам сначала нужно знать мощность ATX, функция которой заключается в преобразовании источника питания переменного тока 110-220 В в постоянный ток 5 В, 12 В и 24 В, используемый в компьютере.По сравнению с источником питания AT, когда питание ATX отключено, оно не отключается полностью, а поддерживает относительно слабый ток, который используется для добавления функции управления питанием. С помощью этой функции пользователи могут напрямую осуществлять мягкое отключение через операционную систему, а также осуществлять управление сетевым питанием. Нет никаких сомнений в том, что разъем питания ATX предназначен для подключения к материнской плате. В этой статье будут представлены несколько видов разъемов и , что такое контакт разных цветов для .

    1. Что представляет собой каждый тип разъема для

    Существует шесть типов обычных разъемов. Возьмем для примера следующую картинку:

    Имя

    Функция

    Разъем питания

    Питание материнской платы (20+4 контакта)

    Разъем питания Serial ATA

    силовые жесткие диски и оптические приводы (15 контактов, 5 проводов)

    Разъем питания процессора

    Питание ЦП (4 контакта, 8 контактов)

    Разъем питания графического процессора

    Питание графического процессора (6 контактов, 8 контактов)

    Большой разъем питания с D-портом

    питание старых устройств IDE, таких как жесткий диск и оптический привод разъема IDE

    Монитор оборотов вентилятора

    Питание вентилятора, мониторинг и управление скоростью вращения вентилятора ЦП



    2.Что за пины разного цвета на разъеме для

    Разъем имеет девять цветов, как показано на следующем рисунке, и у них разные функции.

    1. Оранжевый (+3,3 В): Обеспечивает питание памяти. Требования к напряжению строгие, выход стабильный, коэффициент пульсации небольшой, а выходной ток большой, для чего требуется более 20 ампер.
    2. Синий (-12 В): Обеспечивает уровень логической оценки для последовательного порта.Требуемый ток небольшой, обычно менее 1 ампера.
    3. Черный (0 В): линия питания является линией заземления, и другие линии питания должны использоваться вместе с ней для подачи питания на компьютер.
    Советы : Блок питания ATX разделен на несколько частей, каждая часть должна иметь заземляющий провод. Если несколько частей имеют общий заземляющий провод, эффективность его работы будет значительно снижена. Итак, всего 8 проводов заземления.
    4. Красный (5 В): Рабочее напряжение, подаваемое на ЦП, PCI, AGP, ISA и другие интегральные схемы, является основным рабочим источником питания в компьютере.Качество его питания напрямую связано со стабильностью компьютерной системы.
    5. Зеленый (PS_ON): Включение питания посредством электрического контроля уровня. Когда уровень сигнала порта превышает 1,8 В, основное питание отключено; Если уровень сигнала ниже 1,8 В, питание включено. Когда он замыкается на землю, он запускает источник питания.
    6. Серый (PWR_OK): Контрольная линия, играющая роль обратной связи.
    7. Белый (-5 В): позволяет определить уровень логической схемы и не является обязательным.
    8. Фиолетовый (+5VSB): блок питания ATX подает питание + 5 В 720 мА на материнскую плату через контакт 9, который обеспечивает питание для WOL (пробуждение по локальной сети) и цепи загрузки, интерфейса USB и других цепей. (Питание по-прежнему подается после выключения)
    9. Желтый (+12 В): Как правило, он обеспечивает питание двигателя шпинделя и двигателя поиска жесткого диска, оптического привода и дисковода для гибких дисков, а также обеспечивает рабочее напряжение и логику схемы последовательного порта.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
