Армирование монолитного пояса: Устройство монолитных поясов

Содержание

Армопояс под плиты перекрытия: толщина и высота

Армопояс под плиты перекрытия создается с целью укрепления конструкции сооружения, повышения прочностных характеристик несущих стен, распределения общего давления крыши на стены и фундамент, устранения негативных последствий проседания грунтов, воздействия внешних деформирующих нагрузок (ветер, сдвиги грунта, суточные и сезонные колебания температуры, осадки и т.д.).

На уровень прочности всего здания и актуальное сопротивление влияют: толщина и высота армопояса, марка бетона и свойства металлических элементов, конструктивные особенности каркаса, правильность выполнения работ и соблюдение всех норм и стандартов.

Конструкция армопояса

Монолитный пояс под плиты перекрытия создается для сглаживания нагрузок от веса крыши, межэтажных панелей на капитальные стены (их торцевую плоскость). Таким образом удается распределить нагрузку от плит перекрытия наиболее оптимально, добившись прочности всей конструкции.

армопоясармопояс

Планирование конструкции включает:

  • Определение конструкционного типа
  • Подбор оптимального диаметра арматуры, шага сетки, количества слоев – мощность должна быть тем больше, чем менее прочные материалы используются в кладке стен (так, для облегченных плит перекрытия можно брать не очень мощный пояс)
  • Просчет размеров в соответствии с площадью, конструкционными особенностями
  • Определяется толщина армопояса – обычно равна толщине стен

По месту использования армопояс может быть:

1. Ростверк – является опорой для фундамента, выполняется в специальной траншее на глубине, выбранной в соответствии с весом, этажностью, размерами и другими характеристиками здания.

Ростверк Ростверк

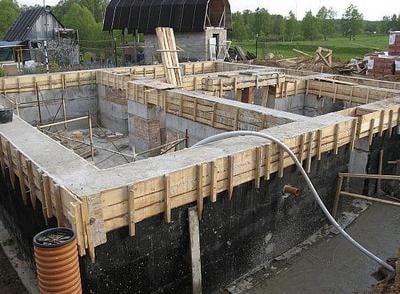

2. Цокольный – создается под всеми несущими стенами для распределения нагрузки на фундамент, высота равна 20-40 сантиметрам, по ширине равен толщине стен, выполняется арматурой 12 миллиметров, прокладывается гидроизоляцией.

цолокольный армопояс

цолокольный армопояс

3. Межэтажный армированный пояс под плиты перекрытия – устанавливается после каждого этажа, укрепляя стены и повышая жесткость, не допуская разъезжания и деформаций, распределяя равномерно нагрузку.

пояс под плитыпояс под плиты

4. Разгрузочный – под кровлю, упрощает создание стропильной системы, закрепляет мауэрлат на стене, ровняет их по горизонтали, распределяет вес крыши на весь периметр, не допуская точечной нагрузки.

пояс под плитыпояс под плиты

Из чего изготавливается армопояс

Рассматривая данный вопрос, необходимо учесть подготовительные работы и саму конструкцию. На этапе подготовки понадобится опалубка. Для сооружения разборной опалубки используют строганную древесину в виде специальных щитов, стационарная же конструкция обычно создается из полистирола. В данном случае важно обеспечить герметичность и жесткость опалубочной конструкции, поэтому материалы нужно подбирать тщательно.

Армирование арматурой осуществляется с использованием таких материалов:

1) Бетонный раствор, замешанный из цемента марки М400 и выше. Раствор заливают в опалубочный каркас, в котором находится арматурная сетка. Когда бетон застывает, по периметру капитальных стен он создает силовой контур, способный выдерживать различные виды нагрузок.

Раствор готовят по стандартному рецепту из песка, щебня, цемента. Бетонирование выполняется за один раз, с обязательным уплотнением вибратором для устранения воздушных полостей внутри плиты.

2) Стальные стержни диаметром 8-10 миллиметров с рифленой поверхностью. Прутья режут по нужным размерам, связывают специальной вязальной проволокой в жесткий каркас. Обычно конструкцию составляют из четырех прутков, расположенных продольно и связанных поперечными кусками проволоки нужного размера диаметром 6 миллиметров. Сетка выполняется с квадратными ячейками, величина которых зависит от диаметра используемой арматуры и расчетов.

Высота и толщина армопояса

При создании армированного пояса квадратного сечения обычно его высота равна его же толщине. Прямоугольные конструкции предполагают, что высота превышает ширину в 1.6 раза.

Ростверк должен быть высотой 30-50 сантиметров, для мягкого неустойчивого грунта увеличивают до 80 сантиметров, иногда до 100. Высота армопояса под плиты перекрытия цокольного типа должна составлять 20-40 сантиметров, межэтажного – около 40 сантиметров.

Толщина упрочняющего контура должна быть равной ширине несущих стен сооружения. Хотя, в некоторых случаях технология позволяет уменьшать толщину пояса, беря 0.7-0.8 толщины стен (если в строительстве зданий используются толстые легкие блоки).

Когда необходимо усиление строительных конструкций армированным поясом

Армпояс может понадобиться для реализации таких задач: повышения прочности несущих стен, создания ровного основания для установки межэтажных панелей, равномерного распределения разных типов нагрузок, предотвращения деформации стен, уменьшения негативного воздействия на здание внешних факторов, обеспечения максимальной устойчивости конструкции, увеличения запаса прочности.

Когда обязательно нужно создавать армопояс:

  • При многоэтажном строительстве, где это предписывается строительными нормами
  • При возведении стен из пористых материалов (газобетон, шлакоблок), которые могут сминаться и разрушаться
  • Если строительство осуществляется на слабых грунтах и есть вероятность осадки – монолитный пояс выполнит роль стяжки и не позволит появиться трещинам
  • Когда фундамент мелкозагублен или выполнен из сборных блоков
  • Дом строится в сейсмоактивной зоне

Избежать необходимости обустраивать железобетонный пояс можно в случаях, если капитальные стены возводятся из кирпича или блока с хорошими прочностными характеристиками, а фундамент заливается ниже уровня точки промерзания грунта. В остальных же случаях вопрос о том, нужен ли армопояс под монолитное перекрытие, не поднимается вообще: контур усиления становится обязательным элементом сооружения.

Армопояс под сборными и монолитными железобетонными перекрытиями

В данном случае контур значительно повышает нагрузочную способность стен, построенных из блоков с ячеистой структурой, устраняя проблемы, вызванные пористостью бетона и нестойкостью его к деформациям. Армопояс позволяет равномерно распределить нагрузки от кровли и межэтажных перекрытйя, исключая локальные усилия, часто становящиеся причиной появления трещин.

установка плит перекрытияустановка плит перекрытия

Кроме того, такой вид упрочнения конструкции защищает коробку здания от растрескивания, сглаживает воздействия резких перепадов температур, существенно увеличивает срок службы кладки. Усиление из арматуры и бетона связывает в единый силовой контур всю коробку сооружения и плиты перекрытия, что очень важно.

Готовимся сделать армированный пояс под плиты перекрытия: стройматериалы и инструменты

Для заливки монолитного армирующего пояса необходимо просчитать расход и закупить такие материалы: фанера и строганные доски (либо полистирол в листах) для опалубки, все компоненты для бетонного раствора (гравий или щебень, цемент, песок), стальная арматура для самой конструкции и вязальная проволока для ее сборки, полиэтиленовая пленка (герметизирует опалубку), крепежные изделия (гвозди, шурупы, саморезы) для сборки опалубочной конструкции.

Инструменты, которые могут понадобиться в работе:

  • Бетономешалка для приготовления бетонной смеси
  • Ручной крючок для вязки арматуры
  • Болгарка + круг по металлу для резки стальных стержней
  • Отвес + строительный уровень для замеров
  • Приспособление для гибки арматуры – если используются прутья увеличенного диаметра

Технология сооружения армированного пояса (главные этапы)

  • Подготовка основания, нарезка заготовок для опалубочной конструкции
  • Сборка опалубки из выбранного материала
  • Нарезка прутьев в соответствии с заданными размерами и в нужном количестве
  • Сбор каркаса – вязка прутьев проволокой
  • Приготовление бетонного раствора
  • Заполнение раствором опалубки – в один заход желательно, утрамбовка вибратором или вручную для удаления воздушных полостей
  • Поливание бетона водой методом разбрызгивания, чтобы избежать появления микротрещин
  • Разборка опалубки после застывания бетона

Для домов, которые строятся из кирпича, возможно создание пояса из этого материала. Сооружается контур в процессе кладки стен, конструкция соответствует особенностям здания. Для кирпичного пояса формировать опалубку не нужно, так как арматура прямо на кирпич кладется. В случае использования сетки нужно выбирать листы с толщиной прутьев минимум 5 миллиметров.

Какие материалы для опалубки можно использовать

Первым этапом, который предполагает армирование армопояса под плиты перекрытия, является создание опалубки. Ширина равна размеру стены, толщина – около 30 сантиметров. Чаще всего используют строганную древесину толщиной 2 сантиметра, скрепляя доски саморезами за 5 сантиметров до верха стены, дополнительно укрепляя каждые 100 сантиметров или чаще.

опалубкаопалубка

Боковую окантовку фиксируют планками или резьбовыми шпильками. Доски должны закрепляться горизонтально по уровню, герметично, надежно.

Также используют влагостойкую фанеру, пропитав ее предварительно отработанным маслом, что облегчит монтаж. Плиты экструдированного полистирола чаще всего выбирают для обустройства теплоизолированой опалубки.

Монтаж арматуры

Железобетонную ленту выполняют с определенной последовательностью работ: сначала нарезаются прутья, потом они укладываются на фиксаторы или подкладки вдоль опалубки, связываются проволокой (это нижний слой), на них устанавливаются поперечные стержни и крепится верхний слой. После элементы скрепляются проволокой или резьбовыми шпильками.

монтаж арматурымонтаж арматуры

Обычно применяют обязательно ребристые пруты диаметром 12 миллиметров, собирая из них параллелепипед или лесенку. Но лучше для первого слоя брать 12, для второго – 6 миллиметров, для поперечного крепления – 10. Каркас поперечный можно приварить в центре и по краям, а весь объем прутьев связывать.

Каркас обязательно должен быть утоплен в бетонном растворе на несколько сантиметров, отступ от краев составляет 5 сантиметров. Вязальная проволока может быть минимального диаметра, так как ее толщина не влияет на прочность несущих внешних или внутренних конструкций, но ощутимо увеличивает время и средства на выполнение работ.

Когда готовы оба слоя сетки, они укладываются, по краям и в центре свариваются между собой, создавая каркас с квадратным или прямоугольным сечением. Этот этап работ лучше выполнять в опалубке, чтобы потом не пришлось транспортировать деталь, большой вес которой ощутим.

В процессе сбора деталей в единую сетку сварка не используется – достаточно выполнить нахлест в 20-30 сантиметров между частями. Вся конструкция должна быть ровно расположена внутри опалубки, для измерений применяют строительный уровень.

Если арматура укладывается в полистиролбетонные или другие блоки, то предварительно делают штроборезом канавки, их очищают от пыли, смачивают, заливают мягко замешанным бетонным раствором либо клеем. Потом укладывают металлические рифленые прутья диаметром 8 миллиметров в штробы, убирают излишки клеящего состава, продолжают процесс строительства.

Как необходимо залить бетон

Для заливки монолитного каркаса используют бетонный раствор, придерживаясь рецепта: 5 частей гравия, 3 части песка, 1 часть цемента, полное смешивание сухих компонентов, постепенное добавление воды до получения густого раствора.

заливка бетоназаливка бетона

Этап выполняют за один заход, заранее приготовив нужный объем смеси. В процессе заполнения опалубки обязательно нужно удалять пустоты вибратором или штыкованием, проверять уровнем горизонтальность, устраняя перепады. Потом нужно аккуратно спланировать поверхность и покрыть полиэтиленовой пленкой.

В процессе застывания обязательно периодически увлажнять путем разбрызгивания. Застывает бетон в течение 3-5 дней, на него уже можно будет укладывать плиты, заходя на 12 сантиметров на стены для надежности. Когда слой полностью застынет, можно демонтировать опалубку (но не ломать) гвоздодером или ломом.

Утепление армопояса

Контур усиления выступает проводником тепла, поэтому без правильного утепления будут появляться мостики холода, значительно ухудшающие теплоизоляционные характеристики. До начала проведения отделочных работ в оставшиеся после демонтажа опалубки выемки укладывают утеплитель.

утепление армопоясаутепление армопояса

Обычно утепление создают на высоту пояса по всему фасаду. В двухэтажных строениях, если пояс есть между первым и вторым этажами, в том числе после второго этажа под мауэрлат, по фасаду создают два утепляющих пояса.

Чаще всего используют пенопласт толщиной 8 сантиметров марки ПСБ-С 25, высоту утеплительного контура рассчитывают так: 15 сантиметров + высота арматурного пояса + 15 сантиметров, крепя утеплитель ниже и выше линий контура на указанное расстояние.

пенопластомпенопластом

Чтобы сделать слой теплоизоляции долговечным, в верхней части обустраивают отлив с капельником, который будет отводить талую и дождевую воду от упрочняющего контура. Размещается отлив с уклоном от стены, выполняется из листовой оцинкованной стали и покрытием из полиэстера. Крепят путем пропила над поясом утепления, заводят верхний край, потом герметизируют и закрепляют с шагом от 30 сантиметров.

Заключение

Правильно выполненный армопояс является обязательным элементом любого здания, обеспечив его длительный срок эксплуатации за счет повышения прочностных характеристик всей конструкции. Верно просчитанные параметры помогут создать соответствующий конкретным параметрам и нормам, условиям эксплуатации контур усиления, оптимизировав расходы и трудозатраты. При условии тщательного изучения всех нюансов работы вполне возможно выполнить самостоятельно.

Монолитный пояс

Категория: Как построить дом.

В этой статье мы разберем, что такое монолитный пояс, зачем он нужен, как правильно его сделать и как лучше заливать, варианты исполнения бетонного пояса. Это ответственная конструкция здания требует особого внимания.

Что такое монолитный пояс?

Так называют бетонную конструкцию, выполняемую по периметру несущей конструкции (может быть стена здания, сборный ж/б фундамент или фундамент из бутового камня), на месте перехода от несущей конструкции к элементам, находящимся выше и опирающимся на несущую конструкцию для распределения нагрузок с верхнего элемента (как правило, разнонаправленной нагрузки) на площадь всей нижней конструкции.

Как правильно выполнить?

Монолитный пояс выполняется в следующей последовательности:

  • Подготовка поверхности.
  • Армирование.
  • Монтаж опалубки (если делается У-образный блок, то сперва делается опалубка, потом армирование).
  • Утепление.
  • Бетонирование.
  • Снятие опалубки.
  • Заливка бетона.

Как обработать поверхность стены перед укладкой монолитного пояса?

Перед началом заливки бетона поверхность, на которую опирается монолитный пояс, очищают ото льда, снега, пыли, масляных пятен и т. п.

Подушка под монолитный пояс для керамического блока

Перед выполнением монолитного пояса на керамический блок укладывается сетка (кладочная) и делается небольшая сплошная подушка, буквально 5 мм (при необходимости 10).

Для подушки подойдет раствор повышенной марки М200. Подушка не дает попасть бетонному молочку внутрь керамического блока. Если бетонное молочко заполнит полости, керамический блок начнет пропускать тепло и мокнуть со стороны отапливаемого помещения (а там и до грибка недалеко).

Либо вместо подушки выполняется У-образный керамический блок.

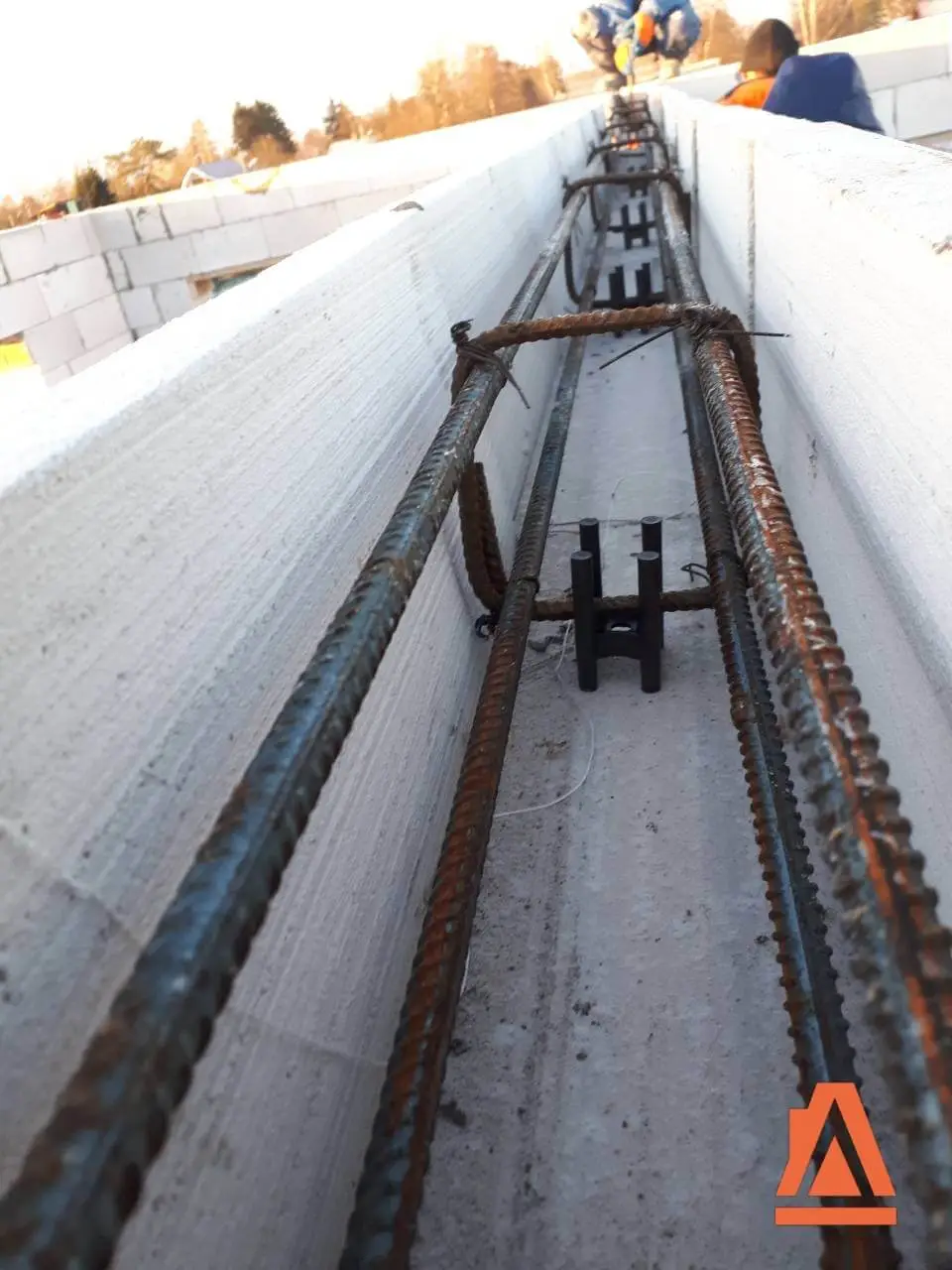

Армирование монолитного пояса

Как правило, для горизонтального армирования применяют арматурные стержни А3 d12 мм, а для вертикального — А1 d6 мм.

Важно! Связи должны снаружи огибать арматуру монолитного пояса

Армирование делается так, чтобы с каждой стороны оставался защитный слой бетона 3–4 см, то есть арматурная сетка должна быть уже монолитного бетонного пояса на 6–8 см.

Арматурный каркас обычно собирают внизу, на весу между двух козлов.

Собранные сегменты арматурной сетки монолитного пояса поднимают наверх и связывают между собой. Главное условие — арматурные стержни в местах стыковки должны иметь нахлёст в 40 диаметров применяемой арматуры.

В местах поворота, как правило, выкладывается 2 сегмента арматурного пояса. Между собой они увязываются арматурными стержнями, загнутыми на 90° с нахлёстом 50 см + 40 диаметров применяемой арматуры (общая длина нахлёста при арматуре 12 мм получается 980 мм).

После поднятия и увязывания арматурного каркаса, если есть необходимость, делается опалубка монолитного пояса (могут применяться У-образные блоки, они выполняют функцию опалубки).

Как устроить опалубку?

Главное ее назначение — удержать бетон от растекания в ближайшие 5–7 часов. Опалубка может быть разной.

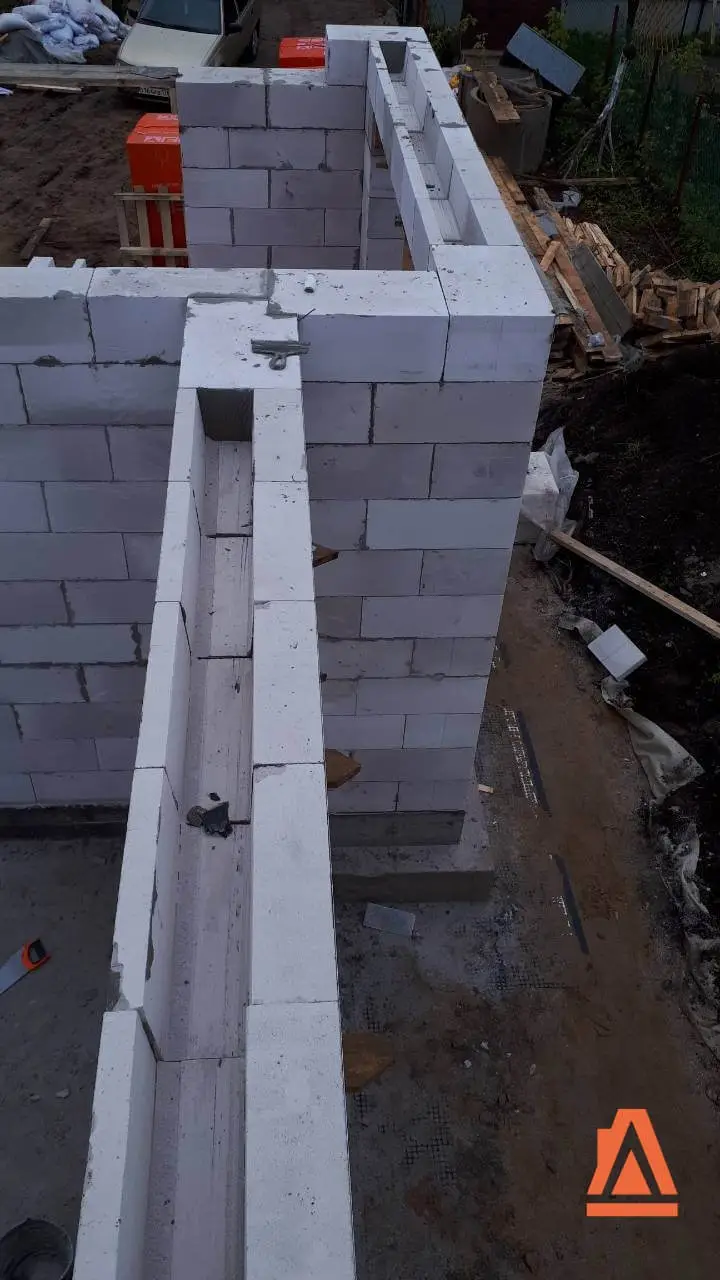

Могут применяться У-образные блоки.

В качестве стенки для монолитного пояса можно применять тонкие блоки 100 мм или разрезанные пополам по 50 мм.

Можно сделать деревянную опалубку.

Тут нет предпочтений, хотя У-образные блоки проще.

Утепление

Как правило, монолитный пояс дополнительно утепляется, так как бетон имеет большую теплопроводность, чем ограждающие материалы стены (керамический блок, кирпич и т. п.).

Утепление монолитного пояса должно быть предусмотрено проектом.

Но для тех, у кого нет проектного решения, в Ленинградской области надо утеплять монолитный пояс на 10 см снаружи минеральной ватой для того, чтобы не мокла стена.

То есть если вы собираетесь делать пирог стены с наружным утеплением 5 см, вы должны утеплить монолитный пояс дополнительно к основному утеплению на 5 см (тогда 5 см основного утепления и 5 см дополнительного будут давать 10 см утепления монолитного пояса).

Утепление очень важно, оно напрямую влияет на надежность конструкции дома и внутренний микроклимат здания.

Утеплять монолитный пояс рекомендую минватой. Многих смущает, что минвата начинает мокнуть при заливке бетона. Но это для нее не проблема. Пока идет строительство дома, она высыхает и работает как надо.

Утепление должно производиться на стенах, которые соприкасаются с улицей. Не требуется утеплять внутренние стены здания, даже если по ним идет монолитный пояс.

Как правильно бетонировать?

Монолитный пояс выполняется из бетона В15. В случае высокого здания (3 и более этажей) — В25.

Всем совет — сделать проект. Проектировщик пропишет класс бетона и необходимую арматуру. На 2-этажный дом используют обычно бетон В15.

Моменты, которые надо учесть

Раствор можно заказать с завода либо изготовить на месте.

При начале монтажа монолитного пояса возникает вопрос: как поднять наверх бетон? Если дом небольшой, то можно и вручную, ведрами, накидать раствор в опалубку. Но если бетон тяжелый, нужно заказать бетононасос — машину, которая поднимает раствор на нужную высоту. Однако надо знать, что бетон класса В7.5 такая машина не сможет подать, а вот от класса В15 и выше запросто.

Бетон должен укладываться непрерывно, перерыв не должен превышать 2 часа.

При укладке бетона обязательна плюсовая температура. Если бетон укладывается в мороз, то читайте статью по бетонированию. Там описаны необходимые мероприятия. Из практики: либо укладывать летом, либо с прогревочными кабелями. Присадки и все остальное в такой тонкой конструкции работают очень плохо.

Для бетона, укладываемого в монолитный пояс, рекомендуется использовать пластификаторы.

Обратите особое внимание: надо обязательно вибрировать бетон!

Если бетон не вибрировать глубинным вибратором, в нем возникают раковины и каверны. Они недопустимы в такой ответственной конструкции.

Как ухаживать за бетоном после укладки?

Увлажнять первые 3 дня. Если не поддерживать постоянной влажности, бетон просто потрескается.

Обычно укладывают бетон таким образом, чтобы опалубка выступала на 2–3 см над ним. Это пространство через 2–3 часа заливают водой, и получается водяная прослойка.

Вода с поверхности бетона достаточно быстро испаряется, поэтому сверху его накрывают либо пленкой, либо брезентом. Но надо внимательно следить за тем, чтобы бетон не высох полностью.

Когда можно снимать опалубку?

Снимать можно через 5 дней (при условии, что температура наружного воздуха +20°). Можно снять и через 2 дня при этом же условии, но аккуратно, чтобы не повредить бетон.

Через какое время можно нагружать монолитный пояс?

Нагружать бетон можно только при 100-процентном наборе прочности, а это происходит через 28 дней при условии, что наружная температура +20 °С.

По проектному решению возможно нагружать и при 70-процентном наборе прочности, которую бетон набирает за 7 дней при +20 °С. Но далеко не всегда можно нагружать при такой прочности: если бетон не выдержит нагрузки, в лучшем случае дело закончится трещинами, в худшем дом рухнет.

К статье приложена табличная раскладка, когда и какую прочность набирает бетон.

Как правильно нагружать монолитный пояс?

Ставить плиту перекрытия с нахлёстом в 5 см на монолитный пояс совершенно недостаточно! Сборная ж/б плита перекрытия должна заходить на монолитный пояс минимум на 16 см — это необходимая площадь опирания в месте соприкосновения монолитного пояса и бетонной плиты.

То же самое касается деревянных и металлических перекрытий.

В принципе площадь опирания должна указываться в проекте. Эти подробности для тех, кто еще надеется строить дом без проекта.

Монолитный пояс для мауэрлата

В этом монолитном поясе нет кардинальных отличий от обычного кроме того, что для мауэрлата в него рекомендуется закладные детали. Это могут быть шпильки d16, загнутые и заложенные с шагом 500 мм в тело бетона перед бетонированием.

Особое внимание нужно обратить на то, что перед бетонированием части шпилек, торчащие после заливки над бетоном, надо замотать, например, скотчем или полиэтиленовой пленкой.

Бывает, что при укладке бетона на резьбу попадают капли раствора. И если бетон затвердеет, то потом прокрутить гайку на такой шпильке бывает не только нелегко, но и невозможно.

Вывод

Монолитный пояс сложная и очень нужная деталь практически любого типа домов. Выполнить его несложно, а вот правильно выполнить — это другая история. Надеюсь, моя статья поможет вам не наделать основных ошибок при устройстве монолитного пояса.

Другие статьи по строительству домов

Послесловие

Дорогой друг, ты только что ознакомился с моей статьей.

Я надеюсь, что моя статья была полезна для тебя, и ты нашел все необходимые тебе ответы.

Цикл статьей будет продолжаться до логического завершения, описывая этапы строительства от планирования участка до сдачи дома в эксплуатацию.

Если всё-таки статья не ответила на какой-то твой вопрос или ты нашел какие-то нечеткости, либо какая-то тема недостаточно раскрыта, задай мне свой вопрос в сообщения ниже.



под балки, под плиты, высота, чертежи

Армопояс в доме из газобетона под плиты перекрытия и балки - обязательная конструкция, без которой невозможно обеспечить стабильность и безопасность строения. Необходимость устройства армирующего пояса указана в СП 15.13330.2012 «Каменные и армокаменные конструкции».

Армопояс - это замкнутая (кольцевая) монолитная бетонно-металлическая конструкция под стенами из газоблока. Другими словами: это бетонная лента небольшой высоты, которая устраивается сверху газоблочной стены, когда планируется укладка межуровневых перекрытий. Количество армопоясов в доме из газоблока под плиты перекрытия зависит от этажности сооружения. Пояса располагают между фундаментом и стеной первого этажа (ростверк), между этажами, между последним этажом и крышей (под мауэрлат).

По типу конструкции армирующий пояс по газобетону может быть двух типов:

  • монолитный - делается путем бетонирования в опалубке;
  • сборный - собирается из блоков заводского производства.
Виталий Кудряшов Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Главное требование к конструкции - монолитность и способность равномерно воспринимать и распределять нагрузки, действующие от вышерасположенных уровней дома. Армопояса в доме из газобетона даже под деревянные перекрытия должны быть железобетонными. Исключение делается только для легких нежилых строений. Армопояс из кирпича на стены из газобетона под плиты перекрытия, как правило, не используется по причине слишком большого веса кирпичной кладки.

Виталий Кудряшов

В соответствии с правилами СП 15.13330.2012 армопояс в обязательном порядке выполняется при использовании для кладки блоков из ячеистого бетона. Газобетон - это разновидность ячеистого бетона, значит, армирующий пояс в газоблоковом доме нужен.

Функции армопояса:

  • укрепление несущих стен из газоблока;
  • равномерное распределение нагрузки ;
  • снижение риска появления трещин в кладке;
  • устранение точечных нагрузок, губительных для газобетона;
  • обеспечение равномерной усадки на нестабильных грунтах;
  • обеспечение сейсмоустойчивости.

В некоторых случаях монолитный пояс по газобетону под перекрытия дополнительно способствует выравниванию кладки в горизонтальной плоскости. Например, если одна стена просела или по каким-либо причинам получилась ниже других стен, то армирующий пояс поможет выровнять конструкции по высоте.

Основные характеристики армопояса - это его высота, ширина и несущая способность. В строениях из газобетонных блоков ширина этого конструктивного элемента принимается равной ширине несущей стены или шире на 20 см, если речь идет о ростверке. Наибольшее значение имеет высота, которая зависит от места расположения конструкции:

  1. Ростверк - пояс между фундаментом и первым уровнем здания. Высота ростверка составляет 30-50 см.
  2. Цокольный пояс - монолитная лента, разделяющая основание и стены первого этажа. Высота - 25-50 см.
  3. Межэтажный пояс - железобетонная лента под плиты перекрытия между этажами дома. Высота - 20-30 см.
  4. Пояс под мауэрлат крыши - армопояс для газобетона под балки стропильной системы. Высота - 15-25 см.

Несущая способность рассчитывается по методике, описанной в СП 15.13330.2012. Результат расчета - размеры и материал (марка бетона), который будет использоваться при бетонировании. В отсутствии этих сложных расчетов достаточно использовать бетон марки М200 - для ленты под мауэрлат и М300 - для остальных типов армопоясов.

Технология устройства армирующего пояса ничем не отличается от сооружения обычной фундаментной ленты. Исключение - узлы соединения армопояса с перекрытием или мауэрлата.

Монолитный пояс по газобетону под перекрытия или балки выполняется по чертежу, который входит в состав проекта:

Виталий Кудряшов

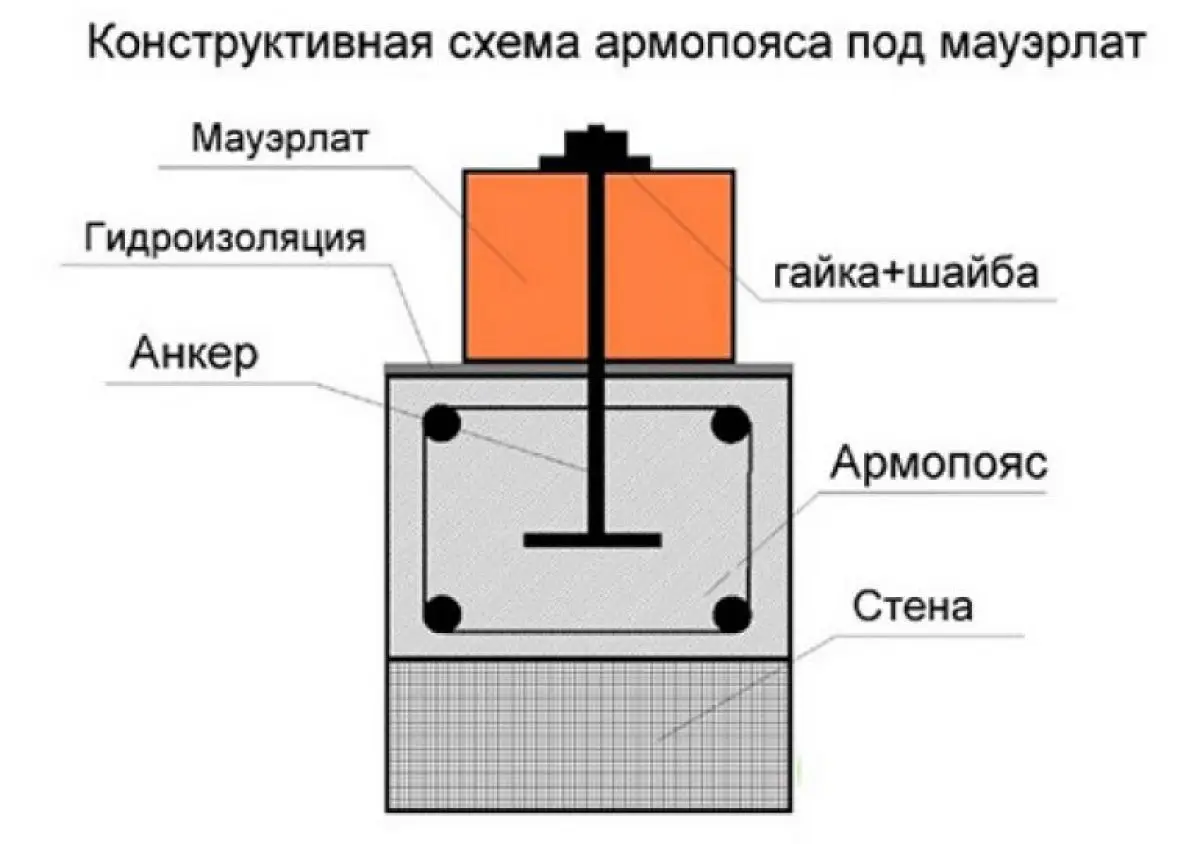

Армопояс под мауэрлат будет иметь немного другой вид:

Виталий Кудряшов

Для того чтобы сделать армопояс в доме из газобетона под плиты, крышу или фундамент понадобятся материалы:

  • опалубка или пиломатериалы для ее строительства;
  • бетонная смесь М200...М350;
  • арматура с сечением 10-12 мм;
  • металлические анкера;
  • пленочная гидроизоляция.
Виталий Кудряшов Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Из инструментов потребуется: бетономешалка, желоб для заливки бетона, крючок для вязки арматурных прутов, болгарка, молоток, рулетка, строительный уровень, сварка.

Армирующий пояс и стена, на которую он опирается, должны создавать единую монолитную конструкцию. Только так пояс будет в полной мере выполнять свои функции. Подумать о соединении пояса и стены нужно еще на этапе кладки газоблока. На высоте 0.3…0.5 м до будущего перекрытия внутри кладки нужно сделать армирование путем установки внутрь газобетонных блоков металлических анкеров, которые выступают над поверхностью кладки на 10-20 см. Эти анкера соединяются с армокаркасом пояса, образуя монолитную конструкцию, способную эффективно воспринимать нагрузки.

Технология включает следующие этапы:

  1. Подготовка поверхности - верхнего слоя газоблоковой кладки: удаление пыли, обезжиривание.
  2. Установка опалубки: съемной - из пиломатериалов, несъемной - из теплоизоляционных материалов.
  3. Вязка армирующего каркаса из арматуры на 4 нити.
  4. Укладка внутрь опалубки армирующие каркаса.
  5. Связка сваркой анкеров и армокаркаса.
  6. Приготовление или заказ бетонной смеси.
  7. Послойное бетонирование армопояса до нужной высоты.
  8. Уход за бетонной поверхностью.
  9. Укладка гидроизоляции после набора проектной прочности.

Армопояс для газобетона под балки готов. По истечении 28 суток можно продолжать строительство. В том случае, когда ждать набора бетоном проектом прочности нельзя, можно для устройства пояса использовать готовые ЖБИ.

Виталий Кудряшов

Для устройства армирующего пояса можно использовать специализированные ЖБИ: П- или U-образные блоки из армированного газобетона, обычного бетона или фибробетона. При использовании готовых блоков не нужна опалубка, не требуется расчет высоты армопояса для газобетона под балки перекрытия. Технология будет следующая:

  1. П- или U-блоки монтируются по периметру газобетонных стен на клей для газоблока.
  2. В углубление блока укладывается подготовленный армокаркас.
  3. Пространство бетонируется бетонной смесью М200.

Основную нагрузку здесь воспринимает U-блок, а слой монолитного бетона небольшой, поэтому набор прочности длится 3-5 дней.

Устройство армирующего пояса - обязательное условие для строительства прочного дома из газобетона. К возведению конструкции нужно подойти ответственно, использовать качественные материалы.

Армопояс в доме из газобетона: пошаговая инструкция

Армопояс в доме из газобетона представляет собой замкнутую кольцевую конструкцию, сооруженную из металлических прутьев и бетона, полностью повторяющую периметр здания и контуры несущих стен. Обустраивают армопояс в местах примыкания стен к фундаменту, монолитных и плитных перекрытий между этажами, под деревянные перекрытия, мауэрлат кровли.

пояс-газобетонпояс-газобетон

Основная задача армопояса – повысить несущую способность газобетонных стен, исключить появление трещин, других типов деформаций, вызываемых неравномерной усадкой строения, а также ветровых, кровельных, иных типов нагрузок. Армопояс для газобетона максимально прочно скрепляет блоки и отдельные элементы конструкции, повышает жесткость стен, распределяет нагрузки.

Для чего нужен армопояс в газобетонном доме

На фундамент и стеновые конструкции воздействуют самые разные негативные факторы – ветер, осадки, усадка сооружения, резкие скачи температур, просадка грунта под основанием и т.д. Все эти воздействия создают неравномерные нагрузки, способные вызвать деформации и даже разрушение здания из газобетона. Поэтому упрочнение домов, возведенных из данного типа блоков, выполняется обязательно.

залитый поясзалитый пояс

Монолитный пояс по бетону принимает на себя неравномерные нагрузки, появляющиеся локально и частично распределяет по конструкции, защищая ее от разрушения. Железобетон является идеальным выбором, так как объединяет свойства двух материалов: бетон хорошо воспринимает сжимающие нагрузки, а стальные прутья оберегают его от растягивающих воздействий.

Объединение этих материалов гарантирует конструкции способность выдерживать намного большие нагрузки, чем нормативные для бетона или арматуры по отдельности.

Почему армопояс на газобетоне обязателен:

  • Компенсация появляющихся деформаций в стенах с разным модулем упругости и неравномерной нагрузкой при усадке, пучениях грунта, землетрясениях
  • Компенсация точечных перенапряжений газобетона при монтаже стропильной системы крыши, в процессе крепежа мауэрлата к несущим стенам анкерами и шпильками, которые могут провоцировать сколы и трещины
  • Выполнение роли распора для распределения давления крыши на всю конструкцию при использовании системы висячих стропил
  • Возможность выровнять стены в горизонтальной плоскости
  • Повышает жесткость и прочность всей конструкции из газобетона – нагрузка на стены частично уходит на каркас, частично распределяется по всему периметру
  • Обеспечение возможности возведения сооружения на наклонной поверхности почвы

Основное требование к любому упрочняющему поясу – неразрывность, которую обеспечивают круговой заливкой прочно скрепленной кольцевой конструкции армопояса для газобетона.

Высота и ширина

До того, как сделать армопояс по газобетону, необходимо тщательно все рассчитать и определить такие главные параметры, как высота и ширина. Главный параметр аромопояса – высота, должна составлять минимум 18 сантиметров. Достаточной считается высота, равная 30 сантиметрам.

готовые блокиготовые блоки

Стандартная ширина армопояса равна ширине стены из газобетона – 20-40 сантиметров. Но специалисты советуют делать ширину чуть меньше стены, чтобы оставить зазор, нужный при утеплении разными материалами. Обычно газобетон утепляют экструдированным пенополистиролом, пенопластом марки ПСБ-25, минераловатными плитами либо другими материалами.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

пояс-каркаспояс-каркас

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

блоки под поясблоки под пояс

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

опалубка для поясаопалубка для пояса

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

пояс с закладными для муэрлатапояс с закладными для муэрлата

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Армированный пояс своими руками — видео

Видео по теме, которое мы рекомендуем:

Каркас: краткая инструкция

Существует несколько правил при сооружении армировочного каркаса. Их желательно придерживаться, чтобы армопояс для газобетона получился монолитным и достаточно жестким.

пояс-каркаспояс-каркас

Основные правила обустройства каркаса армопояса для газобетона:

  • Непрерывность конструкции
  • Обустройство на всех несущих стенах
  • Выполнение каркаса армопояса из двух рядов арматуры толщиной в 2 прута минимум
  • Нахлест продольной арматуры должен составлять минимум 8 сантиметров
  • Минимальный диаметр арматуры продольной – 10 миллиметров, поперечной – 6-8 миллиметров
  • Прутки для армопояса должны быть максимально длинными (6-8 метров), обрезки могут использоваться лишь когда выполняется армирование углов
  • Шаг поперечной арматуры должен быть равен 20-40 сантиметрам
  • Со всех сторон арматура должна быть защищена бетоном слоем минимум 50 миллиметров
  • Для связывания поперечной и продольной арматуры используют специальную вязальную проволоку
  • По углам продольную арматуру загибают, нахлесты делают как можно дальше от углов
  • Каркас армопояса обустраивают строго горизонтально, проверяя строительным уровнем
  • Расстояние между стержнями рассчитывают в соответствии с высотой и толщиной армопояса и защитного слоя бетона, который должен составлять минимум 5 сантиметров со всех сторон

Утепленный пояс под газобетон

Независимо от того, какие технологии и материалы используются в создании армопояса по газобетону, утепление желательно предусмотреть, так как стальные прутья и бетон создают мостики холода, через которые теряется немало тепла, появляется слой конденсата по внутренней части пояса.

Утепление выполняют по внешней стороне армопояса, используя экструдированный пенополистирол, пенопласт.

Пространство оставляют заранее, заливая армопояс по газобетону с соответствующим отступом от наружного края стены. Экструдированный пенополистирол обладает высокой плотностью, низкой теплопроводностью, лучший вариант.

утепление поясаутепление пояса

Пенопласт используют марки ПСБ-25, обладающий низкой теплопроводностью и сравнительно доступной ценой. Основной недостаток минераловатных плит – способность материала поглощать влагу из раствора и потеря своих свойств при намокании, что недопустимо для газобетона.

Утеплитель кладут слоем толщиной 50 миллиметров, режут полосками по высоте армопояса, устанавливают внутри опалубки с наружной части стены, обеспечивая плотное примыкание листов один к другому.

Утеплитель не крепят, так как потом он прижимается заливкой раствора.

Армирование

Независимо от того, под балки перекрытия или плиты перекрытия выполняется армопояс в доме из газобетона (это могут быть бетонные плиты или деревянные, керамзитобетонные перекрытия), арматуру нужно выбирать надежную, достаточной толщины, хорошего качества.

армированиеармирование

Обычно для располагающихся продольно четырех и более прутьев выбирают арматуру сечением 10-14 миллиметров, поперечная может быть диаметром 8-10 миллиметров. Каркас армопояса должен быть прямоугольным или квадратным в поперечном срезе, поперечную арматуру крепят вязальной проволокой сечением 6-8 миллиметров, с шагом 40-50 миллиметров.

Готовый арматурный каркас устанавливают в опалубку и заливают бетонным раствором. Арматура должна быть высокого качества, без ржавчины и деформаций, с рифленой поверхностью. Лучше всего приобретать металлопрокат на проверенных базах и у производителей, где закупают материалы фирмы, оказывающие строительные услуги.

На качестве армопояса по газобетону экономить не стоит, так как потом это окажет негативное влияние на прочность и стойкость каркаса к разным нагрузкам и воздействиям.

Заливка бетоном

заливка бетономзаливка бетоном

Для заливки армопояса используют раствор, приготовленный на основе бетона марки минимум М200. Смесь можно заказать на заводе либо готовить самостоятельно. Для бетона марки не ниже М200 пропорции такие: часть цемента М400, три части песка, 5 частей щебня. Если готовится бетон марки М250, соотношение такое: часть цемента М400, две части песка, 4 части щебня.

Воду в бетон желательно добавлять в небольшом количестве, так как в противном случае конструкция армопояса в доме из газобетона может быть недостаточно прочной. Лучше добавлять пластификатор. Соотношение воды должно быть примерно таким: на 10 частей цемента берут 5-7 частей воды. При приготовлении раствора желательно провибрировать его специальным вибратором либо потыкать штыком из куска арматуры.

Заливка армопояса производится в один раз, чтобы обеспечить монолитность конструкции (получаем монолитный пояс). В процессе схватывания бетона его нужно периодически брызгать водой, чтобы не появлялись трещины по мере его усадки.

После снятия опалубки армопояса выжидают полного набора прочности бетоном (до 28 дней) и продолжают работы: делается кладка перегородок, стен, кровли и т.д.

Армопояс в доме из газобетона – обязательный элемент конструкции, которая в будущем обеспечит зданию достаточную жесткость, прочность, длительный срок эксплуатации. При условии правильного выполнения работ из качественных материалов возможно добиться наилучшего результата и защитить строение из газобетона от любых нагрузок и внешних негативных воздействий вплоть до землетрясений.

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Для чего нужен армопояс в газобетонном доме

  1. При неравномерной усадке дома, при сезонных пучениях почвы,  при землетрясениях, — армопояс удерживает геометрию здания.
  2. Армопояс может выровнять стены по горизонтали.
  3. Придание жесткости всему зданию из газобетона.
  4. Локальные нагрузки распределяются равномерно на несущие стены.
  5. Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

Армопояс под мауэрлат

Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.

Каркас армопояса, краткая инструкция

  1. Каркас арматуры пояса должен быть непрерывным.
  2. Армопояс должен быть на всех несущих стенах.
  3. Нахлест продольной арматуры минимум 800 мм.
  4. Каркас делается из двух рядов арматуры по два прута.
  5. Минимальная толщина продольной арматуры – 10 мм.
  6. Желательно использовать длинные (6-8 метров) прутки арматуры.
  7. Диаметр поперечной арматуры – 6-8 мм.
  8. Шаг поперечной арматуры – 200-400 мм.
  9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
  10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
  11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
  12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Армопояс на газобетон своими руками (видео)

Схема армирования углов и примыканий армопояса



Утепление армопояса

Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.

Утепленный армопояс под газобетон

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5).              Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

Монолитный пояс – что это такое и зачем он нужен?

Монолитный пояс – это армированная железобетонная балка, которую делают, в основном, под перекрытием в стенах из кладки.

На первый взгляд, назначение такого пояса непонятно: можно ведь перекрытие опереть сразу на кладку и никаких поясов не устраивать. Как говорится, «дешево и сердито».Разберем причины для устройства монолитного пояса.

1. Если материал кладки стен плохо несет нагрузку от перекрытия. В кирпичной стене из полнотелого кирпича, например, монолитный пояс не нужен, а вот в стене из шлакоблока при опирании перекрытия большого пролета такой пояс необходим.

В месте опирания плиты сосредотачивается значительная нагрузка (от перекрытия, полов, людей и мебели), и вся она приходится не равномерно на стену, а увеличивается в сторону опирания плит. Некоторые кладочные материалы (шлакоблок, пено- и газобетон, ракушечник и др.) плохо работают на воздействие такой сосредоточенной нагрузки, и могут просто начать разрушаться. Такой тип разрушения называется смятие. Можно выполнить специальный расчет кладки, чтобы определить, нужен ли распределительный монолитный пояс. Но в некоторых случаях (при использовании шлакоблока, пенобетона), монолитный пояс необходимо делать из конструктивных соображений, обусловленных опытом строительства из данных материалов.

2. Если здание строится на слабых грунтах (например, на просадочных). Такие грунты имеют свойство через некоторое время, при замачивании или других неблагоприятных факторах, значительно деформироваться – сжиматься под весом здания. При этом часть дома может просесть, в результате и образуются трещины в стенах, фундаменте. Одним из мероприятий, защищающих от неблагоприятного воздействия просадки, является устройство непрерывного монолитного пояса под перекрытиями. Он служит стяжкой дому и при незначительных осадках может предотвратить образование трещин. Если вы собираетесь строить дом, первым делом осмотрите дома на соседних участках (желательно те, которые построены были давно). Если в стенах есть наклонные трещины, идущие от земли вверх, от крыши вниз или от углов окон вверх, то это первый признак того, что монолитный пояс в вашем доме лишним не будет.

3. Если дом строится в сейсмическом районе (в Украине это Крым), устройство монолитных поясов обязательно.

4. В многоэтажных домах также по нормам требуется устройство монолитных поясов.

Как выполнить монолитный пояс – см. в теме  "Сборное перекрытие или монолит" .



Еще полезные статьи:

«Как выполнить армирование монолитного перекрытия частного дома» - на эту статью обращаю особое внимание, ее мало кто замечает, но по ней можно подобрать армирование перекрытия прямоугольного дома с одной внутренней несущей стеной (самый распространенный тип перекрытия).

«Монолитное перекрытие»

«Как пересчитать арматуру на другой диаметр»,

«Армирование перекрытий в районе отверстий»,

«Монолитное перекрытие по металлическим балкам»,

«Балконы»



Внимание! Для удобства ответов на ваши вопросы создан новый раздел "БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ".

class="eliadunit">
Добавить комментарий

устройство своими руками под монолитную плиту, опалубка, армирование, заливка, отделка и ремонт

Армопоясом, или сейсмопоясом, называют монолитную армированную обвязку стен строения. Монолитный пояс располагается по периметру здания, связывает вертикальные конструкции между собой и выполняет следующие функции:

  • компенсирует ветровые, температурные нагрузки;
  • противостоит деформациям при просадке или сдвиге грунта;
  • равномерно распределяет по стенам вес перекрытий.

foto 1foto 1

Где и когда применяется?

Применение армопояса обусловлено следующим факторами: материалом стен и возможными нагрузками. Стены из лёгких ячеистых бетонов, газобетонных и пенобетонных блоков плохо выдерживают точечную нагрузку от стропильных ног, неспособны равномерно передавать нагрузку от перекрытий на фундамент.

Деформация изгиба, всегда действующая на стены, в отсутствии армопояса может привести к разрушению швов кладки. Бетонная непрерывная лента, усиленная арматурным каркасом, компенсирует эти недостатки.

Монолитные пояса применяют:

  • в районах с повышенными сейсмическими показателями;
  • при строительстве на слабых, промерзающих, пучинистых грунтах;
  • при кладке стен из неплотных материалов.
foto 1foto 1

Важно! Армопояс – единая цельная конструкция, не имеющая швов и перерывов.

Материалы и инструменты

Перед началом работ готовят нужные инструменты, завозят материалы.

Набор инструментов прост и найдется на каждой стройке. Доски опалубки крепят шуруповёртом. Бетономешалка пригодится для смешивания бетонной смеси. Лопата, оцинкованное ведро служат для переноски раствора. Уплотняют смесь, выпуская воздух металлическим прутом или вибраторами.

foto 2foto 2Для работ по устройству армопояса понадобятся:

  • бетон марки М200, готовый или заведённый вручную;
  • стальная вязальная проволока;
  • арматурные стержни, сечением 12 мм для продольных прутов, на поперечные кольца применяют арматуру диаметром 8-10 мм;
  • доски толщиной не менее 20 мм для щитов опалубки;
  • брус, обрезки досок для соединения и стяжного крепления досок;
  • саморезы, гвозди, крепёж для установки опалубки на стене.

Поэтапная технология устройства

Толщина армопояса равна толщине стены, высоту принимают 30 см.

Для малоэтажного частного строительства этих размеров достаточно. В двухэтажном доме армопояс выполняют после завершения кладки стен первого этажа.

Если строение одноэтажное, армопояс устраивают под крышей. Монолитный пояс будет основанием для мауэрлата, главной функцией будет восприятие и равномерное распределение по стенам нагрузки от кровельной системы.

Опалубка из досок

Опалубку для армопояса делают из пиломатериала, скрепляя вертикальные грани обрезками досок.

Щиты поднимаются на стену для установки. Боковые поверхности досок крепят к стенам. Вид крепежа принимают от материала стены. По верху, с шагом 80-100 см, доски скрепляются поперечинами из бруса, чтобы обеспечить жёсткость формы при заполнении бетоном.

Армированный каркас

Каркас представляет собой объёмную конструкцию из четырёх прутов арматуры сечением 12 мм, обвязанных по кругу кольцами арматуры с шагом 50-70 см. Стыки скрепляют проволокой.

Каркас отступает от щитов опалубки со всех сторон на расстояние 25-30 мм для создания защитного бетонного слоя. Снизу каркас приподнимают на эту же величину обрезками досок, кирпичным боем.

foto 2foto 2Обратите внимание

Стыки арматуры в углах здания не допускаются. По углам арматуру загибают, не прерывая каркаса.

Заливка монолитного пояса

foto 3foto 3Раствор замешивают в следующей пропорции:

  • 1 часть цемента;
  • 2 части песка;
  • 4 части щебня.

Использование добавки-пластификатора упростит работу по уплотнению смеси.

Заливку армопояса, как и все монолитные работы, выполняют за один раз, не допуская швов.

Бетонную смесь уплотняют штыкованием, убирая пустоты и выпуская воздух.

Если армопояс предназначен для крепления мауэрлата, при бетонировании закладывают через 80-100 см шпильки или отрезки вязальной проволоки для крепления бруса. Верхнюю поверхность бетона заглаживают, накрывают полиэтиленовой плёнкой.

Утепление

Утепление армопояса необходимо, когда не предполагается утепление наружных стен по всей поверхности. Пенобетон или газобетон обладают хорошей теплоёмкостью, железобетонный армопояс в тех же условиях будет промерзать. От недостаточного утепления на стенах образуется избыточная влага.

При установке опалубки наружные щиты сдвигают внутрь на необходимую глубину. После снятия опалубки в углубление закладывают утеплитель, после чего конструкция отделывается вместе со стеной.

Отделка

Правильно выполненный монолитный пояс не выступает за пределы стены. Отделывают конструкцию вместе с остальными стенами, особых требований, помимо обязательного утепления, не предъявляют.

Монолитный армопояс – необходимый укрепляющий элемент жилого дома (смотрите: типы частных домов).

Полезные видео

Устройство и назначение армопояса, варианты изготовления в газобетонном доме, смотрим:


Смотрим уже готовый монолитный пояс под плиты перекрытия:

Как залить армопояс, на чём можно сэкономить при устройстве, а на чём экономить не следует – собственный опыт, смотрим:

Как смонтировать опалубку под армопояс:

Полезная статья? Присоединяйтесь и читайте новые!

Монолитный пояс для монолитной плиты: устройство, рекомендации и технология

Строительные нормы строительства разные по своим параметрам конструкции предусматривают индивидуальные проектные решения. Их реализация не всегда необходима, так как одни конструкции могут быть заменены другими, а с учетом третьих факторов необходимость использования рекомендованного инструмента совершенно неактуальна. Но если речь идет о вопросах надежности дома, то компромиссов быть не должно.Одним из конструктивных элементов, функция которого направлена ​​на повышение прочности стен, перекрытий и фундамента, является монолитный пояс. Под перекрытие здания его укладывают в тех случаях, когда базовые части каркаса не могут полностью принять приложенную нагрузку. Если опустить этот нюанс, то в процессе эксплуатации не исключено образование трещин в местах стыков стен с потолком.

Общие сведения о технологии

Необходимость в этом техническом решении обусловлена ​​тем, что в случае тонких стен нагрузка от используемых перекрытий будет оказывать чрезмерное давление на общую конструкцию здания.В таких ситуациях практикуется дополнительное усиление за счет сбалансированного распределения механических усилий. Собственно, первое в таком оборудовании подразумевает фундамент, монолитный пояс которого переходит к стенам подвала. Следует отметить, что эти стены возводятся одновременно с этажами. Однако последовательность во многом зависит от материала, из которого сделан сам фундамент. Итак, если фундамент здания строится на земле без геологических ограничений, то пояс может оказаться лишним.Однако на верхнем пересечении надземной части стен фундамента обычно устраивают монолитный пояс. Особенно это актуально для домов, которые построены из таких строительных материалов, как ячеистый бетон или керамзитобетон.

Состав пояса

Как понятно из названия, в основе лежит монолитная балка, сделанная из бетона. Собственно, цементная смесь выступает в качестве основы ленты, образуя надежную опору. Если речь идет о строительстве на домашней стройке, следует также подготовить средства для создания опалубки.Из балки формируется ниша для последующей заливки бетона. Опалубку можно сделать из досок толщиной 2,5 см. Чем качественнее древесина, тем совершеннее геометрия конструкции - соответственно, и монолитный пояс аккуратно впишется в каркас дома. Особое внимание уделено рей

.

Железобетонные спортивные сооружения с тонким корпусом

Несколько образцов спортивных куполов до монолитного метода

Kingdome - Сиэтл, Вашингтон

  • Архитектор: Naramore, Skilling and Praeger
  • Инженер: Джек Кристиансен
  • Описание: Футбол, футбол, бейсбольный стадион
  • Диаметр: 660 ’; Высота: 250 ’
  • Вместимость: 59000 для бейсбола; 66000 на футбол
  • Владелец: King County, Вашингтон
  • Стоимость: 67 миллионов долларов * Дата открытия: 27 марта 1976 г.
  • Снесено: 26 марта 2000 г.

Бетонный многоцелевой стадион стоимостью 67 миллионов долларов, кресла Kingdome были разработаны для футбола и открылись футбольным матчем 9 апреля 1976 года.Первые бейсбольные распродажи в истории Kingdome произошли только в ночь открытия 1990 года, в 14-м сезоне команды, и всего трижды команда привлекла 2 миллиона болельщиков.

В Kingdome четыре потолочные плитки упали за несколько часов до того, как ворота должны были открыться для игры Mariners в 1994 году. Это вынудило Mariners сыграть свои последние 15 игр сезона, прежде чем забастовка закончилась, на выезде. Ремонт крыши обошелся в 70 миллионов долларов.

Kingdome принимала Матч всех звезд в 1979 году.Гейлорд Перри выиграл там 300-ю игру в своей карьере в 1982 году, и Рэнди Джонсон (1990) и Крис Босио (1993) не попали ни в одну игру. История бейсбола вошла в историю, когда Кен Гриффи-старший и Кен Гриффи-младший вместе начали игру в одном дальнем поле, что стало первым случаем, когда отец и сын вышли на поле вместе как игроки.

Ссылка: www.ballparks.com

Якима-Вэлли SunDome - Якима, Вашингтон

  • Инженер: Джек Кристиансен
  • Диаметр: 270 ’; Высота: 90 ’
  • Запущен: 1970-е - Используется до сих пор
  • Вместимость: 5602 для бейсбола; 6 698 - бокс; От 3 831 до 7926 на концерты; 4850 за родео; 7 782 по борьбе; 5686 для манежа

Помещение часто арендуют для других мероприятий, например, для конгрессов.Он арендует 3000 долларов или 10% билетов, в зависимости от того, что больше, за представление. Кроме того, SunDome вмещает 300 выставочных стендов 10 × 10 футов и 4 выставочных стенда.

Актовый зал Университета Иллинойса - Урбана, Иллинойс

  • Архитектор: Макс Абрамовиц
  • Инженер: Эдвард Коэн, генеральный директор Amman & Whitney Consulting Engineers
  • Описание: Диаметр 400’, ребристый, армированный, бетонный купол
  • Вместимость: 16000 постоянных мест
  • Завершено: Лето 2000

Актовый зал Университета Иллинойса буквально оживает после наступления темноты, с его огромным белым куполом, сияющим в ночном небе, яркость которого символична для суперзвезд, которые выступают под его уникальной крышей.От рок-шоу до Бродвея и семейных шоу до баскетбола Fighting Illini и многого другого - Assembly Hall принимал у себя ведущих представителей шоу-бизнеса, а также проводил многочисленные университетские и общественные мероприятия.

Исполнители и мероприятия, организованные в Актовом зале, включают The Rolling Stones, Гарт Брукс, Элвис Пресли, U2, Фрэнк Синатра, «Отверженные», Боб Хоуп, Михаил Барышников, Aerosmith, Реба Макинтайр, Тина Тернер, «Кошки», Билл Косби, Посвящение в университет Иллинойса, The Harlem Globetrotters, Брюс Спрингстин, «Улица Сезам в прямом эфире!» и бесчисленное множество других.

Актовый зал

открылся 2 марта 1963 года и продолжает привлекать внимание своим дизайном и строительством. Когда-то это был один из двух куполов в мире, поддерживаемых краями. Крыша поддерживается 614 милями стальной проволоки толщиной в четверть дюйма, обернутой у основания купола под интенсивным давлением.

Архитектор Макс Абрамовиц, выдающийся выпускник Иллинойского университета. Его фирма также спроектировала Здания Организации Объединенных Наций, большую часть Линкольн-центра исполнительских видов искусства и собственный Центр исполнительских искусств Краннерта при университете Иллинойса.

По вместимости Актовый зал находится в одном ряду с большими аренами крупных городов. В нем почти 16 000 постоянных мест, но когда переносные стулья размещаются на полу для круглого выступления, их потенциал может достигать 17 200, в зависимости от размера сцены. Самая большая арена Иллинойса за пределами United Center в Чикаго, Assembly Hall, продолжает представлять самых горячих и захватывающих исполнителей и события в мире!

Ссылка:
http: //www.uofiassemblyhall.com

Hershey Park Arena - Херши, Пенсильвания

  • Архитектор / Инженер: Антон Тедеско
  • Владелец: Hershey’s
  • Описание: Бочкообразный свод железобетонный. Первый тонкий корпус, построенный в США.
  • Ширина: 232 ’; Длина: 362 ’; Высота: 100 ’
  • Вместимость: 7228 постоянных мест
  • Начато: Начало 1936 г.
  • Завершено: 19 декабря 1936 г.

В 1996 году Томас К.Стивенс, операционный директор Арены, получил некоторые проекты и планы стадионов с монолитным куполом. Г-н Стивенс был впечатлен и написал это рекомендательное письмо, основываясь на своем опыте работы со старейшим в стране стадионом из тонкостенного бетона:

«Когда Hersheypark Arena была построена в 1936 году, она считалась одним из лучших зданий своего времени. Теперь, 60 лет спустя, он выдержал испытание временем. Арена представляет собой монолитную железобетонную конструкцию овальной формы, которая прослужит долго.Hersheypark Arena, рассчитанная на 7350 мест, была домом для хоккея с момента постройки. В этом уникальном сооружении на протяжении многих лет проходило множество мероприятий, с одной выдающейся особенностью - неплохое место в доме.

«Идея ледового комплекса« Монолитный купол »улучшила концепцию проекта. Проникновение воды в бетон и компенсационные швы - наша самая большая проблема при обслуживании зданий. Этих проблем не существует с этим дизайном. Любой, кто хочет построить ледовую арену, должен быть впечатлен дизайном, энергосбережением, безопасностью и уникальной открытостью этих конструкций.После постройки вы можете рассчитывать на то, что на долгие годы у вас будет отличный объект.

С уважением,
Thomas C. Stephens

Pallazzo Dello Sport (Большой дворец спорта) - Рим, Италия

  • Инженер: Пьер Луиджи Нерви
  • Описание: Диаметр 330 футов, ребристый, железобетонный купол
  • Стоимость: 2 миллиарда лир
  • Построен: с 1958 по 1960 год для летних Олимпийских игр 1960 года

Palazzo Dello Sport (Большой дворец спорта) - Рим, Италия

  • Инженер: Пьер Луиджи Нерви
  • Диаметр: 194 ’; Высота: 69 ’
  • Вместимость: 5,000
  • Стоимость: 265 миллионов лир
  • Построен: с 1956 по 1957 год для летних Олимпийских игр 1960 года

Thompson Arena, Дартмутский колледж - Ганновер, Нью-Гэмпшир

  • Архитектор / инженер: Пьер Луиджи Нерви
  • Описание: Высота 64 фута, железобетон, цилиндрический свод
  • Вместимость: 3500 мест с индивидуальной спинкой, 5 раздевалок, 2 тренировочных зала, сложное, подвесное табло
  • Стоимость: 4 доллара.4 миллиона
  • Строительство: 1973-1976

Rupert C. Thompson Arena - одно из лучших в стране многофункциональных спортивных сооружений. Строительство началось в 1973 году, и первый хоккейный матч был проведен в ноябре 1975 года, когда Дартмут и олимпийская сборная США завершили матч со счетом 3: 3.

Официальная церемония вручения награды за 4,4 миллиона долларов была проведена утром во время игры на зимнем карнавале в Дартмуте против Корнелла в 1976 году, когда команда Big Green одержала победу со счетом 9: 7.Самая большая публика в истории хоккея Дартмута была зафиксирована 12 января 1980 года, когда 5017 зрителей наблюдали за поражением Биг Грин от Йеля 7-3.

При строительстве Арены было задействовано 9 500 ярдов сборного и монолитного бетона, 600 тонн армированной стали и контрфорсы, которые являются уникальными конструктивными особенностями.

Помещение включает в себя пять просторных, покрытых коврами, раздевалок для университетских, субвузовских и приезжих команд, а также две полностью оборудованные тренировочные комнаты, офисы, зал William Smoyer '67, где проводятся хоккейные приемы Friends of Dartmouth, а также складские помещения и площадки для заточки коньков.

Ссылка: http://www.dartmouth.edu/~mhockey/thompson.html

Leverone Field House, Дартмутский колледж - Ганновер, Нью-Гэмпшир

  • Архитектор / инженер: Пьер Луиджи Нерви
  • Строитель: Кэмпбелл и Олдрич
  • Описание: 91 800 квадратных метров, железобетонный свод
  • .
  • Характеристики: крытый трек; тренажерный зал; крытая тренировочная площадка для футбола, лакросса, футбола, гольфа, регби
  • Выполнено: 1962-1963

Norfolk SCOPE Arena & Conference Hall - Норфолк, Вирджиния

  • Архитектор / инженер: Пьер Луиджи Нерви
  • Диаметр: 440 ’; Высота: 110 ’
  • Вместимость: 85000 квадратных футов.12 600 мест для спортивных мероприятий; 13 800 мест для собраний; Ресторан на 150 мест
  • Стоимость: 28,1 миллиона долларов
  • Строительство: 1970-1972

Открытый в 1972 году, Norfolk Scope проводит множество мероприятий, включая Ringling Bros и Barnum and Bailey Circus, съезды, концерты и семейные шоу. Scope гордится тем, что является домом для Норфолкских адмиралов АХЛ и футбольной команды Norfolk Nighthawks Arena. Объем состоит из гибкой главной арены, модульных выставочных залов и конференц-залов, которые могут вместить как небольшие, так и большие группы для частных встреч, выставок или конференций.

Ссылка: http://www.norfolkcvb.com/meeting/scope.cfm

Waikiki Shell - Гонолулу, Гавайи

  • Вместимость: Мест 2400 с лужайкой еще для 6000
  • Строительство: 1952-1956

На фоне всемирно известной Даймонд-Хед и пляжа Вайкики через дорогу отель Waikiki Shell является уникальным местом для проведения концертов на открытом воздухе и других больших мероприятий. Отель Waikiki Shell находится в нескольких минутах ходьбы от отелей, что делает его идеальным местом для проведения конференций, встреч и приемов.

Тропический климат Гавайев делает Waikiki Shell идеальным местом для незабываемой вечеринки на лужайке после обеда или вечернего концерта. Организаторам мероприятий следует учесть, что в отеле Waikiki Shell есть недавно отремонтированная кухня для обслуживания мероприятий. Здесь есть две погрузочные площадки, раздевалки, большая сцена, великолепная акустика, профессиональное световое и звуковое оборудование, а также электрические службы для крупных телепрограмм.

Ссылка: www.blaisdellcenter.com

Kresge Auditorium, MIT - Кембридж, Массачусетс

  • Архитектор: Ээро Сааринен
  • Описание: Крытый павильон и школьная аудитория
  • Вместимость: 3943 места
  • Строительство: 1950-1955
  • Строительная система: Геодезический купол, медная кровля

Открытый амфитеатр был построен в 1940-х годах как оркестровая оболочка на берегу Зеленого озера.«Американская архитектура и строительство вряд ли будут прежними после завершения строительства нового центра Массачусетского технологического института», - заметил в 1955 году критик Architectural Forum. Но каким бы ренегатом он ни был, когда он был построен, необычный зал для представлений Ээро Саайнена скрупулезно соблюдал функции и архитектурные решения. словарный запас кампуса.

В 1950-х годах Массачусетский технологический институт был в разгаре послевоенного строительного бума, лишь немногим менее амбициозного, чем тот, который он предпринял полвека спустя. Сааринену было поручено спроектировать две постройки на обширной неурегулированной границе Западного кампуса, новую аудиторию и новую часовню.

Сааринен разработал трехугольный купол, чтобы объединить архитектурный ландшафт Института, копируя два фирменных купола Массачусетского технологического института, которые находятся у ворот в восточную половину кампуса. Возвышающийся на 50 футов над землей в своем апогее 1200-тонный купол Кресге составляет одну восьмую бетонной сферы, опираясь в трех точках на бетонные и стальные опоры. Конструктивно куполообразная крыша фактически свободно плавает от кирпичного основания аудитории, которую она защищает. Поскольку здесь нет колонн, каждое место в Kresge Auditorium имеет беспрепятственный вид на сцену.Нижний уровень включает в себя Маленький театр на 200 мест, зеленую комнату, раздевалку, холлы, офисы и зоны обслуживания.

Ссылки: www.greatbuildings.com, www.interlochen.k12.mi.us/arts_festival, http://web.mit.edu/evolving/projects/kresge

Комплекс Национального Конгресса Бразилиа - Центральная Бразилия

  • Архитектор: Оскар Нимейер
  • Описание: Вогнутый и выпуклый купол
  • Строительство: 1958
  • Видение: Построить город будущего

Этот правительственный объект является уникальным архитектурным памятником или мечтой о футуристическом городе.Бразилиа и сегодня остается одним из самых интересных мест в мире. Он включает в себя Дворец Конгресса (здание Капитолия), верхние части залов Национального сената и Палаты депутатов, а также различные офисы. Вокруг него две чаши, одна обращена вверх, а другая - вниз. Он красив и абстрактен, и быстро стал одним из самых узнаваемых символов города.

Ссылка: www.viagensimagens.com

Ангар для самолетов AFB PRIDE Ellsworth - Рапид-Сити, Южная Дакота

  • Архитектор: Антон Тедеско
  • Описание: Мега-утилитарное сооружение пролетом 300 футов
  • Строительство: 1947-1949

Ангар PRIDE воплощает в себе дух персонала базы; его аббревиатура PRIDE расшифровывается как «Профессиональные результаты в ежедневных усилиях».

Строительство ангара началось 6 июля 1947 года в рамках подготовки огромных бомбардировщиков B-36 Peacemaker. Завершенный 24 октября 1949 года, он считался одним из крупнейших в мире монолитных (без видимых внутренних опор) сооружений. Его внешний вид является историческим, напоминая о начале эпохи холодной войны и периоде значительного развития авиабазы ​​Эллсуорт.

Бетонный каркас, залитый поверх каркасной конструкции, имеет толщину 7 дюймов в основании и 5 дюймов в центре.Есть 13 ребер, каждое по 5 футов в высоту и на расстоянии около 20 футов друг от друга. Ребра, поддерживающие крышу, поддерживаются пьедесталами, которые расположены примерно на 2 фута под землей. Площадь здания составляет 125 649 квадратных футов, что достаточно для двух B-36 или шести B-29 Superfortress.

Ссылка: www.globalsecurity.org/wmd/facility/ellsworth.htm

Ангар для самолетов авиабазы ​​Лоринг - Известняк, Мэн

  • Архитектор: Антон Тедеско
  • Описание: Параболическая арочная конструкция, пролет 340 футов
  • Строительство: Начало 1948 г.

Высота конструкции у пружин 16 футов, а у макушки - 74 фута.Оболочка состоит из железобетонной плиты толщиной от 5 до 7 дюймов, усиленной ребром 20 дюймов 5 футов, утолщенным на глубину 7 футов возле упоров. Ребра жесткости расположены на расстоянии 25 футов друг от друга, и Строительный шов расположен в центре чередующихся ребер, разделяя общую длину 300 футов на 6 секций.

Ссылка: www.arche.pus.edu/thinshells/module

Warner Auditorium, Университет Андерсона - Андерсон, Индиана

  • Описание: Штаб-квартира Международной Церкви Бога Конвенция
  • Аудитория: Названа в честь Дэниела Уорнера
  • Вместимость: Самый большой зал 2207; Наименьшая комната 15; Банкетный зал 400

Университет Андерсона расположен недалеко от основных торговых и деловых районов, недалеко от муниципального аэропорта Андерсона, к северо-востоку от Индианаполиса и в нескольких часах езды от Чикаго.

Ссылка: www.madtourism.com/tm/anderson.html

Neal S. Blaisdell Center Arena - Гонолулу, Гавайи

  • Описание: Многофункциональная арена
  • Диаметр открытого пола: 190 ’
  • Высота потолка: 42 фута над центром, 60 футов над планкой лоджии
  • Вместимость: Зависит от события: сценические шоу с рассаживанием по кругу могут вместить до 8 800 человек; дополнительные мероприятия в суде могут вместить 7700 человек.

Арена - это круговой концертный зал с беспрепятственным обзором, подходящий для проведения концертов, спортивных мероприятий, встреч, собраний, потребительских шоу, семейных шоу и других специальных мероприятий.На верхнем уровне установлены постоянные мягкие театральные стулья. На нижнем уровне есть переносные мягкие сиденья и стояки для сидений, которые можно перенастроить или снять.

Ссылка: www.blaisdellcenter.com

,

Hempcrete и монолитный купол

Мы регулярно получаем электронные письма с просьбой об использовании конопли в монолитном куполе или EcoShell. Hempcrete использует натуральные волокна конопли, встроенные в известковое связующее - обычно цемент. Он может обеспечить некоторую изоляцию и небольшую прочность, но при использовании в монолитном куполе он фактически ослабляет купол и снижает его энергоэффективность.

Не такой уж и сильный

Hempcrete составляет 1/20 прочности стандартного жилого бетона. Конечно, у простого бетона с волокнами конопли может быть небольшое увеличение прочности на разрыв, чем у одного бетона, но по сравнению со стальным (или даже базальтовым) армированным бетоном здесь нет никаких сомнений.

А как насчет использования конопляных волокон для всего армирования? Это будет катастрофа. На опыте мы узнали, что даже армирование стальным волокном приведет к разрушению здания. Конопля недостаточно прочна, чтобы выдержать требования к армированию здания, в котором люди будут жить. Никогда не используйте волокна - любого типа - в качестве единственного армирования для несущего бетона. Это может кого-то убить.

Не помогает с энергоэффективностью

Конопля в бетоне обеспечивает меньшую теплопередачу, чем простой бетон.Это должно быть хорошо, правда? Для монолитного купола - нет. Энергоэффективность монолитного купола достигается за счет взаимодействия двух материалов - пенополиуретана и бетона.

Пенополиуретан - лучшая изоляция в мире - предотвращает 90% теплопередачи. Впечатляет, но мало.

Бетон - это тепловая батарея. Теплоемкость бетона весь день поглощает внутреннюю энергию и отдает ее всю ночь. Подобно маховику в автомобиле, он сглаживает энергетический цикл день / ночь.Монолитный купол зависит от массы бетона для максимальной энергоэффективности.

Примешивание волокон конопли уменьшает массу бетона, следовательно, конопля снижает его теплоемкость. Это снижает энергоэффективность монолитного купола.

А как насчет неизолированной оболочки EcoShell? Это может показаться нелогичным, но уменьшение массы бетона снижает его энергоэффективность, хотя волокна конопли могут снизить теплопередачу. EcoShell днем ​​нагревается, а ночью остывает.Чем больше масса, тем больше он может поглотить днем, а затем отдать эту энергию ночью. Лучше сохранить большую массу оболочки, а затем добавить изоляционное покрытие снаружи. Белая краска, соломенная трава - все, что пропускает солнечный свет на бетон, - будет намного полезнее, чем волокна конопли, встроенные в бетон.

Сокращает срок службы

Конопля не такая прочная и долго не прослужит. Да, сталь может ржаветь, но правильно залитая бетоном прослужит века.Конопля - это органическое волокно, и разлагается на . Вопрос не в том, если, а в том, когда. Даже в худших условиях для стали и в лучших для конопли, сталь прослужит намного дольше. Провал армирования - это отказ здания.

Правильно построенный из стали и бетона монолитный купол прослужит столетия. С коноплей могут пройти всего десятилетия. Мы хотим, чтобы бетон был как можно более каменным. Органические материалы только ослабят бетон в долгосрочной перспективе.

Не такой зеленый

Еще один аргумент в пользу хэмпбетона - это связывание углерода. Когда конопля растет, она удаляет углекислый газ из воздуха и выделяет кислород. Если взять собранную коноплю (со всем ее углеродом) и поместить ее в бетон, заблокирует этого углерода. Предполагается, что это будет отрицательный углеродный след и продукт зеленого строительства. Ладно, отлично.

Зеленый треугольник - сокращение, повторное использование и переработка - ставит сокращение на первое место и не зря.В монолитном куполе не используются деревья (которые оставляют в живых, чтобы продолжать преобразовывать углекислый газ в кислород), плюс долговечность купола означает, в первую очередь, уменьшение необходимости строить больше зданий. Вероятное долгосрочное использование купола со временем изменится, и внутренняя часть будет модернизирована в соответствии с меняющимися потребностями. Это повторное использование, а не снос здания для постройки чего-то нового, еще больше улучшает воздействие монолитного купола на окружающую среду.

Использование конопли в конструкции купола снижает срок его службы и - в конечном итоге - не будет таким зеленым.

Коноплю труднее опрыскивать

Конопля сложнее смешивать и, конечно, труднее распылять. Огромное количество необходимых волокон конопли действительно забивает торкрет-пистолет.

Много шумихи

Поиск в Интернете по запросу «hempcrete» дает множество положительных - даже исчерпывающих - результатов. Я думаю, это потому, что рынок жилья, погрязший в рубке леса, чтобы построить дом, созрел для инноваций. Дом из пенькового бетона, вероятно, будет большим усовершенствованием по сравнению с обычными ДСП.Однако тот факт, что он новый и вызывает много шума, не означает, что он лучше всего подходит для каждого приложения.

На самом деле, монолитный купол - это просто больший технологический скачок, чем конопляный бетон.

,

Могу ли я использовать стальную фибру в качестве основного армирования?

Ответ: нет, нет, нет, ч…

Бетон - фантастический строительный материал. Однако настоящая прочность бетона заключается в сжатии. При растяжении бетон имеет небольшую надежную прочность. Недостаток прочности на растяжение восполняем армированием. Мы узнали, что стальной арматурный стержень (арматурный стержень) обеспечивает лучшую прочность на растяжение при минимальной стоимости любого армирующего материала. Доступно множество других подкреплений.Они варьируются от бамбука до углеродных нитей и арматуры из стекловолокна и т. Д. Кроме того, многие волокна (стекло, полипропилен, углерод, нейлон и сталь) использовались в основном для вторичного армирования. Теперь у нас есть базальтовая арматура. Это ново для нас и намного лучше, чем то, что у нас было в прошлом. Он вдвое прочнее стали и весит в пять раз меньше. А главное не ржавеет. Это новое усиление для EcoShells.

Волокна используются в сотнях бетонных конструкций как для первичного, так и для дополнительного армирования.Но нас беспокоит его использование в тонкостенных куполах. Арматура - единственная арматура, признанная кодами первичной арматуры. Небольшие купола могут быть армированы волокном, но они не соответствуют нормам и не так прочны, как здания, армированные арматурой. До сих пор у нас были серьезные неудачи в нескольких проектах, где мы использовали стальную фибру в качестве основного армирования. Я никогда не смогу убедить меня попробовать это снова. В 1998 году мы еще раз попробовали стальные волокна на небольшом куполе (20 футов в диаметре).Это тоже была неудача. Несмотря на то, что он не упал, на нем образовались трещины, и с каждым годом они становятся все больше. Трещины не являются проблемой для арматуры, но они - катастрофа для армирования волокном. См. Некоторые уроки, которые можно извлечь

Даже если бы стальные волокна работали (а они не работают) в качестве основного армирования, вам придется преодолеть неприятие кодекса. Бетон и арматура хорошо известны, приняты и доступны во всем мире. Еще более важным является тот факт, что стальные волокна дороги и с ними сложно обращаться.По нашему опыту, подвешивание арматуры окупается за дополнительную стоимость волокон. Наконец, арматурный стержень действует как глубиномер. Если он правильно заделан, бетон обычно достаточно толстый. С фибробетоном вы не можете точно сказать, насколько он толстый. Он может варьироваться от ¼ дюйма до 12 дюймов.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
